Разборка Ooma Telo Rev A00

Разборка Ooma Telo Rev A00

Что вам нужно

Инструменты

  • Инструмент для вскрытия iFixit
    Инструмент для вскрытия iFixit | Источник - ifixit.com

Шаг 1 Найдите край

Разборка Ooma Telo Rev A00, поиск края: шаг 1, изображение 1 из 2
Ooma Telo Rev A00 Teardown, найти край: шаг 1, изображение 1 из 2 | Источник - ifixit.com
Ooma Telo Rev A00 Разборка, найти край: шаг 1, изображение 2 из 2
Ooma Telo Rev A00 Teardown, найти край: шаг 1, изображение 2 из 2 | Источник - ifixit.com

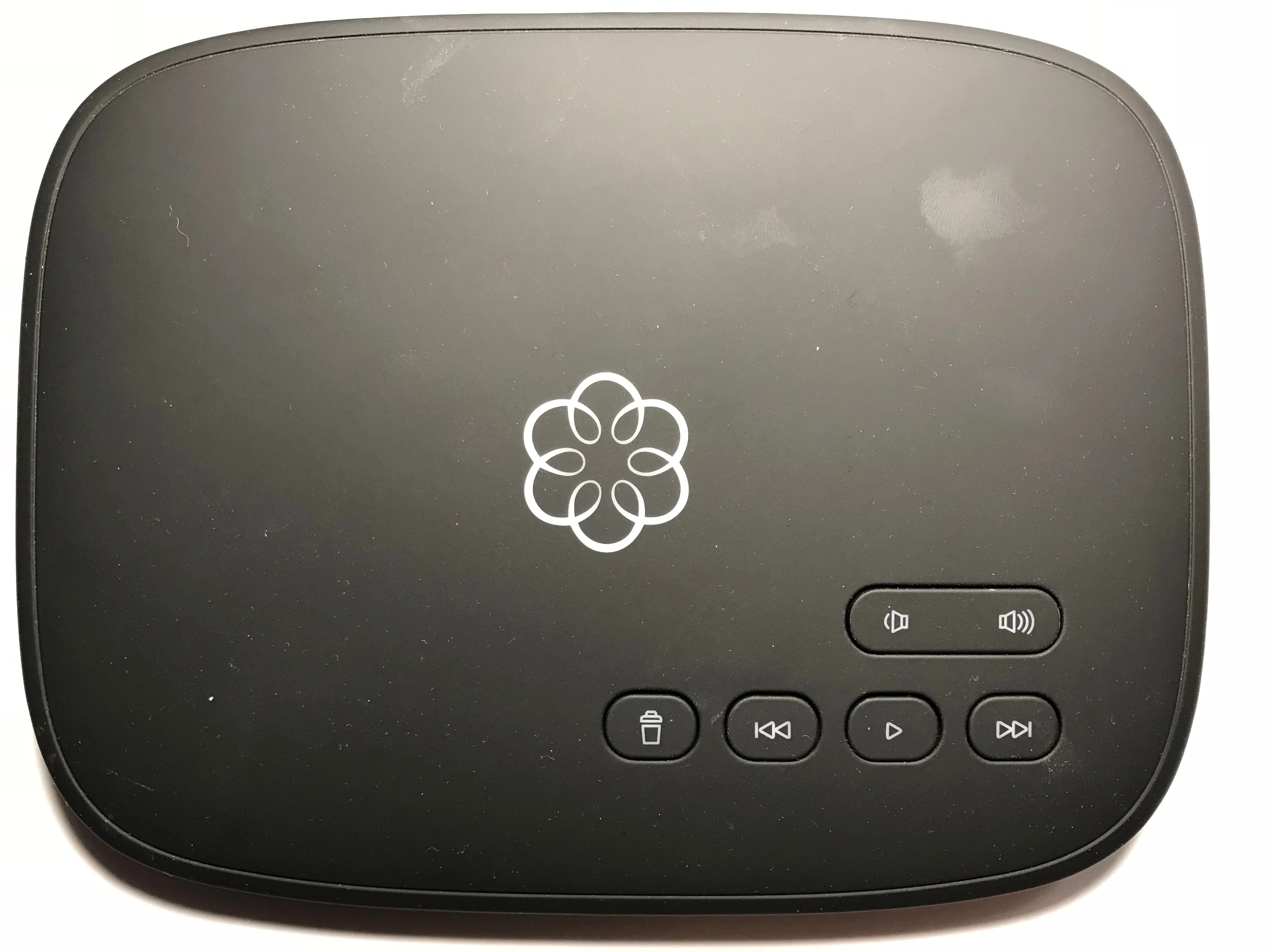

  • Корпус Ooma Telo держится вместе с помощью небольших пластиковых зажимов по верхнему краю устройства.

Шаг 2 Освободите зажимы

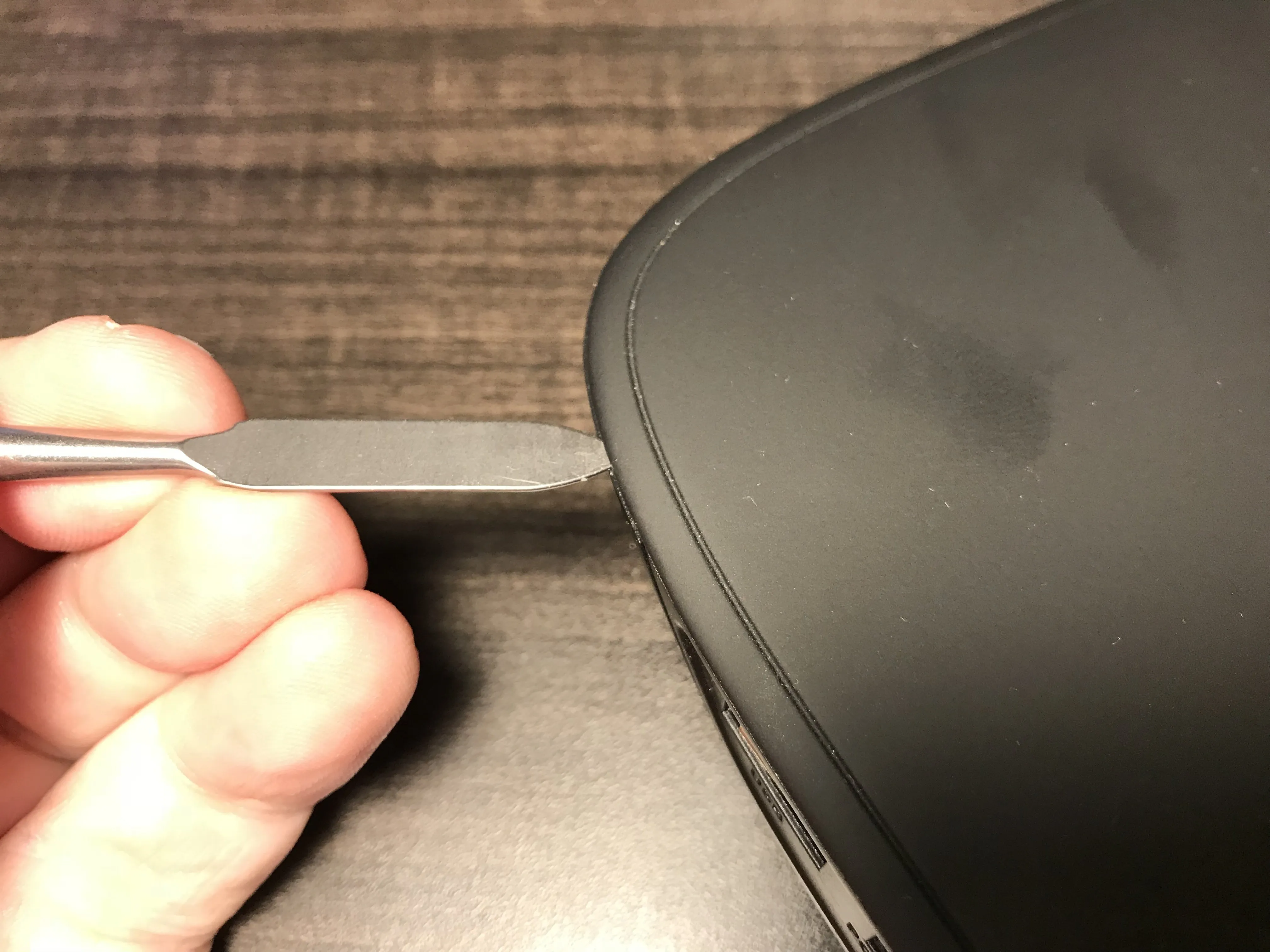

Разборка Ooma Telo Rev A00, освобождение зажимов: шаг 2, изображение 1 из 2
Разборка Ooma Telo Rev A00, отсоединение зажимов: шаг 2, изображение 1 из 2 | Источник - ifixit.com
Ooma Telo Rev A00 Teardown, выпуск клипов: шаг 2, изображение 2 из 2
Ooma Telo Rev A00 Разборка, освобождение от клипс: шаг 2, изображение 2 из 2 | Источник - ifixit.com

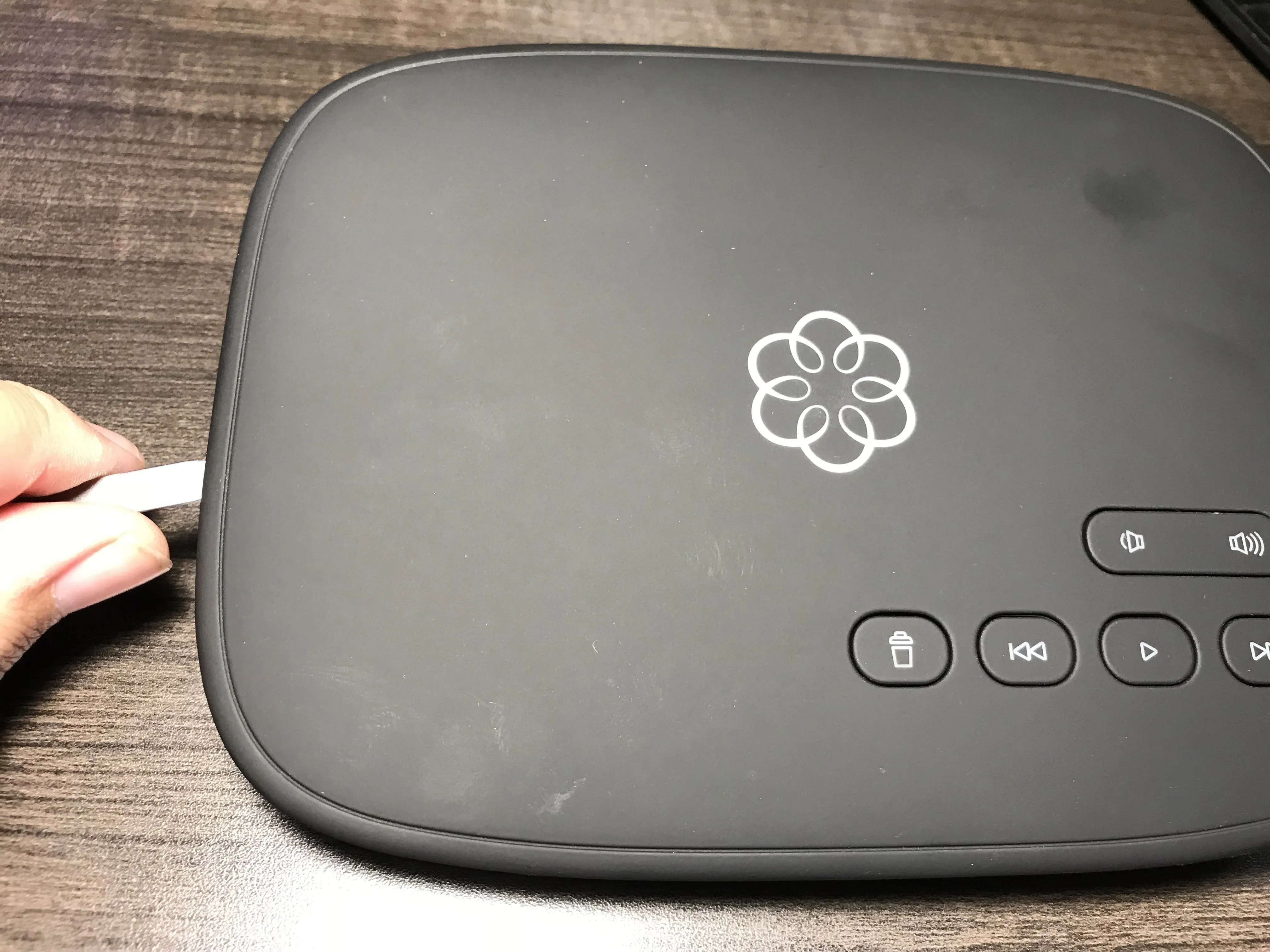

  • Используйте инструмент, чтобы просунуть его между швами и освободить клипсы, удерживающие верхний корпус.

Шаг 3 Продолжайте освобождать клипсы

Разборка Ooma Telo Rev A00, Продолжайте освобождать клипсы: шаг 3, изображение 1 из 1
Разборка Ooma Telo Rev A00, продолжение освобождения клипс: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Есть несколько клипс, крепящих верхний корпус. Работайте по кругу. Не торопитесь. Когда три стороны будут свободны, вы сможете ослабить верхние зажимы и снять верхний корпус.

Шаг 4 Престо

Разборка Ooma Telo Rev A00, Presto: шаг 4, изображение 1 из 2
Разборка Ooma Telo Rev A00, Presto: шаг 4, изображение 1 из 2 | Источник - ifixit.com
Ooma Telo Rev A00 Teardown, Presto: шаг 4, изображение 2 из 2
Ooma Telo Rev A00 Teardown, Presto: шаг 4, изображение 2 из 2 | Источник - ifixit.com

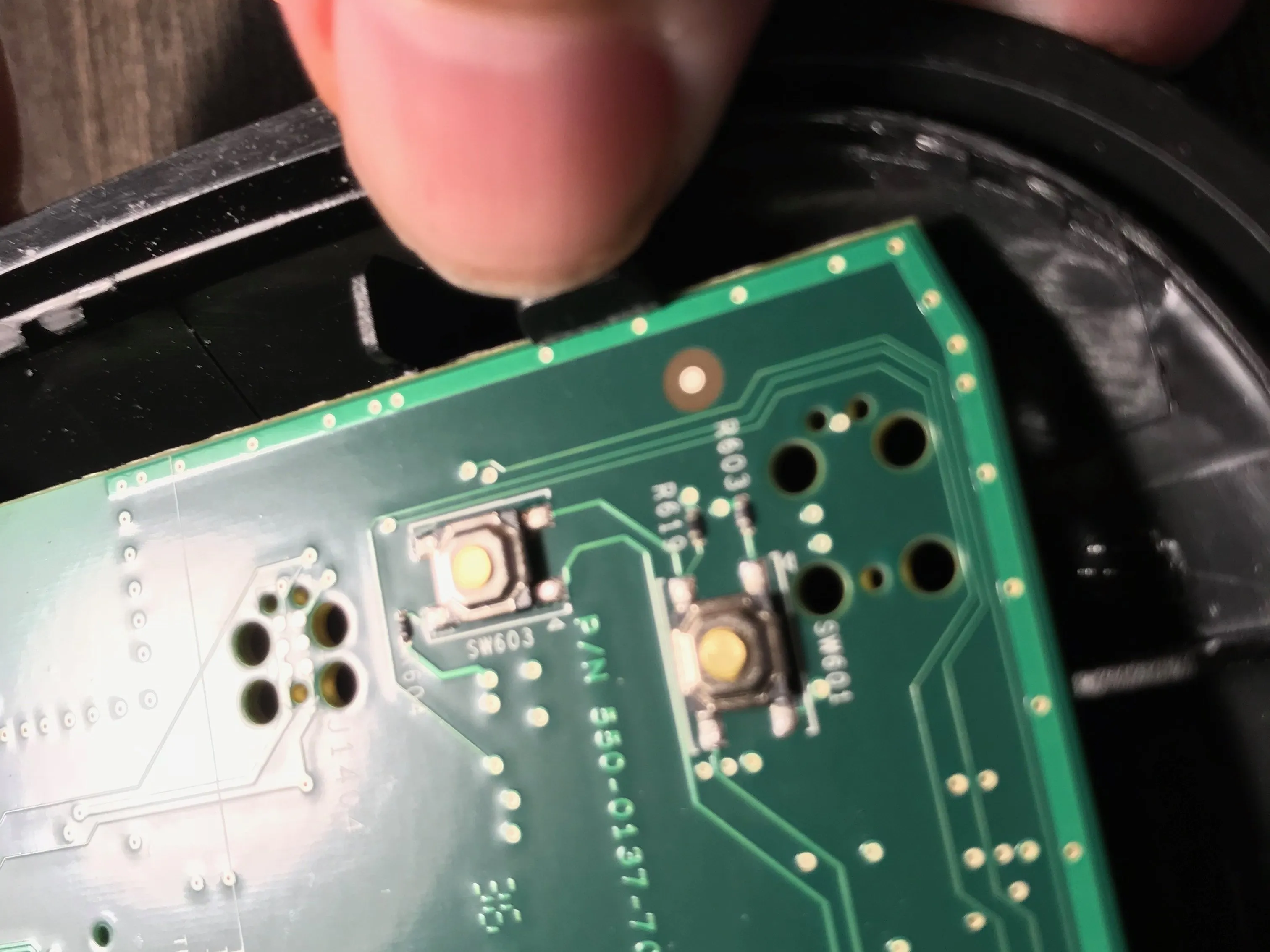

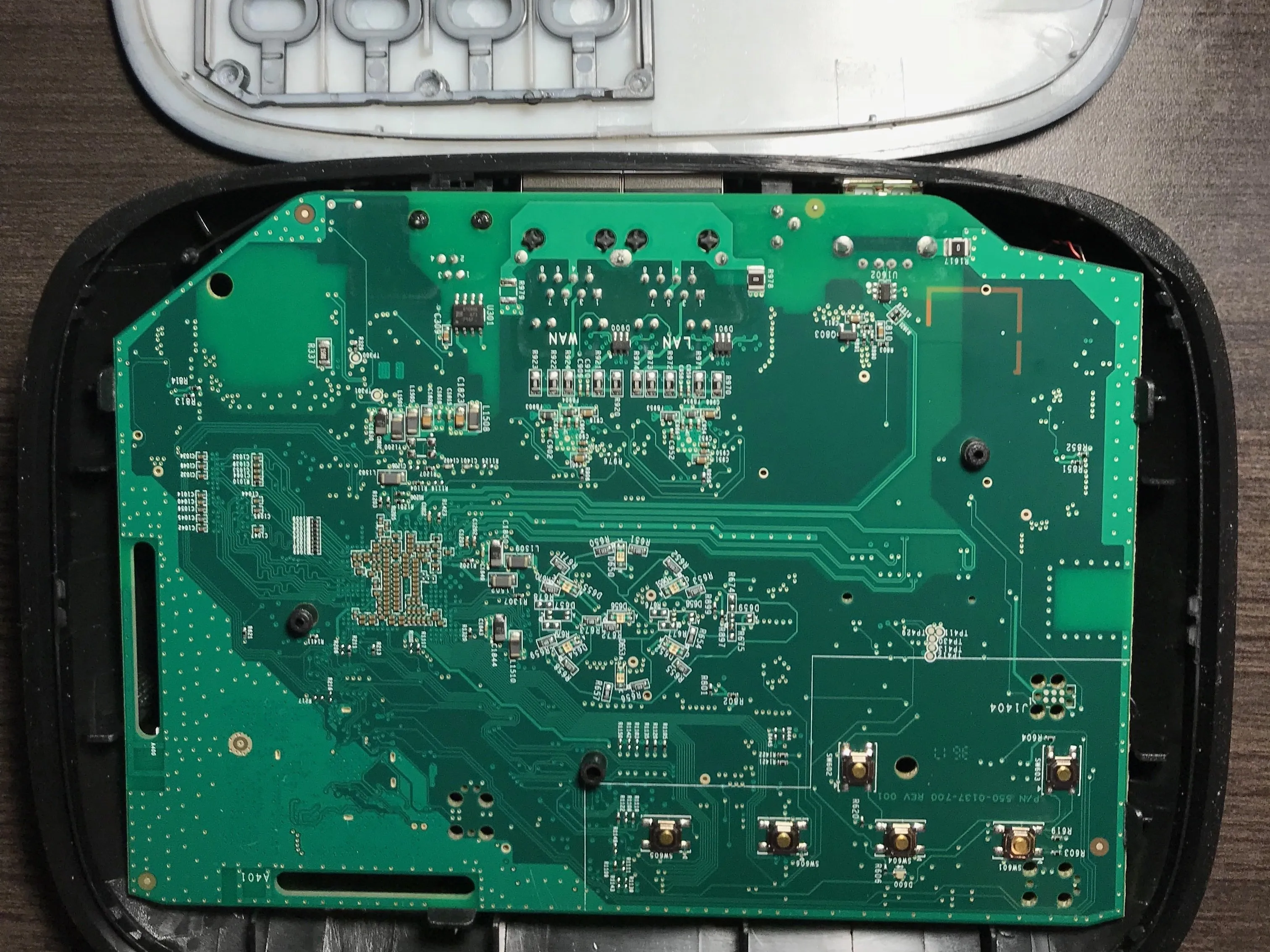

  • Снимите крышку. Внутри находятся еще три зажима, удерживающие печатную плату на месте.

Шаг 5 Печатная плата свободна

Разборка Ooma Telo Rev A00, печатная плата освобождена: шаг 5, изображение 1 из 1
Ooma Telo Rev A00 Teardown, печатная плата освобождена: шаг 5, изображение 1 из 1 | Источник - ifixit.com

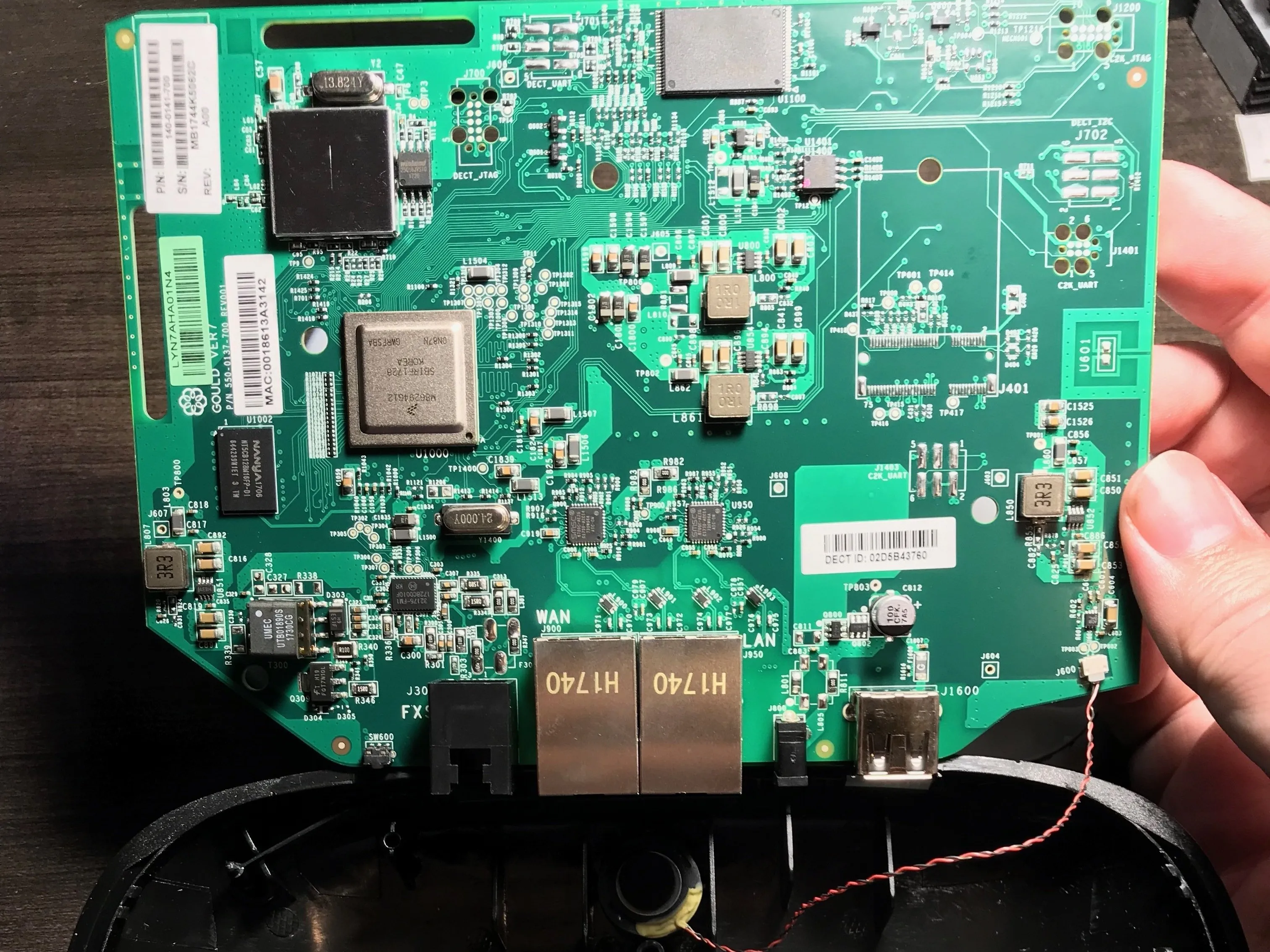

  • Материнская плата теперь свободна, кроме небольшого соединения с динамиком.

Шаг 6

Разборка Ooma Telo Rev A00: шаг 6, изображение 1 из 1
Разборка Ooma Telo Rev A00: шаг 6, изображение 1 из 1 | Источник - ifixit.com

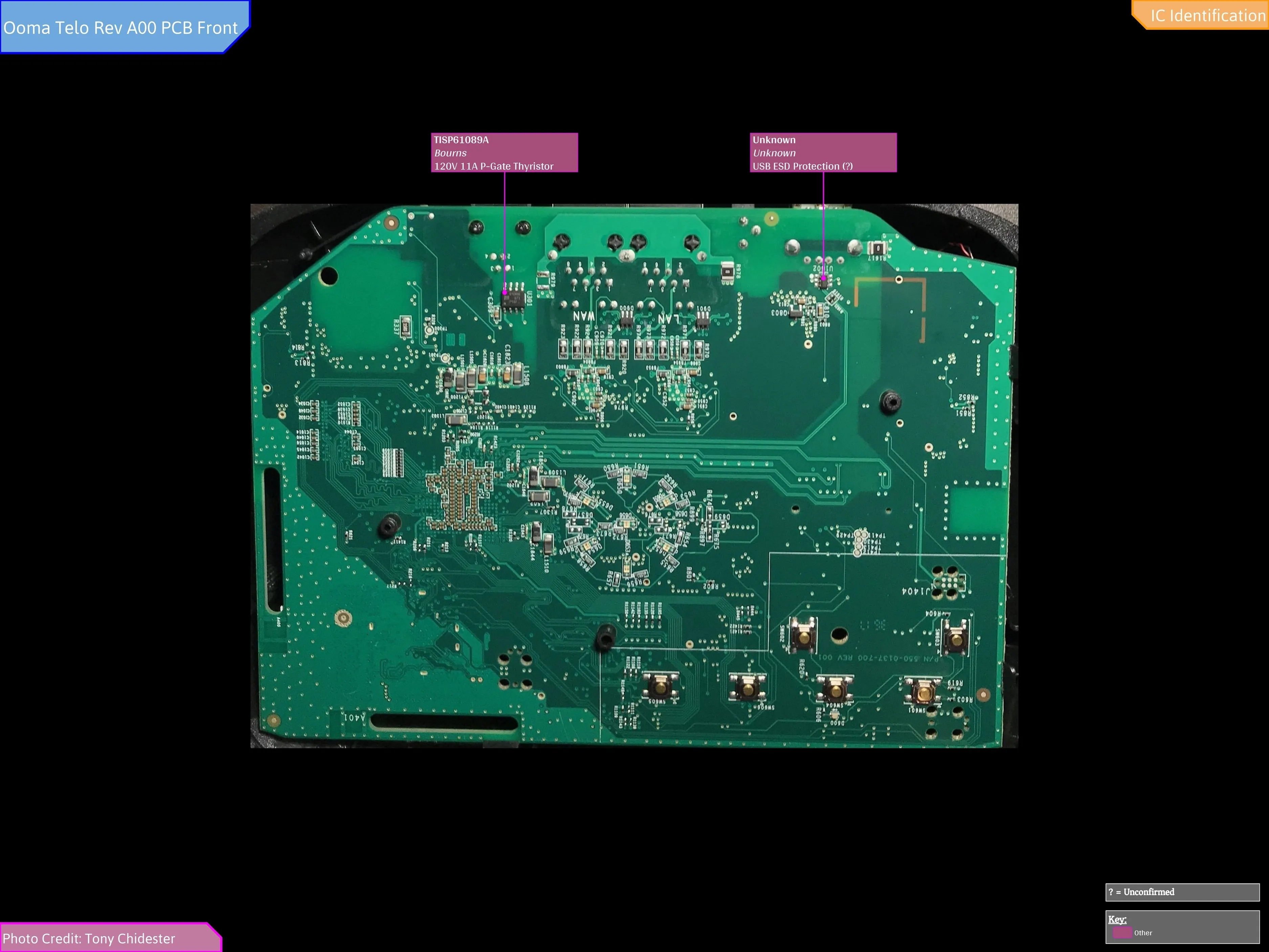

  • Полная идентификация передней панели:

  • Для просмотра текста может потребоваться увеличение.

Шаг 7

Разборка Ooma Telo Rev A00: шаг 7, изображение 1 из 1
Разборка Ooma Telo Rev A00: шаг 7, изображение 1 из 1 | Источник - ifixit.com

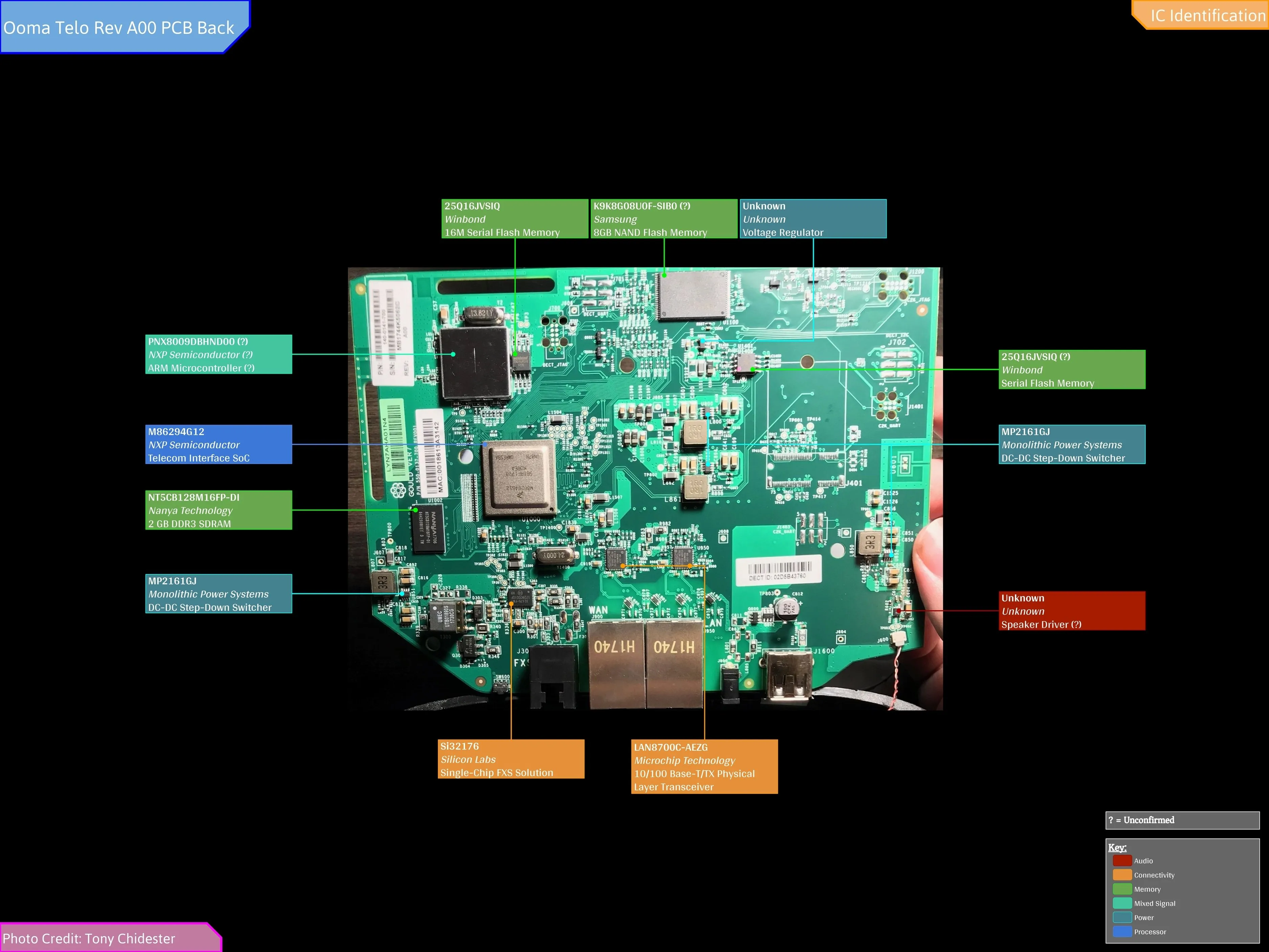

  • Полная идентификация задней микросхемы:

  • Вам может потребоваться увеличить его, чтобы увидеть текст.

Шаг 8

Разборка Ooma Telo Rev A00: шаг 8, изображение 1 из 1
Ooma Telo Rev A00 Teardown: шаг 8, изображение 1 из 1 | Источник - ifixit.com

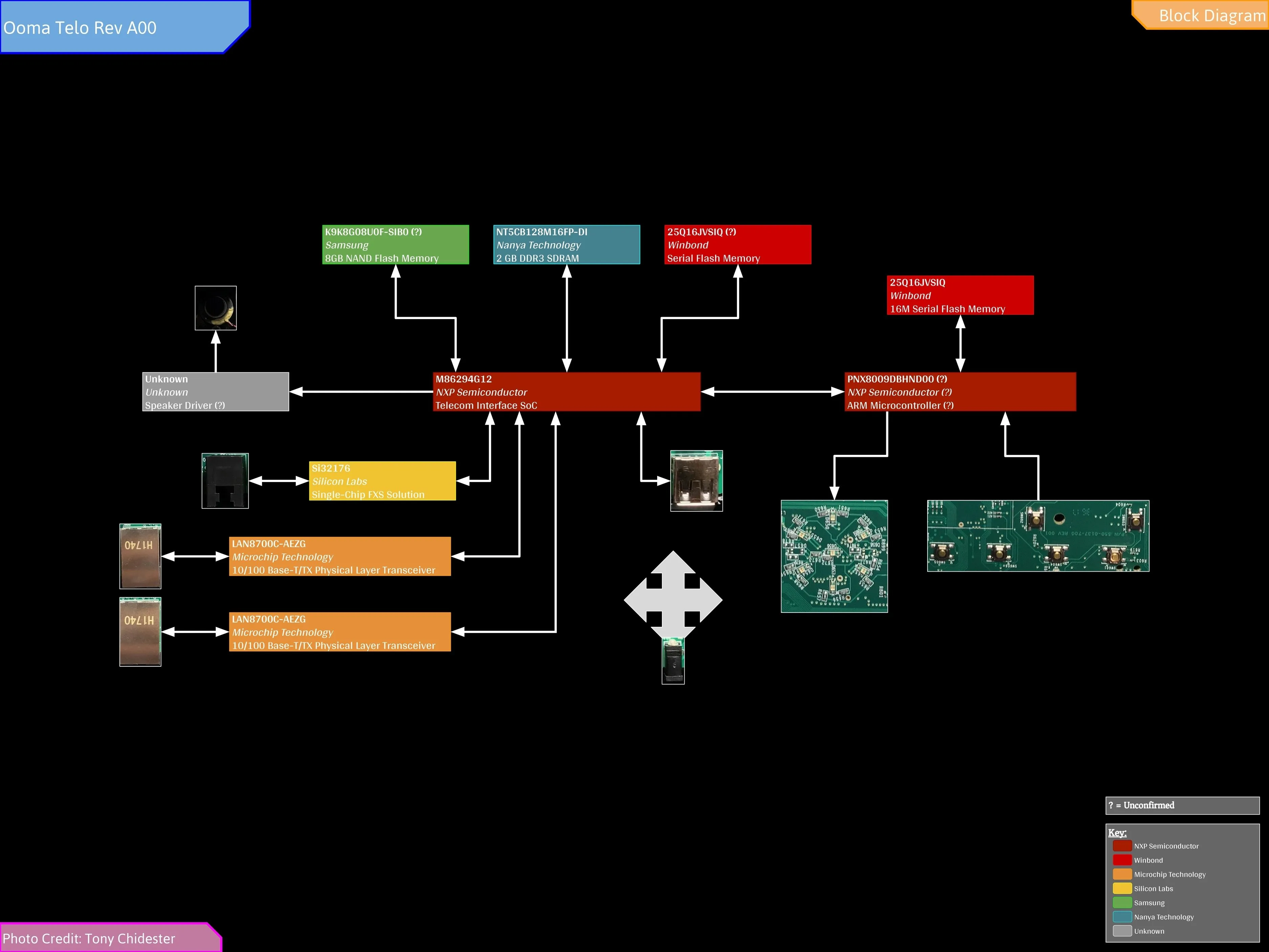

  • Предполагаемая блок-схема:

  • Для просмотра текста может потребоваться увеличение.

Комментарии к статье

Очень, очень полезное описание с отличными фотографиями. Поддерживает ли этот telo bluetooth из коробки или это дополнительный адаптер?

Rev A00 не поддерживает bluetooth и требует дополнительного USB-адаптера.
