Разборка Happybrush Sonic V3 /
Введение
Отказ от ответственности:
Я разобрал свою щетку, потому что она перестала работать. Она включалась сама по себе посреди ночи. Я не делал никакого ремонта щетки и не планирую делать этого в будущем.
Разбирая устройство, я повредил его, особенно дно и раму. Так как я не смог найти в сети изображений разобранного устройства, я создал этот разбор.
Надеюсь, это поможет другим безопасно разбирать и чинить электрические зубные щетки.
Представленное устройство использовалось двумя людьми в течение примерно 13 месяцев. Это означало ежедневное снятие насадок до четырех раз. Я предполагаю, что это привело к протеканию уплотнений сверху.
(В случае, если этот разбор не нужен или покажется бесполезным, пожалуйста, не стесняйтесь удалить его).

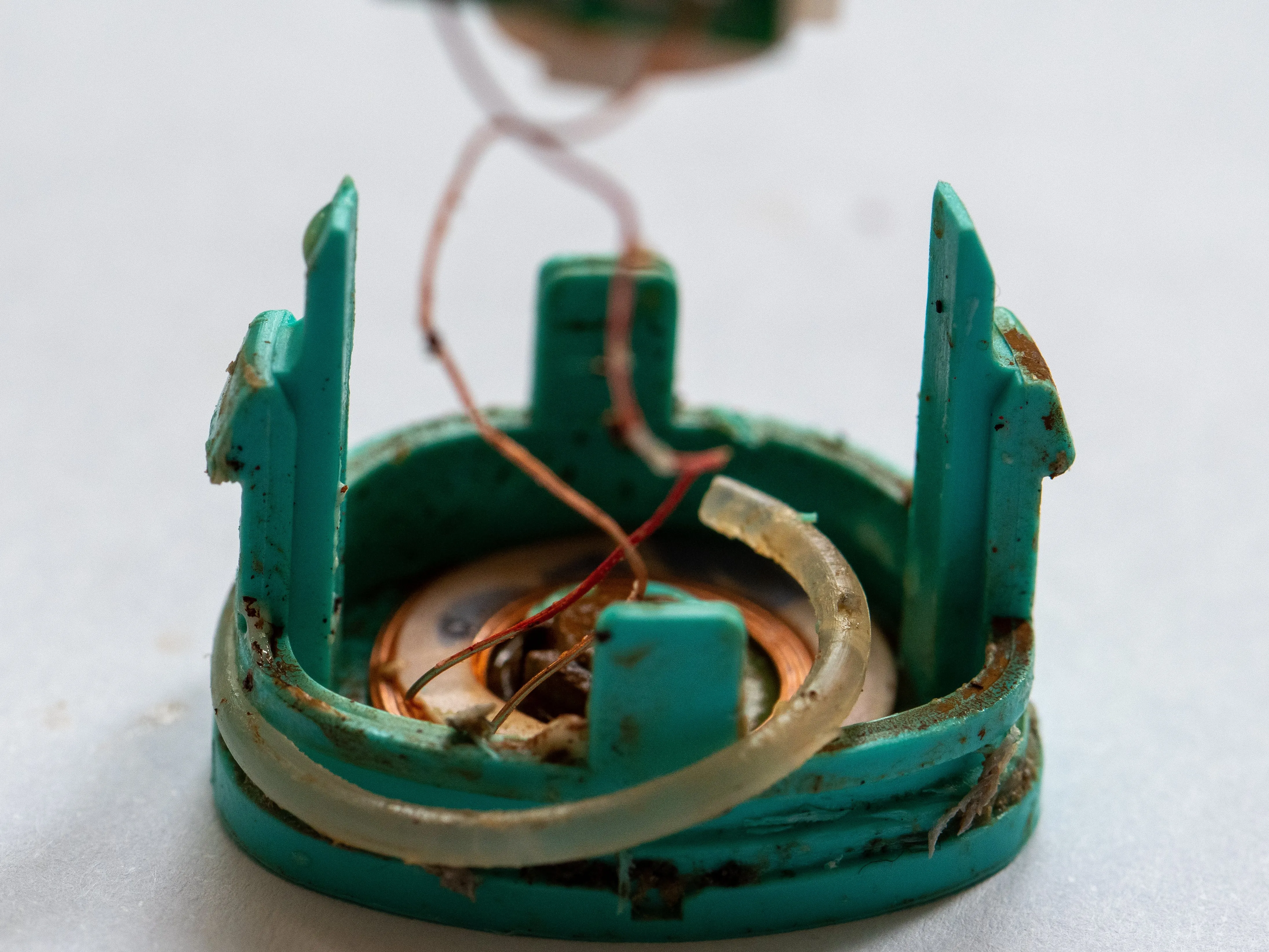

Шаг 1 Снятие нижней пластины
Нижняя пластина удерживается двумя крючками на противоположных сторонах. Мне не удалось подтолкнуть их к внутренней стороне - в процессе снятия я разрушил часть рамы и нижней пластины. При этом порвалось уплотнительное кольцо. Тем не менее, я полагаю, что оно все равно будет это делать, потому что по бокам очень мало места. Возможно, впоследствии его придется заменить.
На нижней части пластины находится катушка для индуктивной зарядки с ферритовым(?) сердечником.
Шаг 2 Рама
Нижняя пластина, а также остальные внутренние детали удерживаются на месте с помощью двух крючков с противоположных сторон. Сняв нижнюю пластину, очень легко переместить два оставшихся крючка.
Расстояние между дном и первой вмятиной, в которую вставляются крючки нижней пластины, составляет около 12 мм.
Я рекомендую положить щетку вверх ногами на твердую поверхность для создания давления на внутренние части, чтобы они выдвинулись после того, как вы освободите крючки, удерживающие их на месте.
Примечание: крючки нужно сдвинуть дважды. Один раз из своего первоначального места и еще раз, когда они достигнут положения, в котором когда-то находились крючки нижней пластины.
Отступ для нижней пластины имеет длину 2,5 мм. Толщина рамы составляет 1,5 мм вдоль отступа и 1,7 мм сразу после него.

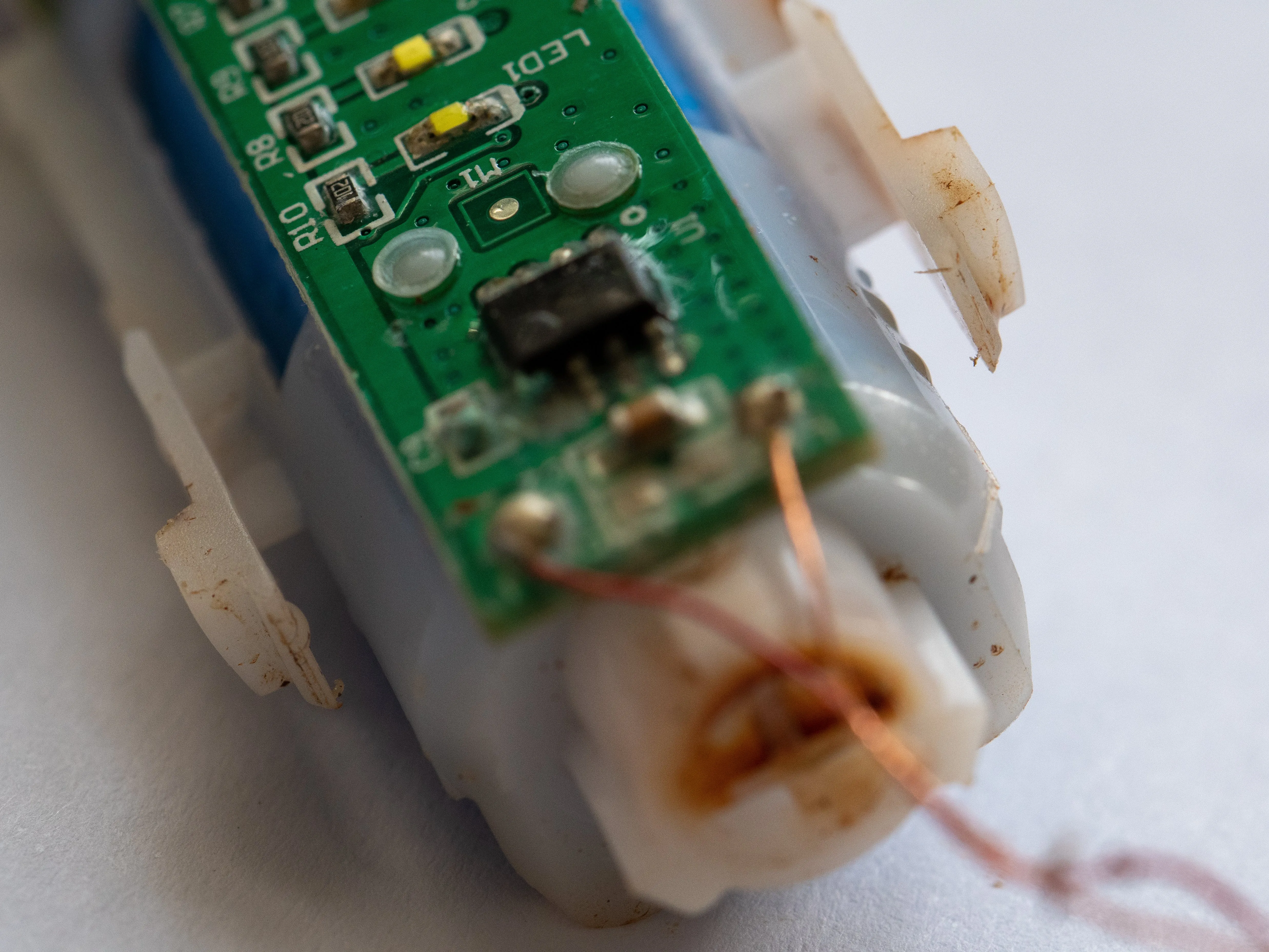

Шаг 3 Сани, удерживающие внутренние детали
Здесь показаны крючки, которыми сани держат детали, а также направляющие, по которым они скользят внутри рамы.

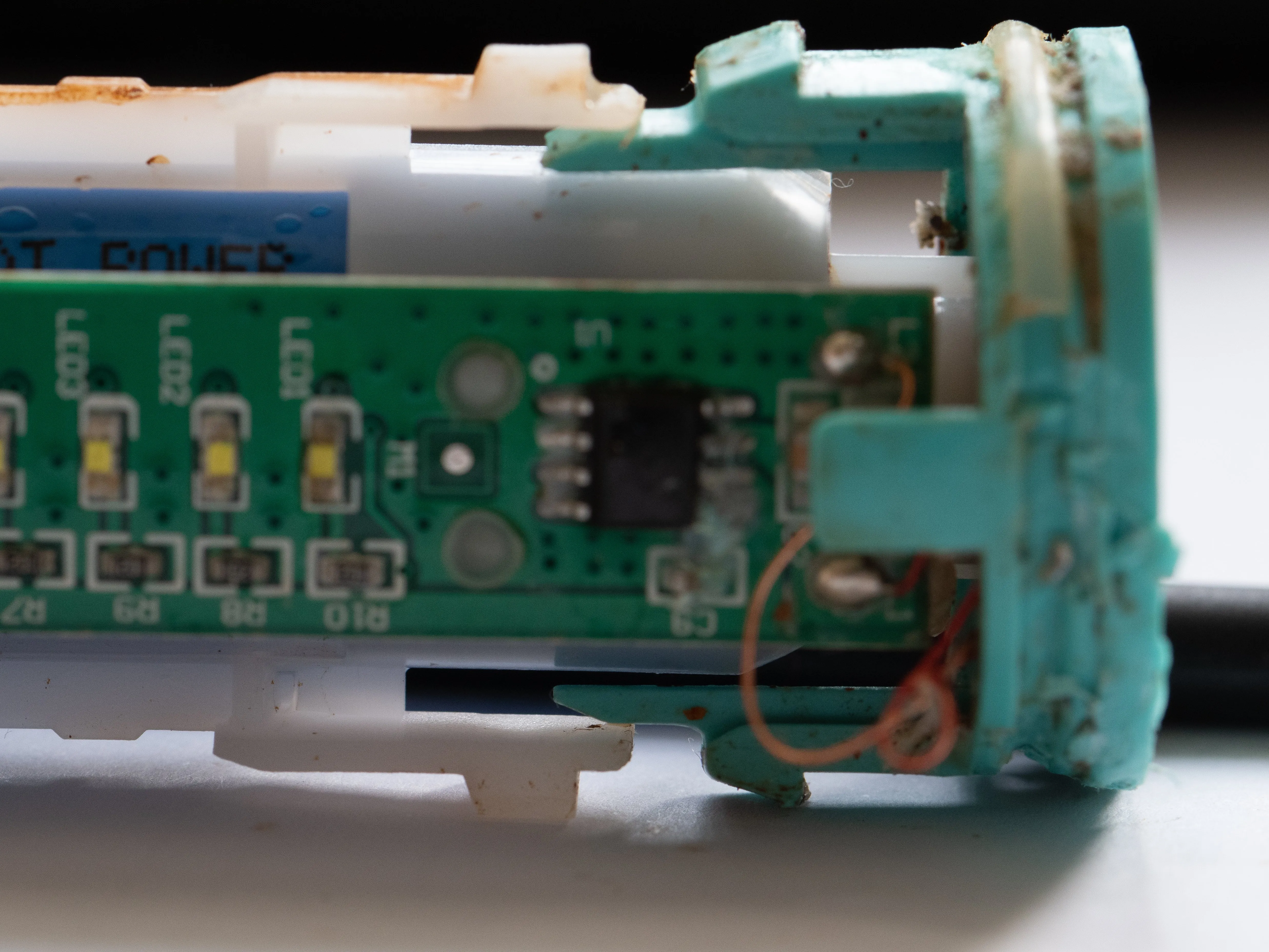

Шаг 4 Обзор санок и нижней пластины
Я думаю, что можно приложить достаточное давление с внешней стороны, чтобы вывести крючки из соответствующих вмятин. Как только это будет сделано, вы сможете вытащить все тем же способом.
