Разборка оригинальной док-станции для iPhone
Введение
В сегодняшнем разборе мы будем вскрывать белую пластиковую док-станцию, которая поставляется вместе с оригинальным iPhone. Док-станция работает только с оригинальным iPhone. Однако, сняв верхнюю крышку док-станции, вы сможете использовать ее с другими продуктами Apple, имеющими 30-контактный разъем. В этой разборке вы можете модифицировать док-станцию, чтобы она стала универсальной.
ПРЕДУПРЕЖДЕНИЕ: ЭТА РАЗБОРКА ПРИВЕДЕТ К АННУЛИРОВАНИЮ ГАРАНТИИ НА ДОК-СТАНЦИЮ.
Что вам понадобится
Инструменты
Отвертка 6-в-1 | Источник - ifixit.com
Тепловая пушка | Источник - ifixit.com
Металлический шпатель | Источник - ifixit.com
Отвертка Phillips #1 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка оригинальной док-станции для iPhone

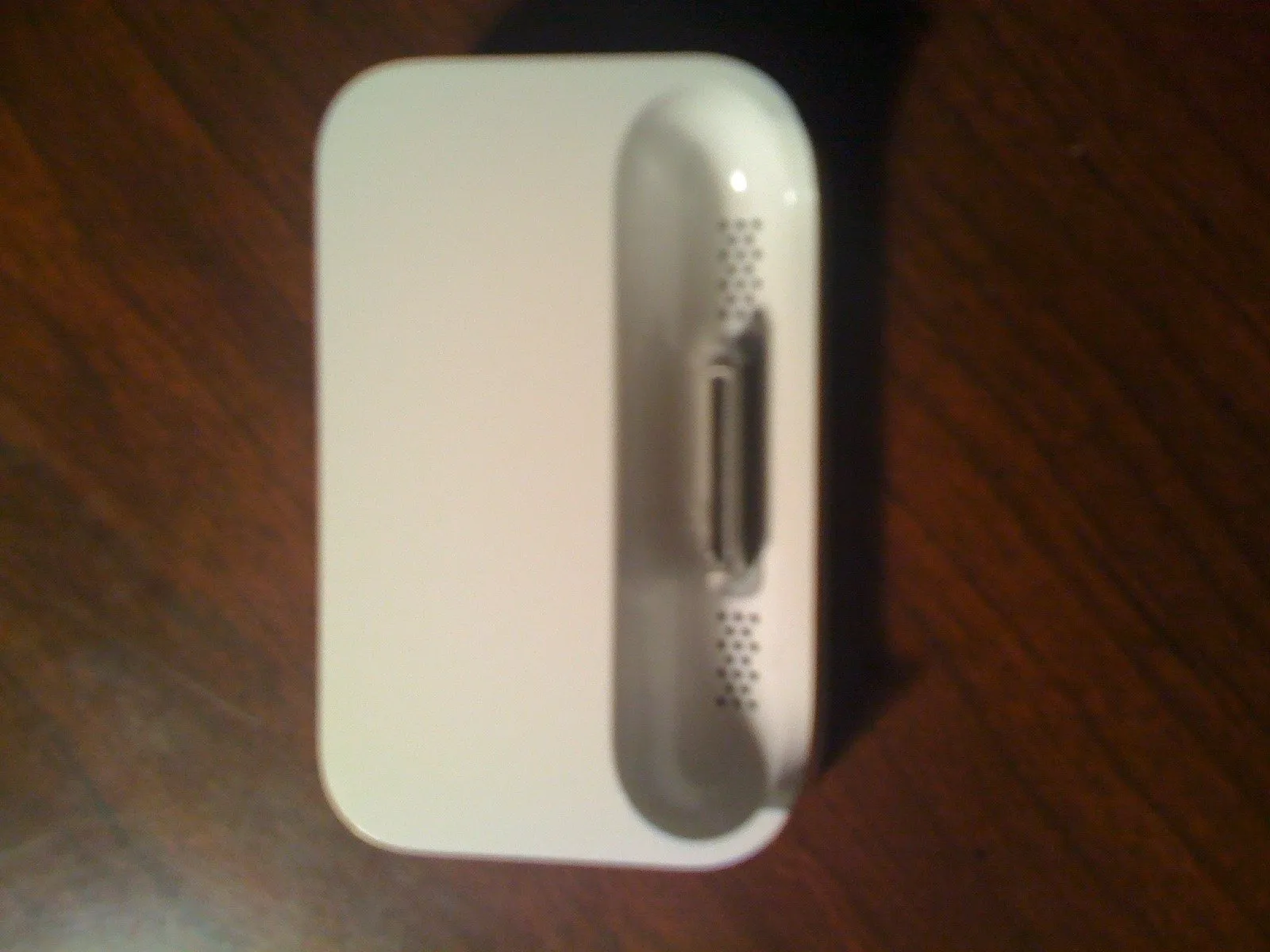

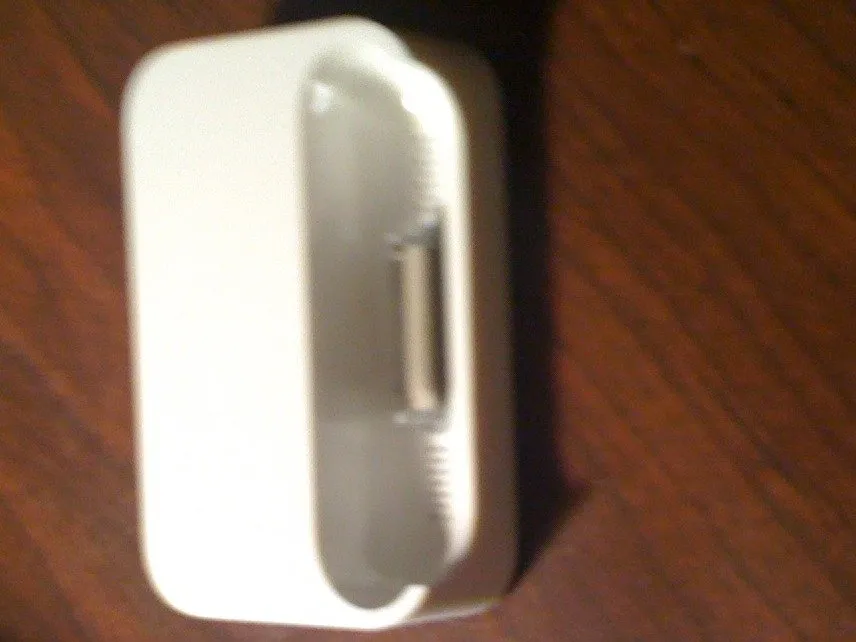

Оригинальная док-станция для iPhone!
Эта док-станция подходит только для оригинального iPhone. Он не удержит iPhone 3G/3GS, так как он шире и толще.

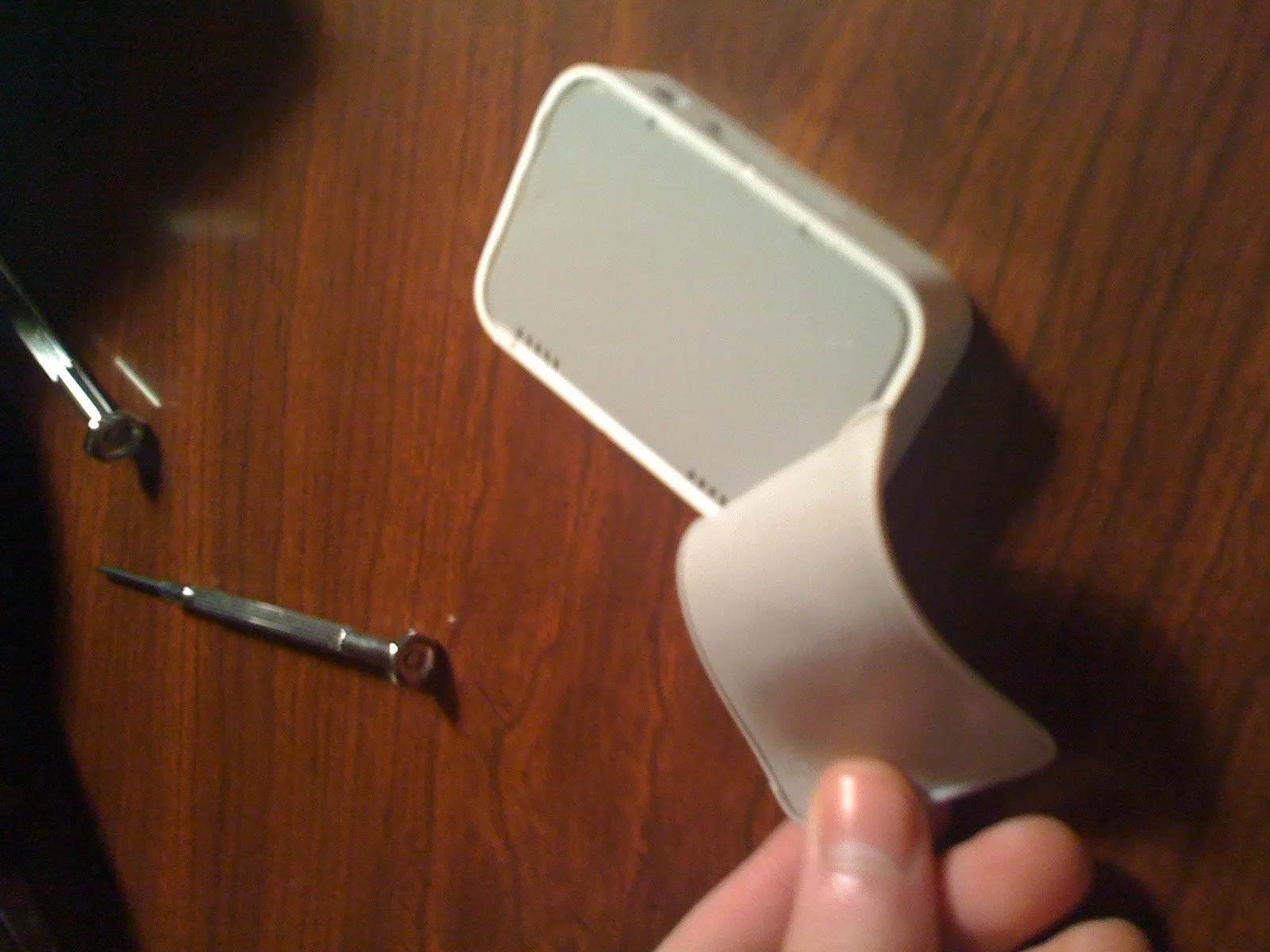

Шаг 2

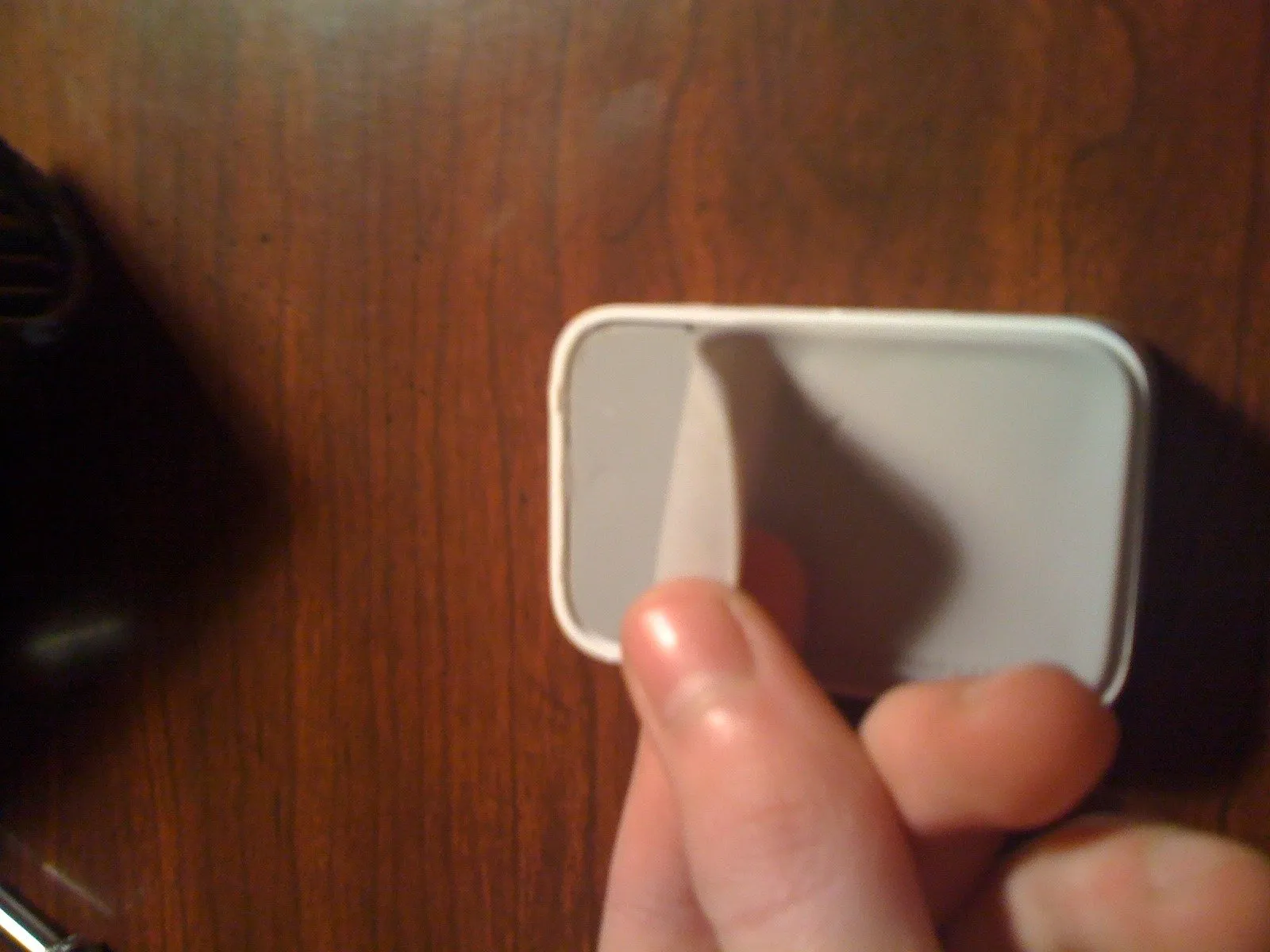

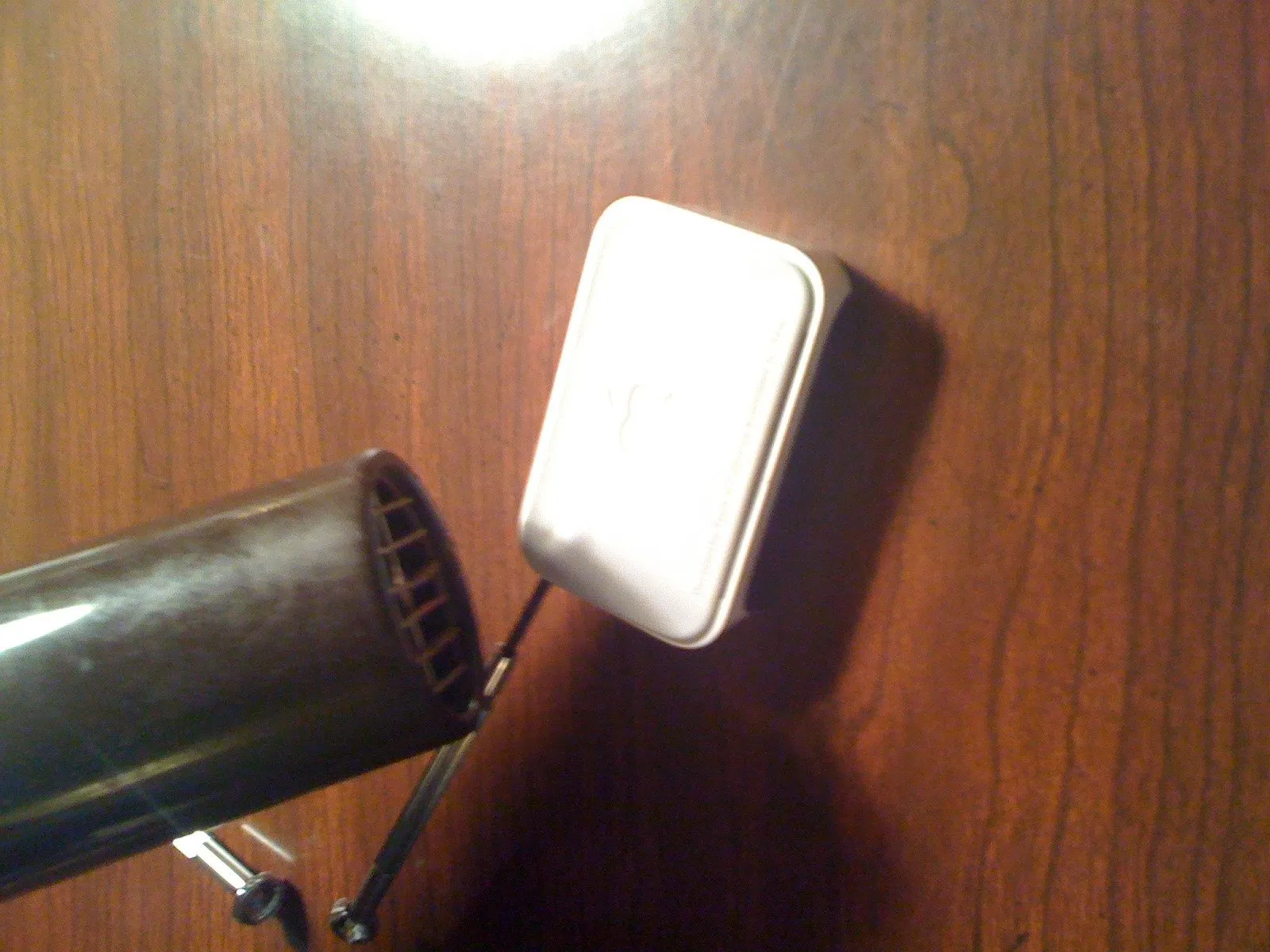

Используйте фен или тепловой пистолет, чтобы ослабить клей, крепящий резиновую ножку к док-станции.
Лезвием или плоской отверткой подденьте часть резиновой ножки.
Пока она еще горячая, снимите резиновую ножку с дока.
Шаг 3

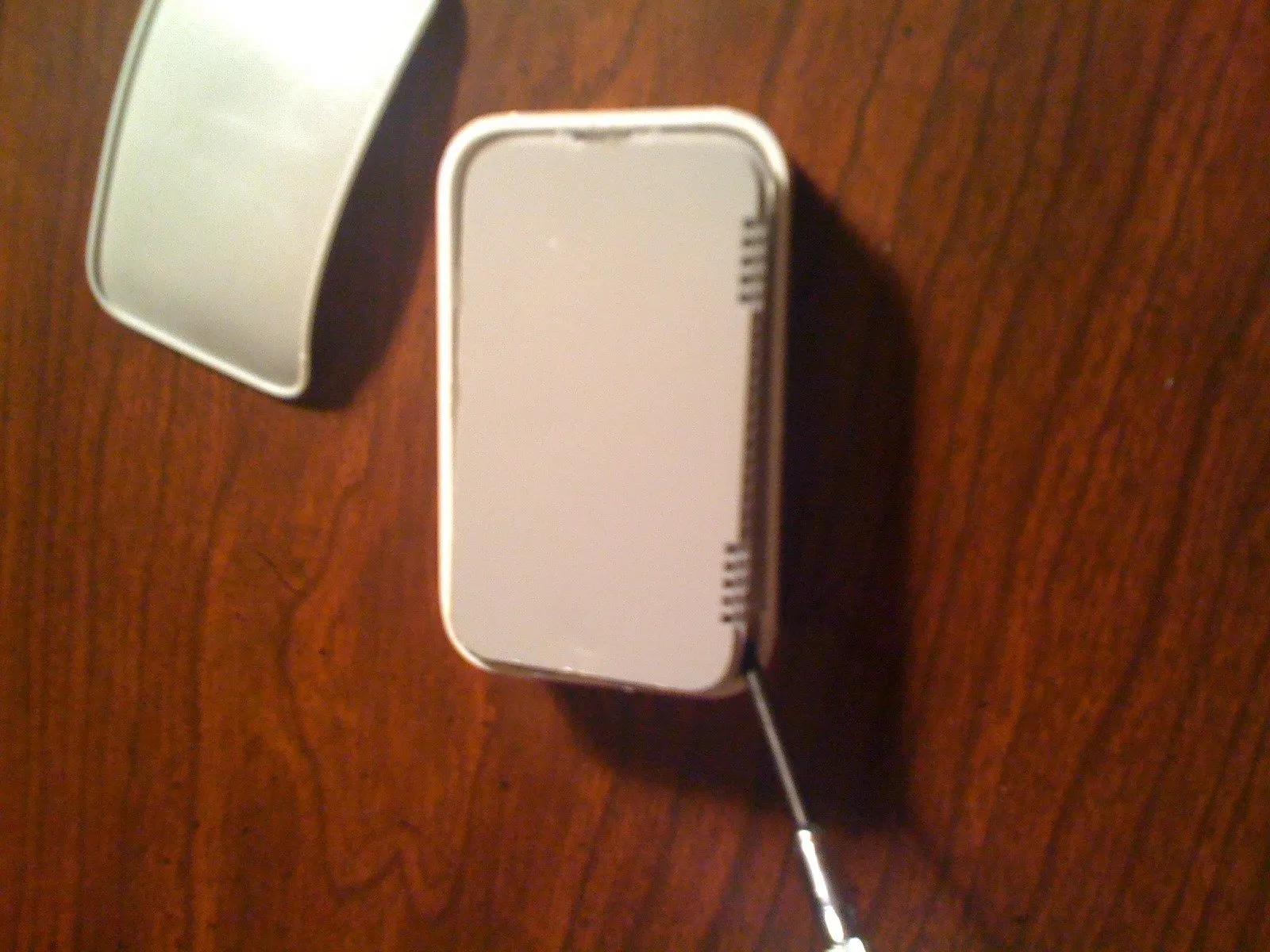

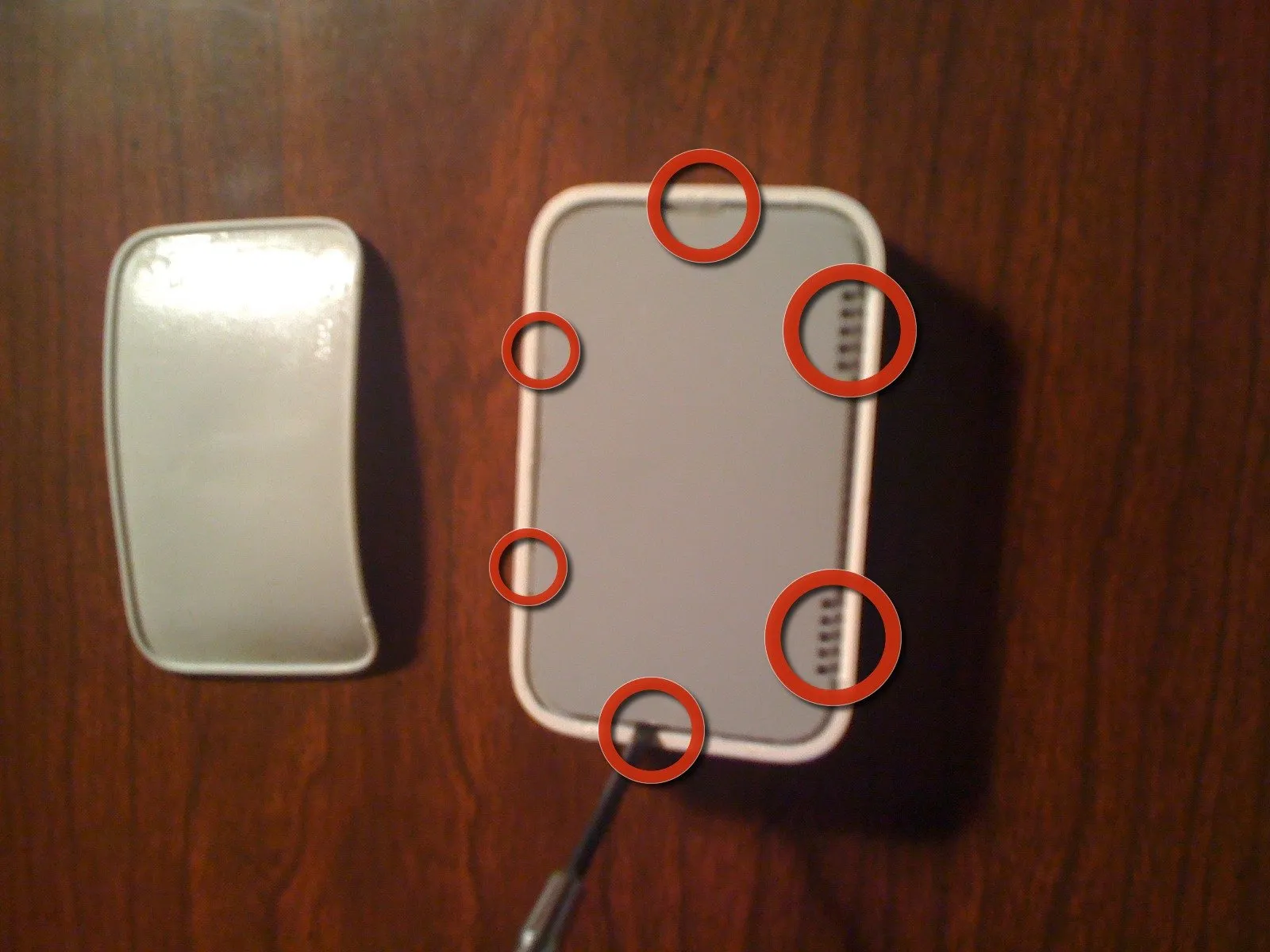

С помощью шила или плоской отвертки освободите 6 зажимов, удерживающих док-станцию на белом пластиковом молдинге.
Вам придется выковырять их, так как док-станция содержит груз, который приклеен к верхнему корпусу с помощью клея.

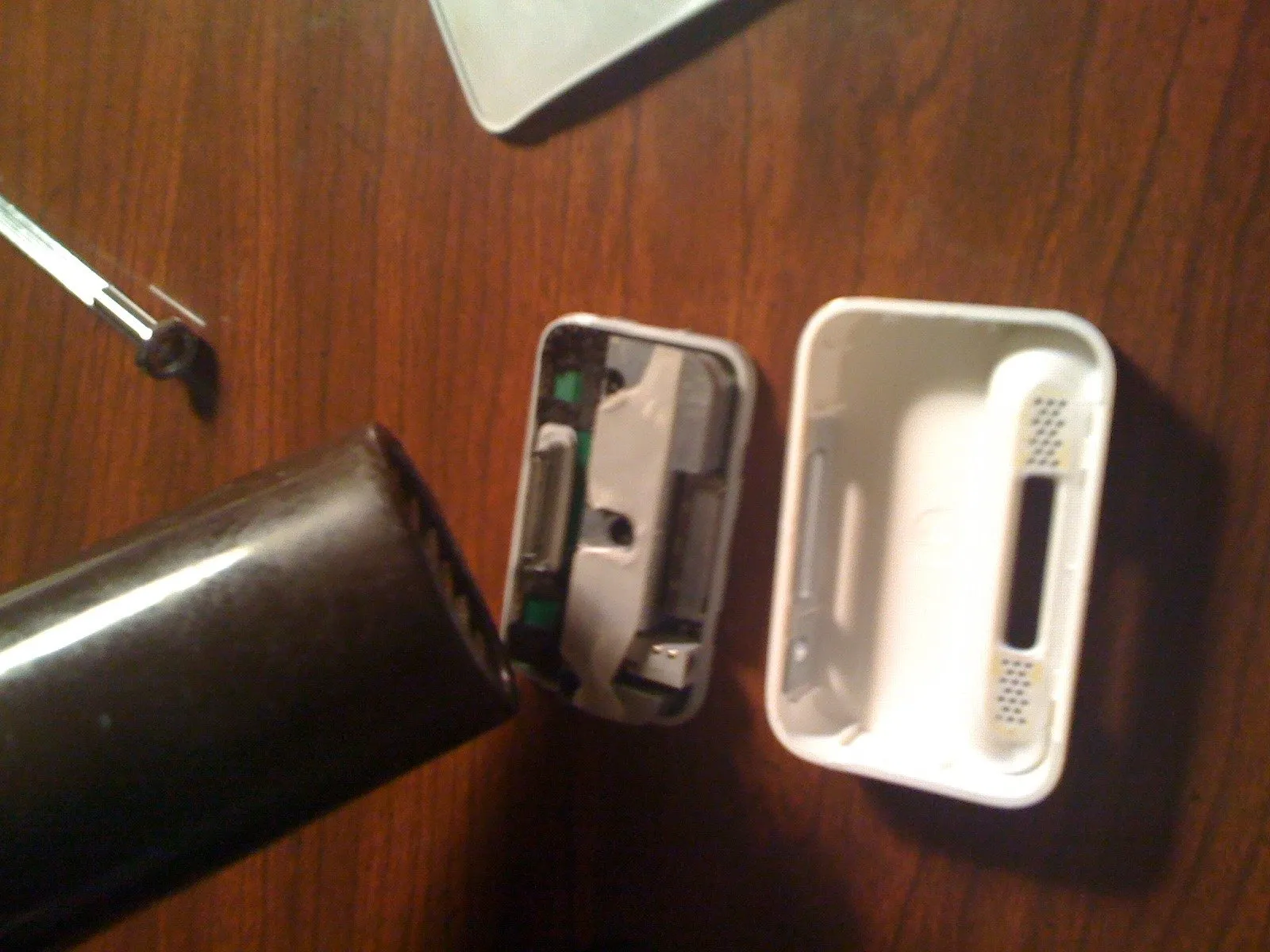

Шаг 4
Нагрейте клей, покрывающий три винта, и вы сможете открутить винты, удерживающие груз в основании док-станции.
Шаг 5

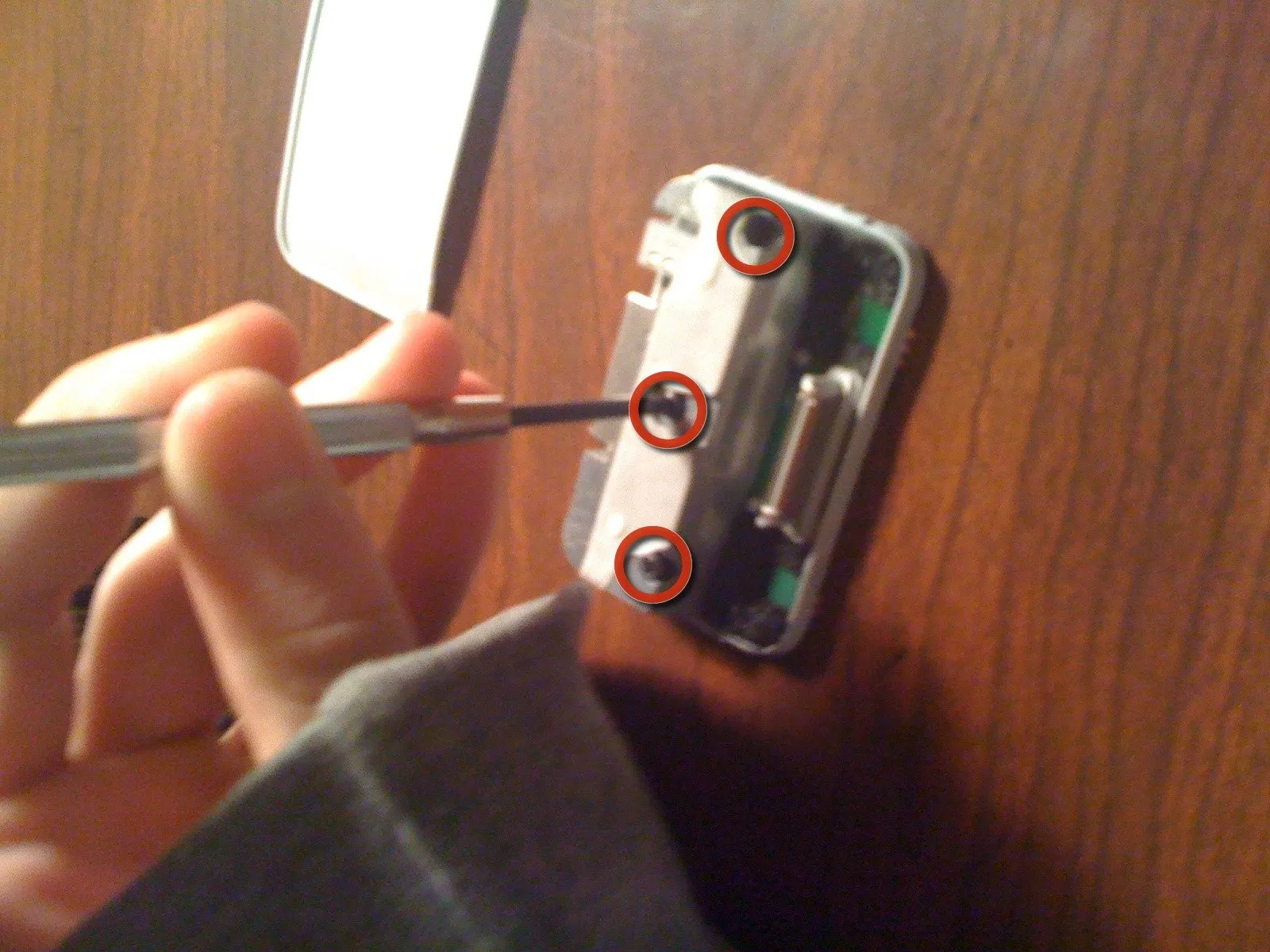

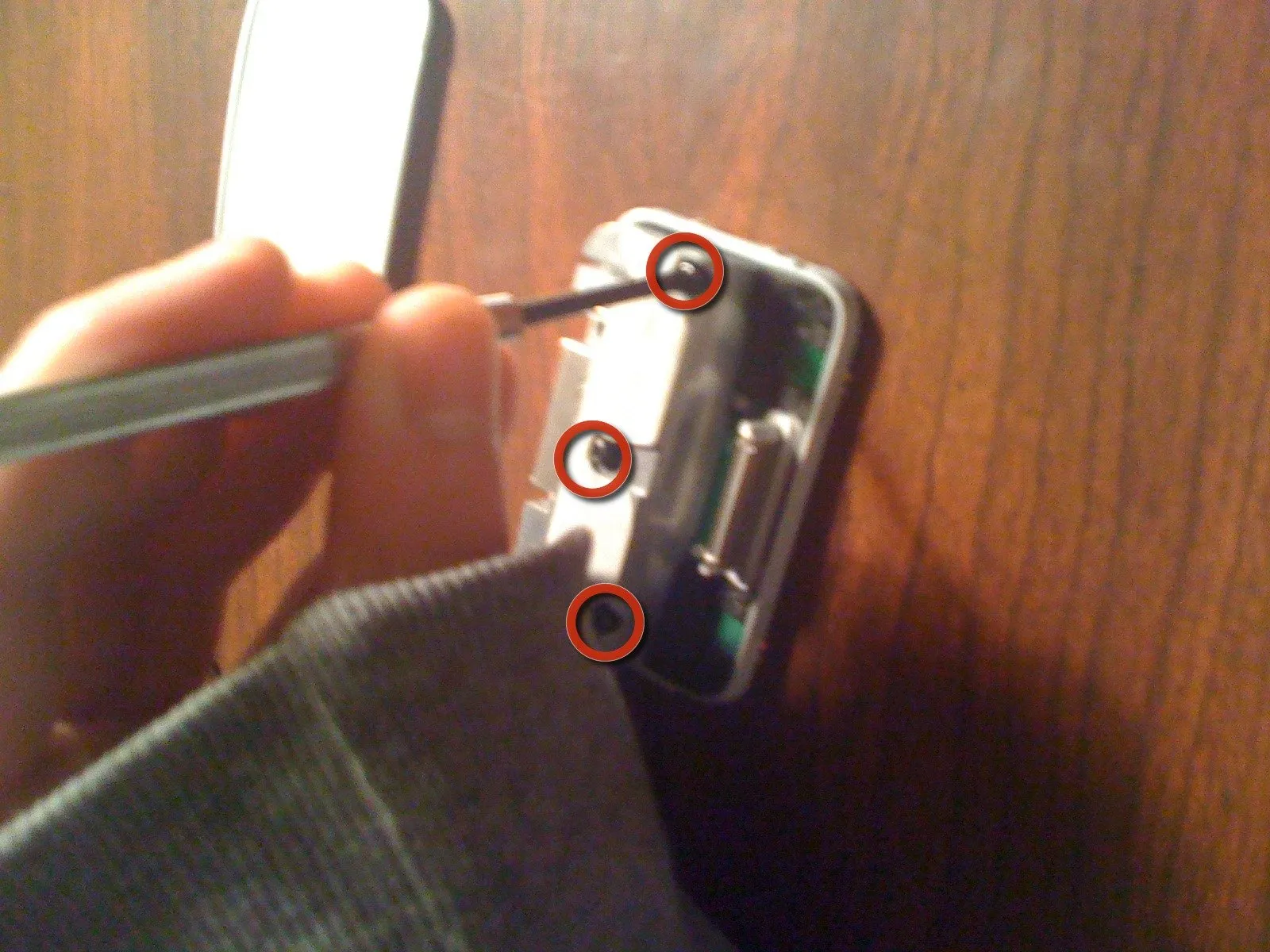

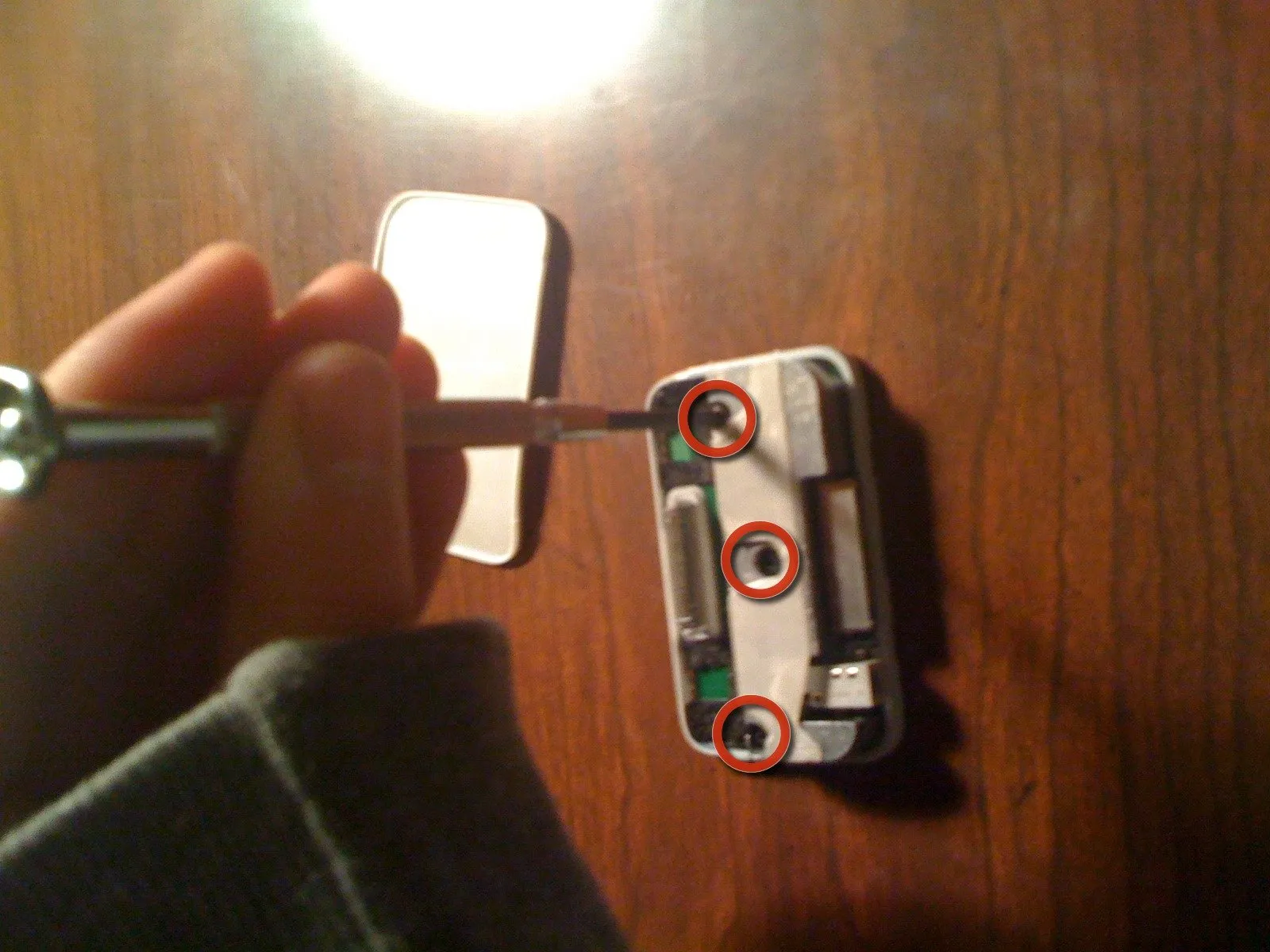

Выкрутите три винта, крепящие груз к нижней пластине.
Шаг 6

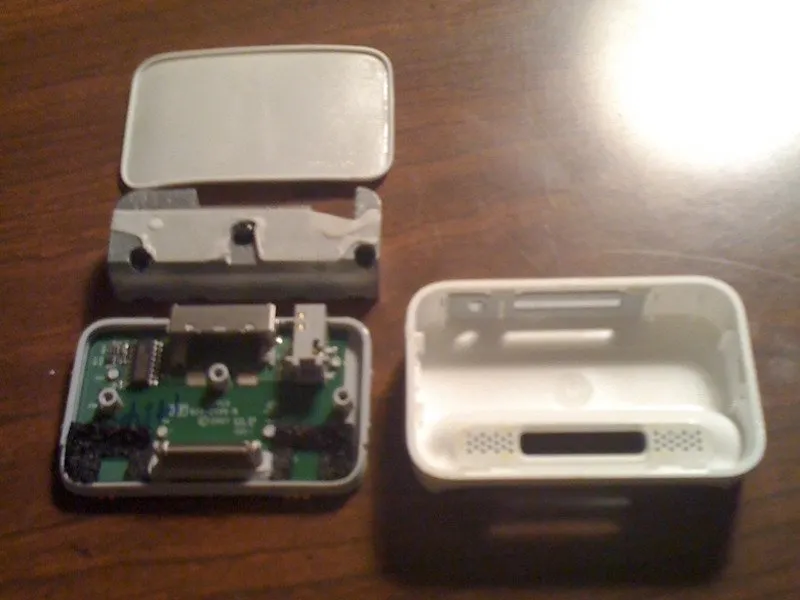

Док должен выглядеть так.
Если это не так, вернитесь назад и посмотрите, что вы сделали не так.
Шаг 7

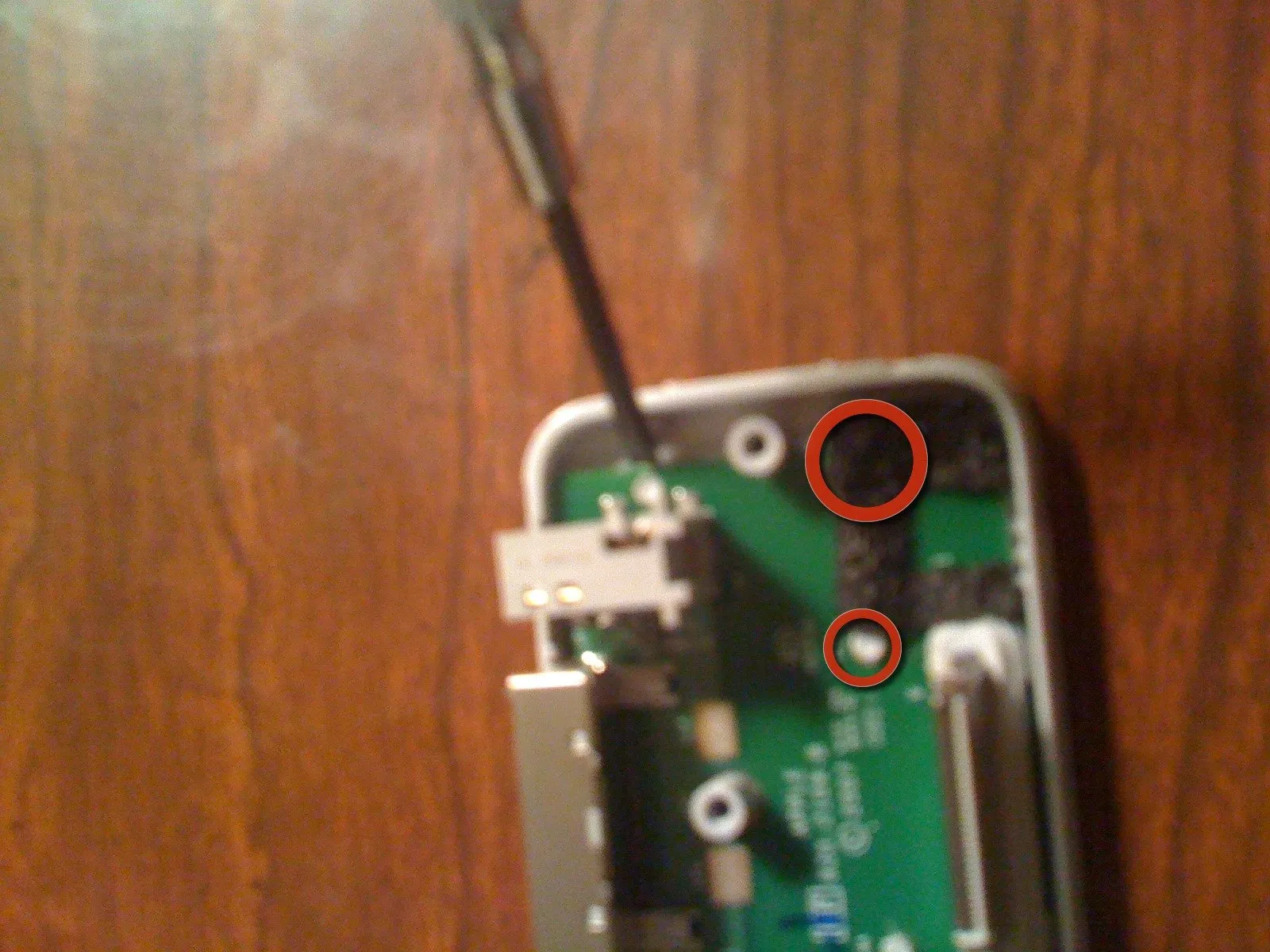

Теперь отсоедините зеленую логическую плату от маленьких пластиковых штырьков на нижней панели.
По одному штырьку находится под каждой черной поролоновой прокладкой.

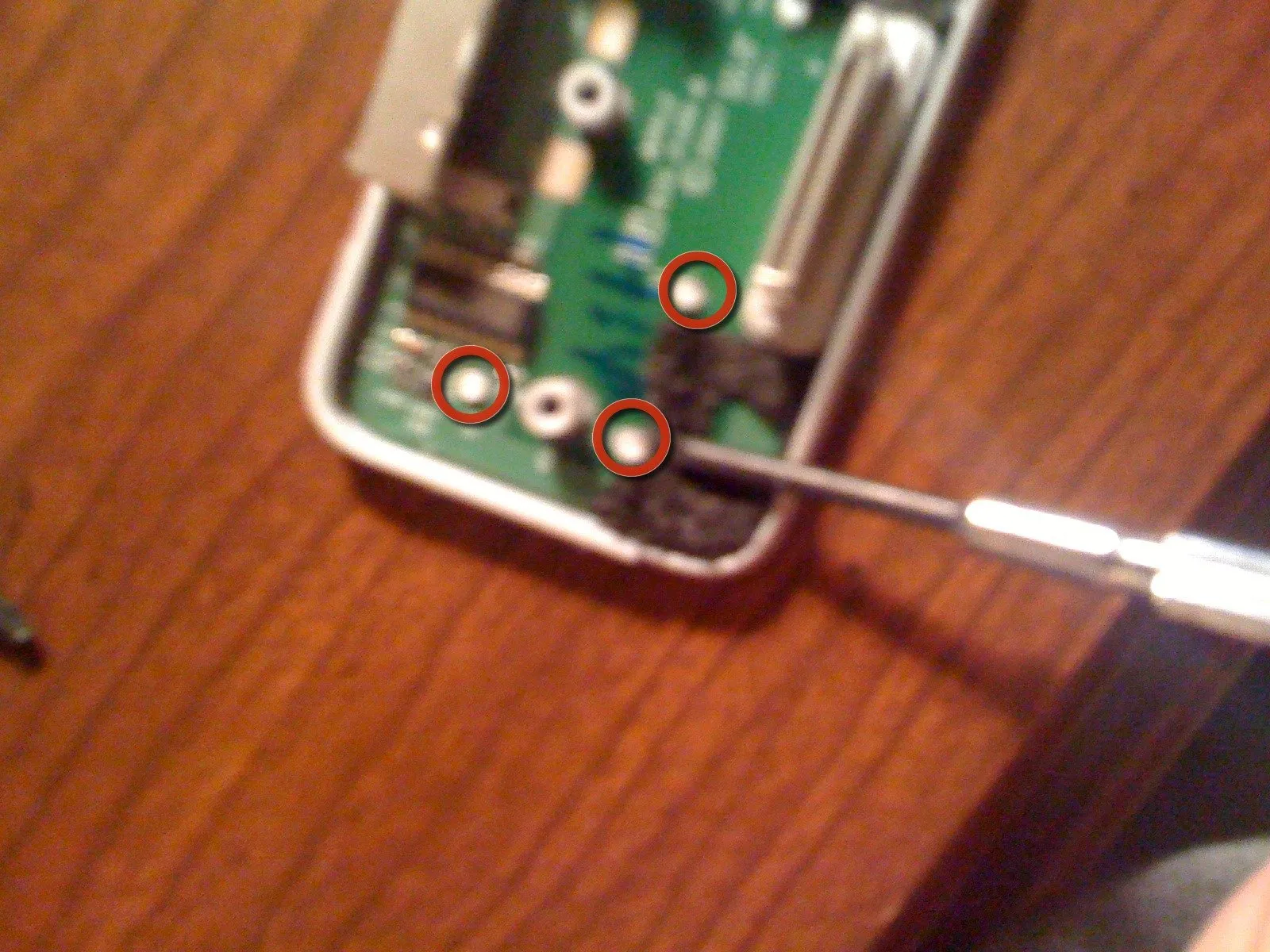

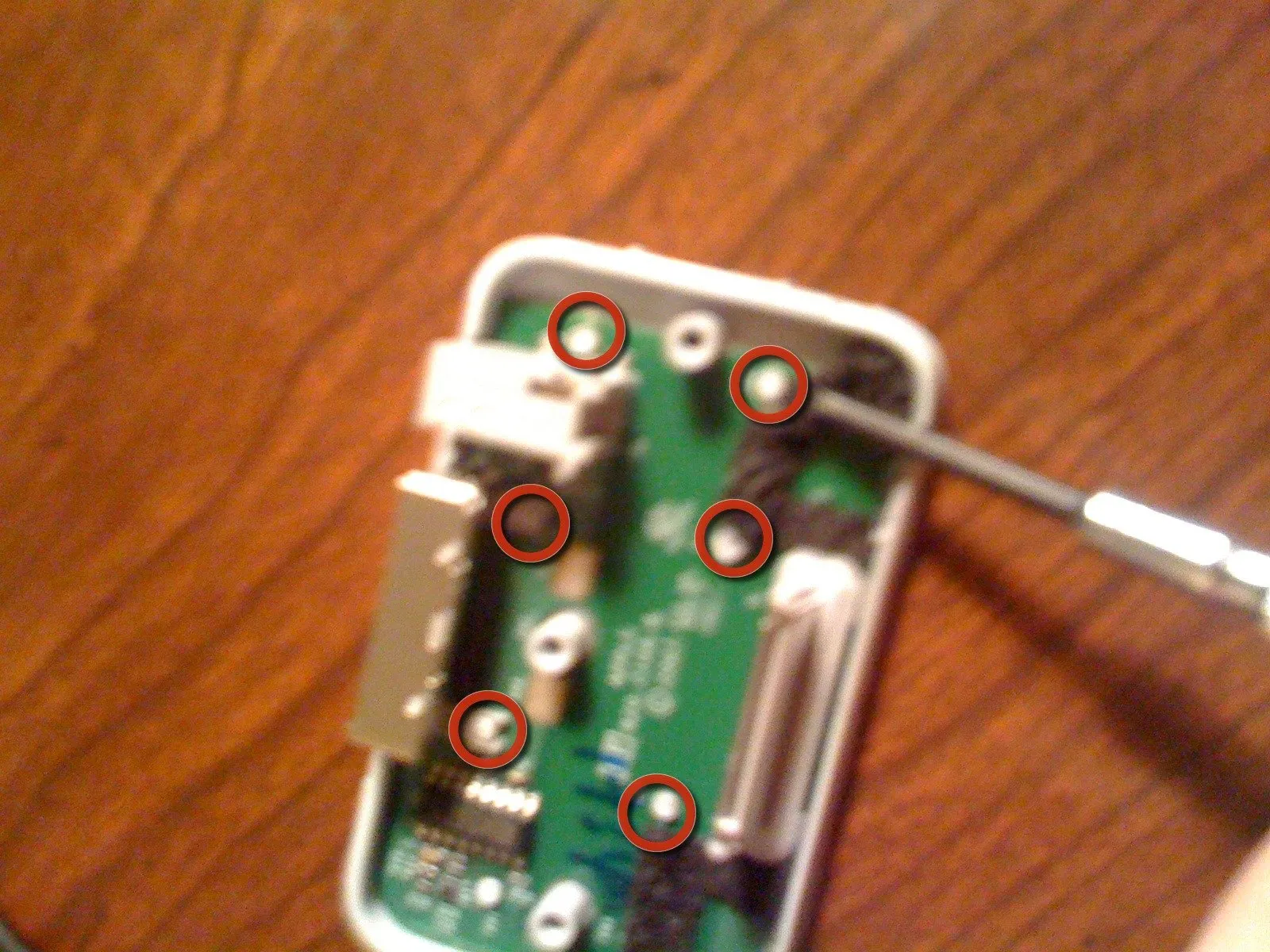

Шаг 8
Маленькие белые штучки - это штифты.
Аккуратно подденьте логическую плату из нижней пластины с помощью шила или плоской отвертки.
Будьте очень осторожны, так как при этом вы можете сломать плату.
Шаг 9

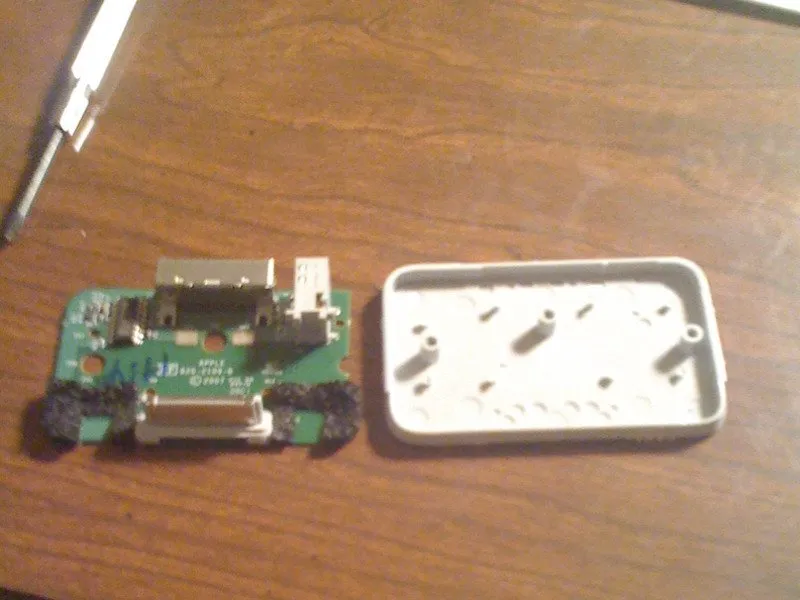

После отделения логической платы от нижней панели у вас должно остаться 2 части.

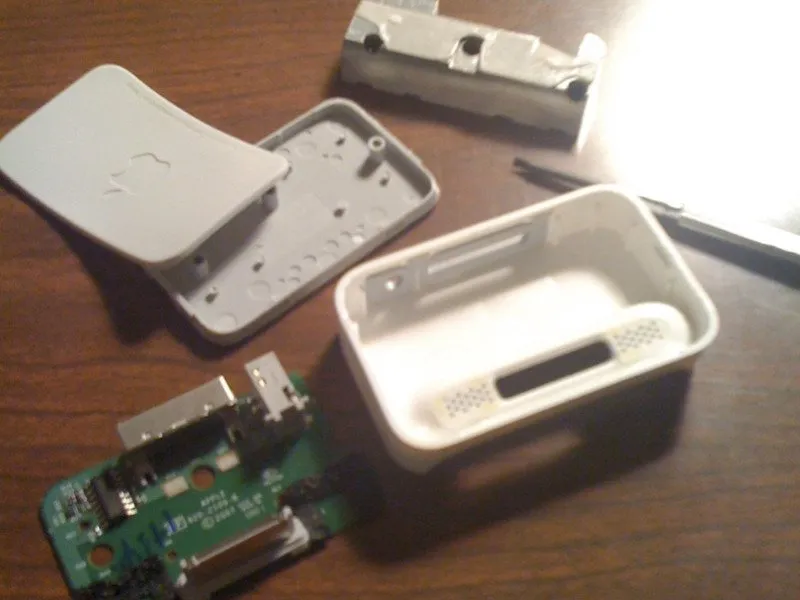

Шаг 10

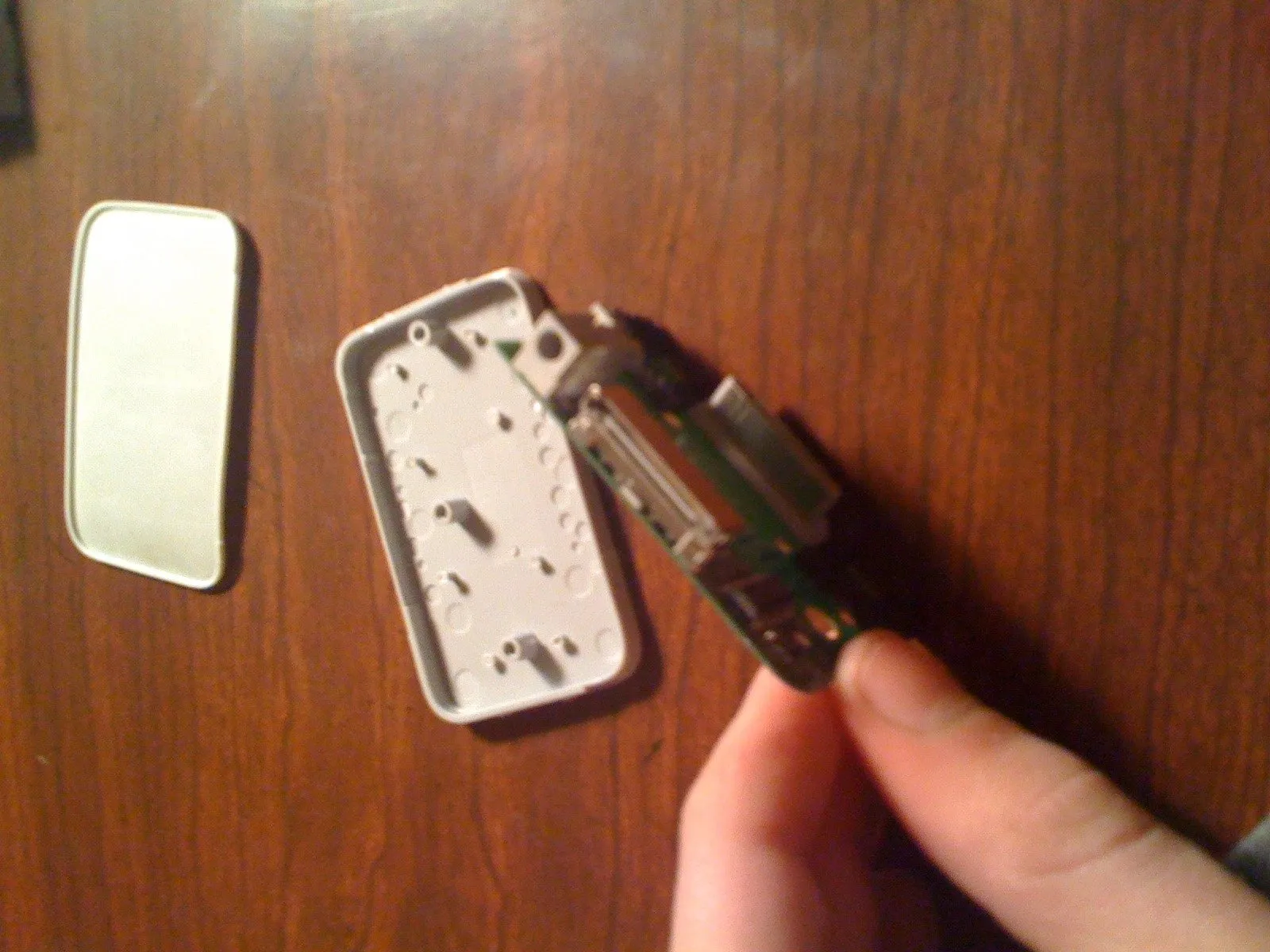

Разборка завершена. У вас будет пять отдельных частей, как показано на рисунке.
Шаг 11

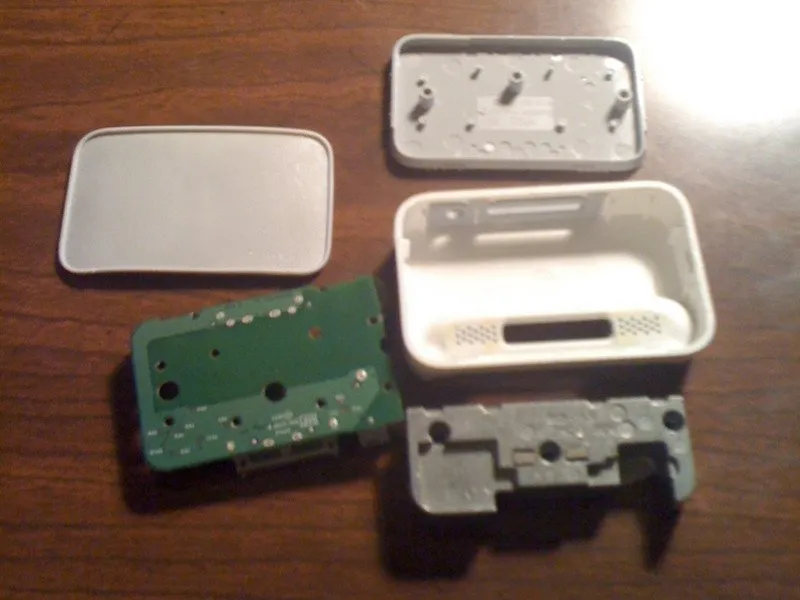

Бум! Готово. Мне потребовалось 32 минуты, чтобы разобраться с этим, не повредив док.
Теперь, когда я освоил этот процесс, я могу сделать это за 3 минуты.

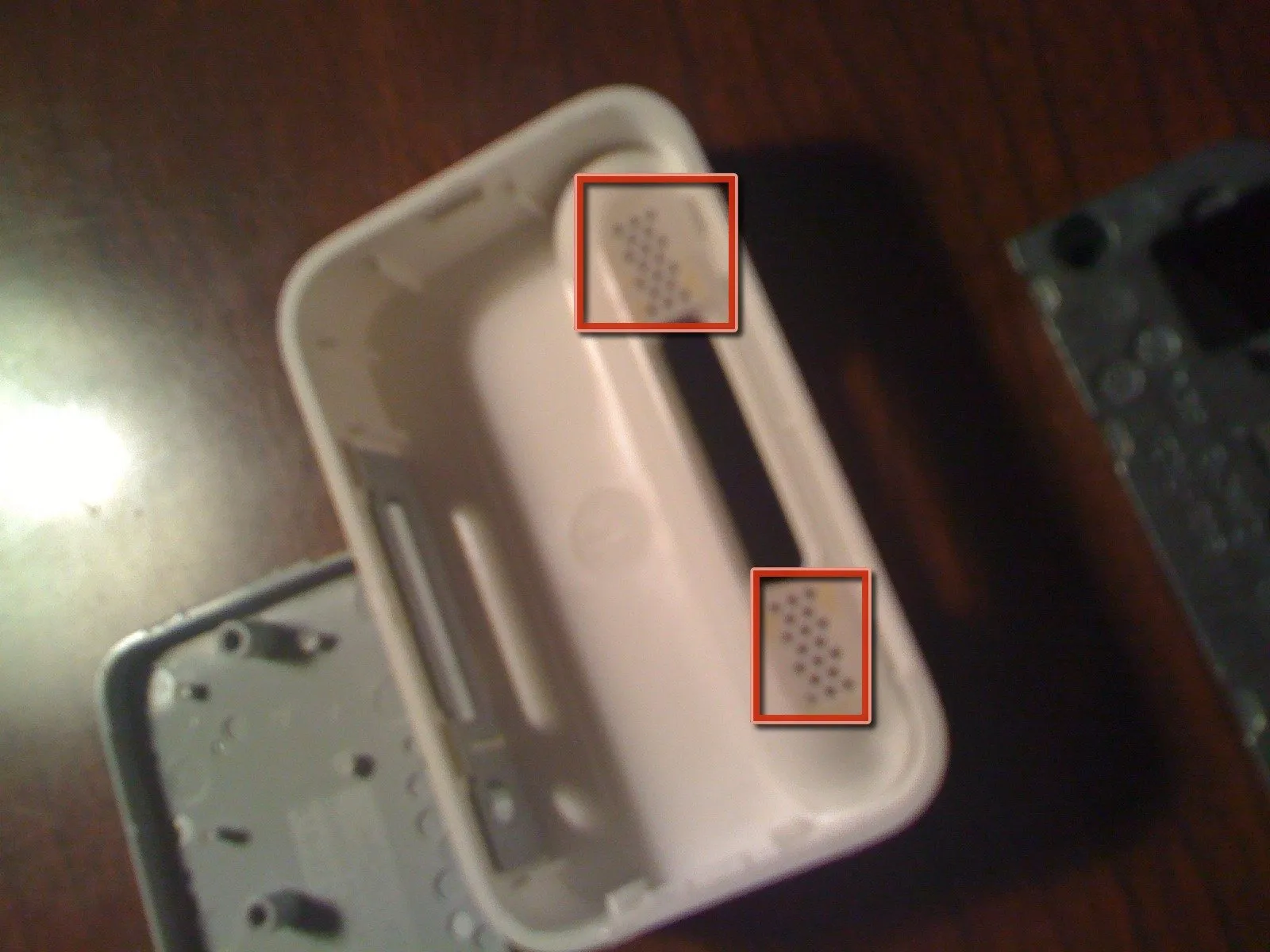

Если при сборке вы не замените белую верхнюю крышку док-станции, у вас получится универсальная док-станция, которую можно использовать и с iPhone 3G/3GS.
Она также подойдет для любого iPod с 30-контактным разъемом.
