Разборка Osram Lightify

Введение

Добро пожаловать на мой третий разбор! Сегодня я разберу лампу Osram Lightify.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Osram Lightify

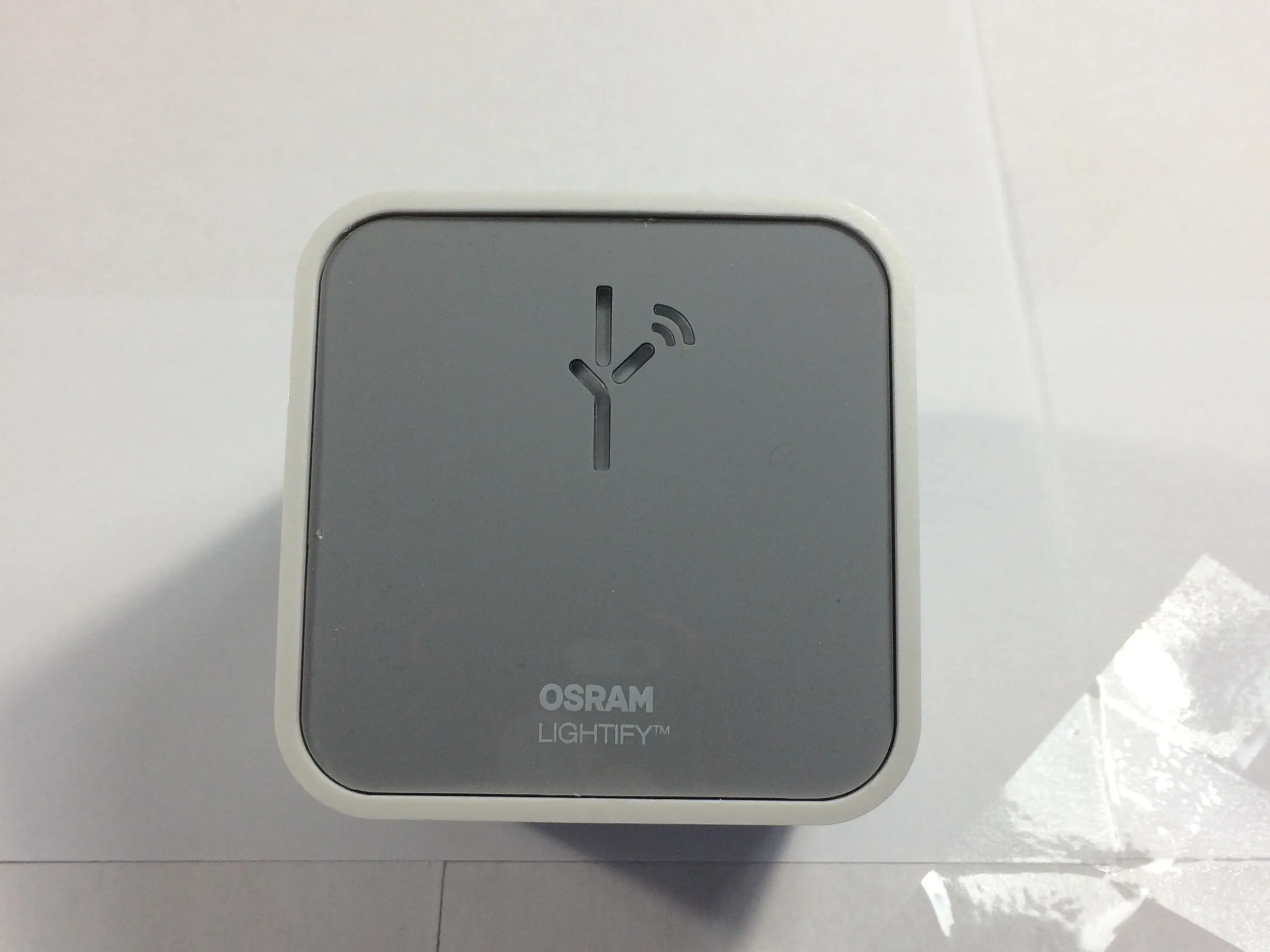

• Это Osram Lightify. Это сломанное устройство, которое не синхронизируется с приложением должным образом. Из-за этого я получил бесплатную замену.

• Ооо... Блестящий! Вы можете увидеть мой iPhone 5s в нем!

• Больше никакой болтовни. Пора приступать!

Шаг 2

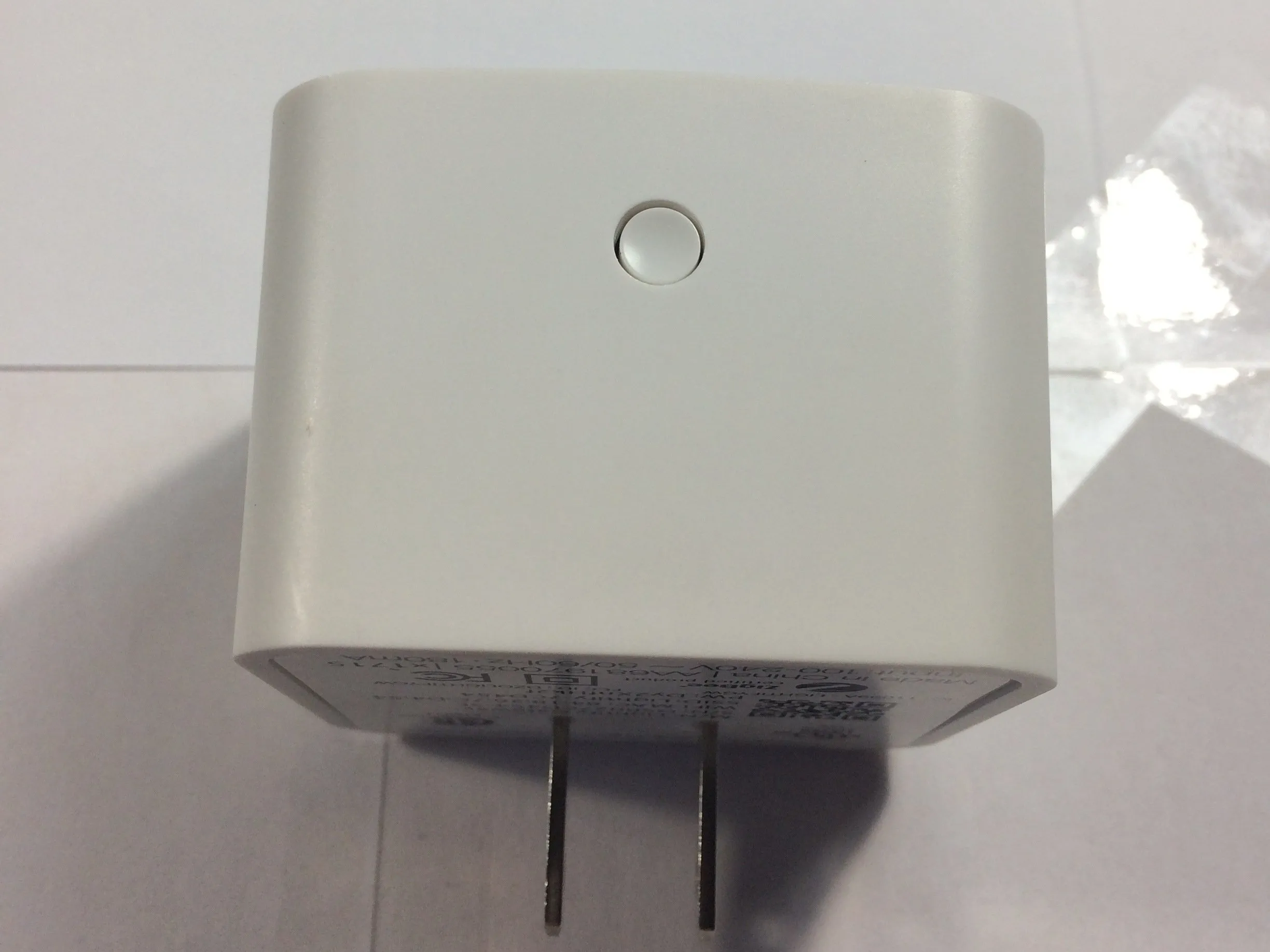

• Загадочная кнопка без надписи. К сожалению, не красная.

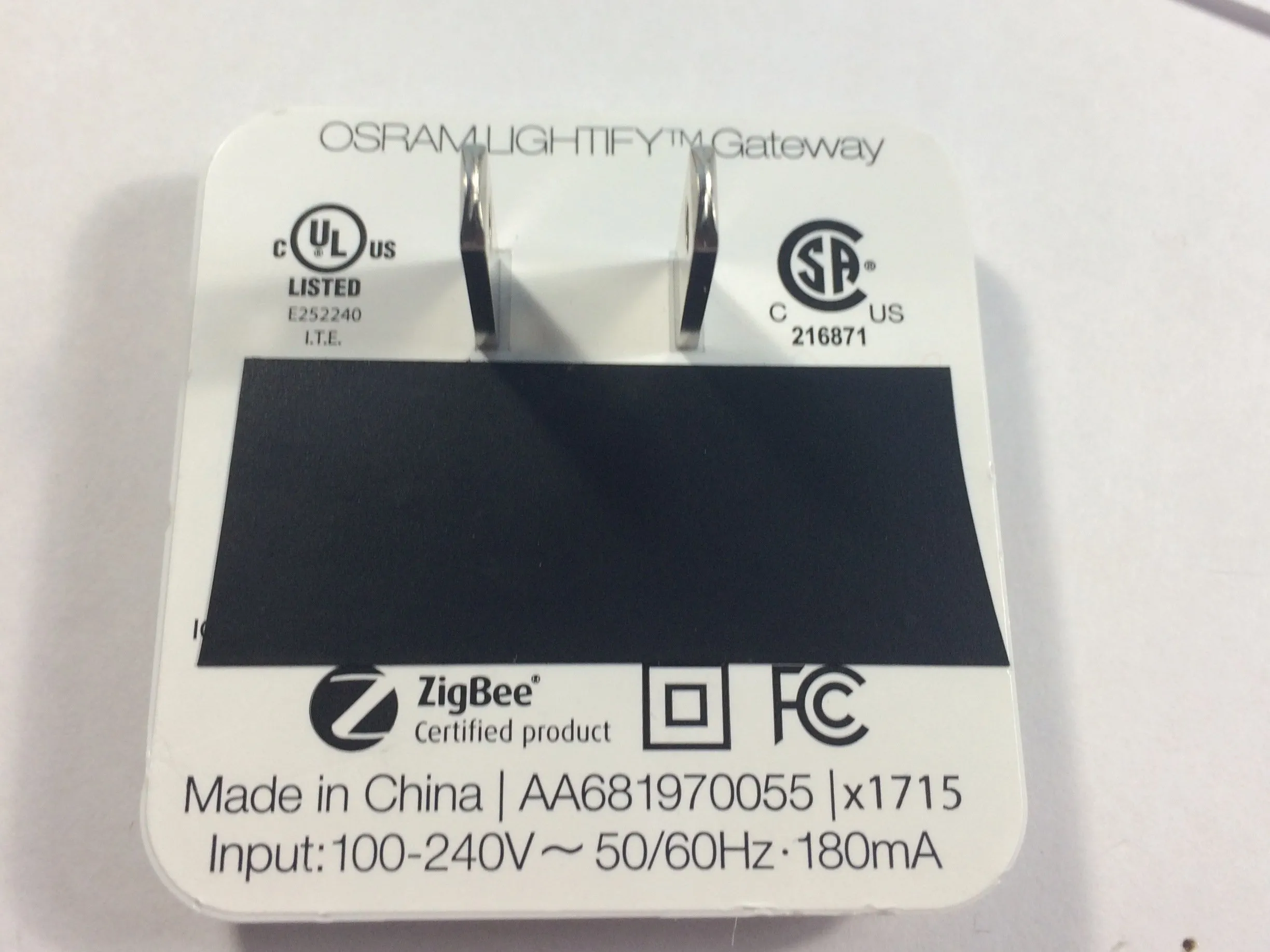

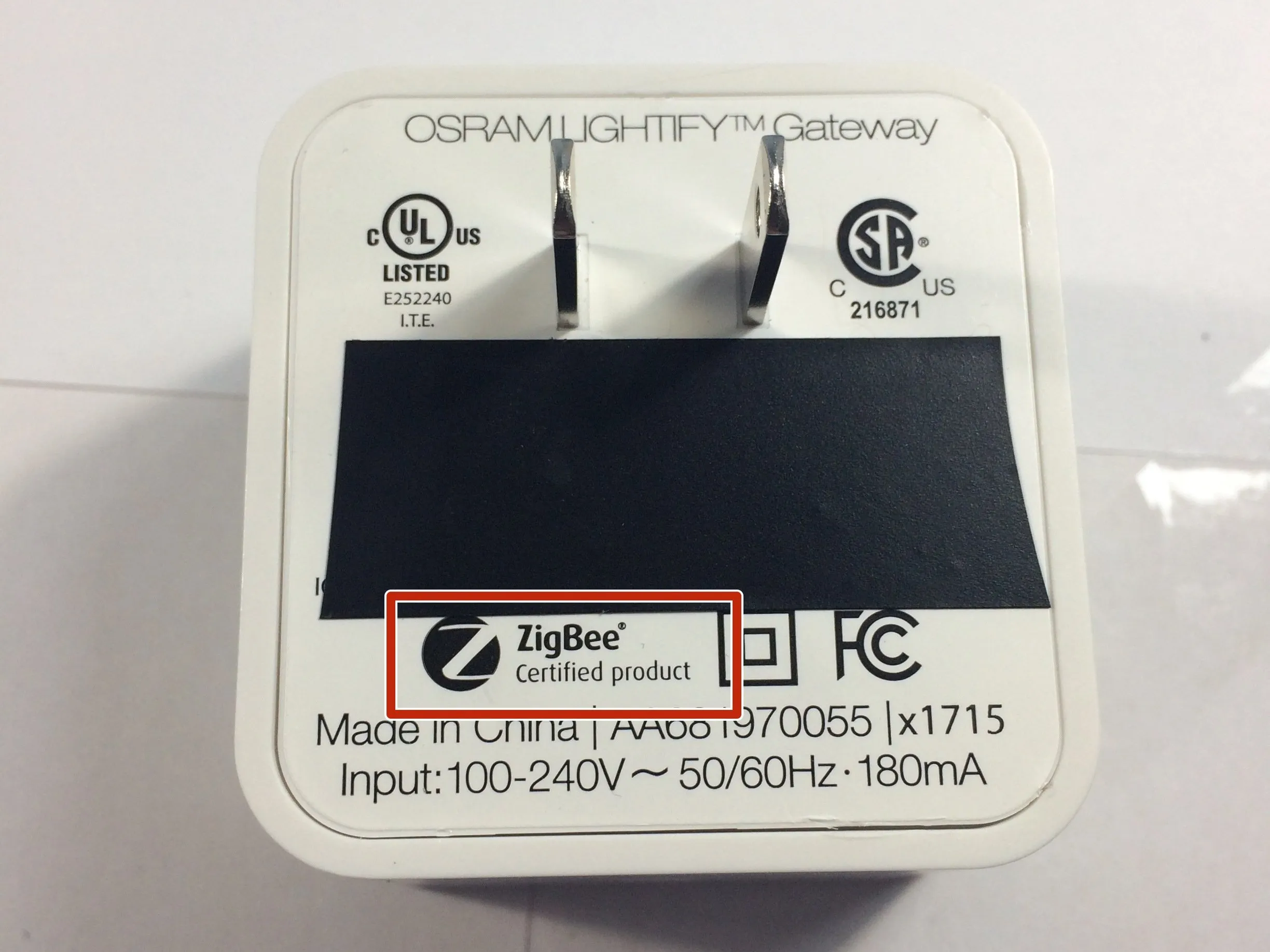

• Информация об устройстве, Zigbee сертифицирована. Zigbee пытается превратить все различные приложения для беспроводного управления в одно приложение.

• Создается впечатление, что кто-то заклеил уникальный идентификатор устройства, чтобы управлять им...

Шаг 3

• Пришло время открыть его с помощью моих инструментов.

• Не удалось найти скрытые винтыя считаю, что единственным вариантом может быть вскрытие устройства.

Шаг 4

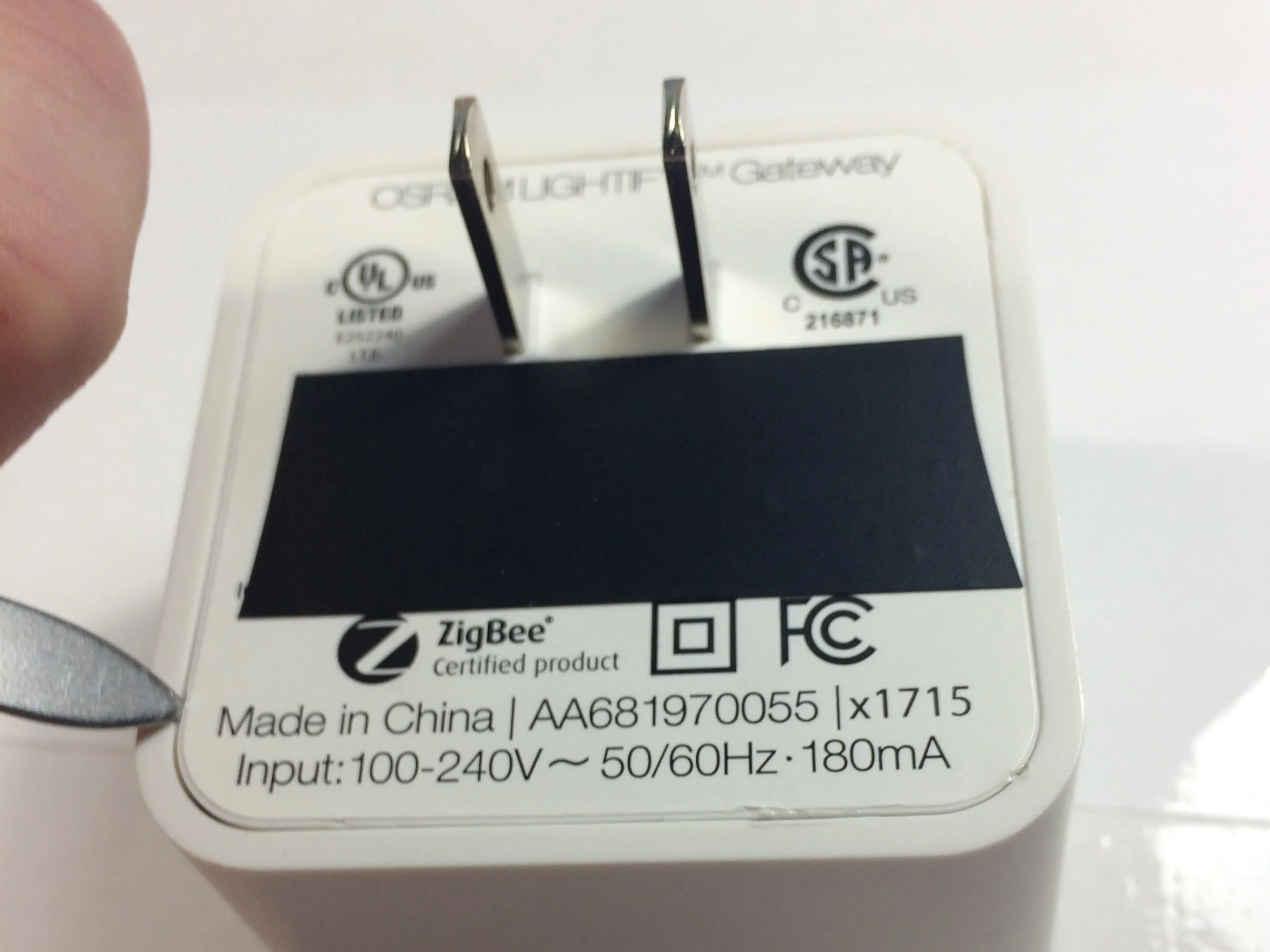

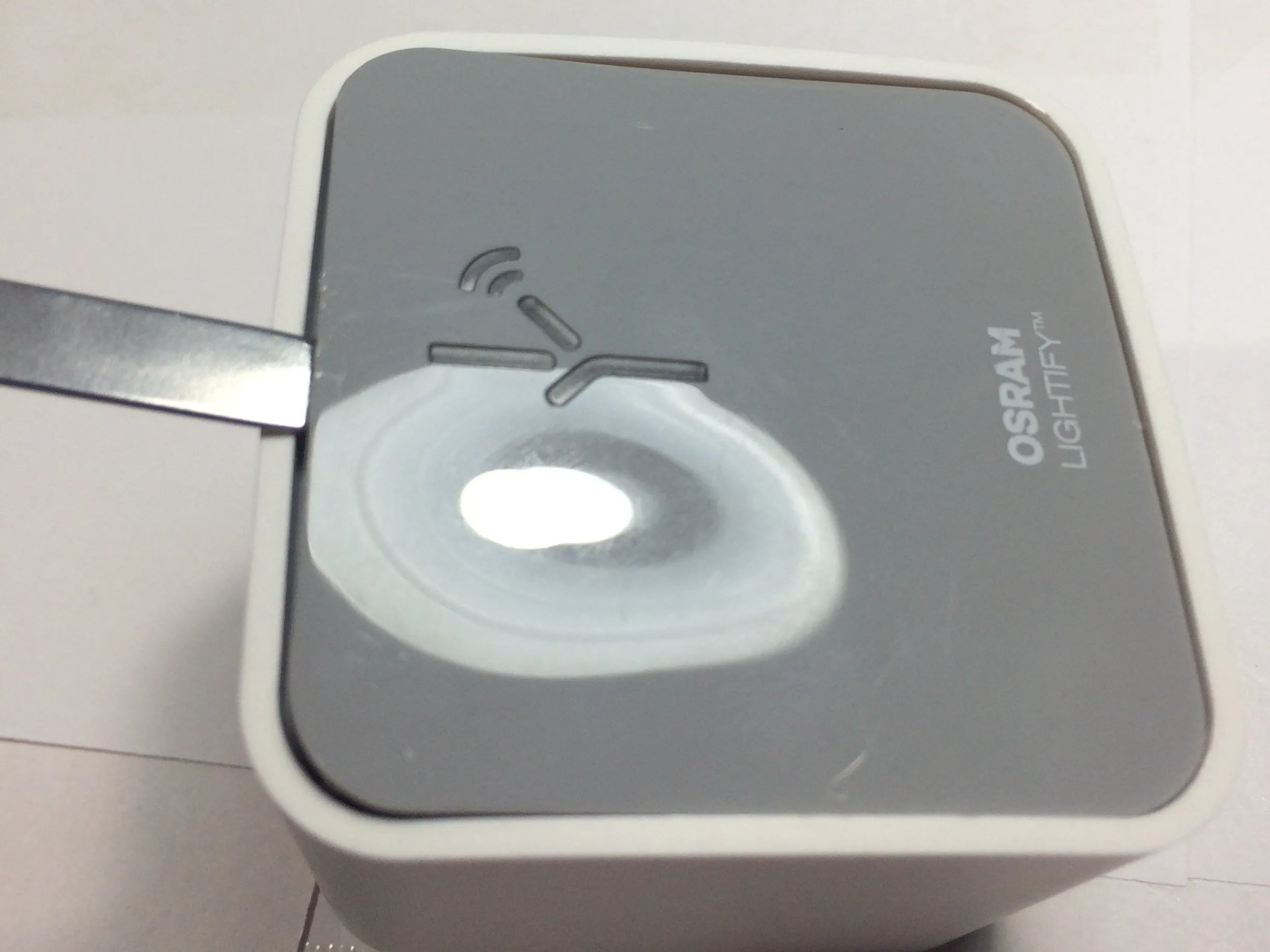

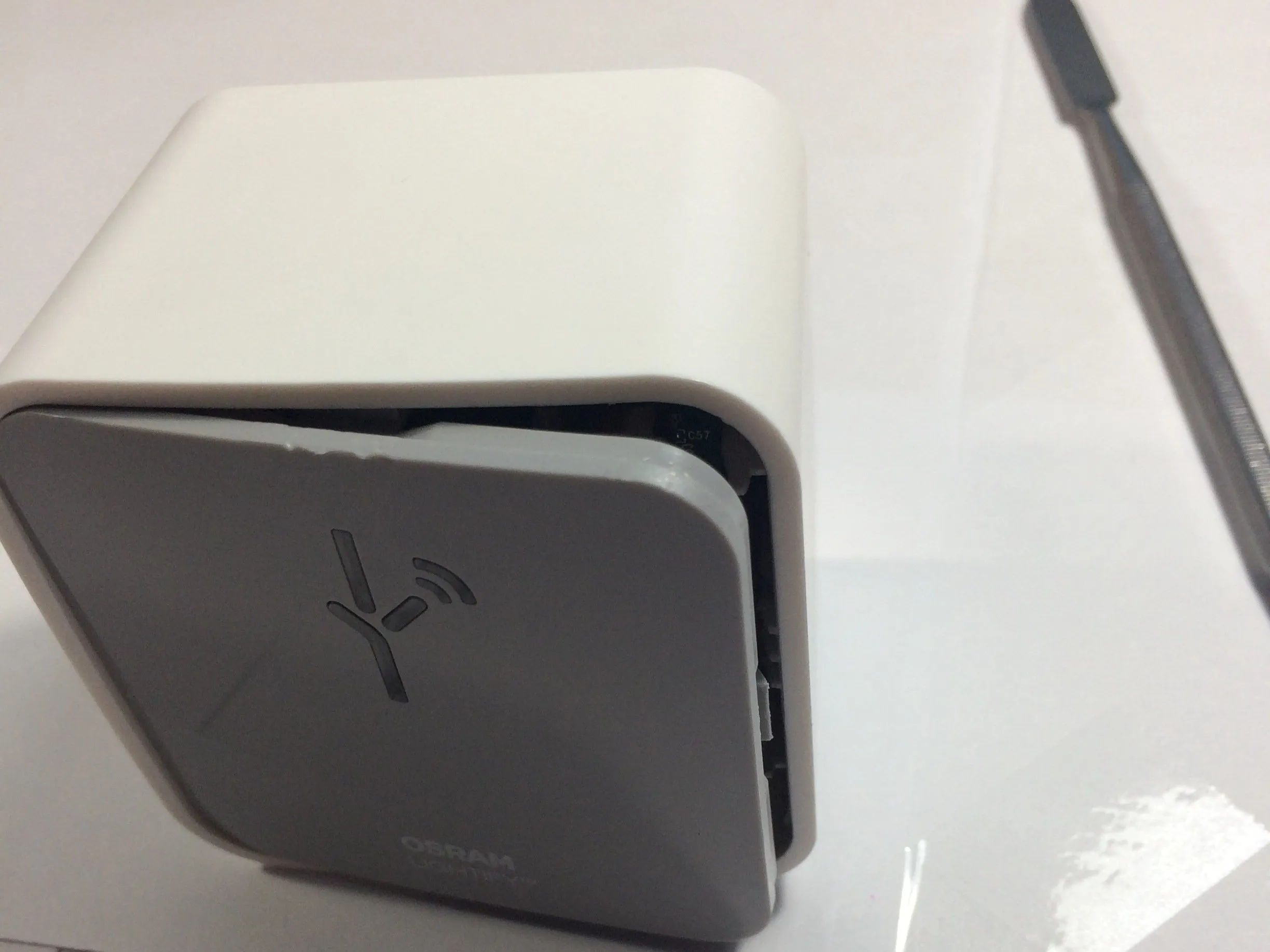

• Хммм... Не отдает. Может, не с той стороны.

• Когда он вставляется обратно, то издает приятный глухой звук POP.

• Наконец-то. Теперь у нас что-то получается.

Шаг 5

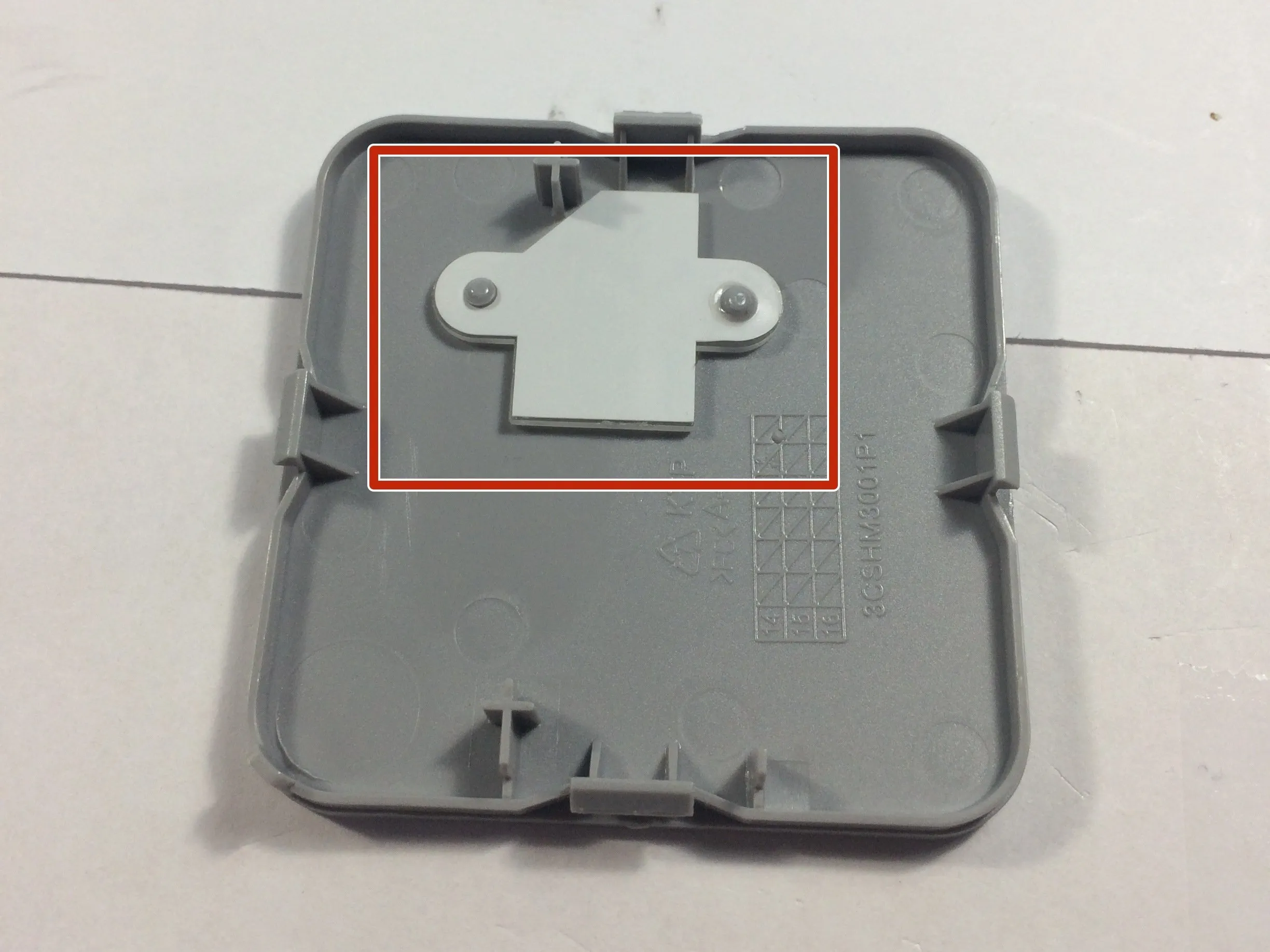

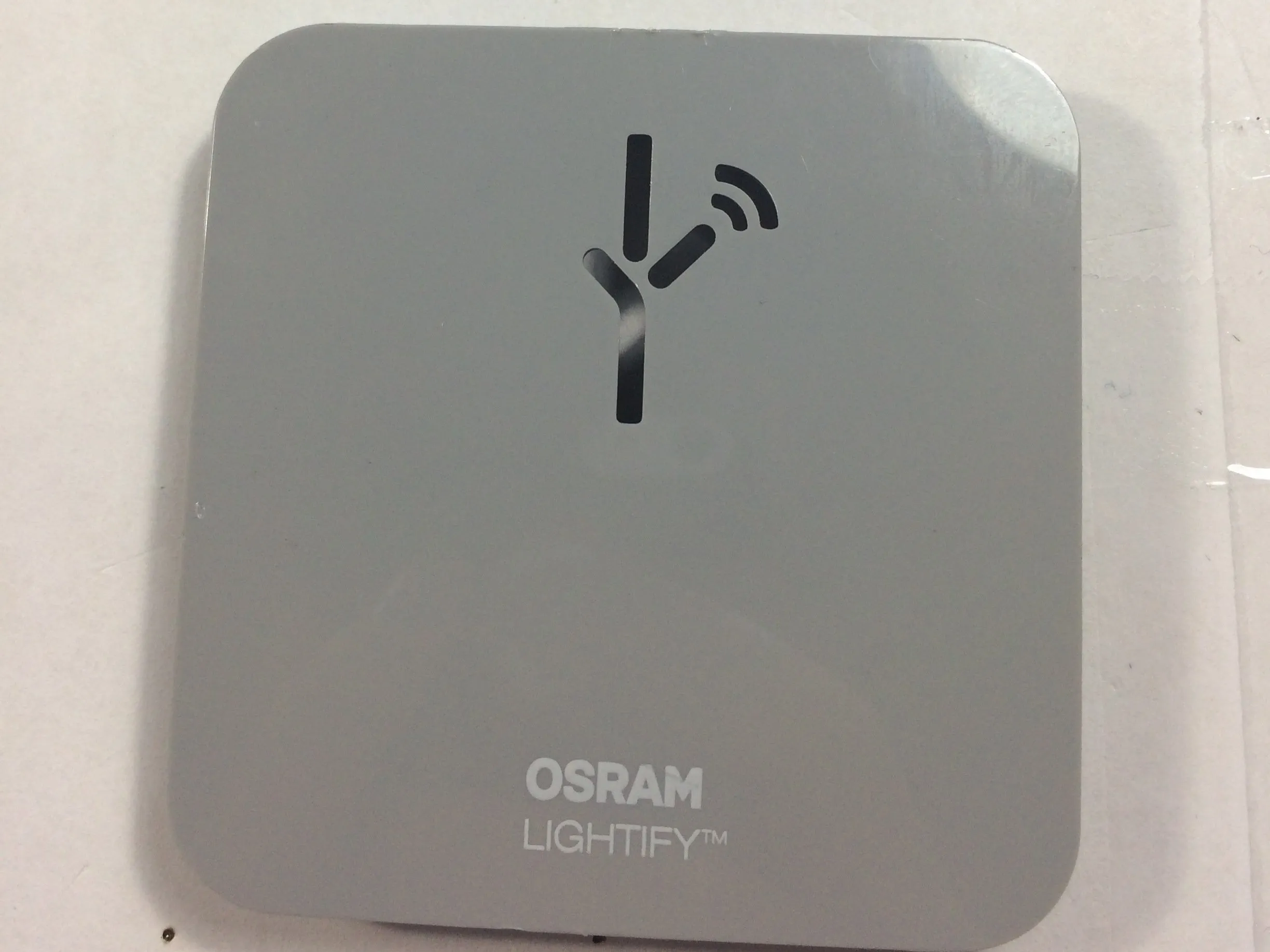

• Белая штука, похоже, пропускает свет, но не позволяет увидеть внутренности.

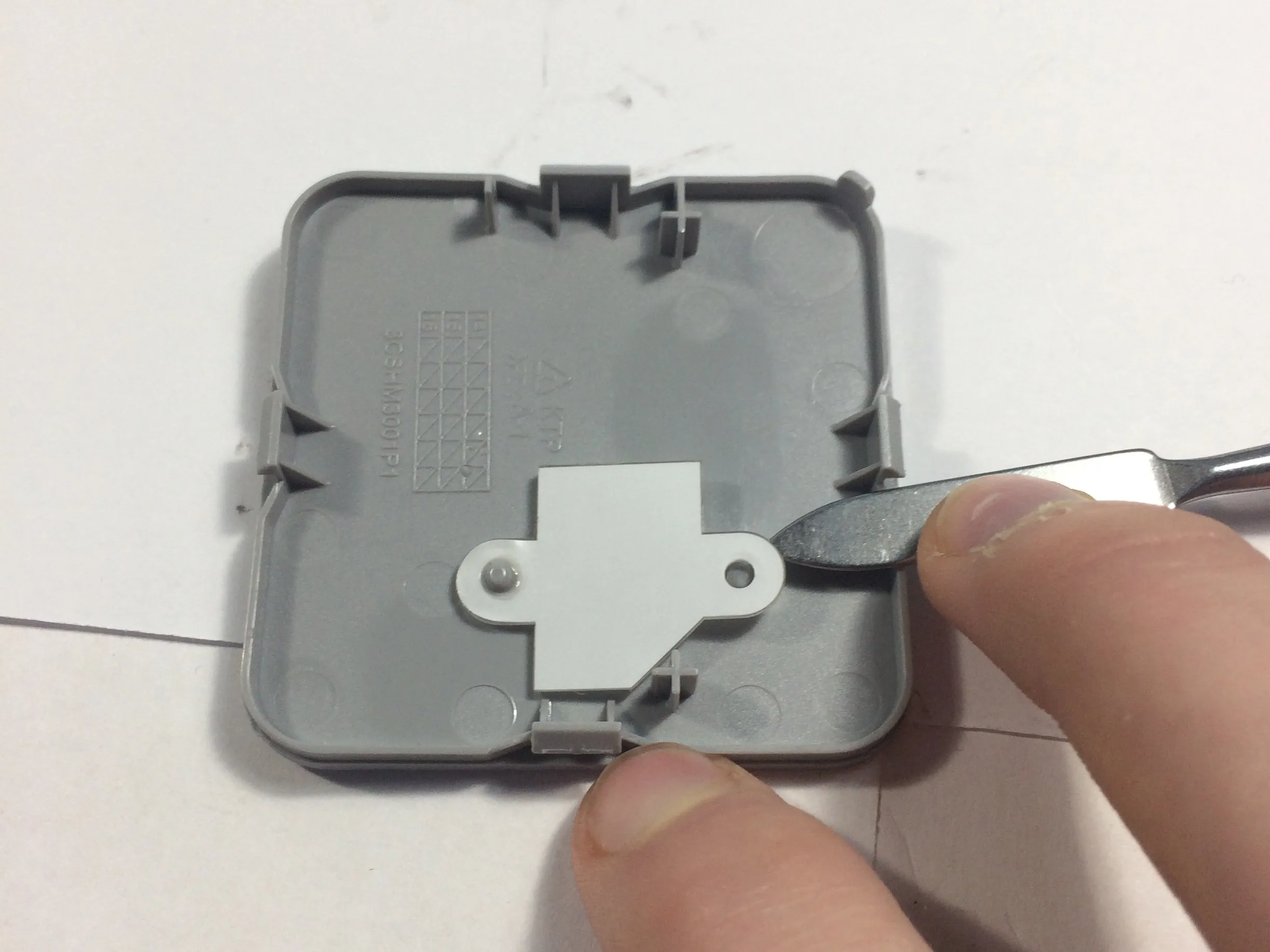

• Кажется, что она просто отклеивается. Пока что это довольно легко!

• Теперь вы можете видеть сквозь нее.

Шаг 6

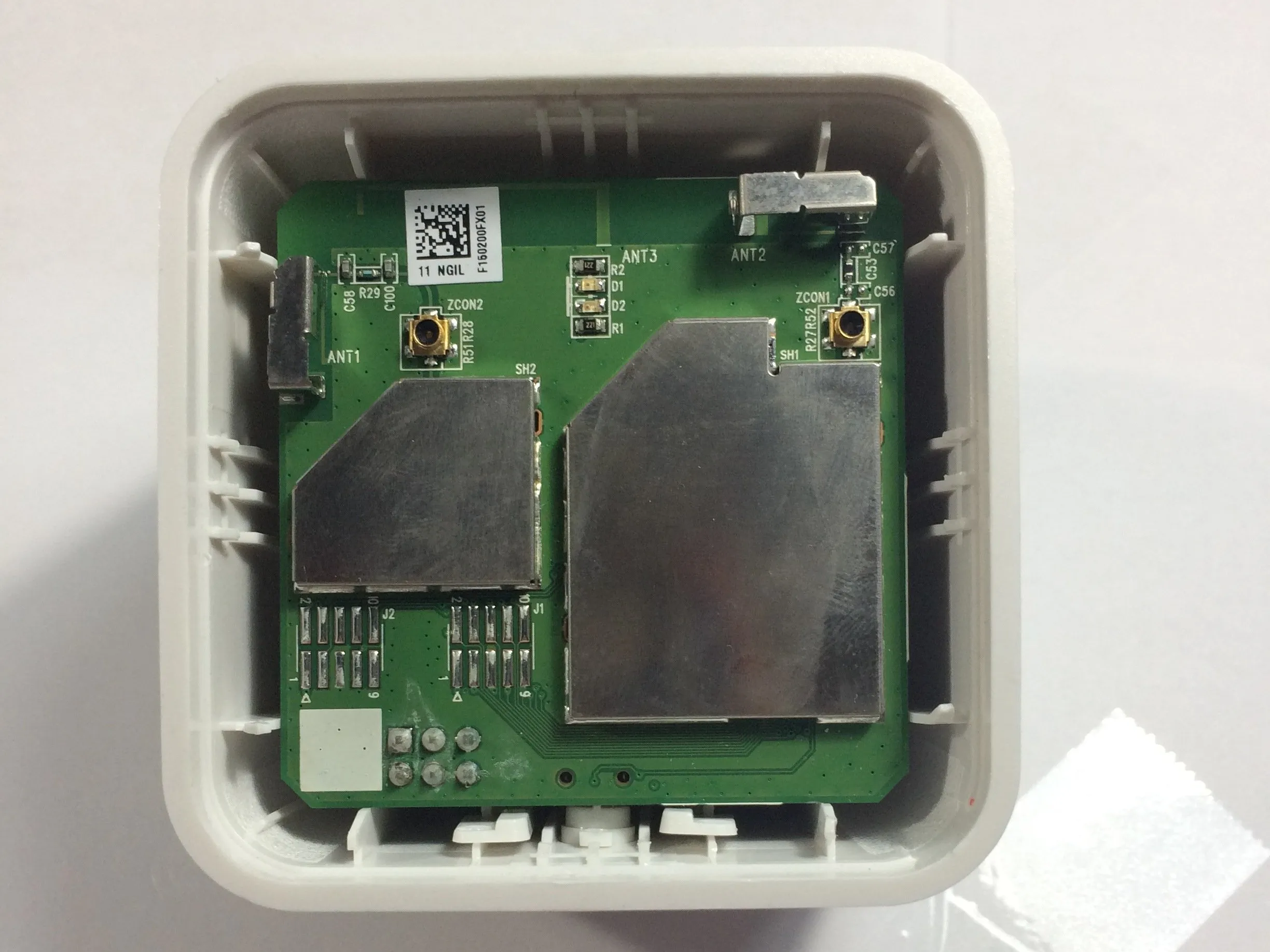

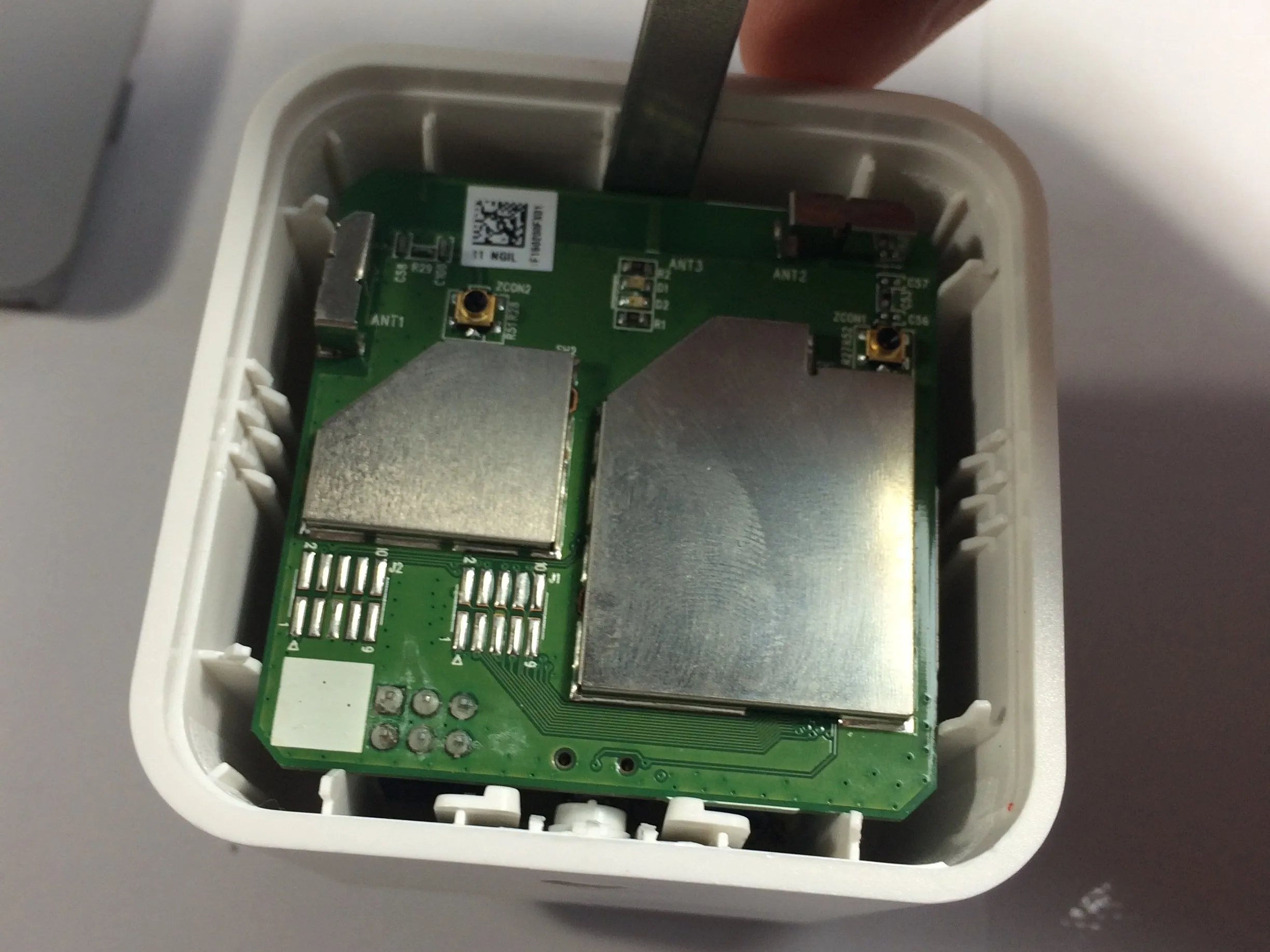

• Теперь он открыт!

• Не найдя выхода, продолжаем разбирать.

Шаг 7

• Здесь не на что смотреть...

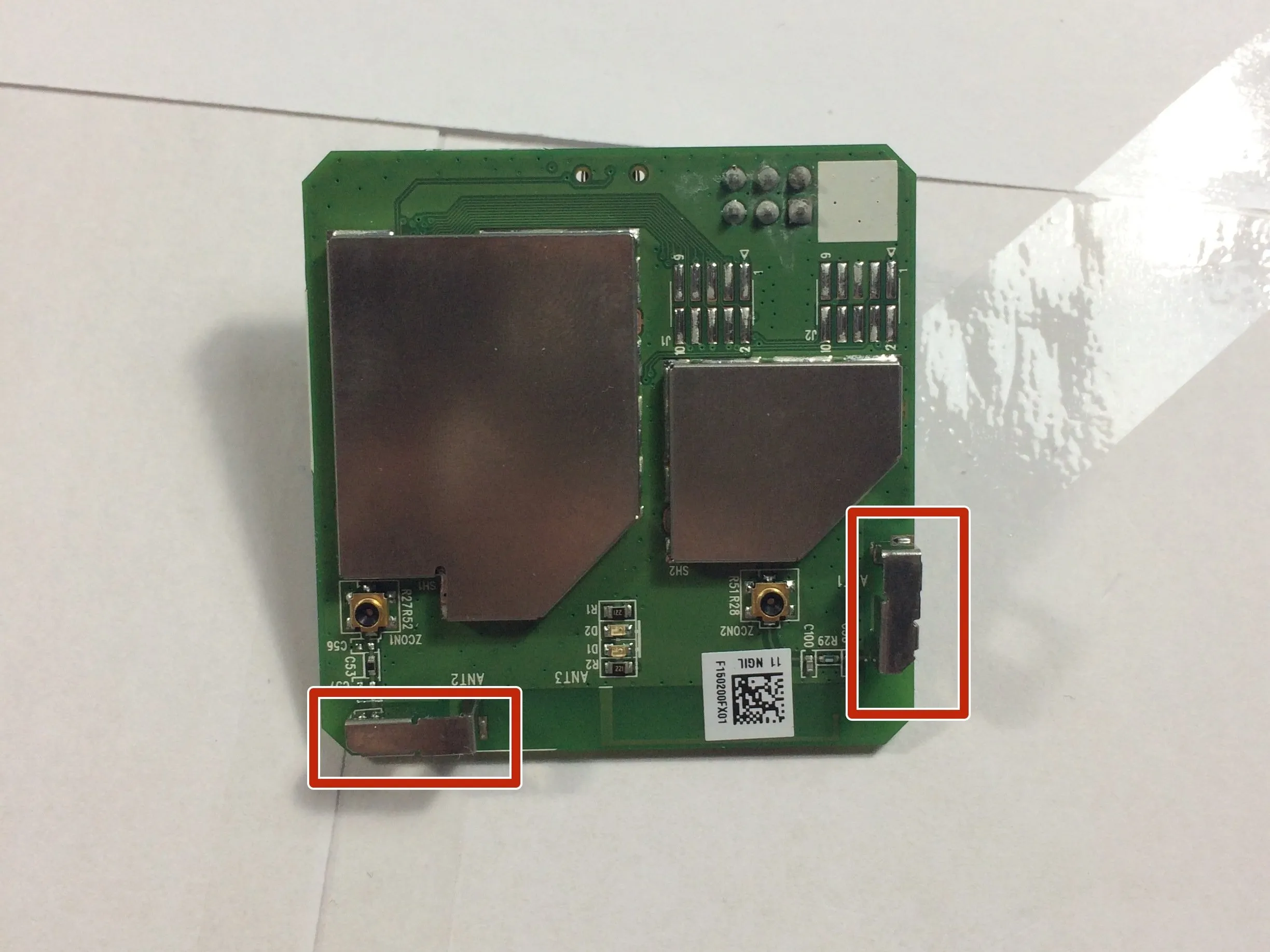

• Похоже, это антенны...

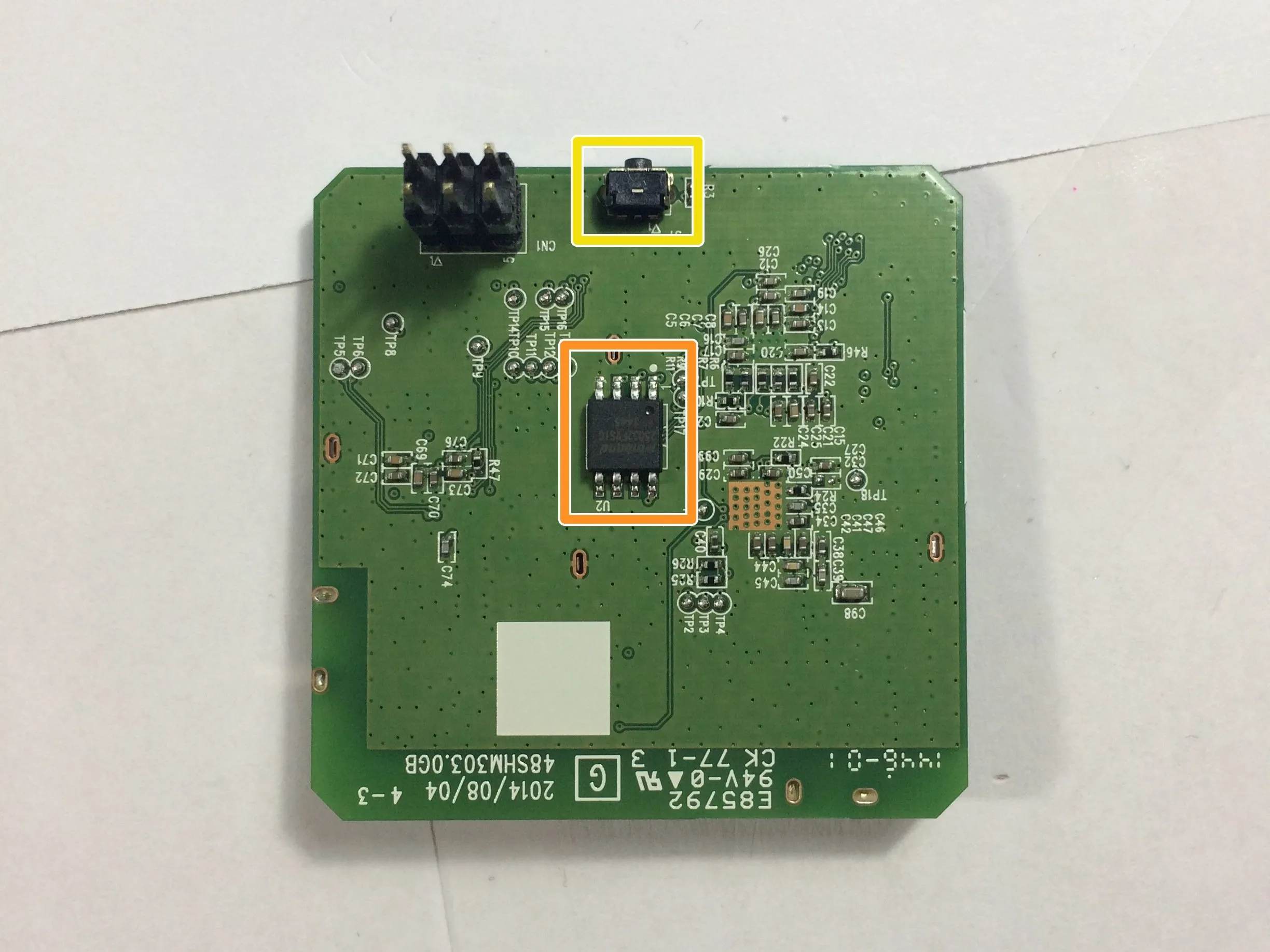

• Единственная интересная вещь на данный момент: Флэш-память, с огромным объемом в 32 мегабита. spiflash 25Q32FVSIG. Ничего себе.

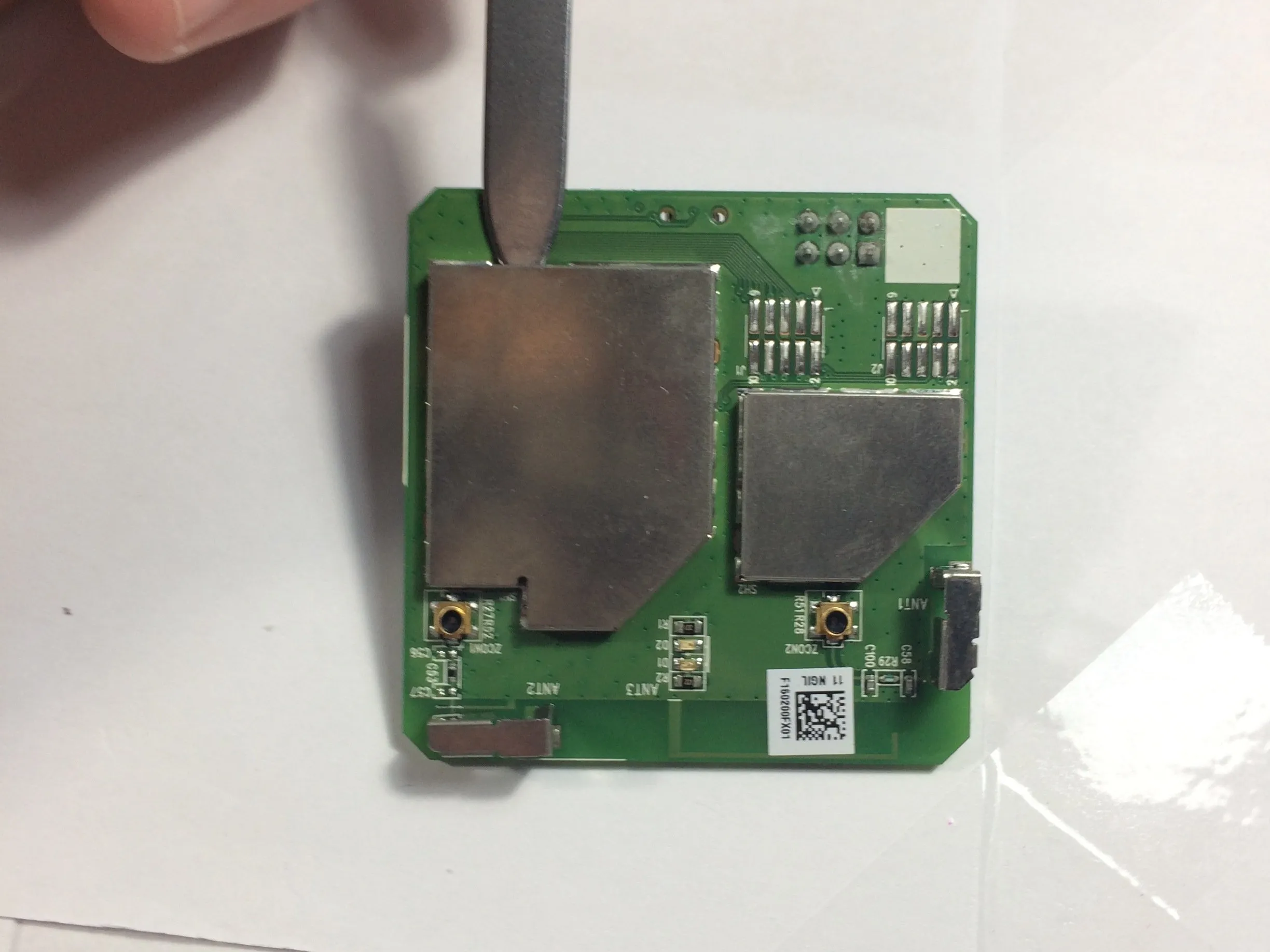

• Под этими пластинами должно быть что-то...

• Отжимание не помогло. Похоже, эти пластины крепятся... SOLDER

Шаг 8

• Приступайте к пайке.

Шаг 9

• После значительного количества попыток и небольшой порезов на большом пальцемы возвращаемся к работе.

• Время для идентификации чипов!

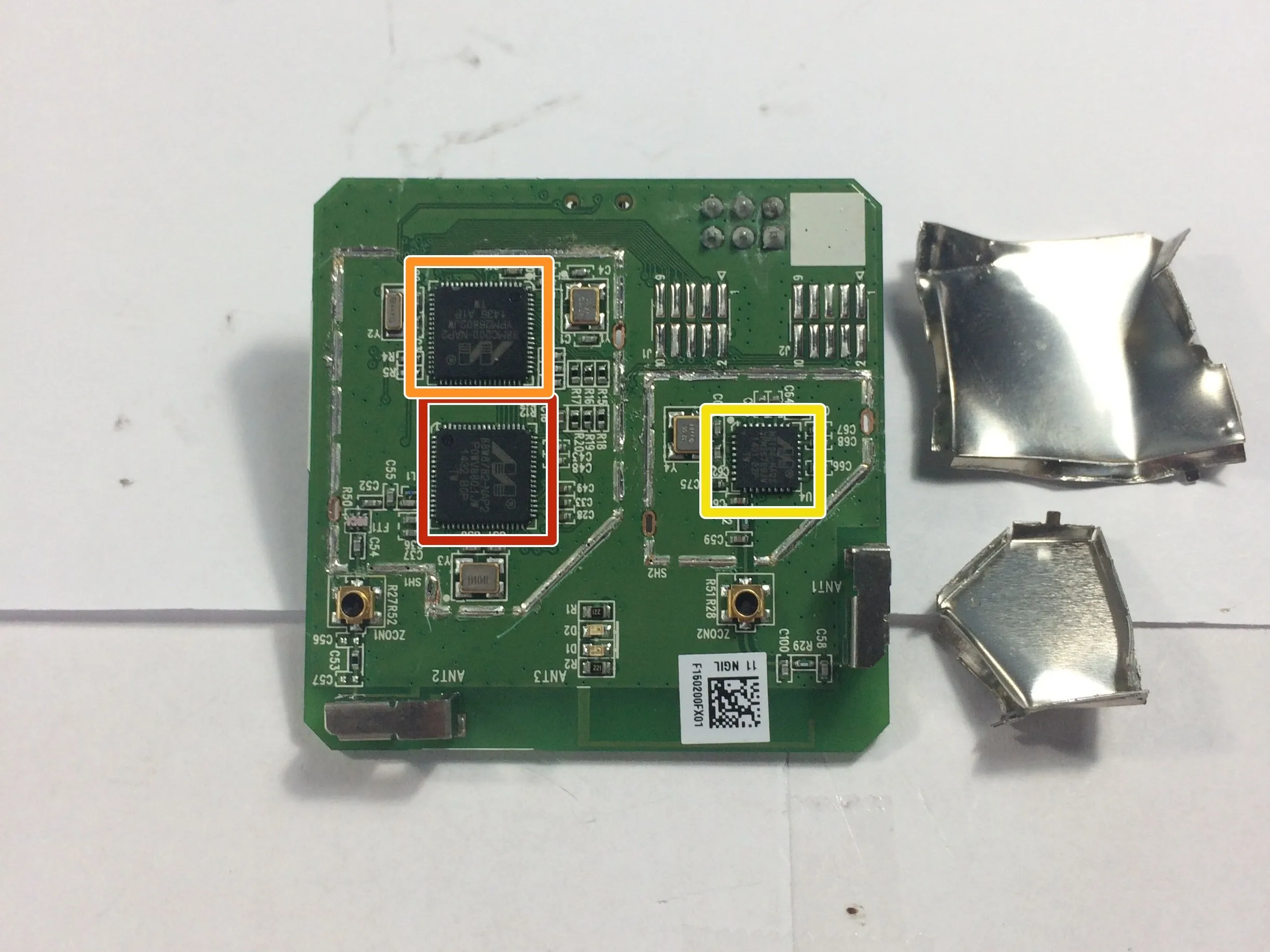

• Этот, похоже, WLAN SoC. Marvell 88W8782.

• Мозг всего этого, микроконтроллер. A Marvell 88MC200

• И на меньшей стороне (то, что я думаю) шлюз Zigbee. Marvell MZ100

• Давайте копнем глубже!

Шаг 10

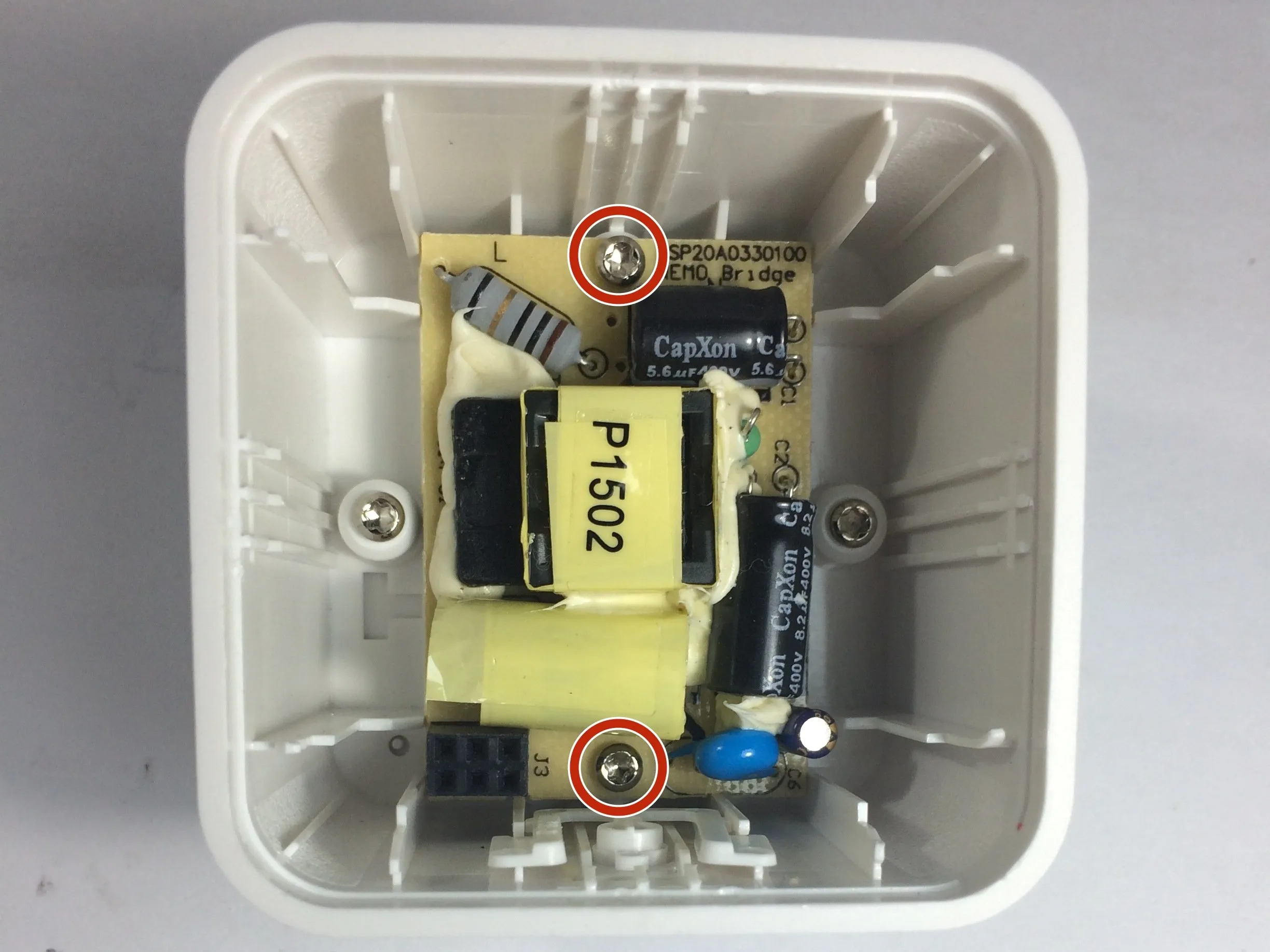

• О, здорово! Первые винты!

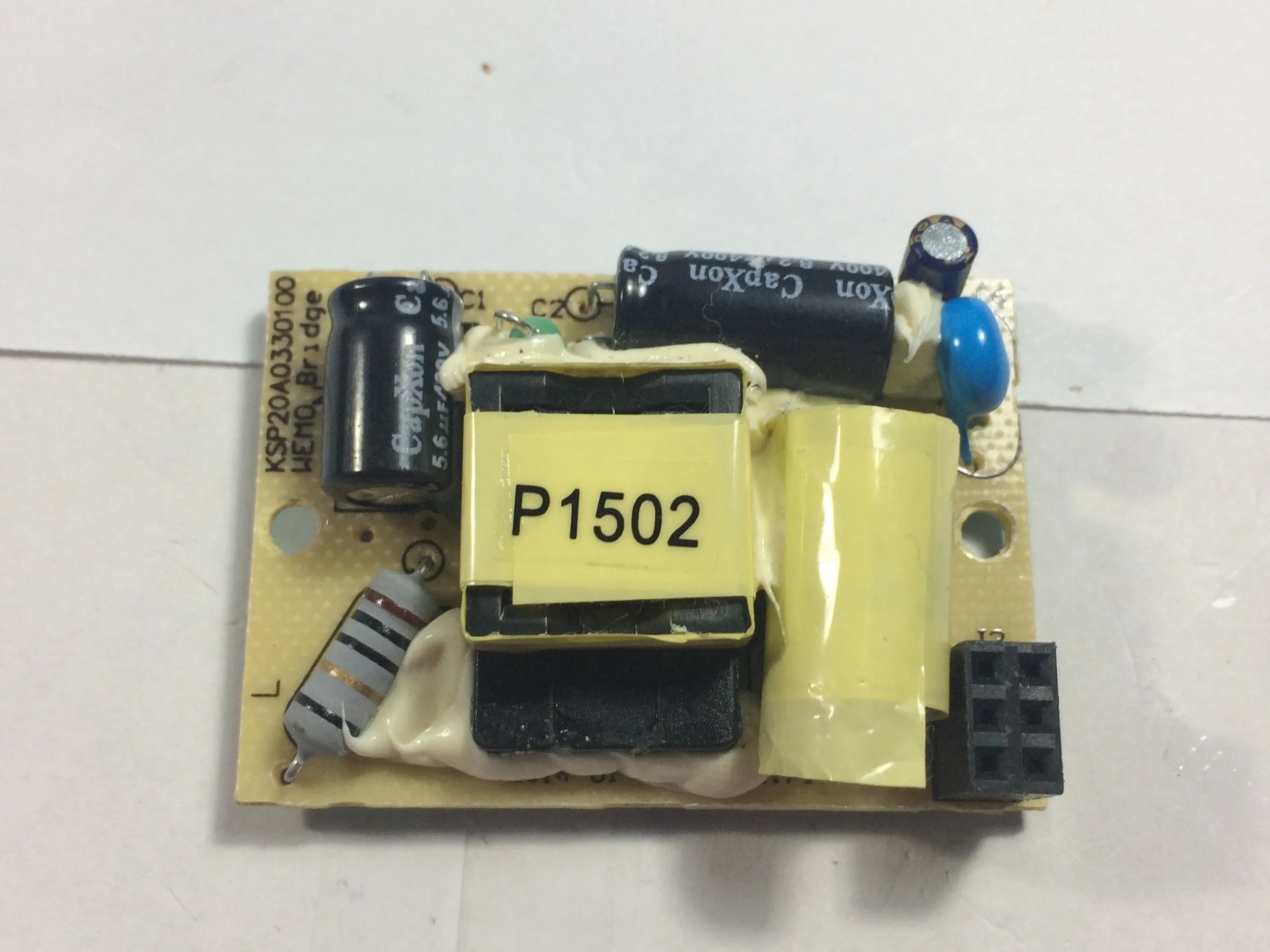

• 2 винта Torx T9 держат то, что похоже на блок питания.

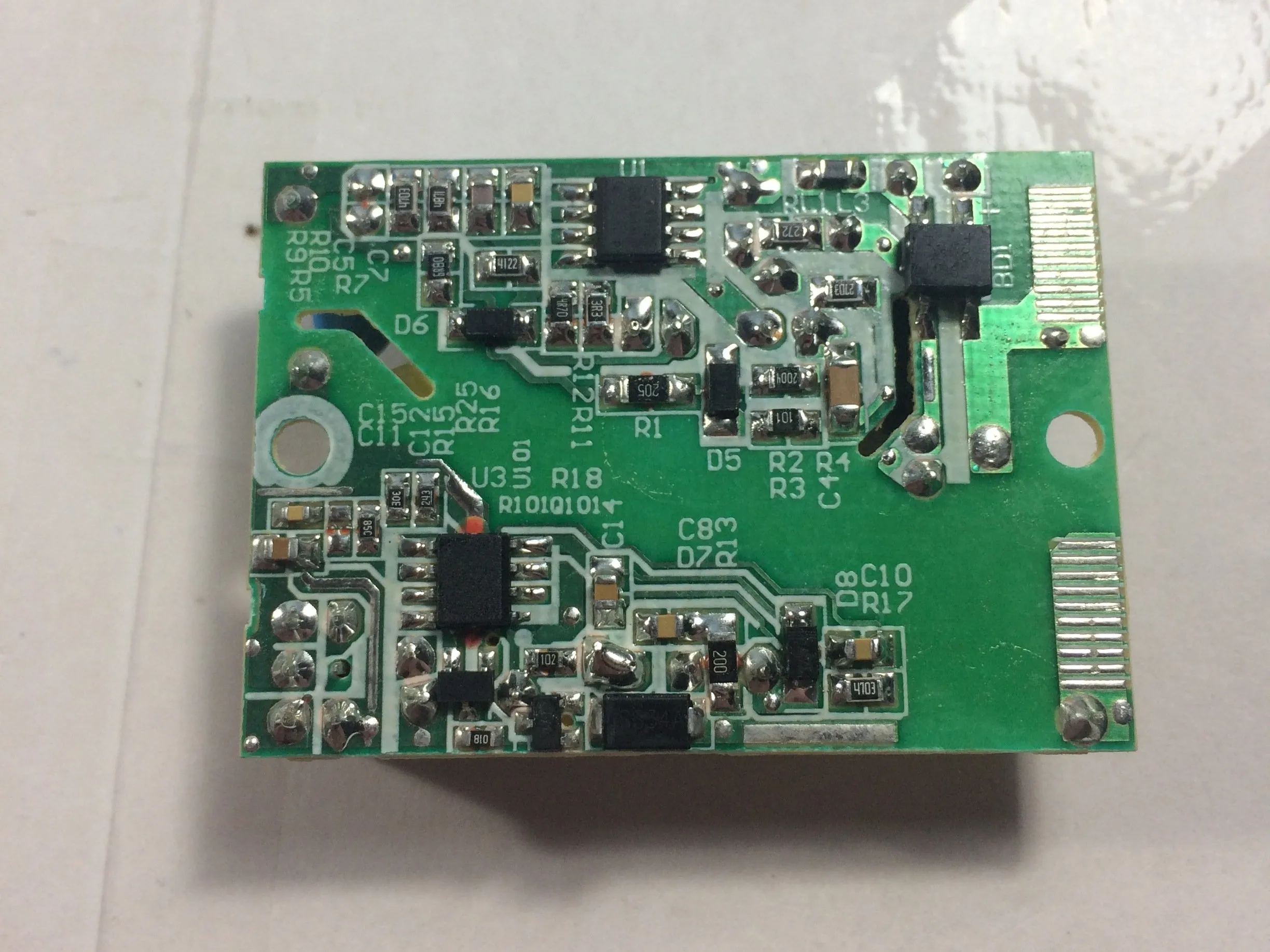

• Да, это блок питания.

Шаг 11

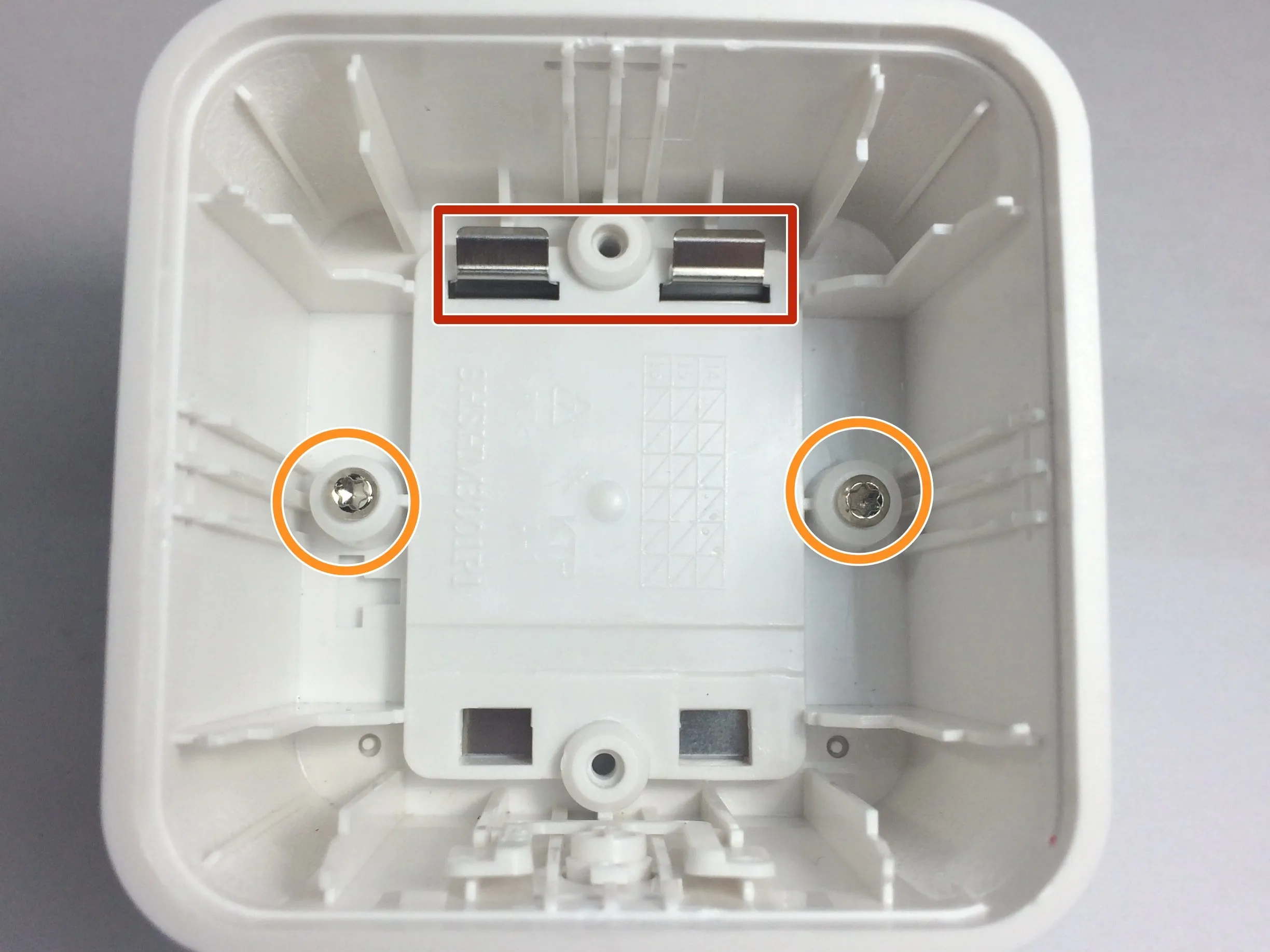

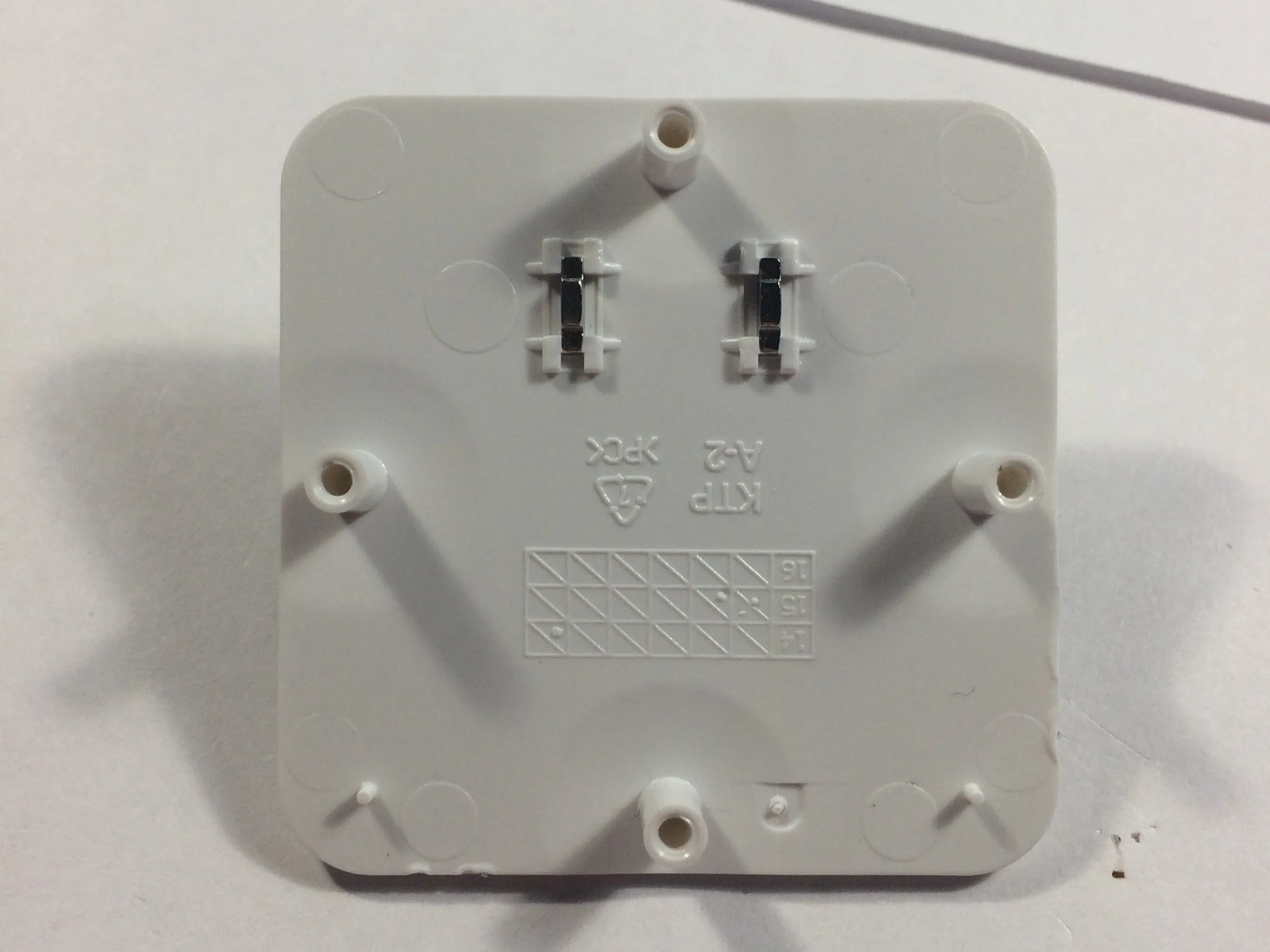

• Штырьки, которые вставляются в стену, на самом деле не припаяны к плате, а просто соединены контактами. Интересно...

• Есть еще 2 винта Torx T9, удерживающих крышку. Скорее всего, после снятия крышки штыри тоже можно будет снять.

• Все 4 винта одинаковые, так что вы можете смешивать и сочетать их по своему усмотрению!

• Нет, по отдельности не снимается.

Шаг 12

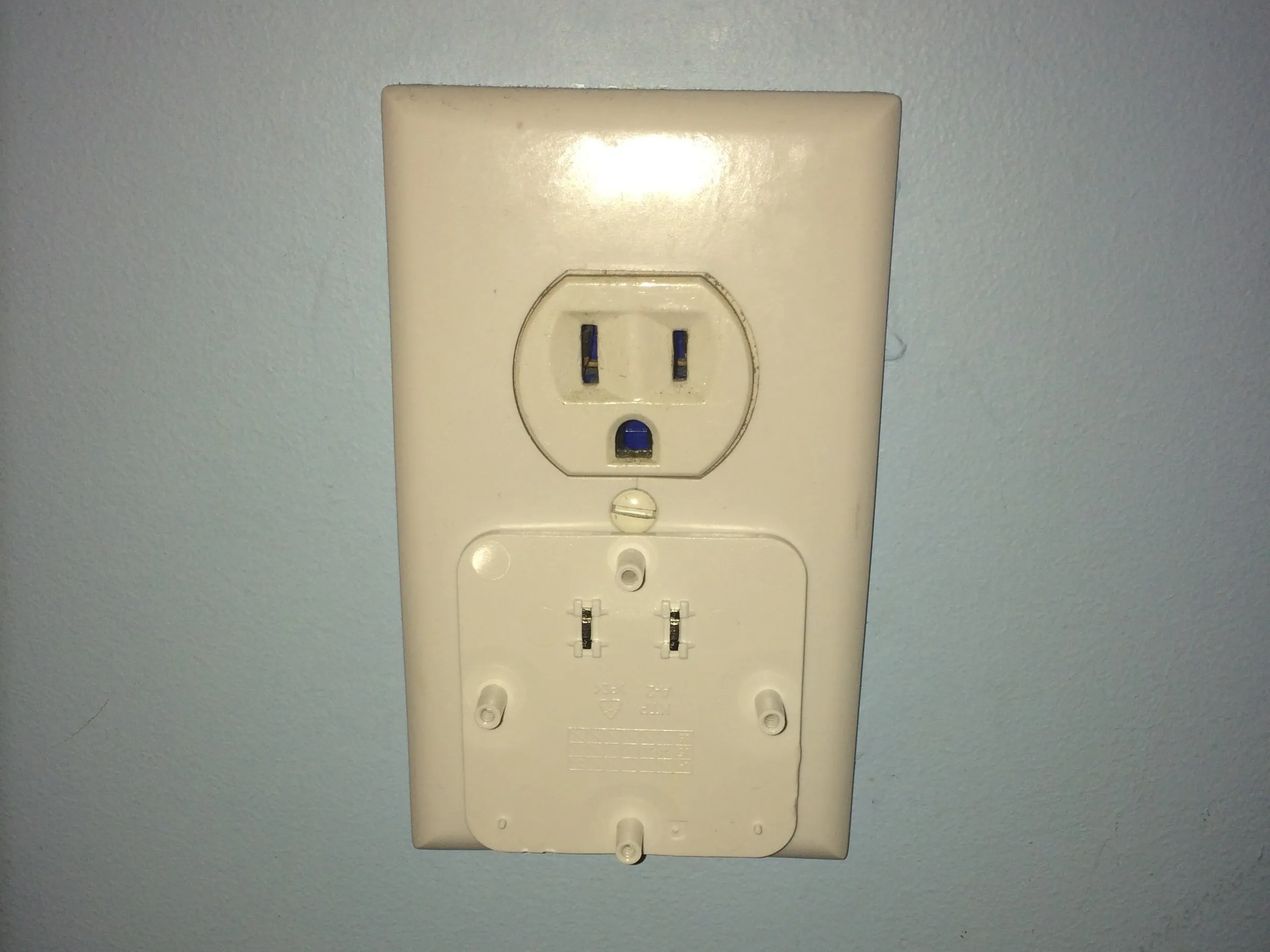

• Я крайне не рекомендую этого делать.

Шаг 13

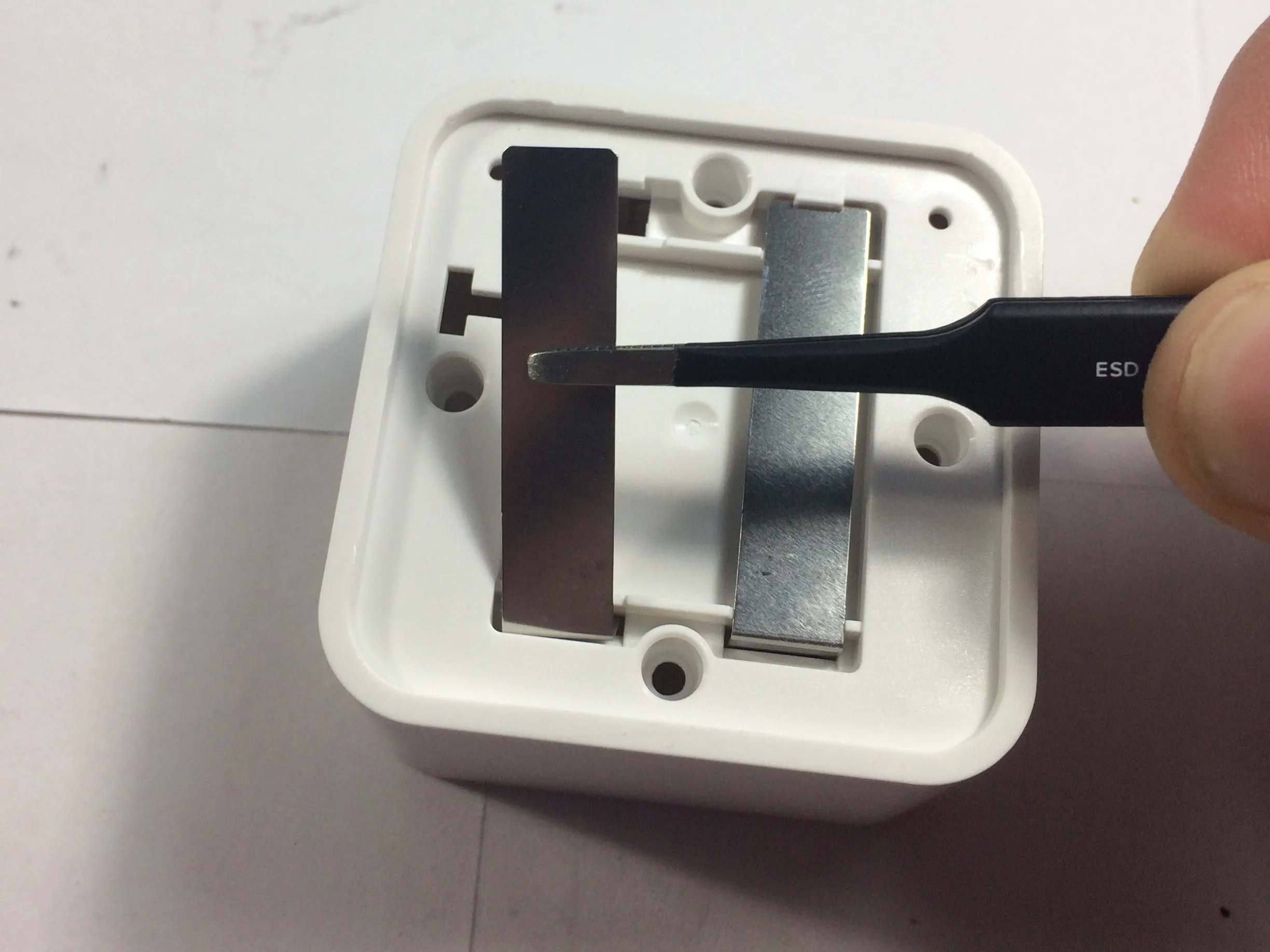

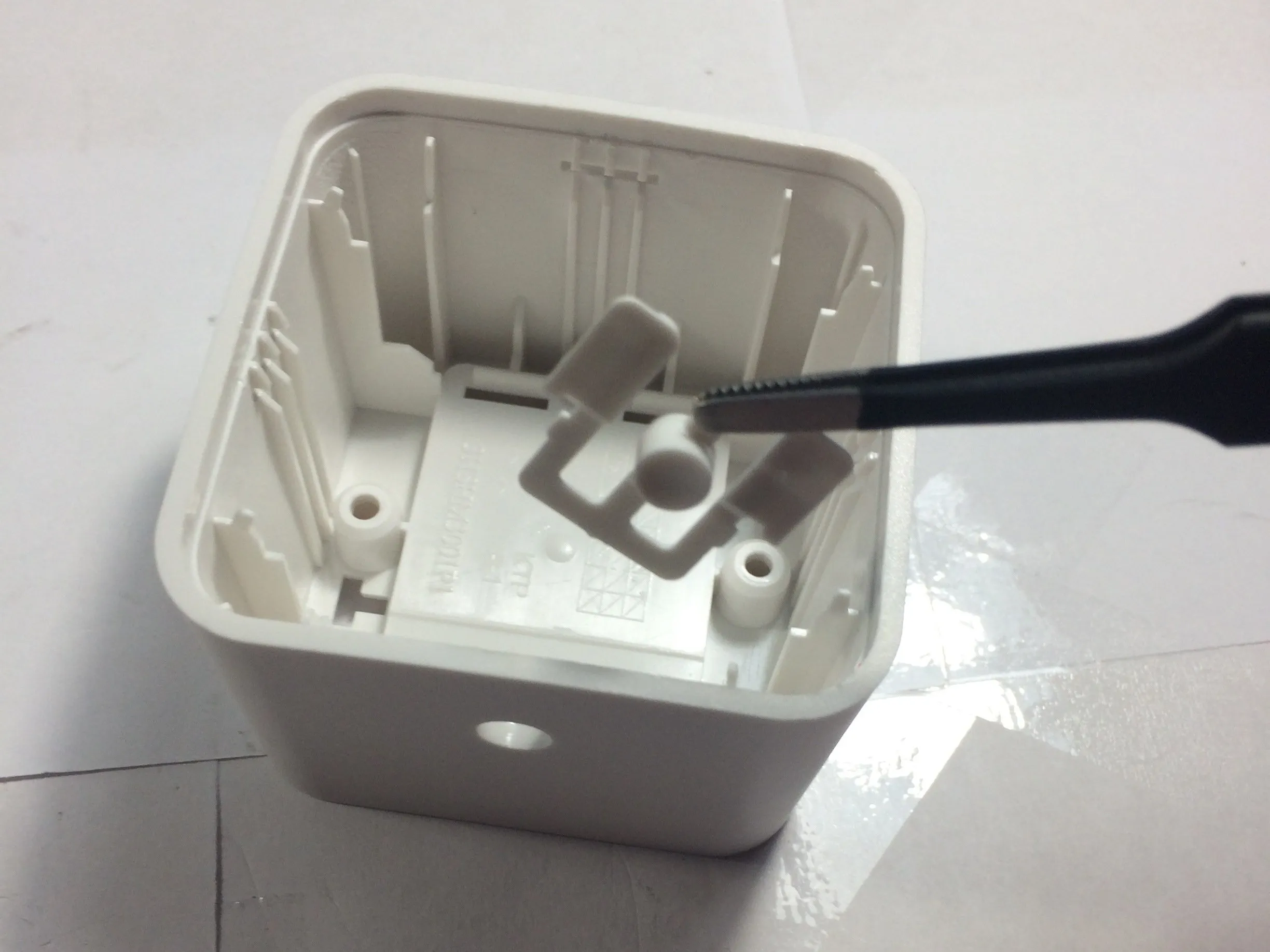

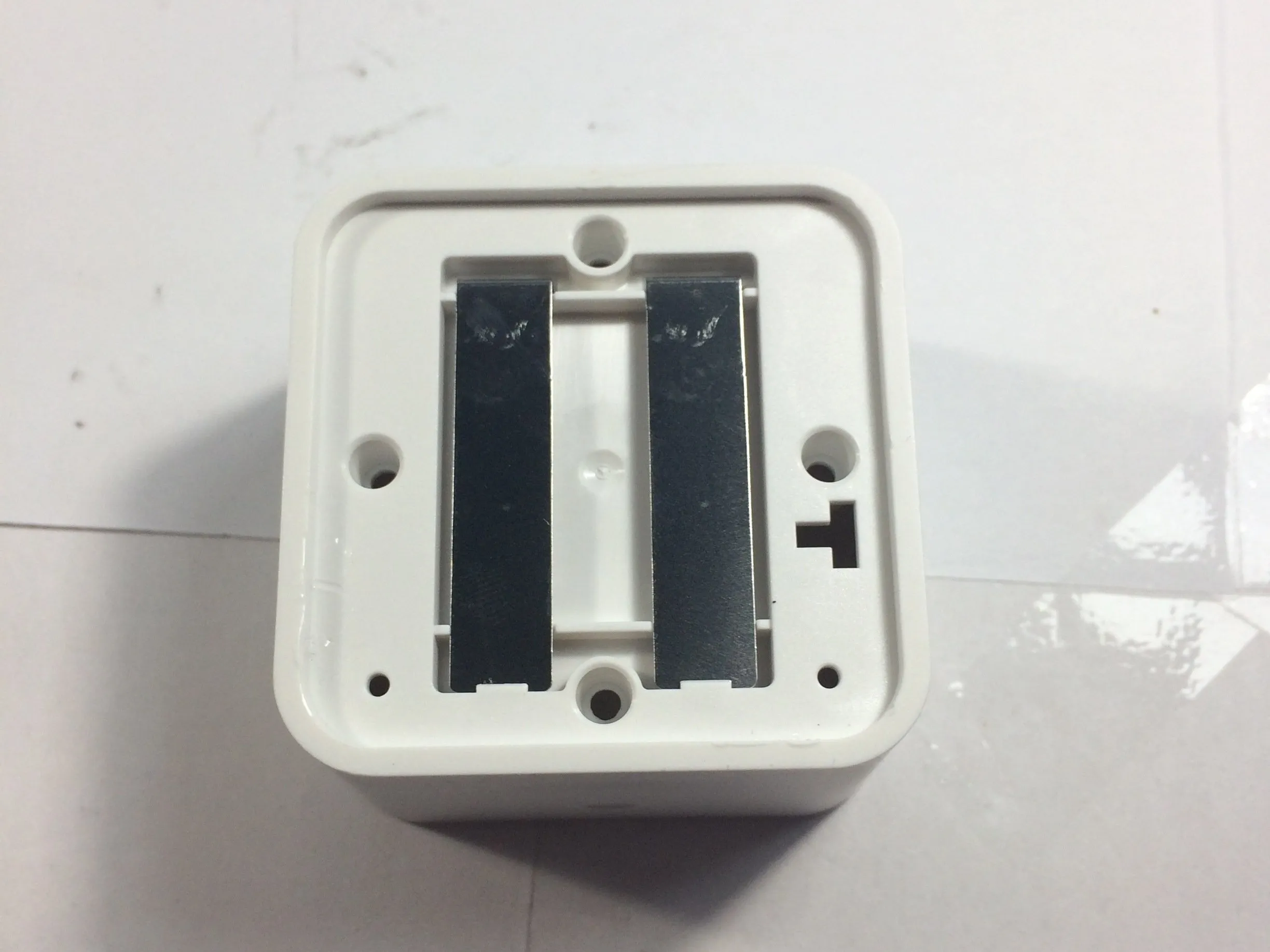

• Сзади у нас есть два длинных металлических листа.

• Снять их довольно просто.

• А спереди кнопка вынимается сама.

Шаг 14

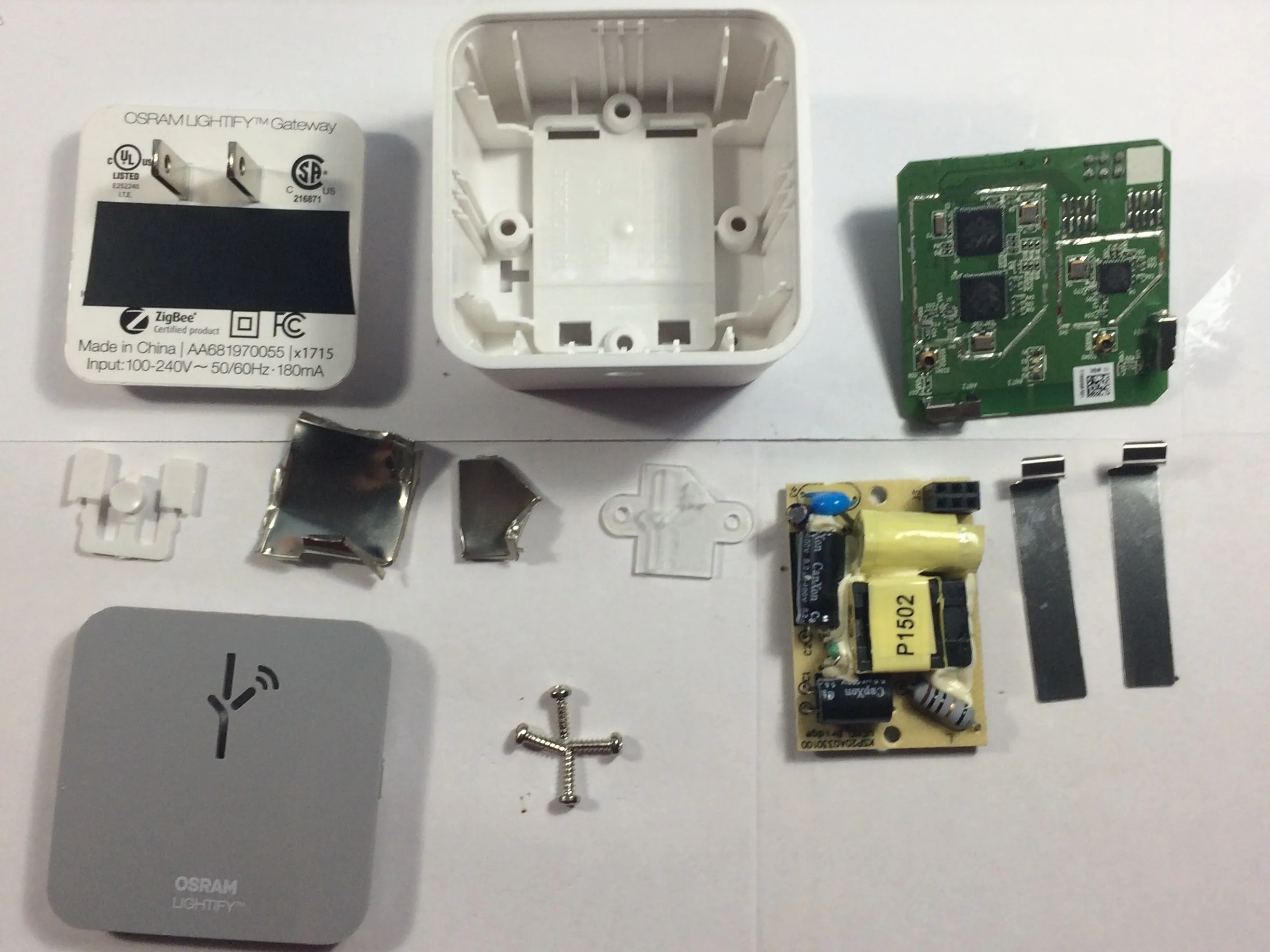

• Я бы дал этому 9 баллов из 10.

• Все винты и вкладки.

• Легко ремонтируется без особых знаний о ремонте.

• Основная плата выскользнула прямо из разъемов питания.

• Крошечный кусочек клея на логотипе удерживает его на месте, поэтому он не будет надежно установлен после удаления. хотя он все равно будет плотно прилегать и не выскочит без грубого обращения. В любом случае, такой ремонт маловероятен.
