Разборка Кольцо Оура 2

Введение

Кольцо Oura Ring существует уже довольно давно, но оно стало популярным только после того, как НБА выдала его каждому игроку, чтобы попытаться обнаружить ранние признаки COVID-19. Эффективность кольца Oura Ring вызывает много вопросов, но одно можно сказать точно: для такого маленького устройства в нем очень много технологий.

Кольцо Oura Ring интересно по целому ряду причин. Если вы любите спорт, то, скорее всего, будете ждать, когда Oura Ring 2 заработает, и мы сможем вернуть баскетбол в нашу жизнь. Если вы поклонник биохакинга, вам может быть интересно, потому что оно отслеживает ваши жизненные показатели и анализирует сон. Мы видели много диковинных устройств за эти годы, но понимать, как работают новые технологии, - это у нас в крови, поэтому мы разобрали его, чтобы узнать, какие технологии скрываются под титановым корпусом весом 0,25 унции.

Видео обзор

Шаг 1 Разборка Oura Ring 2

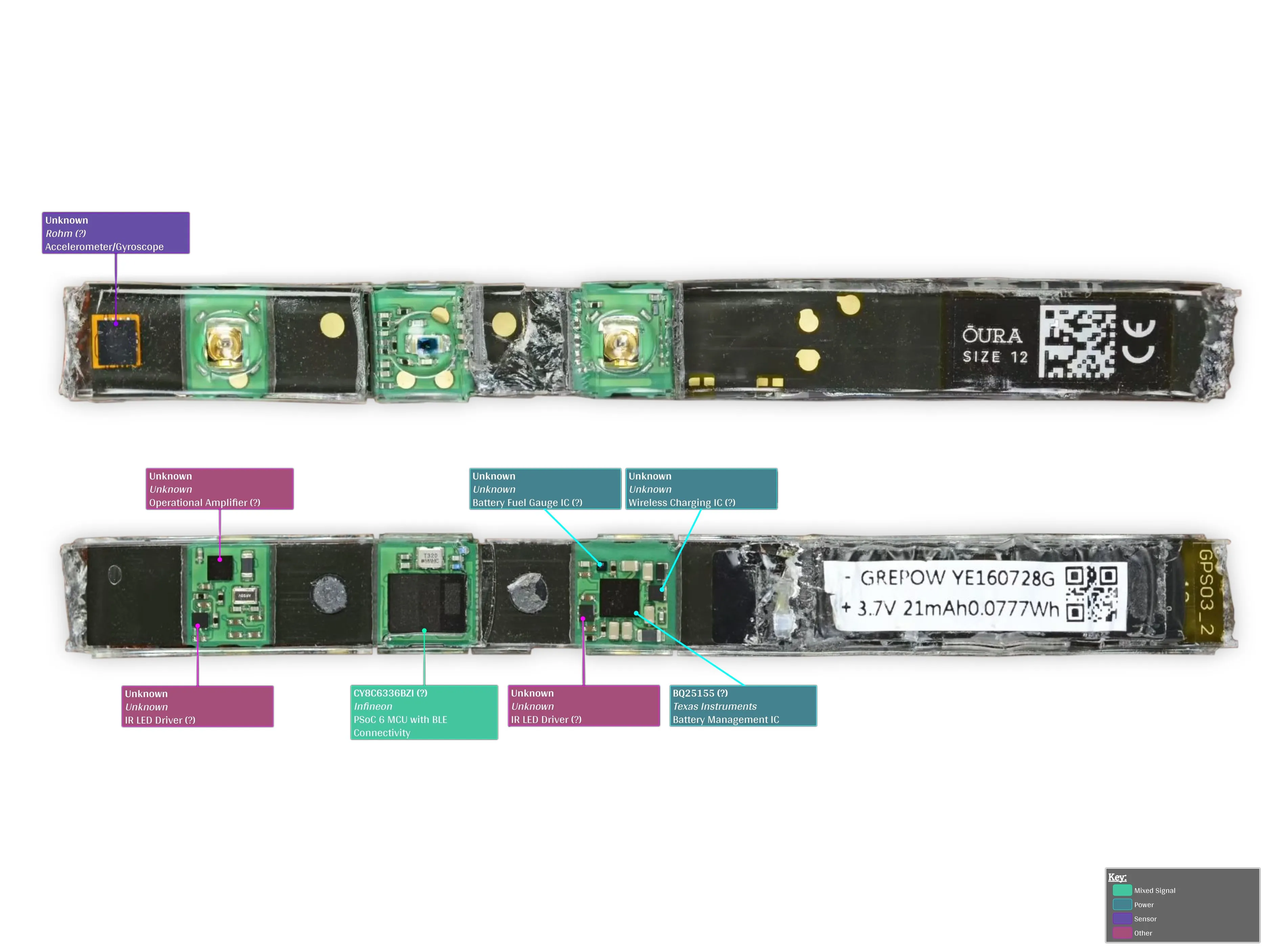

• В основном это видео разборки, но бесстрашные члены сообщества Делаете.ру также представили свои собственные анализы. Один из читателей, в частности, потратил несколько часов на попытки реинжиниринга Oura Ring 2 с помощью видео, технических паспортов и рентгеновских снимков и поделился следующим:

• Два драйвера ИК-светодиодов должны быть одного типа, по одному на каждый ИК-светодиод.

• Вероятно, есть операционный усилитель для обработки сигнала фотодиода перед отправкой сигнала на микроконтроллер. (Это обычно делается в таких типах измерителей здоровья на основе фотодиодов).

• Если это не микроконтроллер, то это может быть датчик температуры (не термистор).

• ИС беспроводной зарядки, прогнозируемой на основе окружающих компонентов и местоположения.

• И, наконец, микросхема индикатора заряда батареи для определения состояния батареи.

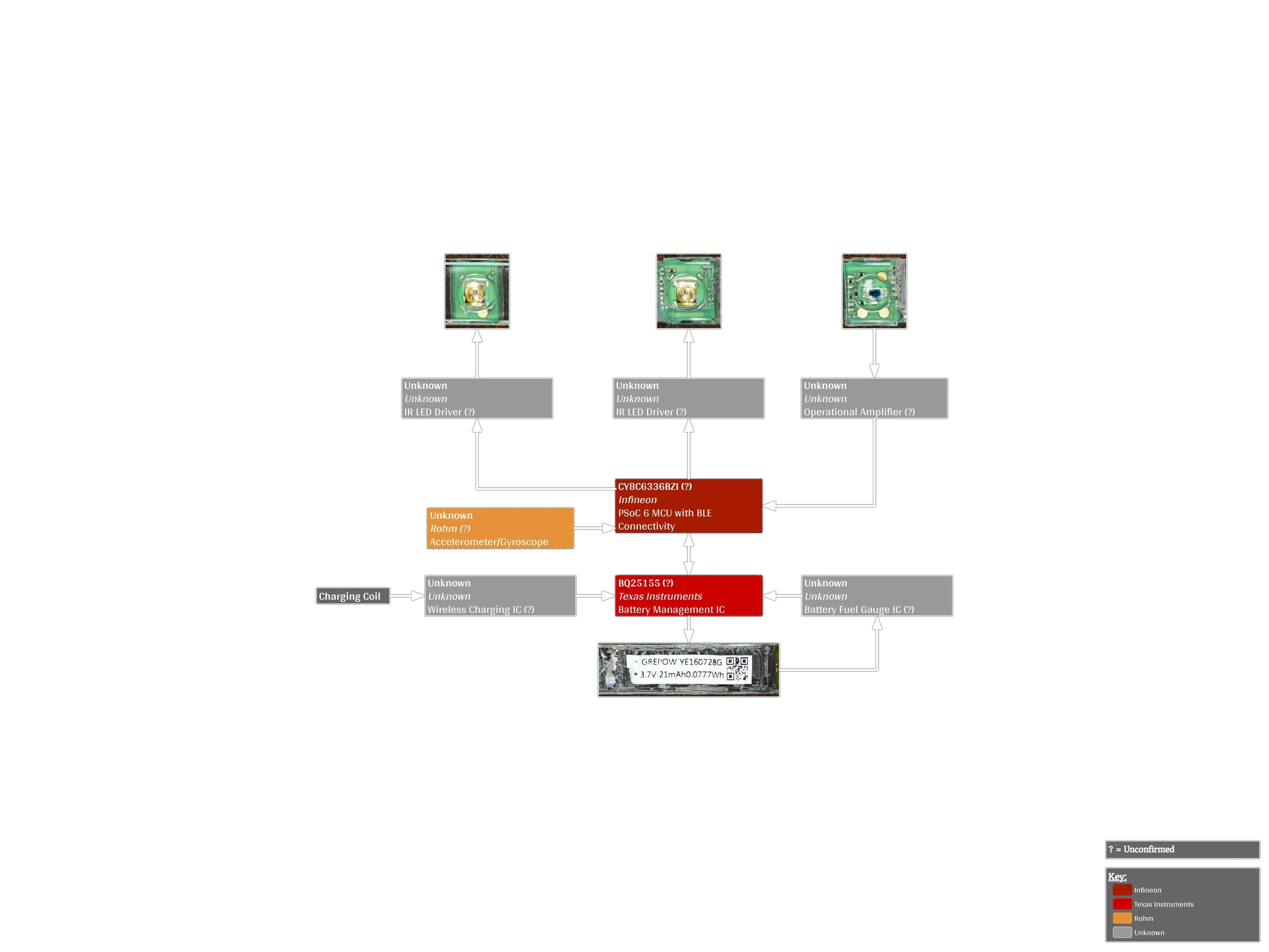

• Исходя из всего этого, на втором изображении показана предполагаемая блок-схема.
