Разборка Ouya

Введение

Откройте для себя Ouya: 'новый вид игровой консоли'. Эта система на базе Android - первая в своем роде. Она специально разработана для профессиональных дизайнеров и любителей игр, а бесплатные инструменты для разработки программного обеспечения прилагаются к каждой консоли.

Полное раскрытие информации: ребята из Ouya заявляют, что что это 'первая полностью открытая игровая консоль'. Они настолько уверены в Ouya, что прислали нам розничную консоль, чтобы мы ее разобрали. Игра началась, друзья.

Присоединяйтесь к нам, ведь мы приняли их предложение и углубились в аппаратную часть этого маленького устройства.

Надоело быть последним? Следите за всеми нашими разборами, как только они попадают в сеть, следуя за нами в Twitter и Facebook!

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Ouya

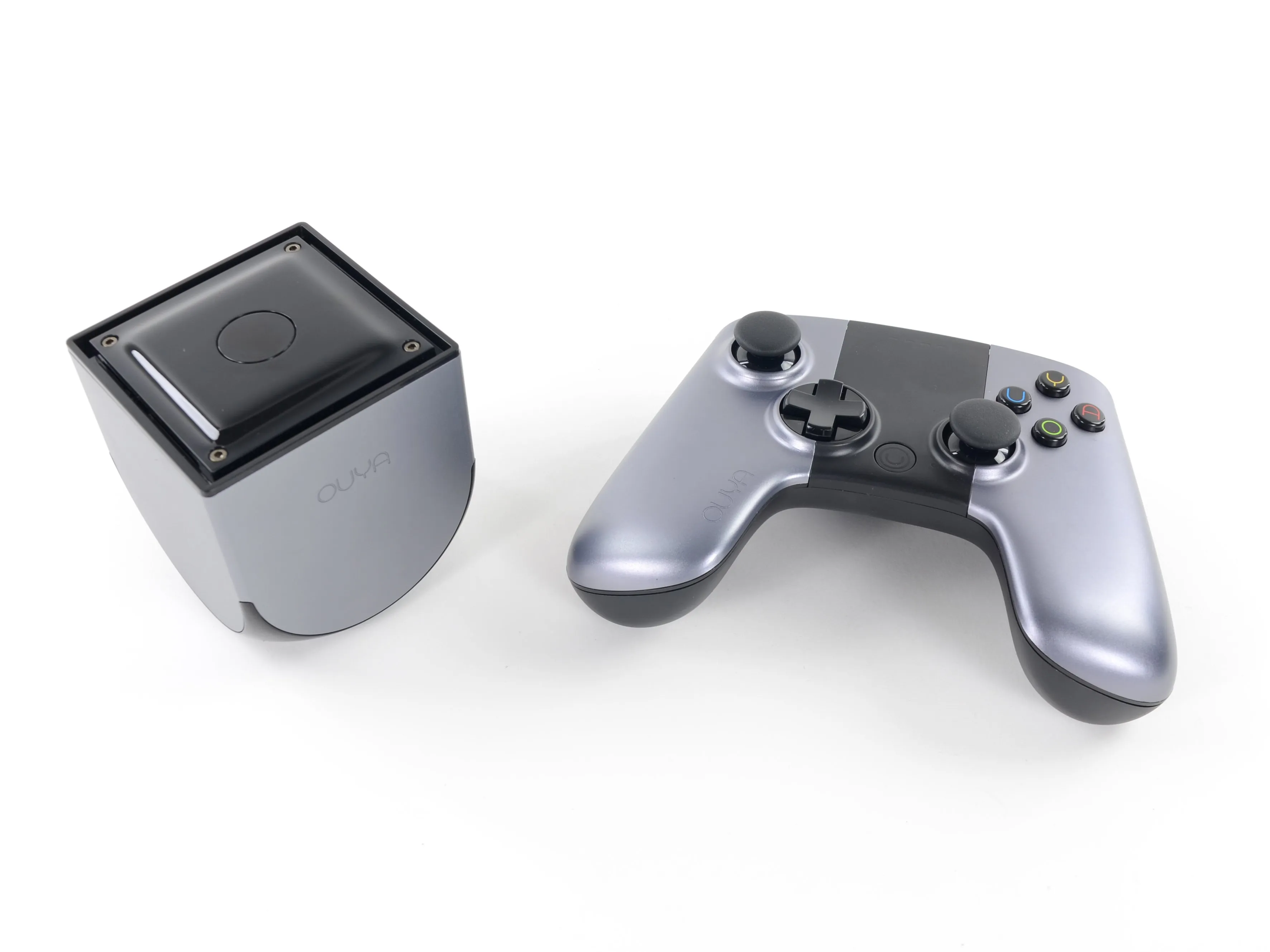

• При цене всего в 99 долларов мы не ожидали, что Ouya будет оснащена десятиядерным процессором и восемью гигабайтами оперативной памяти. Соответствующие цене технические характеристики выглядят следующим образом:

• процессор Nvidia Tegra 3

• 1 ГБ оперативной памяти

• 8 Гб встроенной памяти (с возможностью расширения через USB)

• Wi-Fi и Ethernet

• В комплекте с Ouya идет один геймпад с поддержкой Bluetooth.

• Ходят слухи, что две гласные буквы, пожелавшие остаться неизвестными, почувствовали себя обделенными в процессе наименования Ouya. Одна из обиженных букв даже заявила: 'Это возмутительно. Y - это даже не настоящая гласная'. В компании Y пока не смогли получить комментарии.

Шаг 2

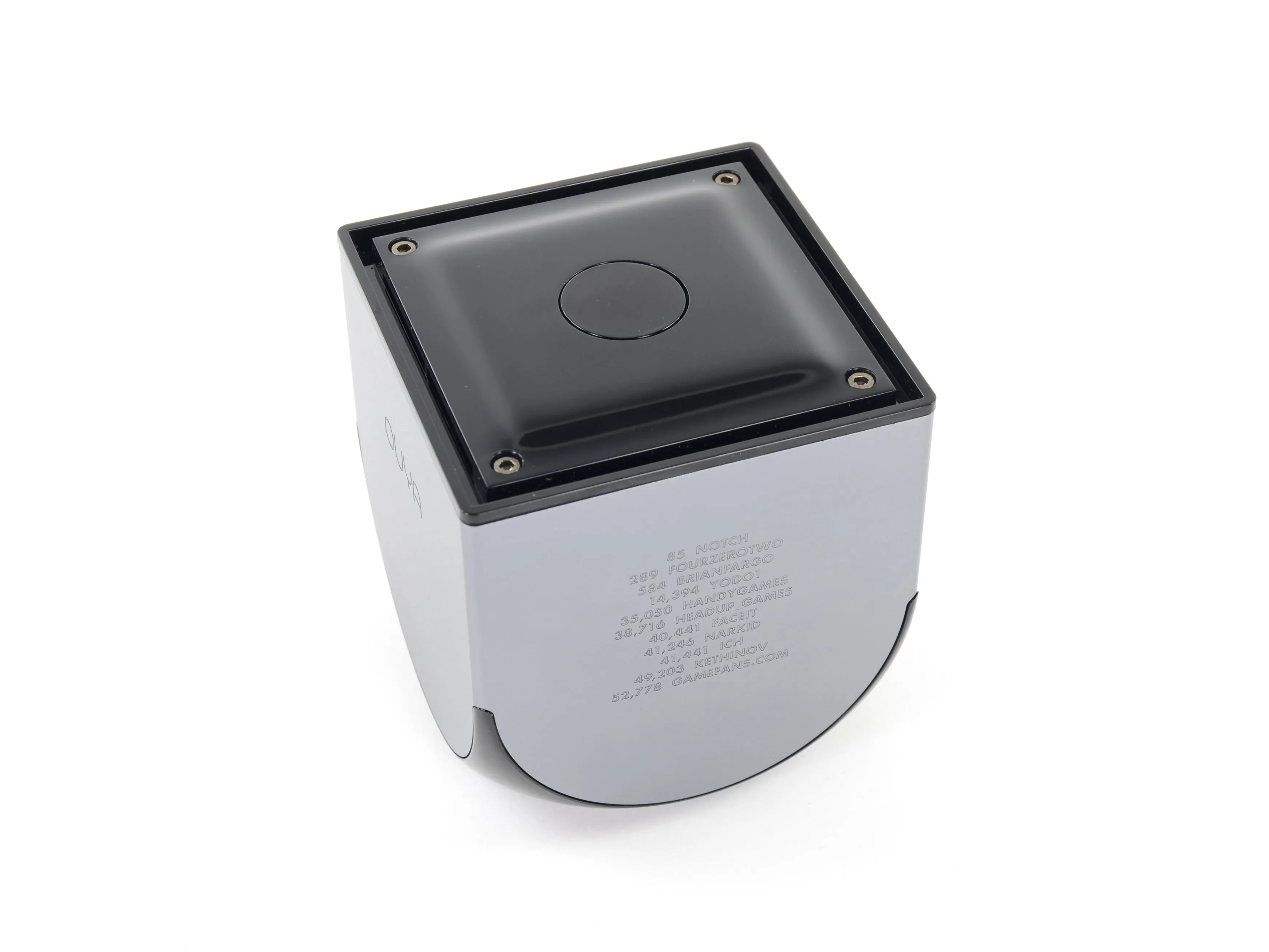

• На правой стороне консоли выгравирован 'Список ангелов'. В этом списке указаны имена пользователей и номера подписчиков, которые внесли 10 000 долларов и более на разработку Ouya.

• 'Список ангелов' выгравирован только на первой партии консолей.

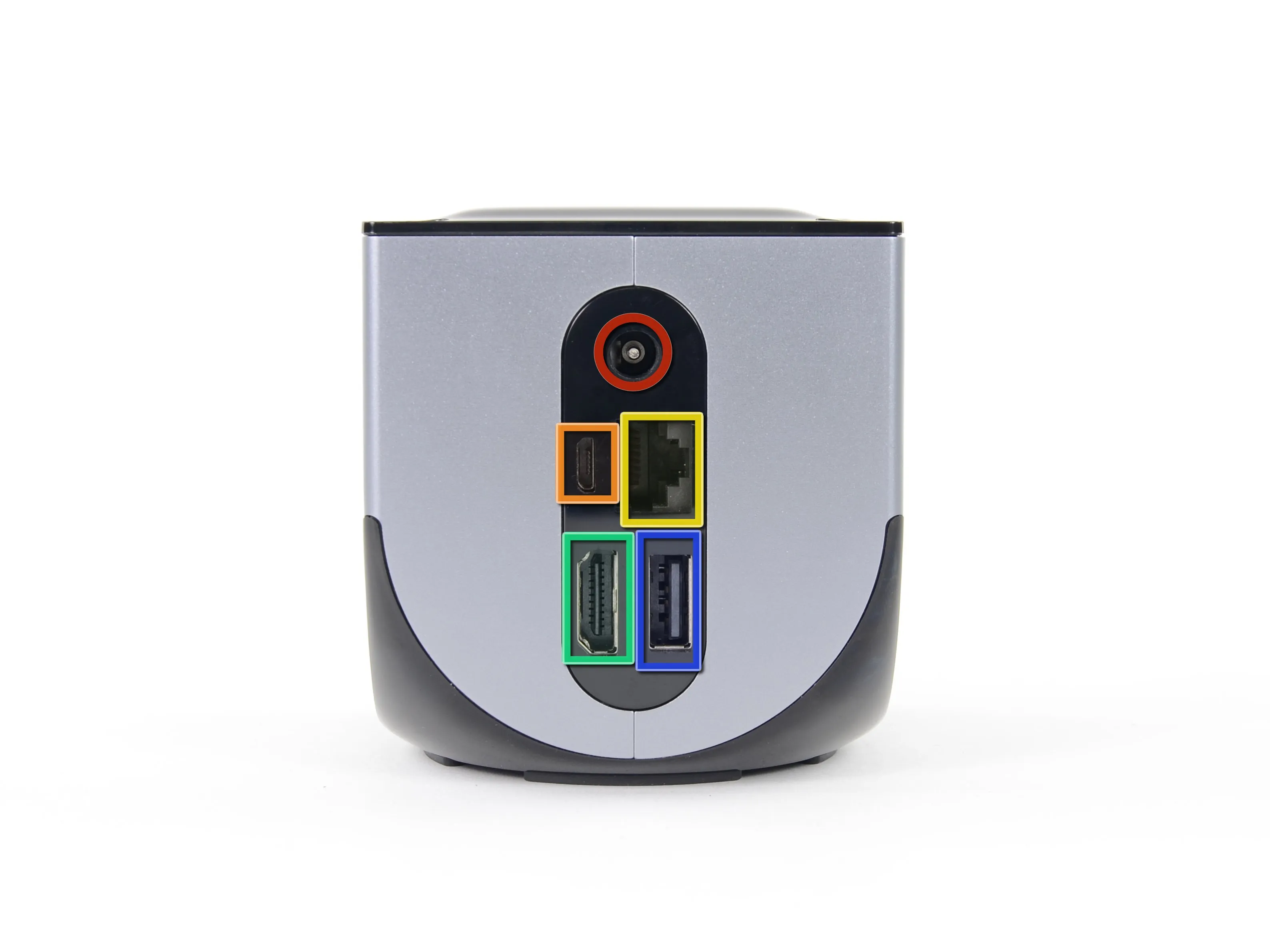

• На задней стороне Ouya расположено несколько портов:

• DC-In

• Micro-USB

• порт Ethernet

• порт HDMI

• Порт USB 2.0

Шаг 3

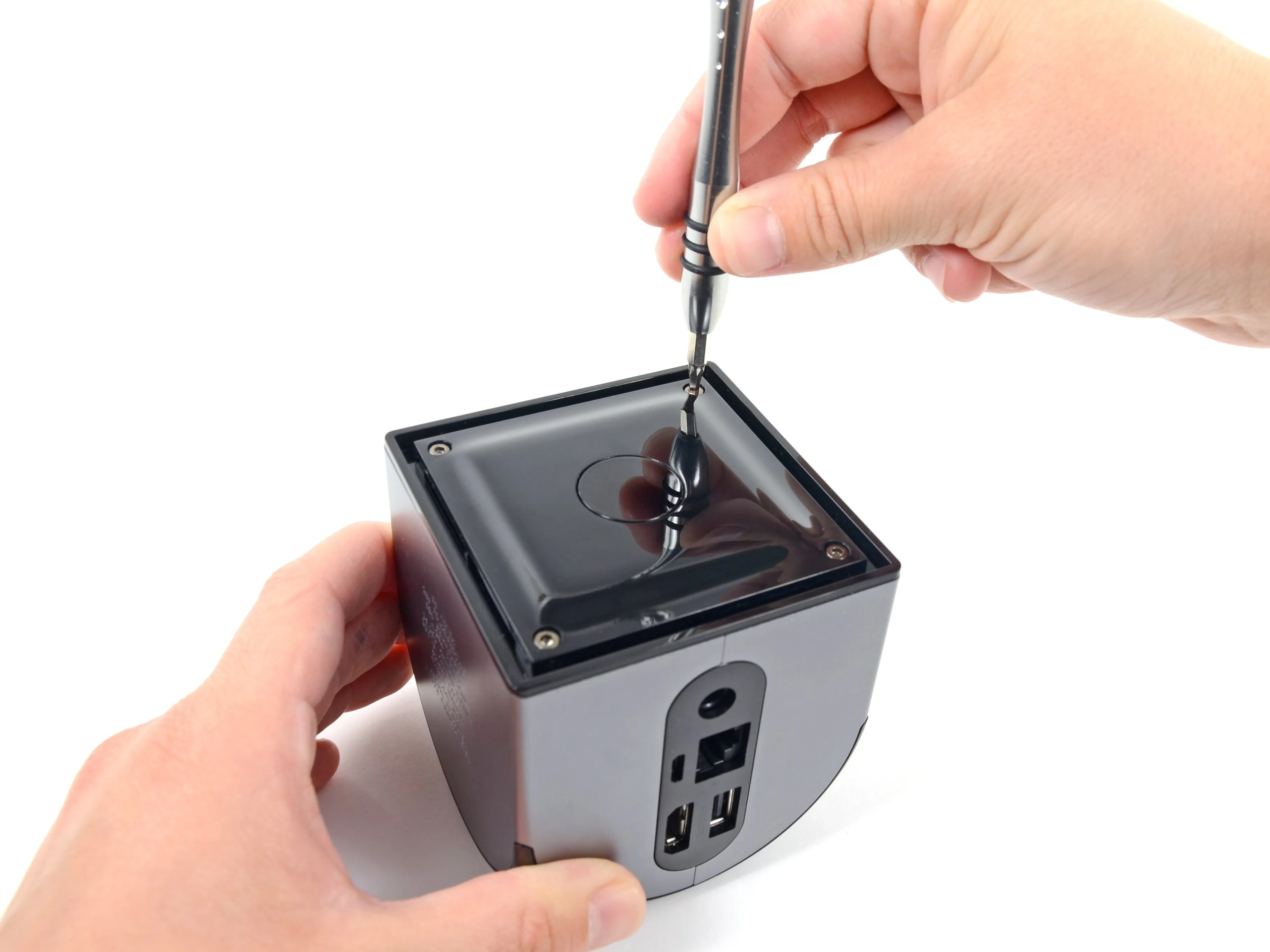

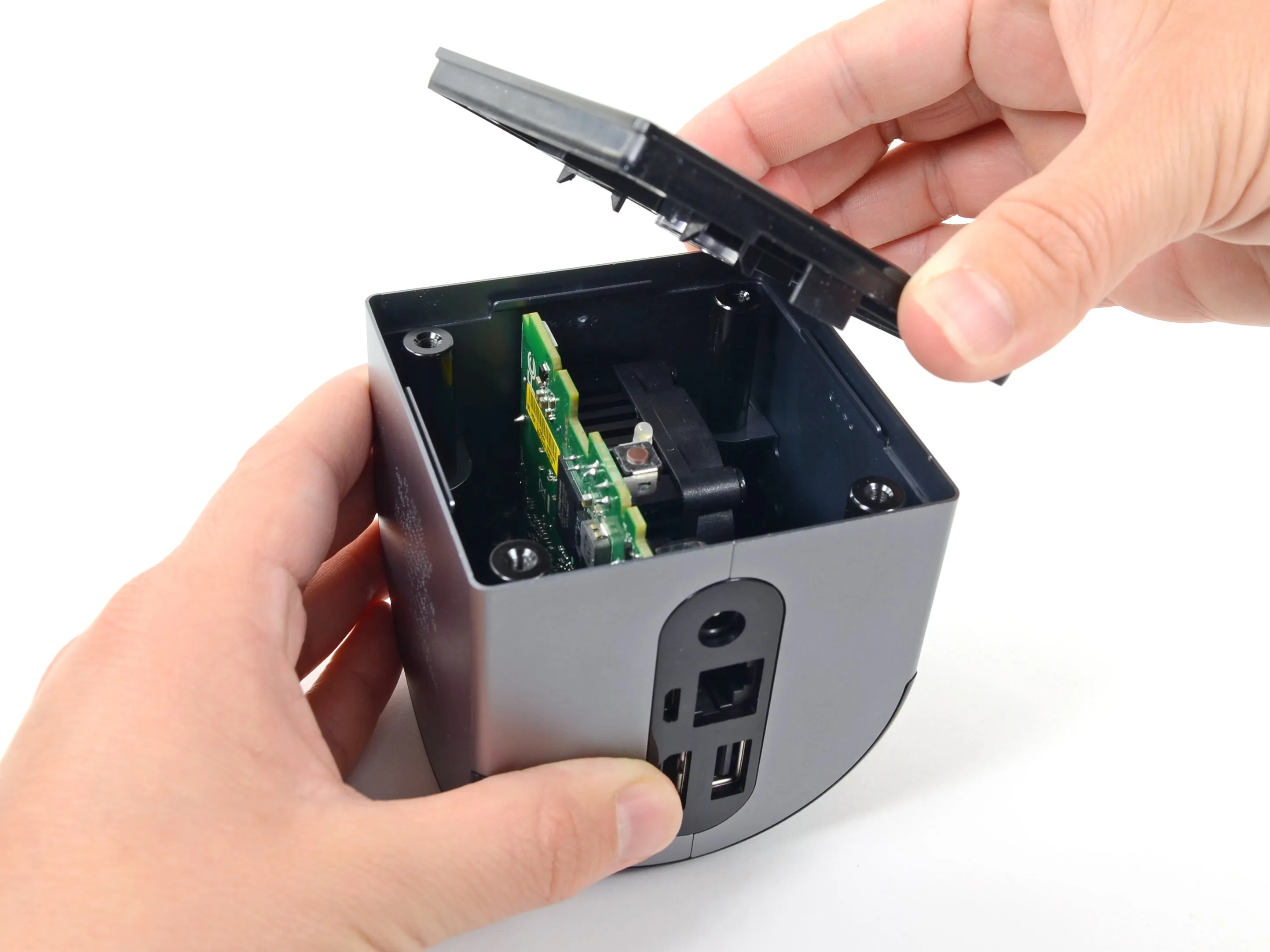

• Верхняя панель снимается без проблем после удаления Hex (винтов, то есть).

• Внутри мы видим очень чистую и простую компоновку. Материнская плата, порты ввода-вывода и вентилятор расположены на консоли в виде единого блока.

• В центре устройства находится одинокий светодиод, предположительно являющийся маяком надежды или индикатором ремонта, как мы уже видели в других устройствах.

Шаг 4

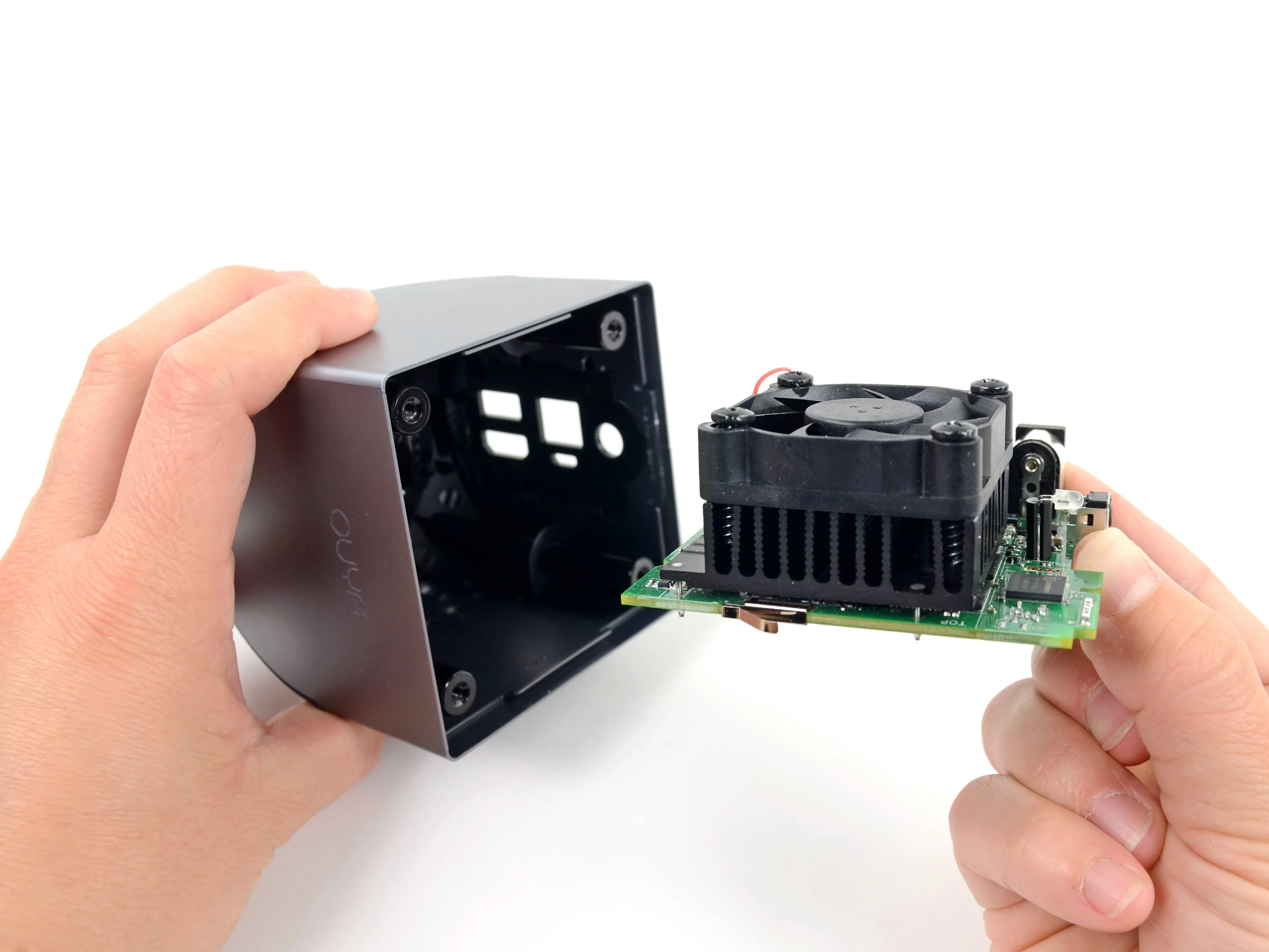

• Чтобы извлечь материнскую плату/вентилятор, нужно просто потянуть ее в сторону от корпуса.

• Этот невероятно сложный процесс требует около 10 секунд и двух пальцев, то есть Микки Маус мог бы сделать это с 6 пальцами в запасе! Мы можем подтвердить, что это устройство дружелюбно к мышке!

• Небольшой подпружиненный контакт на боковой стороне материнской платы, похоже, был предусмотрен для дополнительного заземления.

Шаг 5

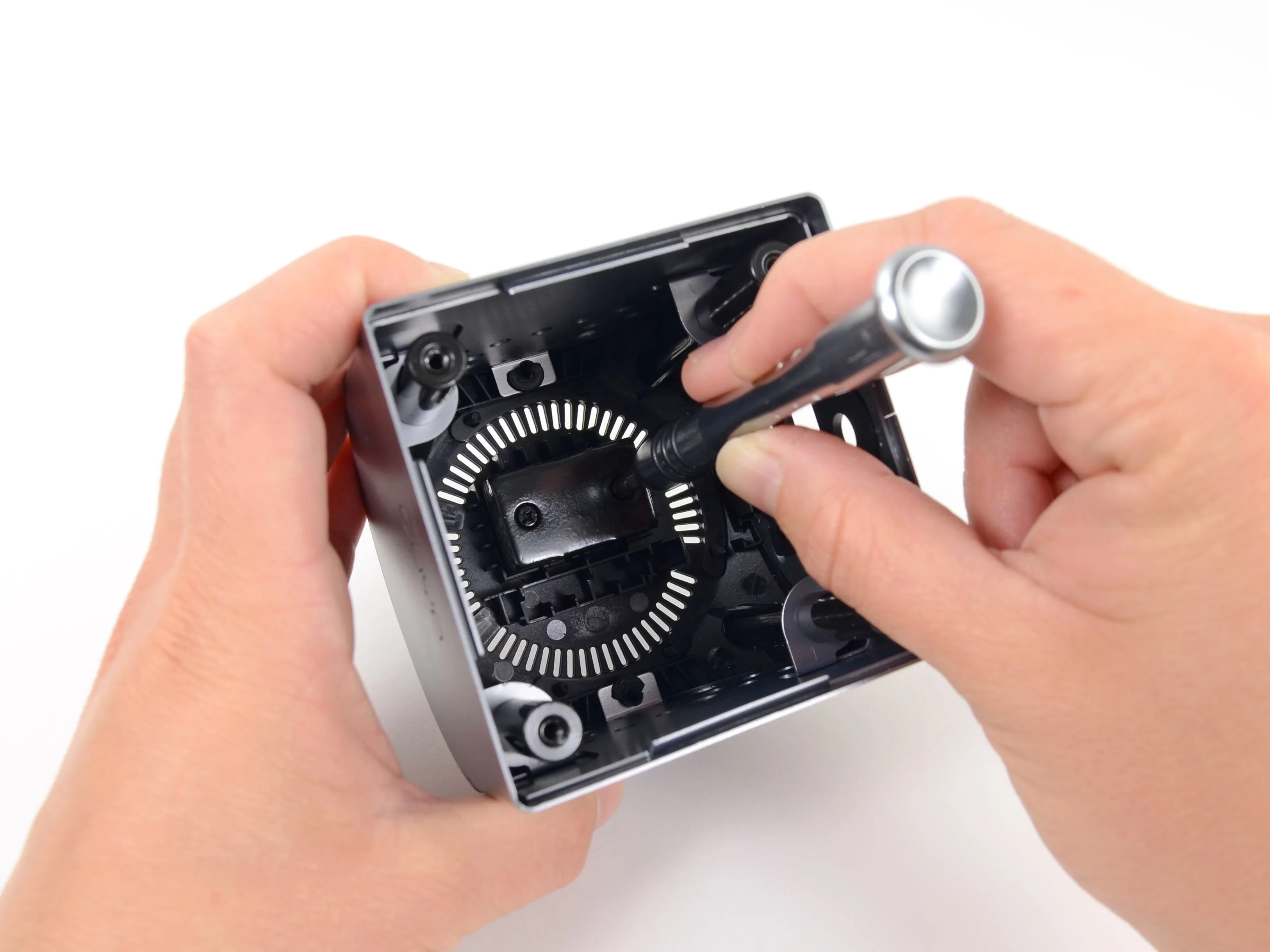

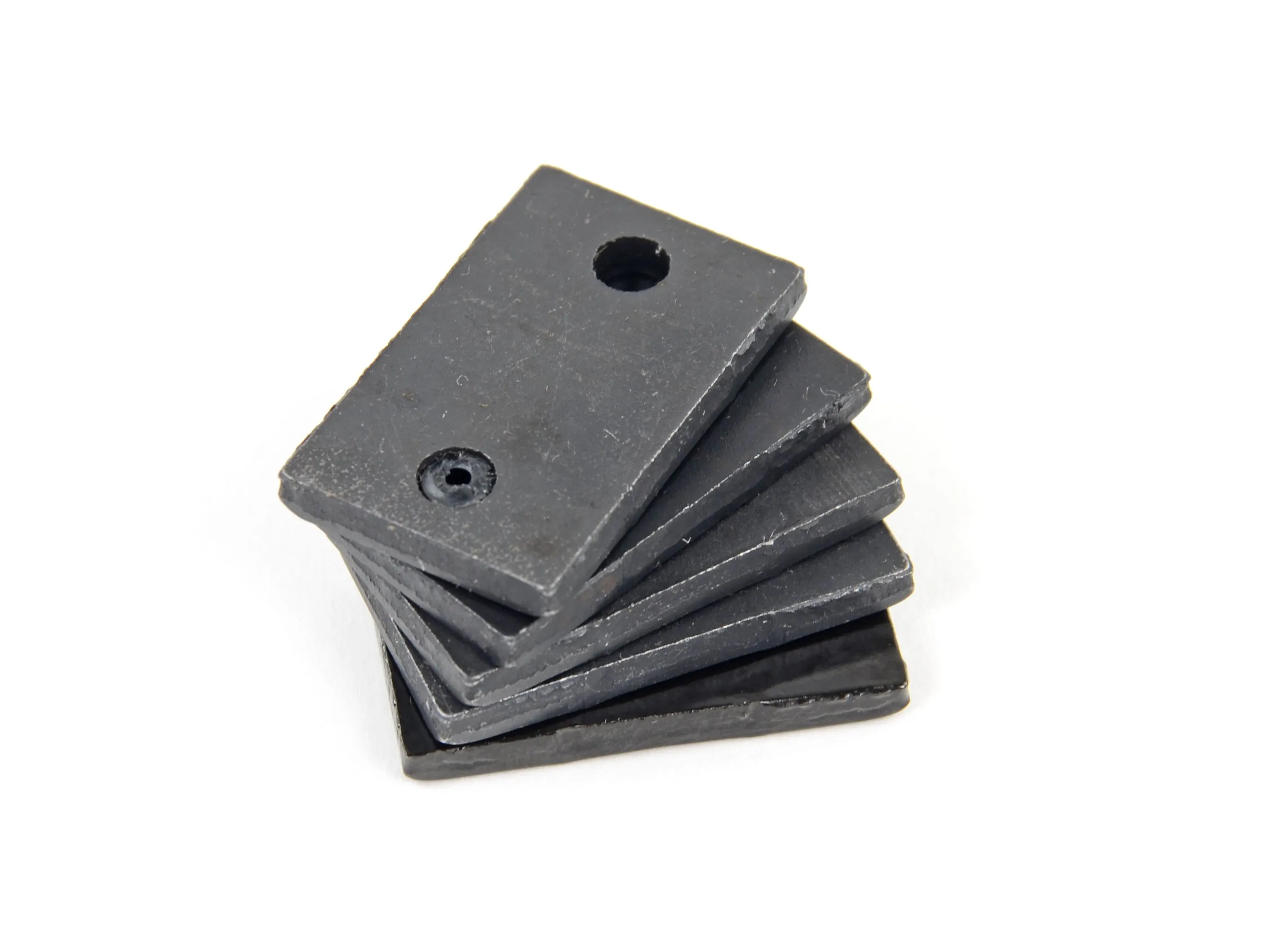

• Крестовая отвертка №1 освобождает пять маленьких грузиков из нижней части корпуса.

• Редко когда мы видим дизайн, который намеренно увеличивает вес. В отличие от мобильных телефонов или планшетов, которые должны быть легкими и мобильными, Ouya нуждается в массе, чтобы выдержать кабели на задней панели.

• Каждый кусок металла весит 0,39 унции, что добавляет почти две унции выносливости миниатюрной консоли.

Шаг 6

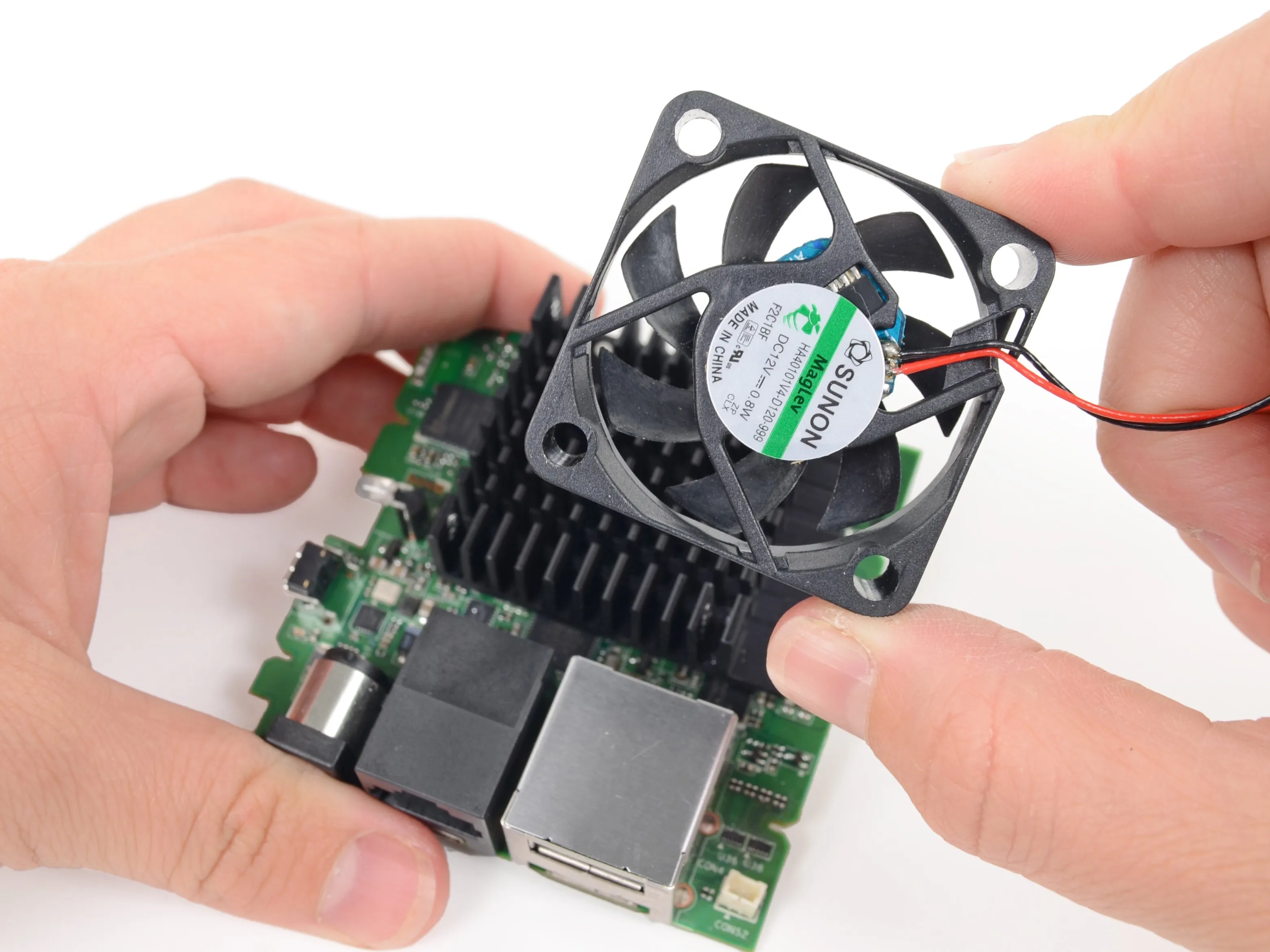

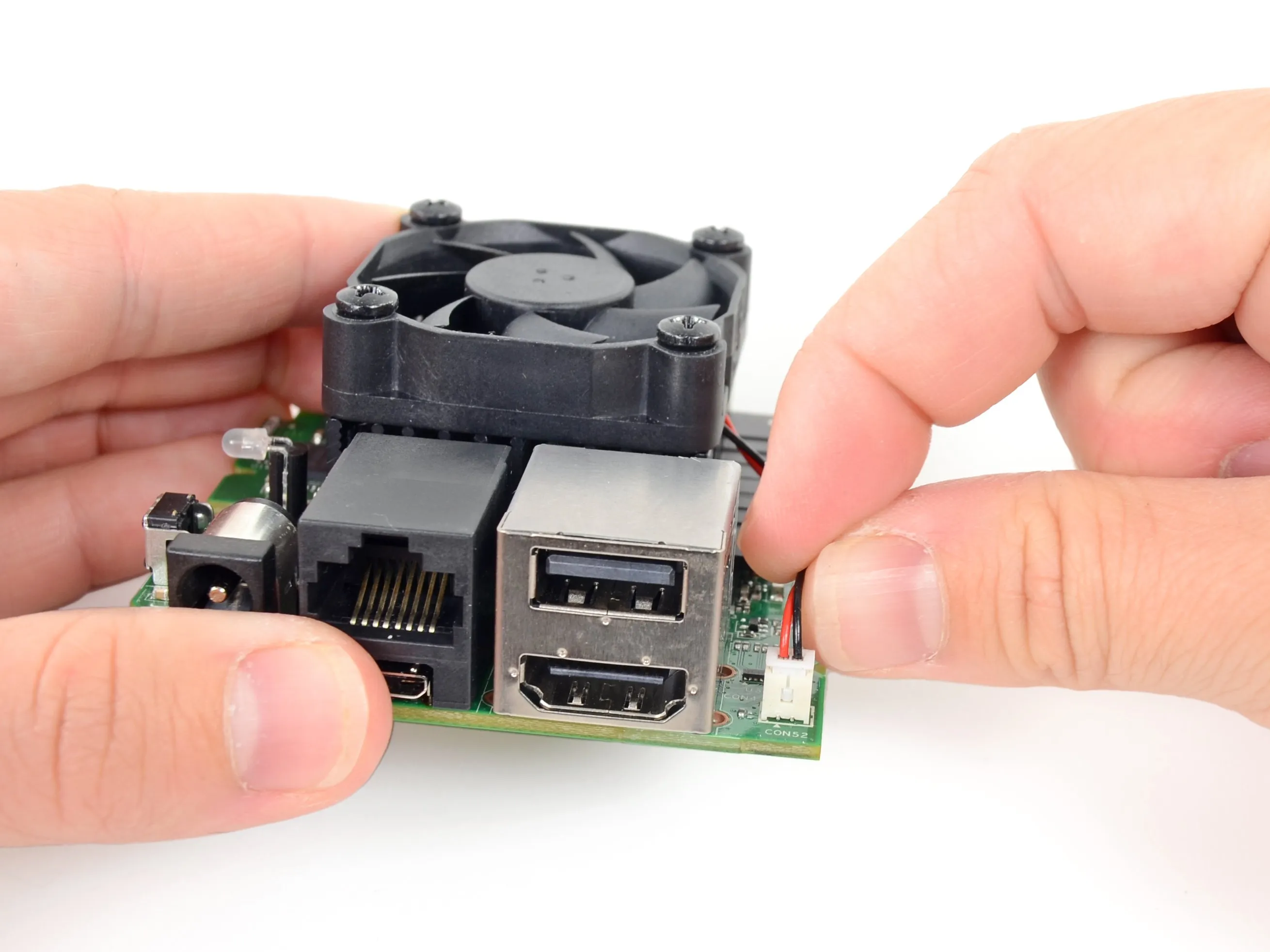

• Вентилятор - единственный модульный, легко снимаемый компонент в коробке, что очень удачно, поскольку он также является единственным подвижным компонентом, подверженным износу.

• Также удачно то, как легко он снимается - четыре крестовых винта и заглушка, и мы достали его для более тщательного осмотра.

• Этот бесщеточный вентилятор постоянного тока SUNON MagLev HA40101V4 рассчитан на 12 вольт при мощности 0,8 Вт.

• Вентилятор - стандартная, готовая деталь, так что вы сможете легко заменить его, если он выйдет из строя. Буйя.

Шаг 7

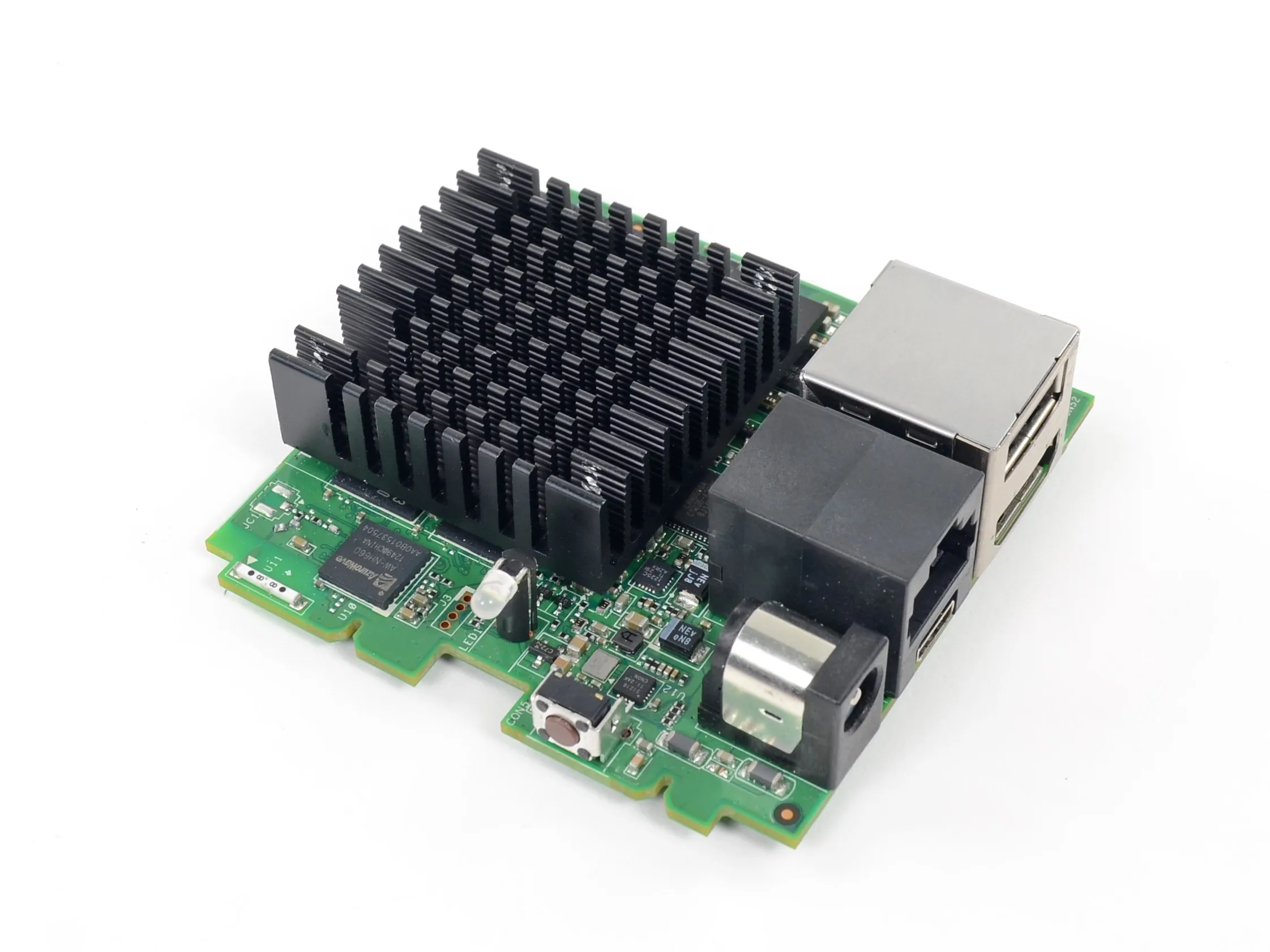

• Когда вентилятор убран, мы (временно) замедляем свой путь к центру Ouya - радиатор припаян на место, скрывая процессор.

• По словам инженера Ouya, припой был выбран вместо клипс для обеспечения механической прочности, поскольку они (вполне обоснованно) беспокоились о том, что такую маленькую консоль могут побить или уронить. Припаивание радиатора к материнской плате оказалось гораздо более прочной конструкцией, которая лучше выдерживает испытания на падение.

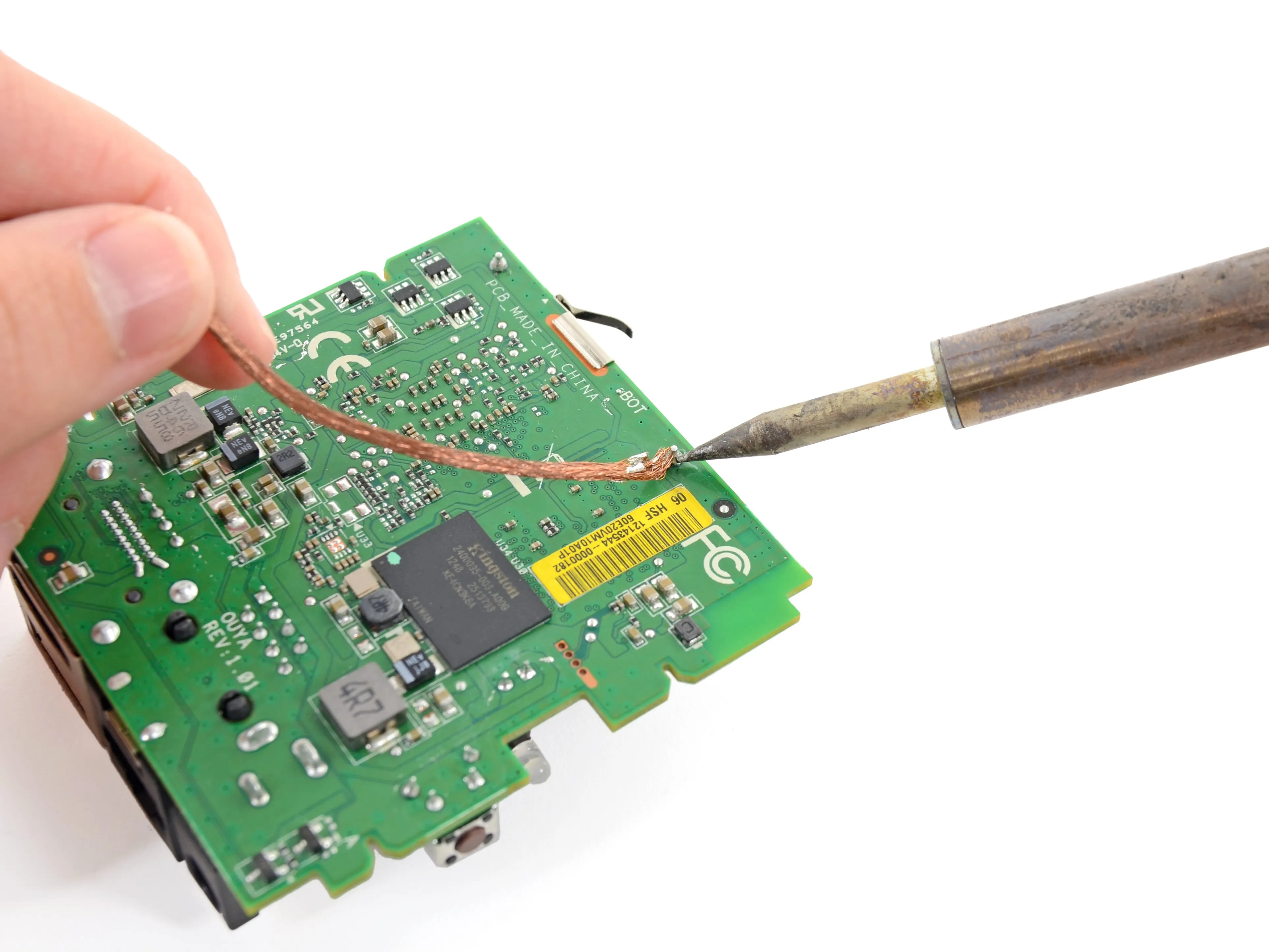

• Для нас это не составило труда, мы достали наш надежный паяльник и фитиль для отпаивания и быстро освободили радиатор.

Шаг 8

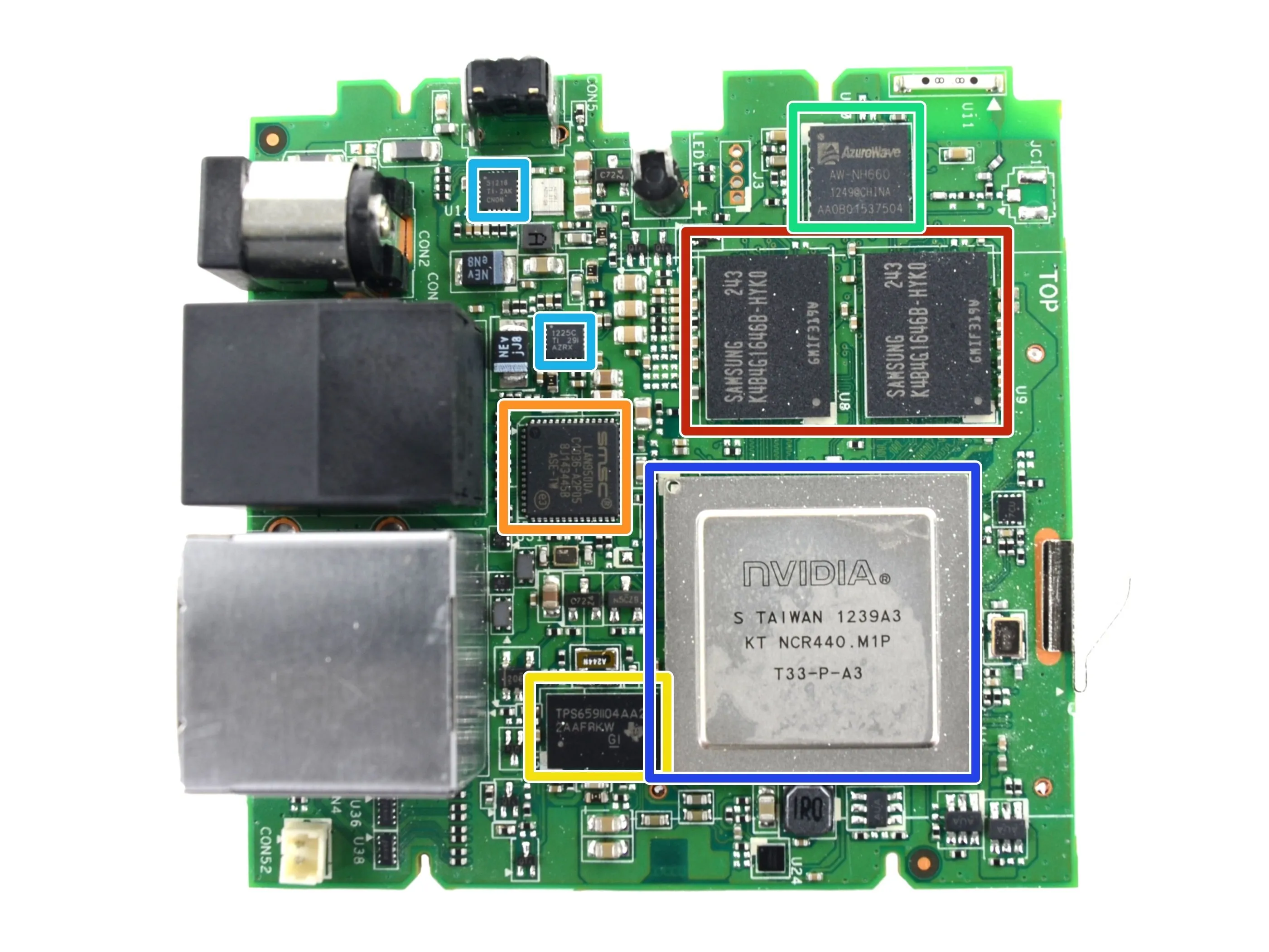

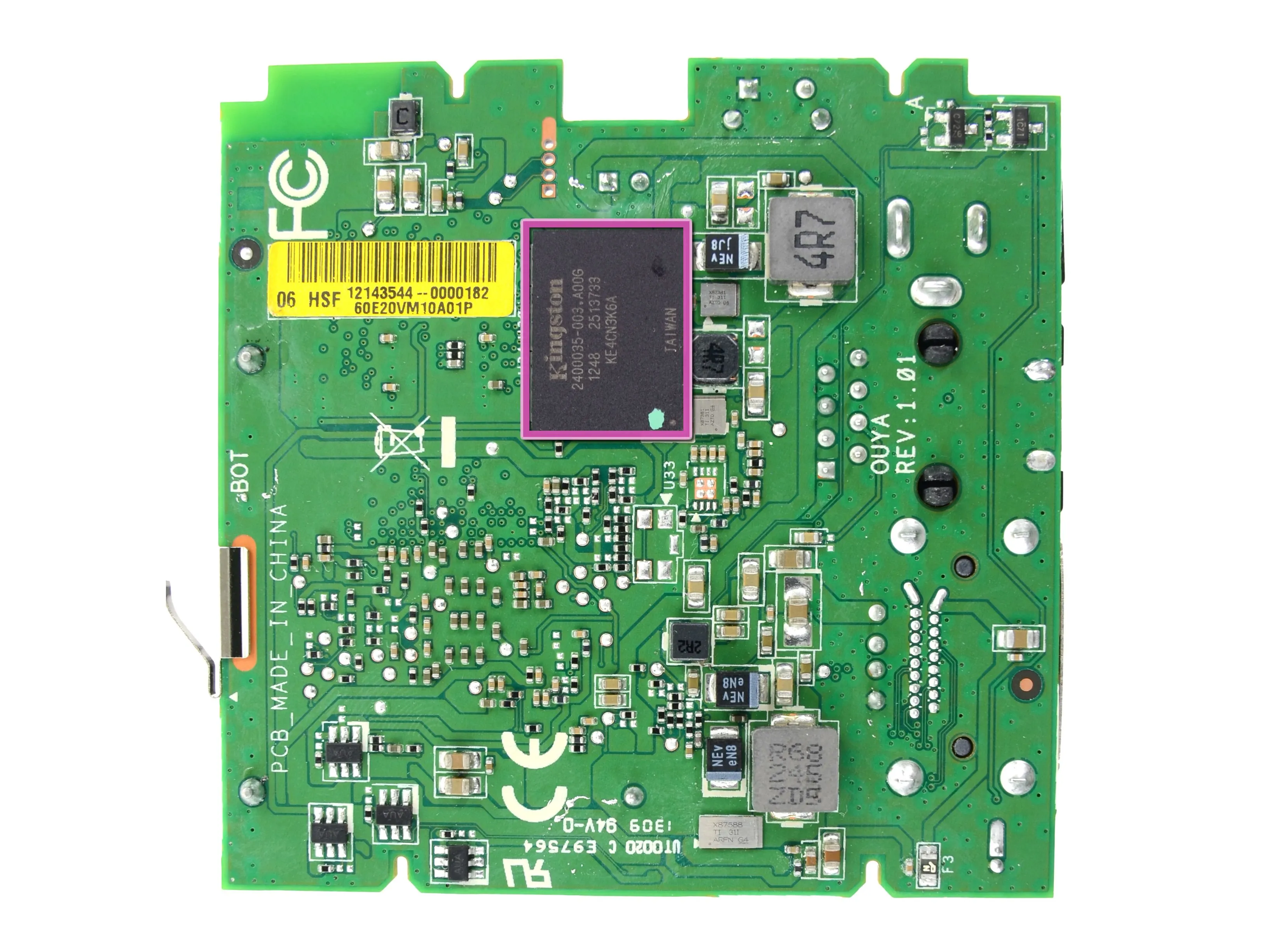

• Заметные микросхемы на передней и задней панели материнской платы:

• Две Samsung K4B4G1646B 4 гигабитных модуля DDR3 SDRAM (общий объем 1 ГБ)

• SMSC LAN9500A Контроллер высокоскоростного USB 2.0 для 10/100 Ethernet

• Texas Instruments TPS659110 Интегрированный блок управления питанием

• Модуль AzureWave AW-NH660 Wi-Fi/Bluetooth 4.0 на базе Broadcom BCM4330

• Texas Instruments TPS51216 Buck-контроллер для DDR2/3/3L и TPS51225 Двойной понижающий контроллер с LDO на 5 В и 3,3 В

• Многоядерный процессор Nvidia T33-P-A3 Tegra 3

• Kingston KE4CN3K6A 8 ГБ eMMC (eMMC объединяет флэш-память NAND и микросхему контроллера в одном корпусе)

Шаг 9

• С динамикой ламантина, слушающего дабстеп, мы просто не могли остановиться после консоли. Пришлось перейти к контроллеру.

• Контроллер оснащен 15 кнопками, двумя аналоговыми стиками и емкостным тачпадом.

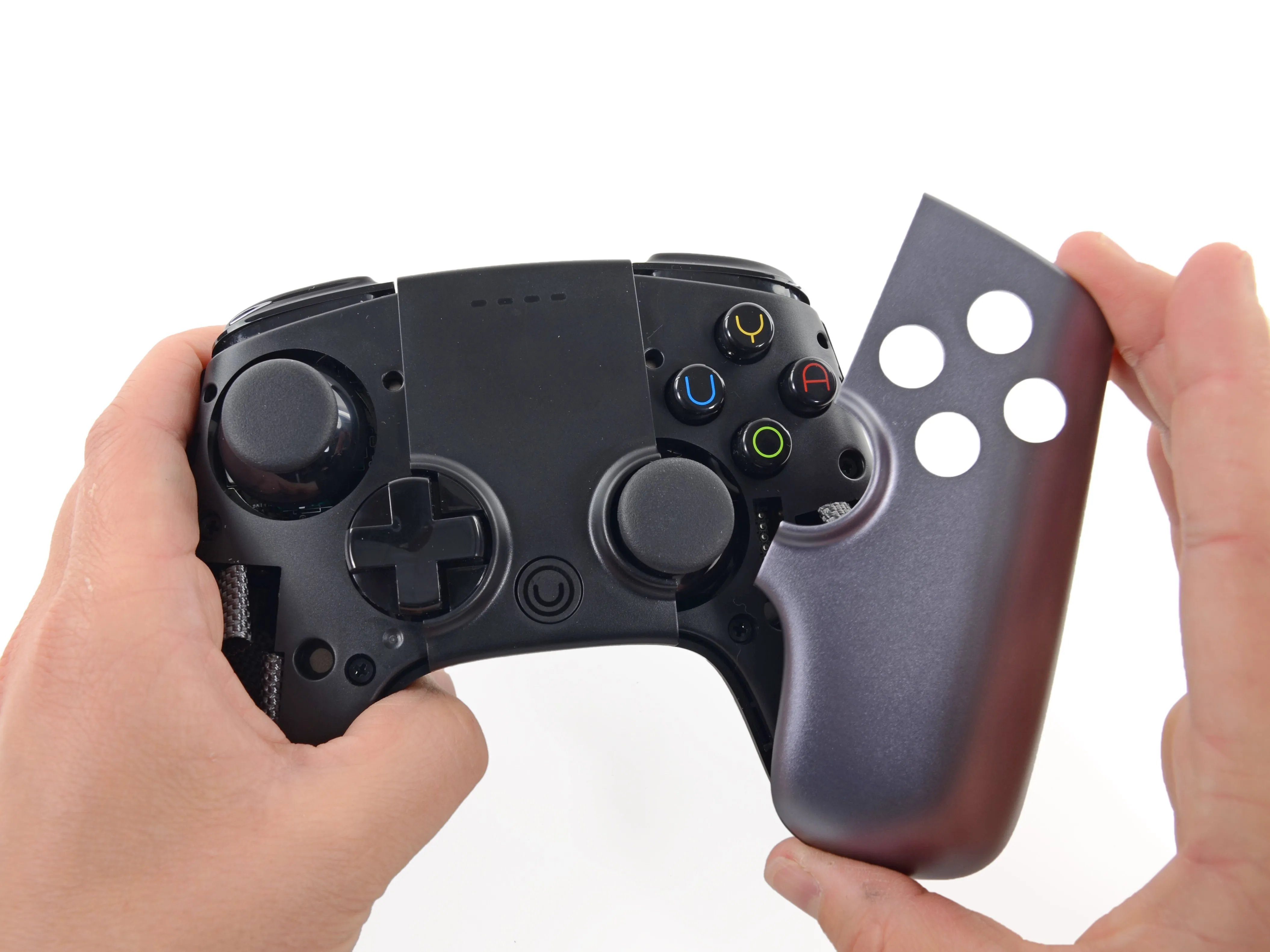

• Две части верхней части корпуса контроллера легко отделяются от корпуса, не требуя никаких инструментов - удобно, когда нужно вставить свежие батарейки (2 x AA), когда они разряжены.

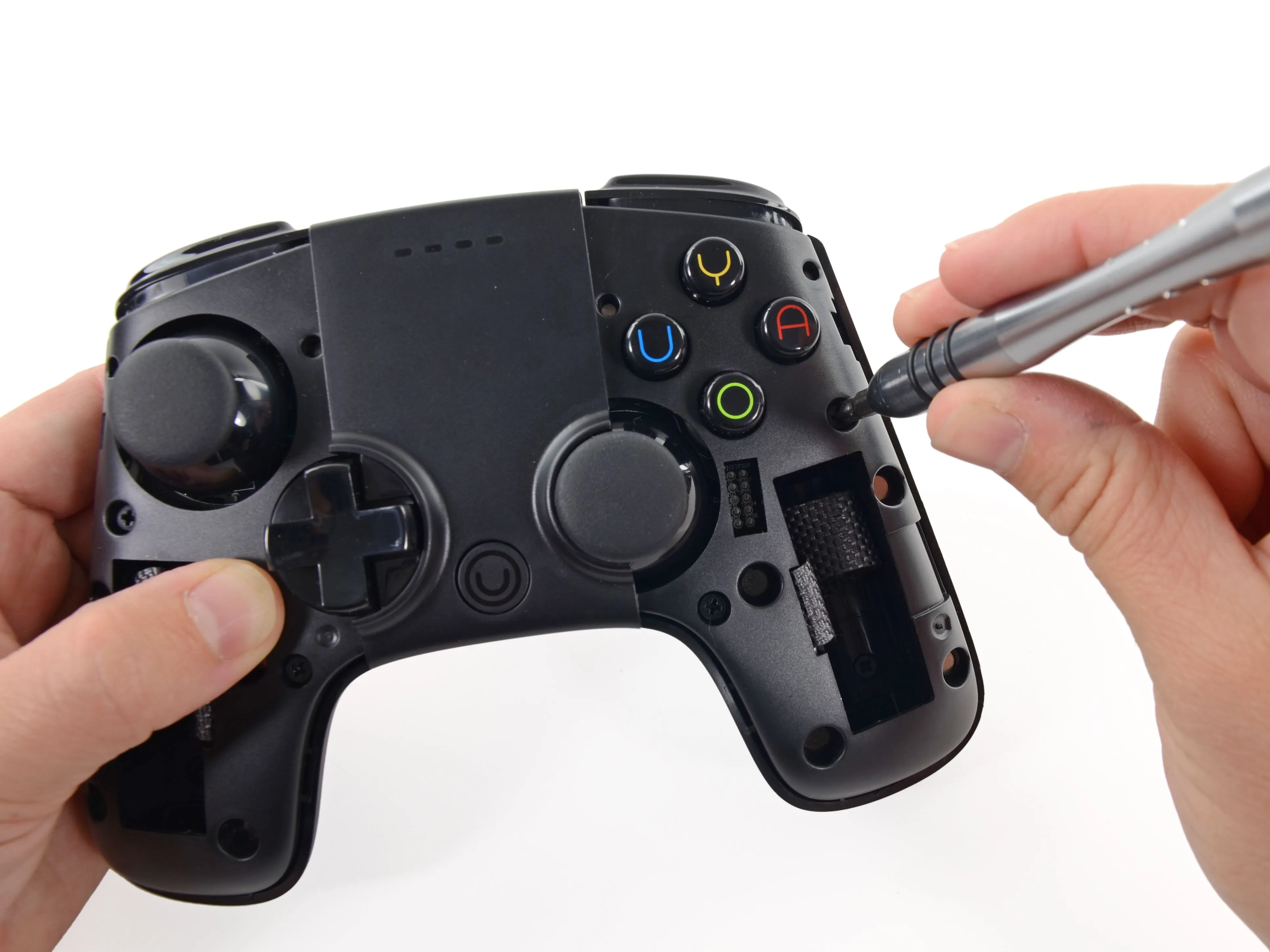

• Откручиваем несколько крестообразных винтов и вскрываем контроллер.

Шаг 10

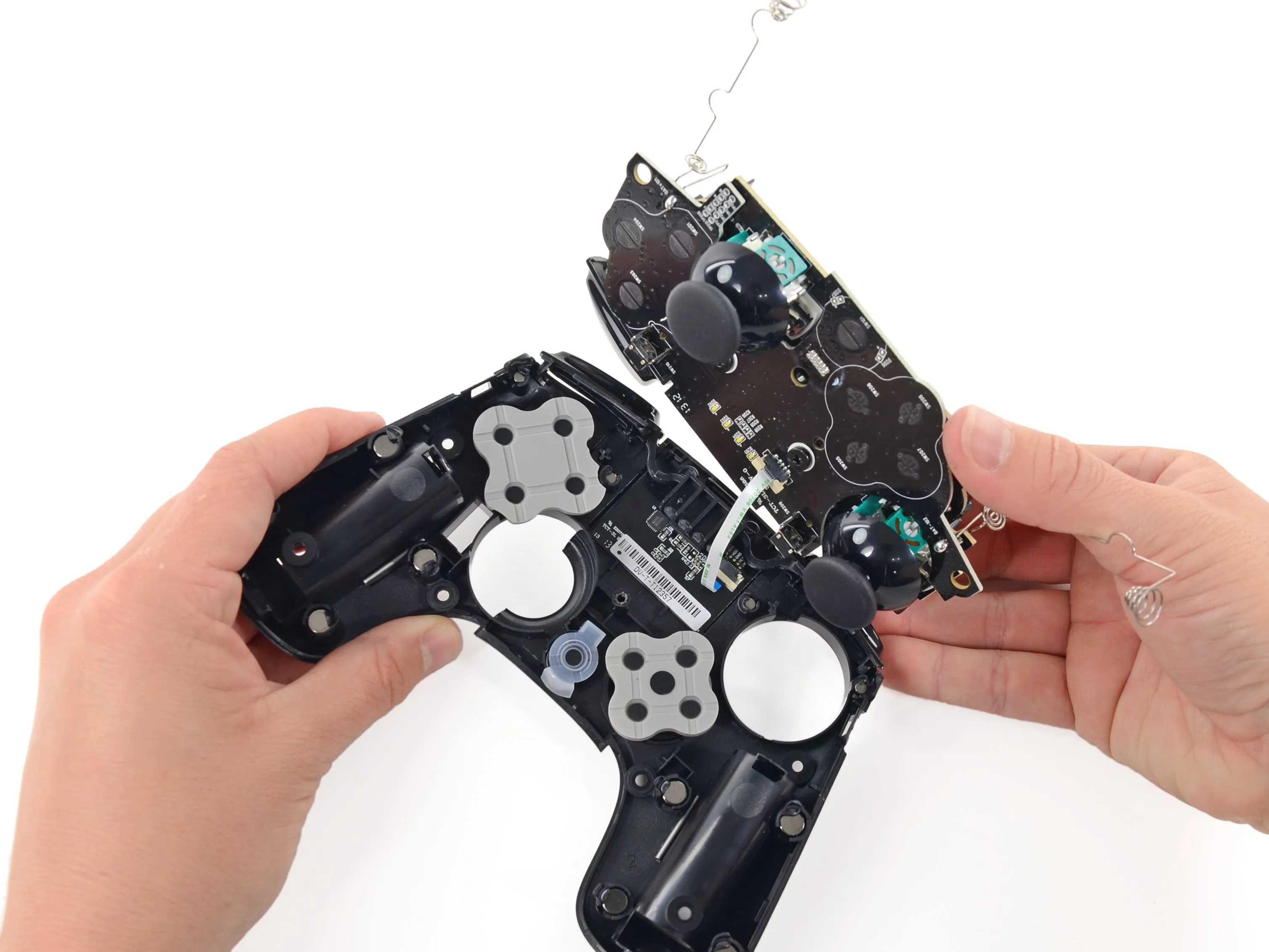

• Внутри контроллера мы находим стопку из двух печатных плат - на верхней расположены контакты для колодки направления и 'O, U, Y, A', а на нижней - два аналоговых джойстика.

• Отметив, что название устройства было дано в честь конфигурации кнопок, что было решено на основе отзывов бекеров устройства на Kickstarter, мы решили узнать, как бы назывались другие устройства, если бы они делали то же самое:

• Nintendo Abstart CCCC

• Sega Baxy

• Sony RL Soxa

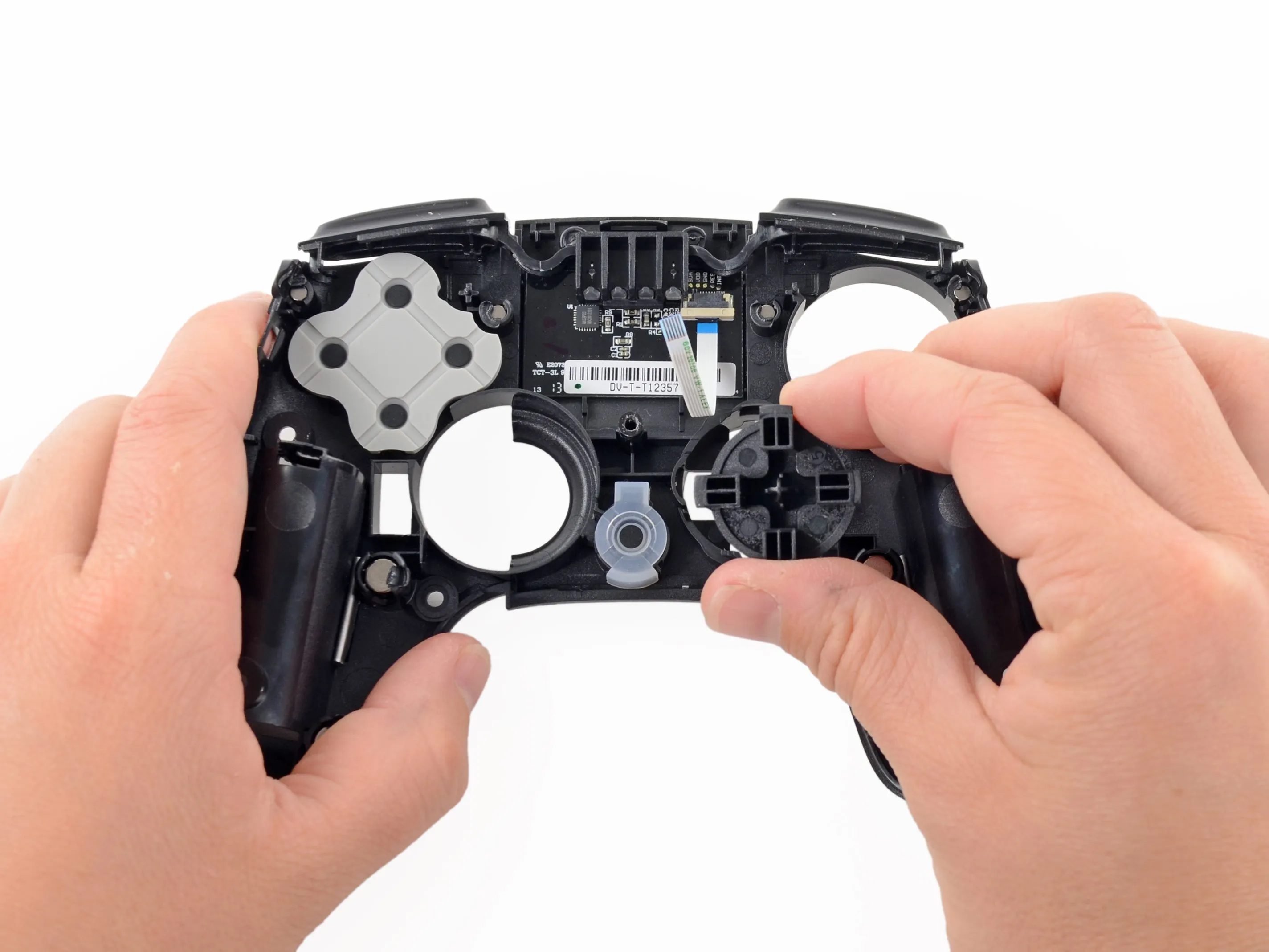

• Пока мы здесь, давайте вытащим верхние кнопки из корпуса, чтобы лучше рассмотреть тачпад.

Шаг 11

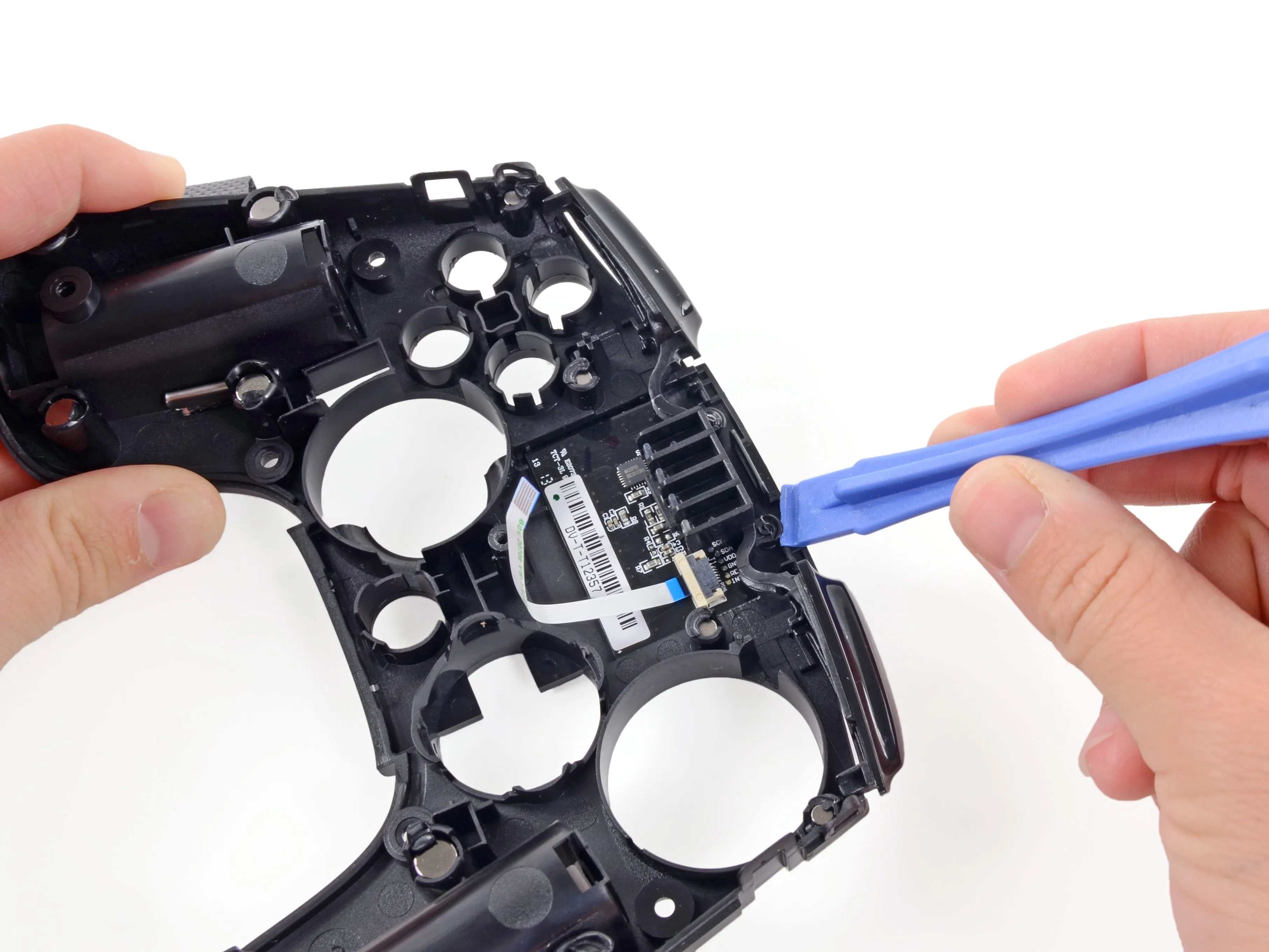

• Немного поднатужившись, мы снимаем последнюю пару плечевых кнопок и направляющую светодиодного индикатора, обнажая нижнюю часть верхнего корпуса контроллера.

• К задней части тачпада размером 0,9' x 1,5' пристегнут контроллер MA32P03, обеспечивающий 2D-отслеживание мыши для Ouya.

Шаг 12

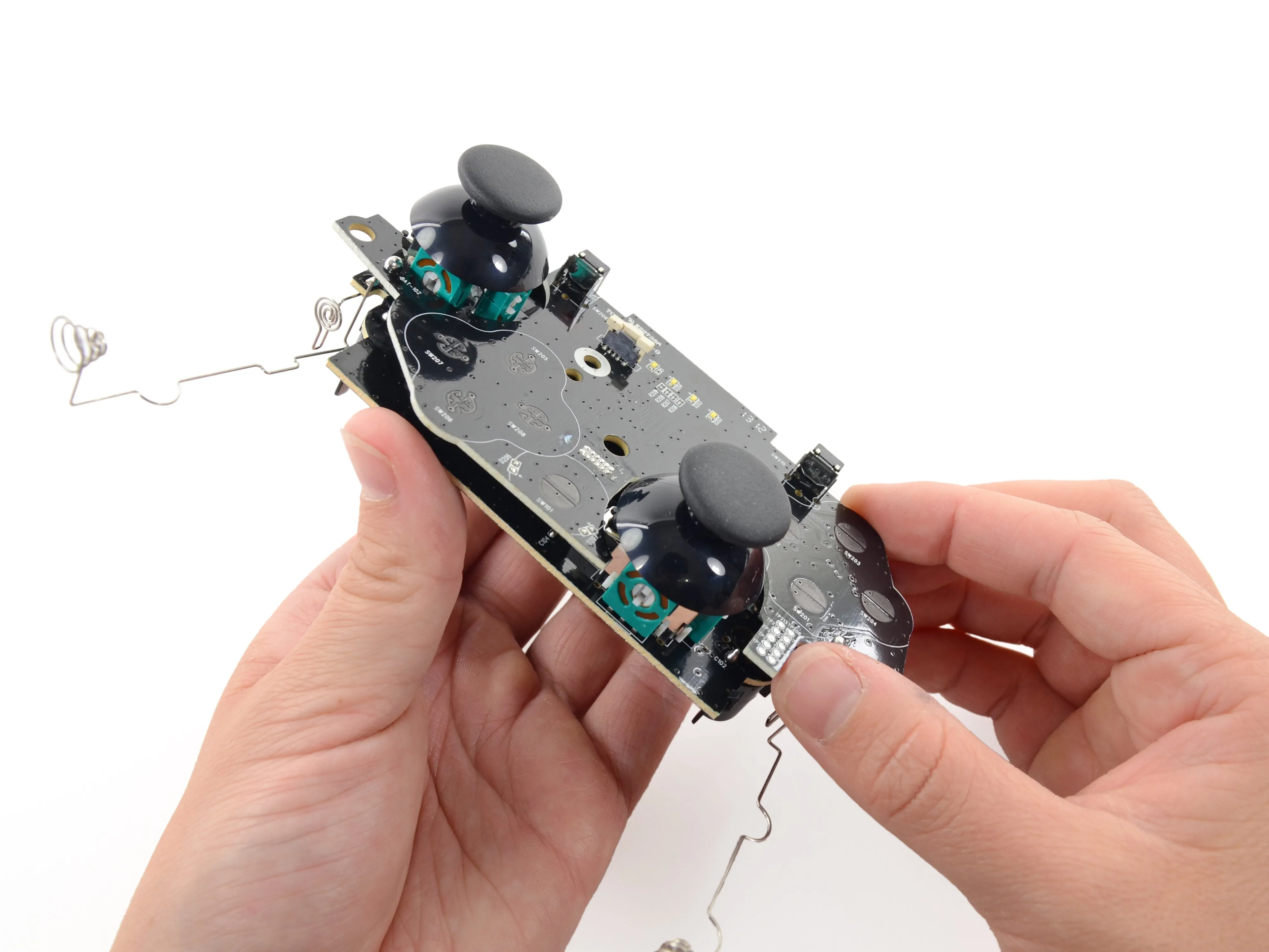

• Вернемся к печатным платам: разделив их, можно обнаружить 12-контактное соединение, по которому питание и данные от кнопок и аналоговых стиков нижней платы передаются на верхнюю плату.

• Эти пружинистые провода, которые развеваются вокруг, образуют контакты для батарейки и ловко разделены между двумя платами.

Шаг 13

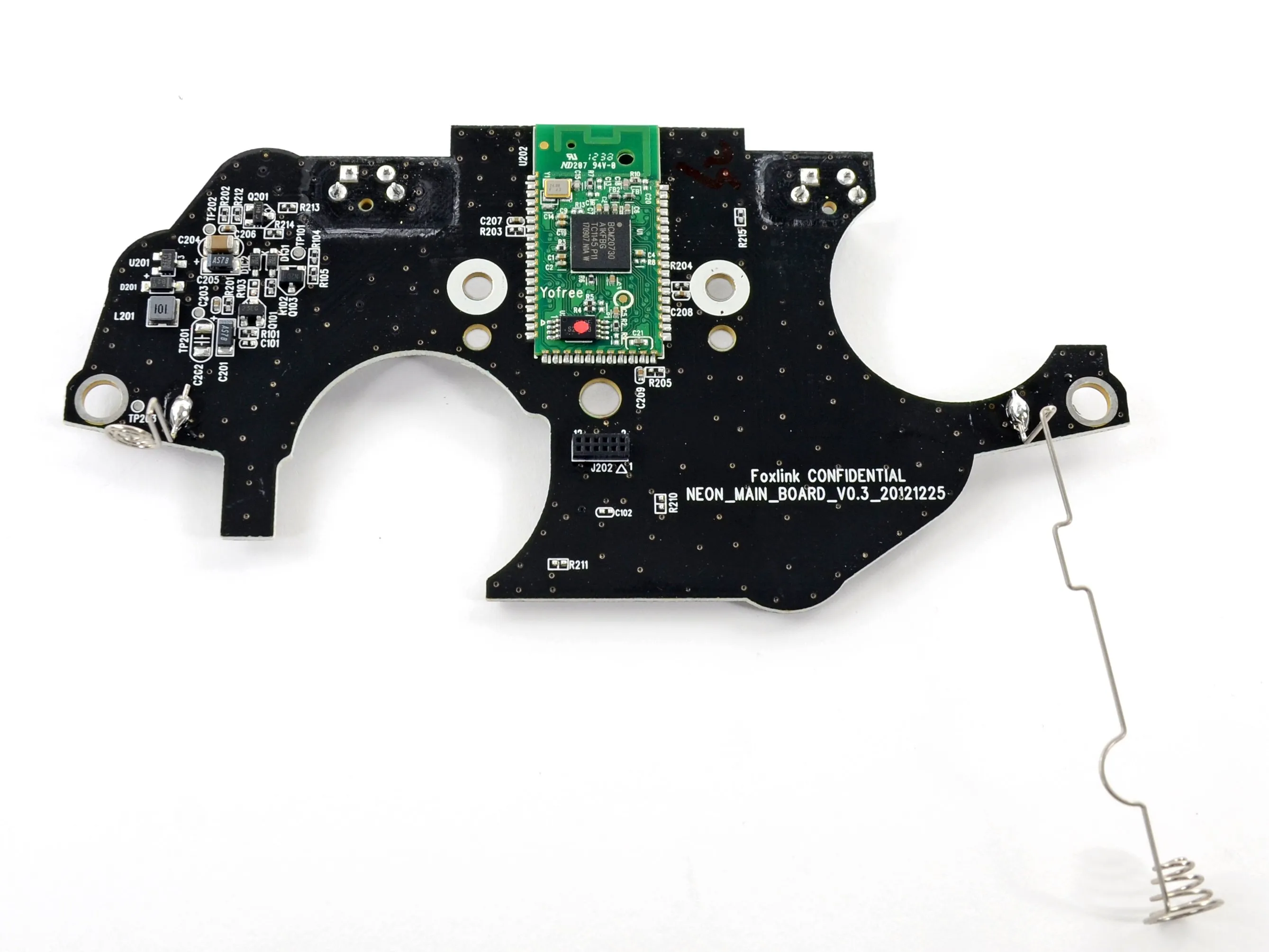

• Под верхней платой с кнопками мы находим одинокую микросхему, отвечающую за работу всего контроллера.

• Приемопередатчик Broadcom BCM20730 Bluetooth 3.0 оснащен встроенным процессором ARM Cortex M3, способным считывать все сигналы от кнопок и джойстиков и отправлять их в эфир (или, на самом деле, обратно на консоль Ouya).

Шаг 14

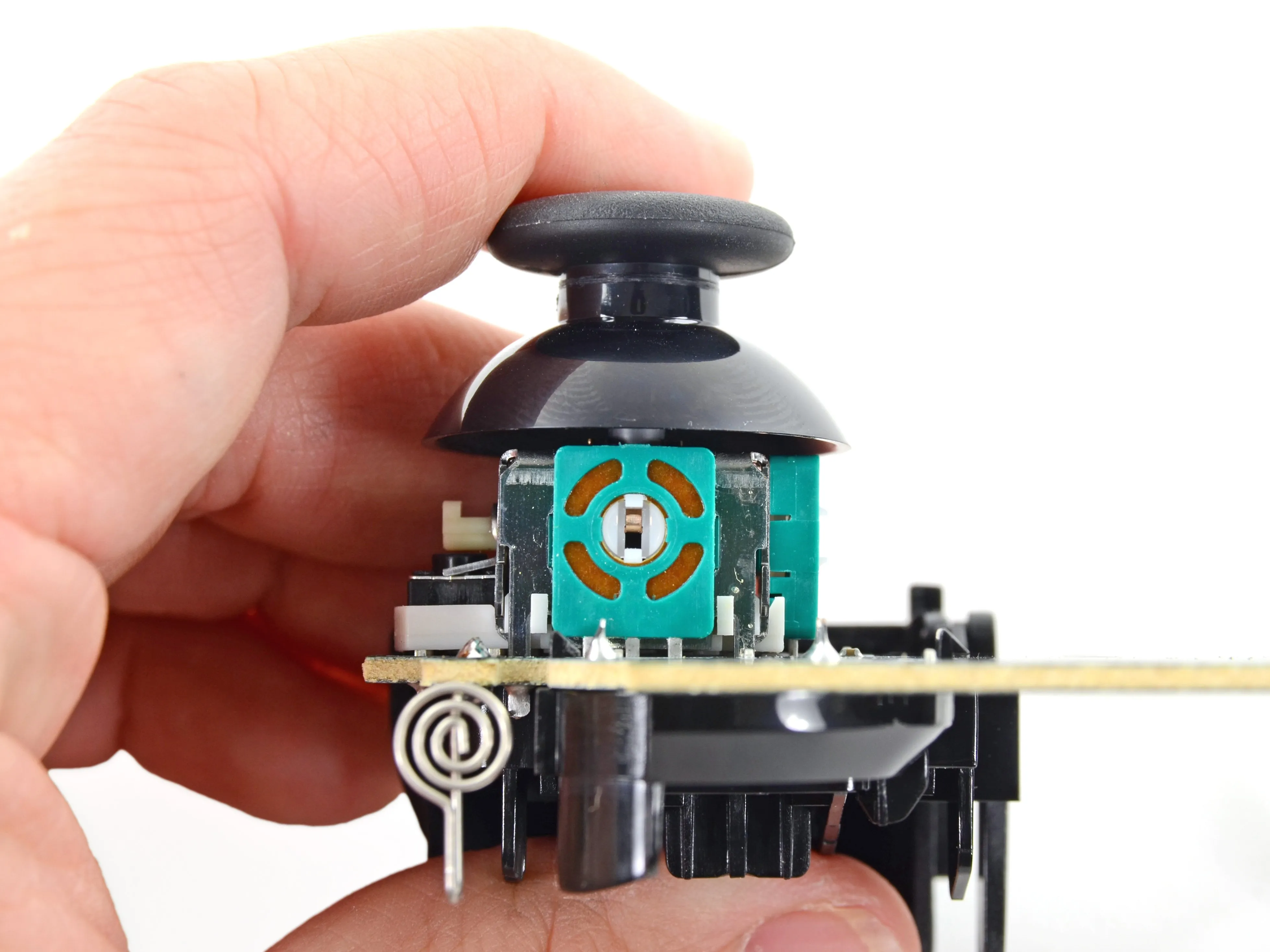

• На нижней печатной плате мы видим один из двух аналоговых джойстиков. Его подпружиненное движение отслеживается двумя потенциометрами, которые измеряют градусы наклона по двум осям.

• Потенциометры - это аналоговые устройства, сопротивление которых изменяется в зависимости от положения, что делает их идеальным датчиком с низким энергопотреблением, поскольку для измерения сопротивления требуется лишь небольшое количество энергии.

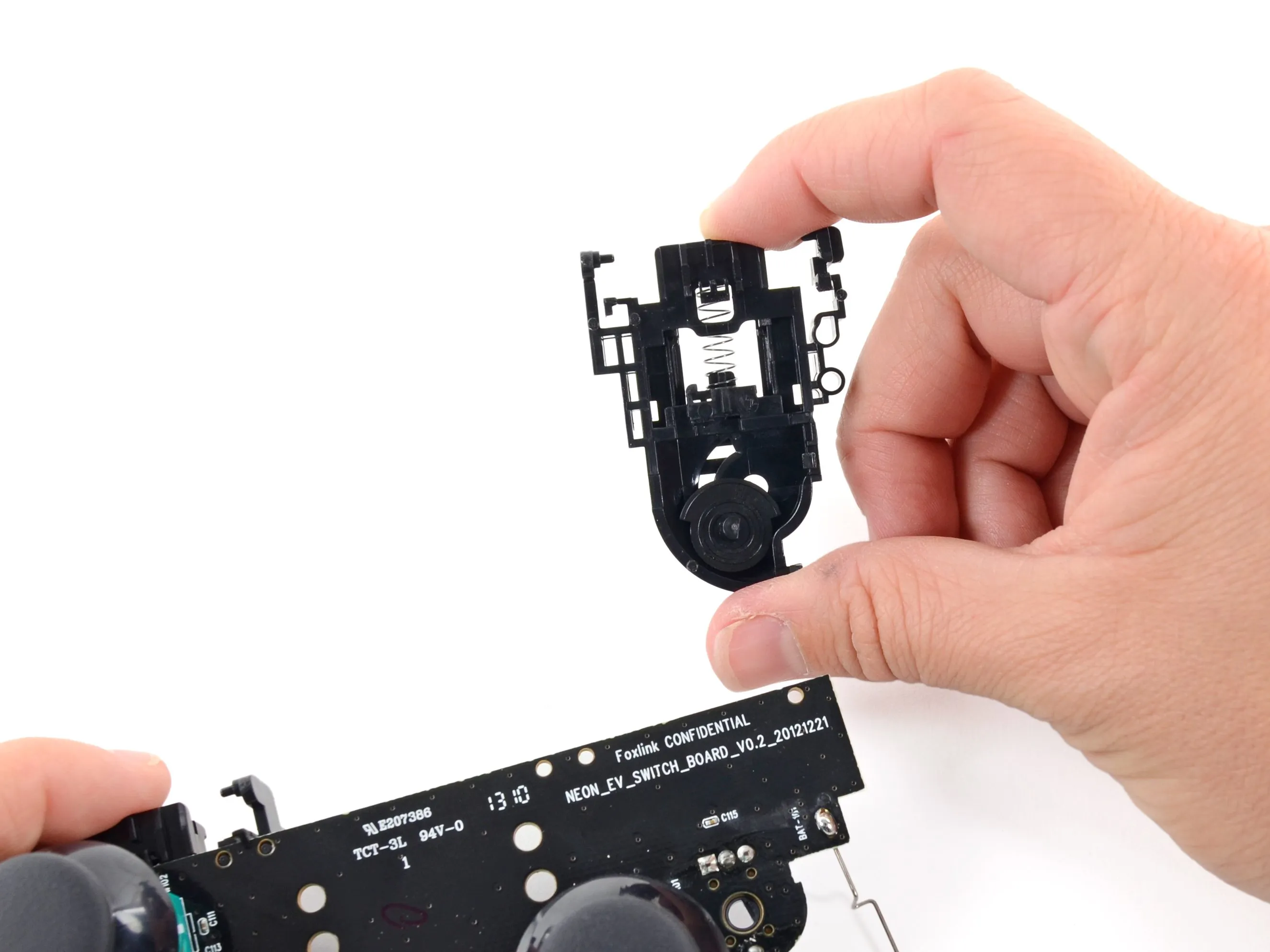

• Быстрым движением пластикового инструмента для открывания мы освобождаем пластиковые клипсы, удерживающие пружинный блок плечевых кнопок на месте.

Шаг 15

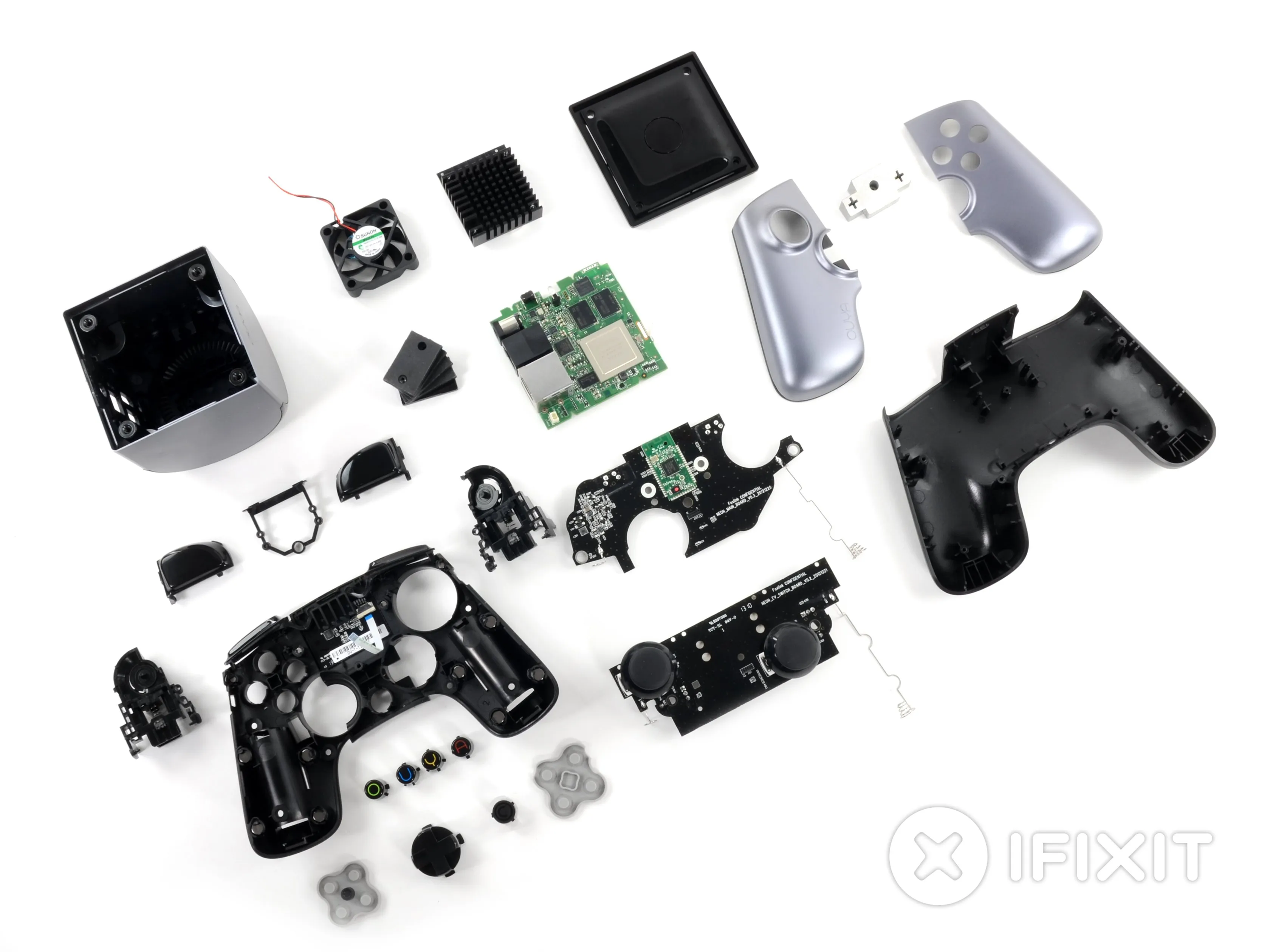

• Оценка ремонтопригодности Ouya: 9 из 10 (10 - легче всего отремонтировать)

• Батарейки - стандартные AA. Их легко достать и заменить без инструментов.

• Используются только винты со стандартной головкой (Phillips и Hex).

• Многие компоненты являются модульными и легко снимаются, что делает их замену простой и экономически выгодной.

• Радиатор припаян на место, поэтому если вам понадобится заменить термопрокладку или при многократной замене вентилятора сорвать резьбу, вам понадобятся навыки пайки.

• Джойстики припаяны к печатной плате, так что, если нажатие кнопок выйдет из-под контроля, вам, возможно, придется заменить всю плату.

Комментарии к статье

Вентилятор Sonun, хм, они громкие, в основном.

Вентилятор на полной скорости работает 18,2 дБ(A), что довольно тихо.

Я вижу, что вы указываете модуль eMMC, является ли он съемным (позволяющим увеличить размер)?

Модуль eMMC припаян к основной плате, поэтому заменить его будет довольно сложно. Для более подробного объяснения того, что может потребоваться, ознакомьтесь с этим ответом Ответов.
