Разборка Pac-Man Connect and Play
Что вам нужно
Инструменты
Отверточная бита iFixit Precision 4 мм | Источник - ifixit.com
Шаг 1 Разбор Pac-Man Connect and Play

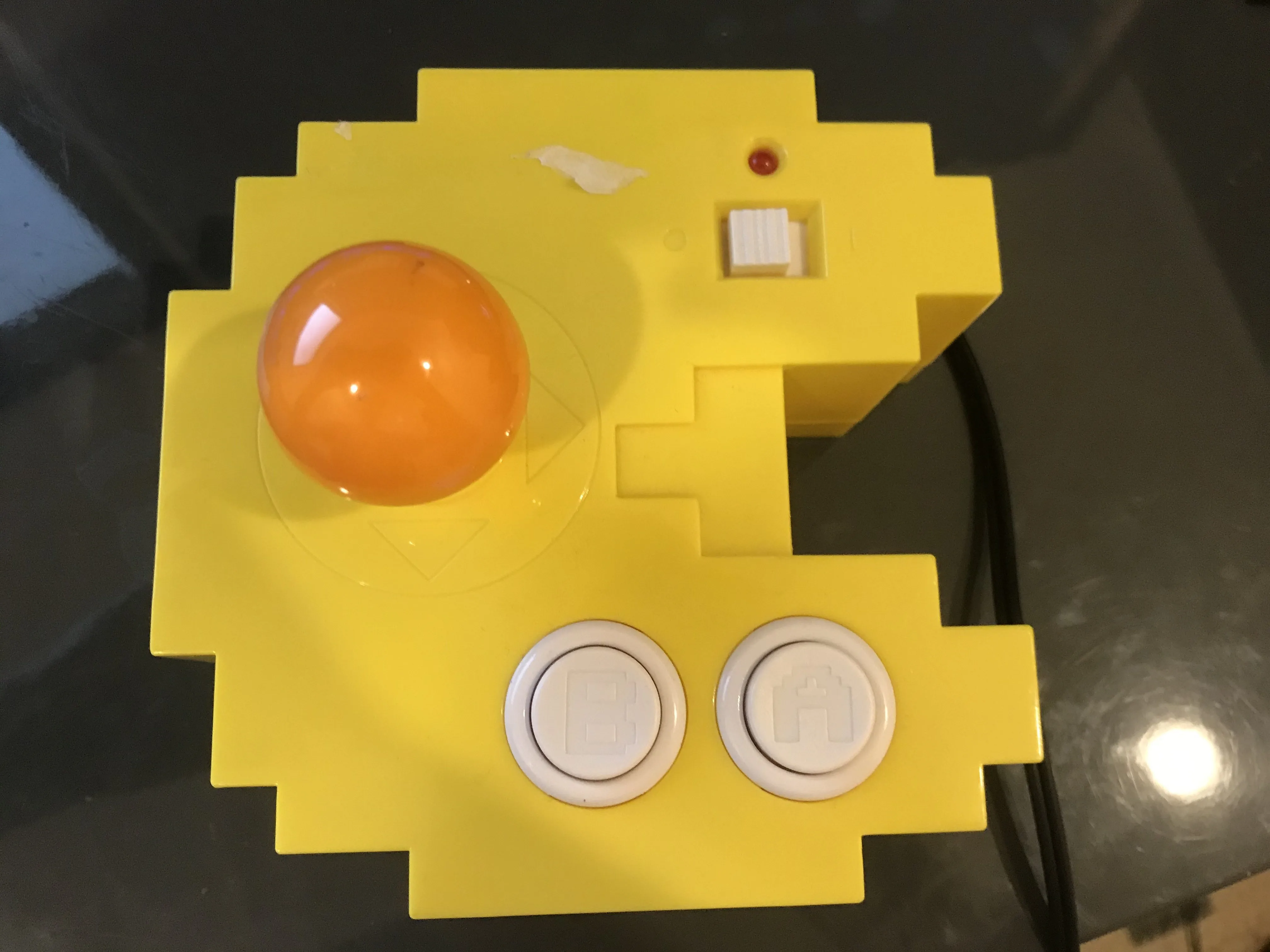

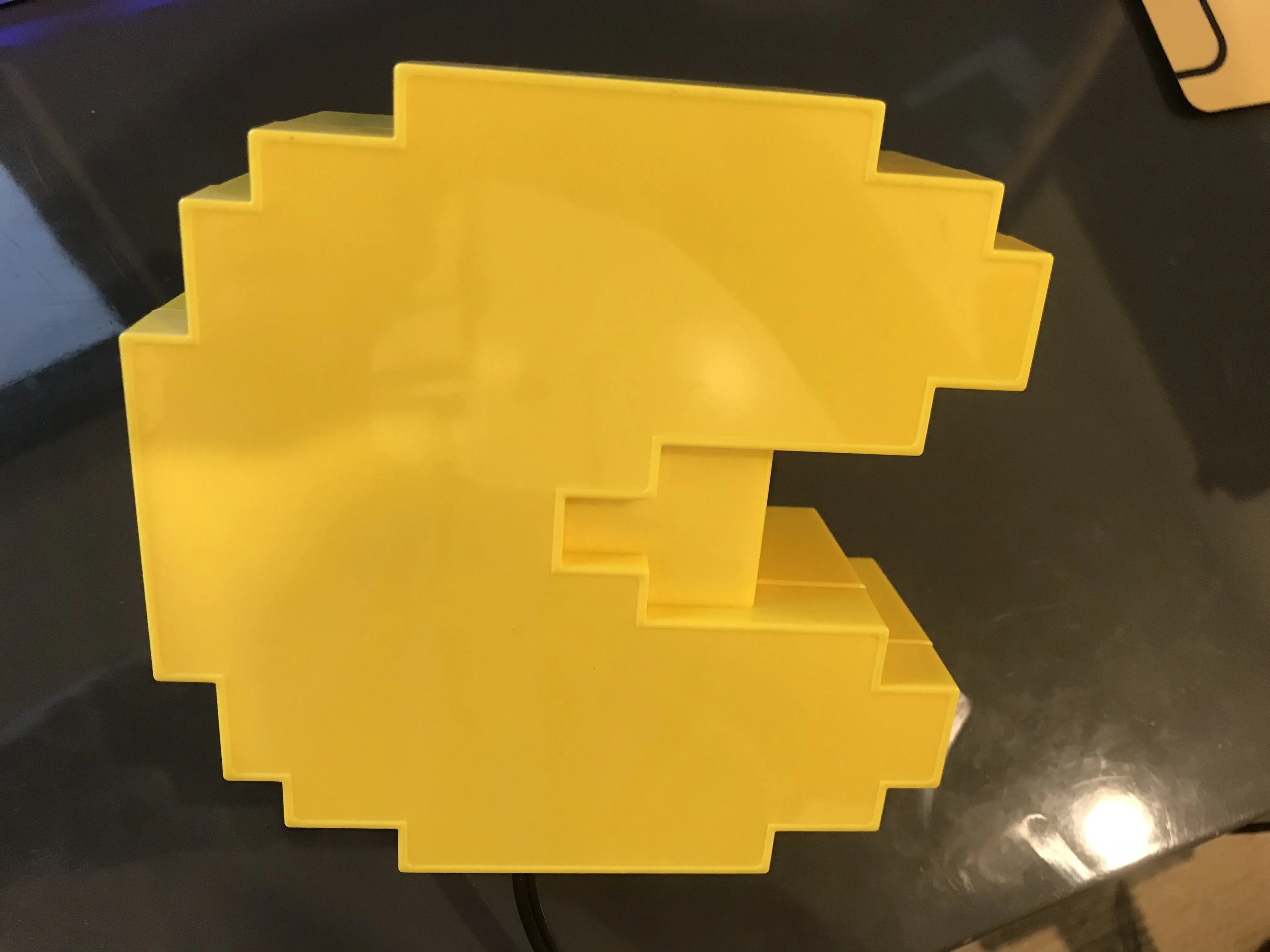

Начнем с того, что перевернем устройство.
Шаг 2

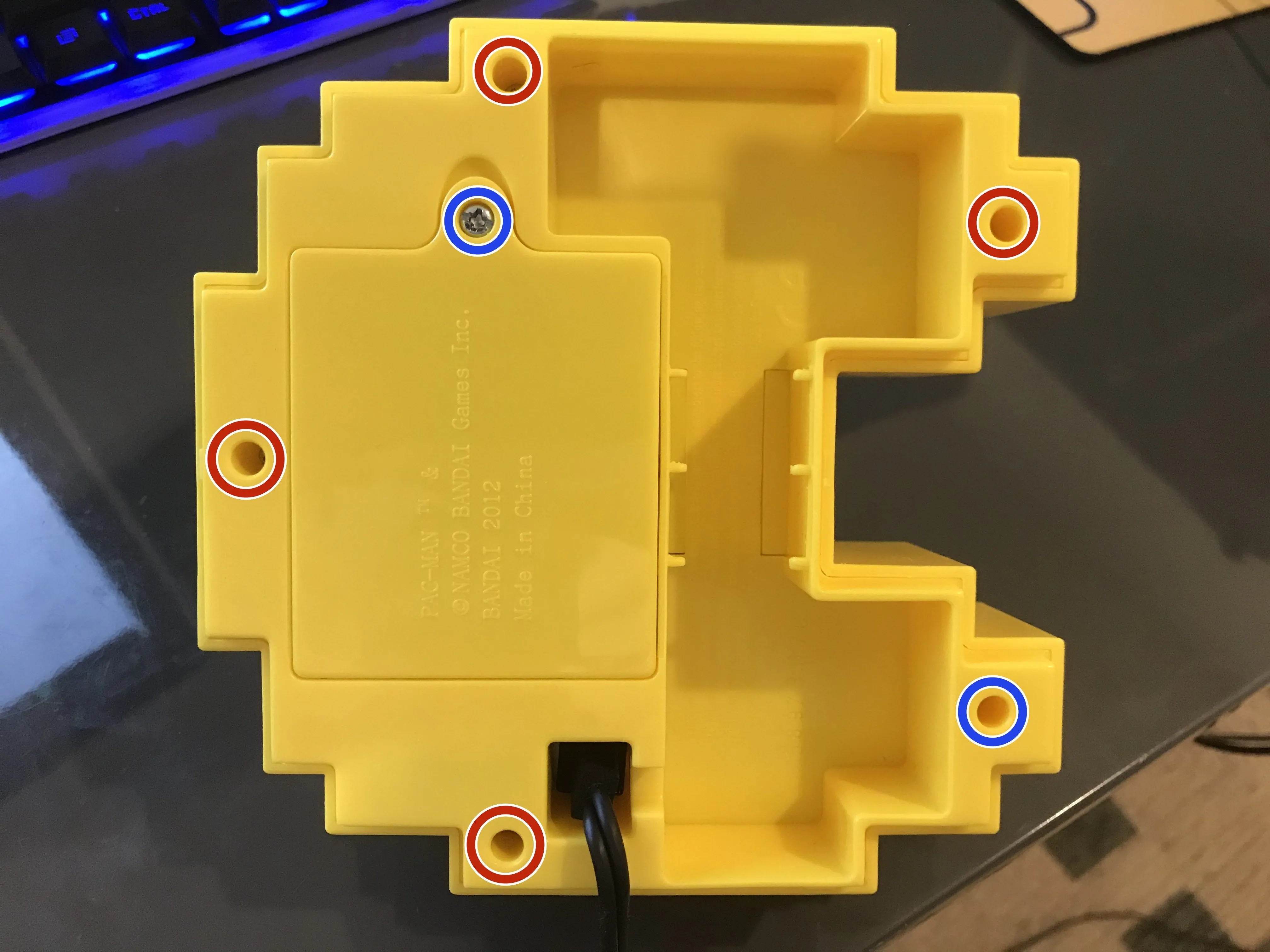

Я откручиваю 5 винтов с крестообразной головкой для корпуса.

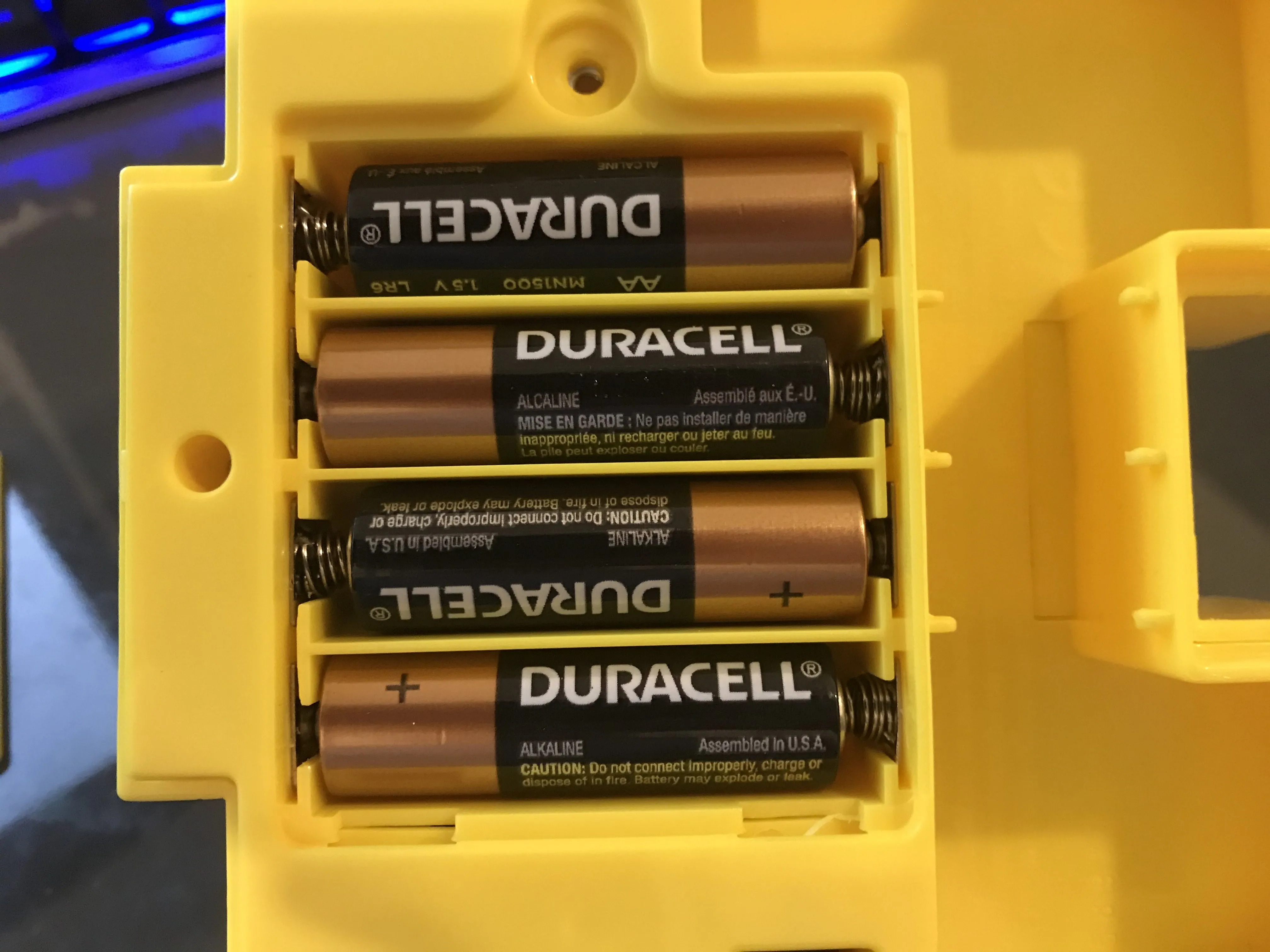

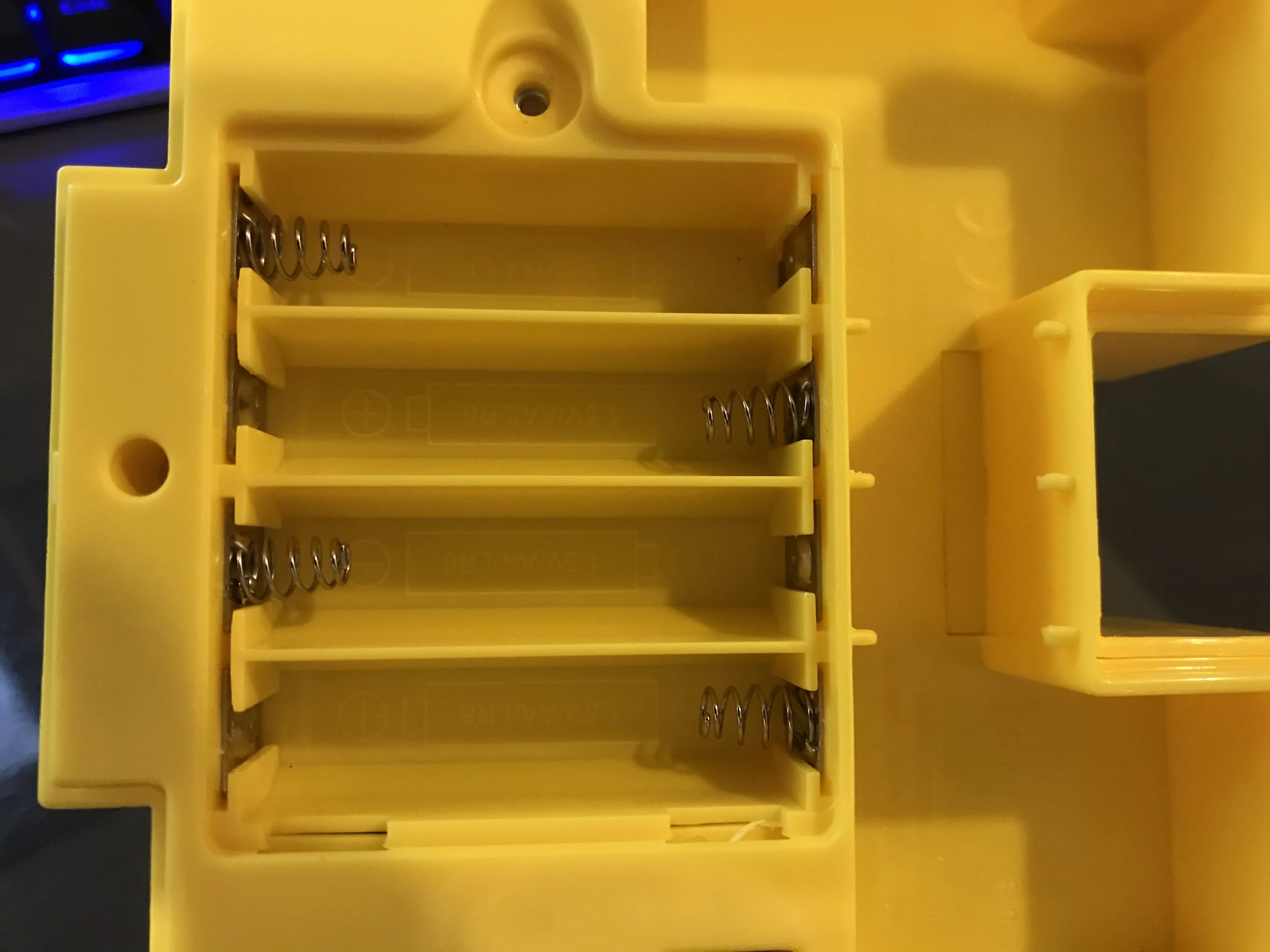

И еще один, чтобы вынуть батарейки.
Шаг 3

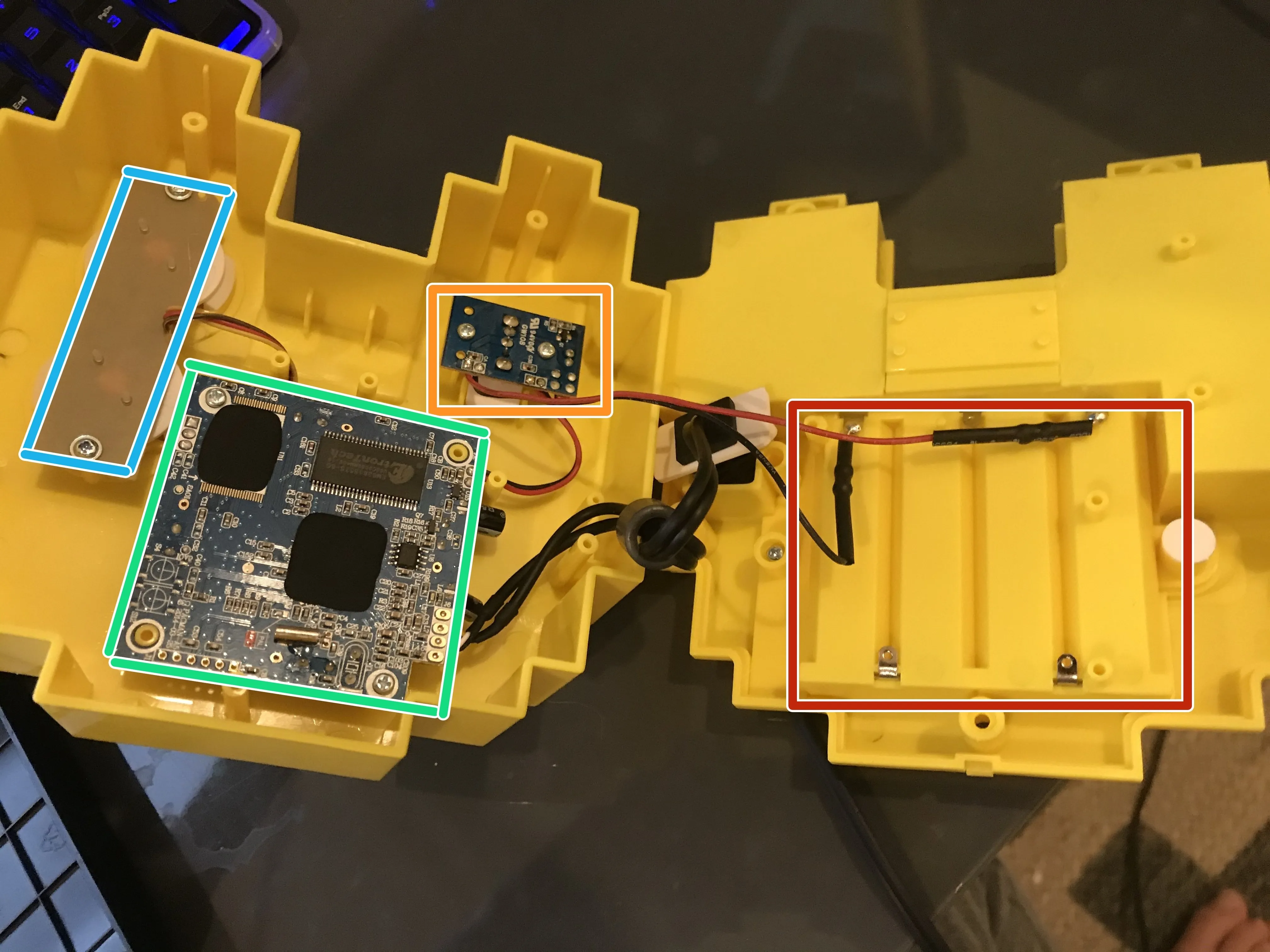

Внутри я вижу только славные винты с крестообразными головками!
Наконец-то! Что-то ремонтопригодное!
Батарейный отсек
Выключатель питания и светодиодная плата
Основная плата/плата джойстика
Плата кнопок A и B
Шаг 4

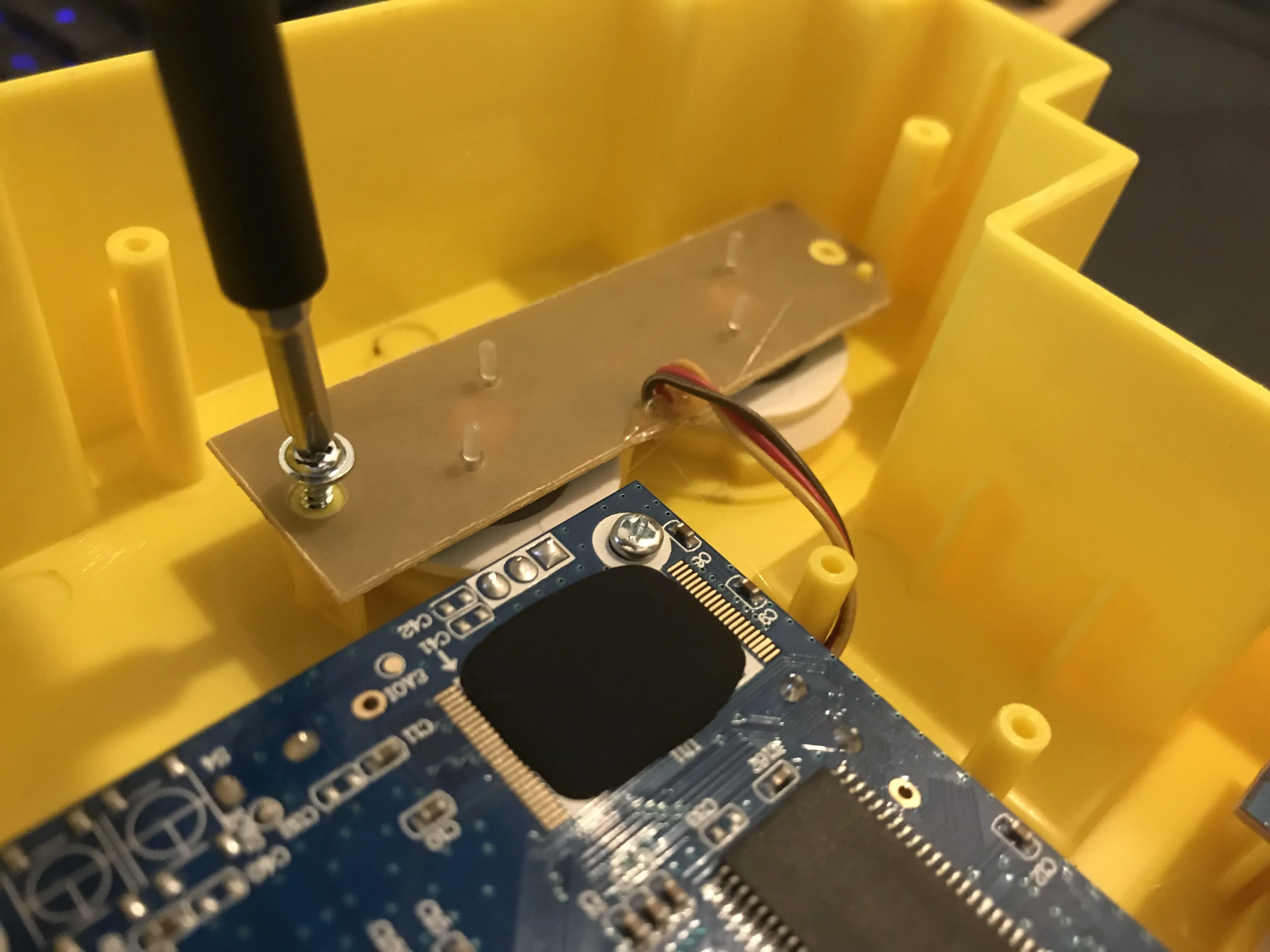

Я начинаю с кнопок.
Шаг 5

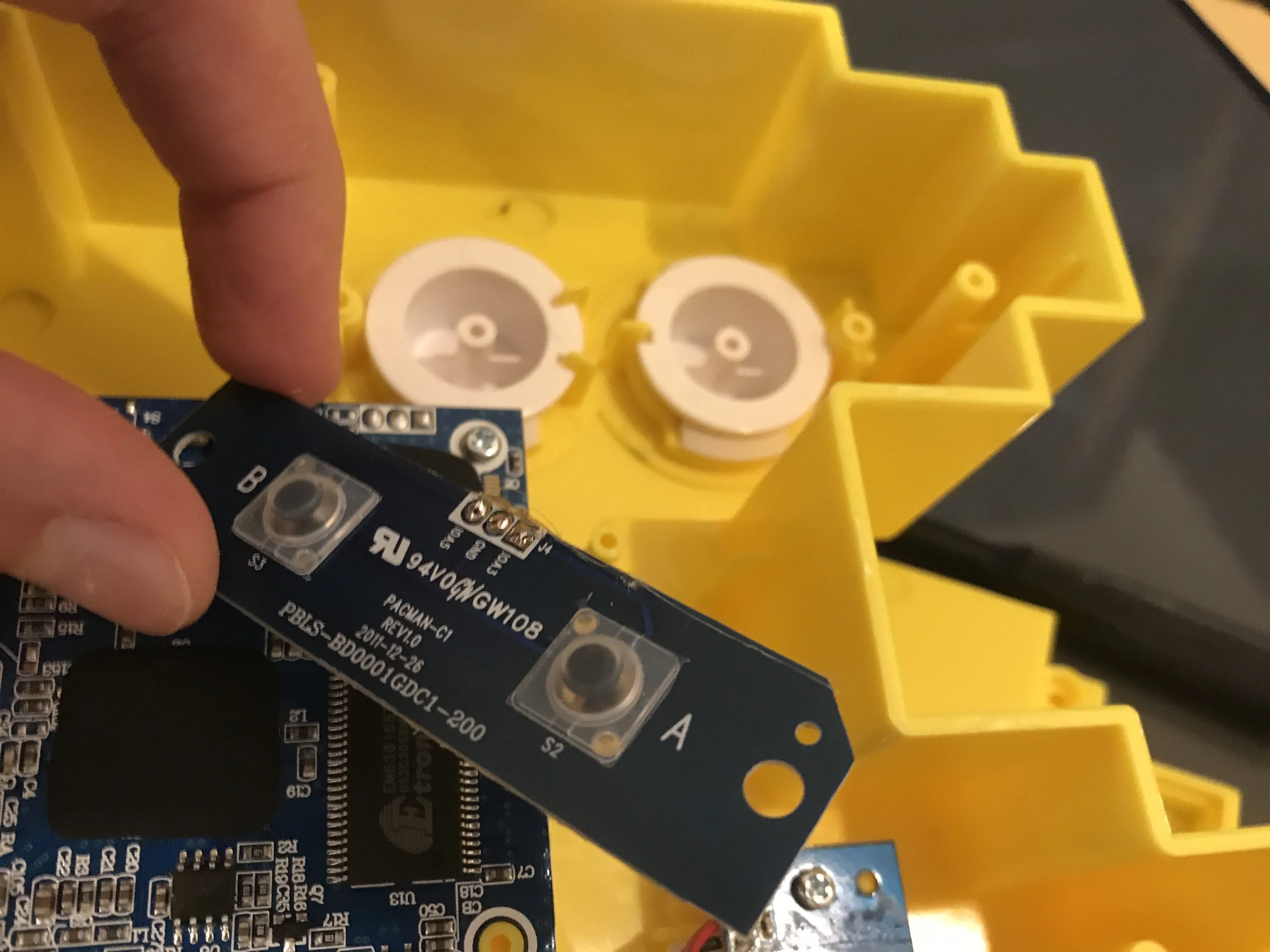

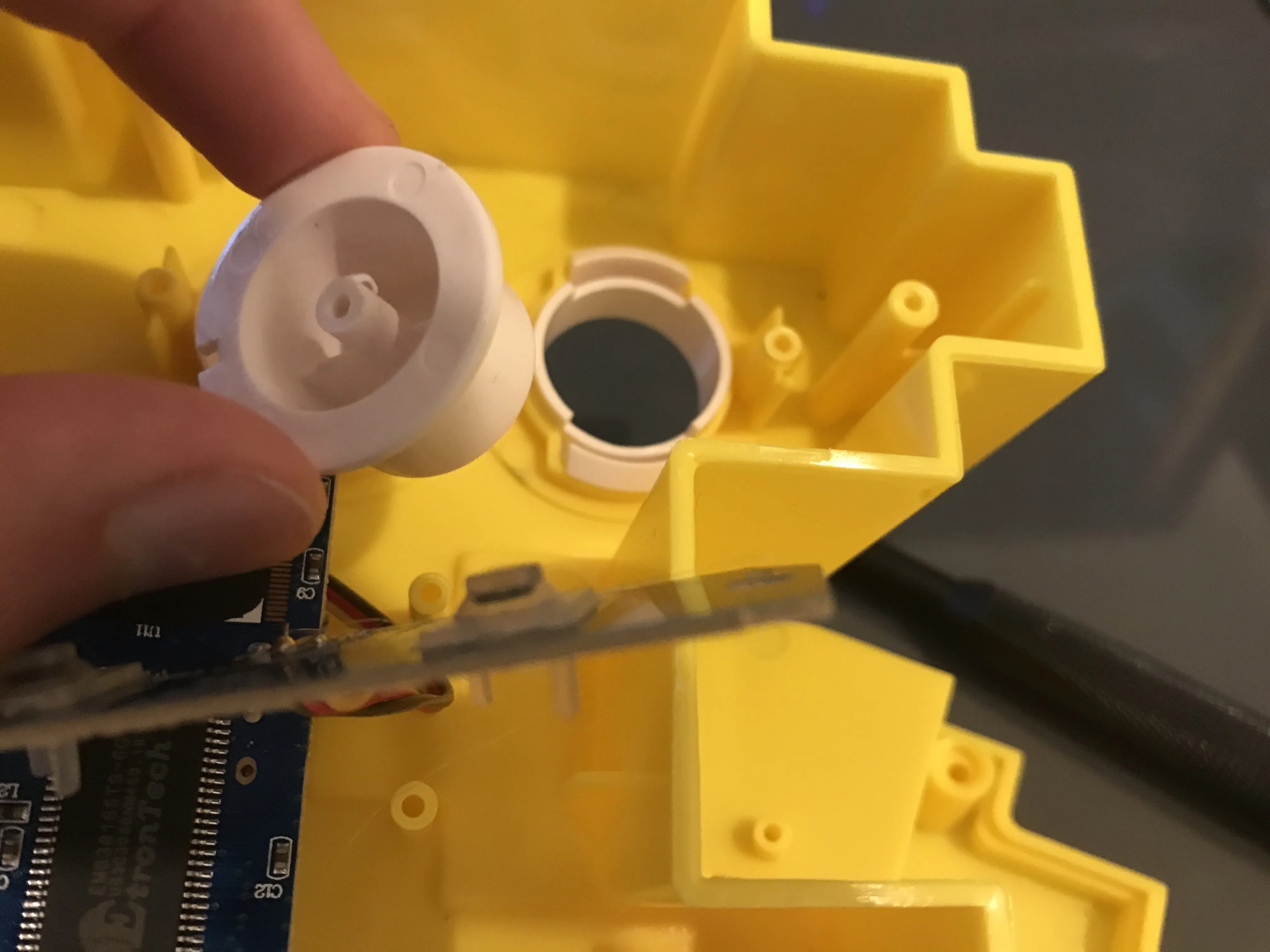

Их было очень, очень легко достать и снять.
Шаг 6

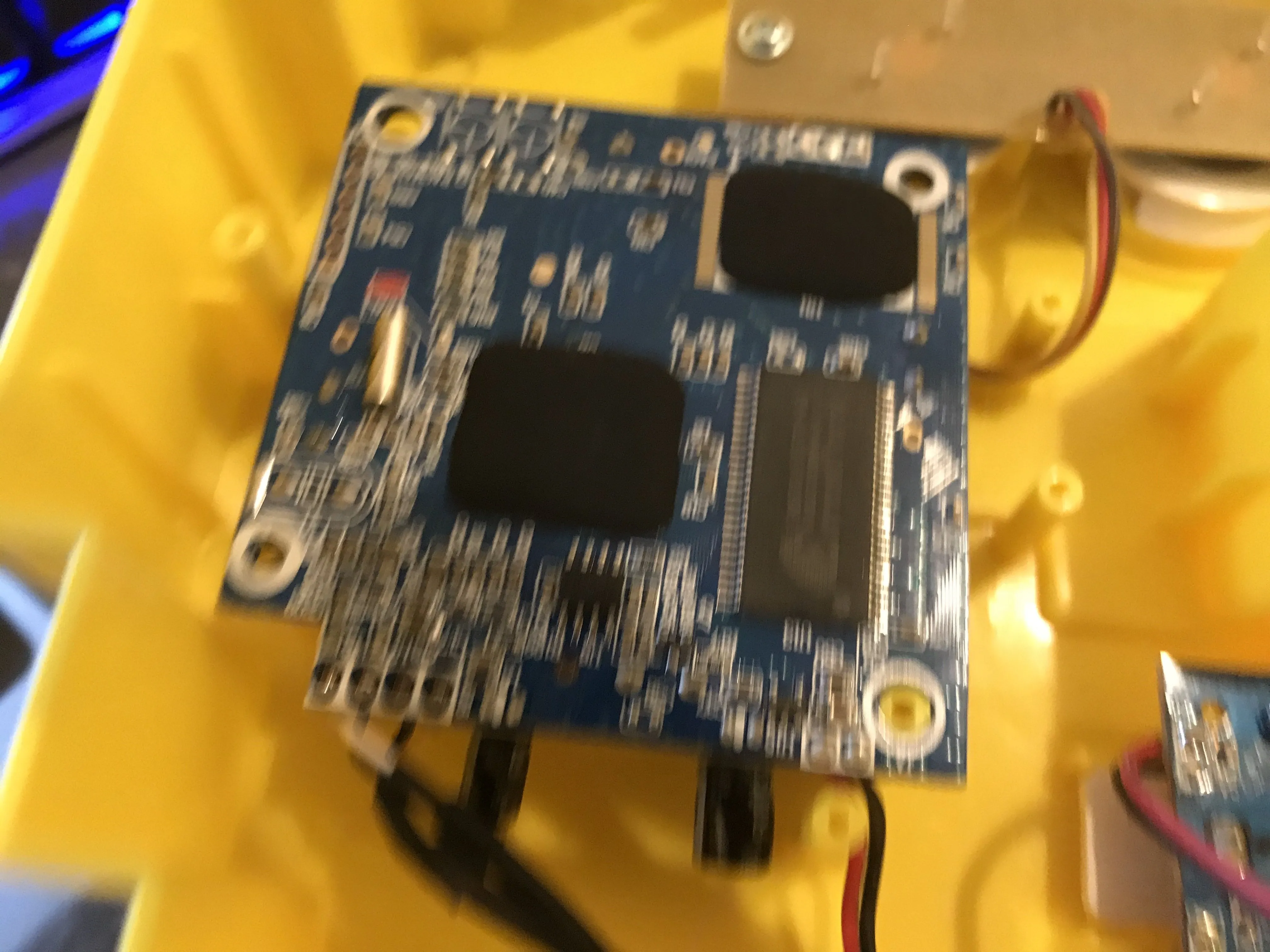

Теперь к основной плате.
Два винта позволяют забраться под нее.
Но что это?
Шаг 7

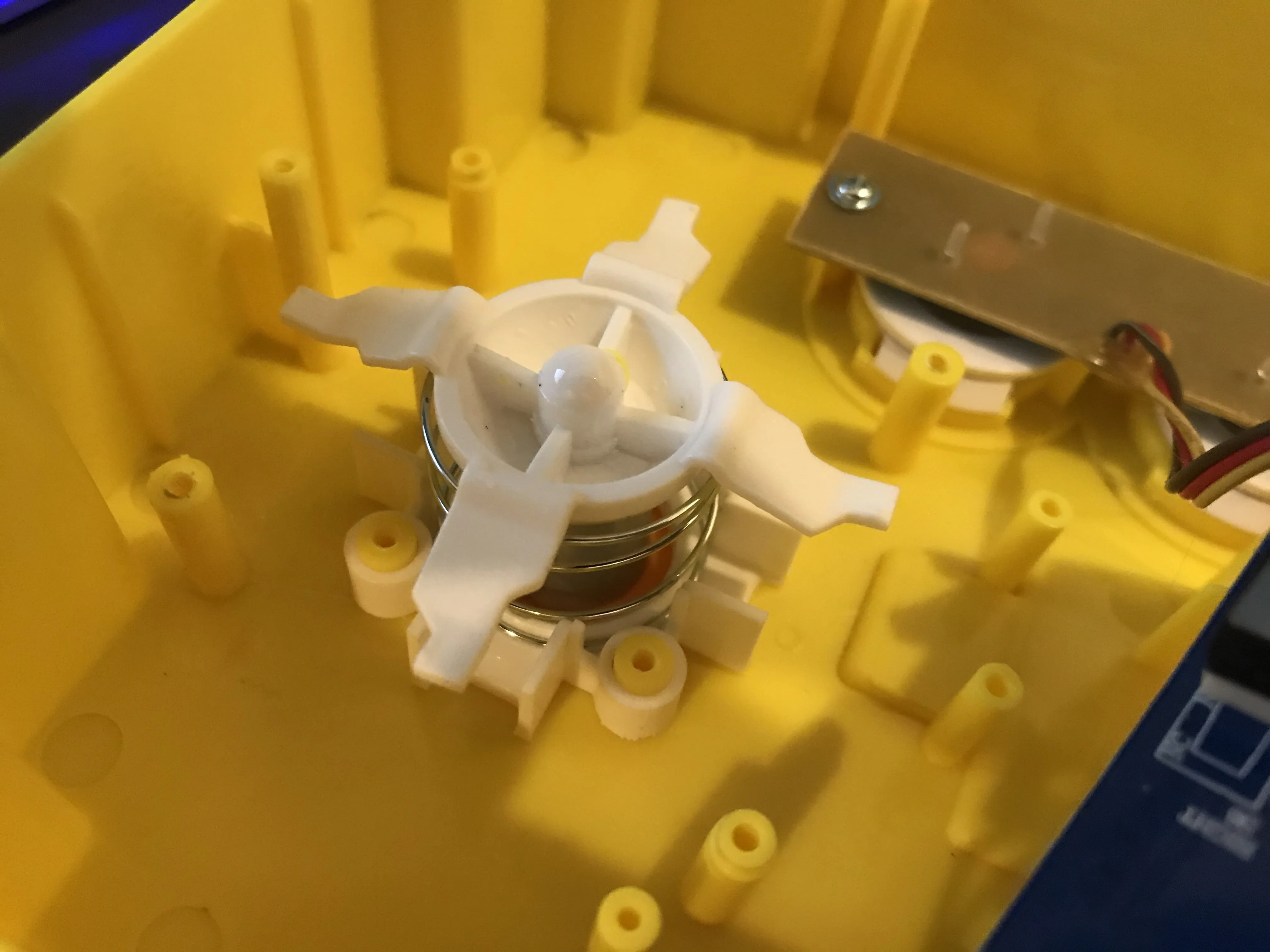

Еще 4 винта, и POP! он удерживает пружину для джойстика.
Однако, похоже, нет простого способа вытащить джойстик.
Шаг 8

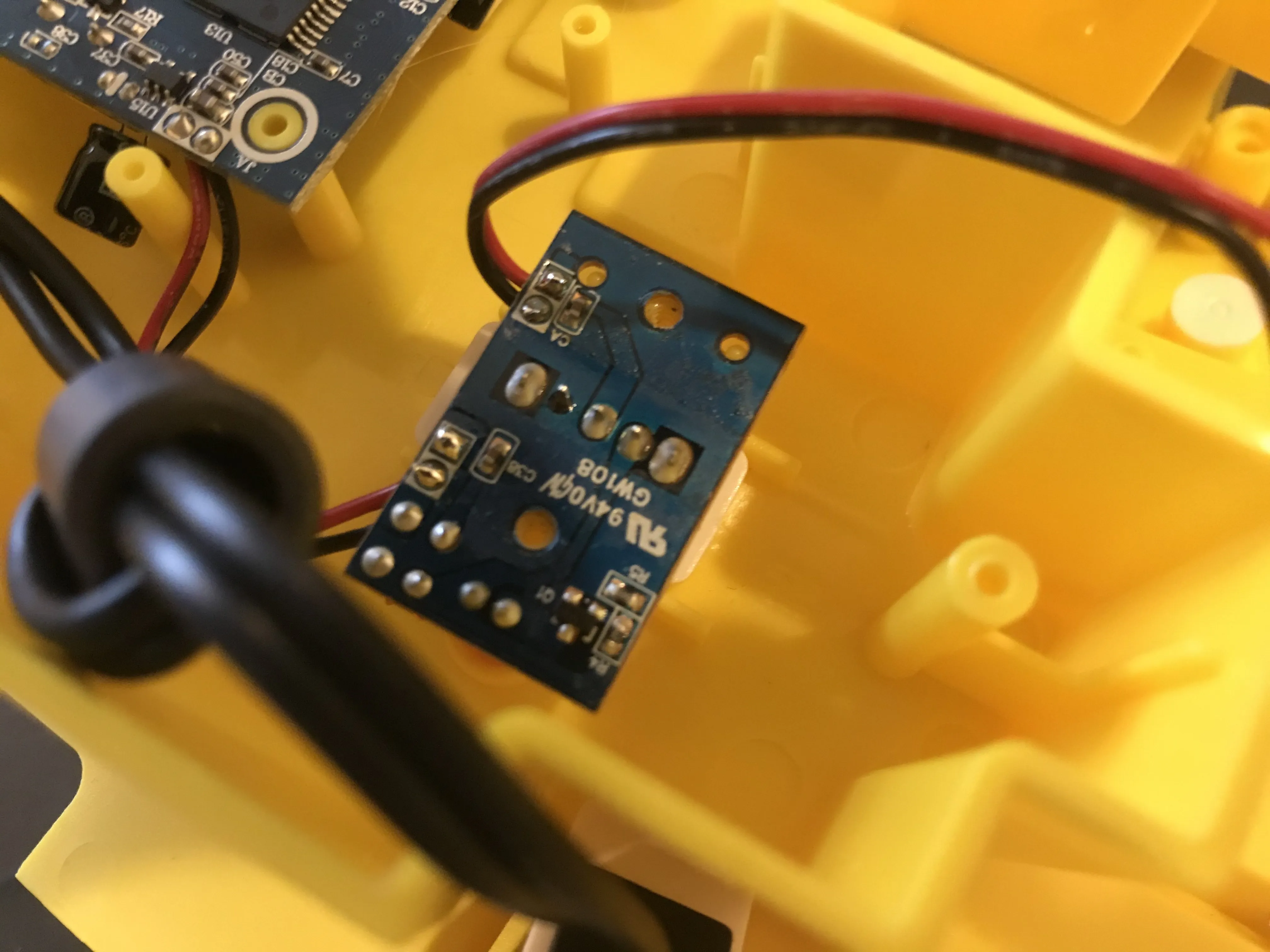

Наконец, я вижу регулятор мощности?

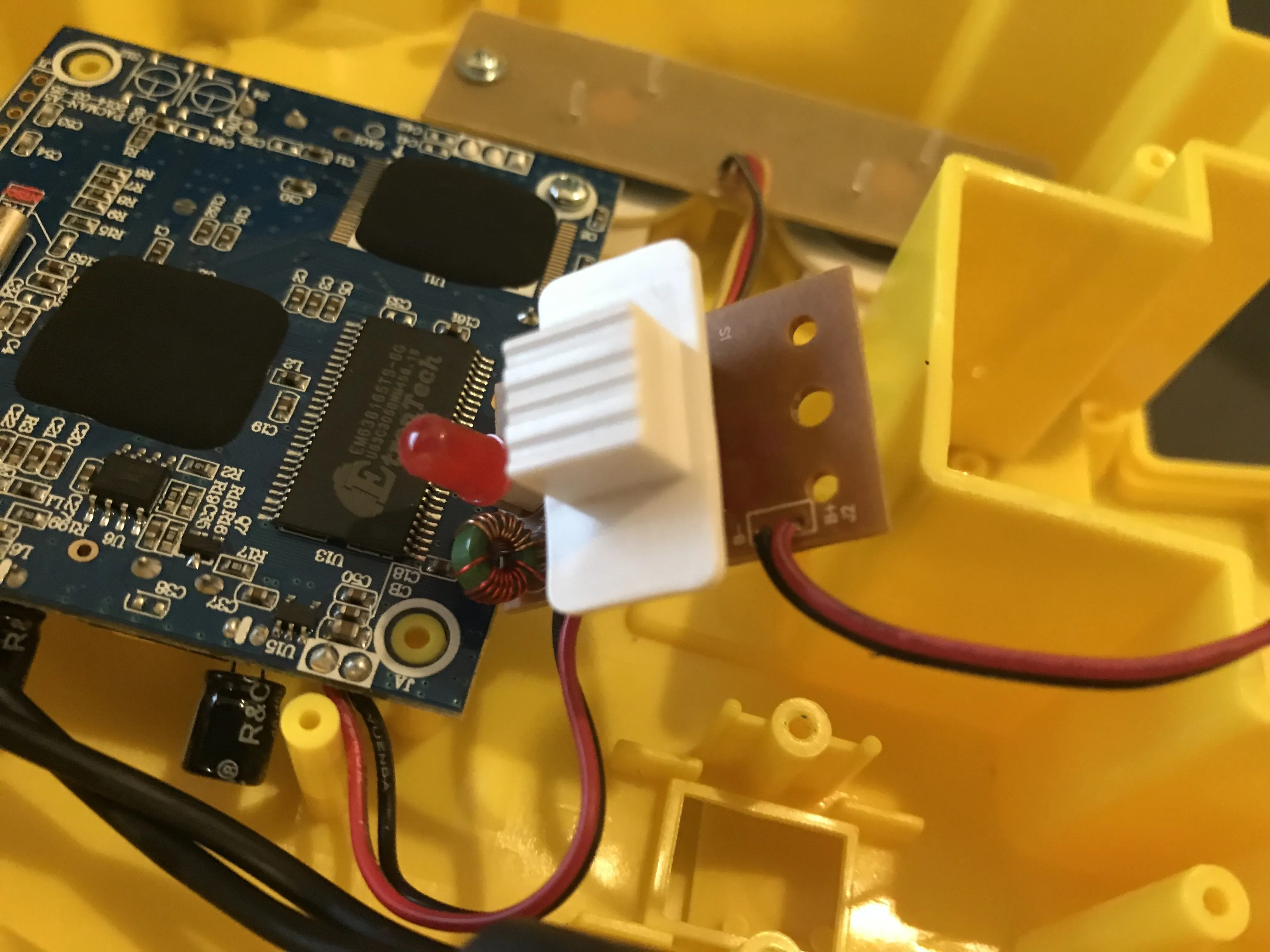

Шаг 9

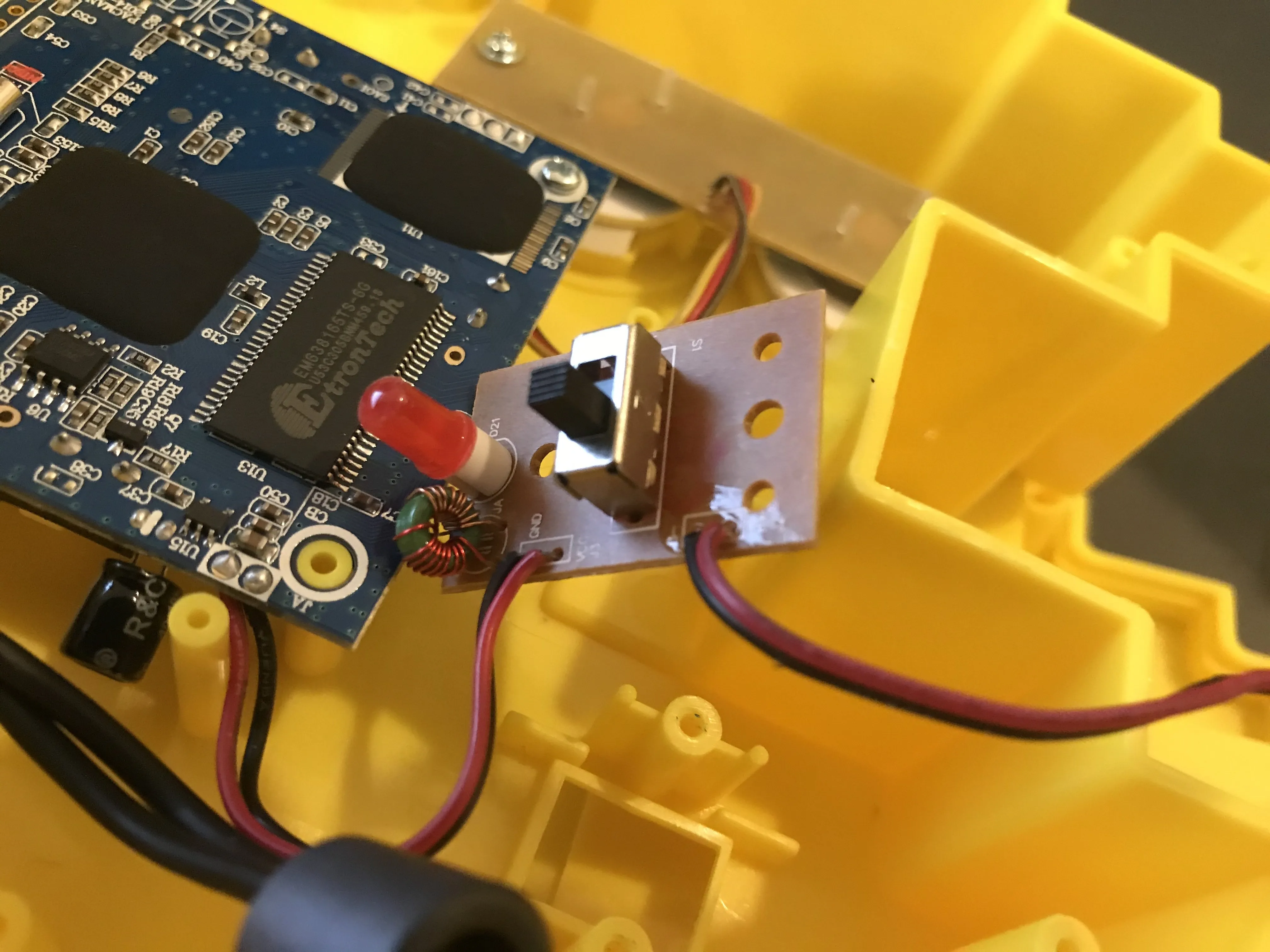

Нет! Это просто выключатель питания и светодиод.
Шаг 10

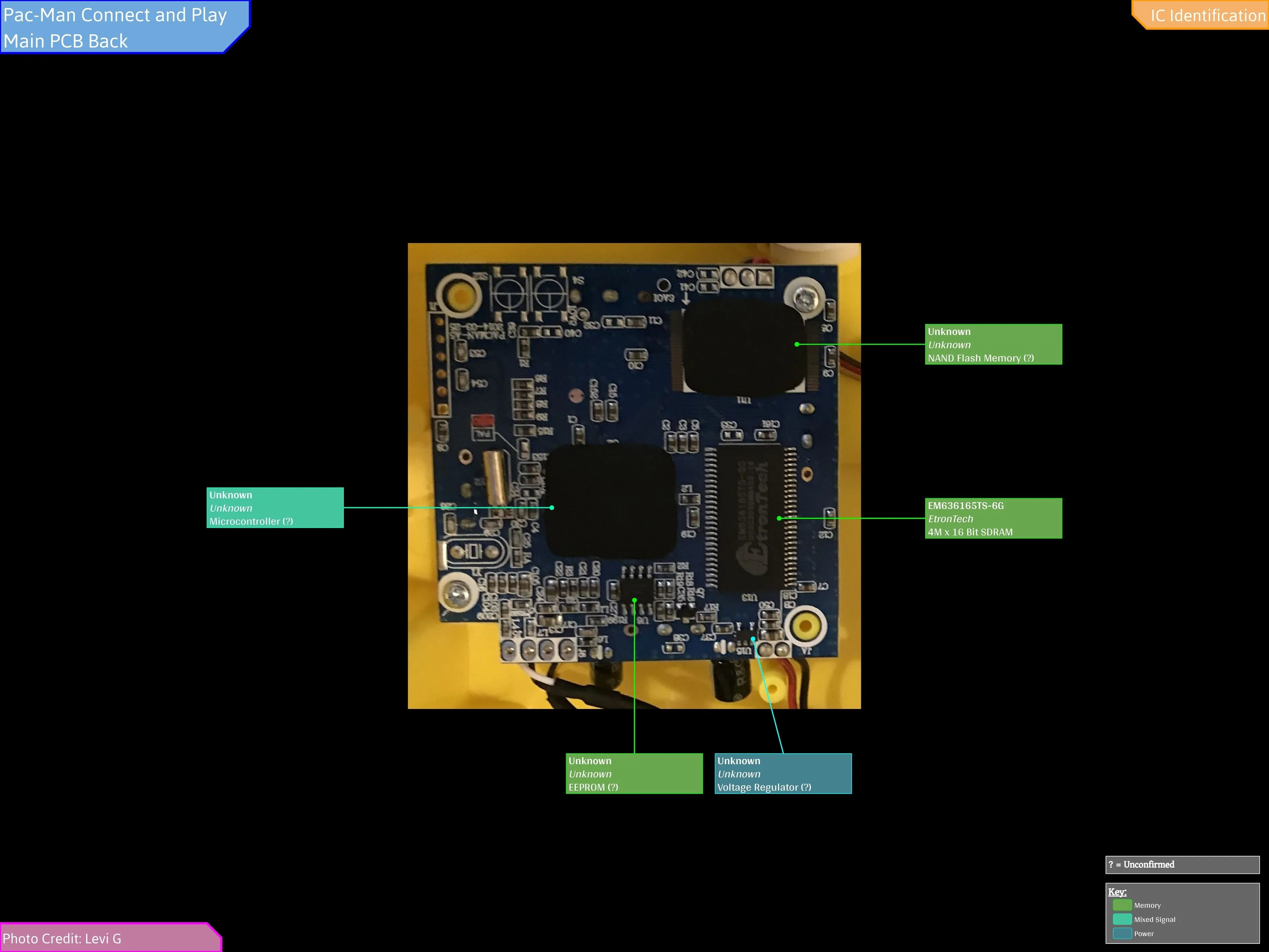

Идентификация микросхем на задней стороне основной печатной платы:
Вам может потребоваться увеличить его, чтобы увидеть текст.
Шаг 11 Заключение

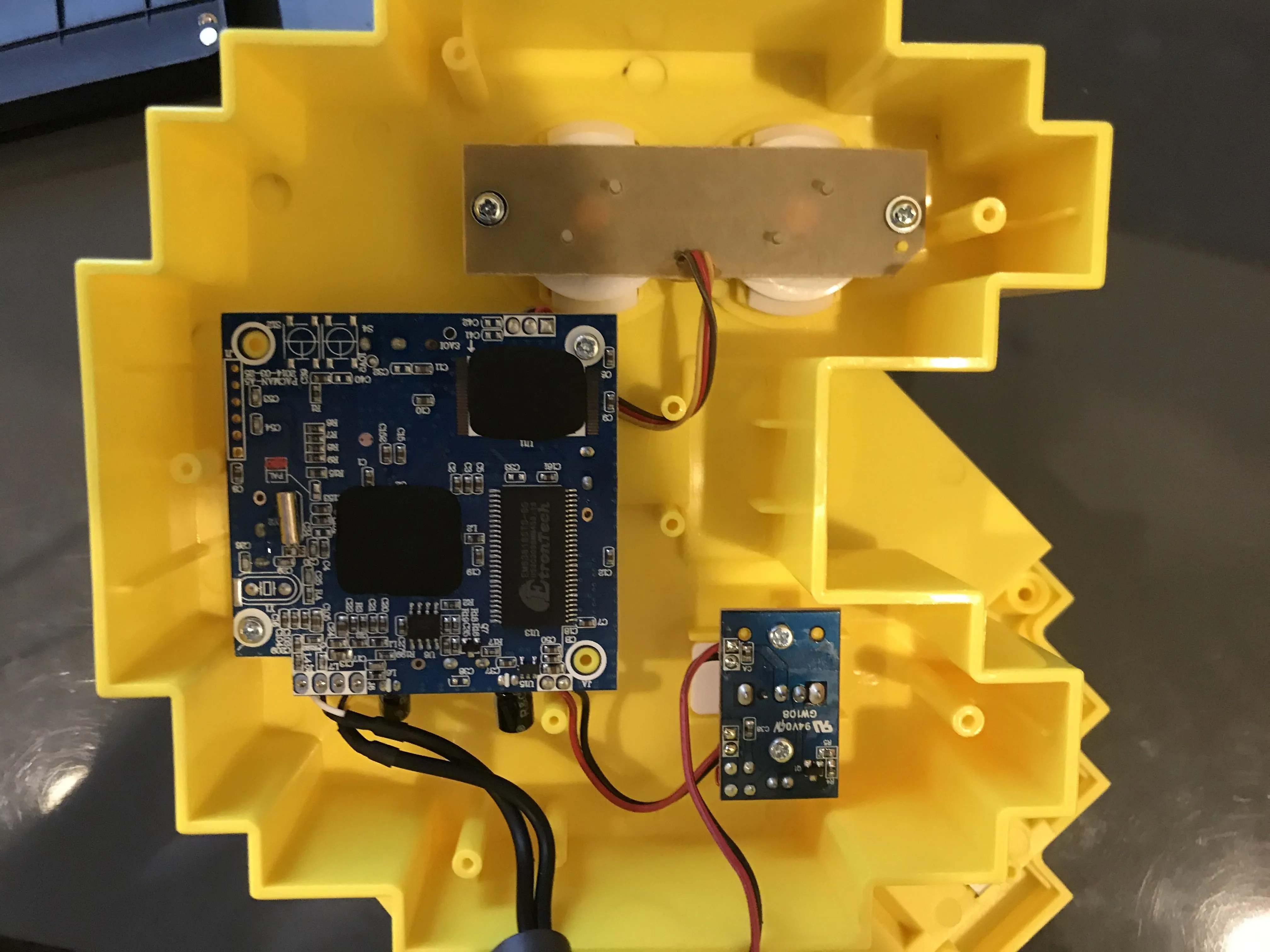

В заключение хочу сказать, что мне нравится, что во всем устройстве используются винты с крестообразной головкой J1.
Легко залезть под каждую плату.
К сожалению, здесь нет заглушек, поэтому все припаяно. Это исключает возможность замены каких-либо электрических компонентов.
