Разборка PAL Super Nintendo

Введение

В этом руководстве мы рассмотрим разборку PAL Super Nintendo. С помощью этого руководства вы также сможете узнать, как заменить основную печатную плату.

Что вам понадобится

Инструменты

•

•

  Посмотреть

Шаг 1 Идентификация модели

• Консоли для европейского, азиатского и австралийского рынков имели одинаковый форм-фактор, в отличие от североамериканской версии. Это руководство должно работать для всех версий, кроме американских и японских моделей до 1995 года.

Шаг 2 Раскрытие корпуса

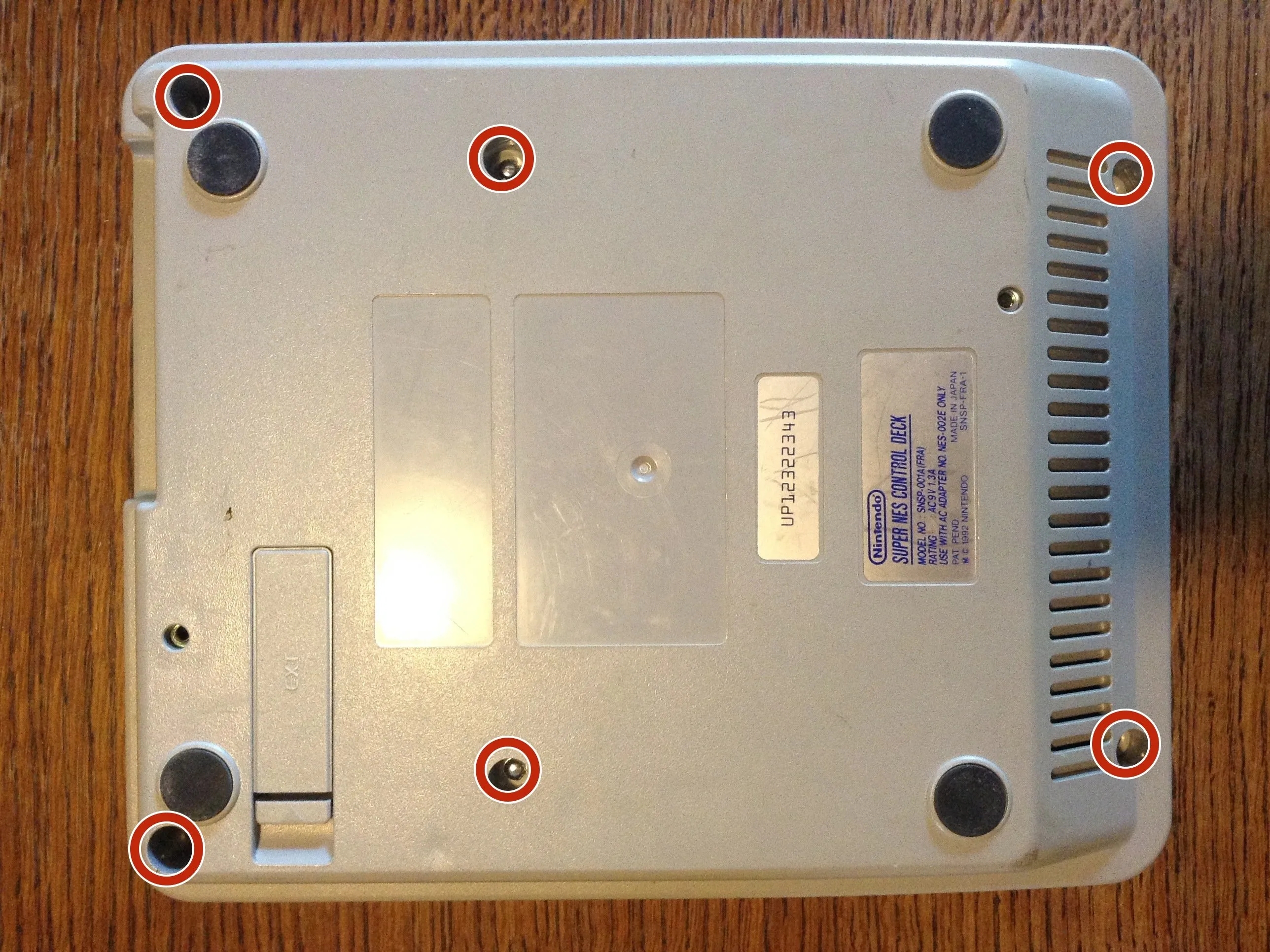

• Отверткой Gamebit 4,5 мм открутите шесть винтов, расположенных на нижней стороне системы.

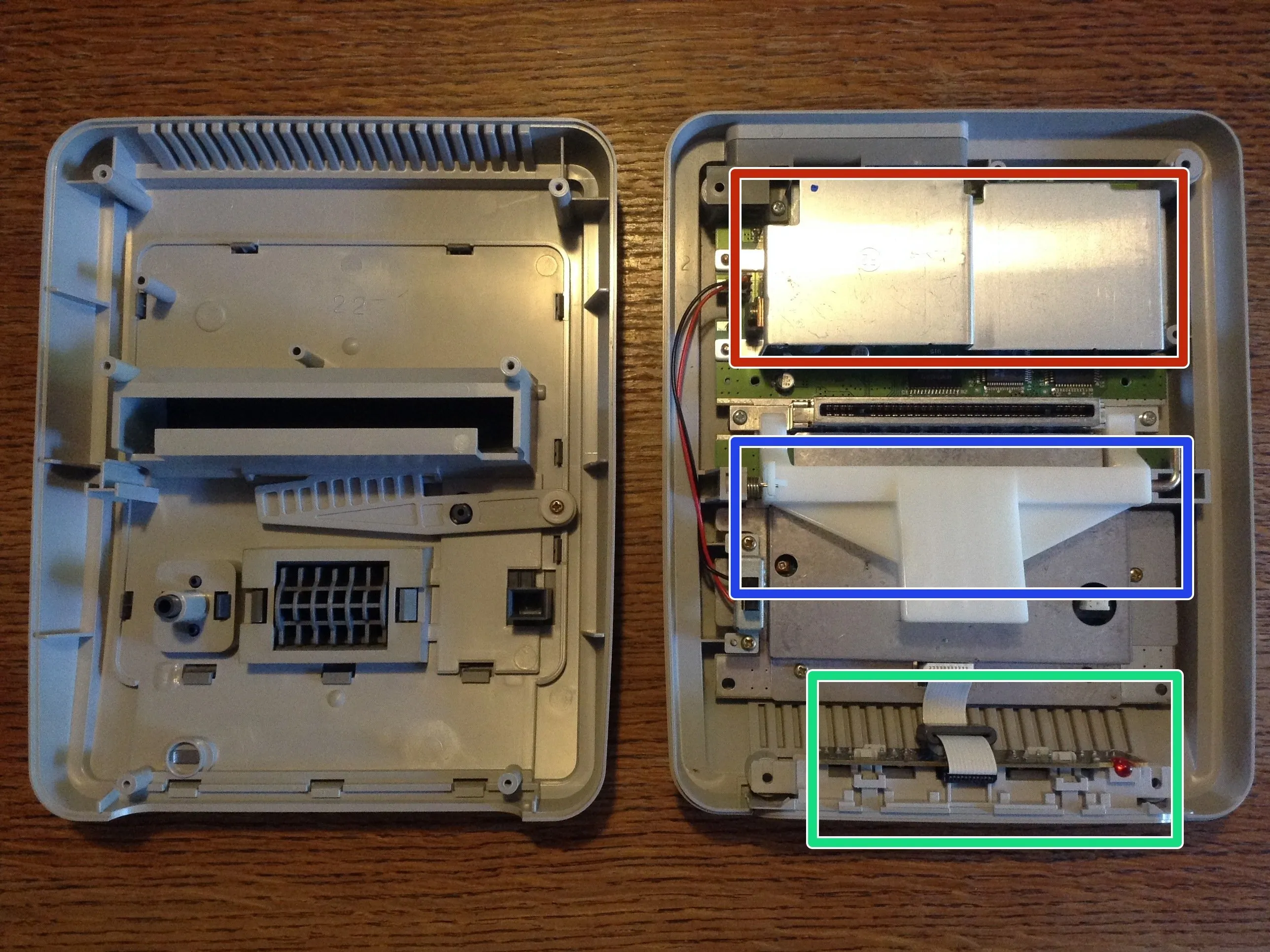

• Переверните устройство на спину и поднимите верхнюю крышку.

• В верхней части находится экран с конденсаторами. Убедитесь, что они разряжены, прежде чем снимать ее. (Конденсаторы могут долго держать заряд, включение выключателя питания при отключенном питании должно их разрядить).

• Это передняя панель, требует отсоединения ленточного кабеля.

• Это часть механизма извлечения картриджей.

Шаг 3. Снятие механизма выброса картриджей

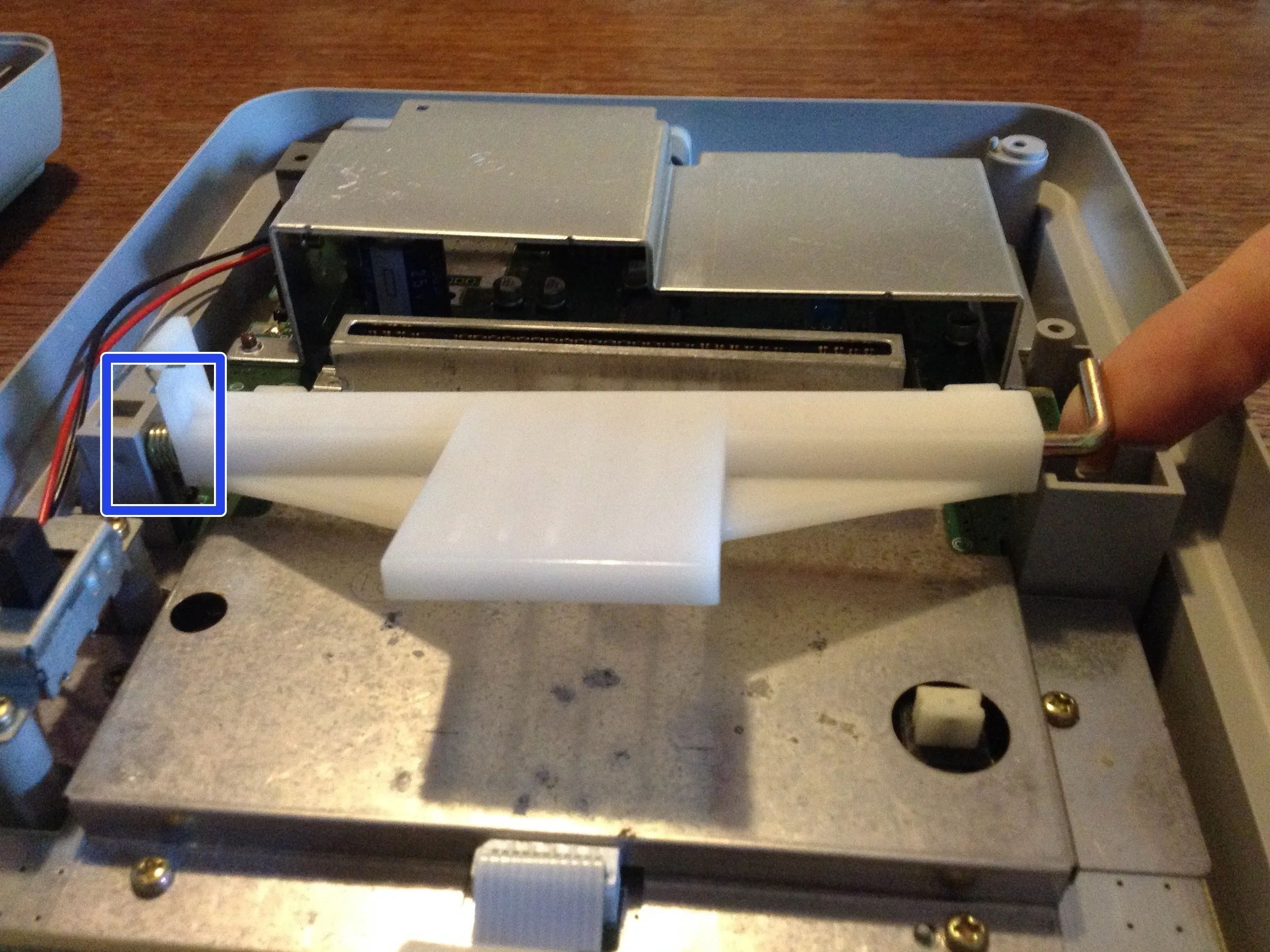

• Механизм удерживается на месте небольшой пружиной. Она не слишком напряжена, но будьте осторожны, чтобы не потерять ее. Также запомните, как она расположена для последующей сборки.

• Извлеките механизм, слегка приподняв ось справа и потянув ее на себя.

Шаг 4 Снятие выключателя питания

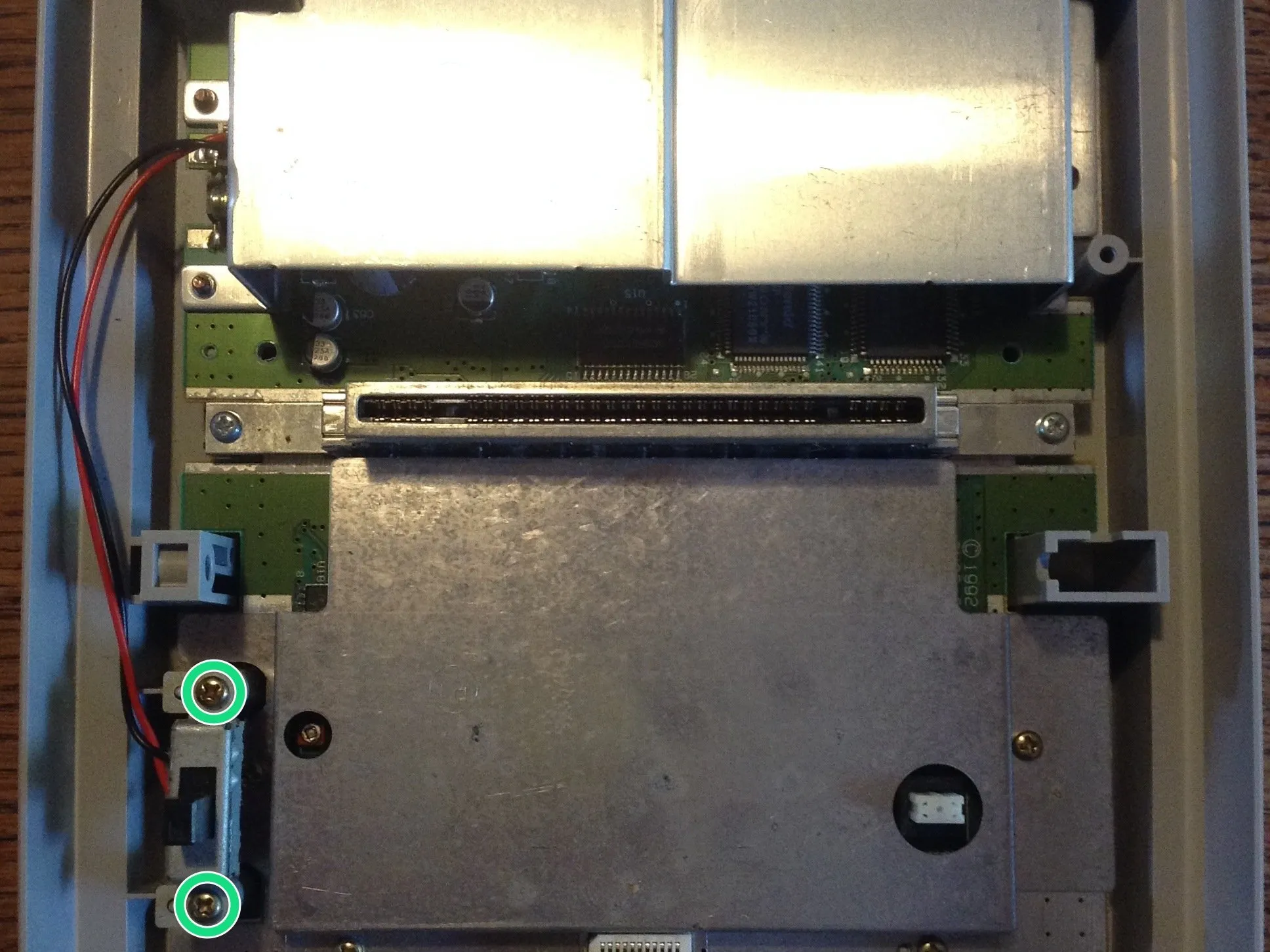

• Нам нужно открутить пару винтов с помощью крестовой отвертки №2.

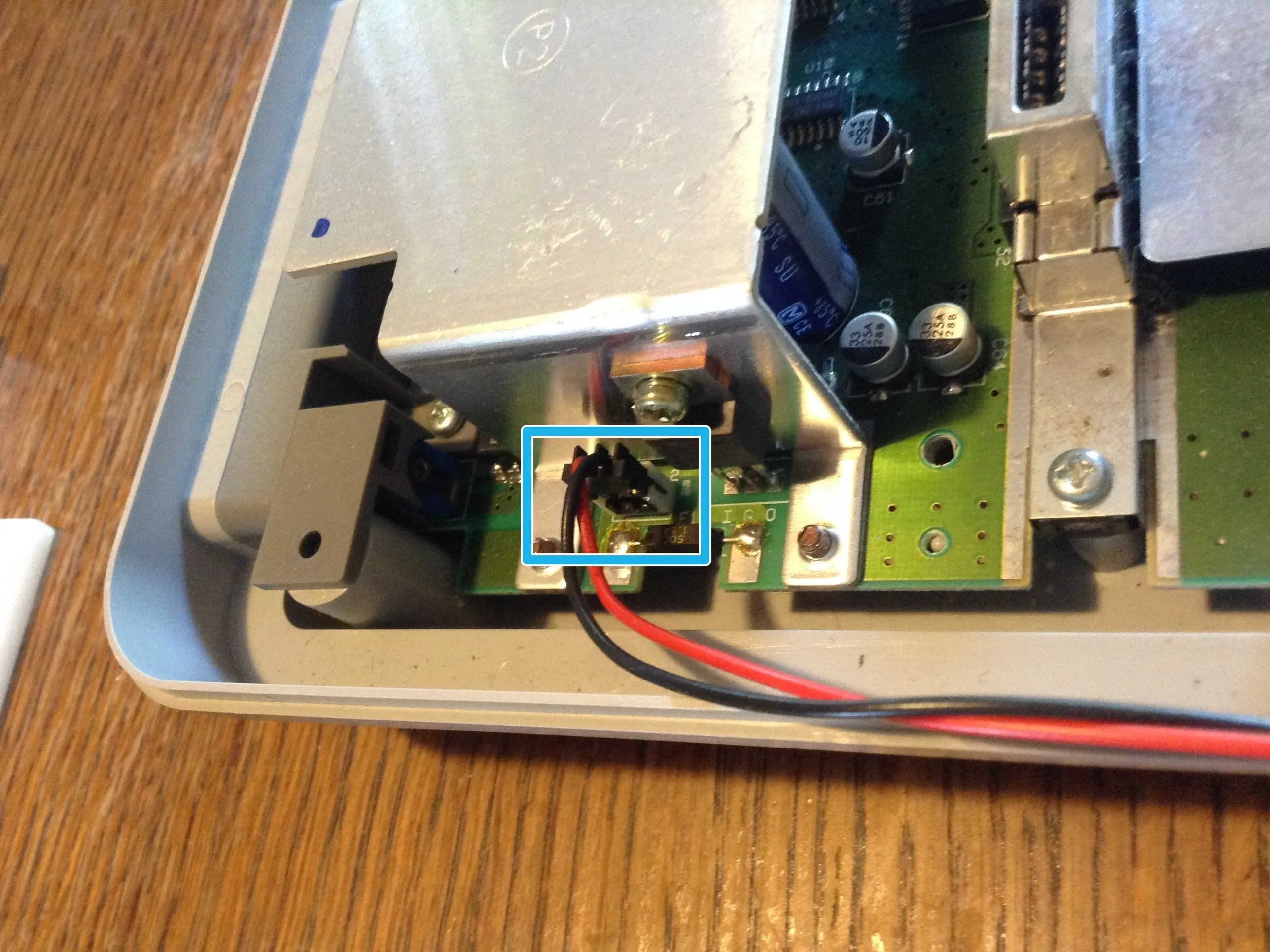

• Он подключен к основной плате с помощью небольшого пластикового гнезда. Просто потяните за него, чтобы отсоединить.

• Не тяните за провода, чтобы не повредить их. Вместо этого потяните за пластиковое гнездо.

Шаг 5 Снятие передней панели

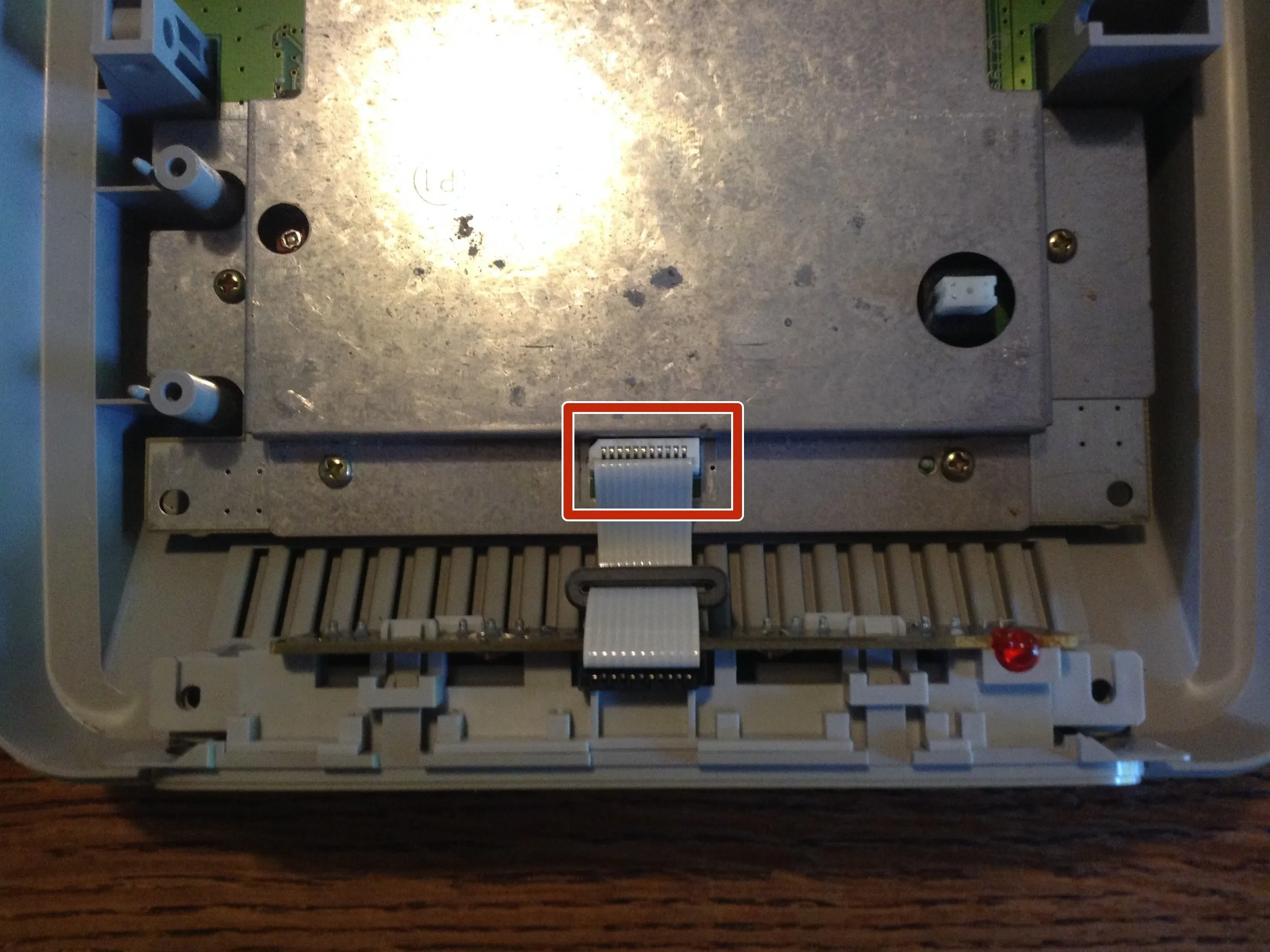

• Передняя панель соединена с основной платой ленточным кабелем. Аккуратно вытащите его из гнезда.

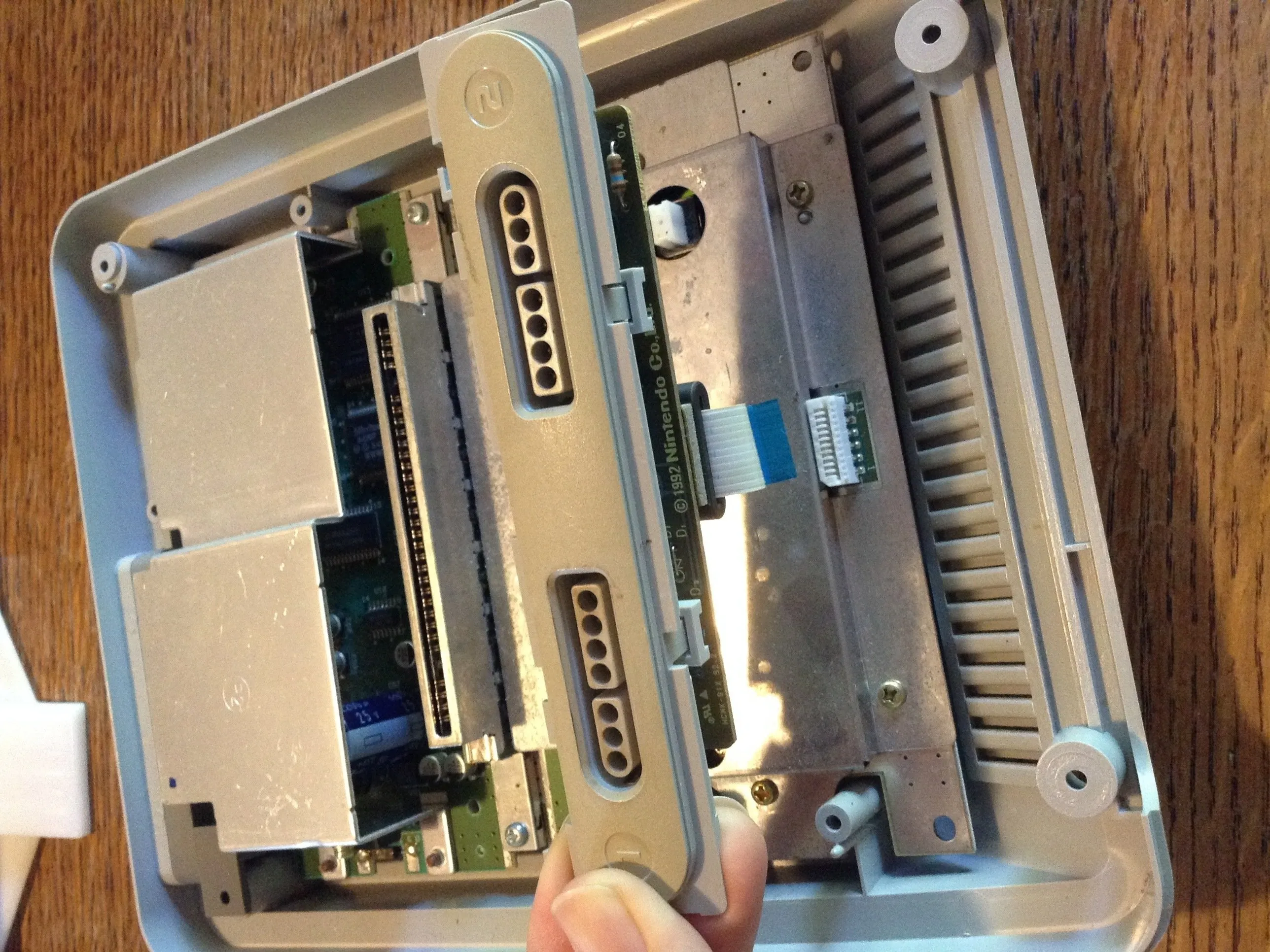

• После этого можно извлечь переднюю панель.

Шаг 6. Снятие экрана главной платы

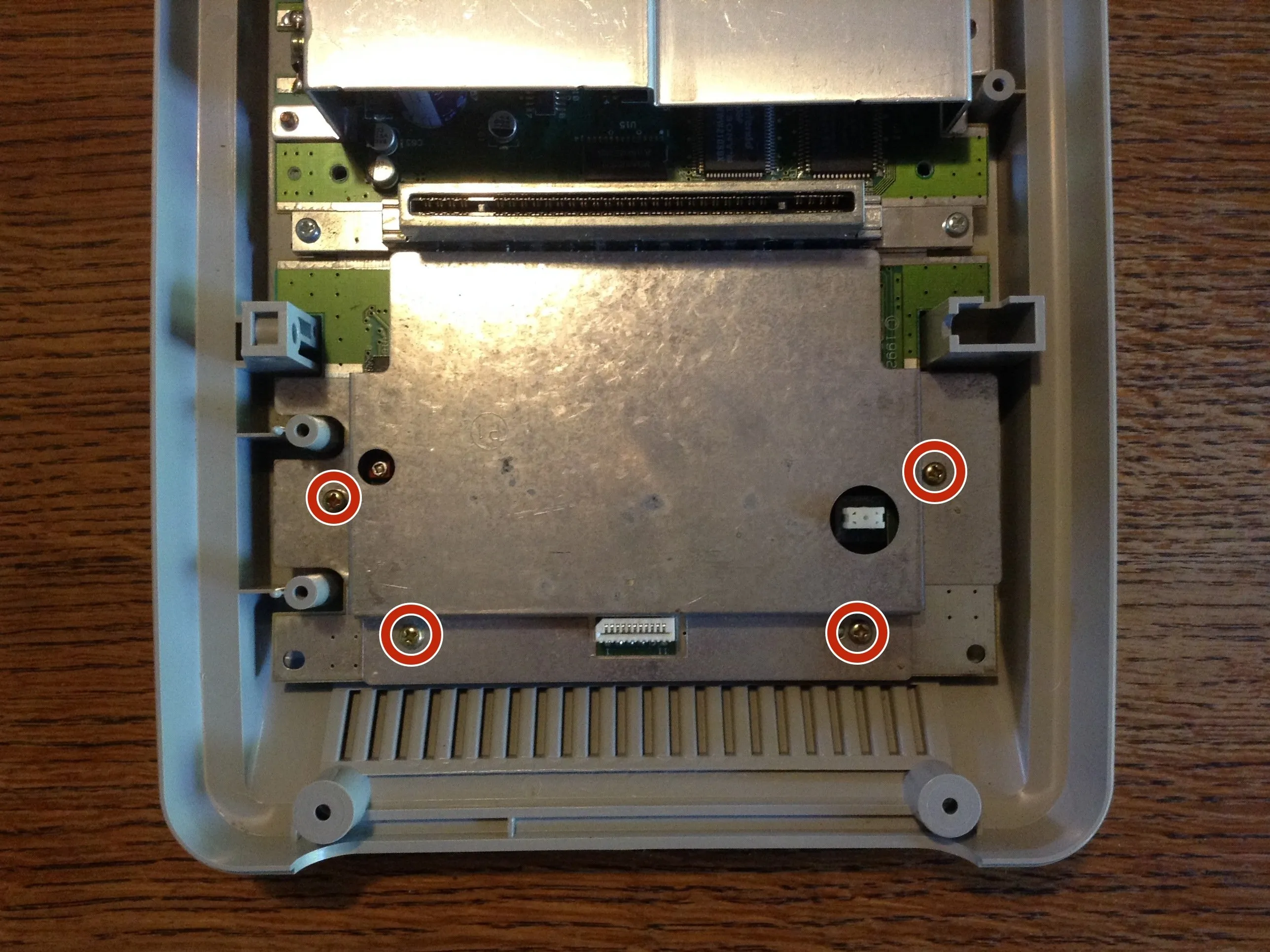

• Щит держится на 4 винтах Philips #2.

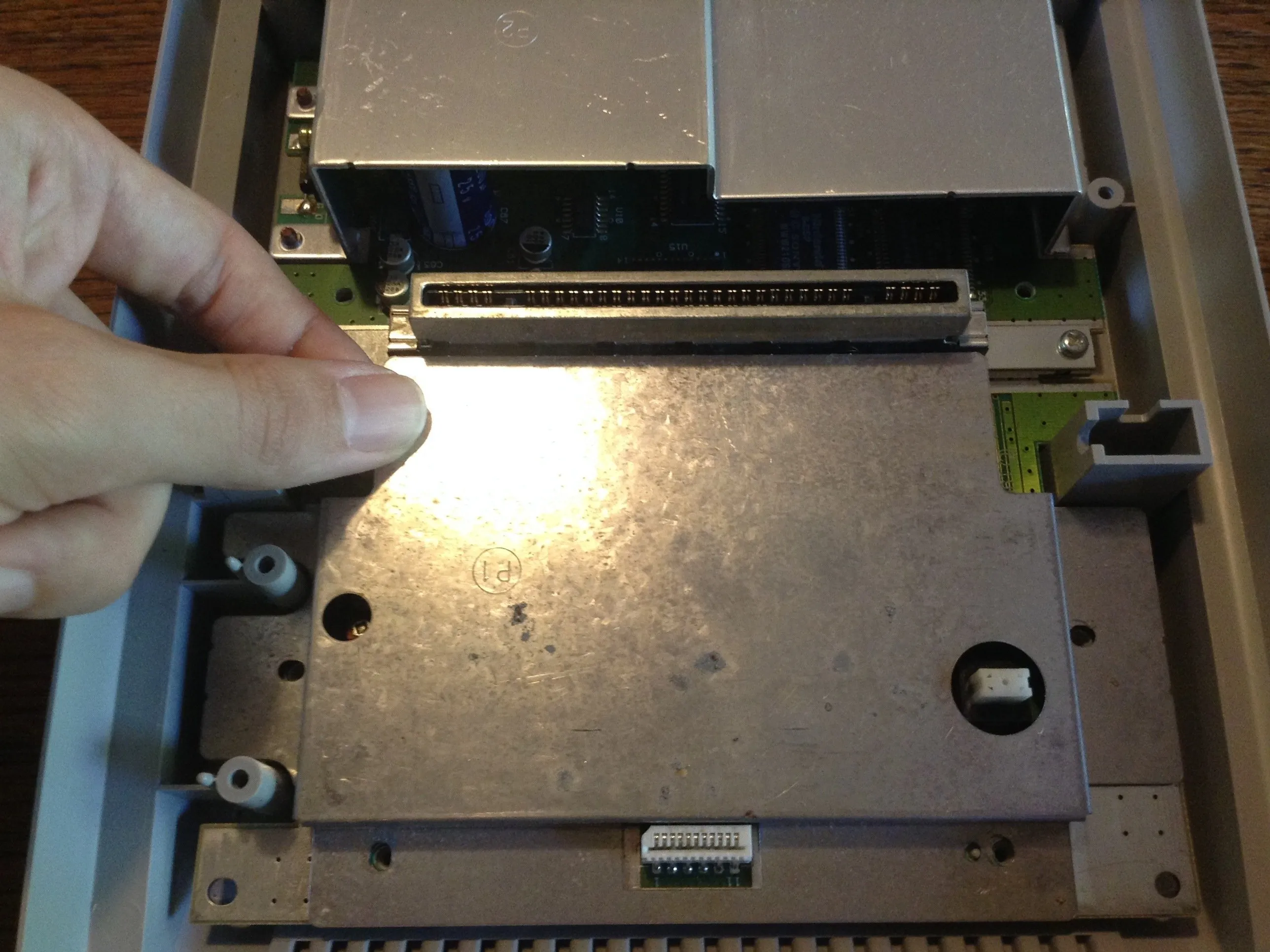

• Приподнимите его, взявшись за слот для картриджей, чтобы вывести вертикальные штыри.

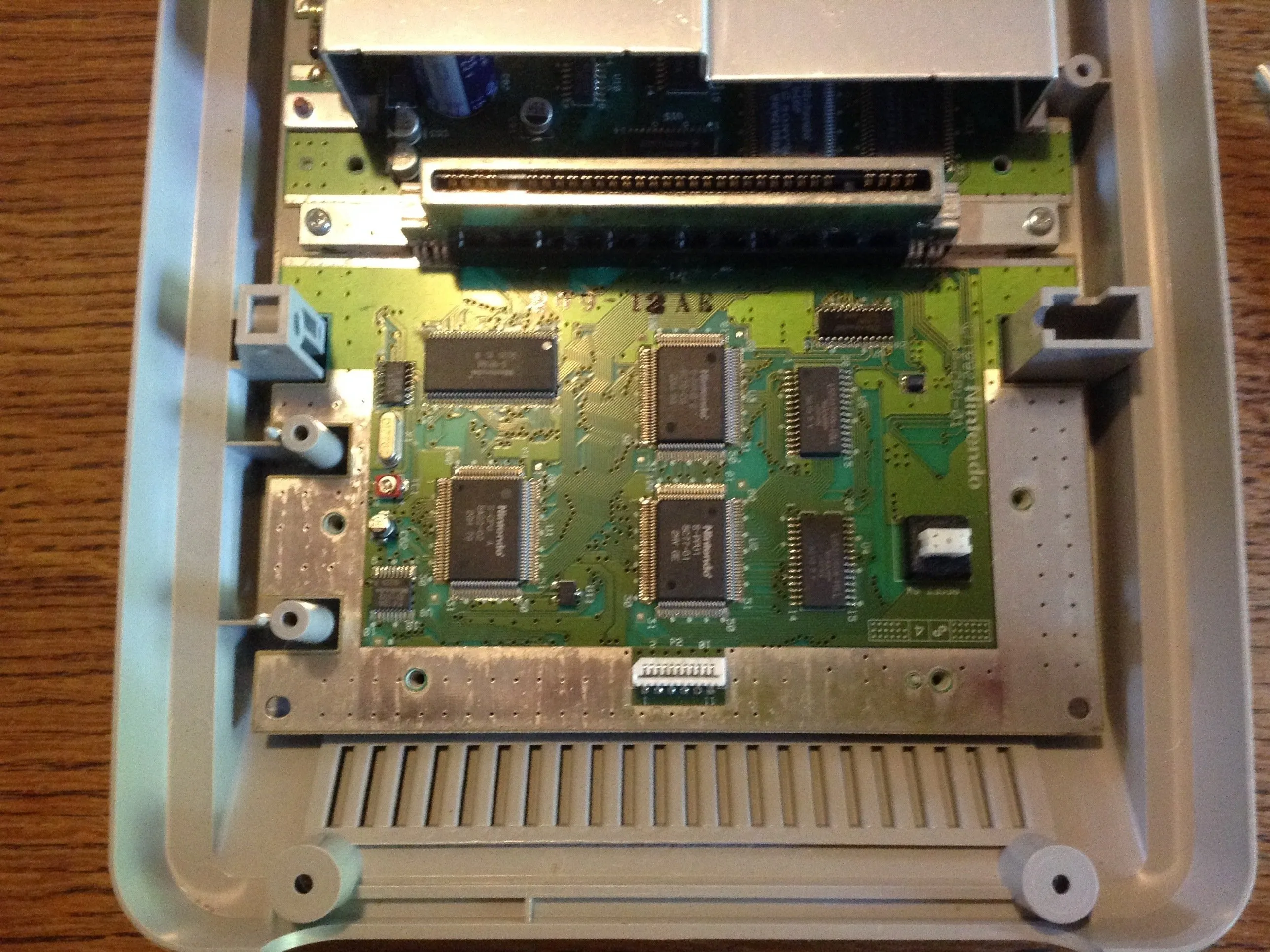

• При этом откроется доступ к процессору и другим микросхемам.

Шаг 7 Подъем главной платы

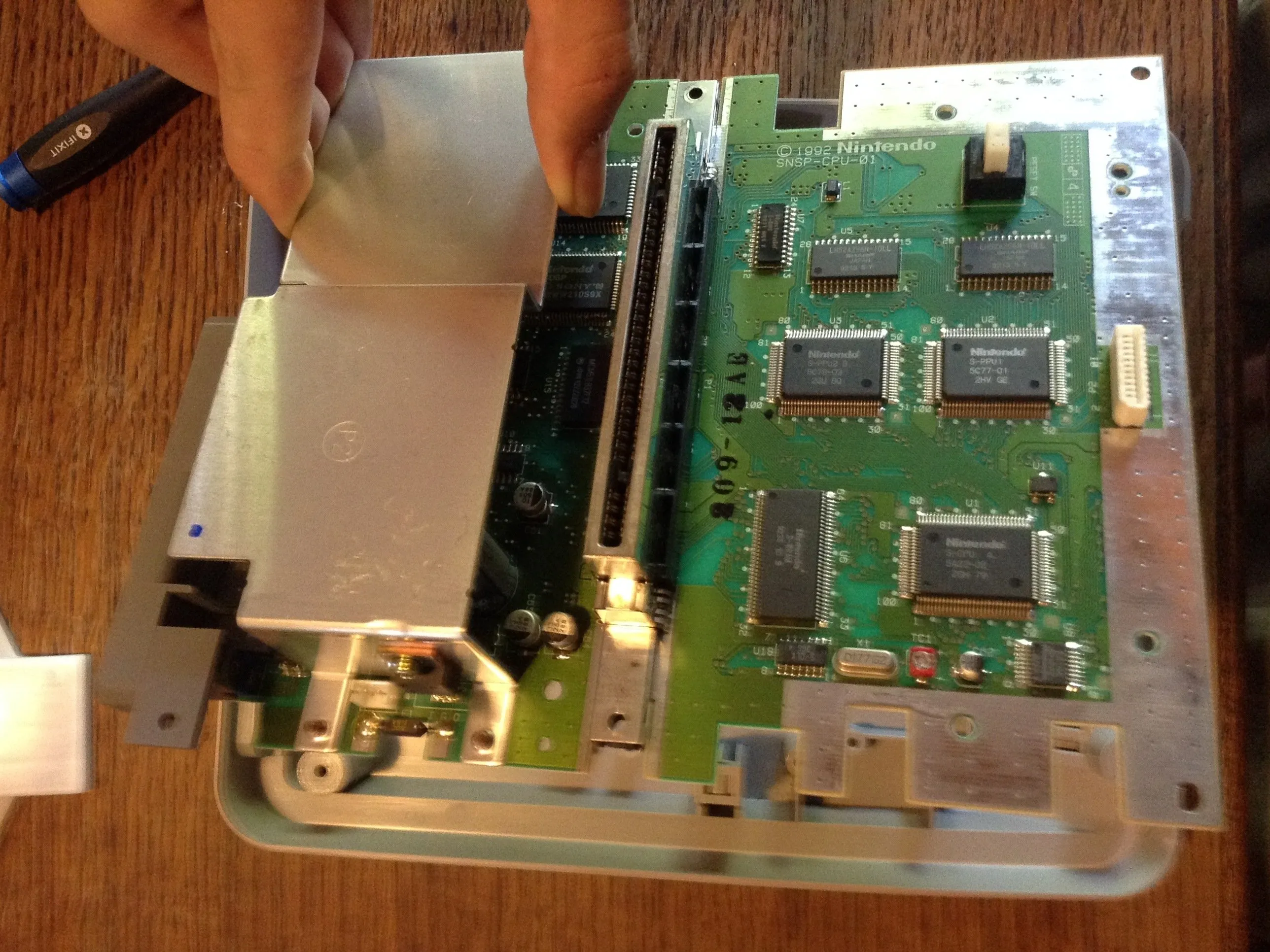

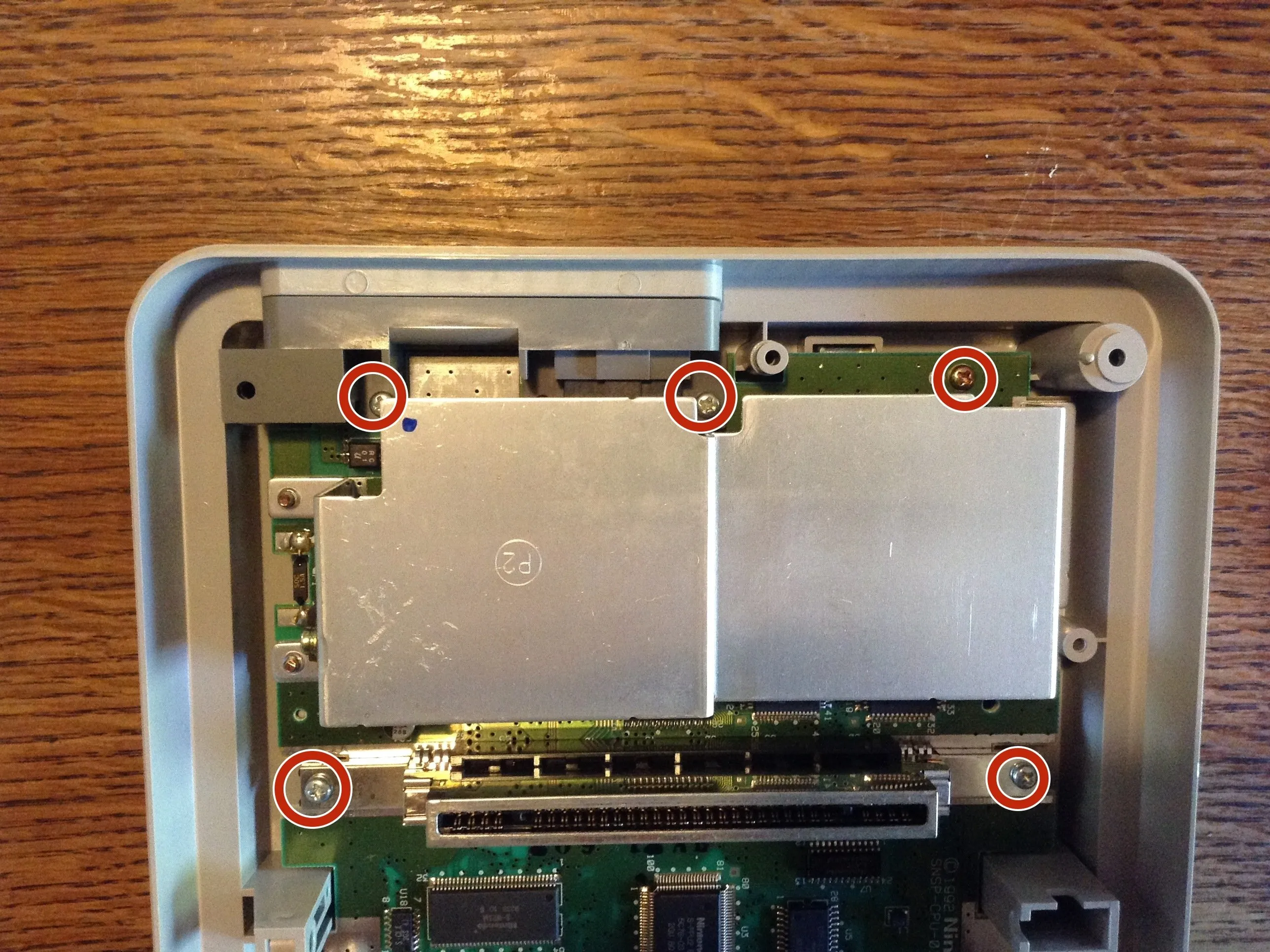

• На данный момент главная плата держится только на 5 винтах Philips #2.

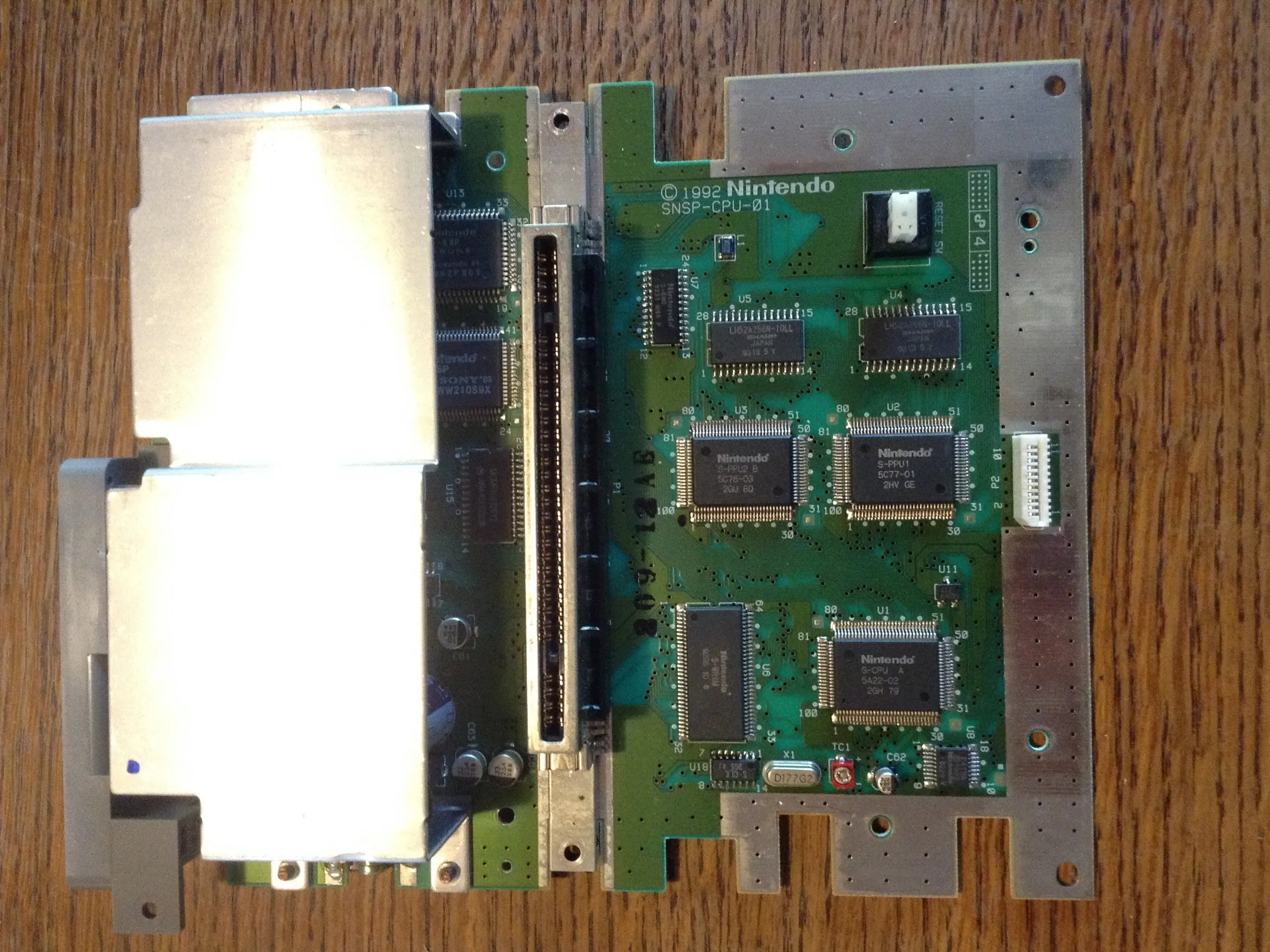

• Затем ее можно поднять, держа за защитный экран.

Шаг 8 Снятие защитного кожуха конденсатора

• Конденсаторы могут долго держать заряд, будьте осторожны.

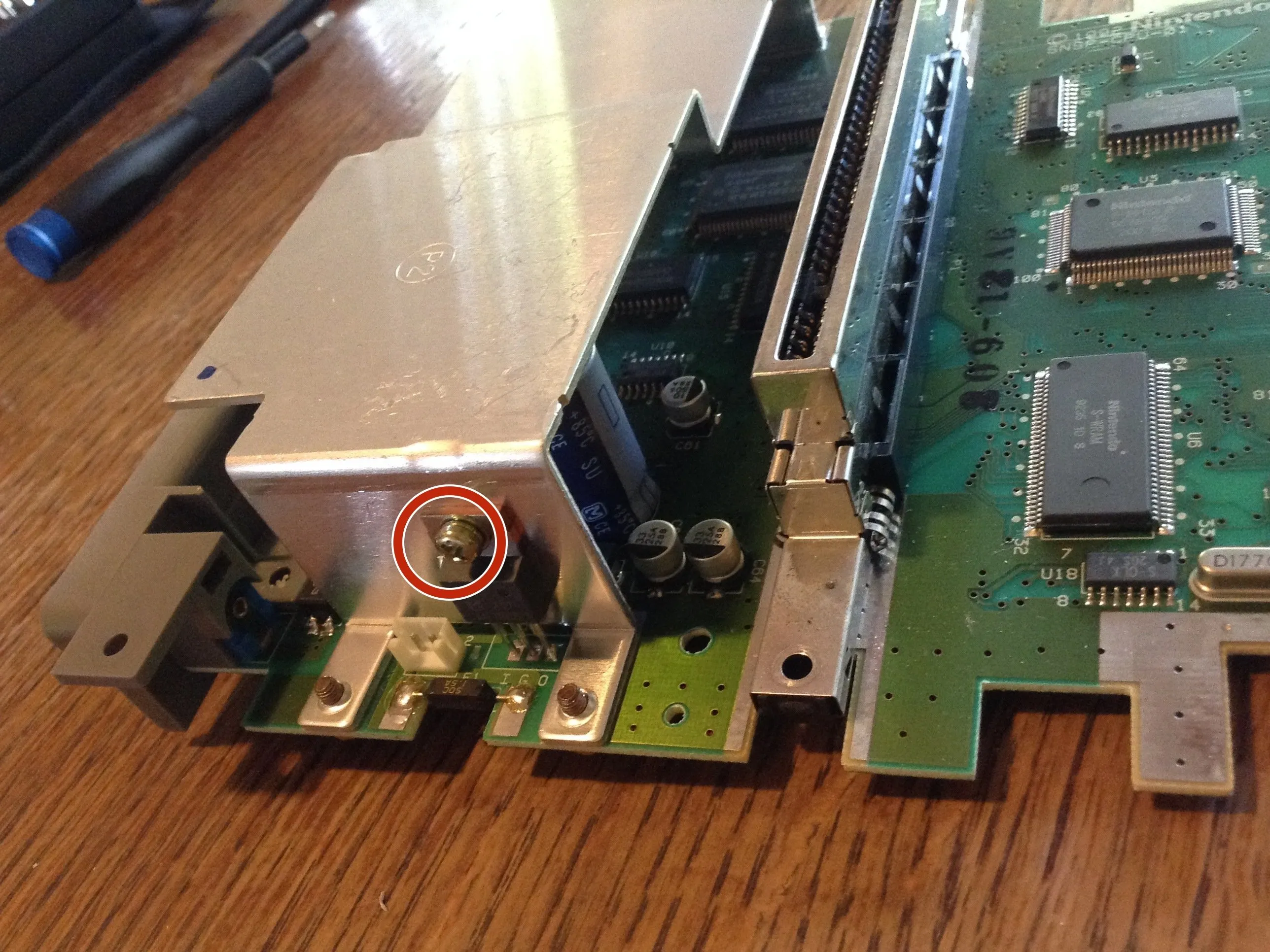

• Сначала открутите винт Philips #2 на боковой стороне платы.

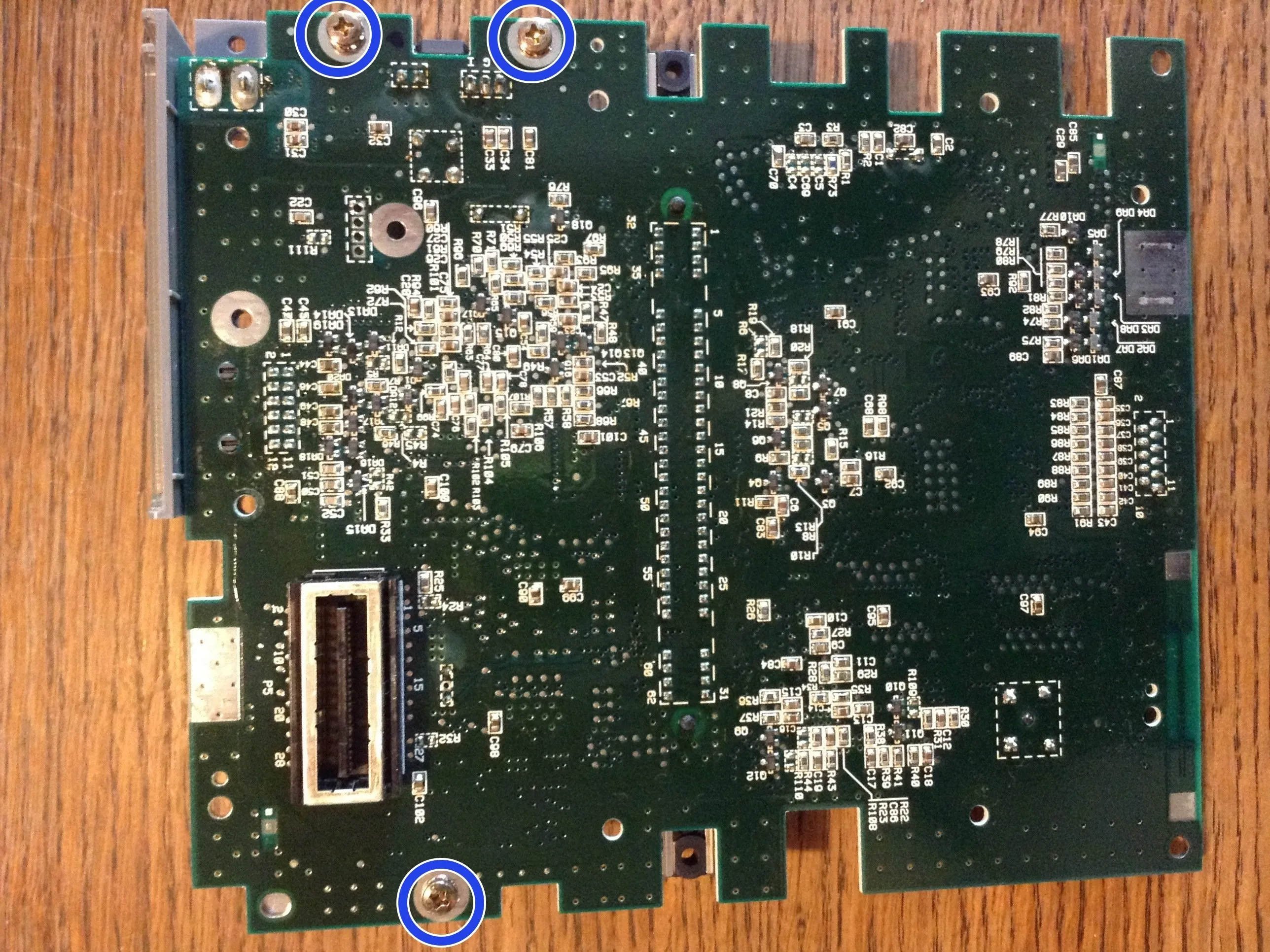

• Переверните плату и открутите 3 винта Philips #2.

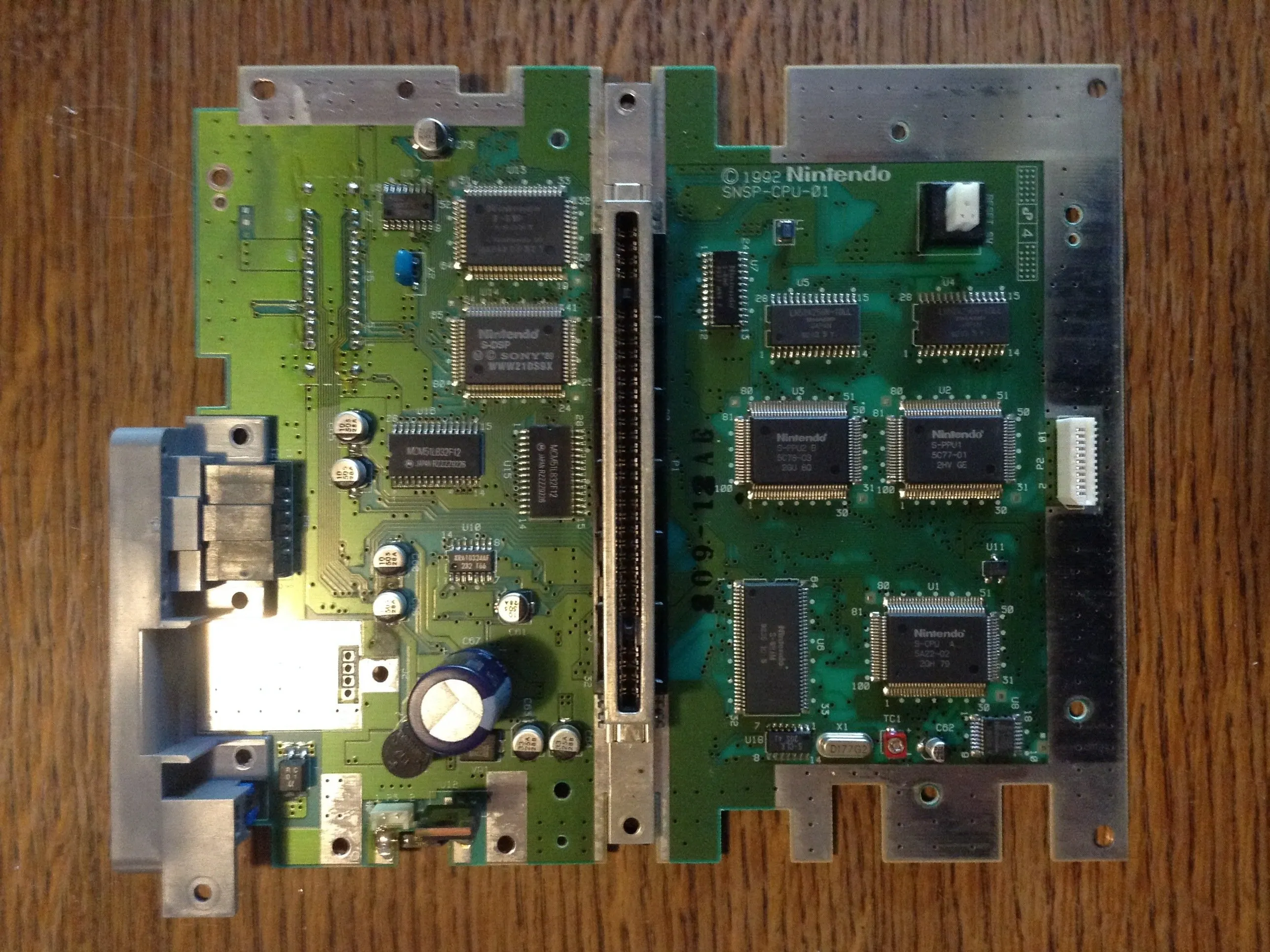

• Вуаля!
