Разборка Palm IIIc

Введение

Следуя этому руководству, вы сможете полностью разобрать свой Palm IIIc.

Что вам понадобится

Инструменты

•

•

Шаг 1 Извлечение разбитого ЖК-экрана

• Запомните все детали, извлеченные из устройства.

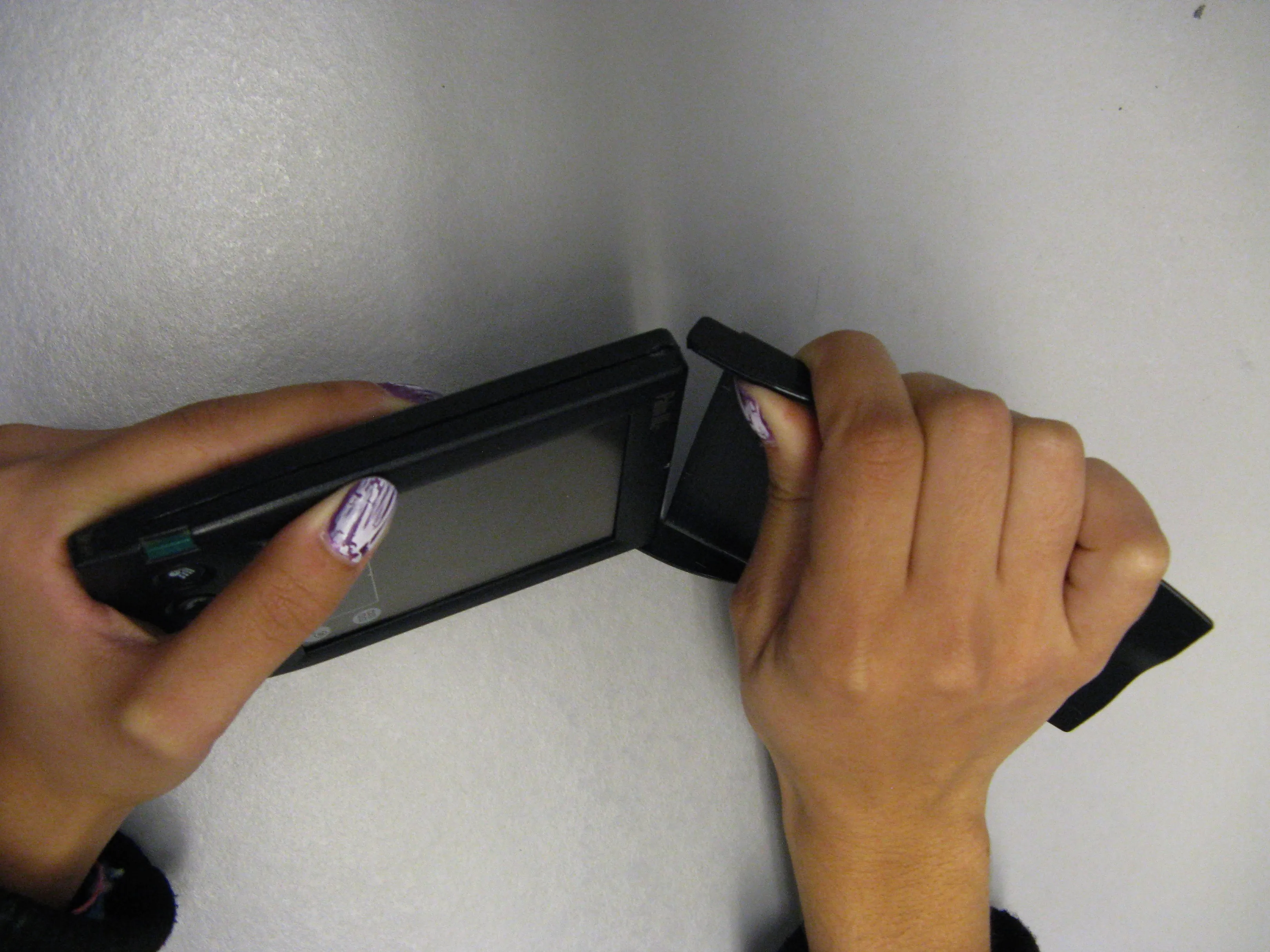

• Аккуратно снимите крышку устройства. Крышка легко защелкивается и снимается в том месте, где она крепится к устройству Palm IIIc.

Шаг 2

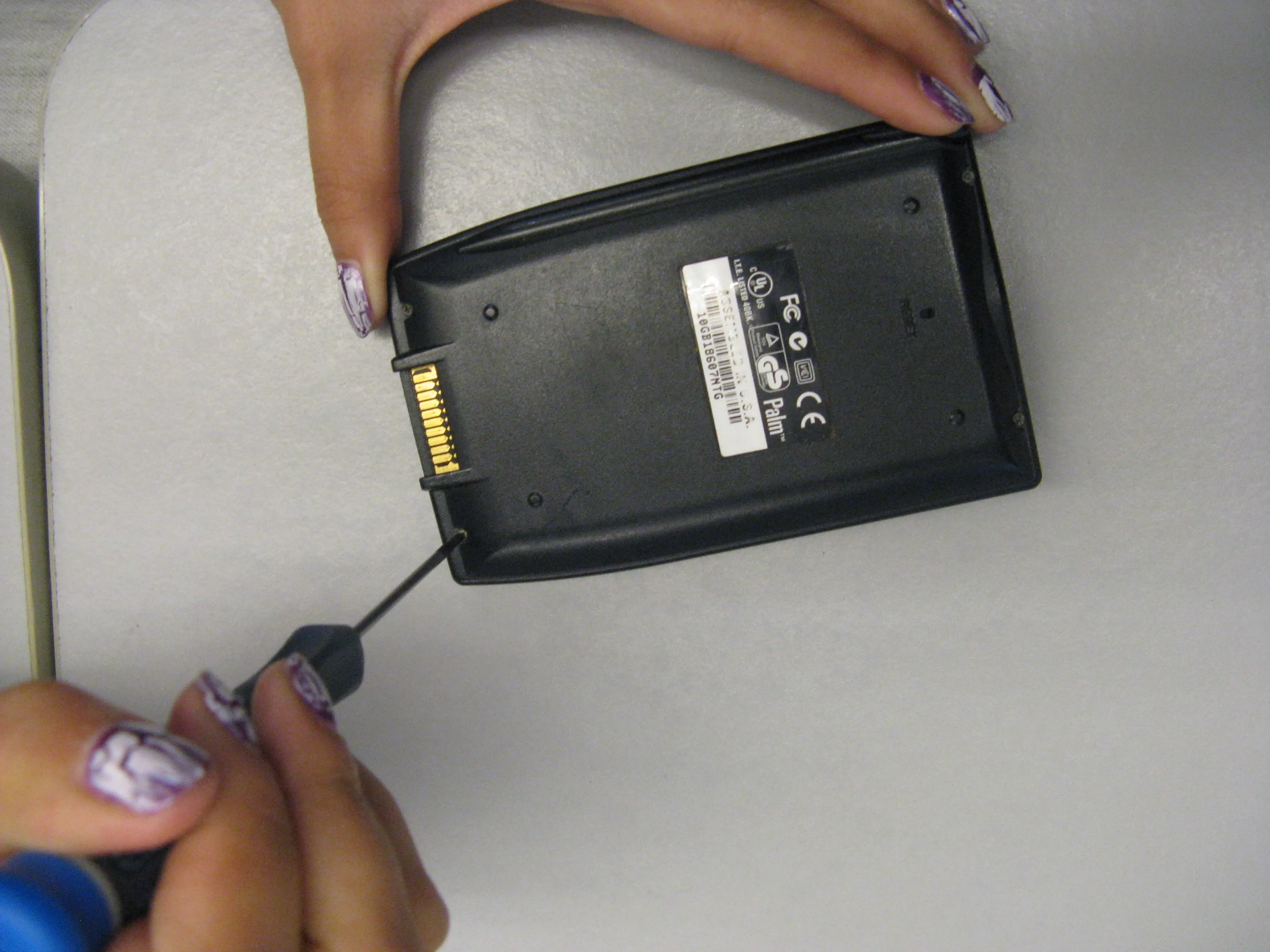

• С помощью крестообразной отвертки выкрутите четыре винта на задней панели устройства. Возможно, вам придется вытащить их руками, когда они будут откручены.

• Там будут два длинных и два коротких винта. Длинные винты выкручиваются из верхней части устройства, а короткие - из нижней.

Шаг 3 Снимите переднюю и заднюю крышки

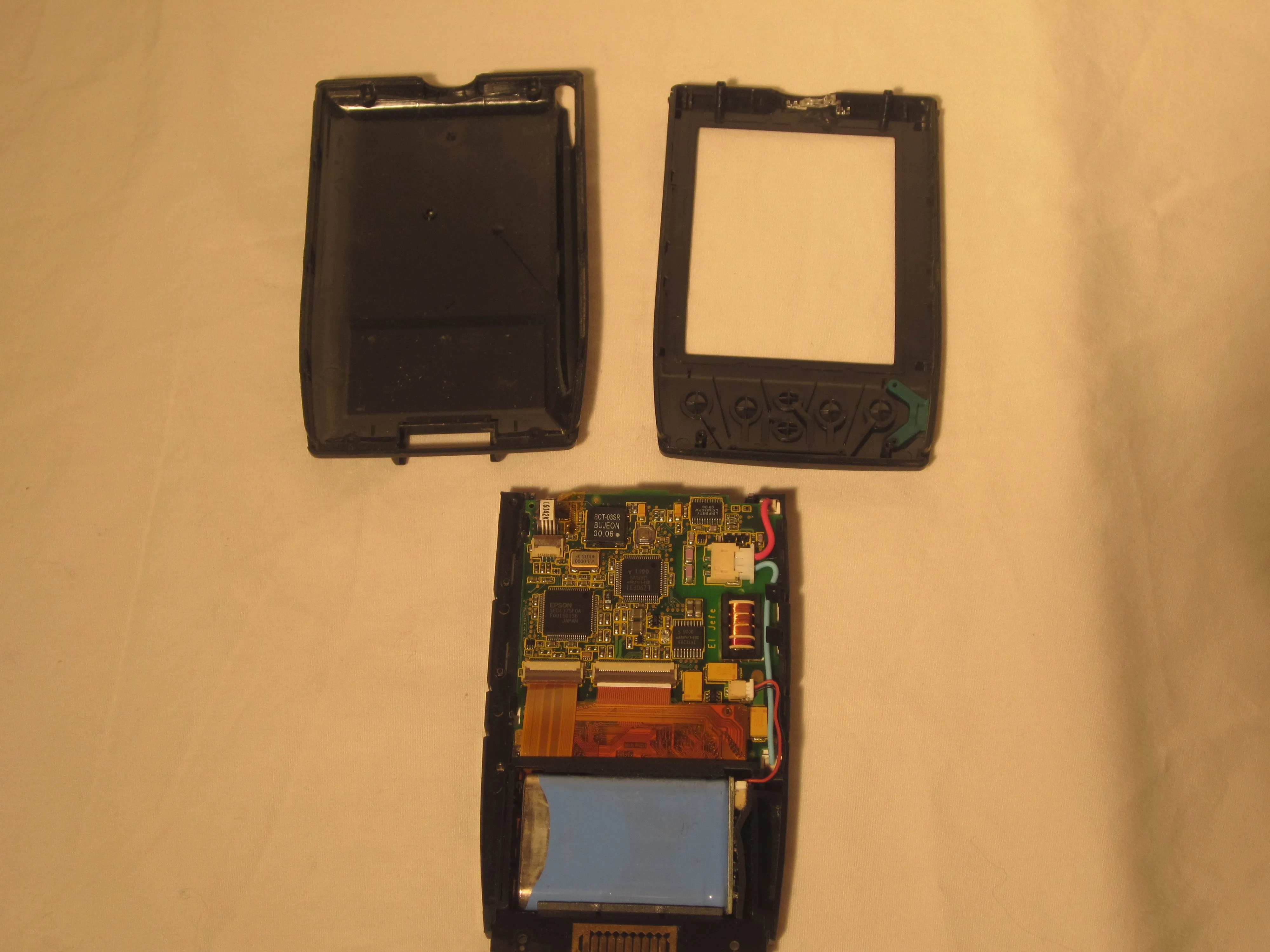

• С помощью пробки аккуратно подденьте переднюю и заднюю крышки вдоль бокового шва.

• При снятии передней и задней крышек из них выпадет маленькая крышка датчика. Сохраните ее.

Шаг 4 Разборка Palm IIIc

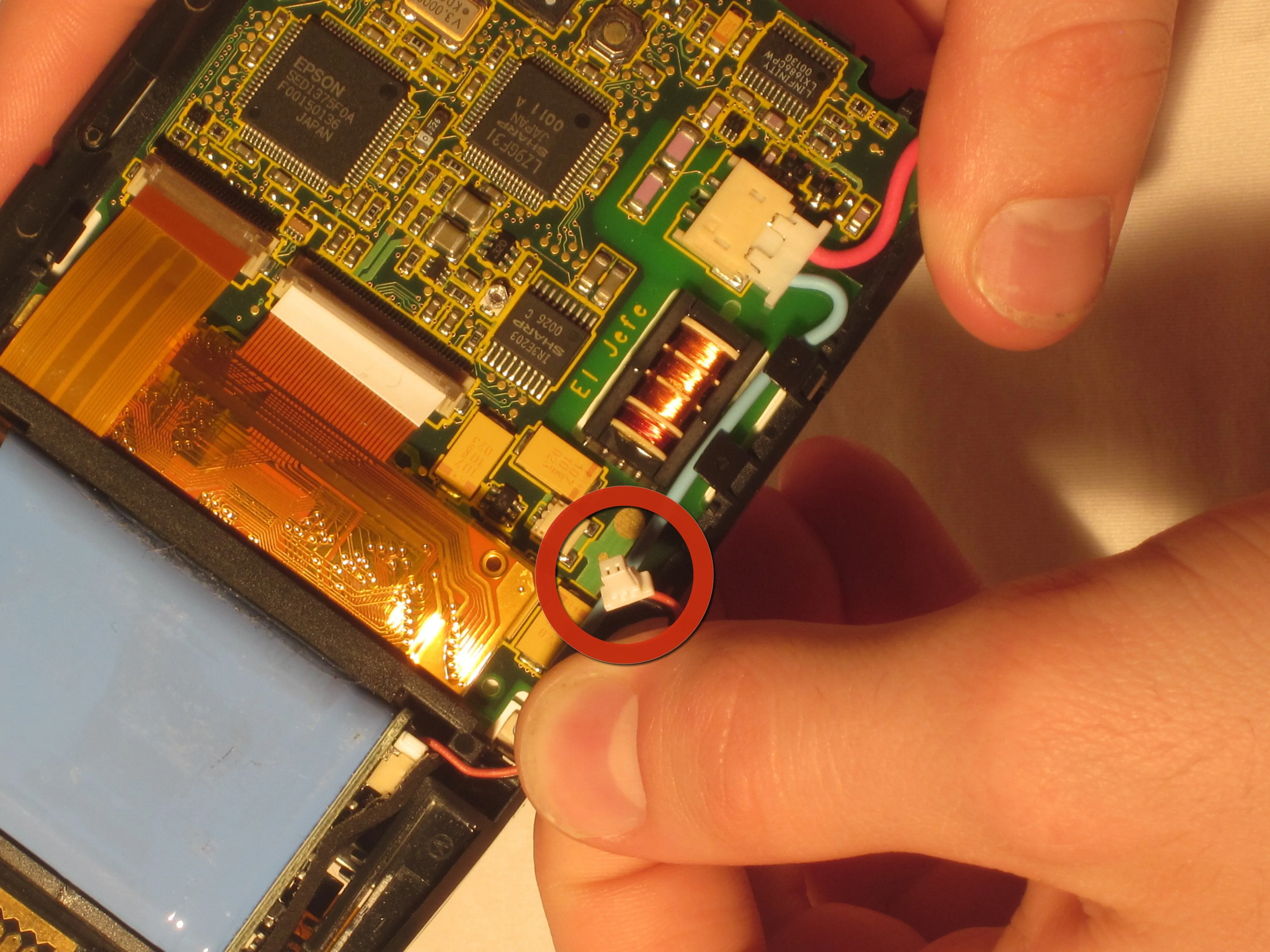

• Отсоедините кабель аккумулятора от материнской платы и извлеките аккумулятор.

Шаг 5

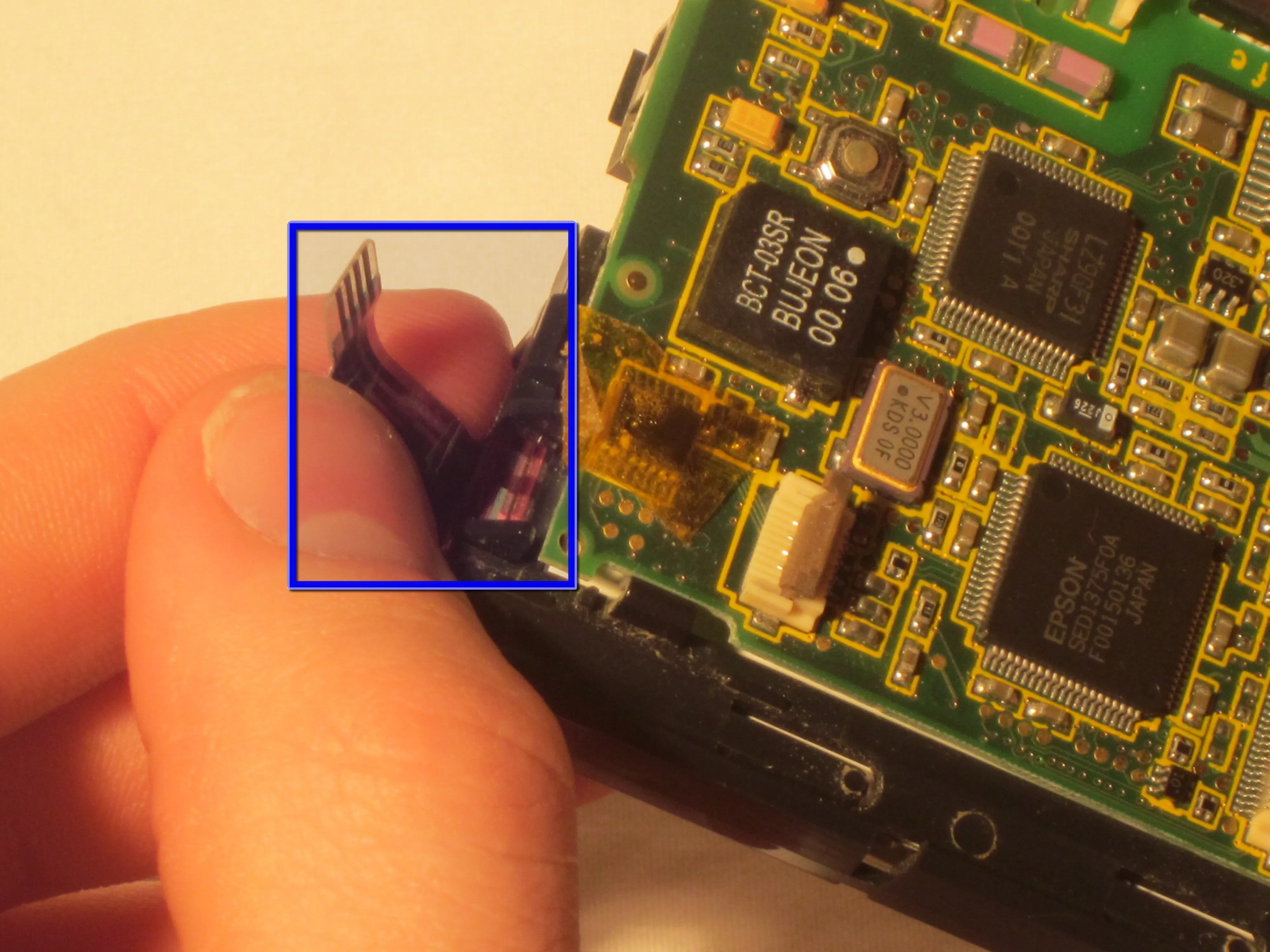

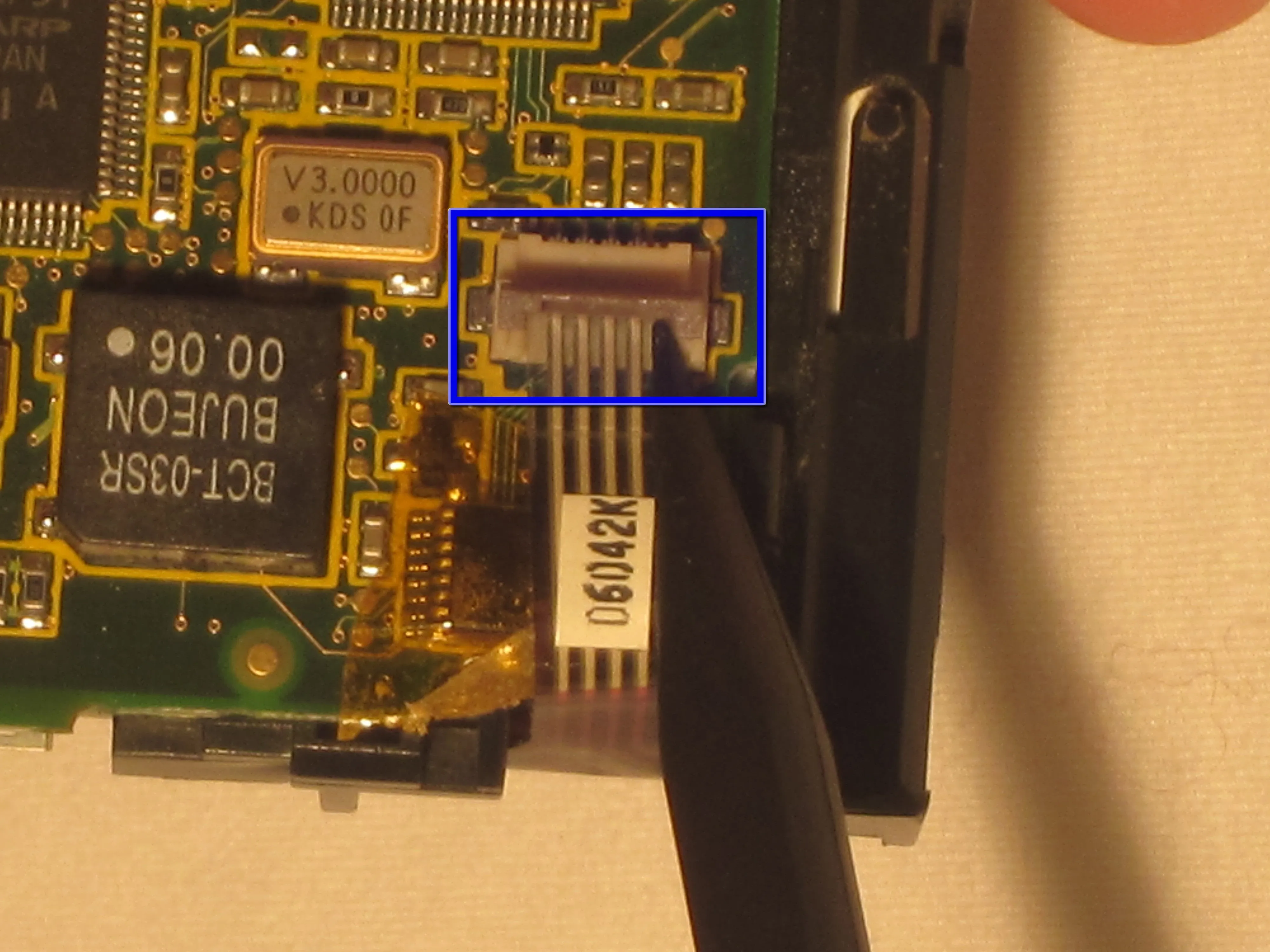

• За материнской платой отсоедините коричневый пластиковый зажим и снимите крышку переднего экрана.

Шаг 6

• Отсоедините синий и красный кабели экрана.

Шаг 7

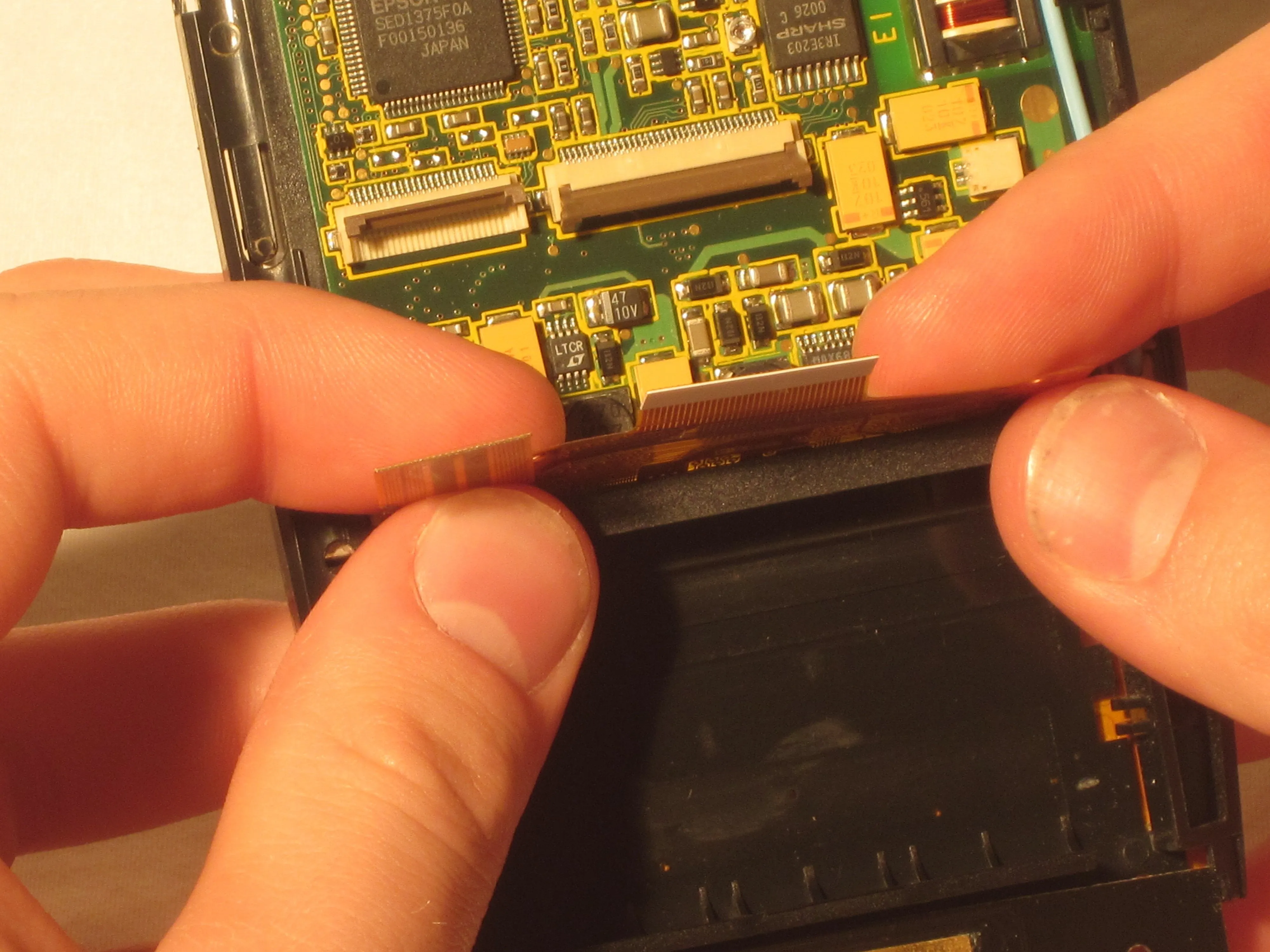

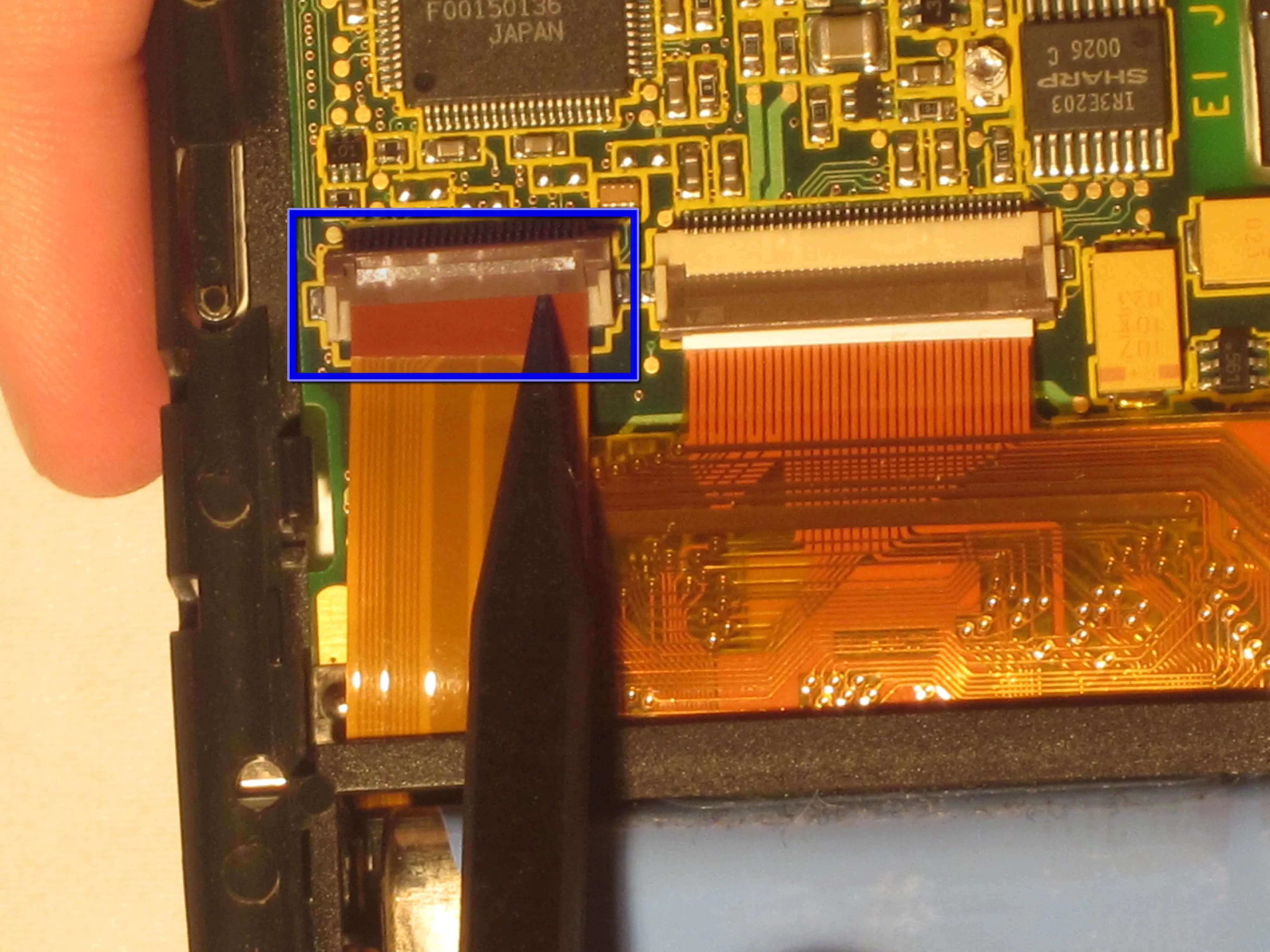

• Вытащите два других коричневых пластиковых зажима, чтобы освободить экран и кнопки.

Шаг 8

• Чтобы снять системную плату, необходимо отстегнуть черные фиксаторы по краям устройства (см. рисунок).

• Осторожно извлеките материнскую плату из устройства, потянув ее в сторону от зажимов.

Шаг 9

• Вытащите экран спереди.

Шаг 10

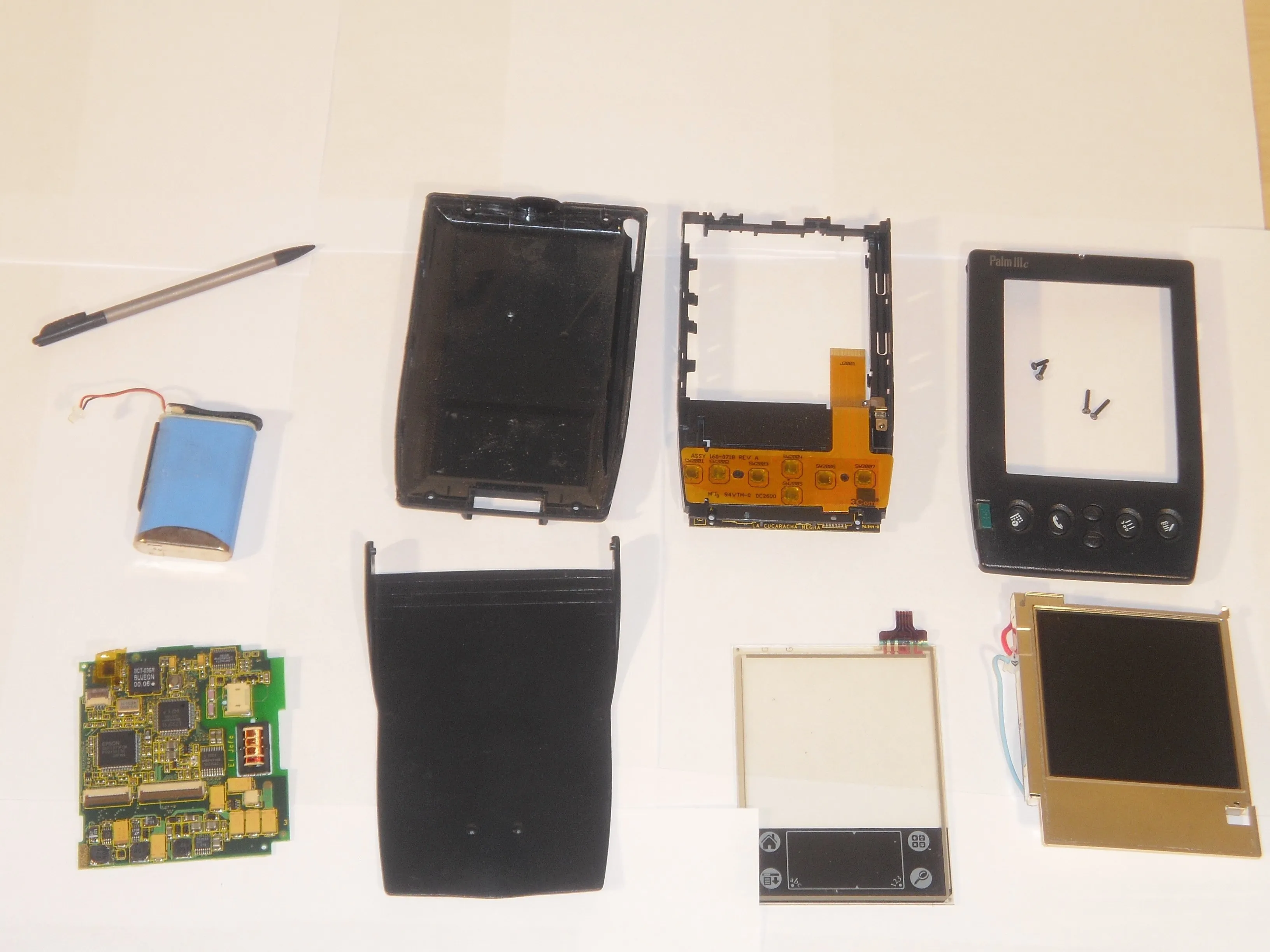

• Теперь объект полностью разобран.
