Разборка Palm Pre
Введение
Мы получили в свои руки новый Palm Pre от Sprint! О радость, наша ночевка перед магазином Sprint окупилась! Сейчас мы закончили разбирать его. Следите за нашими обновлениями @Делаете.ру в твиттере.
Что вам понадобится
Инструменты
Spudger | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com
Шаг 1 Разборка Palm Pre
Добро пожаловать на очередную увлекательную разборку, которую предлагает вам Делаете.ру. Сегодня мы будем разбирать новую сенсацию на рынке мобильных телефонов, Palm Pre от Sprint.
Вы можете написать такой же разбор! Разберите что-нибудь на части и поразите мир тем, что вы нашли!

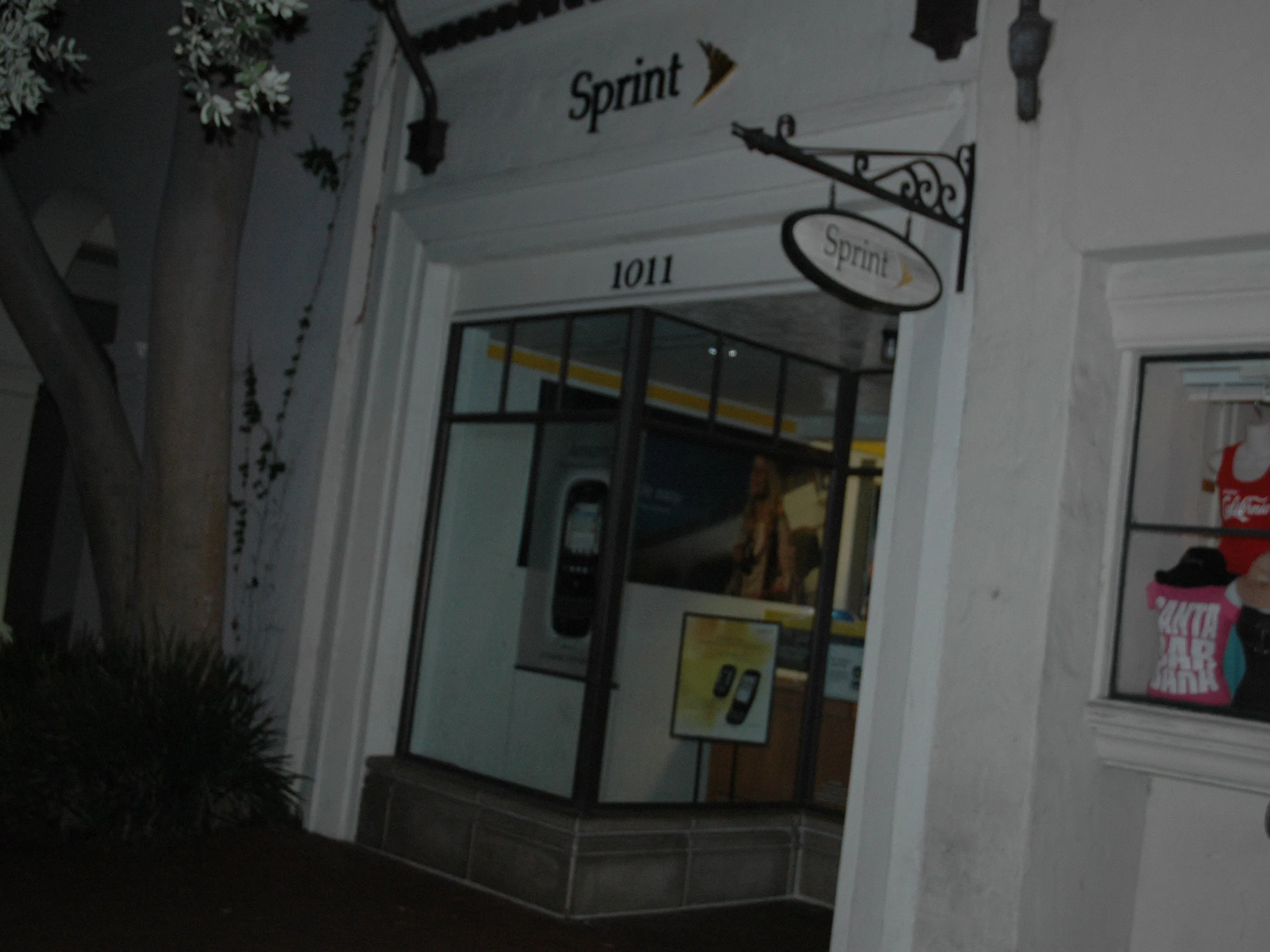

Мы приехали в магазин Sprint в Санта-Барбаре в 2 часа ночи и были первыми в очереди!
В двух кварталах дальше по улице в местном обувном магазине 18 человек упорно стояли в очереди за новыми кроссовками Air Yeazy Канье Уэста. Некоторые из них стояли в очереди с понедельника!
Шаг 2
К тому времени, как мы получили свой Pre в 8 утра, его ждали еще около 25 человек.

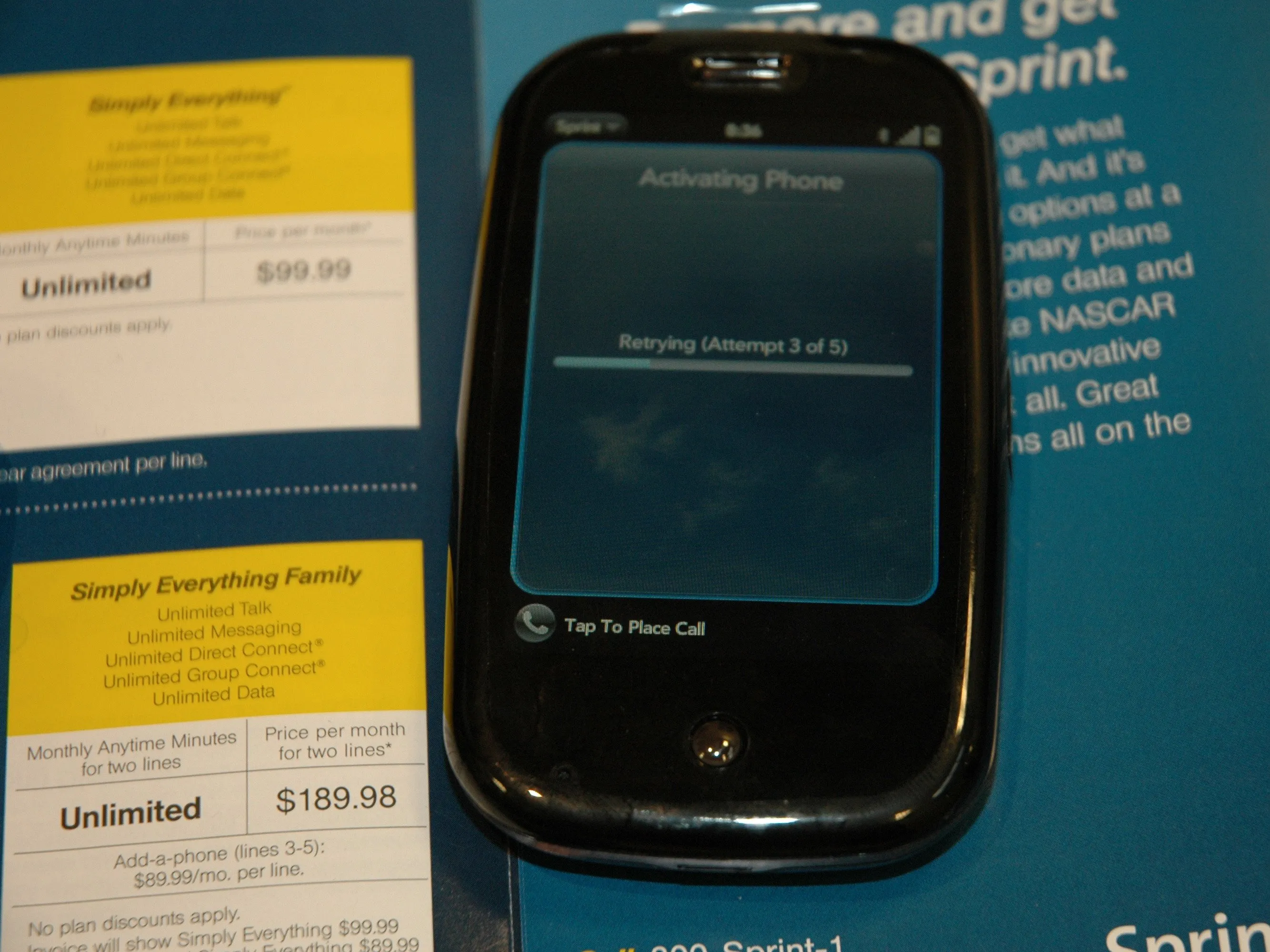

Потребовалось несколько попыток активировать телефон (в общей сложности около пяти минут), но это было не так страшно, как проблемы с активацией iPhone 3G от Apple прошлым летом.
Мы протестировали сеть 3G EVDO от Sprint по дороге домой и не заметили никаких перебоев. Загрузка и скачивание файлов происходили быстро, а приложение Pandora работало как чемпион.
WebOS - это так здорово! Нам нравится, как естественно можно переключать приложения и работать в многозадачном режиме с Web, Twitter, AIM и Pandora.
Шаг 3

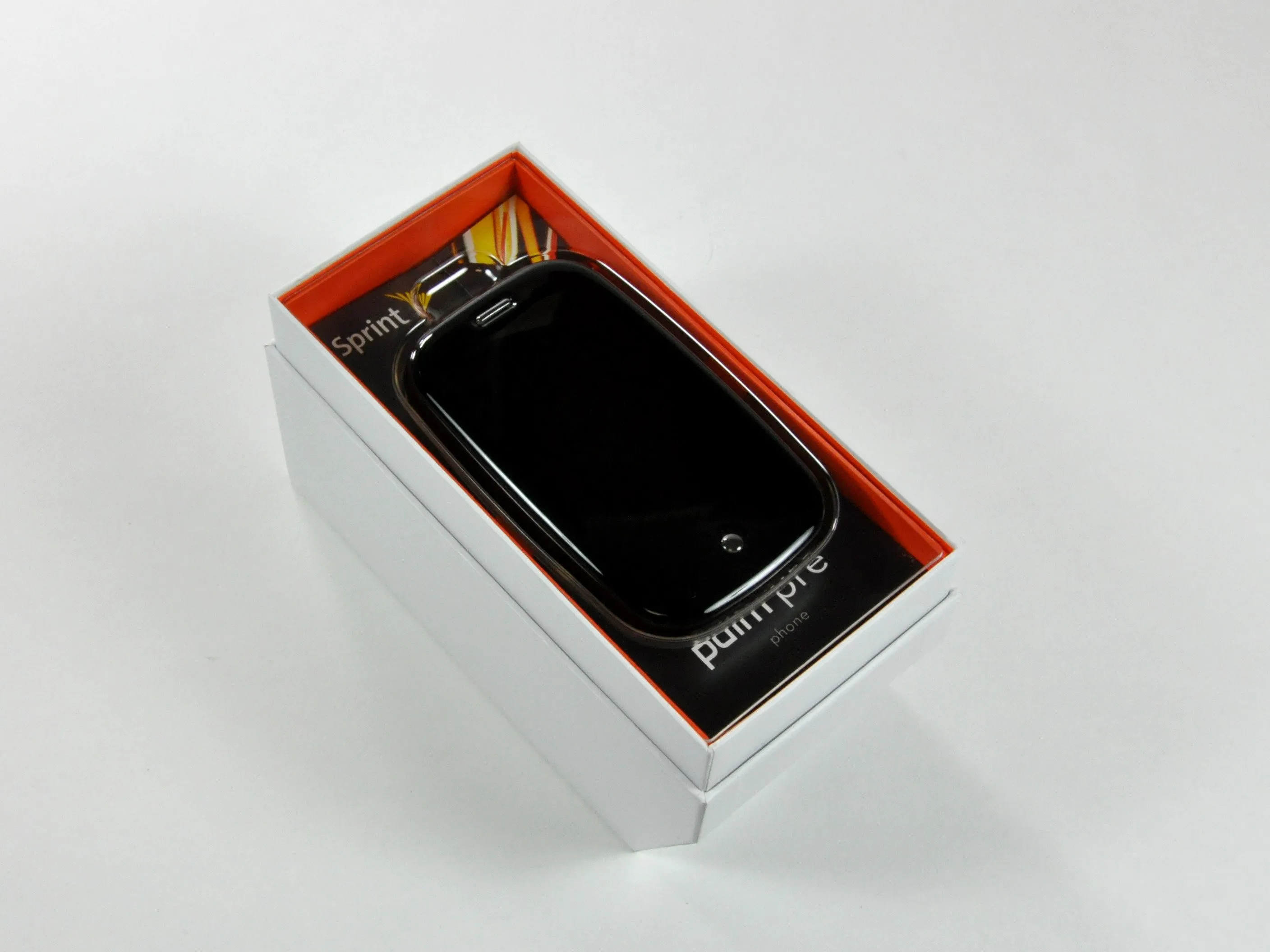

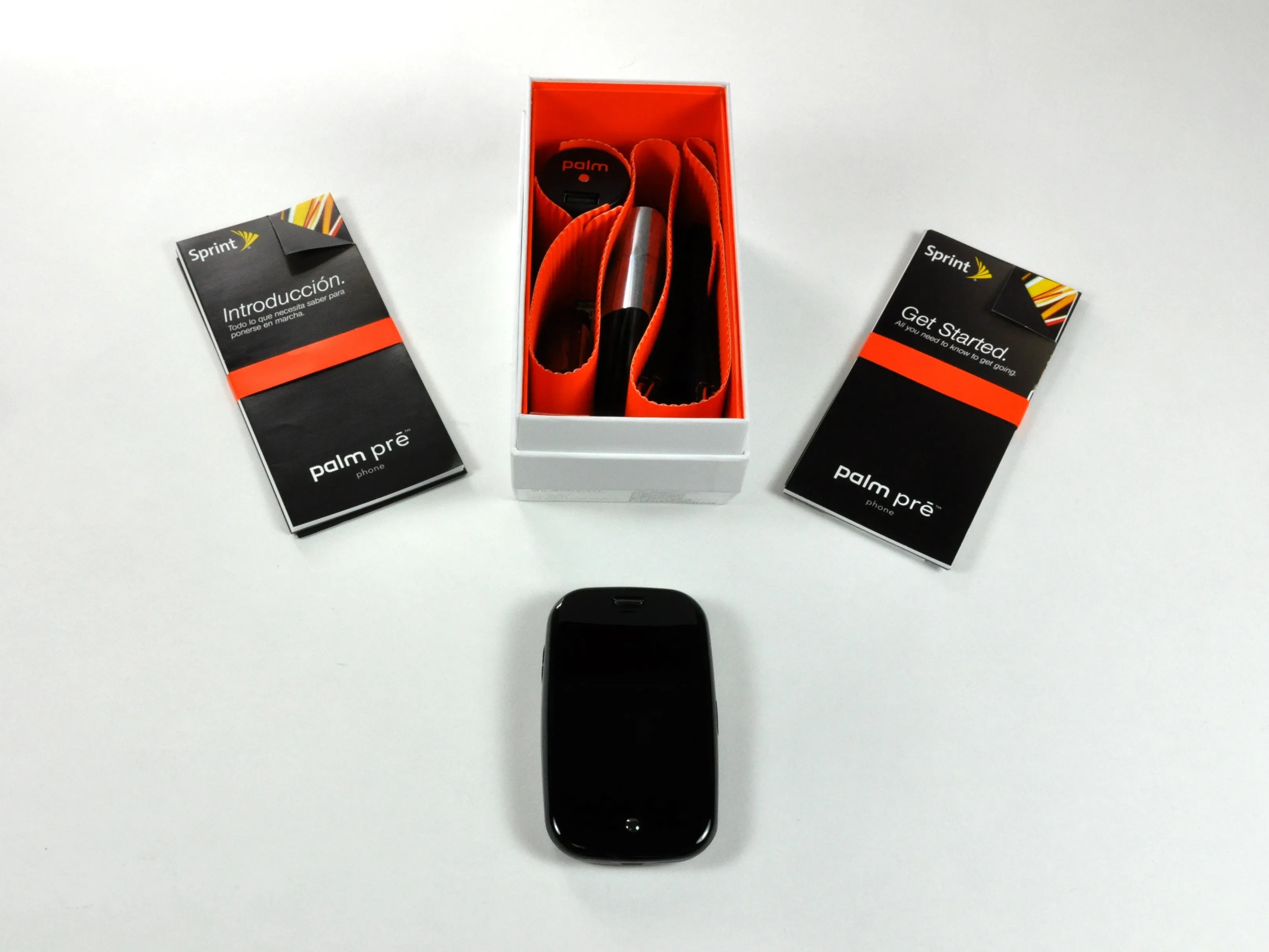

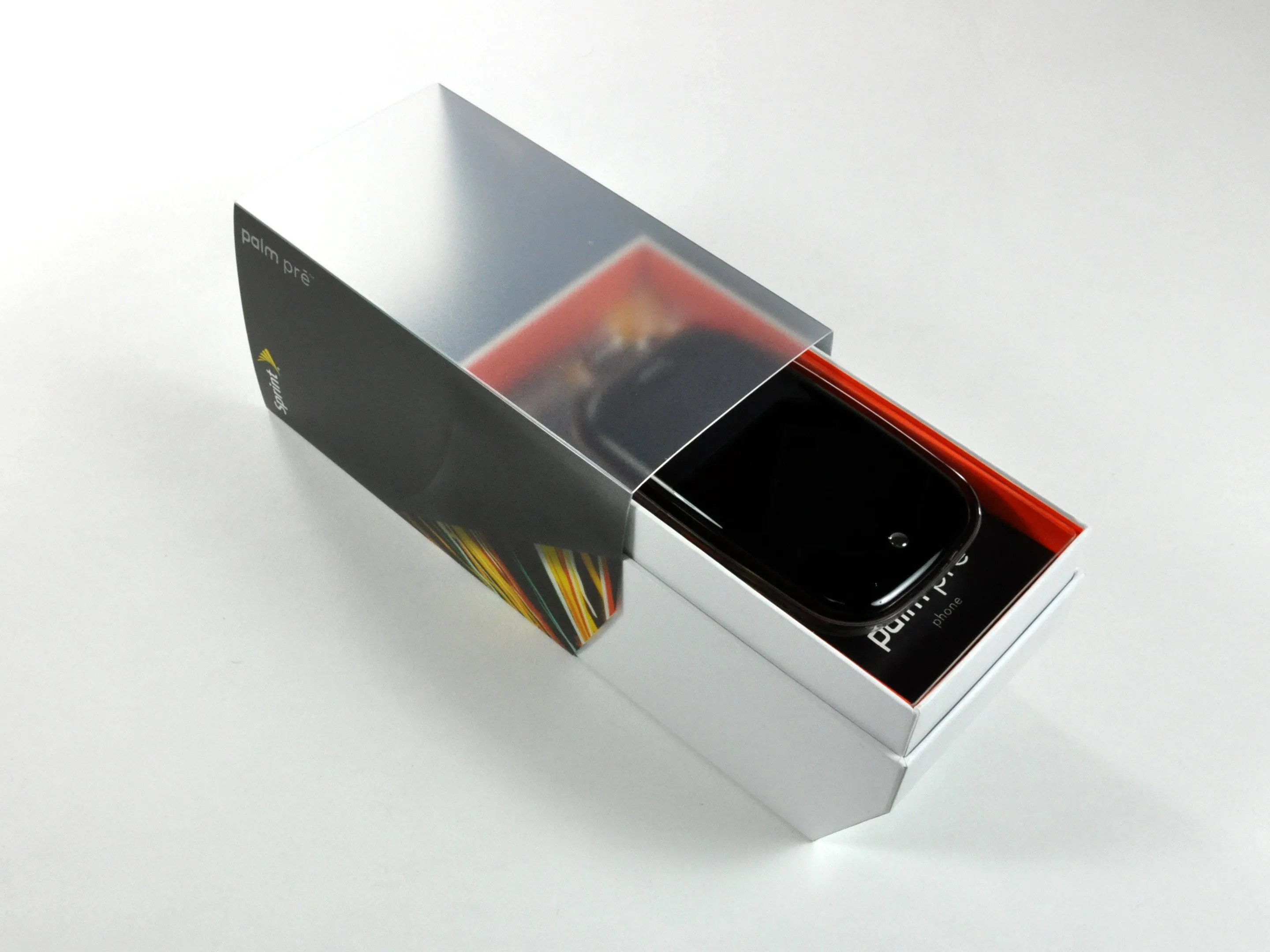

Содержимое коробки:
телефон Palm Pre
Зарядное устройство переменного тока для телефона, стандартный литий-ионный аккумулятор
Стереогарнитура, чехол для переноски
Кабель синхронизации Micro USB
Руководство по началу работы и руководство по функциям
В коробке находится предоплаченный пластиковый конверт для утилизации, позволяющий легко сдать ваш устаревший телефон на переработку. Это фантастический шаг со стороны Palm, но, конечно, утилизация - это крайняя мера, если вы не можете его починить.
И куропатка на грушевом дереве...
Шаг 4

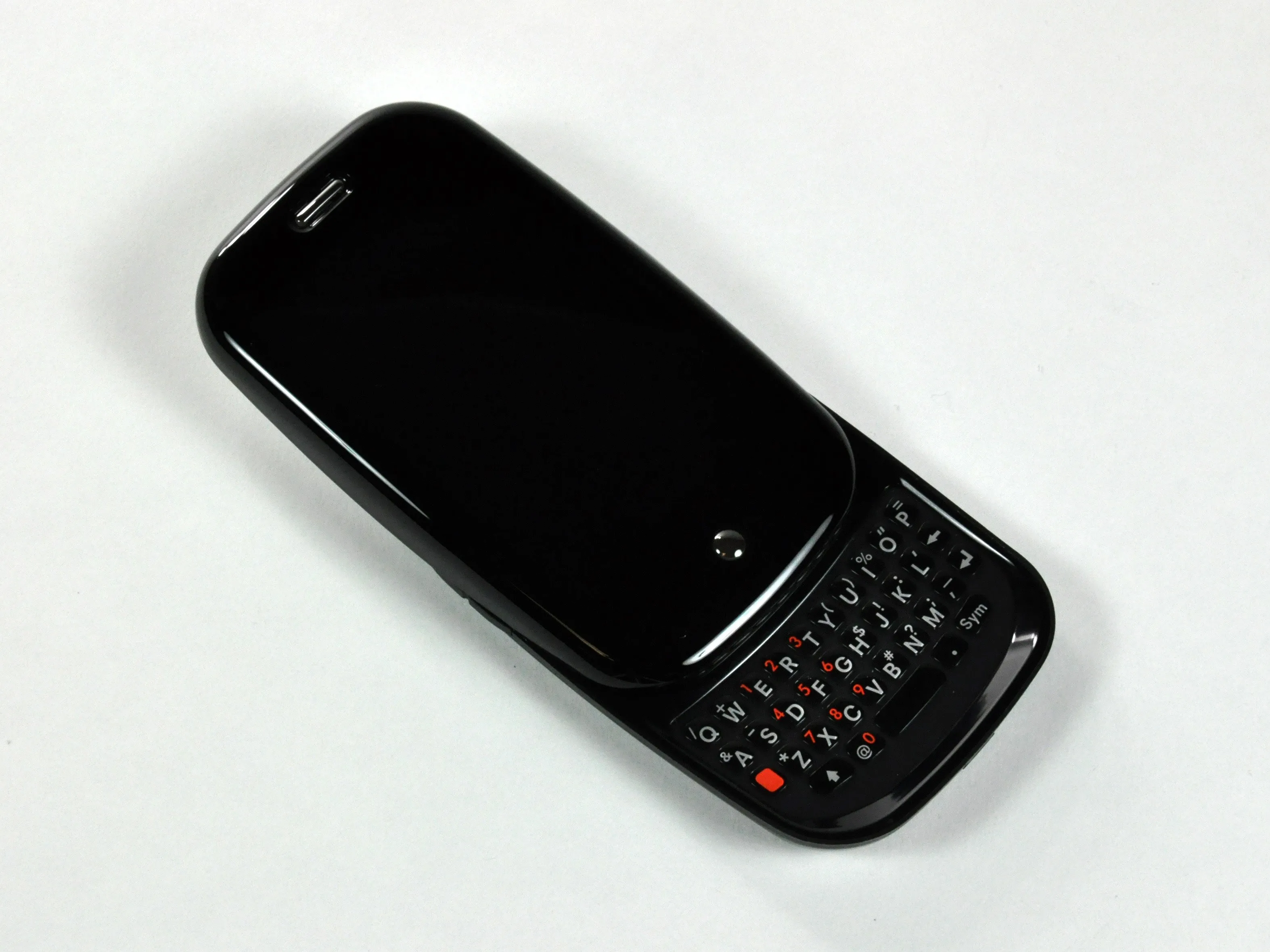

Пользователи, предпочитающие физические клавиатуры, будут довольны, но ветераны iPhone могут быть разочарованы отсутствием программной клавиатуры.
Открывать клавиатуру неудобно, и она прерывает плавность работы с WebOS. Попробуйте перед покупкой, потому что клавиатуры может быть достаточно, чтобы отпугнуть придирчивых пользователей.

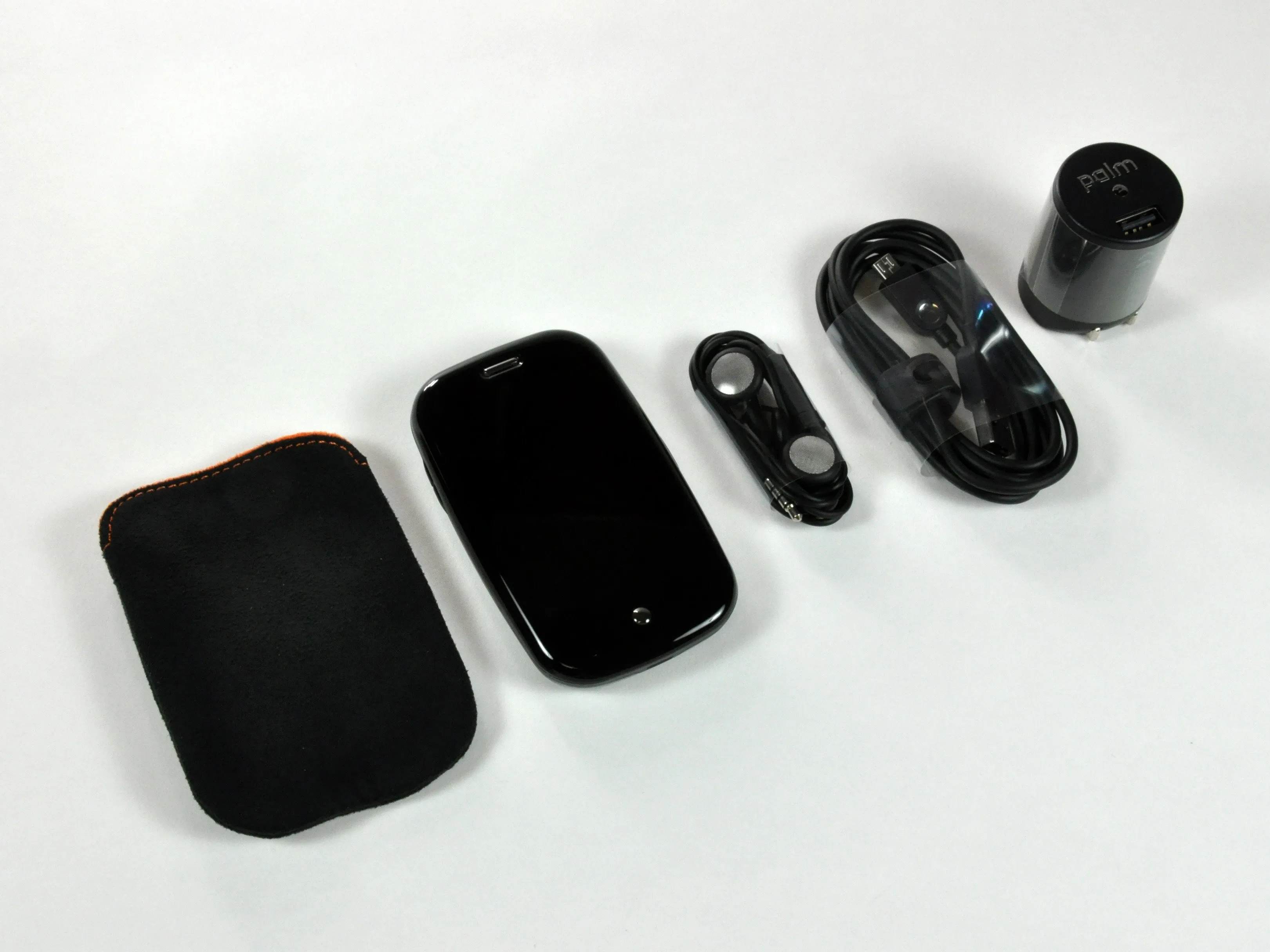

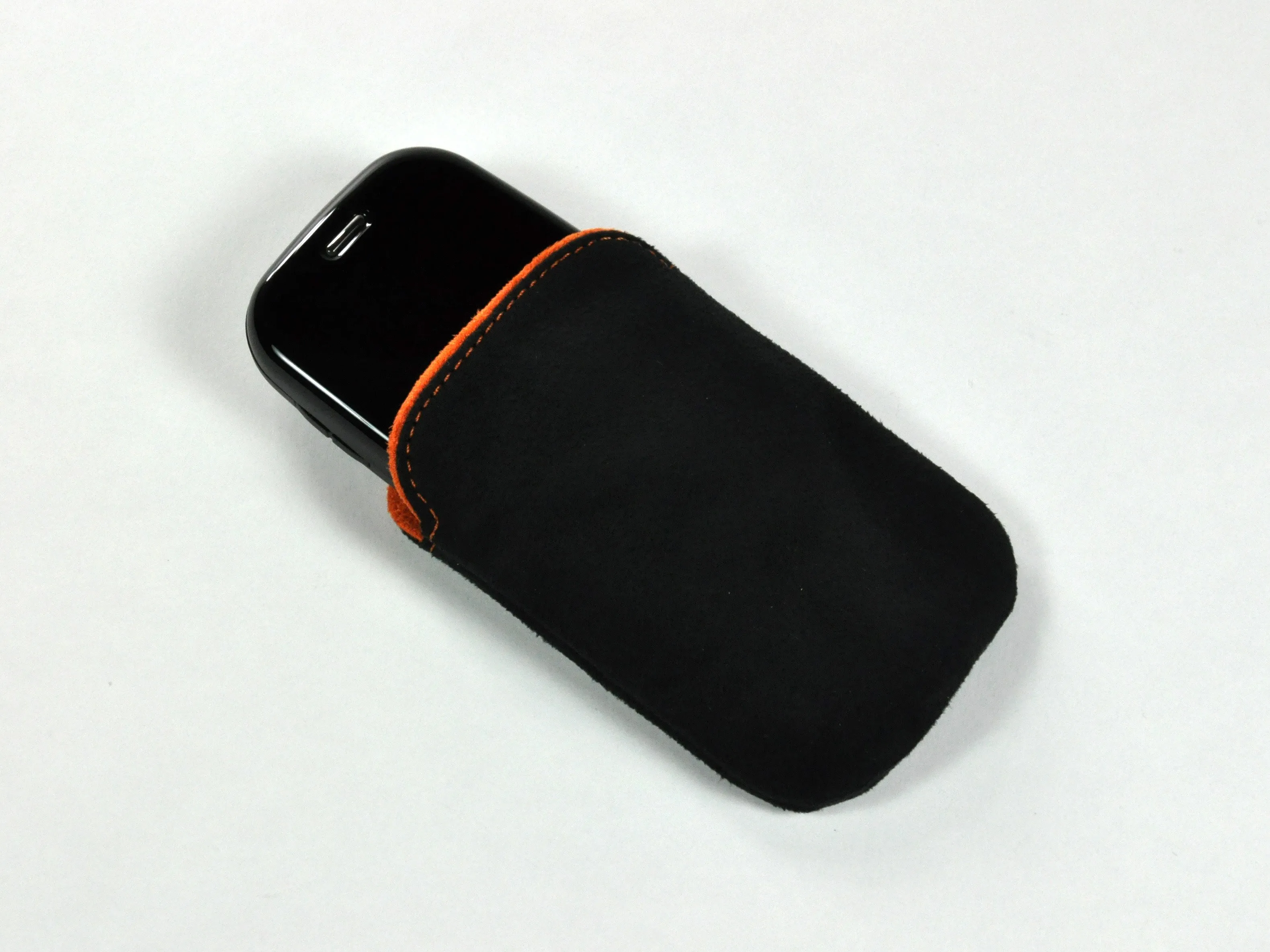

Pre поставляется в стильном и прочном корпусе, с выдвижной QWERTY-клавиатурой, наушниками и USB-кабелем.
На Pre написано 'Inspired by and designed in California', в то время как на iPhone просто 'Designed by Apple in California'.
Комментарии к шагу
Настоящая клавиатура! Если сенсорный экран и приложения будут работать на уровне, близком к качеству iPhone, это сделает Pre очень хорошим вариантом для тех, кто действительно хочет создавать много текстового контента на своем мобильном устройстве.
Div означает Diversity Antenna.
https://en.wikipedia.org/wiki/Antenna_div...
Шаг 5

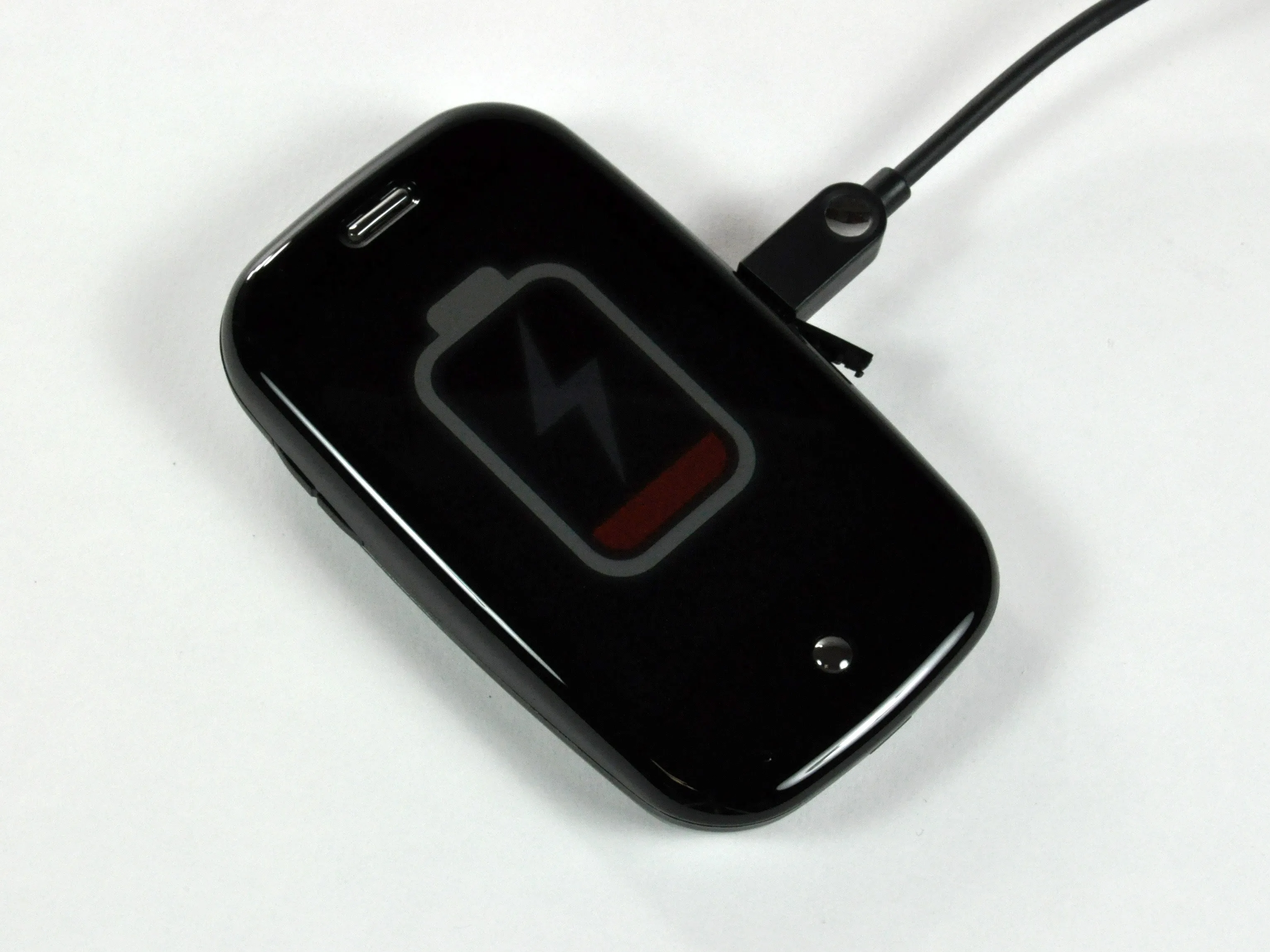

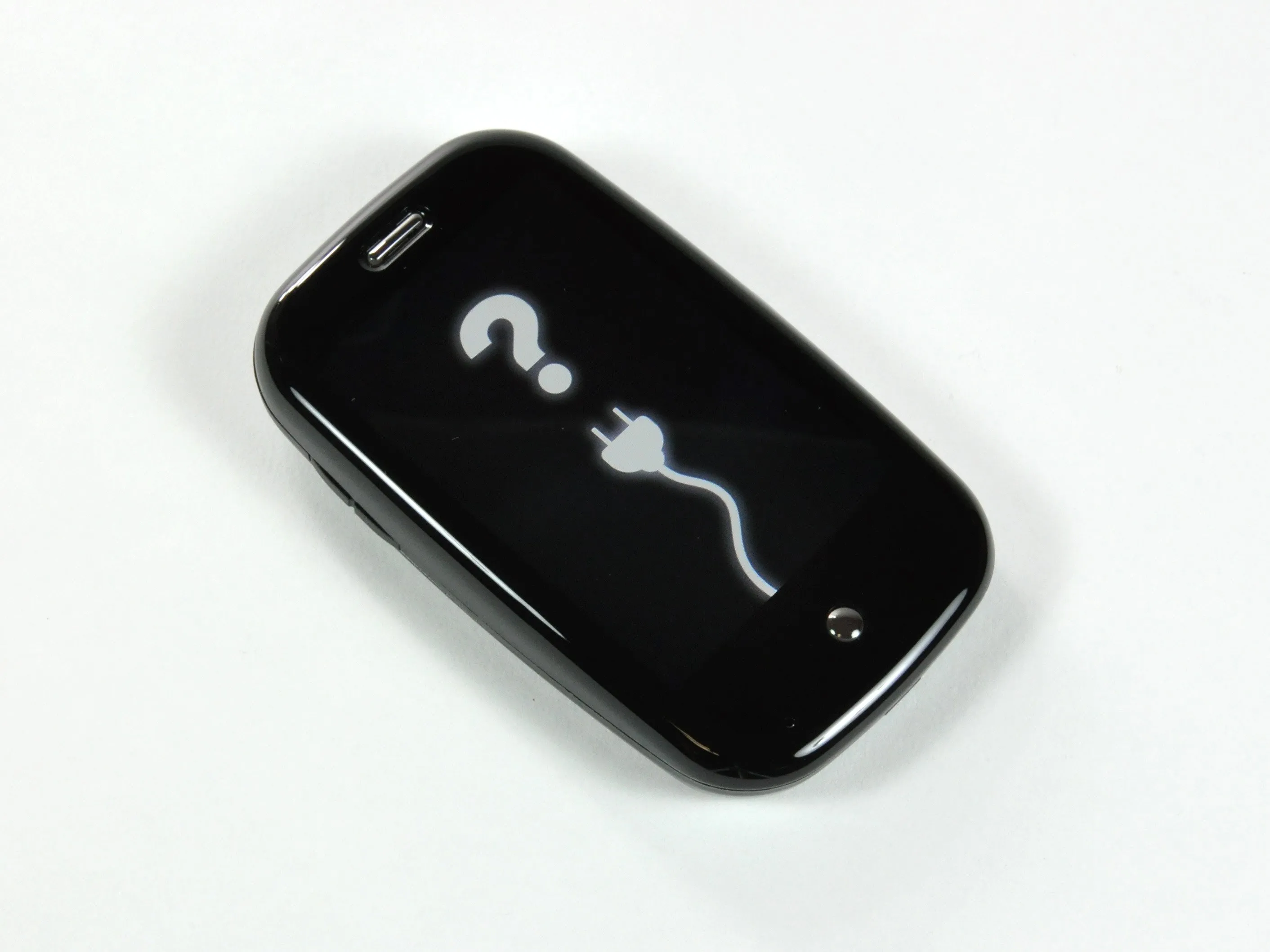

Аккумулятор был заряжен лишь частично, и мы успели разрядить его за 1,5 часа езды из Санта-Барбары.
Мы просто зарядим его на короткое время через разъем MicroUSB, прежде чем разбирать его на части. :)
На аппаратное обеспечение предоставляется полная годовая гарантия, а вот на программное обеспечение Palm обещает, что 'программное обеспечение будет работать в существенном соответствии с программными спецификациями в течение девяноста (90) дней'.
Шаг 6

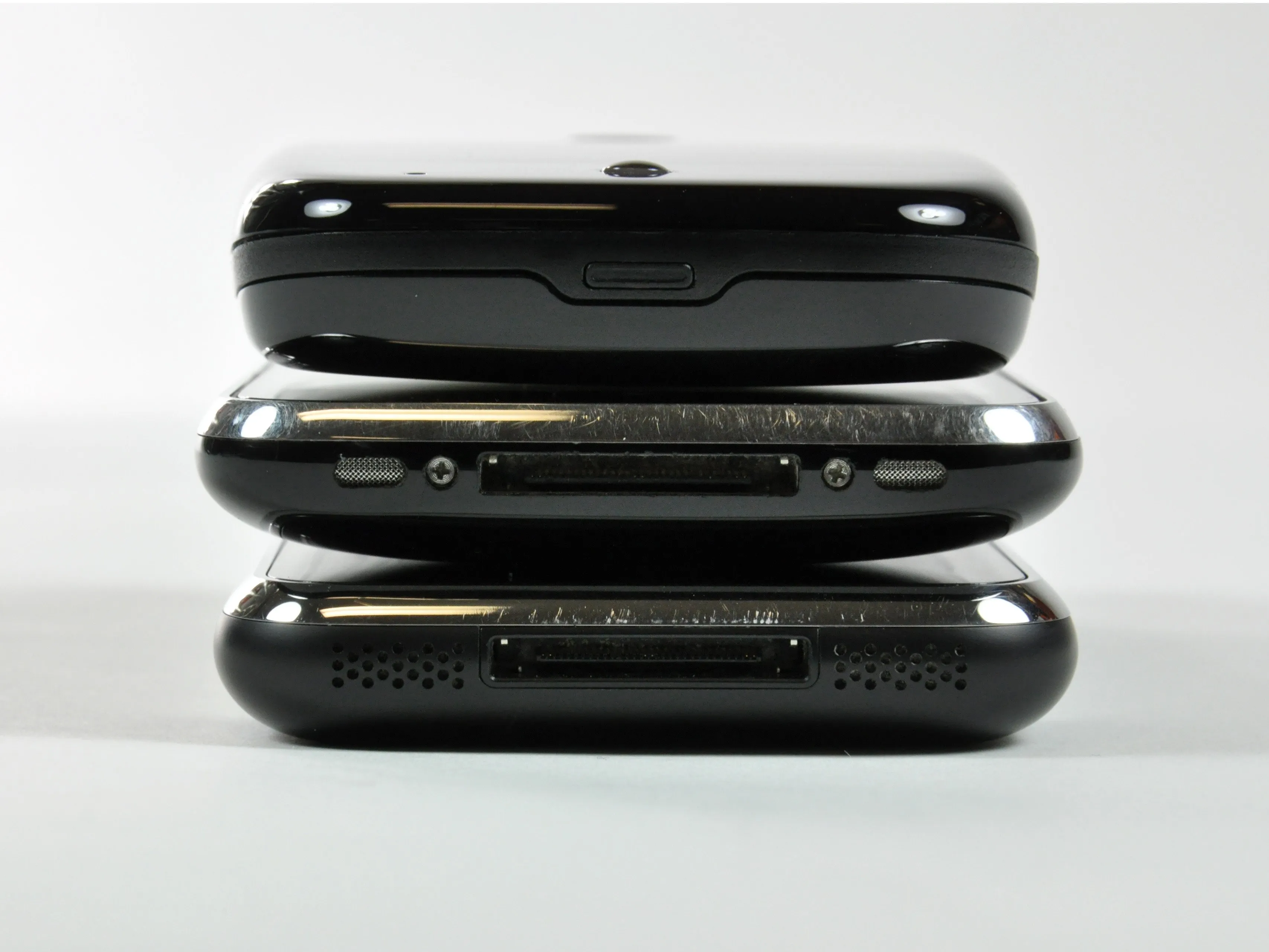

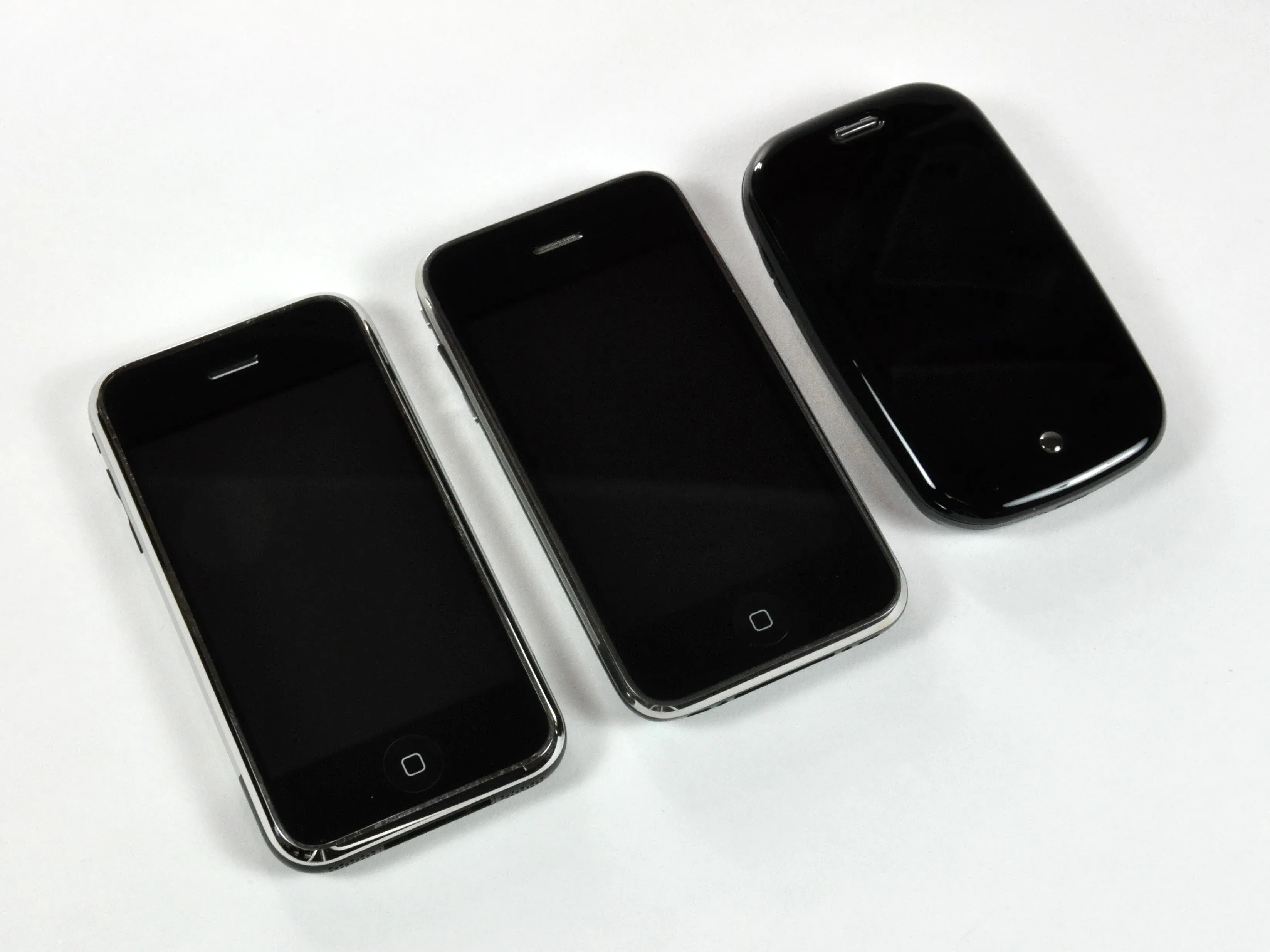

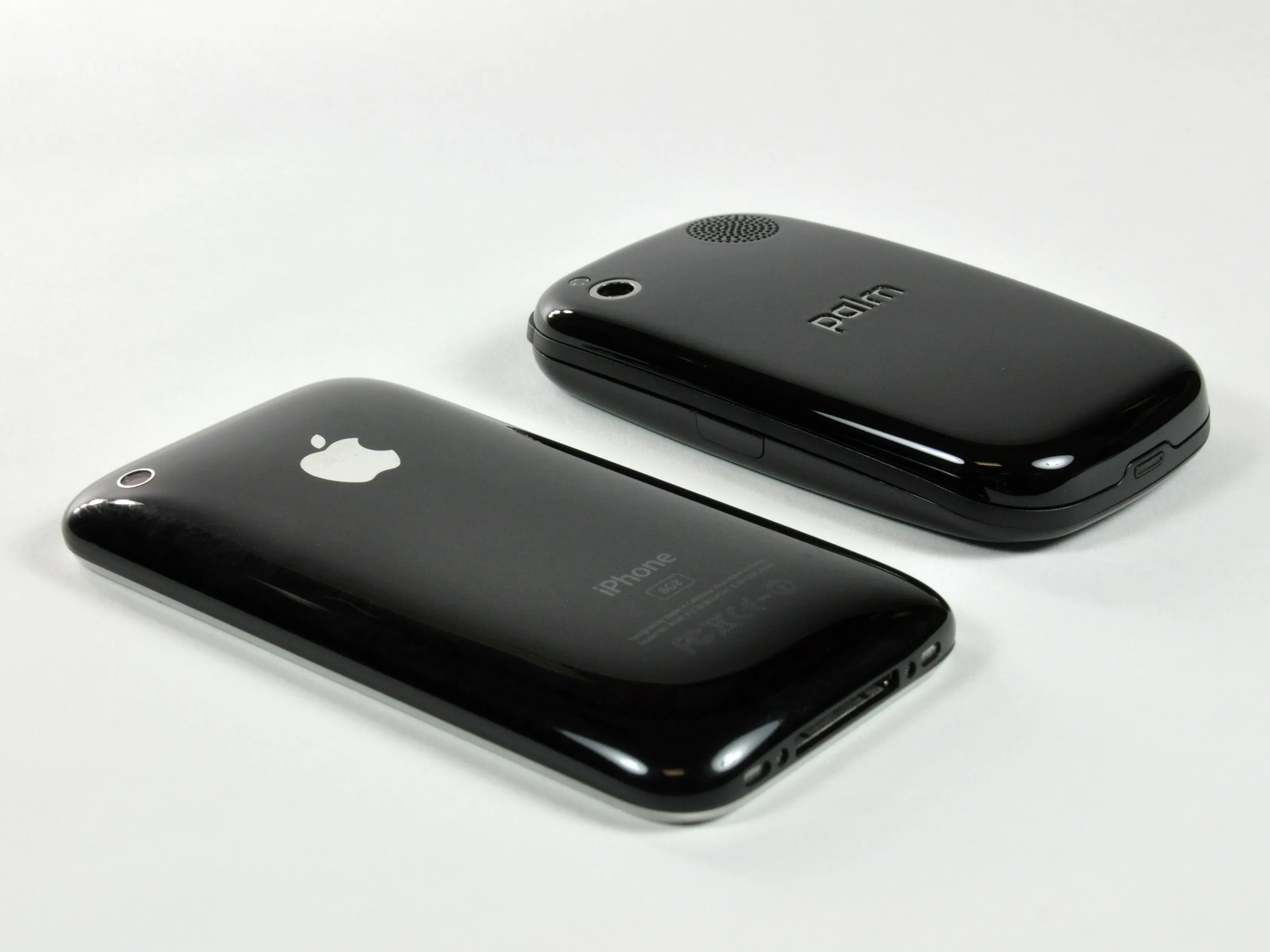

Модельный ряд: Apple iPhone против Palm Pre
Нам нравится держать Pre в руках. В закрытом положении его гораздо удобнее держать, чем iPhone.
Обратите внимание на большую толщину Pre по сравнению с iPhone (17 мм против 12 мм). Это не только позволяет инженерам более гибко подходить к проектированию физического расположения компонентов, но и делает Pre очень удобным для нашей ладони.
Шаг 7

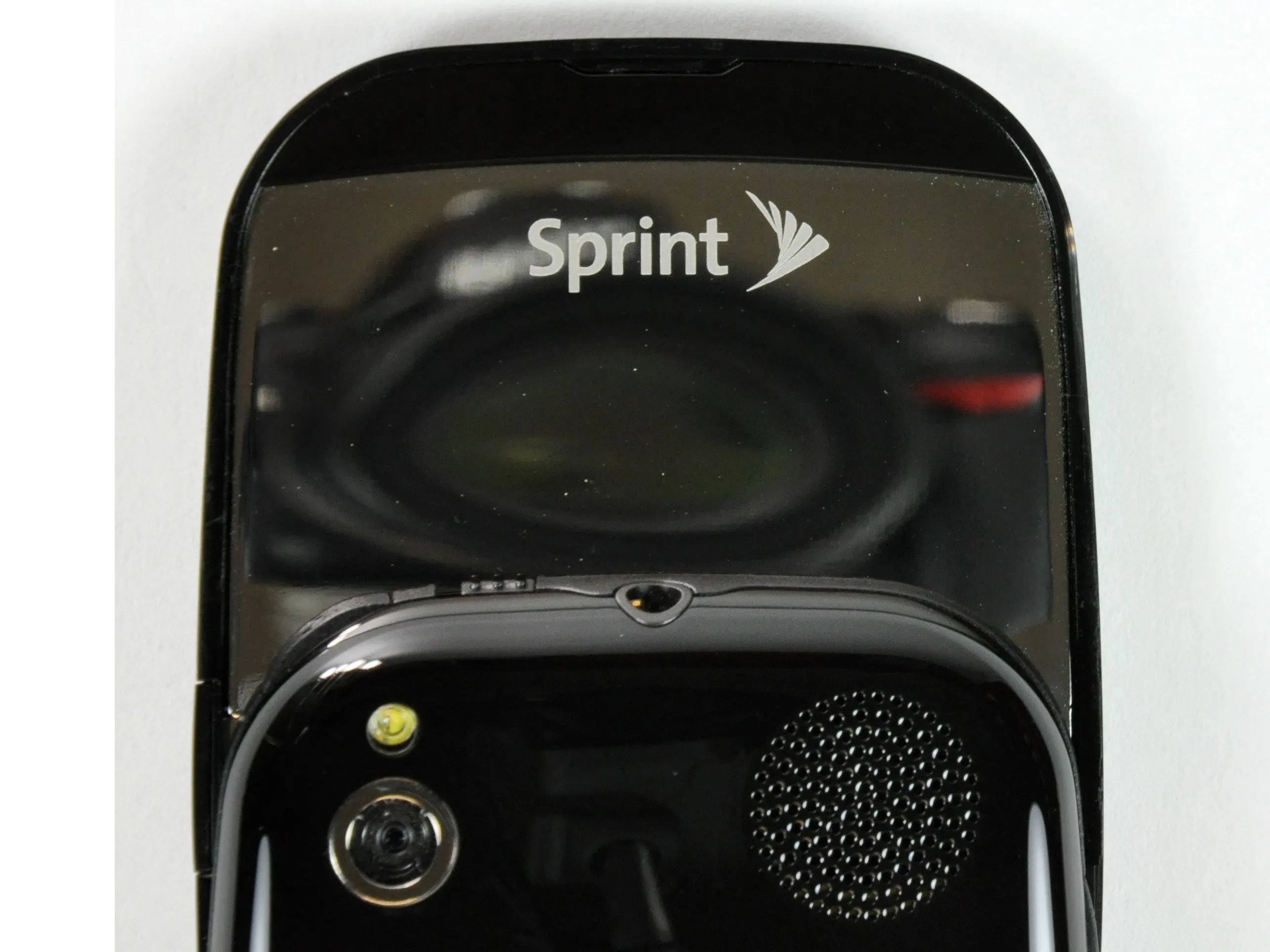

Чтобы лучше видеть свое лицо при съемке фотографий для MySpace, Pre оснащен зеркалом на задней панели.
К сожалению, зеркало искажает все, что находится в поле зрения, - оно подстраивается под небольшой изгиб телефона. Кроме того, на нем легко остаются отпечатки пальцев. Ваши пальцы будут тяготеть к этой области, когда вы держите телефон открытым.

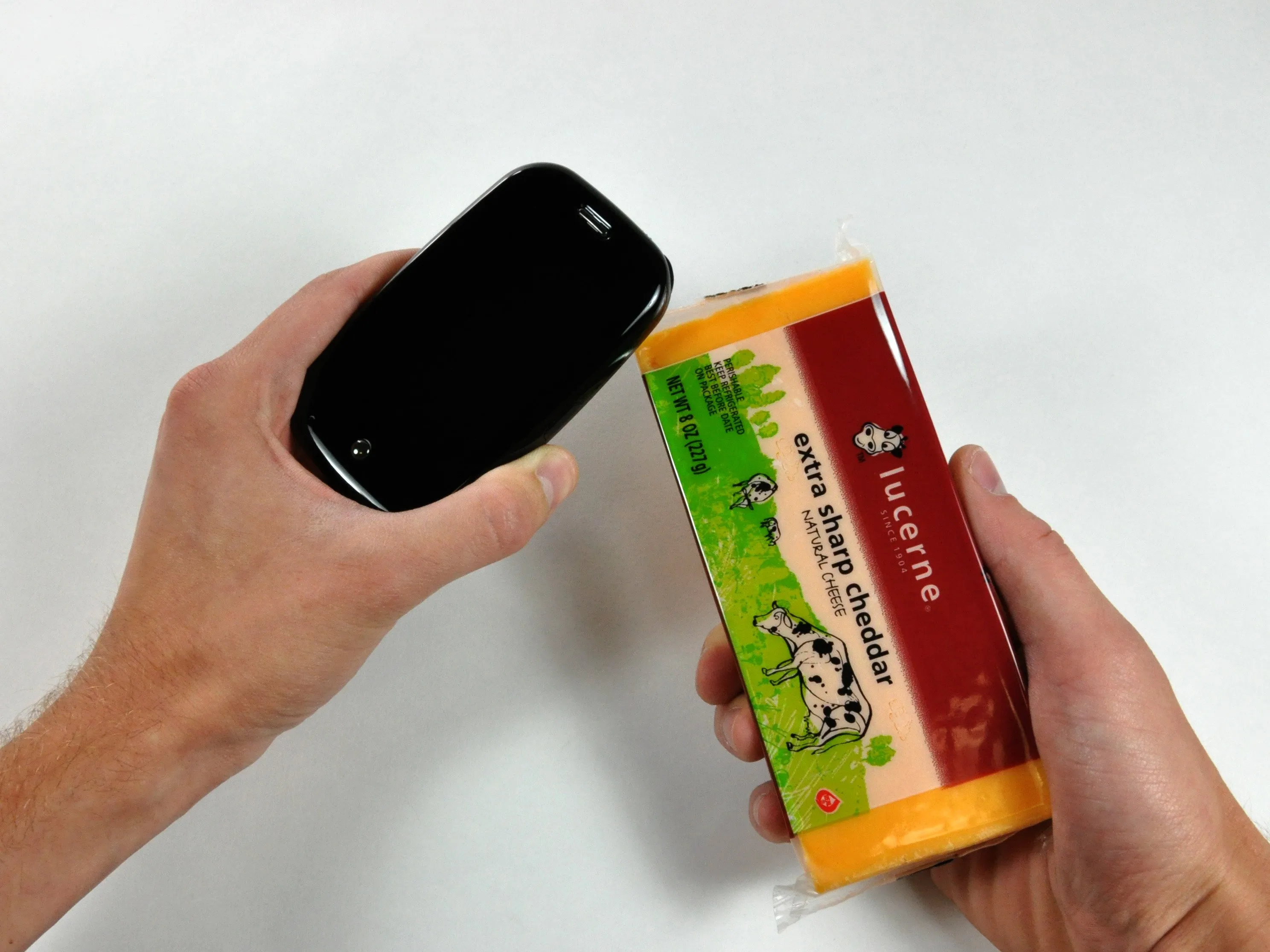

Сыр не разрезается. Очевидно, это работает только наоборот.
Однако 3-мегапиксельная камера делает отличные снимки (последнюю фотографию мы сделали в машине, используя Pre).
Шаг 8

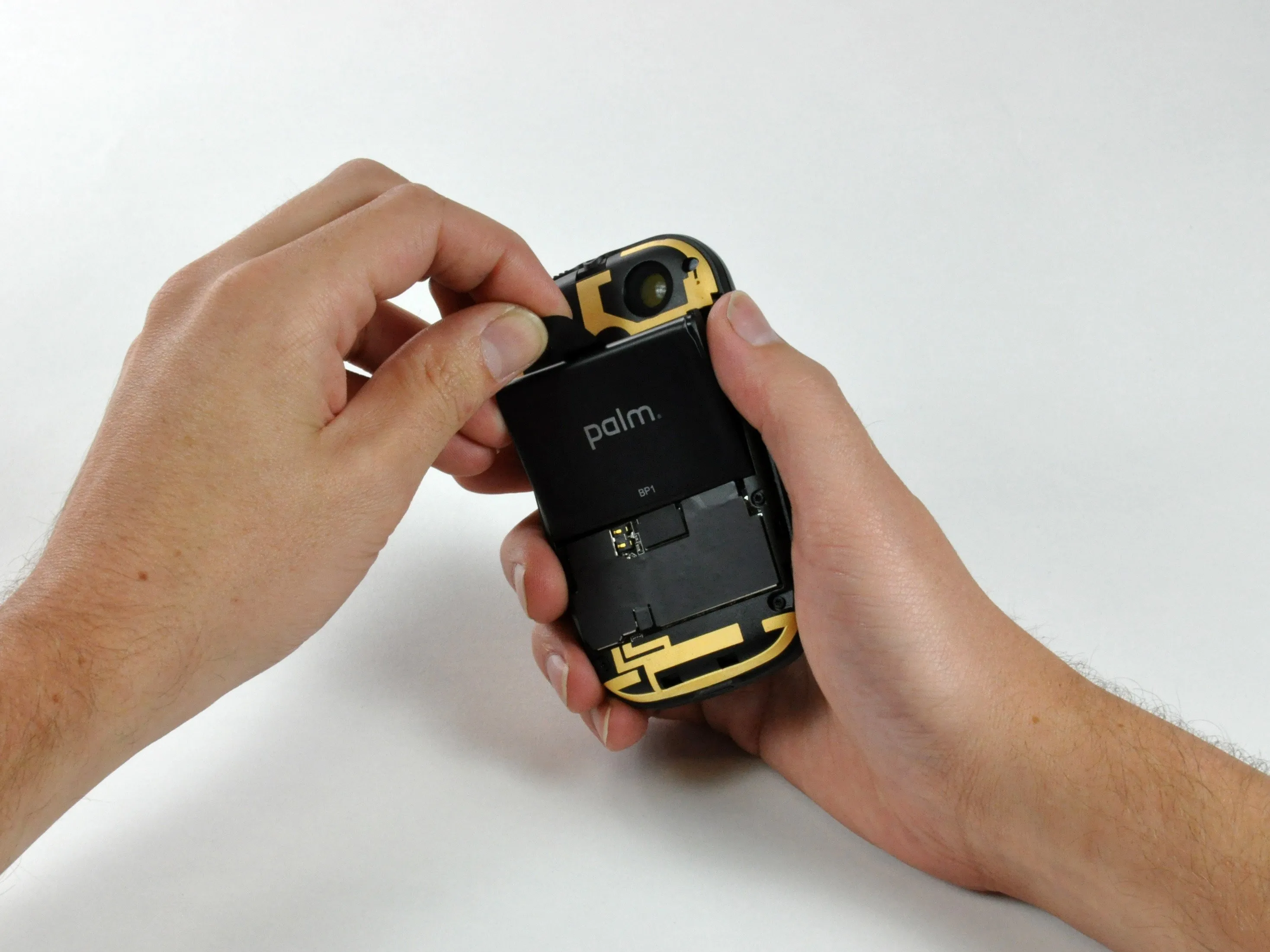

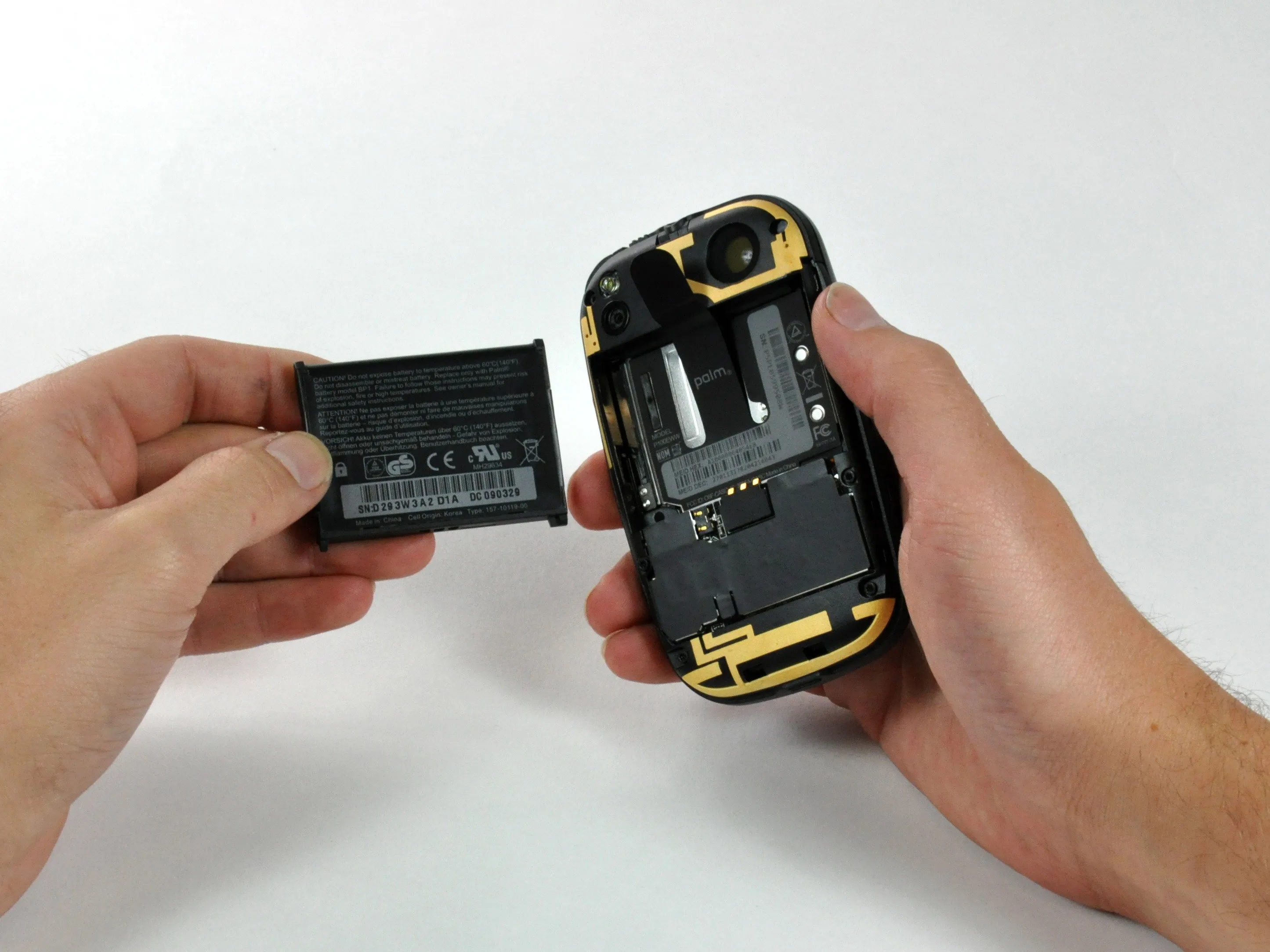

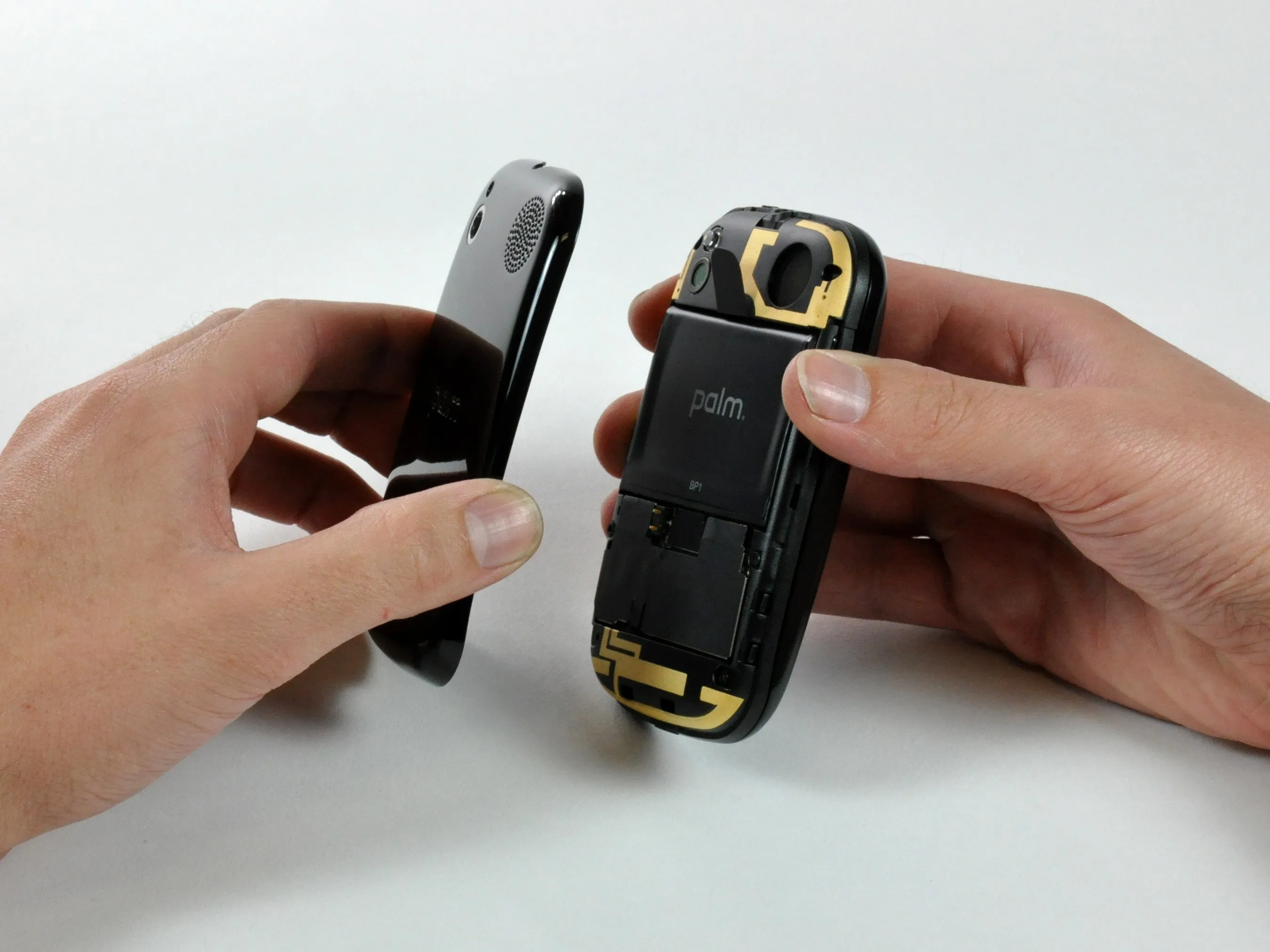

Задняя панель легко отщелкивается, открывая доступ к аккумулятору.
Емкость аккумулятора Pre составляет 1150 мАч, точно такой же, как у iPhone 3G, хотя, как сообщается, Pre работает немного хуже из-за возможности работы в фоновом режиме (но мы не возражаем).
Хотя Sprint со временем будет продавать запасные и/или резервные батареи, сегодня в нашем магазине их не было.
Шаг 9

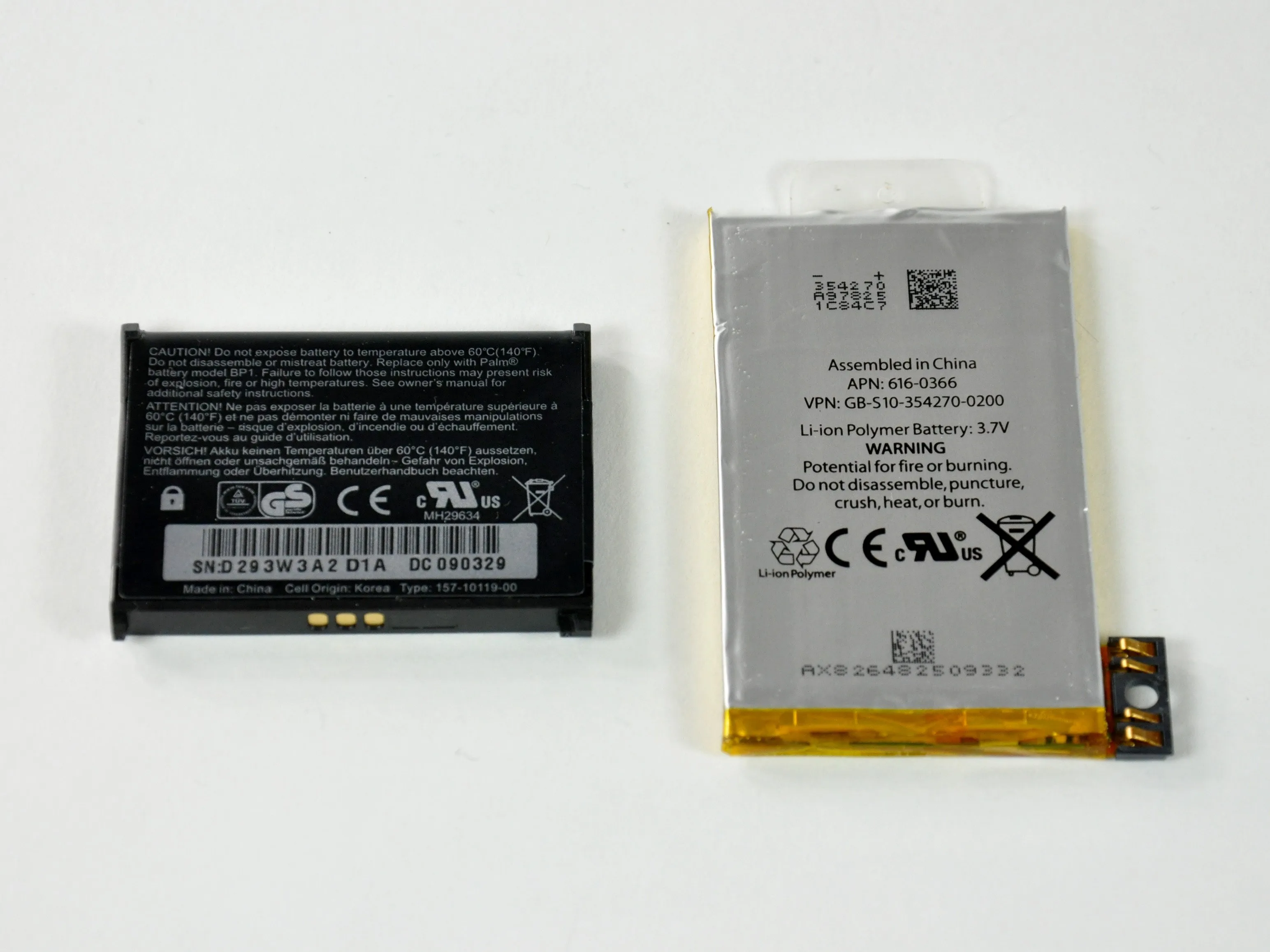

Аккумулятор от Pre слева и iPhone 3G справа. Несмотря на разную форму, вес обоих составляет 23 грамма.
В отличие от айфонов Apple, батарея в Pre сменная. Спасибо Palm!
Шаг 10

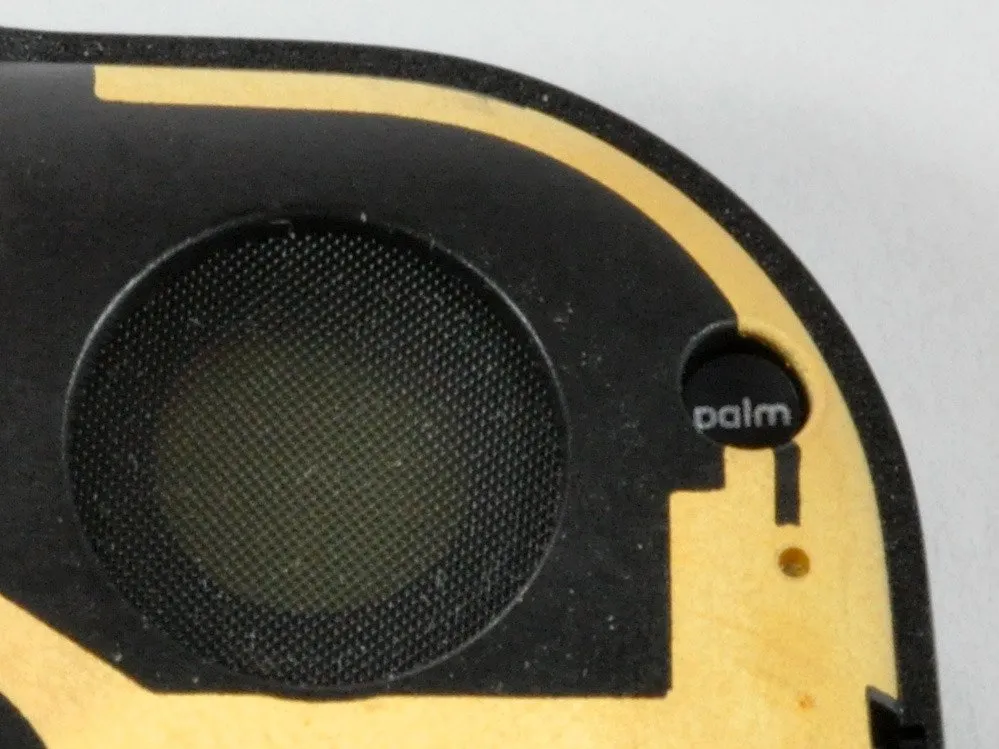

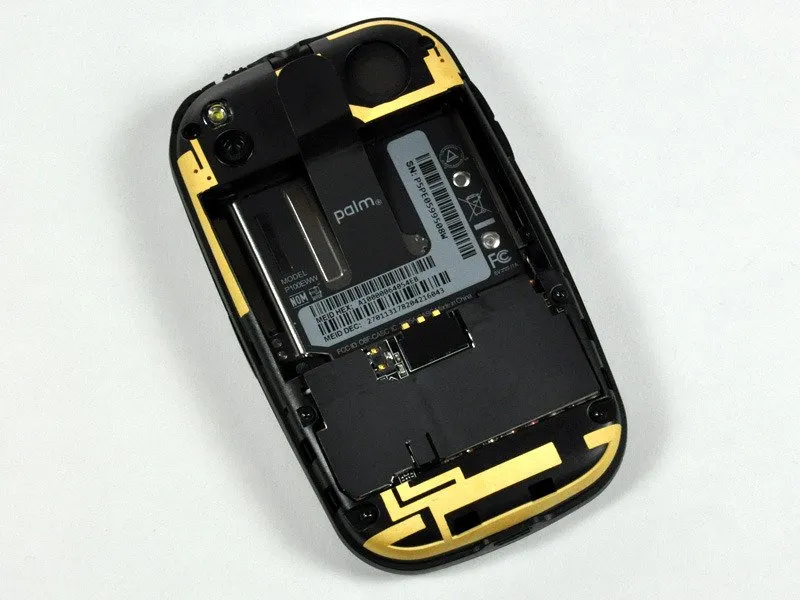

Задняя панель телефона и динамик.
Динамик в Pre значительно лучше, чем в iPhone.
Palm не стала экономить на антеннах. Как только вы снимаете заднюю панель, они сразу же оказываются на виду.
Сайт конструкция антенны трехмерная, чтобы оптимизировать качество сигнала. Антенны iPhone также используют эту технику.
Небольшая наклейка с надписью 'ладонь', которая видна на третьем снимке, вероятно, предназначена для того, чтобы люди не делали то, что мы собираемся сделать...
Комментарии к шагу
Если динамик расположен сзади, разве это не затрудняет восприятие звука и не увеличивает вероятность того, что он будет закрыт рукой? Так что в итоге звук получается хуже при практическом использовании? Расположение динамика в iPhone кажется более логичным с акустической точки зрения.
Есть ли у кого-нибудь предположения о производителе 3D-антенны?
Шаг 11

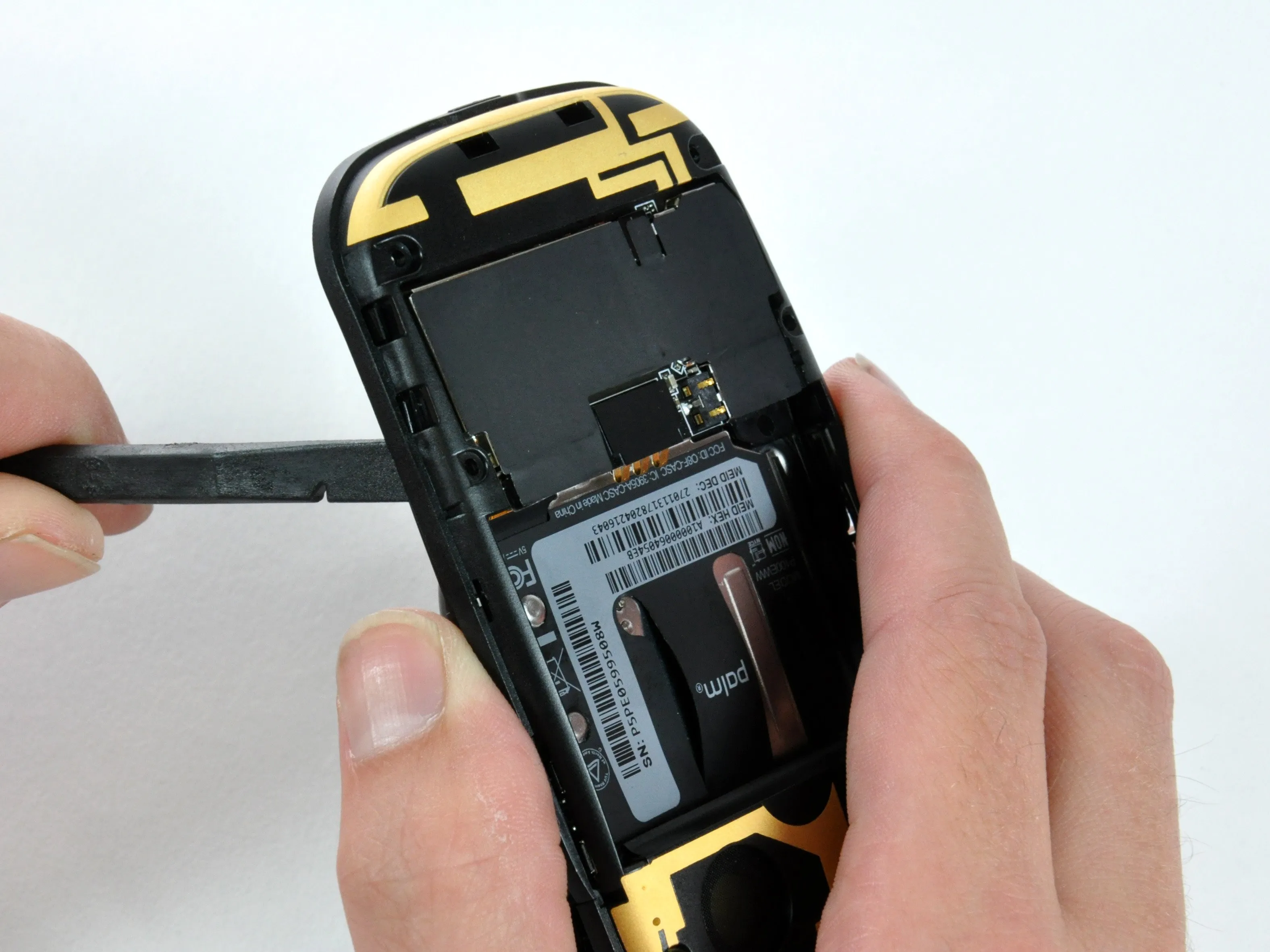

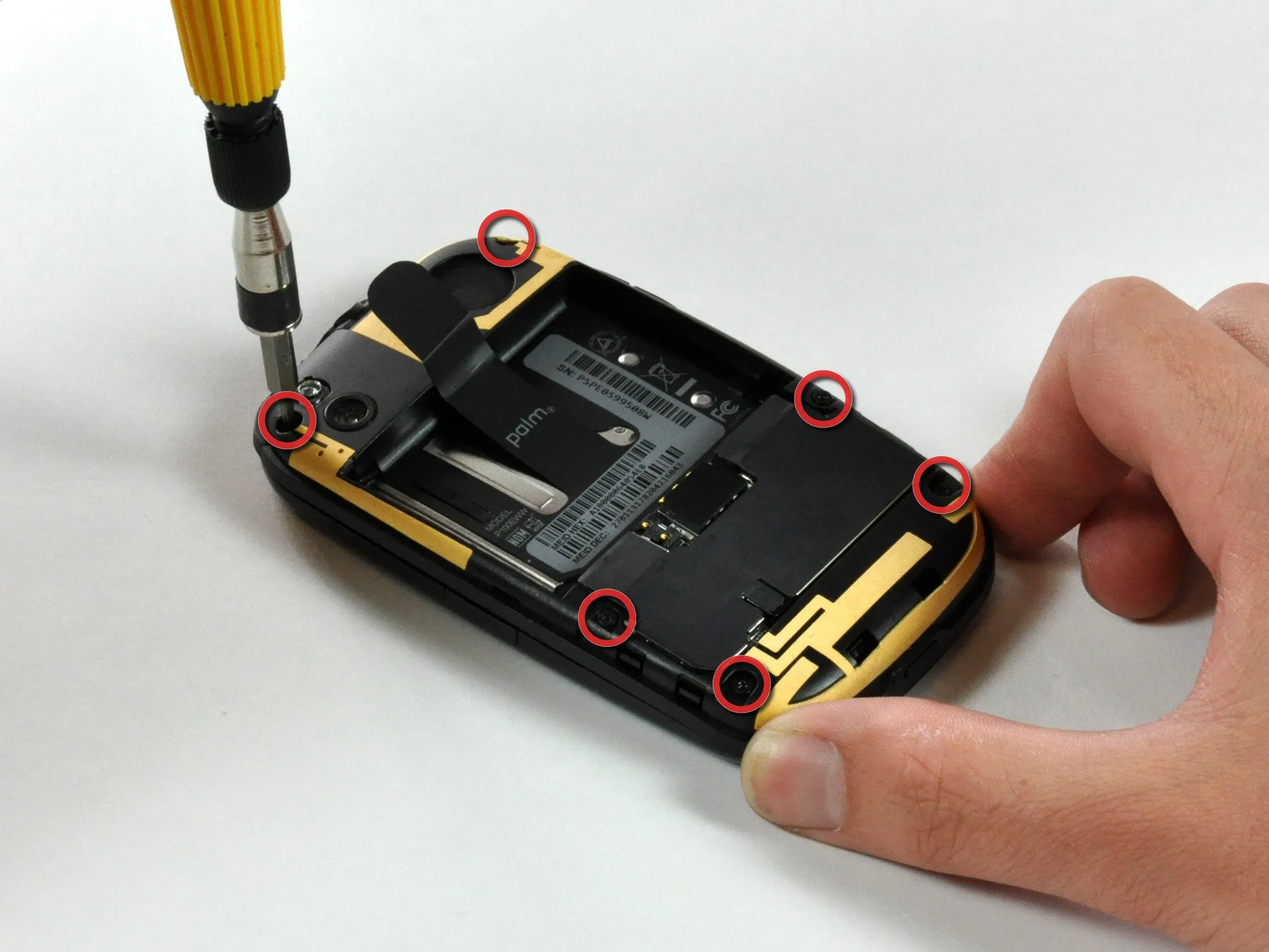

Откручиваем один из шести винтов T5, необходимых для отделения задней панели от телефона.
Винт в правом верхнем углу закрыт наклейкой с надписью 'Palm'.

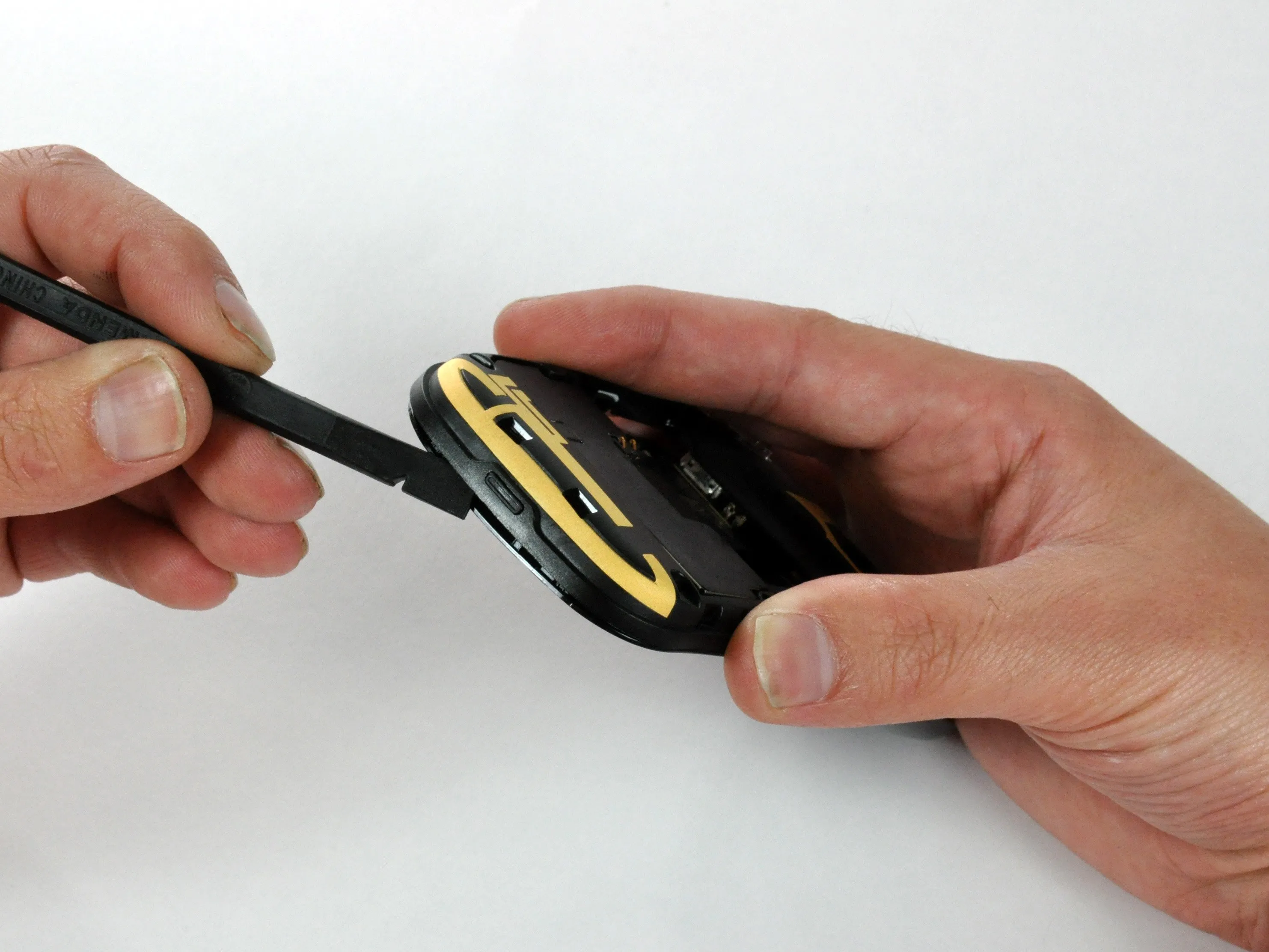

На задней панели имеются блокирующие выступы.
Осторожно обойдите телефон, освобождая выступы по мере продвижения.
Шаг 12

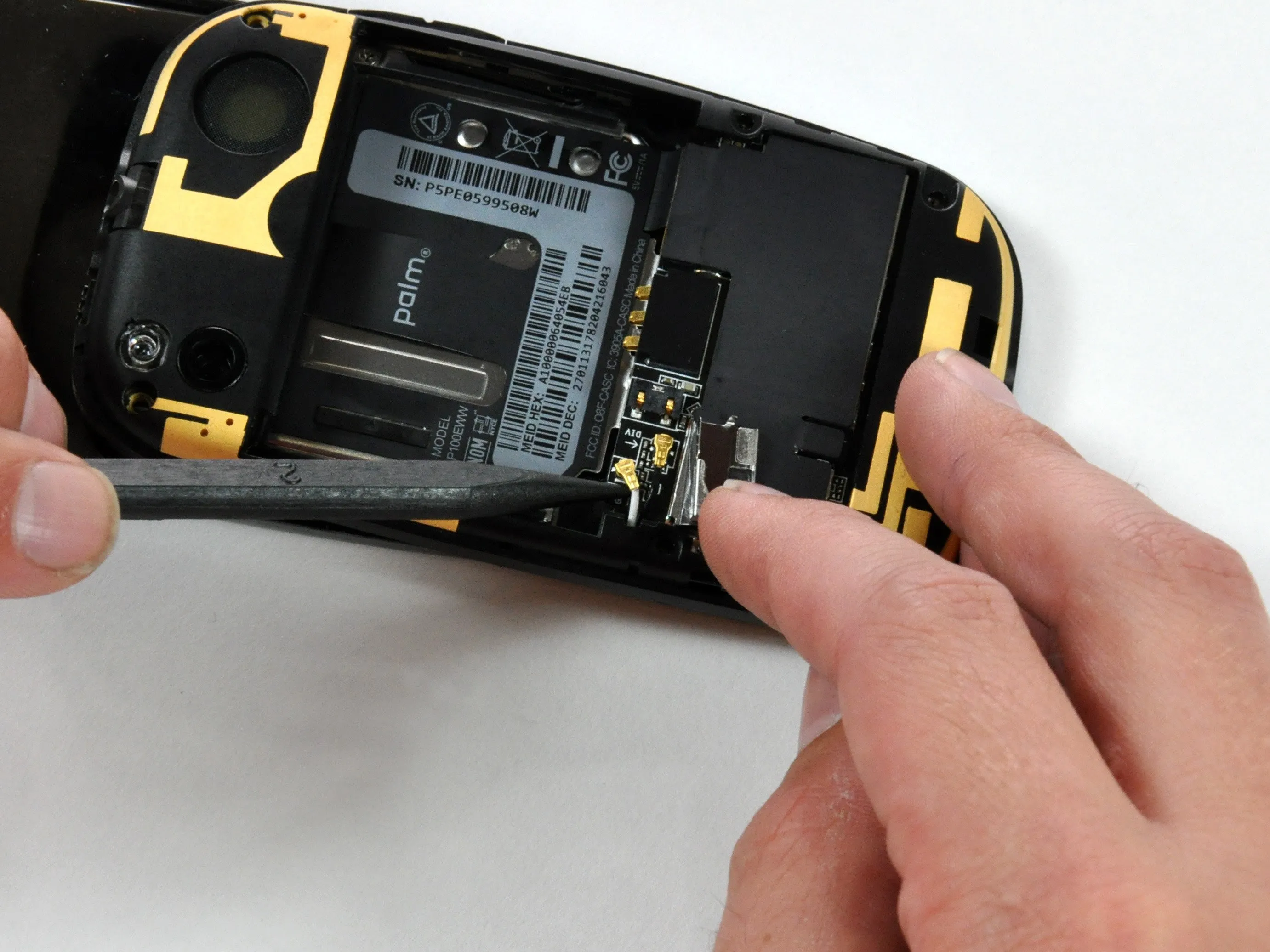

Мы нашли две антенны.
Одна была обозначена как GPS (понятно, для чего она), а другая - как DIV (для разносторонняя антенна - спасибо microbreak!).
Комментарии к шагу
'DIV', скорее всего, означает 'Diversity' - вторая антенна для приемника CDMA, которая уменьшает влияние пространственных колебаний уровня сигнала и тем самым увеличивает среднюю скорость передачи данных. Довольно часто встречается в дизайнах CDMA EVDO в наши дни.
Re: Шаг 15
'...нельзя отрицать, что упаковка клавиатуры в устройство, которое не больше и не тяжелее iPhone, - это очень впечатляющий инженерный подвиг'.
При объеме 87% от объема Pre, iPhone также весит на 2 грамма меньше.
Если бы они не вставляли клавиатуру, я уверен, что ваше утверждение было бы верным, за исключением части 'очень впечатляющий инженерный подвиг'.
Действительно ли двух граммов достаточно, чтобы человек заметил разницу? Это погрешность округления - если перевести в унции, то оба устройства будут весить 4,7 унции.
Как называется разъем, используемый для этих антенн? Я бы хотел иметь возможность подключить антенну к своему телефону, но я уже много лет ищу и не могу понять, как называется нужный мне разъем.
Шаг 13

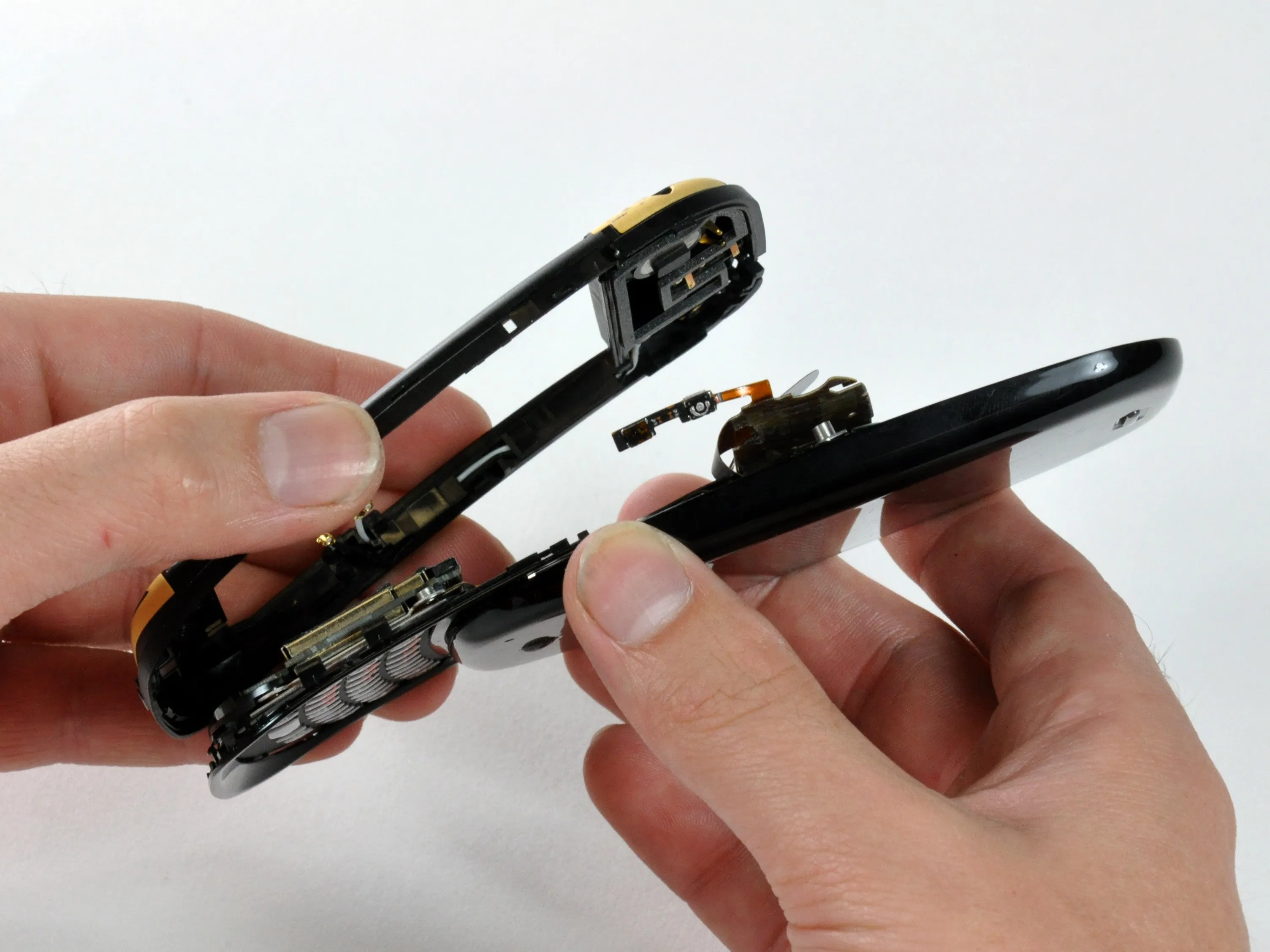

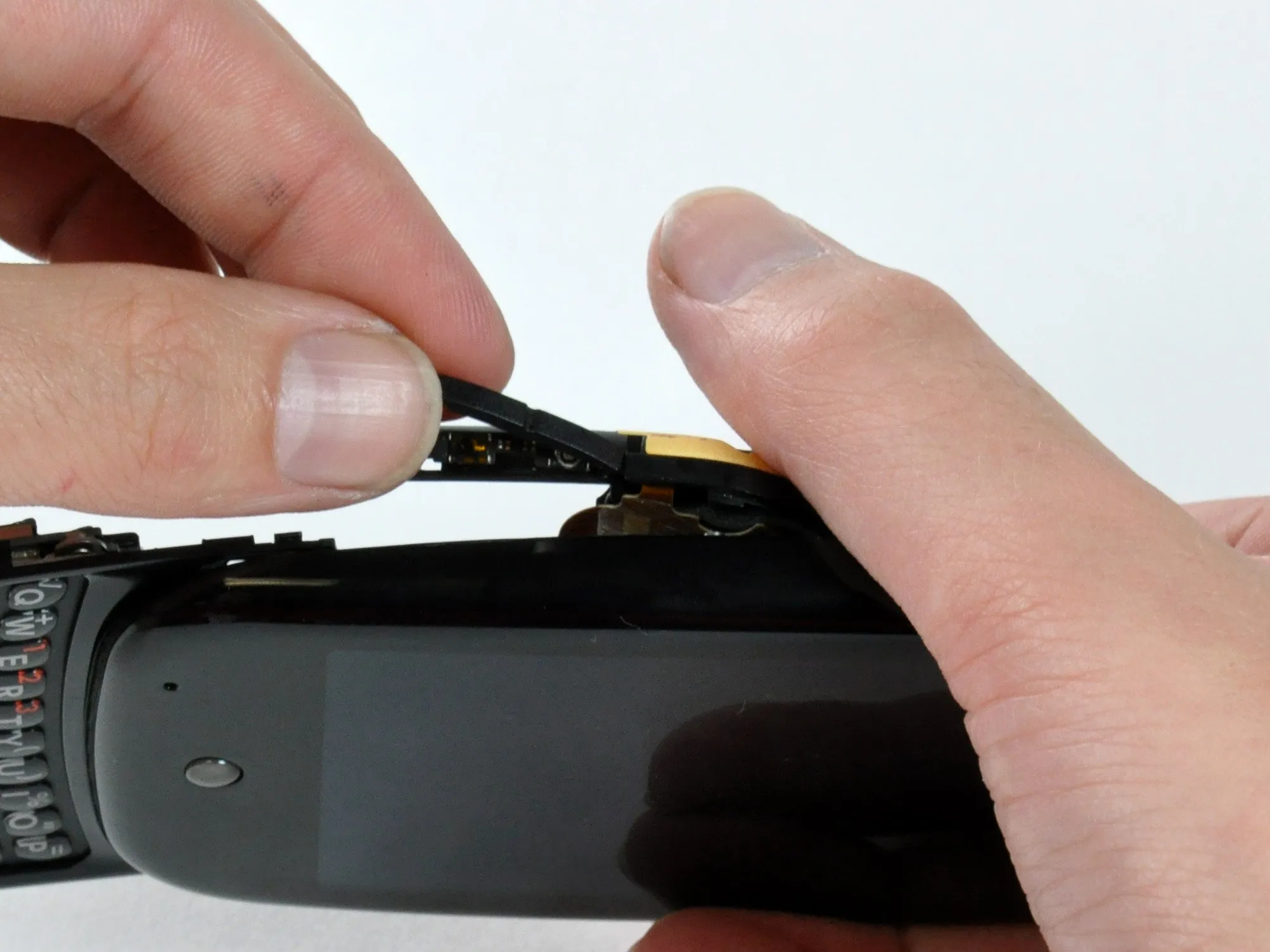

Две кнопки регулировки громкости по-прежнему подключены к передней половине телефона. Для полного разделения двух половин необходимо сначала снять пластиковую крышку кнопки громкости, а затем поддеть электронику кнопки громкости.

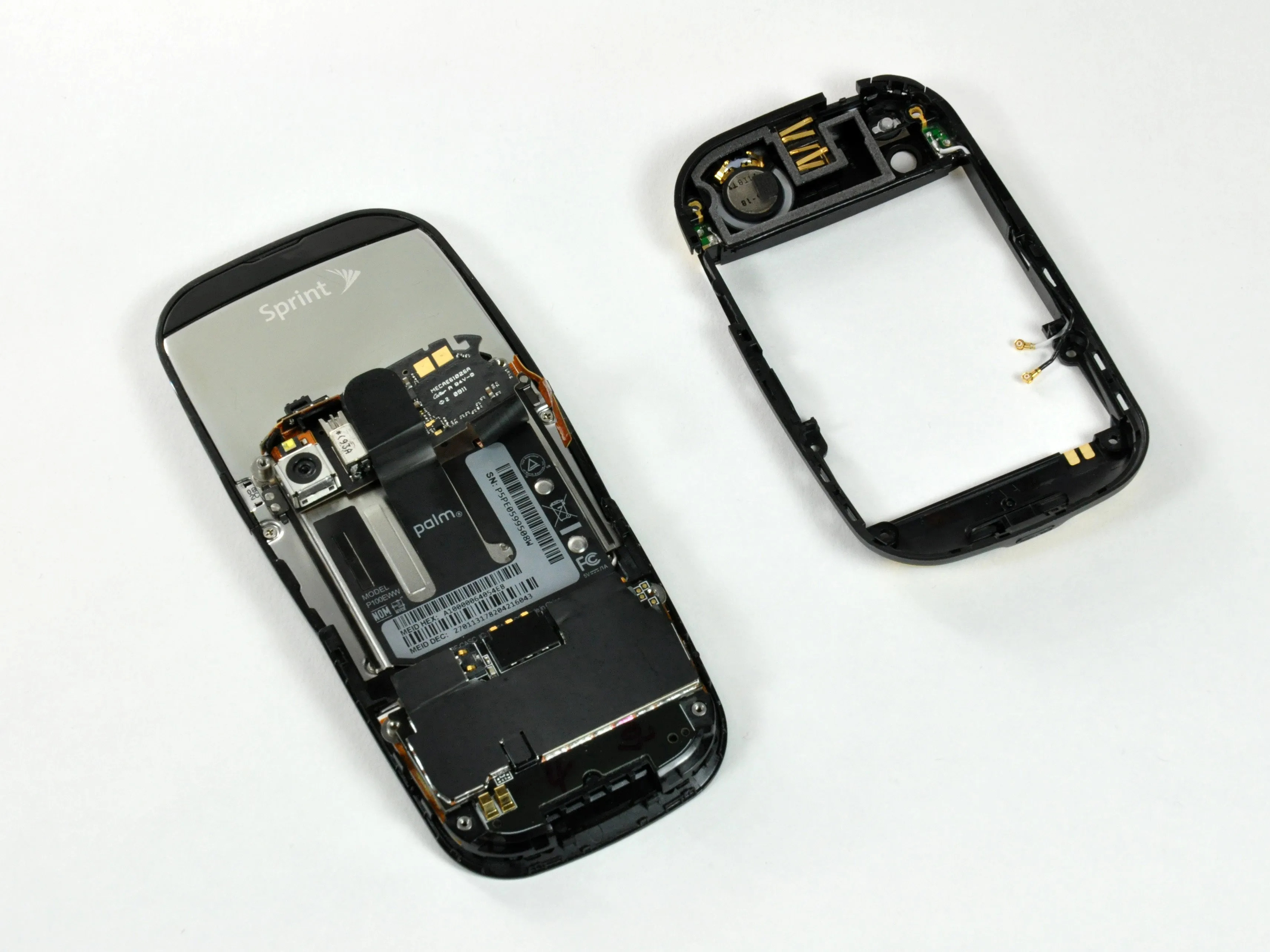

Задняя рамка отделяется от остальной части телефона.
Шаг 14

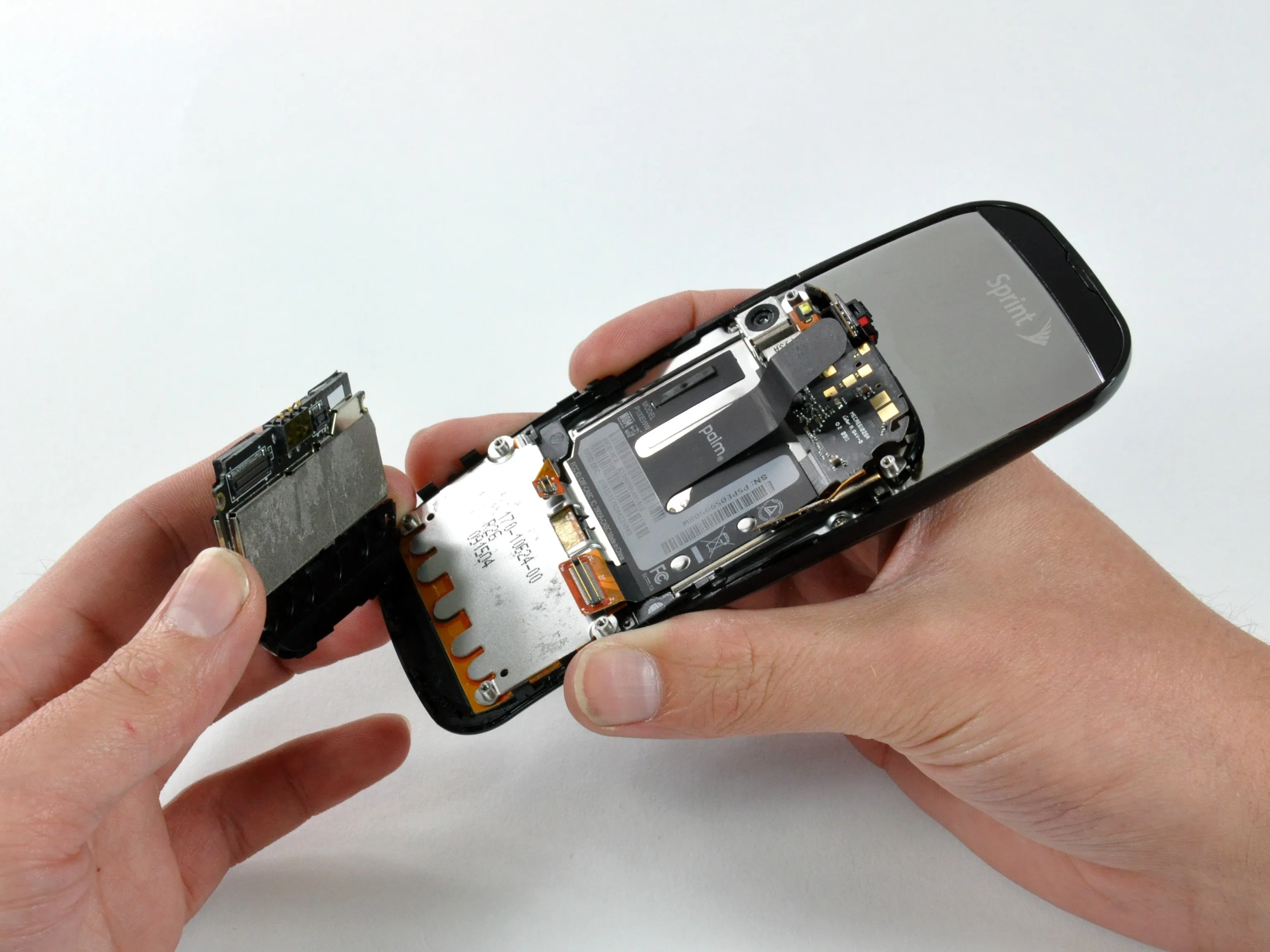

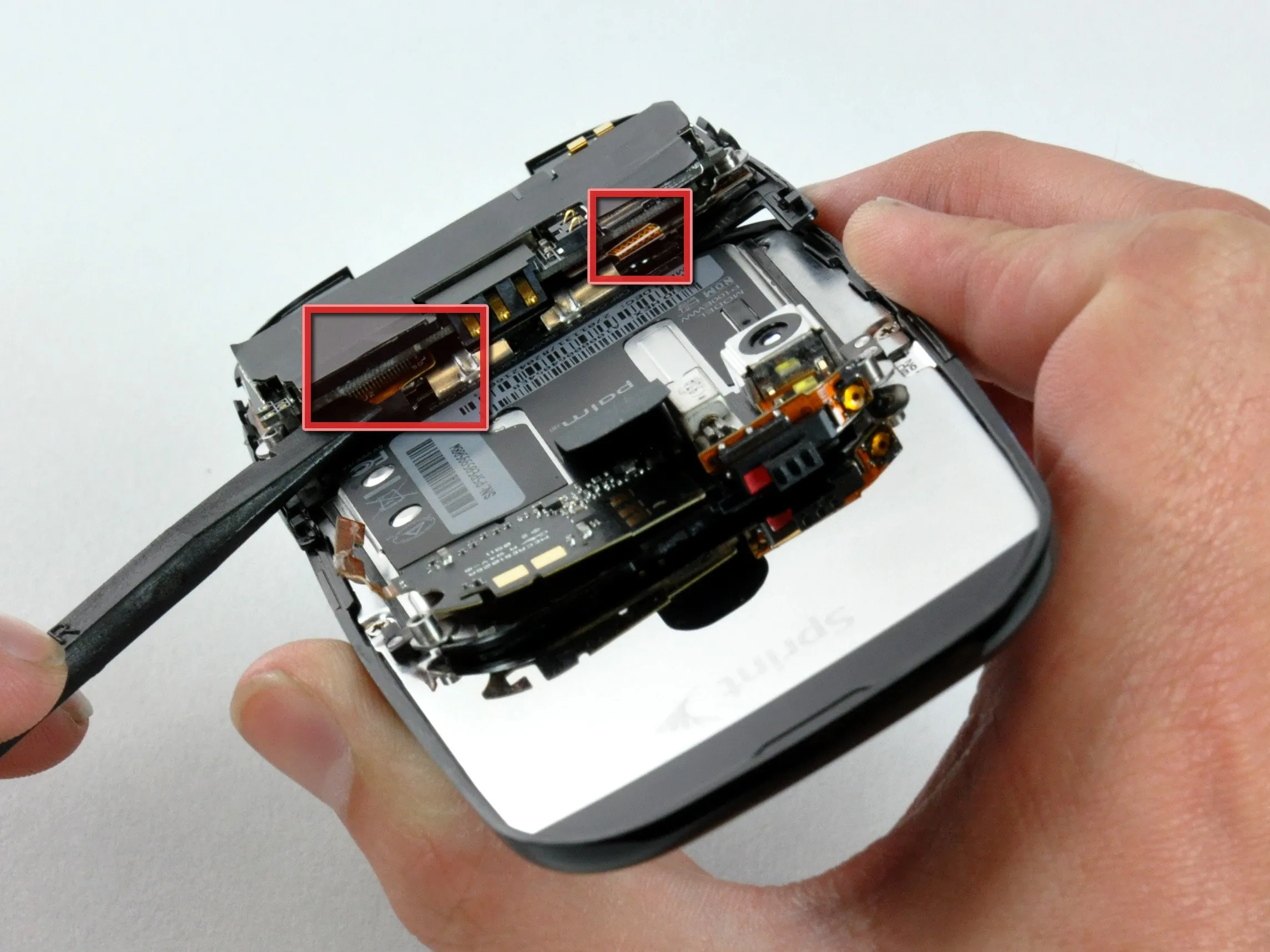

Чтобы снять черную печатную плату, необходимо отсоединить два разъема.
Печатная плата приклеена к остальной части Pre. Аккуратно подденьте ее с помощью пассатижей, чтобы отделить друг от друга.
Шаг 15

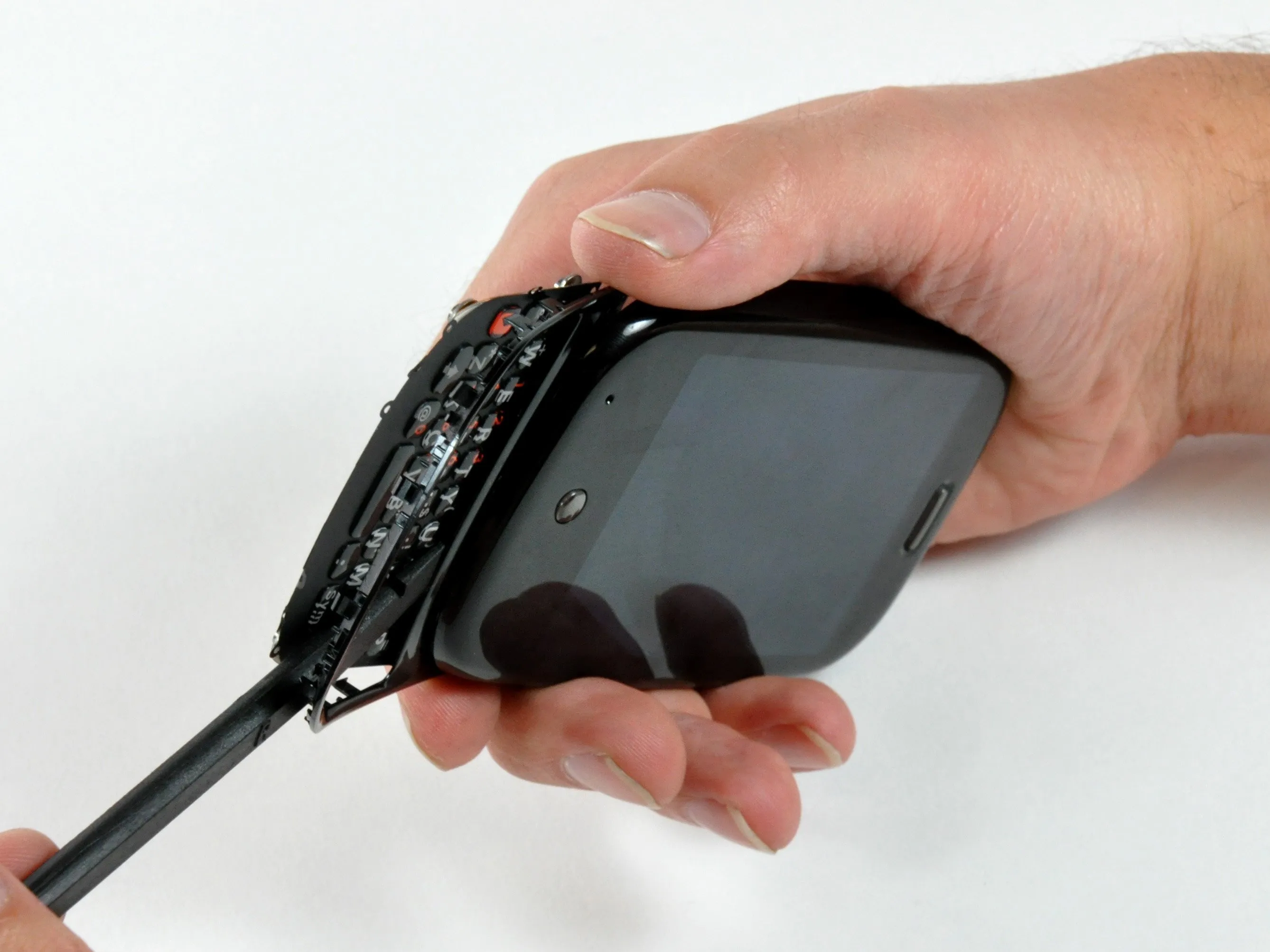

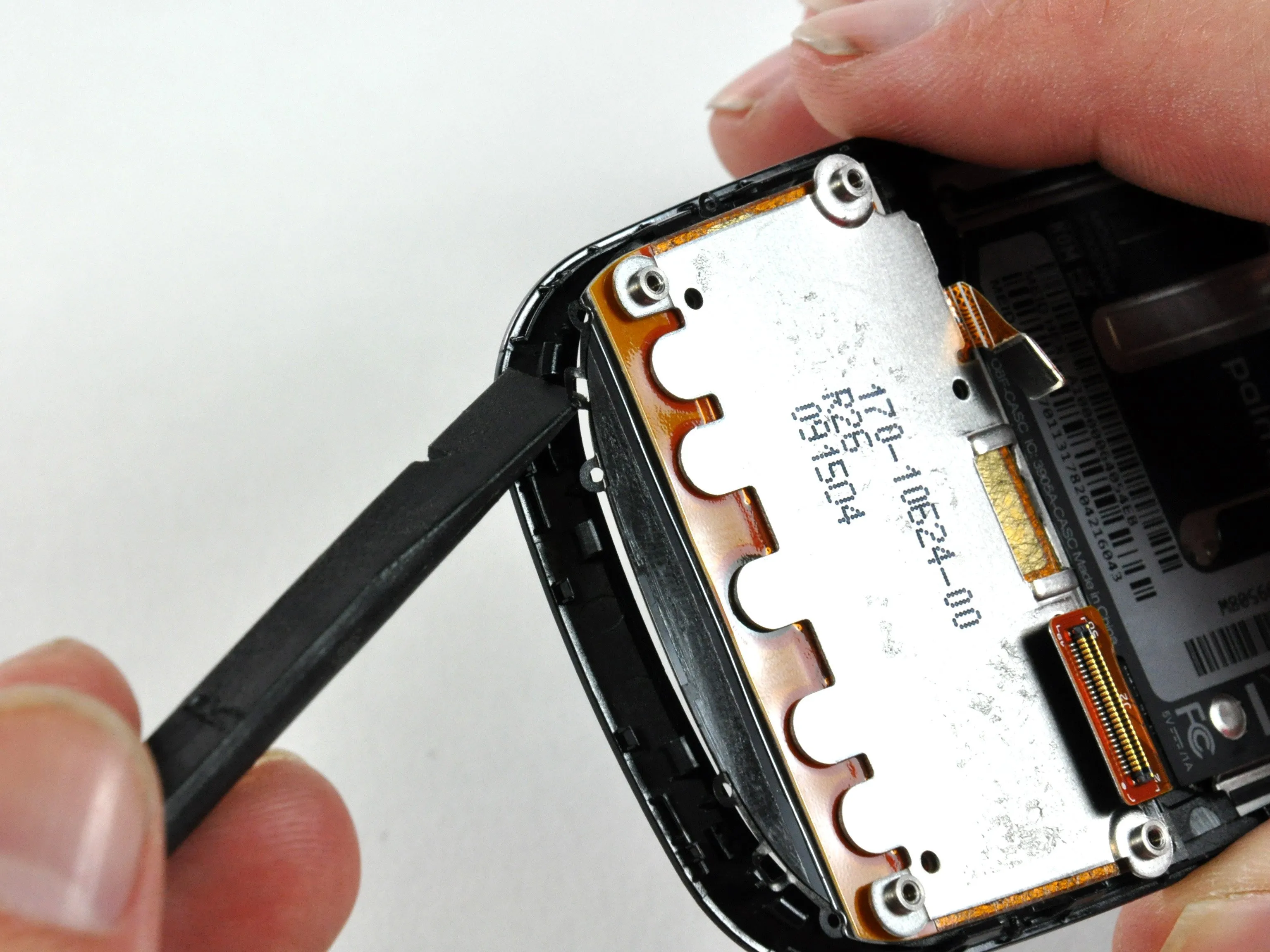

Снятие ободка клавиатуры.
Аппаратная клавиатура и связанный с ней выдвижной механизм весят 32 грамма. Это почти 25 % веса телефона! Даже если вы не являетесь поклонником аппаратной клавиатуры, нельзя отрицать, что вместить клавиатуру в устройство, которое не намного больше и тяжелее iPhone, - это очень впечатляющий инженерный подвиг.
Шаг 16

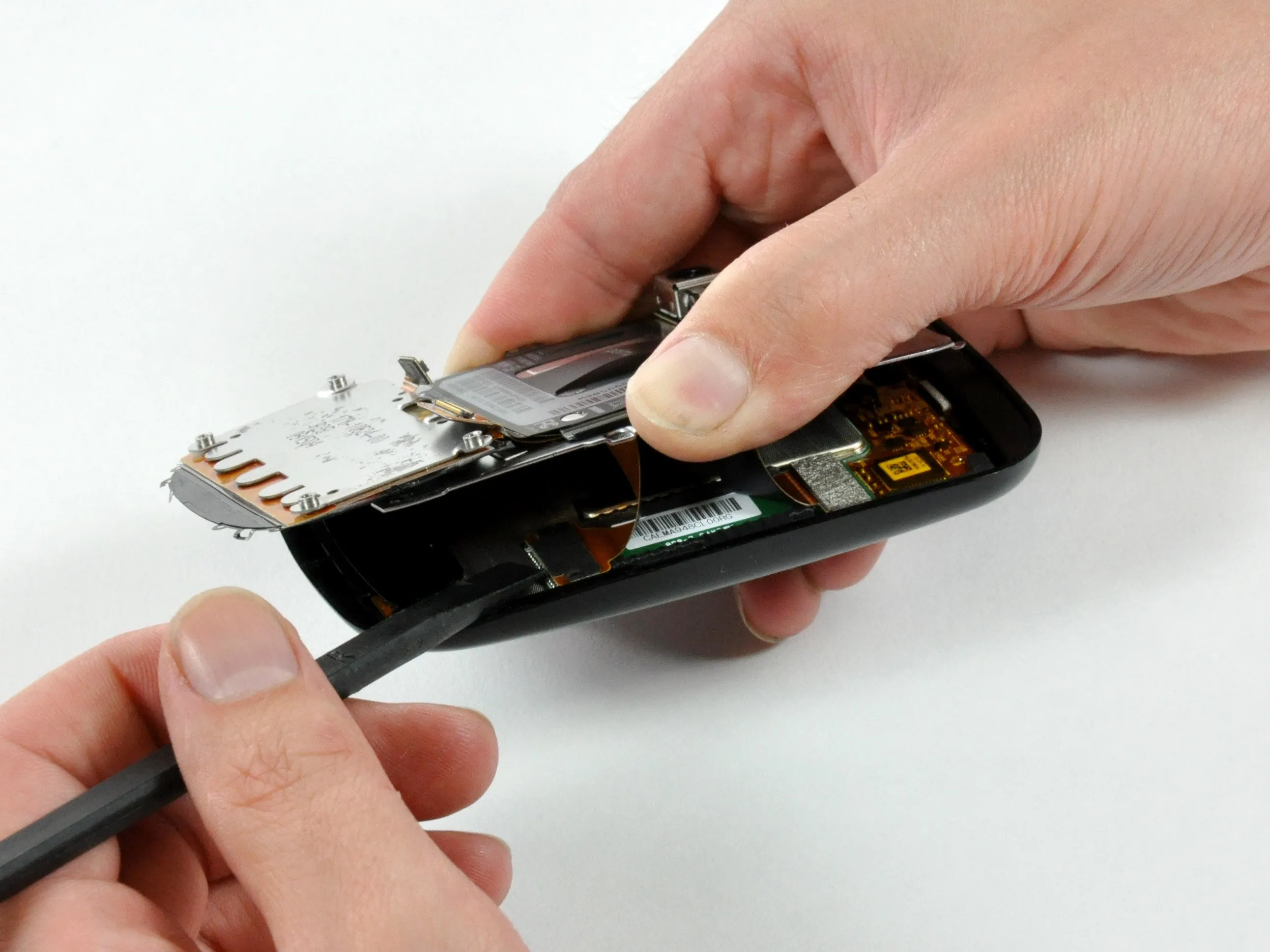

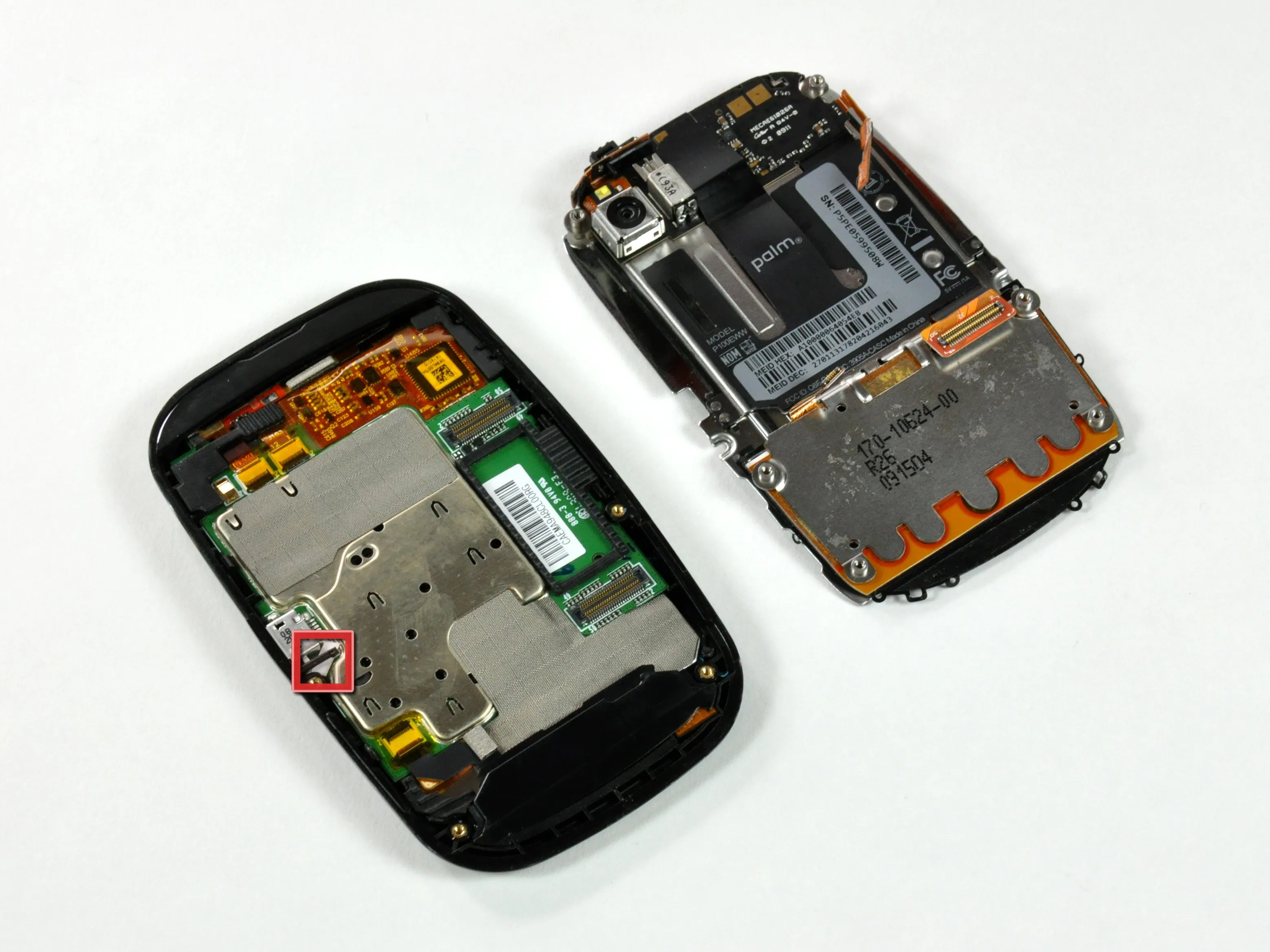

Palm Pre - это первый телефон, в котором используется новый процессор Texas Instrument OMAP3 (Open Media Applications Processor).
Процессор представляет собой 600 МГц ARM Cortex A8 + PowerVR SGX 530 GPU + 430 МГц C64x+ DSP + ISP (Image Signal Processor).
Чип, прикрытый белой наклейкой на ЖК-дисплее, - CP6944BA 0907 A 04 KOR 604022.
На логической плате, чуть ниже порта Micro USB, мы обнаружили датчик повреждения водой, обозначенный красной рамкой на втором изображении.
Шаг 17

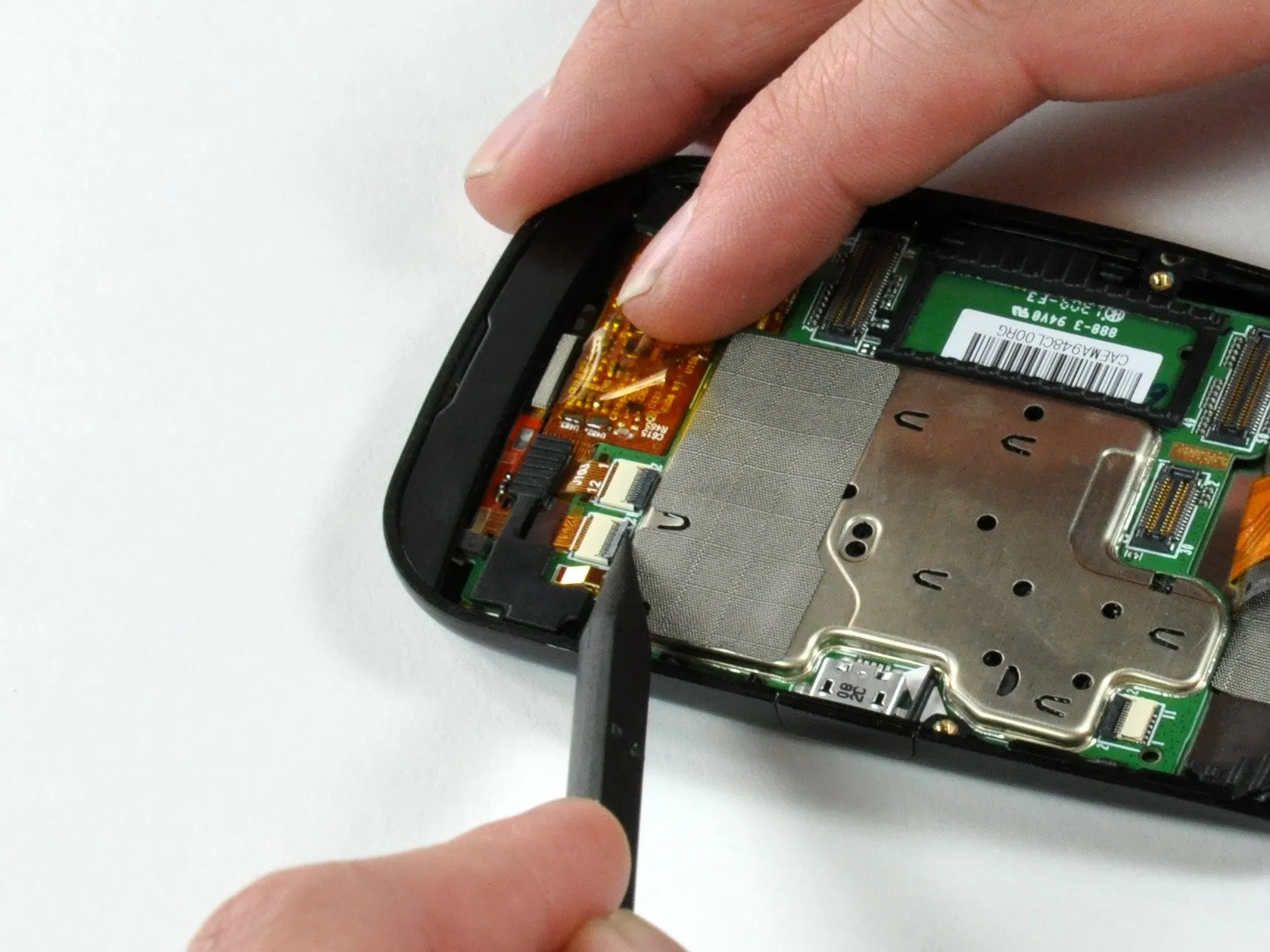

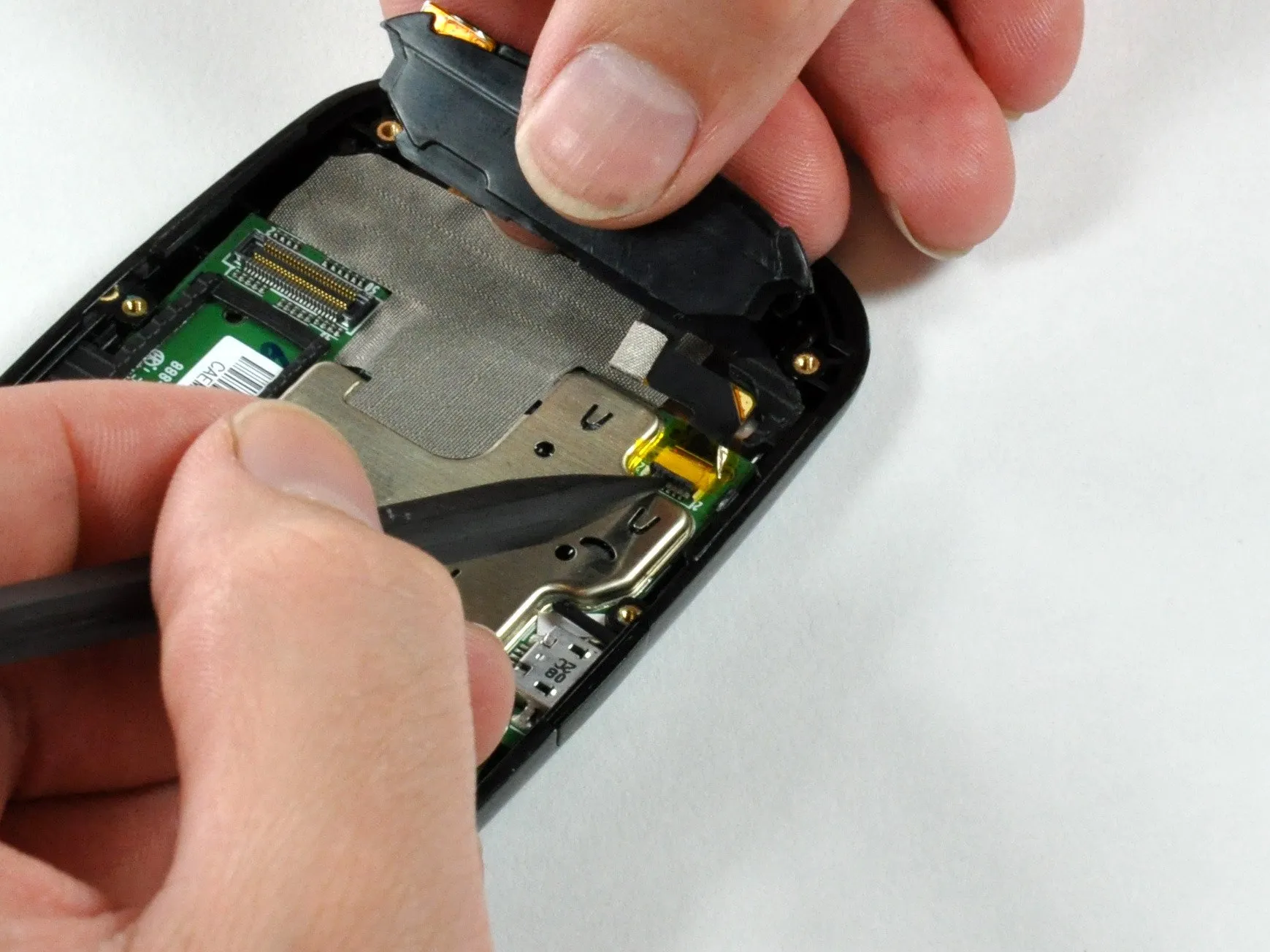

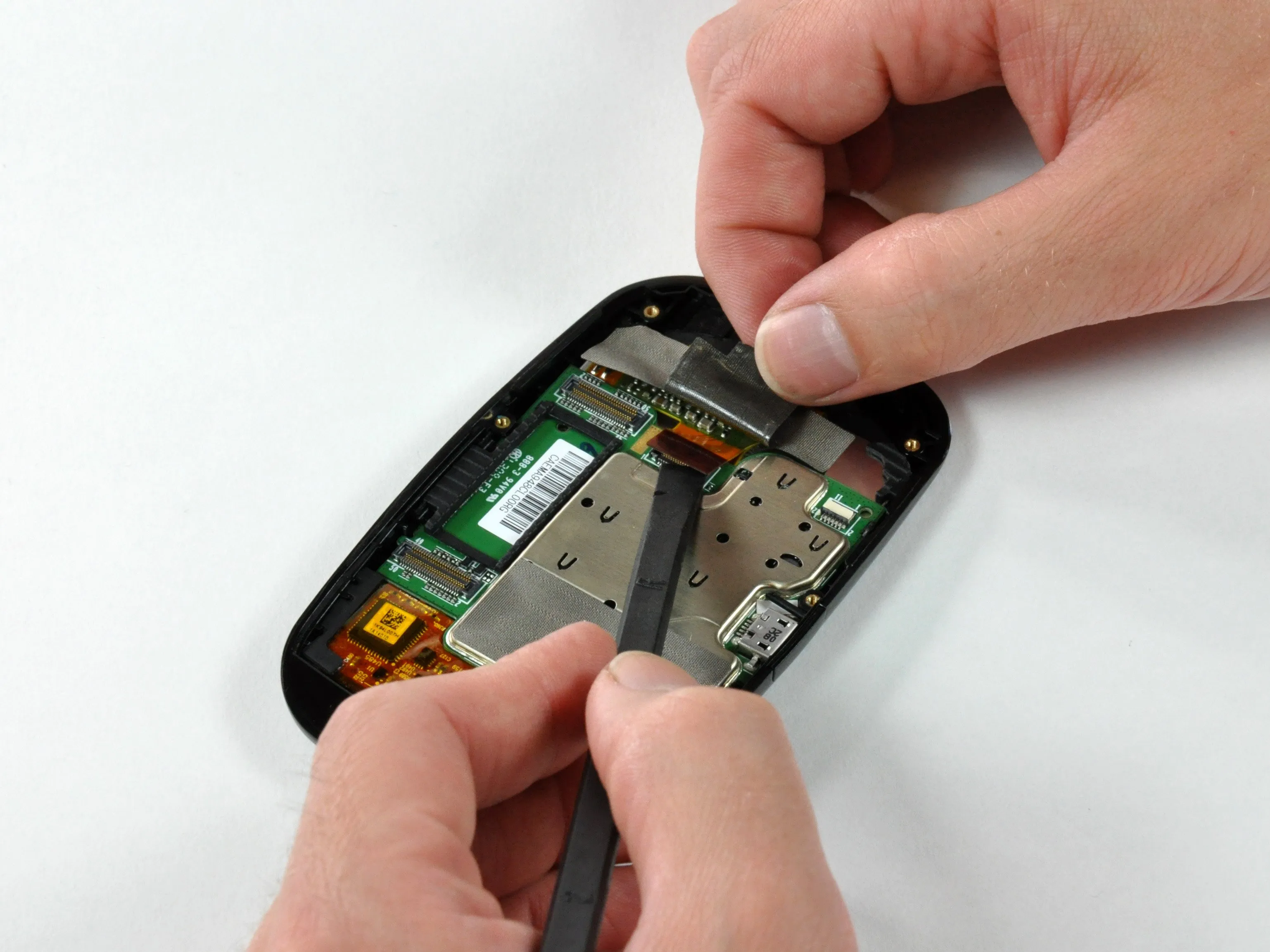

Отсоединяем еще четыре небольших разъема, и главная логическая плата наконец-то свободна.
Как и в оригинальном iPhone, в Pre есть две основные платы - логическая и коммуникационная.
К сожалению, все самое интересное тщательно скрыто под металлическими экранами EMI. Экраны не только припаяны к плате, но и прикреплены эпоксидной смолой. Компания Palm определенно не позаботилась о том, чтобы увидеть, как работает Pre.
Шаг 18

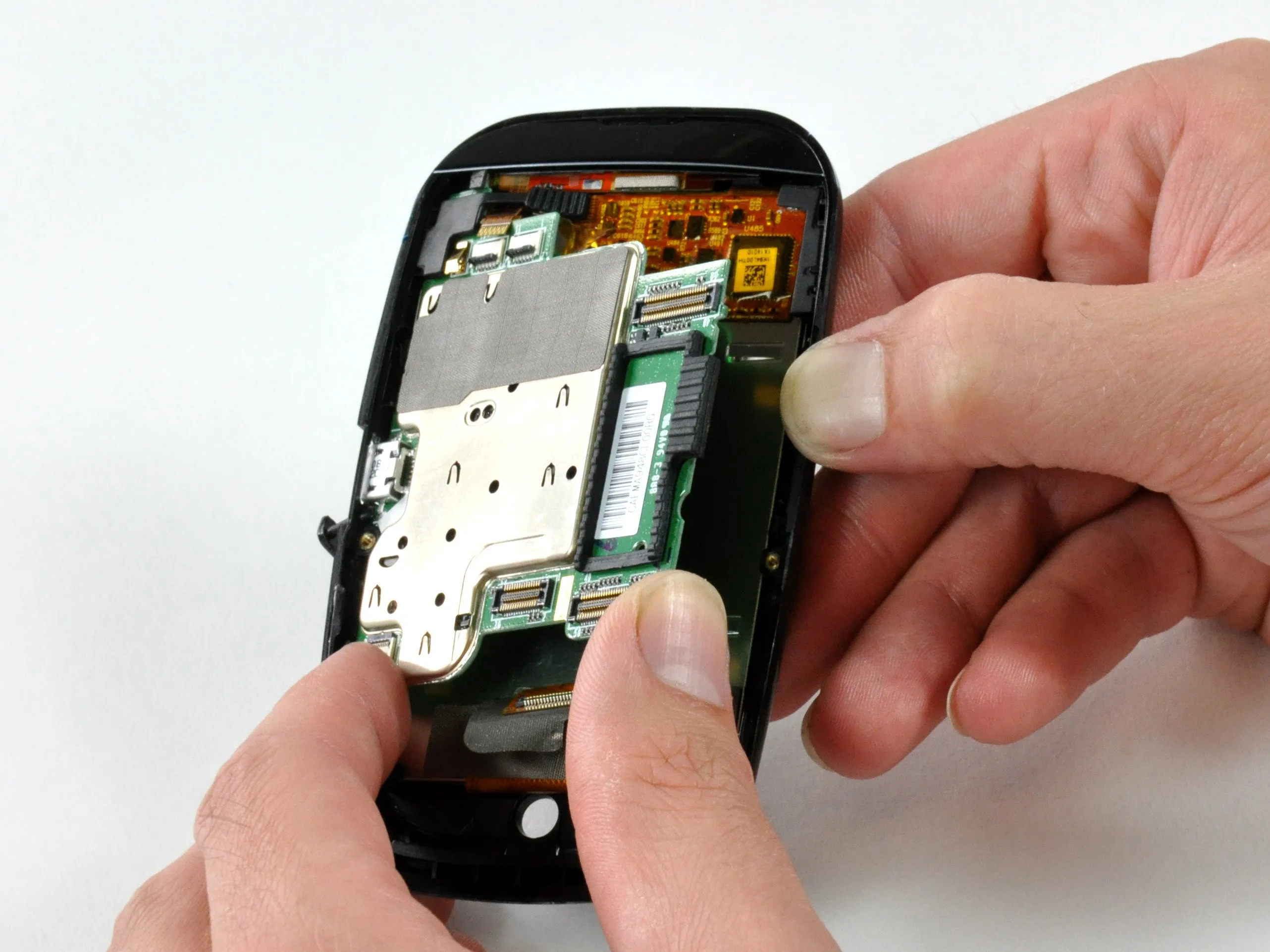

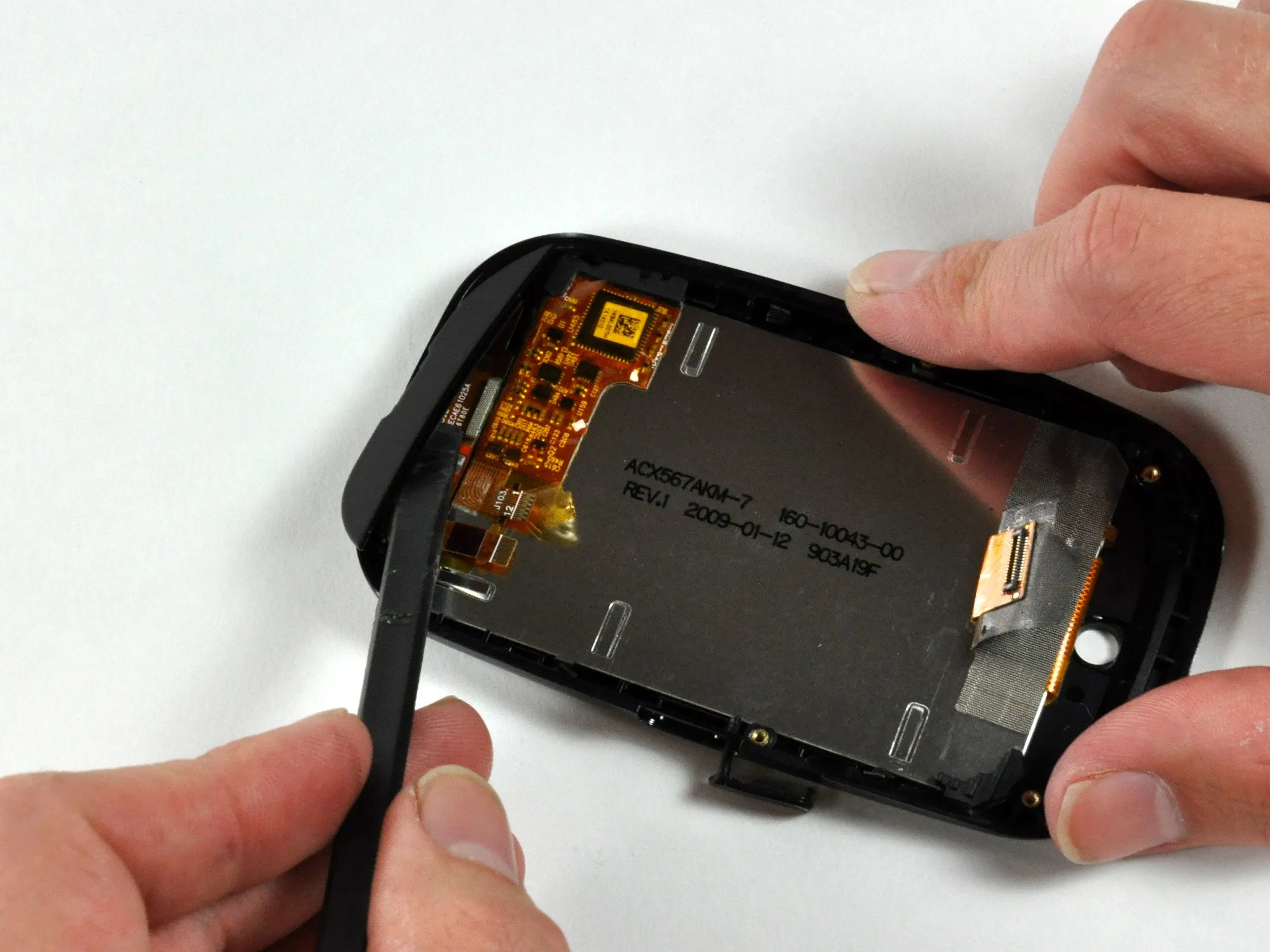

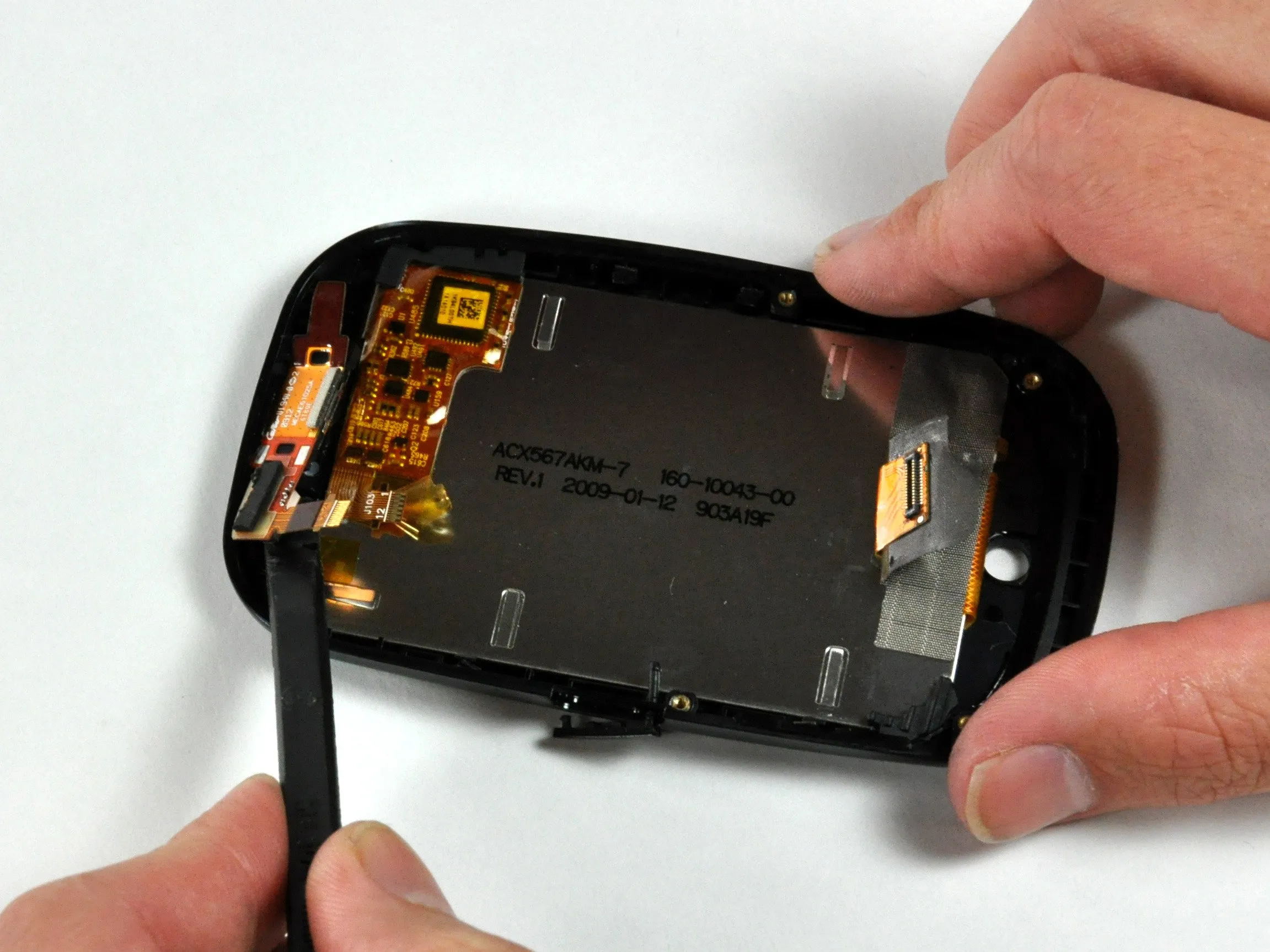

Наконец, вынимаем логическую плату.
Pre - определенно не самый простой в обслуживании телефон. Здесь много хрупких и хитрых вкладок, которые сделают сборку телефона сложной.
Хотелось бы, чтобы производители прилагали больше усилий для того, чтобы их устройства были легко ремонтируемыми.
Шаг 19

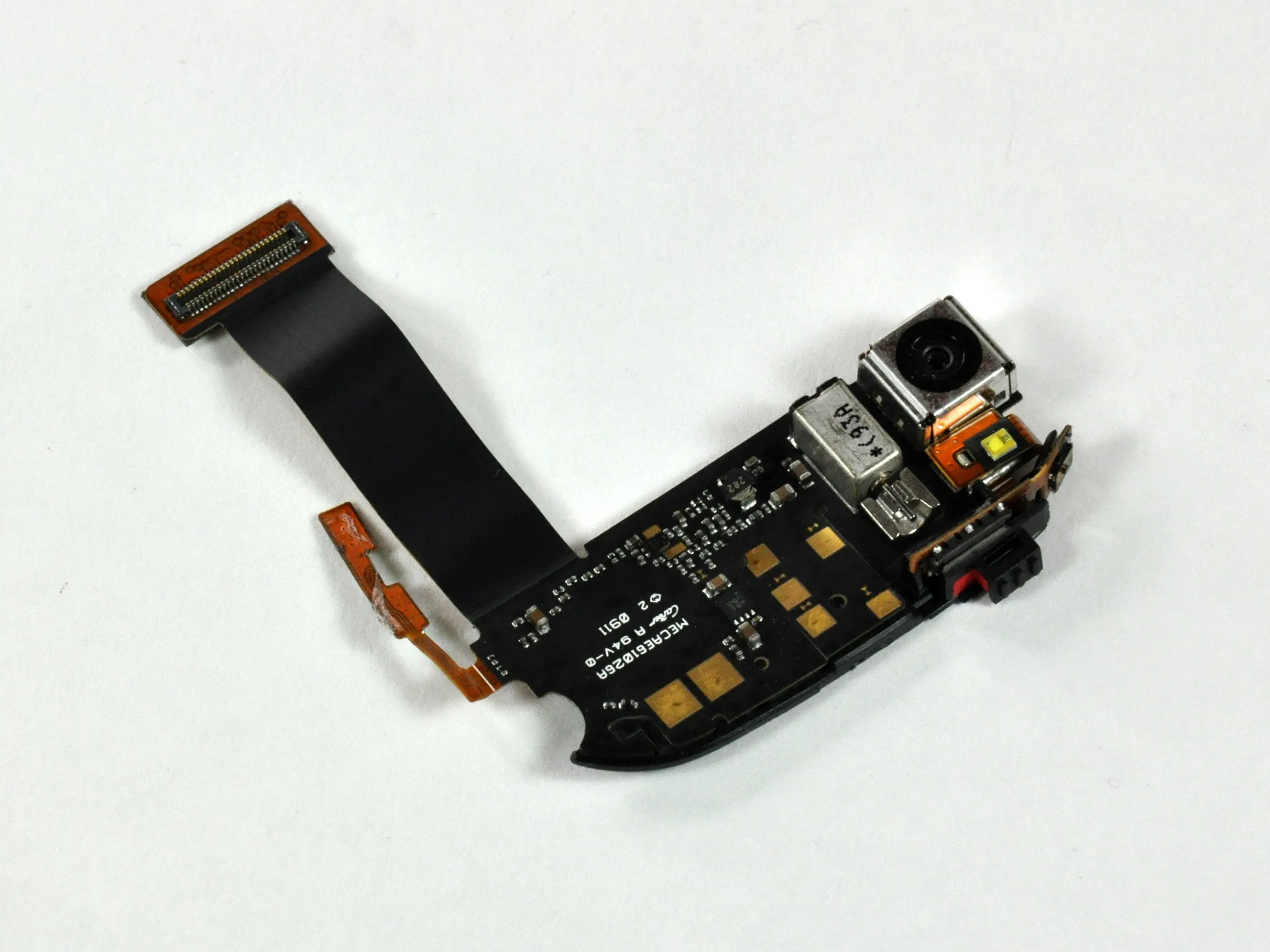

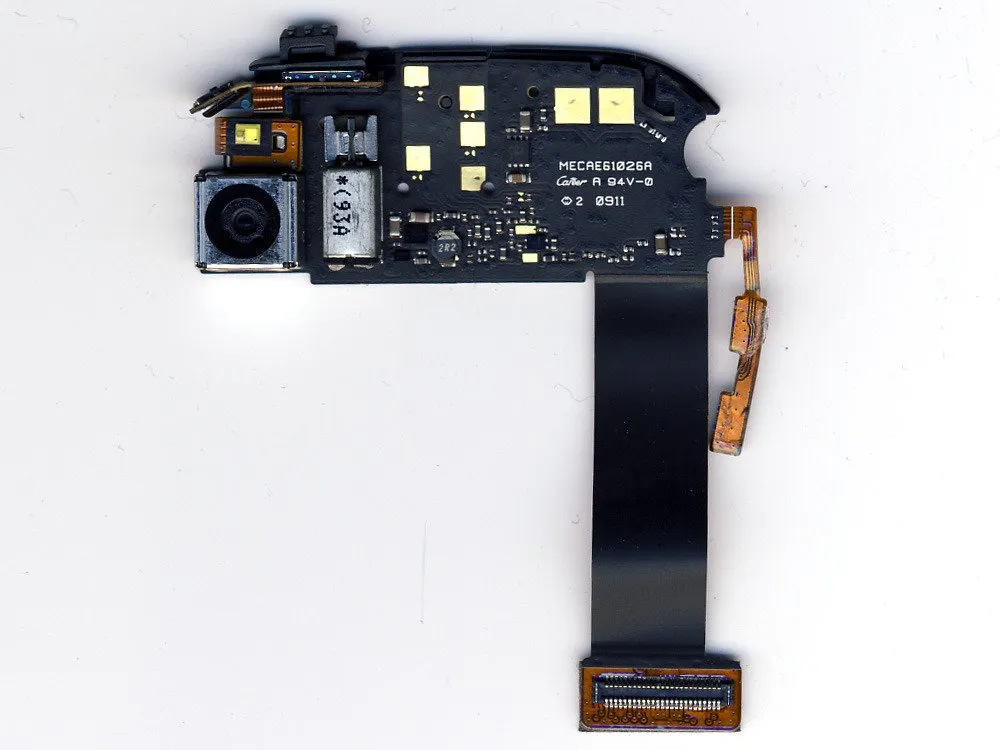

Это невероятно тонкая и гибкая печатная плата.
В Pre встроена 3-мегапиксельная цифровая камера со светодиодной вспышкой.
Камера - одна из наших самых больших претензий к iPhone. iPhone страдает как от низкого качества фотографий, так и от долгой задержки затвора. Хотя качество снимков на Pre определенно улучшилось, он все равно делает их довольно медленно.
Рядом с камерой можно увидеть стандартный телефонный вибратор.
Комментарии к шагу
Можно ли снять камеру с платы, на которой находится телефонный вибратор, без паяльника?
Я разобрал свой на части, и, похоже, его нелегко снять. Это может быть даже трудно с паяльником из-за чрезвычайно тонкой гибкой печатной платы. Поэтому я спросил, есть ли у них какие-нибудь идеи.
Возможно, вы сможете отрезать провода, выходящие из модуля камеры, но это будет довольно постоянное решение, как я полагаю.
Кто-нибудь знает, что делает медная катушка, которая находится на задней панели? См. фото выше (шаг 23) в правом нижнем углу.
Нет, камера припаяна к плате методом поверхностного монтажа.
Это медная катушка на задней панели, которая поставляется в комплекте с зарядным устройством Touchstone. Мы рассказываем о ней в нашем разборка Touchstone.
Очень жаль. В treo 700p было довольно просто установить камеру. Просто открутите несколько винтов, и камера просто отсоединится. Мне было интересно, является ли эта штука, на которой она крепится, платой или кабелем. Думаю, мне придется пока остаться с моим treo и посмотреть, как будет выглядеть новый iPhone. У меня в кармане всегда была ладонь, начиная с 99-го года, когда вышел IIIe.
Спасибо, Кайл. Когда я увидел катушку, я подумал об этом, но не был уверен. Я только что видел последний выпуск Brink по телевизору, и они упомянули об этом: беспроводная зарядка Pre. Забавно, что электрические зубные щетки получили эту функцию 10 лет назад (хотя и немного проще), а мы видим ее только сейчас в очень очевидном применении. Похоже, что все инженеры, которые хотели сделать такие 'штуки' (клавиатура, беспроводная зарядка...) в Apple (но им не разрешили), перешли в Palm... Будет интересно узнать, что придумают эти 'большие старые мальчики' операторы связи и другие компании старого образца (Nokia, Moto....), когда они предложат новое 'стандартизированное' решение для зарядки наших телефонов. Она должна быть беспроводной! Может быть, Palm снова установит стандарты (на какое-то время). Я надеюсь, что дела у Pre пойдут хорошо. Нам нужна конкуренция. Иначе iPhone просто исчезнет со своей следующей итерацией... ничего особо нового в этом году, как мы выяснили сегодня.
Это индуктивное зарядное устройство для Pre, называемое touchstone charger. Телефон удерживается на сенсорном камне с помощью четырех магнитов вокруг катушки. Когда он находится на месте, происходит индуктивная зарядка. Другими словами, телефон заряжается без подключения кабелей.
Шаг 20

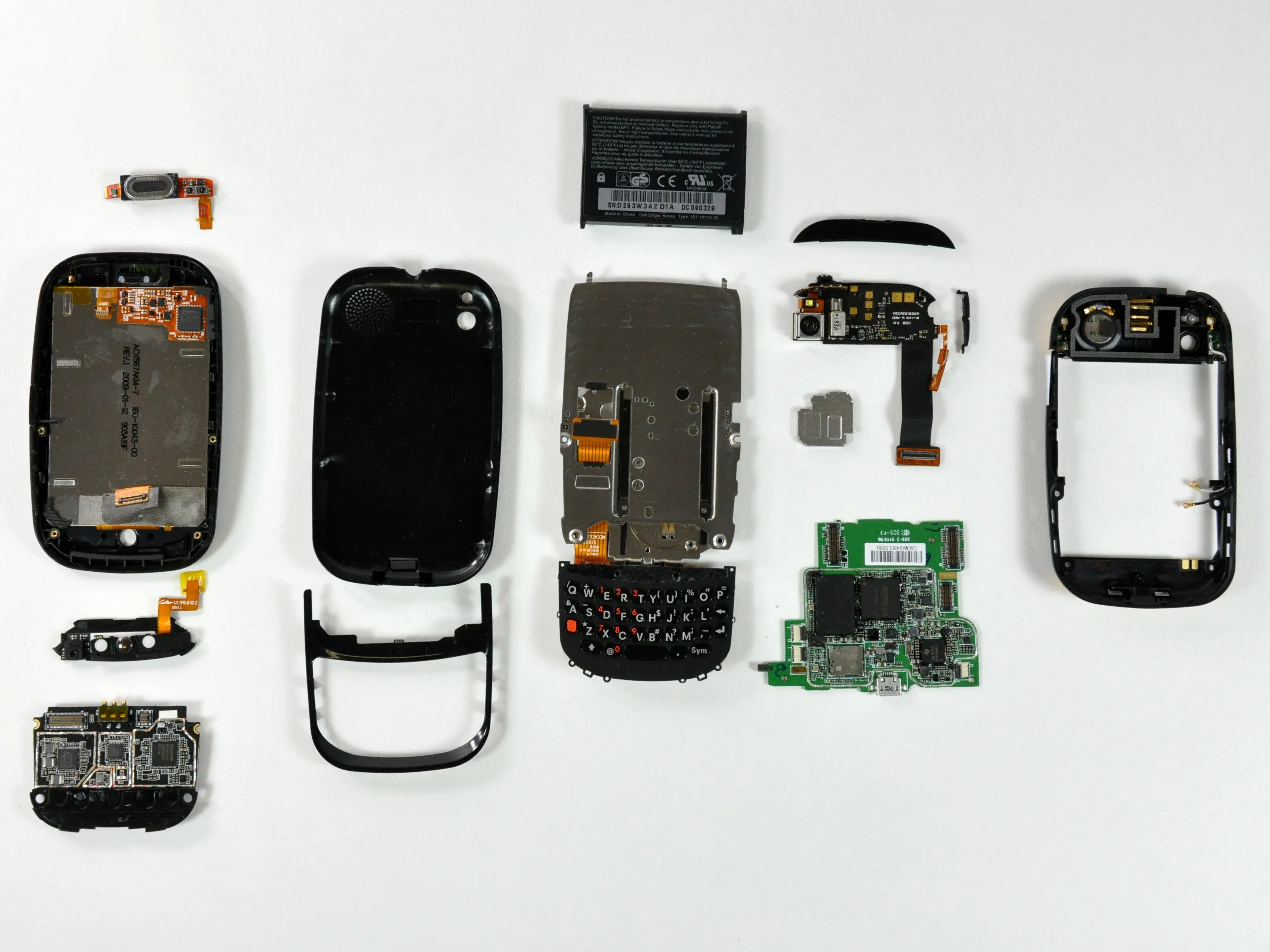

Внутренние компоненты, слева направо:
Динамик наушника, ЖК-дисплей и дигитайзер, микрофон, коммуникационная плата.
Оригинальная задняя панель и пластиковая рамка.
Аккумулятор, внутренний металлический каркас и пружинный механизм, клавиатура.
Плата камеры и основная печатная плата.
Основная пластиковая рамка с антеннами, антенными кабелями и удивительно отличным спикерфоном.
Основная пластиковая рамка с антеннами, антенными кабелями и удивительно отличным спикерфоном.

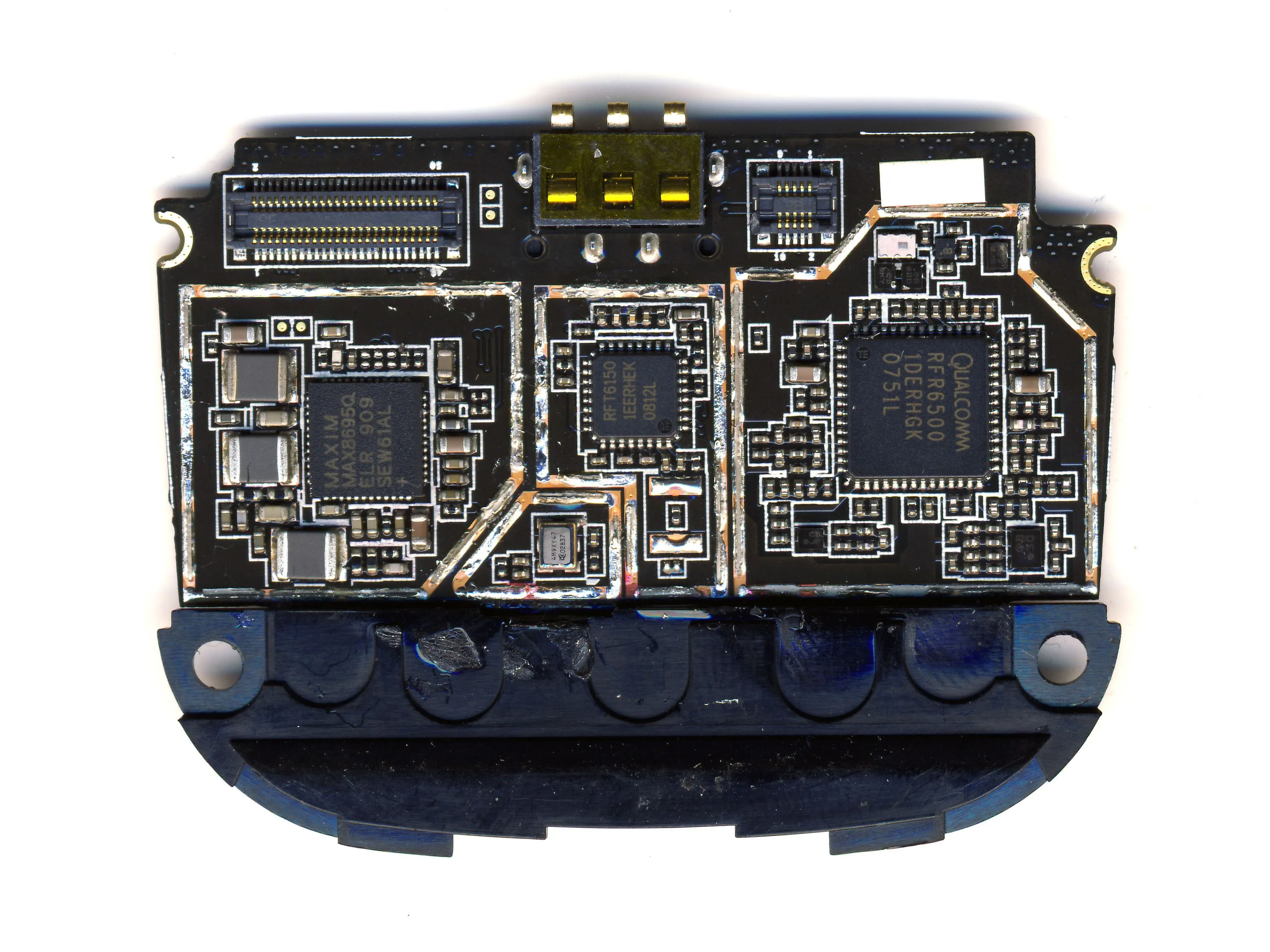

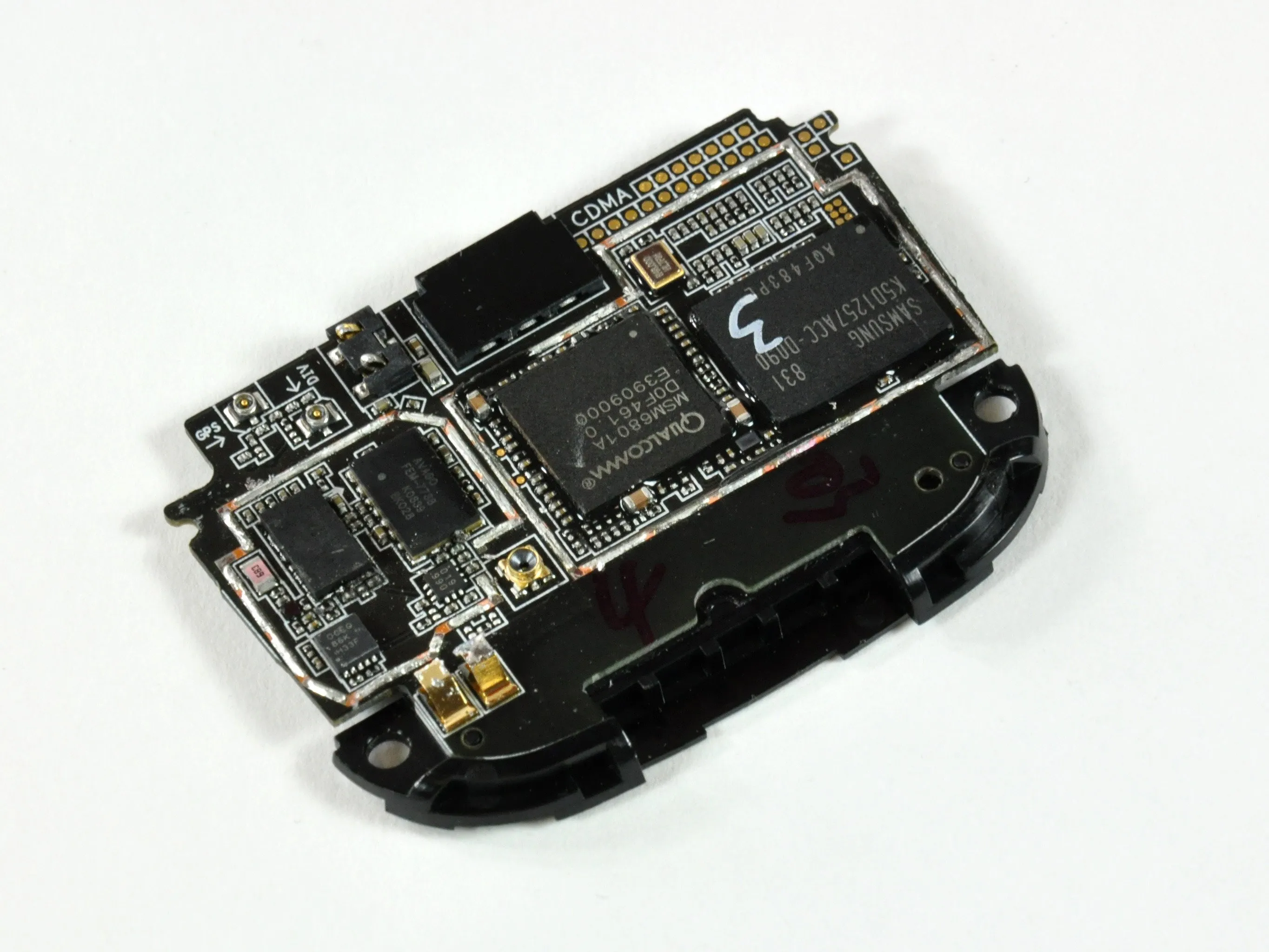

Шаг 21

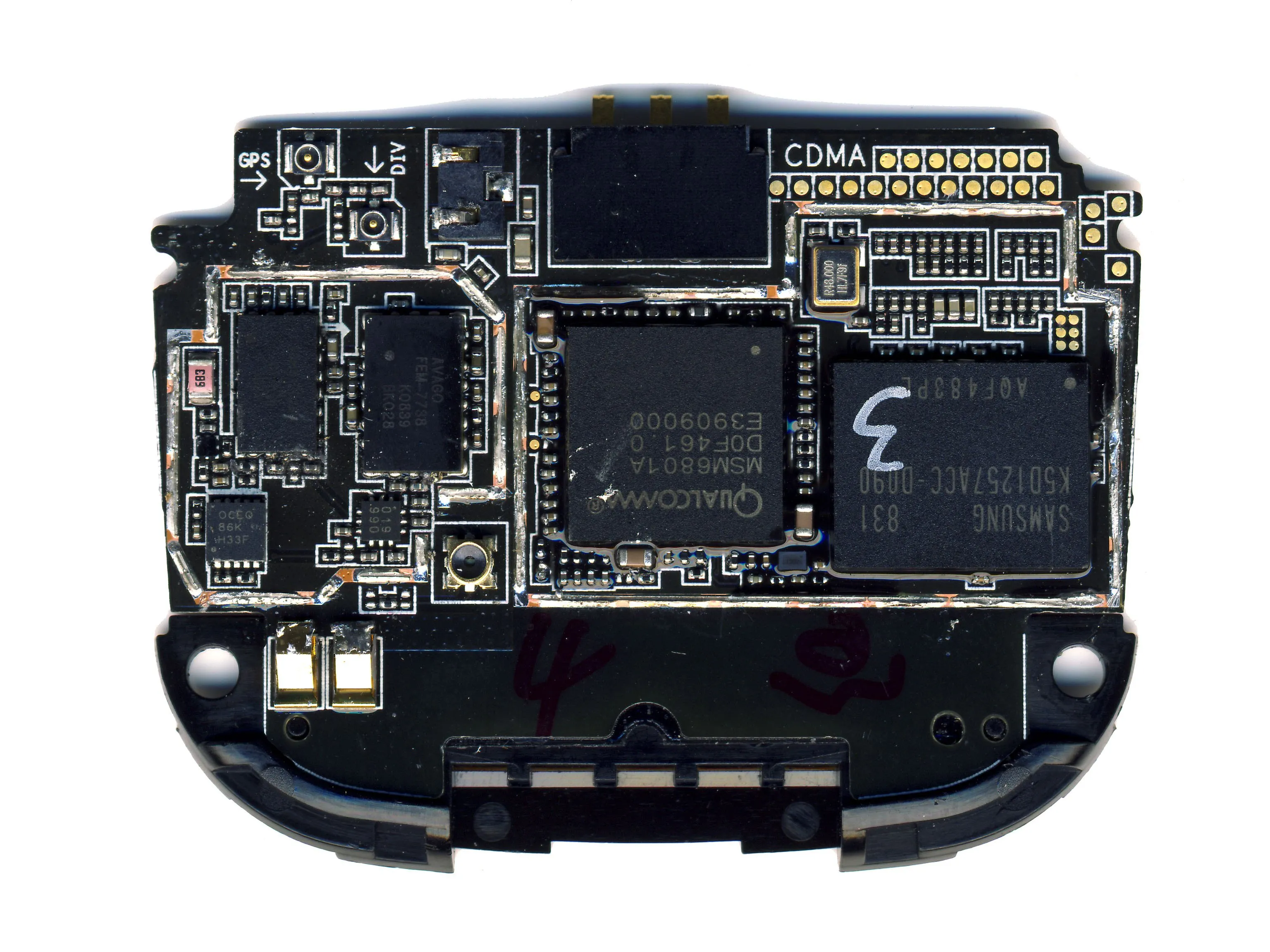

Samsung K5D1257ACC-D090
Qualcomm MSM6801A
AVAG0 FEM-7788
0CEQ 86K H33F
Комментарии к шагу
https://www.qualcomm.com/news/releases/20...
Подскажите, как можно снять камеру, не повредив остальную часть телефона. Те из нас, кому запрещено иметь камеры на рабочем месте, были бы очень признательны за это. Спасибо!
Молодец, что разобрал телефон! Хотел обратить внимание на ошибочную идентификацию чипа bluetooth. На ваших фотографиях я четко вижу чип WLAN 8686 от Marvell. Однако это не комбинированный чип WLAN+Bluetooth, так как рядом с ним находится другой чип, который поставляется компанией CSR (вы можете прочитать это на упаковке), и это CSR's bluetooth SoC. Также чип под плашкой DRAM от Elpida - это чип OMAP 3 от Texas Instruments. Другой чип TI рядом с ним (TWLXX) - это блок управления питанием, который работает с ним. THx
Исправлено, спасибо!
У вас есть две основные ошибки в блок-схеме и информации о печатной плате:
TriQuint Cellband PA-Duplexer в новом маленьком корпусе 7x4 мм полностью отсутствует в вашем списке и на блок-схеме! Это деталь TriQuint под номером TQM613026A. (Вы называете его только 'дуплексером', что неверно.
https://www.triquint.com/docs/o/TQM613026...
Деталь Avago PCS band - это более крупный и старый модуль PA-дуплексера в корпусе 8x5 мм под названием AFEM-7738 (не FEM-7788), см:
https://www.avagotech.com/docs/pl47pibsep...
Шаг 22

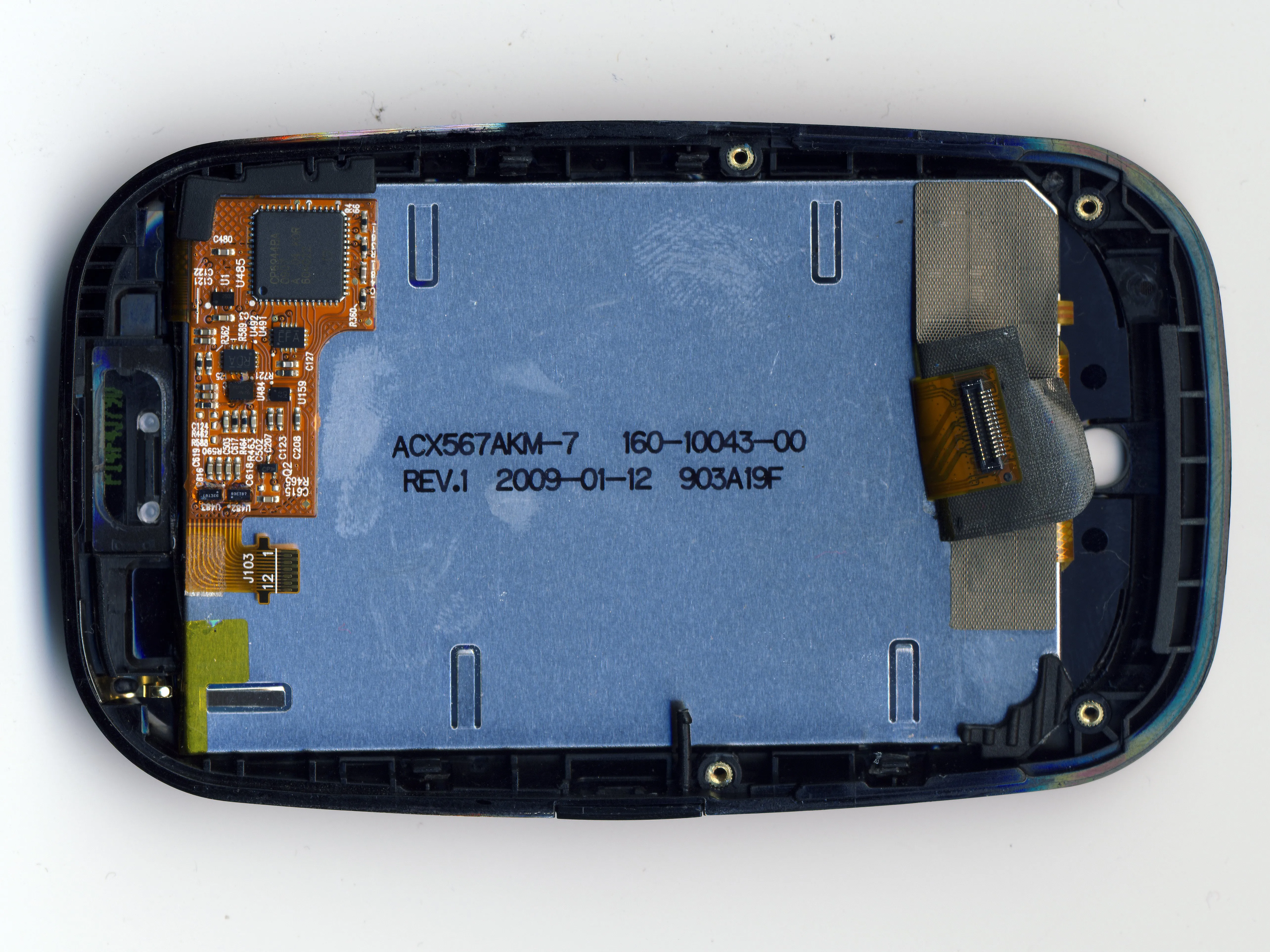

Задняя часть дисплея с датой производства, которая, судя по всему, приходится на начало января.
К сожалению для ремонта, не похоже, что ЖК-дисплей и дигитайзер легко отделить друг от друга.
И iPhone, и Pre оснащены HVGA дисплей. Однако диагональ дисплея iPhone составляет 3,5 дюйма, а Pre - всего 3,1 дюйма.
Шаг 23

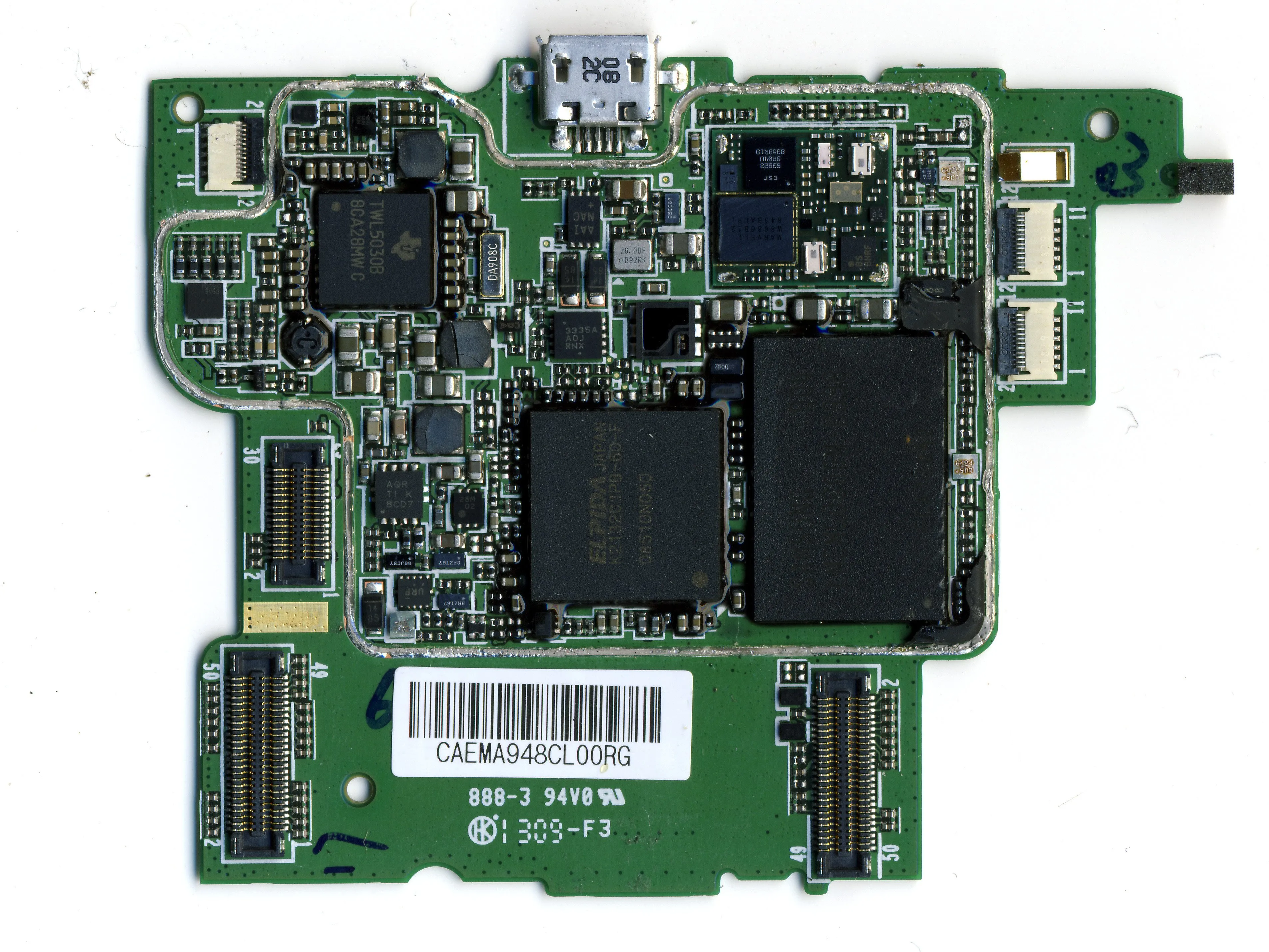

Логическая плата со снятым экраном
Маркировка микросхемы:
Texas Instruments TWL5030B 8CA28MWC
Микросхема Marvell WiFi под серебристой крышкой EMI с маркировкой W8686B12. Непосредственно над ним находится чип CSR bluetooth. Они оба находятся на дочерней плате, припаянной к логической плате.
Samsung SDRAM KMCMG0000M-B998
ELPIDA K2132C1PB-60-F 08510N060. Еще один BGA-чип под ним - Texas Instruments OMAP3430.
Чипы без маркировки: 3335A ADJ RNX, 89A8 850. А та, что скрыта эпоксидной смолой над SDRAM Samsung, - это 3-осевой акселерометр Kionix.

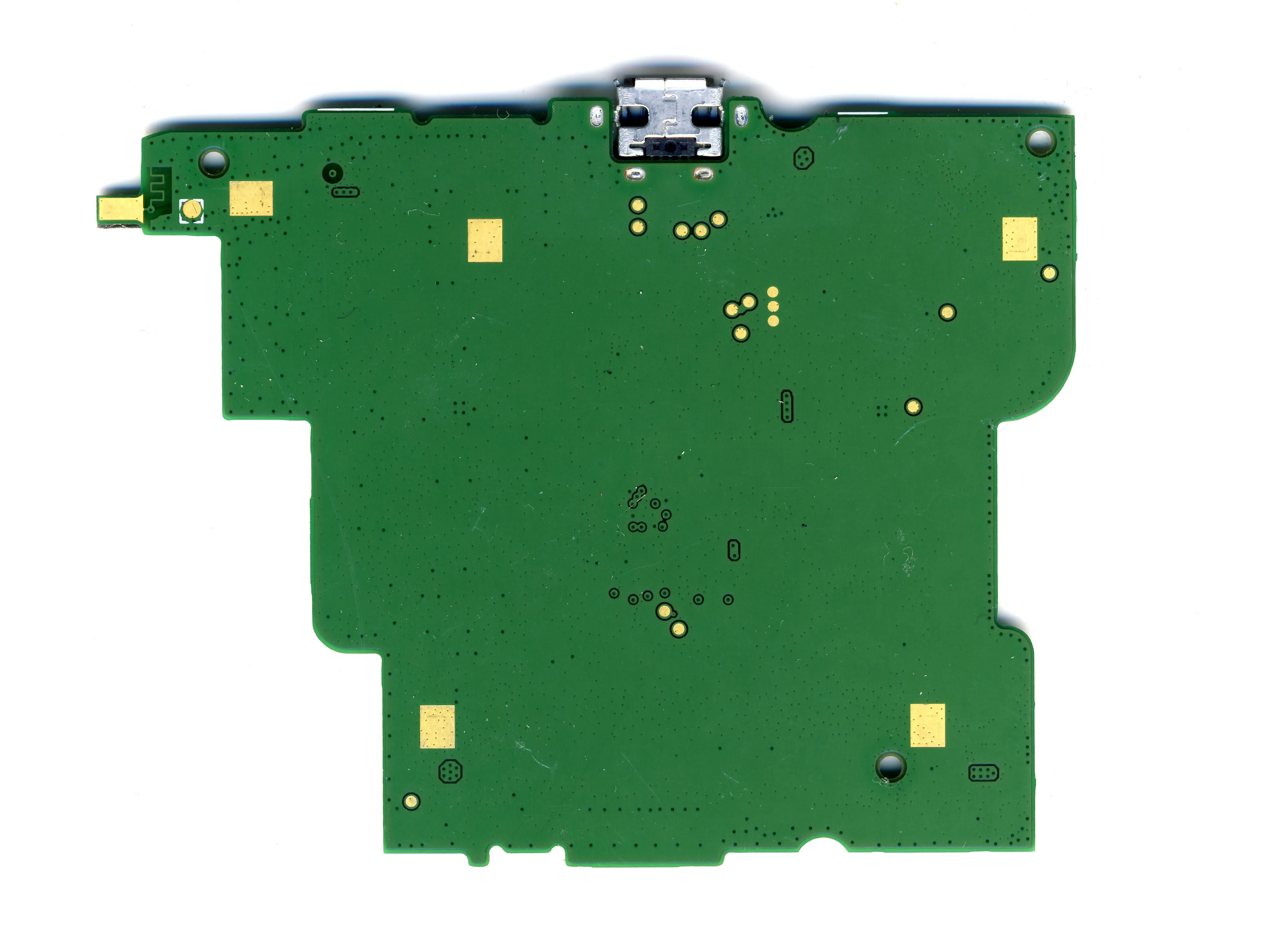

Верхняя часть платы имеет маркировку 888-3 94V0 1 309 - F3. Нижняя часть платы лишена чипов и маркировки, чего Apple никогда не делала.
Комментарии к шагу
BGA-чип под пакетом памяти ELPIDA почти наверняка является процессором TI OMAP.
Я в этом сомневаюсь. Он не был бы таким большим... по мне, так это чип памяти NAND.
Я только что перечитал это и запутался... немаркированный чип выглядит как память NAND. Процессор, вероятно, скрыт под чипом ELPIDA, как было отмечено. Извините за путаницу.
Шаг 24

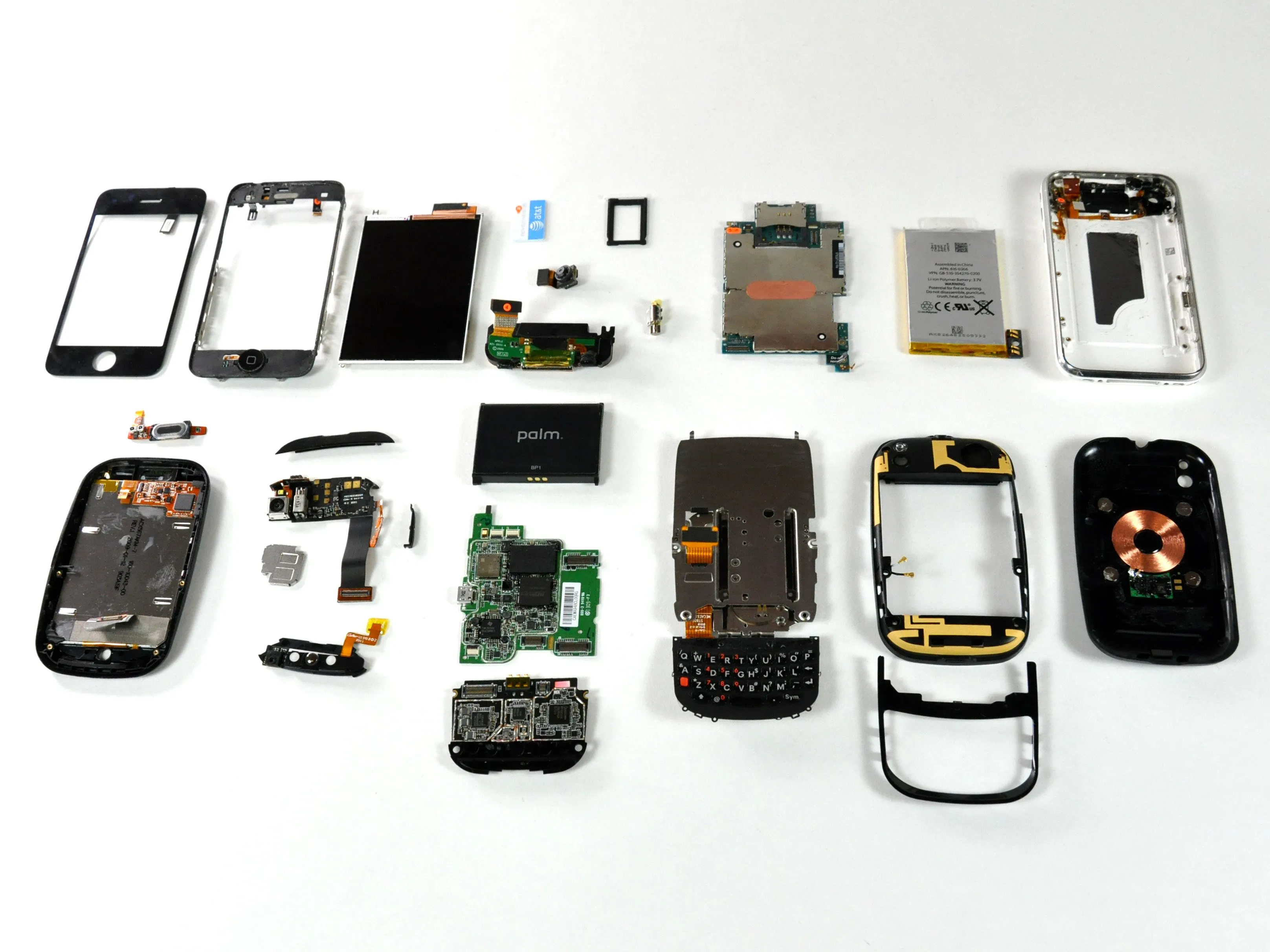

Сравнение компонентов iPhone и Palm Pre.
С точки зрения аппаратного обеспечения Palm Pre очень впечатляет. Единственной нашей претензией к аппаратному обеспечению была физическая клавиатура, хотя некоторые люди могут оценить ее по достоинству.
Логическая плата Pre значительно меньше логической платы iPhone, что очень впечатляет, учитывая, как известны инженеры Apple по уменьшению размеров аппаратного обеспечения. Удивительно, как много может изменить год.
В целом, аппаратное обеспечение Palm напоминает нам об инженерном стиле Apple гораздо больше, чем любое из разобранных нами устройств других производителей (например, Dell).
Комментарии к шагу
Также, если вы не заметили, нет смещения от верхней части слайда к верхней части первого ряда клавиш QWERTY, практически нулевого. Это очень плохой дизайн, так как он не дает места для пальца, чтобы нажать на этот ряд, что может быть неудобно.
Также, не могли бы вы выложить разборку клавиатуры:
-какой метод подсветки (светодиод бокового огня со световодом или EL)
-как изготовлена клавиатура: из одной пленки или из нескольких.
-какие шайбы на EL или пленка/крышки клавиатуры?
-сколько ямочек у шайб (я предполагаю 3-4) .... знаете ли вы силу срабатывания?
-как тактильность клавиатуры?
-как вы оцениваете яркость подсветки?
Это SIM-карта AT&T 3G на картинке? Выглядит точно так же. (Белая с небольшим оранжевым оттенком с левой стороны и синим с правой).
Не могли бы вы сообщить мне размеры модуля камеры?
Шаг 25

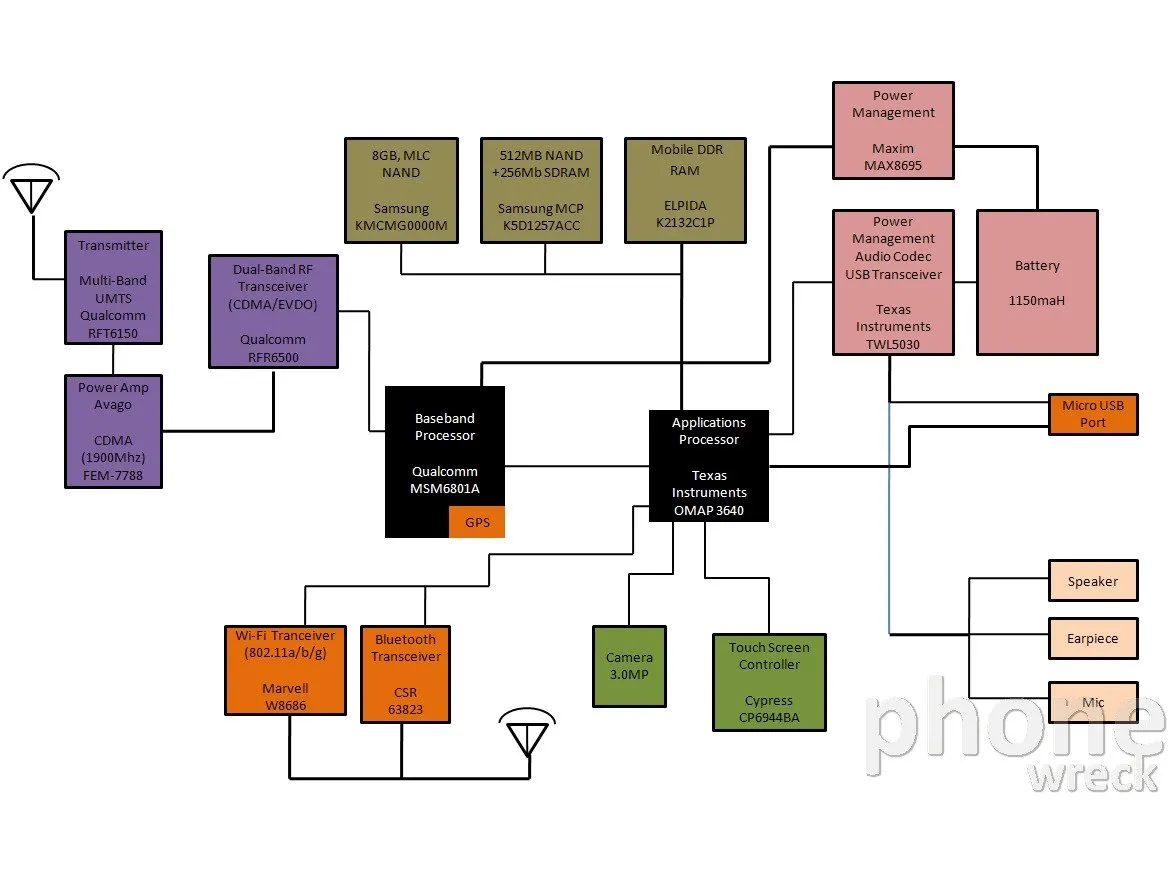

Схема компонентов из подробного анализа чипа от phoneWreck.
