Разборка зарядного устройства Palm Touchstone
Введение
В этом разборе мы покажем вам внутренности индукционного зарядного комплекта Touchstone от Palm для Pre.
Что вам понадобится
Инструменты
Инструмент для вскрытия iFixit | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертка Phillips #0 | Источник - ifixit.com
Шаг 1 Разборка зарядного устройства Palm Touchstone
Palm Pre можно заряжать двумя способами:
Проводной Micro USB, идущий в комплекте с телефоном и довольно убогий.
Или суперкрутая система беспроводной индуктивной зарядки Touchstone, которая обойдется вам в жалкие 69,99 долларов.
Зарядное устройство Touchstone использует магнитную индуктивность, или электрический ток, создаваемый через петлю провода в присутствии магнитного поля, для беспроводной зарядки своего внутреннего аккумулятора.

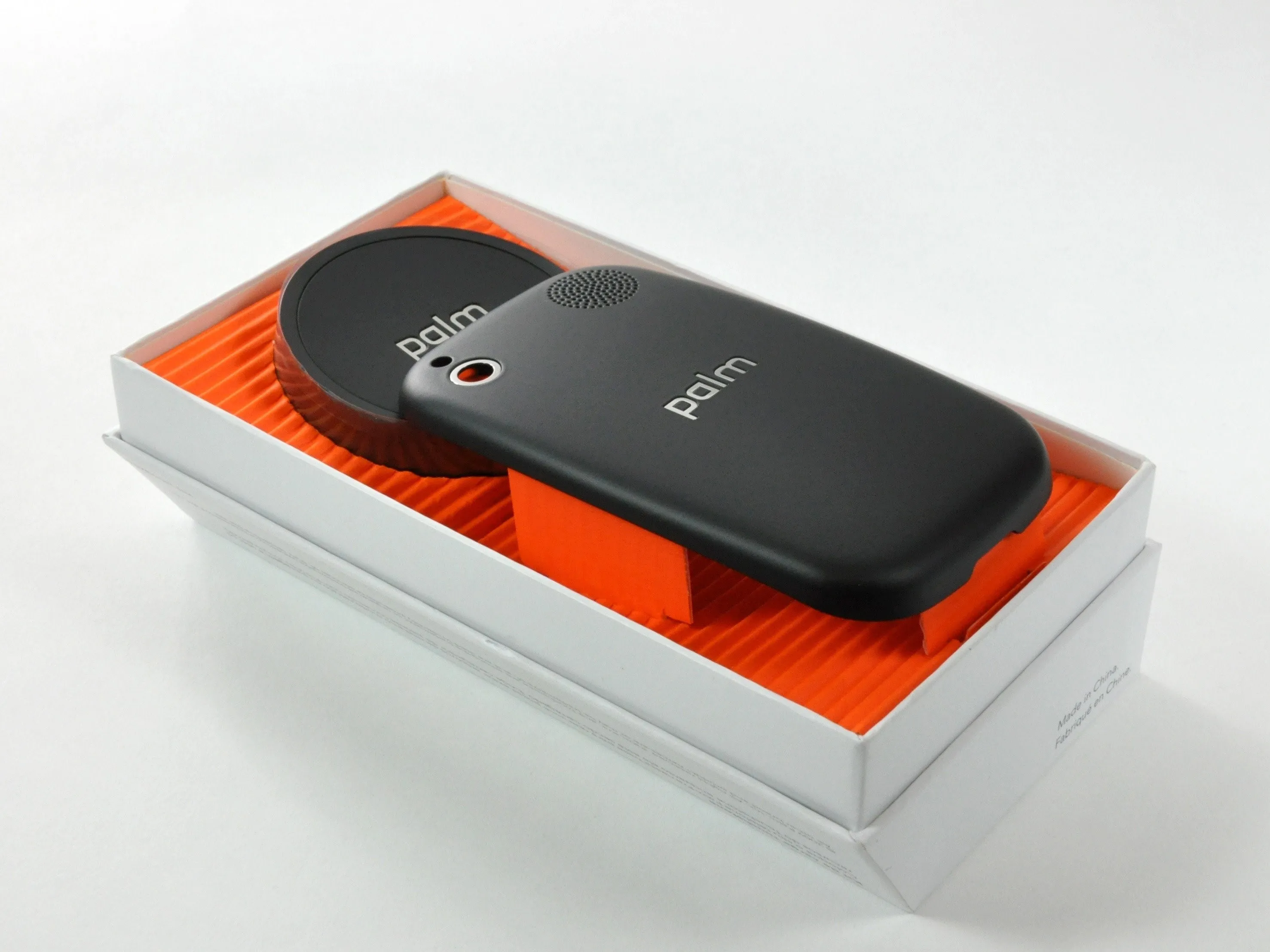

Красиво оформленная упаковка включает в себя:
Док-станция для зарядки Touchstone.
Задняя крышка Touchstone.
Руководства пользователя и гарантийные обязательства.
Шаг 2

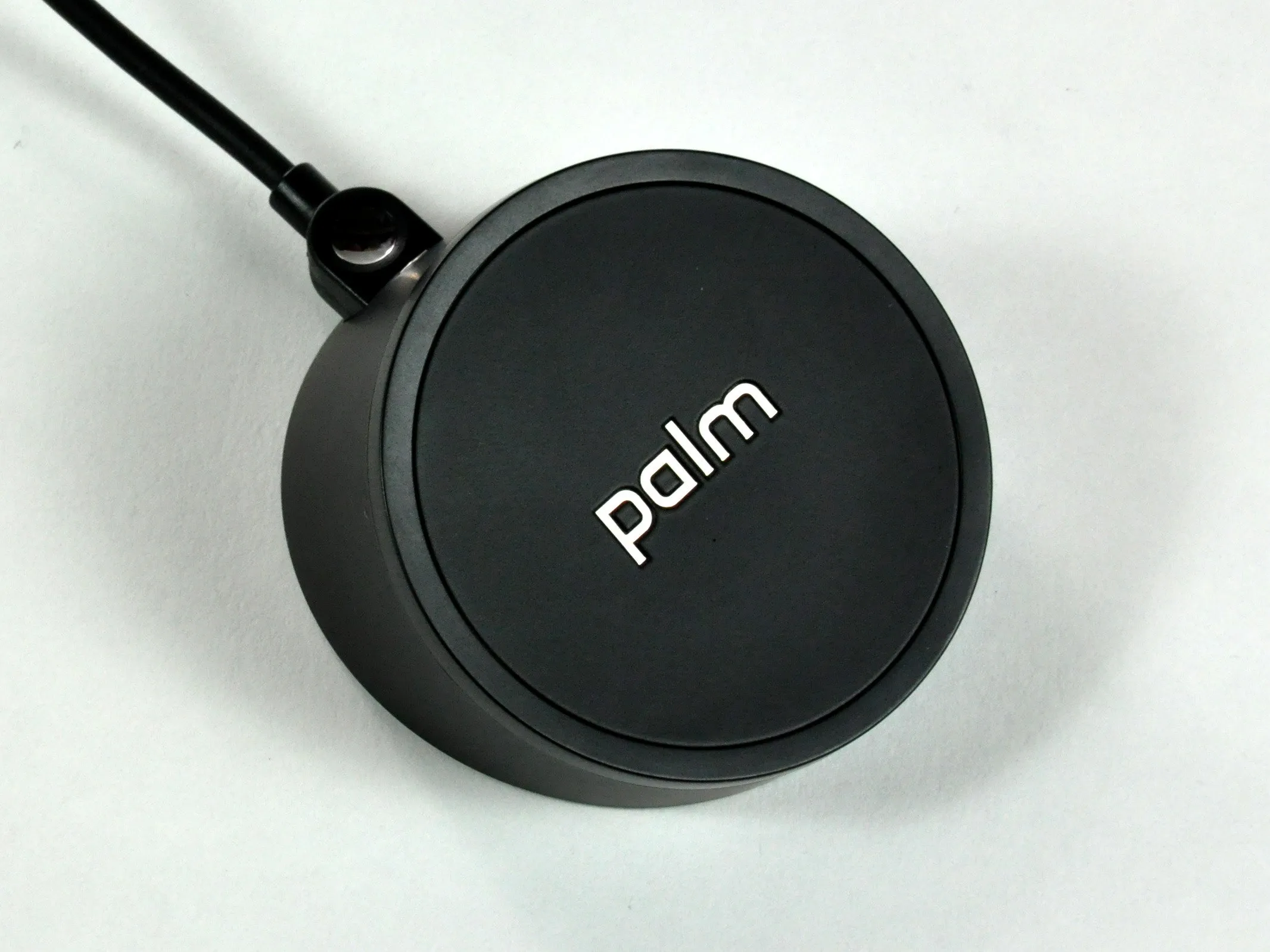

Док-станция Touchstone весит всего 118 граммов и может стать отличным пресс-папье.
И оно такое красивое!
Palm прикрепила симпатичные хромированные точки, чтобы показать, какой кабель куда подключается.

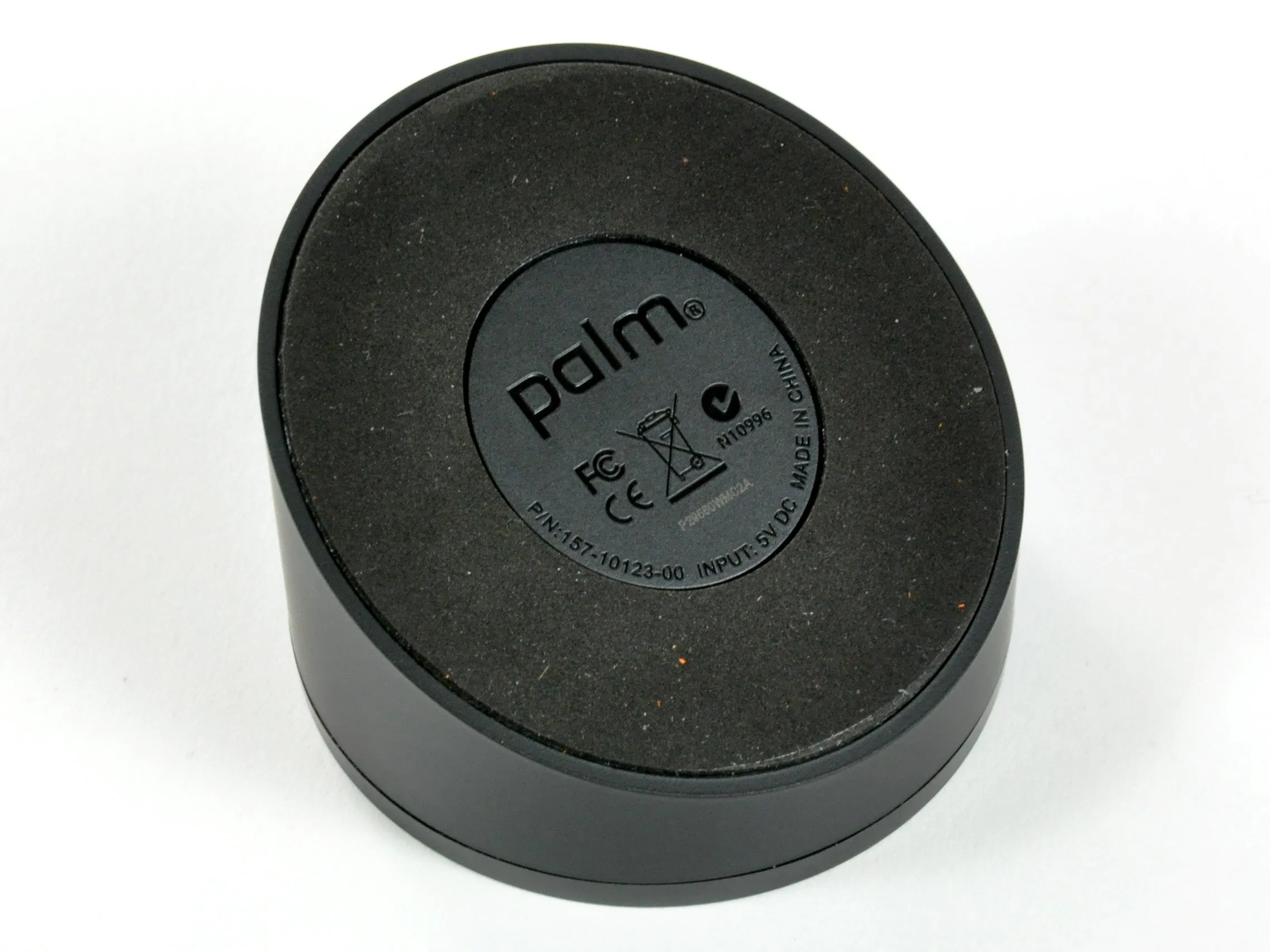

Нижняя сторона док-станции почти полностью покрыта пенопластовой лентой. Не приклеивайте его к фанерному столу!

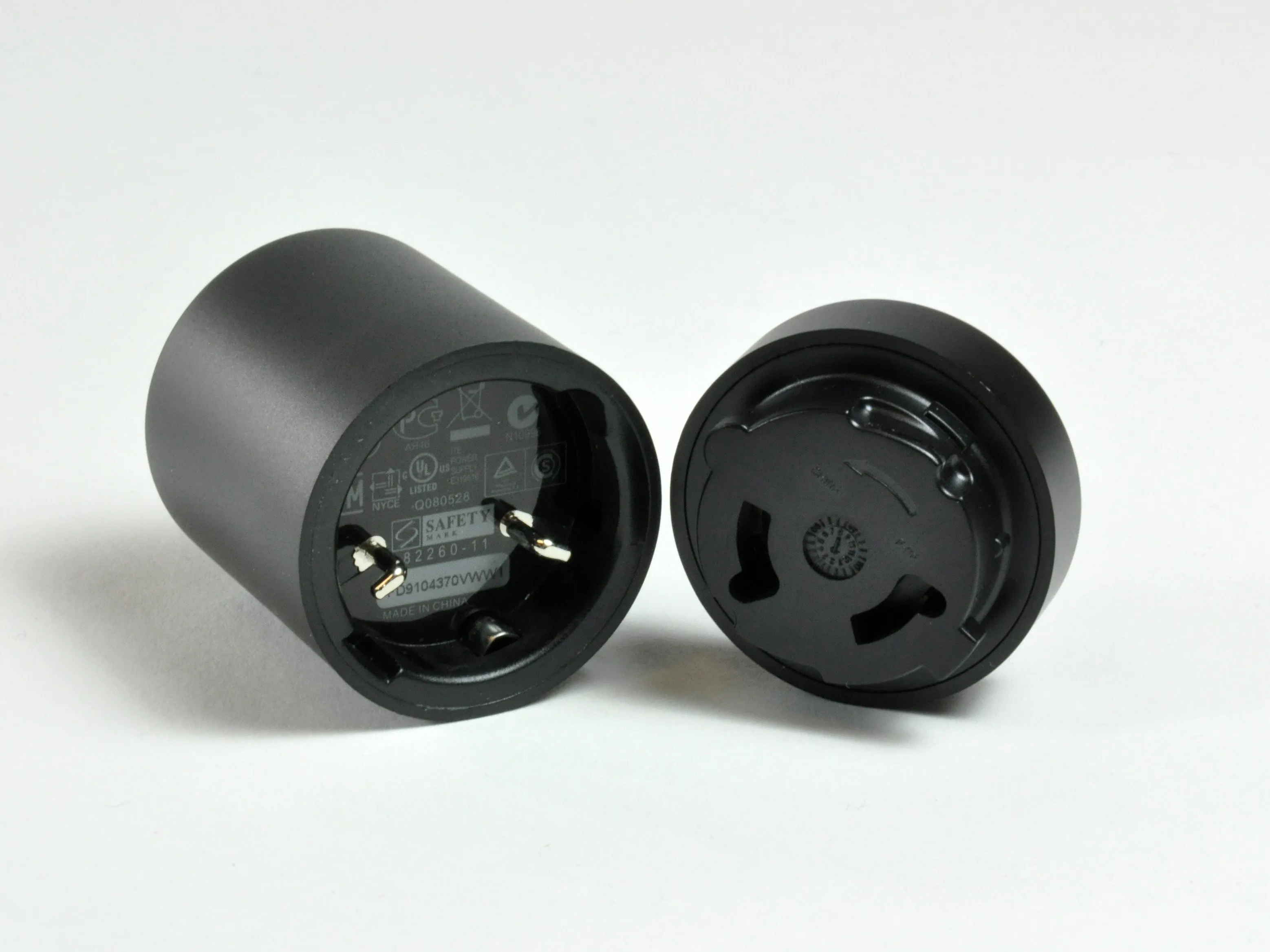

Адаптер переменного тока имеет съемный штекер, что, предположительно, позволяет подключать устройство в других странах.
Комментарии к шагу
Это не вспененная лента! Это материал на основе лапок геккона, который можно крепить даже на стекло, не оставляя следов.
Пенопластовая лента' может быть первой реализацией технологии углеродных нанотрубок, которая имитирует мельчайшие волоски, позволяющие гекконам цепляться за вертикальные поверхности.
--https://www.sciencedaily.com/releases/200...
--https://www.nytimes.com/2005/08/30/scienc...
Blueness, не могли бы вы дать мне источник информации о базе Touchstone? Оно, конечно, хорошо держится.
Ссылка на Palm говорит, что в основании будет использоваться эта технология:
https://palmprefix.com/2009/02/11/palm-pr...
Также есть ссылка на то, что вице-президент по дизайну упоминает эту технологию в интервью на youtube на 2:25с:
https://www.youtube.com/watch?v=Ai6OM8ike...
Интересно, насколько эффективно это устройство по сравнению с обычным зарядным устройством - имеет ли оно рейтинг Energy Star?
Вы ошибаетесь насчет 'вспененной ленты'. Она не такая уж и новая. Это Micro-Suction® (зарегистрировано в 2003 году). Это все еще круто, но не то, о чем говорит 'deeceefar2'. Самое главное - очистите ее скотчем или влажной тряпкой, если она потеряет присасывание. Он не прилипает, когда мокрый.
https://corporate.inventables.com/Custome...
https://s3.amazonaws.com/inventables_tec...
Лента Geeko - это полиамид, а не углеродные нанотрубки. baesystems владеет патентом и правами на ленту Geeko. Одна из самых длинных патентных заявок в истории, если не самая длинная. что-то около 170 страниц.
Шаг 3

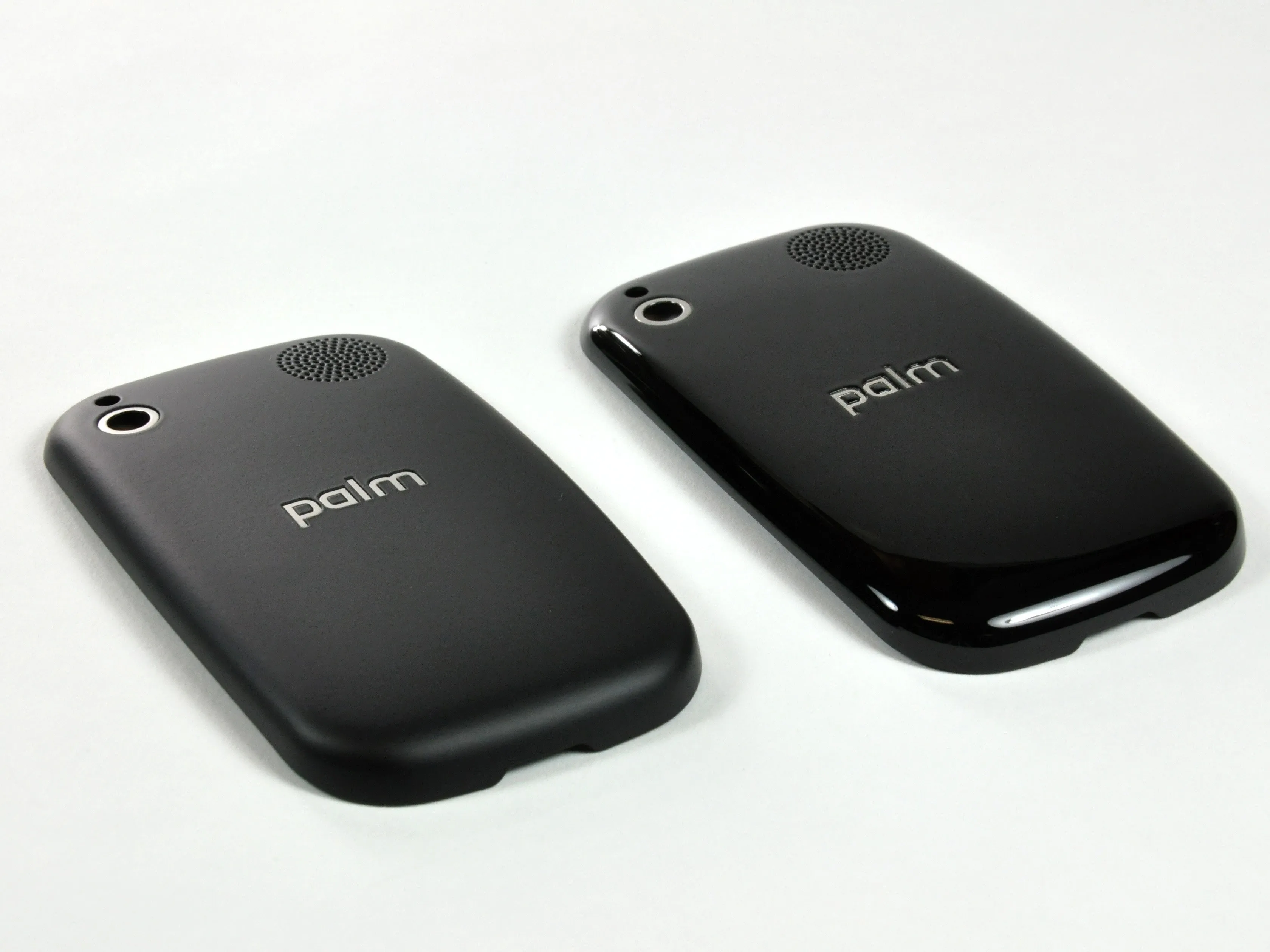

Вид сбоку на заднюю панель Touchstone и стандартную заднюю панель Pre.

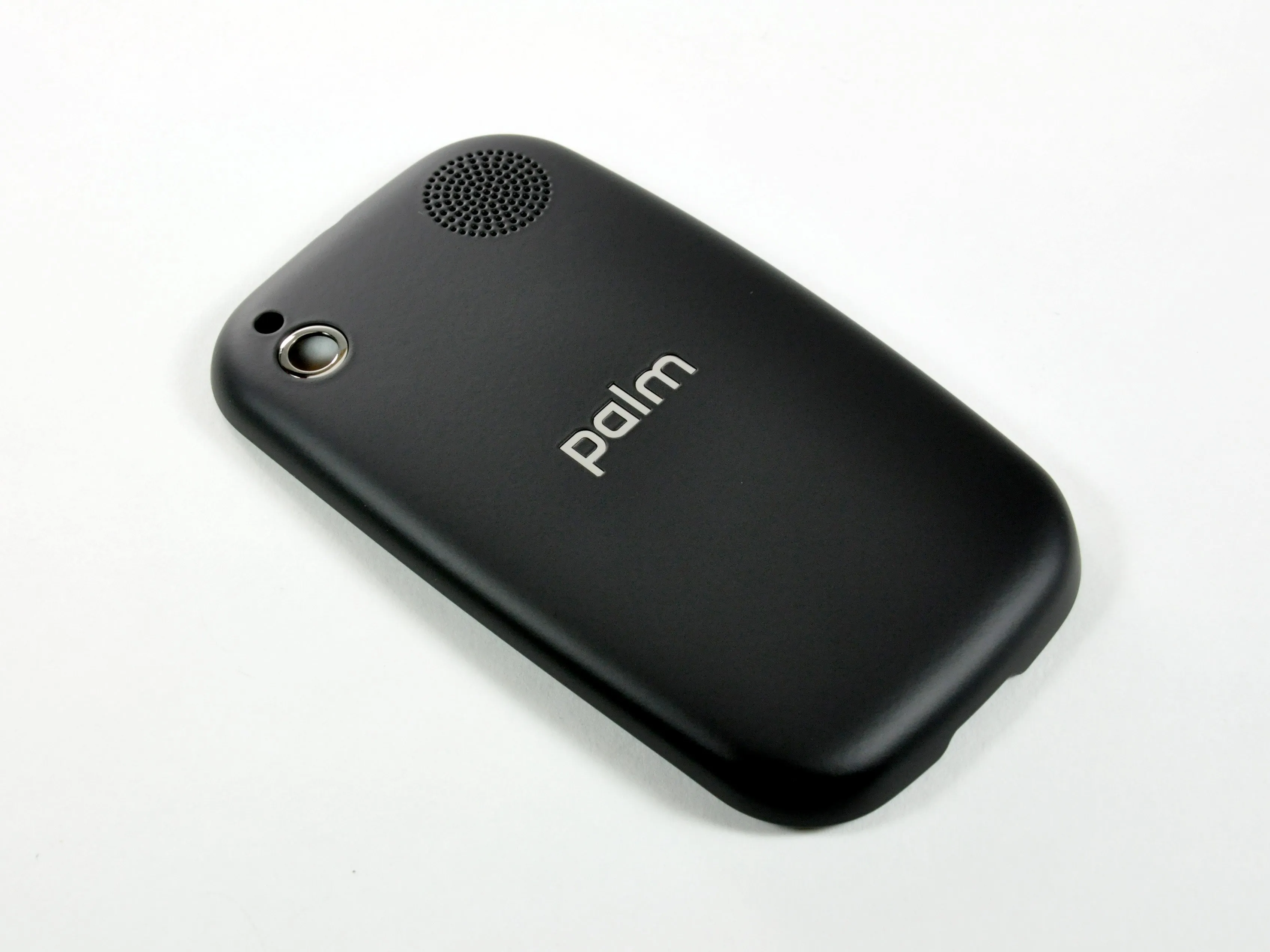

Задняя панель Touchstone имеет матовое покрытие, вероятно, для уменьшения видимого износа от постоянного контакта с док-станцией.

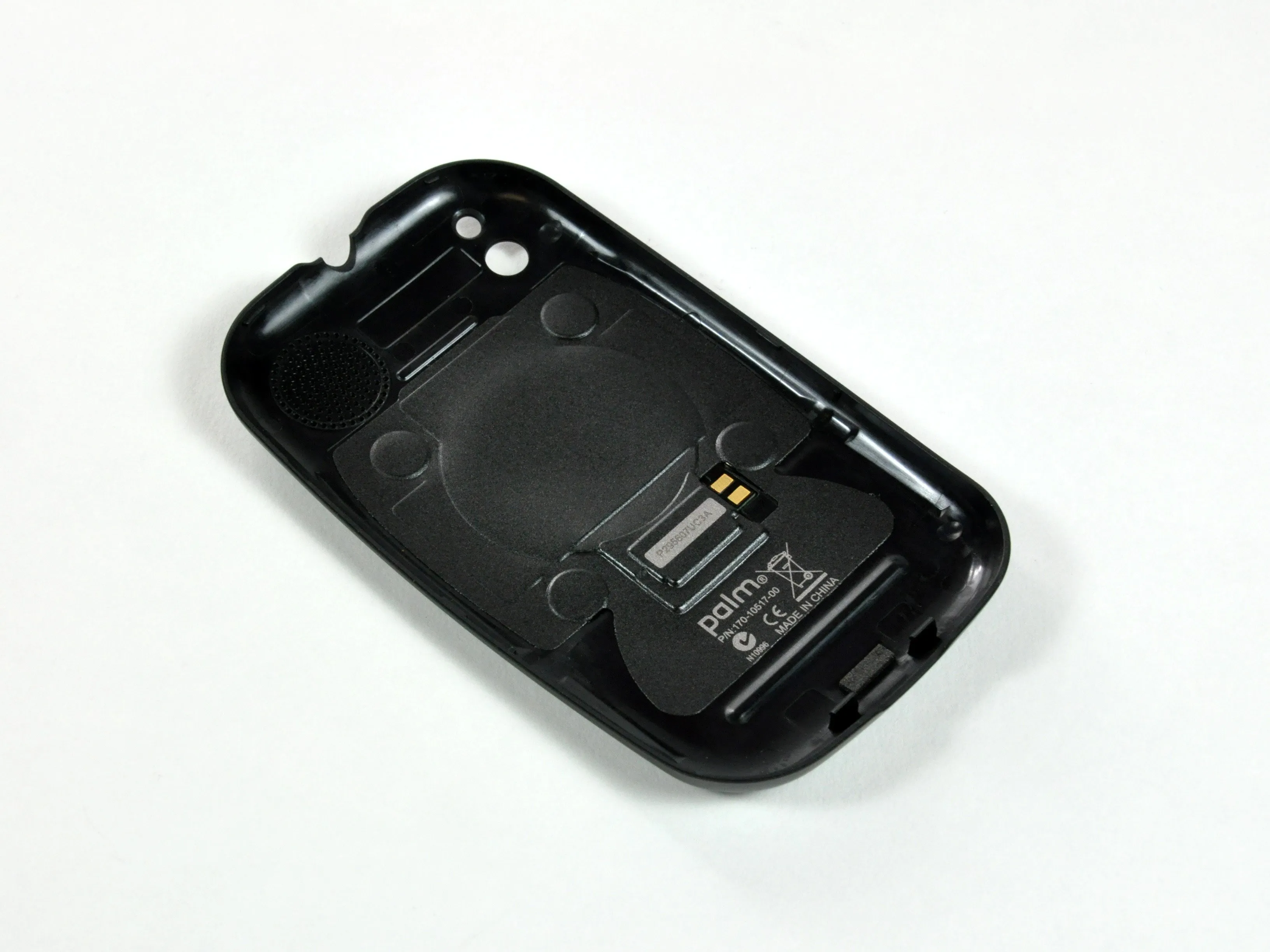

Контур индукционной петли (большой круг) виден на внутренней стороне задней панели Touchstone. Ток, возникающий при индукции, поступает в Pre через два позолоченных нажимных контакта.
Четыре маленьких круга - это магниты, которые выравнивают Pre по док-станции Touchstone, подобно тому, как на дисплеях для iPod в Best Buy iPod всегда выставляется правой стороной вверх.
Шаг 4

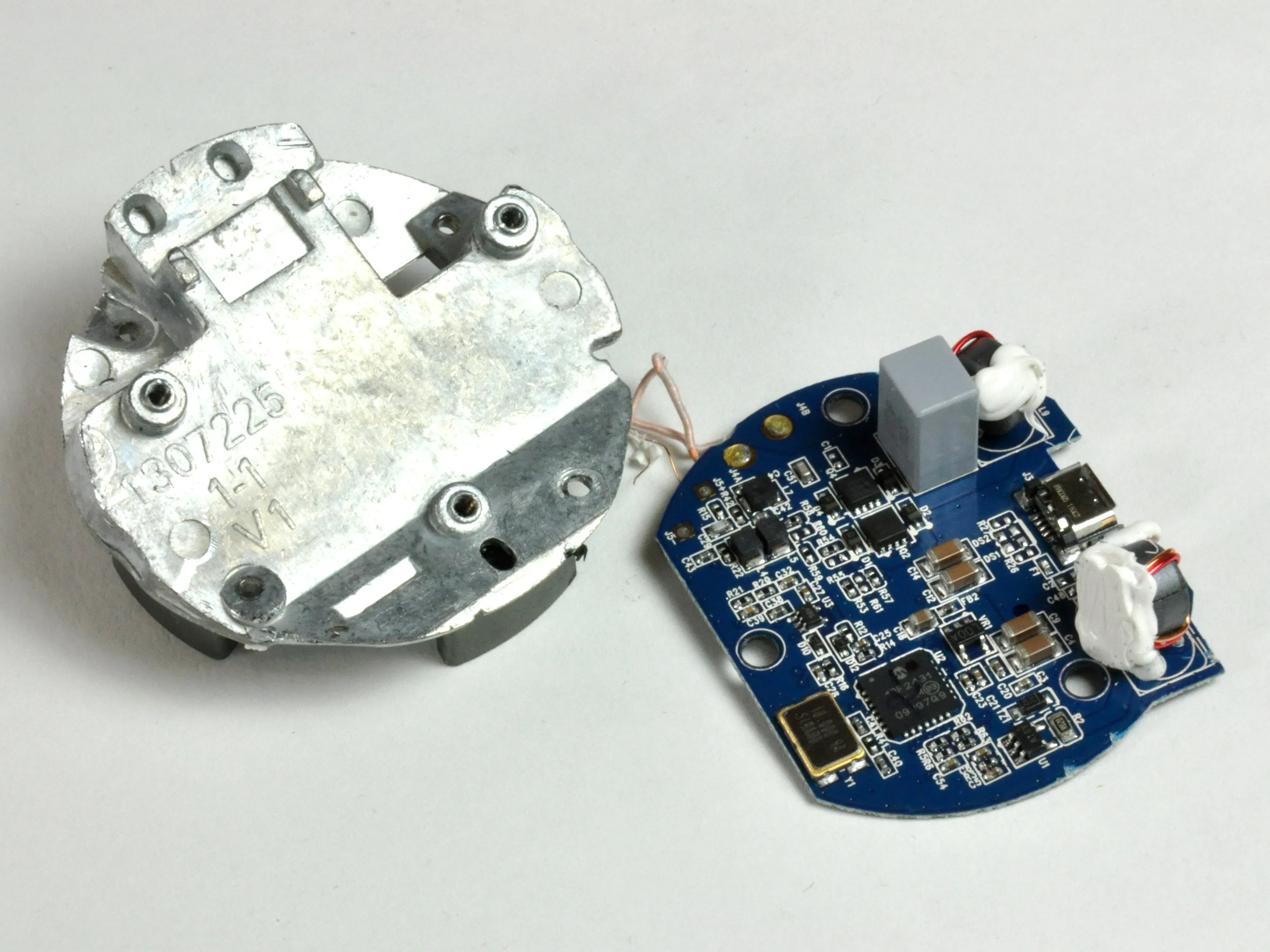

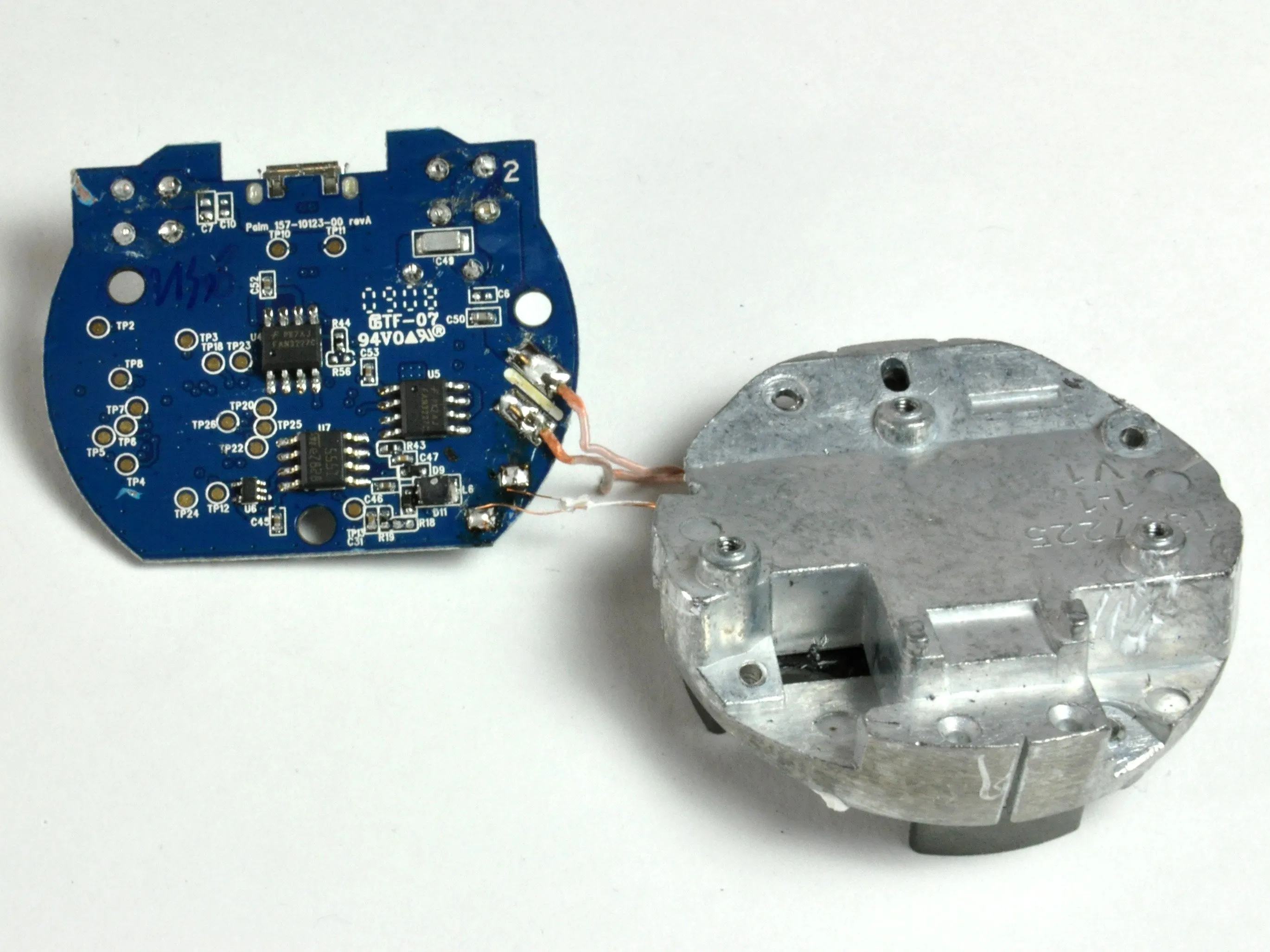

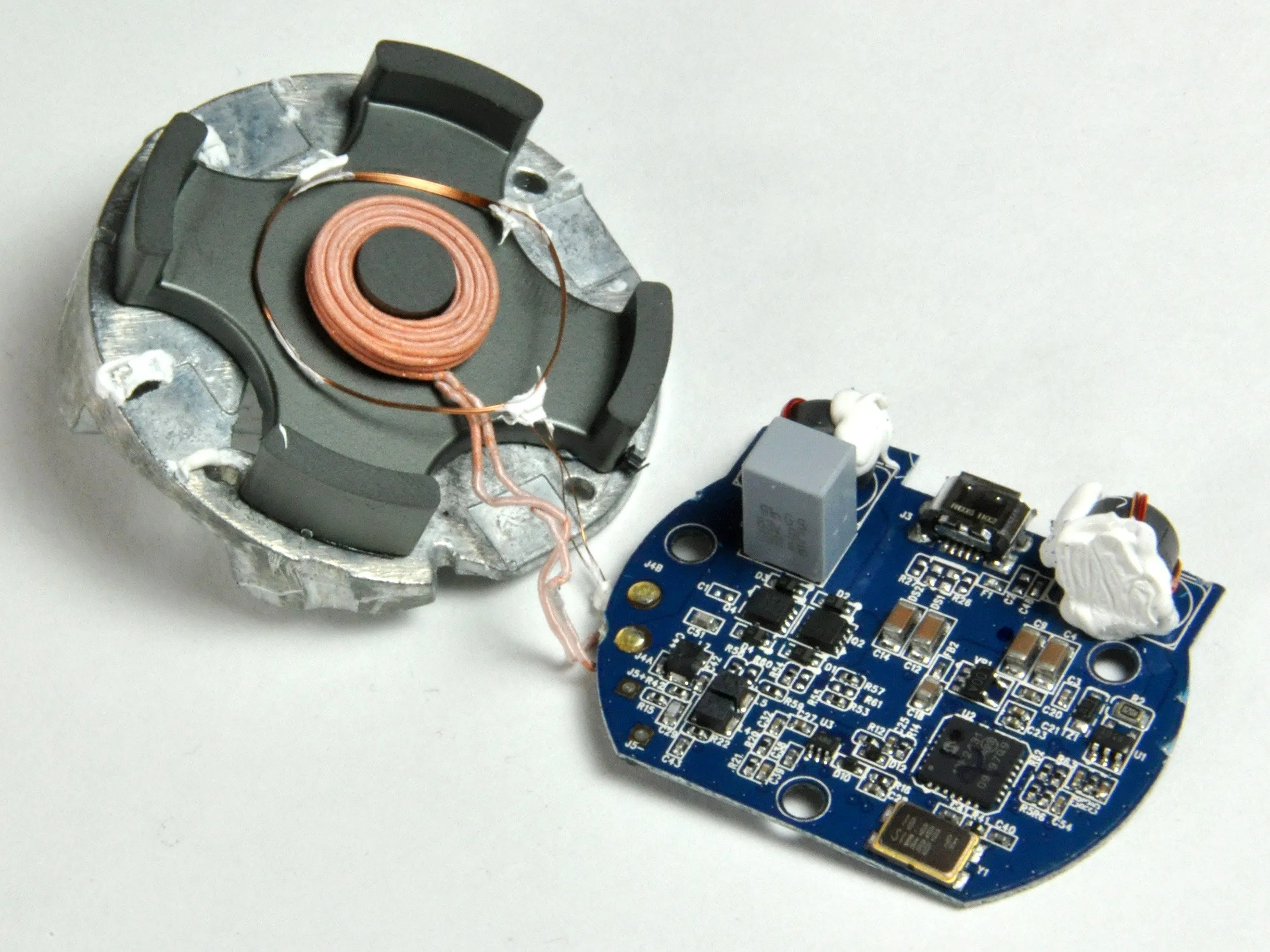

Индукционная зарядная база в сборе.
Новое беспроводное зарядное устройство Palm Touchstone работает по принципу резонансной индукции. Когда вы перемещаете магнитное поле вблизи катушки с проводом, оно индуцирует в ней ток.
Используя этот принцип, Touchstone создает электрическую связь между двумя катушками провода, которые физически не соединены. Для этого используется первичная катушка провода в базовом блоке, которая через магнитное поле передает энергию вторичной катушке провода в телефоне.
Магнитное поле, создаваемое базовым блоком, быстро вращается вперед-назад, генерируя магнитный импульс, тщательно подогнанный под размеры проволочной катушки внутри телефона. Колеблющееся магнитное поле вызывает ток внутри телефона, что позволяет заряжать аккумулятор.
Аналогичная технология используется для передачи энергии некоторым зубным щеткам, бритвам и т. д., работающим от батареек.
Комментарии к шагу
Как крепится основание? Заклепки? Винты?
Я читал, что только USB-кабели Pre будут работать с этой базой, но похоже, что с помощью небольшой модификации это можно изменить.
Нижняя часть базы держится на трех винтах. Чтобы открыть ее, отклейте пенопластовую ленту на дне и открутите три винта. После откручивания винтов основание должно довольно легко отделиться от остальной части зарядного устройства.
Можно ли изменить положение первичной катушки индуктивности, не повредив ее, после того как устройство будет открыто?
Я спрашиваю в связи с распространенной проблемой, которая возникает, когда Pre заряжен на 100%, когда он включается и выключается из режима 'зарядки'. Небольшое отделение телефона от Touchstone (с помощью бумажного полотенца или куска ткани) решает проблему, но если бы вы могли отодвинуть катушку дальше в базе, это было бы более элегантным решением.
Для эмуляции базы Touchstone я сделал катушку (20 витков) из проволоки и подал на нее синусоиду напряжением 10 В.
Я прощупал выход катушки внутри задней крышки Pre, и он показал ~6Vpp наведенной синусоиды (пик приходится на 400 кГц). Однако два контакта, которые подключаются к самому телефону, по-прежнему показывают 0 В. Похоже, что схема (которая принимает переменное напряжение катушки и превращает его в постоянное) внутри задней крышки ожидает более высокой амплитуды. Кто-нибудь знает, какой амплитуды она ожидает?
Кто-нибудь знает, какой частоты и напряжения ожидает задняя крышка, прежде чем она выдаст напряжение зарядки на Pre?
Шаг 5

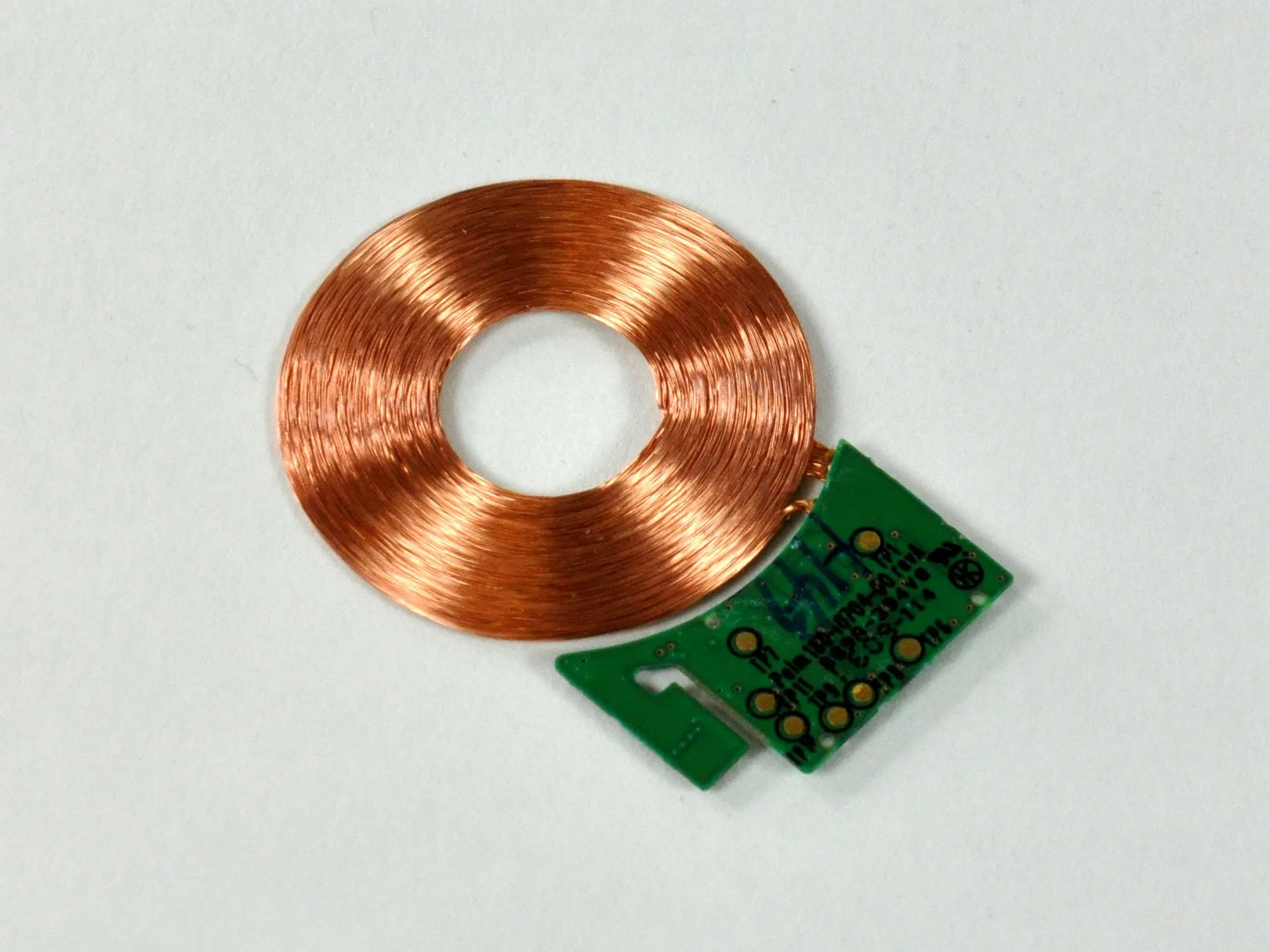

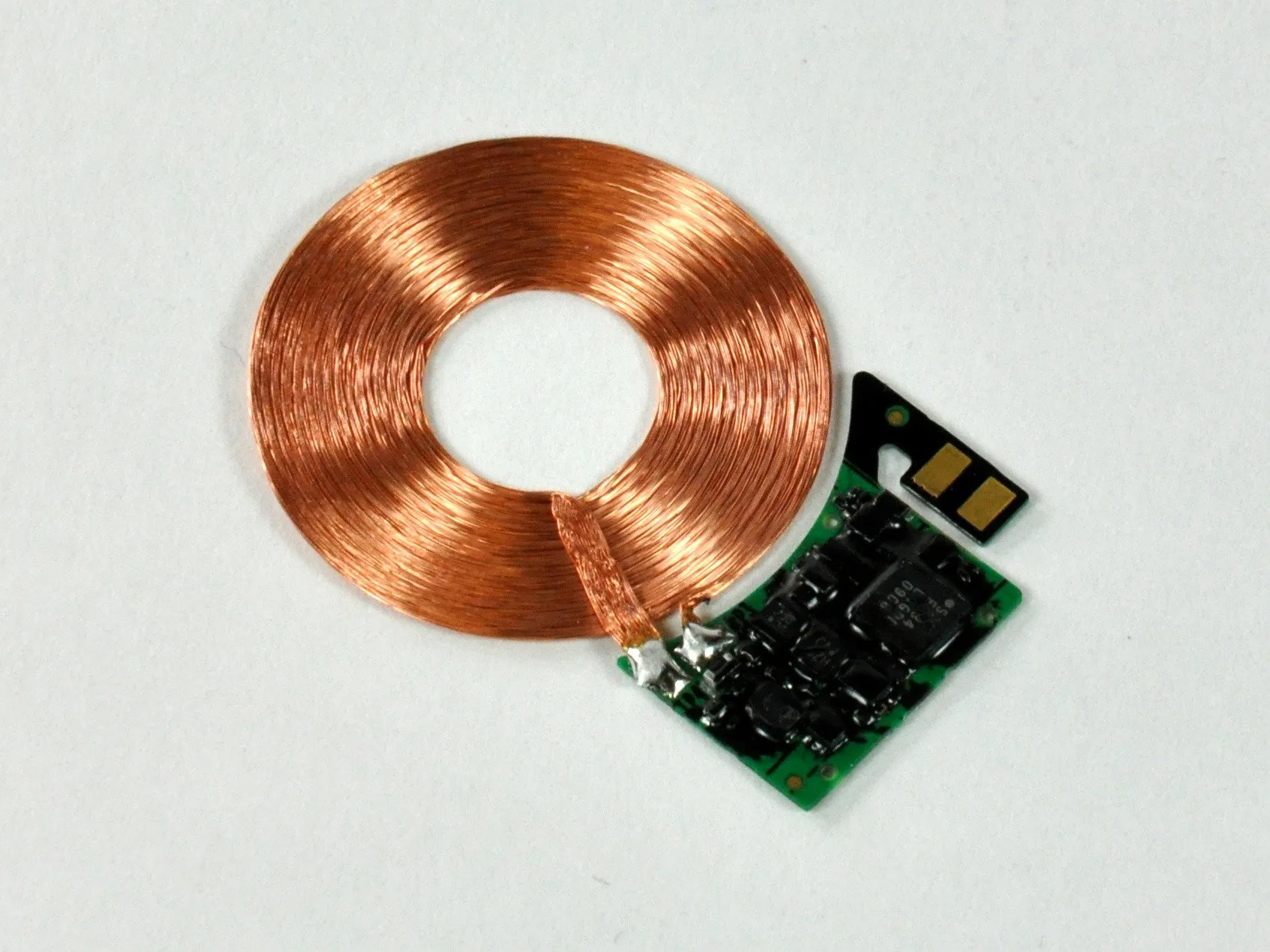

На задней панели Touchstone находится вторичная индукционная катушка.
Магнитное поле, создаваемое базовым блоком, быстро включается и выключается, генерируя магнитный импульс, который тщательно подстраивается под размеры проволочной катушки внутри телефона. Колеблющееся магнитное поле вызывает ток внутри телефона, что позволяет заряжать аккумулятор.
Аналогичная технология используется для передачи энергии на некоторые зубные щетки, бритвы и т. д., работающие от батареек.
Это объяснение является чрезмерным упрощением очень специфической области электротехники.
Обратите внимание, что индукционная катушка расположена в центре устройства, вдали от антенн, расположенных по периметру телефона.
Комментарии к шагу
Кто-нибудь знает, кто производит чипсет и материалы для телефонной части индуктивного зарядного устройства?
Может ли кто-нибудь сказать мне, как включить эту технологию в существующий продукт, который я собираюсь модифицировать?
