Разборка Palm Treo Pro

Введение

В этом руководстве вы увидите, как Palm Treo Pro полностью разбирается на отдельные части.

Инструменты

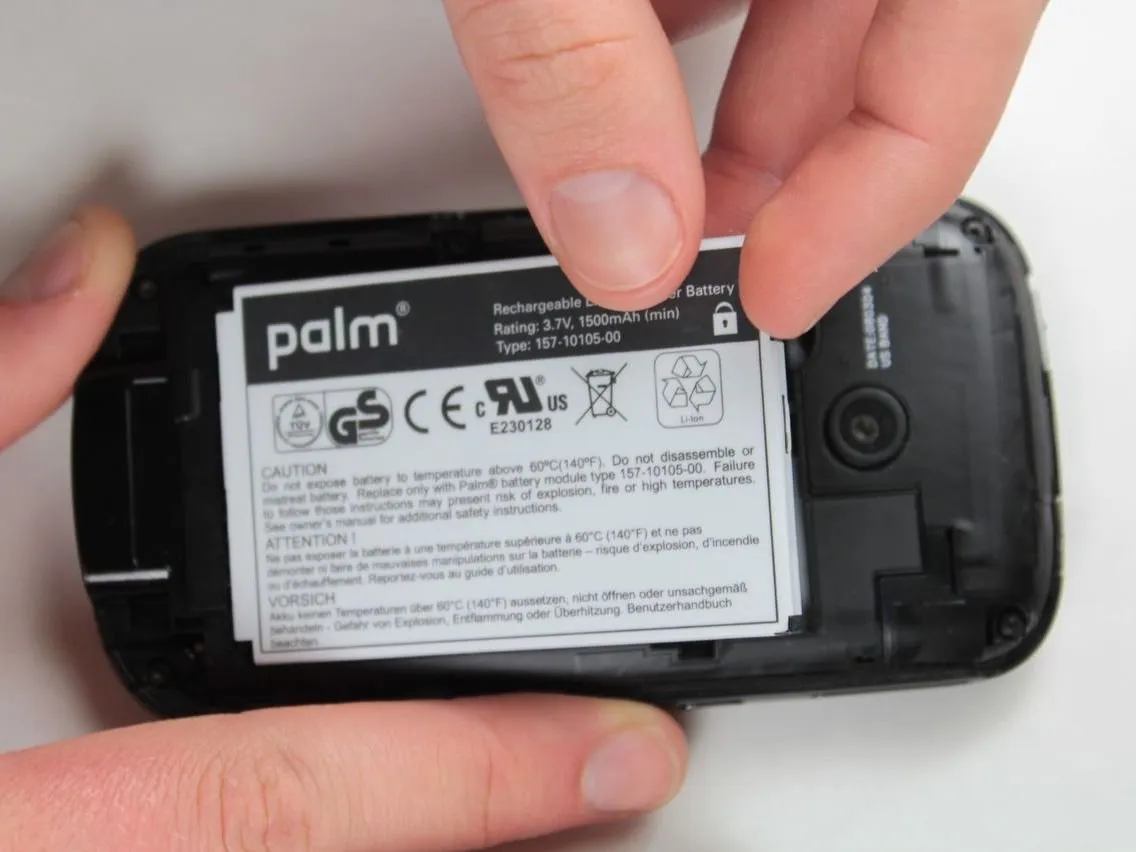

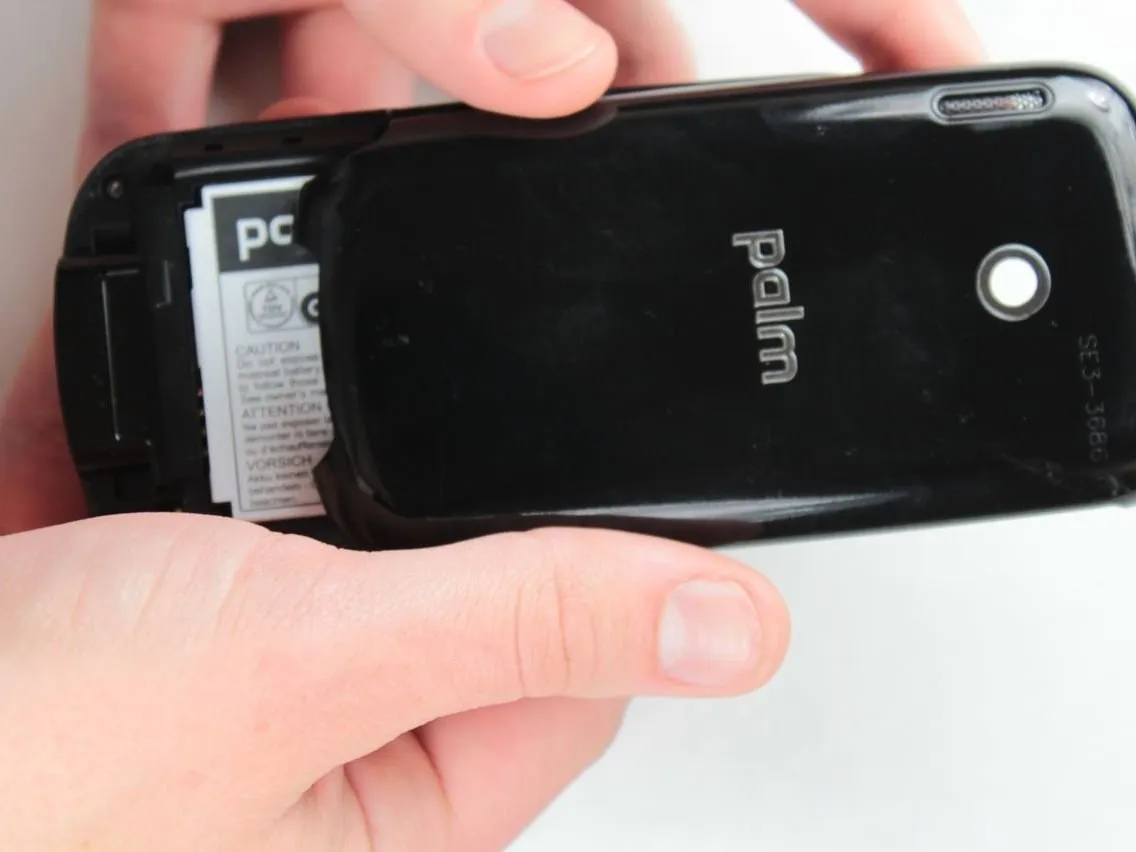

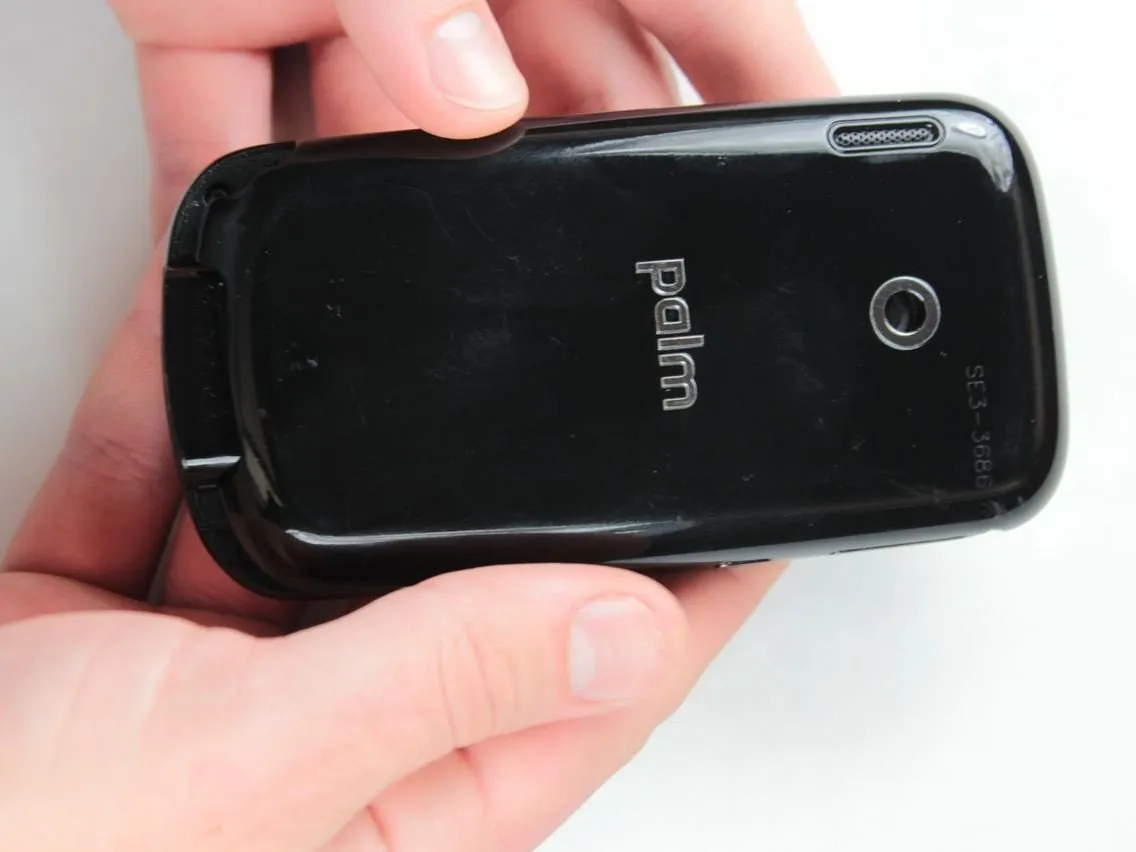

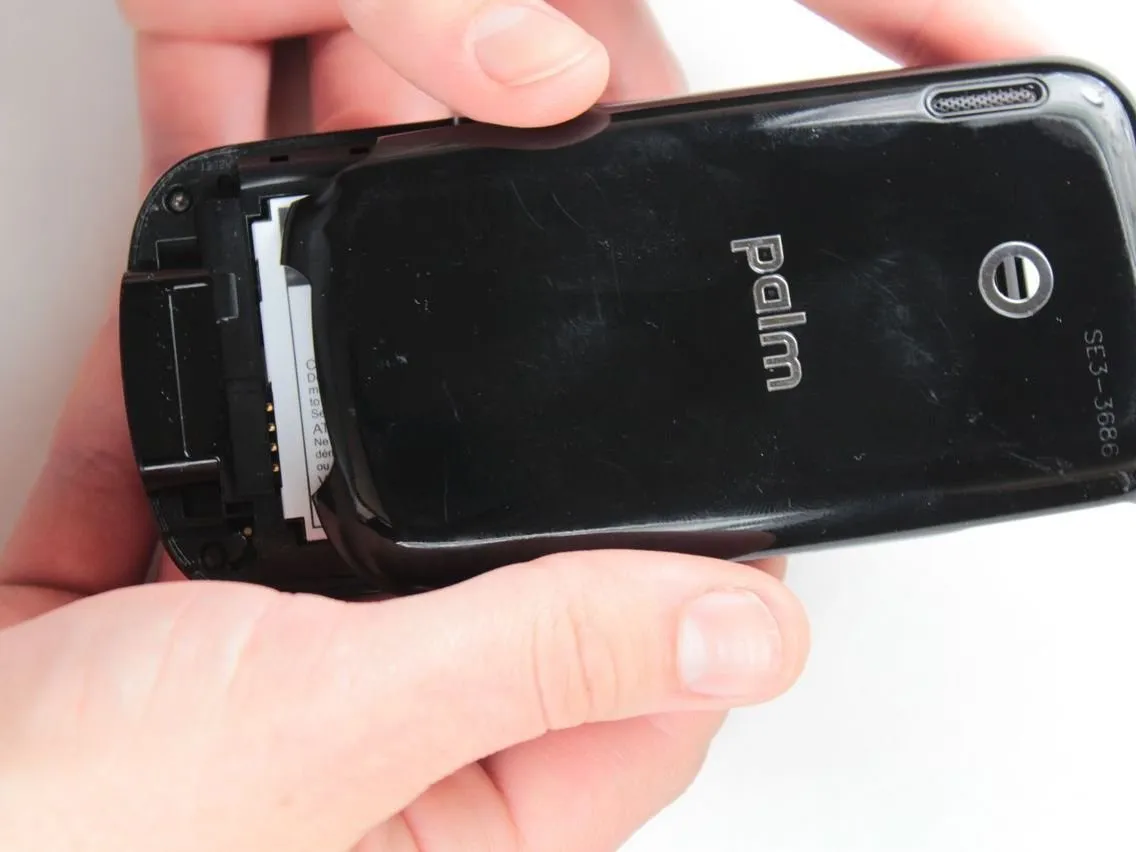

Извлеките аккумулятор, потянув вверх за выступ возле объектива камеры.
Вставьте новую батарею в открытый слот. Убедитесь, что батарея расположена так, что логотип Palm находится в левом верхнем углу напротив объектива камеры.

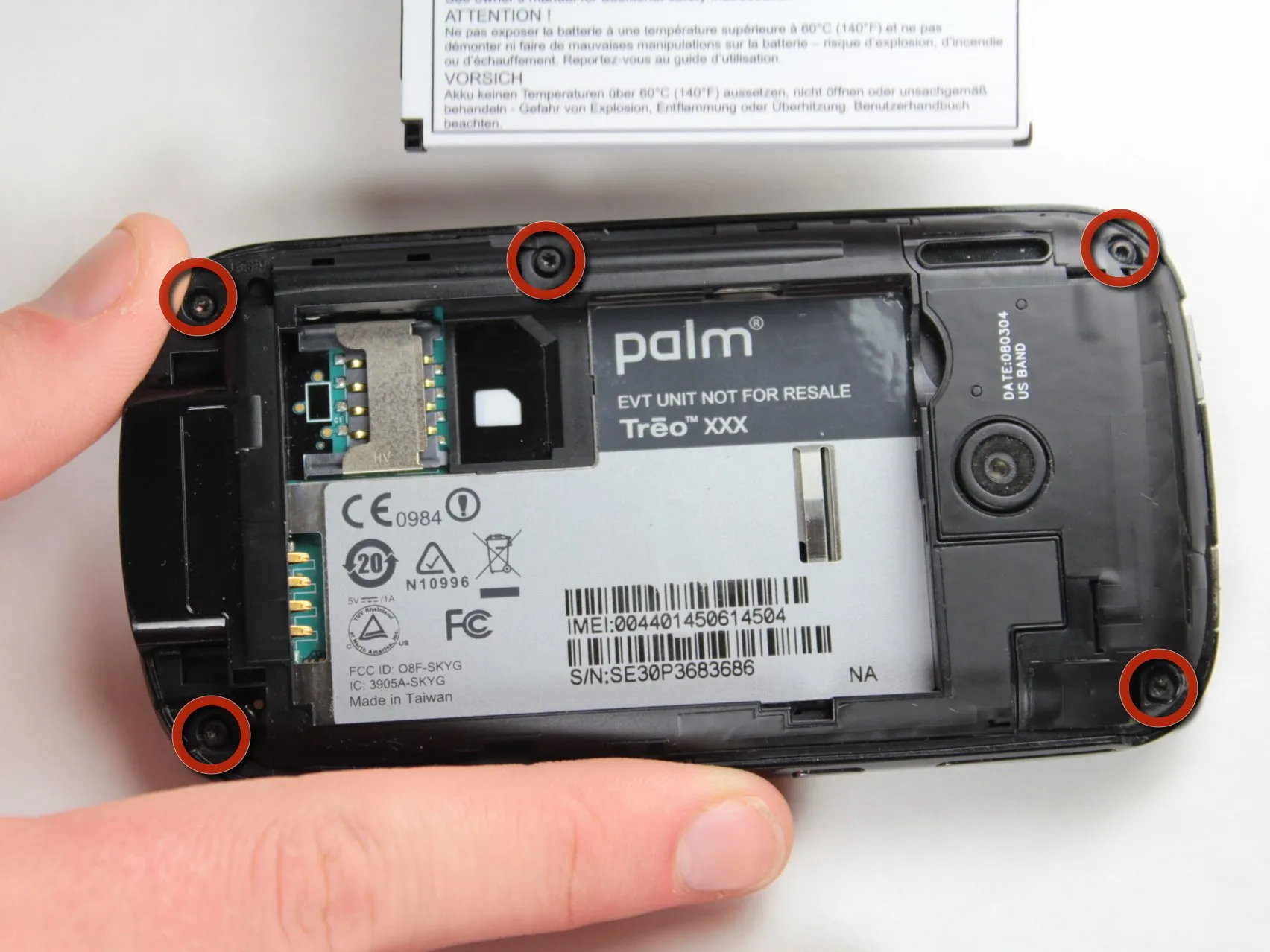

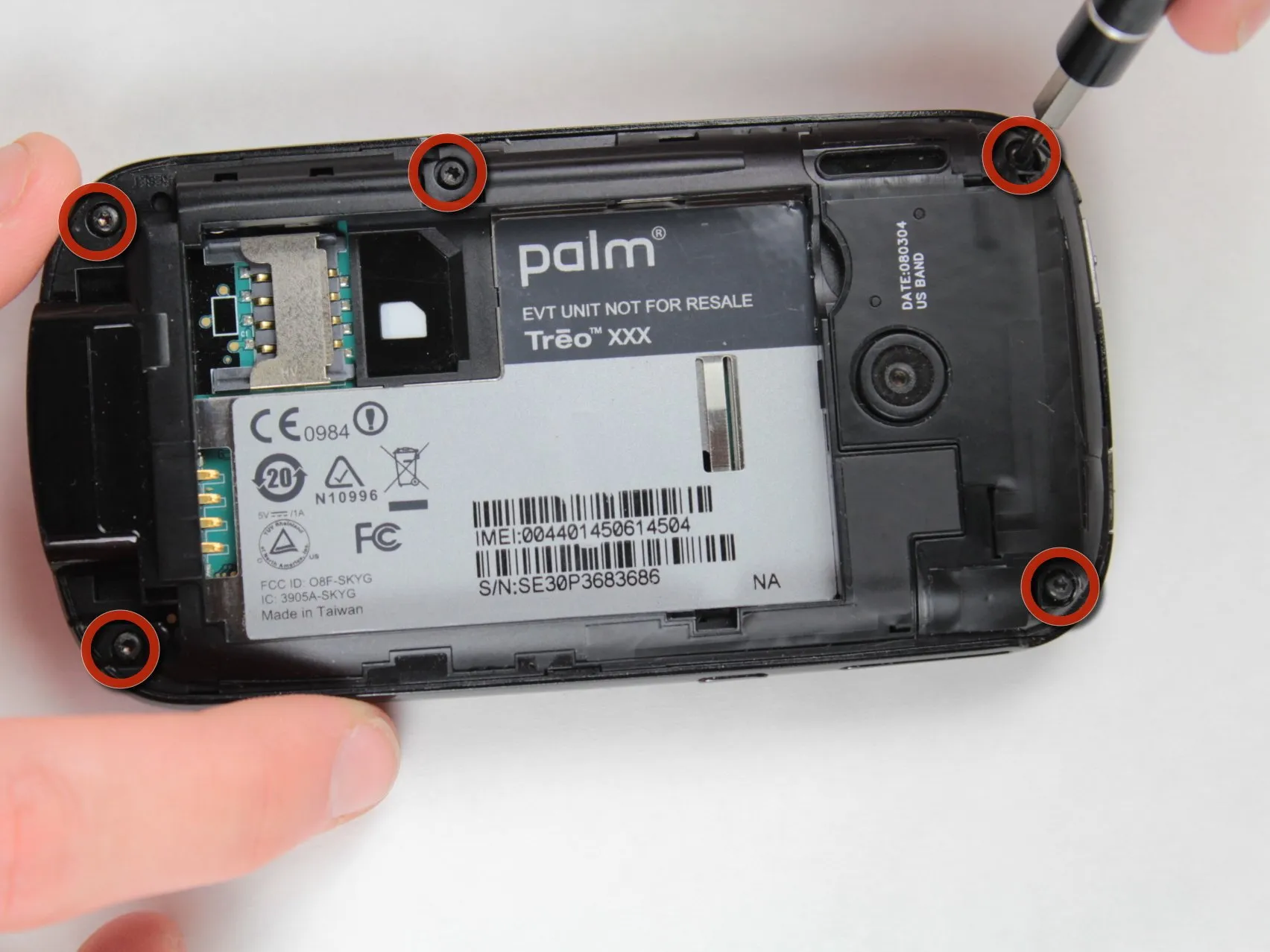

С помощью отвертки Torx T5 открутите 5 видимых 6-миллиметровых винтов на задней панели телефона.
Будьте осторожны, чтобы не перепутать эти винты, так как они очень маленькие и будут важны при сборке.
Если винты сорваны, может потребоваться отвертка с плоской головкой.

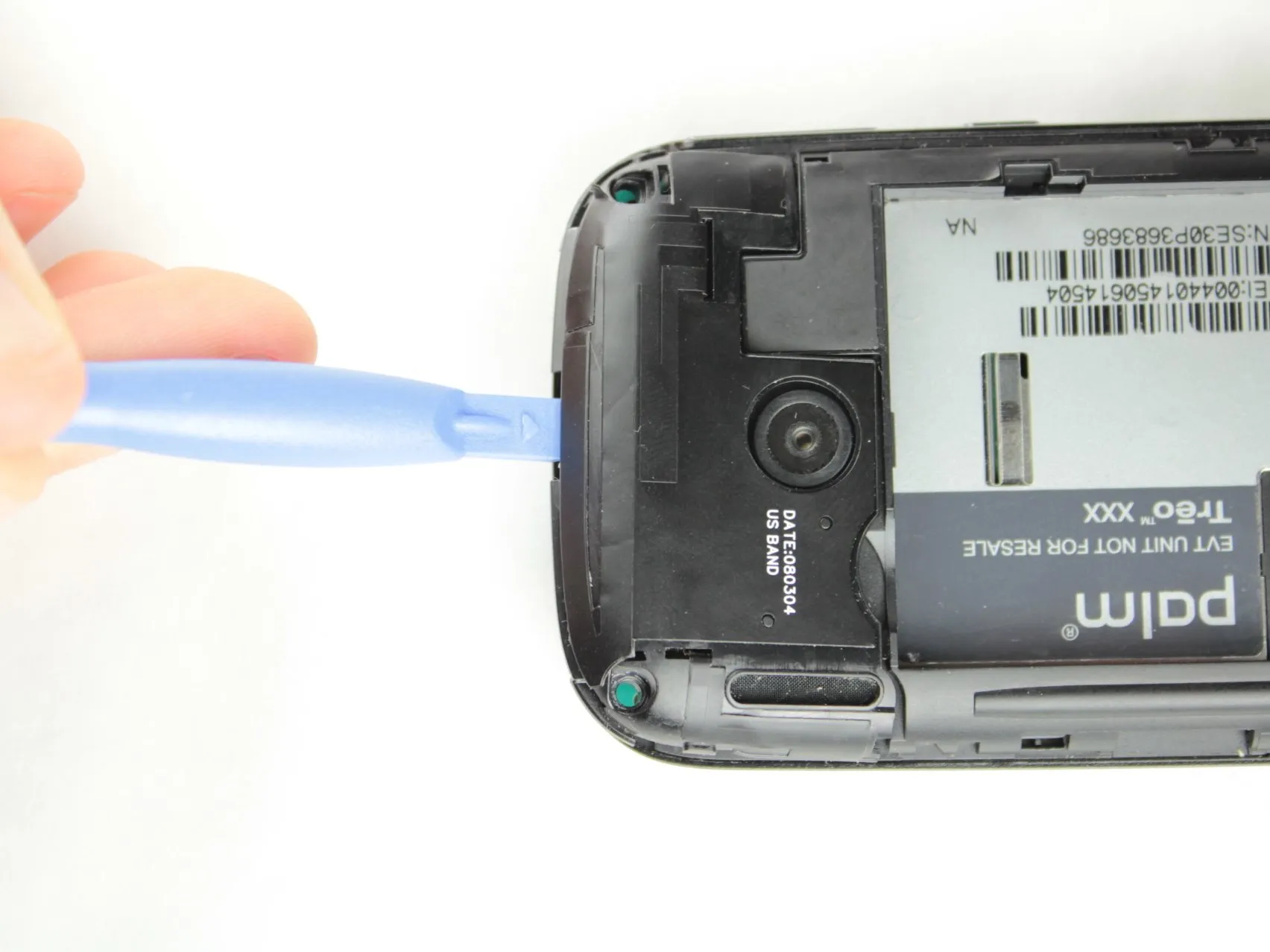

С помощью инструмента для открывания пластика снимите небольшую панель в верхней части телефона, поддев черный пластик вокруг камеры.

Снимите основной пластиковый корпус

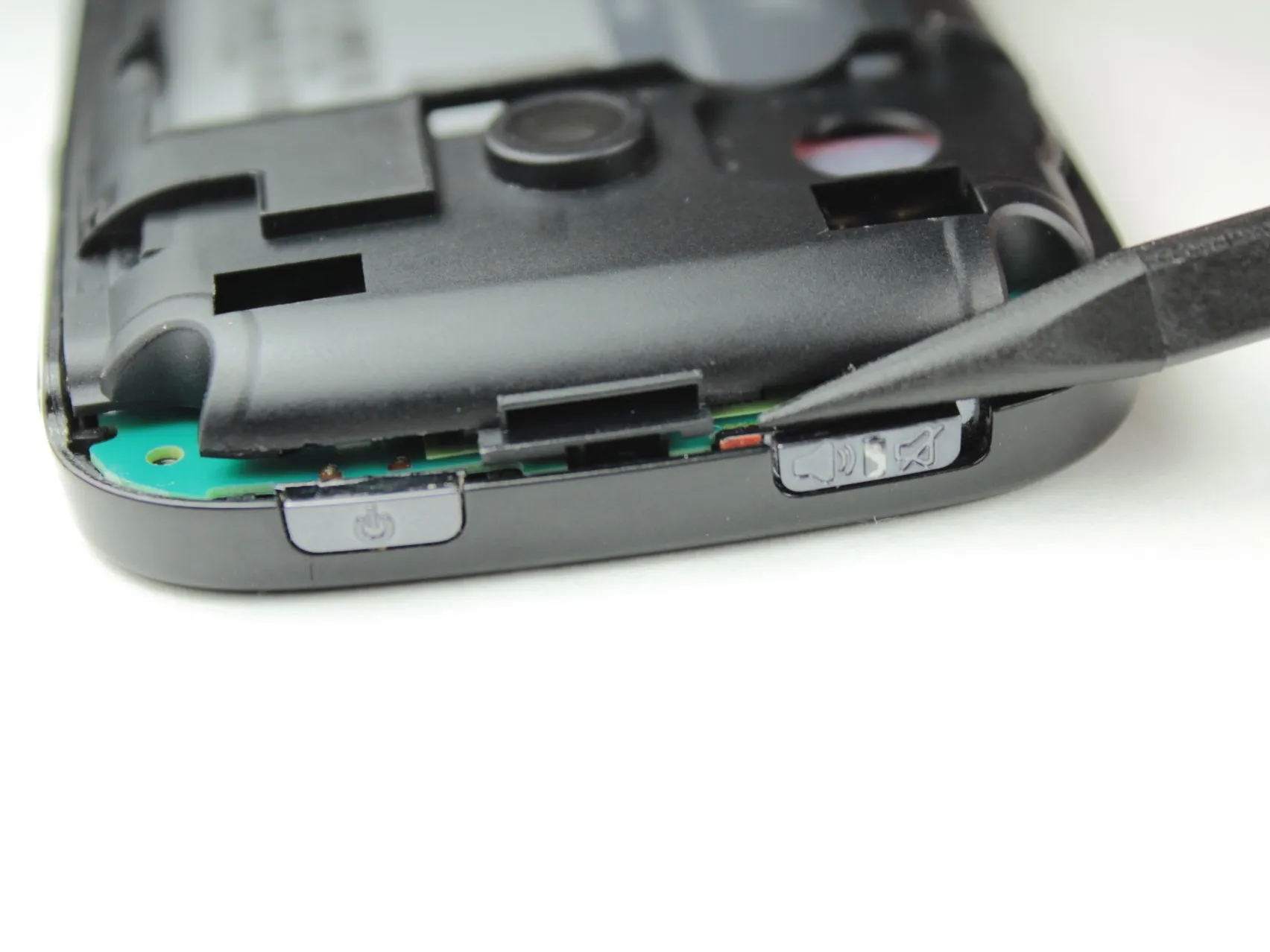

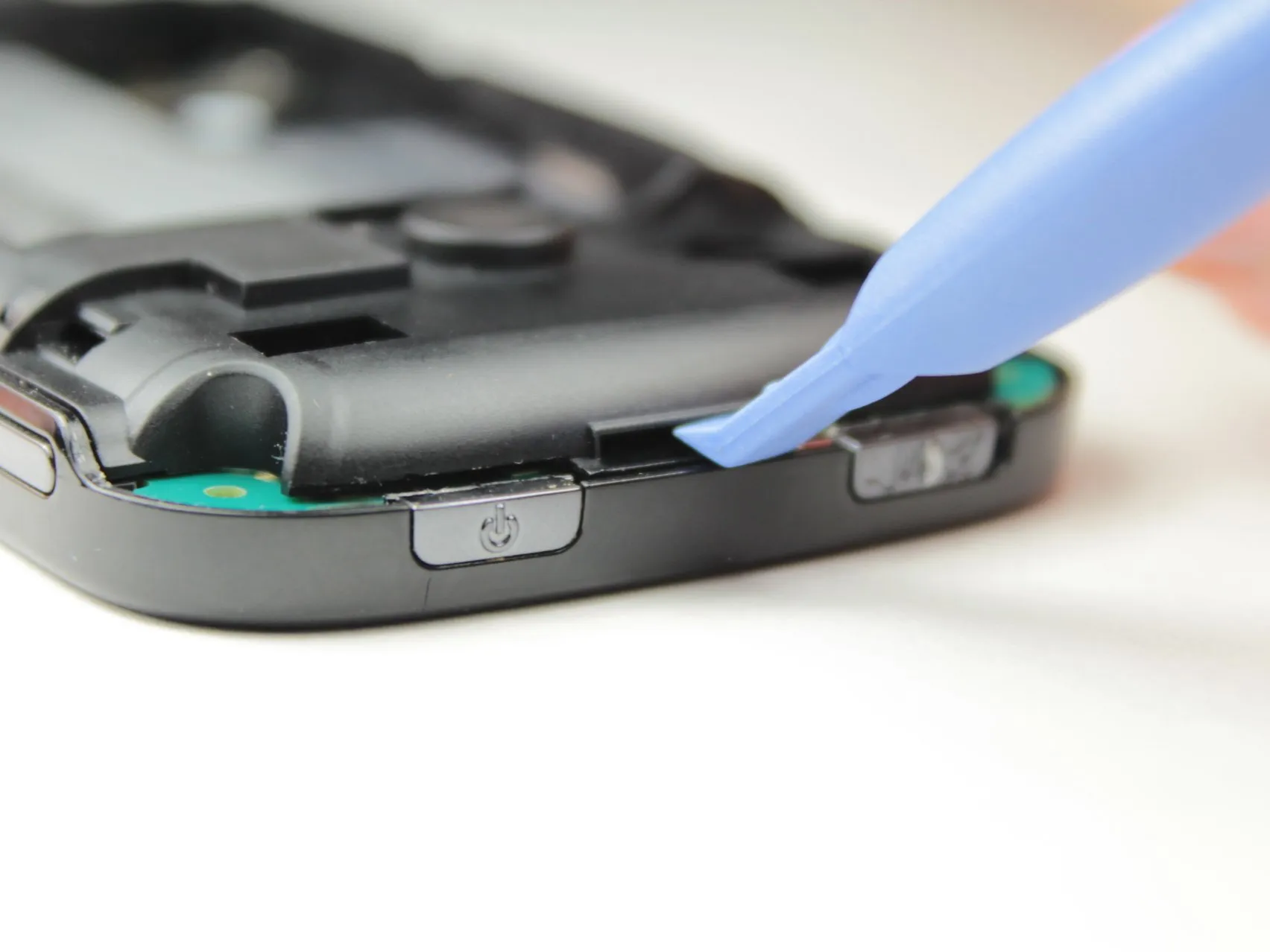

Вставьте инструмент для открывания пластика в гнездо на верхней панели (на него указывает палец) и подденьте черную часть телефона.
При выполнении этого действия нижняя часть вокруг наушников и USB-порта может зацепиться. Просто аккуратно подвигайте чехол, пока он не освободится.

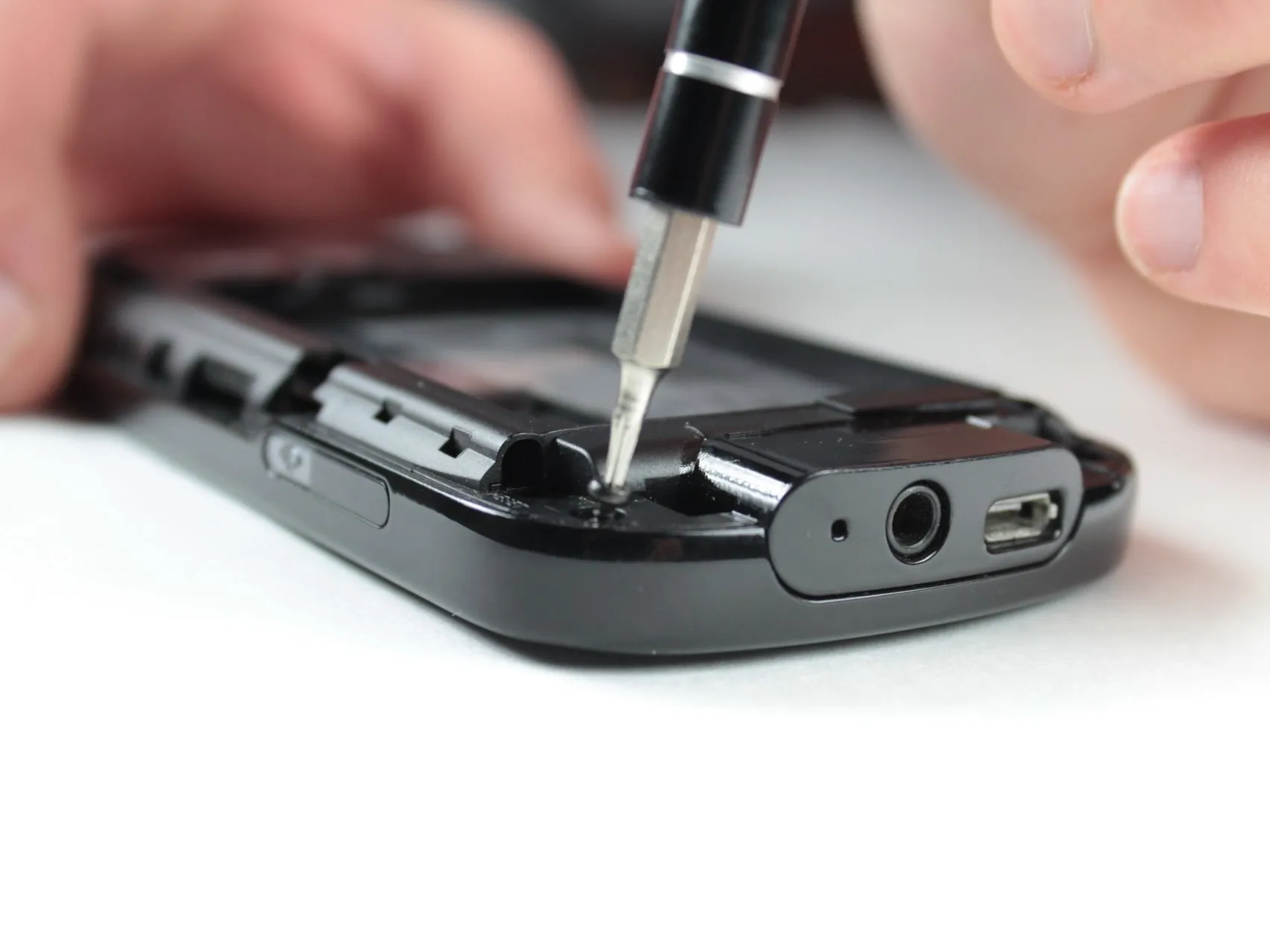

С помощью отвертки Philips Head 00 открутите 3,5-мм серебристый винт на правой стороне телефона.

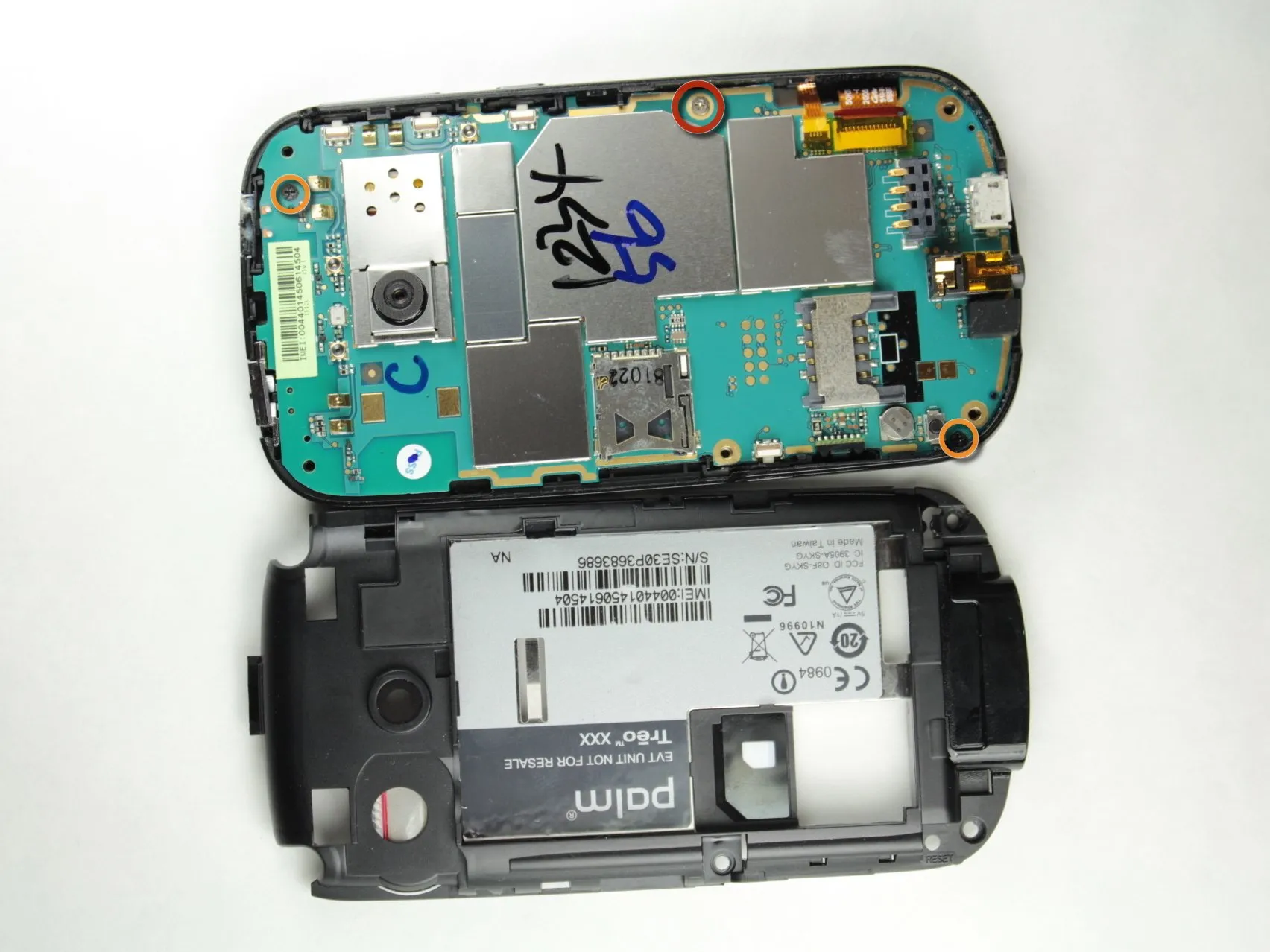

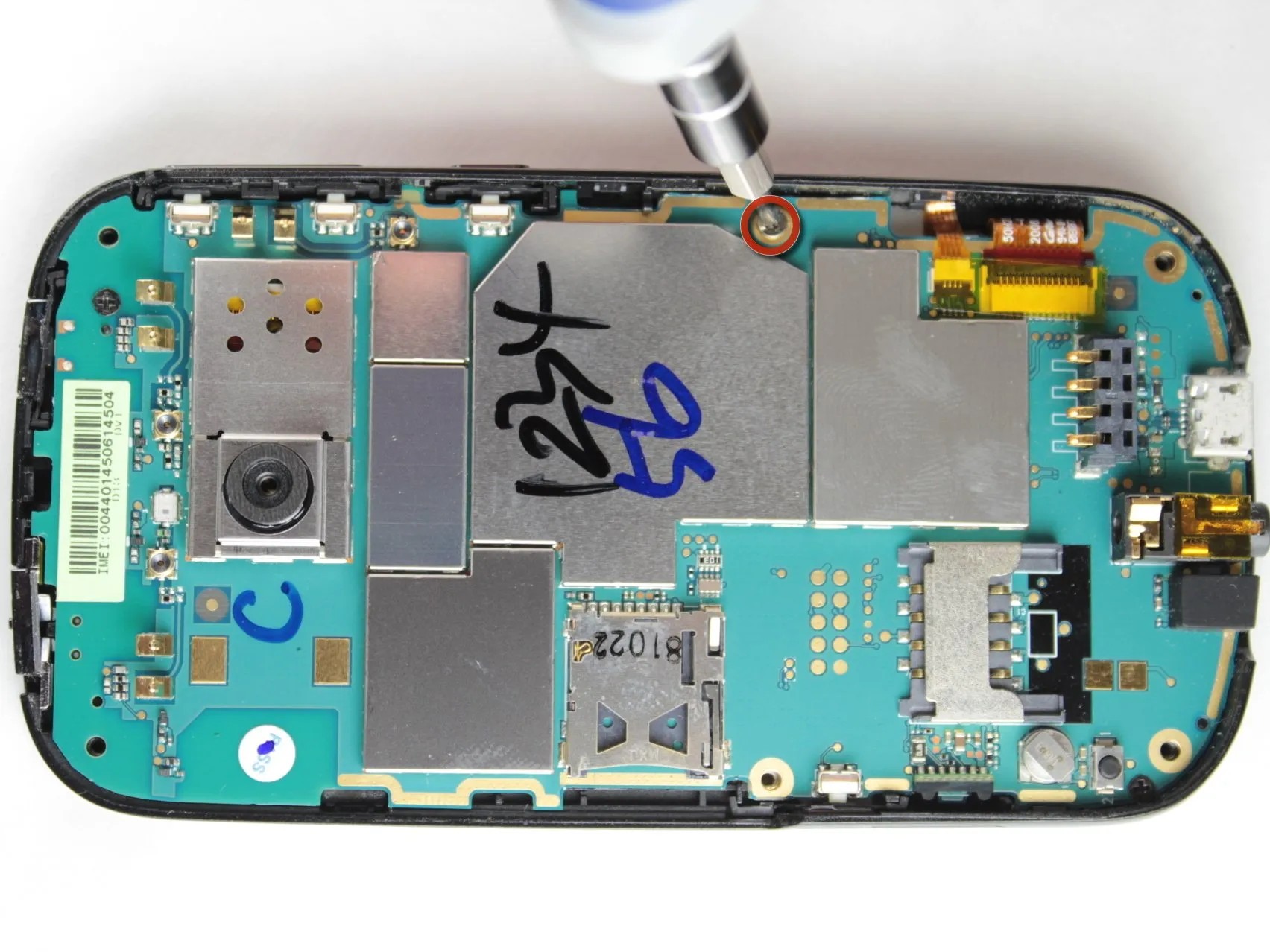

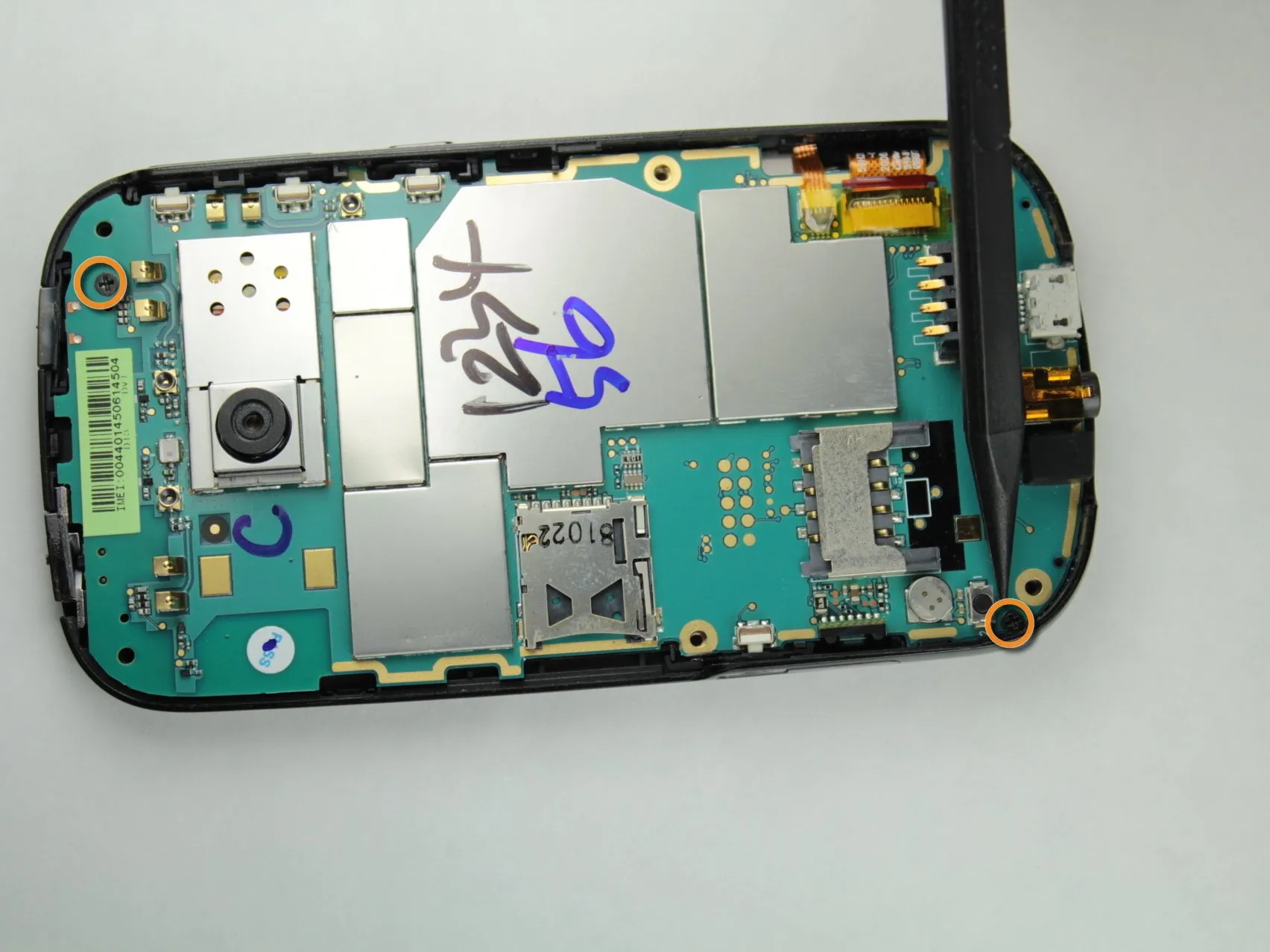

С помощью отвертки Philips с головкой 00 открутите два черных винта диаметром 3 мм в правом верхнем и левом нижнем углах материнской платы.

С помощью пинцета аккуратно снимите желтую ленту, закрывающую два ленточных кабеля.

Под желтой лентой находятся два ленточных кабеля.

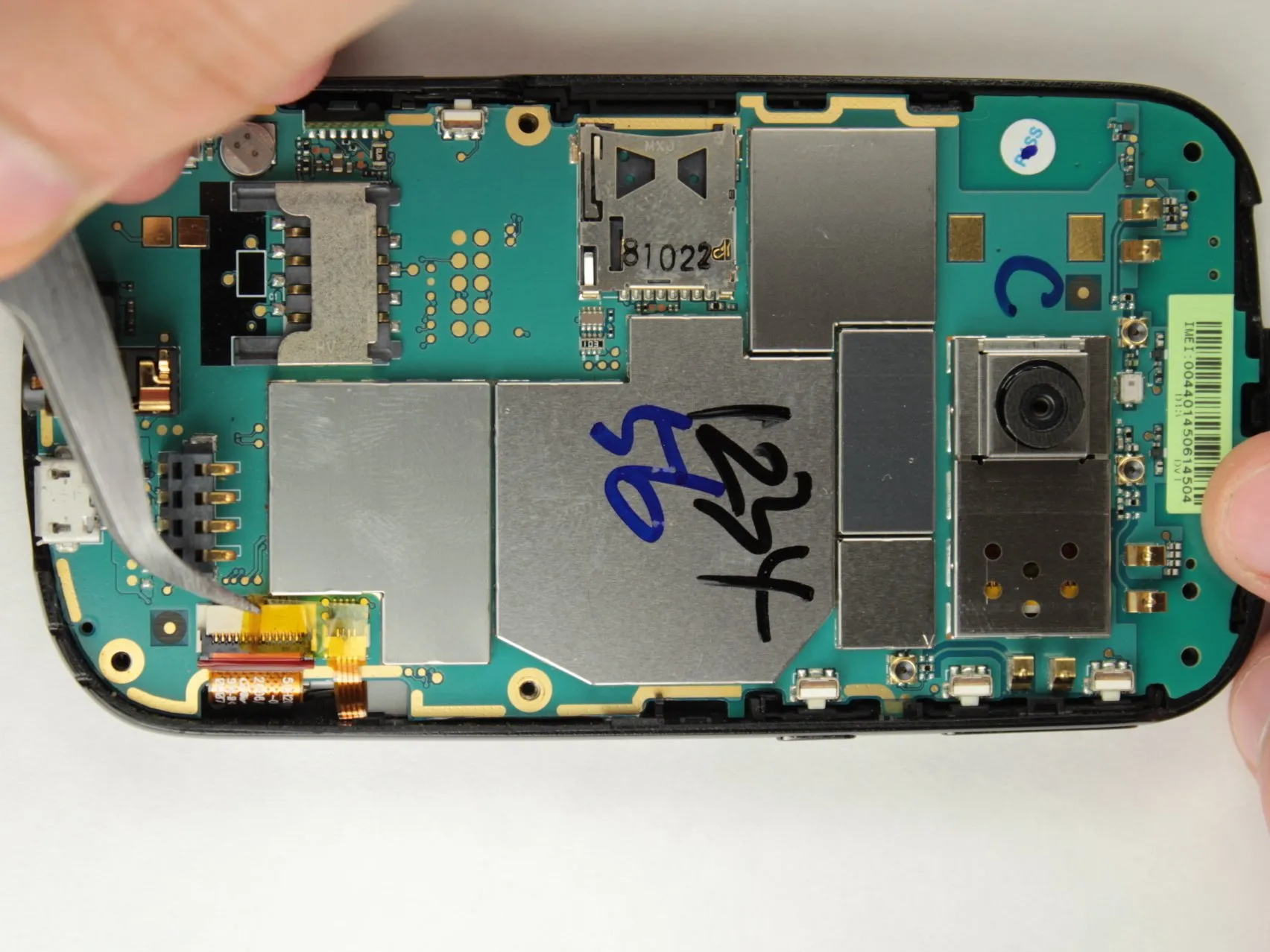

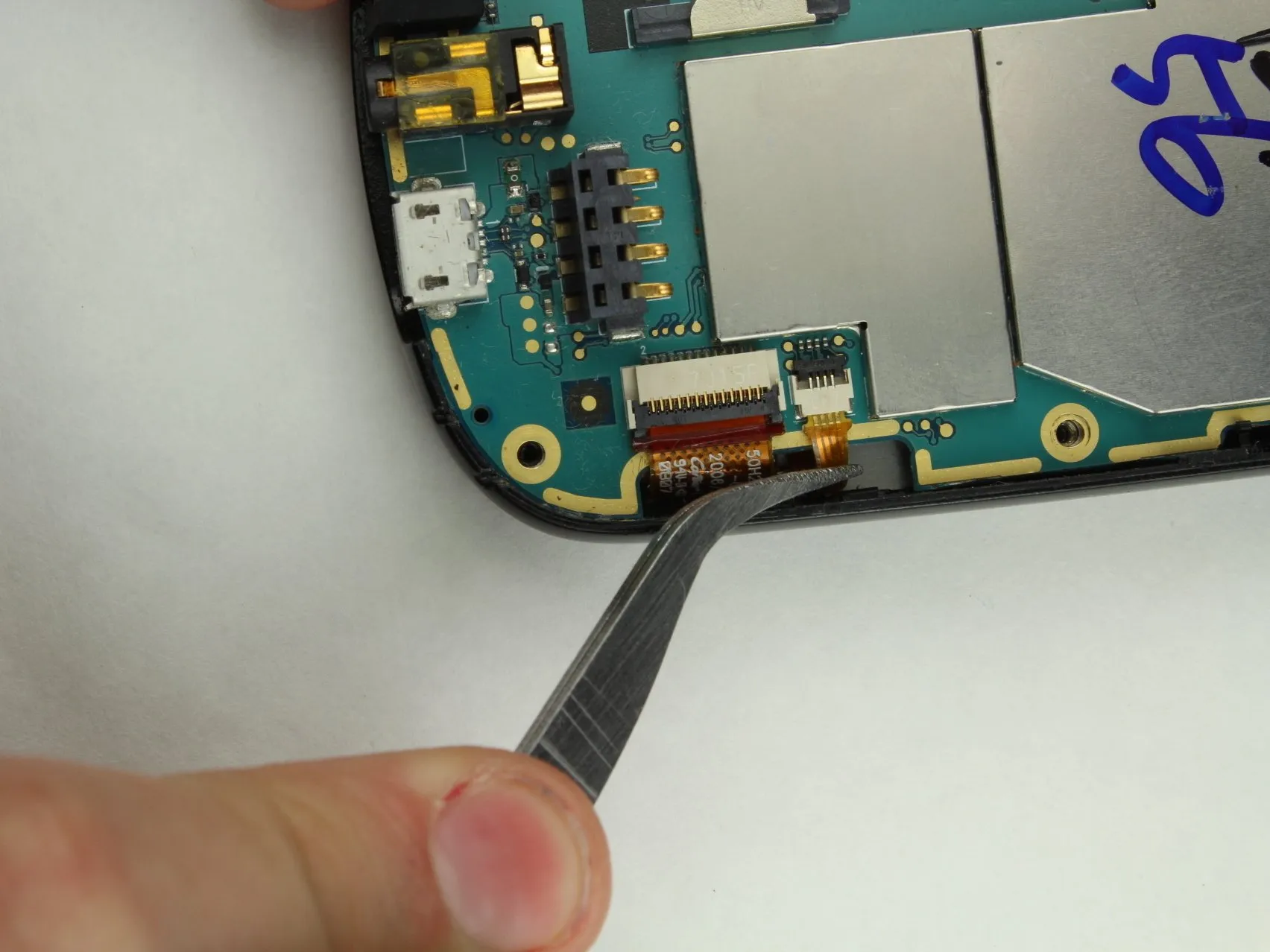

С помощью пинцета безопасно отсоедините сначала маленький ленточный кабель, а затем большой ленточный кабель.

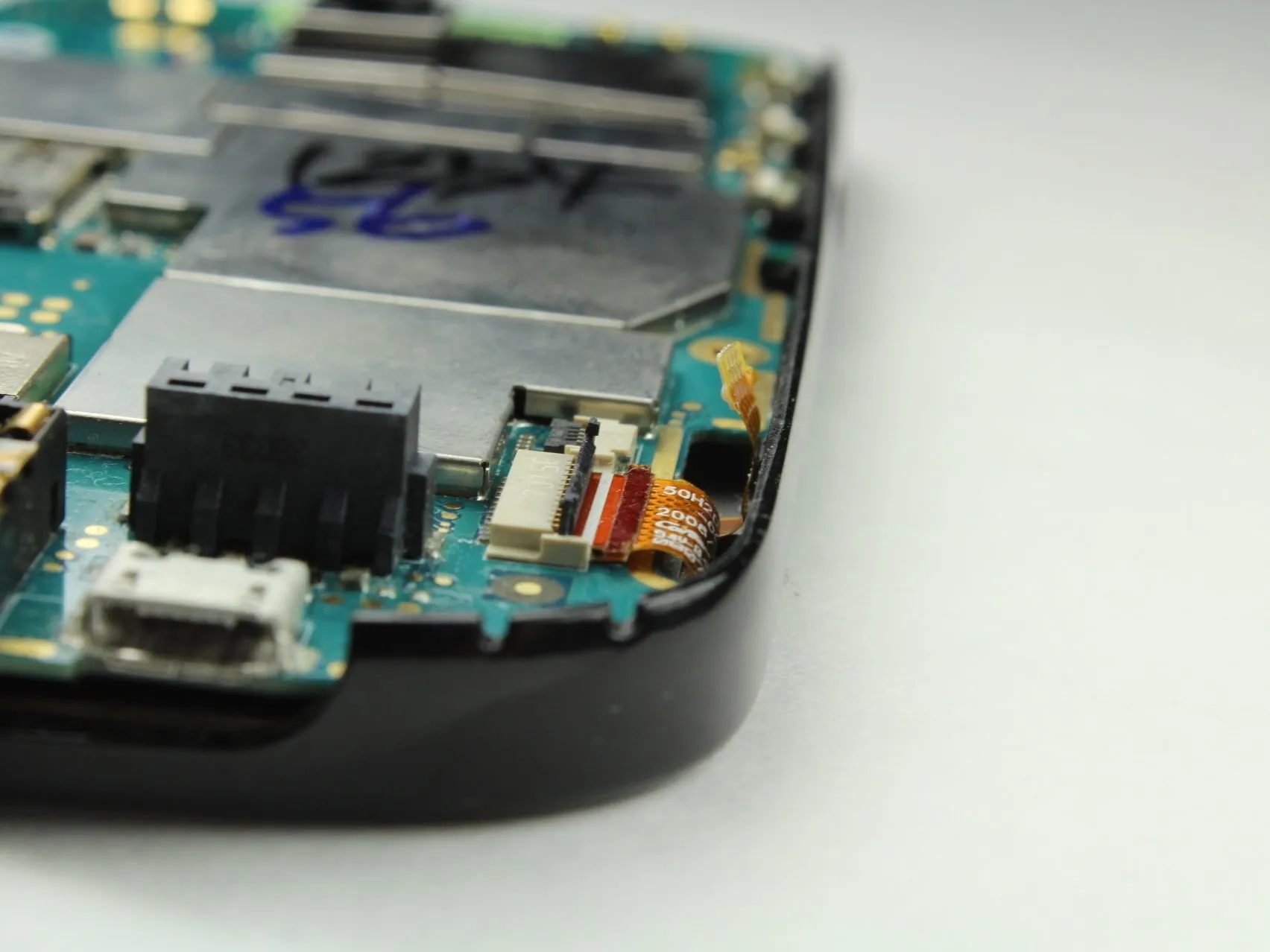

Для отсоединения кабелей есть небольшой черный замок, который должен находиться в верхнем положении, как показано на втором рисунке.

С помощью пластикового инструмента для открывания поднимите материнскую плату вверх и извлеките ее из корпуса телефона.

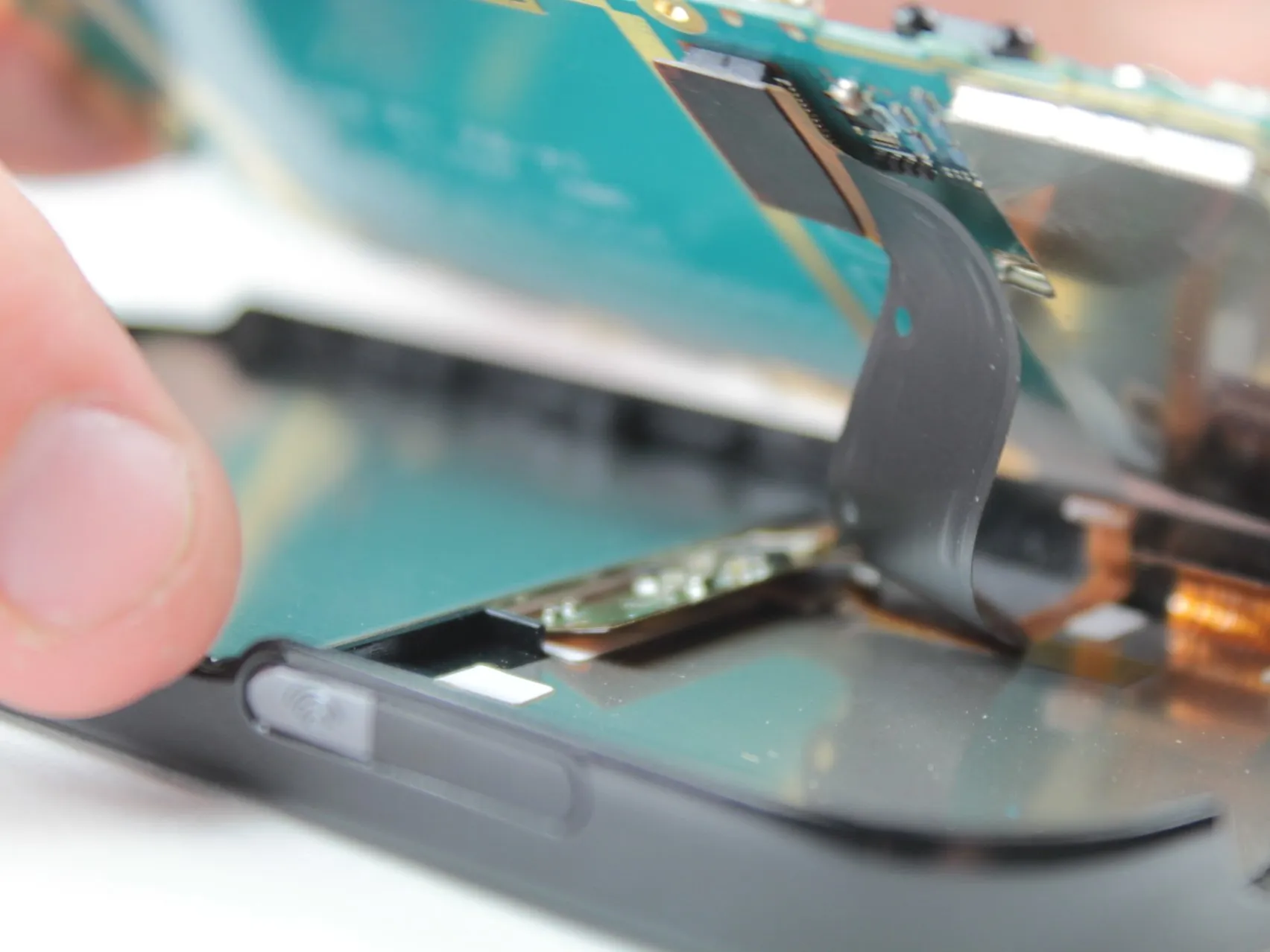

Под материнской платой находится черный кабель, который необходимо отсоединить, пока материнская плата находится в телефоне.
Его можно легко отсоединить пальцами.
Примечание: Во время этого процесса кнопки выключения и питания могут выпасть из телефона. Не паникуйте, это совершенно нормально. Отложите их в безопасное место до сборки.

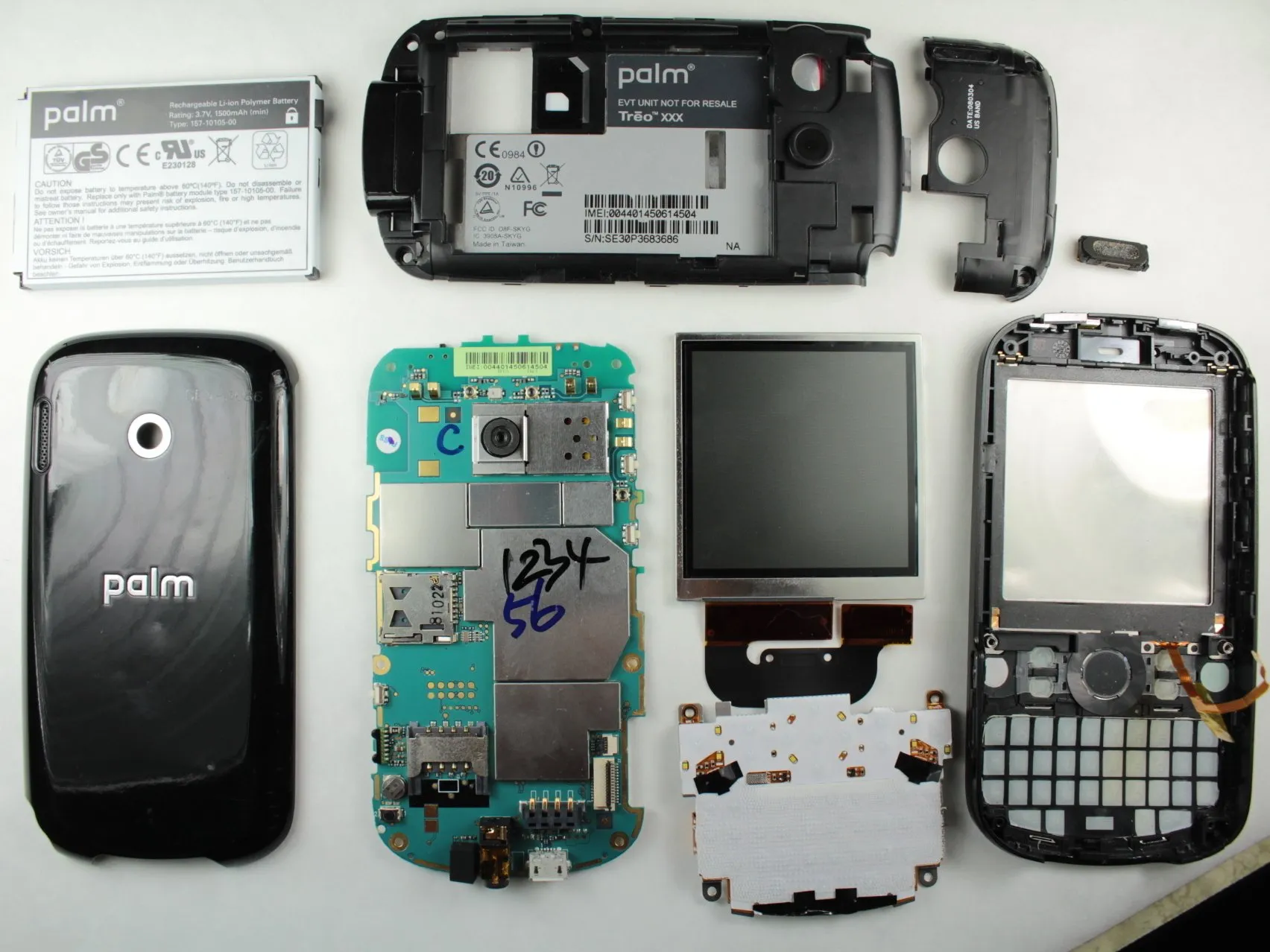

Теперь материнская плата полностью извлечена

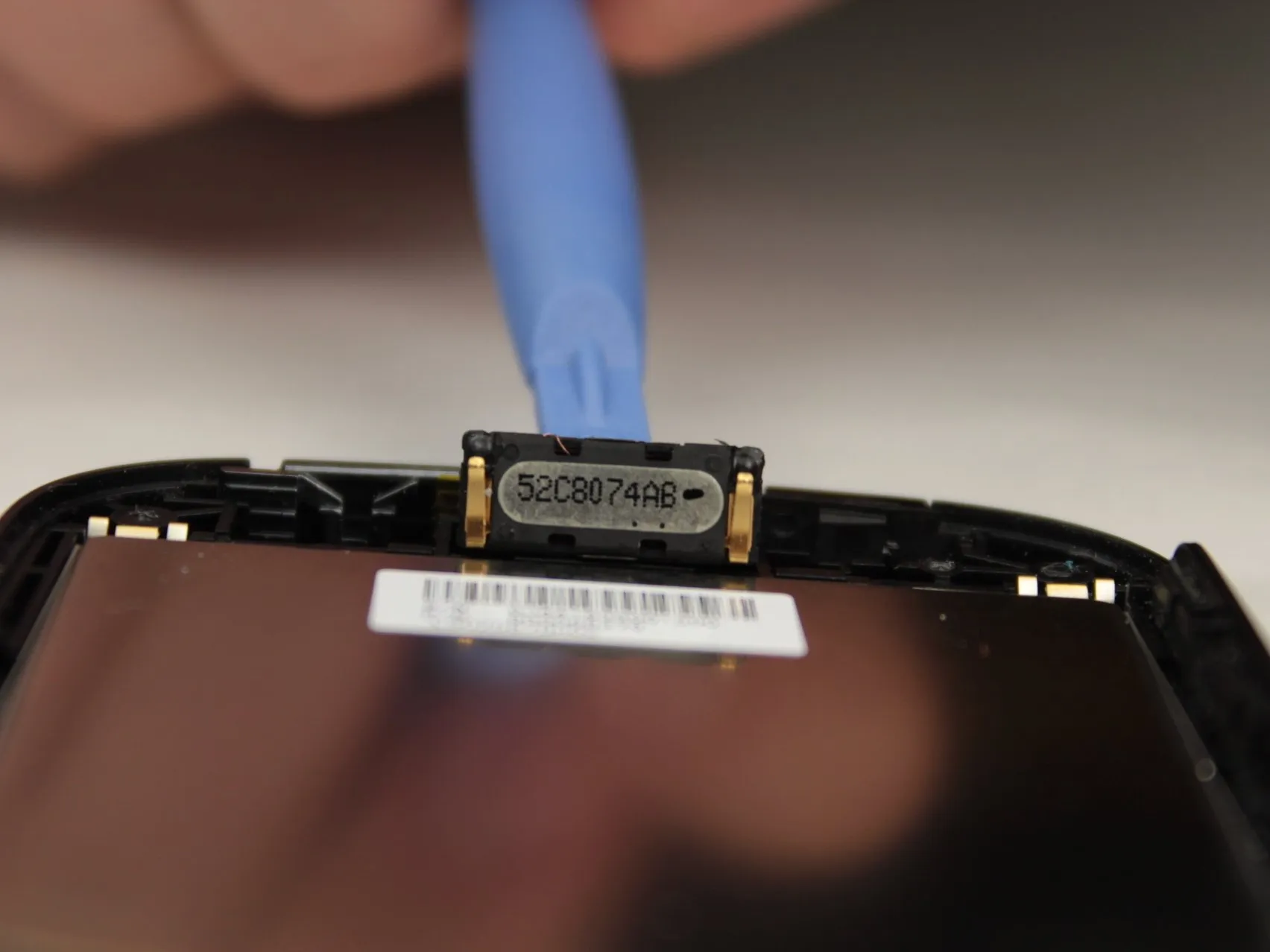

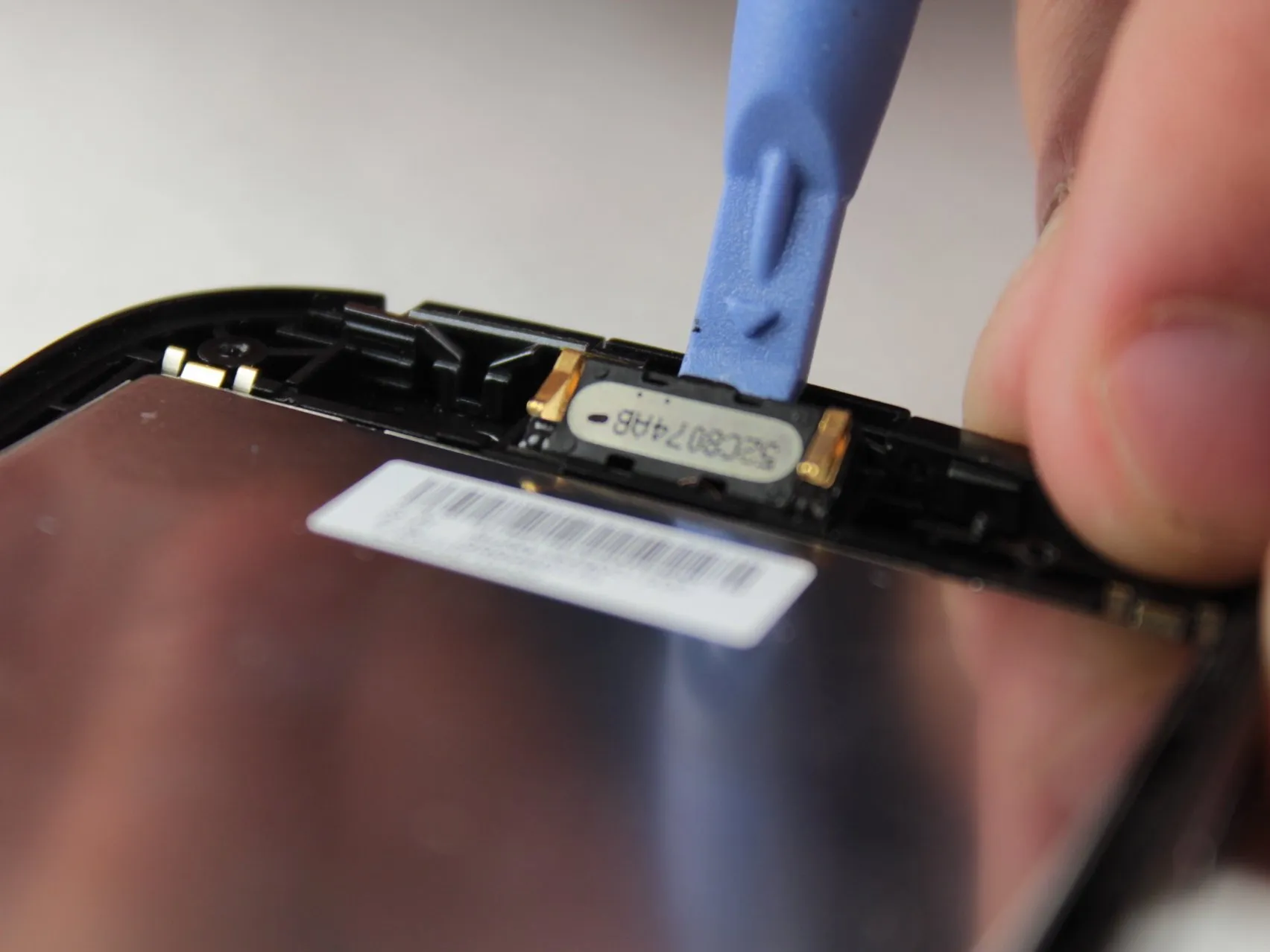

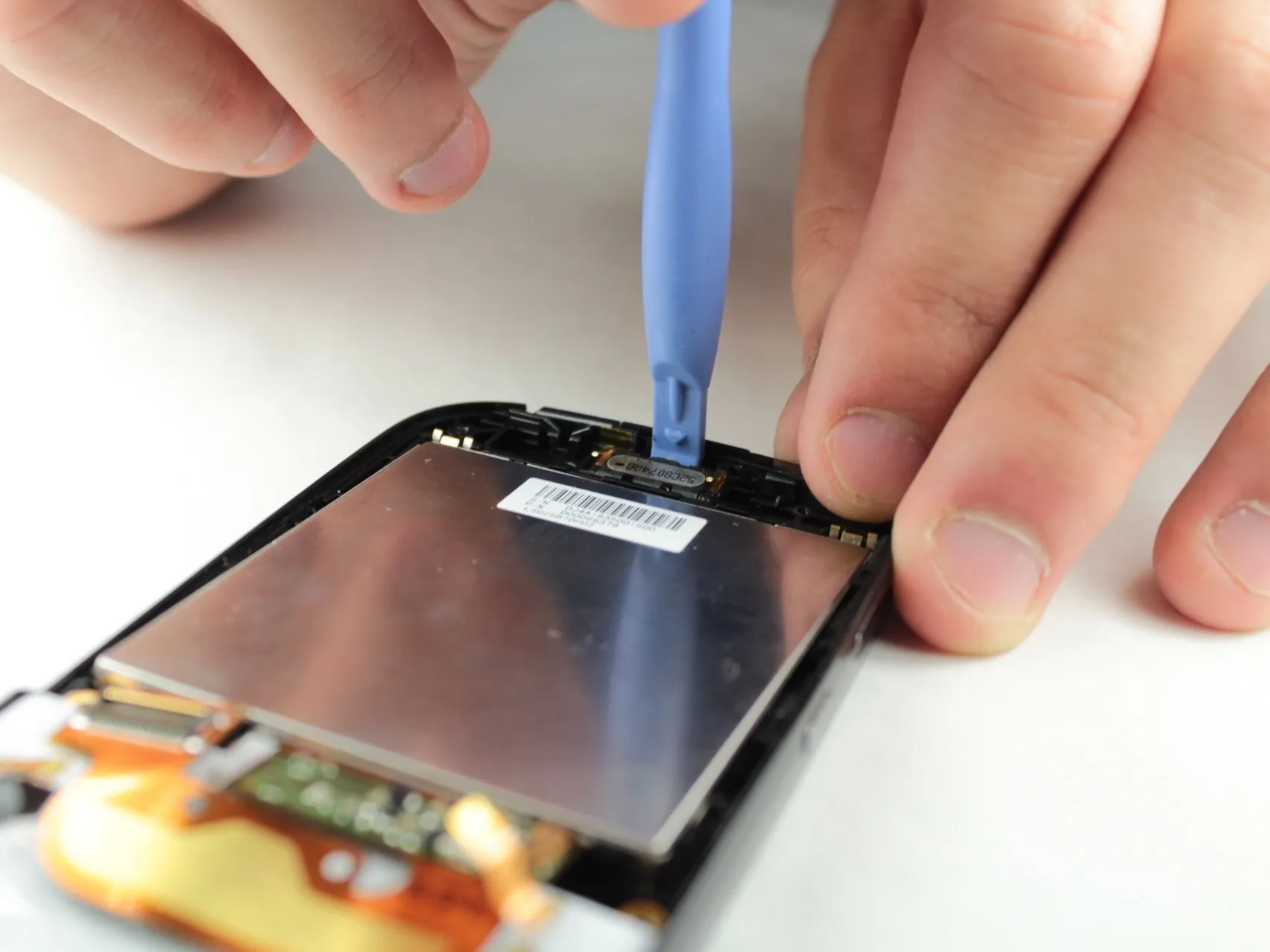

Аккуратно подденьте динамик, пока он не выйдет из держателя. Это не должно потребовать больших усилий.

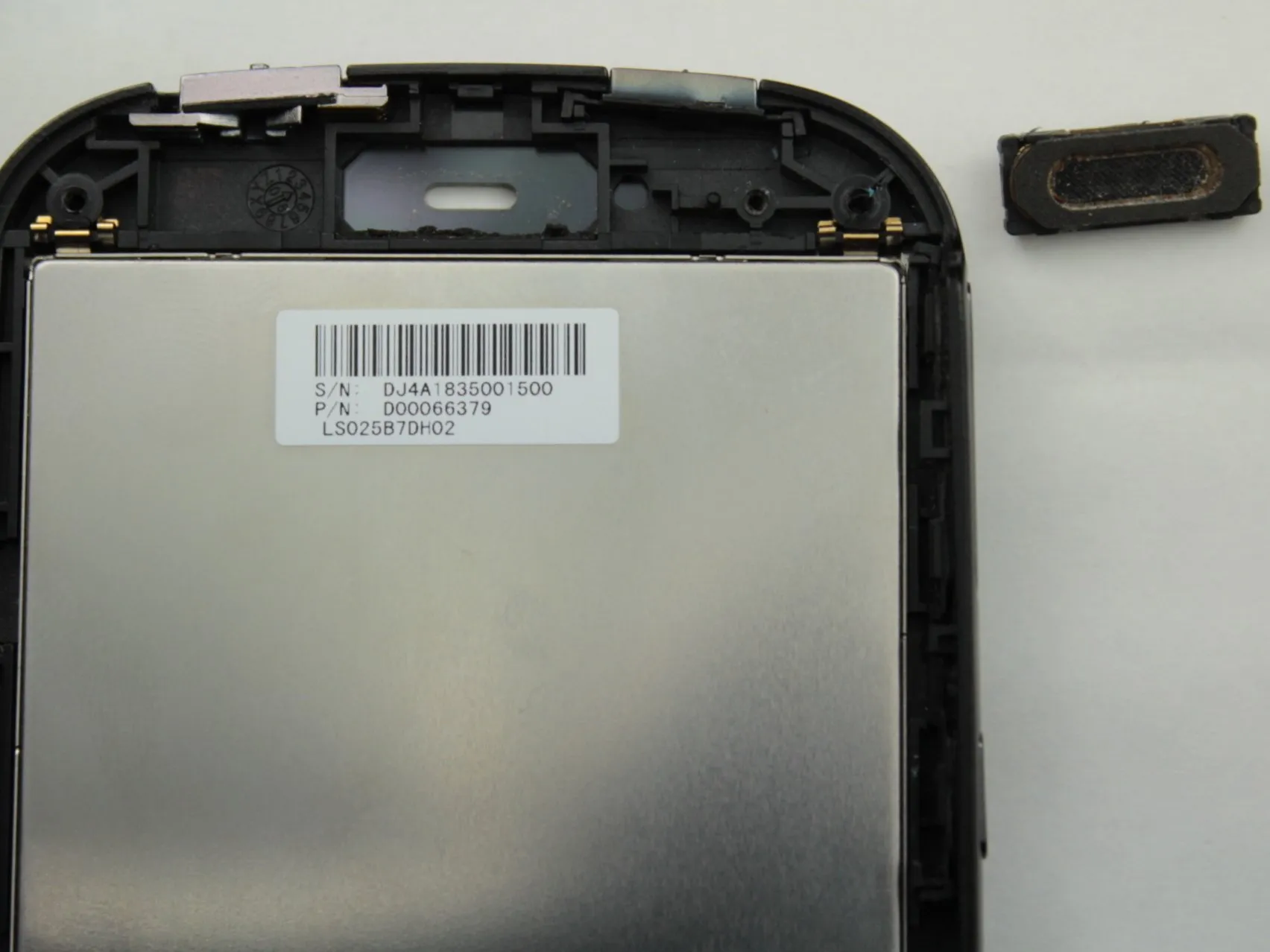

Динамик можно аккуратно снять с телефона и отложить в сторону для чистки, ремонта или замены.

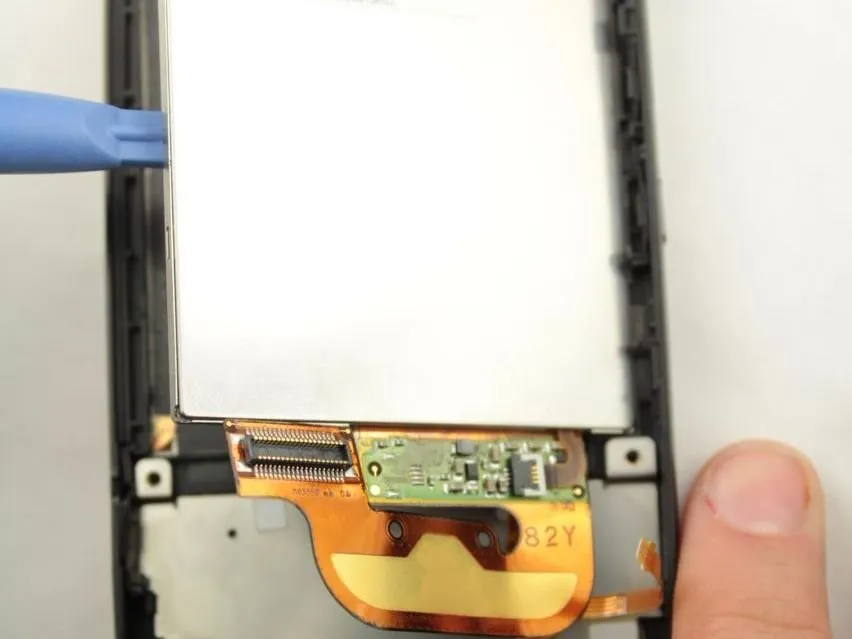

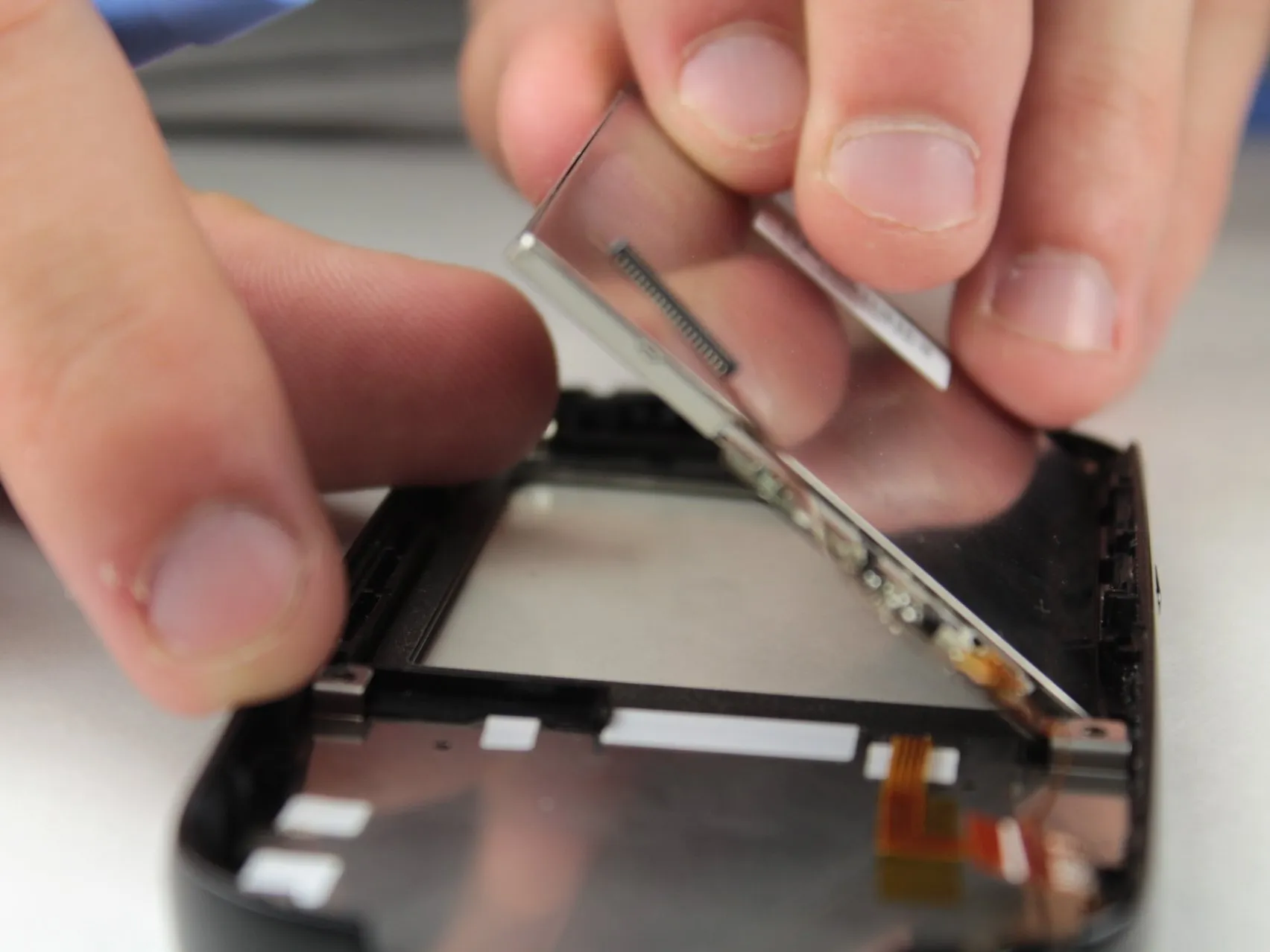

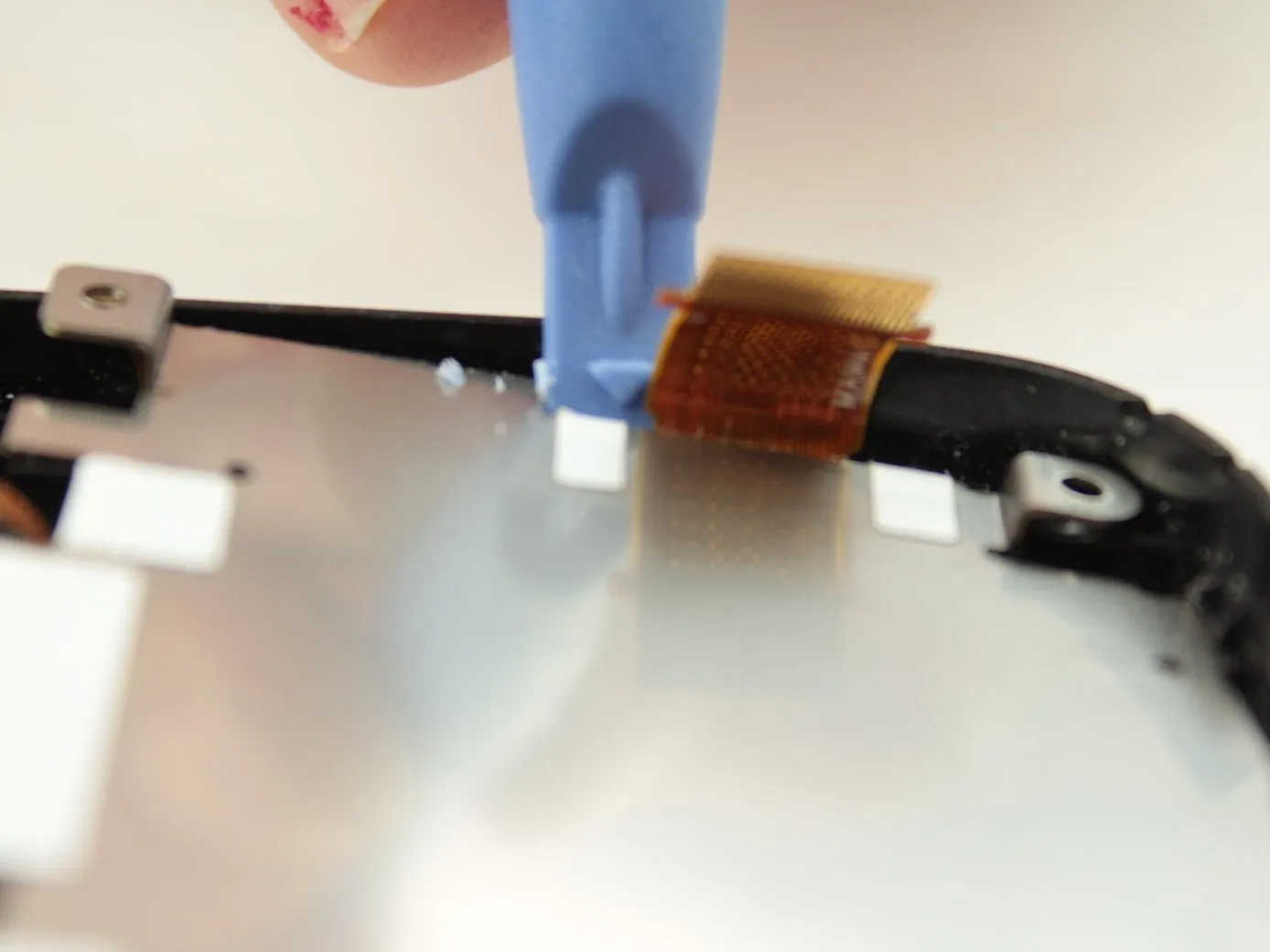

С помощью пластикового инструмента для открывания подденьте стекло дисплея, чтобы его можно было легко снять рукой.
Примечание: Стекло дисплея - это металлический прямоугольник с оранжевым ленточным кабелем, прикрепленным к нему.

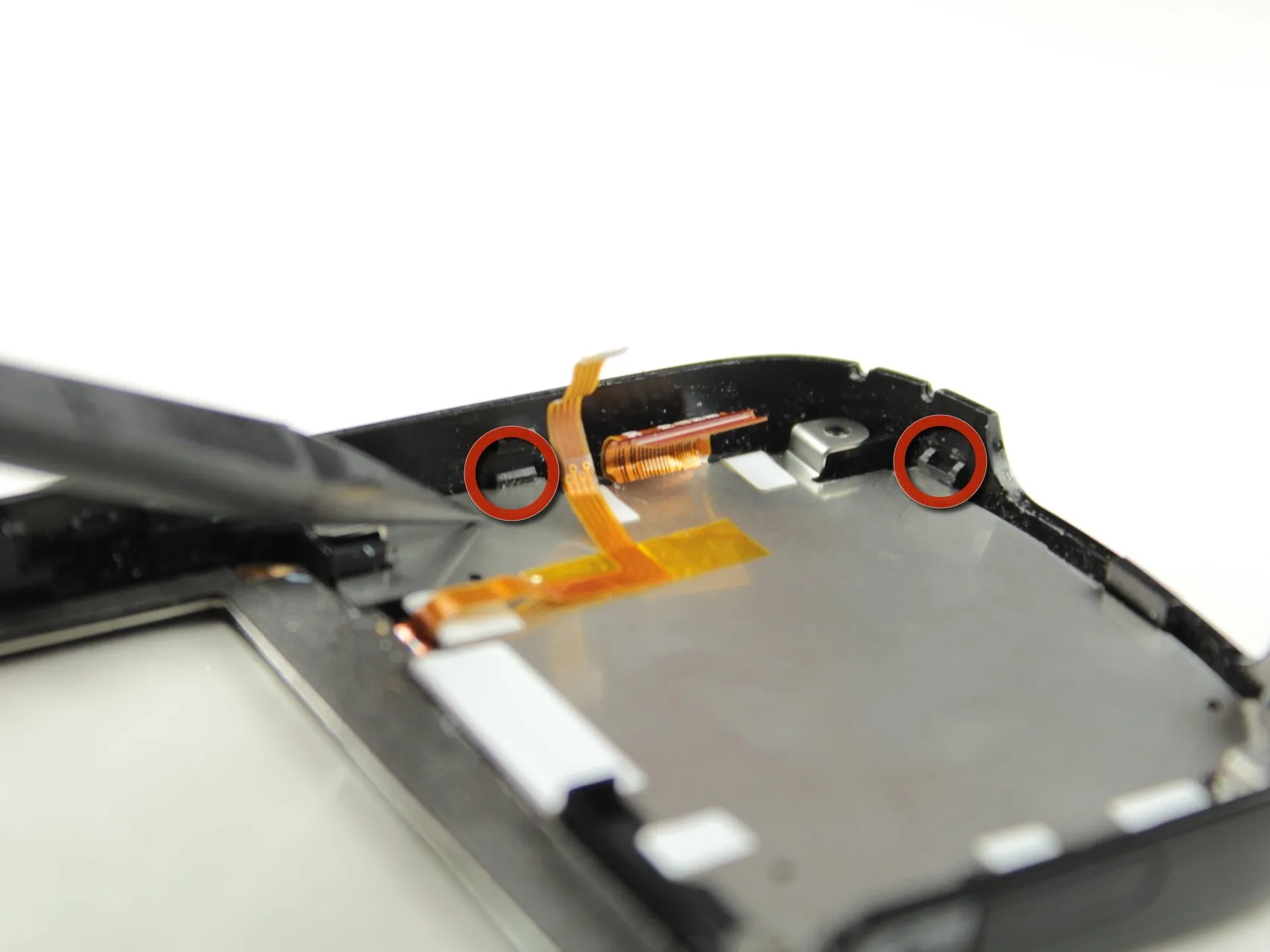

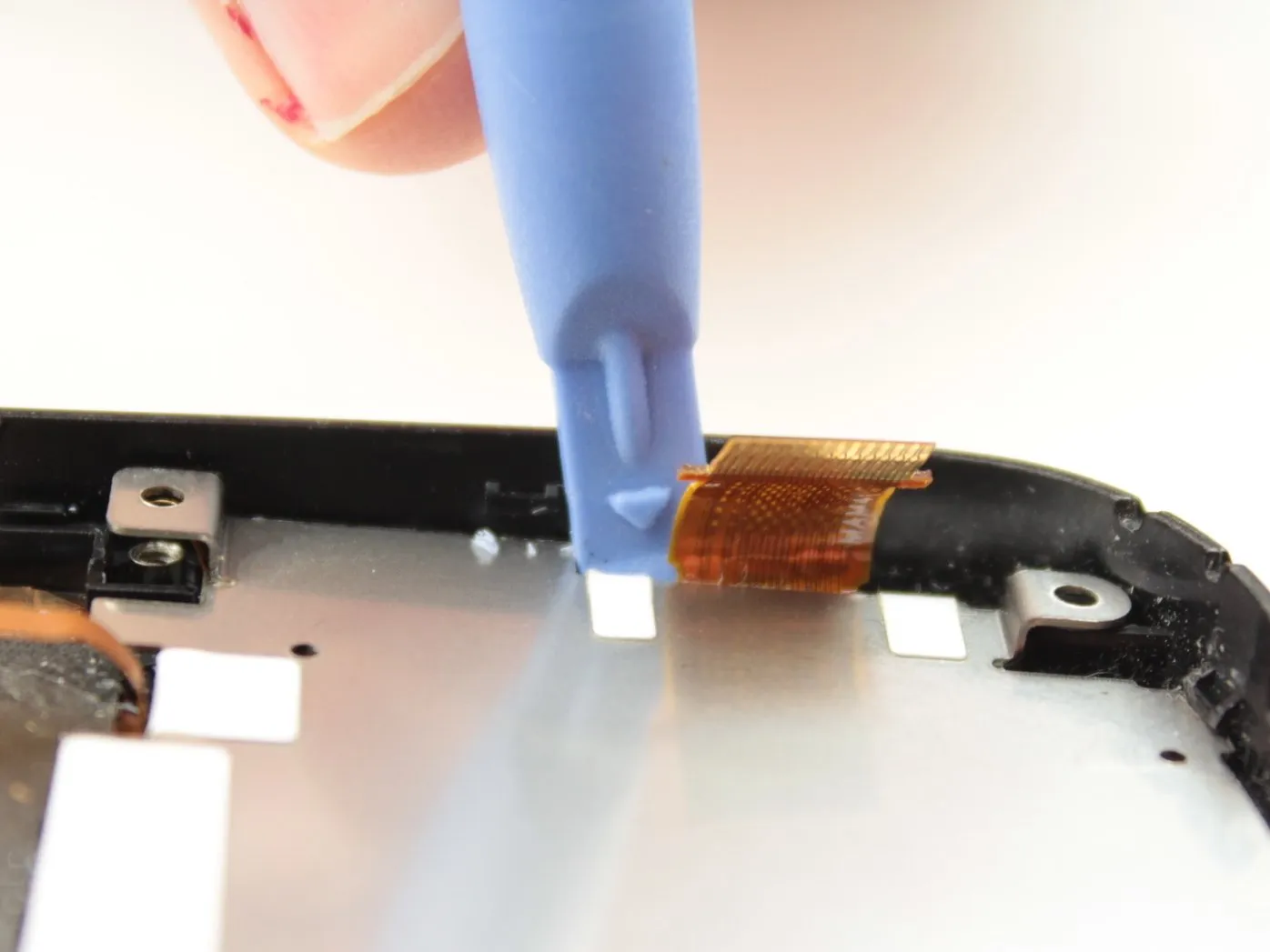

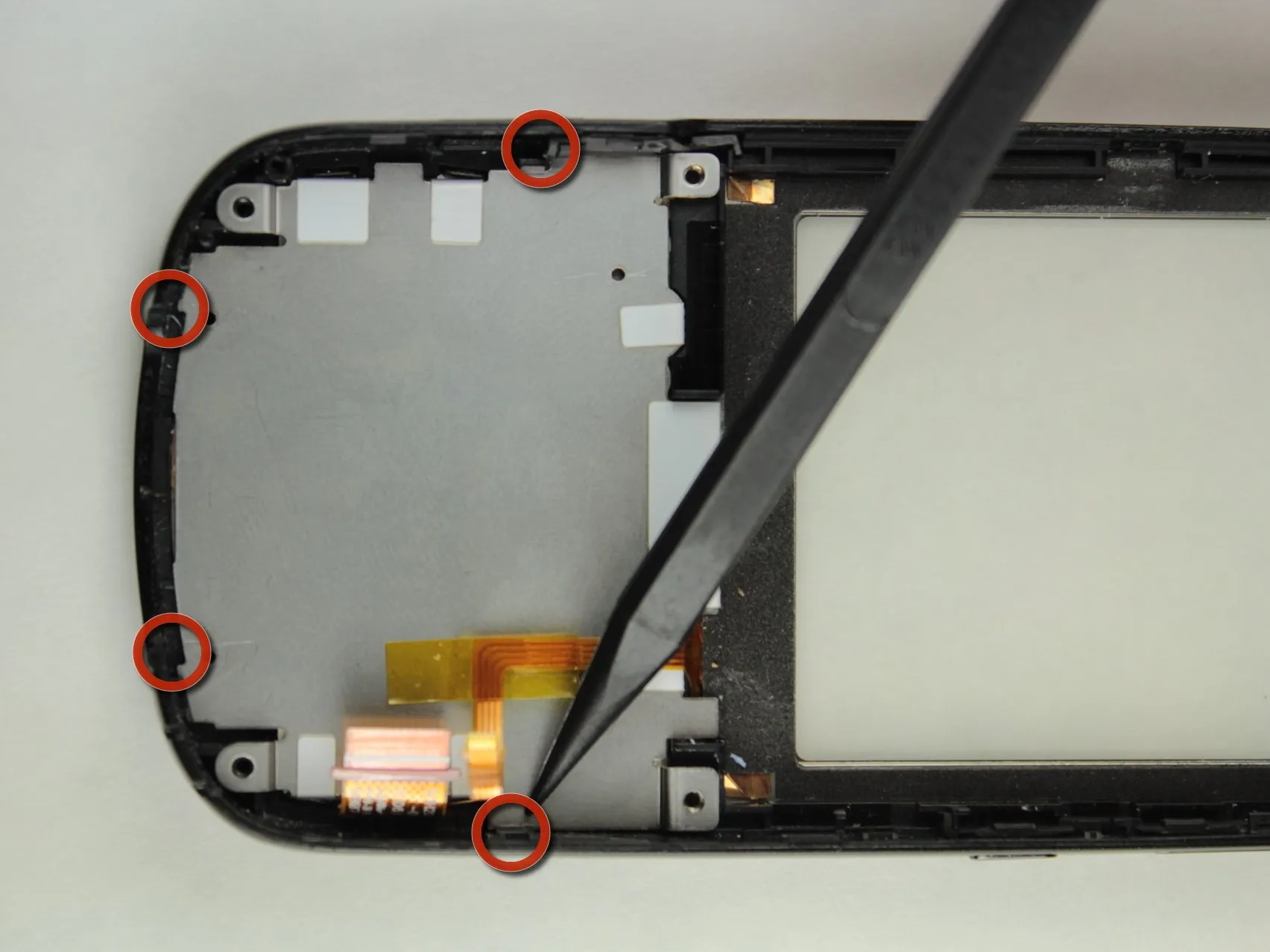

Найдите четыре выступа над клавиатурой. В следующих шагах будет показано, как снять металлическую пластину с выступов, в результате чего откроется доступ к клавиатуре.

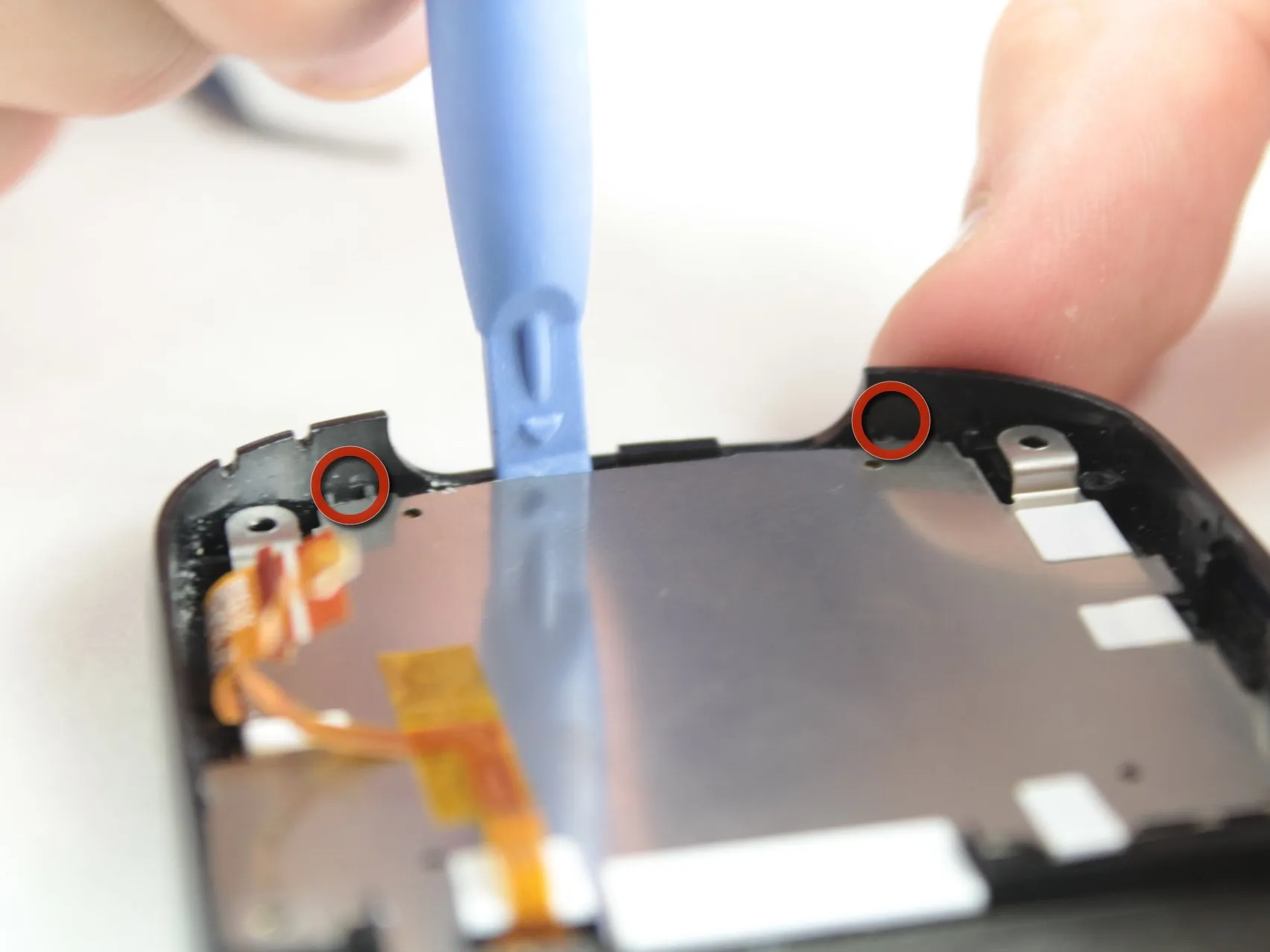

Вставьте пластиковый инструмент для открывания, как показано на рисунке, и поднимите его вверх, чтобы снять с защелок. Вы должны услышать 'хлопок', а затем почувствовать, что пластина ослабла.

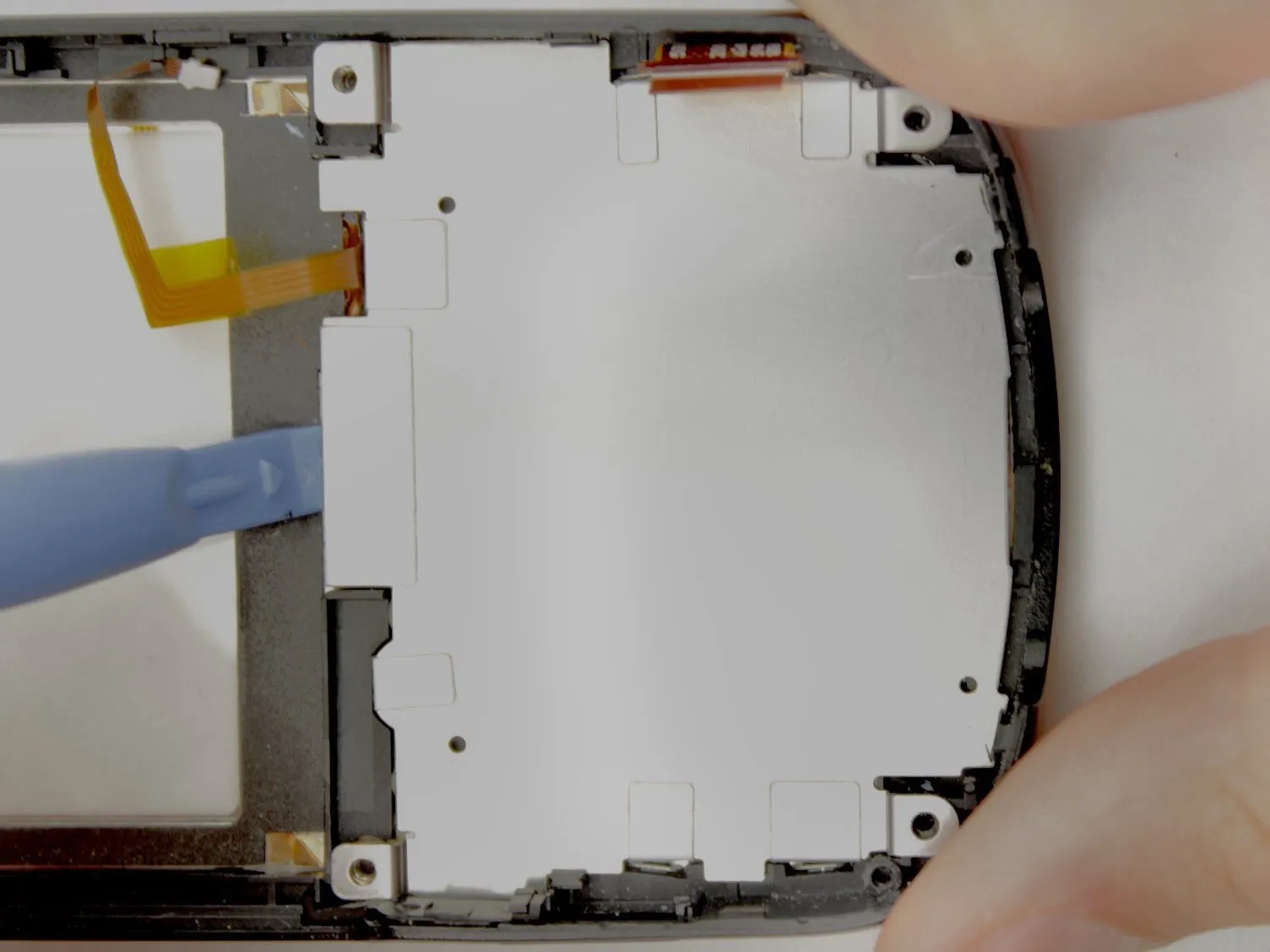

Вставьте пластиковый инструмент для открывания, как показано на рисунке, и поднимите вверх, чтобы отсоединить пластину от выступа.

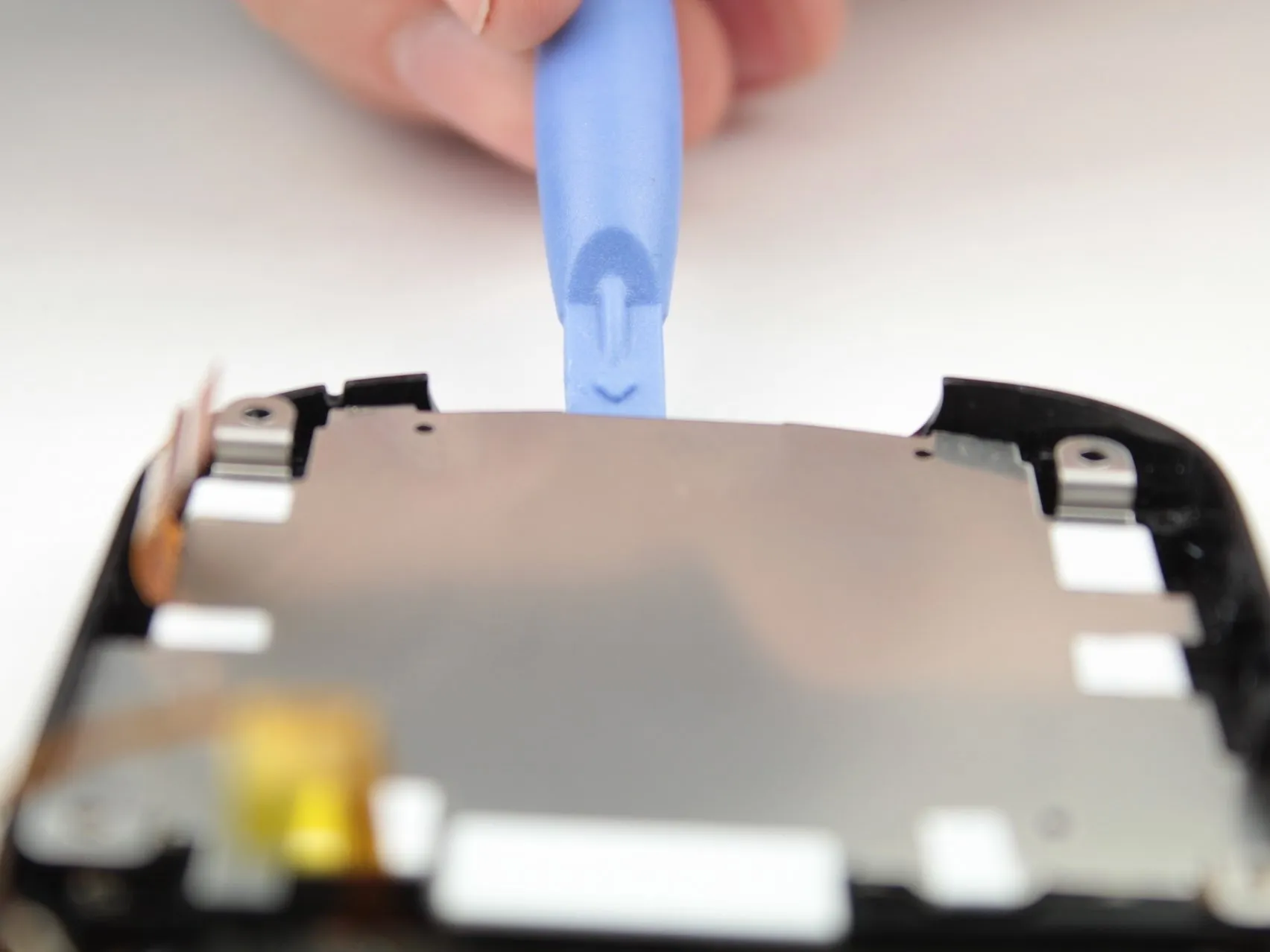

Вставьте пластиковый инструмент для открывания между металлической пластиной и нижней частью телефона, как показано на рисунке. Обратите внимание, что на этом шаге, если вставить пластиковый инструмент между двумя обведенными кружком выступами, как показано на рисунке, пластина будет снята с обоих выступов.

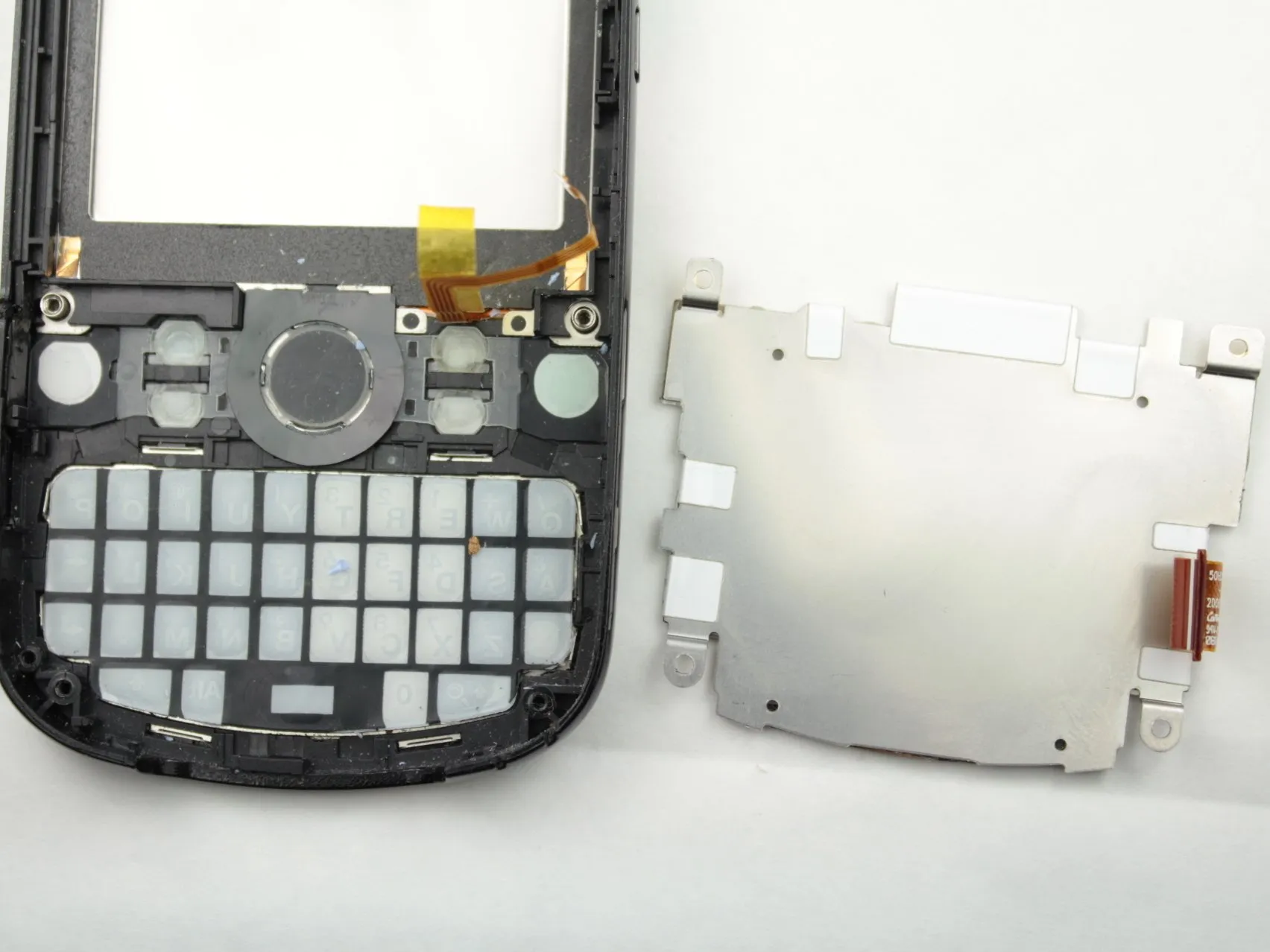

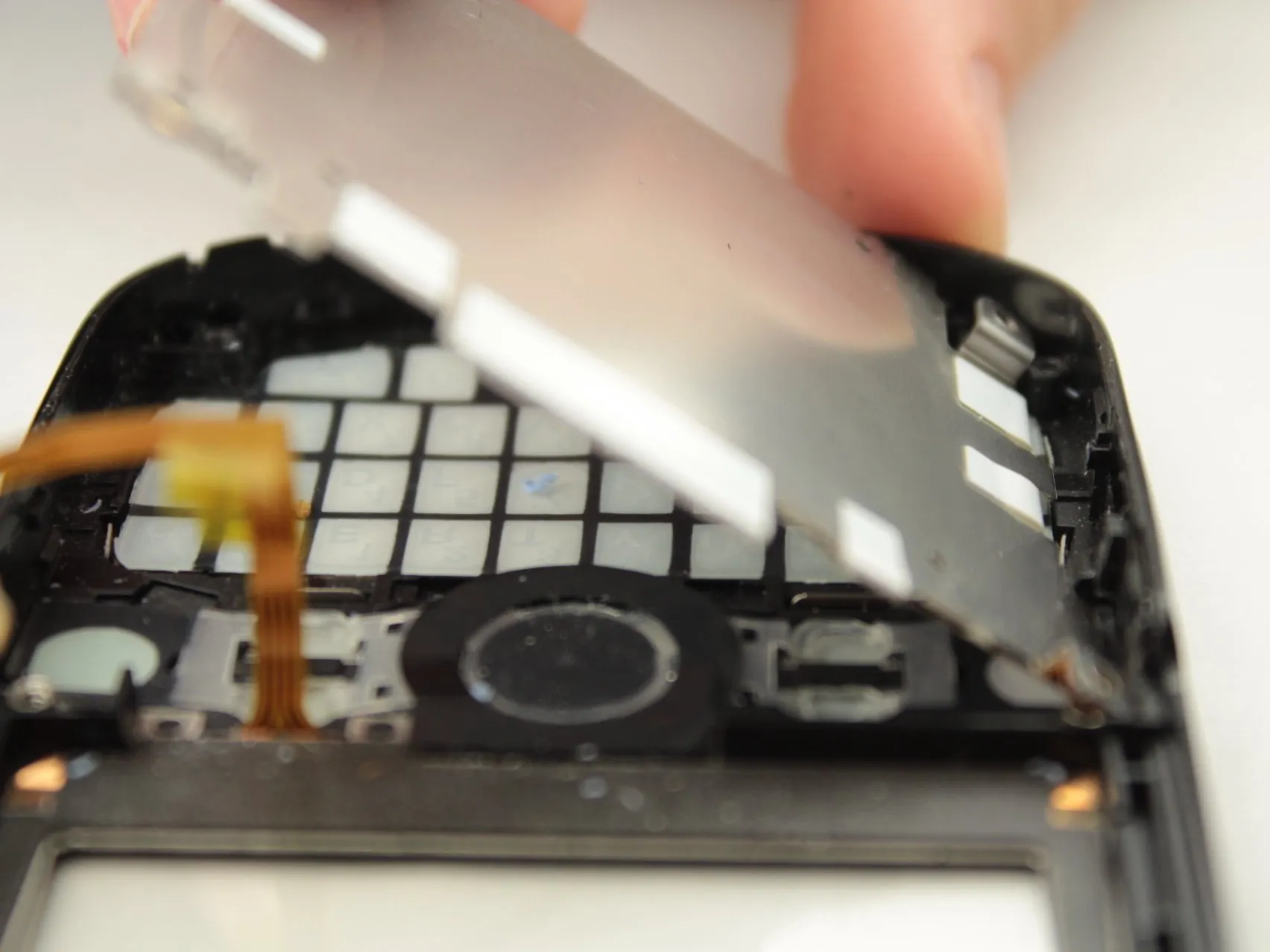

Теперь металлическая пластина должна быть достаточно свободной, чтобы ее можно было снять с помощью пластикового инструмента для открывания или руками. Снимите металлическую пластину, и клавиатура под ней будет легко извлечена.

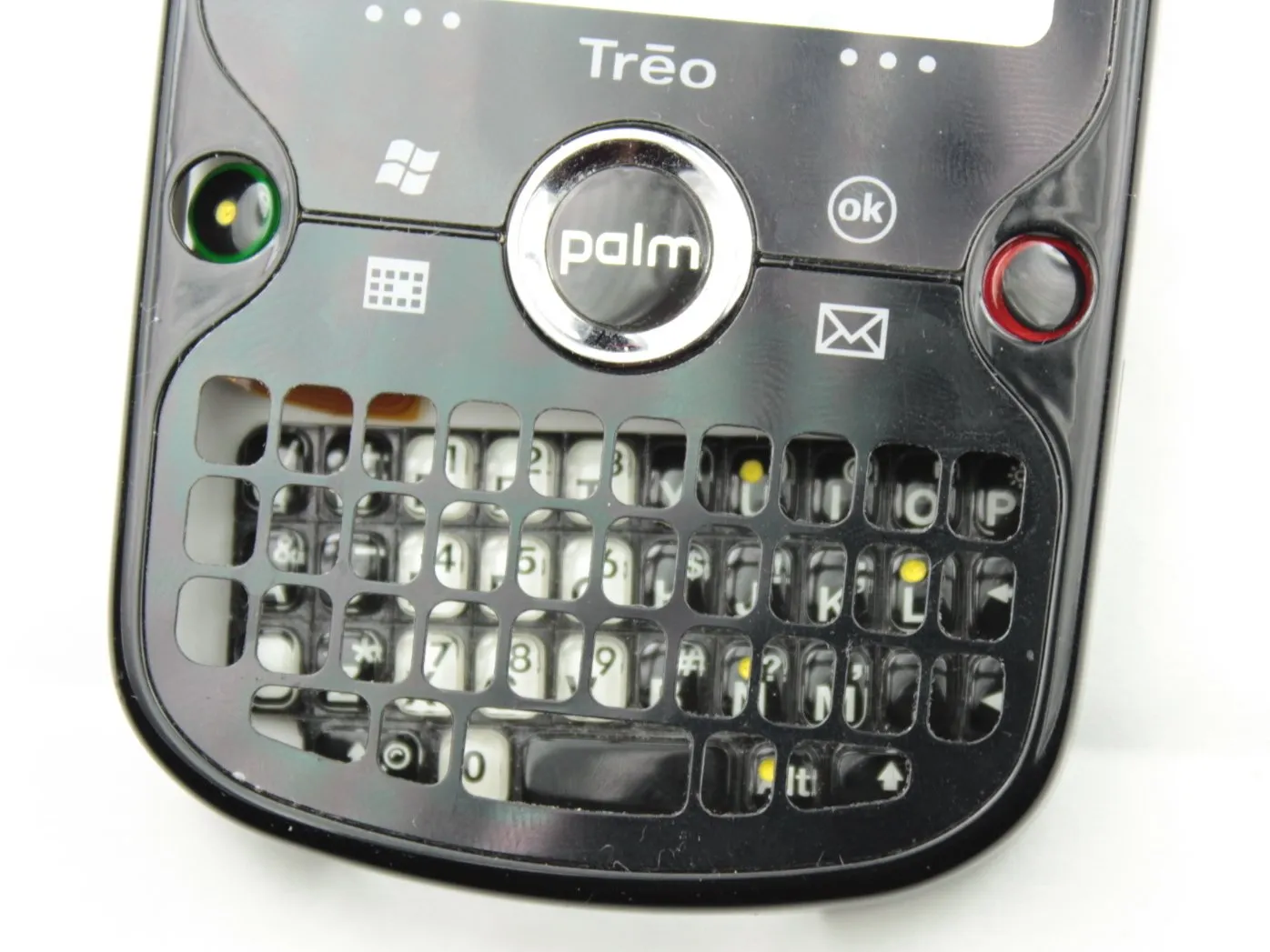

Поверните крышку телефона так, чтобы лицевая сторона крышки была обращена вверх, как показано на втором рисунке. Клавиатура должна выпасть из отверстий для клавиатуры.
