Разборка Panasonic AG-1300

Разборка Panasonic AG-1300

Что вам нужно

Инструменты

  • Отвертка Phillips #1
    Отвертка Phillips #1 | Источник - ifixit.com

Инструмент Шаг 1

Разборка Panasonic AG-1300, инструмент: шаг 1, изображение 1 из 1
Разборка Panasonic AG-1300, инструмент: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Единственным необходимым инструментом является отвертка среднего размера

Шаг 2 Шаг 1: Снятие крышки

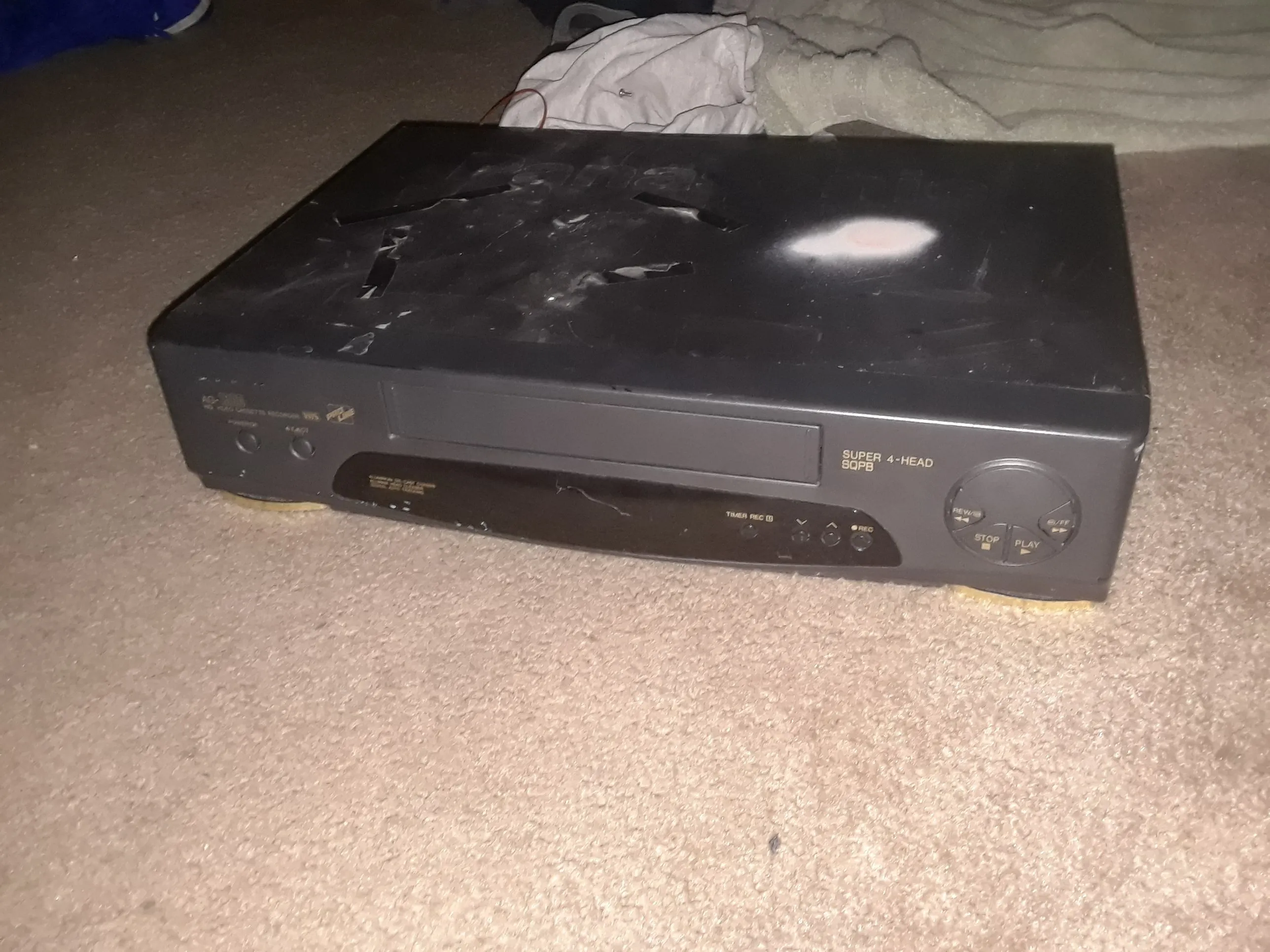

Panasonic AG-1300 разборка, шаг 1: снятие крышки: шаг 2, изображение 1 из 3
Panasonic AG-1300 разборка, шаг 1: снятие крышки: шаг 2, изображение 1 из 3 | Источник - ifixit.com

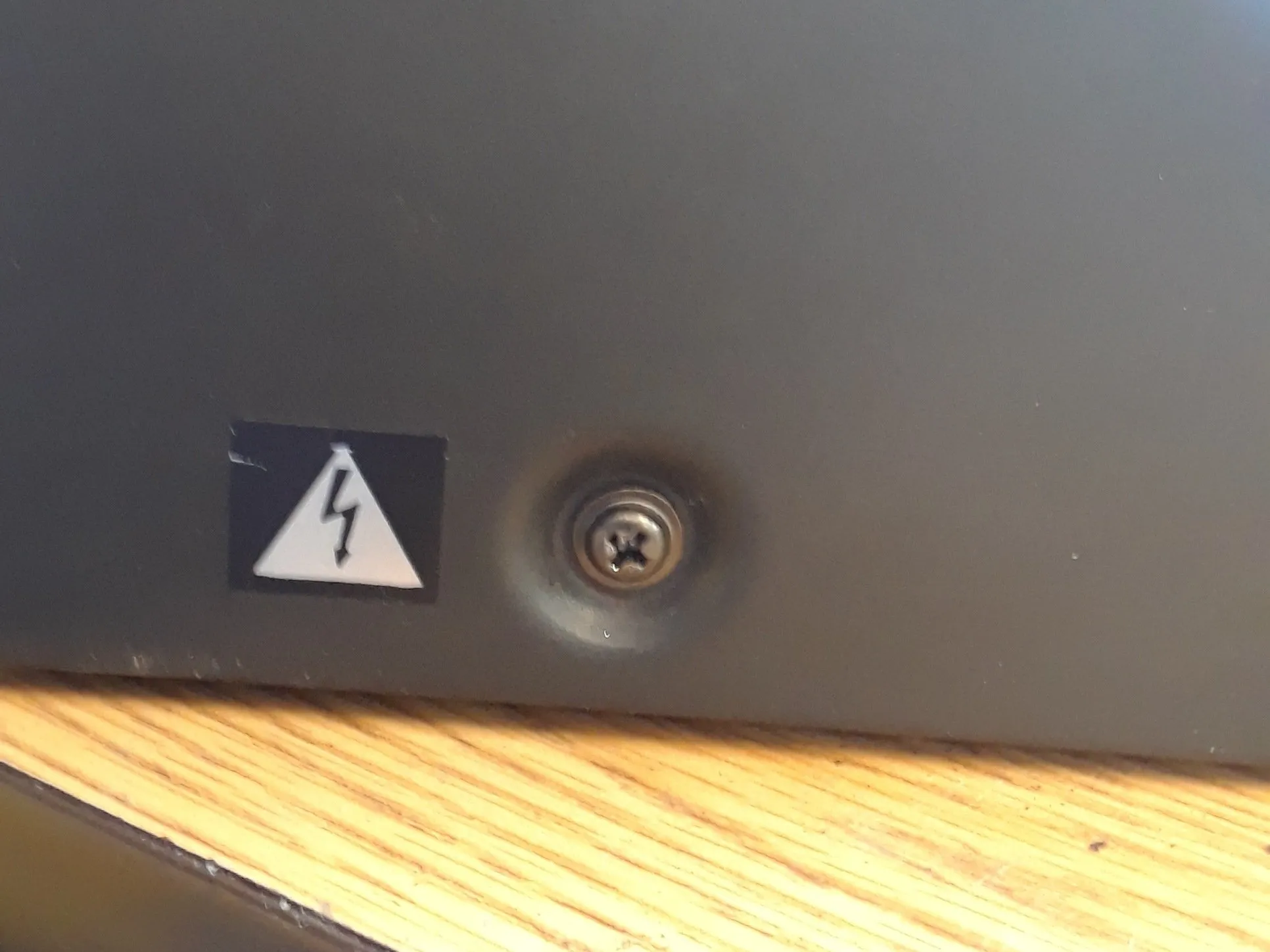

Panasonic AG-1300 разборка, шаг 1: снятие крышки: шаг 2, изображение 2 из 3
Panasonic AG-1300 разборка, шаг 1: снятие крышки: шаг 2, изображение 2 из 3 | Источник - ifixit.com

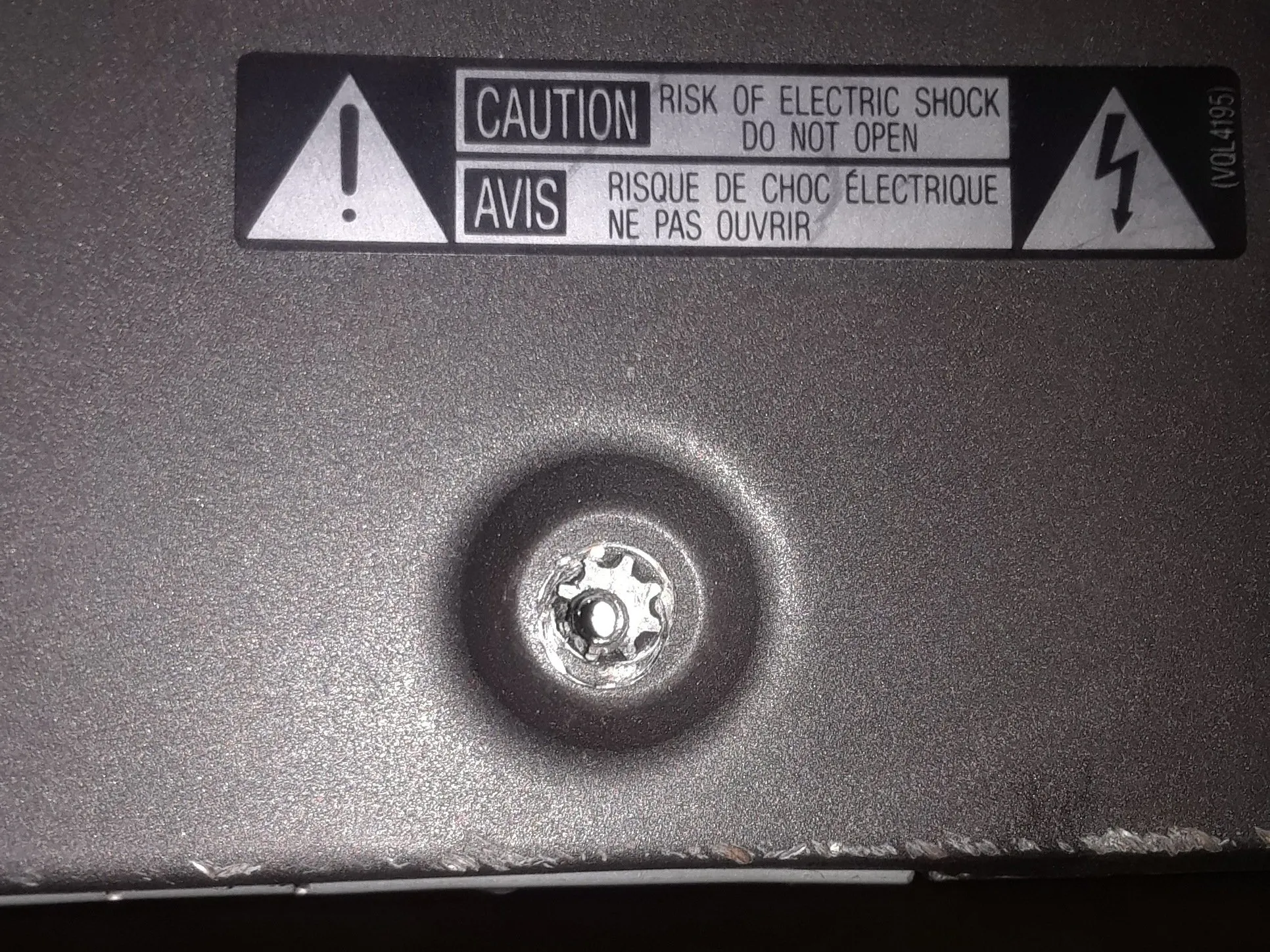

Panasonic AG-1300 разборка, шаг 1: снятие крышки: шаг 2, изображение 3 из 3
Panasonic AG-1300 разборка, шаг 1: снятие крышки: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Первым шагом будет откручивание обоих винтов с обеих сторон видеомагнитофона

Шаг 3 Шаг 2: Снятие передней пластиковой крышки

Panasonic AG-1300 Разборка, Шаг 2:Снятие передней пластиковой крышки: шаг 3, изображение 1 из 3
Panasonic AG-1300 Разборка, Шаг2:Снятие передней пластиковой крышки: шаг 3, изображение 1 из 3 | Источник - ifixit.com

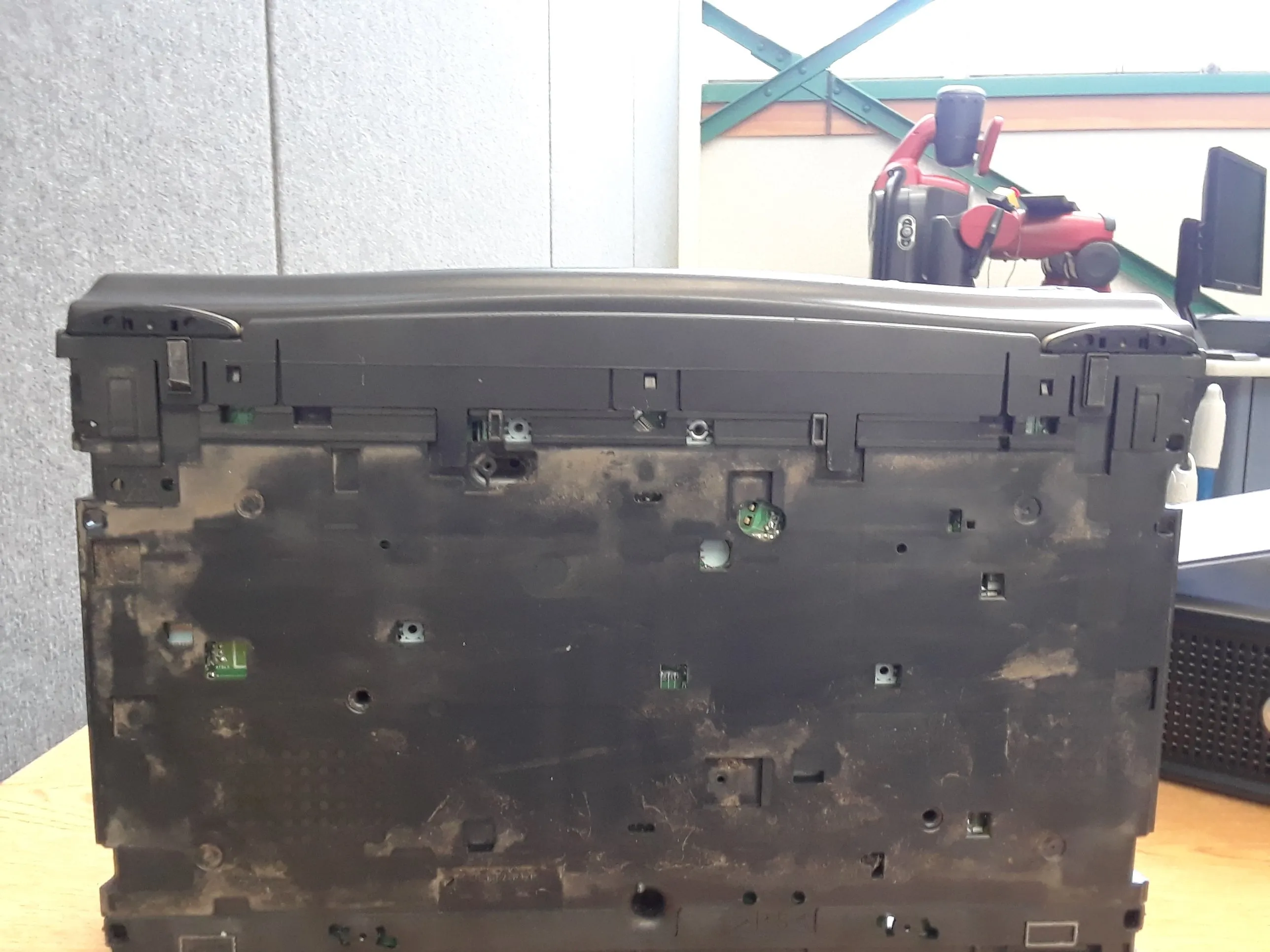

Panasonic AG-1300 Разборка, шаг2:Снятие передней пластиковой крышки: шаг 3, изображение 2 из 3
Panasonic AG-1300 Разборка, шаг2:Снятие передней пластиковой крышки: шаг 3, изображение 2 из 3 | Источник - ifixit.com

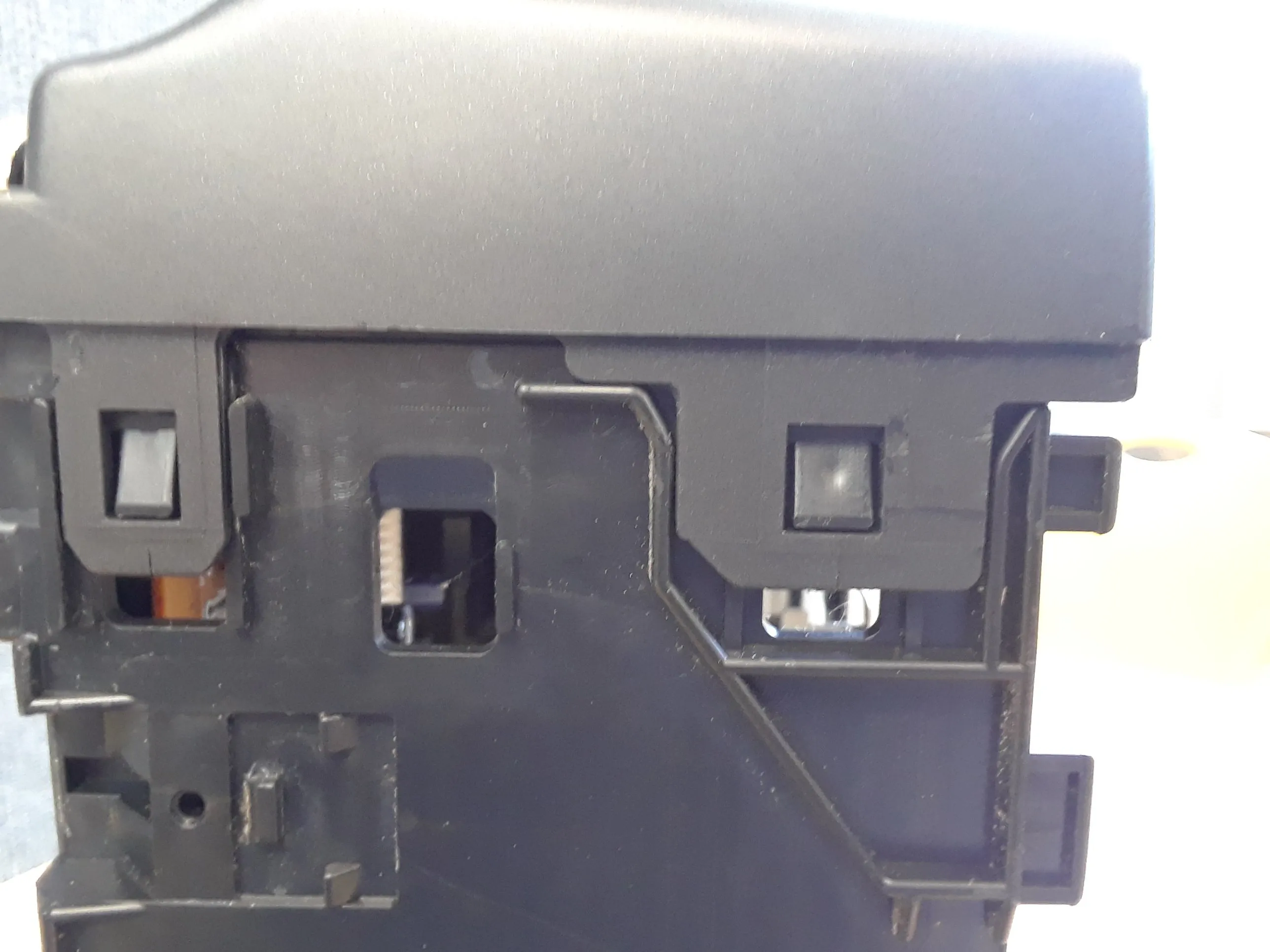

Panasonic AG-1300 Разборка, шаг2:Снятие передней пластиковой крышки: шаг 3, изображение 3 из 3
Panasonic AG-1300 разборка, шаг2:снятие передней пластиковой крышки: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • После снятия крышки необходимо отстегнуть все фиксаторы передней панели

Шаг 4 Шаг 3: Снятие металлической пластины

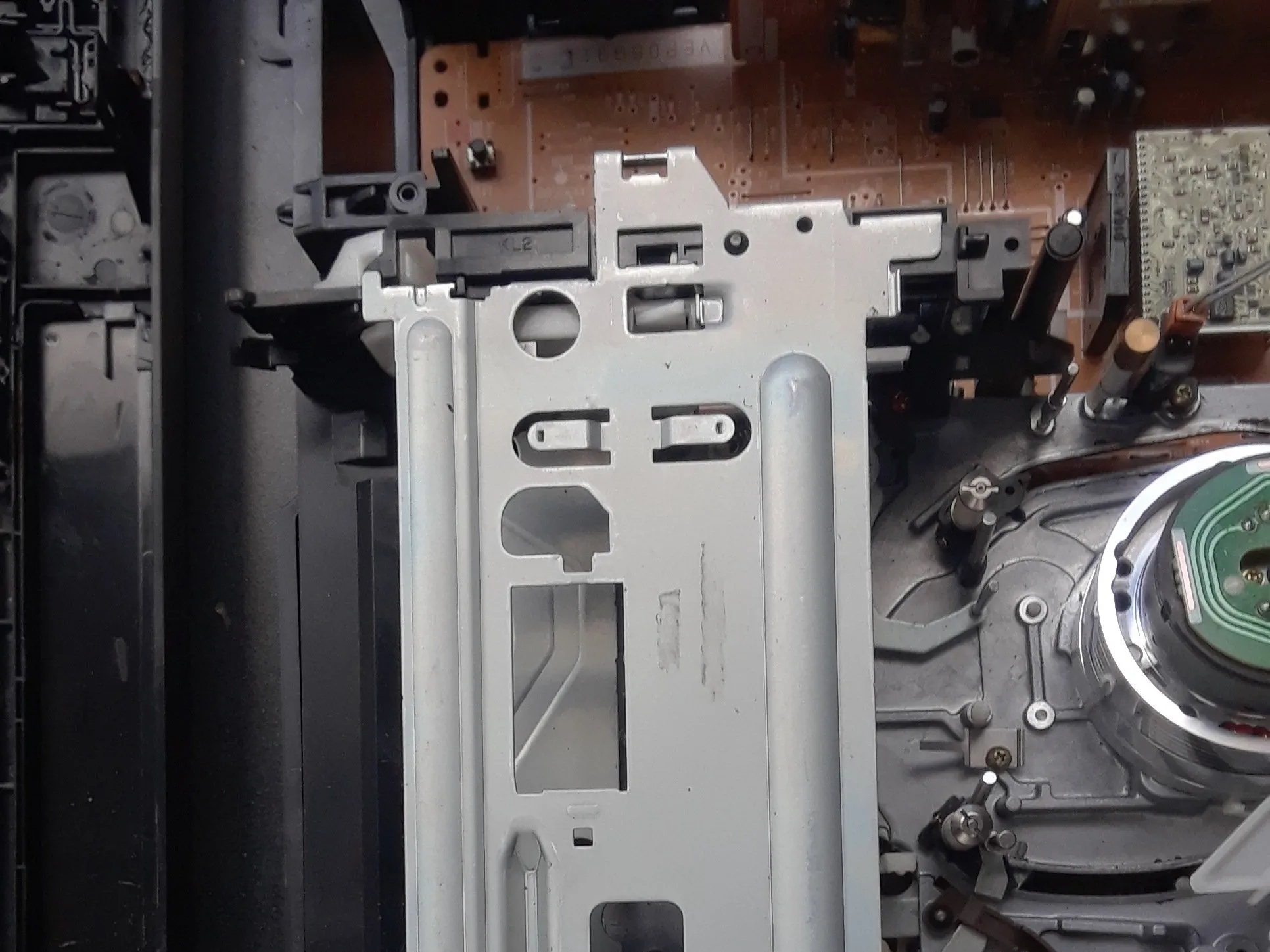

Panasonic AG-1300 разборка, шаг 3 : снятие металлической пластины: шаг 4, изображение 1 из 3
Panasonic AG-1300 Разборка, Шаг 3 : Снятие металлической пластины: шаг 4, изображение 1 из 3 | Источник - ifixit.com

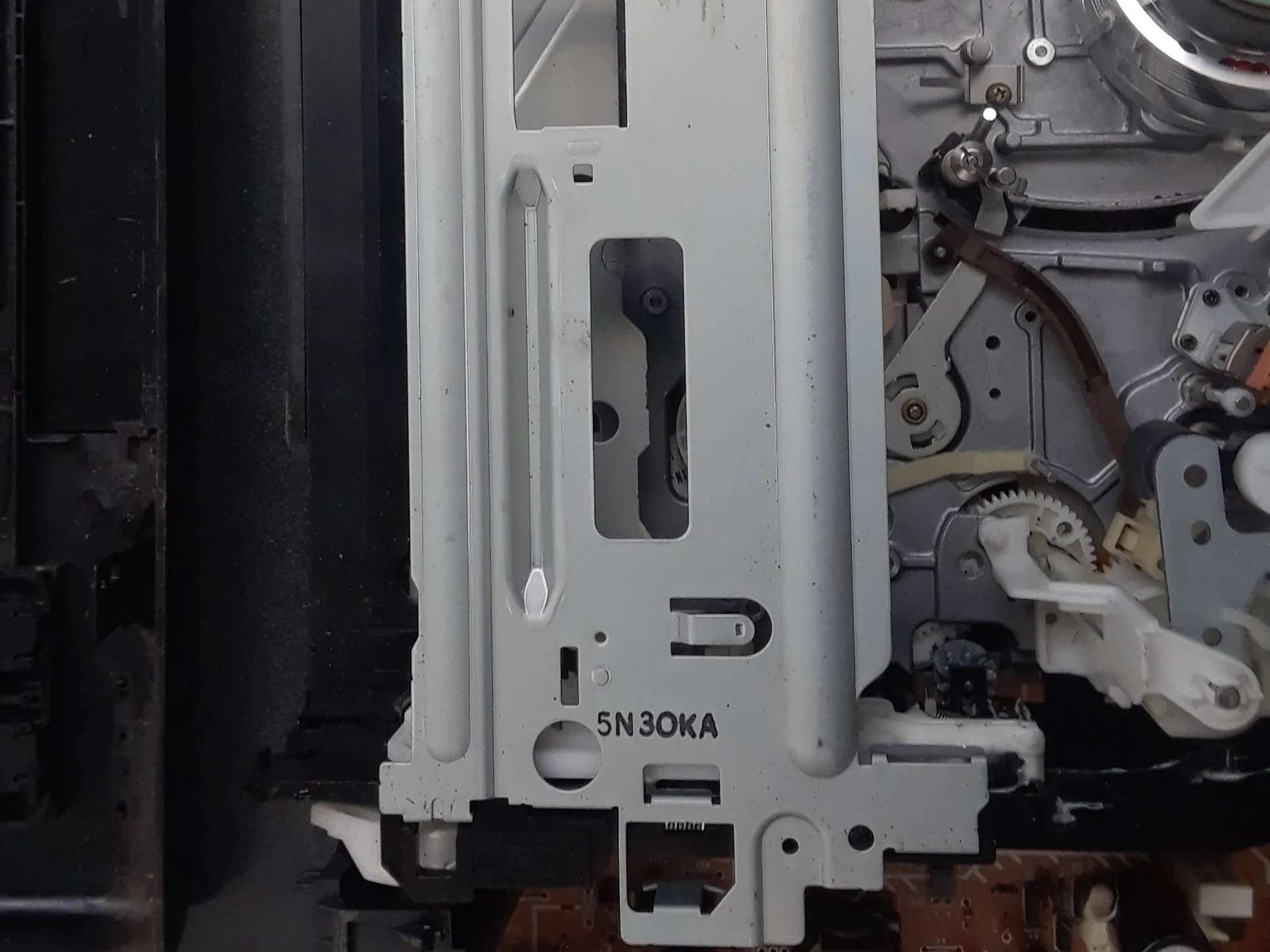

Panasonic AG-1300 Разборка, шаг 3 : Снятие металлической пластины: шаг 4, изображение 2 из 3
Panasonic AG-1300 Разборка, шаг 3 : Снятие металлической пластины: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Panasonic AG-1300 Разборка, шаг 3 : Снятие металлической пластины: шаг 4, изображение 3 из 3
Panasonic AG-1300 разборка, шаг 3: снятие металлической пластины: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Снимите металлическую пластину, расстегнув зажимы по бокам.

Шаг 5 Шаг 4: Снятие основной металлической пластины

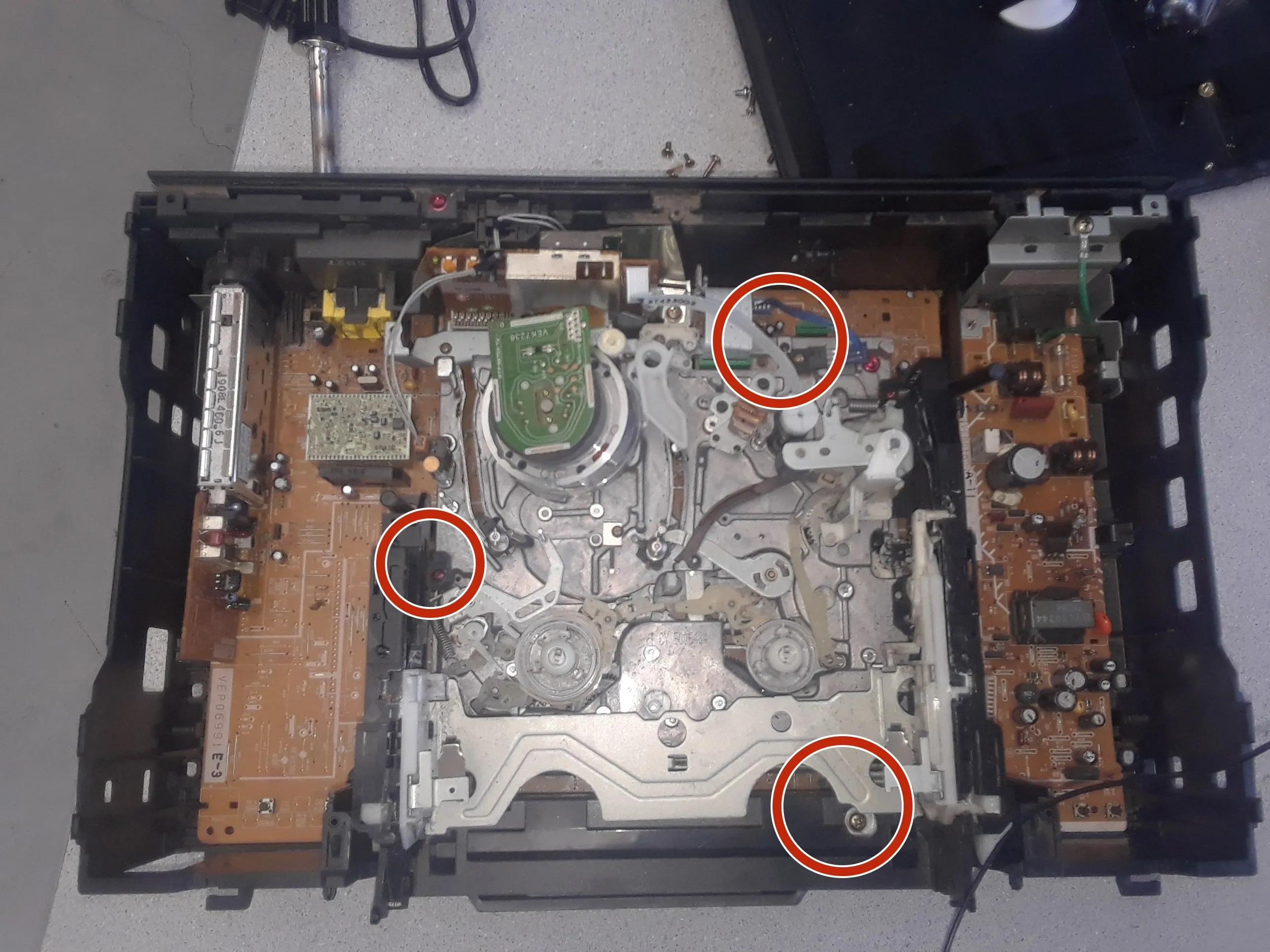

Разборка Panasonic AG-1300, шаг 4: снятие основной металлической пластины: шаг 5, изображение 1 из 3
Panasonic AG-1300 разборка, шаг 4: снятие основной металлической пластины: шаг 5, изображение 1 из 3 | Источник - ifixit.com

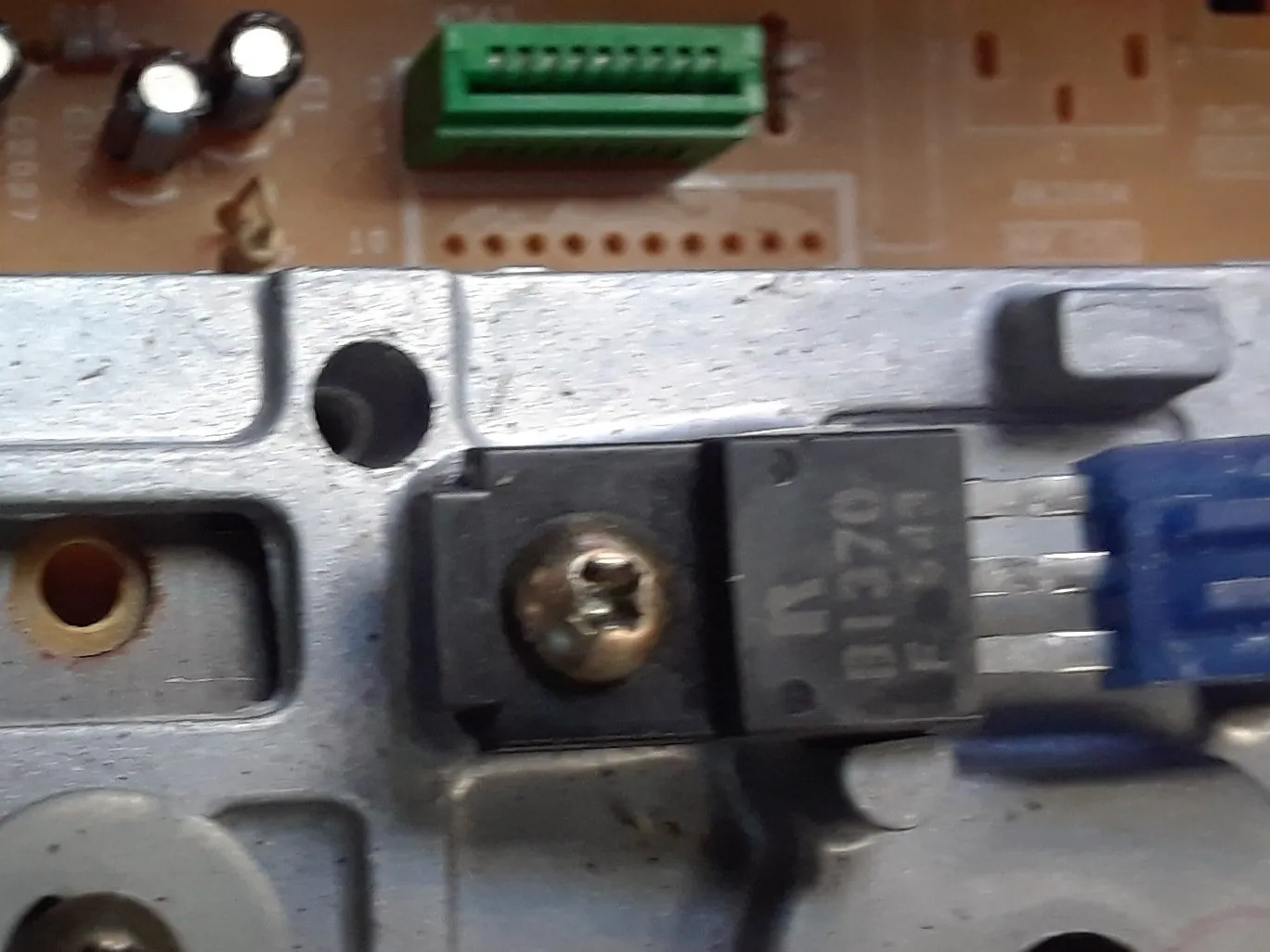

Разборка Panasonic AG-1300, шаг 4: снятие основной металлической пластины: шаг 5, изображение 2 из 3
Panasonic AG-1300 разборка, шаг 4: снятие основной металлической пластины: шаг 5, изображение 2 из 3 | Источник - ifixit.com

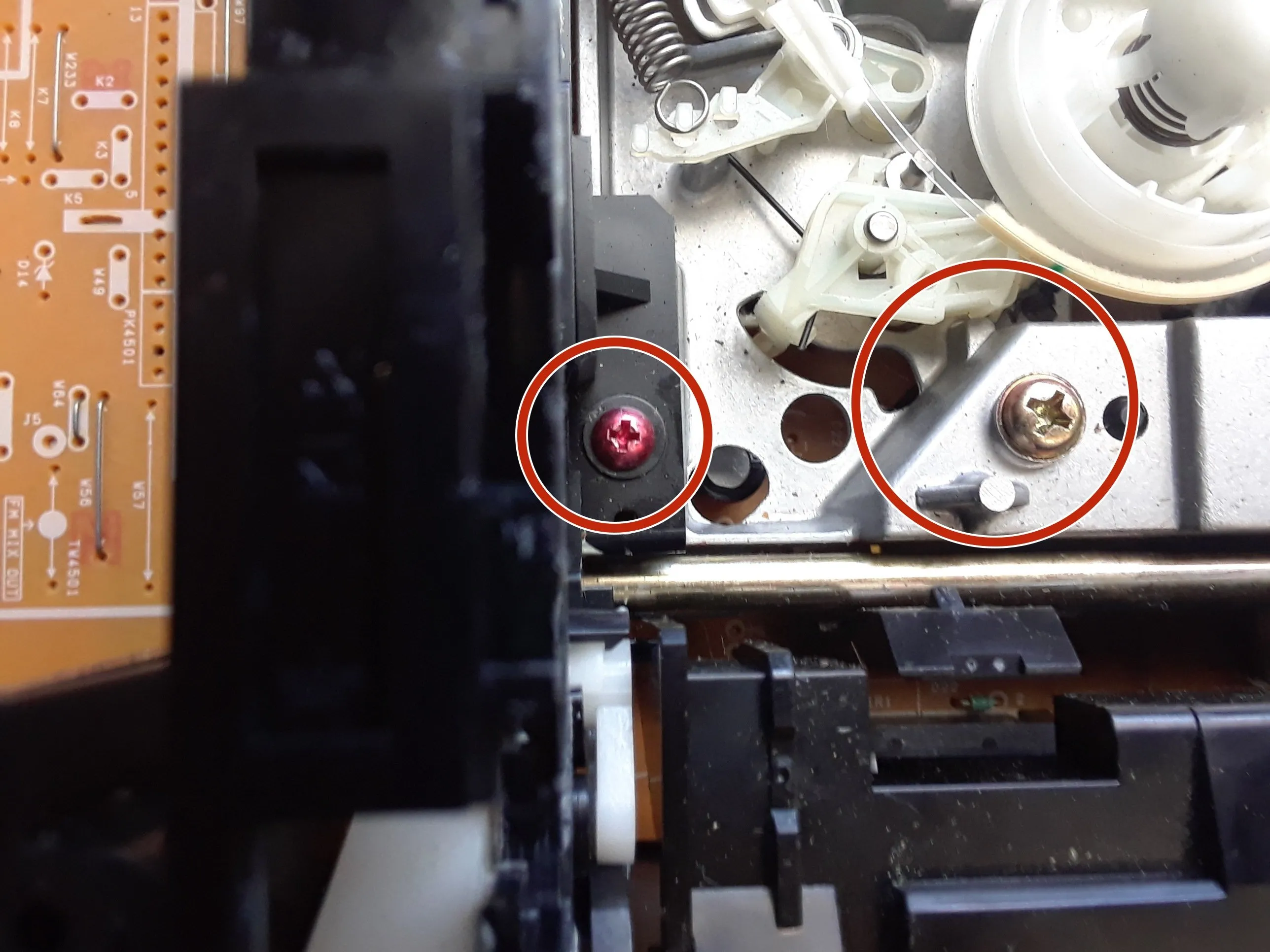

Разборка Panasonic AG-1300, шаг 4: снятие основной металлической пластины: шаг 5, изображение 3 из 3
Panasonic AG-1300 разборка, шаг 4: снятие основной металлической пластины: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Открутите все эти винты, чтобы снять основную пластину

Шаг 6 Шаг 4 : Продолжение

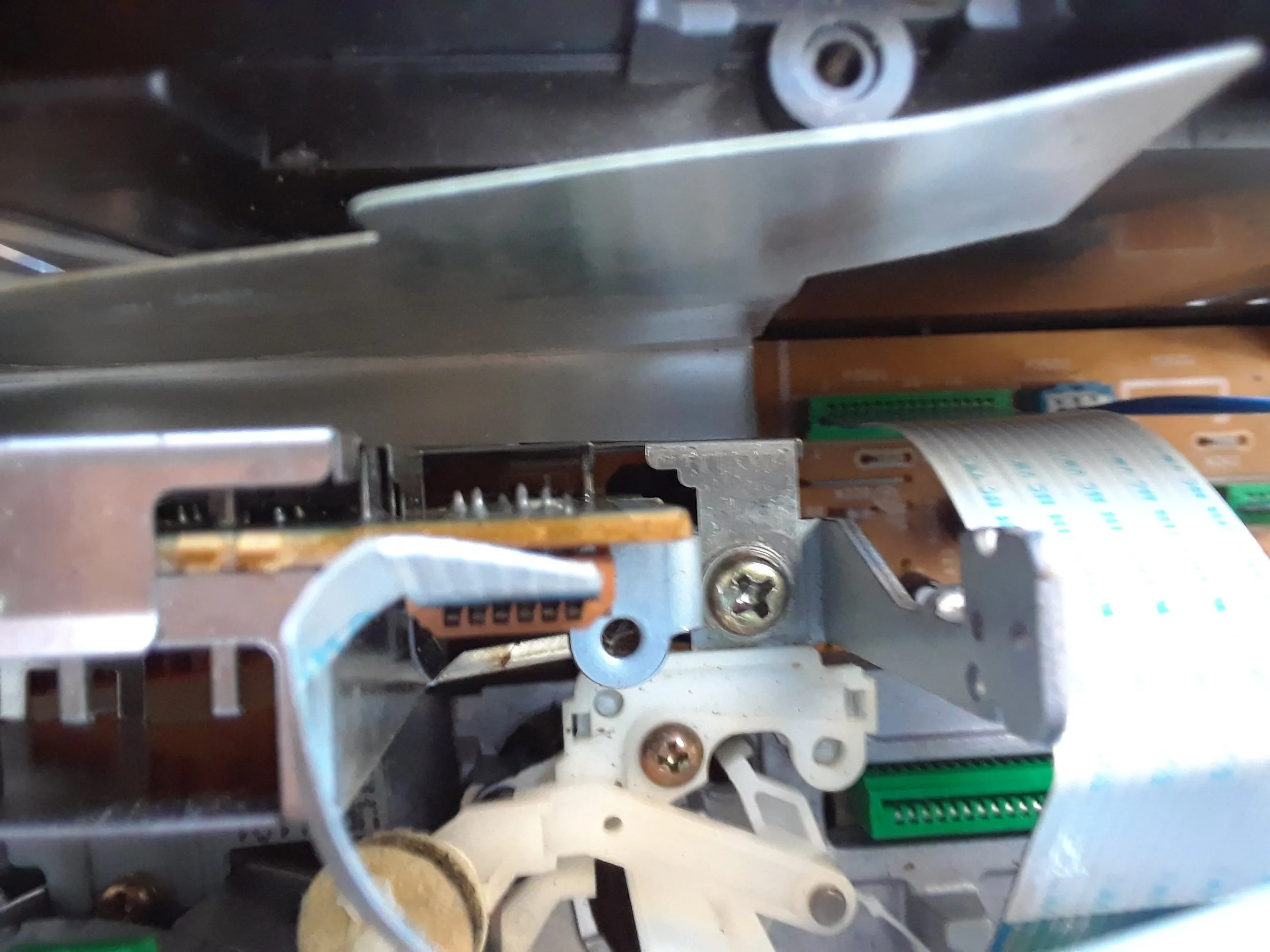

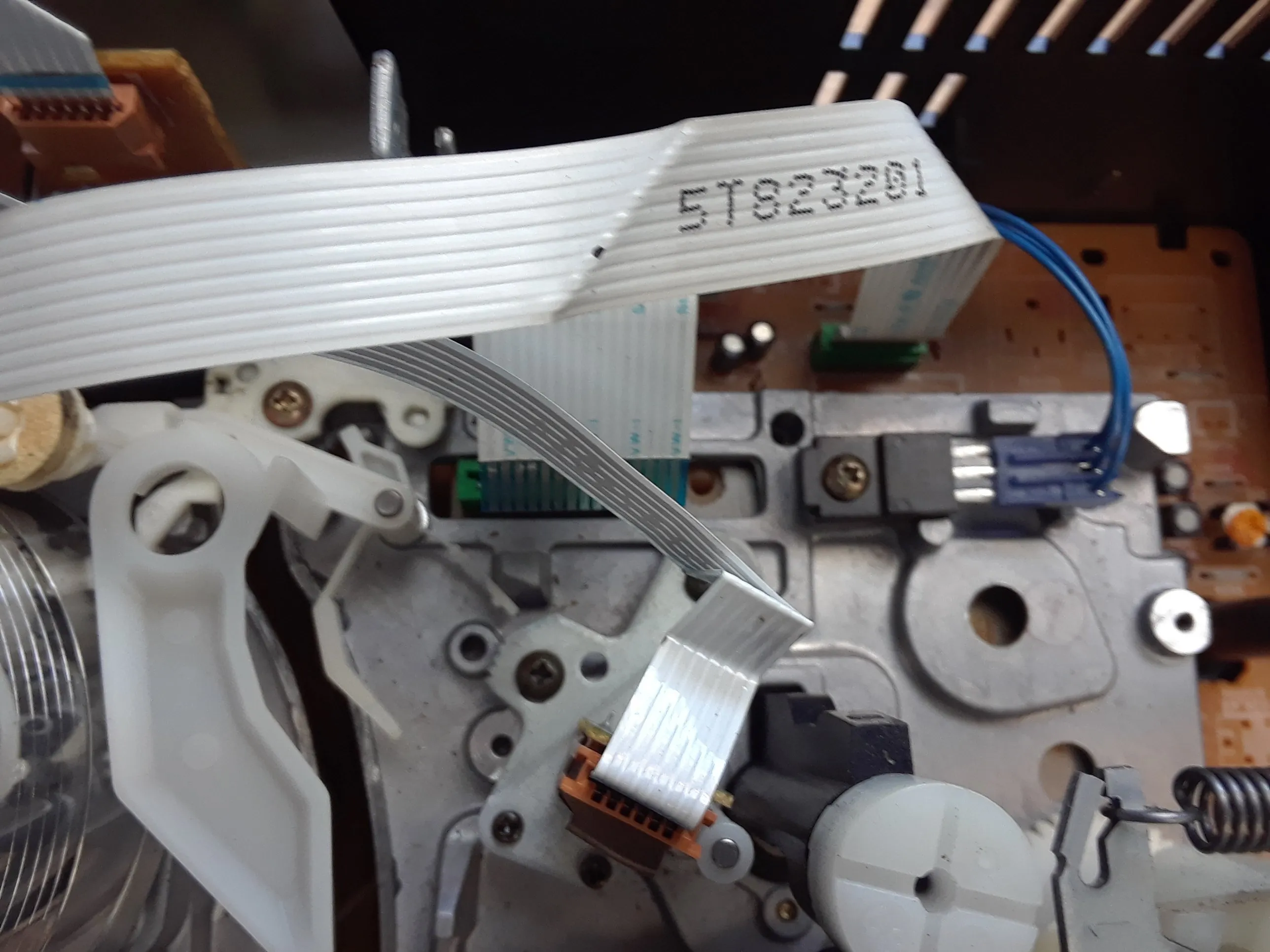

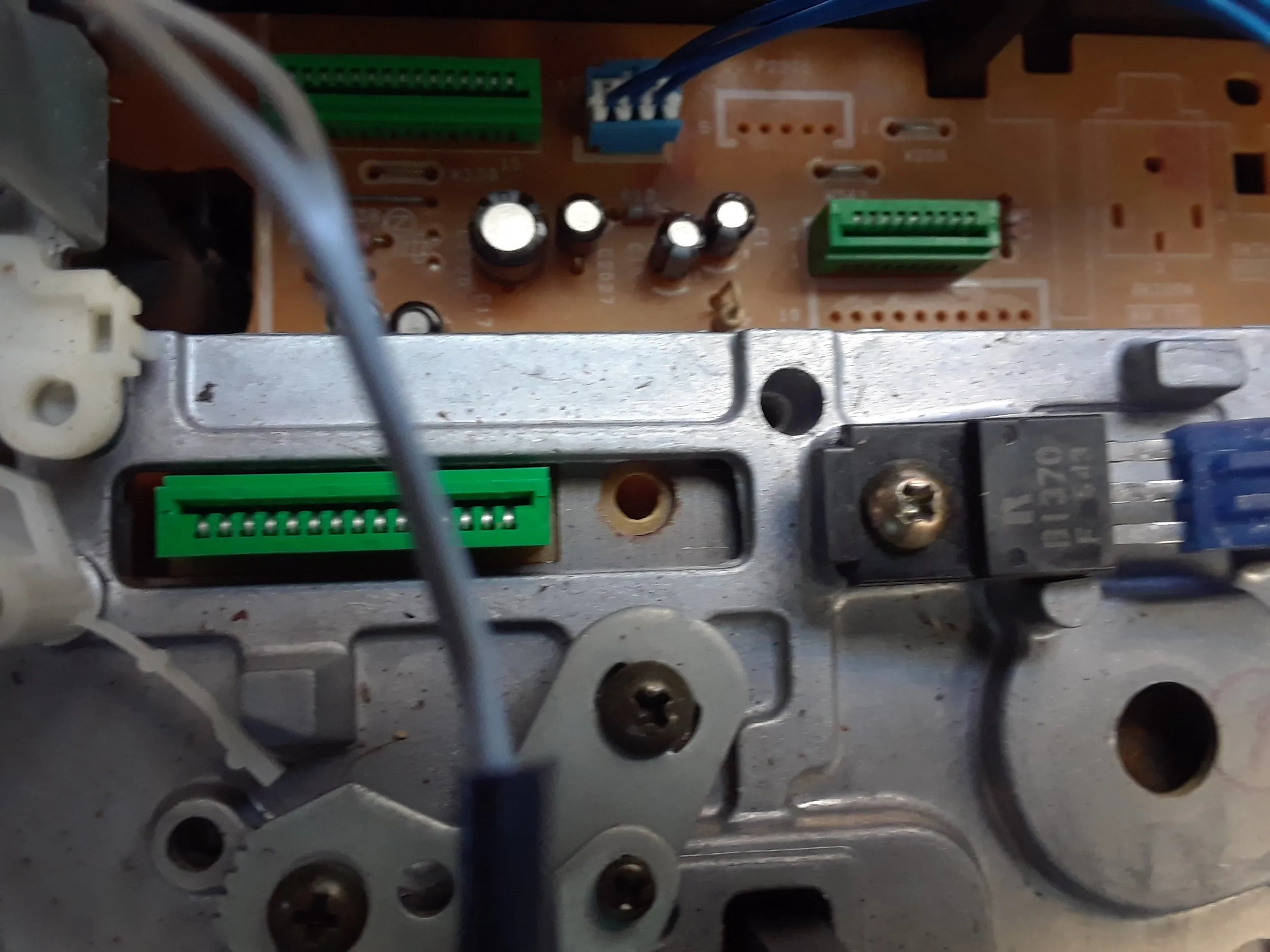

Panasonic AG-1300 разборка, шаг 4 : Продолжение: шаг 6, изображение 1 из 3
Panasonic AG-1300 Разборка, шаг 4 : Продолжение: шаг 6, изображение 1 из 3 | Источник - ifixit.com
Panasonic AG-1300 разборка, шаг 4 : Продолжение: шаг 6, изображение 2 из 3
Разборка Panasonic AG-1300, шаг 4 : Продолжение: шаг 6, изображение 2 из 3 | Источник - ifixit.com
Panasonic AG-1300 Teardown, шаг 4 : Продолжение: шаг 6, изображение 3 из 3
Panasonic AG-1300 разборка, шаг 4 : Продолжение: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • Перед снятием пластины отсоедините эти три провода, чтобы сохранить функции видеомагнитофона.

Шаг 7 Шаг 4 : Продолжение

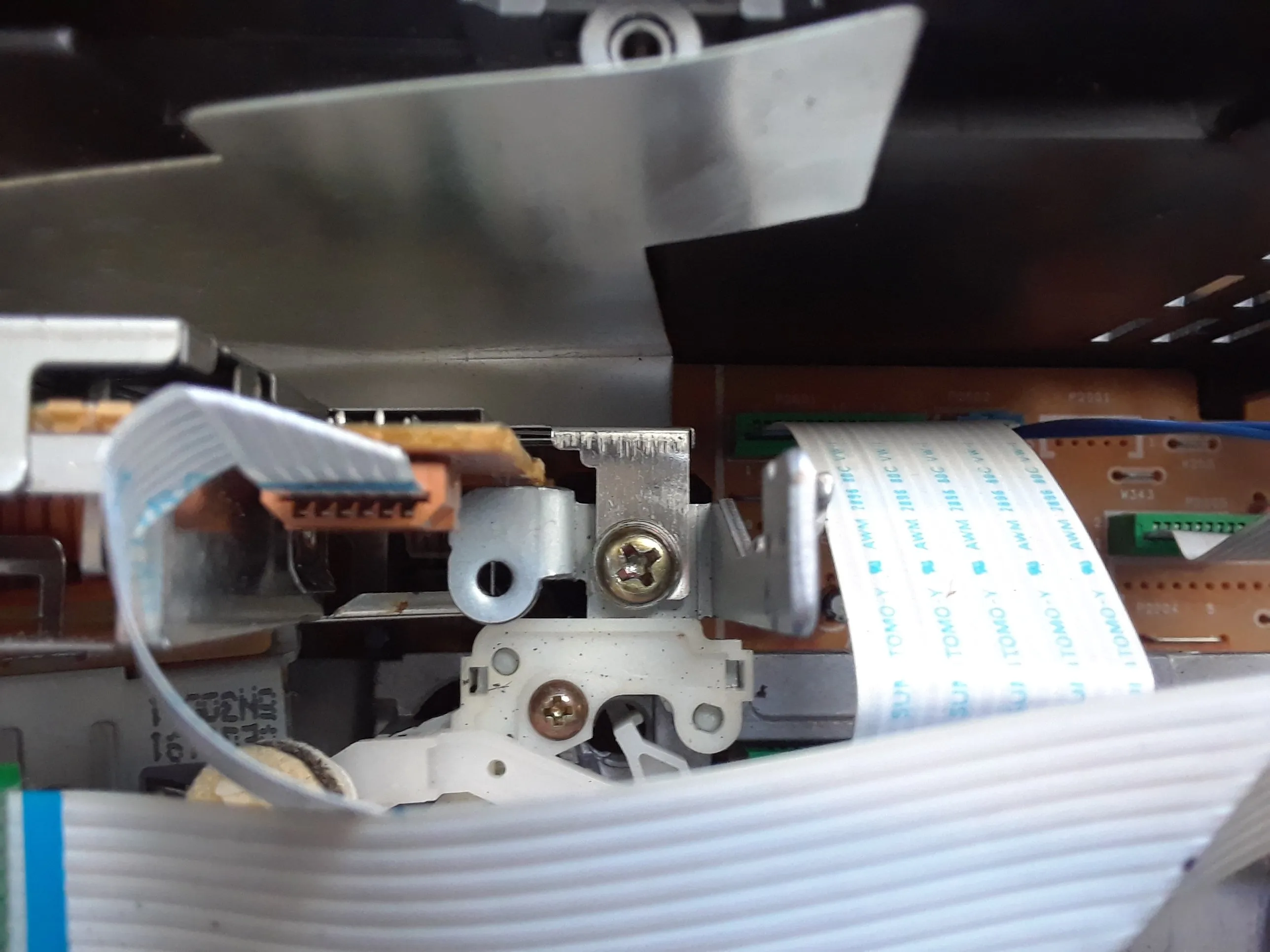

Разборка Panasonic AG-1300, шаг 4 : продолжение: шаг 7, изображение 1 из 1
Panasonic AG-1300 разборка, шаг 4: продолжение: шаг 7, изображение 1 из 1 | Источник - ifixit.com

  • Выкрутите один винт

Шаг 8 Шаг 5 Заключительный шаг: Снятие устройства чтения видеомагнитофона

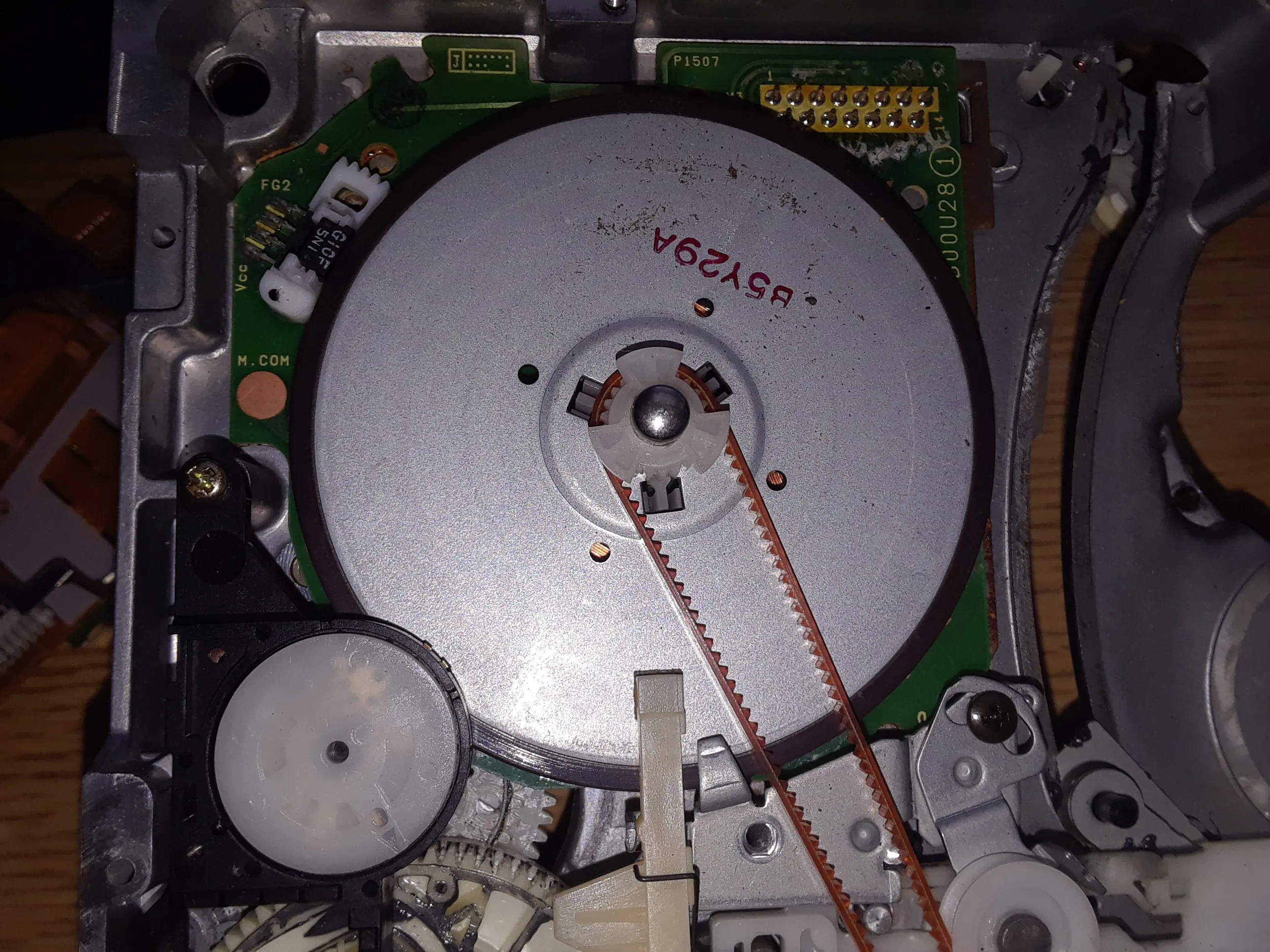

Panasonic AG-1300 Разборка, шаг 5 Заключительный шаг: Извлечение устройства чтения видеомагнитофона: шаг 8, изображение 1 из 3
Разборка Panasonic AG-1300, шаг 5 Заключительный шаг: Извлечение устройства чтения видеомагнитофона: шаг 8, изображение 1 из 3 | Источник - ifixit.com

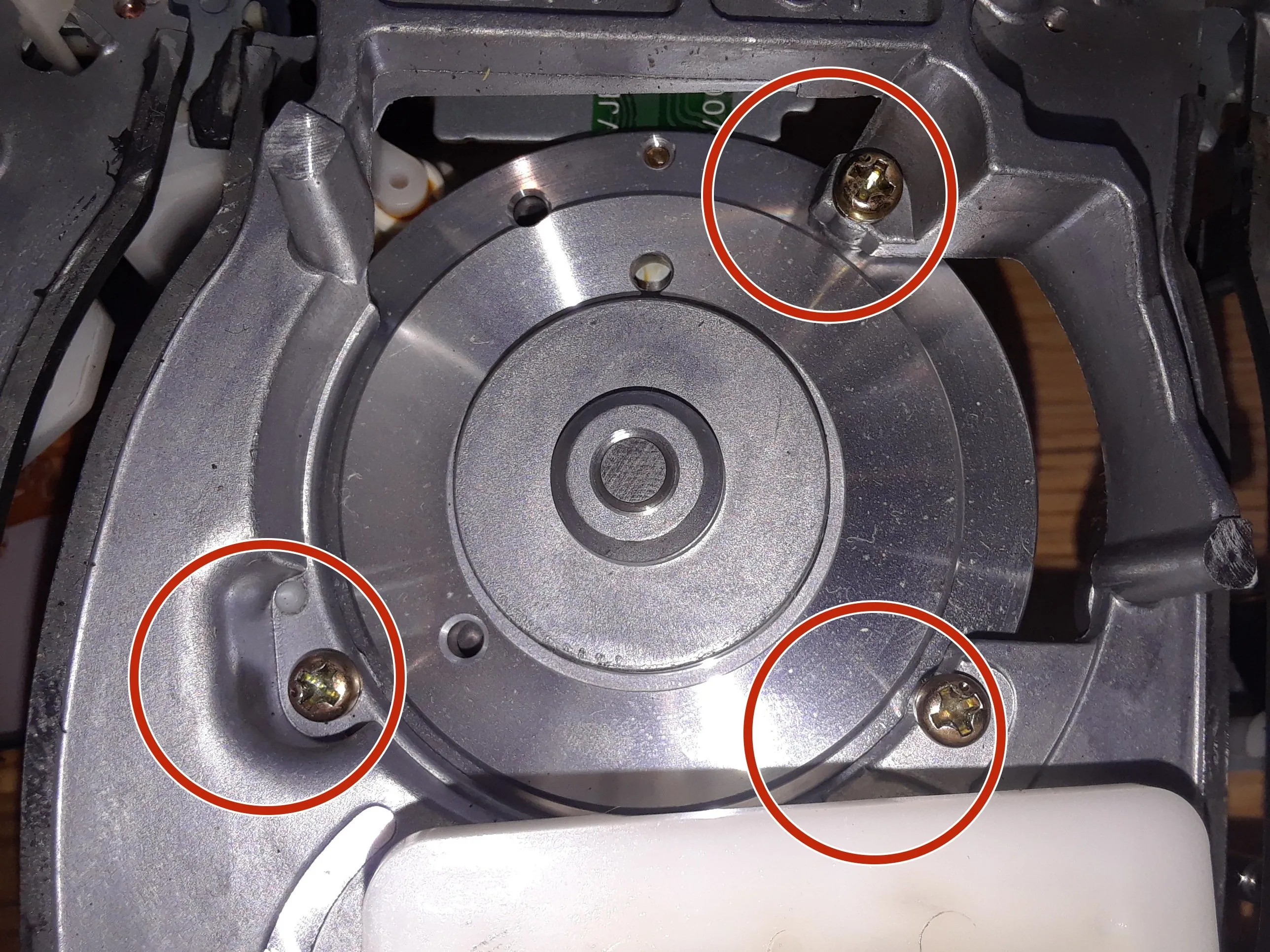

Panasonic AG-1300 Разборка, шаг 5 Заключительный шаг: Извлечение устройства чтения видеомагнитофона: шаг 8, изображение 2 из 3
Panasonic AG-1300 Разборка, шаг 5 Заключительный шаг: Извлечение устройства чтения видеомагнитофона: шаг 8, изображение 2 из 3 | Источник - ifixit.com

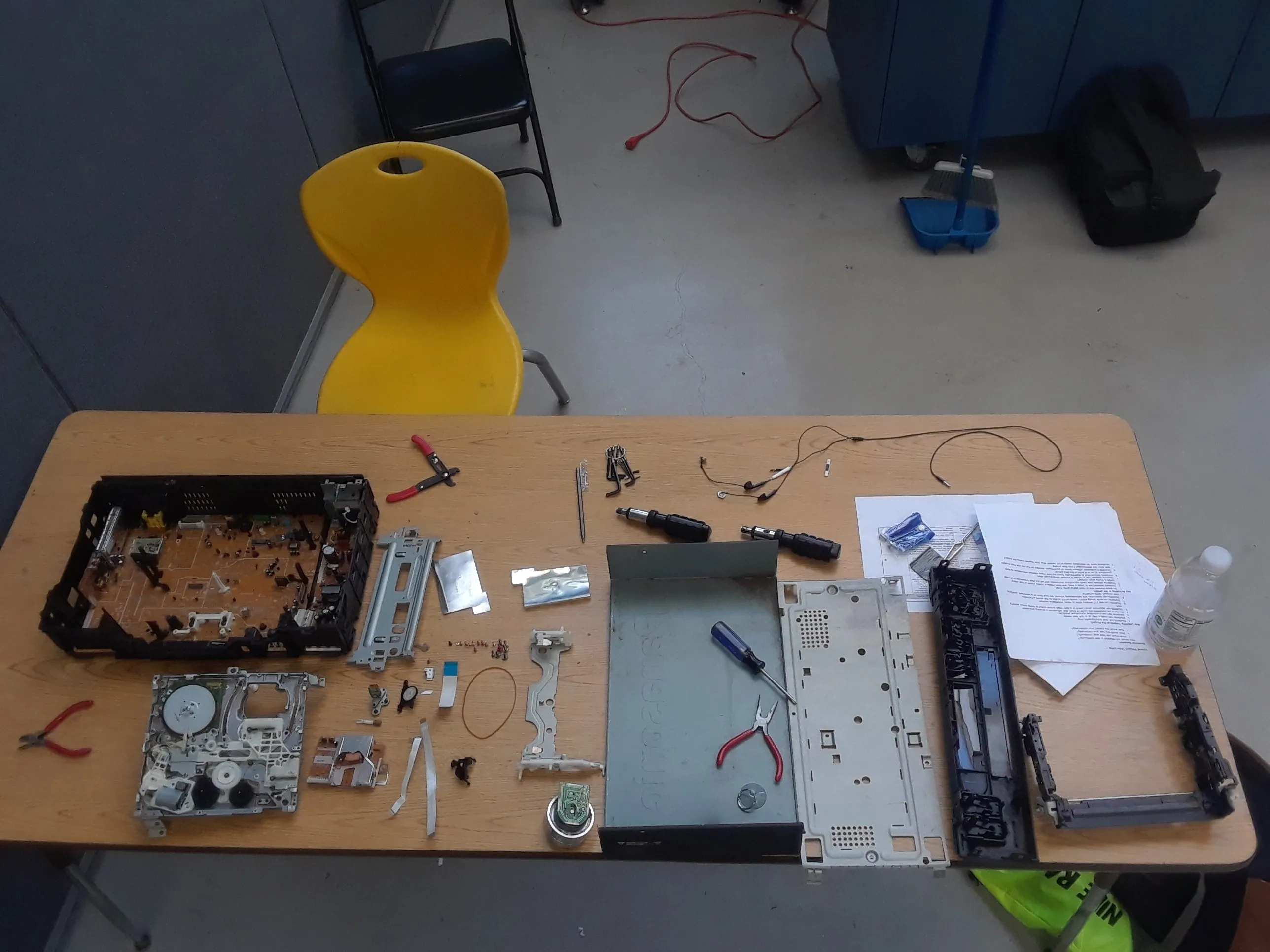

Panasonic AG-1300 Разборка, шаг 5 Заключительный шаг: Извлечение устройства чтения видеомагнитофона: шаг 8, изображение 3 из 3
Panasonic AG-1300 разборка, шаг 5 Заключительный шаг: Снятие устройства чтения видеомагнитофона: шаг 8, изображение 3 из 3 | Источник - ifixit.com

  • Снимите основную пластину, а затем переверните ее, чтобы открыть двигатель.

  • Теперь открутите все эти винты, и вот, пожалуйста, вы только что разобрали видеомагнитофон на основные компоненты.

  • Теперь все основные компоненты должны быть разложены следующим образом
