Разборка Bluetooth-наушников Panasonic RZ-S50W (Япония)

Введение

Обзор Bluetooth-наушников Panasonic RZ-S50W (Япония) / RZ-S500W (за пределами Японии)

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка Bluetooth наушников Panasonic RZ-S50W (Япония)

• Особенности:

• Исключительное звучание и шумоподавление. Несколько микрофонов MEMS

• Оптимальная изоляция звука

• Прочное, устойчивое соединение

• Высококачественный звук вызова

• Около 6 часов воспроизведения и до 20 часов работы с зарядным устройством

• Bluetooth® 5.0

• Емкостное сенсорное управление

Шаг 2

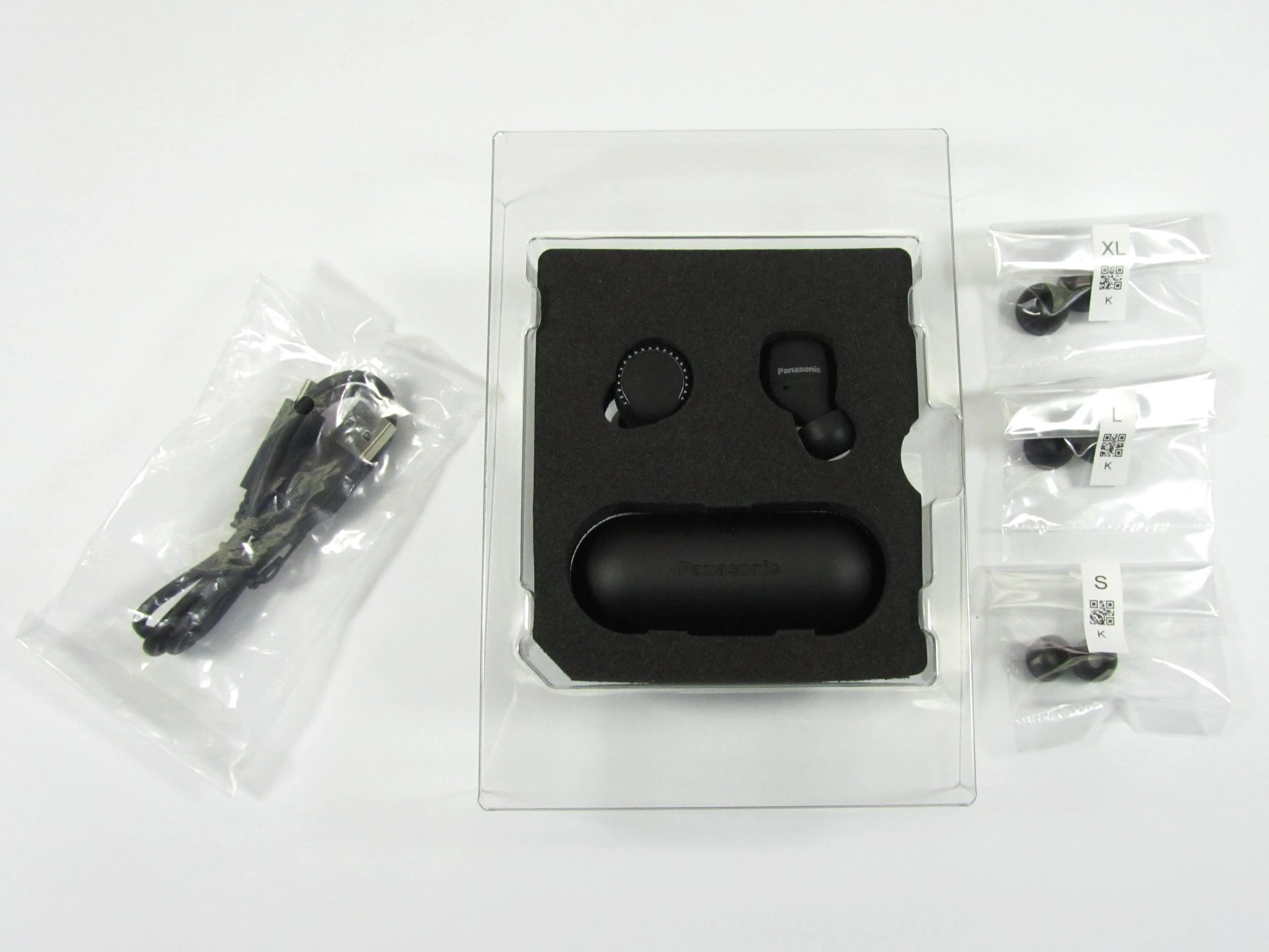

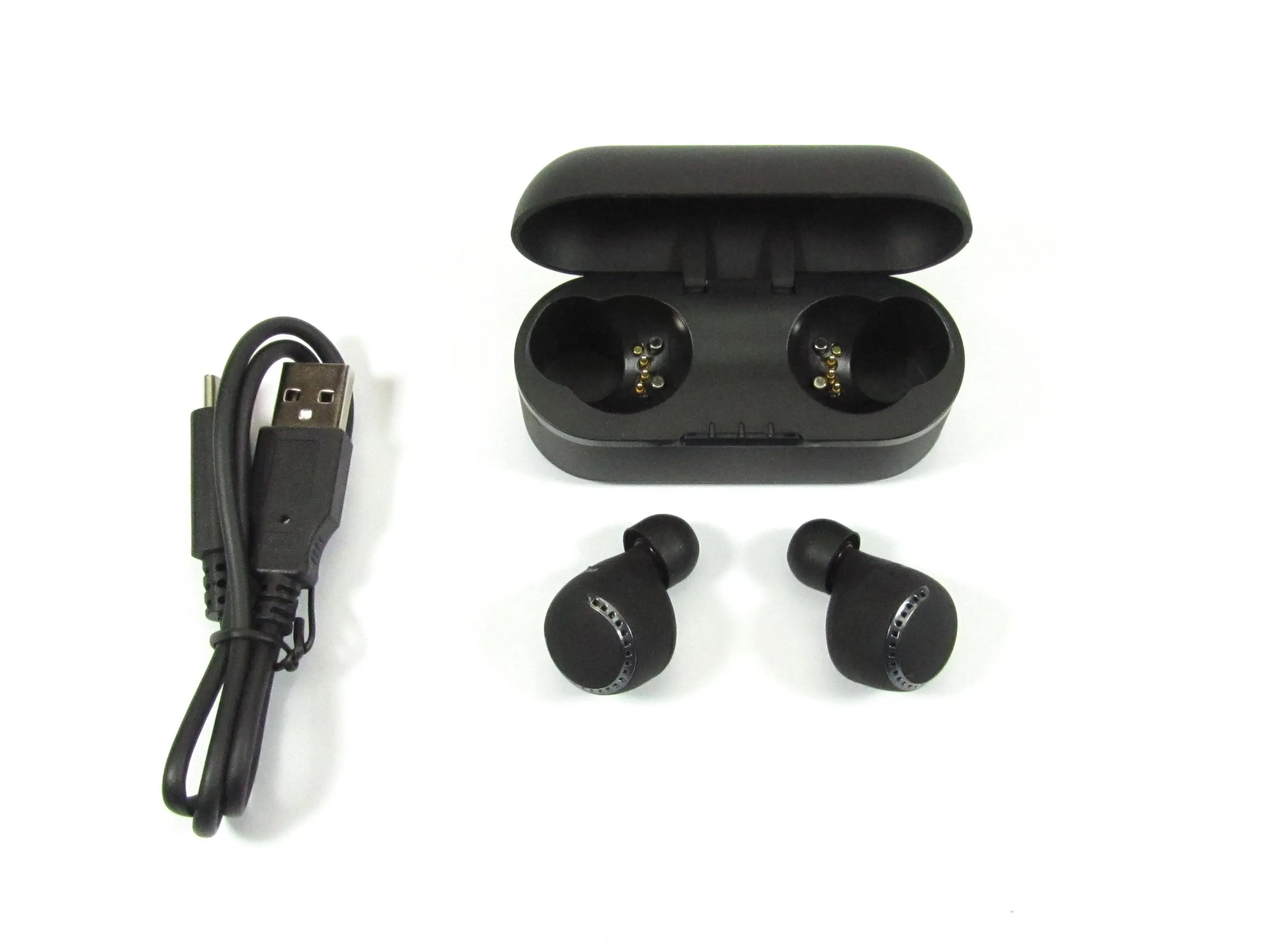

• Что находится в коробке

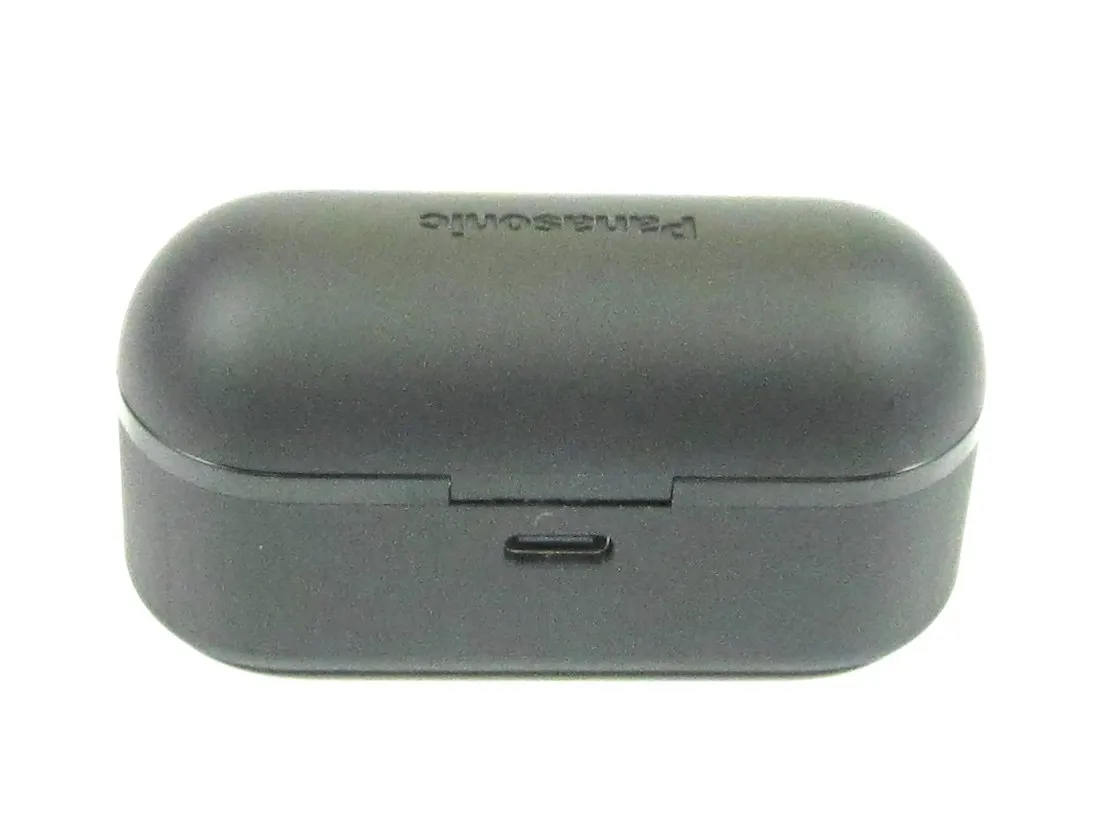

• Наушники / зарядный чехол

• Кабель USB 'C'

• Резиновые насадки для наушников с разными размерами ушей

• Руководство пользователя

Шаг 3

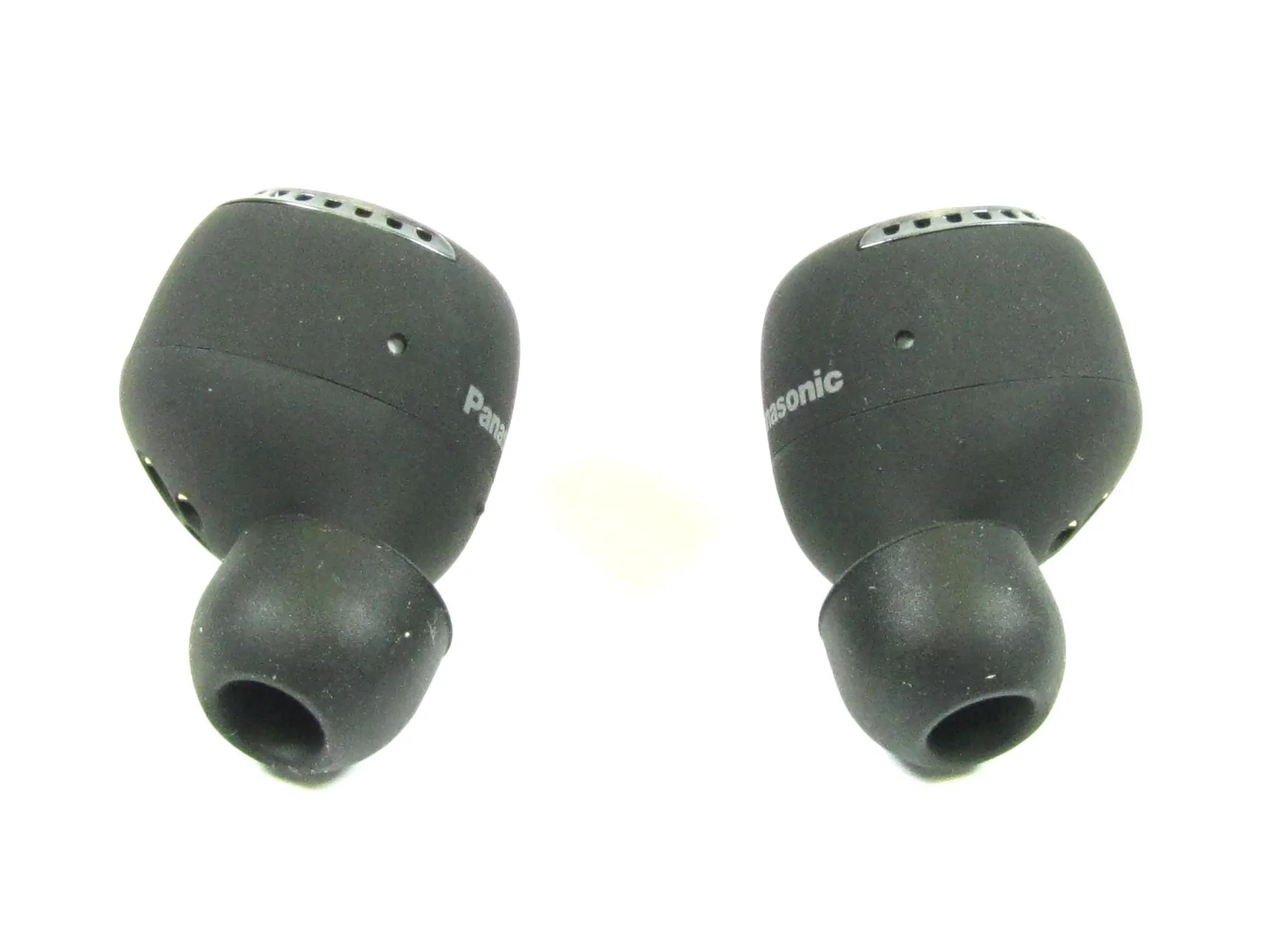

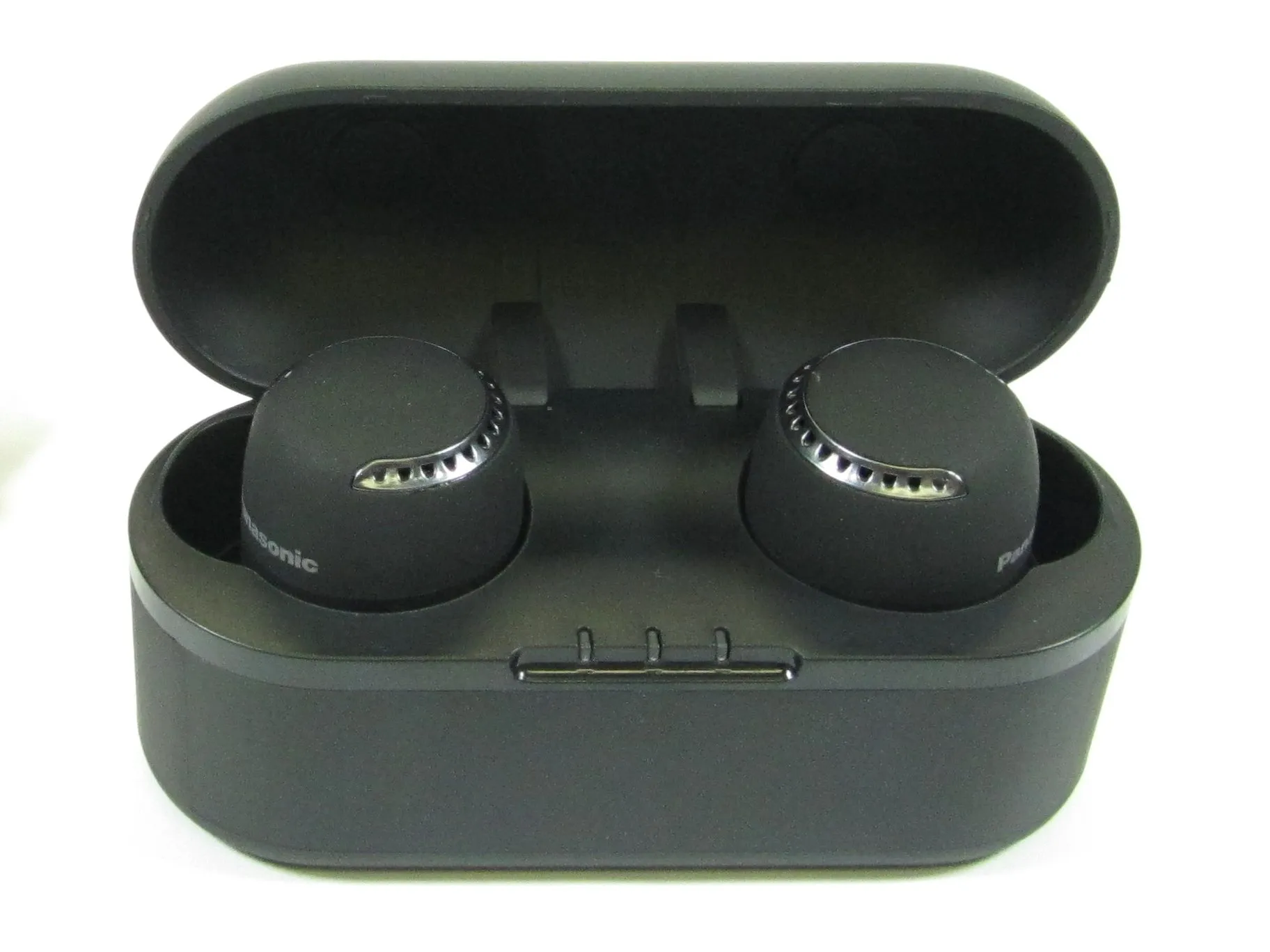

• Зарядный кейс с наушниками

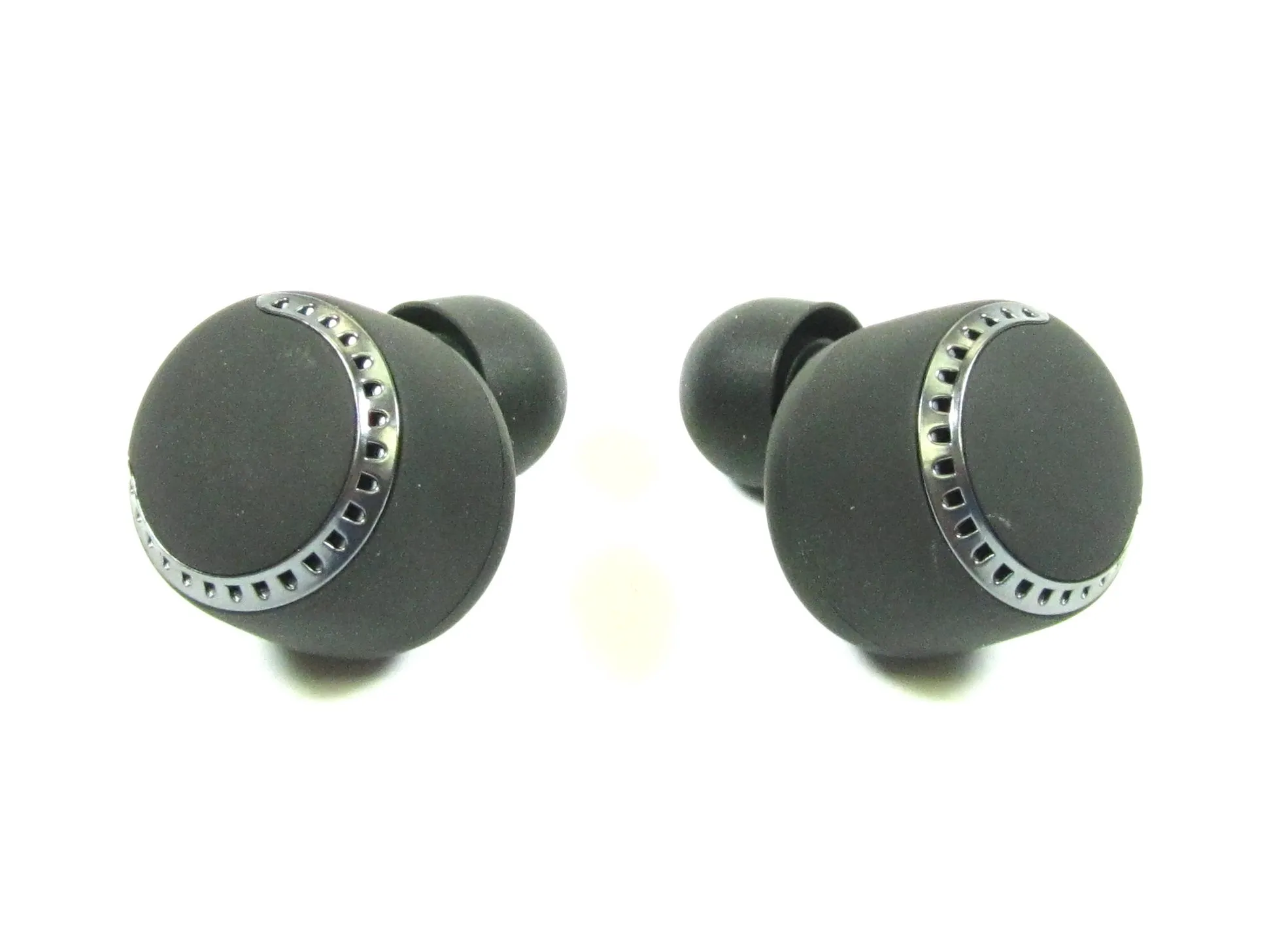

• Вид наушников крупным планом

Шаг 4

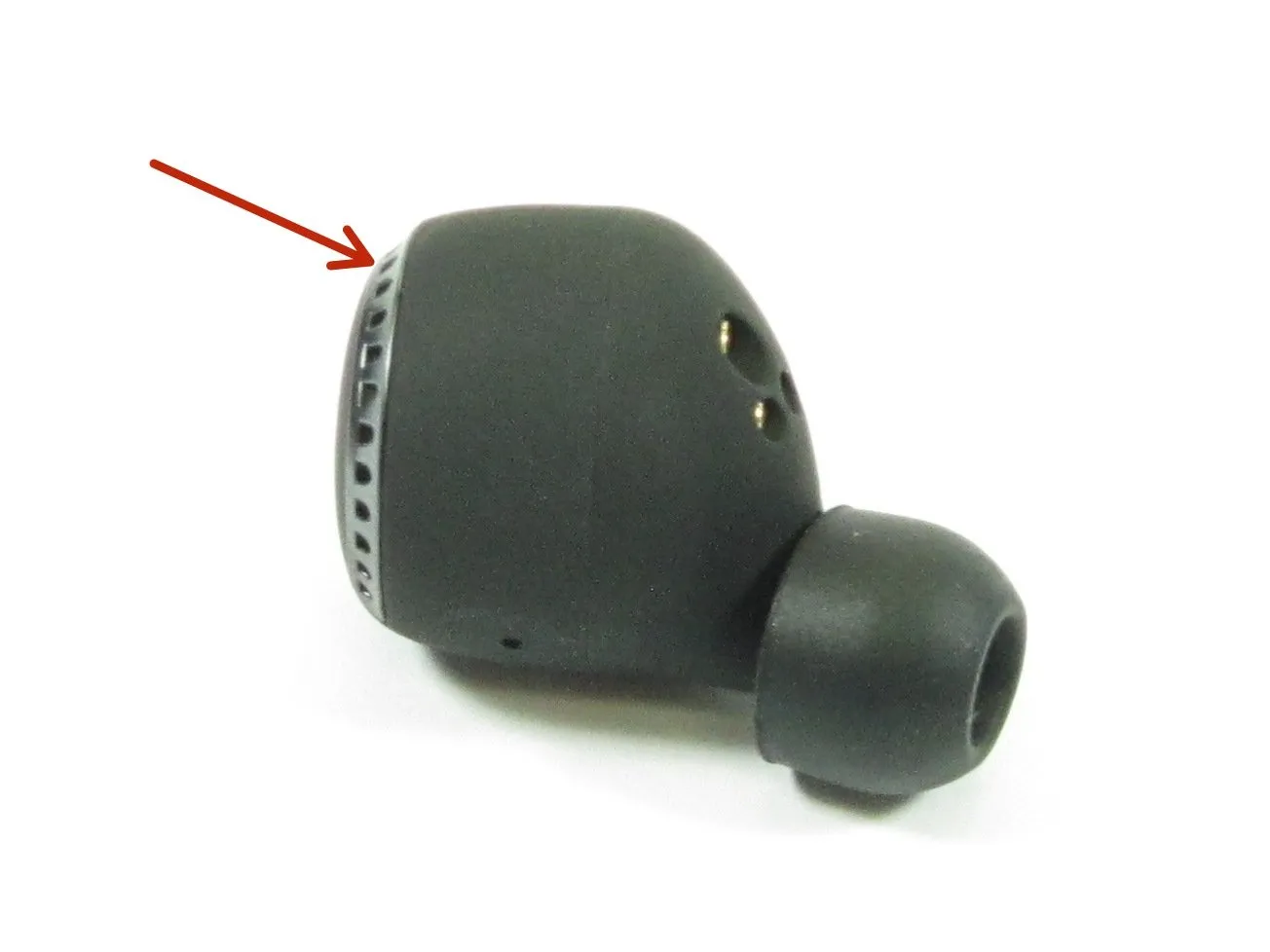

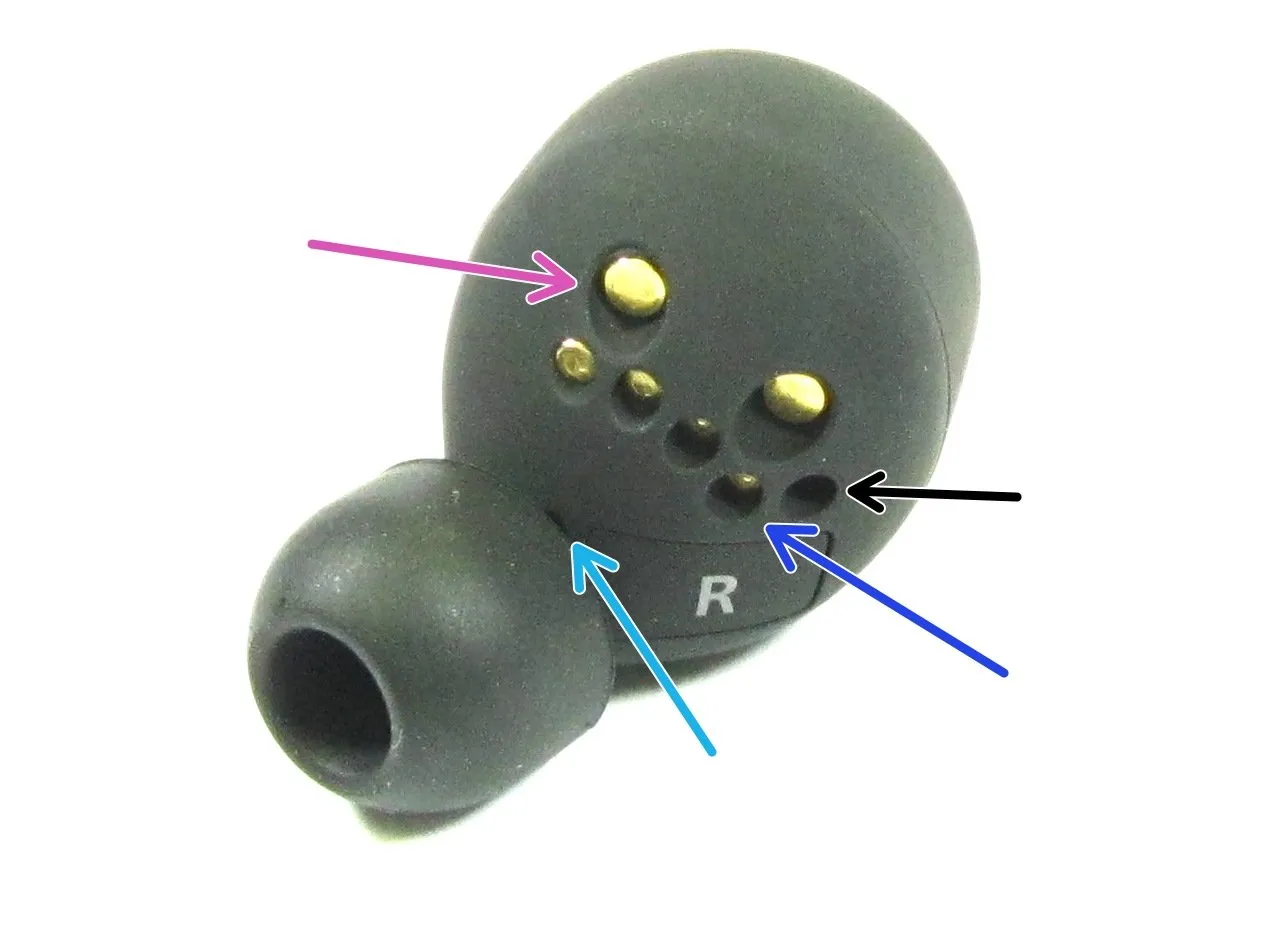

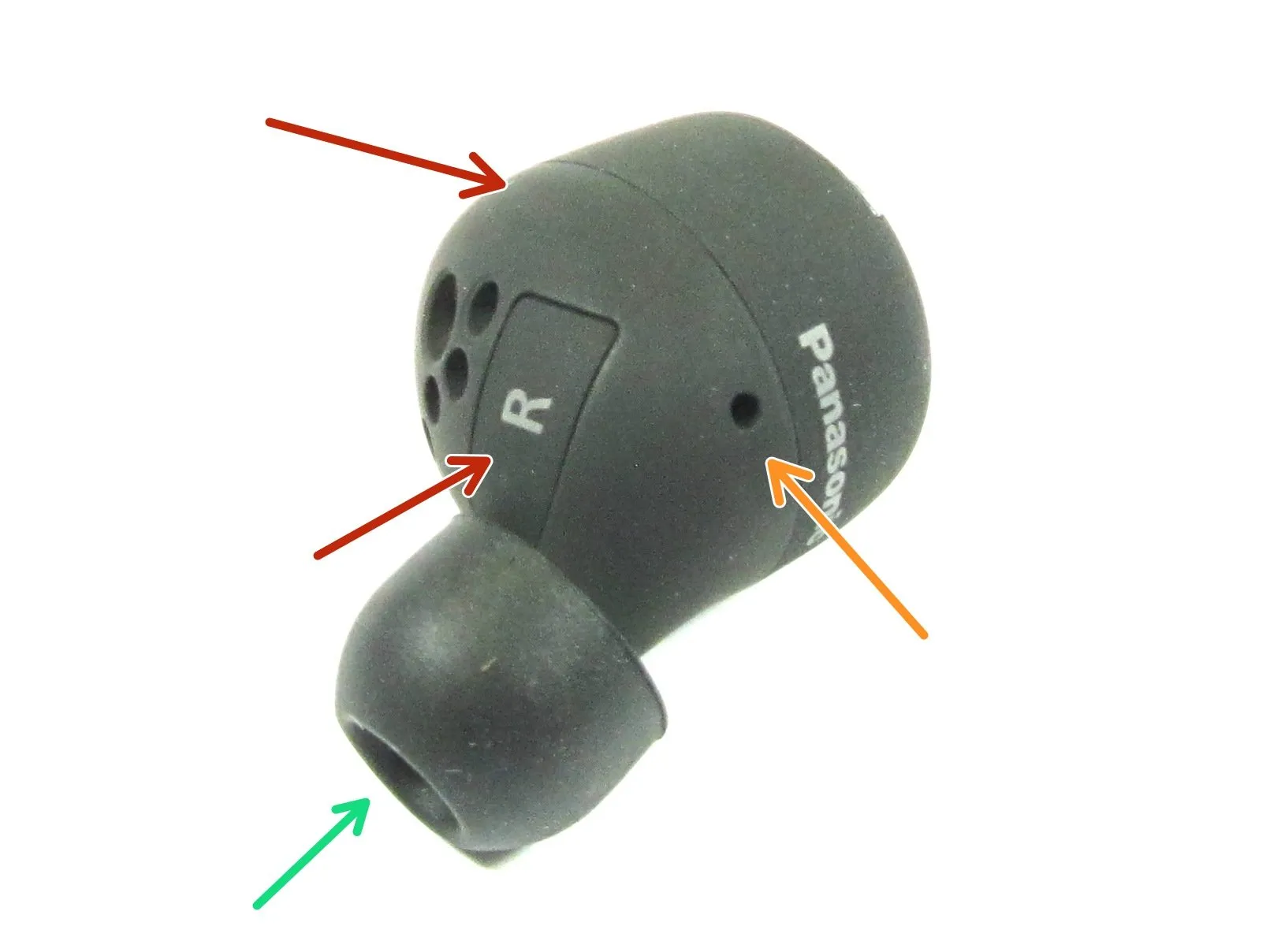

• Боковые виды наушников

• Микрофоны MEMS

• Пространственный вентиляционный порт динамика

• Звуковой порт динамика

• Вентиляционное отверстие динамика

• Интерфейс USB

• Интерфейс зарядного устройства

• Вентиляционный порт

Шаг 5

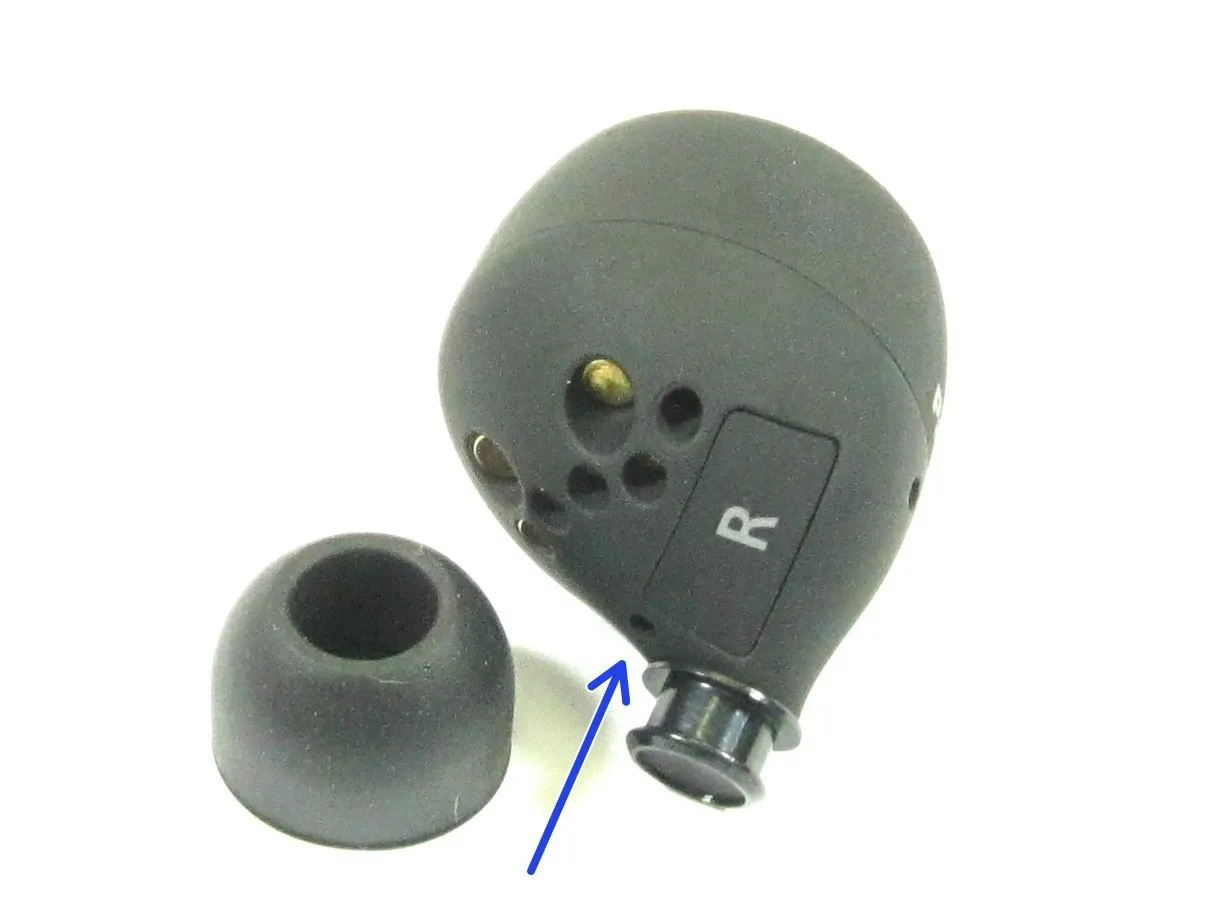

• Вид на наушники со снятым резиновым ушным вкладышем [колпачком]

• Вентиляционный порт

Шаг 6

• Поскольку корпус наушников Panasonic склеен, единственным способом проникнуть внутрь было разрезать наушники.

• Это разрушительная разборка

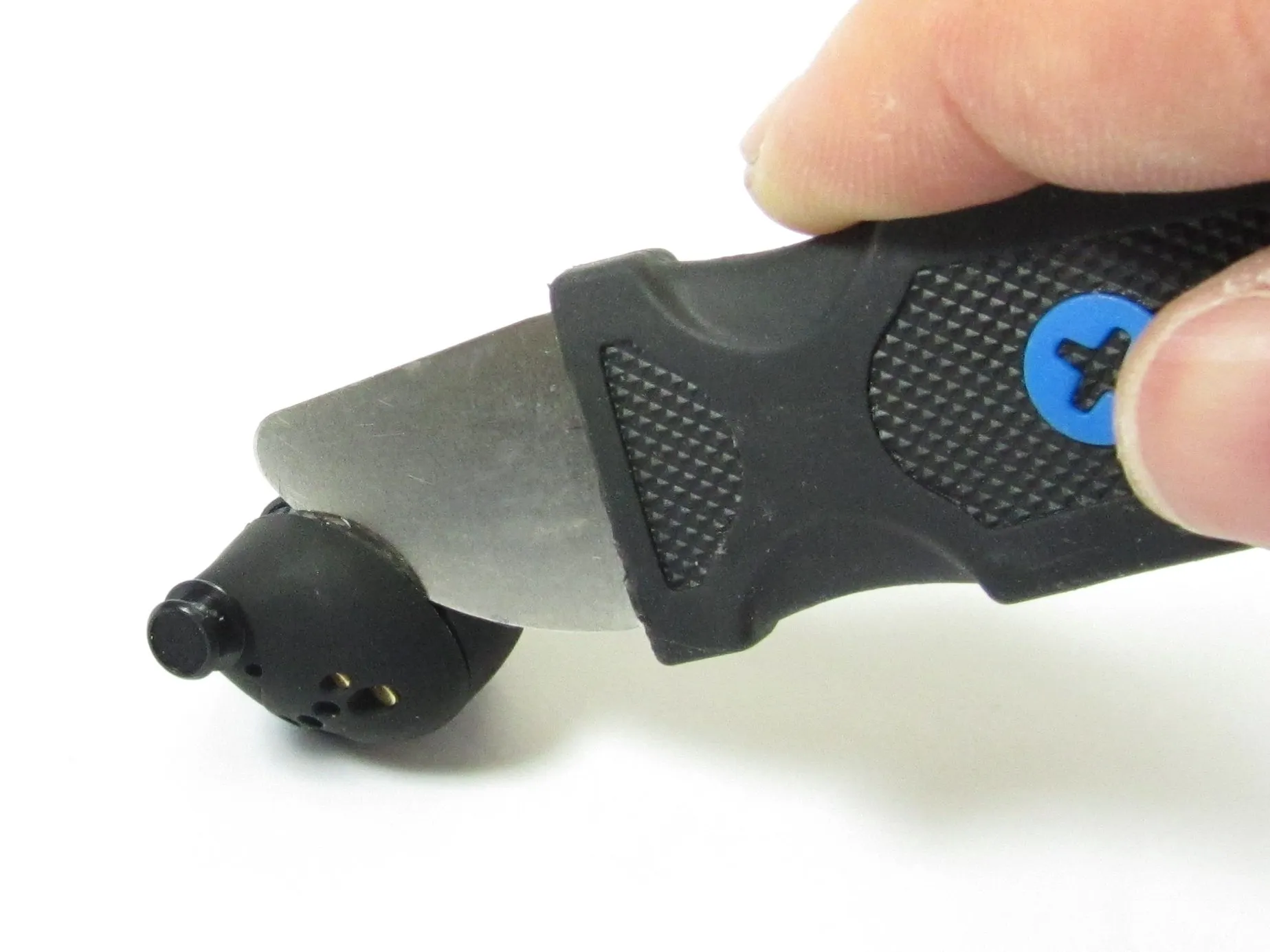

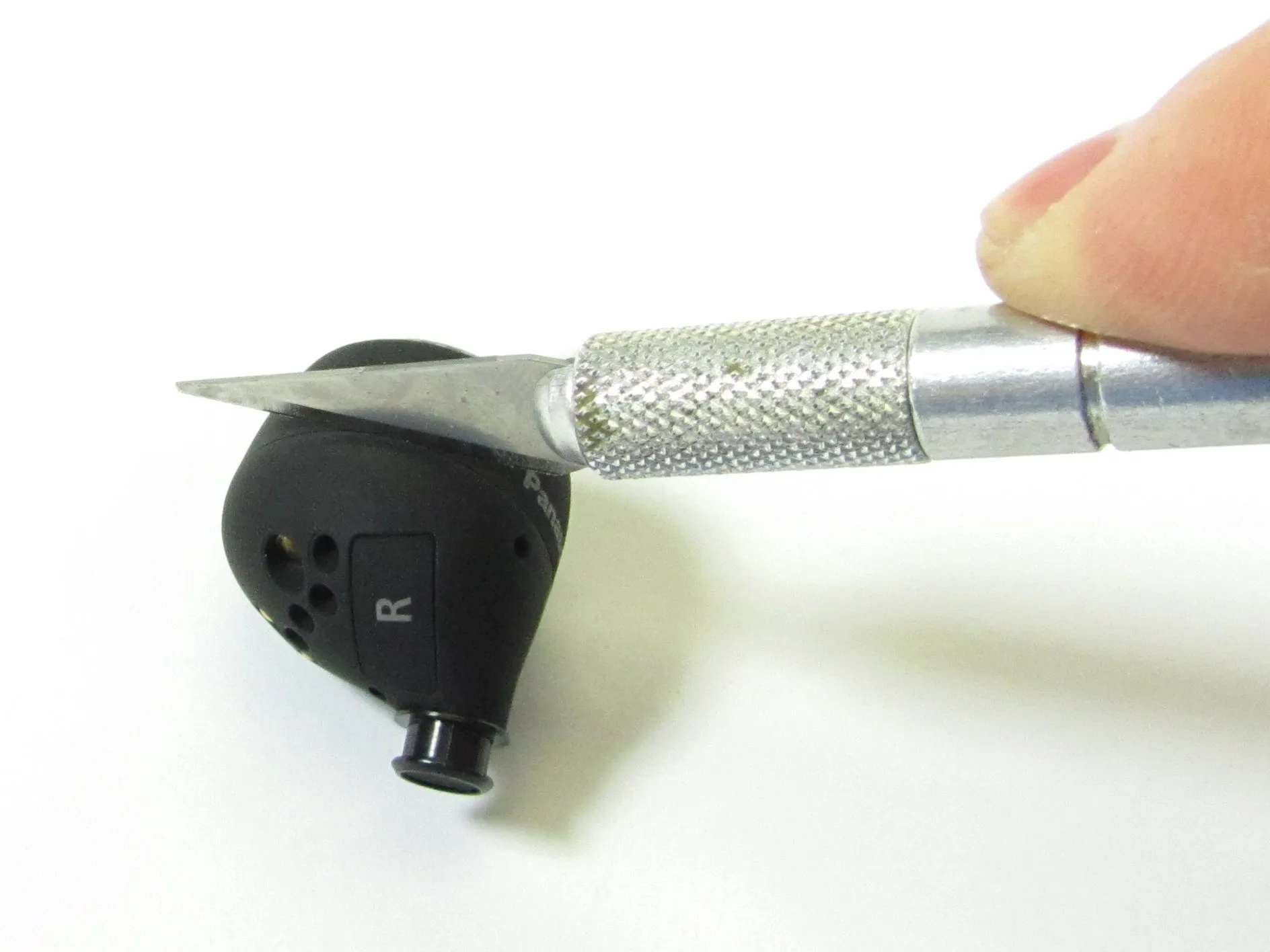

• Нож Razsor был использован для разрезания наушников Panasonic вдоль шва в наушниках. Затем был использован инструмент Jimmy Tool, чтобы вскрыть наушники.

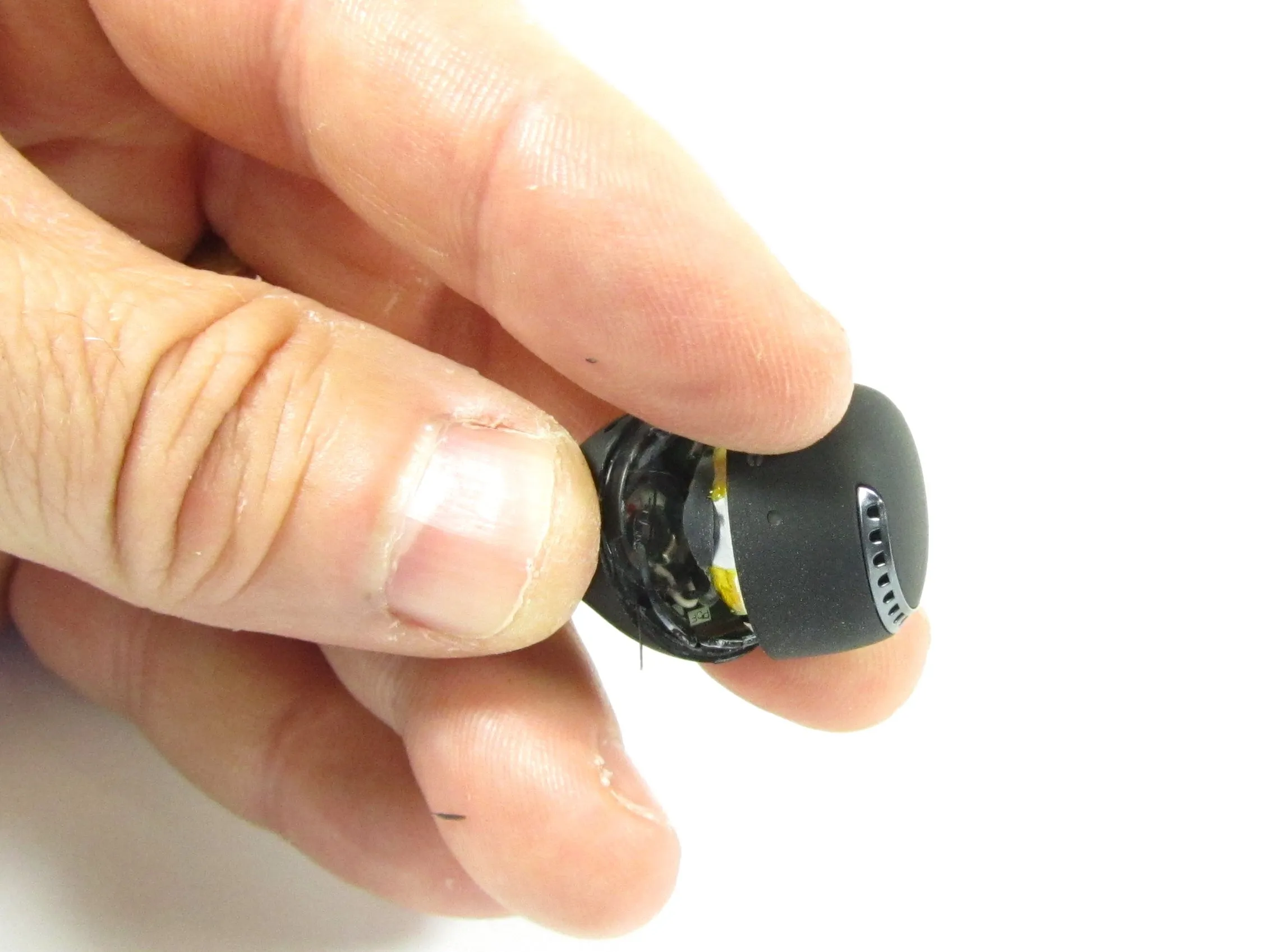

• После вскрытия мы впервые видим внутренности наушников

Шаг 7

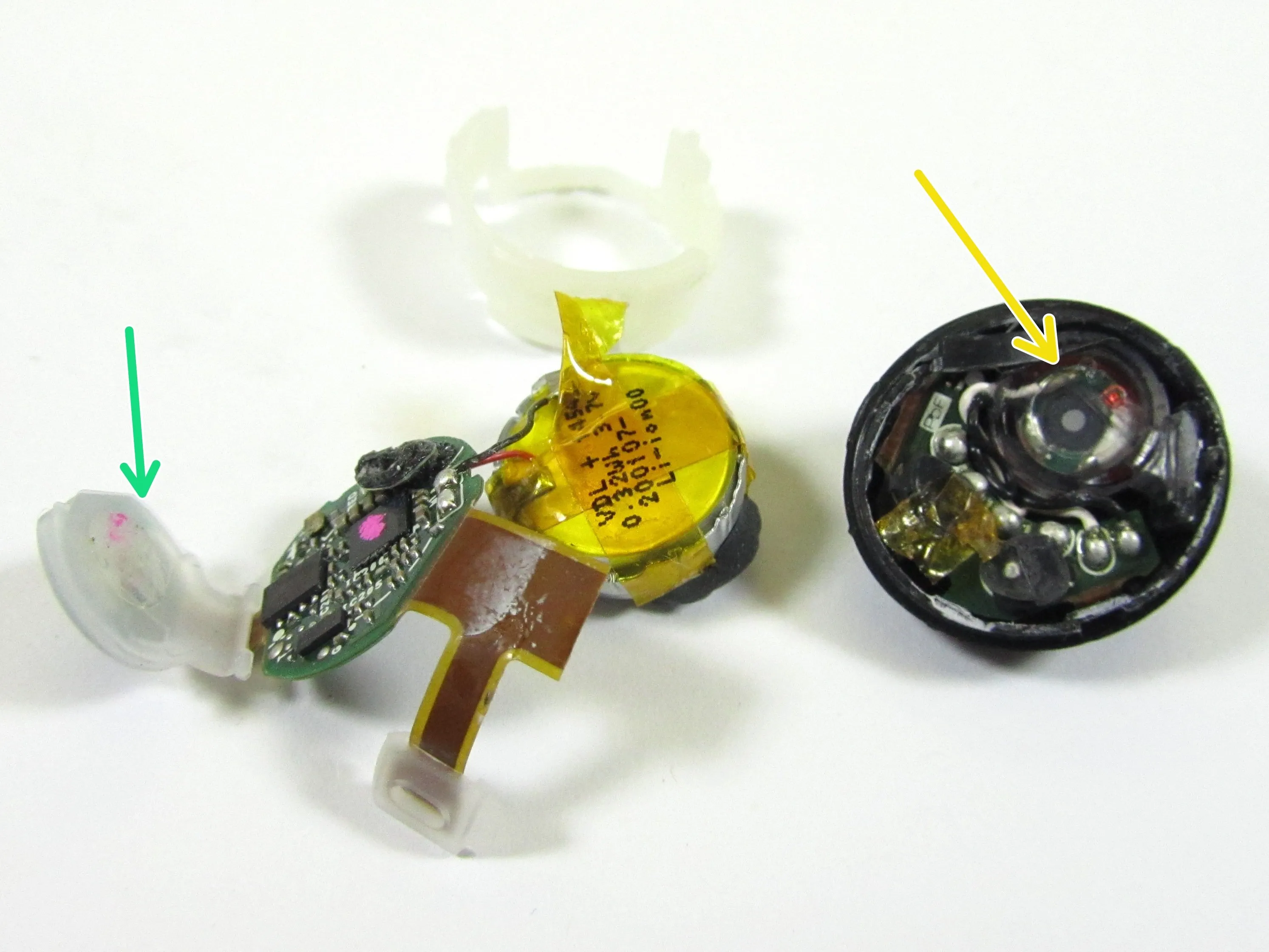

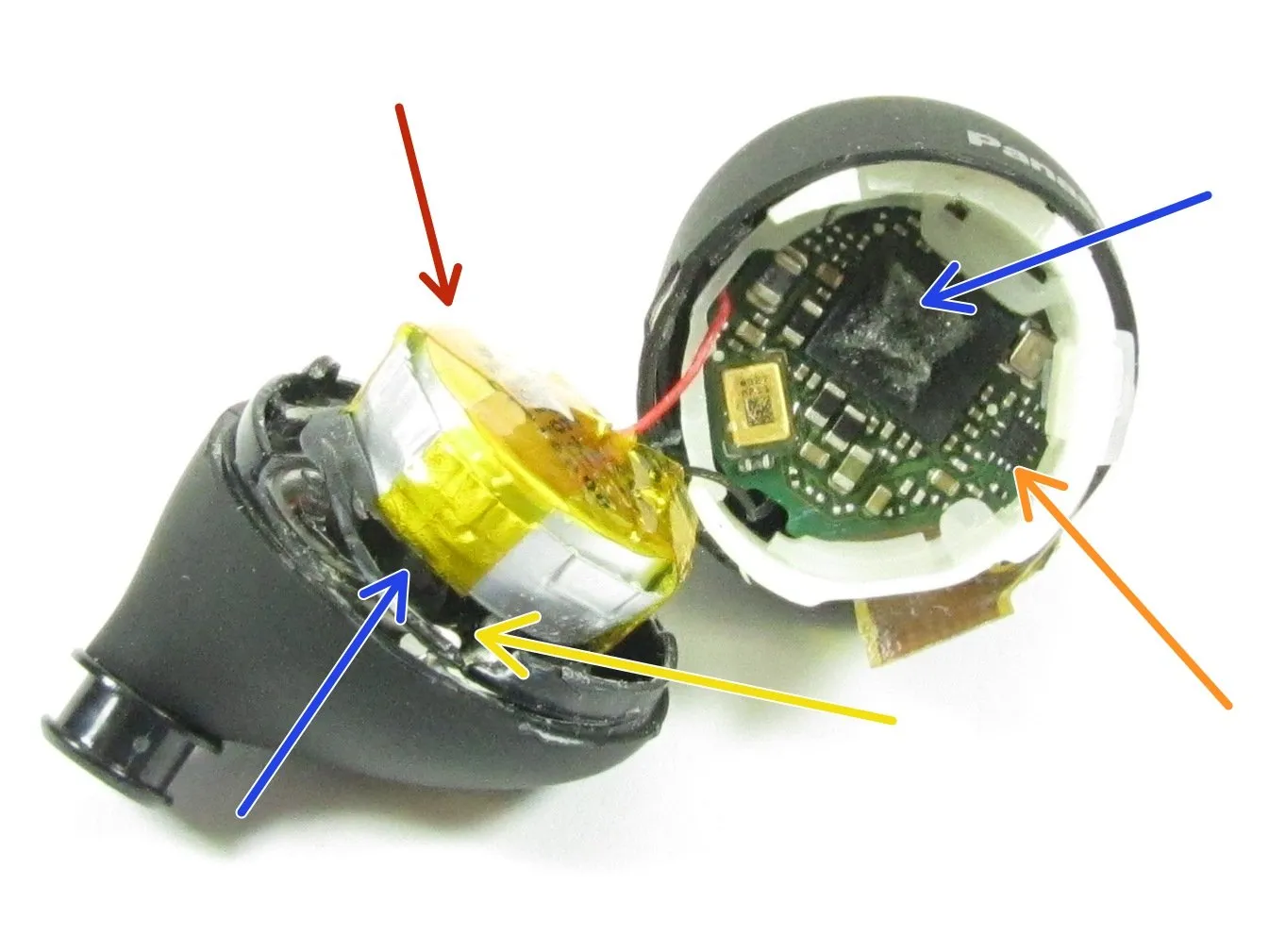

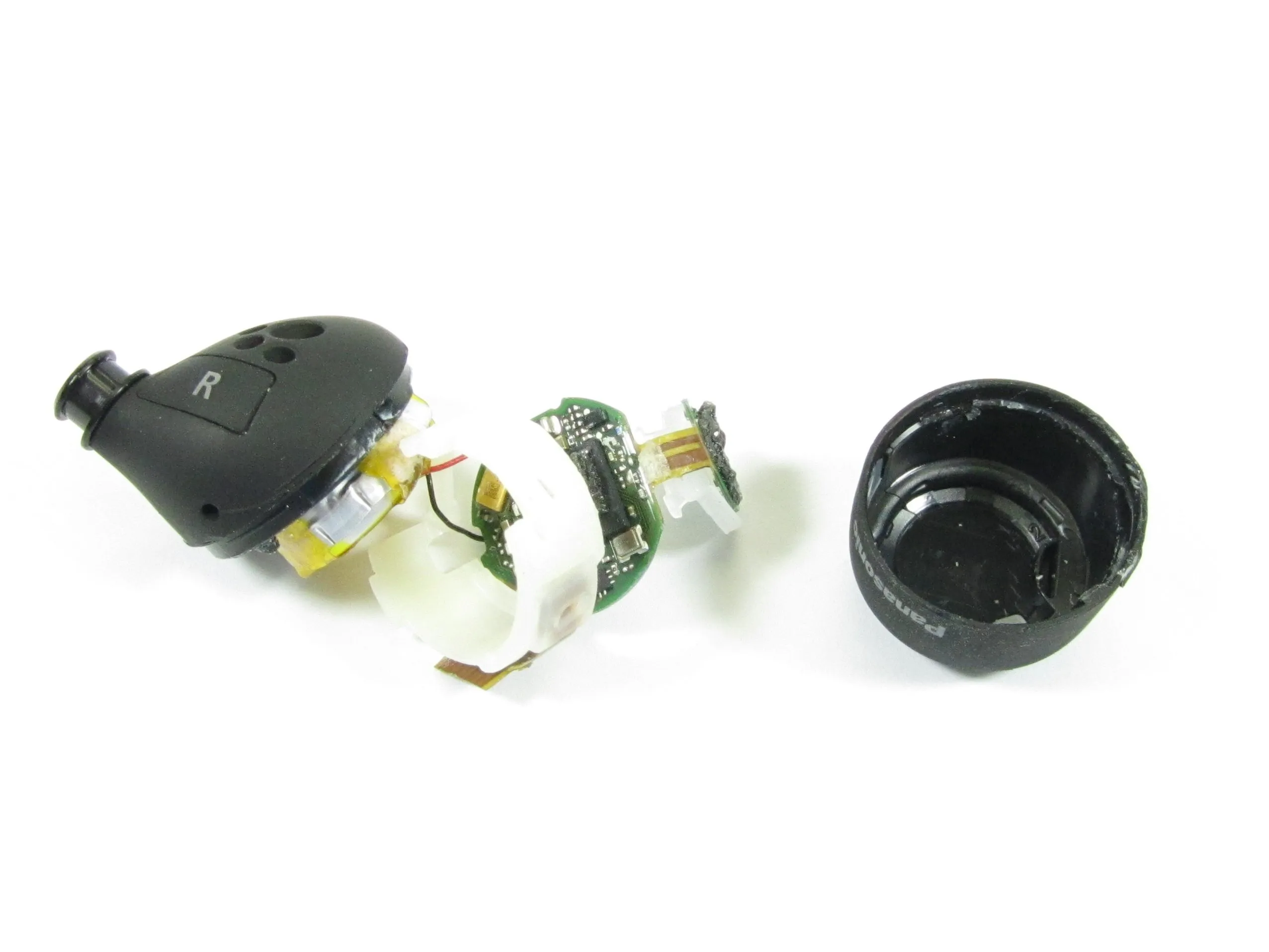

• Открыв наушники, мы можем увидеть основную печатную плату, аккумулятор, динамик и т.д. Пинцет и инструмент Pick Tool были использованы для извлечения электроники из корпуса

• Для крепления основной печатной платы к батарее и датчику касания / антенне использовалась двухсторонняя клейкая лента. Эту ленту пришлось отрезать. Затем денатурированный спирт был использован для удаления клея с печатной платы и батареи.

• Батарея

• Основная печатная плата

• Область динамика

• Сенсорный датчик и антенна

• Двусторонняя вспененная лента

Шаг 8

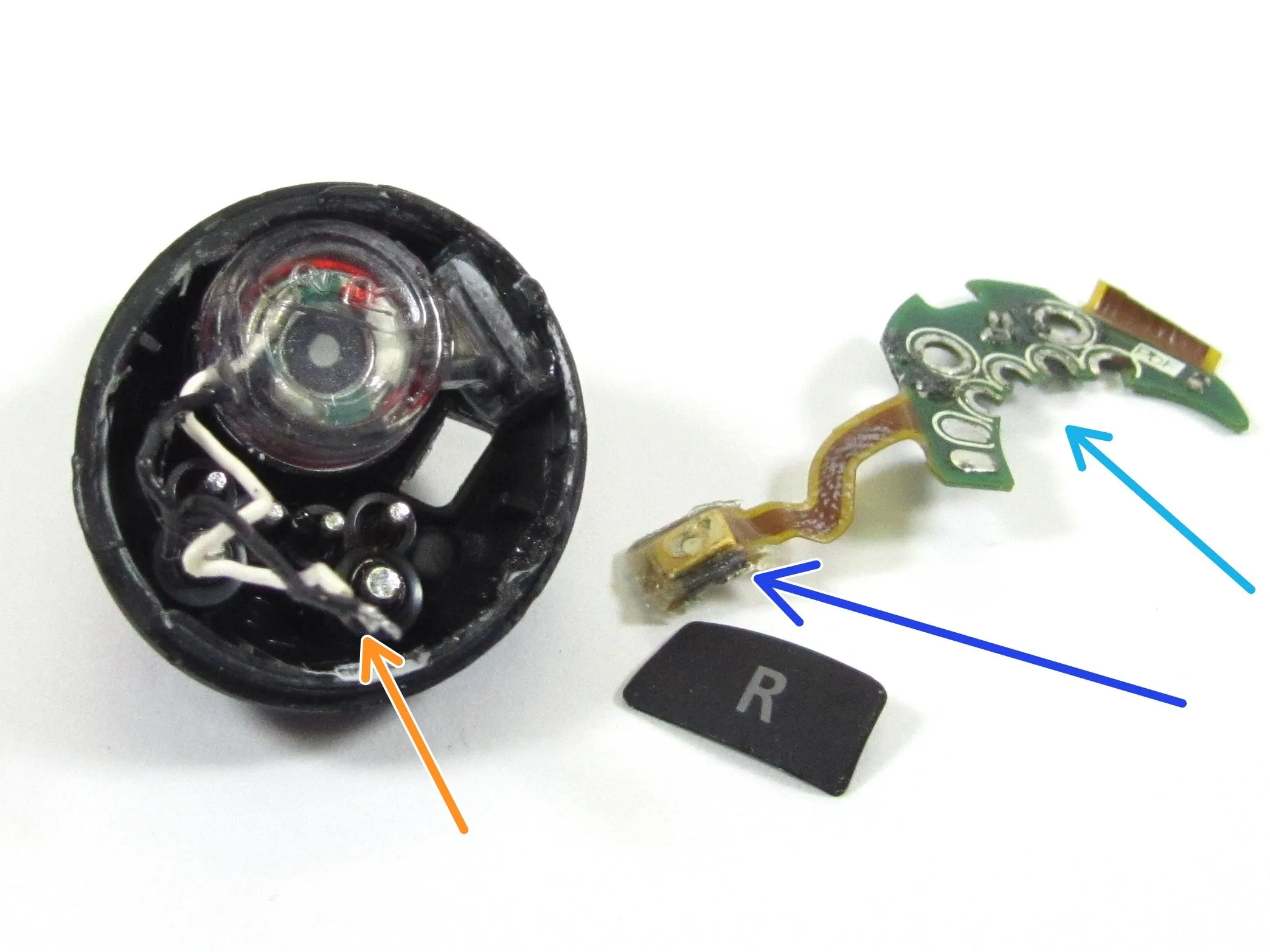

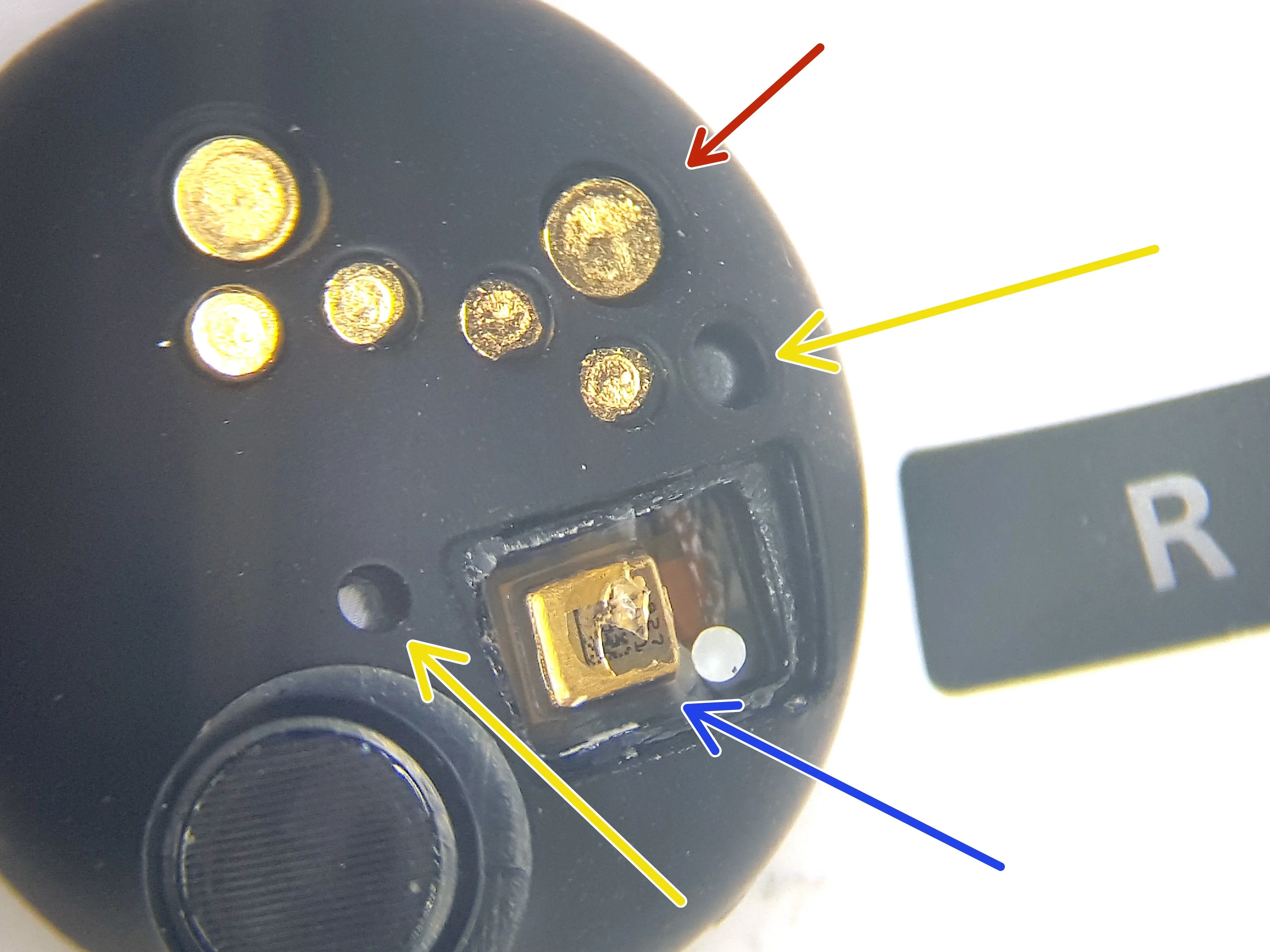

• Сначала я не был уверен в наличии шариков припоя. Потом я понял, что они используются для крепления контактов USB и интерфейса питания на внешней стороне наушников к внутренней печатной плате.

• Мне пришлось использовать паяльник, чтобы удалить шарики припоя, чтобы можно было снять внутреннюю плату интерфейса. Мне также пришлось удалить припой с проводов динамиков, чтобы освободить внутреннюю плату.

• На внутренней плате также был прикреплен MEMS-микрофон, который, судя по всему, контролировал динамик наушников, поскольку был обращен внутрь. Чтобы освободить МЭМС-микрофон, мне пришлось снять внешнюю панель с надписью 'R' с помощью бритвенного ножа. Как только микрофон MEMS был освобожден, можно было вытащить плату интерфейса.

• Интерфейс USB и питания (зарядное устройство)

• МЭМС-микрофон

• Звуковые порты

• Провода динамиков

• Внутренняя печатная плата, обеспечивающая подключение питания и USB к наушникам

Шаг 9

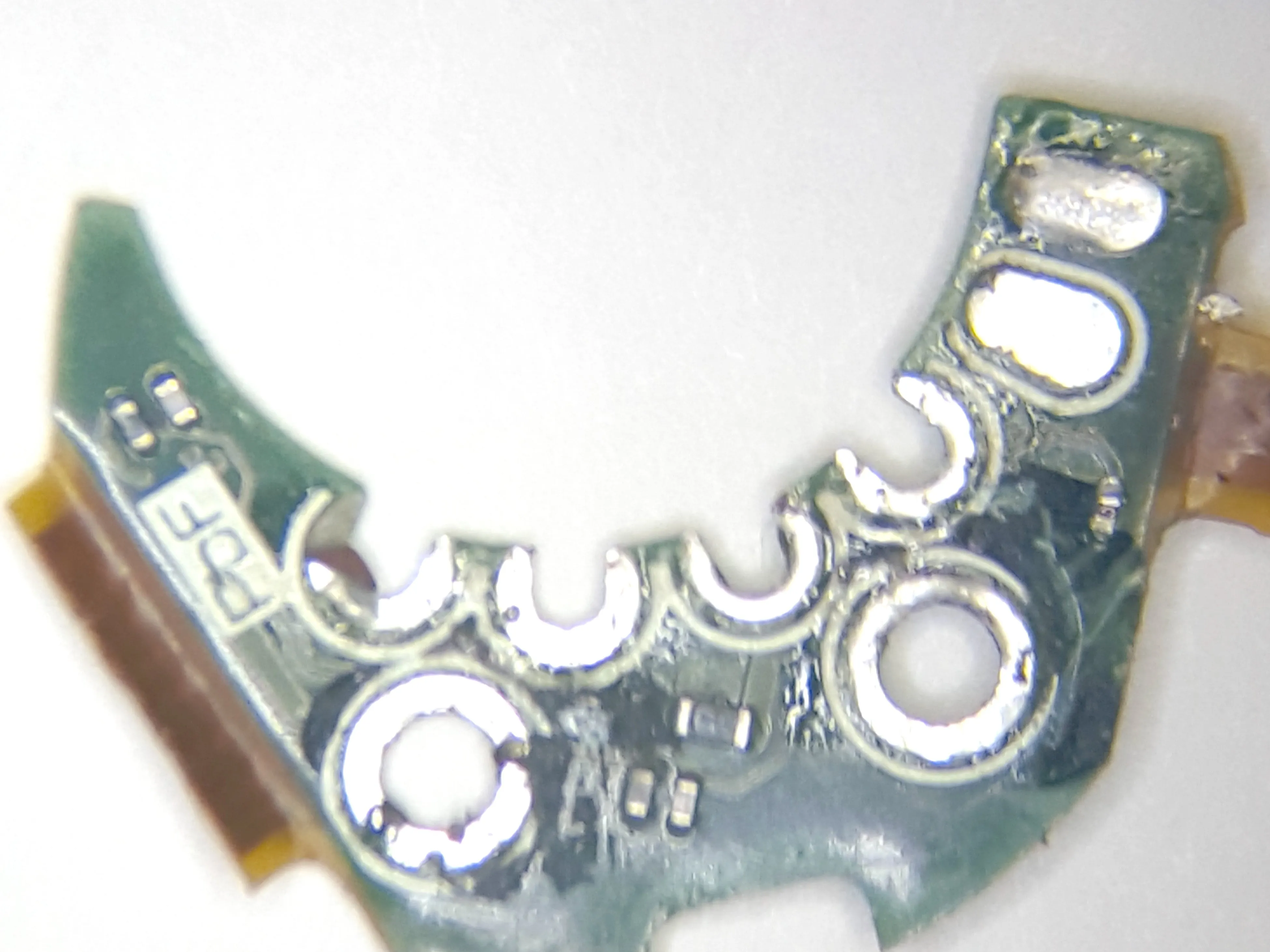

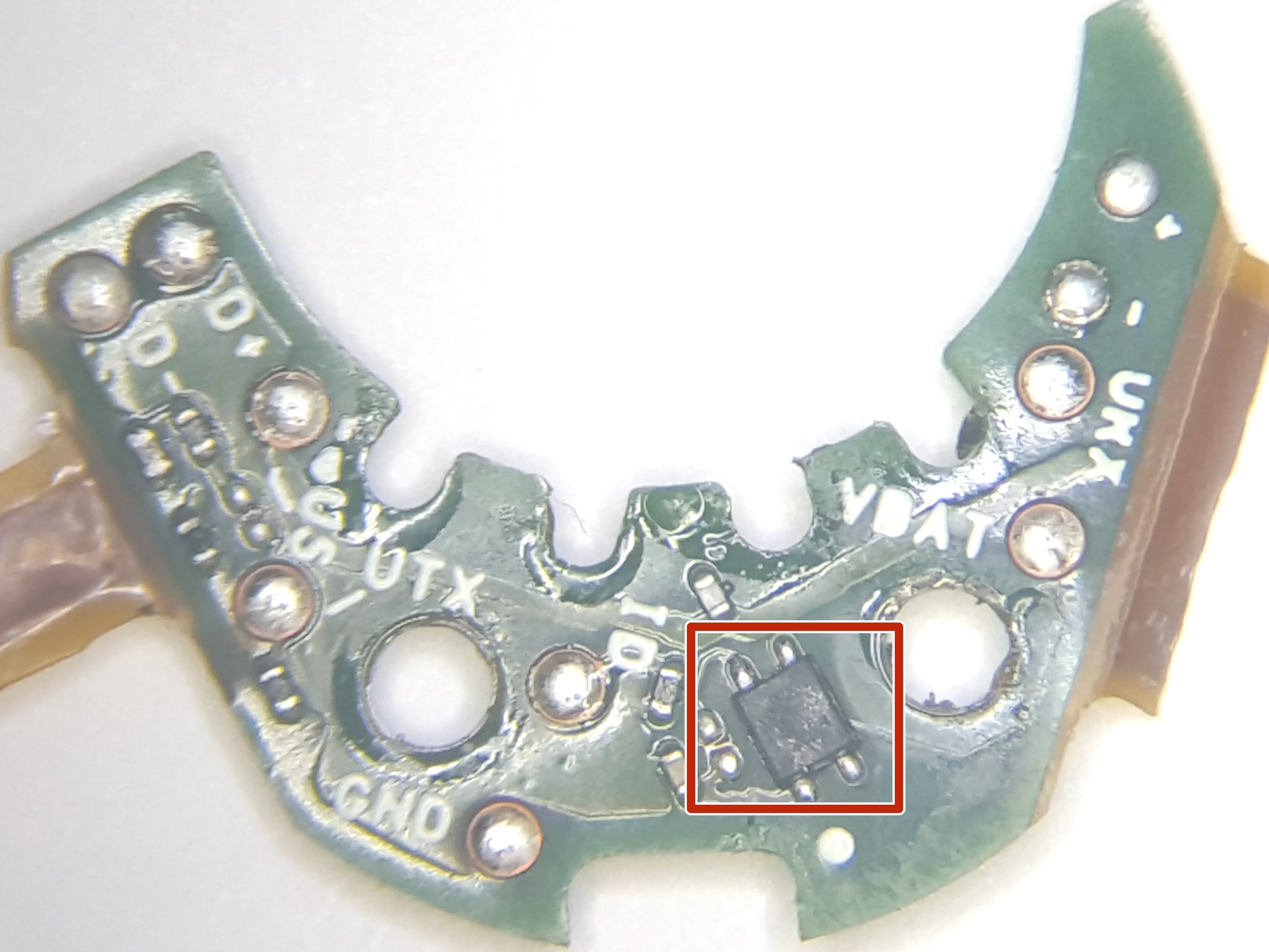

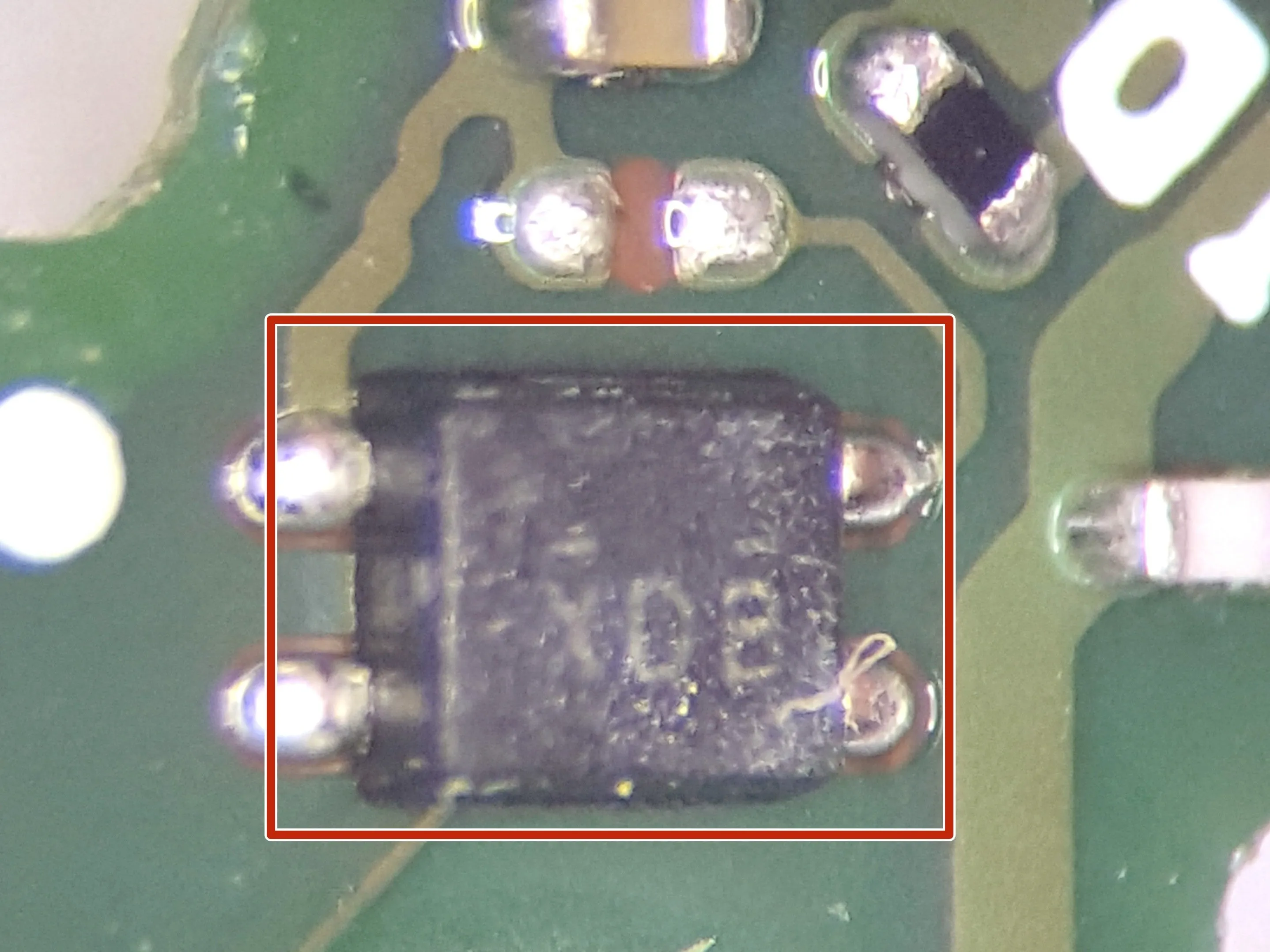

• На внутренней интерфейсной плате было не так много интересного. На ней был один компонент IC, который нельзя было пересечь. Если вы случайно знаете этот компонент, пожалуйста, оставьте комментарий ниже.

• Неизвестный компонент

Шаг 10

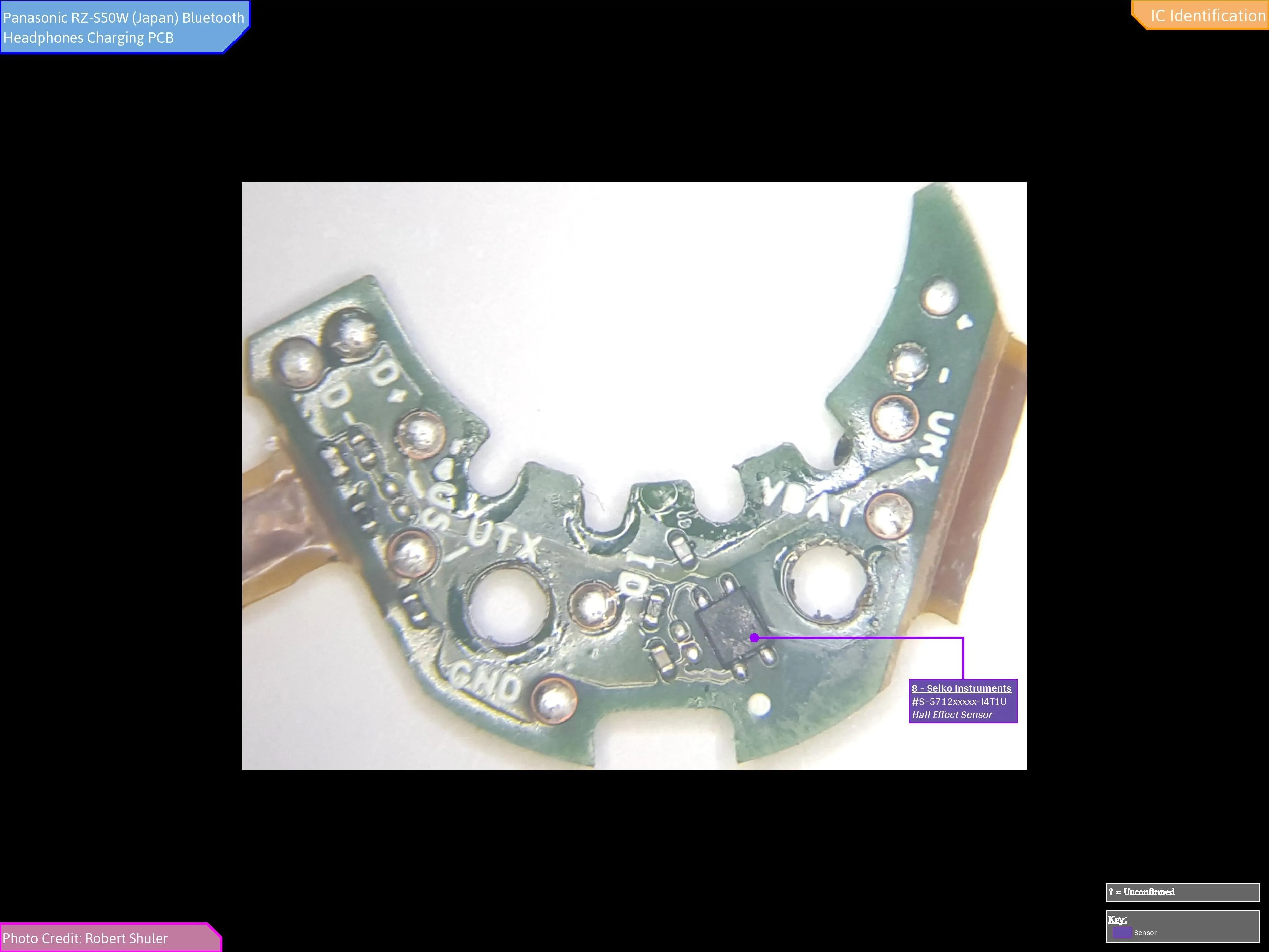

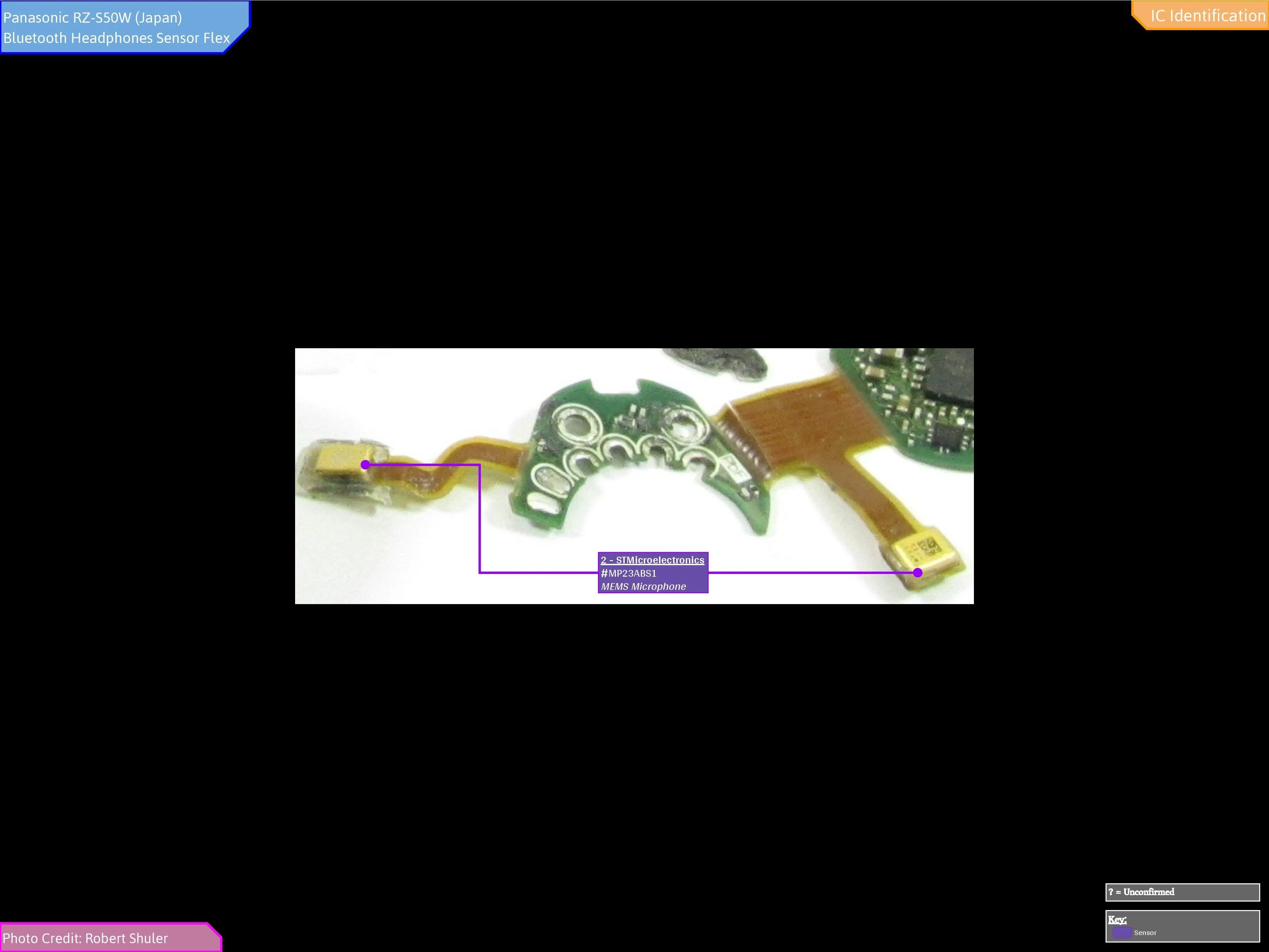

• Идентификация ИС на печатной плате с полным сенсором:

• Вам может потребоваться увеличить изображение, чтобы увидеть текст.

Шаг 11

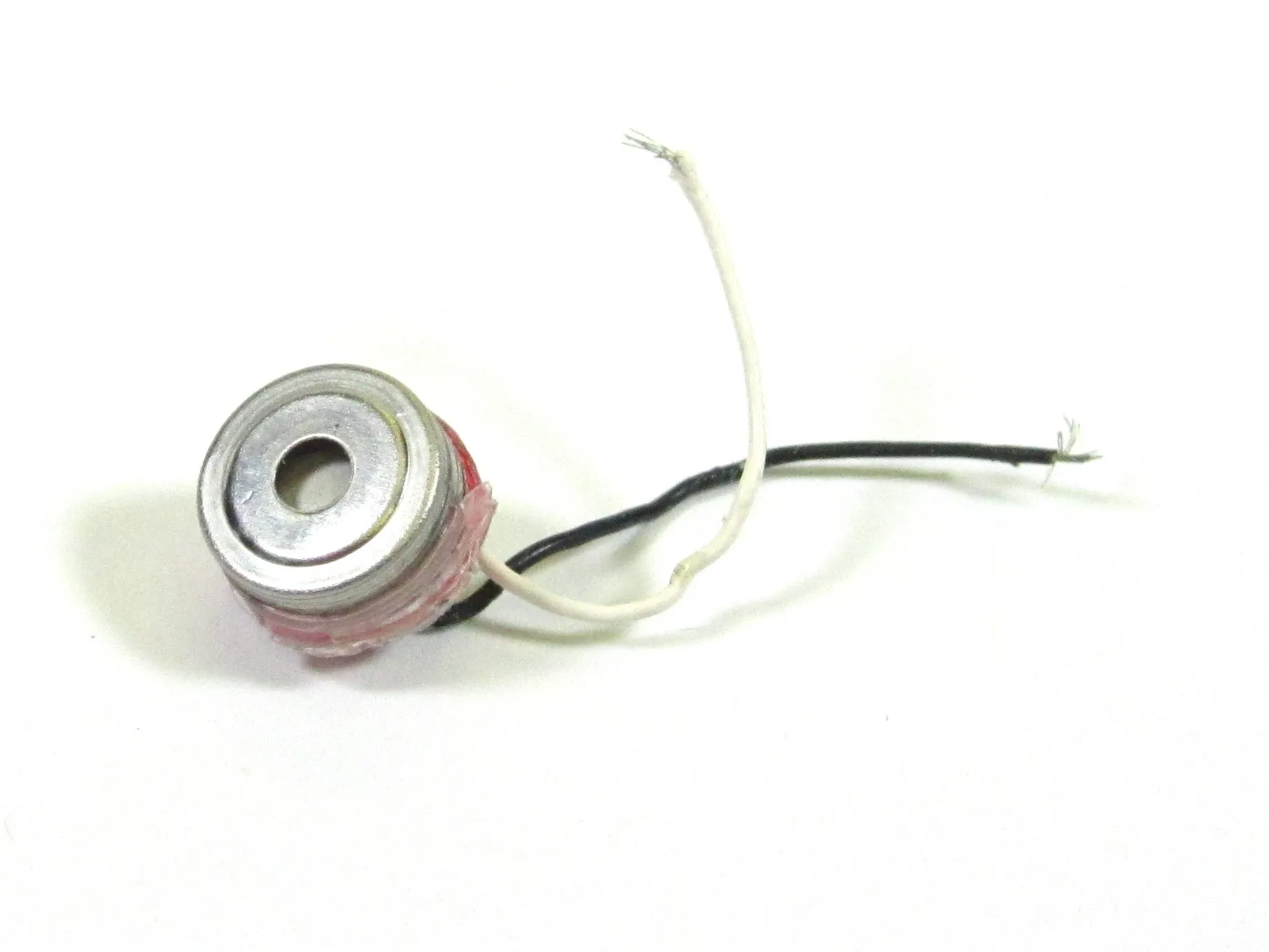

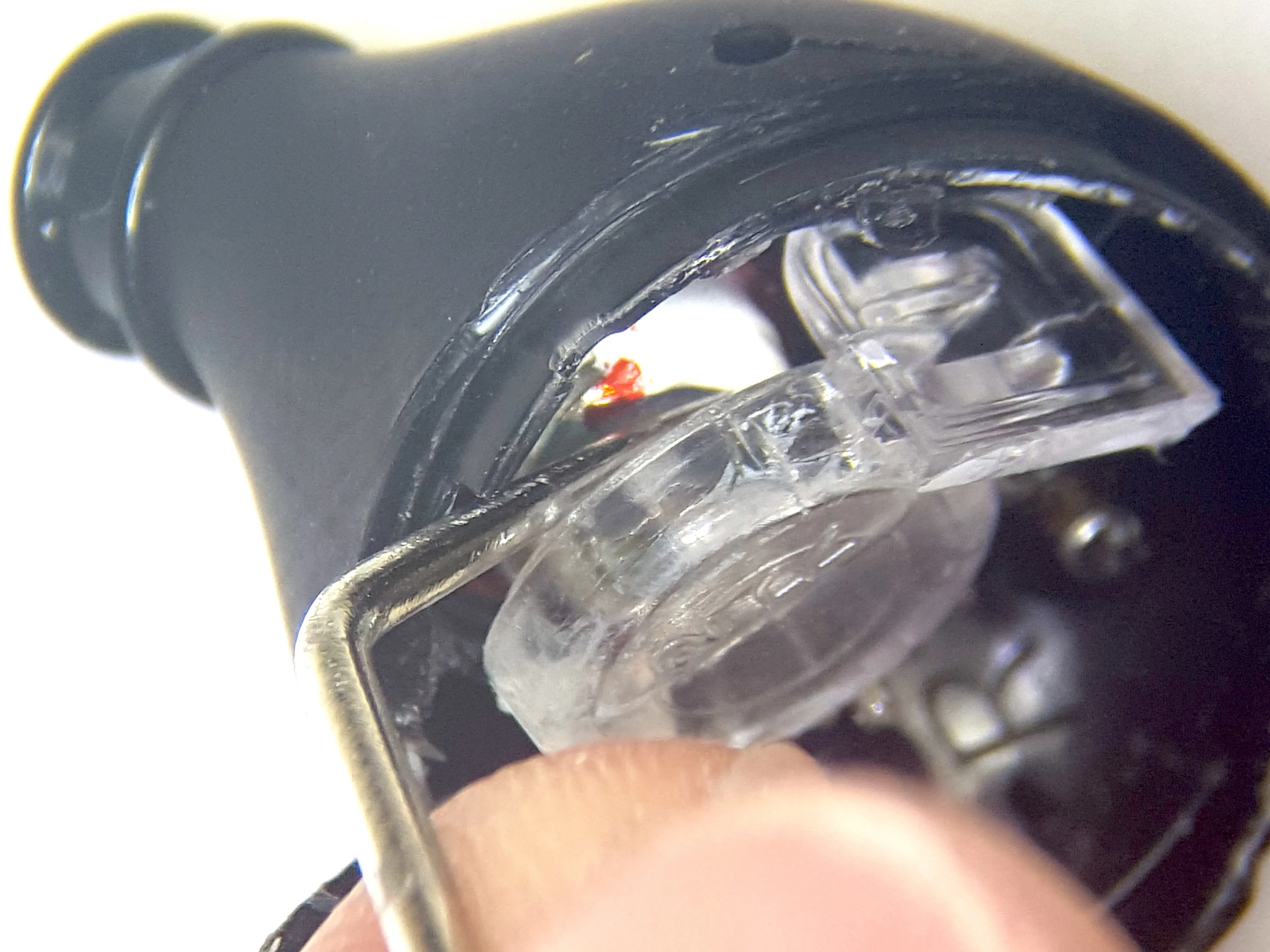

• Далее крышка звуковой камеры динамика была снята с помощью инструмента Pick Tool и пинцета. Нож-бритва был использован для срезания клея, удерживающего динамик на месте.

• На динамике не было никаких опознавательных знаков

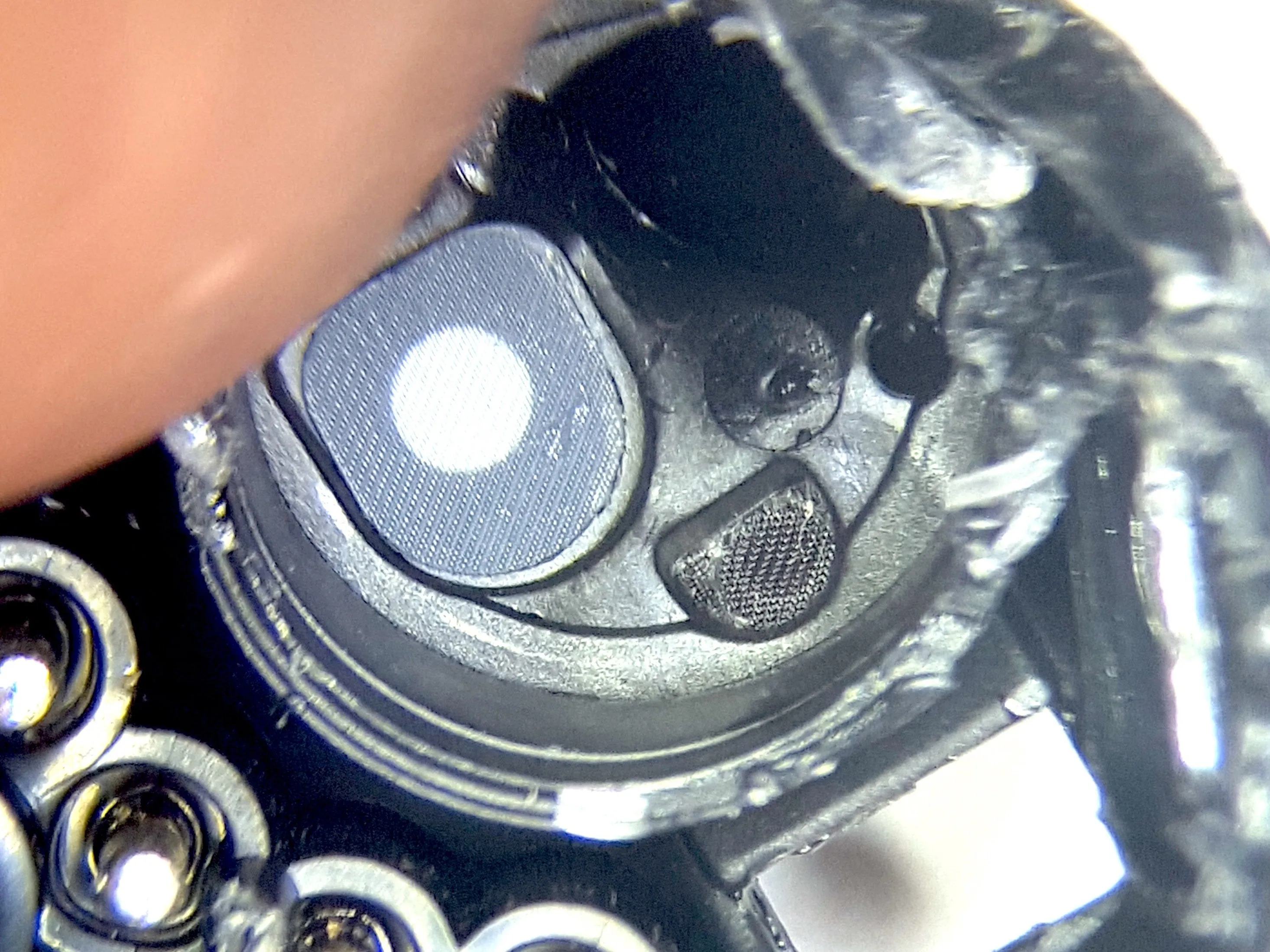

• Сняв динамик, мы можем увидеть звуковую камеру и звуковые порты

Шаг 12

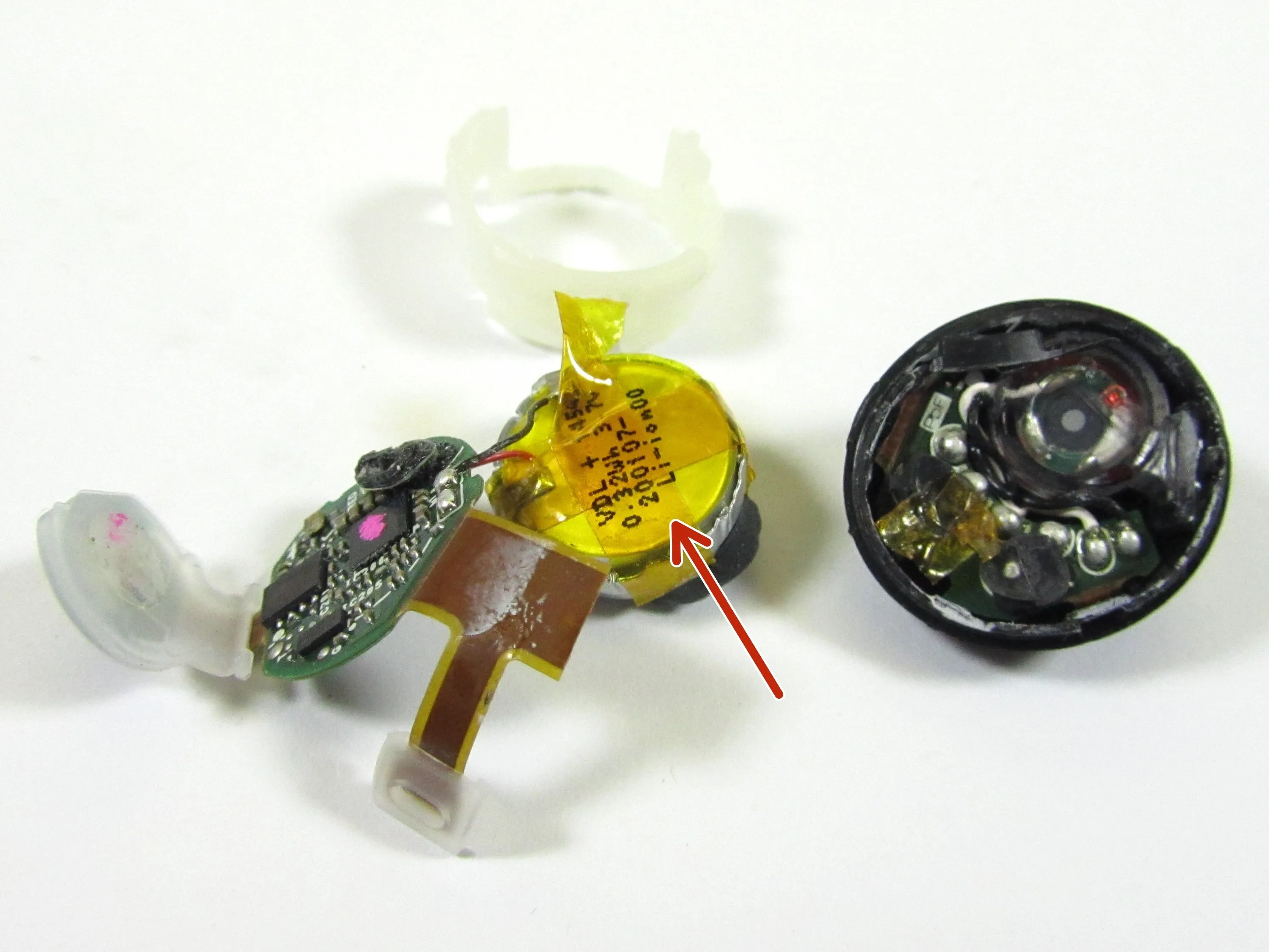

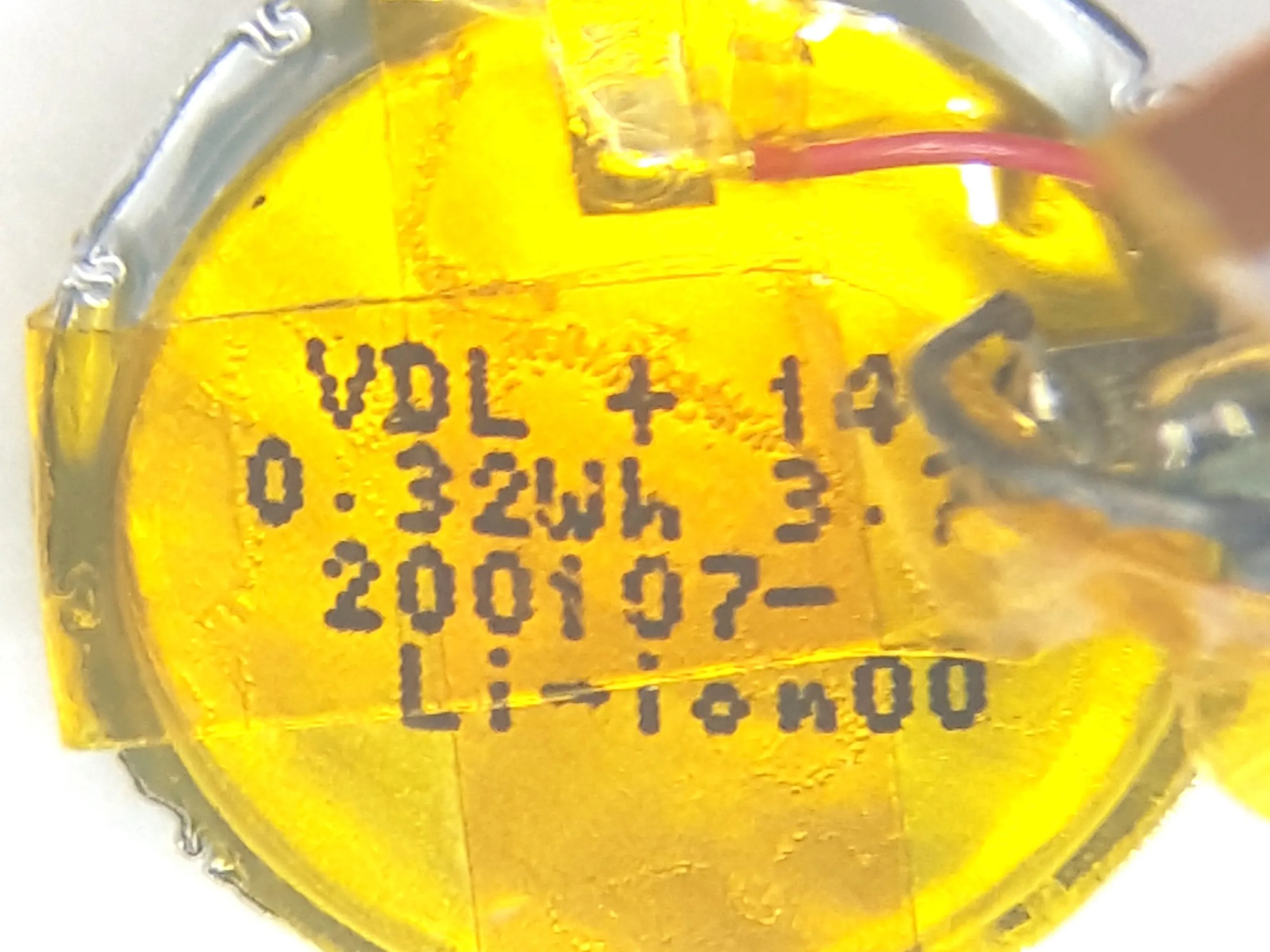

• Вид на аккумулятор крупным планом

• Li-Ion 3,7 В, 0,32 Втч

• Судя по всему, аккумулятор изготовлен VDL Electronics Co., Шэньчжэнь, Китай

Шаг 13

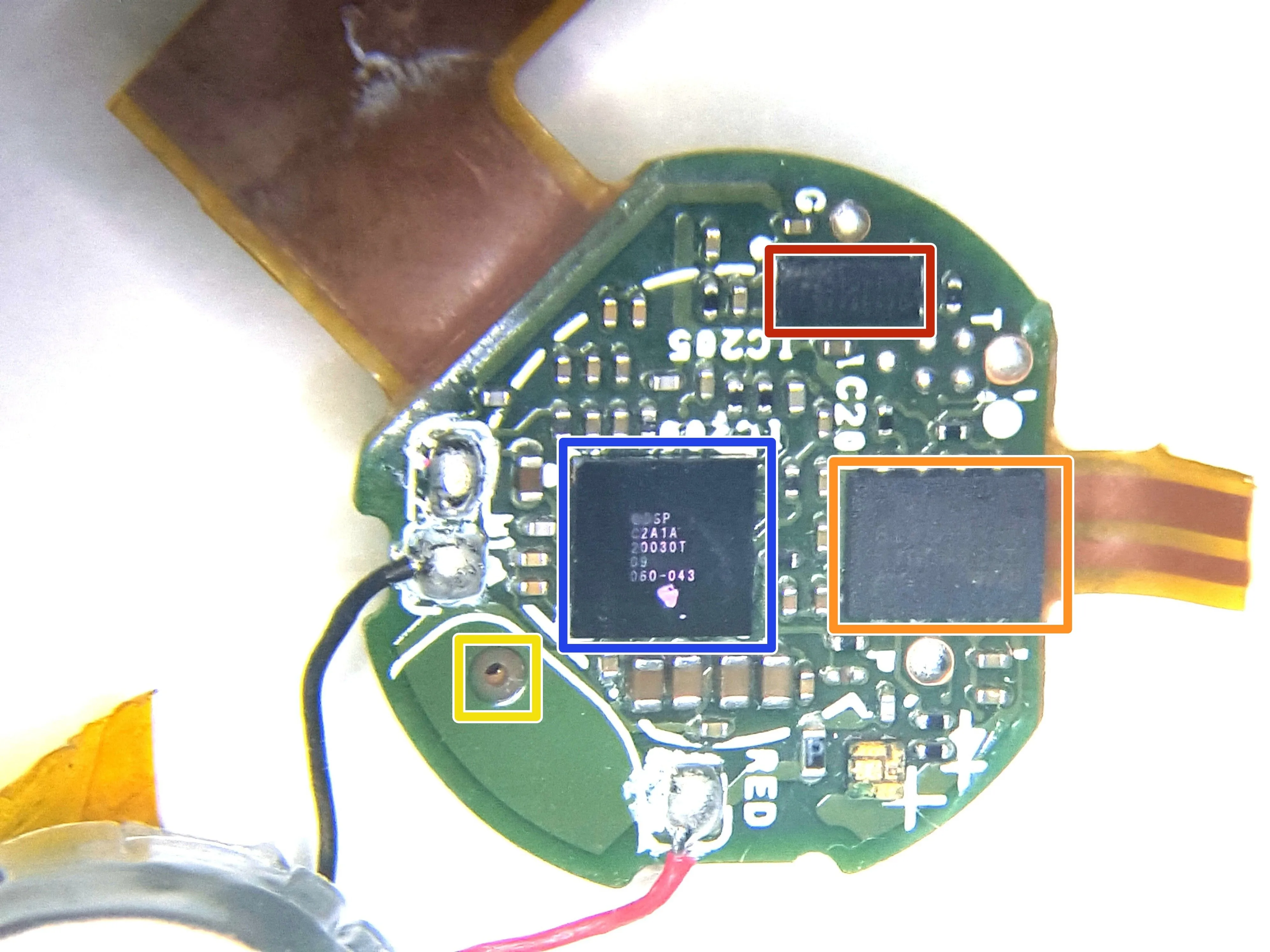

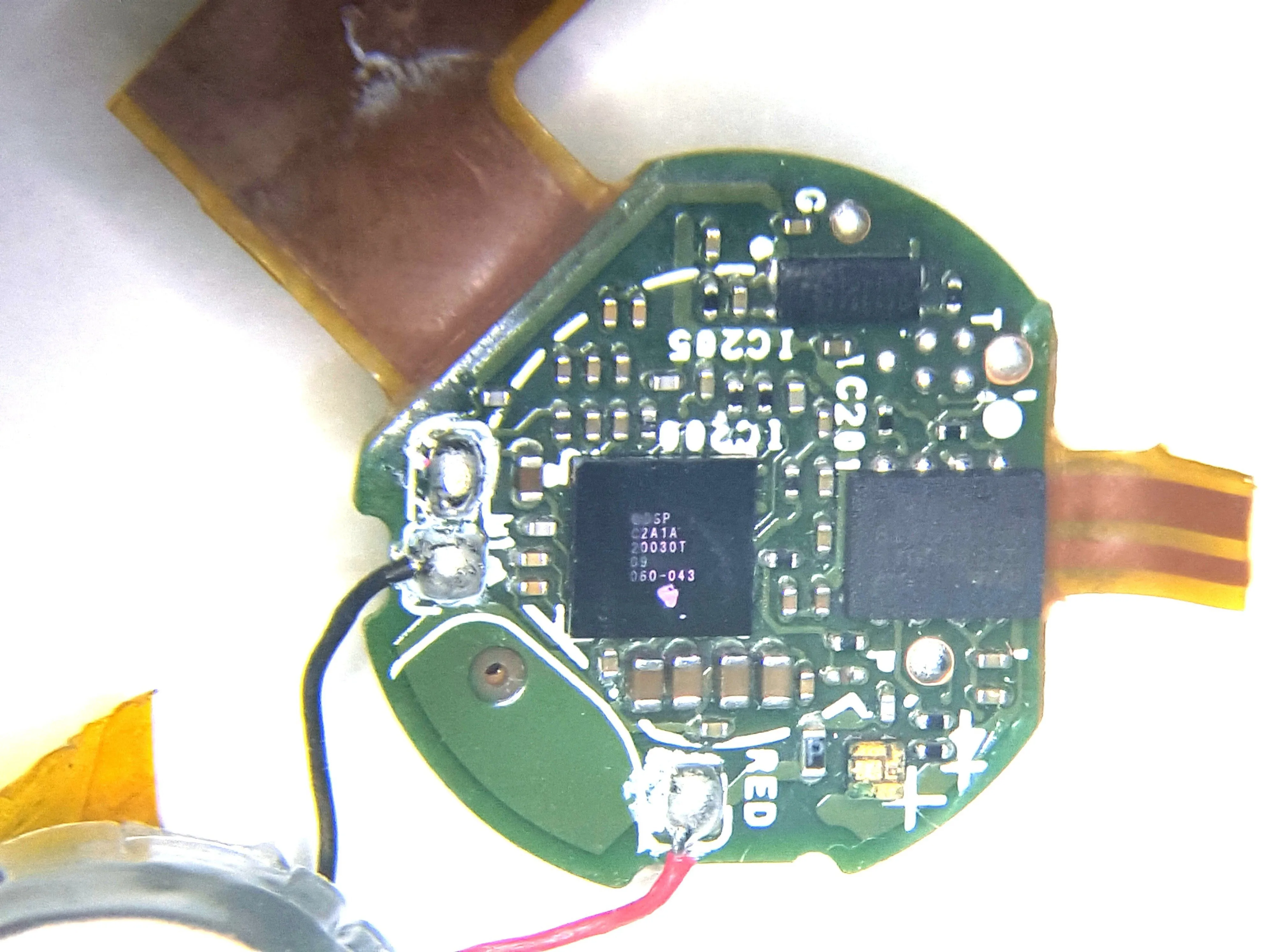

• Крупный план стороны антенны/сенсора касания основной печатной платы

• Группа DSP - C2A1A Гибридный кодек активного шумоподавления (ANC) и цифровой процессор аудиосигналов (DSP)

• 651DF1M9 - не удалось установить номер детали, но в ходе поиска в Интернете выяснилось, что это может быть интегральная микросхема управления аккумулятором

• W25Q32JWUUIMTR- SPI FLASH 32Mb

• Порт микрофона MEMS

Шаг 14

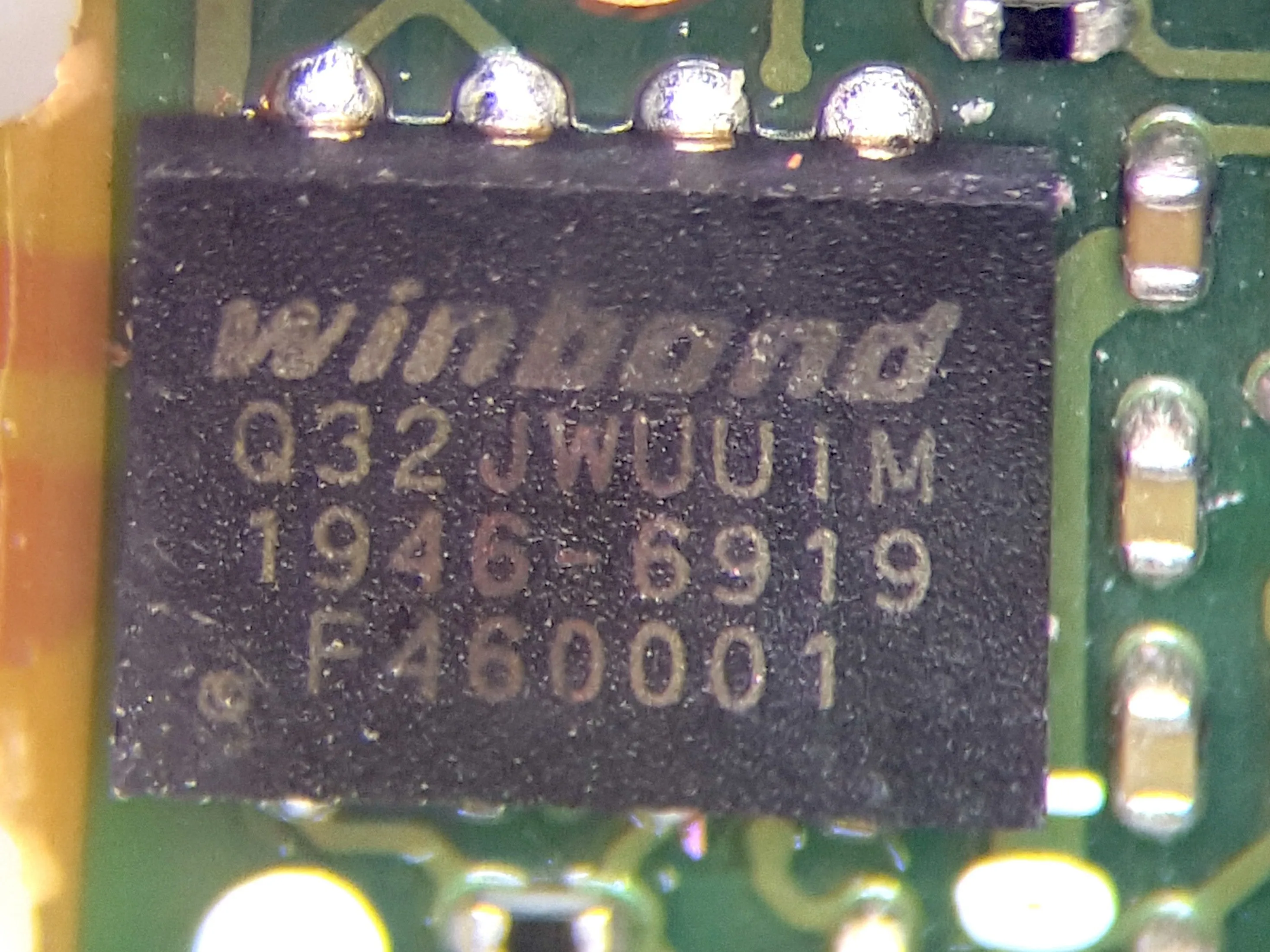

• Крупный план некоторых компонентов на стороне антенны/сенсорного датчика основной печатной платы

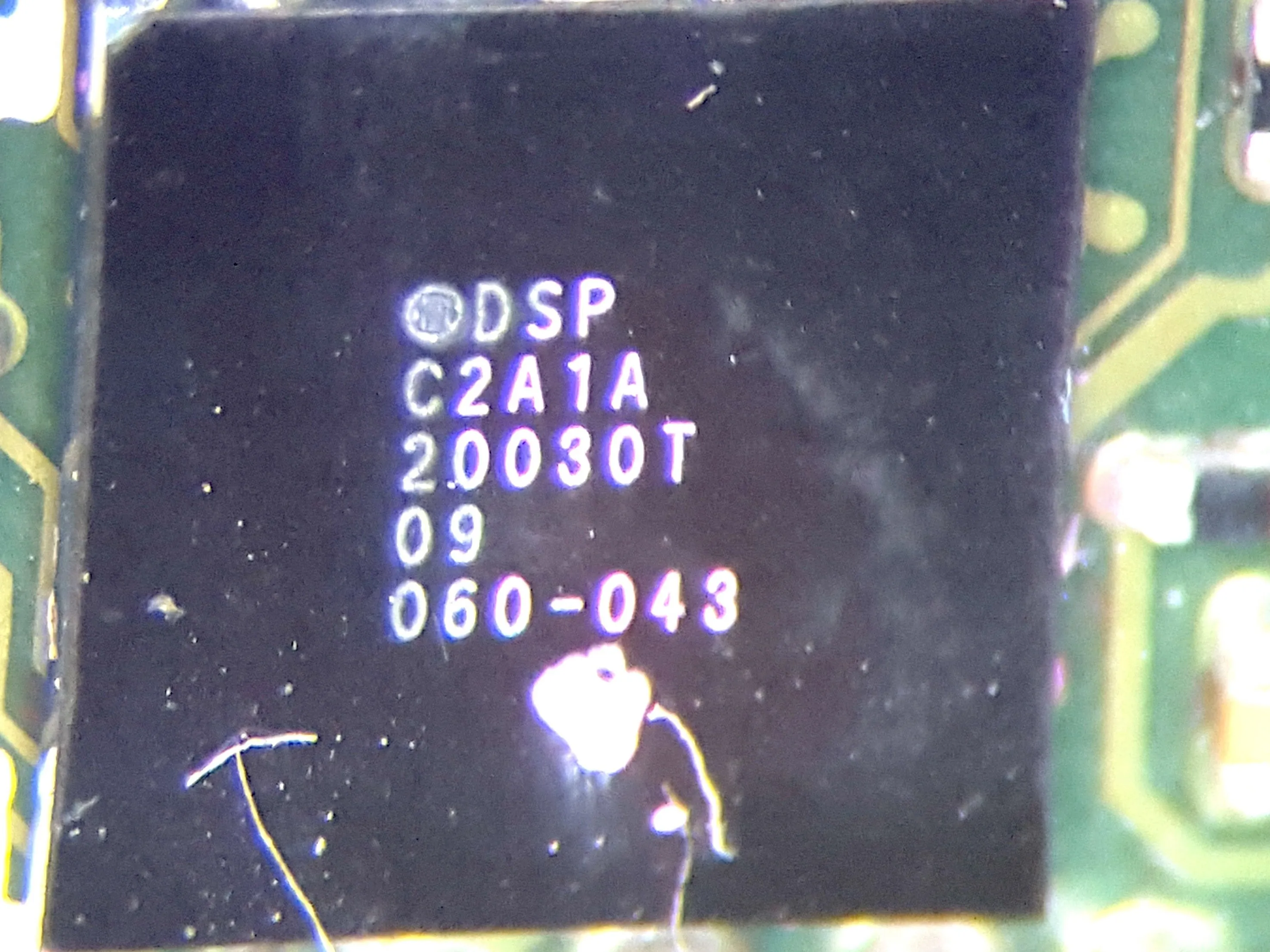

• Группа DSP - C2A1A Гибридный кодек активного шумоподавления (ANC) и цифровой процессор аудиосигнала (DSP)

• W25Q32JWUUIMTR- SPI FLASH 32Mb

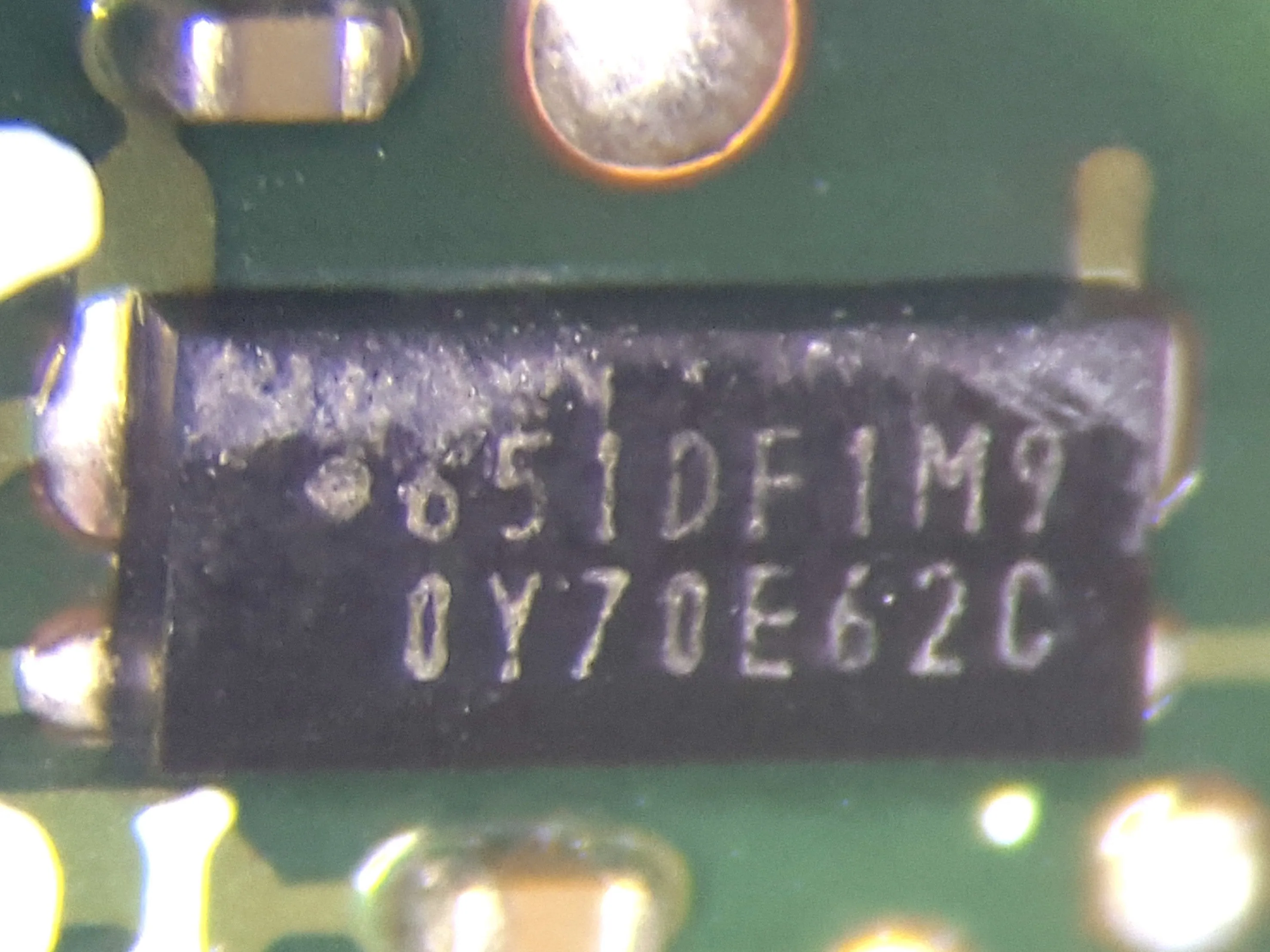

• 651DF1M9 - не удалось найти номер детали, но в ходе поиска в Интернете выяснилось, что это может быть интегрированная микросхема управления батареей

Шаг 15

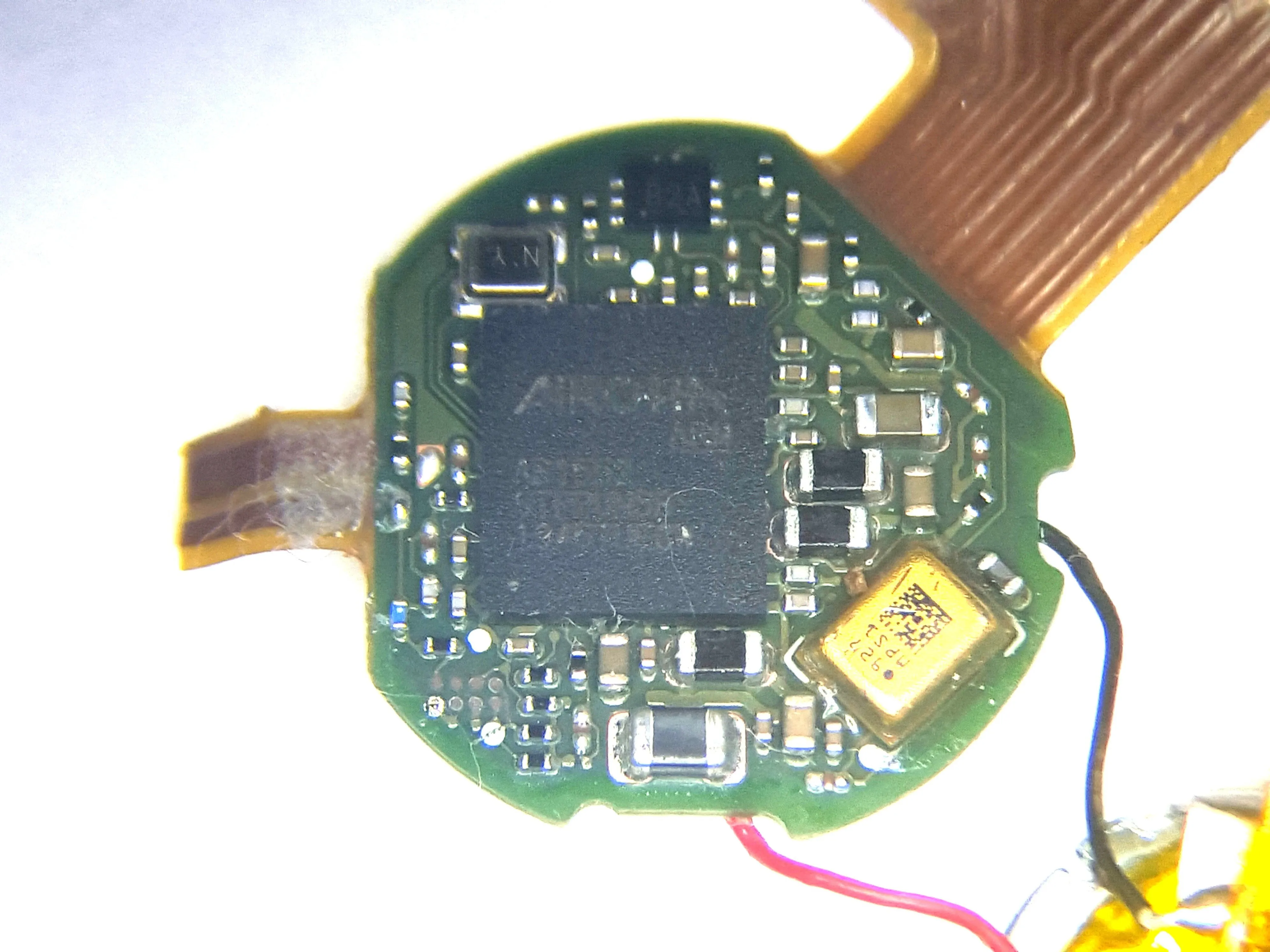

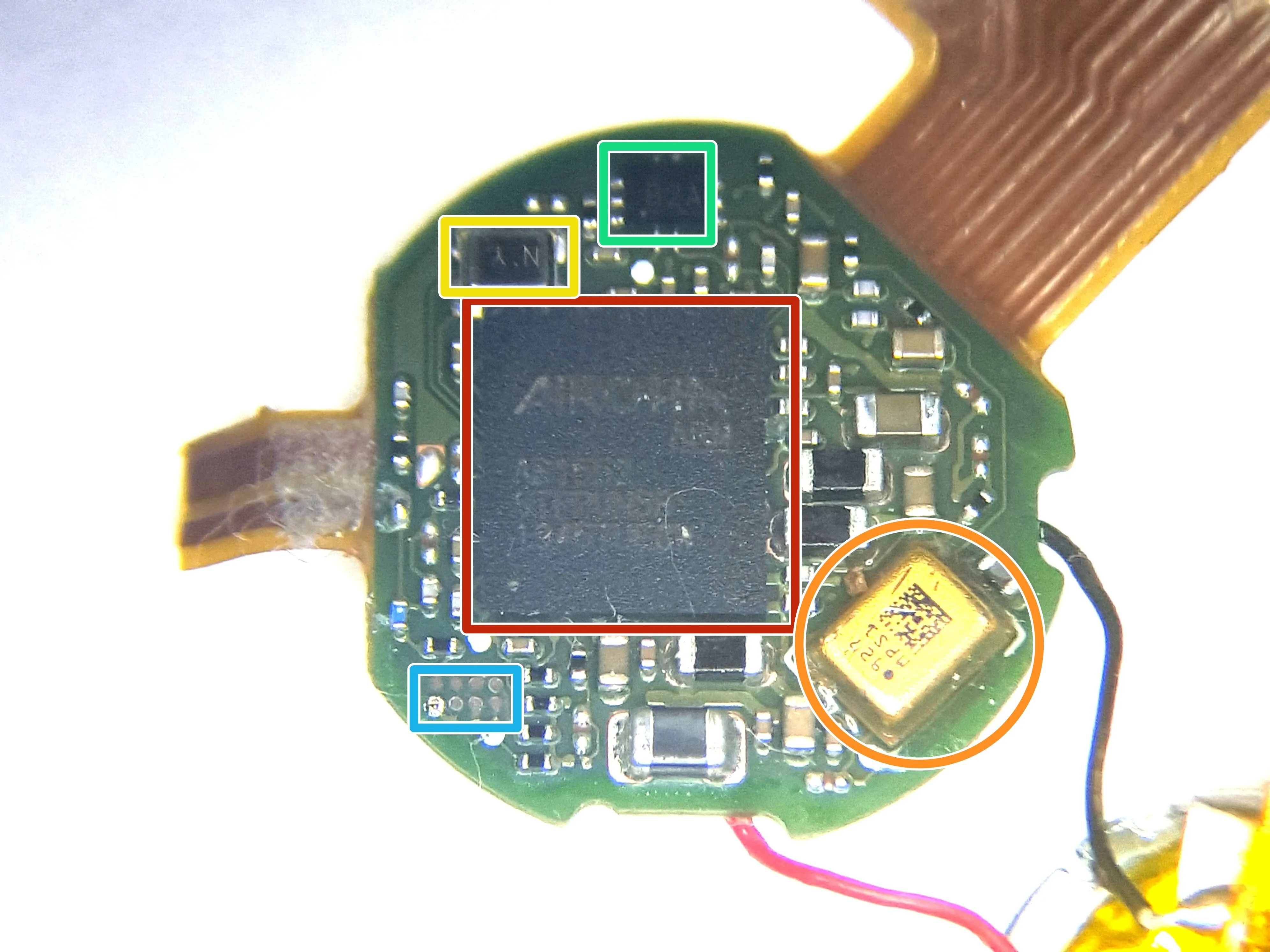

• Основная печатная плата со стороны аккумулятора крупным планом

• AIROHA AB1552 - ARM Cortex M4/Bluetooth 5.0 Dual Mode

• МЭМС-микрофон 927 MPS1. В наушниках используются три МЭМС-микрофона с таким артикулом

• Не удалось найти номер детали. Если вы знаете эту деталь, пожалуйста, оставьте комментарий ниже. 2D штрих-код на детали выглядит как STM927352NH2S011

• Кристаллический осциллятор

• Неизвестный компонент. Маркировка B2A. Пожалуйста, оставьте комментарий, если вы случайно знаете этот компонент.

• Неизвестный компонент. Помечен как SV4CP 240. Пожалуйста, оставьте комментарий, если вы случайно знаете этот компонент. Отделен от печатной платы во время демонтажа

Шаг 16

• Крупный план некоторых компонентов на основной печатной плате со стороны батареи

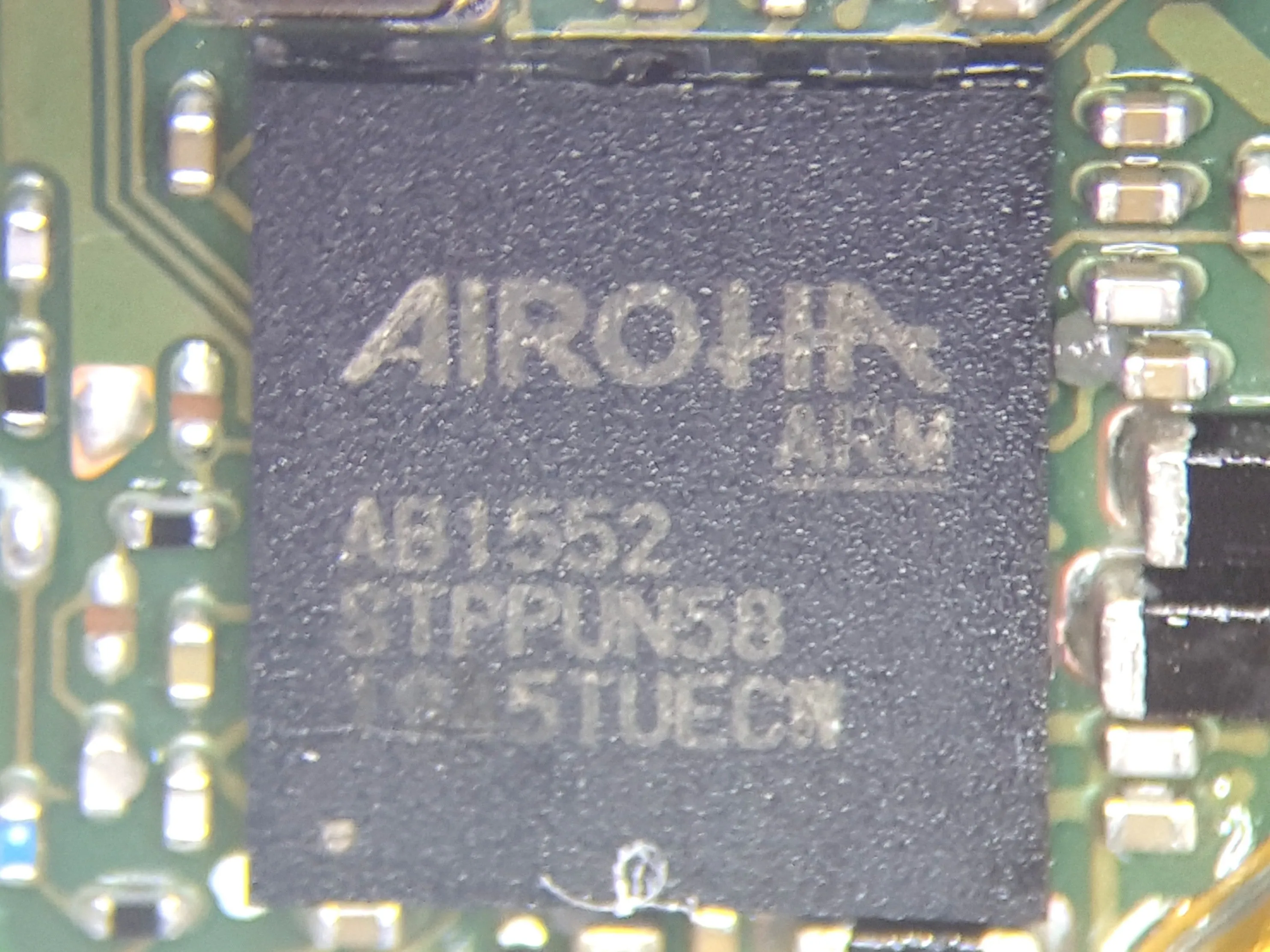

• AIROHA AB1552 - ARM Cortex M4/Bluetooth 5.0 Dual Mode

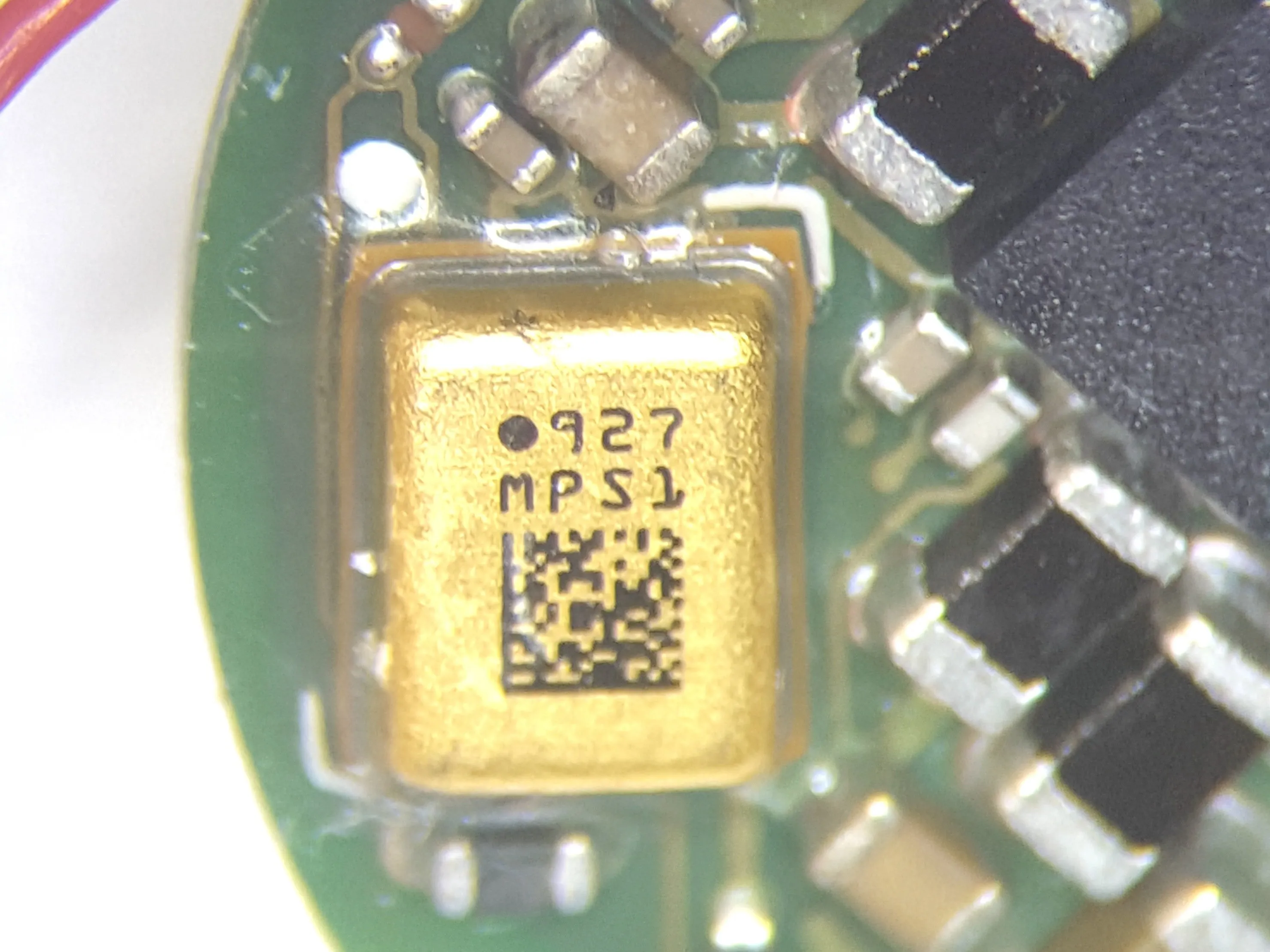

• МЭМС-микрофон 927 MPS1. В наушниках используются три таких МЭМС-микрофона

• Не удалось найти номер детали. Если вы знаете эту деталь, пожалуйста, оставьте комментарий ниже. Двухмерный штрих-код на детали читается как STM927352NH2S011

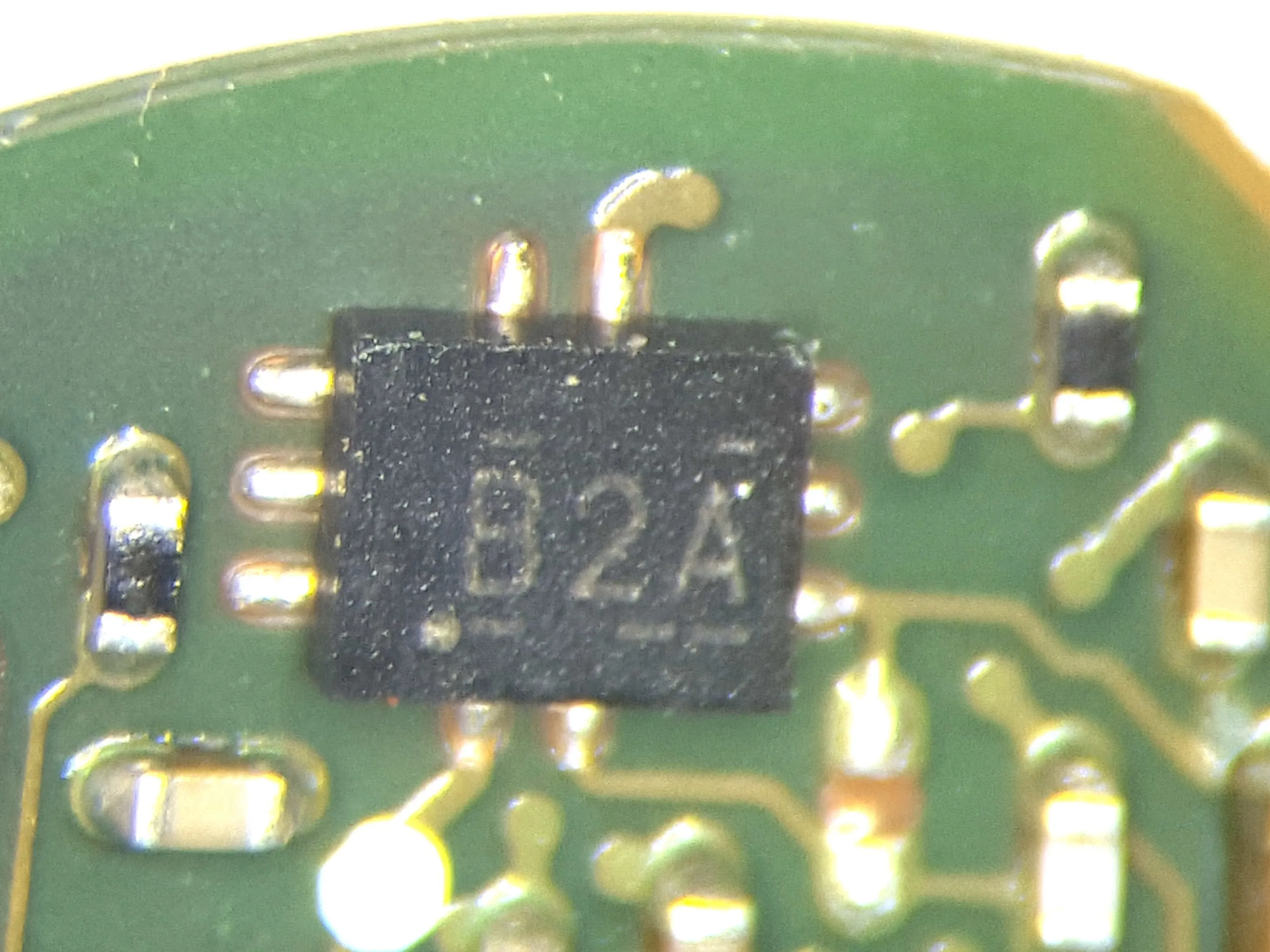

• Неизвестный компонент. Маркировка B2A. Пожалуйста, оставьте комментарий, если вам известен этот компонентНовая строка.

Шаг 17

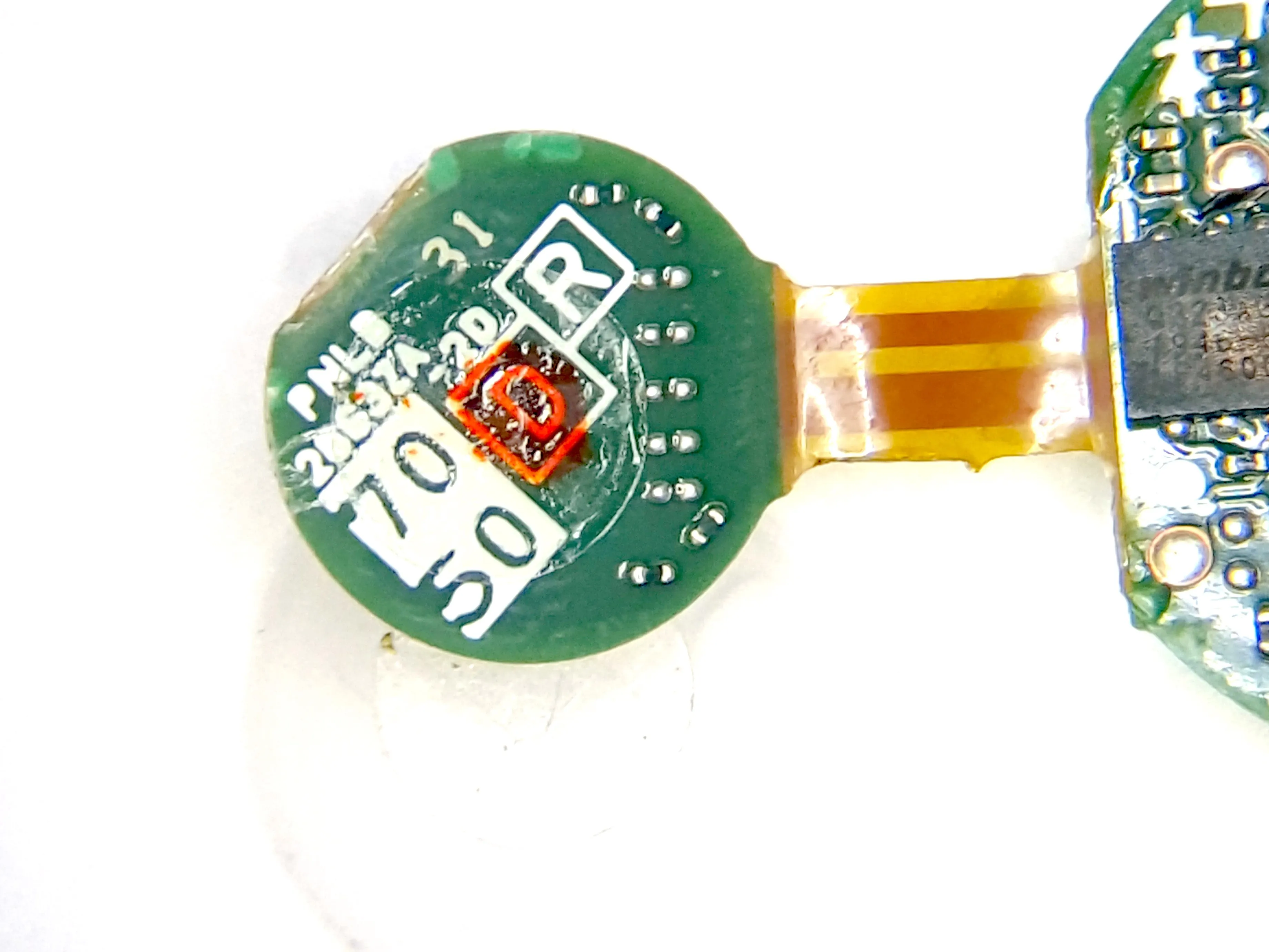

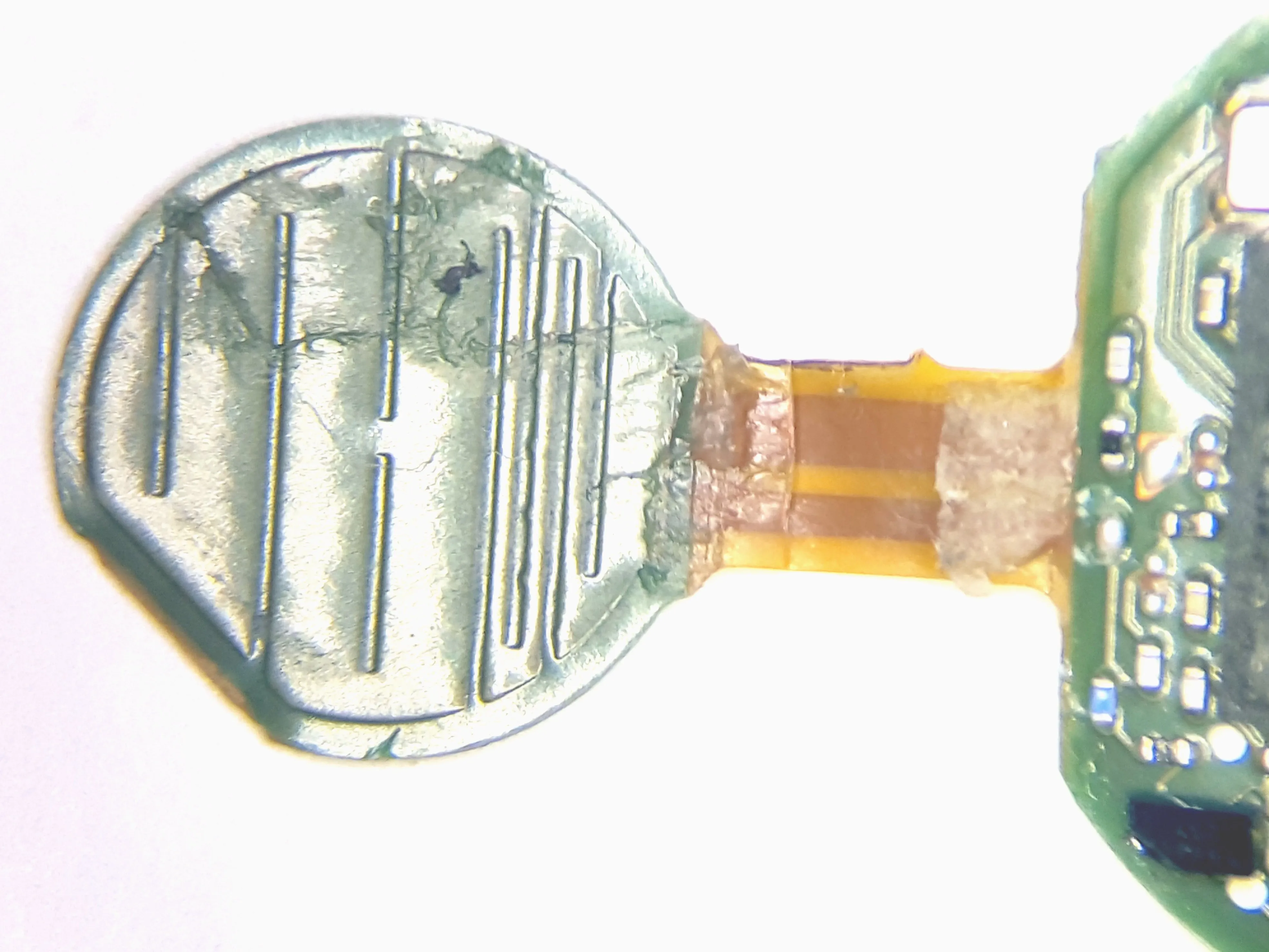

• Крупный план верхней и нижней стороны гибкой печатной платы сенсорного датчика и антенны печатной платы

Шаг 18

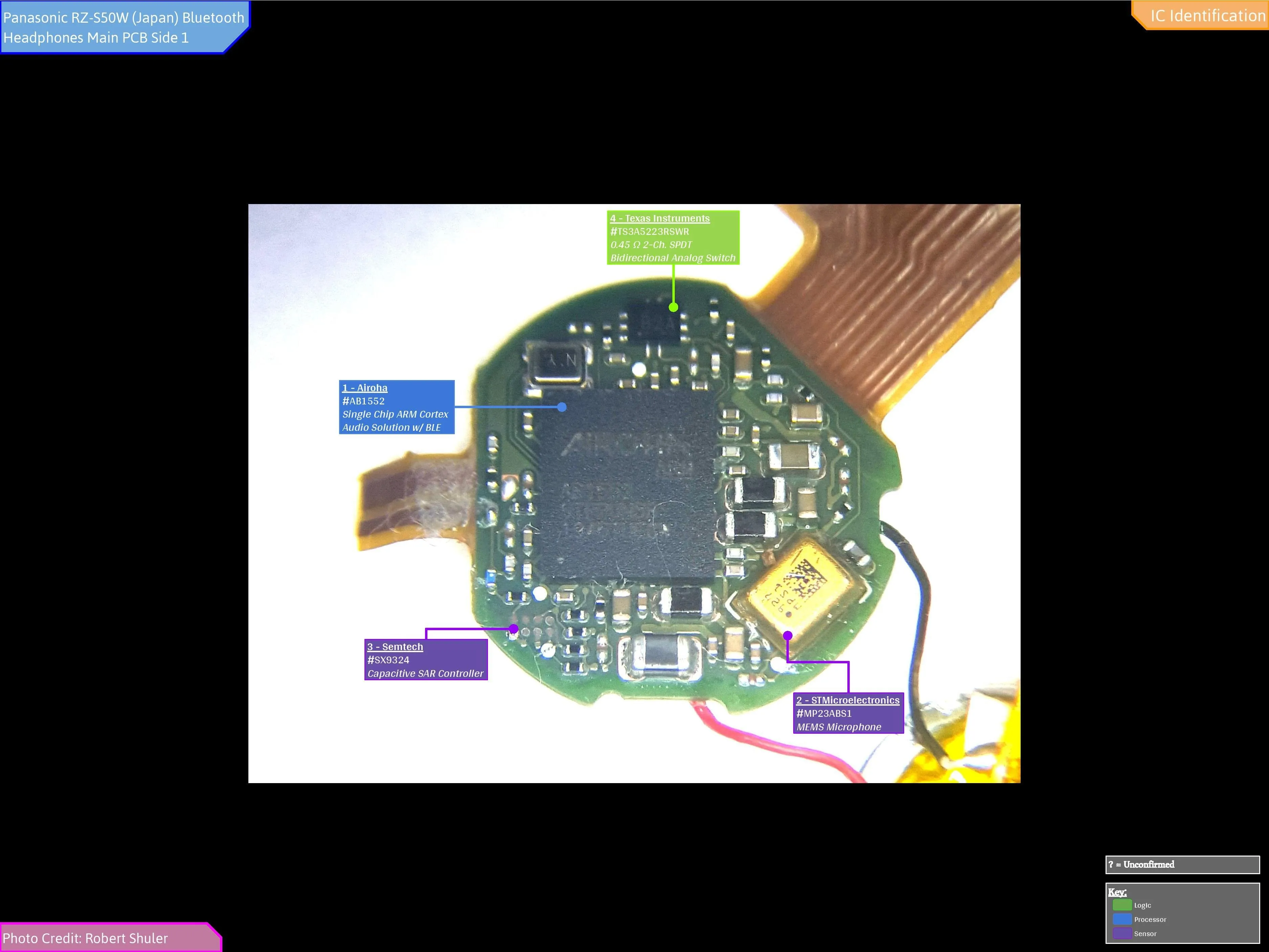

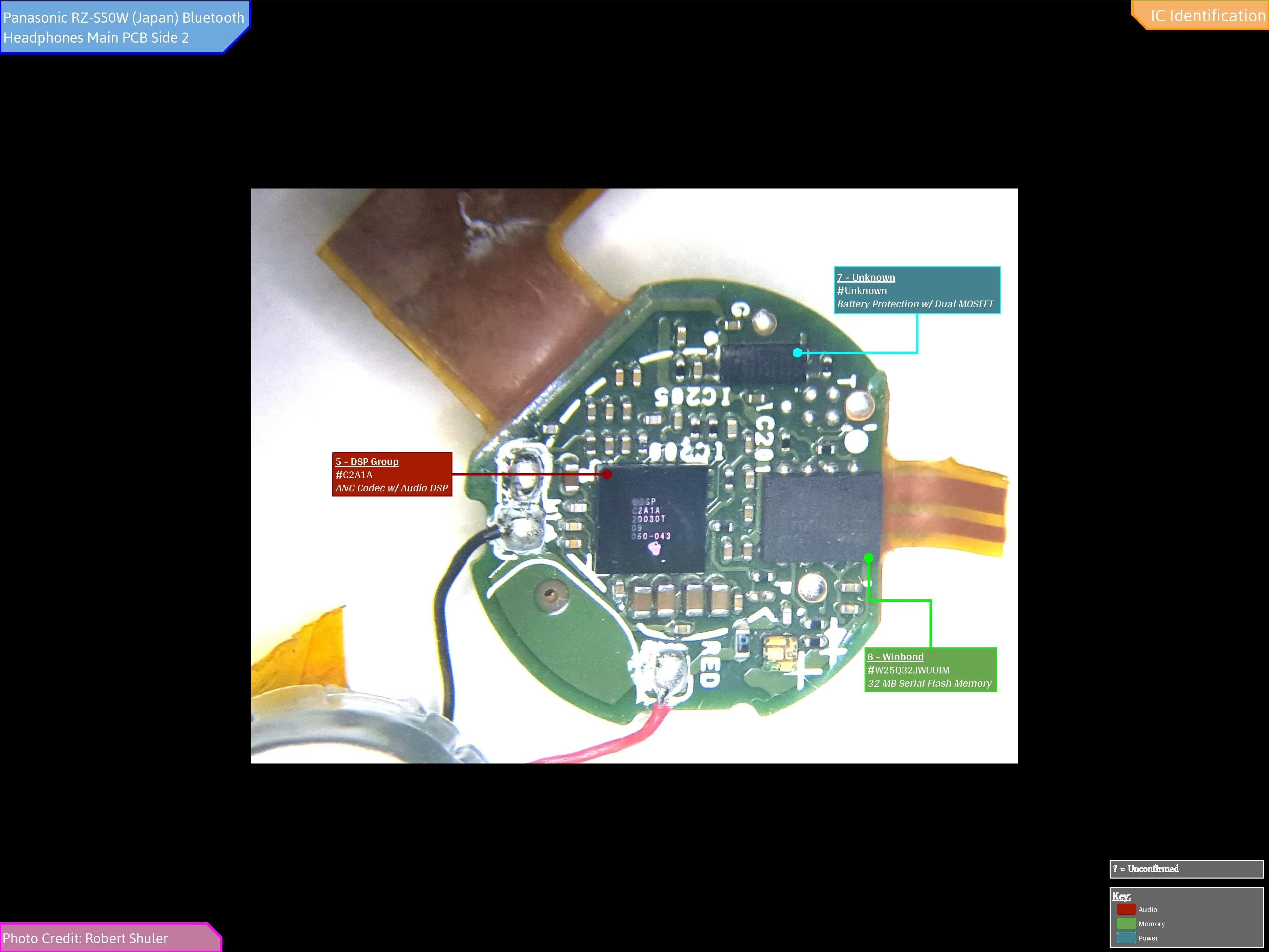

• Полная идентификация микросхем основной печатной платы:

• Вам может потребоваться увеличить изображение, чтобы увидеть текст.

Шаг 19

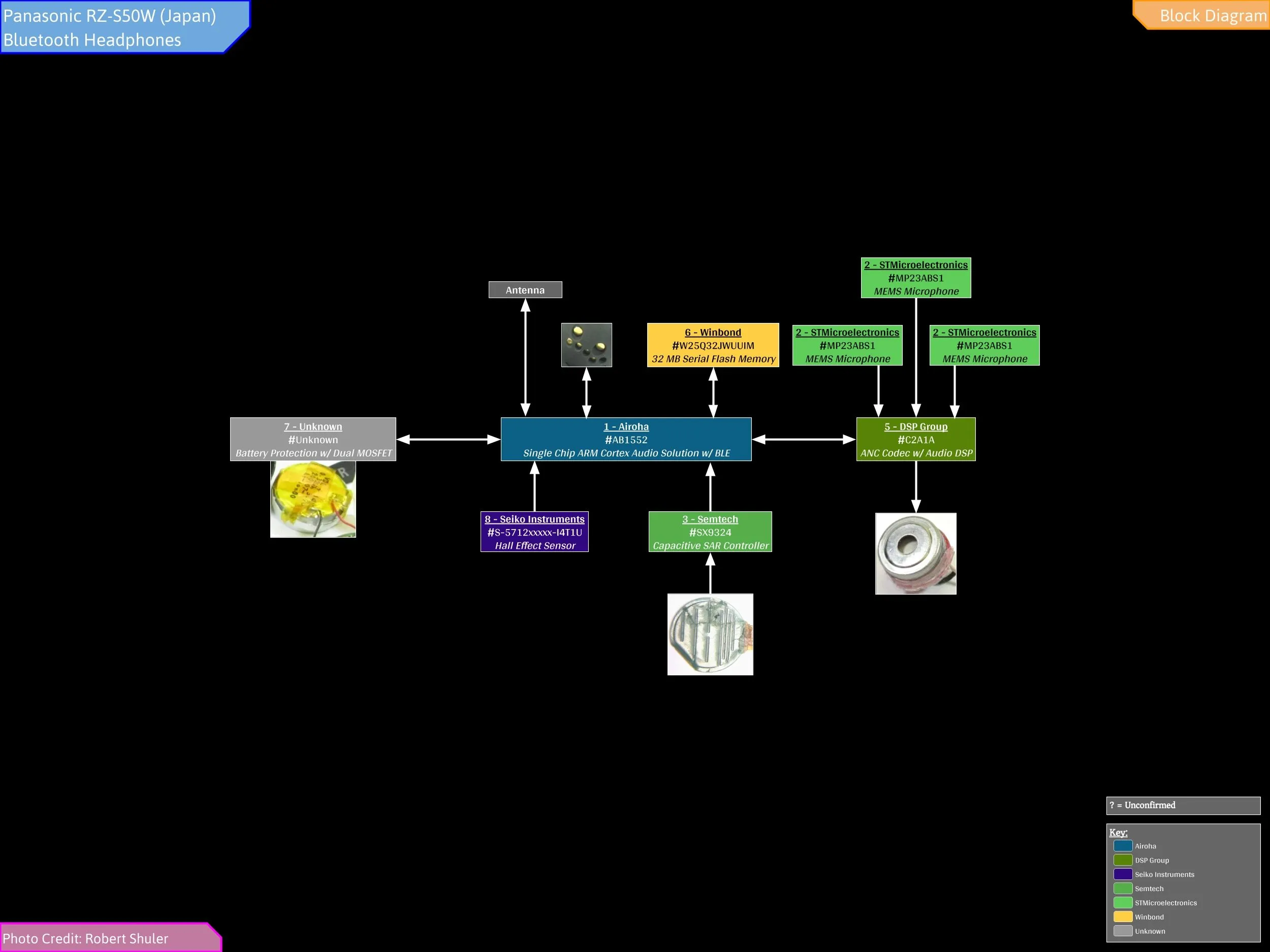

• Предполагаемая блок-схема Bluetooth-наушников Panasonic RZ-S50W:

• Для просмотра текста вам может потребоваться увеличить изображение.

Шаг 20

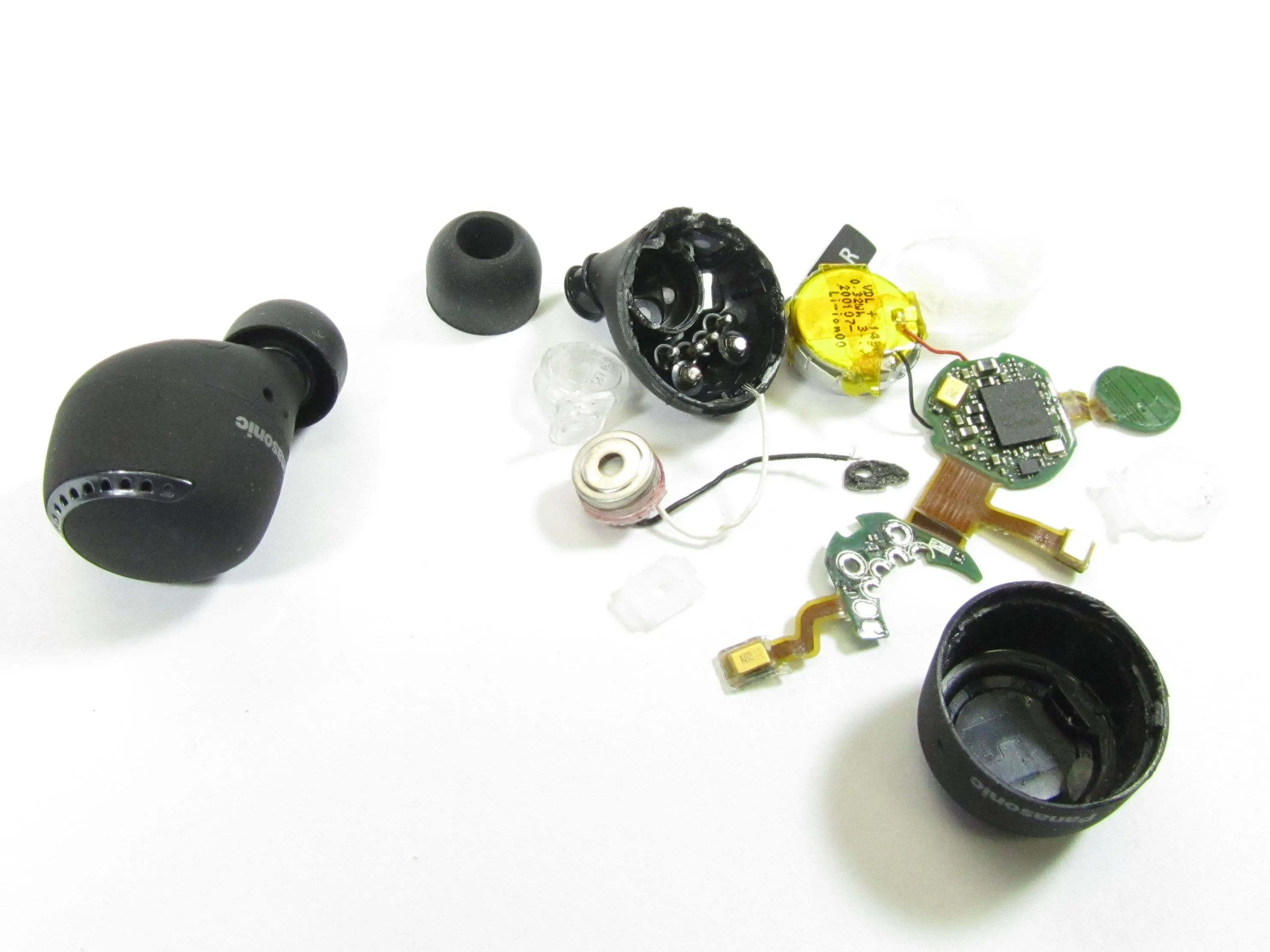

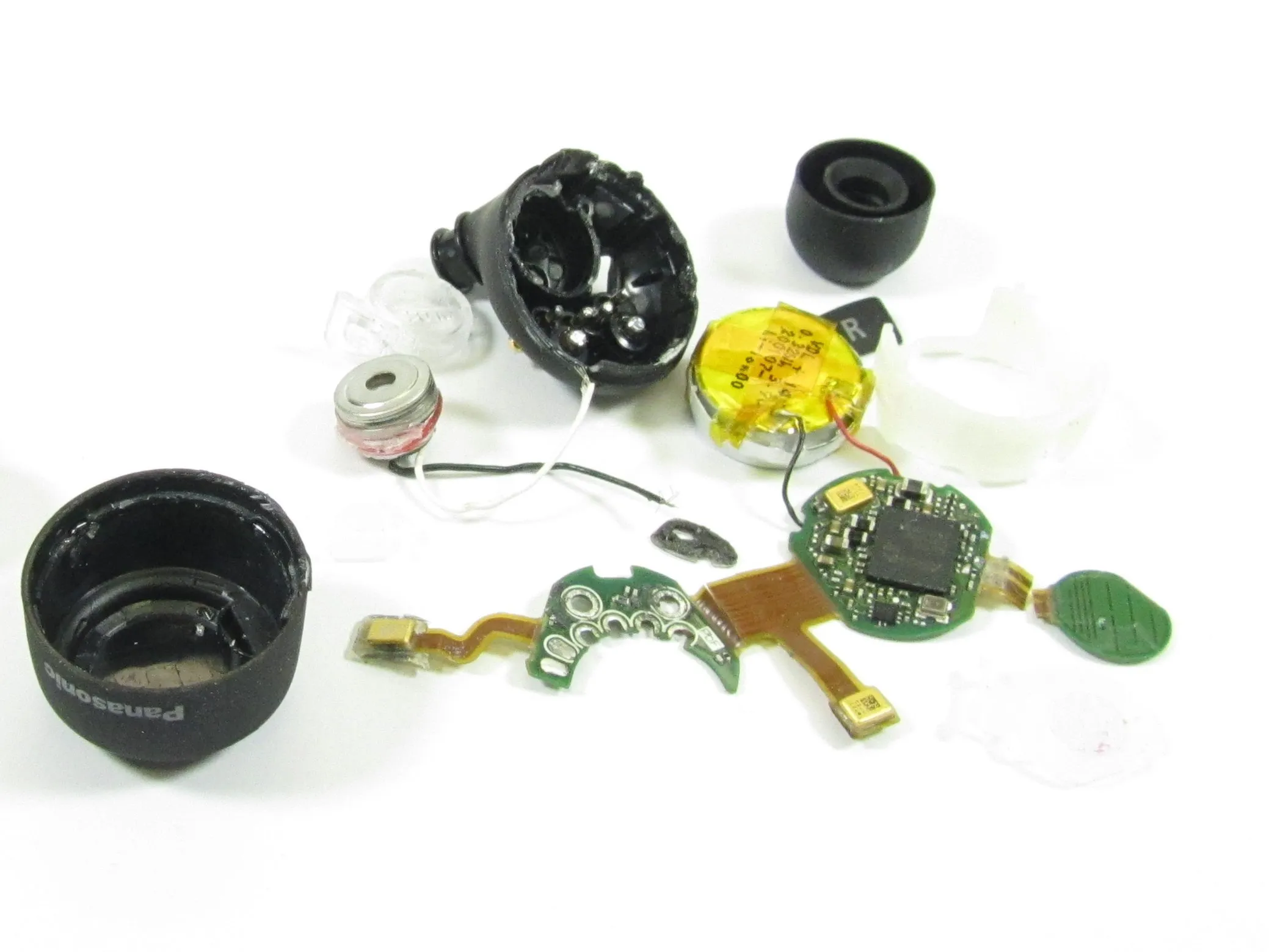

• Разборка наушников Panasonic в разобранном виде
