Разборка фонаря Panasonic Super Lite Flashlight

Введение

Если вам когда-нибудь было интересно узнать, как устроен простой фонарик накаливания, это руководство для вас.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разбор фонаря Panasonic Super Lite

• Открутите верхнюю часть фонаря, повернув ее против часовой стрелки над резиновой прокладкой.

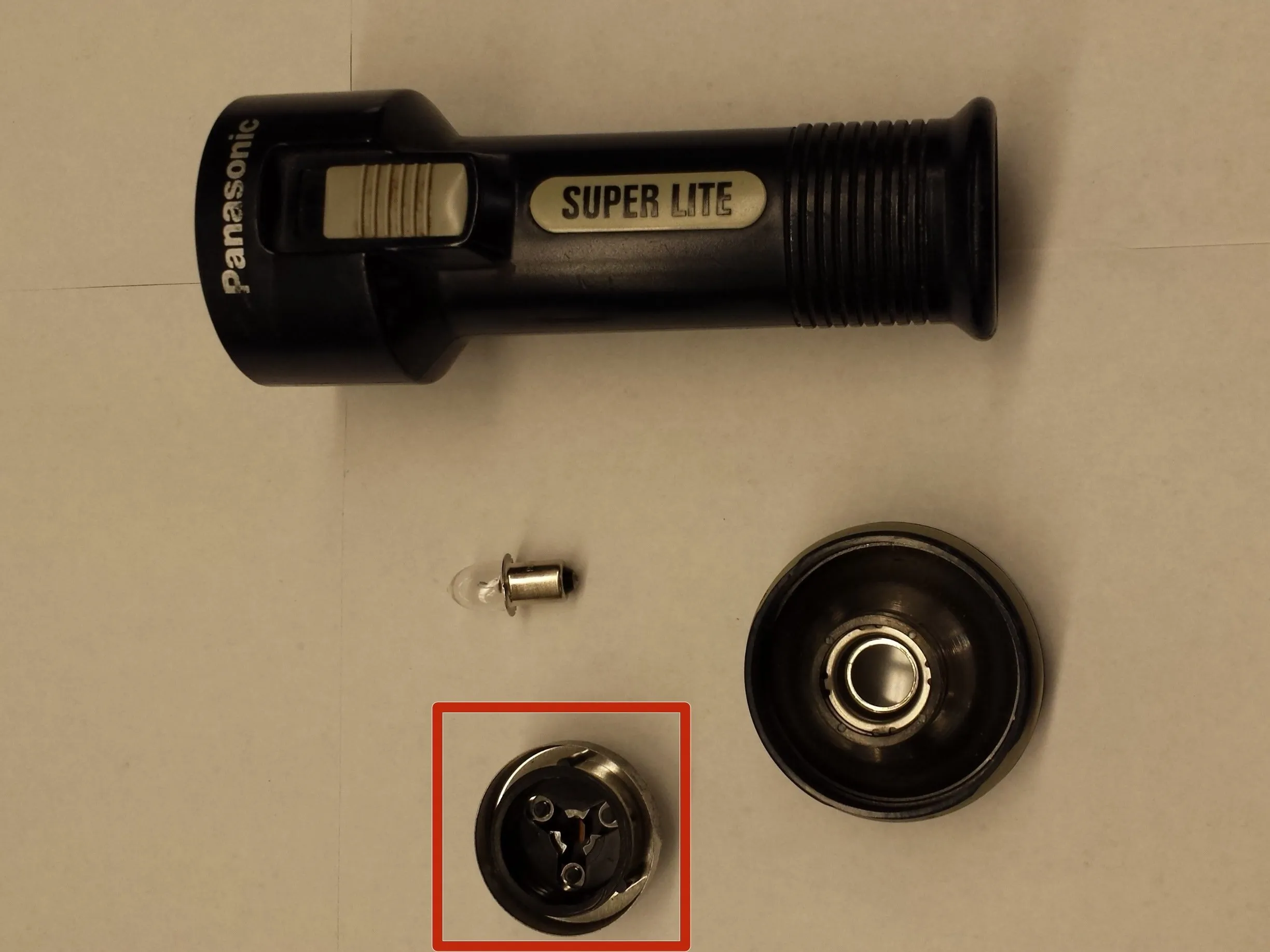

Шаг 2

• Ориентируйте верхнюю часть фонаря объективом вниз, чтобы не уронить лампу во время этого шага.

• Открутите цоколь лампы, поворачивая его против часовой стрелки, стараясь не уронить лампу. Извлеките лампу.

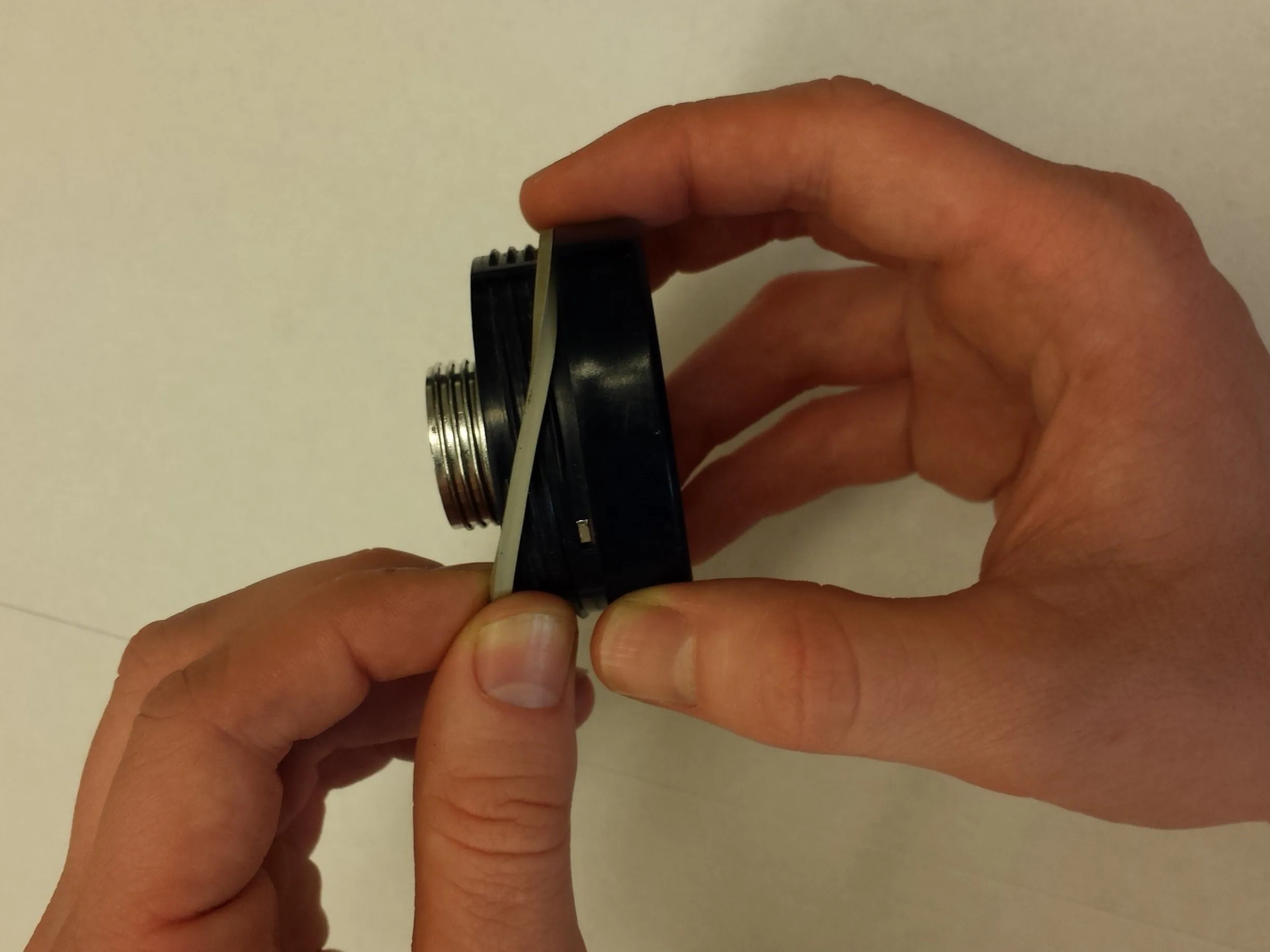

Шаг 3

• Снимите резиновую прокладку с верхнего блока.

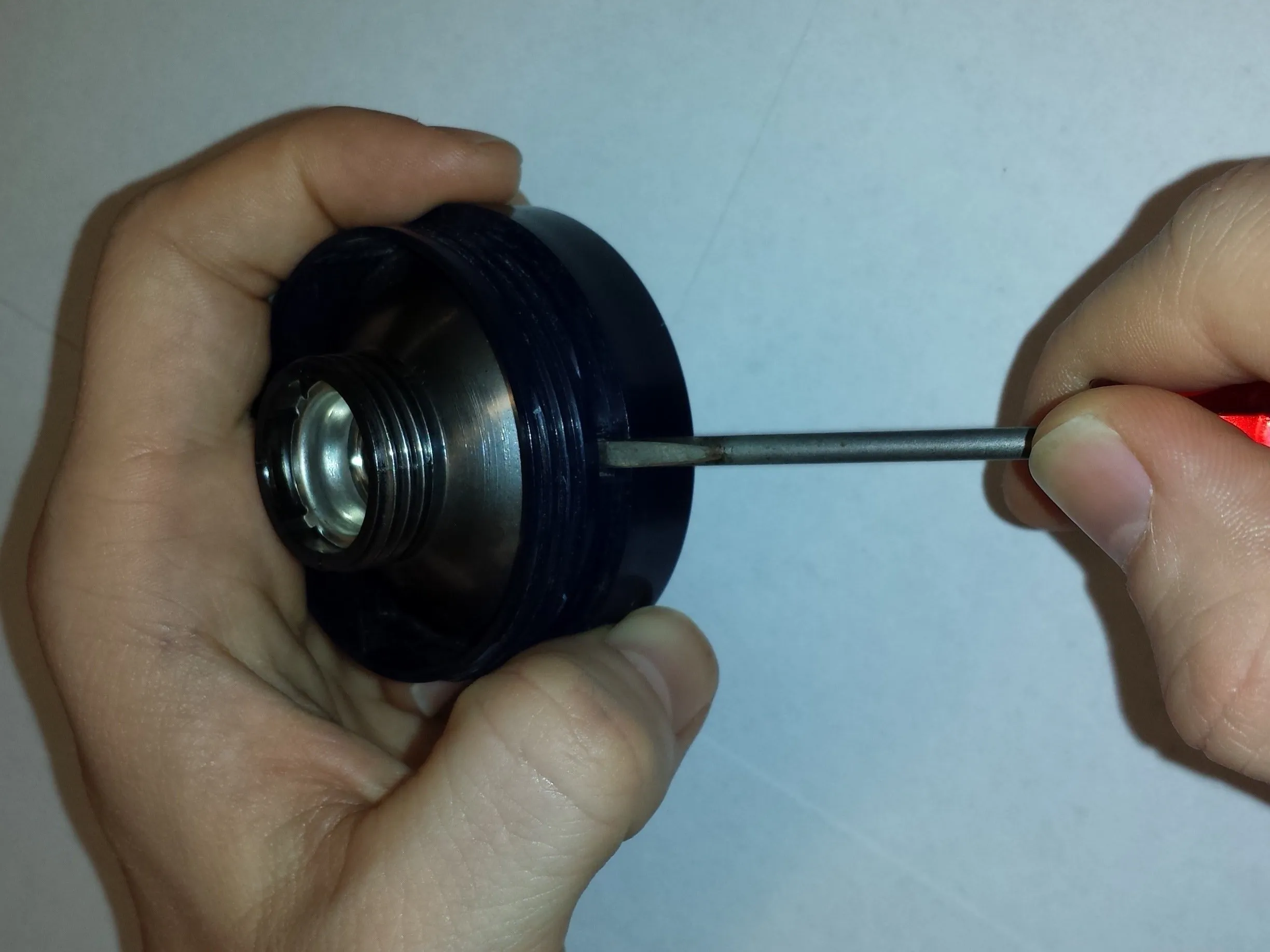

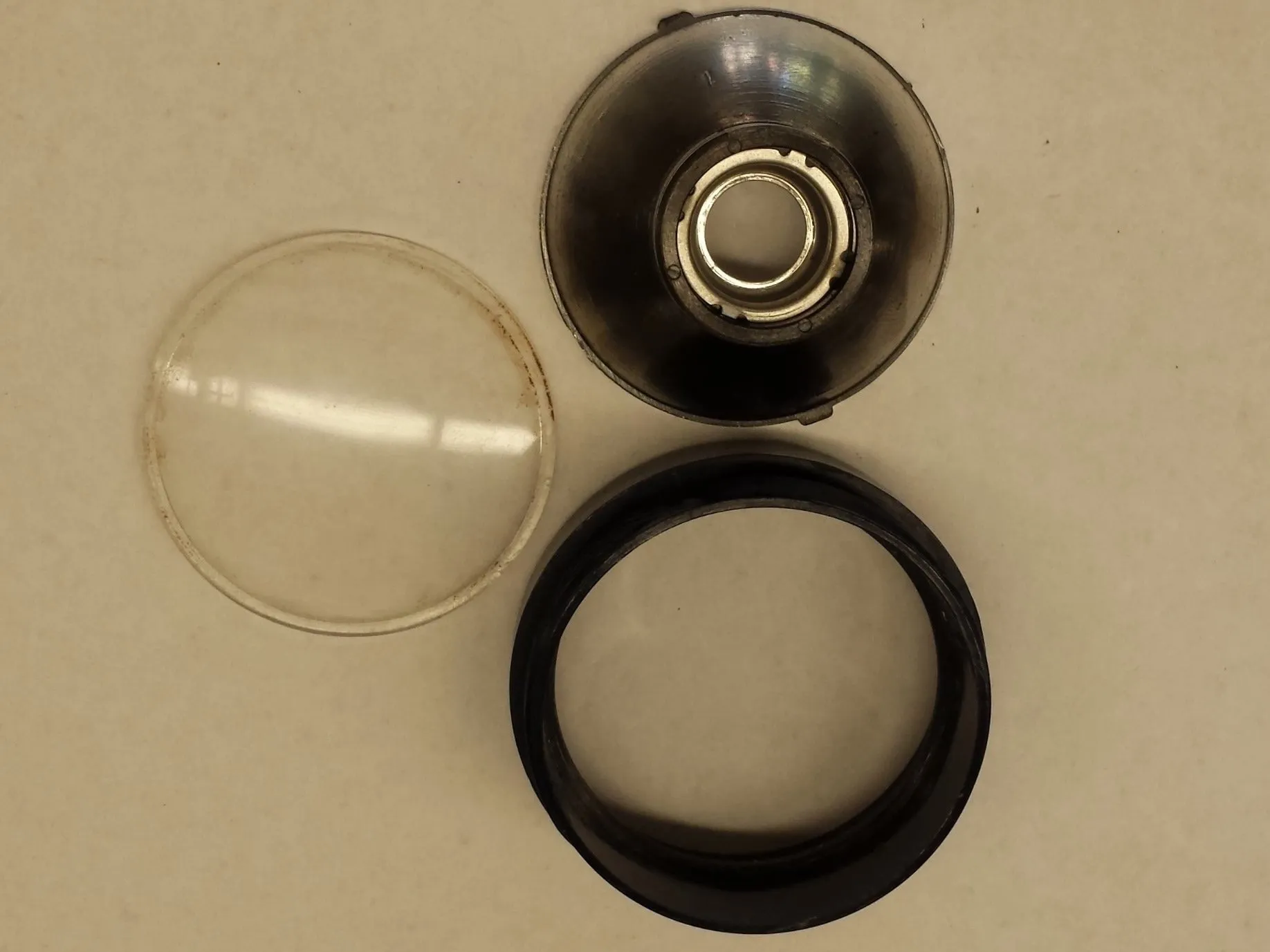

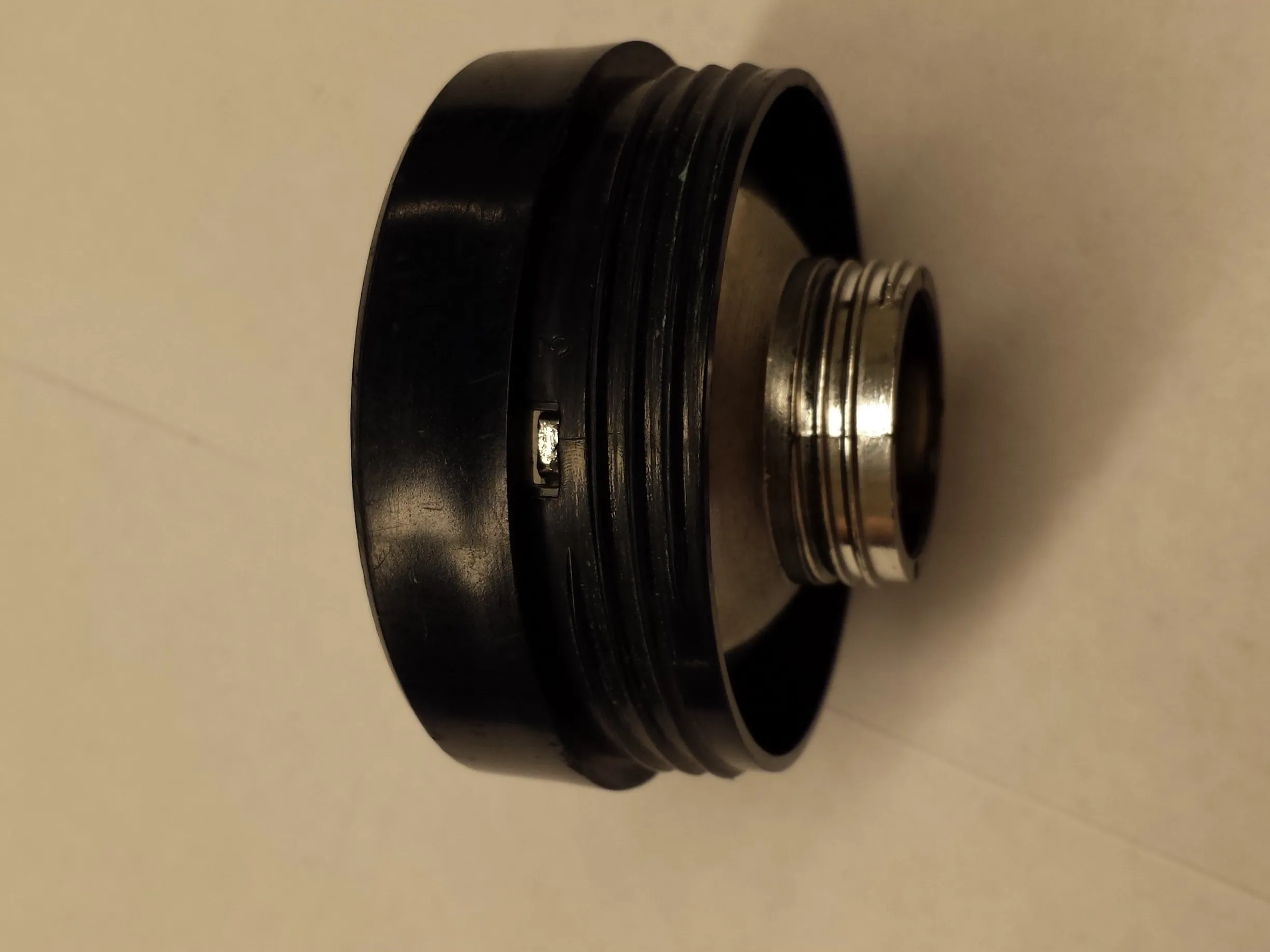

Шаг 4

• Снимите отражатель, надавив на один из двух выступающих пластиковых язычков с помощью маленькой плоской отвертки и потянув за отражатель.

• Отражатель должен выскочить; тяните осторожно, но сильно, чтобы не разбросать осколки. Снимите линзу.

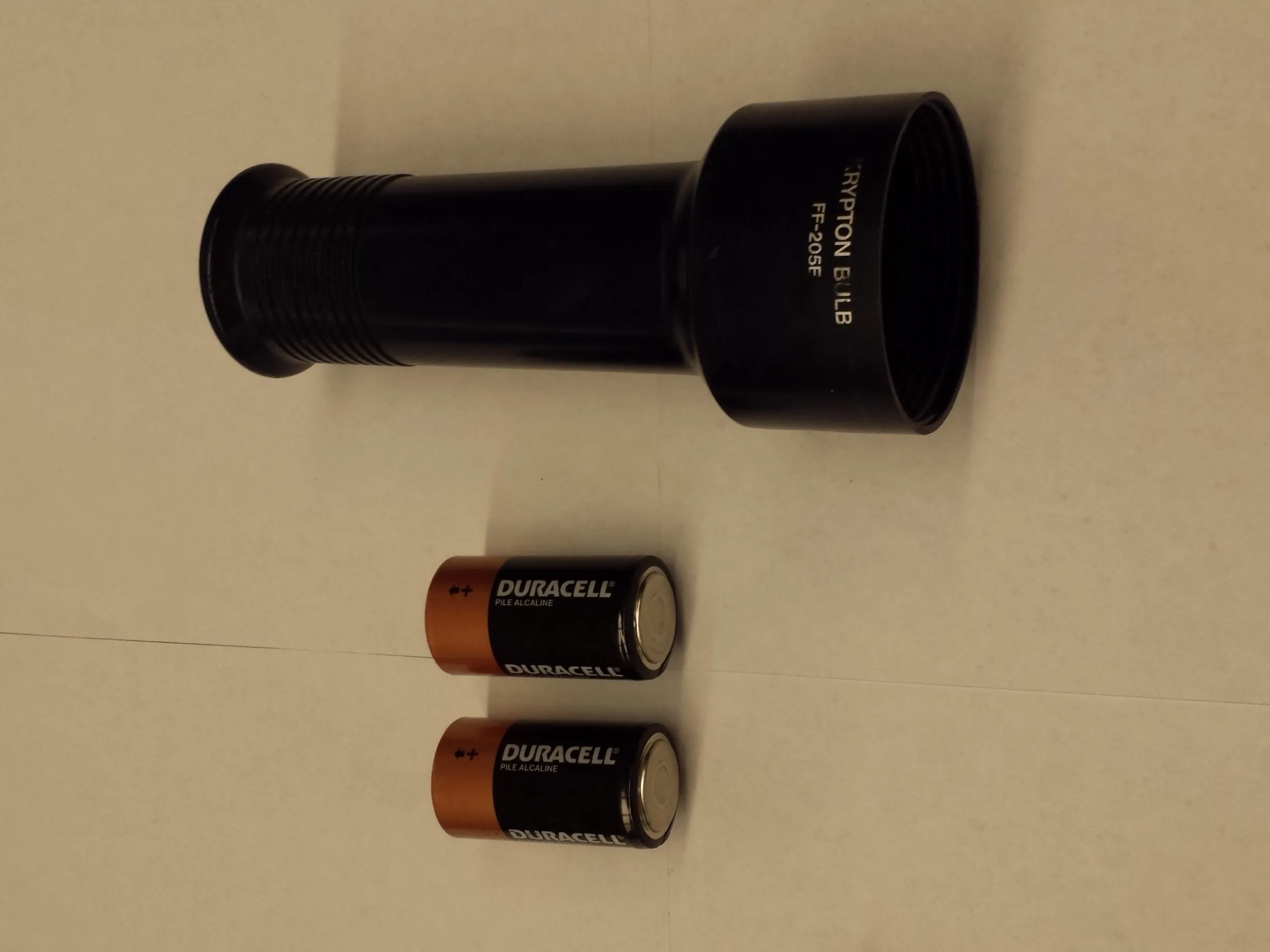

Шаг 5

• Извлеките батарейки из корпуса фонаря.

Шаг 6

• Вставьте металлическую отвертку, как показано на рисунке: вертикально, под желтый пластиковый элемент в блоке переключателя, между металлическим контактом переключателя и серым пластиковым фланцем ползунка.

• Подденьте желтую пластиковую деталь, чтобы снять ее; металлический контакт может выскочить вместе с пластиковой деталью.

• Когда металл и пластик будут отсоединены с одной стороны, потяните металлический контакт и желтый пластиковый элемент плоскогубцами или пальцами. Удалите эти детали.

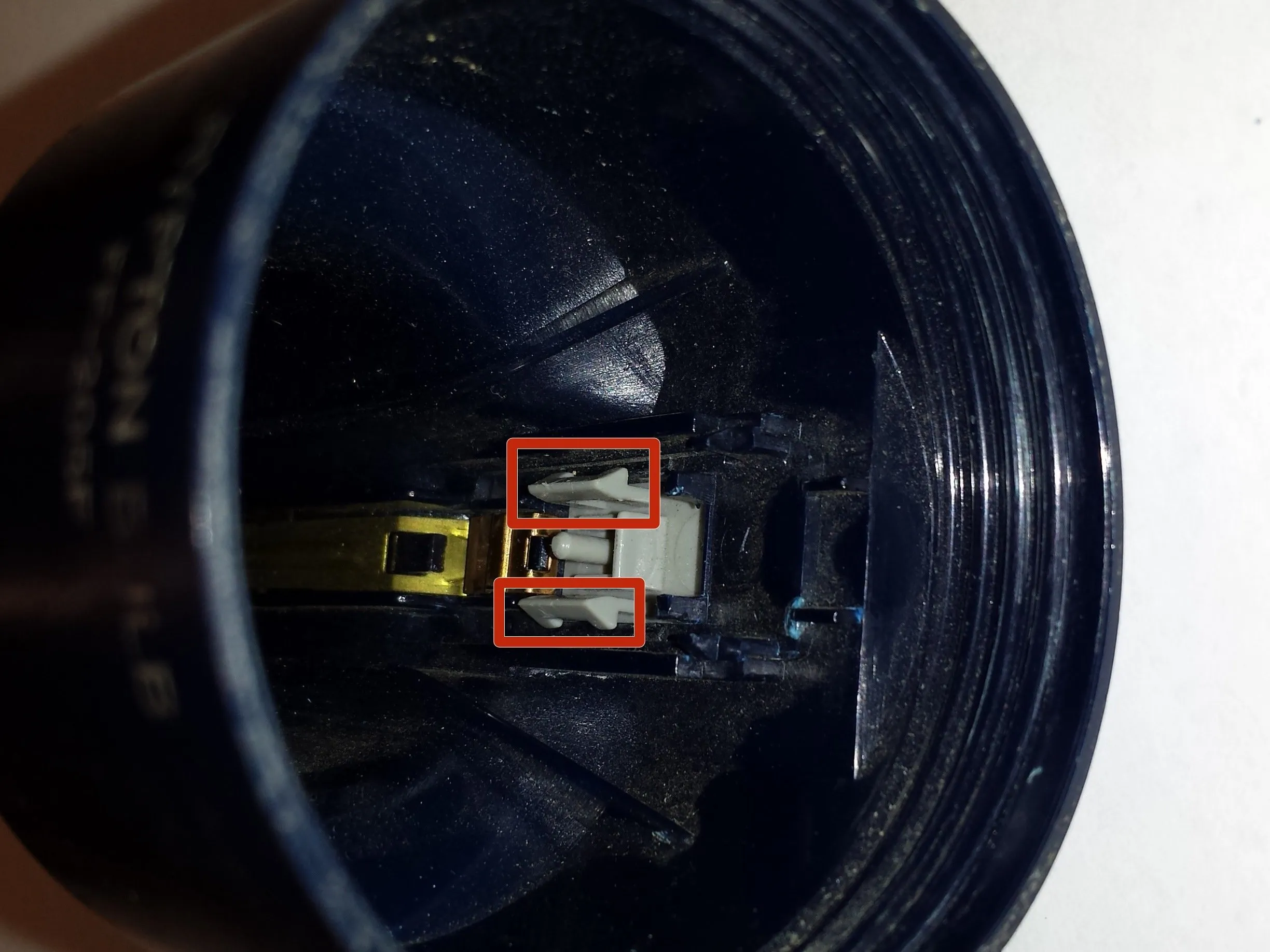

Шаг 7

• Зажмите плоскогубцами серые фланцы ползунка выключателя и, надавив, вытолкните выключатель из корпуса фонаря.
