Разборка Pantech Crux

Что вам нужно

Инструменты

•

•

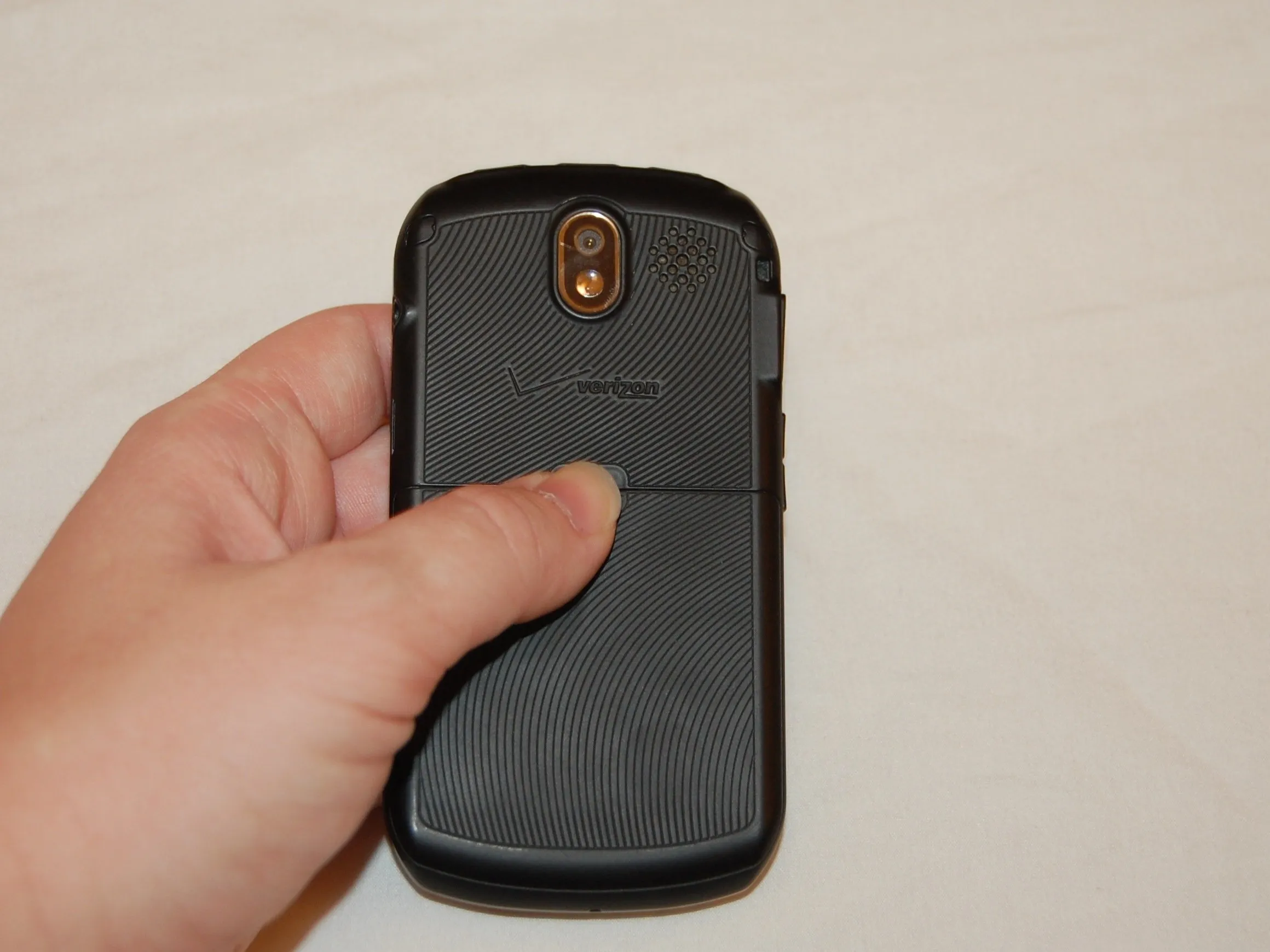

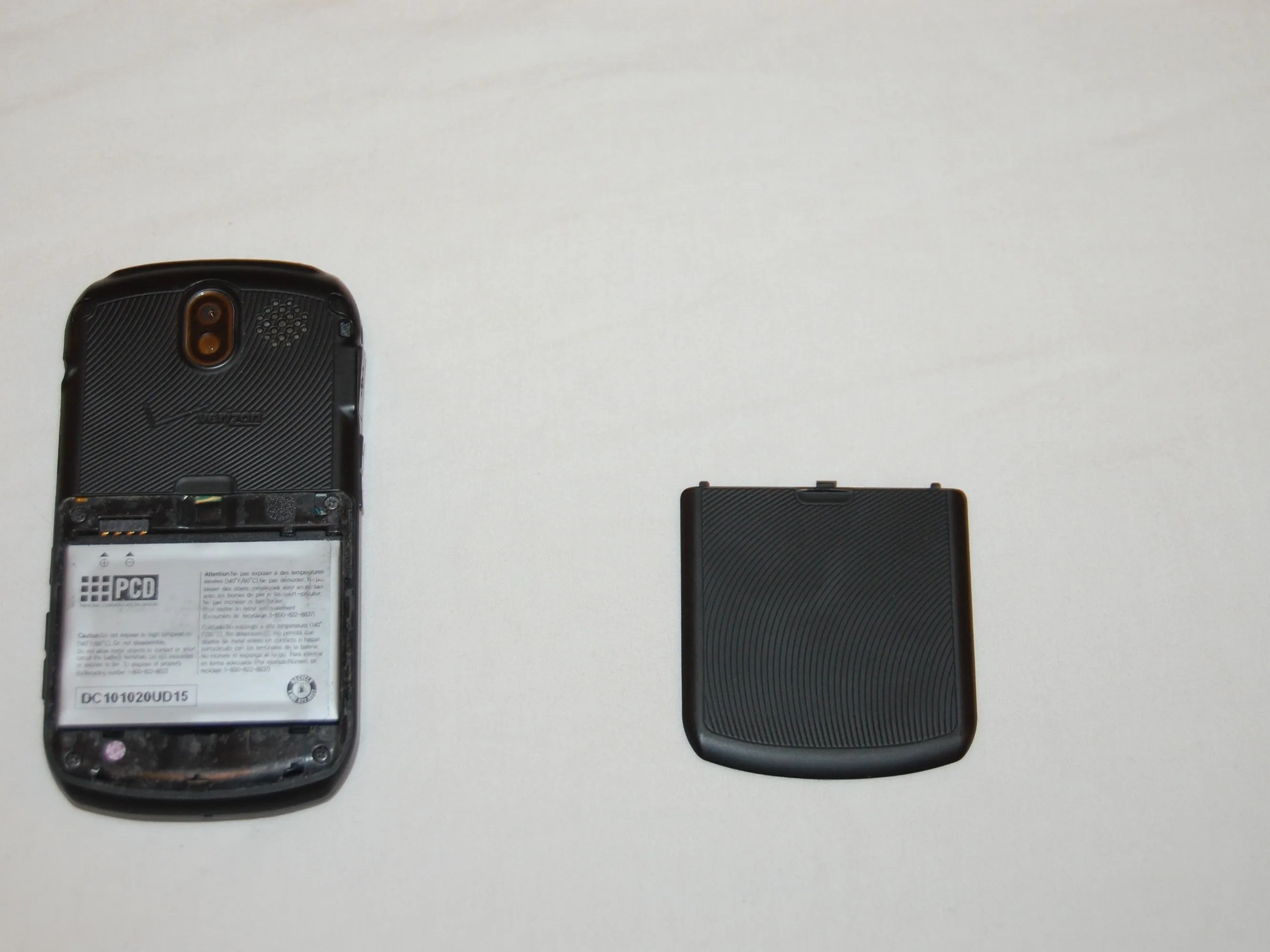

Шаг 1 Разбор Pantech Crux

• Давайте посмотрим, что находится внутри!

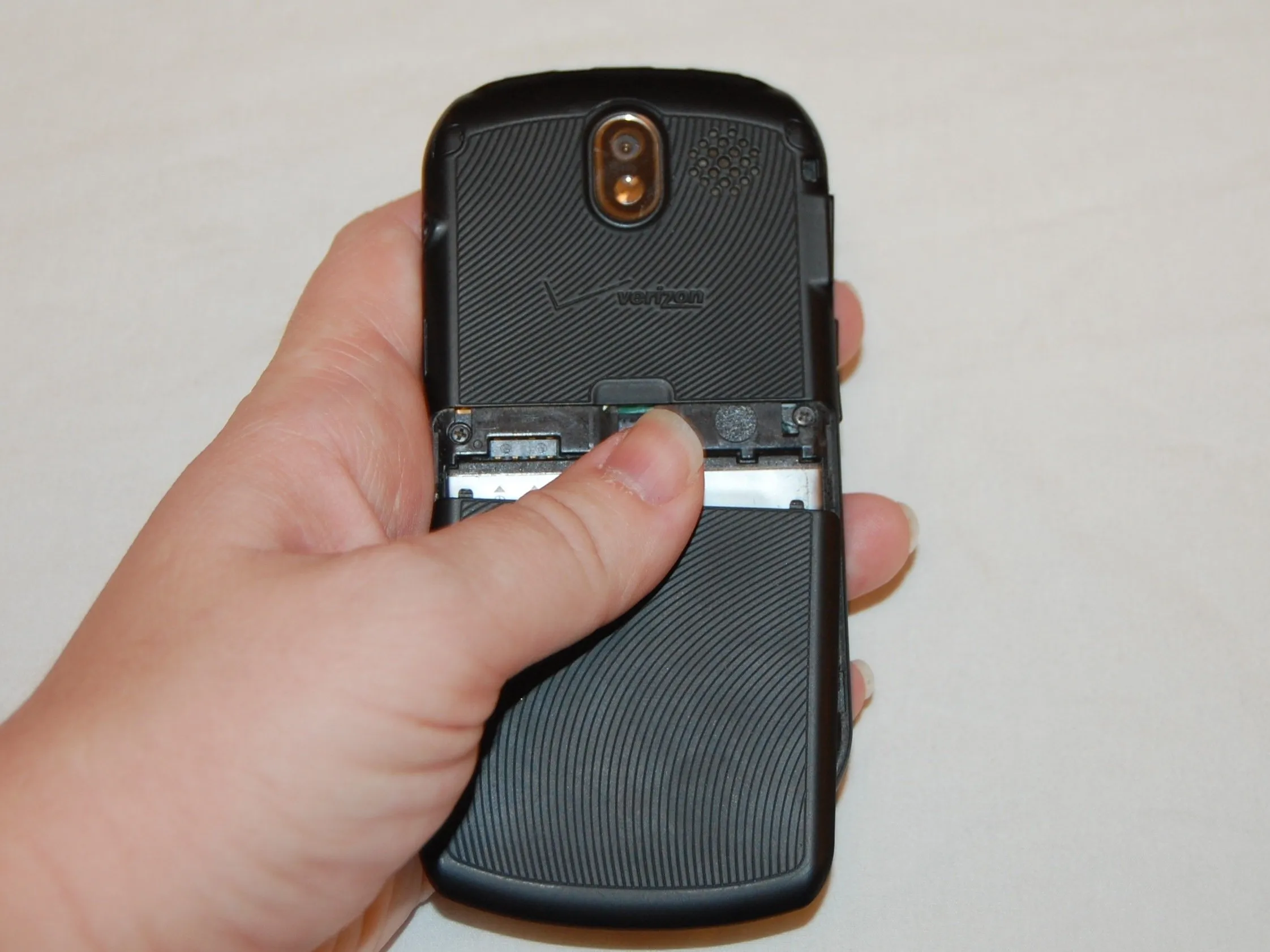

• Поверните Pantech Crux так, чтобы задняя крышка была обращена вверх.

• Нажмите большим пальцем на выемку в верхней части задней крышки, а другим пальцем сдвиньте крышку вниз.

• Снимите заднюю крышку и отложите ее в сторону.

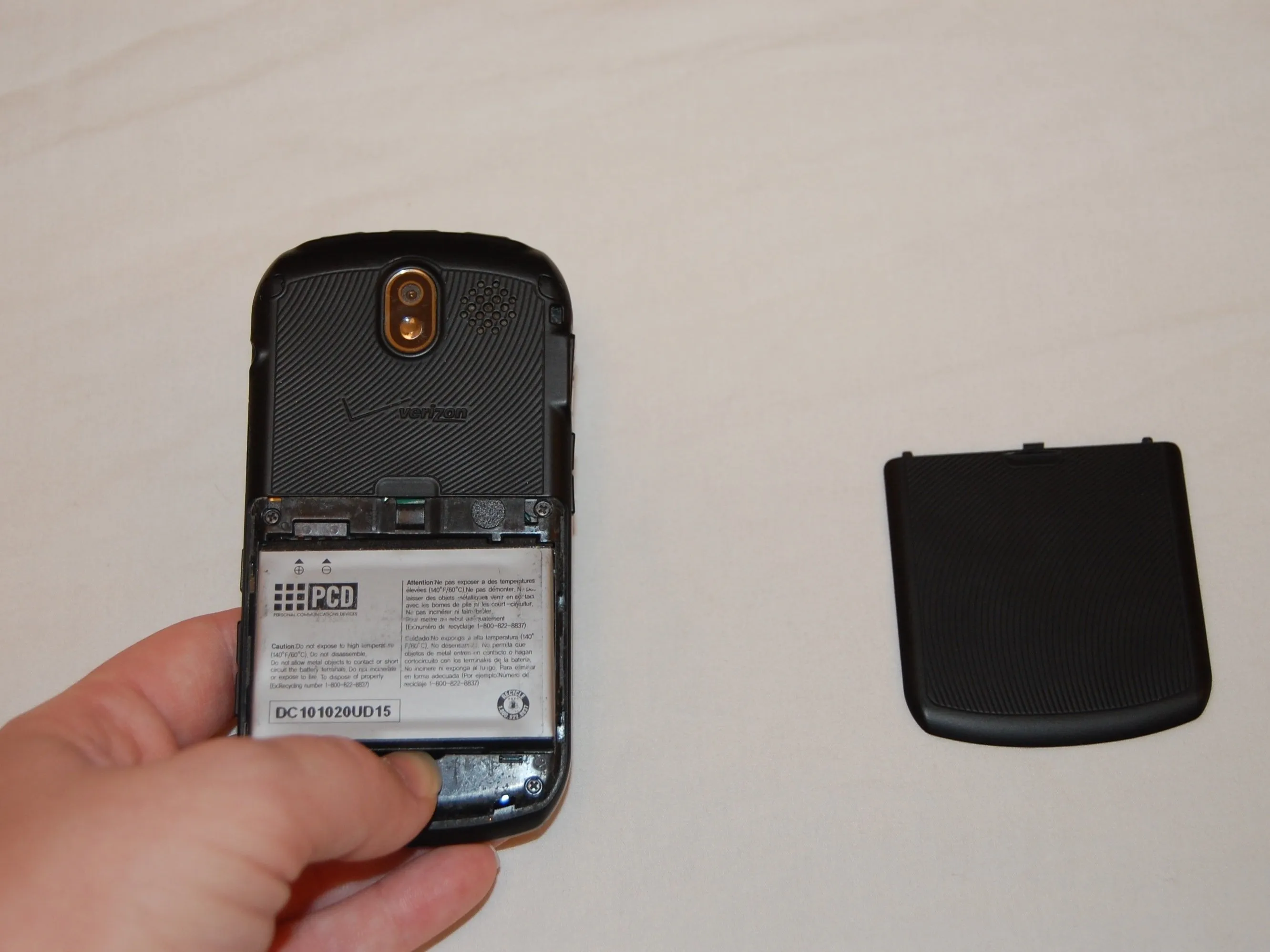

Шаг 2

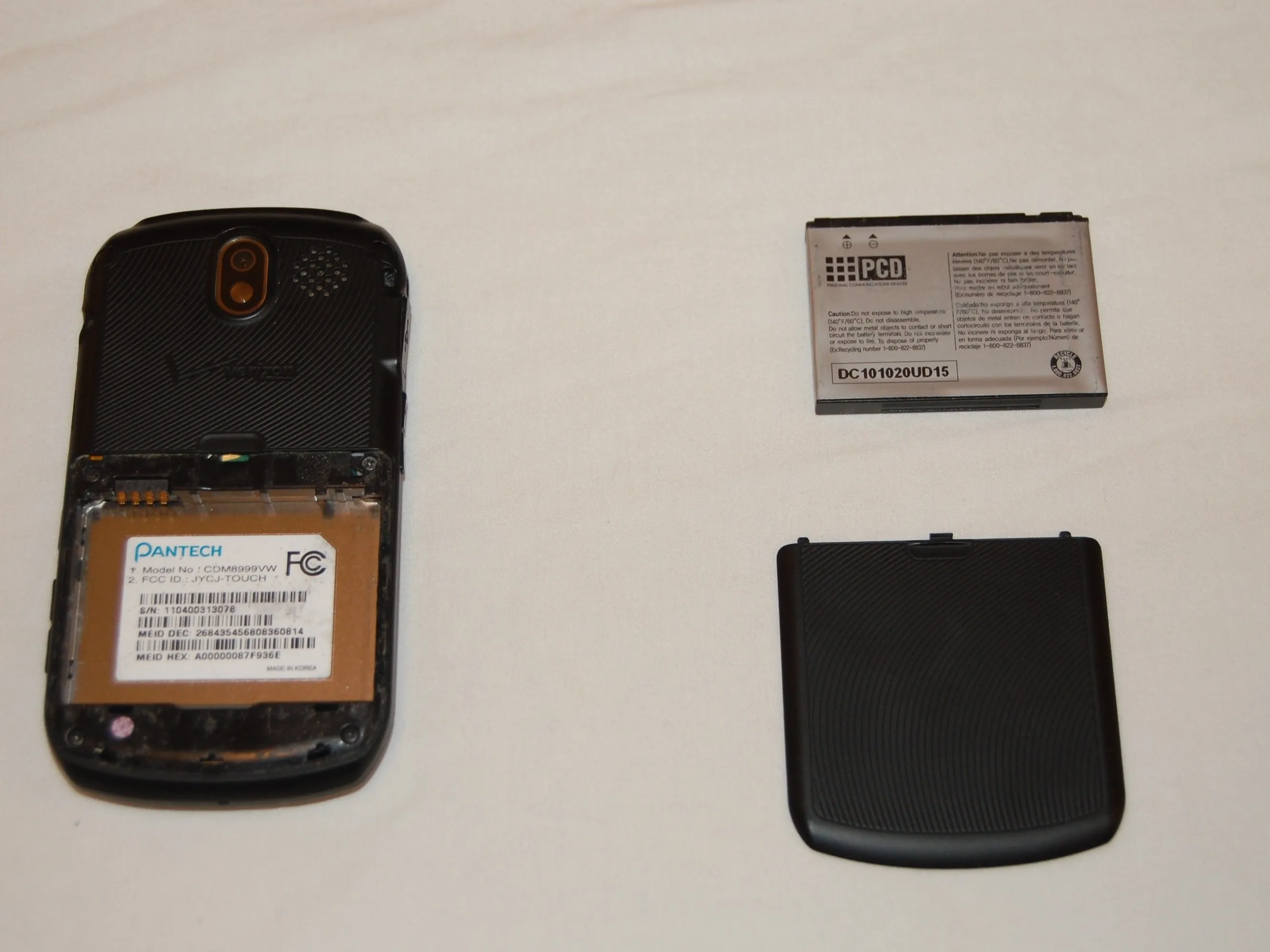

• Поместите ноготь большого пальца в паз в нижней части аккумулятора.

• Поднимите ноготь большого пальца вверх, чтобы извлечь аккумулятор из корпуса.

Шаг 3

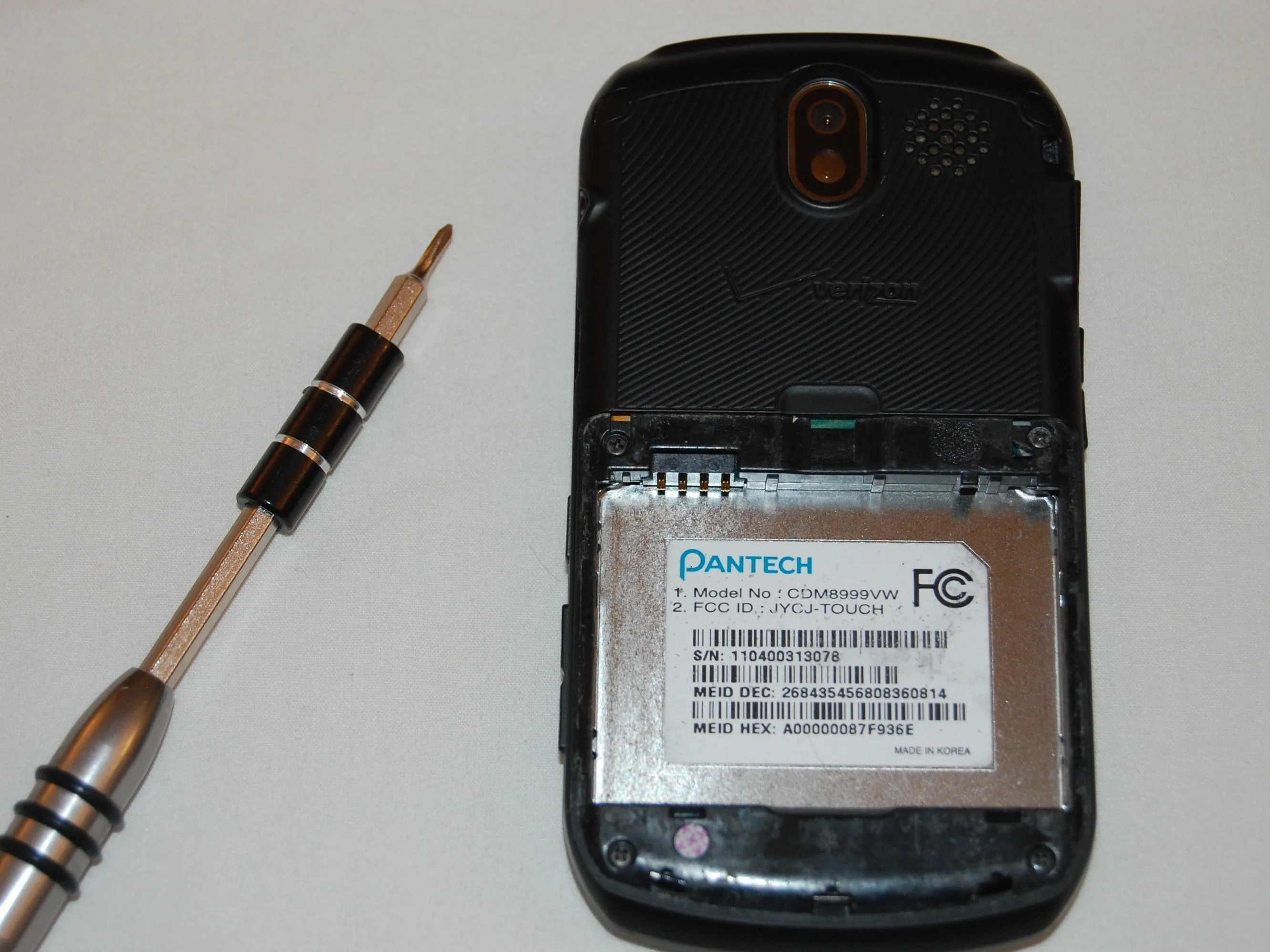

• Возьмите что-нибудь с головкой Phillips #000 Screwdriver.

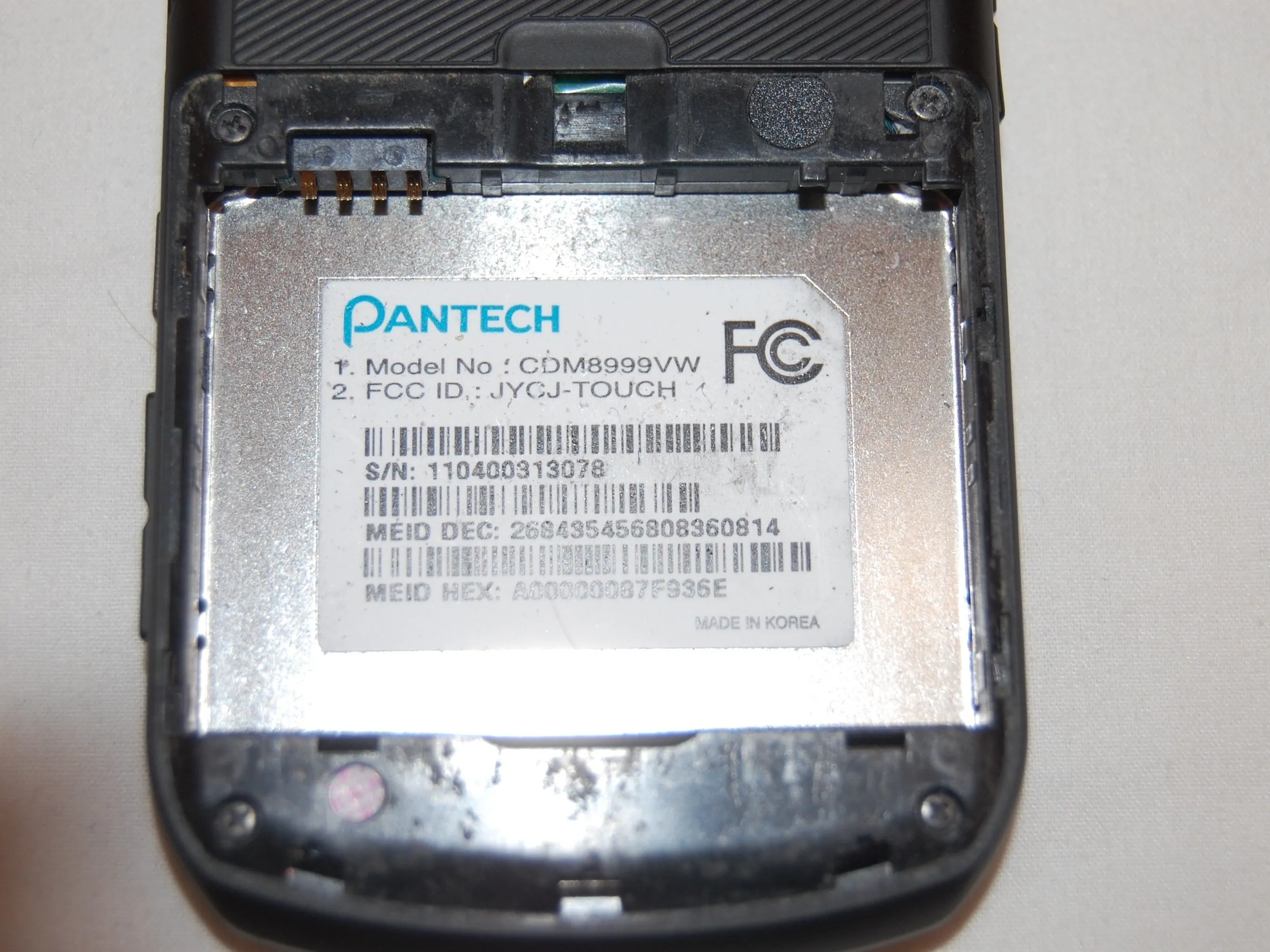

• Найдите четыре винта по углам, где находилась задняя крышка.

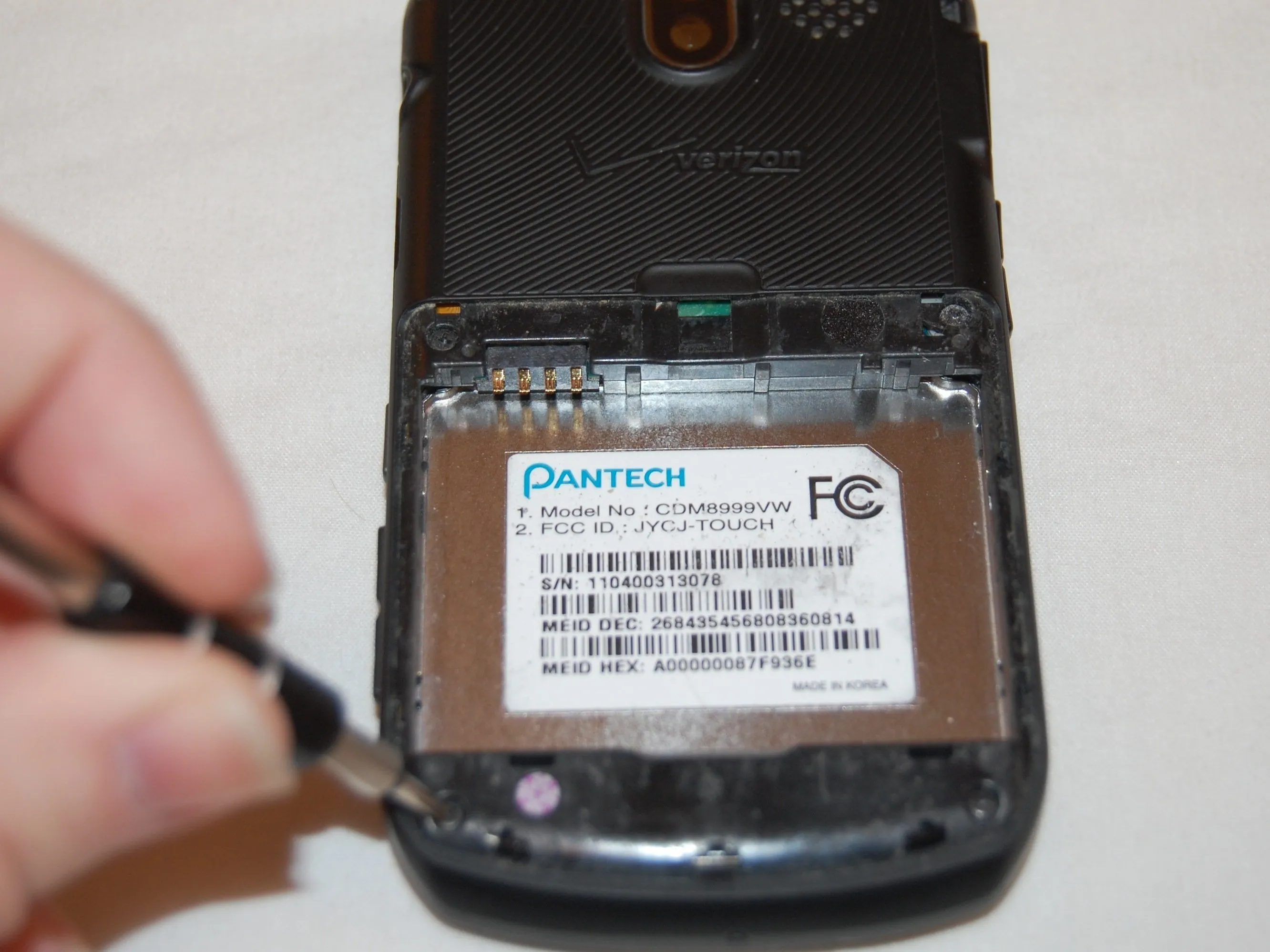

• Используйте отвертку Phillips #000, чтобы открутить эти винты.

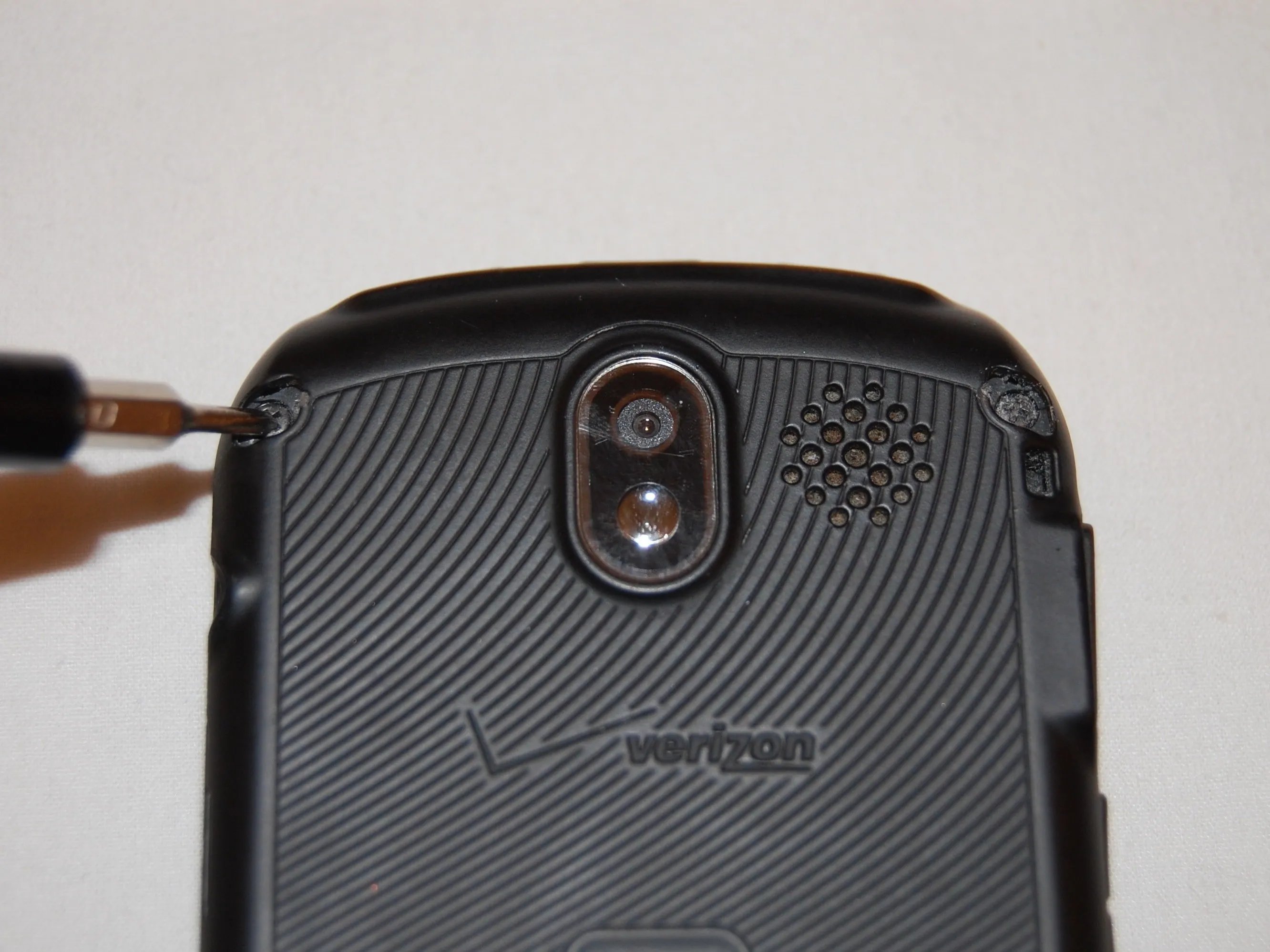

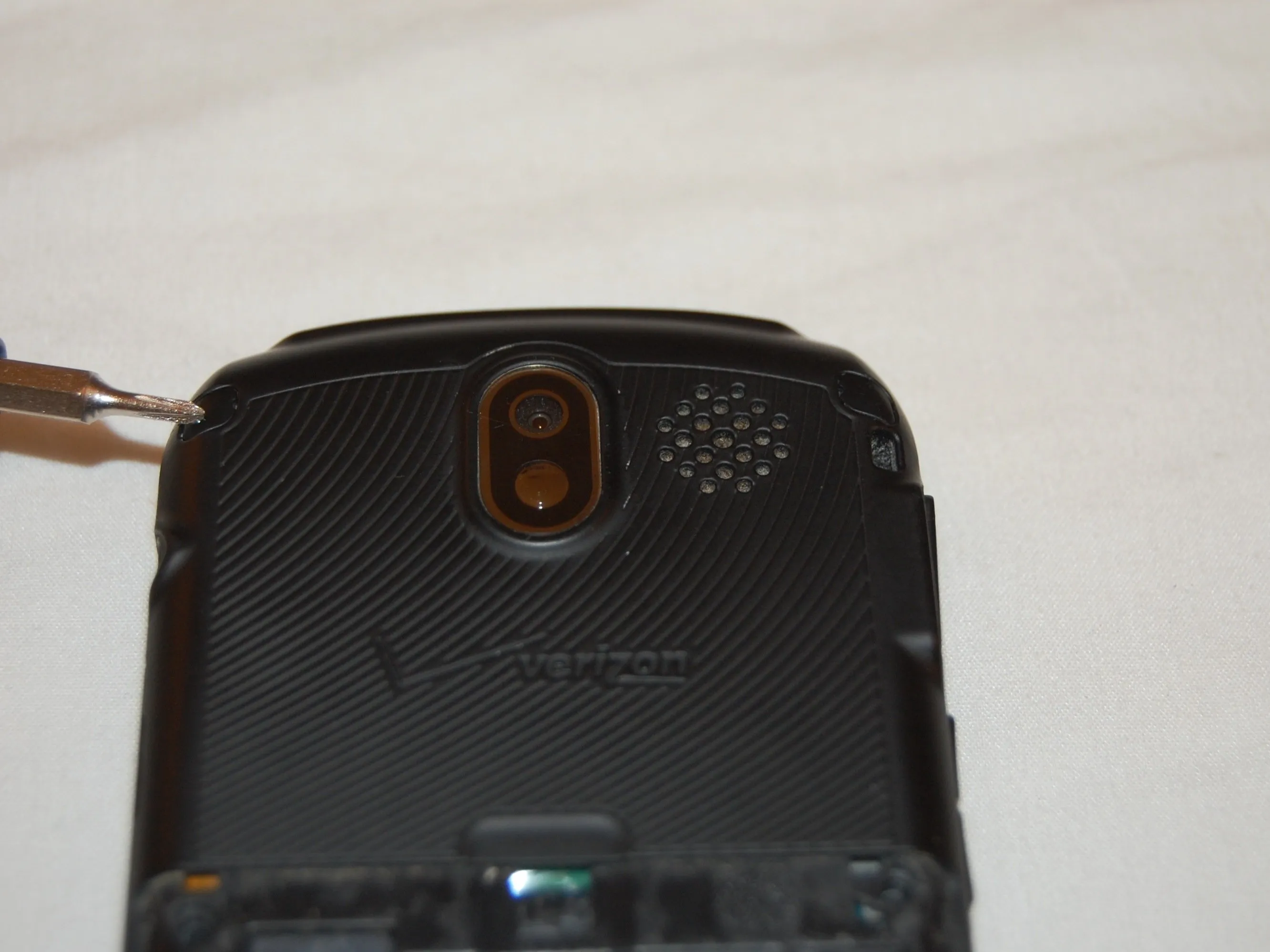

Шаг 4

• Найдите две крышки с винтами в верхней части телефона.

• Возьмите биту 0,8 для извлечения SIM-карты.

• С помощью этой биты подденьте крышку и приподнимите ее.

• Снимите обе крышки.

• С помощью отвертки Phillips #000 выкрутите оба винта.

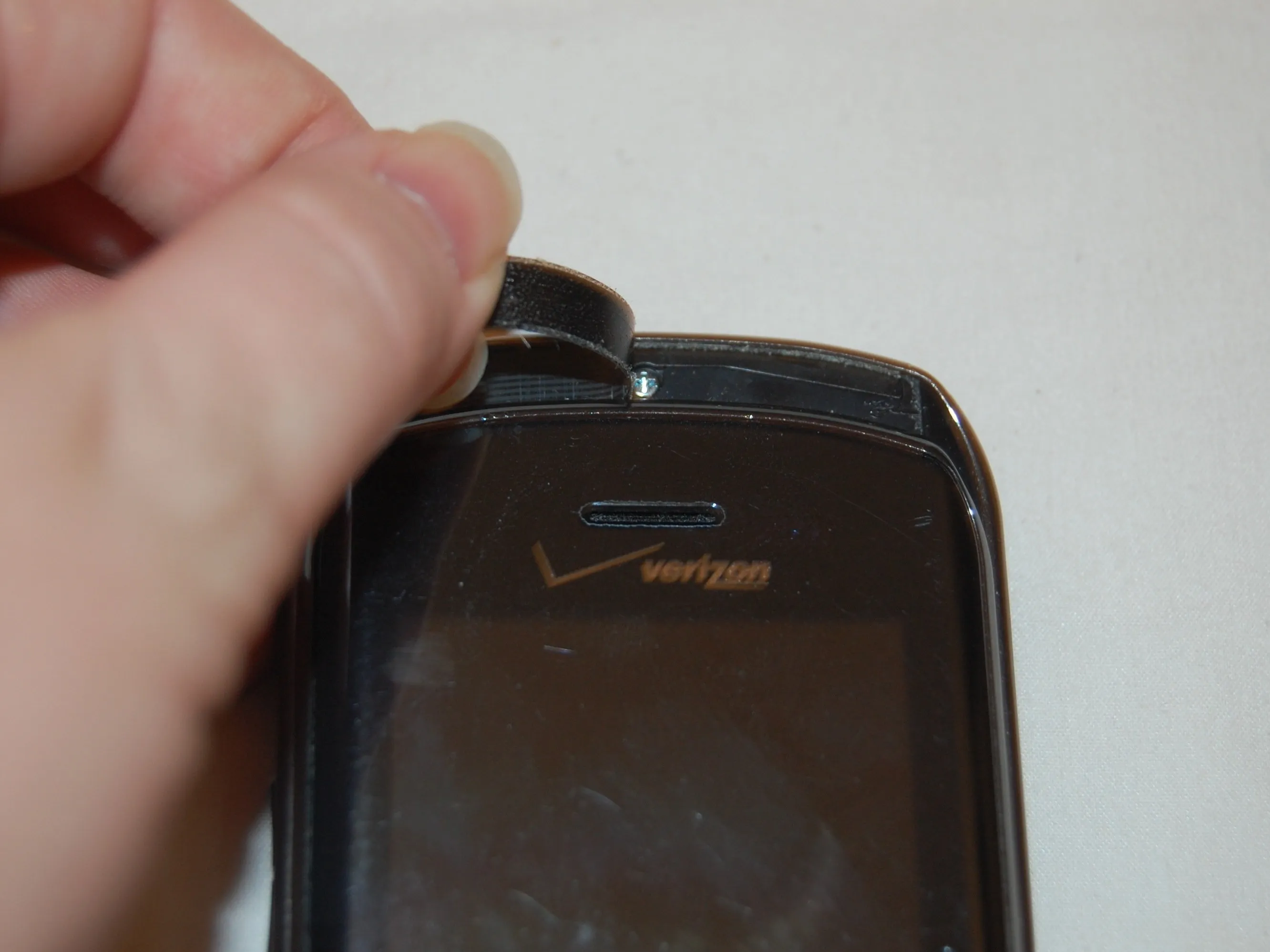

Шаг 5

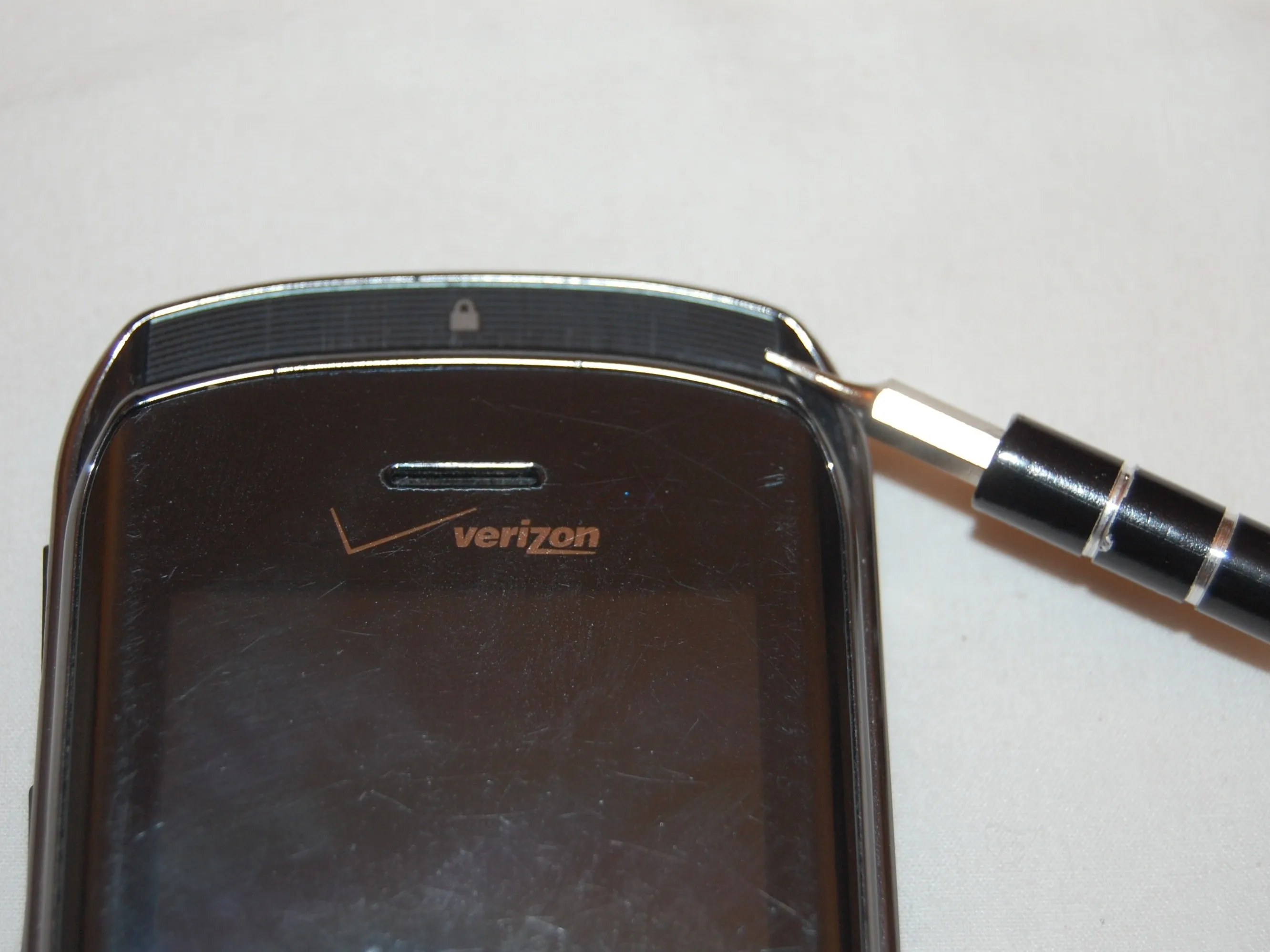

• Переверните Pantech Crux так, чтобы экран был обращен вверх.

• Найдите наклейку над экраном (на ней изображен замок).

• С помощью насадки 0,8 SIM Eject подденьте наклейку.

• Подденьте наклейку.

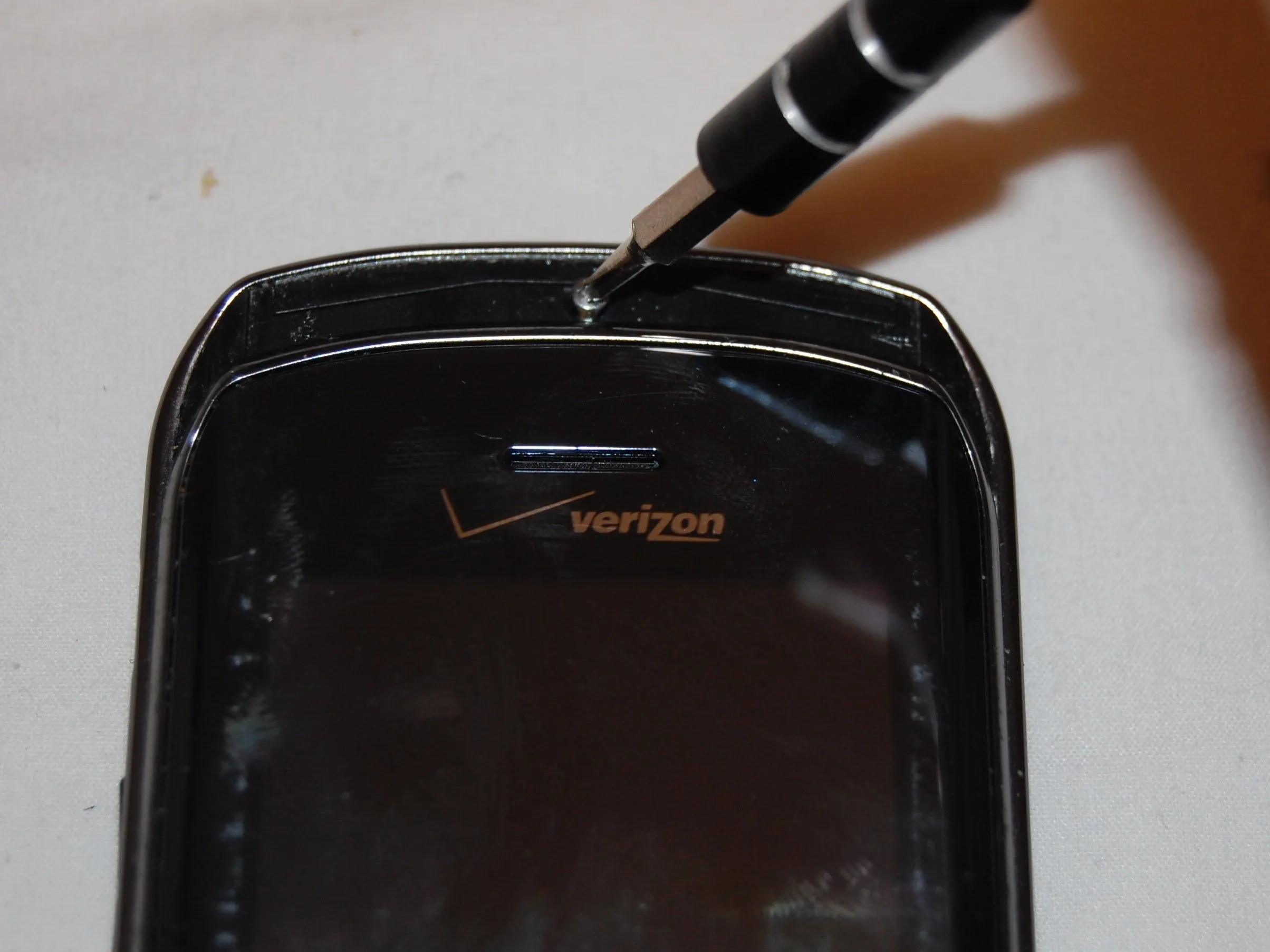

• Отверткой Phillips #000 открутите винт, который находился под наклейкой.

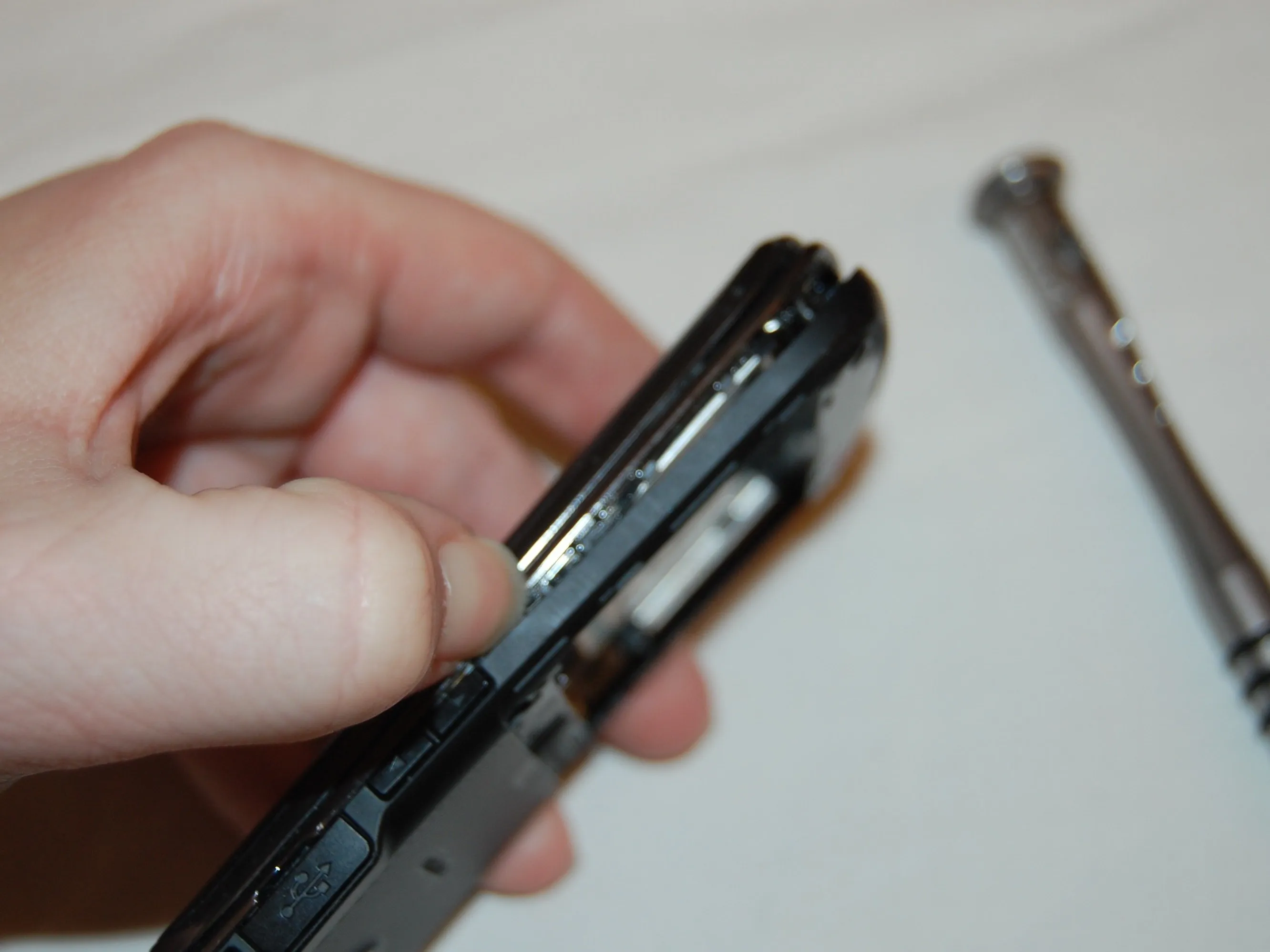

Шаг 6

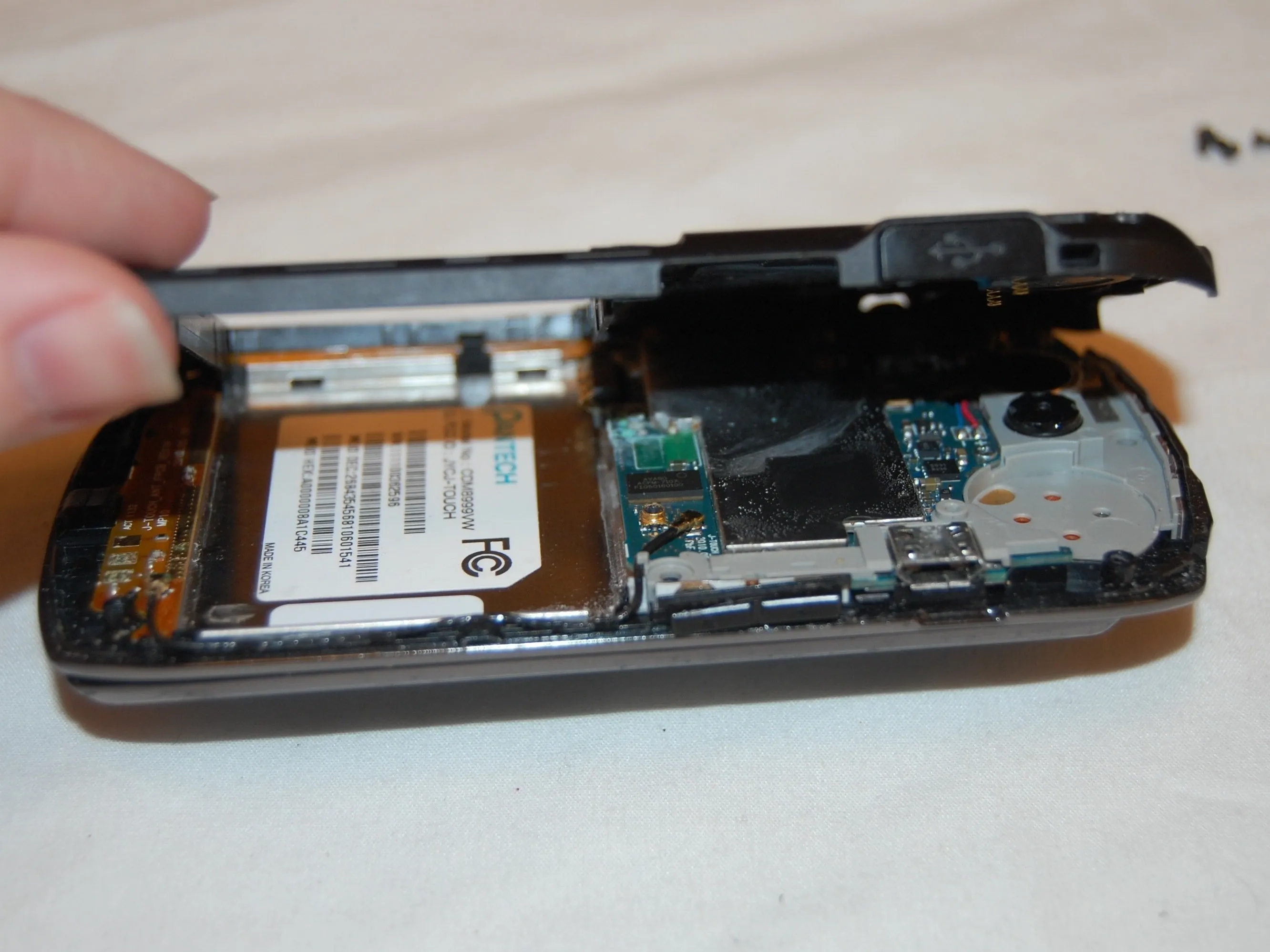

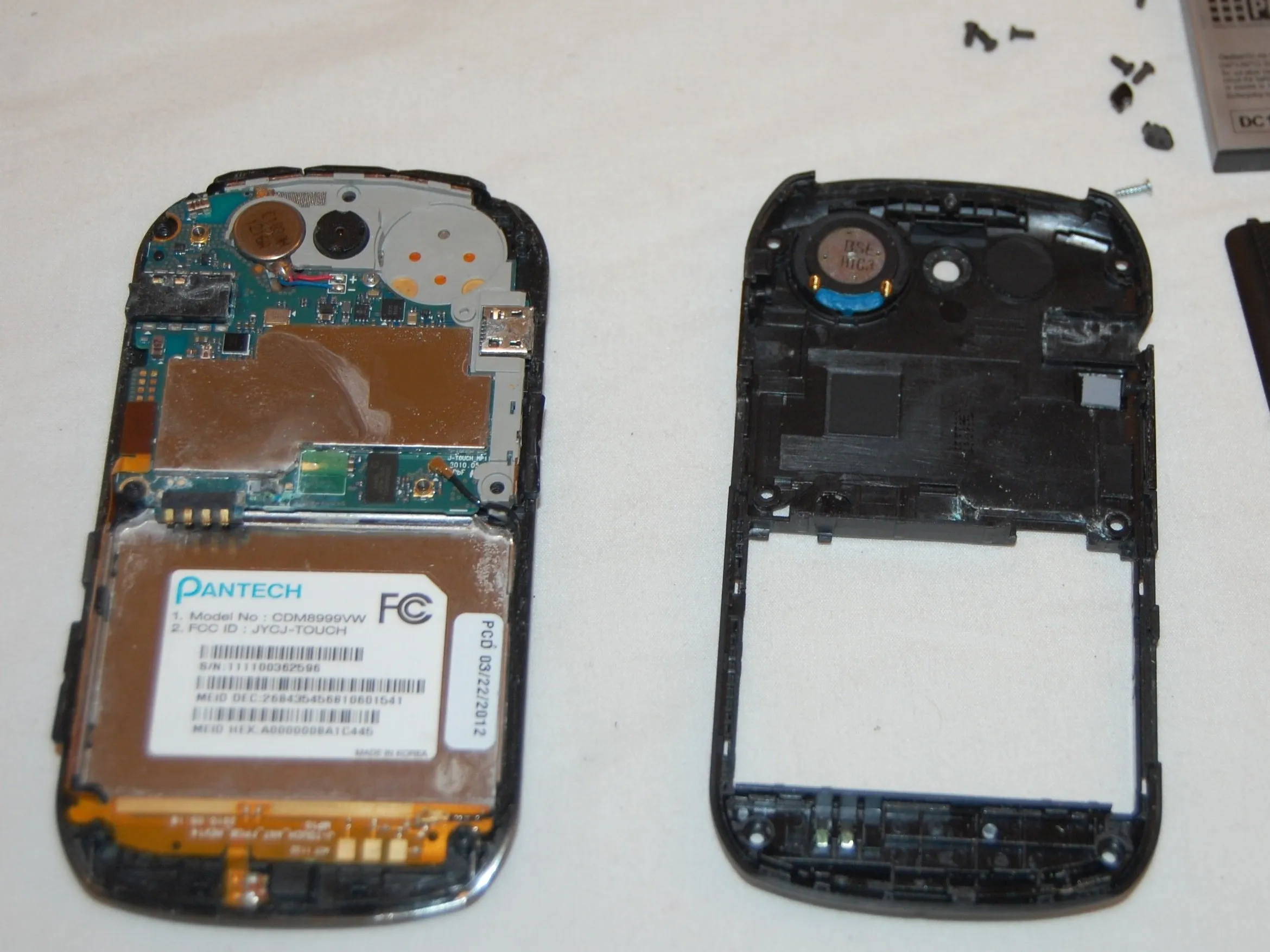

• Найдите место, где задняя крышка соединяется с серебристой окантовкой.

• С помощью большого пальца или насадки 0,8 для извлечения SIM-карт поднимите заднюю панель вверх.

• Проведите большим пальцем или насадкой 0,8 SIM Eject между задней крышкой и серебристой накладкой, пока задняя крышка не освободится.

• Поднимите и снимите заднюю крышку с телефона.

• Положите телефон экраном вниз.

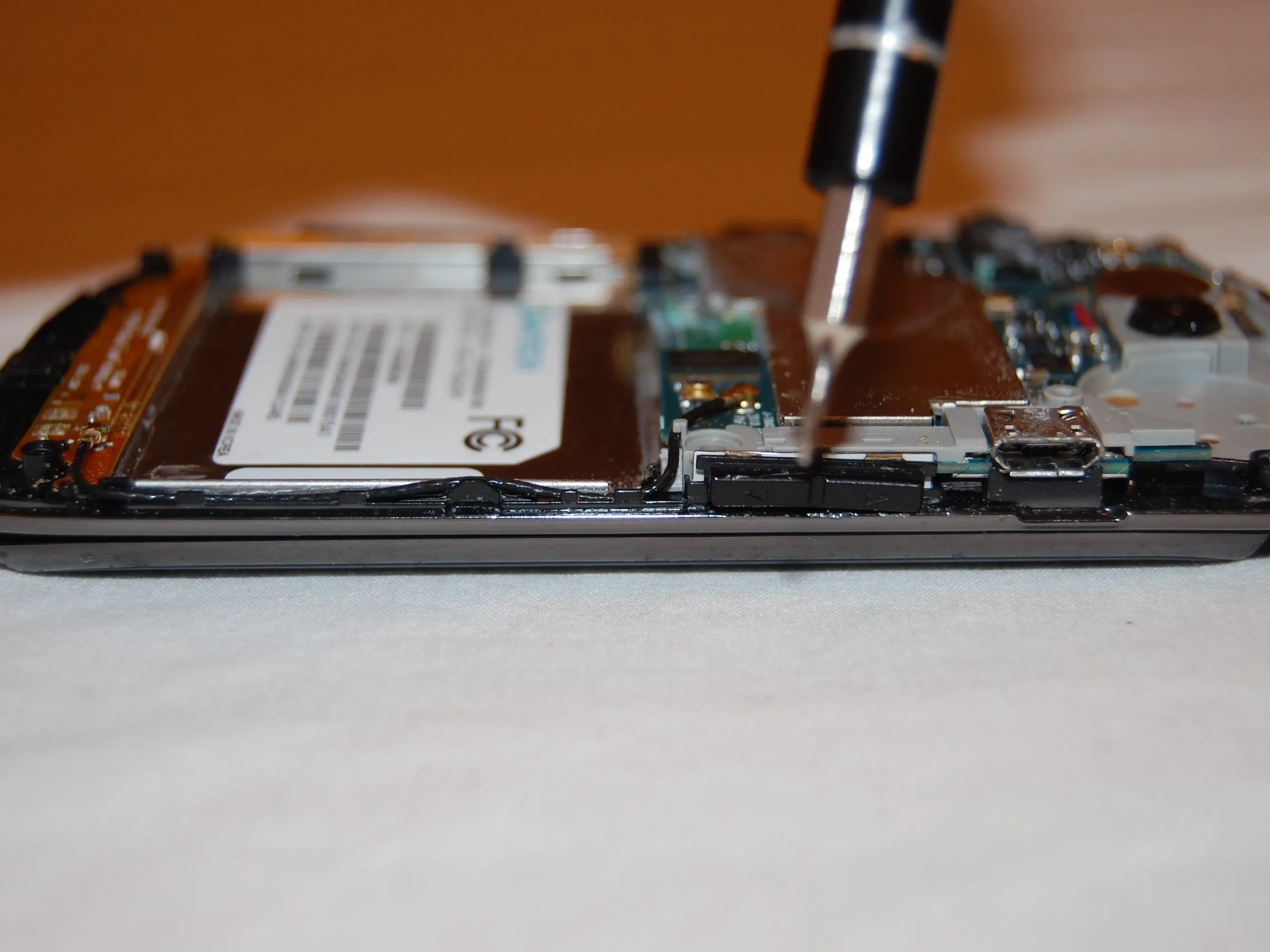

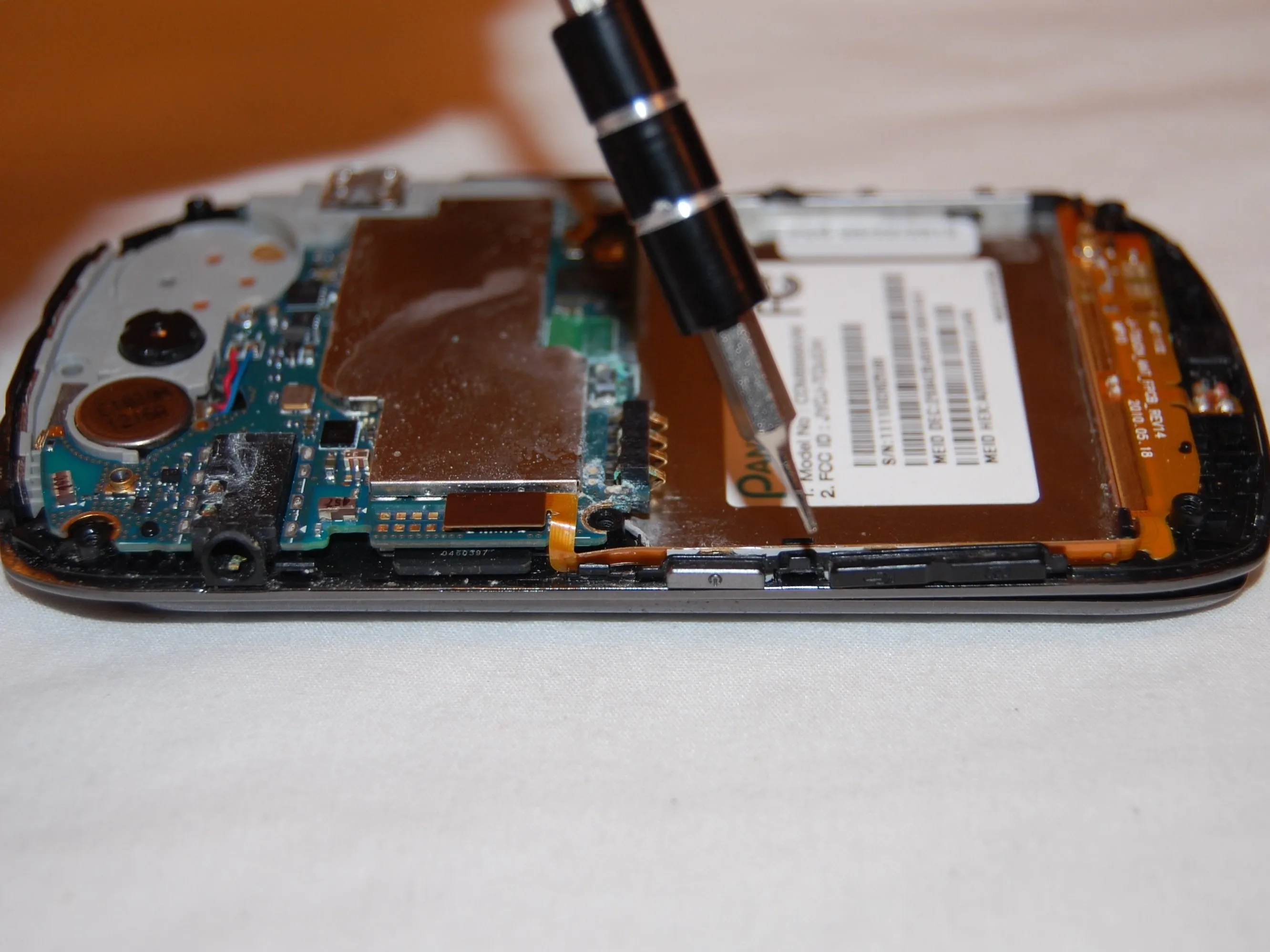

Шаг 7

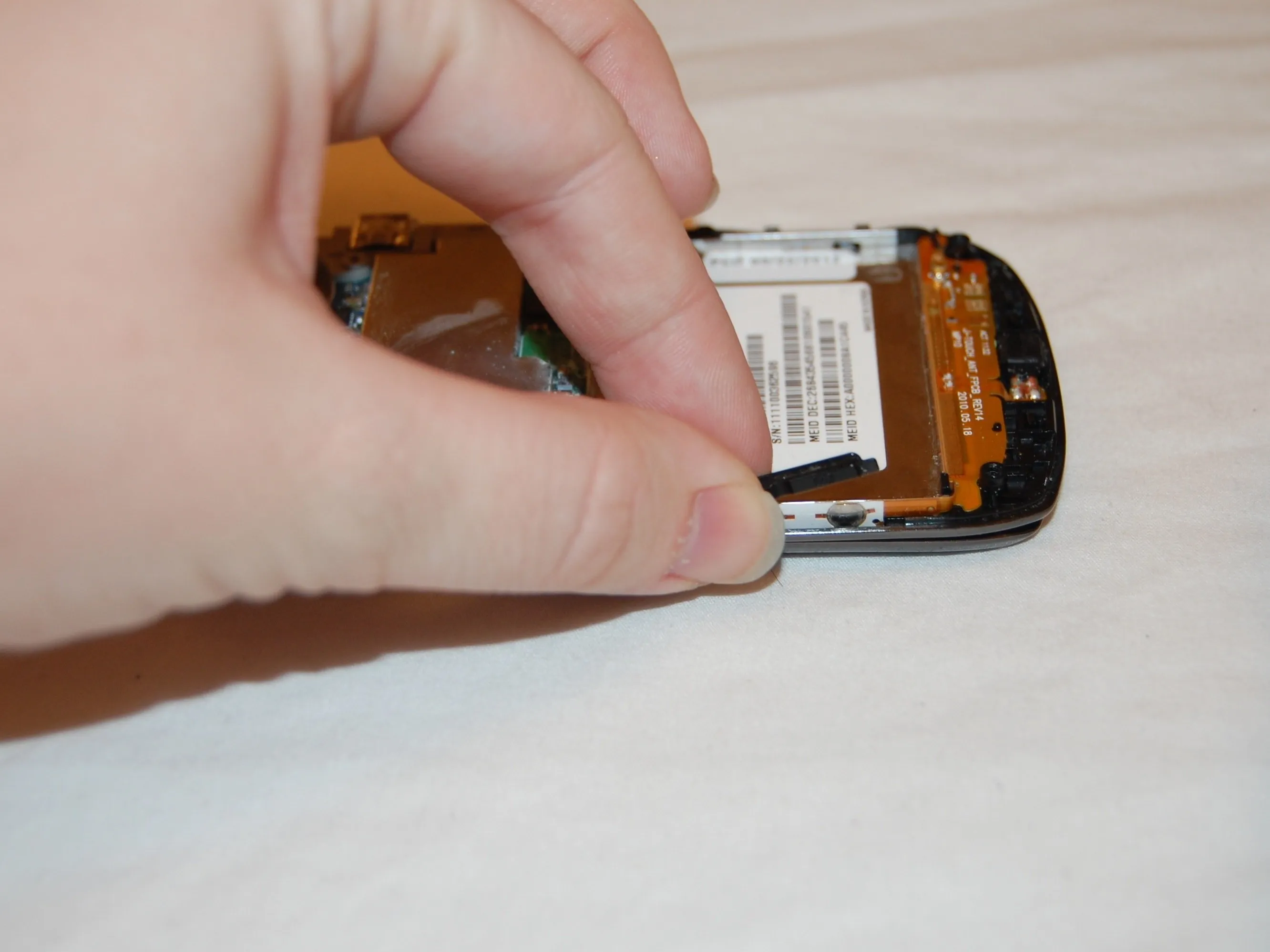

• Найдите кнопки на боковой стороне телефона, которые сейчас не работают.

• Снимите эти кнопки, потянув за них большим и указательным пальцами.

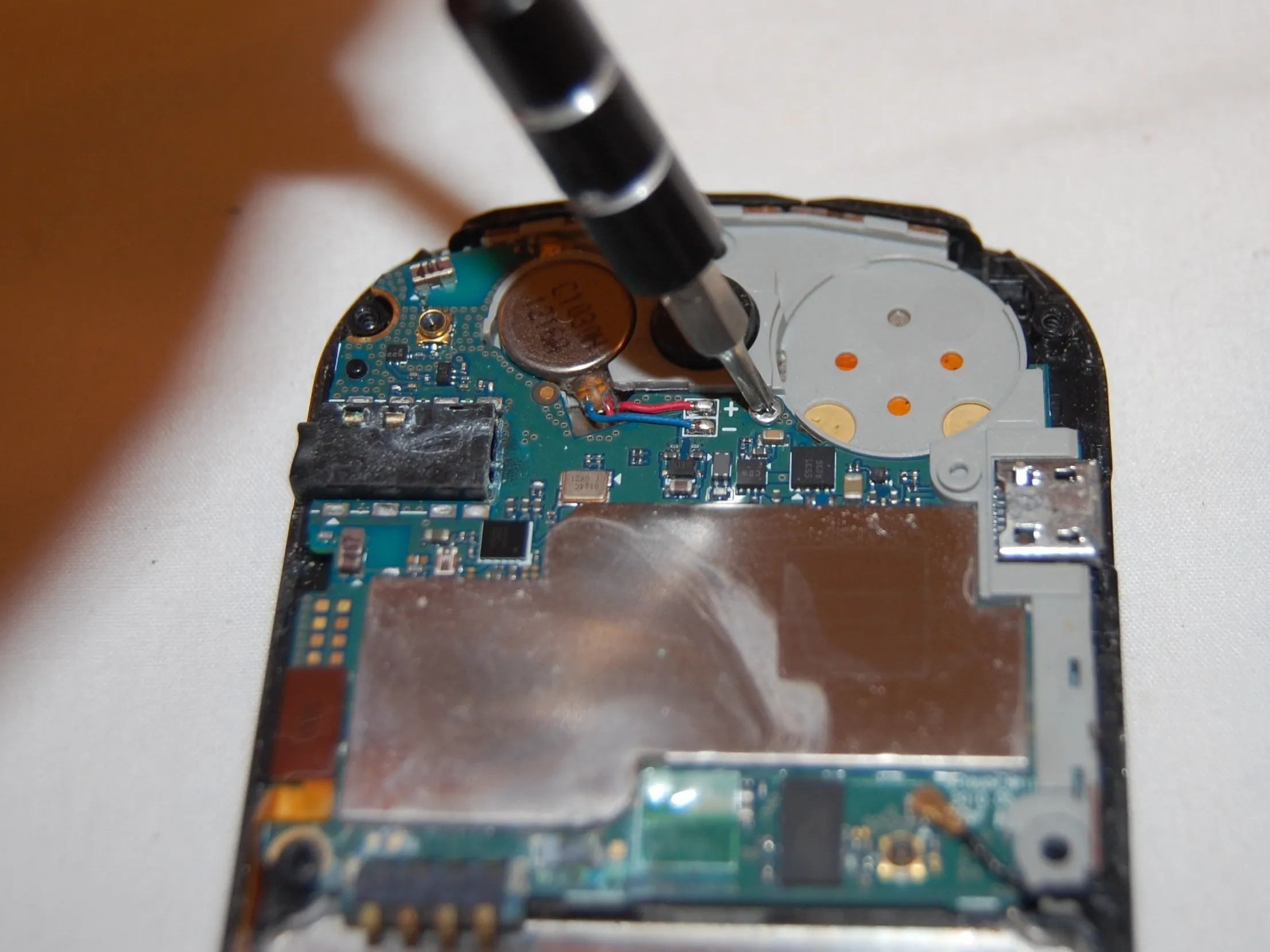

Шаг 8

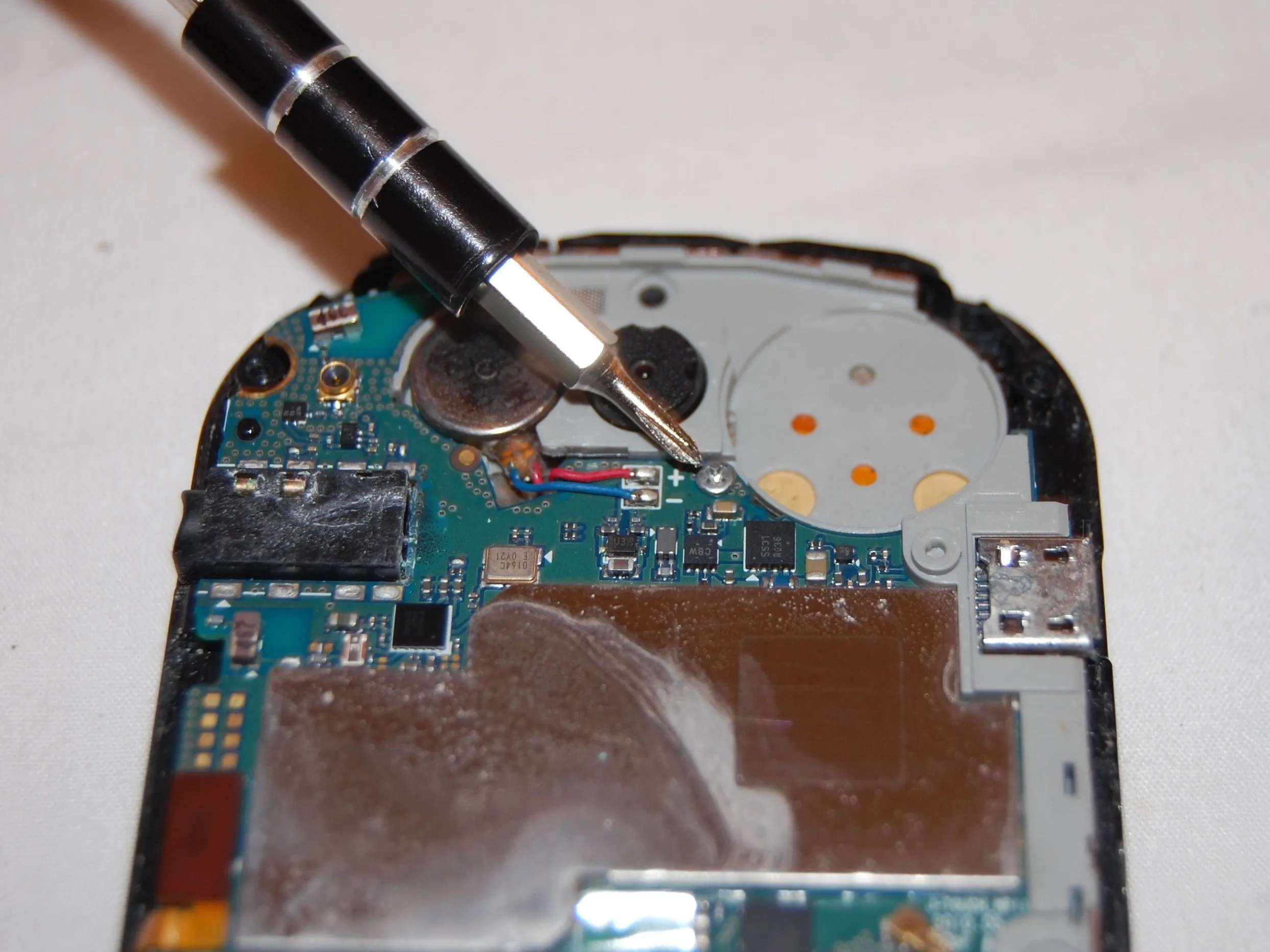

• Найдите винт, который находится в середине материнской платы.

• Отверткой Phillips #000 открутите этот винт.

Шаг 9

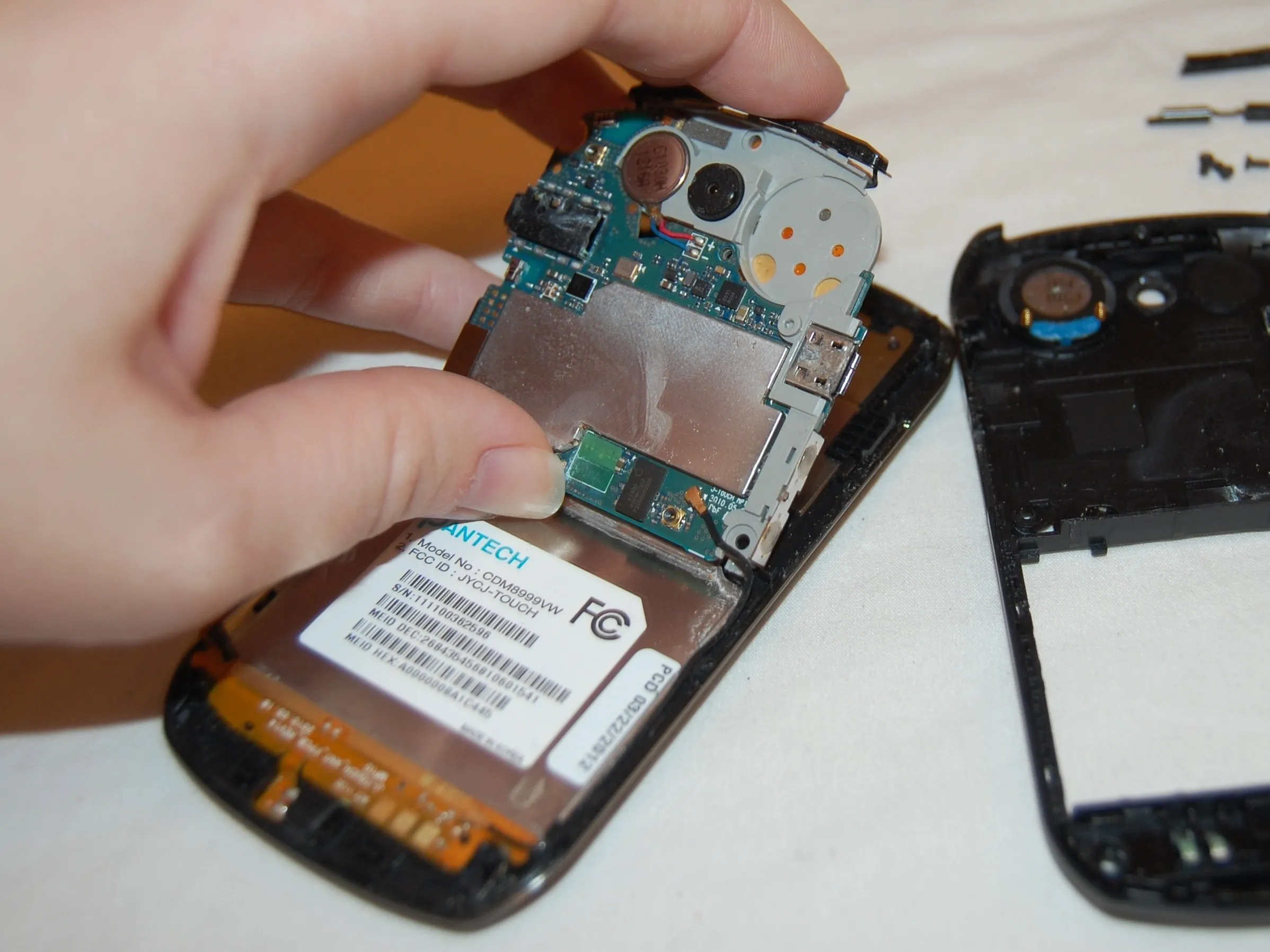

• Отсоедините материнскую плату от передней панели.

Шаг 10

• Найдите маленький провод в правом нижнем углу материнской платы.

• Отсоедините этот провод, аккуратно потянув за него большим и указательным пальцами.

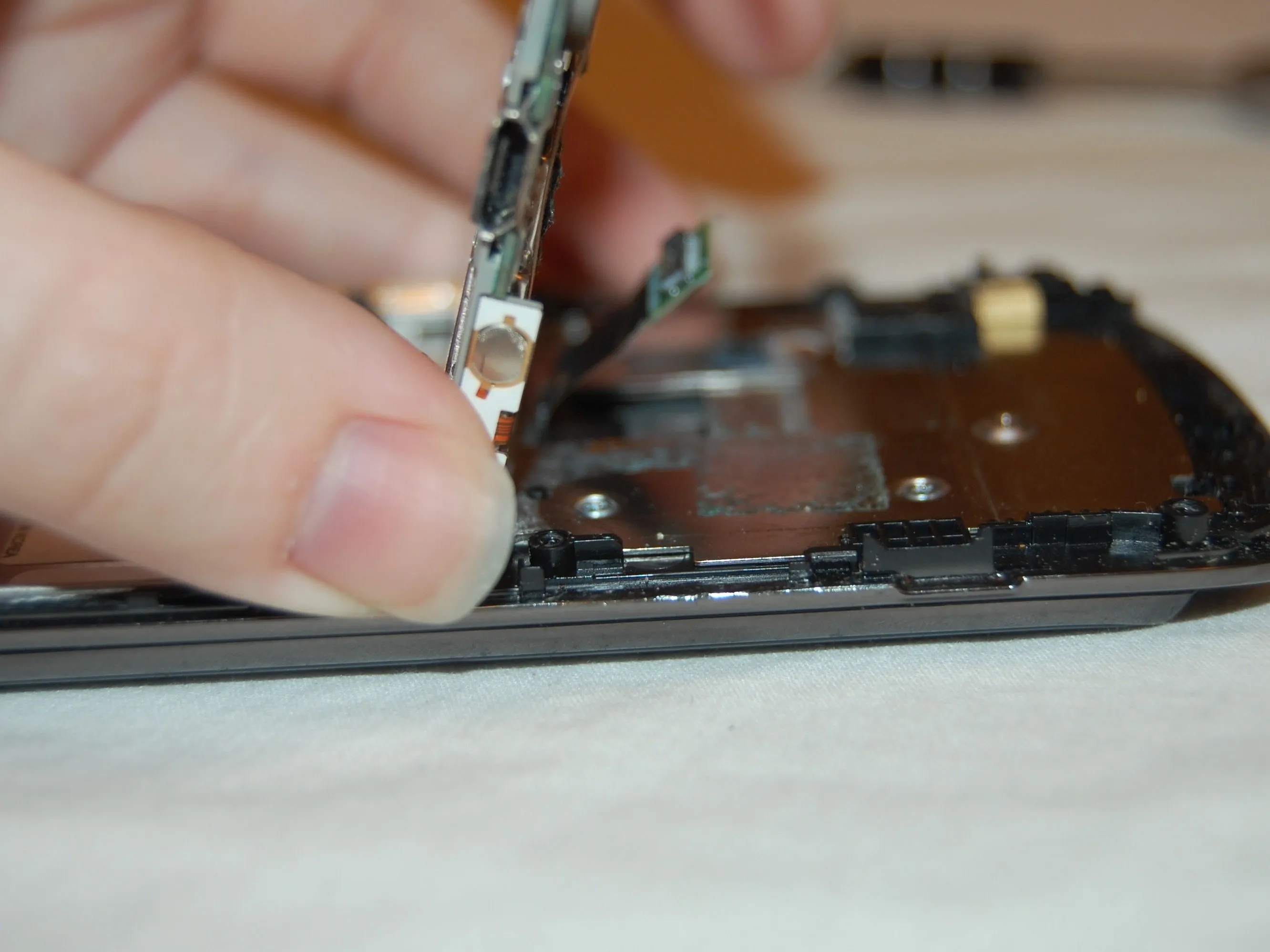

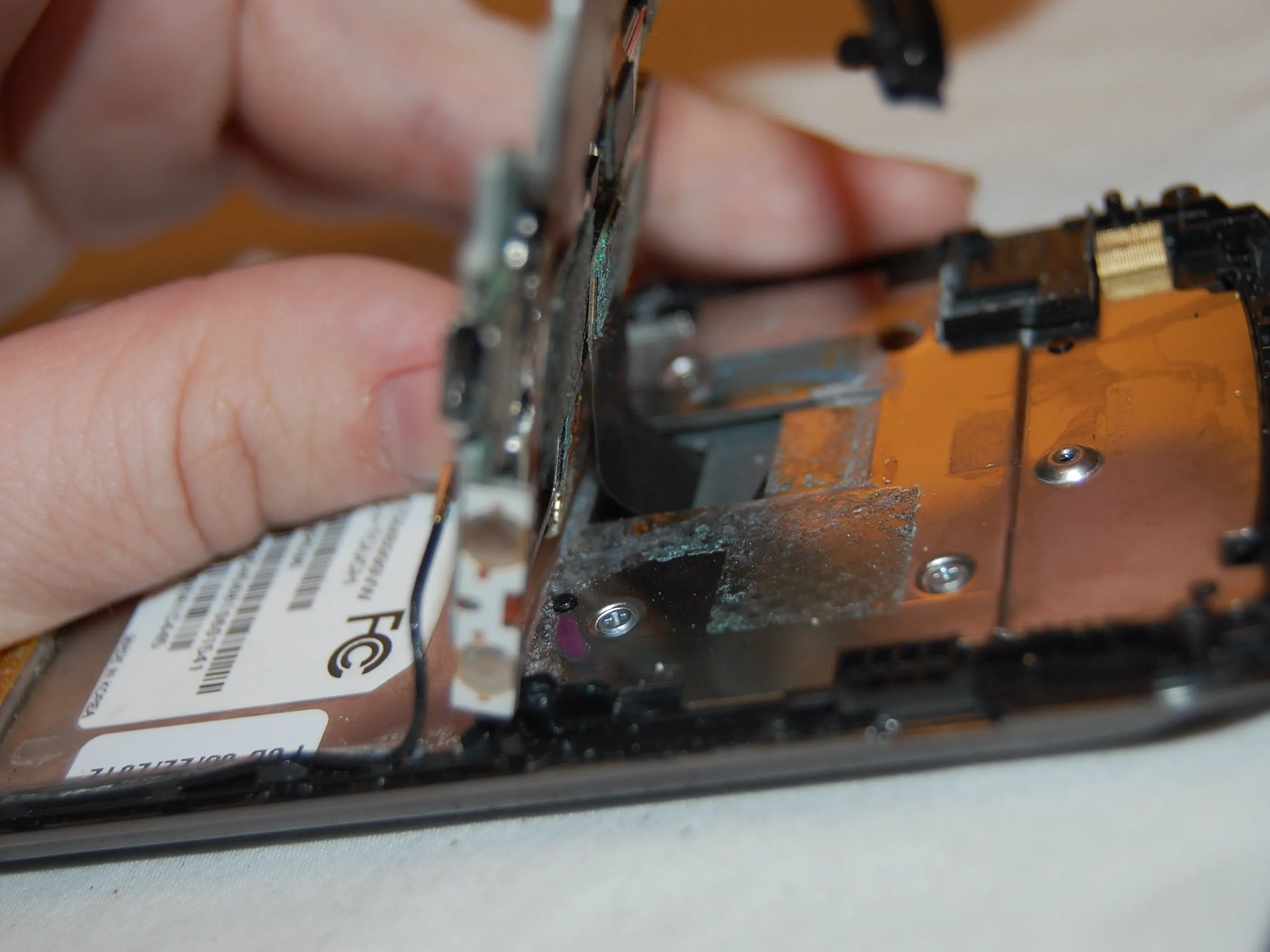

Шаг 11

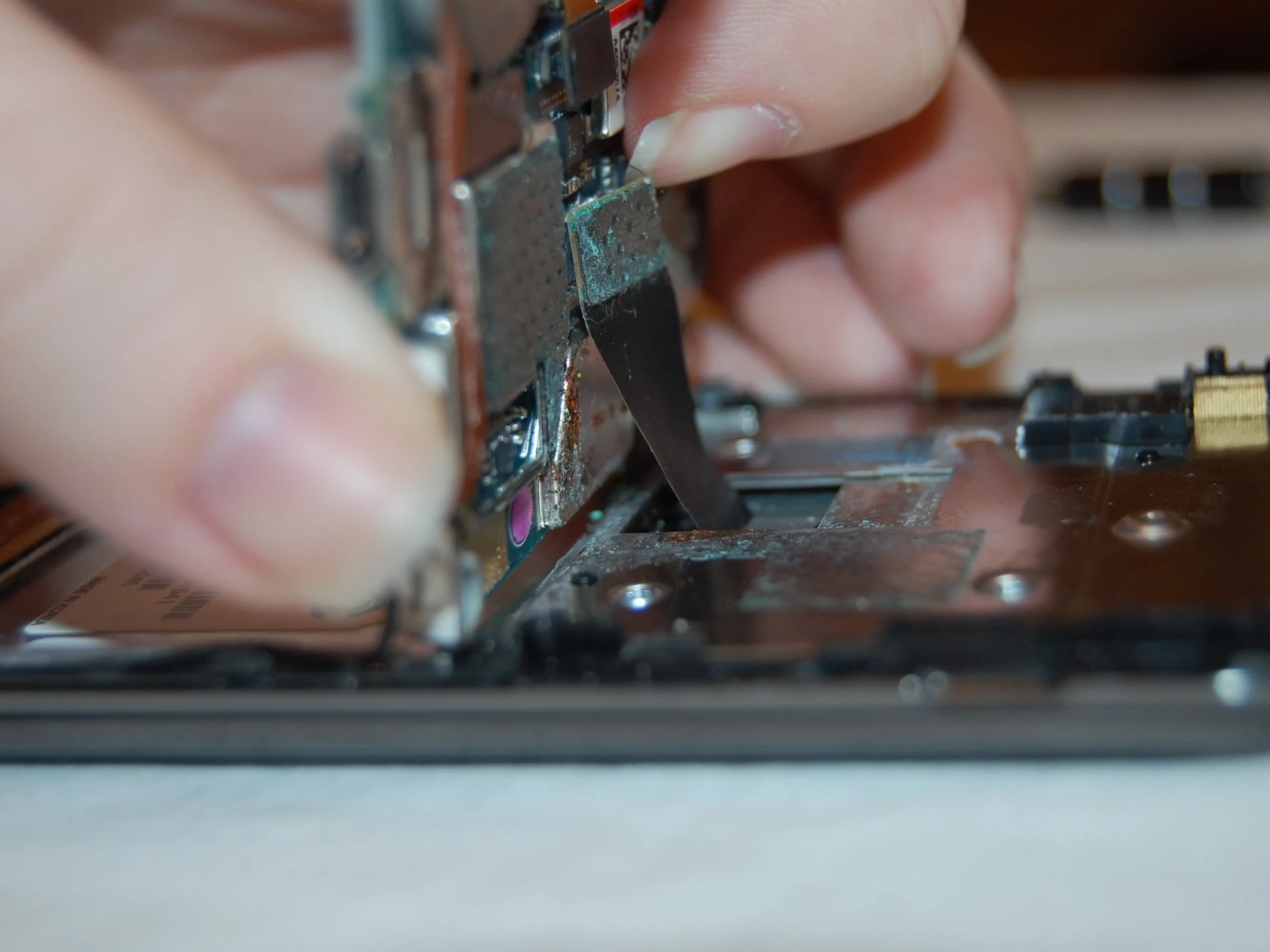

• Поднимите материнскую плату.

• Найдите кабель, который крепит материнскую плату к переднему корпусу.

• Используйте насадку 0,8 SIM Eject или ноготь, чтобы поднять и отсоединить часть, которая крепит кабель к материнской плате.

Шаг 12

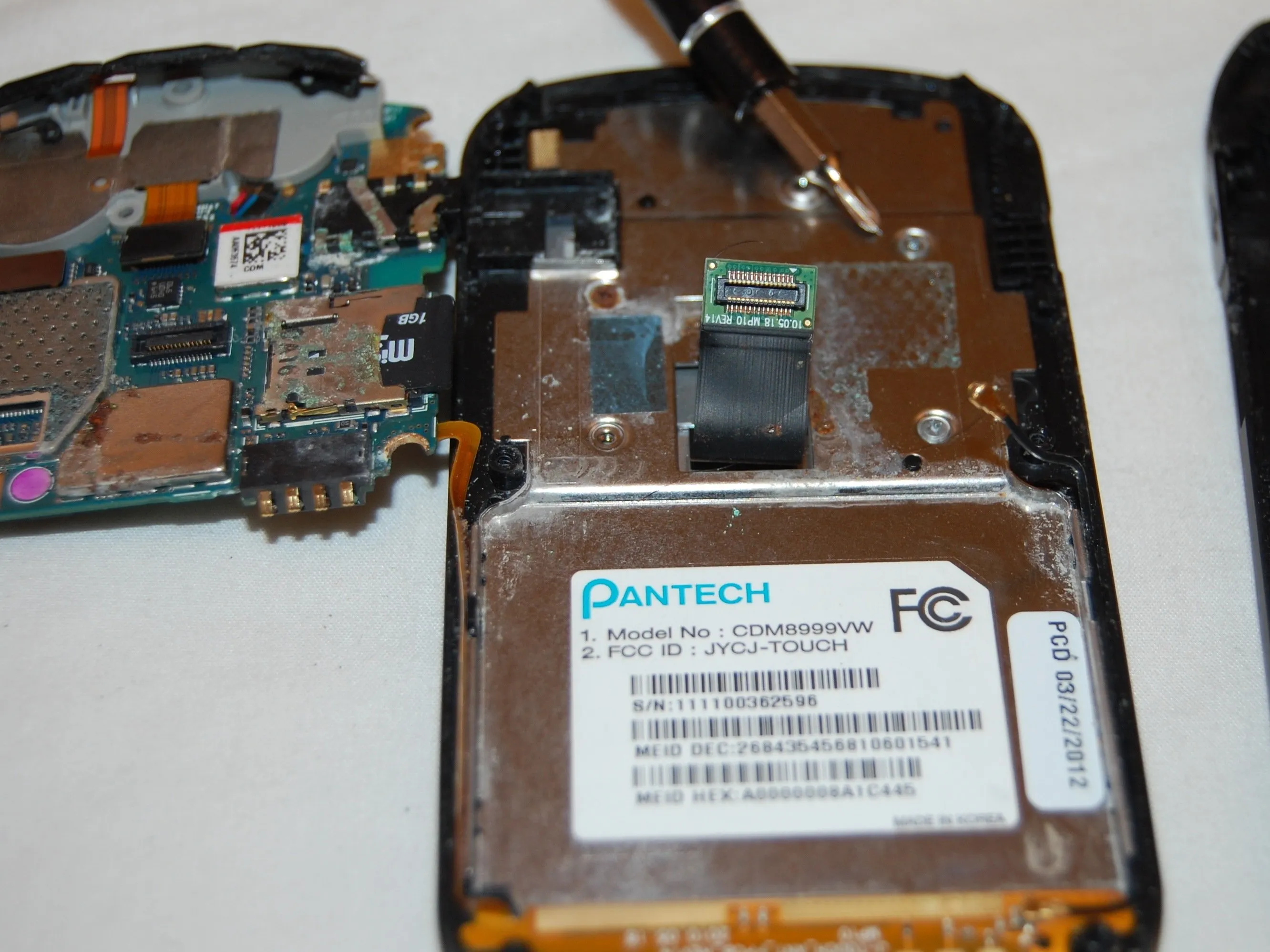

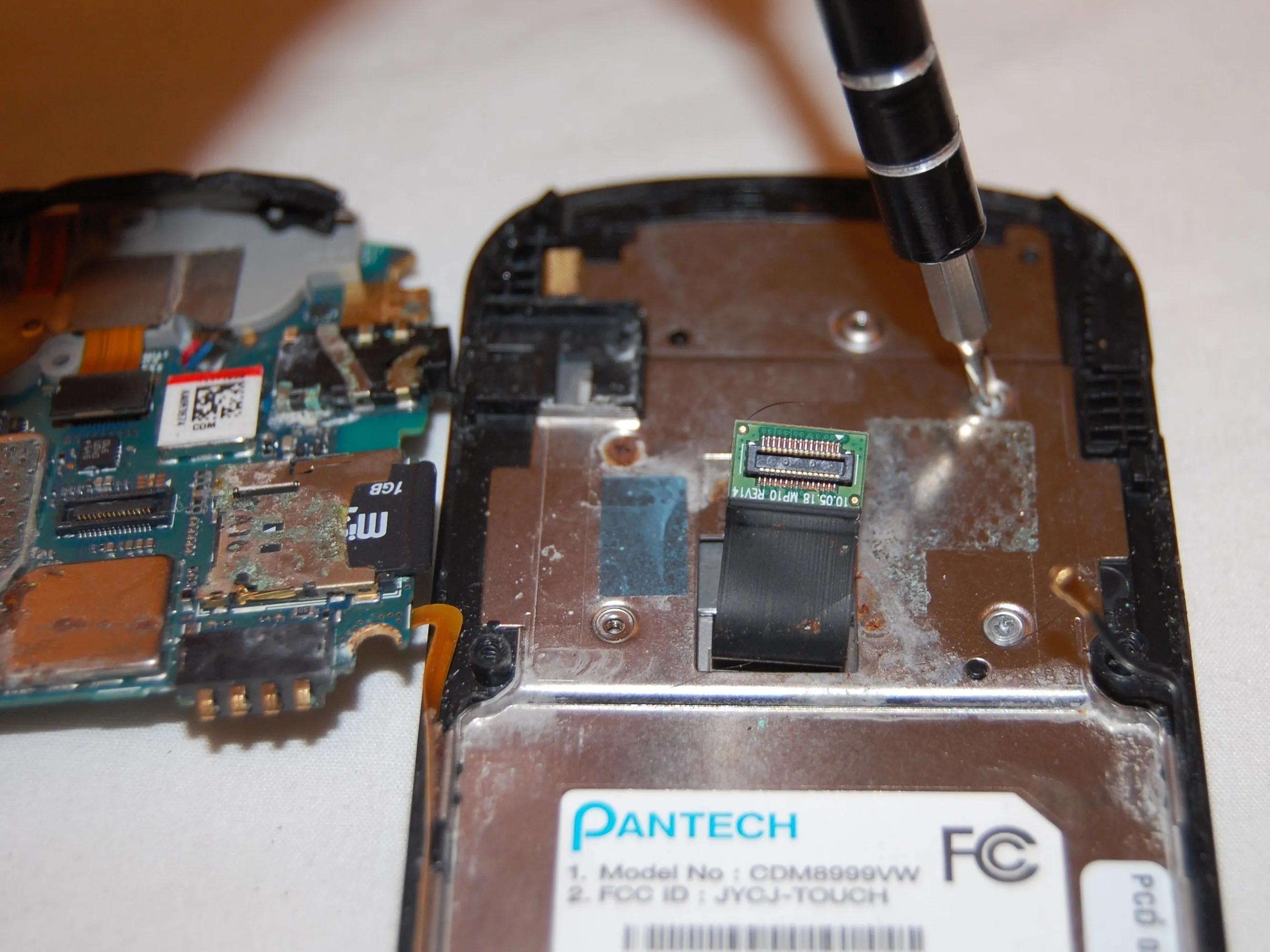

• Переверните материнскую плату в левую часть переднего корпуса.

• Найдите четыре винта, которые находились под материнской платой.

• С помощью отвертки Phillips #000 выкрутите все четыре винта.

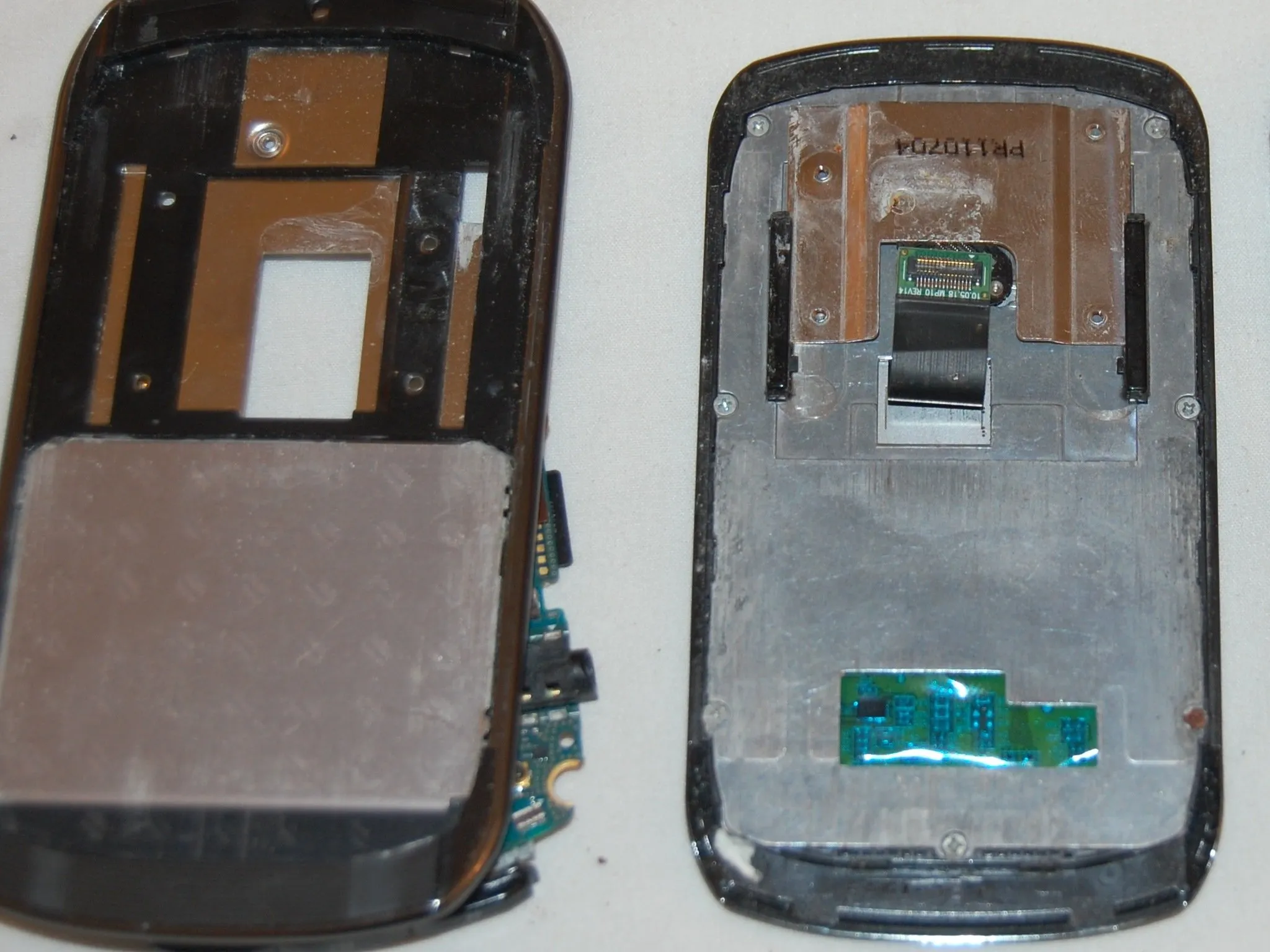

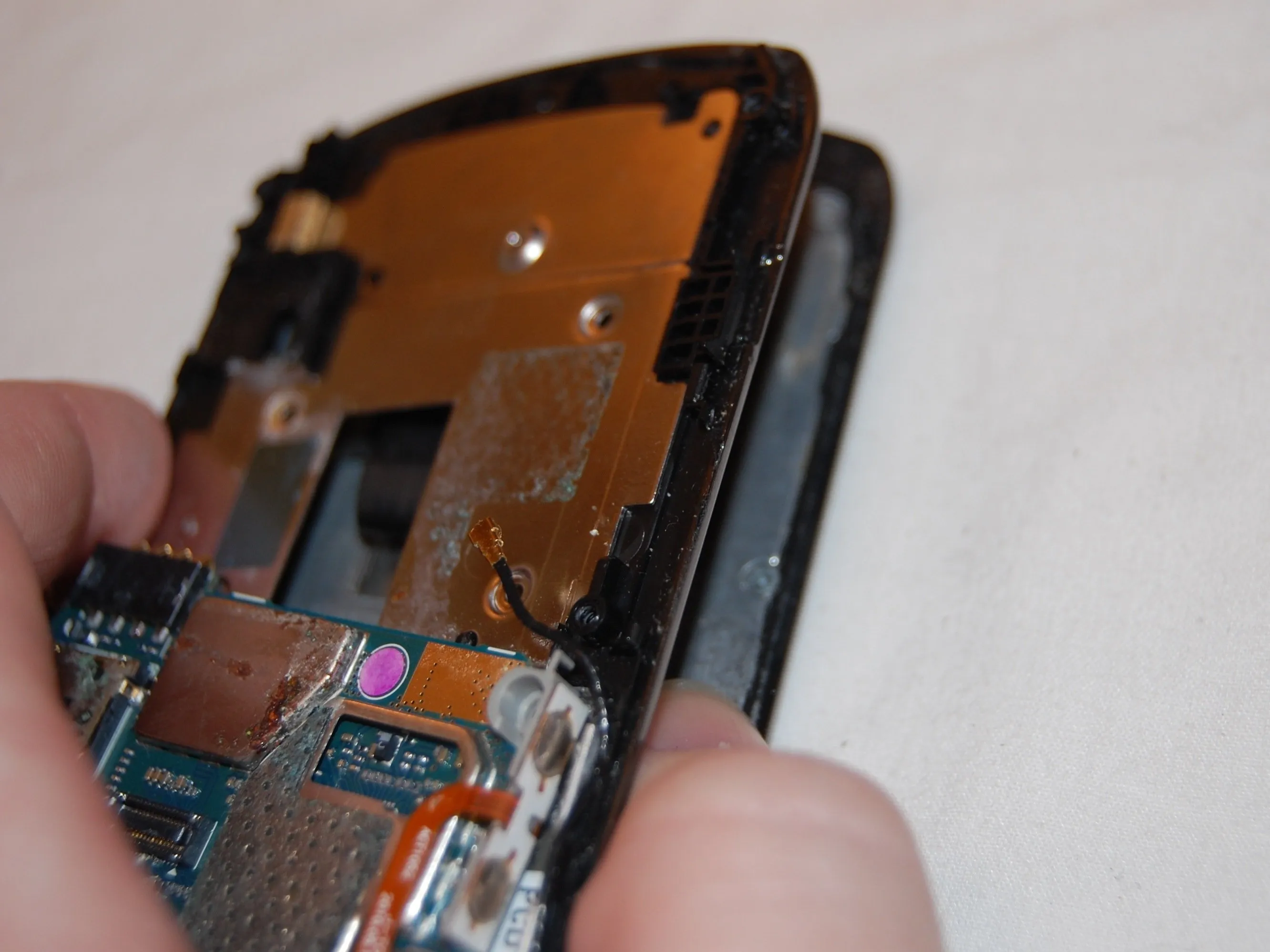

Шаг 13

• При помощи большого пальца или насадки 0,8 SIM Eject поднимите слой, содержащий материнскую плату, с передней панели телефона.

• Проведите большим пальцем или насадкой 0,8 SIM Eject по краю этого слоя, чтобы ослабить его.

• Снимите слой, когда он станет достаточно свободным.

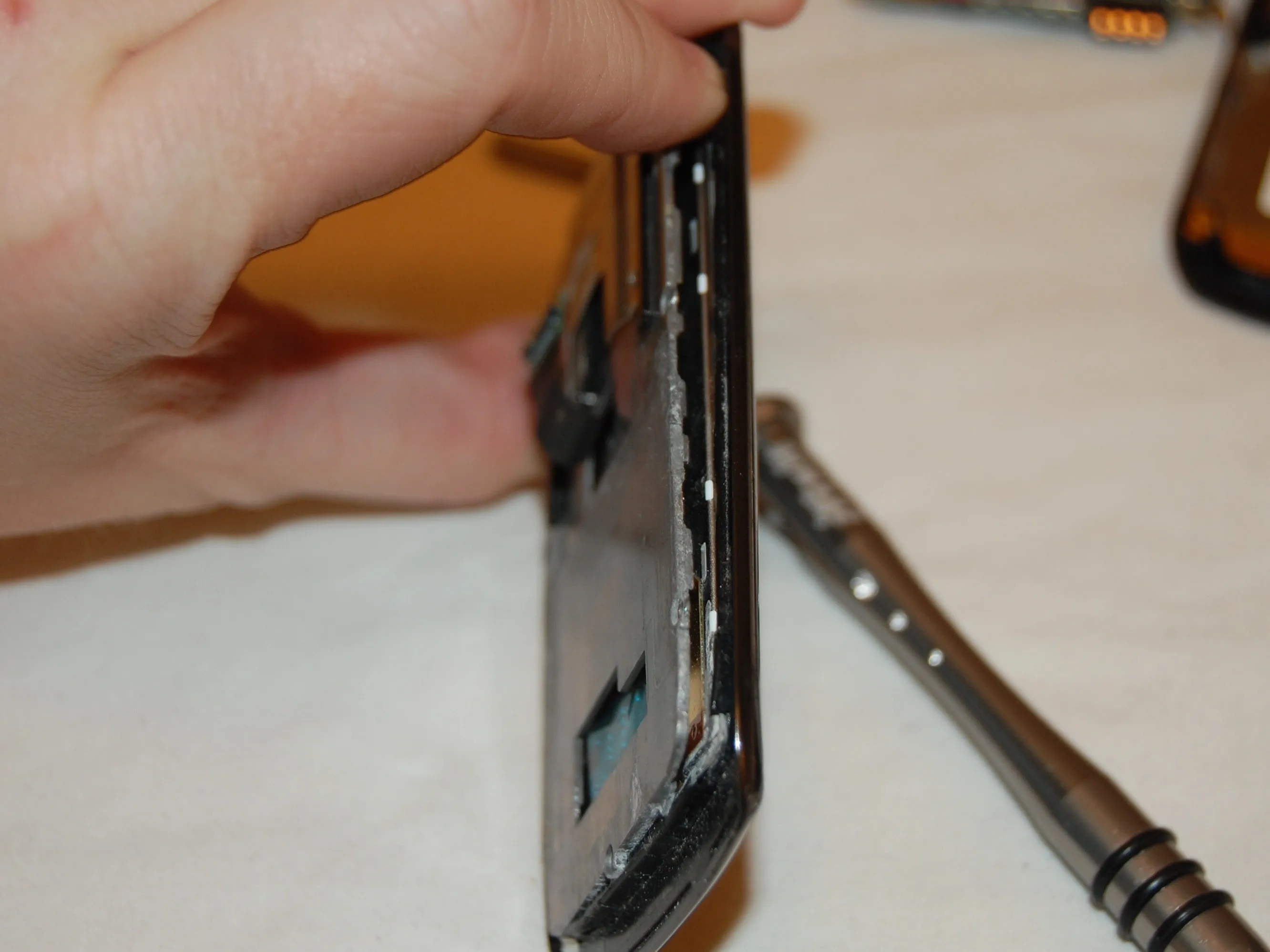

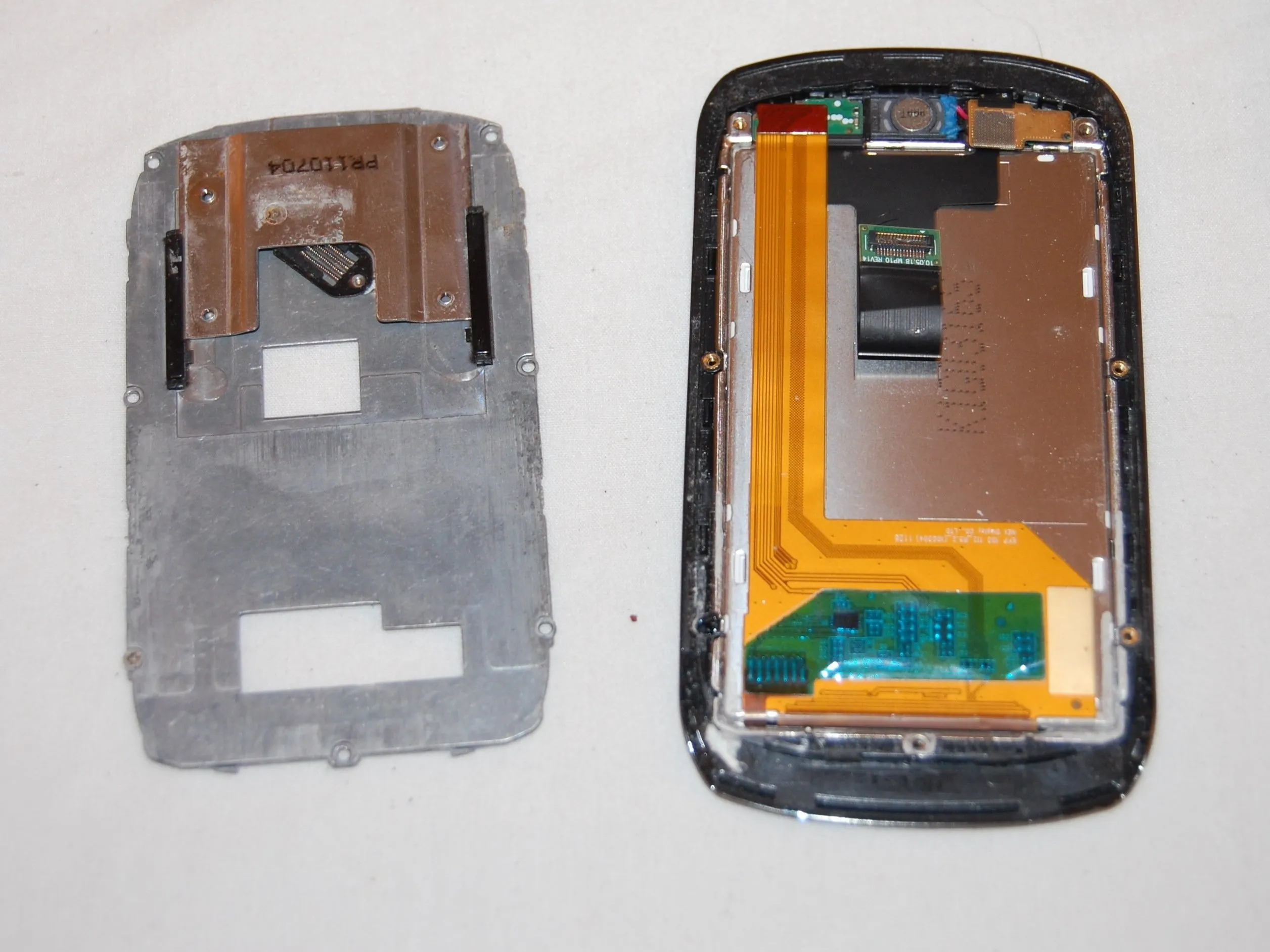

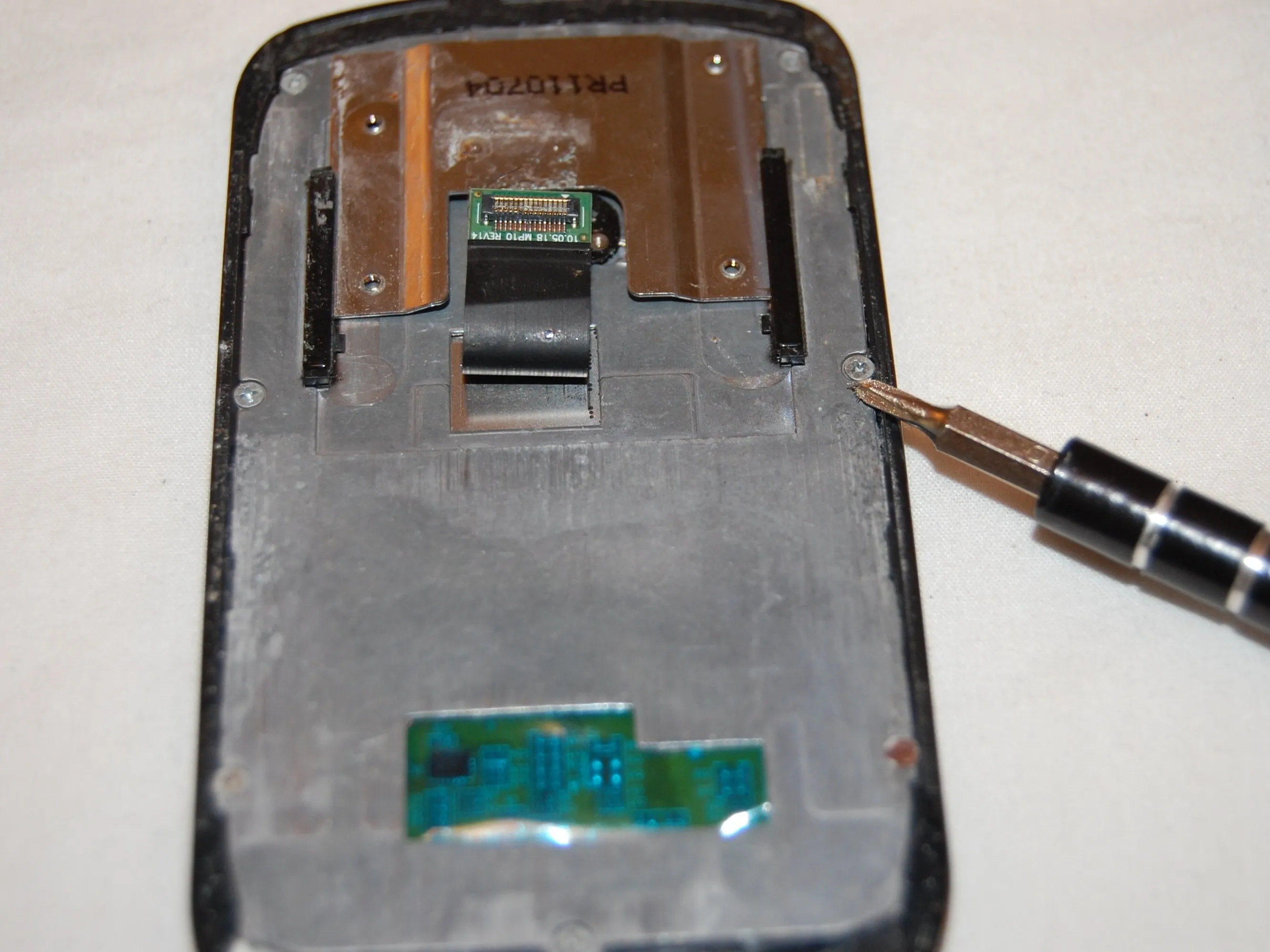

Шаг 14

• Под слоем, который вы только что сняли, находится кусок металла с семью винтами на нем.

• Отверткой Phillips #000 выкрутите все семь винтов.

• С помощью пальца или биты 0,8 SIM Eject извлеките этот металлический элемент из передней части телефона.

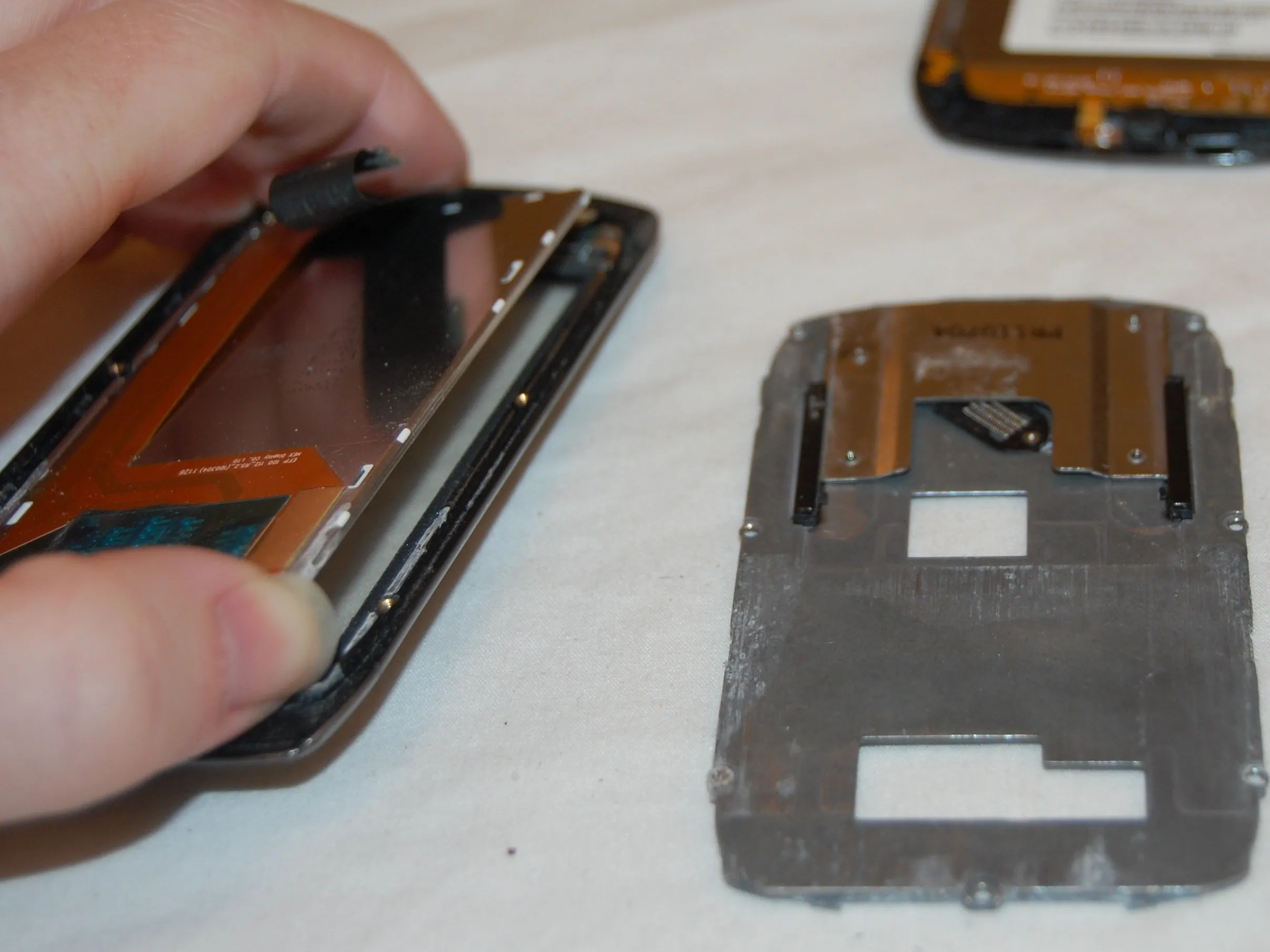

Шаг 15

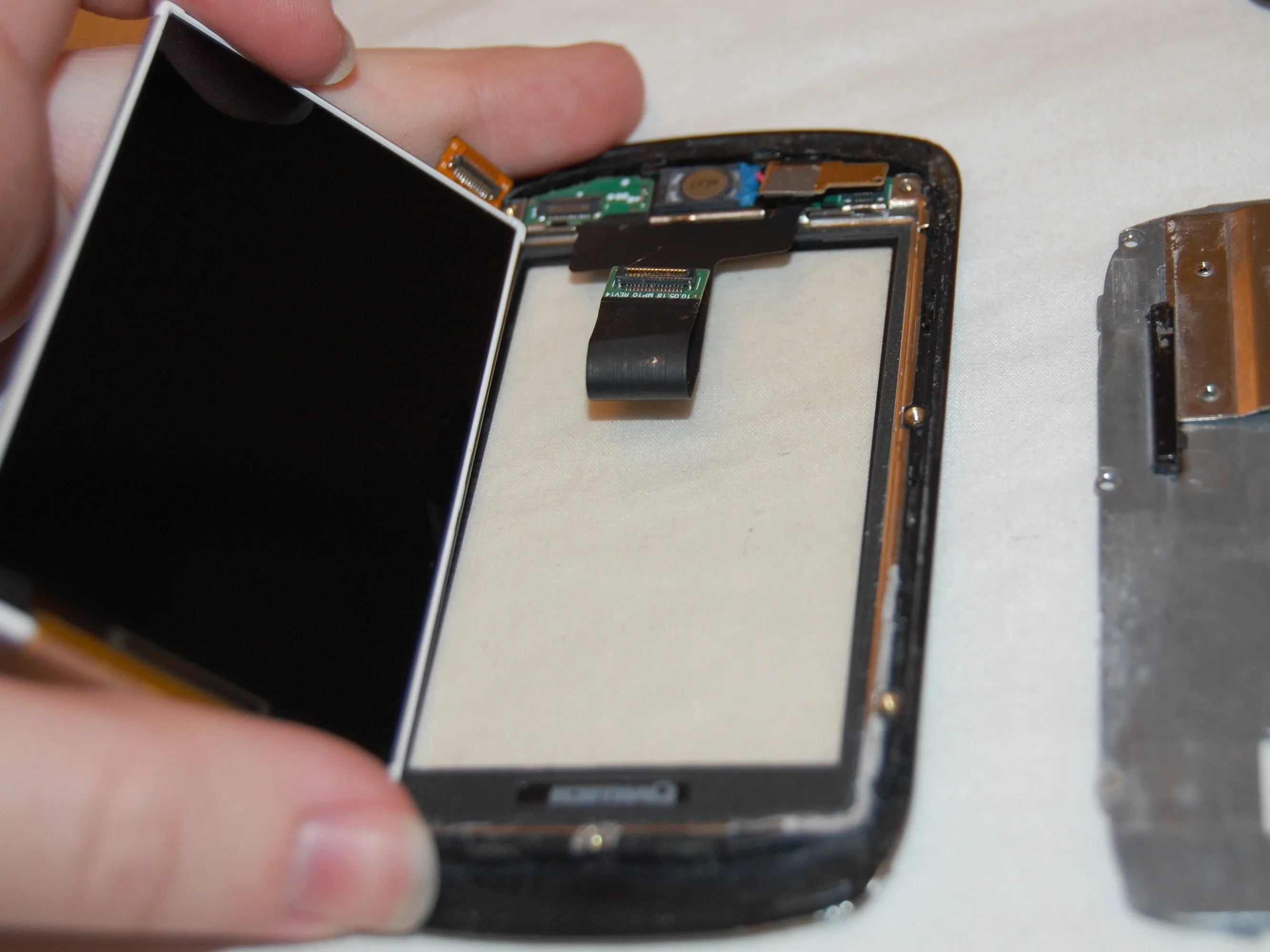

• Вы видите заднюю часть экрана.

• Чтобы снять экран, поднимите его сбоку.

Шаг 16

• Поздравляем! Вы завершили разборку Pantech Crux.
