Разборка Pebble

Введение

Добро пожаловать в будущее часовой эволюции. Pebble E-Paper Watch - это 'первые часы, созданные для 21 века'. Они могут отслеживать ваши поездки на велосипеде, отображать ваши текстовые сообщения и даже определять время! У нас не было другого выбора, кроме как вскрыть Pebble и посмотреть, что же в них такого.

Обновление: Изначально мы не нашли аппаратных доказательств поддержки Bluetooth Low Energy, но инженеры Pebble связались с нами, чтобы прояснить ситуацию. Их радиочастотный модуль действительно поддерживает BLE, и они заверили нас, что обновление прошивки для поддержки этой функции уже готово.

Не теряйте времени! Заходите на Twitter, чтобы следить за последними новостями о разборе.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка Pebble

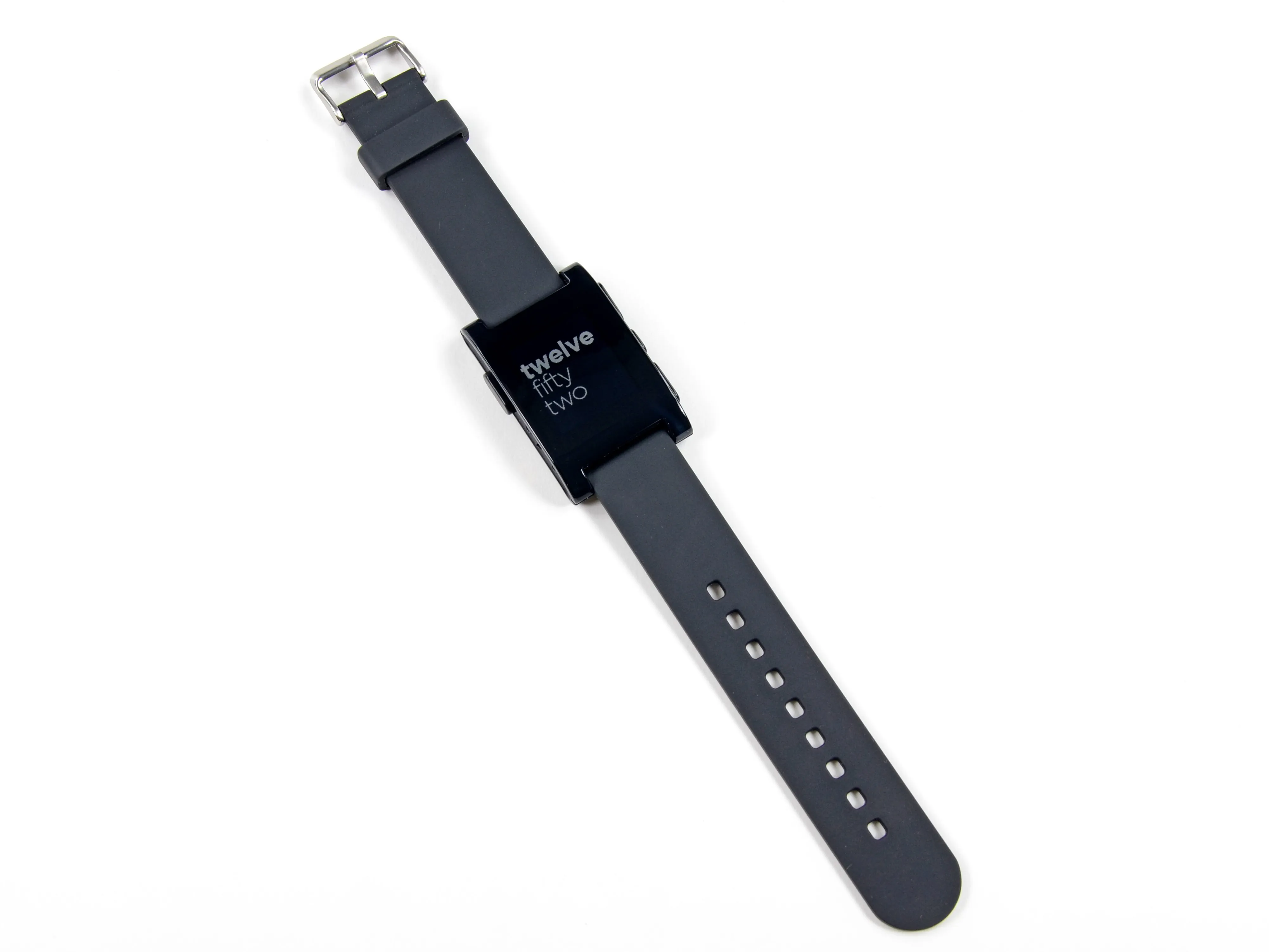

• Галька - это небольшой камень, который часто бросают в пруды или озера. Pebble, с другой стороны, - это умные часы, подпитываемые приложениями, подключенными к интернету, и неограниченными инновациями.

• Часы подключаются к смартфону (iPhone или Android) через Bluetooth, оповещая о входящих звонках, электронных письмах и смс на запястье.

• Но какое оборудование отвечает за работу Pebble? Вот перечисленные технические характеристики:

• Черно-белый электронный дисплей с разрешением 144 x 168 пикселей

• Bluetooth 2.1+ EDR и 4.0 (Low Energy)

• Вибромотор

• 3-осевой акселерометр с функцией распознавания жестов

Шаг 2

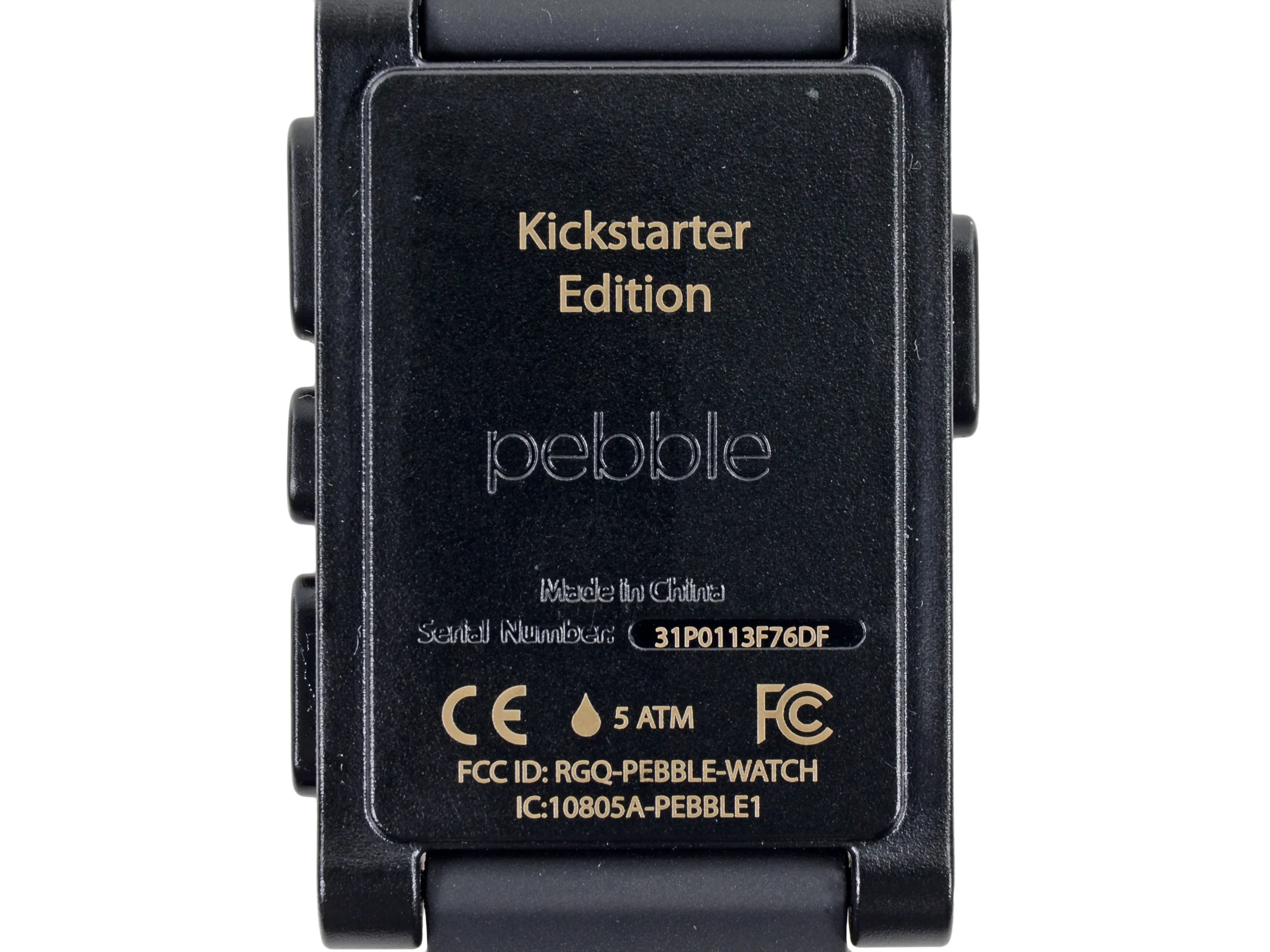

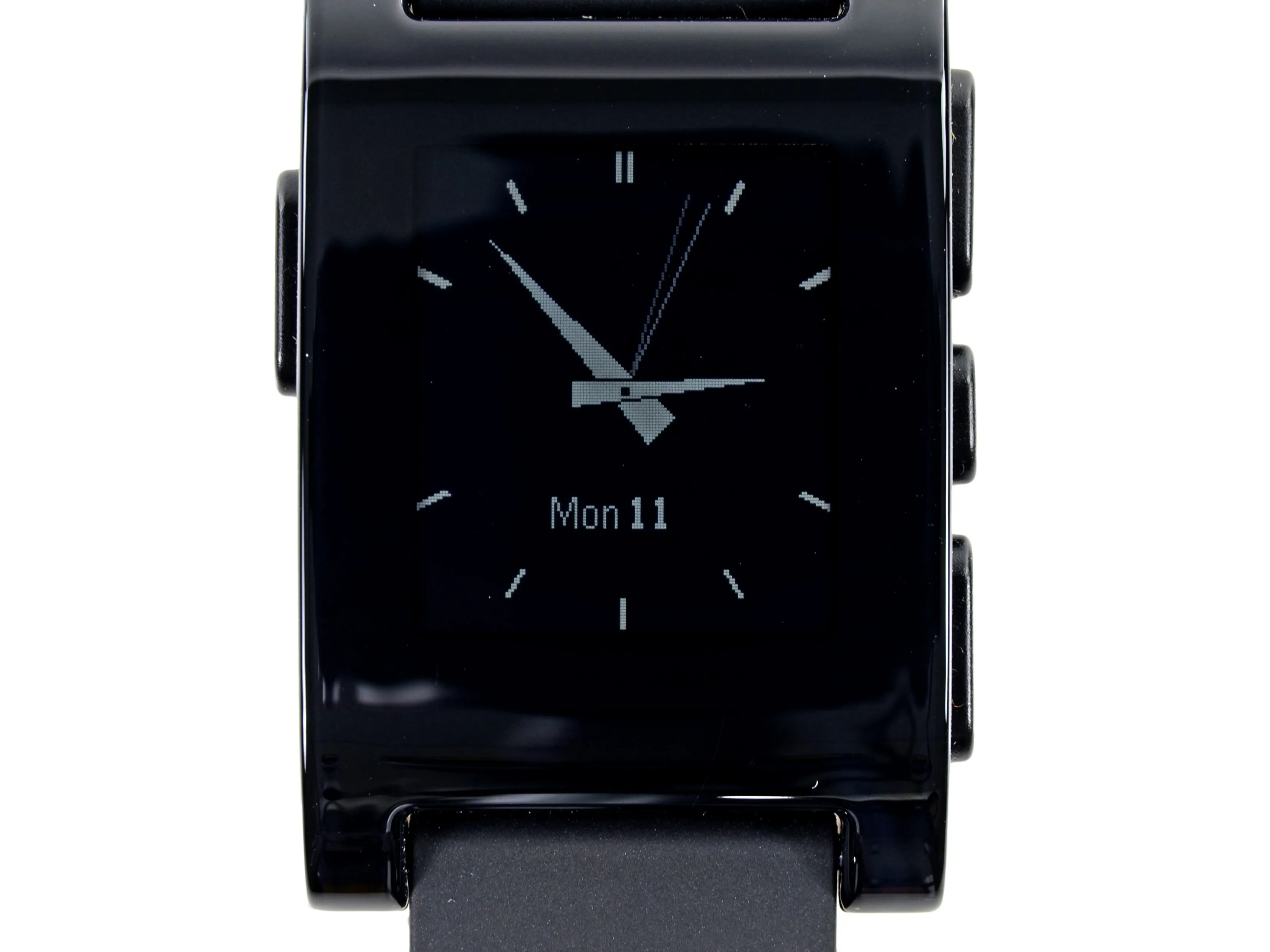

• Задняя сторона Pebble украшена красивой надписью золотого цвета.

• Часы водонепроницаемы до 5 АТМ (50 метров или 165 футов), что позволяет носить их во время мытья посуды, занятий спортом и плавания на мелководье. 'А где его нельзя носить?' - спросите вы.

• Наверное, не здесь. Конечно, не здесь. И уж точно не здесь.

• Чтобы защитить Pebble от повреждений водой, передняя часть плотно прилегает к прозрачной пластиковой рамке и герметично закрывается.

Шаг 3

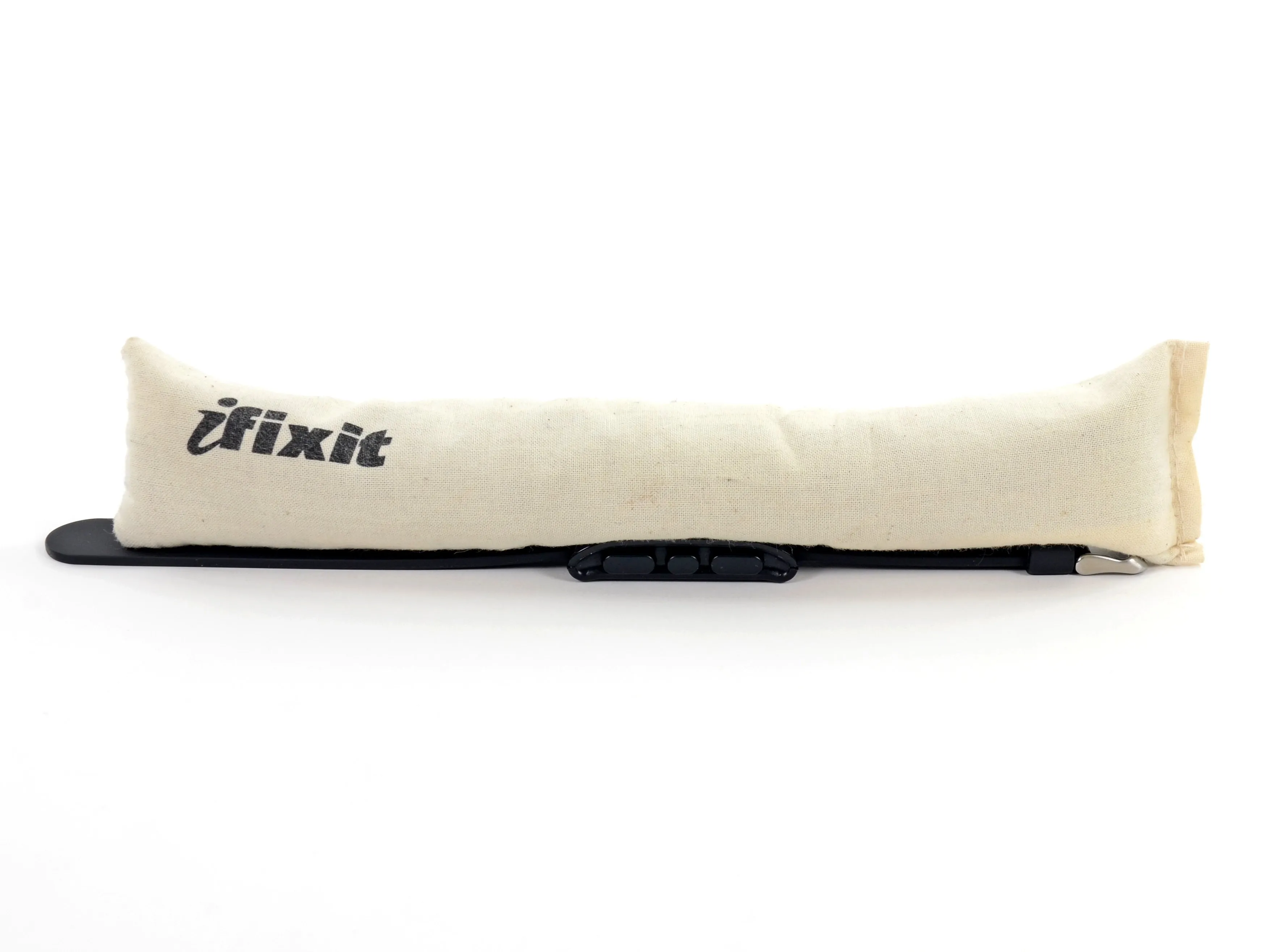

• Если у часов нет видимых внешних винтов, ваш первый вопрос, вероятно, звучит примерно так: 'Эй, Делаете.ру, как открыть то, что нельзя открыть?'.

• Наш ответ: 'Конечно же, с помощью нашего iOpener!'.

• Мы надеемся, что с помощью тепла и умных действий нам удастся перехитрить самые умные в мире часы.

Шаг 4

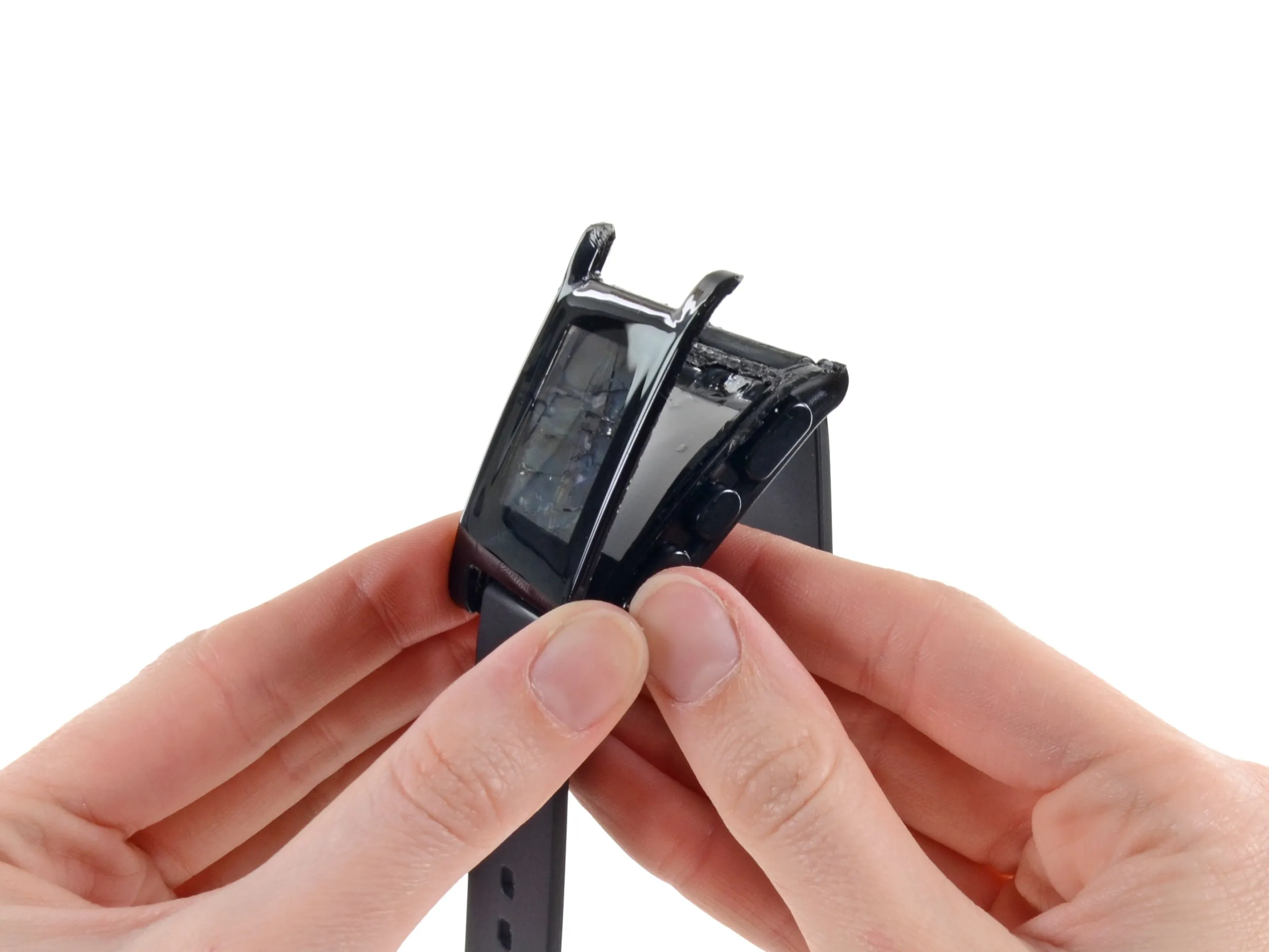

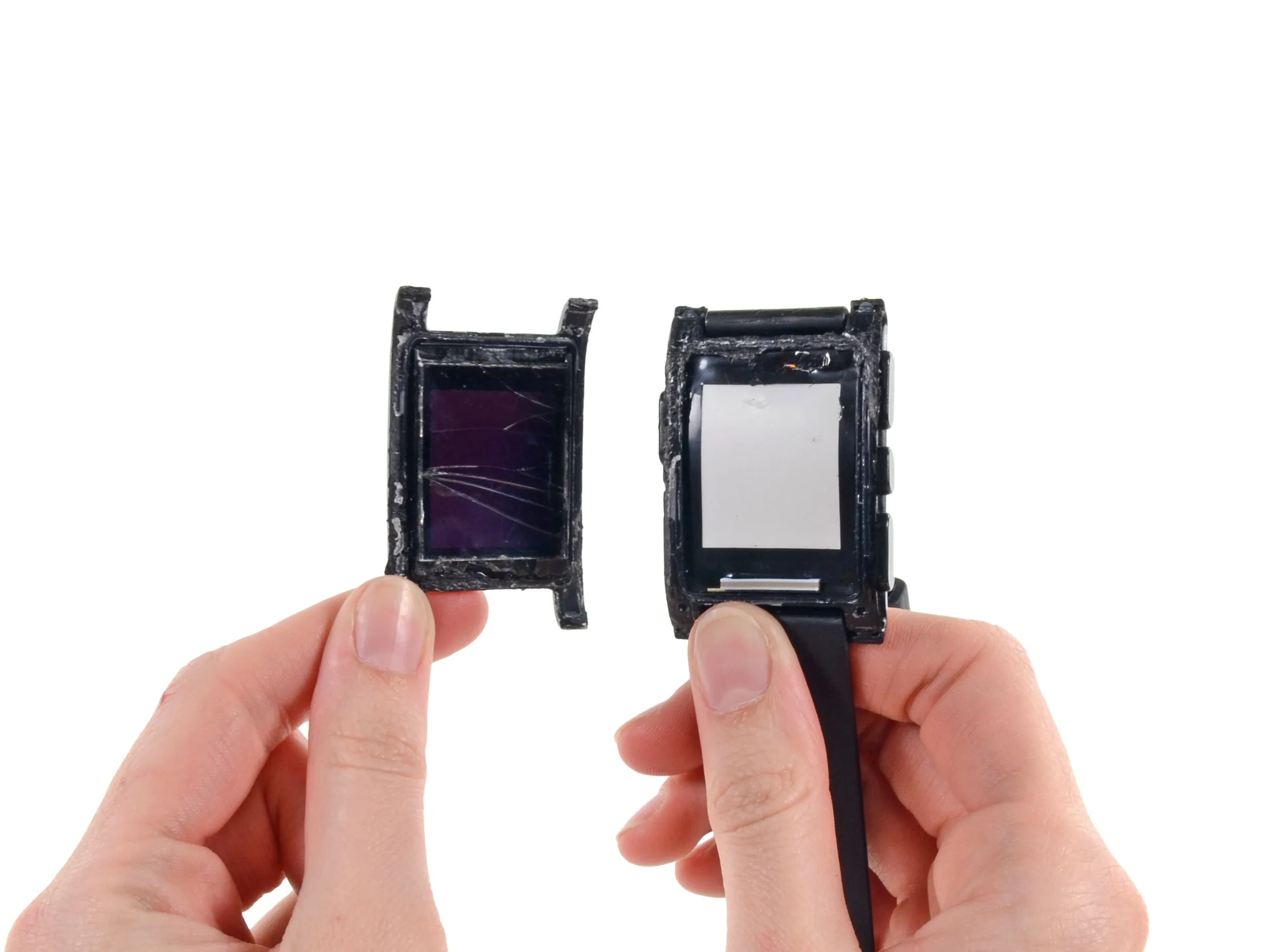

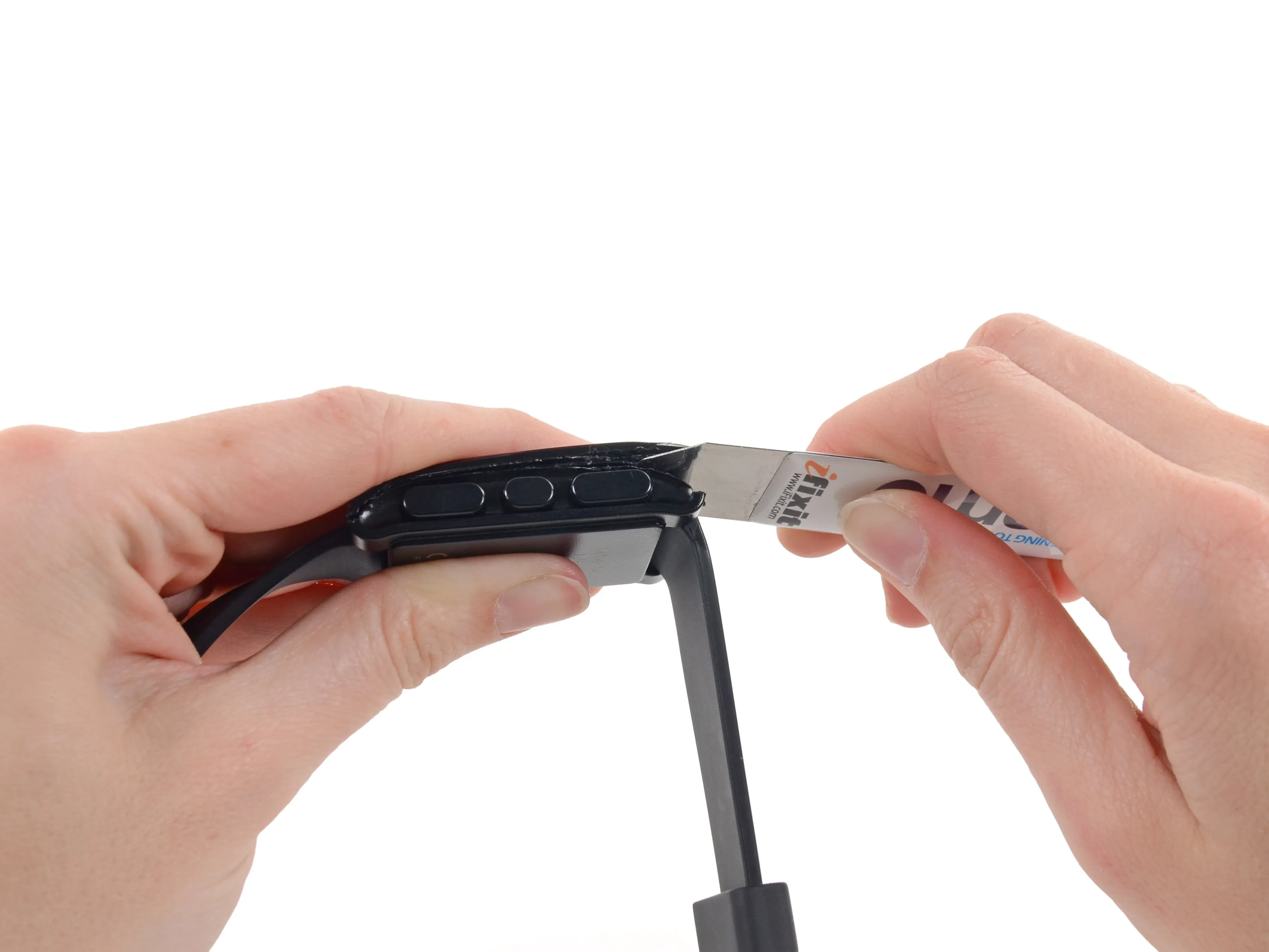

• Pebble использует тонны клея для защиты от воды и посторонних. Добавьте к этому ободок вокруг экрана, и разделить корпуса без ущерба для дисплея будет невозможно.

• Обновление: в конце 2013 года Pebble перешли на завинчивающиеся часы, что упростило ремонт своими руками.

• С помощью локтевой смазки и нашего iSesamo мы проникаем в дверь и начинаем вскрывать Pebble.

• Нам удается разъединить корпуса, оставив упрямые смарт-часы в состоянии лишь немного лучшем, чем если бы мы бомбардировали их настоящими камешками, пока они не откроются.

Шаг 5

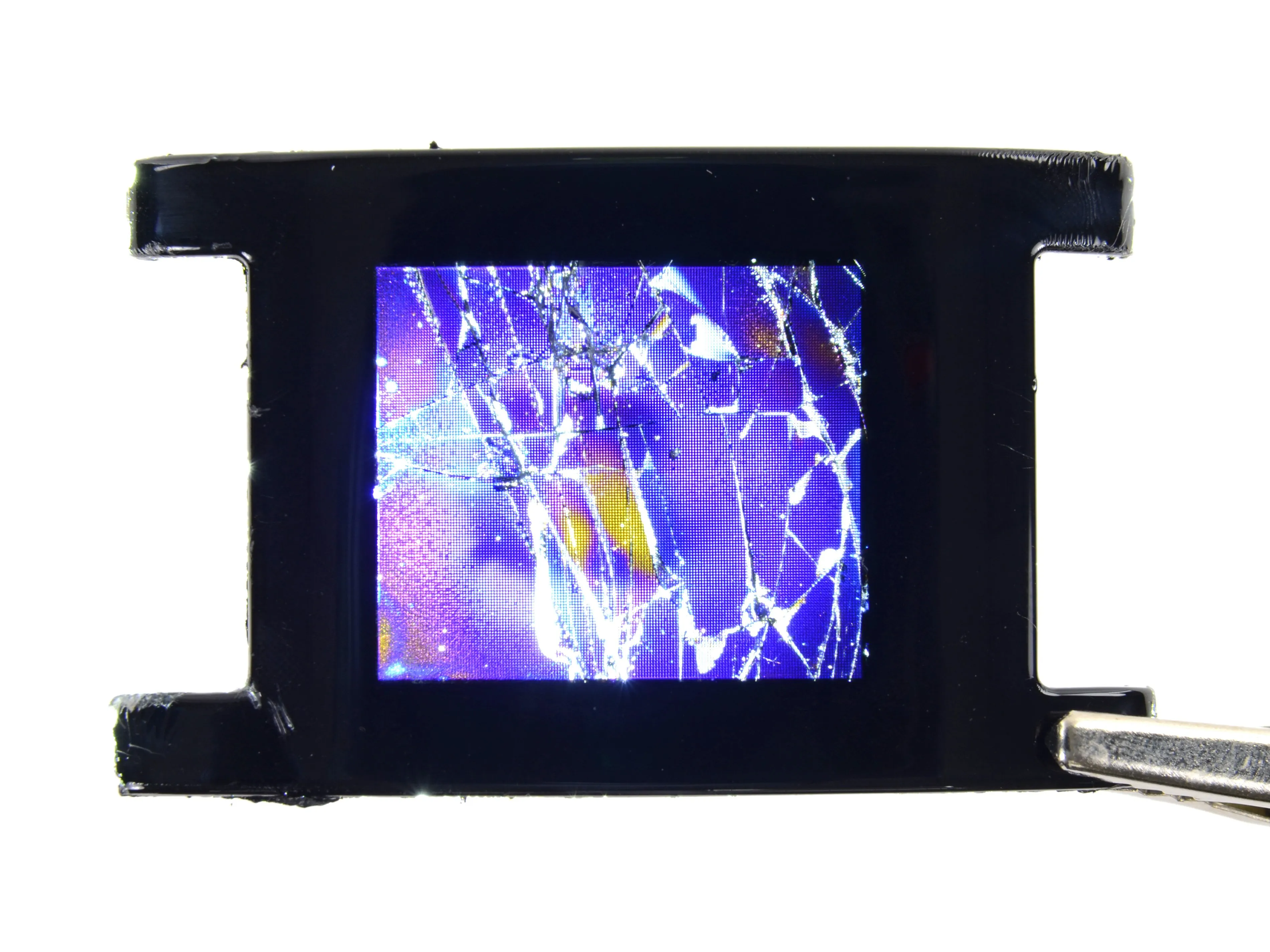

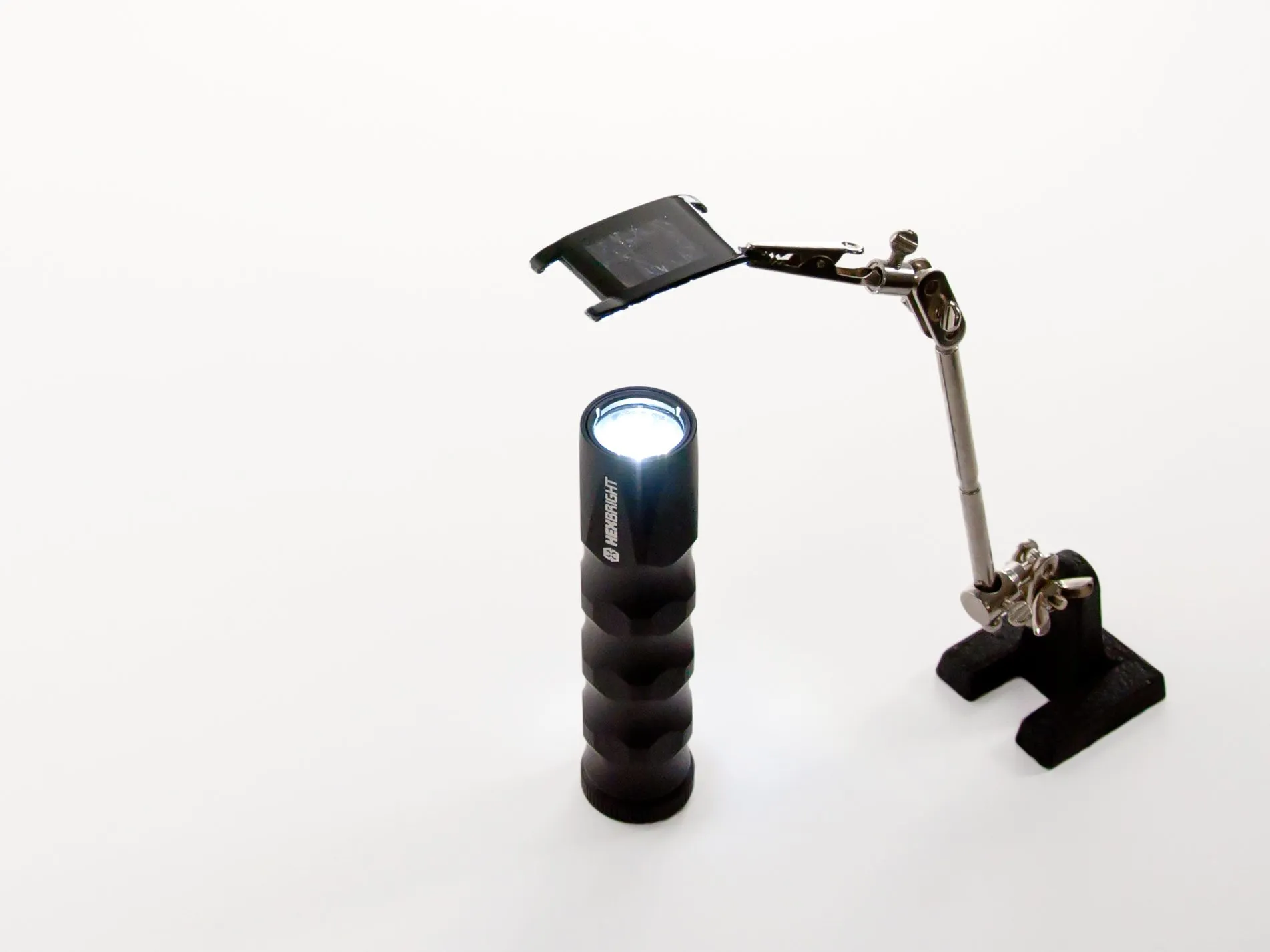

• Экран может быть разбит, но с помощью подсветки HexBright он все равно выглядит очень здорово.

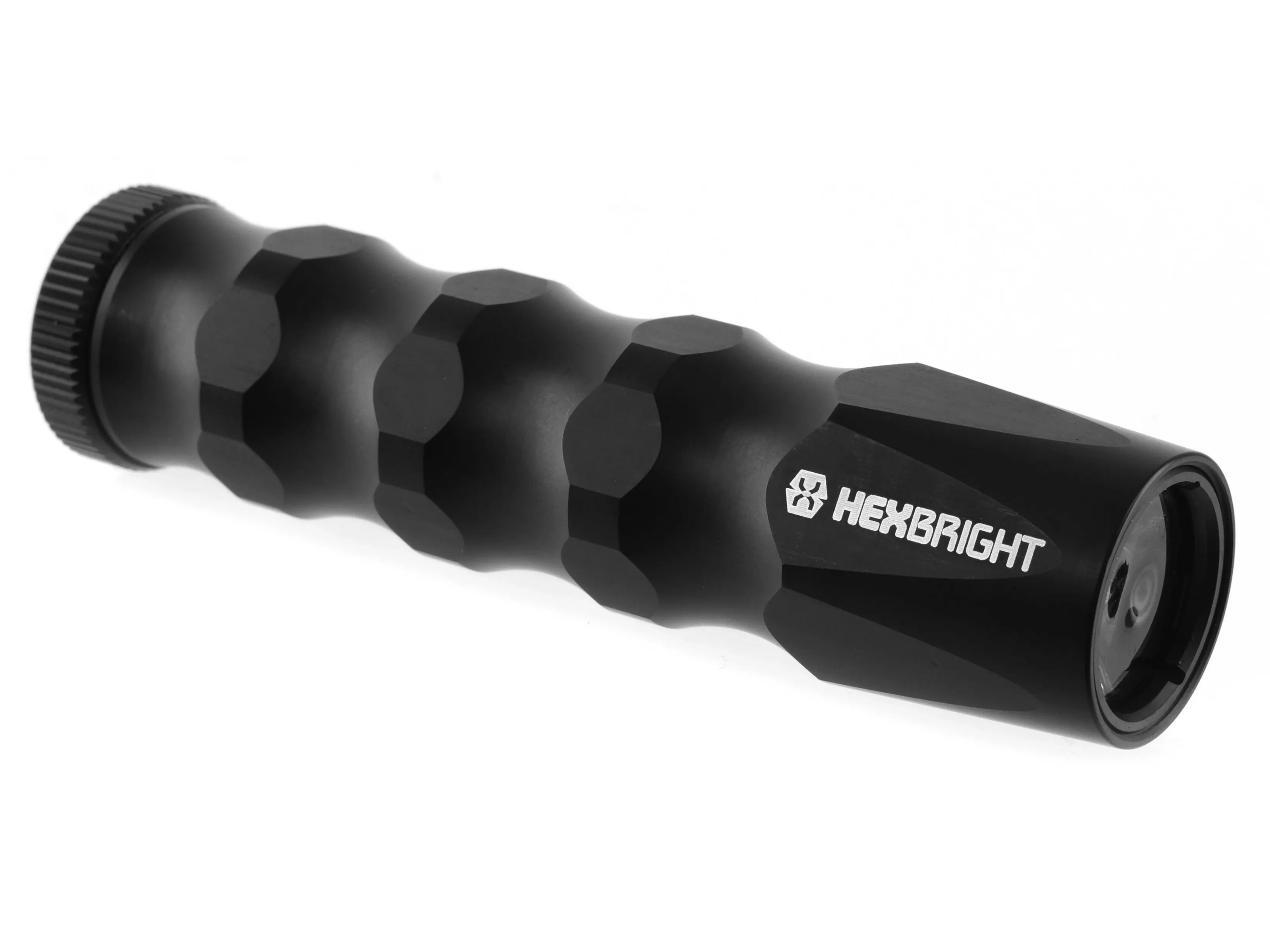

• Может показаться, что мы просто добавили этот шаг, чтобы поиграть с HexBright (еще один проект Kickstarter, поклонниками которого мы являемся). Если вы так подумали, то вы правы.

Шаг 6

• Хотя точного определения того, что делает дисплей технологией e-paper, не существует, по сути, это означает возможность чтения как на бумаге при внешнем освещении и очень низкое энергопотребление. В часах Pebble используется новая технология ЖК-дисплей Sharp Memory что ставит его в один ряд с e-ink и e-paper.

• Дисплей способен поддерживать текущее изображение при очень низком энергопотреблении (менее 15 мкВт для статичного изображения, по данным производителя).

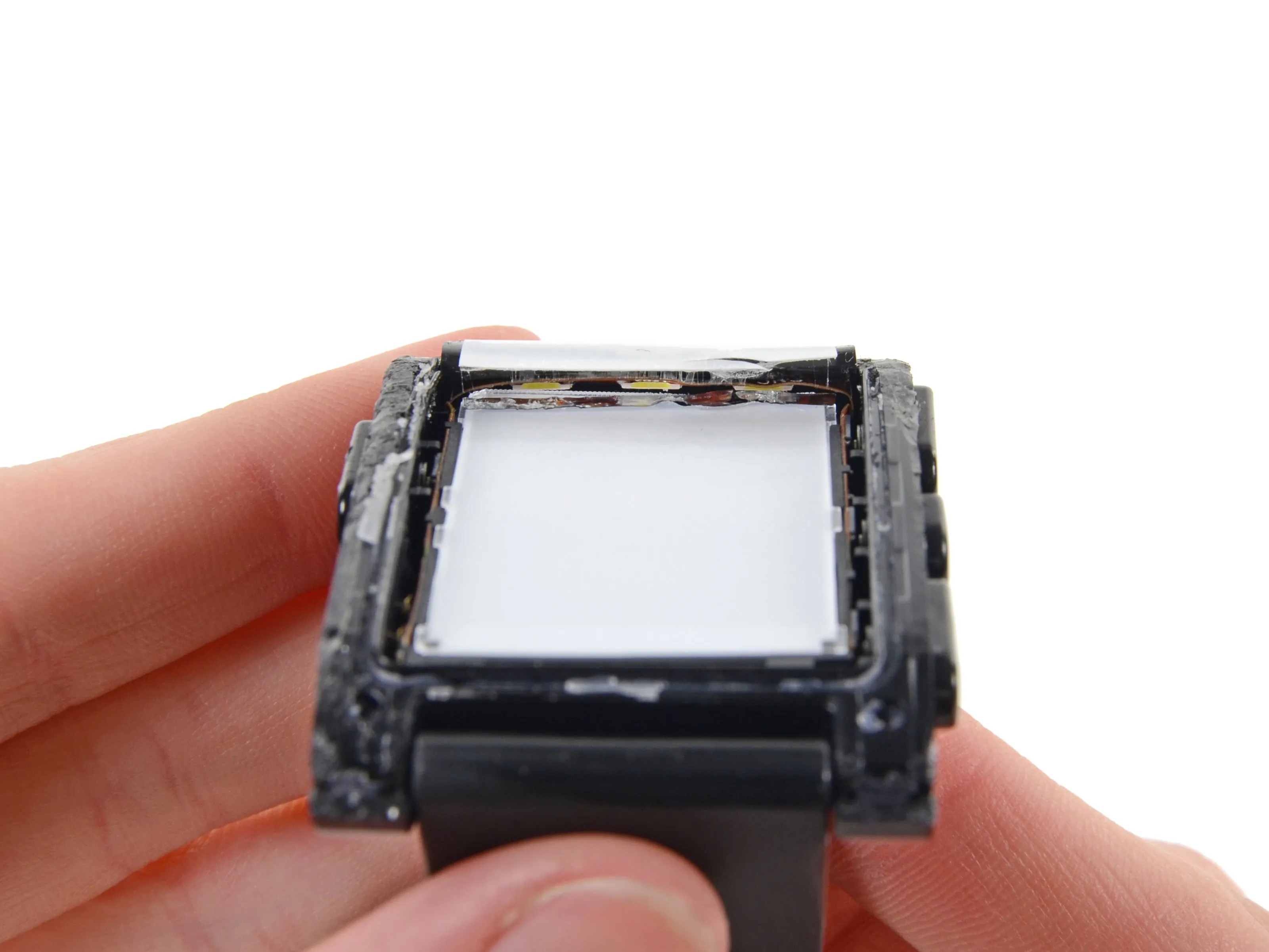

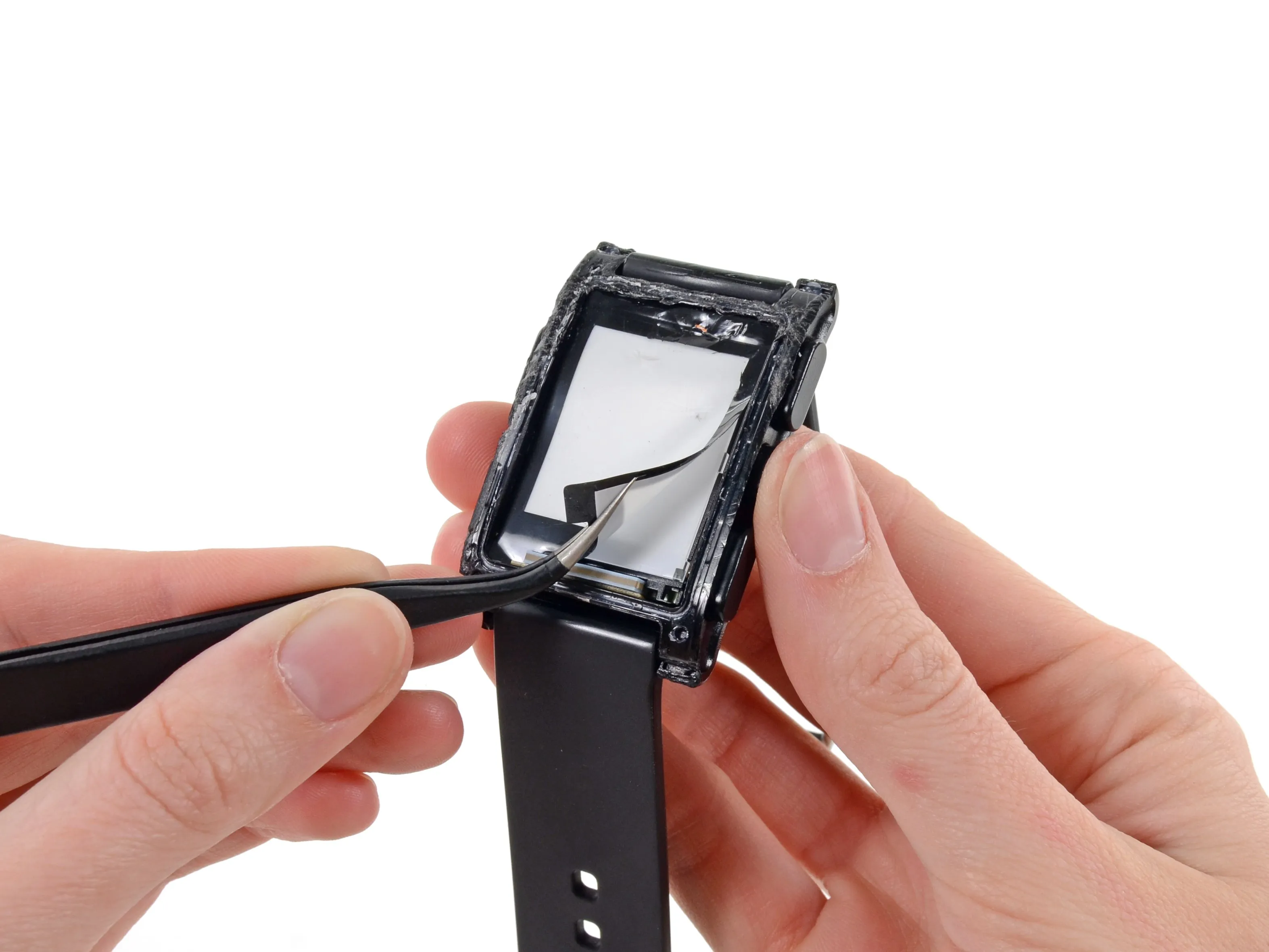

• Отслоив пленку дисплея Pebble из электронной бумаги, можно увидеть светодиоды подсветки. Для подсветки маленького дисплея требуется всего три светодиода (управляемых жестом запястья).

Шаг 7

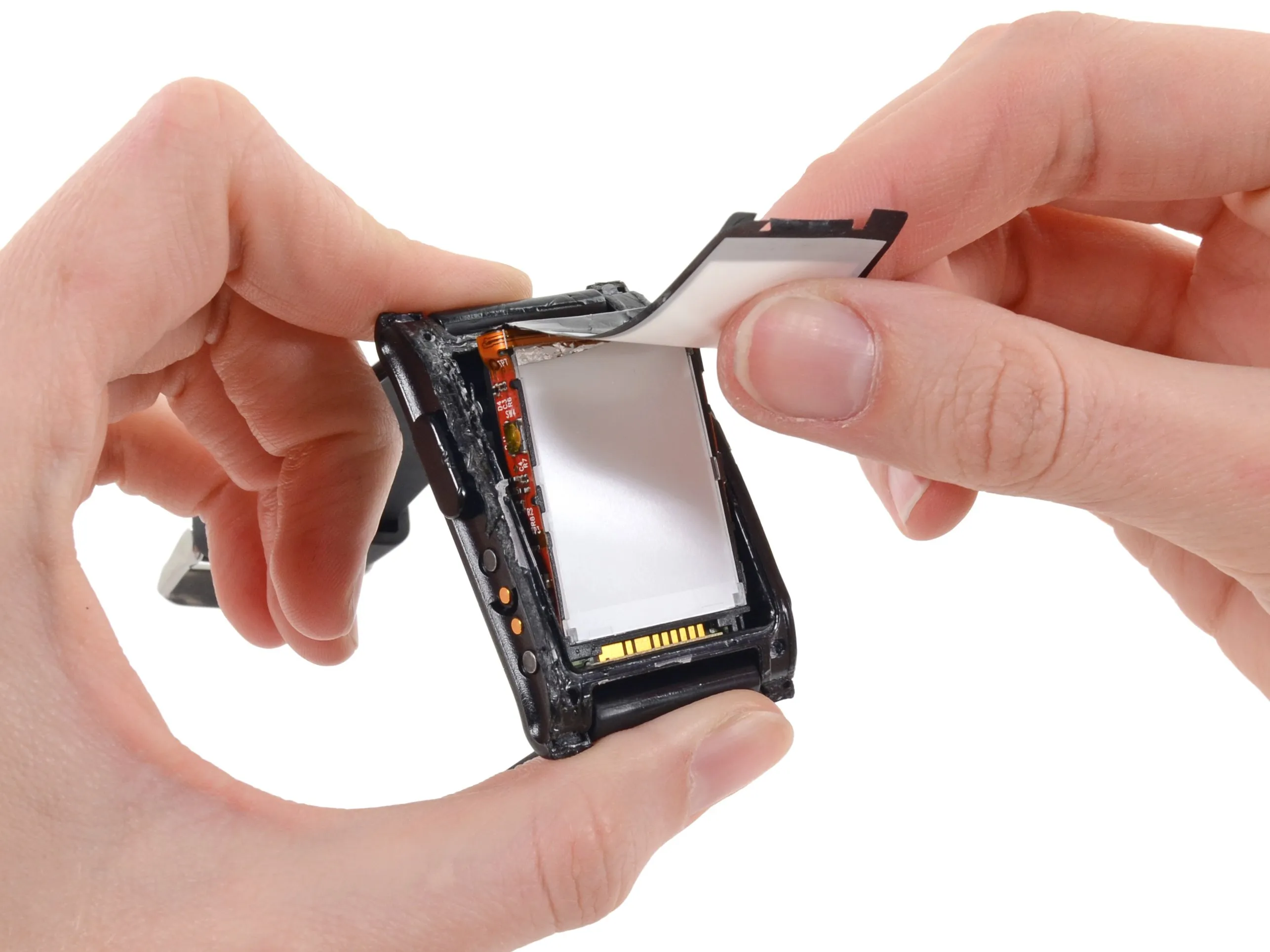

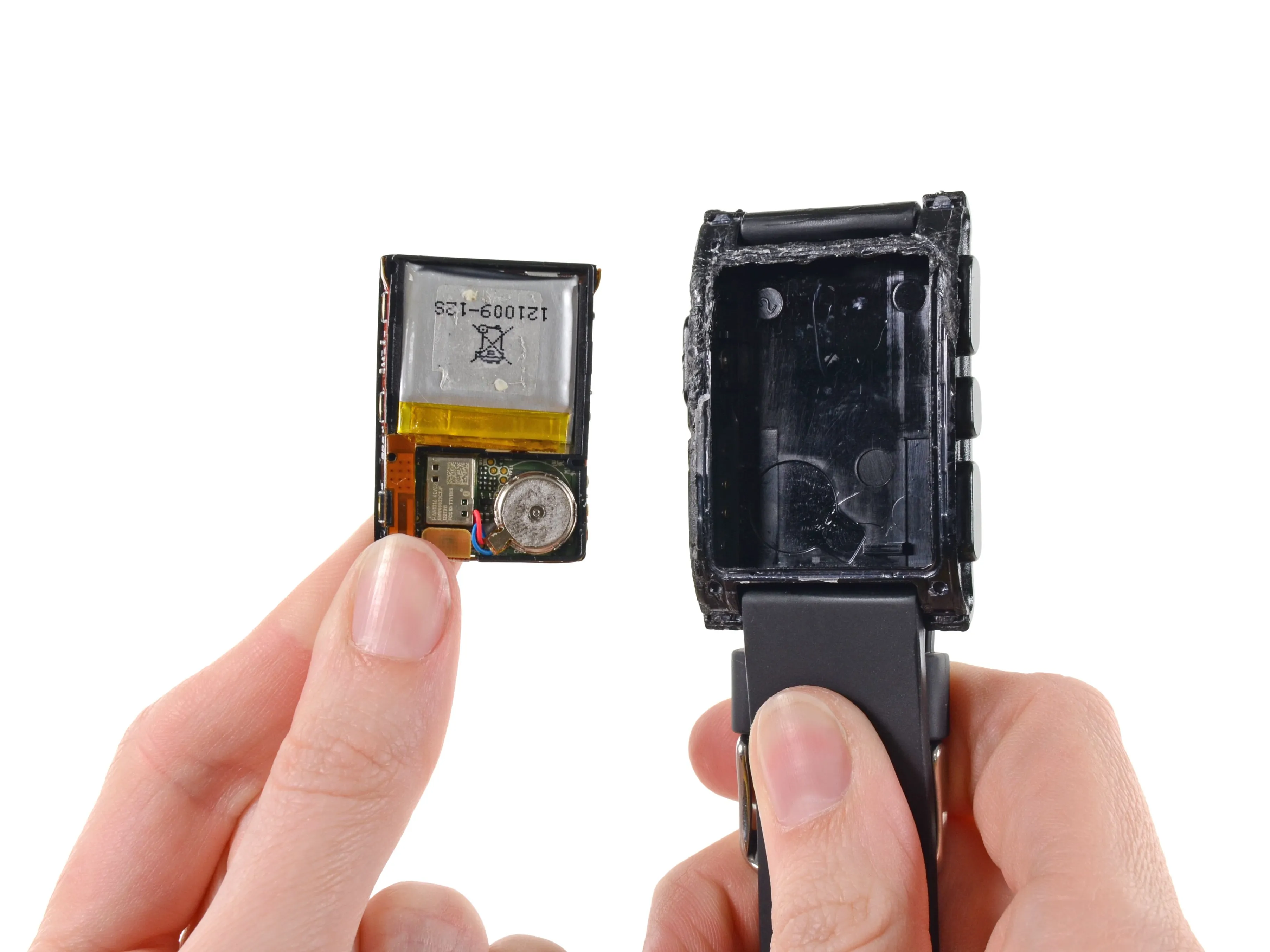

• Теперь мы разберем Pebble на части.

• Вот и все технические подробности, которые вы привыкли ожидать от наших разборов. Разбирать особо нечего: внутренности Pebble находятся в одном простом узле, заключенном в легкую пластиковую рамку.

Шаг 8

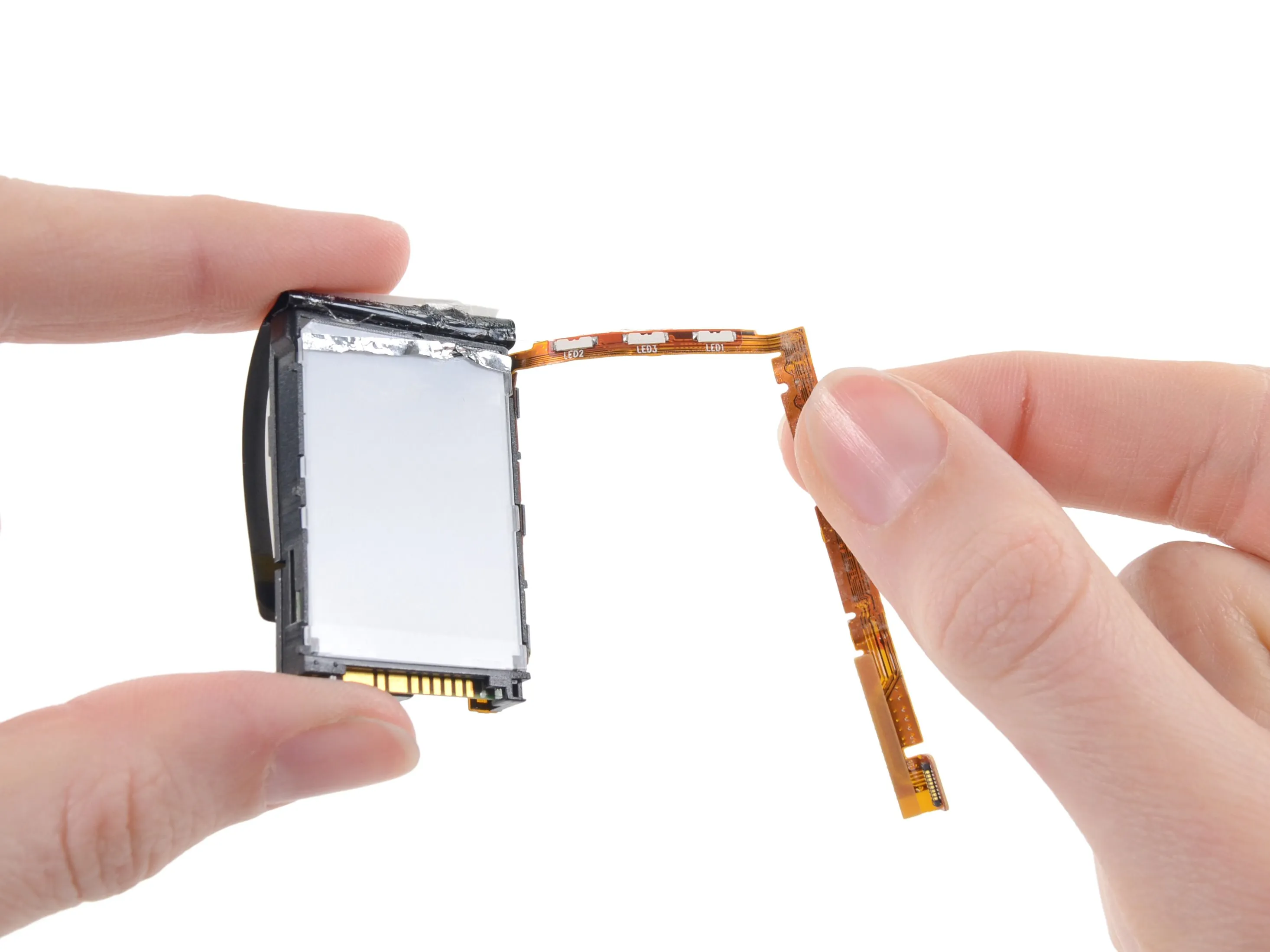

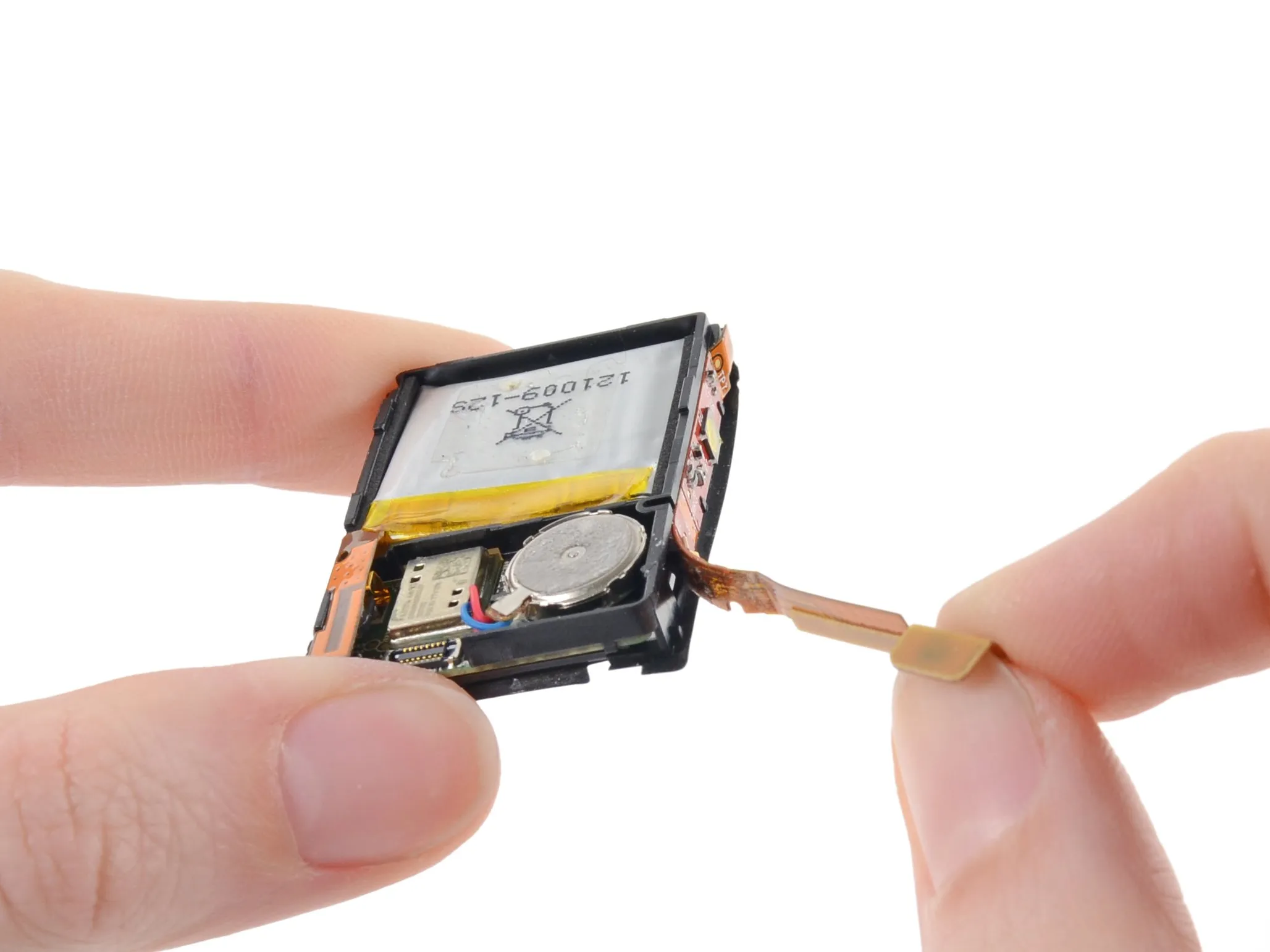

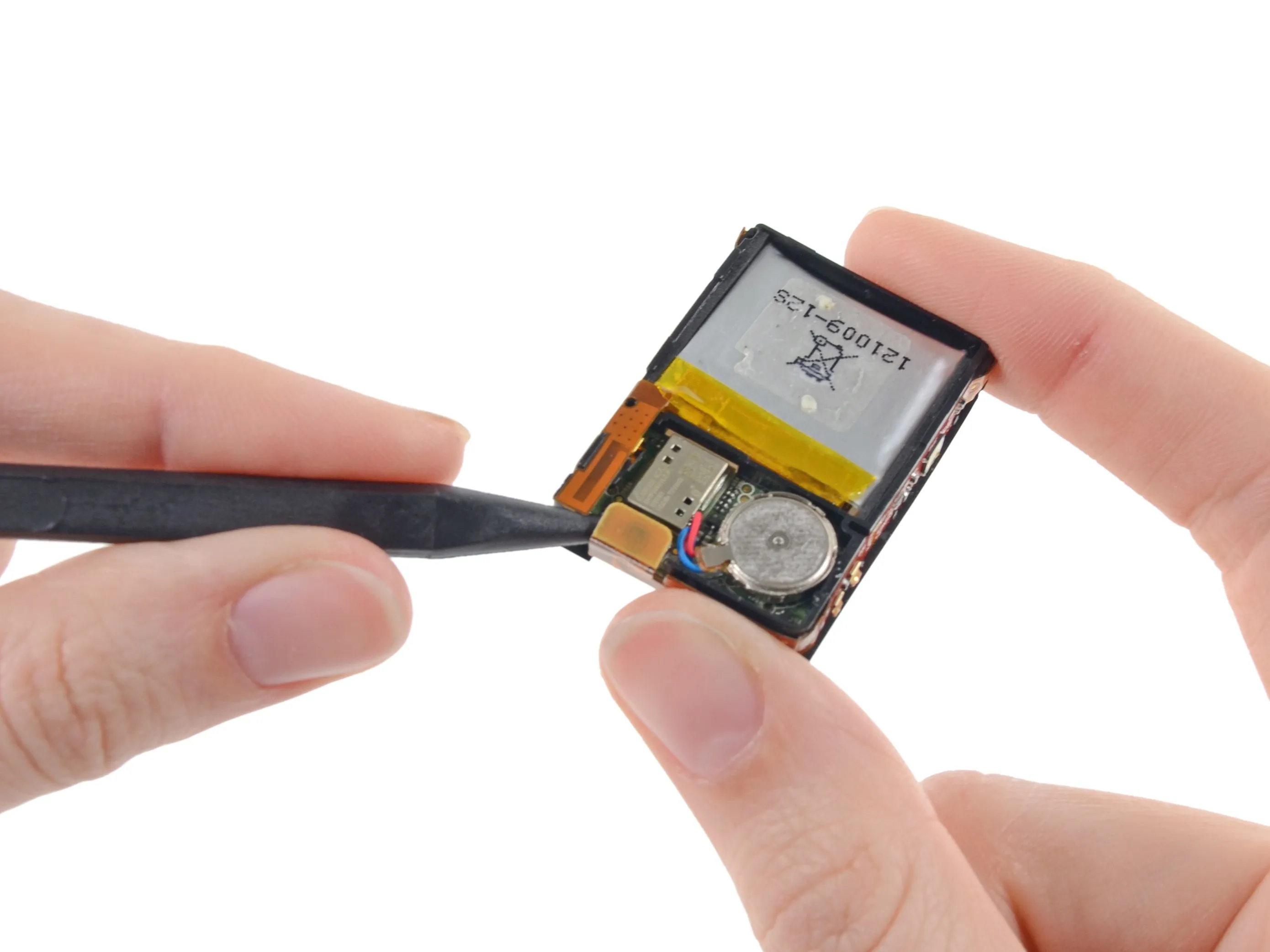

• Просто взмах и щелчок Пробник, и одинокий ленточный кабель, окружающий весь узел, освобождается.

• Клей кабеля также фиксирует направляющую подсветки, позволяя светодиодам светитьобеспечивая подсветку экрана электронной бумаги.

• Мы узнали в нашем Nook Simple Touch с GlowLight что световоды работают за счет отражения света, направленного в одну сторону через дифракционную решетку, чтобы обеспечить равномерное свечение - в данном случае под дисплеем из электронной бумаги.

Шаг 9

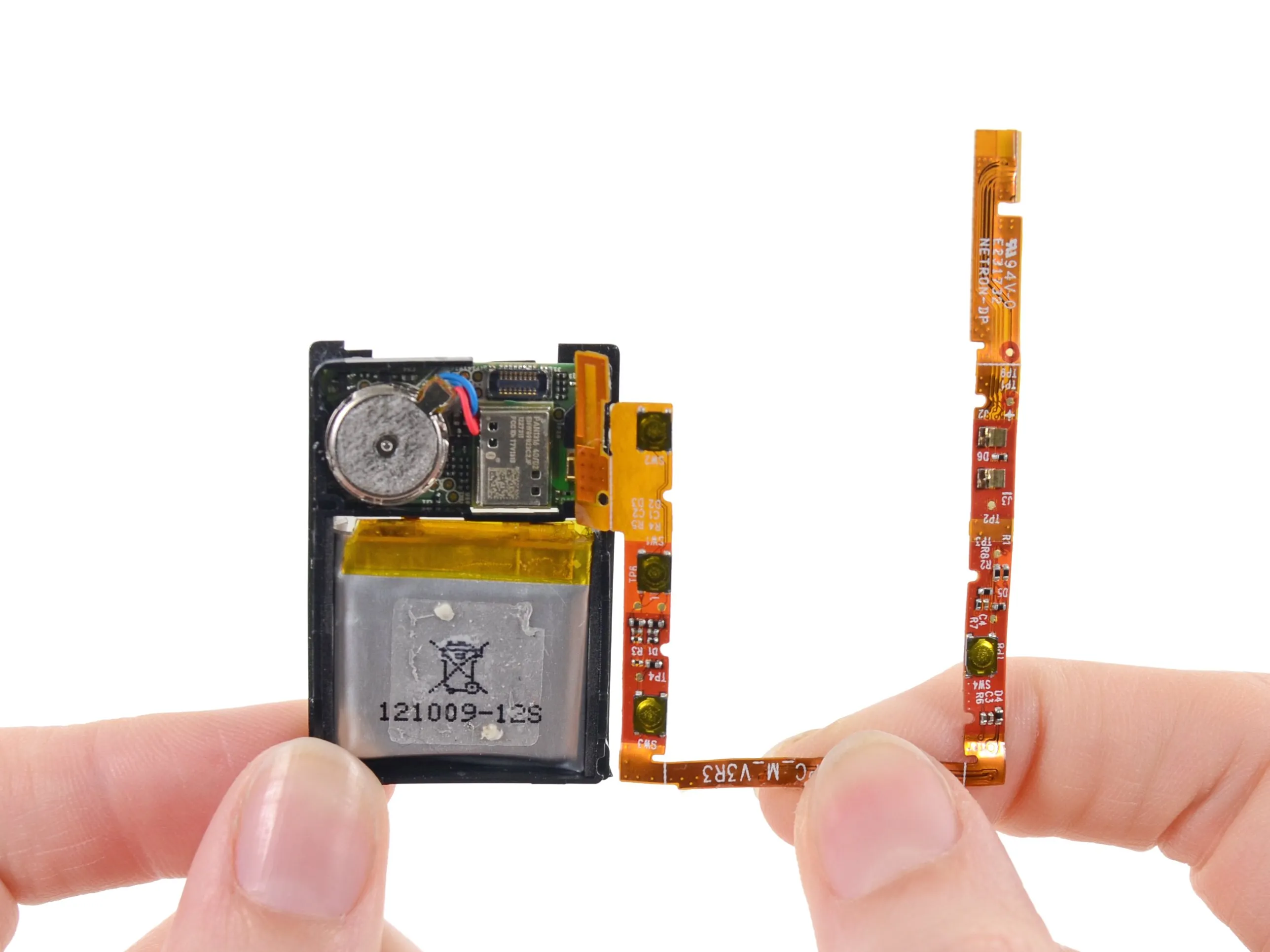

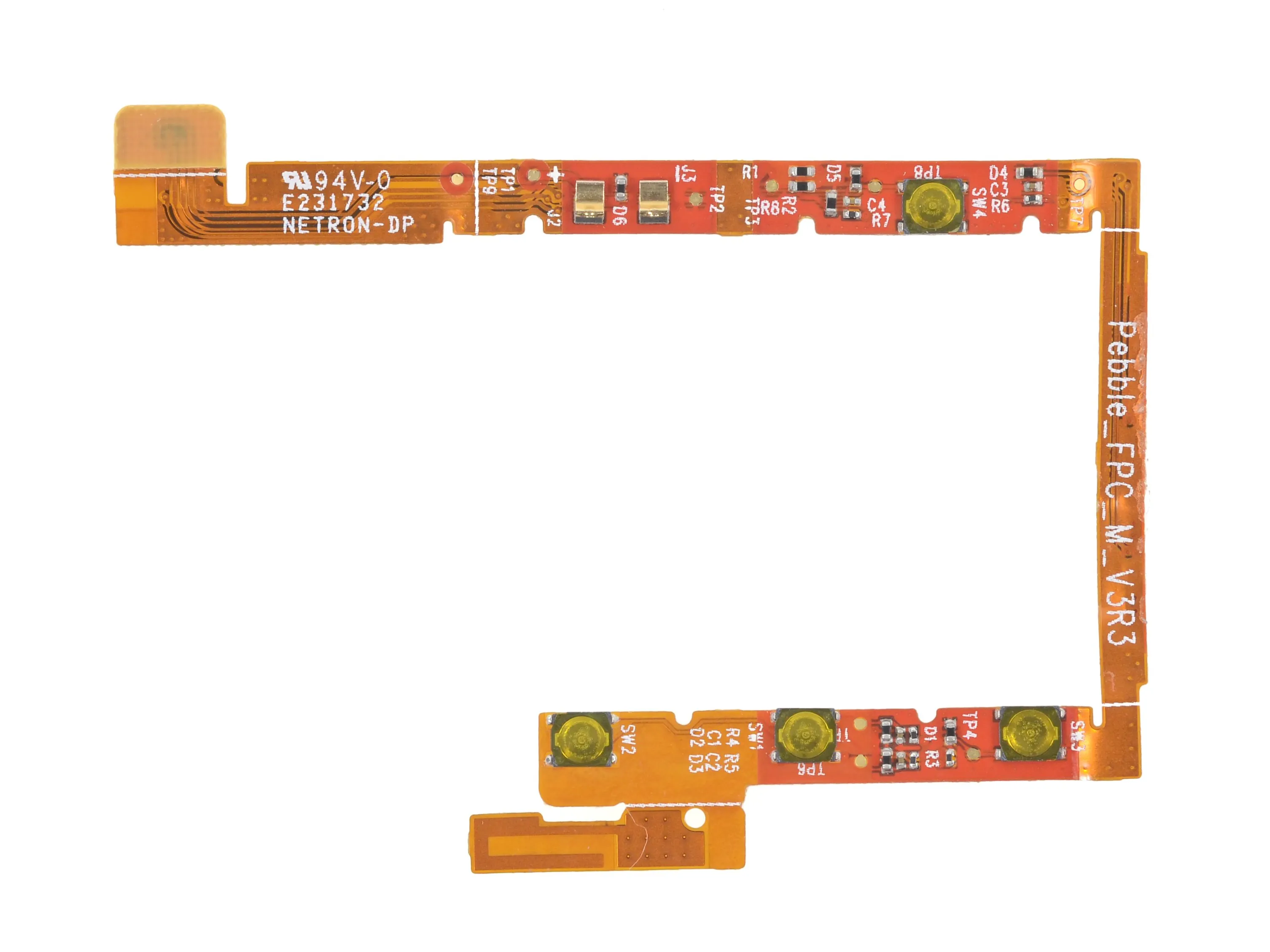

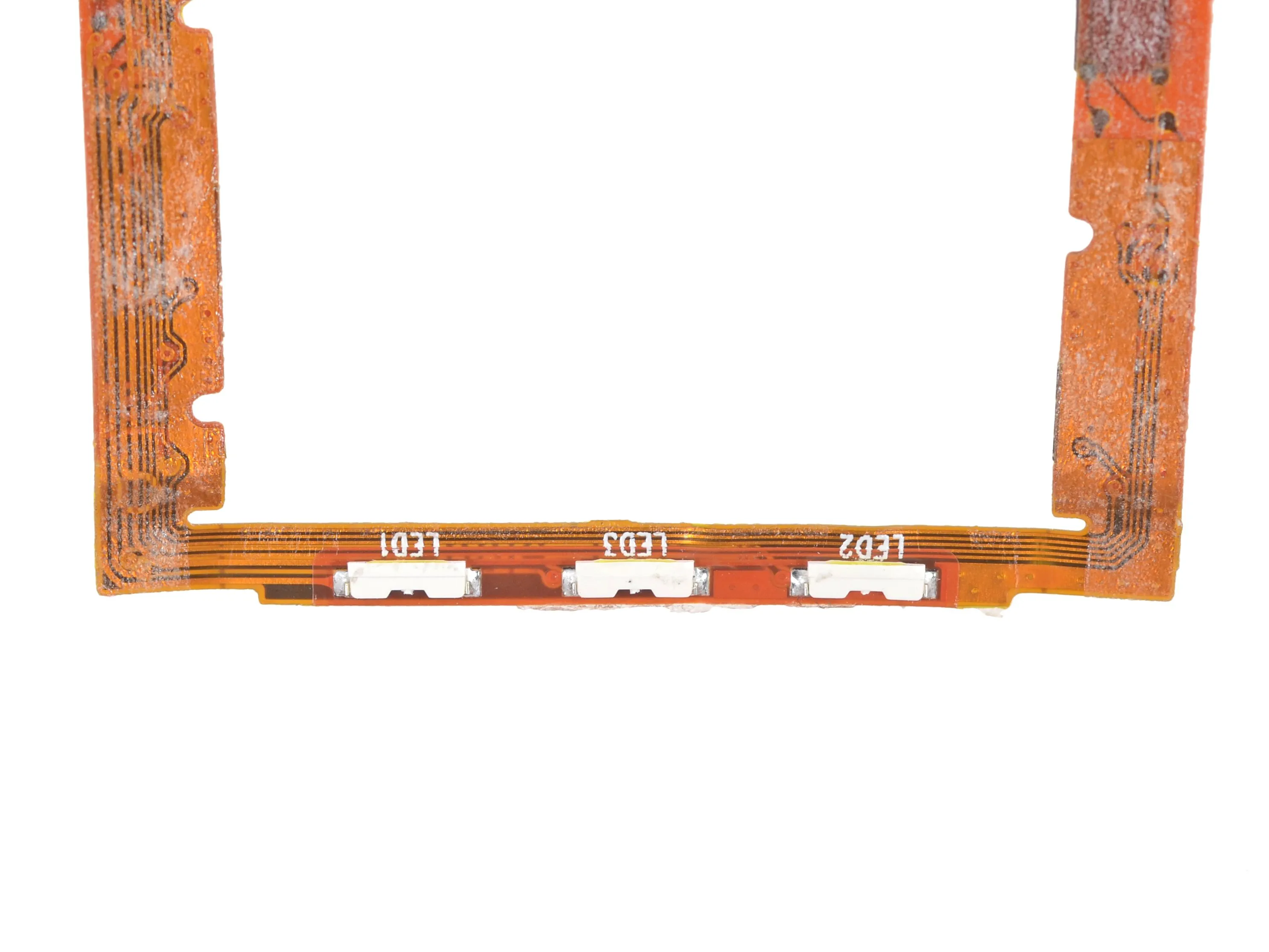

• Отсоединив ленточный кабель от основной сборки, мы можем ближе рассмотреть кнопки и антенну Bluetooth с одной стороны, а также светодиоды подсветки с обратной.

• Поскольку на кабеле расположены все 4 кнопки, 3 светодиода и антенна Bluetooth 2.1, заменить отдельный компонент будет невозможно (даже если вы каким-то образом сможете проникнуть внутрь, не повредив дисплей).

Шаг 10

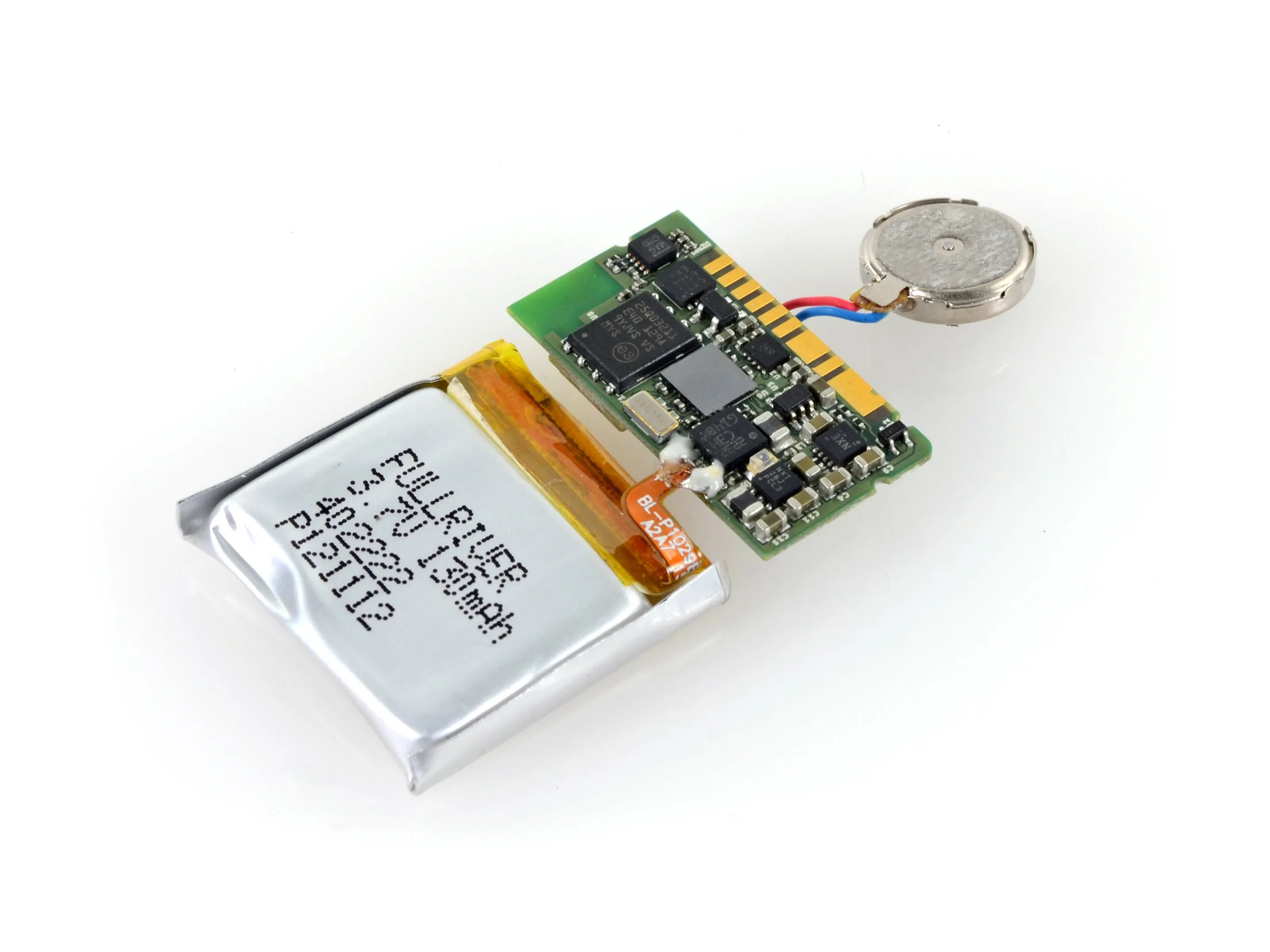

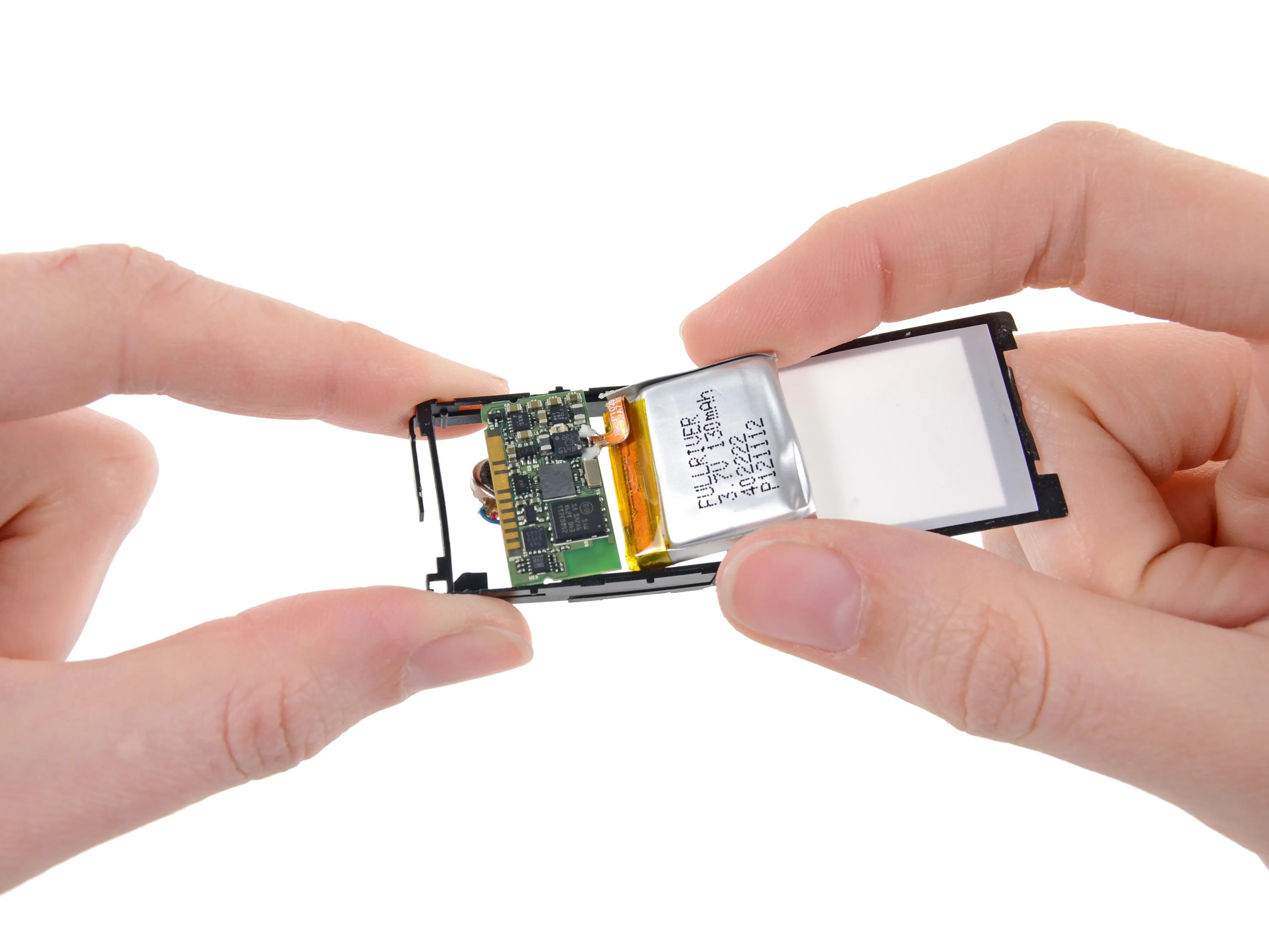

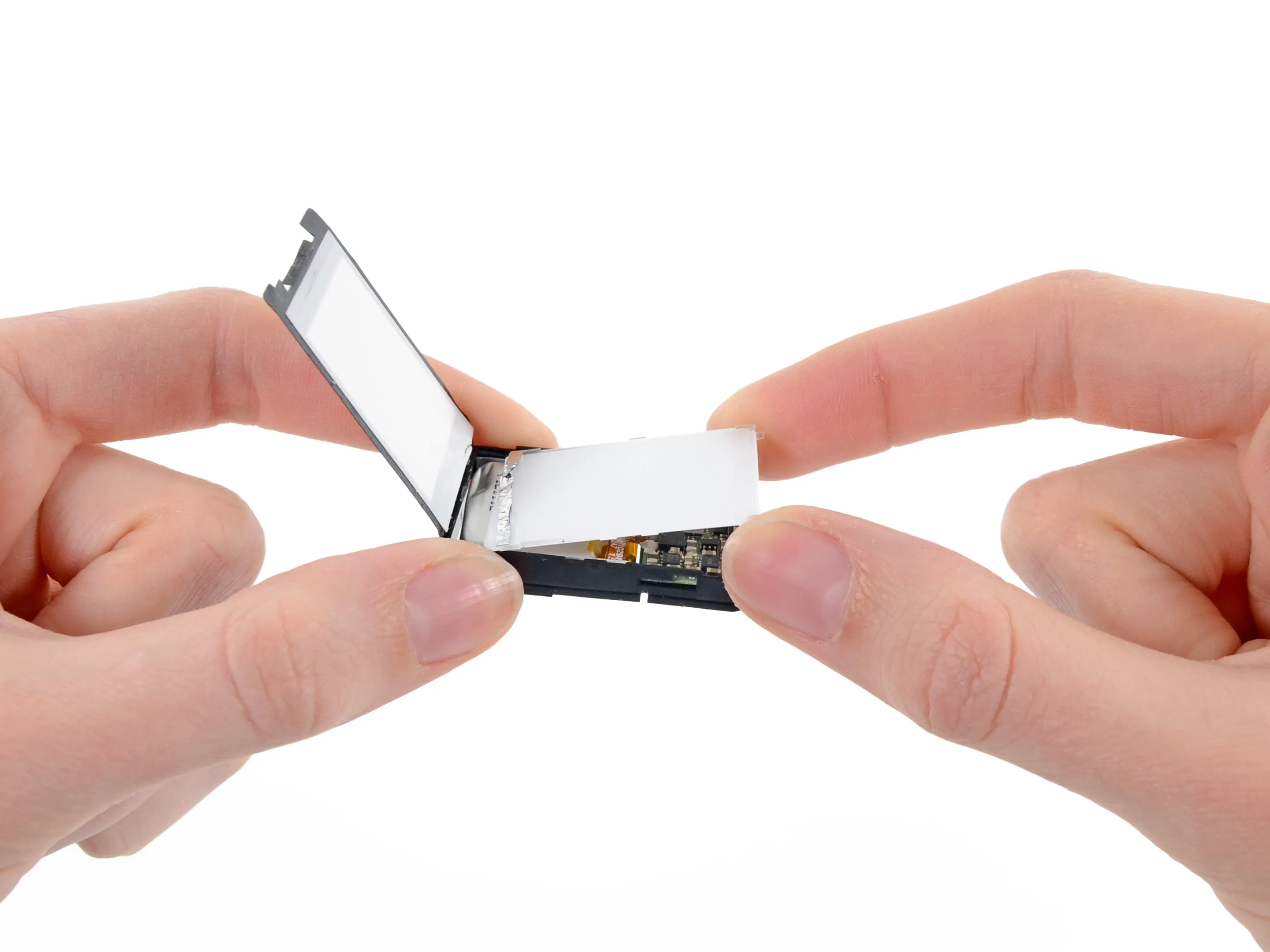

• Сняв направляющую панель подсветки с устройства, мы получаем доступ к системной плате/батарее/вибратору.

• Как и ленточный кабель, этот узел состоит из трех компонентов, соединенных очень тонкой пайкой. Если какой-либо из них выйдет из строя (в первую очередь батарея), все они должны быть заменены как единое целое.

Комментарии к шагу

Похоже, что в дополнение к пайке есть клей (термоклей?) для механической стабилизации соединения!

Кто-нибудь знает, где находится датчик освещенности?

Датчик освещенности - это светодиоды подсветки, так как светодиоды могут генерировать небольшое количество энергии под воздействием света. #TMYK

Шаг 11

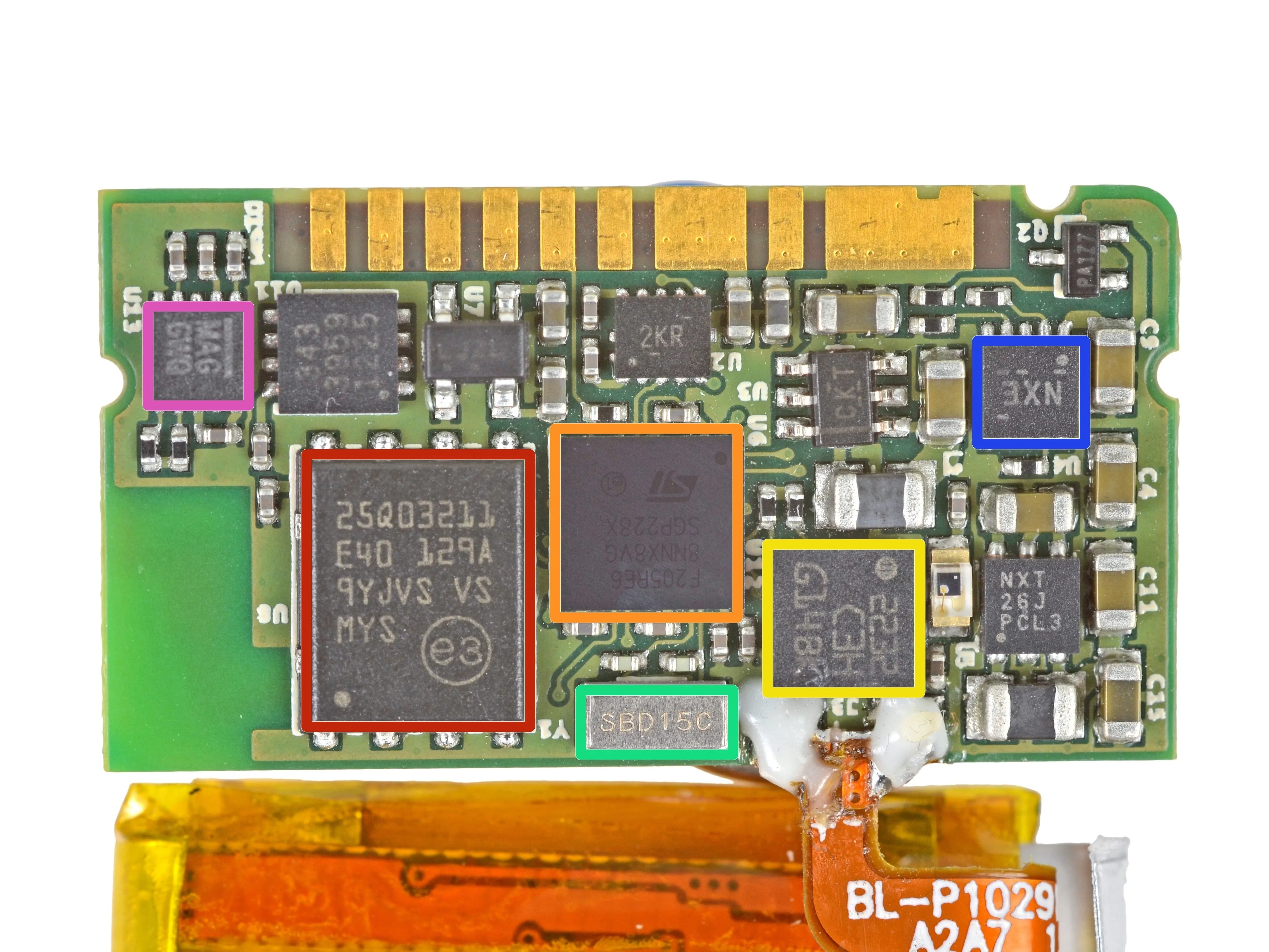

• На верхней стороне материнской платы находятся следующие интересующие нас микросхемы:

• Micron N25Q032A11ESE40F 32 Мб последовательной флэш-памяти

• STMicroelectronics STM32F205RE высокопроизводительный ARM Cortex-M3 MCU с максимальной частотой 120 МГц

• STMicroelectronics LIS3DH 3-осевой акселерометр

• Осциллятор

• Texas Instruments BQ24040 Зарядное устройство 1A

• Xtrinsic MAG3110 Цифровой 3D магнитометр

Комментарии к шагу

Микросхема магнитометра от Freescale Semiconductor: Xtrinsic MAG3110 Трехосевой цифровой магнитометр

Знаете ли вы, что представляют собой другие чипсеты? Те, что обозначены NXE, NXT 26J PCL3, 343 3959, 2KR?

NXE - это TEXAS INSTRUMENTS's CELL CHARGER bq24040.

NXT 26J PCL3 = TI TPS62562 1.8V Buck Converter

Здравствуйте, могу ли я узнать модель модуля вибратора? Мой продолжает вибрировать без остановки!

Шаг 12

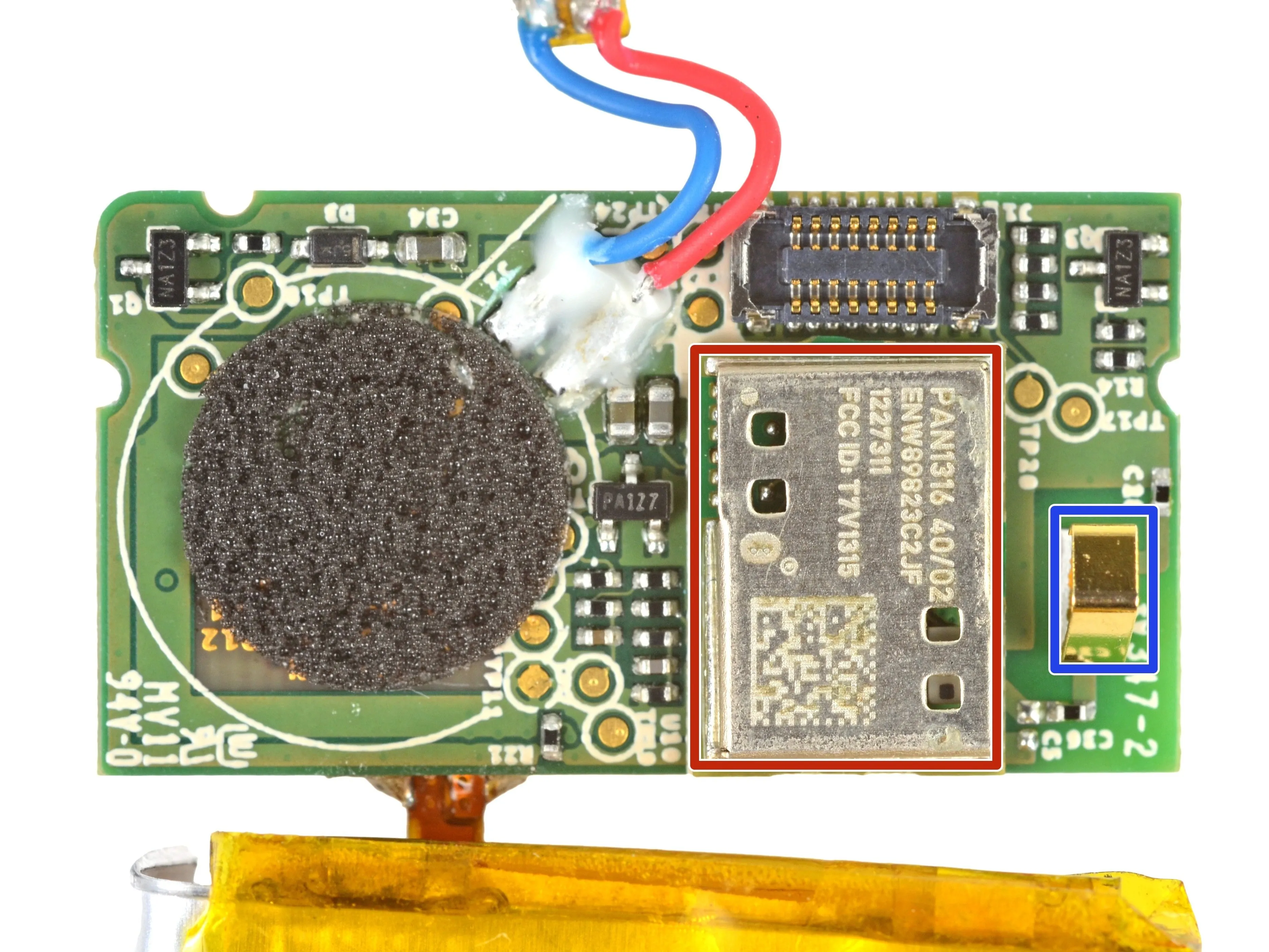

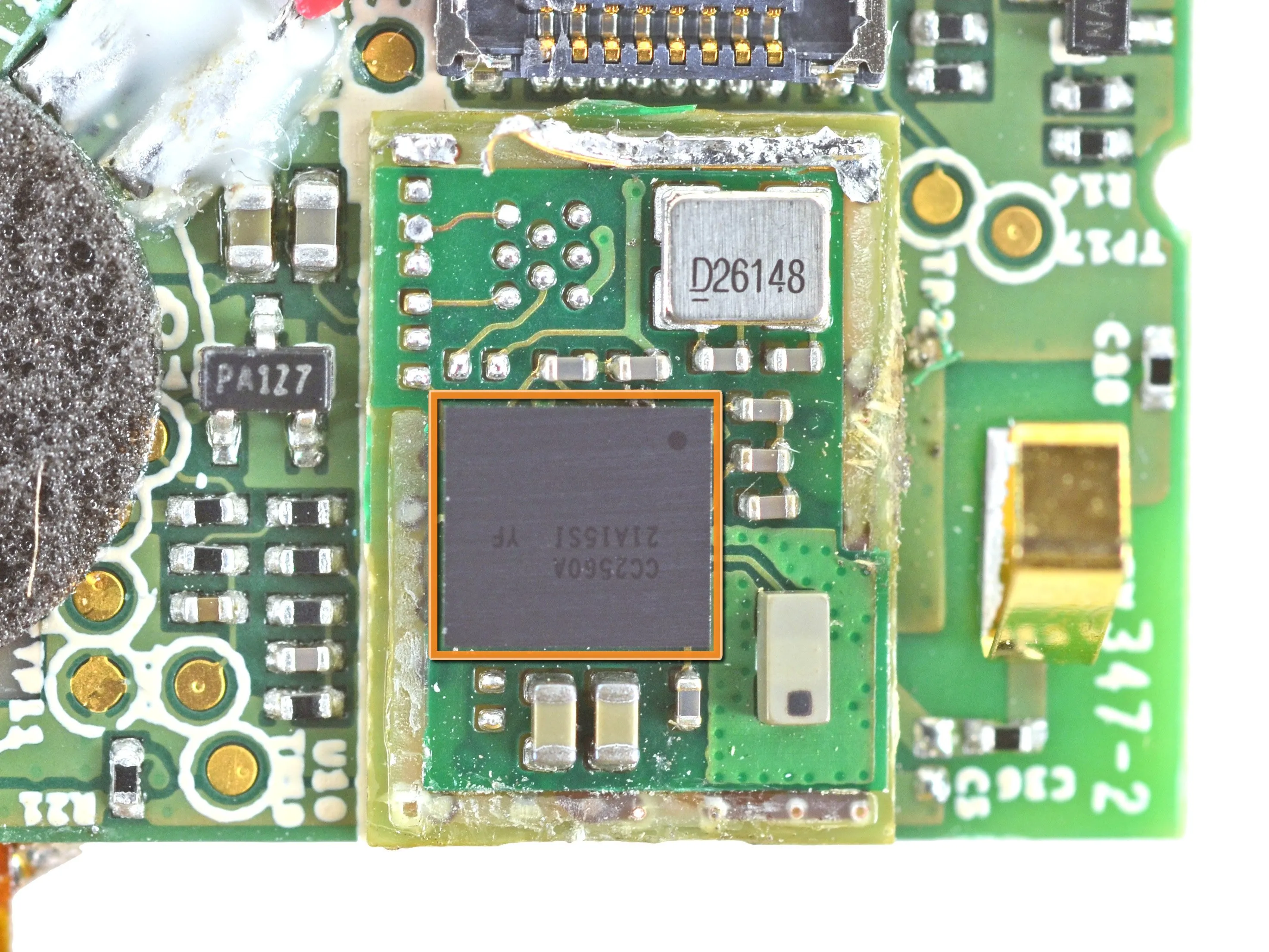

• На задней стороне материнской платы расположен радиочастотный модуль Panasonic pan1316что обещает Pebble рекламируемые Bluetooth и Bluetooth Low Energy (BLE), работающий на базе Bluetooth-контроллера Texas Instruments CC2564.

• После небольшой пайки EMI-экран модуля удаляется, чтобы с удивлением обнаружить немного другой модуль. Texas Instruments CC2560Aкоторый который, судя по всему, не поддерживает BLE..

• Bluetooth-антенна, впаянная в гибкую печатную плату, подключается к BT-модулю pan1316 здесь.

• По слухам что у Pebble есть функция BLE, которая только и ждет, чтобы ее активировали с помощью обновления прошивки, но мы не можем найти доказательств аппаратного обеспечения, подтверждающего этот скрытый потенциал.

• Обновление: Pebble уверяет нас, что обновление будет выпущено, и объясняет, что TI использует один и тот же кремний для CC2560 и CC2564, поэтому, несмотря на маркировку на чипе, обновление сделает его CC2564 с поддержкой BLE.

Шаг 13

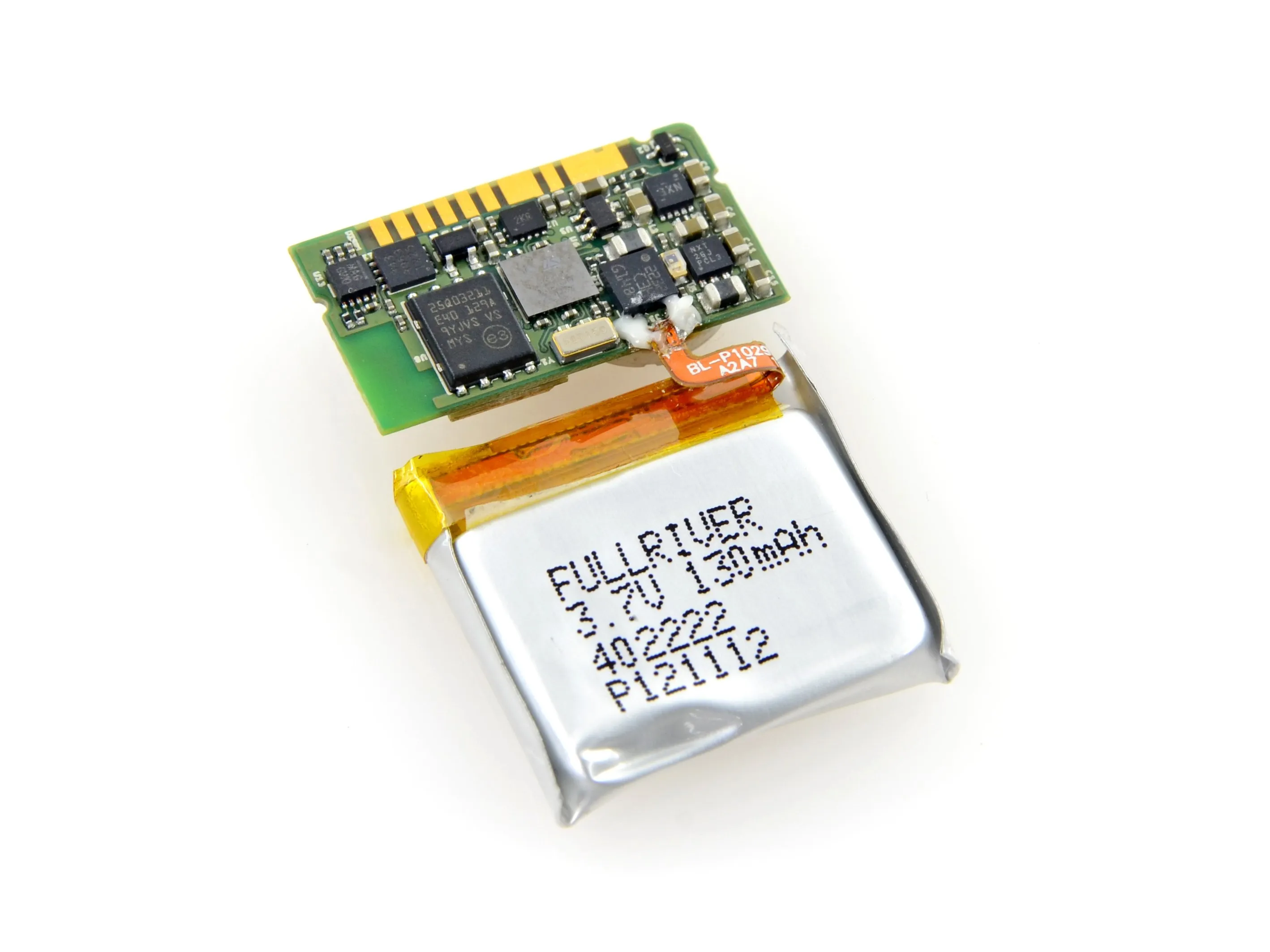

• The Fullriver Аккумулятор рассчитан на напряжение 3,7 В и емкость 130 мАч. Согласно сайту GetPebble, батарея заряжается от прилагаемого USB-зарядного устройства и работает более 7 дней на одном заряде.

• Для нас это кажется сложной задачей, но, учитывая использование электронной бумаги, мы считаем, что даже при интенсивном использовании можно добиться такого длительного срока службы батареи.

Комментарии к шагу

Привет. Парень с интенсивным использованием. Батарея работает два дня. :(

Эта секция в левой нижней части платы выглядит так, будто какой-то компонент был удален из производственного дизайна. Думаю, это был другой тип датчика, который не подошел.

2KR = TI TXB0104RUTR ( Ссылка : https://www.ti.com/product/txb0104 )

343 3959 1225 :- AC чип (чип аутентификации)

Маркировка 1225 - это тип корпуса (SOT1225).

Спасибо, я согласен с вами InverseSandwich

Я не получил никакой информации о IC с маркировкой 'CKT' ..... Любой iDEA ????

Шаг 14

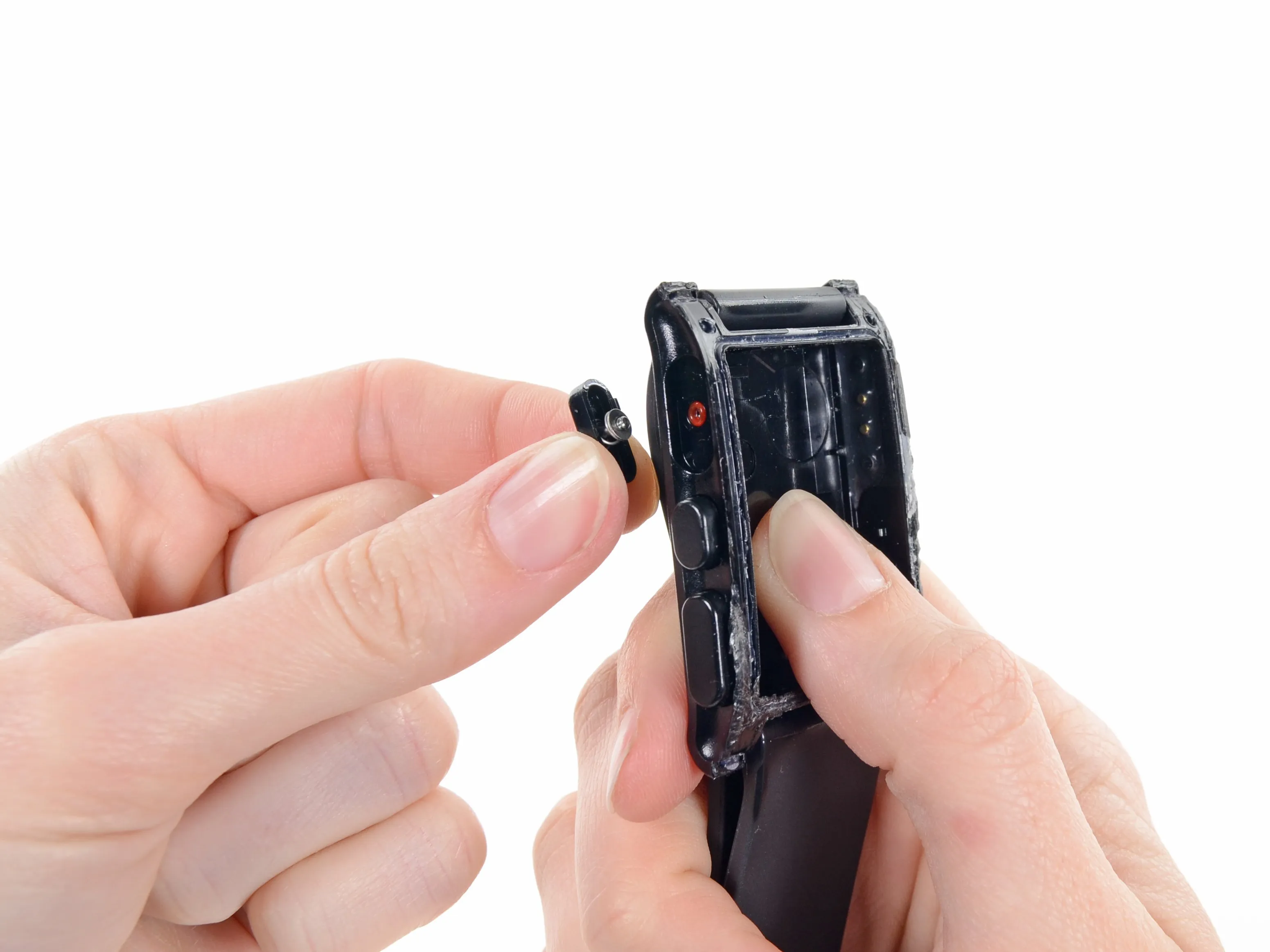

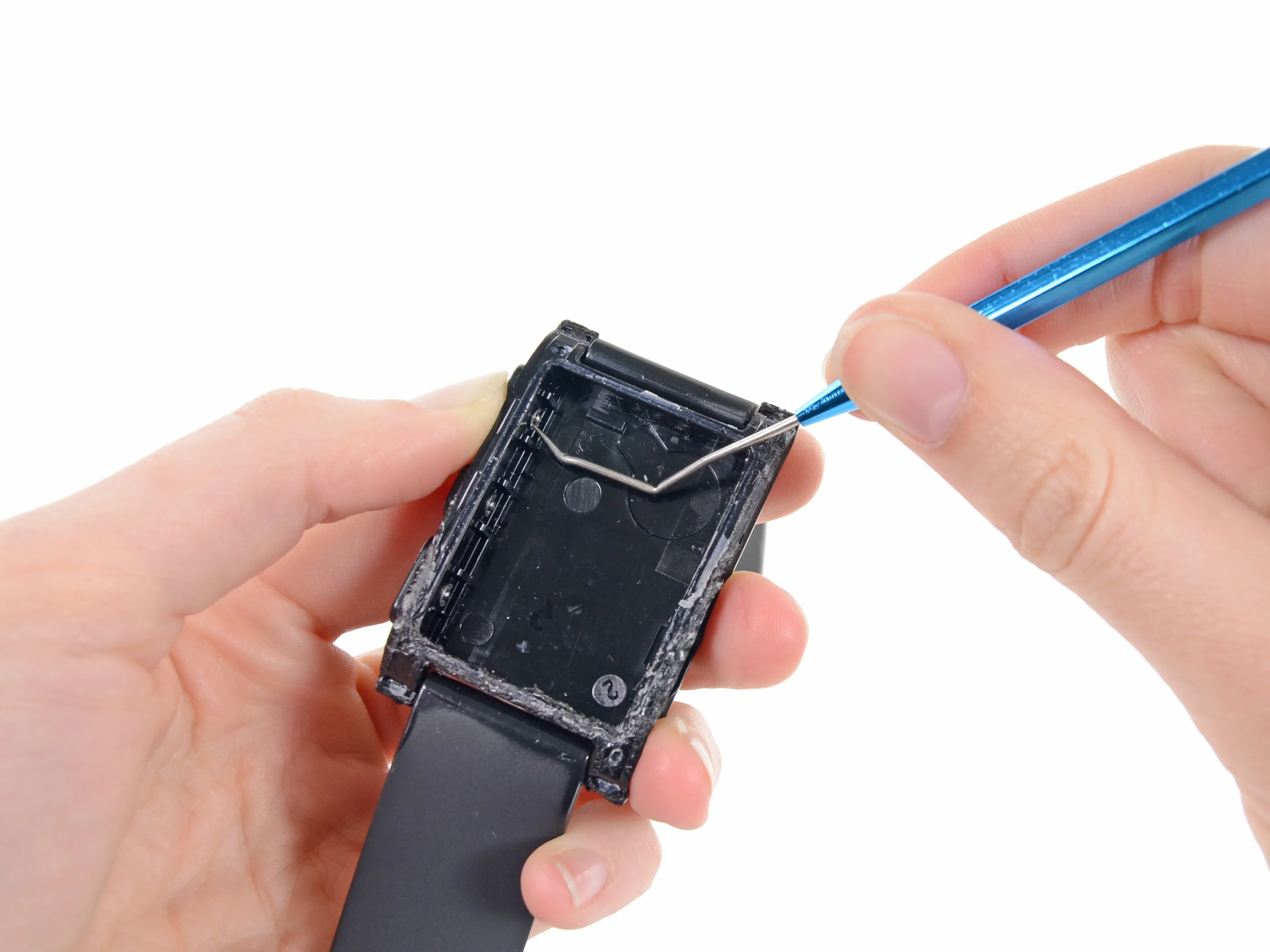

• Чтобы не быть голословными, мы вынимаем пару подпружиненных кнопок Pebble.

• В соответствии со сверхплотной водонепроницаемостью, кнопки оснащены прокладками, позволяющими двигаться без протечек.

• Если вы сломаете одну из кнопок, ее можно заменить отдельно от остальных, но для этого нужно сначала попасть в часы, а с этой задачей мы пока не справились.

Шаг 15

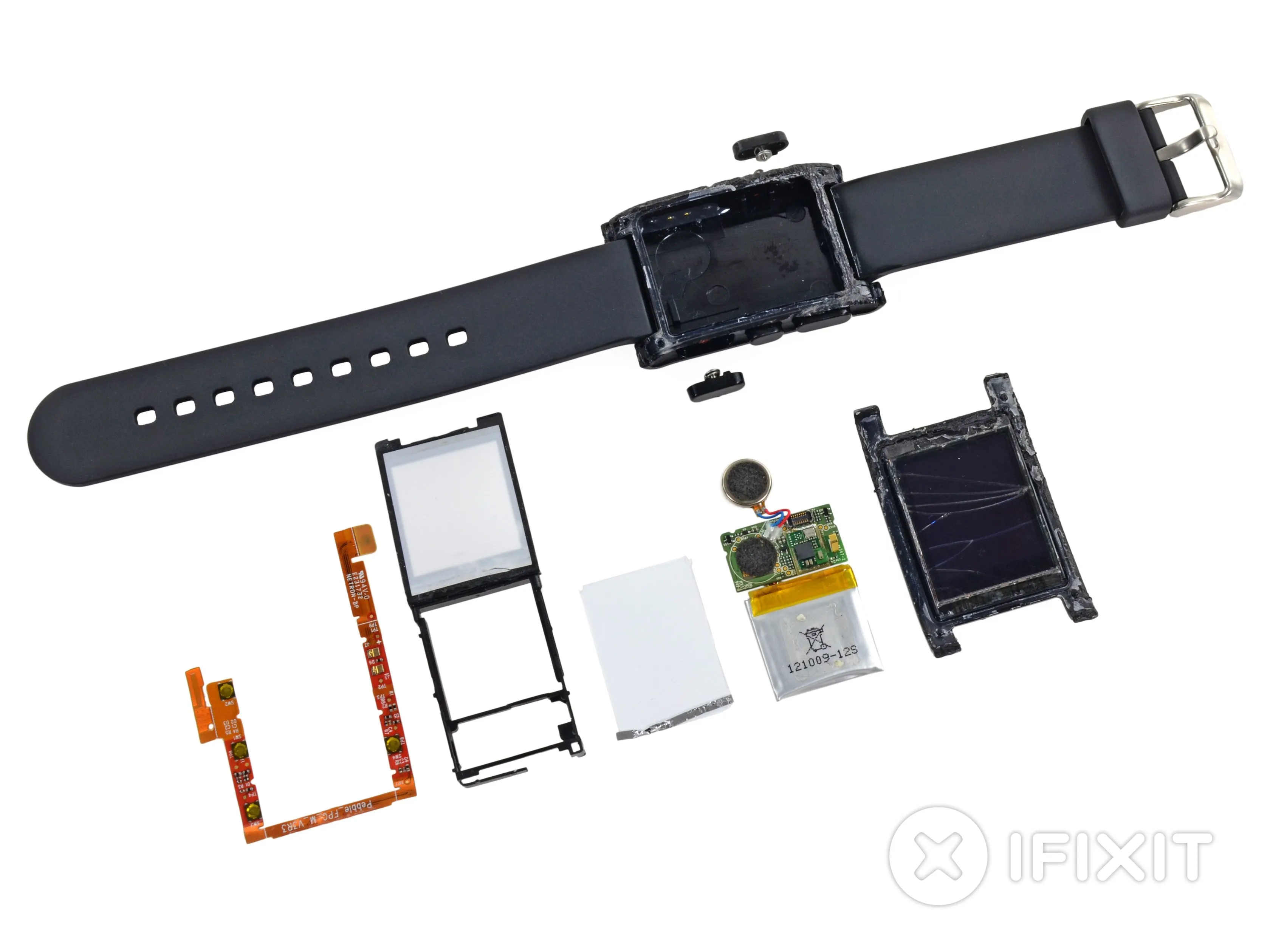

• Смарт-часы могут стать следующей большой вещью, но сейчас Pebble - это уникальное устройство. У нас нет метрики ремонтопригодности для часов... пока.

• Вместо цифровых оценок мы хотели бы перечислить некоторые из наших выводов о ремонтопригодности и долговечности:

• Низкое энергопотребление снижает частоту подзарядок, увеличивая время автономной работы.

• Ремешок часов имеет стандартный размер и легко заменяется.

• Недоступный аккумулятор ограничивает срок службы устройства 6-10 годами (по нашим оценкам).

• Невозможно открыть устройство, не разрушив его или, по крайней мере, не нарушив водонепроницаемость, что делает невозможным внутренний ремонт.

• Мы связались с командой дизайнеров Pebble и высказали свои опасения по поводу утилизации устройства. Мы были рады узнать, что в настоящее время у них есть план по ответственной программе утилизации 'мертвых' Pebble.

Комментарии к статье

Вам нужно переделать руководство, новые камешки гораздо легче открыть

https://www.dropbox.com/s/agan4tgr1j58tw...

Хае Фабио... может ли экран легко выниматься на вашем открытом Pebble
