Разборка Pebble 2 (SE)

Введение

Несмотря на свою гиперлояльную фанатскую базу, компания Pebble в 2016 году в третий раз вернулась на Kickstarter, чтобы профинансировать следующее поколение своих смарт-часов с электронной бумагой. Цели кампании были достигнуты, но только 1/3 обещанных продуктов была отгружена - до покупателей дошли только Pebble 2. Затем, к нашему неверию, Pebble была поглощена компанией Fitbit, которая, похоже, забыла, что людям все еще нужны смарт-часы, работающие более 3 дней без подзарядки.

Давайте посмотрим, как выглядят последние смарт-часы Pebble внутри, и сможете ли вы менять детали, чтобы они работали... ну, надеюсь, вечно.

Что вам понадобится

Инструменты

•

•

•

  Посмотреть

Шаг 1 Pebble Time 2 SE Teardown

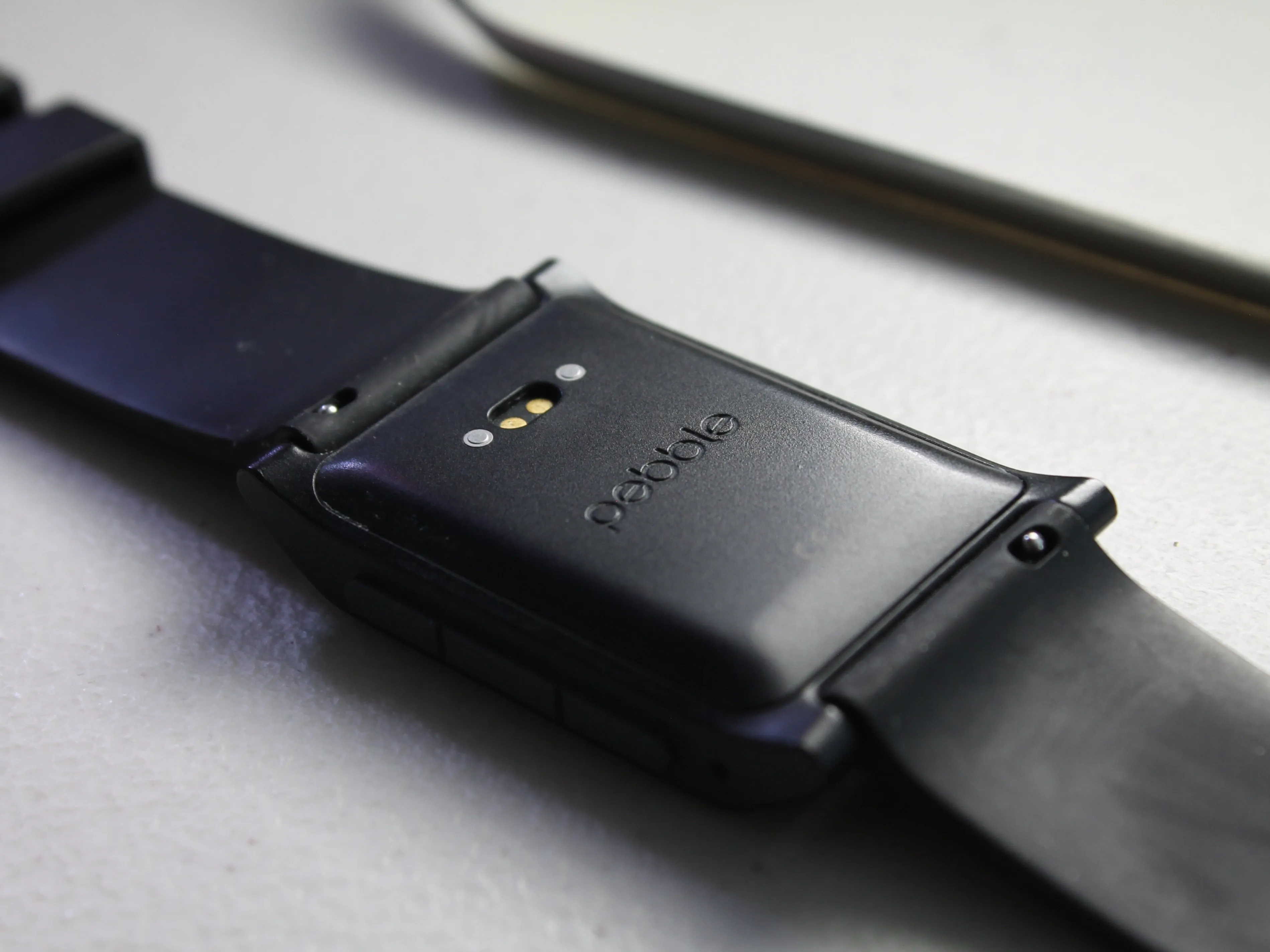

• ЖК-дисплеи с памятью. Лучший способ сделать смарт-часы. Pebble всегда умела делать отличные продукты независимо от спецификаций, но вот что, по их словам, находится внутри:

• Процессор M4 ARM Cortex с тактовой частотой 100 МГц.

• Черно-белый ЖК-дисплей с низким энергопотреблением и памятью диагональю 1,26 дюйма за стеклом Corning Gorilla Glass

• Bluetooth 4.1 (обновление по сравнению с предыдущего поколения 4.0)

• Литий-ионный аккумулятор, которого хватит на 7-10 дней работы (в зависимости от того, купили ли вы модель с пульсометром - мы не стали).

Шаг 2

• Прошлогодние Pebble Time стали абсолютным победителем в плане ремонтопригодности, получив 9 баллов из 10 по шкале Делаете.ру. Давайте посмотрим, удалось ли им продолжить эту работу в этом году.

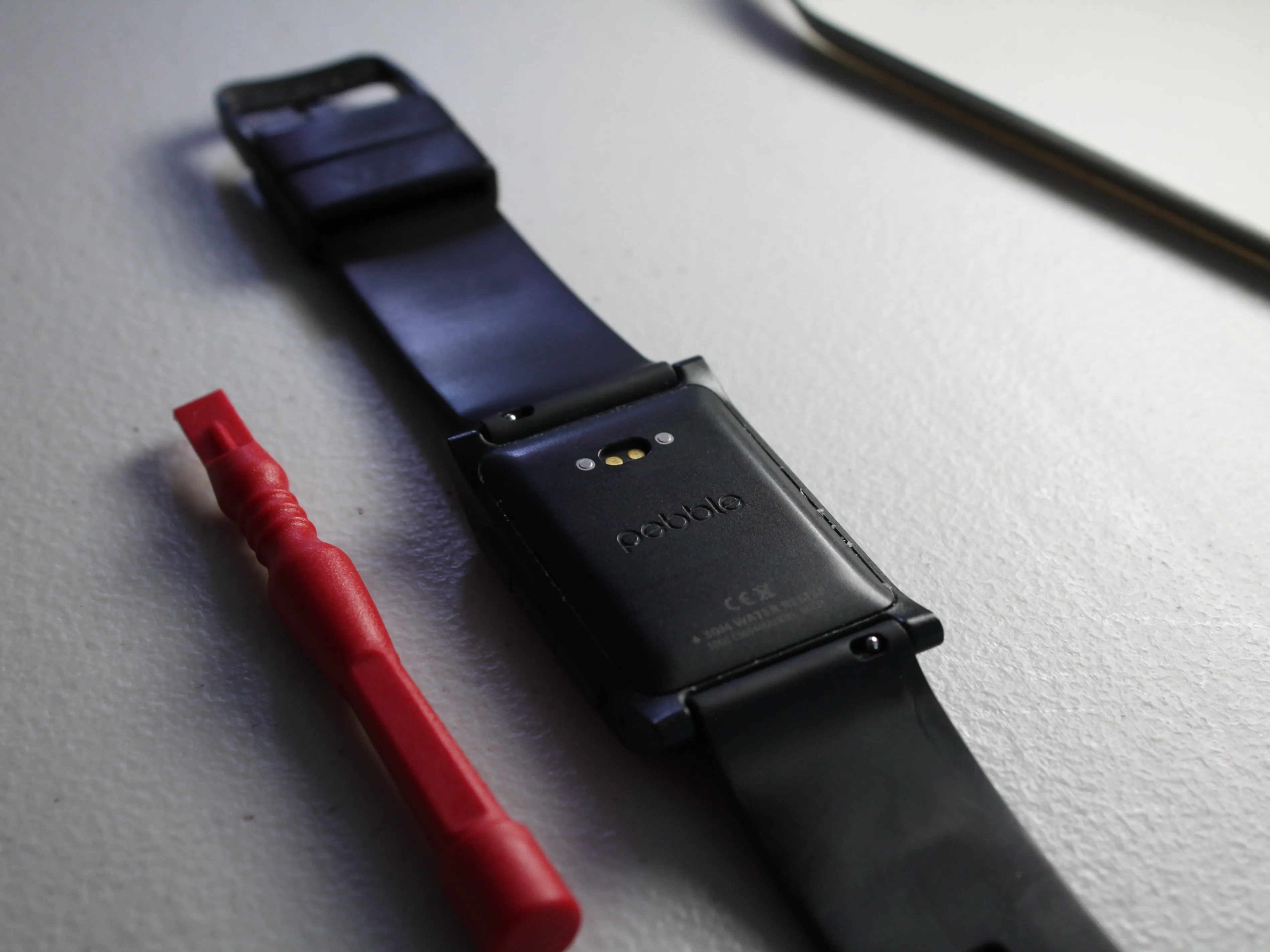

• Первое отличие заключается в том, что устройство открывается сзади, а не спереди - надеемся, это не означает, что дисплей соединен со стеклом.

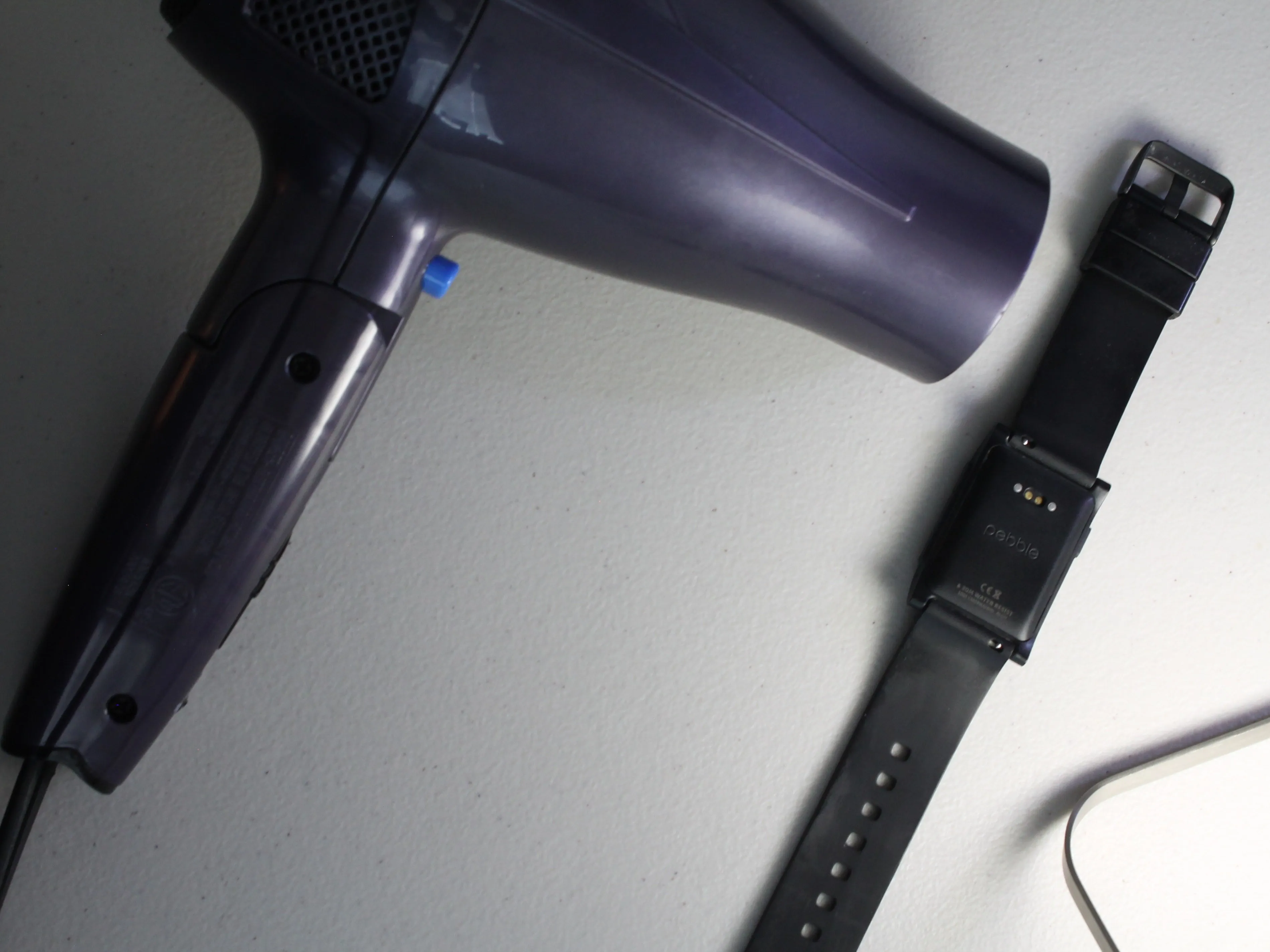

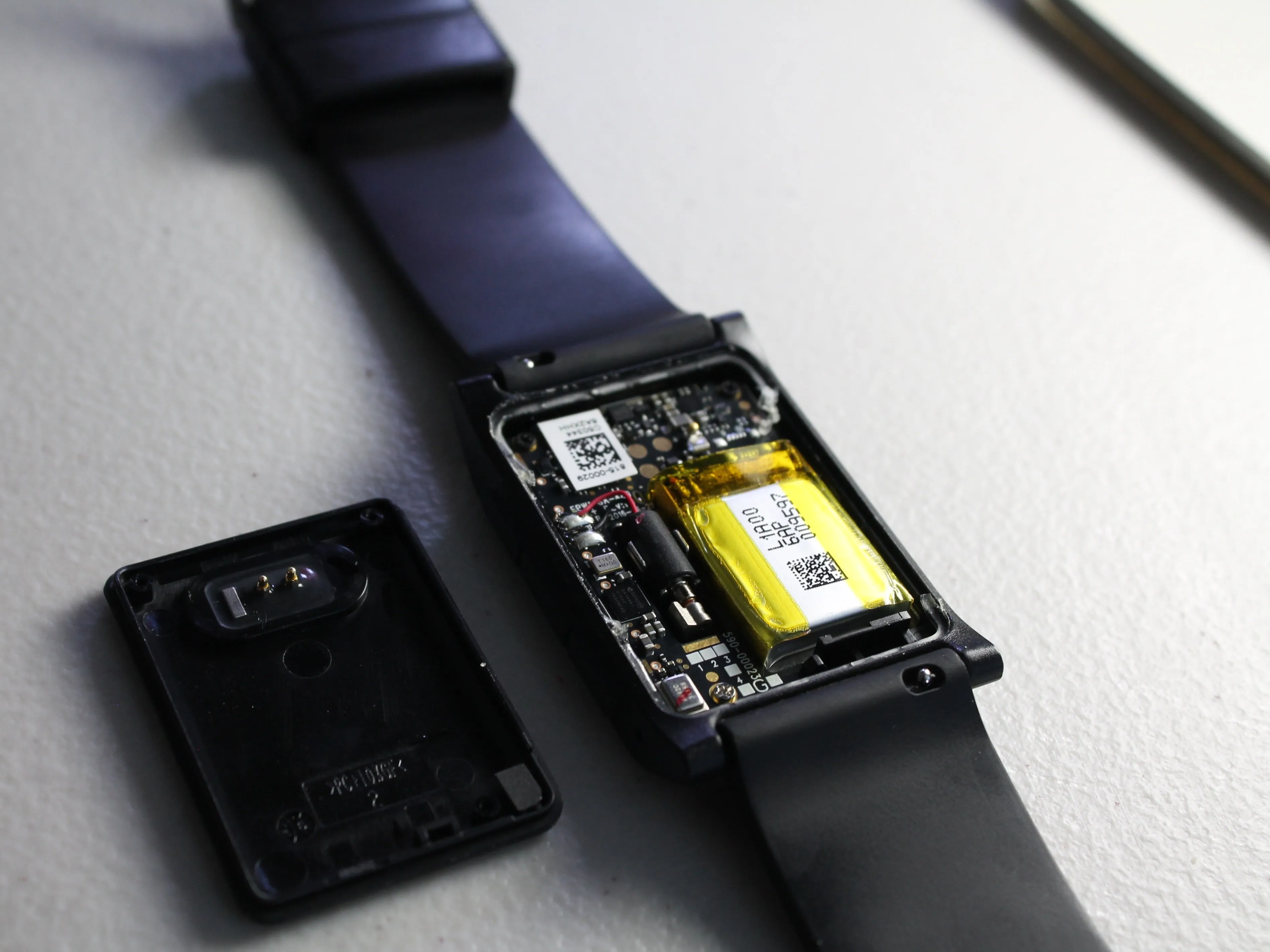

• С небольшой помощью нашего фиолетового фена и инструмента для поддевания мы получаем первый взгляд на внутренности - пока все хорошо!

Шаг 3

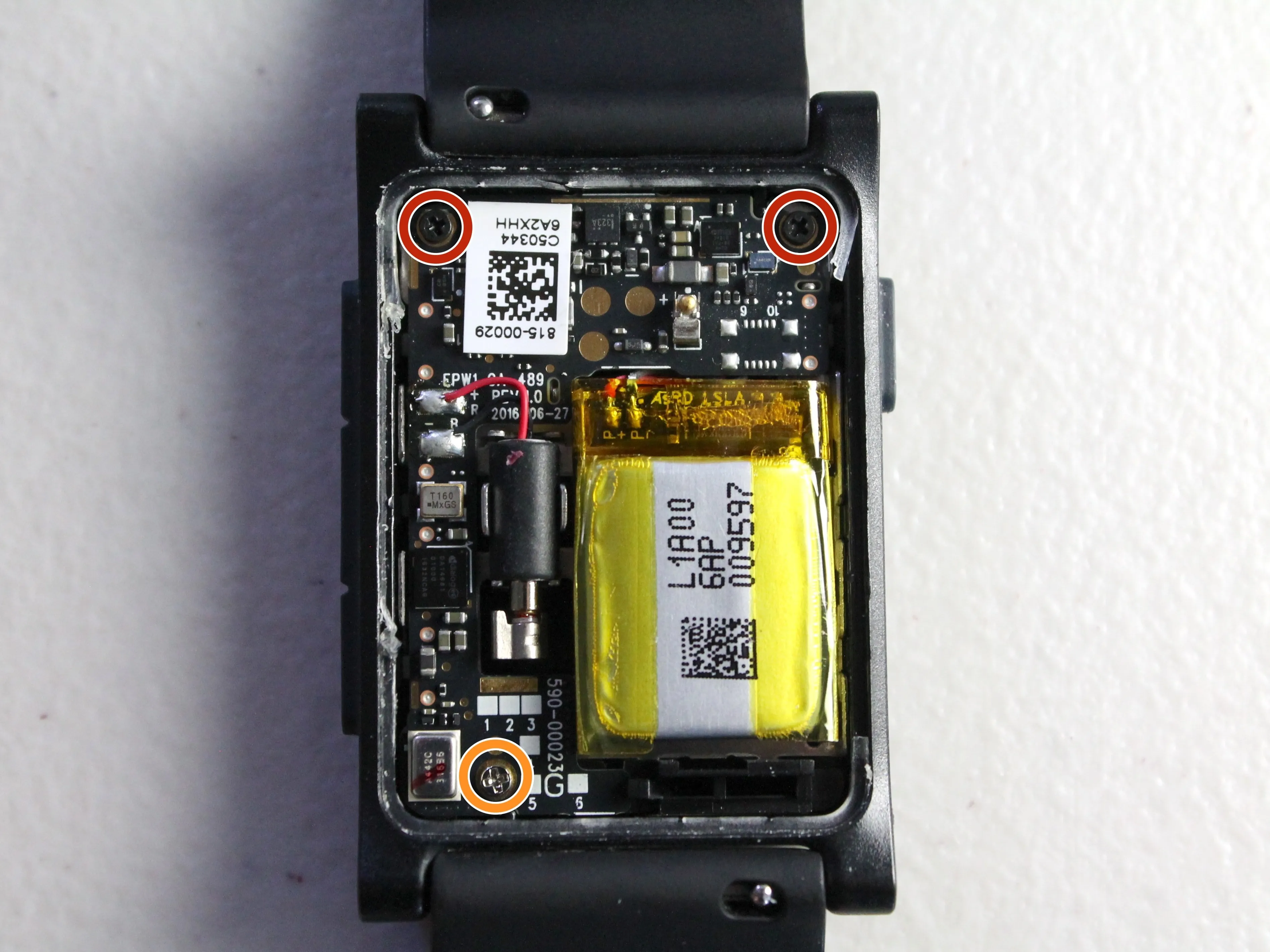

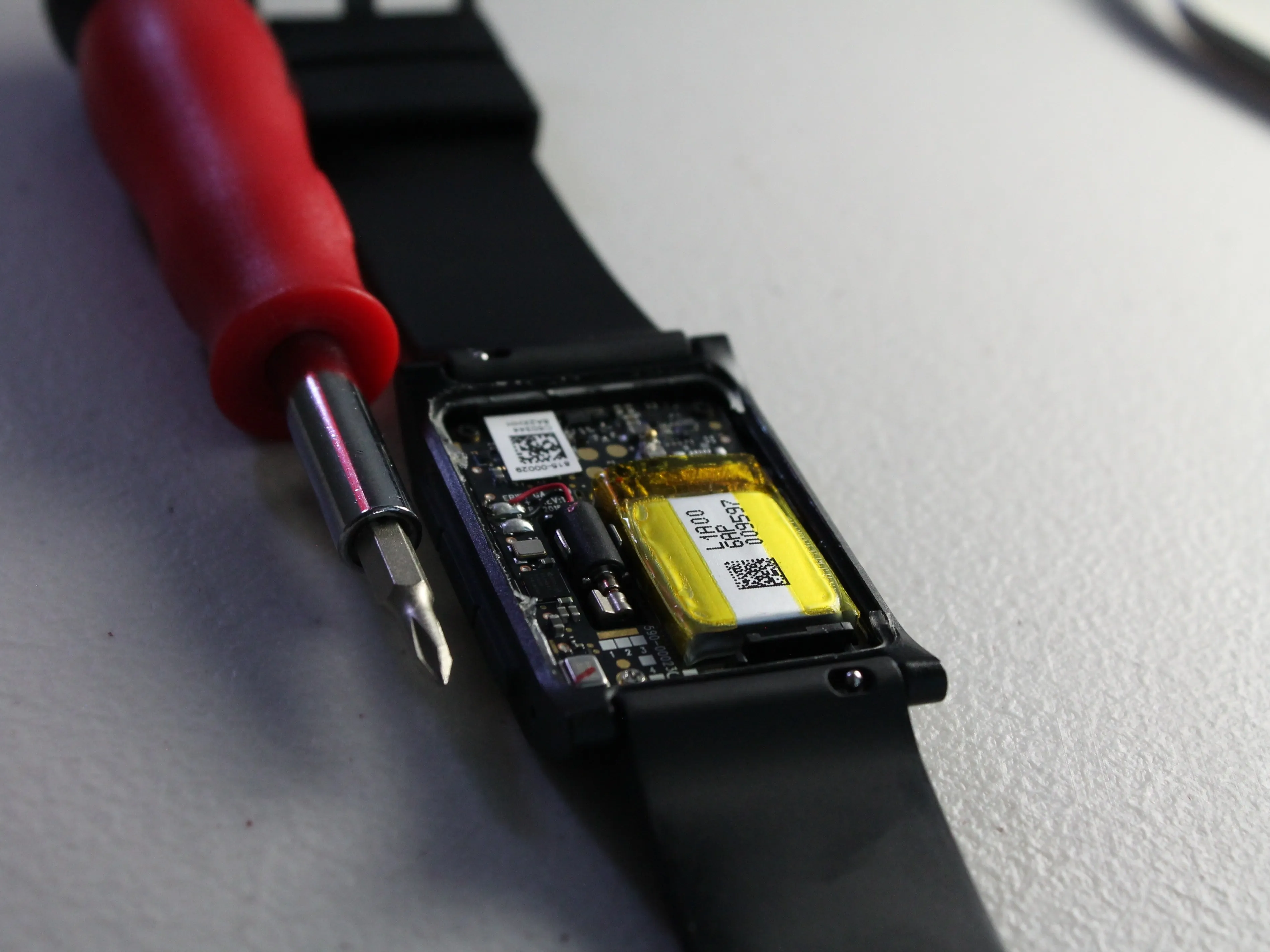

• Теперь мы находимся лицом к лицу с материнской платой.

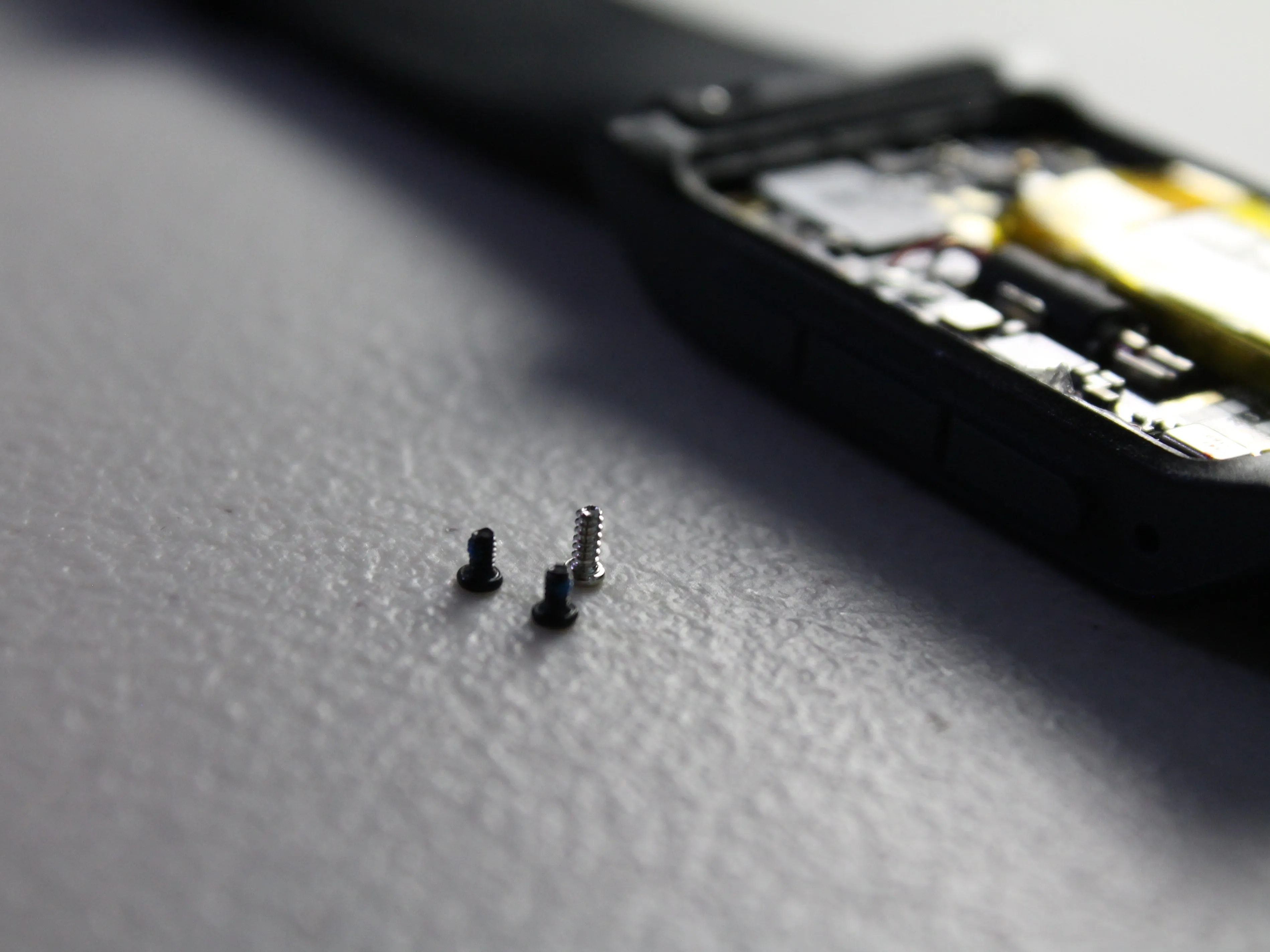

• Мы видим два черных винта Philips #0,

• и один серебристый винт Philips #0.

• Эти цвета указывают на разную длину винтов, что помогает убедиться, что они вставлены в нужное место.

Шаг 4

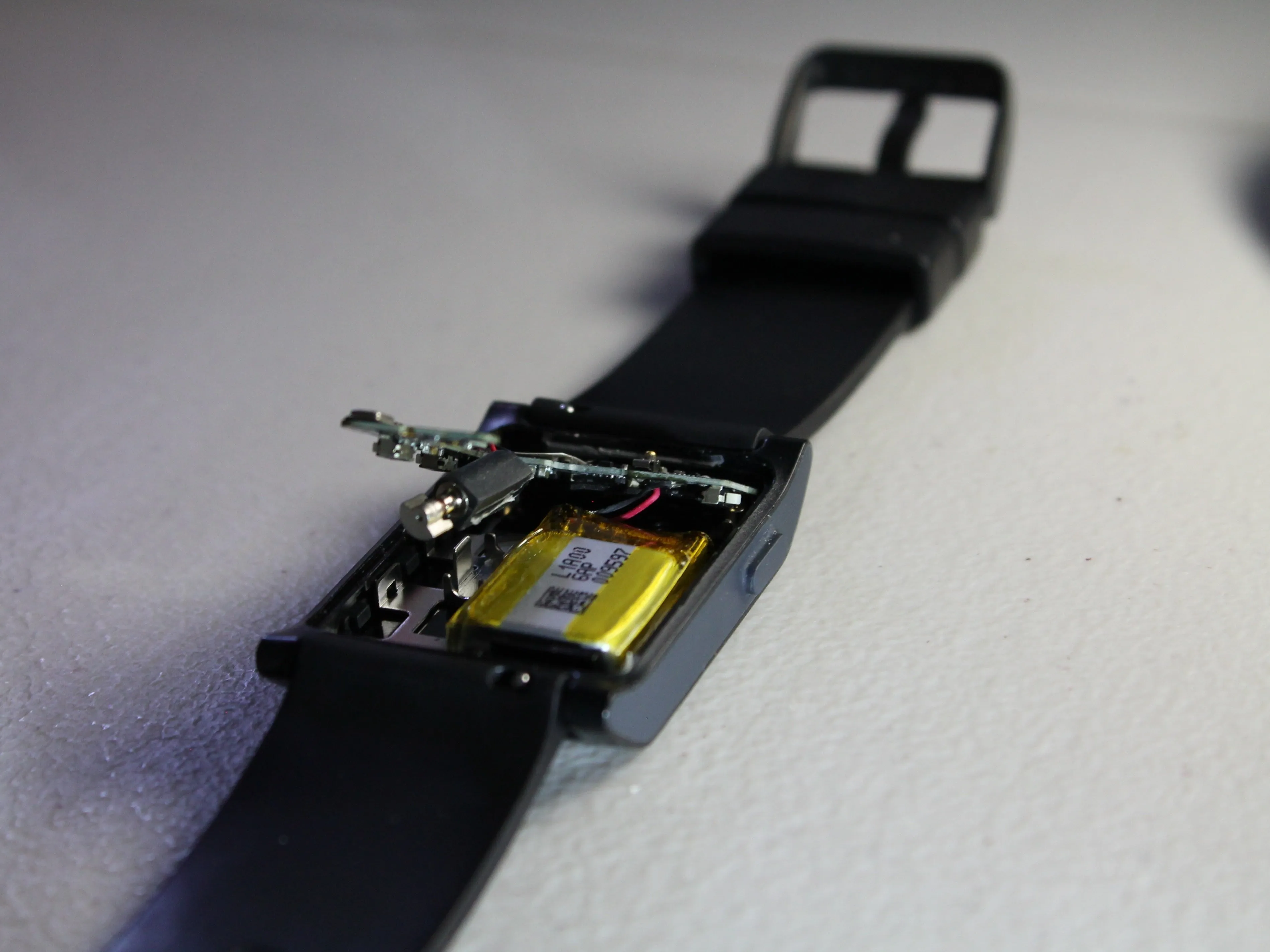

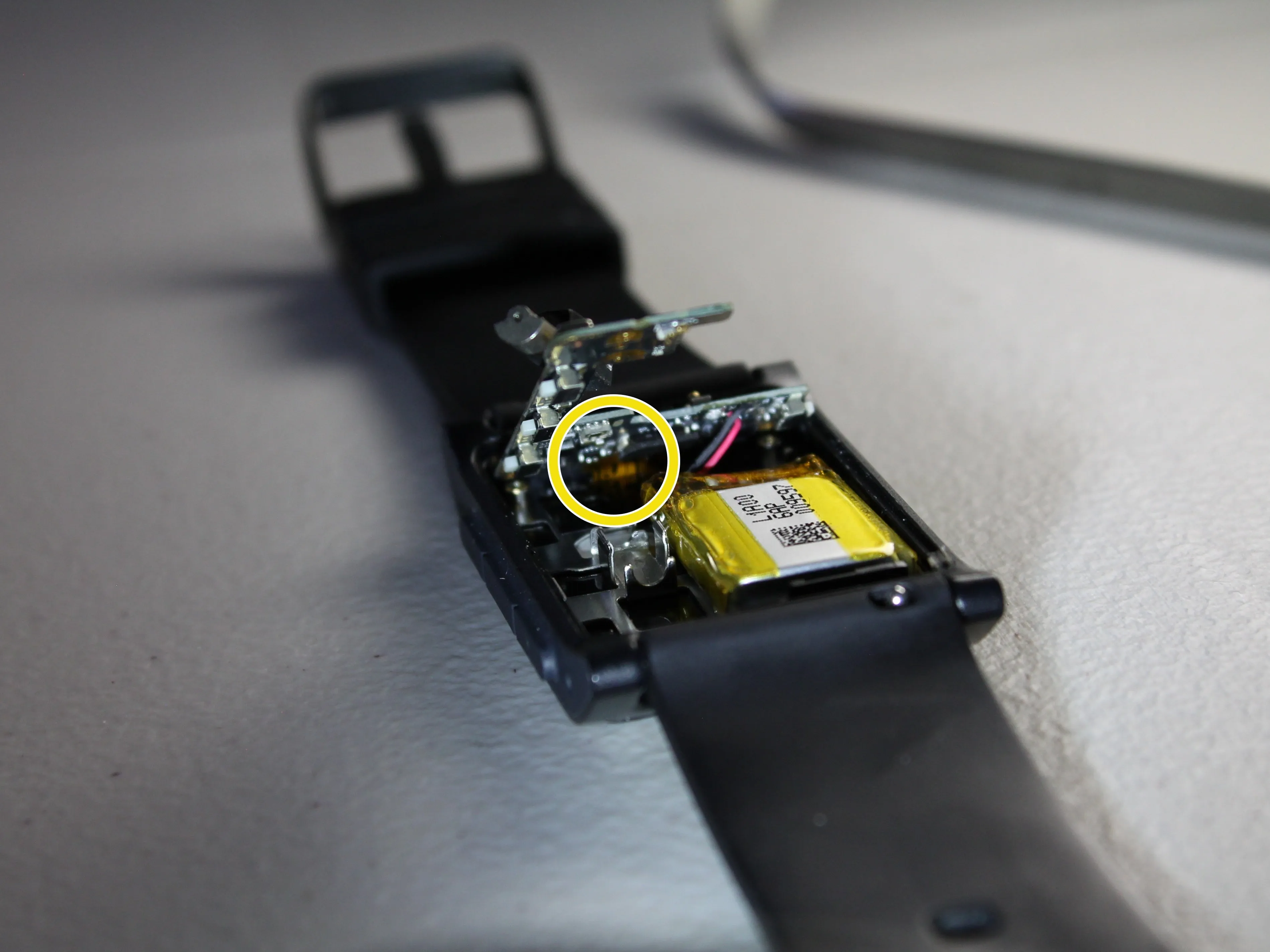

• Вытащив вибромотор с эксцентриковой вращающейся массой (ERM) из корпуса на задней стороне дисплея, мы можем начать поднимать материнскую плату...

• Но тут нас подстерегают коварные кабели дисплея!

• Ловко орудуя лопаткой, чтобы отсоединить два (два?) дисплейных кабеля от нижней части материнской платы, мы с огорчением понимаем, что и батарея, и вибромотор держатся на пайке.

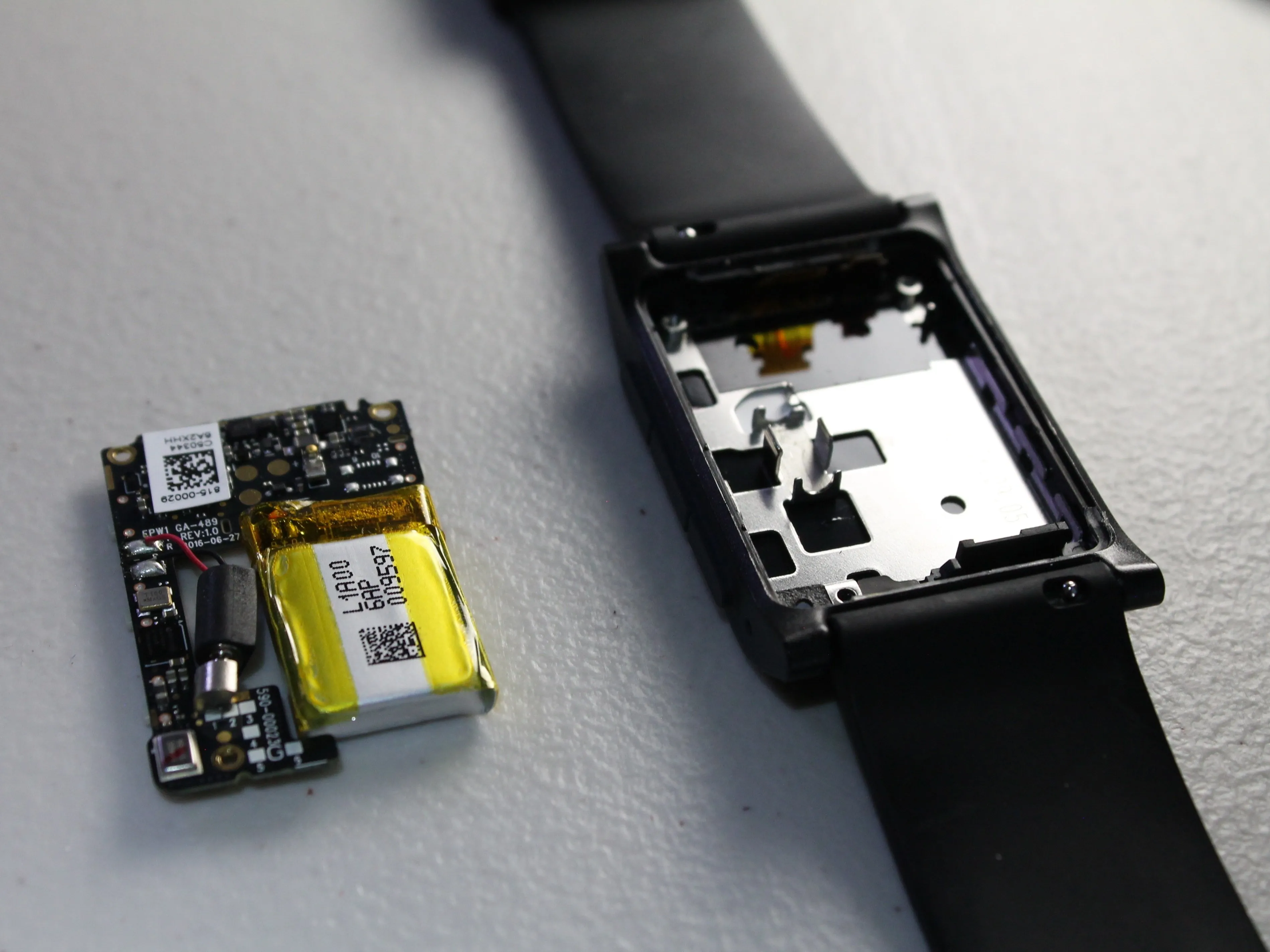

• Освободив дисплейные кабели, мы можем извлечь материнскую плату и ее припаянных нахлебников.

Шаг 5

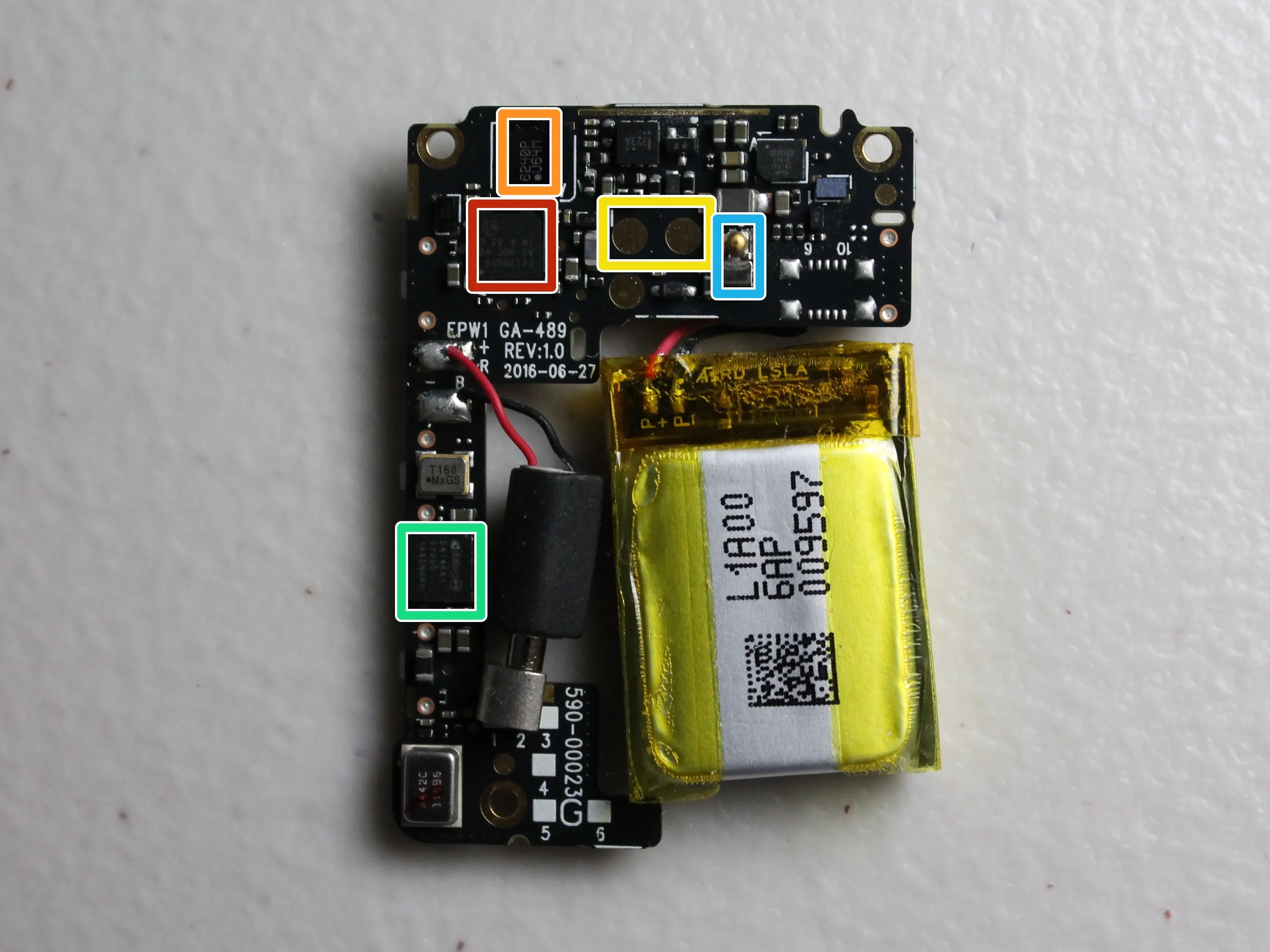

• Мы жалеем, что взяли с собой зум-объектив для макросъемки, но вот что мы можем разобрать на передней стороне микросхем:

• ARM Cortex M4 с частотой 100 МГц.

• Dialog's SmartBond DA14681 Bluetooth LE SoC

• Таинственный чип памяти, который, по слухам, имеет 8 Мб пространства для игры

• Штырьки для передачи данных и зарядки смарт-ремешка Pebble,

• и сопутствующий штырь заземления

• Мы также видим здесь аккумулятор, похожий по размеру на прошлогодний Pebble Time, хотя и в гораздо менее дружелюбной упаковке.

Комментарии к шагу

Какой ARM soc это? Вы можете увидеть название чипа? Это stm32f411?

Удалена неработающая ссылка на '8mb' (оранжевая точка).

Насколько 'менее дружелюбным' является использование батареи и проводов? Похоже (не пробовал), что припаять два реальных провода к плате будет проще, чем маленькие SMT-пайки батарейки PT (только PTS?).

Это хороший вопрос! Припаять два провода к плате определенно не составит большого труда. Батарея PT подключается к плате с помощью контактными штырькамичто делает процедуру замены батареи безболезненной (при условии, что батареи было легко достать lol). Не у всех есть дома паяльник или смелость, чтобы попробовать паять! (Хотя, стоит попробовать - это проще, чем кажется).

Процедуры P2 и PT - это просто прогулка по парку по сравнению с точечной сваркой батареи в PTR, хотя, конечно, это ужасно. Я не знаком с процедурой PTS, но она тоже кажется сложной!

Шаг 6

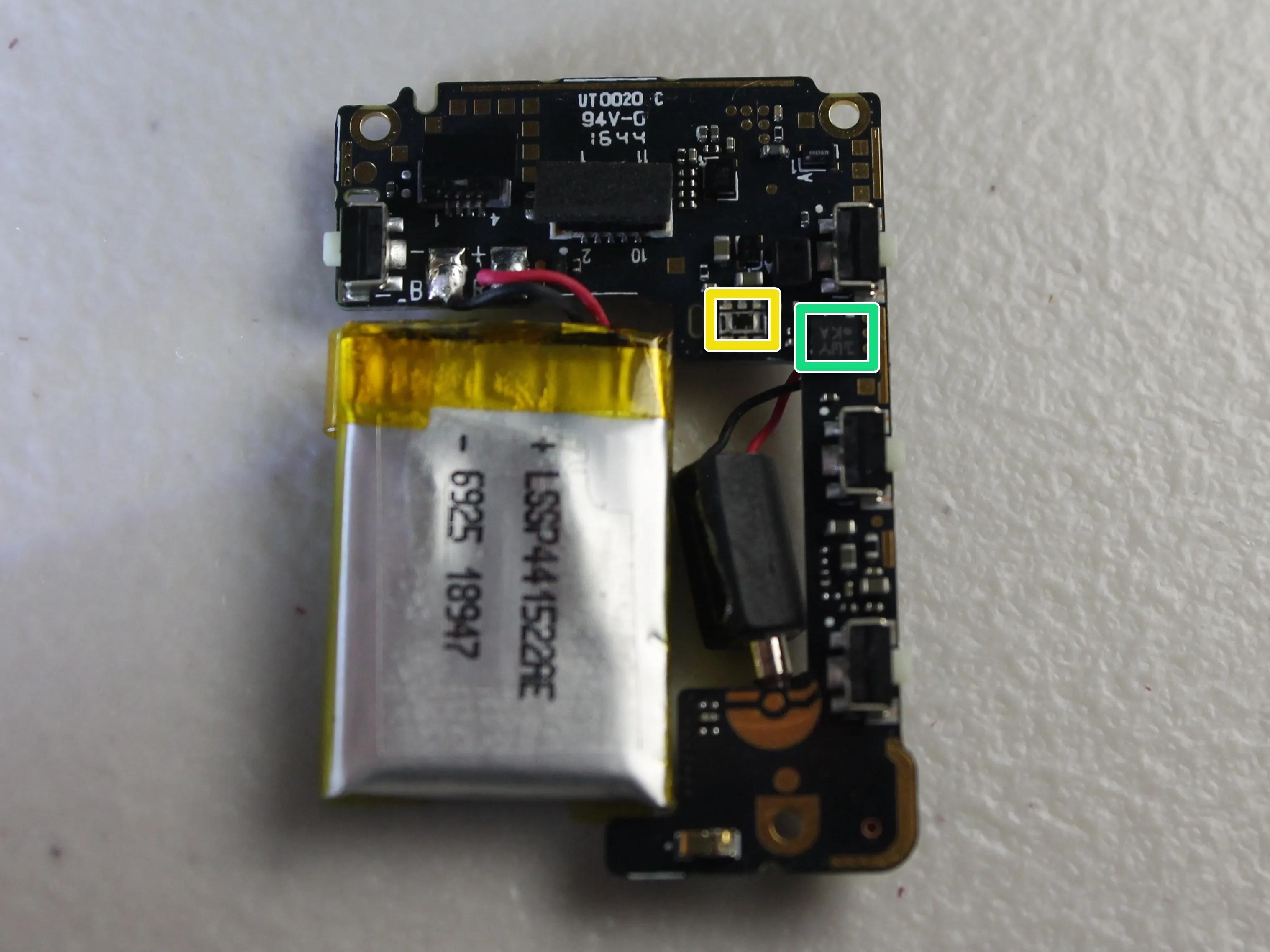

• На дальней стороне этого MB есть только две заметные микросхемы:

• Одна из Bosch BMA-серии акселерометров

• Заметим, что здесь мы отрываемся от серии BMI в Pebble Time, теряя некоторые классные функции, такие как компас. Но $99 - это не так уж и далеко, знаете ли.

• Датчик освещенности

Шаг 7

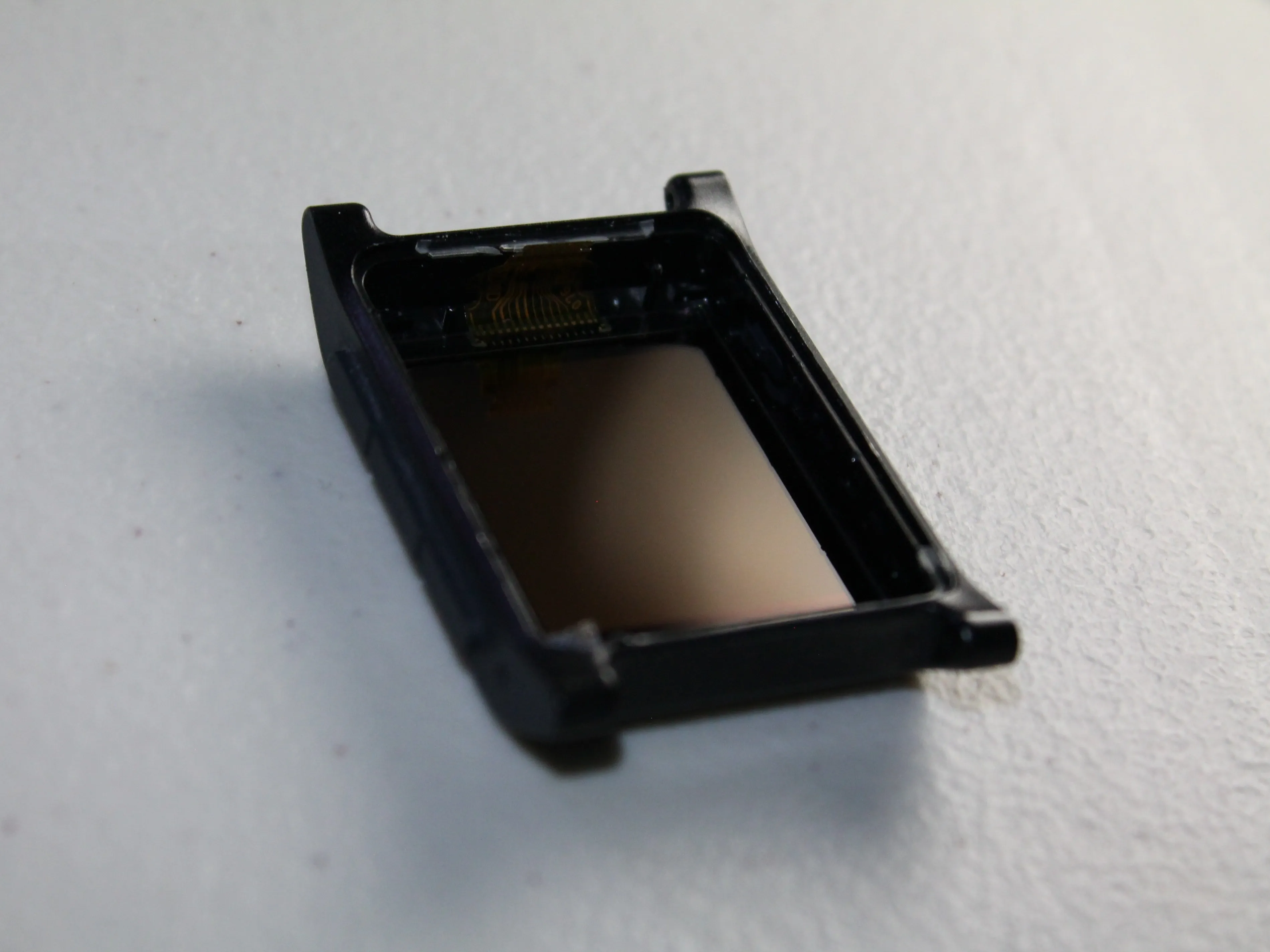

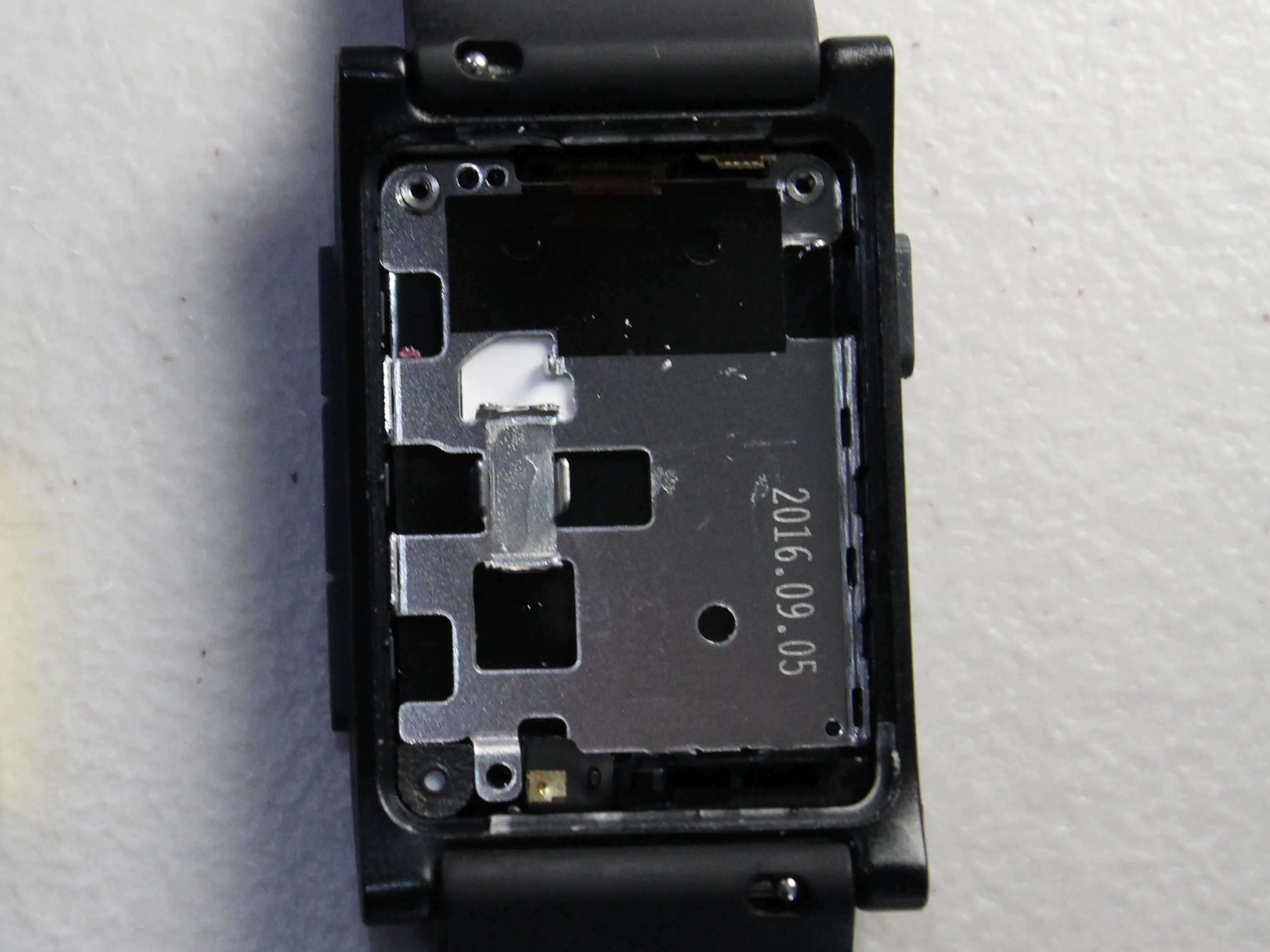

• Вернувшись к корпусу, мы столкнулись с холодной металлической стеной.

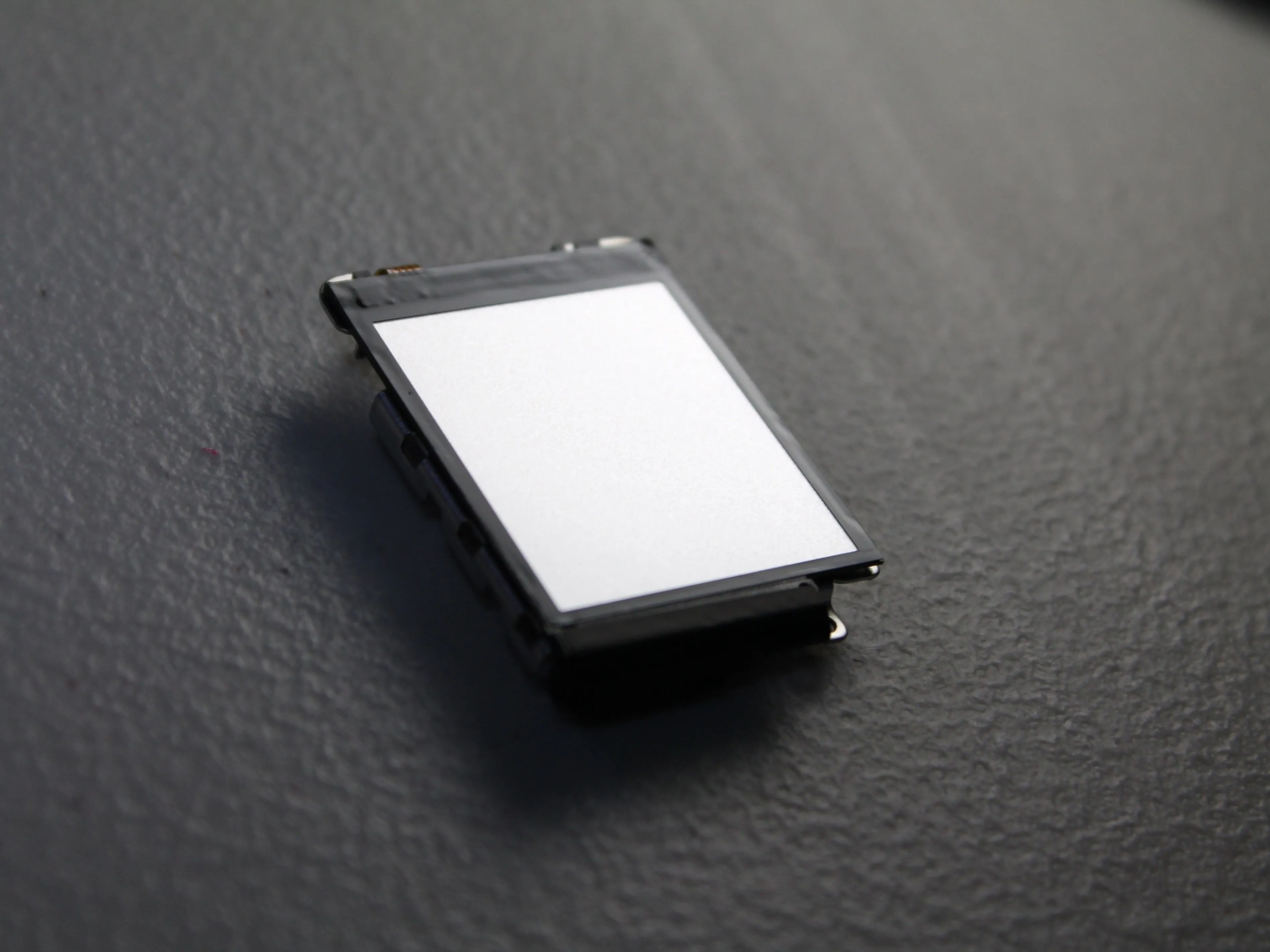

• Не видя больше никаких винтов, мы начинаем тянуть и отжимать, и добиваемся успеха! Черно-белый дисплей из электронной бумаги выходит целым и невредимым.

• Однако нас начинает беспокоить тот факт, что после извлечения дисплея мы не видим его через стекло.

Шаг 8

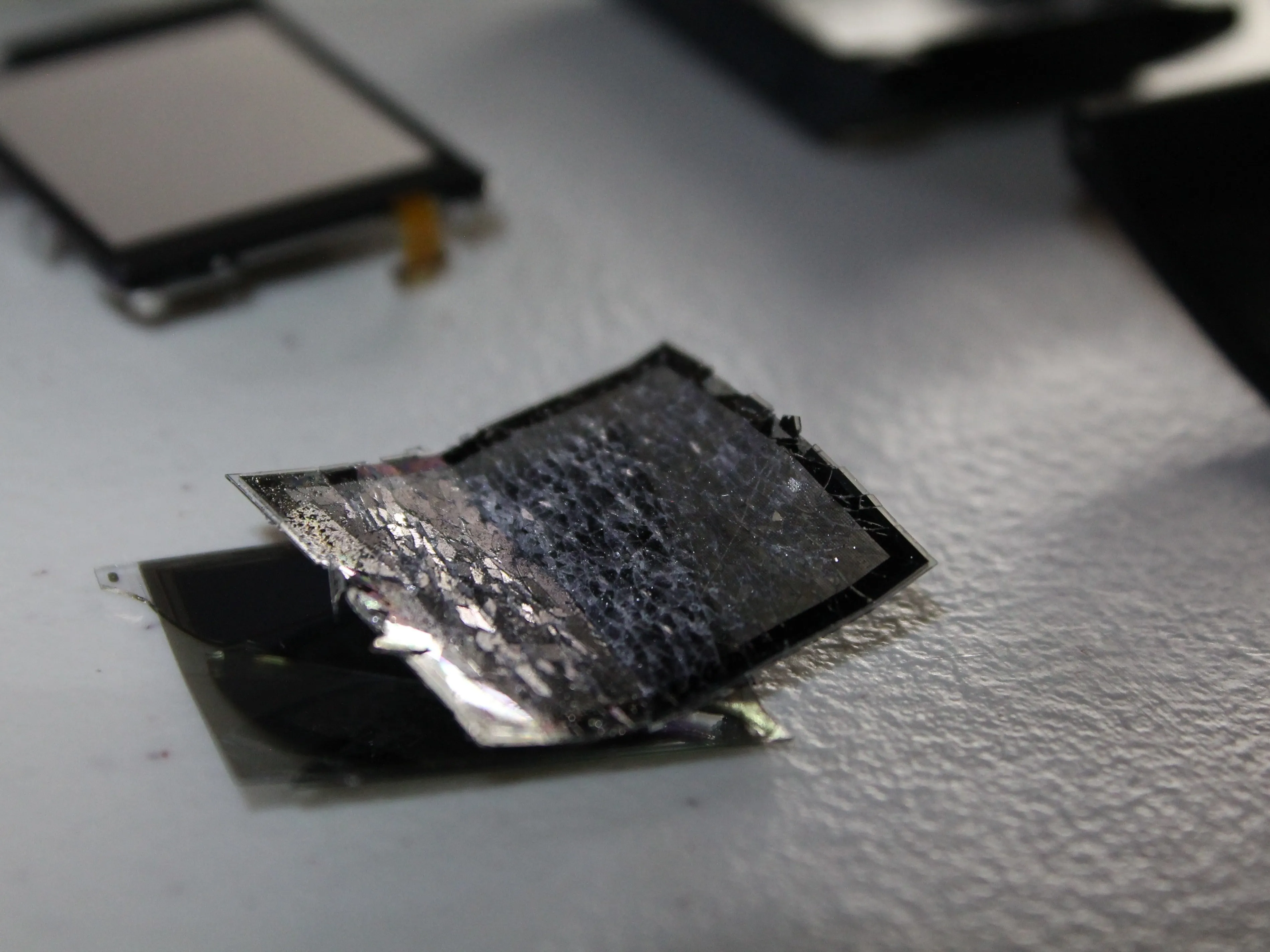

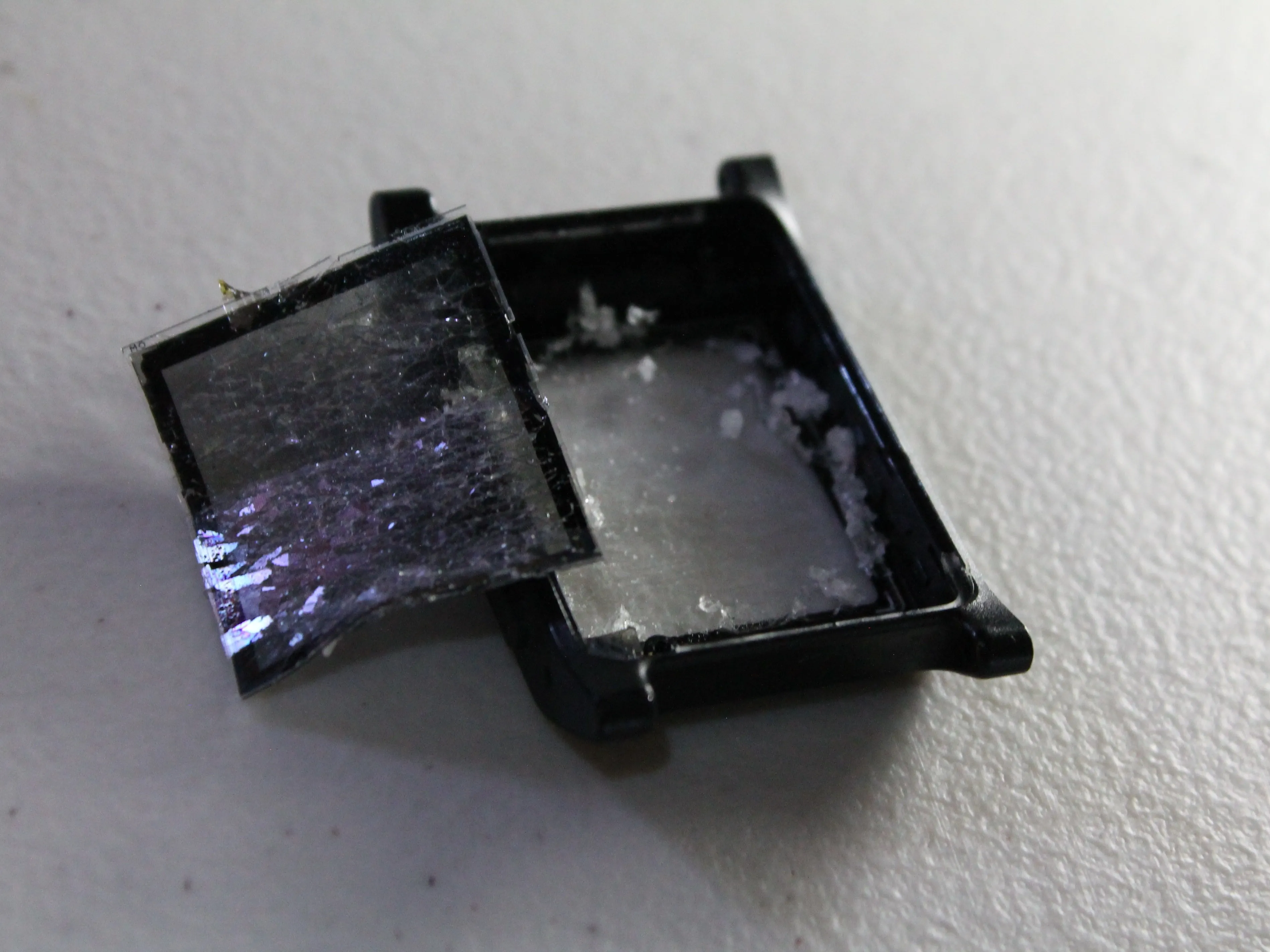

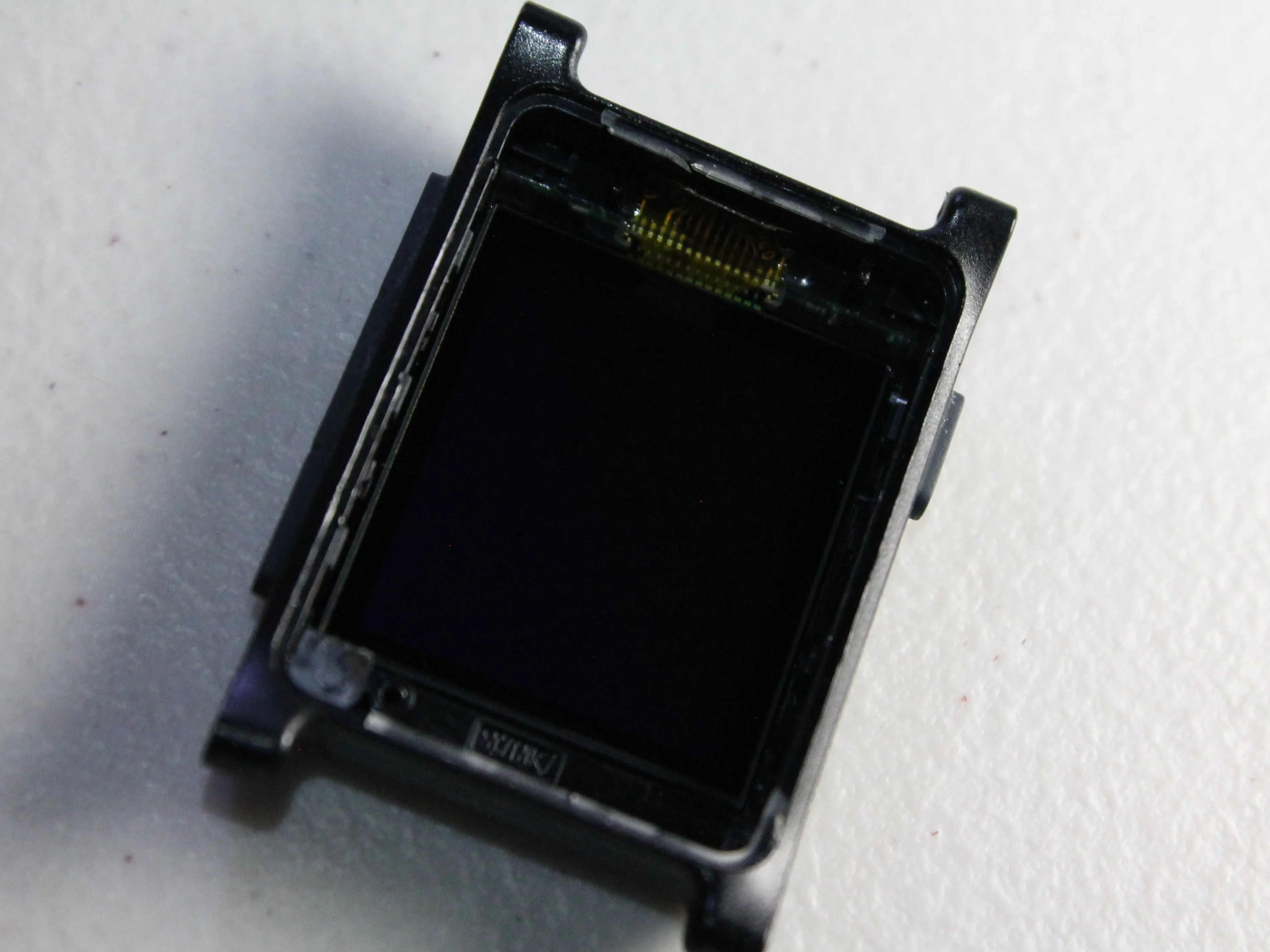

• К сожалению, на этом черном экране закончилась наша разборка без клея.

• Даже с помощью нашего верного фиолетового фена мы не смогли ослабить клей настолько, чтобы выковырять последние слои, не сломав их.

Шаг 9

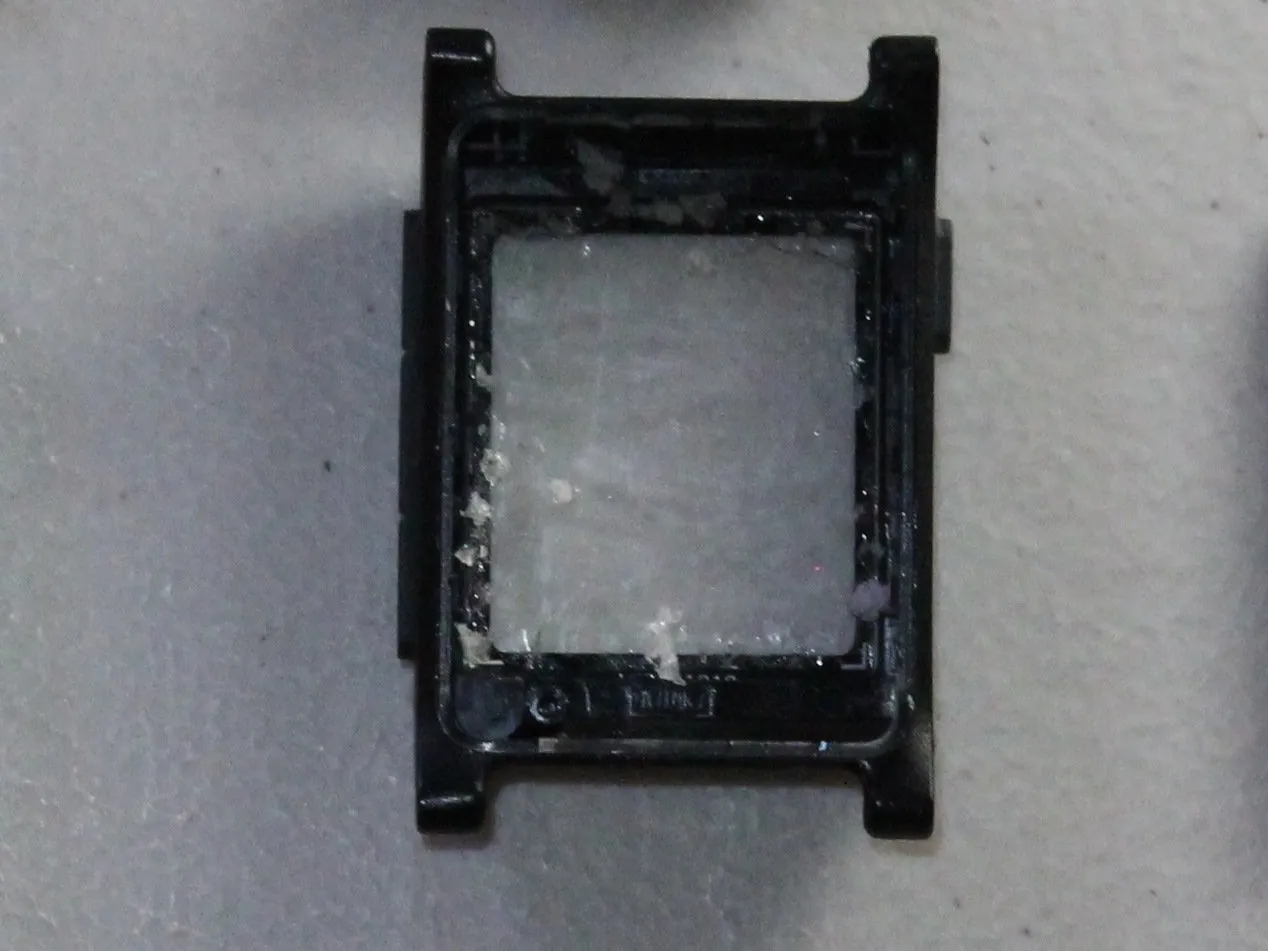

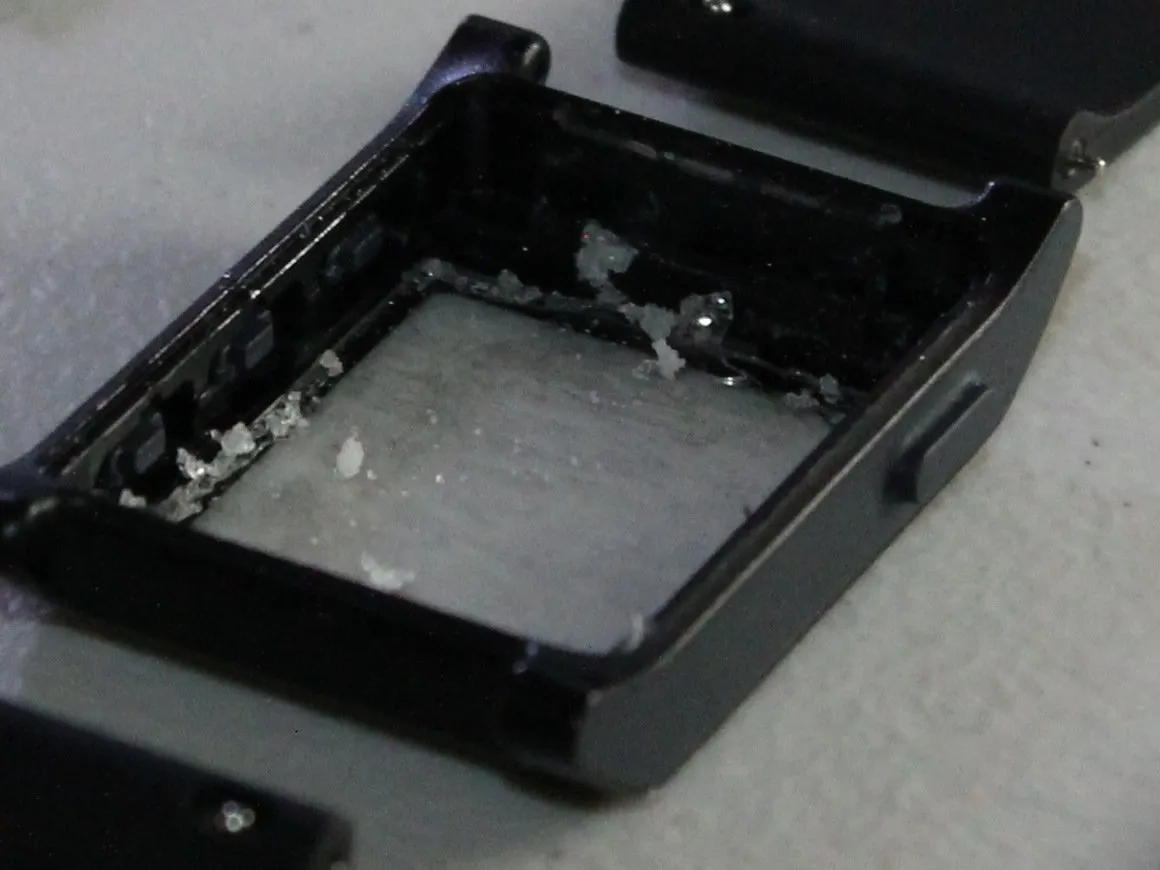

• От этих часов мало что осталось! Как и компания, мы получили пустое напоминание о том, что когда-то было чем-то великим.

• Мы пытаемся демонтировать кнопки, как в прошлом году, но обнаруживаем, что они встроены в корпус. Было бы здорово, если бы можно было просто поменять местами любую сторону и заменить сопутствующие кнопки, но здесь такой возможности нет.

Шаг 10

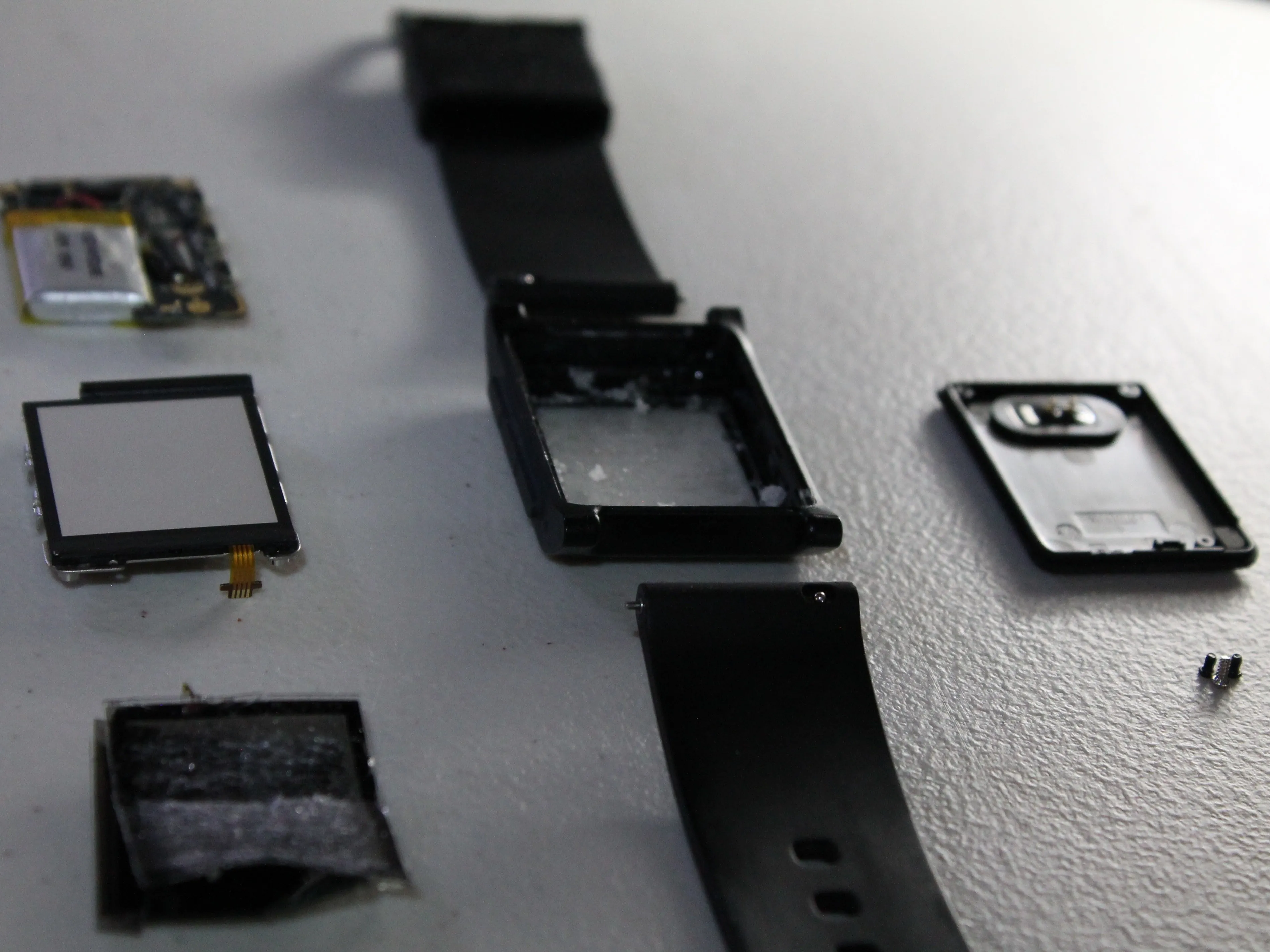

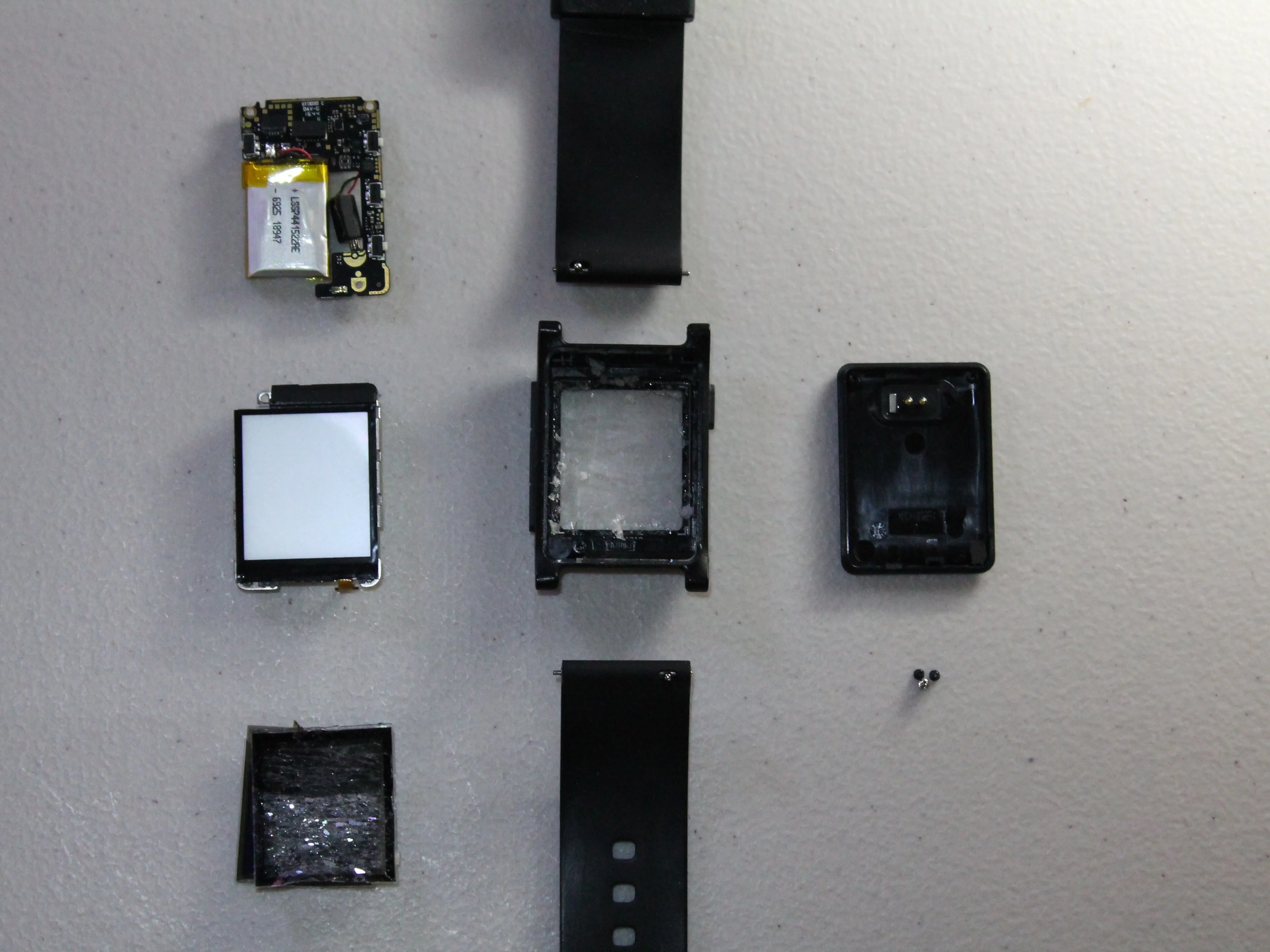

• Вот и все! В отличие от своего старшего собрата, этот Pebble 2 оказался совсем не ремонтопригодным.

• Если бы за нами был авторитет команды Делаете.ру, мы бы, вероятно, поставили этому устройству оценку 2/10.

• Pebble придерживается стандартных 22 мм ремешков, так что вы можете менять их сколько угодно!

• Материнская плата и первая часть экрана снимаются довольно легко,

• но, поскольку батарея и вибромотор припаяны к корпусу, менять их будет не очень удобно.

• Поскольку вторая половина экрана приклеена к переднему стеклу, ни она, ни стекло не подлежат замене.

• Замена кнопок также невозможна.

• Если вы хотите как можно дольше оставаться в поезде Pebble, лучше купить несколько таких часов на Amazon, пока они еще есть в наличии.
