Разборка Pebble Time

Введение

В то время как часы на основе фруктов занимают все большее место в газетных заголовках, часы на основе камней выходят уже в третьей итерации. Первые Pebble мы разбили более двух лет назад - так давно, что мы даже не знали, как его оценить.. Так как же выглядит последняя модель Pebble в сравнении с кучей носимых устройств, выпущенных за последние годы? Давайте откроем Pebble Time и узнаем.

Полное раскрытие информации: Pebble предоставила нам устройство для раннего участия в программе Kickstarter, а также позволила нам поработать с мозгами их инженеров во время нашего разбора. Следите за тем, чтобы не пропустить некоторые инсайдерские подробности в нашем анализе.

Вы неравнодушны к носимым устройствам? Проведите время с нами в Instagram, Twitter и Facebook.

Что вам нужно

Инструменты

•

•

•

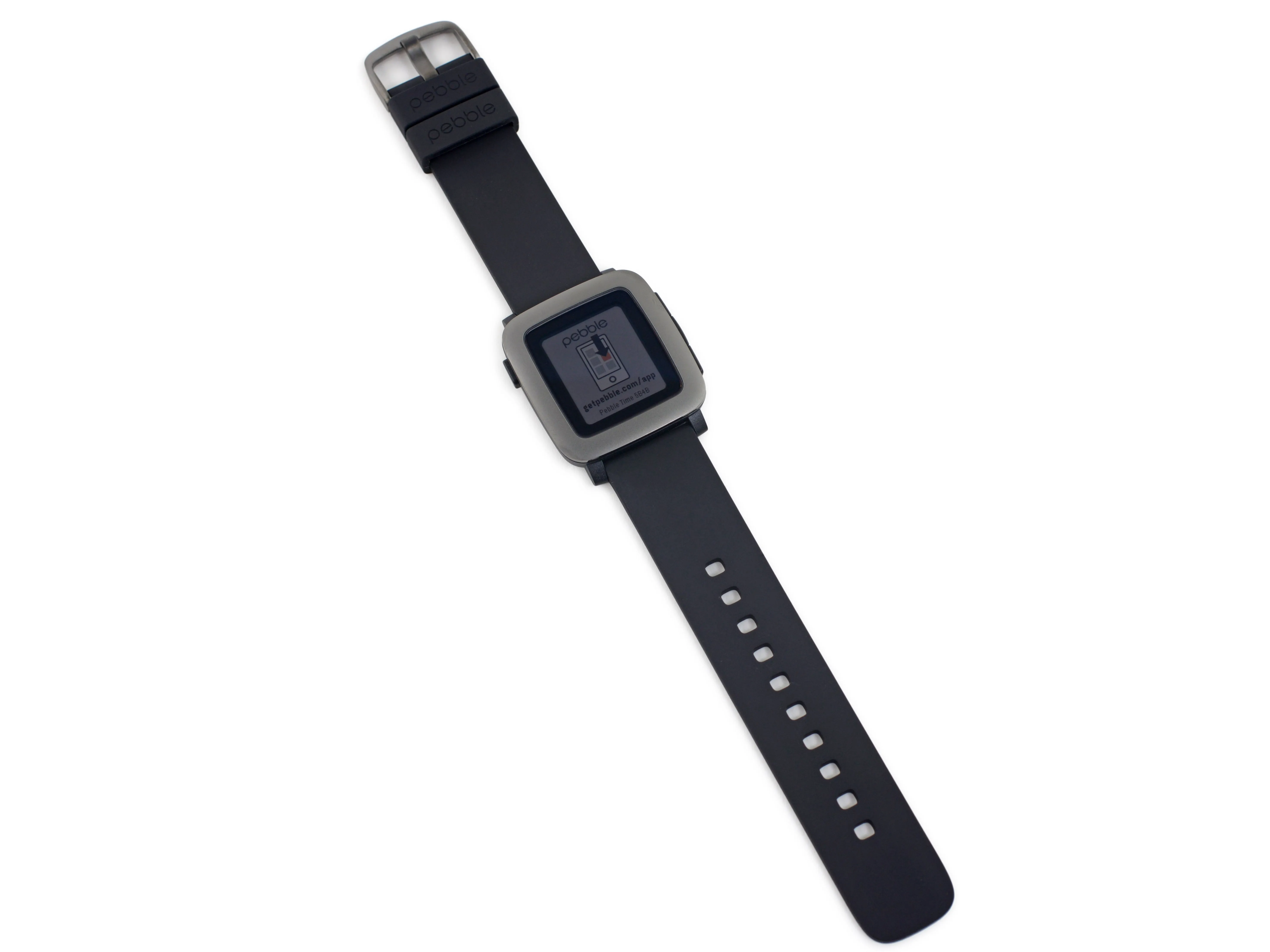

Шаг 1 Разборка Pebble Time

• Официальные технические характеристики не раскрывают многого, но это не страшно, ведь у нас еще много дневного света, чтобы закончить разборку. Вот что мы знаем:

• Маломощный 1,25-дюймовый 64-цветный дисплей из электронной бумаги со светодиодной подсветкой

• 6-осевой инерциальный измерительный блок, компас, датчик освещенности, микрофон

• Bluetooth 4.0

• Литий-ионный полимерный аккумулятор со временем автономной работы до 7 дней между подзарядками

• Что, кроме дисплея на электронной бумаге, позволяет современным смарт-часам работать от аккумулятора 7 дней? Сейчас мы это узнаем.

Шаг 2

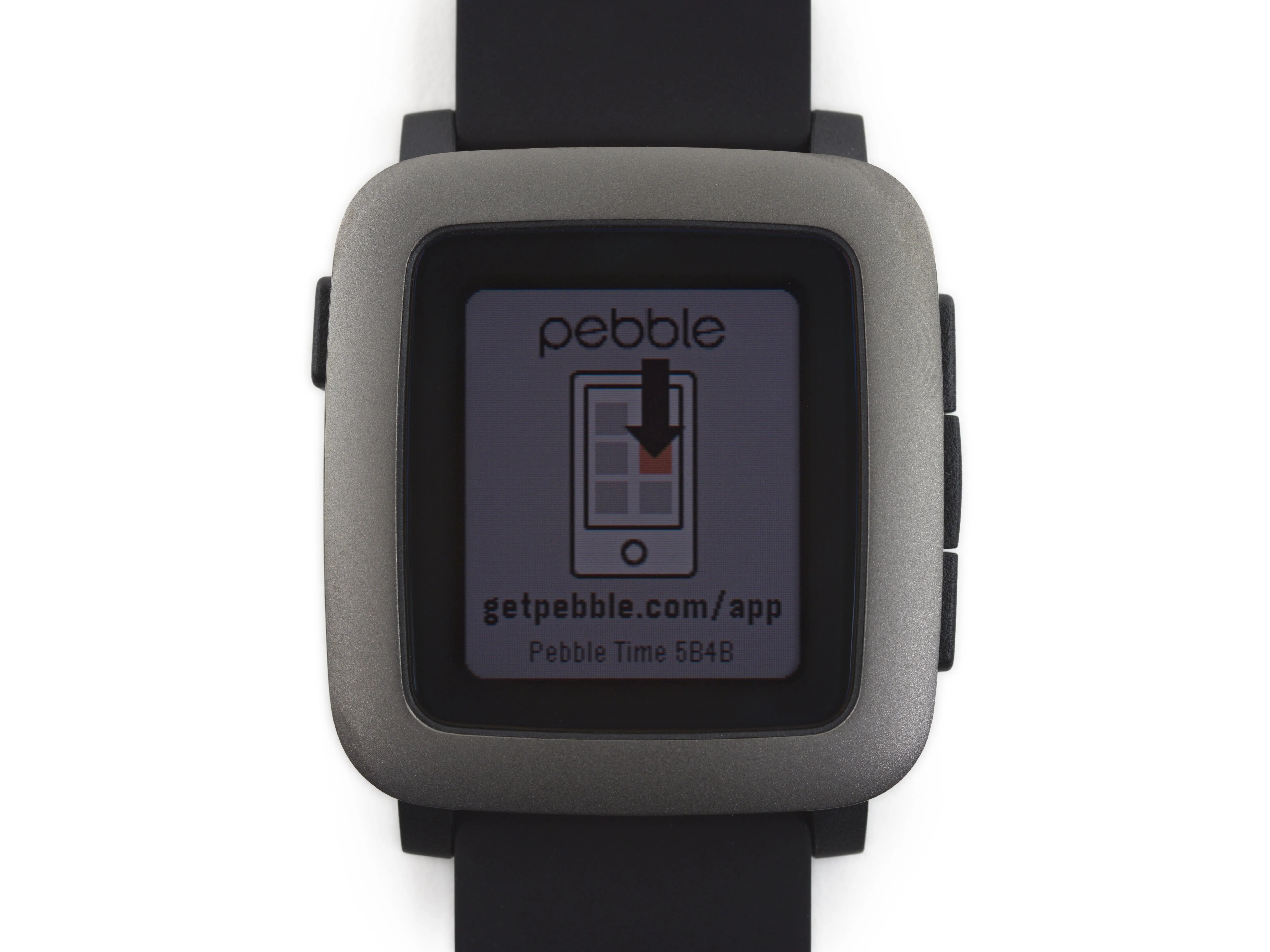

• Pebble Time оснащены цветным дисплеем из электронной бумаги.

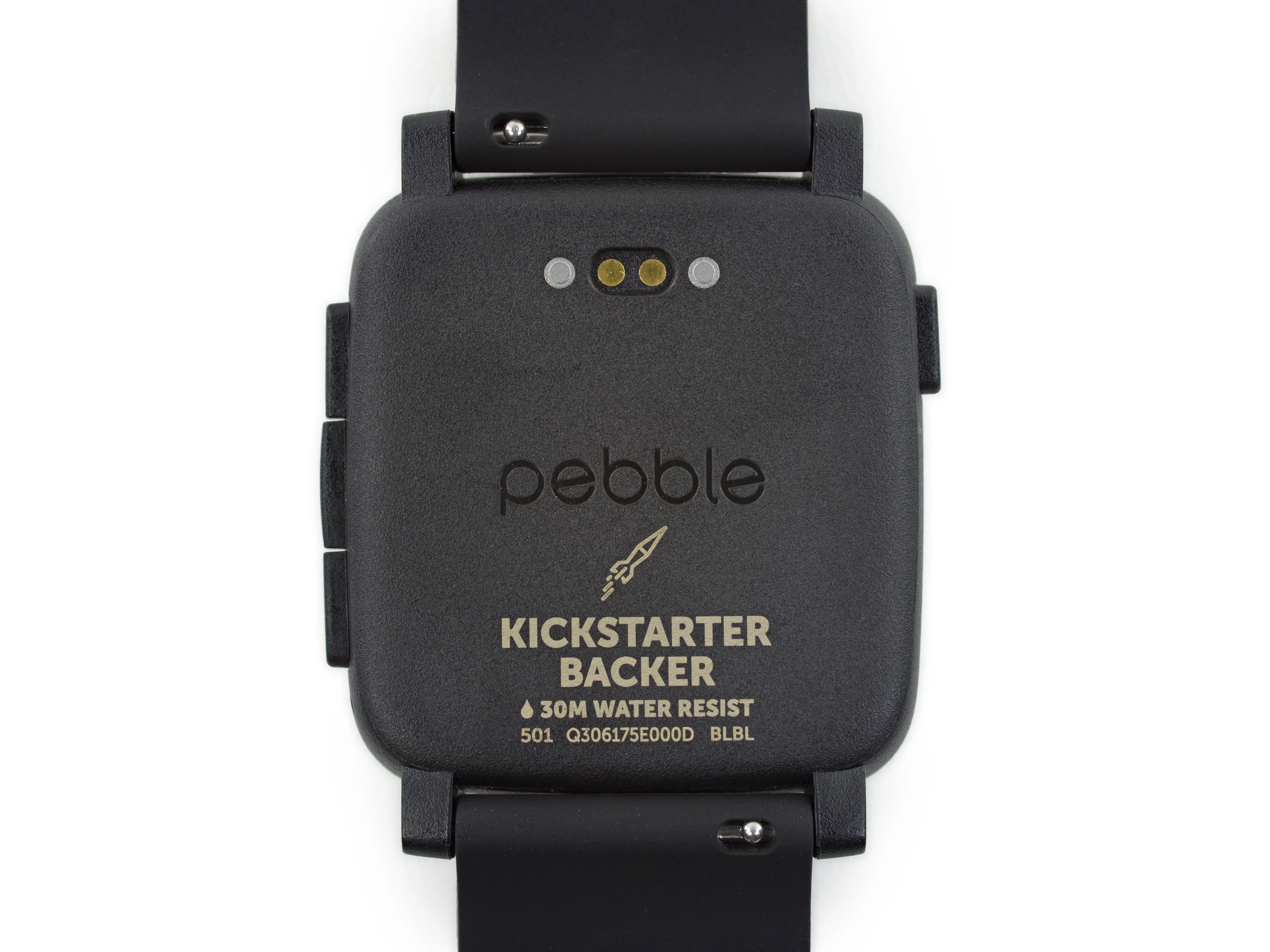

• Задняя часть смарт-часов украшена несколькими маркировками, а также портом для зарядной док-станции.

• На этом сайте кажется, что это первый раз. мы видим смарт-часы, которые могут похвастаться водонепроницаемостью 30 метров. Повышенная водонепроницаемость часто означает ухудшение ремонтопригодности. Будем надеяться, что Pebble уделила время тому, чтобы сделать ремонтопригодность частью уравнения.

• Это другие часыкоторые мы разбирали несколько недель назад, похоже, неплохо справляются с водой. Похоже, Pebble - единственная компания, которая может заявить о своей 30-метровой стойкости.

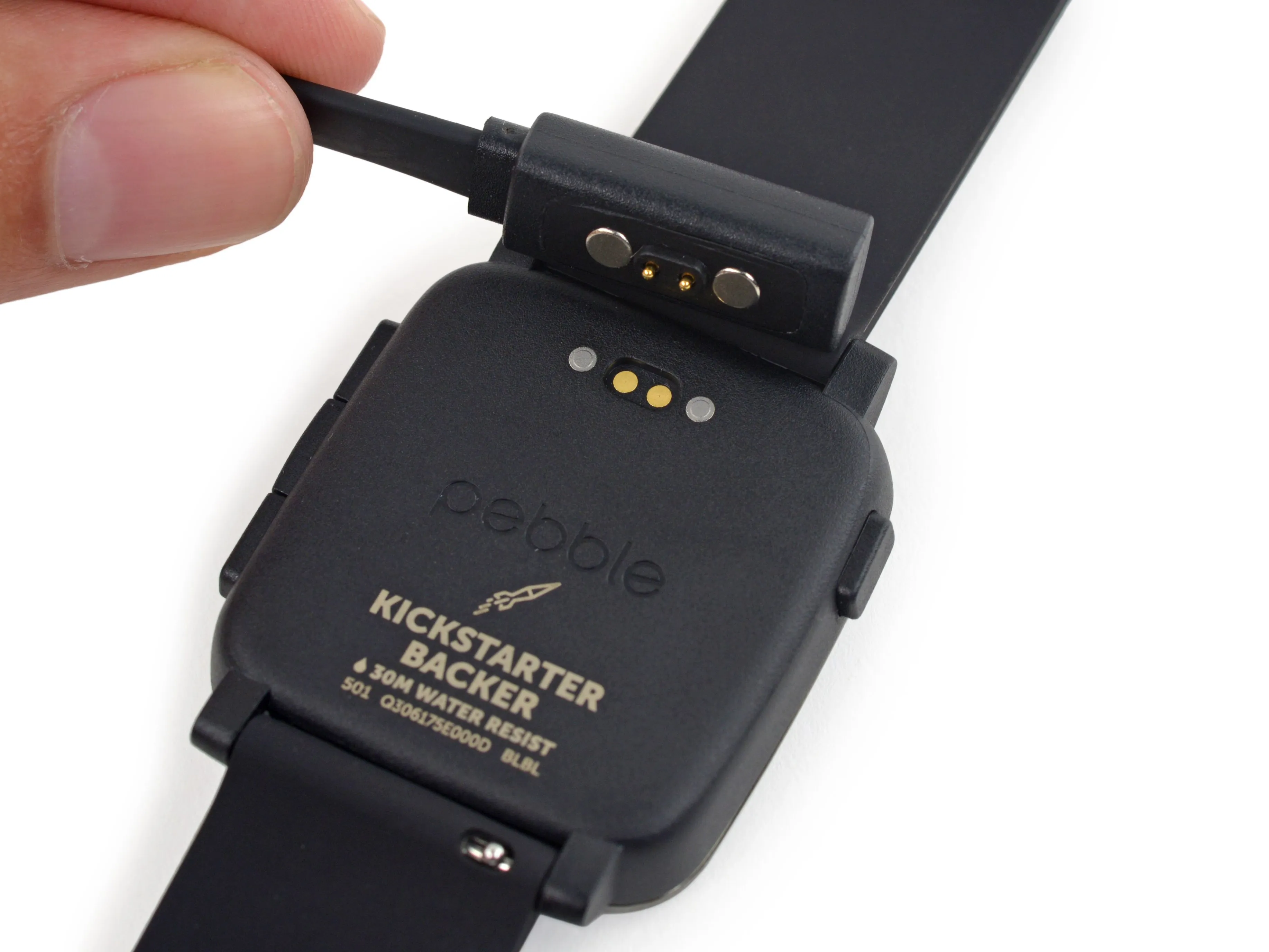

• В комплект Time входит фирменный USB-кабель для зарядки с магнитными разъемами (серебряные контакты) и контактными площадками для зарядки (золотые контакты).

Шаг 3

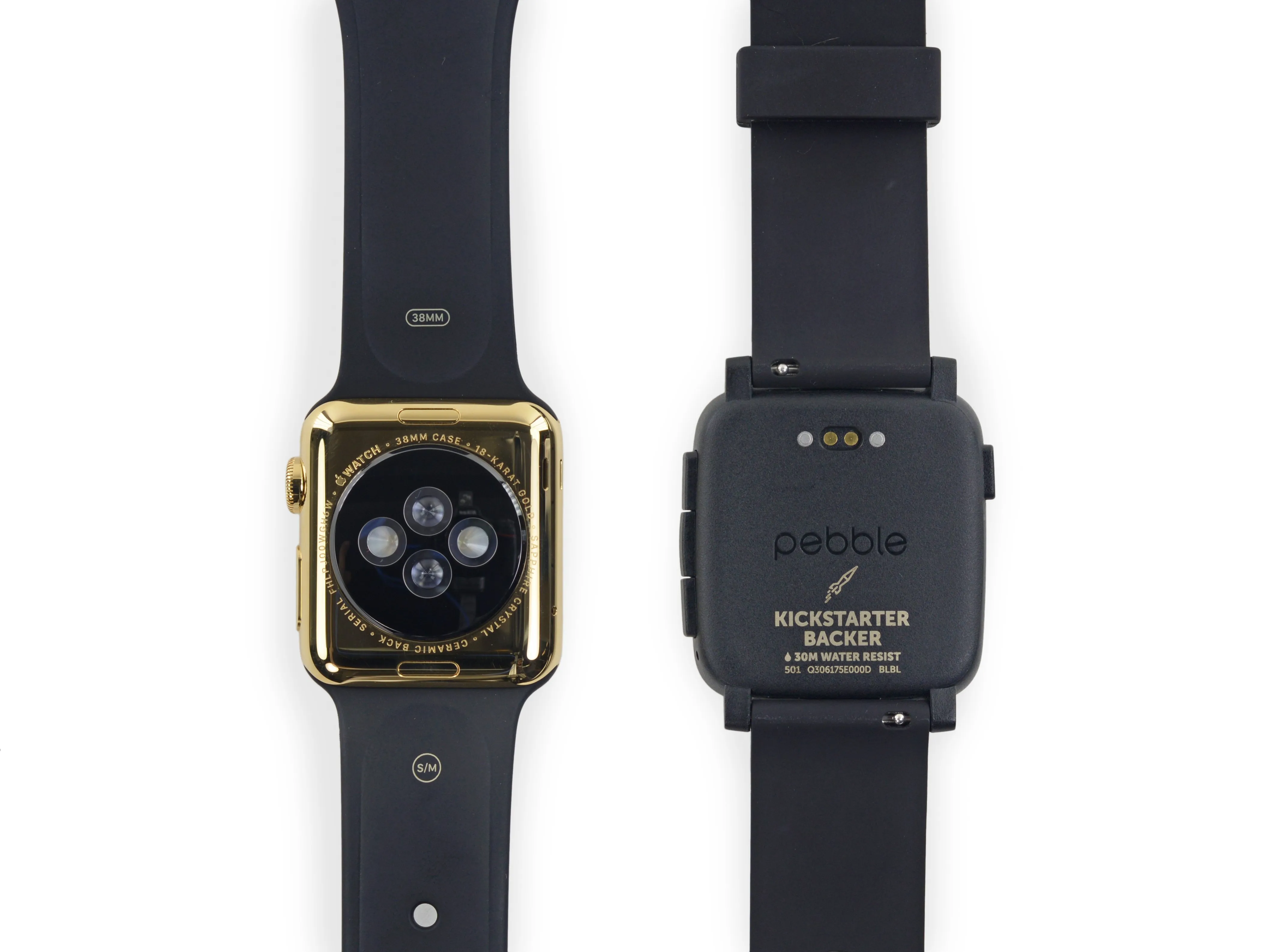

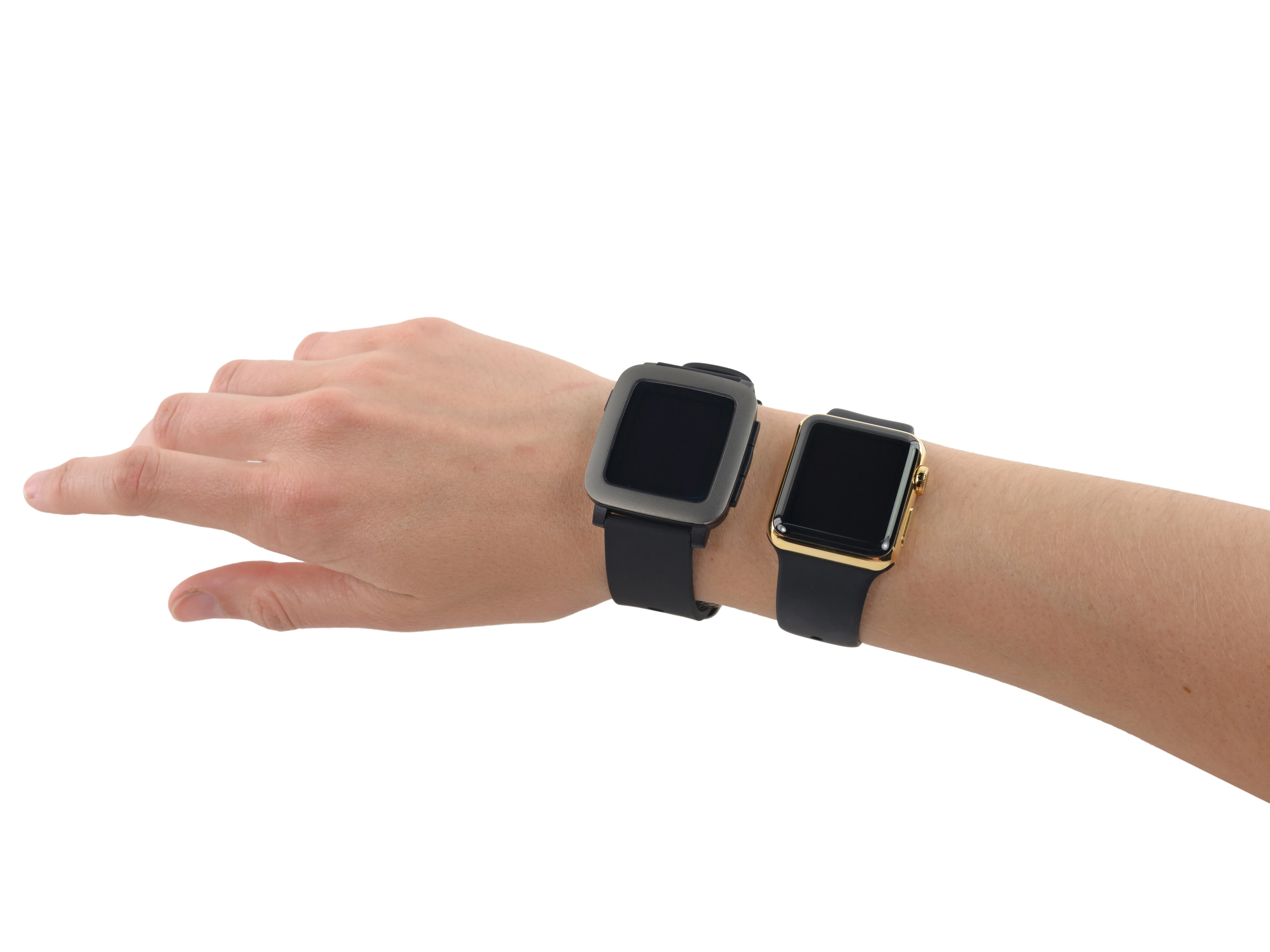

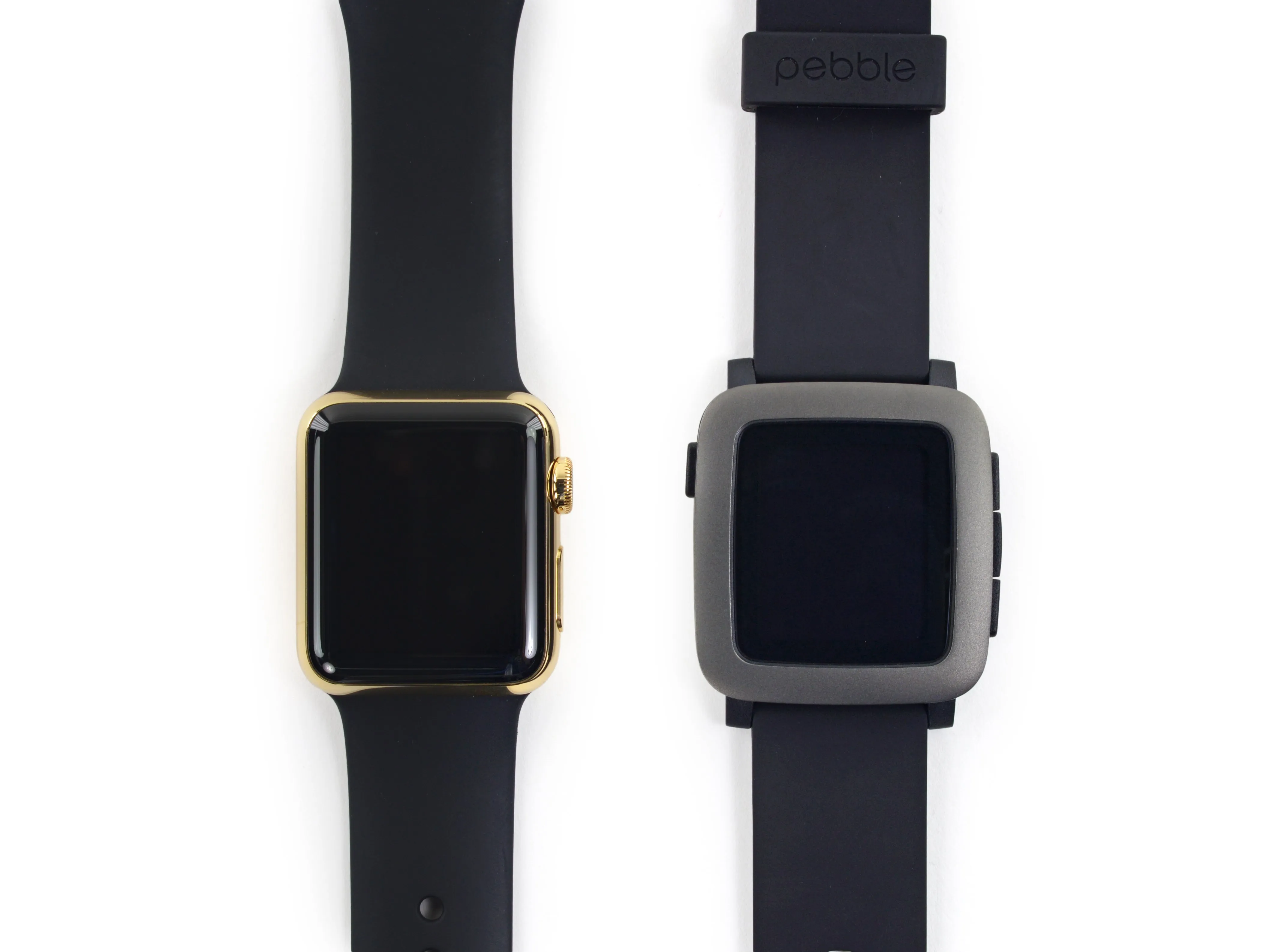

• Мы все любим сравнивать яблоки и апельсиныПоэтому для начала мы посмотрим, как соотносятся Time с другими смарт-часами, которые лежат у нас без дела. Это 38-миллиметровые Apple Watch Edition.

• Несмотря на то, что они примерно одинакового размера и выполняют несколько схожие функции, эти дисплеи имеют радикально разные подходы:

• Минималистичный, 144 x 168, 64-цветный экран из электронной бумаги с покрытием Gorilla Glass на Pebble остается включенным все время без ущерба для батареи.

• С другой стороны, сенсорный дисплей Apple Watch с сапфировым покрытием и разрешением 272 x 340 красив, но при этом требователен к питанию - большую часть времени он проводит в выключенном состоянии для экономии энергии.

• Еще одно сразу заметное отличие - вес. Вес Time составляет 42,5 грамма, что в два раза меньше, чем у 93-граммовых Apple Watch Edition.

• Наши ручная модель также отмечает, что ремешок Pebble кажется немного мягче и удобнее. Что окажется прочнее? Только время покажет.

• Мы уже говорили о разнице в цене? Разница в цене есть.

Шаг 4

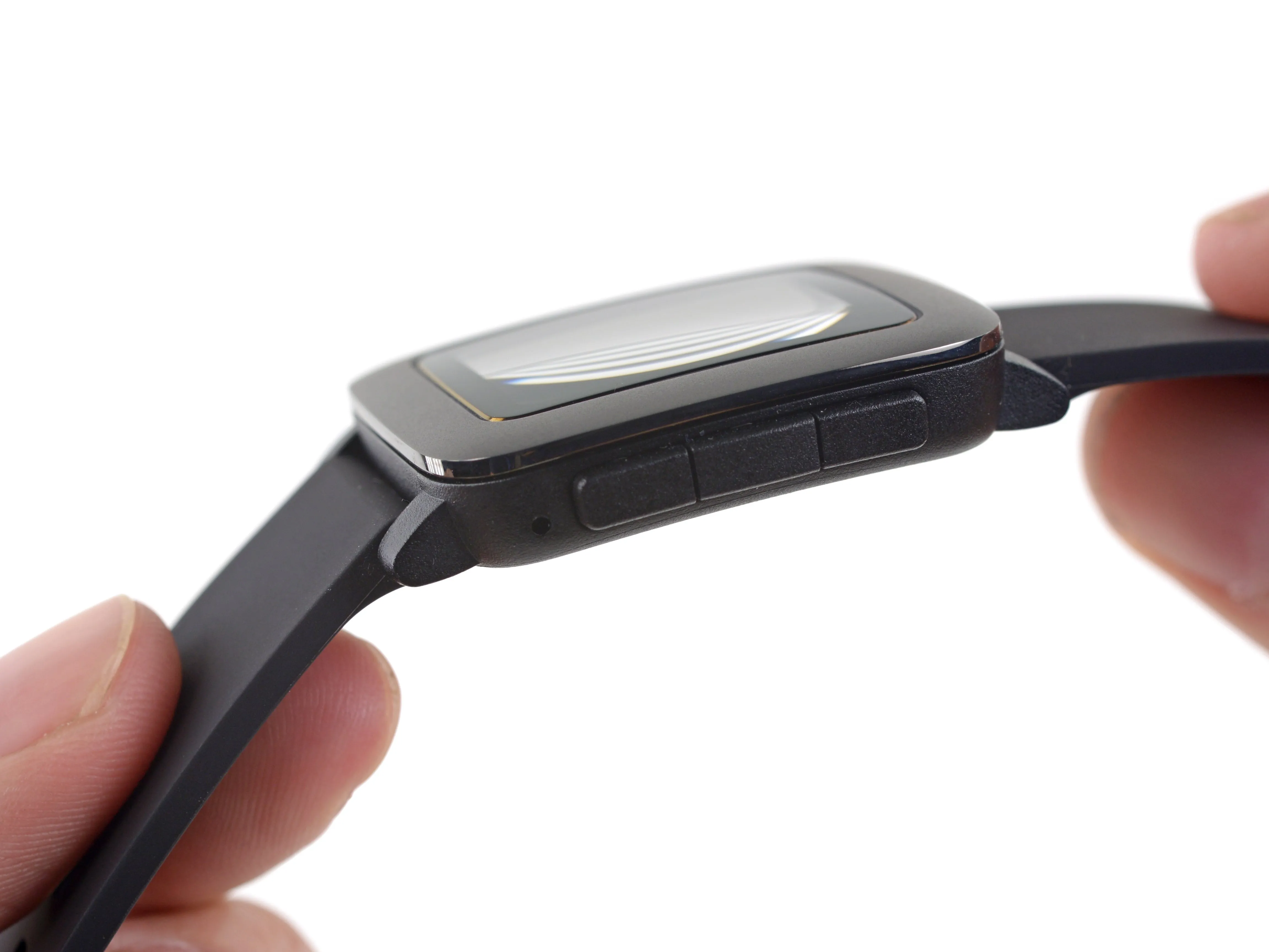

• В отличие от современных смарт-часов, представленных на рынке, Pebble Time не имеет емкостного сенсорного дисплея. Вместо этого он полагается на старые добрые кнопки (вверх, вниз и выбор).

• Бонус - в Pebble Time есть микрофон!

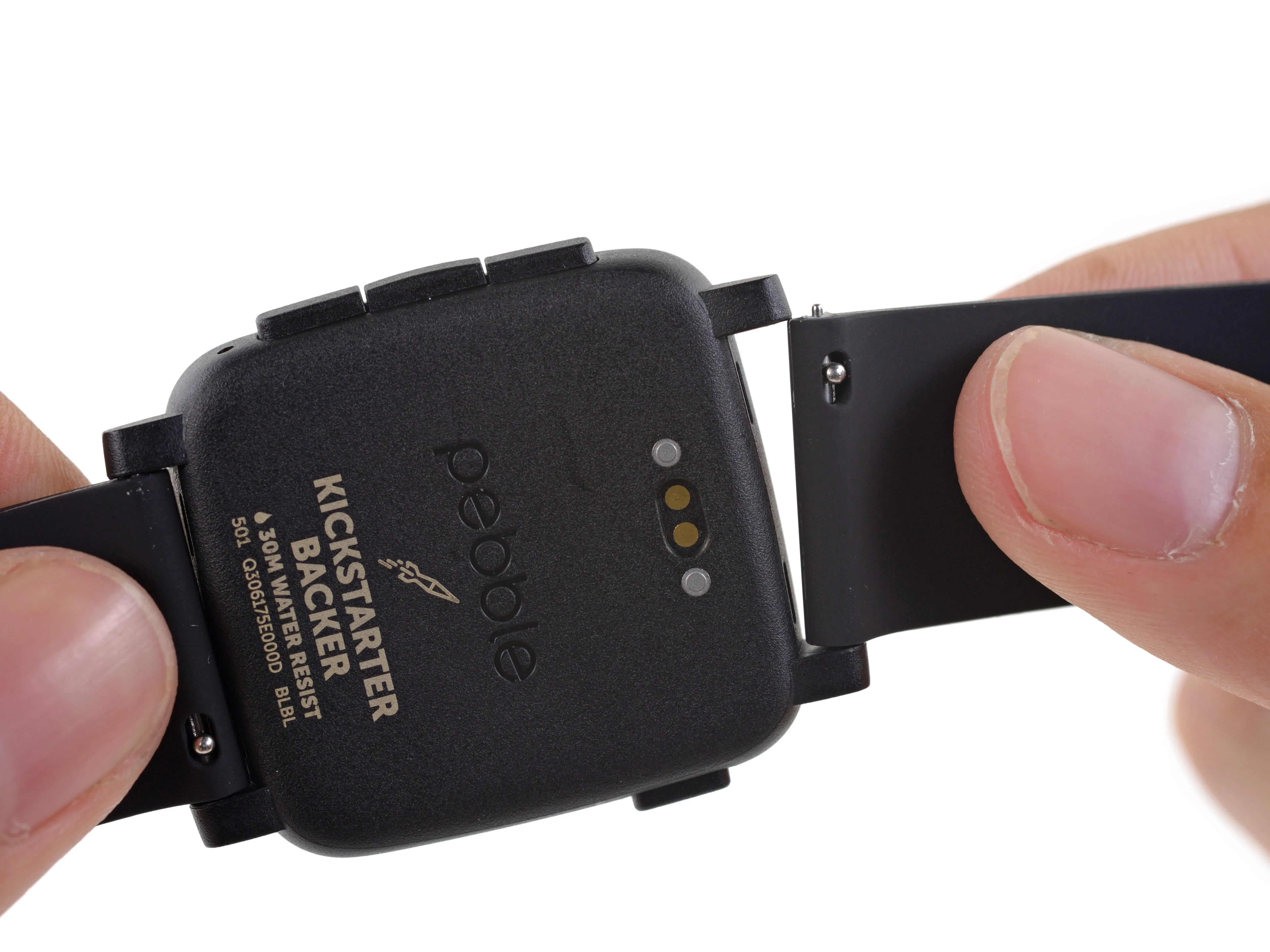

• Менять ремешки - проще простого: просто отсоедините металлические штырьки от стоек и поменяйте их местами. Просто сдвиньте и поменяйте местами.

• Кастомайзеры примите к сведению: Time совместимы с множеством стандартных 22-миллиметровых ремешков для часов. Не бойтесь.

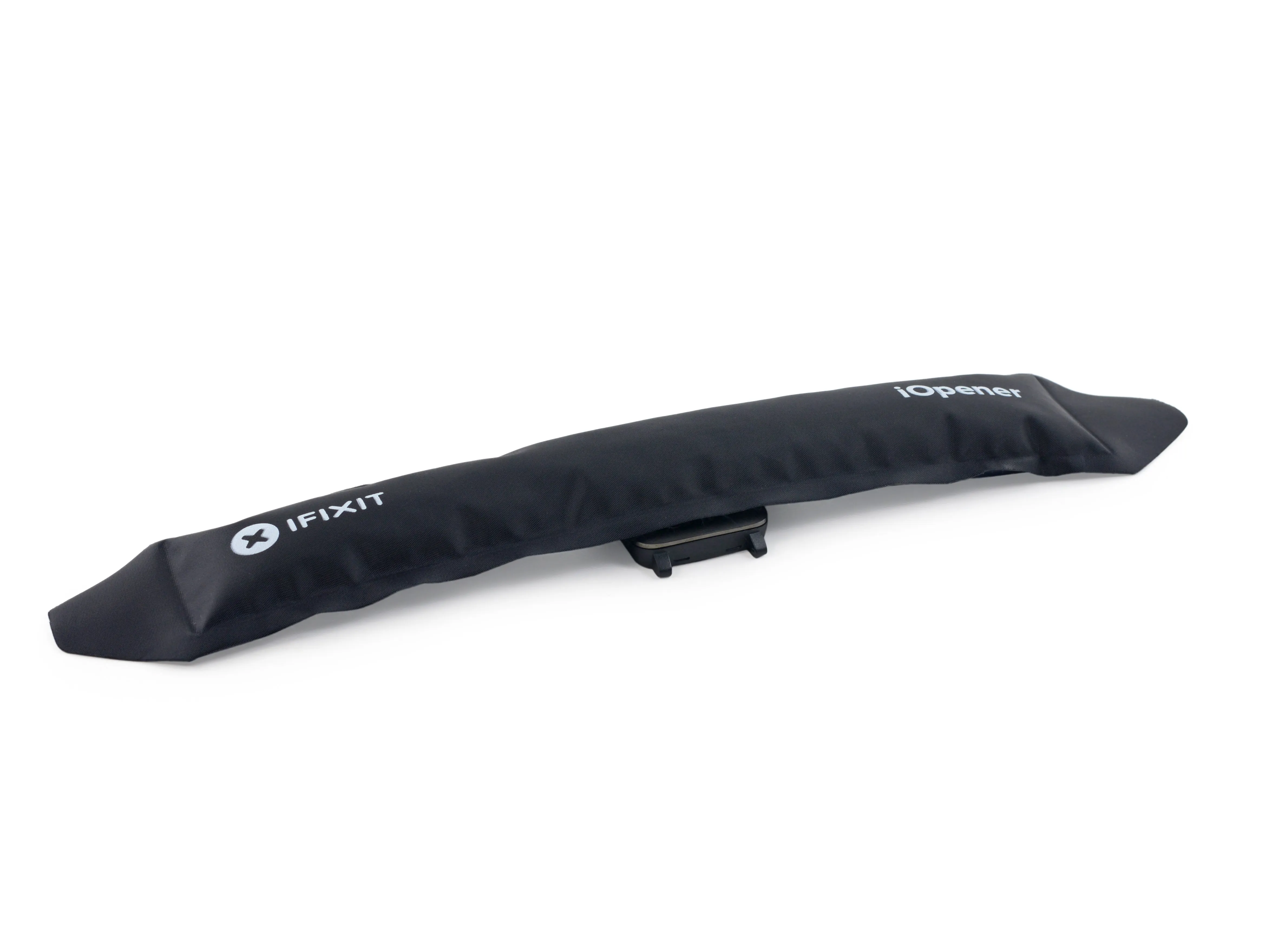

• Убрав оба ремешка, мы приступаем к снятию дисплея с помощью iOpener.

Шаг 5

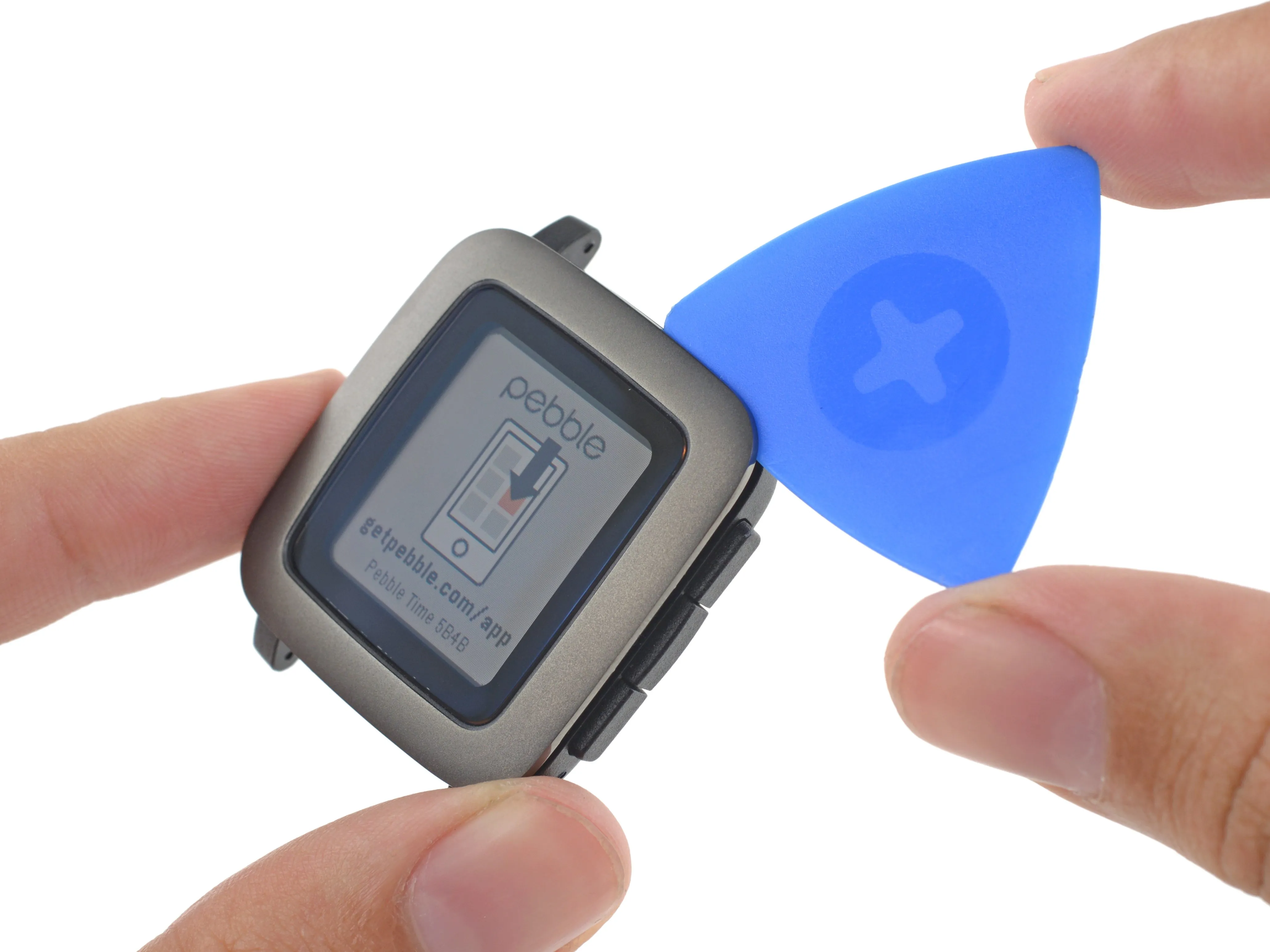

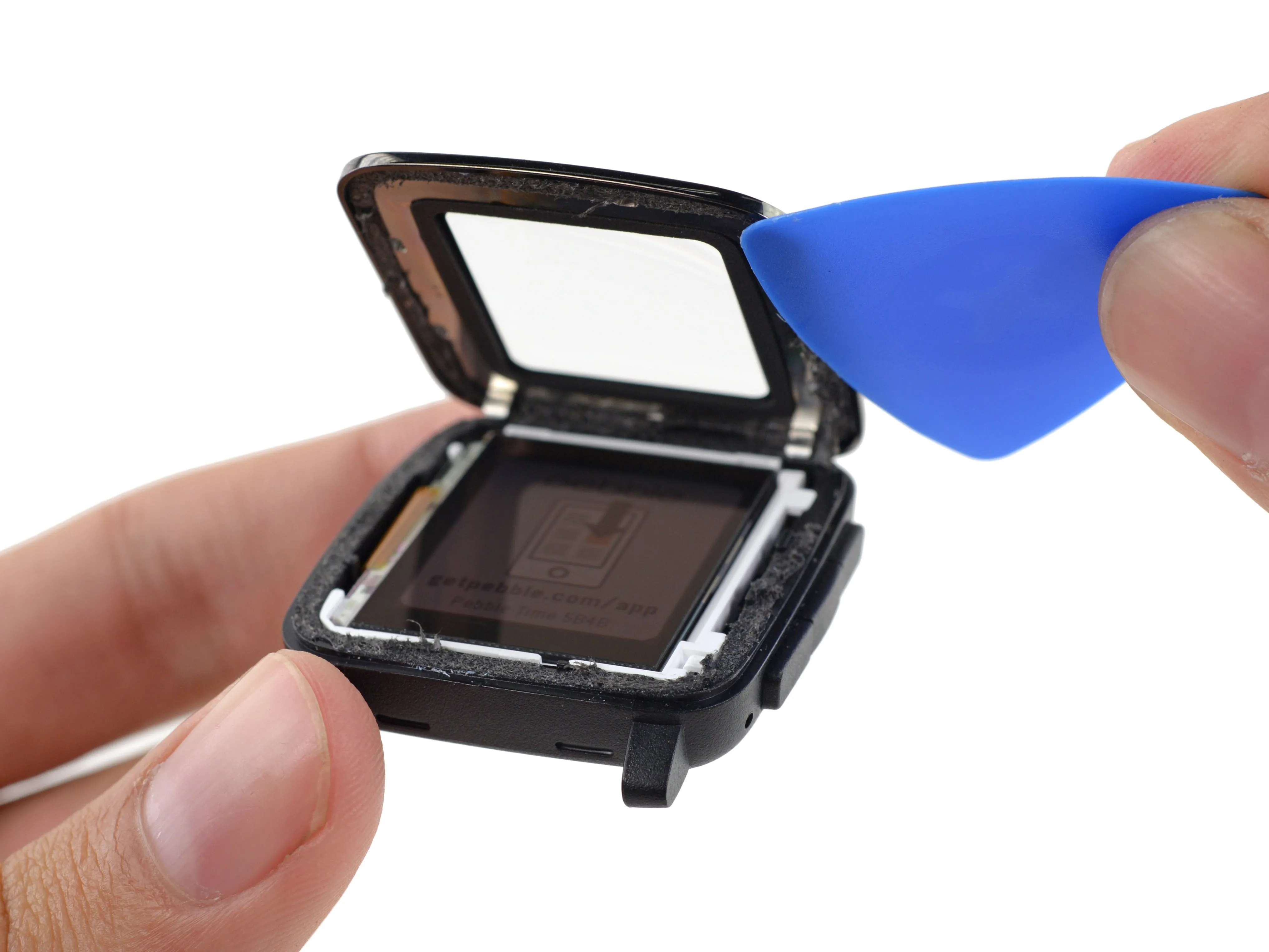

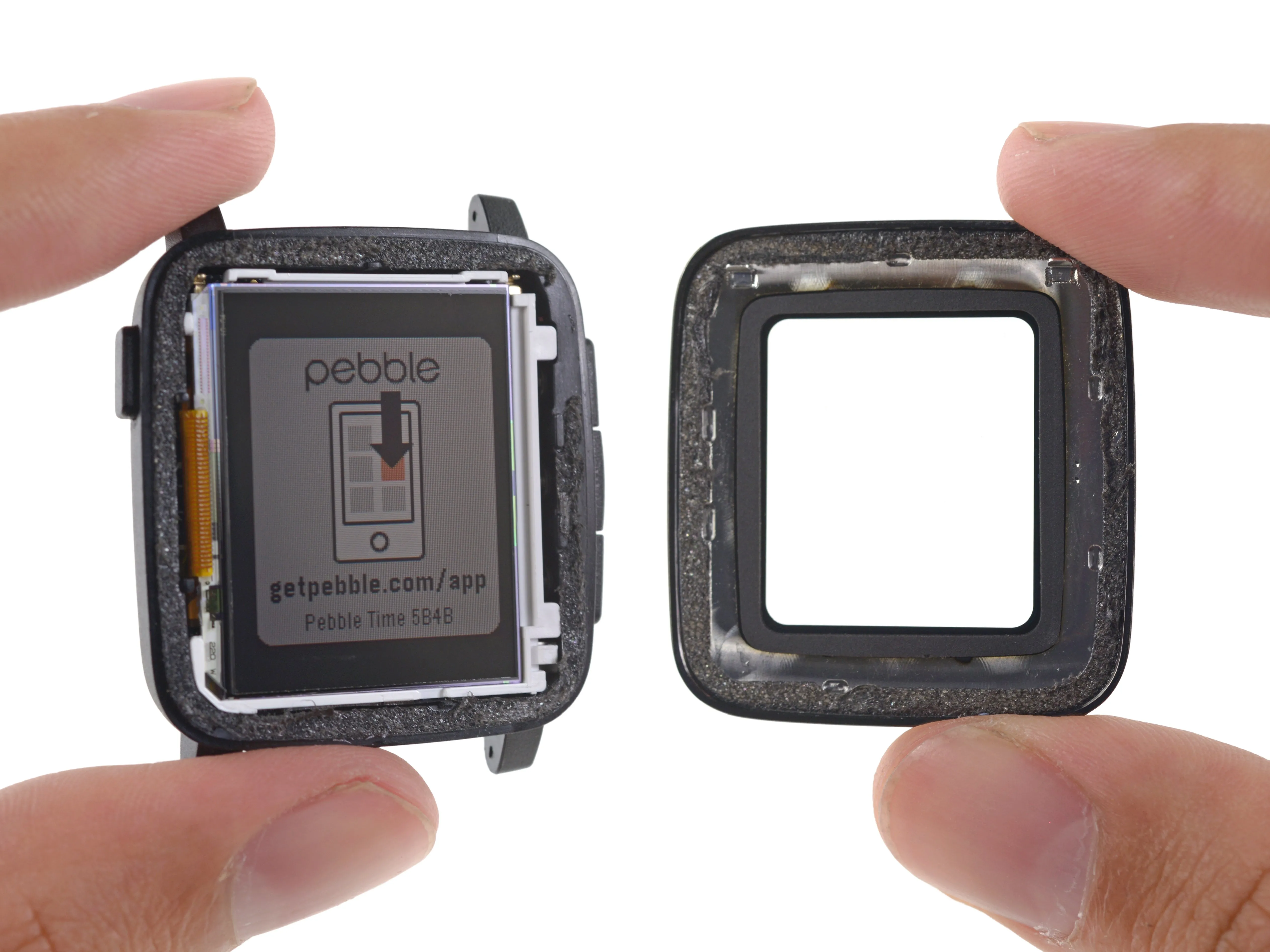

• Приложив минимальное количество тепла к переднему ободку, поддеваем его по периметру Pebble Time с помощью медиатора.

• Открыть сассапариль? Открыть Саскачеван? Открыть, септуагенар? Открыть, седельное мыло? Открыто, кунжут! И вот передний ободок (включая стекло) удивительным образом отделяется от Pebble Time.

• Время за временемМы уже видели дисплеи, приклеенные к переднему стеклу устройства - процесс, который делает дисплеи тонкими и практически не поддающимися ремонту. Хорошие новости! Цветной дисплей из электронной бумаги НЕ приклеен к переднему стеклу.

• Теперь, когда мы вскрыли водонепроницаемую прокладку, эти Pebble не будут в ближайшее время разбрасывать брызги - хотя некоторые говорят, что очень маленькие камни плавают в воде.

Комментарии к шагу

Мы уже догадывались, что часть площади дисплея JDI, который они использовали, была скрыта/замаскирована, чтобы обеспечить тот же размер экрана и разрешение, что и у классических Pebbles. Но после того, как я увидел, сколько именно его теряется, мне даже захотелось, чтобы весь дисплей использовался/раскрывался для приложений PebbleOS 3.0 и SDK 3.x, а вместо этого 'классические' приложения отображались на части экрана с рамкой. Это тоже помогло бы снизить количество жалоб на ободок :-(

Кто-нибудь знает, как называется клей, которым заклеивают стальные корпуса Pebble Time?

Интересно, может ли процессор решить эту часть дисплея (для этого Fitbit-become-Google придется OSS-ить прошивку, которую они никогда не будут использовать, или писать/патчить дисплейные рутины заново). Разумеется, придется изготовить новый ободок.

Шаг 6

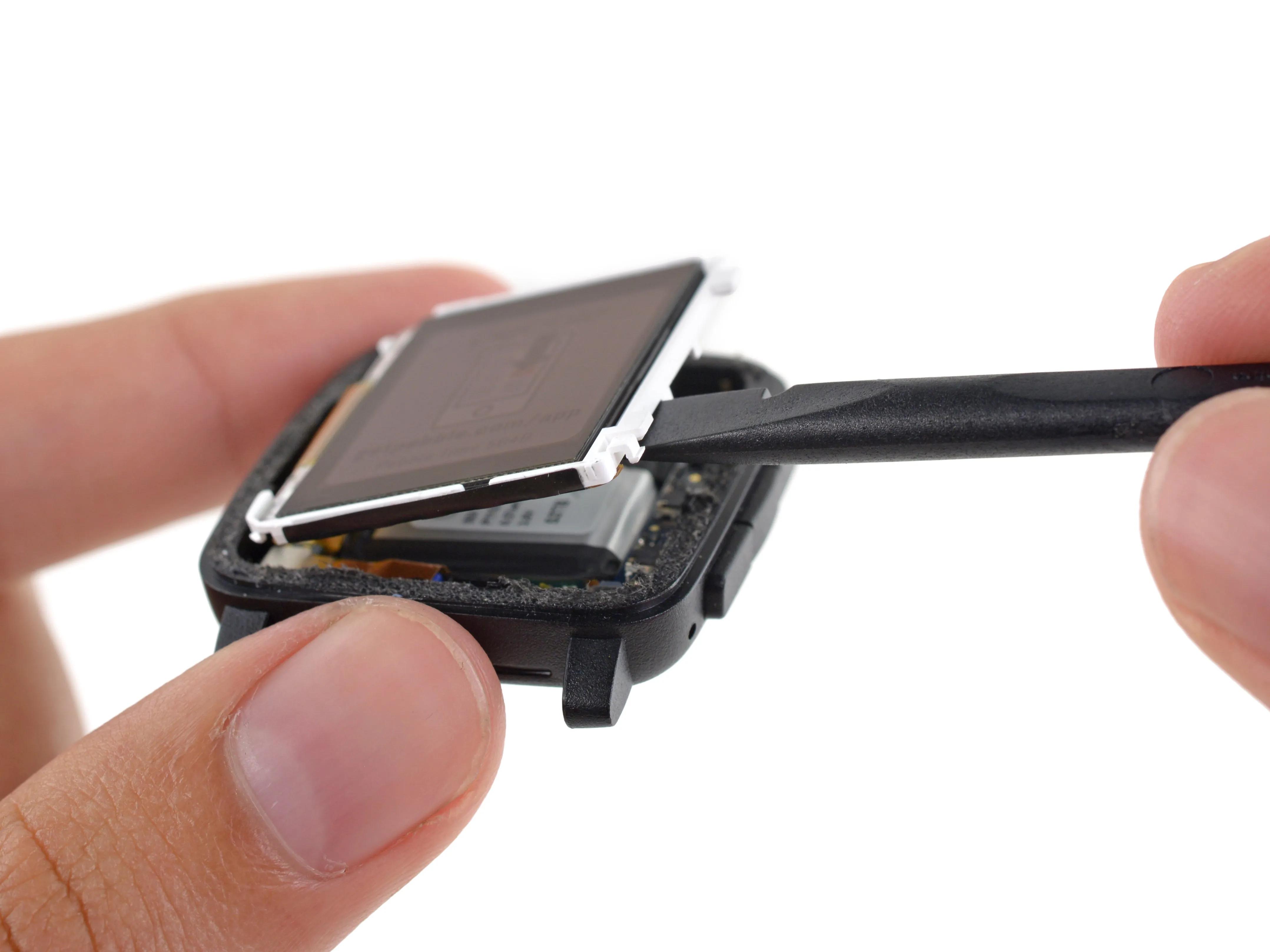

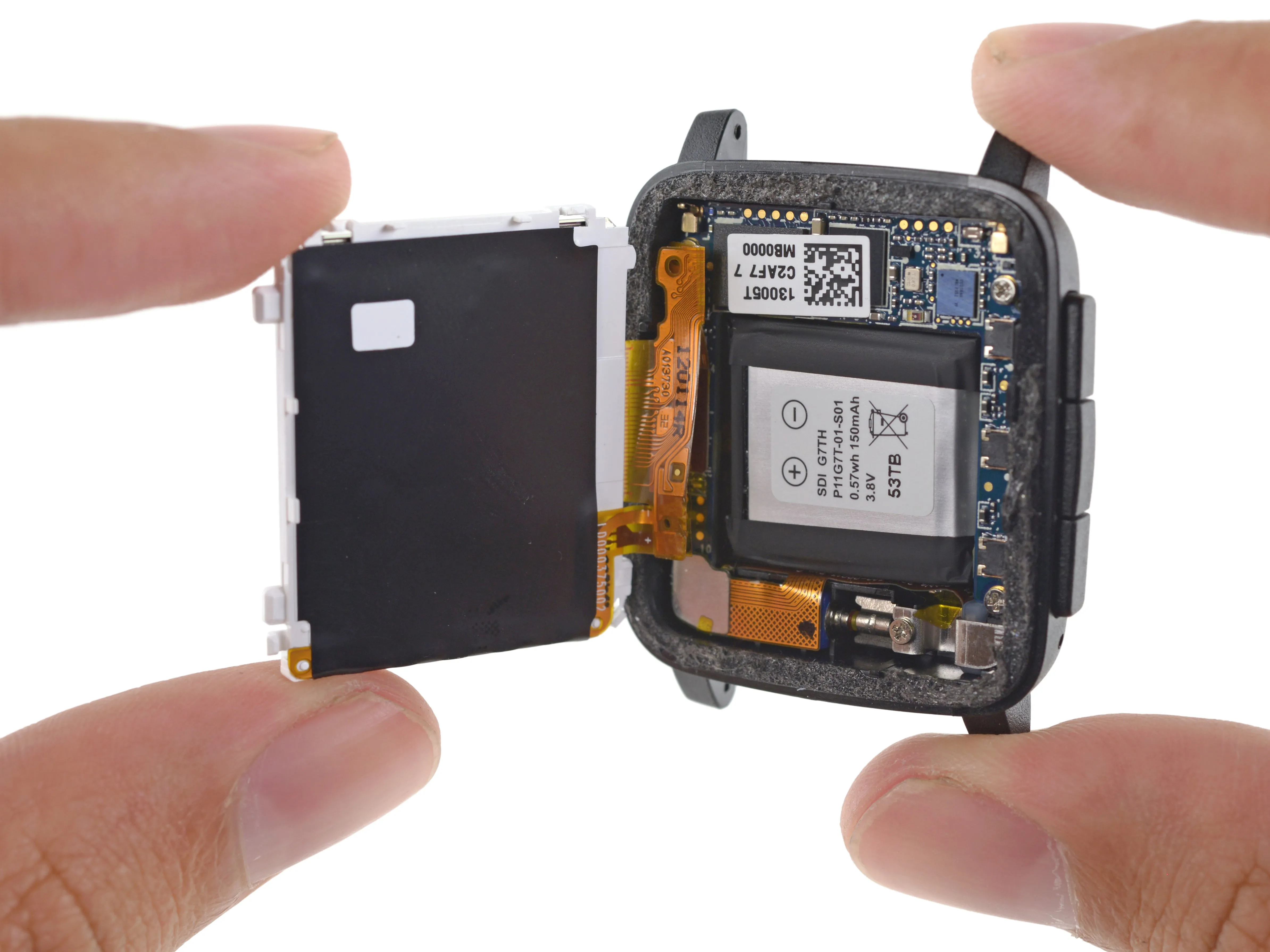

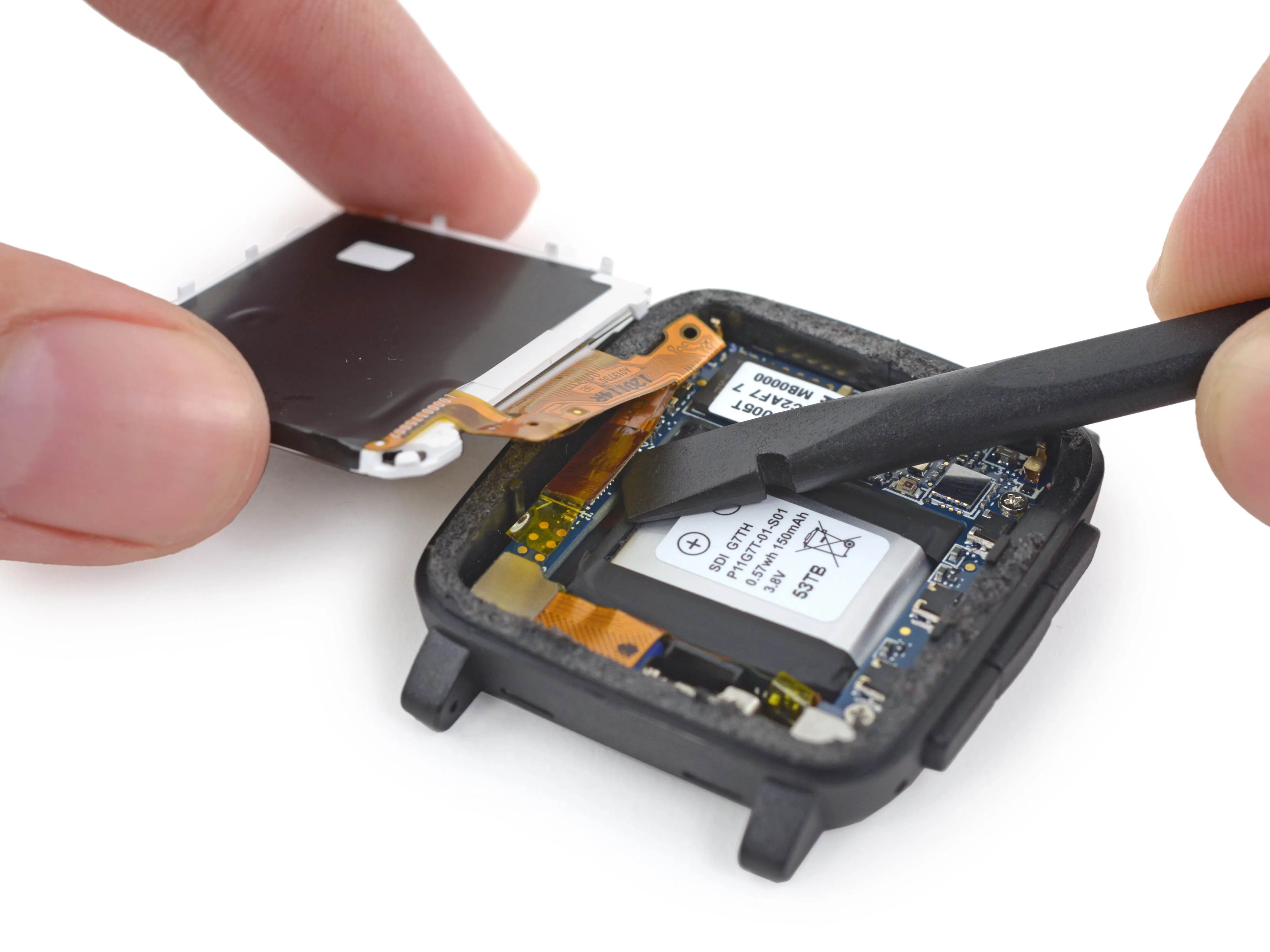

• Мы используем лопатку, чтобы извлечь дисплей из корпуса, и на мгновение вспоминаем о том, как нам пришлось возиться с кабелями во время недавнем разборе.

• Времени на оригами нет. Мы рады видеть, что кабель дисплея складывается пополам только один раз. Мы быстро отсоединяем разъем дисплея от материнской платы и переходим к разъему аккумулятора. Подождите, а где же разъем батареи?

Шаг 7

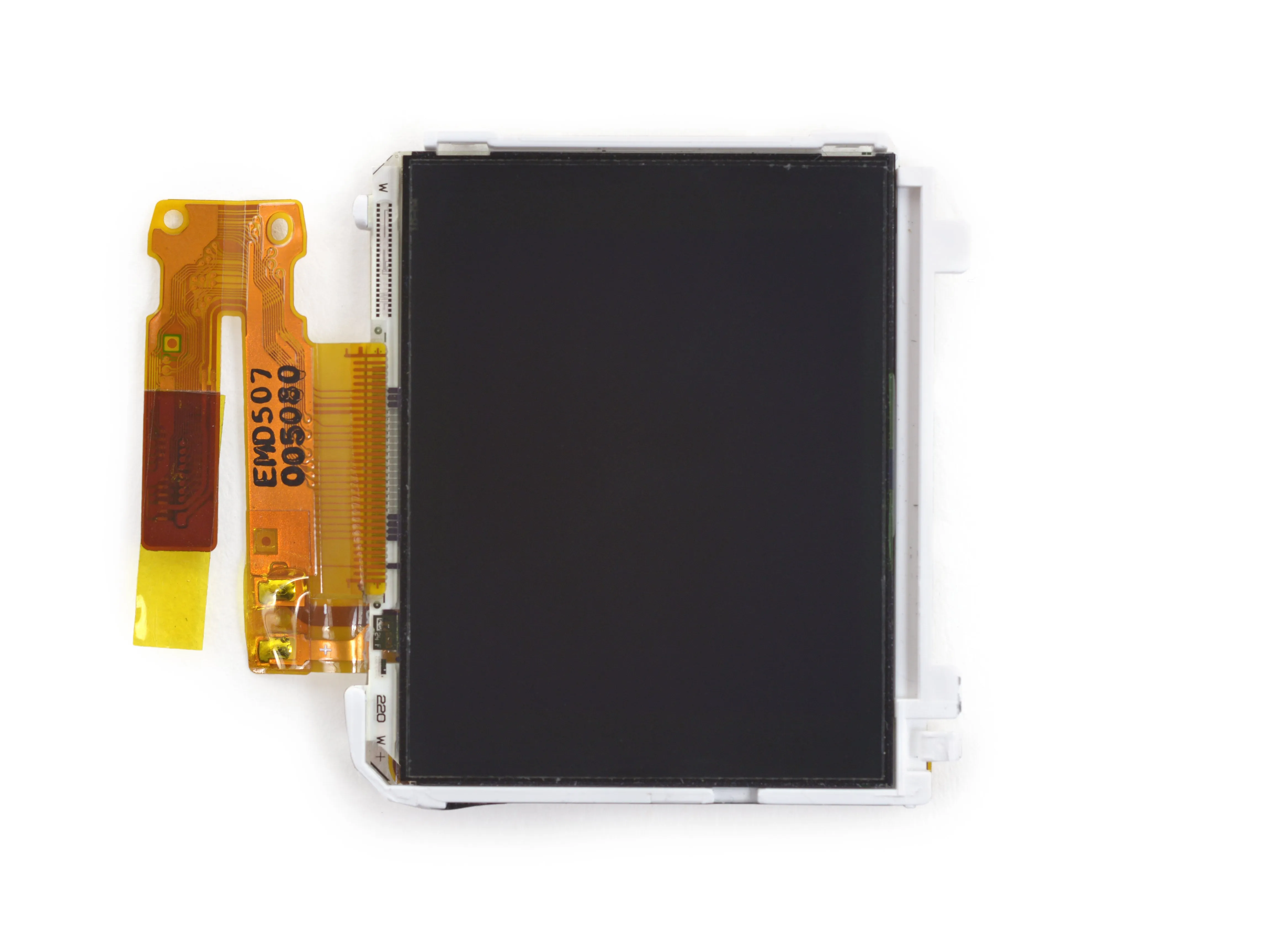

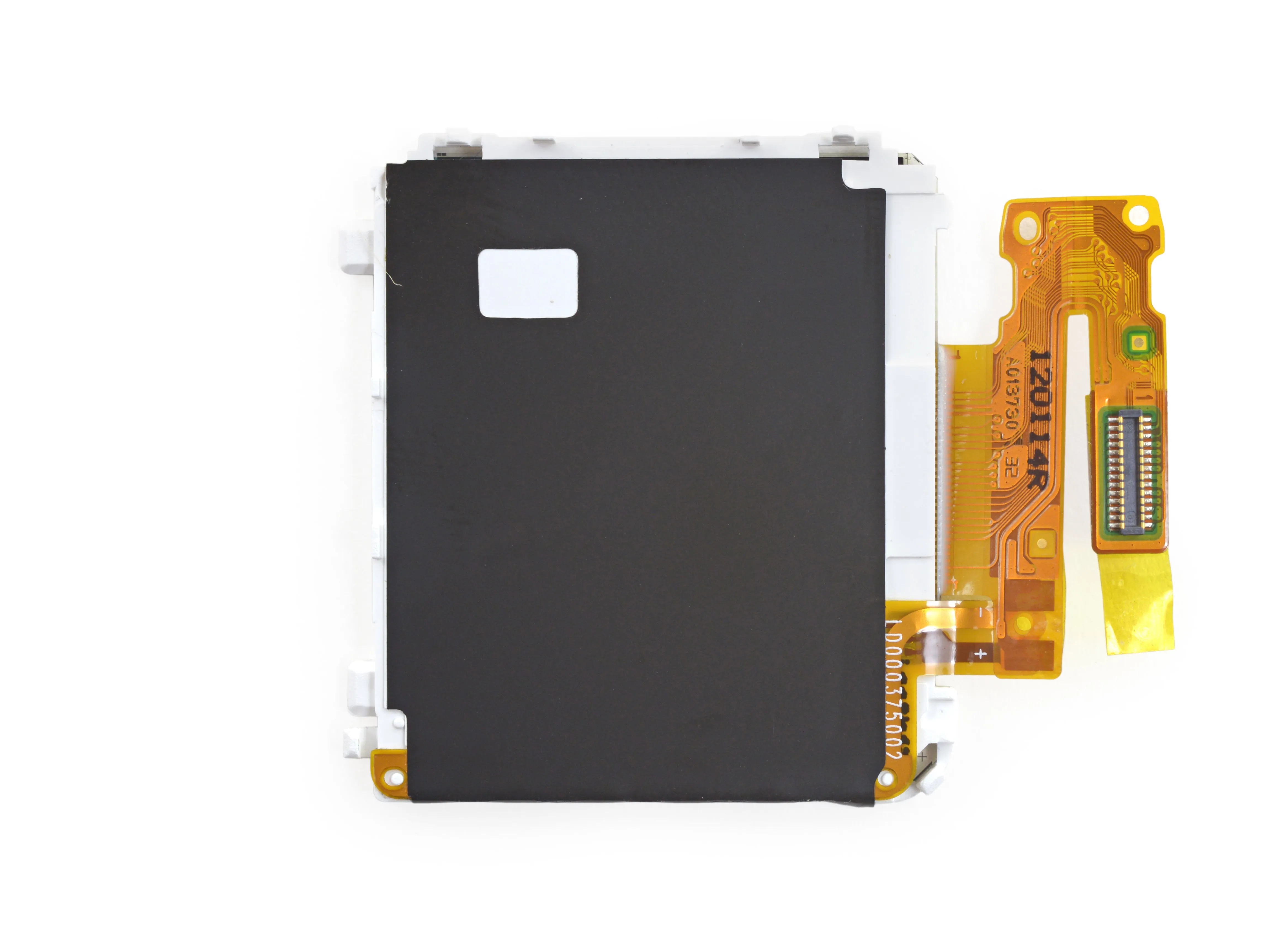

• Мы подробно рассматриваем электронную бумагу дисплей, который сам по себе отлично отражает дизайнерские решения и компромиссы Pebble Time.

• Благодаря сравнительно ограниченному цветовому диапазону (64 цвета) и яркости, этот дисплей не так 'всплывает', как экраны других смарт-часов, но у него есть неоспоримое преимущество - он всегда включен и хорошо виден под прямыми солнечными лучами.

• Если вы просто хотите узнать время, оно уже здесь. Не нужно крутить запястьем или щуриться на дисплей. Однако есть и светодиодная подсветка, включаемая вручную, а это значит, что в некоторых случаях дисплей будет трудно прочитать без небольшой прибавки яркости.

• Pebble говорит нам, что это ЖК-дисплей с низким энергопотреблением и памятью в пикселях. Через микроскоп мы можем увидеть, как происходит фокус с цветом - субпиксели разного размера смешиваются для создания цвета.

Комментарии к шагу

Так это настоящая электронная бумага, использующая капсулы E-ink, как в Amazon Kindle, или ЖК-дисплей с низким энергопотреблением?

Это ЖК-экран с памятью.

Технология LTPS производства JDI

https://www.j-display.com/product/pdf/LPM...

Garmin использует его в Forerunner 920XT

В режиме HOLD экран все еще нуждается в питании, но всего лишь 0.13mW

Для сравнения, в режиме полного обновления он потребляет 4,292 мВт.

батарея вмещает 0,57 Втч, так что экран будет работать ~4384 часа или ~26 недель

Даже при полной частоте обновления он будет работать ~5,5 дней

Но это только дисплей, MCU должен просыпаться, чтобы обновить экран, датчики должны быть опрошены, и радио тоже потребляет немного энергии.

Но сам экран - это практически самый маломощный вариант, который они могли бы использовать :)

В Kindle используется технология, называемая электрофоретическим дисплеем, которую производит корпорация E Ink, а в экране Pebble - другая технология от Sharp под названием Memory LCD. Они используют разные технологии, но обе классифицируются как e-paper display (Electronic paper display).

piking в основном прав, но e-ink редко, если вообще когда-либо, называют e-paper

adcurtin Да, термин E Paper на самом деле довольно запутанный, поскольку это собирательный термин для нескольких технологий для достижения одной и той же цели. E Ink может редко называться E paper в вашем понимании, но это определенно один из видов технологий отображения E Paper, основанный на определении E Paper. Именно поэтому некоторые путают дисплей Pebble с дисплеем E Ink. (E Ink - это первый вид технологии E Paper, поэтому люди всегда думают, что E Paper равно E Ink, что не всегда верно).

Вывод: Дисплей Pebble - это E Paper, но не E Ink.

Можем ли мы заменить дисплей E-paper на LCD или LED дисплей?

Я не вижу причин для этого, и будет сложно найти подходящие разъемы.

Шаг 8

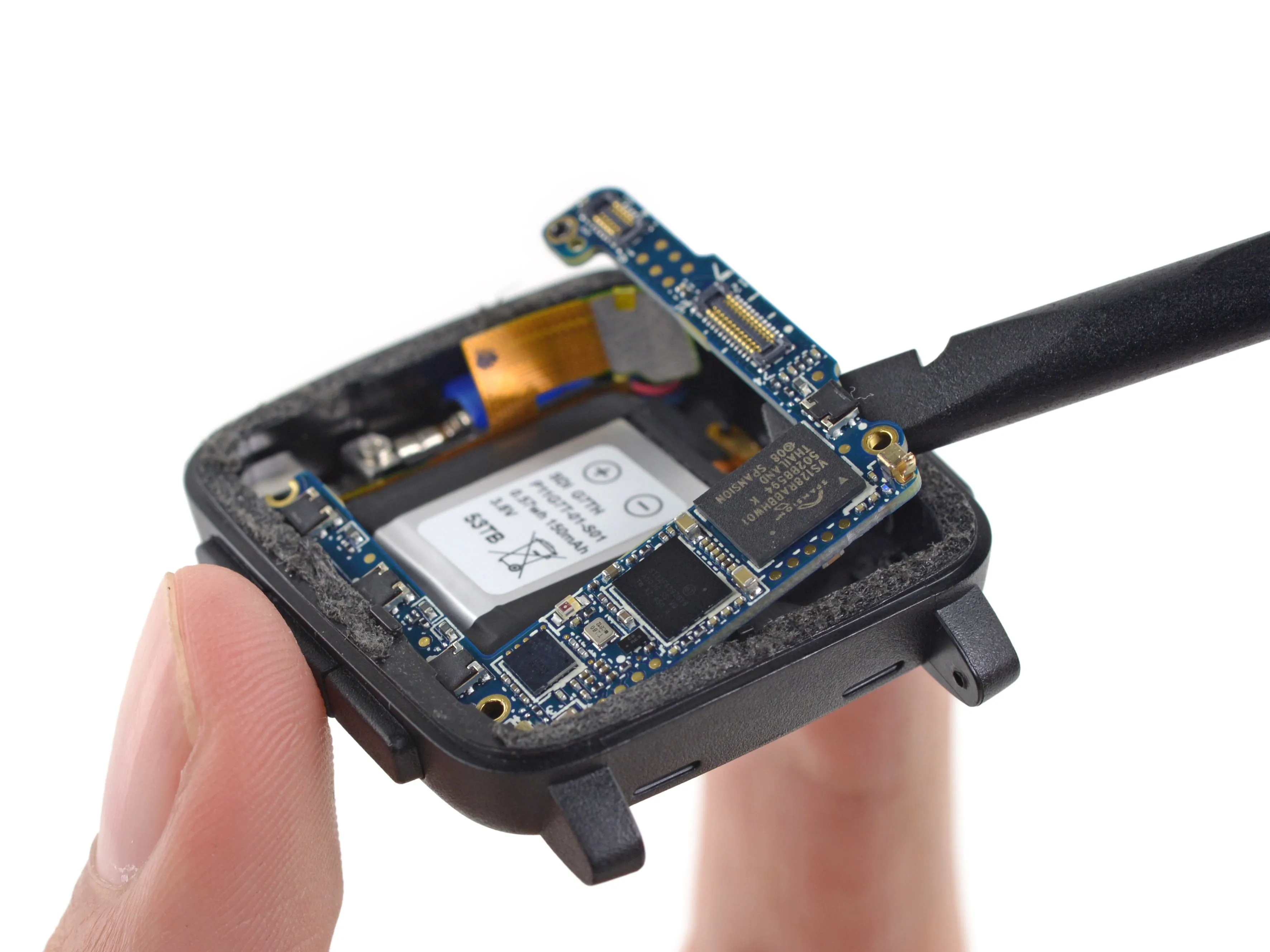

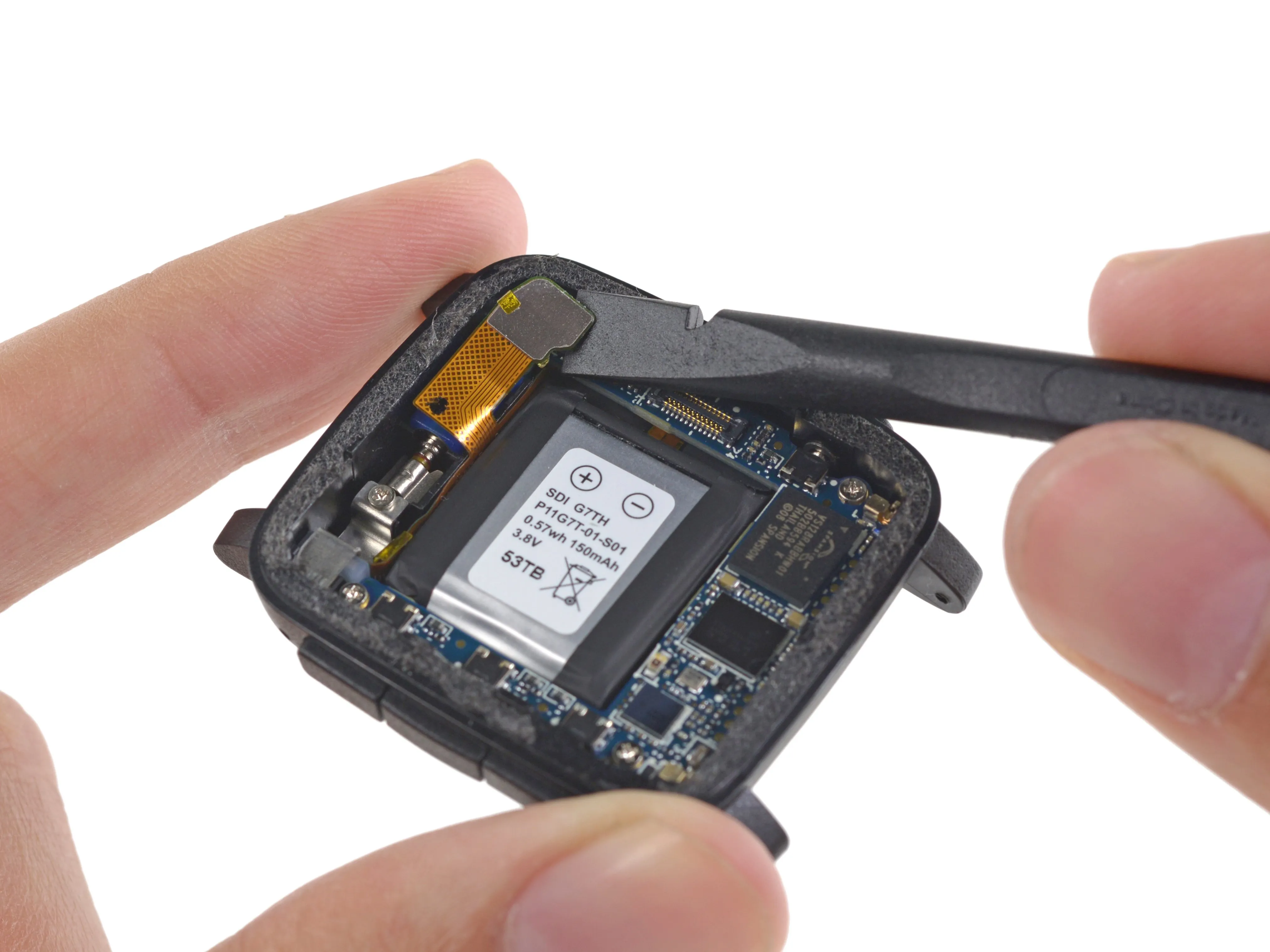

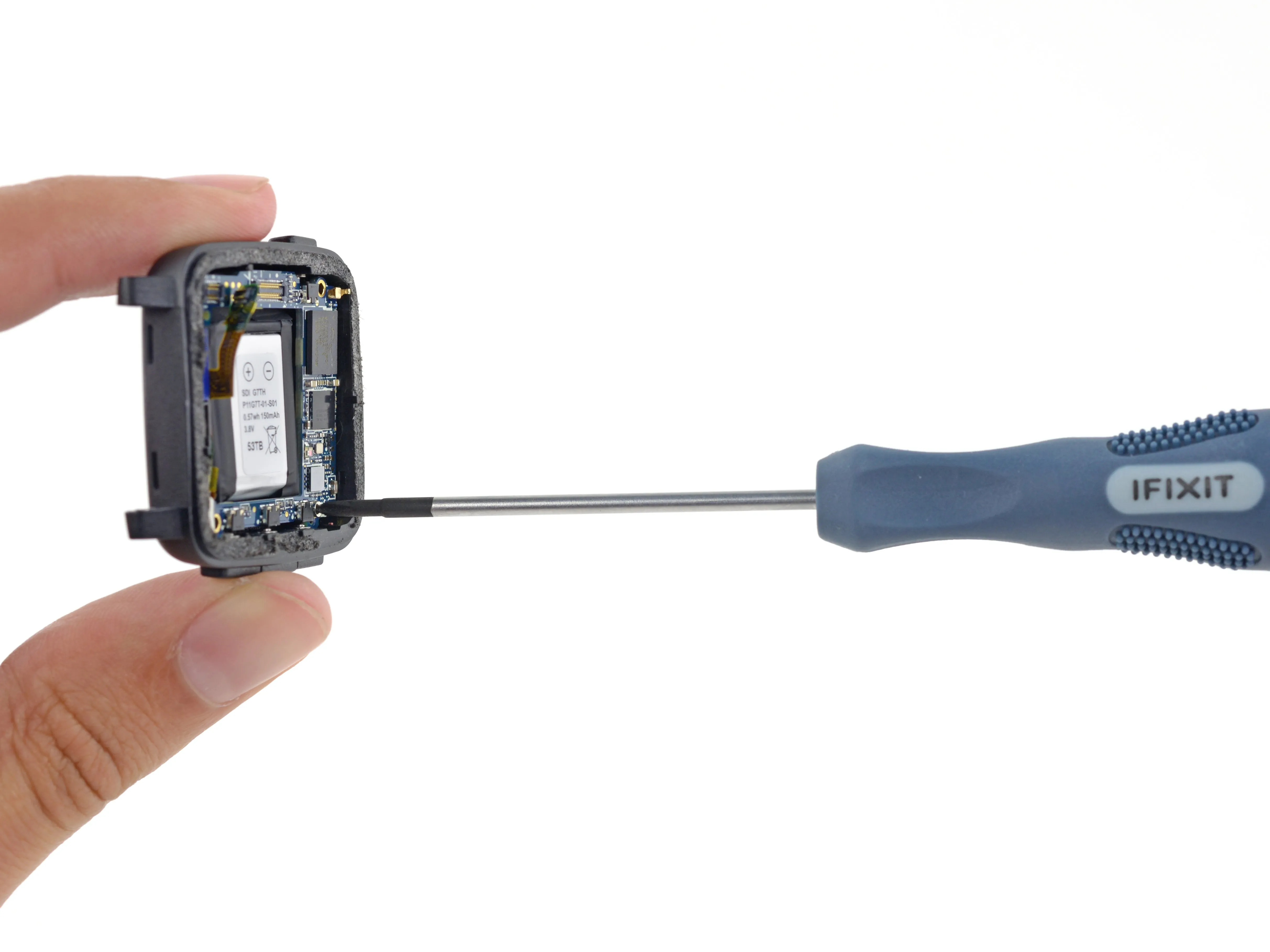

• Чтобы снять материнскую плату, нам нужно отсоединить пару разъемов и выкрутить четыре винта Phillips #00.

• Быстрый щелчок пассатижами безболезненно освобождает U-образную материнскую плату.

• Никаких клеев или припаянных кабелей здесь.

Шаг 9

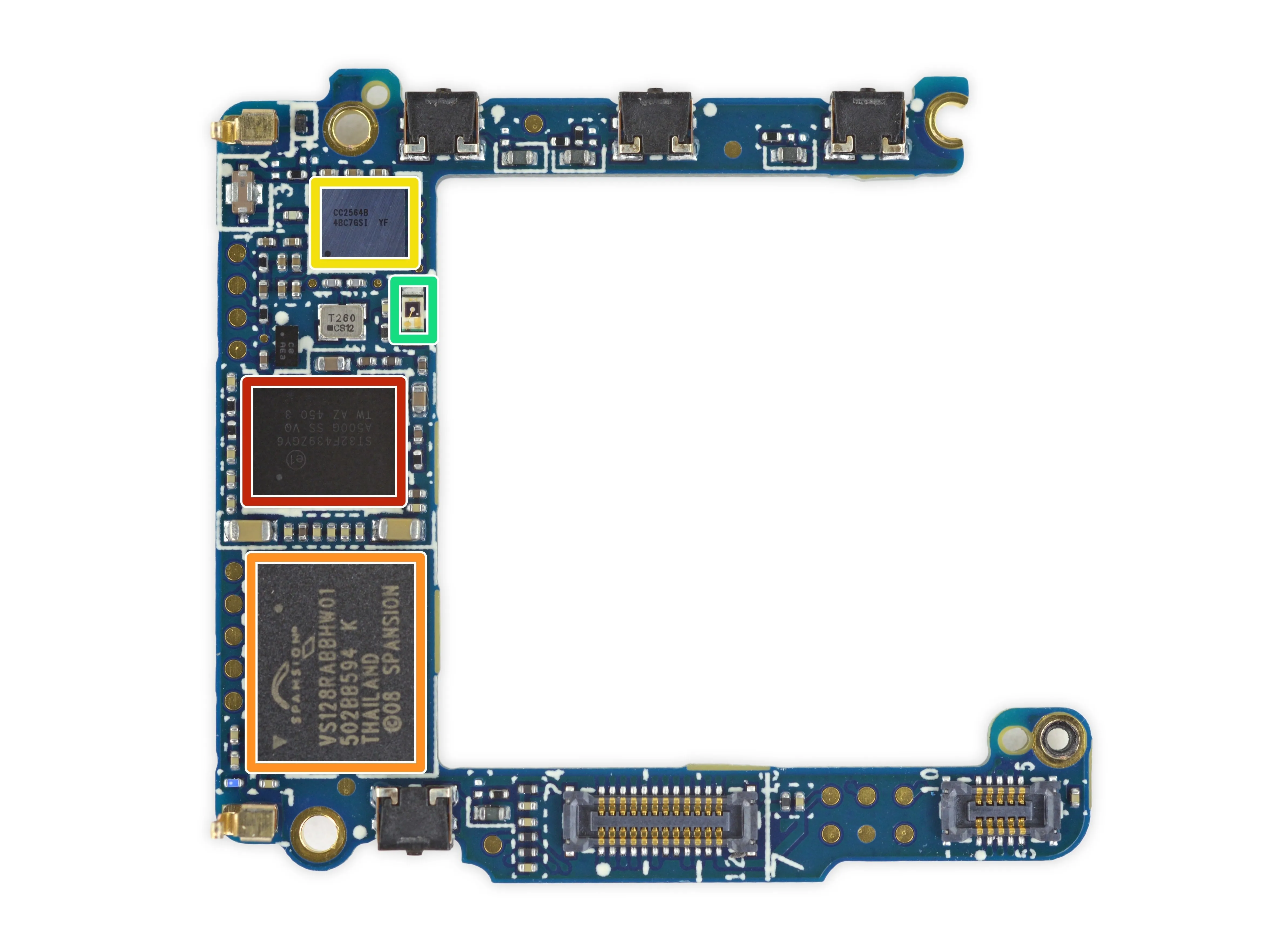

• Мы разобрали этот Pebble, теперь давайте посмотрим на материнскую плату. На передней стороне расположены следующие микросхемы:

• ST Micro STM32F439ZG Микроконтроллер на базе ARM Cortex-M4 с частотой 180 МГц

• Spansion S29VS128R 128 Мб, 65 нм MirrorBit Flash

• Texas Instruments CC2564B Контроллер Bluetooth и двухрежимный контроллер

• Датчик освещенности

Шаг 10

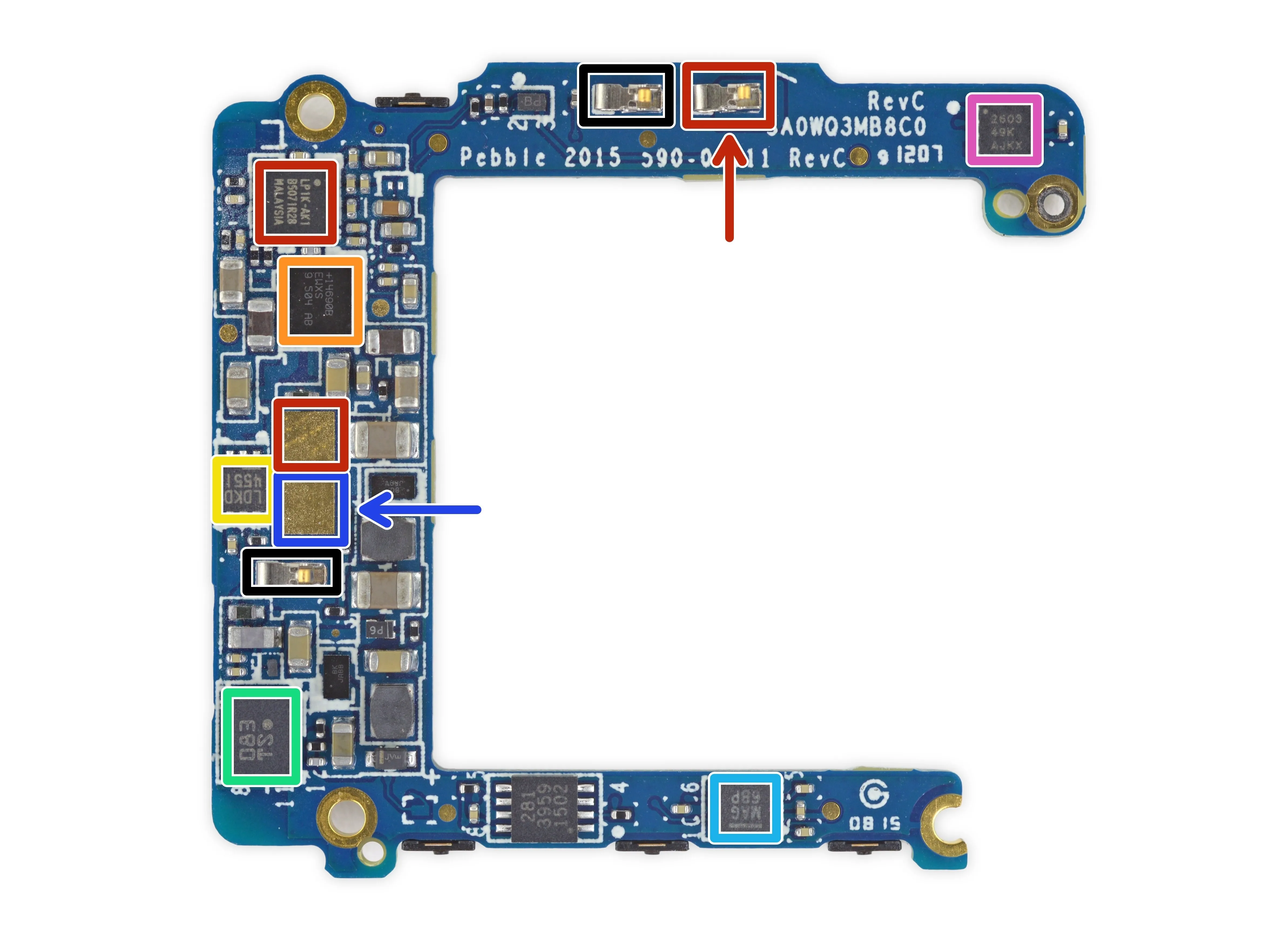

• Еще больше микросхем, украшающих заднюю сторону:

• Lattice LP1K Field Programmable Gate Array

• +14690B EWXS 9.504 AB ИС управления питанием; вероятно, Maxim Integrated's MAX14690EWX

• Linear Tech LT3009 Линейный регулятор (Pebble сообщает нам, что LT3009 включен для питания предстоящих Smartstraps)

• Bosch Sensortec BMI160 (6-осевой IMU с акселерометром и гироскопом)

• Freescale Xtrinsic MAG3110 Цифровой 3D магнитометр

• Texas Instruments DRV2603 Драйвер двигателя

• Синяя стрелка указывает на смартремешок контакт ввода/вывода данных; над ним красным цветом - контакт ввода/вывода питания, а под ним - контакт заземления smartstrap/зарядки. Красная стрелка указывает на положительный (+) разъем аккумулятора, а рядом с ним черный разъем - отрицательный (-).

Комментарии к шагу

Чип 3959 - это сопроцессор аутентификации Apple для совместимости с MFi.

Площадки, на которые указывает синяя стрелка, а также черный контакт - это контакты зарядного устройства. Те, что для смарт-ремешка, находятся в углах на верхней стороне.

Какой номер детали у кнопок на плате?

Шаг 11

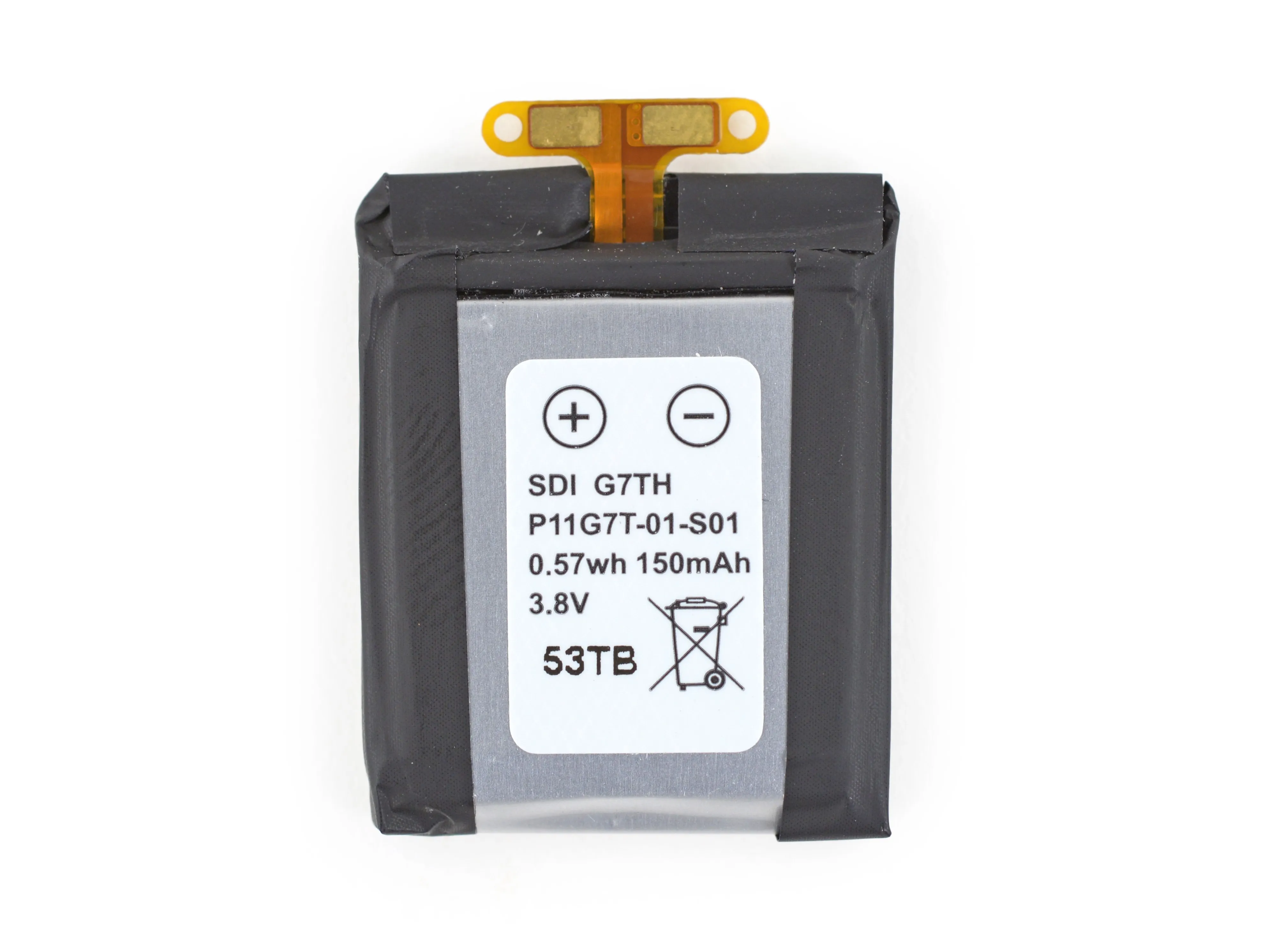

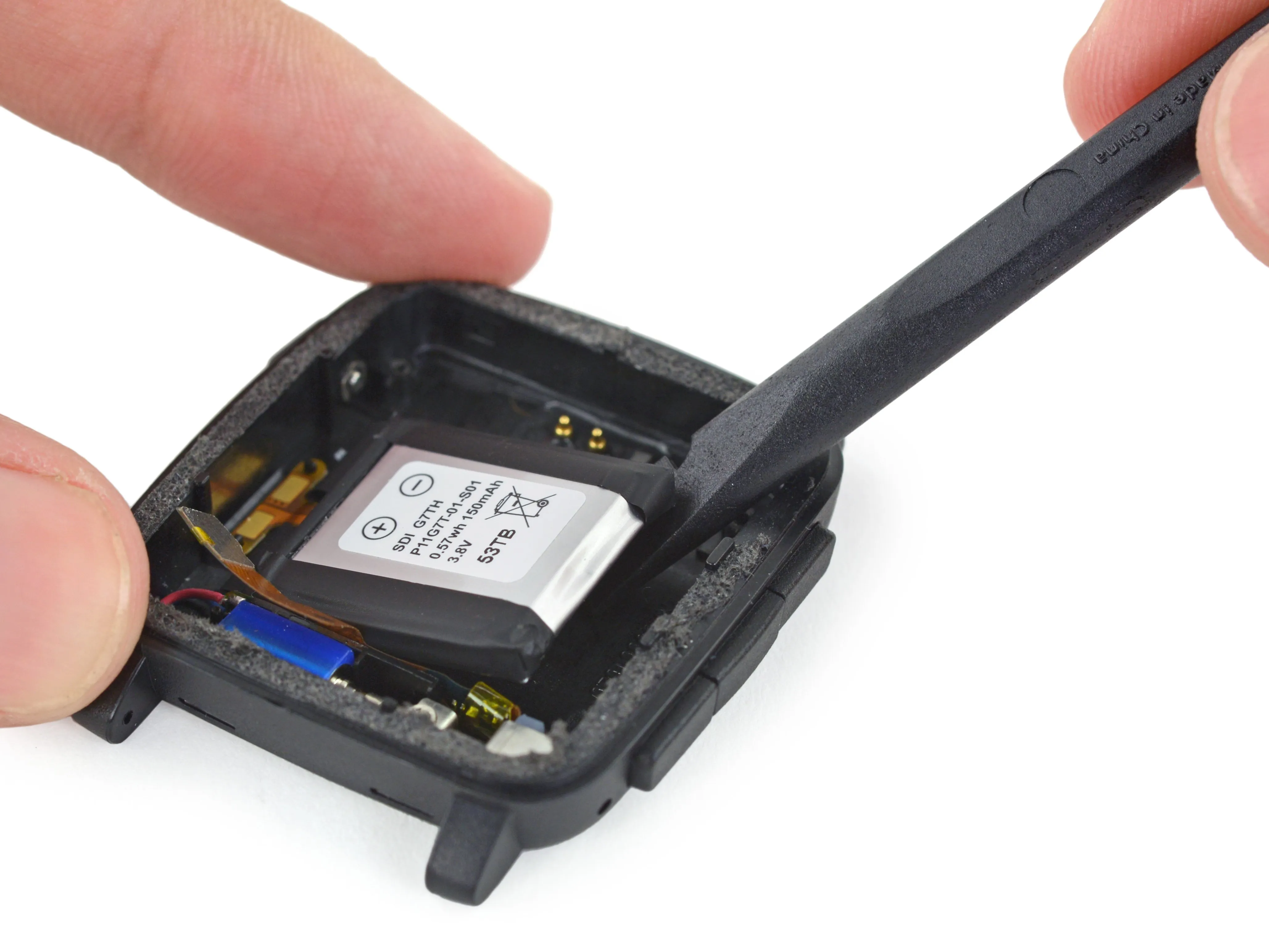

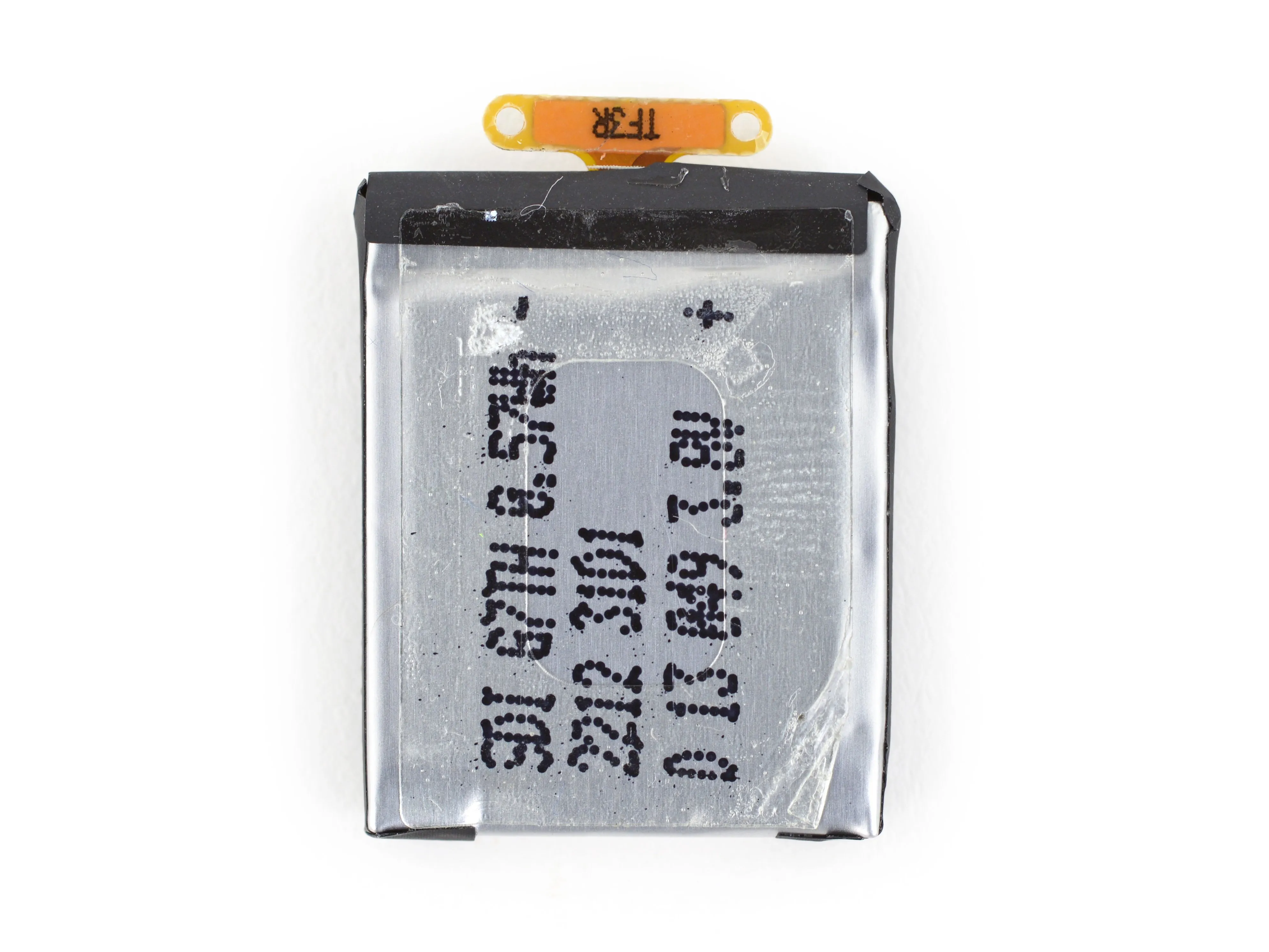

• Самое время мы получили четкое представление об аккумуляторе.

• Эта батарея емкостью 150 мАч, 0,57 Вт-ч, 3,8 В обладает чуть меньшей емкостью, чем даже небольшая батарея емкостью 205 мАч, 0,78 Вт-ч, которую мы обнаружили в часах Apple Watch.

• Это также примерно в два раза меньше, чем у других недавних смарт-часов, таких как Moto 360 и Samsung Gear Live-но с электронным дисплеем, Pebble утверждает. что часы Time могут работать до семи дней без подзарядки.

Шаг 12

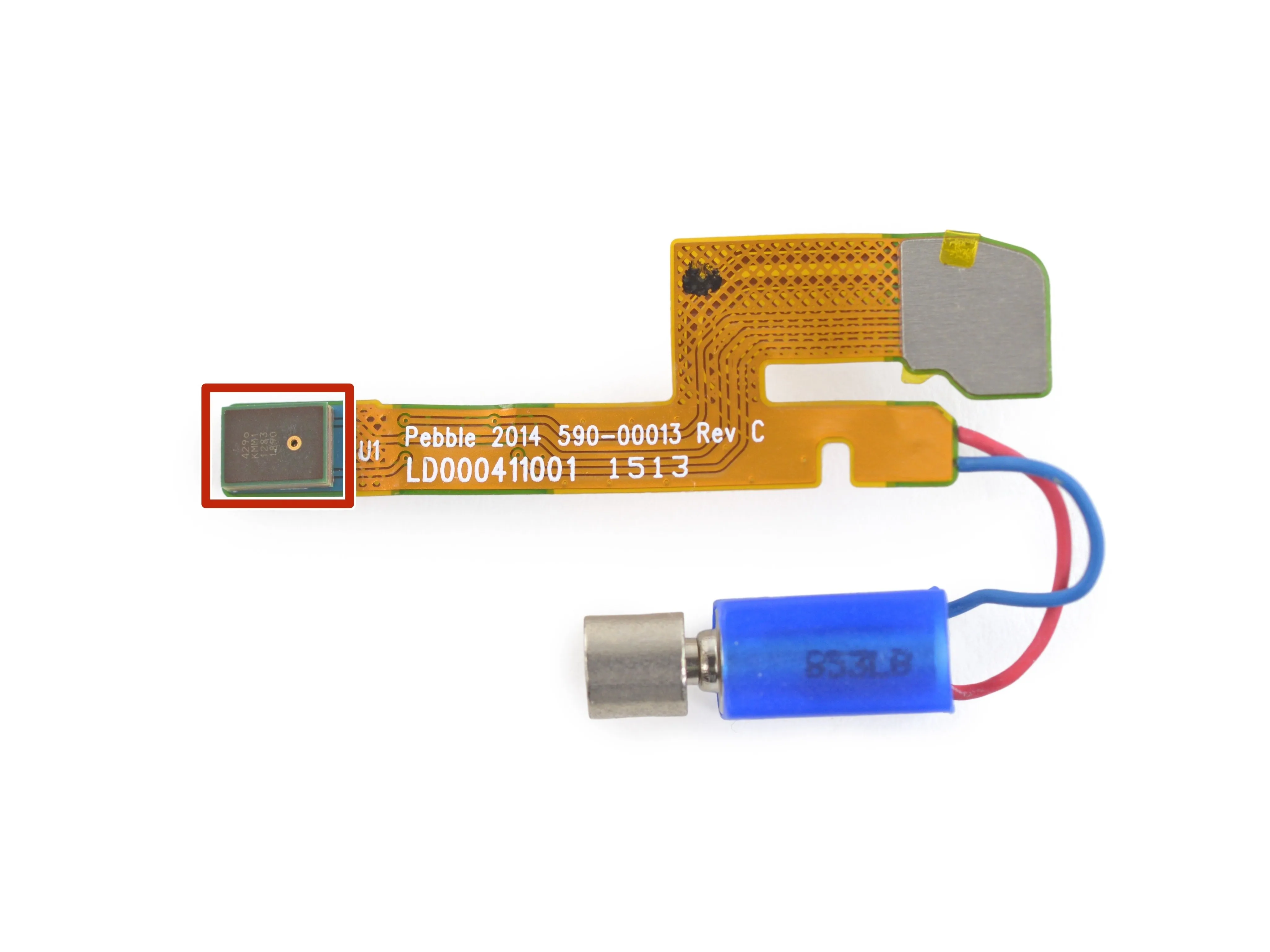

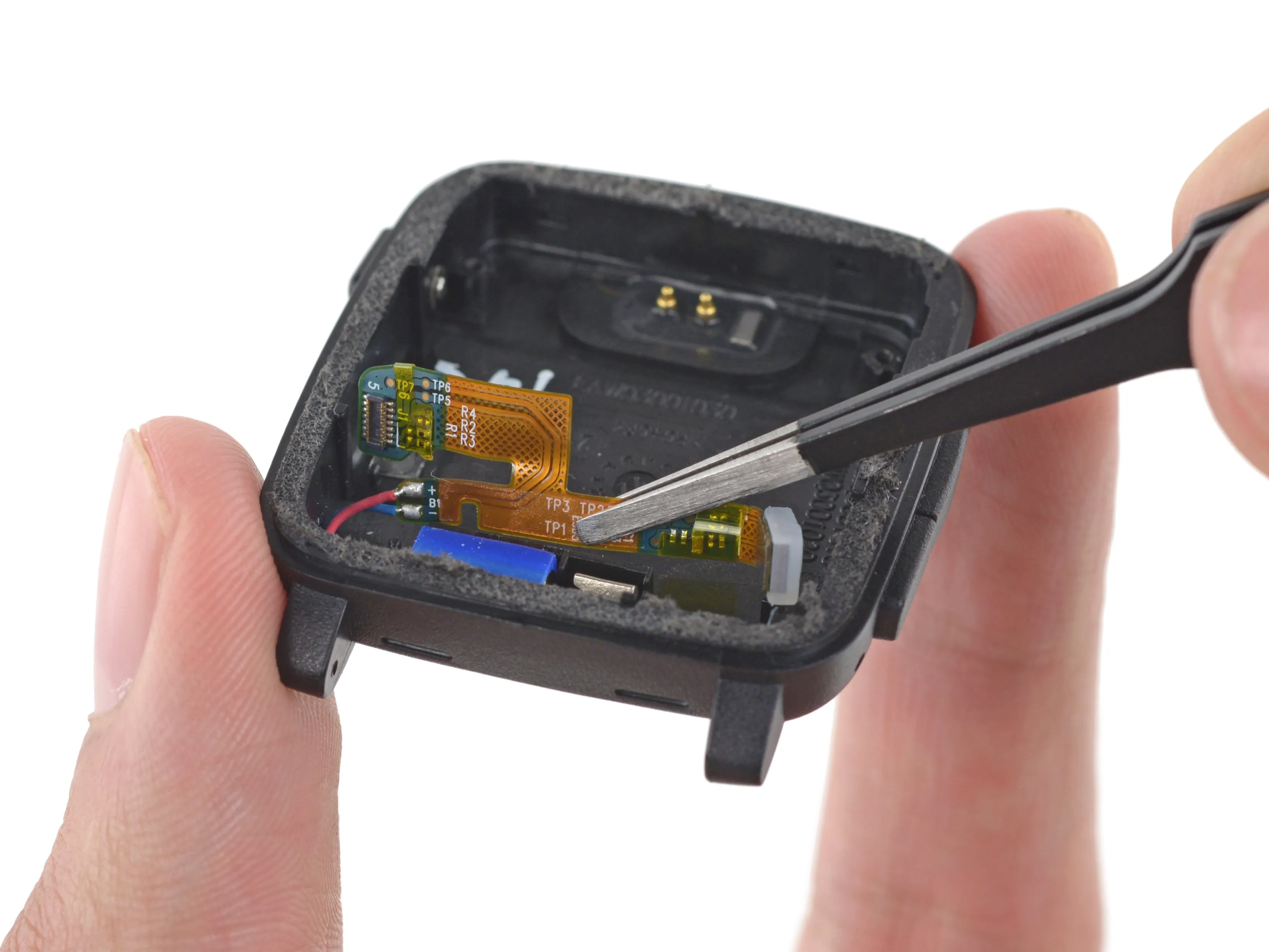

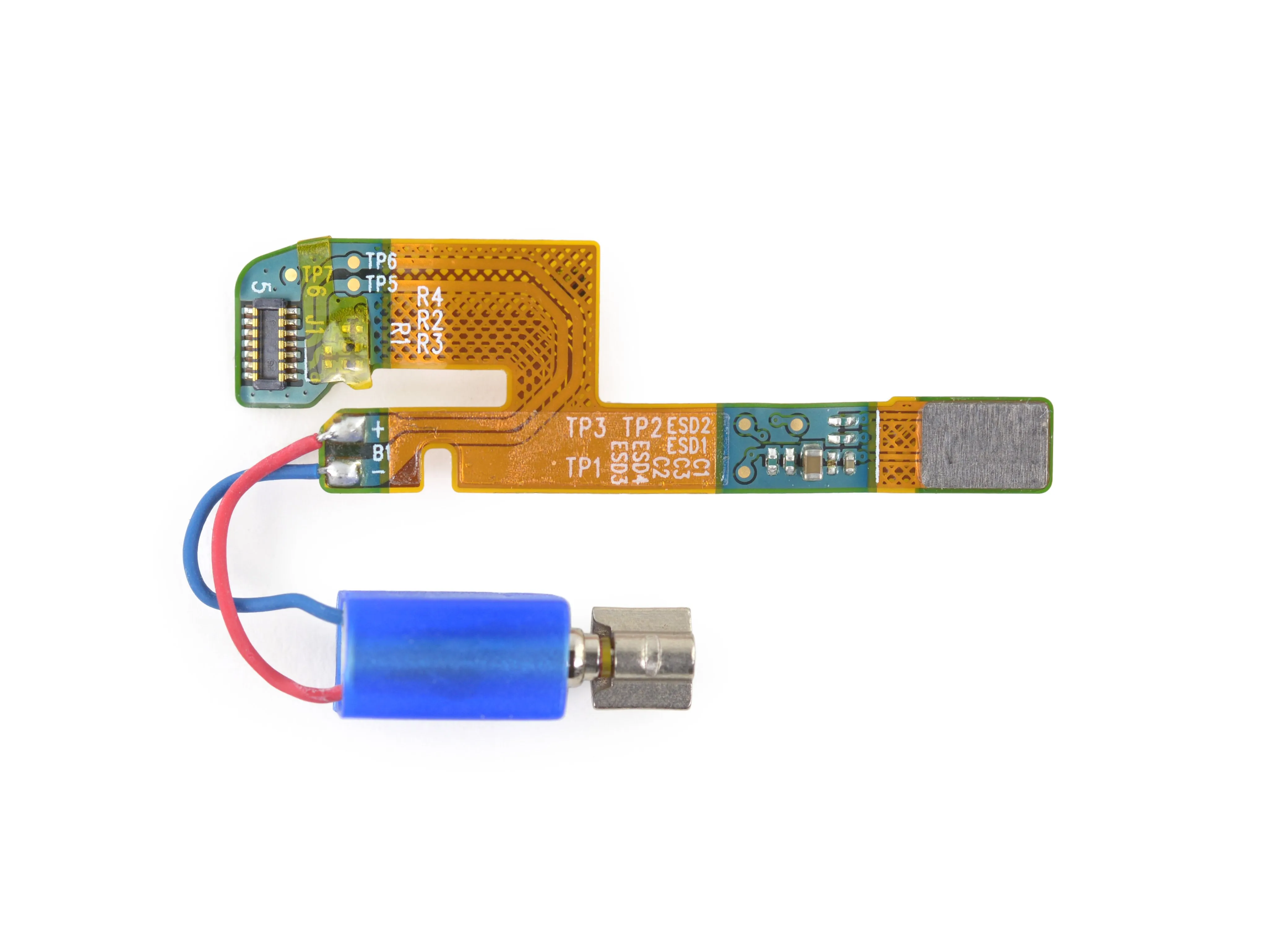

• Микрофон и вибратор в сборе - следующая деталь, которую нужно извлечь из Time.

• Это микрофон Knowles, защищенный от воды мембраной за микрофонным портом.

• Поскольку Pebble не совместим с Siri или Google Now, мы спросили у Pebble, для чего будет использоваться микрофон. Нам ответили, что он предназначен для голосовых ответов, а вскоре и для голосовых заметок. Здорово!

• Мы все в восторге от того, что нашли эксцентричный Вибратор вращающейся массы припаян к кабельному узлу, что немного усложняет замену.

Комментарии к шагу

Мне кажется очень интересным, что Pebble перешла от закрытого вибромотора в стиле 'блинчик' в классических Pebble к более традиционному цилиндрическому мотору с открытым корпусом. Интересно, это сделано для того, чтобы сделать вибрацию более тактильной и менее слышимой?

Плоский (блинный) мотор будет перемещать грузик из стороны в сторону и спереди назад, что будет скользить по коже часов и заставлять их толкаться и прижиматься к ремешкам и кнопкам, создавая шум (особенно на металлических ремешках).

Более традиционный цилиндрический мотор, который они используют, будет бросать гирю вверх и вниз по вашей руке, усиливая тактильные ощущения от вибрации. Они могли бы немного уменьшить количество вибрации, чтобы снизить уровень шума, но при этом получить более сильный вибратор, а ориентация, в которой они его разместили, означает, что кнопки, скорее всего, будут меньше дребезжать.

Я никогда не возился со стальными камешками, но знаю, что на обычных камешках они обычно расшатываются и дребезжат.

Шаг 13

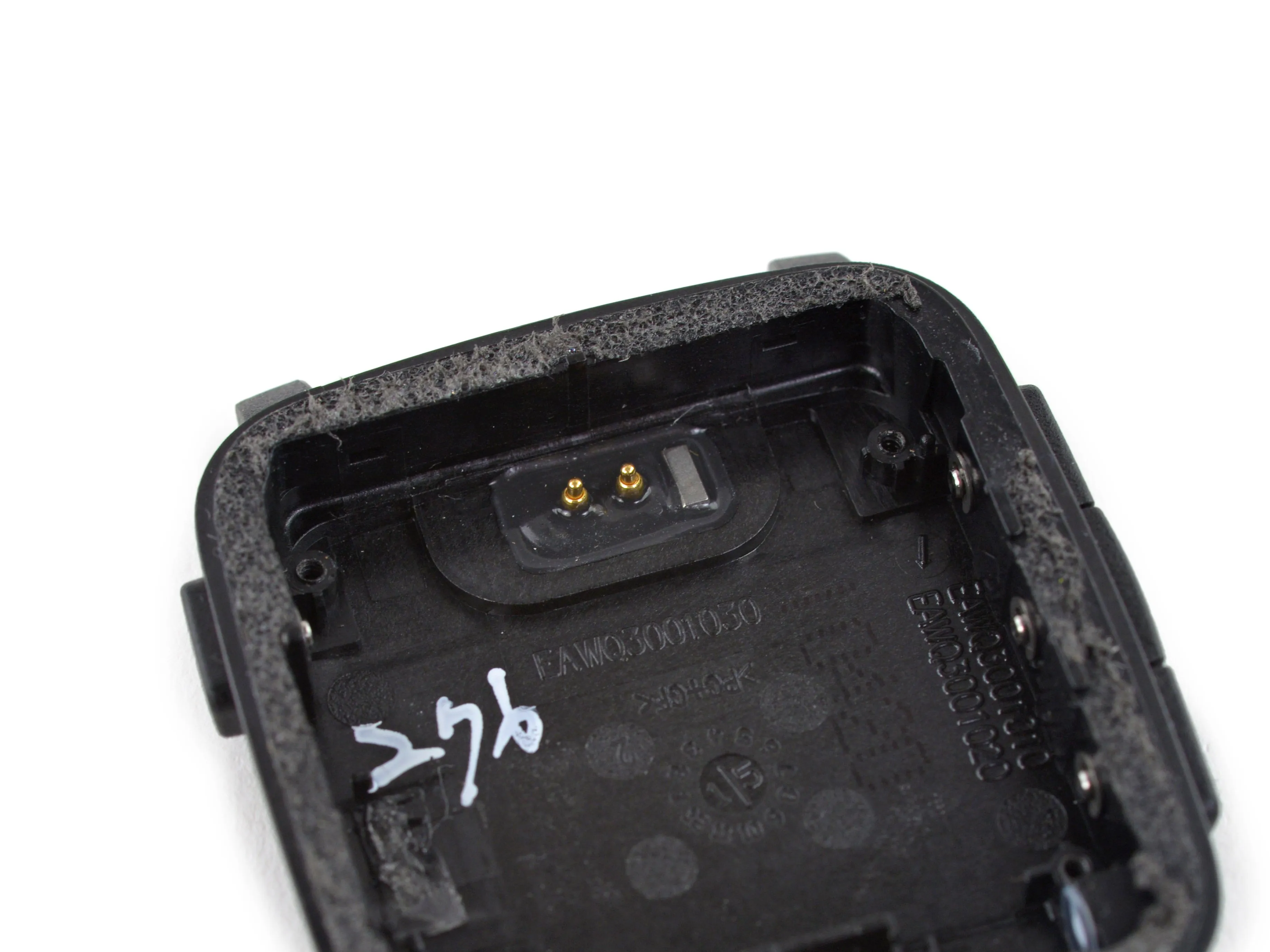

• У нас заканчиваются предметы, которые можно вытащить из корпуса этого Pebble. Эти метки контроля качества трудно ухватить пинцетом.

• Мы спросили, и Pebble ответила: эти метки подтверждают, что задняя часть корпуса прошла проверку на водонепроницаемость, которой подвергается каждый задний корпус, прежде чем попасть в Time.

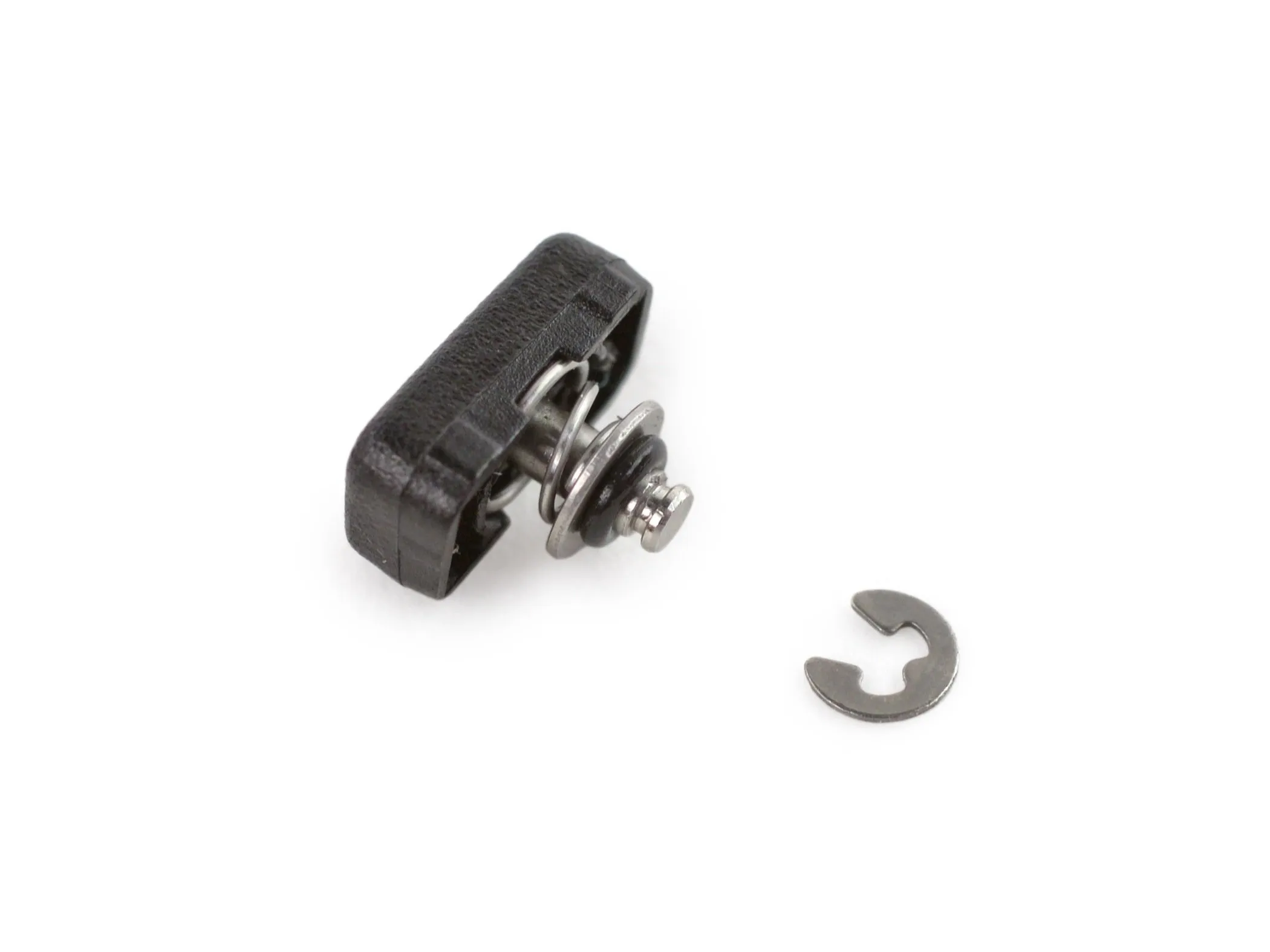

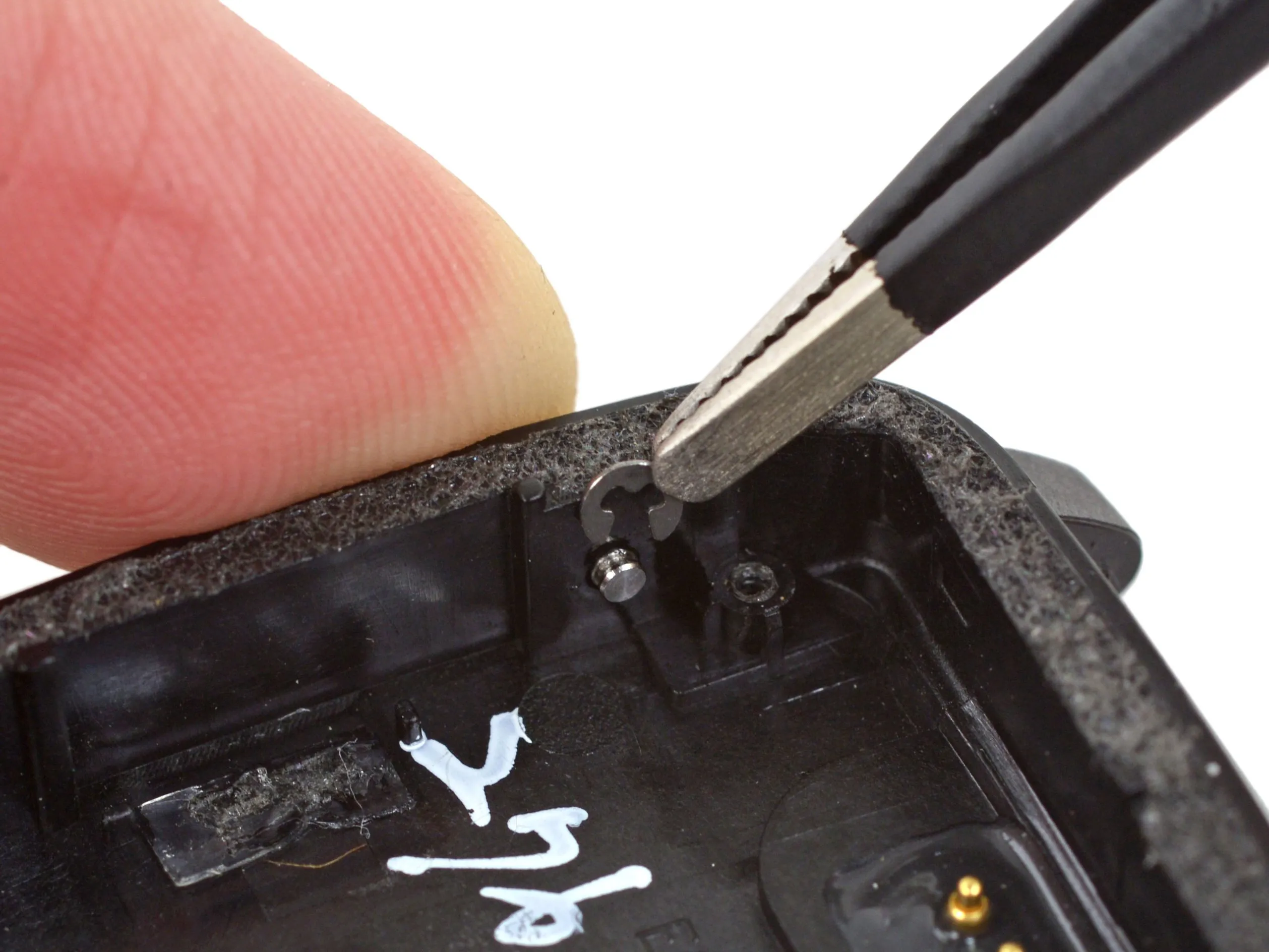

• Нам удалось зацепиться за небольшую клипсу, фиксирующую заднюю кнопку, которая услужливо освободилась для осмотра.

• Пружинистая кнопка защищена от воды небольшим резиновым уплотнительным кольцом.

Шаг 14

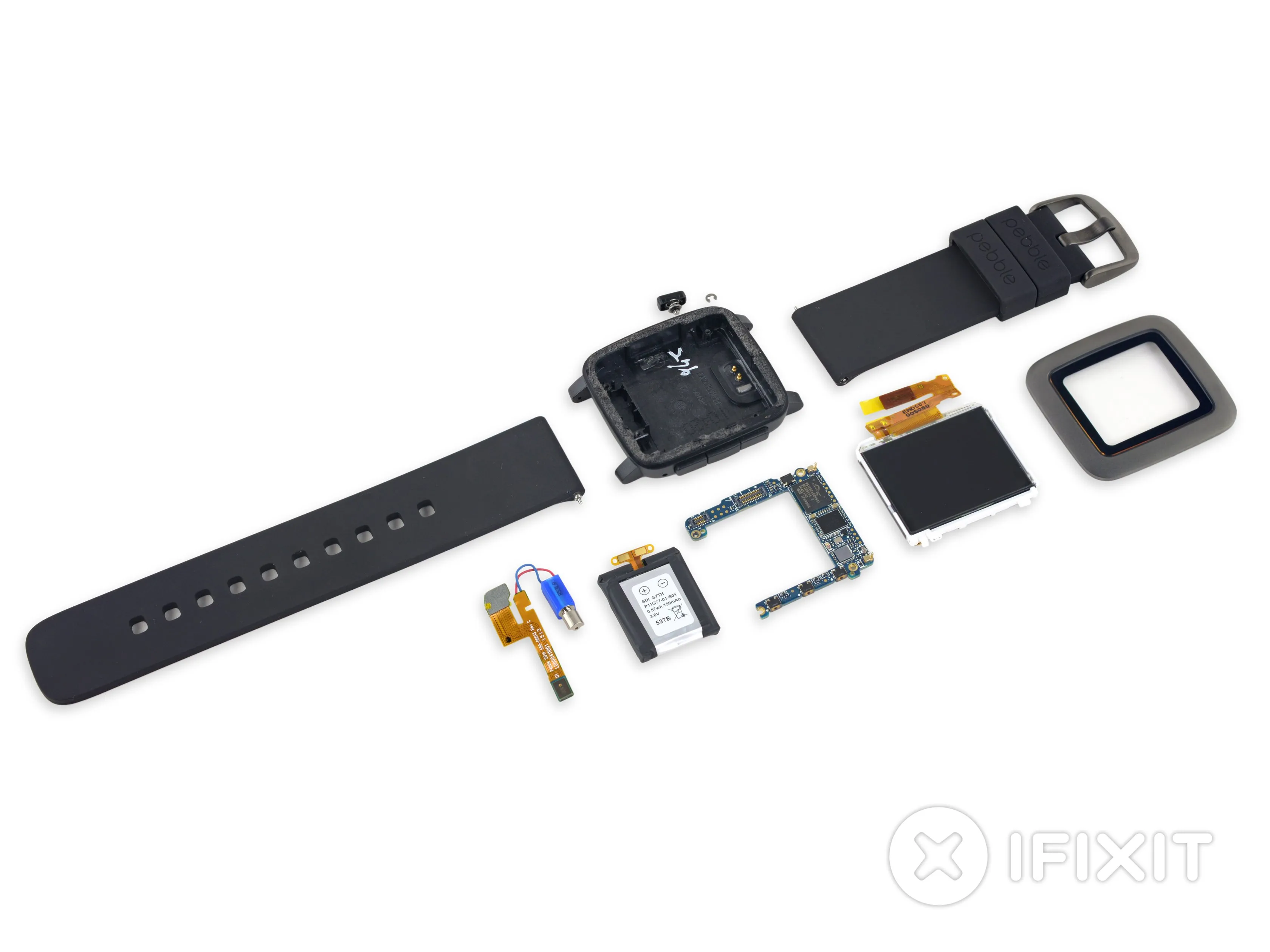

• Оценка ремонтопригодности Pebble Time: 9 из 10

• Ремешок часов представляет собой стандартный 22-миллиметровый ремешок с быстросъемным механизмом, поэтому найти и установить сменный ремешок не составит труда.

• Внутри Pebble Time используются стандартные винты Phillips #00, и, как только вы окажетесь внутри, компоненты станут довольно модульными и их будет очень легко извлечь.

• Переднее стекло и дисплей из электронной бумаги не соединены вместе - эти два компонента можно заменить независимо друг от друга, что снижает стоимость ремонта.

• Хотя аккумулятор спрятан под материнской платой, он модульный и съемный.

• Для снятия переднего стекла требуется нагрев и клей для замены.

Комментарии к шагу

Я думаю, что 9/10 - это очень щедро, если учесть, что при открытии устройства нарушается водонепроницаемость!

Они не заявили об этом прямо, но, похоже, устройство можно отремонтировать/заменить батарею и запечатать свежим клеем, чтобы оно снова стало водонепроницаемым до 30 м.

Я хотел бы заменить свой поцарапанный экран и ободок Pebble Time... Есть идеи, где можно достать запасные части?

Знаете ли вы, какой клей лучше всего подходит для сборки?

Комментарии к статье

Значит, на печатной плате нет дополнительной оперативной памяти? Только 256k MCU?

Это, с одной стороны, облом, а с другой - замечательно.

FPGA, возможно, используется для обнаружения движения и дисплея, чтобы MCU не спал во время обработки данных для указанных устройств.

Хорошо поймал, я пропустил, что у него есть FPGA и ARM M4 на нем. Ого. Это чертовски мощная комбинация!!!

Я бы скорее сказал, что M4 предназначен для обработки движения, обработки данных и т.д., а FPGA - для управления E-Ink дисплеем. Лично я не вижу необходимости в большем количестве оперативной памяти, так как там не так много всего происходит. Это скорее просто микроконтроллер на плате, как у Arduino, но более мощный.

Можно ли где-нибудь купить батарейки для pebble time round?

Следите за новостями на reddit.com/r/pebble: в ближайшие несколько недель появится возможность замены батареи для Pebble Time Round.
