Разборка Pebble Time Round

Что вам нужно

Инструменты

•

•

•

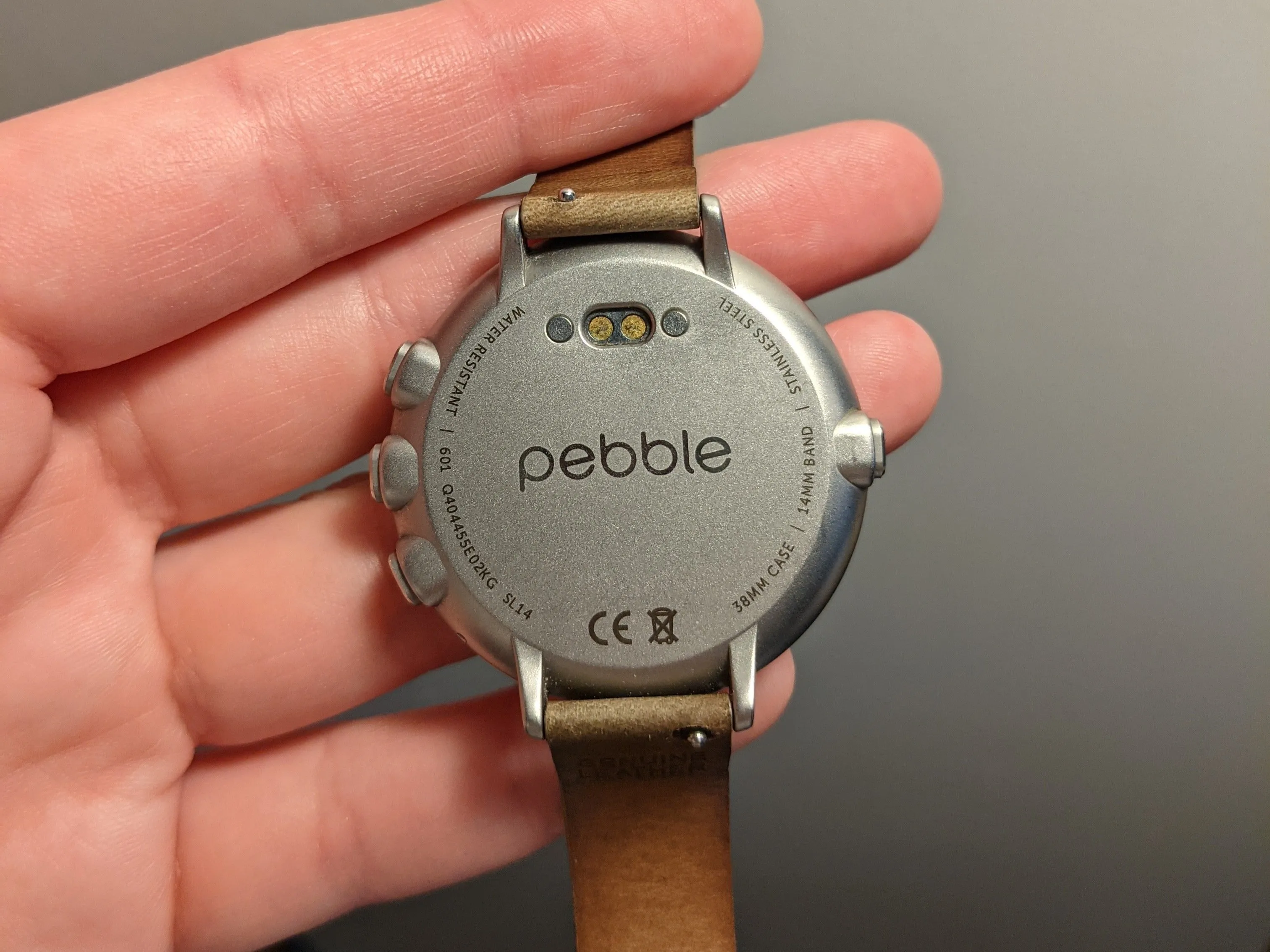

Шаг 1 Разборка Pebble Time Round

• Часы Pebble Time Round были выпущены в последний раз в 2015 году, и, тем не менее, у них есть преданные поклонники и последователи.

• Разберите свои любимые смарт-часы на электронной бумаге.

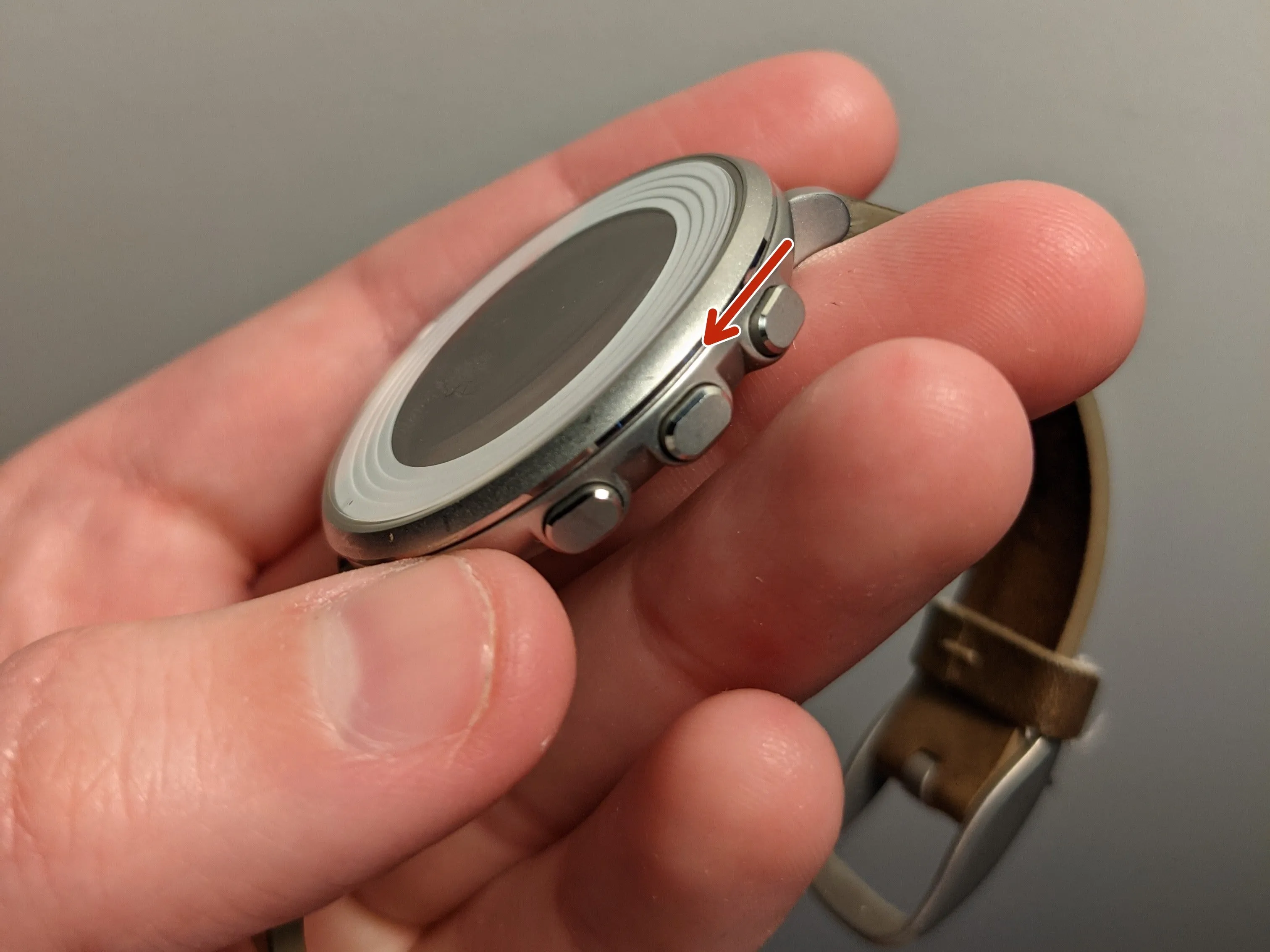

Шаг 2 Откройте корпус

• Используйте гитарный медиатор и надавите на левую или правую сторону, над кнопками, чтобы отделить корпус от стеклянной передней панели.

• Не надавливайте слишком сильно, иначе вы можете задеть некоторые ключевые внутренние компоненты.

• Тепловая пушка облегчит эту задачу, но это не обязательно.

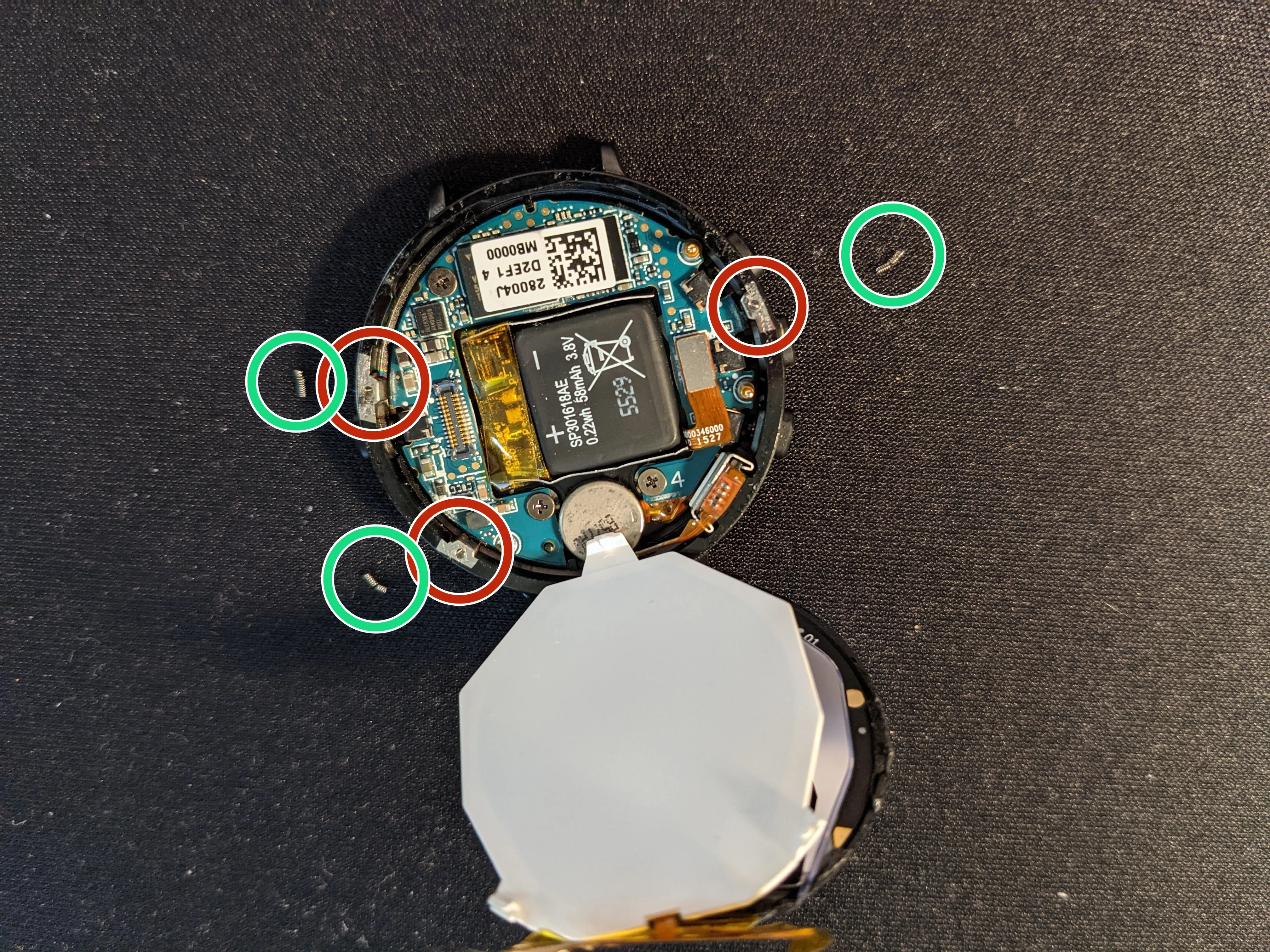

Шаг 3 Внутренние пружины

• В корпусе находятся три маленькие пружинки, которые только и ждут, чтобы выскочить. Как только вы разделите корпус настолько, чтобы видеть внутри, посмотрите и убедитесь, что они не выскочили.

• На фотографии видно, где они расположены. Винты выделены зеленым цветом, а отверстия для них - красным.

• Это часть антенны bluetooth, будьте осторожны, чтобы не потерять их.

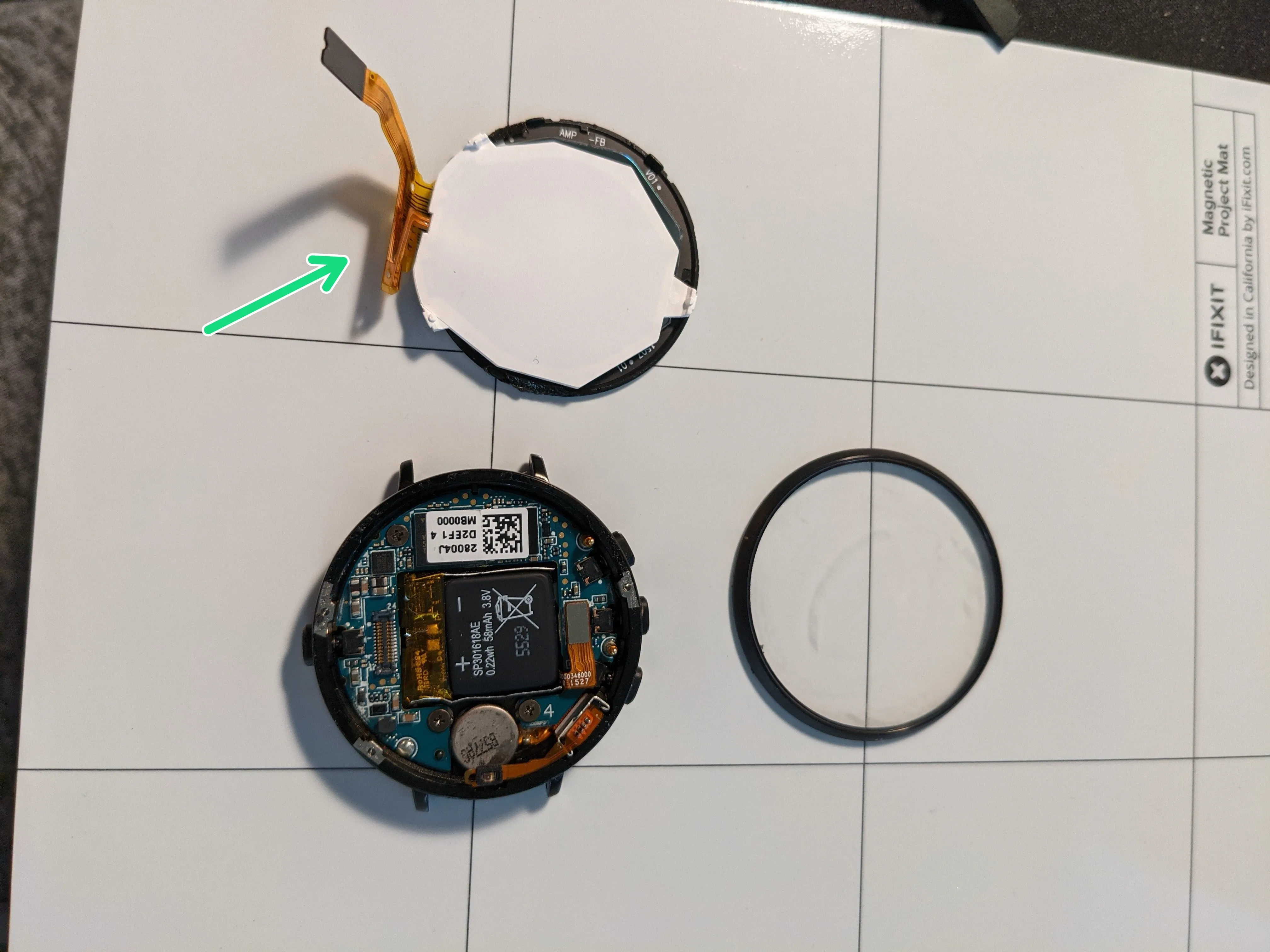

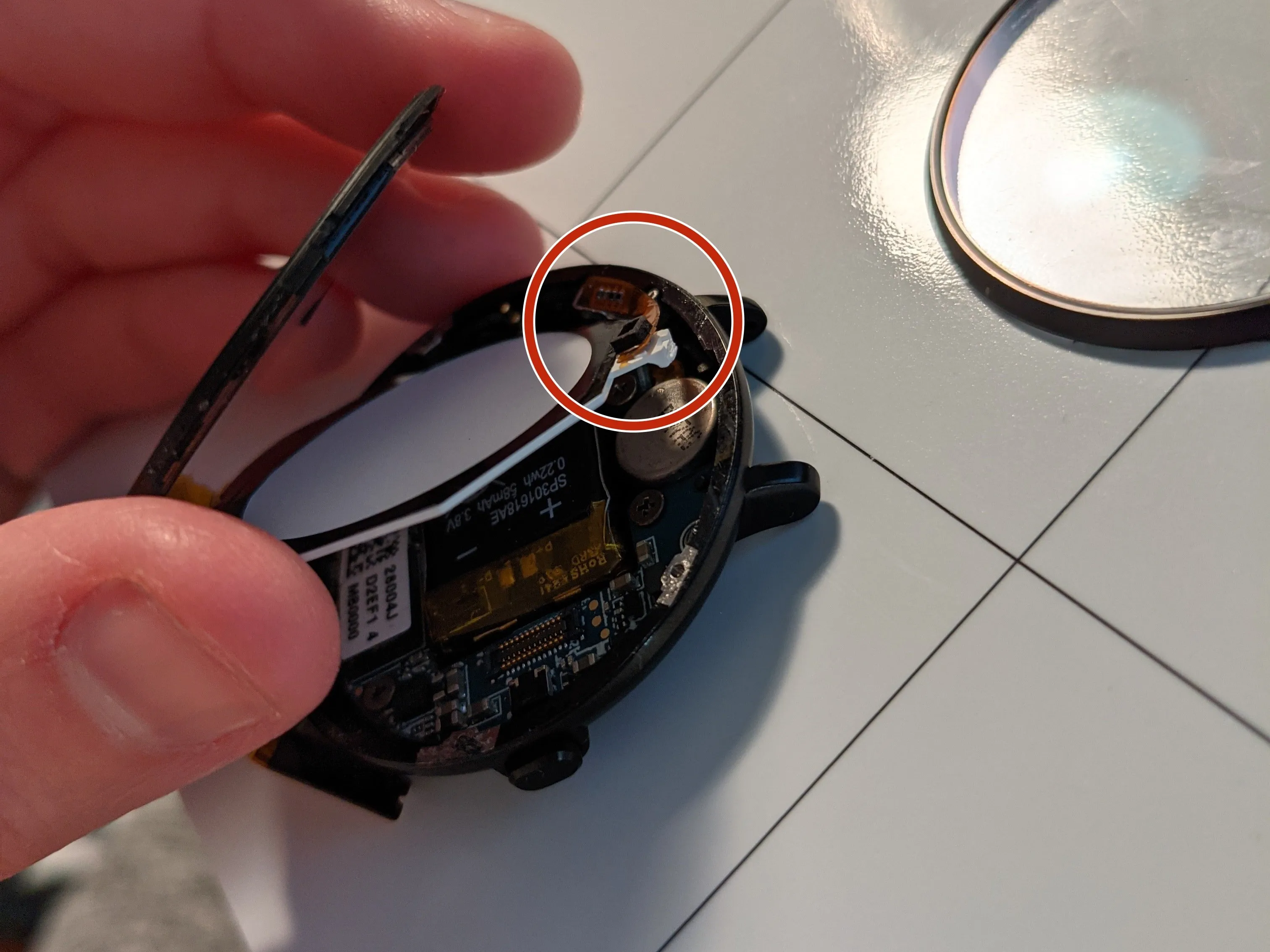

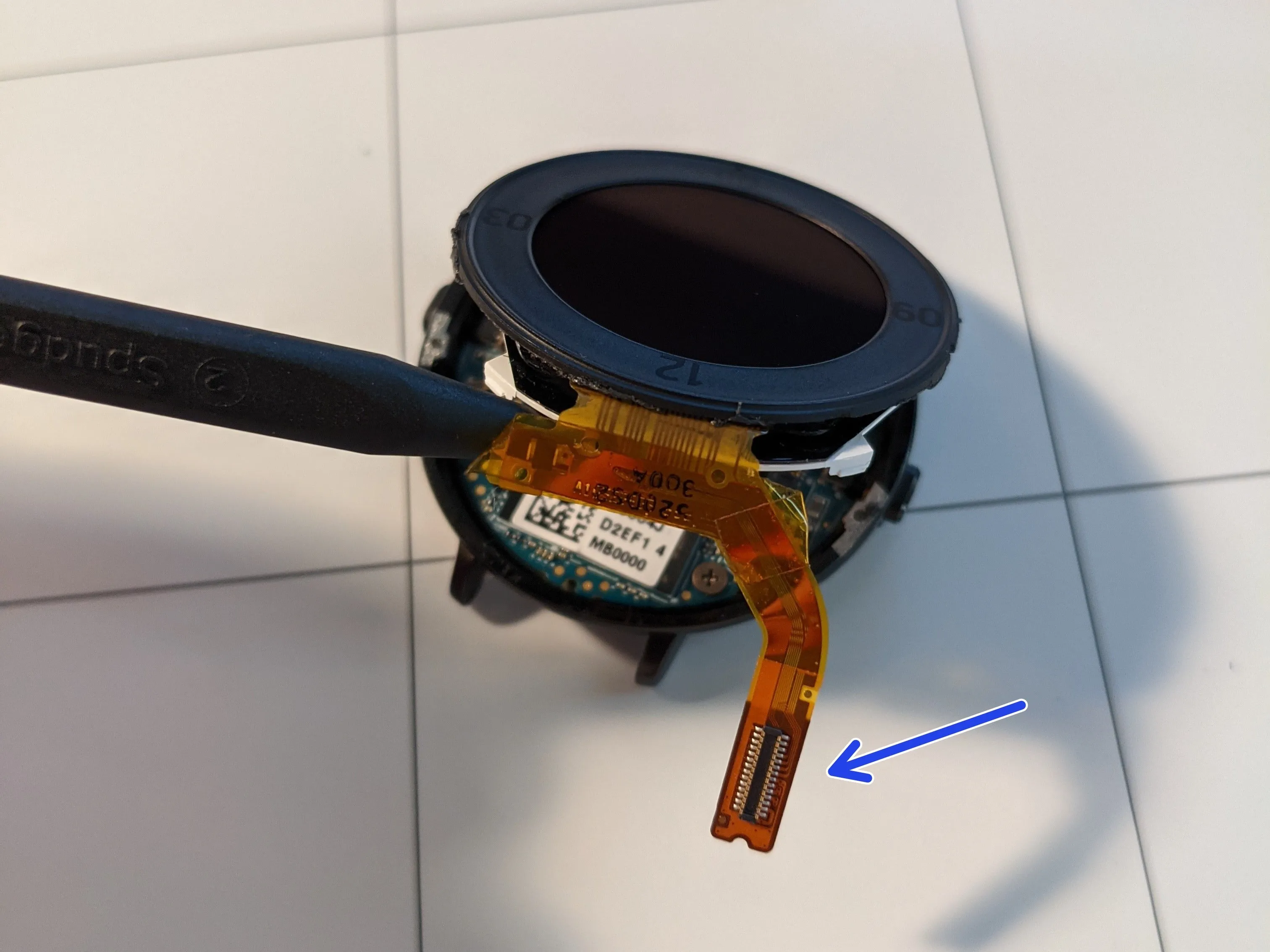

Шаг 4 Отделите экраны

• Стеклянная поверхность должна отделиться, если ее немного поддеть ковырялкой.

• Аккуратно отделите белую сенсорную панель от экрана электронной бумаги. Они легко отделяются, но держатся вместе двумя кабелями.

• С помощью шила отсоедините маленький кабель от белой сенсорной панели. Этот кабель предназначен для микрофона и вибромотора.

• Отсоедините второй кабель с помощью пробки. Этот кабель предназначен для дисплея. На второй фотографии он уже отсоединен.

• Будьте предельно осторожны с кабелем дисплея. Он прикреплен к дисплею на очень тонком стеклянном элементе, который легко ломается. Если стекло разобьется, его нельзя будет отремонтировать.

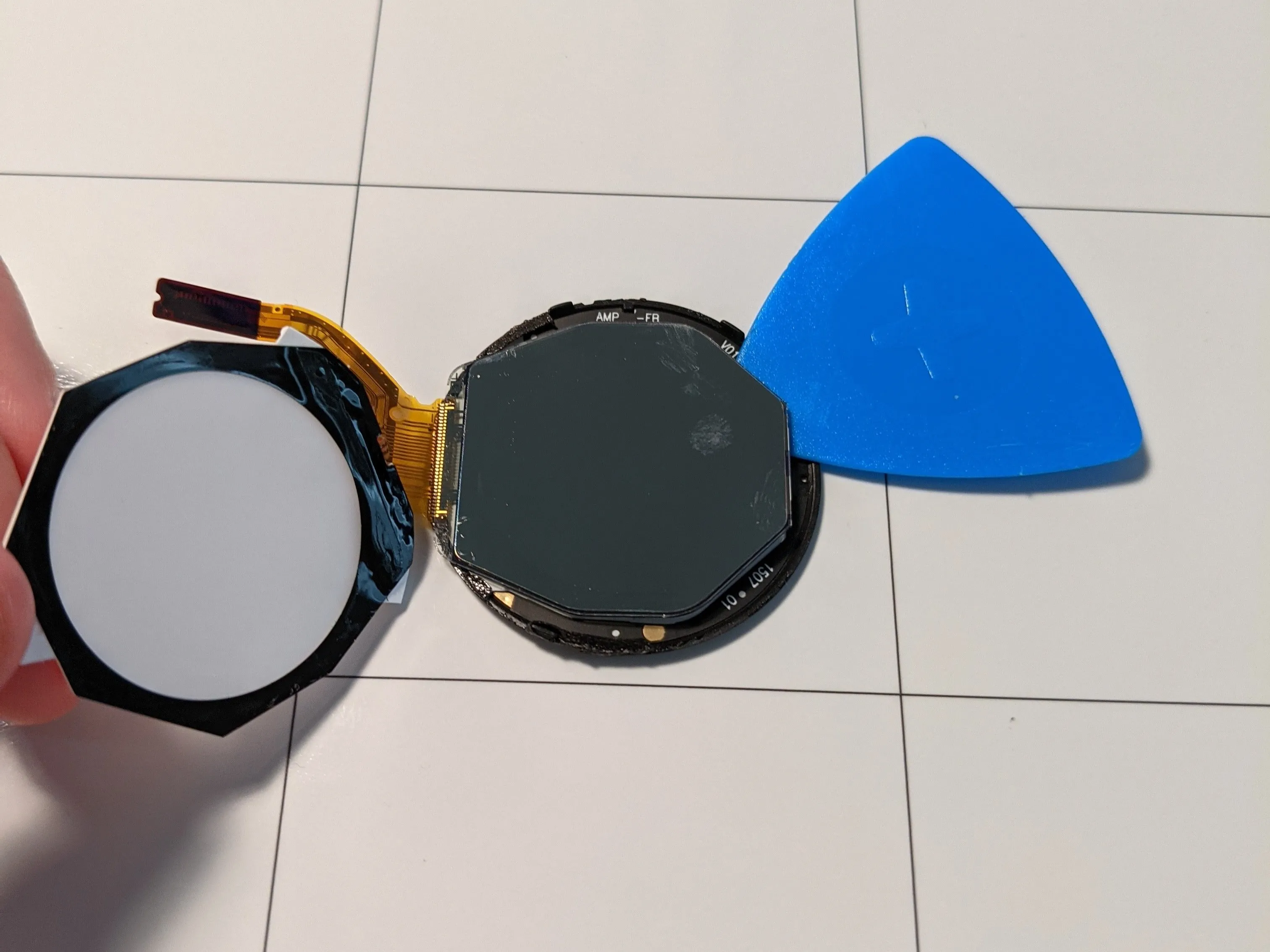

Шаг 5 Отделите экран электронной бумаги от кольца ободка

• Вставьте медиатор между экраном электронной бумаги и кольцом ободка. Проведите медиатором по всему экрану, разделяя две части.

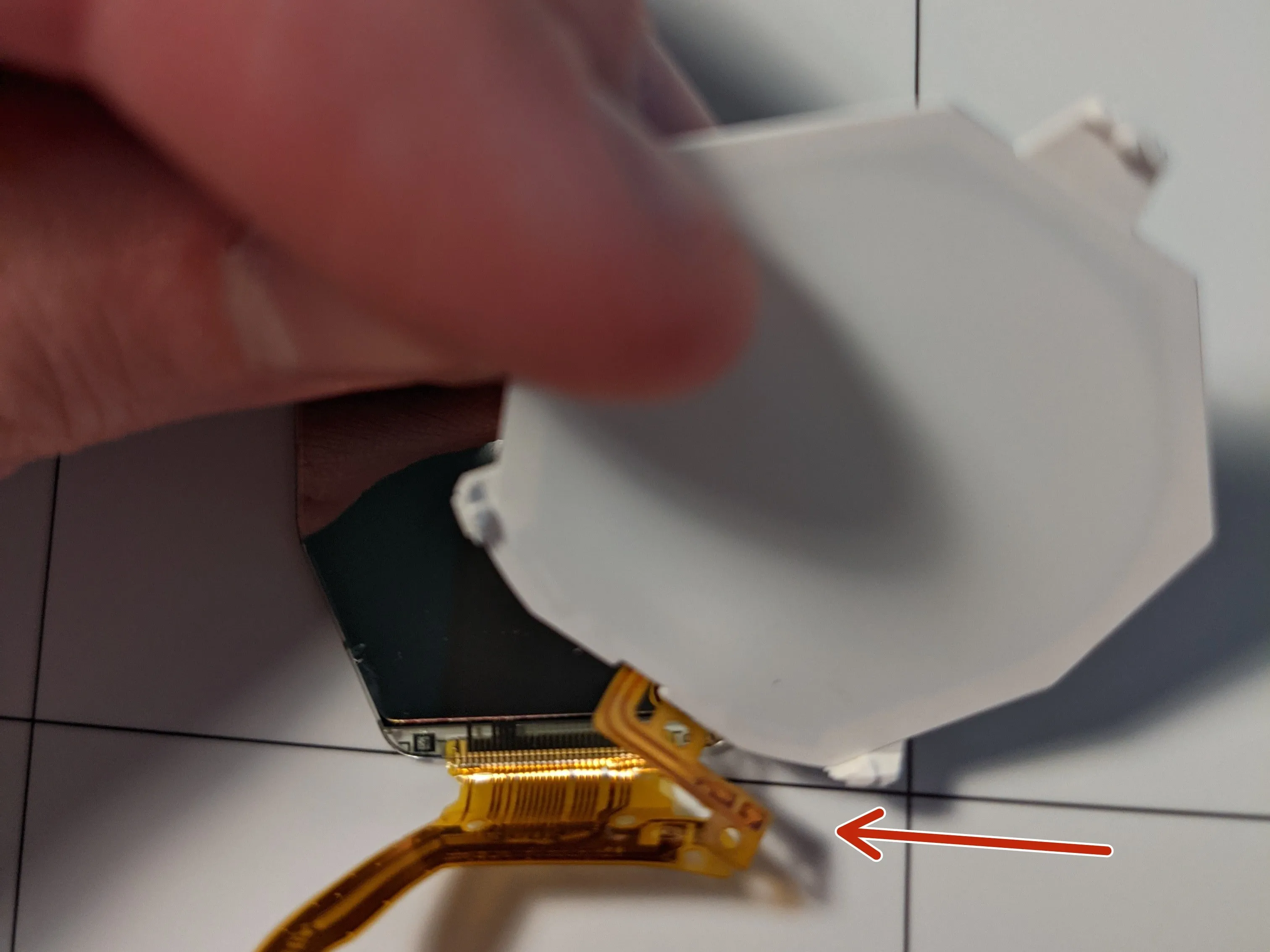

Шаг 6 Отделите панель подсветки от экрана

• Небольшое количество ленты удерживает вместе два кабеля, которые крепятся к бумажному экрану и белой панели подсветки. Подденьте их пинцетом.

• Аккуратно раздвиньте кабели. Они склеены между собой и легко отделяются друг от друга.

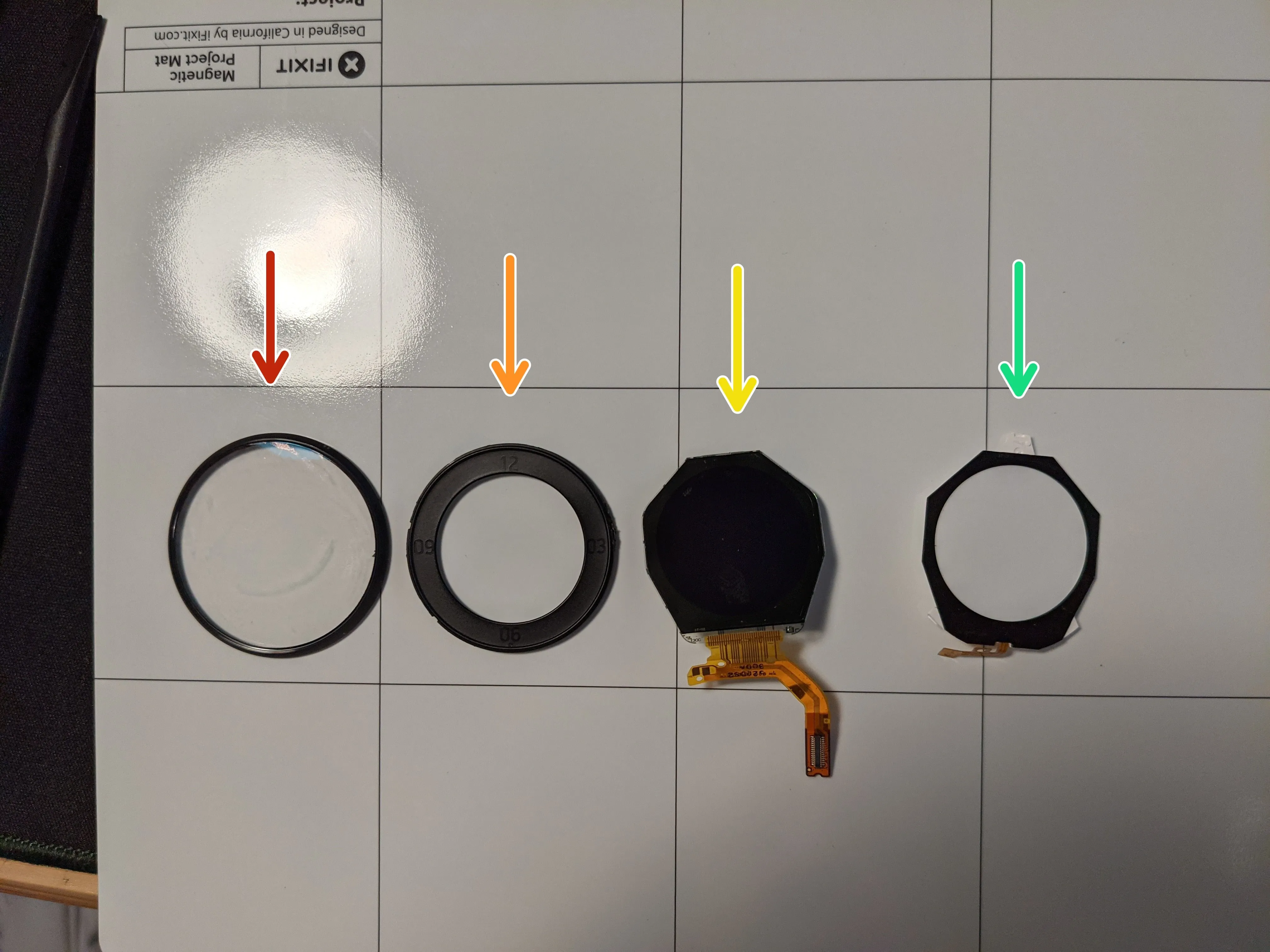

Шаг 7 Теперь вы разобрали все части экрана.

• Стеклянная поверхность

• Кольцо ободка

• Экран из электронной бумаги

• Панель подсветки

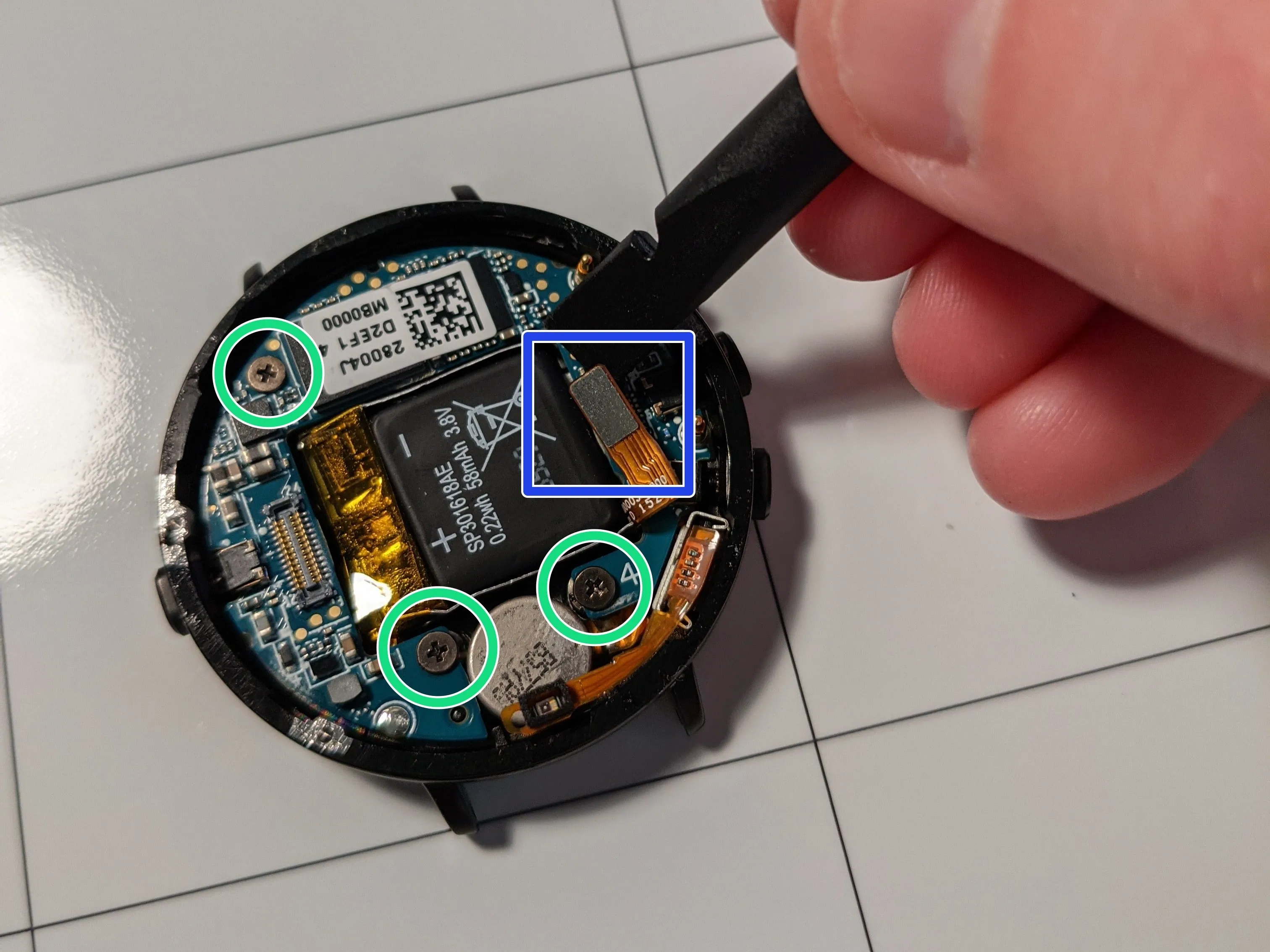

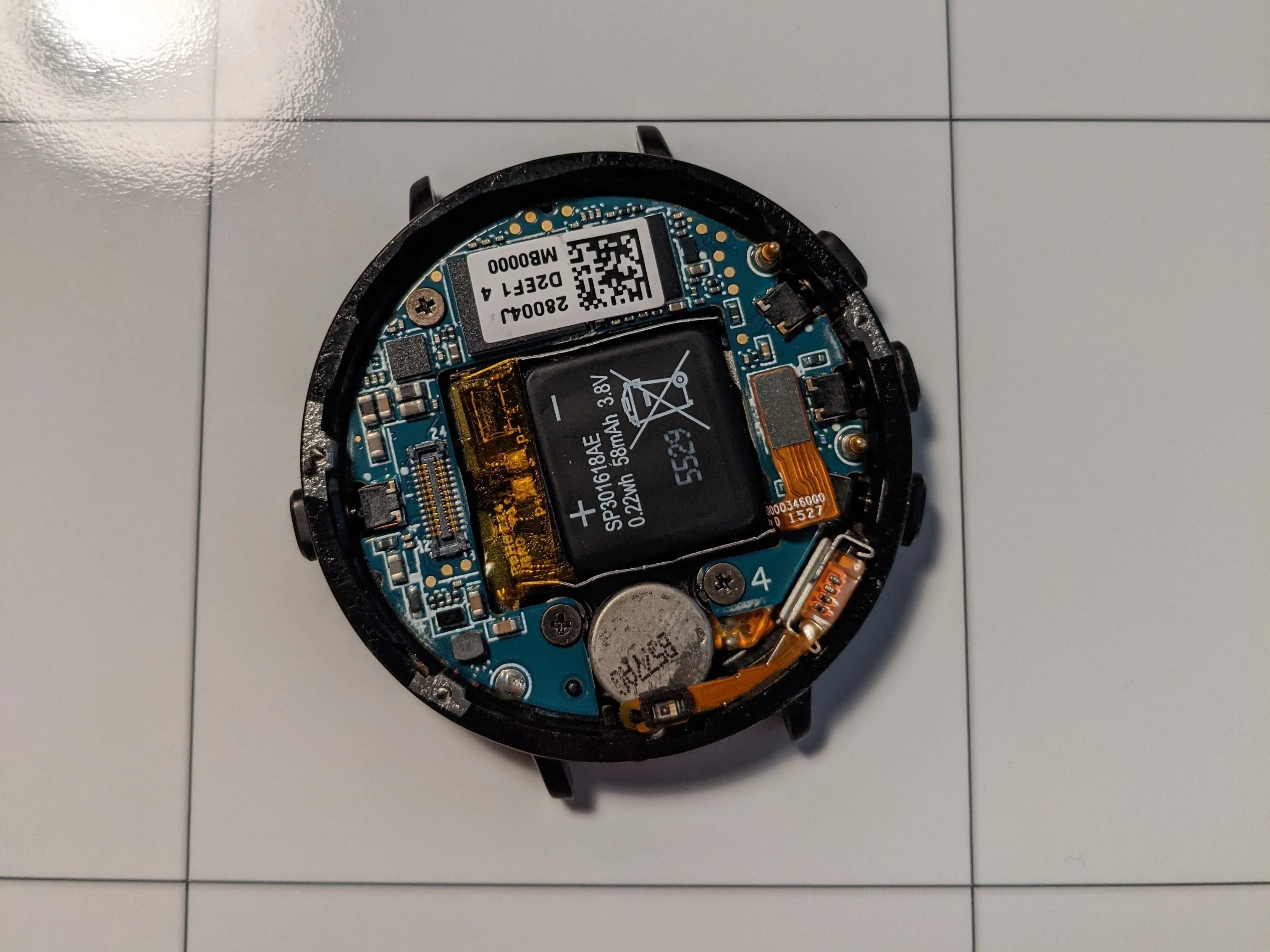

Шаг 8 Извлеките материнскую плату

• Убедитесь, что вы полностью разрядили аккумулятор, прежде чем приступать к этим действиям.

• Отсоедините кабель аккумулятора от материнской платы с помощью шила.

• С помощью маленькой крестовой отвертки (PH000) открутите винты.

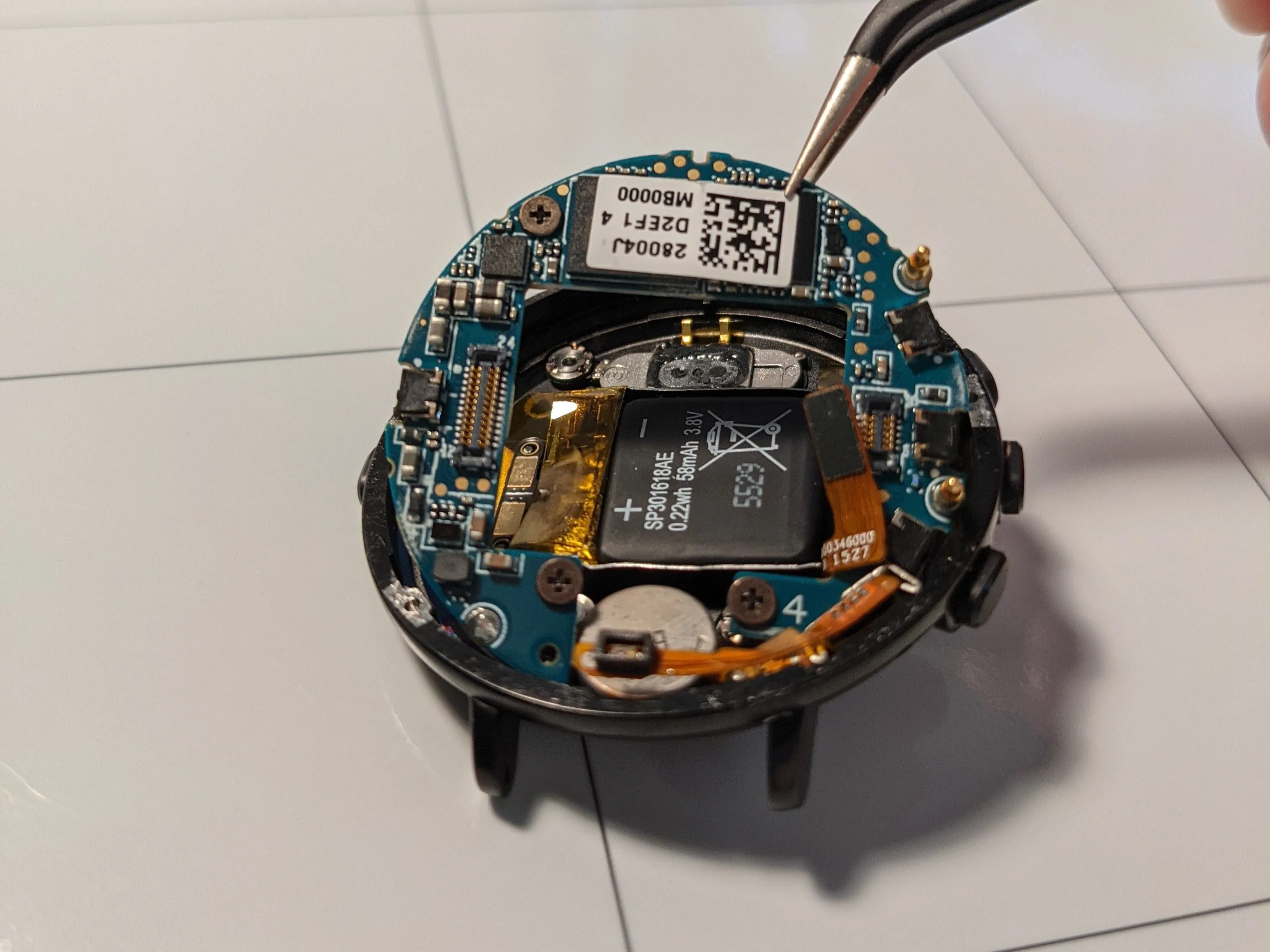

• Теперь материнскую плату можно извлечь из корпуса.

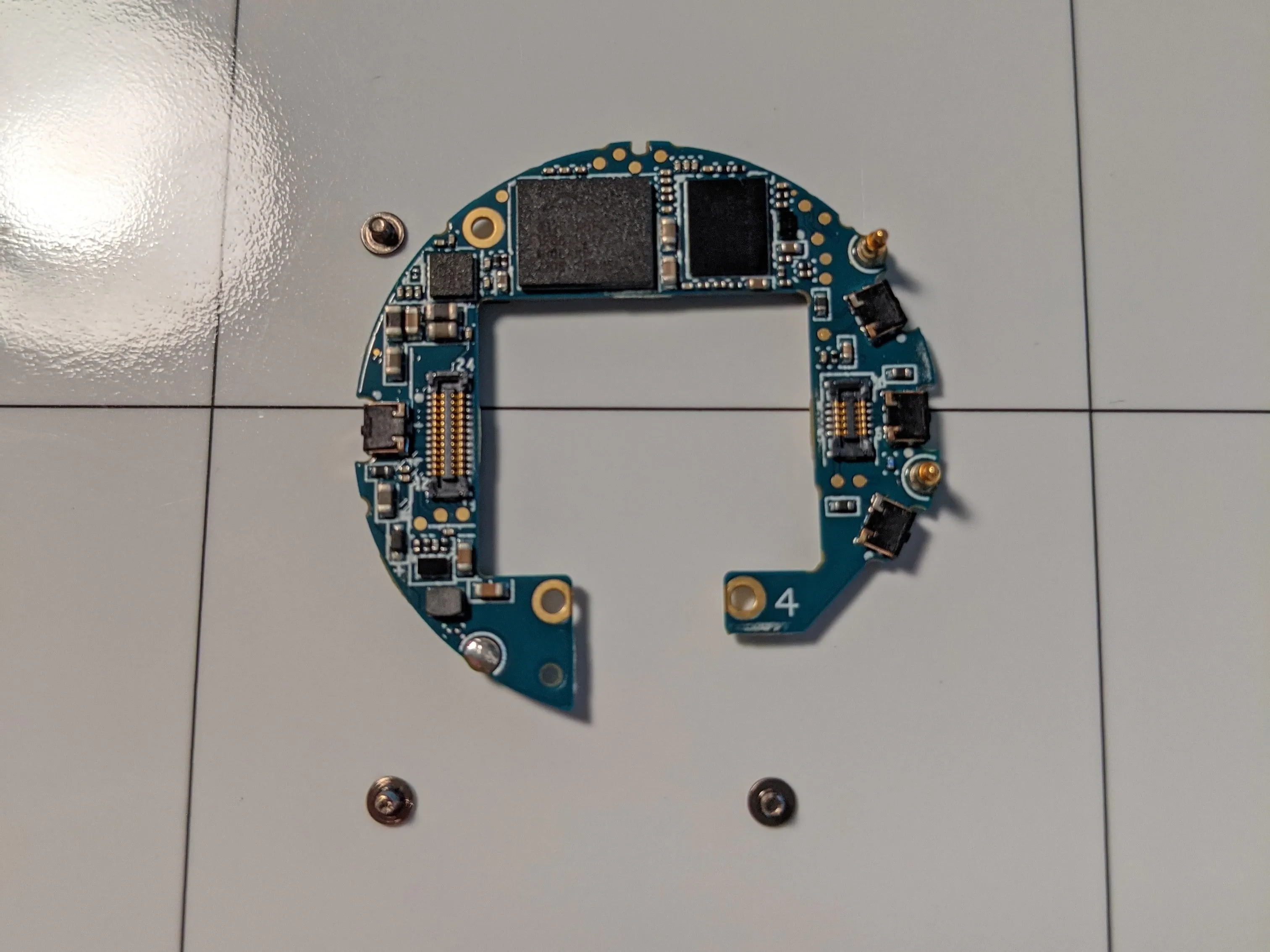

Шаг 9 Осмотрите материнскую плату

• После снятия материнской платы можно отклеить наклейку с QR-кодом и попытаться прочитать крошечную надпись на чипе.

• Я вижу только, что это чип Spansion, а Google подсказывает, что компания теперь называется Cypress Semiconductor.

• Кто-нибудь, у кого глаза получше, может прокомментировать и сказать, что написано у него.

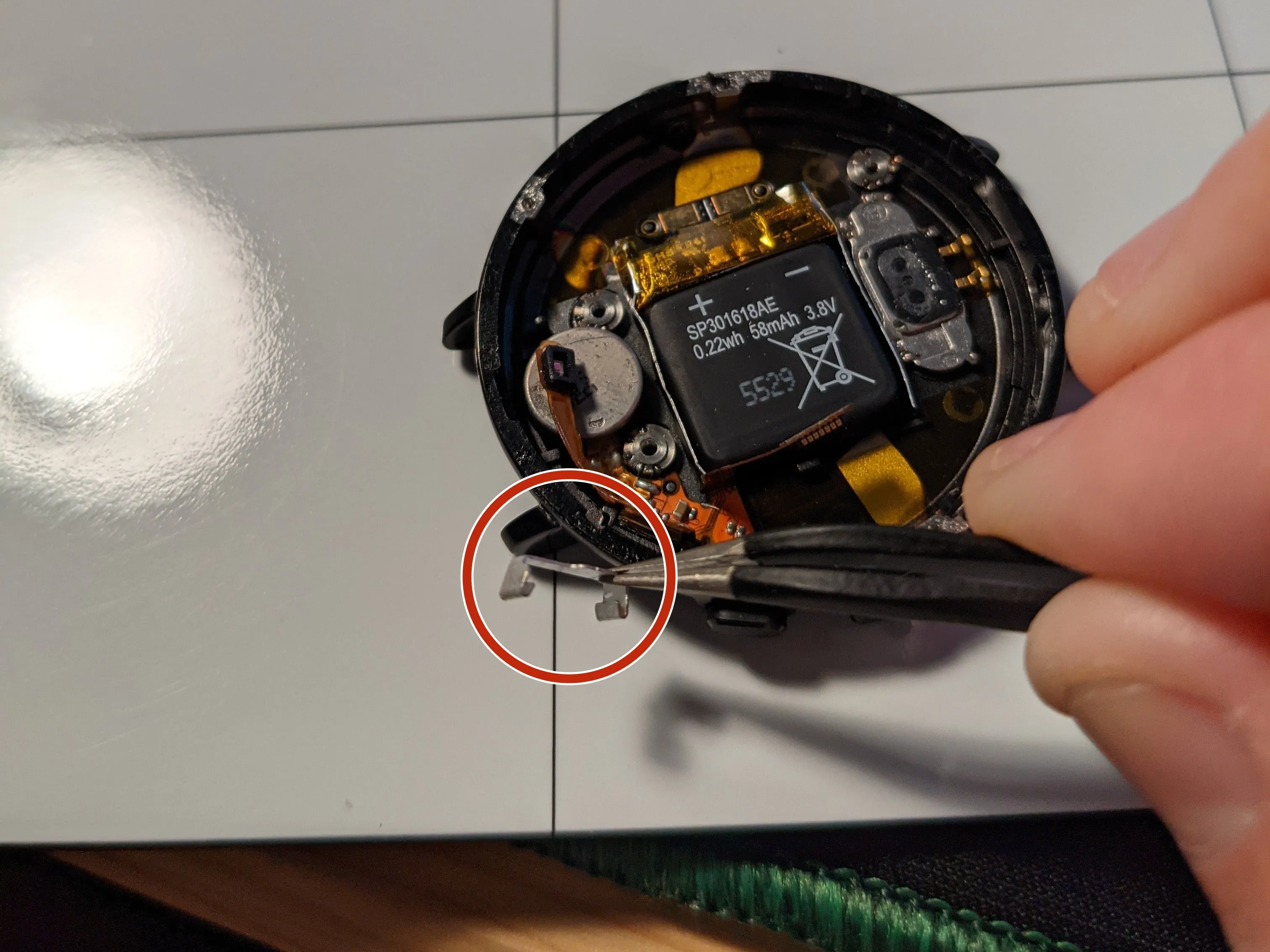

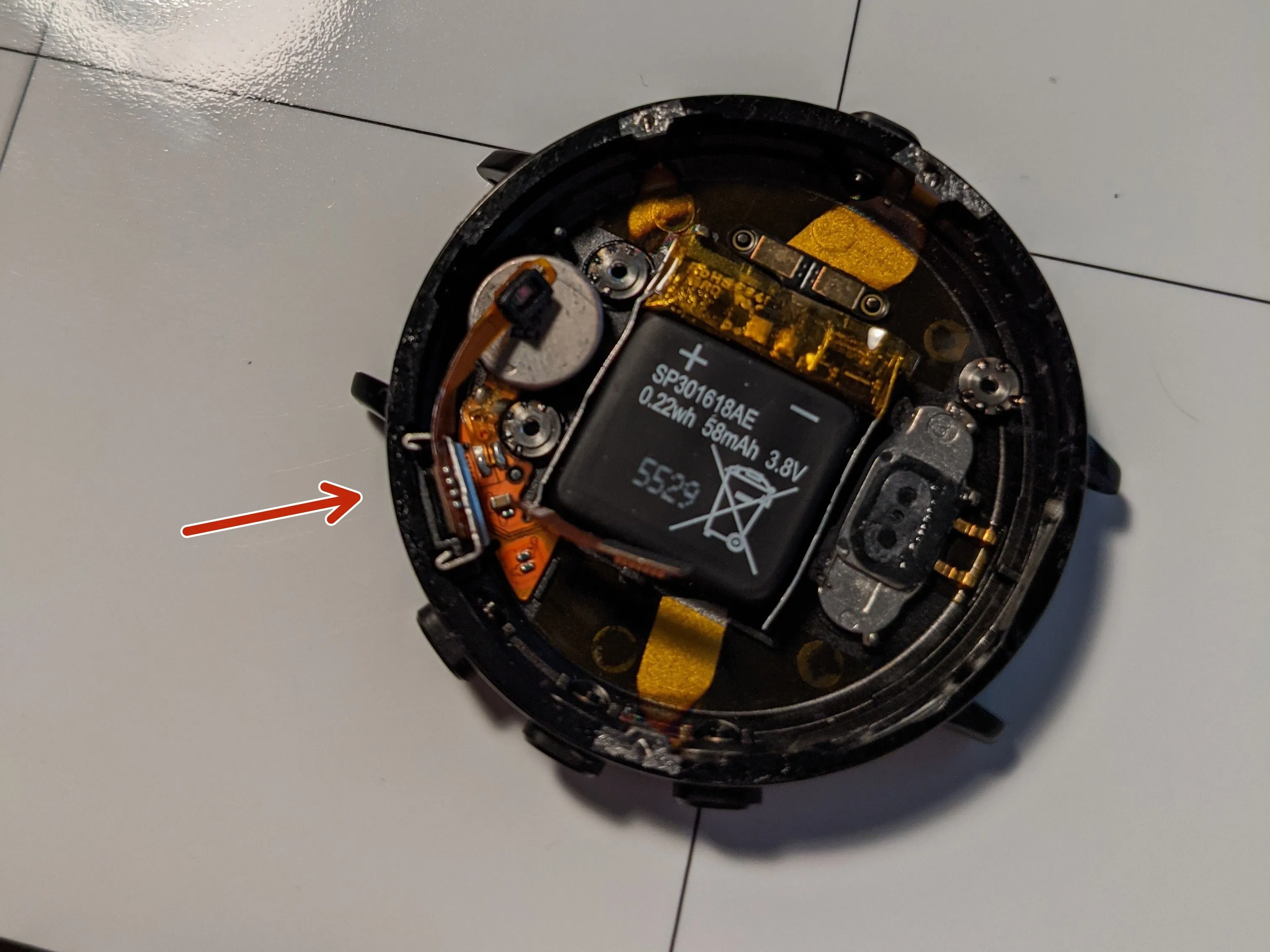

Шаг 10 Снимите металлическую клипсу

• С помощью пинцета потяните за металлическую скобу, которая крепит микрофон и кабель вибромотора к заднему корпусу. Он должен сдвинуться вверх и выйти из корпуса.

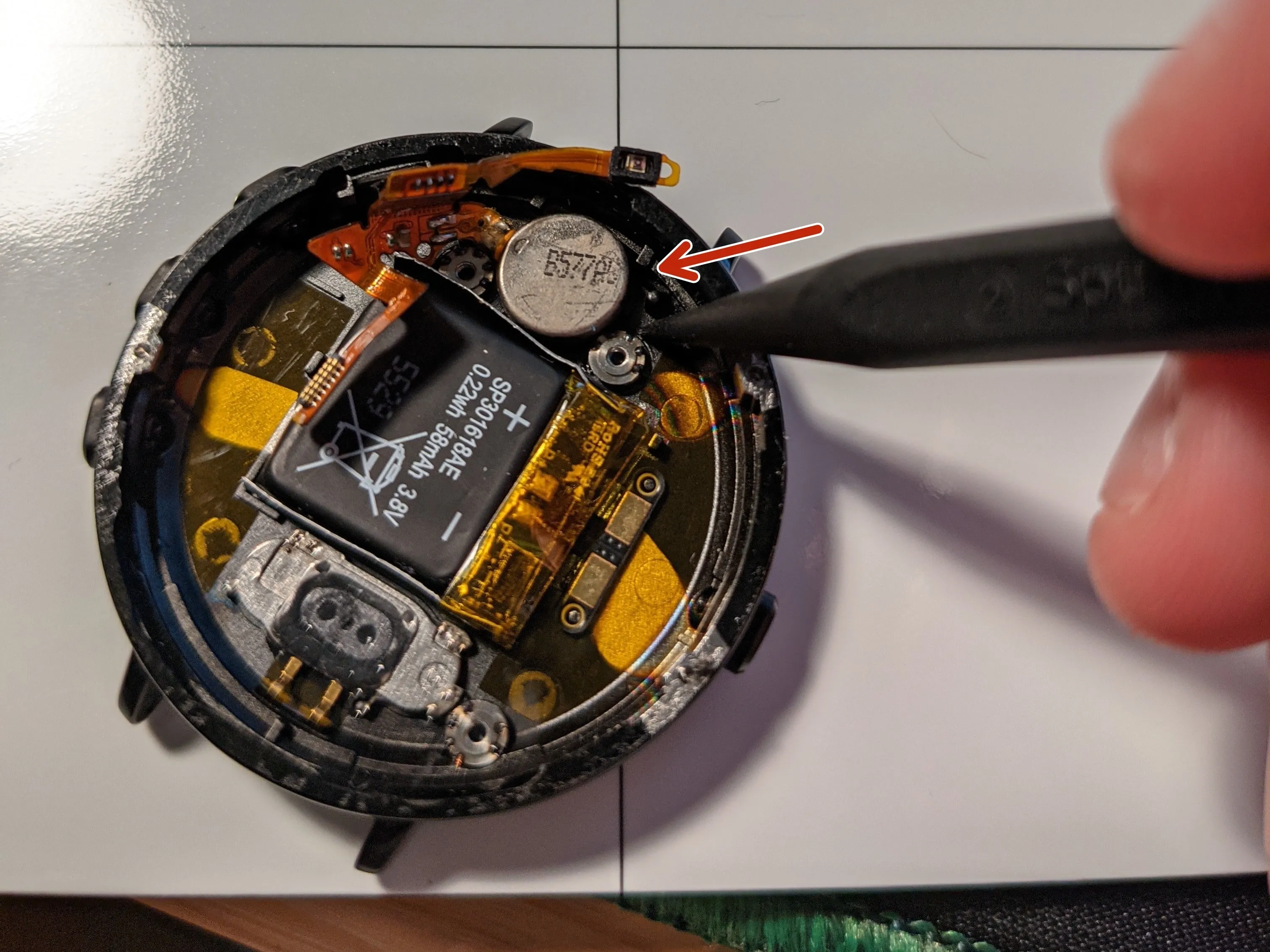

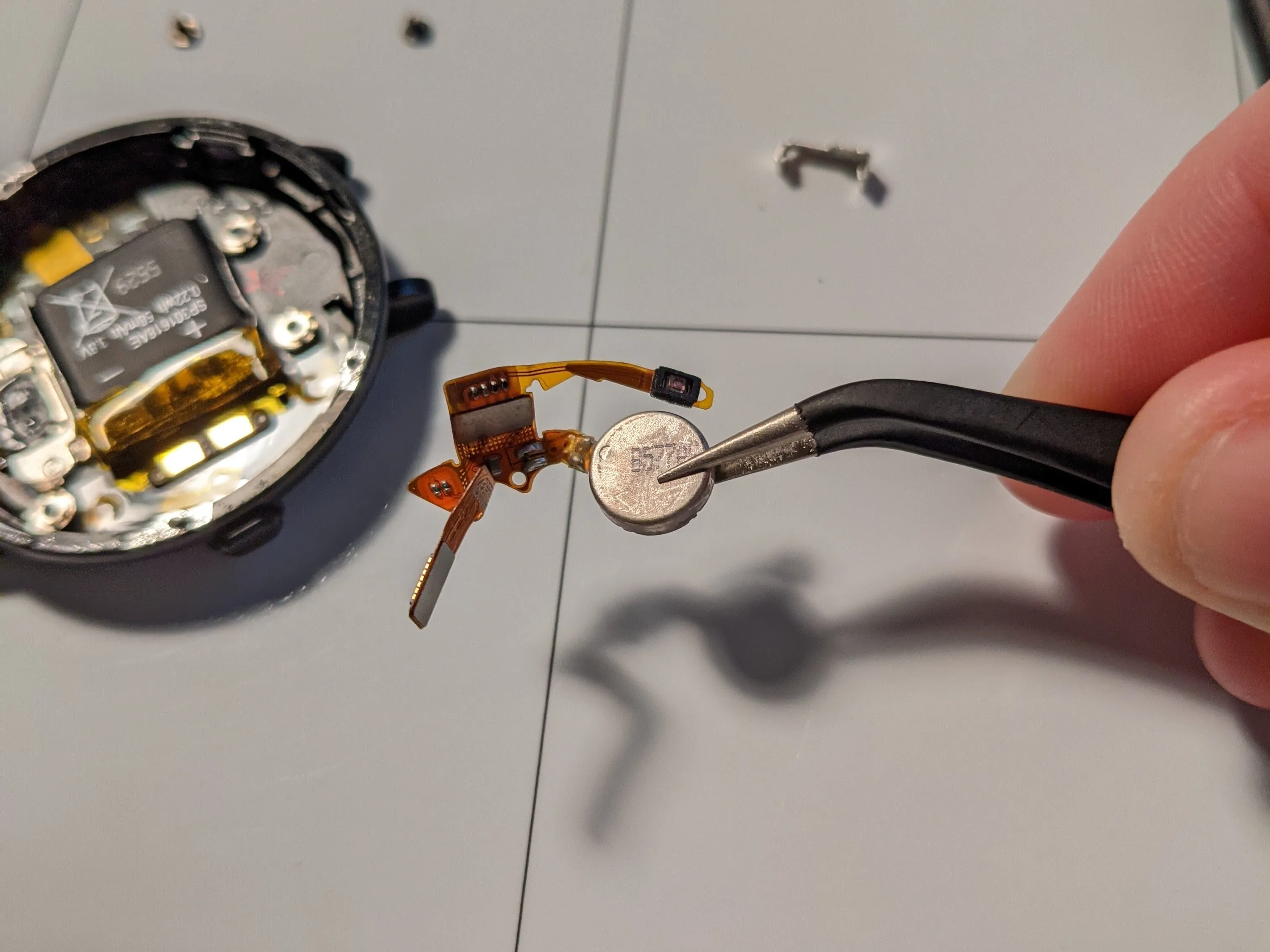

Шаг 11 Извлеките вибромотор

• Вибромотор приклеен к корпусу, используйте пробойник, чтобы вытолкнуть его.

• Остальная часть кабельной сборки приклеена к корпусу, но не так сильно. Как только клей вибромотора будет отделен от корпуса, можно аккуратно вытащить и остальную часть кабельной сборки.

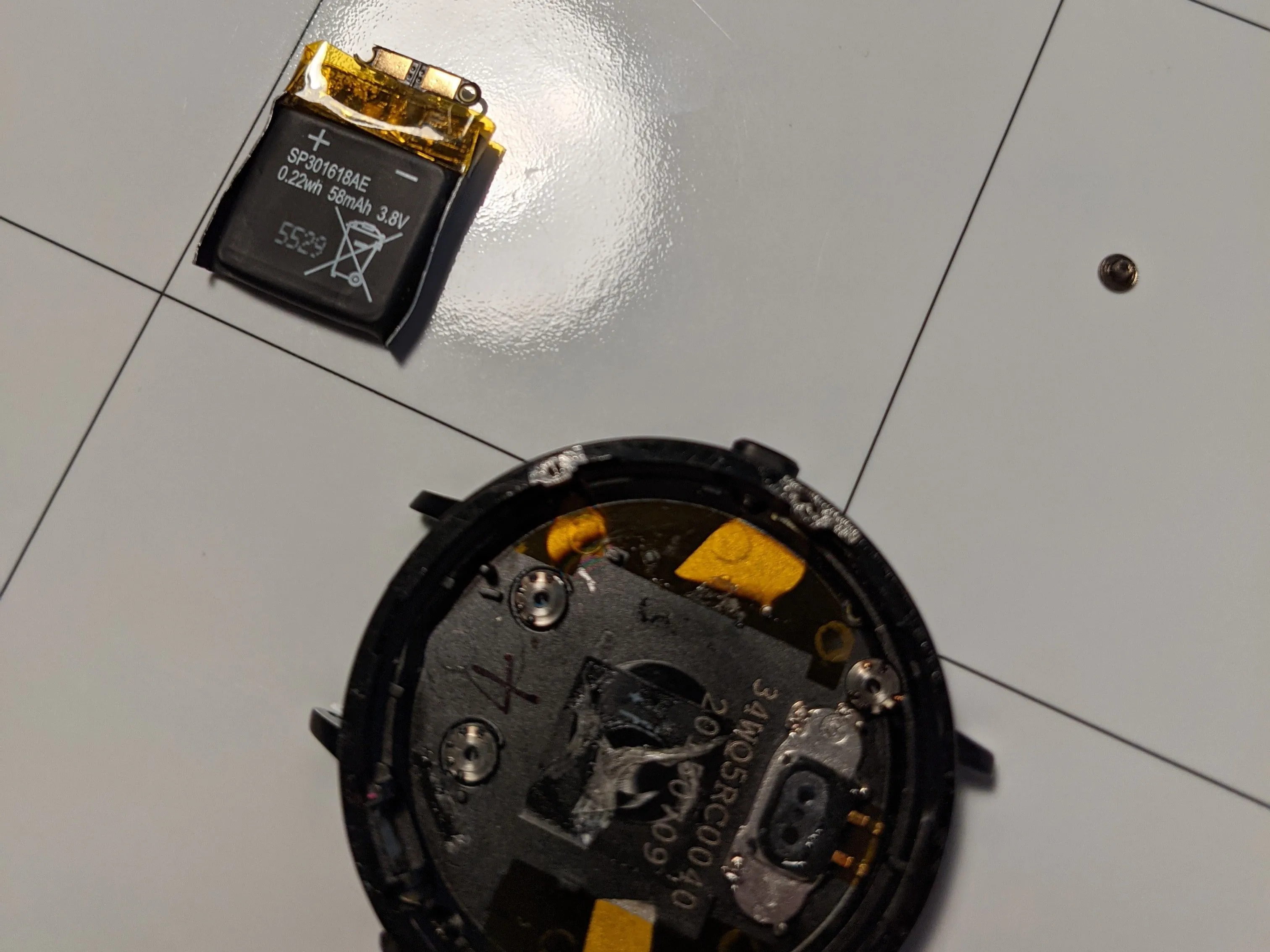

Шаг 12 Извлеките аккумулятор

• Остался только аккумулятор, и он также приклеен к корпусу.

• Проведите тонким инструментом под контактами в верхней части батареи. Теперь аккуратно подденьте батарею пластиковым медиатором и отделите ее от корпуса.

• Будьте очень осторожны, чтобы не погнуть и не проколоть батарею, так как это может привести к опасному тепловому удару. Никогда не используйте металлические инструменты для работы с батареей.

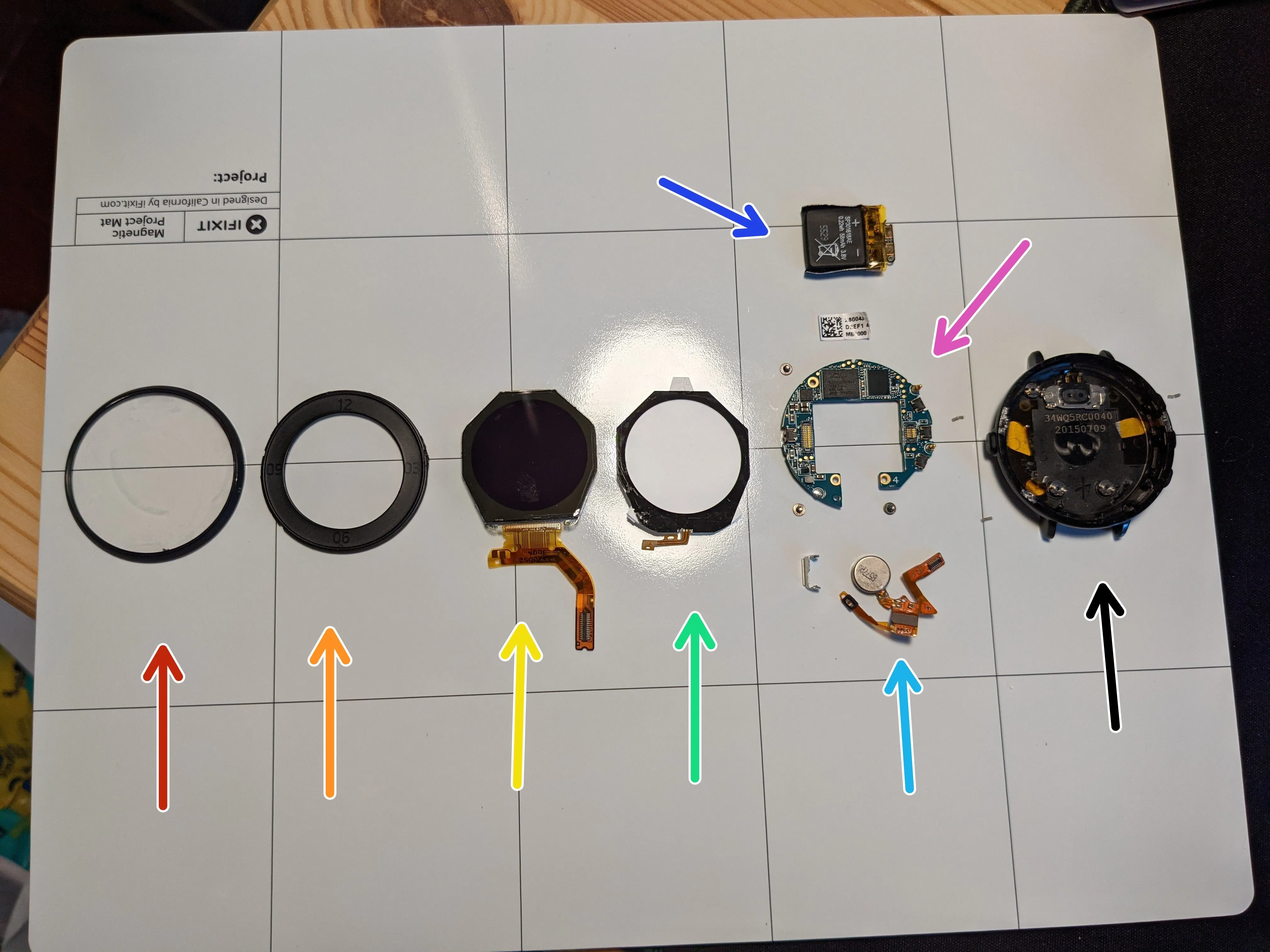

Шаг 13 Взгляните на свою работу

• Переднее стекло, изготовленное из 2,5d стекла gorilla glass.

• Кольцо ободка. Оно бывает двух цветов (белый и черный) и трех стилей (с цифрами, обычное, обычное с ребрами).

• Экран e-paper, способный отображать 64 цвета.

• Панель подсветки

• Вибромотор и микрофонный кабель в сборе

• Аккумулятор емкостью 58 мАч, который обеспечивает более 24 часов работы на одной 15-минутной зарядке.

• Материнская плата с чипом Spansion.

• Полный корпус. Поздравляем!
