Разборка Pentax Optio WG-1 GPS
Что вам нужно
Инструменты
Отвертка Phillips #0 | Источник - ifixit.com
Шаг 1 Pentax Optio WG-1 GPS
Очистите устройство. Можно промыть под проточной водой. Перед началом работы с устройством рекомендуется извлечь из него аккумулятор и карту памяти.
Подготовьте чистое рабочее место и приготовьте инструмент(ы).

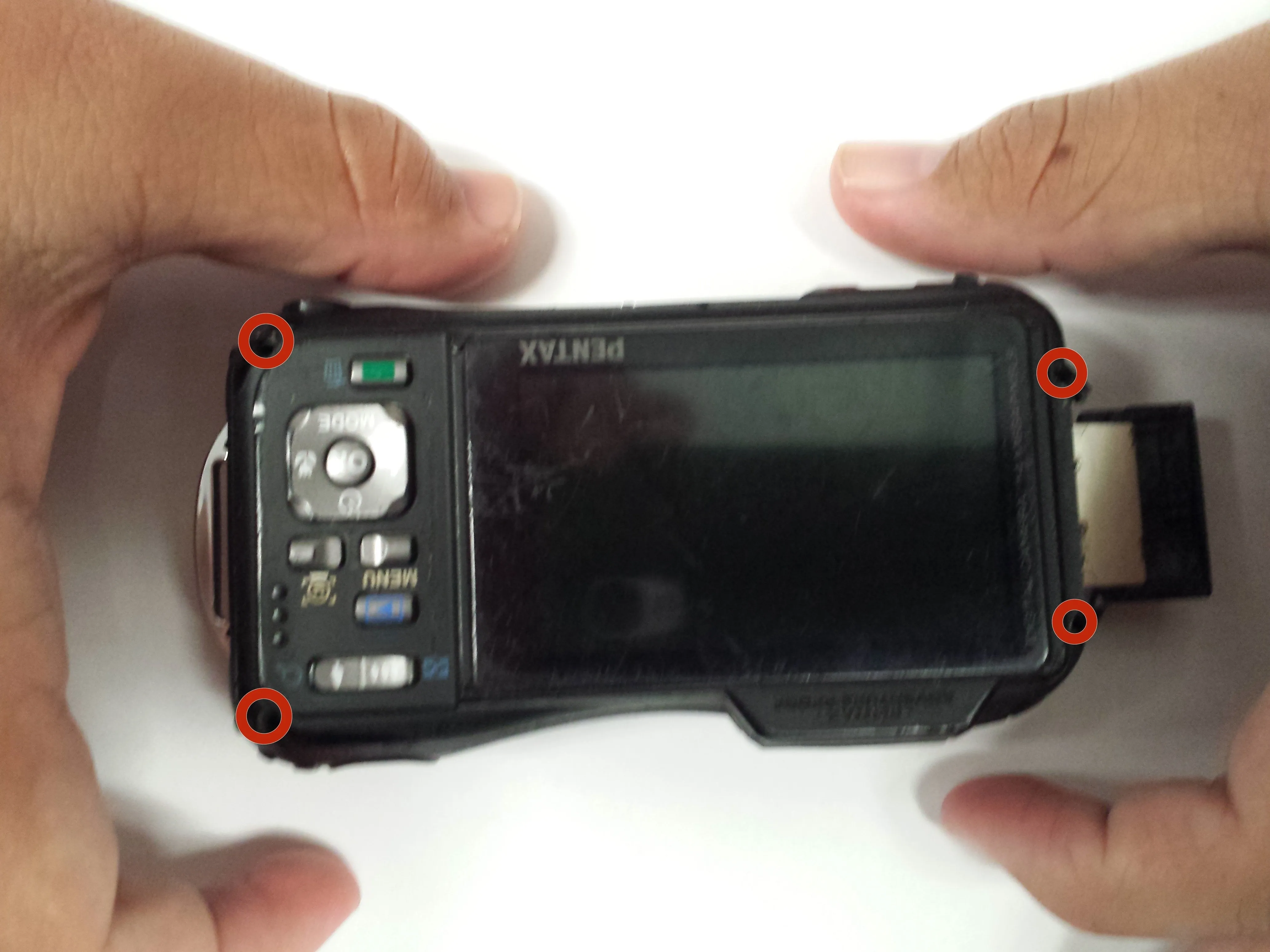

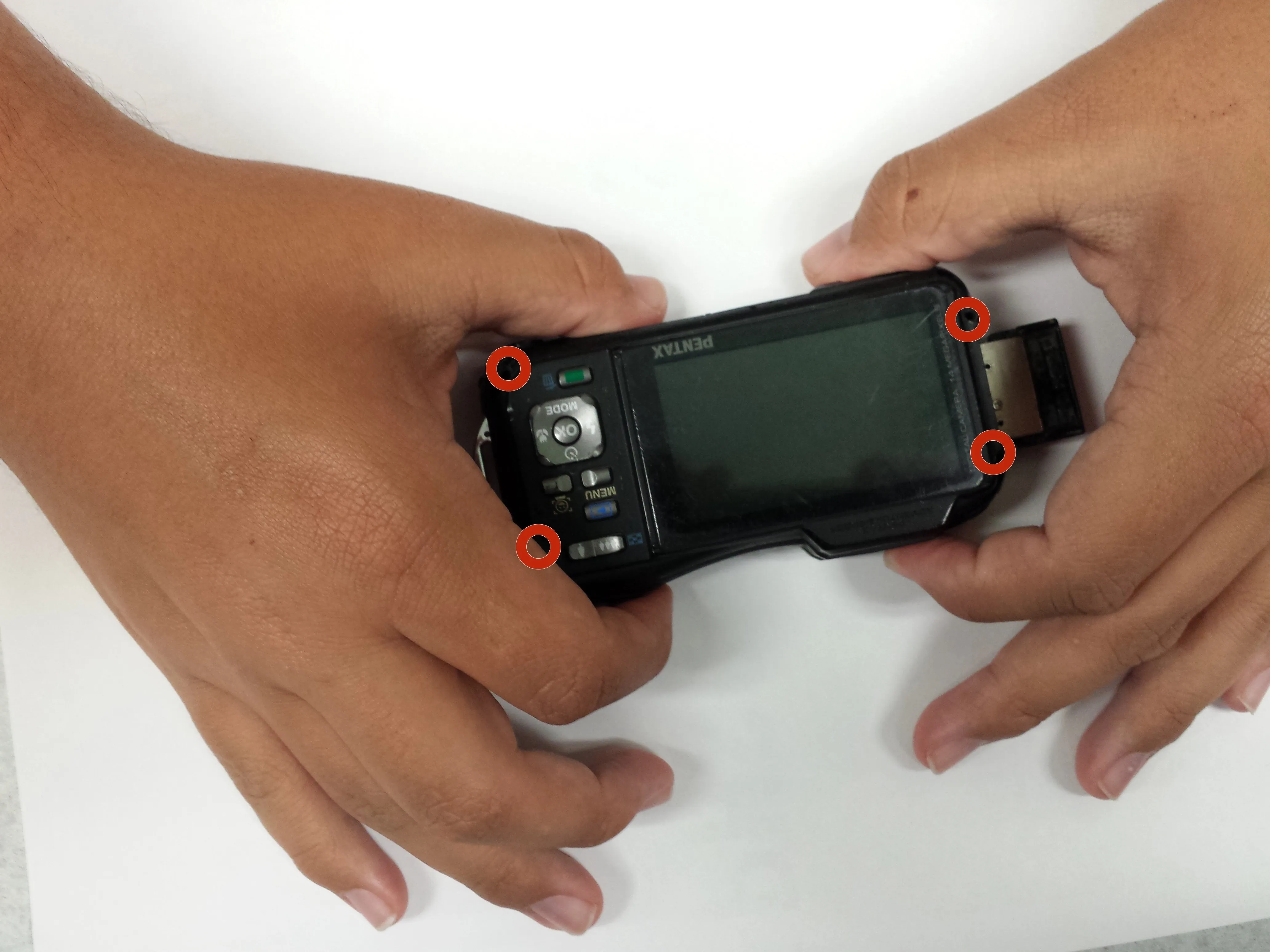

Шаг 2

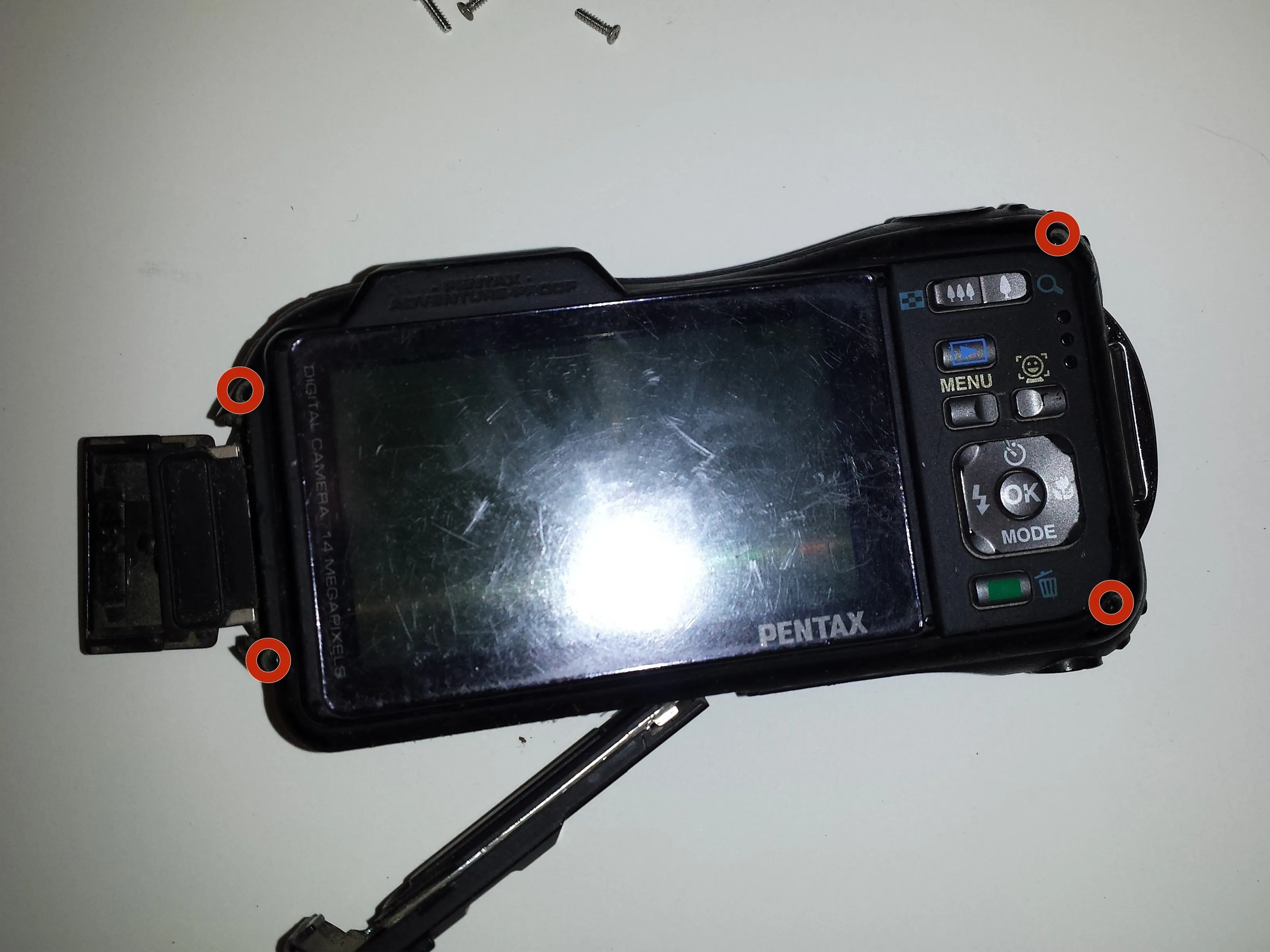

С помощью отвертки выкрутите 4 винта Phillips 1/4 дюйма 00 по периметру дисплея.

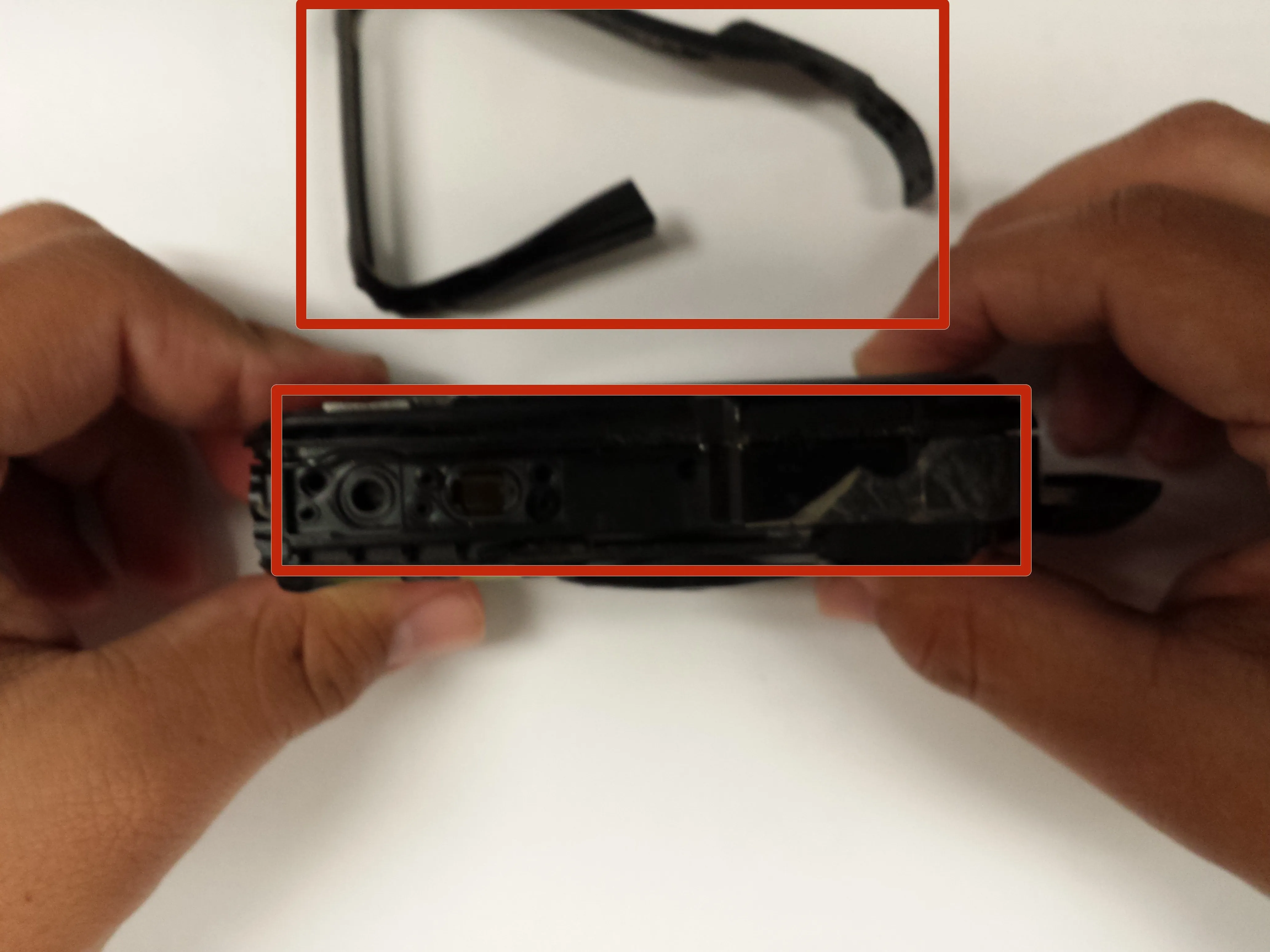

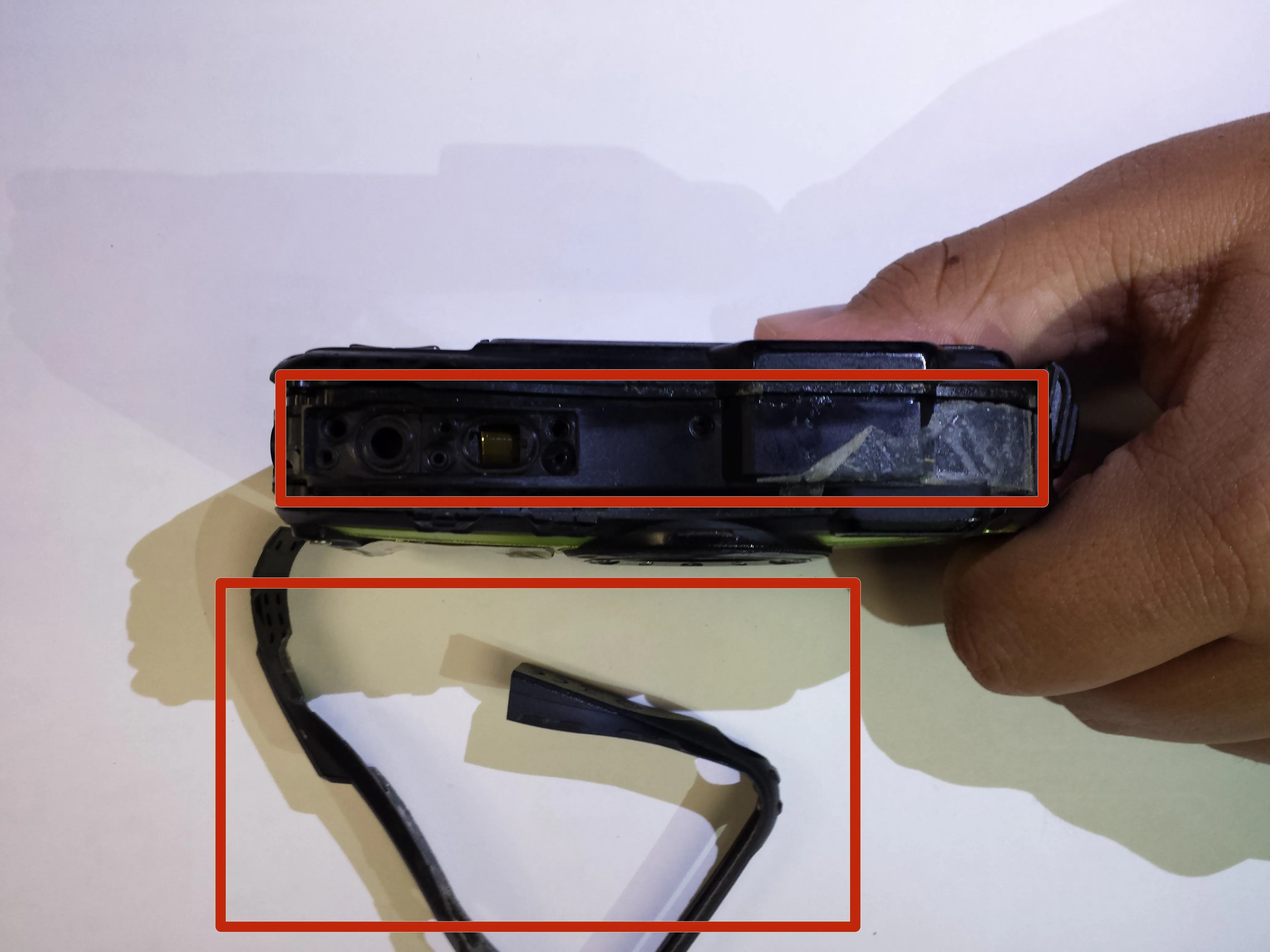

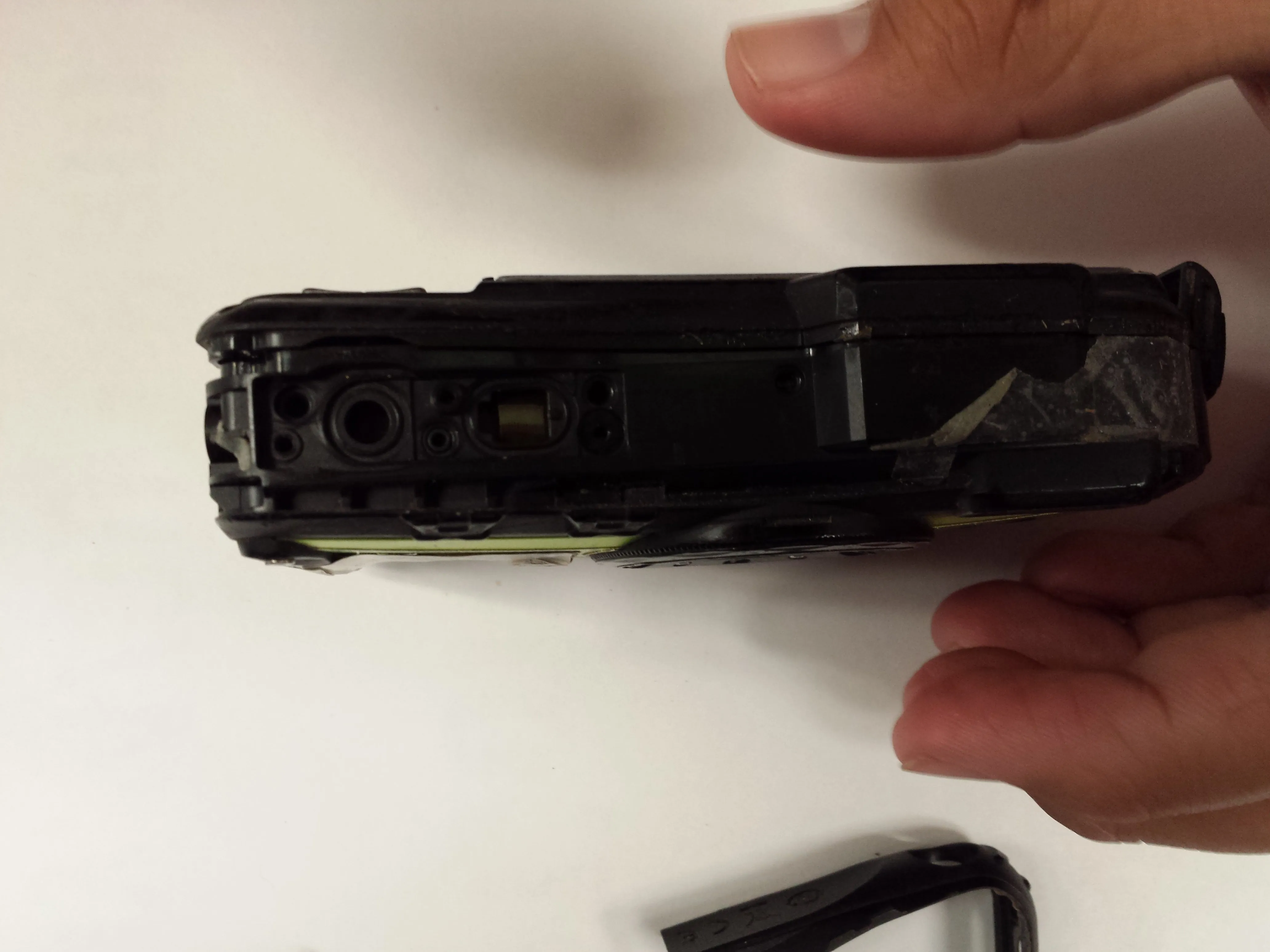

Шаг 3
Медленно отделите черный резиновый клей по периметру устройства.

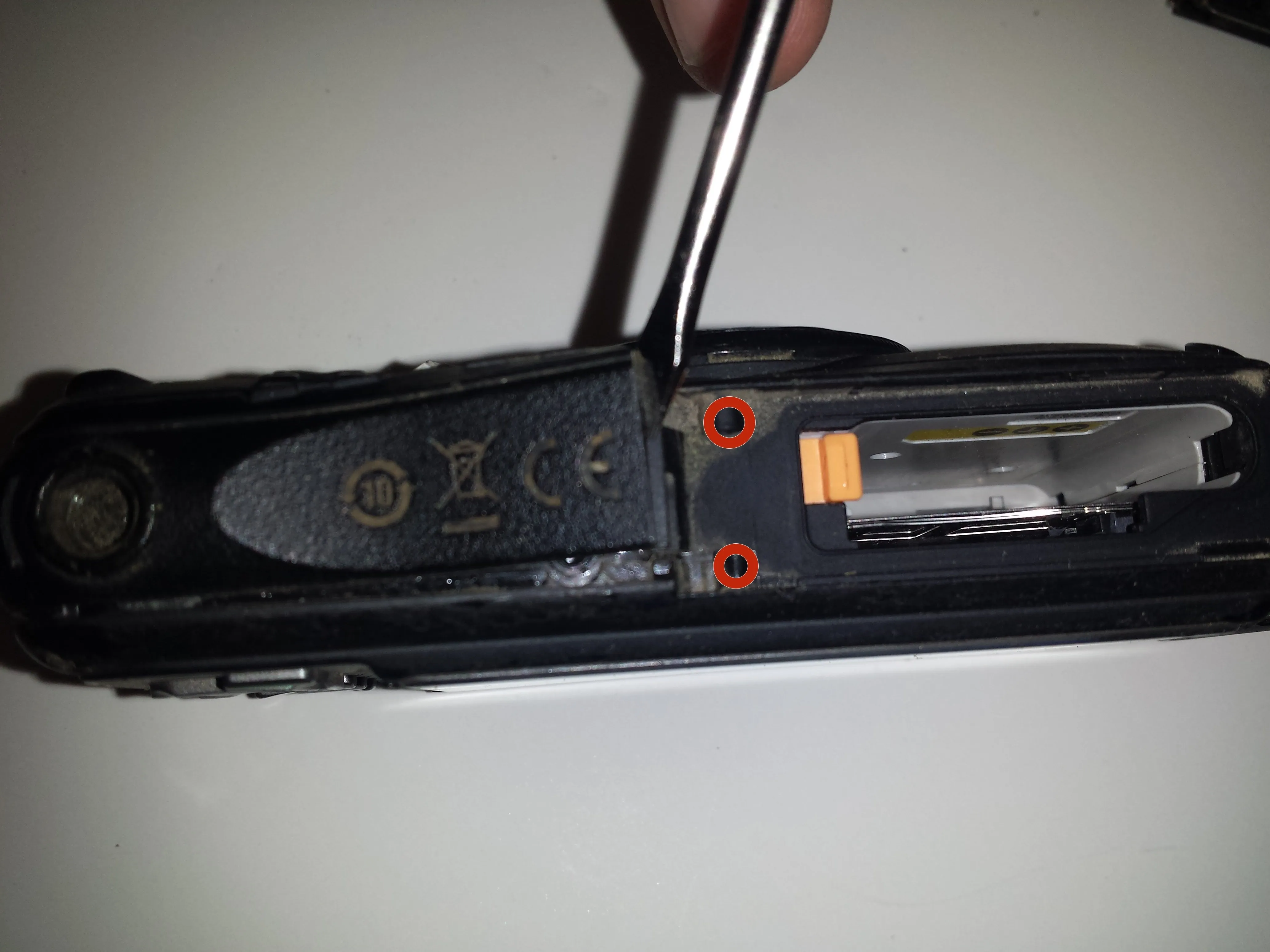

Шаг 4

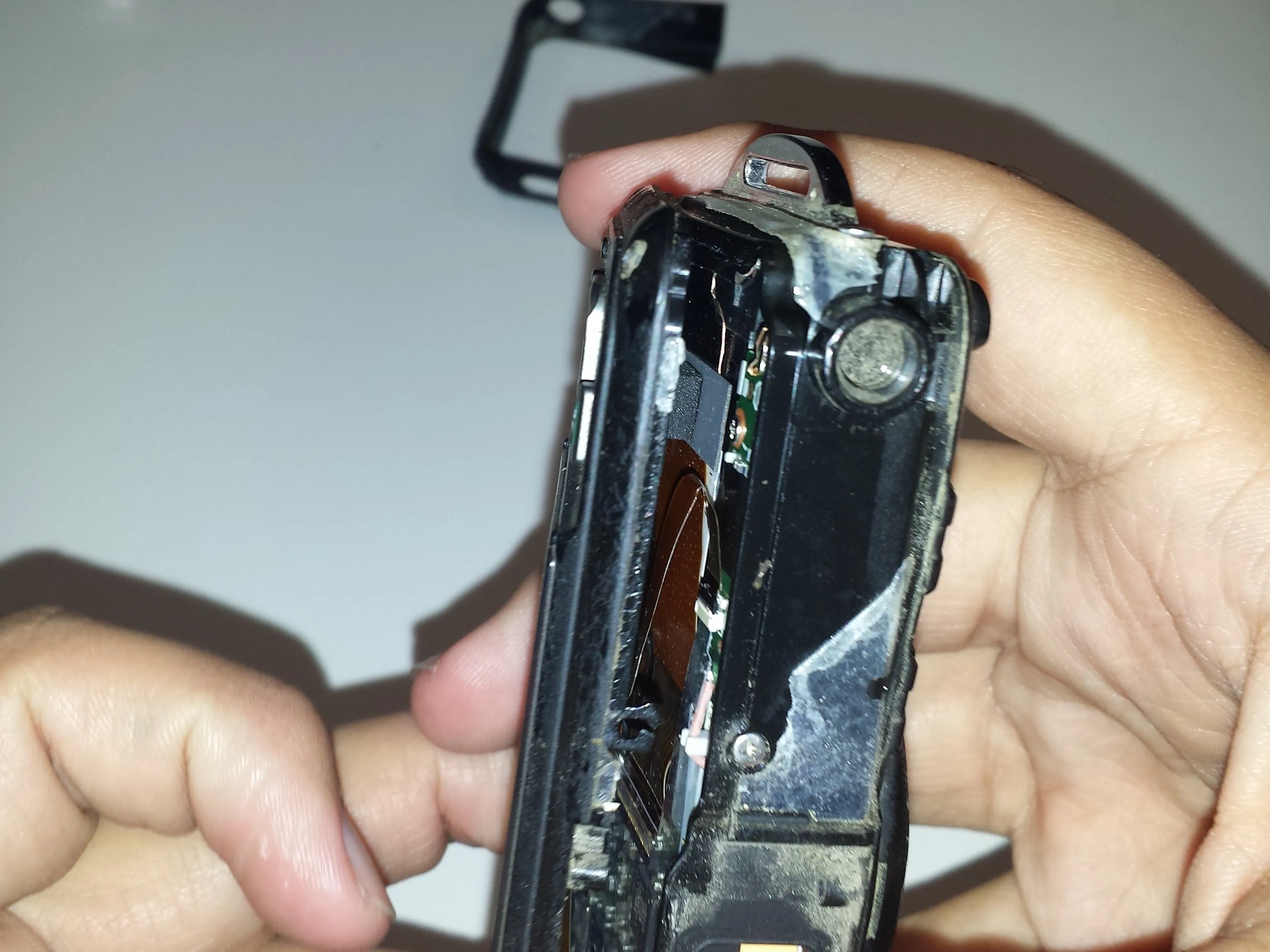

Открутите 2 винта Phillips 00 1/4 дюйма с резиновым уплотнением в верхней части камеры.

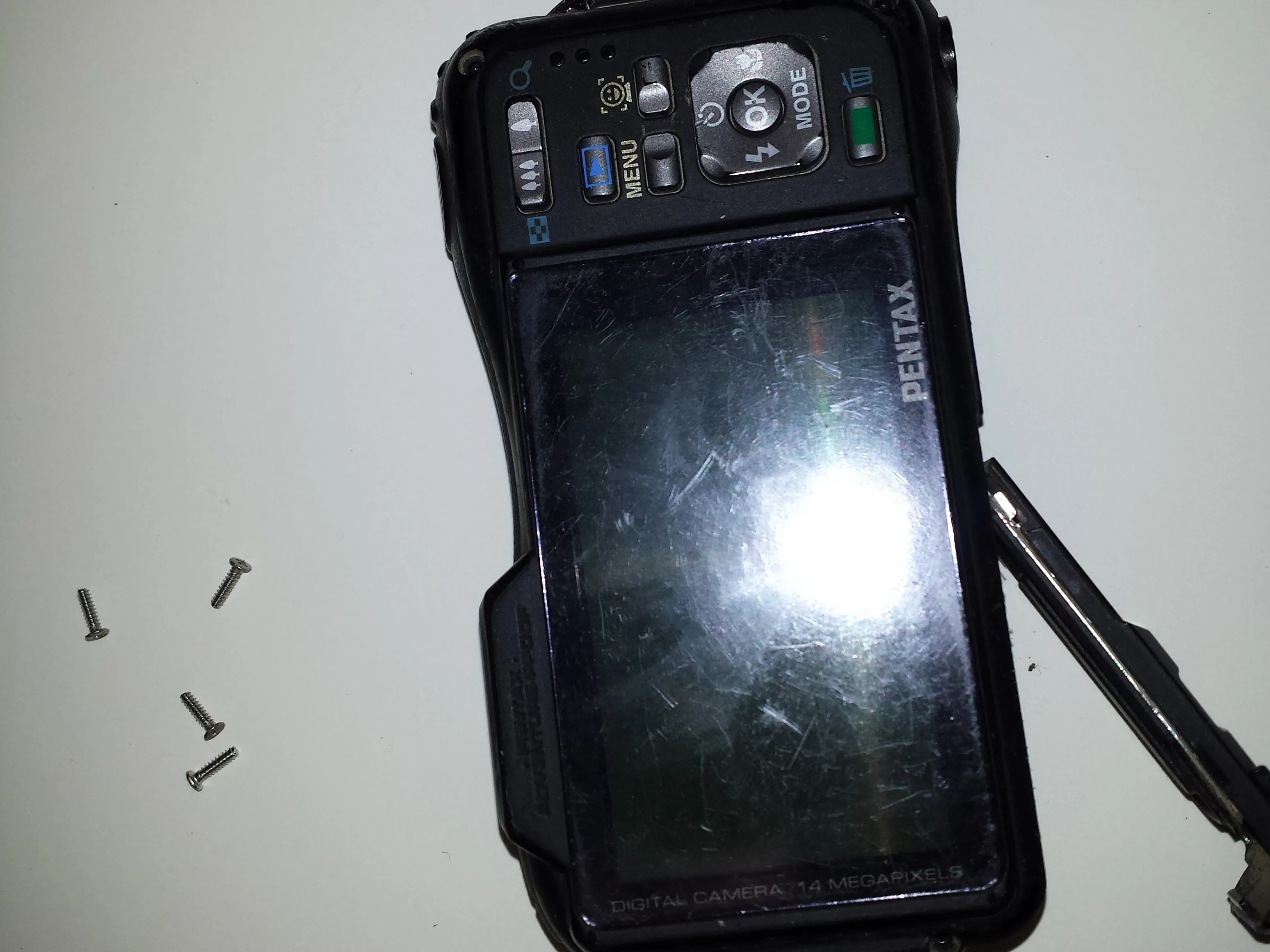

Шаг 5

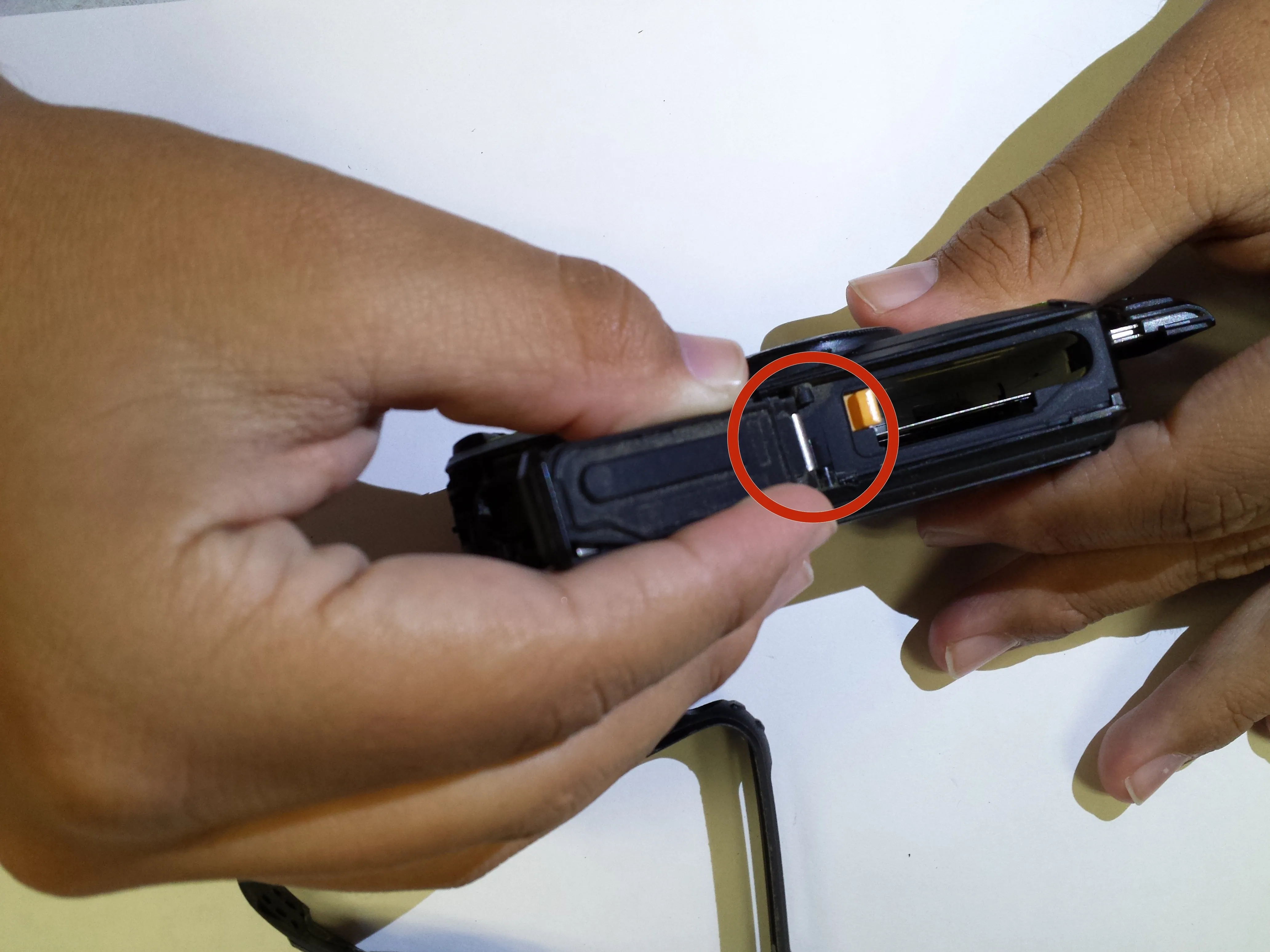

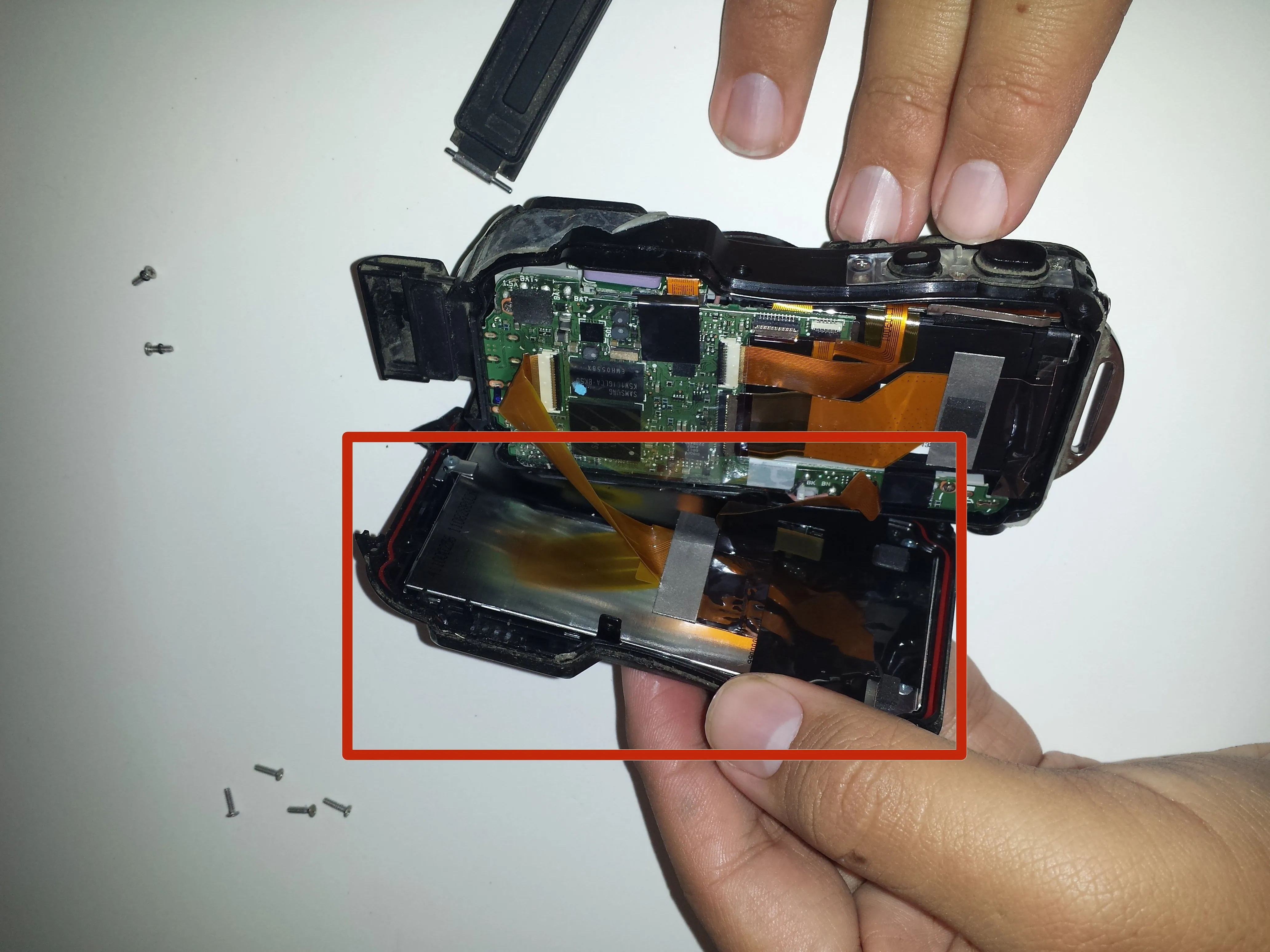

Извлеките экран дисплея из корпуса. При открытии крышка micro USB и крышка аккумулятора выпадут вместе со штифтом.

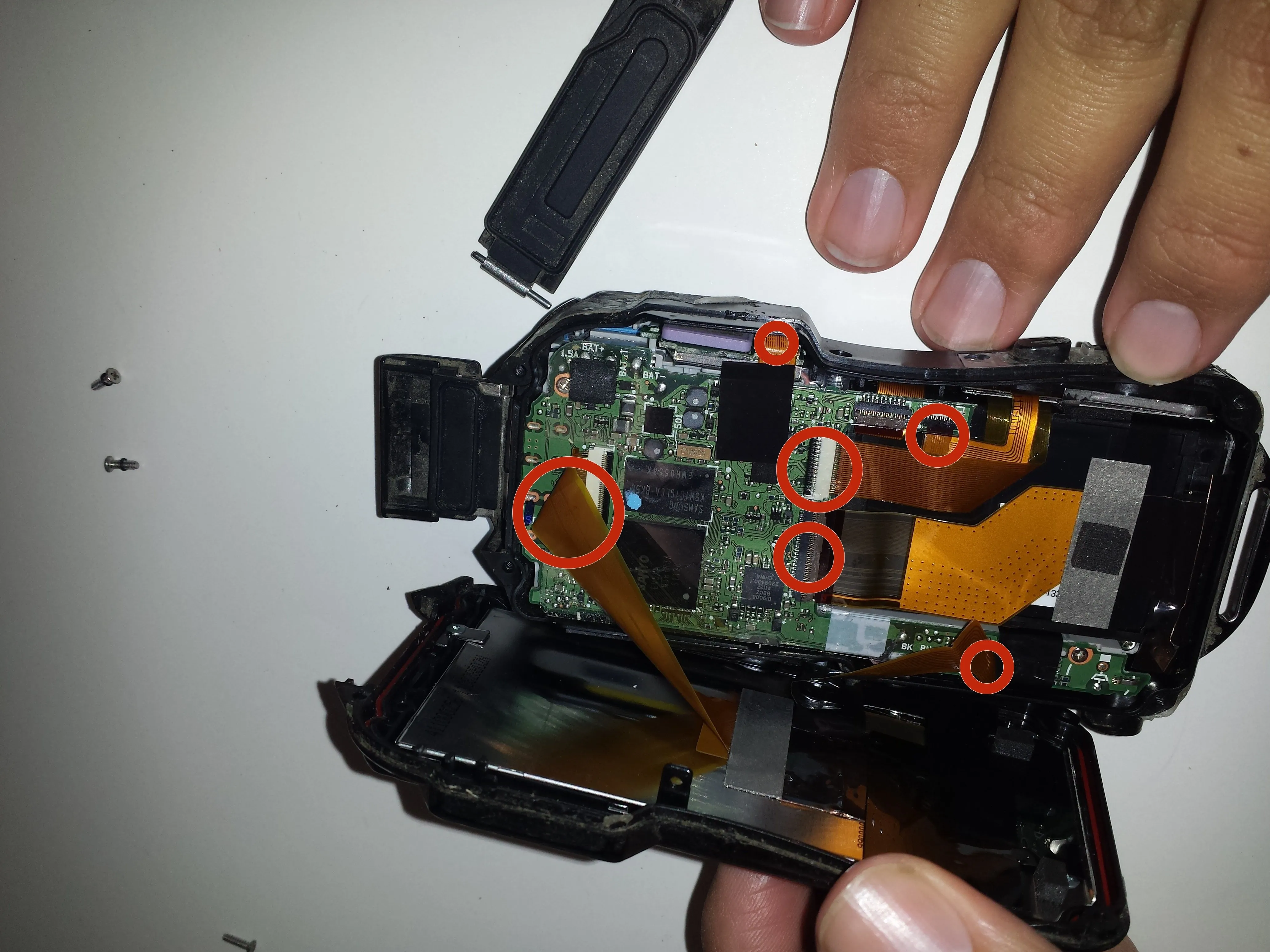

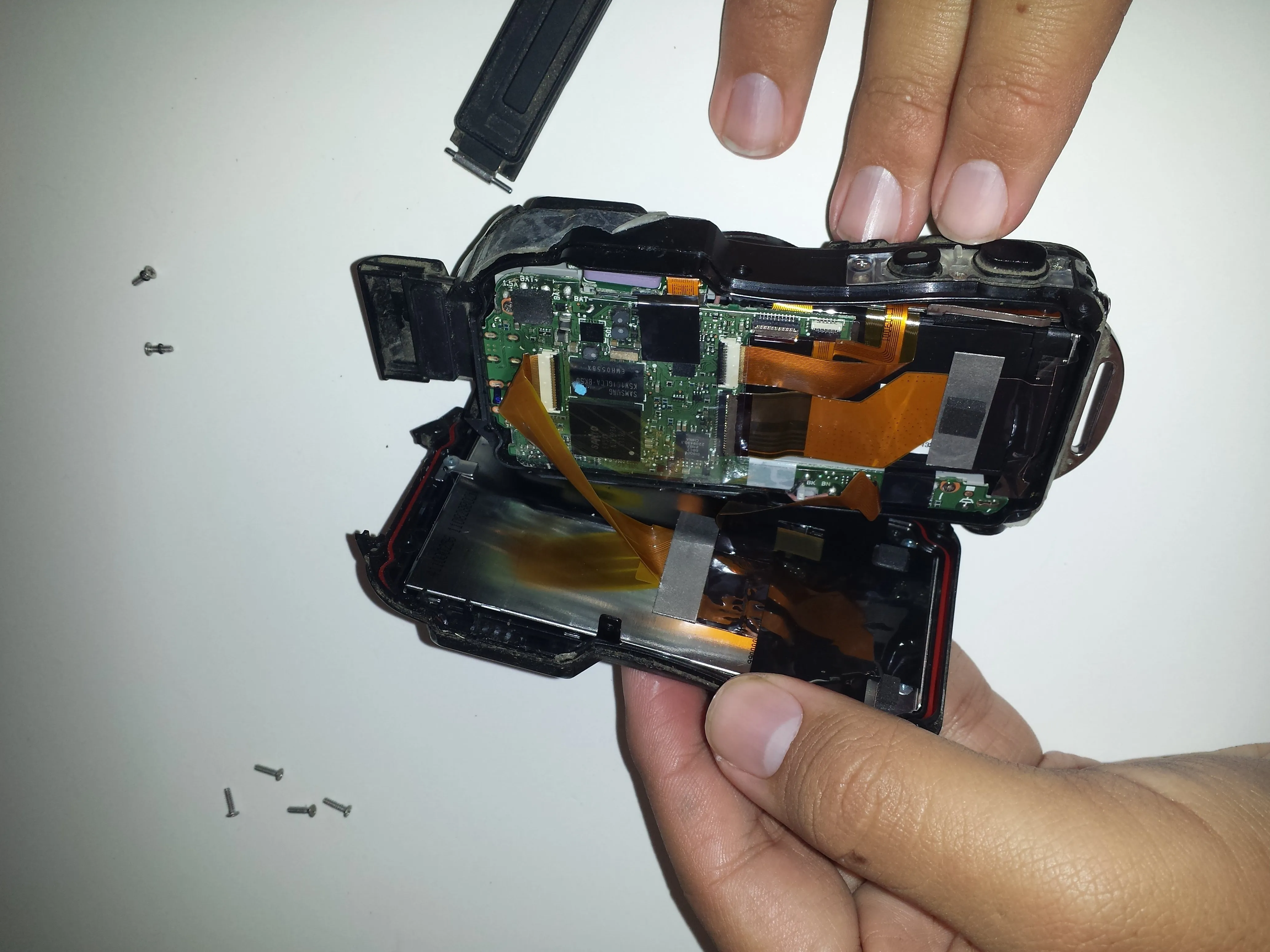

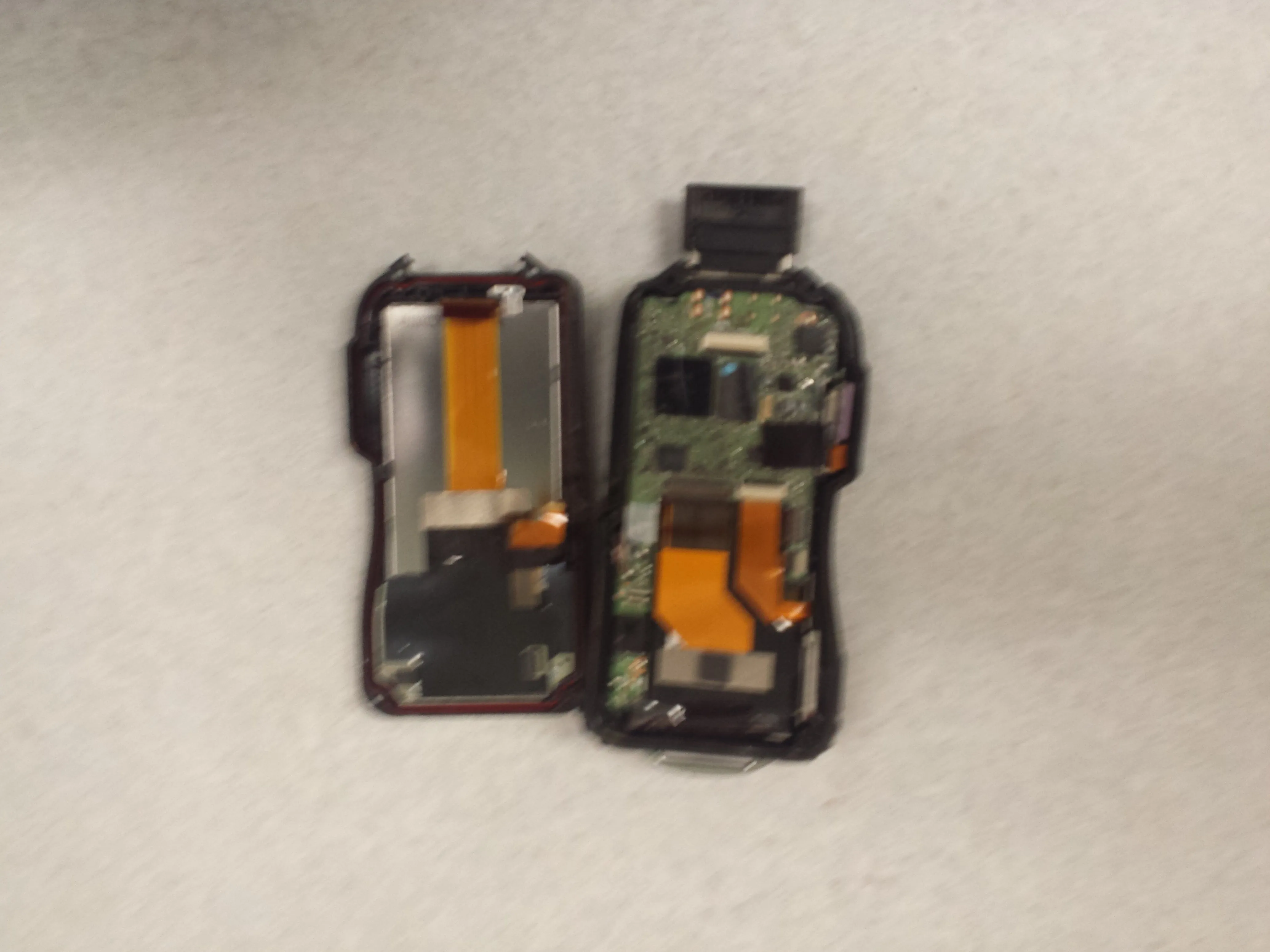

Шаг 6
Снимите все оранжевые полоски, расположенные на материнской плате и ЖК-экране.
Перед снятием полосок поднимите черные защелки.

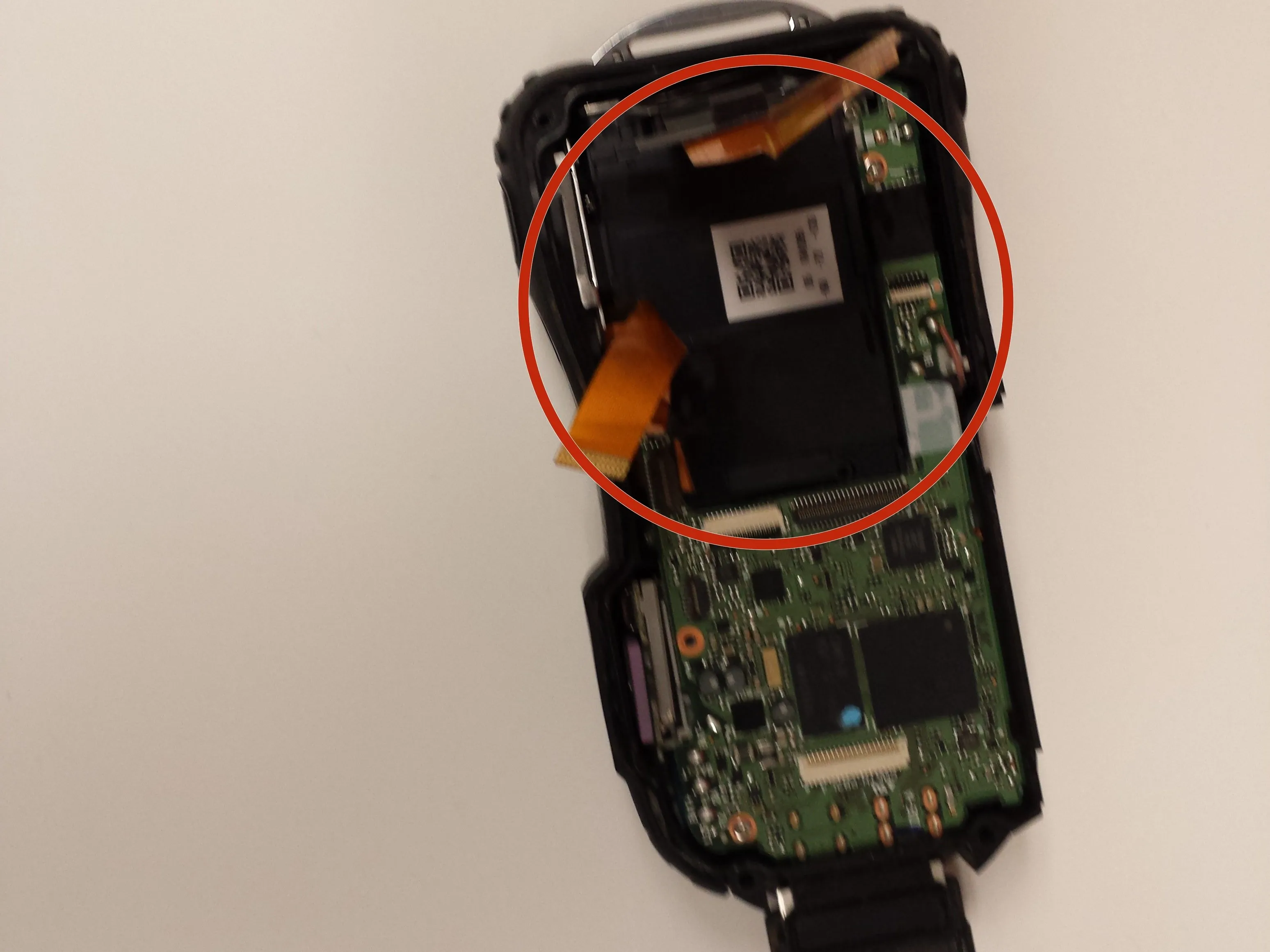

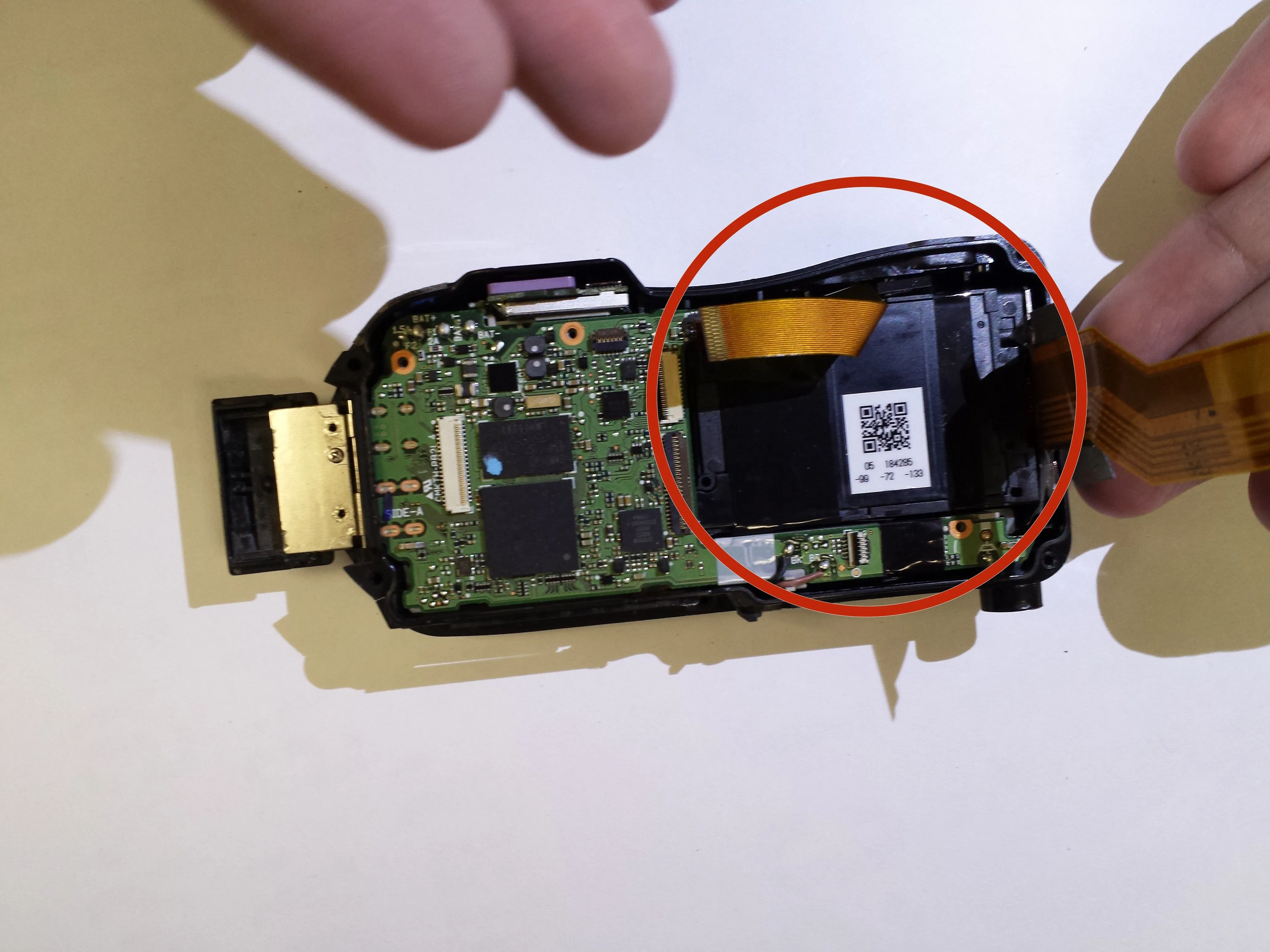

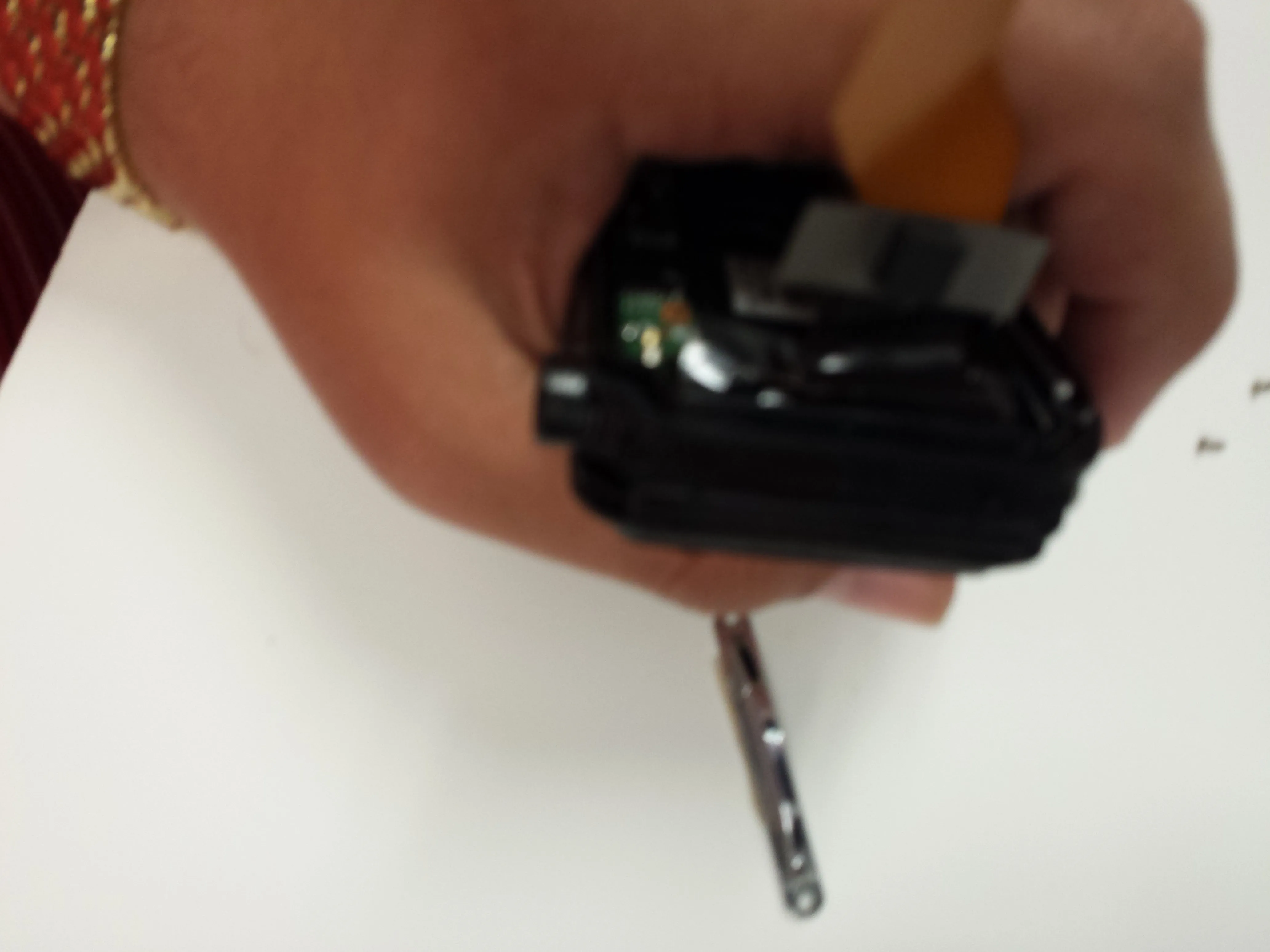

Шаг 7
Осторожно извлеките объектив из камеры. Это черный блок, который находится внутри корпуса.
Шаг 8

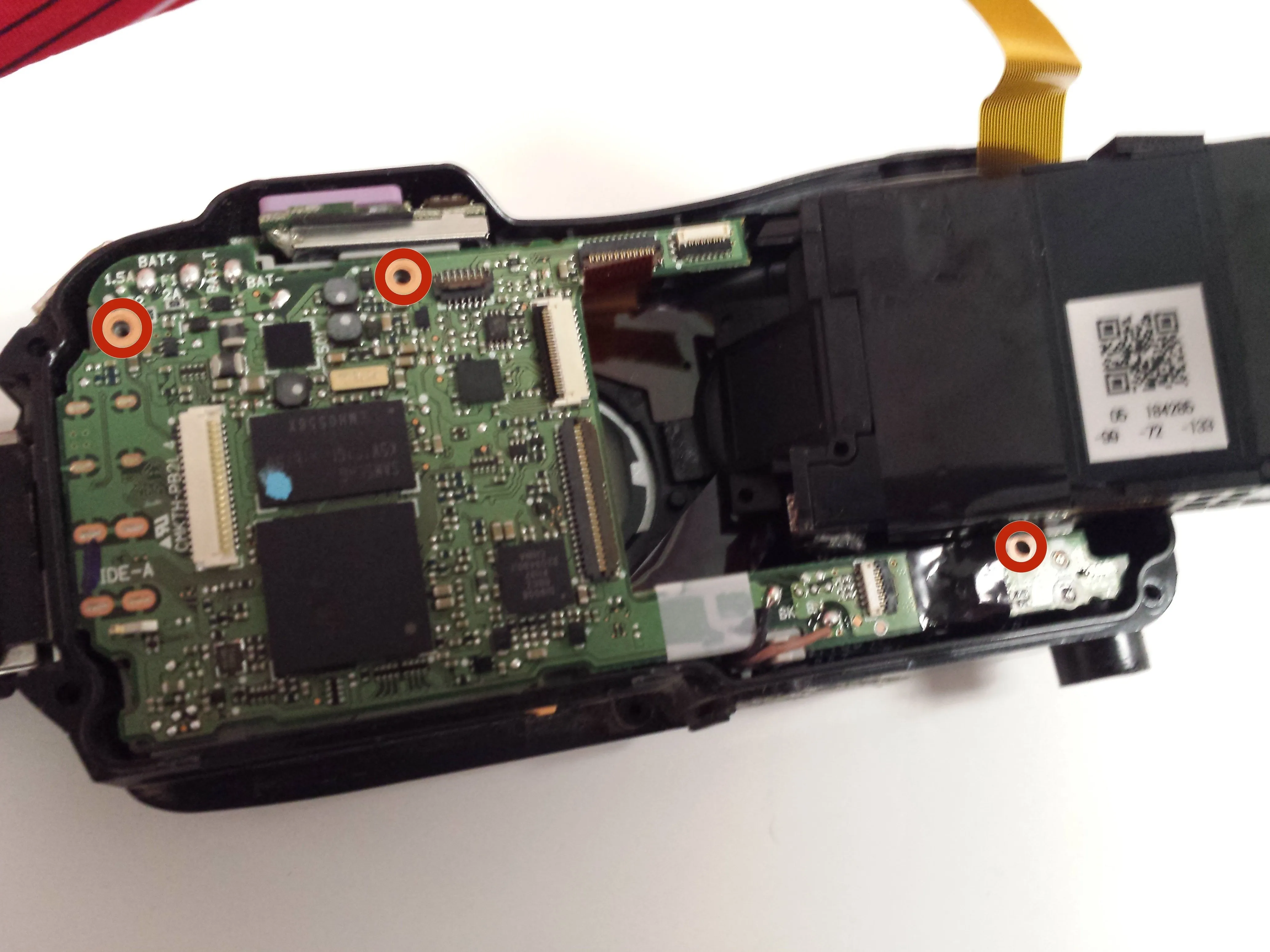

Выкрутите 3 винта Phillips 00 из материнской платы.

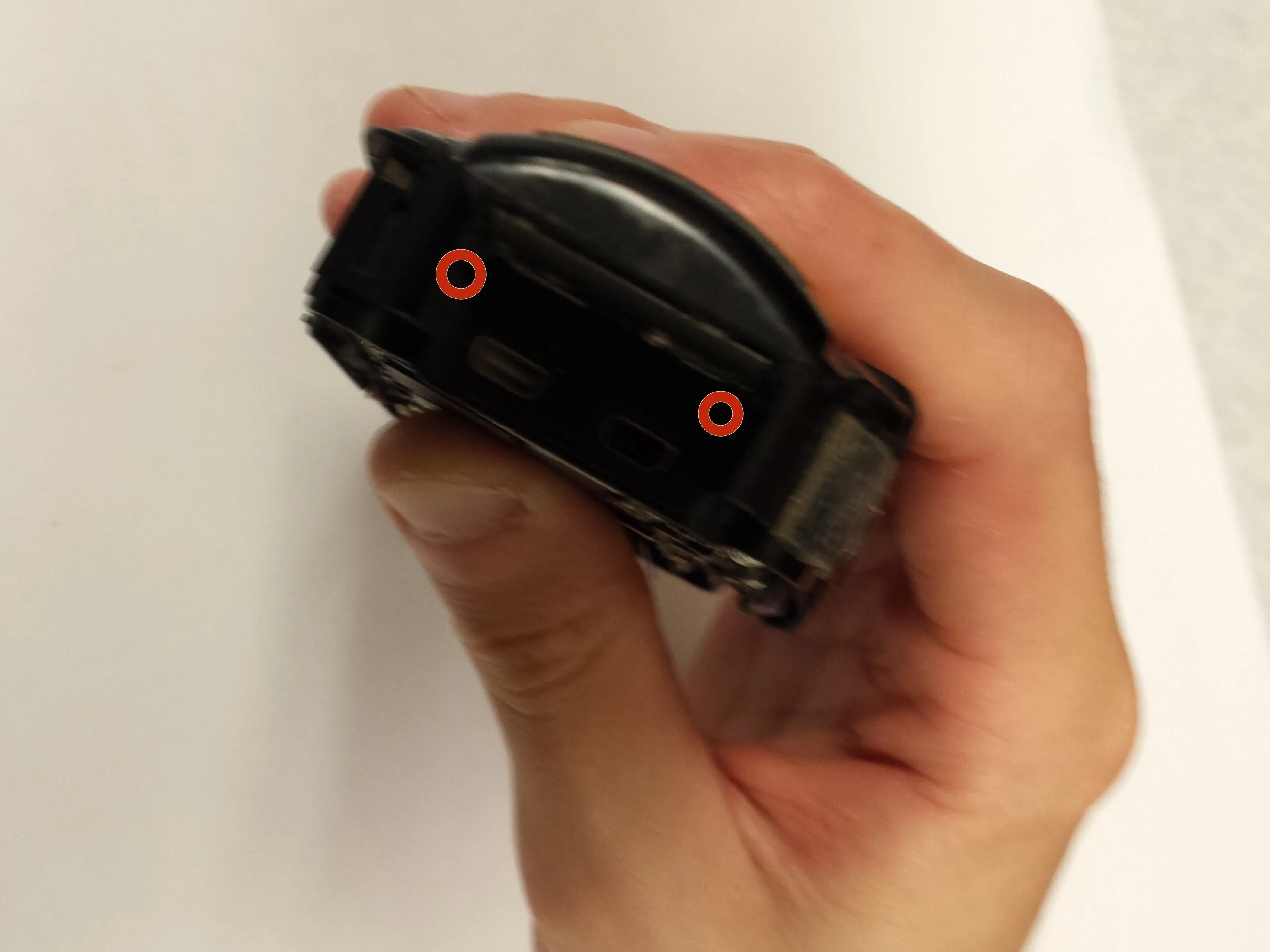

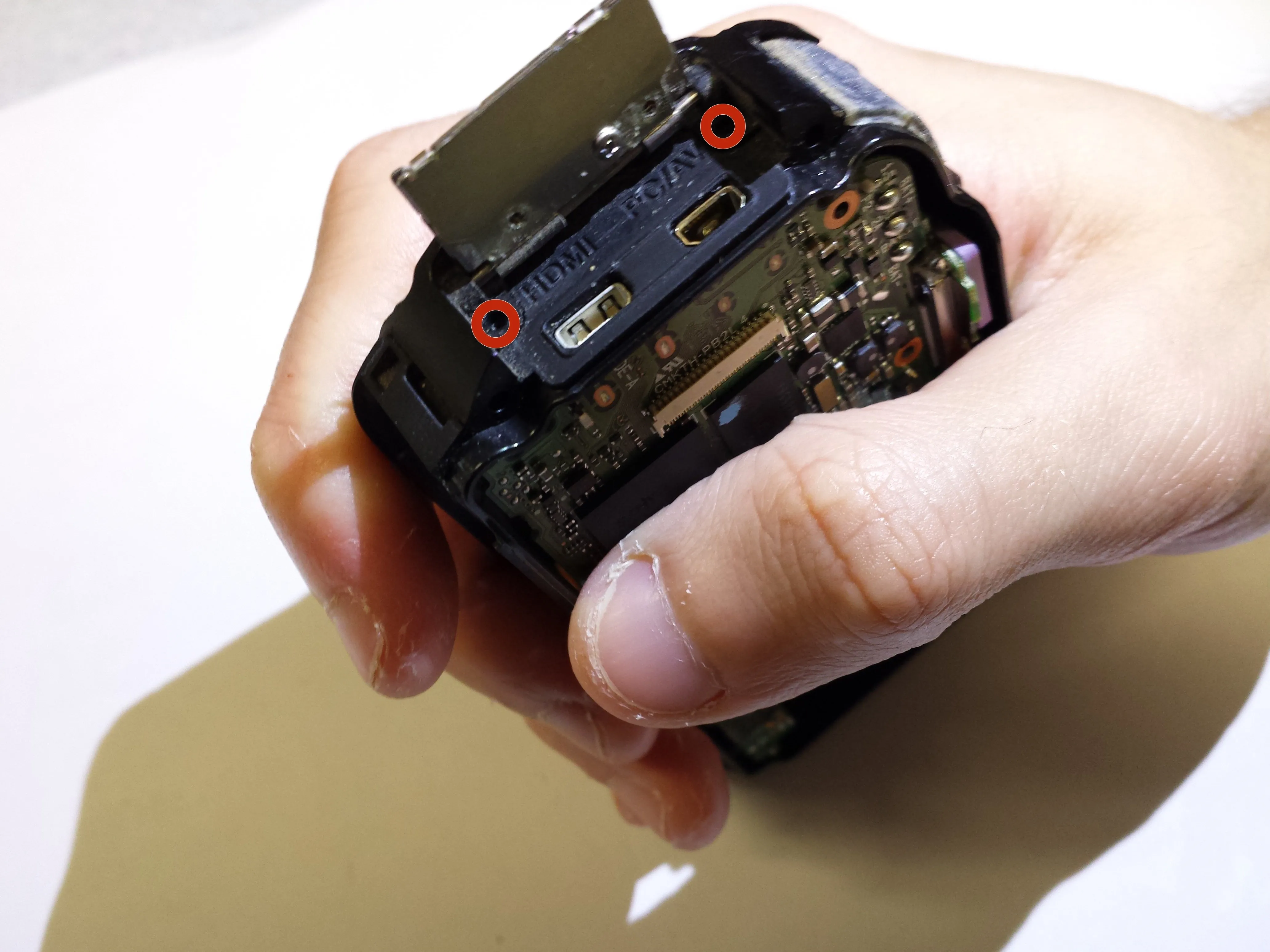

Шаг 9

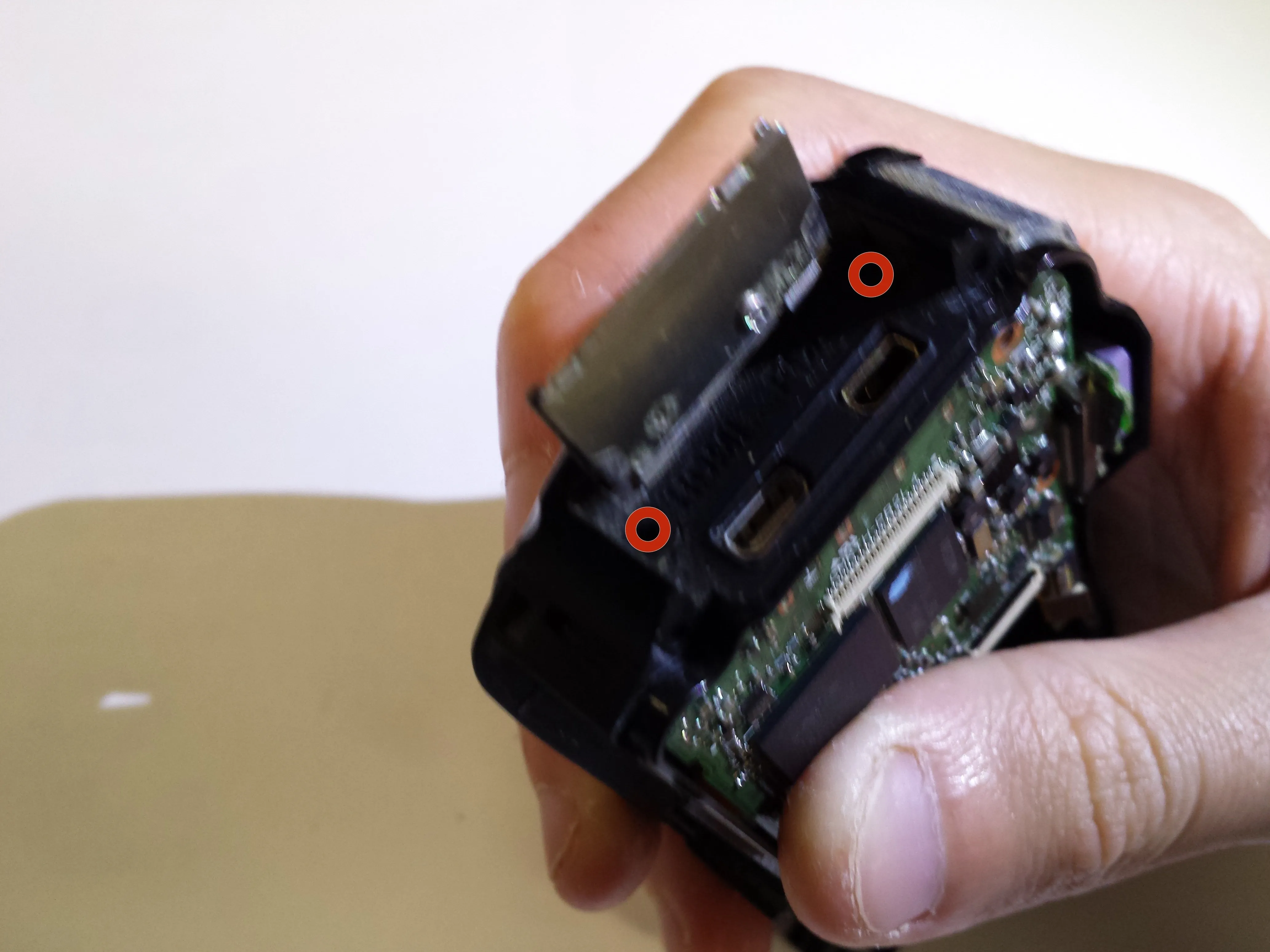

Выкрутите 2 винта Phillips 00 из отсека mini USB.

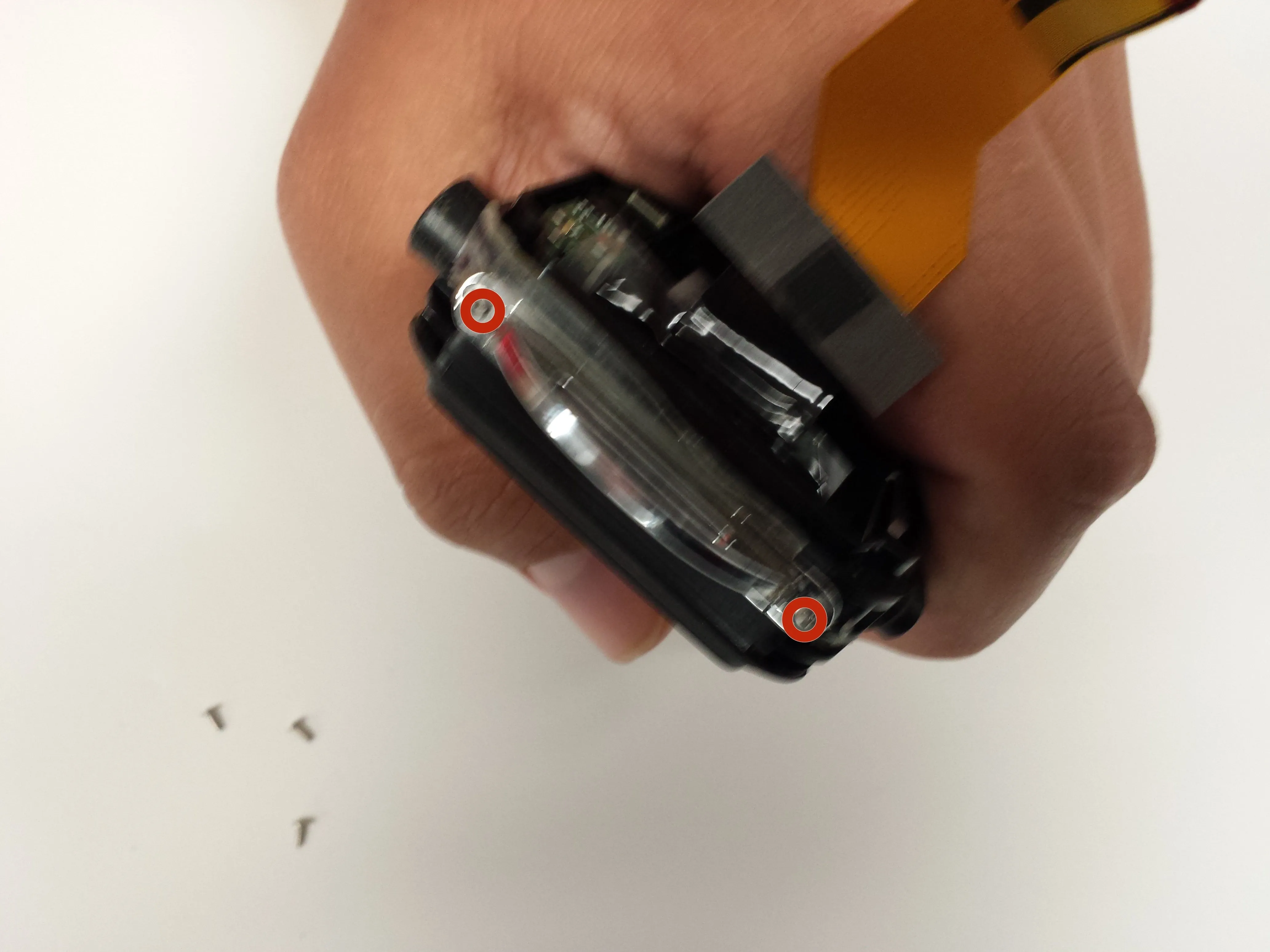

Шаг 10
Выкрутите 2 винта Phillips 00 из серебристой ручки на боковой стороне камеры.
Шаг 11
Выкрутите 3 винта Phillips 00 из кнопки фотосъемки камеры.
Выкрутив эти винты, снимите пластиковую деталь и кнопки, на которых они закреплены.
Шаг 12
Выкрутите 3 винта Phillips 00 из того же места, расположенного под кнопкой фотосъемки камеры.
Шаг 13

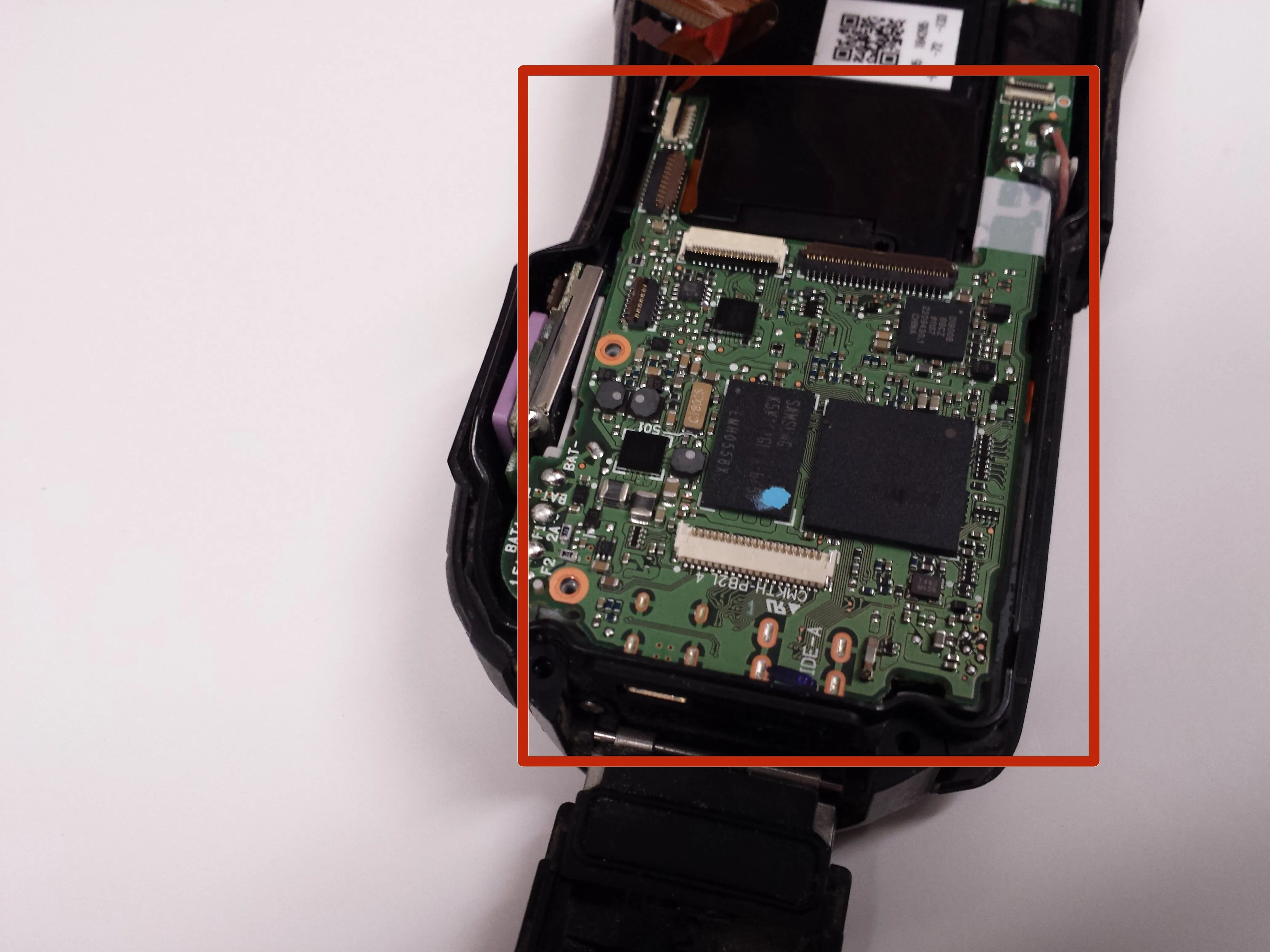

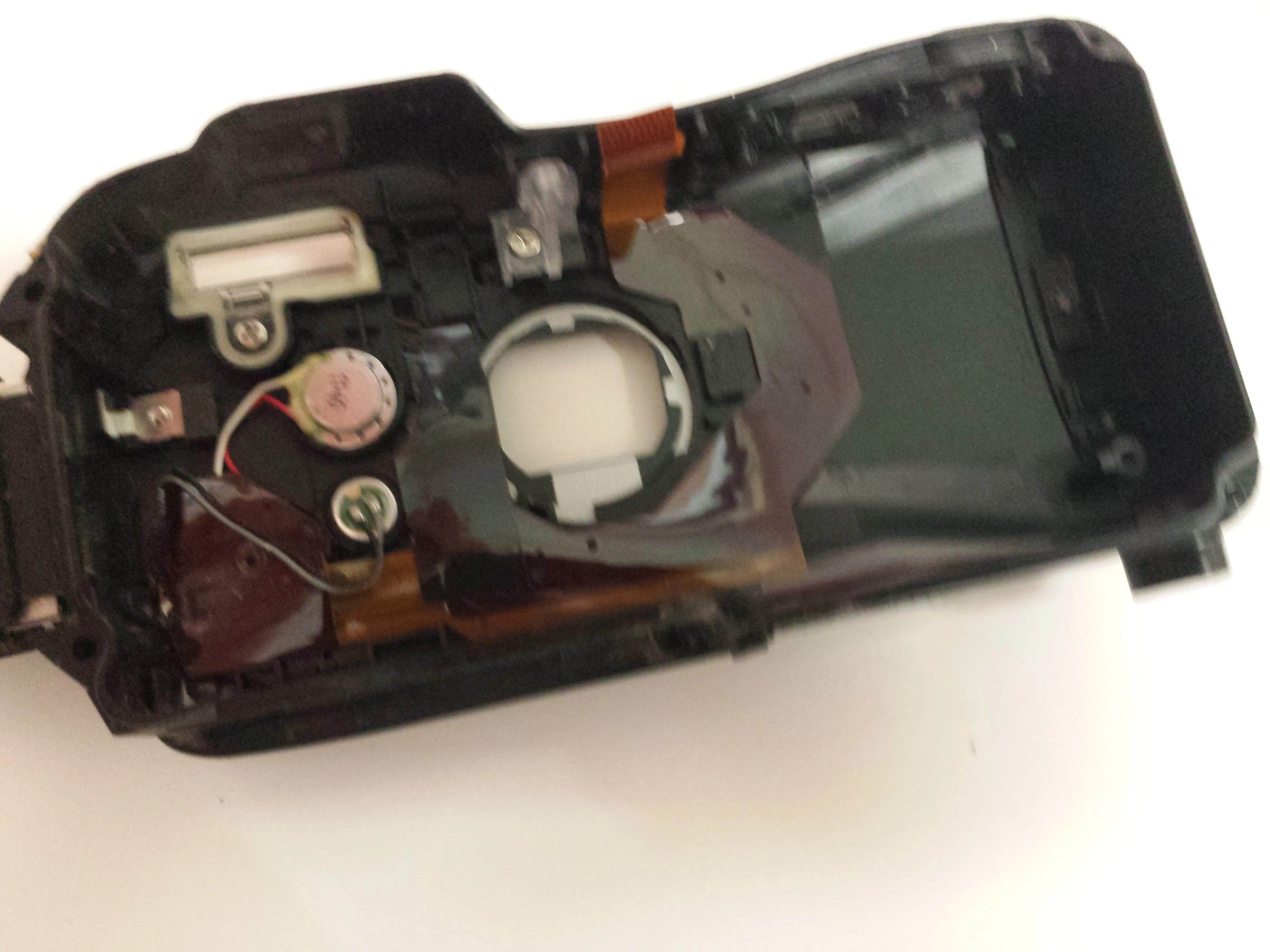

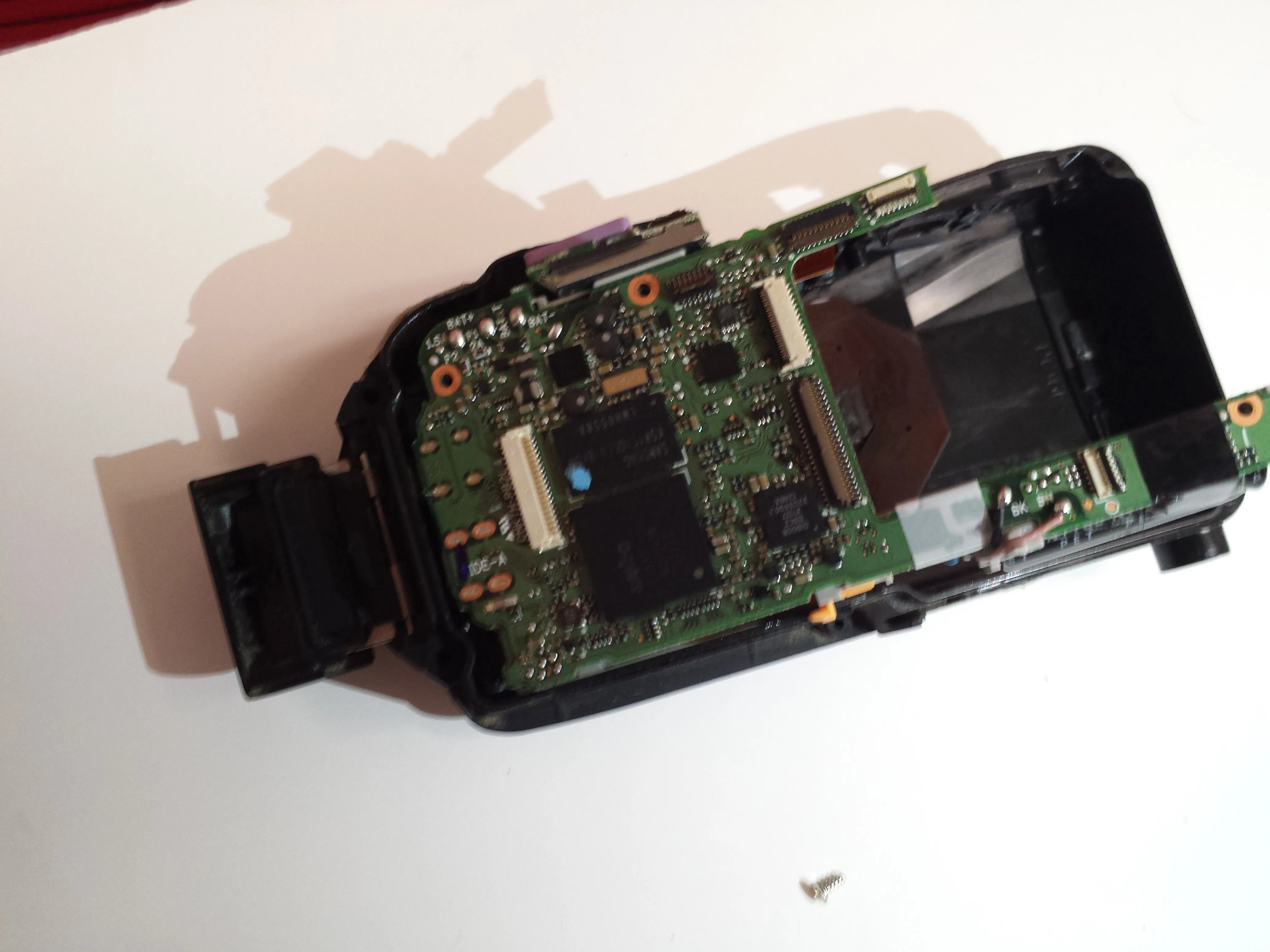

Извлеките материнскую плату из корпуса.
