Разборка машинки для стрижки бороды Philips серии 5000
Что вам нужно
Инструменты
Отвертка T6 Torx | Источник - ifixit.com×2
Отвертка Phillips #000 | Источник - ifixit.com×4
Металлический шпатель | Источник - ifixit.com
Шаг 1 Извлеките лезвия (необязательно)
Philips Beardtrimmer 5000 series Разборка, извлечение лезвий (опционально): шаг 1, изображение 1 из 3 | Источник - ifixit.comPhilips Beardtrimmer 5000 series Разборка, извлечение лезвий (опционально): шаг 1, изображение 2 из 3 | Источник - ifixit.comPhilips Beardtrimmer 5000 series Разборка, извлечение лезвий (опционально): шаг 1, изображение 3 из 3 | Источник - ifixit.com

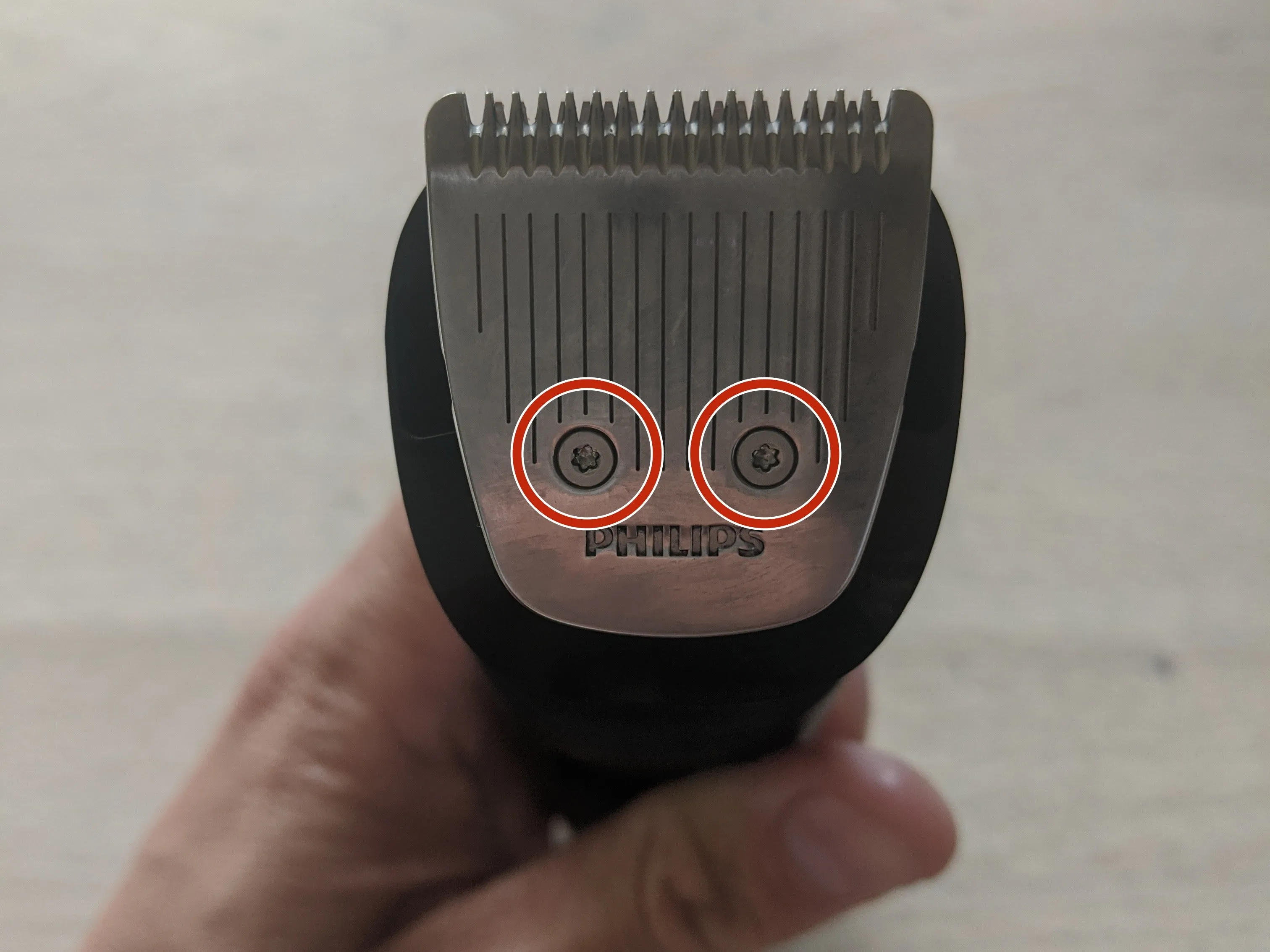

Выкрутите указанные винты с помощью отвертки T-6 torx.

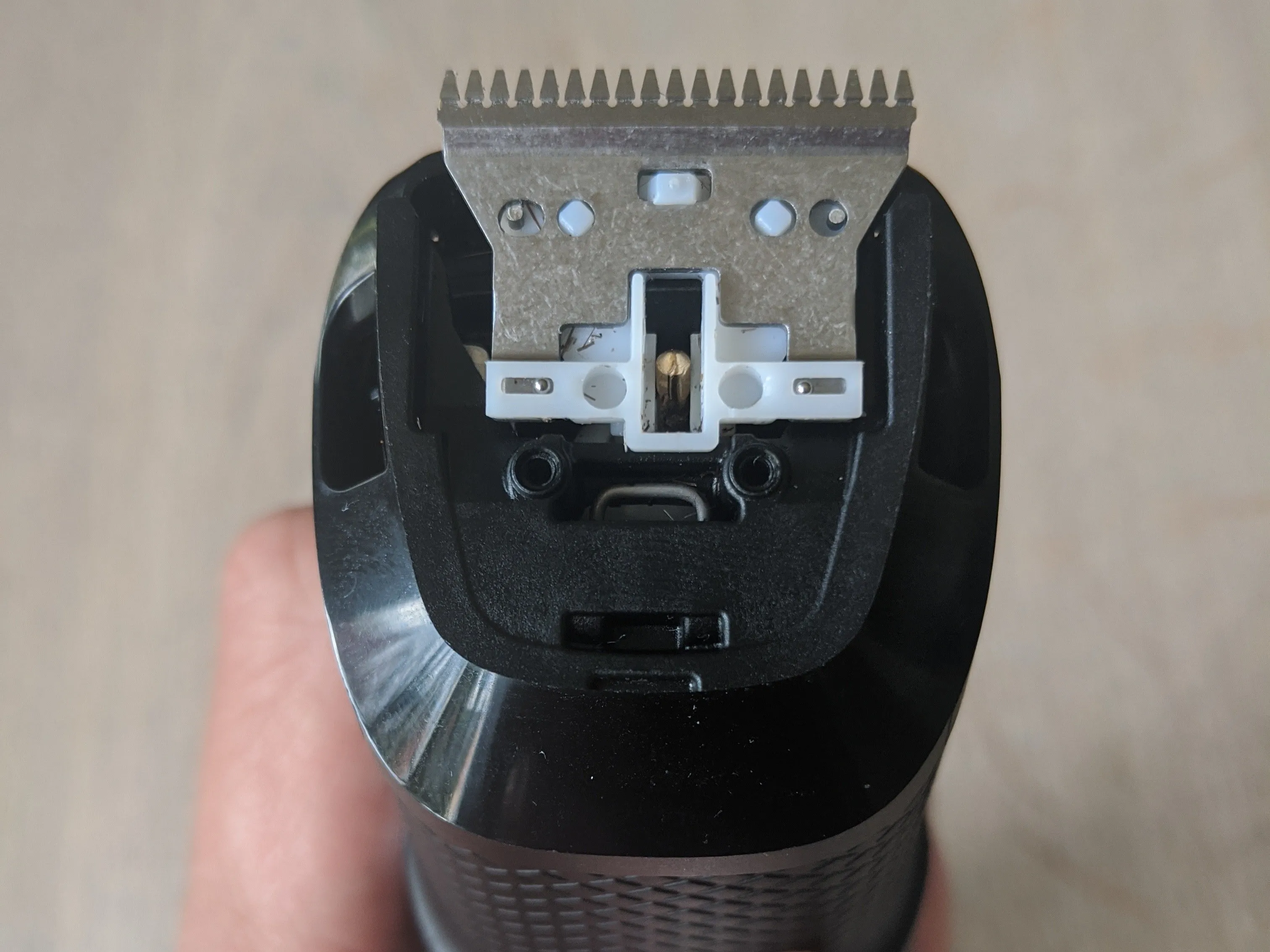

Поднимите второе лезвие.
Шаг 2 Снимите верхнюю крышку
Philips Beardtrimmer 5000 series Разборка, снятие верхней крышки: шаг 2, изображение 1 из 3 | Источник - ifixit.comPhilips Beardtrimmer 5000 series Разборка, снятие верхней крышки: шаг 2, изображение 2 из 3 | Источник - ifixit.comPhilips Beardtrimmer 5000 series Разборка, снятие верхней крышки: шаг 2, изображение 3 из 3 | Источник - ifixit.com

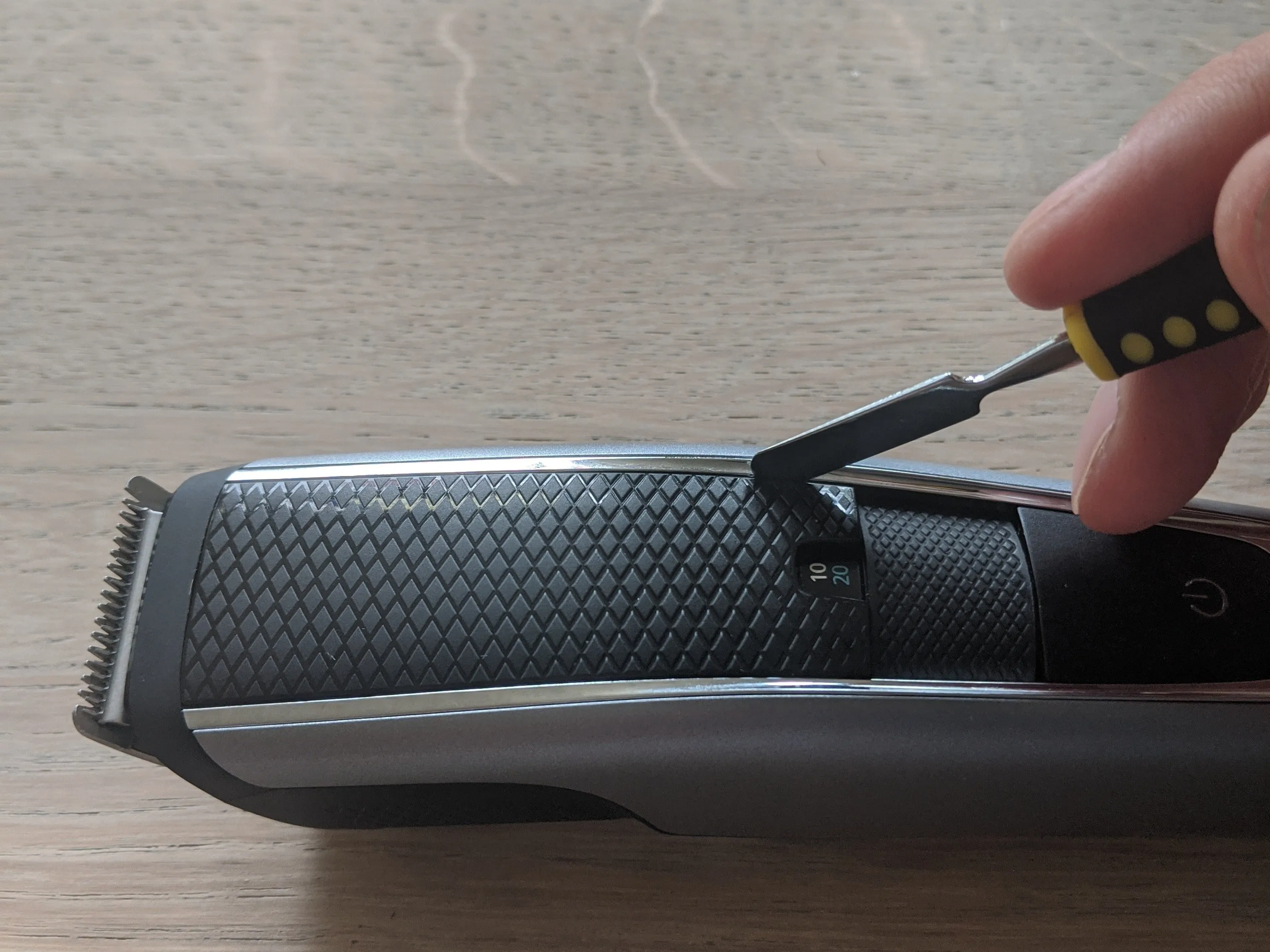

Просуньте металлическую лопатку между верхней крышкой и серебристой нижней панелью.

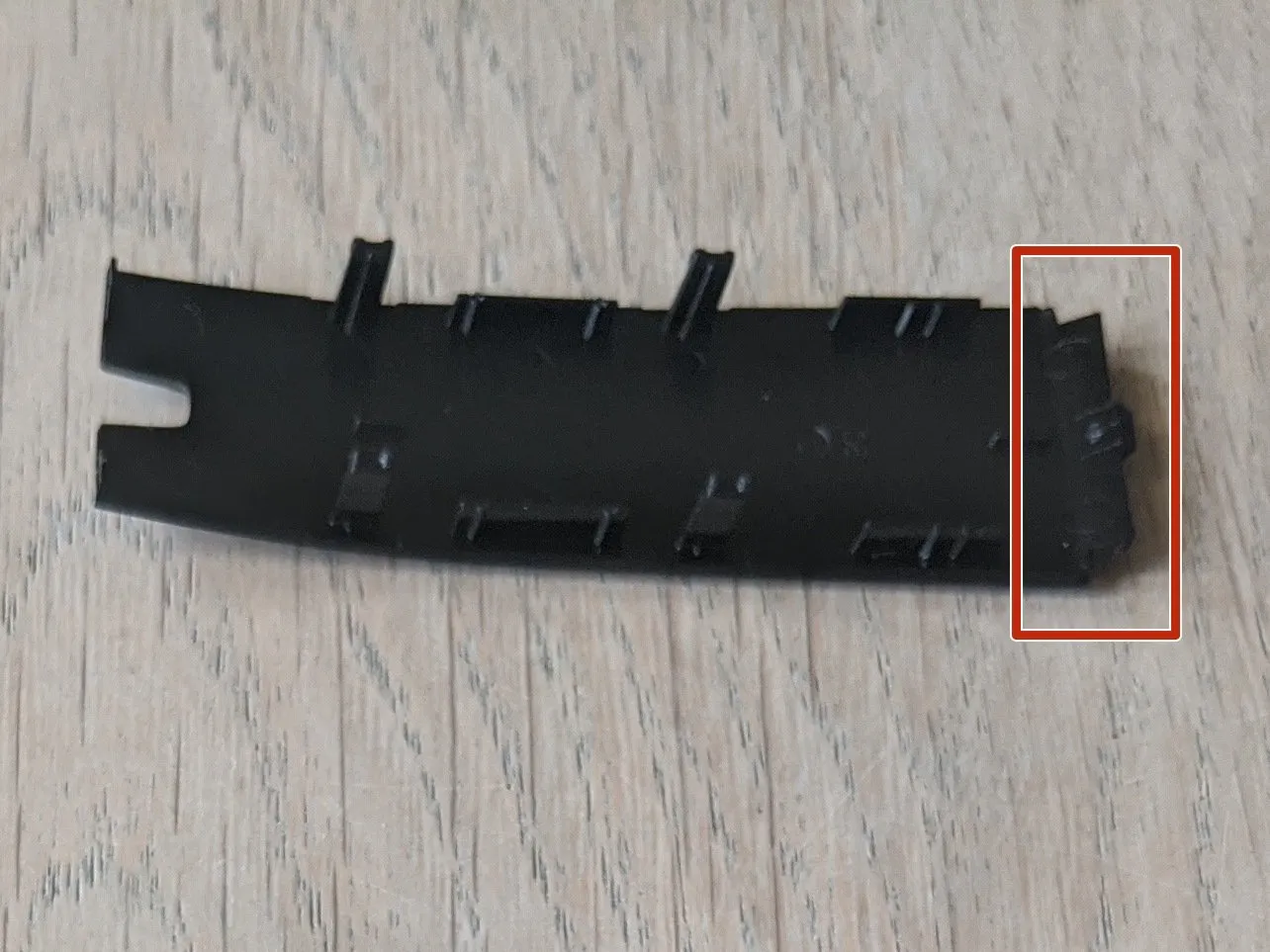

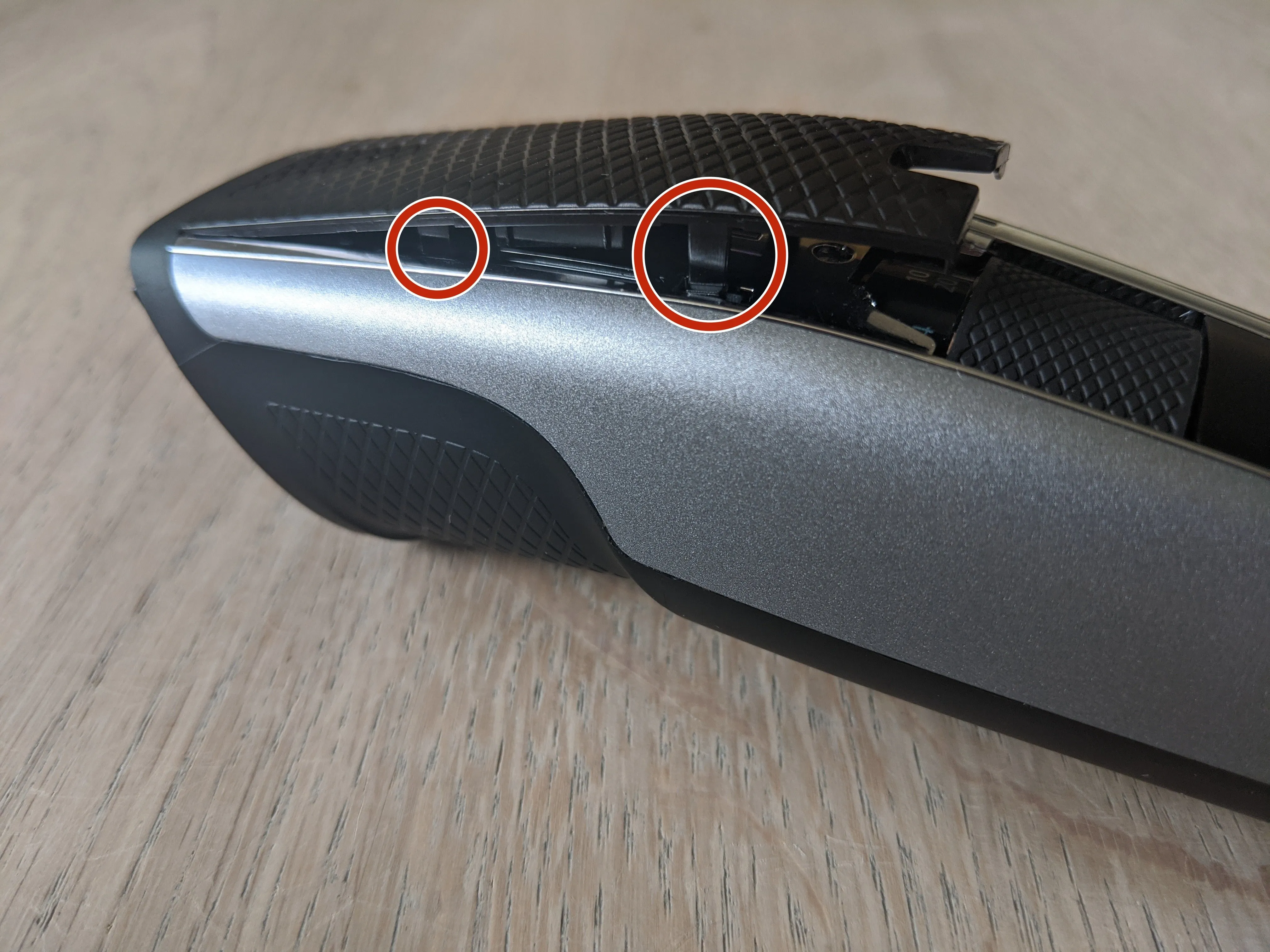

Расстегните четыре выемки.
Поднимите крышку с верхнего конца.
Шаг 3 Снимите нижнюю панель
Philips Beardtrimmer 5000 series Разборка, снятие нижней панели: шаг 3, изображение 1 из 3 | Источник - ifixit.comPhilips Beardtrimmer 5000 series Разборка, снятие нижней панели: шаг 3, изображение 2 из 3 | Источник - ifixit.comPhilips Beardtrimmer 5000 series Разборка, снятие нижней панели: шаг 3, изображение 3 из 3 | Источник - ifixit.com

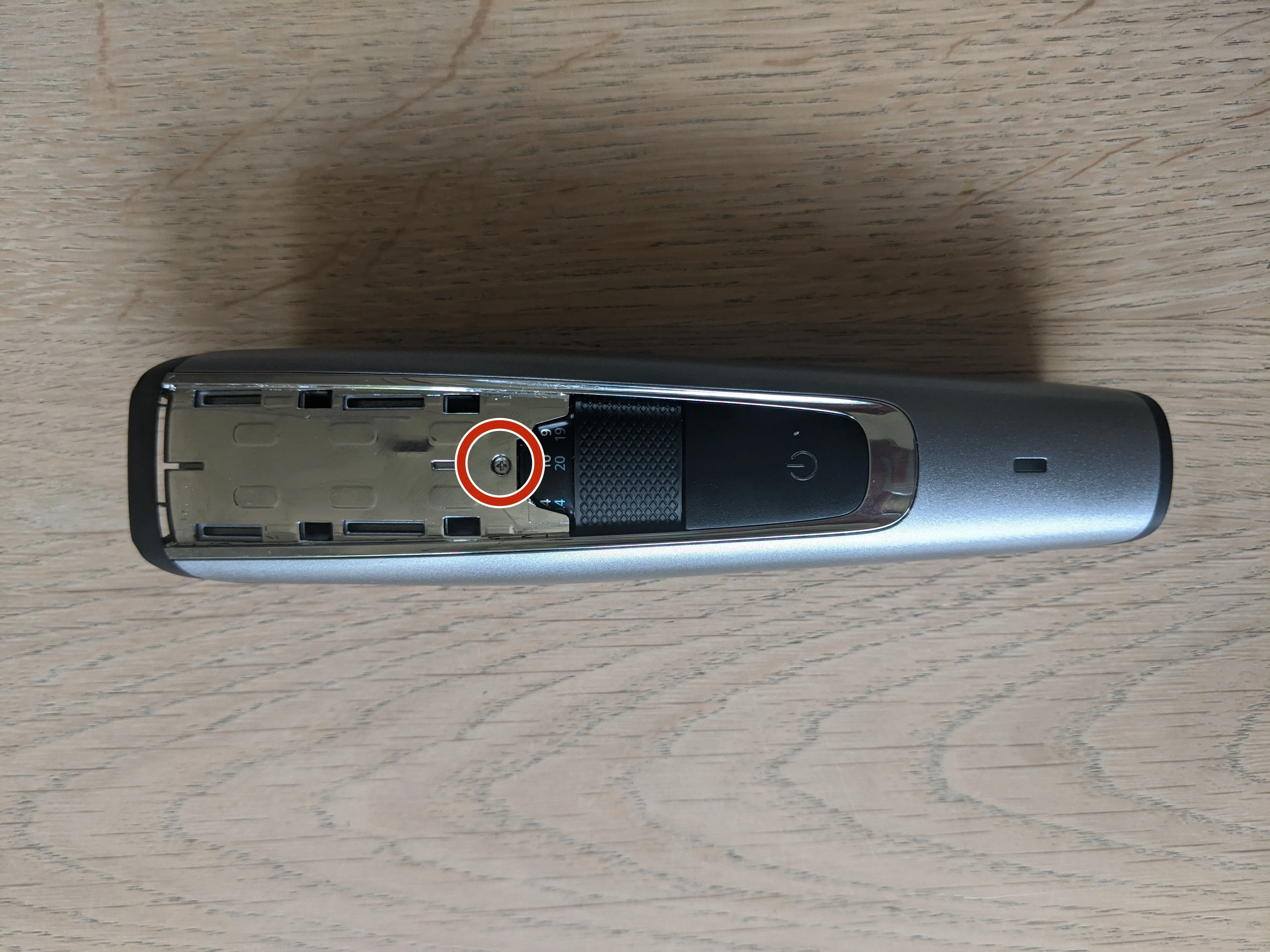

Выкрутите указанный винт.

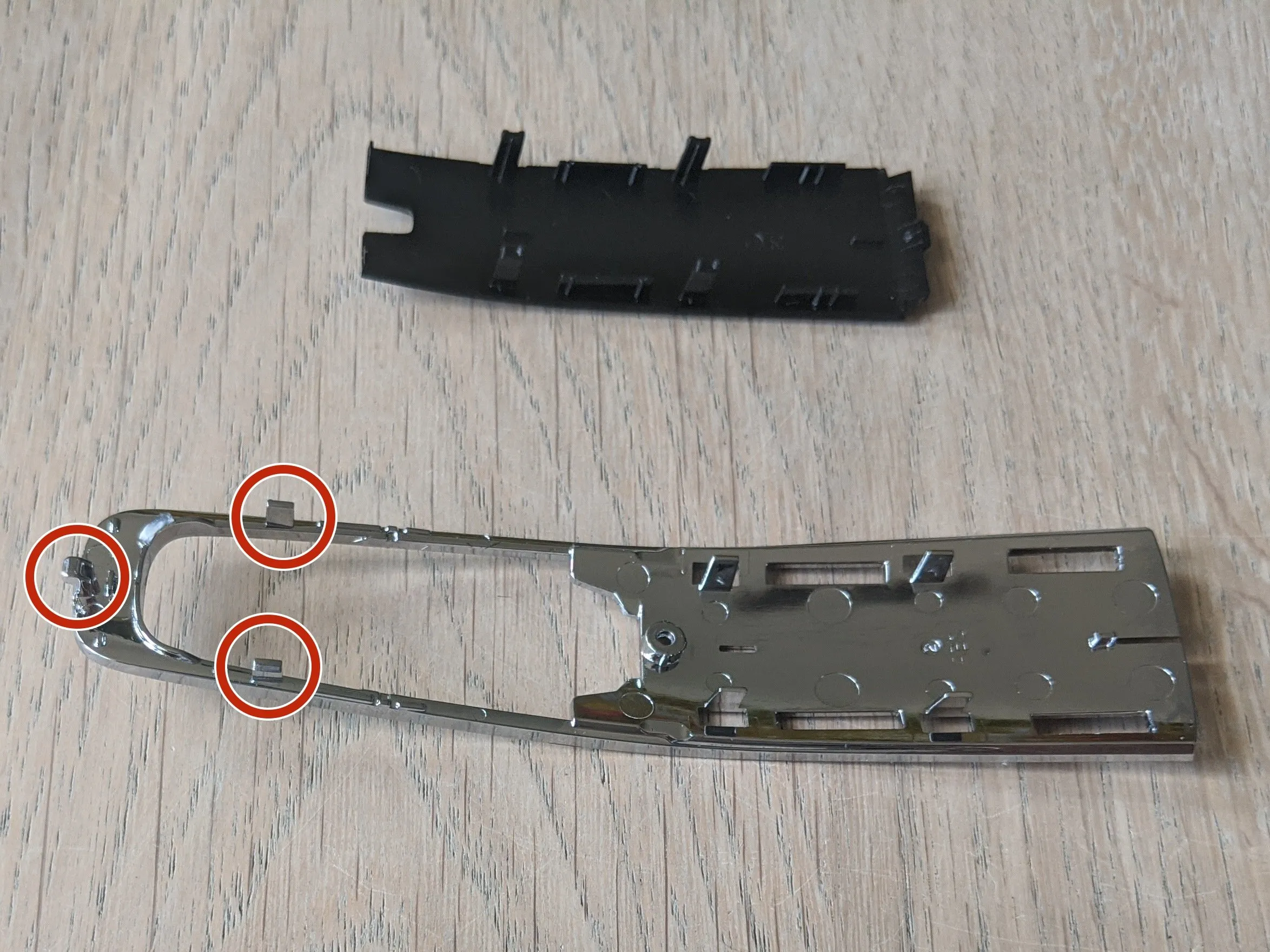

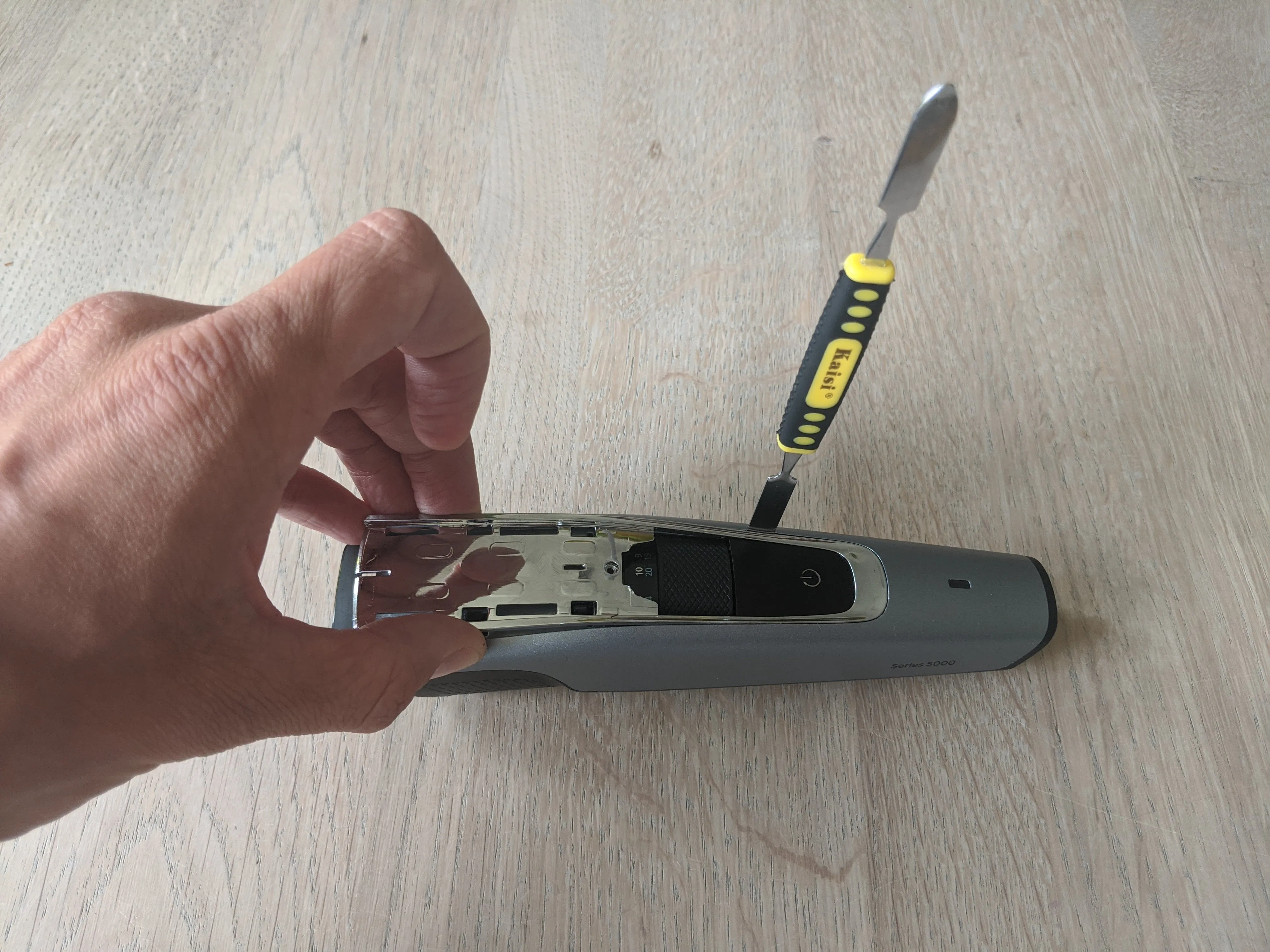

Подденьте корпус и нижнюю панель, чтобы освободить две защелки по бокам.
Поднимите панель из третьей защелки.
Шаг 4 Снимите основной корпус
Philips Beardtrimmer 5000 series Разборка, извлечение основного корпуса: шаг 4, изображение 1 из 3 | Источник - ifixit.comPhilips Beardtrimmer 5000 series Разборка, извлечение основного корпуса: шаг 4, изображение 2 из 3 | Источник - ifixit.comPhilips Beardtrimmer 5000 series Разборка, снятие основного корпуса: шаг 4, изображение 3 из 3 | Источник - ifixit.com

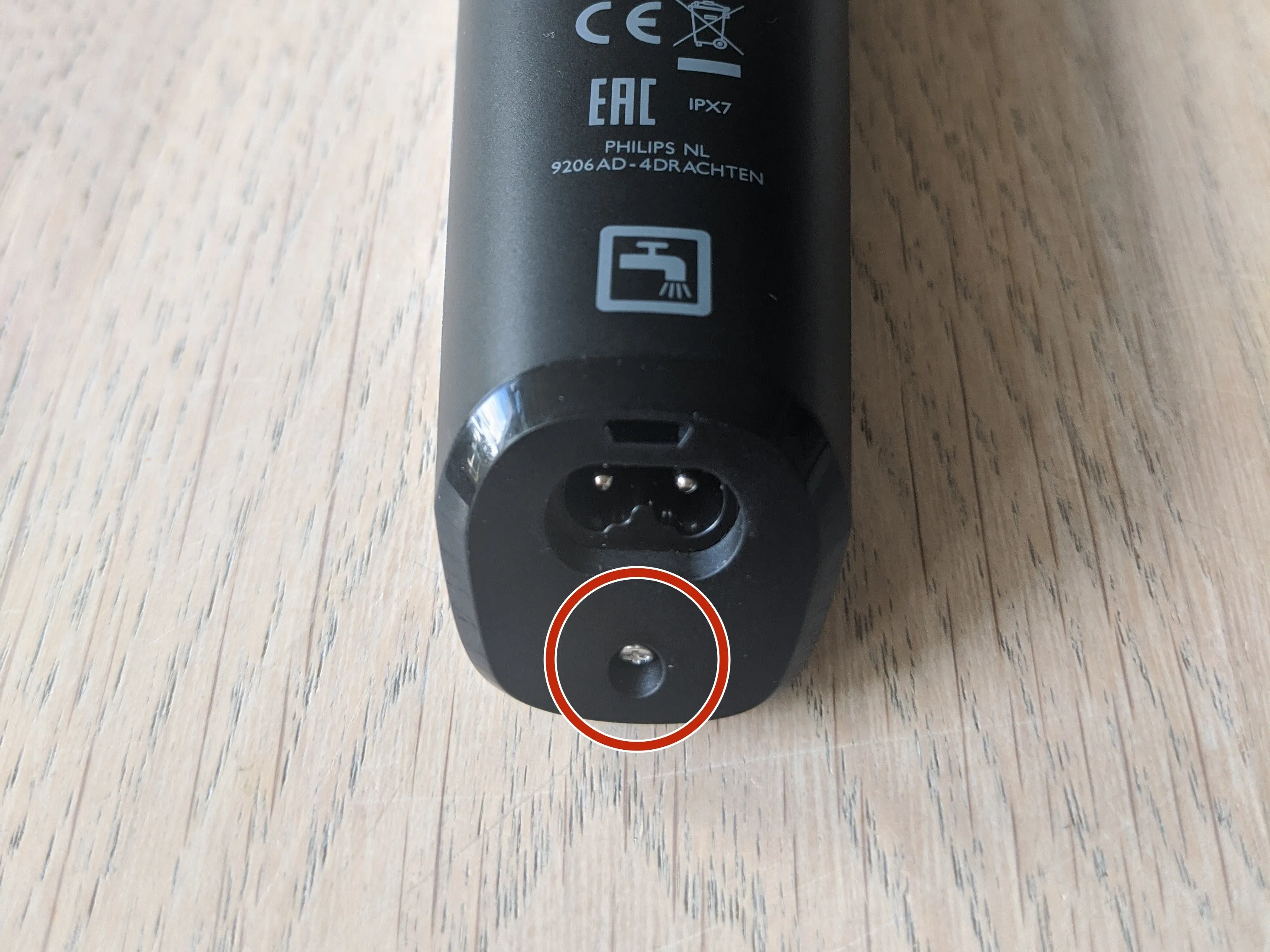

Выкрутите один винт в нижней части.

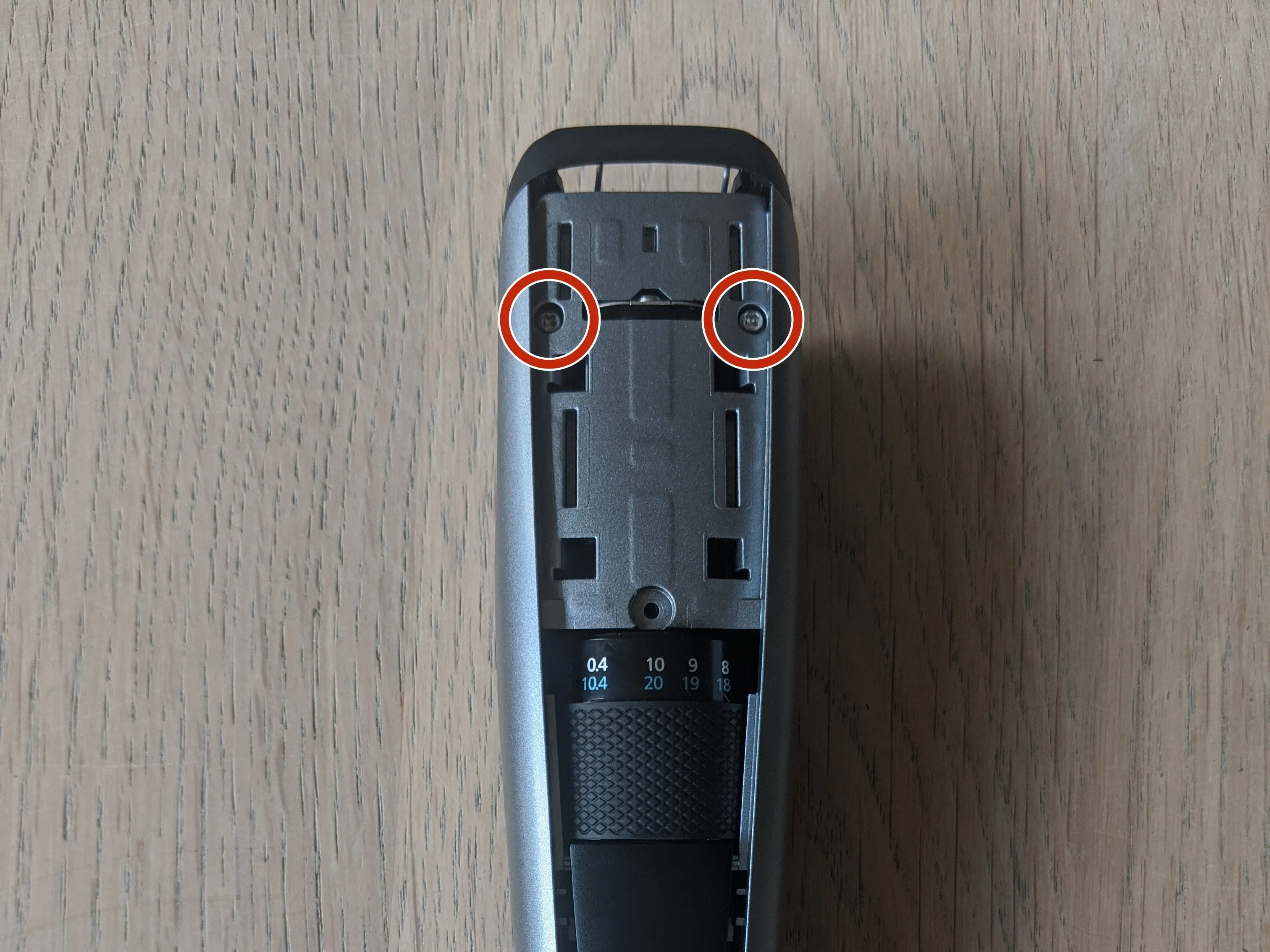

Выкрутите винты под нижней панелью.
Аккуратно подденьте основной корпус, перемещая металлическую лопатку снизу, где она легко попадает между двумя частями, в сторону.

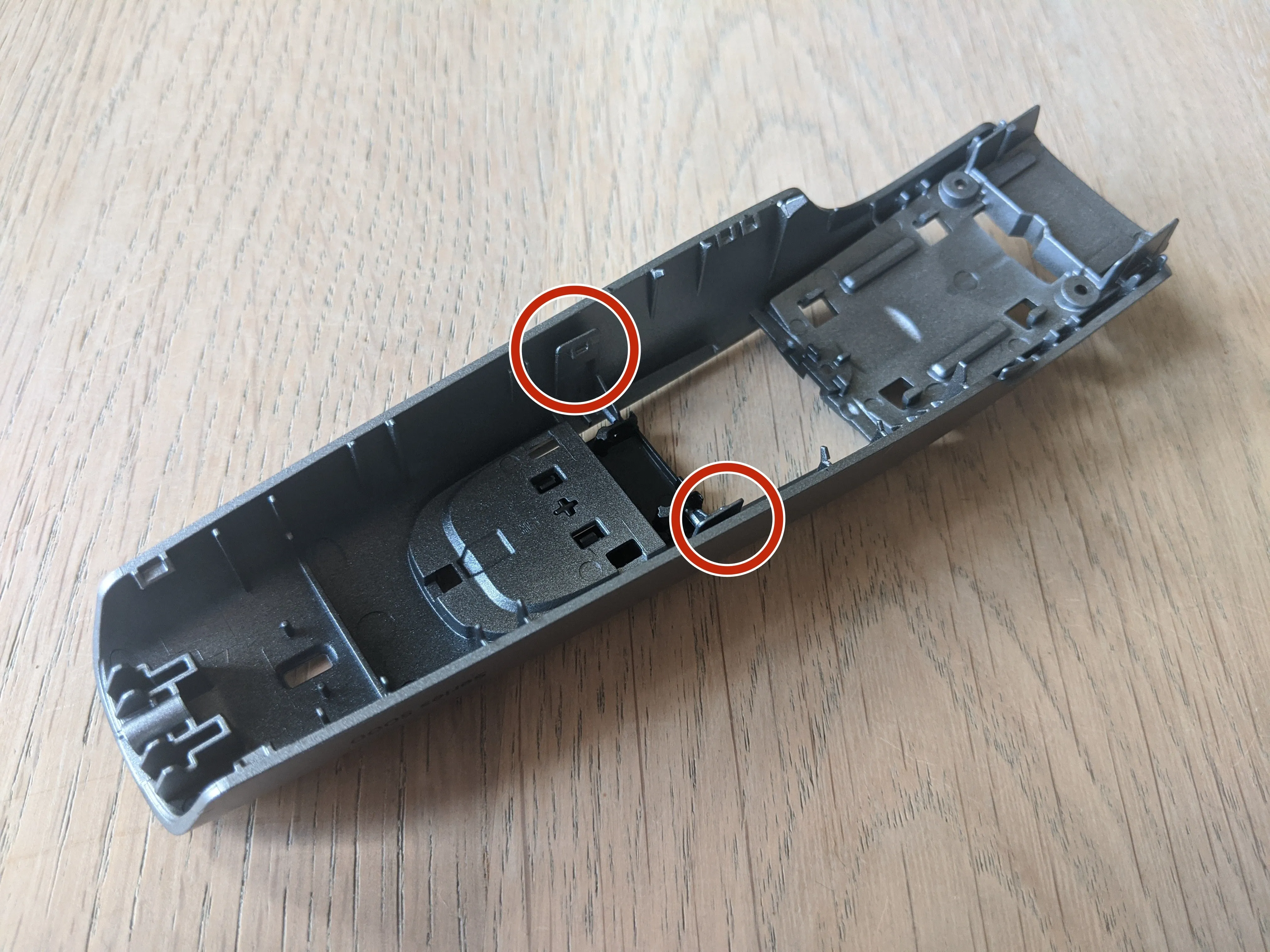

Когда пробойник дойдет до пазов, нажмите на него и откройте.
Не пытайтесь открывать не по выемкам, а по другим местам!
Шаг 5 Расположение устройства
Philips Beardtrimmer 5000 series Разборка, расположение устройства: шаг 5, изображение 1 из 3 | Источник - ifixit.comPhilips Beardtrimmer 5000 series Разборка, расположение устройства: шаг 5, изображение 2 из 3 | Источник - ifixit.comPhilips Beardtrimmer 5000 series Разборка, расположение устройства: шаг 5, изображение 3 из 3 | Источник - ifixit.com

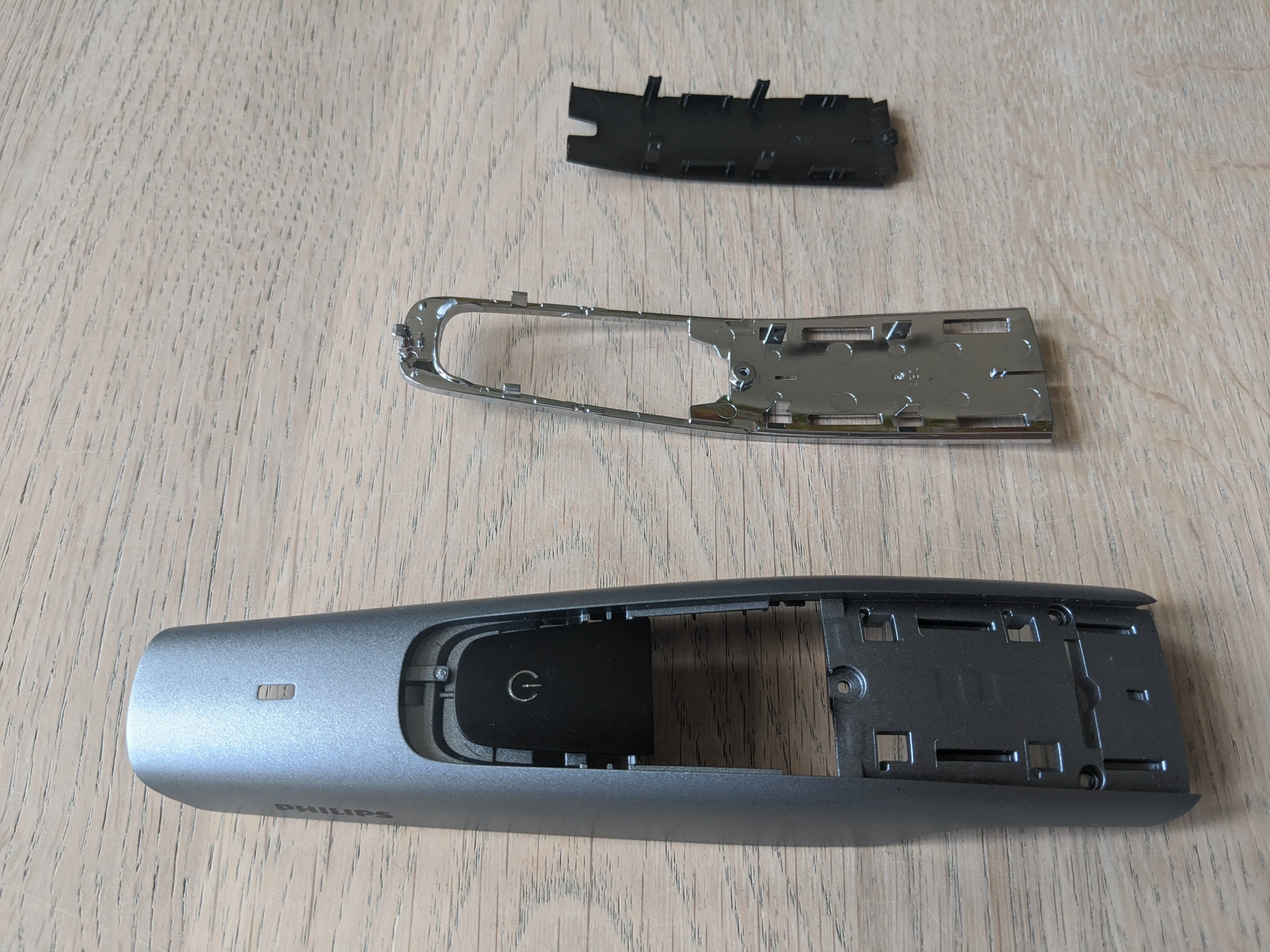

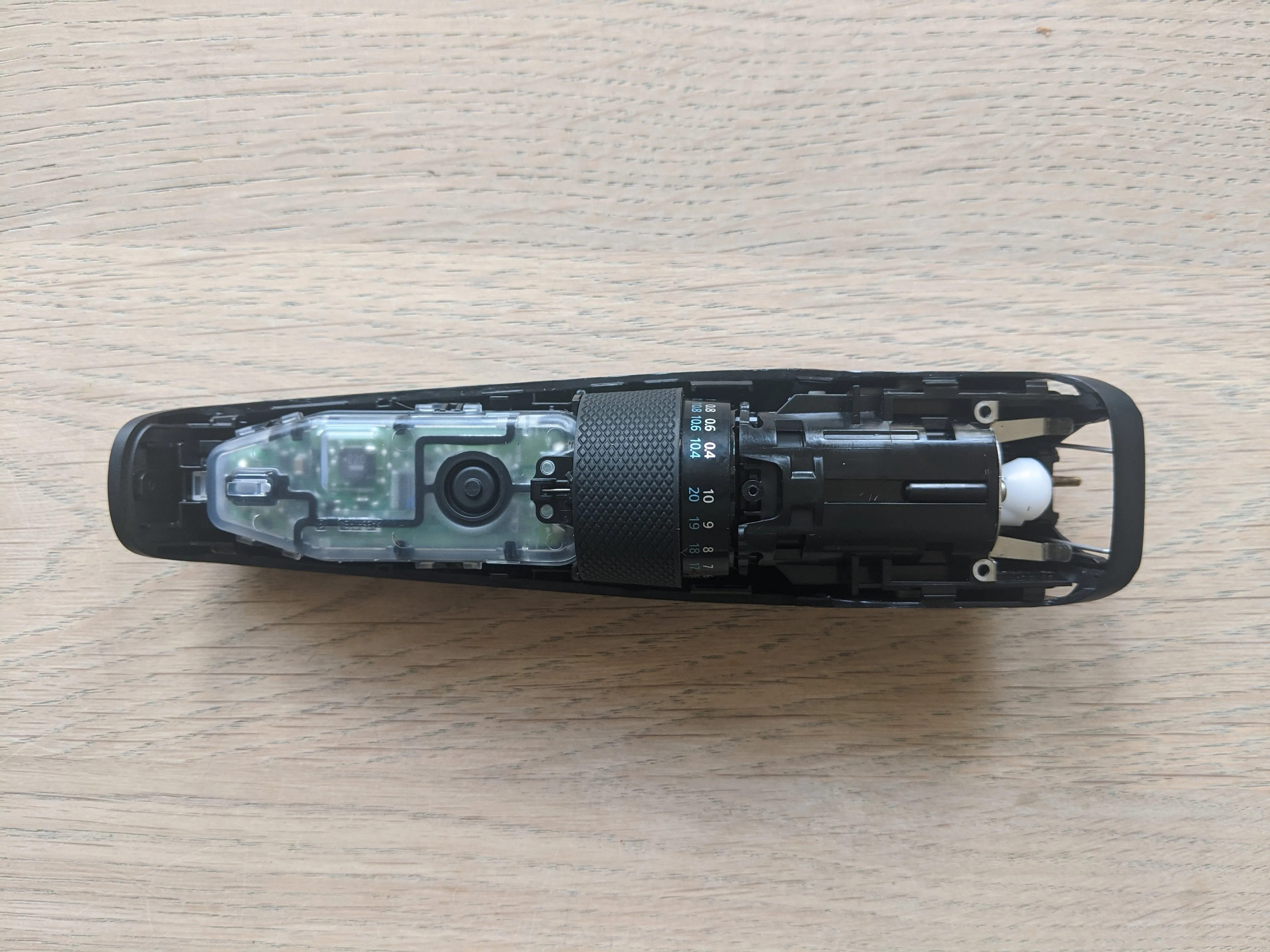

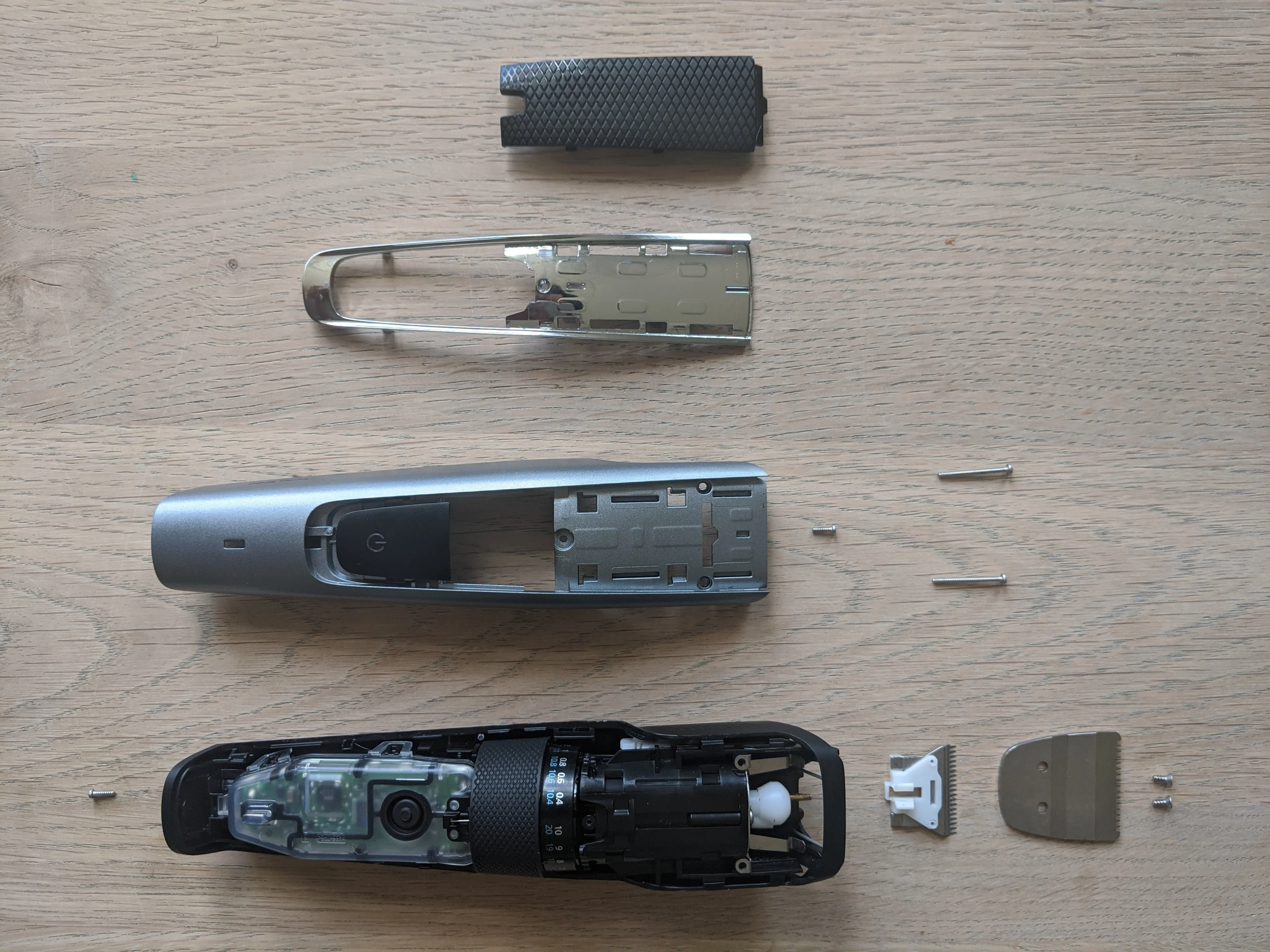

На этом я не остановился, так как открывал его только для чистки.
Все компоненты видны, но возможен дополнительный уровень разборки.
