Разборка парогенератора Philips GC8220 под давлением

Введение

Прежде всего, я должен извиниться за свой неправильный английский. Мой родной язык - голландский.

Поэтому я надеюсь, что вы получите удовольствие от этого руководства!

Не стесняйтесь обращаться ко мне, если у вас есть вопросы по этому руководству по ремонту/разбору.

Что вам понадобится

Инструменты

•

•

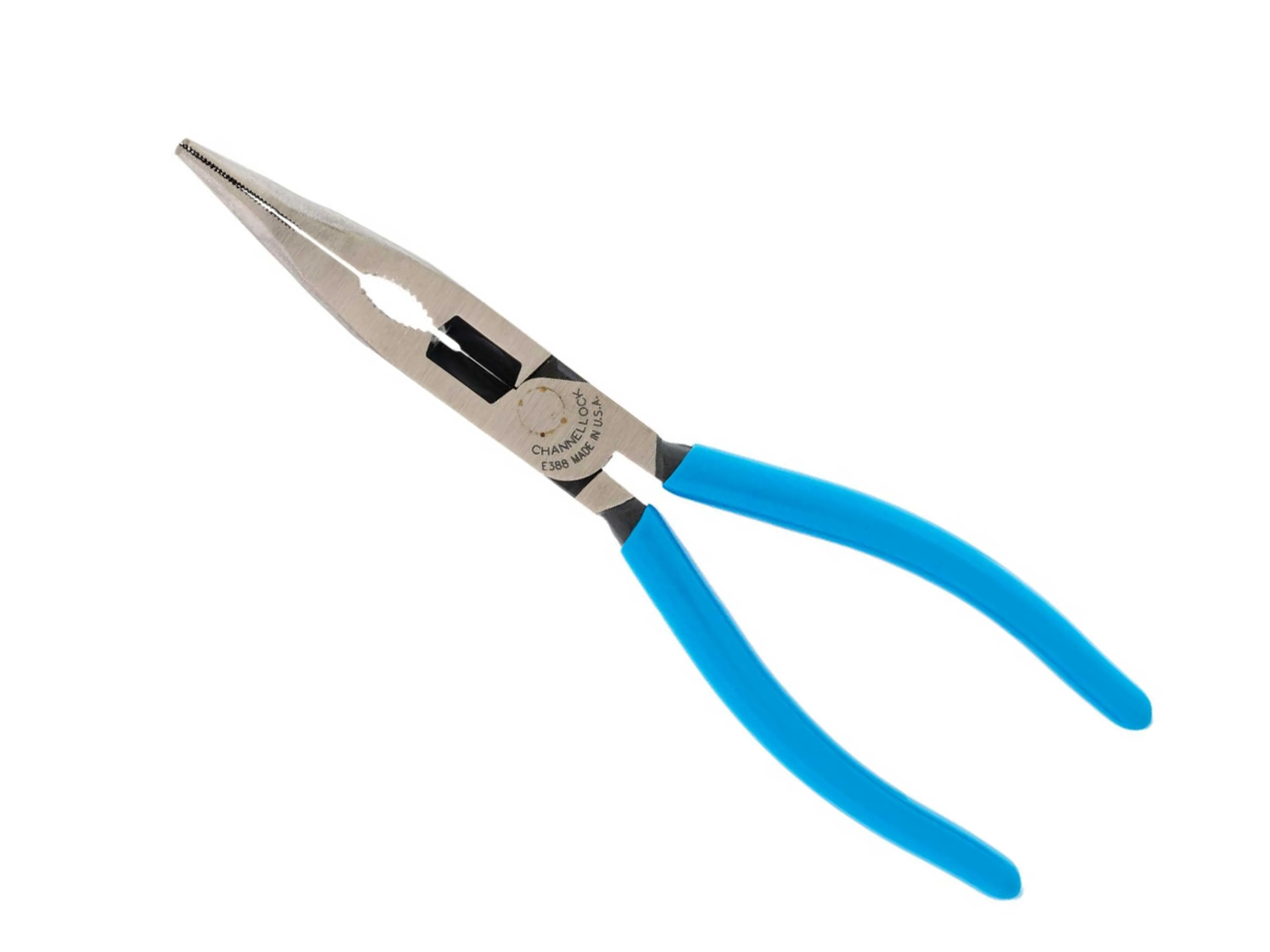

  Посмотреть

•

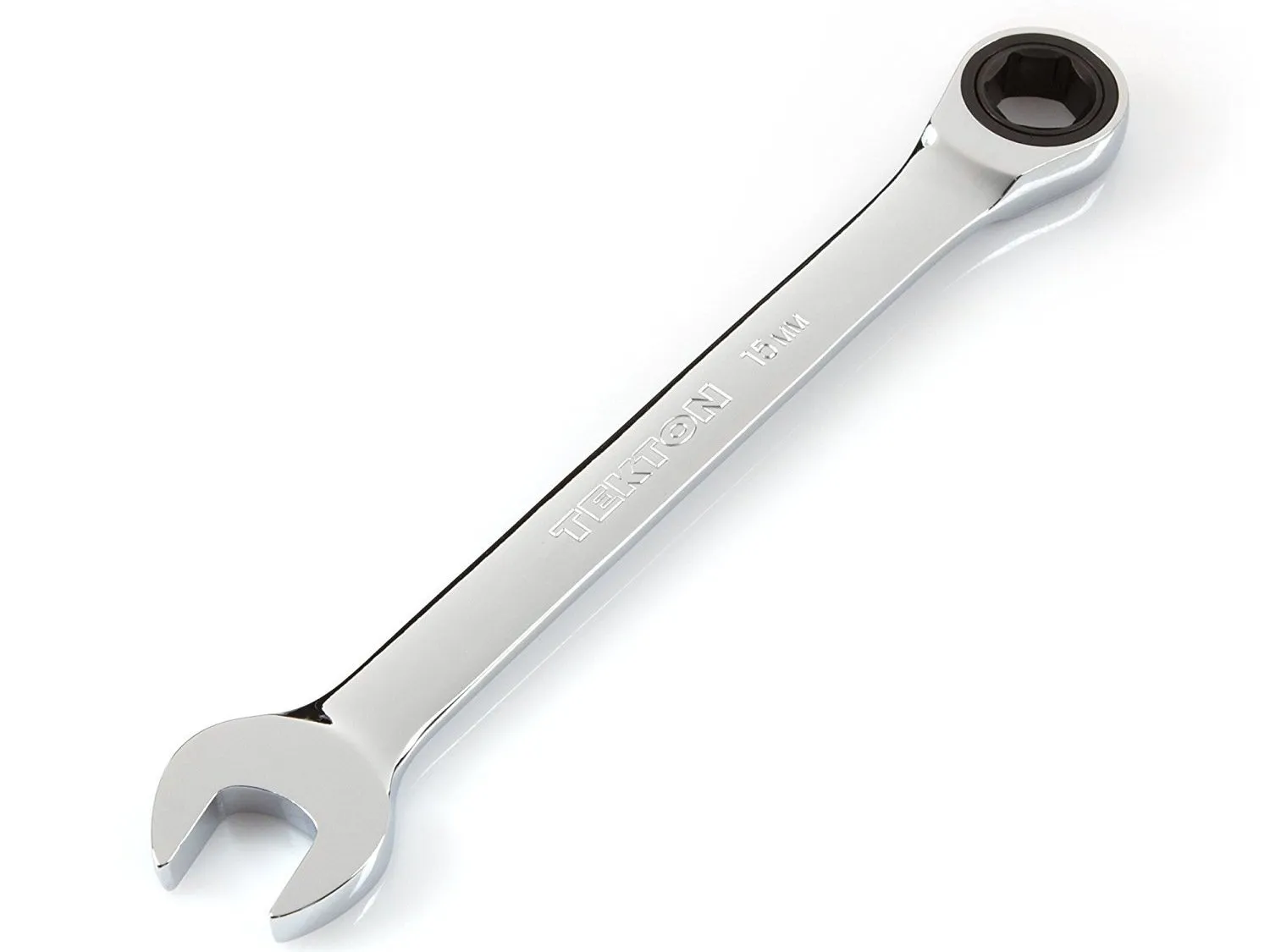

  Посмотреть

•

Шаг 1 Разборка парогенератора под давлением Philips GC8220

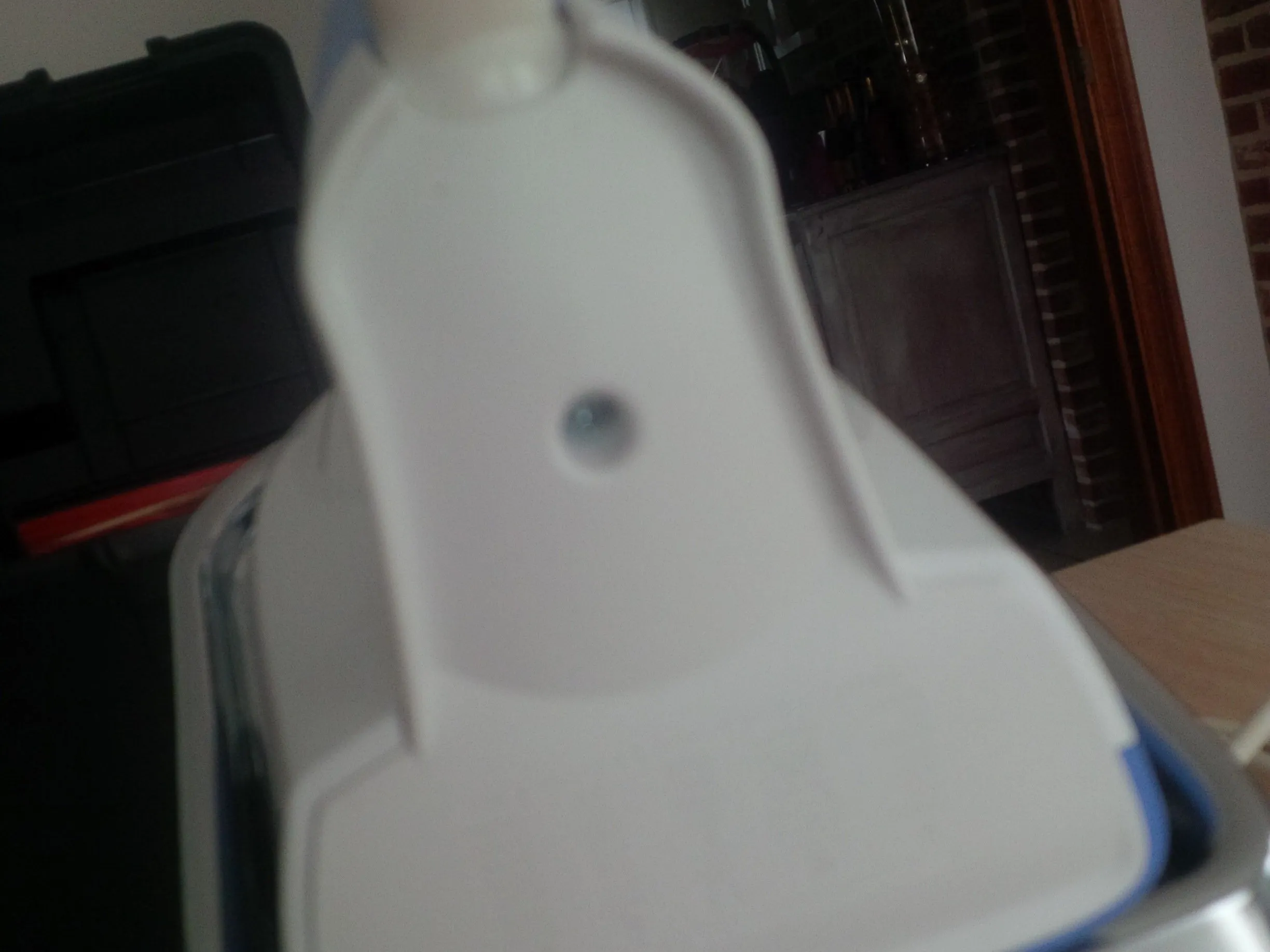

• Сначала открутите первый винт боковой панели.

Шаг 2

• Примечание: сохраните план расположения винтов. или магнитную платформу.

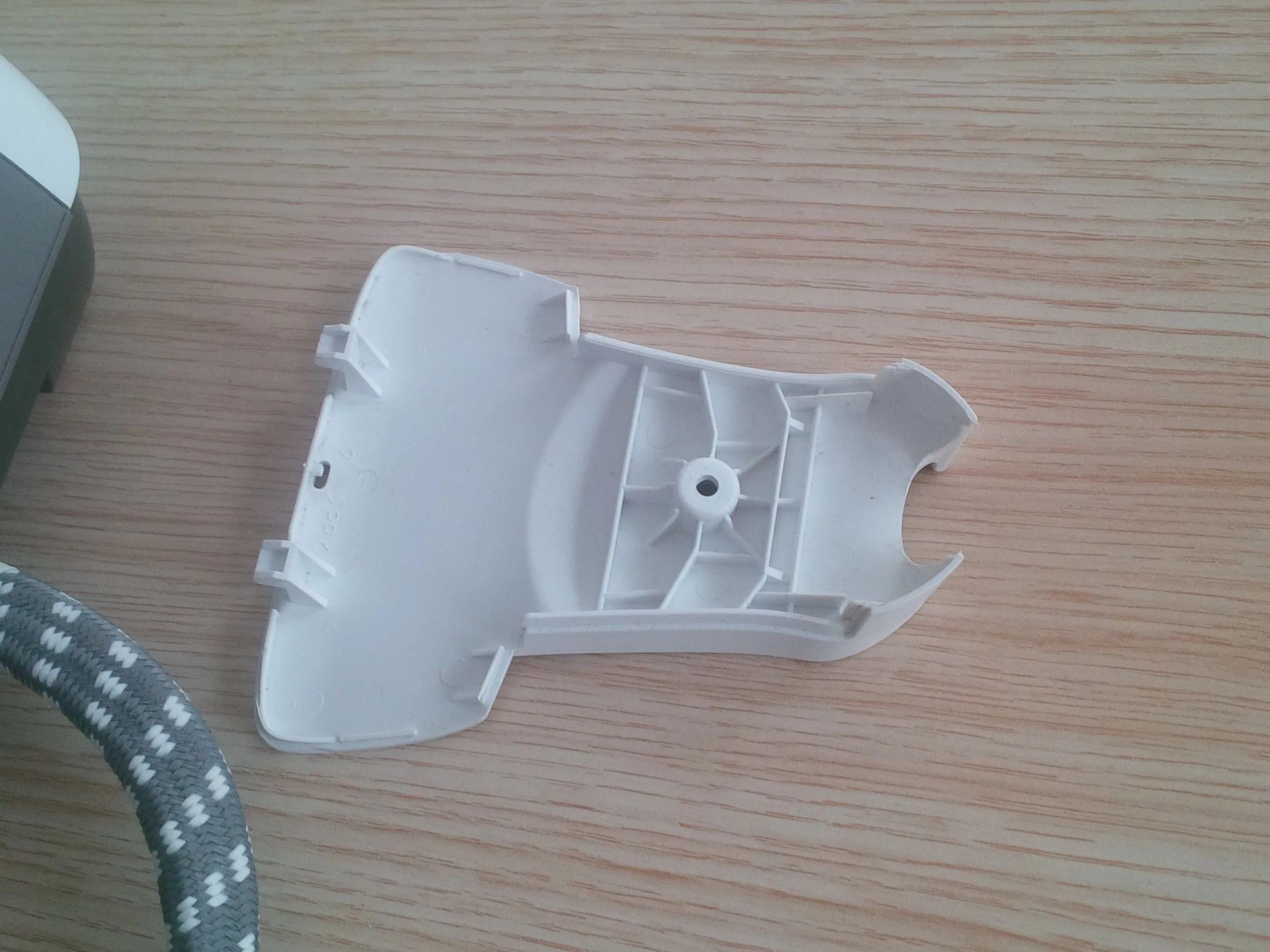

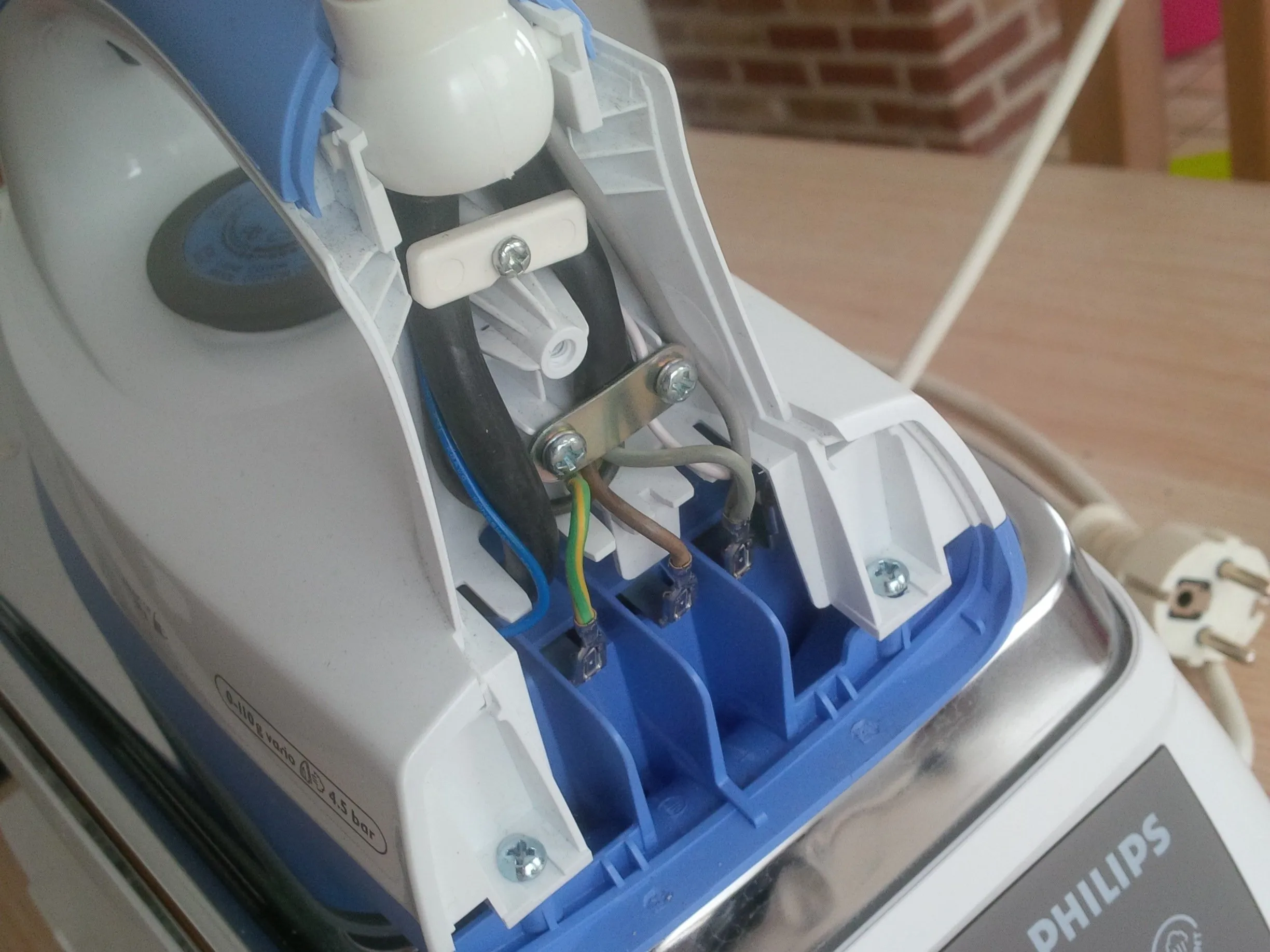

• Теперь выкрутите верхний винт в белой пластиковой пластине.

Шаг 3

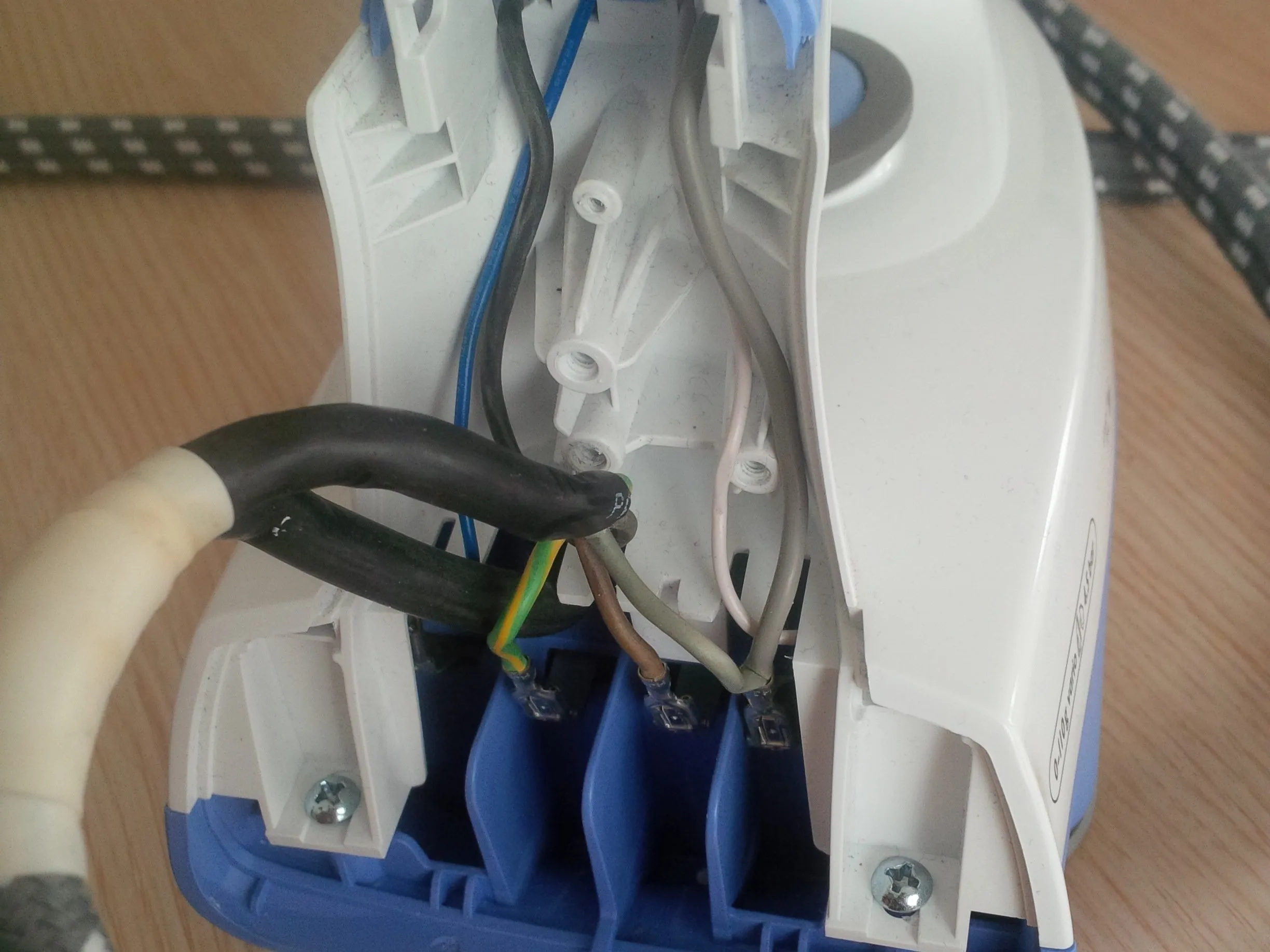

• Открутите 2 винта и снимите металлическую пластину.

• Напомните, куда идут все кабели.

Шаг 4

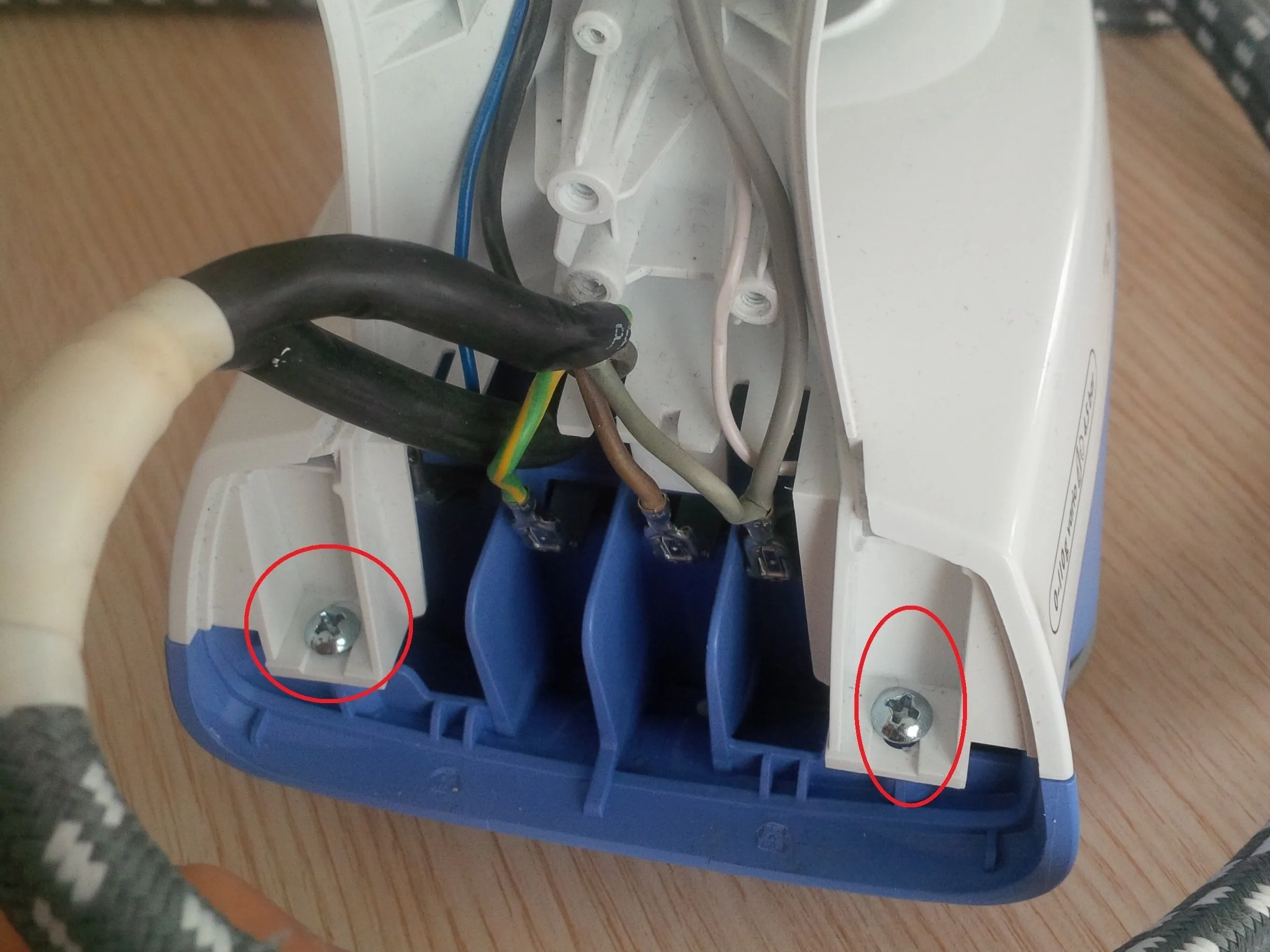

• Выкрутите винты из нижней панели.

Шаг 5

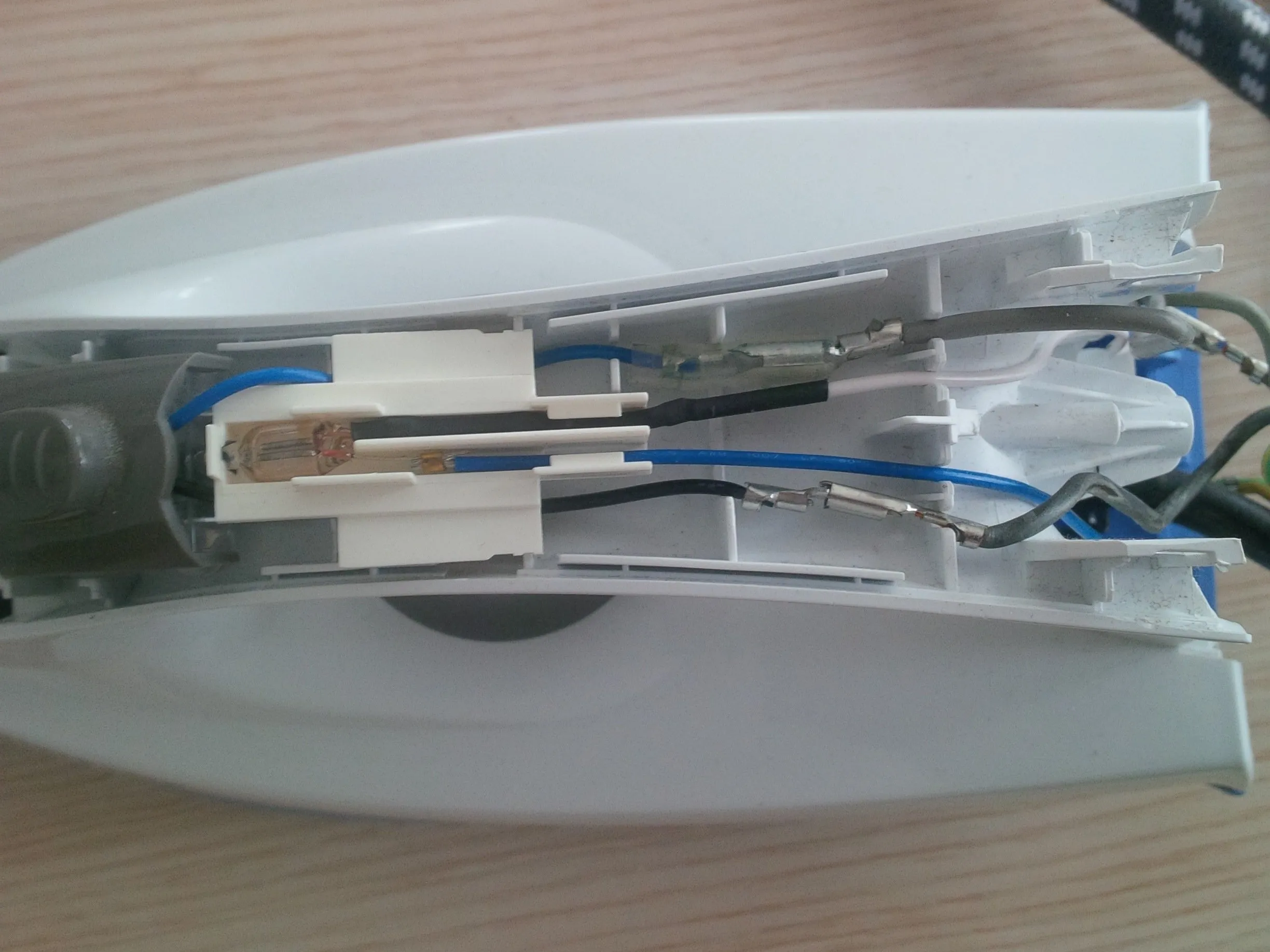

• Теперь снимите верхний синий пластик с самого утюга.

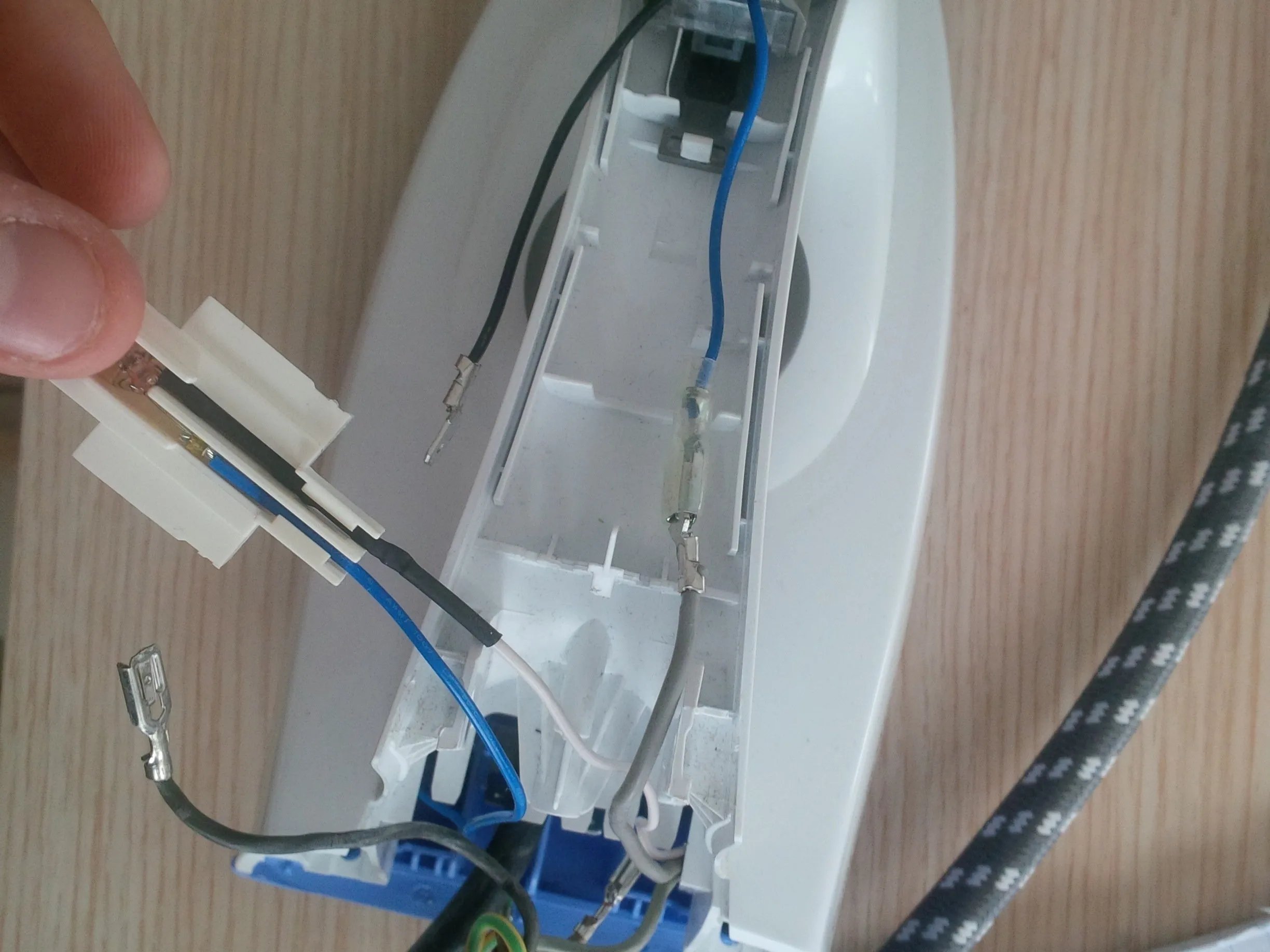

• отсоедините провода. (Вы можете отщелкнуть его на металлической части провода, там есть маленький металлический зажим, на который нужно нажать, а затем вытащить провод).

• Если вы снова соберете все вместе, обратите внимание, что кнопка подачи пара находится на своем месте.

• Примечание: еще раз посмотрите, куда идут провода.

Шаг 6

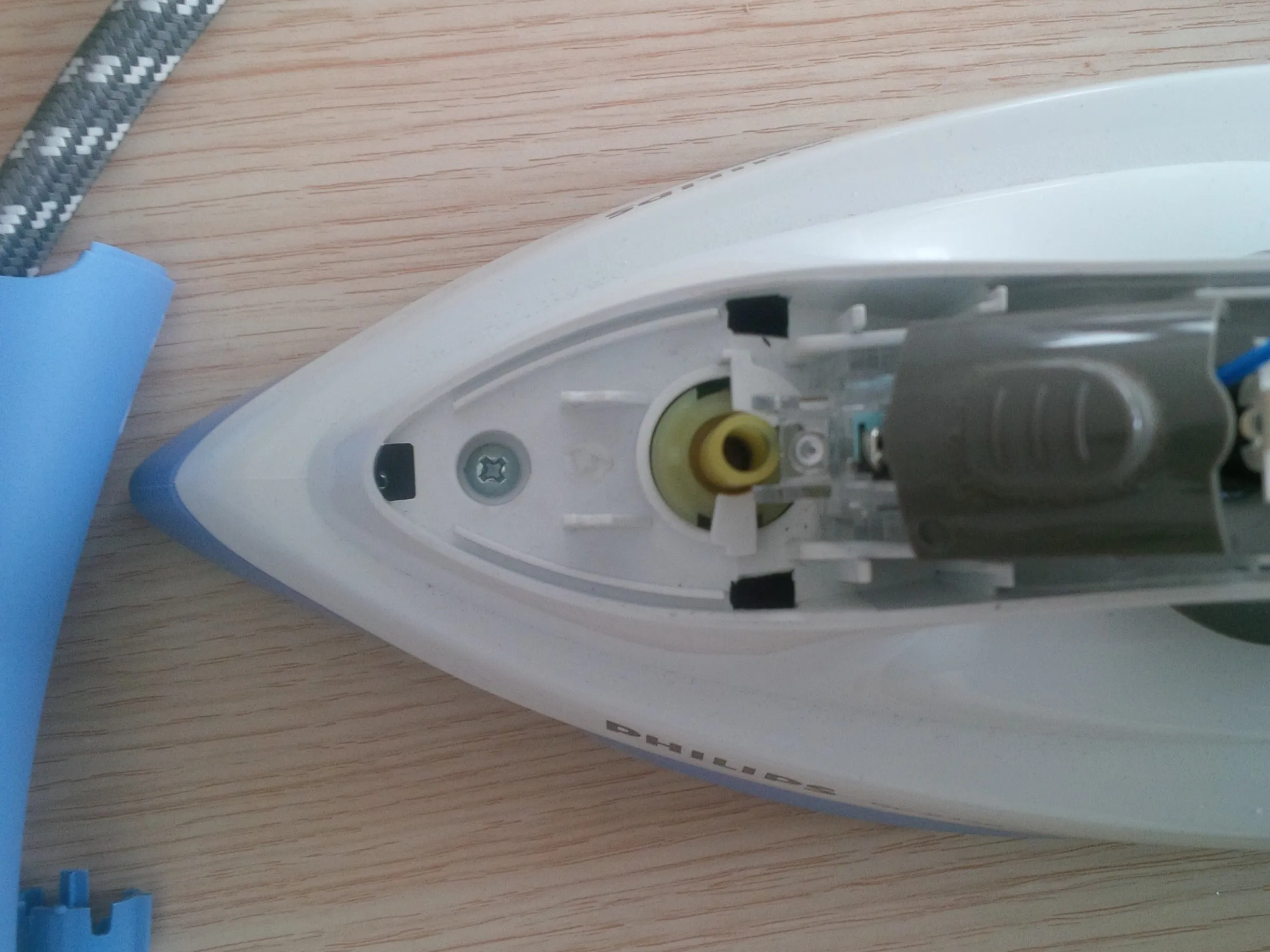

• выкрутите винт на заостренной стороне утюга.

Шаг 7

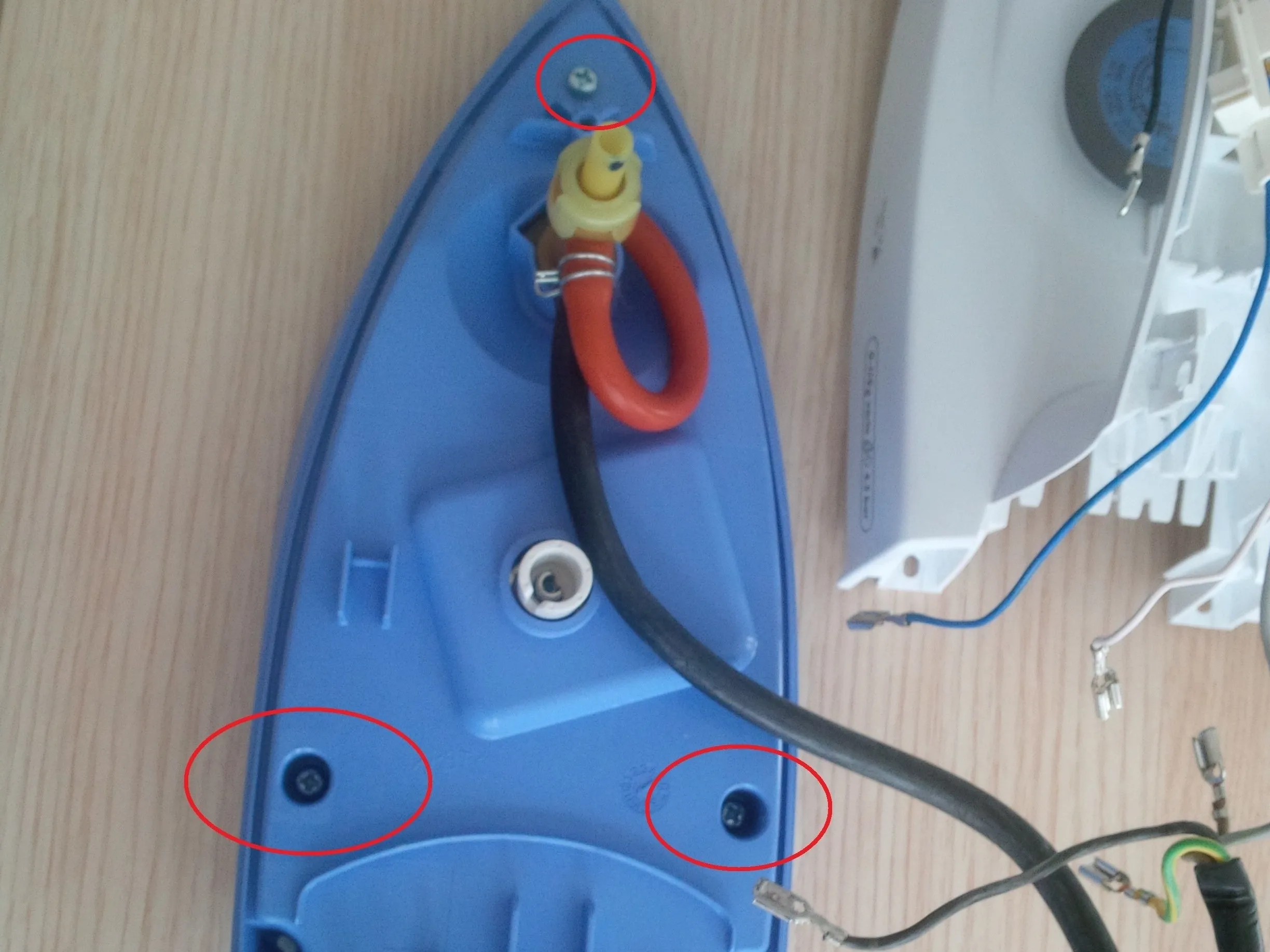

• выкрутите винты нижней пластины.

Шаг 8

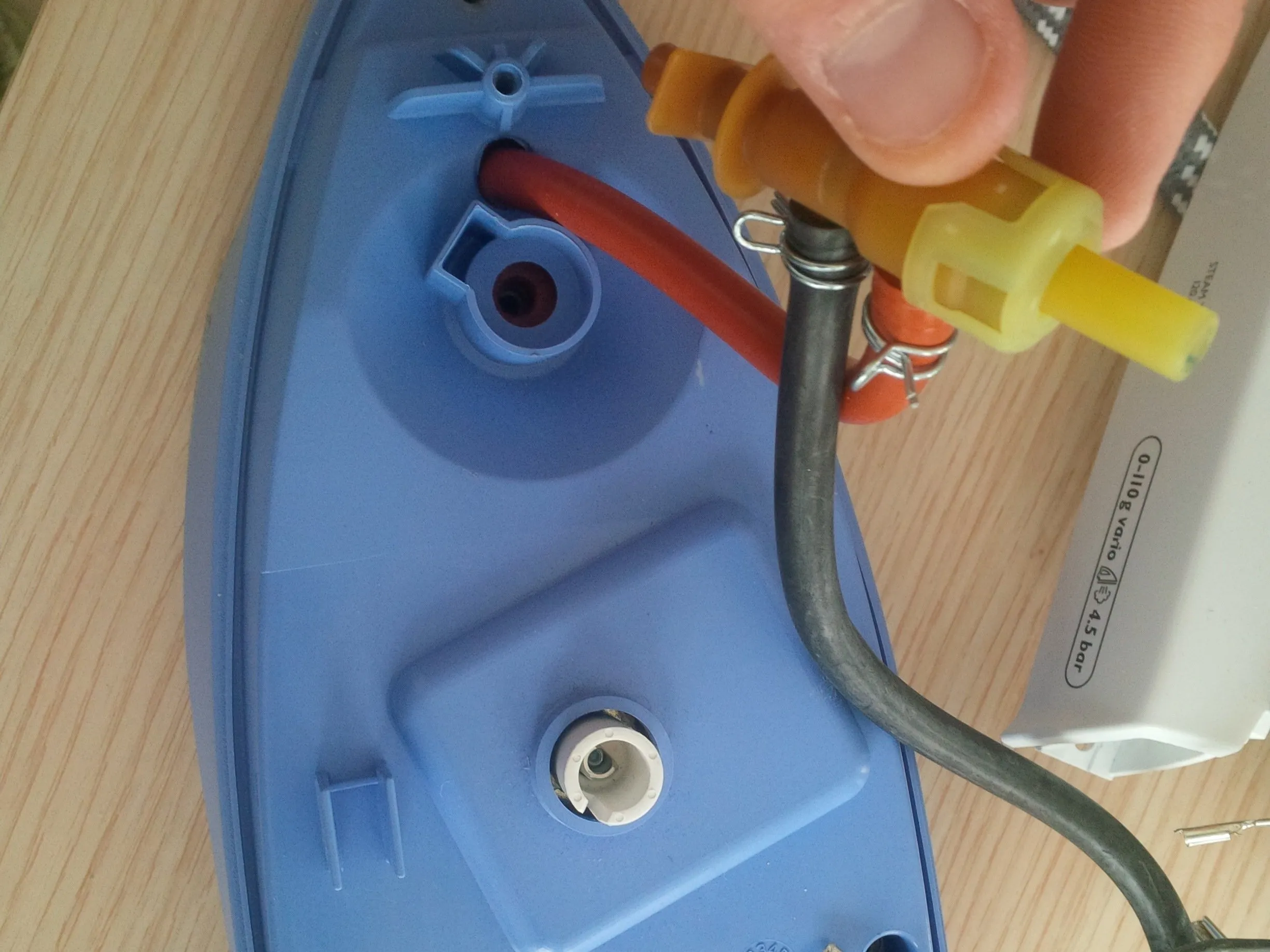

• снимите синюю нижнюю панель и отсоедините кабели

Шаг 9

• Выньте все провода из гнезд.

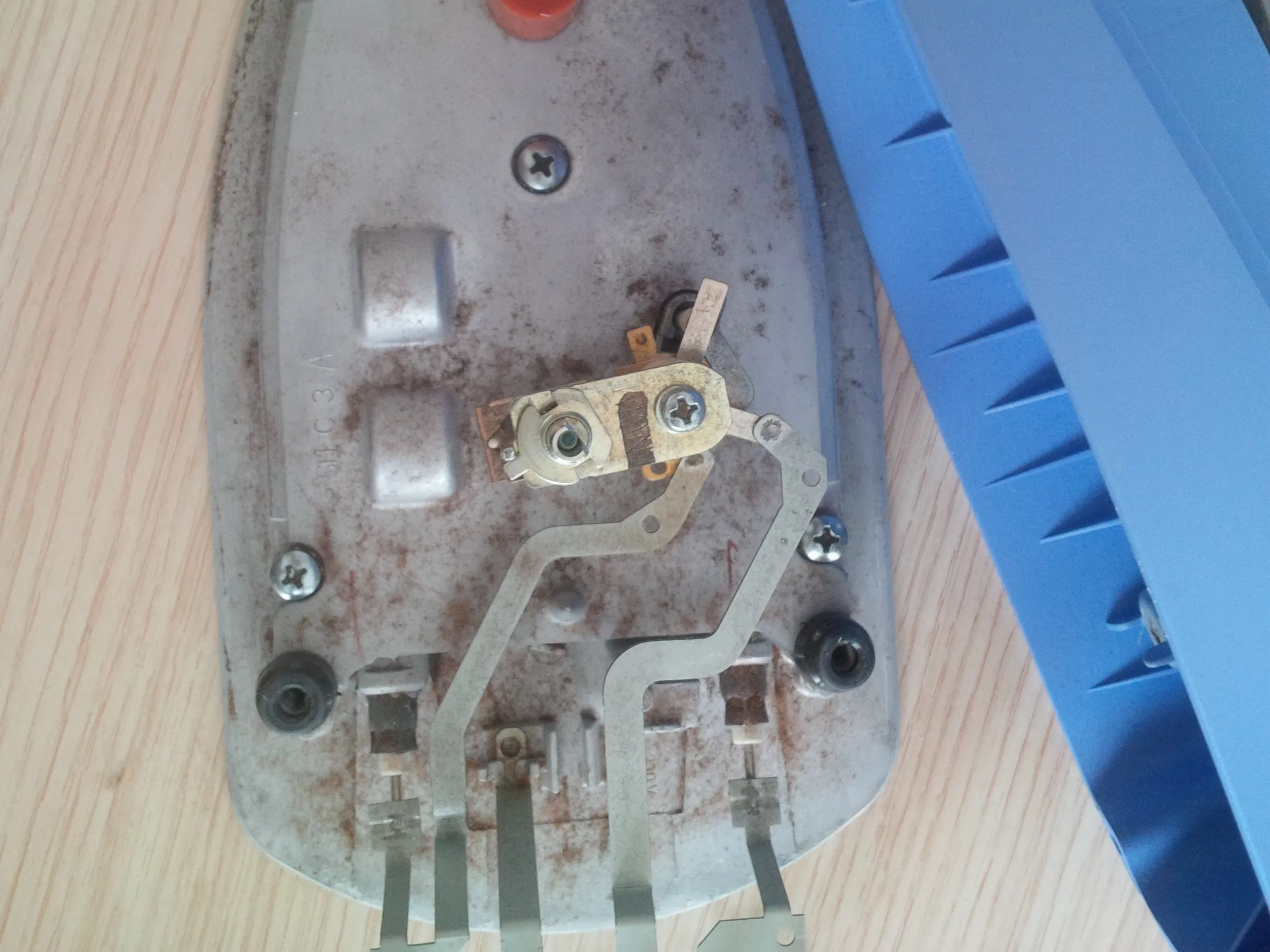

• снимите бело-голубой пластиковый корпус вокруг утюга.

• снимите красную точку (резинку)

• и снимите 2 резинки с черными точками.

Шаг 10

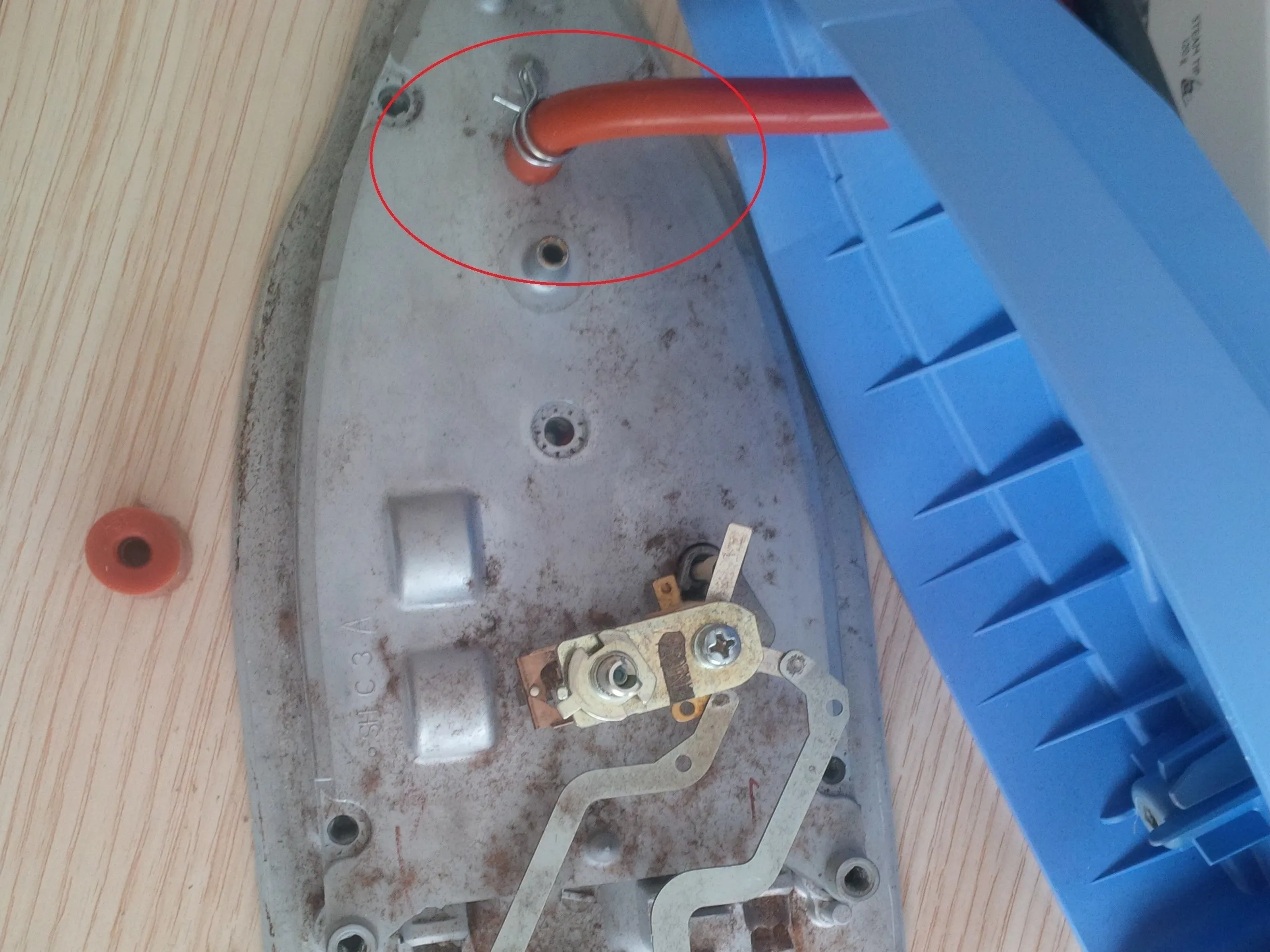

• Снимите резиновый провод (красный/оранжевый цвет) и металлический штырь вокруг него.

• совет: если вы нагреете его, он легко отсоединится

• Совет: если железная нижняя пластина забита кальцием, вы можете положить ее в ведро с горячей водой и большим количеством уксуса (я имею в виду большим количеством!).

Шаг 11

• Теперь приступим к самой большой части утюга - бойлеру и резервуару для воды.

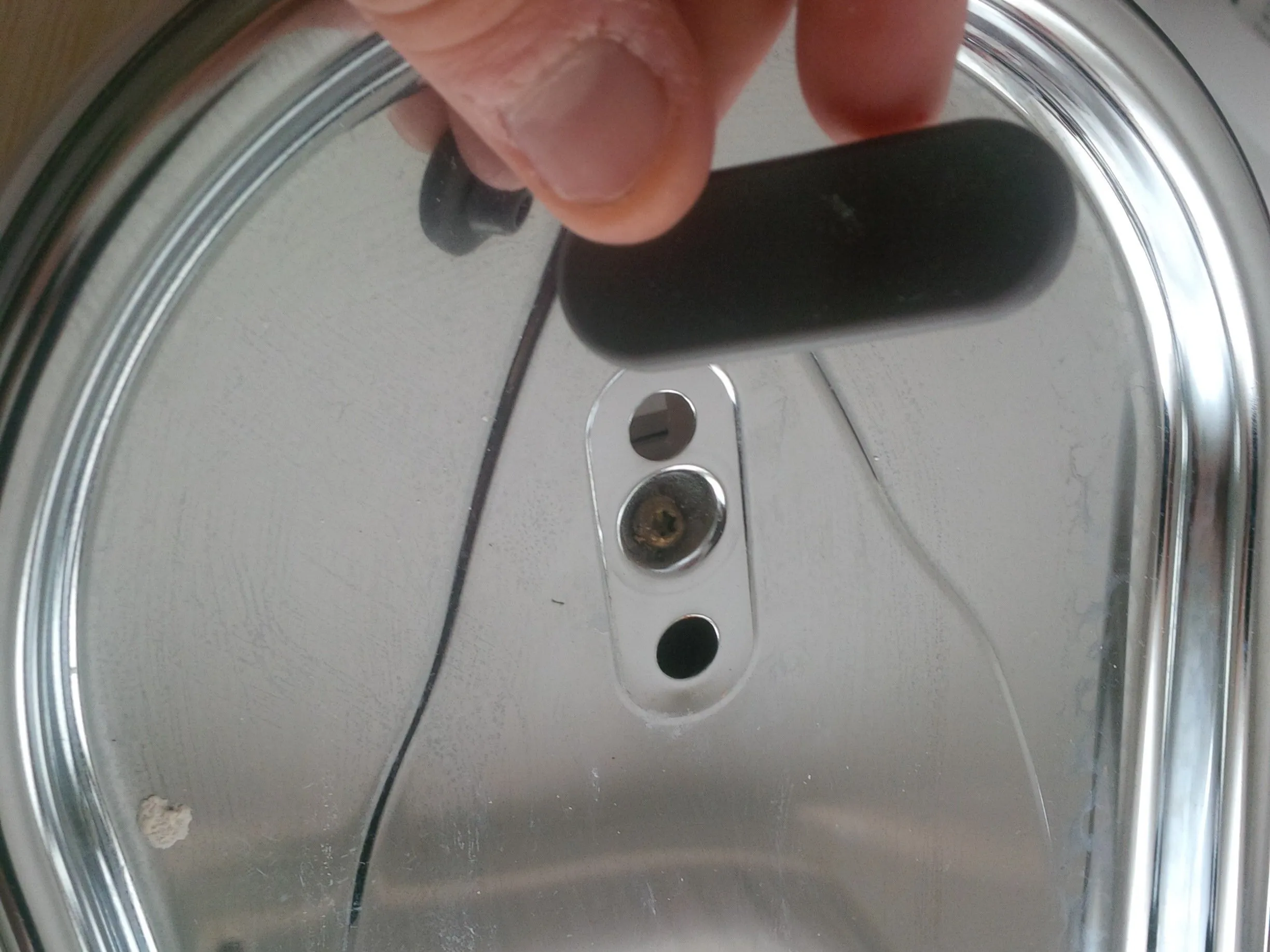

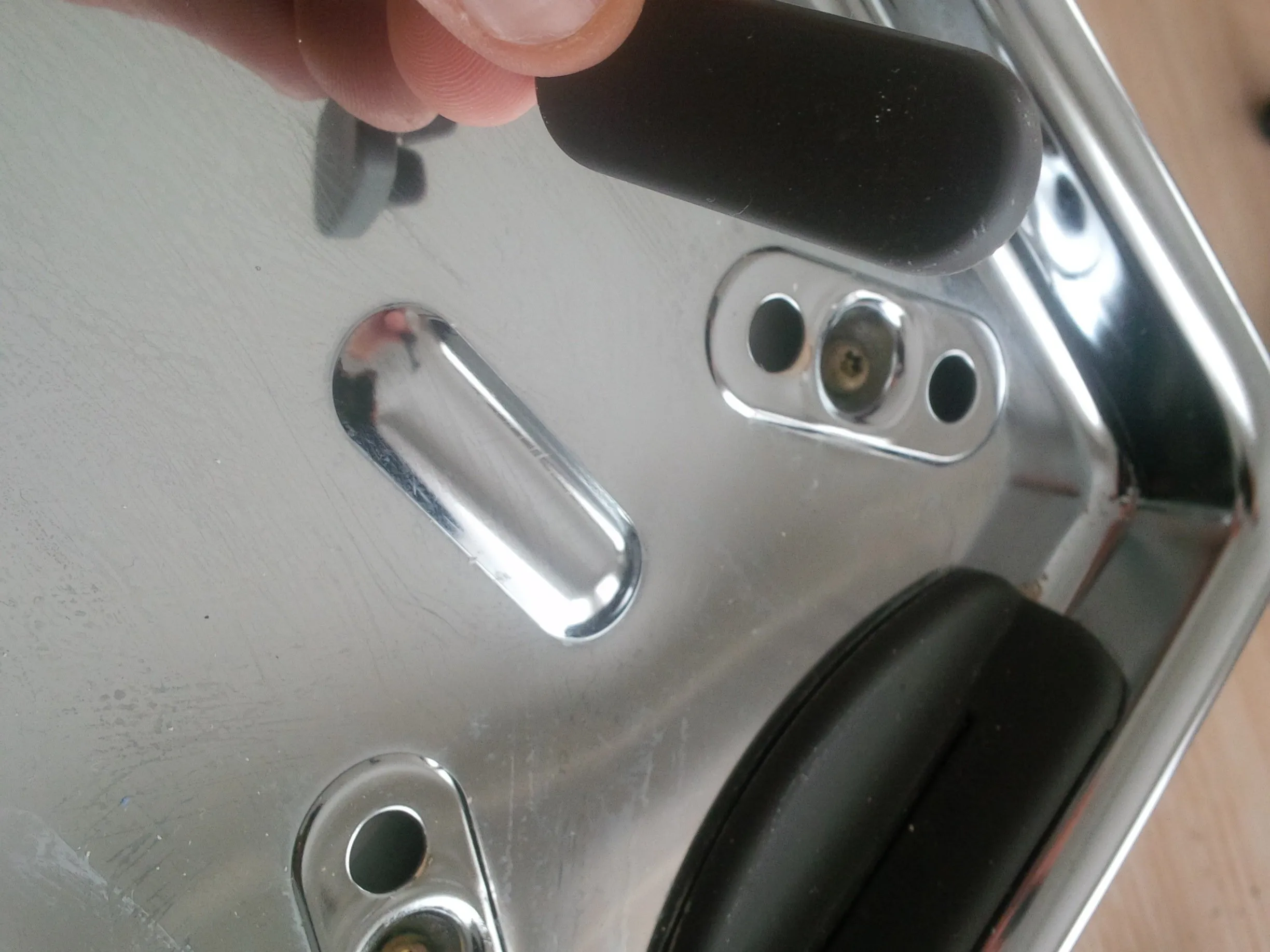

• Выкрутите 3 болта torx на пластине утюга. Они находятся под резиновыми зажимами для ног.

Шаг 12

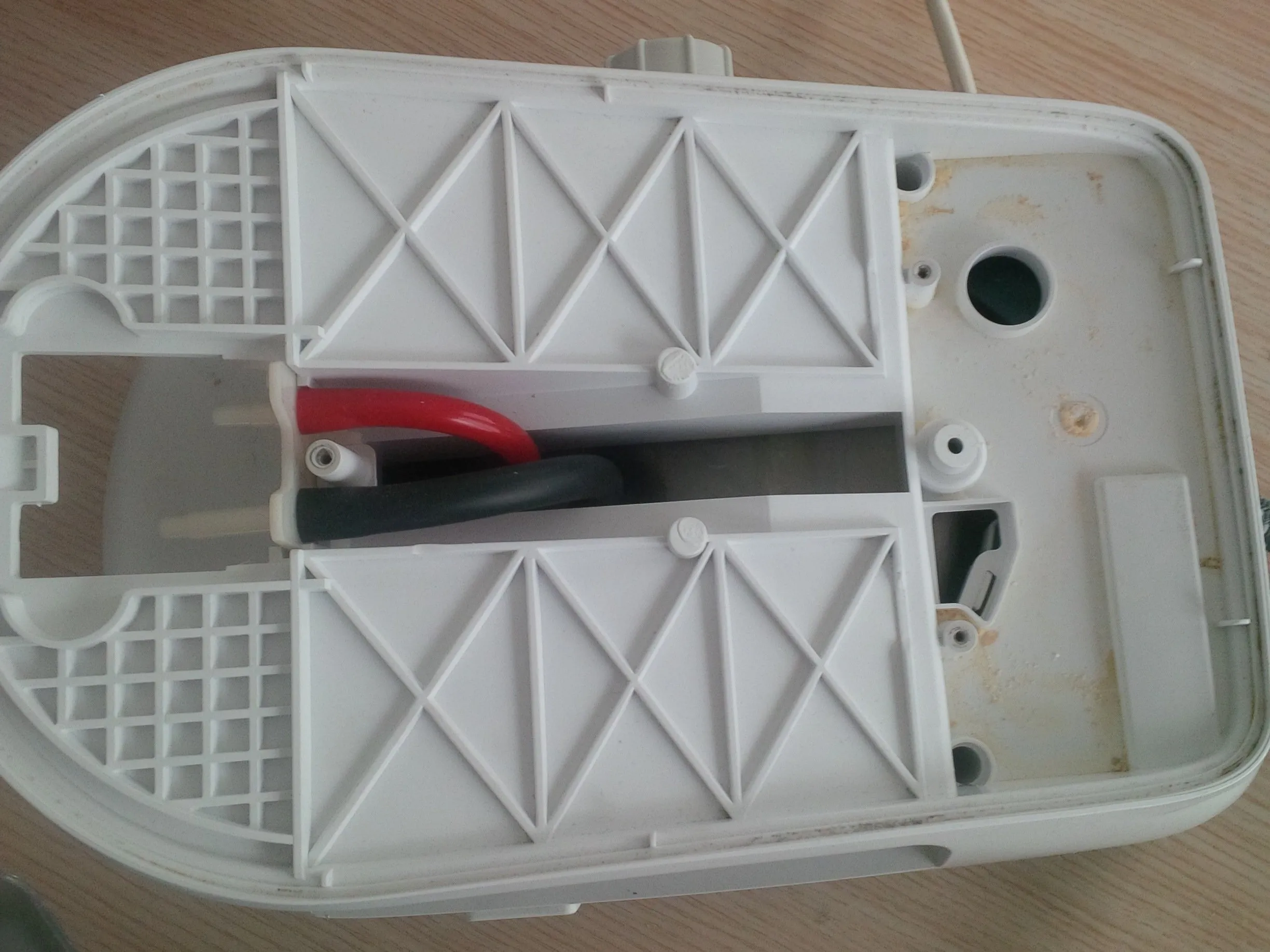

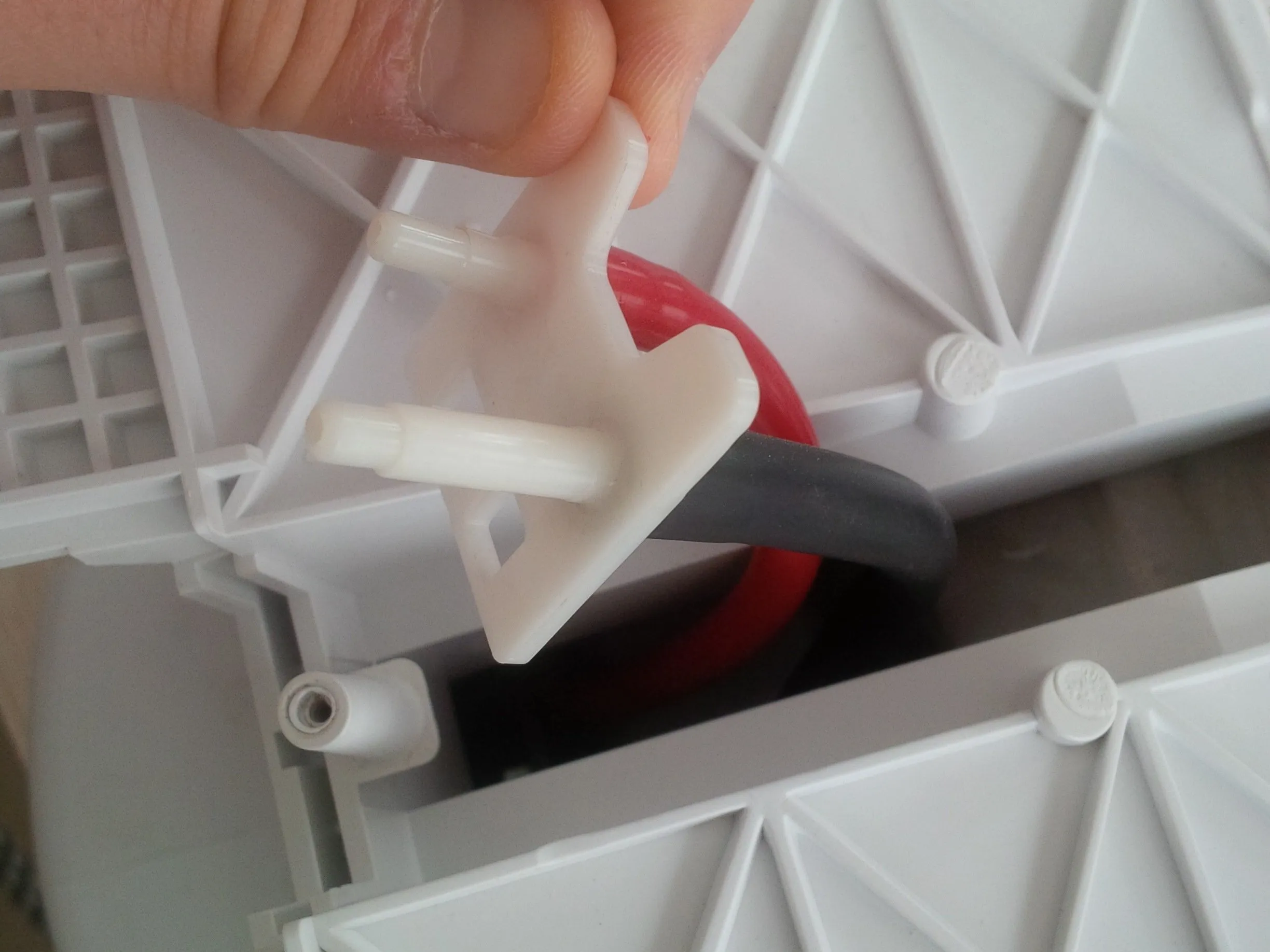

• После снятия металлической пластины вы увидите две трубки.

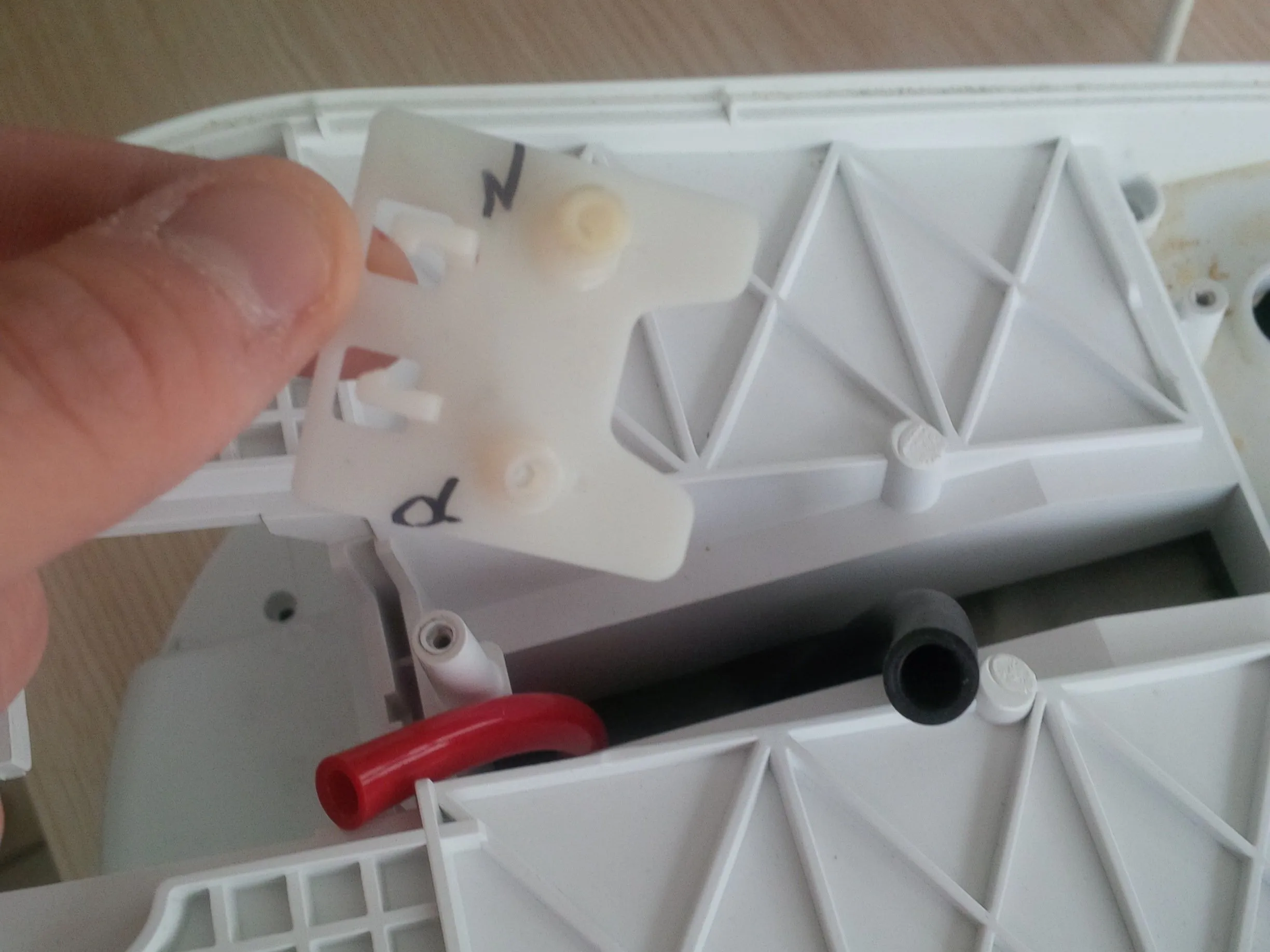

• Снимите пластиковый держатель с двумя трубками.

• Снимите пластик с трубок.

• Совет: напомните, куда вставлена черная трубка, а куда - красная.

Комментарии к шагу

У меня парогенератор Phillis GC8210, и из бака течет вода. В баке есть два отверстия, которые прикреплены к пластиковой пластине с двумя ниппелями, как показано в шаге 12. В одном из отверстий бака есть резиновая шайба, а в другом - нет. Я хотел бы знать, может ли она смяться и может ли это быть причиной утечки?

С уважением,

Лиза

Привет, Лиза,

лучше всего проверить все трубки, металлические кольца и шайбы... иначе будет течь.

Шаг 13

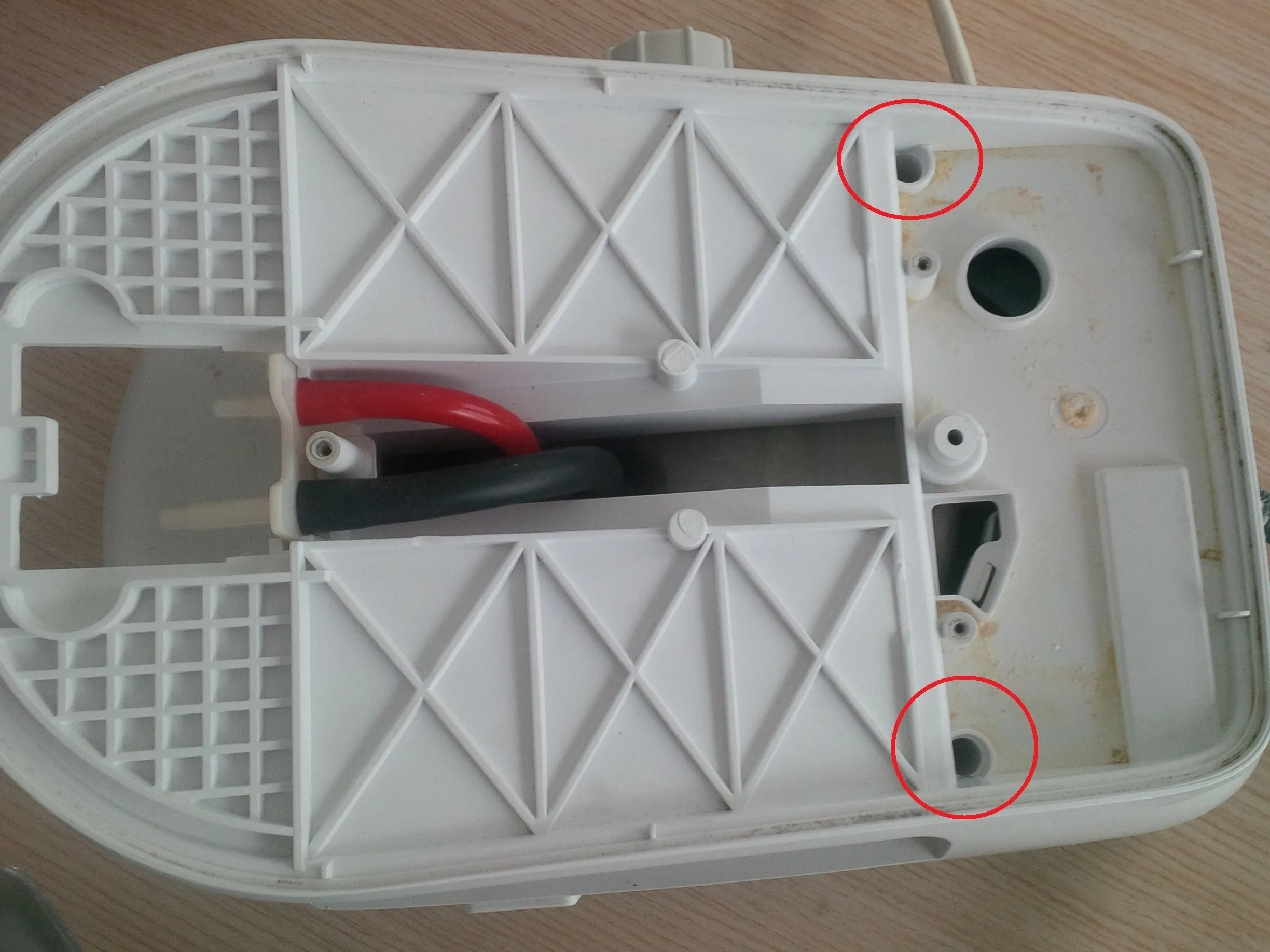

• Выкрутите винты torx внутри пластиковых отверстий, вам понадобится более длинная отвертка torx.

• Открутите два других винта torx в передней части машины, где обычно находится резервуар для воды. (У меня нет фотографии этого места), но винты видны.

Шаг 14

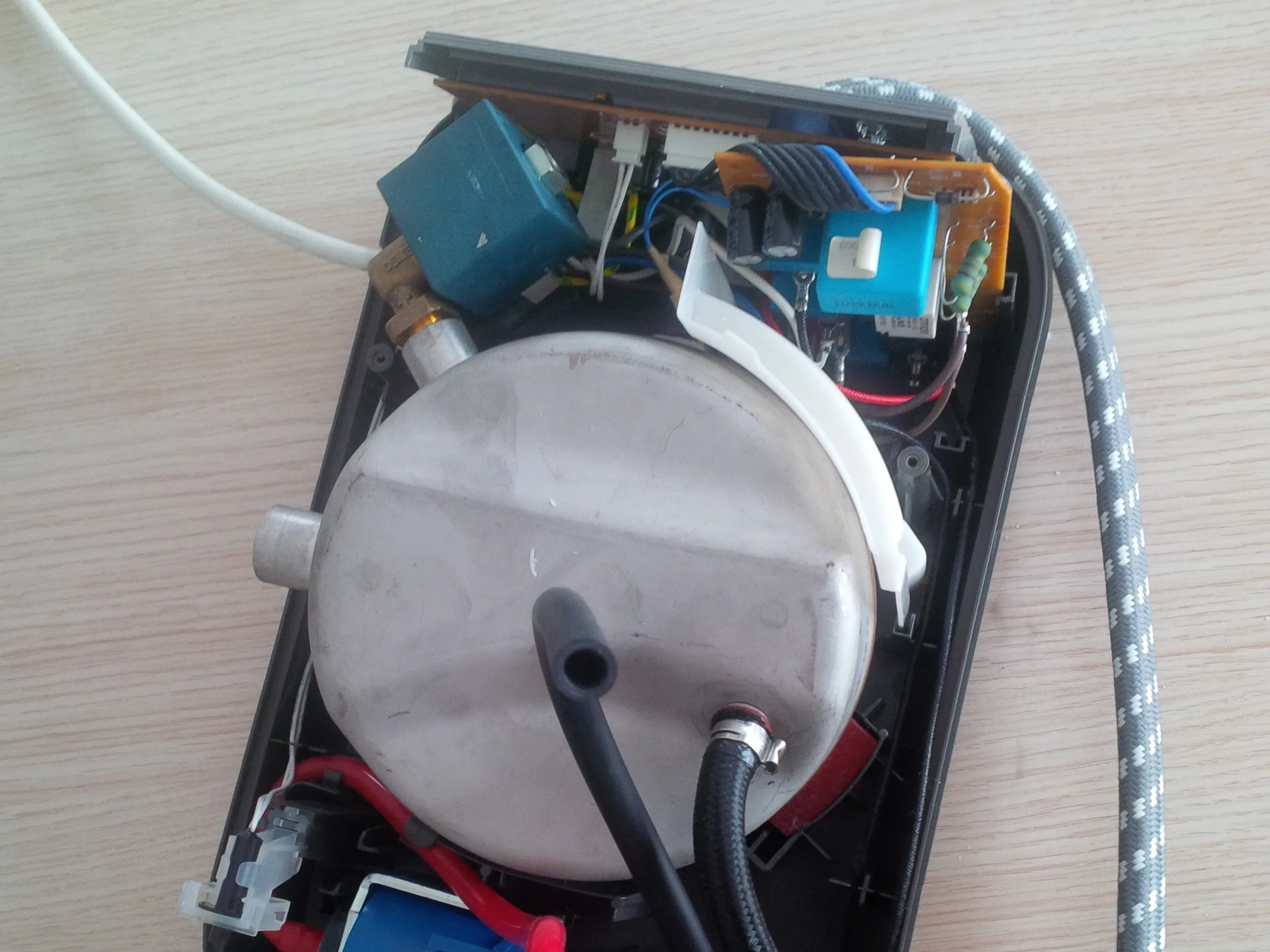

• Снимите корпус аппарата, и вы увидите бойлер, электронику, насос...

Шаг 15

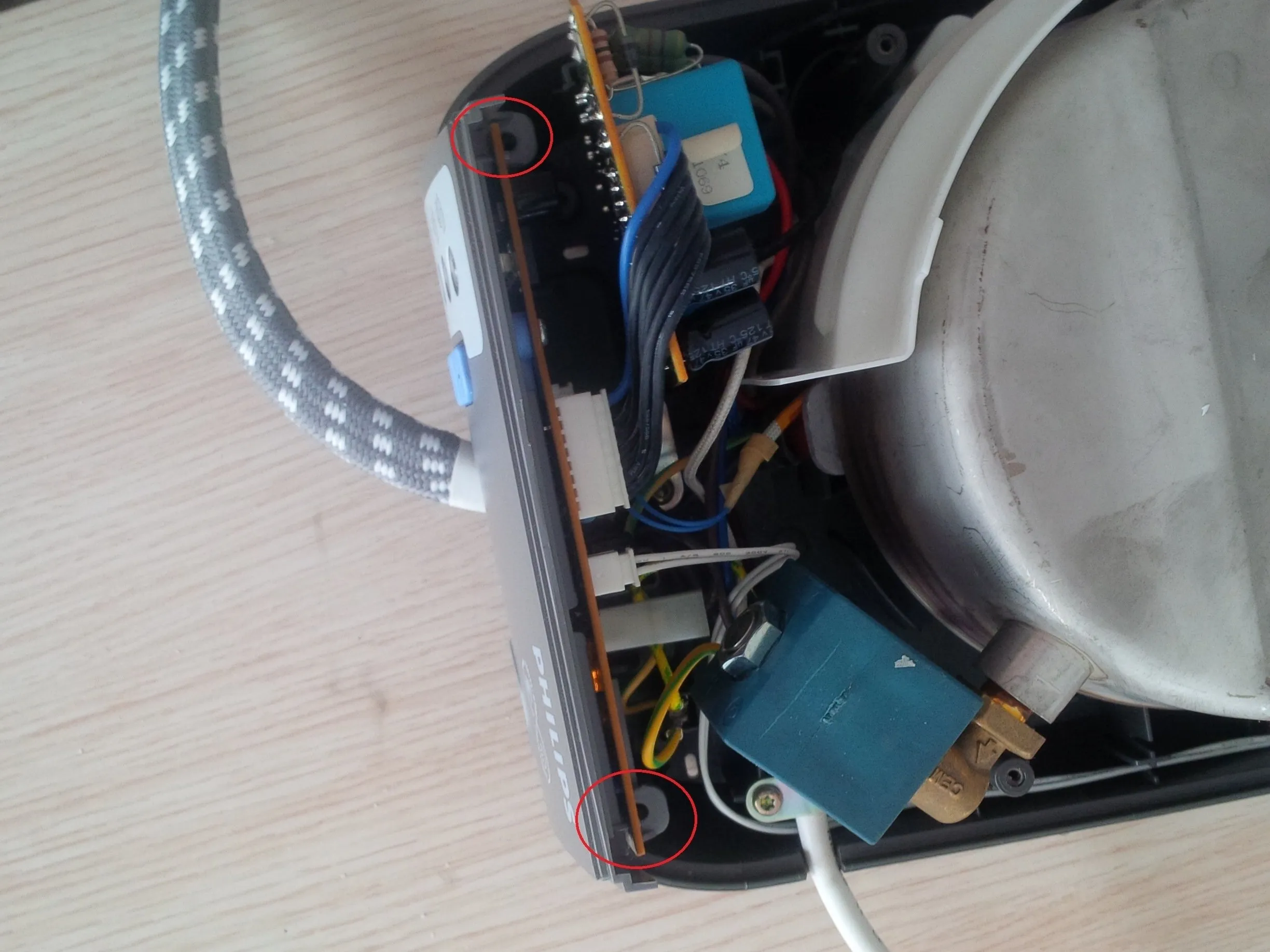

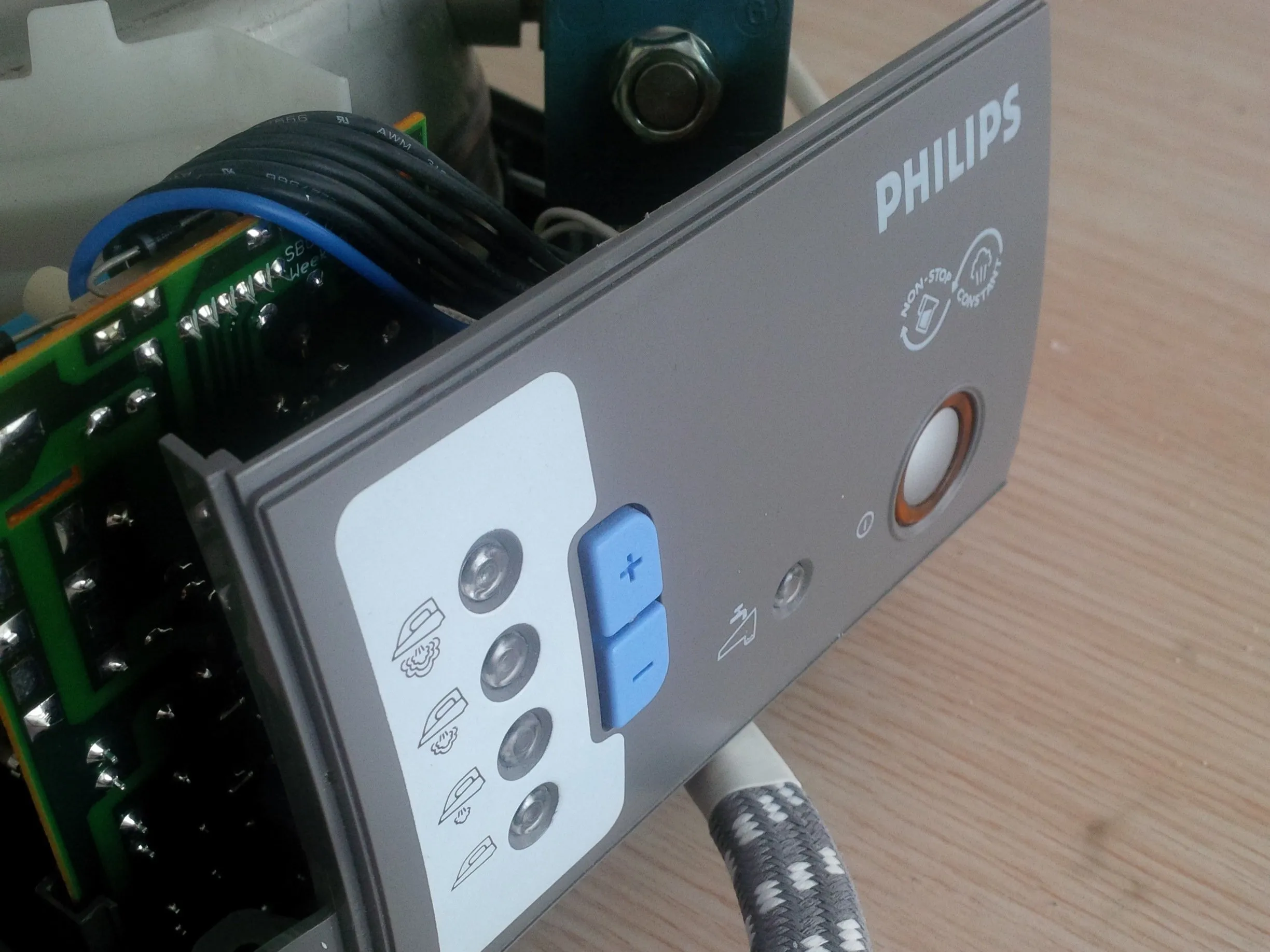

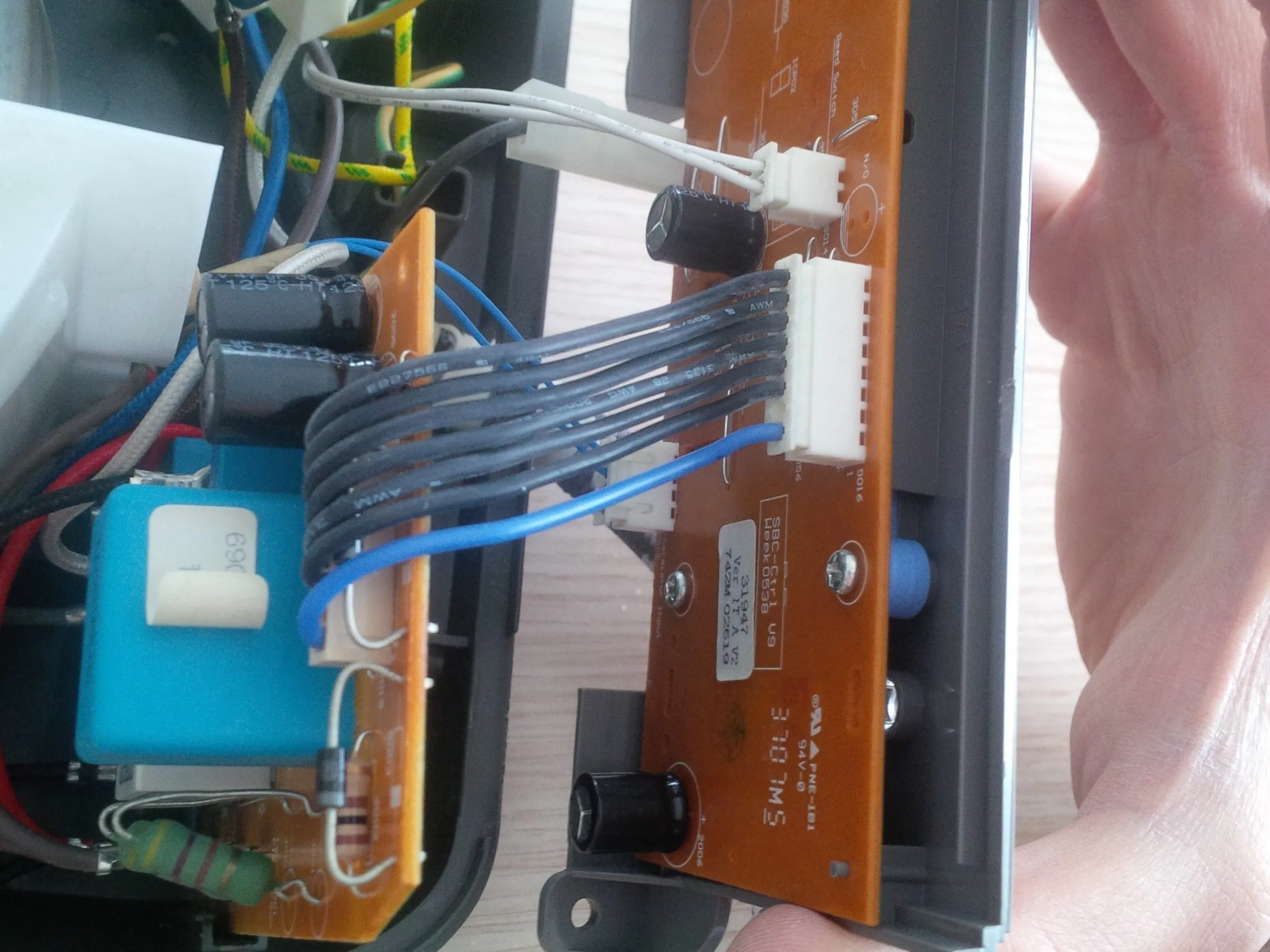

• открутите винты панели управления.

• Вытащите панель управления.

• отсоедините разъемы от платы.

Шаг 16

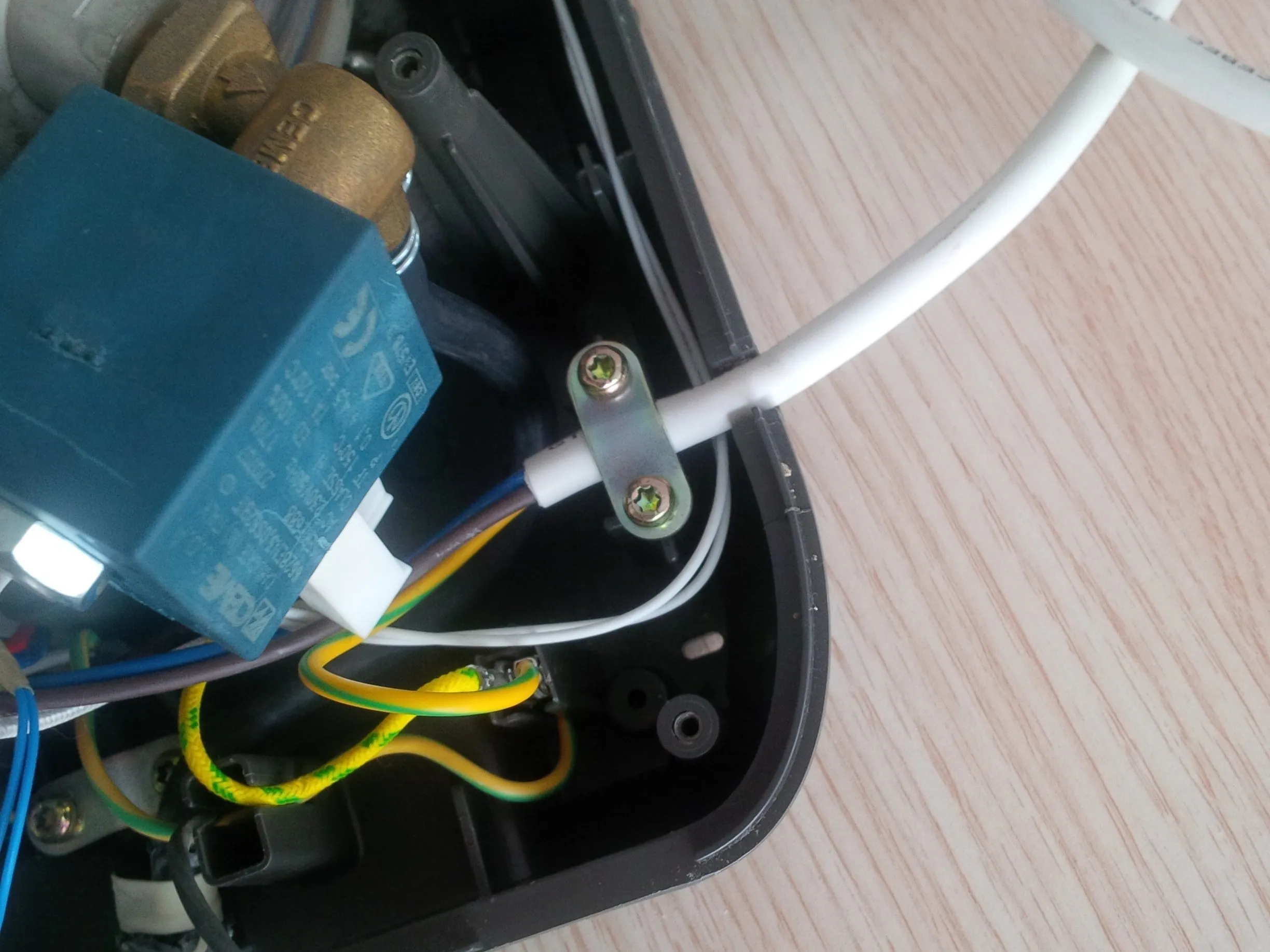

• Отсоедините главный электрический провод (питание).

• Напоминание: сохраните план, где и куда идут провода. Я сделал план электрических соединений только для плат, чтобы знать, куда подключать провода.

Шаг 17

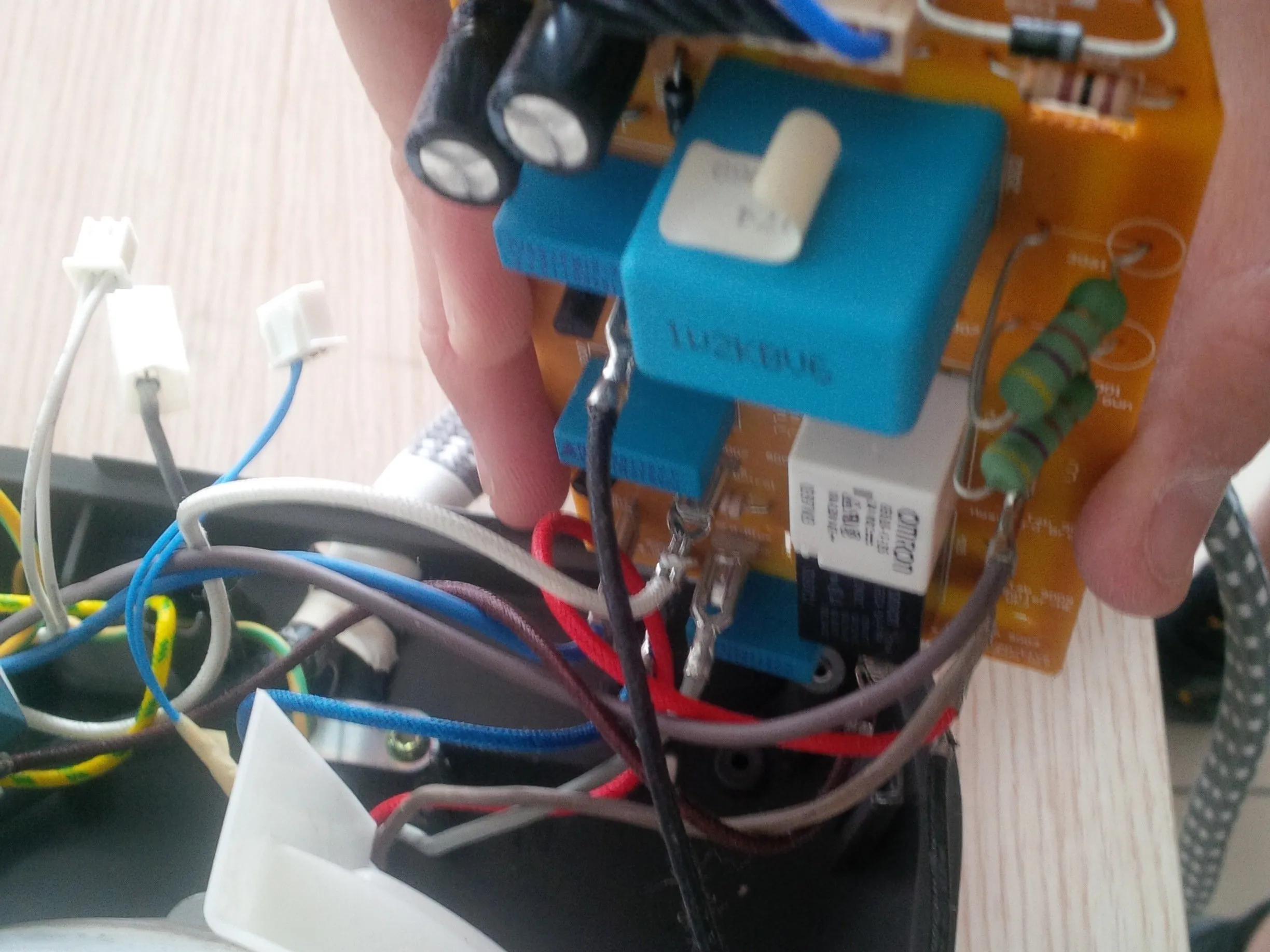

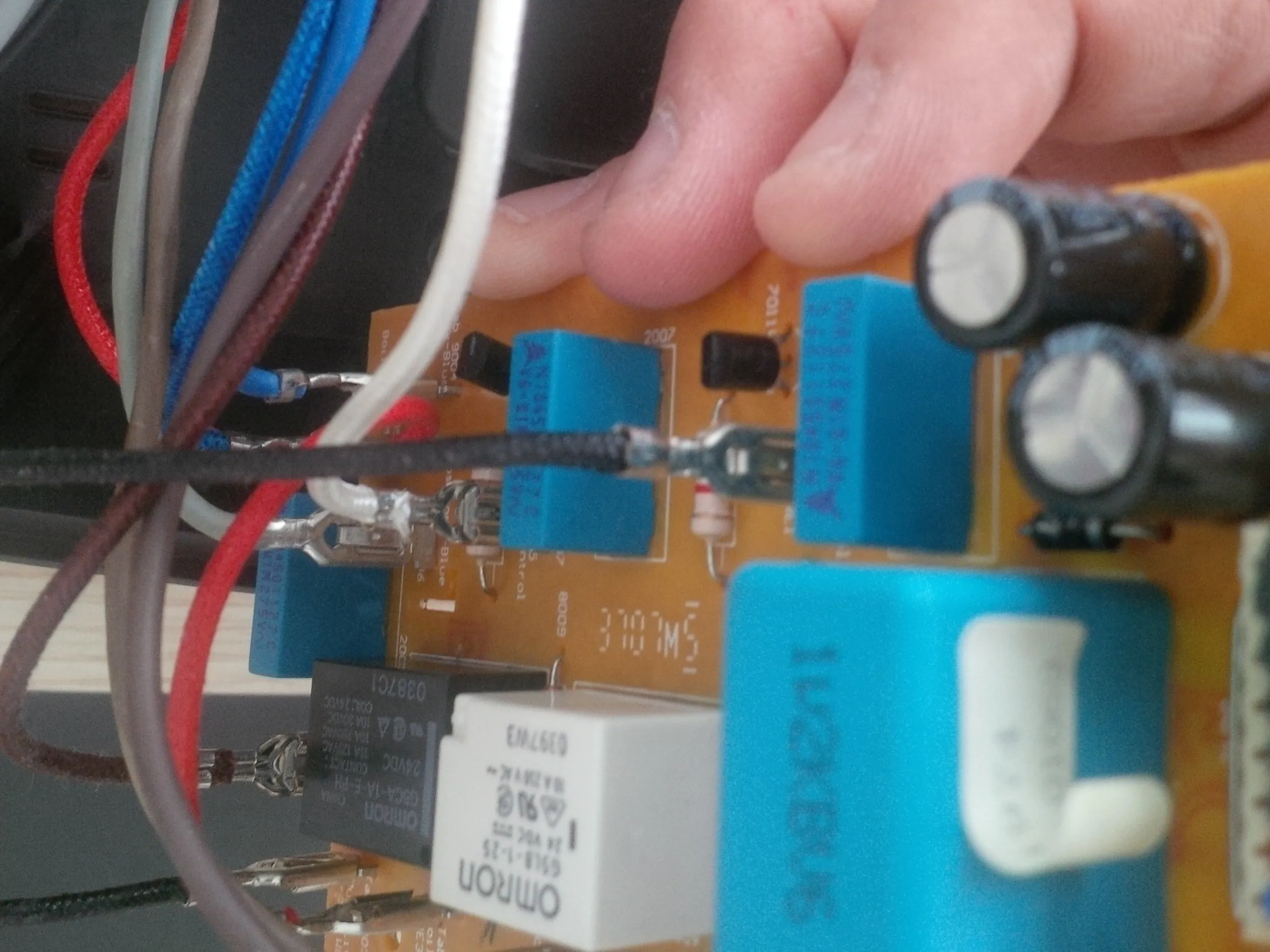

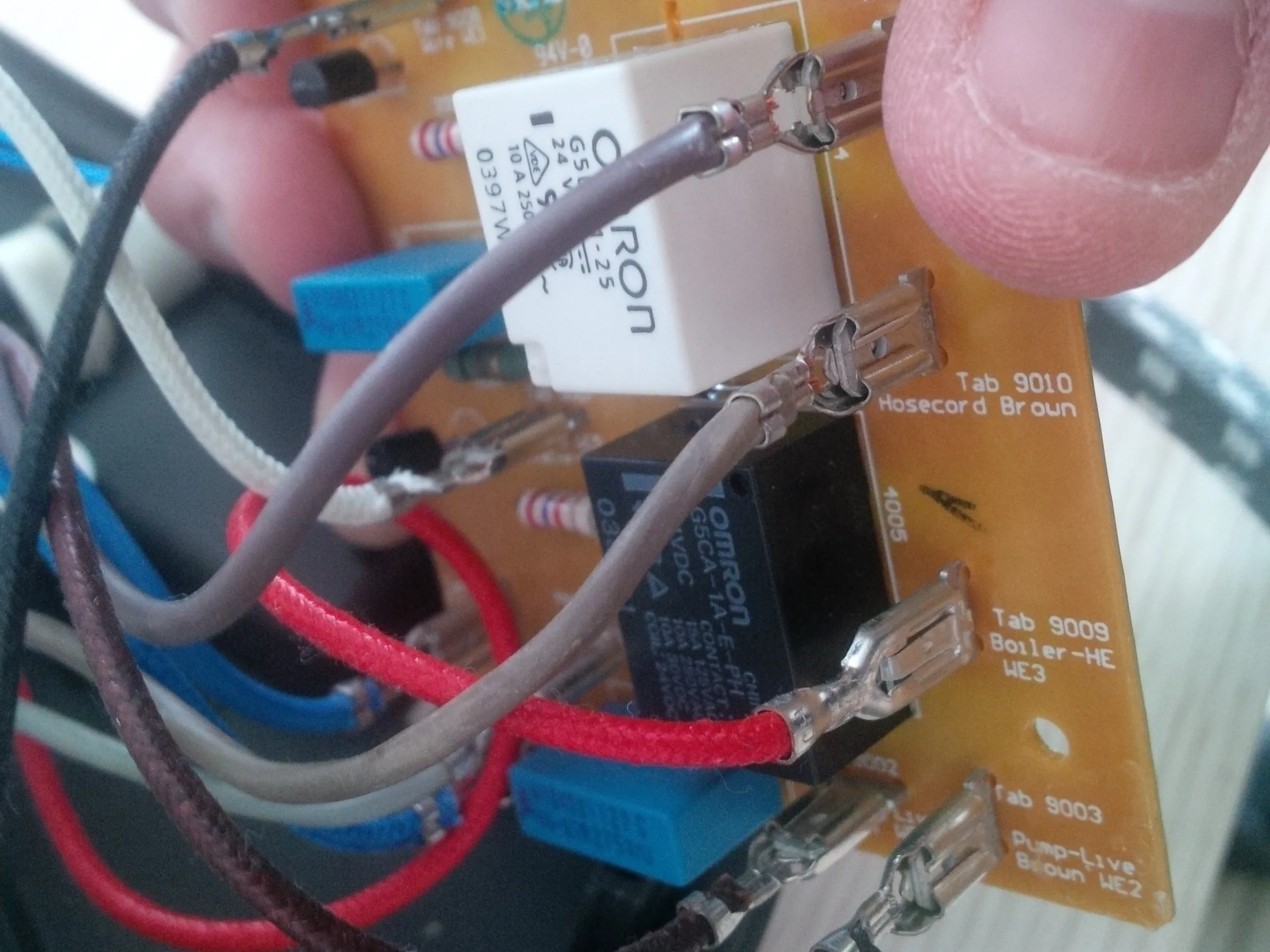

• Снимите вторую плату (потяните), будьте осторожны и внимательны. здесь много проводов. Еще раз запомните, куда идут провода.

• Совет: цвета проводов также указаны на плате.

Шаг 18

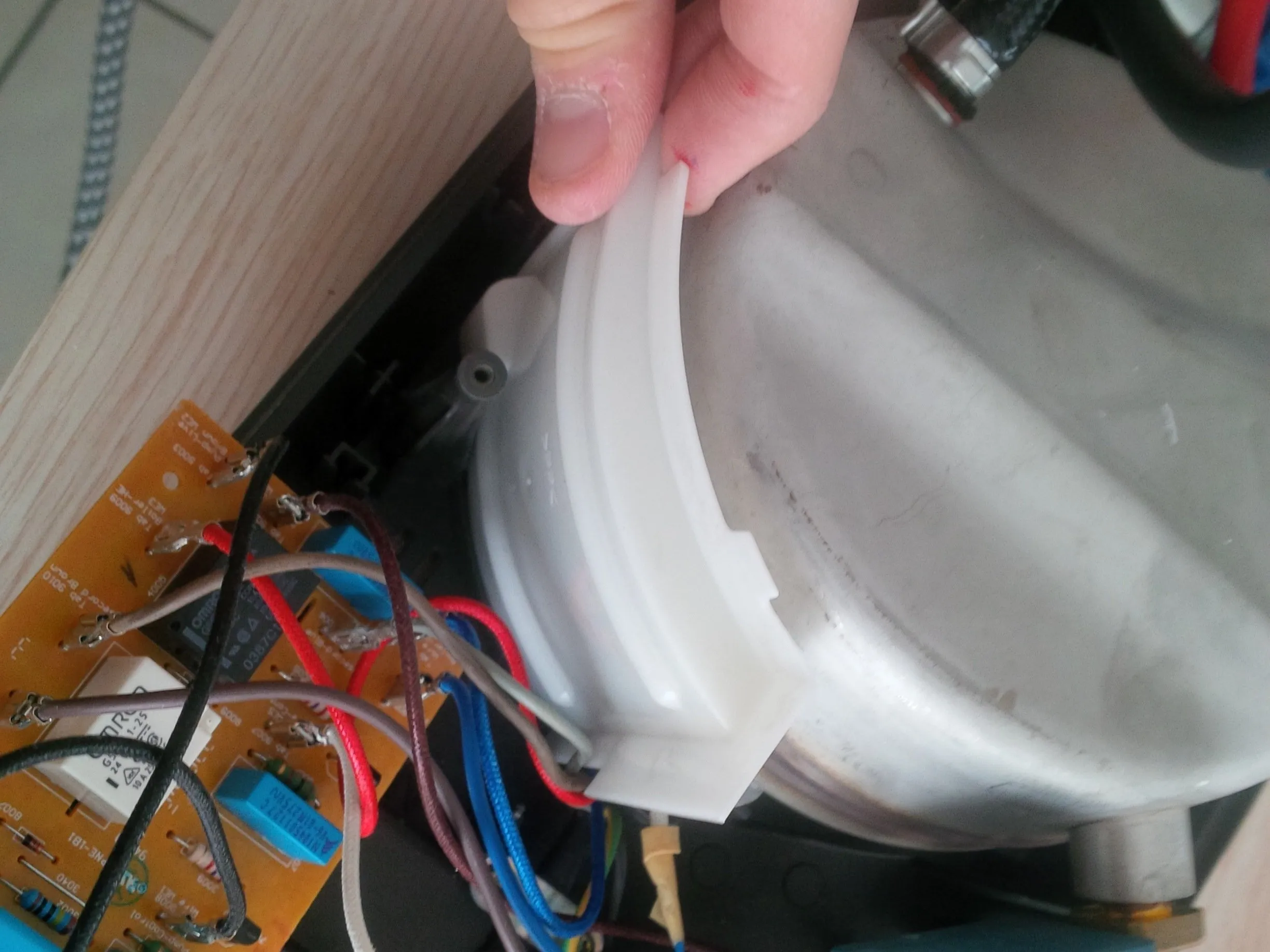

• снимите белый пластиковый предохранительный клапан. (потяните)

Шаг 19

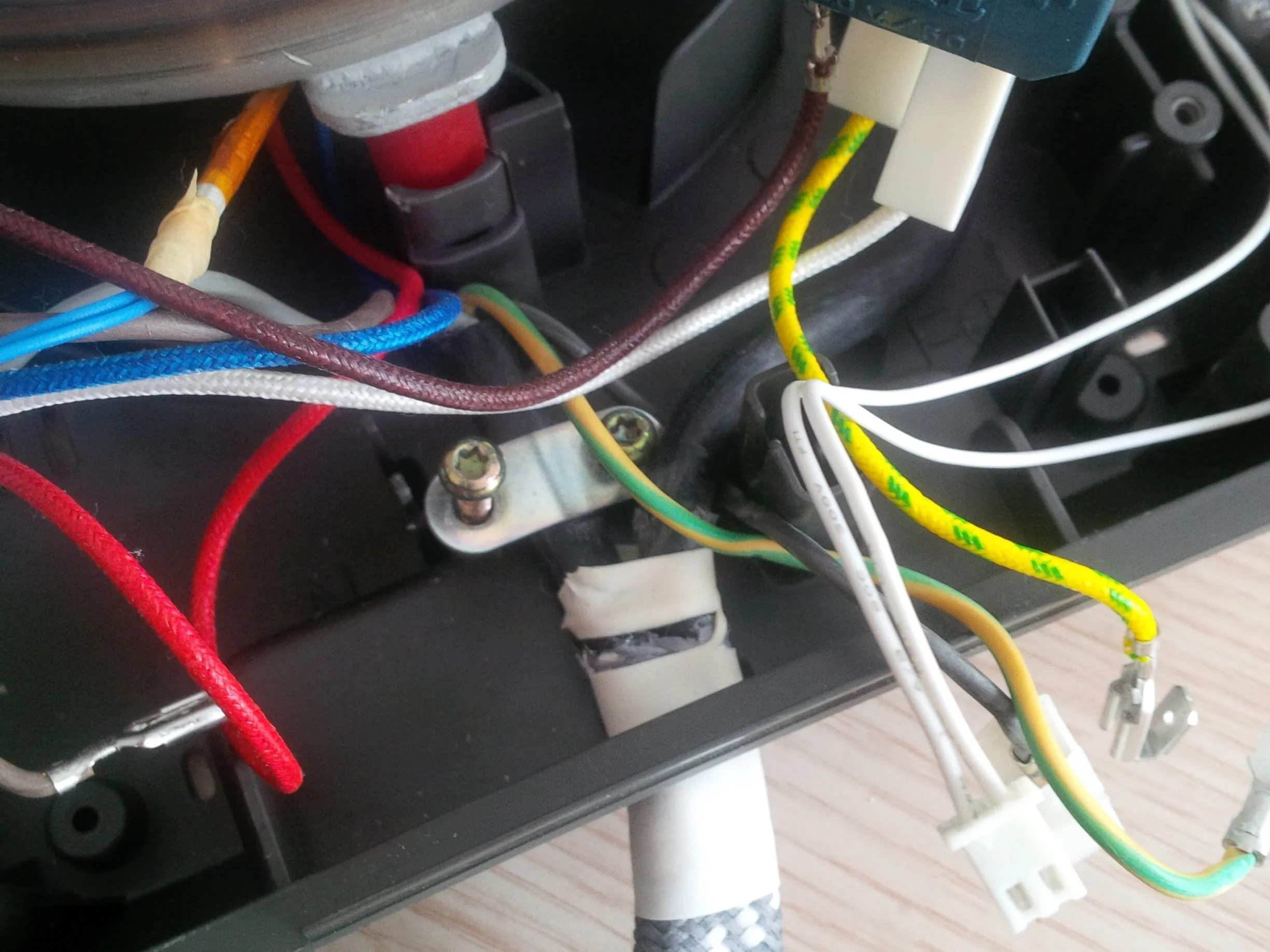

• снимите толстый серо-белый кабель, идущий от котлового блока к утюгу, открутив два винта torx и металлическую пластину.

Шаг 20

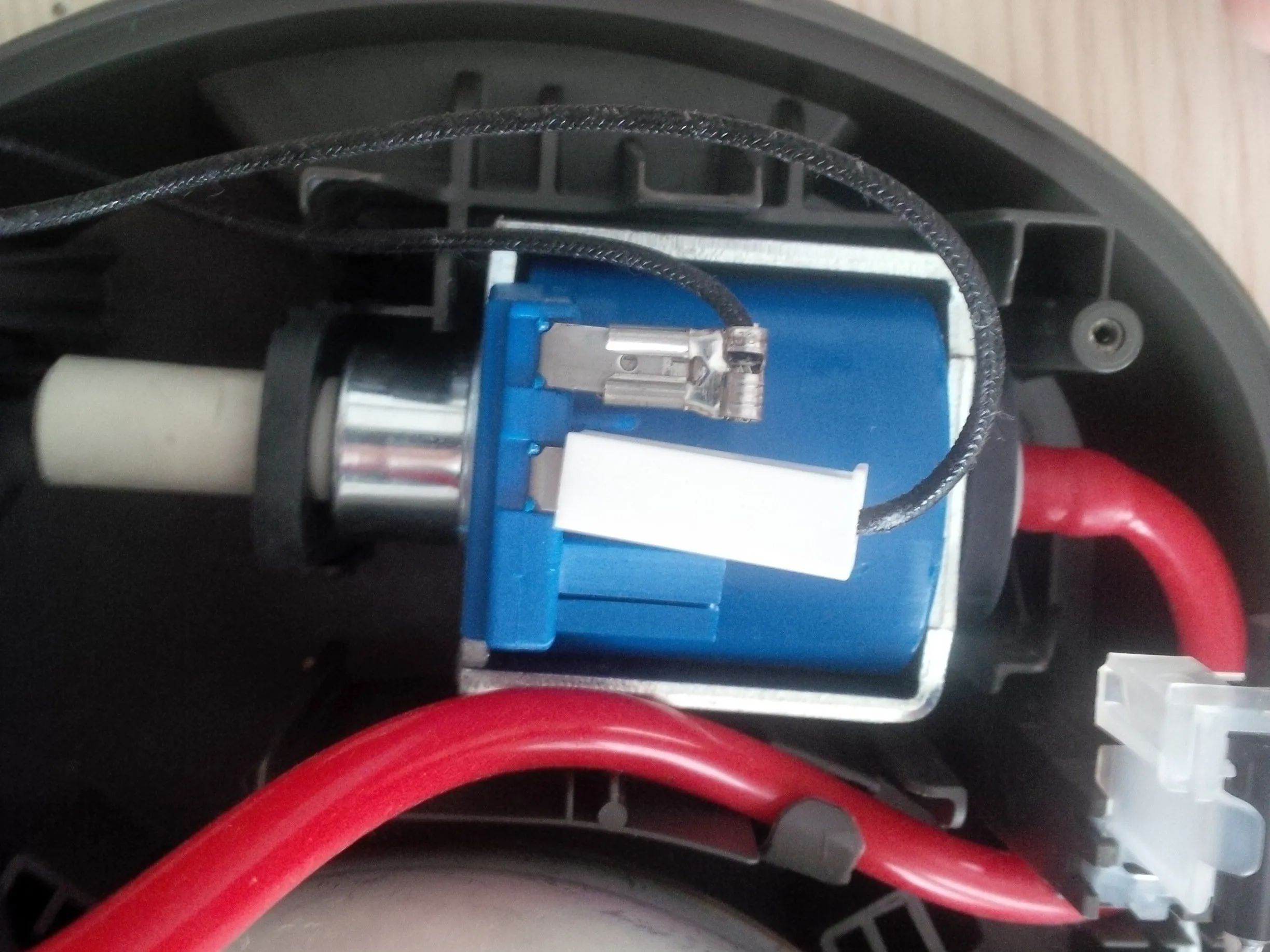

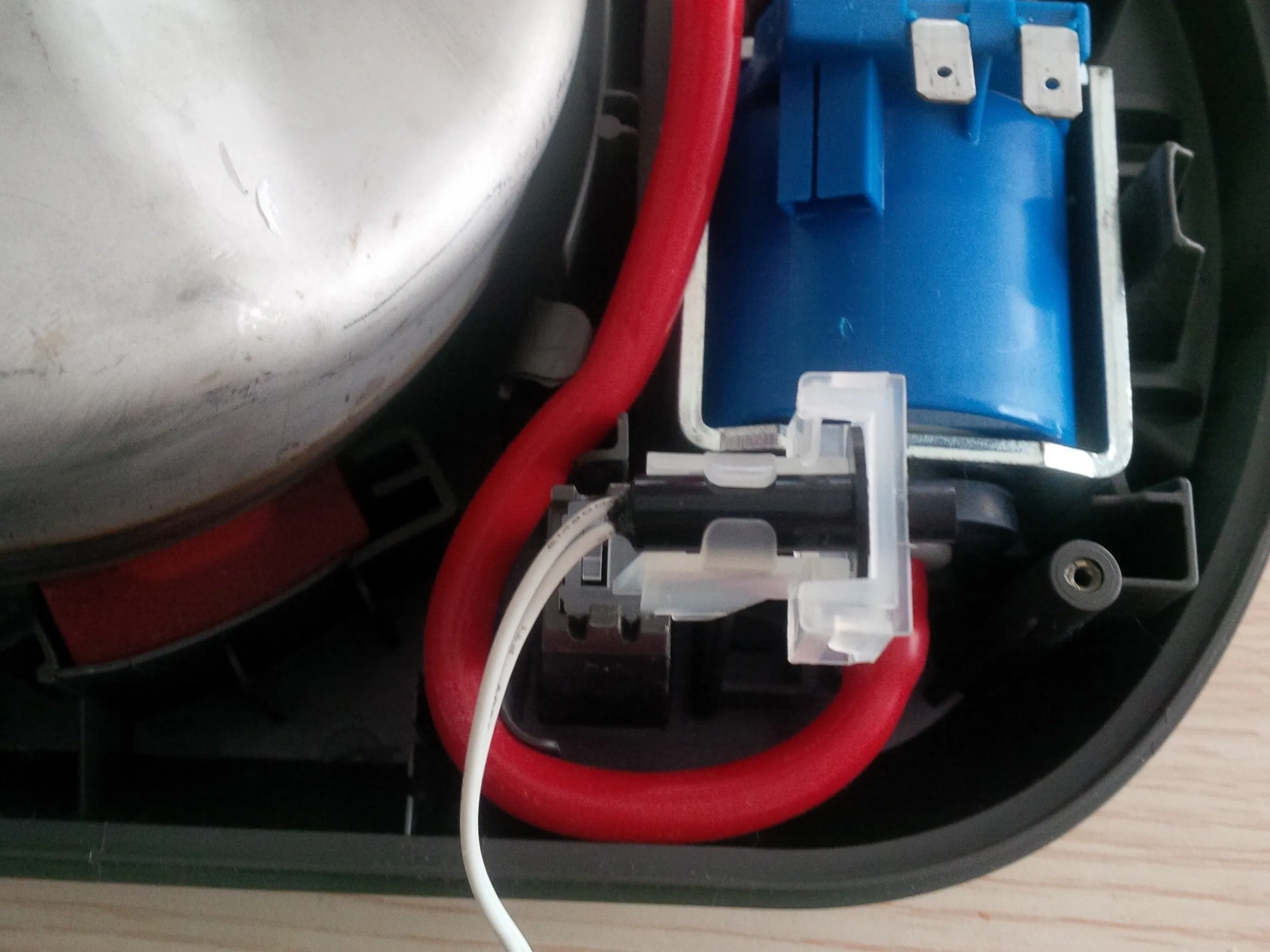

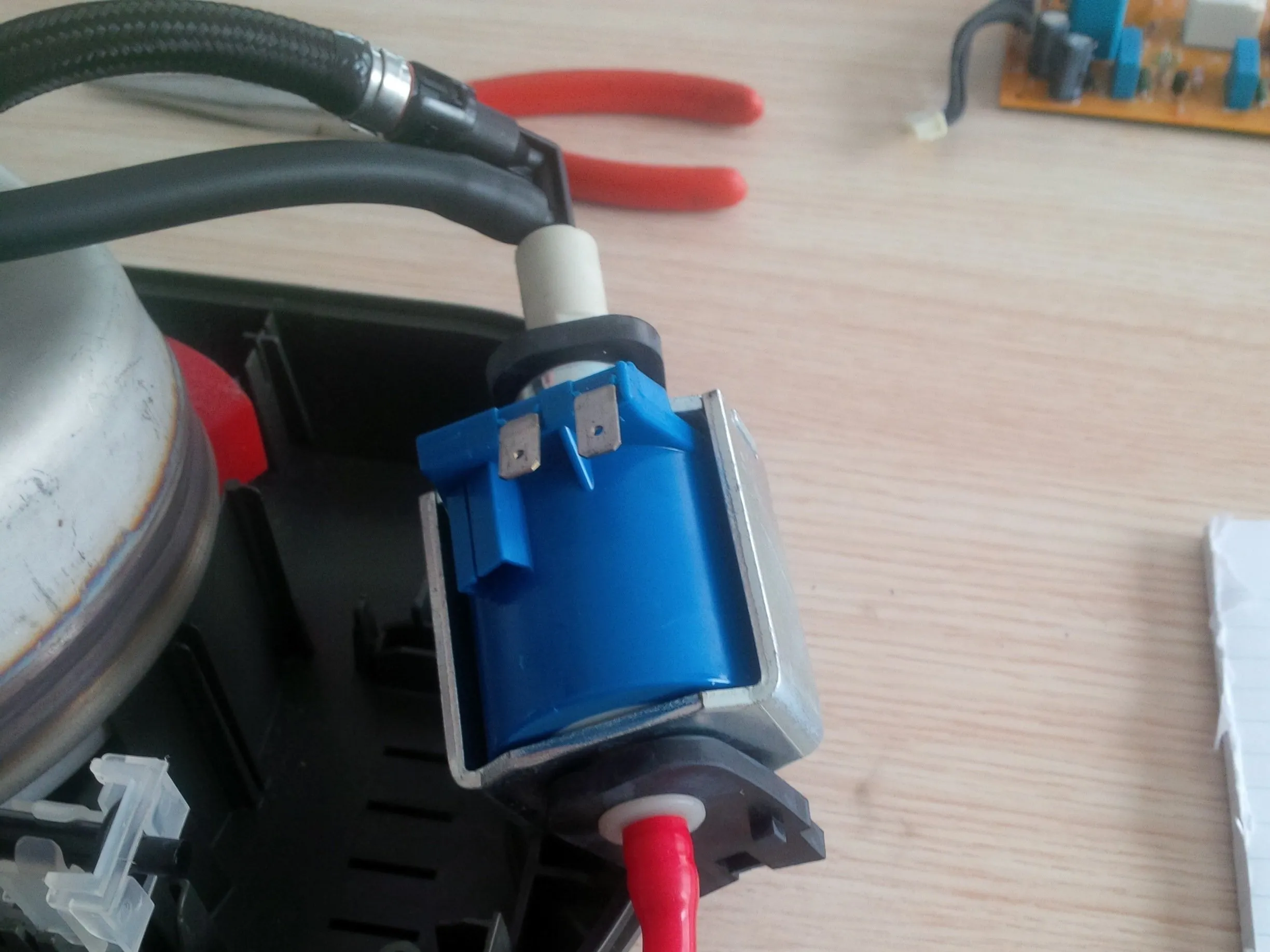

• Теперь мы снимем насос.

• Отсоедините маленький и толстый провод.

• Примечание: если насос в вашем утюге сломан, вам следует снять трубки и провода. (см. третье фото) Я не стал этого делать, потому что открывал его только для удаления кальция из котла и утюга.

Шаг 21

• Теперь мы удалим остальные провода и кабели.

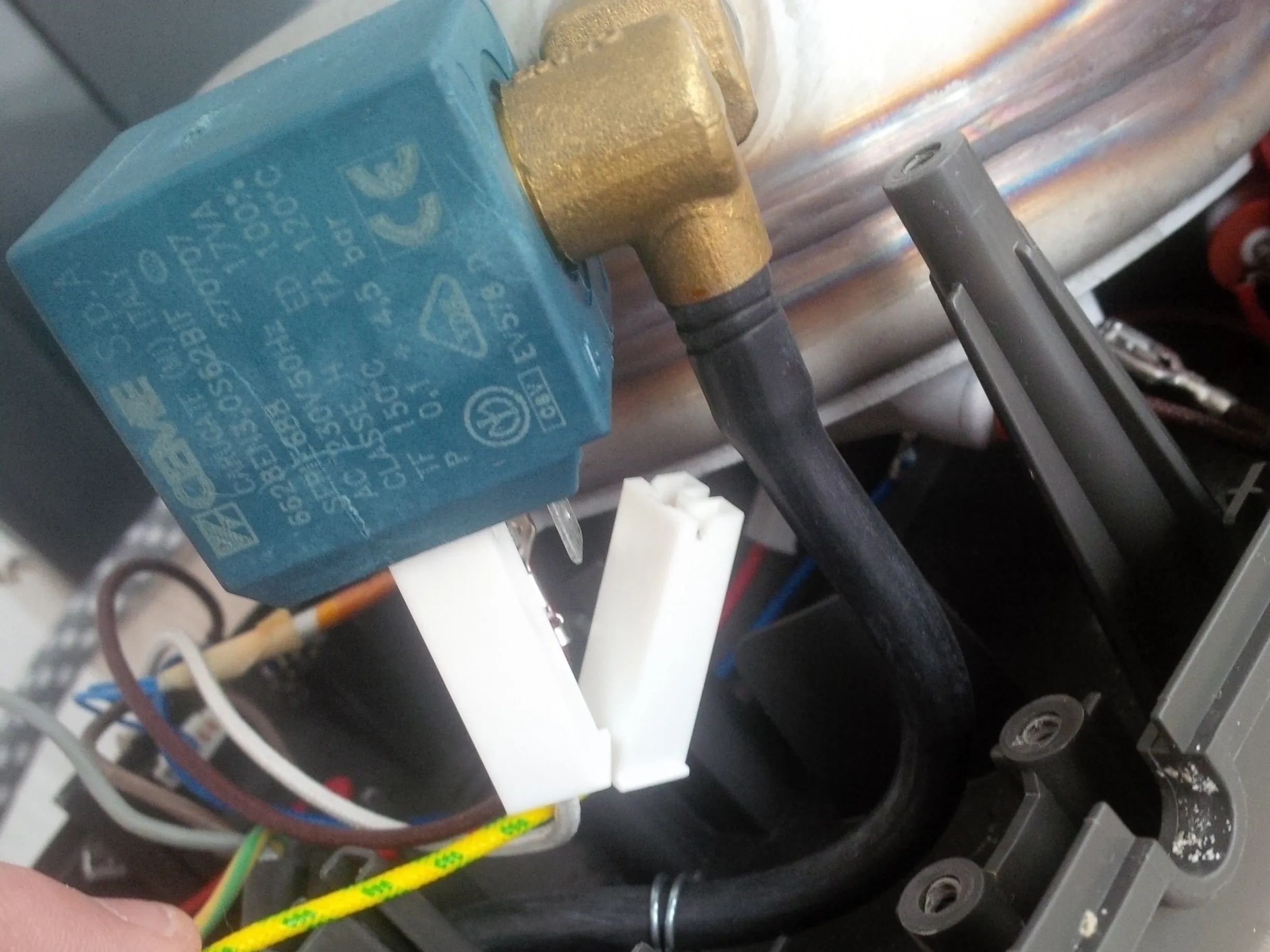

• И в то же время мы снимем синюю часть (паровой клапан), используя гаечный ключ.

• Совет: будьте осторожны с черной трубкой.

Шаг 22

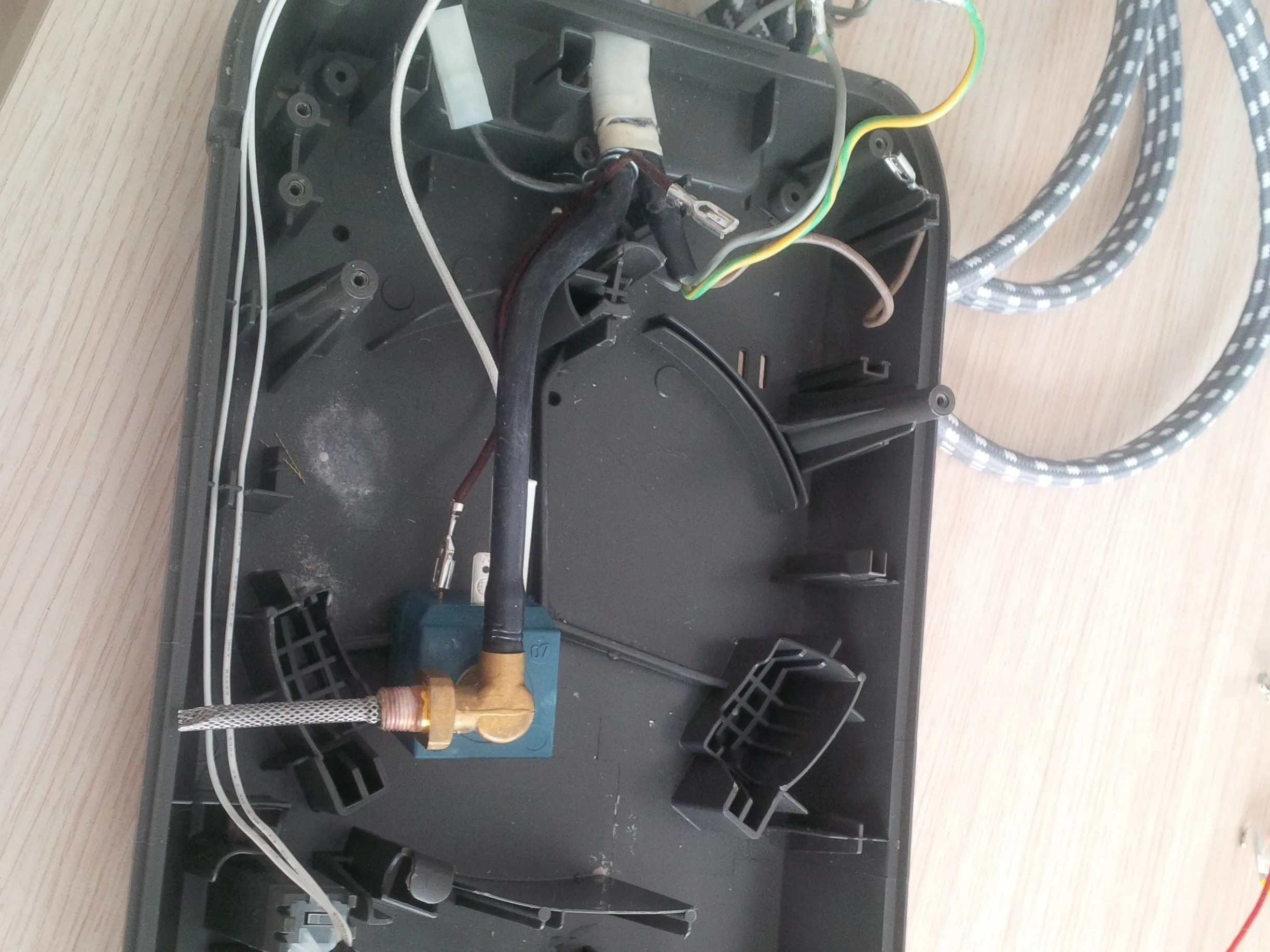

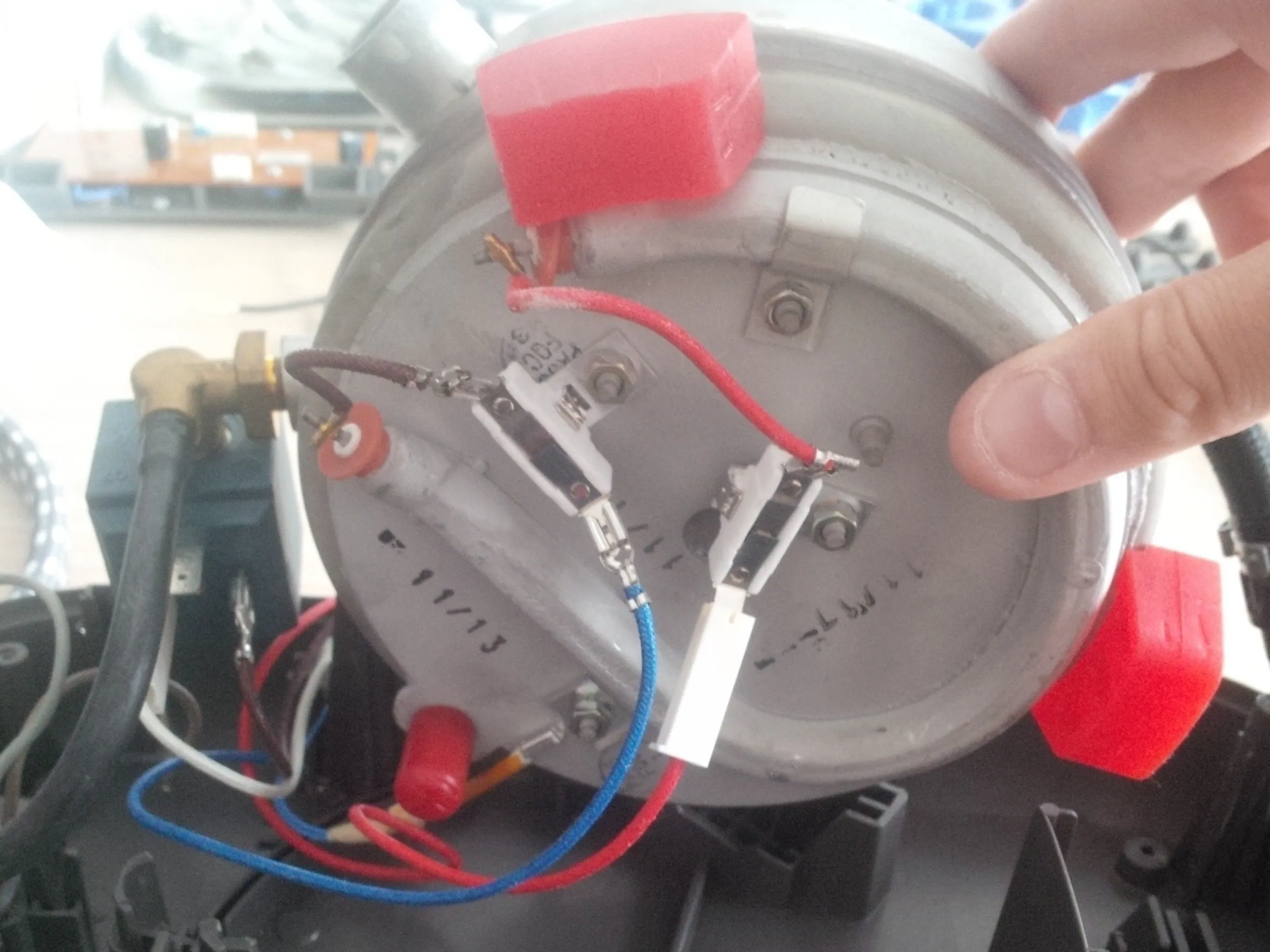

• Теперь, последняя часть: бойлер. (Самая дорогая часть машины с отверстиями тоже!!! Здесь, в Бельгии, вы заплатите около 115 USD$ (83 евро).

• Будьте осторожны с последними проводами. Некоторые из них (а также толстую черную трубку) очень трудно снять.

• совет: чтобы снять накипь с бойлера, заполните его на 1/3 горячей водой, а остальное - уксусом. оставьте на час или четыре.

• Совет 2: если вы отсоединяете бойлер, будьте осторожны с некоторыми проводами, вы не сможете снять их все, если собираетесь отсоединить только котел.

Комментарии к статье

Многие паровые утюги Philips GC83xx начинают выключаться примерно через 2 года использования. Если вы заметили, что свет вокруг кнопки включения/выключения тускнеет, особенно при нажатии на кнопку подачи пара, проблема может быть связана с конденсаторами в блоке питания. Убедитесь в этом, проверив напряжение питания (синий провод на разъеме платы питания): оно должно составлять 24 В постоянного тока. Если оно значительно меньше, попробуйте заменить большой конденсатор на плате питания. Но будьте осторожны: вся плата работает под напряжением 240 В переменного тока, и конденсатор следует заменять только на сертифицированный безопасный конденсатор (типа X2) с таким же рабочим напряжением и емкостью.

спасибо за информацию

спасибо за информацию :)

много распространенных проблем с машиной - это коричневая грязная вода.

чтобы решить эту проблему, отключите машину и попробуйте выполнить действия, указанные в приведенной ниже ссылке.

https://www.p4c.philips.com/cgi-bin/cpind...

Привет, под большими конденсаторами вы имеете в виду 2 x 47 микроконденсаторов Farhad 35v 125degree Celcius? Я пробовал менять их, но утюг все равно выключается.

Спасибо, Павел,

У нас была такая же проблема. Я заменил конденсатор X2 на 3 конденсатора по 220 мкф (так что 660 вместо 680), но теперь все работает отлично!

Кстати, 220 мкф 275 В я взял из блока управления для ванны :-)

С уважением

Здравствуйте,

У меня проблема с GC 8560, работает, но издает 'щелкающий звук, в то же время (частота, пар меняется)

был отремонтирован по гарантии, но проблема вернулась.

Я подозреваю, что некоторые компоненты на печатной плате !

любая помощь приветствуется

с уважением:

Эдди

Уважаемый Эдди,

Ваша модель отличается, но если она похожа на фотографии выше, это может помочь:

Убедившись, что нет проблем с кальцием в клапане или насосе, возможно, дело в электронике. Если это так и гарантия больше не поможет:

TRIAC (Z0103 или BT13x) управляет клапаном (он находится на плате блока питания). Проверьте, не сгорел ли он. Если сгорел, проверьте его управляющий сигнал на всем пути к плате управления. Также убедитесь, что источник питания стабилен. Это самый большой конденсатор и резистор, а также диоды вокруг них. его около 20 ~ 24 В, а питание платы управления составляет 5 В.

Или может быть неисправен какой-либо компонент (все конденсаторы и другие транзисторы...).

Оригинальные запасные платы Philips может быть трудно найти, но;

Компоненты на печатной плате знакомы, и их можно легко найти и заменить (за исключением ИС uC), если вы обнаружите неисправность. Кто-то с образованием в области электроники может это сделать.

Надеюсь, это поможет

Омид

Здравствуйте

Я добавил пдф с руководством по обслуживанию, может быть, вы найдете это интересным?

Вы можете показать мне фотографию термистора NTC? Я попытаюсь найти дополнительную информацию о термисторе.

Здравствуйте;

Я видел руководство. К сожалению, в нем не указано значение термистора, а у меня нет другого устройства, чтобы открыть и измерить его.

Если у вас есть доступ к нему, не могли бы вы измерить его значение с помощью омметра? Просто поднесите щуп к его клемме или разъему на главной печатной плате.

Я добавил руководство по замене с фотографиями. Мы можем опубликовать его значение, чтобы другие тоже могли им воспользоваться.

Замена датчика температуры (термистора NTC) утюга с парогенератором под давлением Philips GC8220 и аналогичных моделей

(Я использовал фотографию бойлера из вашего руководства, если это нормально. Я сослался на ваше руководство как на основное руководство по разборке)

С наилучшими пожеланиями

Еще раз здравствуйте

Я нашел номер терморезистора из серии 8... и 9..., но он выглядит как один и тот же.

Если я посмотрю дальше на спецификации, я нашел несколько страниц (на немецком языке) и в США с термистором 10 K.....

Конечно, я не уверен на 100 процентов... но похоже, что это тот, который вам нужен.

Код EAN : 4251309204521

Код продукта : 902161812

Может быть, это поможет?

https://www.sparkfun.com/products/250

https://ersatzteildirect.de/Philips-Ther...

https://dutch.alibaba.com/product-detail...

Здравствуйте, Кевин;

Спасибо за старания. У меня их уже много: 10k 20k 30k 100k... так как я работаю в области электроники. Мне не нужно покупать один, и у меня нет доступа к запасным частям Philips.

Моя проблема в том, что я не знаю, какой из них использовать, чтобы утюг не перегрелся и не сломался или не ухудшил свои характеристики.

Другая модель (GC9640) - аналогичная проблема. Им пользовались чуть больше года (после окончания гарантии), и пар перестал подаваться. Я слышу, как выпускается пар, но нажатие кнопки выпуска пара ничего не дает. Внутри парогенератора слышен небольшой 'щелчок', но это все... Есть какие-нибудь подсказки?

Измерьте сопротивление катушки парового клапана. Если оно бесконечно, вам нужно купить новую катушку. Я не смог найти такую. Вы можете приобрести клапан в сборе (для GC9640) здесь: https://shop.euras.com/artikelsuche_ma.p... (для Германии).

Hallo Ik ben zelf belg, dus kan ik het hier wel in het nederlands typen.De thermistor van mijn strijkijzer is stuk (1 van de 2) het is net iets anders dan het type dat jij net hebt getoond, in mijn strijkijzer zitten er 2 thermistros vast gevezen op het stoom drukvat. Мы хотим узнать, где можно приобрести это устройство? Оригинальная деталь?

Beste Jan,

Я не имею ни малейшего представления об этом.

Mss vind je het juiste type op eleshop.nl of conrad.be of wisselstukkenmagazijn.be , ik zou alavast hier eens kijken.

Я знаю, что за оригинальные материалы, которые вы можете найти на сайте wisselstukkenmagazijn.

Groetjes

Кевин

Дорогой Кевин,

Я новичок на форуме, и я обнаружил признаки сноса станции.

У меня паровая гладильная станция GC 8220, и у меня следующая проблема:

- Кнопка вкл/выкл: ON, красный свет вокруг, но ни один из зеленых огней, которые показывают, что 'нет пара', 'меньше пара', 'средний пар' ... и т.д. включены-> означает, что нет пара в бойлере.

- бак для воды заполнен водой

- кнопка антикалька (красная лампочка) мигает.

Я проделал процедуру очистки от накипи, как описано в 'инструкции по эксплуатации' паровой гладильной станции (механически встряхивая станцию много раз с небольшим количеством воды внутри, а затем выливая воду) -> некоторые остатки кальция были замечены.

Но красная лампочка горит, я предполагаю, что воды в бойлере нет, потому что ??? или насос не качает, или соединения 'бак для воды' с бойлером 'закрыты' частицами кальция.

Каково ваше мнение, что нужно сделать?

Спасибо,

Адриан из Германии

Красный свет указывает на проблемы.

Проверьте электролитические конденсаторы на плате управления. Это нижняя часть правой стороны на фото

https://www.howtofixit.gr/forum/attachmen...

Замените их оба, 47μF/35V, а также большой синий 1mF/275V категории X2.

Если он по-прежнему не работает, проверьте реле. Если вы можете проверить их мультиметром, то все в порядке, если нет, то замените их оба. Все вышеперечисленное стоит недорого ~ 4 USD за все.
