Разборка Philips Xenium W832

Введение

С помощью этого руководства вы сможете принять участие в сборке смартфона Philips Xenium W832 и заменить все детали по пути.

Что вам понадобится

Инструменты

•

•

Шаг 1 Подготовьте рабочую зону

• Убедитесь, что ваше рабочее пространство чистое. Возможно, вам придется отделить экран от дигитайзера, и вы не хотите, чтобы между ними попала пыль.

• Убедитесь, что у вас есть все необходимые инструменты. В этом телефоне не используются клеи, но не пытайтесь импровизировать, например, использовать нож в качестве отвертки: вы можете повредить устройство.

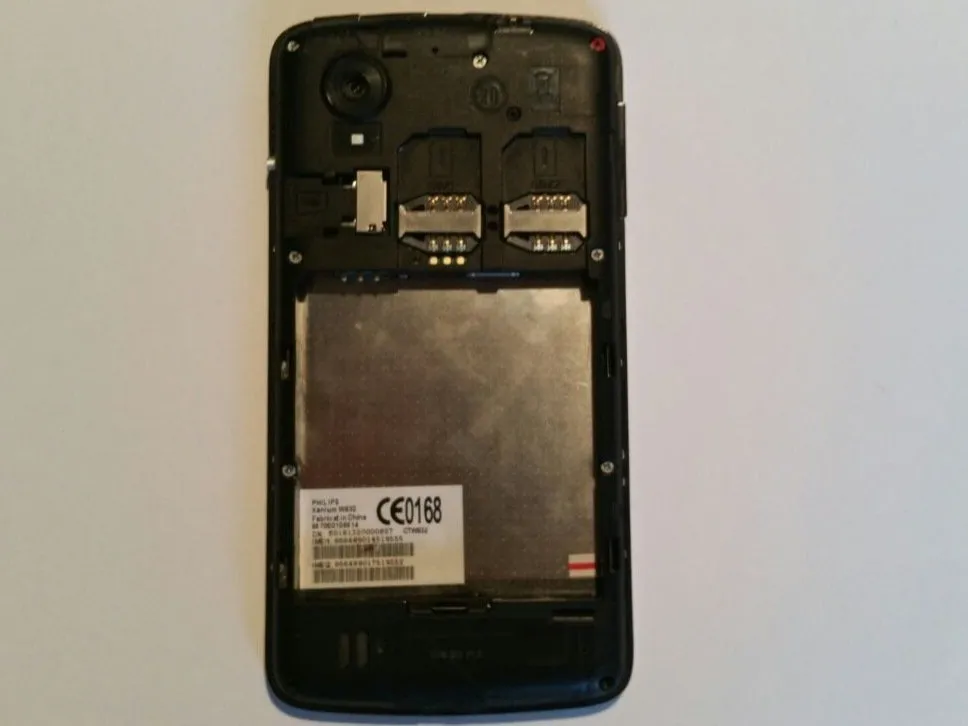

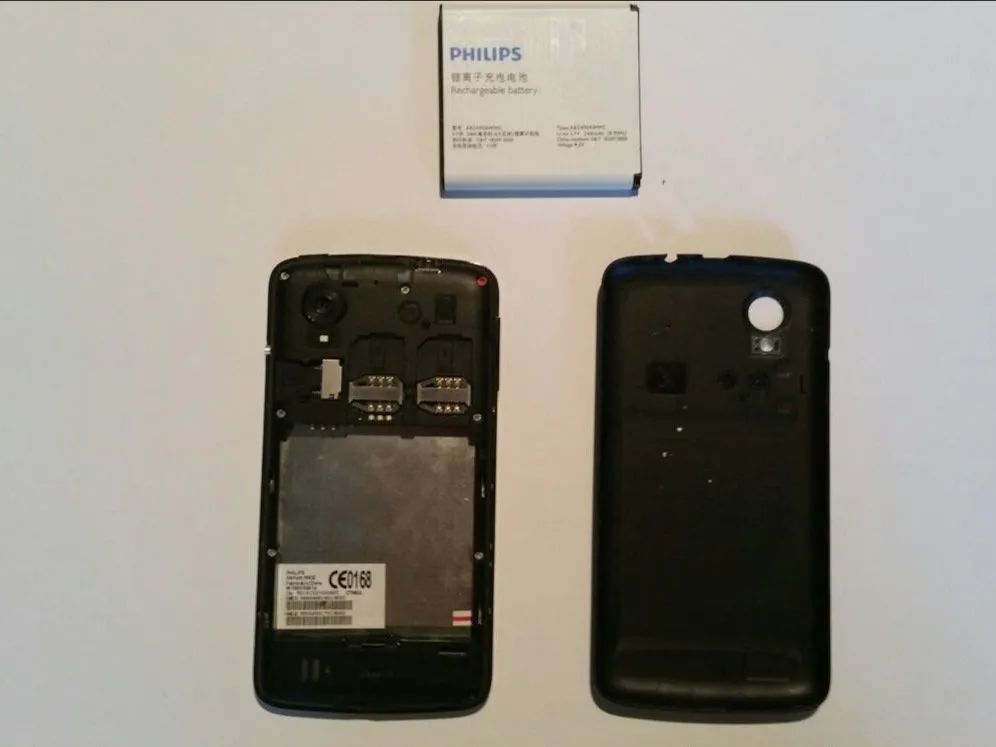

Шаг 2 Открытие телефона

• Снимите крышку аккумуляторного отсека и аккумулятор. Также вам нужно будет извлечь SD- и SIM-карты.

• По краям телефона есть 9 винтов, которые вам нужно будет открутить. Обязательно пометьте их и храните в безопасном месте.

• Откручивание любого винта, скорее всего, приведет к аннулированию гарантии.

• В этом телефоне не хватает двух винтов. Кто-то плохо обслужил его. У вас будет 9 винтов.

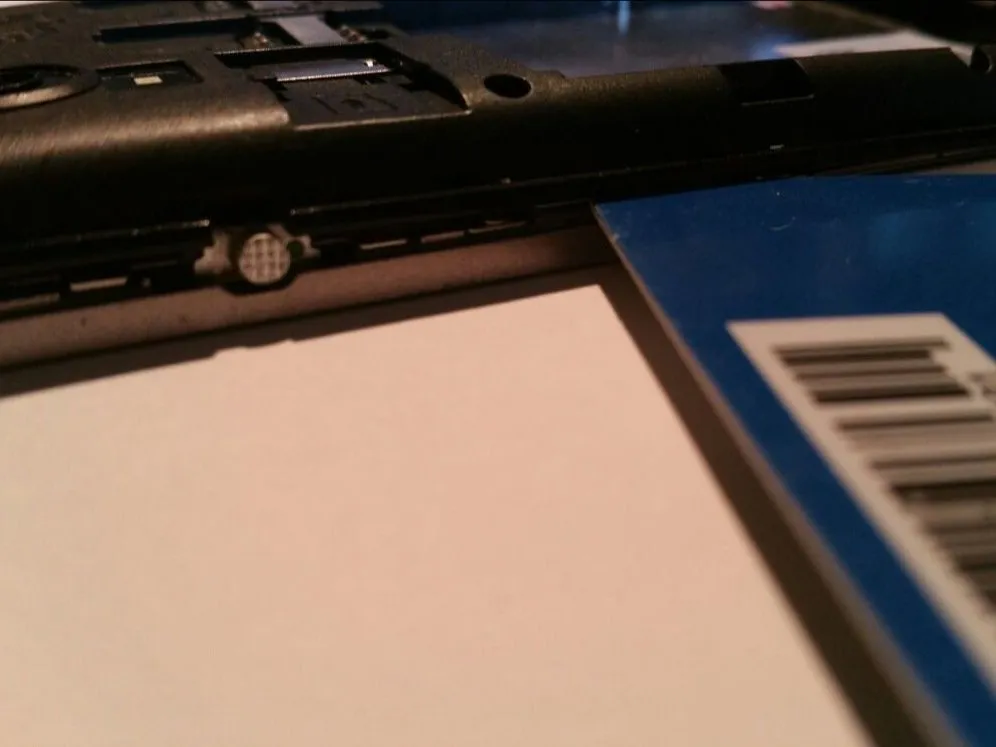

Шаг 3 Снятие задней крышки

• С помощью пластиковой карты освободите фиксаторы и отделите пластиковую крышку от металлической рамки.

• Лучше всего начать с переключателя энергосбережения и двигаться вдоль краев.

• Не вставляйте карту слишком глубоко, так как вы рискуете повредить некоторые кабели.

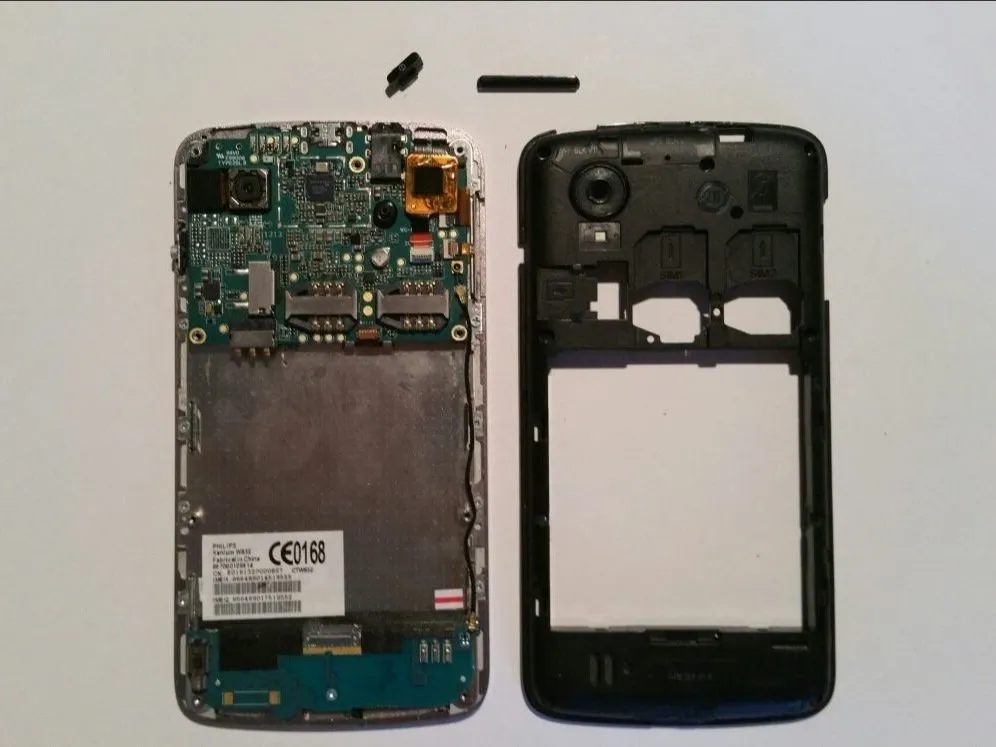

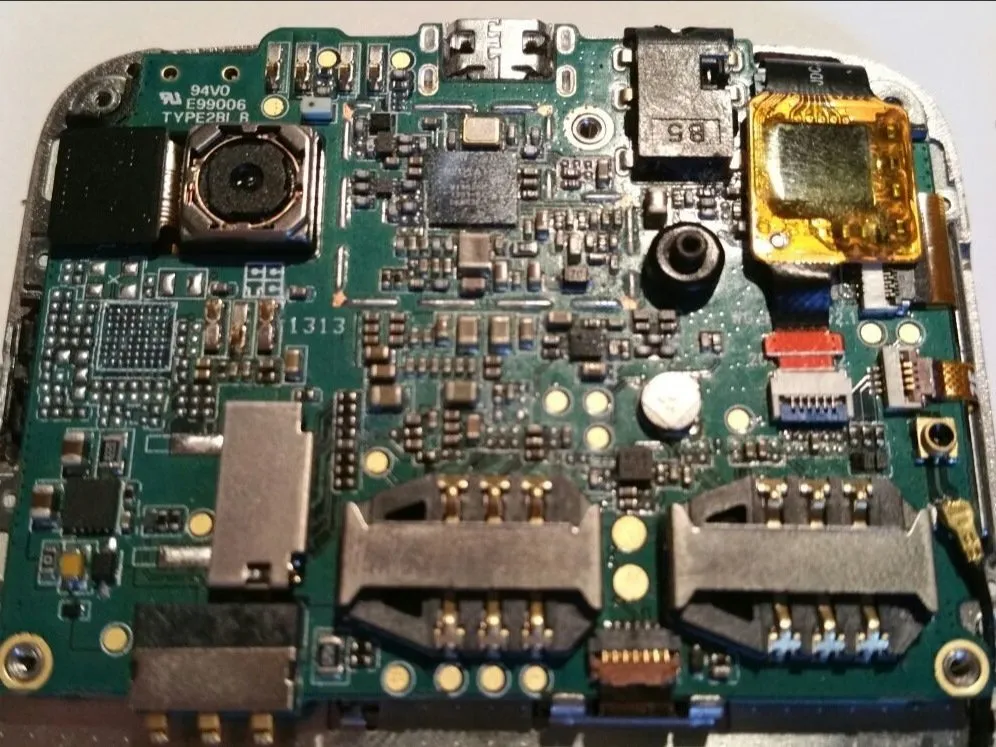

Шаг 4 Внутри телефона

• Аккуратно снимите заднюю крышку с телефона. Не волнуйтесь, если кнопки выпадут, вы сможете легко вернуть их на место.

• Чтобы снять логическую плату, начните отсоединять от нее все кабели.

• Будьте осторожны: ленточные кабели очень хрупкие. Не торопитесь. Вам нужно отсоединить все до единого, чтобы можно было извлечь плату. Начните с большого черного разъема камеры, поскольку камера крепится не к логической плате, а к экрану под ней.

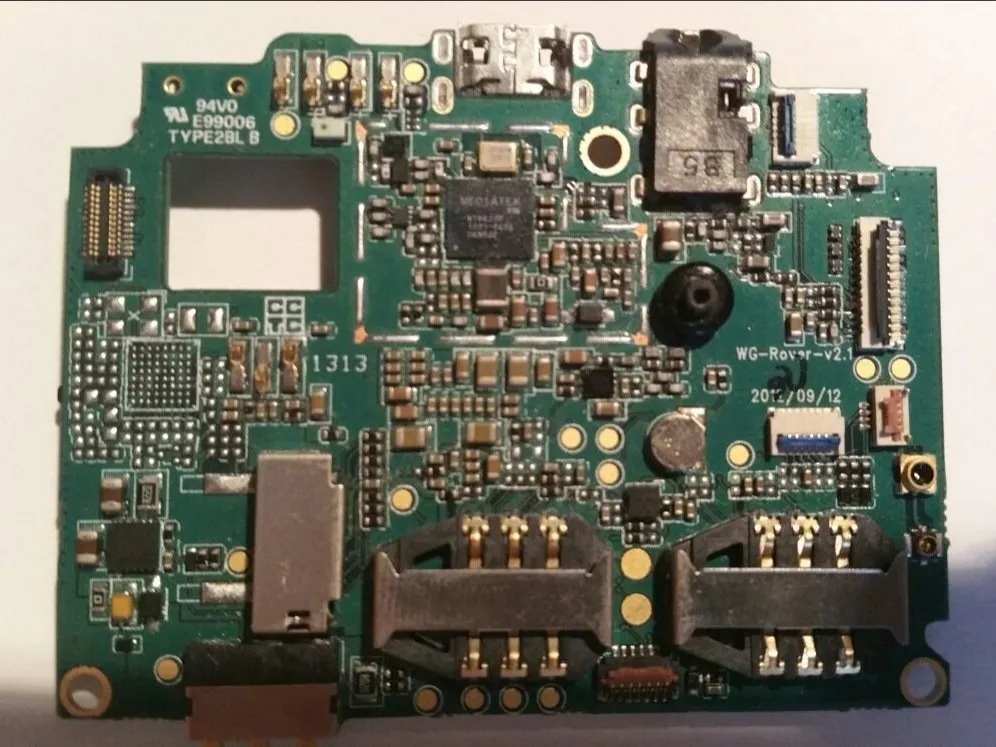

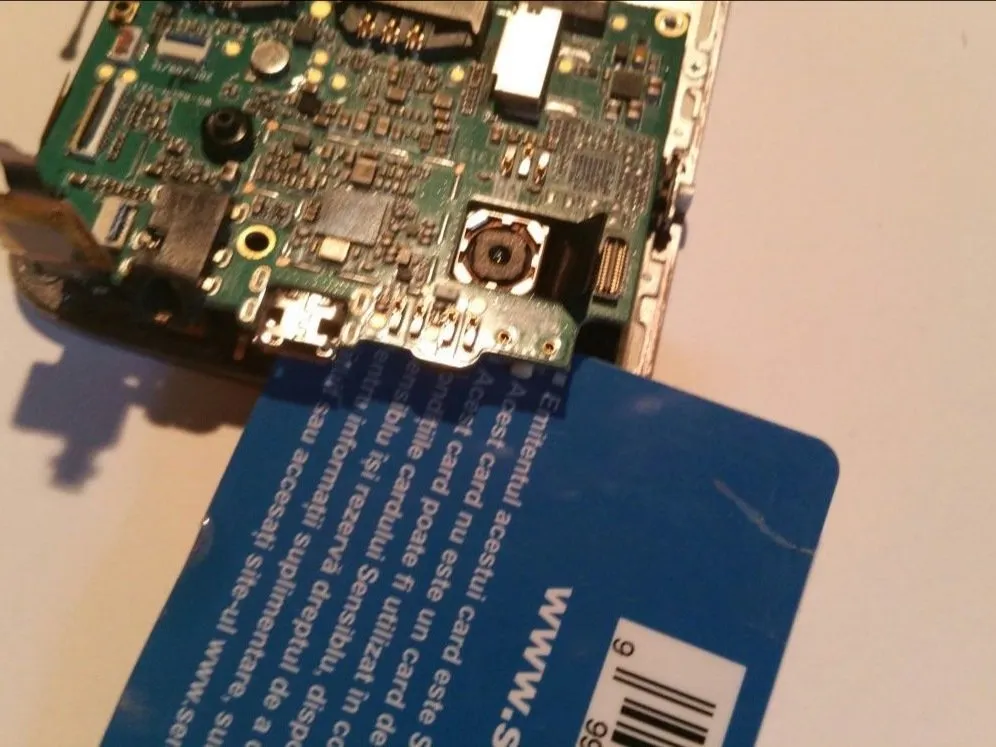

Шаг 5 Извлечение логической платы

• После освобождения всех кабелей мы можем извлечь логическую плату, аккуратно поддев ее картой.

• Убедитесь, что все кабели освобождены, прежде чем извлекать плату из корпуса.

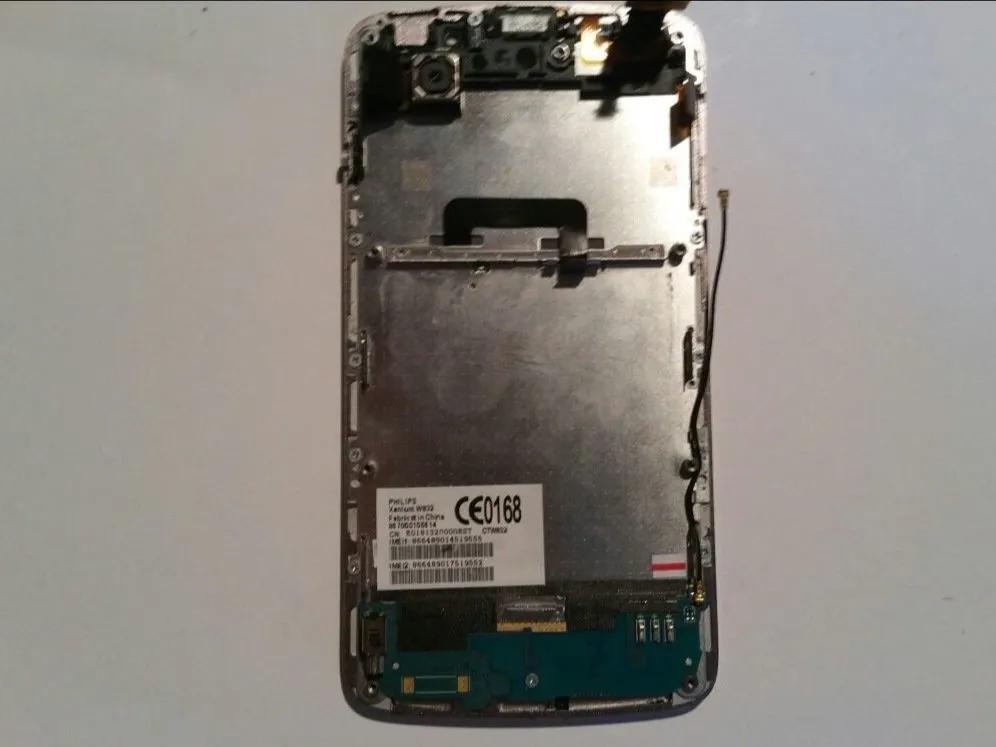

Шаг 6 Еще одно отсоединение

• Отсоедините черный антенный кабель от телефона.

• Продолжайте откручивать все винтики, которые видите. Всего их будет 10.

• Храните винты в надежном месте.

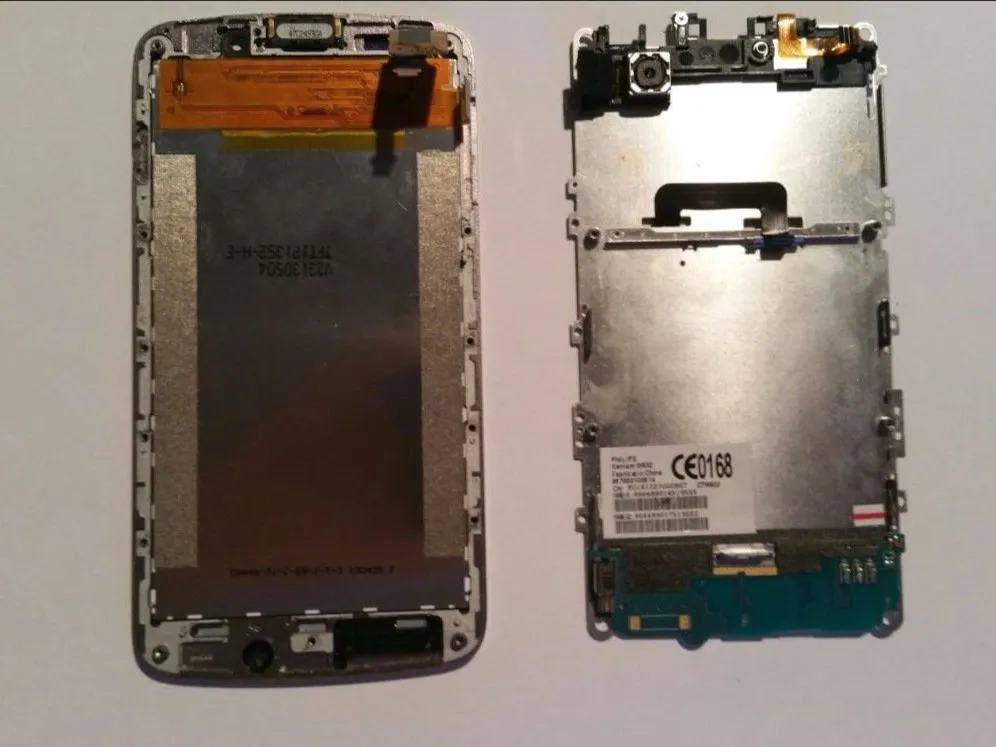

Шаг 7 Снимите металлическую защиту

• Вы можете просто взять его за зажимы сбоку или поддеть картой.

• Теперь можно заменить наушник.

• Лучше всего поднять его за верхнюю часть.

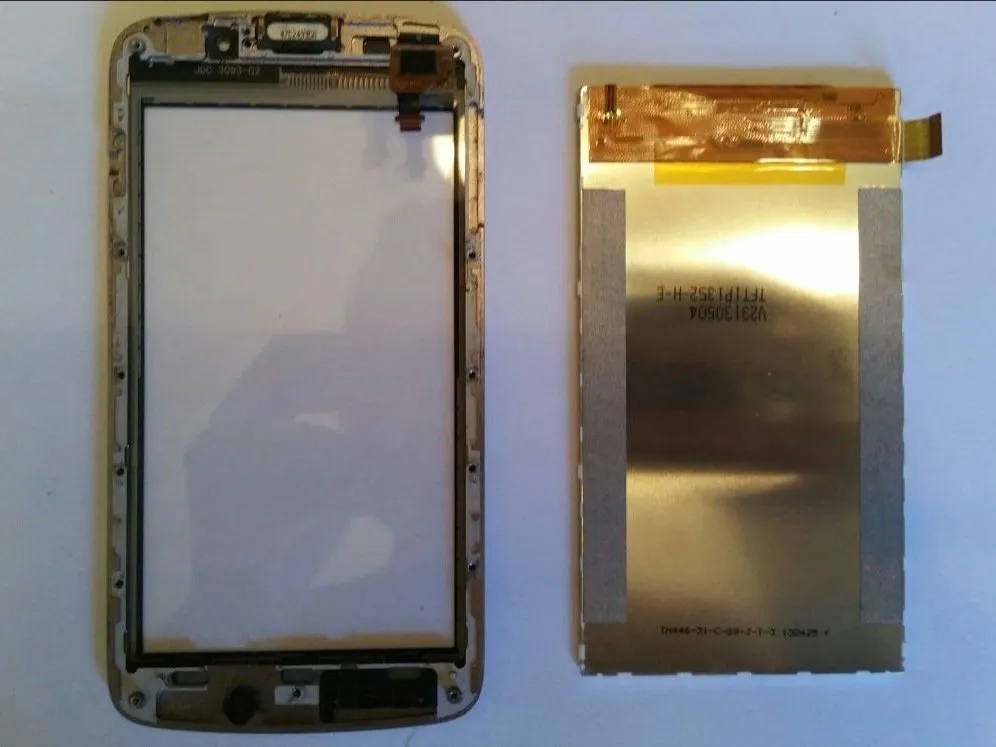

Шаг 8 Дисплей и дигитайзер

• Теперь вы можете заменить дисплей или дигитайзер.

• Старайтесь, чтобы пыль не попала на дисплей или дигитайзер.

• Дисплей очень хрупкий. Обращайтесь с ним осторожно.

• Если стекло и/или дисплей треснули, вы можете столкнуться с осколками стекла. Будьте очень осторожны, чтобы не порезаться. Если у вас треснул дигитайзер или дисплей, используйте для этого шага перчатки.

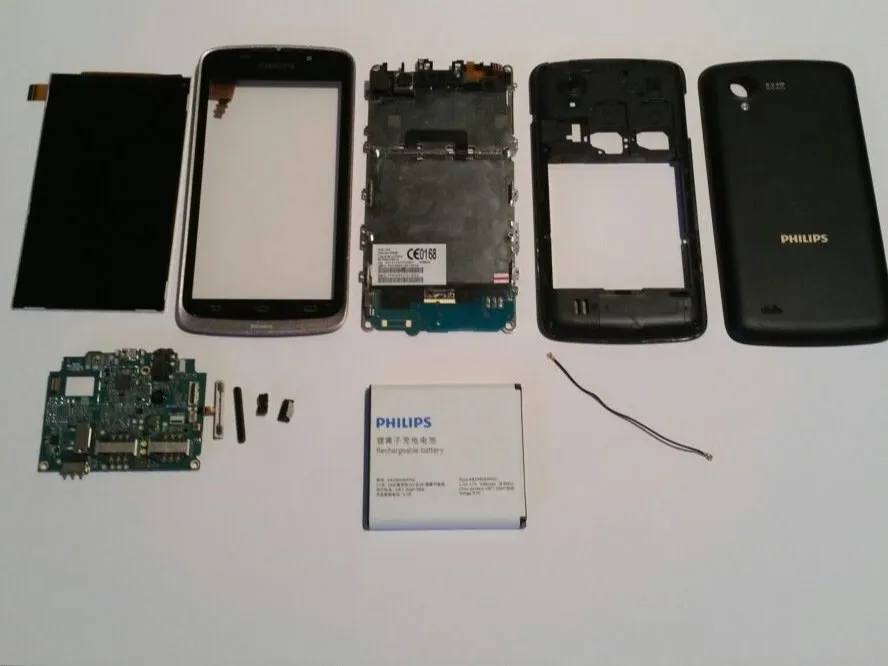

Шаг 9 Завершение

• Мы подошли к концу нашего разбора, поэтому пришло время поговорить о ремонтопригодности:

• Оценка ремонтопригодности Philips Xenium W832: 9 из 10 (10 - самый простой ремонт)

• Внутри телефона не используется клей.

• Компоненты являются модульными, что упрощает замену неисправного компонента.

• Используются только стандартные крестовые винты.

• Много кабелей, которые могут повредиться при сборке телефона, и если забыть проложить один кабель через отверстие, это может привести к серьезным проблемам.
