Разборка Pi-top

Введение

˙pǝlqɯǝssɐ ǝq oʇ spǝǝu puɐ sǝɔǝıd uı sǝɯoɔ doʇdɐl ɹɐlnpoɯ sıɥʇ ǝɔuıs 'uʍopɹɐǝʇ ǝsɹǝʌǝɹ ɐ ɟo puıʞ op oʇ ƃuıoƃ ʎllɐnʇɔɐ ǝɹɐ ǝʍ ǝɯıʇ sıɥʇ

Минуточку, давайте перевернем это:

На этот раз мы собираемся сделать как бы обратную разборку, поскольку этот модульный ноутбук поставляется по частям и должен быть собран.

Но это Делаете.ру - поэтому мы суем свой нос, куда только можно, прежде чем установить pi-top!

Следите за нами на Facebook, Instagram или Twitter, чтобы узнать все новости о разборке и ремонте.

Что вам понадобится

Инструменты

•

Шаг 1 Разборка Pi-top

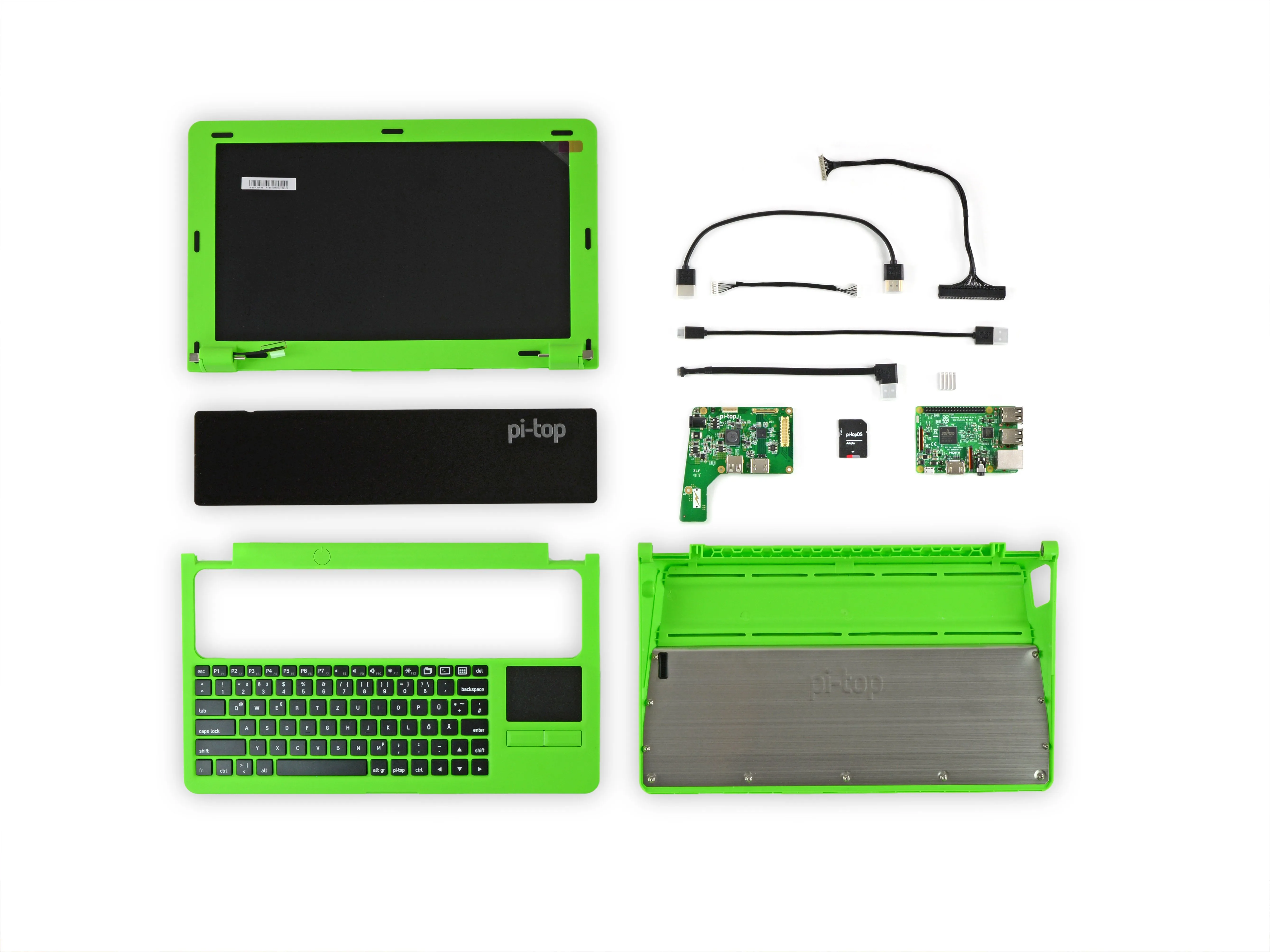

• Pi-top распакован и готов к сборке! Когда мы закончили, Pi-top пытается соблазнить нас следующими характеристиками:

• HD 13,3' антибликовый экран с разрешением 1920 x 1080 и 256k цветов (165,63 ppi)

• Raspberry Pi 3 с четырехъядерным процессором ARM Cortex A53P с частотой 1,2 ГГц

• Двухпроводной интерфейс smbus v2.0

• Программируемая клавиатура & трекпад с palmcheck

• Модульная шина для дополнительных устройств

• Аккумулятор для работы до 12 часов

Шаг 2

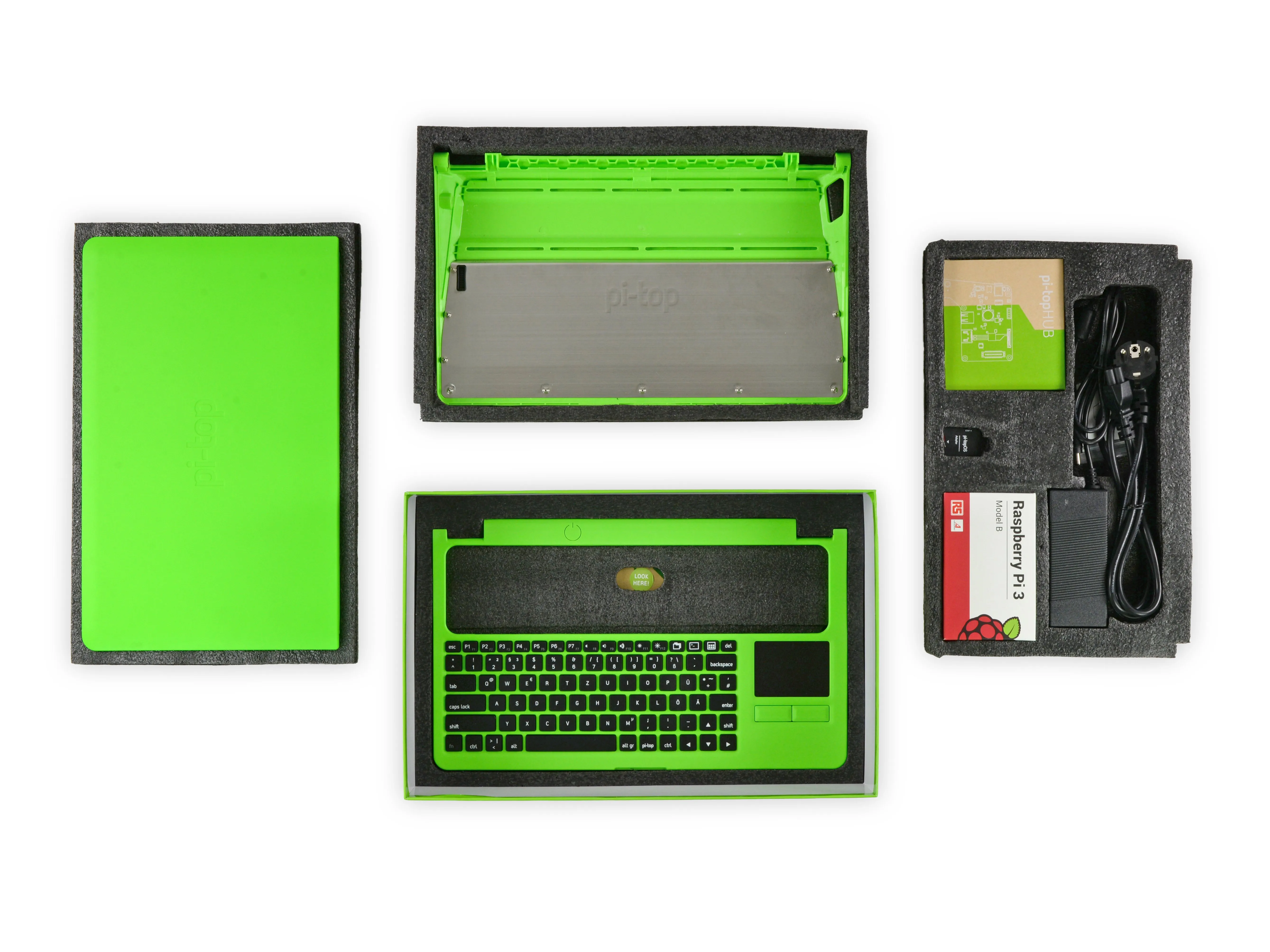

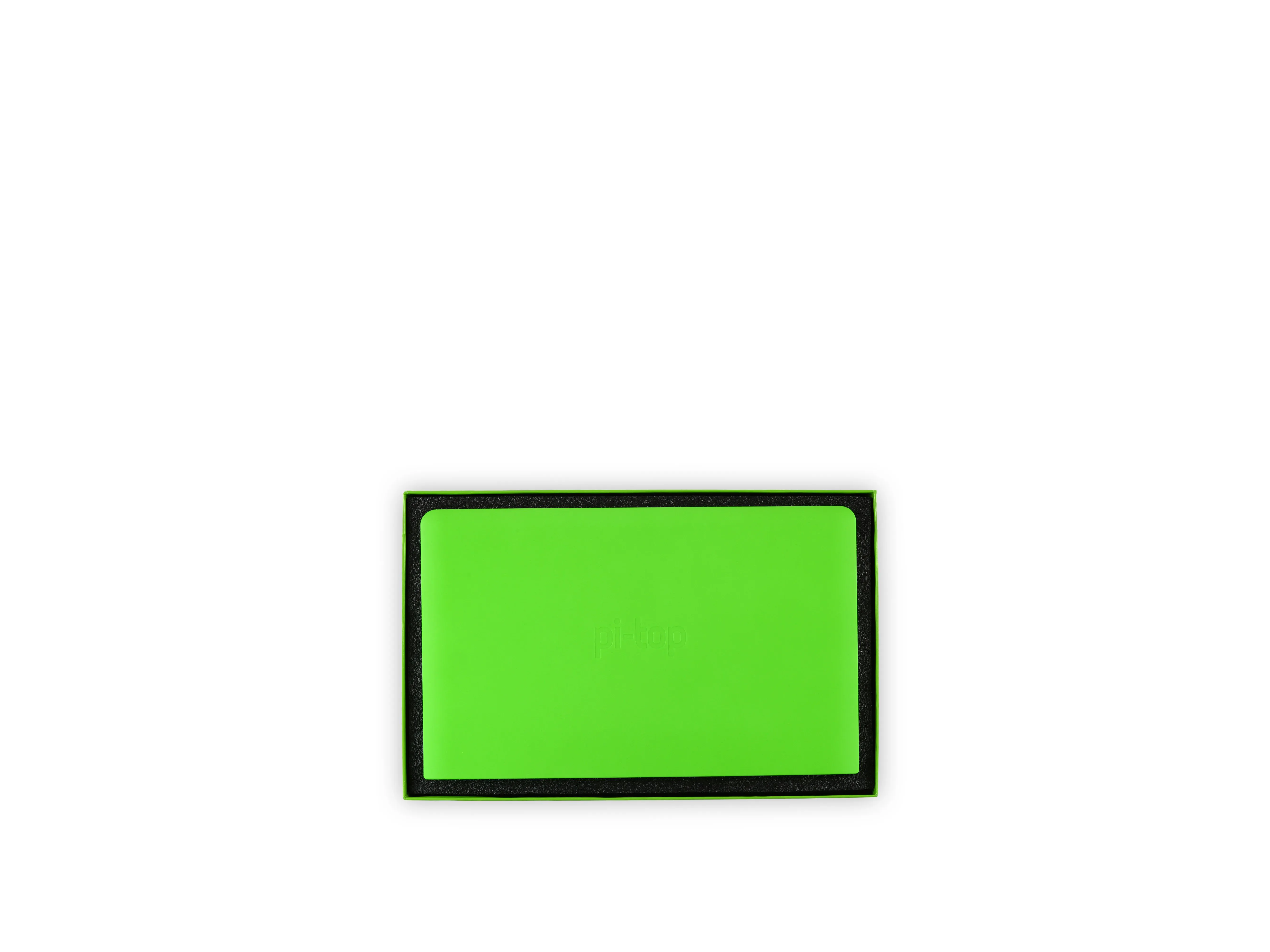

• Pi-top поставляется в четырехслойной коробке с пенопластовыми разделителями для защиты ценных вещей внутри, которые в основном состоят из неоново-зеленого пластика.

• Но прежде чем собрать pi-top, мы постараемся разобрать все, что только можно найти!

• После распаковки pi-top разборка более-менее закончена. Есть еще несколько вещей, в которые мы можем сунуть свой нос, и поскольку это Делаете.ру, мы так и сделаем.

Шаг 3

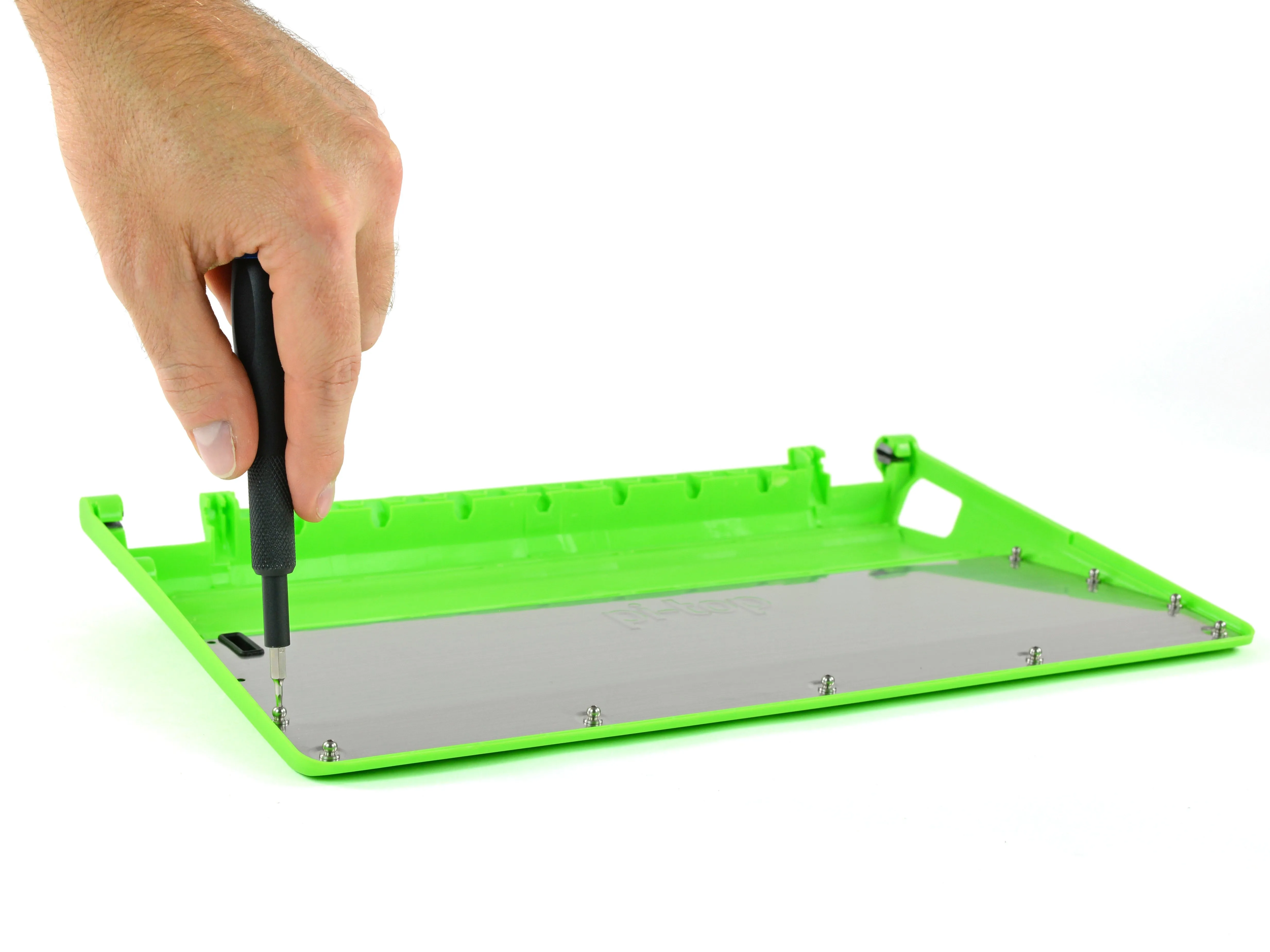

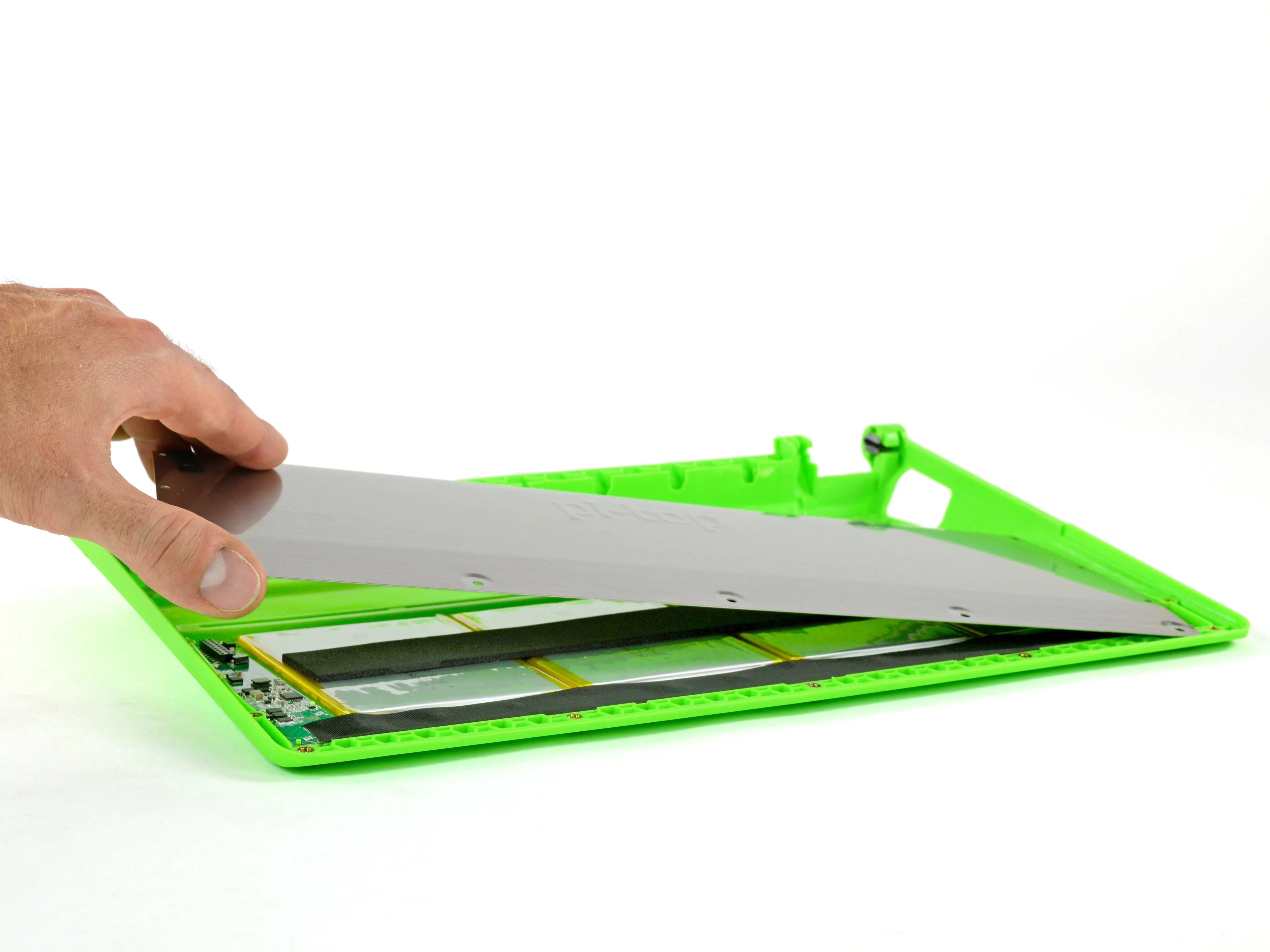

• Начиная с нижнего конца, есть одиннадцать винтов с шестигранными головками, которые удерживают металлическую пластину на верхней части батарейного блока, к которой будет крепиться блок клавиатуры.

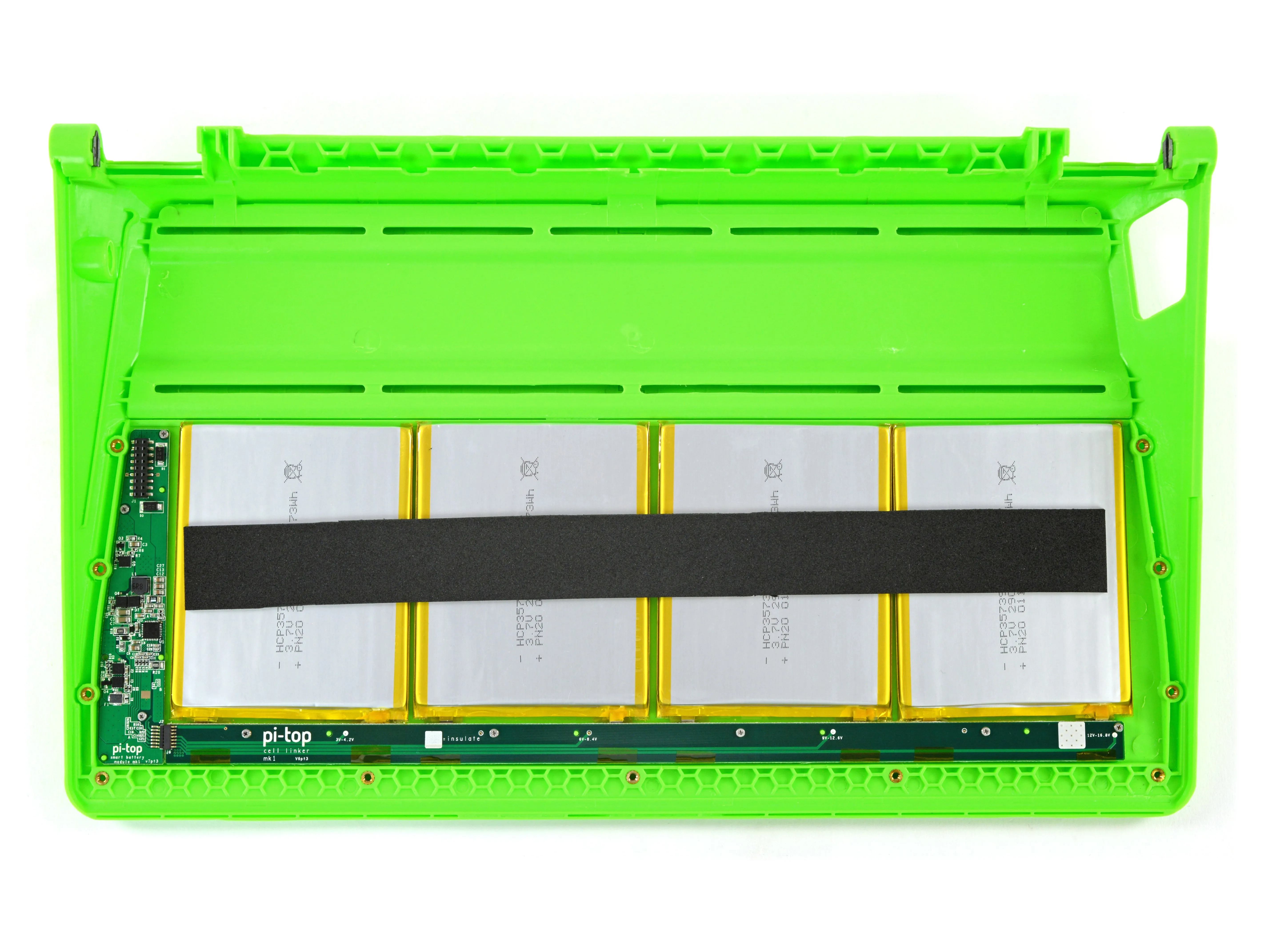

• С помощью нашего 64-разрядного набора драйверов мы видим батарейный блок, состоящий из четырех отдельных батарей, скрытых под черной клейкой полоской.

Шаг 4

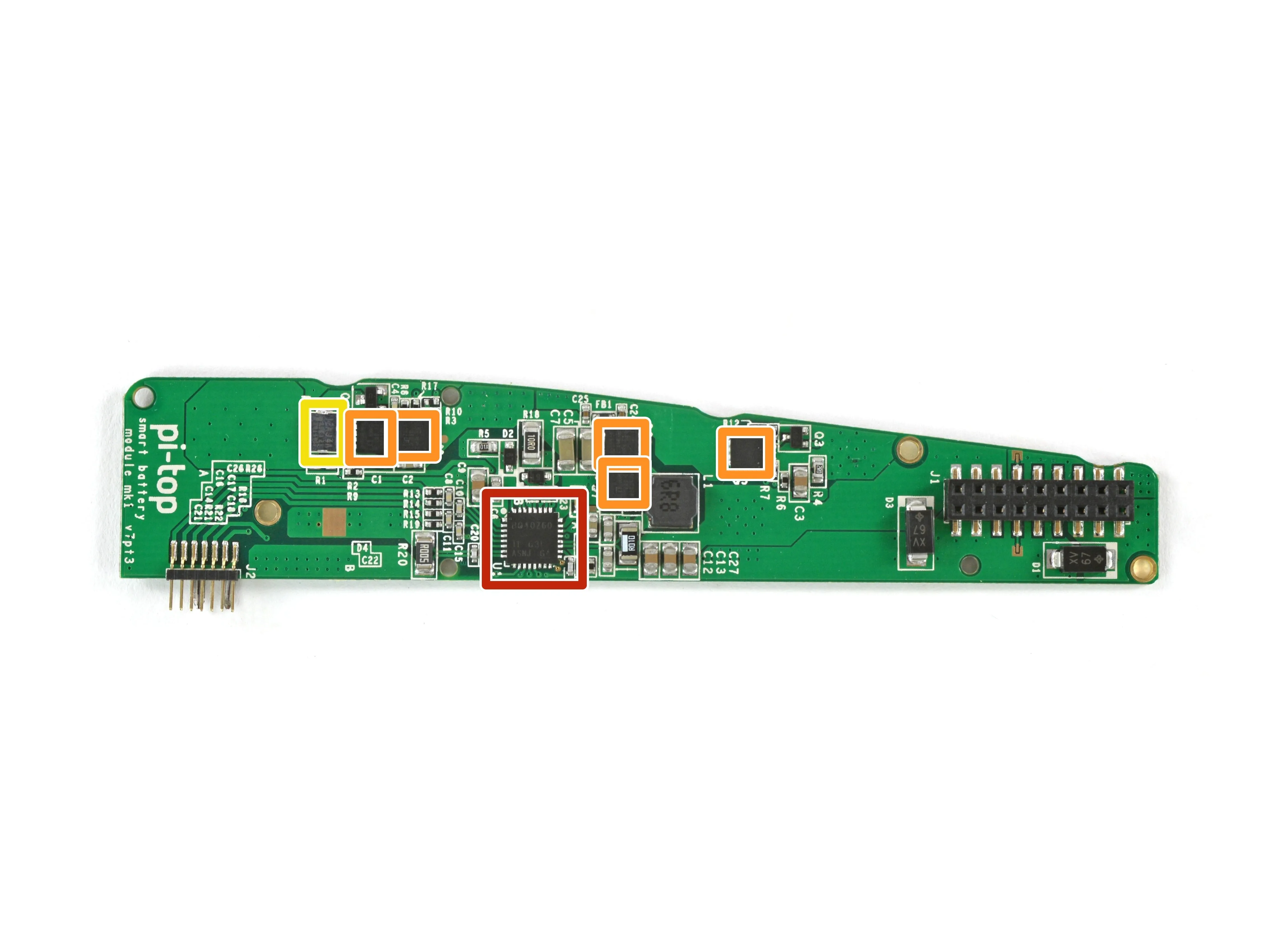

• Наконец-то одна из секретных печатных плат pi-top! К сожалению, самое интересное, что можно найти, - это легко отсоединяемый контактный разъем. Полиции клея и пайки здесь искать нечего!

• За управление батареей отвечает Texas Instrumetns BQ40Z60 чип.

• МОП-транзисторы Texas Instruments

• Предохранитель на 12 А

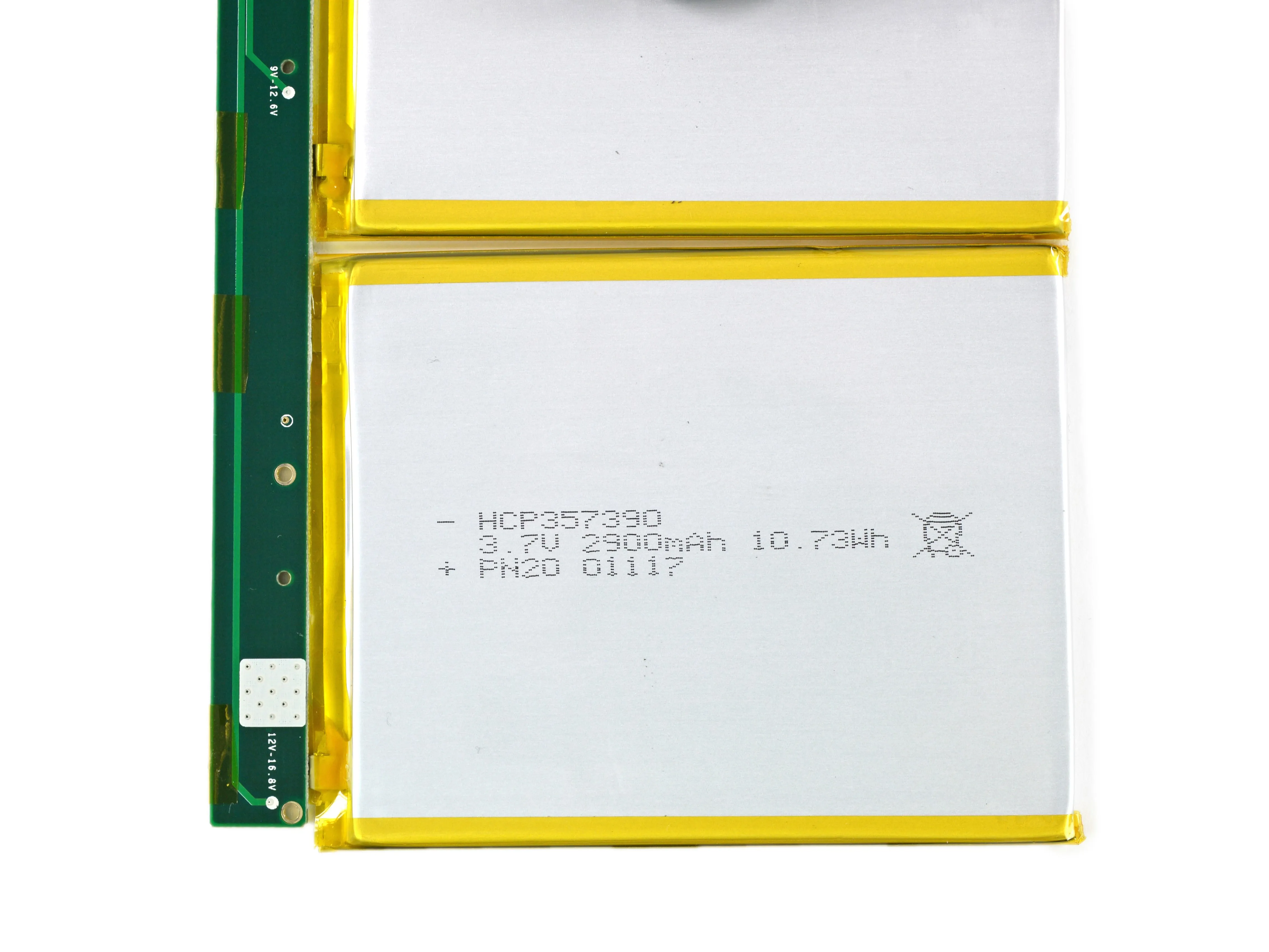

• Каждый из четырех аккумуляторов имеет емкость 10,73 Втч. Все вместе они гарантируют вам 12 часов работы без подзарядки pi-top, что вполне достаточно для перелета из Голливуда в Барселону.

Шаг 5

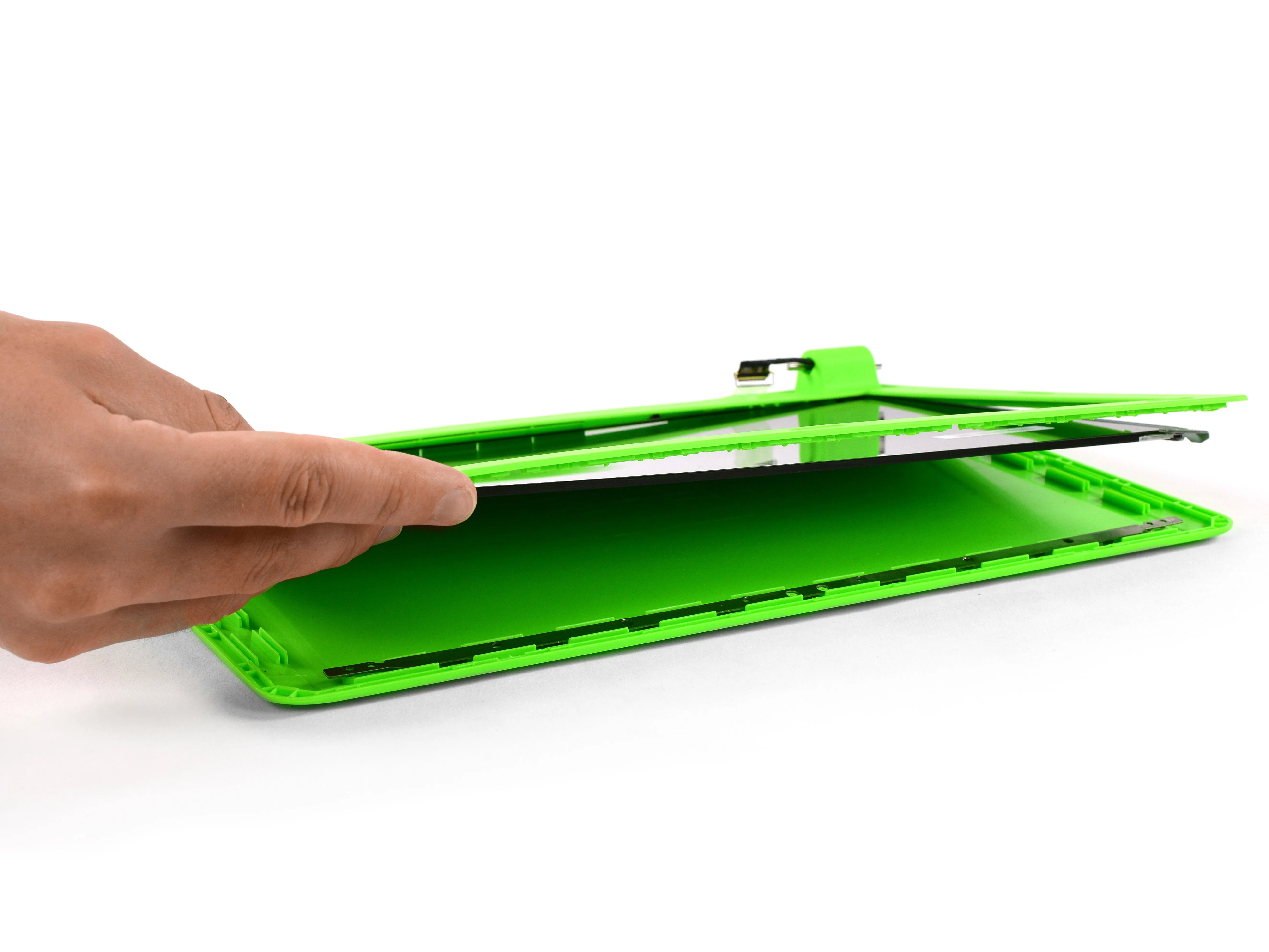

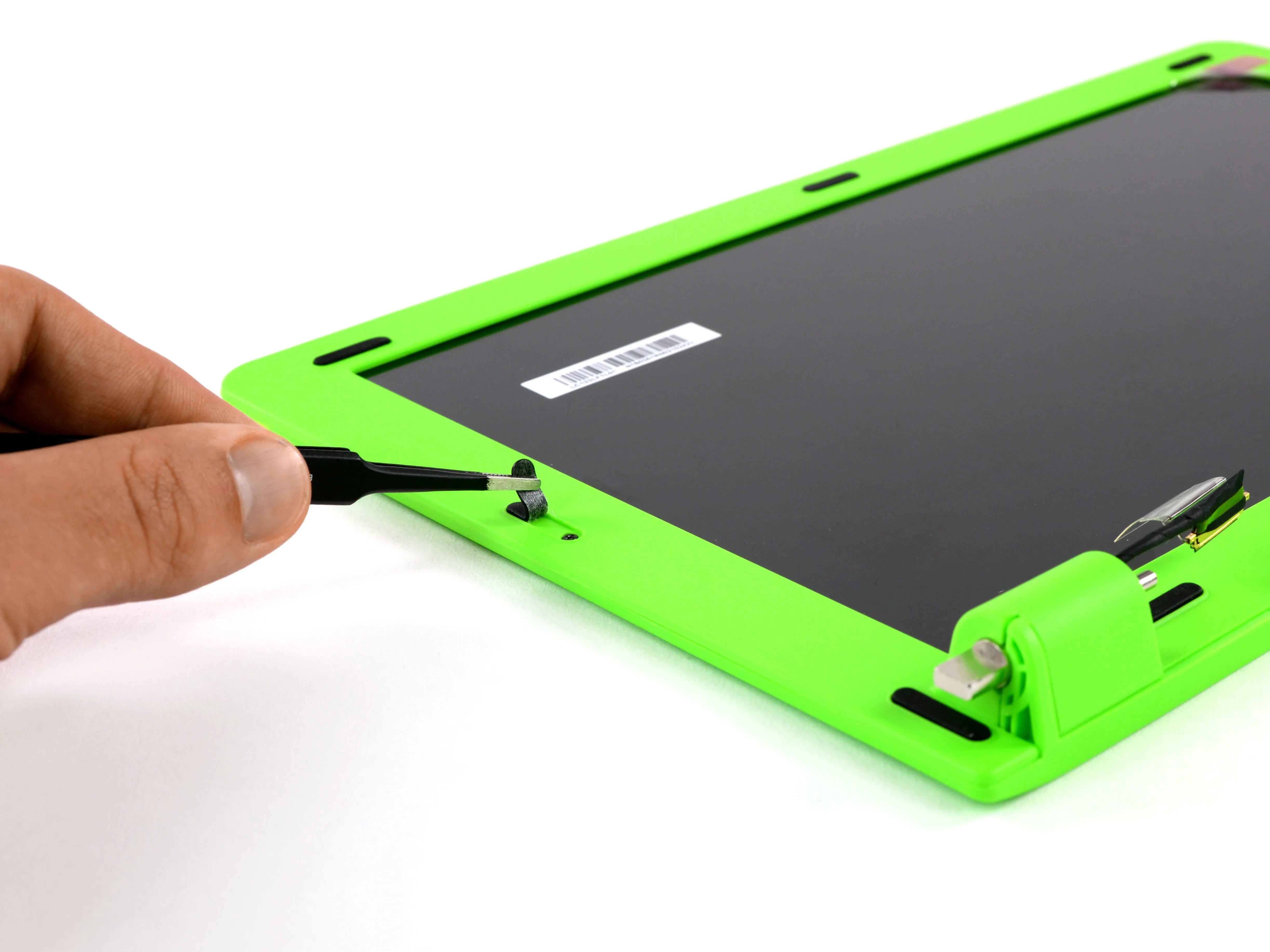

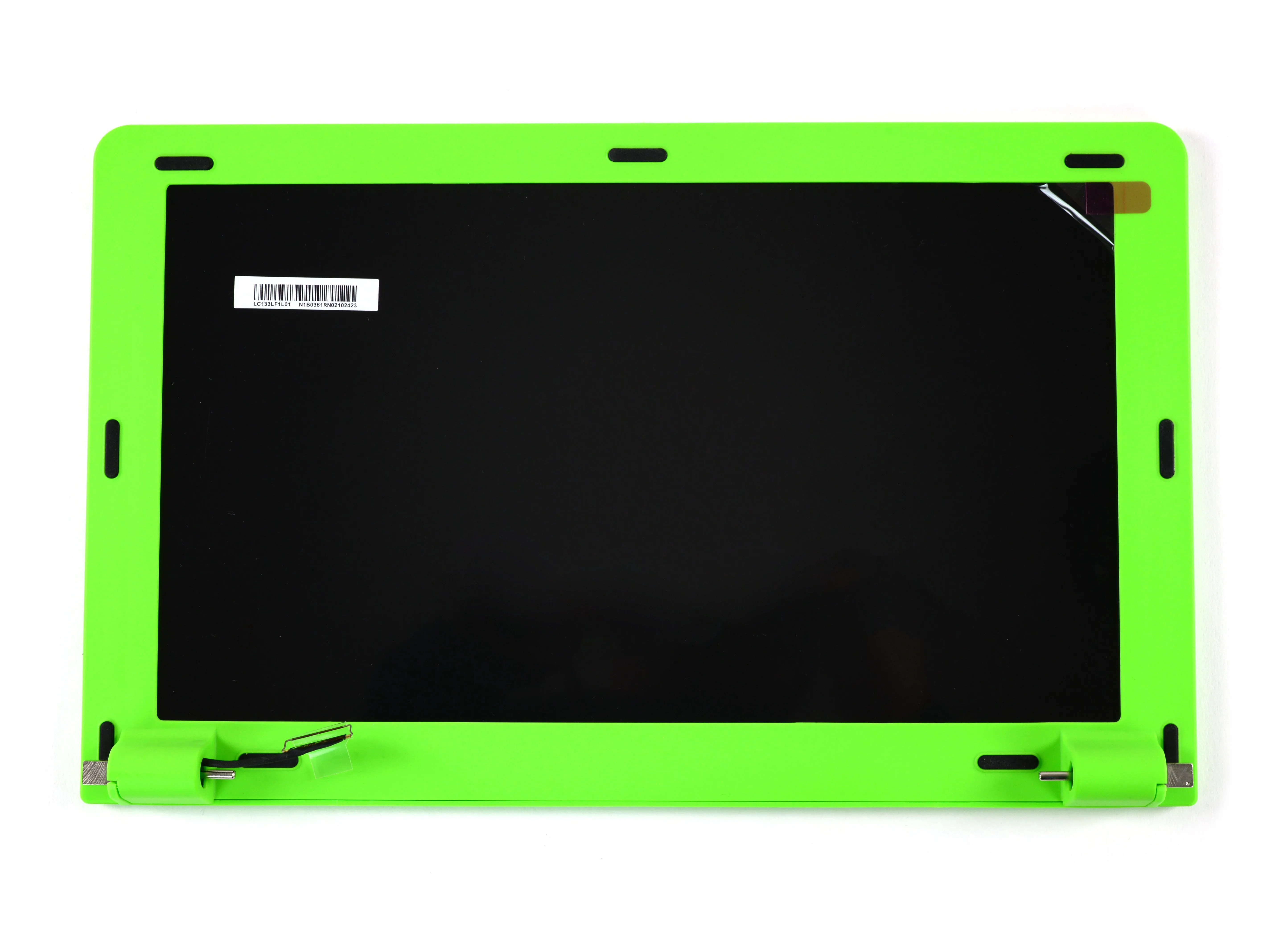

• 13,3-дюймовый HD-экран окружен зеленой пластиковой рамкой. Мы можем снять ее, отсоединив резиновые прокладки, которые защищают дисплей от царапин, наносимых клавиатурой при закрытой крышке.

• После того как мы открутили '18 винтов', мы можем пропустить наш урок гимнастики для пальцев на сегодня. Но это справедливо - обод снимается легко, после того как мы избавились от винтов.

Шаг 6

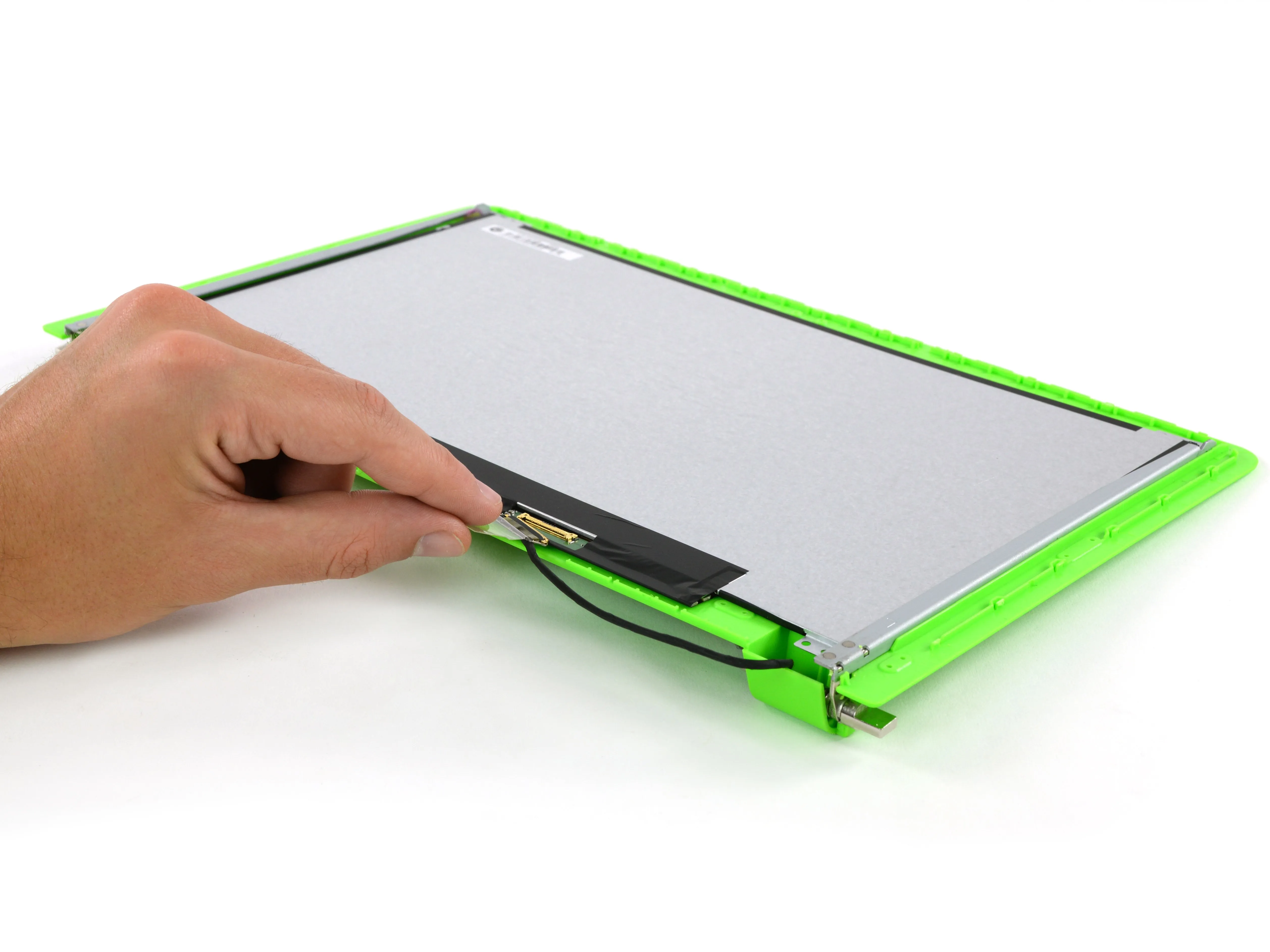

• Последний кабель соединяет дисплей с вычислительным блоком. На обоих концах он имеет простое штекерное соединение.

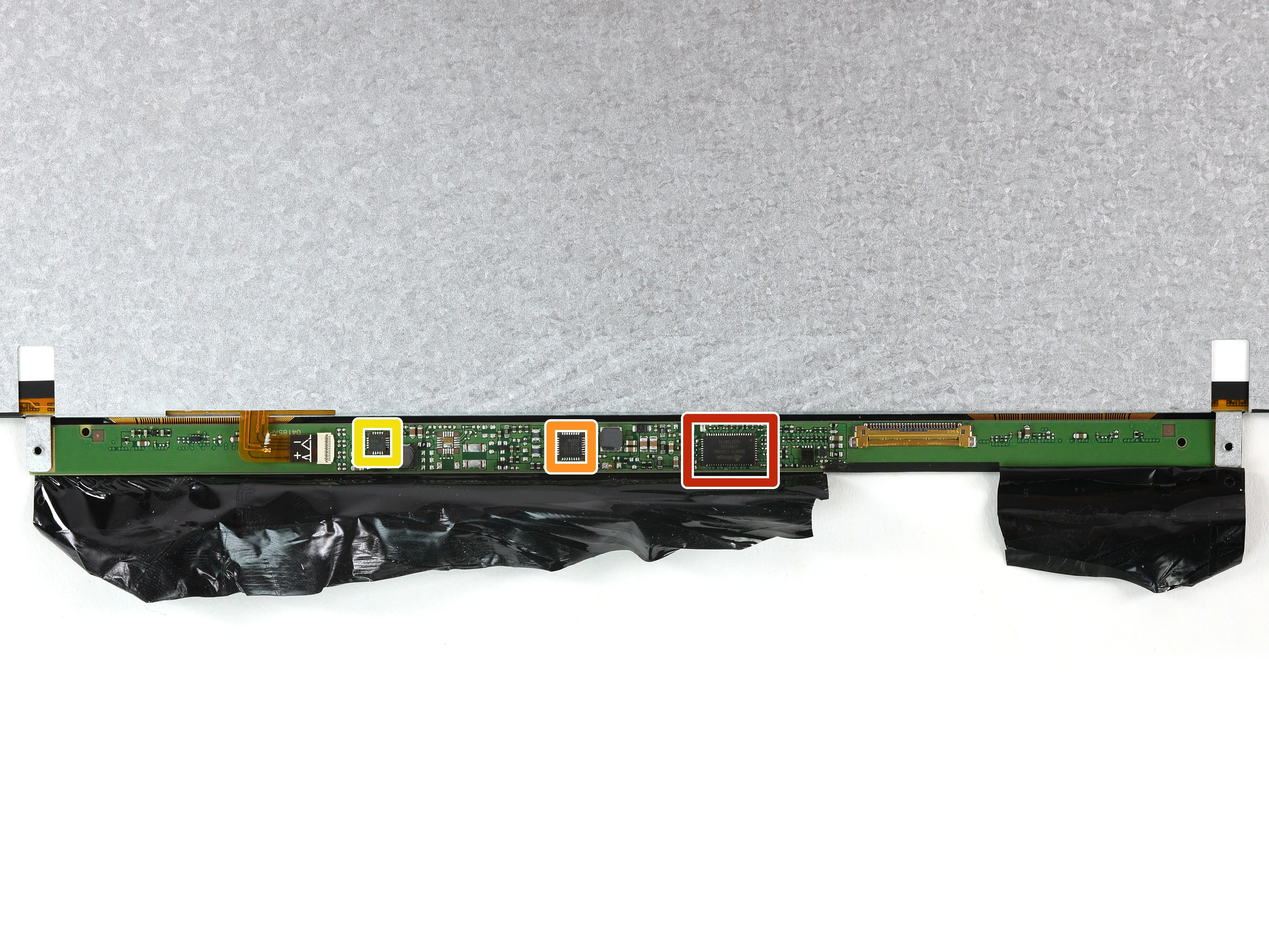

• Под защитной пленкой находится плата управления с:

• контроллер синхронизации HIMAX HX8876

• блок управления питанием NovaTek NT50169G (скорее всего)

• Richtek RT8532GQW драйвер белых светодиодов подсветки с повышающим преобразователем

Шаг 7

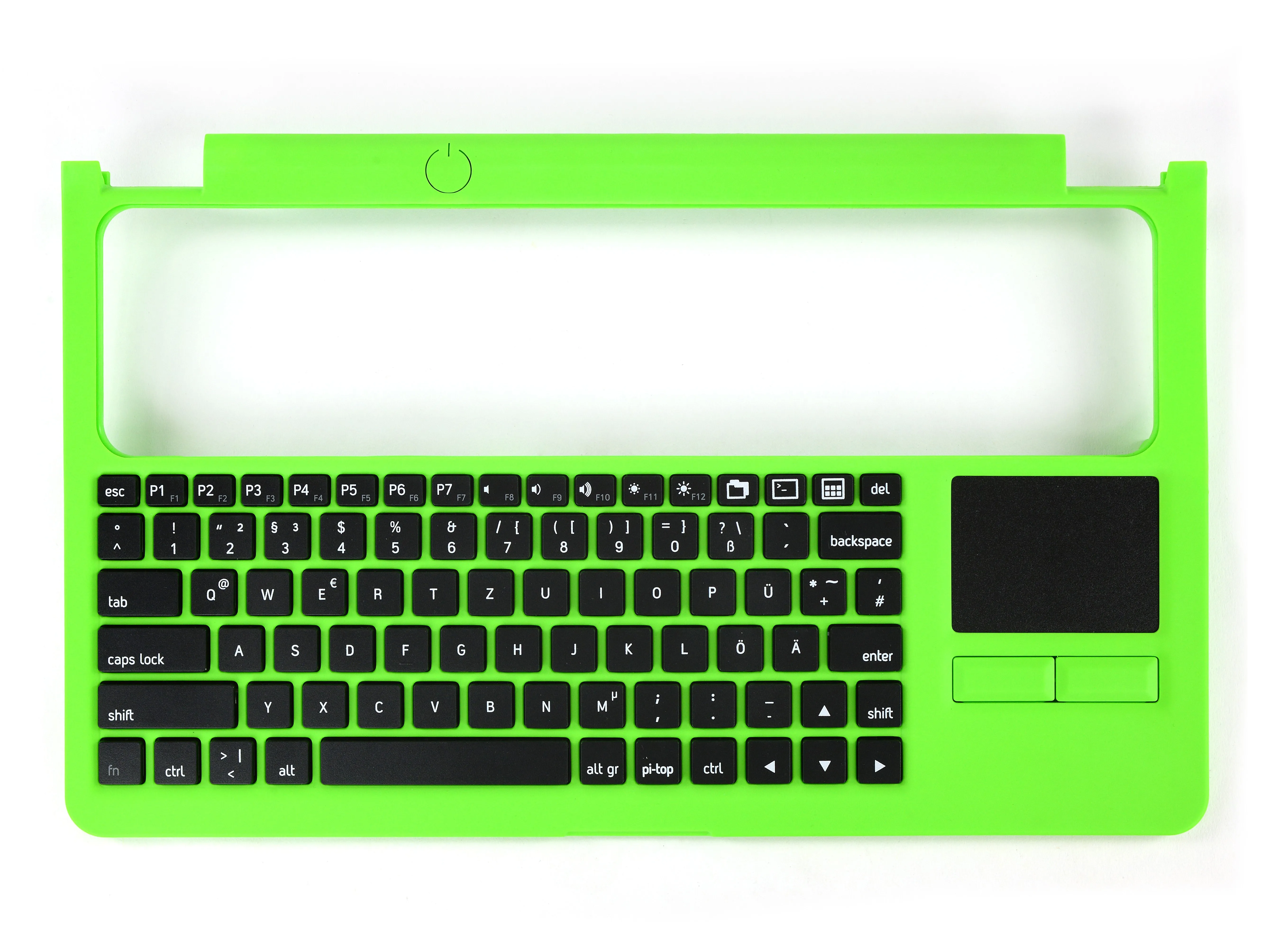

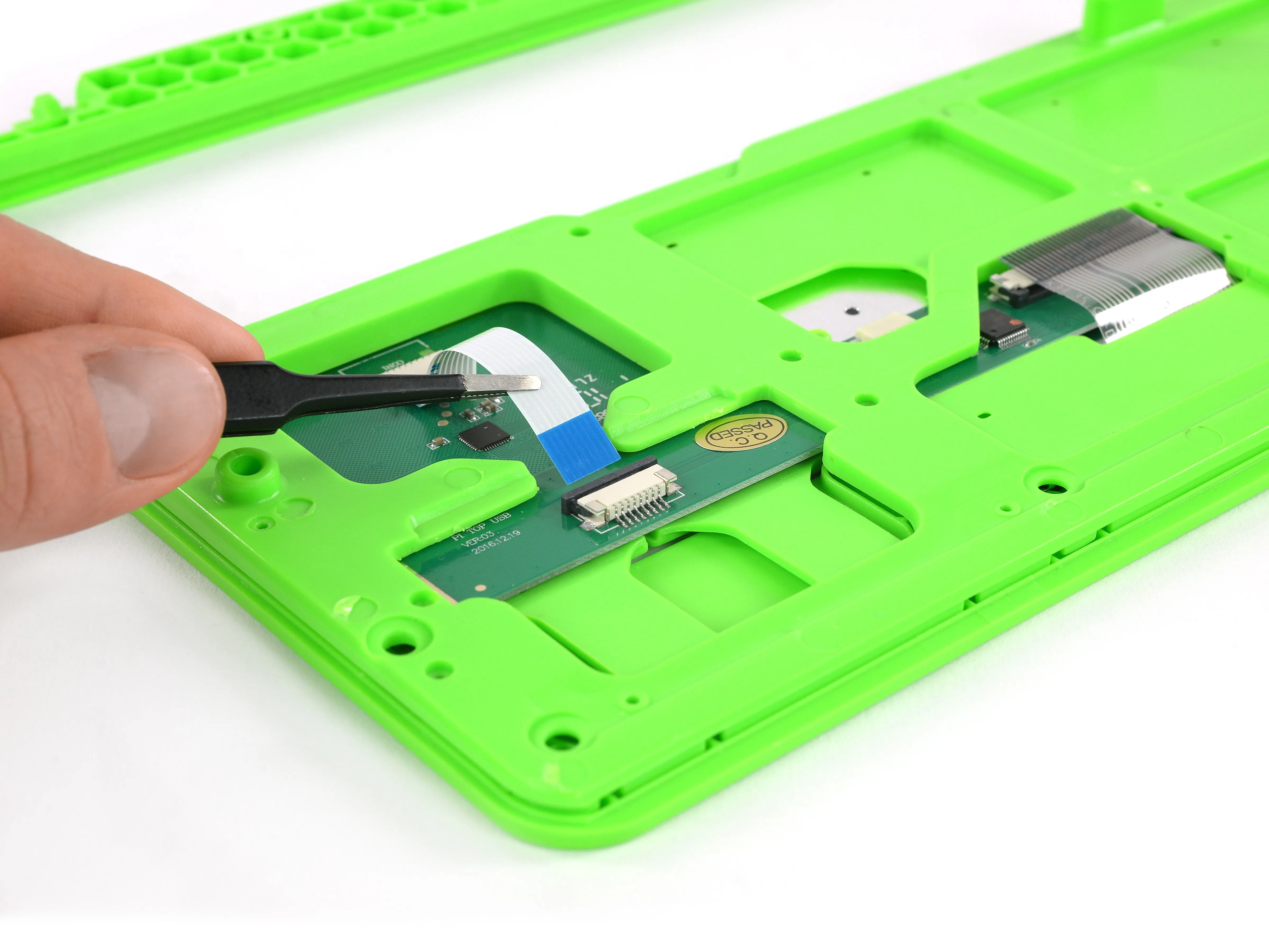

• Мы испытываем некое дежавю, открывая пластиковое покрытие клавиатуры. Не 18, а 23 крестообразных винта хотят быть открученными, пока мы не сможем заглянуть внутрь.

• Наше детское безрассудство в попытке отделить две пластиковые части останавливают два ленточных кабеля. К счастью, они открываются всего несколькими движениями.

Шаг 8

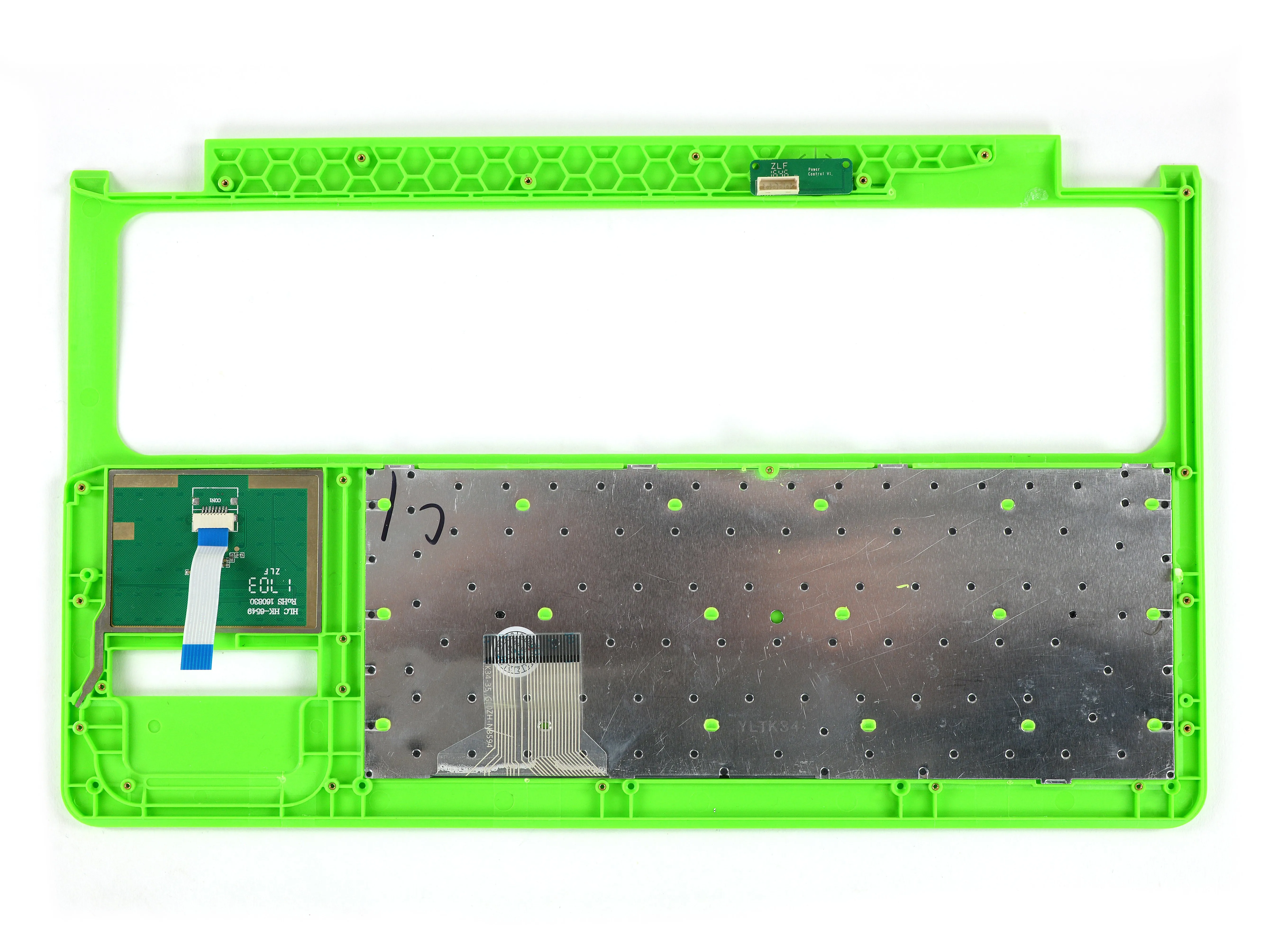

• После снятия одной стороны зеленой пластиковой рамки все внутренности оказываются в наших руках.

• Ну, не весь интерьер. В то время как все детали pi-top были легко сняты, сама клавиатура приклеена к пластиковой рамке.

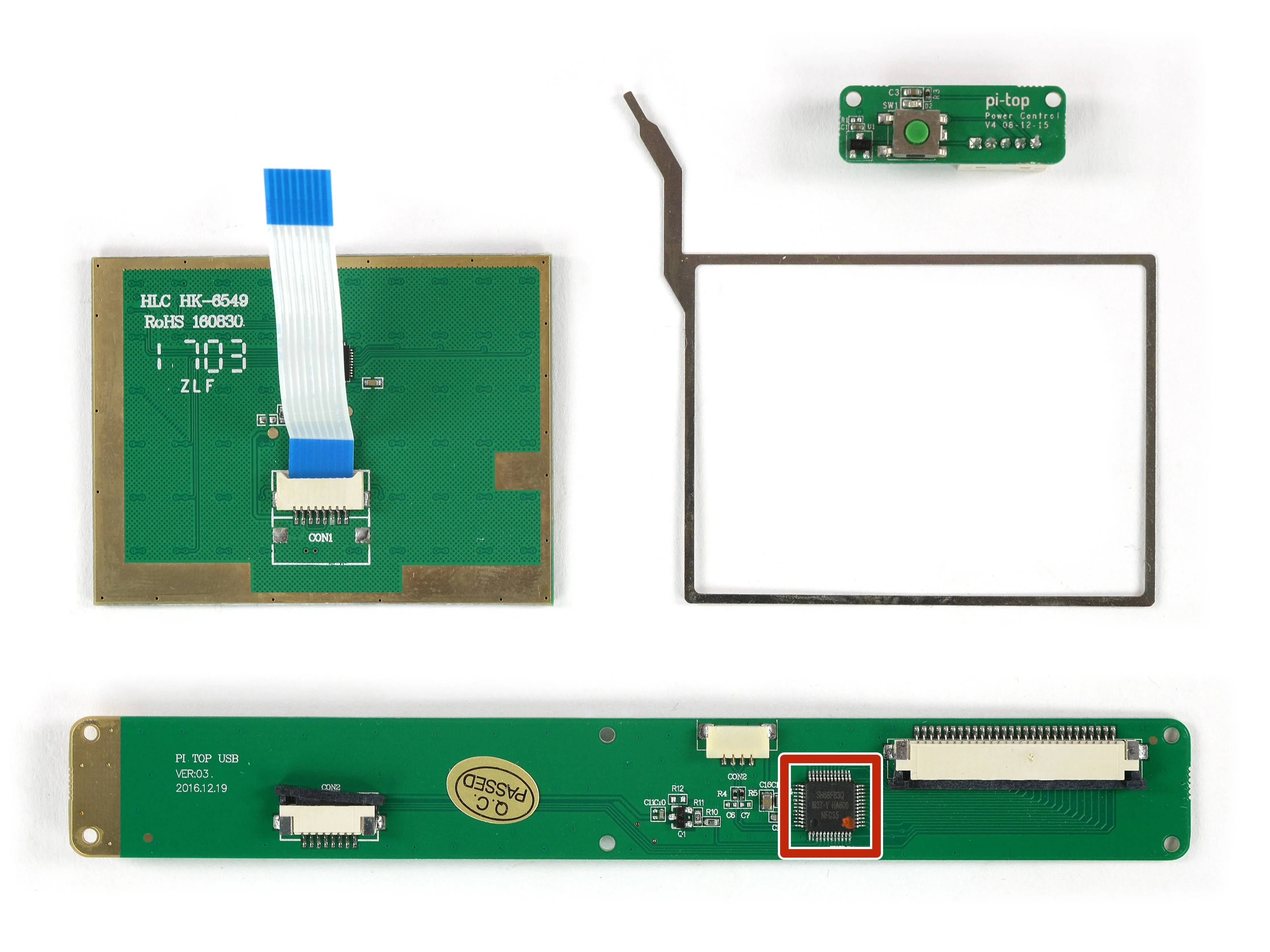

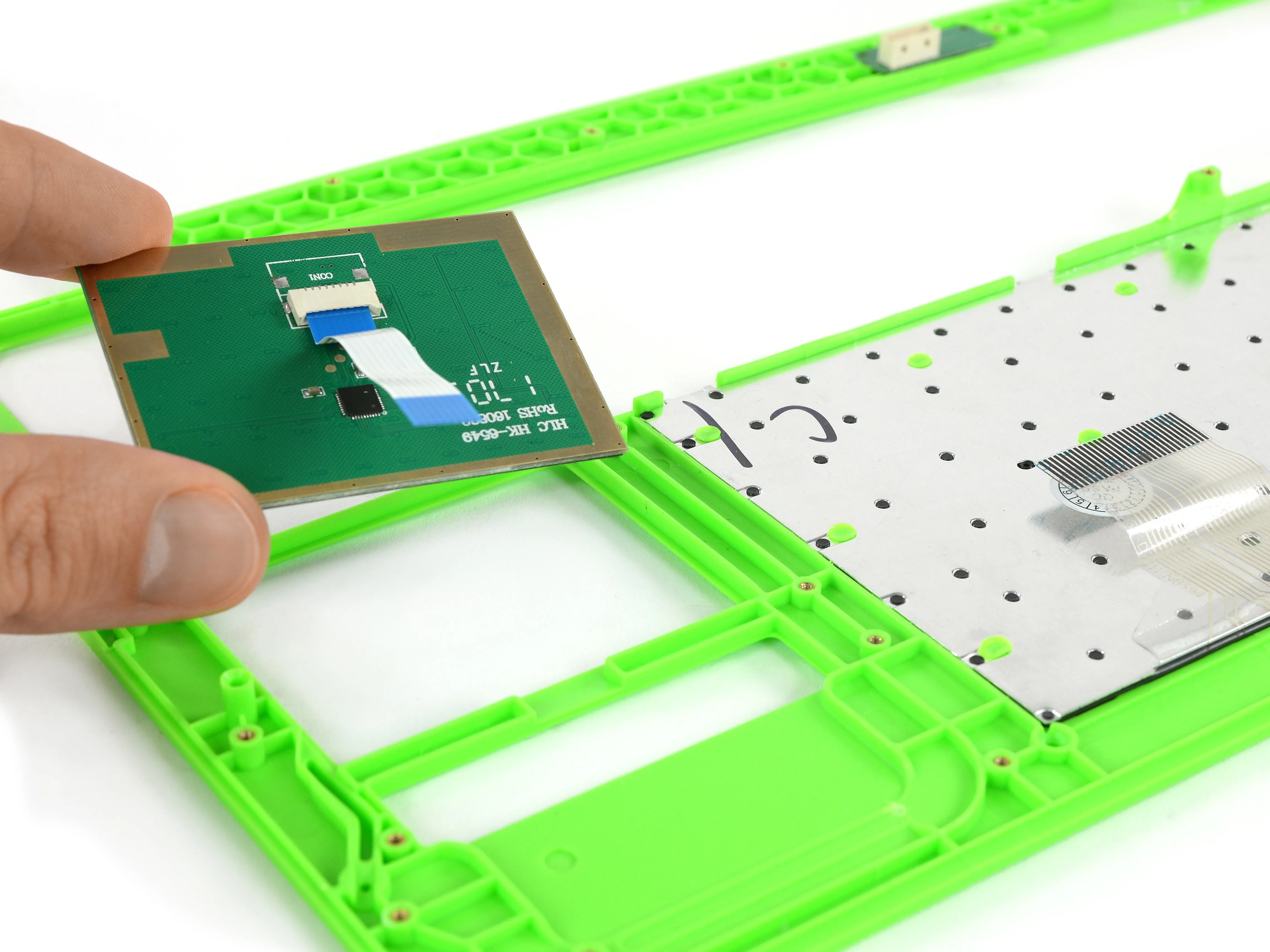

• Все, что мы можем использовать в нашем случае, - это тачпад и его рамка, кнопка питания и печатная плата с кнопками для левого и правого клика, на которой установлен низкоскоростной USB-микроконтроллер SinoWealth SH68F83.

Шаг 9

• На этом разборка закончена, пора собирать!

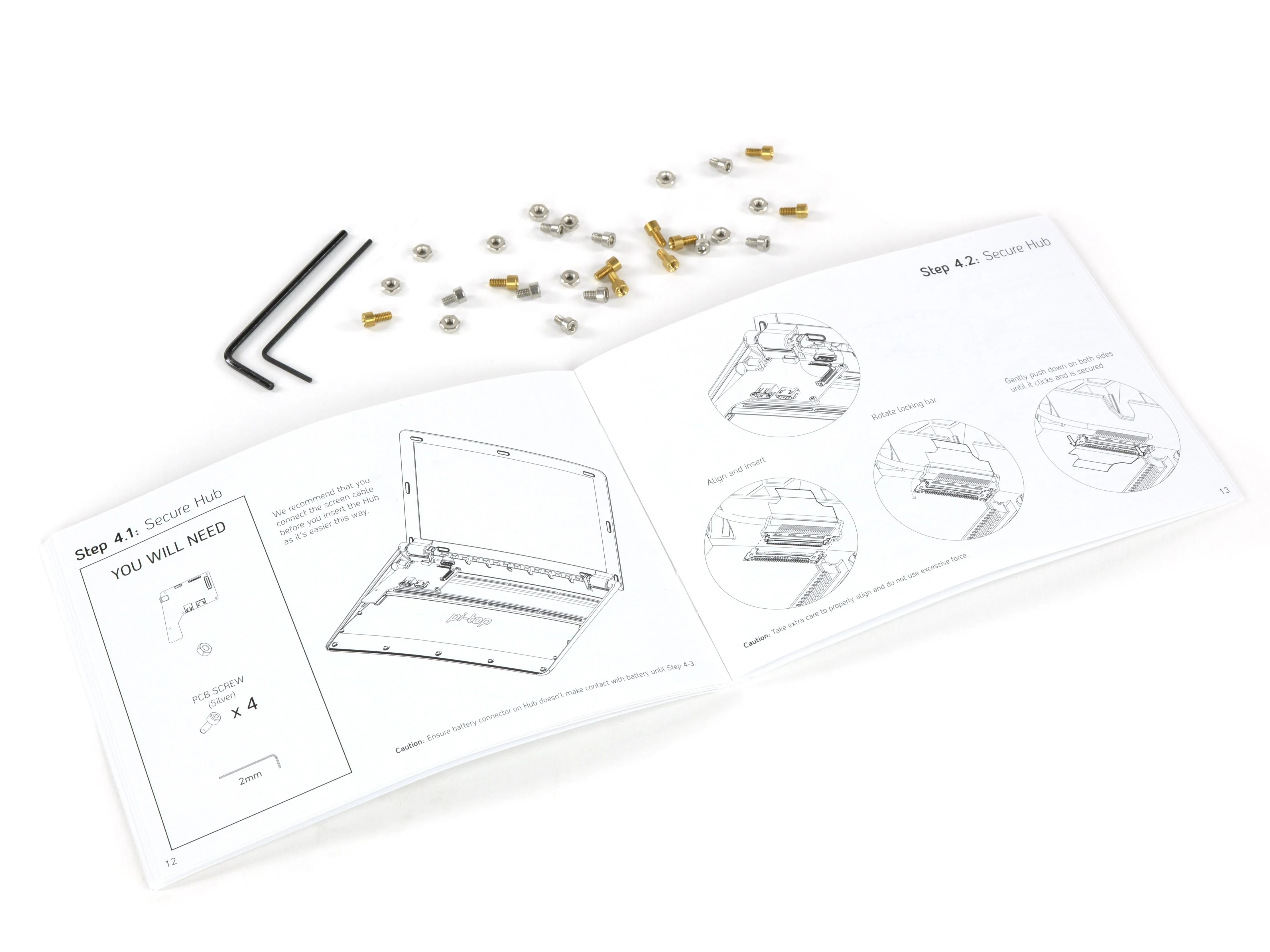

• Спрятанные в коробке инструменты, инструкция по сборке и куча винтов - всё это необходимо для сборки pi-top!

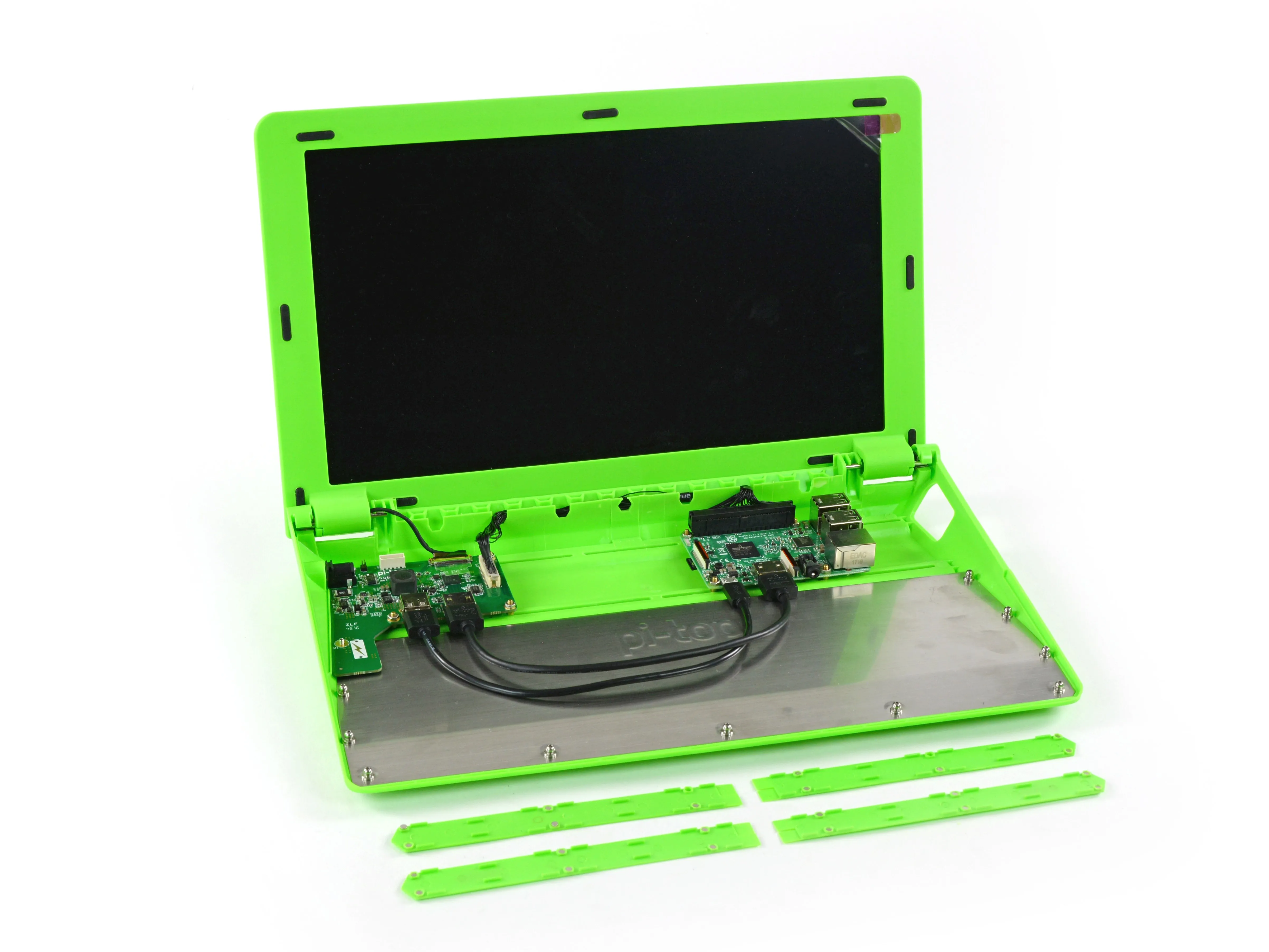

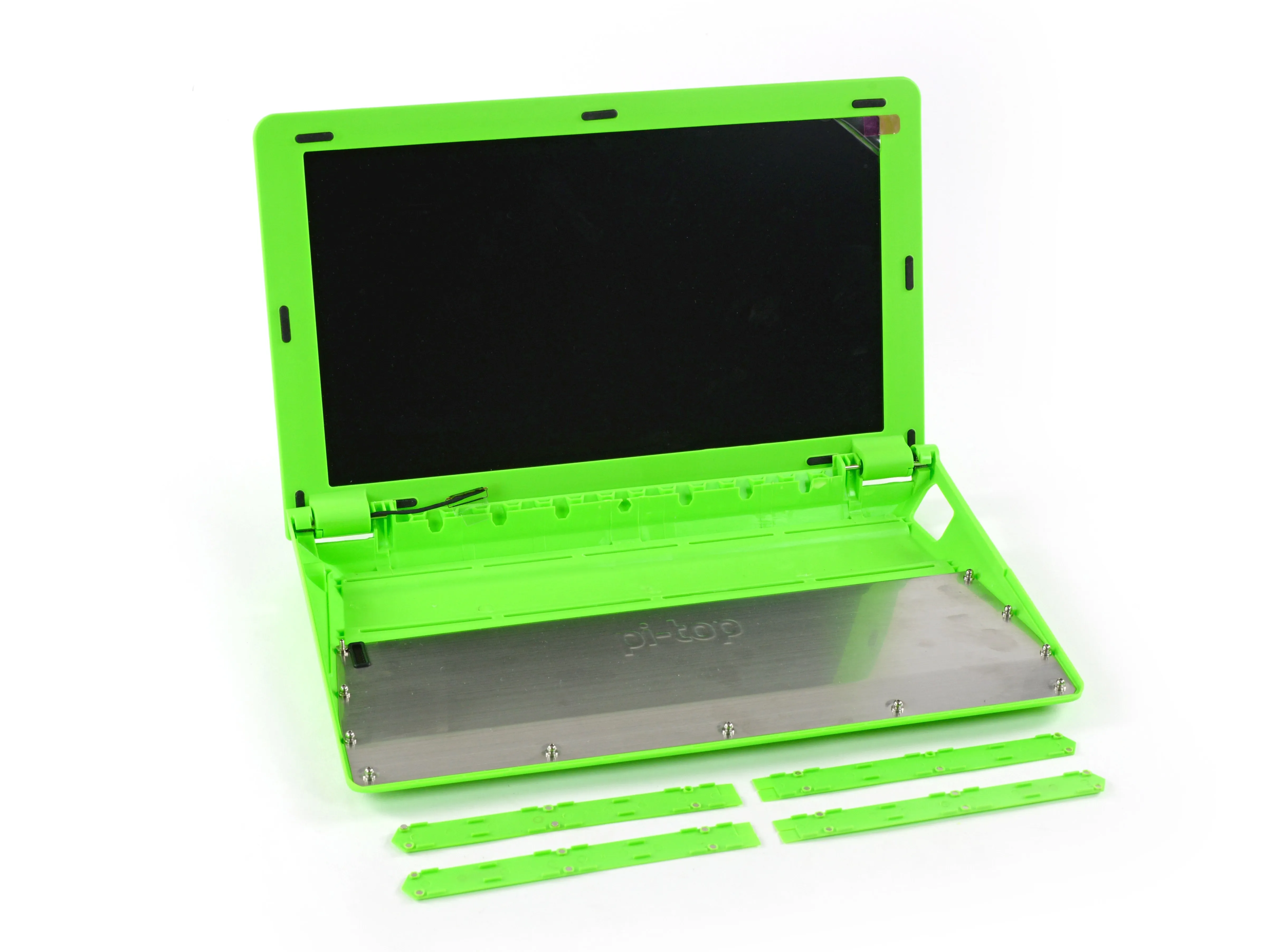

• Сердце pi-top, которое, честно говоря, скорее маленькое, чем большое, состоит всего из двух печатных плат, соединенных несколькими кабелями и расположенных над батареей.

Шаг 10

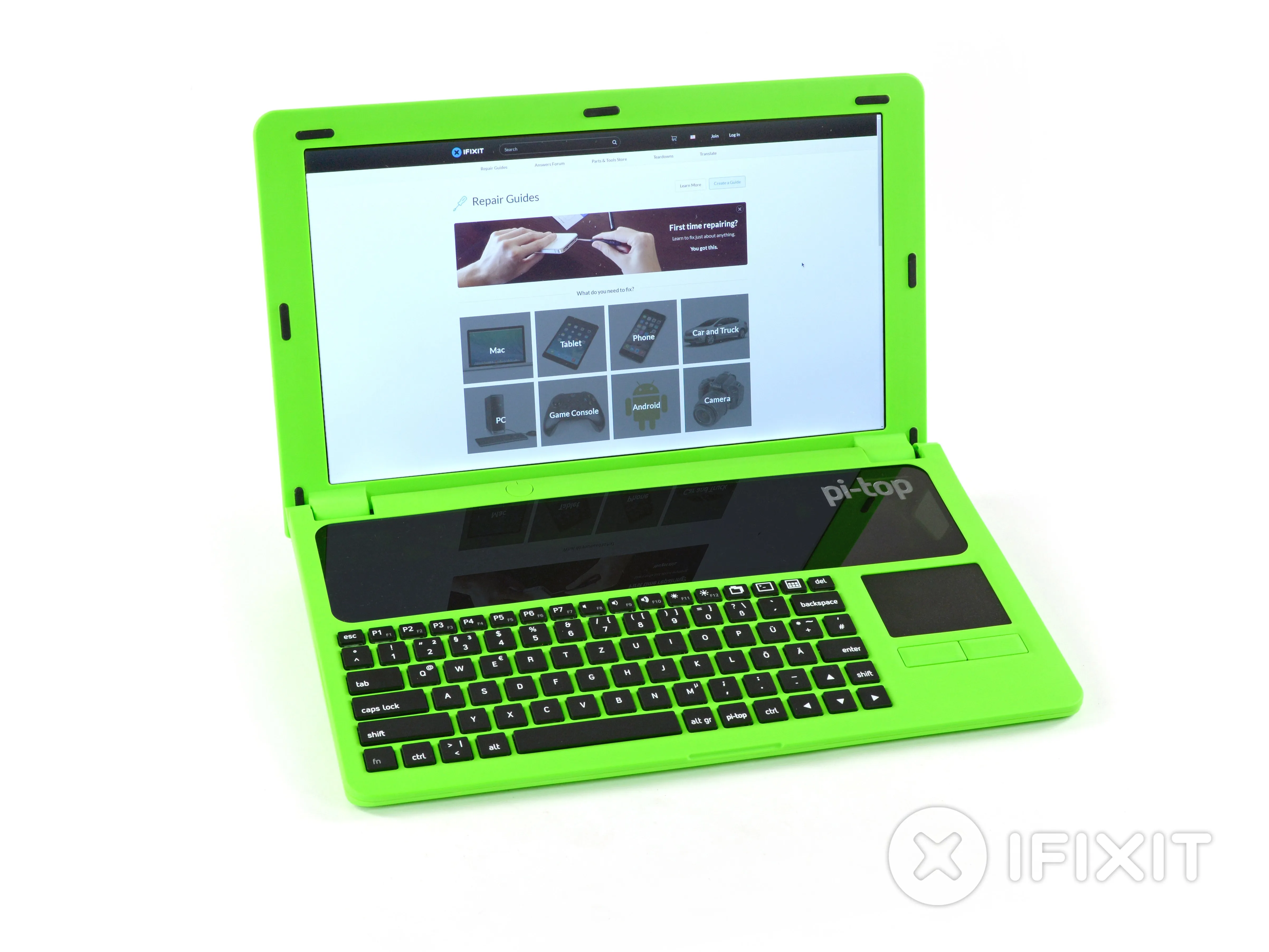

• Наконец-то pi-top собран!

• Вердикт: pi-top - это не настоящий ноутбук. Внутри нет ничего такого, что можно было бы залить клеем. Это миниатюрный компьютер на печатной плате с корпусом в виде зеленого блокнота гнома. Он создан для любителей программирования и кодинга и наполнен всем необходимым. Как и сам raspberry pi, pi-top прост, его легко разобрать и легко собрать.

• Есть несколько мелочей, о которых мы хотим упомянуть:

• Отверстия в корпусе для USB и Ethernet, на наш взгляд, слишком малы, и в итоге вы окажетесь в путанице кабелей.

• Разъем для наушников на raspberry расположен напротив клавиатуры и едва доступен с помощью загнутого под углом штекера.

Вывод

• Конструкция позволяет получить доступ ко всем компонентам, не прилагая особых усилий.
• Никакого клея, только винты для относительно простой процедуры вскрытия.
• Инструменты, необходимые для сборки pi-top, входят в комплект.
• Инструменты, необходимые для более глубокого доступа, являются стандартными и, вероятно, уже есть в вашем наборе инструментов.
• Пластиковый корпус кажется не слишком прочным и может пострадать, так как устройство является портативным и время от времени подвергается грубому обращению.

Оценка ремонтопригодности

Ремонтопригодность 8 из 10 (10 - легче всего отремонтировать)
