Разборка программатора Picstart Plus

Разборка программатора Picstart Plus

Введение

В этом руководстве приведены пошаговые инструкции по разборке программатора разработки Picstart Plus.

Что вам понадобится

Инструменты

  • Крестовая отвертка №2
    Отвертка Phillips #2 | Источник - ifixit.com
    Посмотреть
  • Отвертка Phillips #000
    Отвертка Phillips #000 | Источник - ifixit.com

Шаг 1 Разборка программатора Picstart Plus

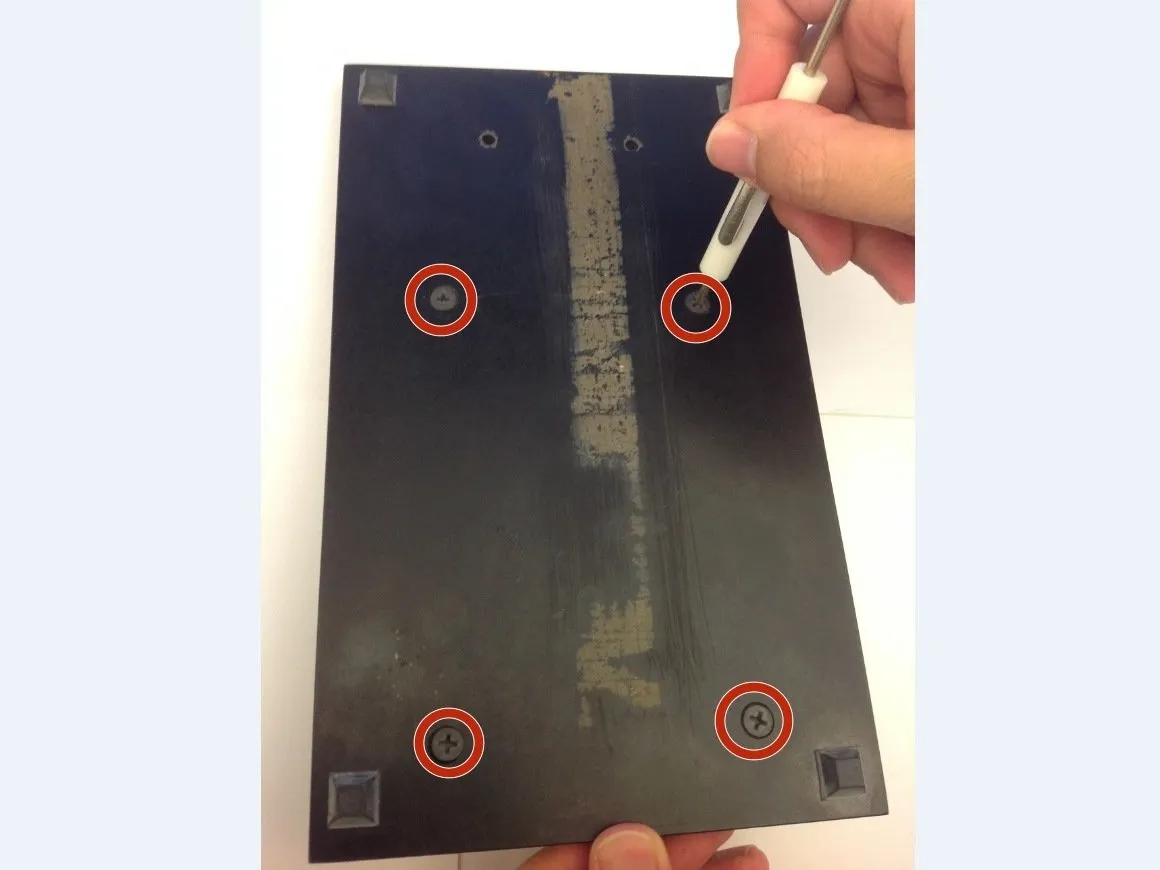

Picstart Plus Development Programmer Teardown, Picstart Plus Development Programmer Teardown: шаг 1, изображение 1 из 3
Picstart Plus Development Programmer Teardown, Picstart Plus Development Programmer Teardown: шаг 1, изображение 1 из 3 | Источник - ifixit.com

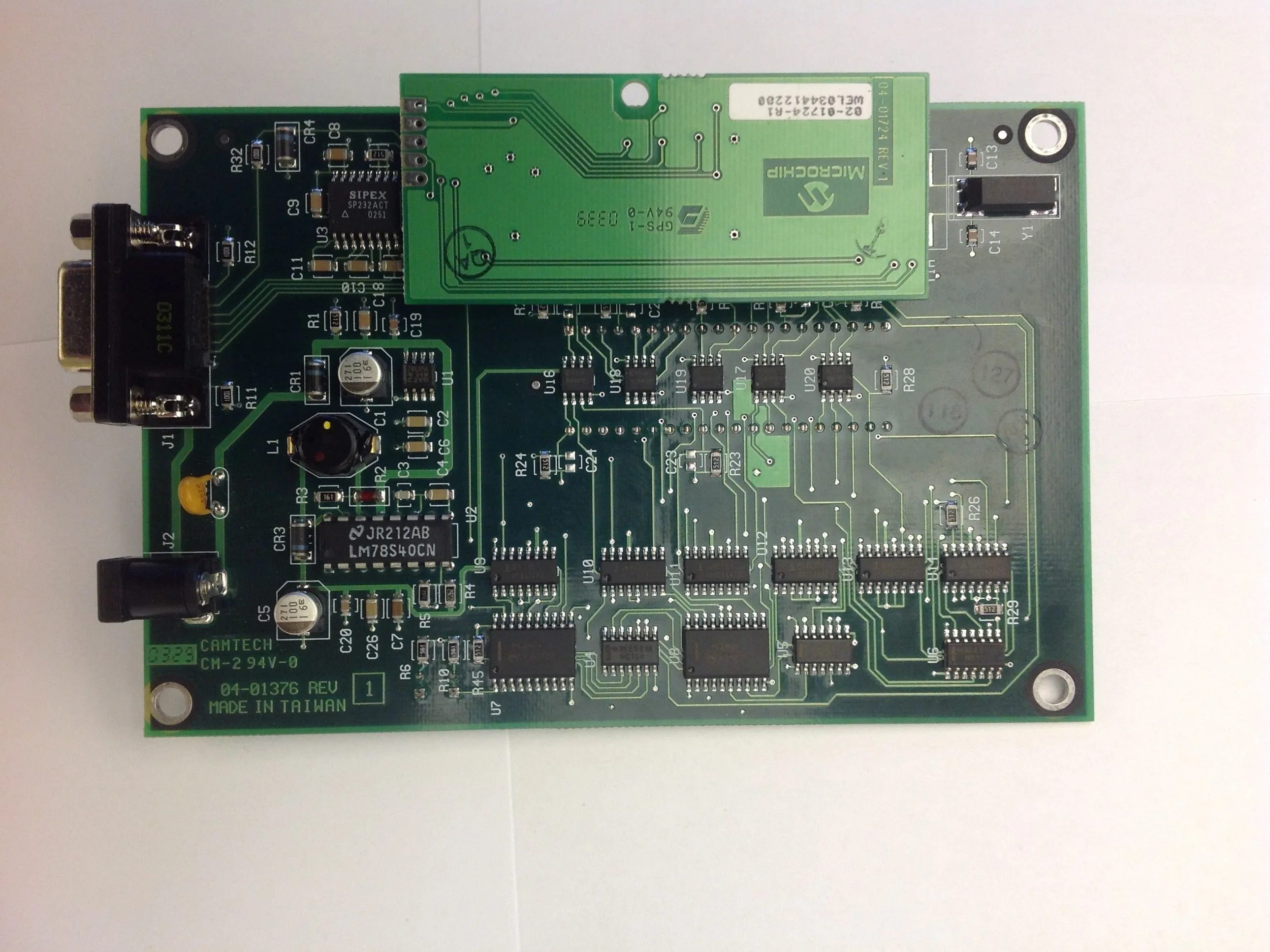

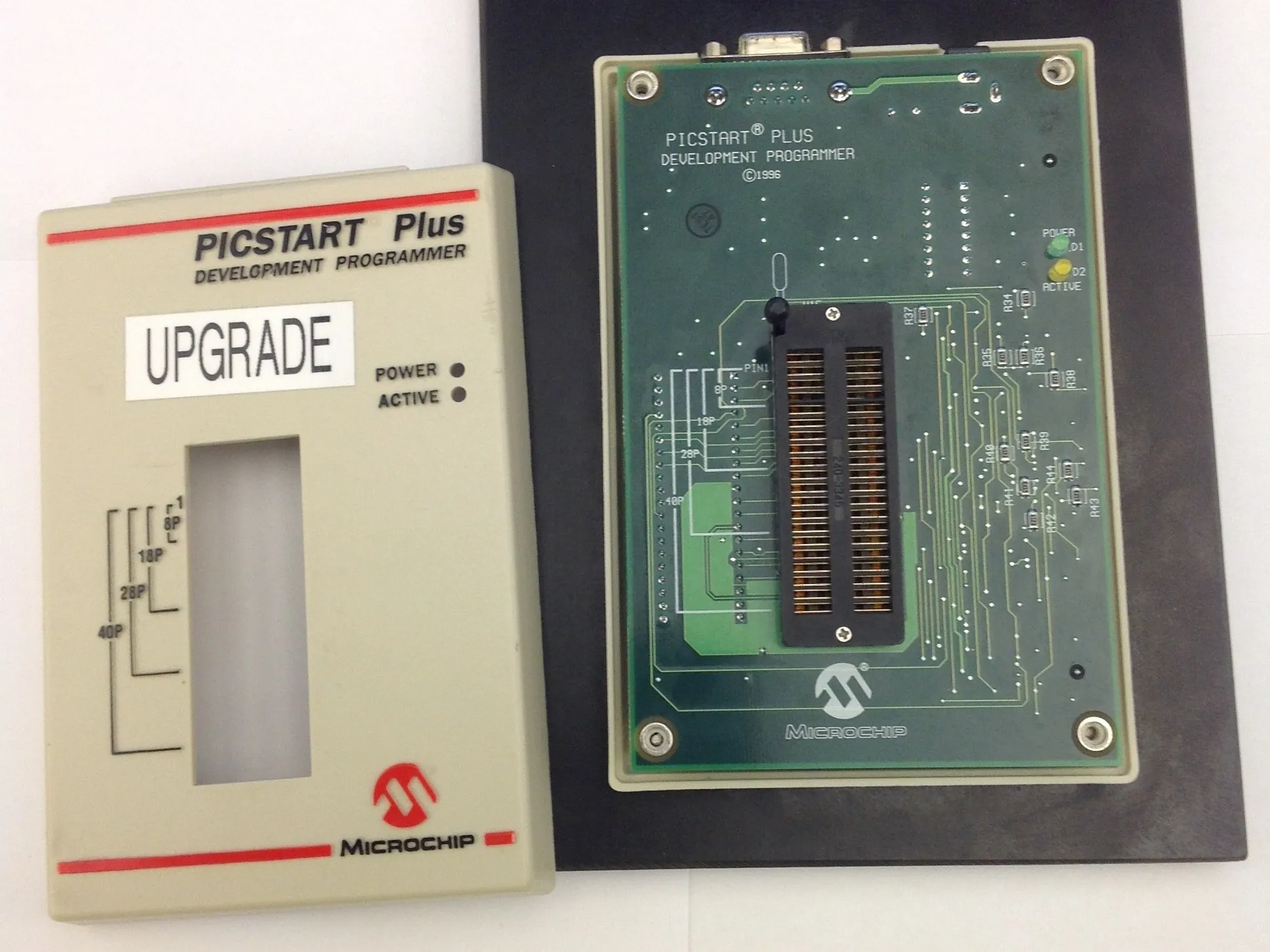

Picstart Plus Development Programmer Teardown, Picstart Plus Development Programmer Teardown: шаг 1, изображение 2 из 3
Picstart Plus Development Programmer Teardown, Picstart Plus Development Programmer Teardown: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Picstart Plus Development Programmer Teardown, Picstart Plus Development Programmer Teardown: шаг 1, изображение 3 из 3
Picstart Plus Development Programmer Teardown, Picstart Plus Development Programmer Teardown: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Выкрутите 4 винта Phillips, расположенные на задней стороне удерживающей пластины.

  • После того как винты будут выкручены, снимите корпус программатора.

  • Осторожно выньте печатную плату стороной с компонентами вверх. Отложите корпус в сторону.

Шаг 2

Разборка программатора Picstart Plus: шаг 2, изображение 1 из 2
Picstart Plus Development Programmer Teardown: шаг 2, изображение 1 из 2 | Источник - ifixit.com

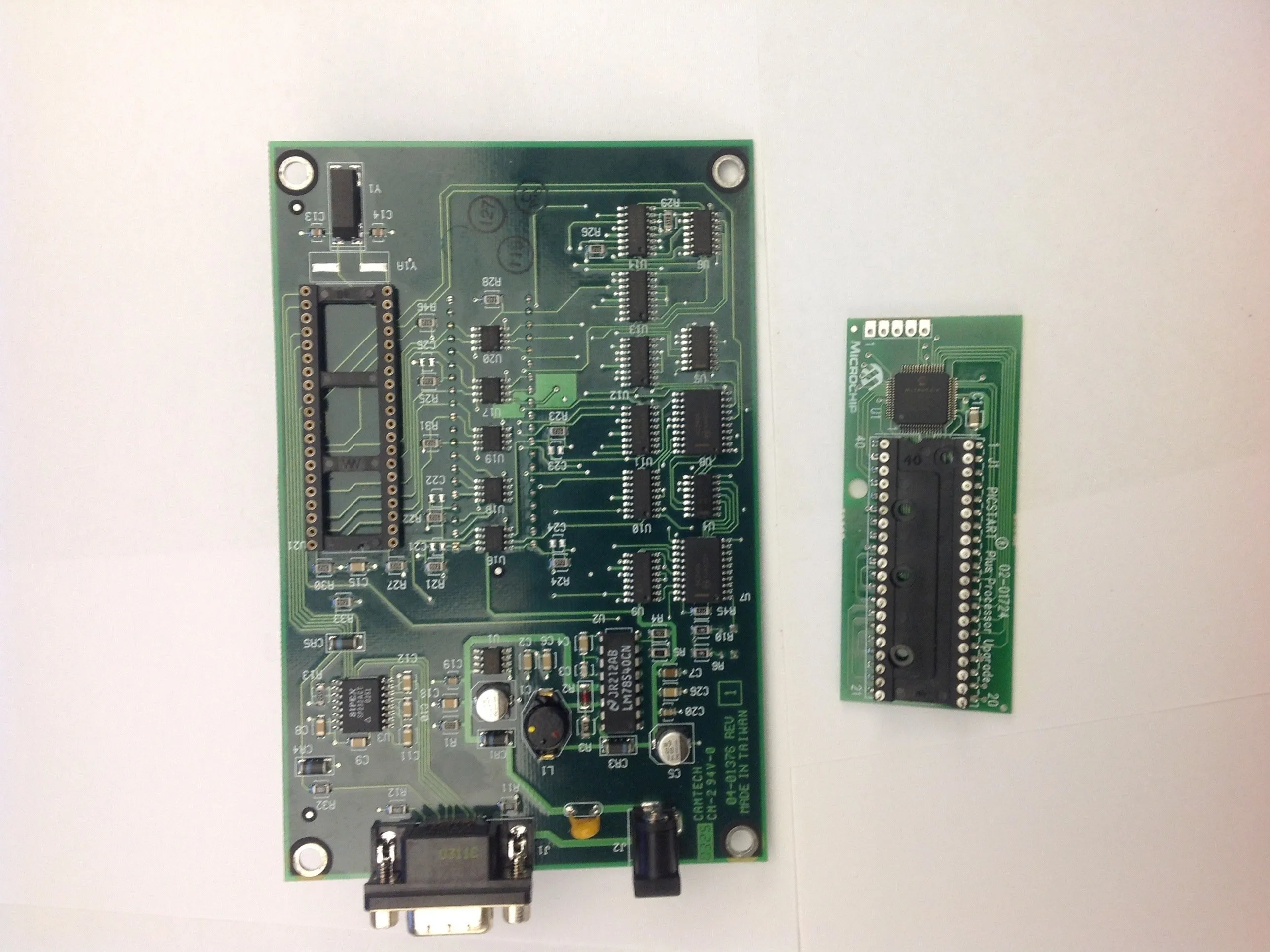

Picstart Plus Development Programmer Teardown: шаг 2, изображение 2 из 2
Разборка программатора Picstart Plus: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Отсоедините модуль микроконтроллера от основной платы с помощью шила или аналогичного инструмента.

  • Отложите модуль микроконтроллера в сторону.

Шаг 3

Разборка программатора Picstart Plus Development Programmer: шаг 3, изображение 1 из 2
Разборка программатора Picstart Plus: шаг 3, изображение 1 из 2 | Источник - ifixit.com

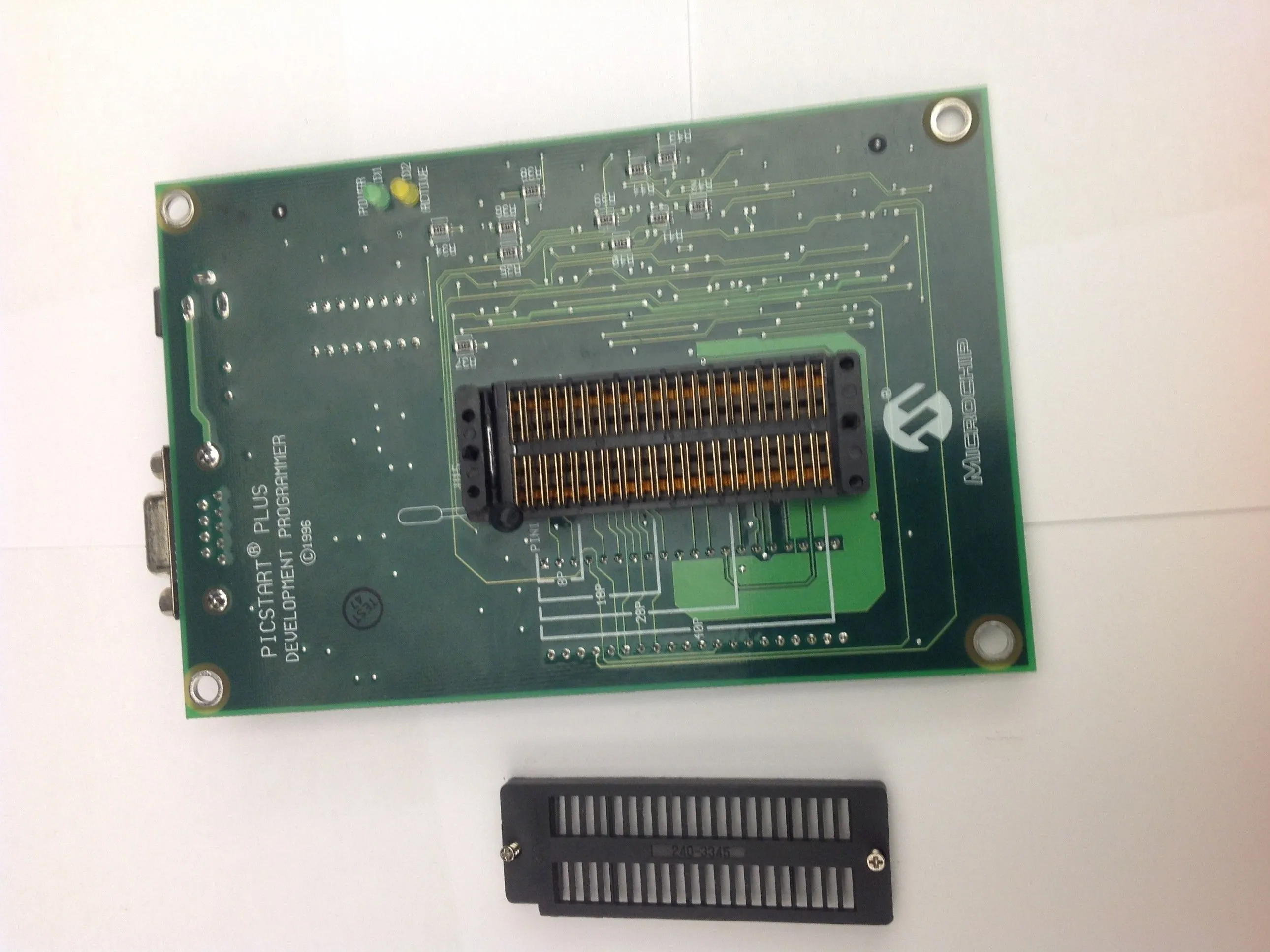

Разборка программатора Picstart Plus: шаг 3, изображение 2 из 2
Разборка программатора Picstart Plus: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Переверните материнскую плату так, чтобы сторона компонентов была обращена вниз, и открутите маленькие винты с головкой Pan, которые держат крышку держателя ИС.

  • Снимите крышку держателя ИС.

Шаг 4

Разборка программатора Picstart Plus Development Programmer: шаг 4, изображение 1 из 2
Разборка программатора Picstart Plus: шаг 4, изображение 1 из 2 | Источник - ifixit.com

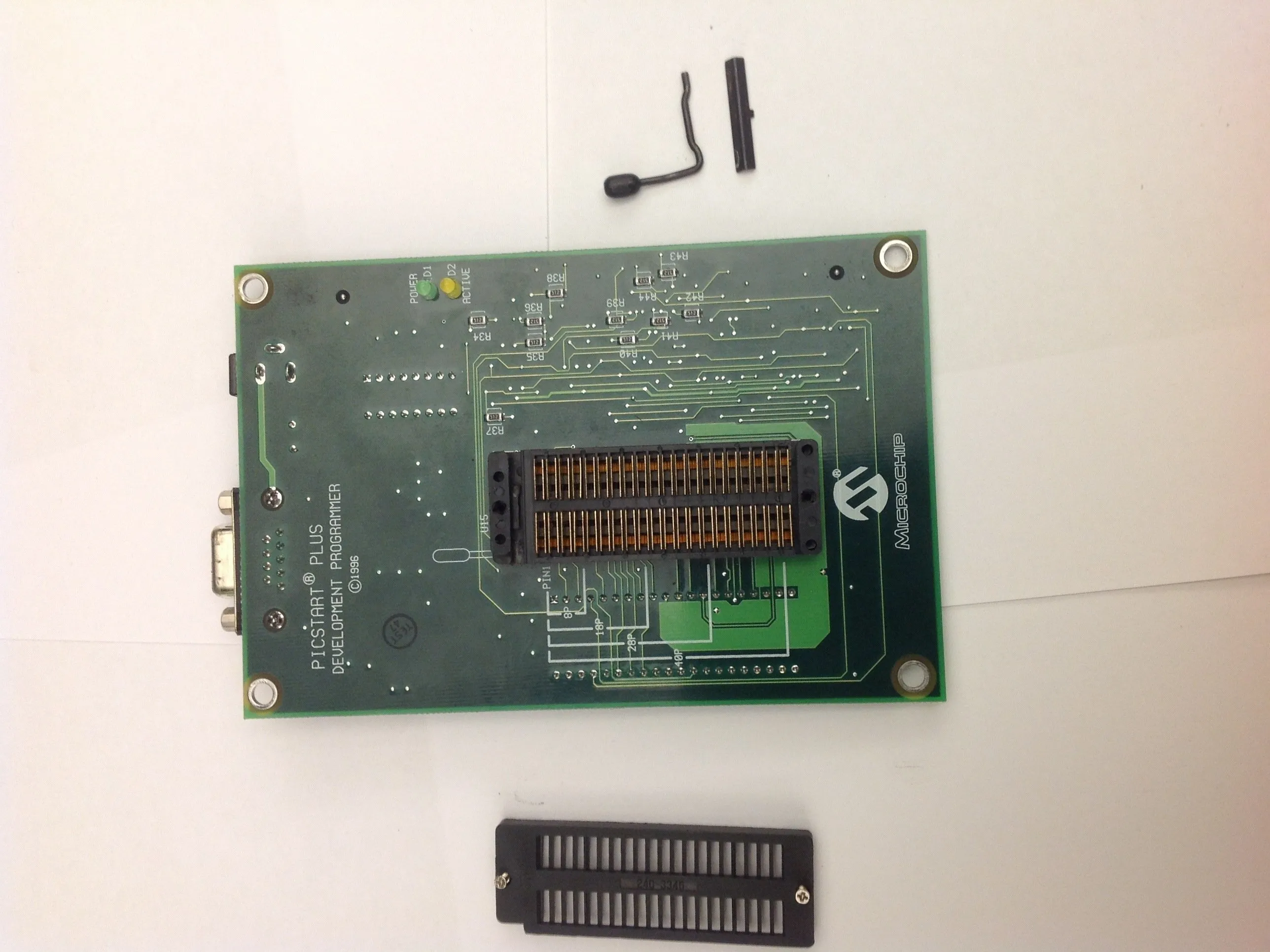

Разборка программатора Picstart Plus: шаг 4, изображение 2 из 2
Разборка программатора Picstart Plus: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Снимите рычаг держателя ИС вместе с небольшой металлической пластиной, закрывающей рычаг.

  • Отложите рычаг и крышку рычага в сторону.

Шаг 5

Разборка программатора Picstart Plus: шаг 5, изображение 1 из 1
Разборка программатора Picstart Plus: шаг 5, изображение 1 из 1 | Источник - ifixit.com

  • Поздравляем! Вы полностью разобрали PICSTART Plus Development Programmer!

  • Все извлеченные компоненты показаны на рисунке.
