Разборка клавиатуры Pixel Slate Keyboard

Введение

Это не полное руководство по эксплуатации, а лишь некоторые изображения, которые помогут вам при разборке/ремонте.

Шаг 1 Разборка клавиатуры Pixel Slate

Разборка клавиатуры Pixel Slate, разборка клавиатуры Pixel Slate: шаг 1, изображение 1 из 1 | Источник - ifixit.com

Клавиатурная панель со снятой крышкой

Комментарии к шагу

Она полностью приклеена?

Пластик крышки приклеен по краям и по обе стороны от тачпада. Для удаления клея не требуется нагрев. Мне показалось, что его гораздо легче отделить, чем экраны телефонов. С приклеенным войлоком/тканью работать гораздо сложнее.

Шаг 2

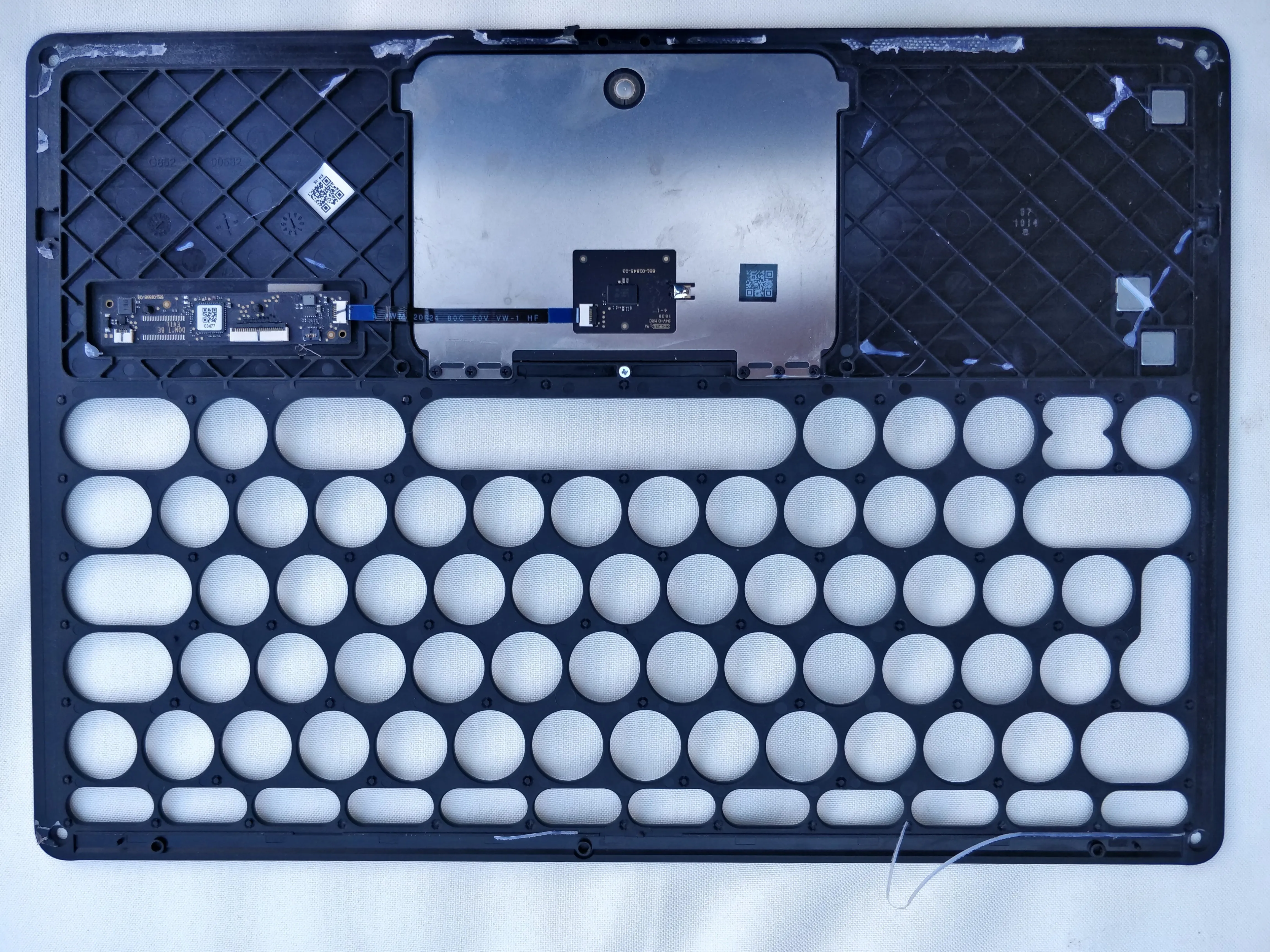

Нижняя сторона крышки клавиатуры

Шаг 3

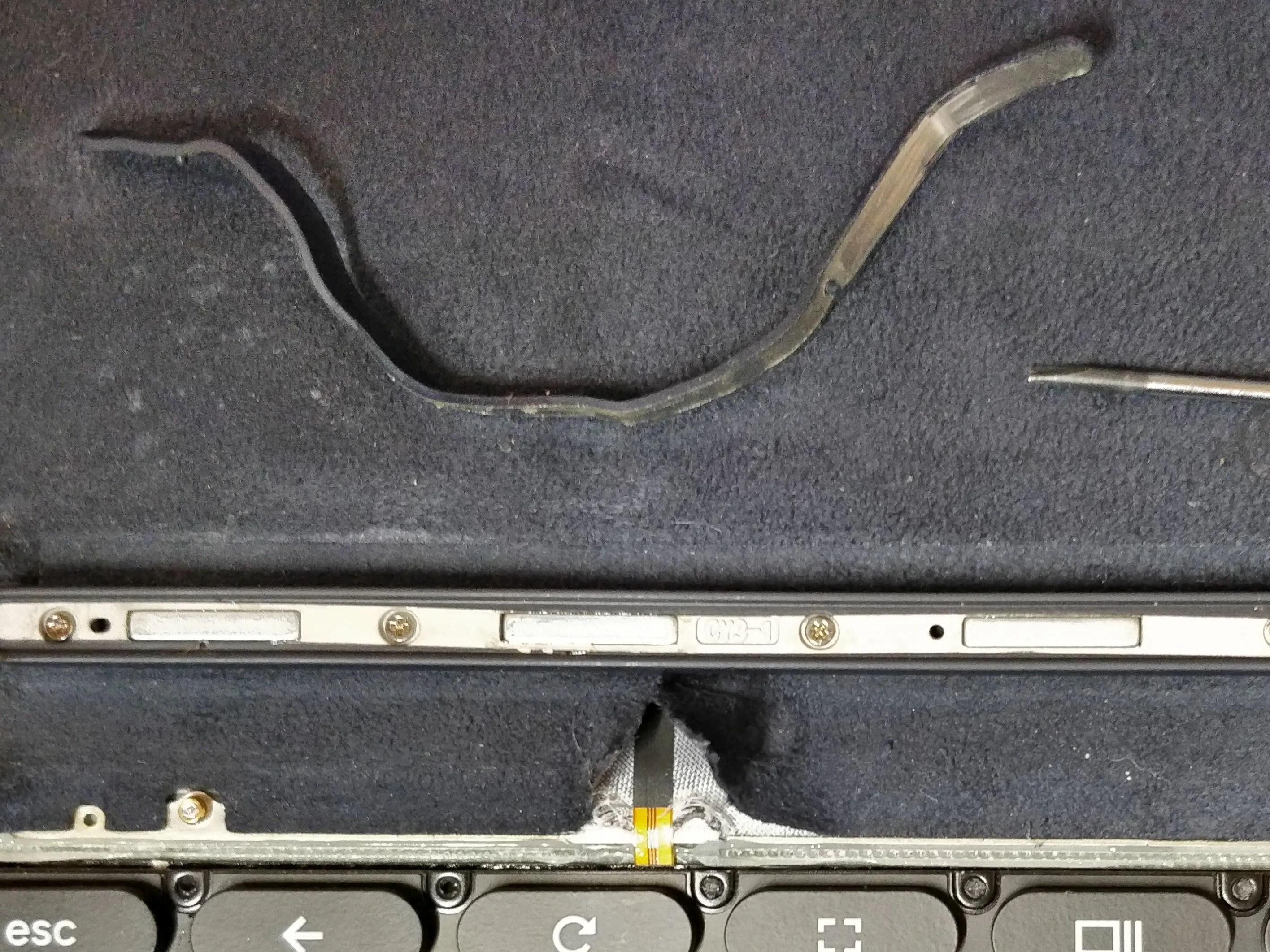

Снятие резинового бампера
Ткань разрезана, чтобы обнажить кабель связи

Шаг 4

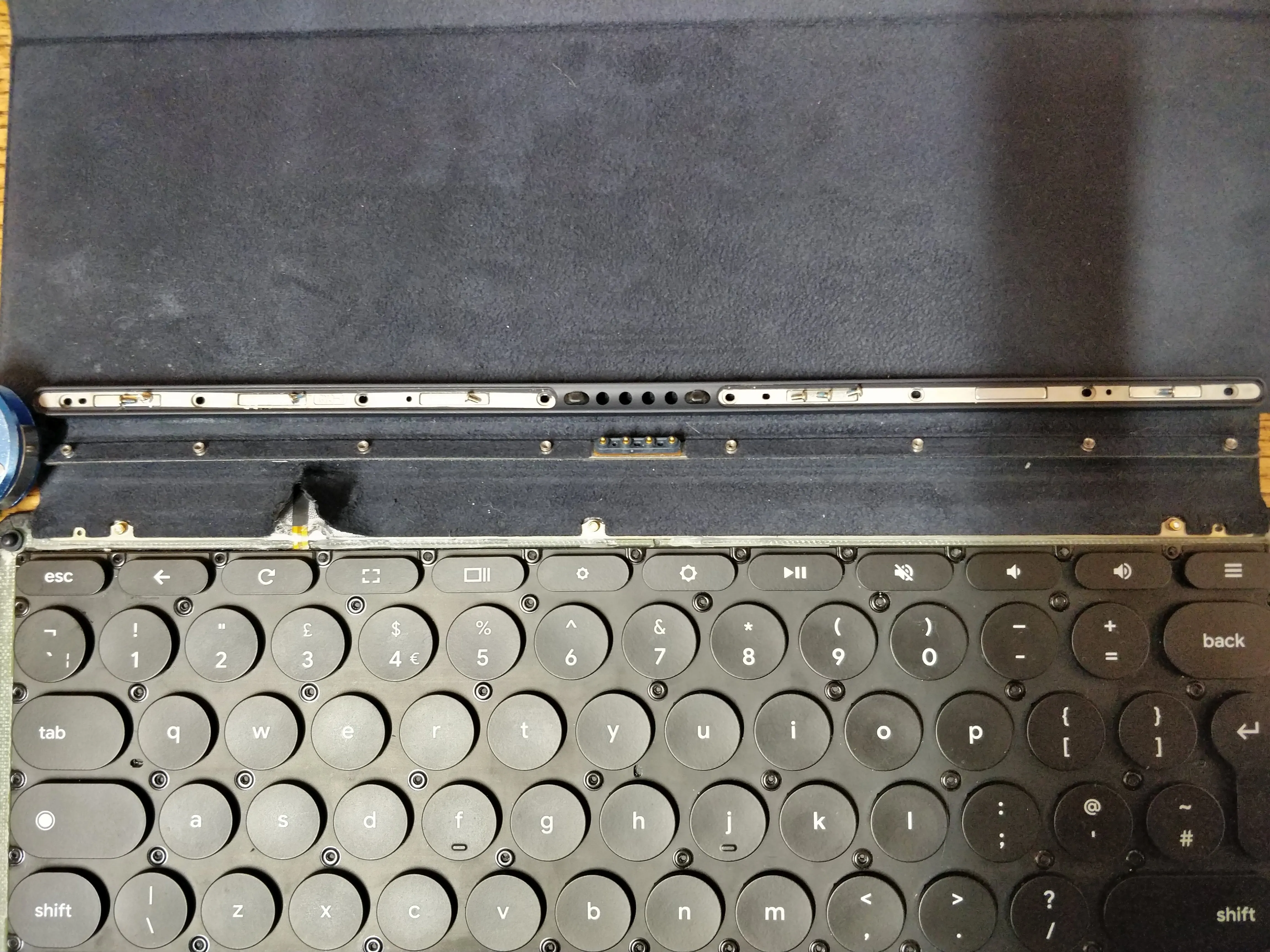

Держатель планшета снят, чтобы обнажить коммуникационные контакты

Шаг 5

Разборка клавиатуры Pixel Slate: шаг 5, изображение 3 из 3 | Источник - ifixit.com

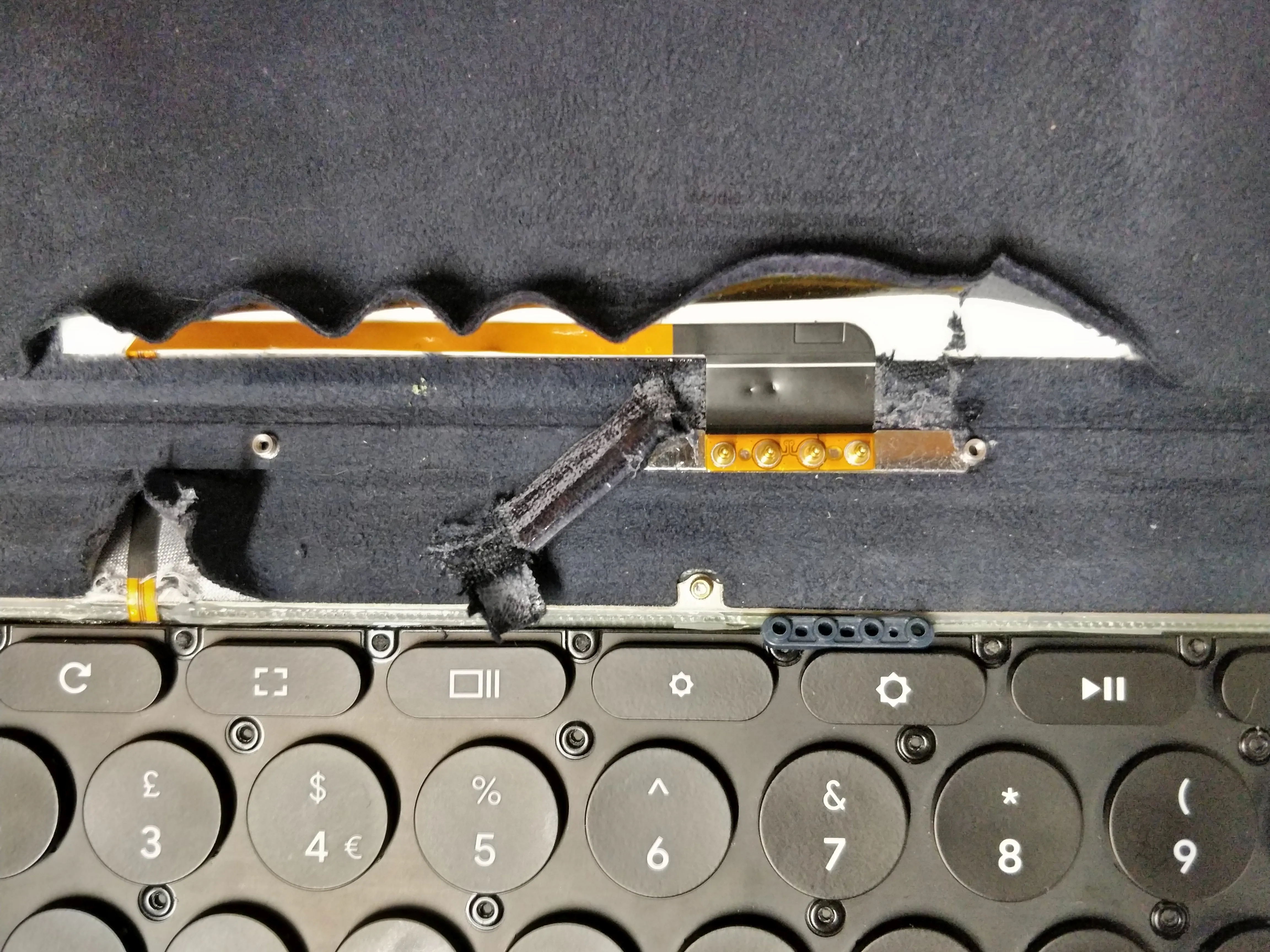

FFC (гибкий плоский кабель) над клавиатурой

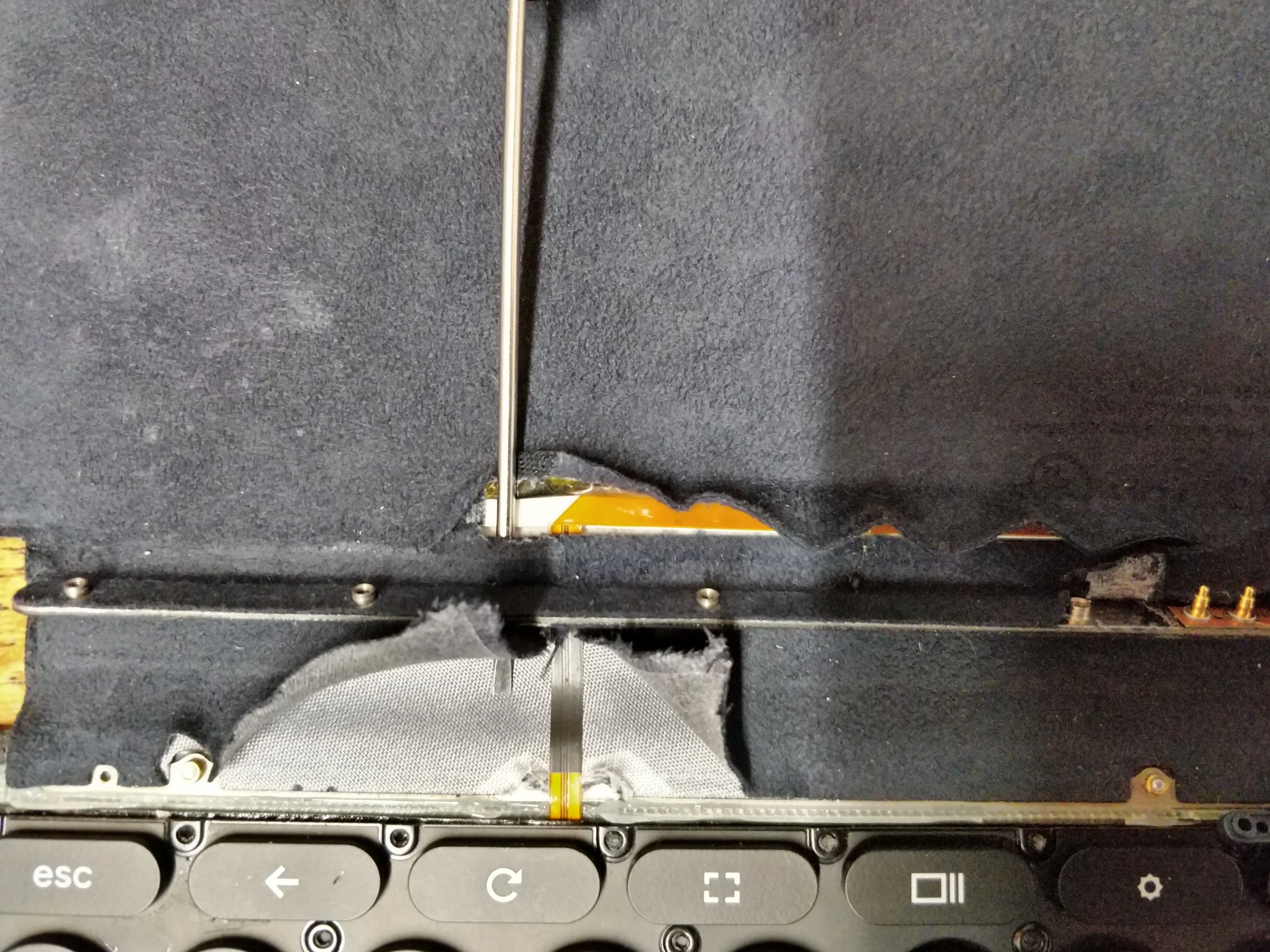

FFC под металлической планкой

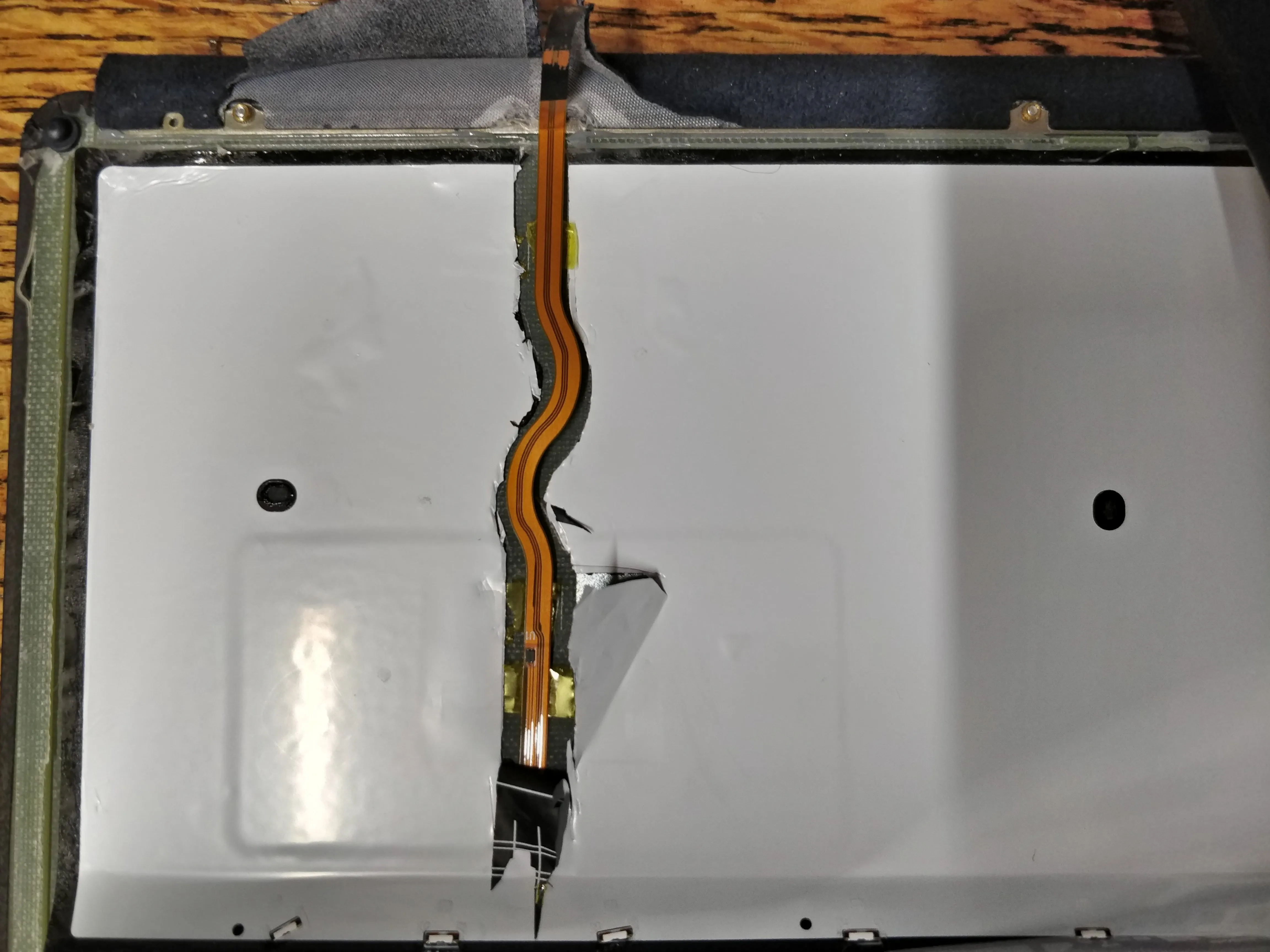

FFC под клавиатурой

Шаг 6

Размеры FFC

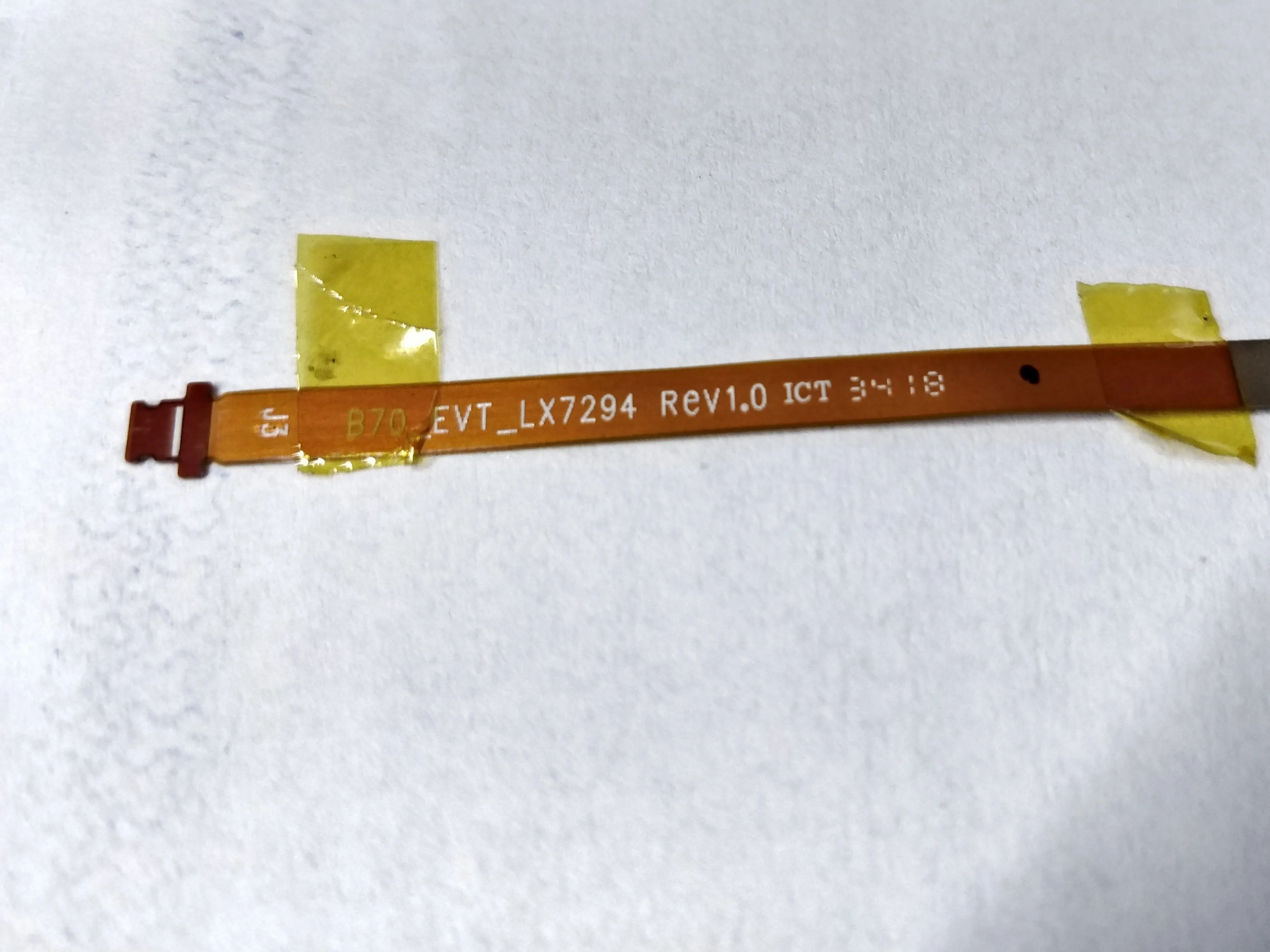

Идентификация FFC
P.S. Извините за пустое пространство на изображениях, мне нужно было заполнить холст, чтобы загрузить их сюда.
