Разборка Playdate

Введение

Panicкомпания, создавшая этот желтый не-игровой мальчик, утверждает, что сделала это причудливое устройство 'просто для удовольствия', и это видно. От 1-битного экрана до характерной рукоятки Playdate излучает новизну. Надеемся, что разбирать его будет так же весело, как и играть!

Полное раскрытие информации: Мы получили устройство для разборки непосредственно от компании Panic, которая, отказавшись от всевозможных взяток, прислала нам устройство для разборки бесплатно. К сожалению, в комплекте не было ни одной игры, так что разборка - это все, на что он был способен. Они не знали, что разборка - наша любимая игра. (Ладно, возможно, они это знали).

Обязательно следите за каналом Делаете.ру YouTube-каналInstagram и Twitter, а также подписывайтесь на нашу рассылку рассылку чтобы первыми узнать, когда новейшие потребительские технологии попадут на стол для разбора.

Что вам понадобится

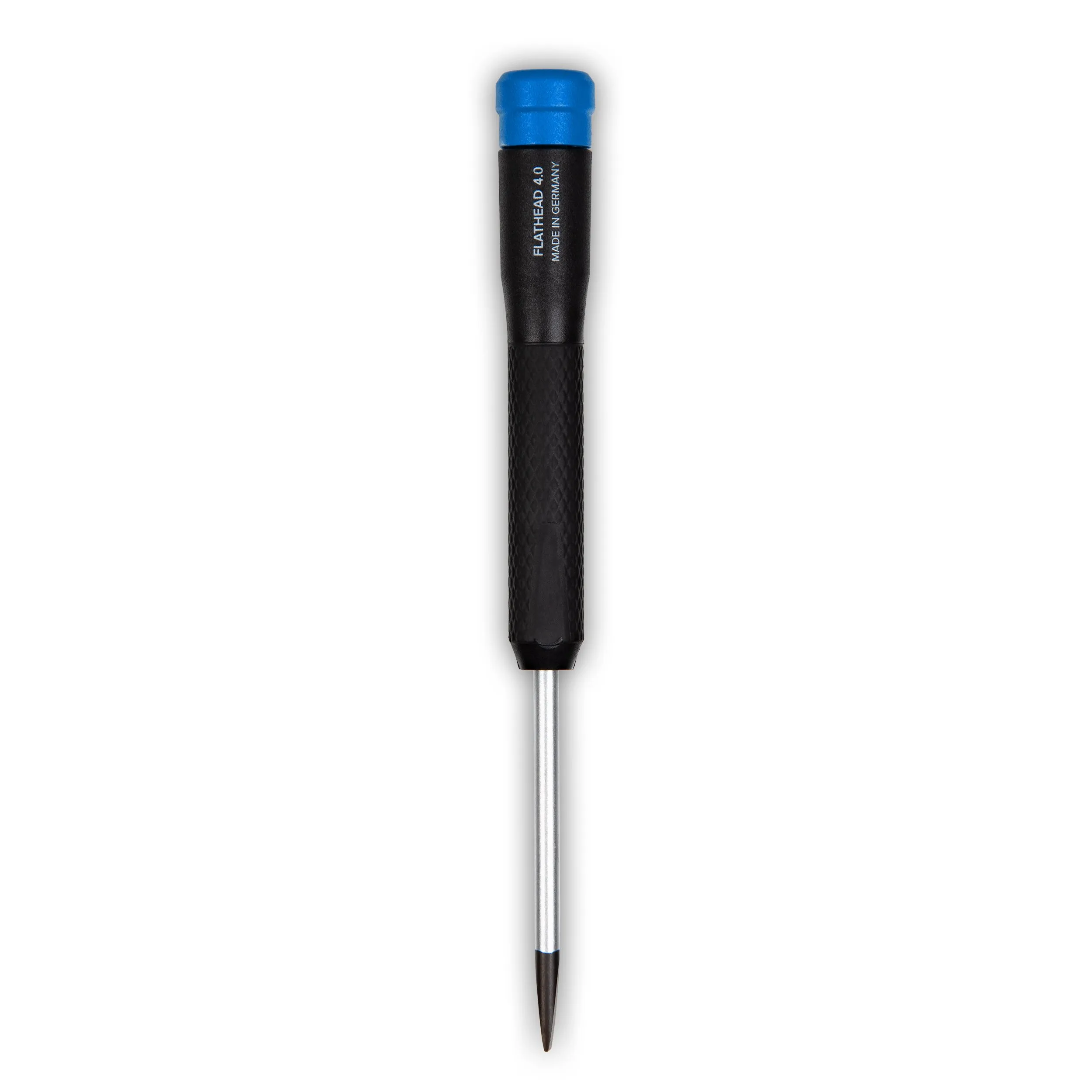

Инструменты

•

•

  Посмотреть

•

•

•

•

Видео обзор

Шаг 1 Разборка плейсета

• Немного спецификаций, пока мы разбираем устройство:

• Экстремально высокое разрешение (400×240) дисплея - 2,7 дюйма при 173 ppi

• Процессор ARM Cortex-M7F с частотой 180 МГц

• 16 МБ встроенной памяти

• 4 ГБ флэш-памяти

• Wi-Fi 2,4 ГГц (b/g/n), Bluetooth 4.2, USB-C, разъем для наушников

• Механическая рукоятка, потому что почему бы и нет.

• Очевидно, что они не накручивали характеристики этой штуки - но если вы зациклились на характеристиках, то вы уже упустили суть.

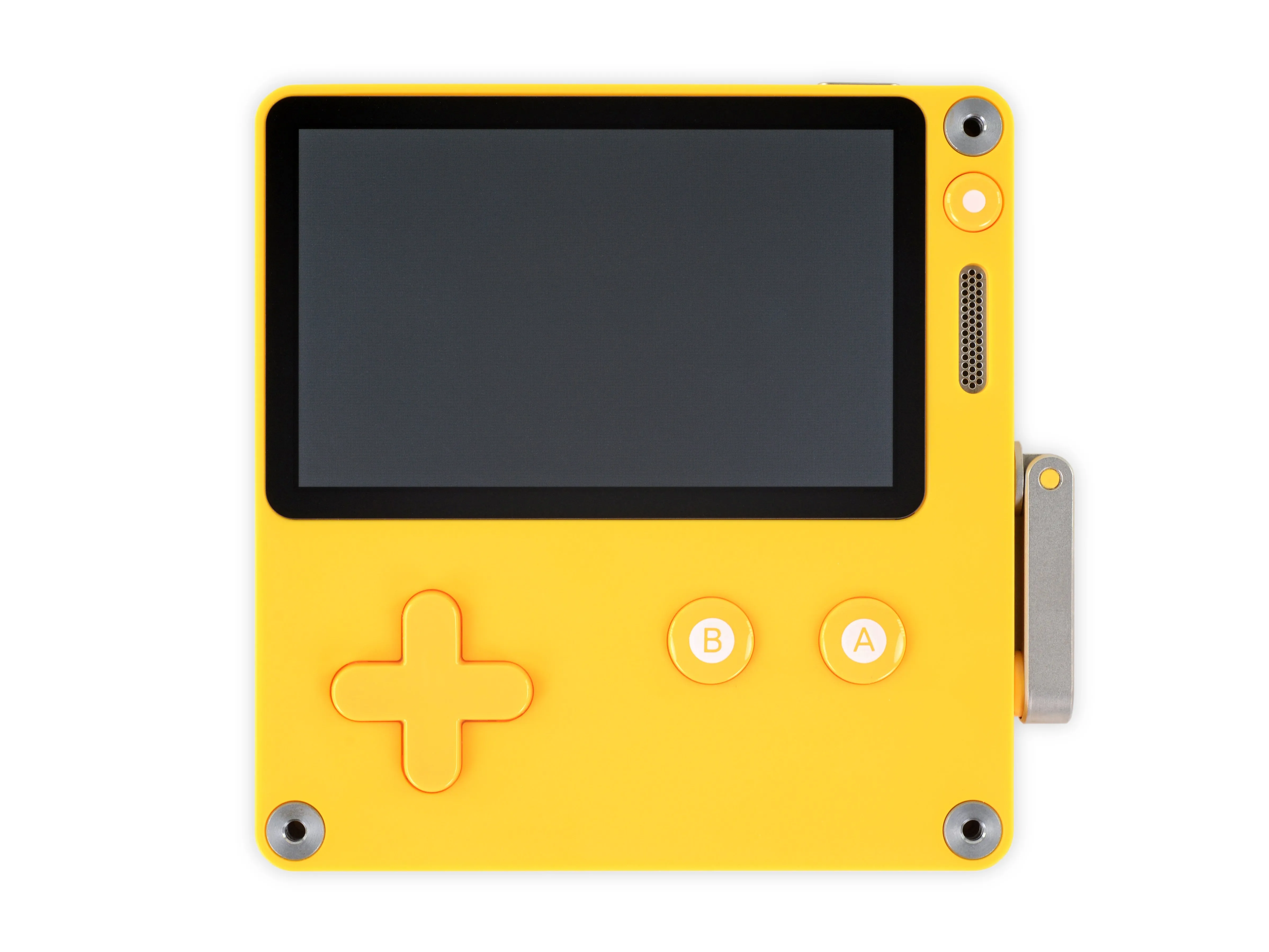

Шаг 2

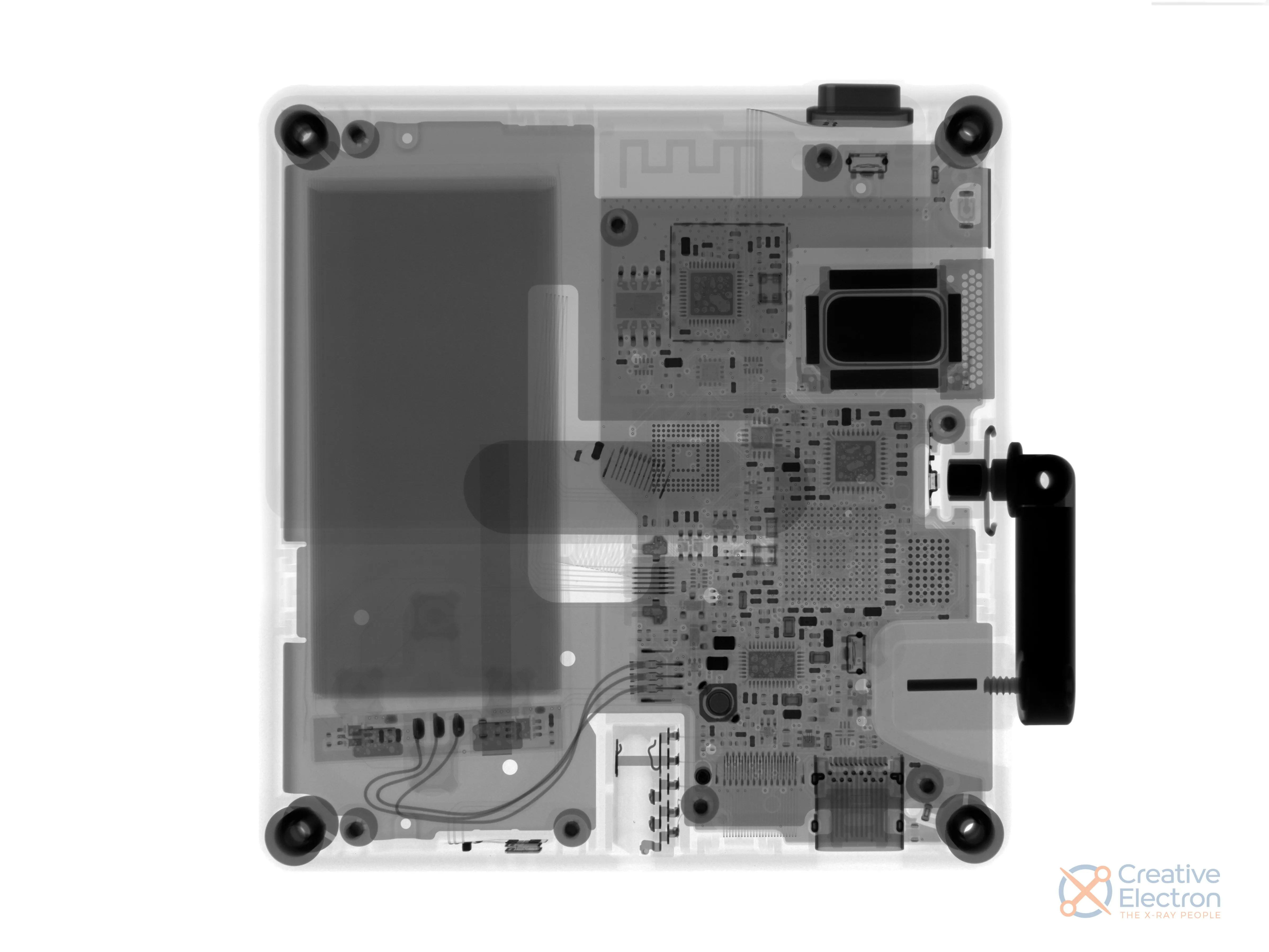

• Как обычно, мы начинаем с отличного исследовательского рентгеновского снимка от Creative Electron.

• Большой нечеткий прямоугольник слева похож на батарею. Замковая башенка вверху - это какая-то напечатанная беспроводная антенна. Темное прямоугольное образование должно быть динамиком. Кривошип легко обнаружить. А эти маленькие точки? Шарики припоя для микросхем - так много микросхем.

• Технически здесь показано все, что находится внутри, так что... наша работа закончена?

Шаг 3

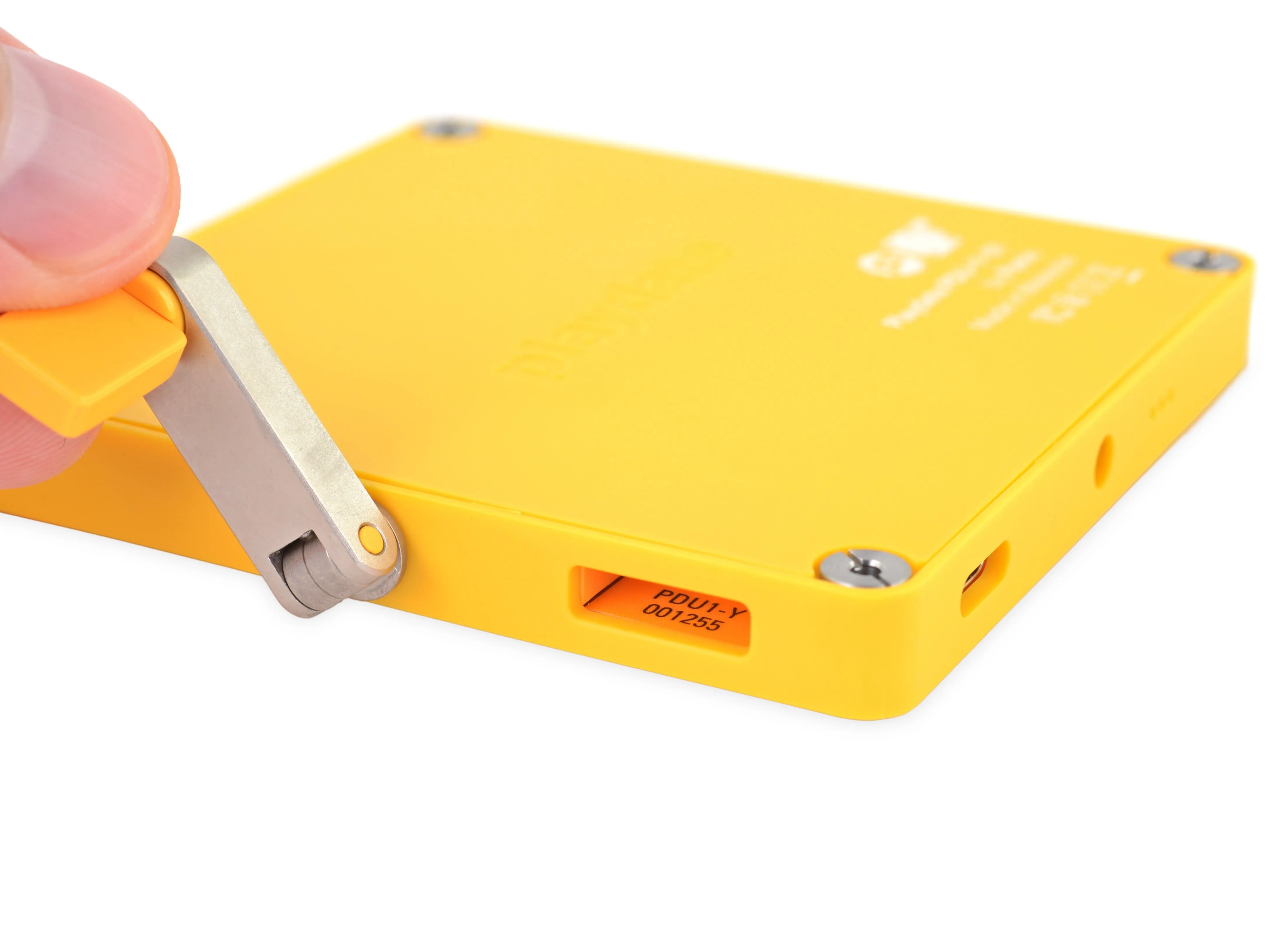

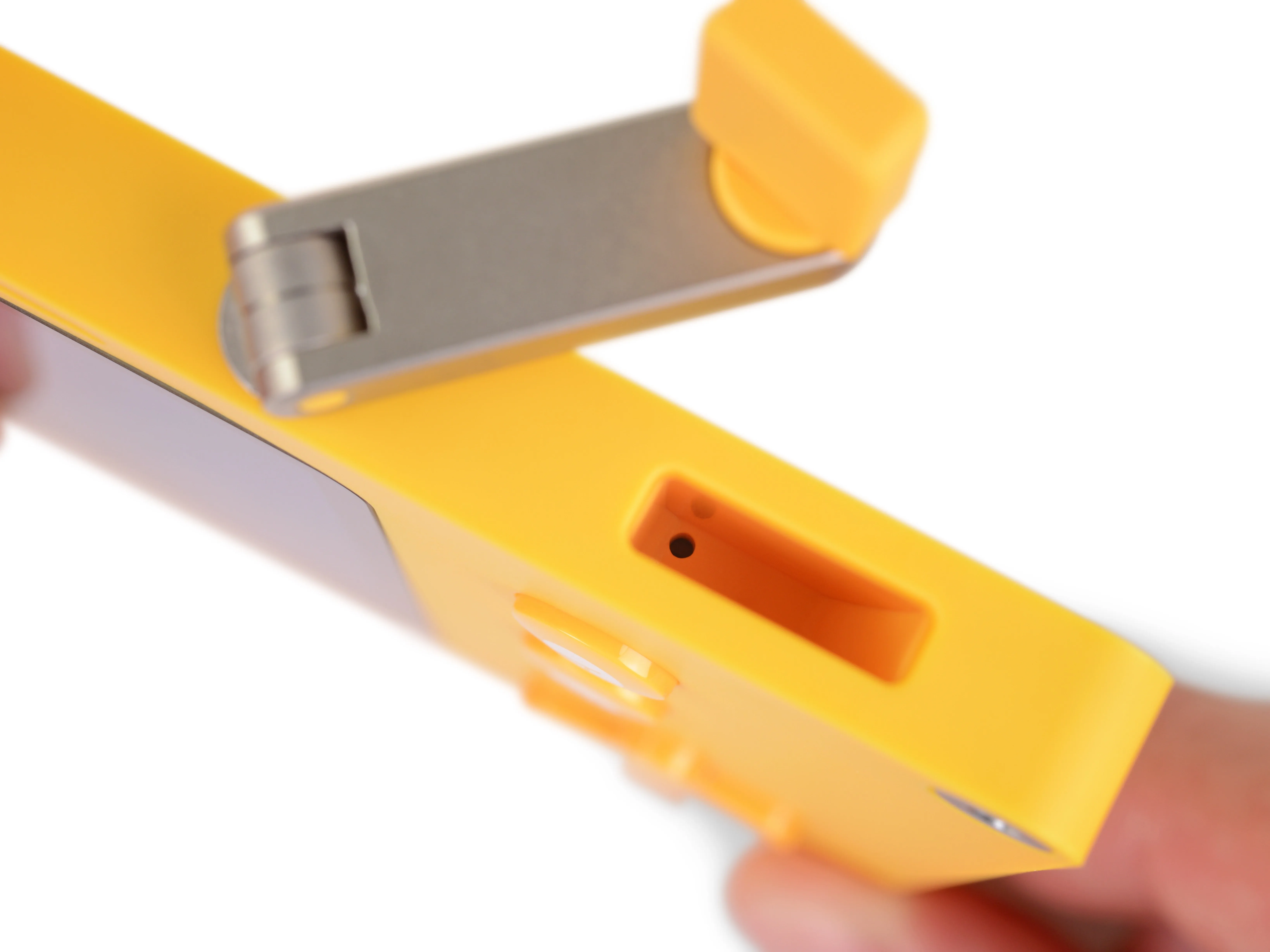

• Внутри полости рукоятки: некоторые секретные сведения.

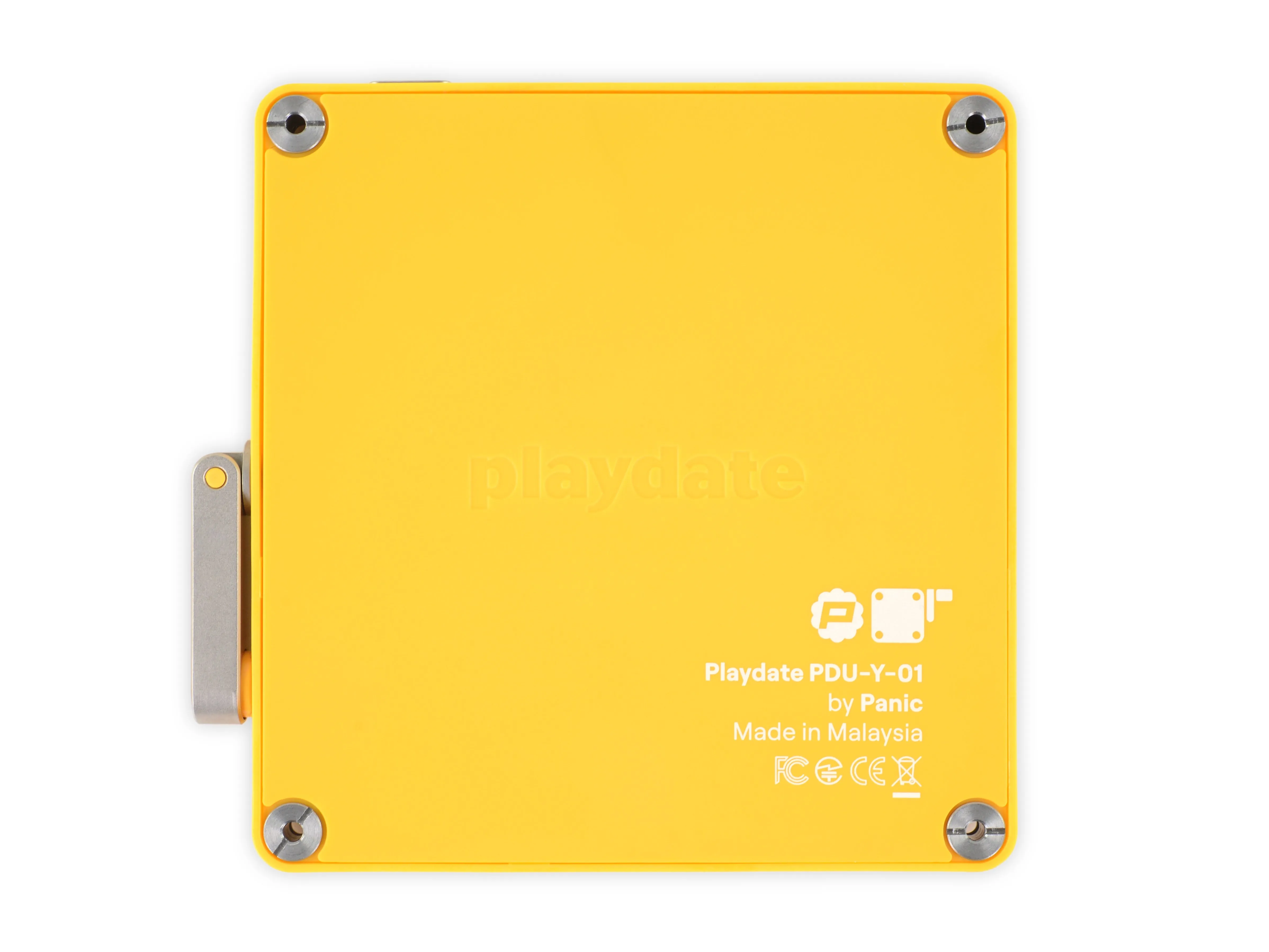

• Номер модели PDU1-Y - или это PDU-Y-01? В любом случае, это именно то, что мы ожидали.

• Наш серийный номер - 1255. Кому достались первые 1254 экземпляра? Понятия не имею.

• Надеюсь, они не додумались разобрать его на части и выложить в интернет. Серьезно, кто бы мог это сделать?

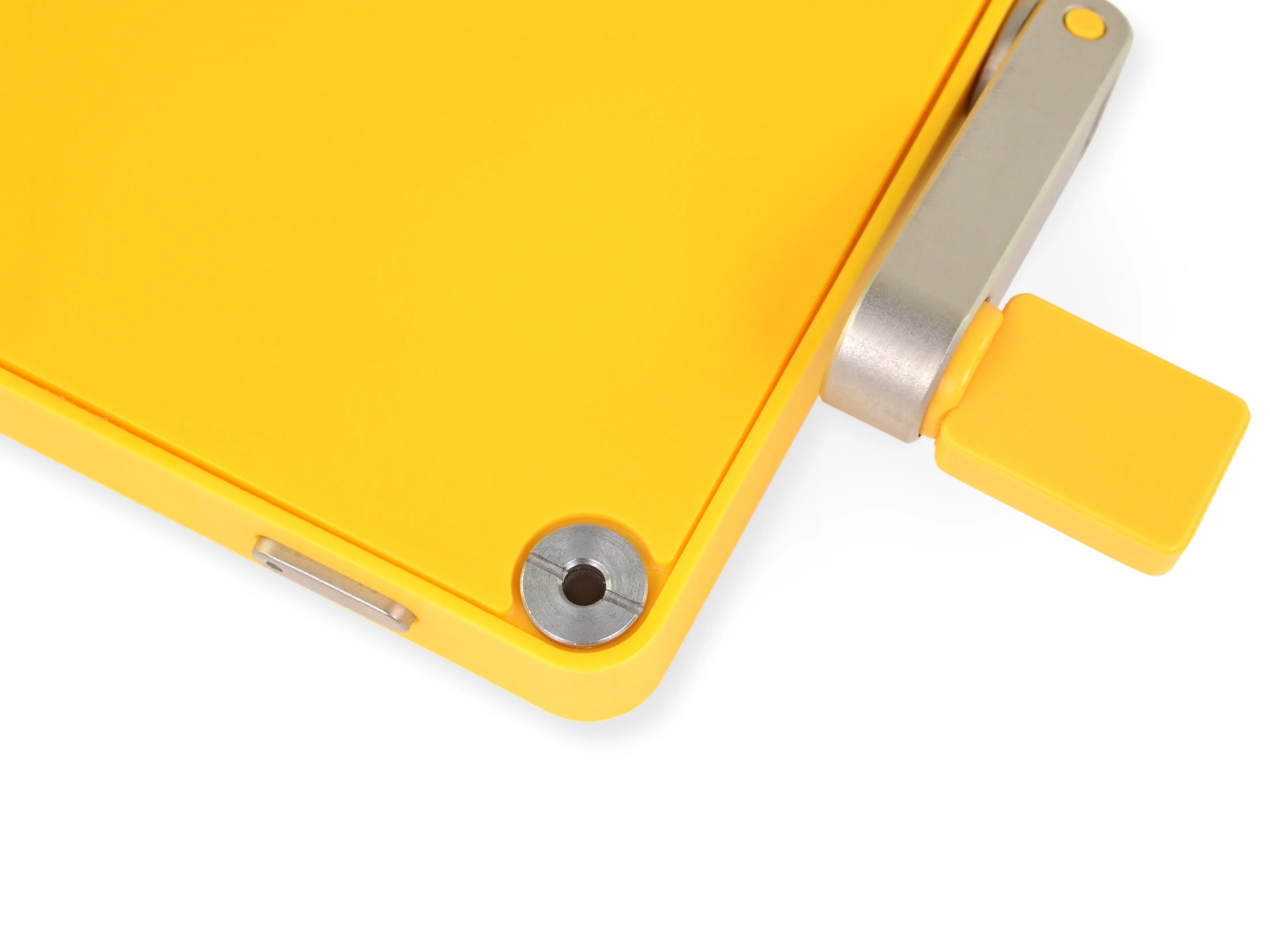

• Ответ: тот, кого не пугают эти винты с плоской головкой в форме пончика. Ммм... пончики.

• Подождите немного, пока мы будем думать, как открыть эту штуку. Если в процессе нам придется съесть дюжину пончиков, мы готовы пойти на эту жертву. Это поможет? В какой-то степени да.

Шаг 4

• Этот желтый оттенок... он кажется знакомым.

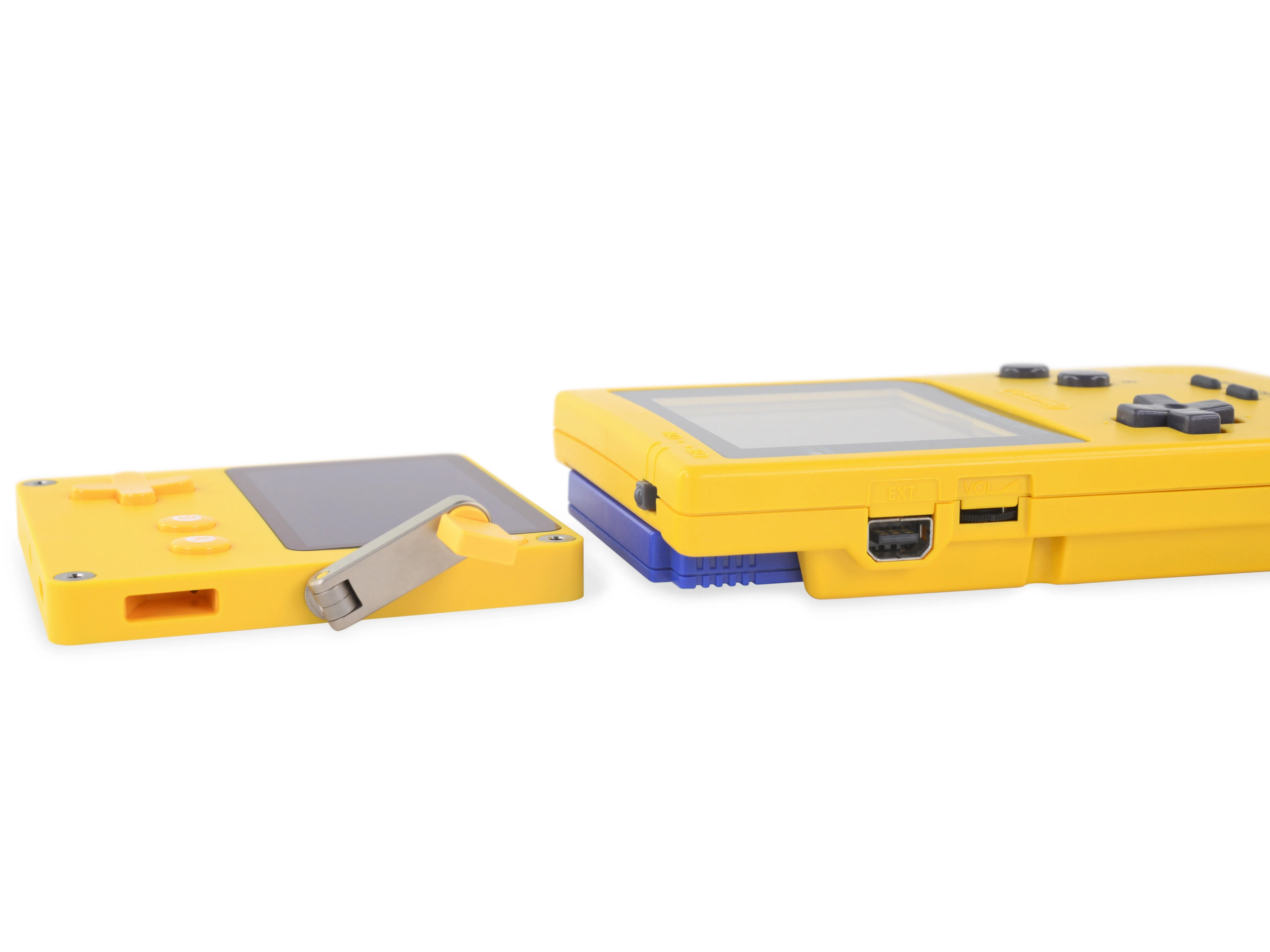

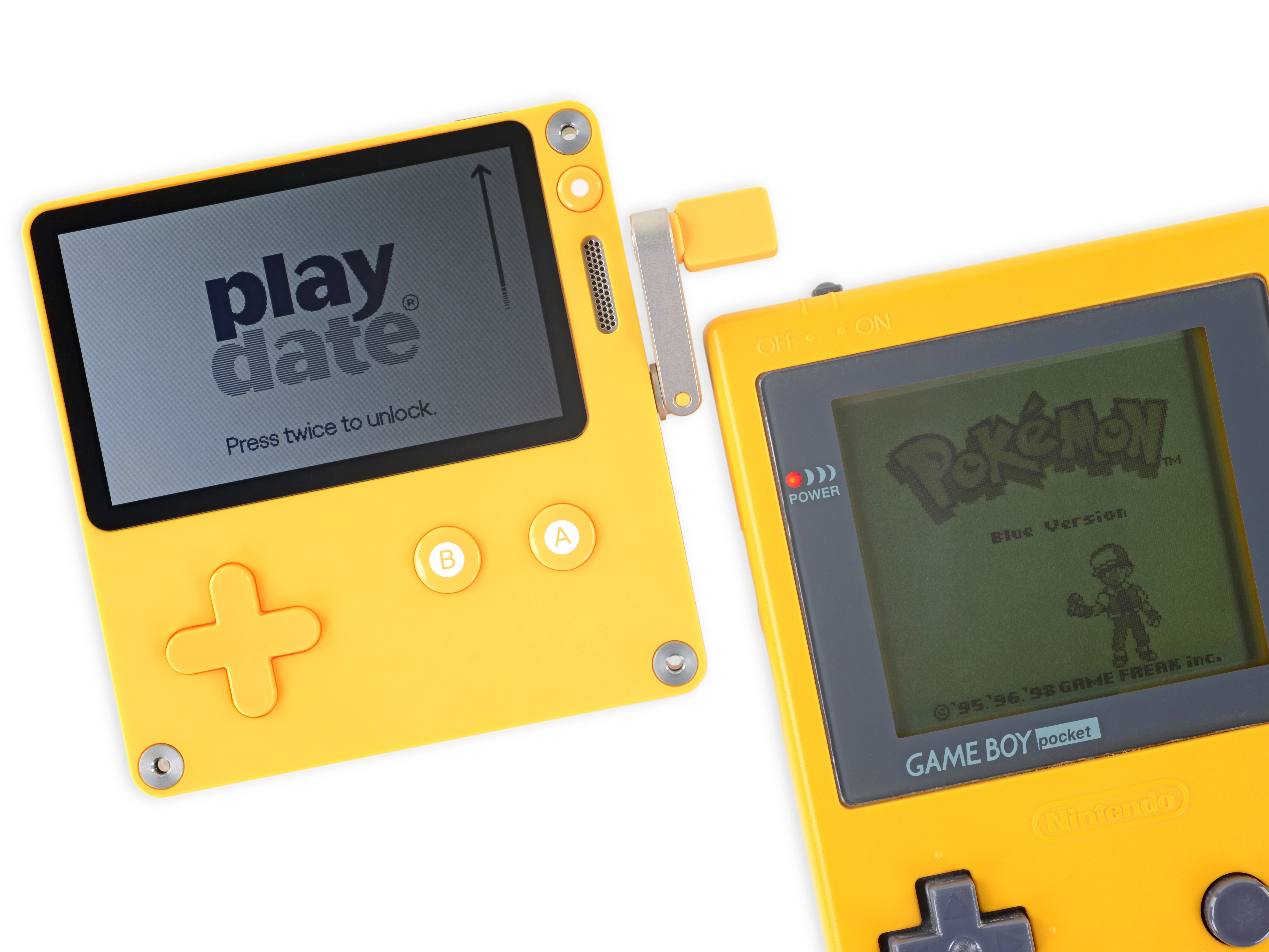

• Быстро ныряем в ящик старого комода и находим этот приз 23-летней давности. Это совпадение! 1998Встречайте 2021 год. Какое совпадение.

• Вещи, которые не совпадают:

• Физический объем - здесь Playdate значительно выигрывает. Он даже на 1/4 меньше? ...серьезно, так ли это? Мы здесь не для того, чтобы измерять вещи для вас.

• Качество дисплея - еще одна победа Playdate, если только шпинат не является вашим любимым цветом.

• Кривошипность - опять же, кивок в сторону Playdate.

• Разбирайте его уже, говорим мы. Как только мы доедим наш шпинат, говорите вы. А потом вы будете терпеливо ждать продолжения разбора. Так? Привет?

Шаг 5

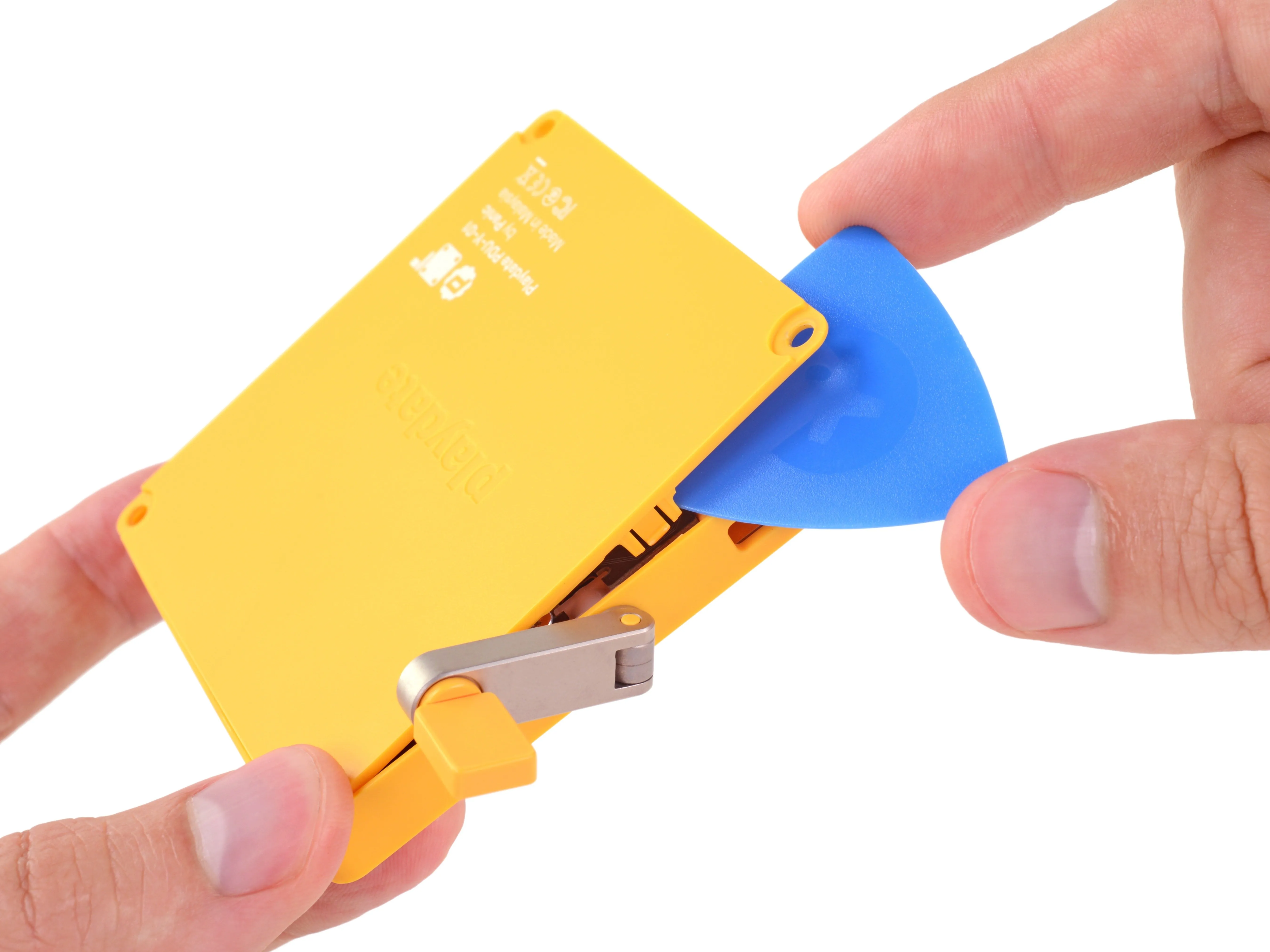

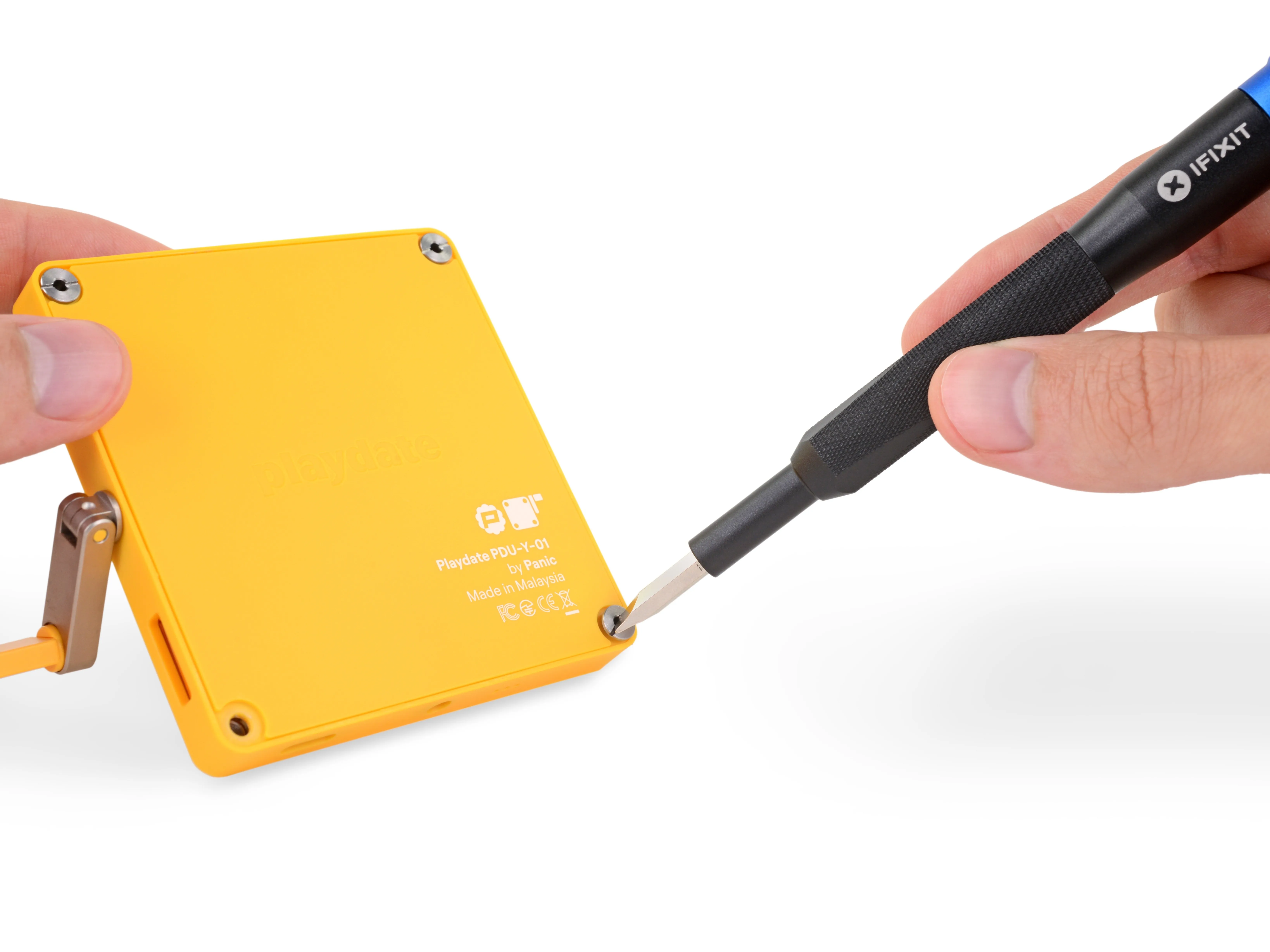

• Поехали! Берем большую плоскую головку для этой миниатюрной консоли и откручиваем несколько винтов.

• Далее несколько пластиковых зажимов встают на страже точки входа. Мы стараемся не упустить ни одной драгоценной ностальгии, пока орудуем ковырялкой.

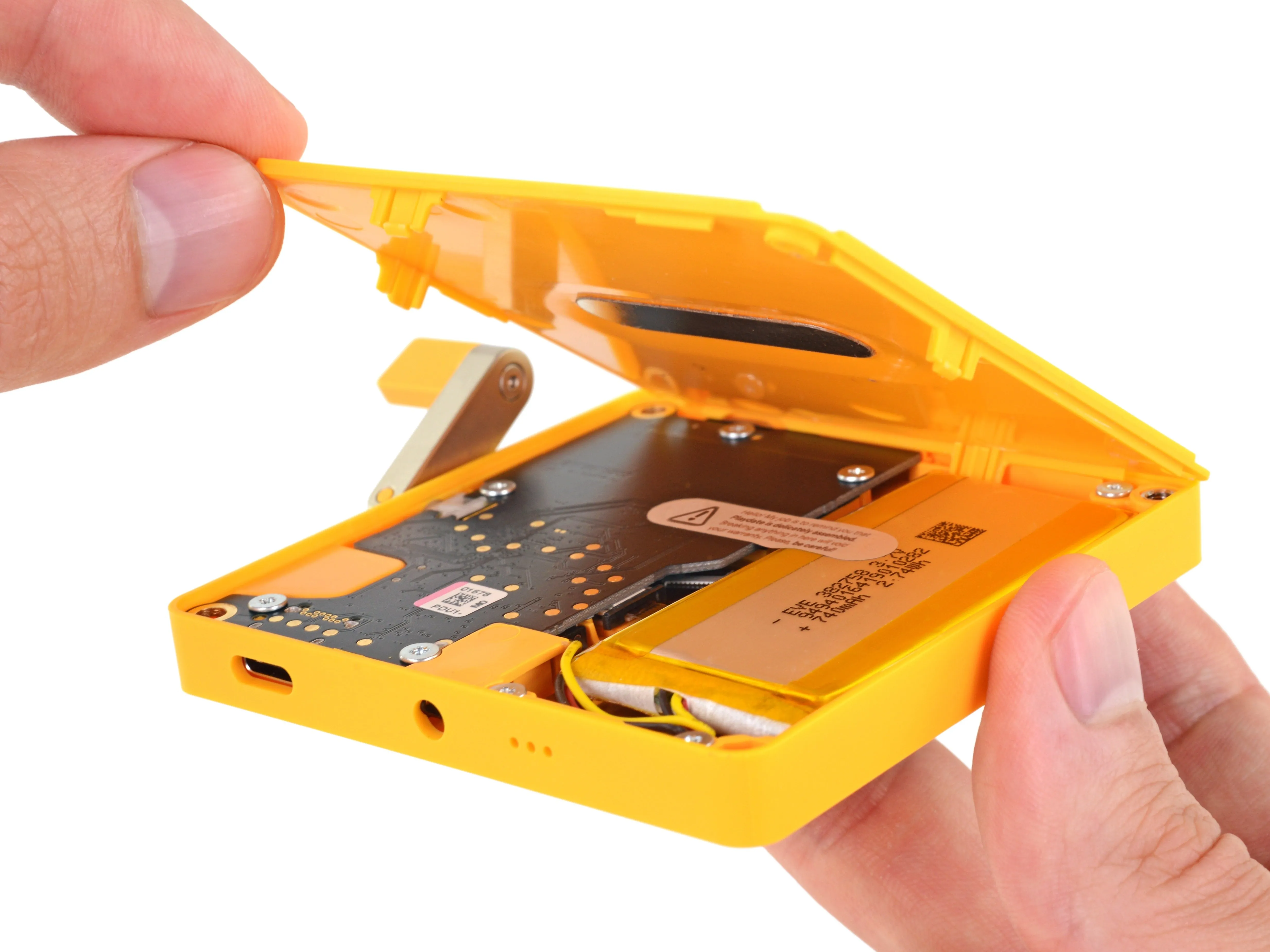

• Первый взгляд внутрь: Аккуратность. Желтизна. И легкодоступная батарейка, она же ремонтное счастье.

Шаг 6

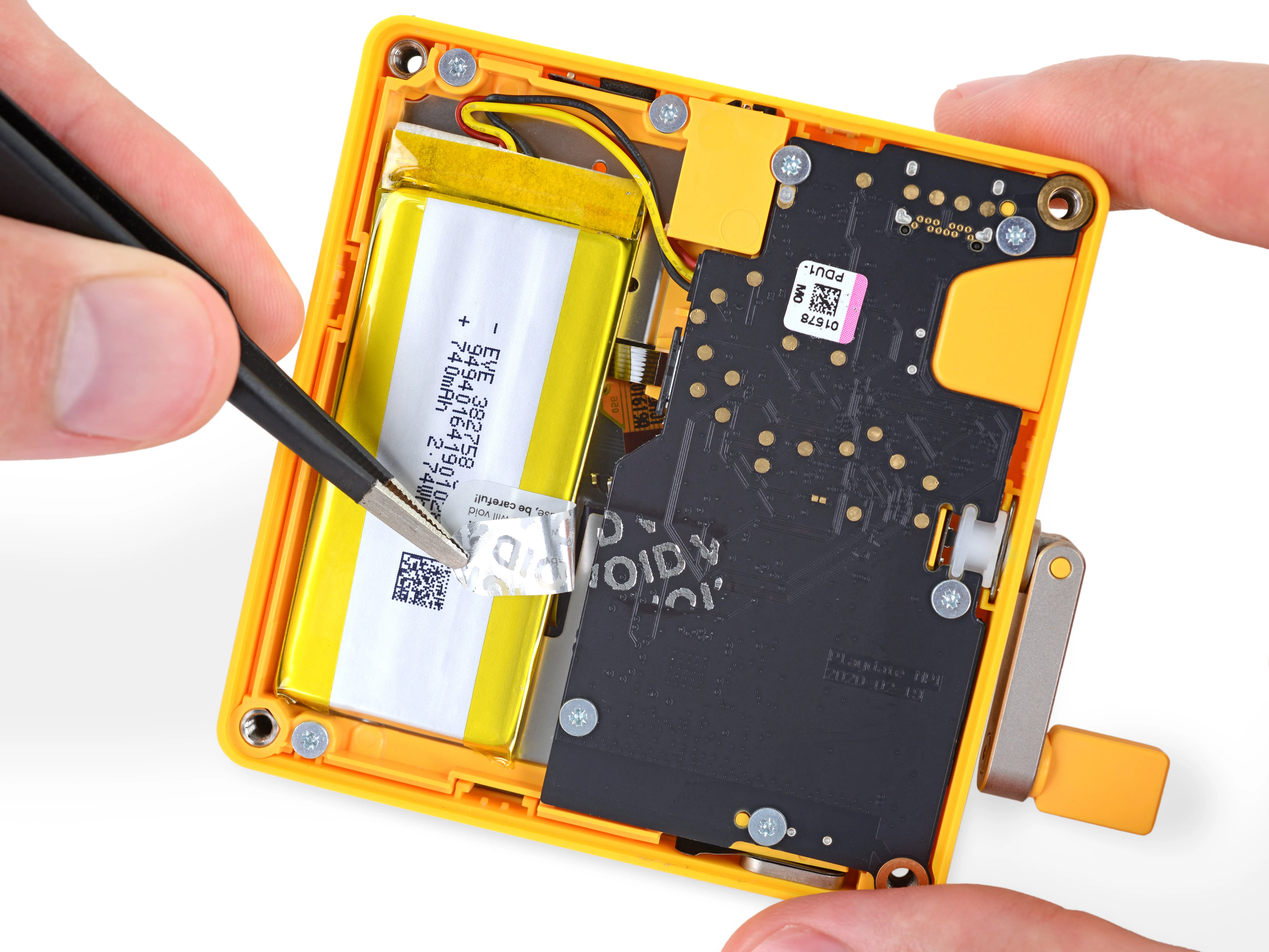

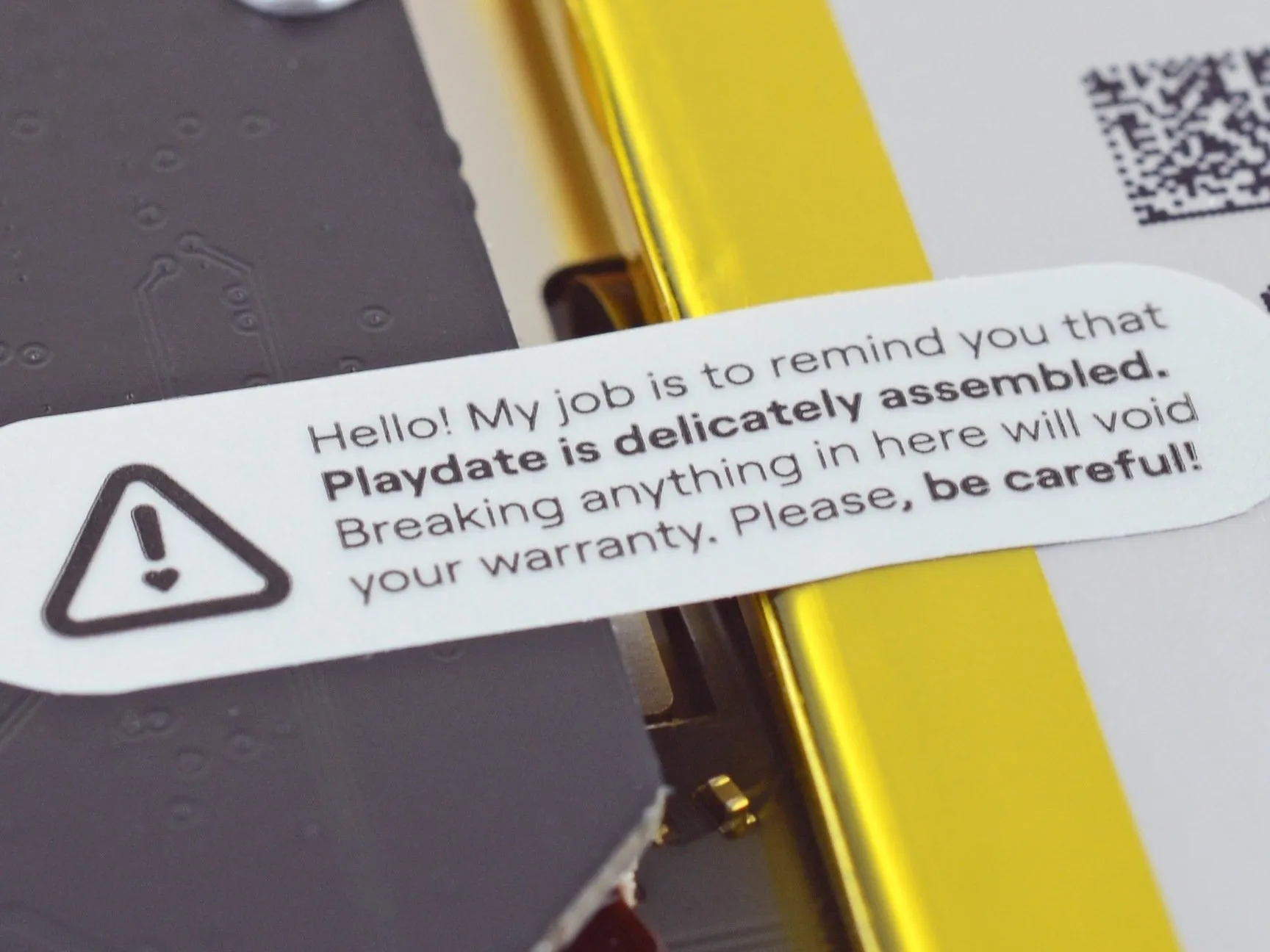

• Постойте - на этой батарее есть какая-то гарантийная наклейка.

• Зум и увеличение?

• О, подождите: поломка лишает вас гарантии, а не простое открытие. Наклоняем шляпу перед добрыми сэрами Магнусоном и Моссом и осторожно идем дальше.

Шаг 7

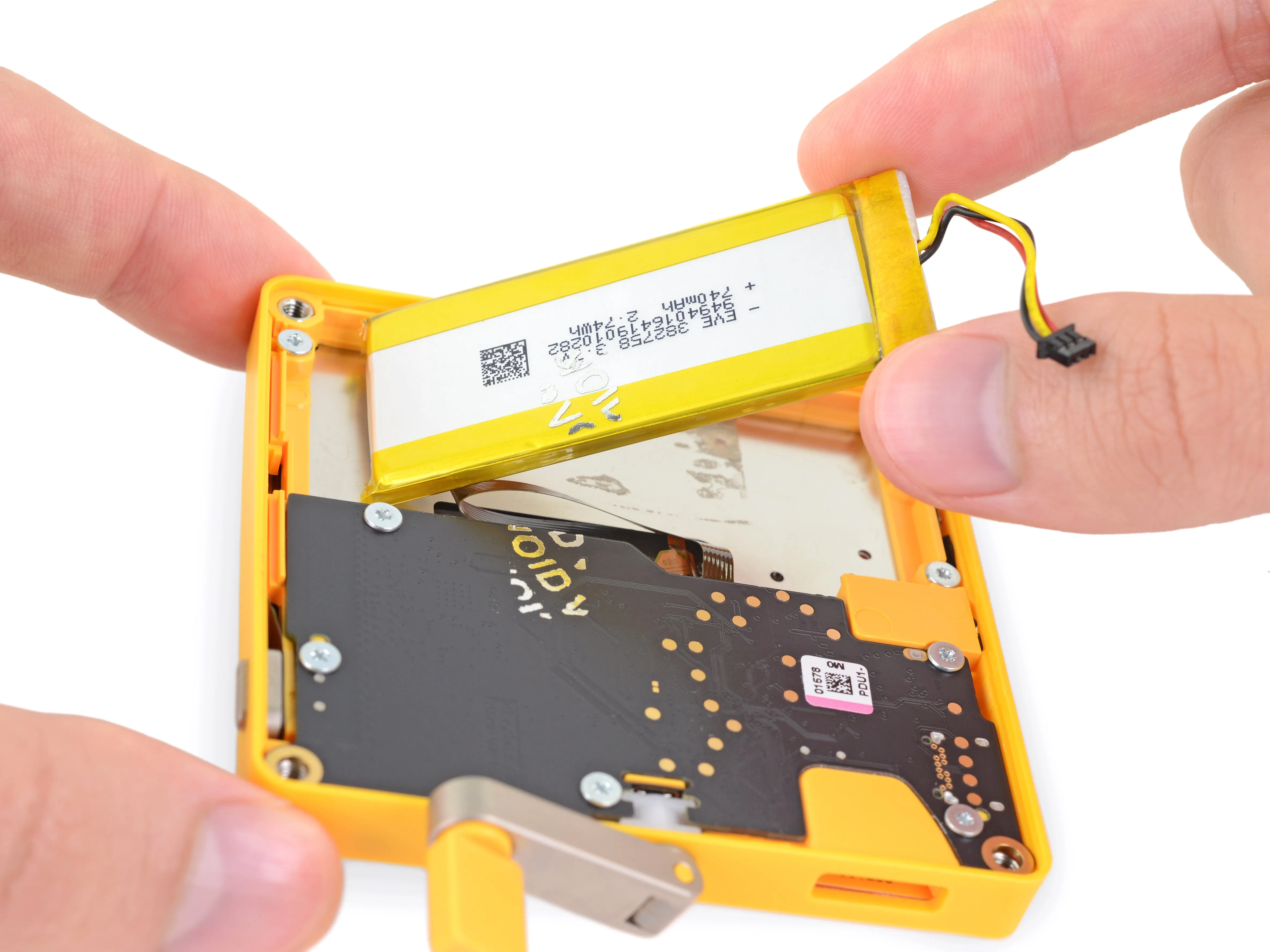

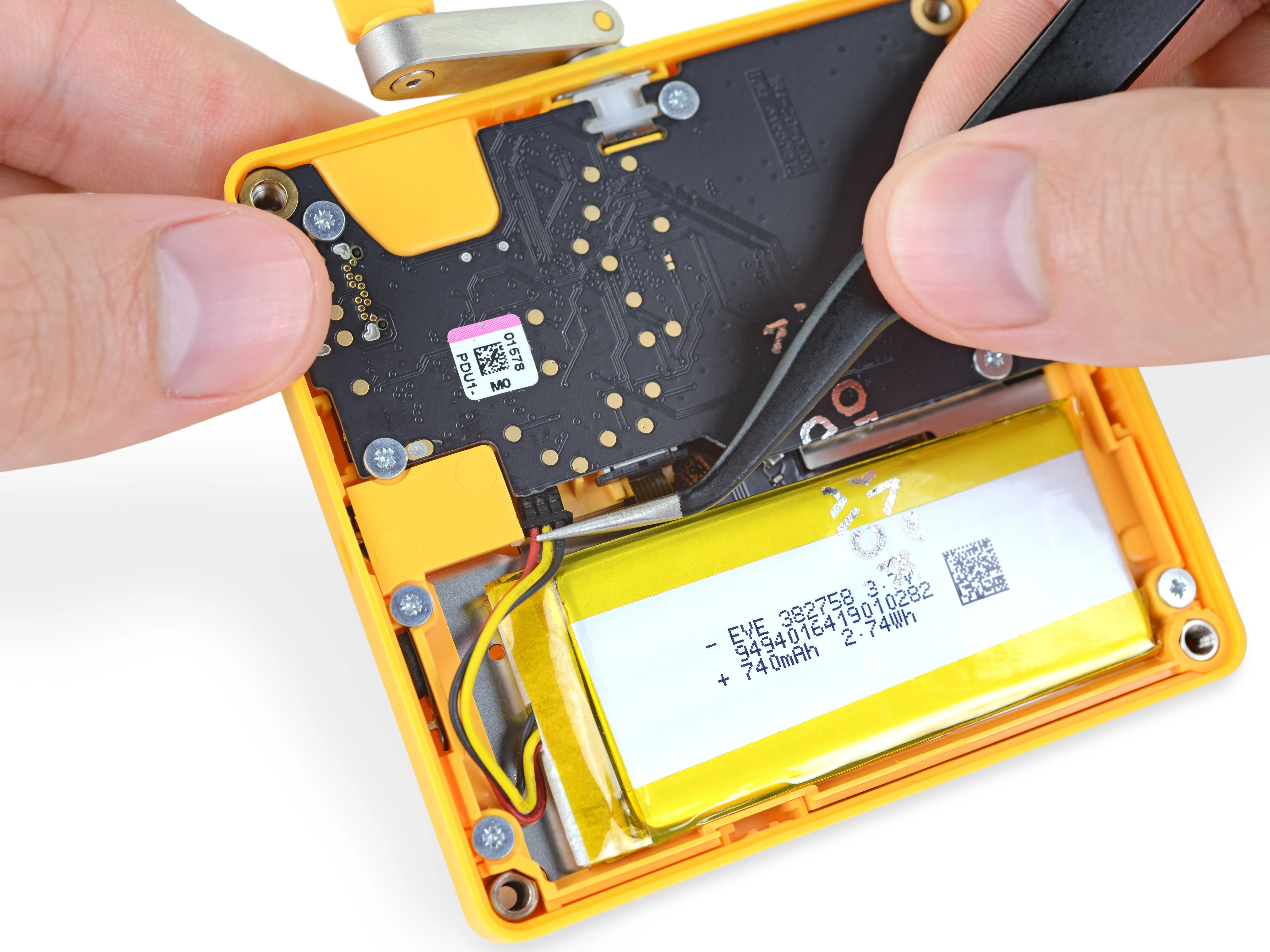

• Отсоединяемость аккумулятора: 8,5/10, в основном легко. Просто убедитесь, что вы не проткнули пинцетом ничего легковоспламеняющегося.

• Сама батарея слегка приклеена. Будьте убедительны, но не злите ее.

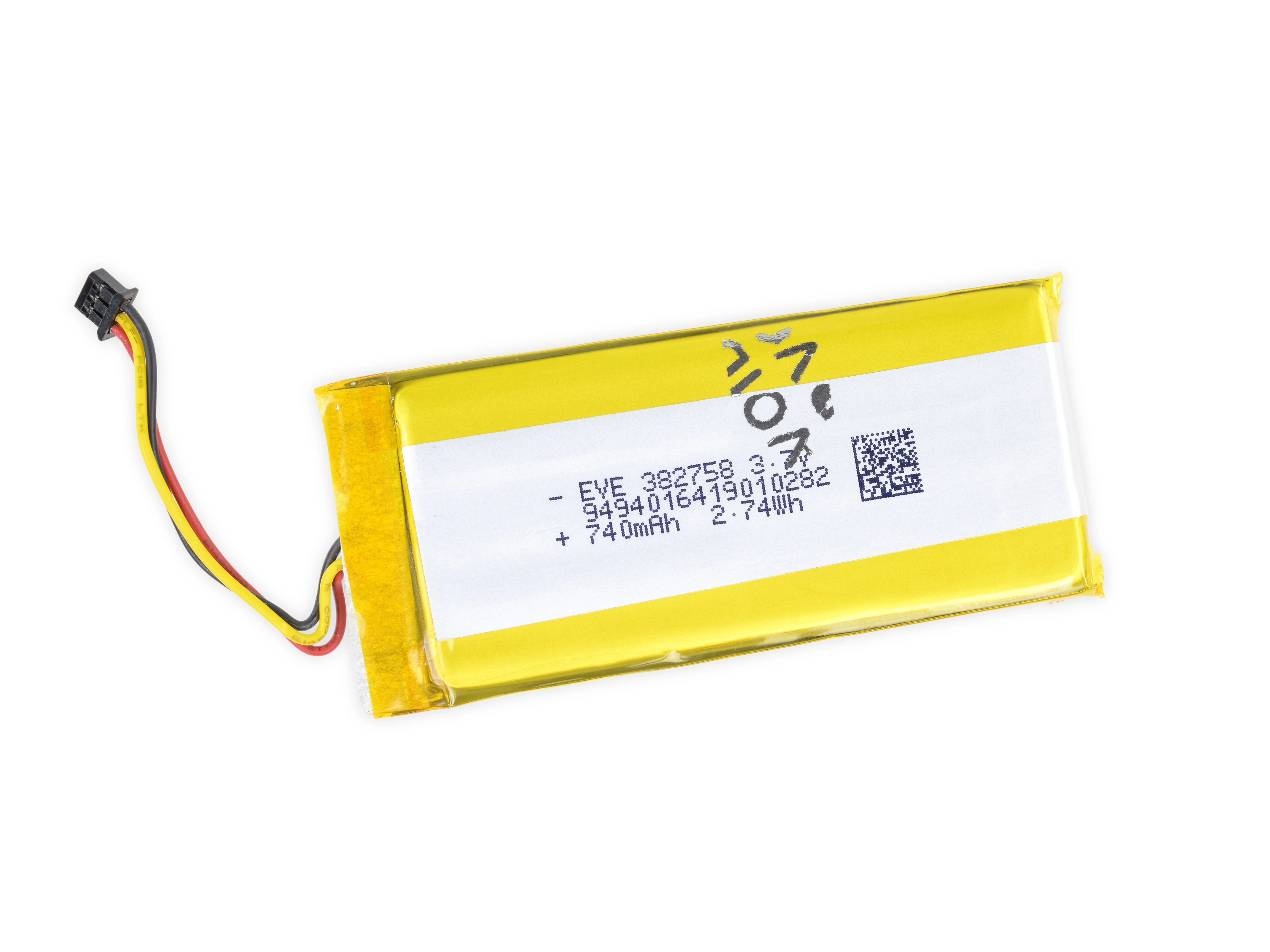

• Характеристики батареи? Ее емкость составляет 2,74 Втч (740 мАч @ 3,7 В).

• Это примерно 25 % от емкости аккумулятора iPhone 12или:

• 1,9% от емкости аккумулятора небольшого автомобиля (вроде)

• Внутри диапазона типа 'общего назначения' AA батареи, которые Game Boys ели для спорта

• По производительности близка к 500-фунтовой картофельной батарее, которую однажды возили по Портленду, штат Орегон..

Шаг 8

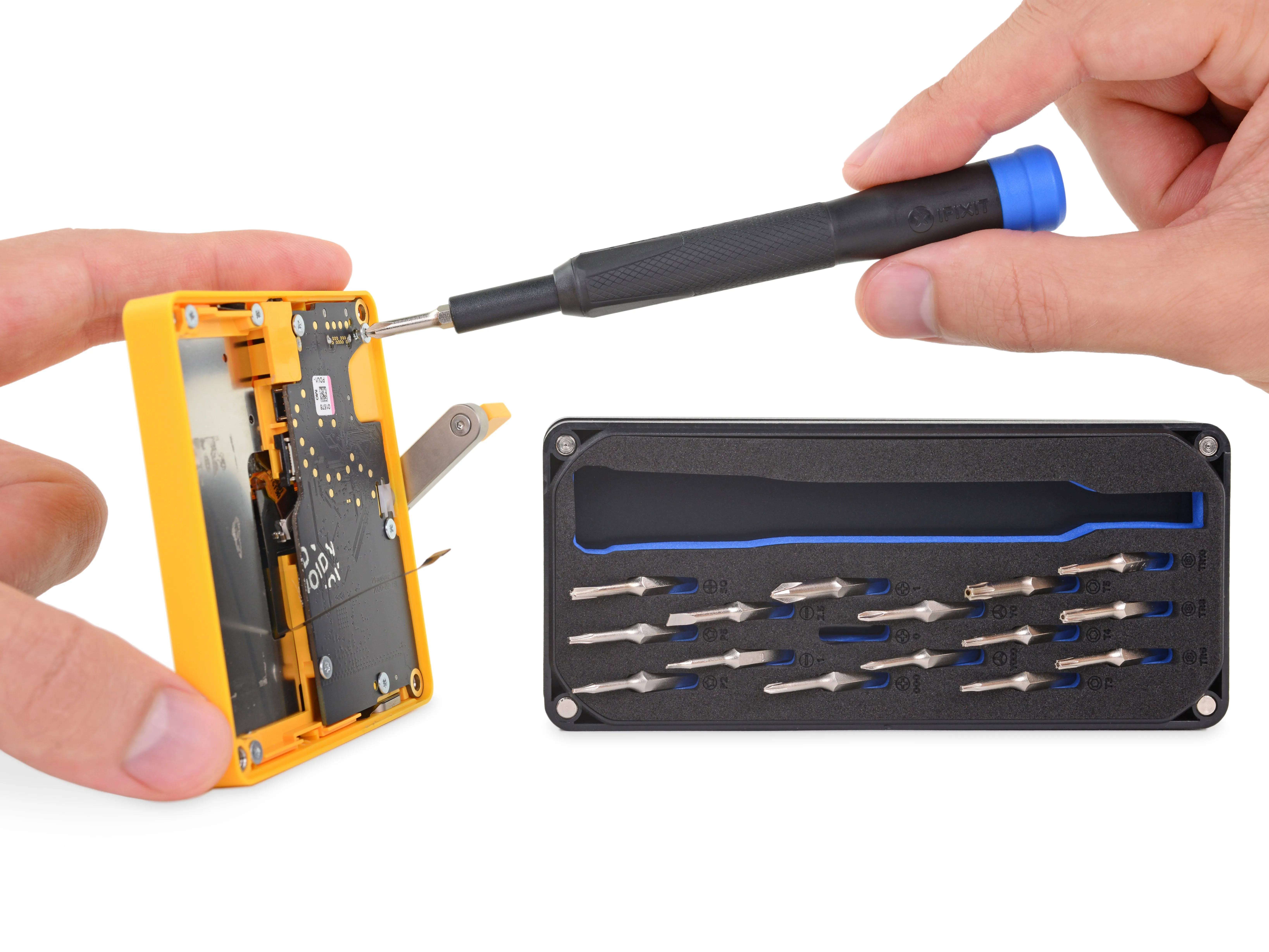

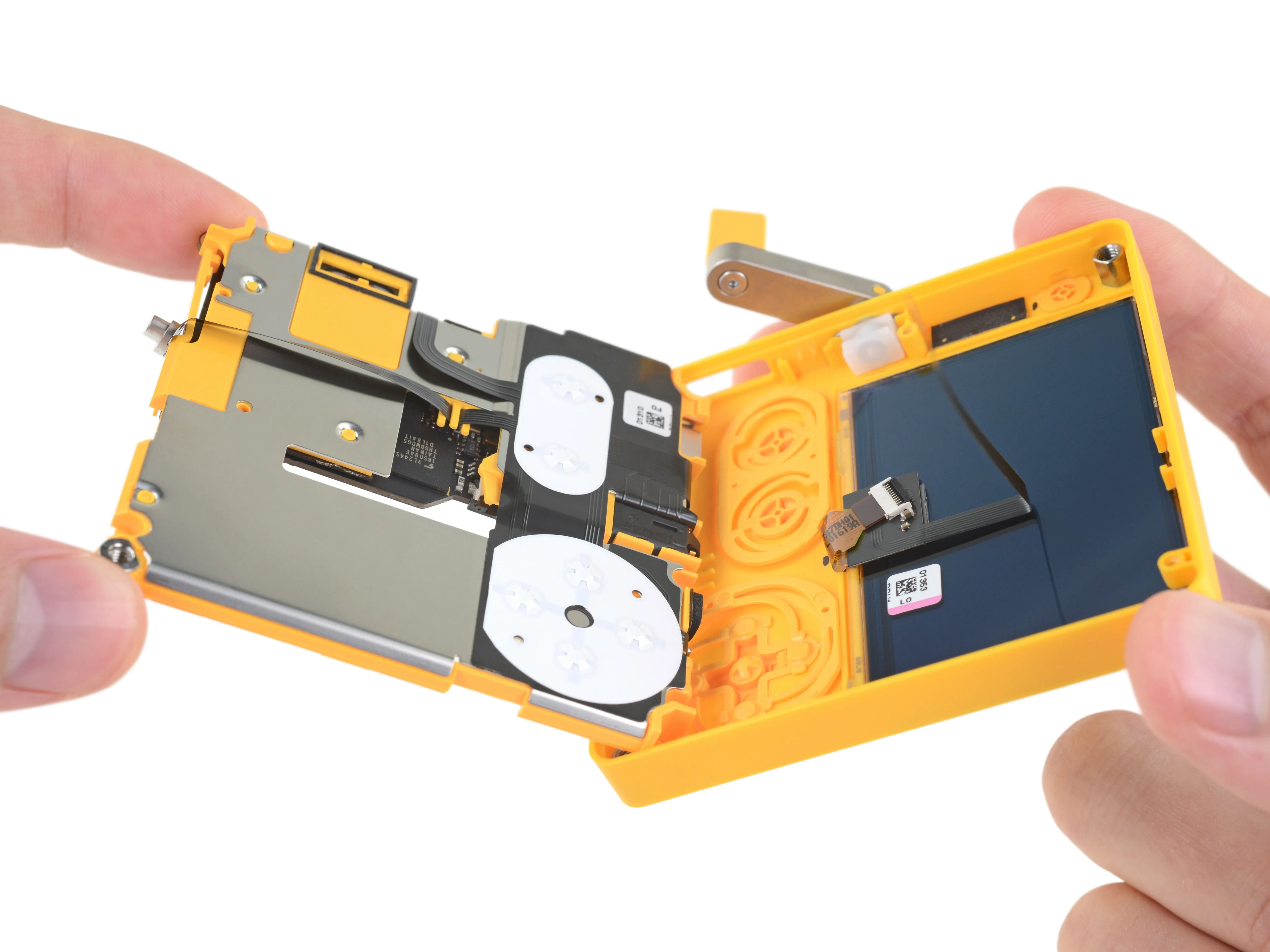

• Применяя наш минималистичный комплект Minnow Driver Kit к минималистичному устройству, мы отделяем практически все от практически всего остального.

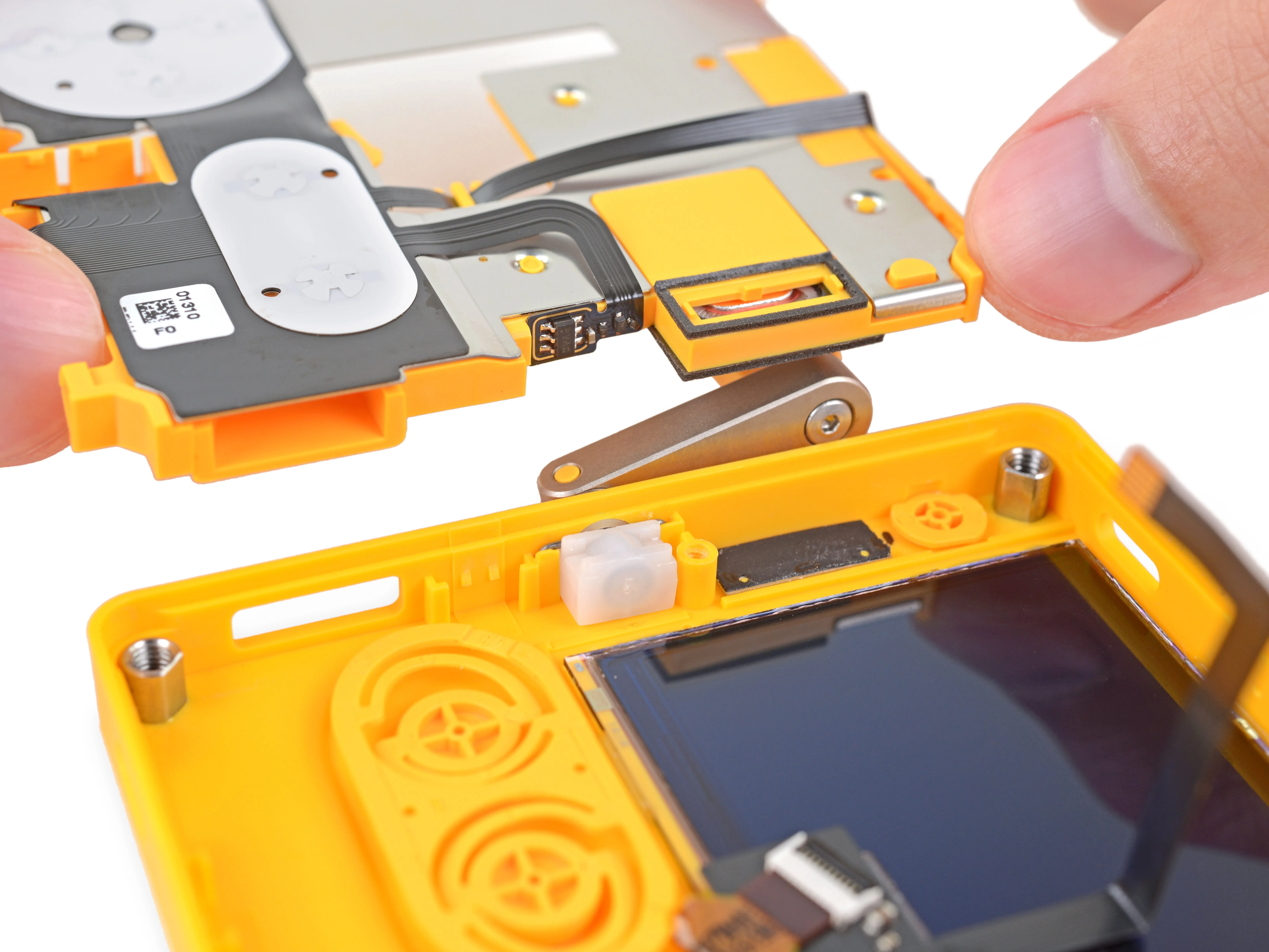

• Дисплей и рукоятка управления удобно расположились в передней части корпуса, а также некоторые крышки кнопок.

• Все остальное просто вынимается наружу, если вы ловко орудуете палочкой и можете убедить несколько маленьких ленточных кабелей отойти в сторону.

• А вот и первый взгляд на то, как работает кривошип. Никаких шестеренок! Никаких забав! Только простой датчик эффекта Холла и... штука... закрытая белым пластиком. Важная? Посмотрим.

Шаг 9

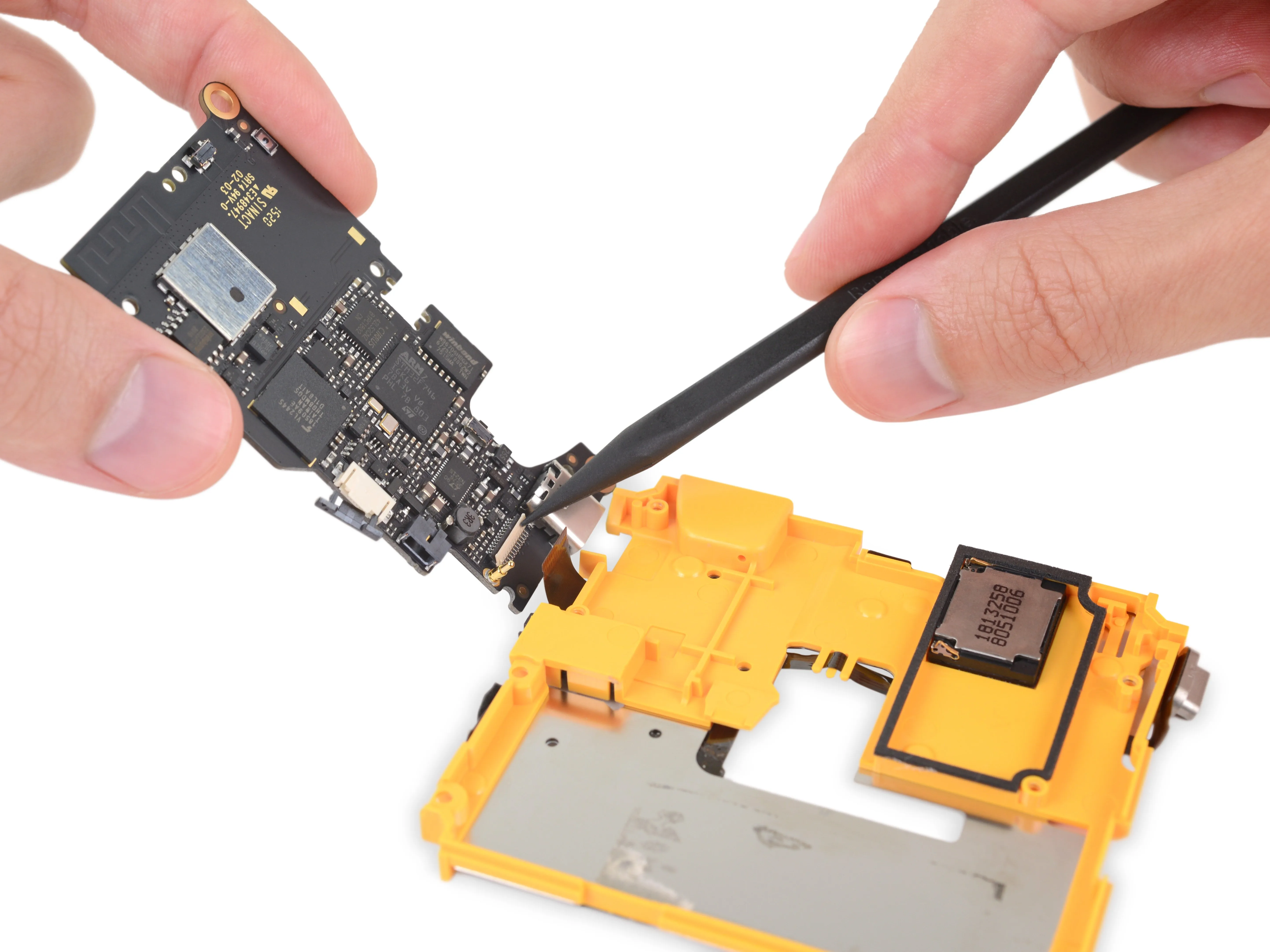

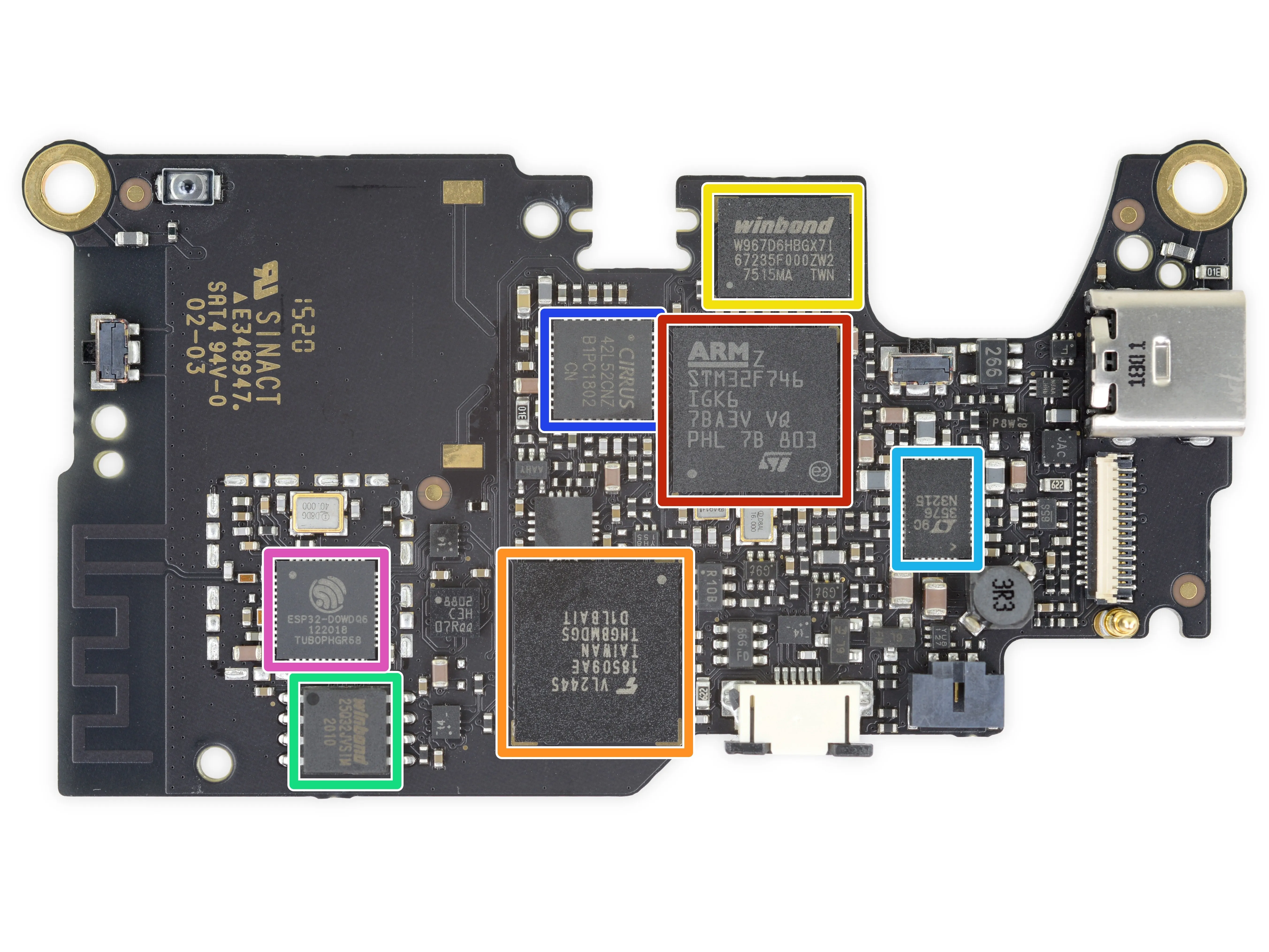

• Через минуту мы увидим, что происходит с кривошипом, но сначала: Давайте посмотрим, что питает эту карманную часть игрового добра. Скрытая сторона платы содержит:

• STMicroelectronics STM32F746IGK6, процессор ARM Cortex-M7 SoC

• 4 ГБ флэш-памяти eMMC NAND производства Kioxia (ранее Toshiba) THGBMDG5D1LBAIT

• 128 Мб памяти Winbond W967D6HBG SRAM с низким энергопотреблением

• 32 Мб Winbond W25Q32JV последовательная NOR флэш-память

• Analog Devices (ранее Linear Techology) LTC3576 ИС управления питанием

• Cirrus Logic CS42L52 аудиокодек с усилителями для наушников и динамиков

• Espressif Systems ESP32-D0WDQ6 SoC с поддержкой Wi-Fi и Bluetooth

Шаг 10

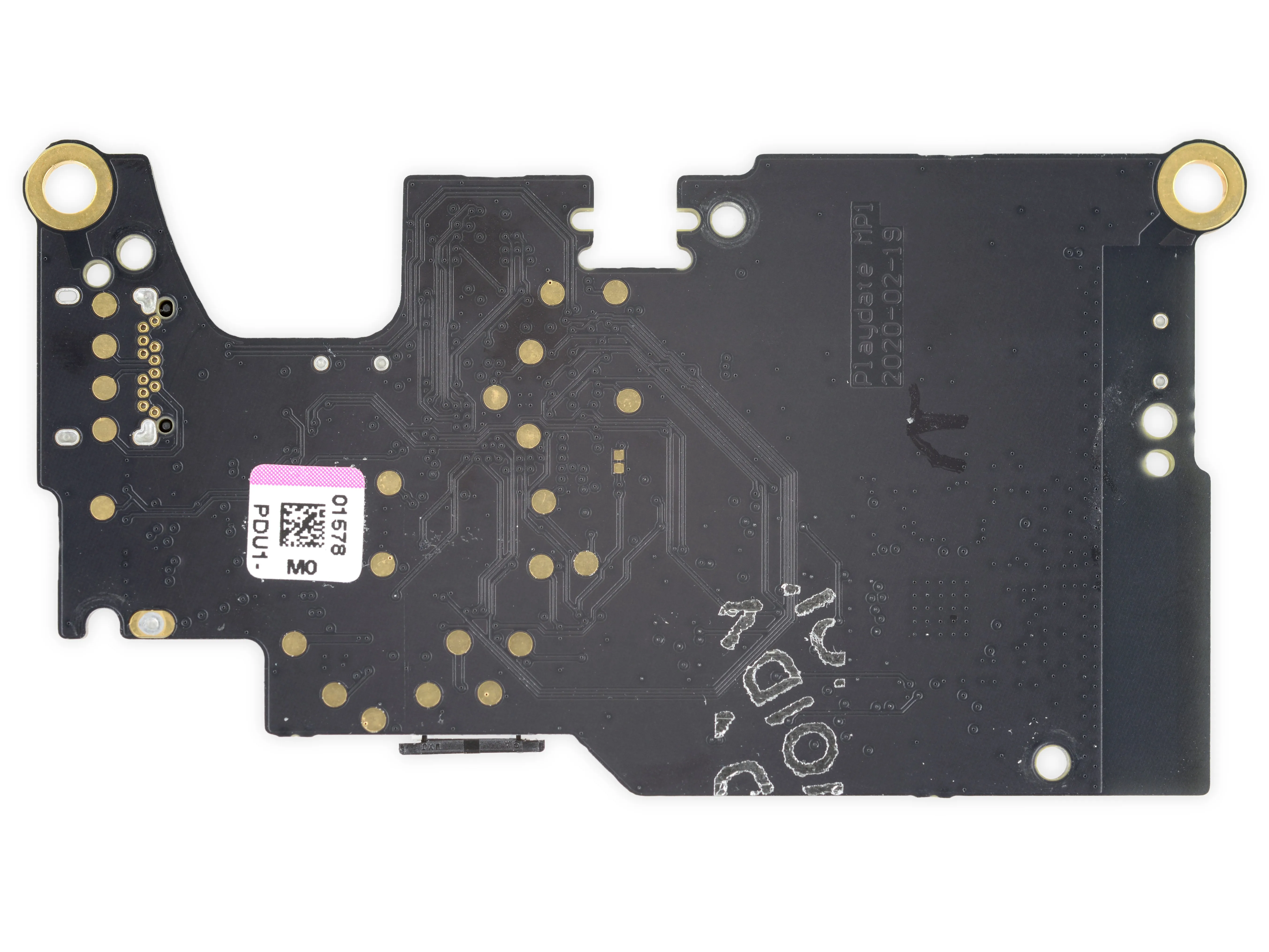

• Эта небольшая плата наполнена всем необходимым, так что давайте продолжим!

• STMicroelectronics LIS3DH 3-осевой МЭМС-акселерометр

• Allegro MicroSystems A1266 Выключатель на основе эффекта Холла

• ON Semiconductor FUSB301TMX Контроллер USB Type-C

• Rohm BU4216FVE и BU4227FVE Детектор напряжения 1,6 В и 2,7 В

• Texas Instruments REG710NA-5 Зарядный насос 60 мА

• Microchip (ранее Micrel) MIC5365-3.3YC5 LDO-регулятор 150 мА / 3,3 В

• NXP Semiconductor NTB0104 транслятор уровня напряжения

Шаг 11

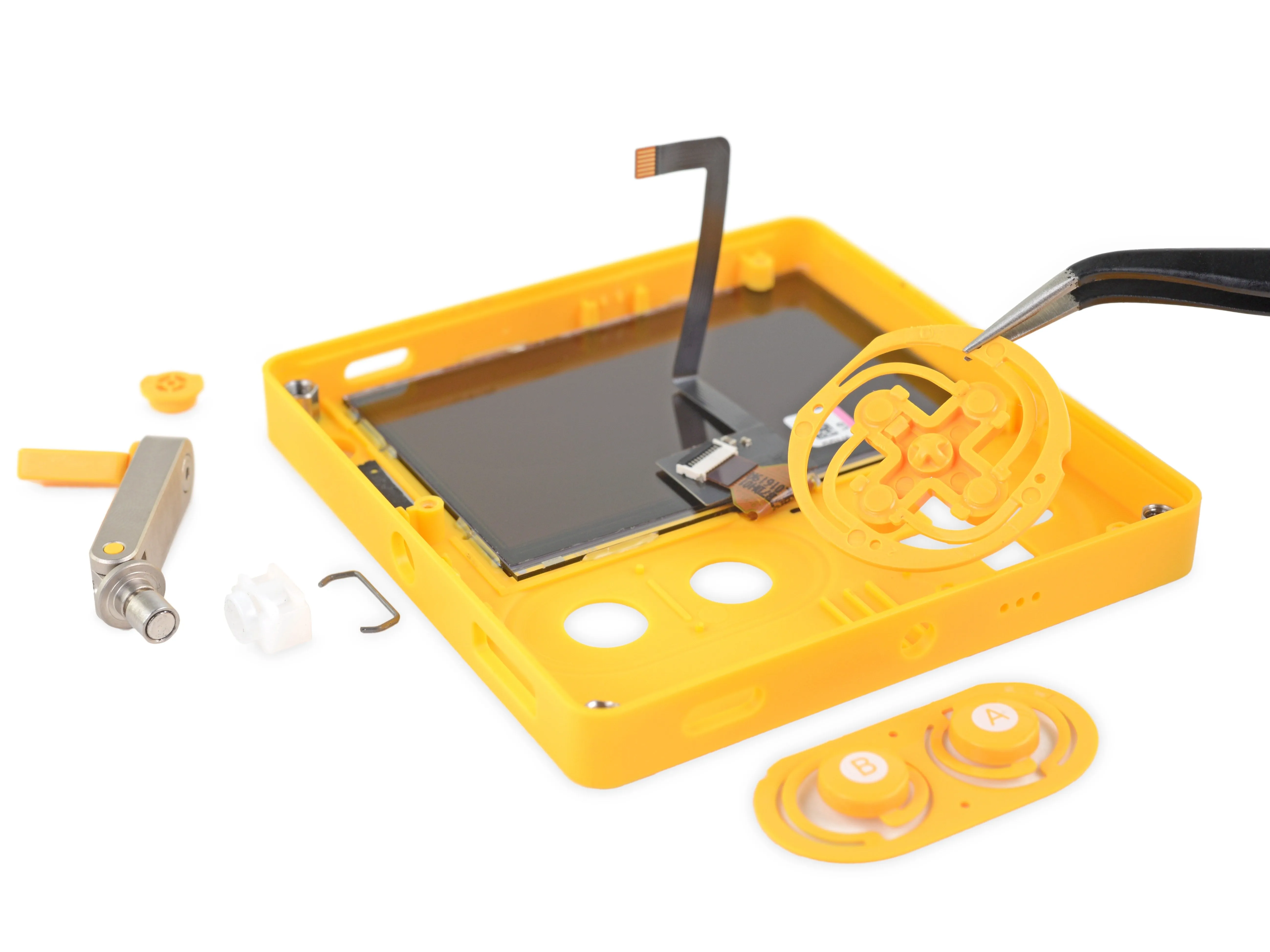

• Пришло время выдернуть штырь из этого шатуна.

• Вынимаем его. В вал вмонтирован цилиндрический магнит. Когда он вращается, вращающееся магнитное поле ударяет по вышеупомянутому датчик Холла датчик, который активирует... что-то в вашей игре.

• Единственное, чего этот кривошип не сделает? Дрейф. Здесь нет ни сбрасывателя, ни пружины, ни поверхности датчика, которые могли бы износиться. Конструкция сама по себе проста. Можно даже сказать, что здесь нет... никакого 'кранки-панки'.

• В качестве датчика эффекта Холла здесь используется Infineon TLV493D-A1B6.

• В другом месте на лицевой стороне приклеен крошечный монофонический динамик. Его довольно легко снять, но переделывать и заменять будет хлопотно.

Комментарии к шагу

У меня сломался кривошип. У меня есть желтый токарный станок и желтый диск, который лежит под ним, но я не понимаю, как он собирается обратно в металлический рычаг. Кажется, он не вкручивается. Он должен защелкиваться?

Поддерживаю. Хотелось бы увидеть разборку и самого шатуна.

Кто-нибудь может опознать динамик?

Надеюсь, что я тоже получу ответ на этот вопрос.

Шаг 12

• Здесь наши усилия по разборке зашли в тупик.

• Дисплей - по слухам, это ЖК-дисплей Sharp Memory-кажется, прочно приклеен к передней половине пластикового корпуса. Если вам понадобится заменить дисплей, то, скорее всего, вам понадобится новый пластиковый корпус - мы не были уверены, что сможем отделить экран, не разрушив его. Возможно, это не дорого, но не идеально.

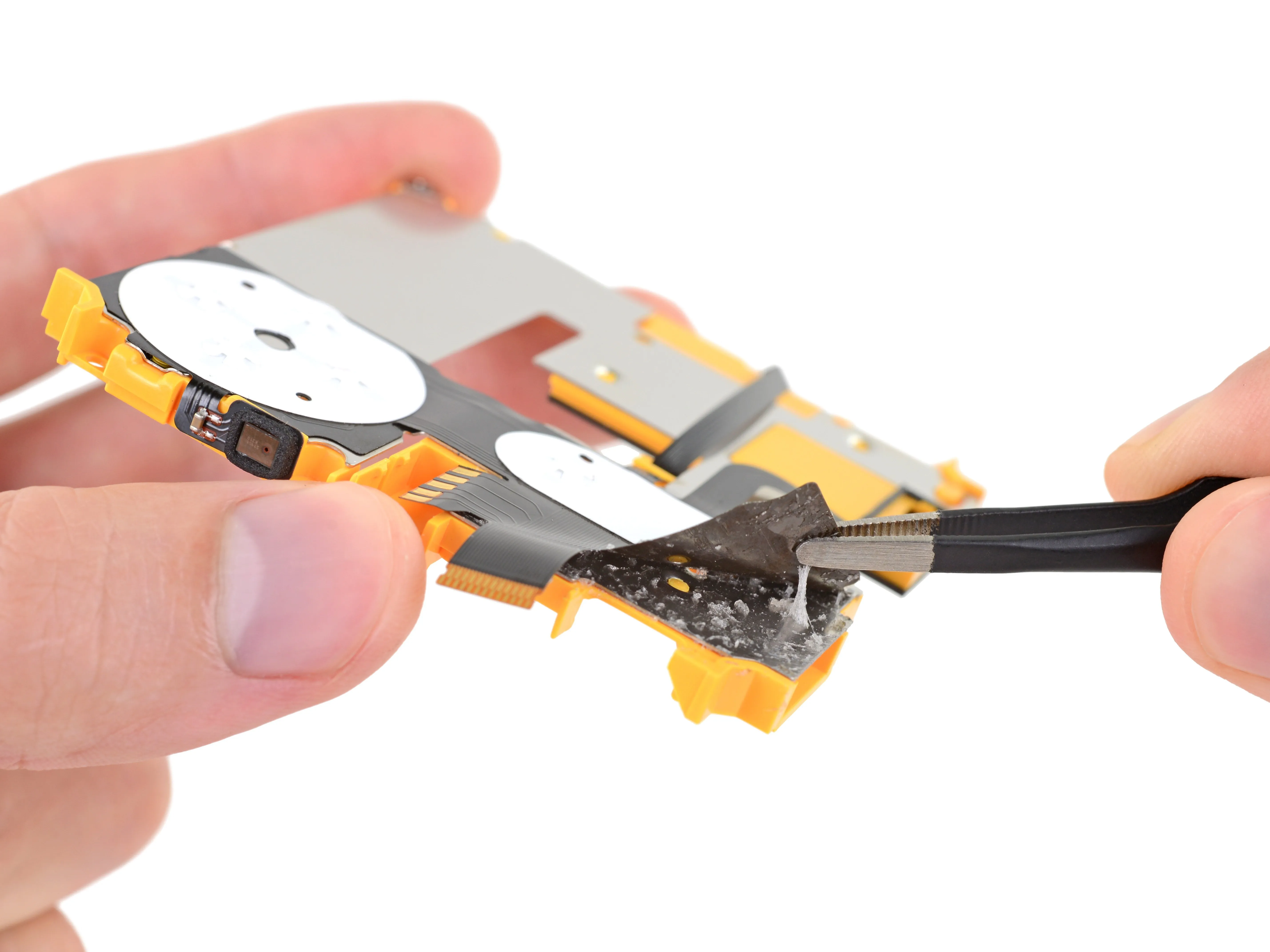

• Между тем, кнопки и другие различные входы/выходы находятся на этой разросшейся гибкой печатной схеме, которая приклеена к средней рамке. Мы начали отклеивать ее, пока не поняли, что это не очень хорошая и не обратимая идея.

• Одним из ярких пятен, однако, является этот 100% модульный разъем для наушников. Теперь это считается ретро? Как бы то ни было, мы большие поклонники.

• Ноулз SPH1642HT5H-1 MEMS-микрофон также можно найти рядом с разъемом для наушников!

Комментарии к шагу

Ссылка на ЖК-дисплей Sharp Memory теперь ведет на сомнительный сайт.

ЖК-дисплей памяти - Sharp (sharpdevices.com)

Шаг 13

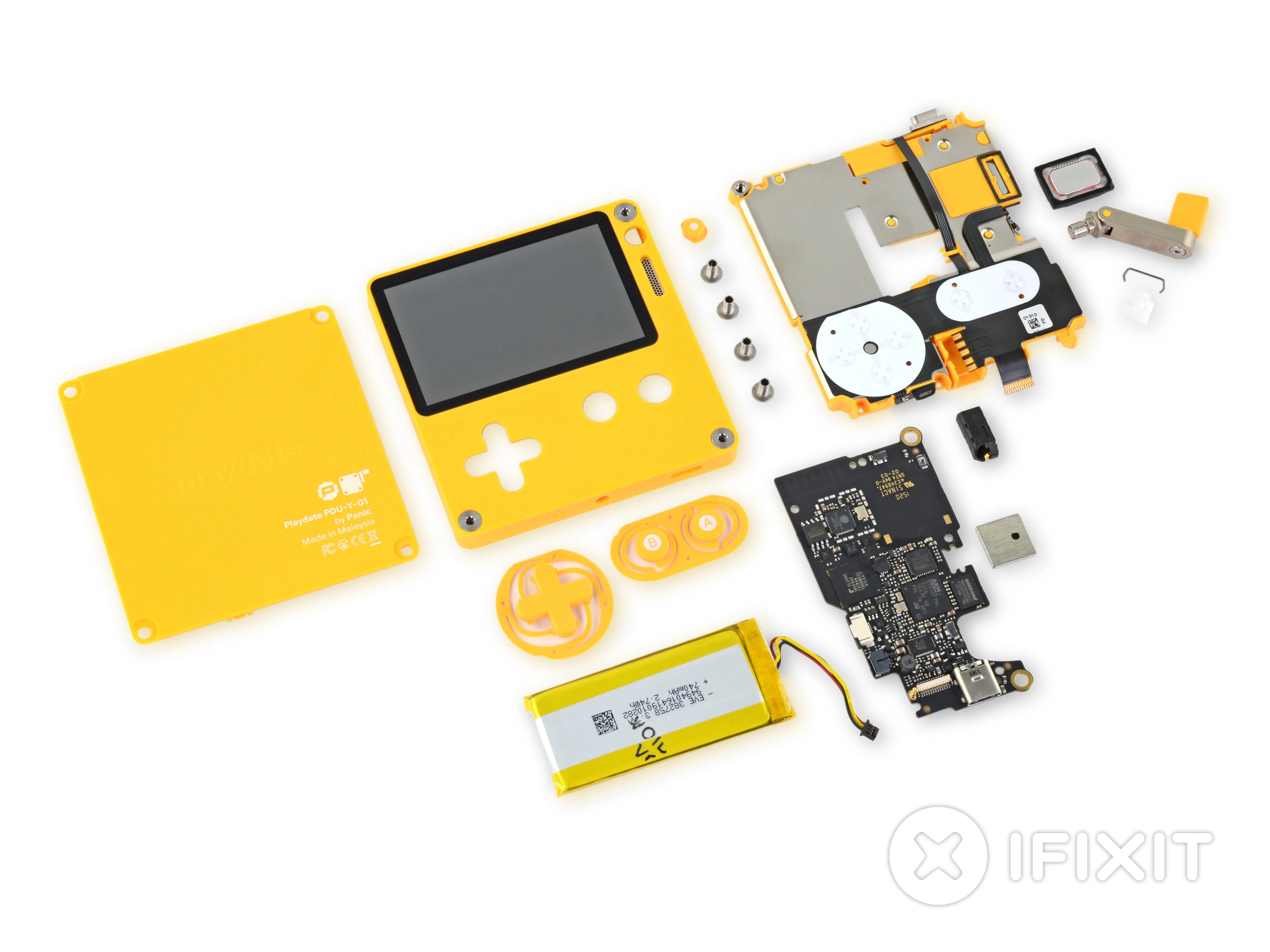

• Собирается ли он обратно и продолжает ли работать? Действительно, работает. Это хороший знак. Следите за видео с доказательством работоспособности, а затем мы разберем его заново.

• Наша модель оценки ремонтопригодности не очень хорошо откалибрована для Playdate (хотя мы попробуем). Она существует в отдельной категории, и, как и само устройство, мы копались в ней в основном для развлечения.

• Однако, как вы уже догадались, залезть внутрь и вытащить некоторые детали не так уж и сложно.

• Кстати, о деталях: Panic разработала этот маленький гаджет в сотрудничестве с Teenage Engineering. Эй, мы знаем их!

Вывод

• Большая плоская отвертка и ковырялка помогут вам проникнуть внутрь.
• Вы можете выкрутить все внутренние винты (Pozidriv) с помощью базовой крестовой отвертки.
• Аккумулятор находится в непосредственной близости и лишь слегка приклеен на место.
• Разъем для наушников полностью модульный, а конструкция рукоятки проста и удобна для обслуживания.
• Дисплей можно заменить, но только если вы замените весь передний корпус.
• Все элементы управления собраны на одном FPC - их легко заменить, но немного расточительно, если сломается только один элемент.
• Порт USB-C припаян к основной плате.

Оценка ремонтопригодности

Ремонтопригодность 6 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

Мне интересно, можно ли, если дисплей уже треснул (от падения), просто положить переднюю часть в горячую воду, чтобы размягчить клей, и просто вырвать треснувший дисплей. Единственная причина, по которой я бы поменял дисплей, - это если бы он уже был сломан.

Возможно, я смогу заново склеить новый дисплей?

Сломать дисплей будет довольно сложно, так как ободки у этих устройств огромные, по сравнению с современными мобильными телефонами.

Кроме того, внешний экран с круглыми краями, вероятно, пластиковый (может быть, стеклянный) и отделен от фактического дисплея, поэтому вероятность того, что он сломается, еще меньше.

Однако внешний экран, если он стеклянный, может быть крепко приклеен. Но, опять же, я еще не покупал и не разбирал ни один из них.

Но да, если ваш дисплей треснул, я уверен, что вы сможете заменить его самостоятельно.

Мне удалось повредить дисплей, но он не треснул. Устройство выскользнуло у меня из рук и упало лицом вниз на твердый кафельный пол. Теперь дисплей мерцает и обесцвечивается. Служба поддержки Panic не связалась со мной, поэтому я решил взять дело в свои руки.

Я собираюсь попытаться удалить неисправный дисплей и заменить его дисплеем, ссылка на который приведена здесь https://www.adafruit.com/product/4694

Кому-нибудь повезло с этим? Меня беспокоит только удаление дефектного экрана из пластикового корпуса, так как он, очевидно, приклеен. Любые рекомендации будут оценены по достоинству!

Похоже, что разъем на дисплее в основном идентичен, поэтому, возможно, замена дисплея - вполне выполнимая процедура.

Удалось ли вам заменить экран? У меня была такая же проблема после целого дня работы. Сейчас я перебираю варианты в Shame-Googling.

Дисплей, к сожалению, довольно легко треснуть, если уронить на него что-то еще. Мне также интересно, удалось ли кому-нибудь самостоятельно отремонтировать ЖК-дисплей.

Что ж, я решил попробовать и попытался заменить свой треснувший экран самостоятельно. Эта разборка хорошо подошла в качестве руководства по разборке, и Sharp LS027B7DH01 оказался подходящим дисплеем. Я купил его за Говорят, что LS027B7DH01A - это та же модель, только в ней было 1-2 плохих пикселя, поэтому они продают их немного дешевле.

К сожалению, мне не удалось отделить ЖК-дисплей от переднего стекла. Я пробовал нагревать их, смазывать спиртом и разрезать лезвием, но разбил переднее стекло. У меня нет опыта в этом деле, так что, возможно, я должен был сделать что-то по-другому, и мне определенно следовало бы больше изучить вопрос, когда я понял, что это не так просто.

Я собрал его с новым ЖК-дисплеем и без переднего стекла, и он почти работает, но корпус не совсем правильно держит ЖК-дисплей, поэтому он как бы выскакивает сверху. Это выглядит неуклюже и, очевидно, менее защищено. Так что, да, я бы рекомендовал попробовать это, пока не появится способ получить запасное переднее стекло.

Я не могу понять, как разъем USB-C может быть лучше, если он не припаян.

Пайкой легко ремонтировать, верно?

Что вы хотите, разъем с винтовыми контактами?

Чтобы он был на отдельной плате, чтобы можно было заменить поврежденный разъем без переделки основной платы.

Если порт USB-C действительно поврежден, может произойти повреждение основной платы. Это может быть невосстановимо.

Такие мелочи практически невозможно отремонтировать обычным паяльником (станцией, термостатом или чем-то подобным), а с пистолетами горячего воздуха (которые могут перегреть плату) это более чем проблематично, особенно если плата наполовину с отверстиями, а наполовину с 'гибридным' типом крепления.

Но учитывая объем памяти в 4 ГБ, вряд ли придется часто подключать и отключать устройство для прошивки программного обеспечения. Но, опять же, заряжать устройство придется часто, а USB-C, хотя и прочнее, чем USB-Micro-B и USB-Mini-B, все еще далек от неразрушимости.

Ряд штырьковых разъемов, особенно мужских, практически неразрушим (если не считать их изгиба) и обеспечивает свободу подключений.

Логично: USB-C вмещает гораздо больше и гораздо меньше контактов на меньшей площади, чем старые варианты USB. В результате их просто невозможно сделать такими же прочными.

Эмпирически: за многие годы использования я ни разу не видел, чтобы разъем USB-B вышел из строя, ни разу. USB-C? Я перерыл десятки кабелей из-за вышедших из строя разъемов только за этот период. И моя жена тоже. И мои коллеги тоже. Есть причины любить USB-C, но прочность просто не входит в их число - это первый значительно хрупкий USB-разъем с тех пор, как USB был впервые развернут.

Причина, по которой USB-C более 'прочный', не в том, что у него больше контактов. А потому, что внешний 'металлический корпус' сделан больше, толще и прочнее, чем у micro USB A/B или mini USB A/B.

Да, хорошие порты micro USB очень прочные, но хорошие порты C еще прочнее. По крайней мере, со стороны печатной платы.

В реальности стресс-тест, скорее всего, закончится тем, что оба разъема сразу же сломают кабели. Но это не страшно, ведь кабели можно заменить. А вот порты - нет.

Я не могу сказать, что разъем USB-C более прочный, чем micro-USB, они одинаково надежны в почти сотне устройств, которые мы используем в IT-классе, например, в платах микроконтроллеров и т. д. Что касается кабеля, то надежность лучше у micro-USB.

Большим неудобством является то, что для пайки нового разъема USB-C требуется пайка оплавлением. В то время как для замены порта USB-micro можно использовать обычную паяльную станцию. Расстояние между контактами намного меньше.

В шаге 11 вы упоминаете, что кривошип стимулирует вышеупомянутый датчик холл-эффекта из шага 10, однако переключатель холл-эффекта из шага 10, по-видимому, является другой частью? Похоже, что переключатель холла, обведенный оранжевым, может быть предназначен для обнаружения укладки кривошипа в корпус, в то время как для фактического вращения кривошипа существует отдельный 3D датчик эффекта холла. Интересно, где он находится на печатной плате? В общем, феноменальный разбор, это было очень увлекательно!

Датчик эффекта Холла для кривошипа находится прямо здесь!

Переживания по поводу того, что USB-разъем припаян к плате, показывают, что Делаете.ру ничего не знает о машиностроении или дизайне печатных плат. Они всегда делают заявления о том, что они хотели бы видеть в идеальном мире, но они никогда не имеют под собой реальной основы.

Справедливости ради следует отметить, что модульные разъемы превосходят немодульные (по крайней мере, в плане ремонтопригодности).

Даже если разъемы служат очень долго.

Проблема больше касается современных разъемов, таких как USB-C, MicroUSB/miniUSB или даже USB-A, где гнездо содержит детали, которые могут легко износиться (по сравнению, скажем, с VGA, RS232 или Parallel, или даже RJ45, где гнезда намного надежнее).

Что справедливо, поскольку USB никогда не был промышленным стандартом (по сравнению с упомянутыми). Они никогда не требуют запорного механизма и созданы, чтобы быть более удобными. На ум приходят сломанные HDMI и DisplayPort из-за провисания кабеля.

Мой экран playdate сломался, интересно, смогу ли я заменить его, купив рекомендованный экран? https://www.adafruit.com/product/4694. Кто-нибудь знает, будут ли какие-нибудь проблемы с неправильной работой экрана, если я смогу достать оригинальный разбитый экран и заменить его на дисплей adafruit sharp memory?

Вы можете приобрести ЖК-дисплей здесь: https://www.digikey.com/en/products/deta...

Но прочитайте мой комментарий выше о сложности ремонта экрана.

Я также должен был упомянуть, что есть недорогая программа ремонта (замены) Playdate: https://shop.play.date/products/playdate...
