Разборка PlayStation 2

Введение

Во-первых, я хотел бы извиниться за свой плохой английский, я из Бразилии, но мне нравится этот сайт, особенно потому, что я с детства люблю разбирать электронные вещи. Моя мама всегда выходит из себя, но я всегда собираю все обратно. Иногда я даже чиню некоторые вещи.

Я пишу этот разбор, чтобы попытаться выиграть PSP GO или PS3 slim, так что, пожалуйста, смотрите внимательно, это было сделано с заботой. (Примечание редактора: WOOOOW Эта статья устарела. Надеюсь, вы выиграли свою PSP GO или PS3 Slim.

В этой статье я покажу, как разобрать Sony Playstation 2. Я уже планировал разобрать ее, чтобы почистить и устранить небольшие неполадки.

Позже в руководстве по ремонту я покажу, как устранить небольшую проблему, с которой я столкнулся. Я отправил консоль к специалисту, потому что у нее перестал работать эффект гула. Он сказал, что проблема в материнской плате и ее нужно полностью менять, но модель SCPH 39001. Это старая модель. Фактически, она была одной из первых на рынке. Он говорит, что чинить ее дорого и что лучше купить PS2 Slim на замену моей. Я помню, как покупал свою PS2. Она стоила более 800 реалов, почти 400 долларов США. Я все равно решил не расставаться с ней и, несмотря на проблему, даже купил адаптер ethernet, чтобы продолжать играть.

Позже, поговорив с друзьями, я узнал, что есть предохранитель, который управляет эффектом грохота, и все, что мне нужно было сделать, это заменить его. Я выяснил, что предохранители в основной плате очень маленькие и закреплены в ней. Заменить их практически невозможно. Тот же друг дал мне совет, что я могу использовать стеклянный предохранитель и взять внутренний провод, чтобы использовать его в основной плате. Я решил попробовать, и это отлично работает.

Итак, давайте начнем разборку. Наслаждайтесь!

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

Шаг 1 Разборка PlayStation 2

• Здесь мы видим полностью собранную консоль.

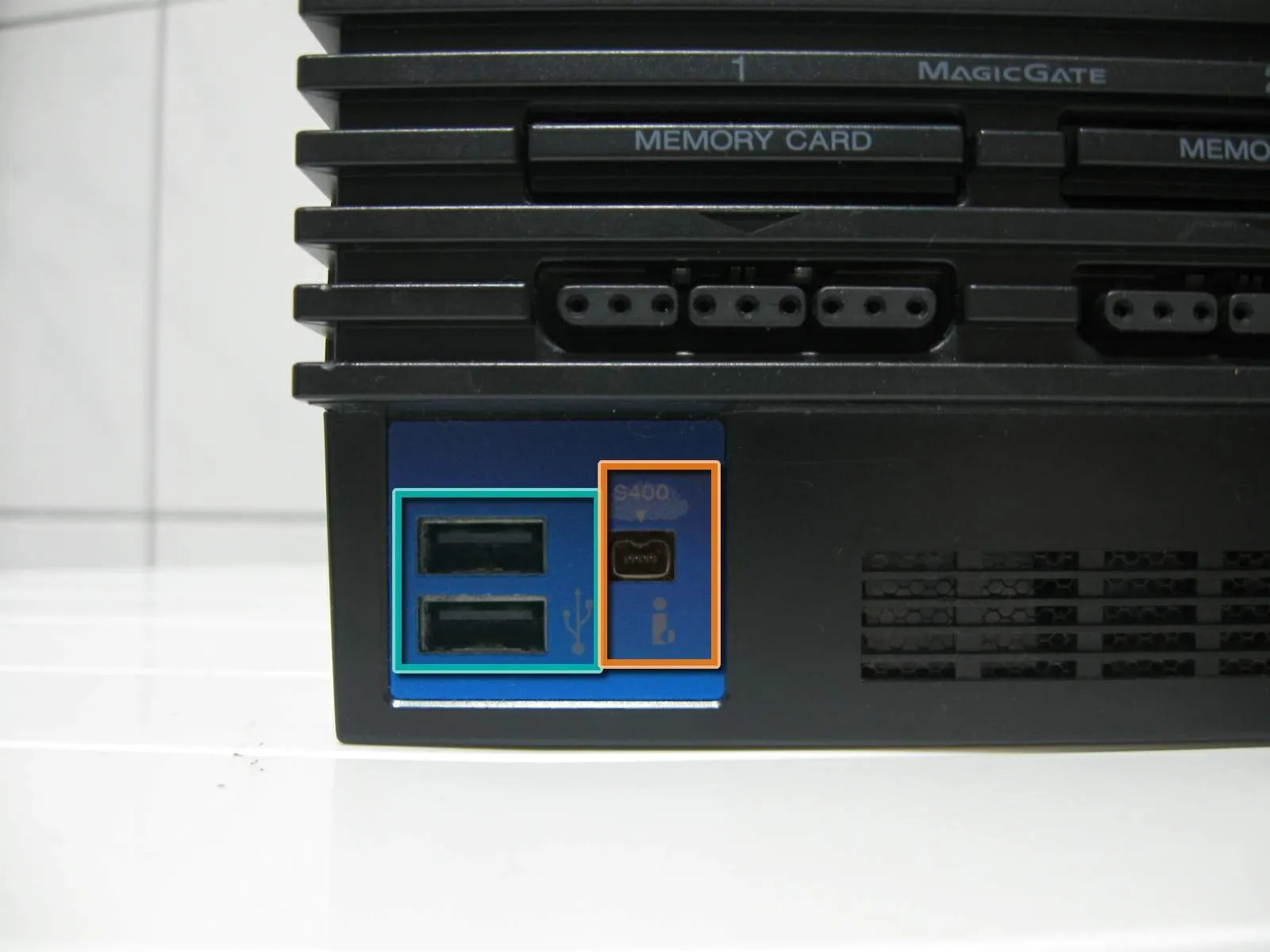

• Порты USB.

• Порты S400

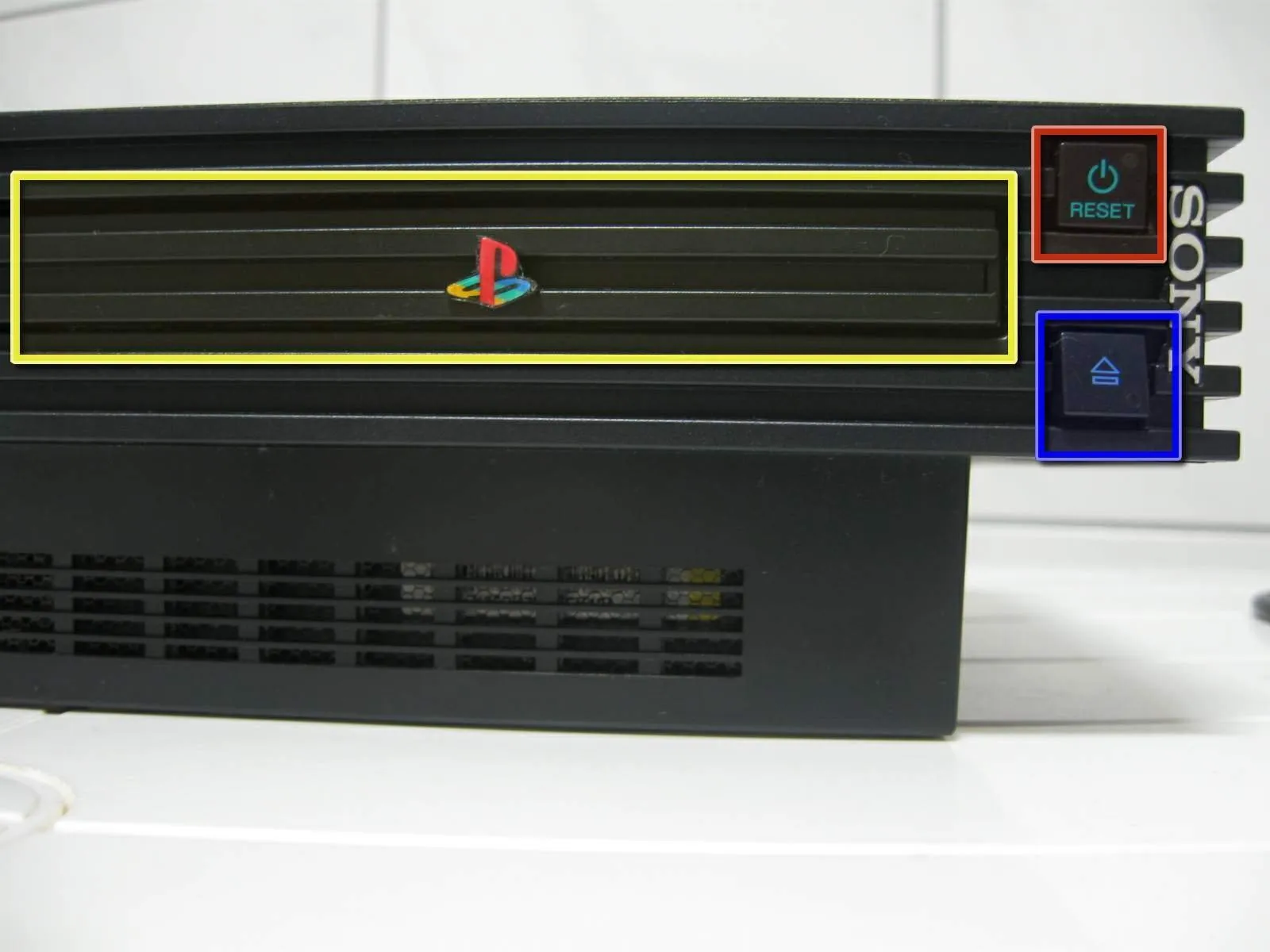

• Оптический привод

• Кнопка сброса

• Кнопка извлечения

Шаг 2

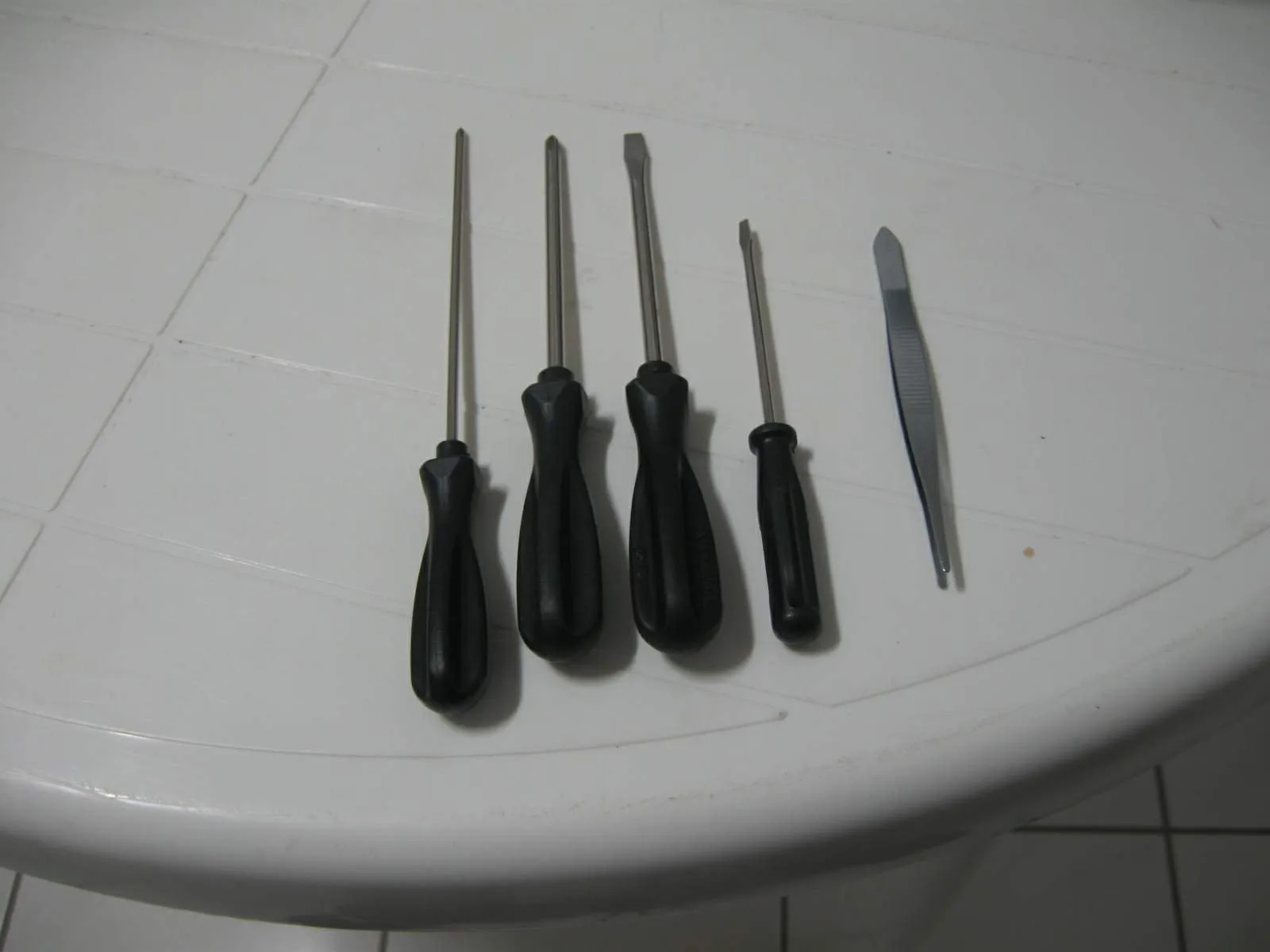

• Это единственные инструменты, которые нам понадобятся. 4 отвертки и пинцет.

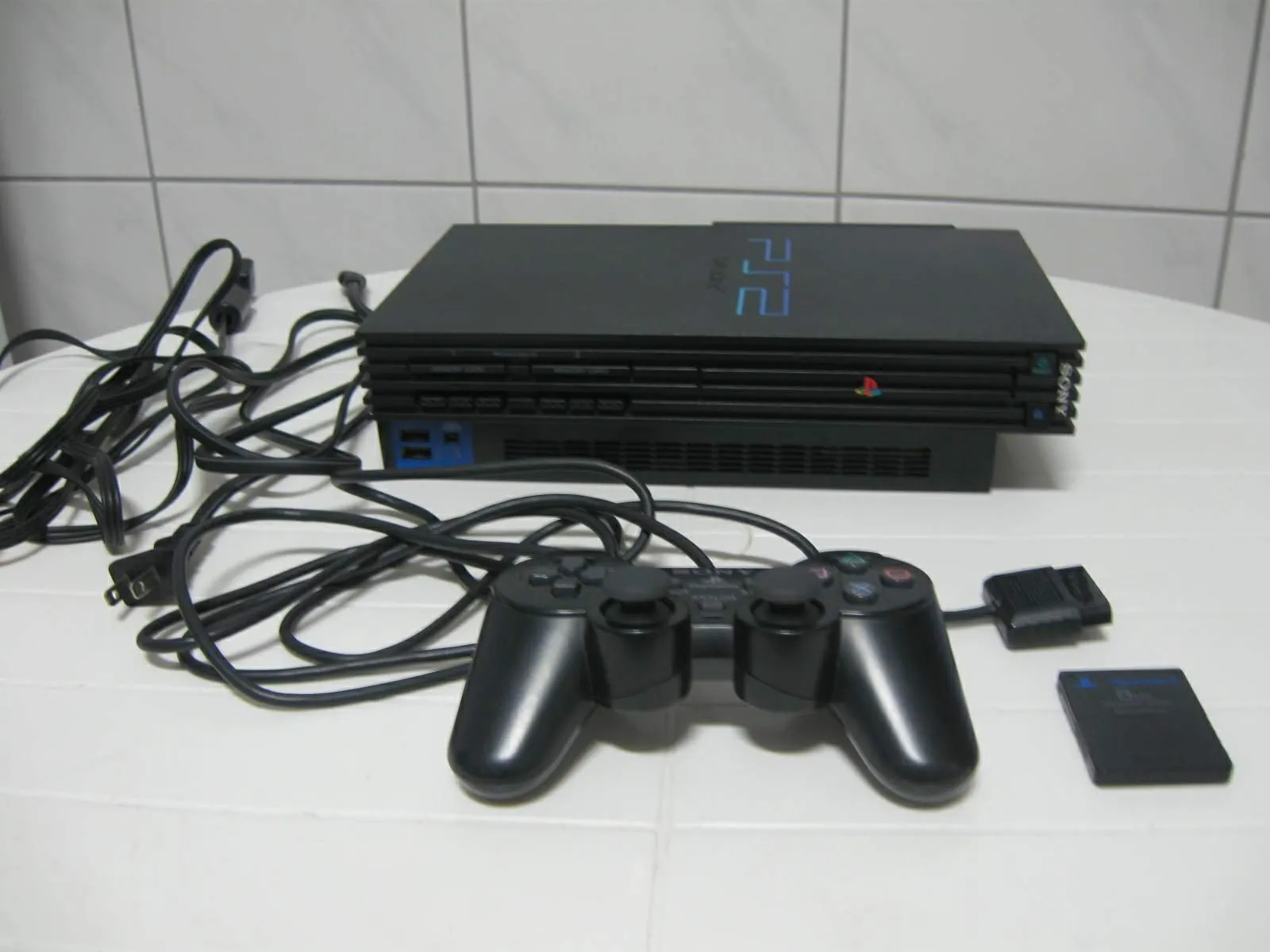

• На следующей фотографии мы видим консоль, джойстик, провода и карту памяти.

Шаг 3

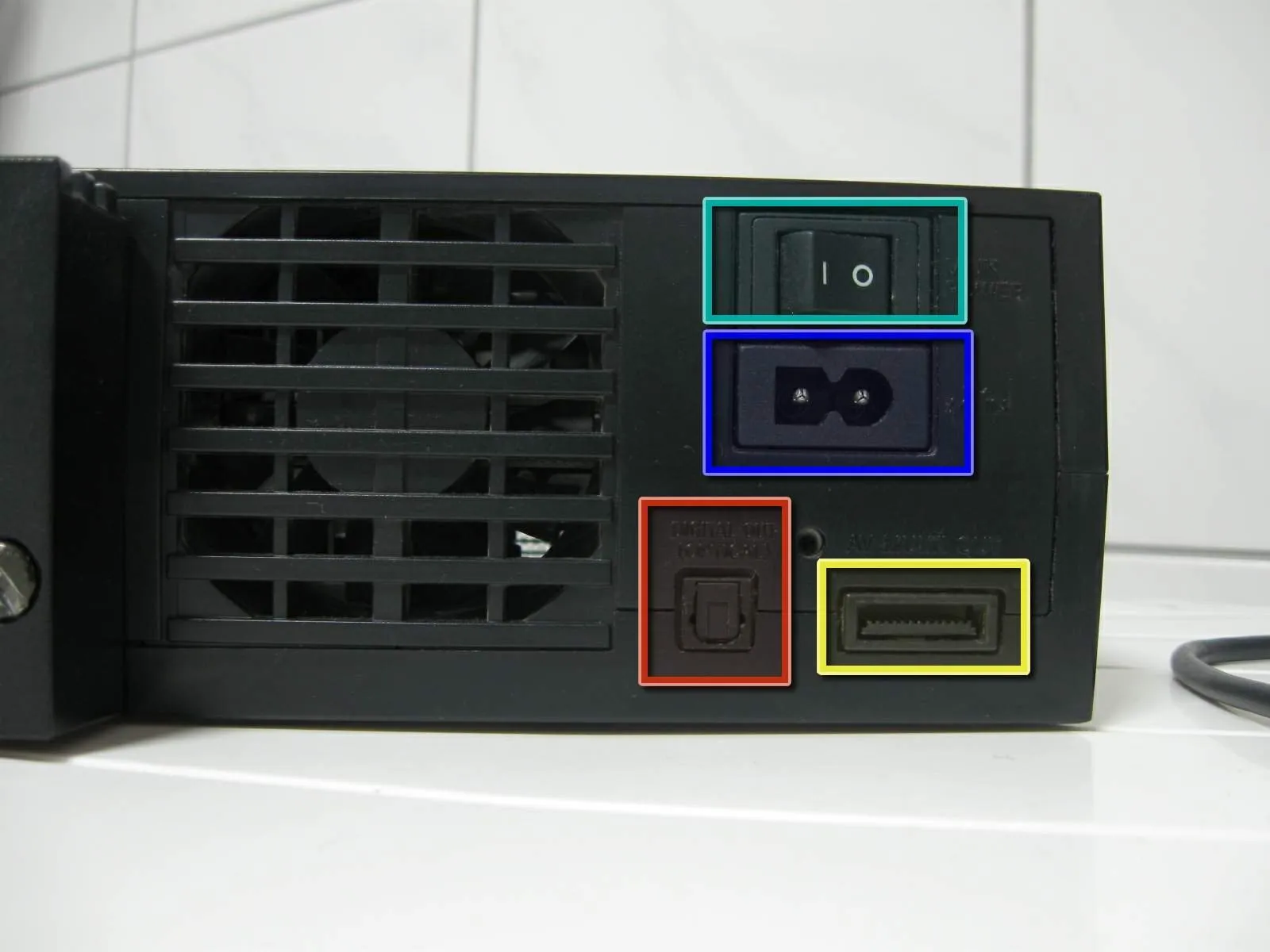

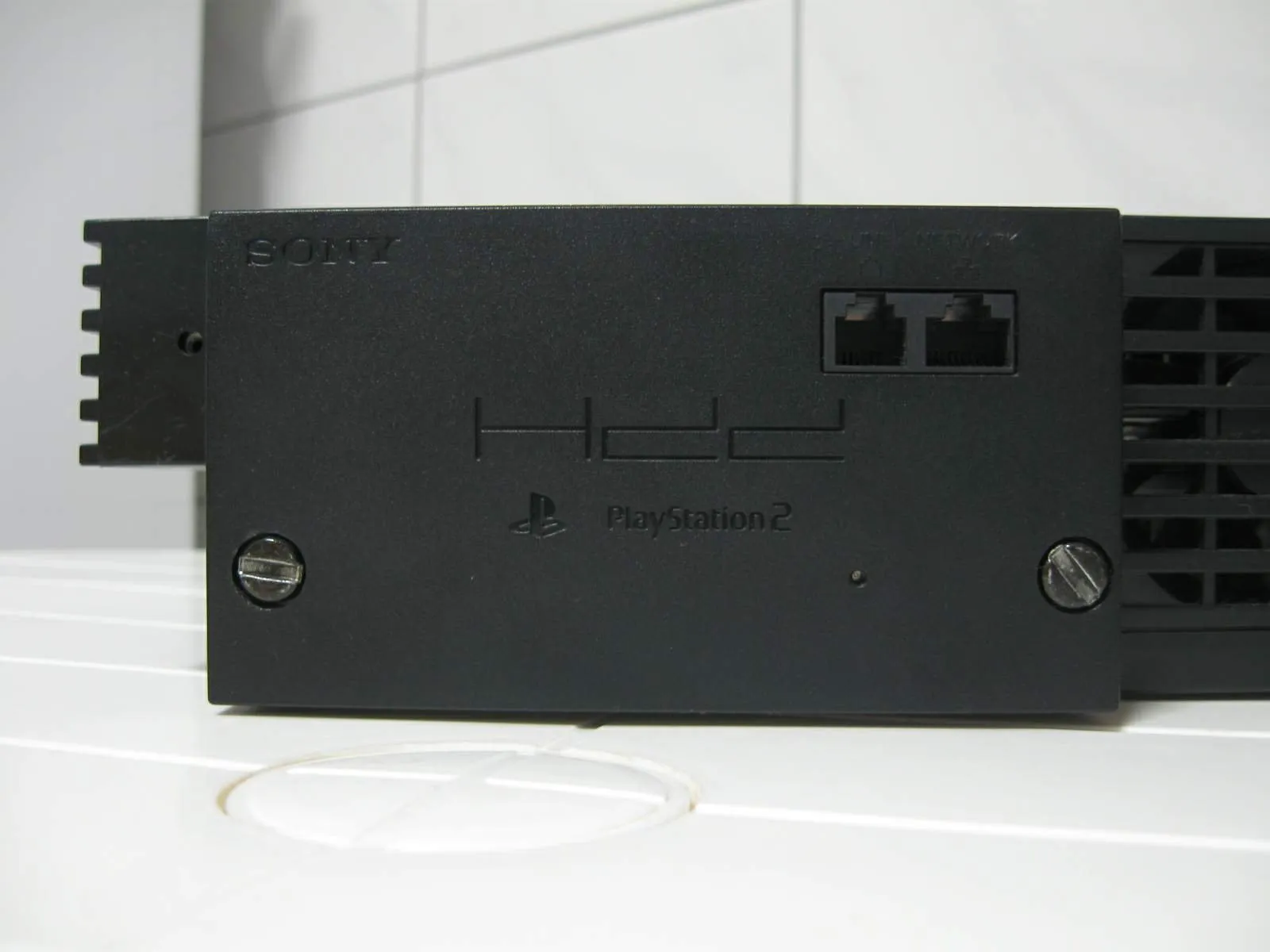

• В задней части, в этом случае, у нас есть Ethernet-адаптер, чтобы играть онлайн и использовать Hdd.

• И кулер,

• Выключатель питания

• Вход переменного тока.

• Выход Av

• И цифровой выход (оптический).

Шаг 4

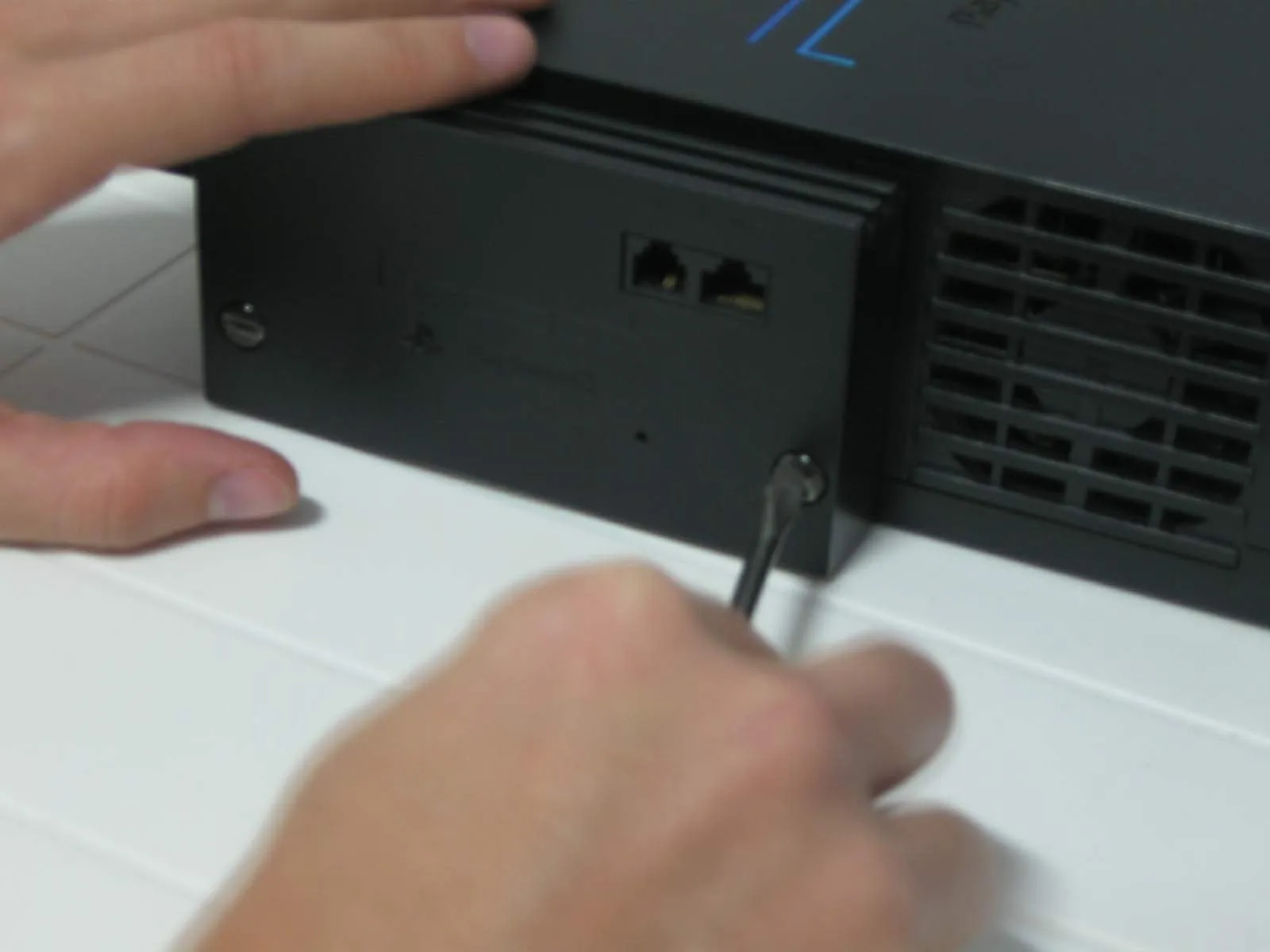

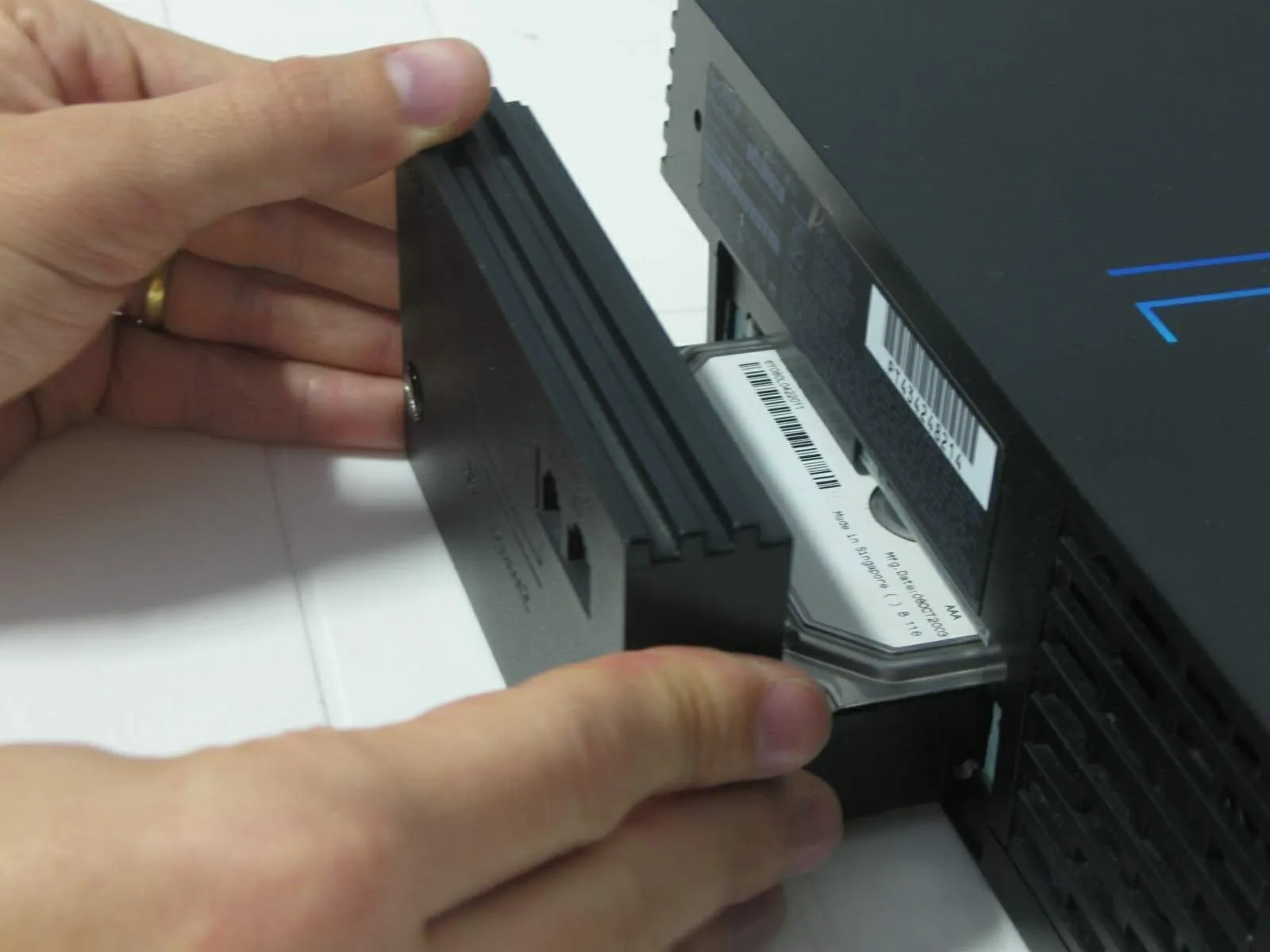

• Приступаем к разборке. Сначала с помощью плоской отвертки откручиваем адаптер ethernet.

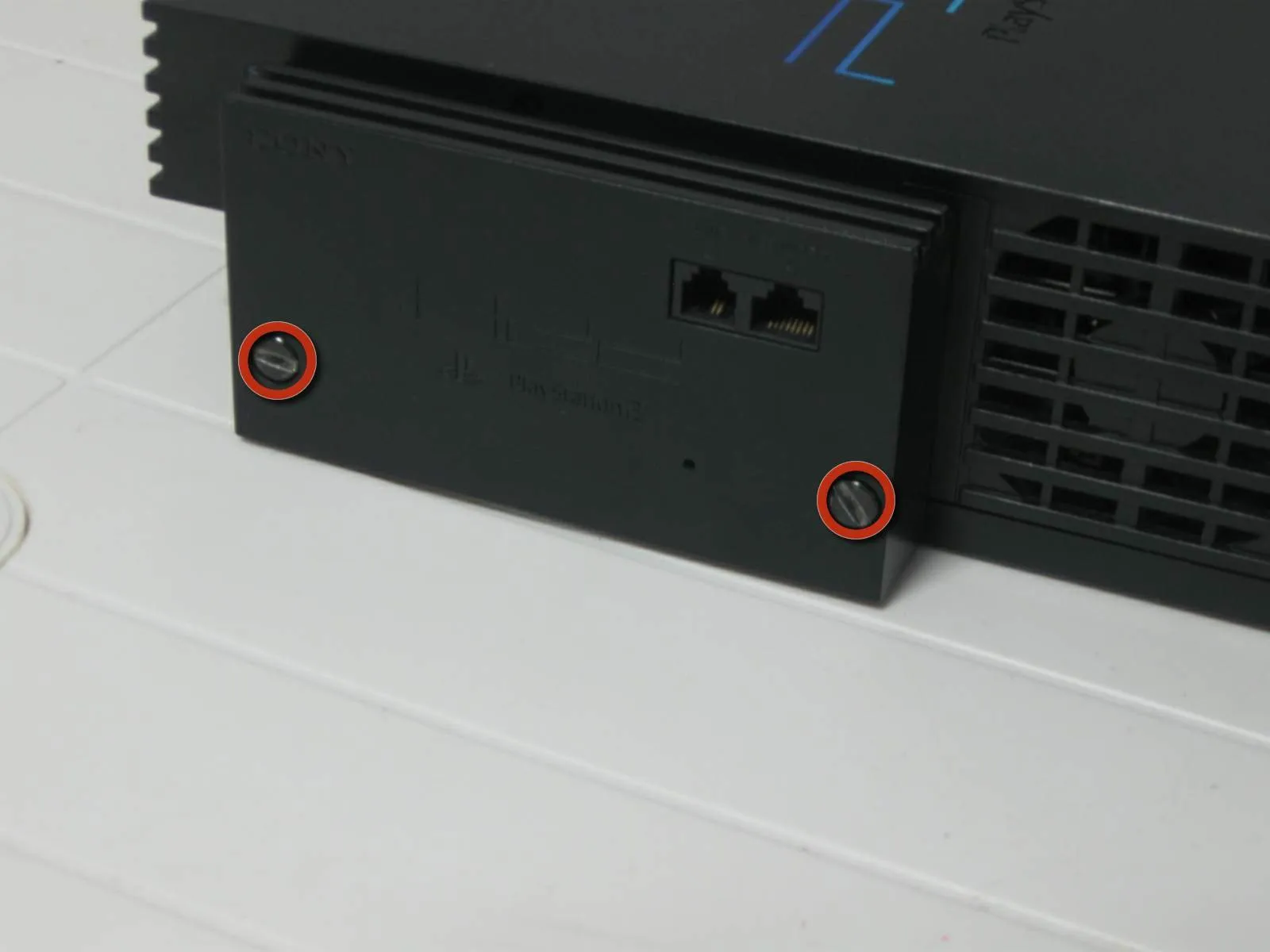

• Открутите эти 2 винта с помощью плоской отвертки.

• Вытащить их довольно просто.

Комментарии к шагу

У меня есть адаптер ethernet, но нет жесткого диска, как заставить жесткий диск работать в нем?

Это мод. Вы можете найти его в интернете.

Шаг 5

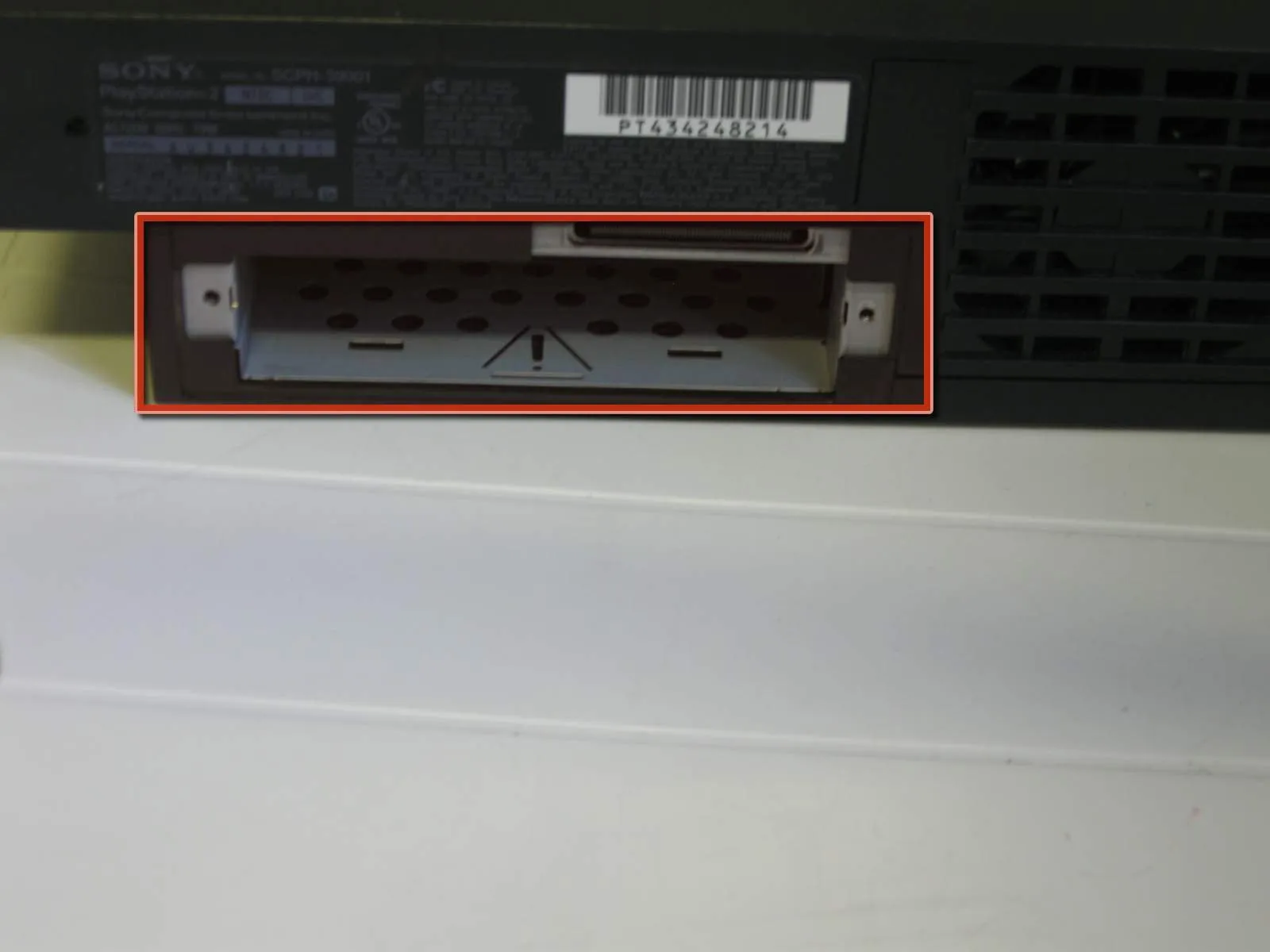

• Это отсек расширения, куда устанавливается жесткий диск.

Шаг 6

• Переверните консоль вверх дном.

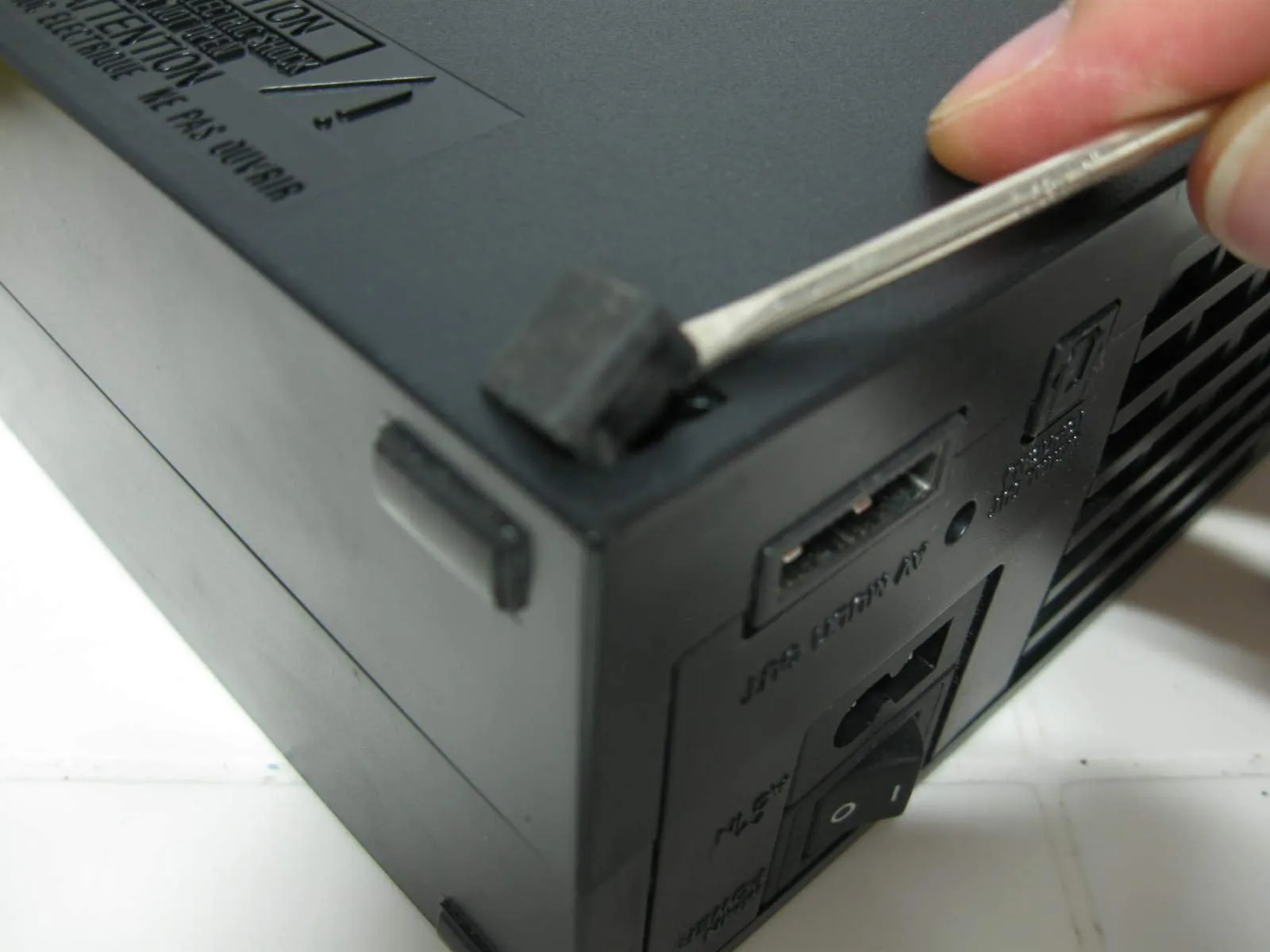

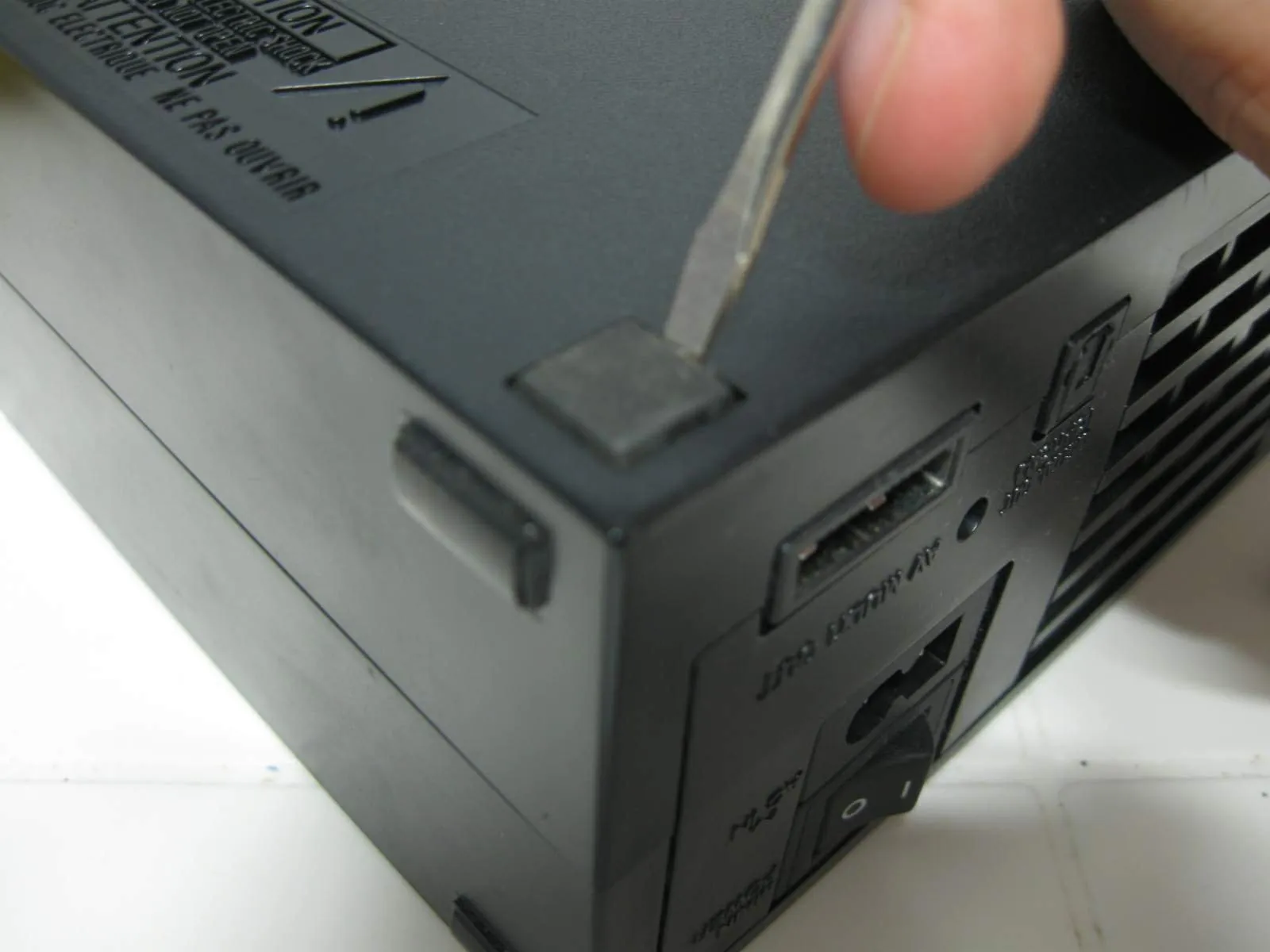

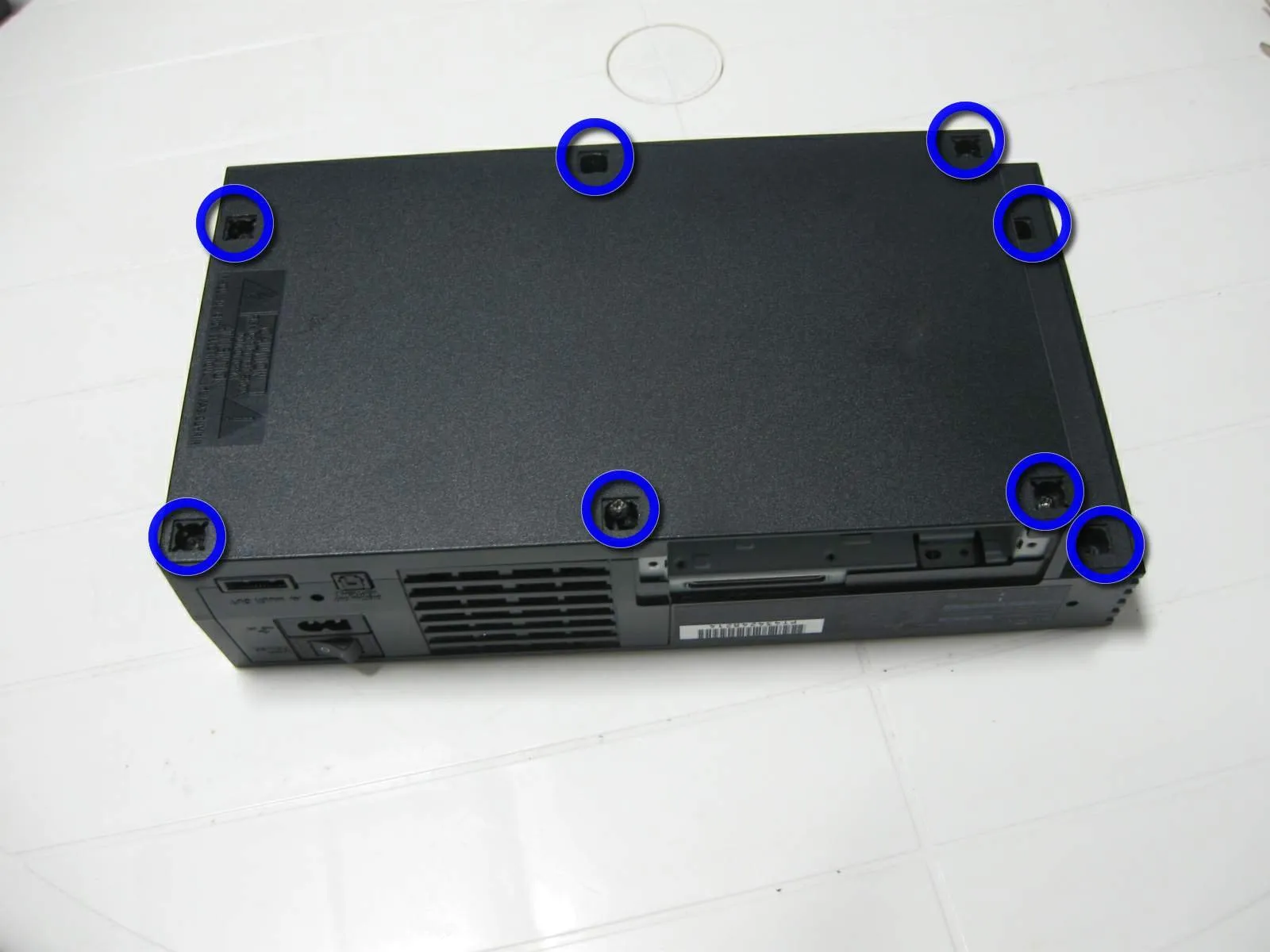

• С помощью небольшой отвертки с плоской головкой снимите защитные винты. В данной модели их 8.

Шаг 7

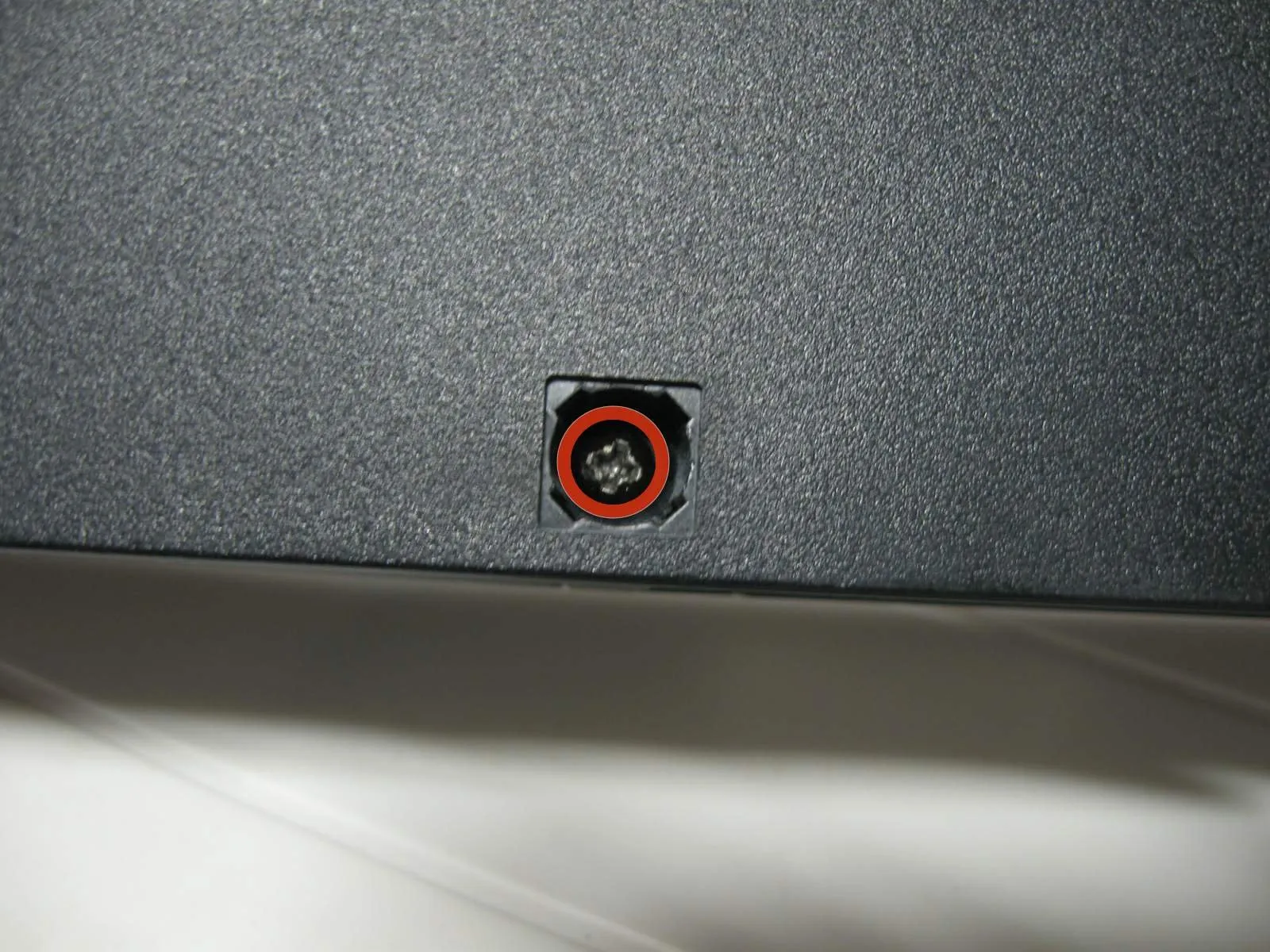

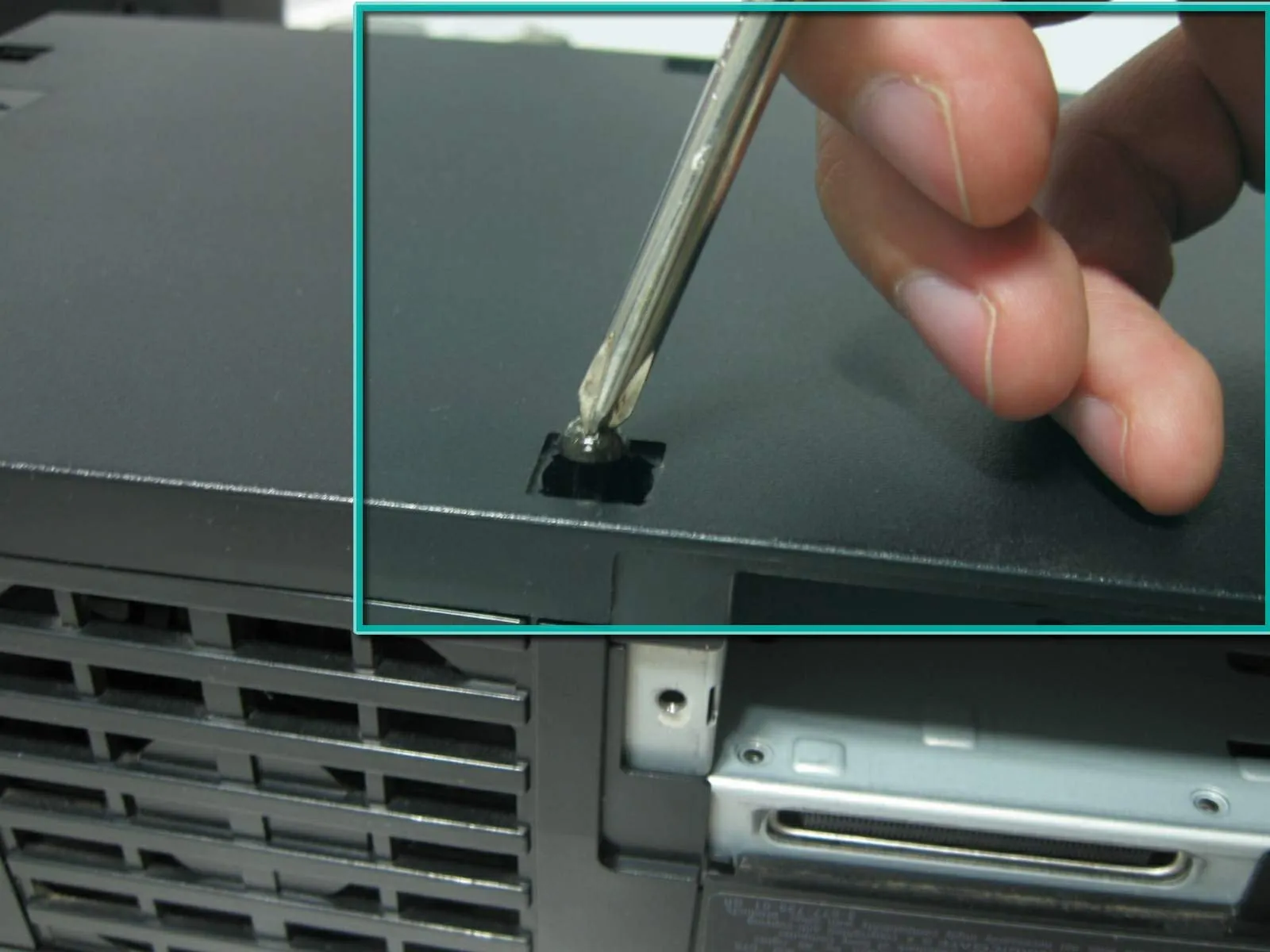

• Под защитой, сюрприз! Винт!

• Выкрутите все восемь (8) винтов с помощью отвертки Philips '0'.

• Да, тяжелая работа!

Шаг 8

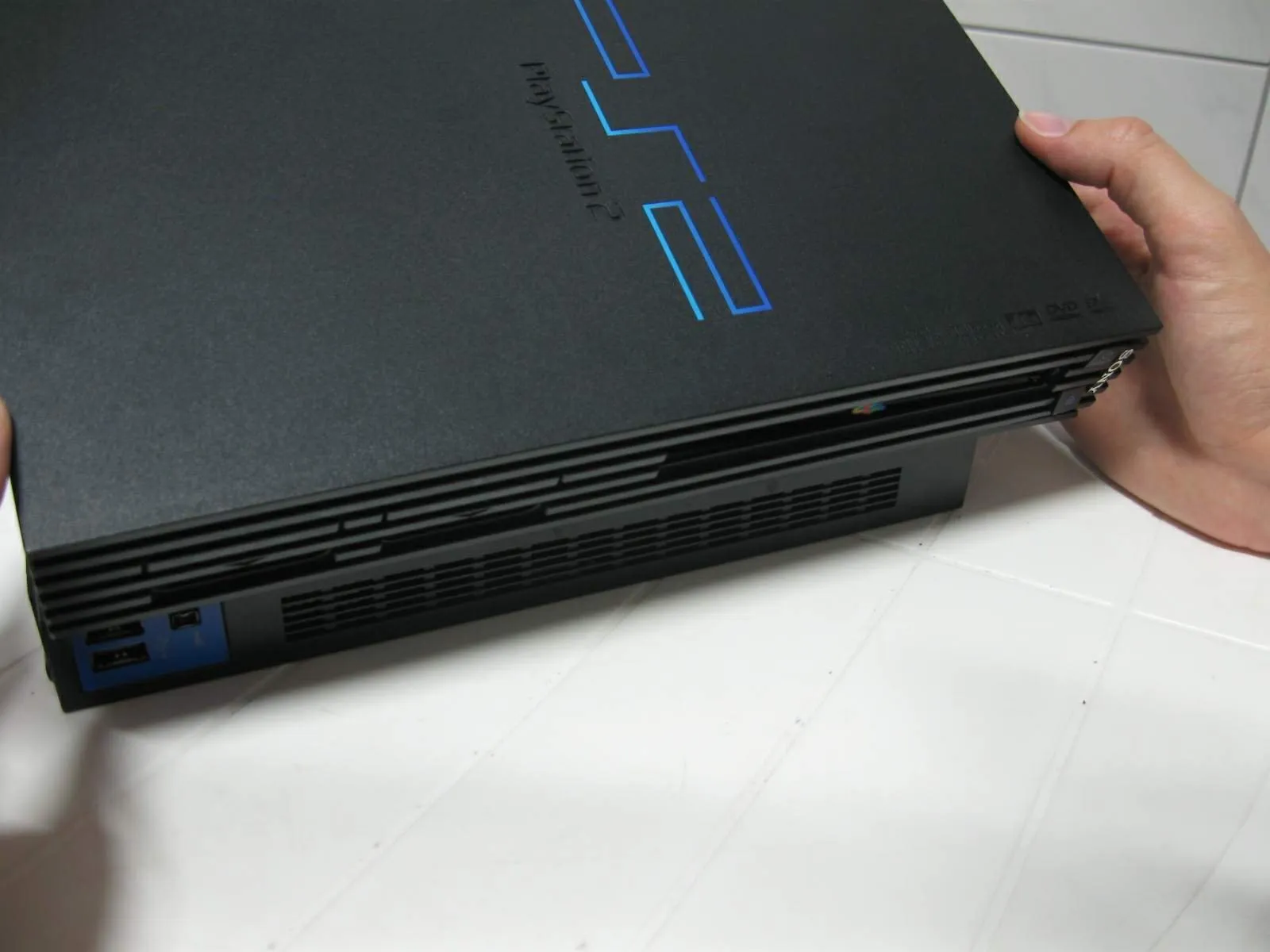

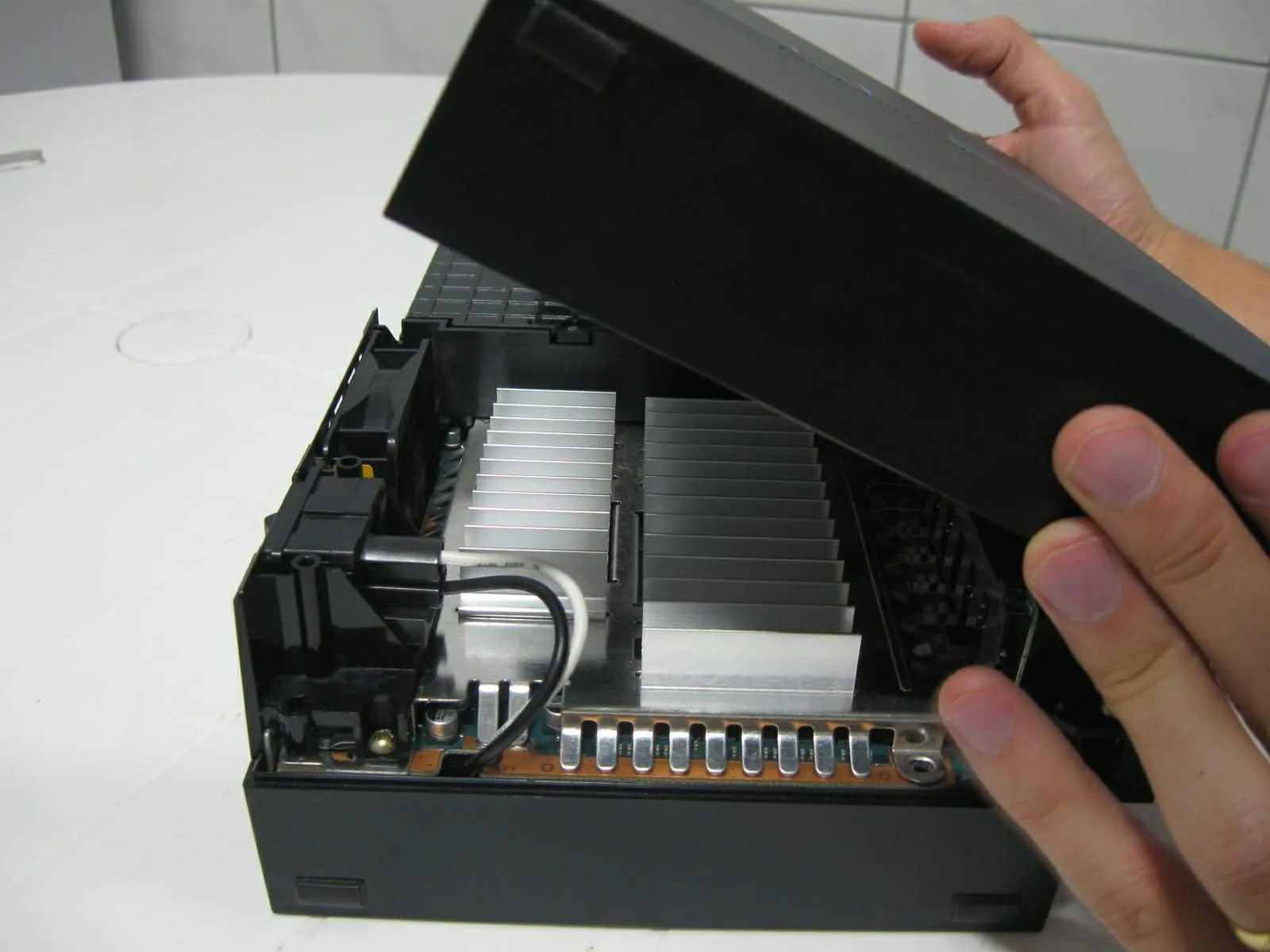

• Положите консоль в обычное горизонтальное положение и потяните верхнюю крышку сзади на себя.

Шаг 9

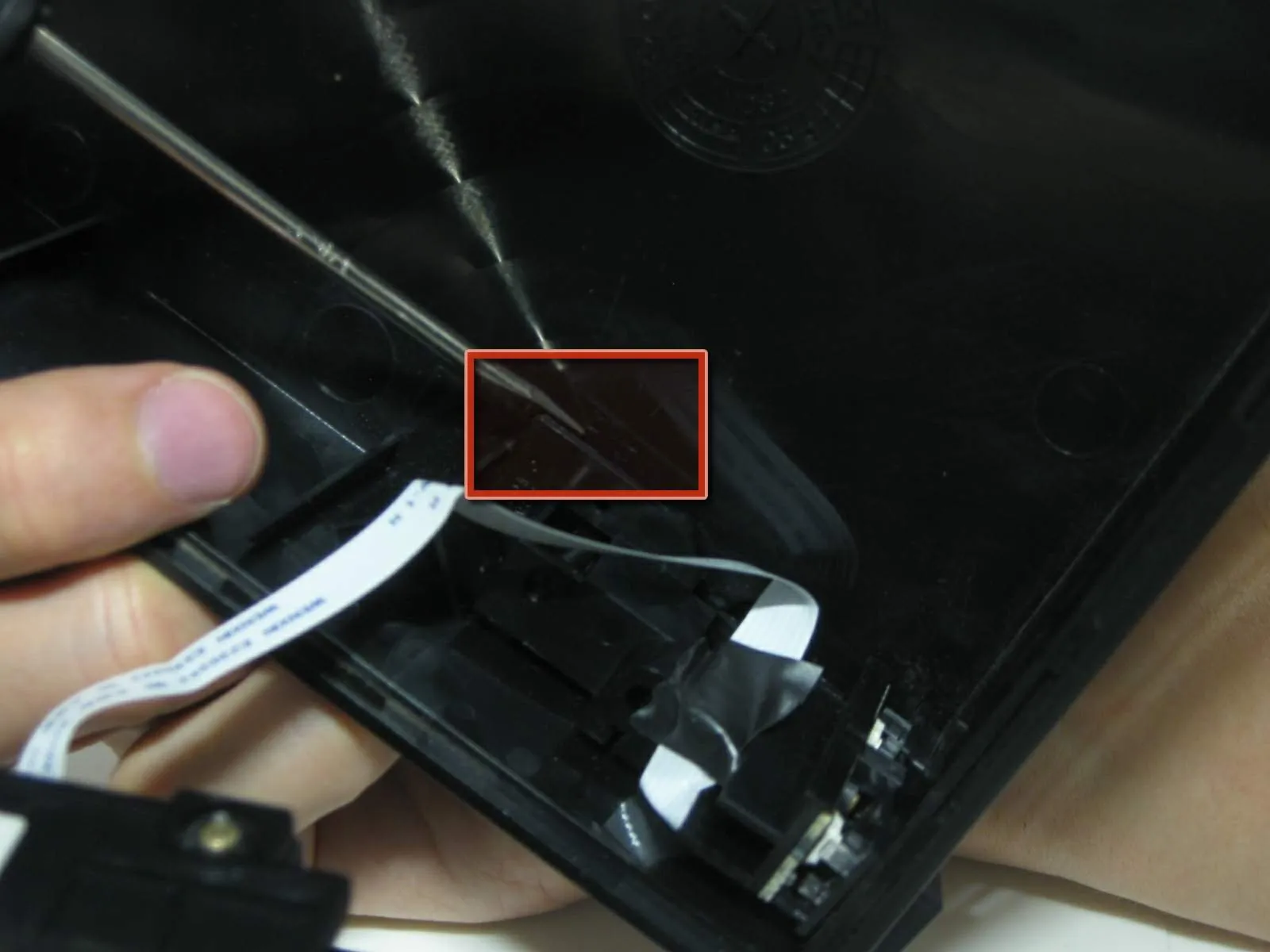

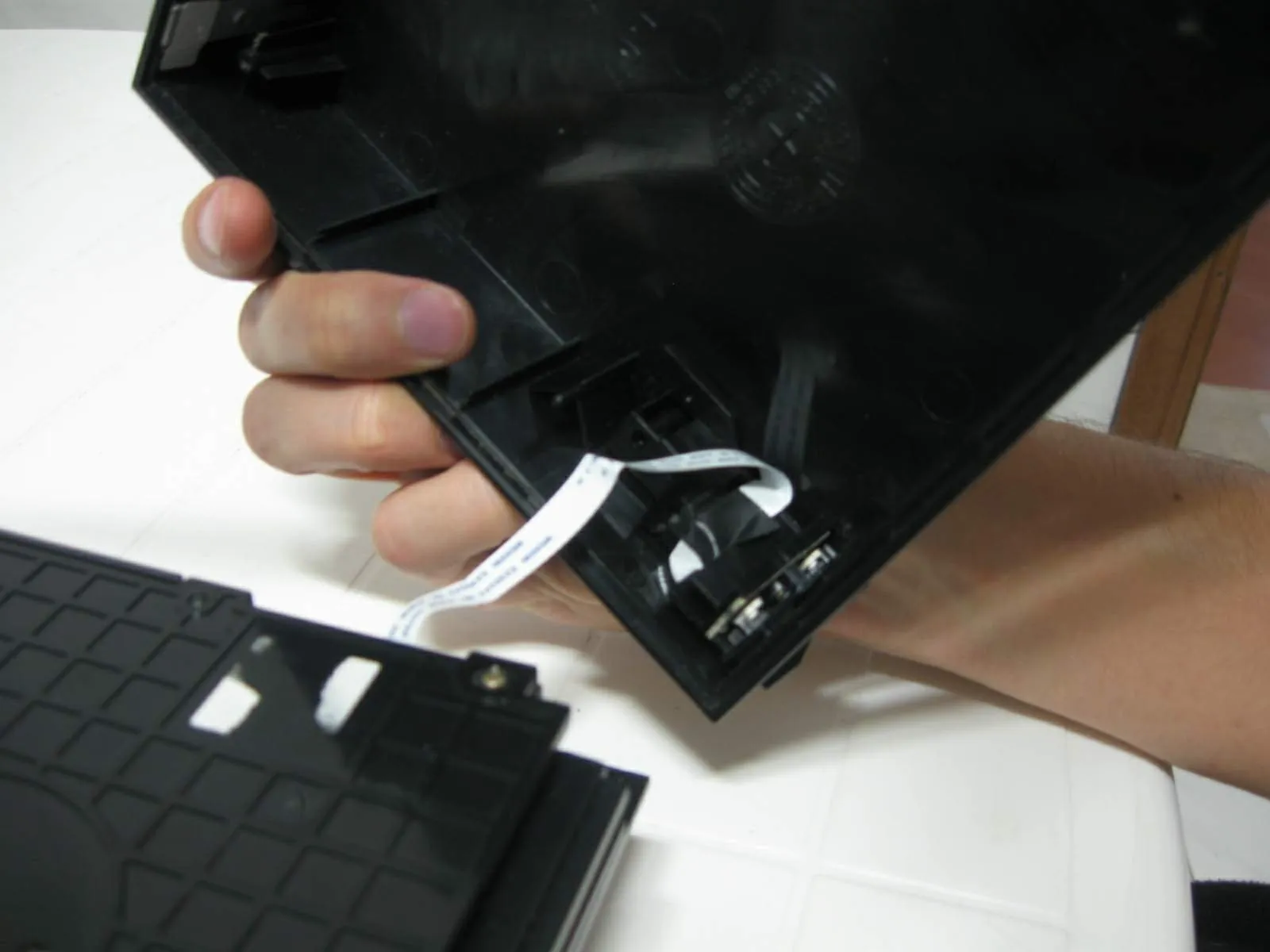

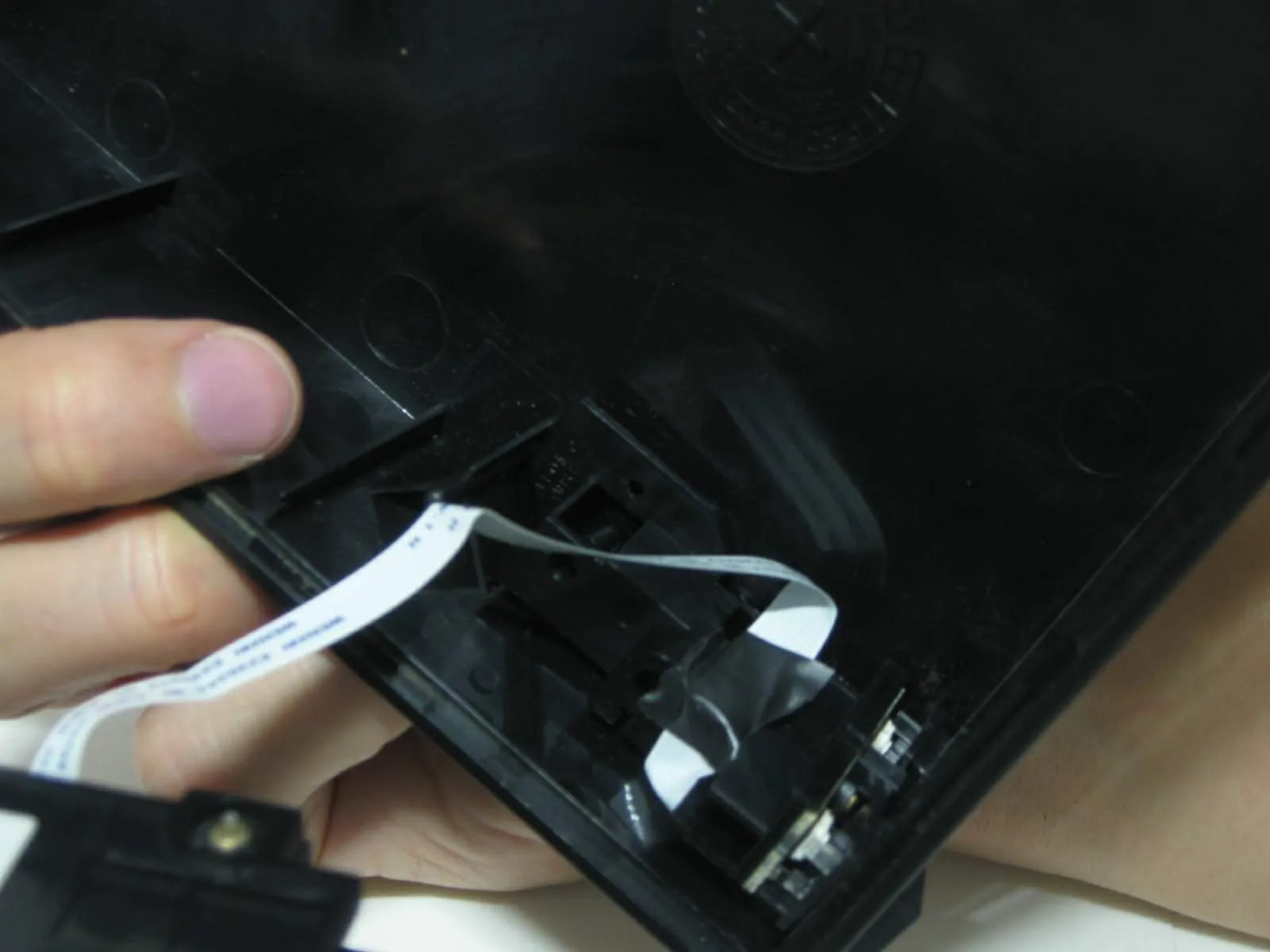

• У этой модели есть плоский кабель к кнопке сброса и извлечения. Будьте предельно осторожны, чтобы не повредить его.

• Снимите конструкцию кнопки, просто потянув за нее маленькой плоской отверткой.

Шаг 10

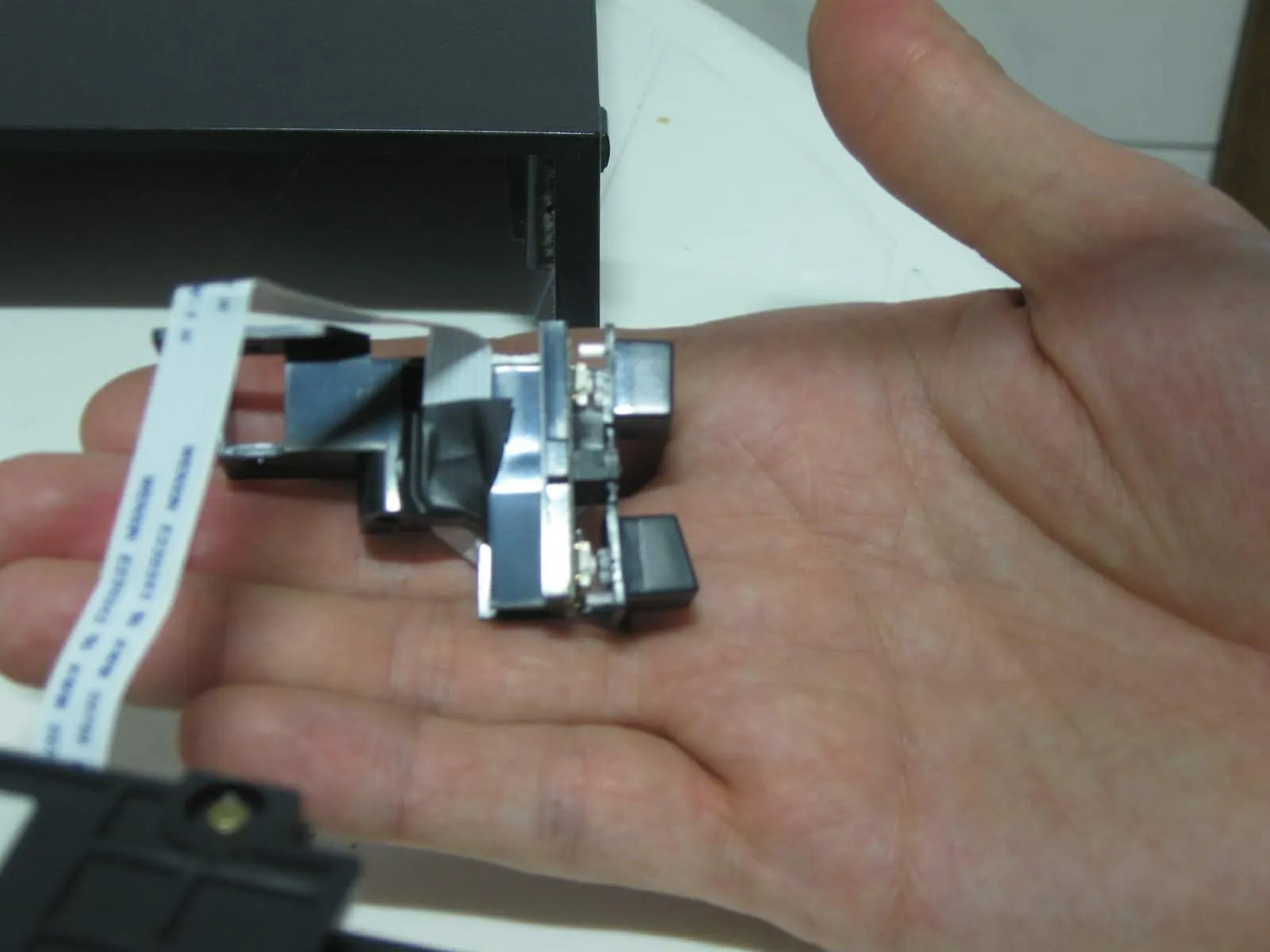

• Кнопочная конструкция вынимается из корпуса. Она заклеена скотчем, чтобы предотвратить новое разрушение. Да, я уже уничтожил этот плоский кабель.

Шаг 11

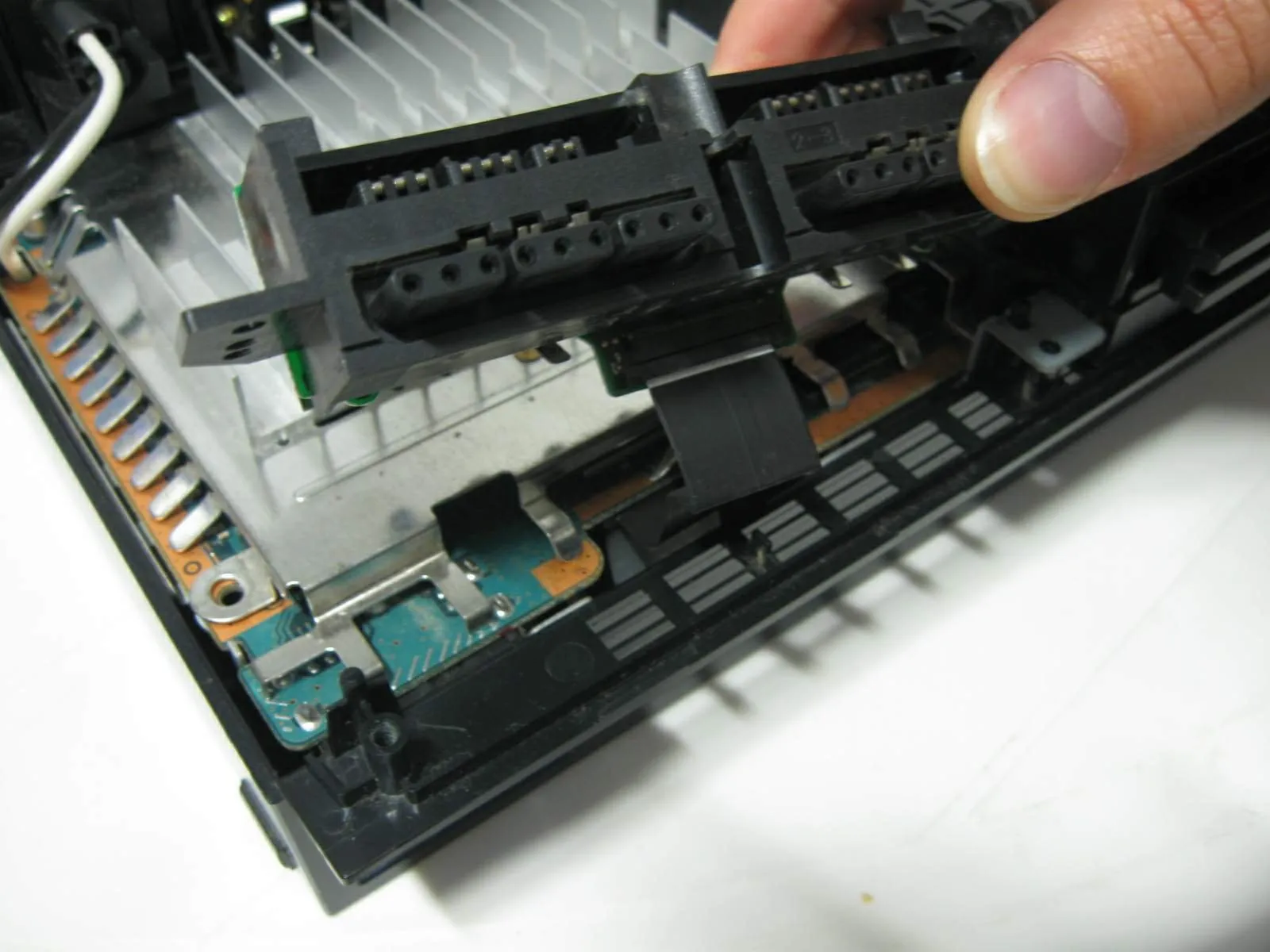

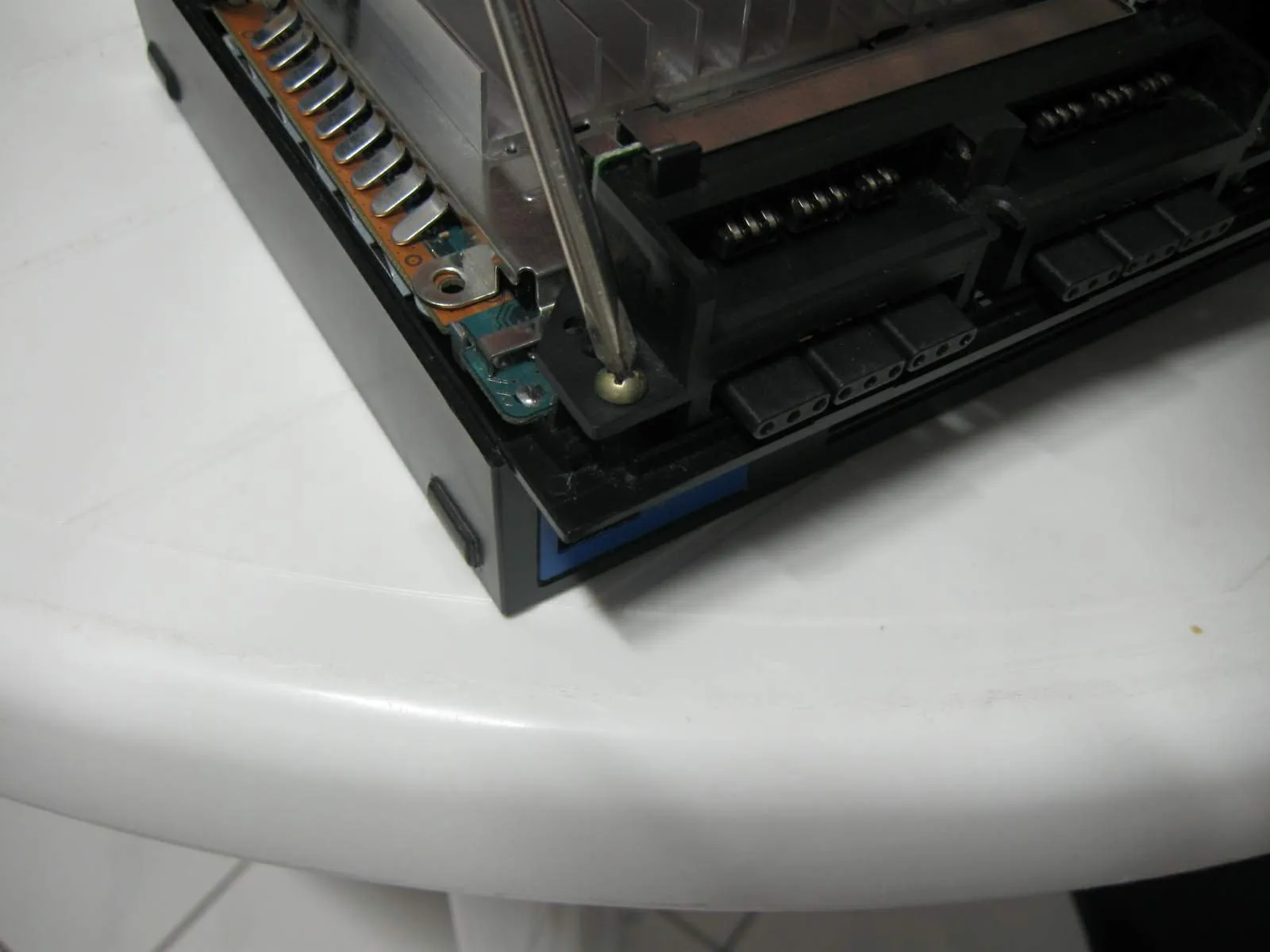

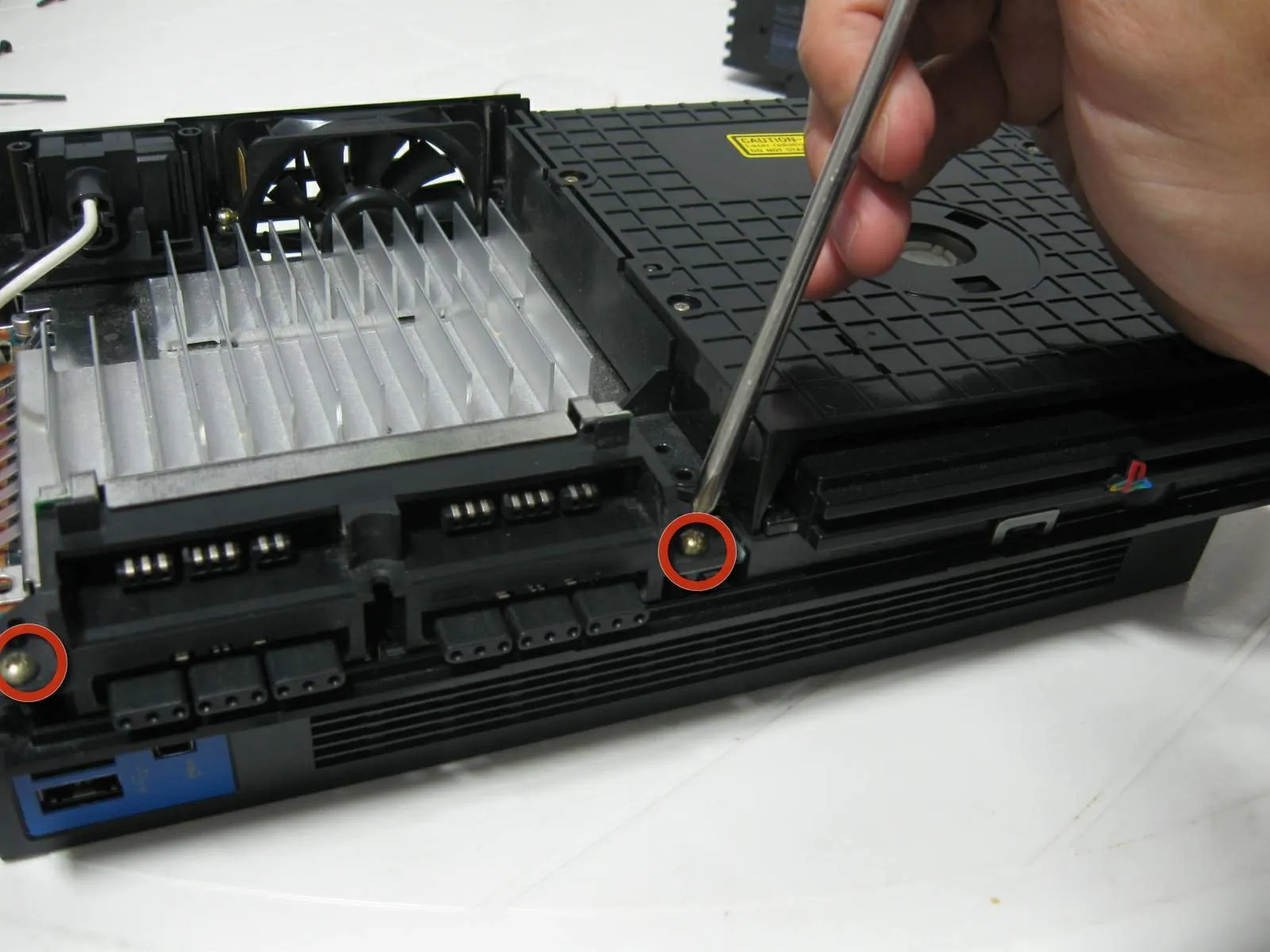

• Выкрутите два винта с помощью отвертки Philips '0', чтобы отсоединить порт контроллера.

Шаг 12

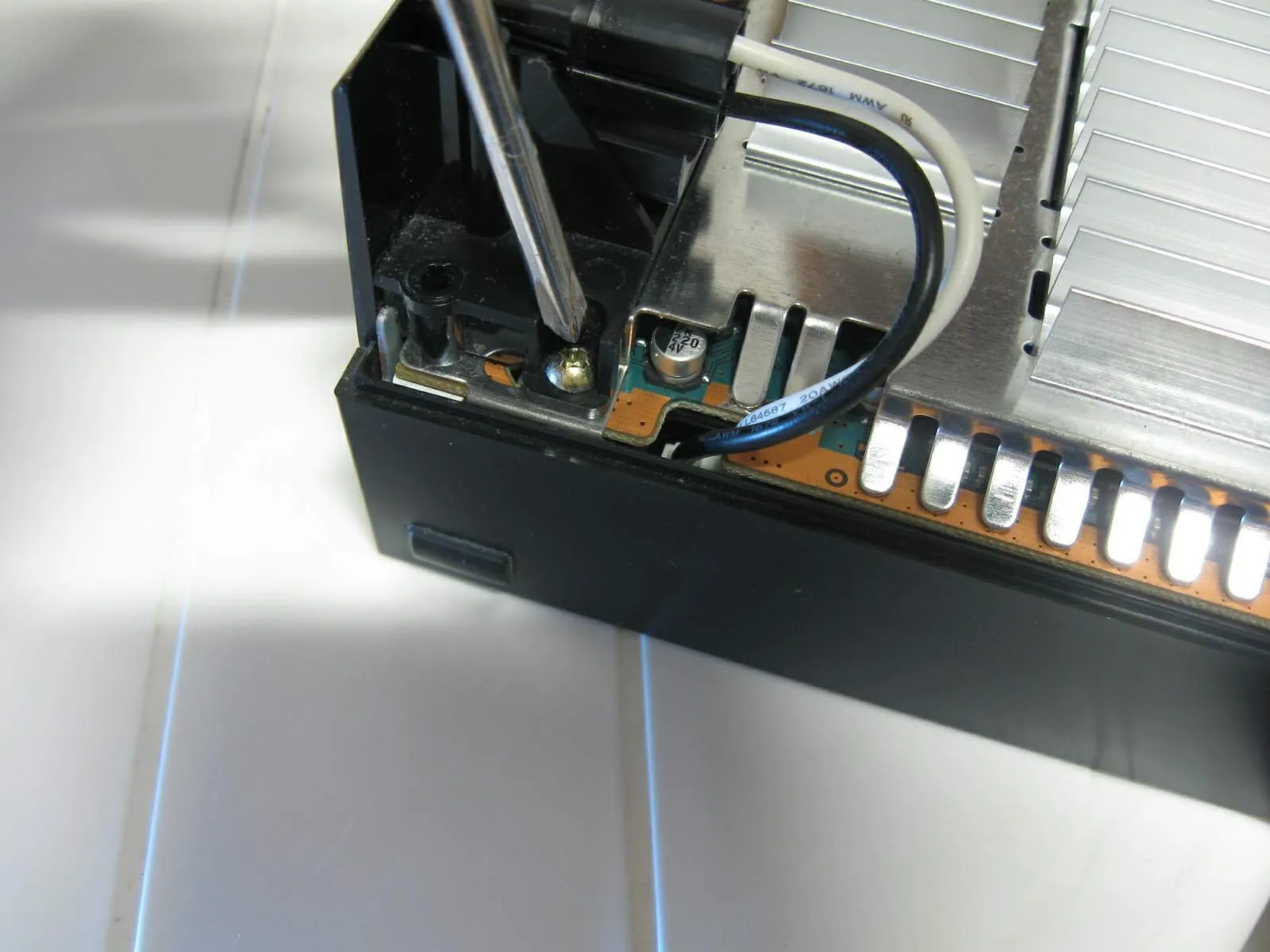

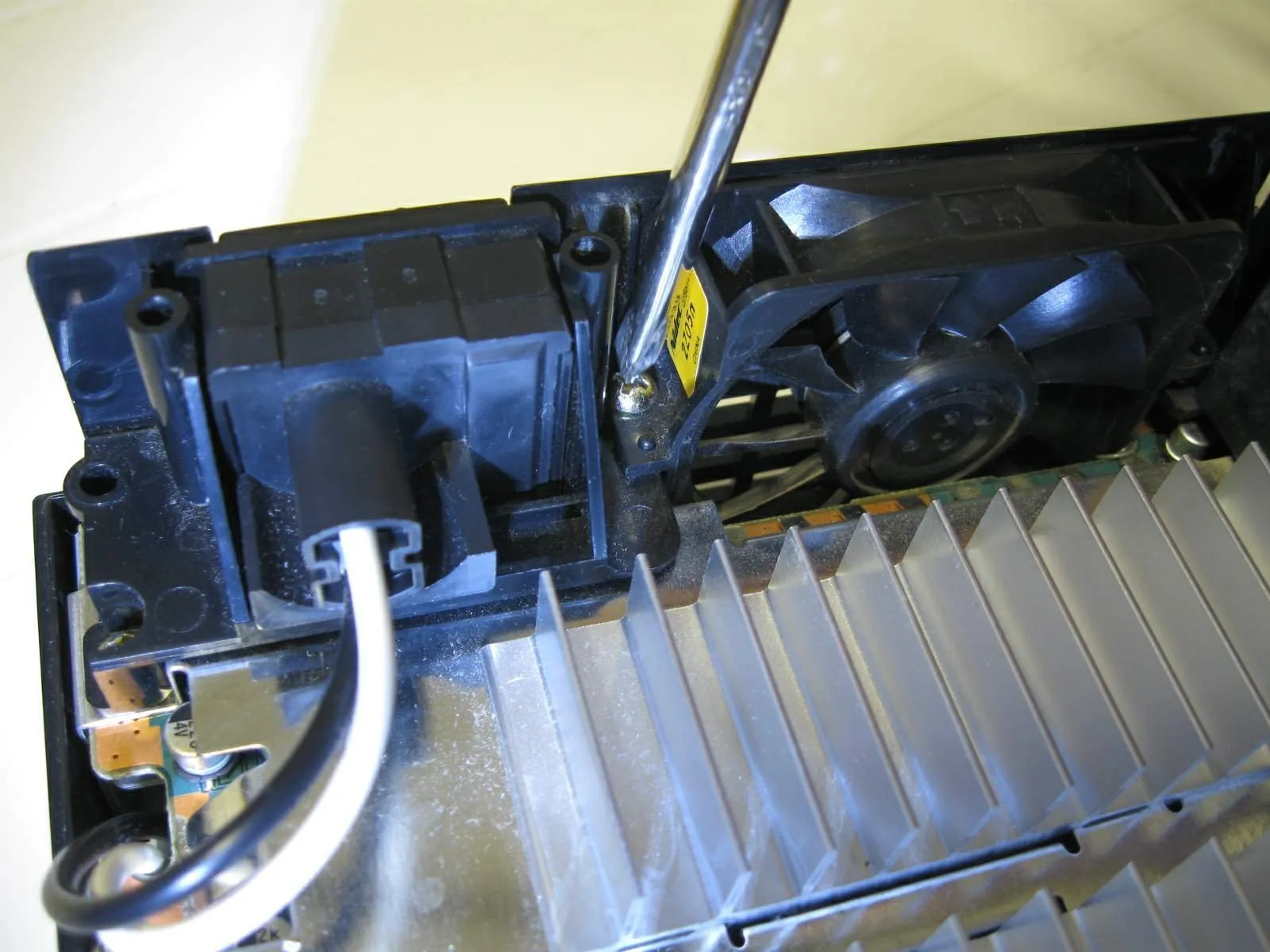

• Здесь мы откручиваем винты с кулера и главного выключателя питания

Комментарии к шагу

После сборки у меня остался пятый винт, идентичный тем, что показаны в шаге 11 и шаге 12, есть идеи, куда его деть?

Когда вы вынимаете штекер питания/питания, под ним есть место для винта.

Шаг 13

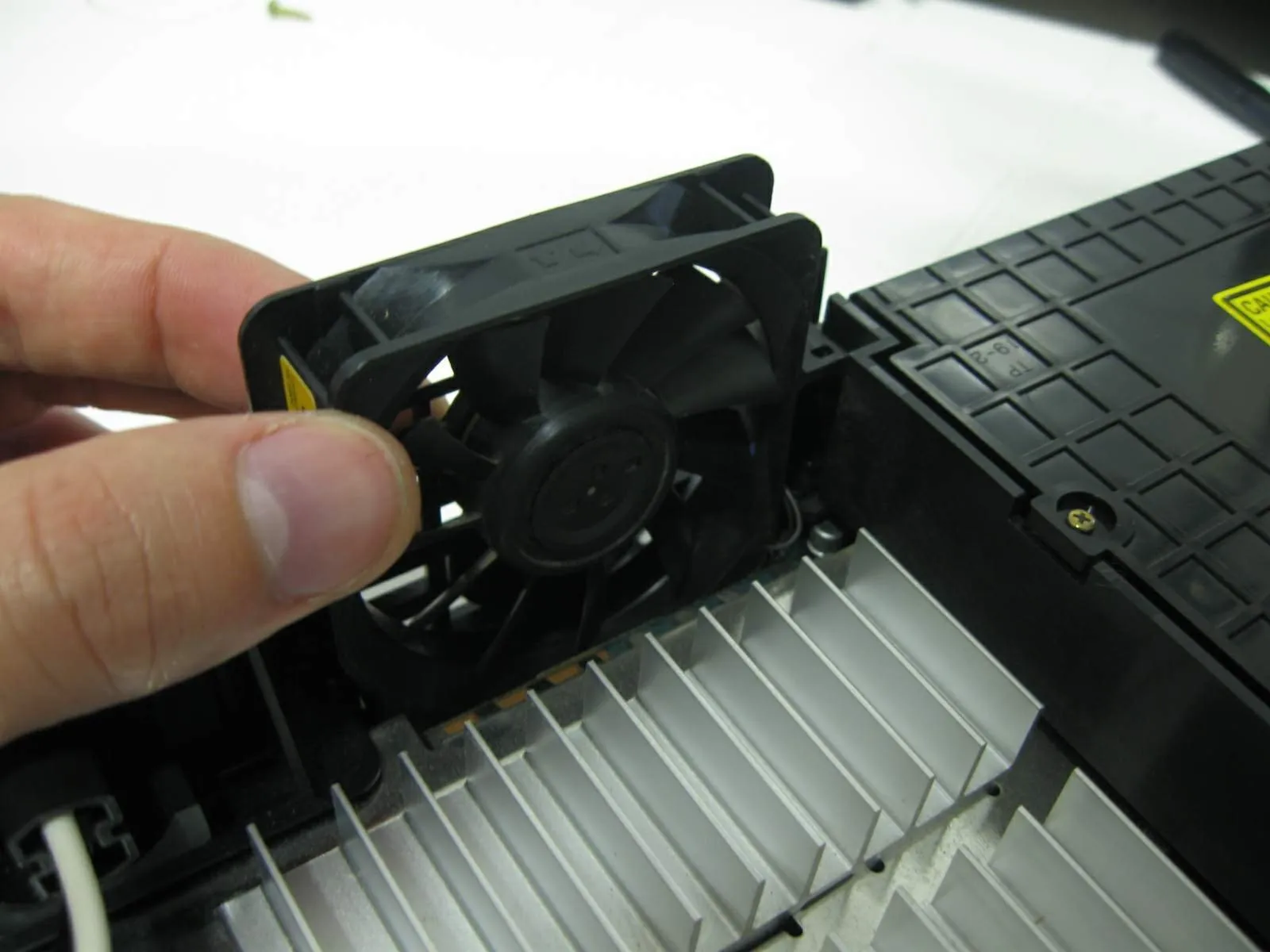

• Осторожно потяните вентилятор вверх, чтобы не сломать провод.

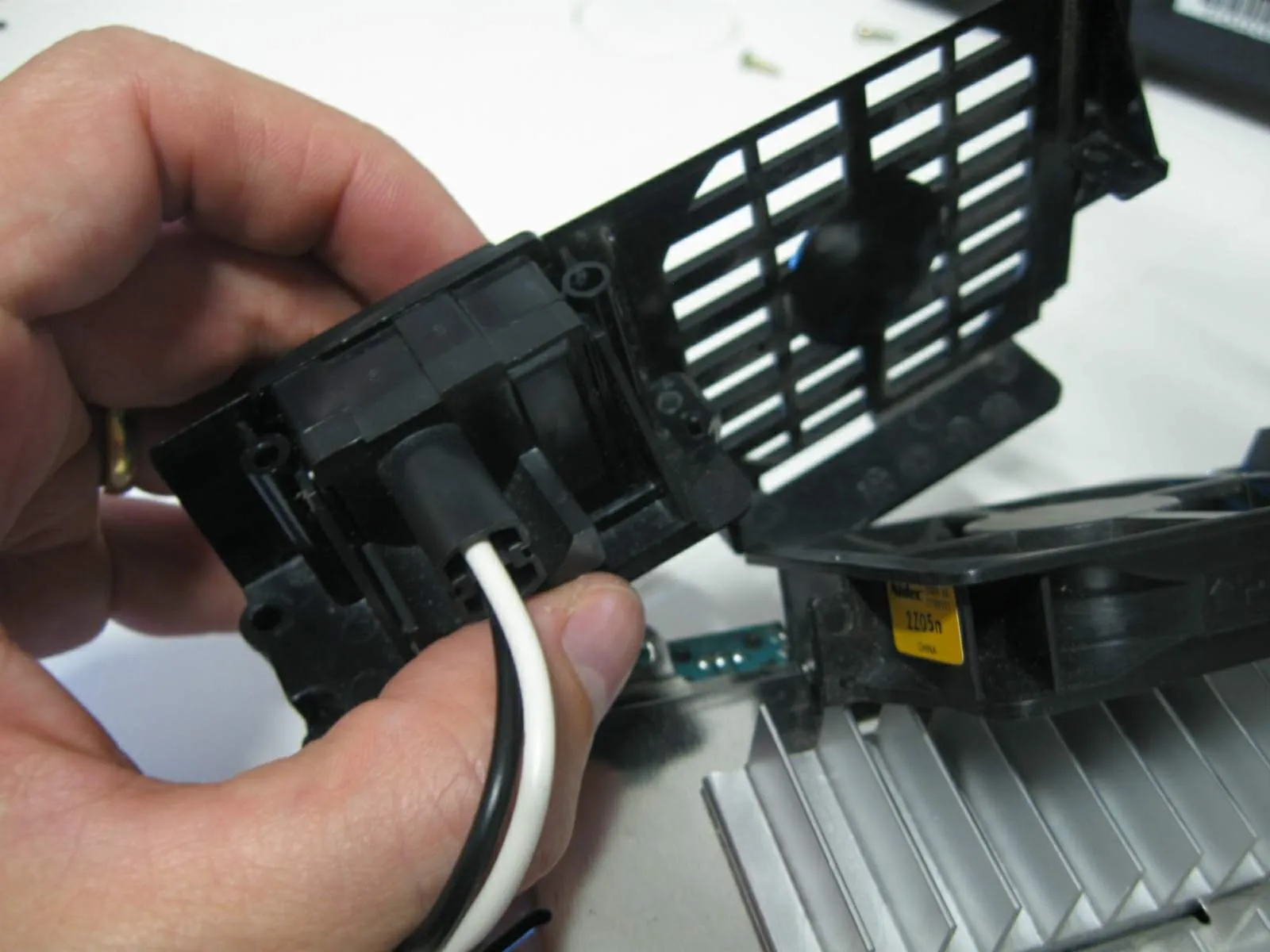

• Потяните вверх крепление вентилятора.

Шаг 14

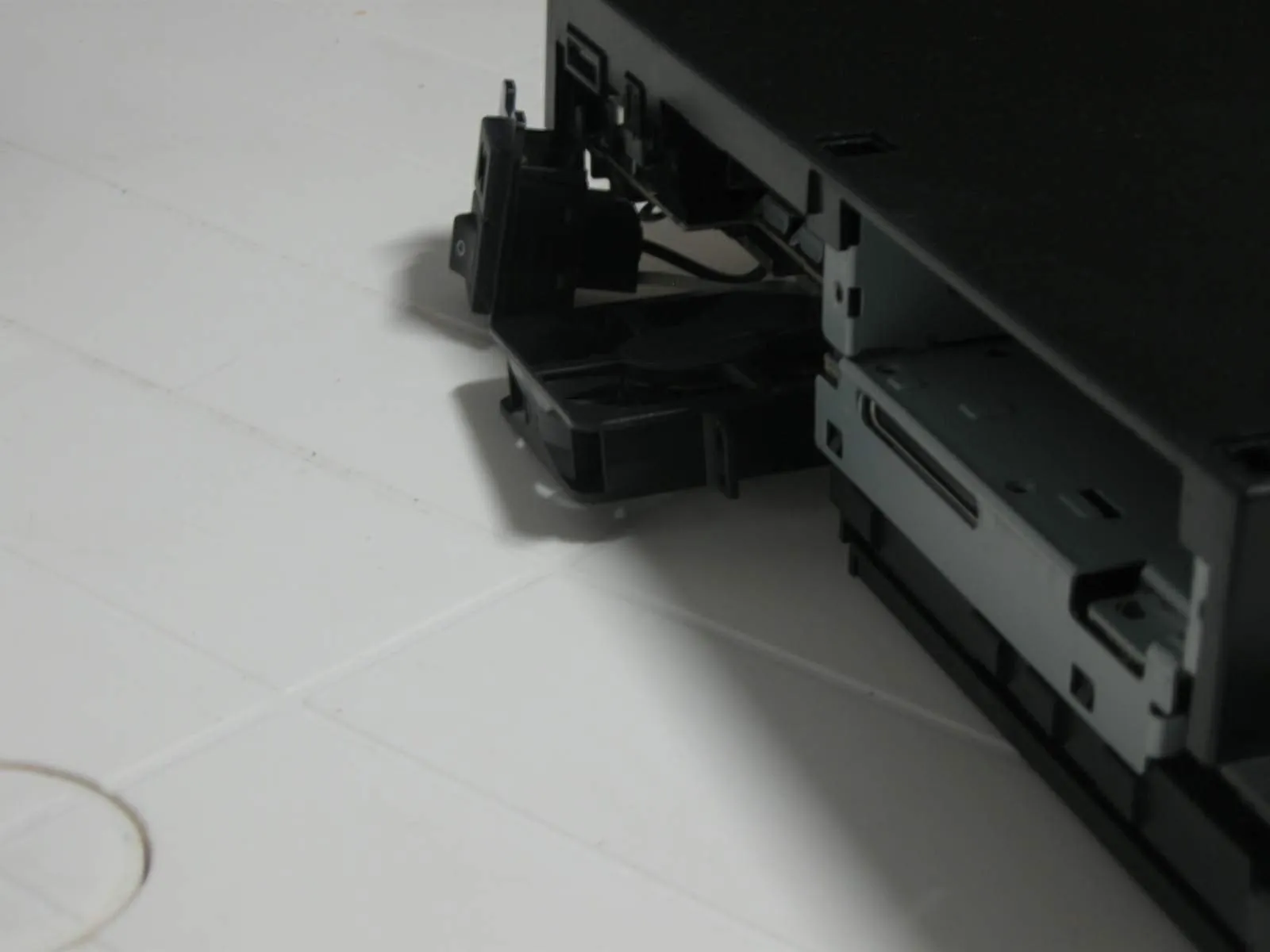

• Кабель питания проходит дальше внутри корпуса. Лучше извлечь его в следующем шаге.

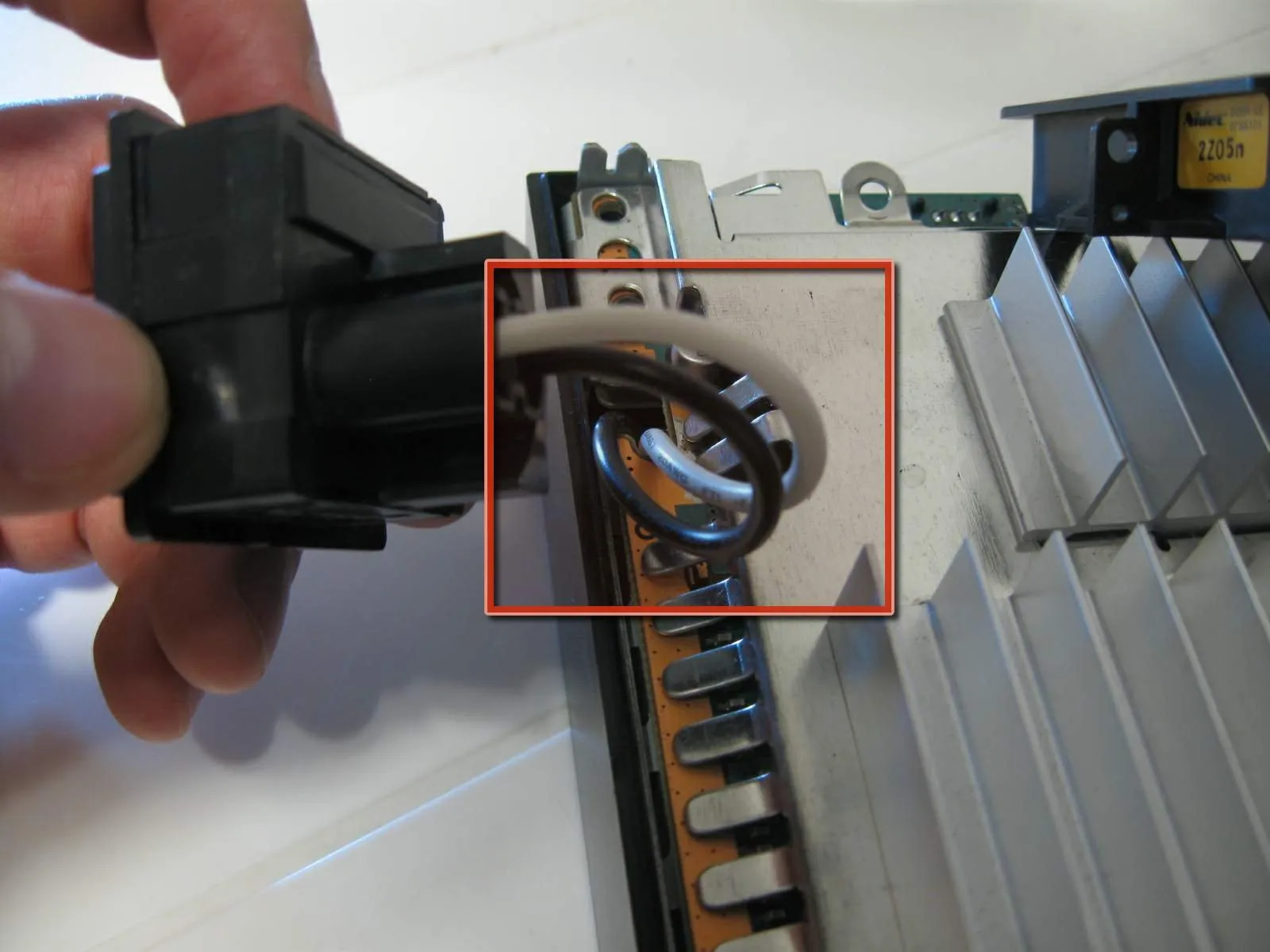

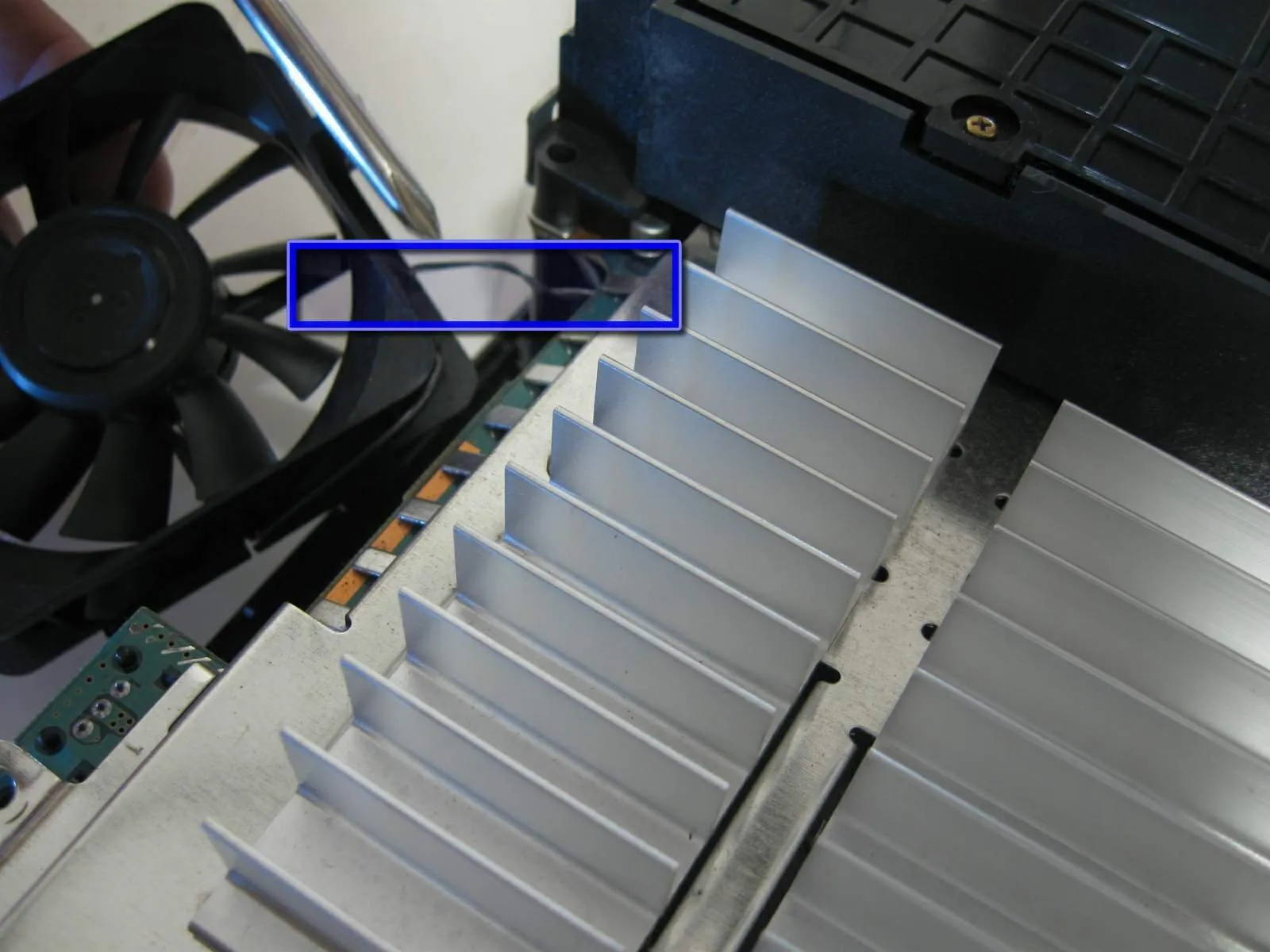

• Провод вентилятора также проходит дальше внутри корпуса. Будьте предельно осторожны, чтобы не повредить его, так как он очень маленький.

Шаг 15

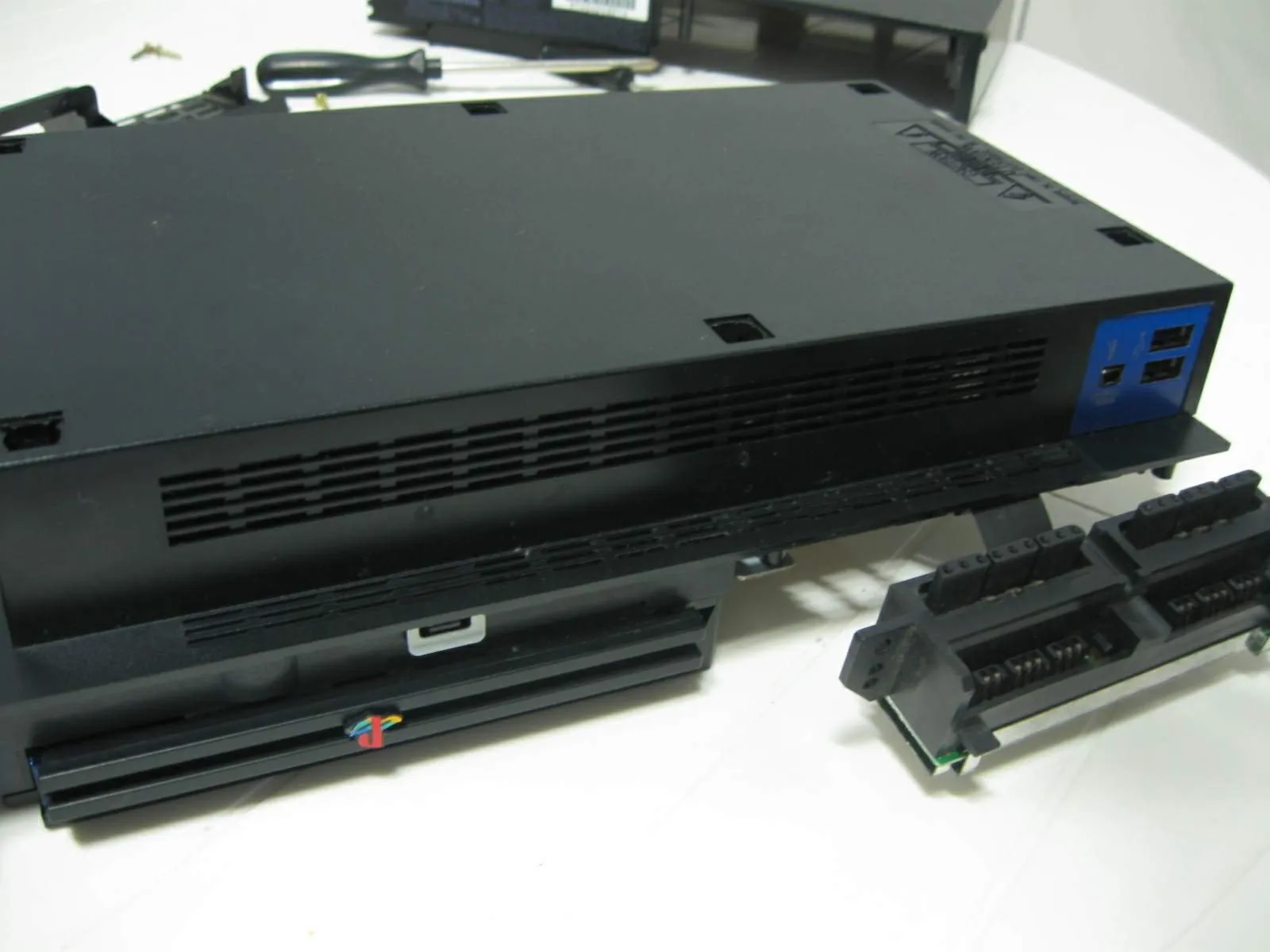

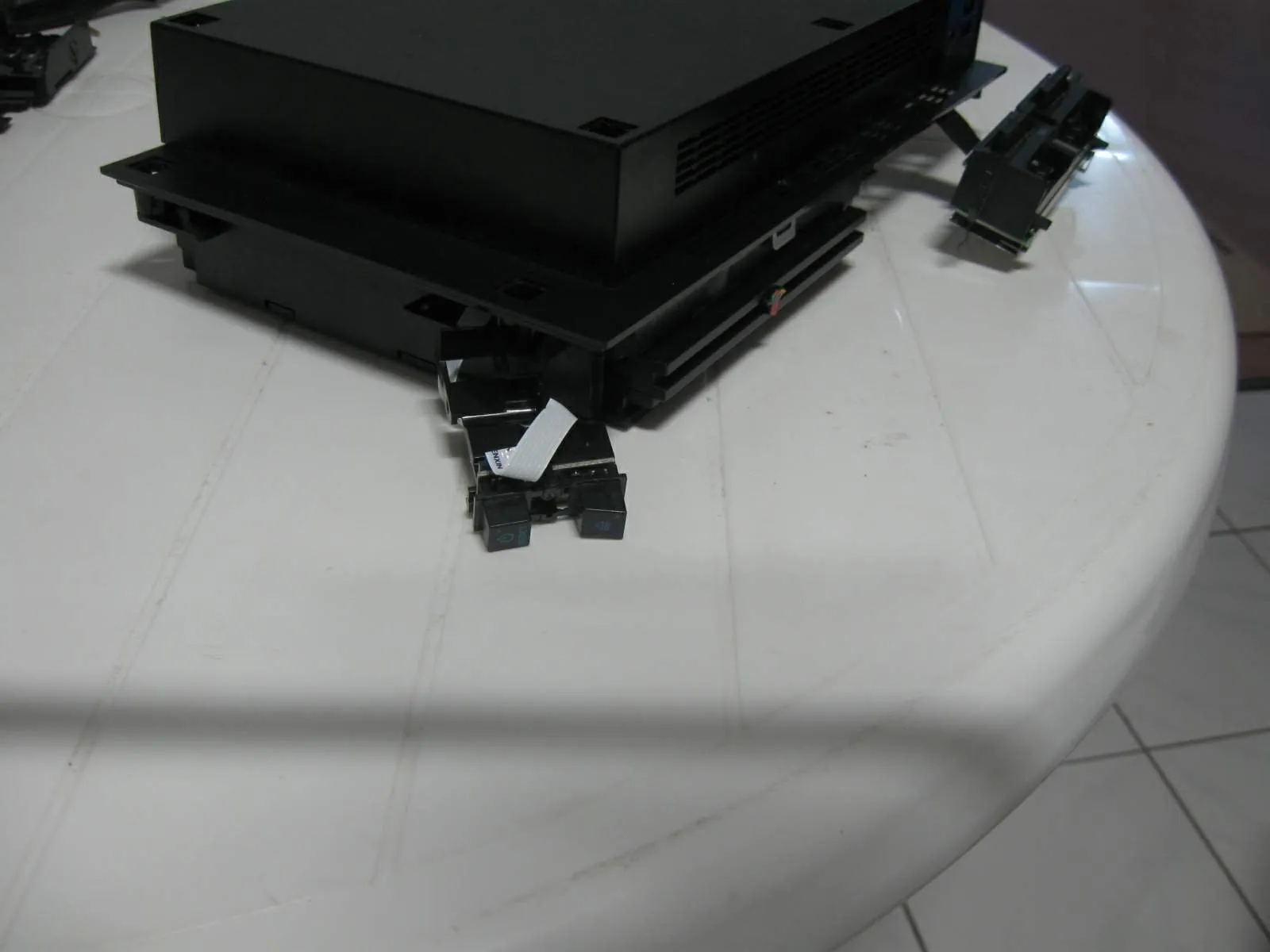

• Снова переверните консоль вверх дном, соблюдая осторожность, потому что детали заблокированы, и только в следующем шаге мы сможем их снять.

Шаг 16

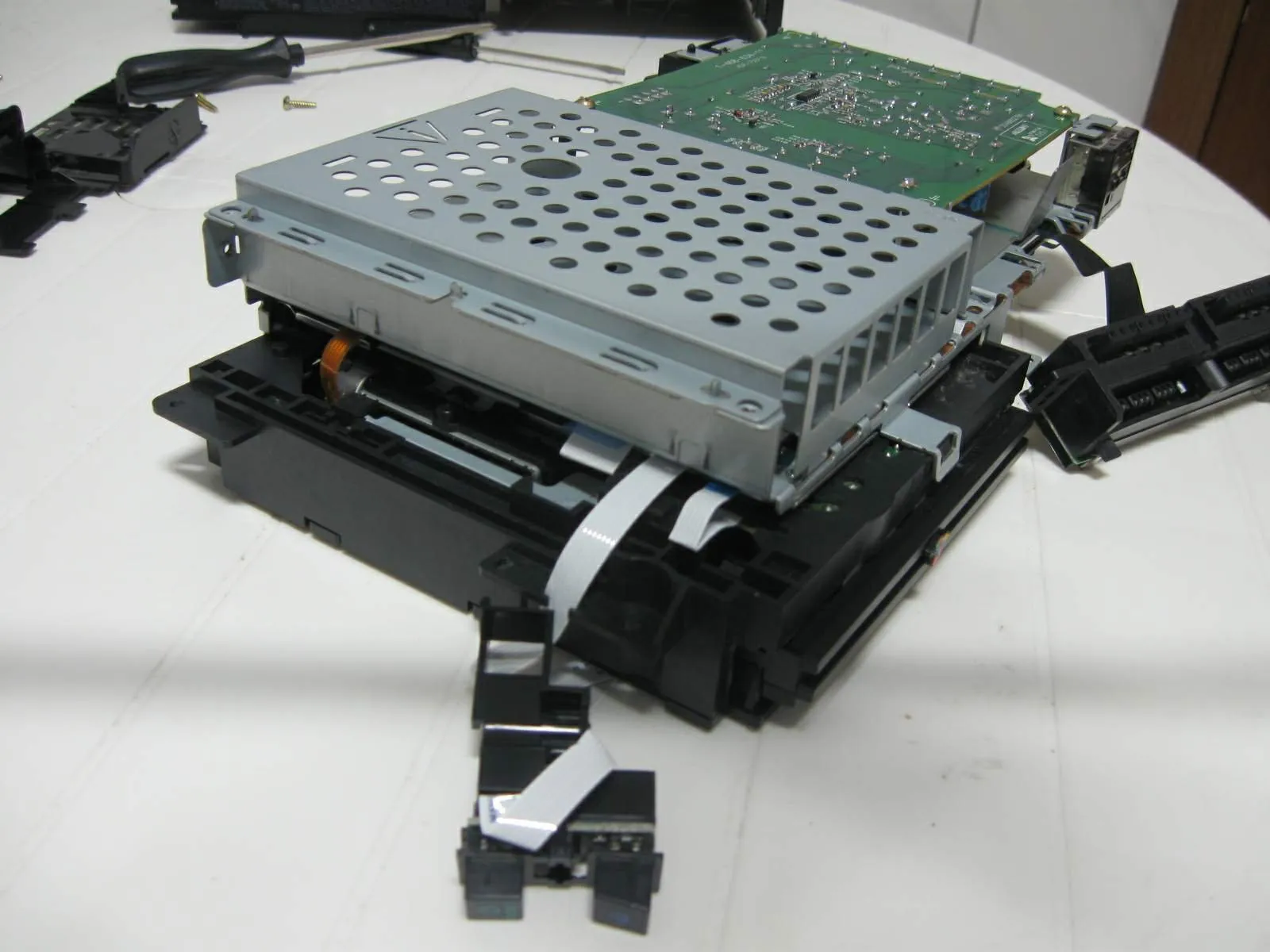

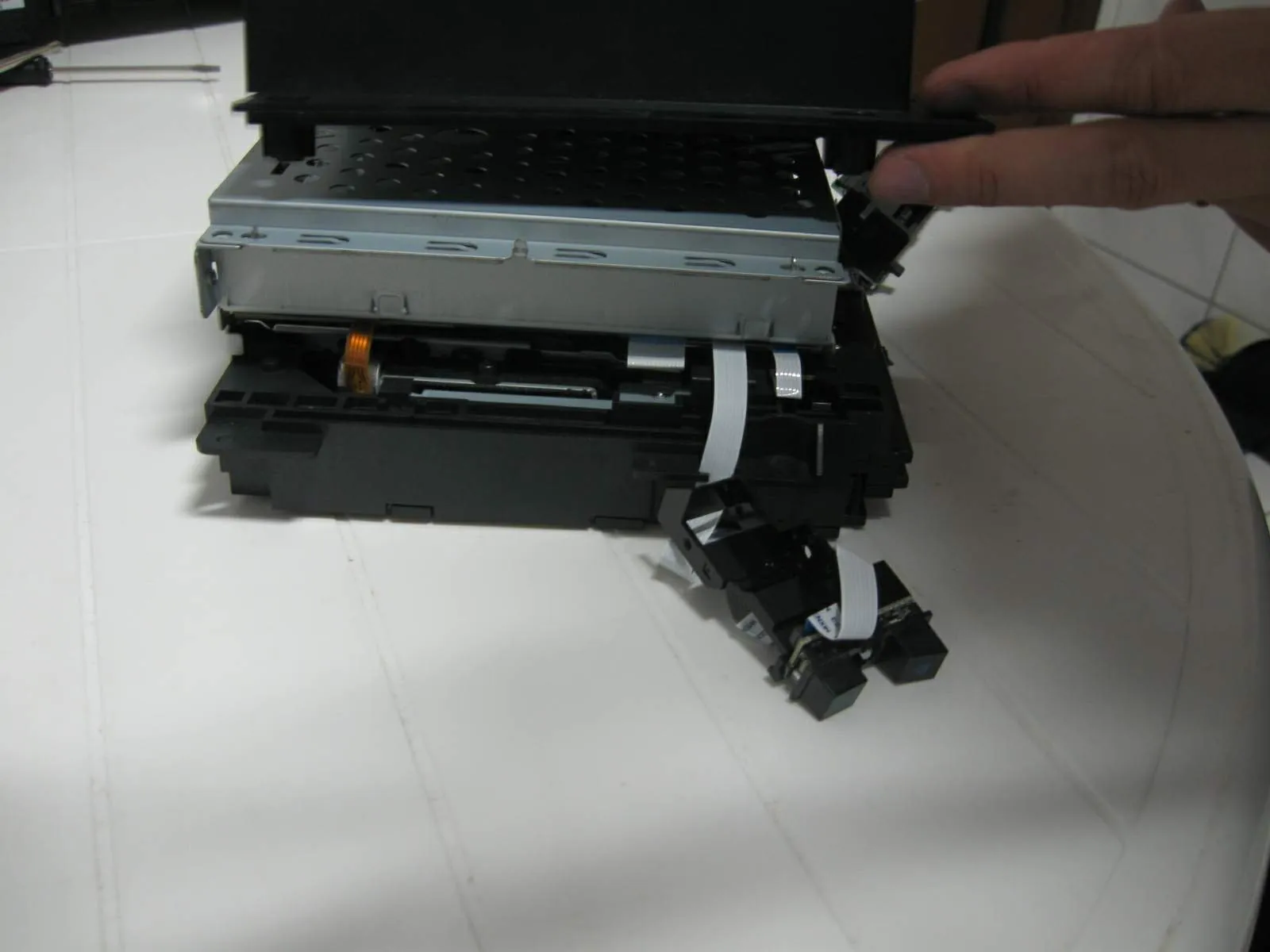

• Снимаем нижнюю часть корпуса.

Шаг 17

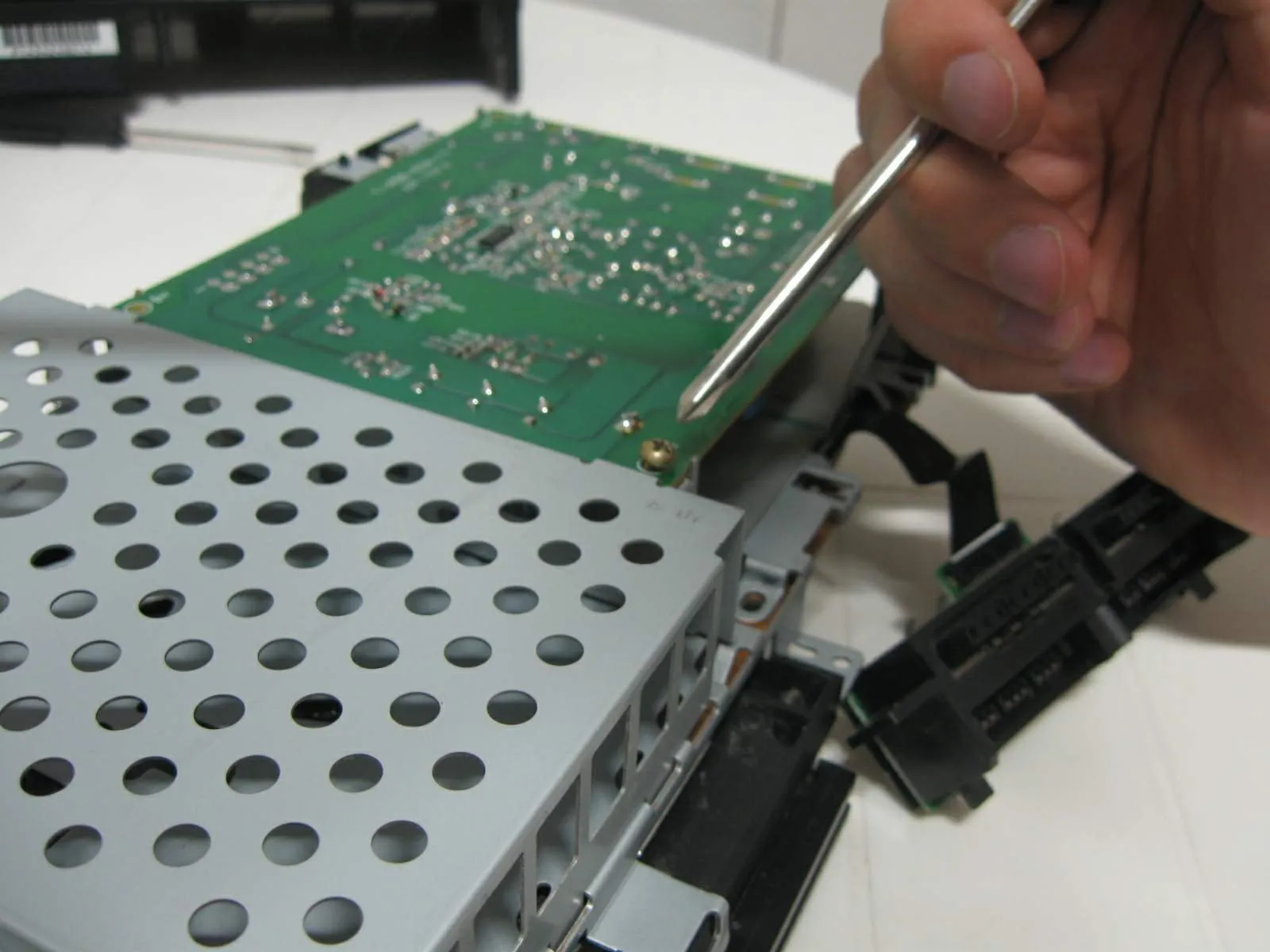

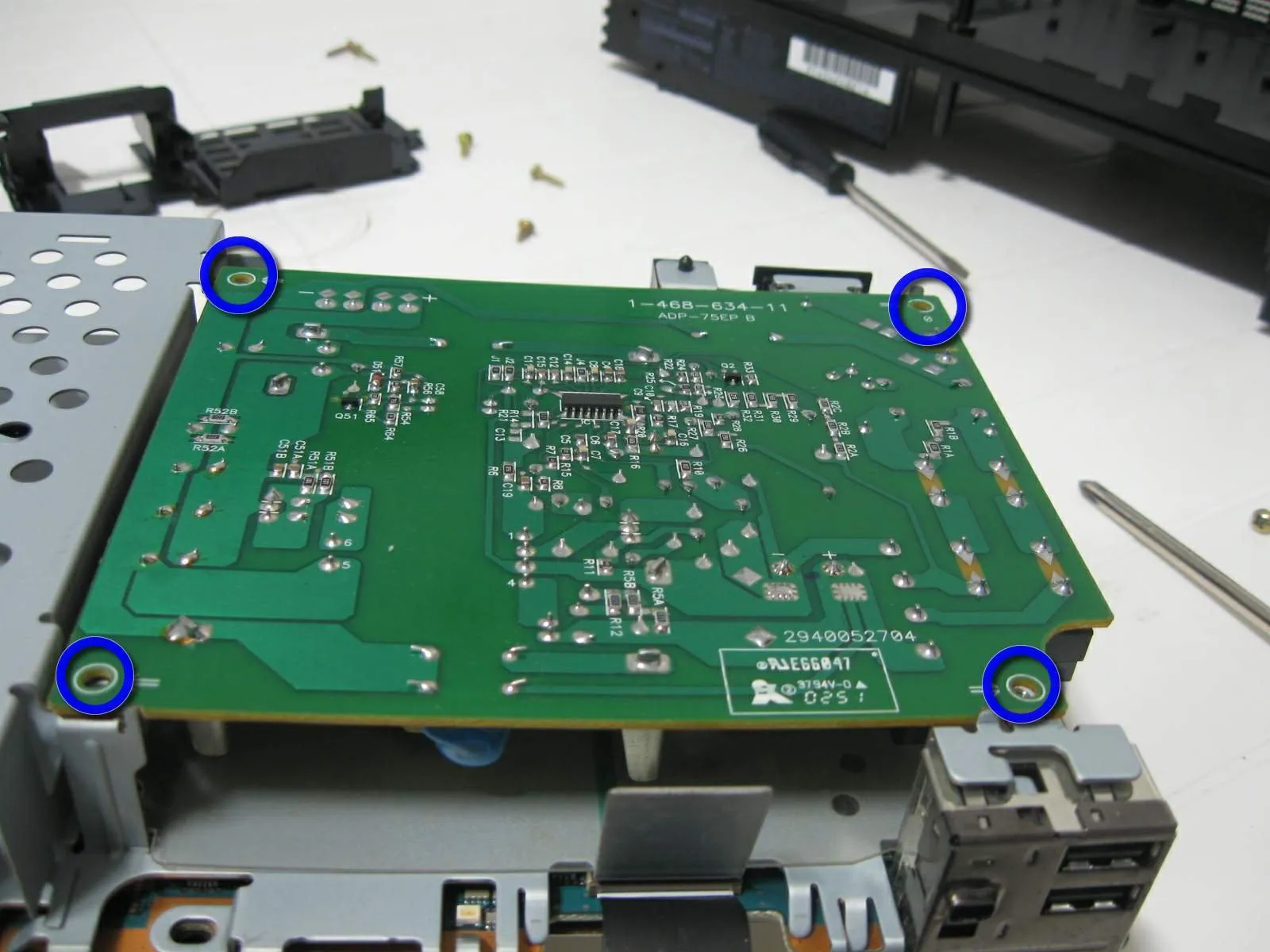

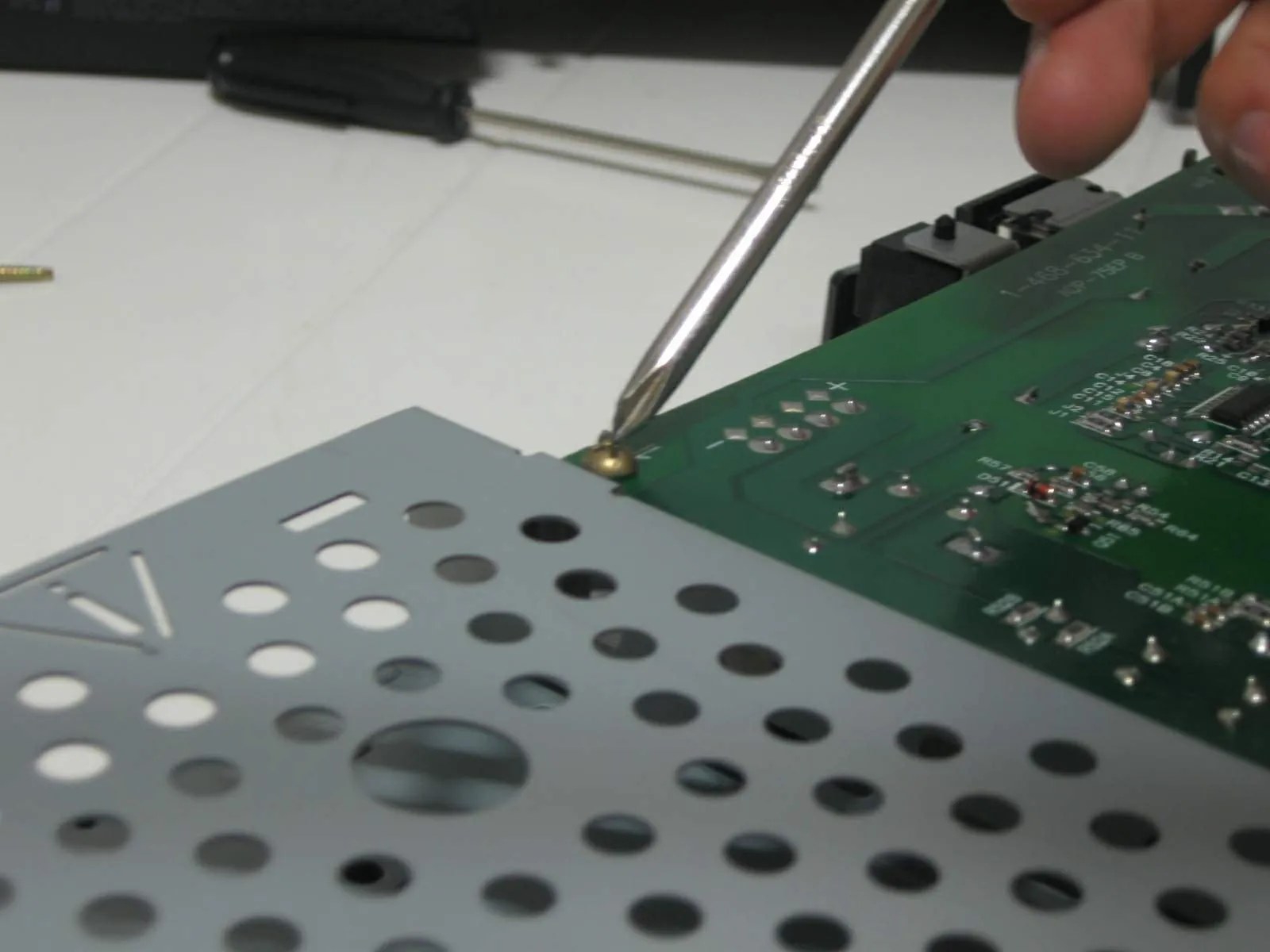

• Это плата источника питания. Открутите 4 винта там, где я отметил синим.

Шаг 18

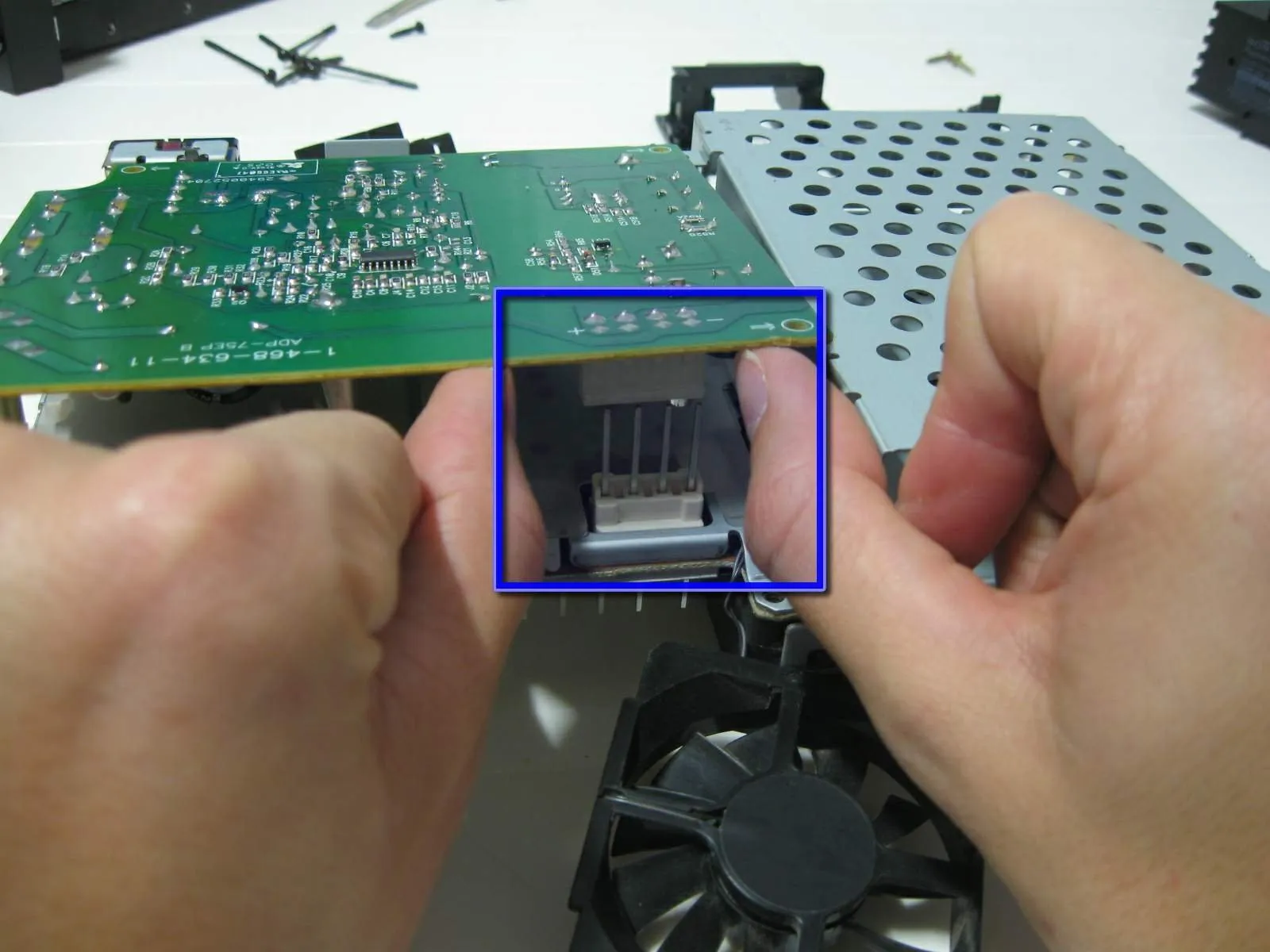

• Если смотреть с обратной стороны, потяните плату вверх, освобождая ее от контактов основной платы.

• Наконец вы можете снять выключатель питания.

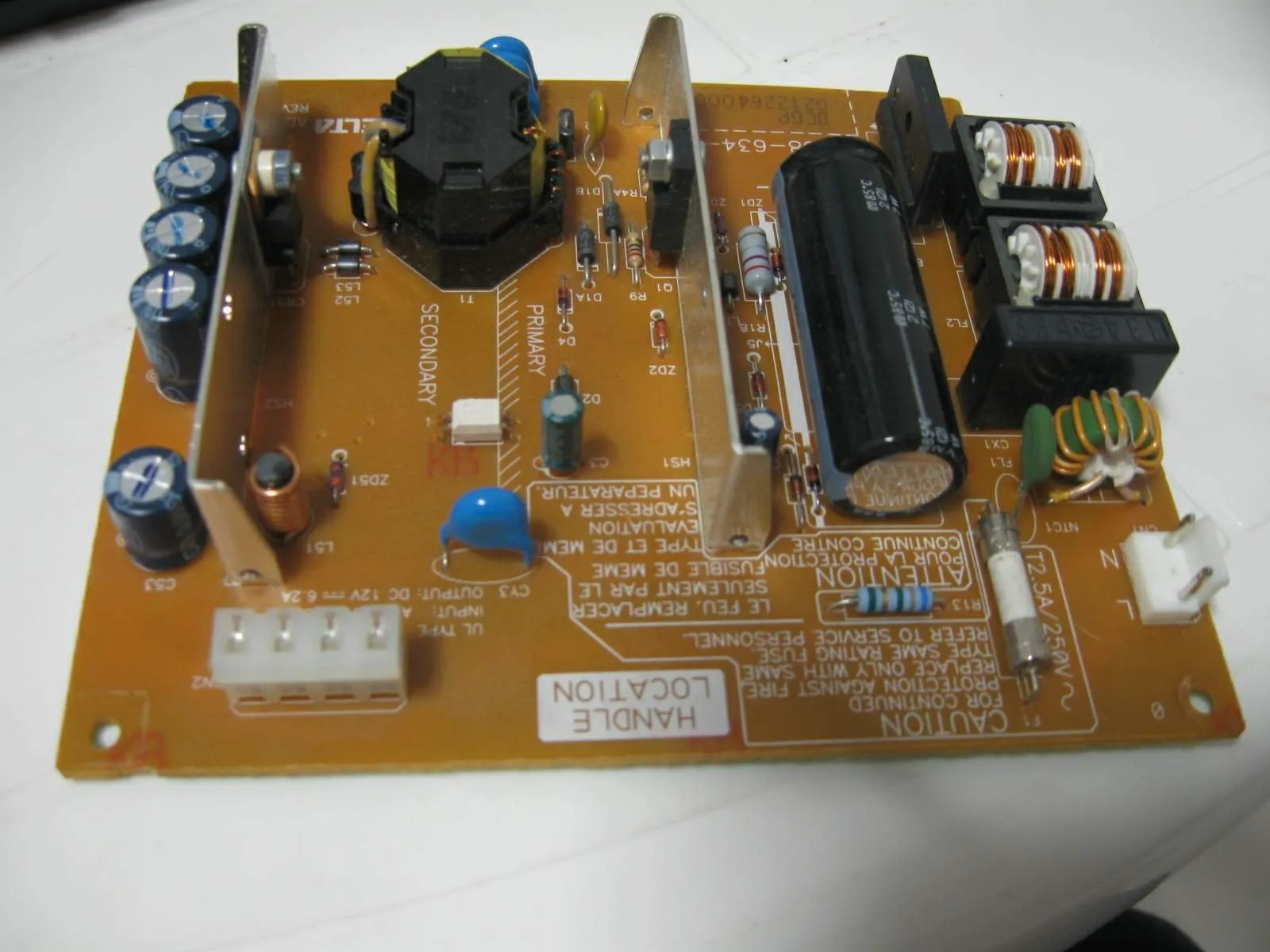

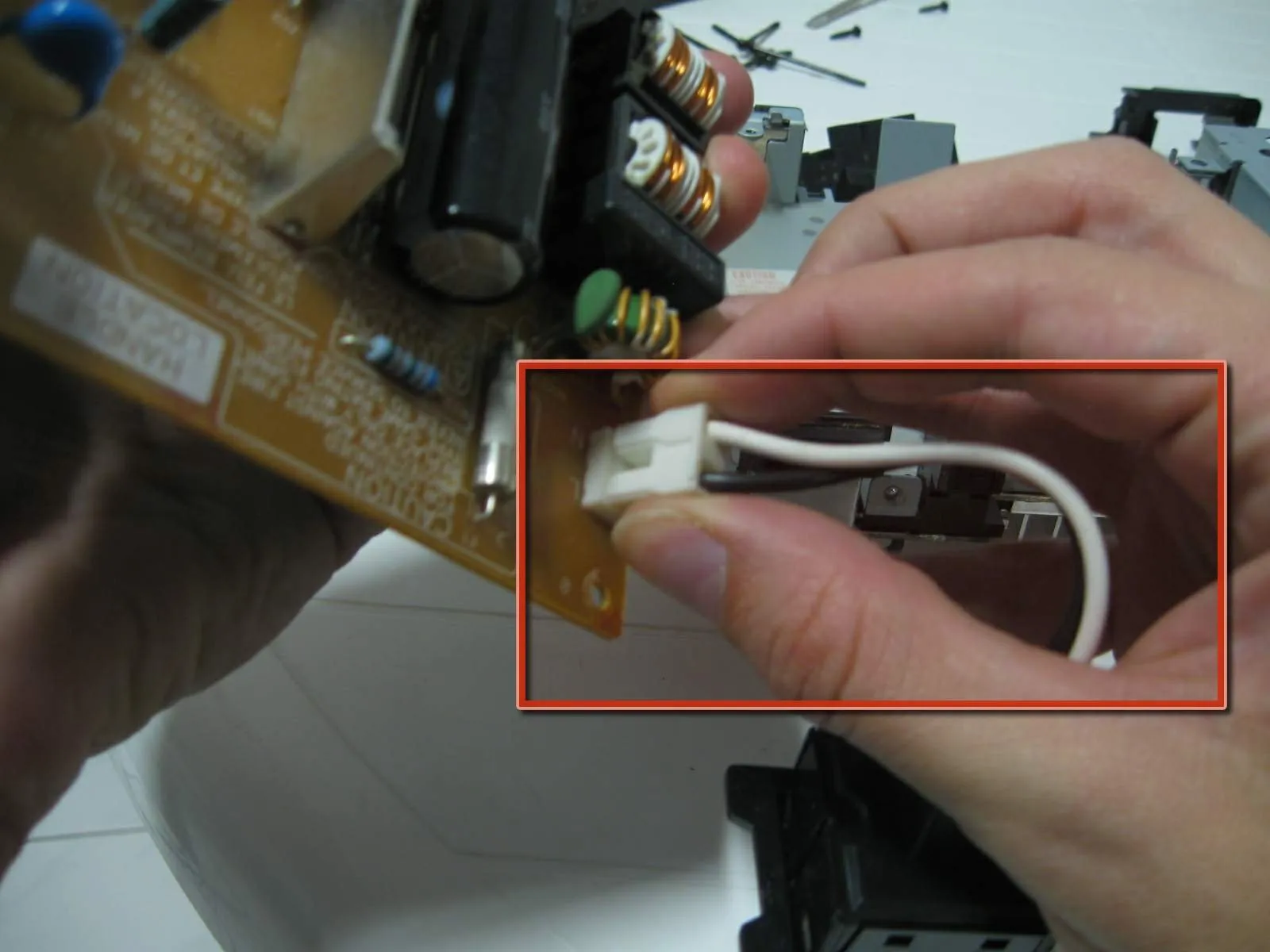

• Это и есть плата источника питания.

• При работе с блоком питания будьте очень осторожны, не касайтесь выводов конденсатора или любых открытых паяных соединений на задней панели блока питания. Держите плату только за края.

Шаг 19

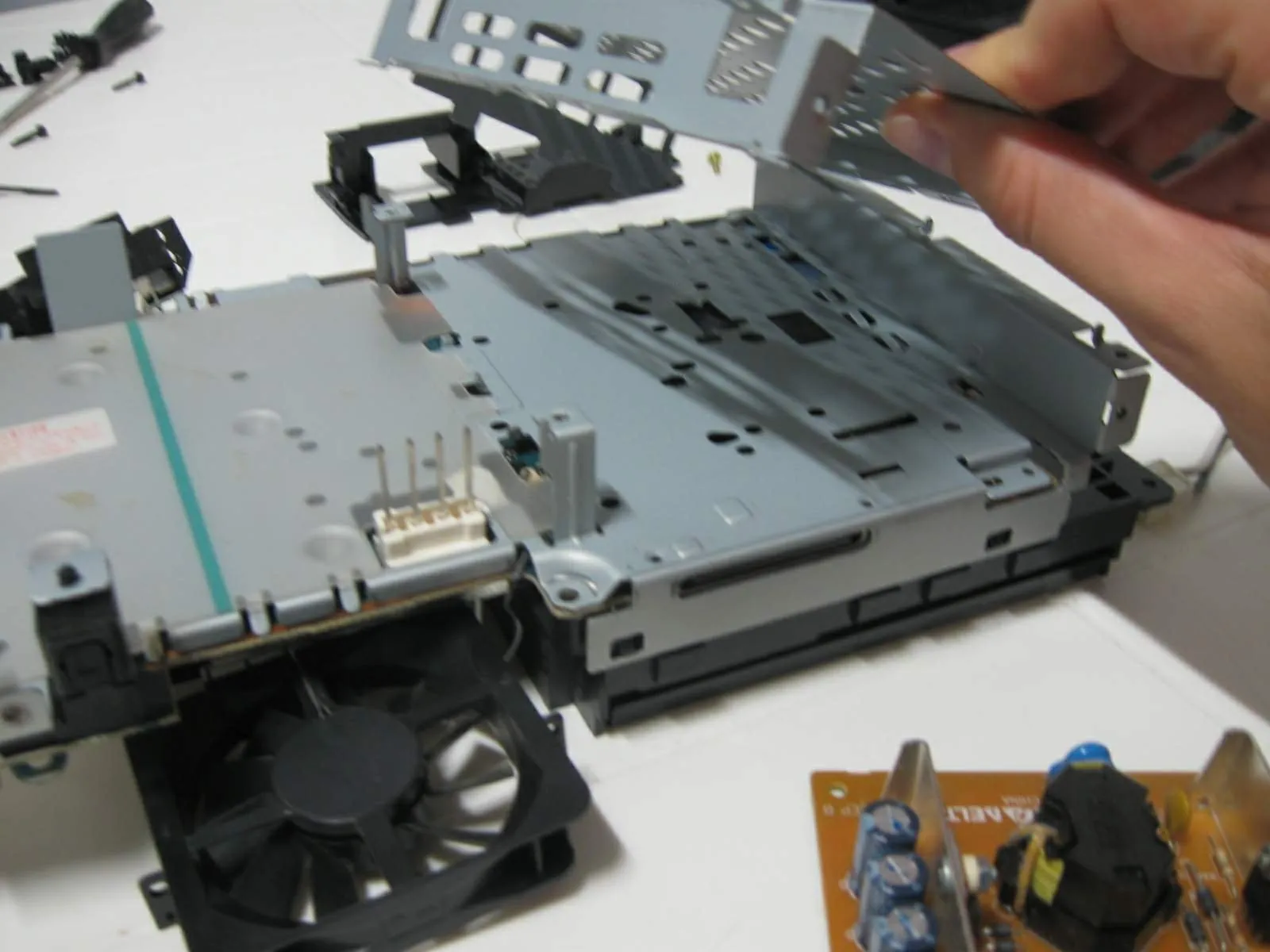

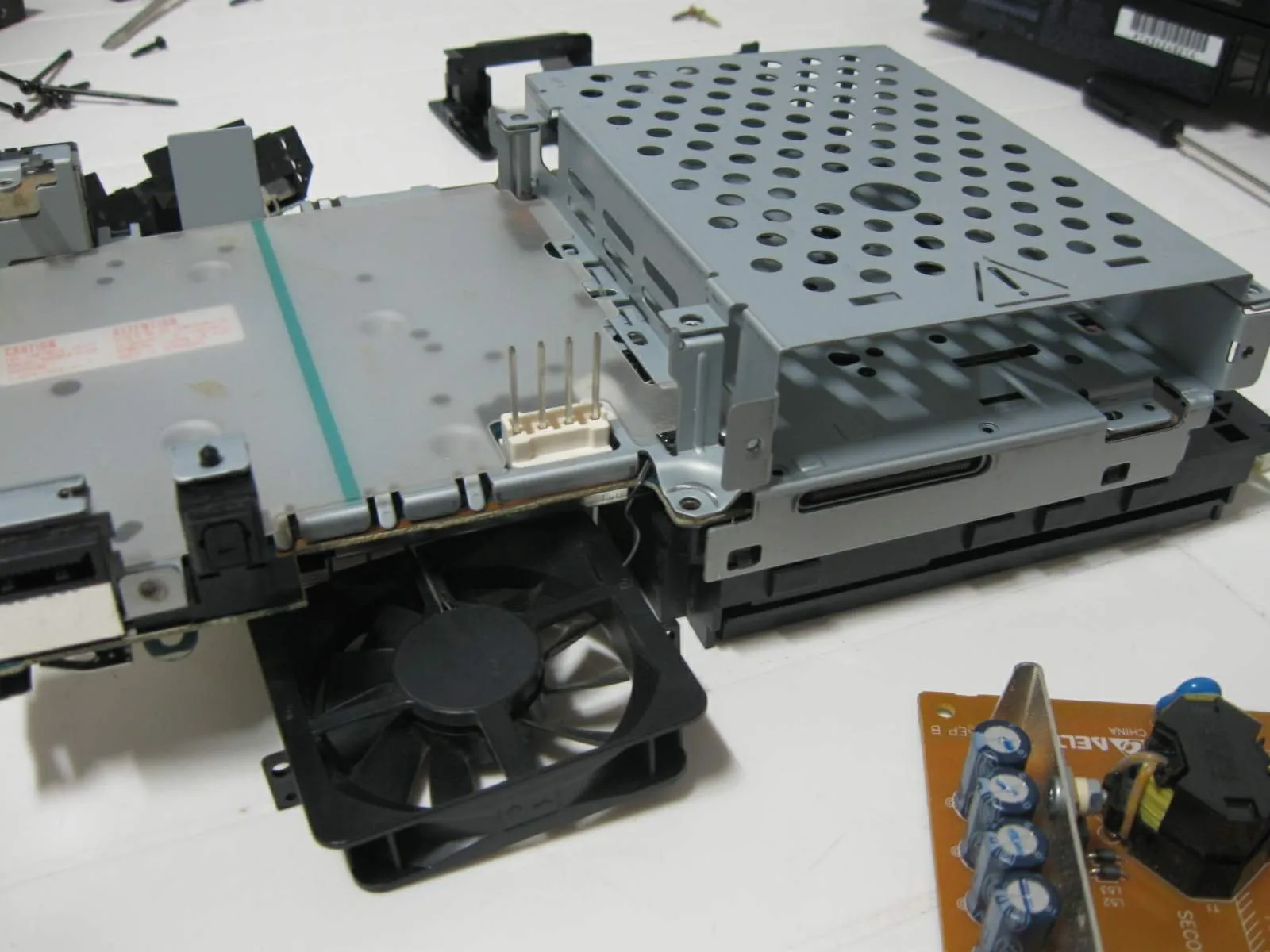

• Теперь снимаем решетку отсека расширения.

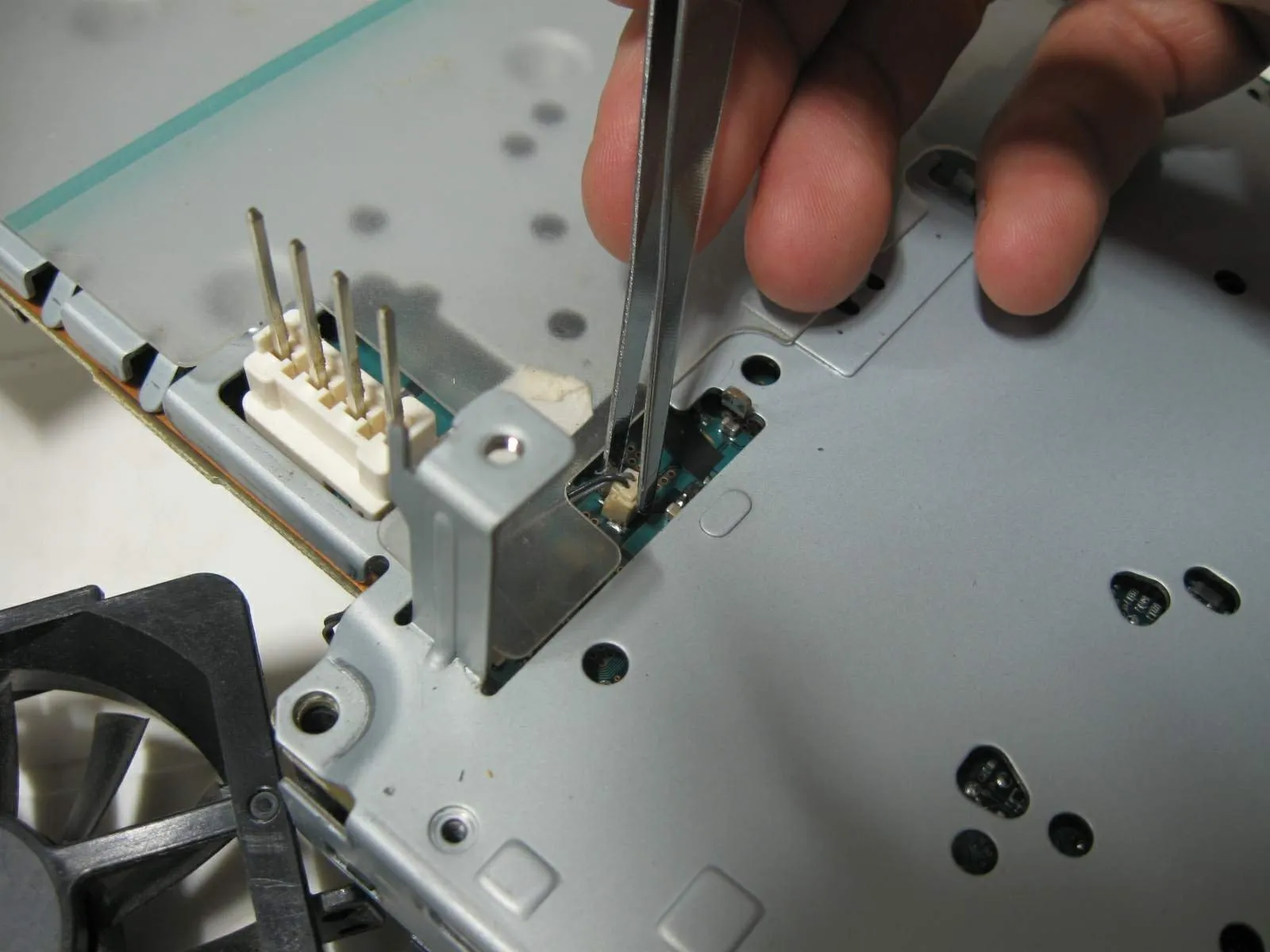

• И теперь самое время отсоединить провод вентилятора от основной платы, используя точный пинцет. Но... я не могу, он просто застрял. Я уже снимал его раньше, но сейчас это сложнее, так что я попробую позже, в конце разборки.

Шаг 20

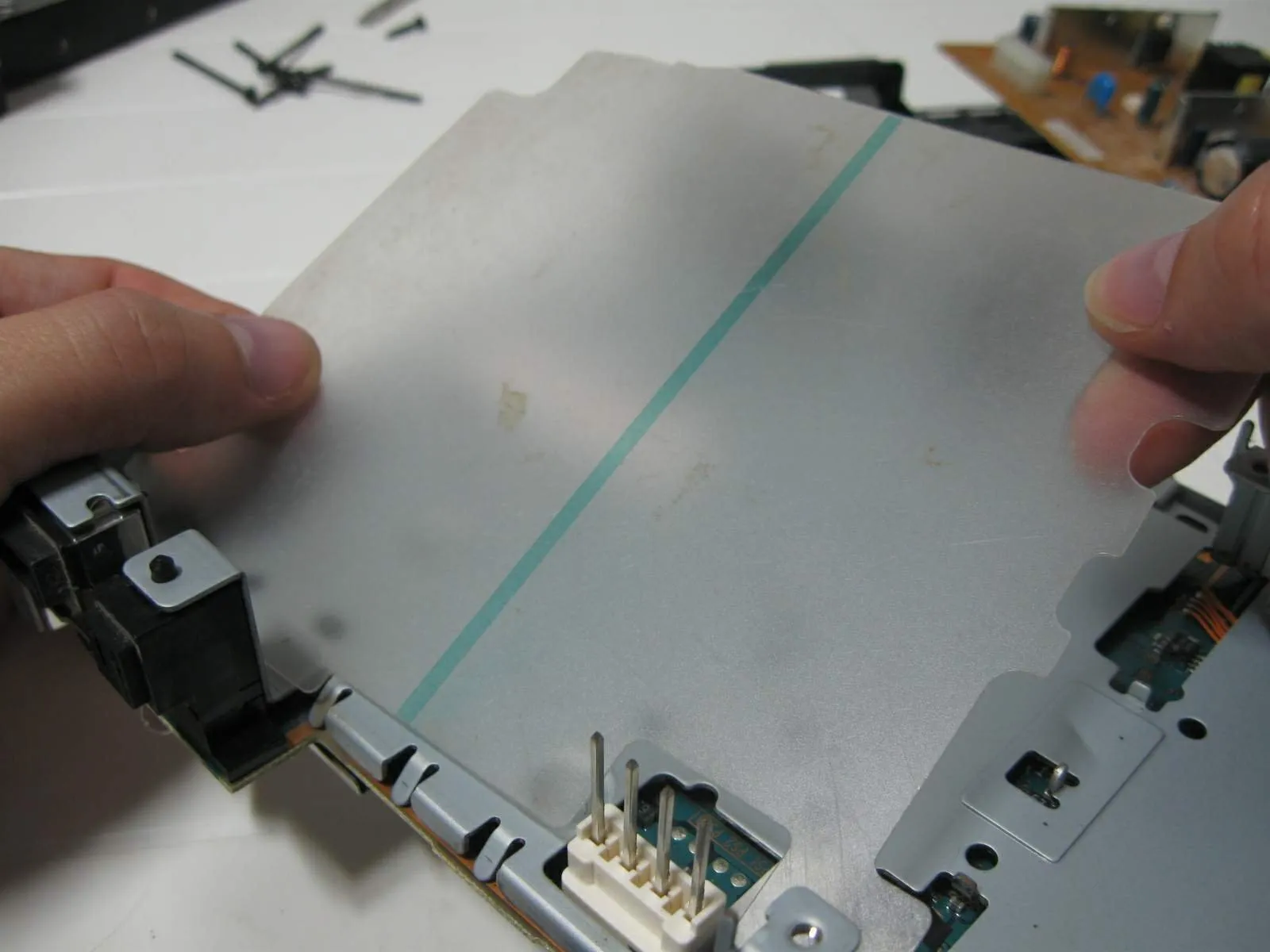

• Снимите изолирующую крышку с металлического корпуса.

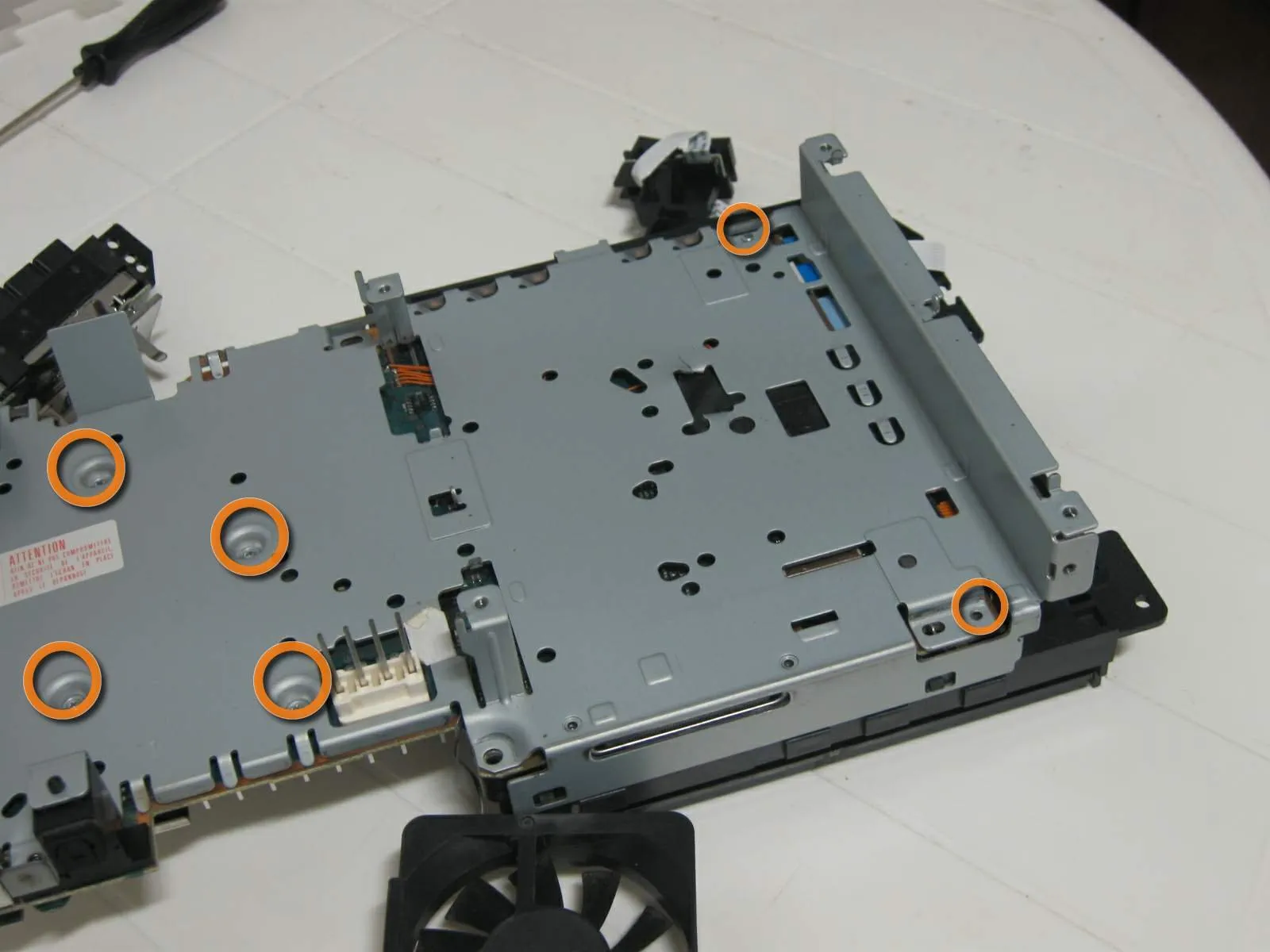

• Открутите маленькие винты с помощью тонкой крестовой отвертки.

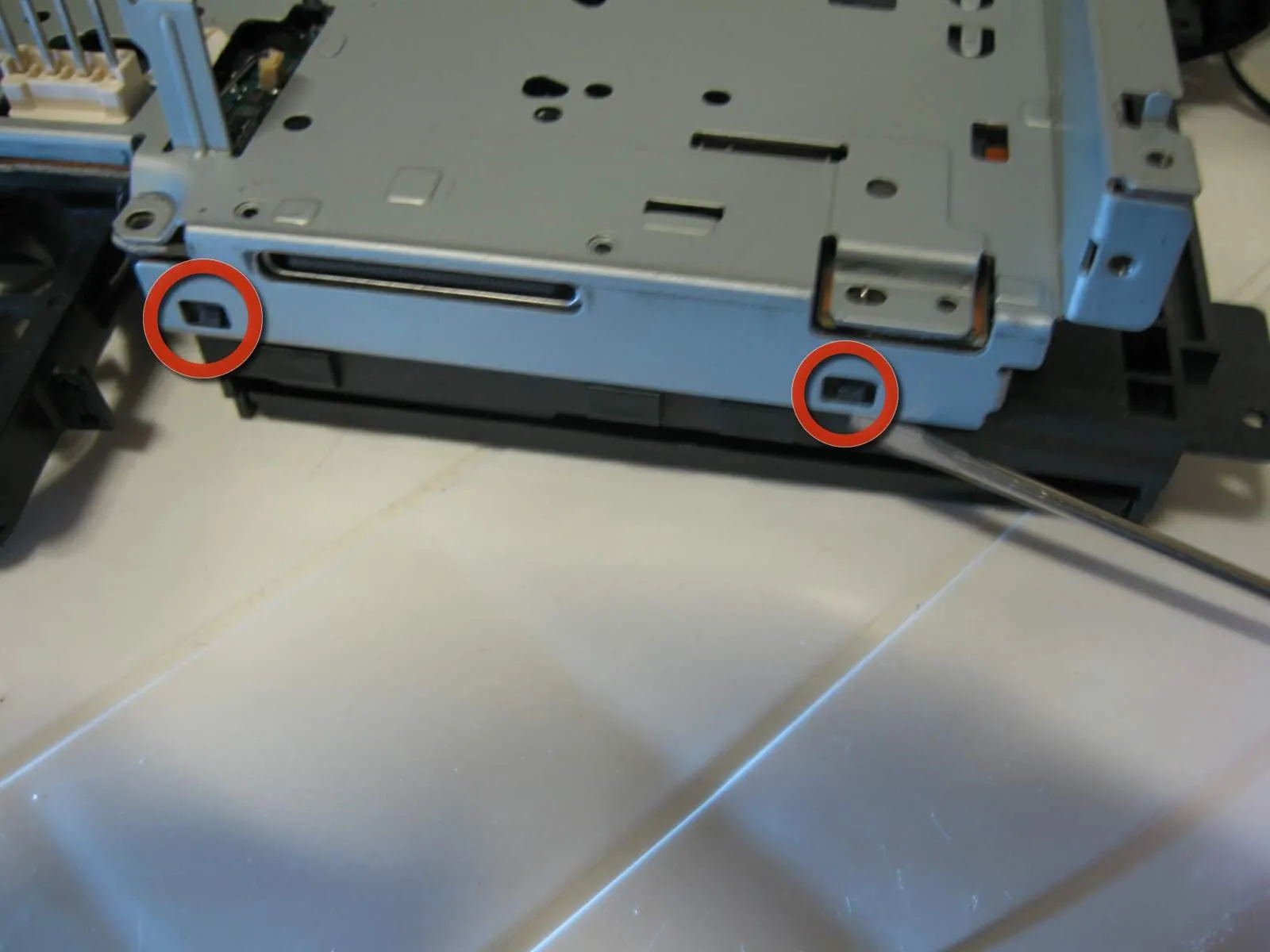

• И отсоедините металлический корпус от DVD-плеера, как указано, используя маленькую плоскую отвертку.

Шаг 21

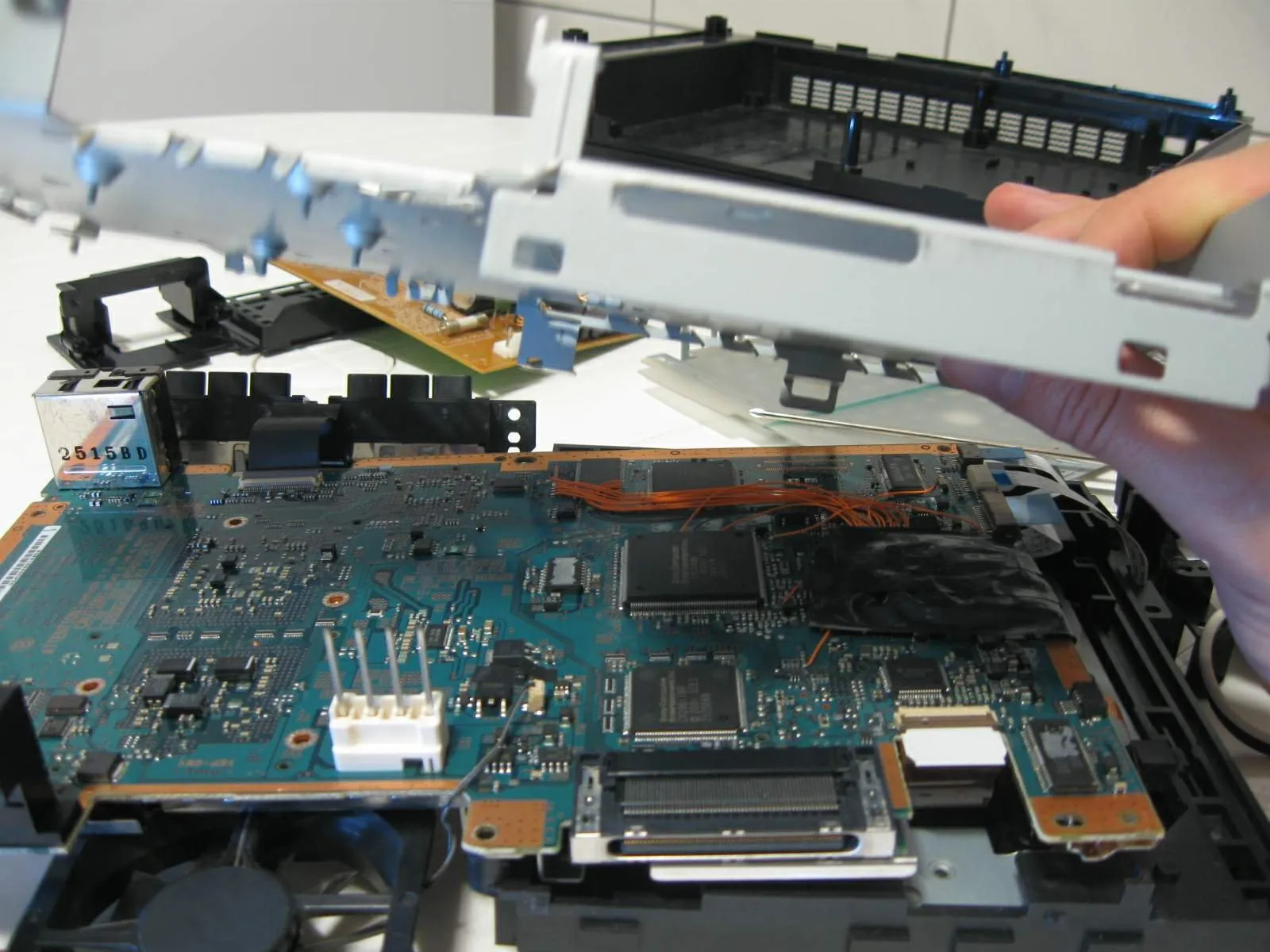

• Теперь вы можете снять металлический корпус и найти главную плату.

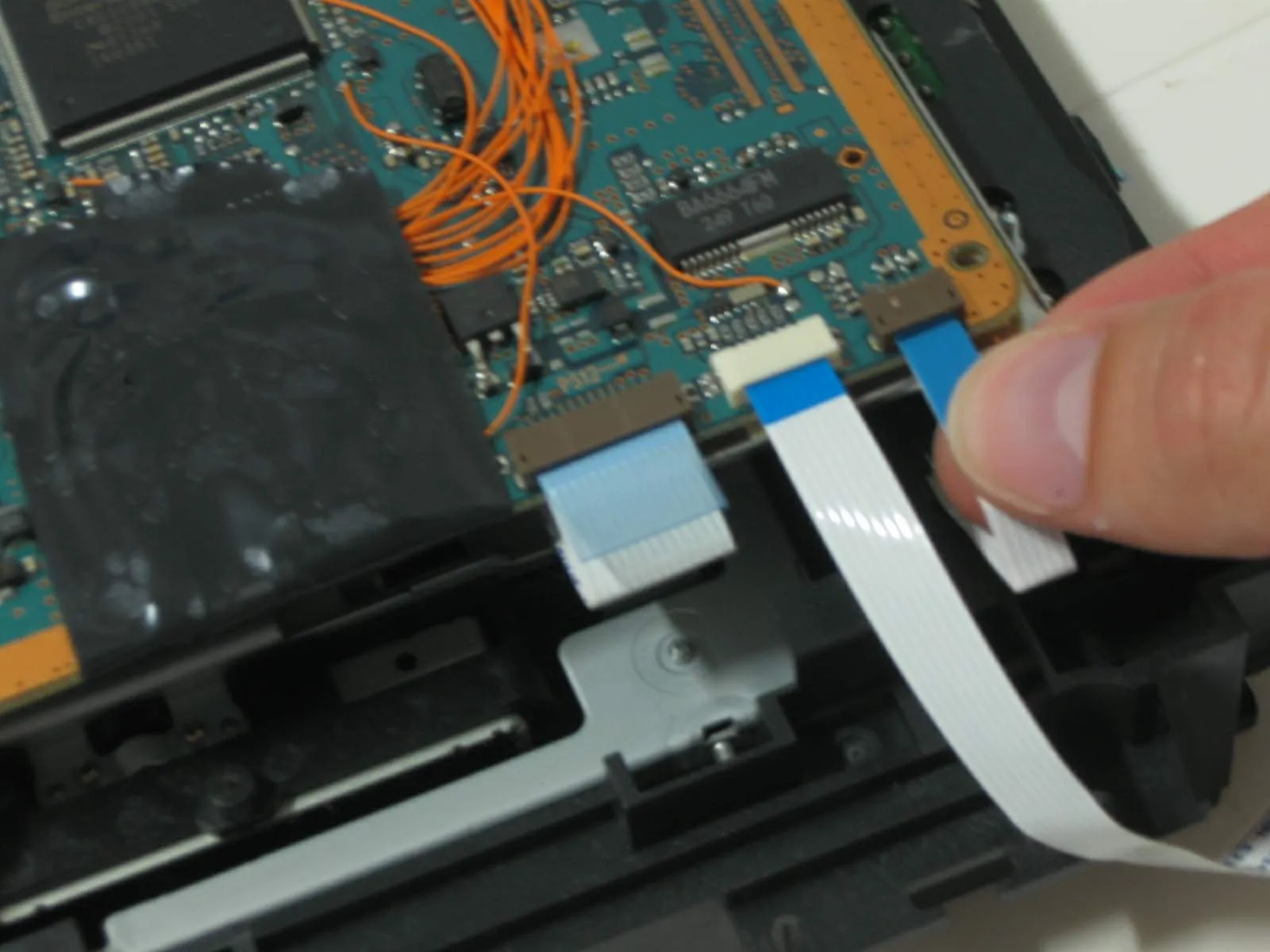

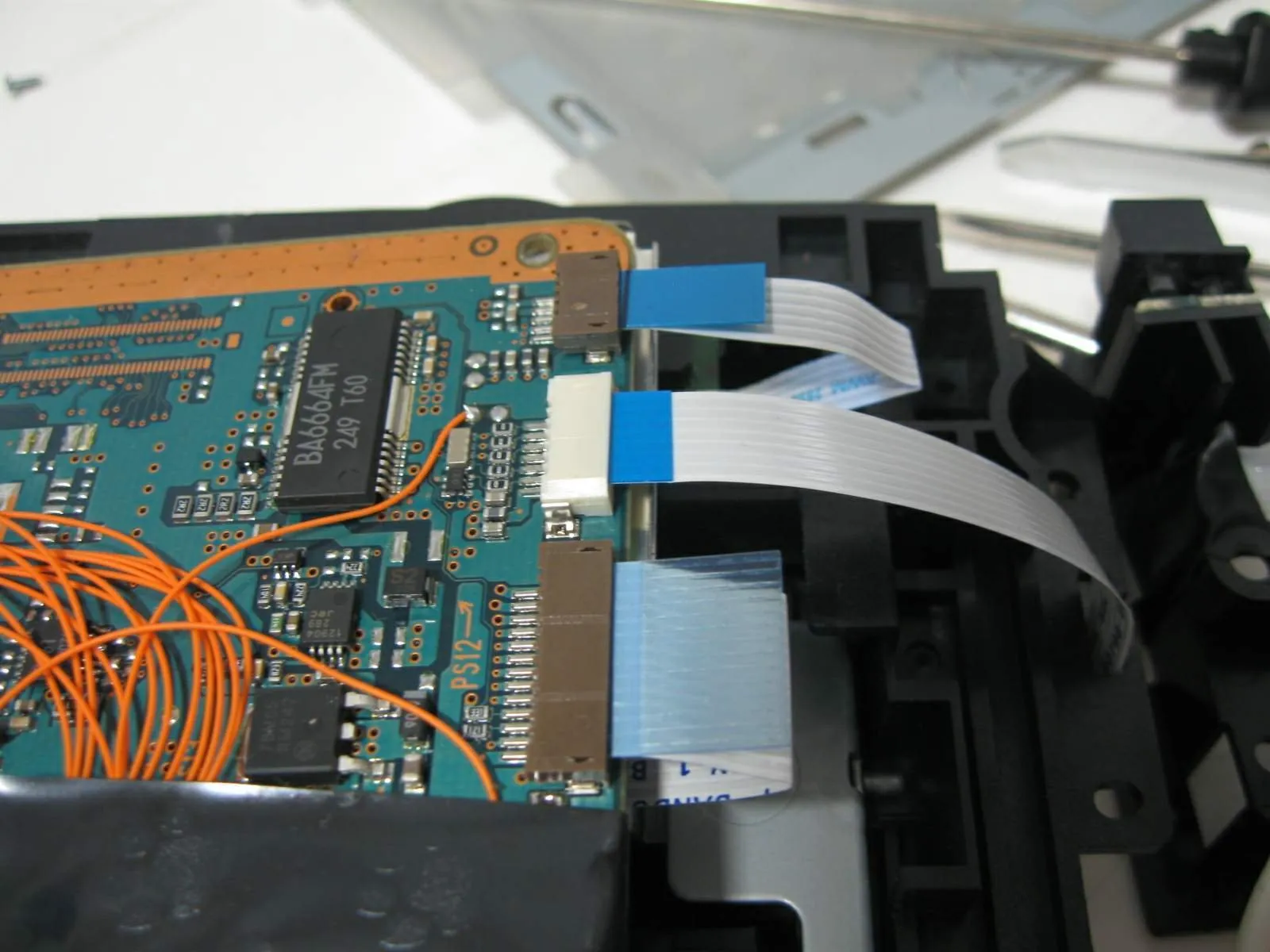

• Смотрите, плоские кабели! Теперь самое время их отсоединить. Будьте аккуратны, пожалуйста.

Шаг 22

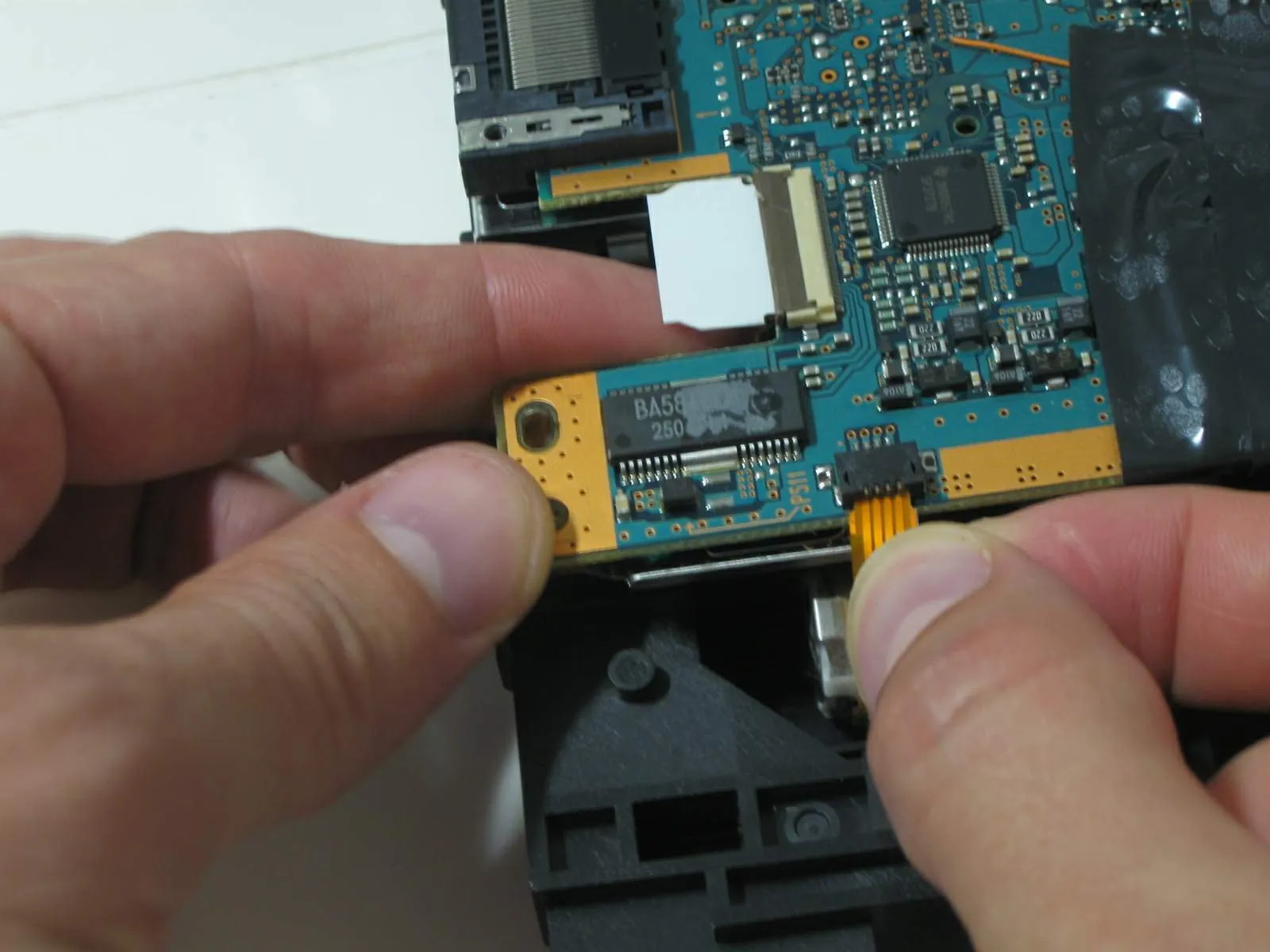

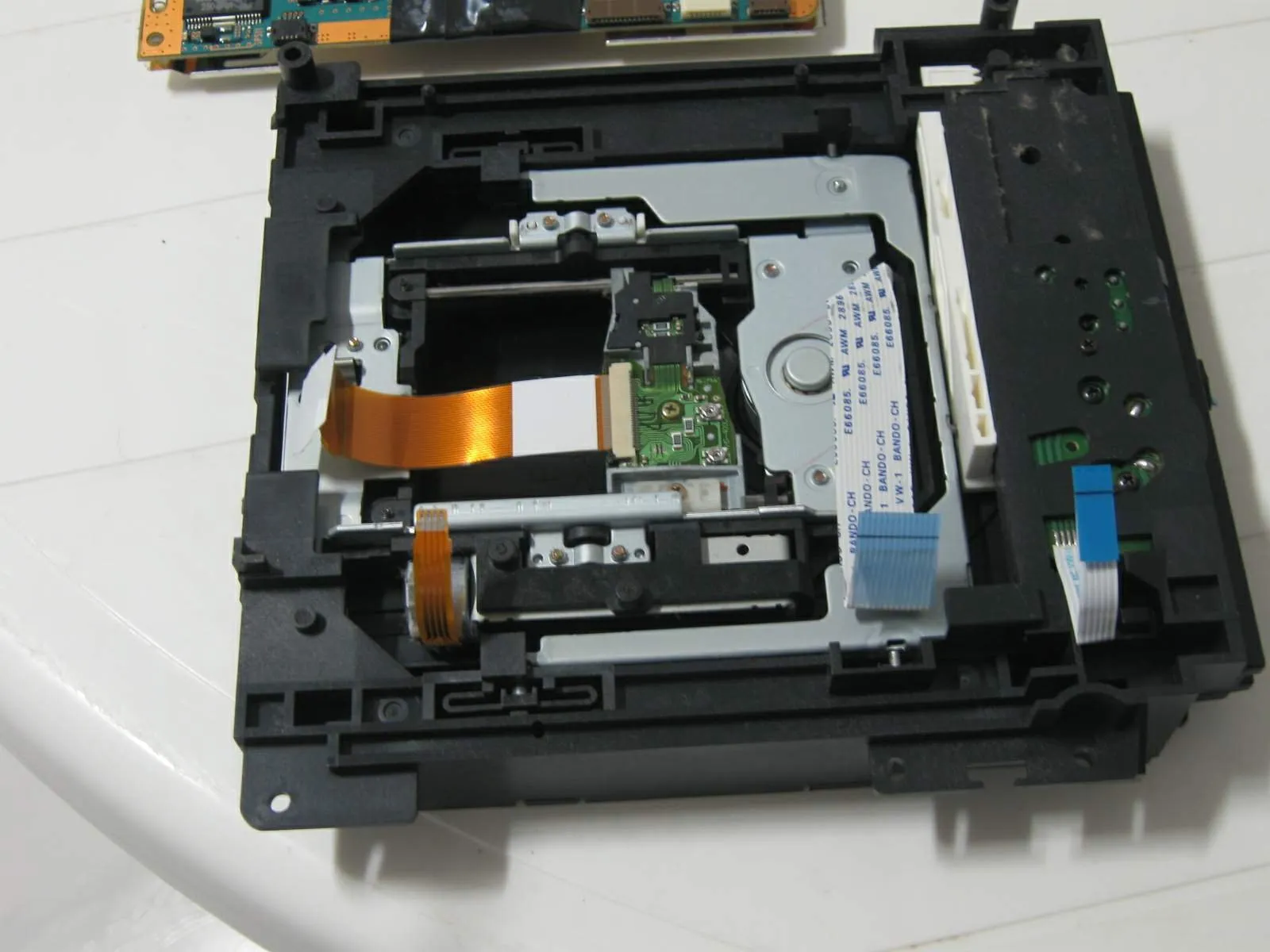

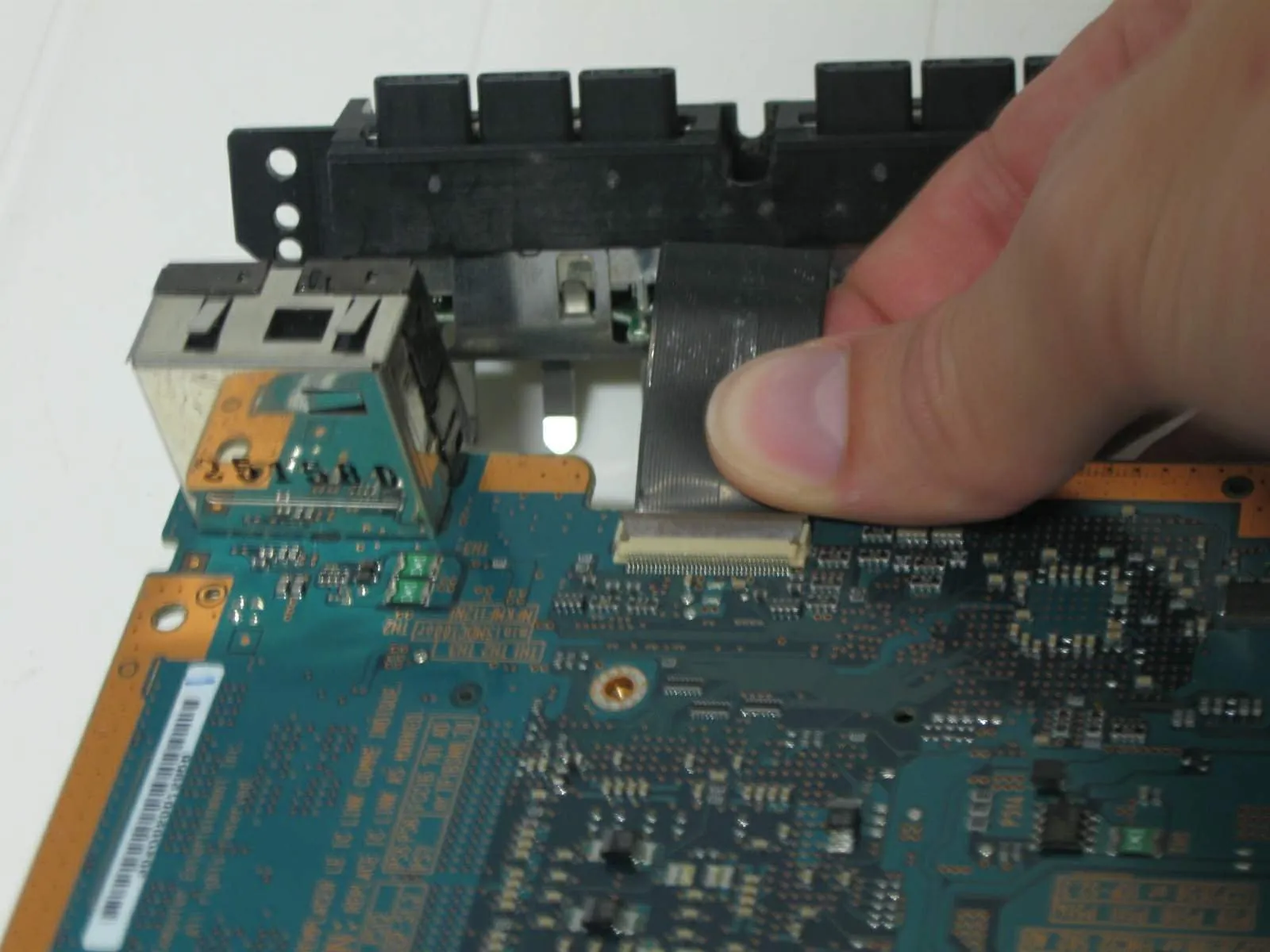

• Осталось еще 2, и DVD-плеер свободен.

Шаг 23

• Теперь можно снова перевернуть приставку вверх ногами и снять металлическую защиту.

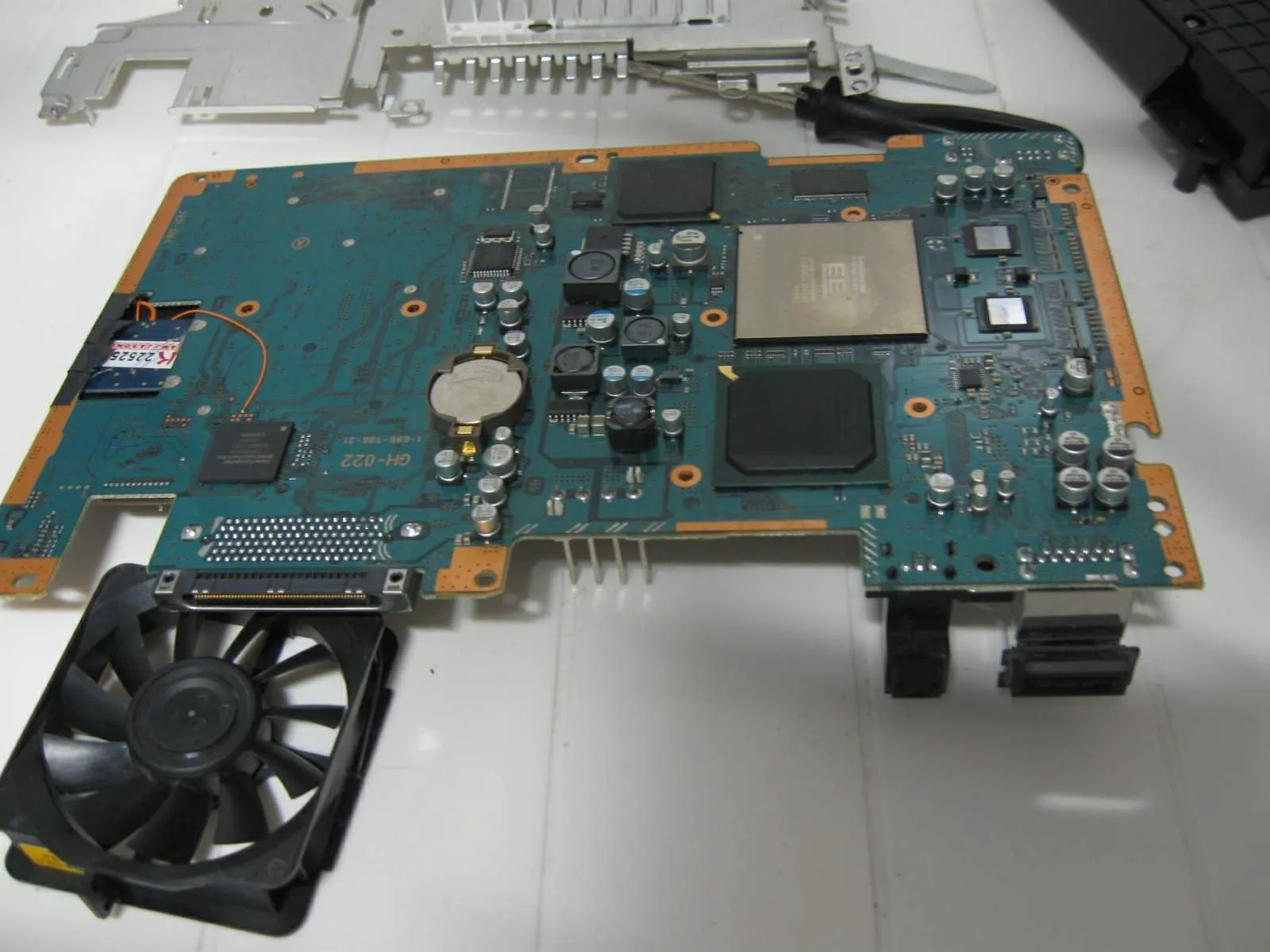

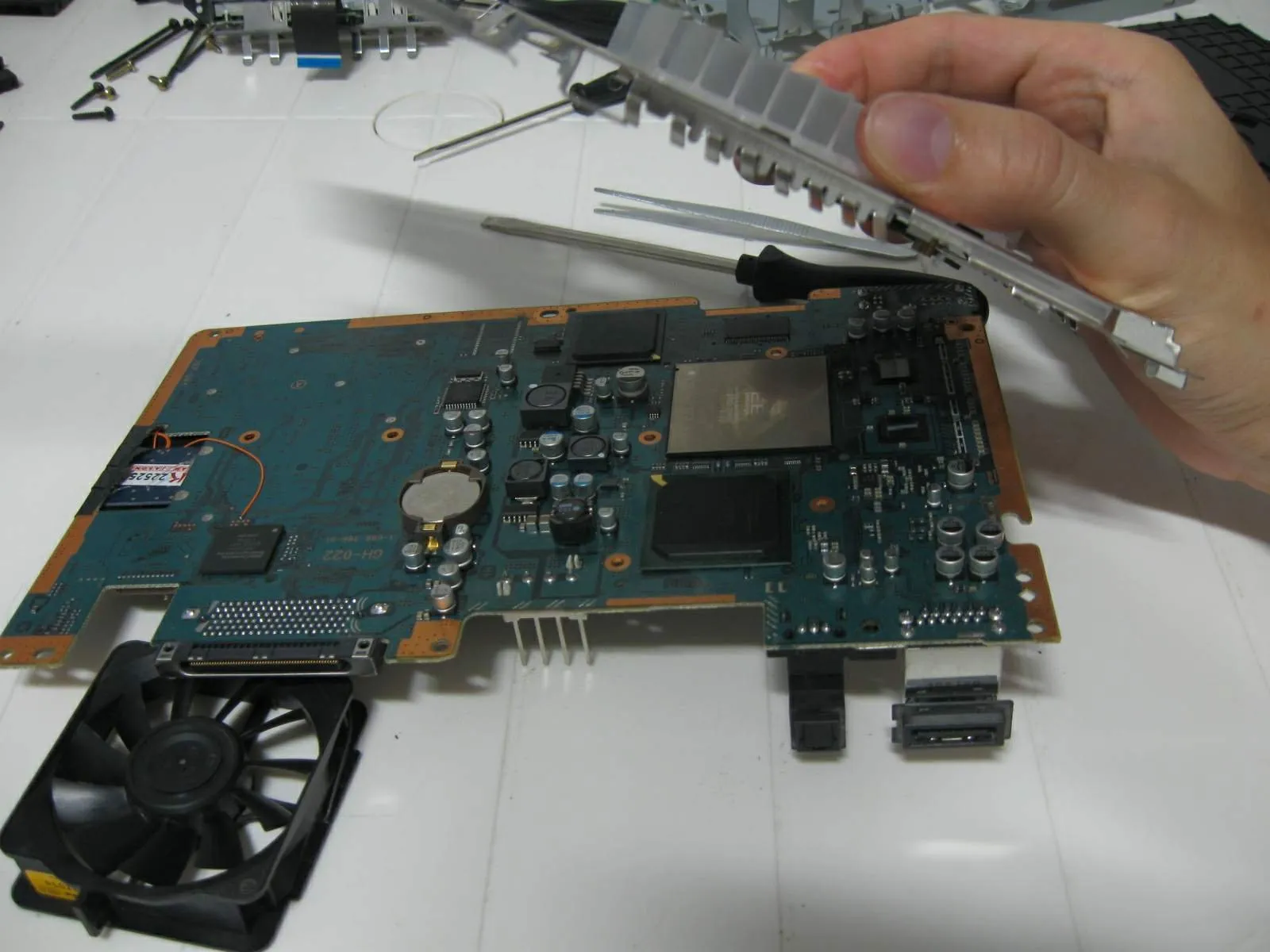

• Это другая сторона основной платы.

Шаг 24

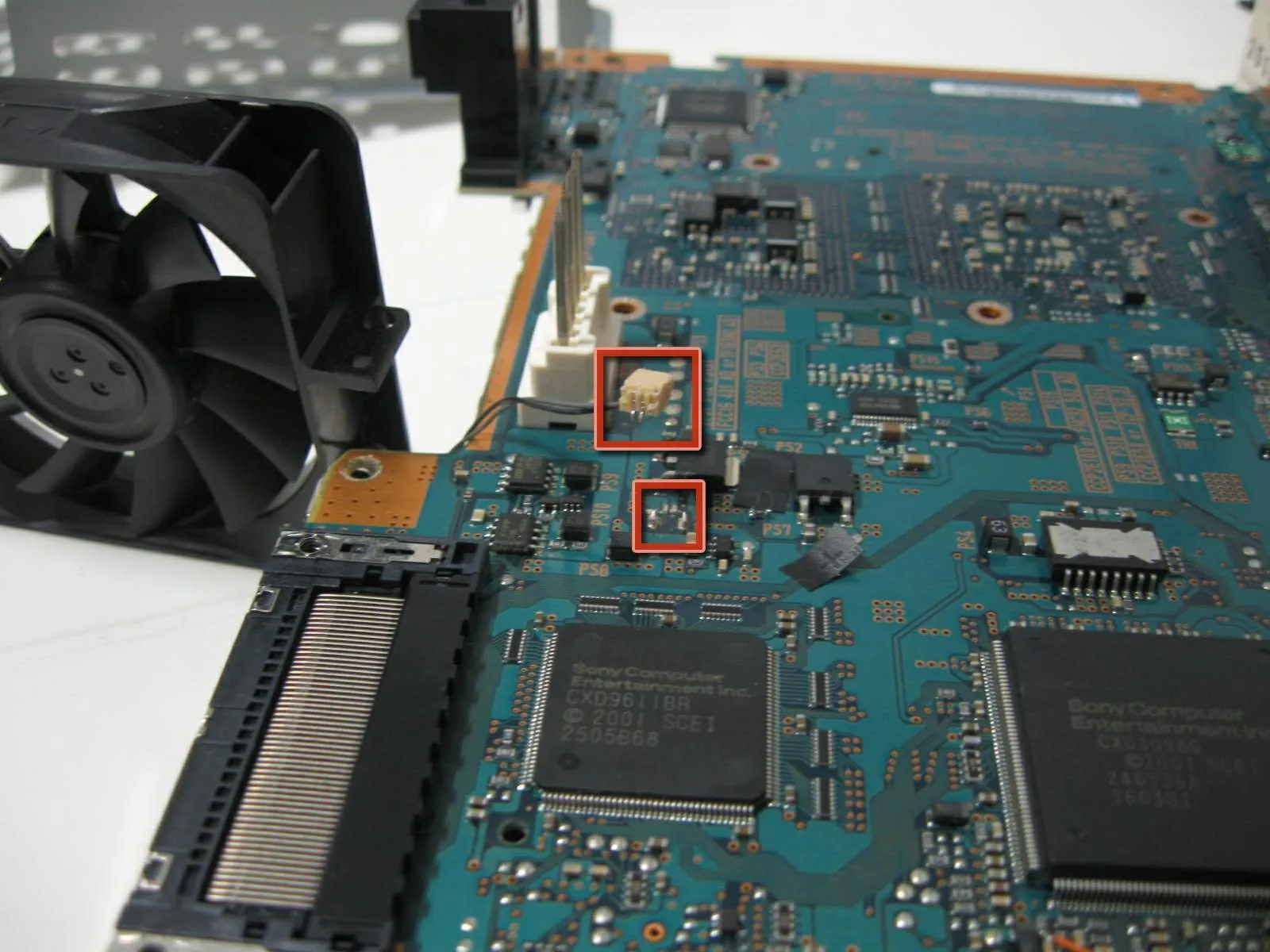

• Что ж, попытка снять провод кулера оказалась совершенно неудачной.

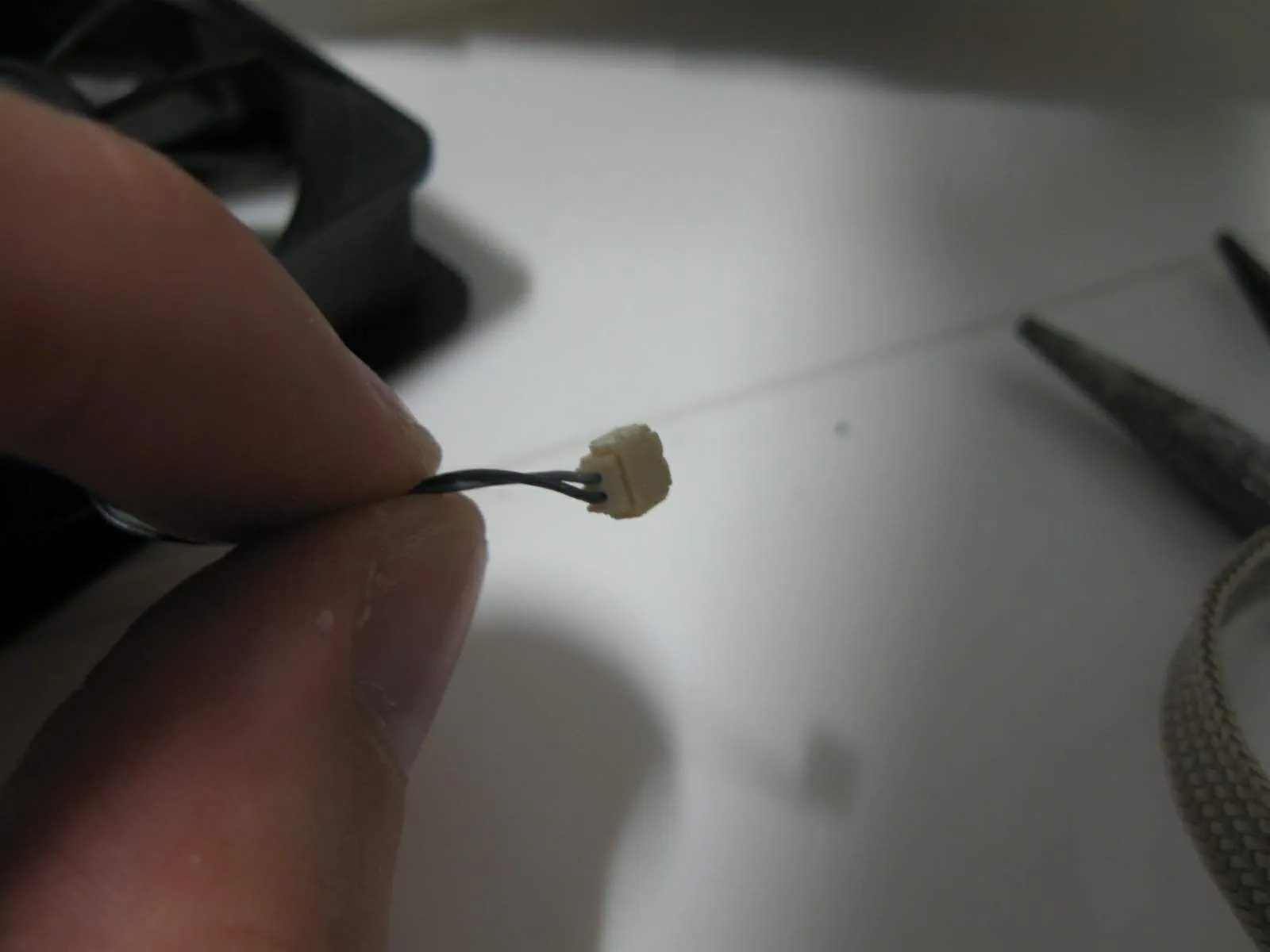

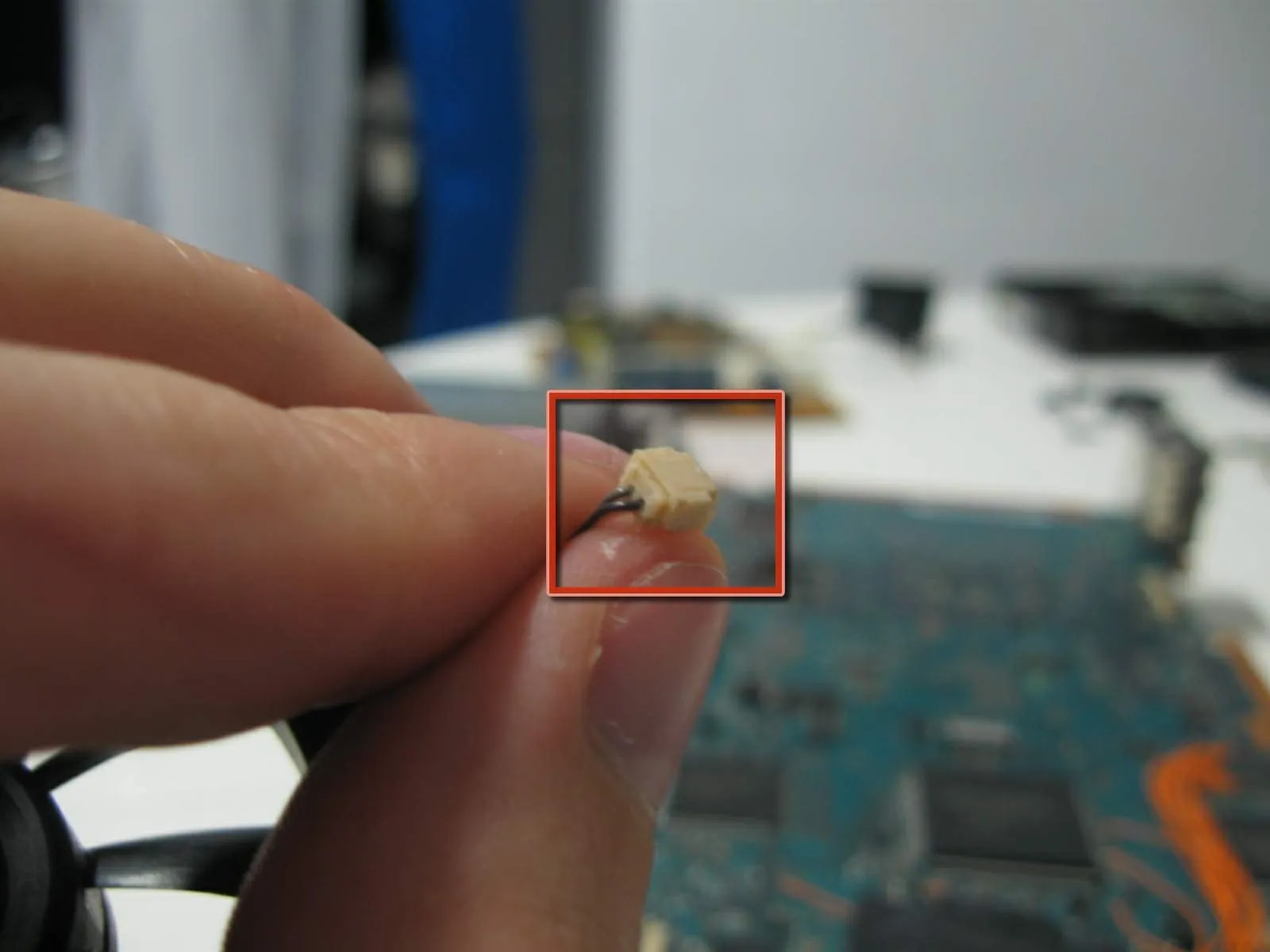

• Штекер сделан на скорую руку, но он старый. Штекер превратился в один кусок и нарушил пайку.

• Что ж, я найду способ починить его. Я всегда так делаю =)

Комментарии к шагу

Я сделал то же самое на своем slim, но с системной батареей. Это помешает системе работать?

Как вы исправили то же самое, что случилось со мной.

Шаг 25

• На этом разборка закончена.

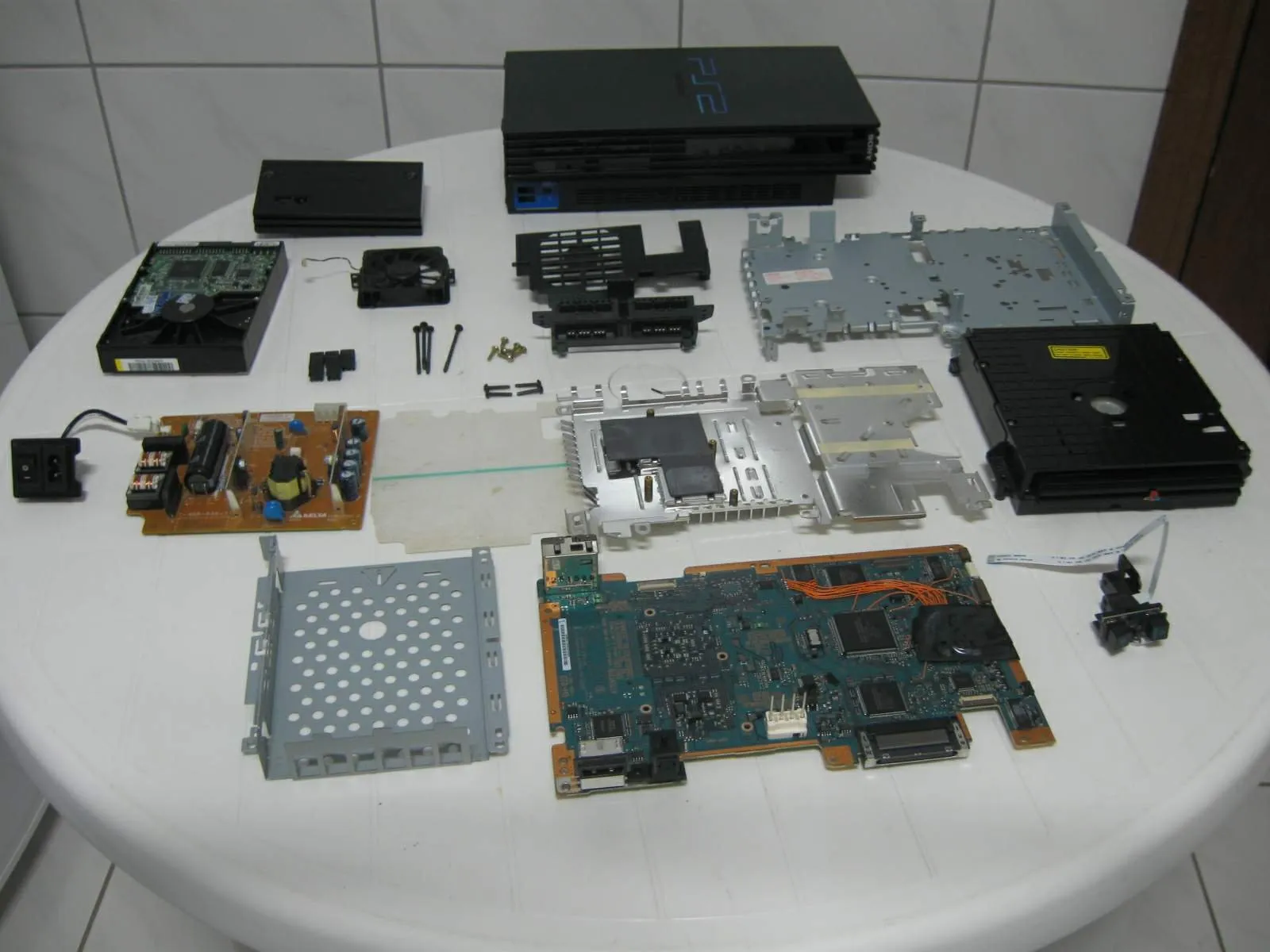

• Сверху, слева: Ethernet-адаптер, корпус Ps2, Hdd, кулер, решетка кулера, нижняя металлическая защита крышки, винты защиты, винты, плата контроллера, переключатель питания, плата источника питания, пластиковая крышка для изоляции платы источника питания, верхняя металлическая крышка, DVD-привод, крышка отсека расширения, основная плата, конструкция сброса/извлечения.

Комментарии к статье

Как вы починили плоский кабель?

Если кабель порван или сломан, то, к сожалению, починить его невозможно. Вам придется заменить кабель.

Я наклеил на свой кабель много слоев изоленты. Последний владелец моей системы был очень непослушным и разобрал систему, когда она еще была на гарантии, поэтому кабель был сломан.

Здравствуйте, у меня проблема с почти не используемой PS2. Когда я включаю ее, на экране появляются только цветные квадратики. Я не знаю, может быть, накрылся видеочип. У вас есть какие-нибудь идеи?

Мне нужно посмотреть, чтобы сказать, в чем дело. Что вы имеете в виду под цветными квадратами?
