Разборка PlayStation 2 Slimline

Введение

В этом руководстве вы узнаете, как разобрать и собрать игровую приставку playstation 2 slim. Пошаговое руководство с картинками.

Что вам понадобится

Инструменты

•

•

•

•

•

•

Шаг 1 Давайте начнем

• Начните с того, что переверните консоль вверх дном.

Шаг 2

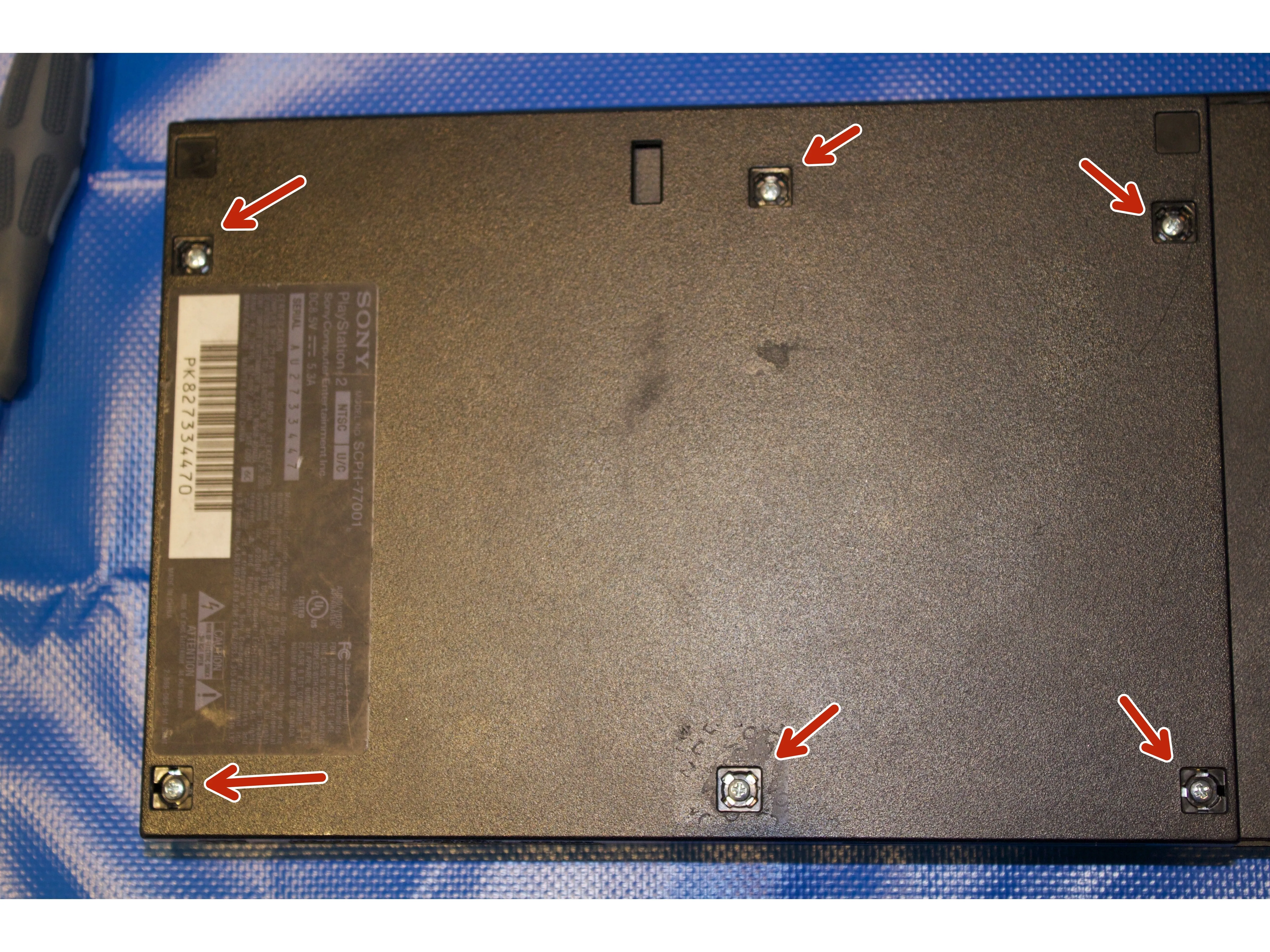

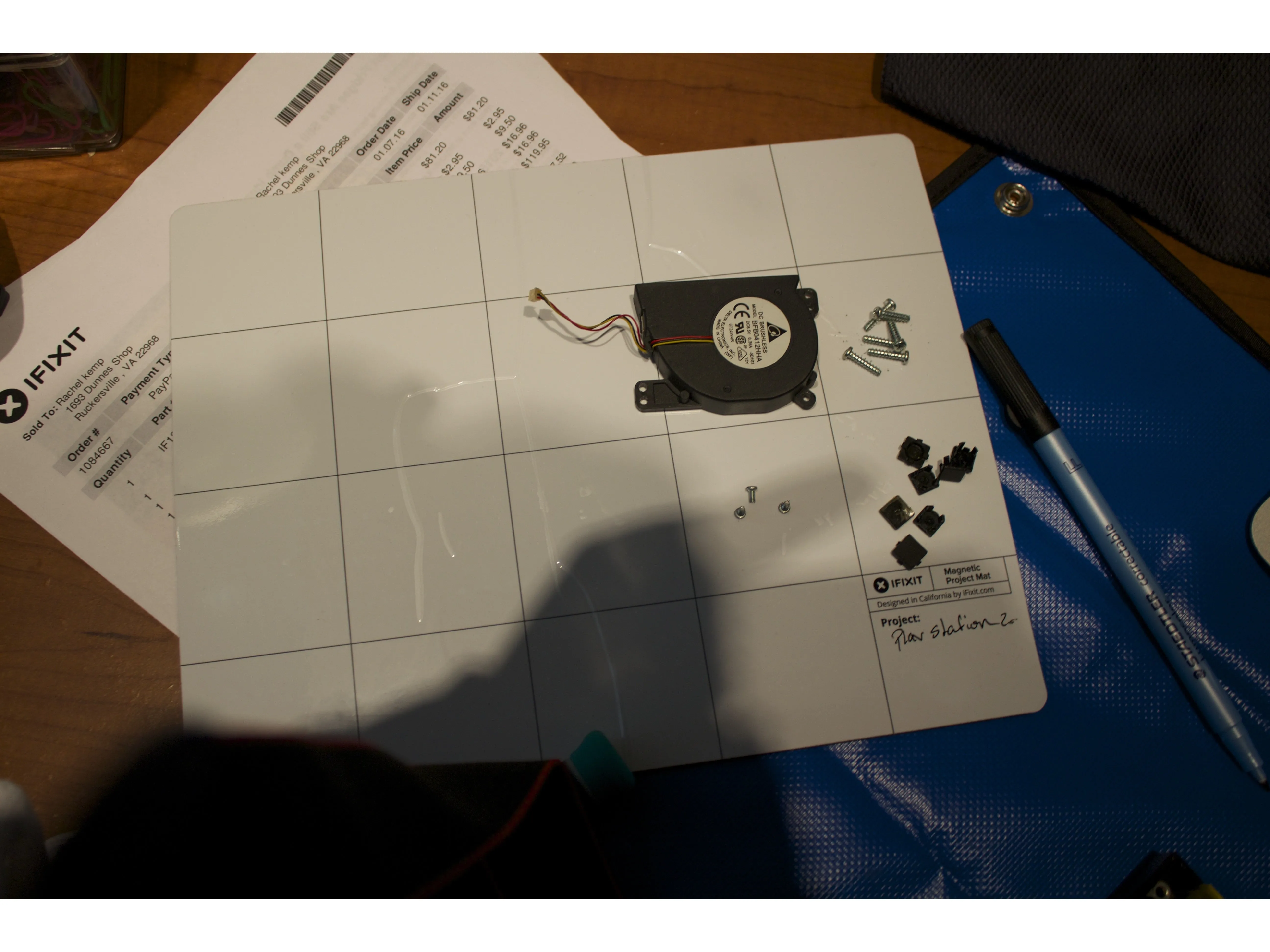

• Снимите шесть крышек винтов и положите их на коврик.

• Выкрутите шесть винтов 4,0 мм на основании PS2. (Положите на проектный коврик).

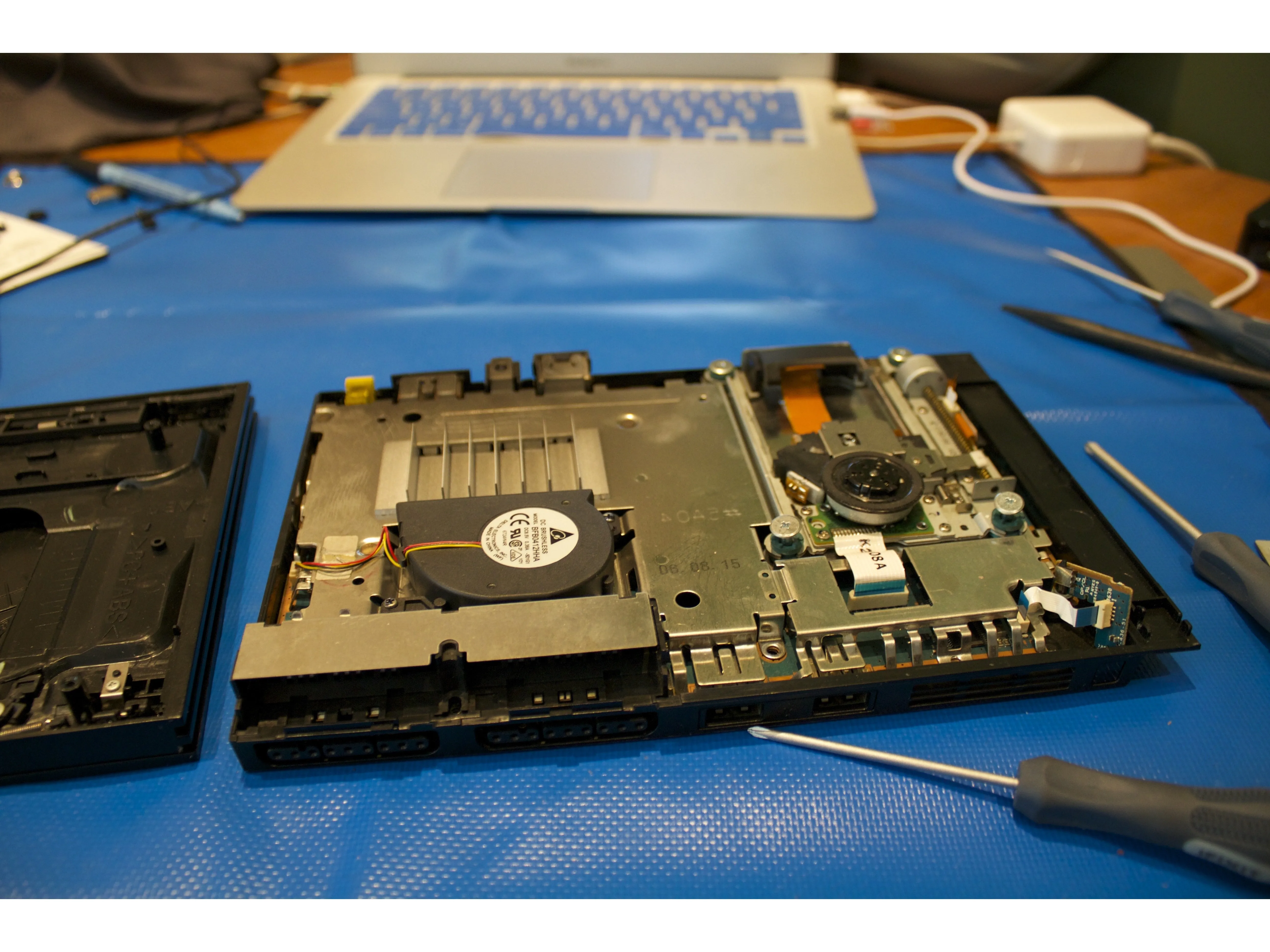

Шаг 3

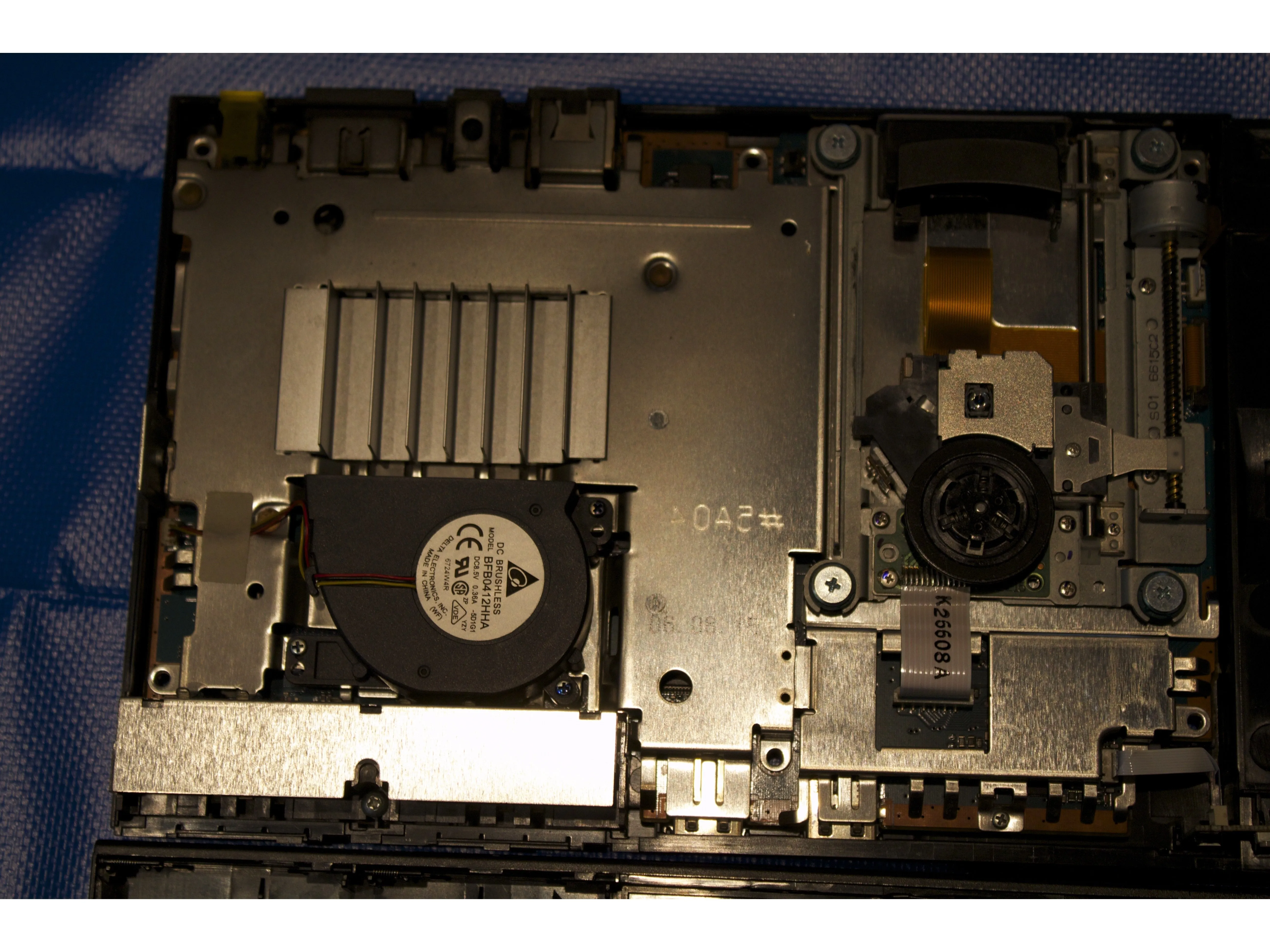

• Отделите нижнюю часть PS2 от верхней. Отложите в сторону.

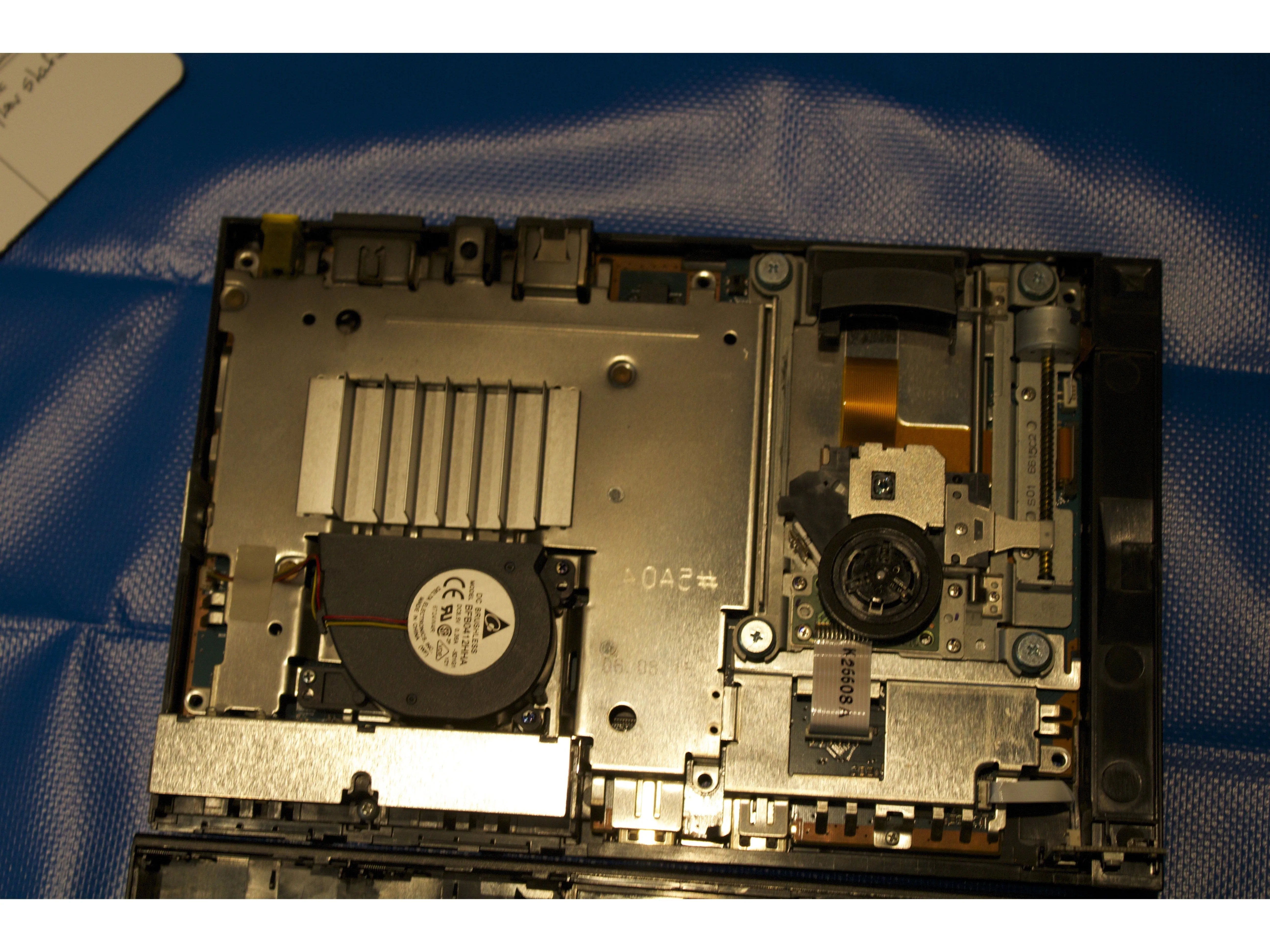

Шаг 4

• ''В этой PS2, которую я разбираю, нет батарейки для часов!!!''

• Найдите батарею часов. Возьмите пинцет и аккуратно отсоедините ее от материнской платы. (Положите на коврик)

Шаг 5

• ИК-датчик на материнской плате.

• Аккуратно с помощью пробки отсоедините синюю/белую ленту от материнской платы (положите ИК-датчик на коврик).

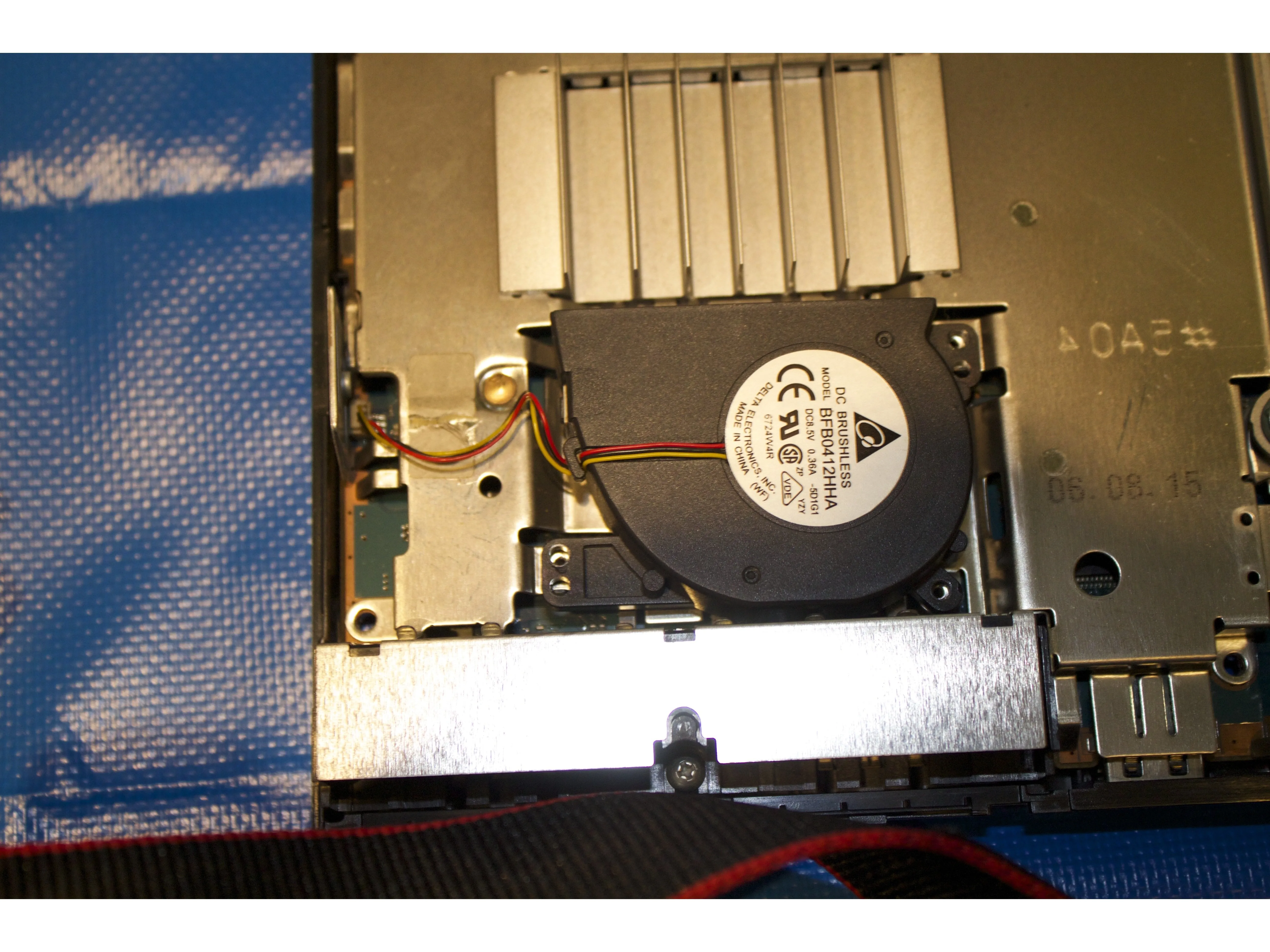

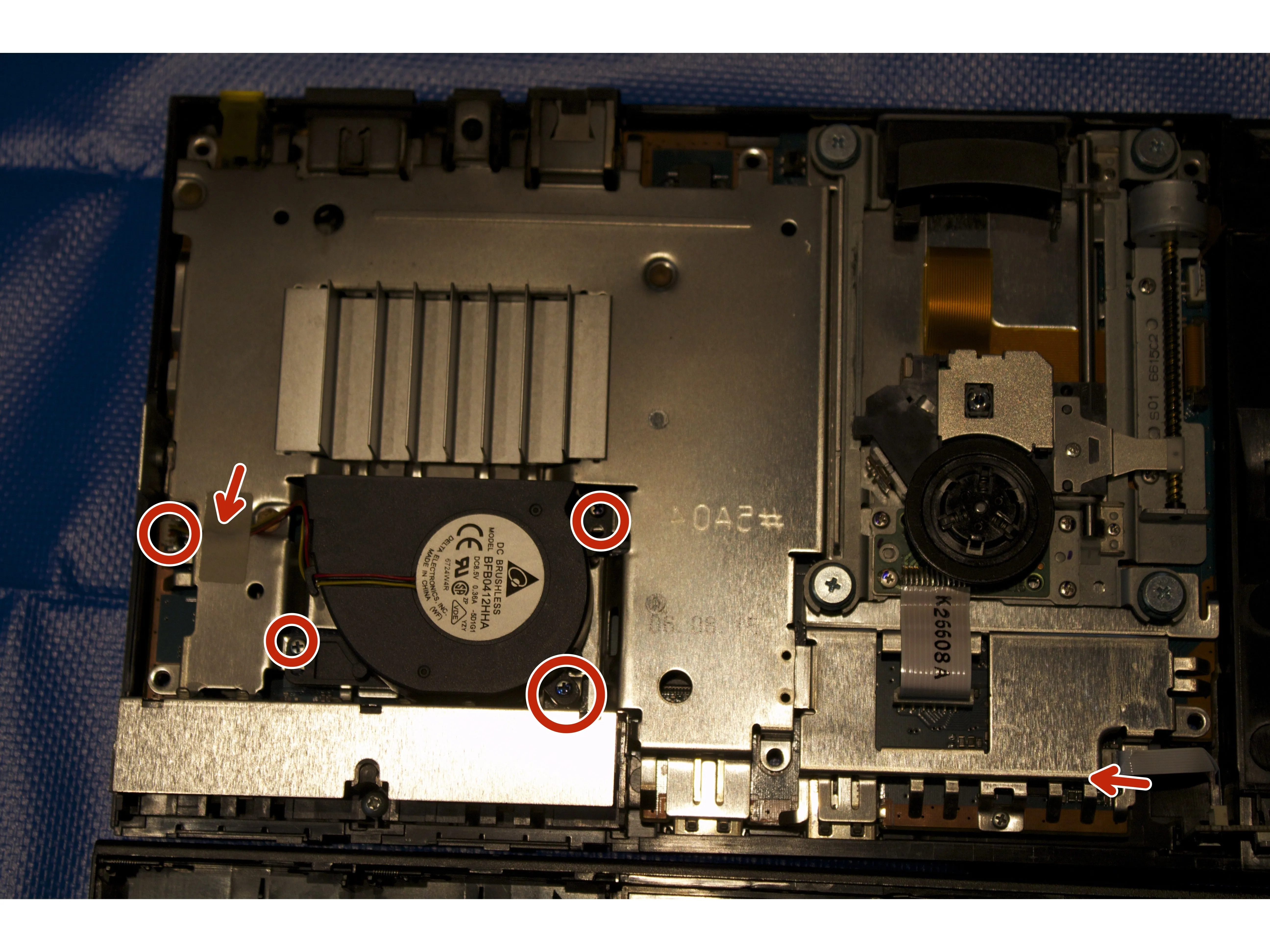

Шаг 6

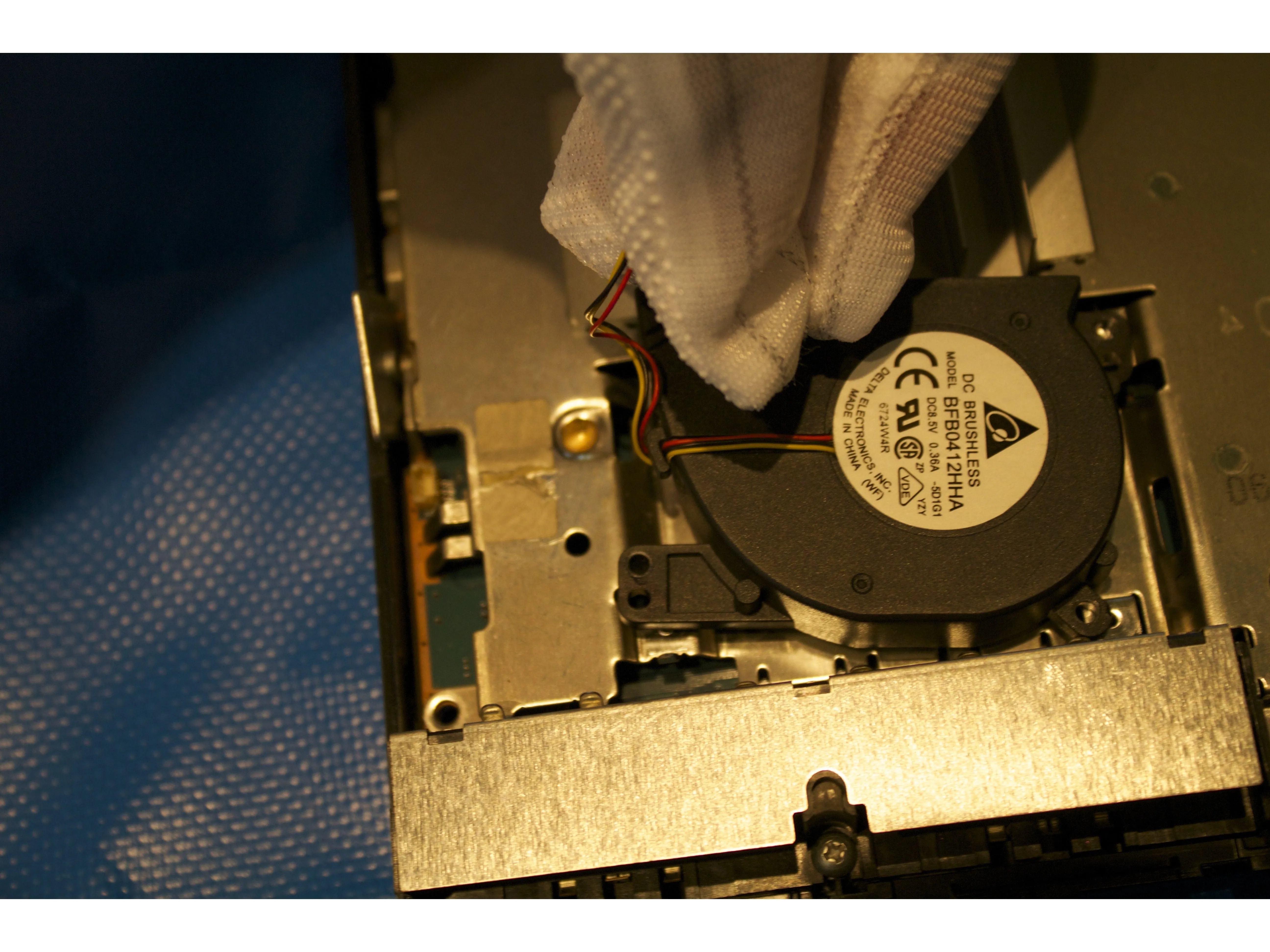

• Красный, черный и желтый провода вентилятора находятся под изоляционной лентой. Осторожно снимите ленту.

• Осторожно отсоедините разъем от материнской платы.

• Вокруг основания вентилятора есть три винта диаметром 1,6 мм. Положите вентилятор и винты на коврик для проекта.

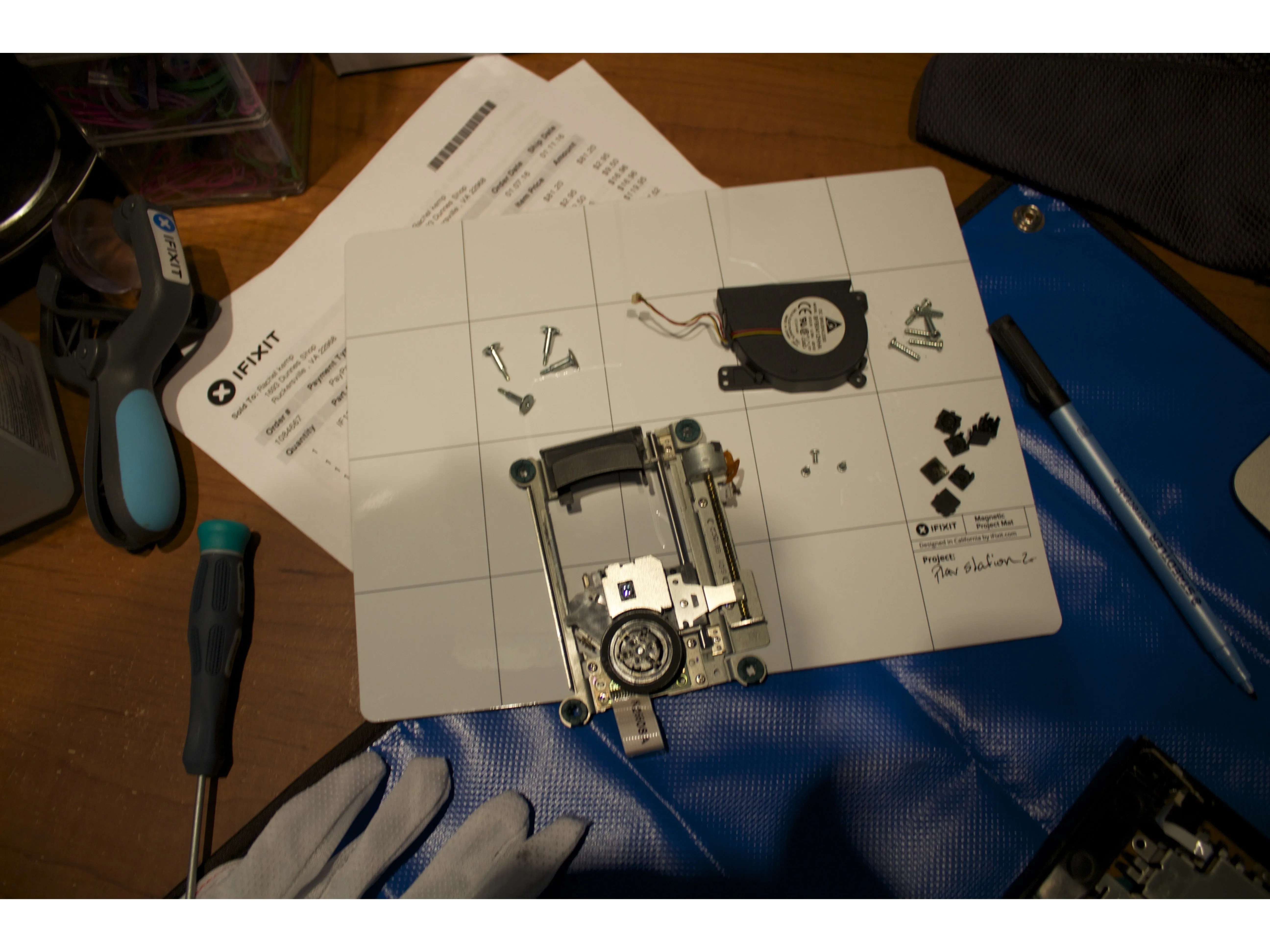

Шаг 7

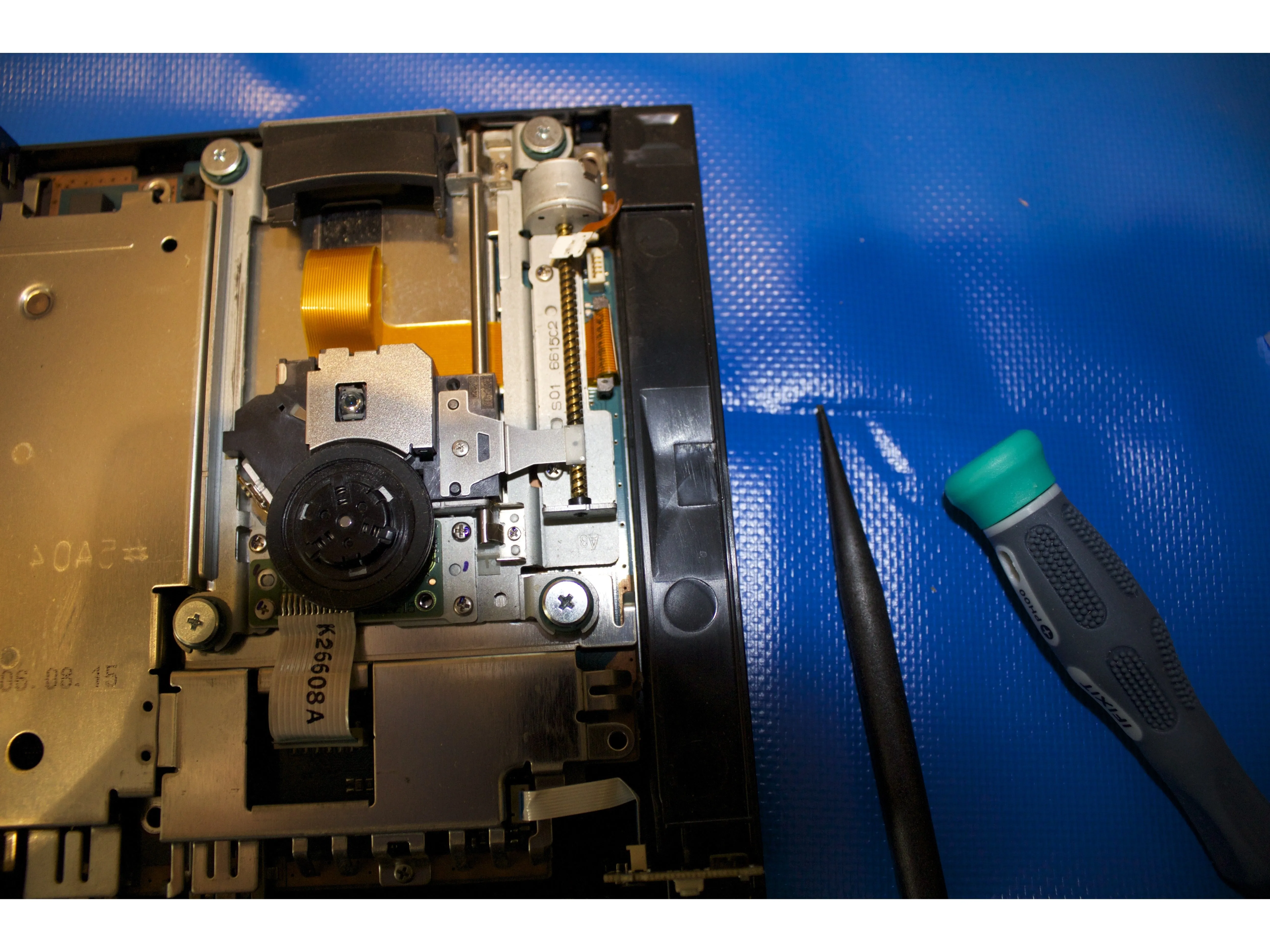

• Оптический привод на материнской плате

• Оптический привод крепится четырьмя винтами 4,0 мм.

• Выкрутите четыре винта и положите оптический привод вместе с винтами на коврик.

Шаг 8

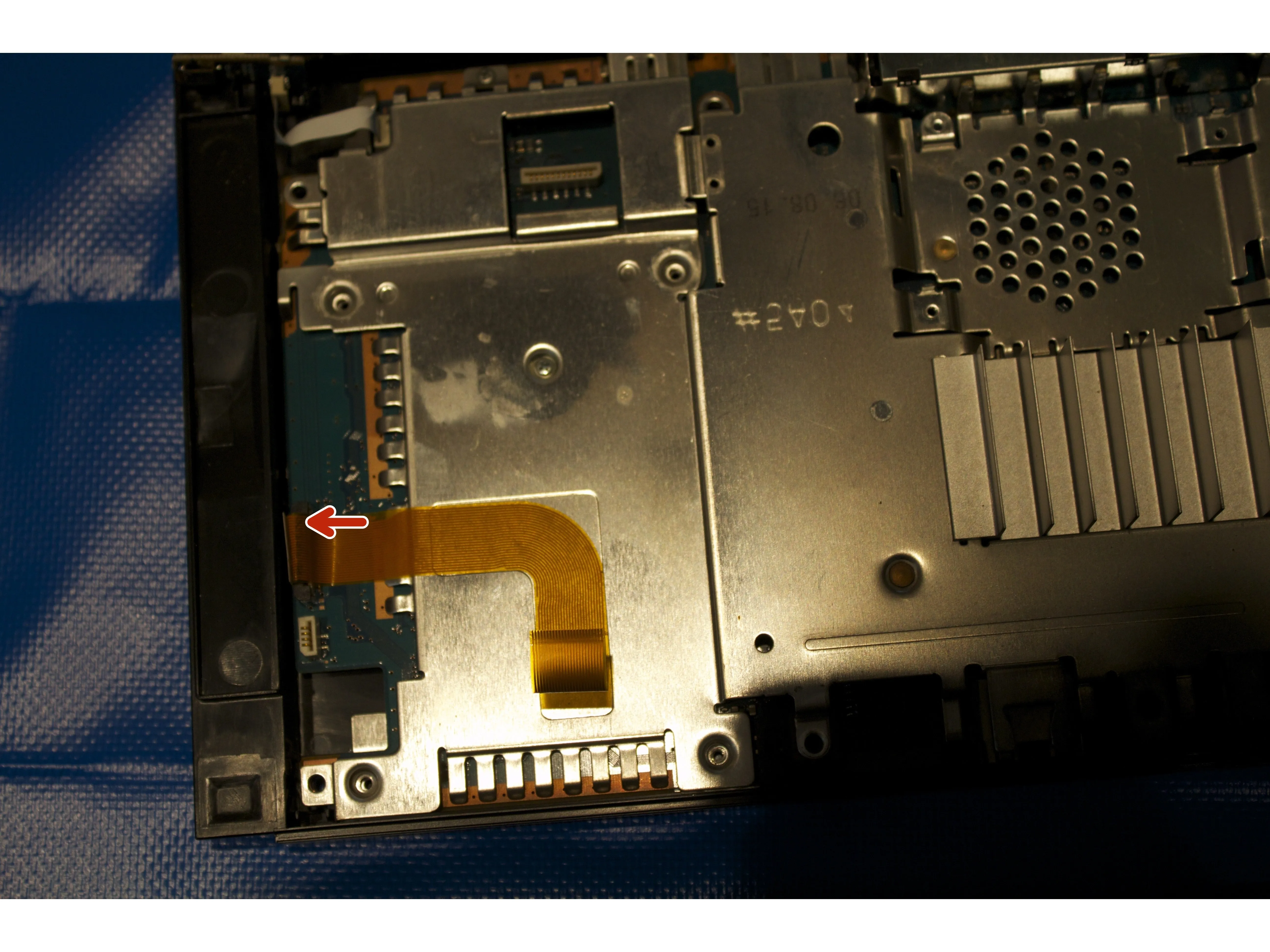

• Здесь находится лента, прикрепленная к материнской плате. С помощью пассатижей аккуратно отсоедините ленту от разъема материнской платы.

Шаг 9

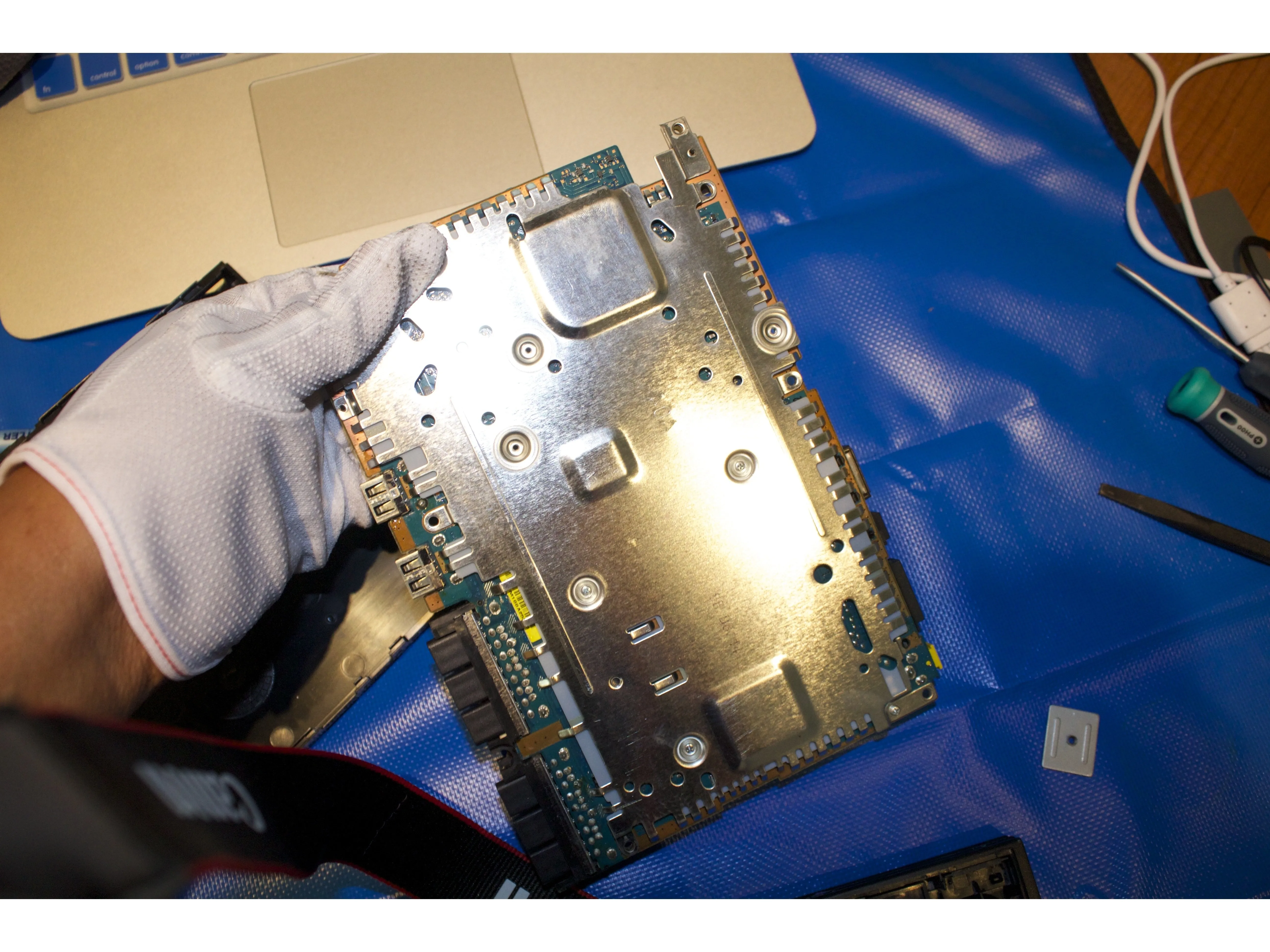

• Выкрутите один винт 2,4 мм, расположенный на металлическом корпусе в верхней части материнской платы.

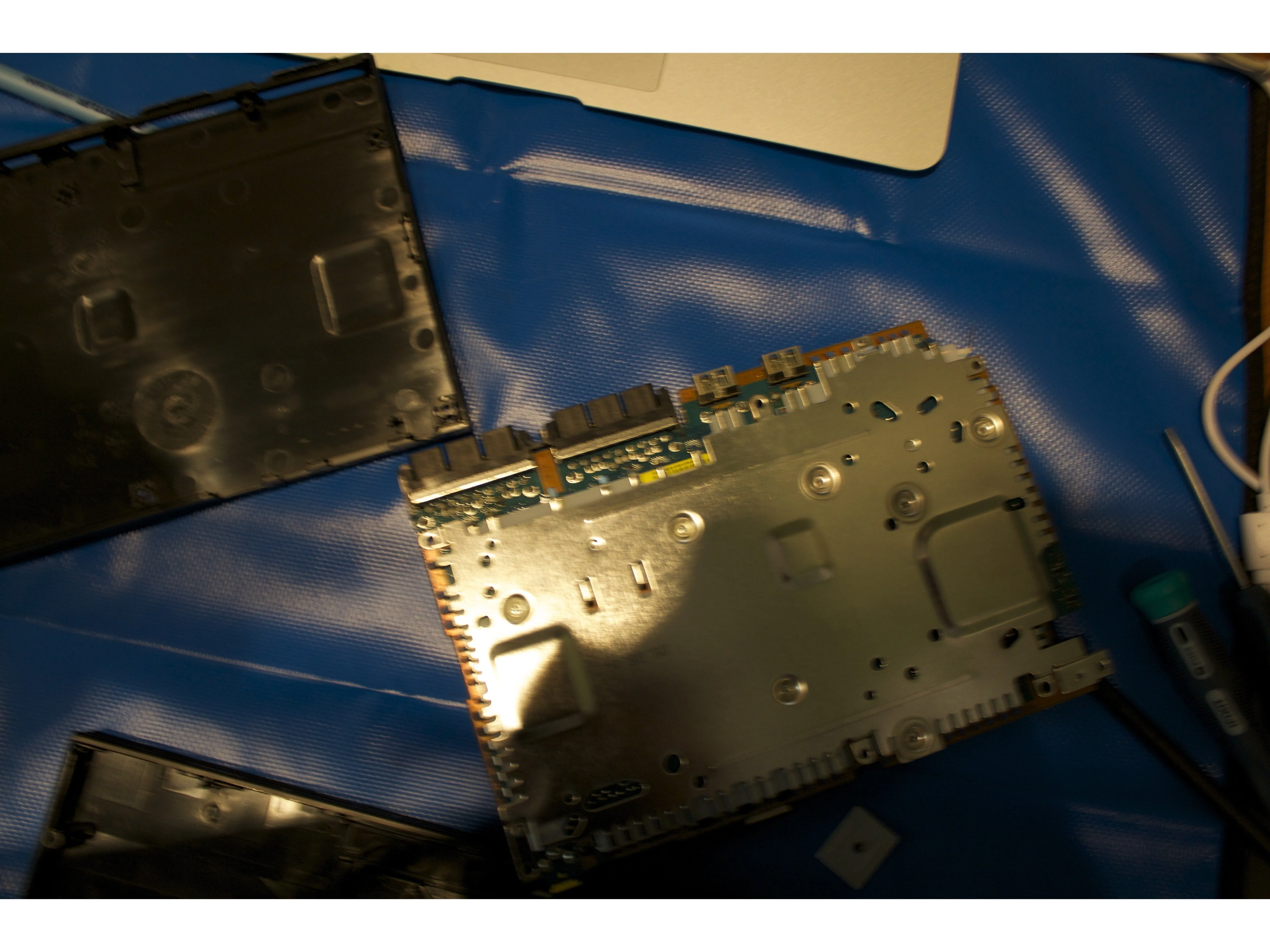

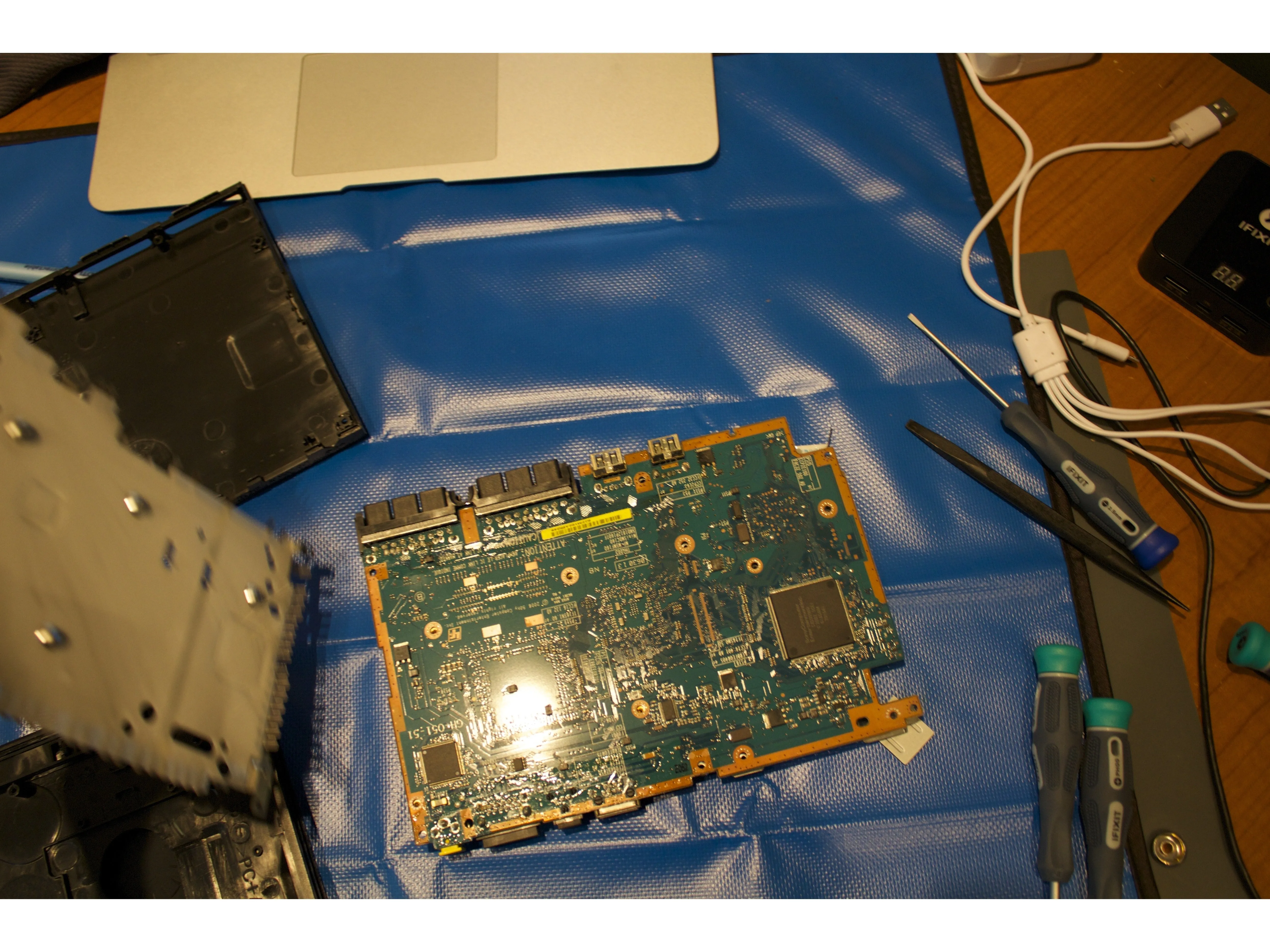

Шаг 10

• Аккуратно снимите металлический корпус с материнской платы. Отложите его в сторону.

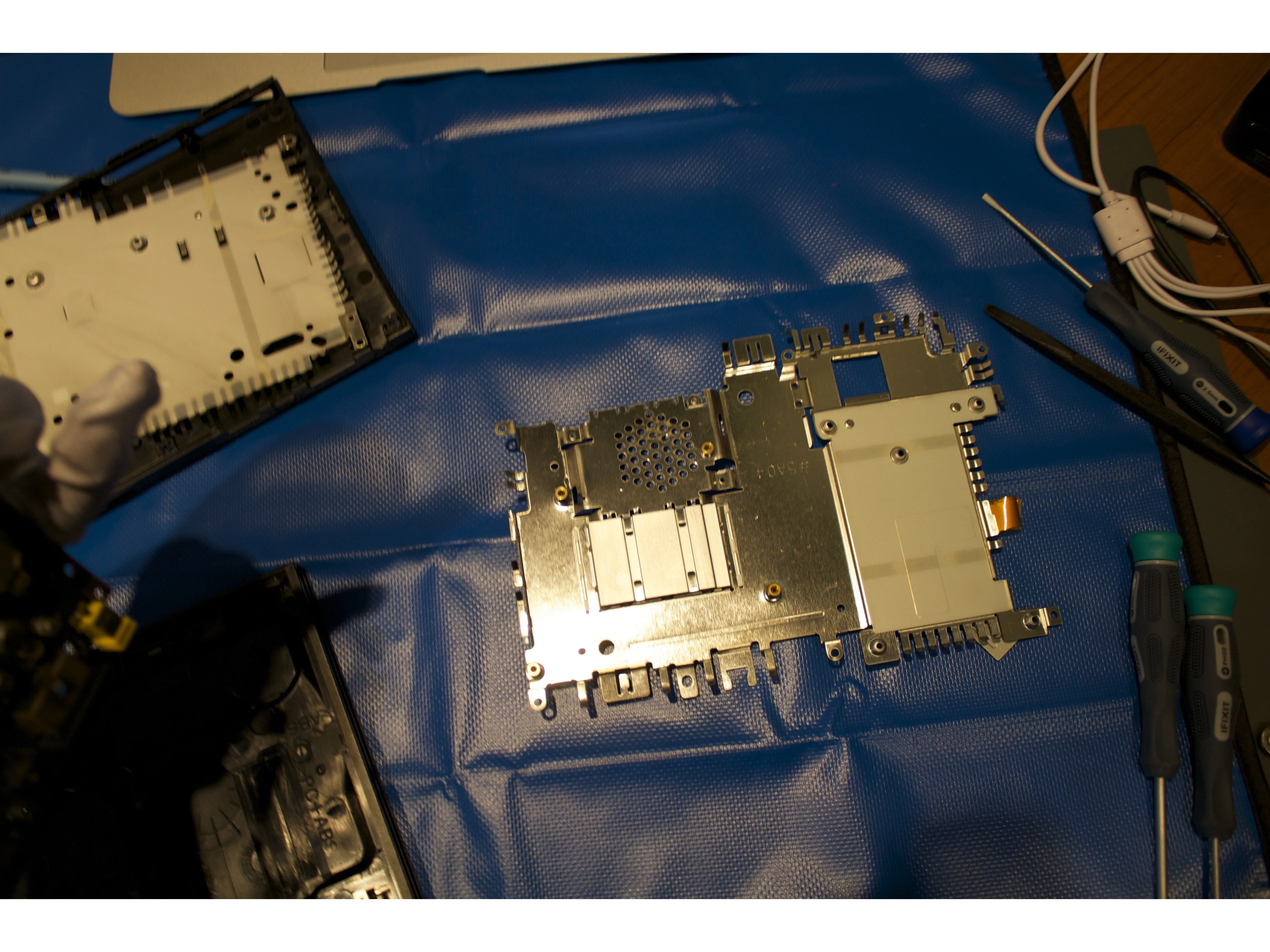

Шаг 11

• Переверните материнскую плату и открутите пять винтов второго металлического корпуса.

• Положите винты на проекционный коврик, а корпус отложите в сторону,

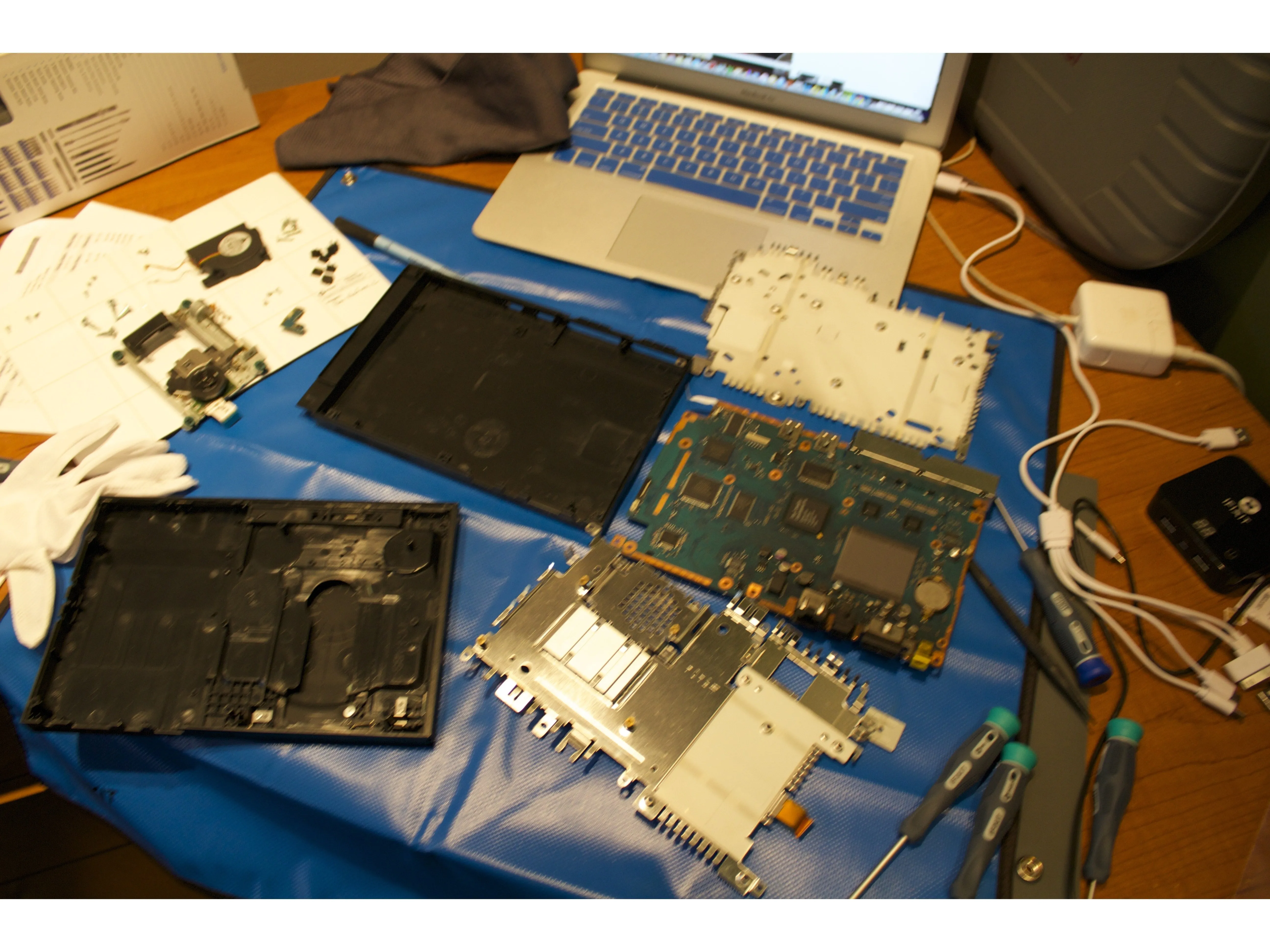

Шаг 12

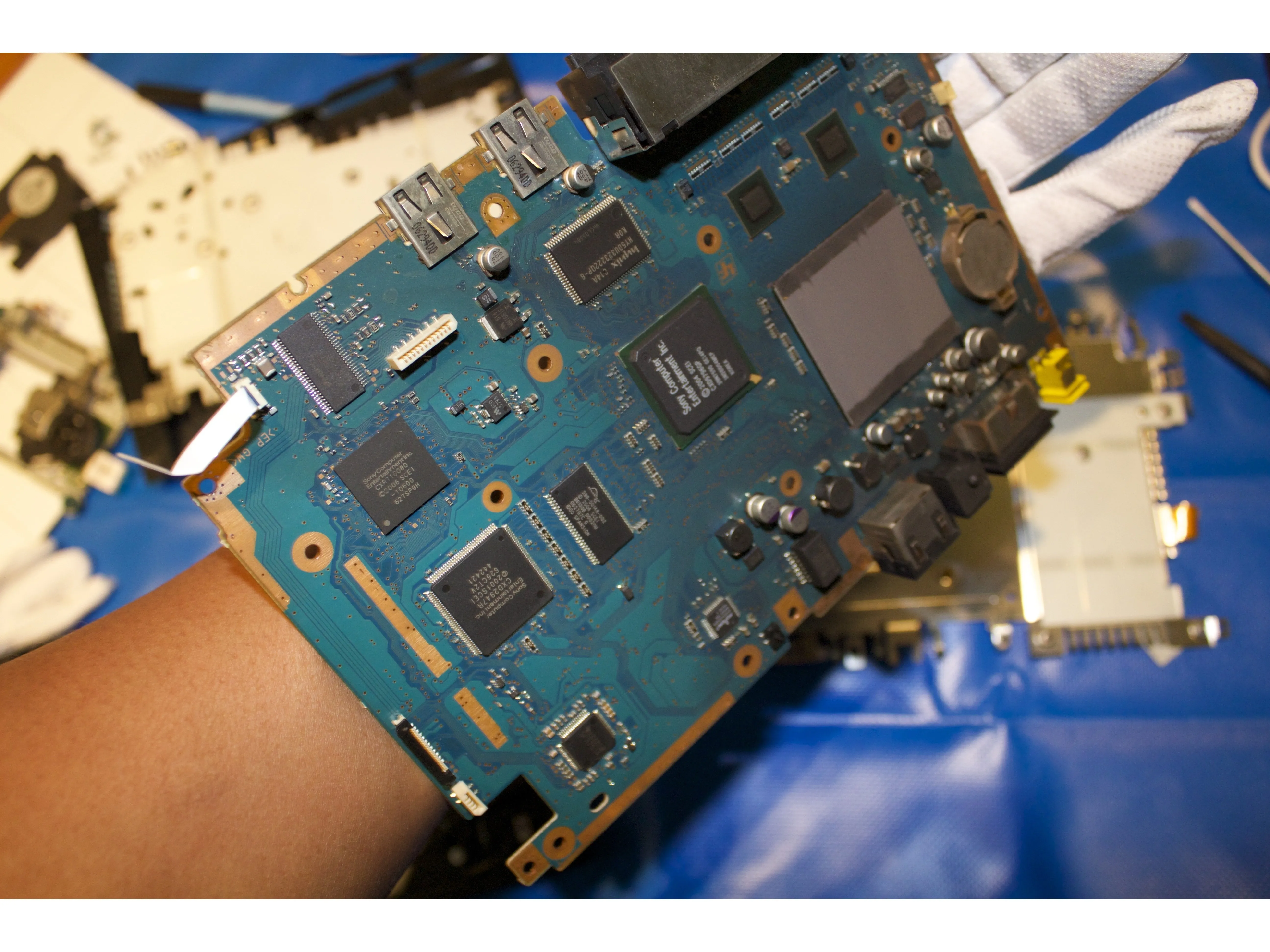

• Материнская плата PS2

• Спасибо, что прочитали эту статью о разборке PS2. Надеюсь, это было полезно,
