Разборка PlayStation 3

Введение

Это разборка оригинальной стартовой 60-гигабайтной системы PlayStation 3. Это одно из лучших устройств с обратной совместимостью и кардридерами. К сожалению, у этой консоли проблемы с GPU, поэтому она сломана.

Edit: Никнейм исправлен, ранее был Карасумачитоза. Приносим извинения за причиненные неудобства.

Что вам нужно

Инструменты

•

•

•

  Посмотреть

•

•

Шаг 1 Разборка PlayStation 3

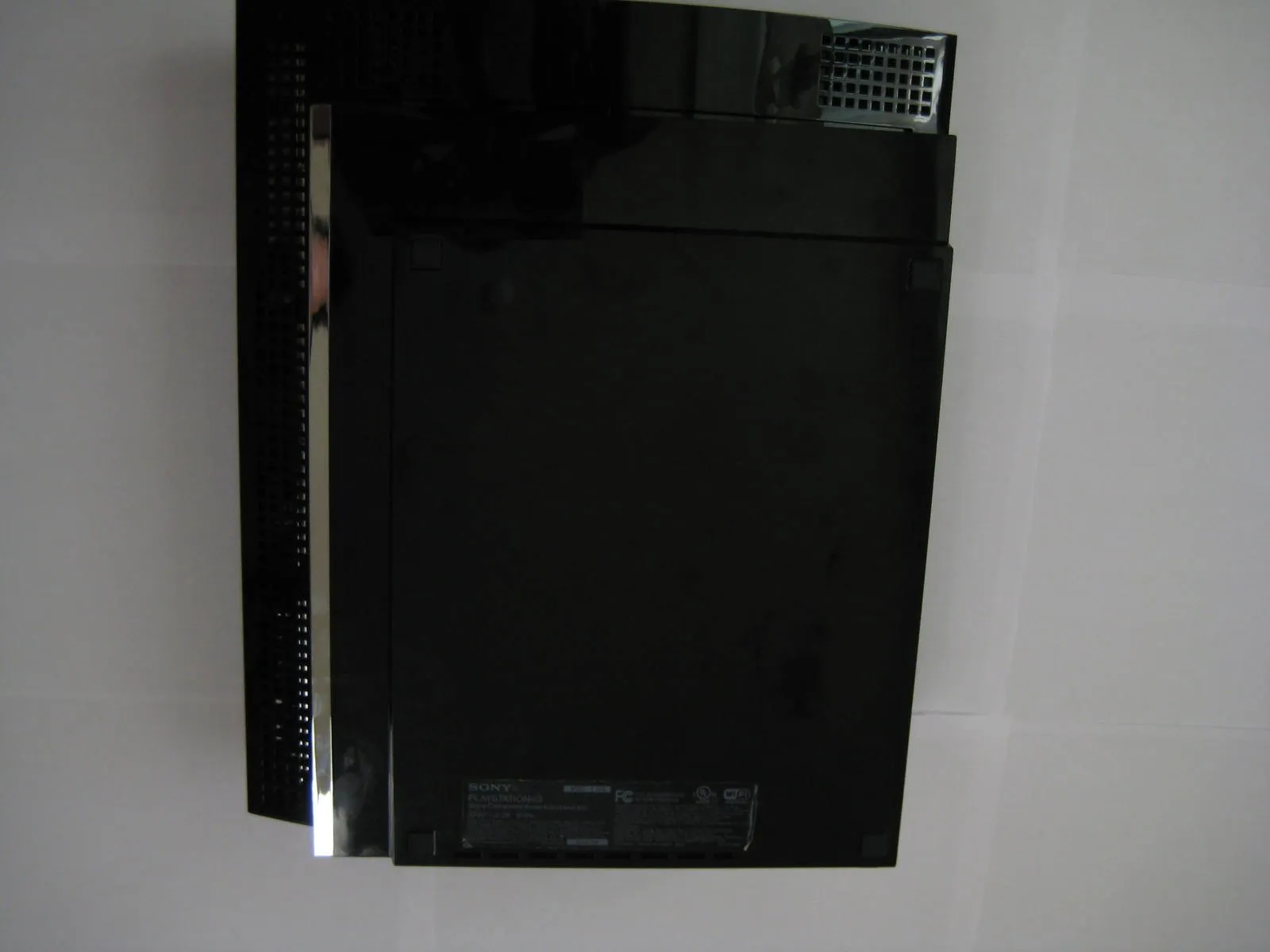

• Вот она, одна из двух оригинальных моделей PS3, доступных на старте продаж (60 Гб).

• У нее есть обратная совместимость с PS2/PS1 и устройство для чтения нескольких карт памяти. Нынешняя PS3 Slim не оснащена кардридером. Другая стартовая модель не имела кардридера и WiFi (20 Гб).

Шаг 2

• Приступаем!

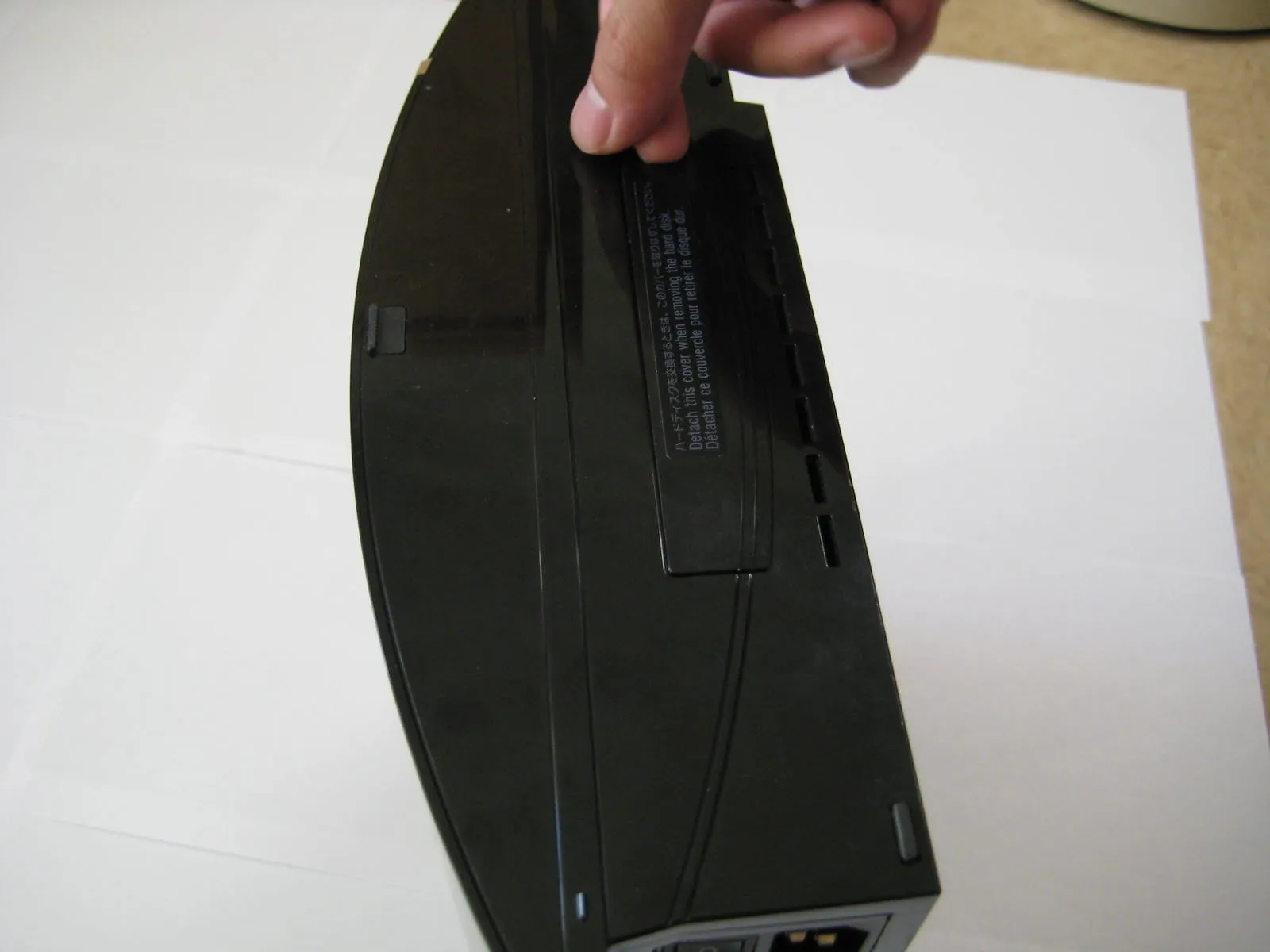

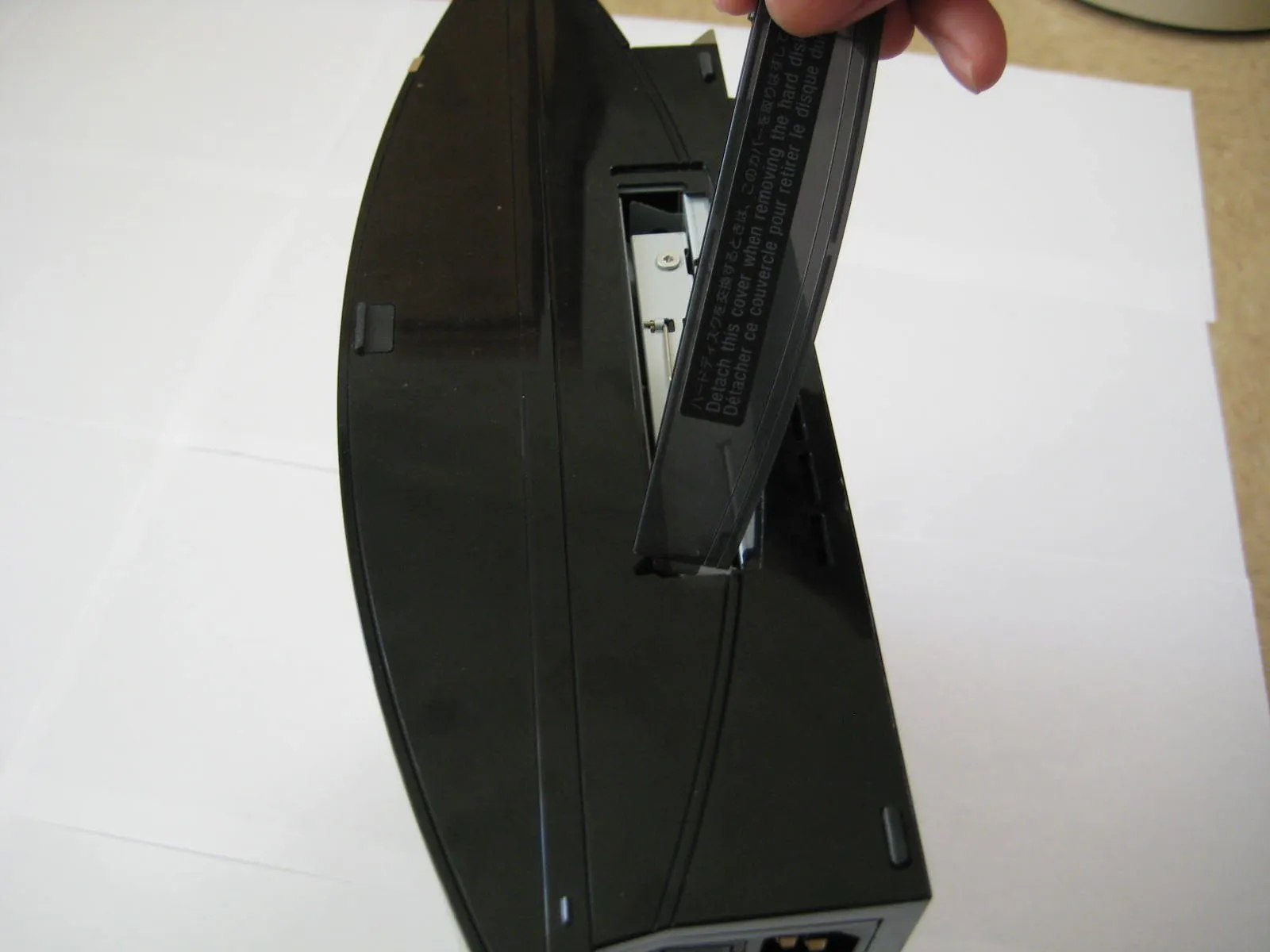

• Снимите крышку доступа к жесткому диску с нижней части PS3.

Шаг 3

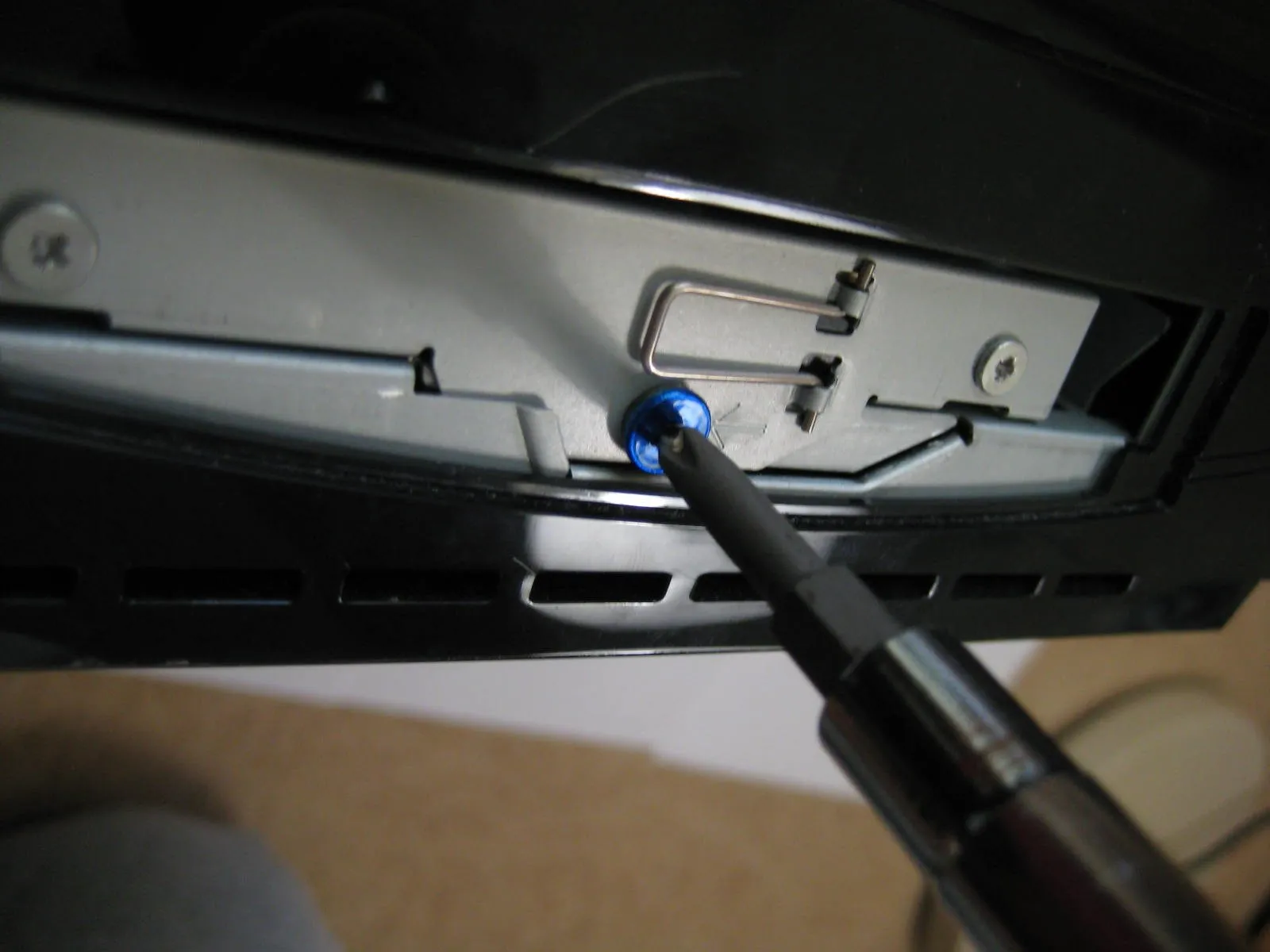

• С помощью крестовой отвертки №1 открутите синий винт.

Шаг 4

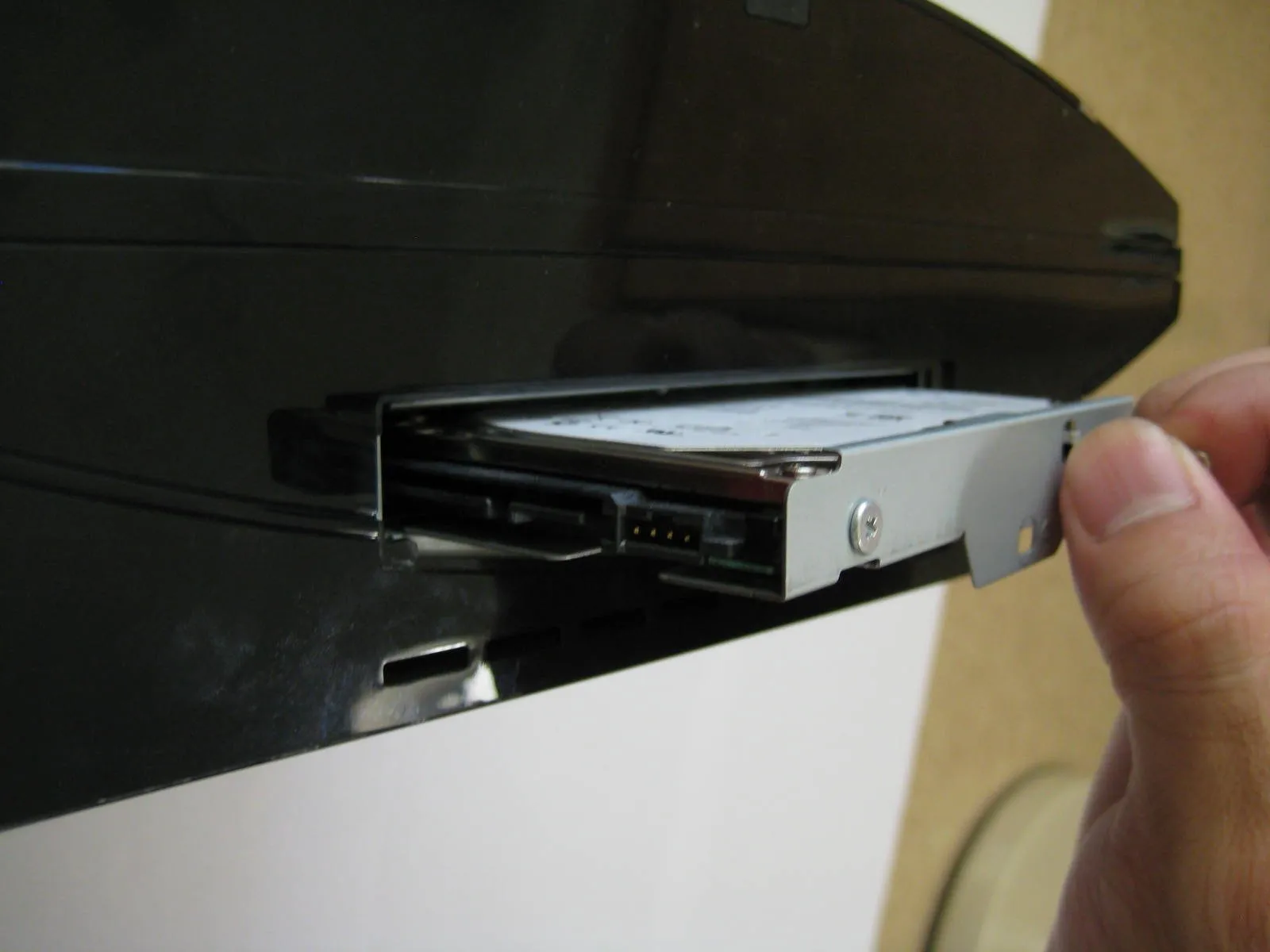

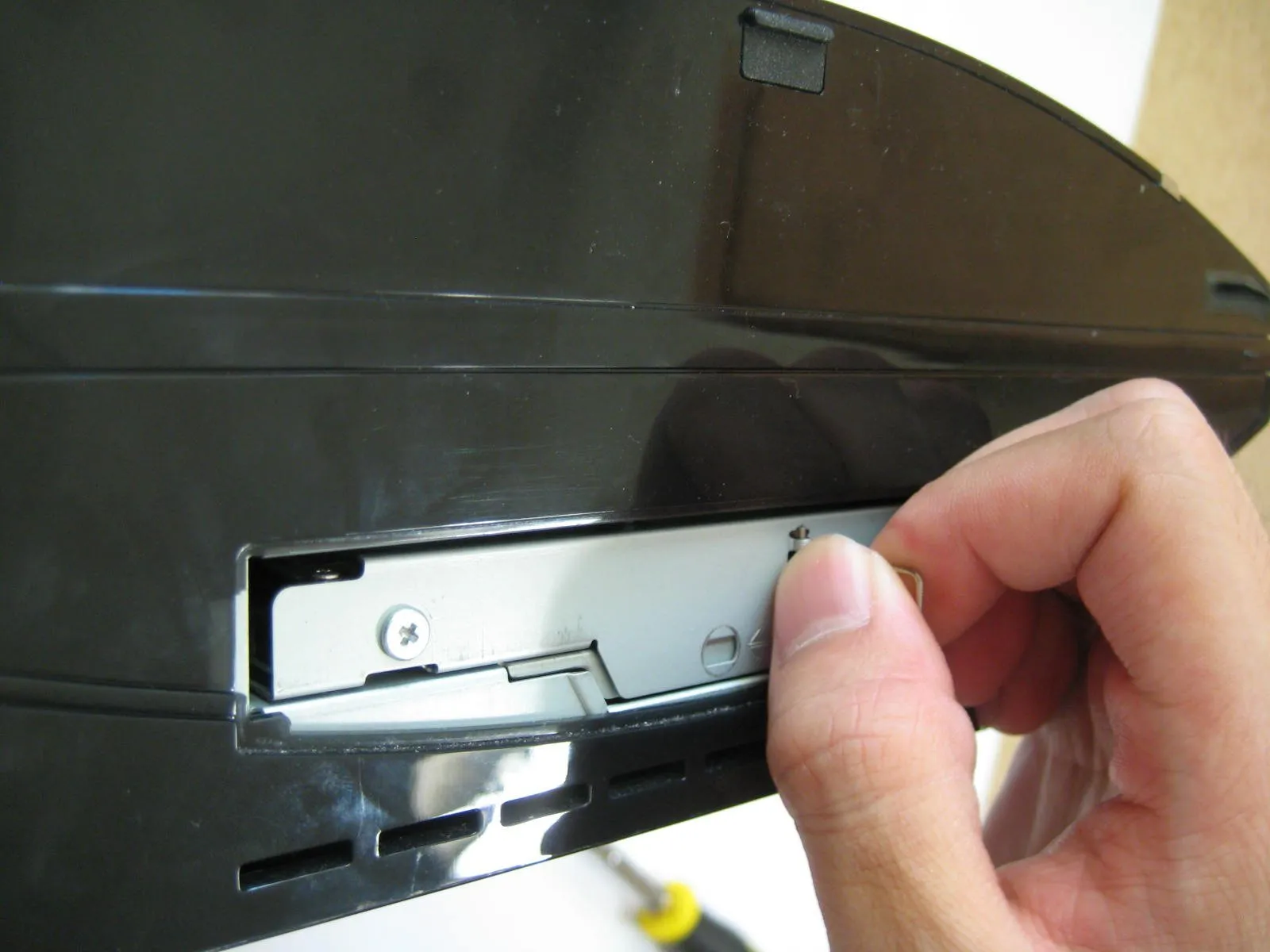

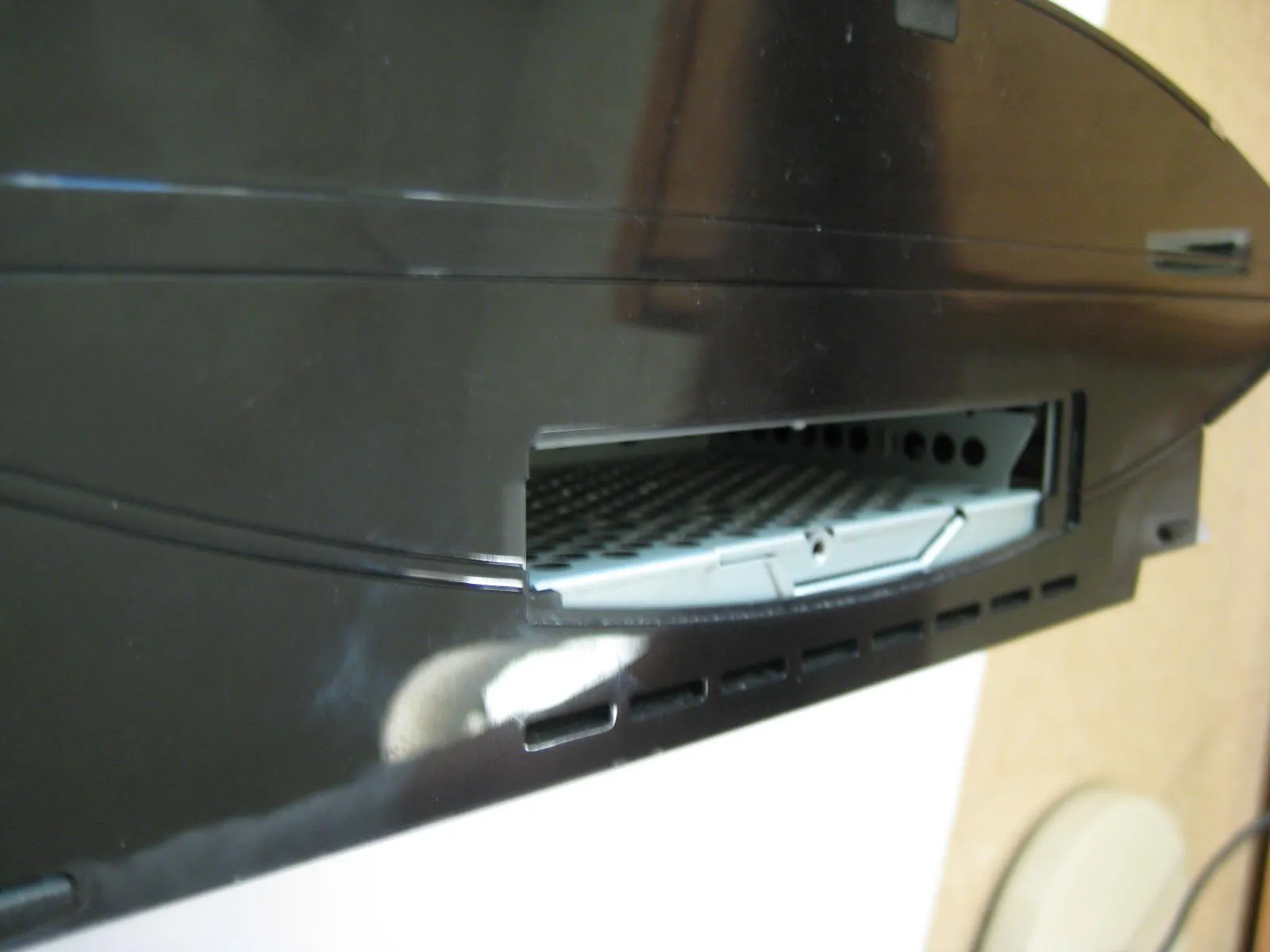

• Поднимите металлический рычаг.

• Сдвиньте жесткий диск к передней части корпуса.

• Потяните его прямо вверх и выньте из устройства.

• Это все, что вам нужно сделать, чтобы получить доступ к жесткому диску PS3.

Шаг 5

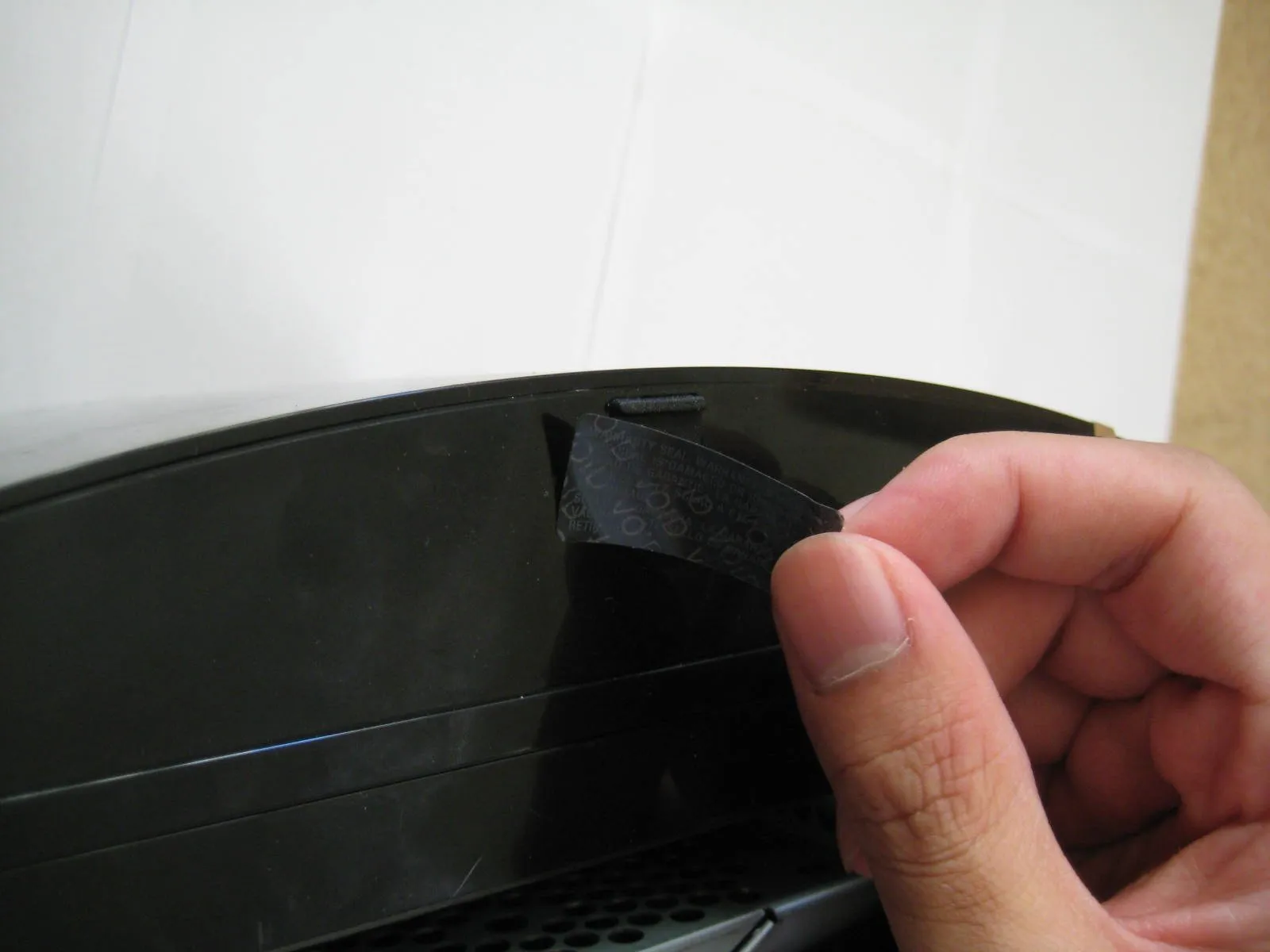

• Снимите гарантийную наклейку.

• Очевидно, что это лишает вас гарантии. Вы были предупреждены.

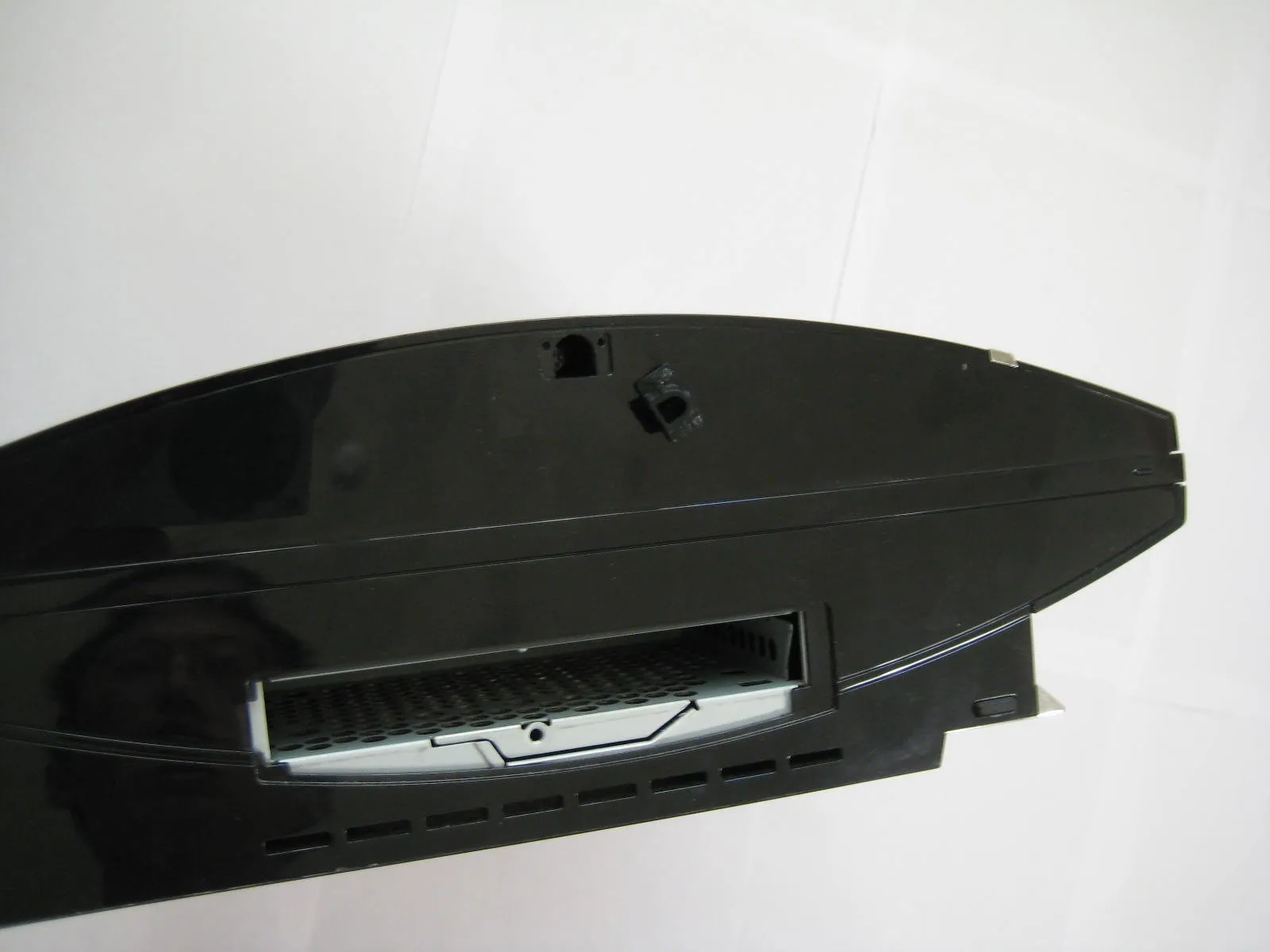

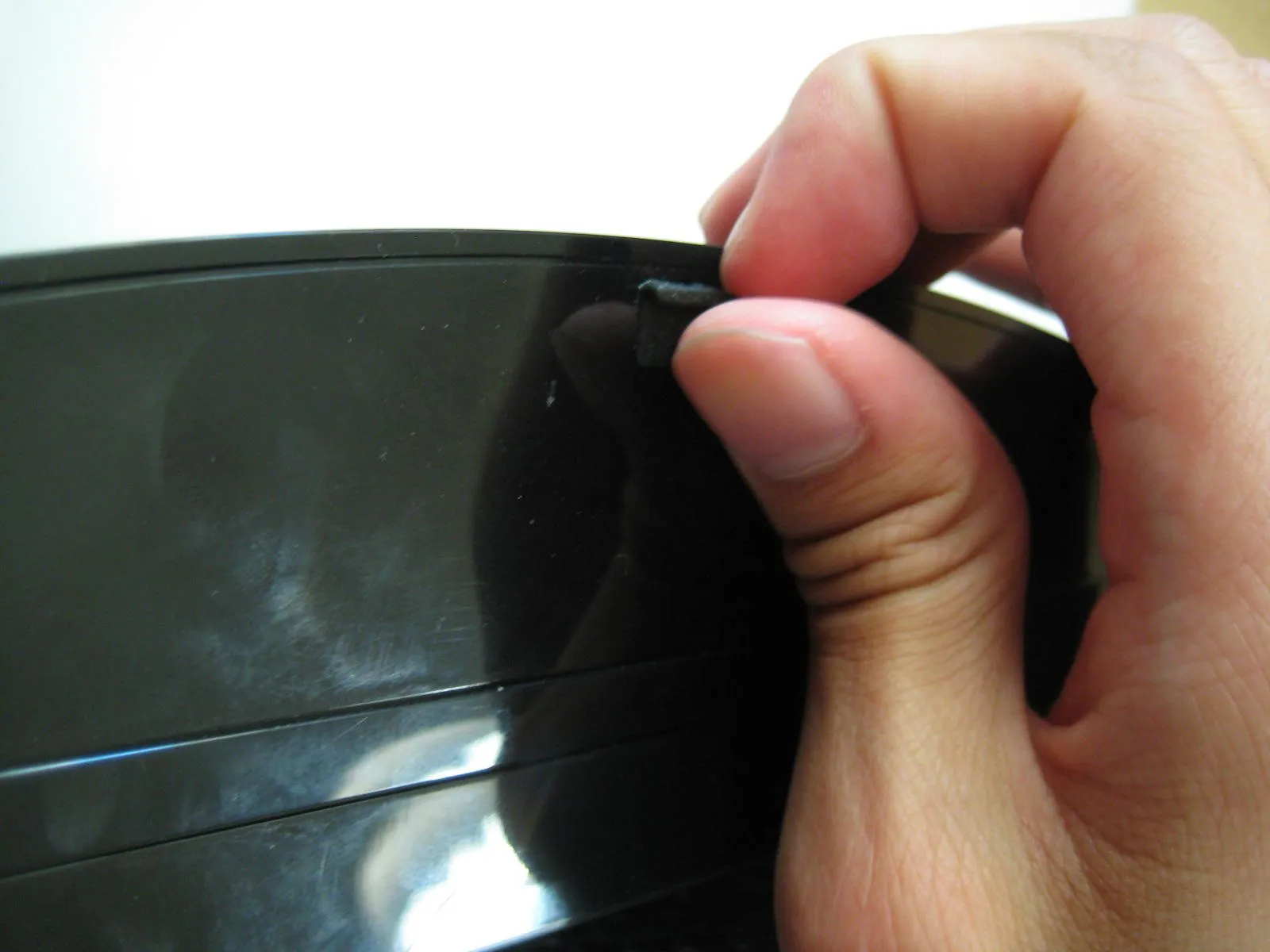

• Пальцами подденьте и удалите ножку под наклейкой.

Шаг 6

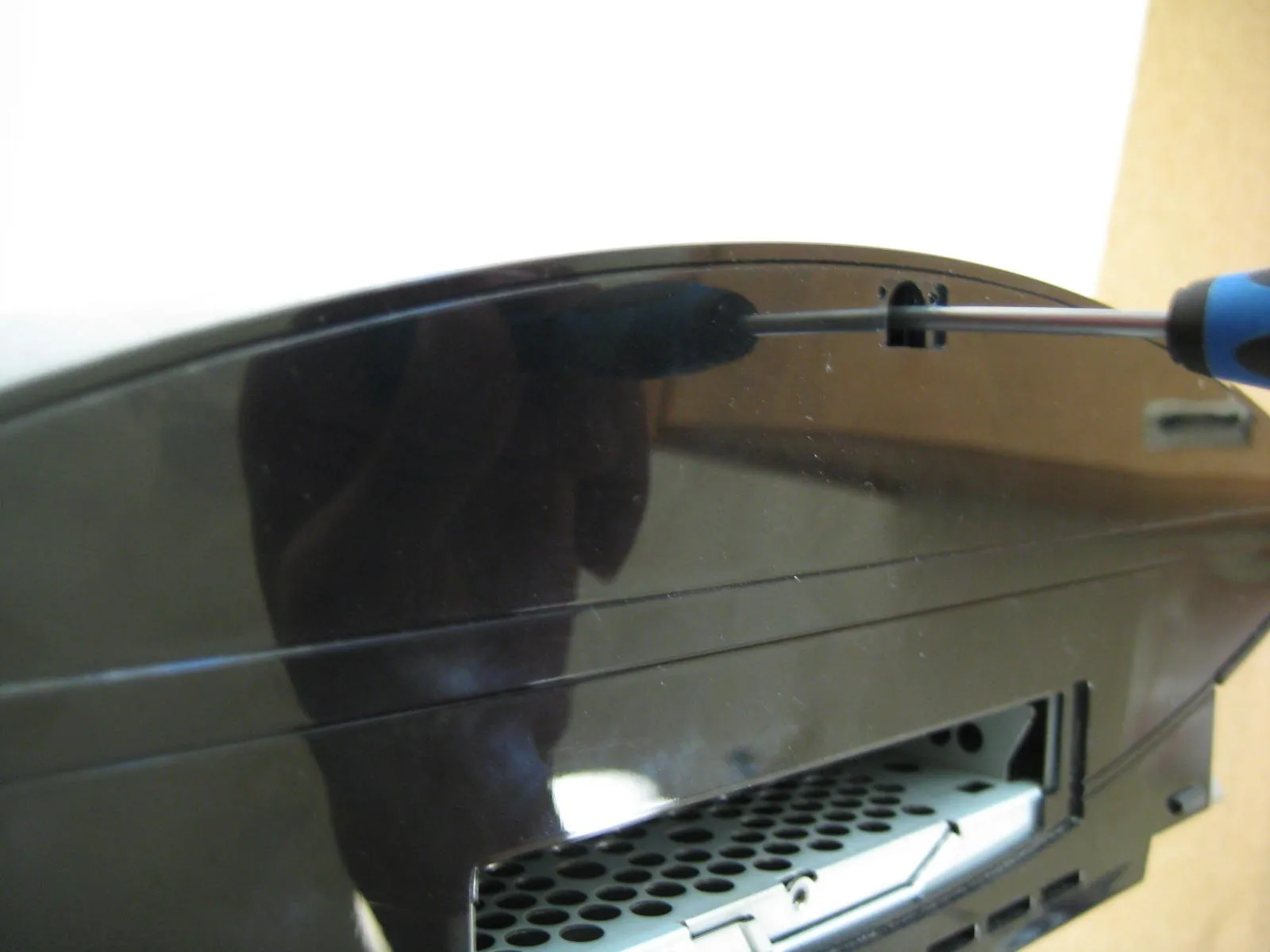

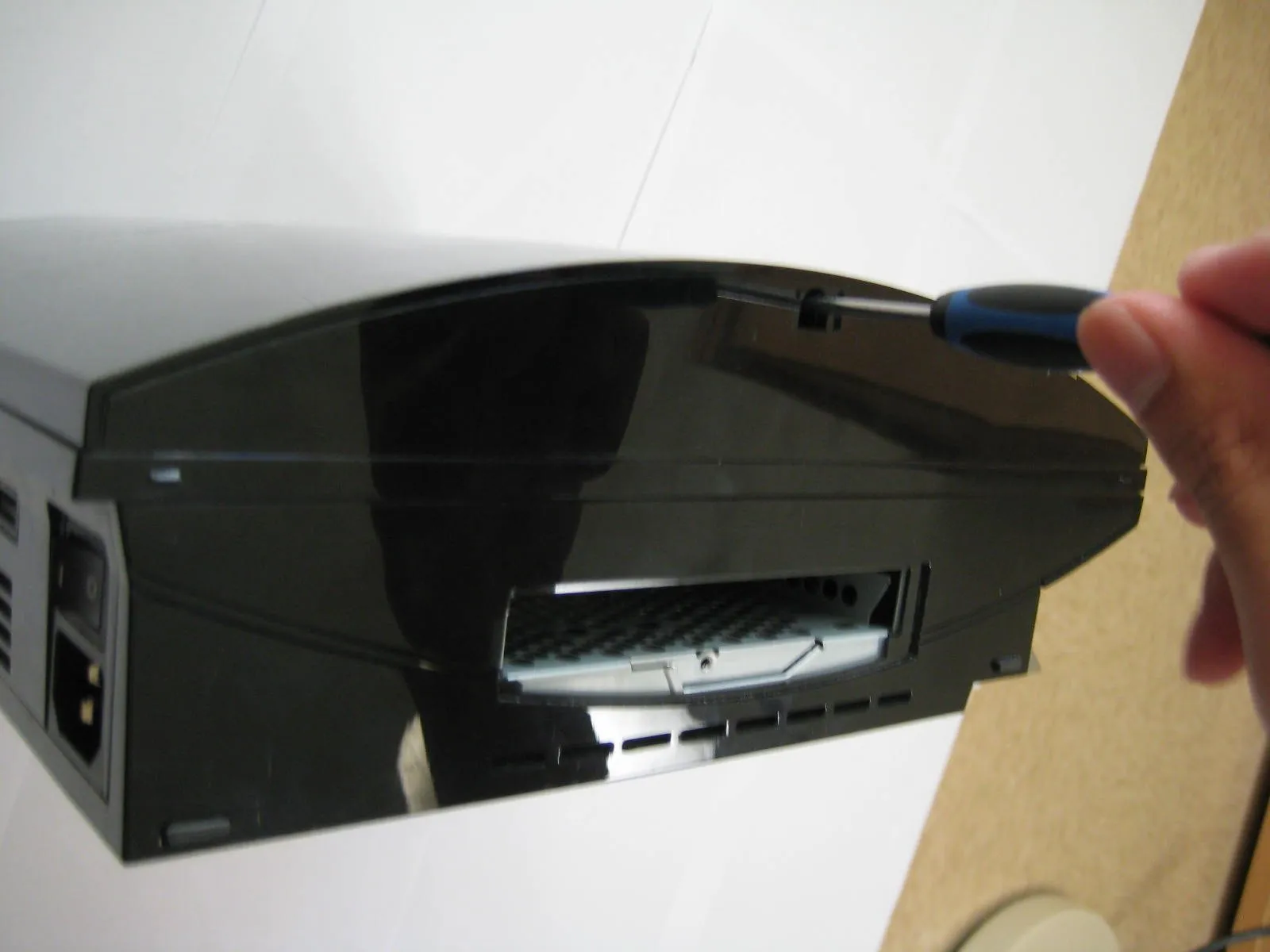

• С помощью отвертки Torx (T8 или T10) извлеките винт torx из пространства за резиновой ножкой.

• Этот винт имеет защитную биту, но большинство пользователей могут успешно извлечь его с помощью обычной отвертки Torx.

Комментарии к шагу

Мой был T10

Этот винт без проблем выкрутился с помощью крестообразной отвертки №1 или №2.

Плоская отвертка 1/8 идеально подошла для этого винта.

Шаг 7

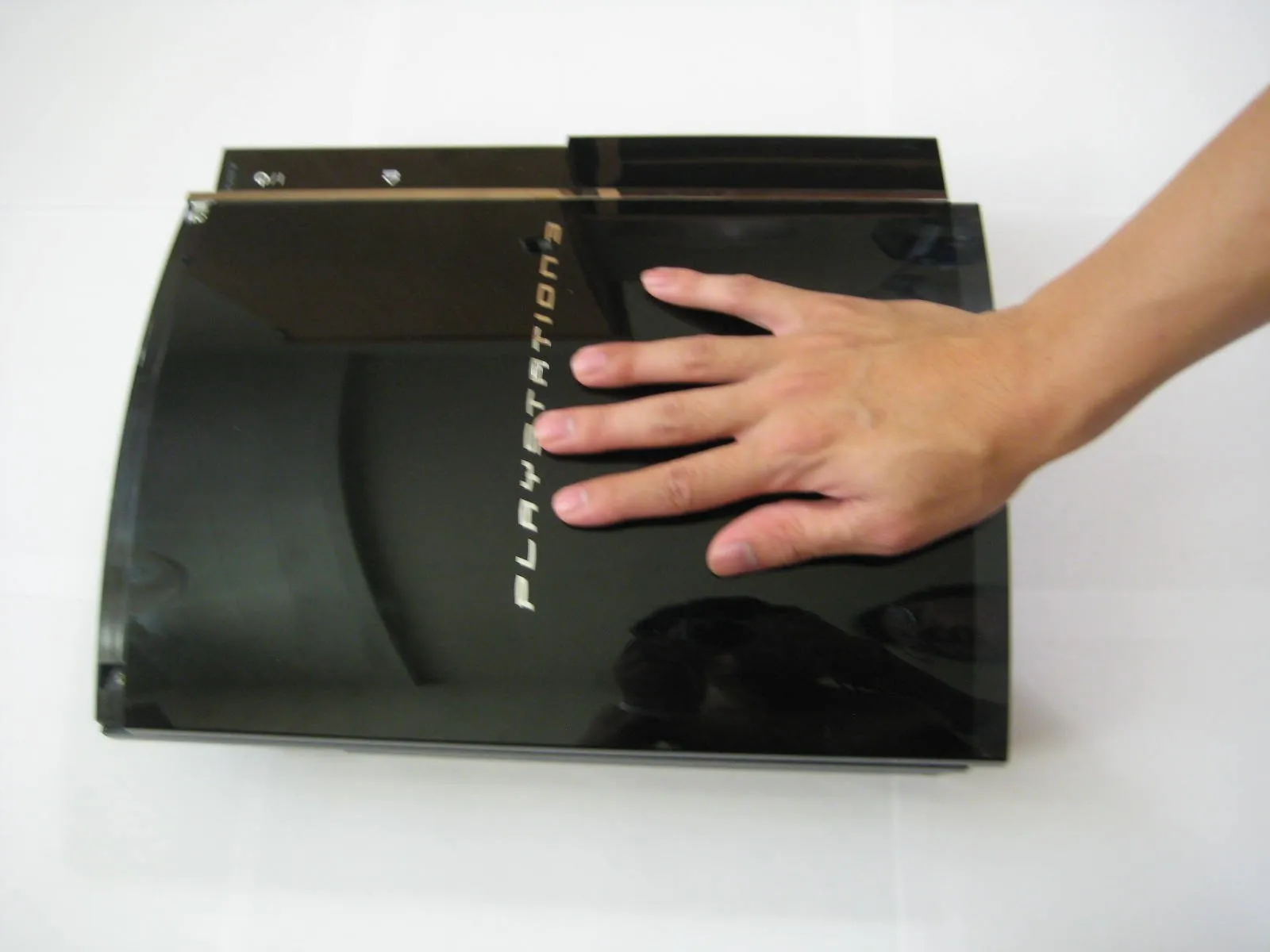

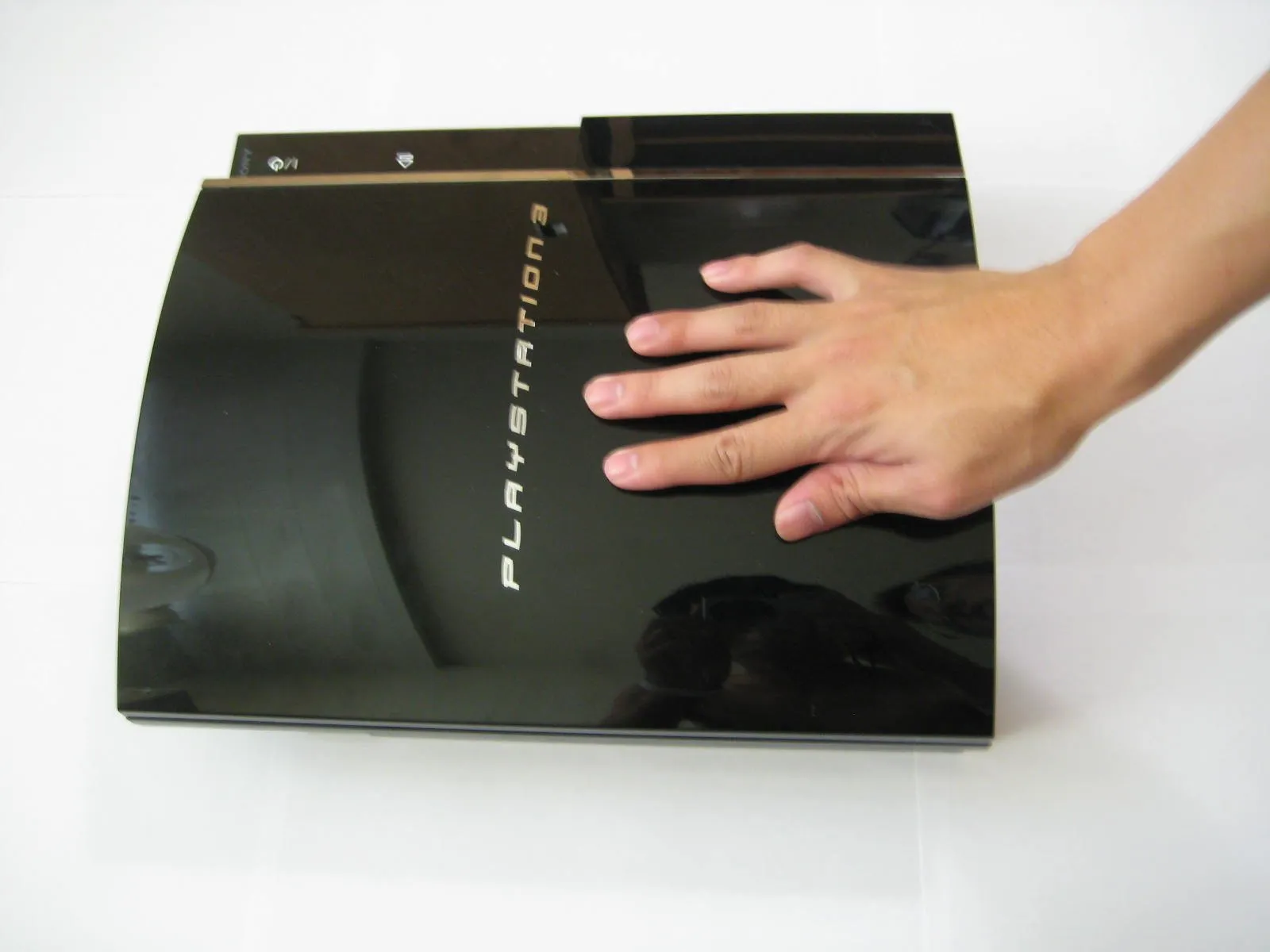

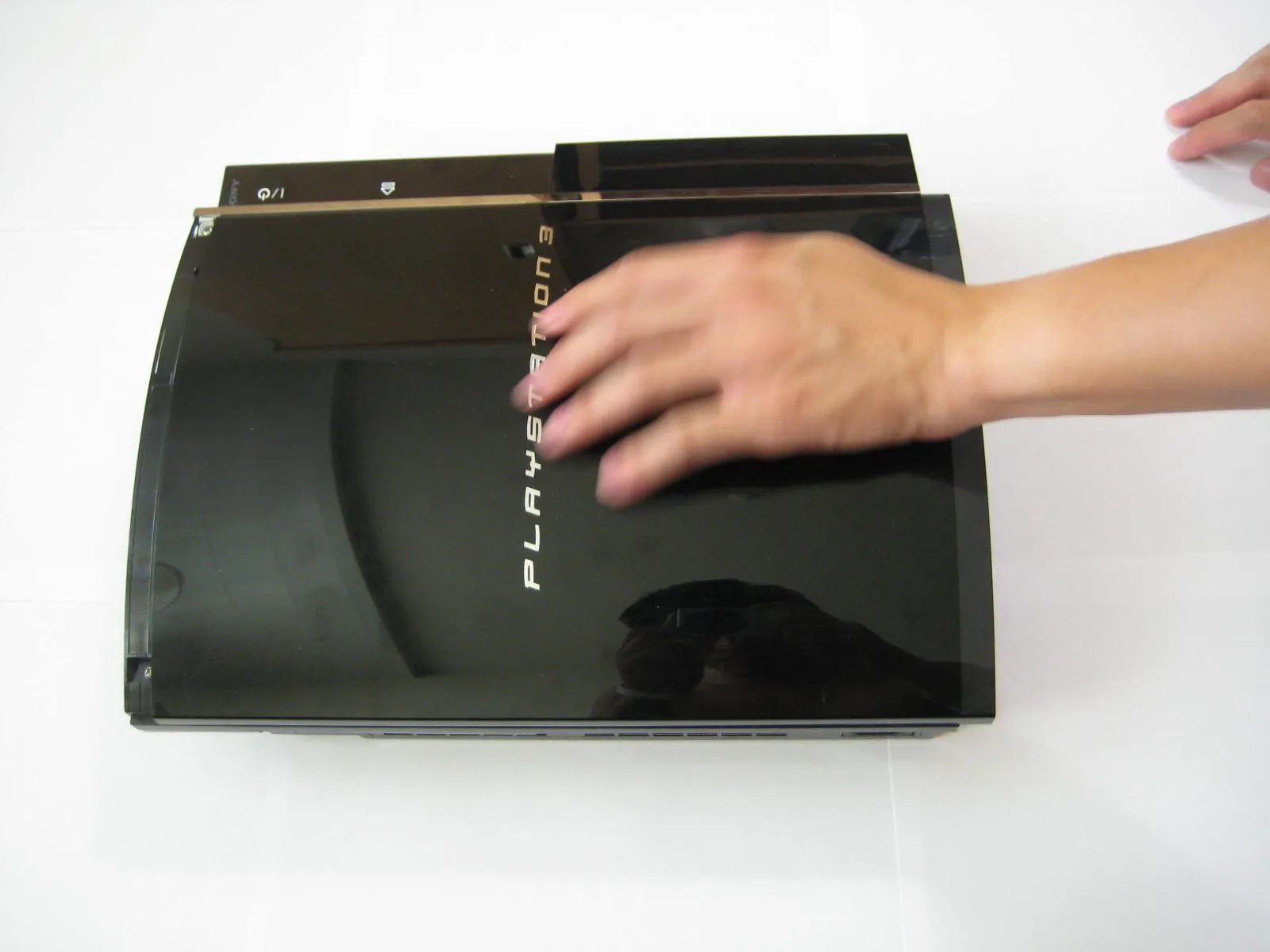

• Положите PlayStation лицевой стороной вверх так, чтобы надпись 'PlayStation 3' можно было прочитать.

• Положите ладонь на логотип PlayStation 3 и сдвиньте пластиковую переднюю крышку по направлению к себе и отделите ее от внешнего пластикового корпуса. Отложите ее в сторону.

Комментарии к шагу

Как открыть

Мой корпус по-прежнему застрял и отказывается сдвигаться с места... Я уже вынул винт и жесткий диск.

Шаг 8

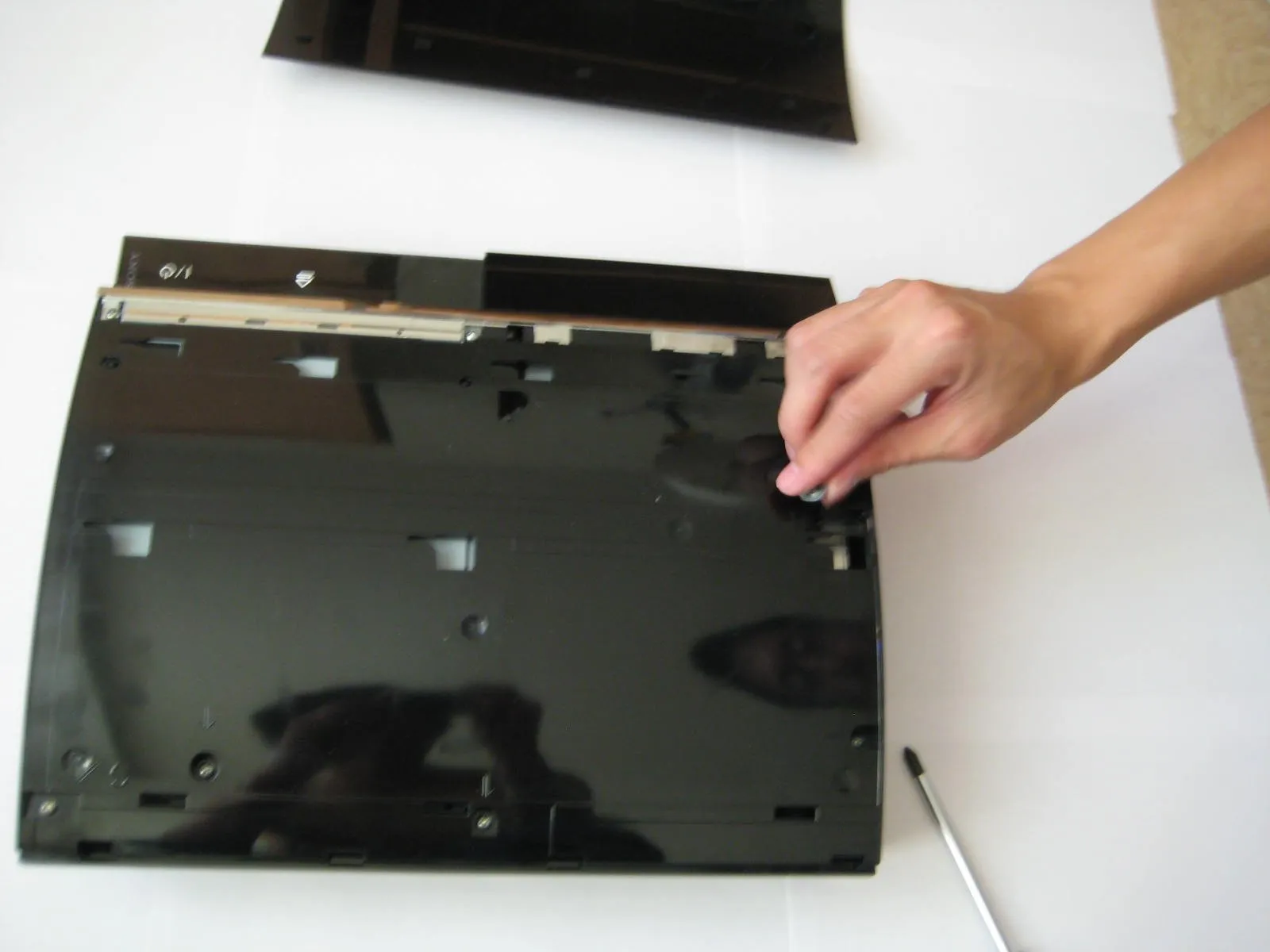

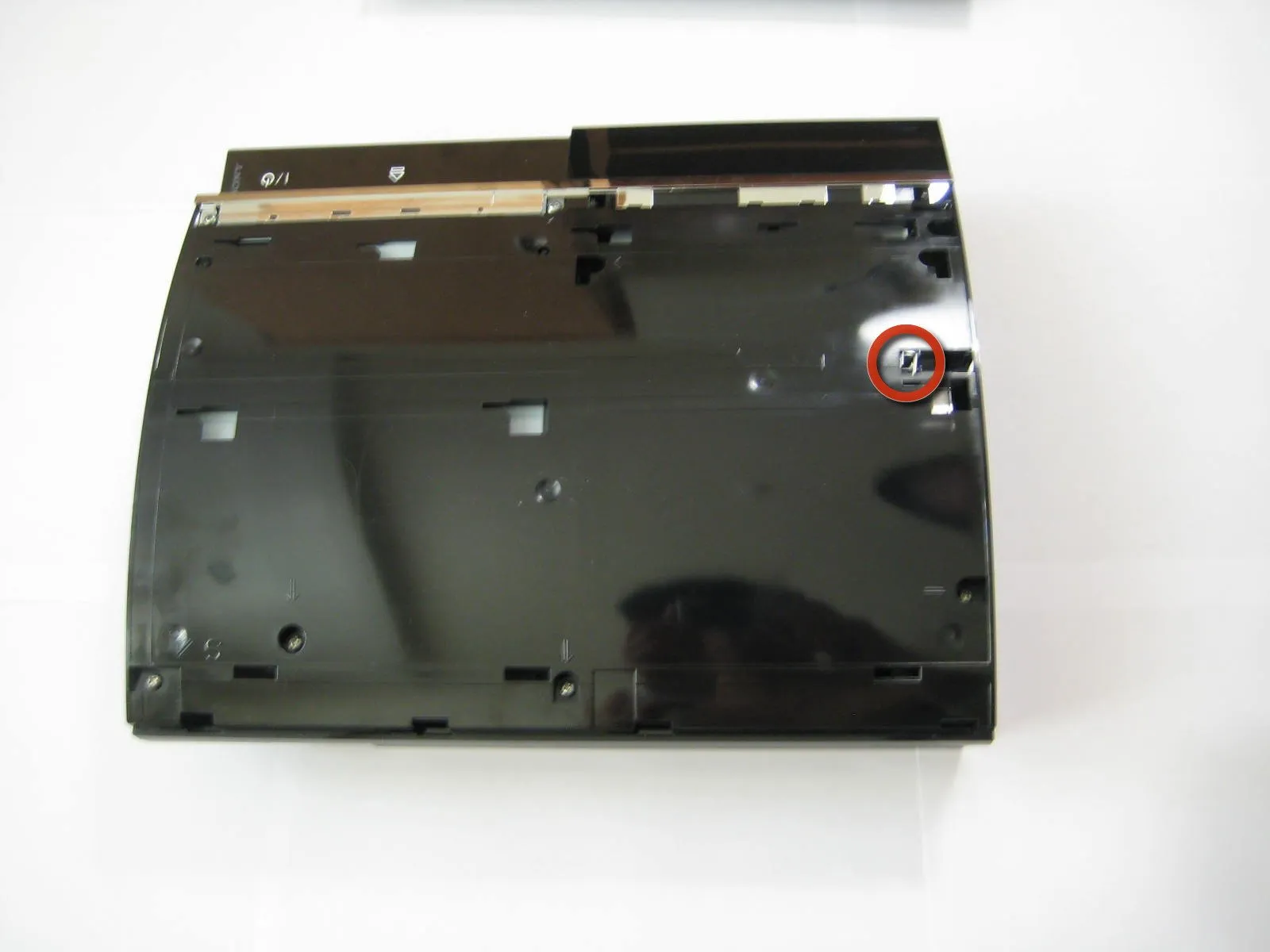

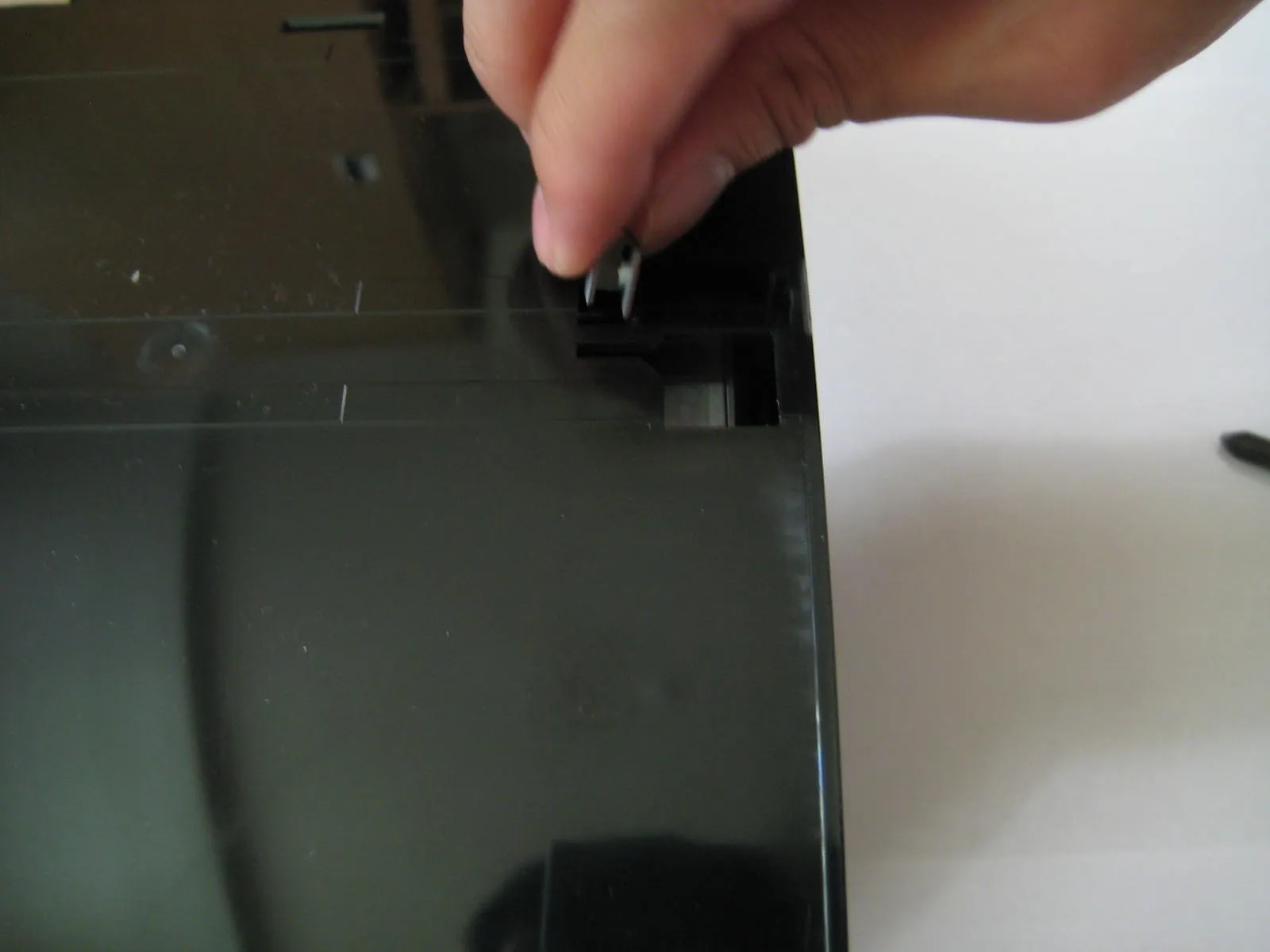

• Снимите металлический держатель, который удерживал только что извлеченный винт torx.

Комментарии к шагу

Некоторые консоли PlayStation3 gen 1 не имеют съемного приемника. Если на вашей консоли его нет, просто пропустите этот шаг.

Никаких людей. Не обращайте внимания на последнего парня. Придерживайтесь своего оружия и не сдавайтесь. Даже если у вашей консоли нет съемного приемника, все равно снимите его :|.

Чертовы ГЕНИУСЫ.

Шаг 9

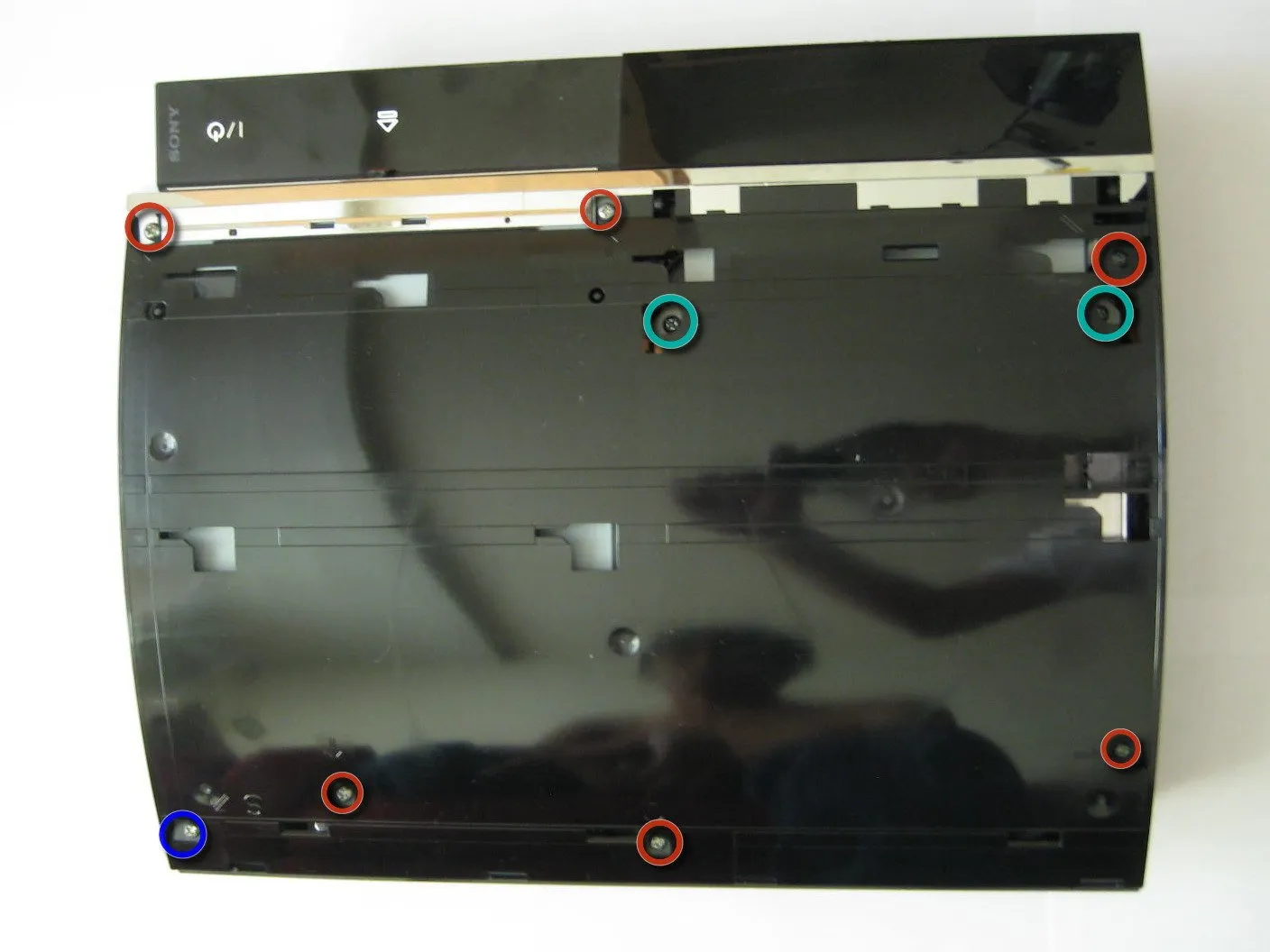

• Выкрутите 9 винтов из внешней пластиковой оболочки, используя для этого отвертку Philips №2.

• 6 больших винтов

• 1 средний винт

• 2 маленьких винта

Комментарии к шагу

Аннотация на фотографии в шаге 9 неточна. Синий круг должен быть аква/голубого цвета, а два круга голубого/аква цвета должны быть синими. Ничего страшного, в остальном отличная разборка.

Я дважды проверил, все должно быть правильно. Есть только один средний и два маленьких винта.

Если вы оставите два маленьких винта до снятия верхней части (они не прикреплены), это упростит работу, так как кардридеры останутся внизу, и не будет ленточного кабеля, с которым придется иметь дело при снятии верхней части.

Я обнаружил то же самое. В противном случае может возникнуть беспорядок.

Шаг 10

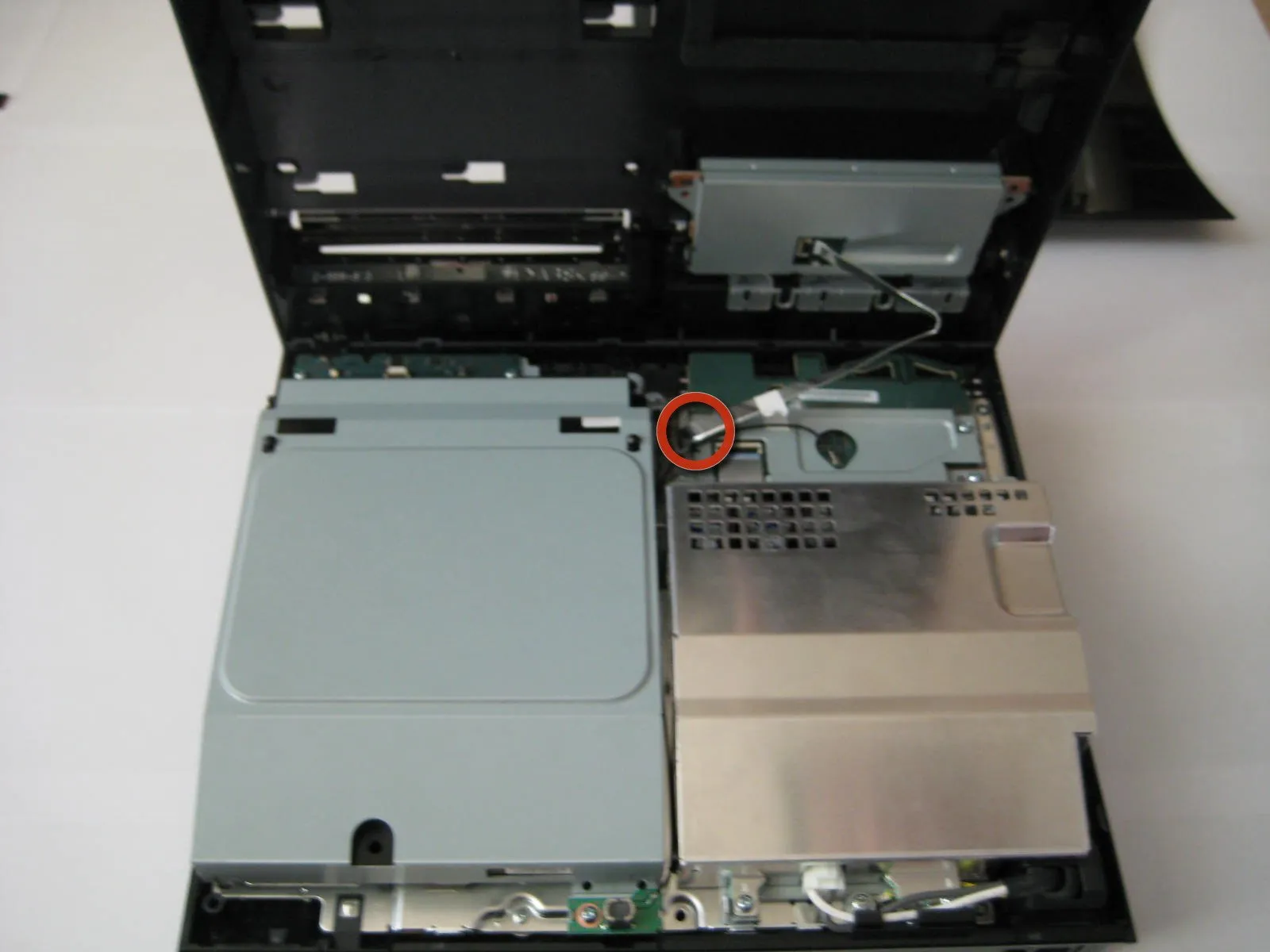

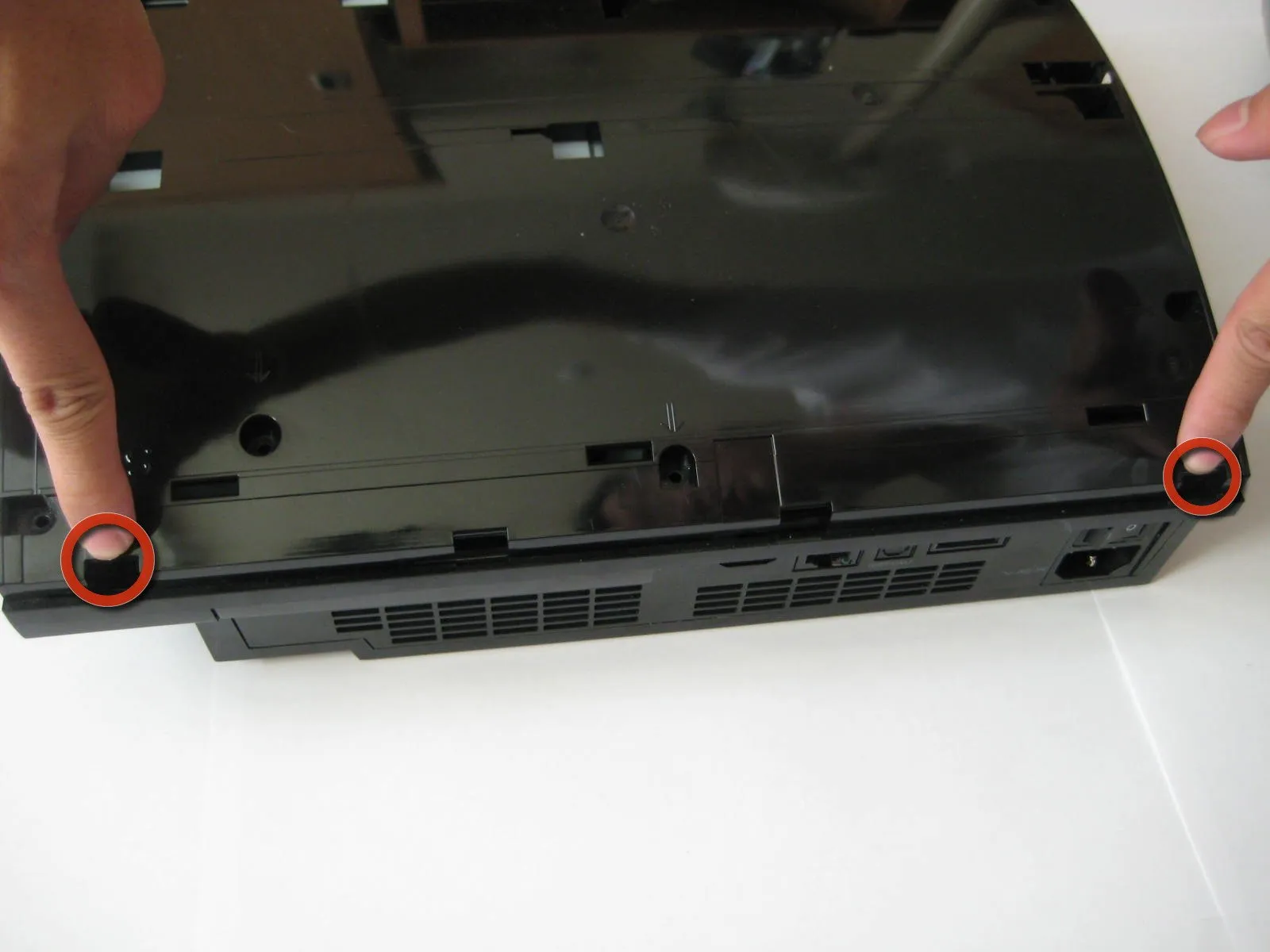

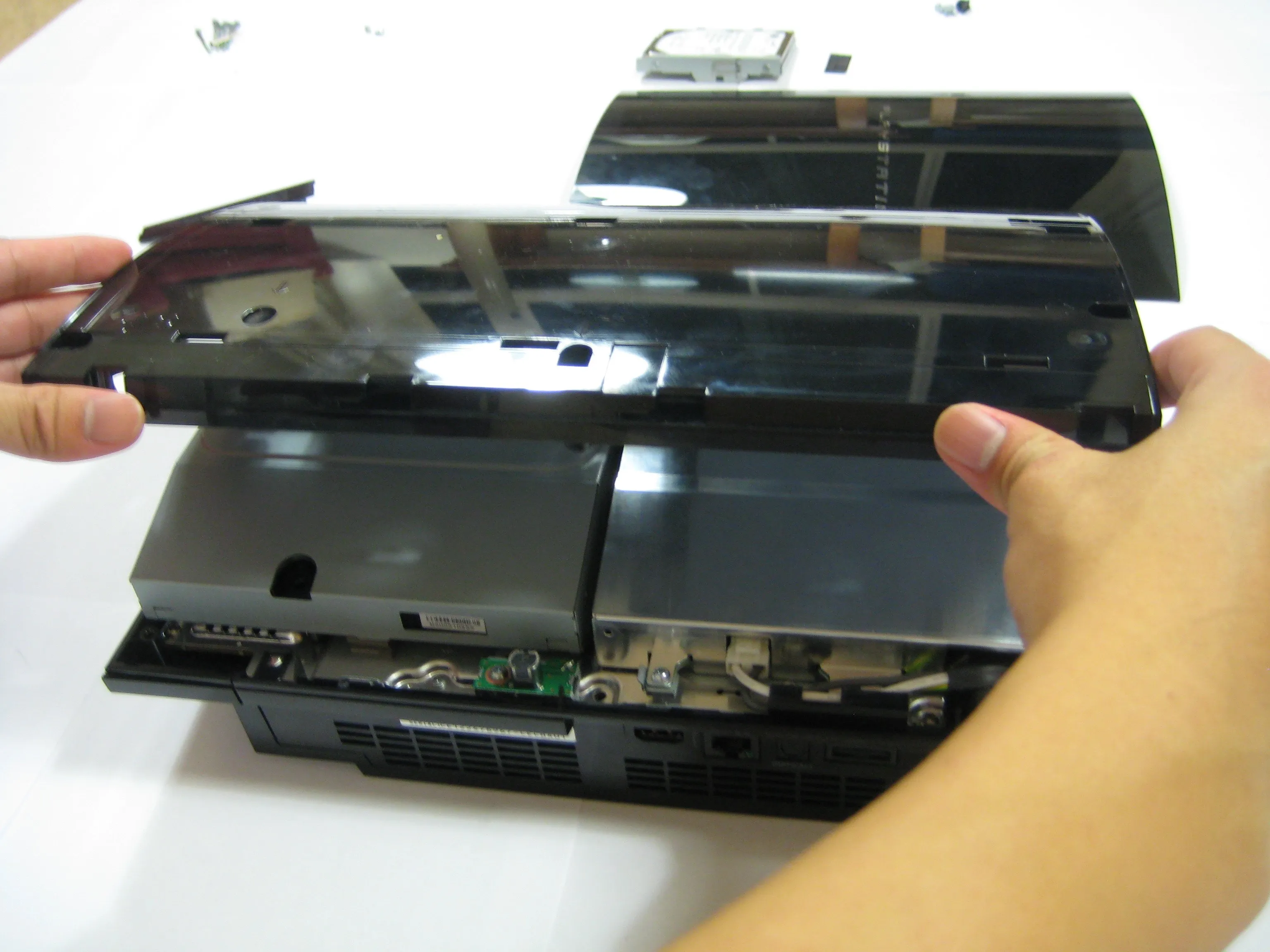

• ПРОЧИТАЙТЕ ЭТОТ И СЛЕДУЮЩИЙ ШАГИ, ПРЕЖДЕ ЧЕМ ПРИСТУПИТЬ К РАБОТЕ. Найдите два фиксирующих выступа на задней панели PS3. Нажмите на них одновременно и снимите внешнюю пластиковую оболочку с основной платы, но будьте осторожны, так как там находится ленточный кабель, соединяющий оболочку с другим оборудованием.

• Ленточные кабели очень хрупкие. Будьте осторожны при извлечении или вставке ленточных кабелей.

Шаг 11

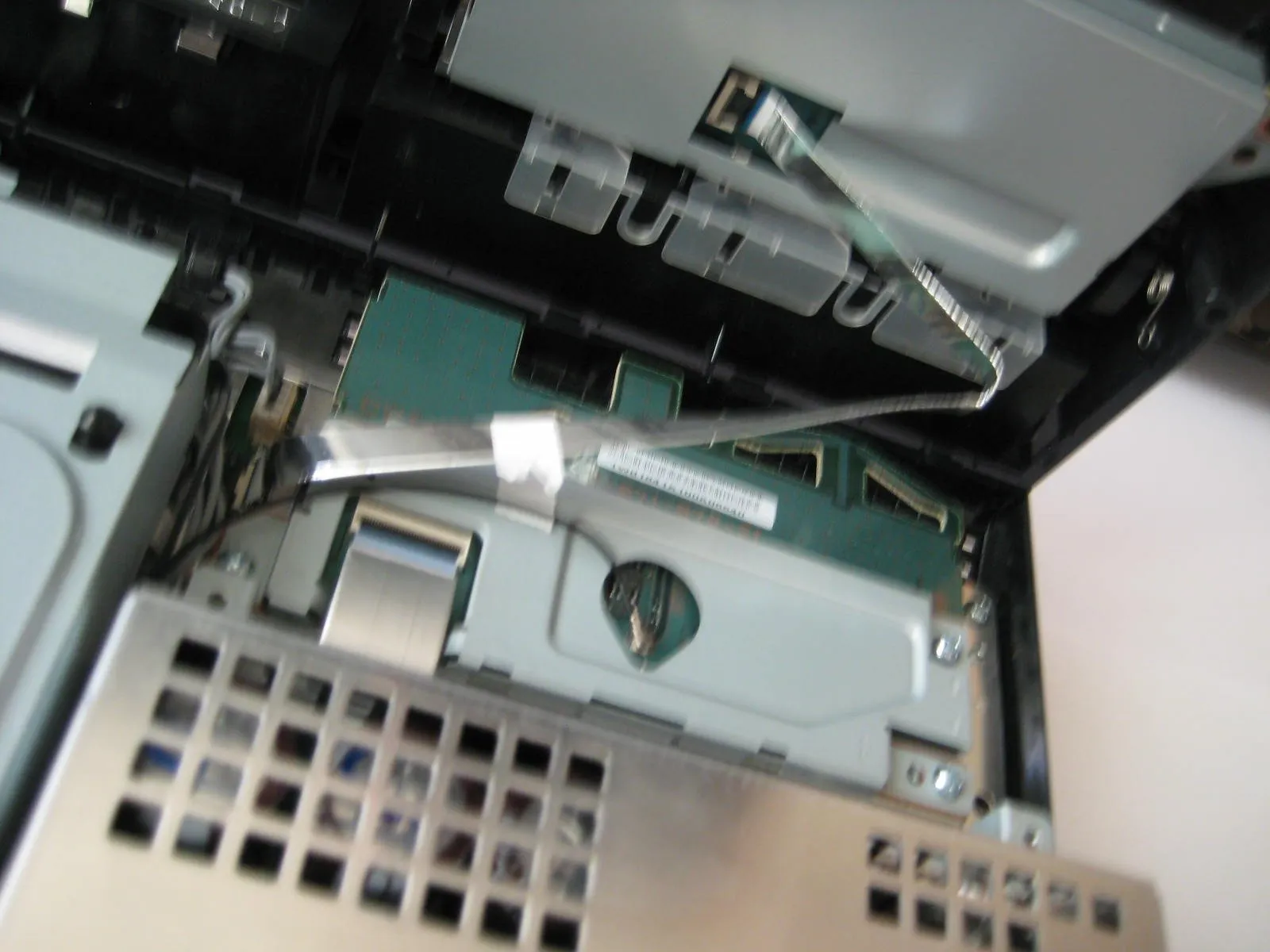

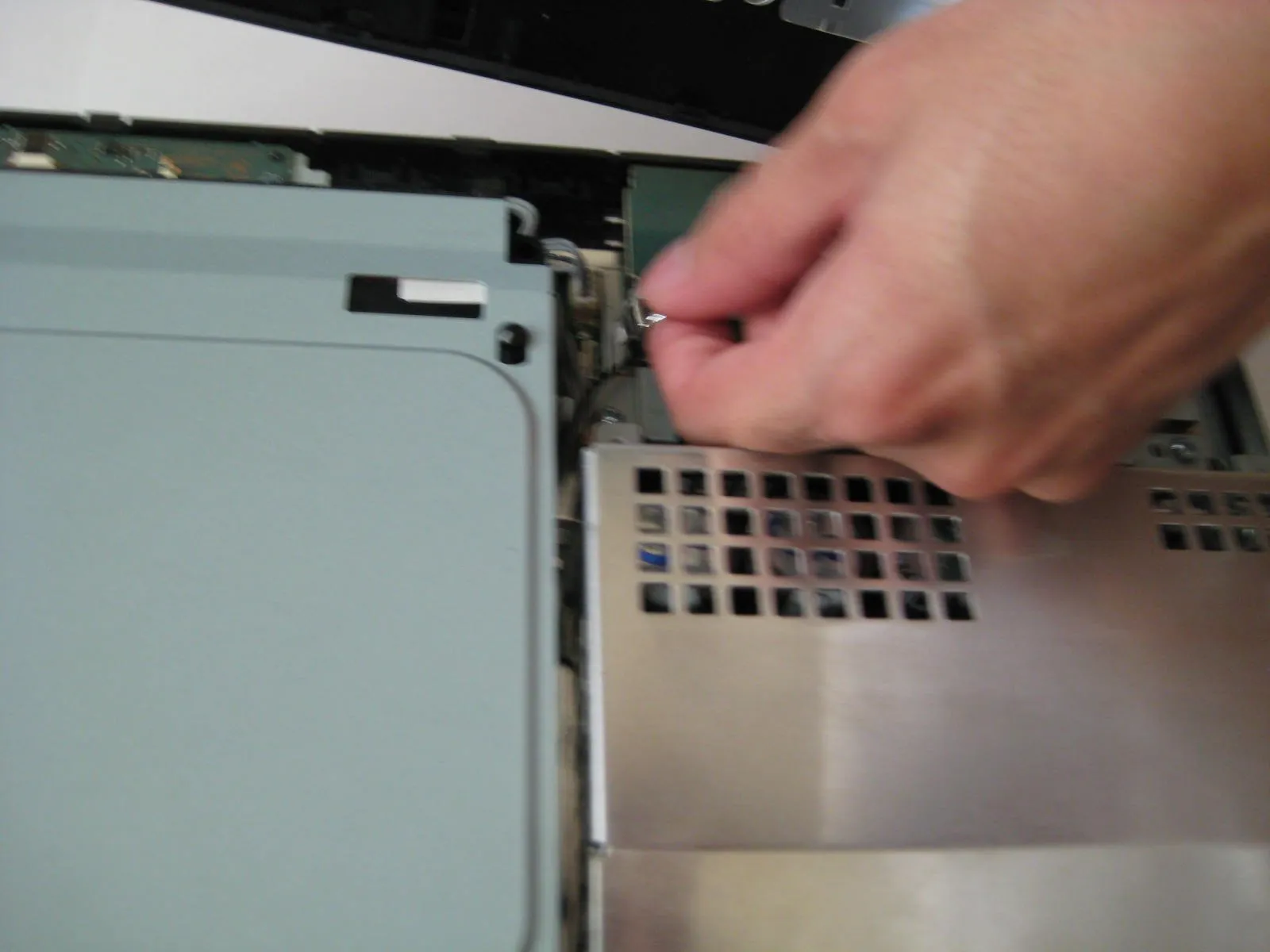

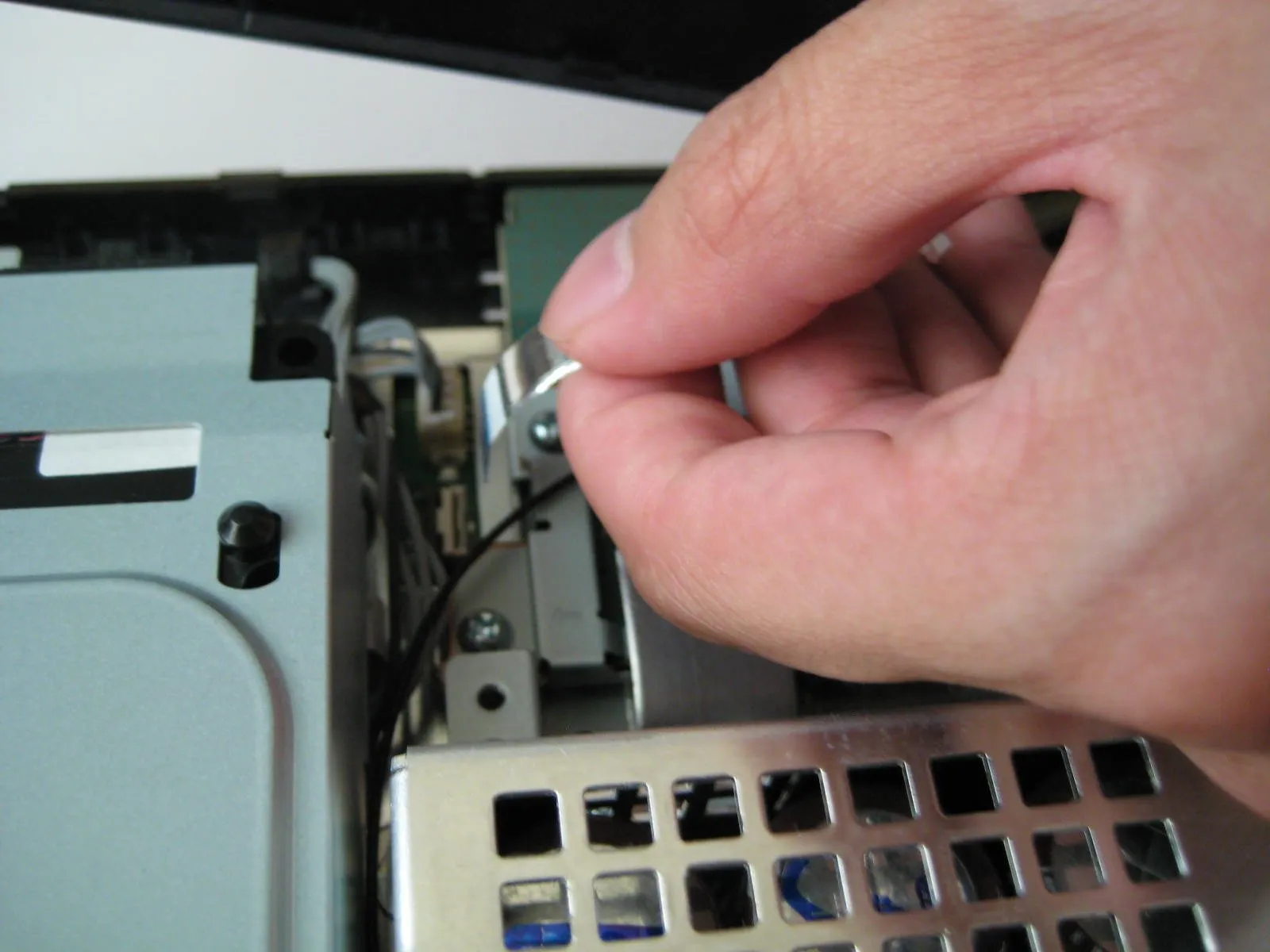

• Отсоедините ленточный кабель и отложите корпус в сторону.

• Если вы хотите снять пластиковый кардридер, найдите два фиксирующих пластиковых выступа, которые крепят кардридер к корпусу, раздвиньте их и поднимите кардридер с корпуса.

Шаг 12

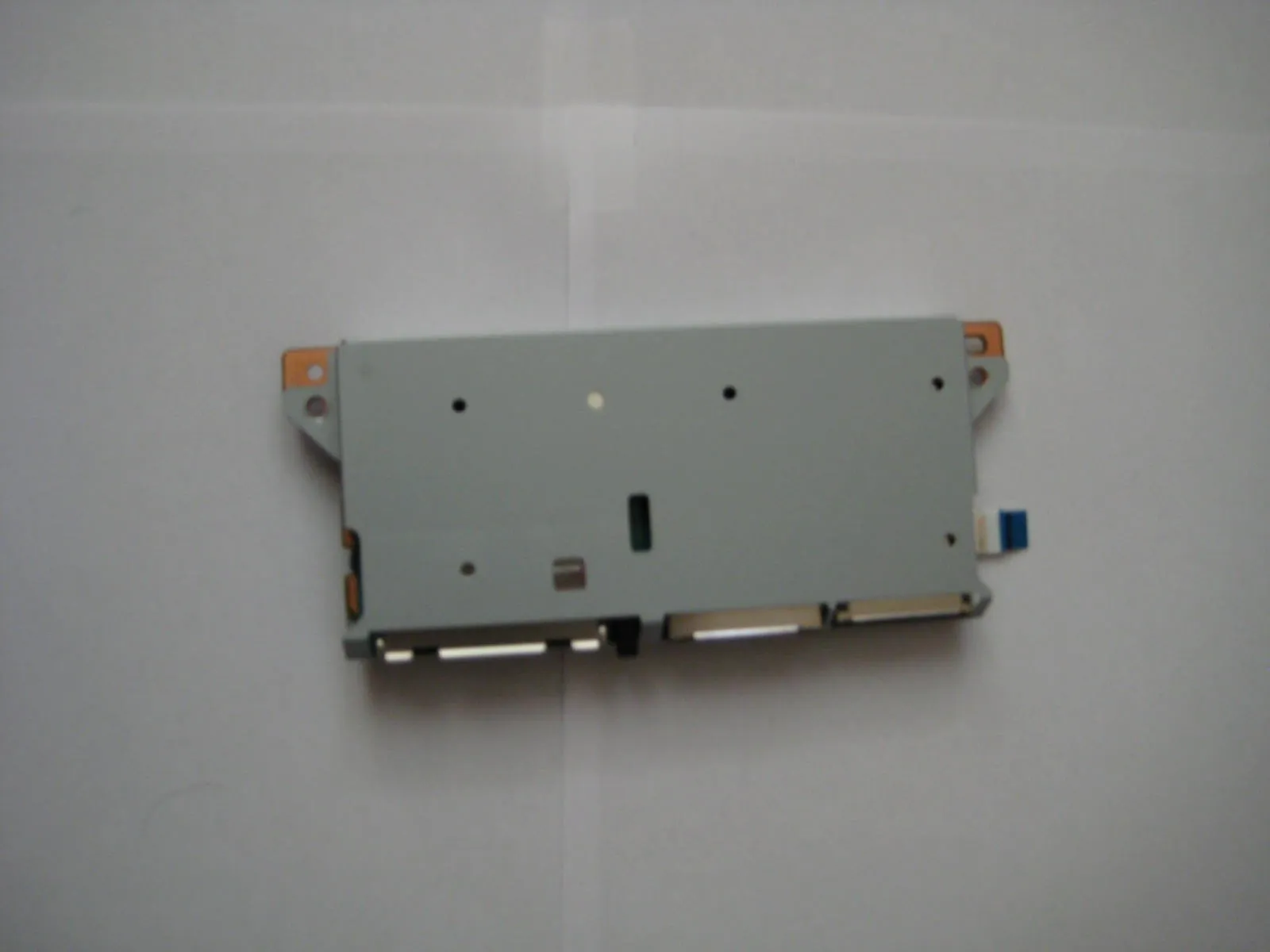

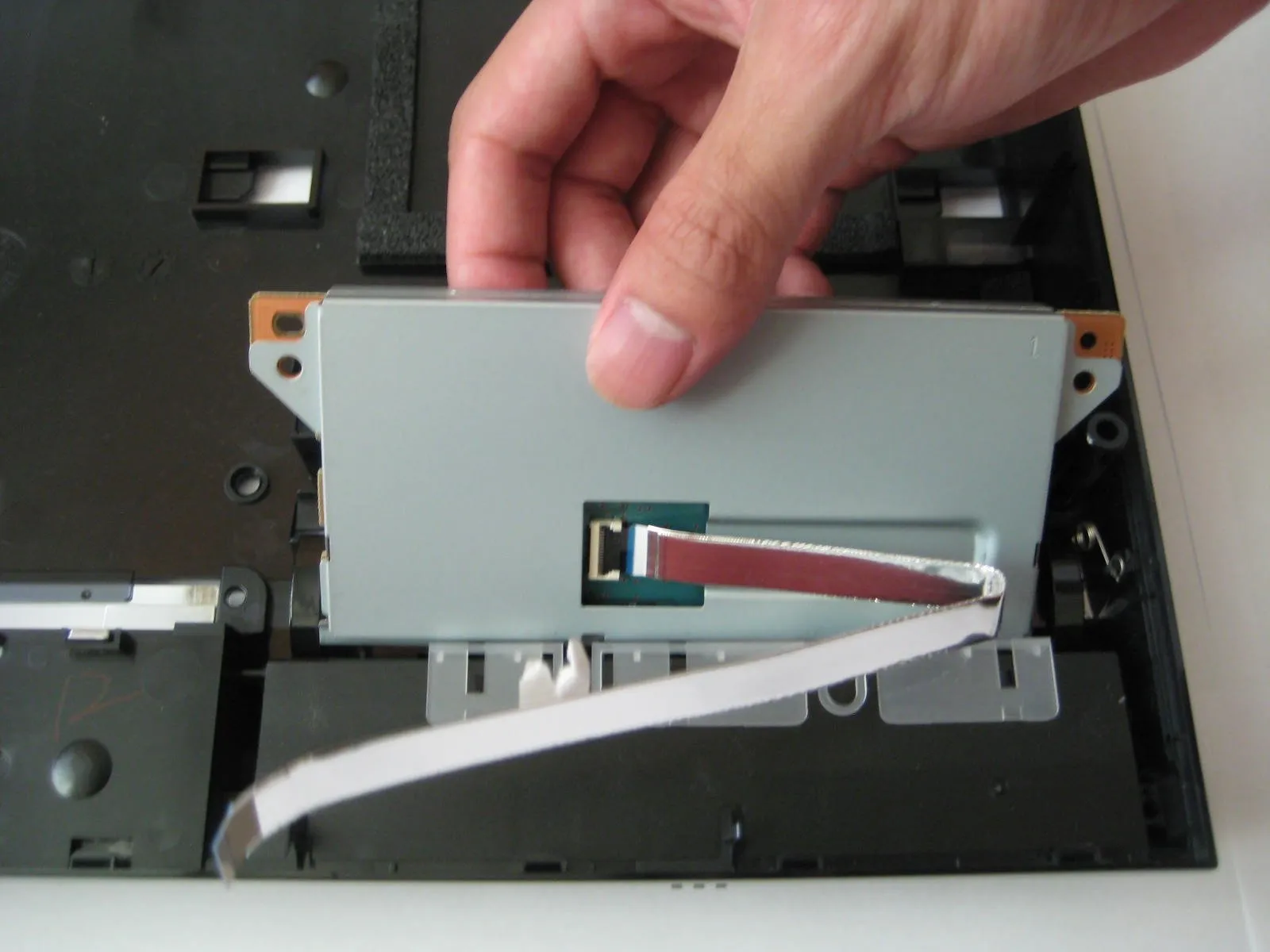

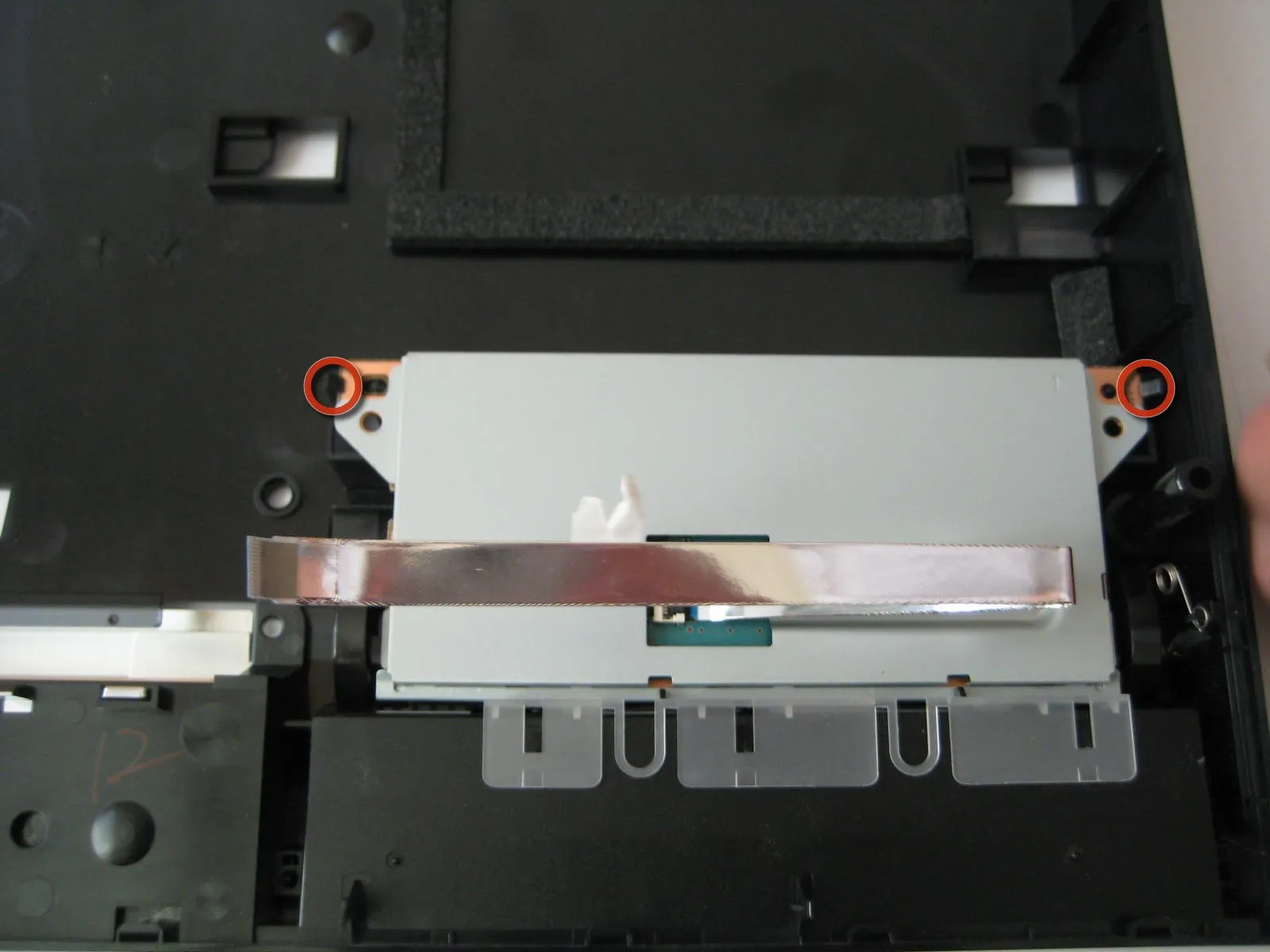

• Чтобы снять пластиковый кардридер, найдите два фиксирующих пластиковых выступа, которые крепят кардридер к корпусу, раздвиньте их и поднимите кардридер с корпуса.

Шаг 13

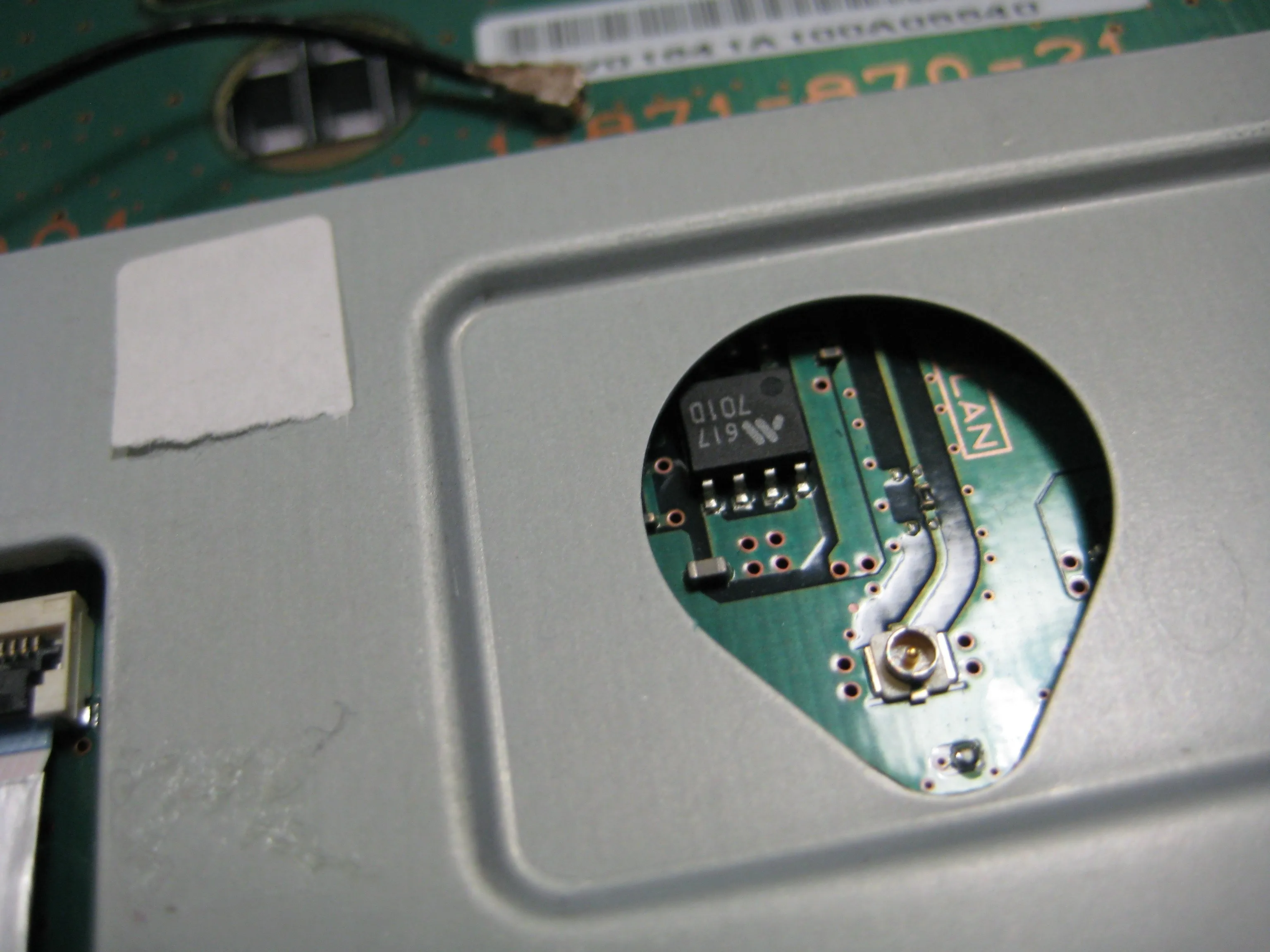

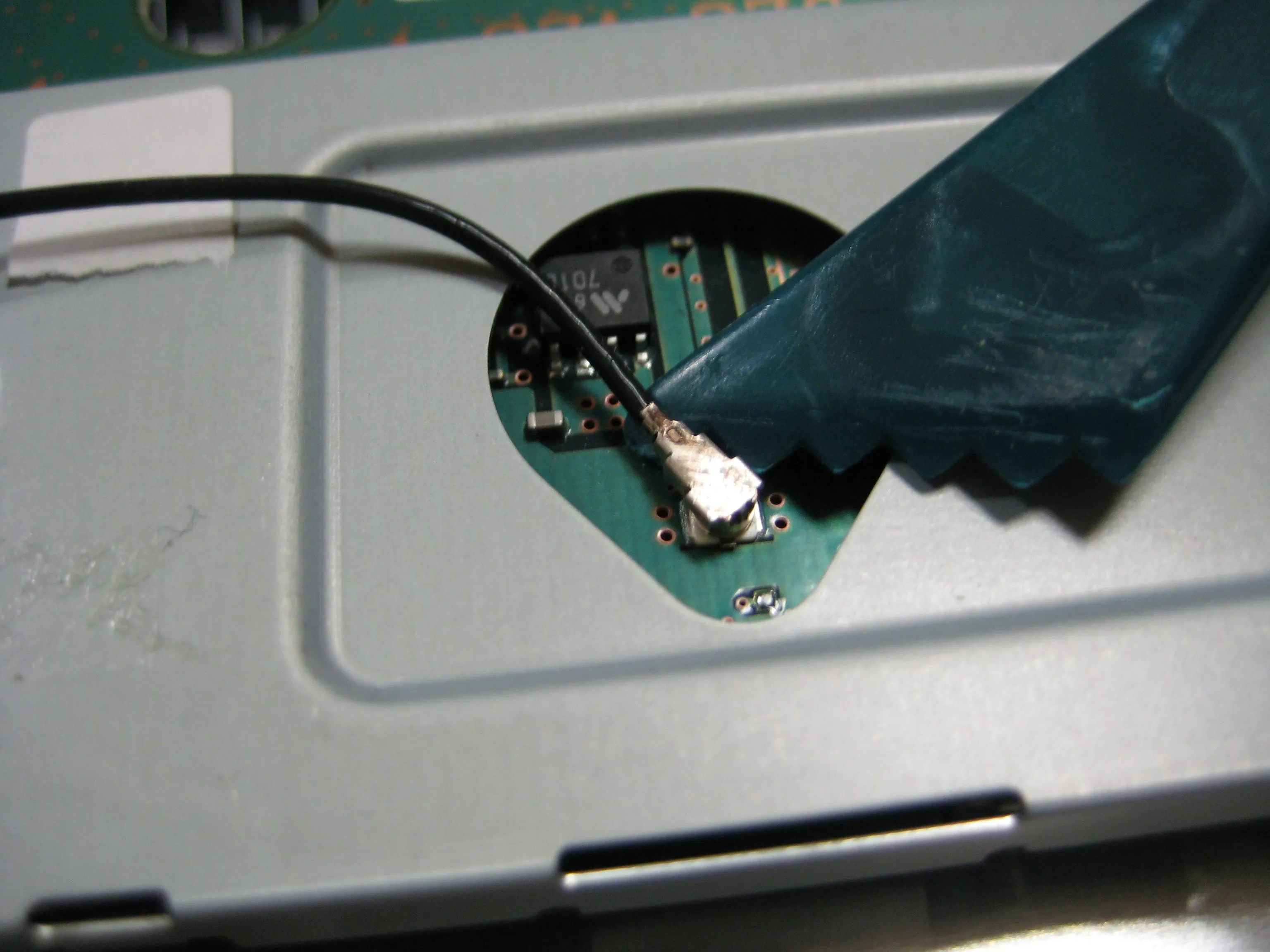

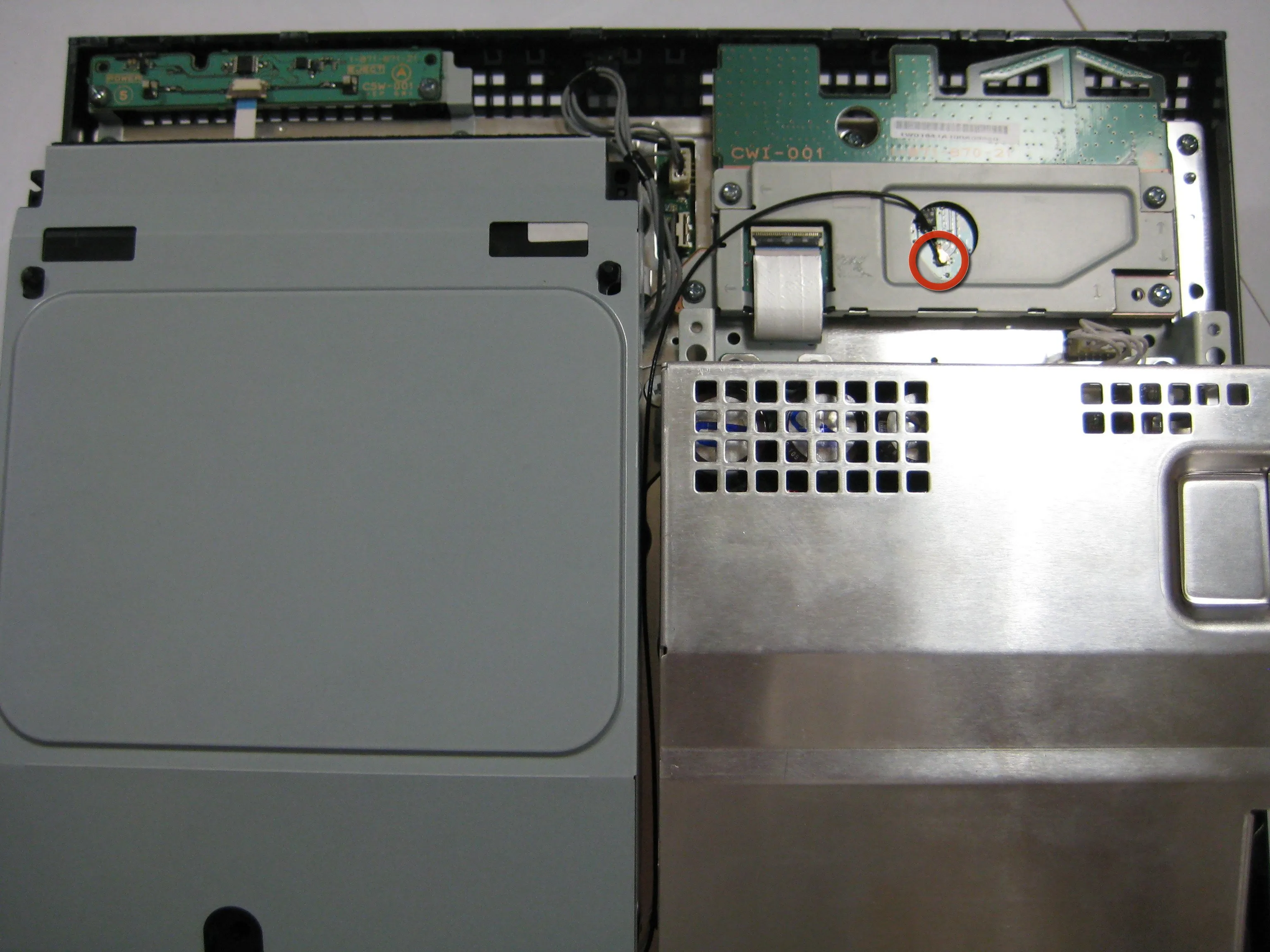

• Работая с основным блоком, приподнимите и отсоедините черный радиочастотный провод от беспроводного блока с помощью пассатижей.

Шаг 14

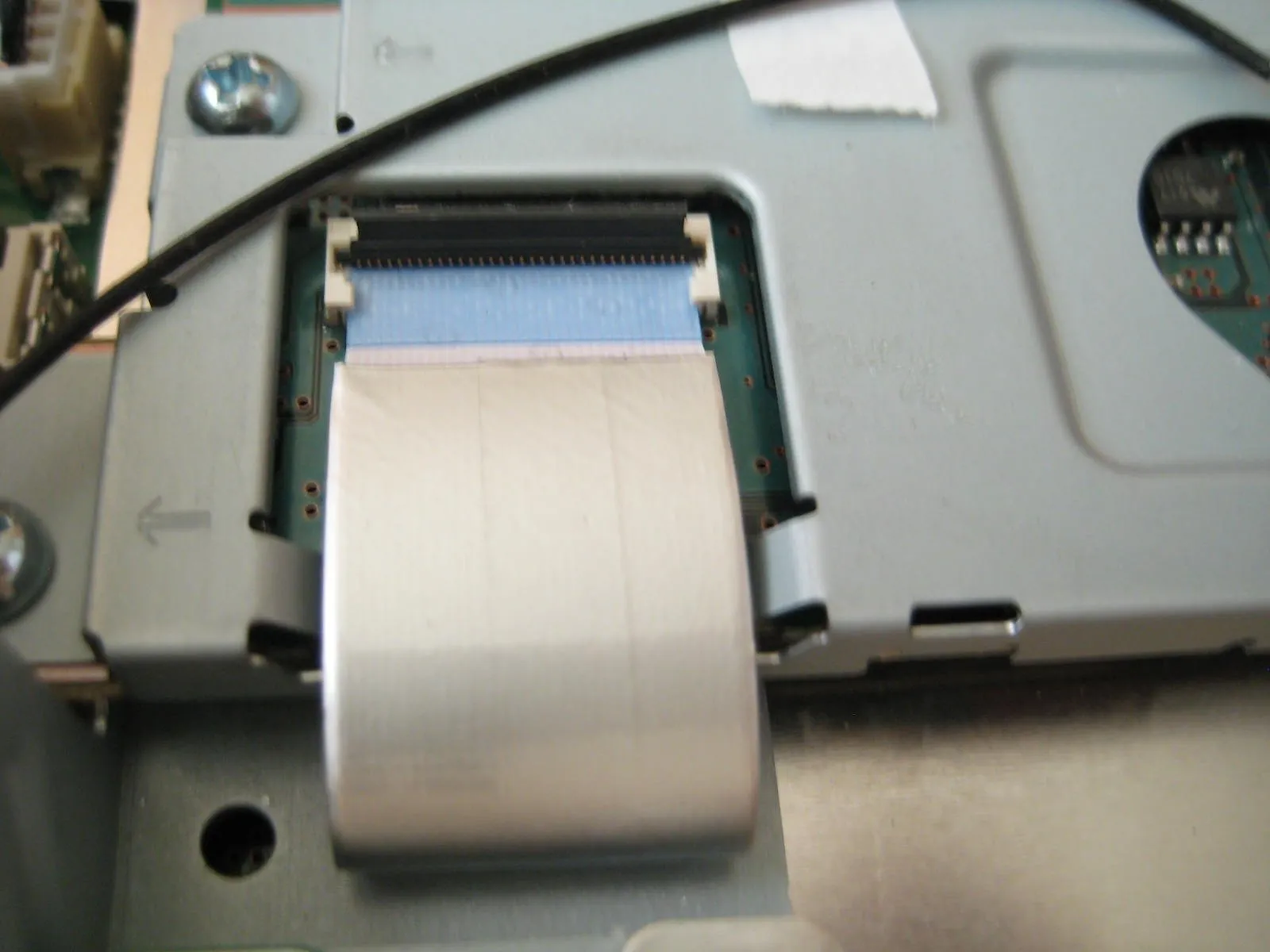

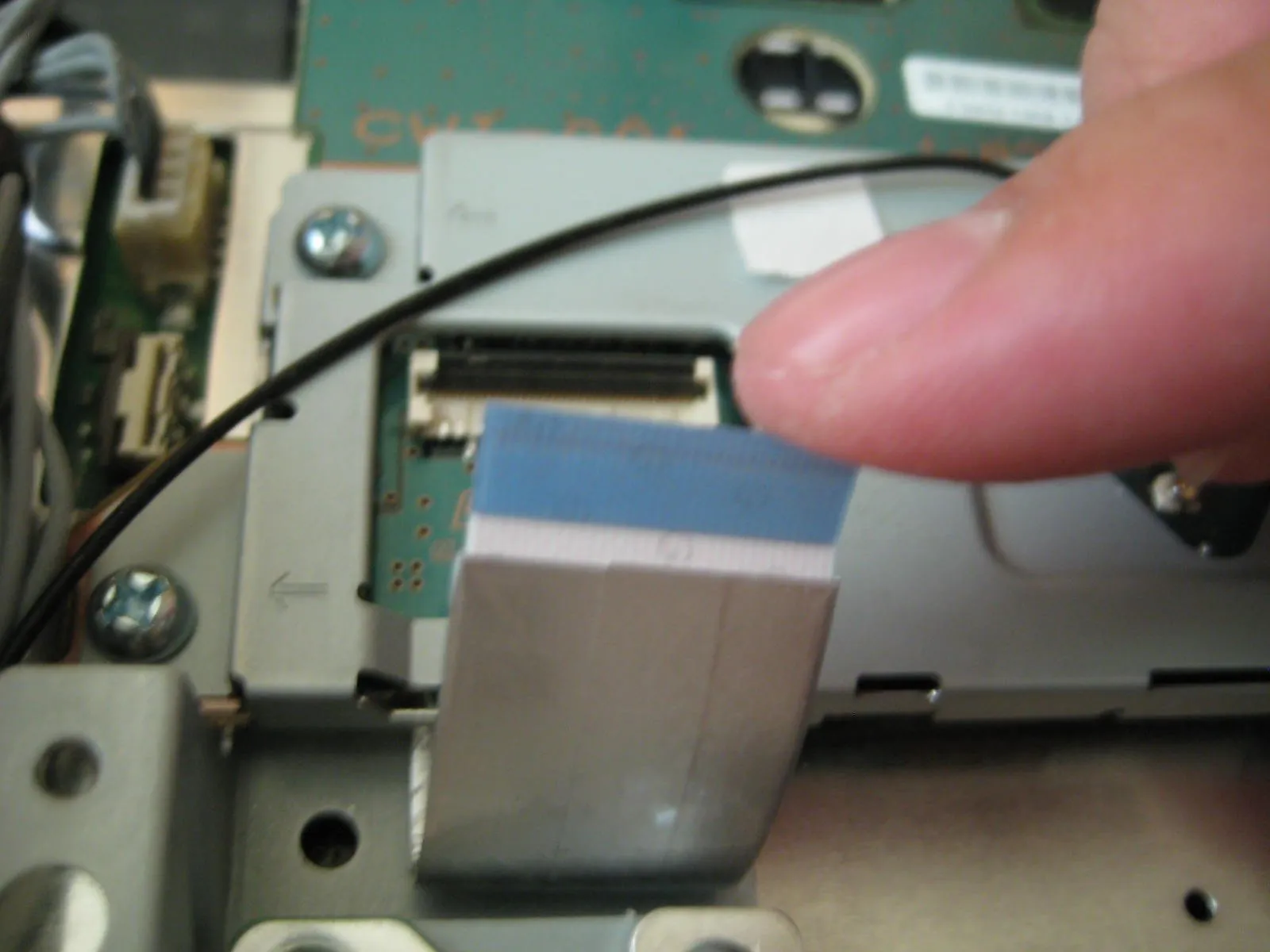

• Отсоедините плоский ленточный кабель от беспроводного блока.

Шаг 15

• Выкрутите четыре винта Philips #2 из верхней части беспроводного блока.

Шаг 16

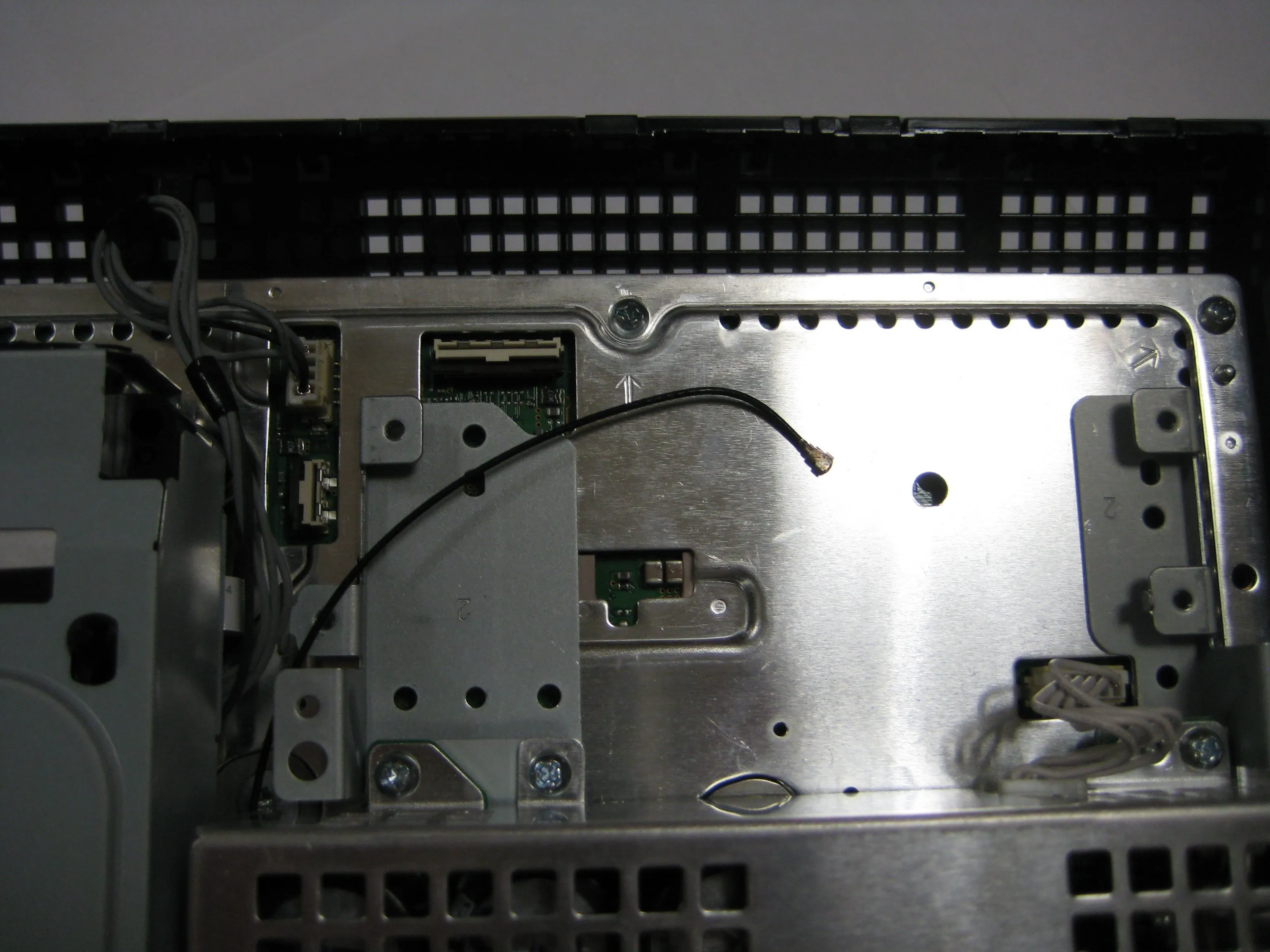

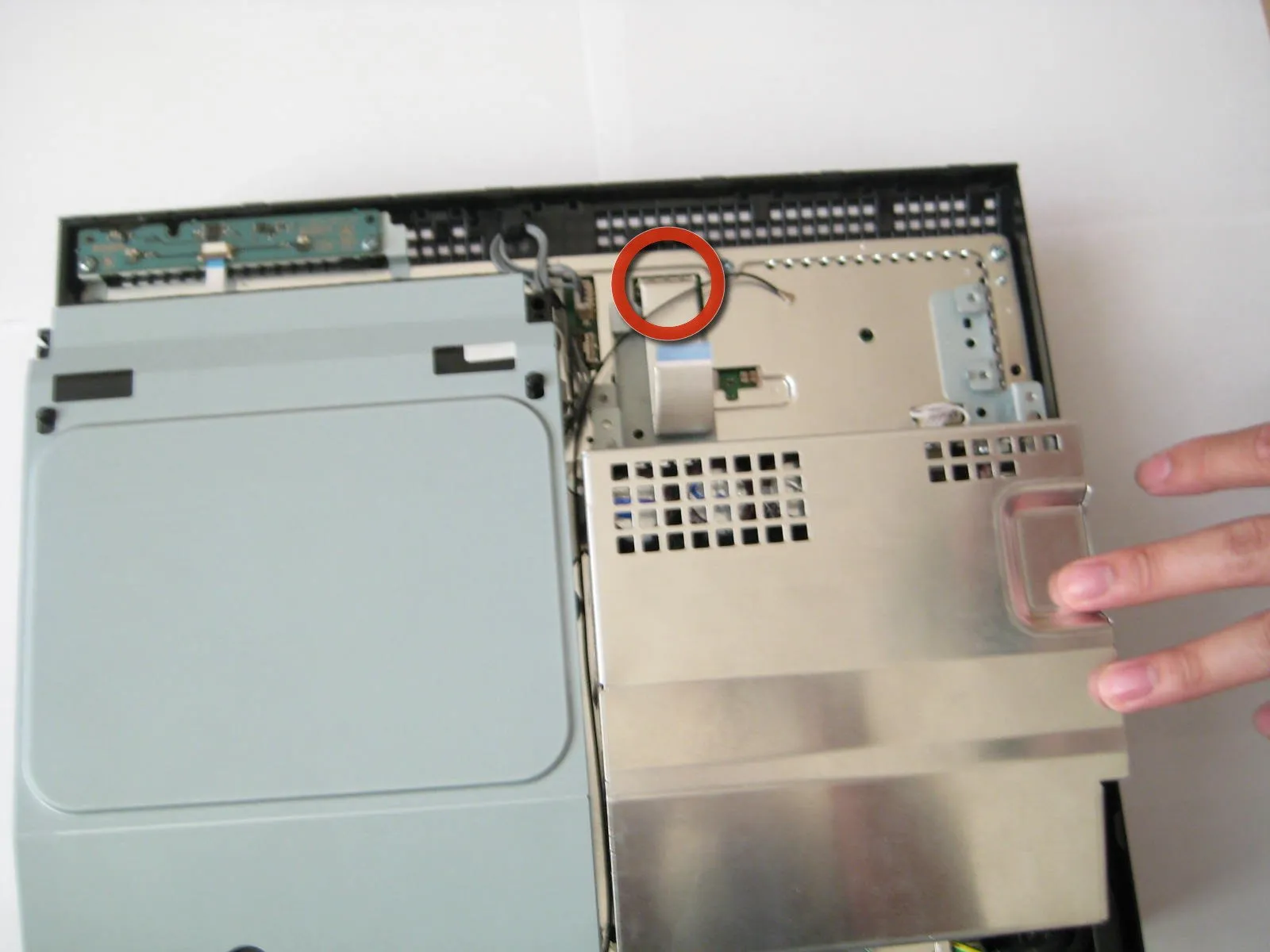

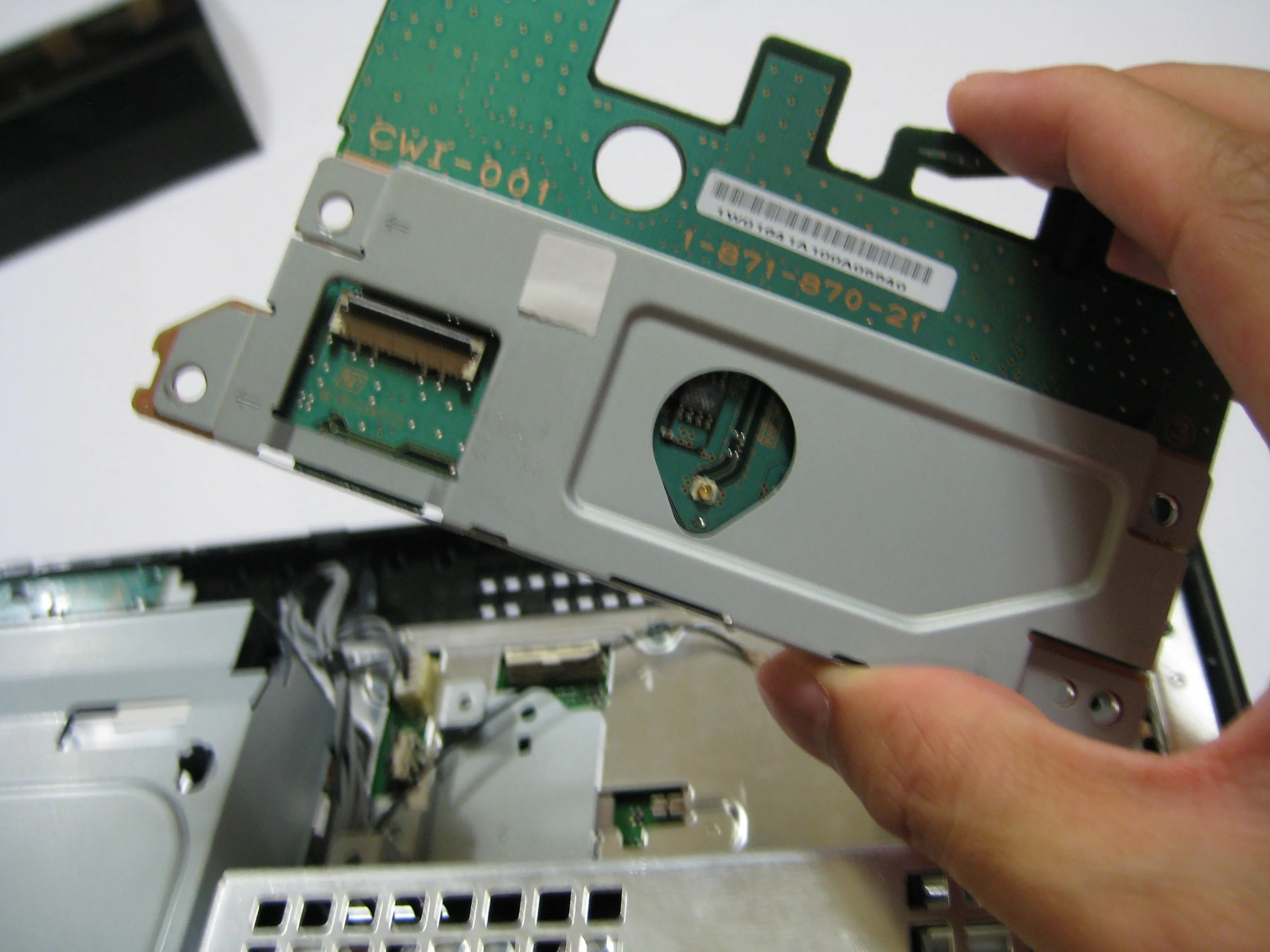

• Снимите блок беспроводной связи с основной платы и отложите его в сторону.

• Отсоедините ленточный кабель от основной платы и положите его вместе с беспроводным блоком.

Шаг 17

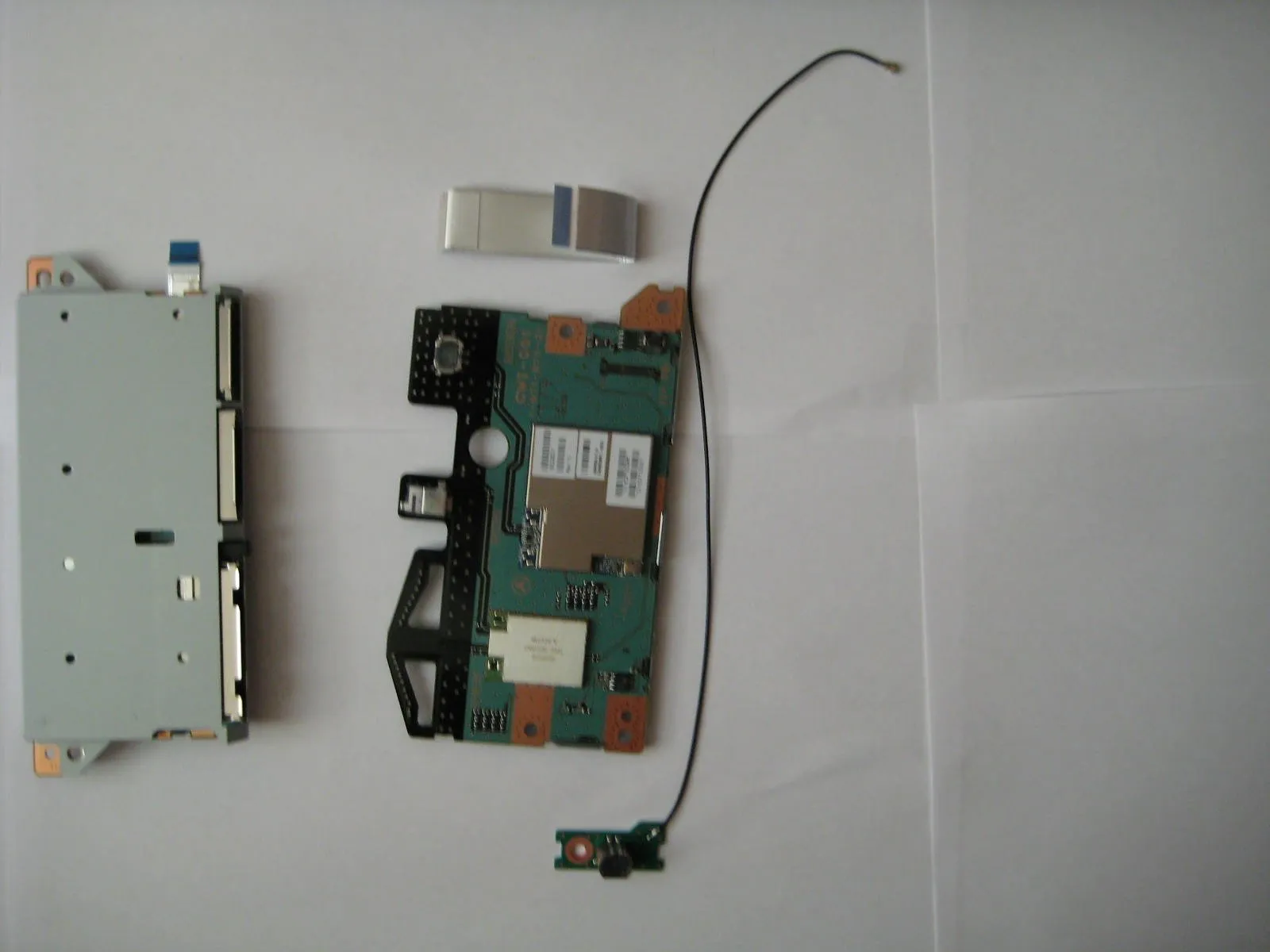

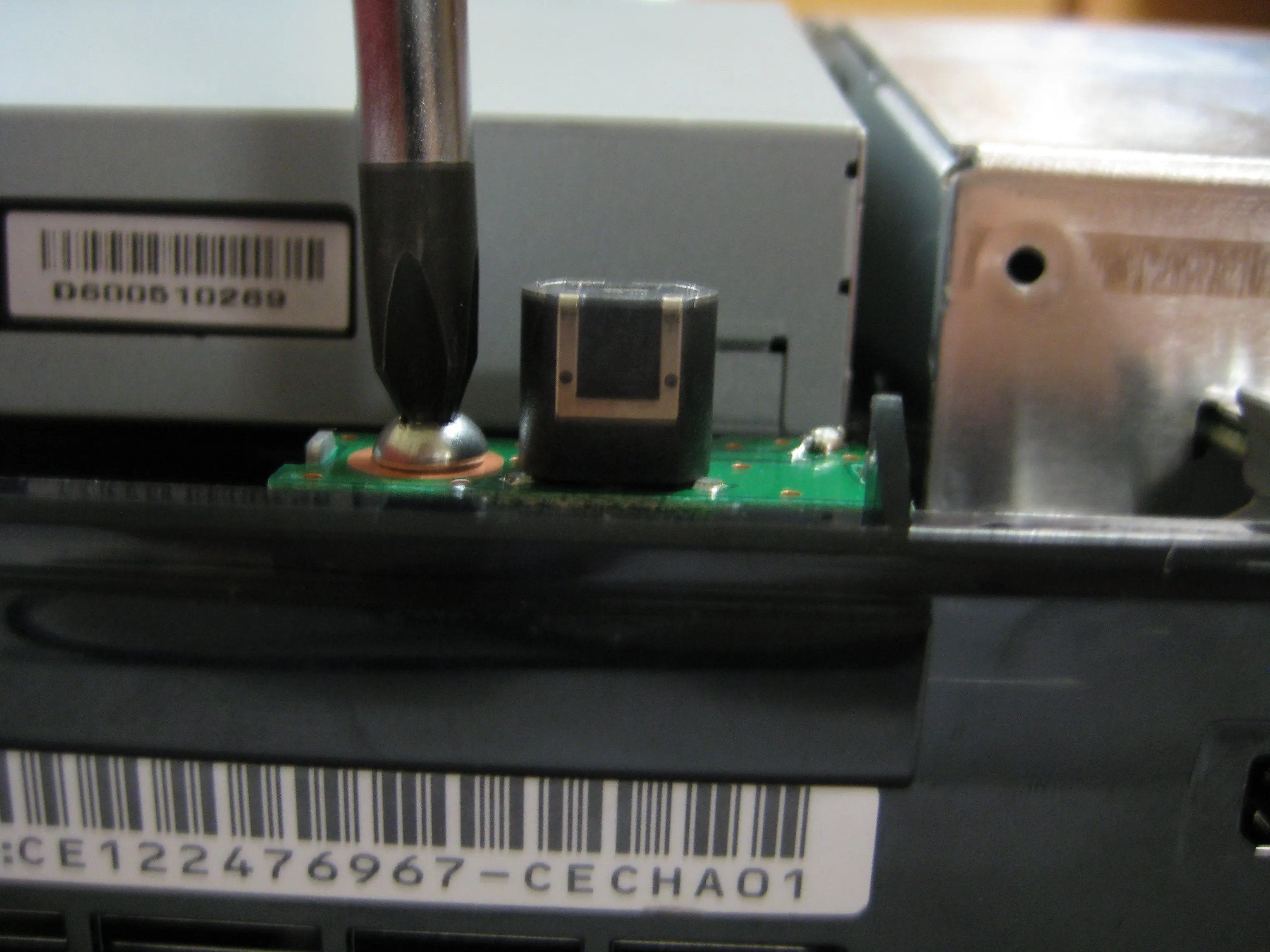

• Найдите другой беспроводной узел, к которому подключен черный радиочастотный провод.

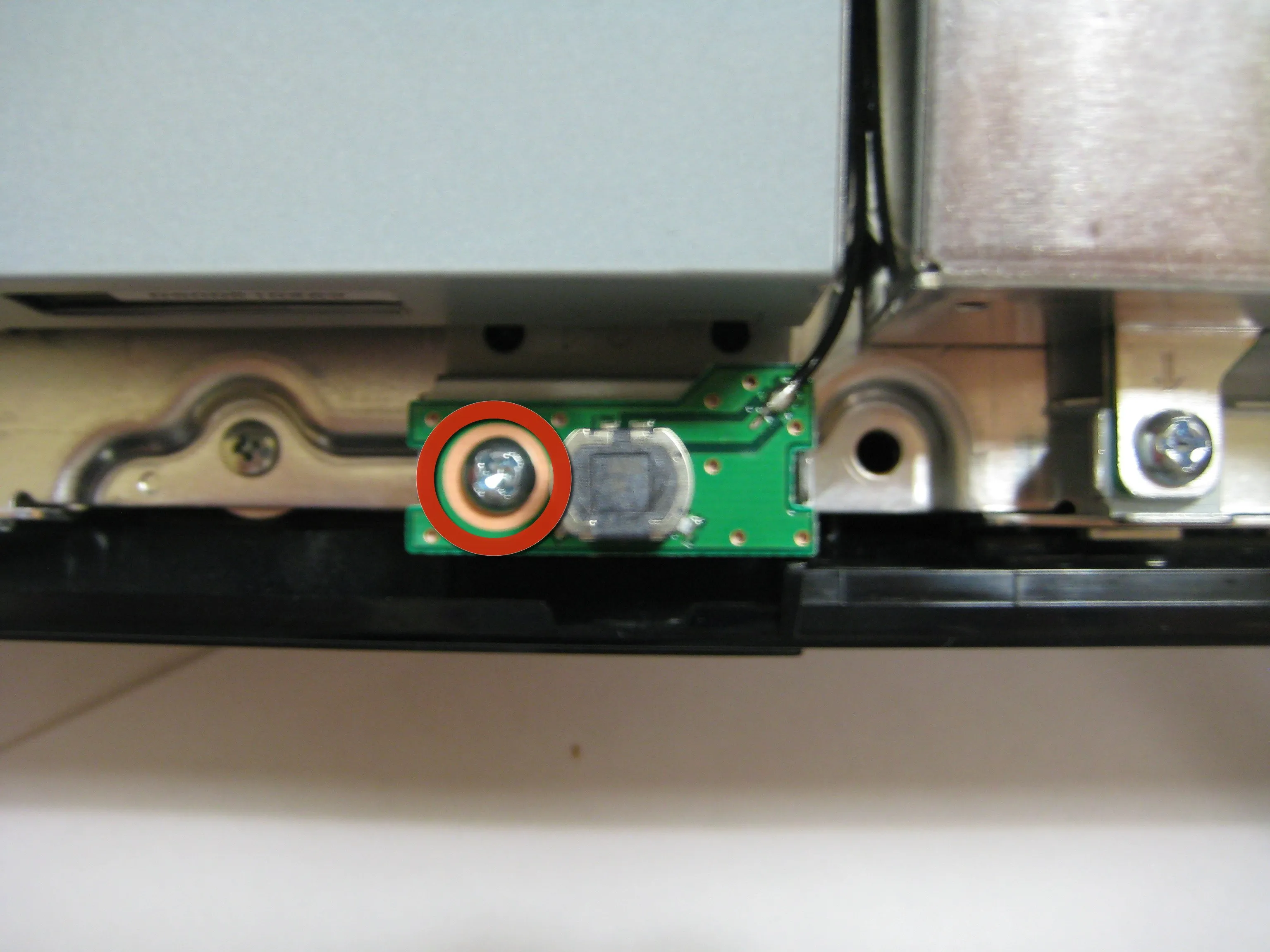

• Выкрутите один винт Philips #2, крепящий его к основной плате, снимите сборку и отложите ее в сторону.

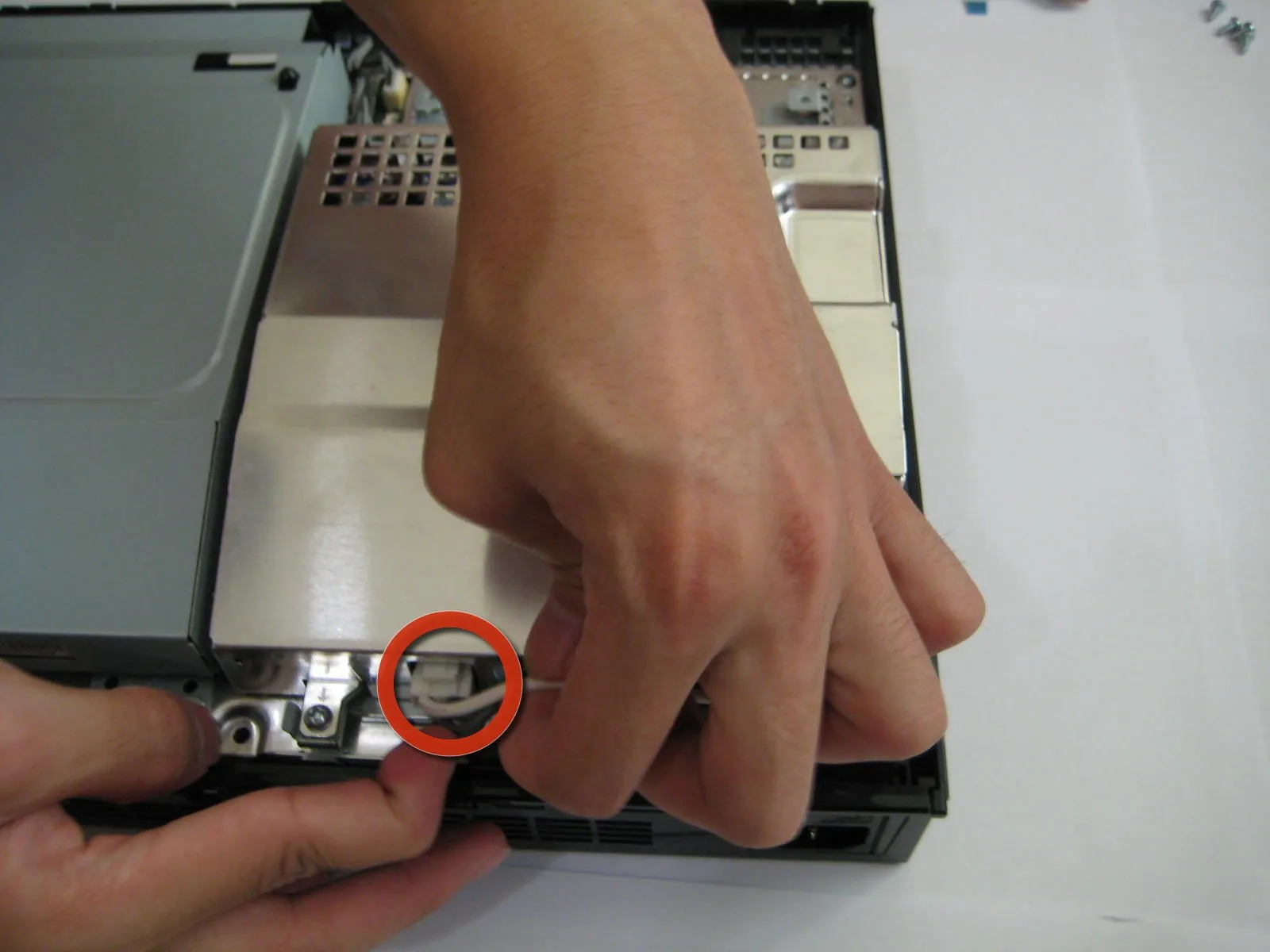

Шаг 18

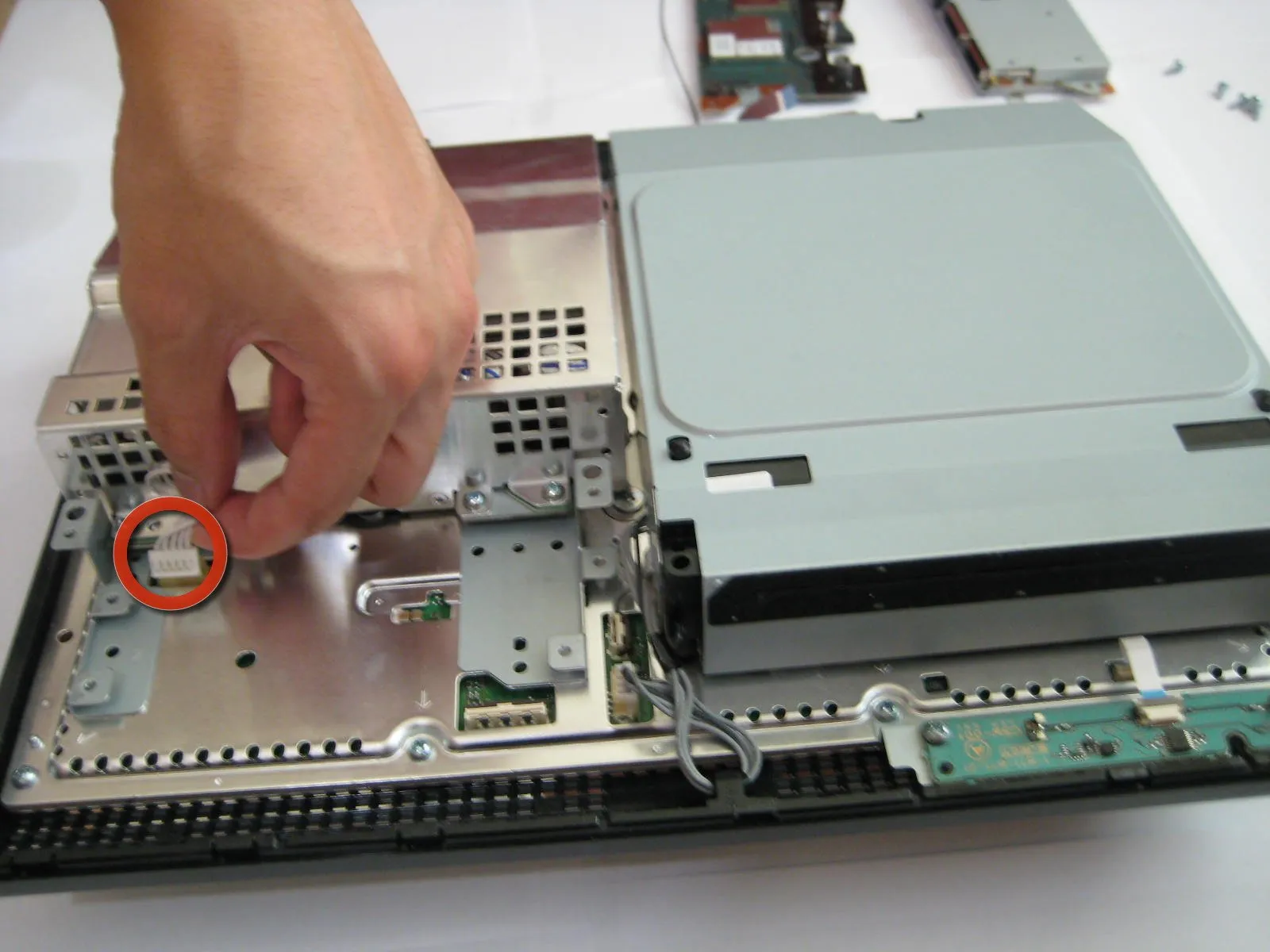

• Отсоедините кабели, которые крепят блок питания к основной плате.

• Отсоедините разъем переменного тока от блока питания.

Шаг 19

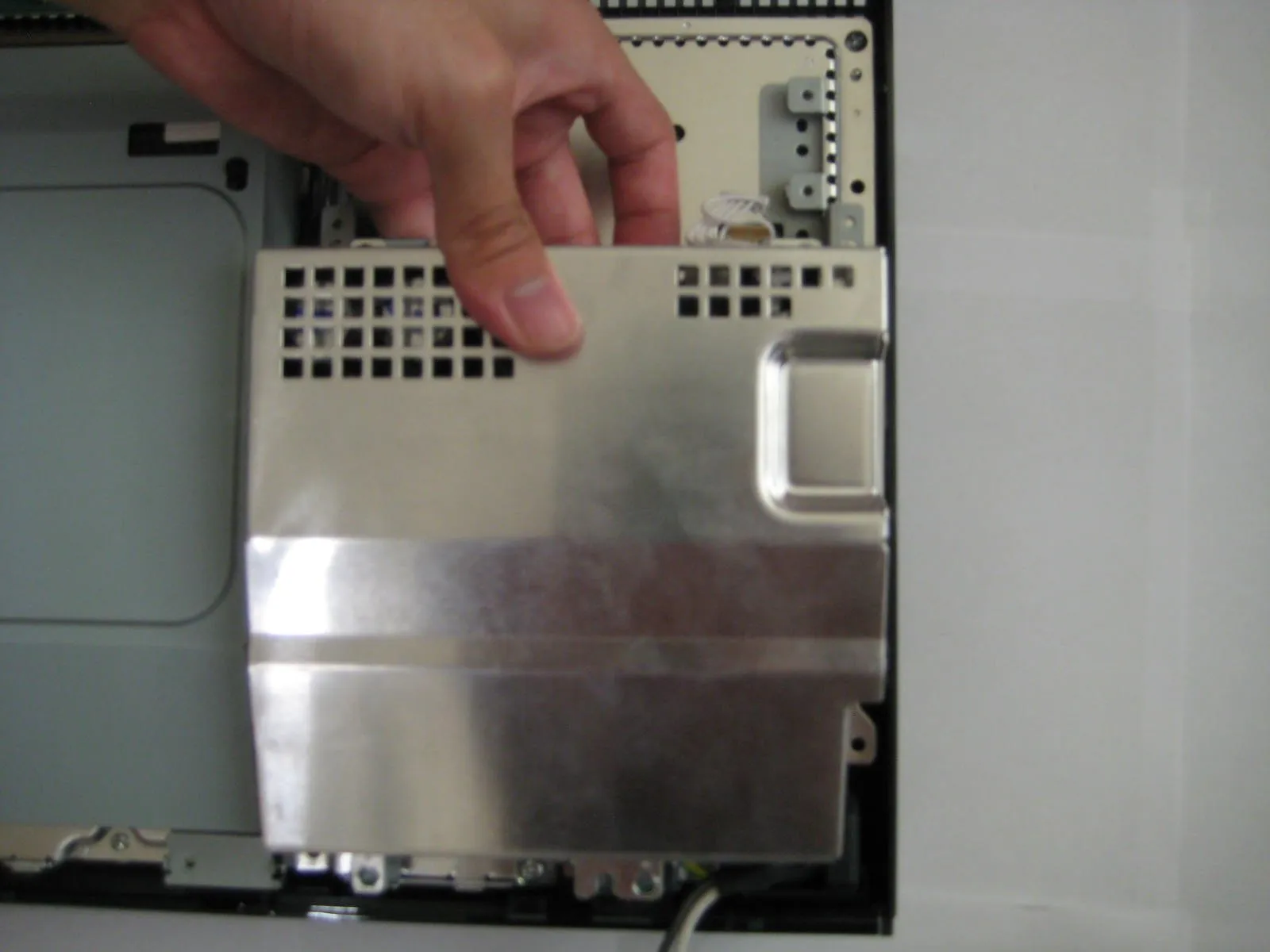

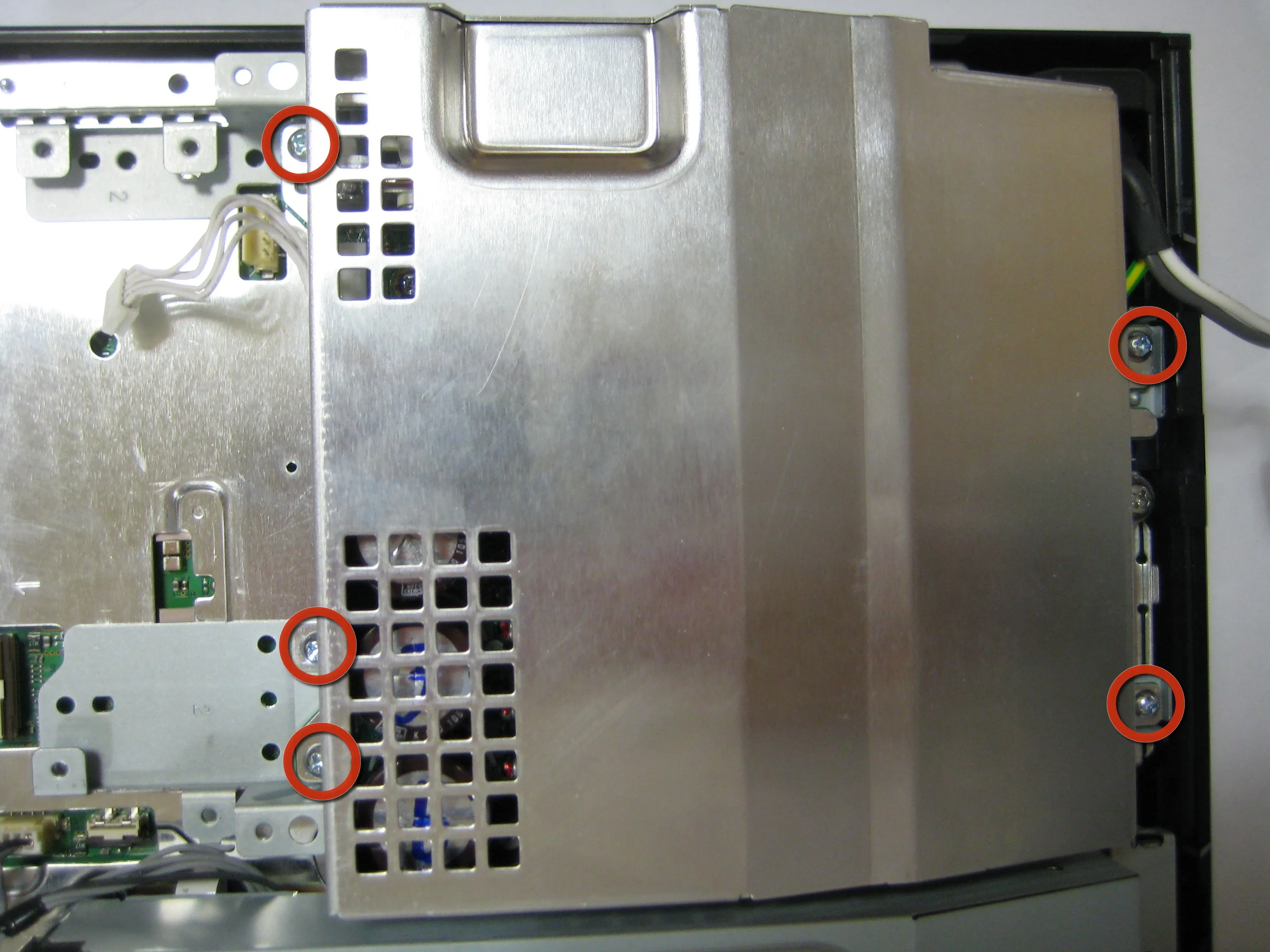

• Выкрутите 5 винтов с помощью Philips #2 из блока питания и поднимите блок питания прямо вверх и отсоедините от основного корпуса. Отложите его в сторону.

• При извлечении блока питания остаются 2 штырька питания, соединяющие материнскую плату с блоком питания.

Шаг 20

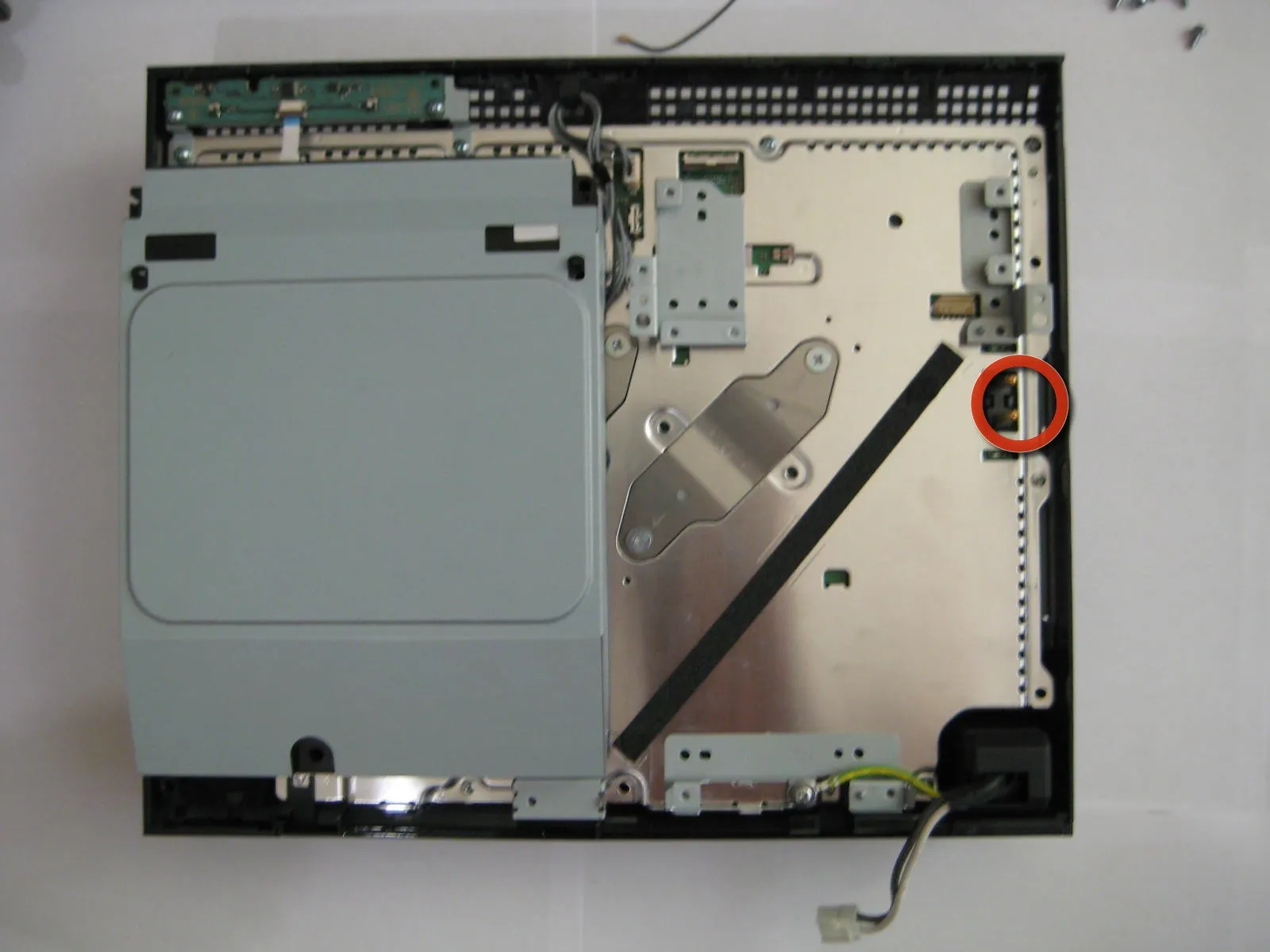

• Винты, крепящие привод blu-ray к основной плате, уже были откручены в предыдущем шаге.

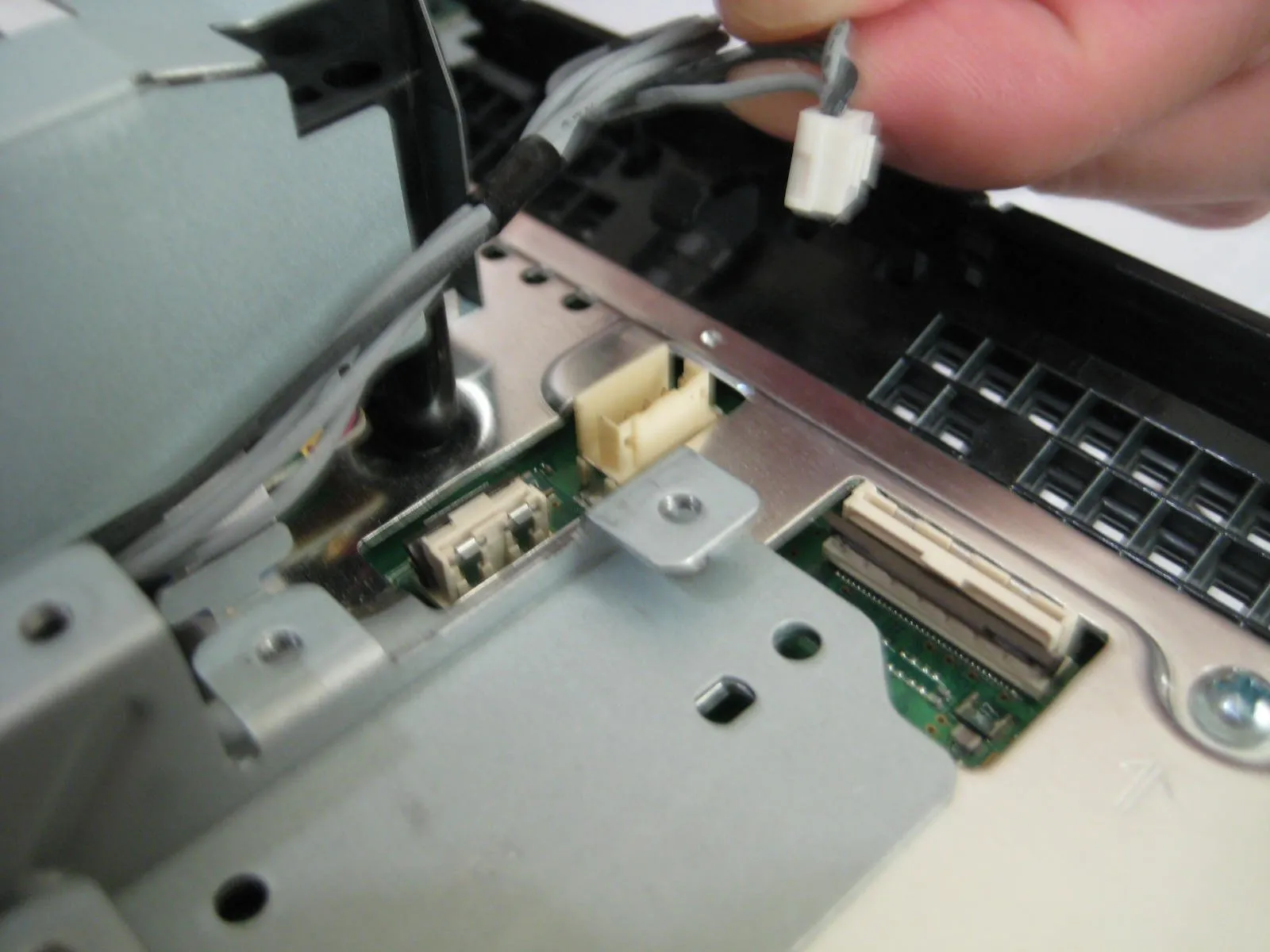

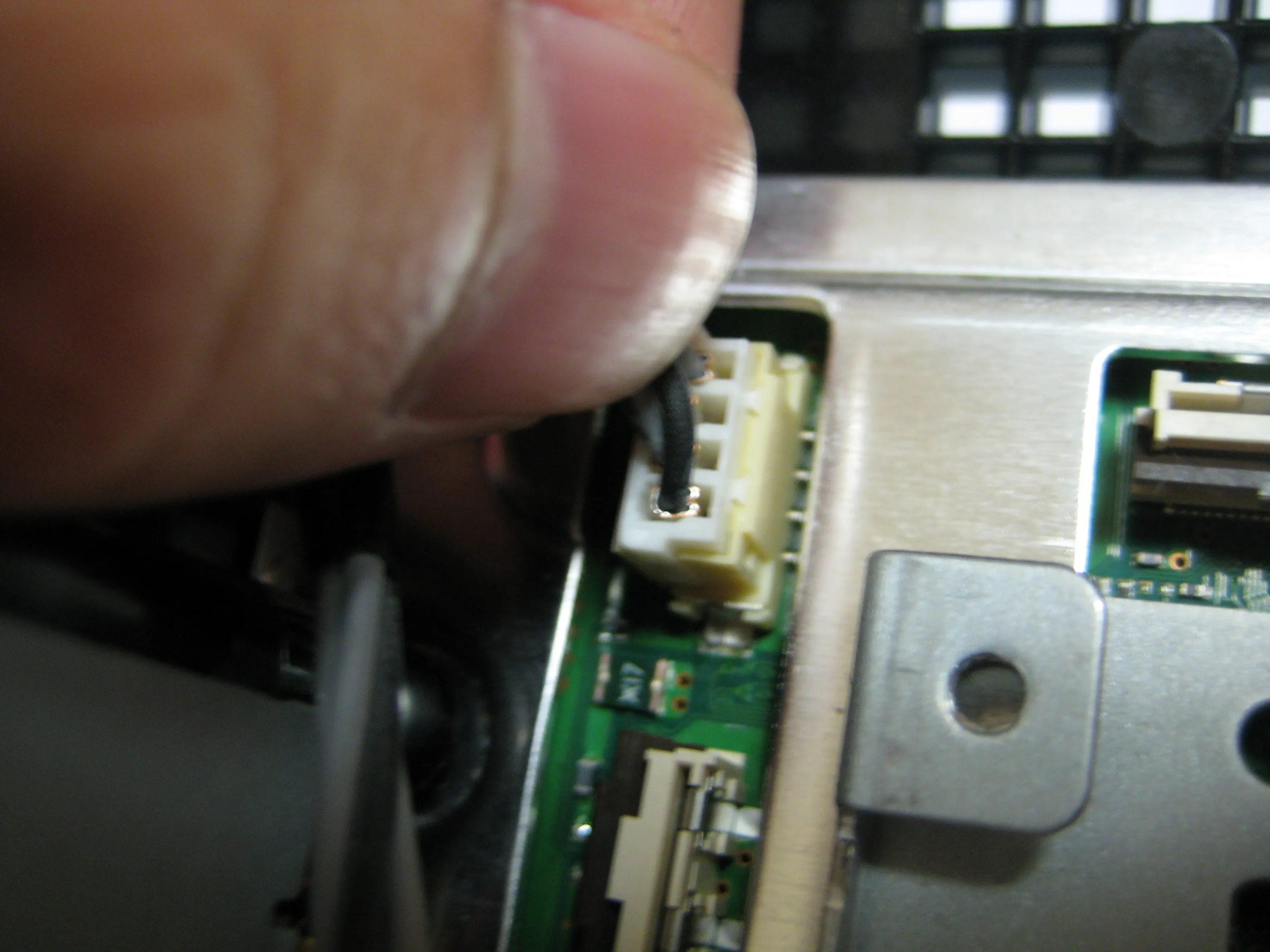

• Отсоедините разъем питания (серый) на боковой стороне плеера.

Шаг 21

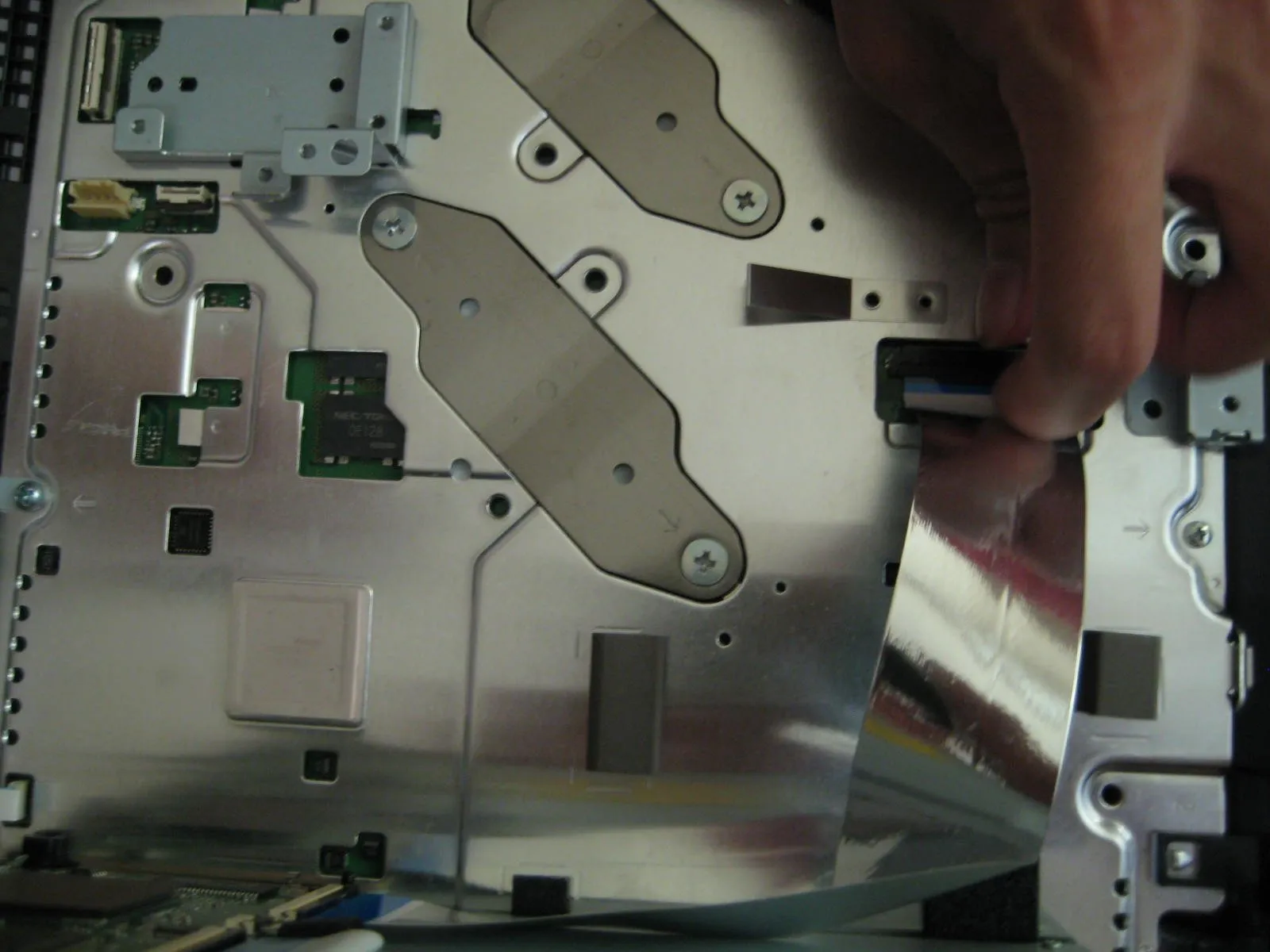

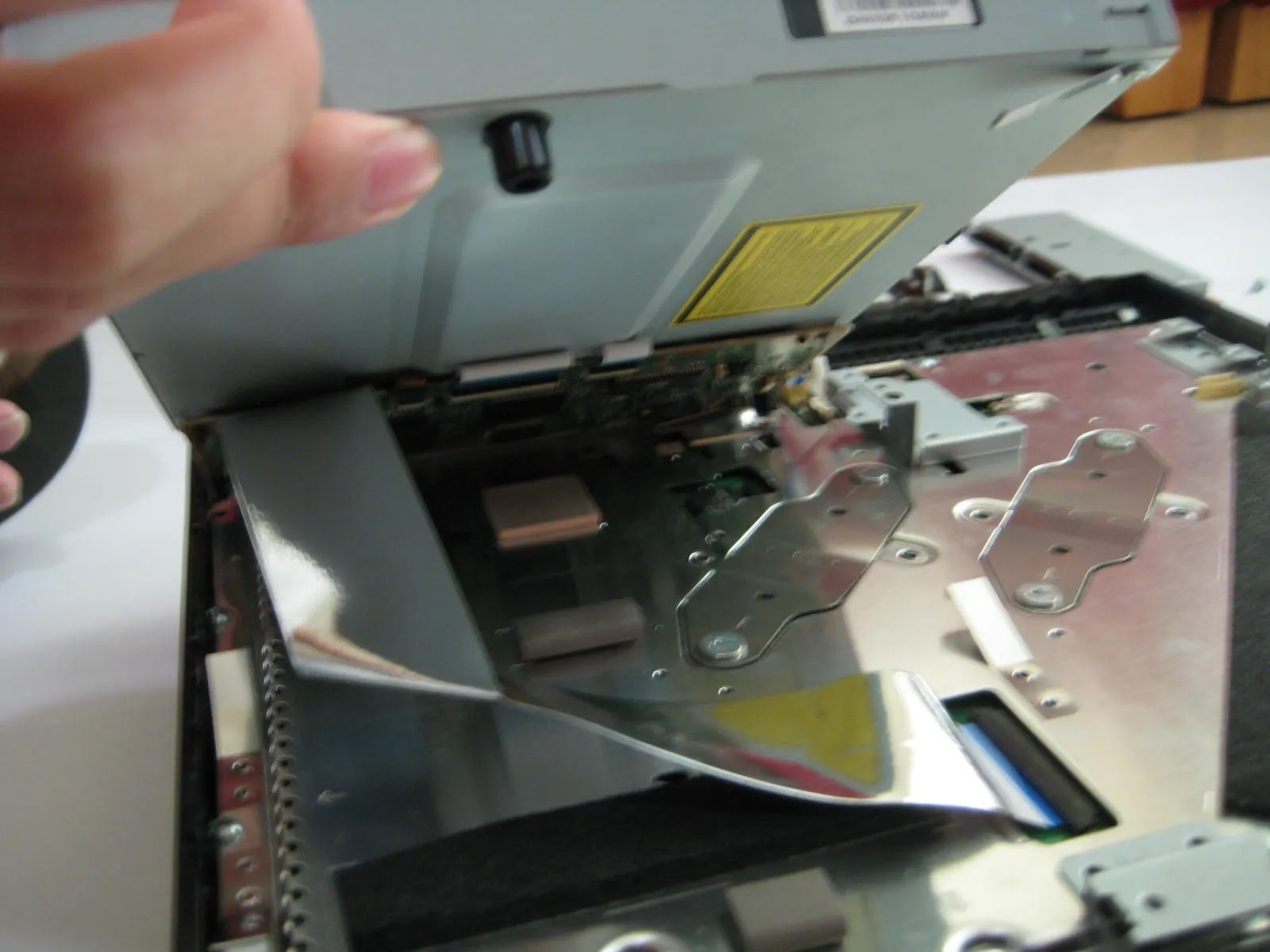

• ПРОЧИТАЙТЕ ЭТОТ ШАГ ДО КОНЦА, ПРЕЖДЕ ЧЕМ ПРИСТУПАТЬ К РАБОТЕ. Медленно приподнимите плеер, чтобы обнажить сложенный ленточный кабель под ним.

• Отсоедините ленточный кабель от главной платы и отложите диск/кабель в сторону.

Комментарии к шагу

Извлеките ленточный кабель со стороны накопителя, а не со стороны материнской платы. Зажим, удерживающий ленточный кабель на материнской плате, трудно прикрепить заново и часто защелкивается. Это немного усложняет разборку, но делает ее гораздо более безопасной.

Мне пришлось использовать две лопатки, чтобы поддеть зажим на материнской плате, чтобы освободить кабель.

Если вы сломаете клипсу на стороне материнской платы, просто отделите концы от сломанной клипсы и, используя тонкую сторону, вставьте ее в оставшееся углубление материнской платы, чтобы она удерживала ленточное соединение на месте. Есть несколько видео на youtube, если вам нужна дополнительная информация. Пришлось сделать это самому, и все заработало как по маслу.

Шаг 22

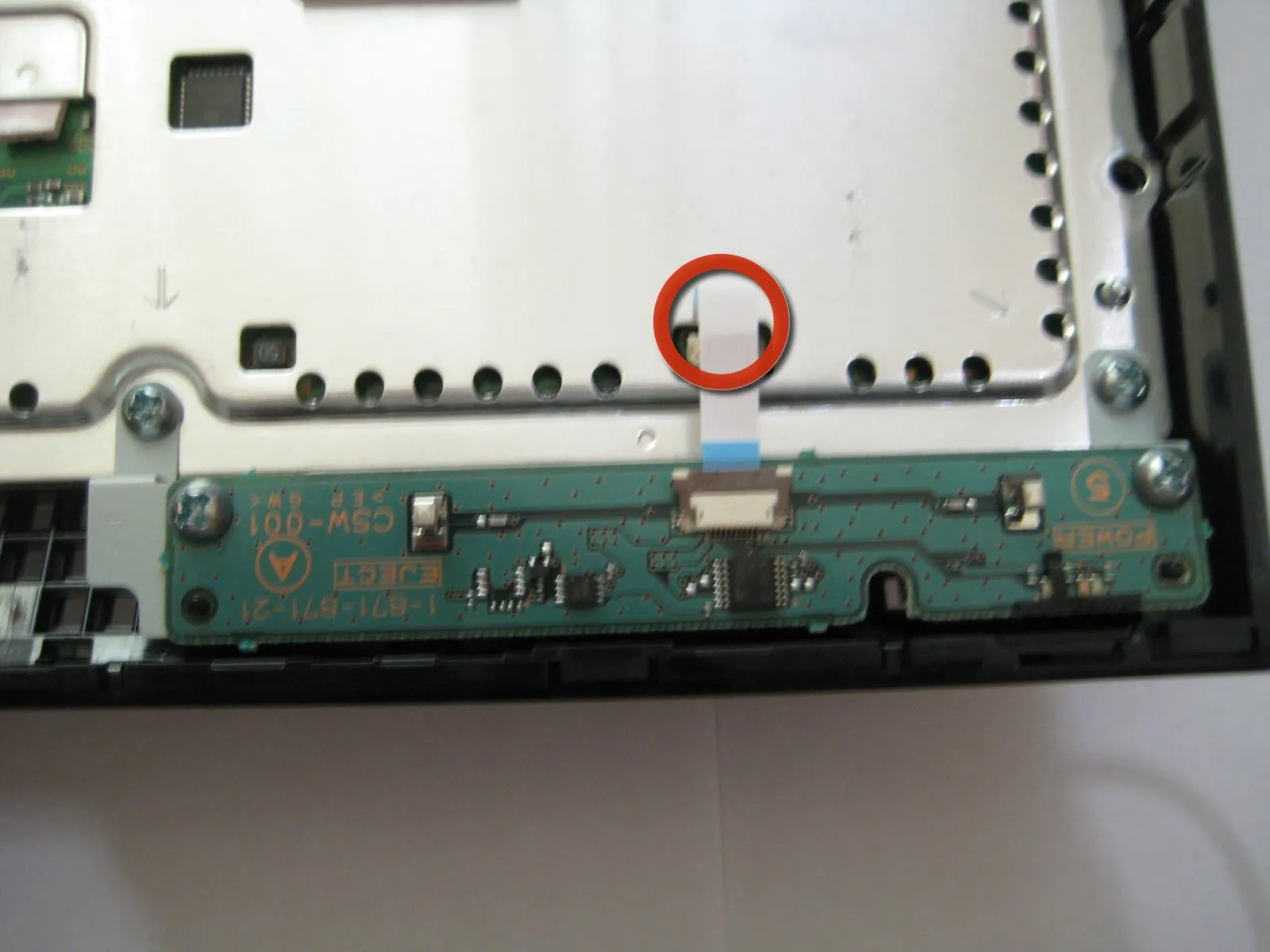

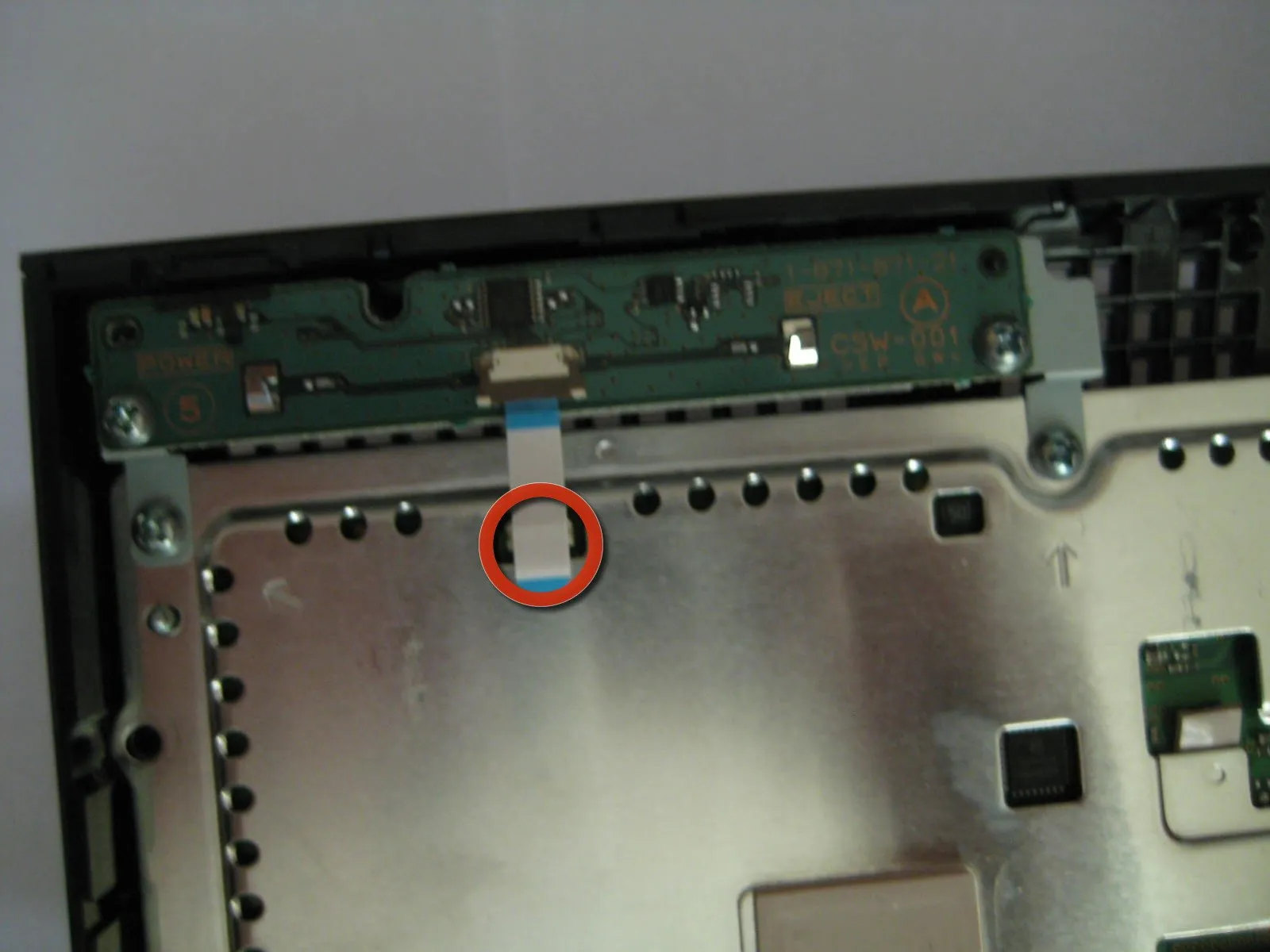

• Отсоедините ленточный кабель, прикрепляющий плату переключателей включения/выключения и выброса к основной плате.

Шаг 23

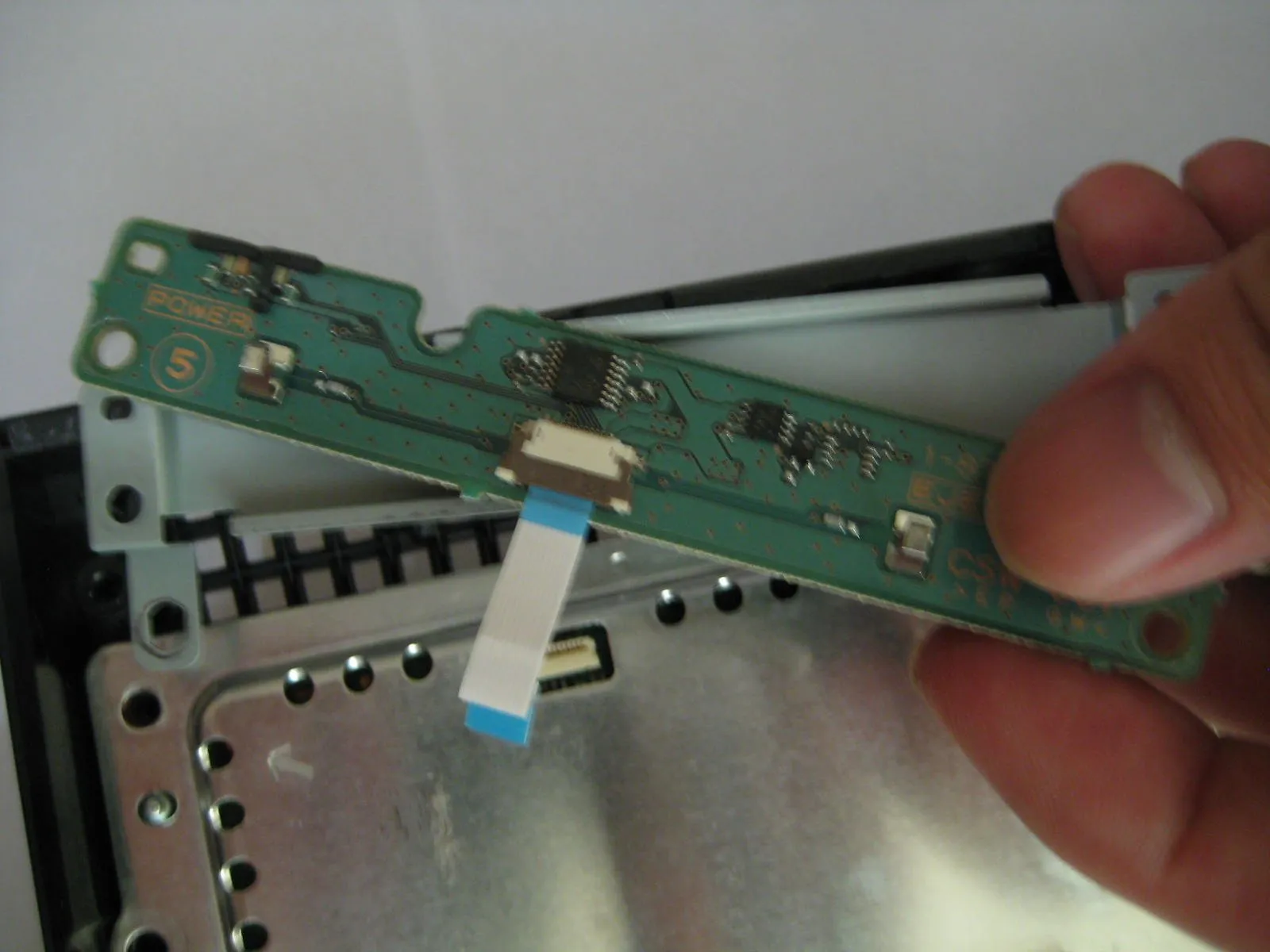

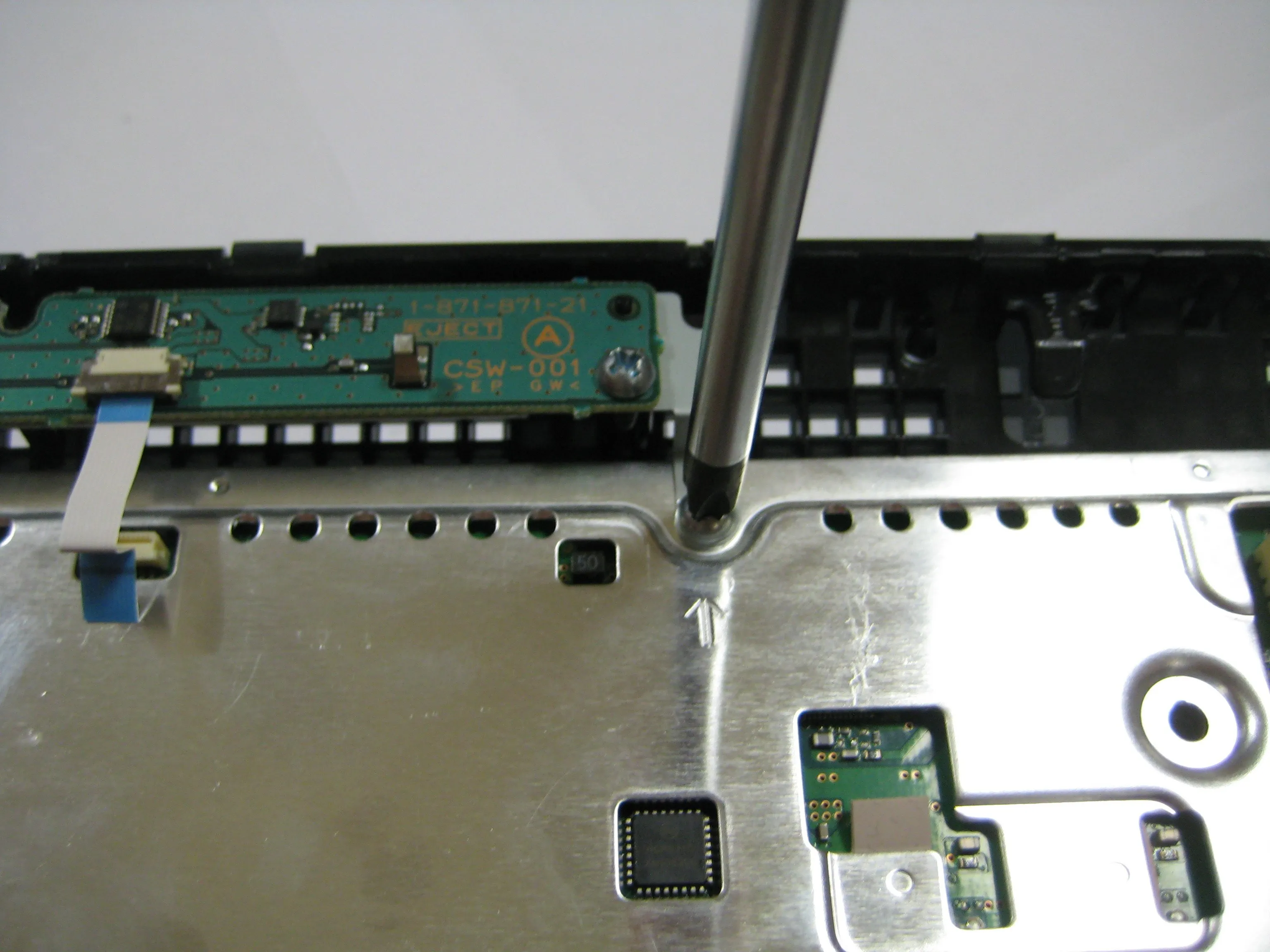

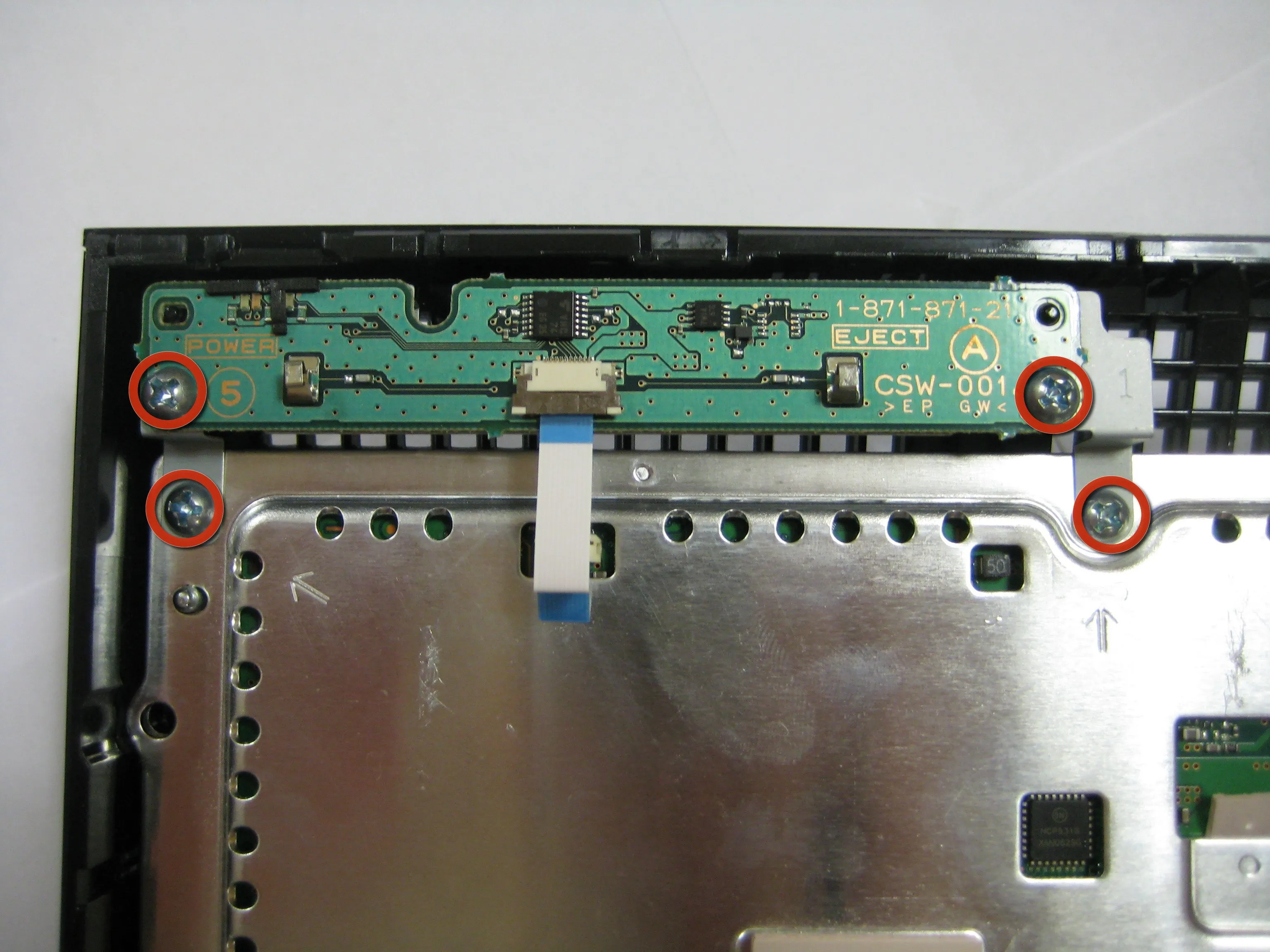

• Выкрутите 4 винта Philips #2, крепящих печатную плату к корпусу.

• Извлеките печатную плату из корпуса.

• Эти винты средней длины, отличаются от большинства других винтов Phillips #2.

Шаг 24

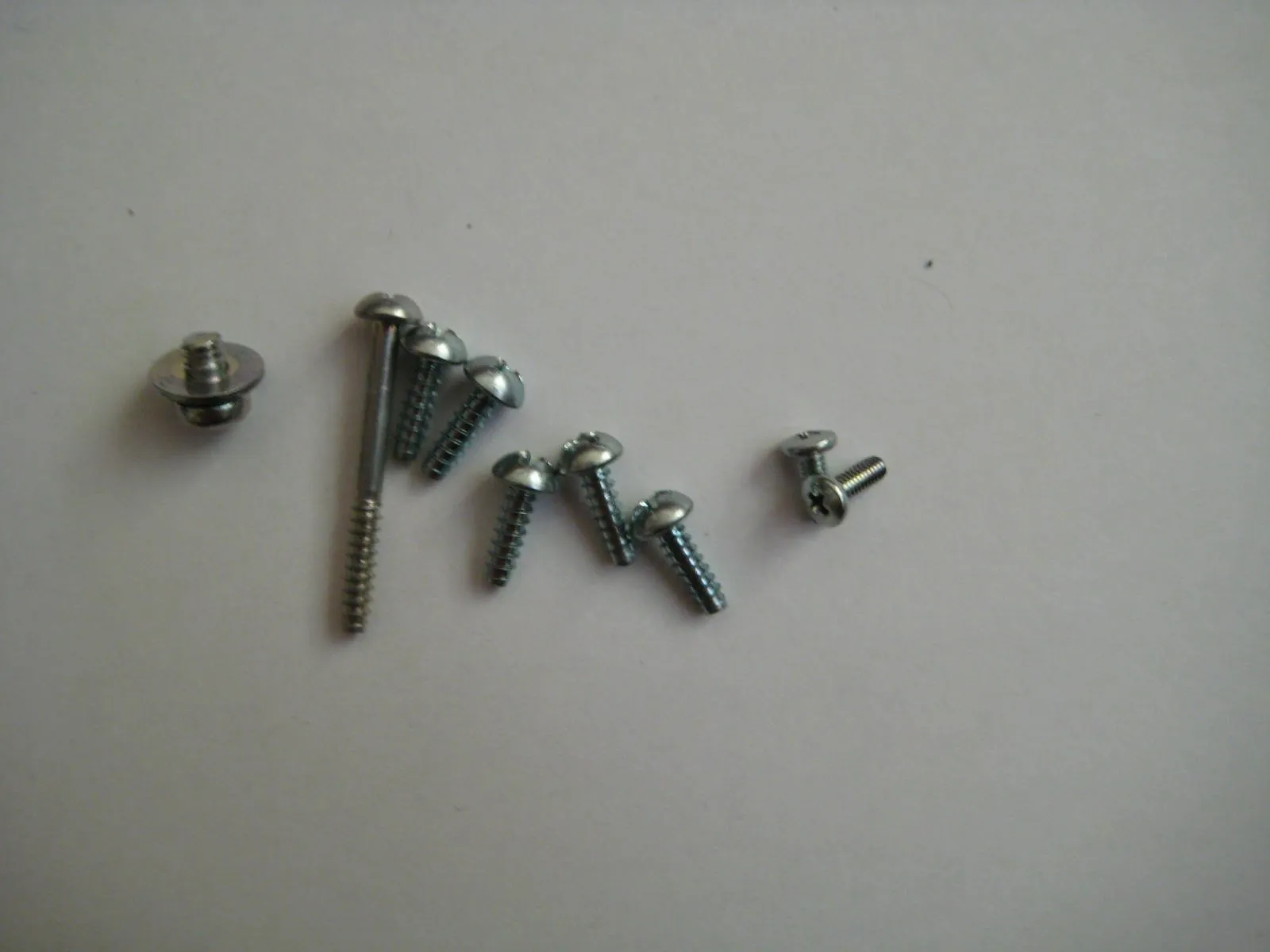

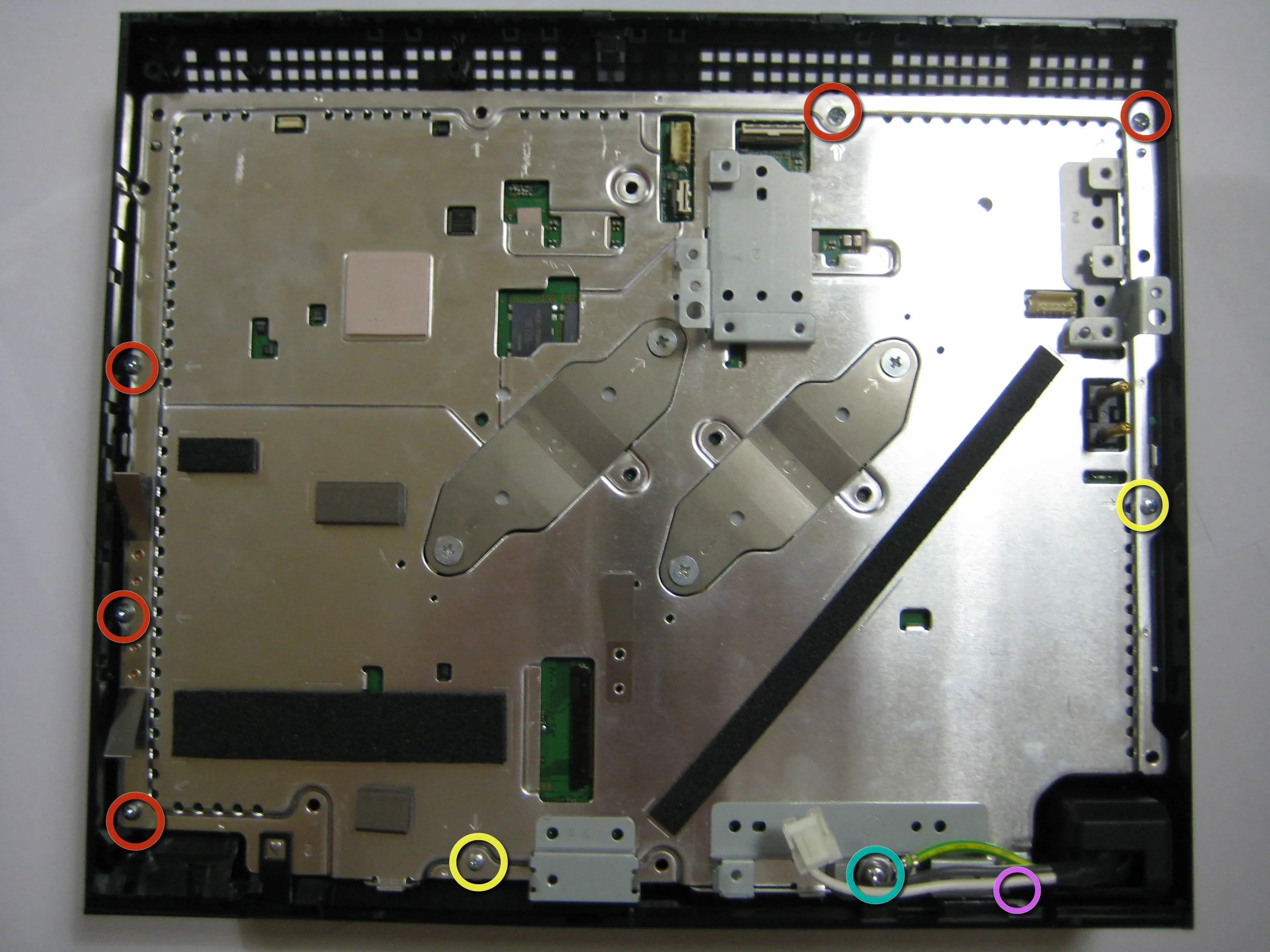

• Выкрутите 9 винтов из основного корпуса.

• 5 средних винтов Philips #2

• 2 малых винта Philips #1

• 1 винт Philips с шайбой

• 1 винт Philips с болтом (под шнуром переменного тока)

Комментарии к шагу

Похоже, что здесь есть существенный недостаток в конструкции, когда винт может повредить дорожки питания USB-порта на материнской плате. По какой-то причине они проложили провода прямо под отверстиями для винтов. Там не должно быть ничего (лучше было бы сделать отверстие).

Как выглядит винт philips?

Шаг 25

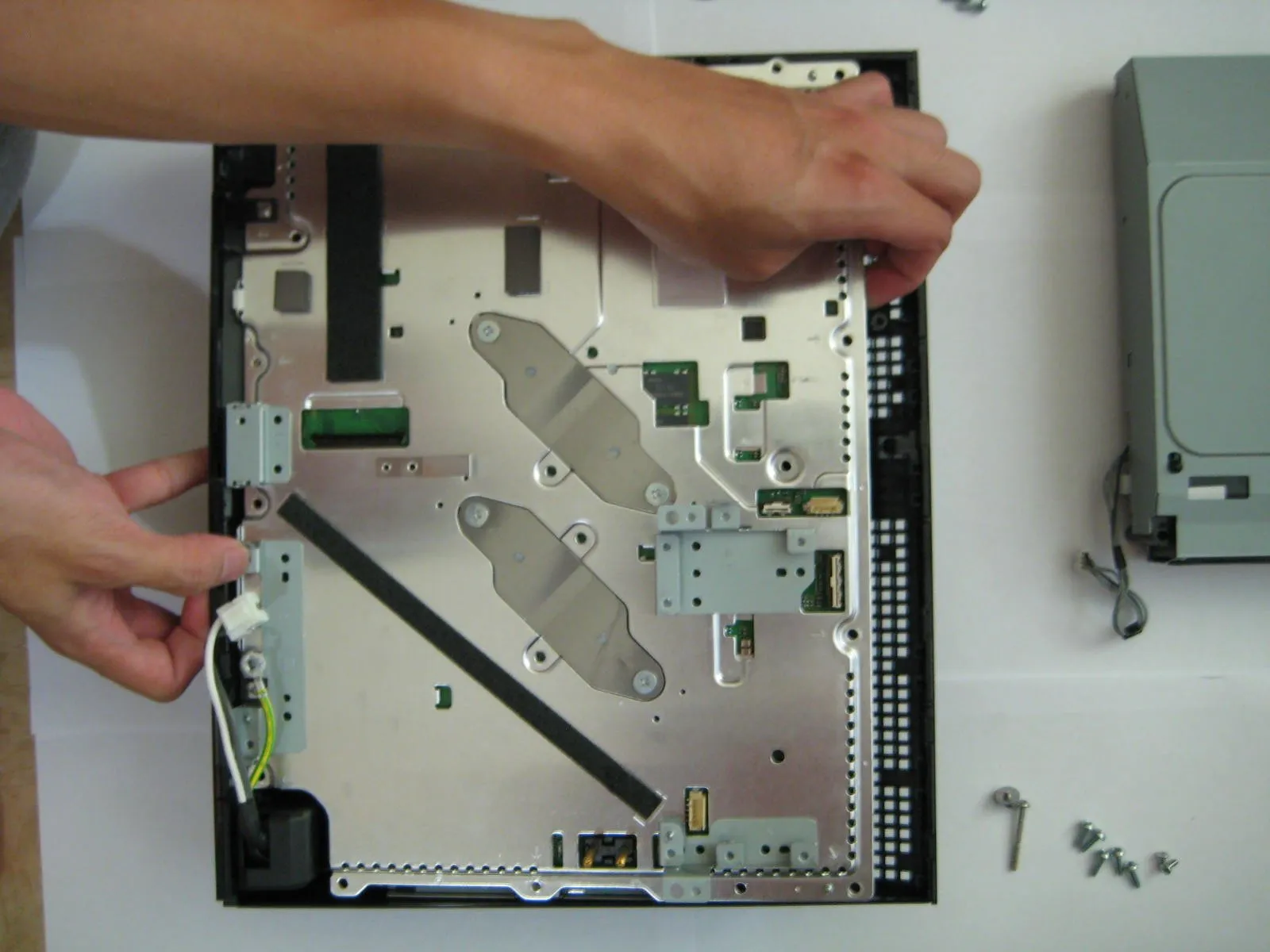

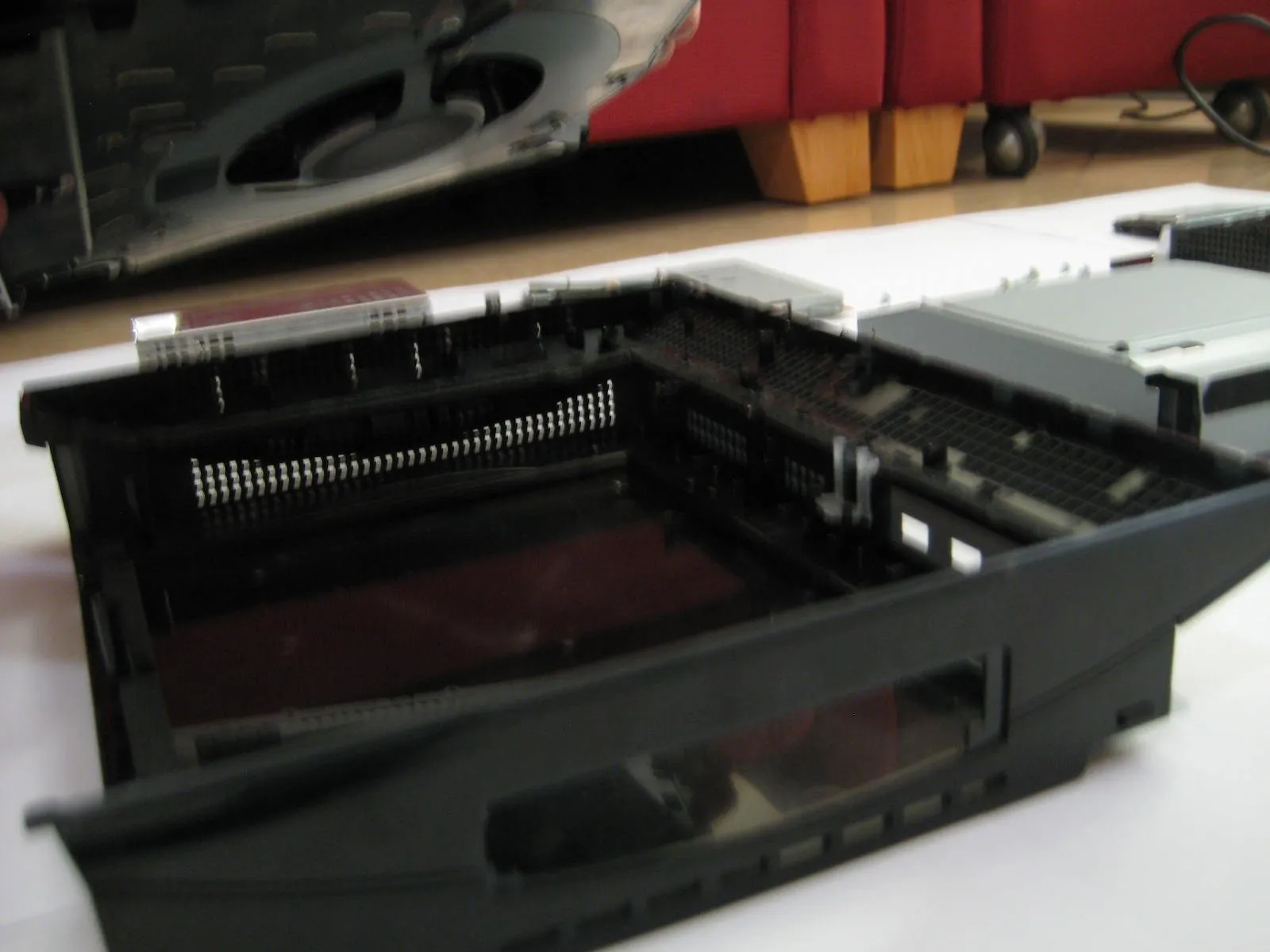

• Возьмитесь за основную плату в местах, показанных на рисунке, и снимите ее с заднего корпуса.

• Отложите черную оболочку в сторону.

Шаг 26

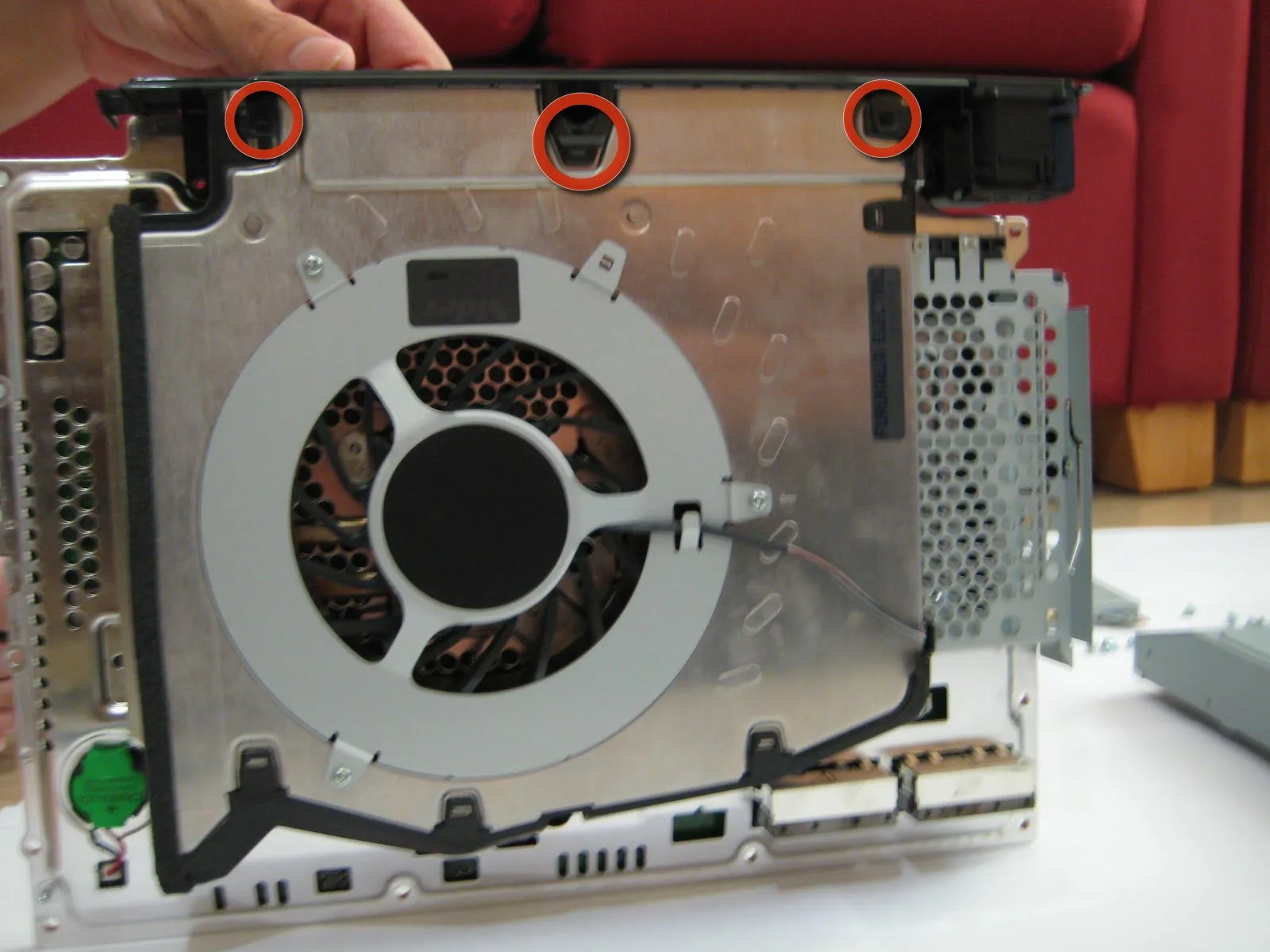

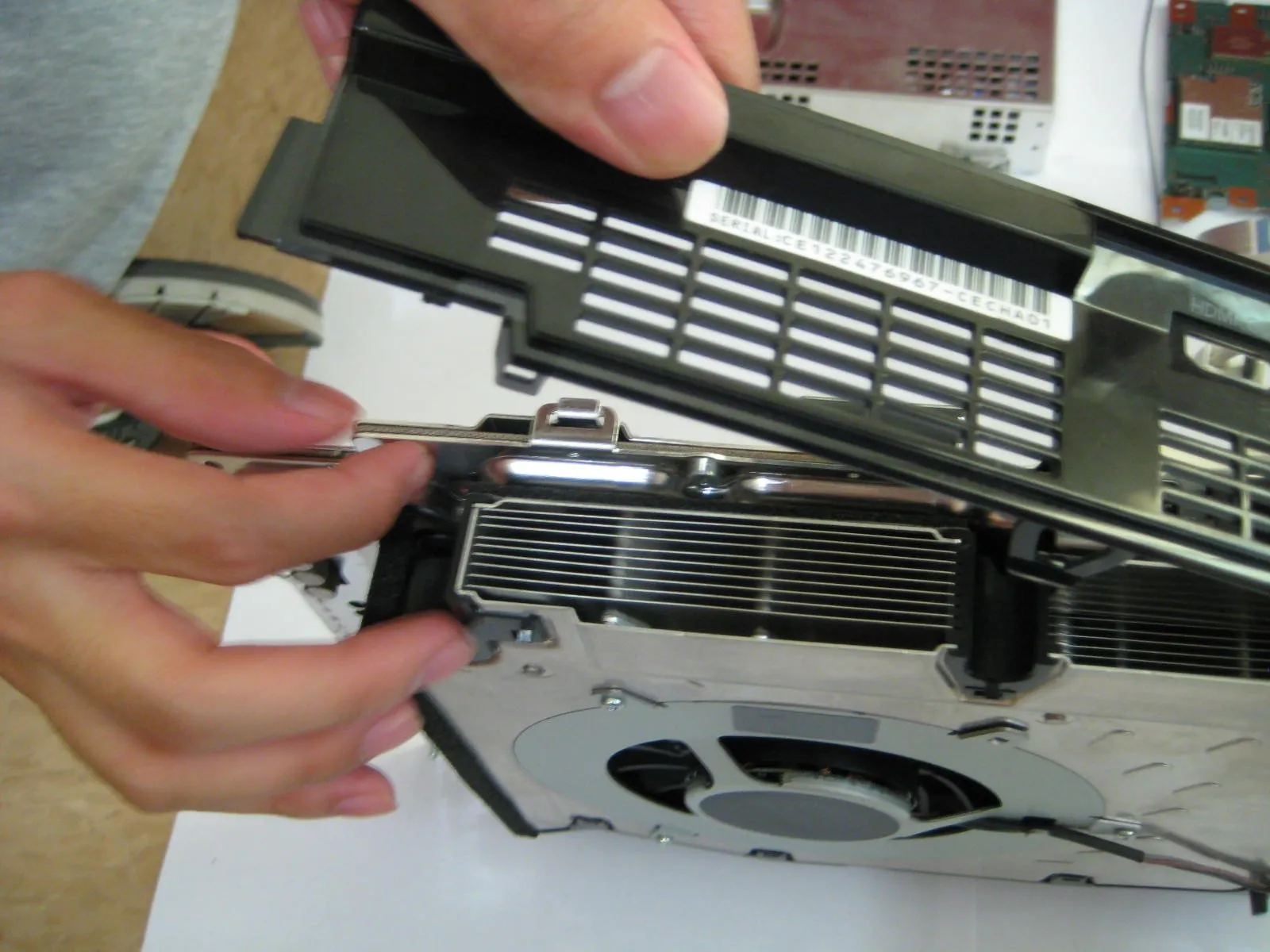

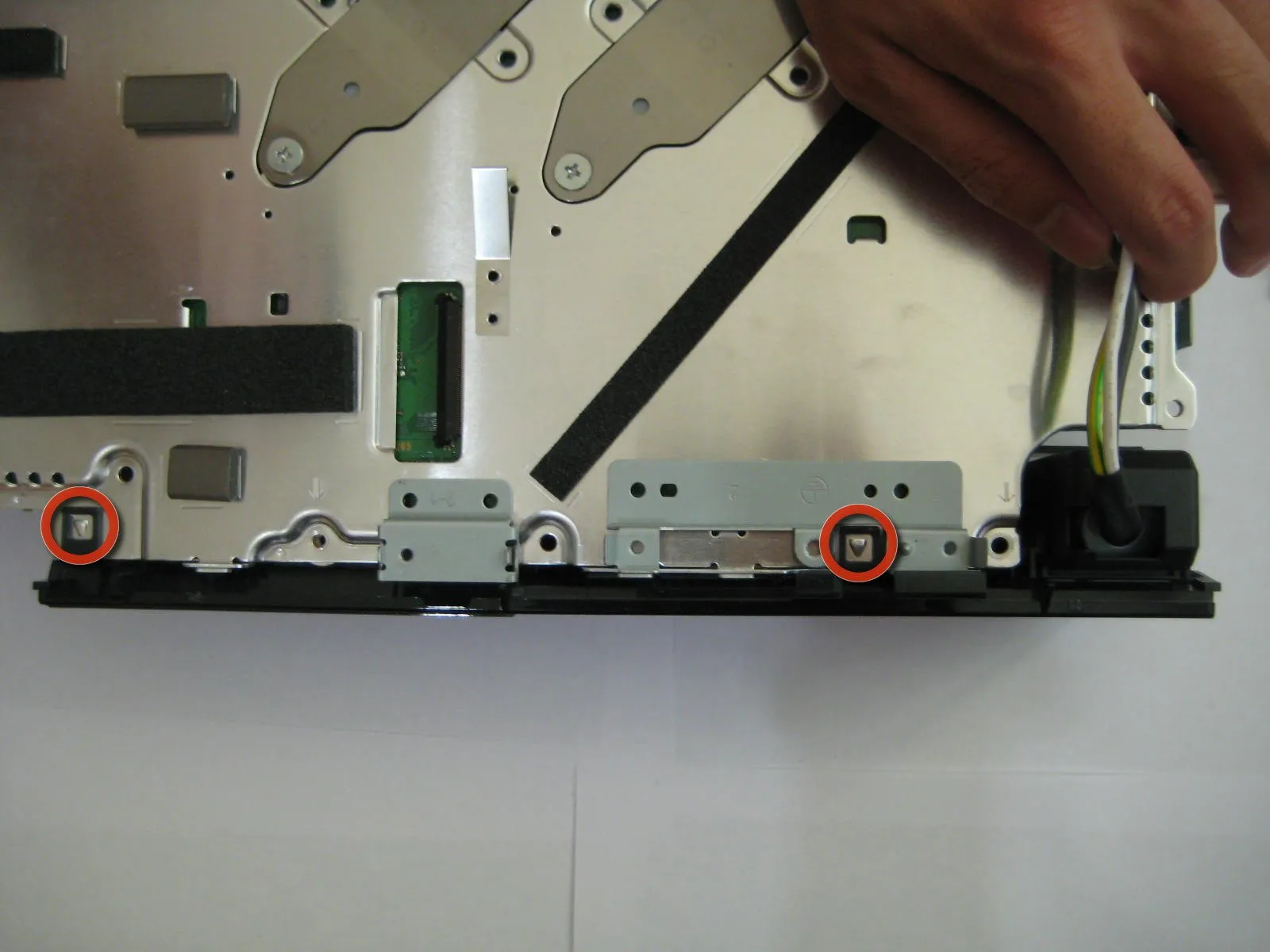

• На главном корпусе найдите 5 пластиковых фиксирующих выступов, удерживающих задний пластиковый экран ввода/вывода на главном корпусе.

• Подденьте выступы и поднимите задний экран.

Шаг 27

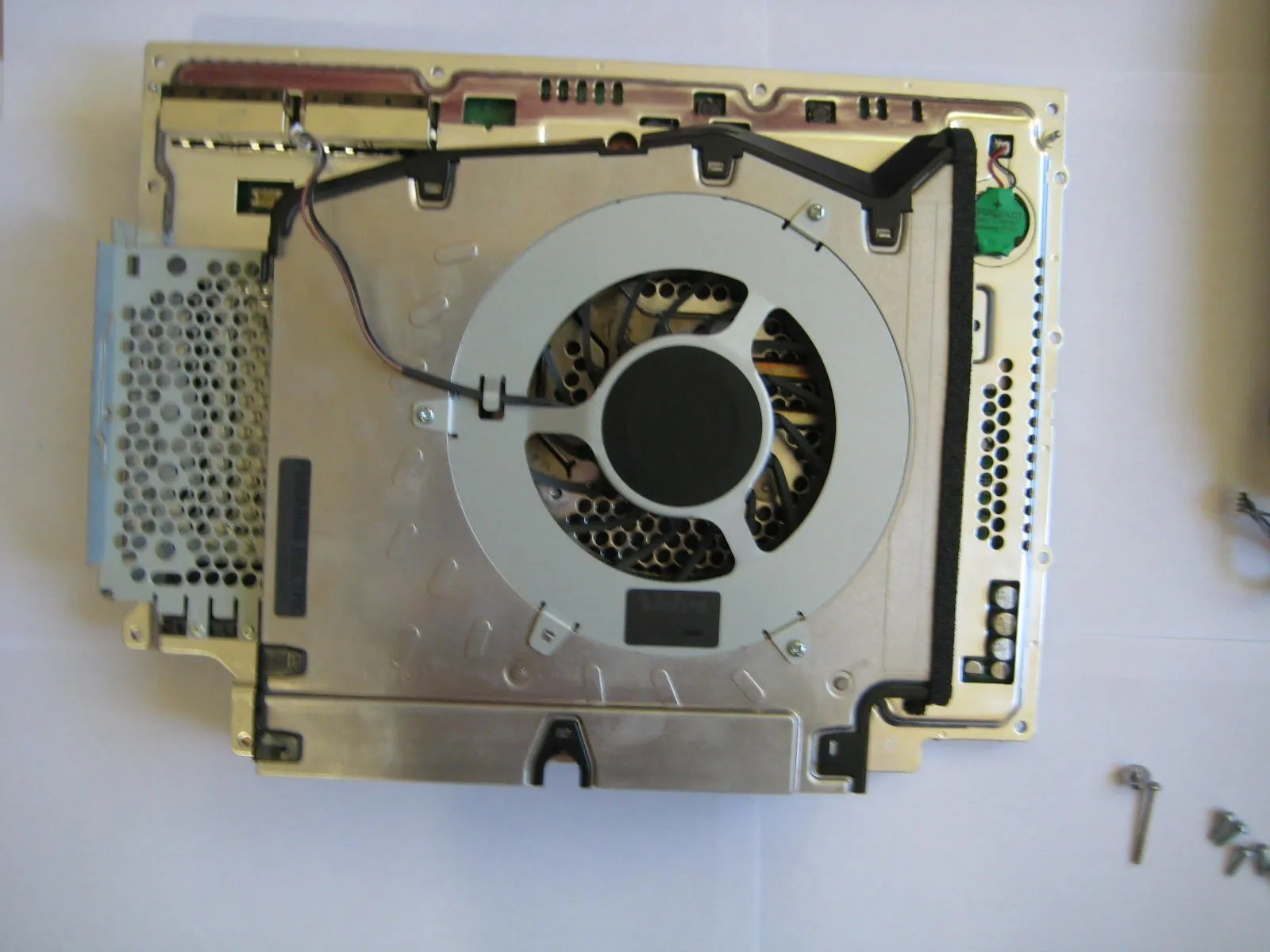

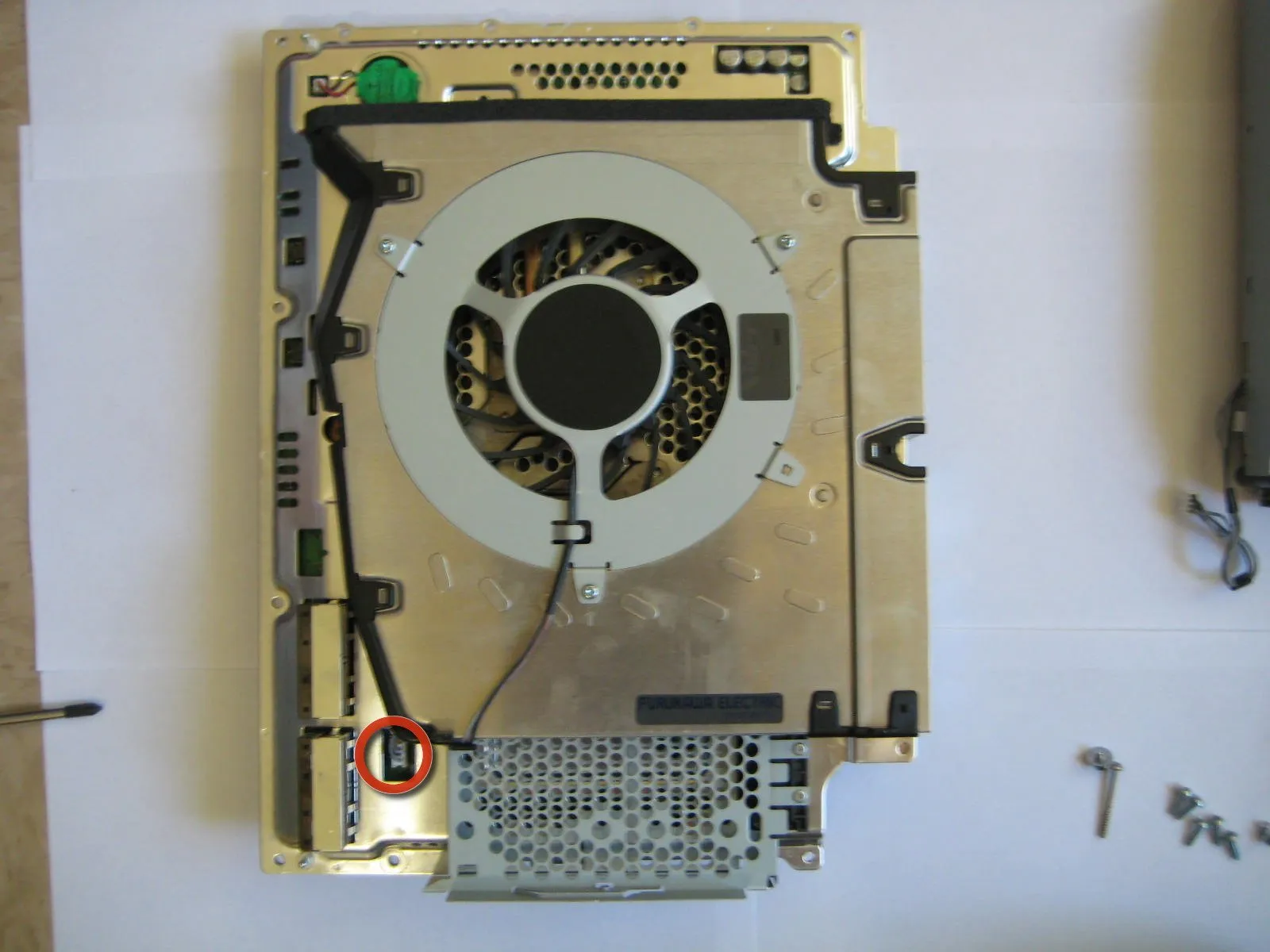

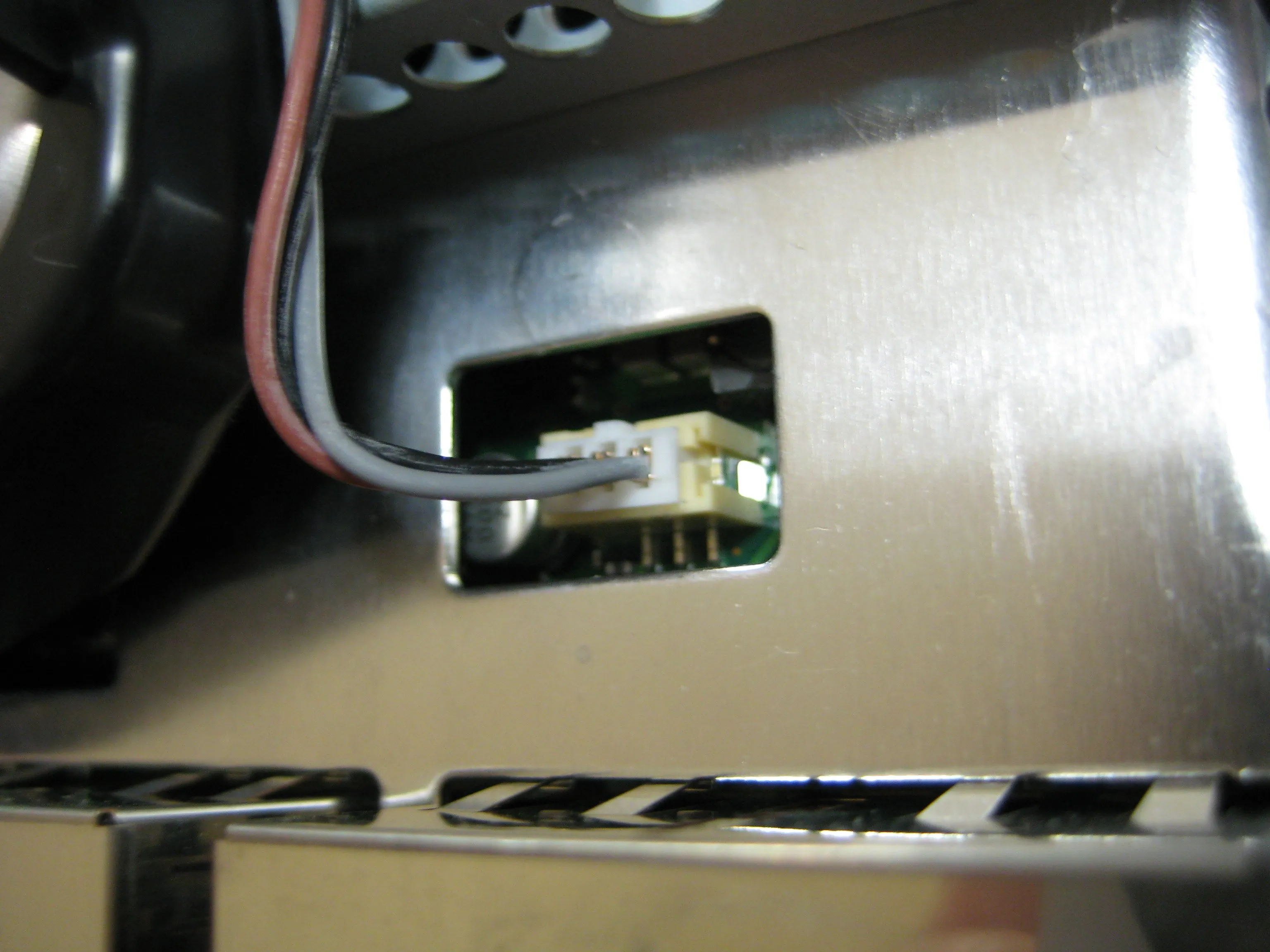

• Отсоедините разъем питания вентилятора.

Шаг 28

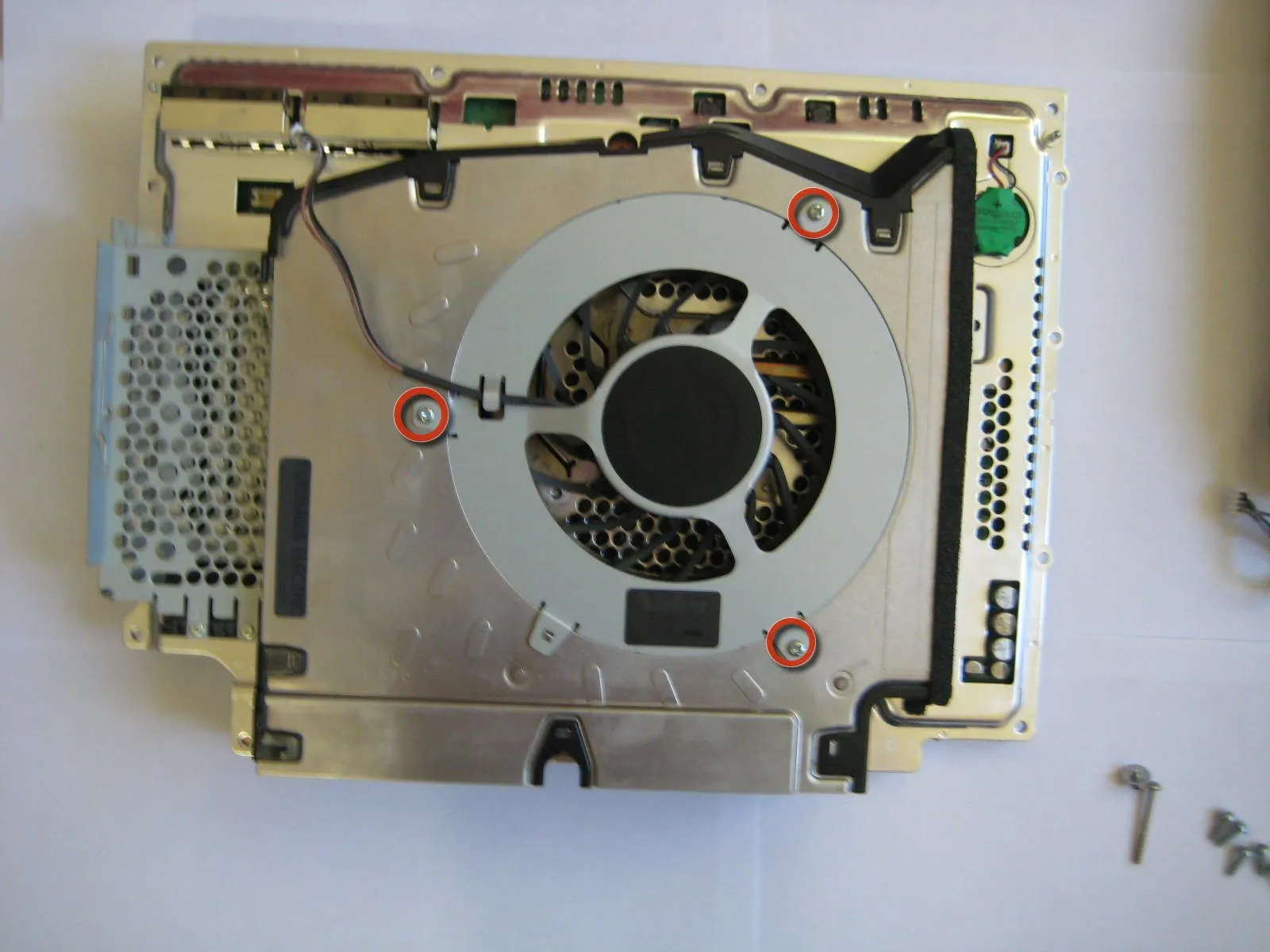

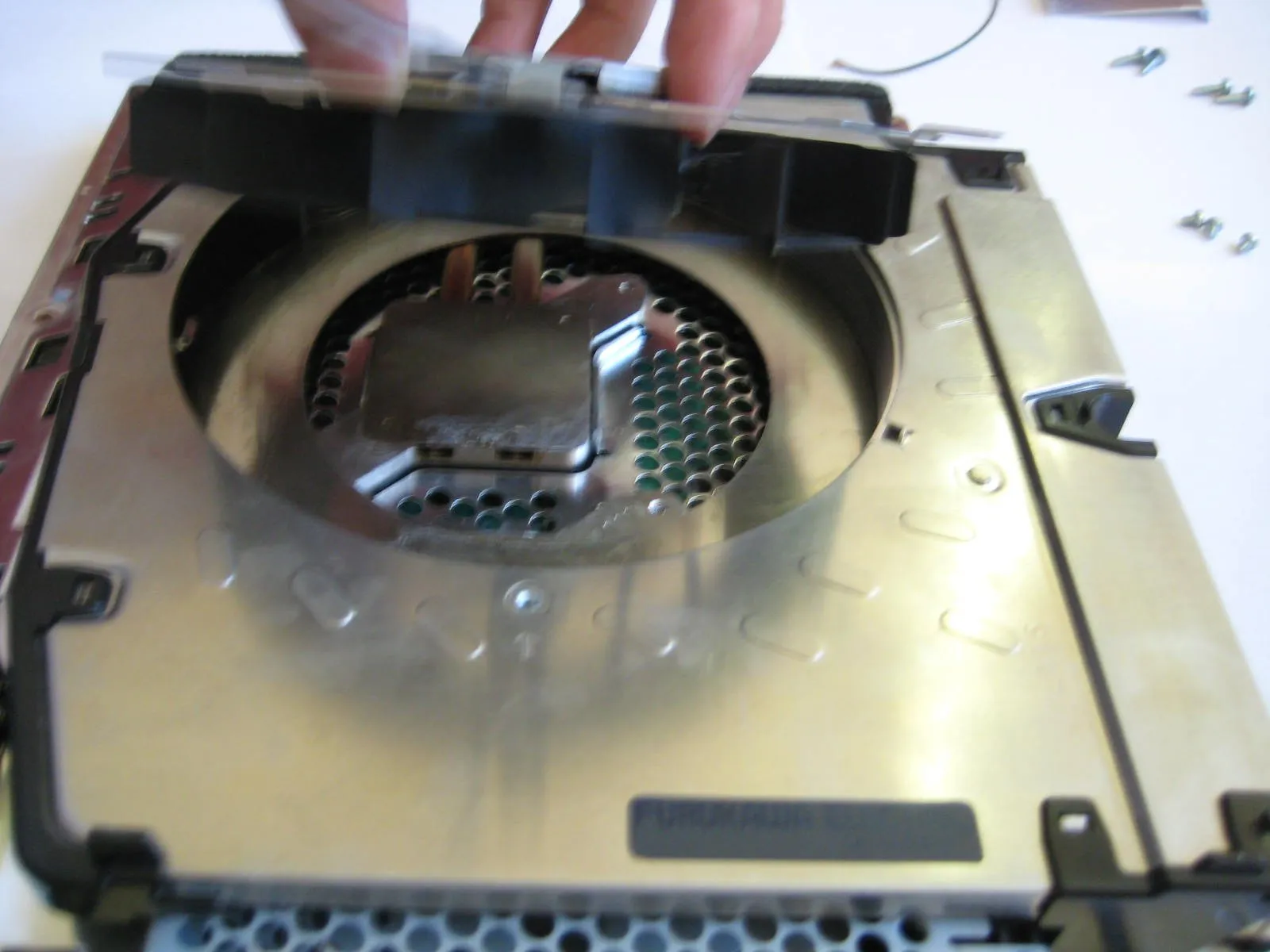

• Открутите 3 винта Philips #2, крепящих вентилятор к основному корпусу.

• Это очень маленькие винты.

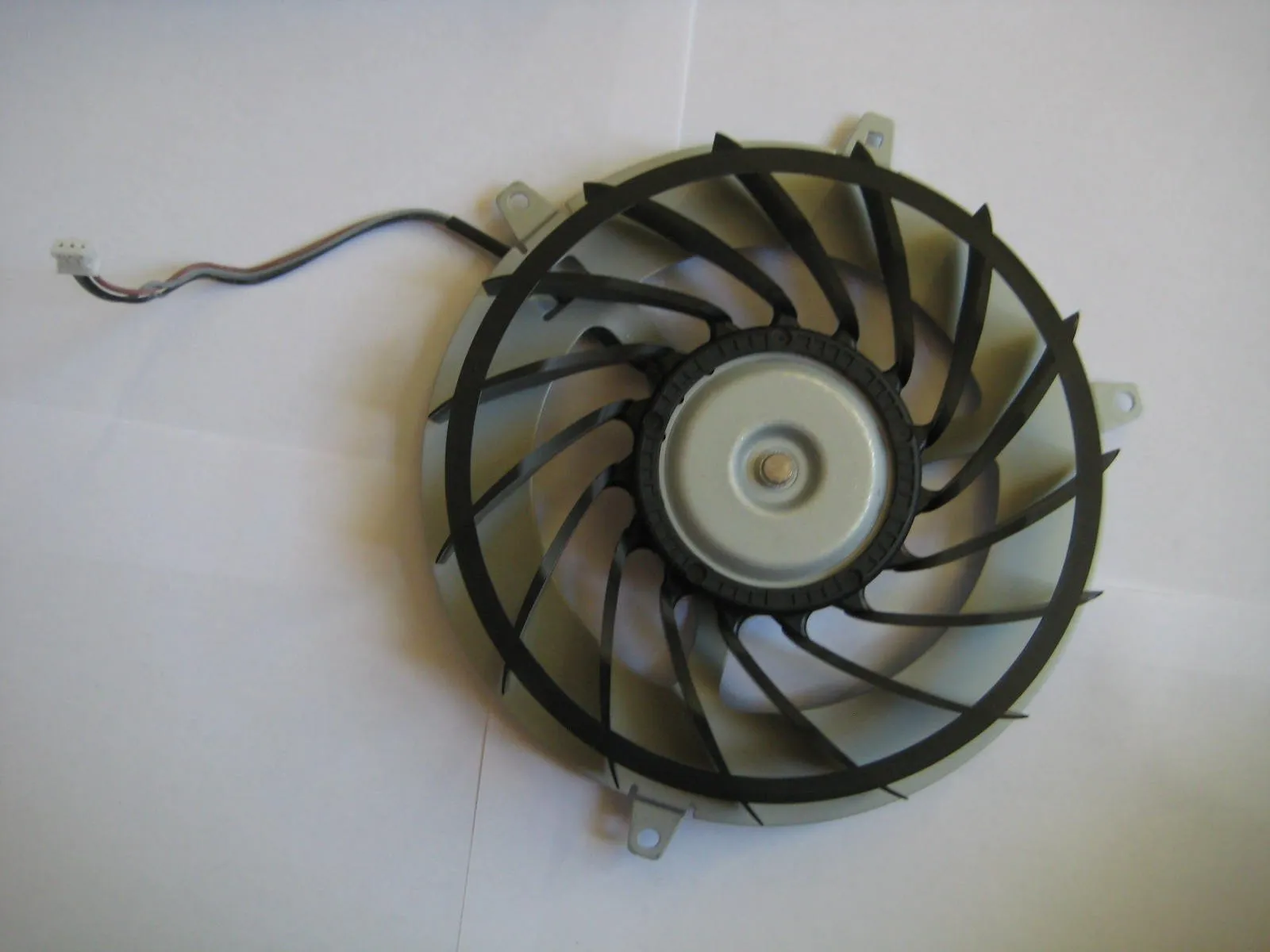

• Поднимите вентилятор прямо вверх и выньте из корпуса.

• Оцените его размер.

Шаг 29

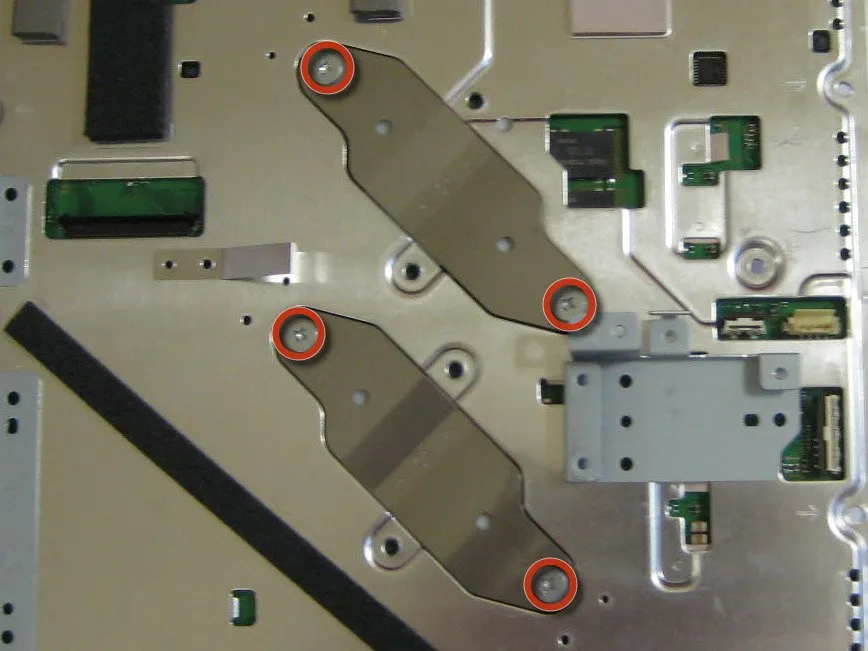

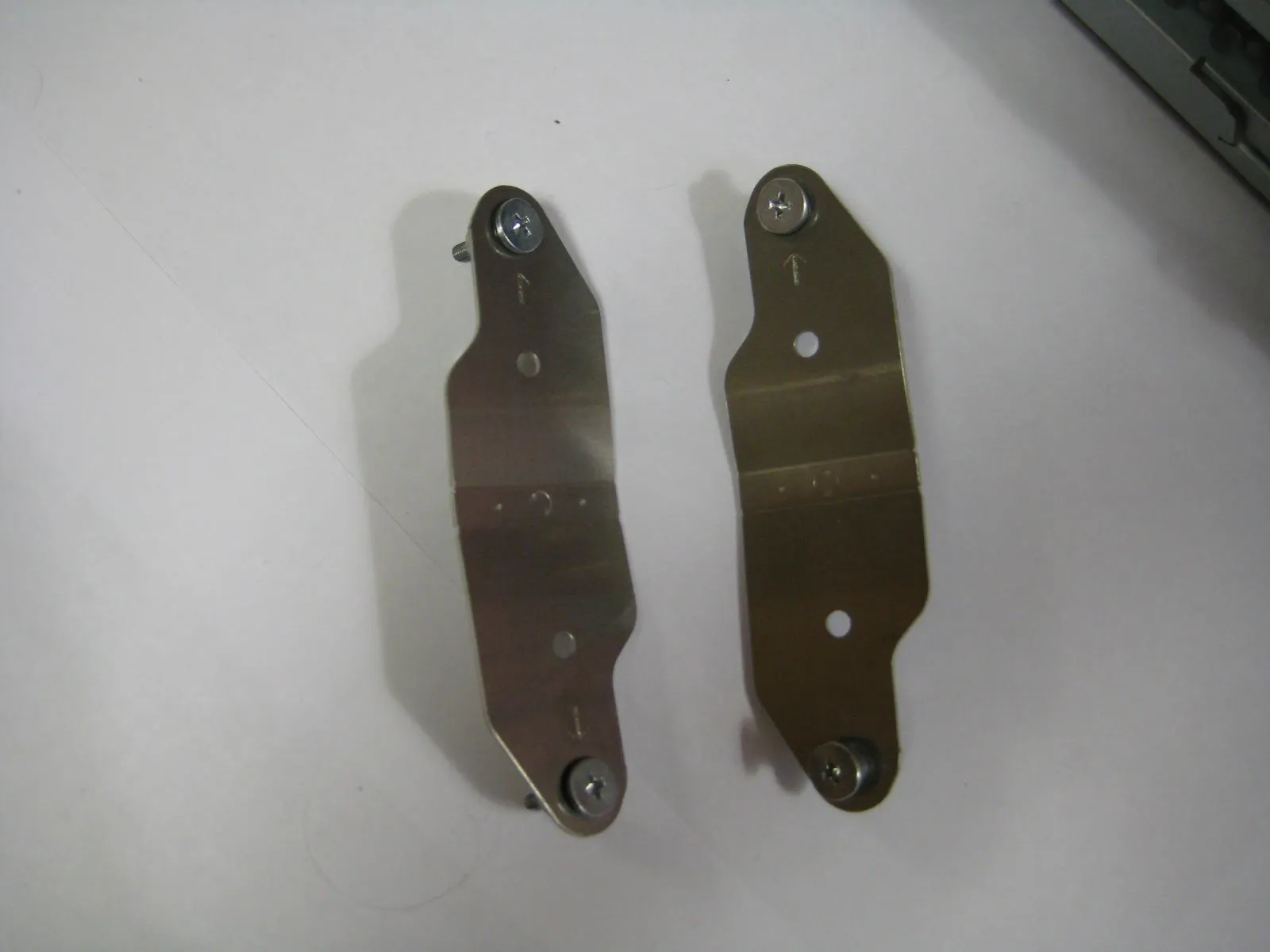

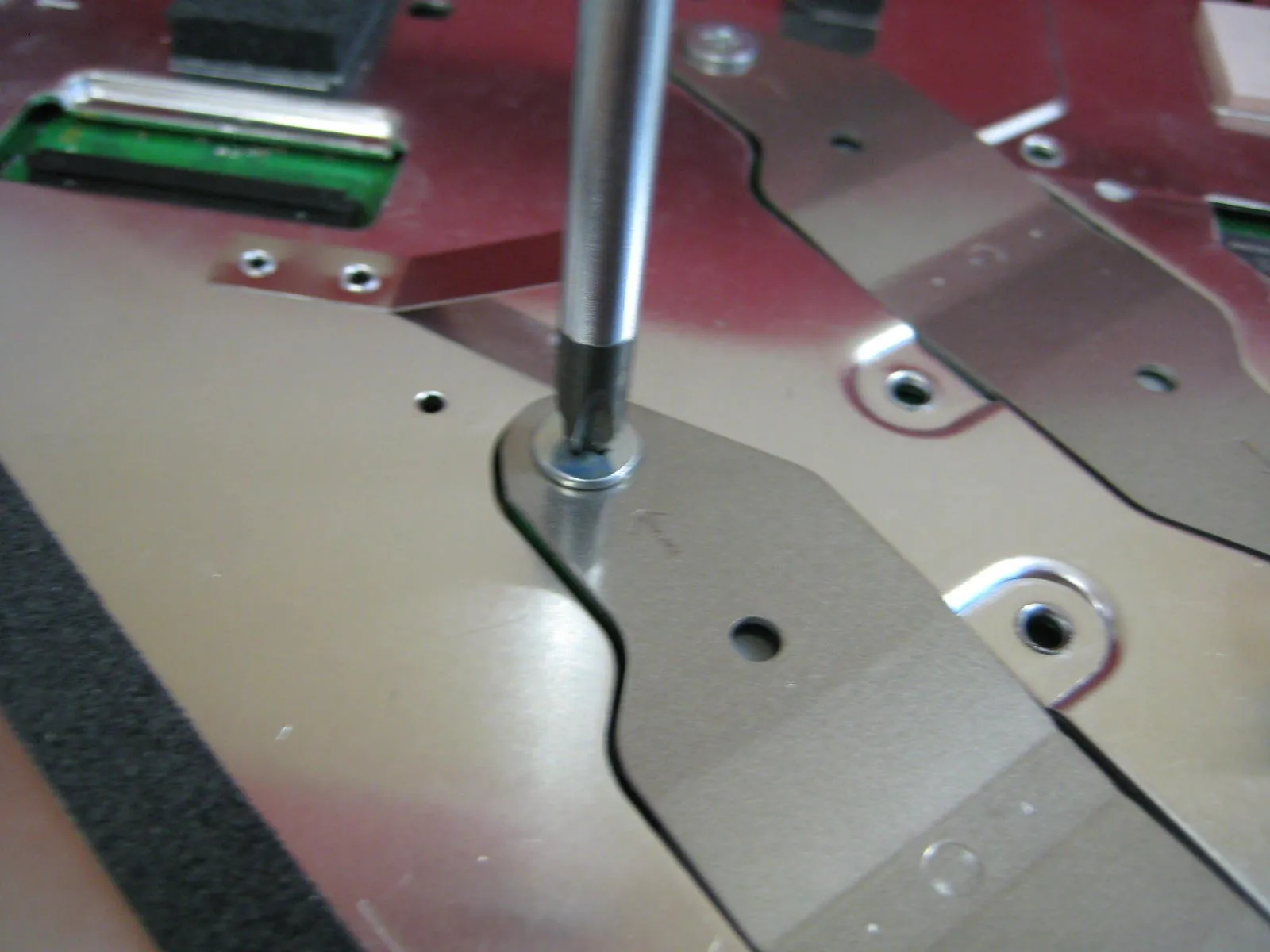

• В верхней части материнской платы равномерно открутите четыре больших винта Philips #2, удерживающих радиатор.

• Равномерное их извлечение снижает нагрузку на GPU и CPU.

• Снимите пластины и винты с основной платы.

Комментарии к шагу

Я отломал один из этих винтов, 'винт Philips #2' не дал мне правильного винта из google.

Не подскажете, какой именно это винт?

PS

У меня есть идея, как я могу удалить сломанный винт, но есть предложения?

Поищите на Ebay в разделе 'Винт PS3', там есть несколько с зажимами.

Шаг 30

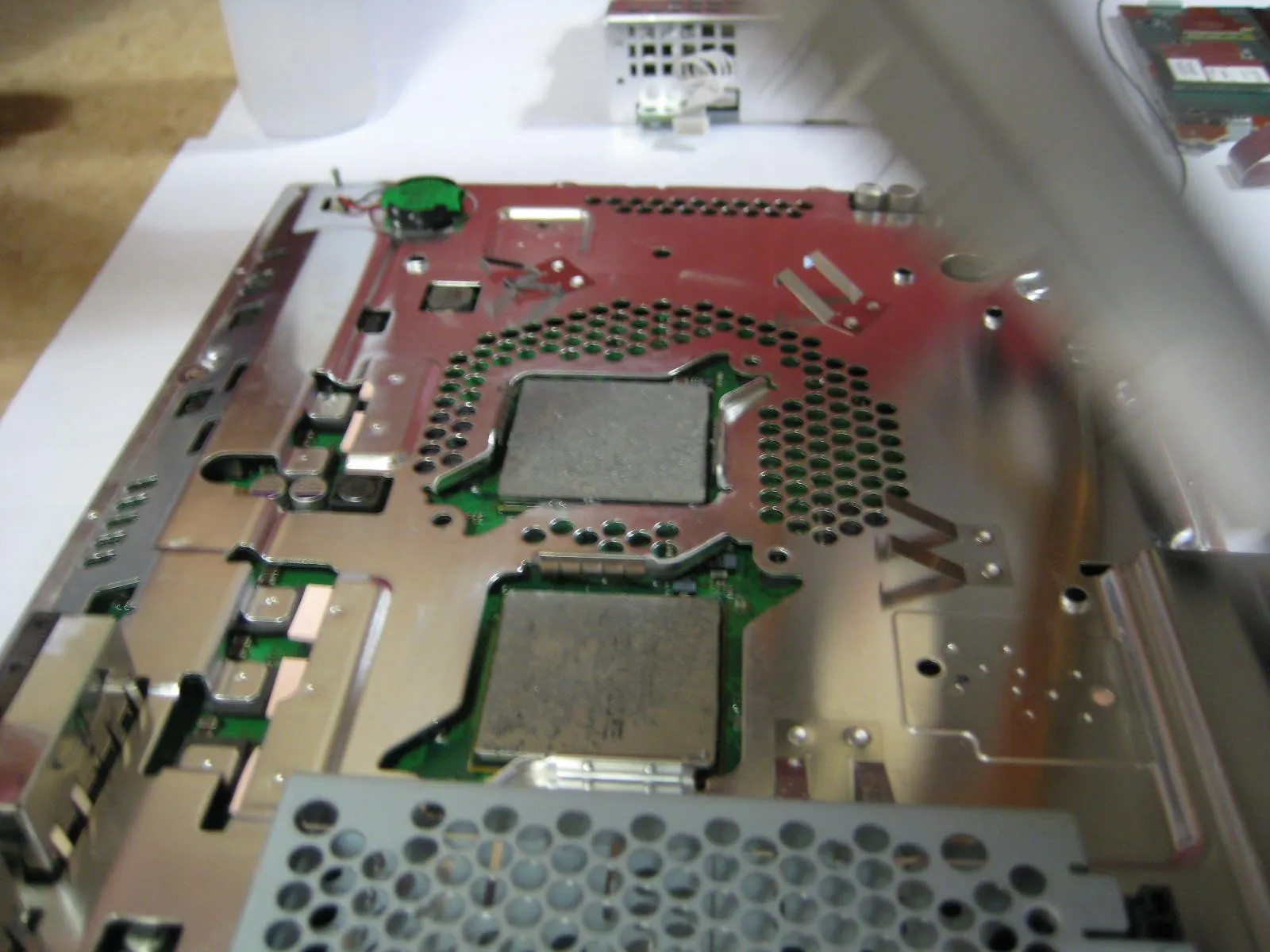

• Переверните основную плату.

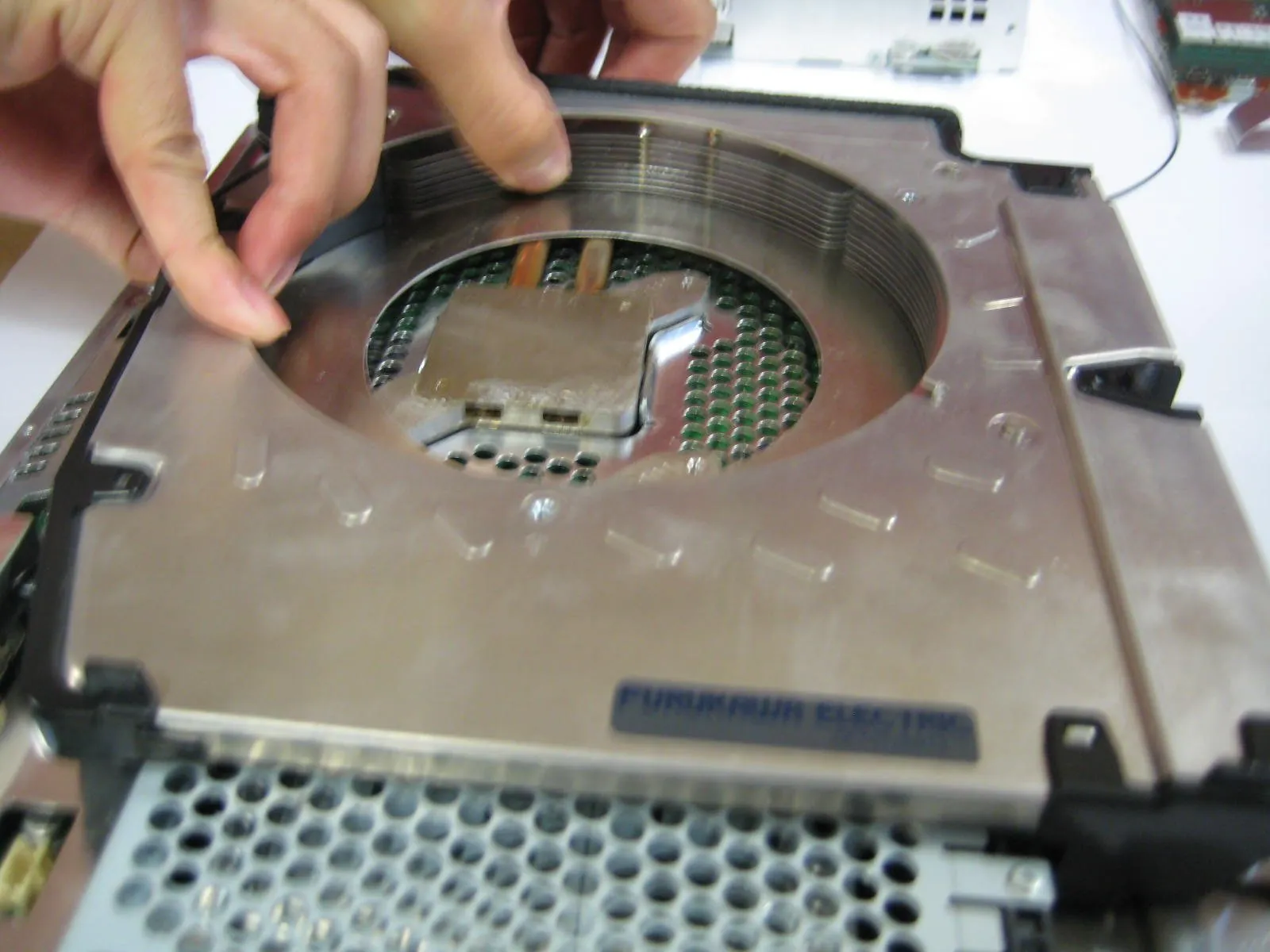

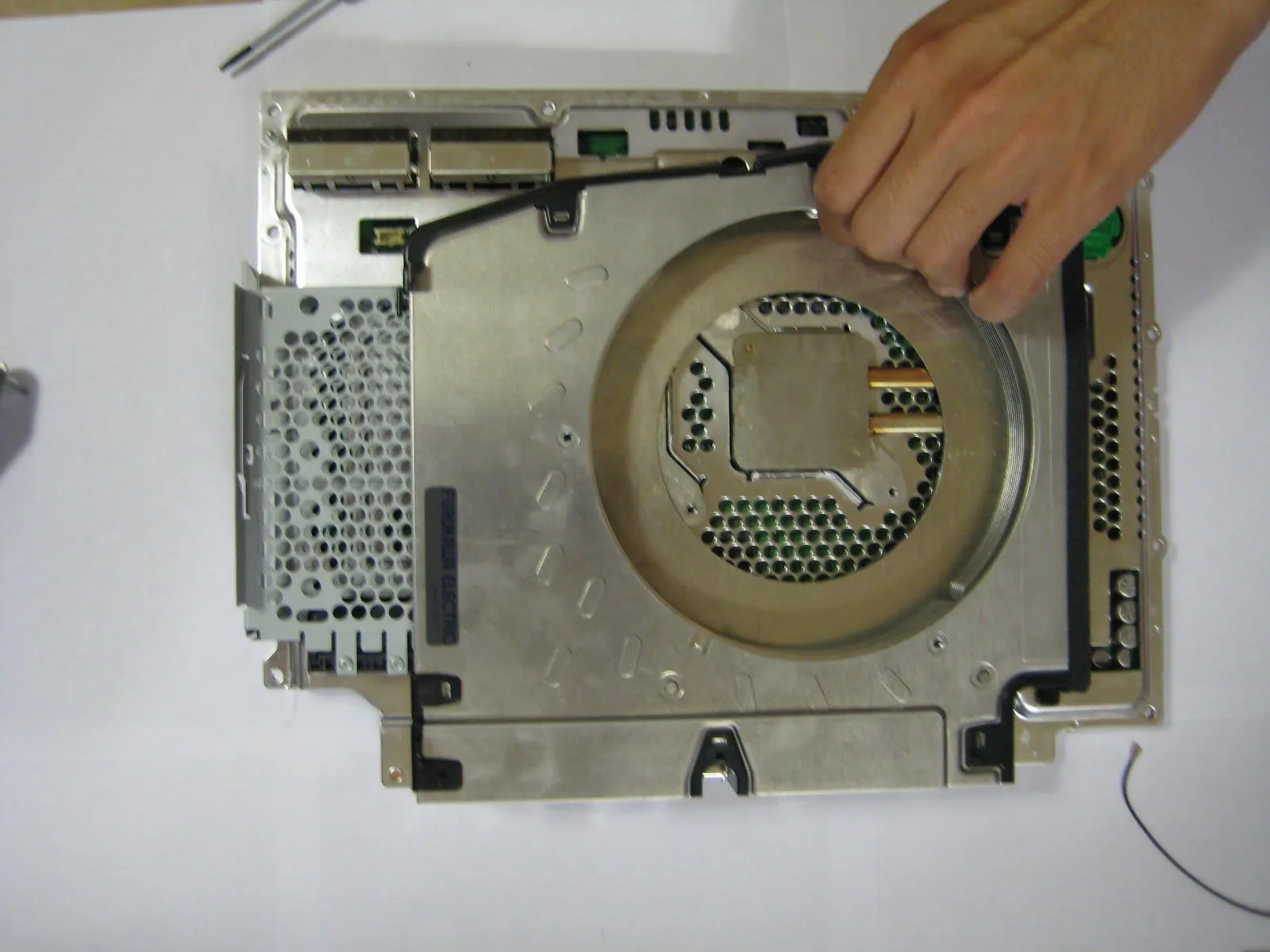

• Поднимите (или подденьте пальцами) радиатор прямо с материнской платы и процессоров.

• Потребуется усилие, поскольку термопаста 'приклеивает' радиатор к процессору.

• Примечание: Если новая термопаста легкодоступна, хорошо очистите старую пасту и нанесите новую при сборке. Если новая термопаста недоступна или стоит дешево, не нарушайте 'старую' термопасту.

Комментарии к шагу

Если ваша цель - заменить термопасту, то это уже не проблема. Нанесите новую пасту и приступайте к сборке. Вот видео, показывающее, как наносить пасту: https://www.youtube.com/watch?v=EyXLu1Ms-...

Как лучше всего наносить пасту и какую марку вы рекомендуете?

Просто нанесите небольшую точку, не больше горошины, прямо посередине. Дайте радиатору распределить ее.

НЕ ДЕЛАЙТЕ ЭТОГО, ЕСЛИ У ВАС ЕСТЬ ТЕРМОПАСТА!!!

Если термопаста нарушена, вы ДОЛЖНЫ удалить всю старую пасту и нанести новую (если только вы не готовы уничтожить свои процессоры). Для удаления старой пасты лучше всего подходят ватные палочки. Как только вы удалили все, что можно, смочите ватную палочку спиртом и осторожно протрите поверхность процессора и поверхность радиатора небольшими круговыми движениями, стараясь не допустить попадания спирта на основную плату. Делайте это до тех пор, пока ВСЕ следы старого компаунда не будут полностью удалены. После удаления дайте спирту немного времени, чтобы полностью испариться. Когда спирт испарится, нанесите небольшое количество нового компаунда (я использую Arctic Silver) прямо на процессор (размером с горошину ИЛИ МЕНЬШЕ). С помощью ровного края (например, кредитной или идентификационной карты) аккуратно распределите компаунд ровным тонким слоем, который полностью покроет поверхность процессора.

Это не так сложно, как кажется. Просто не торопитесь и сделайте все как можно ровнее. Пробелы в пасте приведут к образованию 'горячих точек', которые могут легко повредить процессор (вот почему просто 'позволить радиатору распределить ее' - плохая идея). Толщина слоя должна составлять от 1/64' (0,016') до 1/32' (0,031'). Для справки, толщина обычного листа бумаги составляет около 0,004 дюйма, так что примерно 4-8 листов бумаги. Помните, что это НЕ так критично, как я это преподношу. Это всего лишь ссылка на 'тонкий слой компаунда'. Не думайте об этом слишком много.

Теперь, когда свежий компаунд нанесен, установите чистый радиатор как можно ровнее и аккуратнее. Установите крепежные элементы и затяните их, затягивая и чередуя n МАЛЫХ УСКОРЕНИЙ. Идея заключается в том, чтобы затянуть радиатор как можно более равномерно. Это поможет обеспечить максимально равномерное распределение теплового компаунда.

В свое время я отремонтировал множество Xbox 360 и PS3, и ни разу этот метод не подвел, а как инженер-электрик я бы рекомендовал всем следовать этим процедурам при замене термопасты.

Шаг 31

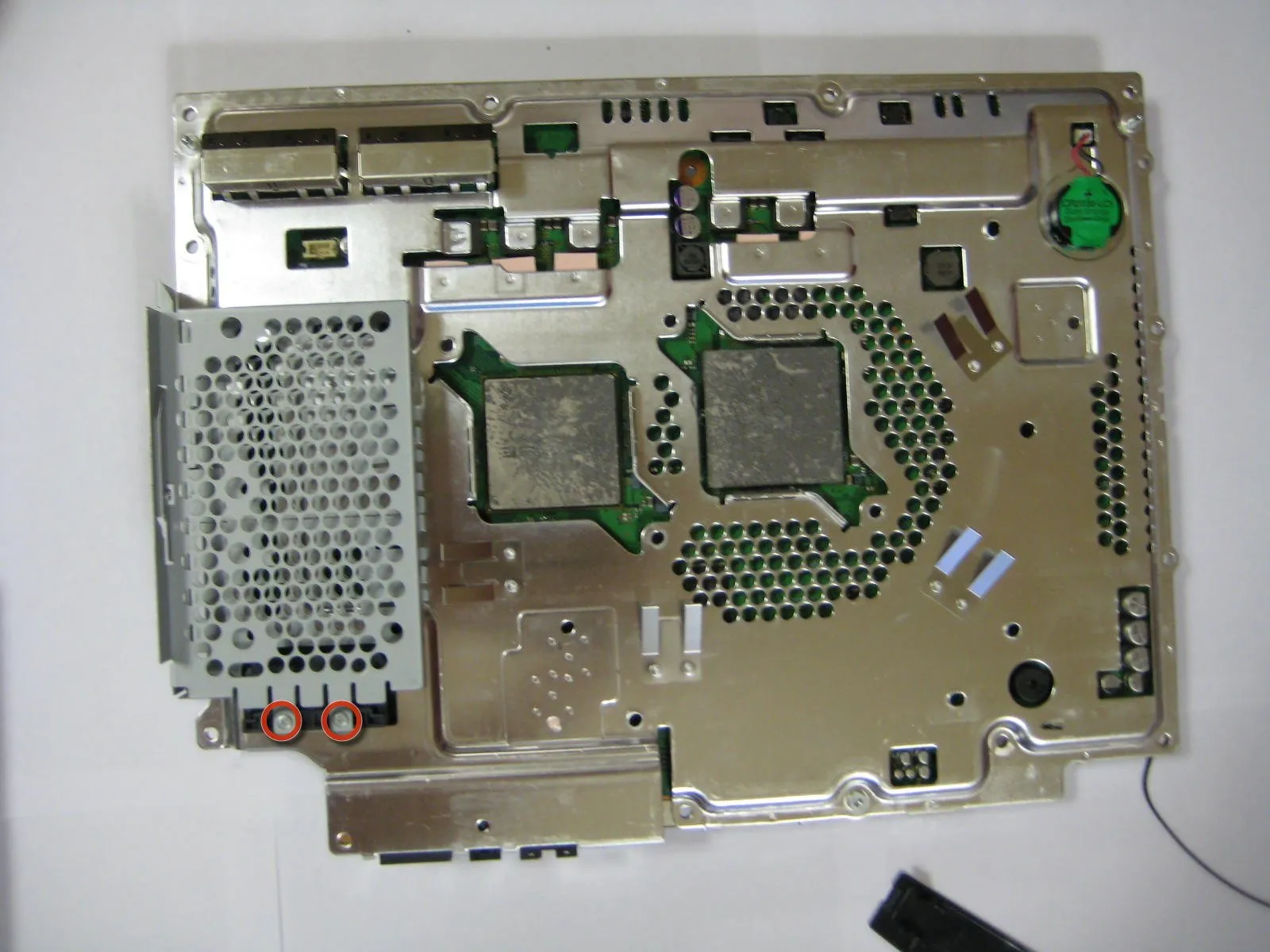

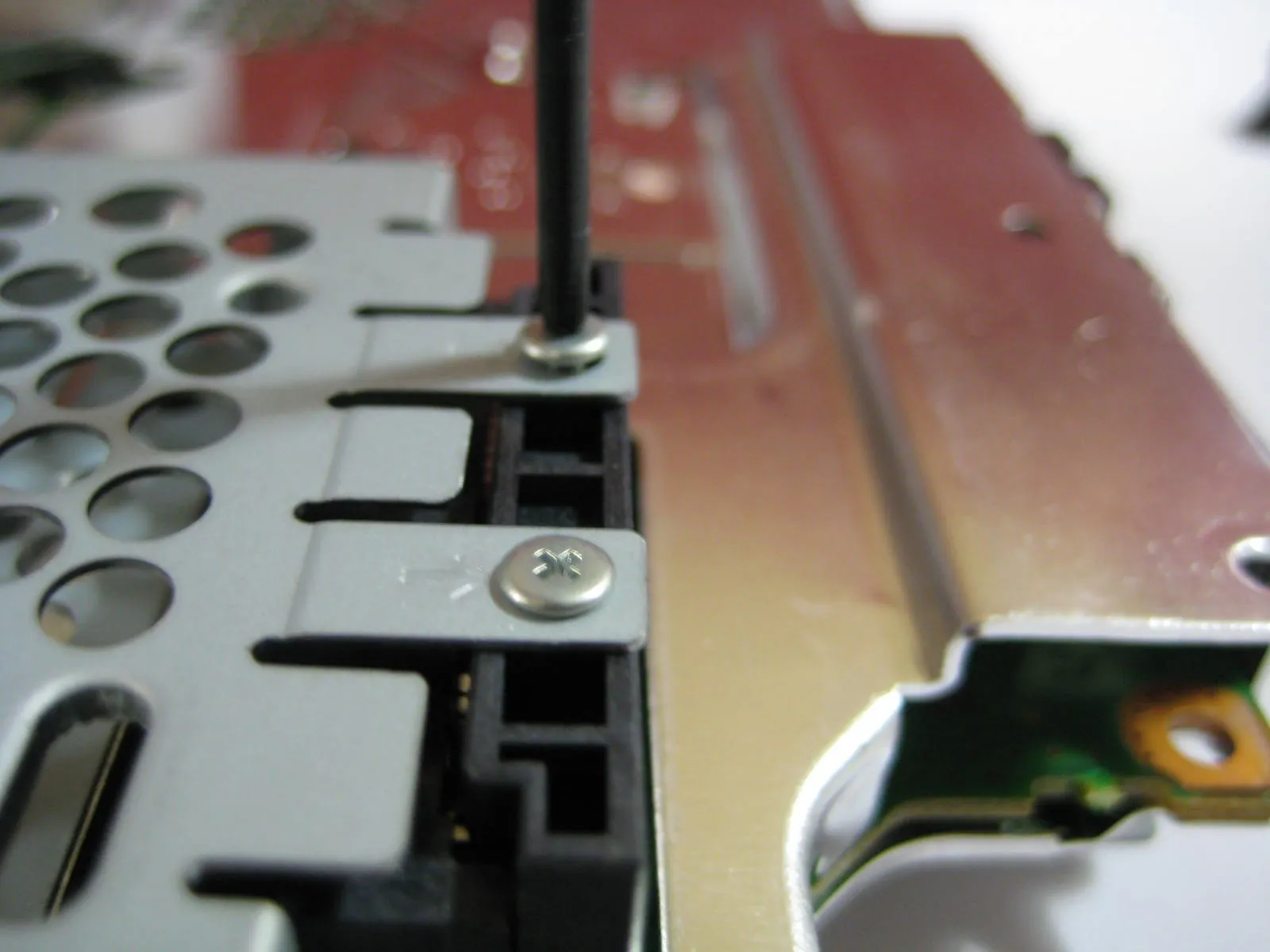

• Выкрутите 2 винта Phillips #0 из корпуса жесткого диска.

Шаг 32

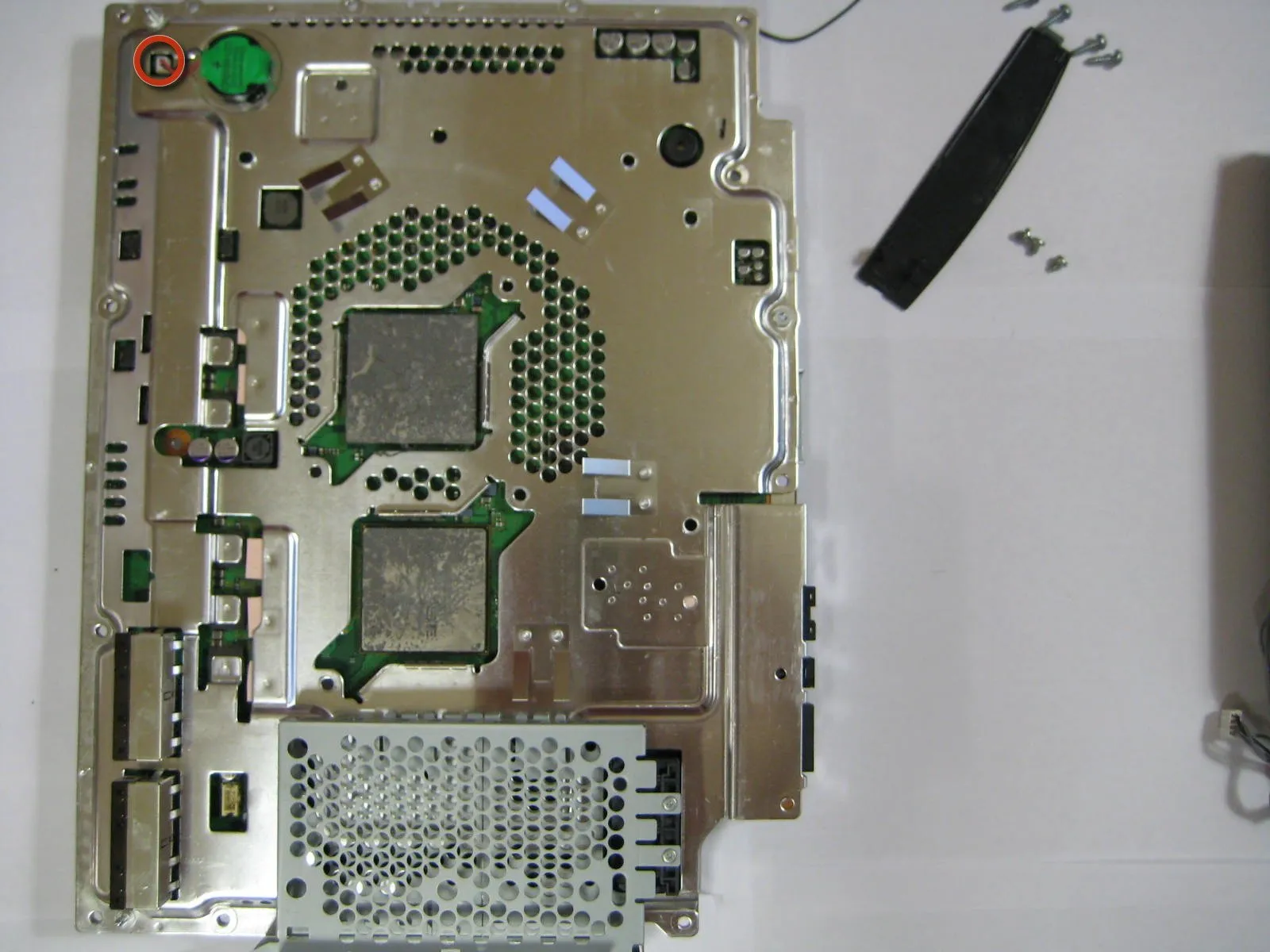

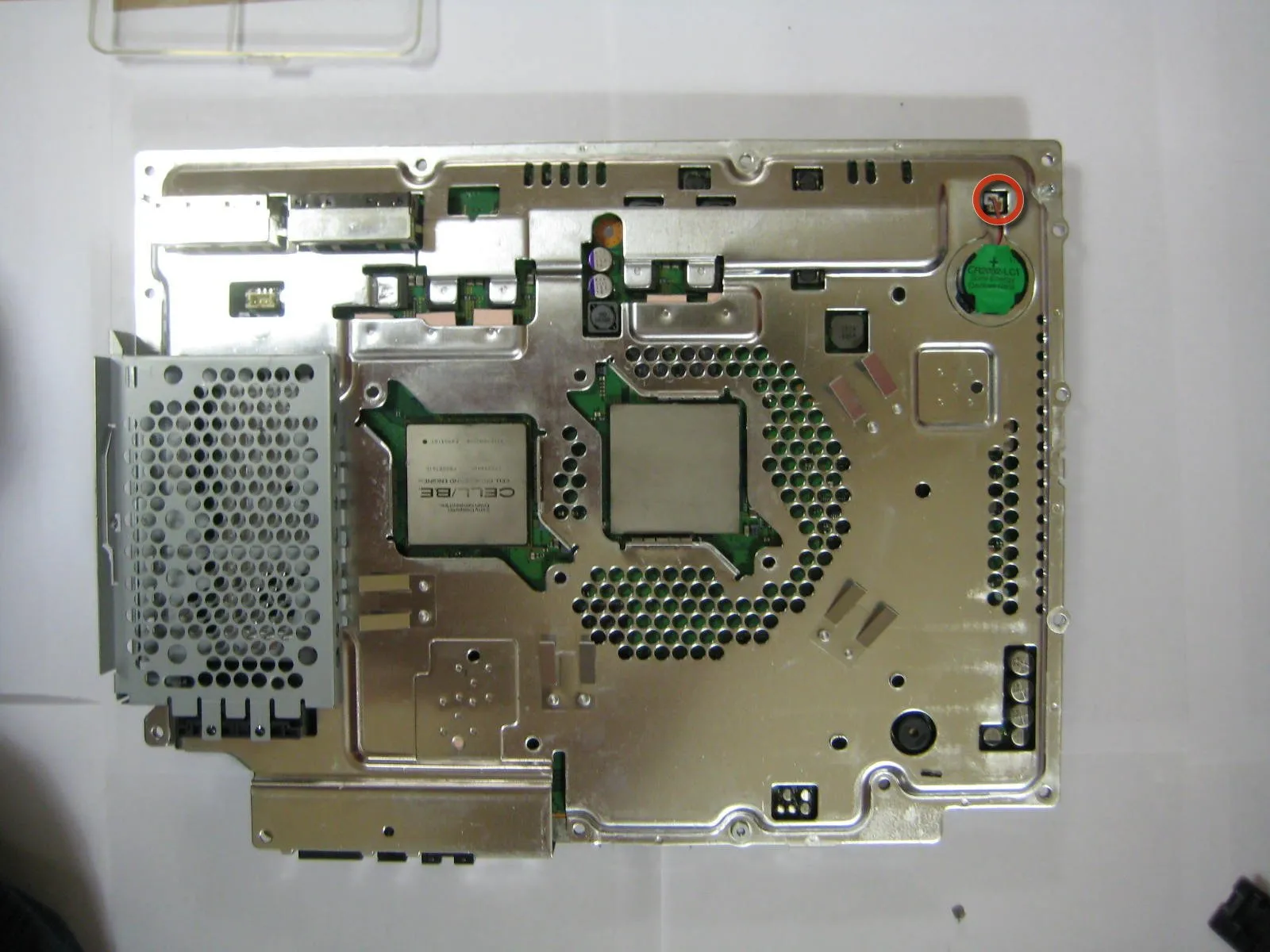

• Чтобы открыть доступ к основной плате, извлеките из нее батарейку для часов.

Шаг 33

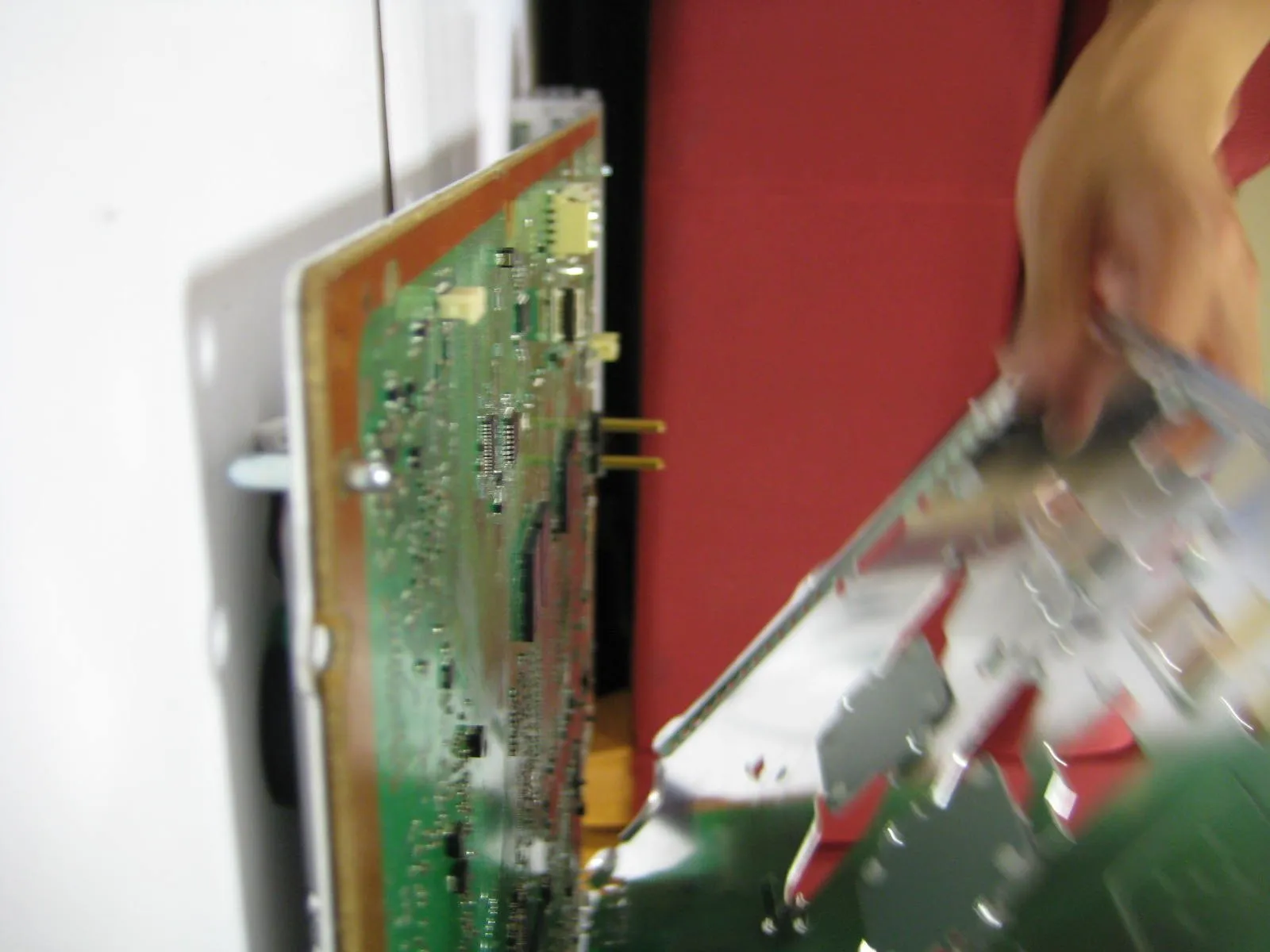

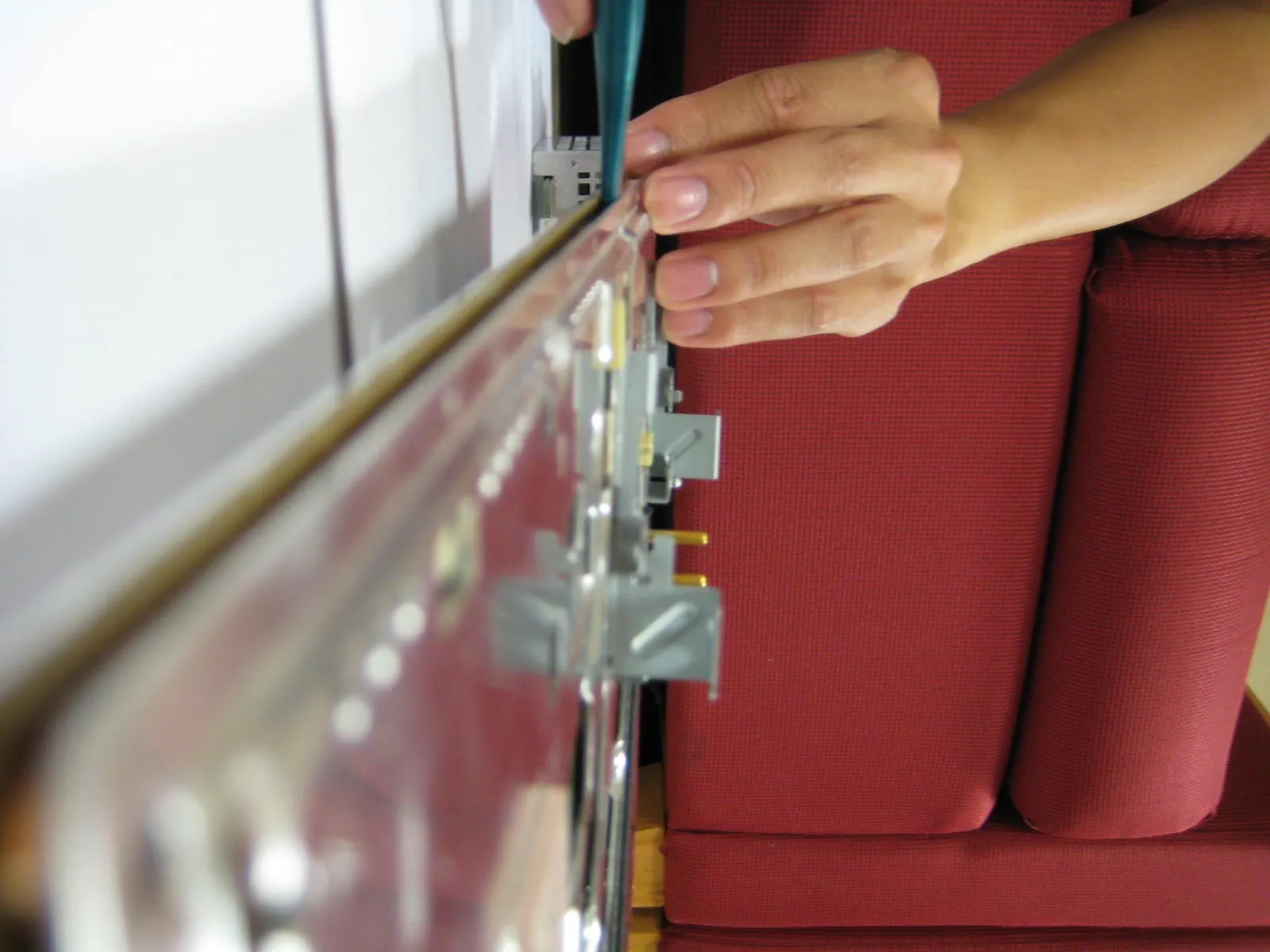

• С помощью пассатижей аккуратно подденьте металлическую защиту и снимите ее с верхней части материнской платы.

Шаг 34

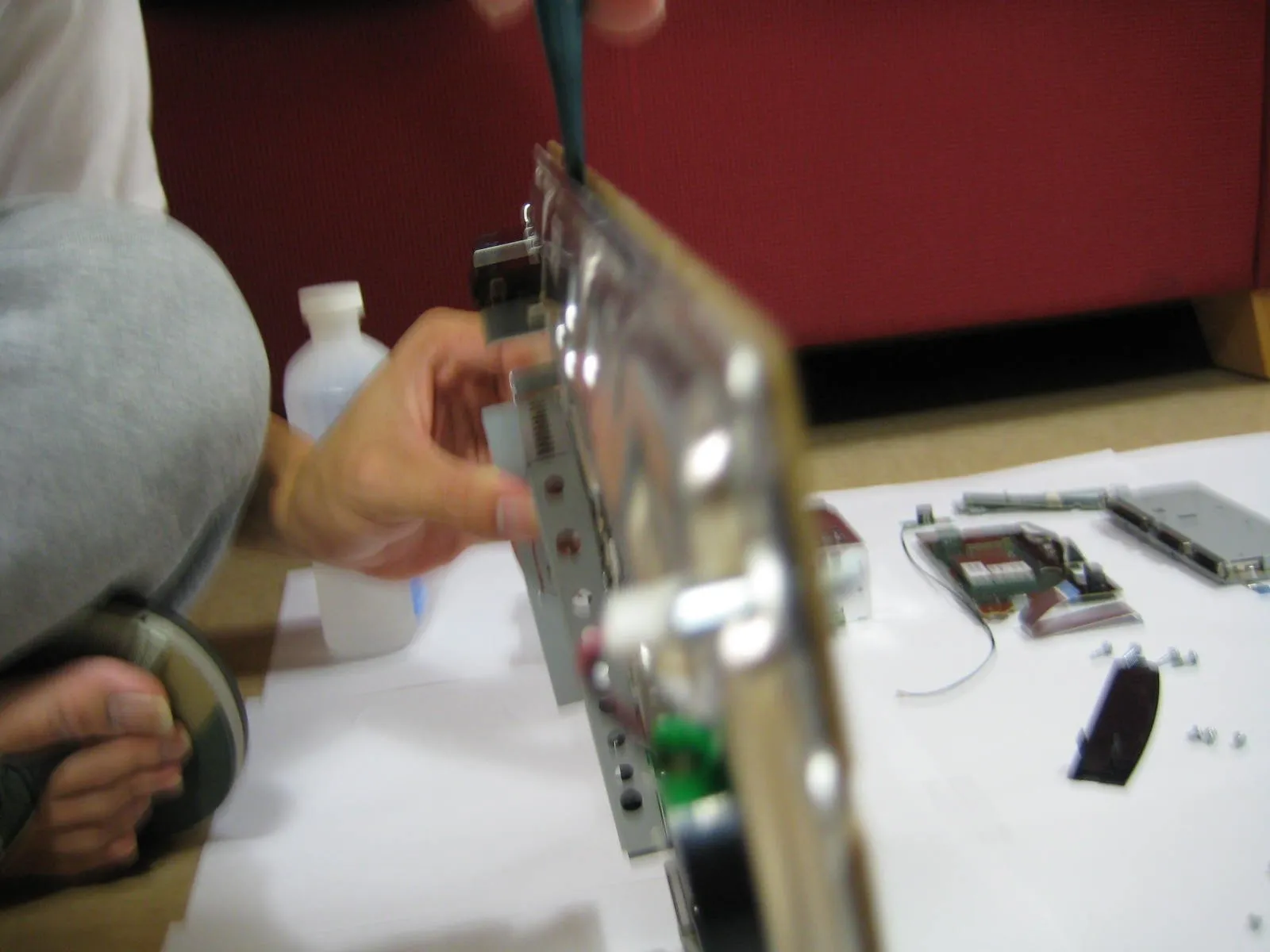

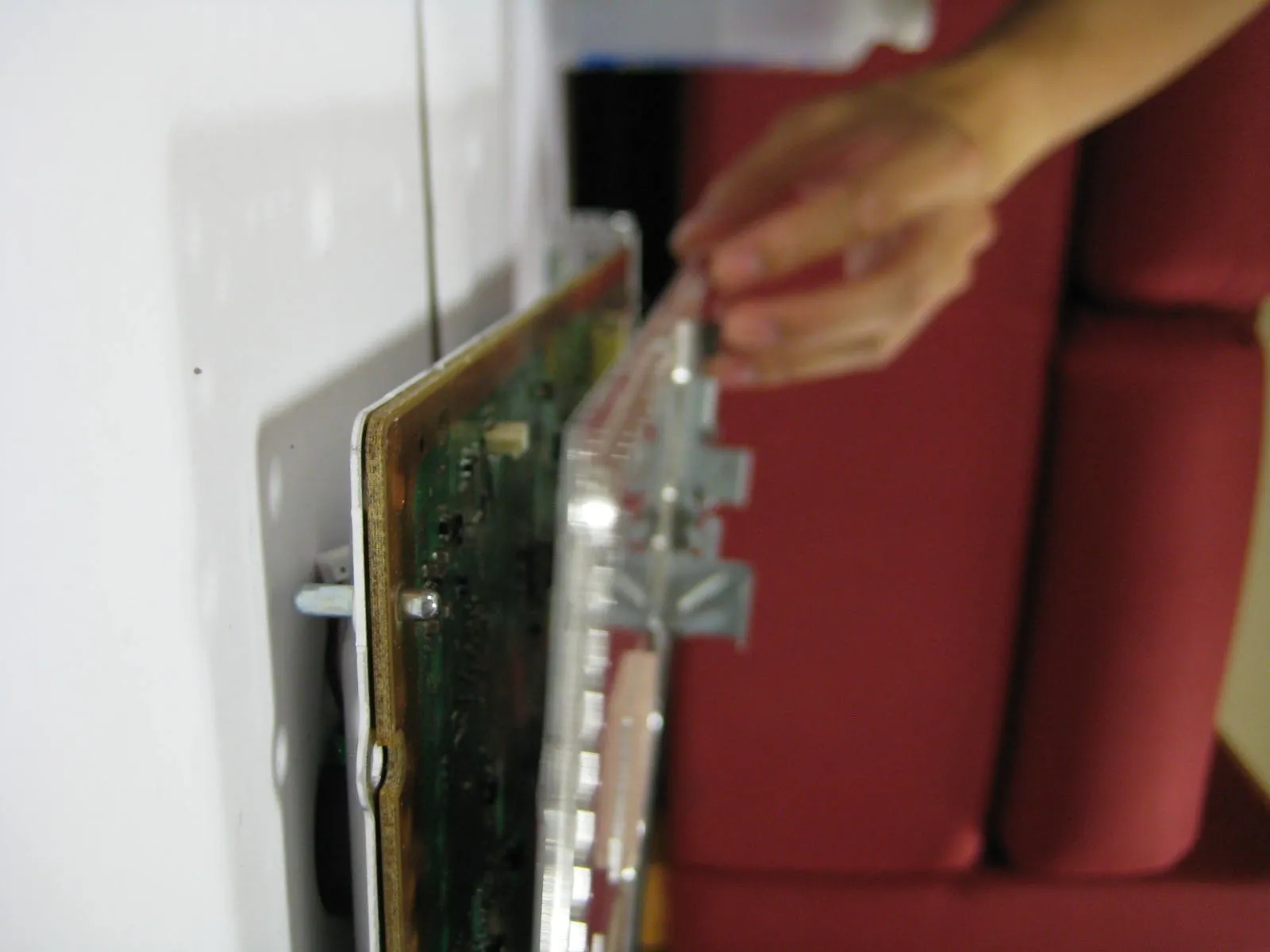

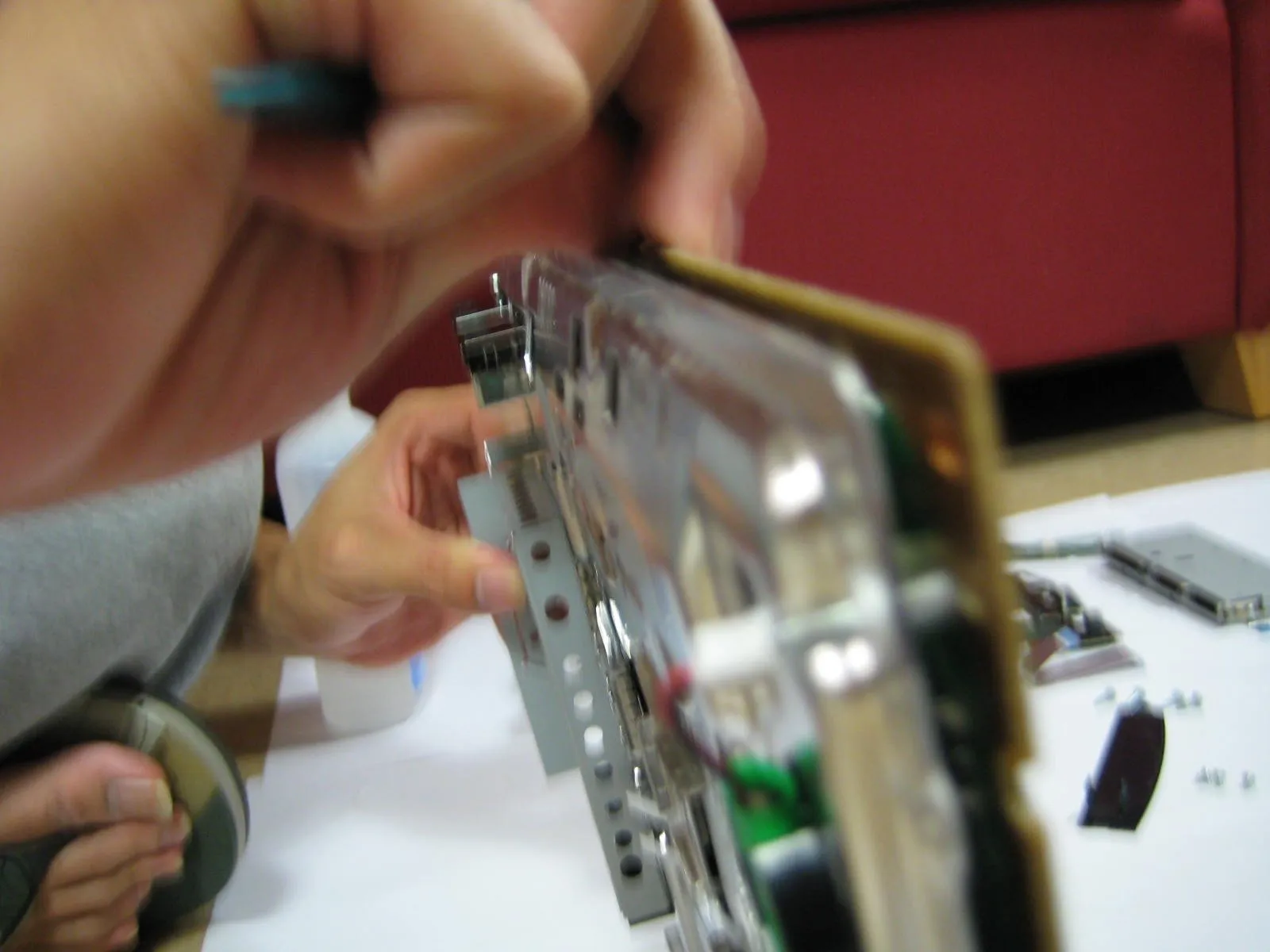

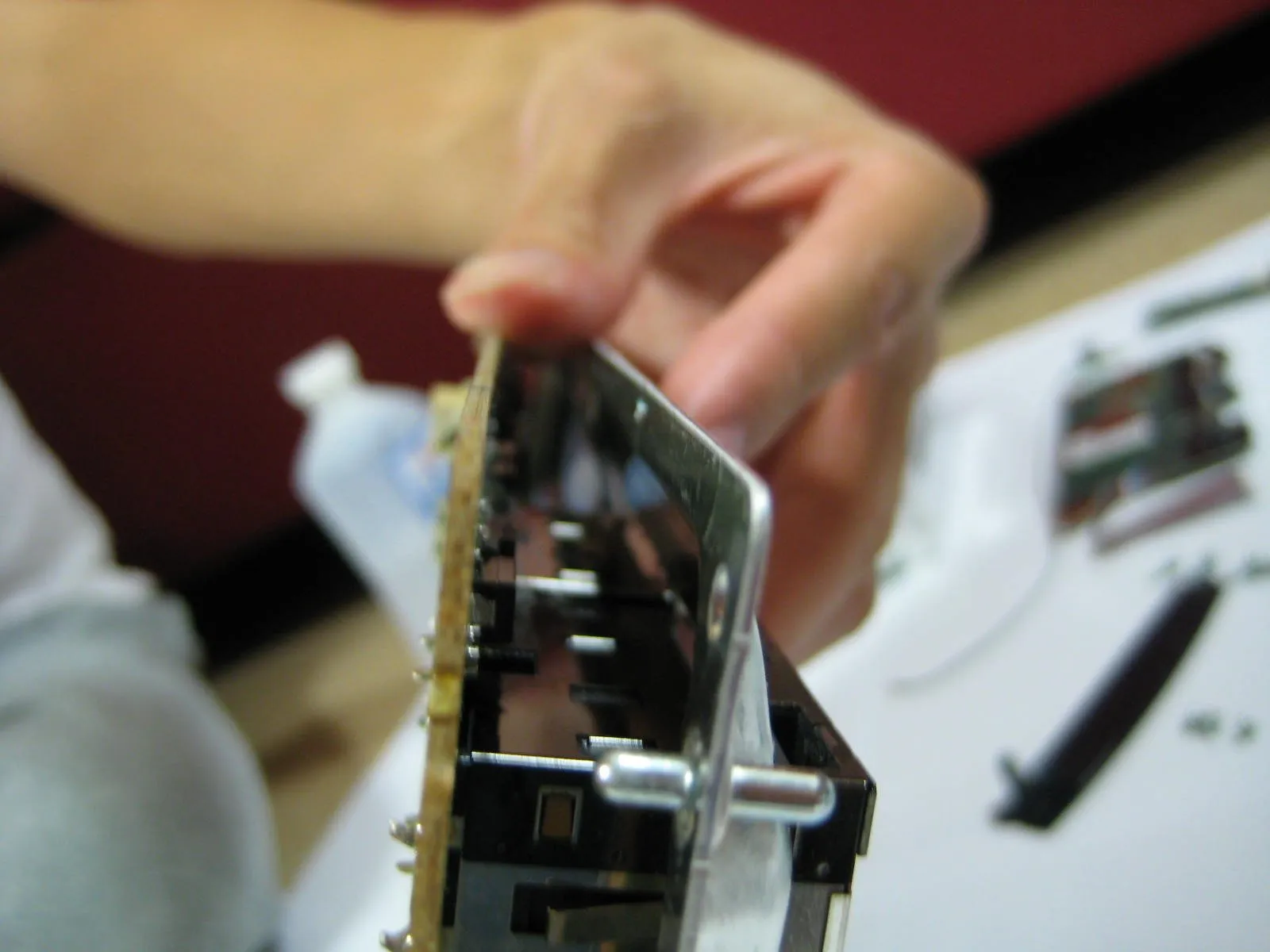

• Переверните материнскую плату и снимите металлическую защиту с противоположной стороны. Подденьте его лопаткой или пальцами.

Шаг 35

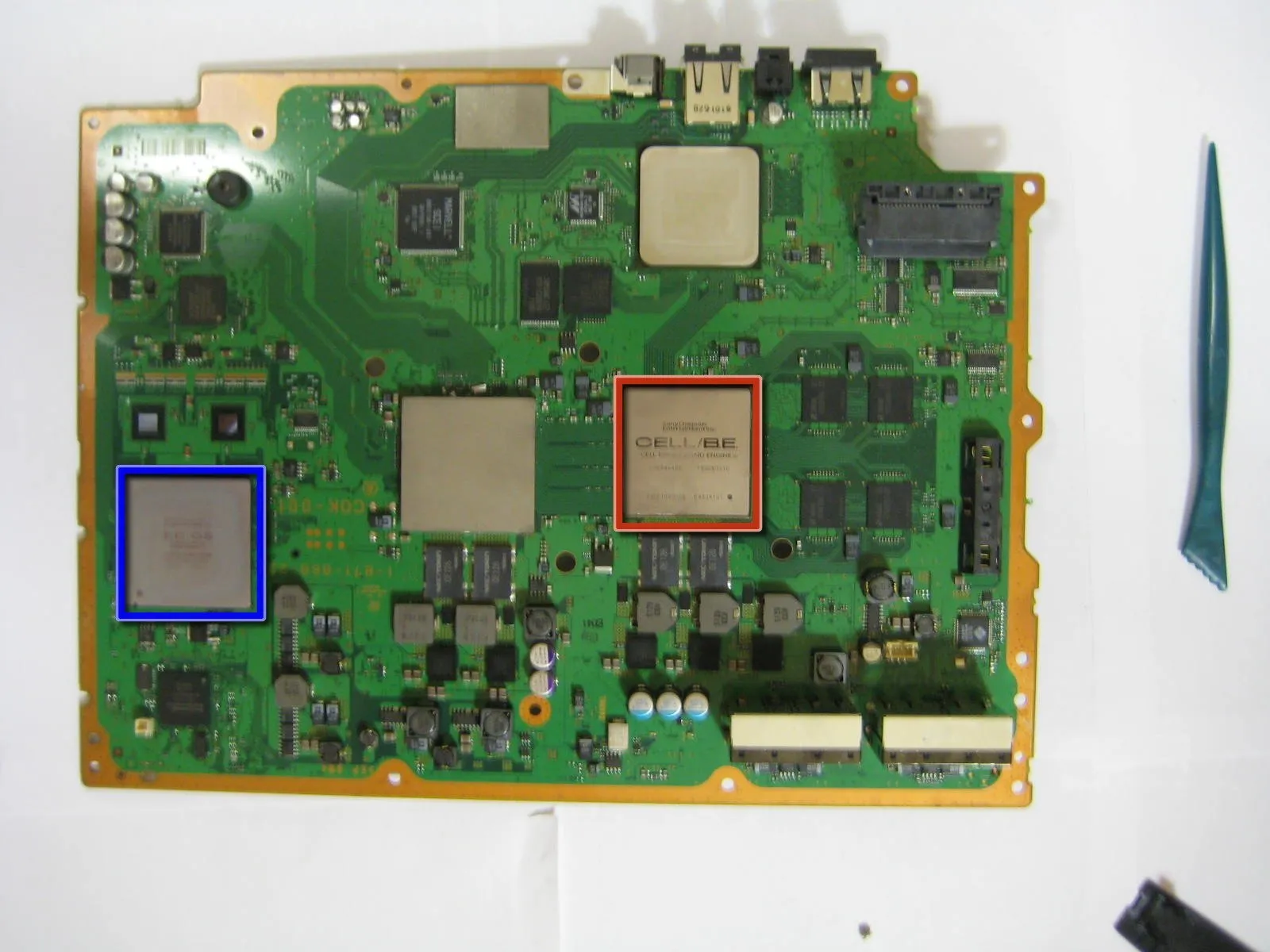

• Посмотрите на все чипы с теплораспределителями на этой штуке.

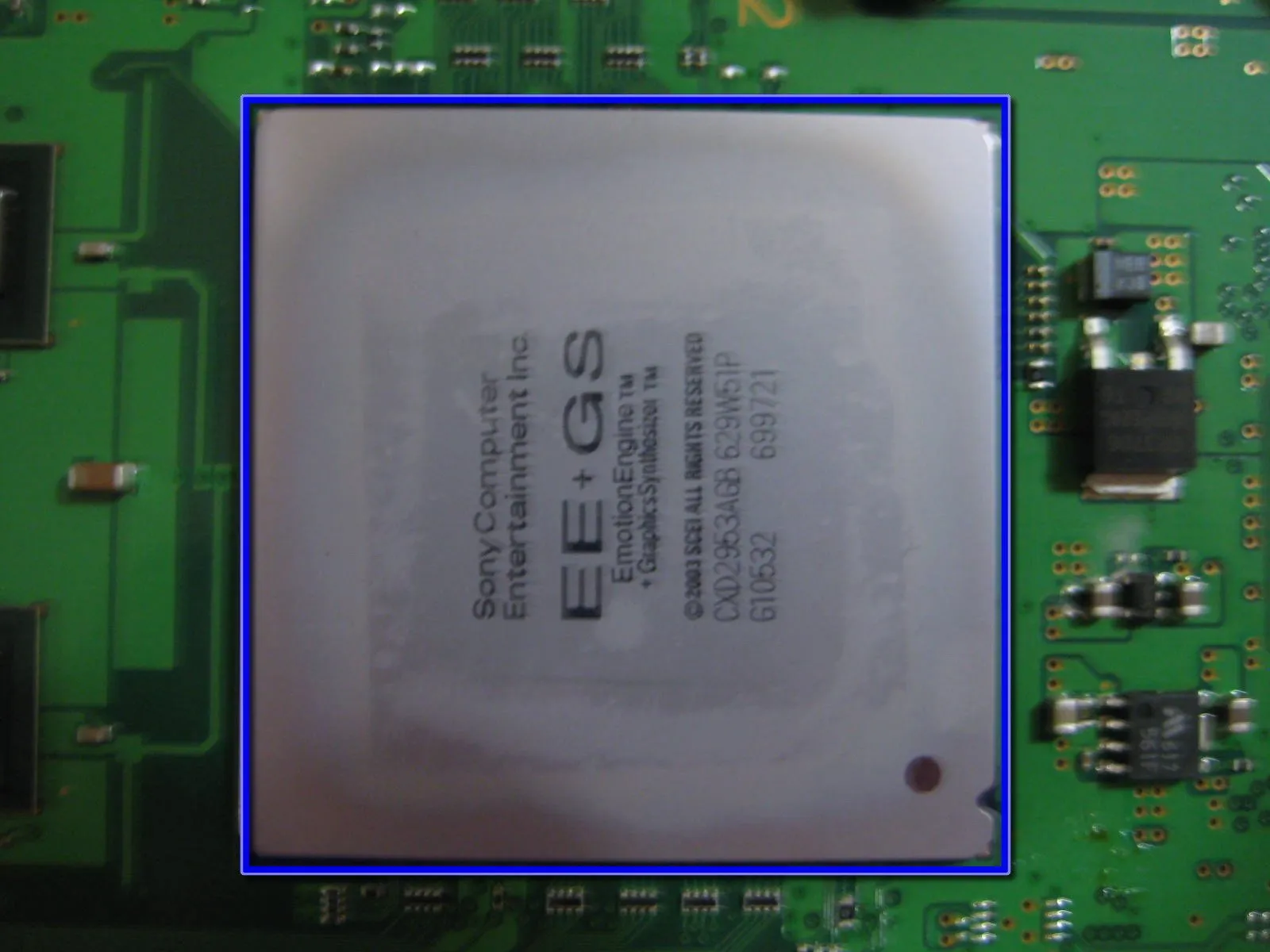

• Есть чип Emotion Engine и чип Graphics Synthesis, обеспечивающий приятную обратную совместимость.

• Процессор IBM Cell... Этот процессор имеет 9 ядер, 10 потоков и работает на частоте 3,2 ГГц.

Комментарии к шагу

У меня серьезная проблема. я вставил ленточный кабель от bluray-привода в мою ps3, пока она была включена, и я услышал хлопок. привод больше не мог получать питание, и я увидел, что у кого-то еще была такая же проблема, но на другой ps3. они сказали, что это был чип на дочерней плате, а я даже не знаю, где это.... мне всего 16, и я планирую стать инженером-электронщиком. может кто-нибудь помочь мне, потому что я SEMI-noob будущий гений noob сейчас.

Совет - в следующий раз убедитесь, что система НЕ имеет питания.

Шаг 36

• Больше чипов!

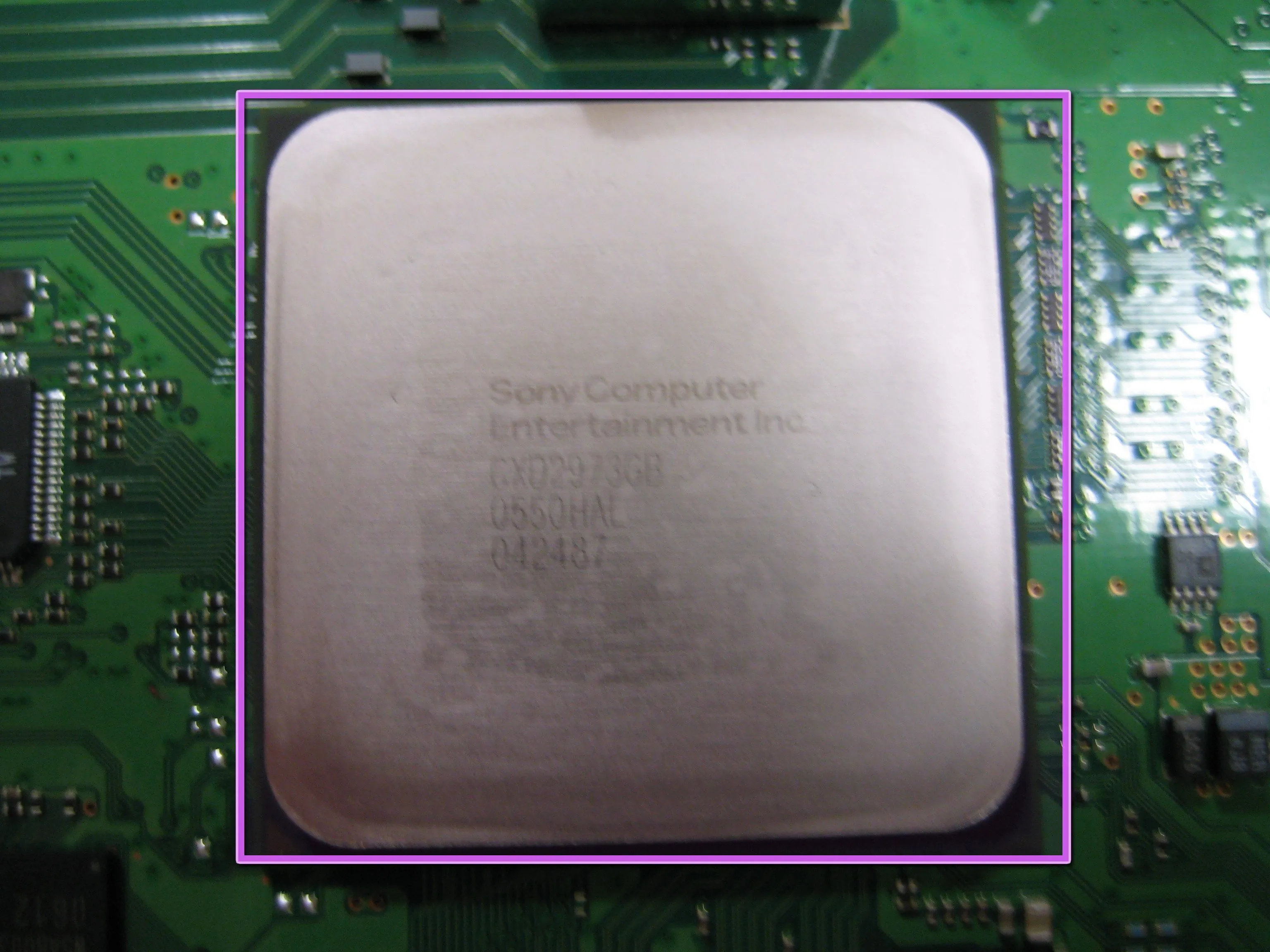

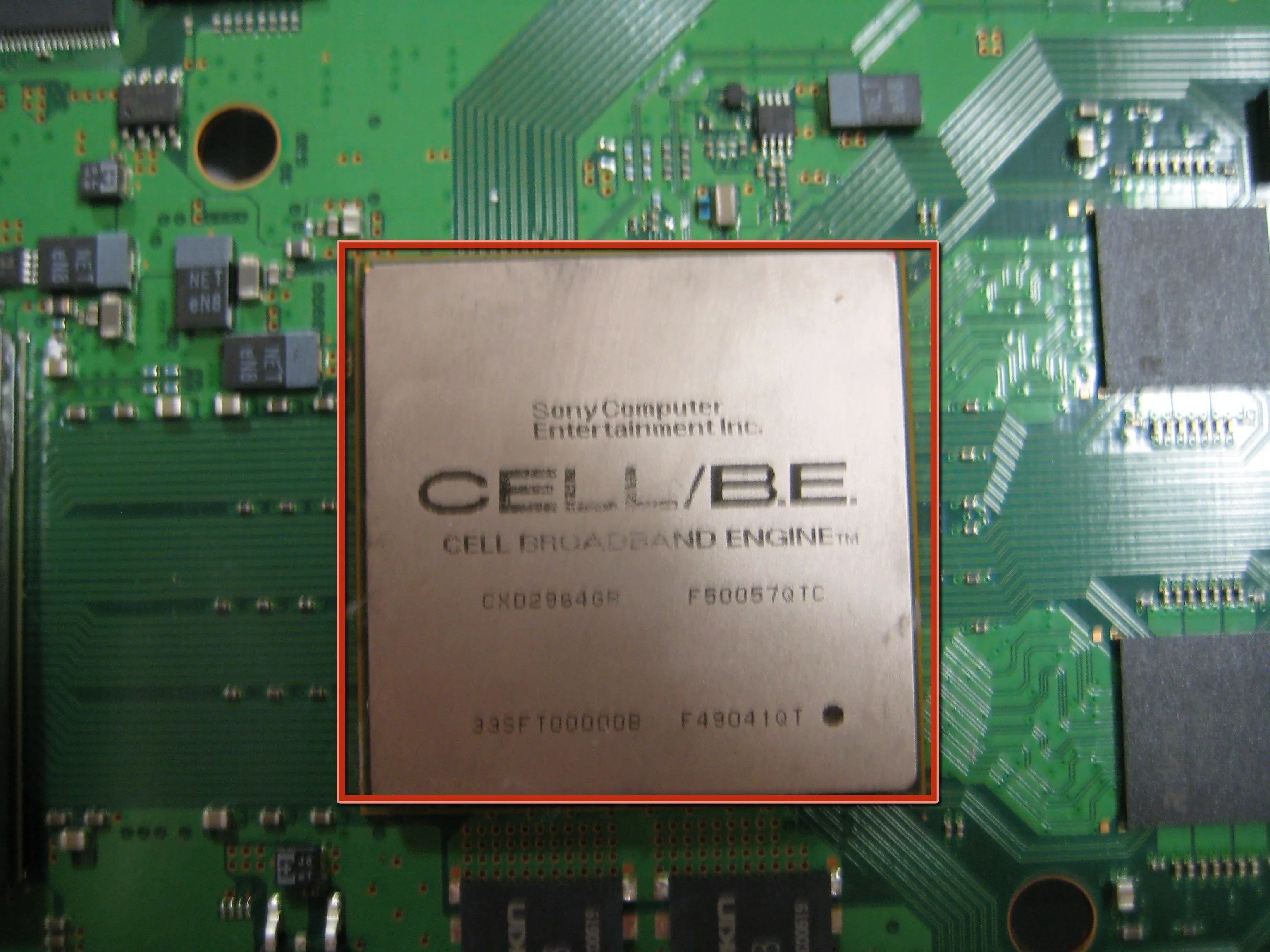

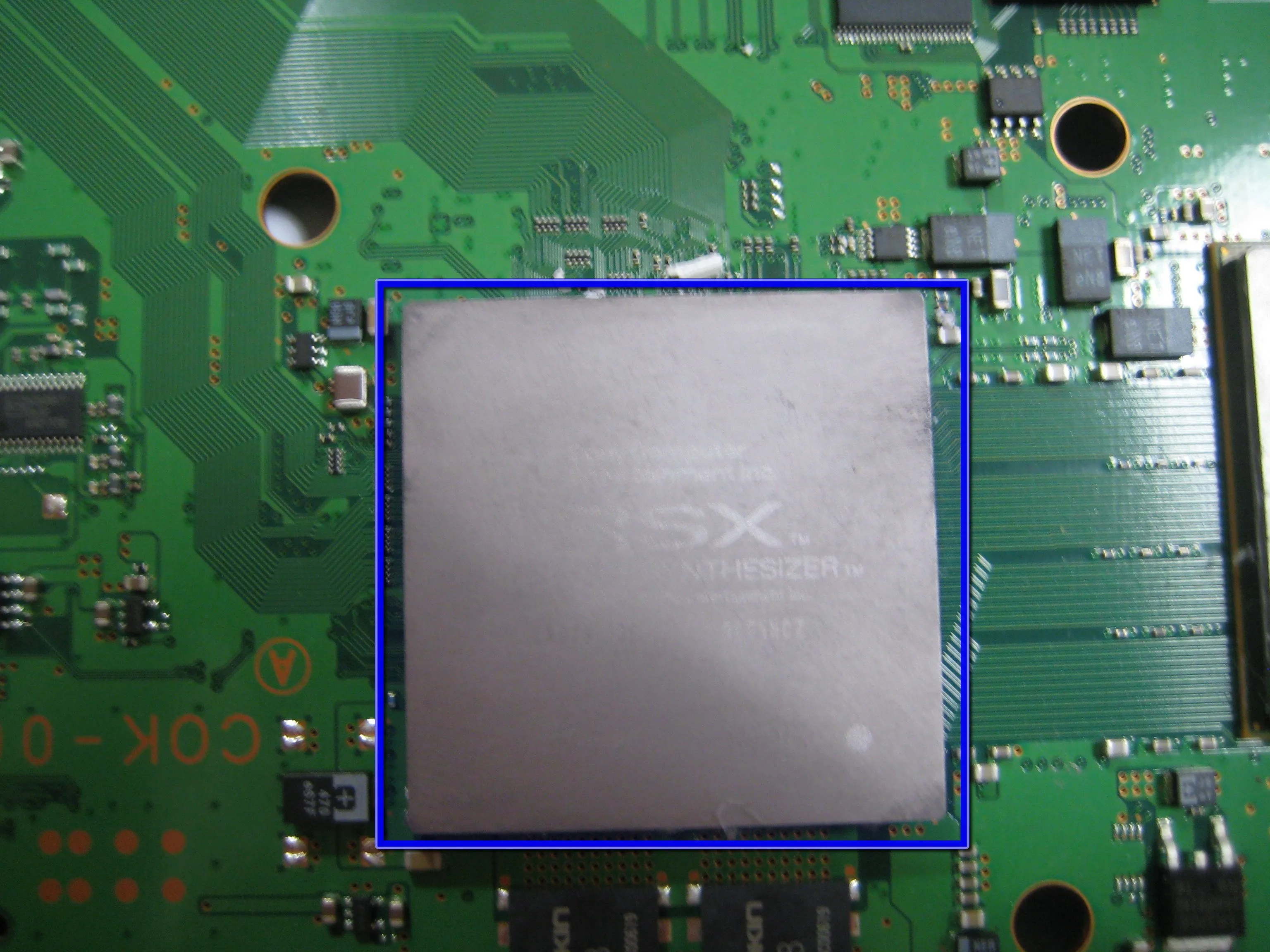

• Процессор IBM Cell

• Графический процессор Nvidia RSX

Шаг 37

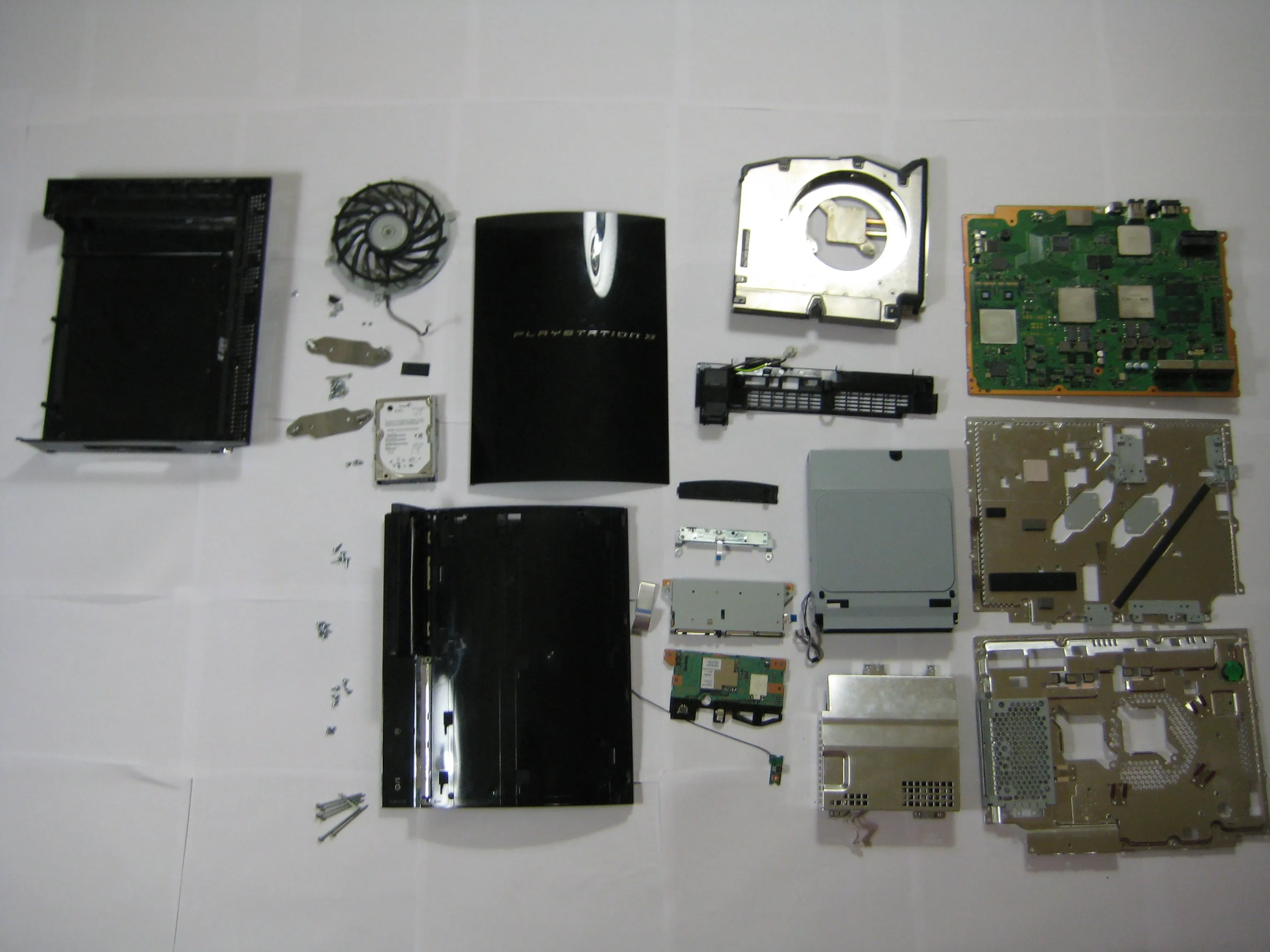

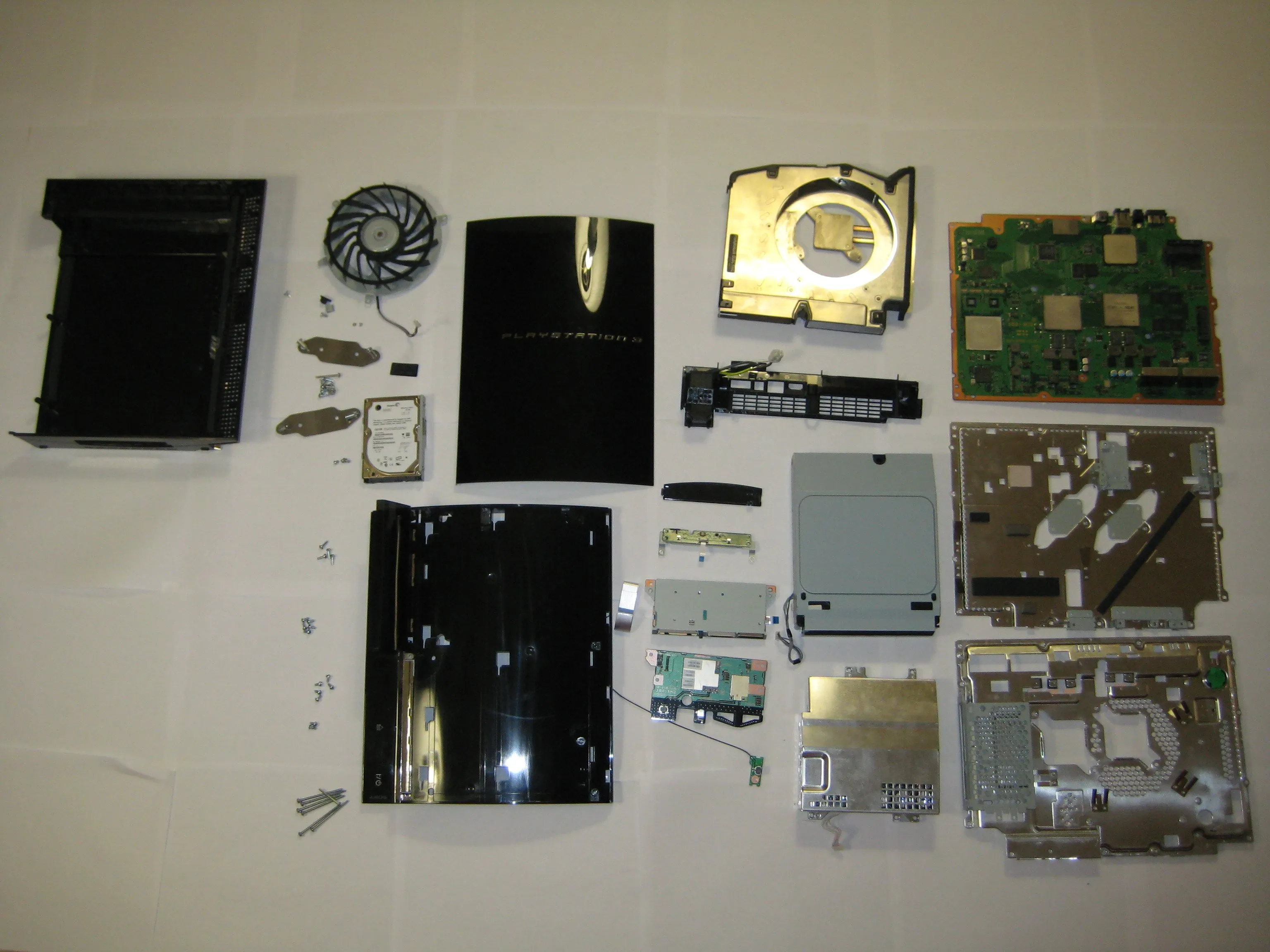

• Рассмотрите свою PS3 в разобранном виде.
