Разборка PlayStation 3 Slim
Введение
Первый взгляд на кардинально обновленную, более холодную и изящную PlayStation 3 Slim от Sony! Также ознакомьтесь с нашим Видео разборки PS3 Slim на YouTube!
Что вам понадобится
Инструменты
Отвертка Phillips #1 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Отвертка TR8 Torx Security Screwdriver | Источник - ifixit.com
Шаг 1 Разборка PlayStation 3 Slim

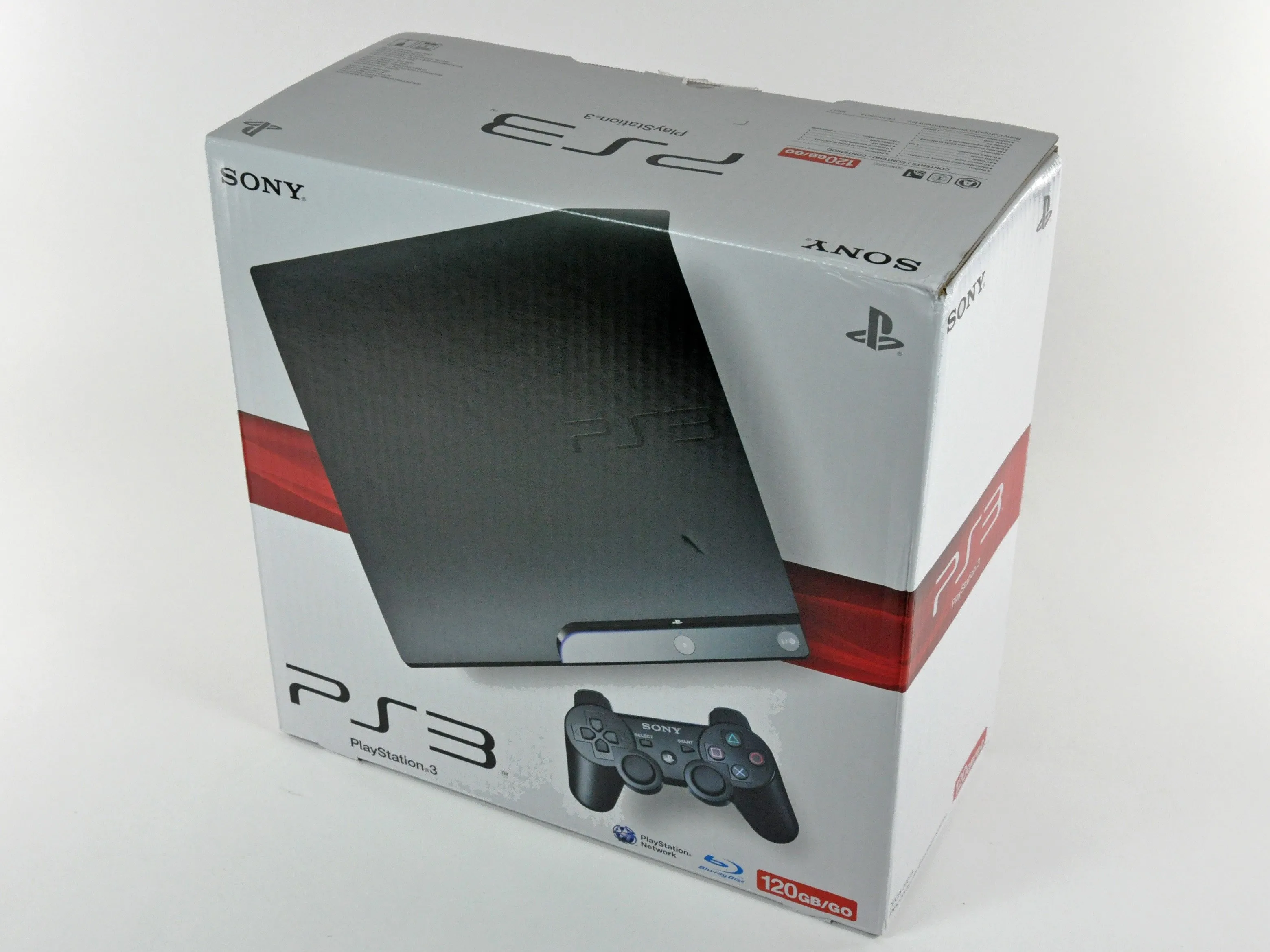

Вот оно! Мы получили PS3 Slim в свои грязные руки за целый день до того, как она должна была прийти по почте!
Коробка, как и само устройство, стала более тонкой.
Знаете ли вы, что можете опубликовать свой собственный разбор на сайте Делаете.ру? Поделитесь тем, что находится внутри ваших гаджетов! Разберите старый сотовый телефон, микроволновку или игрушечного робота.
Наш бесплатный онлайн-редактор позволяет легко публиковать пошаговые разборки.
Мы размещаем все бесплатно и делаем так, чтобы у вас были фотографии высокого разрешения, профессиональная верстка и полноэкранные слайд-шоу, как у нас!
Комментарии к шагу
Здравствуйте,
Просто вопрос для нас, импортеров,
Это PS3 slim 120gb, купленная в США, верно?
Я спрашиваю, чтобы убедиться, что мой блок питания также будет поддерживать 220В.
спасибо.
Да, и он будет работать от 220 В.
Итак, я наконец-то могу сказать, что ps3 slim, купленная в США (на обложке написано, что она поддерживает только 110v), работает на 220v.
Я подключил его только что, и он работает!
Спасибо вам, ребята.
наслаждайтесь
Я с большим трудом смог купить ps3 два месяца назад в США и привез ее с собой сюда (Пакистан), здесь напряжение 220 В.
Поэтому я хотел узнать, действительно ли вы уверены, что в ней есть универсальный блок питания и ее можно подключить прямо здесь?
Его номер модели CECH-2001A
Plz plz помогите мне, я не могу позволить себе купить еще один
Нет modchip теперь успех. эта машина будет фиаско, если кто-то не найдет средство, чтобы изменить его.
Спасибо за точный ответ, у меня был такой же вопрос, и я подумал, не относятся ли заявления об универсальном блоке питания к какой-то другой версии PS3 slim. Пожалуй, для Sony было бы безумием выпускать множество разных блоков питания, когда универсальный просто работает.
Зачем кому-то модифицировать консоль? Чтобы помочь пиратству?
Привет, я с островов Фиджи. Здесь мы используем 240v. Мой родственник привезет для меня PS3 Slim из США. Так что PS3 Slim будет работать здесь, на Фиджи, без проблем, верно??? или мне нужен повышающий трансформатор, чтобы быть уверенным??? спасибо большое!!!
Является ли вышеуказанный блок питания таким же, как и тот, что находится в новой PS3, продаваемой в Японии? Я планирую купить ее в Токио и привезти домой. В моей стране используется 220v. Спасибо за помощь!
Знаете ли вы что-нибудь о шуме, который издают многие слимы? Многие говорят, что это просто шум нагрева и расширения пластика после включения. Может ли это 'расширение' привести к тому, что что-то внутри ps3 треснет или сломается?
На этот вопрос я отвечаю сам. Устройство, которое я купил в Японии, работает просто отлично, хотя на задней части устройства написано 110v only!
Cara acabei de ligar meu play3 de marca americana que marca 120v no console, numa rede 220v, fiquei com muito medo mas tomei coragem e pluguei na tomada, ta funcionando com sucesso.Só que ele esquenta um pouco, mas acho que isso é normal.Vcs me ajudaram muito, posso dizer concerteza que o play 3 slim é bivolt!!!obrigado
Небольшой вопрос. Не могли бы вы посмотреть, когда была сделана консоль, которую вы разобрали? Это должно быть указано на нижней части длинной наклейки в шаге 8.
Более подробные характеристики всех версий PS3 на
https://www.edepot.com/playstation3.html#...
Она будет работать в любой точке мира. Основной блок питания в любой консоли PS3 - УНИВЕРСАЛЬНЫЙ.
Какой кабель вы покупаете для 230v в Европе? Я купил PS3 slim 120GB (модель CECH-2001A) на Amazon, и я нахожусь в Европе.
Спасибо
Кто-нибудь знает о блю-рей диске, который шел в комплекте с консолью? Я купил 250-гигабайтную PS3 в Wal-Mart, и в комплекте его не было.
Моя консоль - us slim ps3 (120 ГБ).
На самом деле не так уж много модов, которые можно сделать, она поддерживает копирование игр на жесткий диск, она может просматривать Интернет, единственная причина, которую я вижу, чтобы изменить его, было бы восстановить воспроизводимость для PS2/PS1 игр.
ПРЕДУПРЕЖДЕНИЕ - В ЗАВИСИМОСТИ ОТ МОДЕЛИ PS3, ПРОВОДА РАСПОЛОЖЕНЫ ПО-ДРУГОМУ, ЧЕМ ПРИ РАЗБОРКЕ - ПРЕДУПРЕЖДЕНИЕ
Вы были предупреждены.
Шаг 2

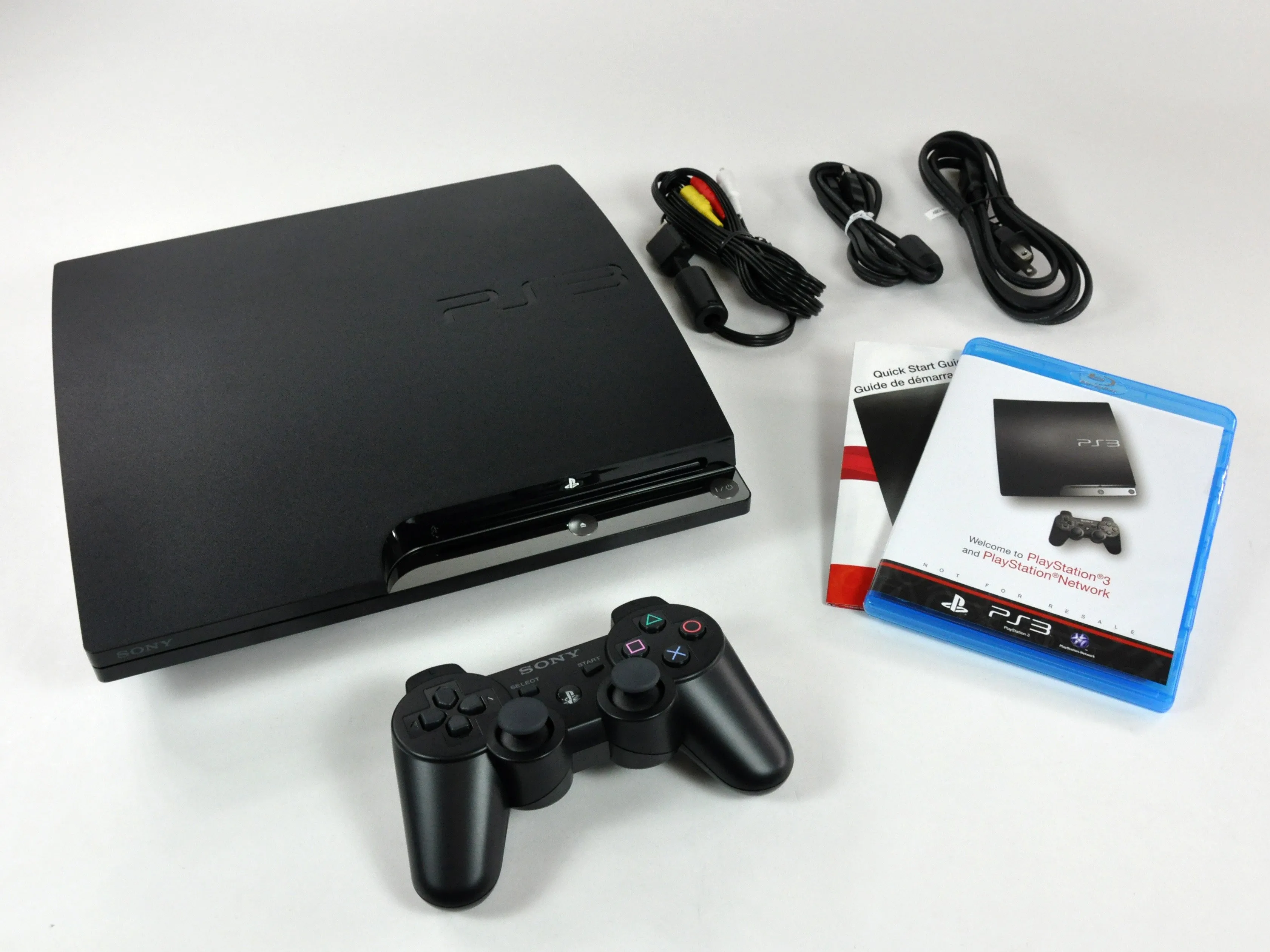

Вместе с PS3 Slim вы получите:
шестиосевой контроллер DualShock 3
Кабели RCA
USB-кабель
шнур питания
Руководство по быстрому запуску и инструкция по эксплуатации
Добро пожаловать на PS3 и PS Network Blu-ray Disc
Одно из тех руководств 'Guide to Video Game Ratings', на которые всем наплевать.
Шаг 3

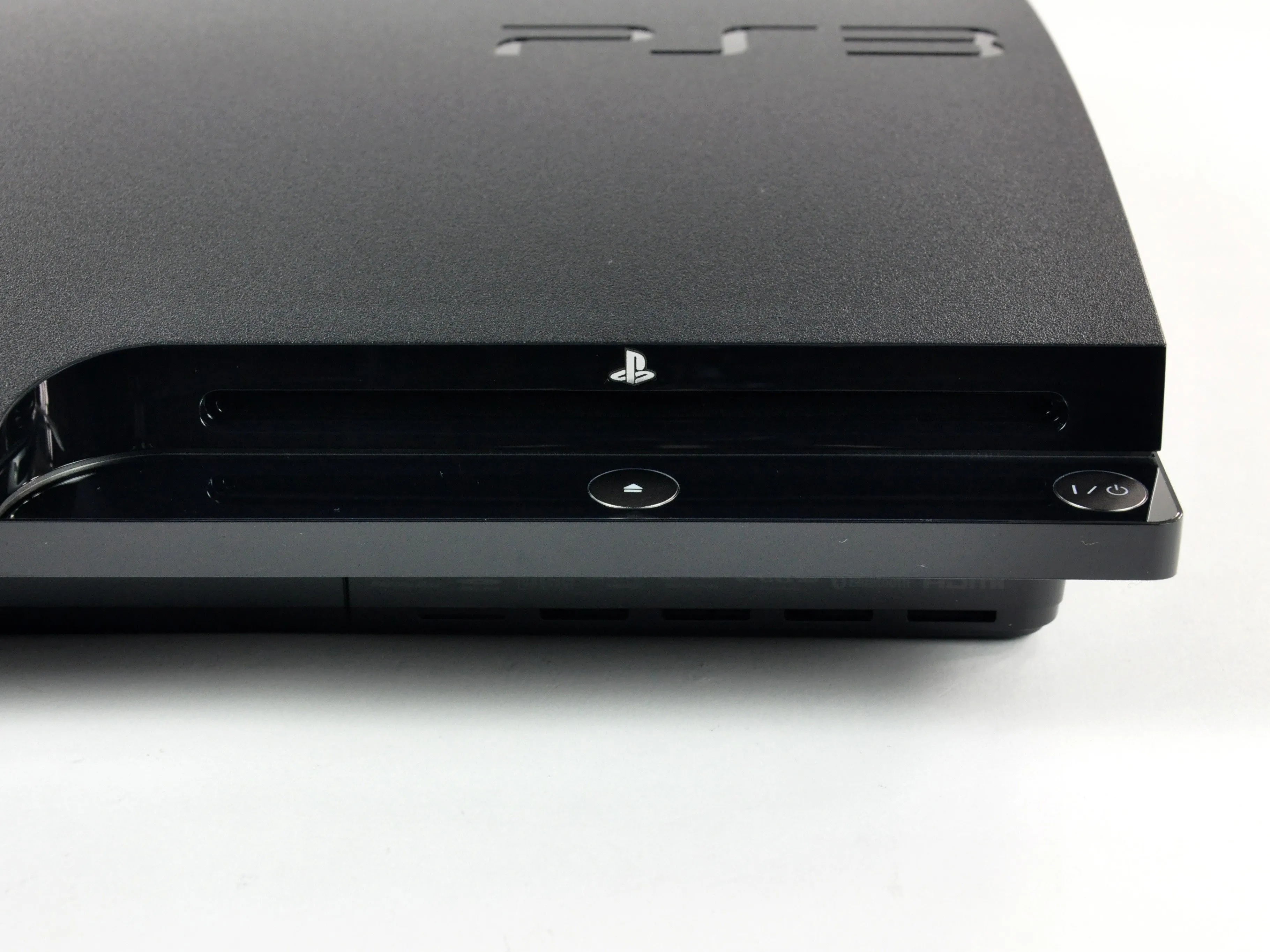

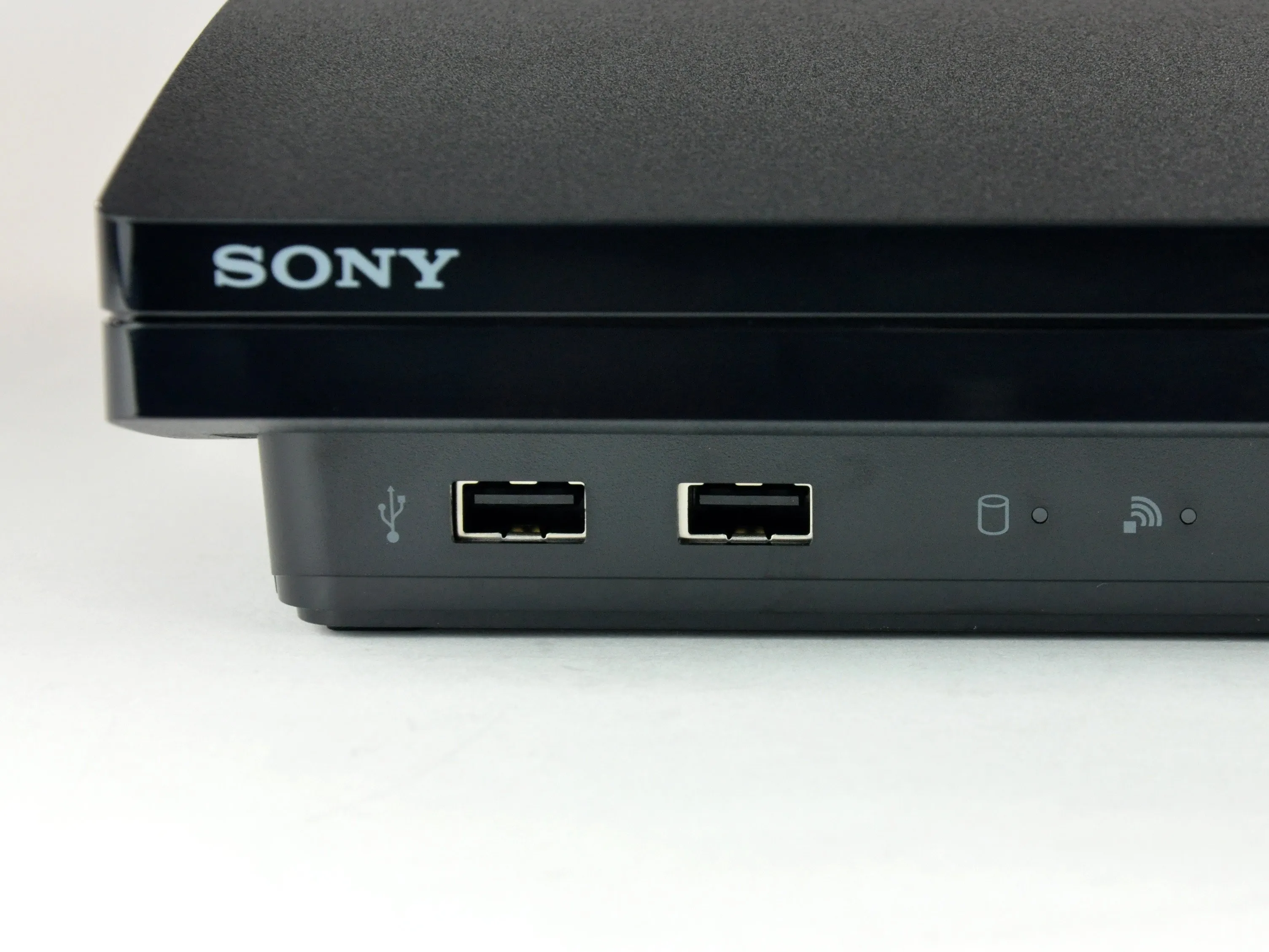

На передней левой панели находятся два порта USB, индикатор жесткого диска и индикатор Wi-Fi.
Спереди справа находятся слотовый привод Blu-ray, кнопка питания и кнопка извлечения.

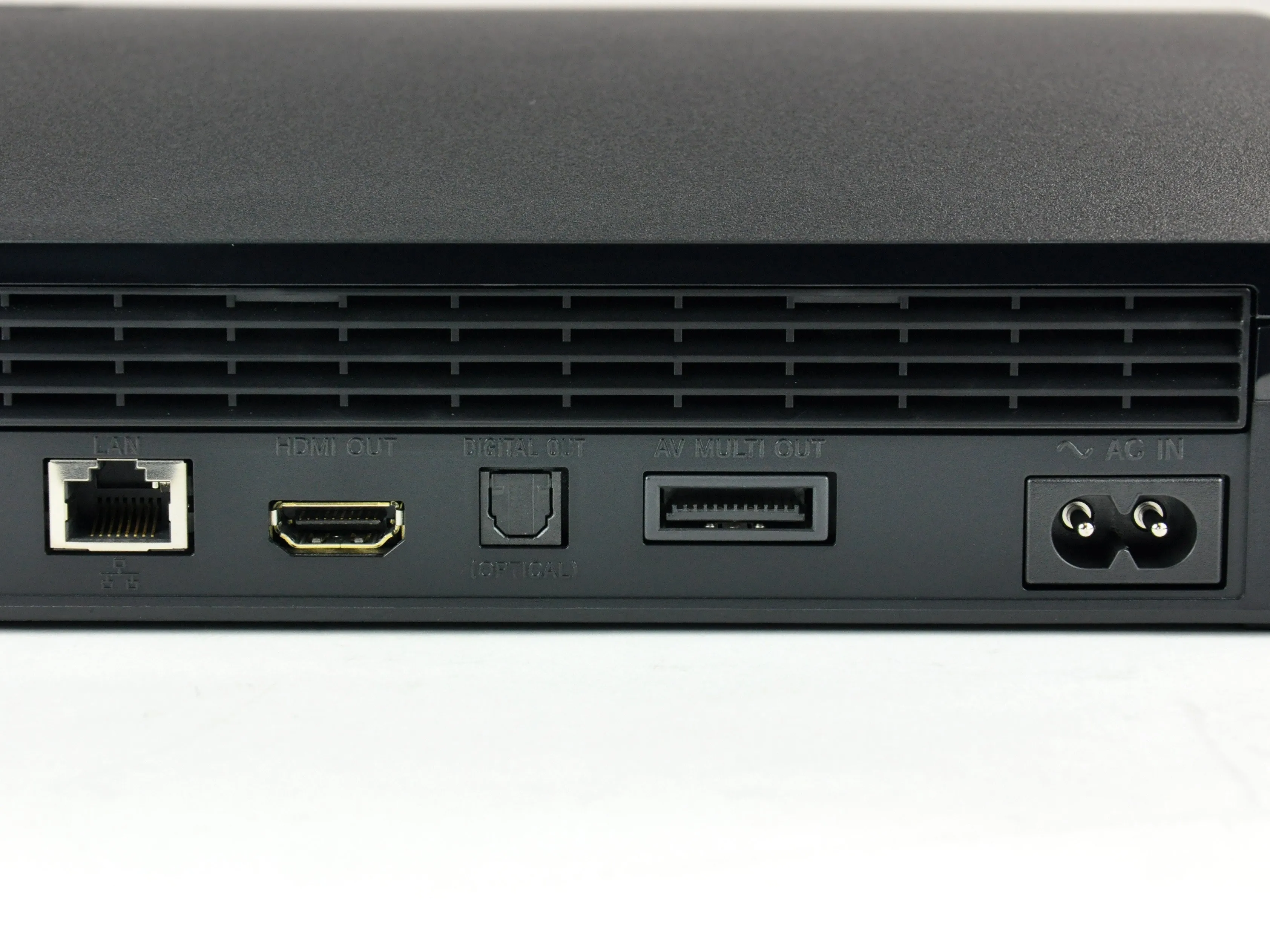

Сзади расположены LAN-соединение, порт HDMI, цифровой аудиовыход, мультиразъем (RCA или компонентный видео) и новый тип разъема питания.
Владельцы PS3 нынешнего поколения заметят отсутствие заднего ручного выключателя питания. Теперь все ваши потребности в питании удовлетворяет передняя кнопка питания.
Шаг 4
Теперь, когда мы обошлись без любезностей, перейдем, так сказать, к сути вопроса.
Сначала начнем с жесткого диска.

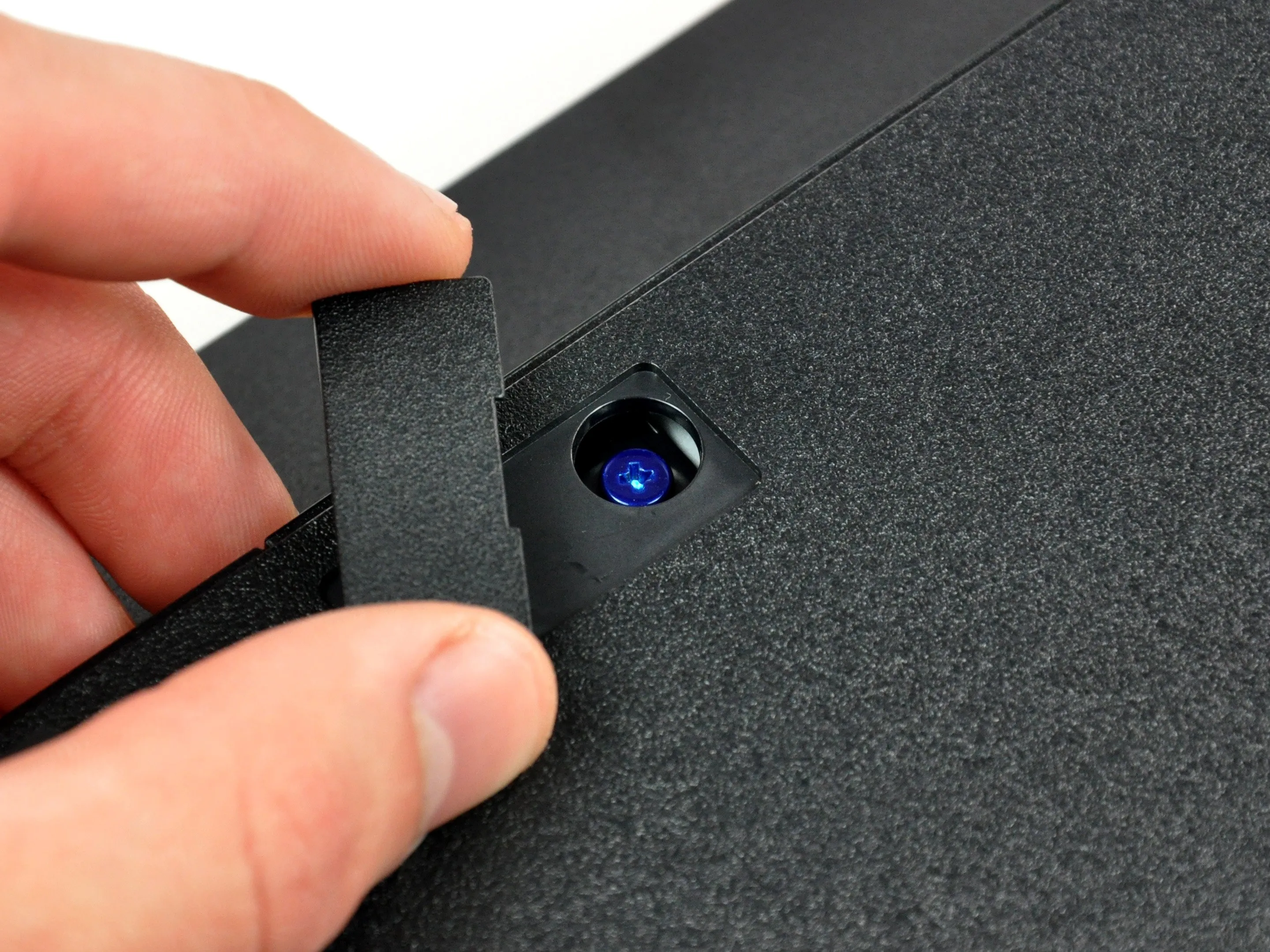

Синий крестообразный винт спрятан под 'синей крышкой крестообразного винта', как мы ее называем. Выкрутите этот винт.
Затем снимите крышку жесткого диска.
Комментарии к шагу
Должно получиться вот так: Затем сдвиньте крышку жесткого диска в сторону, чтобы снять ее.
Согласен, я пытался вытащить ее силой, но потом увидел ваш комментарий и смог легко снять ее. Спасибо.
Шаг 5

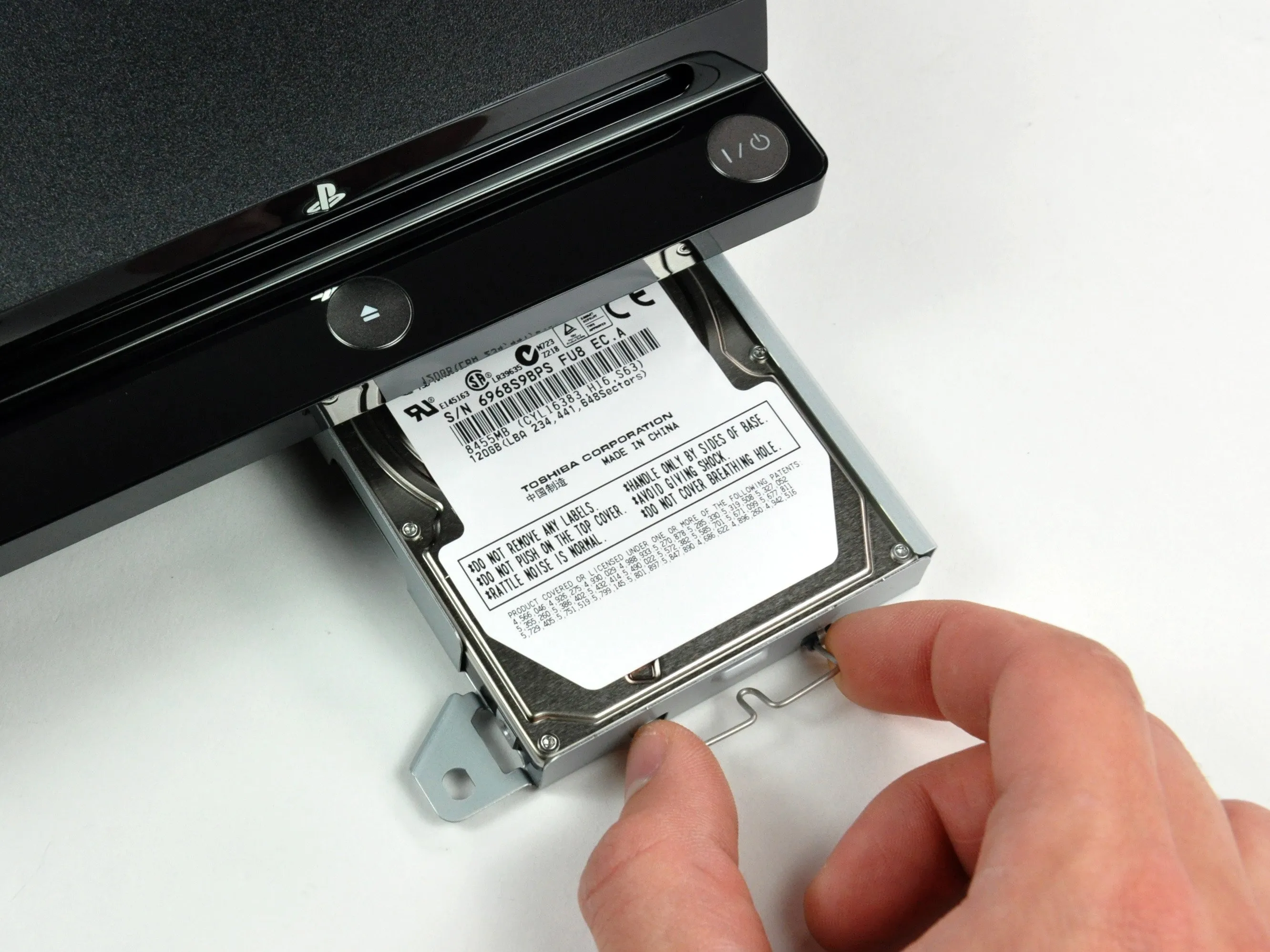

На корпусе накопителя есть металлический выступ. Потяните за него, чтобы извлечь накопитель из отсека.

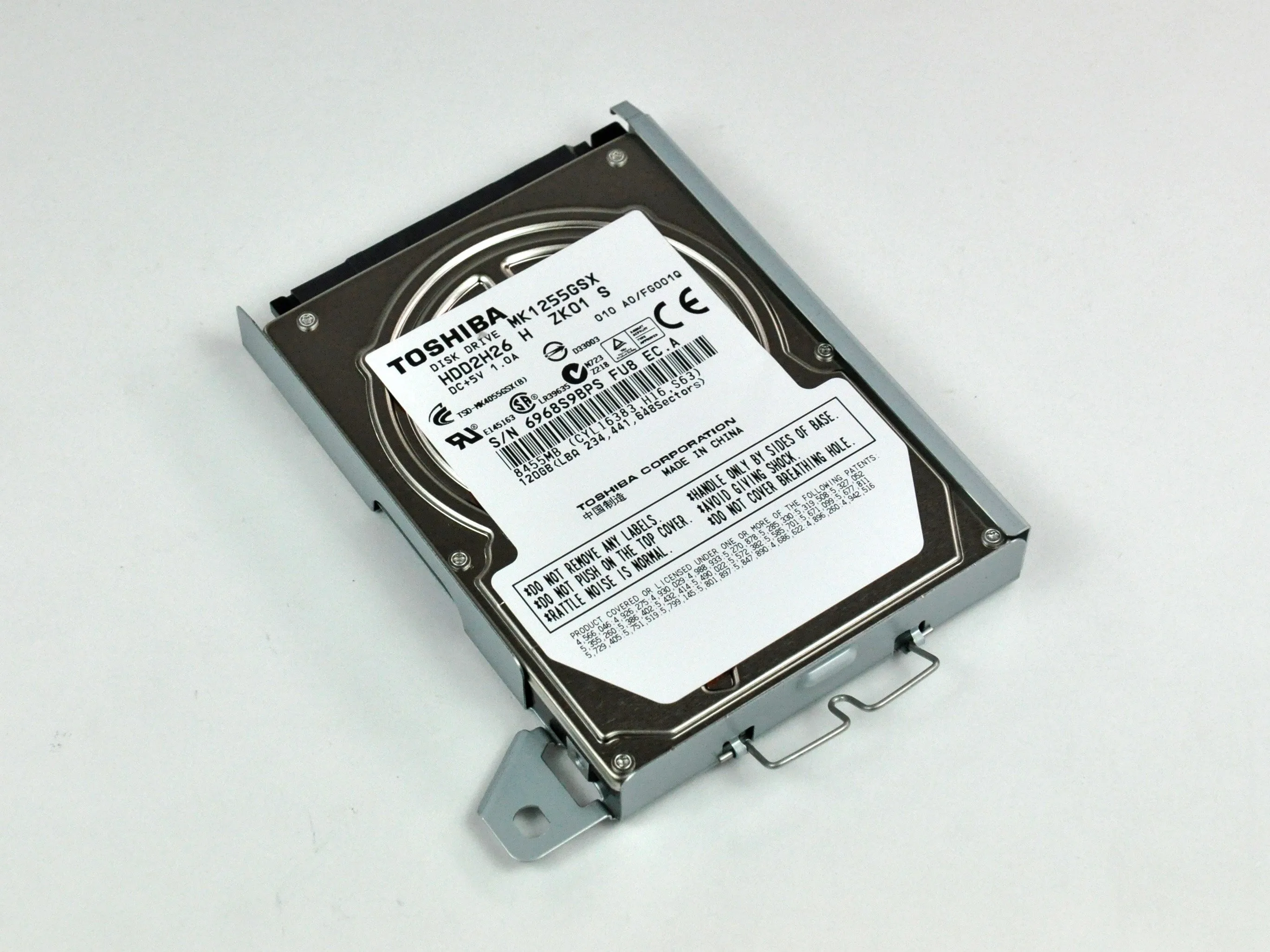

Диск Toshiba емкостью 120 ГБ во всей своей красе. У нас есть ощущение, что обновить этот диск до 500 ГБ будет очень просто...
Комментарии к шагу
Привет, ребята! Отличный сайт, решил заглянуть сюда, прежде чем обновить свой PS3 HD до 500 ГБ. НО, у вас, ребята, в шагах есть ссылка на 7200rpm HD, из того, что я читал, 7200rpm HD может сжечь вашу PS3 (или как там это называется). 5400 об/мин, кажется, работают нормально, есть ли способ, которым вы можете подтвердить/опровергнуть, что диск 7200 об/мин может испортить вашу PS3? Спасибо за отличный сайт!
Привет, Idrain, вы, вероятно, не прочтете это, но это может пригодиться другим. Я только что установил на свою PS3 Slim (CECH-2504B) жесткий диск объемом 1 ТБ 7200 об/мин из своего ноутбука. Работает просто замечательно.
Я не эксперт в этой области, хотя у меня есть базовые знания о компьютерных деталях и их конструкции. Думаю, единственным возможным недостатком HDD 7200 об/мин по сравнению с 5400 об/мин может быть шум. Но я думаю, что на фоне вентилятора PS3 он не будет заметен. А новые HDD с каждым поколением становятся все тише. Так что нет, это не испортит вашу систему PS3.
Шаг 6

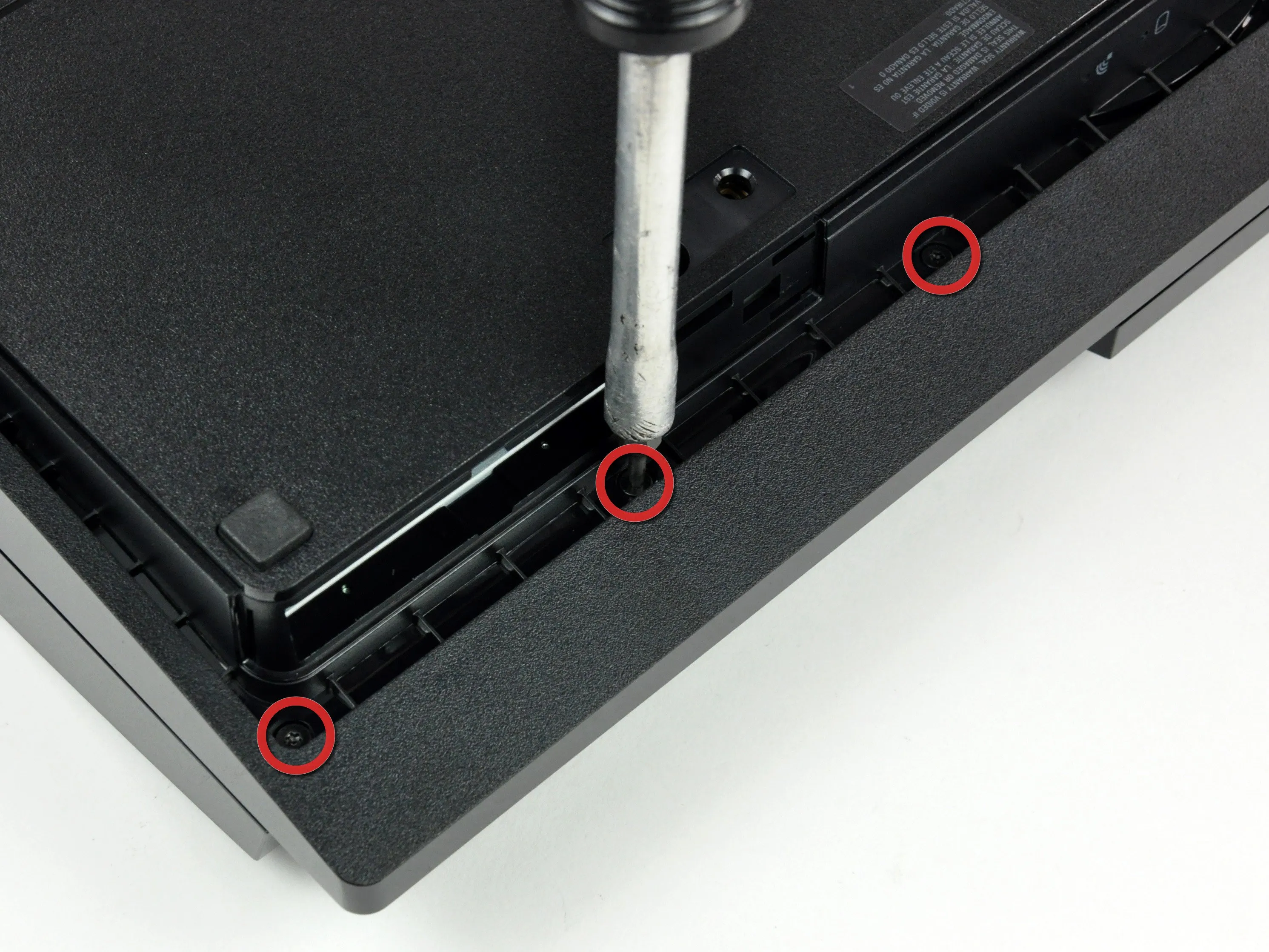

Открутите три (или, в некоторых моделях, четыре) винта TR8 с защитой Torx на нижней стороне PS3 slim.
Что это, скажете вы? Винты безопасности? Да, именно так. В центре этих винтов находится штифт, который не позволяет работать обычной отверткой Torx. Эти отвертки широко доступны, просто их не так легко достать, как обычные Torx.
Sony сделала это, чтобы не дать таким людям, как мы, разобрать устройство.
Эти три винта TR8 security Torx, похоже, являются единственными крепежными элементами без крестовой головки на всем устройстве.
Это кажется немного злобным - взлом аппаратного обеспечения - прекрасная американская традиция. Не волнуйтесь, мы позаботимся о том, чтобы вам было легко достать эти отвертки.
Комментарии к шагу
У меня CECH-2001A, и, хотя для винтов безопасности можно было бы использовать T8H, на самом деле, похоже, это T9H.
Отличная разборка BTW! Может быть, добавить немного о том, как открыть привод Blu-ray?
есть 4 винта безопасности T8
Забавный факт: я смог извлечь 4 винта torx с помощью очень маленькой плоской отвертки. Головка прекрасно поместилась между штифтом и 2 из 6 отростков. Приятно то, что крутящий момент был очень мал, поэтому винты никак не пострадали и легко заменяются.
Четвертый винт torx, не показанный на фотографии, находится справа от PS3 в противоположном углу. Я знаю это, так как я сломал свой, пытаясь следовать инструкциям о трех винтах torx.
Если вам захочется взломать винт, возьмите плоскую головку и отбейте зазубрины в середине винта. Затем используйте обычную отвертку Torx и поворачивайте по часовой стрелке. Я использовал комплект Radioshack для своей PS3.
Сколько сантиметров составляет Torx?
Если вы спрашиваете о длине крепежа, то они ~13,3 мм (у меня есть штангенциркуль).
Для нас, не быдлокодеров, не могли бы вы воздержаться от приукрашивания своего комментария полуюмором и вместо этого придерживаться коротких и сладких (но конкретных) указаний? Никто не хочет читать 3 шутки, чтобы найти нужную информацию для разбора.
Шаг 7

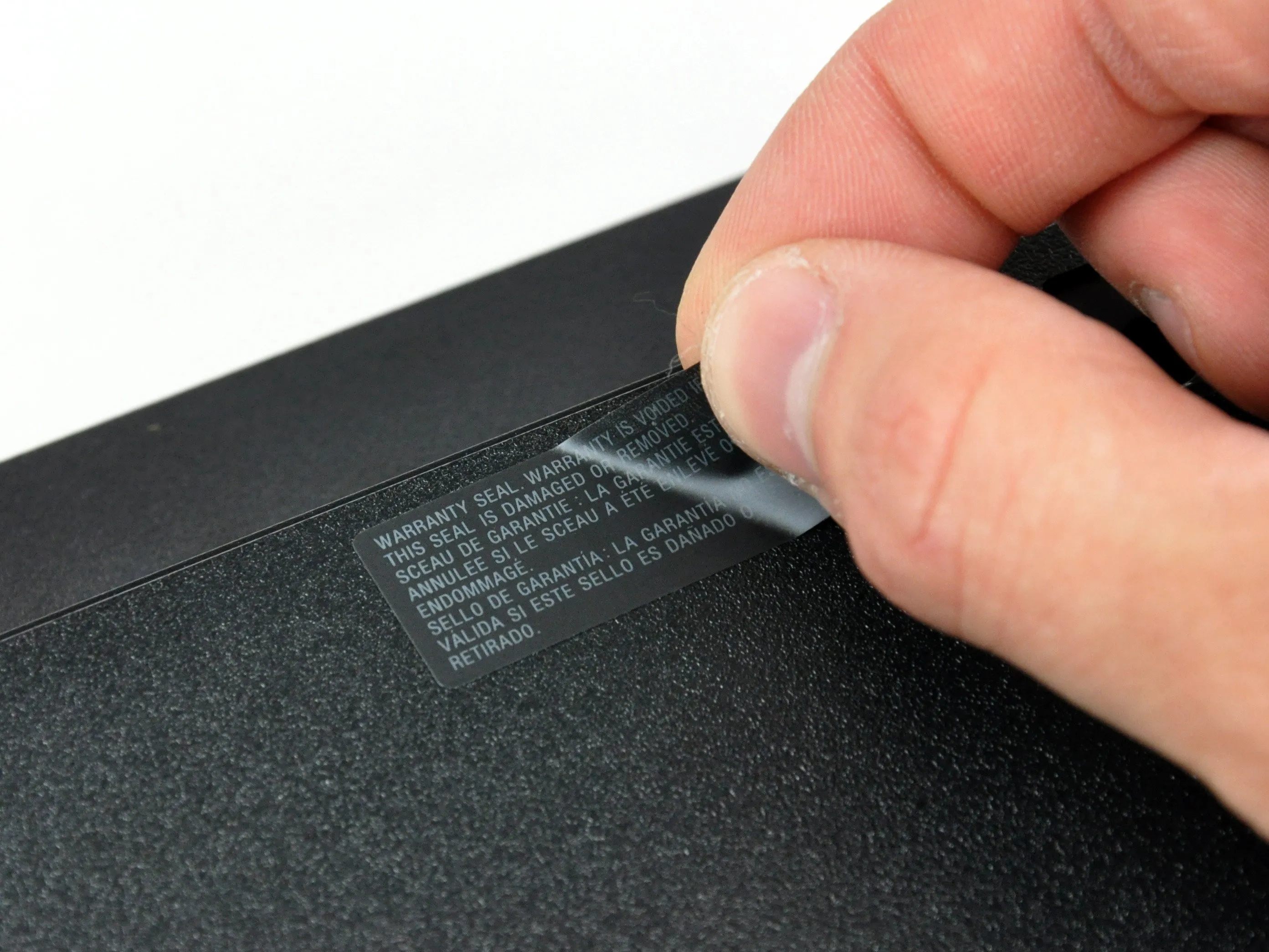

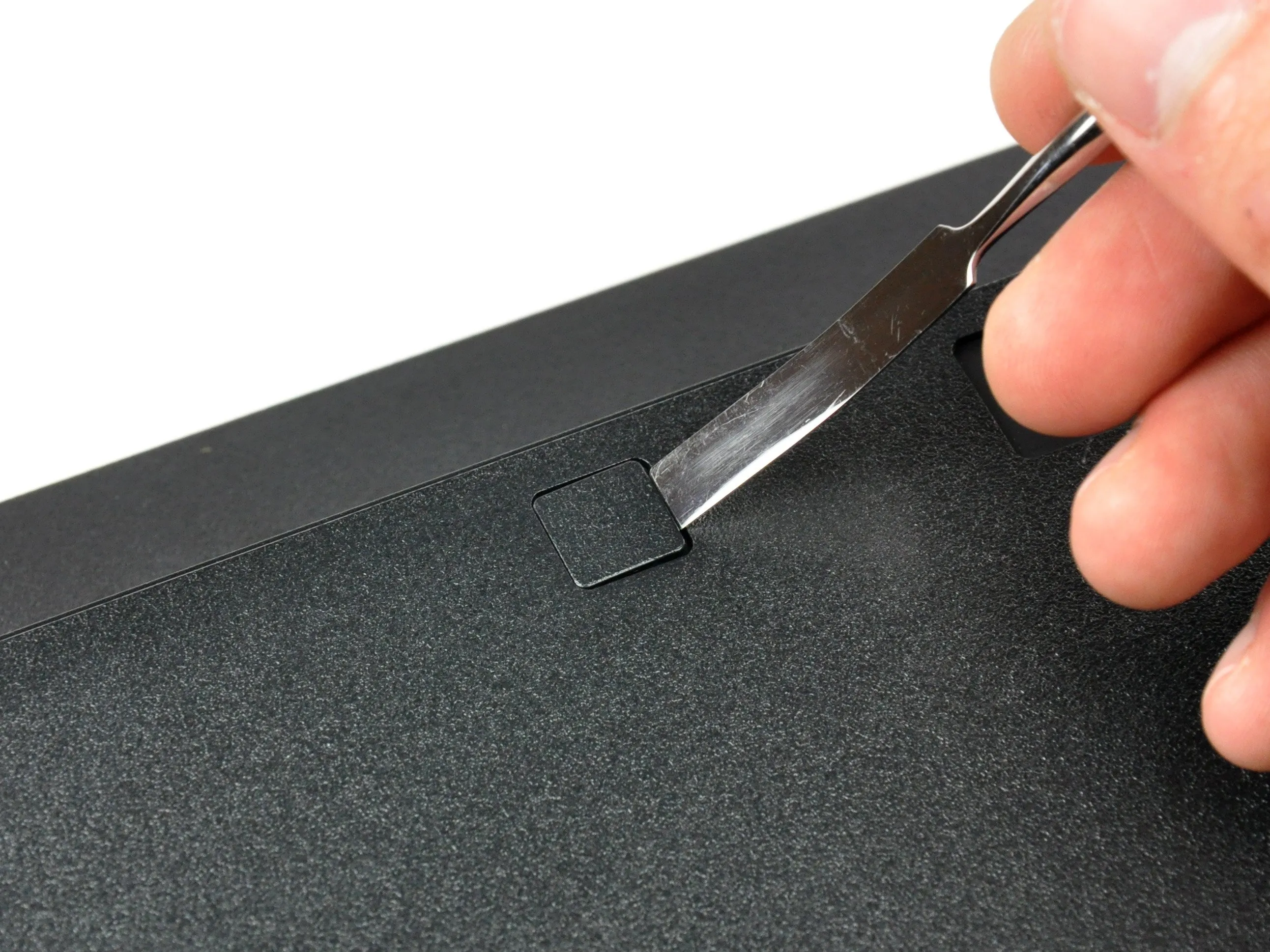

Снятие с гарантии и разборка нижней части Slim...
Если вы еще не видели их, посмотрите десятки наших разборов, в которых мы разбираем все, начиная от кофемашины для приготовления капучино до iPhone 3GS.
Шаг 8
Снизу необходимо открутить семь крестообразных винтов.
Интересно, что под резиновой накладкой в правом переднем углу PS3 не спрятан ни один винт. Представьте себе наше удивление, когда мы ее открутили!
Шаг 9

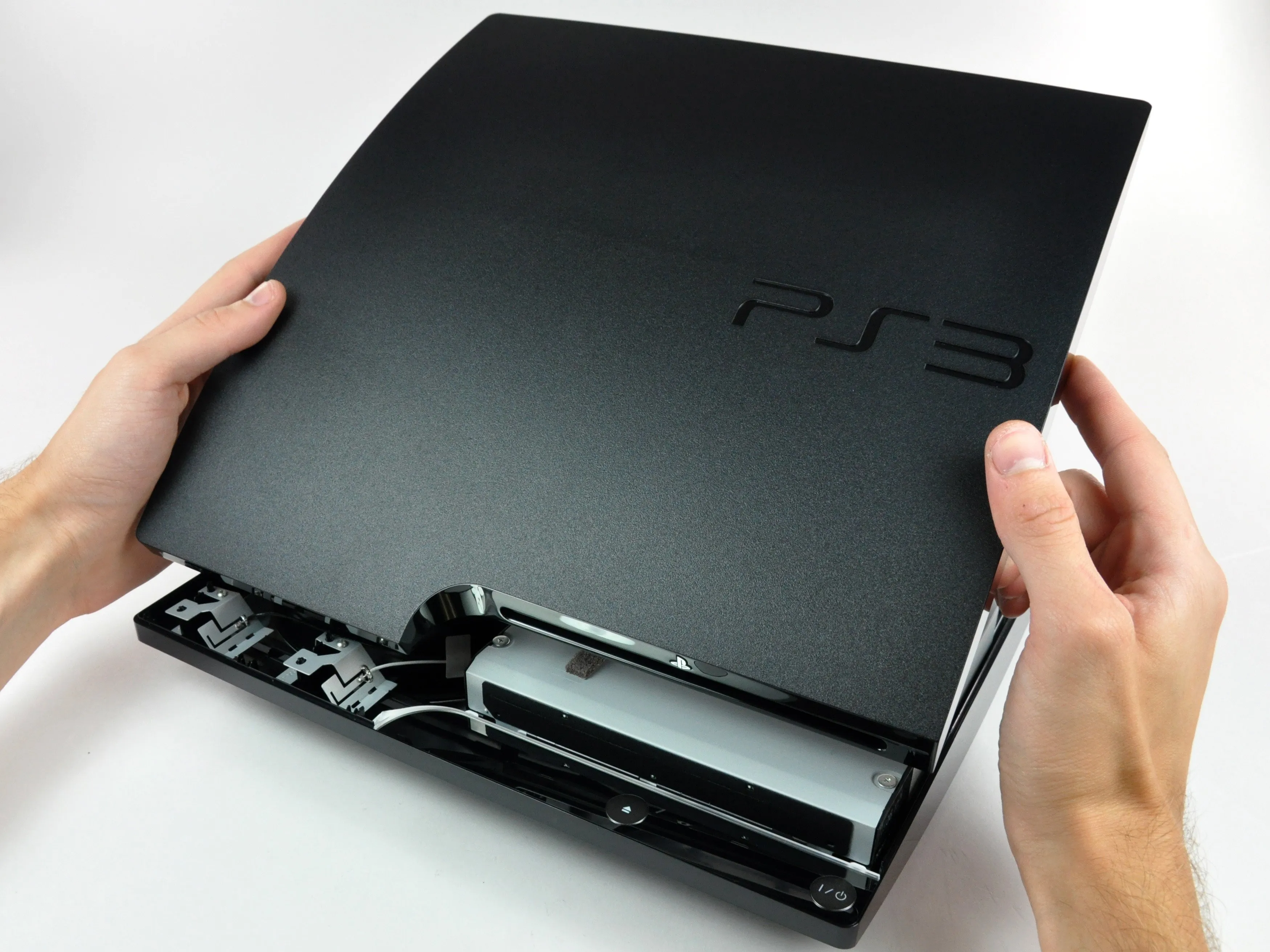

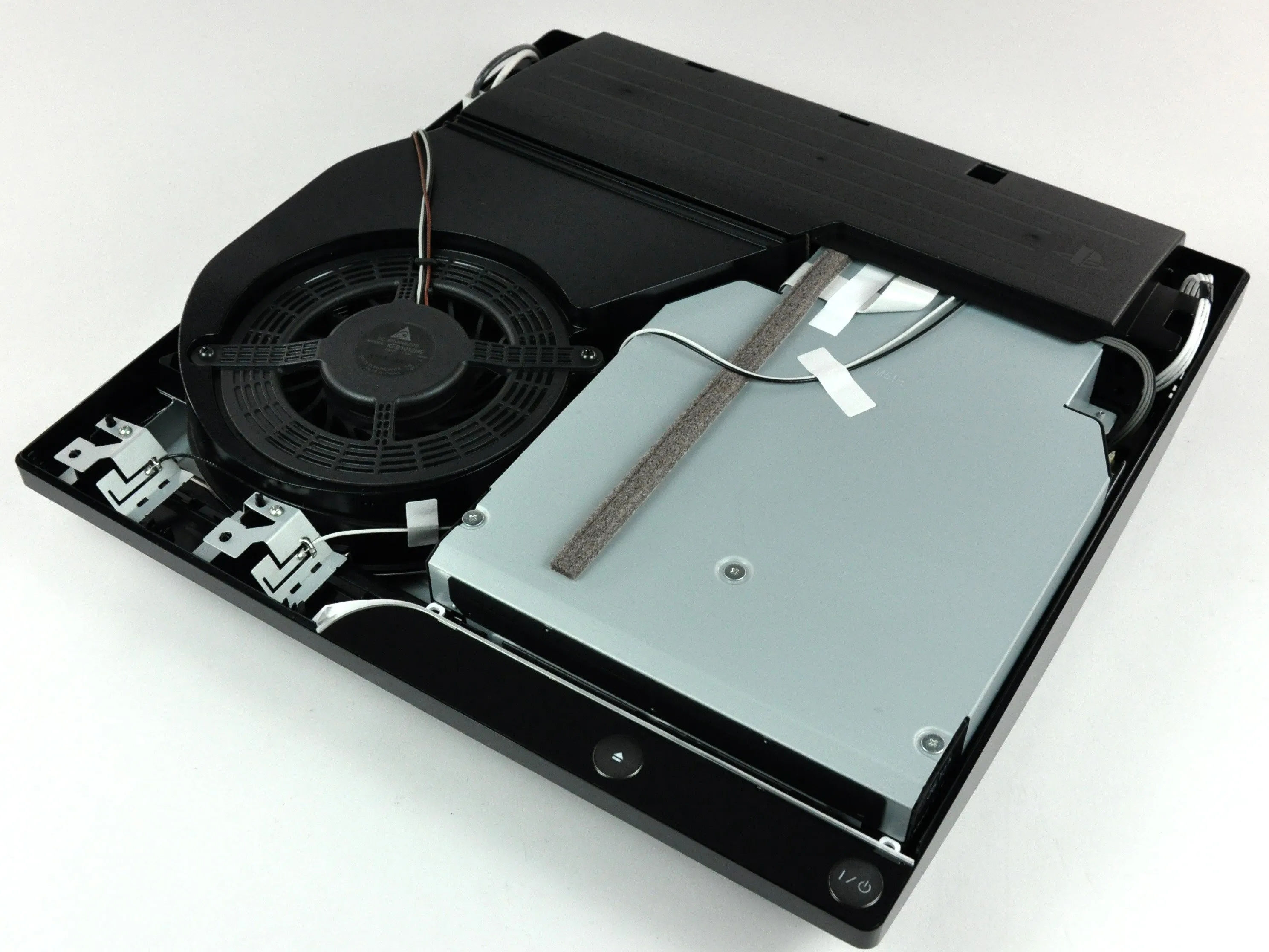

Переверните PS3.
Подождите, подождите...
MEGA FAN раскрыт!
Этот монстр с напряжением 12 В и силой тока 1,3 А конкурирует с лучшими вентиляторами, которые можно найти в настольных ПК. Sony не пожалела средств.
Комментарии к шагу
Моя игровая приставка 3 недавно перестала работать, и я пытаюсь снять крышку и просто не могу этого сделать. Я трижды проверил, есть ли оставшиеся винты, и нет ни одного оставшегося ореха. Что я могу сказать, это то, что есть какая-то планка, которая держит верхнюю и нижнюю крышку вместе, есть ли способ как-то снять ее? У меня игровая приставка модели CECH-3001B
Потому что там четыре винта T8 под ключ Torx, а не три.
Дополнительный винт находится под наклейкой 'Гарантия недействительна' спереди. Не пропустите его. Если ваш корпус не открывается, возможно, причина в этом.
Шаг 10
Крупный план массивного вентилятора и антенн контроллера.
Это бесщеточный двигатель постоянного тока, который является довольно стандартным для вентиляторов в подобных устройствах. Бесщеточные двигатели работают тише, чем традиционные вентиляторы, но для их работы требуется тонкий компьютерный контроль. Однако это не маглев-вентилятор, который, как известно, использует Apple.

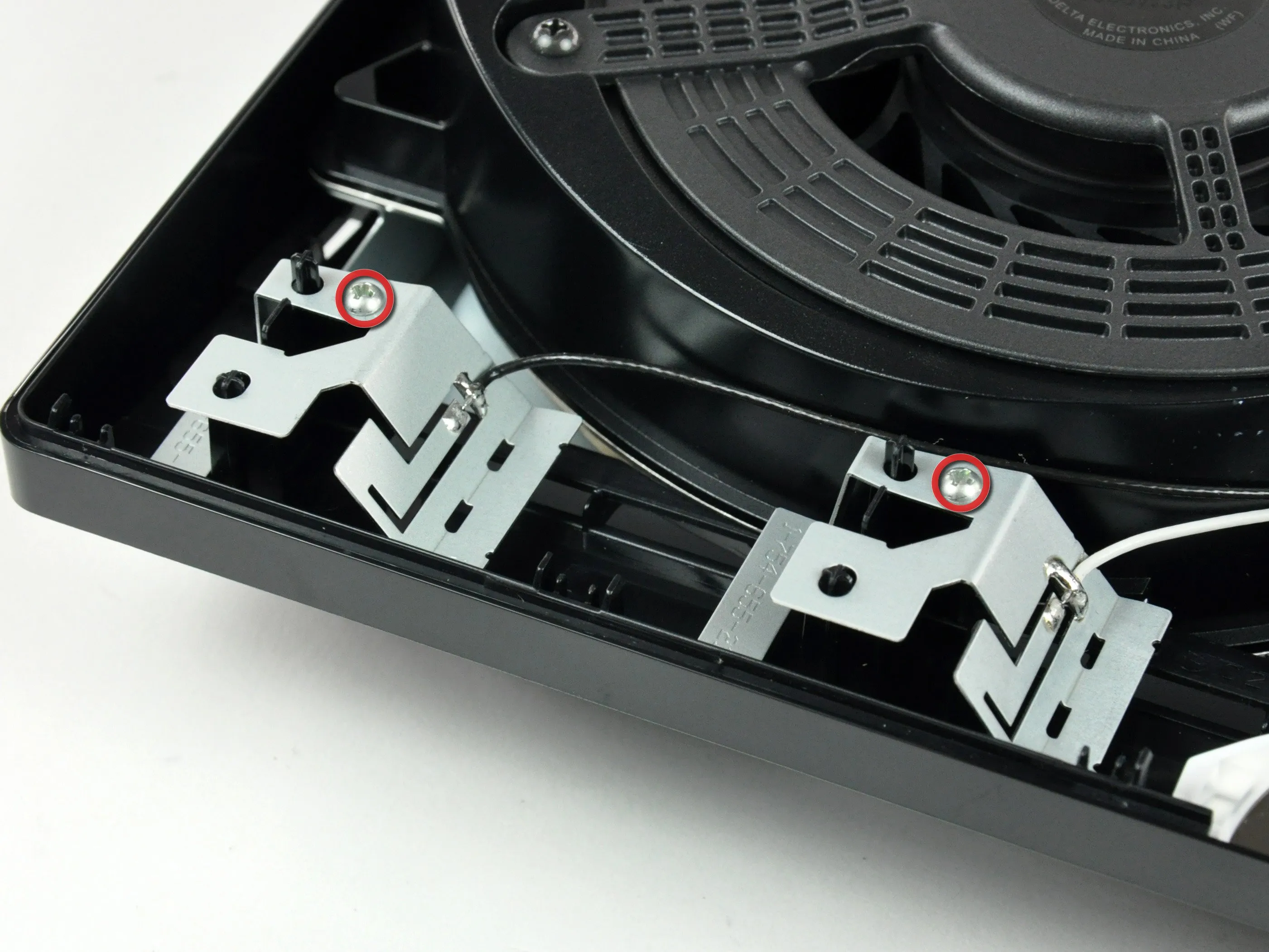

Антенны Bluetooth и WLAN, намеренно трехмерные по дизайну, крепятся к нижнему корпусу винтами Phillips.
Комментарии к шагу
Этот вентилятор выглядит превосходно. Он просто сексуален.
Привет всем,
Я купил PS3 slim 320GB model no. CECH-2501B в Gamestop USA и хочу узнать, будет ли она работать от 240 вольт?
В руководстве и на самой консоли PS3 указано только 120 вольт.
Спасибо,
Пожалуйста, отправьте мне письмо по электронной почте: ogie_chengdu@yahoo.com.
Здравствуйте, сотрудники Ifixt: У меня есть сомнения по поводу новой консоли ps3 slim: Является ли эта модель проблемой перегрева? Может ли ps3 slim перегреваться с вентилятором, который входит в комплект? Приветствую!
Я решил проблему перегрева, сделав отверстия в верхней крышке, чтобы обеспечить больший поток воздуха на вентилятор, а также хорошо почистив его. Следующим моим шагом будет сделать приподнятые ножки и охлаждающие отверстия в нижней части...., возможно, дополнительный вентилятор.
Этот вентилятор на самом деле не такой уж большой. Он меньше, чем тот, что был в старой ps3, который составляет 120 мм.
Спасибо, ребята! Вы не можете себе представить, насколько полезно иметь такую информацию и подтверждение.
Всем привет.
Нужен ли для slim внешний вентилятор или этого достаточно?
У меня был толстый, и я купил внешний вентилятор, как многие рекомендовали.
Спасибо.
Я не думаю, что здесь имеется в виду размер самого вентилятора, я считаю, что это размер по отношению к устройству, в котором он находится.
Кто-нибудь знает, есть ли у PS3 80 GB CECHL01 универсальный блок питания?
Это отличная находка, спасибо за размещение этой статьи. У меня CECH-2001A (120 ГБ Slim), и в этом году я перееду в Пекин, Китай. Я беспокоился о питании PS3, компьютера, ЖК-мониторов и т. д.
Насколько я понимаю, для всего этого мне нужно просто купить новый шнур питания для PS3? :) Напряжение в Китае обычно составляет 220 В, 50 Гц, переменный ток.
Я только что понял, что я дважды запостил случайно. Я еще только просыпался сегодня утром, прежде чем понял, что комментарии разделены>_<>
Шаг 11

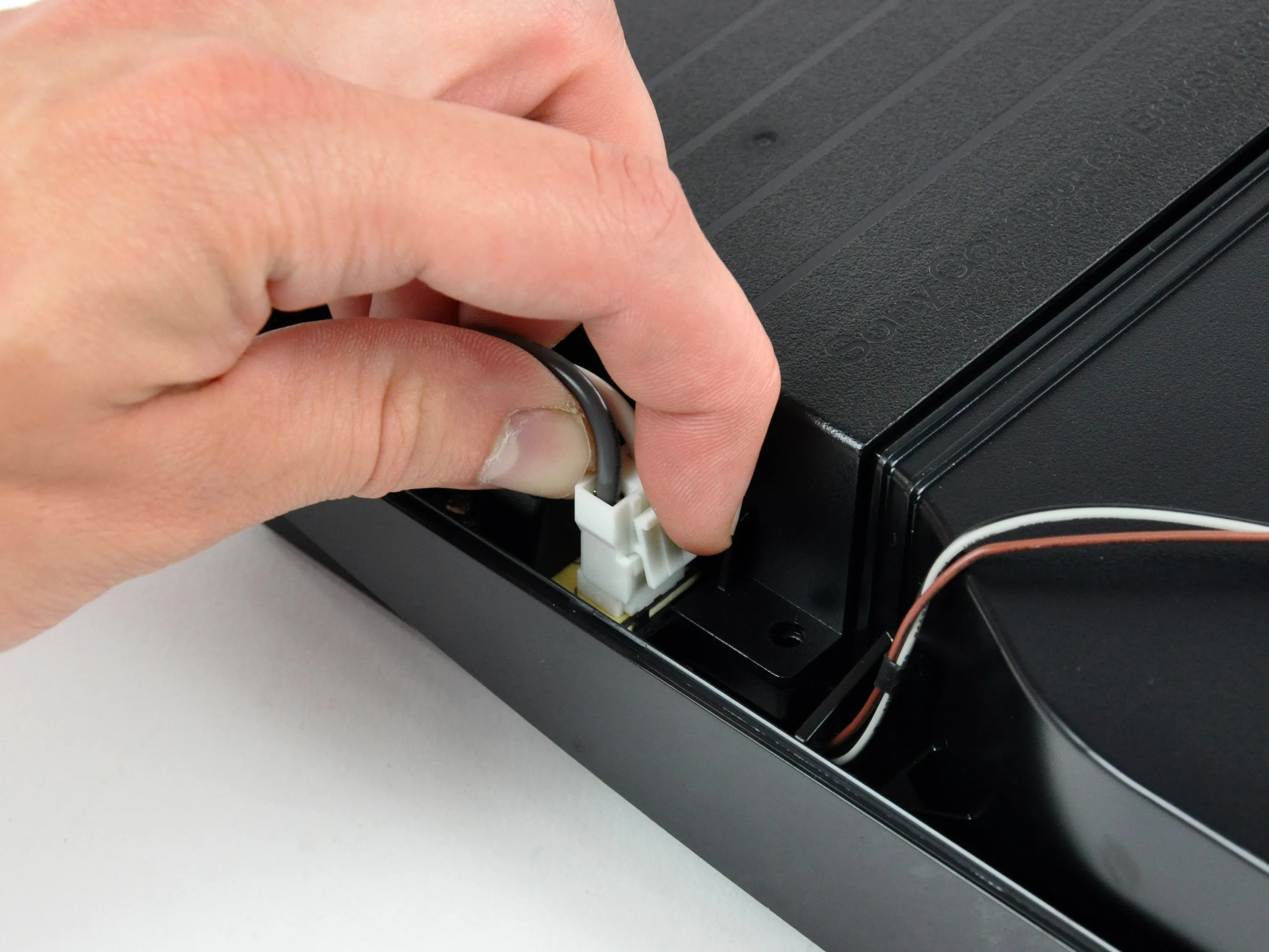

Отсоединяем два кабеля питания.
Кабель питания не имеет третьего контакта 'земли', что удивительно для устройства, потребляющего около 250 Вт.
Комментарии к шагу
Прочитал, что Slim будет потреблять менее 100 Вт при полной нагрузке, зачем блоку питания такая сила тока?
Вы говорите, что устройство потребляет 250 Вт, но это далеко не так. Даже блок питания этого не позволит, его максимальная мощность составляет 221 Вт (18A@12V+0.9A@5.5V). Сам блок потребляет ~95 Вт в максимуме! Просто есть большой запас прочности. (Даже самая первая модель PS3 не потребляла более 200 Вт в максимуме).
Да, это действительно универсальный блок питания. Я купил 250-гигабайтную версию на Amazon USA. Он отлично работает в Индии. Все, что вам нужно сделать, это заменить кабель питания.
В Индии вы можете попросить хороший кабель для магнитофона в любом магазине электроники. Этот кабель подойдет для работы.
МОДЕЛЬ №, которую я использую, - CECH-2001B.
Дополнительная ссылка:
https://www.blu-ray.com/news/?id=3326 указан номер модели блока питания (EADP-220BB).
Вышеуказанный блок питания сертифицирован лабораторией Underwriters Lab (UL) на 100-240 В переменного тока.
https://database.ul.com/cgi-bin/XYV/templ...
https://www.google.co.in/search?rlz=1C1CH...
Надеюсь, это поможет :)
Шаг 12

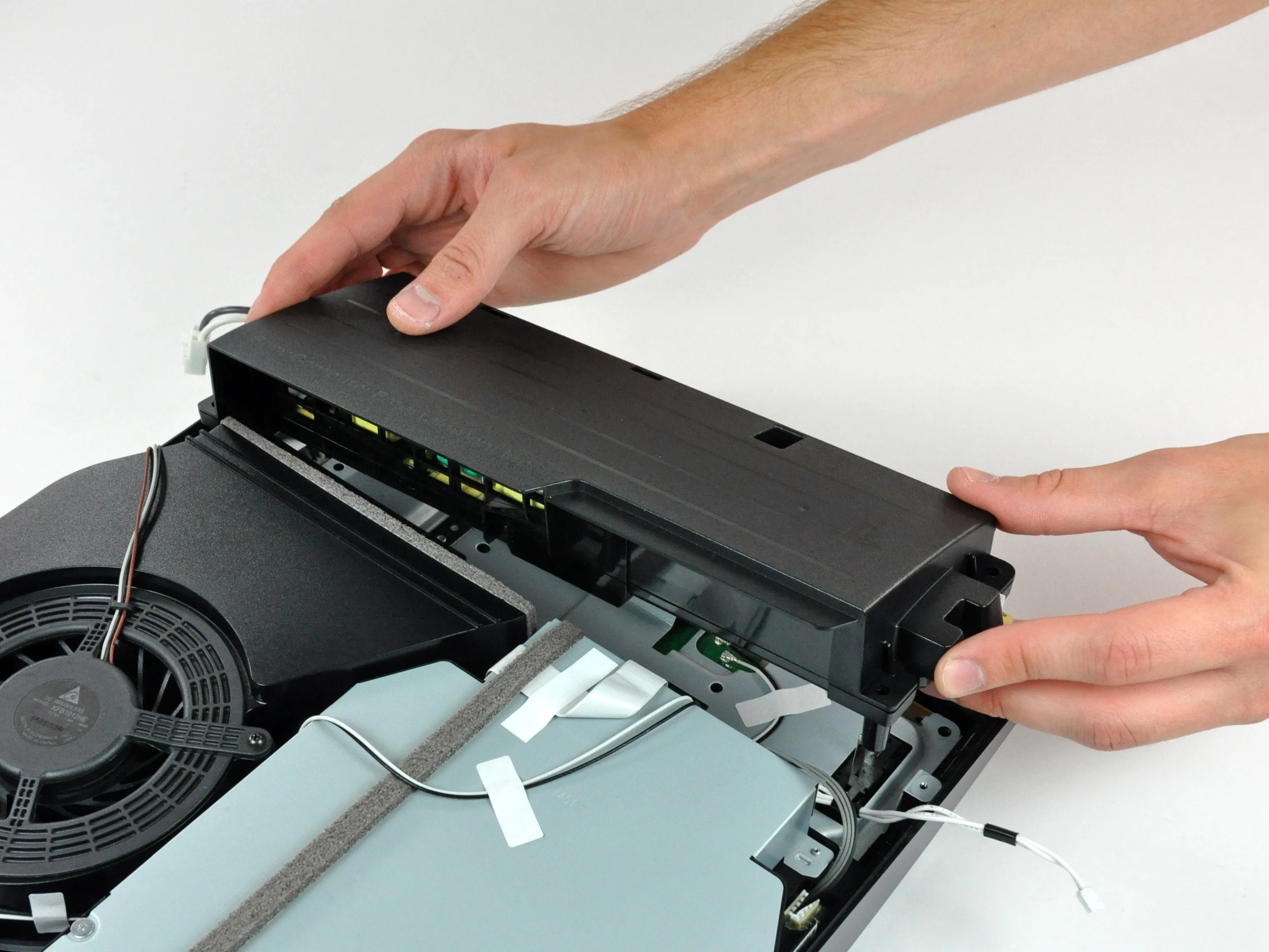

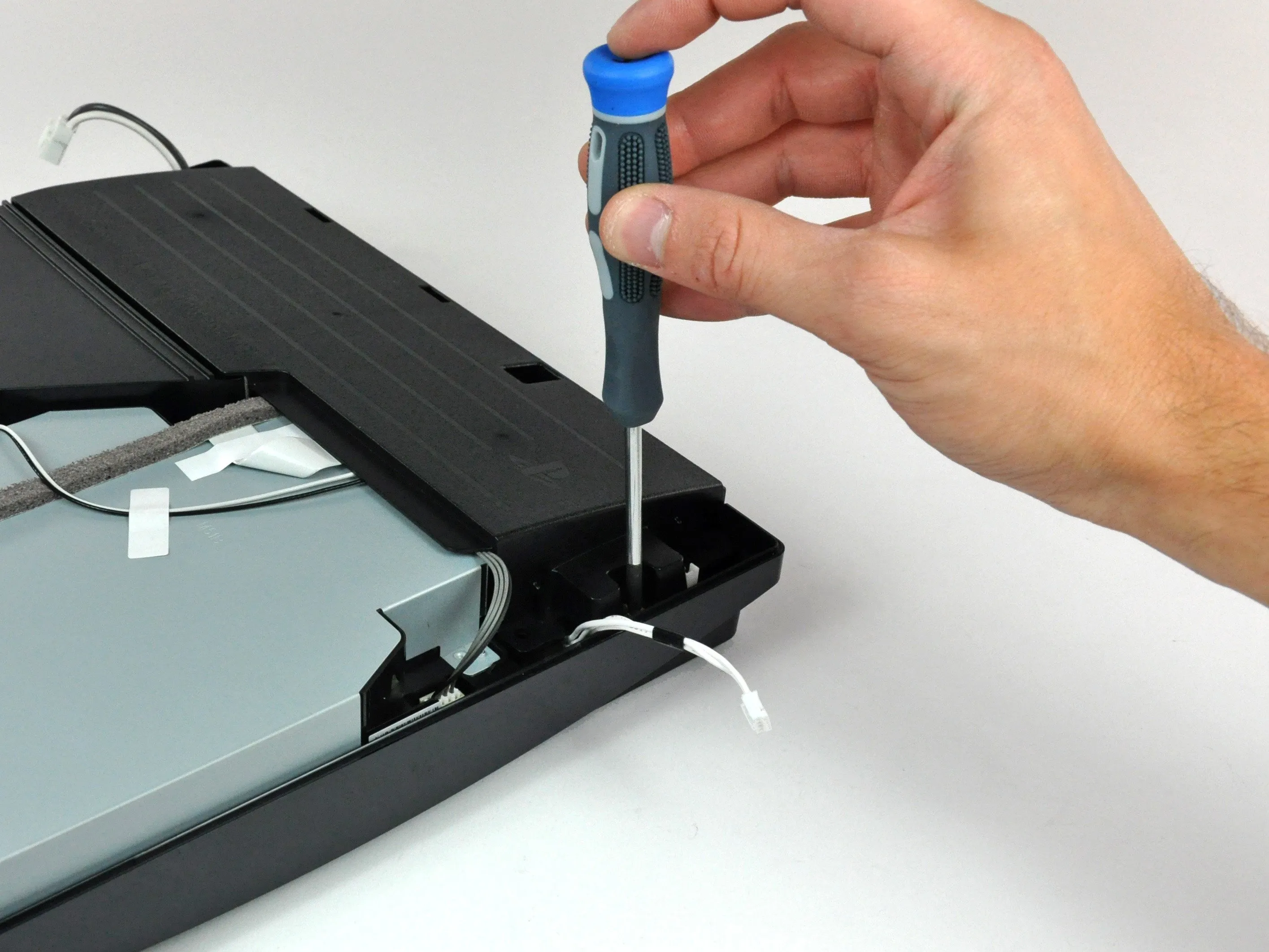

Извлечение блока питания. Этот блок питания немного меньше, чем блок питания оригинальной PS3, и, предположительно, имеет лучшие тепловые характеристики.
К большому облегчению пользователей по всему миру, блок питания рассчитан на входное напряжение от 100 до 240 В переменного тока.
Комментарии к шагу
Подробнее о блоке питания:
Написано ли на внешней этикетке (на блоке PS3), что номинальное входное напряжение 100-240?
Привет, ребята, после прочтения я протестировал PS3 slim в Малайзии. Она работает!!! Работает!!!
Для второго мнения,
Я обращаюсь к этому сайту для серийного номера блока питания
https://database.ul.com/cgi-bin/XYV/templ...
xcalibur7th, где вы купили свою ps3 slim, в США?
И что такое блок питания в Малисии?
Просто пытаюсь убедиться, что я правильно понял этот пост и могу подключить купленную в США ps3 slim к розетке 220В.
Очень признателен.
спасибо
Случайно... Кто-нибудь знает наверняка, если PS3 Limited Edition Metal Gear Solid (тот, который может читать PS2 игры) имеет блок питания, предназначенный для входа от 100 В до 240 В переменного тока ???? У меня версия для США, но я живу сейчас в Европе, и никто пока не дал мне четкого ответа.
У меня есть PS3 slim из США, модель CECH 2001A. Хотя на этикетке на корпусе написано, что требуется питание только 110 В, она прекрасно работает в 220 В. Я попробовал, и она прекрасно работает в Индии в 220 В.
Я из Индии, недавно я купил ps2 slim 250gb CECH-2001B из США и успешно играю в нее в Индии. Я подключился к вилке 220В, используя старый кабель ps2 220-240В. Понижающий трансформатор не нужен. Для защиты я использую удлинитель с предохранителем.
Привет всем,
Я купил PS3 slim 320GB model no. CECH-2501B в Gamestop USA и хочу узнать, будет ли она работать при напряжении 240 вольт? В руководстве и на самой консоли PS3 указано только 120 вольт.
Спасибо,
Пожалуйста, напишите мне по электронной почте: ogie_chengdu@yahoo.com.
Используйте шнур 5A для чайника, шнур питания ps2 - 2.5A ~250v, он будет нагреваться. Купите шнур питания на 5A ~250v (5A kettle cord with fuse) и используйте его на US ps3 slim, он не будет нагреваться.
О, и еще, где я могу достать этот шнур 5A для чайника?
IM VERY NERVOUS I HAVE A PSOP3 SLIM BOUGHT IN usa LAST WEEK I AM IN AUSTRALIA, WE HAVE 240V 60HZ........SHOUL I BE NERVOUS!!! ИЛИ МОЖНО ЛИ ИСПОЛЬЗОВАТЬ АМЕРИКАНСКУЮ PSP3, НА НАКЛЕЙКЕ КОТОРОЙ НАПИСАНО 120V 60HZ.
Удалось ли вам найти шнур для чайника на 5А? Я купил PS3 Slim 120gb (CECHs2001A) на amazon. Я живу в Германии и хотел бы подключить ее к 220v.
Это отличная находка, спасибо за публикацию этой статьи. У меня CECH-2001A (120GB Slim), и в этом году я перееду в Пекин, Китай. Я беспокоился о питании PS3, компьютера и ЖК-мониторов... и так далее.
Насколько я понимаю, для всего этого мне нужно просто купить новый шнур питания для PS3? :) Напряжение в Китае обычно составляет 220 В, 50 Гц, переменный ток.
Я живу в Аргентине и хотел спросить, могу ли я использовать свою ps3slim 250gb, которую я купил в США, с адаптером, а не с трансформатором, потому что розетки здесь другие, вместо того, чтобы покупать новый шнур питания, который будет соответствовать розетке здесь. Или он работает только с шнуром питания из моего региона. 220w в Аргентине
Да, он будет работать с новым шнуром питания. Пожалуйста, прочитайте другие заметки о разборе, так как на этот вопрос уже отвечали не менее десяти раз.
Попробуйте снять винт блока питания о не придет, потому что плотно винт вниз я не знаю, как вытащить его pls помочь как можно скорее
Я сделал то же самое. Я снял винты. Могу ли я вытащить их путем сверления?
Шаг 13

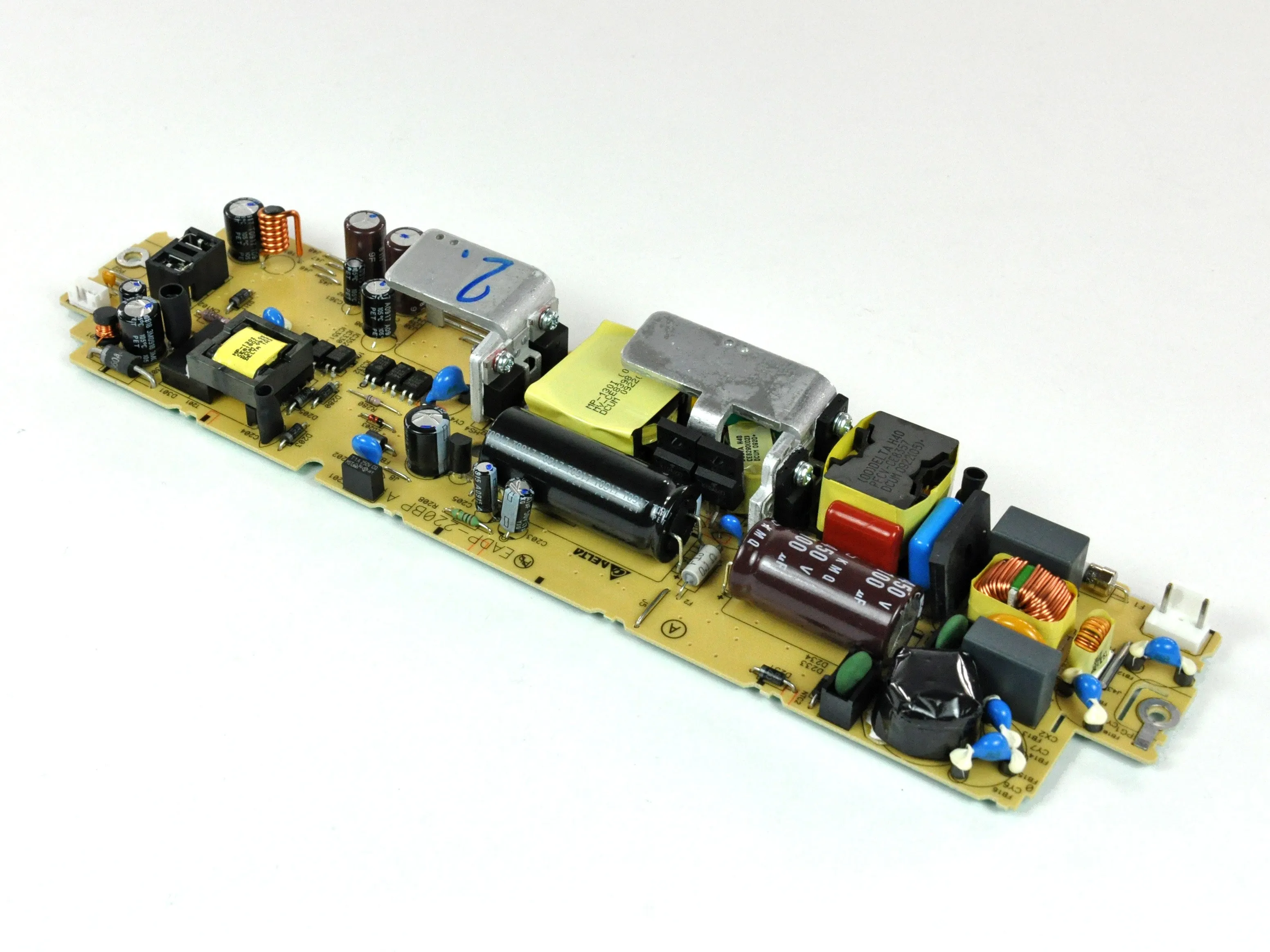

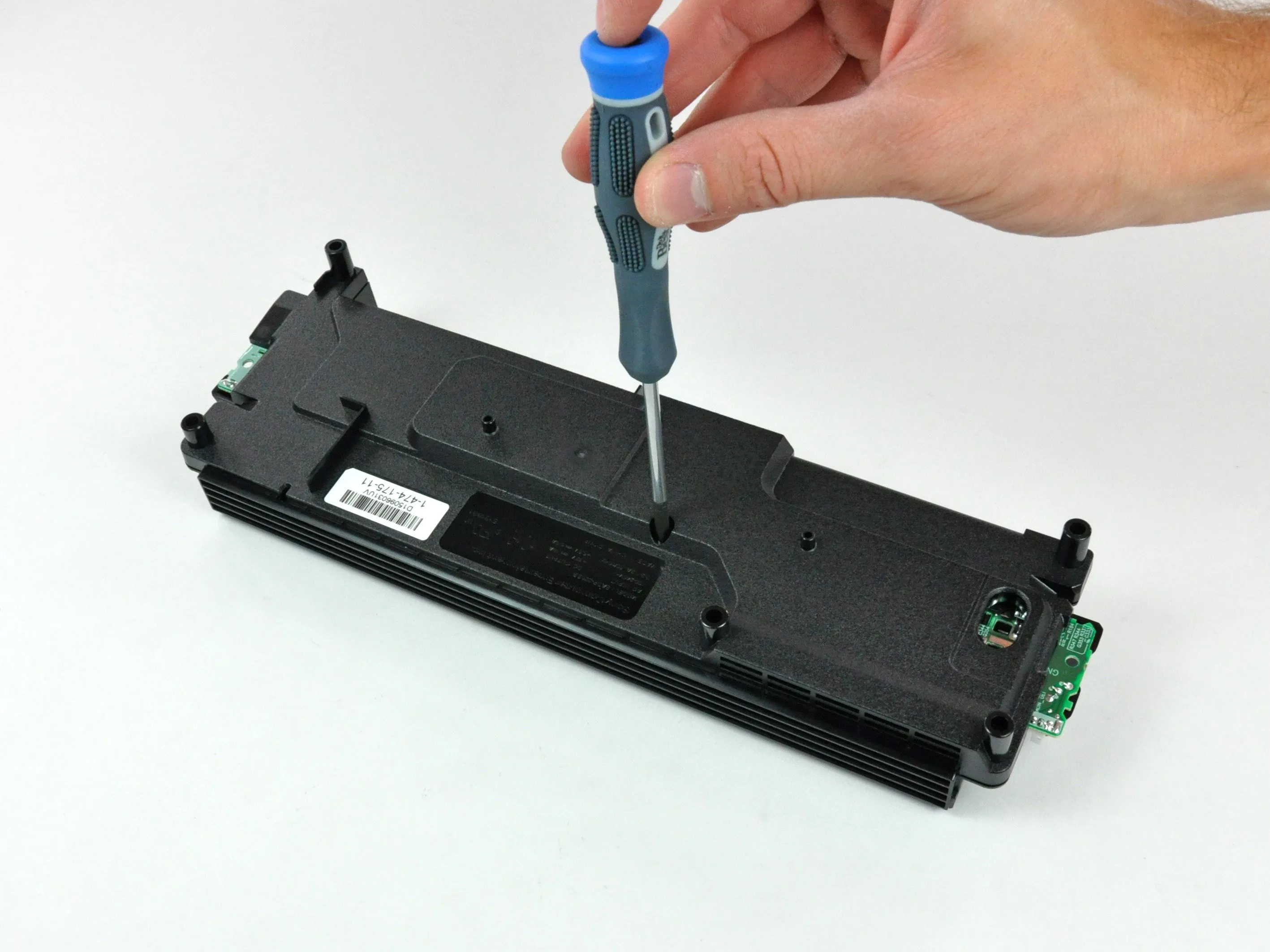

Копнем немного глубже в новый блок питания.
Это поразительно компактный блок. Будет интересно посмотреть, каково его тепловыделение.
Этот щенок выдает 18 ампер при 12 В постоянного тока! Берегите пальцы.
Комментарии к шагу
Подтвердите, пожалуйста, может ли он работать от 240 вольт~AC.
Кто-нибудь может подтвердить, является ли этот блок питания универсальным, как и все предыдущие модели PS3?
Пожалуйста, посмотрите на блок питания и проверьте, работает ли он с 220/240 В. Я знаю, что на задней панели написано 110/120 В, но блок питания может поддерживать и 240 В. Существует большая разница в ценах между США и, например, Данией, поэтому я бы подумал о том, чтобы привезти один из них домой во время моей следующей поездки в США, если он будет работать. Спасибо :)
Да... Я тоже хочу это знать. Является ли универсальный блок питания, как те, что в PS3, фатом?
Не могли бы вы поближе сфотографировать характеристики блока питания?
Для всех, кто спрашивал, он универсальный! Я добавил фотографию спецификации входного питания в шаг 12. Игра началась!
Просто добавлю к сообщению Эндрю:
Блок питания может принимать на вход 240 В переменного тока. Вот фотография спецификации блока питания в высоком разрешении.
Теперь появилась новая PlayStation 3 Slim с жестким диском на 250 ГБ. Я знаю, что вы разбирали 120-гигабайтную приставку и обнаружили, что у нее универсальный блок питания. Так ли это для новой модели на 250 ГБ? Я работаю на дядю Сэма за границей и хочу быть уверенным, что она будет работать, если я включу ее в розетку как есть. Конечно, я могу использовать понижающий трансформатор, который изменит напряжение с 220-240 В на 110 В, но он ничего не сделает для повышения частоты тока 50 Гц, выходящего из стены, до 60 Гц в США... и это может стать катастрофой для всего, что имеет дисковод.
Согласно официальному сайту PlayStation: https://playstation.custhelp.com/cgi-bin/...
Да уж!!! Большое спасибо за быстрый ответ. Кстати, я из Парагвая - Южной Америки... и я жду свою PS3 Slimmer с amazon.
Еще раз спасибо
Чувак, я люблю вас, ребята. Я серьезно!
Эта новость - просто три вида крутости! Спасибо, ребята!
Спасибо, что выложили эту Hi-Res фотографию... Мы все счастливы. Вы потрясающие ребята.
А что насчет японской PS3 slim? Кто-нибудь знает, работает ли она на 240V?
Я читал, что американская версия работает от 220/240 В, но кто-нибудь знает о японской версии CECH2000A - на корпусе написано '100 В @ 2,5 50/60 Гц'.
Я купил свой Slim в Японии, и так как я скоро перееду обратно в Европу, я попробовал поискать эту информацию на японских сайтах. Вот что получилось:
https://pocketnews.cocolog-nifty.com/pkns...
Если прокрутить немного вниз, можно увидеть фотографии блока питания. Очевидно, что серийный номер такой же, как и у американской версии, и на нем также четко написано '100-240V'. Надеюсь, это помогло!
Это, конечно, очень помогло, так как я купил свою PS3 в Акихабаре и привез домой на Филиппины (страна с напряжением 220 В).
Большое спасибо!
cloud84, это обнадеживает, если на картинке изображена японская версия. Американская версия - CECH2001A.
Я только что купил ps3 slim в США. На нем написано, что он работает от сети 120 В~2,1 А 60 Гц. Будет ли он работать в Европе, где есть 220 В? Это модель CECH2001A. Если нет, то где я могу купить slim с напряжением 110-220 В?
Здравствуйте, я с островов Фиджи. Здесь мы используем 240В. Мой родственник привезет для меня PS3 Slim из США. Так что PS3 Slim будет работать здесь, на Фиджи, без проблем, правильно???? или мне нужен повышающий трансформатор, чтобы быть уверенным??? спасибо большое!!!
Есть ли шанс получить фотографию печатной платы с большим разрешением и, возможно, даже сверху вниз, чтобы мы могли увидеть план этажа?
Спасибо!
Привет, я только вчера получил свою PS3 Slim и с чувством ожидания и страха подключил ее к домашней розетке (220В)... затем включил ее... на кнопке питания PS3 появился один маленький красный режим ожидания... затем я нажал на кнопку питания !!!!!!!!!!.
ВСЕ РАБОТАЕТ ОТЛИЧНО !!!!!!!!!!!!!!!!!!!
Теперь я наконец-то могу играть в Metal Gear Solid 4 !!!!
:)
Ребята,
Купил свою PS3 Slim 7 дней назад через Amazon. Модель CECH2000A на нем. На ней написано, что она работает только от 120V, но в Израиле она прекрасно работает от 220V. Заменил только кабель, который просто не подходит к стене. Все просто. Sony просто лжет об этом.
Ладно, очевидно, что, согласно этому сайту и большинству людей здесь, он работает на борту в странах с более высоким напряжением. Но как насчет длительного использования. Были ли у кого-нибудь проблемы?
250 ГБ (CECH-2001B) также имеет универсальный блок питания. У меня не было проблем с подключением к 240 вольтам в Индии. Приходится использовать индийский кабель (кабель для магнитофона или кабель переменного тока для камеры sony cybershot и т. д. индийского производства).
Многие люди спрашивают о переходе из США в Европу, но как насчет обратного пути? Если у меня есть привезенные из Великобритании PS3 phat (40 Гб) и PS3 Slim (120 Гб), будут ли они работать, если поменять провод для чайника, или мне понадобится повышающий/понижающий конвертер?
Через час я собираюсь купить PS3 250GB в США и привезти ее с собой в Индию. Есть ли какие-нибудь проблемы с воспроизведением Blue-Ray дисков или игр Play Station, которые я куплю в Индии?
Вся электроника работает ТОЛЬКО на постоянном токе, а не на переменном, для этого и нужен блок питания, чтобы преобразовывать переменный ток в постоянный. У постоянного тока нет частоты, поэтому входная частота 50 или 60 Гц не имеет значения.
Привет всем,
Я купил PS3 slim 320GB model no. CECH-2501B в Gamestop USA в марте 2011 года. В руководстве и на самой консоли PS3 указано только 120 вольт. Я подключил свою PS3 напрямую к 220 В здесь, в моей стране (Филиппины), и она отлично работает. Никакого понижающего трансформатора или адаптера.
Спасибо этому форуму.
&&^&^$^ читайте комментарии людей. На эти вопросы уже отвечали десятки раз! ЧИТАЙТЕ!!!
Поскольку вы ответили на комментарий четырехлетней давности, я собираюсь ответить на ваш комментарий четырехлетней давности
У меня проблема с этим блоком питания, он издает высокочастотный жужжащий шум в районе входа. Какие-нибудь предложения, что может быть причиной этой проблемы?
1) Люди задают очень глупые вопросы в комментариях. 2) Вы не показали, где находятся фиксаторы, так как задние, похоже, являются большой головной болью. 3) Перестаньте пытаться казаться 'интересным' в своей писанине; люди читают гайды из-за ваших писательских способностей; они читают их ради ИНФОРМАЦИИ внутри. Здравый смысл действительно мертв.
Шаг 14

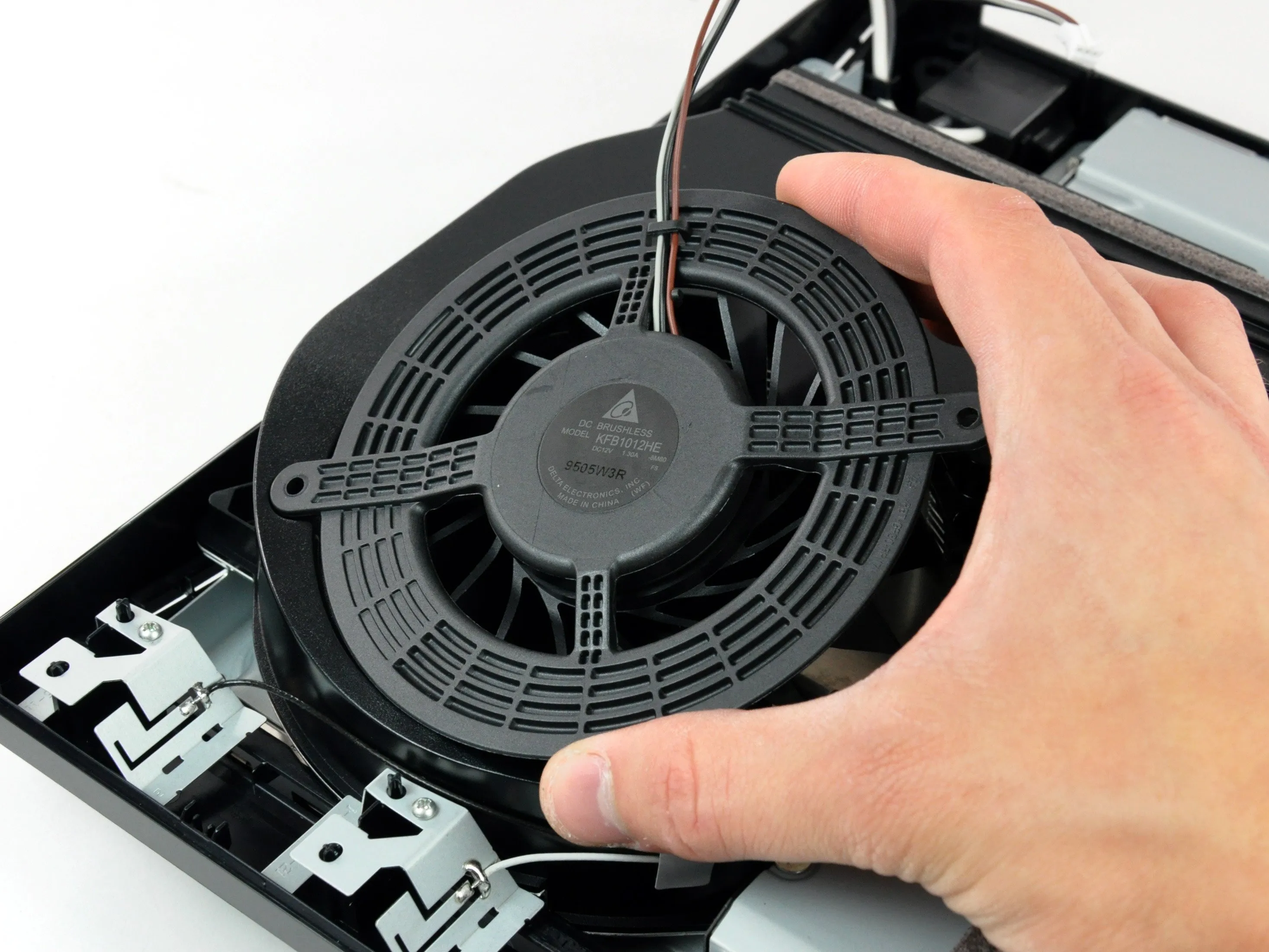

Это самый большой вентилятор, который мы встречали в устройствах потребительской электроники такого размера.
Sony действительно серьезно относится к охлаждению.
17-лопастная крыльчатка диаметром ~95 мм определенно была разработана с учетом требований к бесшумности. Она очень жесткая и, предположительно, изготовлена из ABS-пластика.
Шаг 15

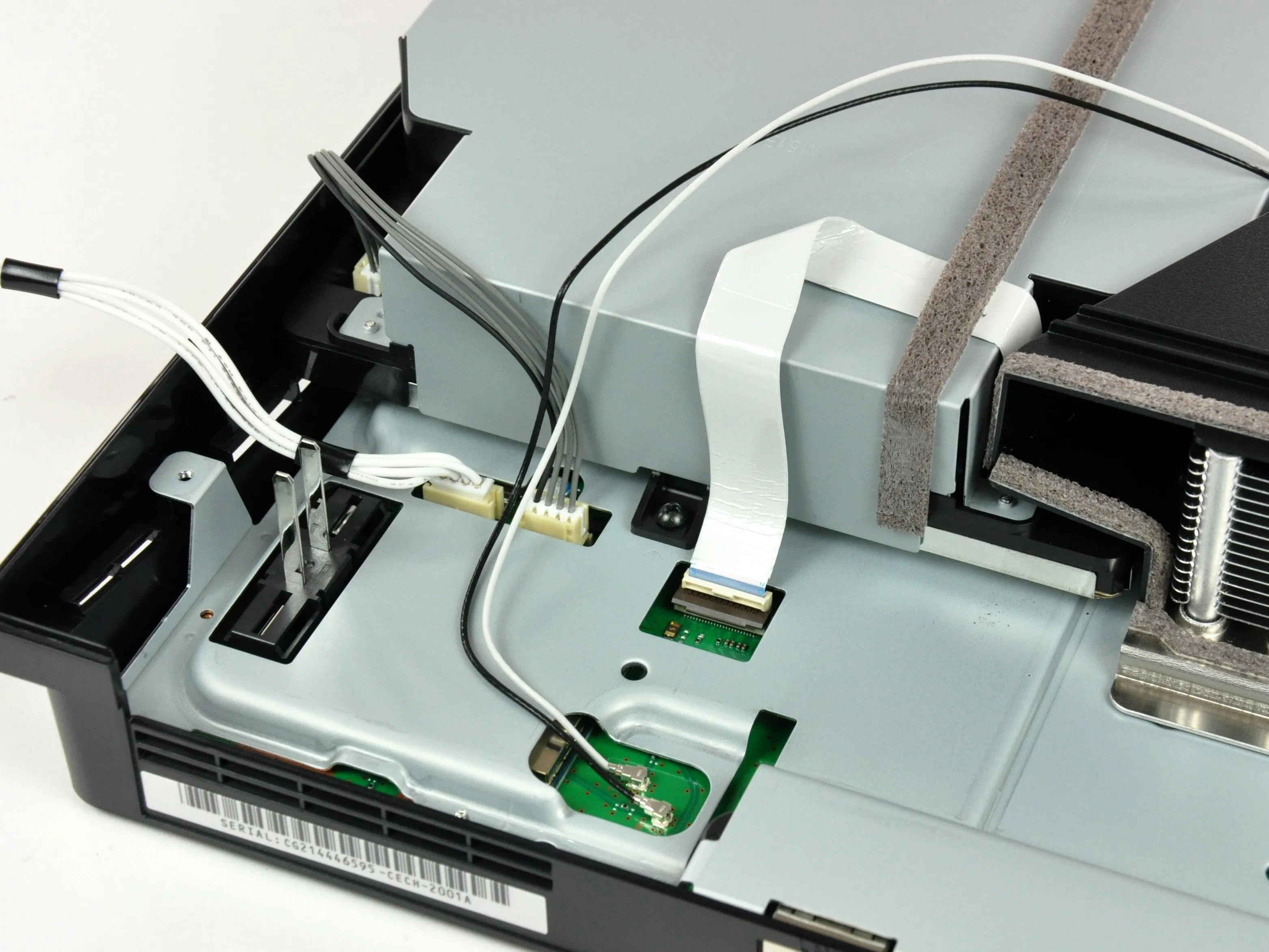

Лента, удерживающая антенный и силовой кабели.
Эта лента так и просится, чтобы ее оторвали.
Мы побаловали себя.
Шаг 16

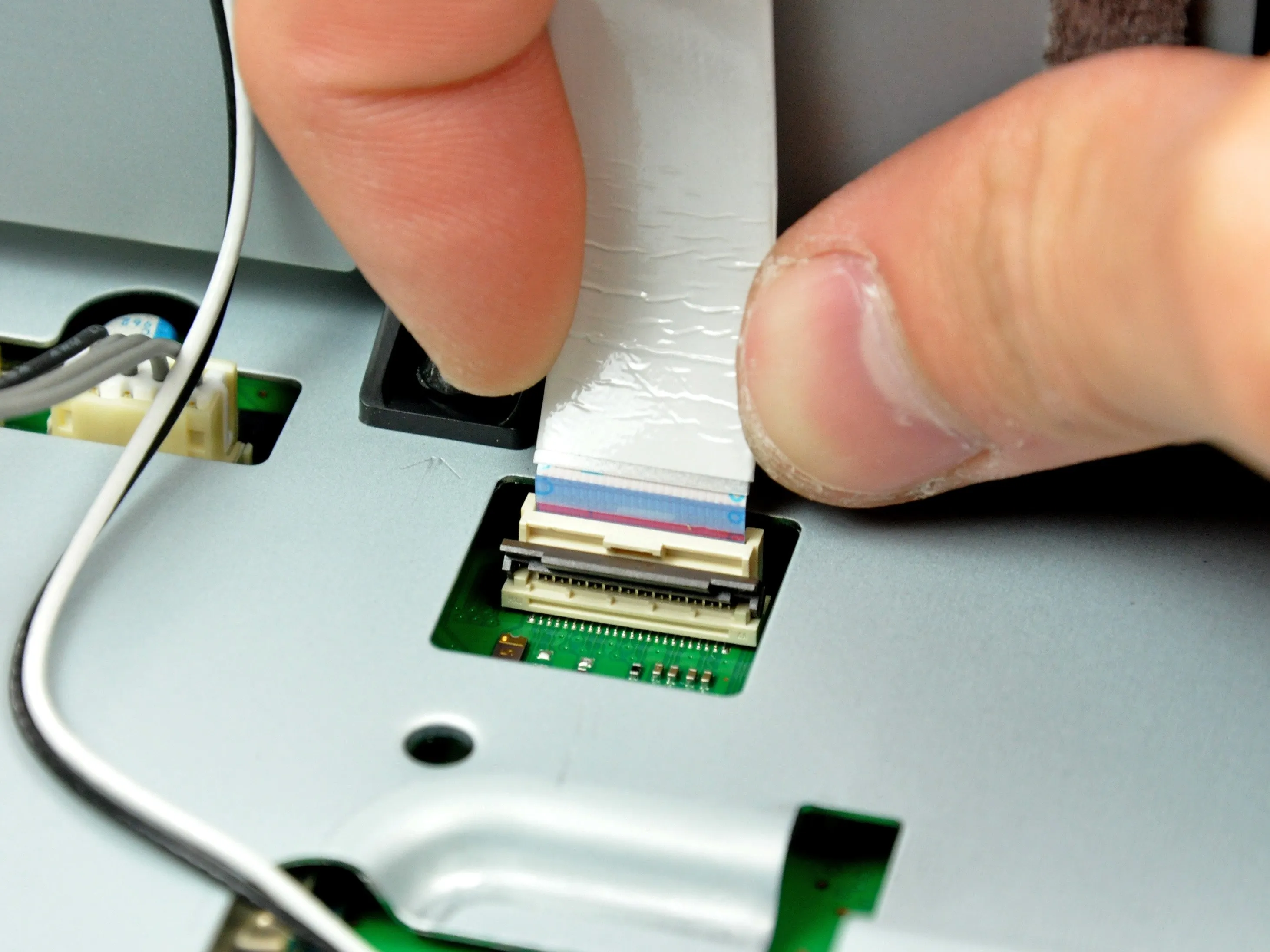

Потяните за штекер, поверните отвертку...
Шаг 17

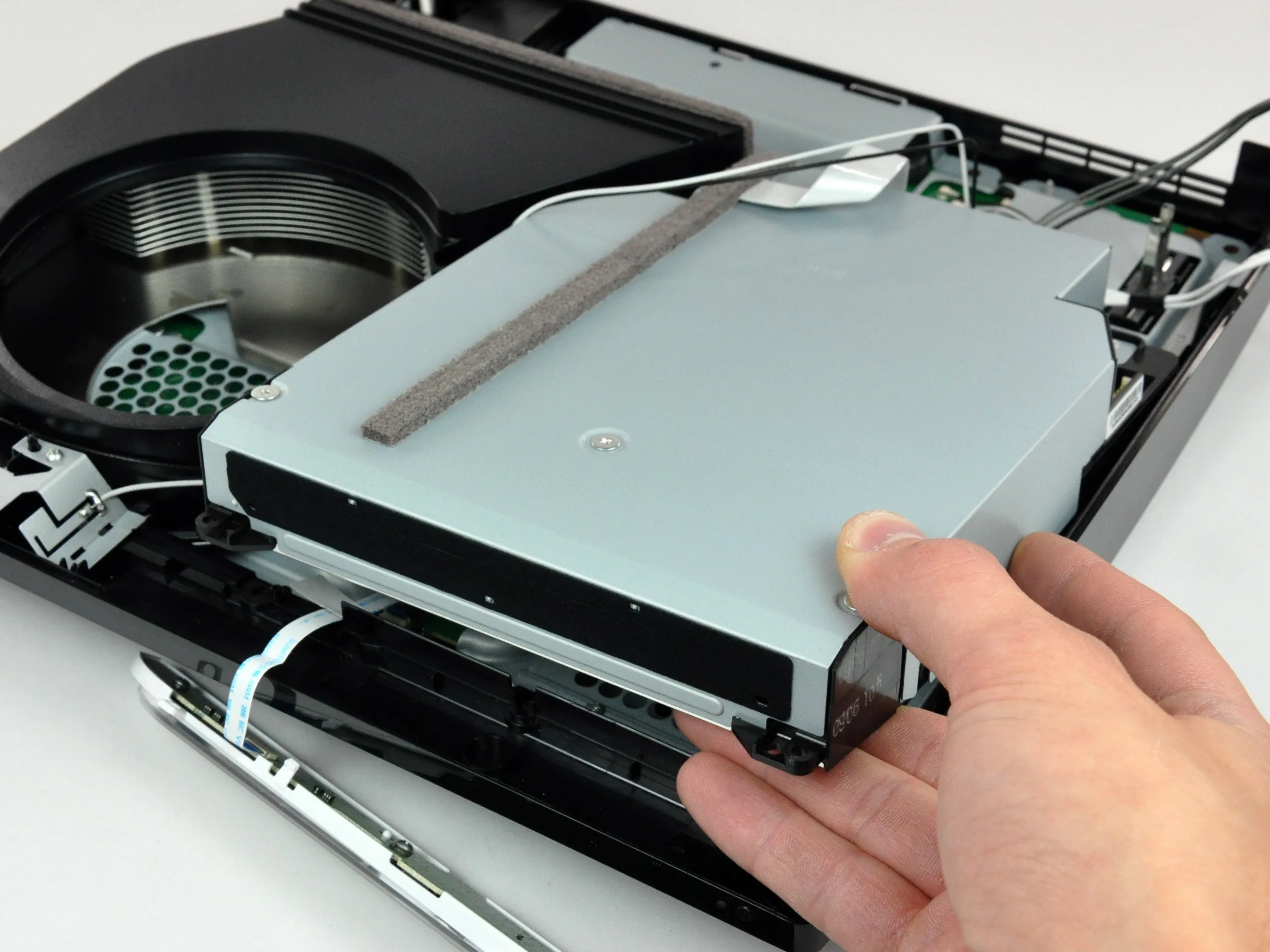

...и привод Blu-ray выходит наружу.
Этот привод все еще довольно большой и занимает большую часть пространства внутри PS3.
Мы разобрали привод и обнаружили, что это, похоже, проприетарная деталь, произведенная Sony.
Комментарии к шагу
Линза на приводе Blu-ray точно такая же, как и на предыдущих версиях?
Я уже дважды заменял ее на своей 80-гигабайтной PS3.
Для чего нужна батарея cr2032? Нужно ли ее когда-нибудь заменять?
Она служит для поддержания работы внутренних часов системы. Ее следует заменить, когда она закончится, но на это, вероятно, уйдут годы (и даже если вы этого не сделаете, отсутствие часов не так уж плохо).
Здравствуйте, я купил PS3 Slim 120GB и на задней панели PS3 написано, что она поддерживает 120V~2.1A - 60Hz Я живу в Израиле и питание здесь 220v У меня есть преобразователь, который имеет защиту предохранителя Вход: 220 или 110 AC 50W Выход: 110 или 220 AC 50/60Hz могу ли я использовать его в Израиле с этим? и я видел, что вы сказали, что мне нужно только изменить шнур питания и он будет работать в 220v, вы уверены, что это правильно???? люди сказали мне, что если я буду делать это с 220v шнур мухин может взорваться
Какой интерфейс использует диск? SATA или проприетарное соединение?
С-образная прозрачная пластиковая клипса в корпусе устройства чтения дисков. Для чего она может использоваться и достаточно ли важна, чтобы ее сохранять?
В чем разница между приводом 200 и 300?
Между двумя фотографиями видна снятая крышка. Как насчет подробностей об этом дополнительном шаге?
Шаг 18

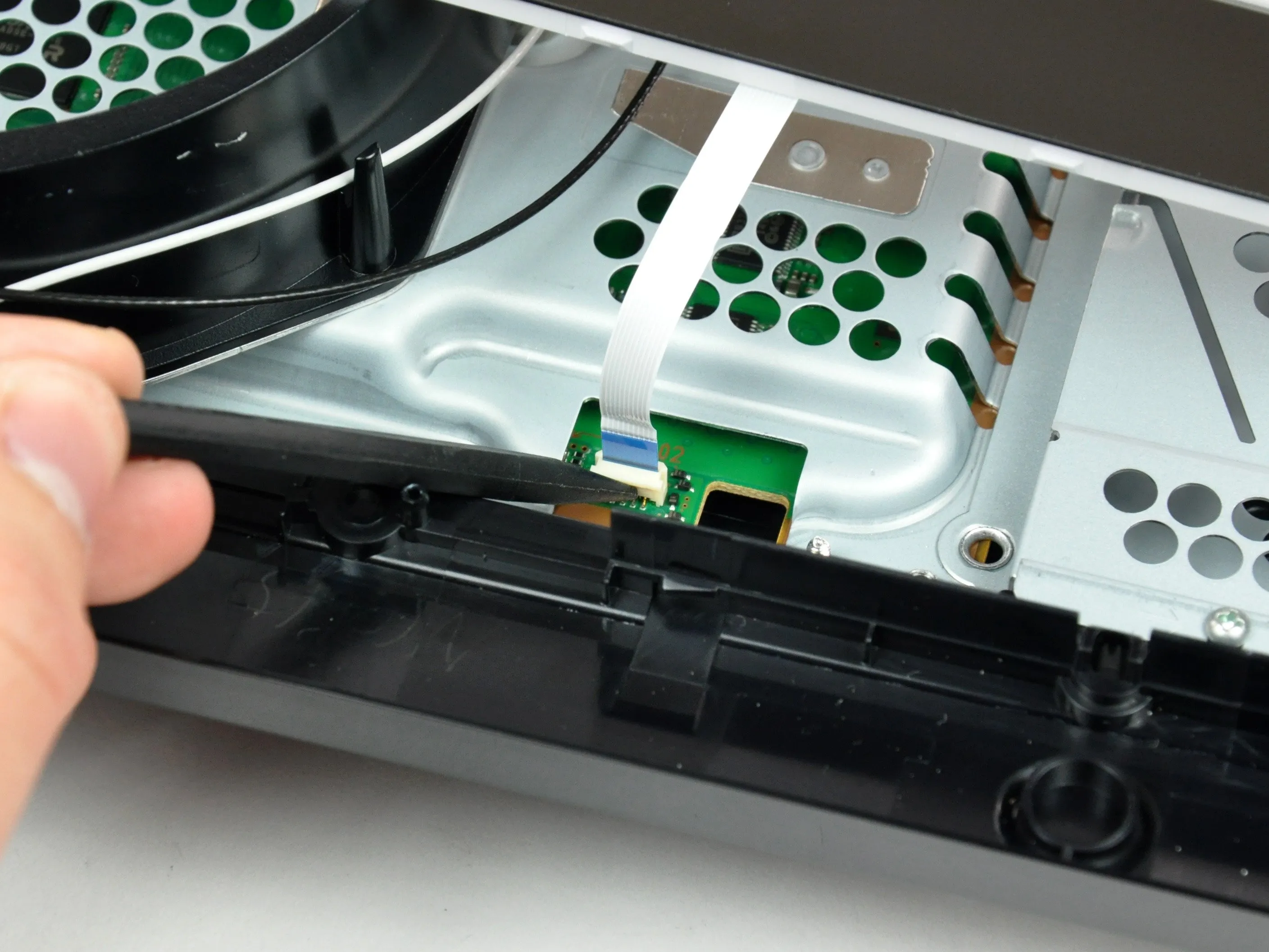

Еще больше разъемов и винтов для отсоединения/откручивания.
Эстетика дизайна этой приставки немного более 'голая' и функциональная, чем у Apple, но она все равно по-своему красива.
Некоторые компоненты, включая разъем питания переменного тока, просто держатся на устройстве под давлением винтов, соединяющих верхний и нижний корпуса.
Шаг 19

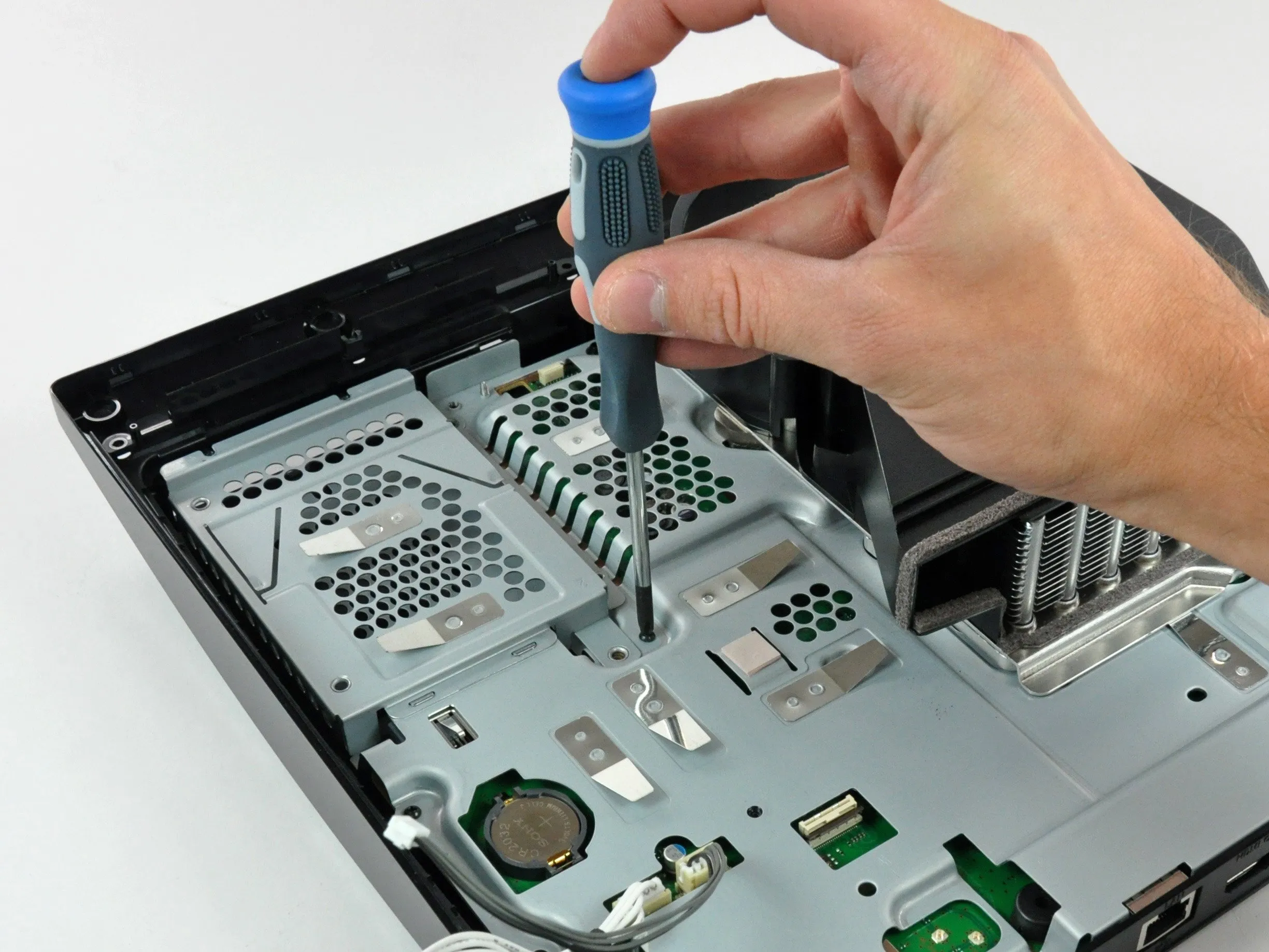

Еще несколько винтов, и логическая плата вынимается из корпуса!
Эти три винта T8 с защитой Torx, похоже, являются единственными крепежными элементами без крестообразных головок на всем устройстве.
Шаг 20

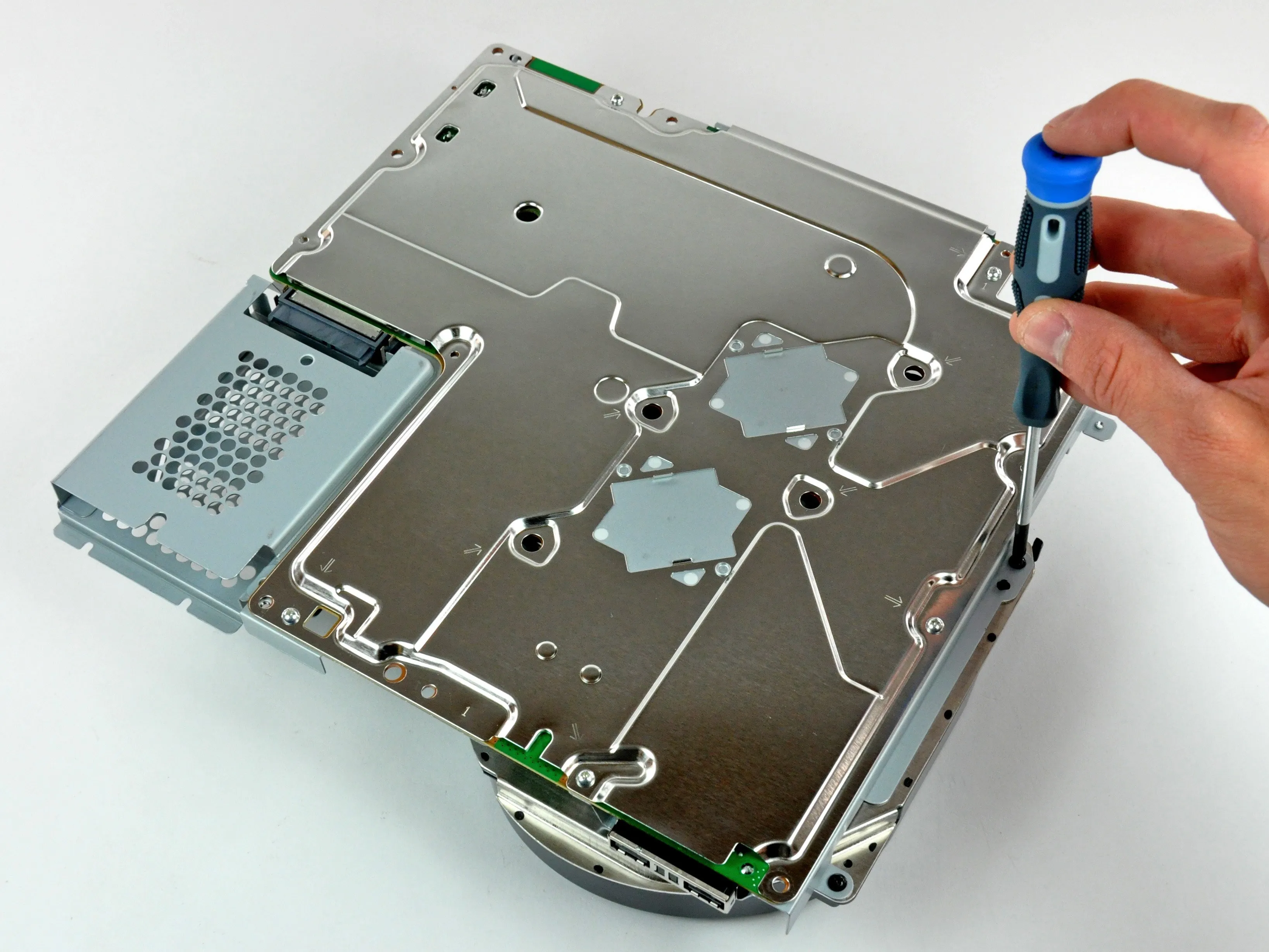

Откручиваем несколько винтов, крепящих EMI-экран.
Два одинаковых матовых кронштейна на первом рисунке предназначены для давления на центр процессоров, удерживая их на теплоотводах.
Шаг 21

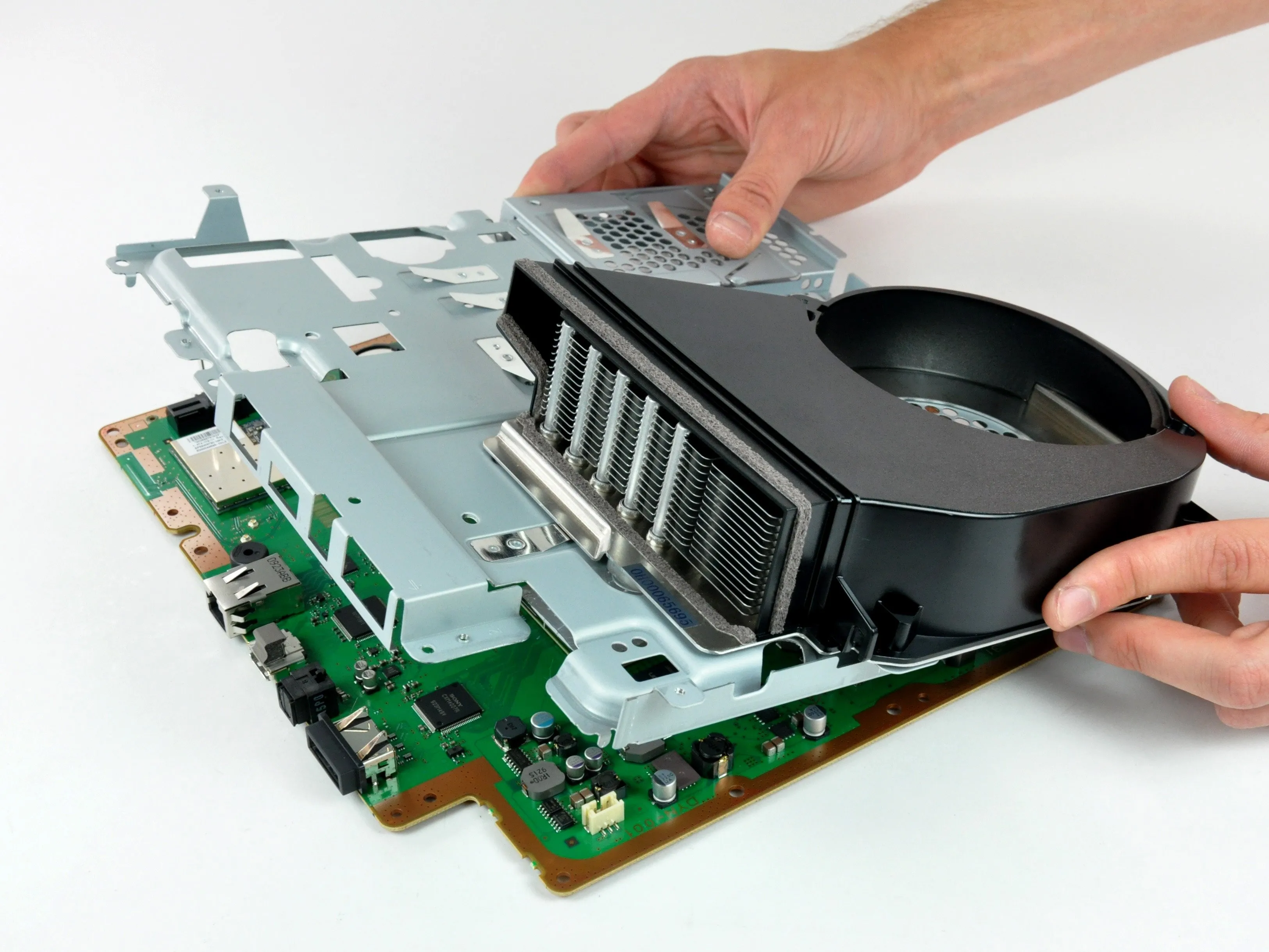

Отделение металлического экрана электромагнитных помех от логической платы.
Комментарии к шагу
Этот шаг может потребовать некоторого 'усилия', если термопаста прилипла к процессорам. Вы поймете это, если пластина не будет легко выниматься (при этом все винты, конечно, были удалены).
Каковы размеры (HxWxD) системной платы с кожухом вентилятора и EMI-экраном?
Размышляю над идеей установить ее в корпус ноутбука Toshiba X205, чтобы получить полупортативную модель. Если бы я мог сделать 3D-манекен для тестирования, я бы понял, возможно ли это вообще.
Спасибо!
Шаг 22

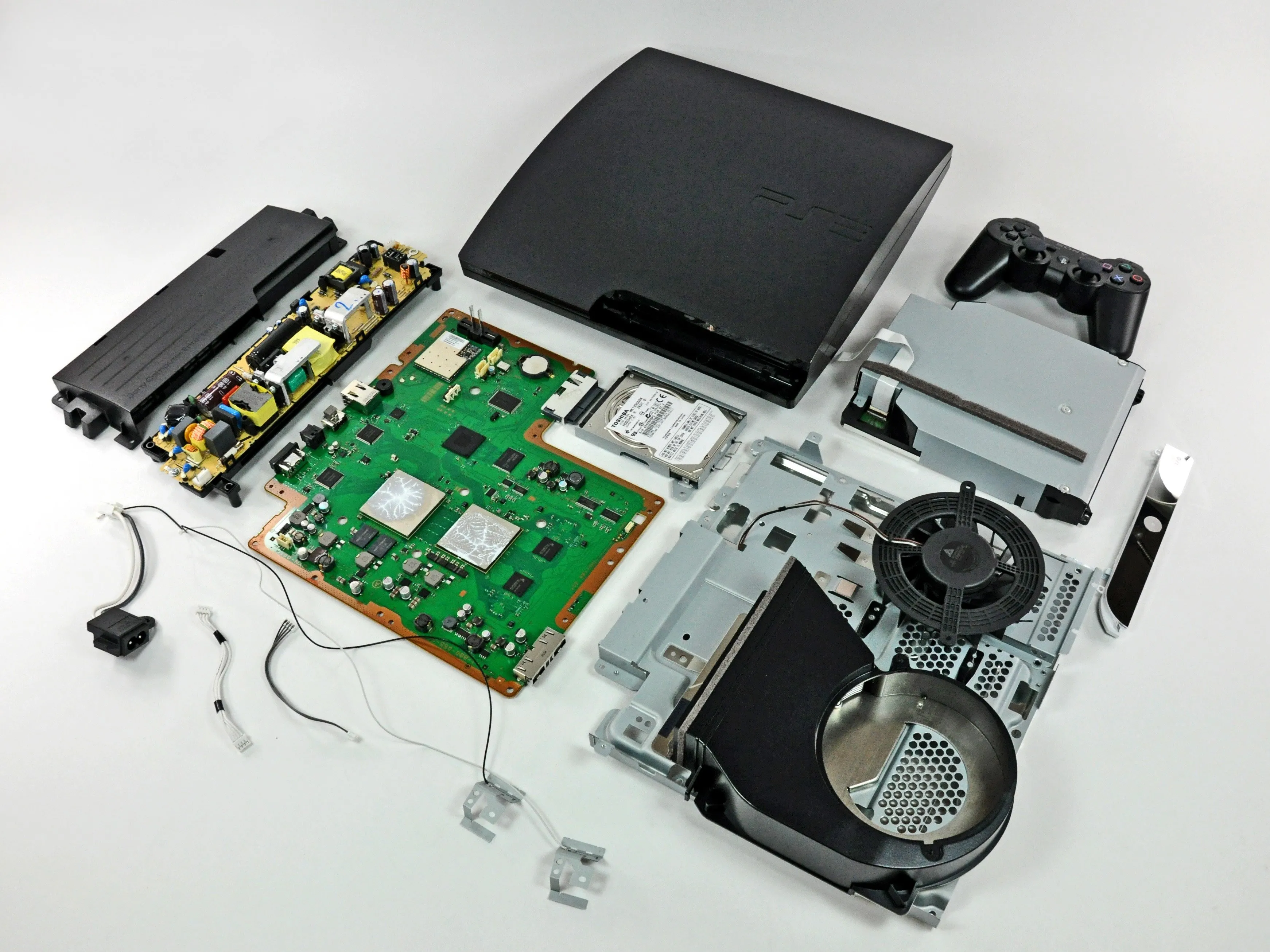

Вся [тонкая] энчилада!
Против часовой стрелки слева:
Блок питания, основная плата, жесткий диск, EMI-экран, радиатор, вентилятор, привод Blu-ray, контроллер и пластиковый корпус.
Комментарии к шагу
Где находится модуль Wi-Fi и Bluetooth?
У моих друзей есть эта консоль, и у него перестали работать USB-порты. Есть ли у кого-нибудь идеи, как это исправить?
Шаг 23
На этом разборка закончена, но мы продолжим публиковать фотографии и анализ платы по мере поступления информации.

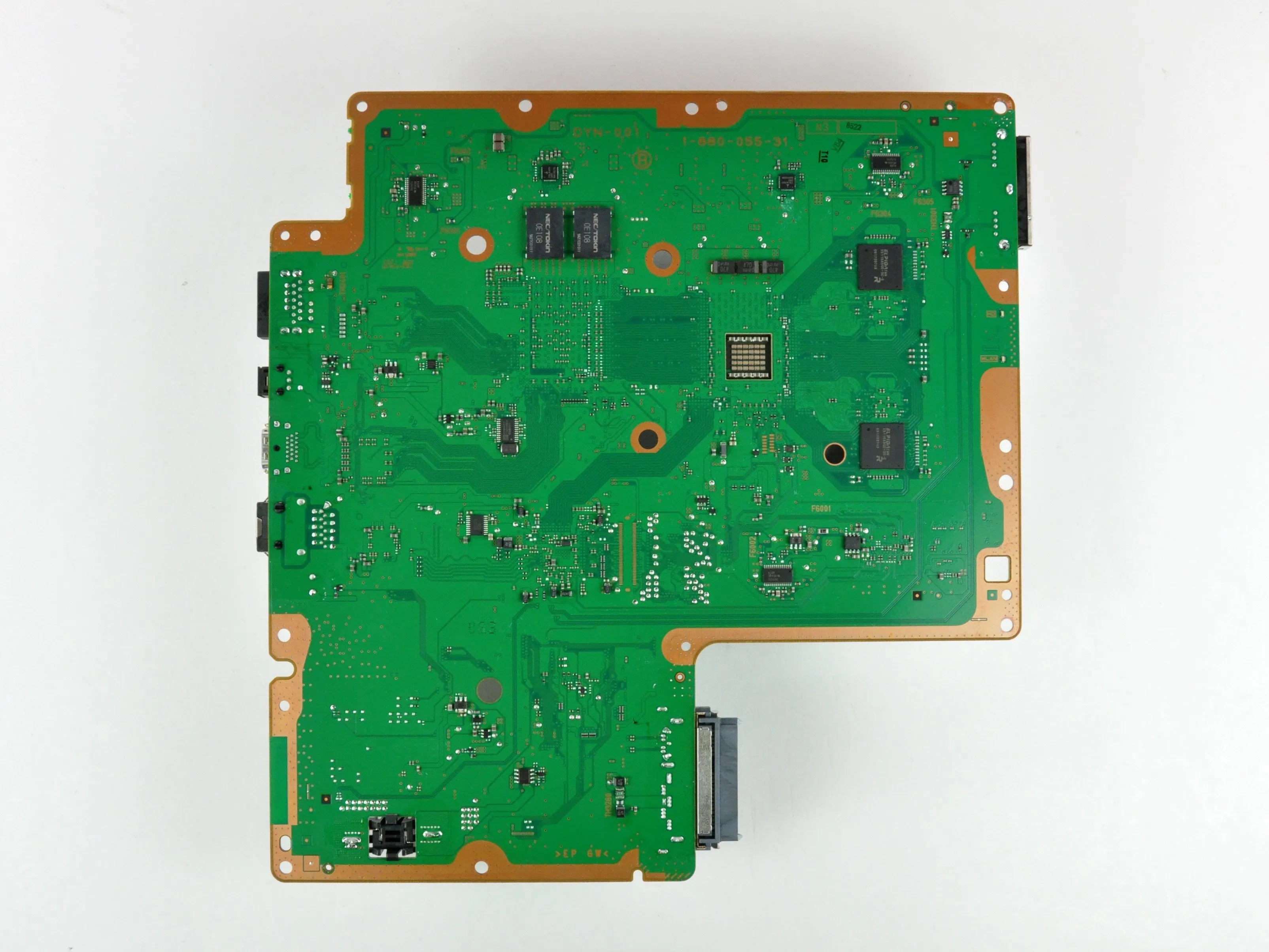

Логическая плата. Sony решила 'озеленить' внутреннюю часть, чтобы отразить свою заботу об окружающей среде.
Мы никогда раньше не видели крутых узоров, похожих на снежинки, на термопасте после снятия радиатора. Это может свидетельствовать о том, что термопаста была нанесена слишком толстым слоем или распределена неравномерно.
Если вы внимательно посмотрите на термопасту, то увидите, что она представляет собой фрактал!
Комментарии к шагу
Я бы не хотел менять эту батарейку CR2032! По крайней мере, она не припаяна к плате...
Почему они не используют серебряную пасту?
Я думаю, хорошо, что вы разобрали его, так как это дает прекрасную возможность нанести термопасту получше.
Судя по материнской плате, в будущем мы не увидим slim с более чем 2 портами USB (я надеялся, что в версии на 250 Гб будет больше 2). Очень обидно - на моем 60 Гб есть 4...., так что я не уверен, стоит ли мне 'обновляться' .....
Моему уже 8 лет. Никогда не ломался и находится на пасте по умолчанию Паста не так уж и плоха.
Шаг 24
Процессор Cell выглядит очень привлекательно под нашим освещением.

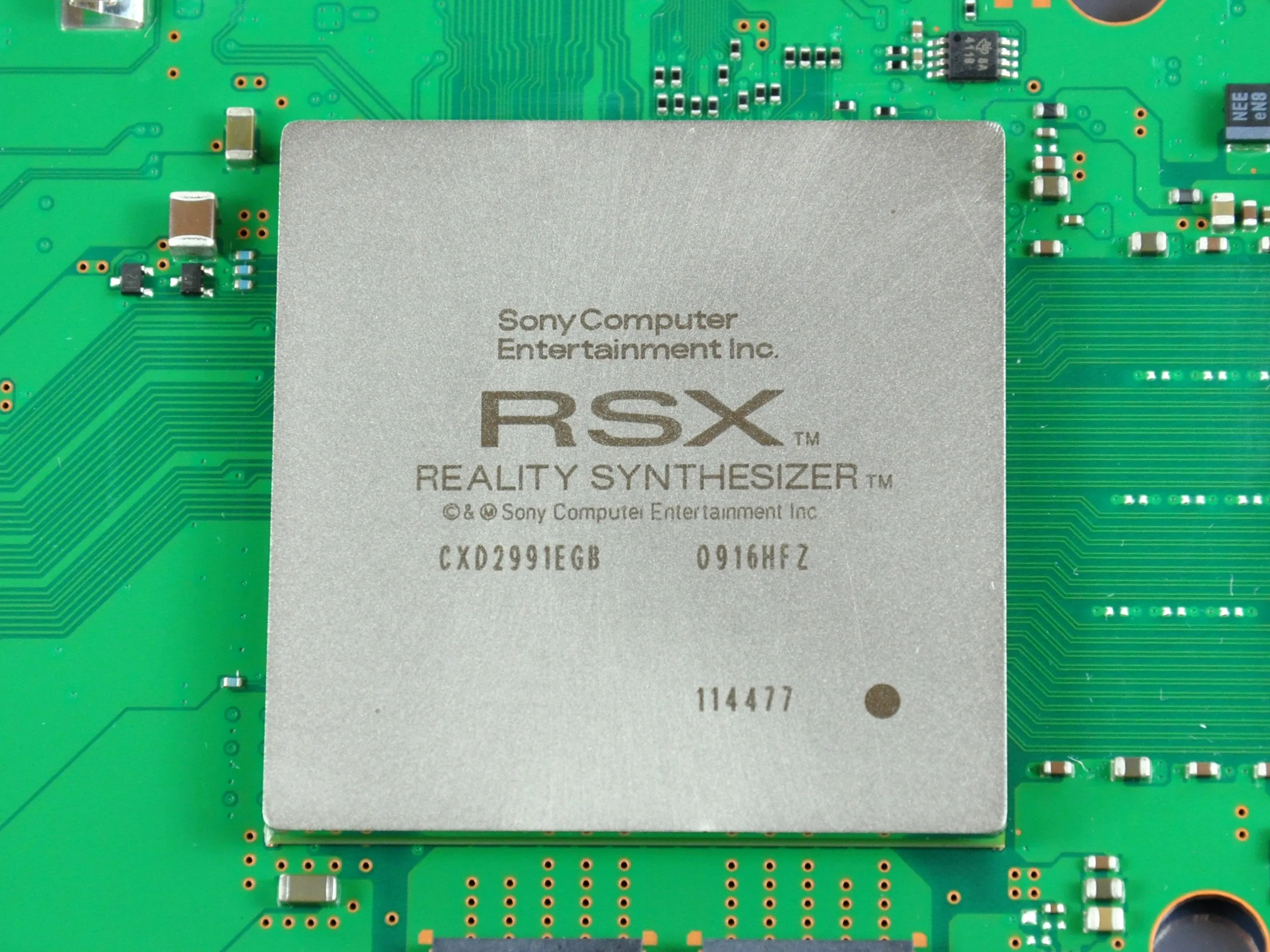

Мы не думали, что можно синтезировать реальность, но чип RSX (от Acura?!) доказывает, что мы ошибались.
Обозначения чипов: RSX Reality Synthesizer CXD2991EGB 0916HFZ 114477
Комментарии к шагу
Это прекрасно. У вас есть фотография с более удачного ракурса? Например, RSX.
К сожалению, лазерная гравировка на лицевой стороне процессора почти не видна, если смотреть прямо, как на фотографии RSX. Нам с большим трудом удалось сделать текст видимым на имеющемся снимке (обратите внимание на отражение на плате).
Я хочу знать, Cell по-прежнему использует 7 SPE или, благодаря преимуществу 45 нм, 8 SPE.
Полагаю, он все еще использует семь, хотя на этот раз может быть только семь SPE. Добавление пары дополнительных функций в новую версию старой консоли имеет привычку злить владельцев старой версии. Это приведет к тому, что разработчикам придется тратить дополнительное время на разработку игр для каждой версии консоли, а это еще один минус.
BTW, а где же чипы GDDR3, которые должны присутствовать в RSX?
Интересно, что чип обозначен как 'Reality Synthesizer'.
IIRC эквивалентный чип на PS2 был обозначен как 'Emotion Engine'. Я всегда считал, что именно это делало мою PS2 такой временной :P (ладно, у меня никогда не было PS2, но вы поняли, о чем я).
Как синтезатор RSX Reality от Acura? Я не вижу на нем никакого другого бренда, кроме Sony.
Шаг 25

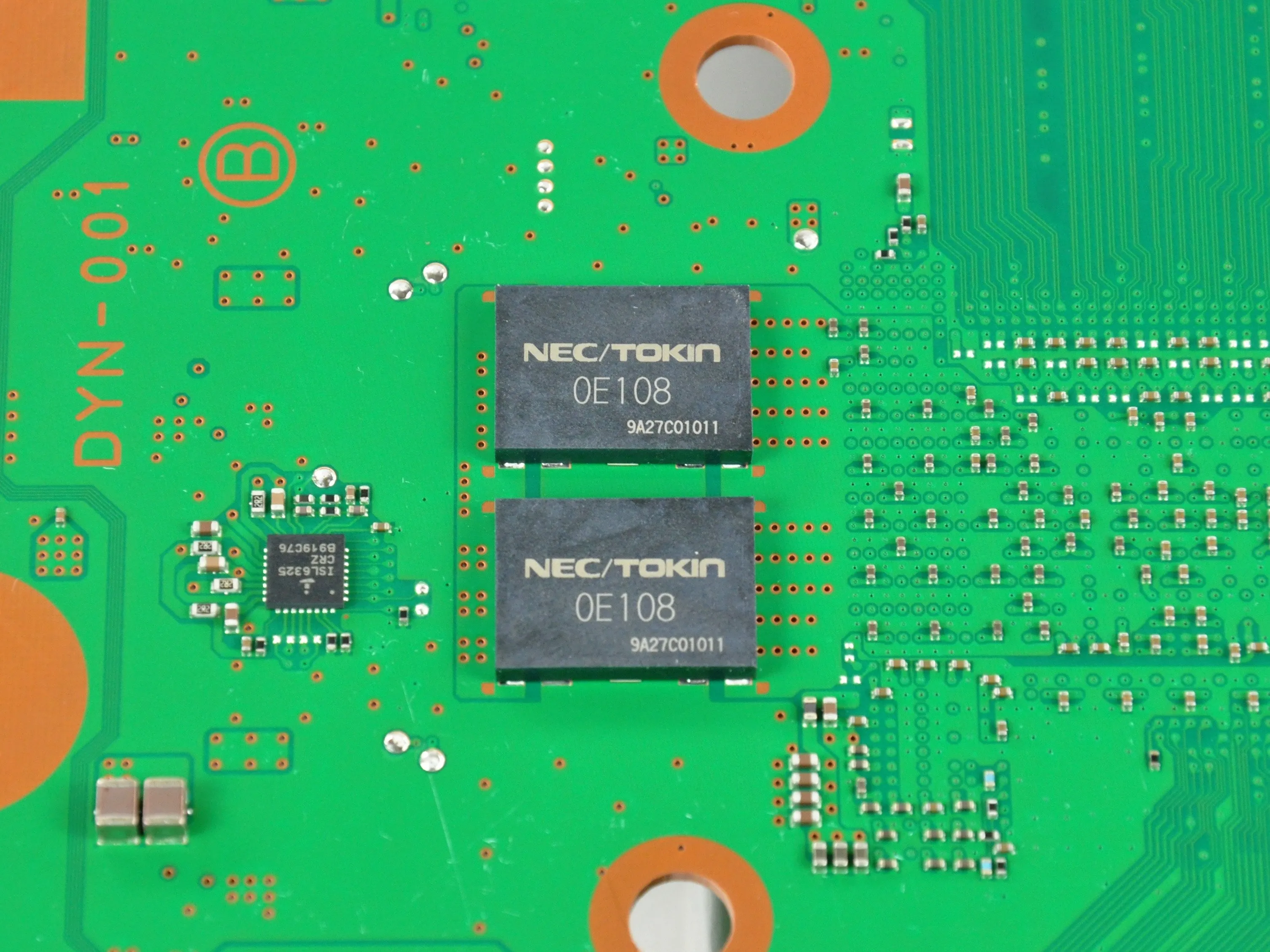

Несколько производителей, несколько функций. На первой фотографии показаны два из четырех конденсаторов NEC/TOKIN 0e108.
Корпорация NEC/TOKIN создает 'интегрируемые устройства нового поколения с высокой добавленной стоимостью'. Что бы это ни значило.
Высокоскоростное развязывающее устройство Proadlizer PF/A SeriesProadlizer PF/A Series.

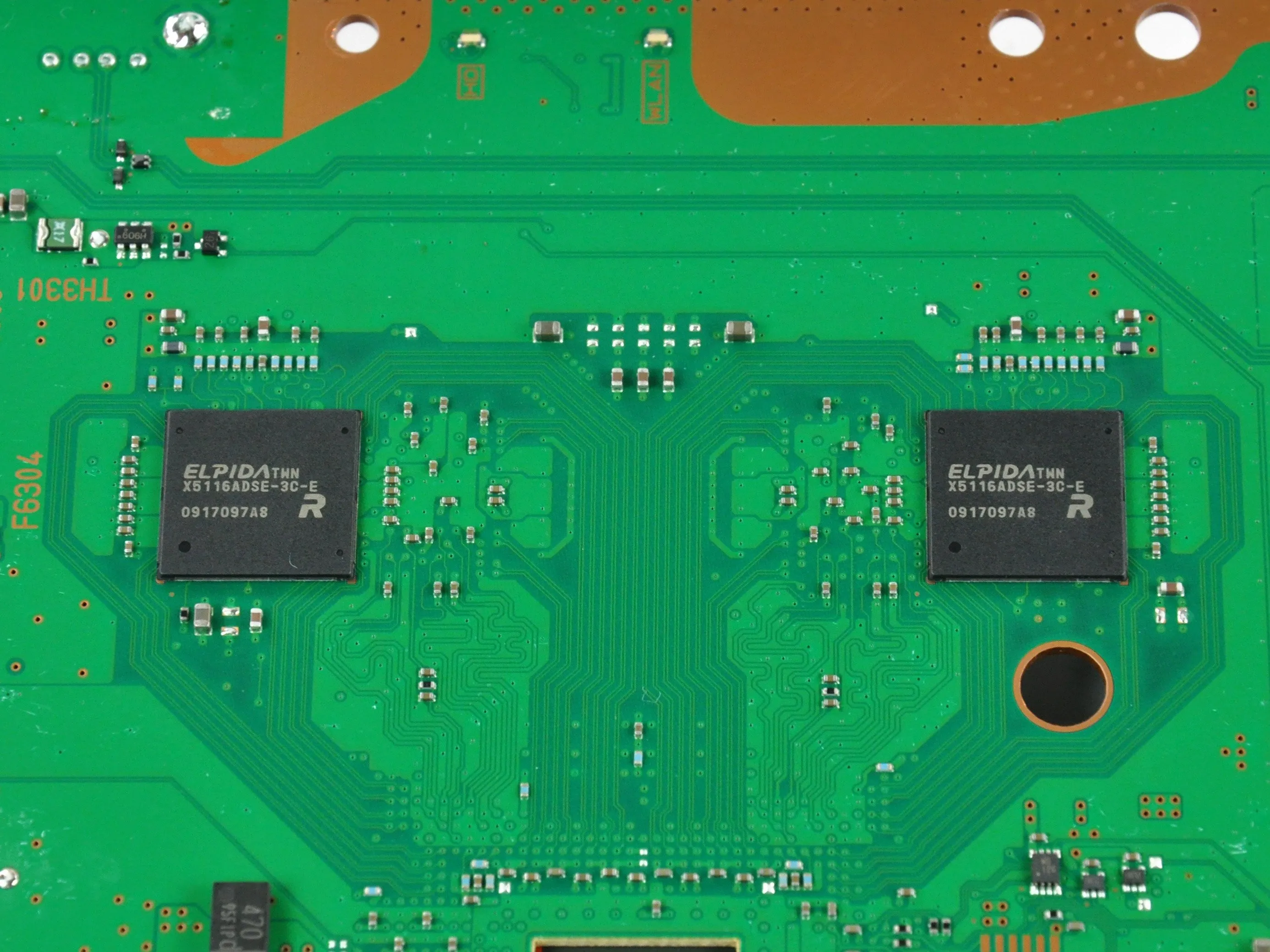

Двойные микросхемы оперативной памяти Elpida 512 Мбит (всего на плате их четыре).
На третьем рисунке слева направо изображены:
Ethernet-контроллер Marvell
HDMI-контроллер Panasonic
Контроллер Sony AV multi-out
Комментарии к шагу
Означают ли микросхемы оперативной памяти Dual Elpida 512 Мбит (X2), что в нем 2 Гб ОЗУ??????.
512 мегабит x 4 = 2 гигабита / 8 = 256 мегабайт.
Звучит правильно. PS3 имеет разделенную архитектуру памяти, которая использует 256 МБ основной памяти (близко к Cell) и 256 МБ локальной памяти (близко к RSX).
Полный текст из усеченного предложения:
'Корпорация NEC TOKIN создает устройства нового поколения с высокой добавленной стоимостью, которые объединяют в себе сложные навыки TOKIN в разработке и применении материалов с опытом NEC в области технологий высокой плотности и миниатюризации.'
Привет, у меня есть ps3 slim 250gb очень аккуратный, но глядя на ваш сайт внутри он заставляет меня очень нервничать теперь, потому что его компактный и строит много тепла, но он хлопает и взрывается иногда очень громко так что я надеюсь, что это ничего, чтобы беспокоиться о но идти фигура первый раз я не получаю расширенную гарантию
Как снять черный пластик вокруг вентилятора с платы? Там есть свободный винт, который нужно затянуть.
Шаг 26
Но подождите - это еще не все!

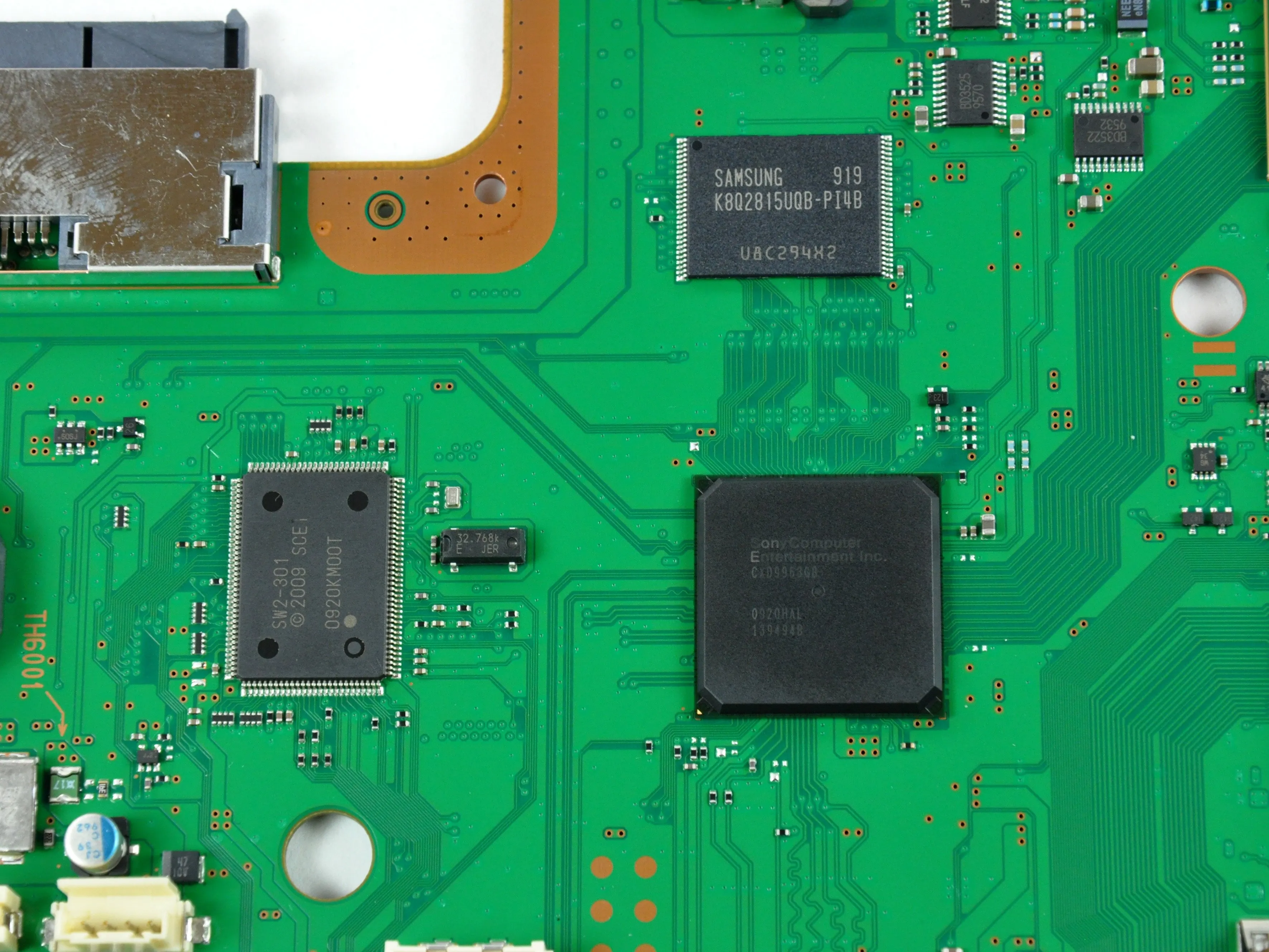

Генераторы часов слева направо:
Генератор тактовых импульсов (1): ICS 9249AGLF
Тактовый генератор (2): ICS 1493DG
Samsung K8Q2815UQB-PI4B
SW2-301 0920KMOOT
Sony CXD9963G8
Шаг 27

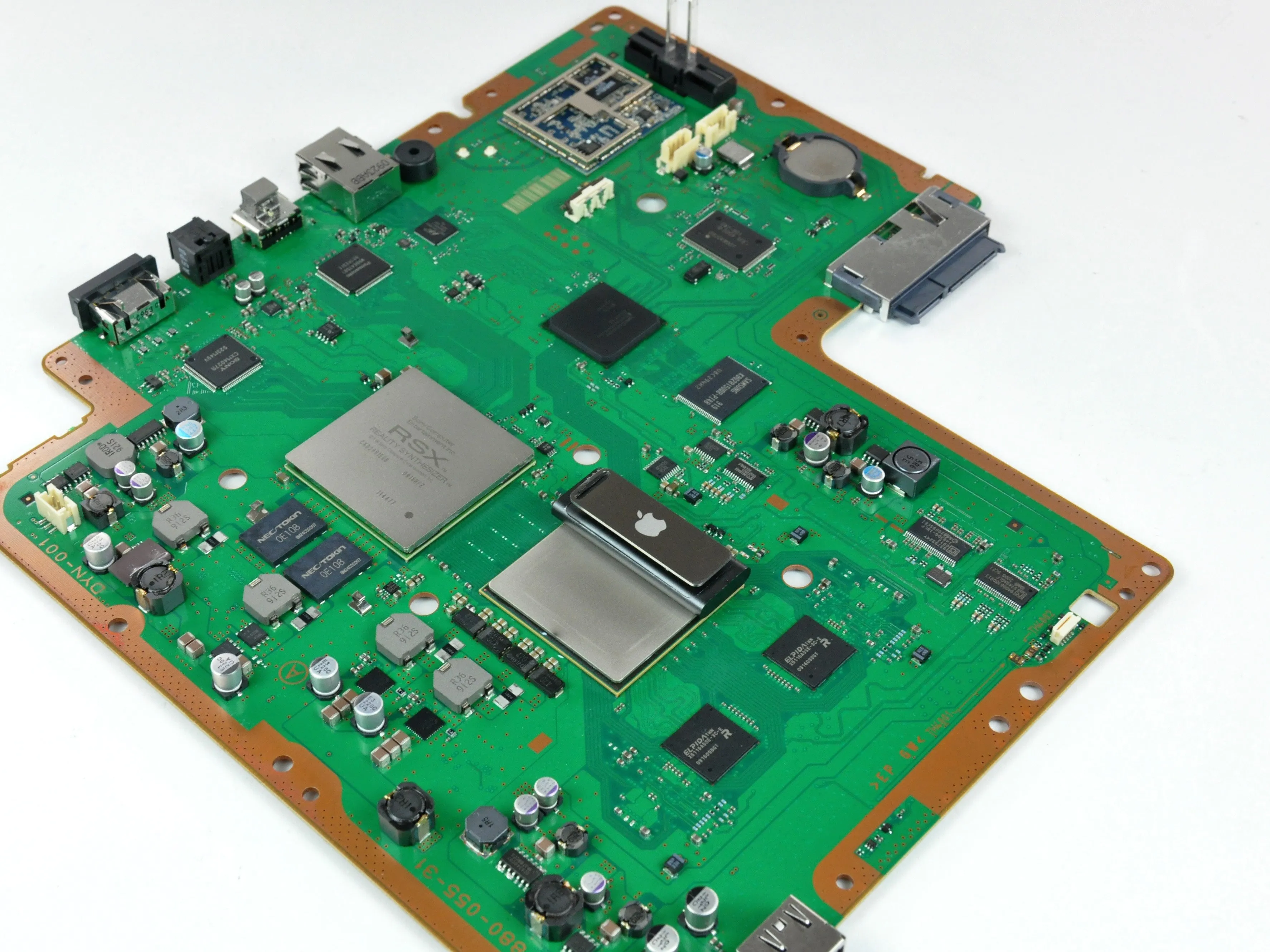

Мы положили новейший iPod Shuffle поверх процессора. Shuffle чуть длиннее, но общая площадь процессора значительно больше.
Комментарии к шагу
Mac-юмор? Я не понимаю.
Я пользователь Mac, и я тоже не понимаю.
Что это за штука от Apple? USB-ручка?
Извините, текст был двусмысленным. Мы пытались показать относительный размер iPod Shuffle. Я обновил текст.
Это iPod shuffle, показанный для масштаба. Неужели все пользователи Apple настолько тупые?
Не совсем. Я не интересуюсь 'шаффлом' и не часто видел новую модель, поэтому не узнал ее.
Конечно, монета, ключ или какой-нибудь другой повседневный предмет был бы лучше для сравнения размеров.
Привет... я энтузиаст аппаратного обеспечения... сделал вот такую штуку https://www.youtube.com/watch?v=Ahw8UsJ56...
и вот так на моем форуме в Парагвае...
https://www.miplaystation.com/foro/viewto...
Я хочу знать... PS3 slimmer versio имеет универсальный блок питания, как phat ps3? (от 100 до 240v)
То же самое!
В первых шагах, где они распаковывают блок питания, это подтверждается
Шаг 12
Сравнивать масштабы бессмысленно, поскольку реальный чип не виден. На самом деле чип гораздо меньше, и то, что вы видите, - это просто теплораспределитель (который не является кремнием, BTW) поверх чипа Cell и RSX. Процессор Cell в этом Slim изготовлен по 45-нм техпроцессу и имеет площадь 115 мм2. На техническом сайте при взгляде на такую огромную вещь, как этот теплораспределитель, должны понимать, что это не настоящий чип. Кремниевый чип такого размера будет стоить очень дорого.
Такой мудрый человек, как вы, должен знать, что 'стоить огромных денег' грамматически неверно.
Шаг 28

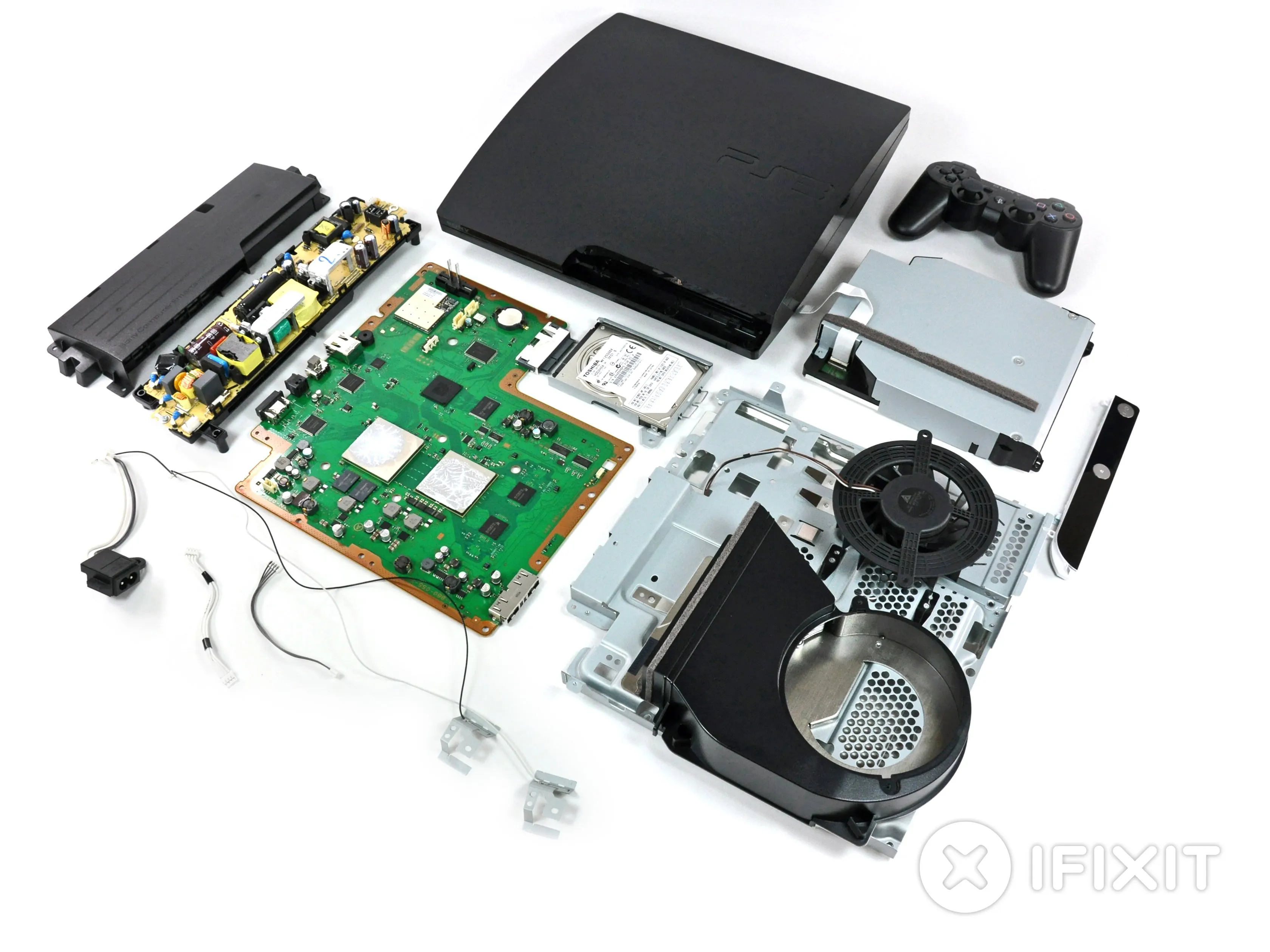

Перекличка: все части и детали, собираем!
Комментарии к статье
Поменьше юмора и BSery, пожалуйста. Я заметил, что Делаете.ру любит добавлять юмор в свои руководства и - хотя это может пощекотать некоторых в правильном направлении - это не полезно (и не нужно) для тех из нас, кто использует эти руководства как... ну, руководства.
Это разборка, а не руководство по ремонту. Если вам нужно отремонтировать PS3 Slim, есть множество руководств по ремонту и замене. Повторюсь, это не руководство, и поэтому не стоит относиться к нему так серьезно.
