Разборка PlayStation 3 Super Slim
Введение
Спустя почти шесть лет после выхода оригинальной PlayStation 3 компания Sony выпустила третью итерацию третьей итерации консоли PlayStation - PlayStation 3 Super Slim. Она, бесспорно, тонкая, но действительно ли она супер? Только разборка Делаете.ру пропорции могут сказать. Присоединяйтесь к нам, чтобы изучить внутреннее устройство обновленной любимицы фанатов.
Копайте эти убийственные разборки? Следите за нами @Делаете.ру чтобы быть в курсе всех новостей о разборе.
Ваша старая PS3 не дает вам покоя? Воспользуйтесь набором Делаете.ру, чтобы не выбросить ее на свалку!
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Отвертка Phillips #1 | Источник - ifixit.com
Отвертка TR8 Torx | Источник - ifixit.com
Инструмент для вскрытия iFixit | Источник - ifixit.com
Шаг 1 Разбор PlayStation 3 Super Slim
PlayStation 3 Super Slim, готовая к тому, чтобы показать себя во всей красе, обладает огромной мощностью в сверхкомпактном форм-факторе. Примечательные характеристики включают:
HD 1080p, 1080i, 720p, 480p и 480i
Объемный звук LPCM 7.1ch, Dolby Digital, Dolby Digital Plus, Dolby TrueHD, DTS, DTS-HD, AAC
Cell Broadband Engine™
ГРАФИЧЕСКИЙ ПРОЦЕССОР RSX®
256 МБ основной оперативной памяти XDR и 256 МБ VRAM GDDR3
Доступна внутренняя память объемом 12 (флэш-память), 250 или 500 ГБ (с возможностью обновления!)
Шаг 2
Не то чтобы мы жаловались, но мы должны были получить нашу PlayStation 3 Super Slim в комплекте. Похоже, что после бесчисленных приключений Натан Дрейк наконец-то нашел сокровище, достойное похвалы.

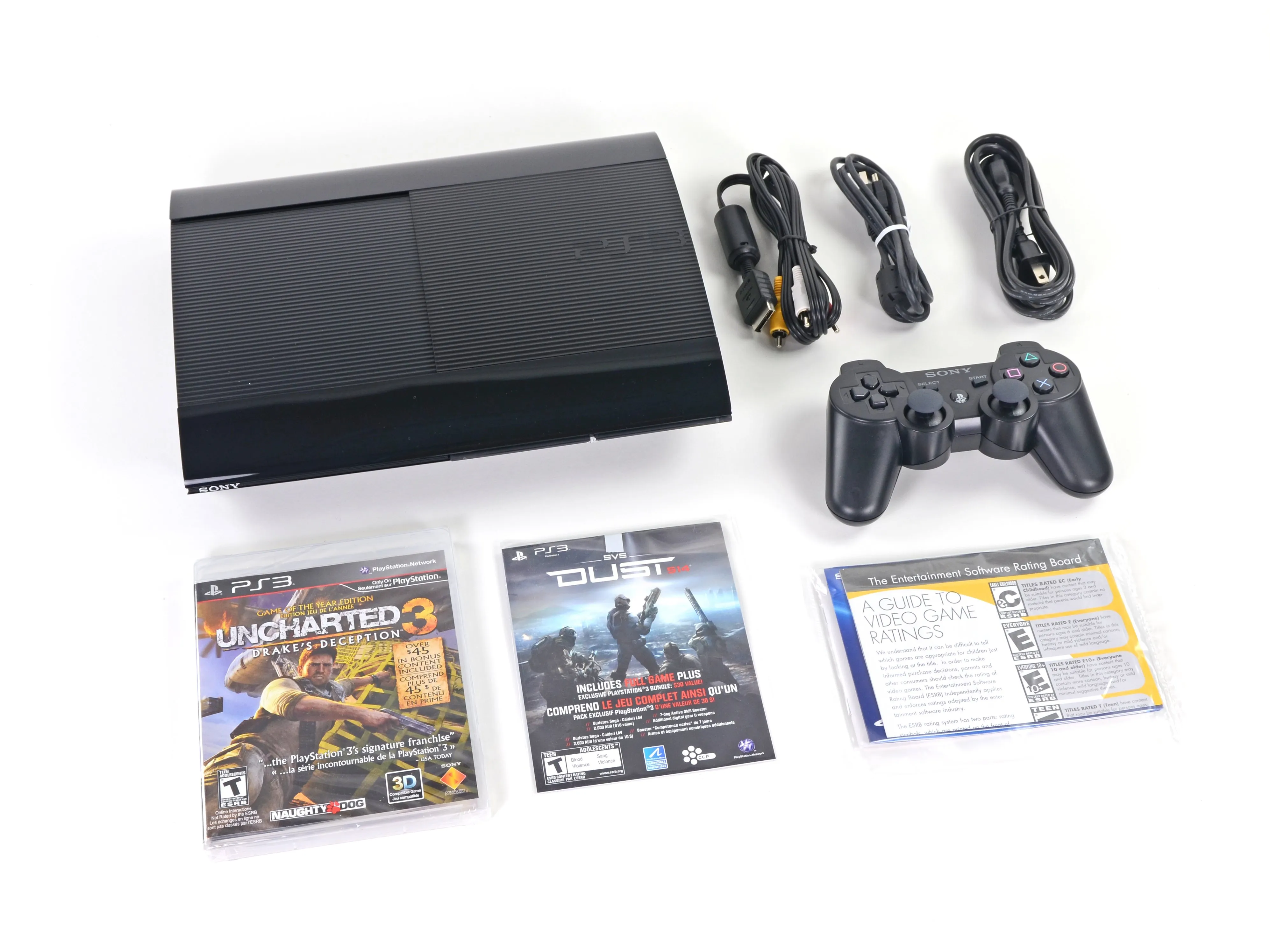

Что именно входит в этот комплект? Рад, что вы спросили:
250 Гб PlayStation 3 Super Slim System
Беспроводной контроллер DualShock 3
Композитный кабель AV (к сожалению, кабель HDMI в комплект не входит)
Шнур питания переменного тока
Кабель USB (необходим для зарядки контроллера DualShock)
Uncharted 3: Drake's Deception (издание 'Игра года') + Dust 514 (загружаемый контент в комплекте)
Шаг 3

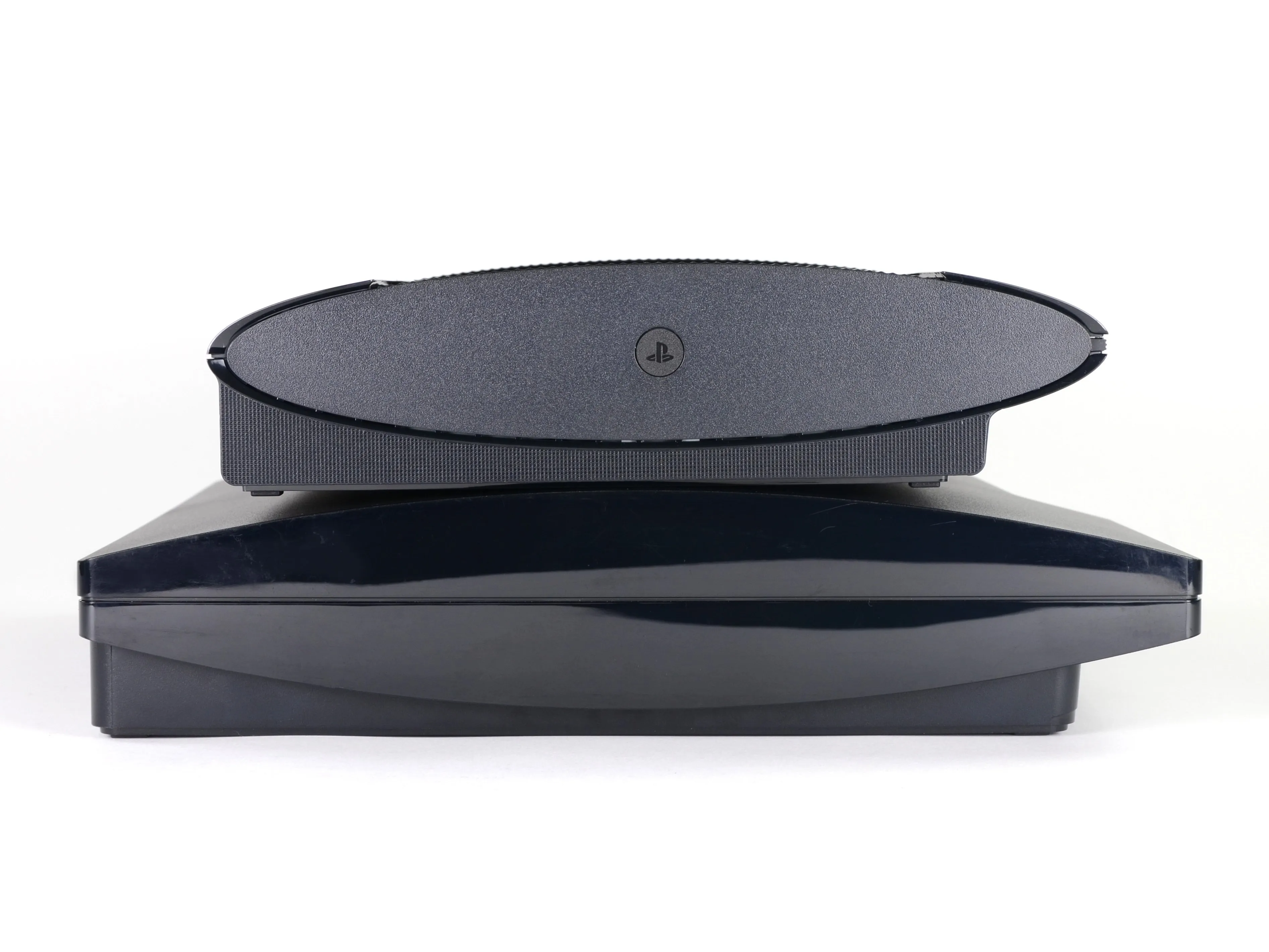

Мы хотели посмотреть, чем PS3 Super Slim отличается от стандартной модели slim, которую она заменяет.
Считайте нас глупыми, но наш тест дал результаты, которых мы ожидали. Возможно, Super Slim получила более громкое имя, но она серьезно уменьшилась в размерах.

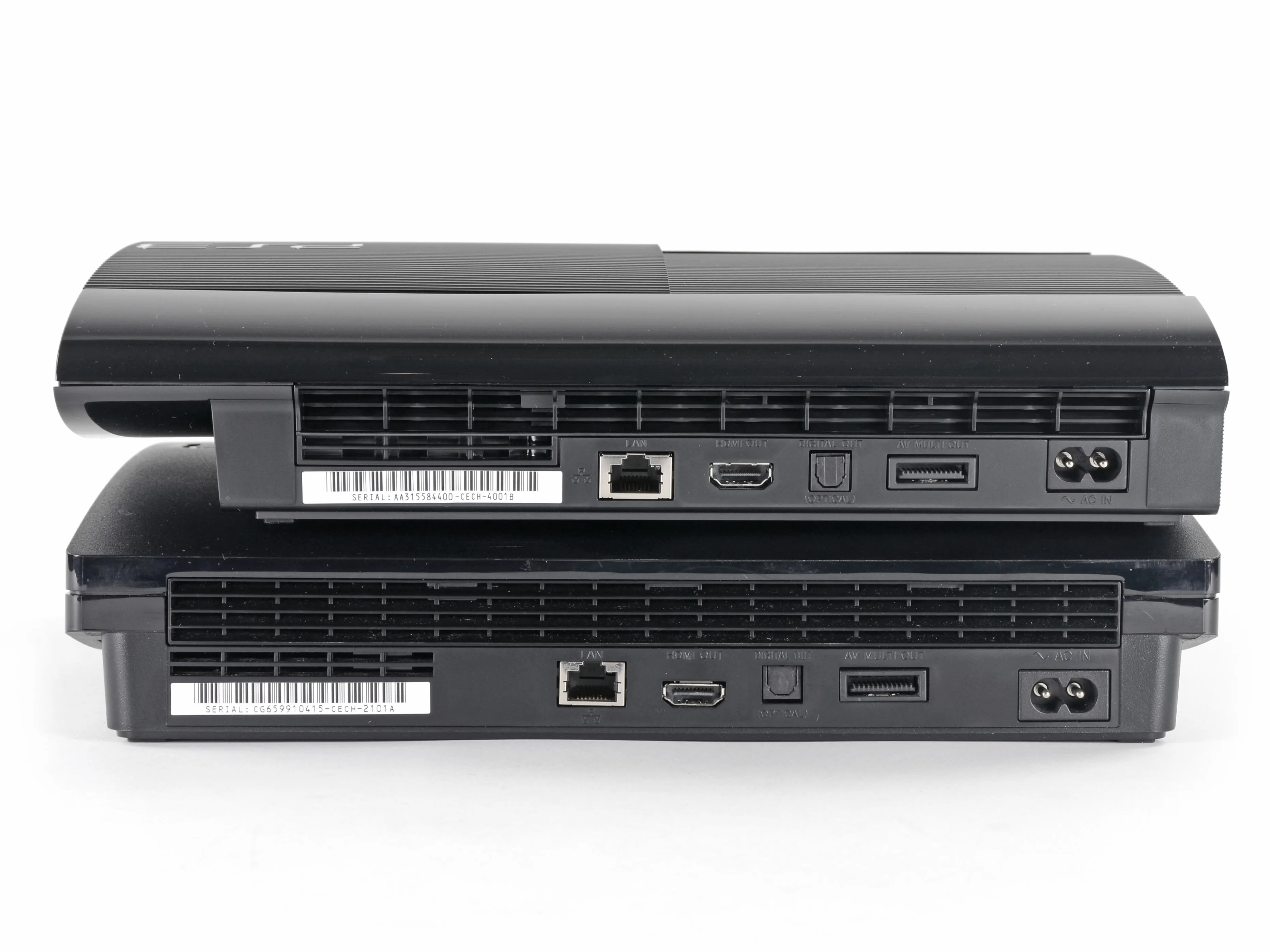

Хотя задние стороны обеих консолей выглядят одинаково, они дают нам представление о некоторых изменениях, внесенных в Super Slim.
Во-первых, вентиляционные отверстия стали значительно меньше, что, скорее всего, означает, что и сам вентилятор стал меньше и меньше нагревается.
Во-вторых, расположение портов немного изменилось, что отвечает на часто задаваемый нам вопрос о совместимости материнских плат: Нет, вы не можете поменять местами материнские платы Slim и Super Slim.
Шаг 4

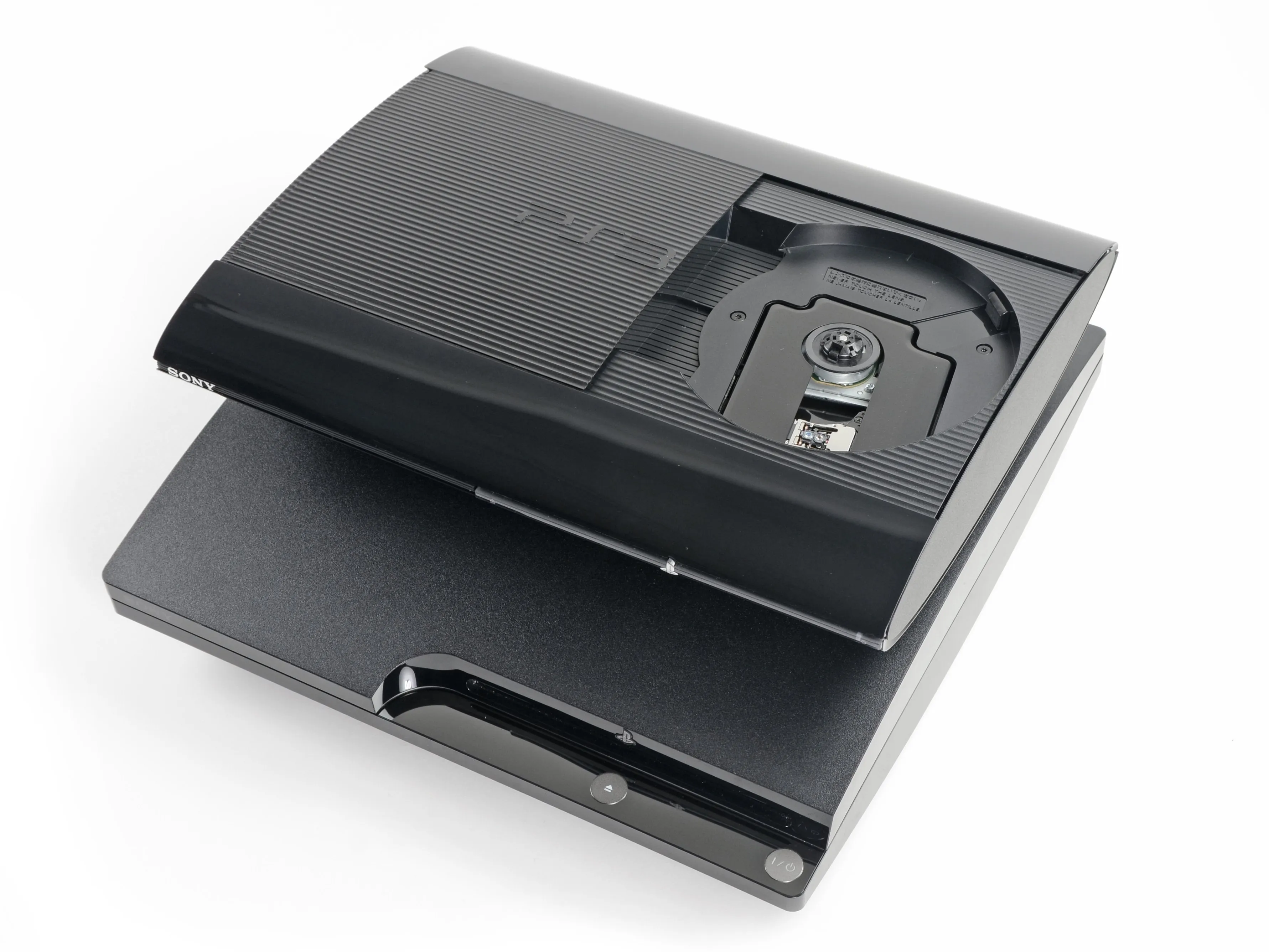

Пожалуй, самое большое изменение в новой модели - и наибольшее недовольство потребителей - это переход на ручной дисковод с верхней загрузкой.
Дверца из тонкого, дешевого на ощупь пластика означает, что для смены диска в PS3 теперь требуется свободное пространство над головой. Больше не придется втискивать PS3 на короткую полку.
Мы подозреваем, что отказ от лотка был необходим для снижения стоимости и уменьшения размеров Super Slim. Однако такой выбор дизайна вызвал много критики и напомнил нам о другом недавнем изменении недавнее изменение в дизайне.
Помимо непосредственной выгоды для Sony, снижение себестоимости также обеспечивает будущее PS3. Когда Playstation 4 наконец-то выйдет, можно быть уверенным, что PlayStation 3 Super Slim будет продаваться вместе с новой консолью, но по гораздо более низкой цене.
Шаг 5
Нижняя часть Super Slim выглядит так же, как и ее предшественница, за исключением отсутствия индикатора Wi-Fi.
Не бойтесь, отсутствие индикатора Wi-Fi на самом деле не означает, что в Super Slim нет Wi-Fi.
На передней панели Super Slim по-прежнему присутствуют два порта USB 2.0, индикатор жесткого диска и множество поддерживаемых логотипов, включая типичный логотип Blu-ray Disc.
Шаг 6

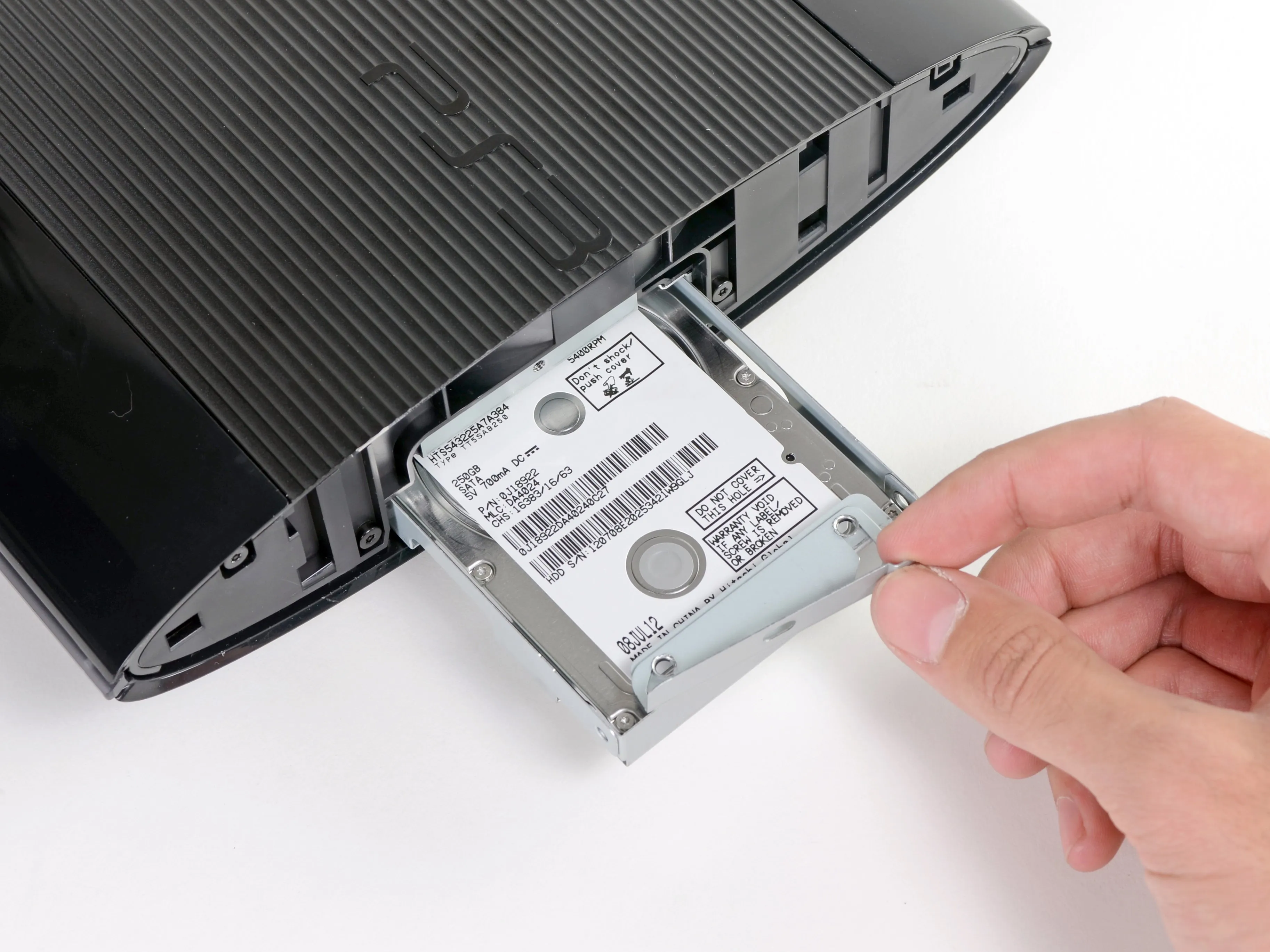

Крышка отсека для жесткого диска PS3 Super Slim отщелкивается и открывает ярко-синий крестообразный винт.
После откручивания этого винта Hitachi TravelStar Z5K320 2,5-дюймовый жесткий диск SATA II 3.0Gbps 250 Гб 5400 об/мин.
Если вы не следили, то это один Филипс и не более 5-10 минут на замену жесткого диска.
Пожалуй, самое замечательное в жестком диске PlayStation то, что Sony позволяет обновить консоль с помощью любого 2,5-дюймового жесткого диска для ноутбука. Никаких причудливых прошивок, никаких странных корпусов - только вы, ваша консоль и столько памяти, сколько вы сможете туда впихнуть.
Комментарии к шагу
Крышка сдвигается назад! НЕ отрывается. Не тяните за нее, иначе вы сломаете несколько язычков.
Жаль, что я не заглянул в комментарии до того, как попытался это сделать!
Спасибо за предупреждение Тодду. Похоже, что все вкладки на задней половине моей теперь оторваны. Я приходил сюда на Делаете.ру в течение многих лет, и это единственное прохождение, с которым я столкнулся, что CRAP работу, чтобы сказать, где реальные винты или где вкладки. Плохо сделано.
Шаг 7

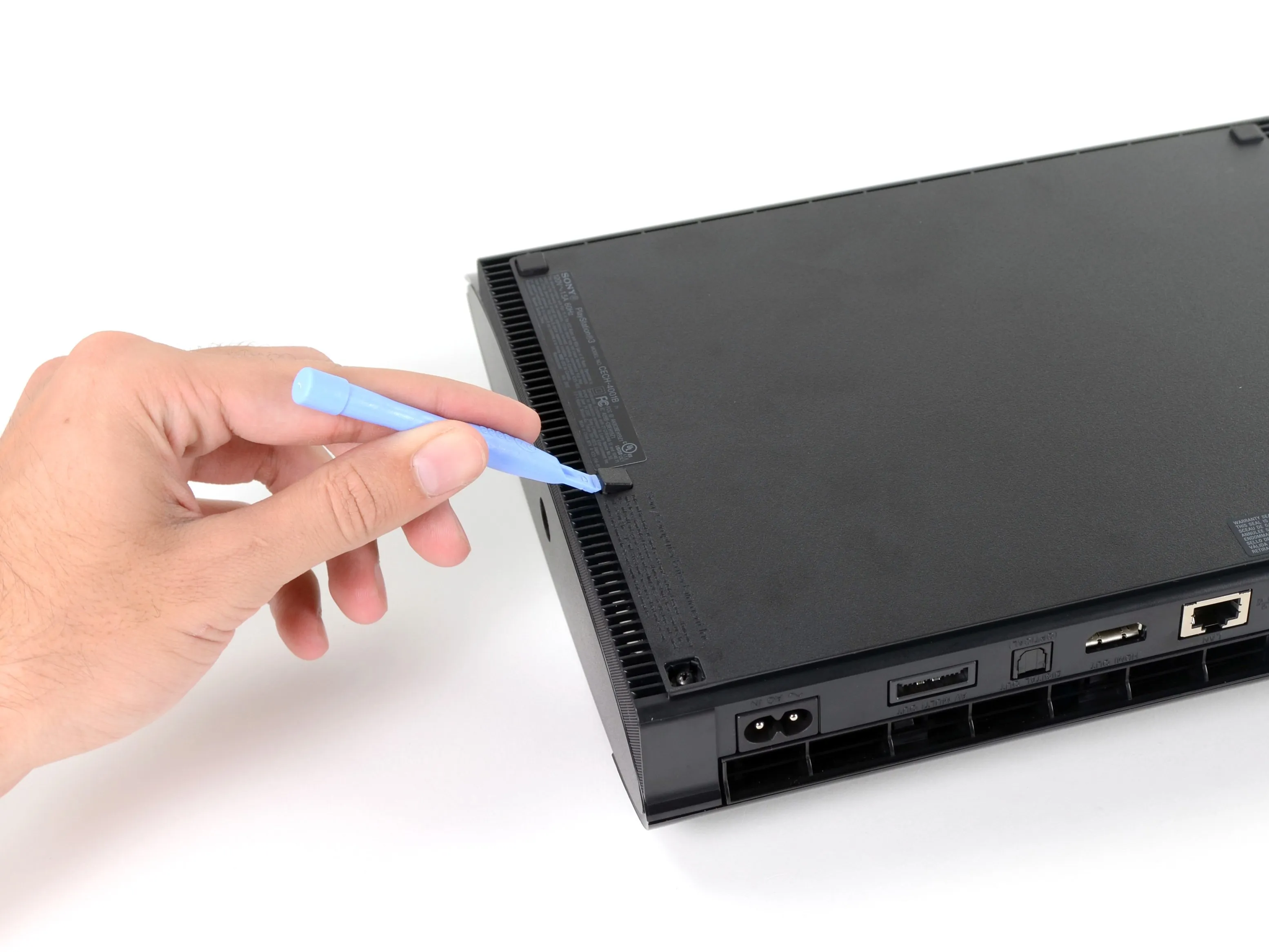

Маленькие резиновые ножки скрывают три винта внешнего корпуса и обеспечивают надежное сцепление PlayStation 3 Super Slim с поверхностью.
Мы не считаем эти ножки большой помехой: они легко снимаются, добавляют функциональности и улучшают внешний вид консоли.

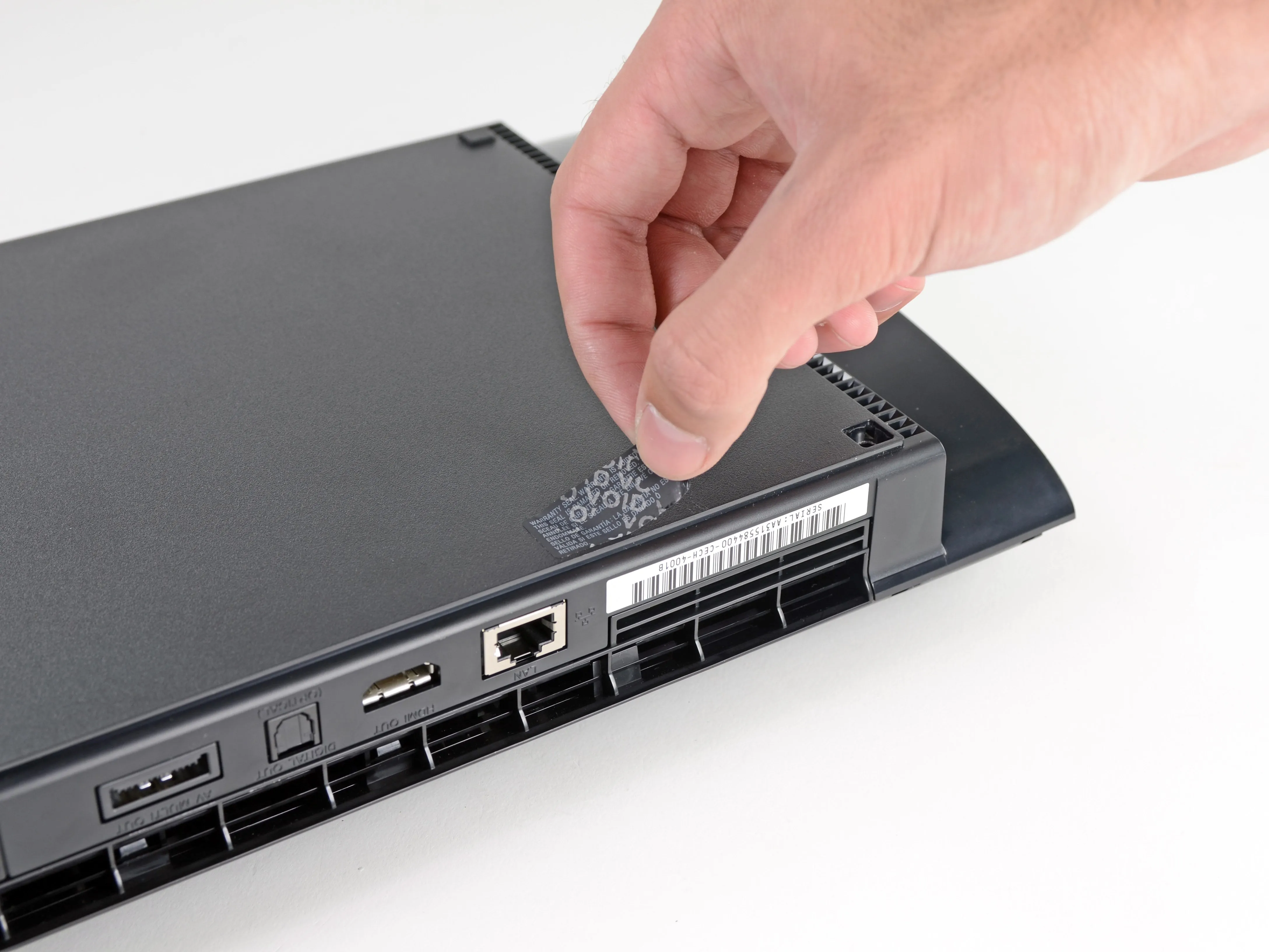

Заблокировав доступ к четвертому винту, появляется дикая наклейка Warranty Void! И она исчезает.
Мы считаем, что такие наклейки - фикция, и думаем, что вы тоже должны это сделать.
Шаг 8

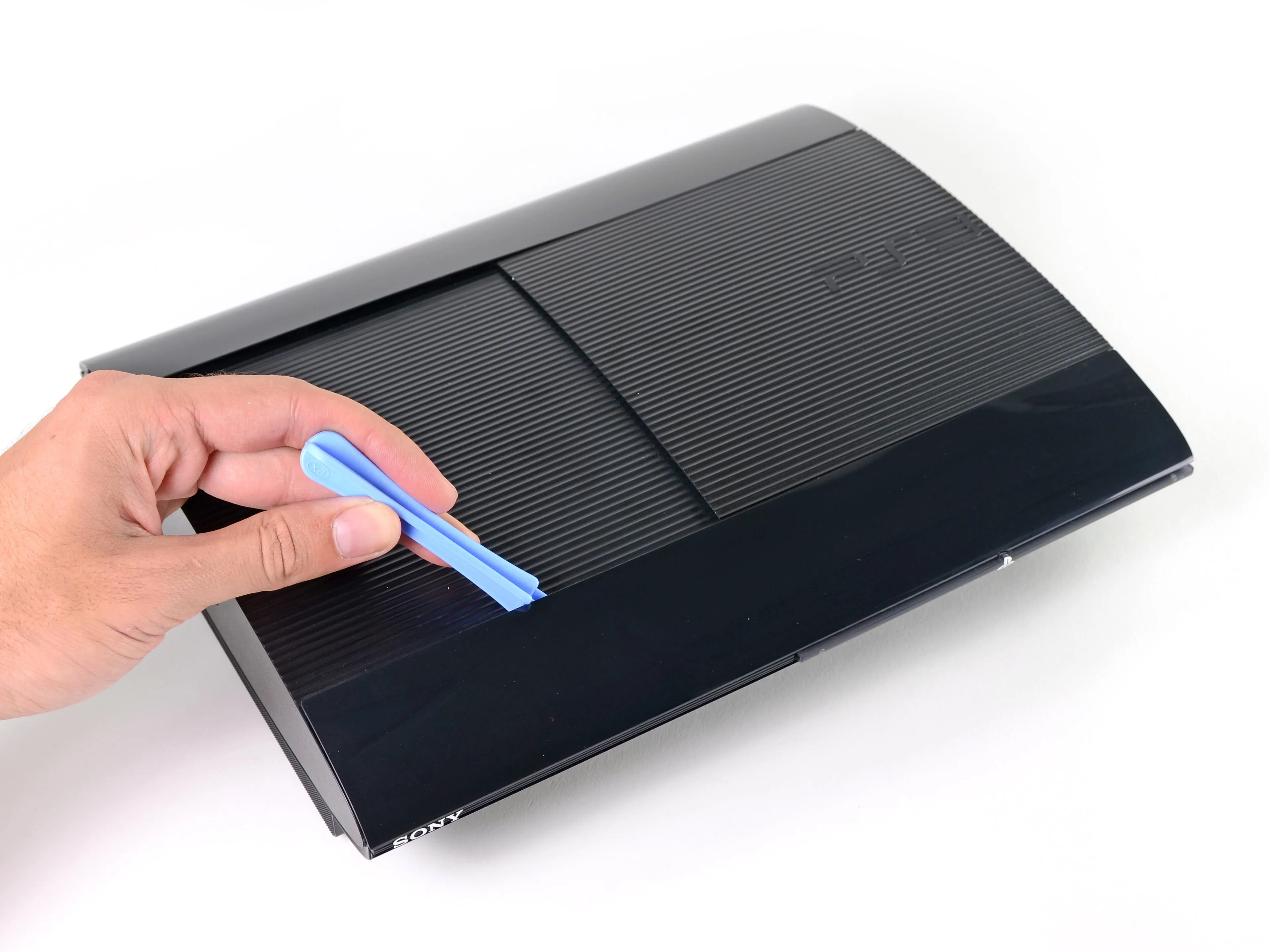

Пластиковый инструмент для открывания позволяет быстро снять внешние ободки.

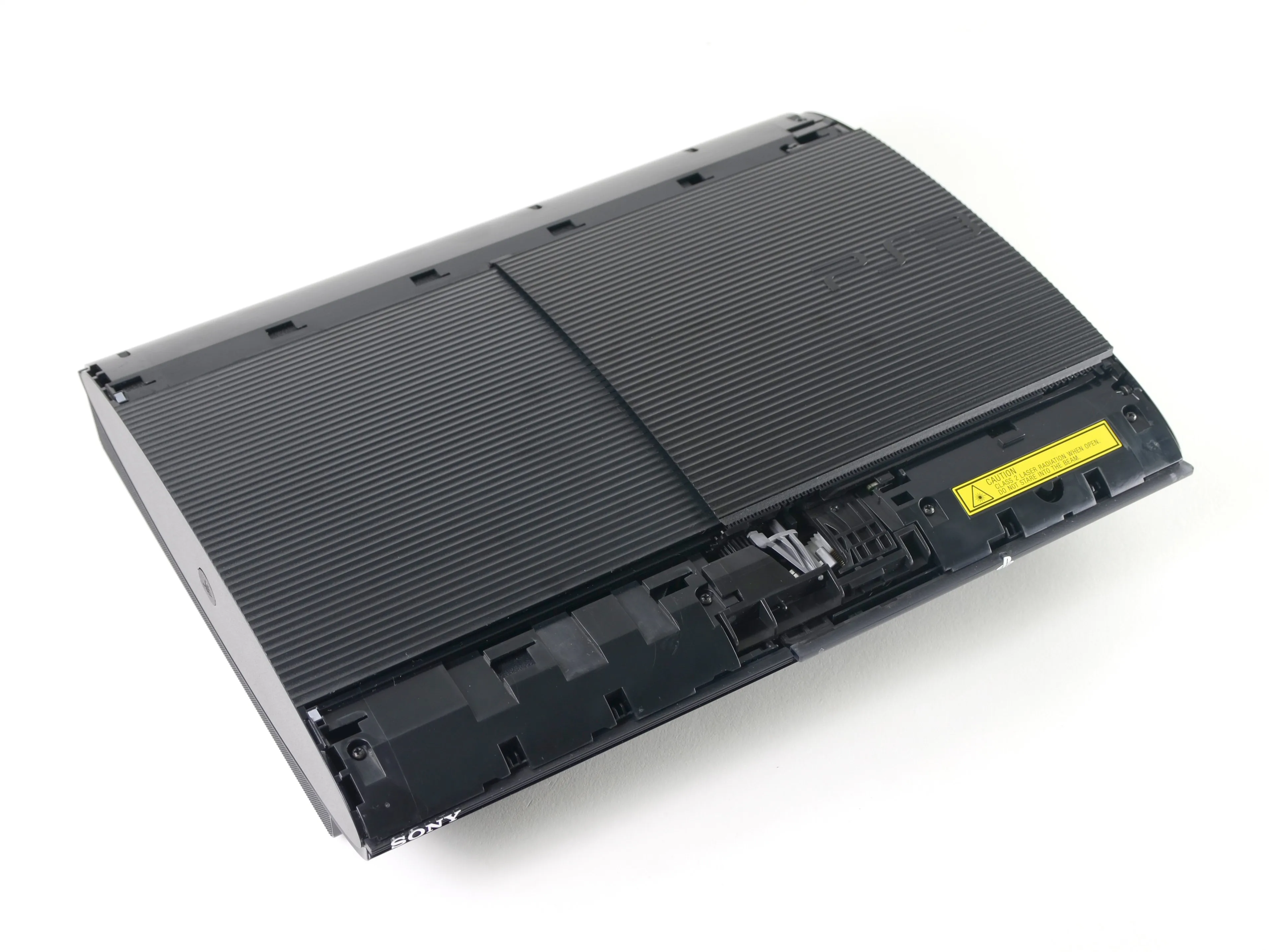

Под передней внешней рамкой находится заманчивая наклейка с предупреждением о лазерном излучении.
Снятие ободков также открывает доступ к винтам, которые нужно открутить, чтобы попасть внутрь Super Slim.
Комментарии к шагу
На моем устройстве в одном углу находится винт T8, удерживающий переднюю панель на месте.
Два надежных винта torx крепят корпус в районе привода dvd/bdrom; их можно увидеть, открыв сдвижную крышку dvd/bdrom.
Как закрепить деталь рядом с предупреждением о лазерном излучении?
Ага, еще одна сломанная вкладка.
Ух ты, жаль, что я не посмотрел на комментарии ДО того, как попытался это сделать!
Я приходил сюда на Делаете.ру в течение многих лет, и это единственное прохождение, с которым я столкнулся, что делает CRAP работу, чтобы сказать, где реальные винты или где вкладки. Плохо сделано.
Два винта на стороне рядом с держателем жесткого диска. Один из них - защитный, я думаю, T8, но у меня его нет.
.
Определенно, плохо написанные инструкции, которые больше похожи на продажные советы, чем на реальный пошаговый разбор.
Я следовал этим инструкциям, и теперь у меня есть два ободка с тремя сломанными вкладками на каждом. Я очень зол на Делаете.ру за то, что она уничтожила мою PS3. У меня также был винт torx, удерживающий одну из ободков, и теперь он тоже сломан. Прошло уже шесть лет, почему эти инструкции не были обновлены, Делаете.ру?!? Также есть два винта torx внизу у жесткого диска и 5 винтов, которые были под рамками. Как можно было не заметить, что нужно открутить восемь винтов? Безели не откручиваются. Они сдвигаются. Они сдвигаются в сторону, а затем снимаются. Следуя вашим инструкциям, вы их уничтожите!
Ребята, как указано в баннере в верхней части страницы, это НЕ руководство по ремонту и не должно использоваться в качестве инструкции. Там есть ссылка на подробные пошаговые инструкции, если они вам нужны.
^ Правильно, это не руководство по ремонту. Это разборка. И следование этому разбору приведет к тому, что вам понадобятся подробные пошаговые инструкции.
Шаг 9

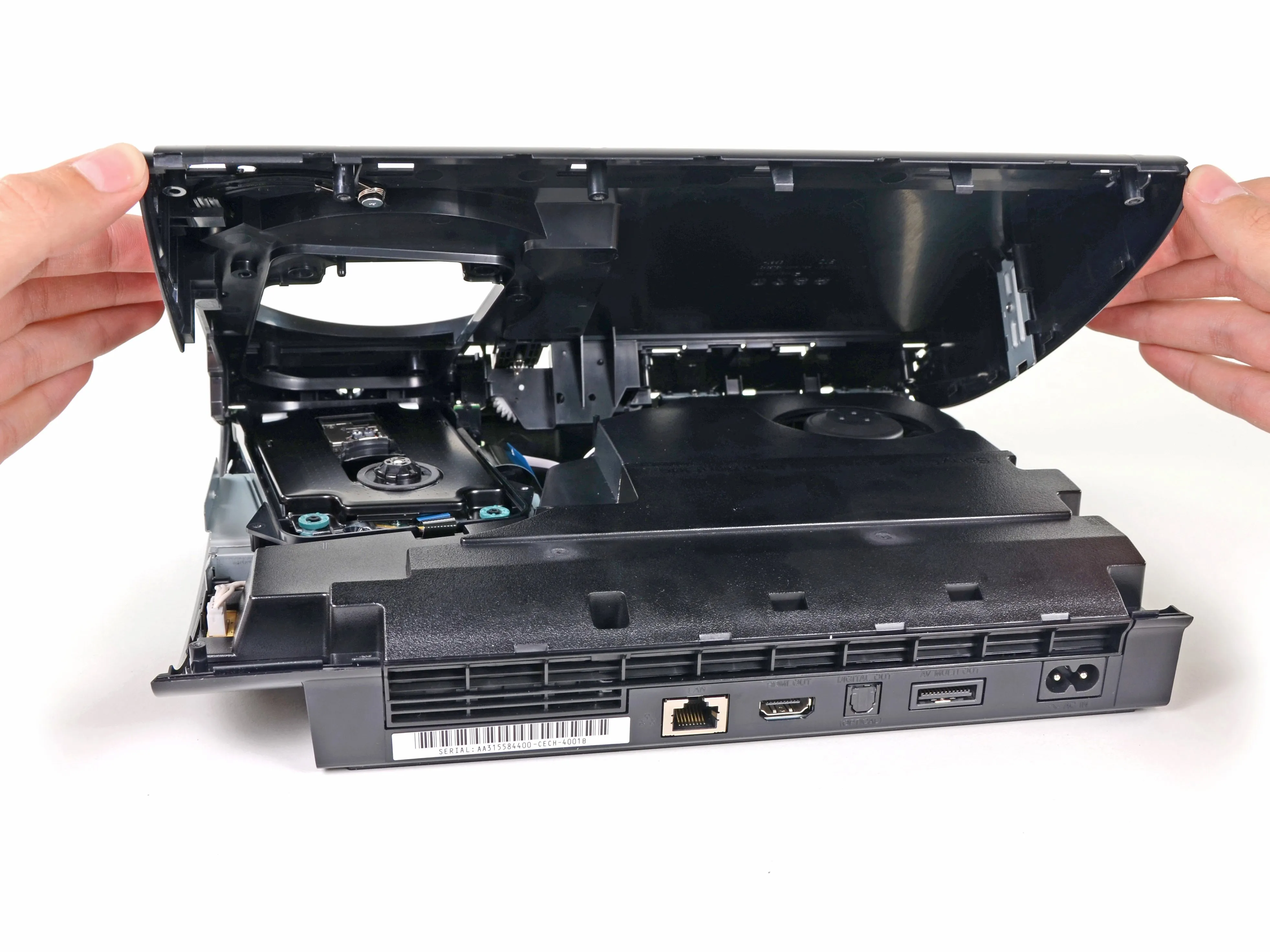

И вот мы начинаем! Какие чудеса и сюрпризы мы найдем внутри PS3 Super Slim? Единственный способ узнать это - сдвинуть верхнюю крышку.
Похоже, что внутренний пластиковый кожух закрывает почти все компоненты.
Шаг 10
Сняв верхнюю крышку, мы продолжаем исследование, извлекая лоток для дисков с ручной верхней загрузкой.
Что бы вы ни говорили об отсутствии лотка для загрузки дисков в Super Slim, но это определенно удобная для ремонта конструкция.

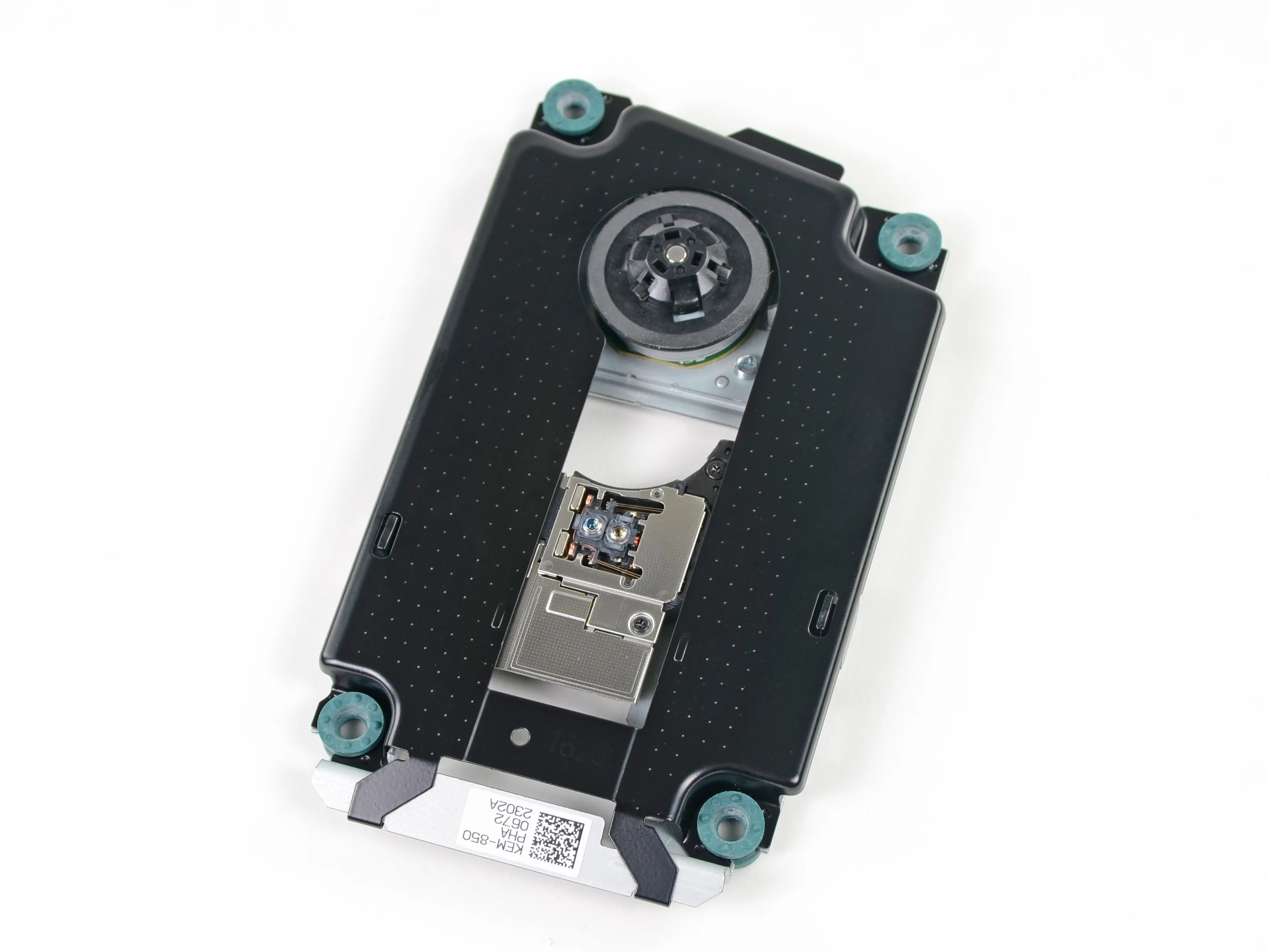

Лазерная линза промаркирована как KEM-850 PHA 0672 23020A.
Мы прочитали несколько противоречивыеотзывы об уровне шума от дисковода PS3 Super Slim и обязательно посмотрели, как Sony работает над снижением шума:
Мы обнаружили, что привод установлен на супермягких резиновых бамперах и окружен шумопоглощающим пластиковым лотком, который должен гасить вибрации.
Однако это не сильно поможет заглушить звуки, доносящиеся прямо с диска через тонкую пластиковую дверцу лотка.
Комментарии к шагу
Эй, я ищу переключатель прямо на большом пальце, кто-нибудь знает, как он называется или где его взять?
Привет, у меня есть ps3 super slim CECH-4201C, и она перестала воспроизводить любой диск, который я в нее вставляю. Поэтому я хочу поменять его, но мой объектив одинарный, а все, что я могу найти, двойные, будет ли он все еще работать для моего? И где я могу достать одинарную линзу и какая лучше. Консоль на 500 гб, в комплекте с 'The last of us'. Спасибо. Надеюсь услышать от вас в ближайшее время.
Шаг 11

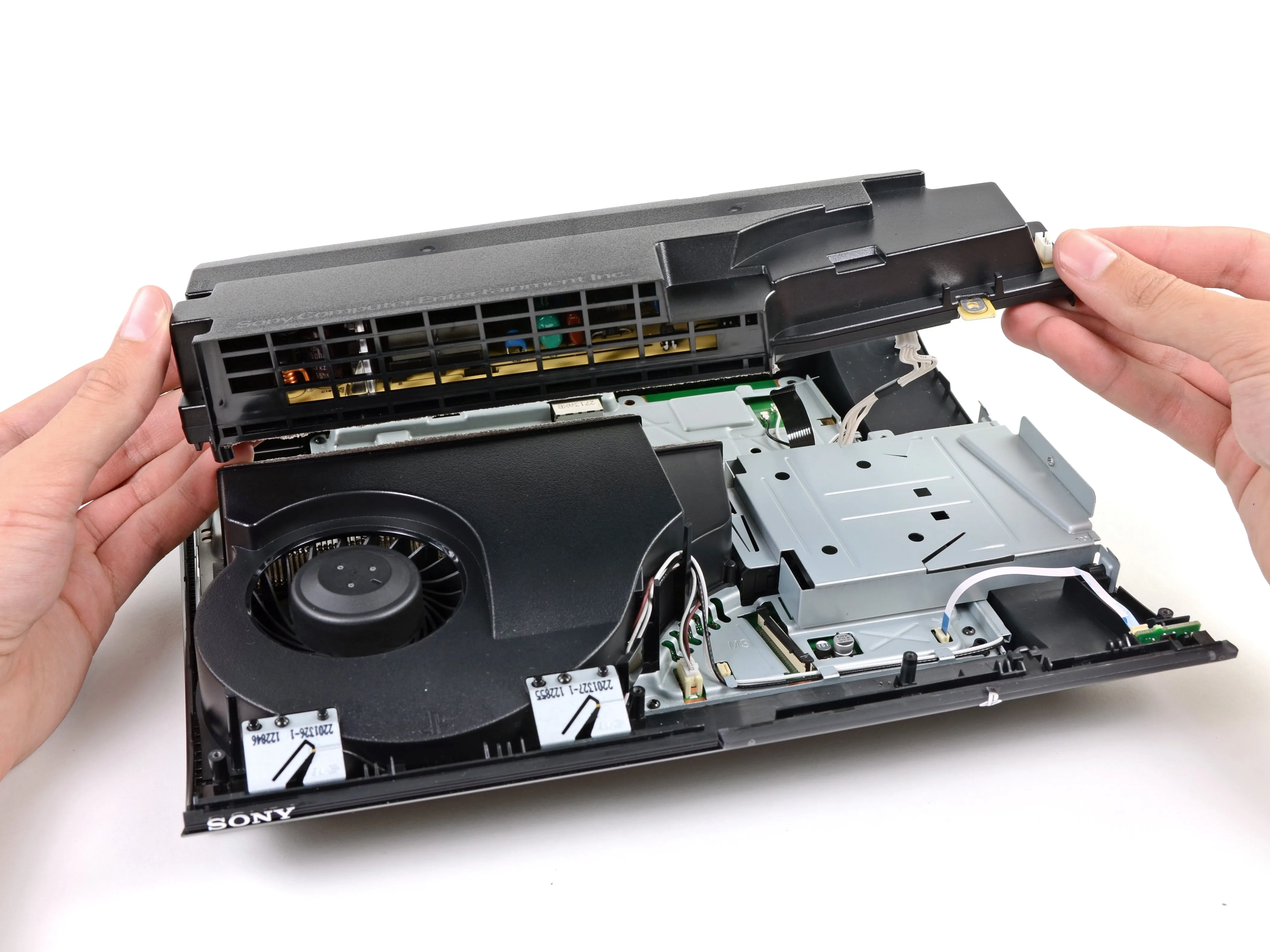

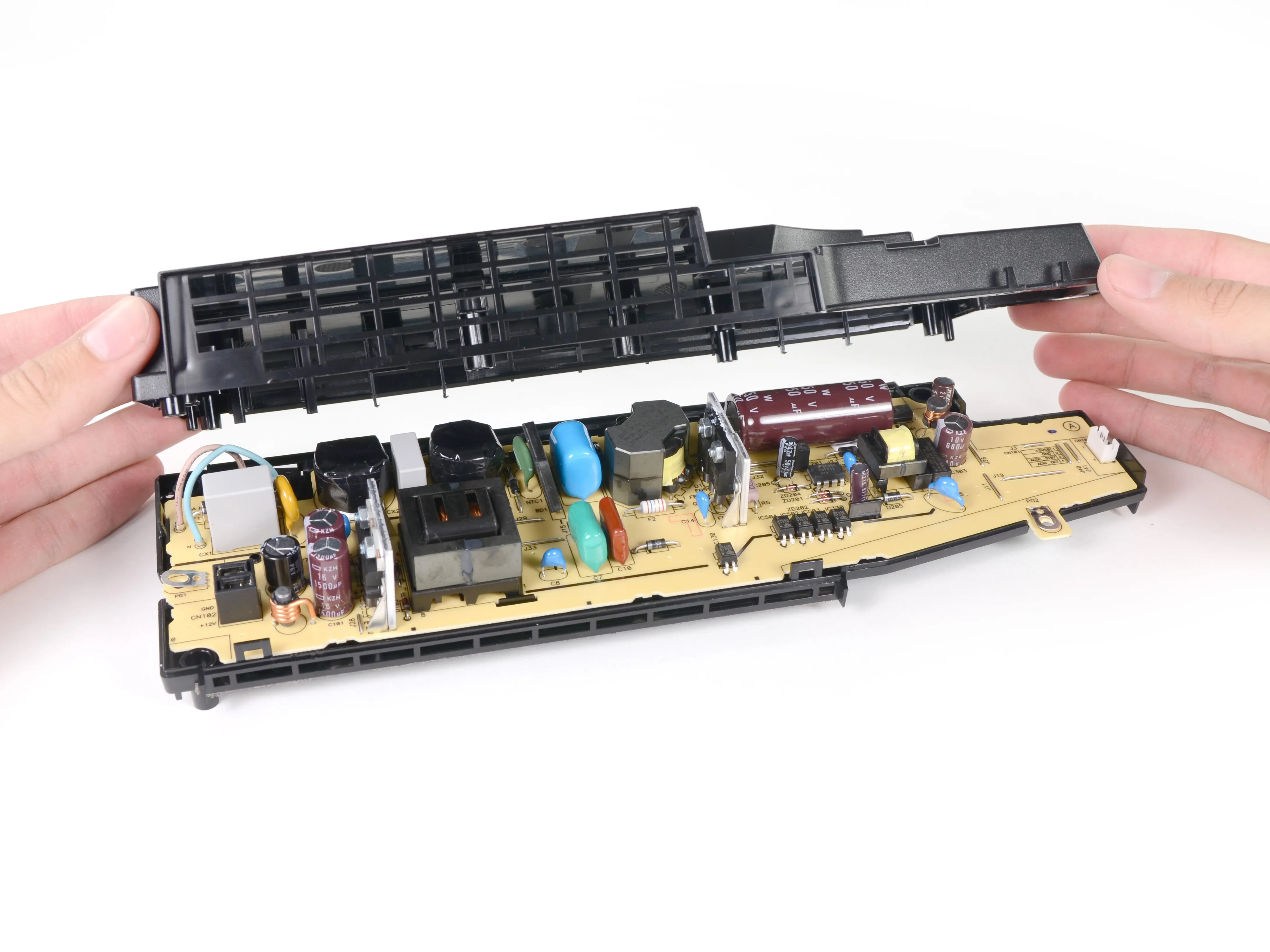

Модуль блока питания легко снимается с задней стороны корпуса.

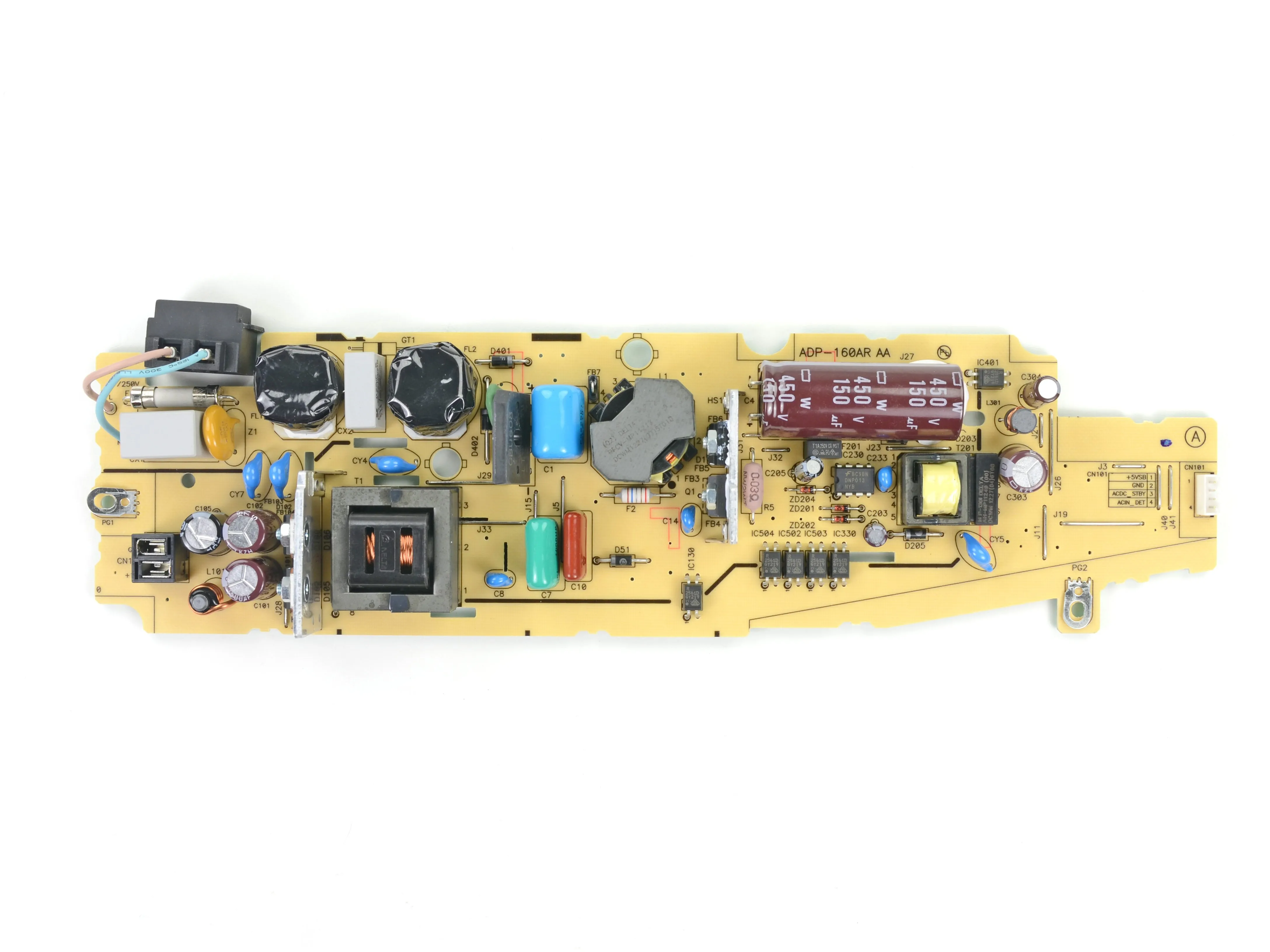

Несмотря на чистое расположение компонентов, добраться до внутренностей блока питания очень сложно, поскольку его внутренний корпус удерживается четырьмя винтами и несколькими жесткими пластиковыми зажимами.
По аналогии с PS3 Slim, блок питания рассчитан на напряжение от 100 до 240 В переменного тока, что делает его пригодным для использования в любой точке земного шара.
Похоже, что общее энергопотребление также было снижено. В то время как PS3 Slim потребляла 12 В и 18 А постоянного тока, Super Slim потребляет 12 В и 13 А постоянного тока.
Комментарии к шагу
CECH 4001B тоже бивольтный? На его табличке написано 120V, а я в Бразилии, так что у меня 220 V..... очень боюсь поджарить свою PS3 :o
Вы получили ответ? Или вы пробовали его на 220В?
Здравствуйте ребята
Я купил ps3 super slim (UC2 Cech-4001C GA), это 120v, 1.5A и 190 W,
Могу ли я использовать его в Германии без преобразователя питания? В Германии 220V и 50Hz
Здравствуйте, ребята
Я купил ps3 super slim 500gig god of war bundle(UC2 Cech-4001C GA) на коробке написано 120V,1.5A и 190 W.
Могу ли я использовать его без преобразователя питания в Германии? В Германии 220 В и 50 Гц.
Кто-нибудь знает, можно ли использовать шнур питания от ноутбука, например, 125V 7A?
Еще больше сломанных вкладок. Было бы ОЧЕНЬ полезно отметить, где на самом деле находятся фиксирующие вкладки. Эту штуку было чертовски трудно разобрать.
Как указано в верхней части страницы, это не руководство по ремонту. Для PS3 Super Slim есть раздел сервисного руководства по ремонту, а здесь мы просто разбираем ее, чтобы посмотреть, что внутри.
Я не могу ответить Матье, так что вот он я. Это именно то, для чего мы здесь собрались. Я пытаюсь полностью разобрать его, чтобы очистить. Я не собираюсь ничего ремонтировать, но мне нужно знать, где все это находится, чтобы разобрать его. куда еще мы должны пойти?
Шаг 12

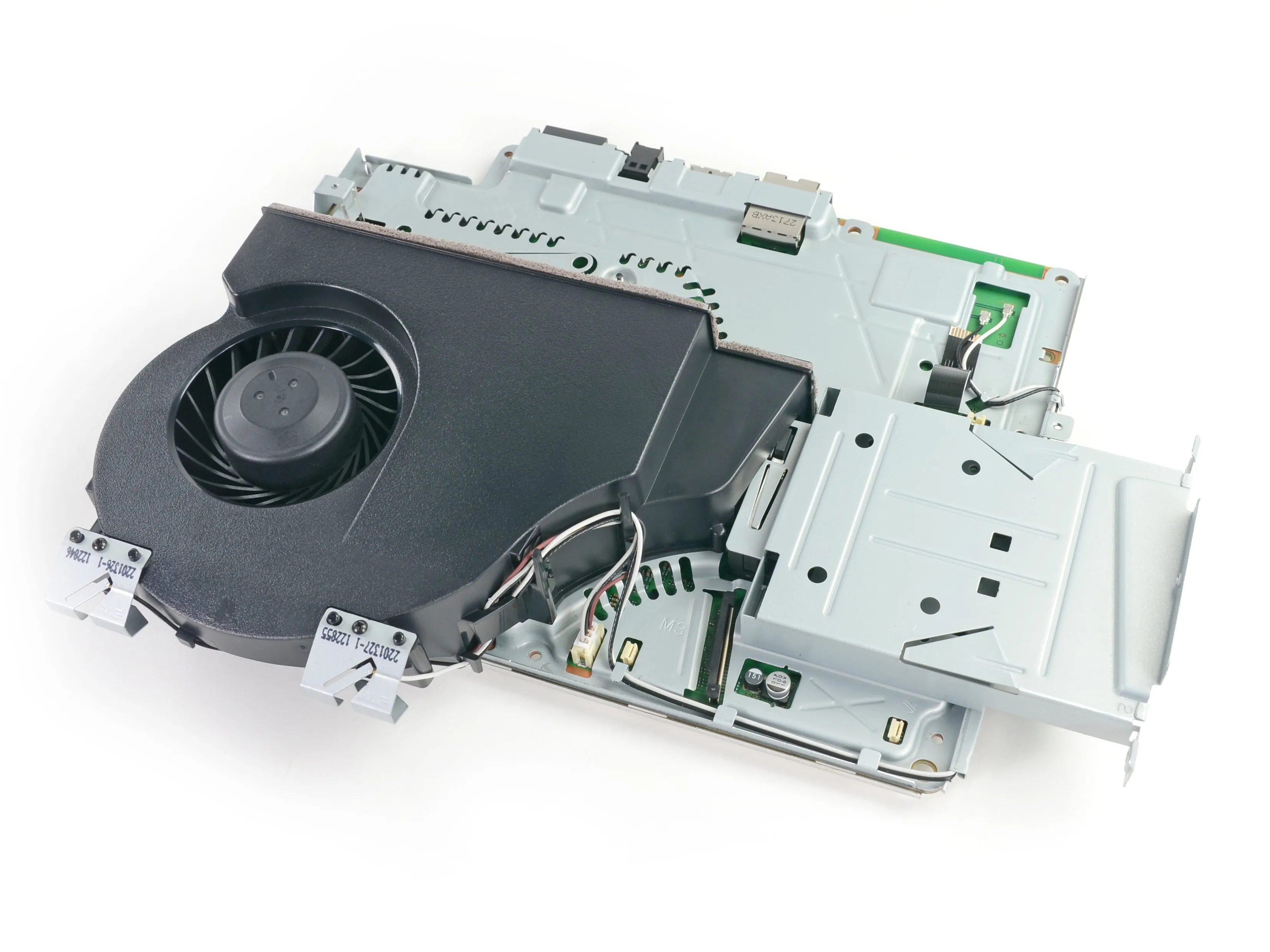

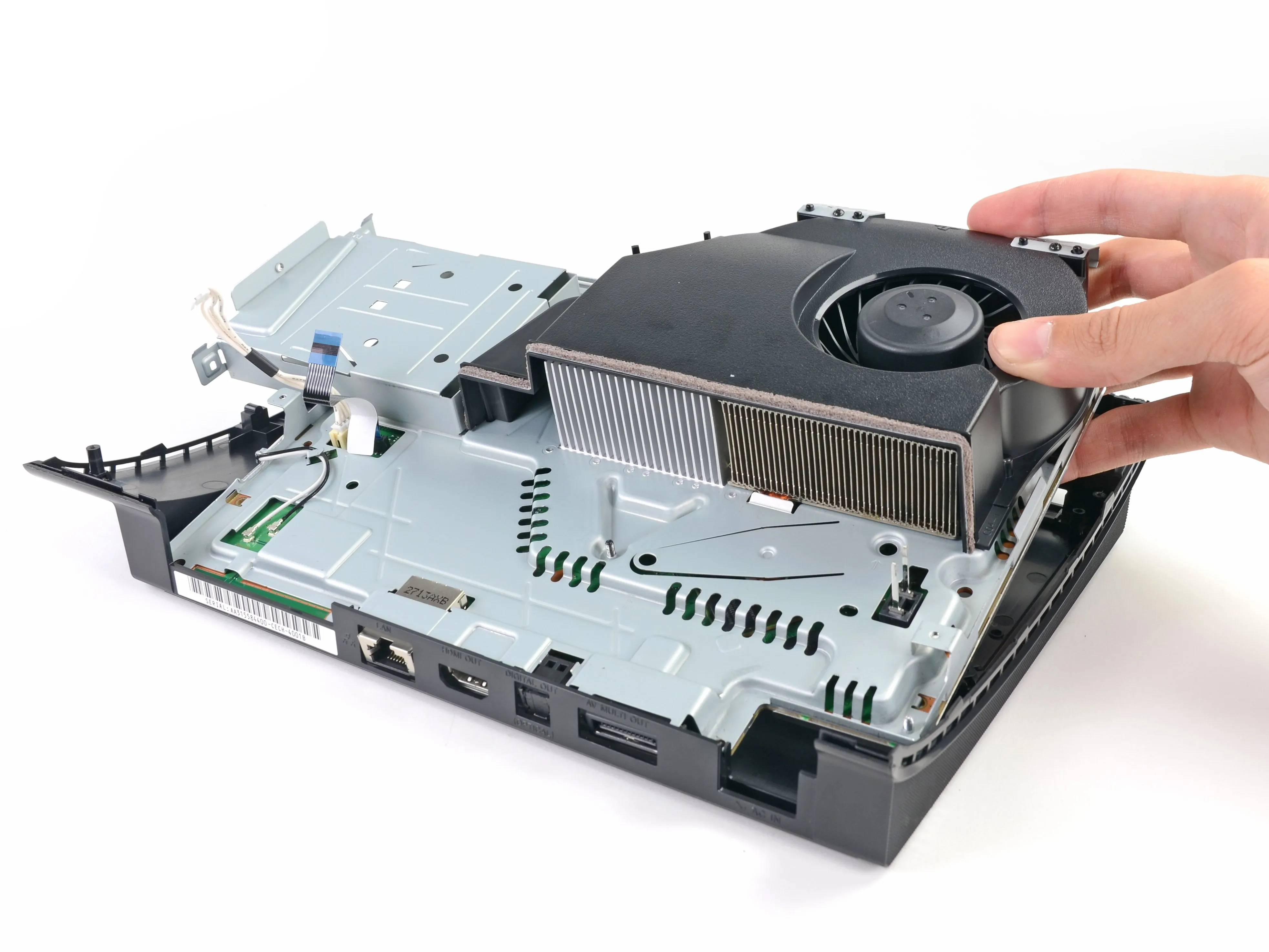

Материнская плата/вентилятор в сборе извлекаются из нижнего корпуса, и мы продолжаем наши поиски.
Мы были немного расстроены, обнаружив, что для доступа к вентилятору и радиаторам необходимо снимать всю материнскую плату, но это делает конструкцию очень компактной и прочной.

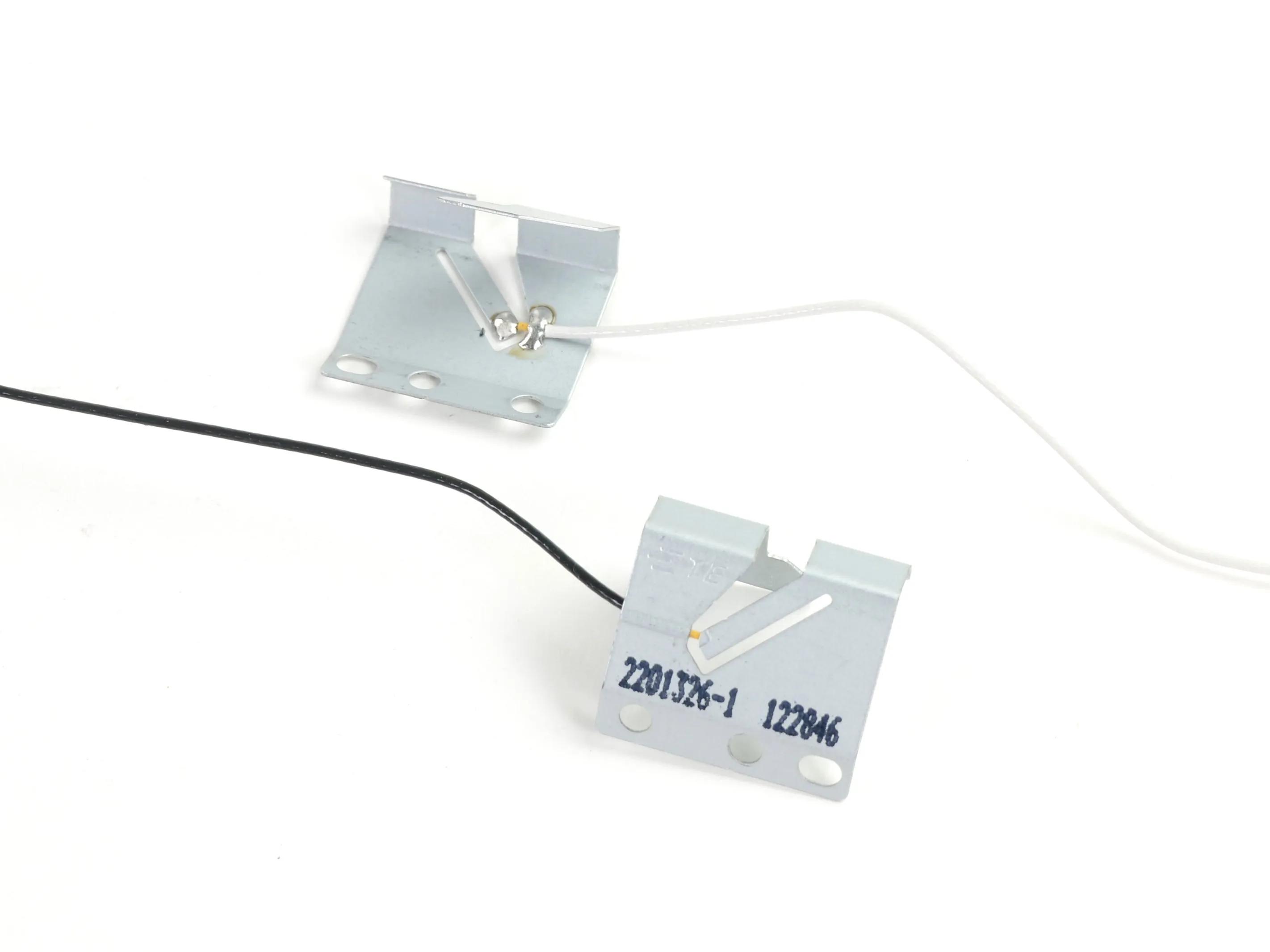

На передней панели вентилятора находятся антенны Wi-Fi и Bluetooth.
На антеннах выгравирован логотип TE Connectivity. По словам представителей TE Connectivity, их 'антенные конструкции были применены в широком спектре беспроводных продуктов, включая... революционные игровые консоли'.
Комментарии к шагу
Могу ли я спросить, какой из них Bluetooth и какой из них Wi-Fi Я хочу добавить внешний ариель к моему хочу убедиться, что я припаял к правильному проводу Т.е. белый или черный провод это bluetooth Спасибо заранее
Это белый провод, который является Wlan Это написано на материнской плате, так что вы не можете пойти неправильно
Шаг 13

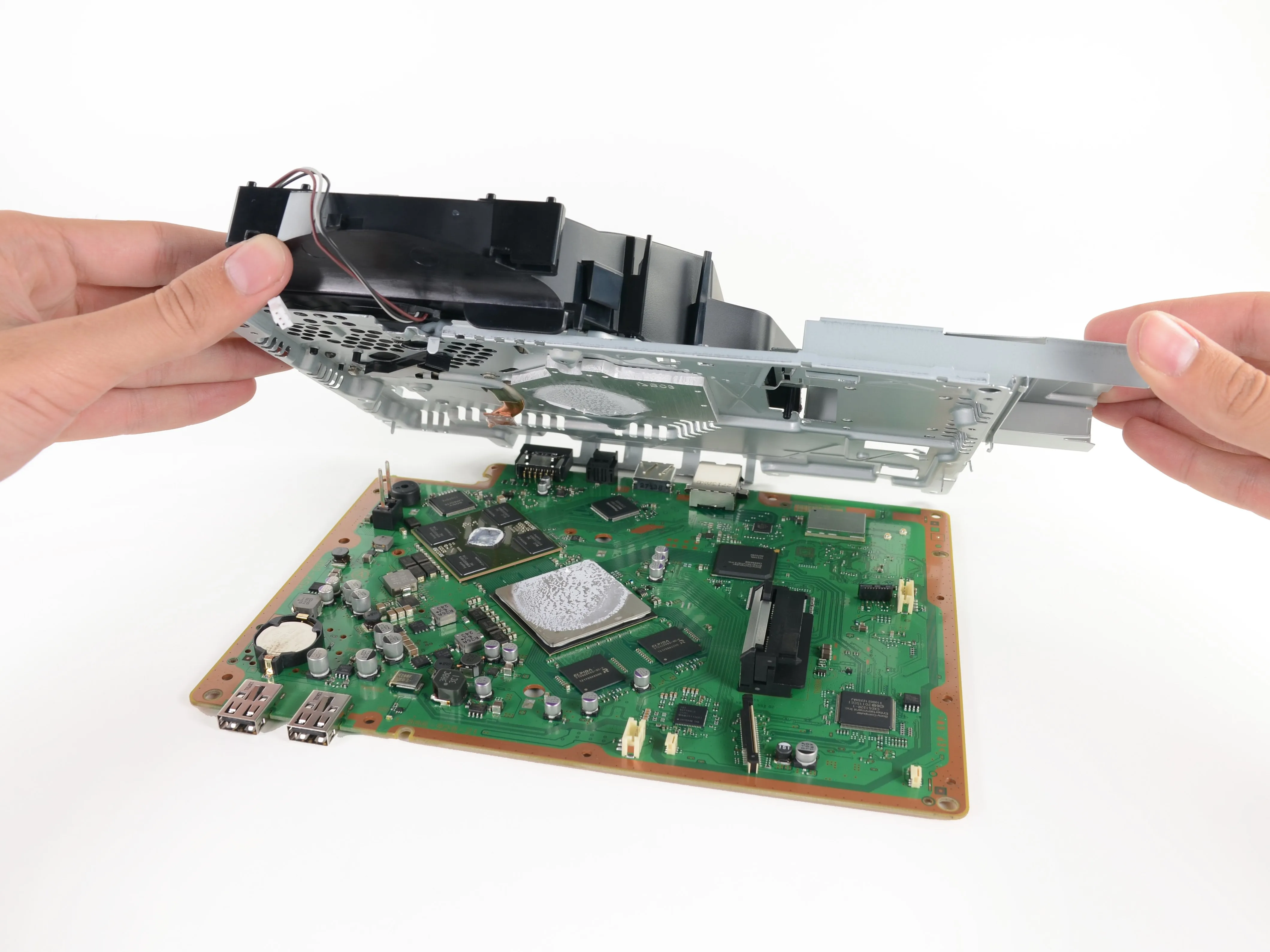

Под дверью номер два... материнская плата!
После нескольких напряженных моментов мы наконец смогли снять металлическую рамку с материнской платы.
Беглый осмотр показал, что на GPU термопасты достаточно, а вот на CPU - не очень.
Есть ли место для улучшений у счастливых хакеров?
Шаг 14

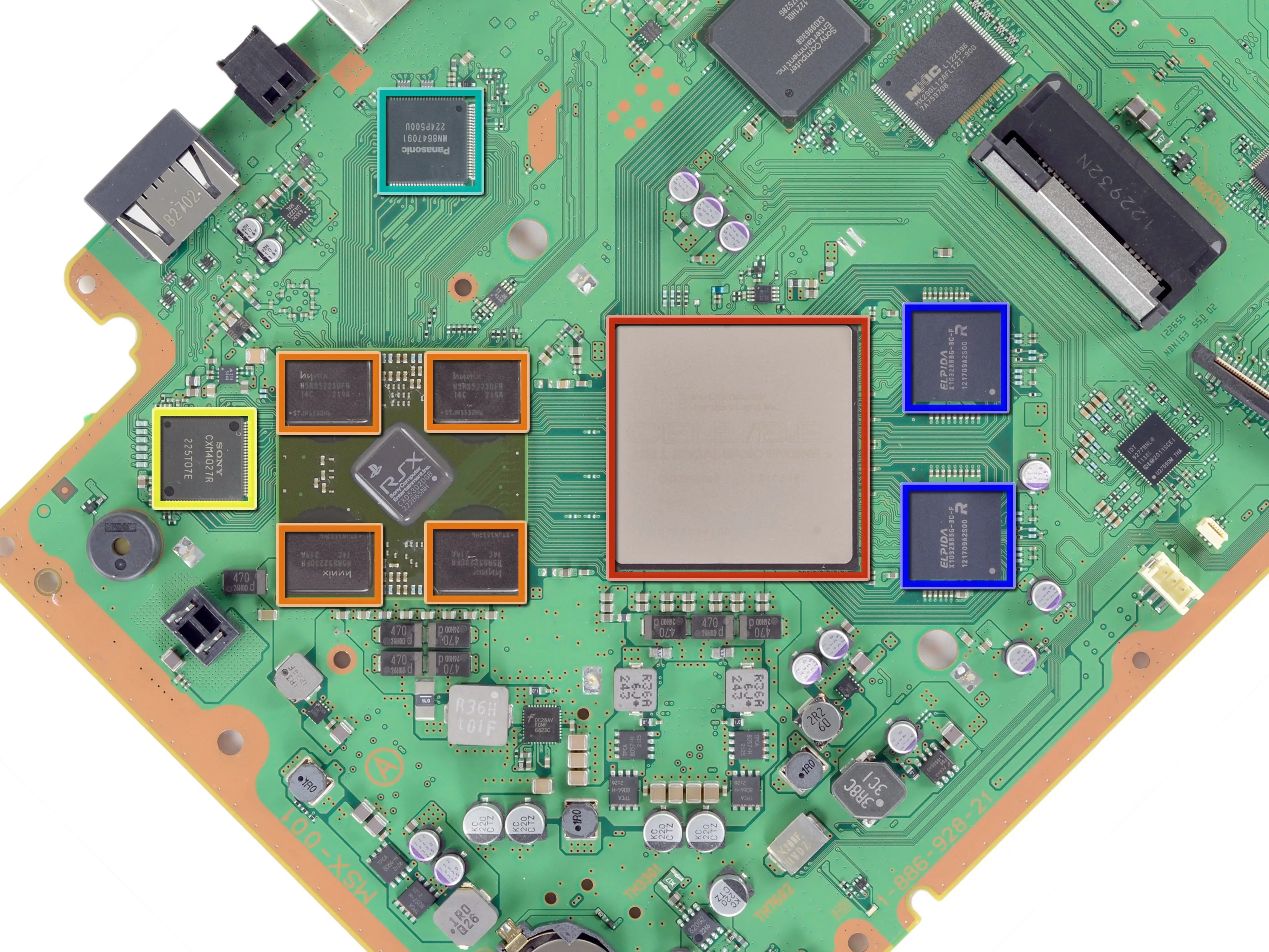

Повернув материнскую плату на 45 градусов, мы получим возможность взглянуть на некоторые из основных элементов, обеспечивающих вычислительную мощность PlayStation 3 Super Slim:
Cell Broadband Engine CXD2996BGB
Hynix H5RS5223DFA 512 мегабит GDDR3 VRAM (четыре чипа = 256 МБ)
Sony CXM4027R MultiAV драйвер
Panasonic MN8647091 HDMI-передатчик
Elpida X1032BBBG-3C-F 1 Гб (на двух чипах по 256 МБ) XDR DRAM
Комментарии к шагу
Нуберы на этом шаге не имеют смысла (меньше барана в целом, чем в одном чипе?)
Мега 'бит' 8 бит = 1 байт. Чипы обозначаются в мегабитах, системы и карты памяти - в мегабайтах.
Шаг 15
Некоторые из...Cartesian микросхемы на верхней части материнской платы:
Sony RSX CXD530 'Reality Synthesizer'
Marvell Avastar 88W8781 SoC WLAN/Bluetooth чип
Контроллер моста ввода/вывода Sony CXD9963GB
Флеш-память Macronix MX29GL128FLT2I
Контроллер SATA/PATA Blu-ray привода Sony CXD5132R
Встроенная антенна Wi-Fi на печатной плате
Комментарии к шагу
Похоже, что крышек NEC больше нет, и у RSX тоже больше нет IHS.
Припаян ли разъем питания к печатной плате блока питания? Если да, то его будет сложнее заменить, если вы его сломаете.
Еще одна просьба: можете ли вы снять крышку ячейки?
У меня короткое замыкание под разъемом жесткого диска (122932N).
из-за чего моя ps3 super slim не включается (горит красным, затем при нажатии кнопки питания загорается зеленым, затем выключается (вентилятор также включается и выключается, свет тот же))
Шаг 16

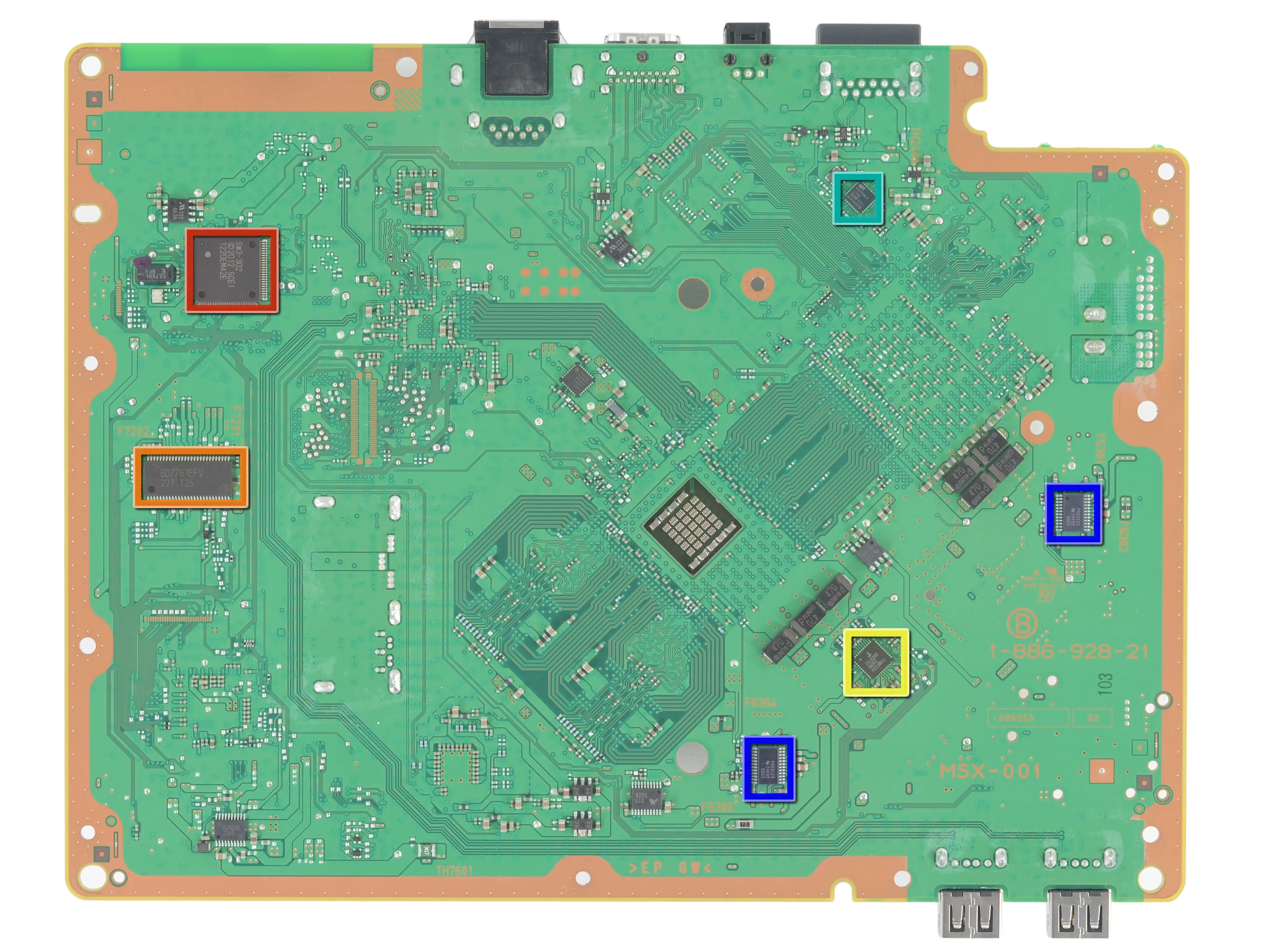

Несколько незначительных действий на оборотной стороне:
SW3-302 SCEI 1220EM42E
BD7761EFV 227 T25
Intersil ISL6332 MDRZ H223BCC
IDT 4227ANLG 1149L
Texas Instruments TPS53123 Двойной синхронный понижающий контроллер
Шаг 17

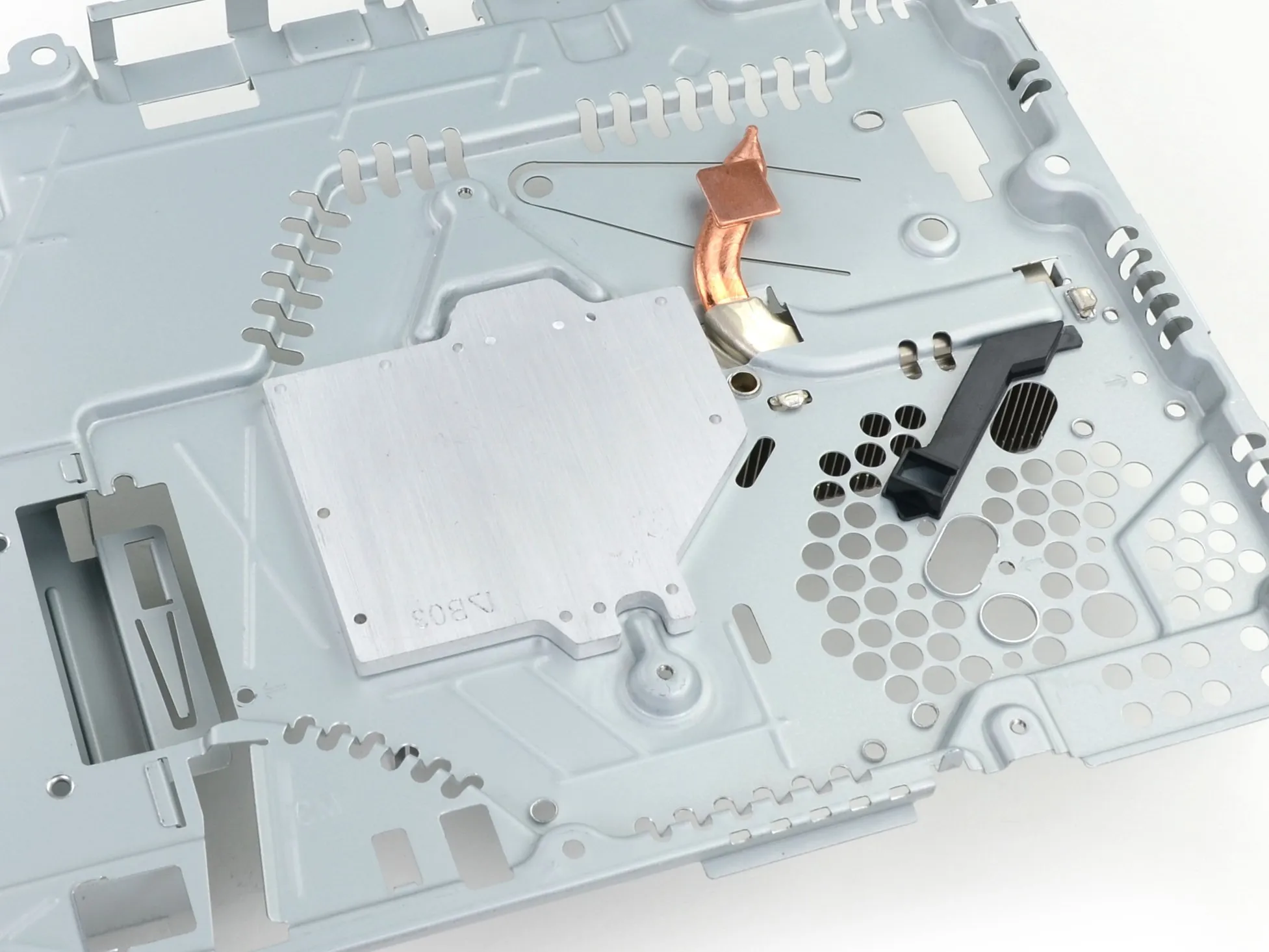

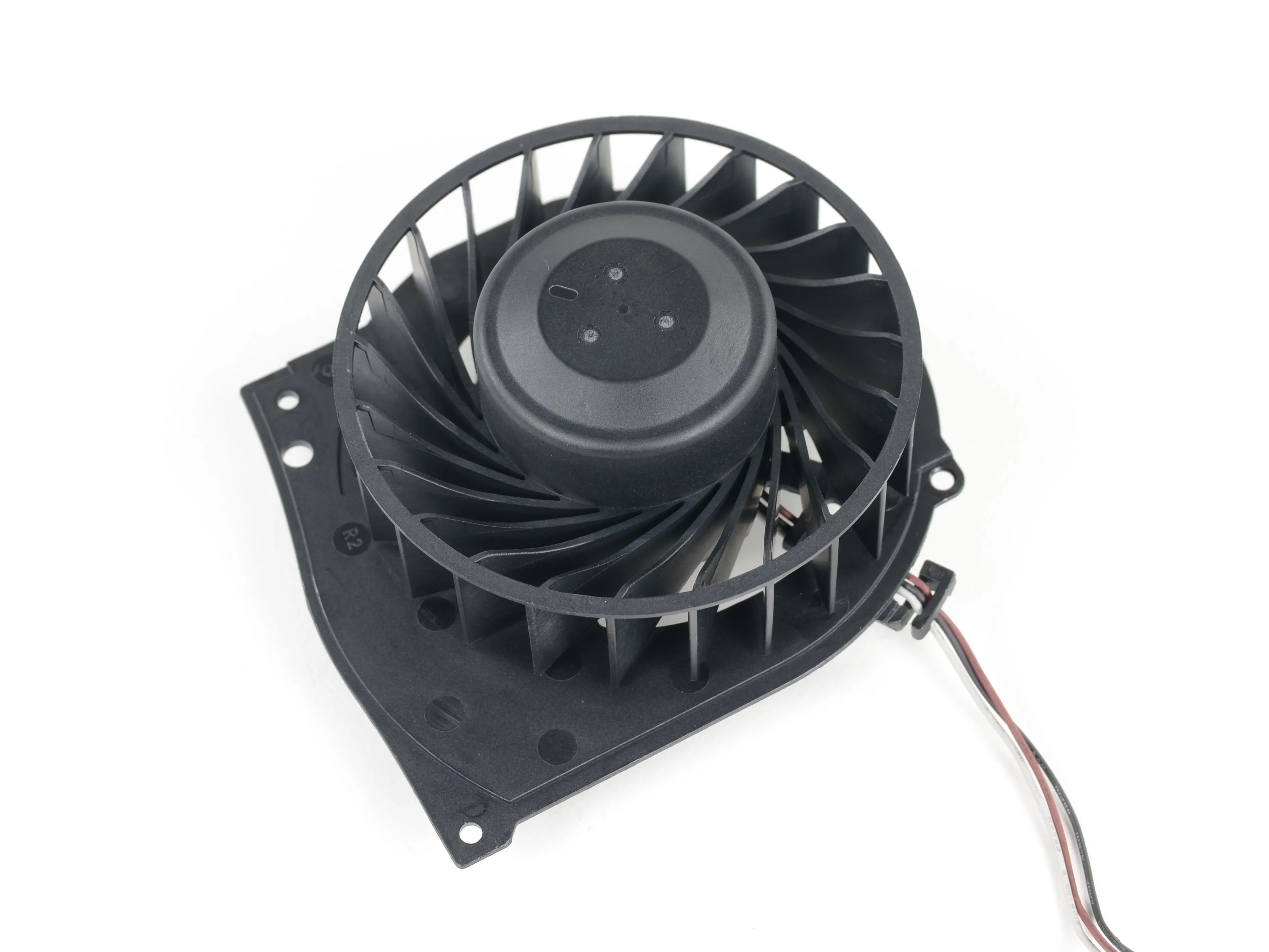

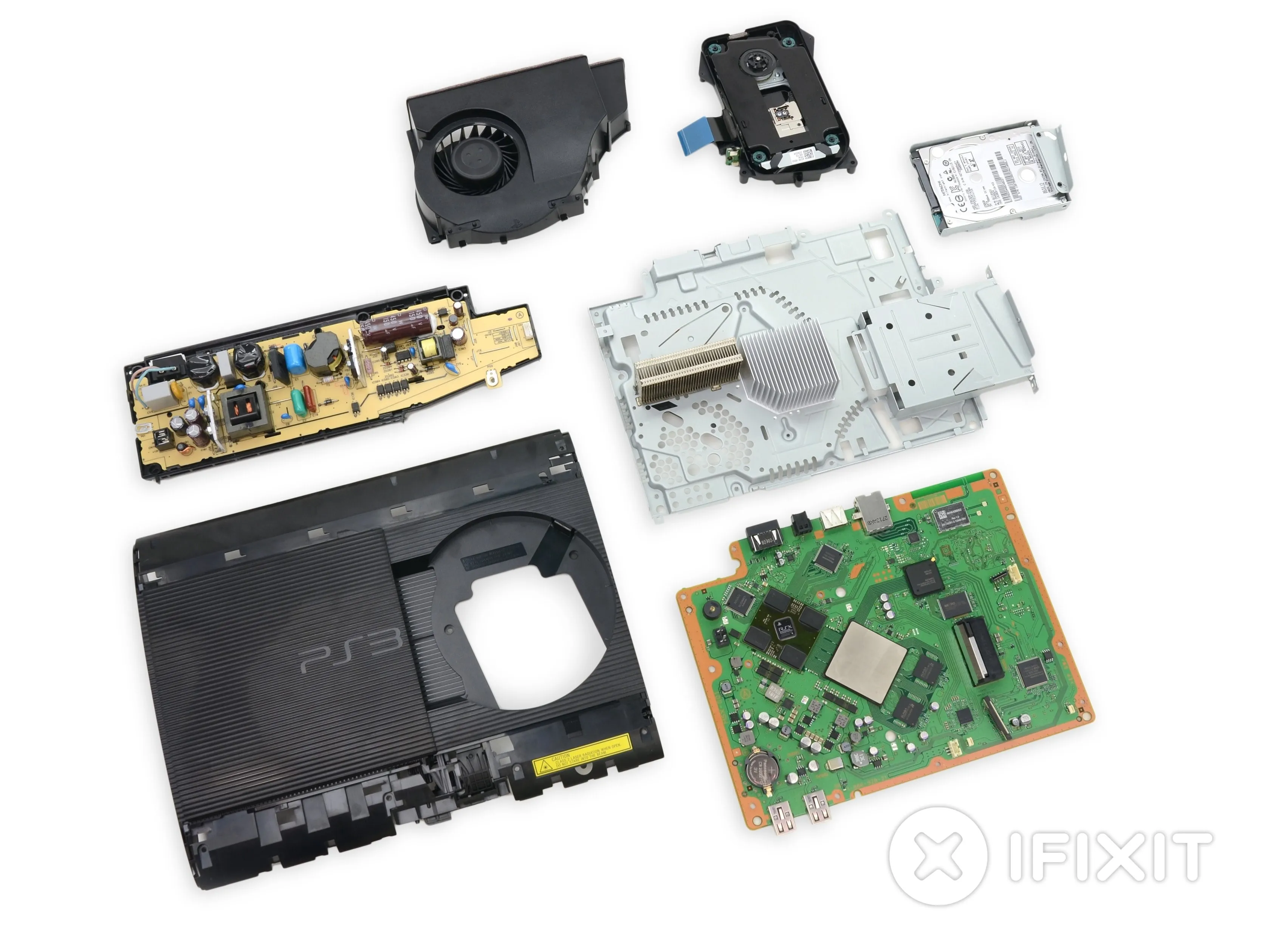

Super Slim теряет свою прохладу, когда мы снимаем вентилятор с беличьей клеткой и два радиатора.
Super Slim определенно уменьшился в размерах и весе по сравнению с вентилятором. Slim.
В этой (последней?) итерации PS3 Sony использовала новые технологии, чтобы сделать ту же консоль меньше, легче и тише, а не значительно повысить производительность.
Шаг 18
Ремонтопригодность PS3 Super Slim: 7 из 10 (10 - легче всего отремонтировать)
К жесткому диску легко получить доступ, отремонтировать и обновить.
Загрузчик дисков без лотка имеет модульную конструкцию, что упрощает его замену.
Стандартные инструменты, кроме биты T8 Security.
Есть надоедливая, но в основном безвредная наклейка 'Гарантия аннулирована'.
Блок питания держится на множестве зажимов; впрочем, мы не ожидаем большого количества внутренних ремонтов блока питания.
Для доступа к вентилятору или радиаторам необходимо снять всю системную плату.
Сдвижная дверца лотка для дисков выглядит неаккуратно и может сломаться после многократного использования.
Комментарии к шагу
Дизайн радиатора процессора напомнил мне об оригинальном радиаторе процессора Xbox 360.
Не испортится ли он тоже
Лазеры первыми выходят из строя на большинстве оборудования Sony. Просто поищите на eBay все неисправные 'не читает диски', их там полно.
Как уже говорилось выше, основной проблемой моих последних двух PS3 был выход из строя привода Blu-ray после примерно 1500 часов игр, нескольких тысяч часов Netflix и прослушивания музыки. В пункте ремонта консолей, расположенном ниже по улице от меня, хотели $70,00, чтобы починить его в тот же день и дать 120-дневную гарантию. Рад, что прочитал эту статью и, возможно, в следующий раз смогу сделать это сам! :-)
Комментарии к статье
Вы пишете:
> Дисковый загрузчик без лотка является модульным, что упрощает его замену.
Вы уверены? Я бы предположил, что привод в сборе с материнской платой, поэтому вы не можете поменять устройство. По крайней мере, такова обычная политика Sony в отношении DRM. Пользовательский 'SW3-302 SCEI 1220EM42E' вполне может выполнять функции DRM на стороне материнской платы, но вы не разобрали блок bluray, поэтому трудно сказать...
Вы пишете:
> Блок питания держится за множество зажимов; однако мы не ожидаем большого количества внутренних ремонтов блока питания.
С двумя конденсаторами (слева на вашей фотографии) прямо рядом с теплоотводом двух диодов я бы ожидал, что через два года придется заменить достаточное количество конденсаторов.
Загрузчик без лотков модульный, и на механизме нет DRM, как вы ошибочно утверждаете. Логика управления с шифрованием встроена в материнскую плату, поэтому всю оптическую плату, включая лазер, можно вынимать и заменять.
Плохо то, что, в типичном стиле Sony, если логика BluRay действительно выходит из строя, придется заменить всю материнскую плату, если только вы не знаете кого-то, кто профессионально занимается реболлингом (не переливкой) и может заменить схему и сбросить ключи шифрования.
Никогда раньше не видел V-Ram на подложке - не сделает ли это замену GPU довольно дорогой?
Они использовали этот дизайн еще в оригинальной PS3.
Вот как выглядит оригинальный 90-нм GPU после удаления IHS
https://www.ps3hax.net/wp-content/uploads...
Меня бесит то, что при каждом пересмотре дисков sony уменьшает размер и эффективность вентиляторов и радиаторов и концентрируется только на том, чтобы сделать их тише.
Например, оригинальные 60-гигабайтные диски имели 19-лопастные вентиляторы с массивными радиаторами, а затем 40-гигабайтные диски с дрянными радиаторами без тепловых трубок и 15-лопастным вентилятором, если бы они сохранили оригинальный HS, они, возможно, не выходили бы из строя так быстро.
Чип RSX основан на чипе G70, в свою очередь основанном на NV47[6] (GeForce 7800 GTX), но с активированными только 8 ROPs[7] и 128-битным интерфейсом памяти. У этой серии GPU были проблемы с подложкой, из-за чего шарики припоя отламывались от нее. Это и стало причиной появления YLOD. Nvidia выпускала плохие чипы в сериях GPU G70, G79, G80, G86, G84. Достаточно вспомнить плохую Geforce 8600gt-m в истории с Macbook pro 2007-2008 годов.
можно ли переделать этот блок для работы только от 12v?
купите инвертор
Устройство включается (индикатор остается зеленым), но через несколько секунд выключается. Кто-нибудь еще сталкивался с этой проблемой и мог бы указать мне правильное направление. Спасибо@!
У меня такая же проблема. Никакого решения IO найти не может. Я заменил блок питания, и все равно ничего не выходит. Я потерян.
Боюсь, как я понял, скорее всего, он вышел из строя от перегрева, из-за чего не смог завершить весь цикл загрузки. Короче говоря, нам просто не повезло, если только вы не знали кого-то, кто мог бы вернуть его к жизни.
Я разобрал свою ps3 super slim и собрал ее обратно, и теперь у нее нет питания, ни красного света, ни чего-либо еще.
Заменили ли вы переключатель ввода-вывода и подключили ли ленту.
Спасибо автору руководства, в шаге 8 пластиковый инструмент для открывания быстро справляется с внешними ободками, если вы хотите их отщелкнуть! Может быть, стоит упомянуть о винтах безопасности Torx, которые нужно открутить до того, как вы сломаете ободки, вместо того, чтобы писать нечеткую и расплывчатую статью о всех компонентах.
Да, я узнал об этом слишком поздно.
