Введение
PlayStation 3 super slim - как полностью разобрать.
Смотрите также: Разбор PlayStation 3 Super Slim
Что вам понадобится
Инструменты
Отвертка TR8 Torx | Источник - ifixit.com Отвертка Phillips #1 | Источник - ifixit.com Отвертка Phillips #00 | Источник - ifixit.com Инструмент для открывания iFixit | Источник - ifixit.com
Видео обзор
VIDEO
Шаг 1 Разбор PlayStation 3 Super Slim - Видеоинструкция
PlayStation 3 Super Slim Teardown - Видеоинструкция, PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 1, изображение 1 из 3 | Источник - ifixit.com
PlayStation 3 Super Slim Teardown - Видеоинструкция, PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 1, изображение 2 из 3 | Источник - ifixit.com
PlayStation 3 Super Slim Teardown - Видеоинструкция, PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 1, изображение 3 из 3 | Источник - ifixit.com
Снимите три резиновые ножки, гарантийную наклейку и четыре винта.
Аккуратно потяните нижнюю крышку вверх, чтобы снять ее.
Шаг 2
PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Разборка PlayStation 3 Super Slim - Видеоинструкция: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Разборка PlayStation 3 Super Slim - Видеоинструкция: шаг 2, изображение 3 из 3 | Источник - ifixit.com
Сдвиньте крышку жесткого диска в сторону задней панели устройства, чтобы снять ее.
Открутите синий винт, показанный на рисунке, чтобы снять подставку для жесткого диска, с помощью крестового шила №1.
Открутите 3 винта шасси с помощью биты TR8.
Шаг 3

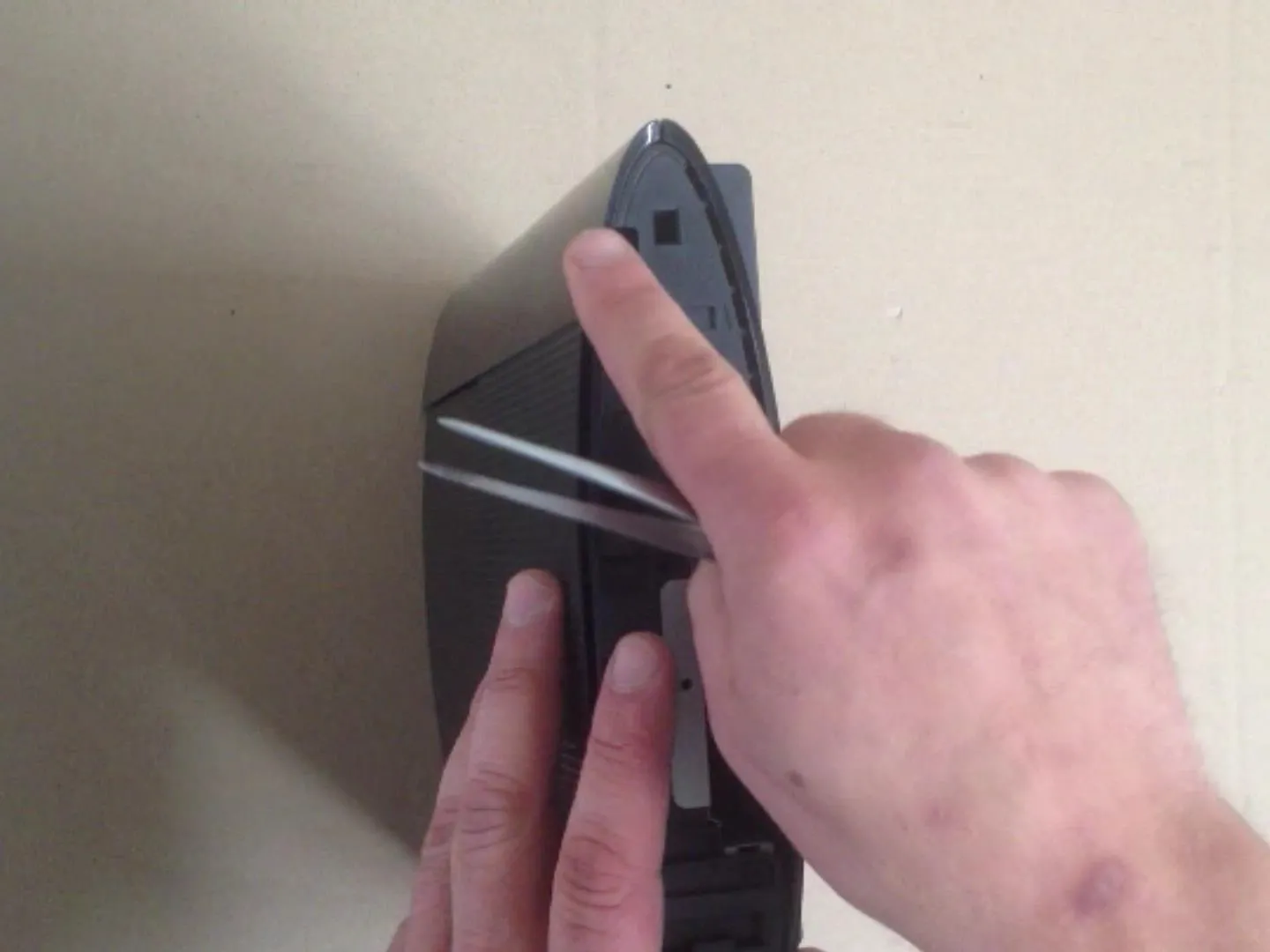

PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Разборка PlayStation 3 Super Slim - Видеоинструкция: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Шаг 4
PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Разборка PlayStation 3 Super Slim - Видеоинструкция: шаг 4, изображение 2 из 3 | Источник - ifixit.com
PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 4, изображение 3 из 3 | Источник - ifixit.com
Шаг 5
PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 5, изображение 1 из 3 | Источник - ifixit.com
Разборка PlayStation 3 Super Slim - Видеоинструкция: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Разборка PlayStation 3 Super Slim - Видеоинструкция: шаг 5, изображение 3 из 3 | Источник - ifixit.com
Выкрутите два винта TR8, указанные на устройстве чтения дисков.
Выкрутите пять винтов Phillips #1, показанных по краям верхней крышки.
Поднимите верхнюю крышку вверх, чтобы снять ее.
Шаг 6
Разбор PlayStation 3 Super Slim - Видеоинструкция: шаг 6, изображение 1 из 3 | Источник - ifixit.com
PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 6, изображение 2 из 3 | Источник - ifixit.com
Разборка PlayStation 3 Super Slim - Видеоинструкция: шаг 6, изображение 3 из 3 | Источник - ifixit.com
Сдвиньте узел устройства чтения оптических дисков влево, чтобы открыть один из винтов, крепящих блок питания.
Выкрутите два указанных винта Phillip #1 и аккуратно отсоедините кабель с правой стороны блока питания.
Поднимите блок питания прямо вверх, чтобы извлечь его.
С левой стороны под ним находится разъем платы, поэтому при подъеме будет ощущаться некоторое сопротивление.
Шаг 7
PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 7, изображение 1 из 3 | Источник - ifixit.com
PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 7, изображение 2 из 3 | Источник - ifixit.com
PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 7, изображение 3 из 3 | Источник - ifixit.com
Осторожно отсоедините указанные ленточные кабели.
Приподнимите устройство чтения оптических дисков, чтобы извлечь его.
Отсоедините и извлеките указанные белый кабель и ленточный кабель.
Шаг 8
PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 8, изображение 1 из 3 | Источник - ifixit.com
Разборка PlayStation 3 Super Slim - Видеоинструкция: шаг 8, изображение 2 из 3 | Источник - ifixit.com
Разборка PlayStation 3 Super Slim - Видеоинструкция: шаг 8, изображение 3 из 3 | Источник - ifixit.com
Открутите семь указанных винтов Phillips #1.
Поднимите материнскую плату из нижней половины корпуса, чтобы извлечь ее.
Осторожно отсоедините кабели антенны Wi-Fi и разъем вентилятора, указанные красными стрелками.
Шаг 9
PlayStation 3 Super Slim Teardown - Видеоинструкция: шаг 9, изображение 1 из 3 | Источник - ifixit.com
Разборка PlayStation 3 Super Slim - Видеоинструкция: шаг 9, изображение 2 из 3 | Источник - ifixit.com
Разборка PlayStation 3 Super Slim - Видеоинструкция: шаг 9, изображение 3 из 3 | Источник - ifixit.com
Шаг 10
Разборка PlayStation 3 Super Slim - Видеоинструкция: шаг 10, изображение 1 из 1 | Источник - ifixit.com
