Разборка PlayStation 4

Введение

После семи долгих лет Sony PlayStation наконец-то получила цифру 4 на коробке. Делаете.ру, чтобы узнать, что изменилось и стоило ли ждать. Мы вылетели на встречу с нашими партнерами, Chipworksи захватили одну из первых североамериканских консолей для разборки.

Следите за последними новостями о ремонте и разборке в Instagram, Facebook и Twitter.

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

Шаг 1 Разборка PlayStation 4

• Нет, но на самом деле мы разбираем PlayStation 4. Мы ожидаем найти следующие детали:

• 8-ядерный процессор AMD 'Jaguar' x86-64 CPU

• 1,84 TFLOPS, графический процессор AMD Radeon Graphics Core Next Engine

• 8 ГБ ОПЕРАТИВНОЙ ПАМЯТИ GDDR5

• Съемный и обновляемый жесткий диск емкостью 500 ГБ

• Беспроводная связь 802.11 b/g/n и Bluetooth 2.1

• USB 3.0 + Ethernet 10/100/1000

• 1,21-гигаваттный флюктуационный конденсатор (ладно, это скорее просьба, чем реальное ожидание)

Шаг 2

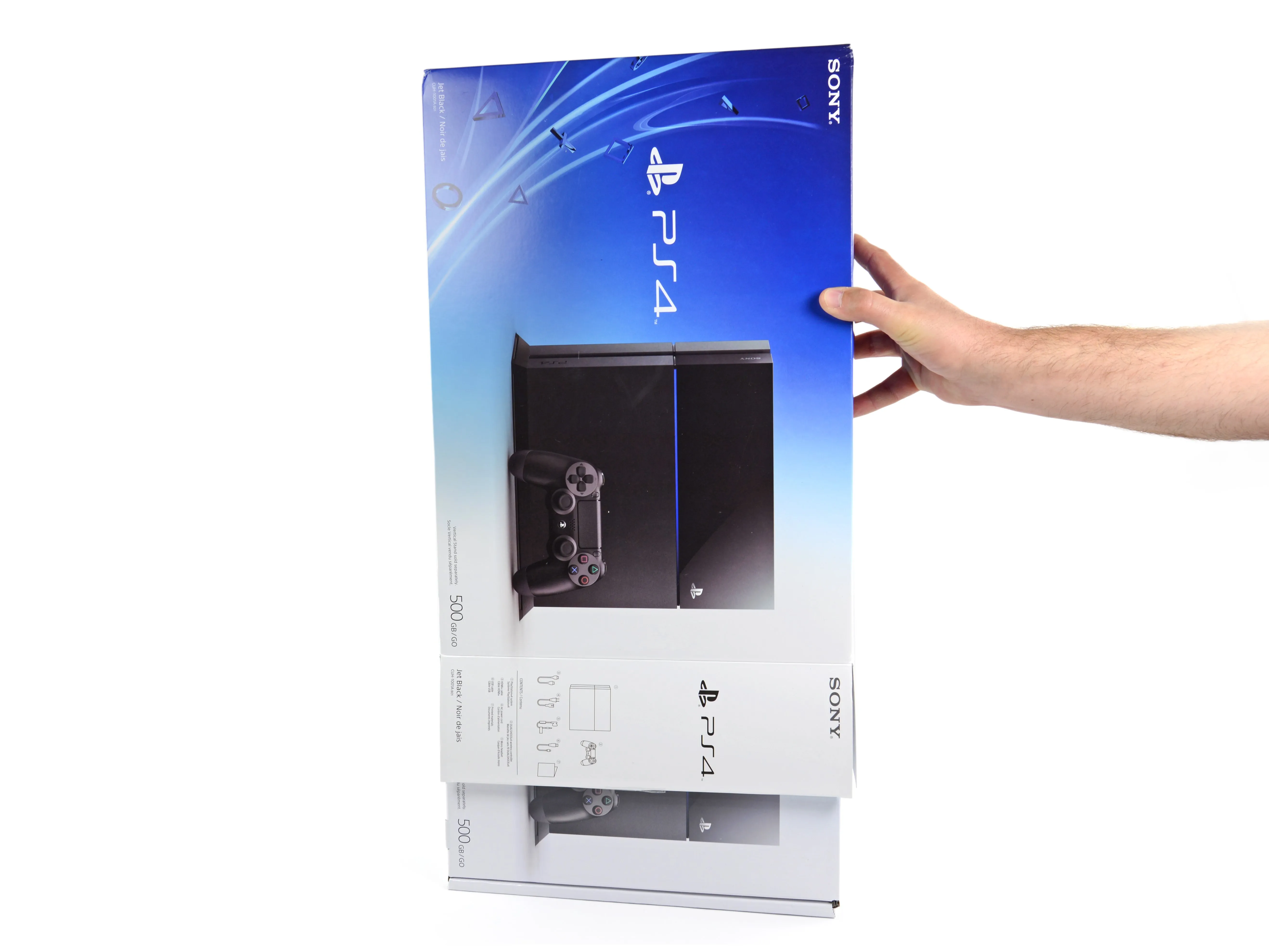

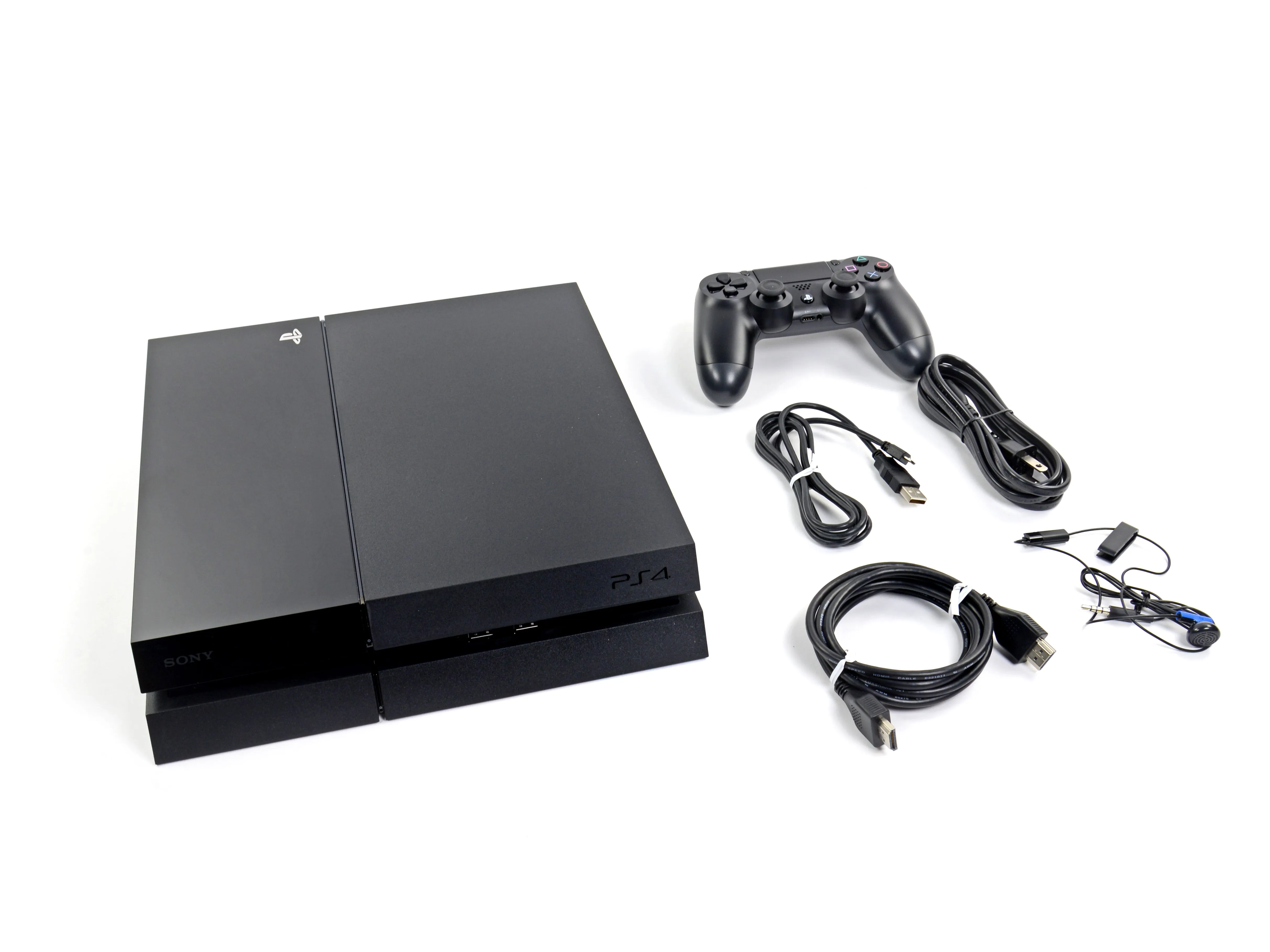

• Что это за аппаратное обеспечение с 7-летним сроком беременности? Мы вряд ли сможем открыть коробку достаточно быстро. При первом же взгляде обнаруживается:

• Еще одна коробка. Идем дальше.

• Консоль PS4 (если она отсутствует в вашей коробке, обратитесь к представителю Sony Computer Entertainment)

• Контроллер DualShock 4

• Кабель питания

• кабель HDMI

• Кабель Micro-USB

• Моногарнитура с микрофоном, выключателем и зажимом для рубашки

Шаг 3

• На сайте Делаете.ру мы являемся убежденными противниками чёрный ящик менталитета. То, что происходит внутри бытовой электроники, не должно быть непостижимой (и не подлежащей ремонту) тайной.

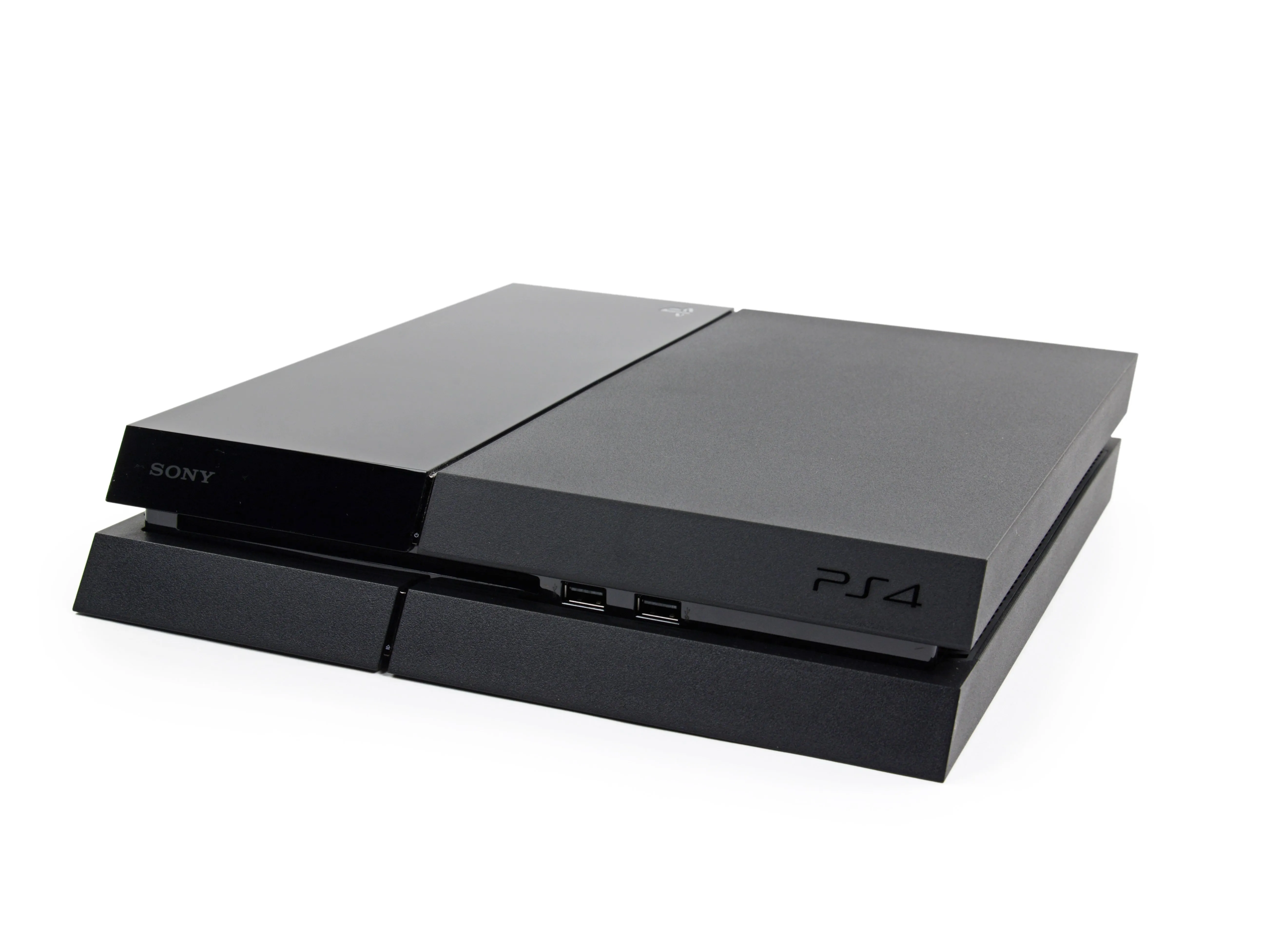

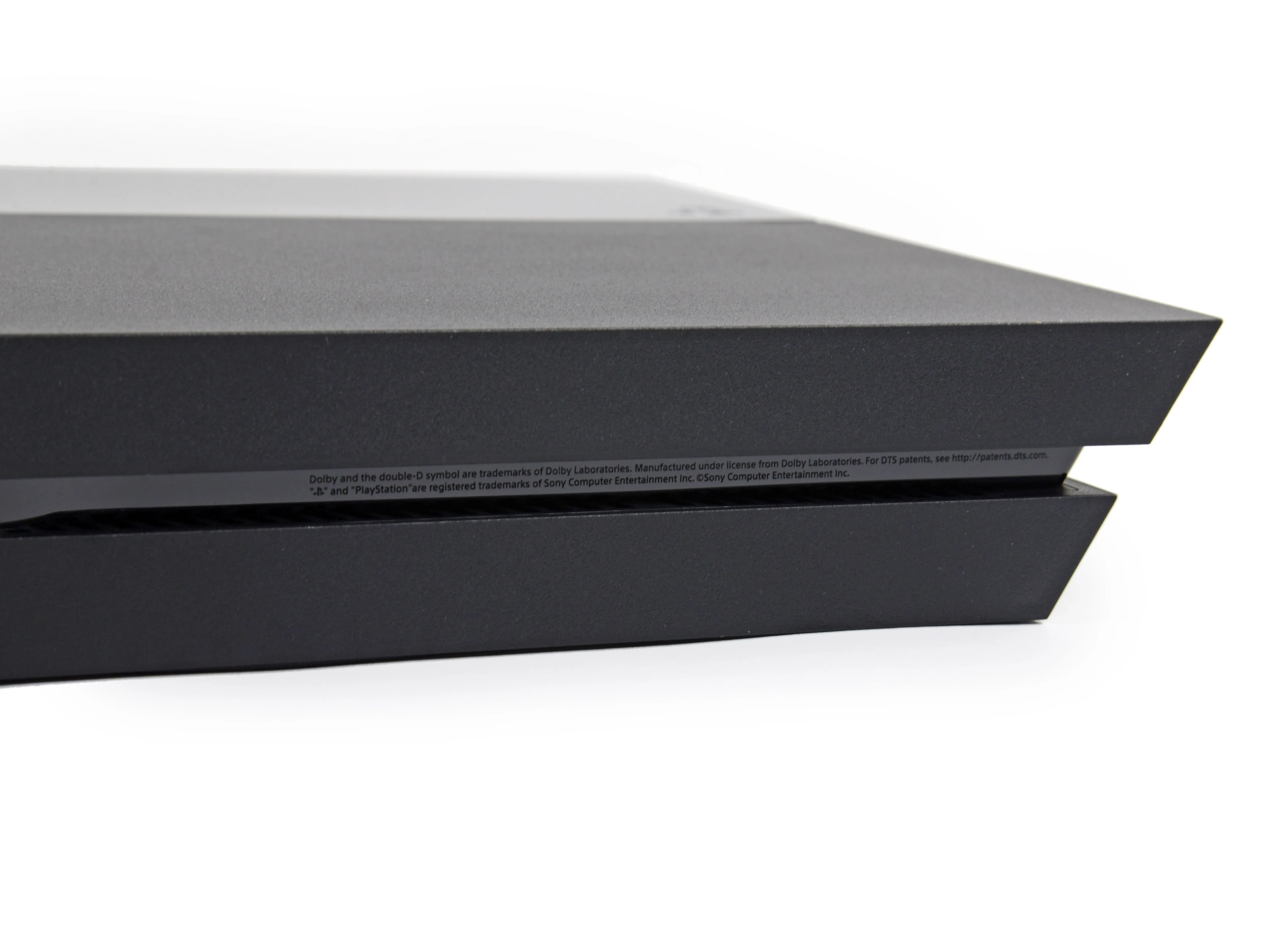

• Тем не менее, мы должны признать, что PS4 - это чертовски красивый черный ящик.

• Семь лет инноваций в дизайне привели к тому, что PS4 получила более геометричный корпус, световую полосу индикатора и более тонкую маркировку логотипа, чем в прошлый раз.

• Мы также находим:

• Blu-ray/DVD-дисковод со слотовой загрузкой

• Два порта USB 3.0 с питанием

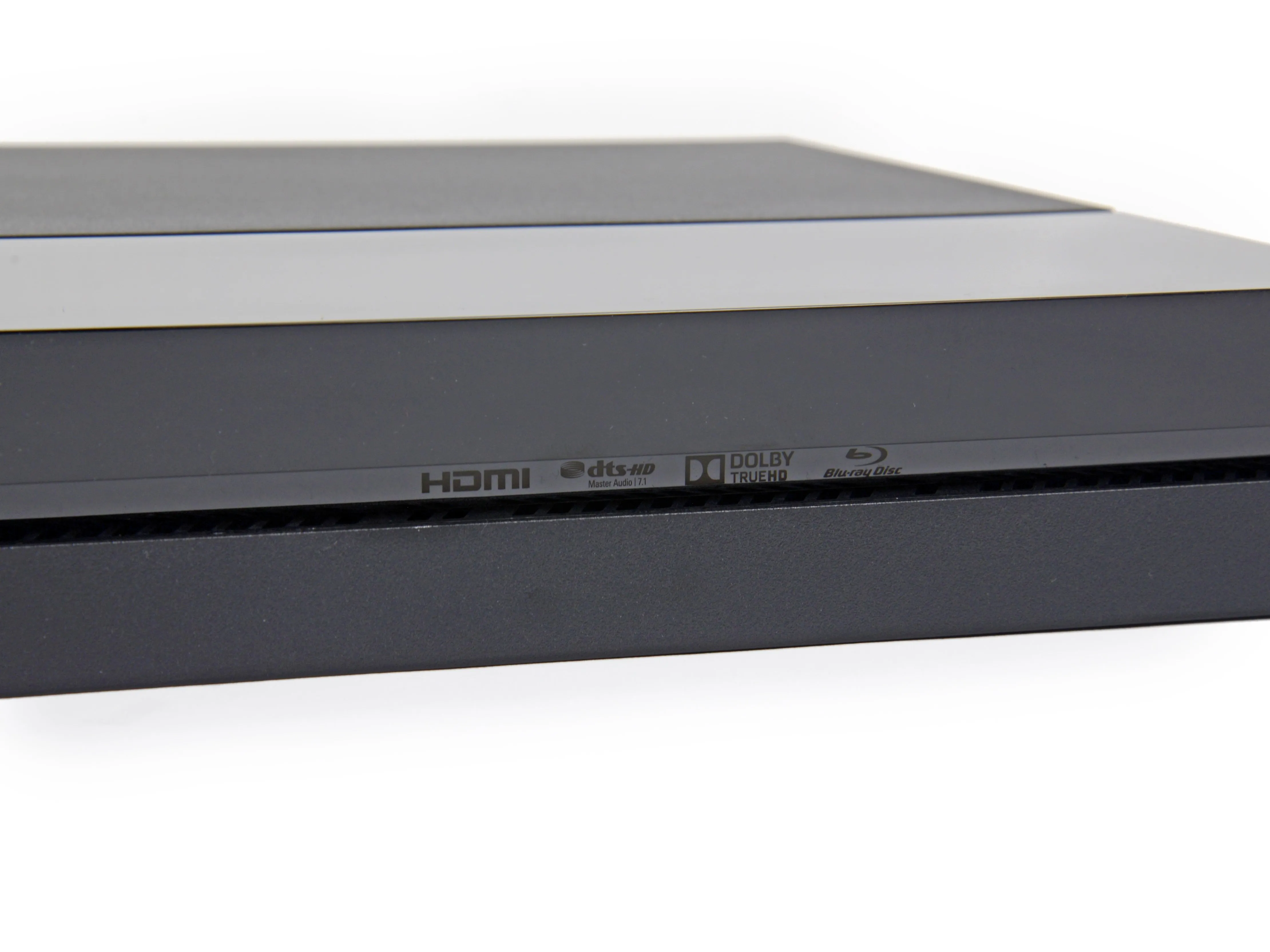

• Мелким шрифтом напечатано описание приятелей PlayStation - HDMI, DTS, Dolby и Blu-ray.

Шаг 4

• Теперь, когда вы распаковали свою новую блестящую monolithвы захотите подключить его к чему-нибудь. Sony предлагает несколько вариантов подключения:

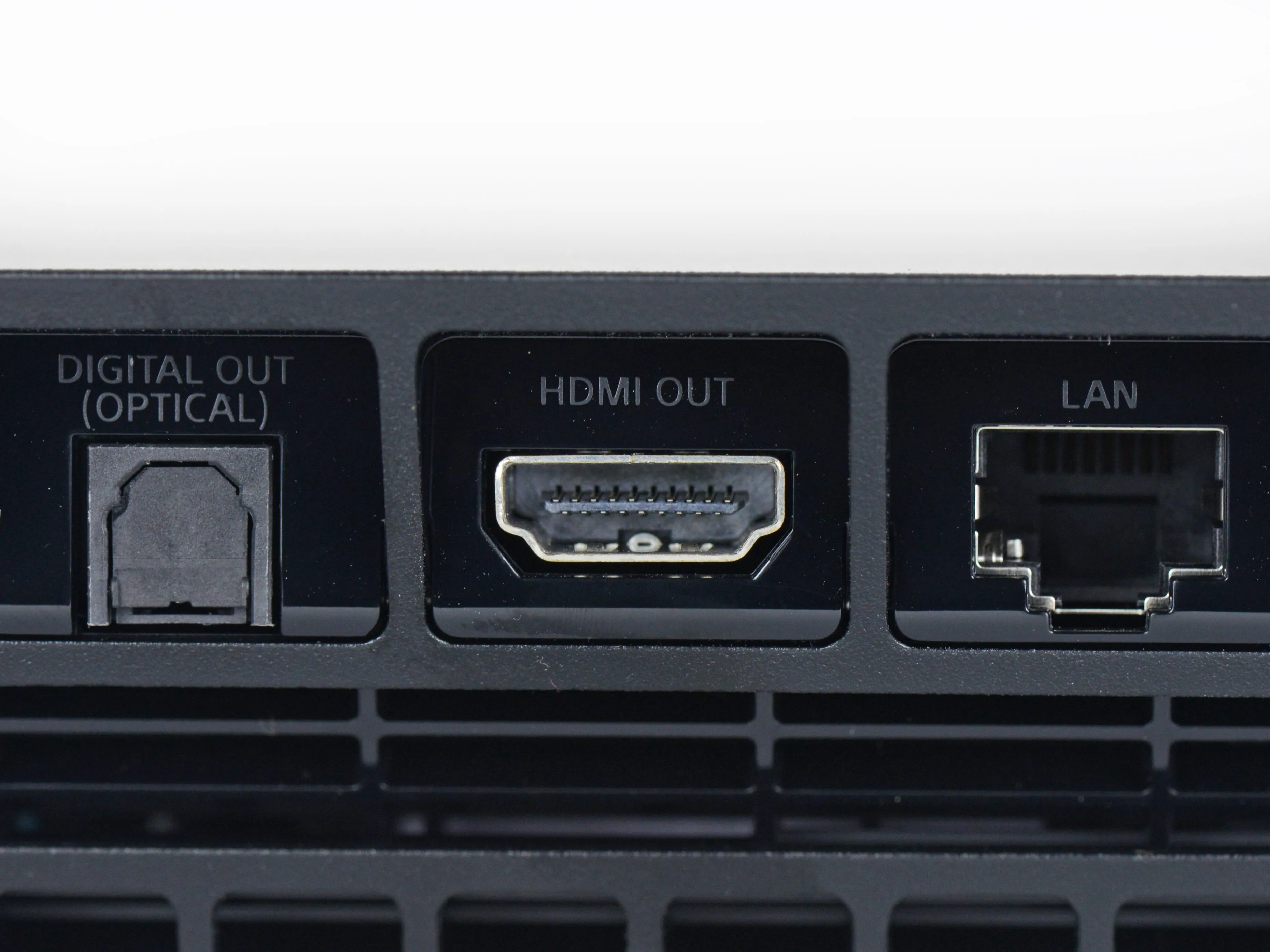

• Вход питания

• Цифровой оптический аудиовыход

• HDMI

• Ethernet

• Собственный вспомогательный порт для подключения внешних устройств, таких как PlayStation Camera

Шаг 5

• Сообщения В интернете появились сообщения о неисправности некоторых консолей PlayStation 4.

• Одна из таких аппаратных проблем, как отмечает Kotaku, не позволяет PS4 выводить видеосигнал на дисплей.

• По словам Kotaku, 'кусок металла в HDMI-порте системы должен был быть заподлицо с нижней частью порта, но вместо этого он был загнут вверх, мешая некоторым контактам в порту'.

• Этот 'мешающий кусок металла... фактически выбил несколько 'зубцов' из HDMI-провода - того, что шел в комплекте с PS4'.

• TL;DR - Если у вашей PS4 возникли проблемы с выводом видео, убедитесь, что порт HDMI не погнут и не поврежден.

Шаг 6

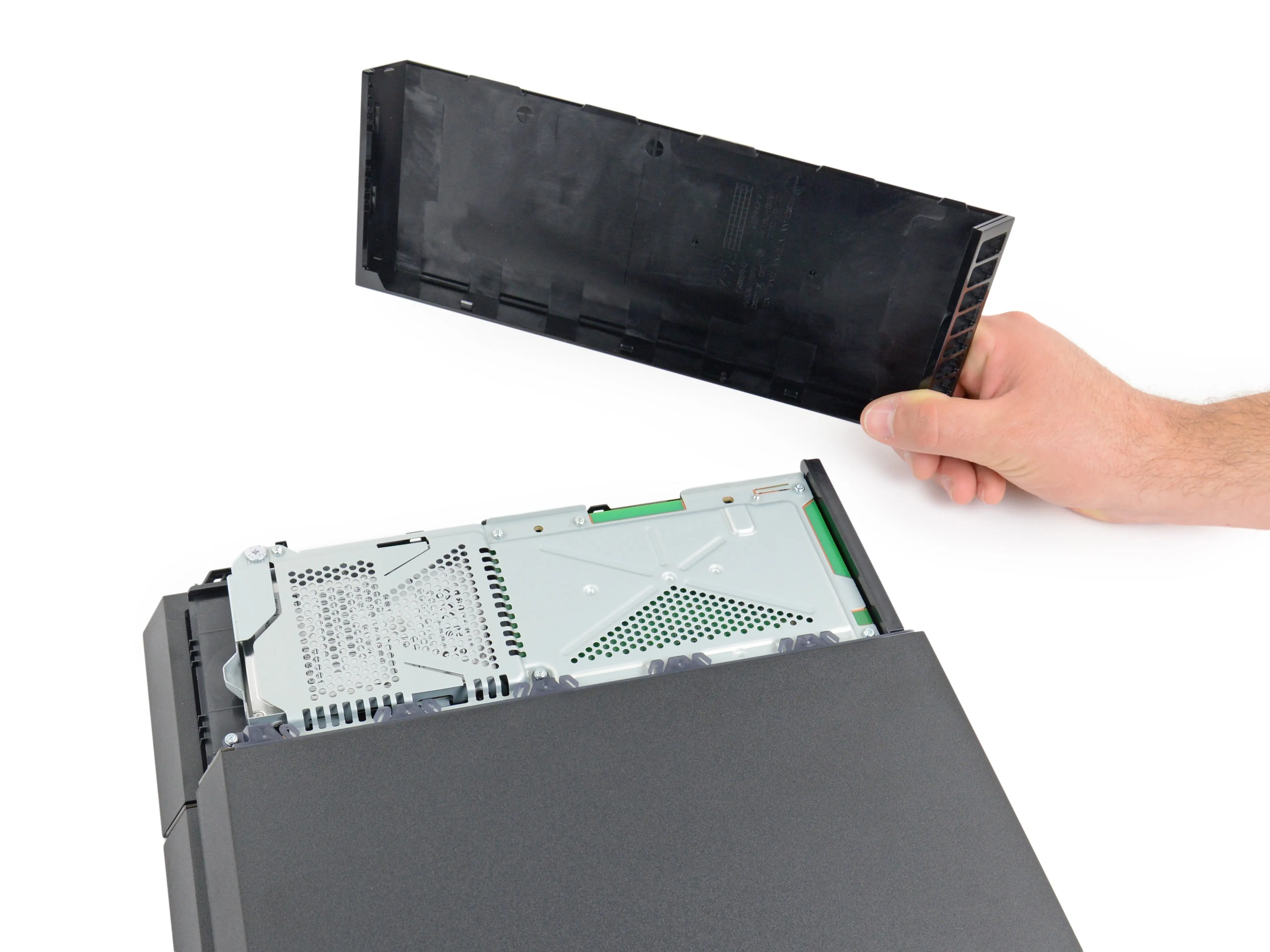

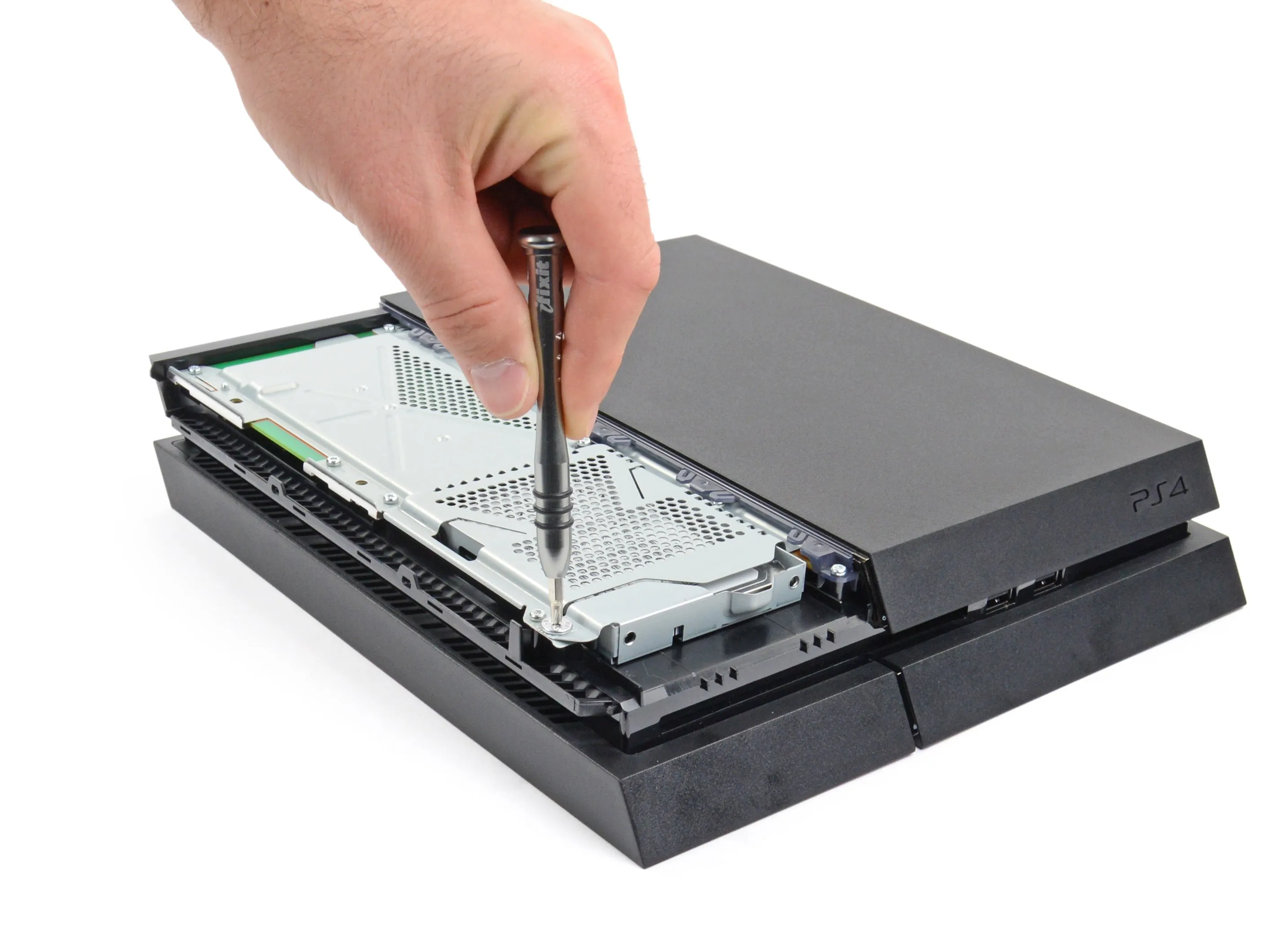

• Мы рады видеть, что Sony дает власть народу Жесткий диск PS4 можно заменить.

• В ближайшее время мы подготовим подробное руководство для тех бесстрашных геймеров, которые хотят установить более емкий диск или быстрый SSD, а пока успокойтесь, зная, что между вами и жестким диском стоит всего лишь нирваной это пластиковая крышка и несколько винтов.

Комментарии к шагу

У меня нет той части, которую можно открыть, и я не знаю, где еще я могу ее открыть.

Если нет дождя, значит, мы не тренируемся!

Я прав?

Как насчет этого?

Ты когда-нибудь бил крыльями девушку? В стиле Буффало?

Шаг 7

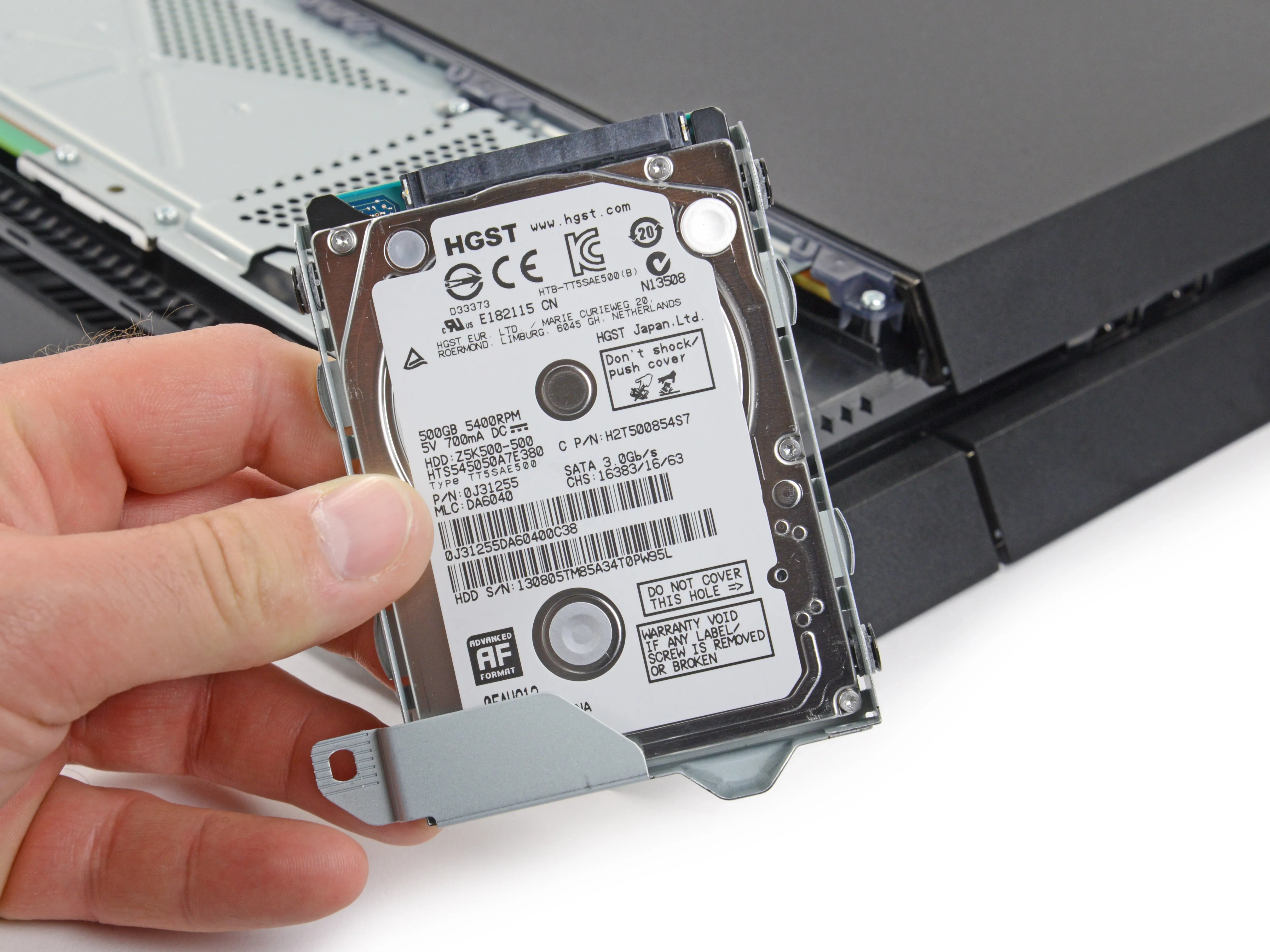

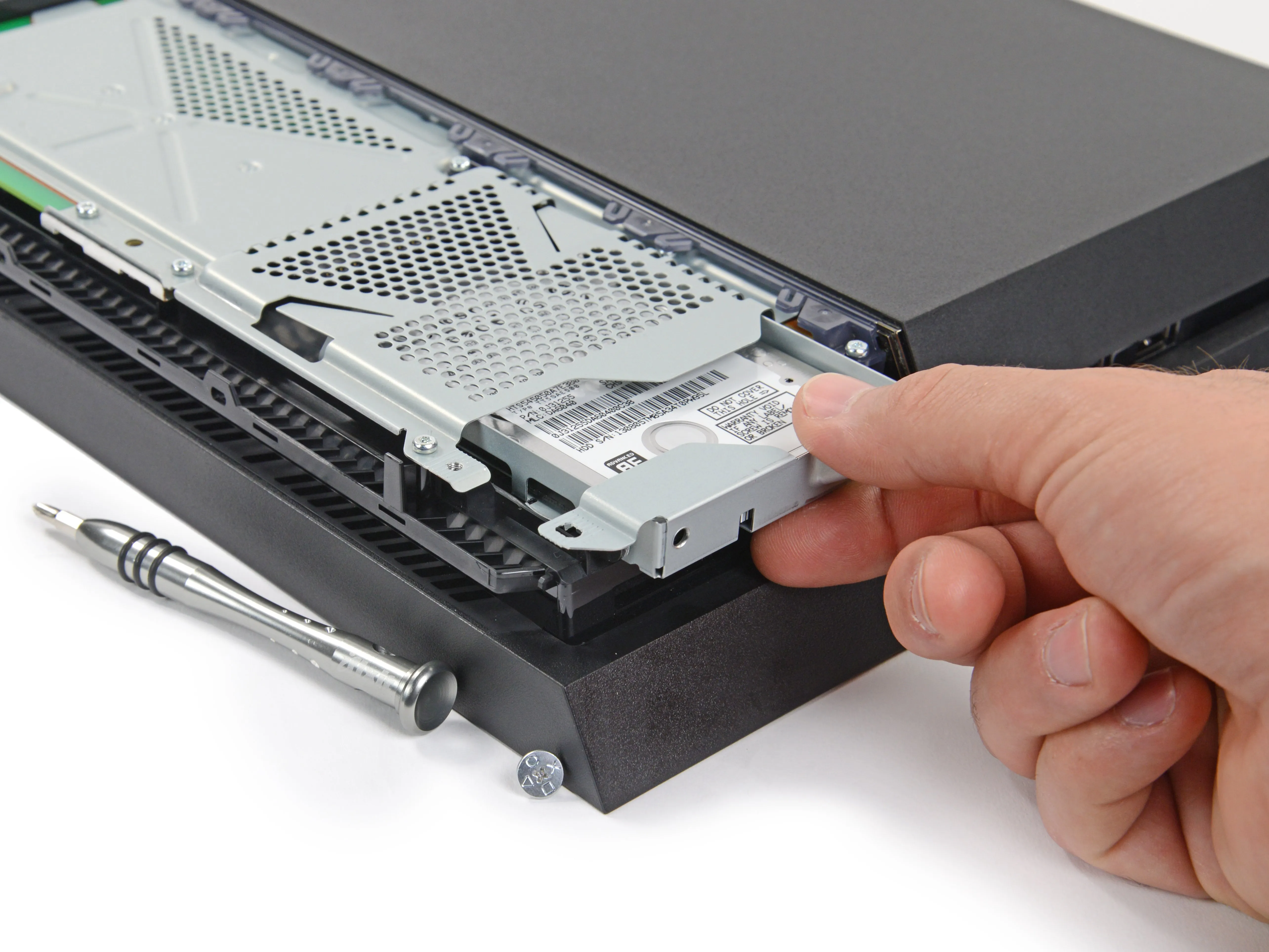

• Выходит механический жесткий диск SATA II со скоростью вращения шпинделя 5400 об/мин и объемом 500 ГБ, предоставленный компанией HGST (дочернее предприятие Western Digital).

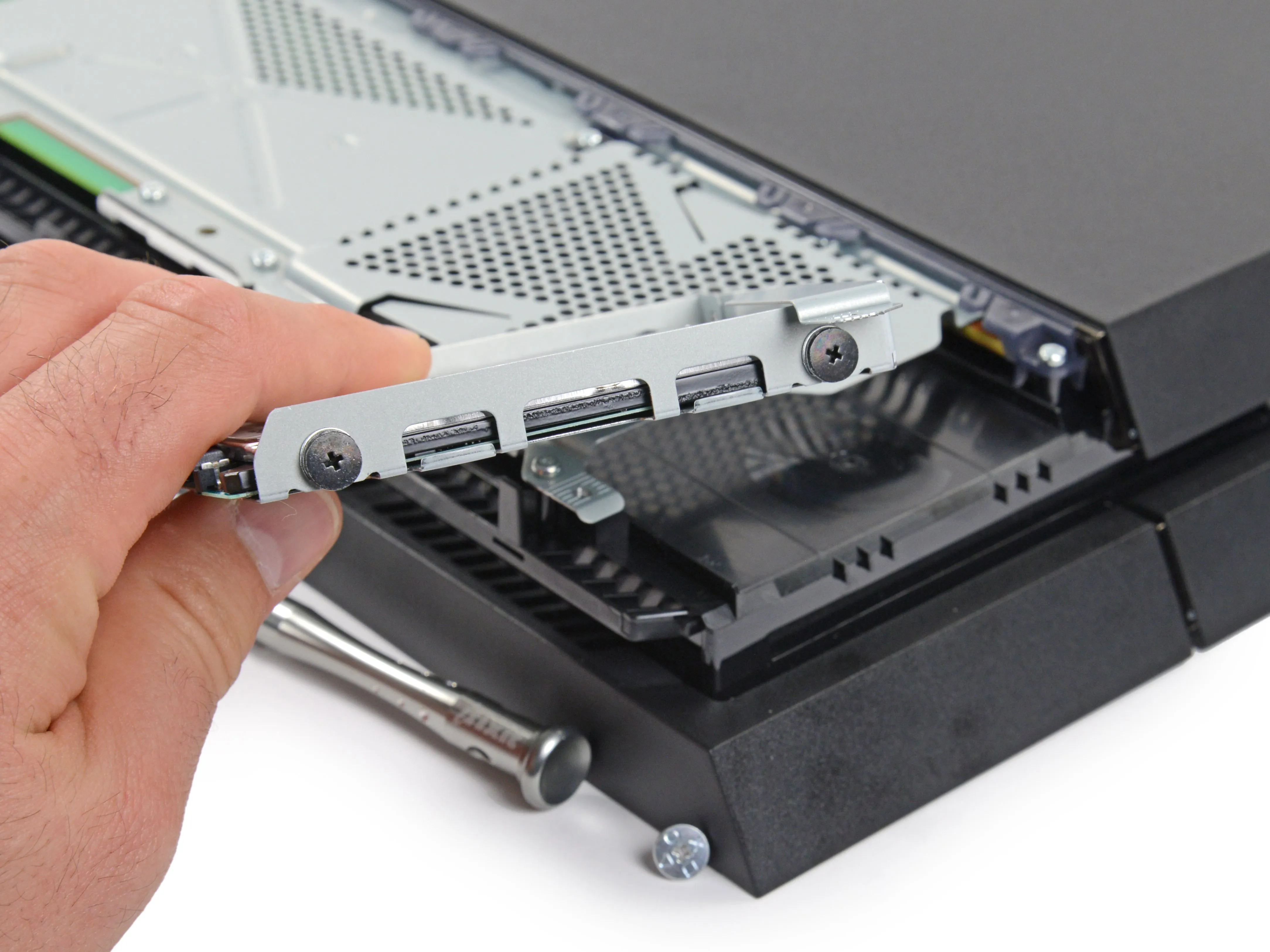

• Замена этого диска осуществляется легко и просто благодаря одному винту, фиксирующему кэдди.

• Этот жесткий диск не только заменяем пользователем, но и является стандартным 2,5-дюймовым диском SATA (размером с ноутбук), а значит, вы можете заменить или модернизировать свою систему хранения данных любым готовым диском, если он соответствует следующим стандартам стандартам: не толще 9,5 мм и не меньше 160 ГБ. Пользователи ликуют!

• Но это горько-сладкая победа расширения: PS4 не будет поддерживать внешние USB-накопители, что резко ограничивает возможности консоли в качестве медиацентра.

Комментарии к шагу

Я вижу в шаге 8, что вы пишете ANY drive, означает ли это, что можно использовать как HDD, так и SSD? Спасибо большое :)

с наилучшими пожеланиями

Питер Грёнборг

Да, если он соответствует заявленным размерам.

Я попытался исправить дезинформацию о том, что ps4 все еще не работает с внешней памятью, что они изменили в обновлении в июне 2015 года,

Да, теперь вы можете использовать внешнее хранилище

Шаг 8

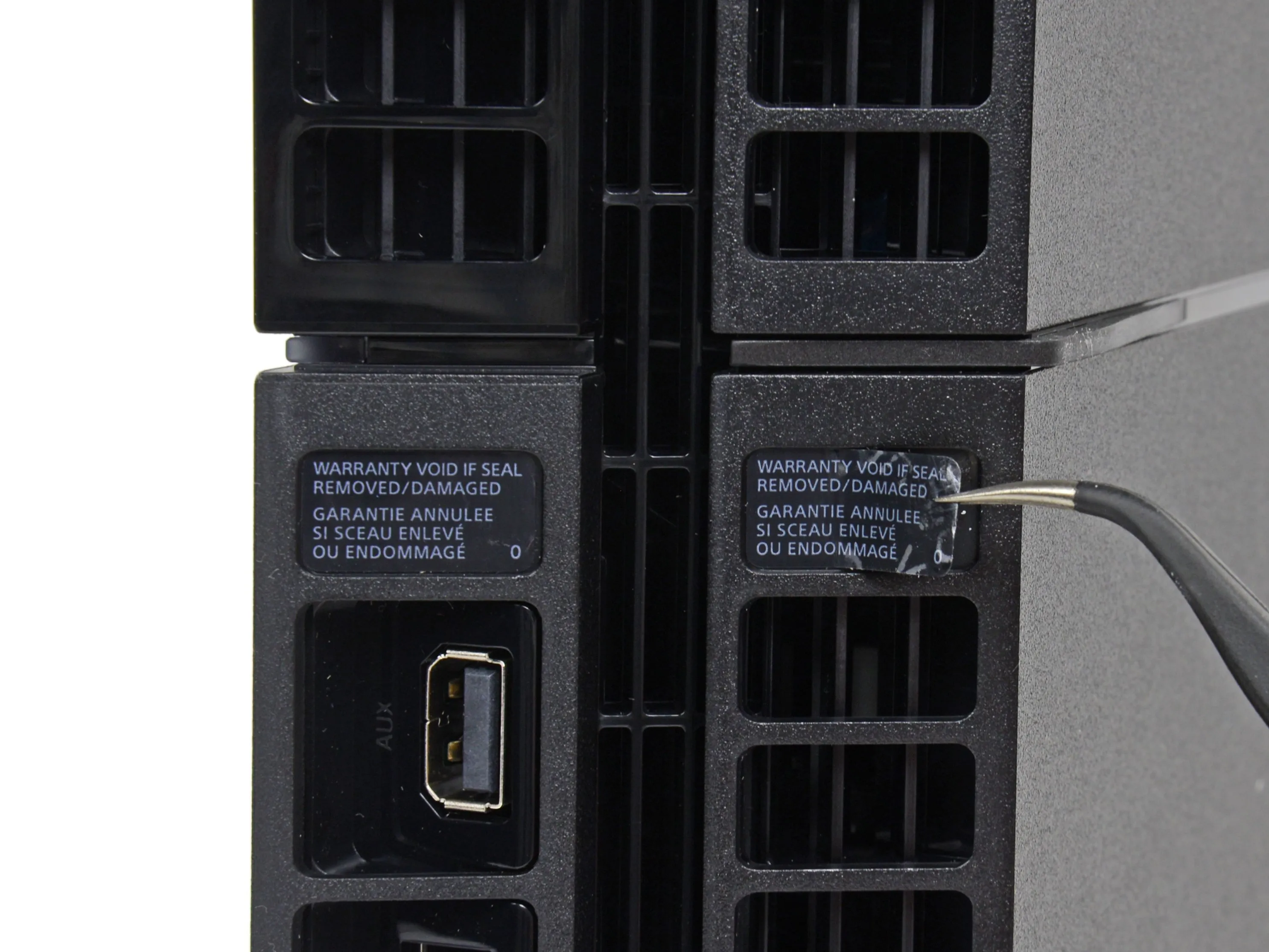

• Если копнуть глубже, то придется избавиться от нескольких зловещих наклеек. Не обращая внимания на их угрожающие антиремонтные послания, мы быстро избавляемся от них с помощью нашего верного пинцета...

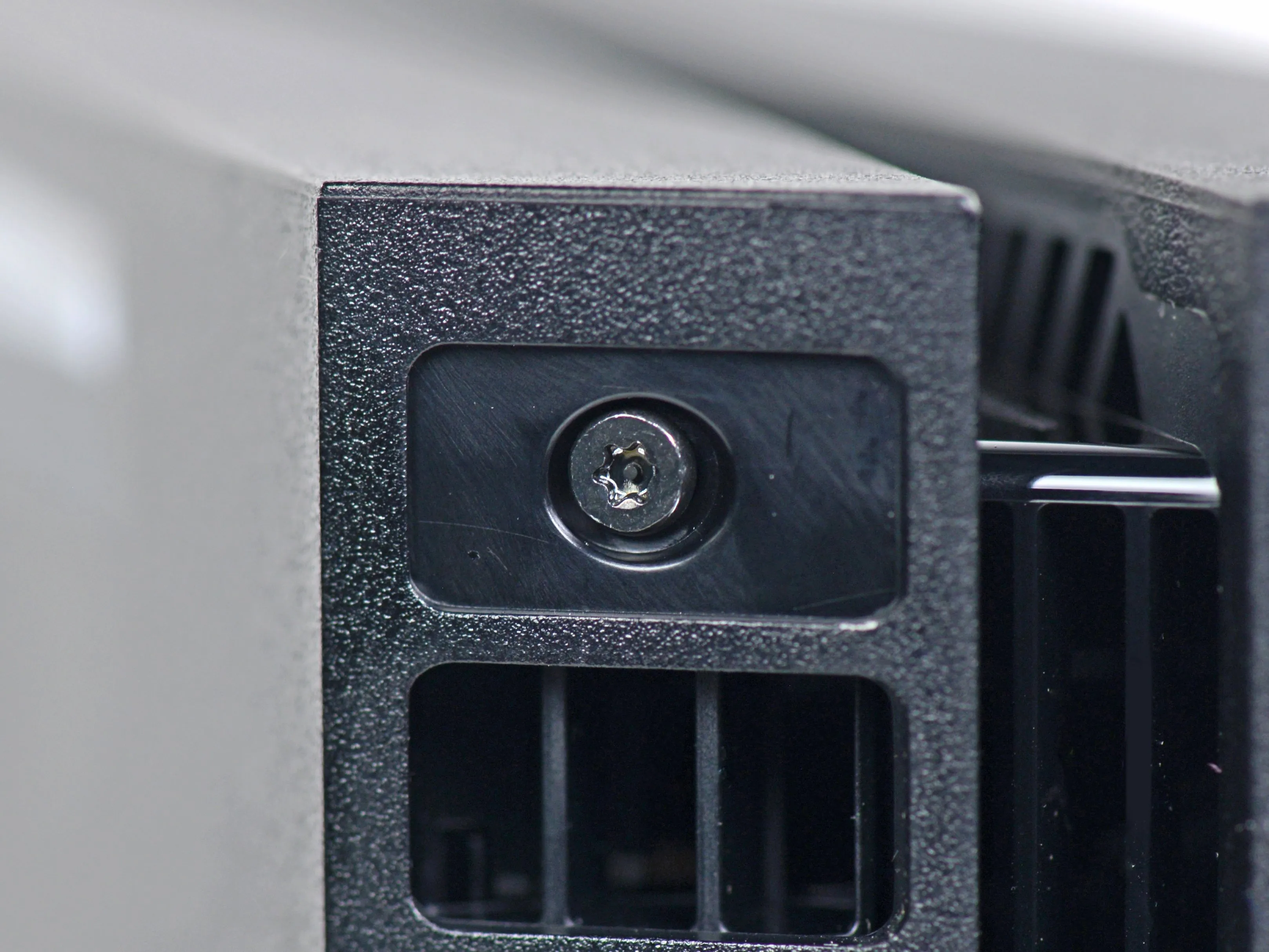

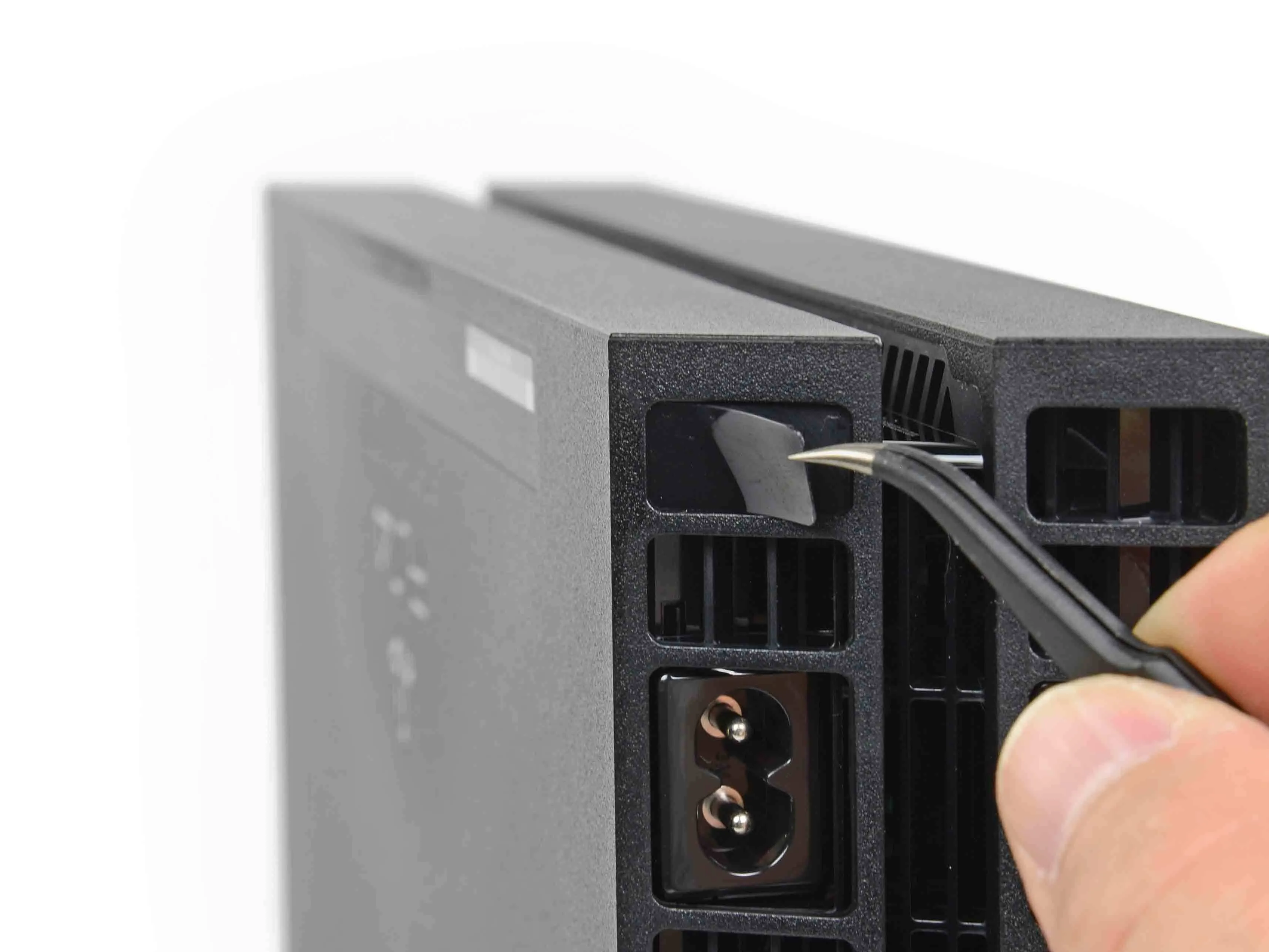

• ...и сталкиваемся с коварными винтами Security Torx.

• К счастью для нас, специализированные винты - это не то, что нужно, и мы достали наш набор отверток Pro Tech.

• Хотя мы и рады, что это не клей (типа клея), но эта неприятность не останется незамеченной, когда придет время выставлять оценку ремонтопригодности.

Комментарии к шагу

В некоторых моделях PS4 есть только два (наклеенных) винта I. В середине верхняя крышка удерживается на месте двумя винтами под черной пластиковой крышкой секции жесткого диска, которая снимается в самом начале.

Вы взломали код

Шаг 9

• Мы прерываем разборку, чтобы сообщить вам специальные новости:

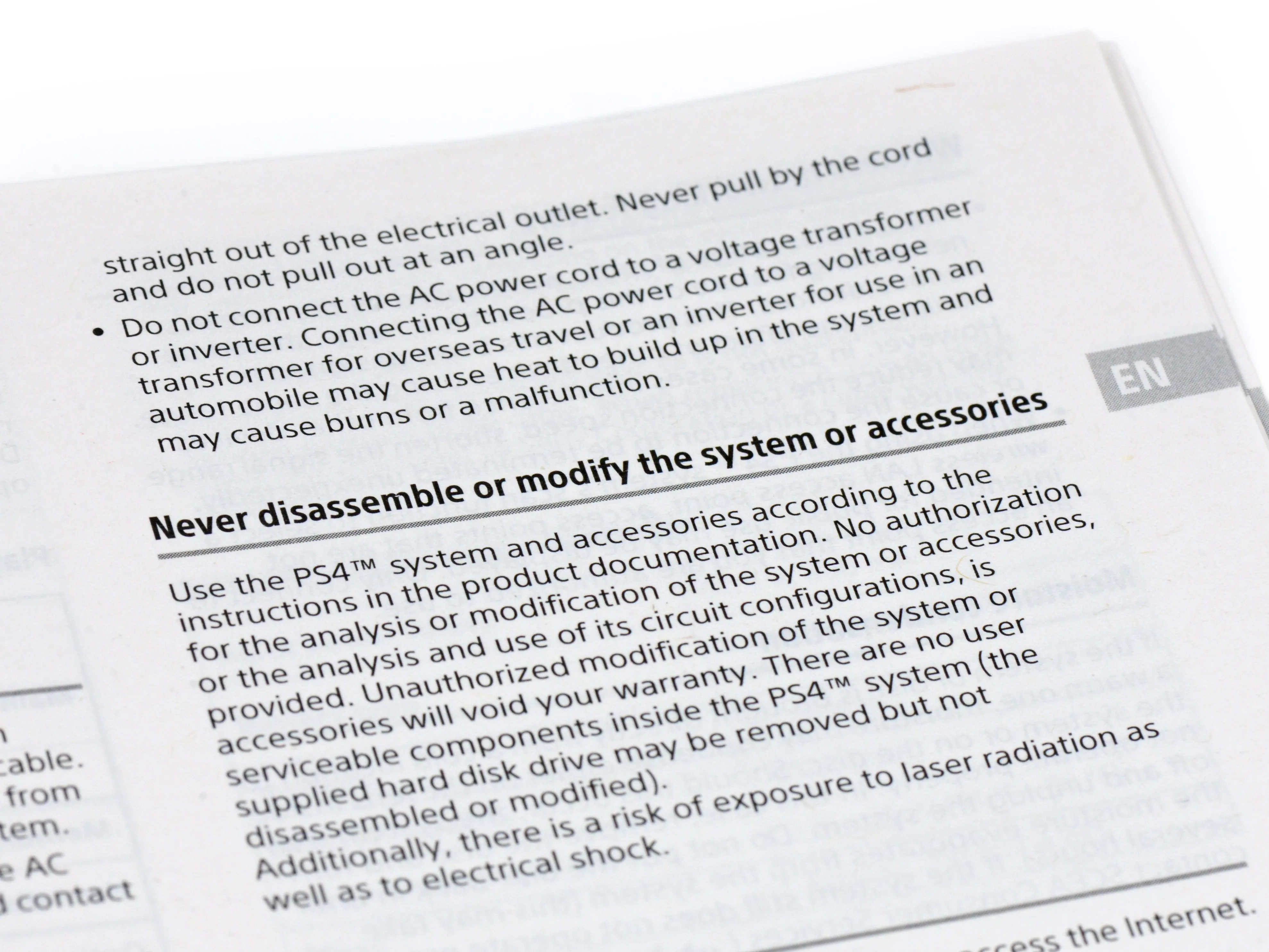

• Ужасная антиремонтная империя выпустила пропаганду против ваших прав разбирать, модифицировать, взламывать, улучшать, индивидуализировать и делать все, что вы хотите, потому что это ваше устройство.

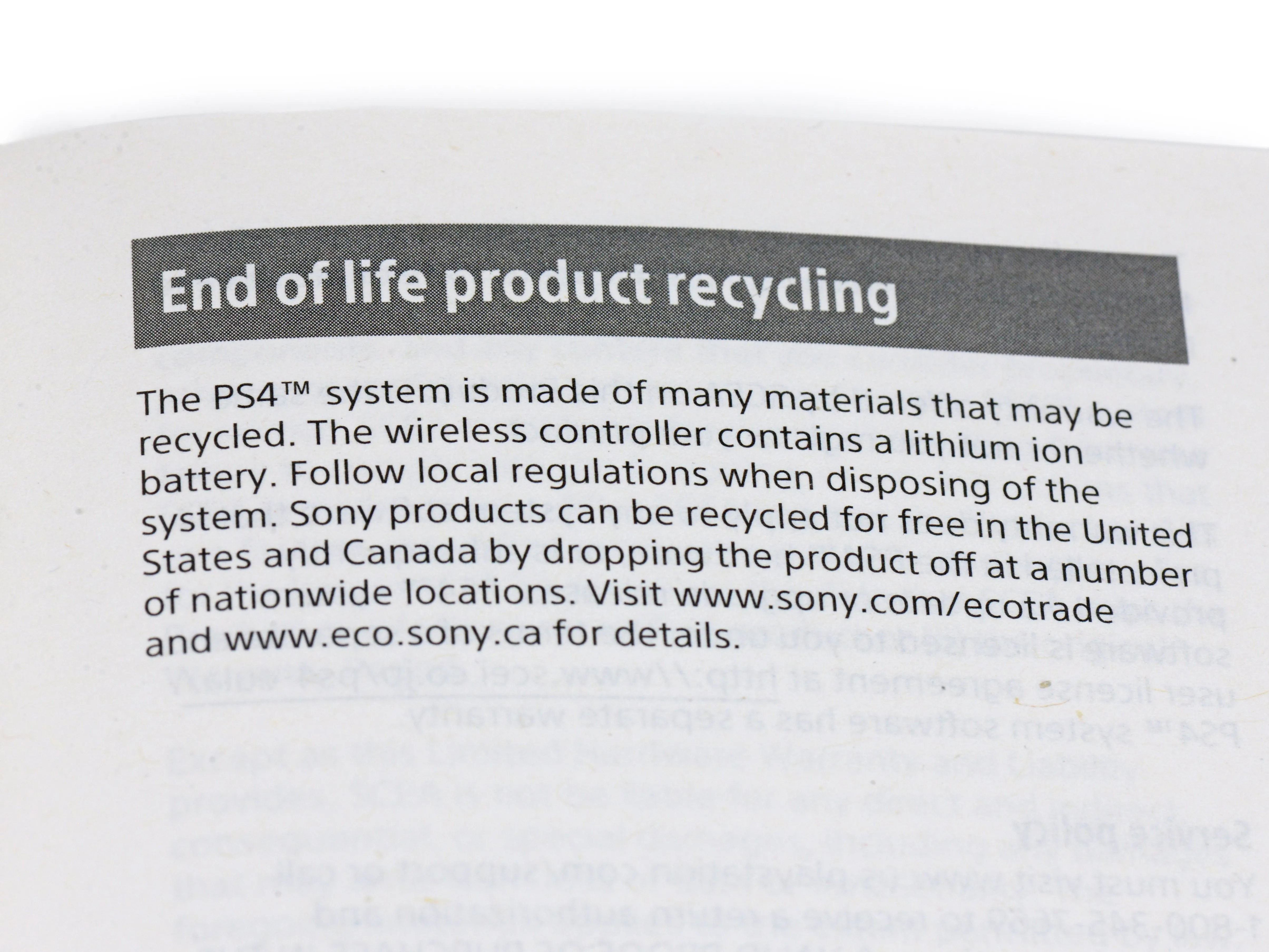

• Это ловушка! Эта пропаганда заявляет о своей экологичности, но мы сомневаемся в том, насколько пригодно ли для переработки это устройство.

• Мы хотим, чтобы вы восстали и подняли бунт! Ремонт - это будущее. Это ваше право. Поднимите свой манифест и присоединяйтесь к Ремонтному альянсу!

• А теперь вернемся к вашей обычной программе...

Комментарии к шагу

Lovley.........

Большое спасибо!

Шаг 10

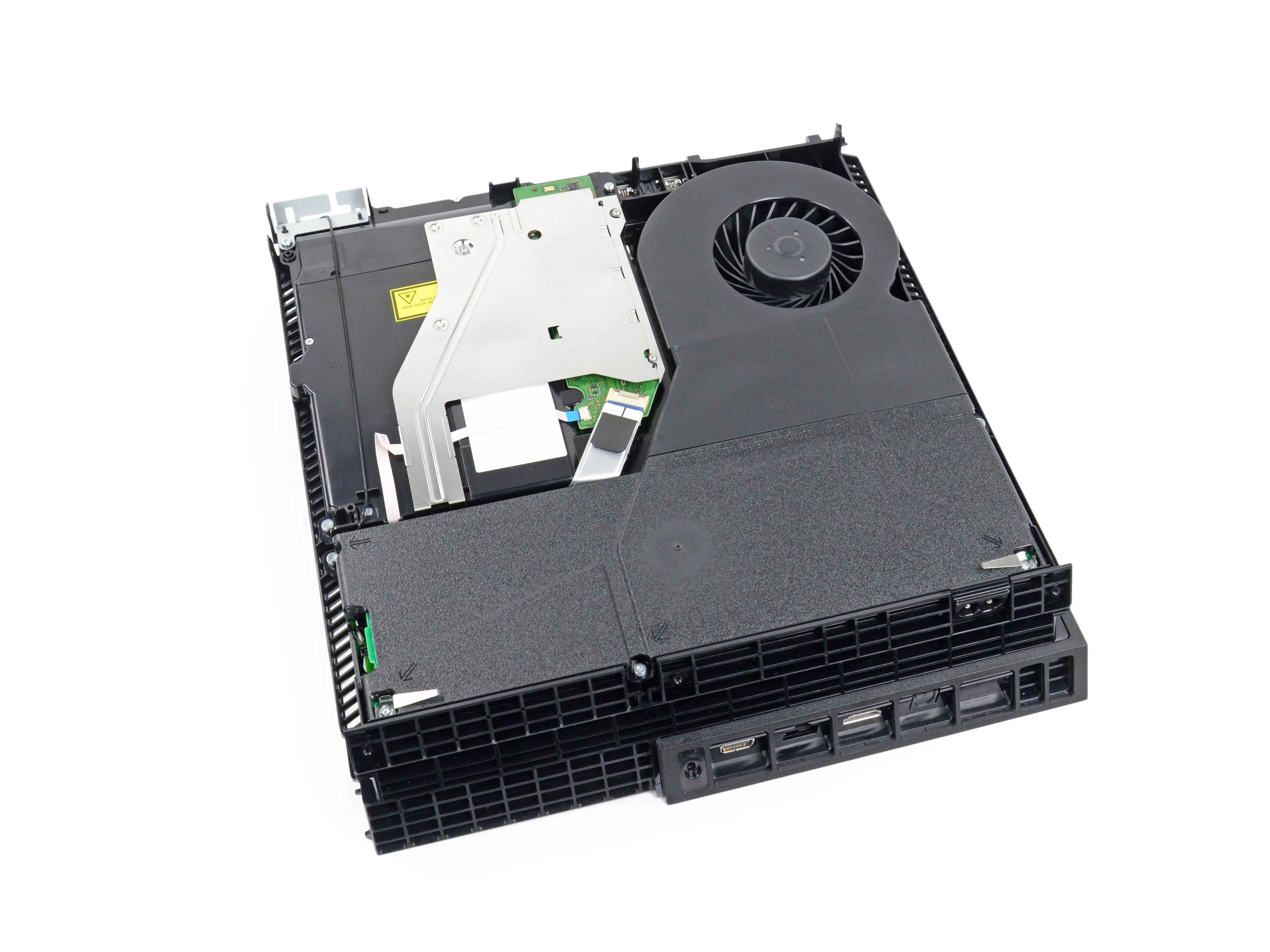

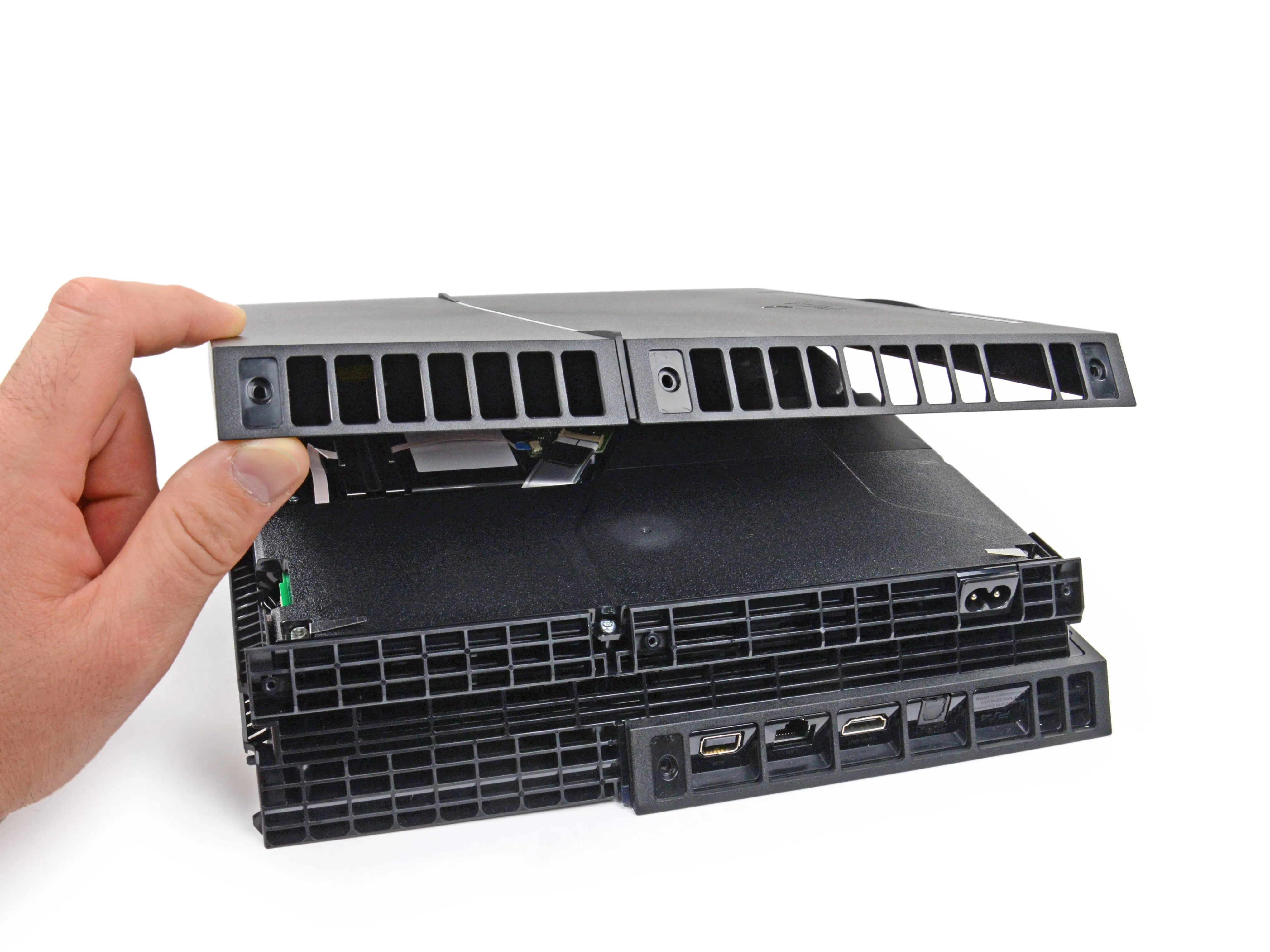

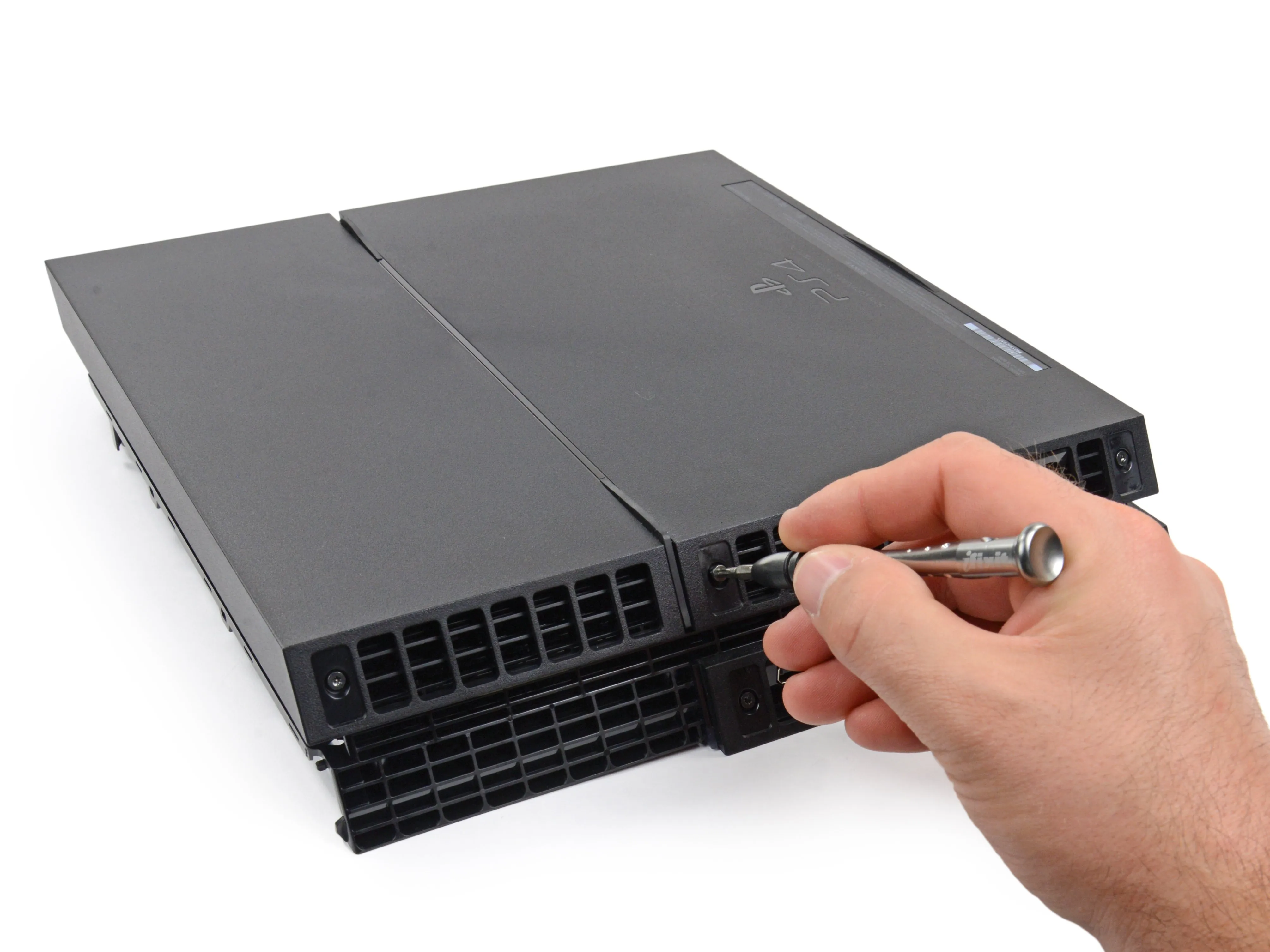

• Счастливо игнорируя предписание руководства пользователя, мы двигаемся дальше...

• ...и откручиваем четыре винта T9 Security Torx, что позволяет нам открыть крышку четвертого поколения Sony PlayStation. Наши глаза расширяются в ожидании первого взгляда на то, что заставляет эту красавицу мурлыкать.

• И все же мы не видим ничего, кроме плотно упакованных чувств ностальгии. Только посмотрите, как все изменилось.

Шаг 11

• В самодельном разборе PlayStation 4 от Sony директор по инженерным вопросам Ясухиро Оотори показал нам центробежный вентилятор диаметром 85 мм, разработанный на заказ:

• 'Объем воздуха и создаваемое давление, а также направление воздушного потока - все это часть эксклюзивного дизайна PS4'.

Комментарии к шагу

Вращение вентилятора вручную создает обратную ЭДС. Не делайте этого, это может повредить материнскую плату.

Это я сказал! Это должно быть правдой!

Наверное, ME - это сокращение от 'инженер-механик', а они никогда не делают ничего плохого :)

S.N.A.

Шаг 12

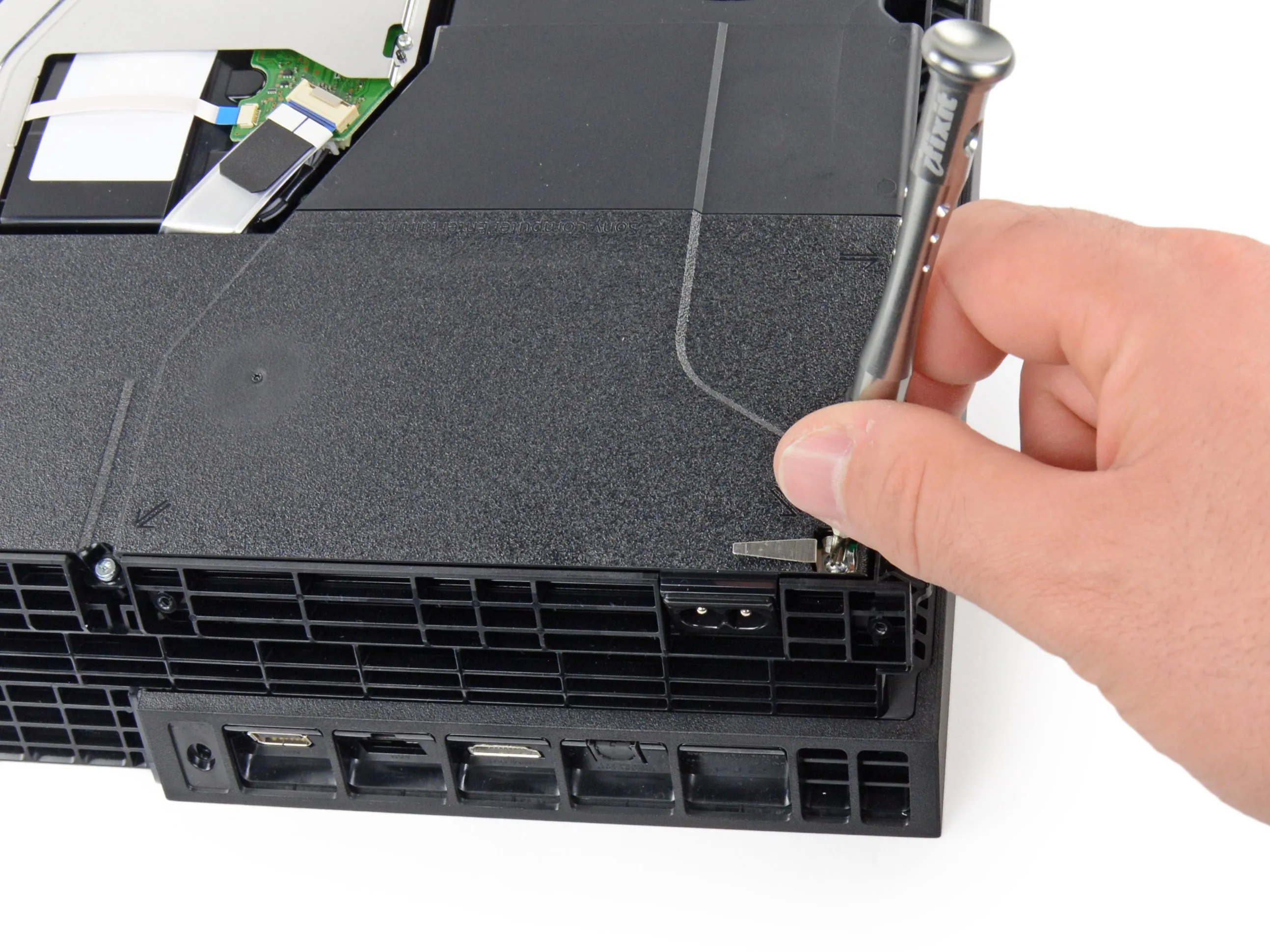

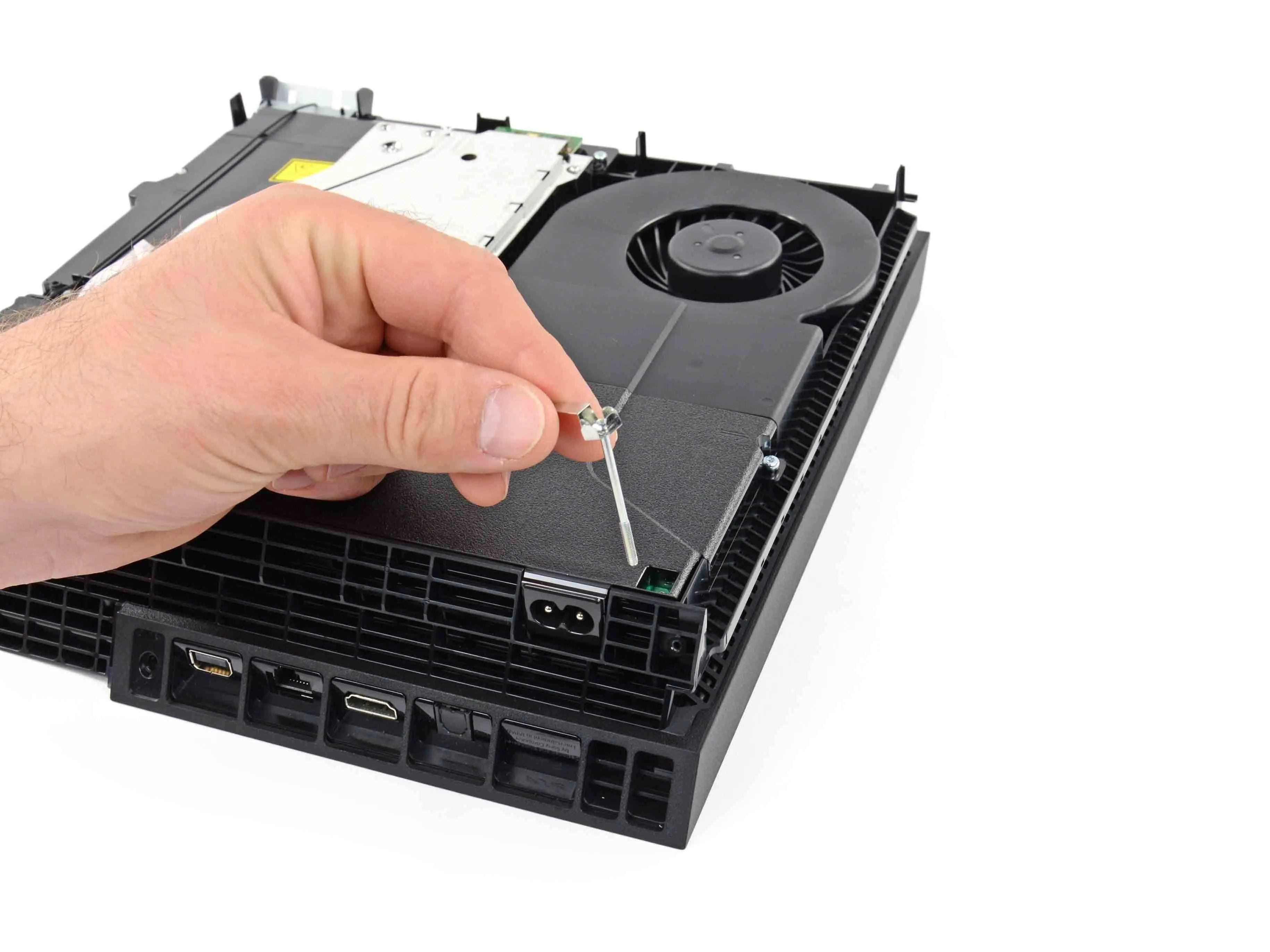

• Наш инженер по разборке с дистанционным управлением откручивает и вынимает несколько замечательных крепежных скоб...

• ...наслаждаясь при этом заслуженным и явно канадским перекусом с нашими приятелями из Chipworks.

Комментарии к шагу

ОМГ Тим Хортонс!!! Сто лет не пробовал их...

Где тимбиты с праздничным тортом?

Да! Очень большой тройной тройной с 3 шотами, пожалуйста.

Шаг 13

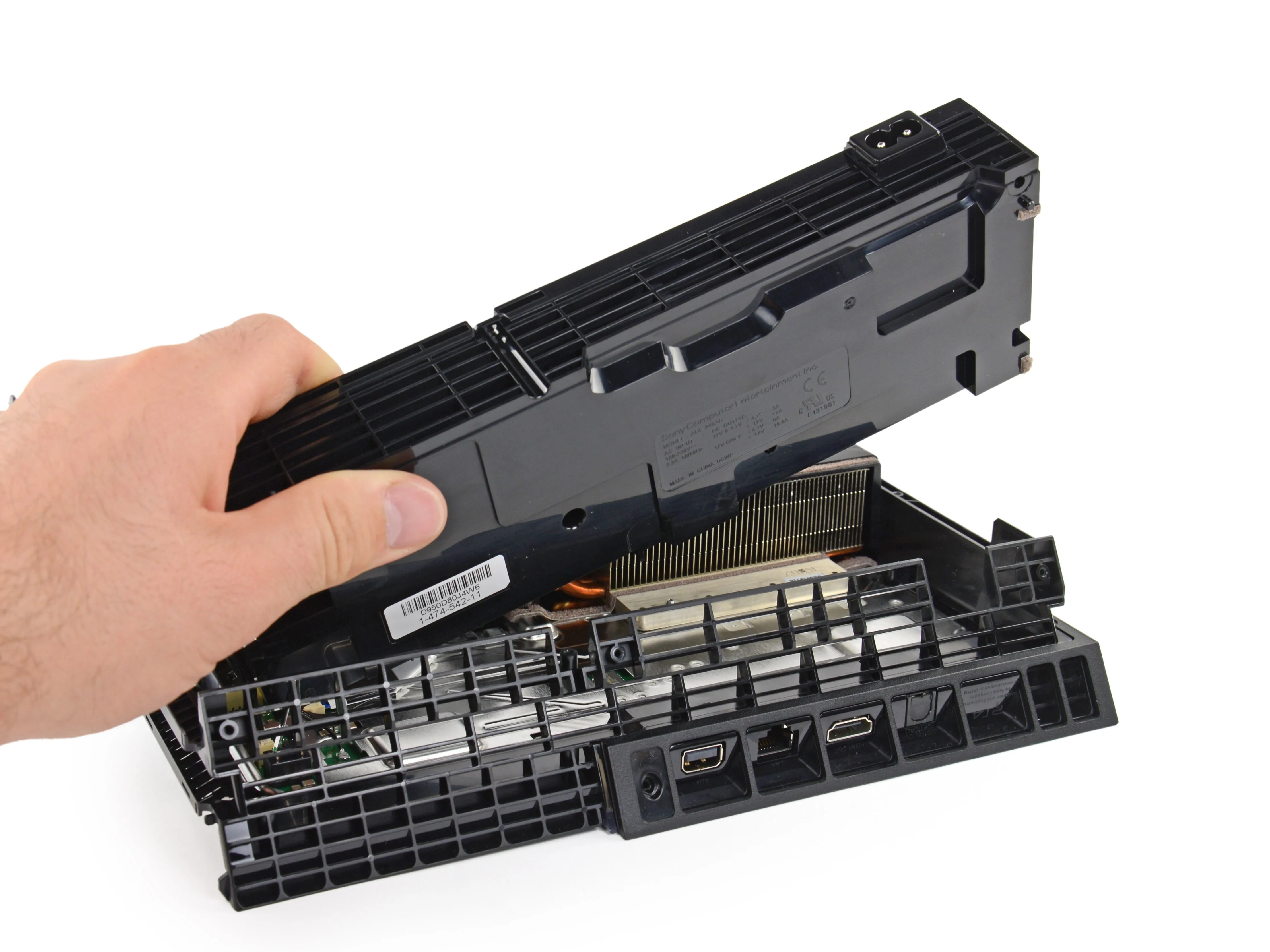

• Кронштейны и пончики разобраны, переходим к освобождению блока питания.

• Не нужно спотыкаться о кирпичи на кабеле питания - этот блок питания по-прежнему находится внутри корпуса.

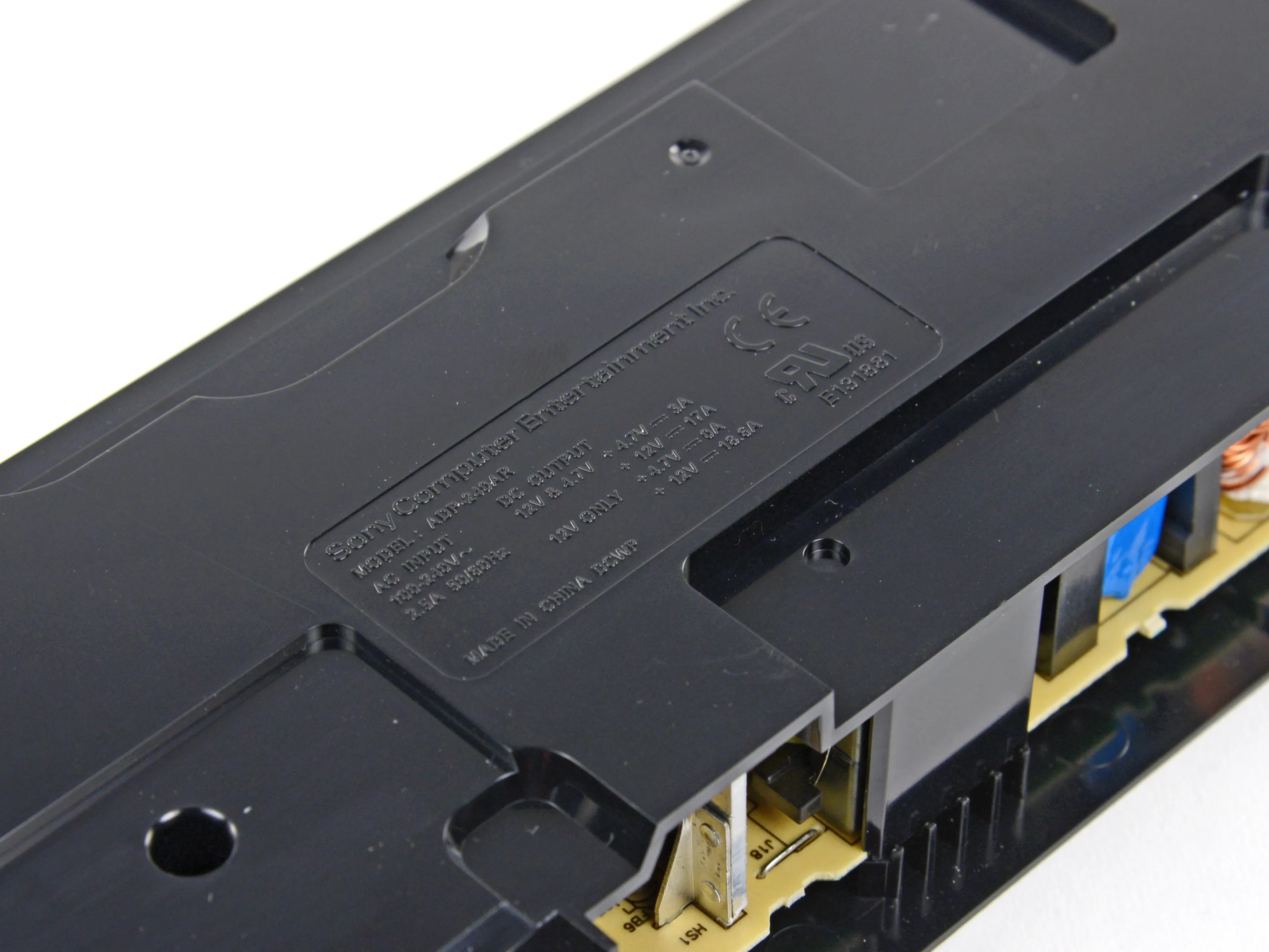

• Блок питания рассчитан на вход переменного тока 100-240 вольт. Это значит, что вы можете отправиться в путешествие по всему миру с надежной PS4 под рукой, только не забудьте взять с собой адаптеры для розеток.

Комментарии к шагу

Я вижу, что устройство работает от нескольких напряжений, но указано ли на задней стороне коробки и на самом устройстве, что оно работает от 100 до 240 В?

На моем блоке написано только 120v, как на коробке, так и на блоке, может быть, у вас был блок с несколькими напряжениями?

Пожалуйста, подтвердите для всех нас

Большое спасибо

На моем написано 110 В. Мне также интересно, является ли он двухвольтовым.

Так это двойное напряжение или нет?

Можете ли вы, пожалуйста, посоветовать мой ps4 110v мне нужно знать, могу ли я подключить его к 220 или нет, пожалуйста, посоветуйте как можно скорее, большое спасибо

minE ALSO SAYS 120v on the unit and the box so i don't know if its multi voltage... did your say that

Можете ли вы указать точную модель, которую вы тестировали на видео, и что написано на задней стороне относительно напряжения?

Я купил в США тетю модель CUH-1001A. На заднем пластике написано только '120V', и в руководстве по техническим характеристикам CUH-1001A тоже только 120V.

Это та же модель, которую вы тестировали? Если да, то я могу предположить, что мой внутренний блок питания работает от 100-240 В, как в протестированном устройстве, если нет - возможно, мне придется купить трансформатор напряжения.

Ладно, я поверил некоторым старым сообщениям и подключил его - рад сказать, что он отлично работает и ничего не сгорело :)

У меня модель CUH-1001A с надписью внизу '120V 2.1A 60Hz'. Работает в Израиле на 220В.

На моем написано 100V 50-60Hz Я купил его в Японии и использую в Евртопе с 220/240VAC

Я очень боялся, прежде чем попробовать. но я смог благодаря этому руководству и желая играть!!! это работает! это определенно двойное напряжение.

Они делают их все одинаково, я думаю, на одном заводе в Китае, я задаюсь вопросом о Blue ray диск, регион зависит от оборудования или программного обеспечения (я думаю, второе) я еще не пробовал его

Привет, я только что получил PS4 из Японии...модель CUH 1201B...на коробке и на задней панели PS4 четко написано 110v....pls может кто-нибудь подтвердить, действительно ли это двойное напряжение.....these posts are about 3 years old...has someone tried it recently......

Я бы не стал надеяться, что там есть адаптеры, этот сайт слишком озабочен канадскими пончиками, чтобы сказать вам, что есть два винта, чтобы снять корпус Psu. Я не думаю, что этих людей волнует, если вы пытаетесь повлиять на свой собственный ремонт, а не отдавать деньги sony или если вы пытаетесь очистить свой вентилятор и любую другую область, которая связана с пылью, что нечестно по отношению к (если вы хотите 'не очень знающим') потребителям этого сайта.

И чтобы было понятно, под 'не очень знающими' я имел в виду людей, которые не разбираются в электронике.

Шаг 14

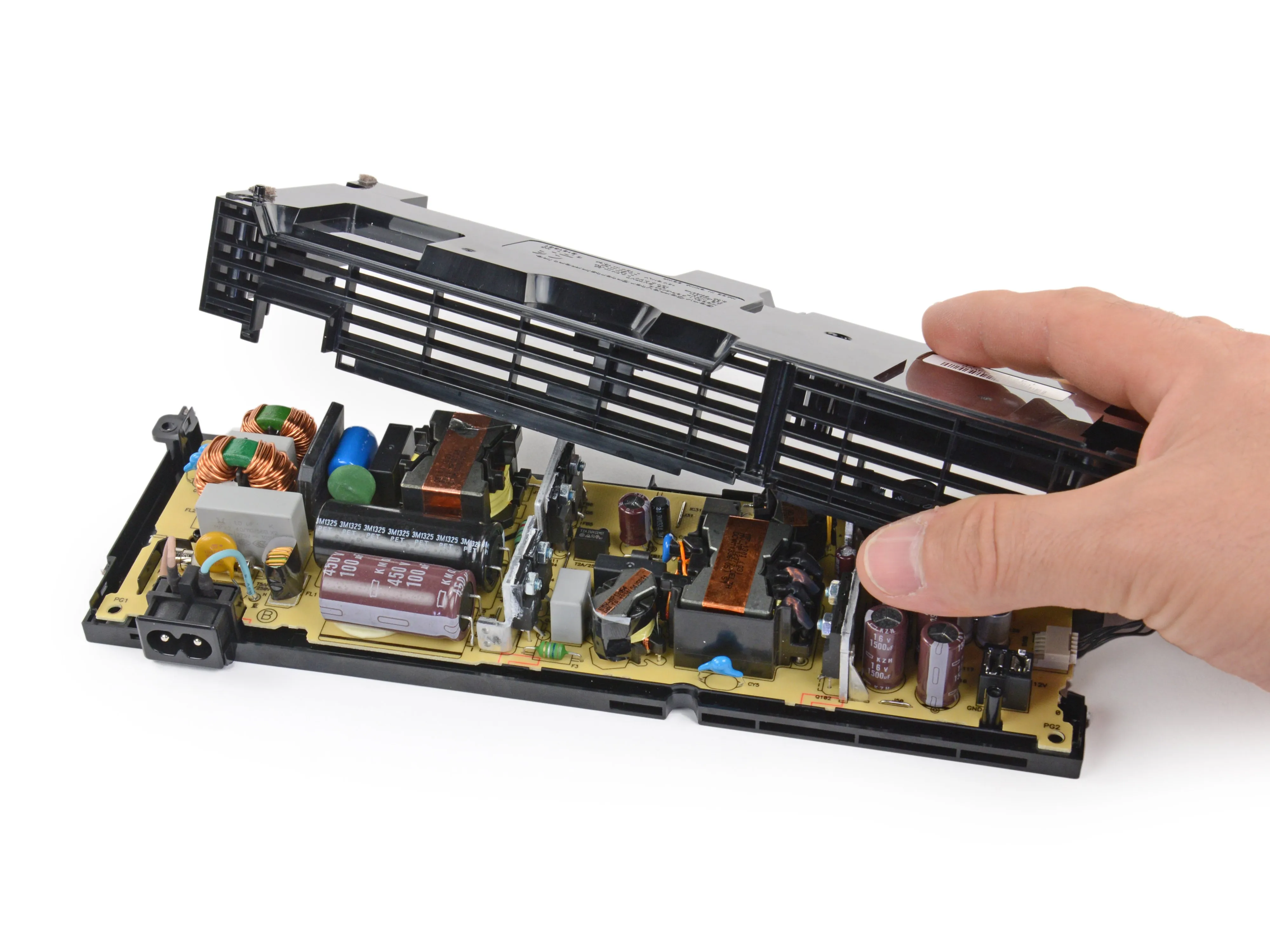

• Ты еще не избежал этого разбора, блок питания. Пора раскрыть свои сочные секреты.

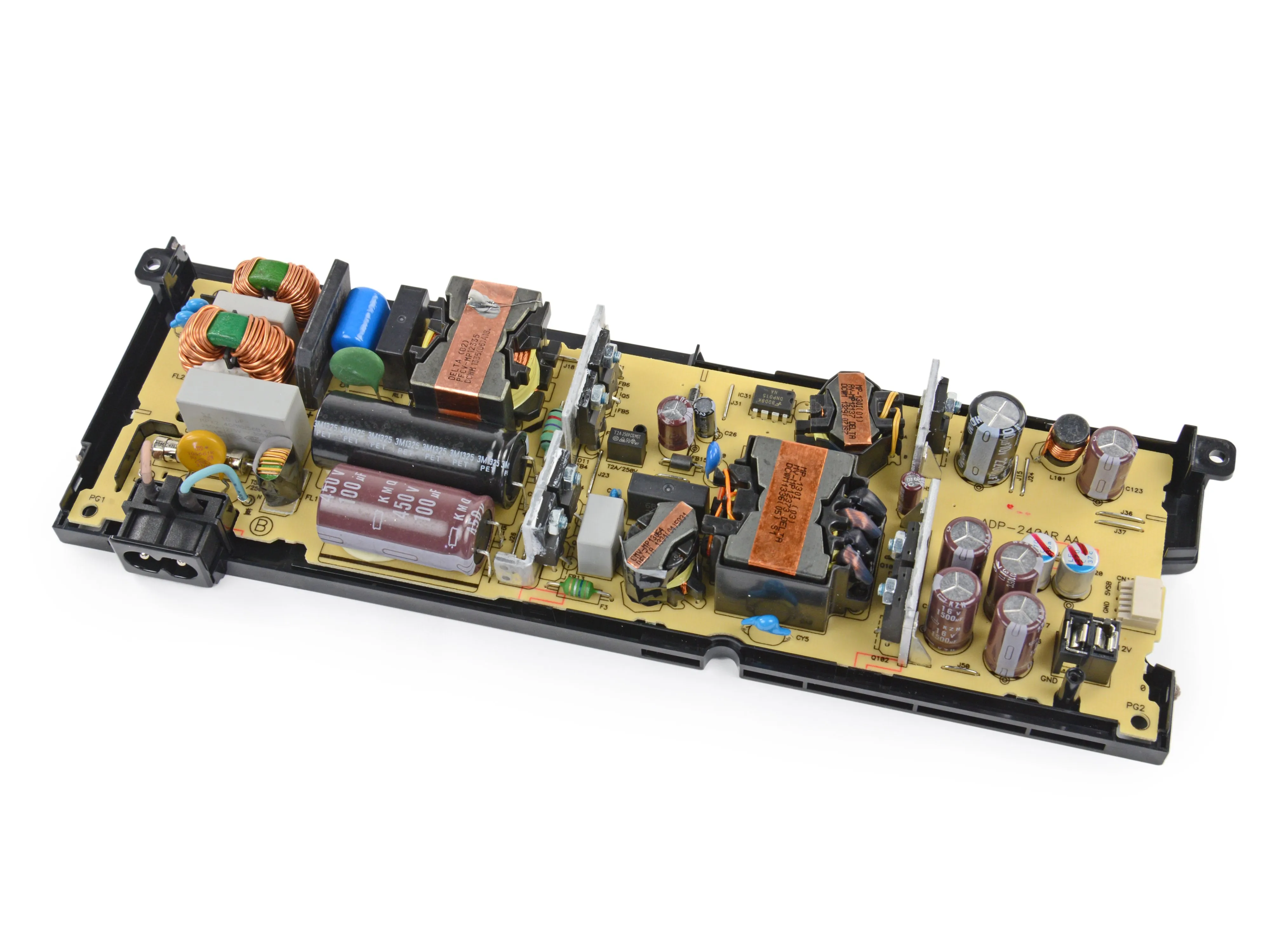

• Освободив блок питания от корпуса, мы обнаружили то, что и ожидали: большие конденсаторы, ни один из которых не давал искомого потока.

• Похоже, что этот блок питания движется только вперед во времени. (Вздох)

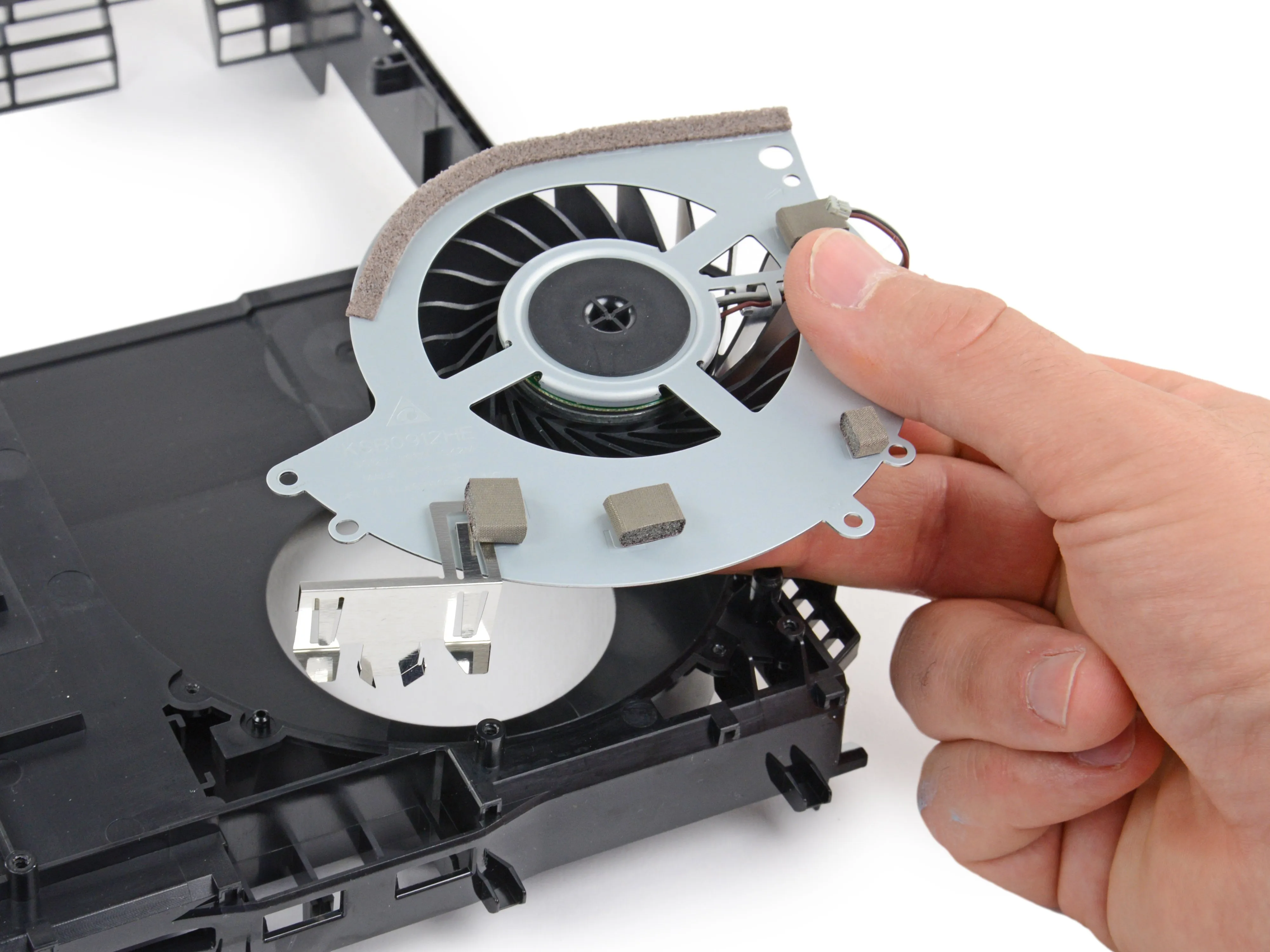

• Теперь, когда блок питания снят, можно наконец почистить вентилятор.

• Наличие внутреннего блока питания означает, что PS4 должна постоянно охлаждаться, что делает чистку вентилятора важной процедурой.

Комментарии к шагу

Будьте осторожны и НЕ прикасайтесь к проводам конденсатора (эти надоедливые цилиндрические предметы). Они сохраняют значительный заряд даже спустя несколько часов после отключения от источника питания.

Здесь есть опасность для маленьких детей. 120 вольт для блока питания легко доступны для маленьких пальчиков и щупающих металлических инструментов вроде монет в руках детей. Концы 120-вольтовых проводов открыты, предохранитель открыт, на обоих концах которого будет 120 вольт, конденсатор находится прямо там, вместе с силовыми транзисторами, катушками дросселей и другими вещами, включая трансформаторы. Многие из них будут под напряжением даже при выключенной консоли.

Обязательно отключайте устройство от сети, если рядом есть маленькие дети и устройство стоит на открытом воздухе. При использовании уберите заднюю панель подальше от мест, где маленькие пальчики могут до нее дотянуться.

Это одна из причин, по которой многие продукты 'не подлежат обслуживанию пользователем'. Так что вы не сможете их испортить, если вас ударит током. ;)

Я только что получил небольшой шок

Название детали? Это

Шаг 15

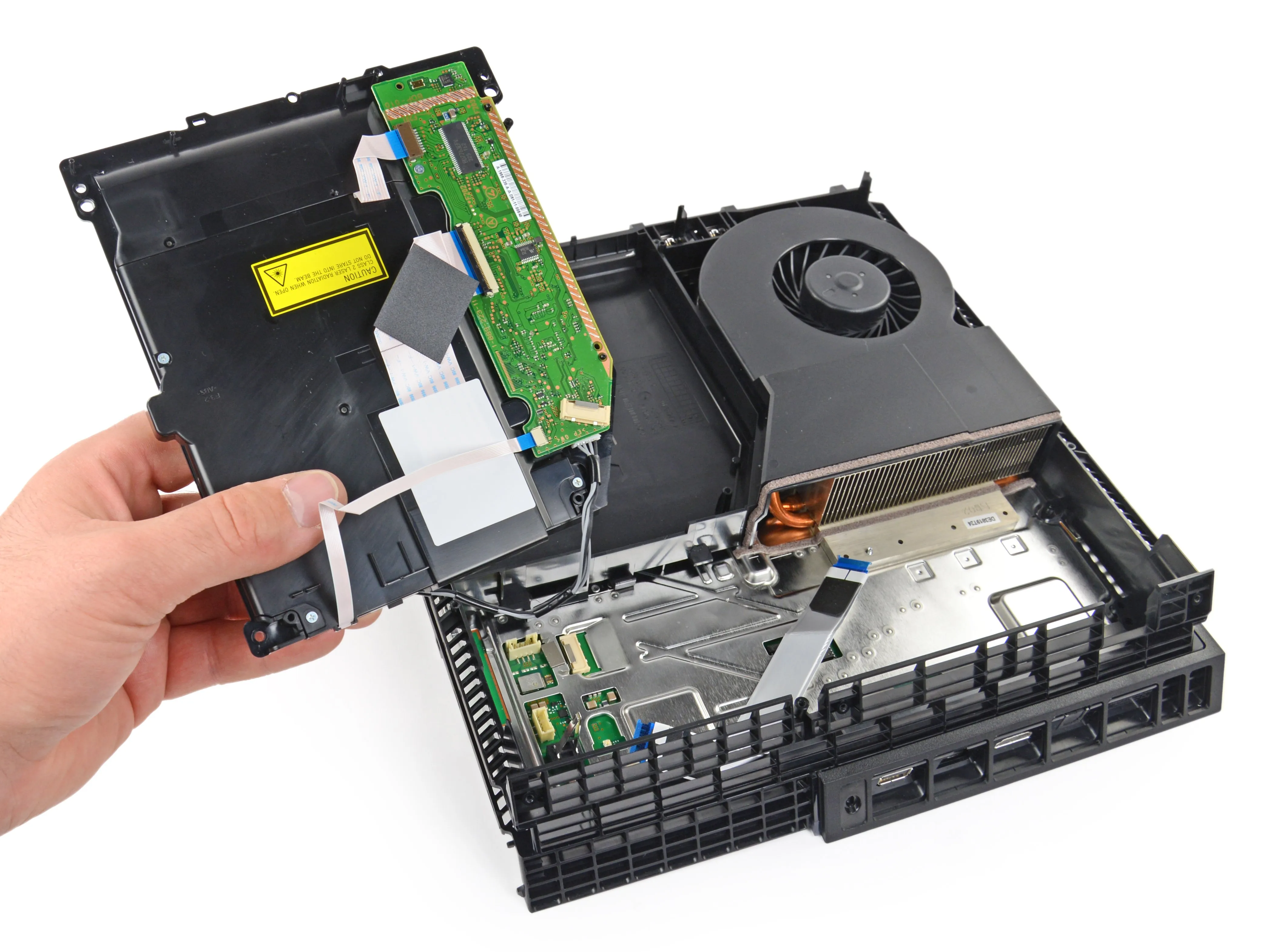

• Следующей целью является Blu-ray/DVD-привод, который держится на месте с помощью пары винтов.

• К сожалению, PS4 не имеет обратной совместимости с играми PS3, PS2 или PS1. Этот привод может вращать ваши старые дискино не будет их воспроизводить.

• Как ни странно, он не воспроизводит и музыкальные компакт-диски, хотя, судя по всему, это всего лишь программное ограничение, которое Sony планирует исправить. Sony планирует исправить в одном из последующих обновлений.

• Но кому вообще нужен оптический привод теперь, когда мы используем возможности облака?

• В связи с этим Sony планирует запустить в 2014 году сервис потоковой трансляции игр на базе Gaikai который позволит вам играть в игры PS3 на PS4. Вся обработка будет производиться 'в облаке' на серверах Sony, а на вашу консоль будет передаваться только видео.

• Все это хорошо, но давайте перейдем к тому, что нас действительно волнует: Сможем ли мы играть в Крэш Бандикут?

Шаг 16

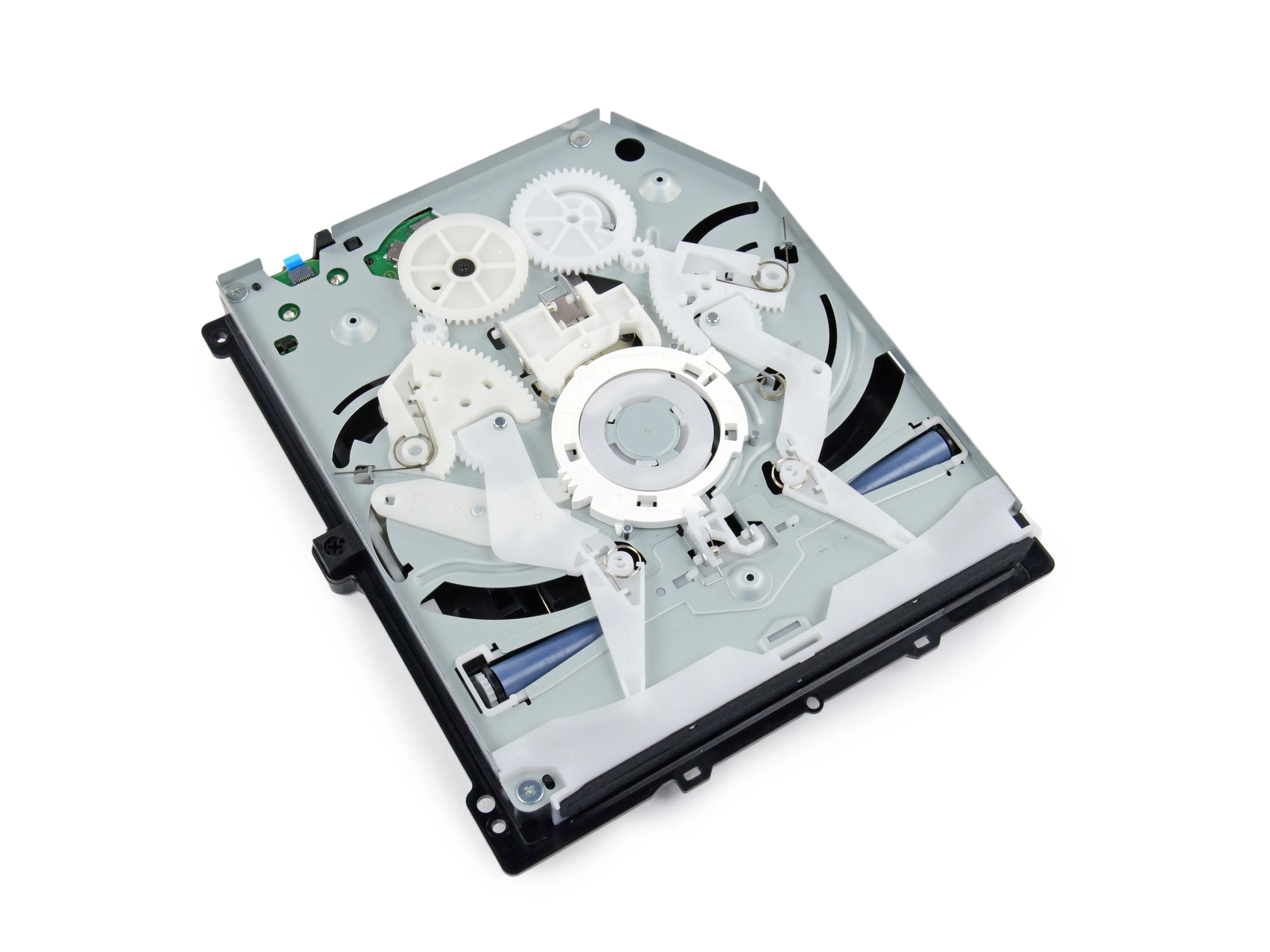

• Это история об оптическом приводе и его плате... Присоединяйтесь к ним в путешествии, чтобы узнать, из чего они сделаны.

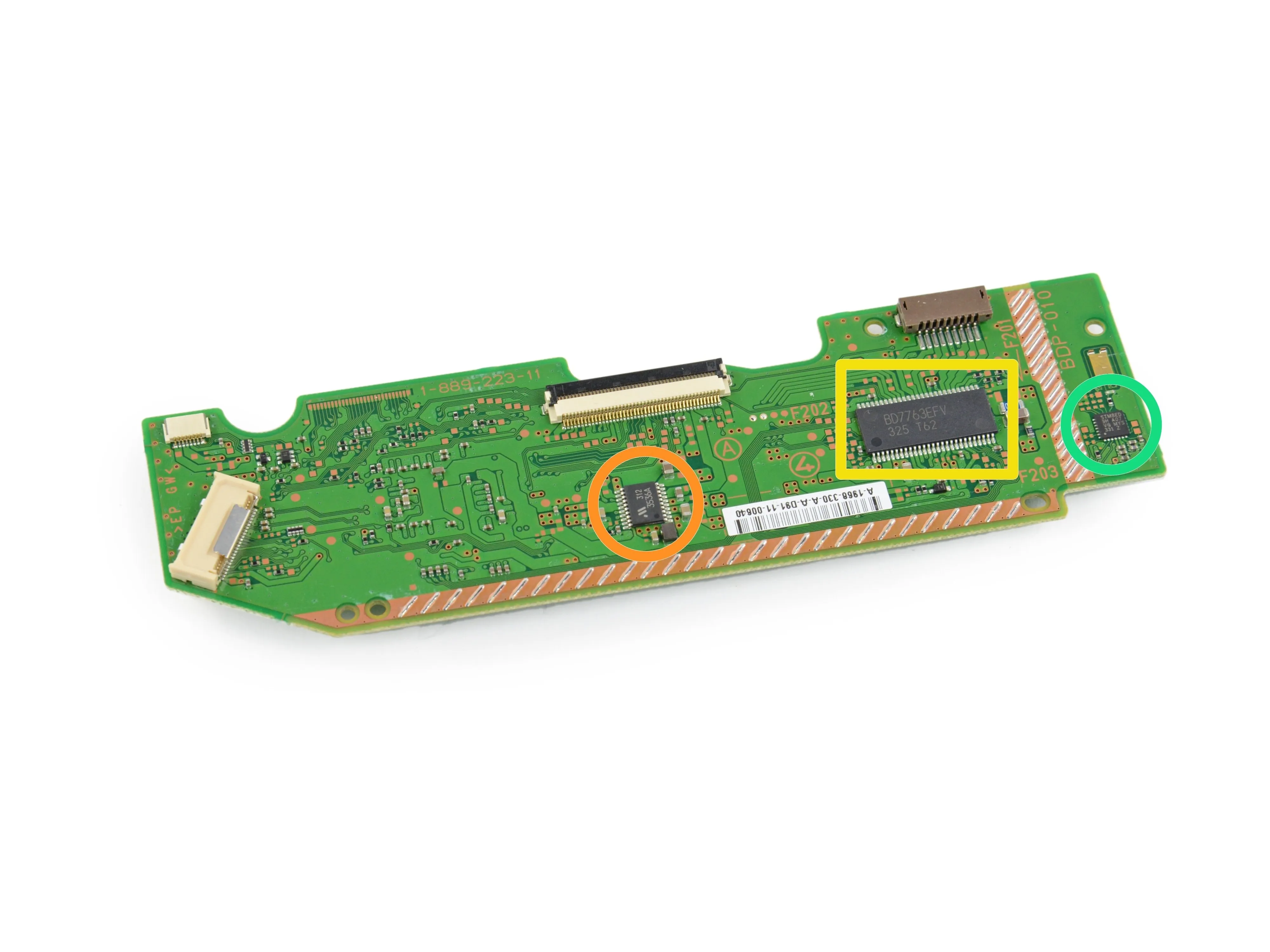

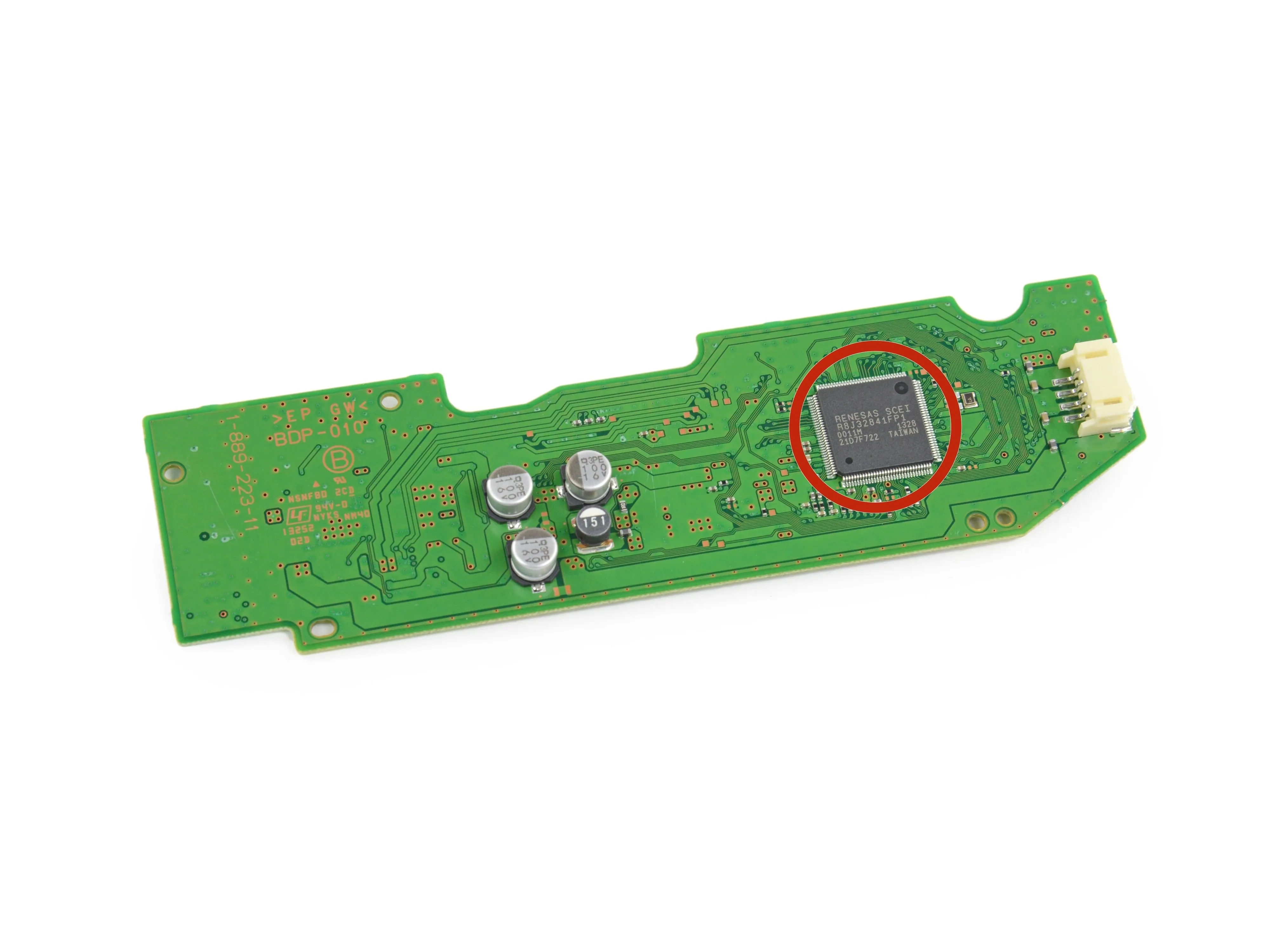

• На плате оптического привода мы обнаружили несколько микросхем:

• Renesas SCEI RJ832841FP1

• Mitsumi 312 3536A

• ИС драйвера двигателя ROHM BD7763EFV 325 T62

• STM8ED 9H A07 VG MYS 331Z

Комментарии к шагу

Итак, оптический привод - это заказной компонент Sony, или его производит кто-то другой?

Майларовые разъемы. Я ненавижу майларовые разъемы. Они хлипкие, могут выскочить при транспортировке и отлично подходят для создания прерывистых контактов. Их также трудно вставить и вытащить, не разрушив провод, гнездо или и то, и другое.

Моя ps4 была разбита о землю, могу ли я купить запасной оптический привод?

Шестеренка и рычаг в дисководе blueray как будто два человека танцуют с мячом! ^_^

Штифты в моем оптическом приводе были не выровнены, поэтому я разобрал его и выровнял штифты. Однако когда я собрал его обратно, моя ps4 не включается.

Я потерял свои винты, чтобы исправить мой

Лазерная дека вы знаете, какие винты мне нужны?

Привет, это разборка, а не руководство по ремонту, ознакомьтесь с нашим руководством по ремонту PlayStation 4. Вы можете следовать руководству по замене оптического привода, чтобы узнать больше о винтах, которые вам нужны, шаг 12 имеет винты, о которых я думаю, вы говорите.

Я не могу найти, как достать новые ролики из

Здравствуйте, у меня 7 материнских плат для ps4 и 7 плат оптического привода; как я могу понять, какая из них относится к материнской плате??? пожалуйста, помогите мне. все платы не работают, и я не могу попробовать это / спасибо!!!

Шаг 17

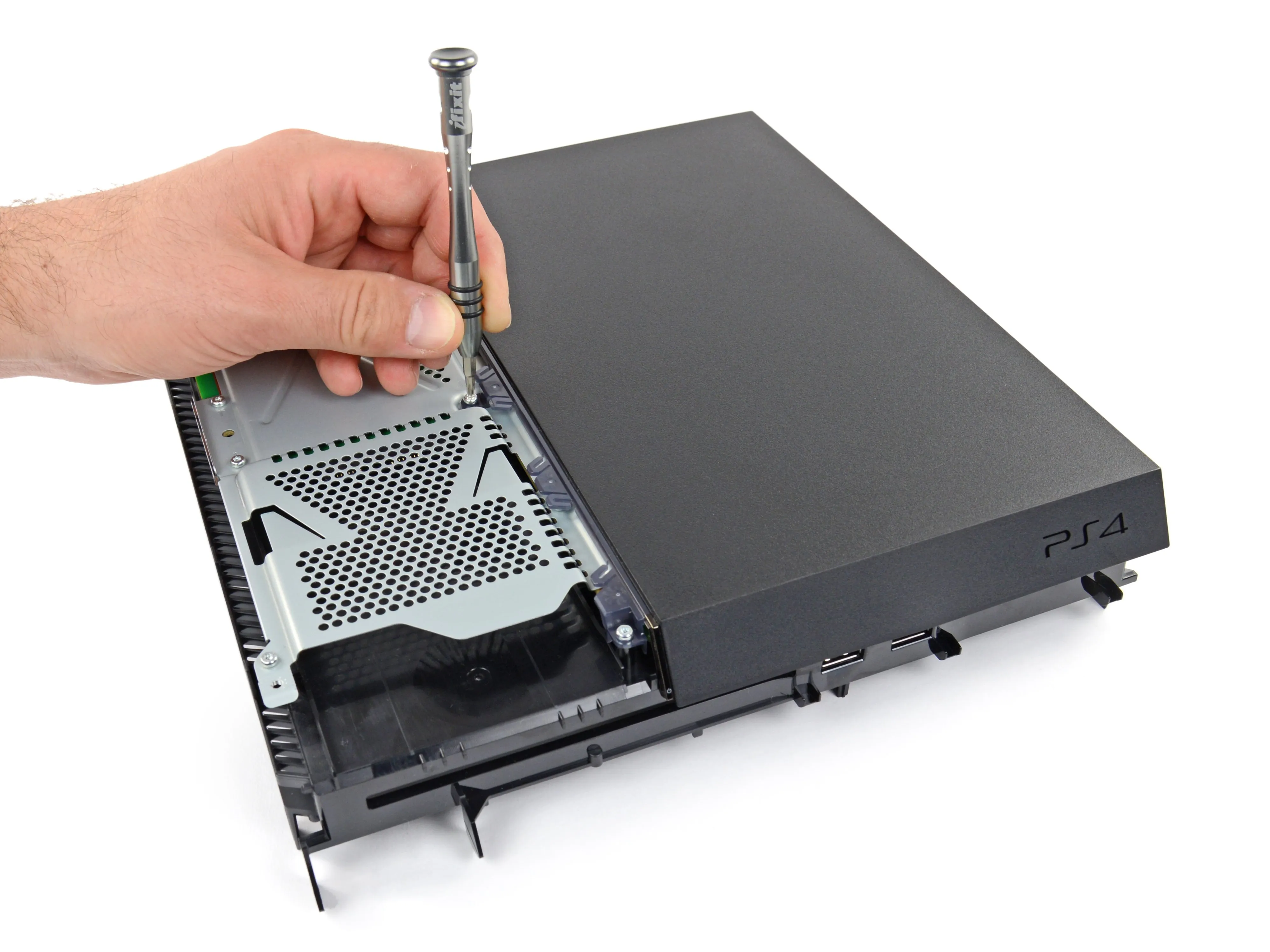

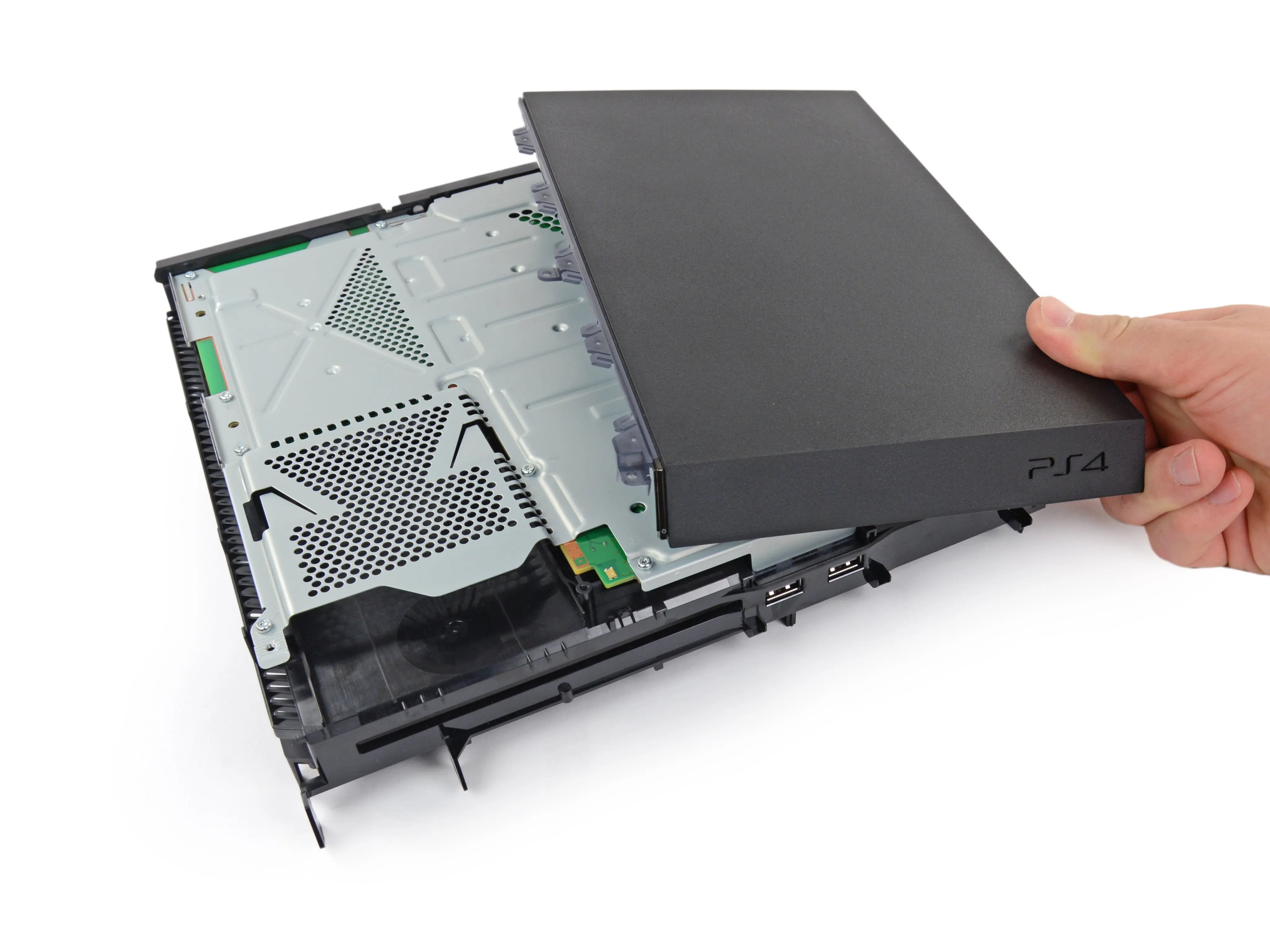

• В погоне за материнской платой мы откручиваем несколько винтов, крепящих корпус PS4.

• Мы отдираем панели, словно переделываем старинную берлогу 1960-х годов.

• Мы уже так близко, что почти чувствуем вкус чипсов (втайне мы надеемся, что они со вкусом печеного картофеля Fully Loaded Baked Potato).

• Скоро, материнская плата, скоро.

Комментарии к шагу

Какой тип отвертки подходит для этой детали?

Большинство винтов - это винты T9 Torx.

Большинство винтов - это винты T9 Torx Security. Чтобы их открутить, вам понадобится отвертка T9 Torx Security.

Верхняя крышка может быть немного неподатливой. На краю напротив винтов есть фиксаторы, которые любят держаться. Примените силу.

Шаг 18

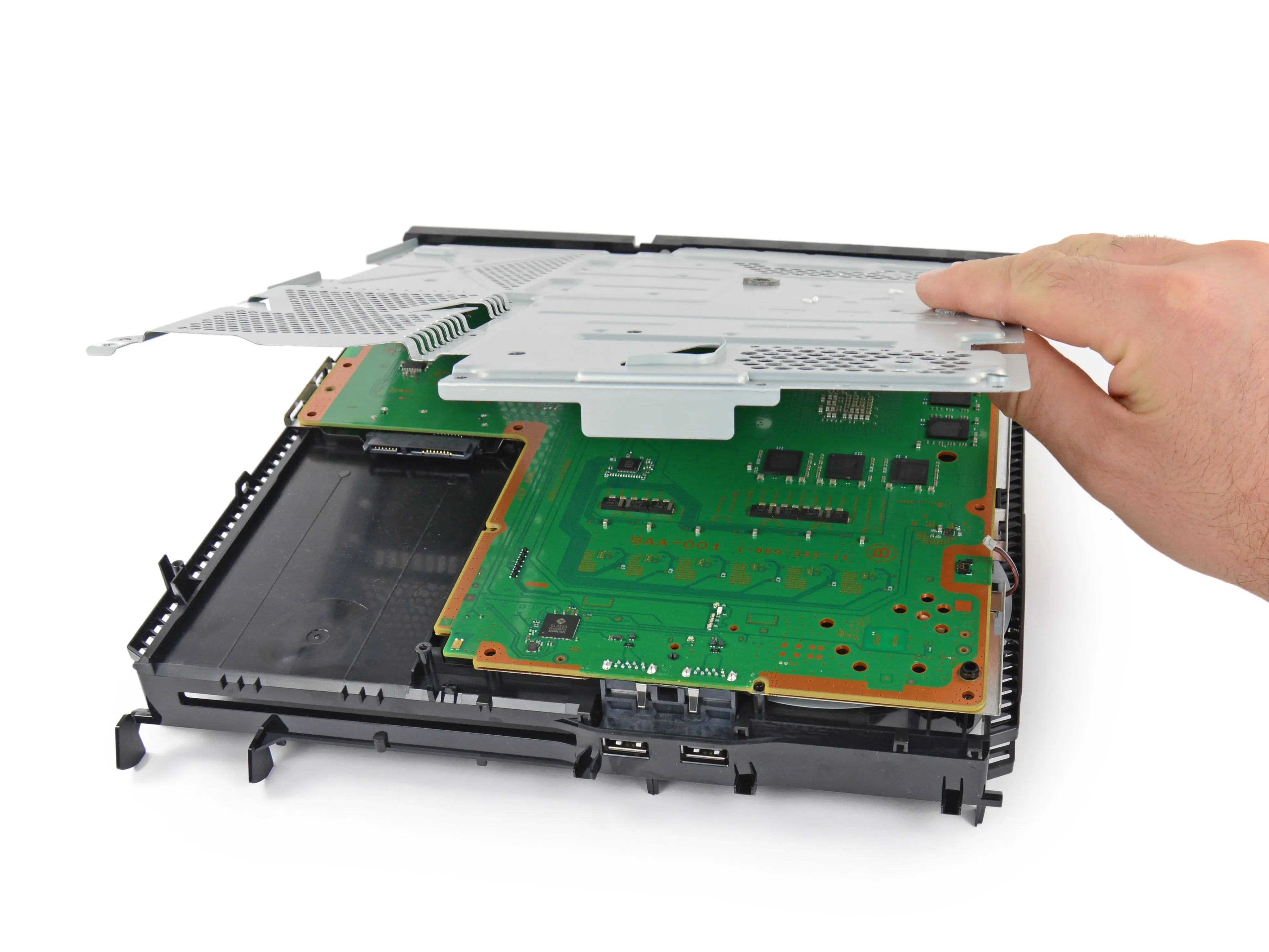

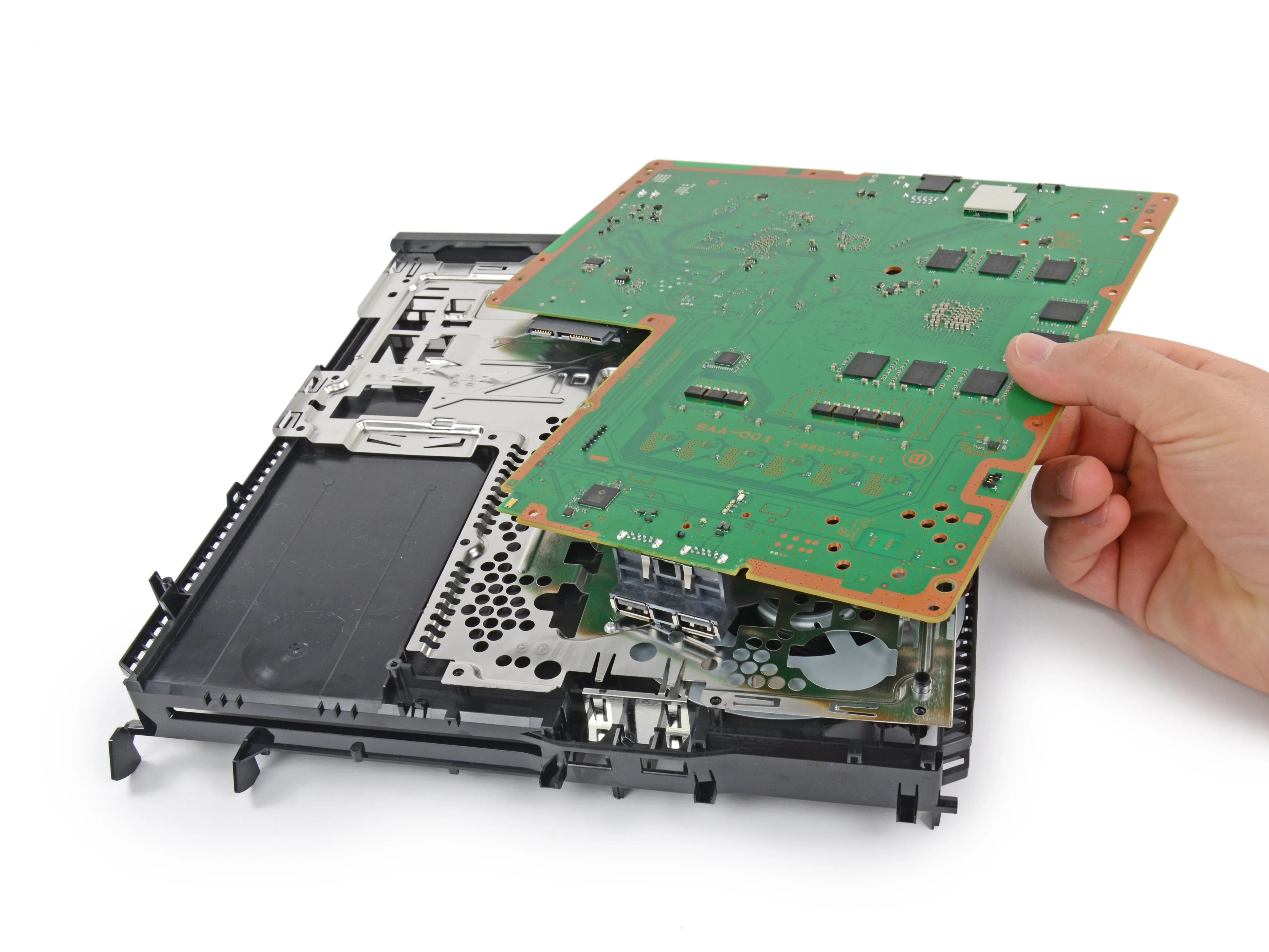

• Наконец-то мы открыли этот славный портфель мозгов и достать наши сокровища.

• В отличие от материнских плат, которые мы видим в постоянно уменьшающихся портативных устройствах, материнская плата PS4 демонстрирует незагроможденные зеленые равнины из стекловолокна.

Шаг 19

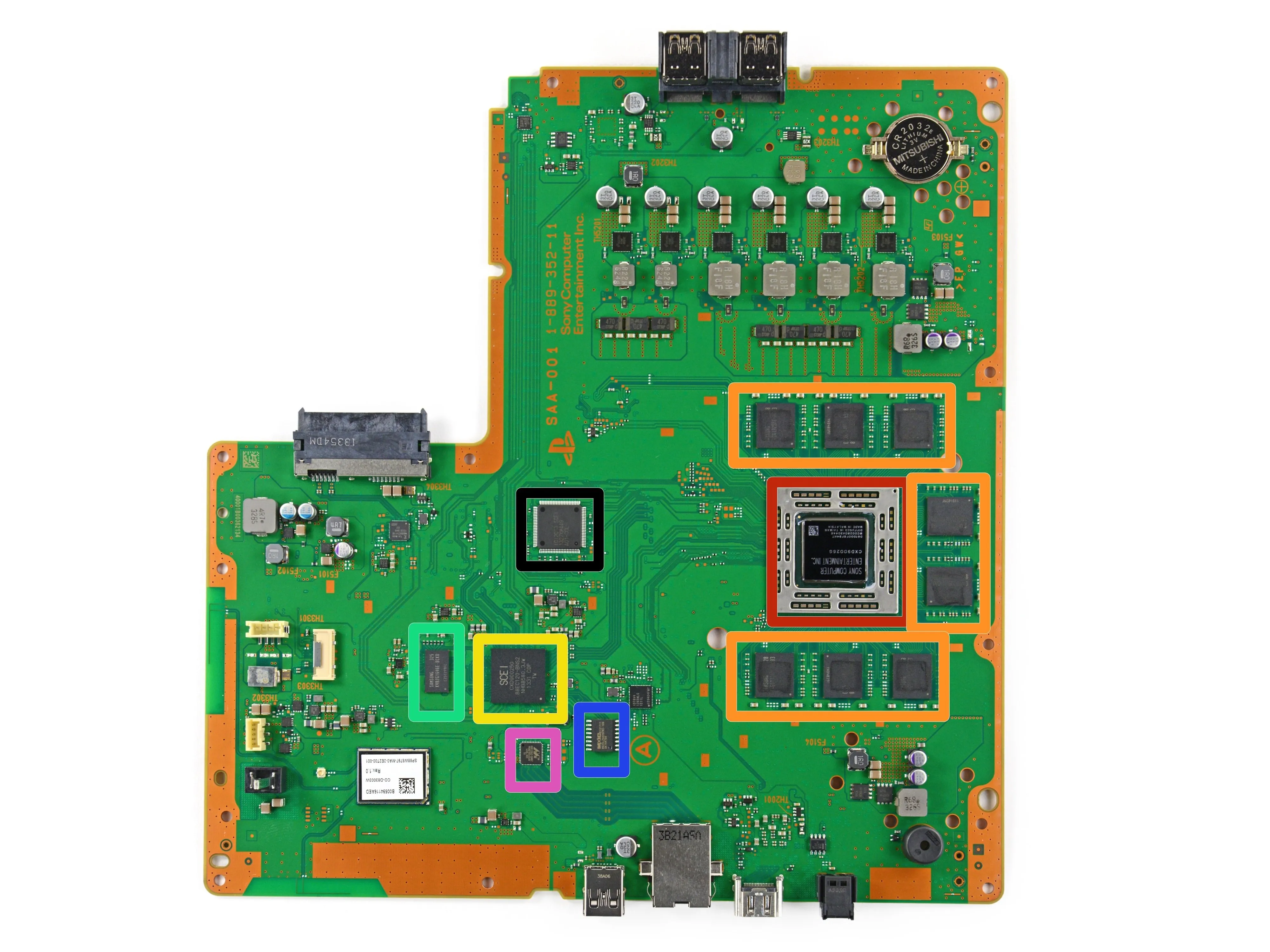

• Поле свежих микросхем, созревших для сбора!

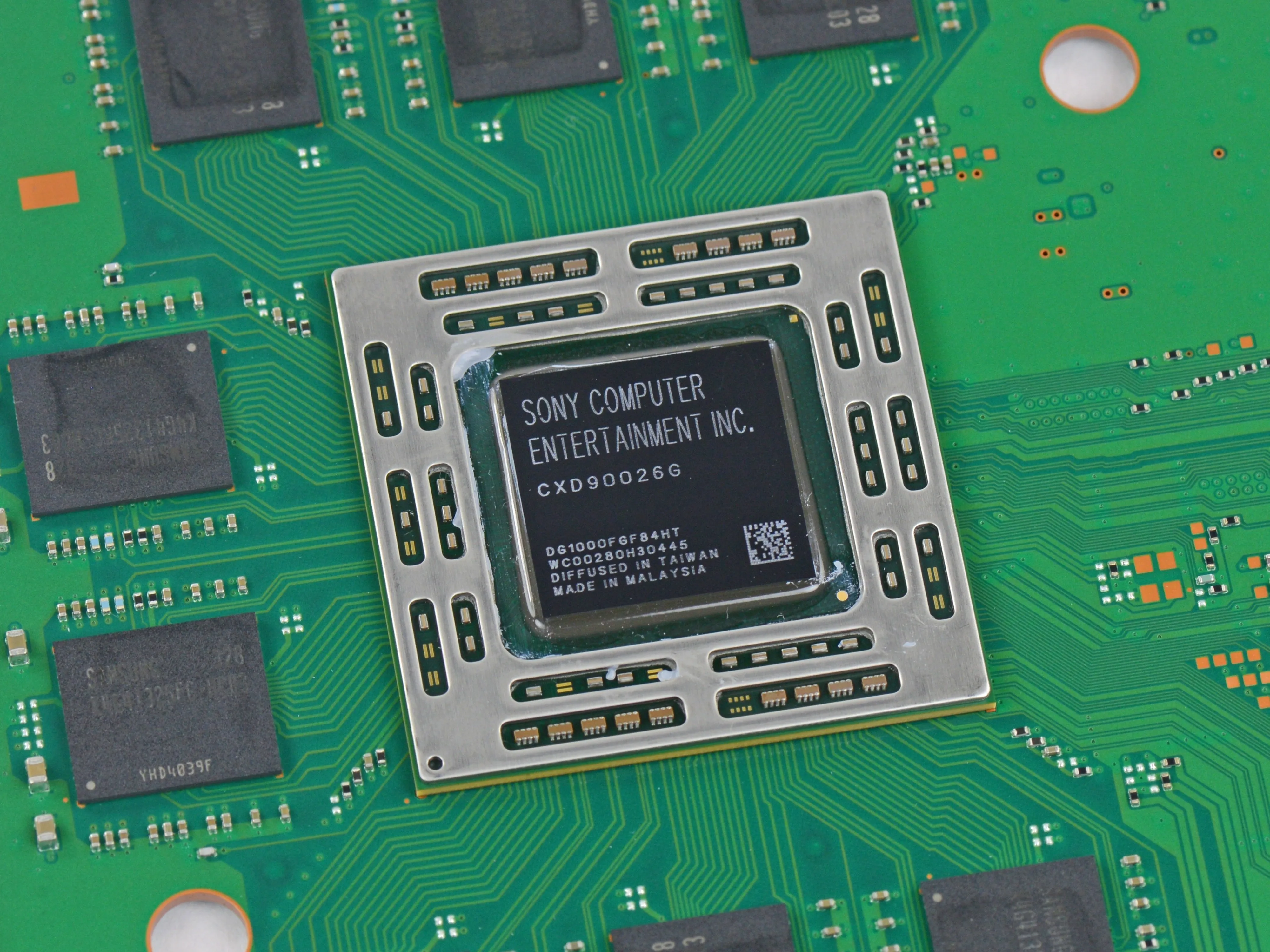

• SCEI (Sony Computer Entertainment, Inc.) CXD90026G SoC (включает ядра AMD 'Jaguar' и графический процессор AMD Radeon)

• Samsung K4G41325FC-HC03 4 Гб (512 Мб) оперативной памяти GDDR5 (всего 8 x 512 Мб = 4 Гб)

• SCEI CXD90025G Вторичный процессор с низким энергопотреблением для сетевых задач

• Samsung K4B2G1646E-BCK0 2 Гб DDR3 SDRAM

• Macronix MX25L25635FMI 256 Мб последовательной флэш-памяти

• Marvell 88EC060-NN82 Контроллер Ethernet

• SCEI 1327KM44S

Комментарии к шагу

Отличный разбор. Интересно увидеть 2 Гб (256 МБ) DDR3. Думаю, она используется подсистемой, содержащей ARM CPU, верно? Мне кажется очень интересным, что ARM CPU является южным мостом в системе. Это заставляет меня думать, что со временем мы увидим несколько хороших функций.

Не могу поверить, что это чип 2Gb DDR3... он стоит 200$! Это ошибка?

Per Chipworks2 Гб (256 Мб) DDR3 используется выделенным сетевым сопроцессором. Это также кажется достаточно очевидным из схемы платы.

Какой гироскоп они используют?

Я думал, вы сказали, что у него 8 Гб оперативной памяти.

Я вижу только 4 ГБ оперативной памяти на PS4? Я что-то пропустил?

Посмотрите на шаг 21, другие чипы памяти находятся на нижней стороне платы.

Где находится датчик температуры?

Кажется, там есть вентилятор samsung и вентилятор scei.

На оперативной памяти есть маленькие серые резиноподобные штучки... если одна из них отсутствует, это на что-то повлияет?

Шаг 20

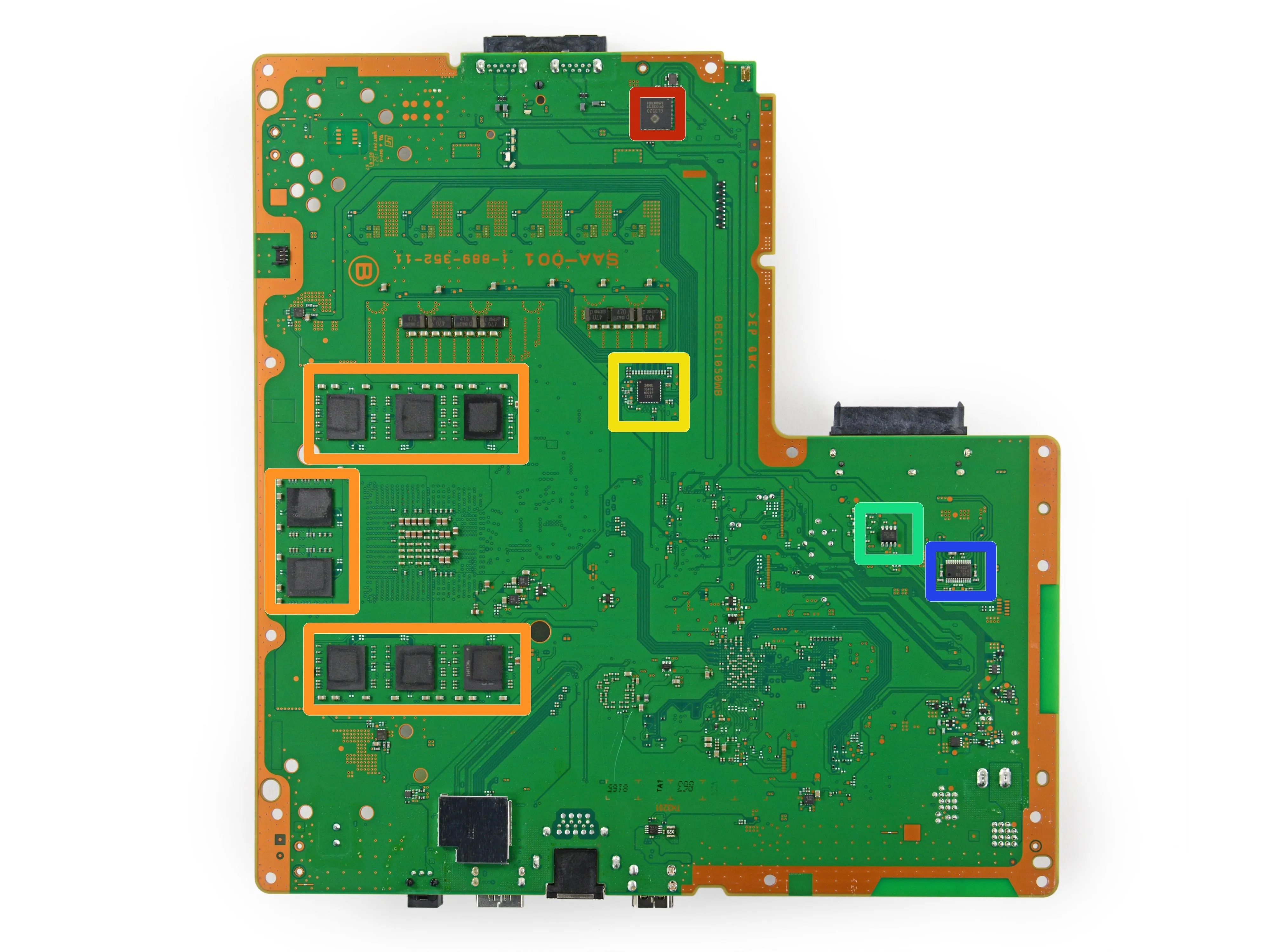

• Говорят, что микросхемы всегда зеленее с другой стороны...

• Genesys Logic GL3520 Контроллер-концентратор USB 3.0

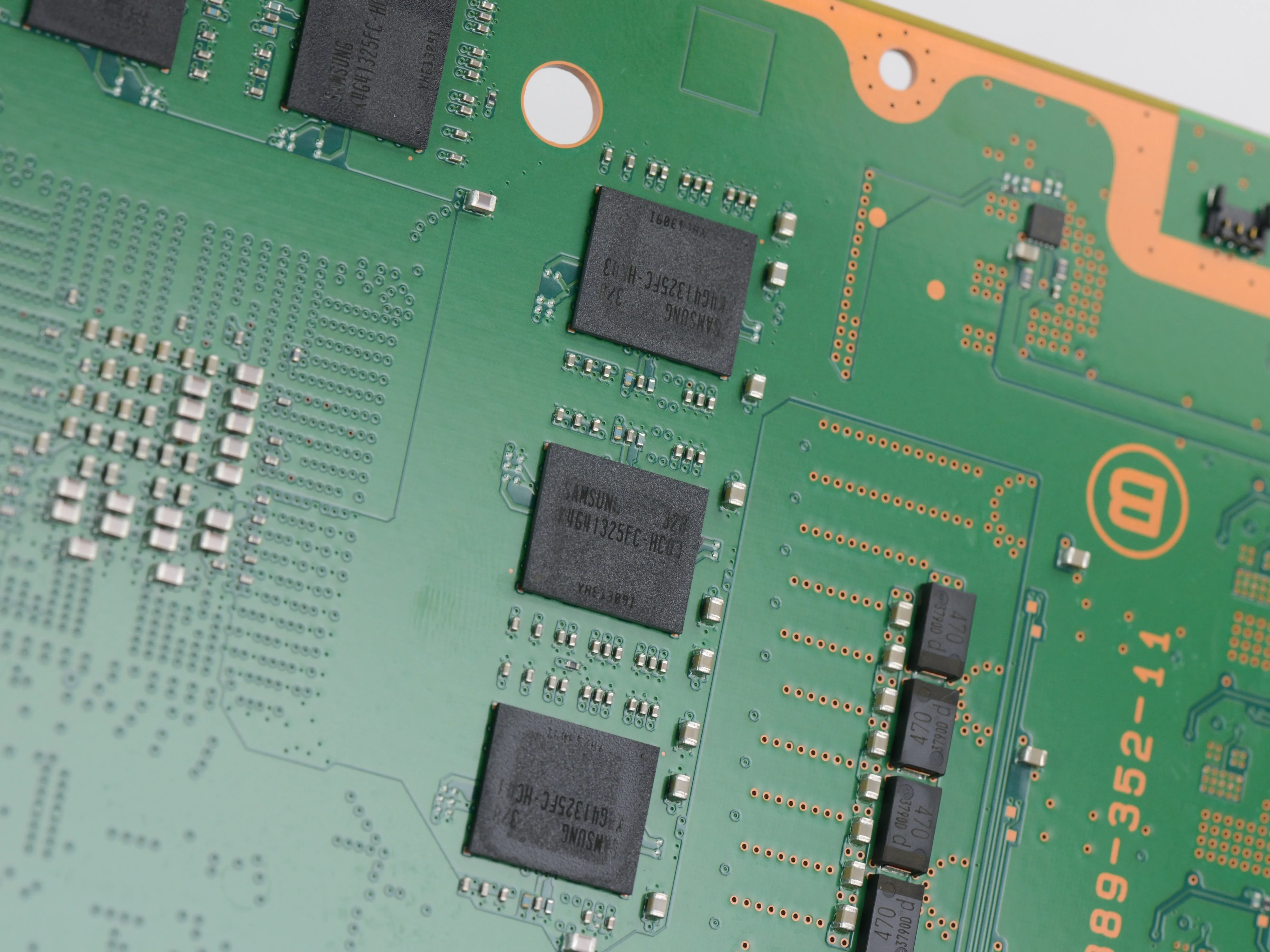

• Samsung K4G41325FC-HC03 Оперативная память GDDR5 4 Гб (512 Мб) (всего 8 x 512 Мб = 4 Гб)

• International Rectifier 35858 N326P IC2X

• Macronix 25L1006E КМОП последовательная флэш-память

• 39A207 1328 E1 3FU

Комментарии к шагу

Что такое железная маска? Это нераскрытый HDMI-передатчик?

Потому что вы спросили: За железной маской

Можно ли определить, что это за маленький квадратный чип рядом с портом SATA?

Где находится датчик температуры?

Шаг 21

• Что это за дверью номер один, спросите вы?

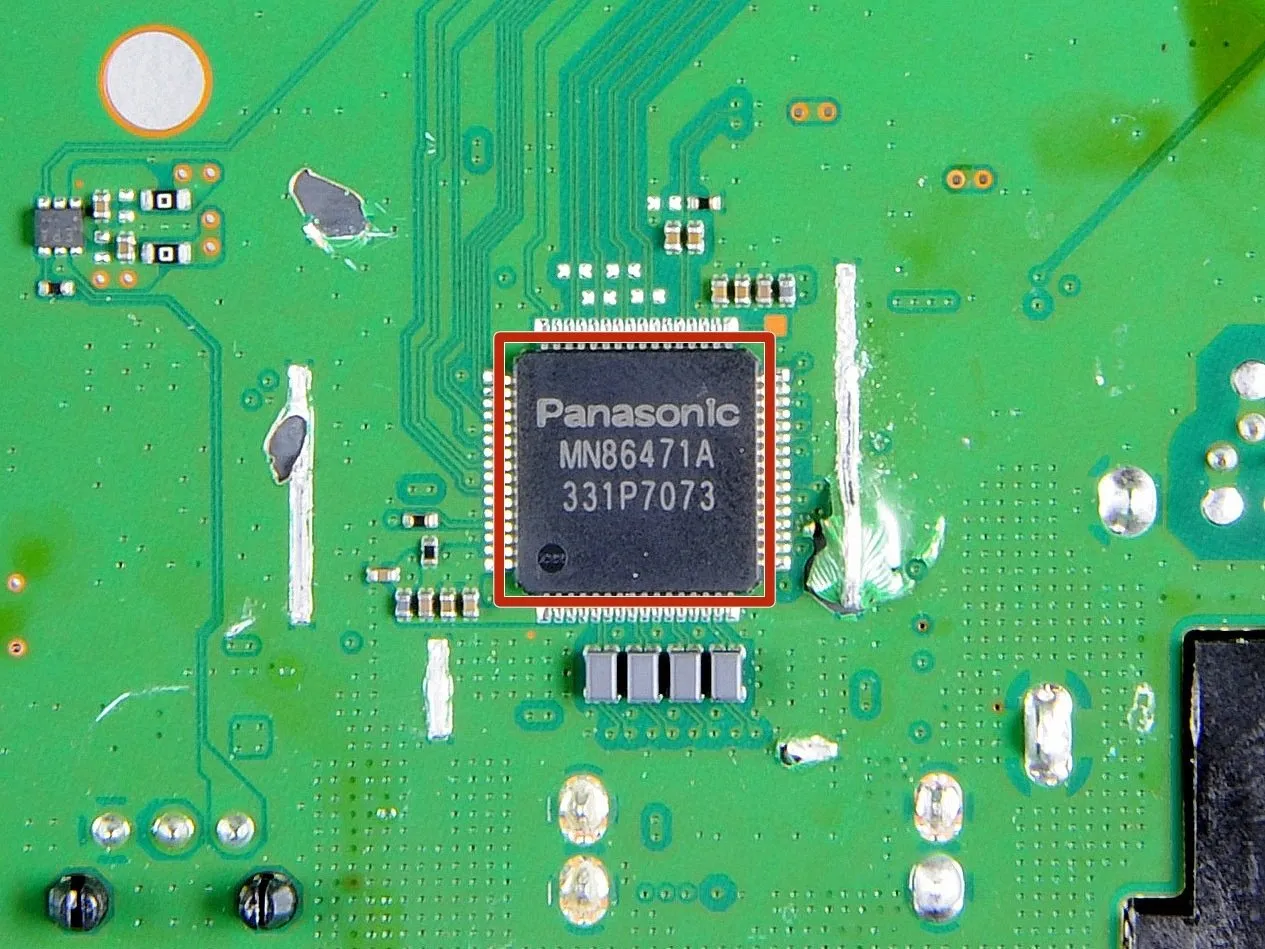

• Panasonic MN86471A Коммуникационный модуль HDMI

• А за дверью номер два?

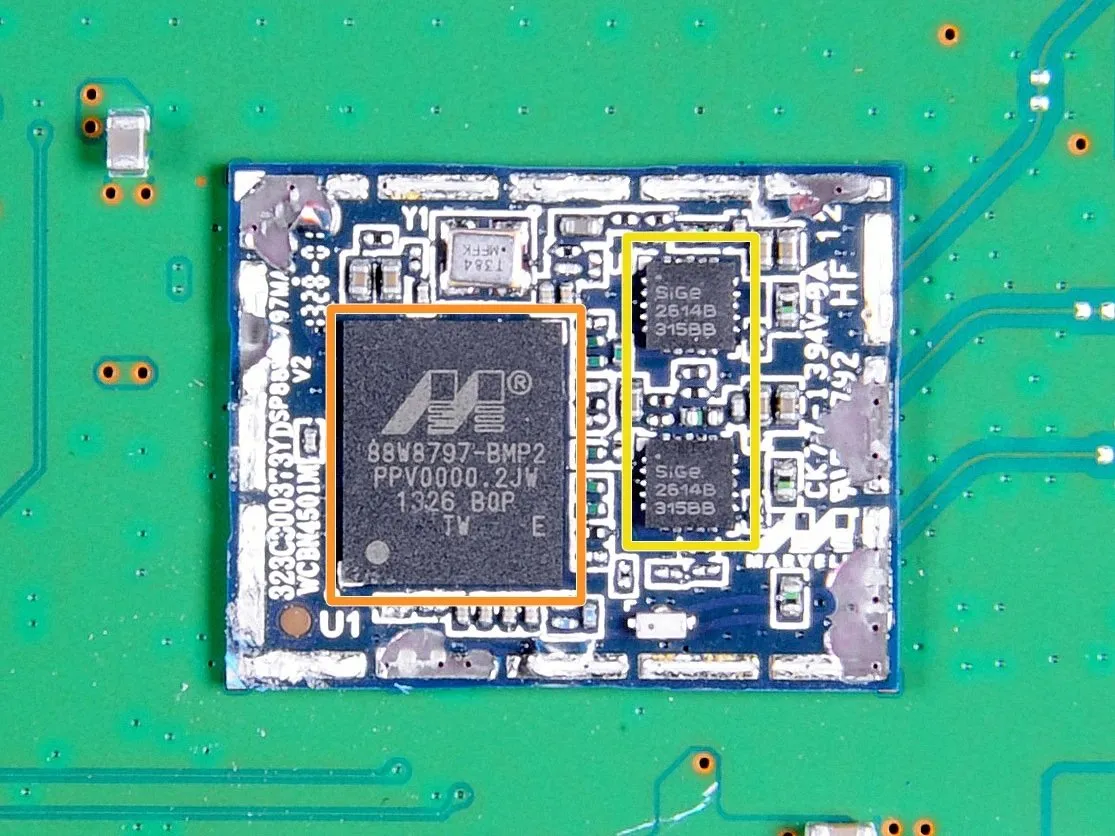

• Marvell Wireless Avastar 88W8797 7 Интегрированная одночиповая SoC с 2x2 WLAN/Bluetooth/FM

• Skyworks 2614B 315BB

• Эти изображения любезно предоставлены компанией Chipworks. Спасибо, ребята!

Комментарии к шагу

Чип Panasonic является передатчиком HDMI 1.4. Версия HDMI 2.0 - MN864777.

По ссылке указано, что чип Marvel поддерживает Bluetooth 4, но в спецификациях PS4 говорится только о 2.1. Может ли Sony обновить это в последующем программном обновлении?

Я бы предположил, что да. Надо будет посмотреть. Итак, чип Marvel поддерживает BT LE (Low Energy). Это довольно интересно. Это было бы здорово для внешних аксессуаров, таких как мониторы сердечного ритма и различные датчики.

Посмотрите на фотографию n°1... плата повреждена?

Им пришлось снять металлический экран, чтобы увидеть этот чип, неудивительно, если это вызвало некоторые повреждения.

Извините, но вокруг микросхемы Panasonic и на дочерней плате Marvel куча повреждений... В таком состоянии, похоже, вам будет трудно воспроизводить HDCP-контент и подключать контроллеры по беспроводной сети?

Это повреждение от Chipworks или это что-то, что произошло во время первоначальной разборки; то есть, это то, что могло бы произойти, если бы человек попытался сделать это в домашних условиях?

Поскольку они не были идентифицированы ранее, трудно понять, как они оказались в таком состоянии.

...Я голосую за то, чтобы Делаете.ру продемонстрировал, как выложенные разборки влияют на функциональность продукта, задокументировав сборку и восстановленные функции. Без этого баллы отражают только то, насколько легко разобрать устройство.

Насколько я могу судить, повреждения вызваны тем, что металлические экраны, закрывавшие микросхемы, были удалены, чтобы мы могли увидеть, что они собой представляют. Эти экраны не предназначены для снятия и не имеют отношения к ремонтопригодности.

Фрэндом прав. Chipworks удалила экраны быстрым и грязным способом, потому что мы хотели определить, какие чипы скрываются под металлическими крышками. Эта PS4 ни за что не будет работать после этого, поскольку CW сняла все основные микросхемы с платы, чтобы распаковать сами микросхемы. Считайте, что эта PS4 была принесена в жертву на алтарь исследования микросхем.

Вы могли бы легко избежать всех повреждений платы, если бы просто использовали станцию для доработки горячим воздухом или, возможно, паяльник, немного флюса и фитиль для отпаивания. Извините, ребята, но вы плохо справились с удалением этих экранирующих банок...

При обычных обстоятельствах вы были бы правы, но, как уже говорил Миро, повреждение платы здесь практически не имеет значения, поскольку следующим шагом в анализе является депаковка отдельных микросхем - то есть их извлечение из платы, вскрытие для получения поперечного сечения, послойное шлифование и анализ под сканирующим электронным микроскопом. Как выглядит этот процесс, вы можете увидеть в нашем Разбор Apple A4. Пытаться сохранить плату красивой, пока вы собираете все микросхемы, - это все равно что просить бригаду по сносу зданий не испачкать ковер грязью, пока они закладывают взрывчатку в здание.

Шаг 22

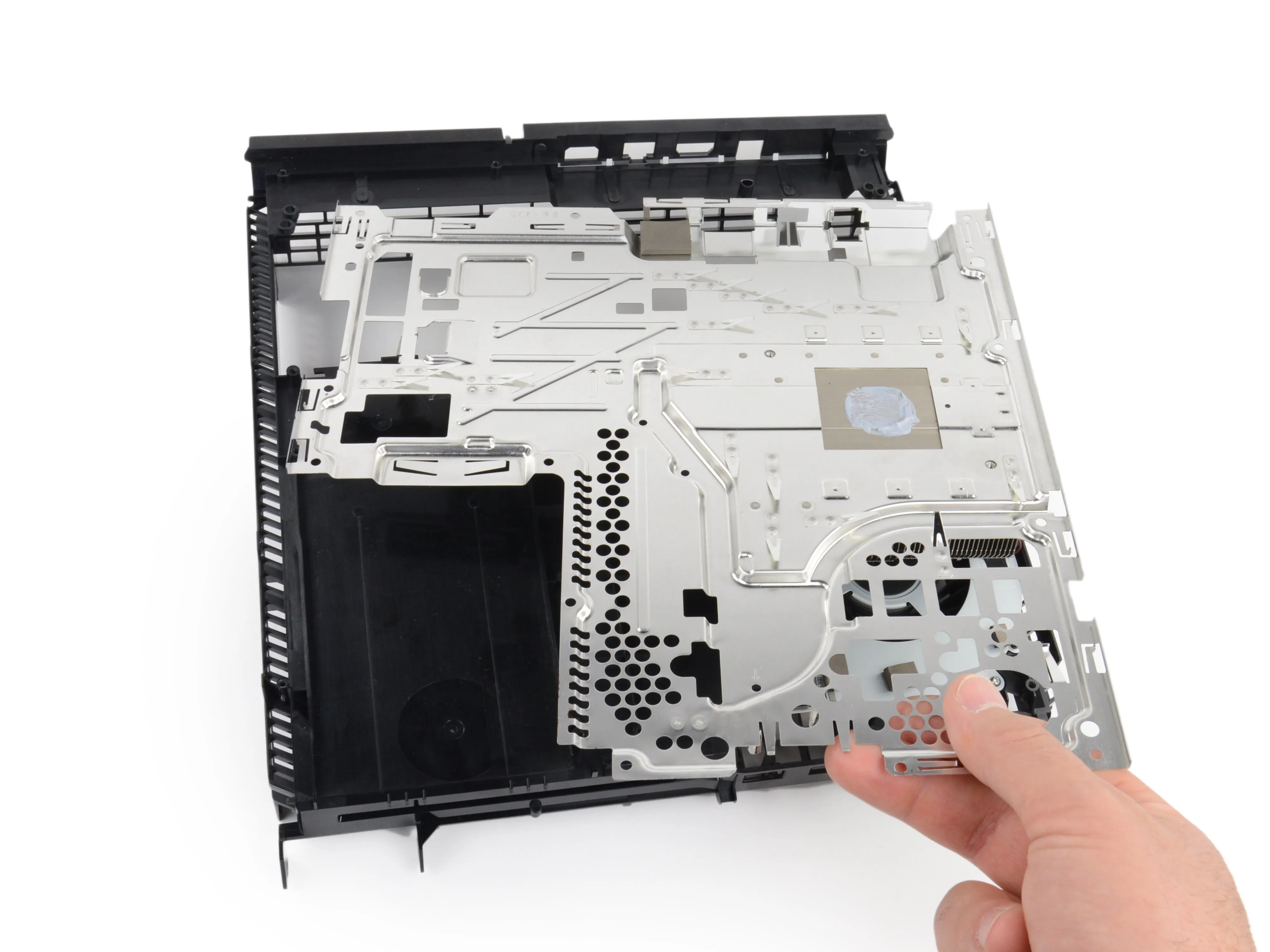

• Корпус начинает выглядеть скудным, поскольку мы удаляем электромагнитное экранирование.

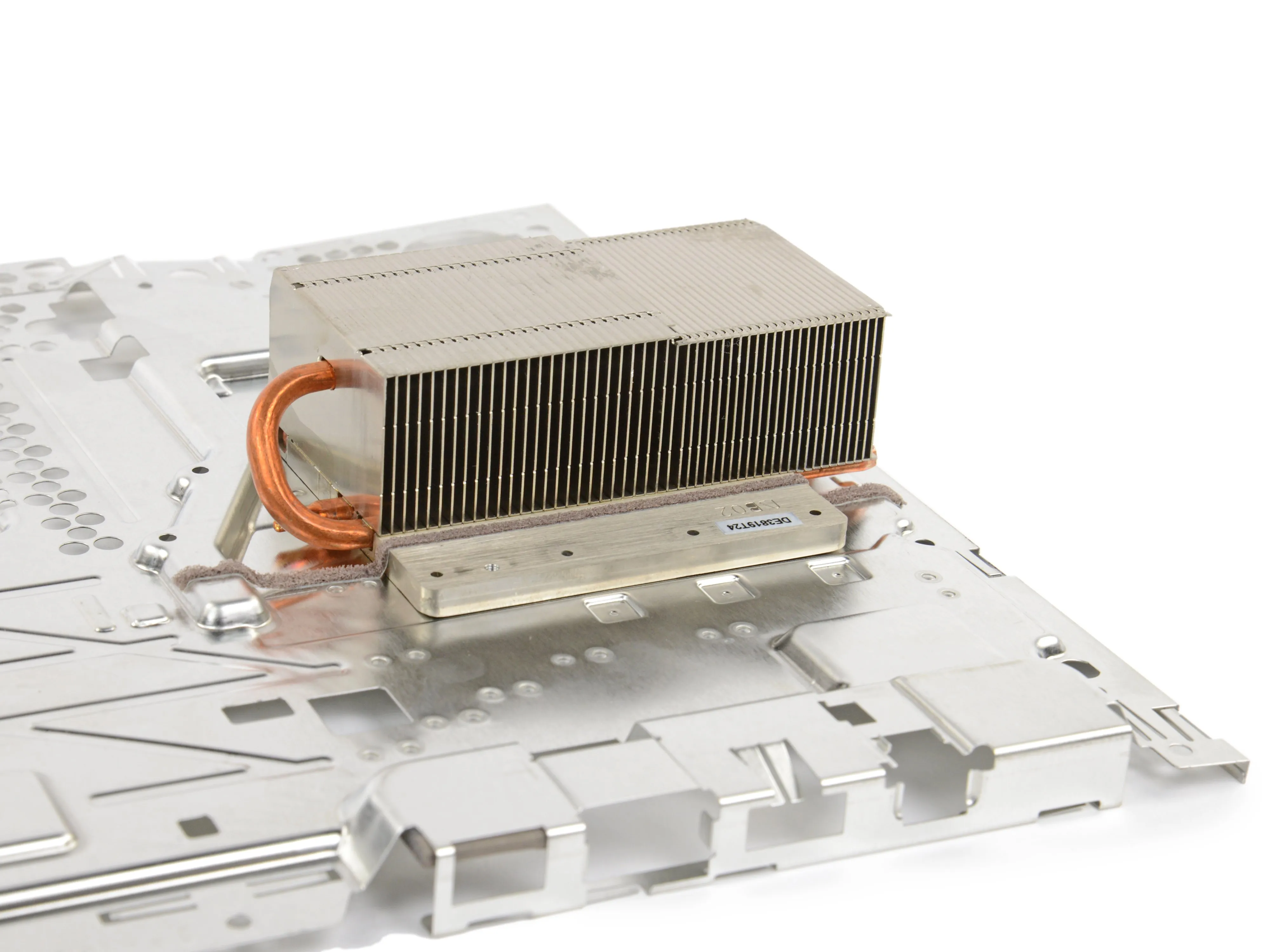

• Радиатор, решительно настроенный на то, чтобы оставаться подключенным, цеплялся за EMI-экранирование всеми силами. Он не мог отделиться.

• Поверьте нам. Мы пытались. Он сопротивлялся.

• Пластыри не самые красивые фотографии с разбора, но мы носим наши шрамы с гордостью!

• Наш почетный мученик прокомментировал: 'Этот EMI-экран великолепен, как терка для сыра'.

Шаг 23

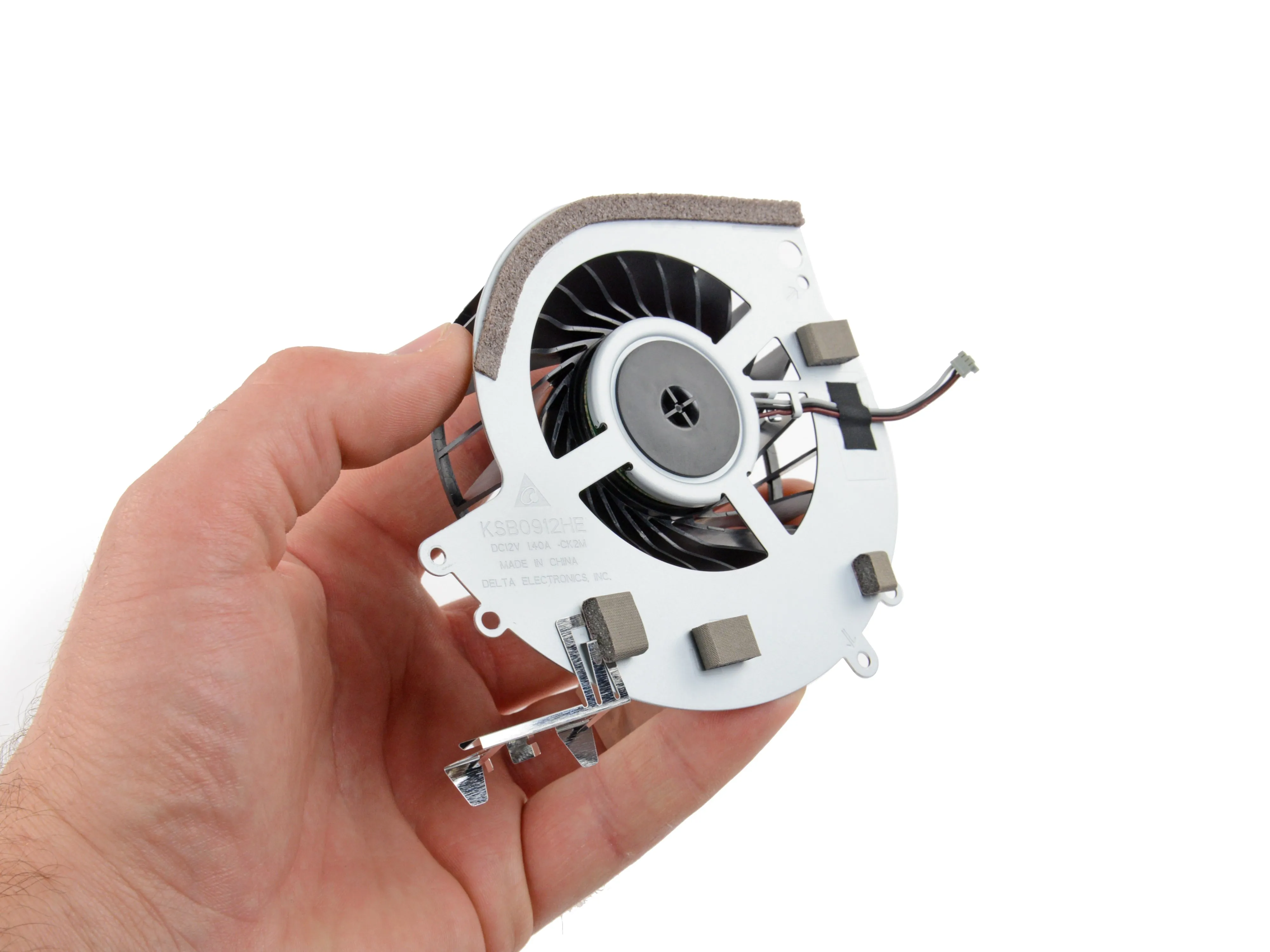

• Наконец-то самый большой фанат PS4!

• Ладно, да, это был плохой каламбур. Но это очень хороший вентилятор. Только посмотрите на эти изгибы.

• Красота - это одно, но у этого вентилятора есть и функция: он спроектирован так, чтобы работать умнее и тише, чем хриплый ветряк старой PS3, постепенно увеличивая и уменьшая количество децибел.

Комментарии к шагу

Интересно, каковы допуски по весу, если кто-то нажмет на верхнюю часть консоли и, возможно, повредит вентилятор. Интересно, не это ли является причиной большинства проблем с миганием синего света? Кто-нибудь может это проверить?

Здравствуйте, я недавно приобрел ps4 slim 1tb CUH 2016B модель. Она пришла со сломанным кулером, поэтому я должен его заменить. Я искал на ebay и не могу найти эту модель кулера (она выглядит так же, как на видео), поэтому я думаю, могу ли я заменить его на кулер от ps4 CUH-1215A. Что вы посоветуете? Какая модель кулера подойдет для ps4 CUH 2016B? Спасибо

Есть еще одна деталь, на которую стоит обратить внимание: вентилятор PS4 работает как реактивный двигатель, а скучный 747-й производит меньше шума.

Мне нужно заменить блок питания вентилятора (3-контактная часть от материнской платы), но я не знаю номер детали или как его искать. Моя модель PS4 - CUH-1004A. Не могли бы вы мне помочь? Спасибо

Шаг 24

• Каждое уважающее себя новое устройство нуждается в собственном сканворде. Поэтому, когда разборка PS4 подходит к концу, мы решили поделиться собственным подтверждением 'вобблгейта'.

• Подтверждение: Да, она шатается, если на нее надавить.

• Решение: Не давите на него.

Шаг 25

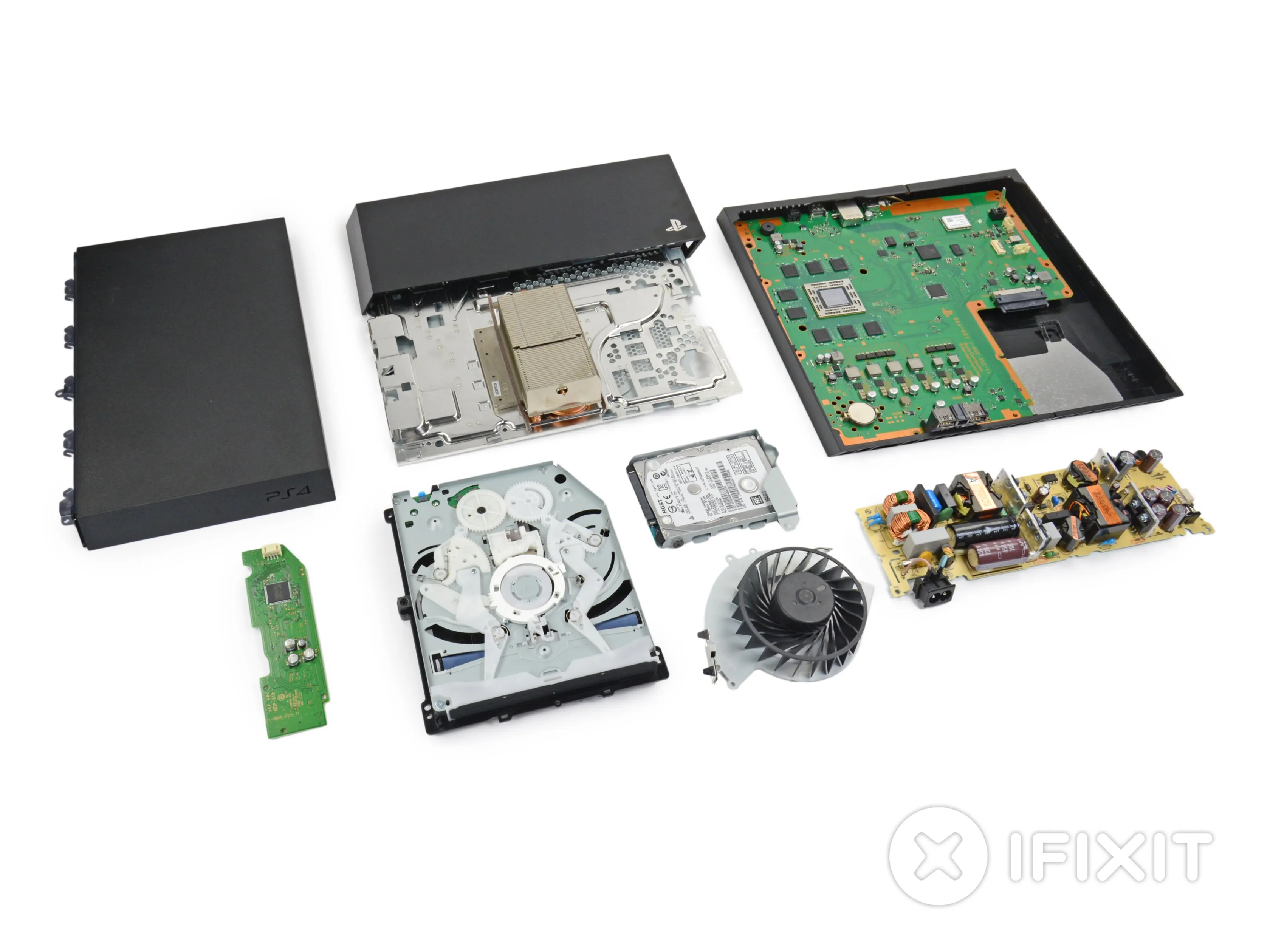

• Разборка наконец завершена, мы победно бросаем детали на стол.

• А затем немного приводим их в порядок, потому что за этим наблюдают наши мамы.

• Привет, мама!

Вывод

• Отсутствие клея облегчает разборку и сборку.
• Непроприетарный жесткий диск легко найти и заменить, а его замена не приведет к аннулированию гарантии.
• Винты безопасности и пломбы с индикацией вскрытия не позволят пользователям разбирать и ремонтировать PS4.
• Чтобы получить доступ к вентилятору для чистки, а также для его замены, вам придется разобрать довольно много деталей устройства.
• Острая средняя плоскость может повредить пальцы, если вы не будете осторожны при разборке.

Оценка ремонтопригодности

Ремонтопригодность 8 из 10 (10 - легче всего отремонтировать)

Комментарии к статье

дополнительный чип DDR3 на 256 мб? странный дизайн. обычно в корпусе все сидит вверх ногами. а как он всасывает воздух через блок питания, затем через радиатор и вверх в корпус... наверное, горячий воздух выдувается спереди? или есть что-то с другой стороны нижней крышки, чтобы направить его к задней стенке? также видел сменную батарею cr2032... она сдохнет через 4 года, и я не думаю, что кто-то будет ее менять. интересно, почему они не вставили перезаряжаемую, как в dreamcast. или не сделали ее сменной, как в wii/wii u

Традиционно вентиляторы выдувают воздух из системы (отсюда и название). Так что нет, он не втягивает воздух через БП, это было бы бессмысленно.

Кроме того, я видел множество 10+-летних систем с батарейками BIOS, которые все еще в порядке, так что я не представляю, откуда вы взяли 4 года жизни.

Разбираться в потоках воздуха в PS4 - все равно что делать оригами. Воздух поступает через верхнюю часть задней панели и выходит через нижнюю. Между ними находится алюминиево-мобо-алюминиевый сэндвич толщиной около полудюйма.

Воздух поступает через верхние щели, через нижнюю часть сэндвича, так как мобильник перевернут. Воздух охлаждает лист, охлаждает чипы памяти за счет маленьких углублений на листе, а затем всасывается через сэндвич с помощью множества маленьких отверстий в листе и затем через мобо - да, на мобо стратегически расположены отверстия для воздуха! Посмотрите на батарею - большинство из них находятся прямо над входом вентилятора.

Теперь воздух поступает к вентилятору через эти маленькие отверстия и пару вентиляционных отверстий над жестким диском. Вырезы над воздухозаборником особенно странные: квадратные отверстия, маленькие круглые отверстия, L-образные отверстия. Оттуда вентилятор выходит через верхний лист, затем через радиатор CPU/GPU, опять же с углублениями для памяти, и через горячие части блока питания.

Возможно, вы правы, Джон - судя по конструкции вентилятора, я предполагал наличие вентиляционных отверстий снизу, но, похоже, их нет, по крайней мере, судя по видеороликам, которые я видел при распаковке. Расположение впускных и выпускных отверстий рядом друг с другом традиционно не способствует охлаждению, и я не могу вспомнить ни одного другого устройства бытовой электроники, в котором это было бы сделано подобным образом.

В dreamcast DID был cr2032, как в консоли, так и в VMU.

Да, и постоянный ток был перезаряжаемым. Это я к чему.

Подскажите, пожалуйста, является ли блок питания многовольтным.

Спасибо

Это может быть тот самый Дроид вы ищете.

могу ли я использовать ps4 с lcd телевизором с портом vga? (только с кабелем, без конвертера)

HDMI не поддерживает сигналы VGA, поэтому вам придется конвертировать его.

Есть ли какие-либо определения относительно sata 2 против sata 3?

Это я тоже хочу знать...

Я вижу, что Sony по-прежнему оставляет огромные зазоры по бокам радиатора, что никак не способствует эффективности воздушного потока. Некоторые модели ps3 slim были такими, и я провел эксперимент с взломанной, чтобы я мог видеть температуры, с зазором заблокирован я получил приличное снижение температуры.

Только предупреждаю. К моей первой ps3 был подключен интеркулер, и он сгорел. На второй я поставил вентилятор позади системы, и она никогда не перегревалась. Я только что отдал ее внуку после того, как она прослужила ему шесть лет, и она до сих пор отлично работает. Я делаю то же самое с моей новой ps4. Bill2208

Никогда не покупайте вентилятор, который крепится к PS3 или PS4, я обнаружил, что он сжигает вашу систему. Вместо этого купите небольшой вентилятор и поставьте его позади устройства, и он будет охлаждать его просто отлично. Я только что отдал своему внуку Дастину свою 6-летнюю PS3, она до сих пор отлично работает...

PS4 должна иметь 8 гб GDDr5, а не 4. Где еще 4 гб?

Это что-то с этим связано?

https://www.samsung.com/global/business/s...

4G - это плотность оперативной памяти. Деснити - это биты, а не байты, поэтому 4 Гб бит на чип = 512 Мб.

На верхней части платы расположено 8 чипов, а на нижней - 8, что в общей сложности составляет 16 чипов, дающих 8 ГБ оперативной памяти GDDR5.

Для объяснения номера детали см. https://www.samsung.com/global/business/s....

Они написали 8 x 512 МБ = 4 ГБ, неправильная математика

Да, но у него 4 ГБ оперативной памяти с обеих сторон материнской платы. 2 x 4 x 512 МБ = 8092 МБ (8 ГБ) оперативной памяти.

SONY отказалась от ВСЕХ традиционных способов отвода тепла от чипов консоли. Во-первых, процессор/ГПУ обращен ВНИЗ, к нижней части консоли. Второй - радиатор не касается непосредственно чипа CPU/GPU и также обращен вниз корпуса. Высокоскоростные графические чипы необходимо охлаждать, и это делается с помощью ямок на двух металлических панелях, всего 16 ямок. Единственное средство, с помощью которого эти семнадцать контактов обеспечиваются, - это липкий материал на графических чипах, термопаста и ДВА винта. Два винта установлены по диагонали друг от друга, а отверстия видны в корпусе. Если хорошенько покрутить, сжать или ударить этот сэндвич из термопасты, некоторые из этих 17 контактов согнутся, сожмутся или разойдутся. Любое отсутствие или плохой контакт приведет к перегреву платы и остановке консоли.

SONY пошла на большой риск, пытаясь внедрить инновации, и это может быть причиной многих проблем с консолями. Это и майларовые разъемы (я ненавижу майларовые разъемы!).

Возможно, вам стоит еще раз взглянуть на фотографии разбора. На шаге 23 очень хорошо видна нижняя сторона пластины радиатора вместе с термопастой. Как и в Xbox One (и других APU AMD), GPU находится на чипе, поэтому охлаждается тем же радиатором. Что касается вашего беспокойства по поводу того, что для крепления кулера используется всего 2 винта, то для такого кулера на основе тепловых трубок это не является проблемой. Массивные, тяжелые медные радиаторы (например, некоторые радиаторы Zalman) крепятся в ПК с помощью подобных кронштейнов на 2 винта без каких-либо проблем.

Для меня реальные опасения вызывает то, что вентилятор втягивает воздух из-под консоли - интересно, сколько из них в итоге будет использоваться на коврах, и сколько пыли в итоге будет всасываться. Кроме того, этот радиатор выглядит ужасно маленьким по сравнению с тем, что есть у Xbox; это означает, что либо требуется больший поток воздуха (что потенциально шумнее), либо он справляется с более высокими температурами.

Прав другой плакатист и не прав я! Радиатор не только имеет вырез для него и удерживается двумя винтами, но и имеет выемку, которая обеспечивает лучший контакт с ALU. Я все еще пытаюсь понять, что винт, проходящий через алюминиевый лист, материнскую плату, другой алюминиевый лист и радиатор, не даст листам сдвинуться или согнуться. Мне придется поиграть с ним, чтобы понять это. Тем не менее, ни один чип не обдувается вентилятором на материнской плате, поскольку они заключены в этот очень тонкий сэндвич.

какого размера используются винты torx? По длине?

В наших пошаговых руководствах по ремонту вы найдете больше информации о размерах винтов, чем при разборке!

Быстрый вопрос: это T9 или T8? Я вижу, что на eBay люди продают T8 для PS4.

Заранее спасибо

Винты - T9 Torx Security.

В шаге 18 вы открутили металлическое покрытие, чтобы добраться до материнской платы... к сожалению, у меня некоторые винты закручены назад, поэтому я вижу только их резьбовые части! как их вытащить? только ли у меня такая проблема? это вина какого-то китайского работника Foxconn?

Привет! Я полагаю, что возможно у вас другая модель с другим рисунком винтов, но прежде чем паниковать, проверьте руководство по замене материнской платы, это разборка и не предназначена для следования в качестве руководства по ремонту!

Возможно, это худшее руководство, которое я видел здесь до сих пор.

Это разборка, а не руководство. Если вам нужны инструкции, вы можете найти их здесь.

Винты на задней панели ps4 не являются винтами t9 и не являются винтами t8, ни один из них не подходит, оба слишком большие. После 2 поездок в lowes home improvement, чтобы получить правильный один на 20 миль в каждую сторону дважды.

Не поделитесь, какой драйвер в итоге сработал у вас? Существует существует более одной ревизии PS4; этот разбор был для стартовой версии, в которой могли использоваться другие винты.

Худшее руководство по ремонту, которое я когда-либо читал.

'Этот разбор не является руководством по ремонту. Для ремонта PlayStation 4 используйте наше сервисное руководство'.

Здравствуйте, ребята, у меня проблема с моей ps4, я купил новый hdd, это seagate barracuda 1T, и когда я подключаю его к ps4, он говорит 'ошибка CE-34333-6'. Но когда я запускаю ps4 без hdd, он говорит 'ошибка CE-34335-8'. Я проверил в Интернете, но нет решения, он только говорит, что мой hdd открыт. как ps4 может сделать разницу, когда есть hdd, поэтому он говорит 'ошибка CE-34333-6' и, видимо, hdd открыт, и когда нет hdd и он говорит 'ошибка CE-34335-8'. если кто-то здесь получил ту же проблему, пожалуйста, дайте мне совет :)

Система всегда будет выдавать ошибку CE-34335-8, если в нее не вставлен HDD, без него она не сможет загрузиться. Другой код ошибки указывает на то, что новый HDD неисправен.

Некоторые модели PS4 имеют только один винт на задней панели, где у вас 3 винта в шаге 8.

Существует другой метод снятия панели, и я не знаю, что это такое, но с помощью этого руководства я не смог завершить разборку.

Какая у вас модель? Я думаю, вы можете найти ее на упаковке. Например, моя ps4 (slim, даже если на упаковке это не указано) - cuh-2116b
