Разборка камеры PlayStation 4
Введение
Перед разборкой отсоедините камеру от PS4.
Что вам понадобится
Инструменты
Отвертка Phillips #0 | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Шаг 1 Разбор камеры PlayStation 4

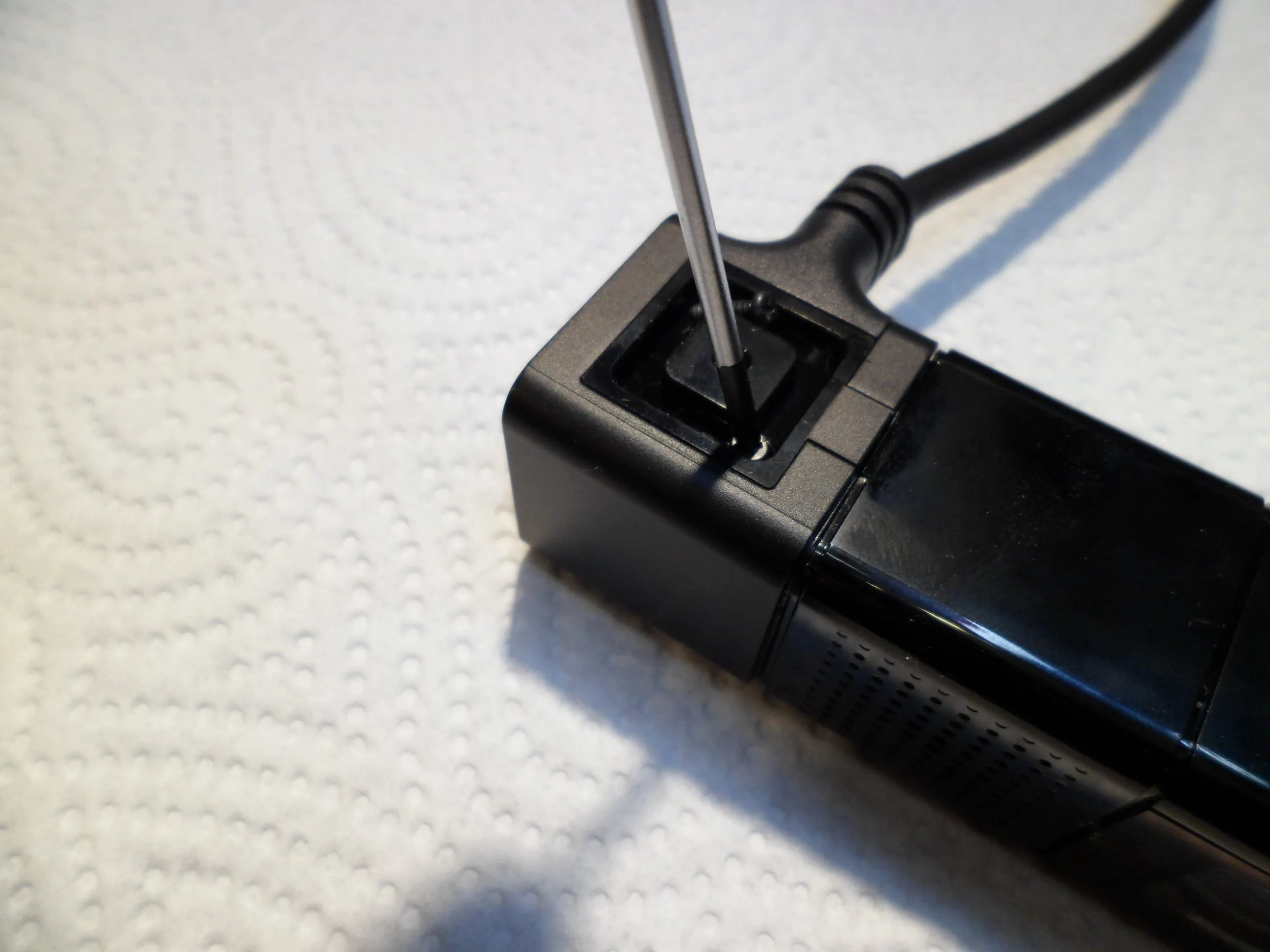

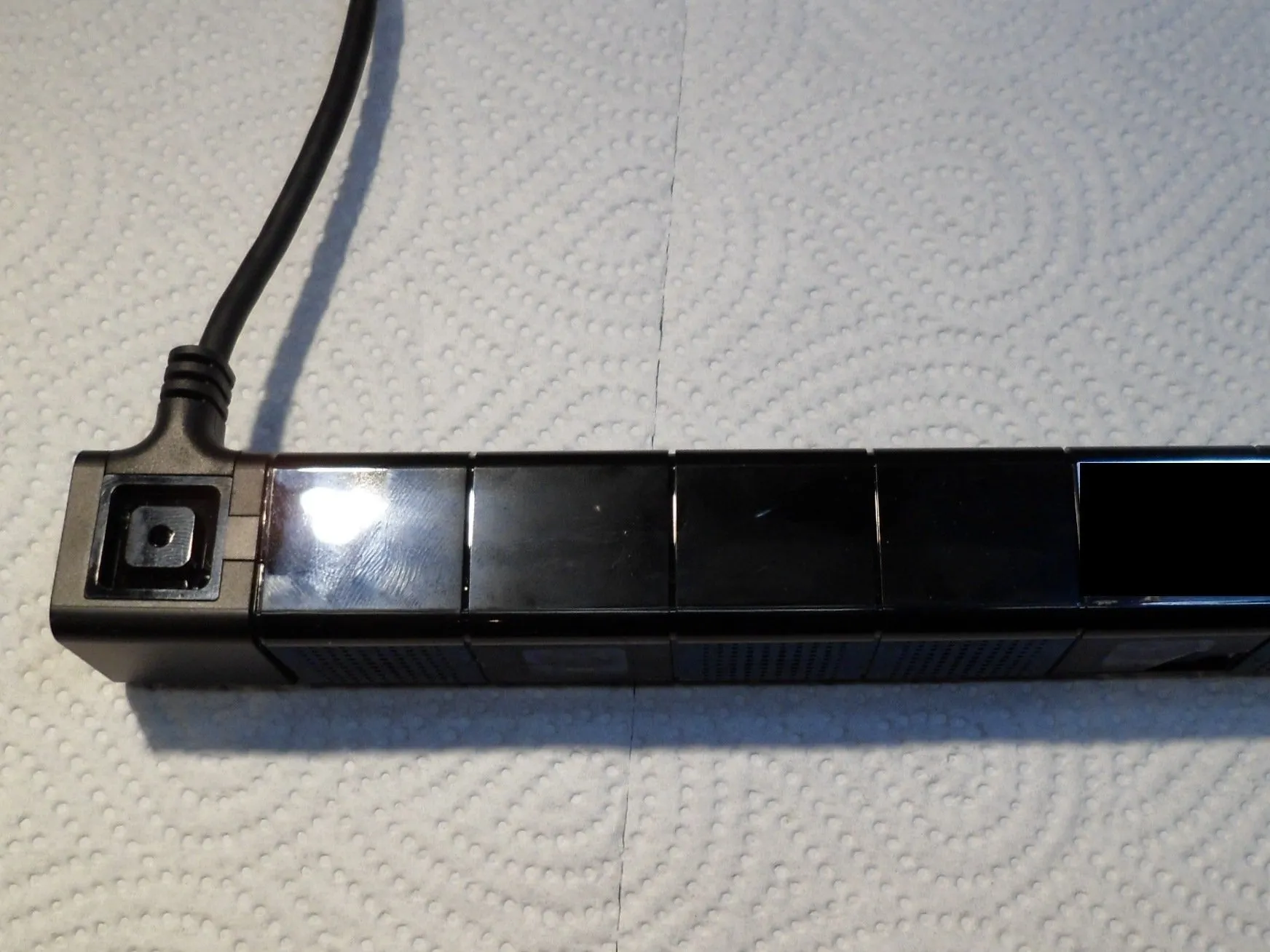

В гнезде находятся два винта PH0, которые удерживают кабель.

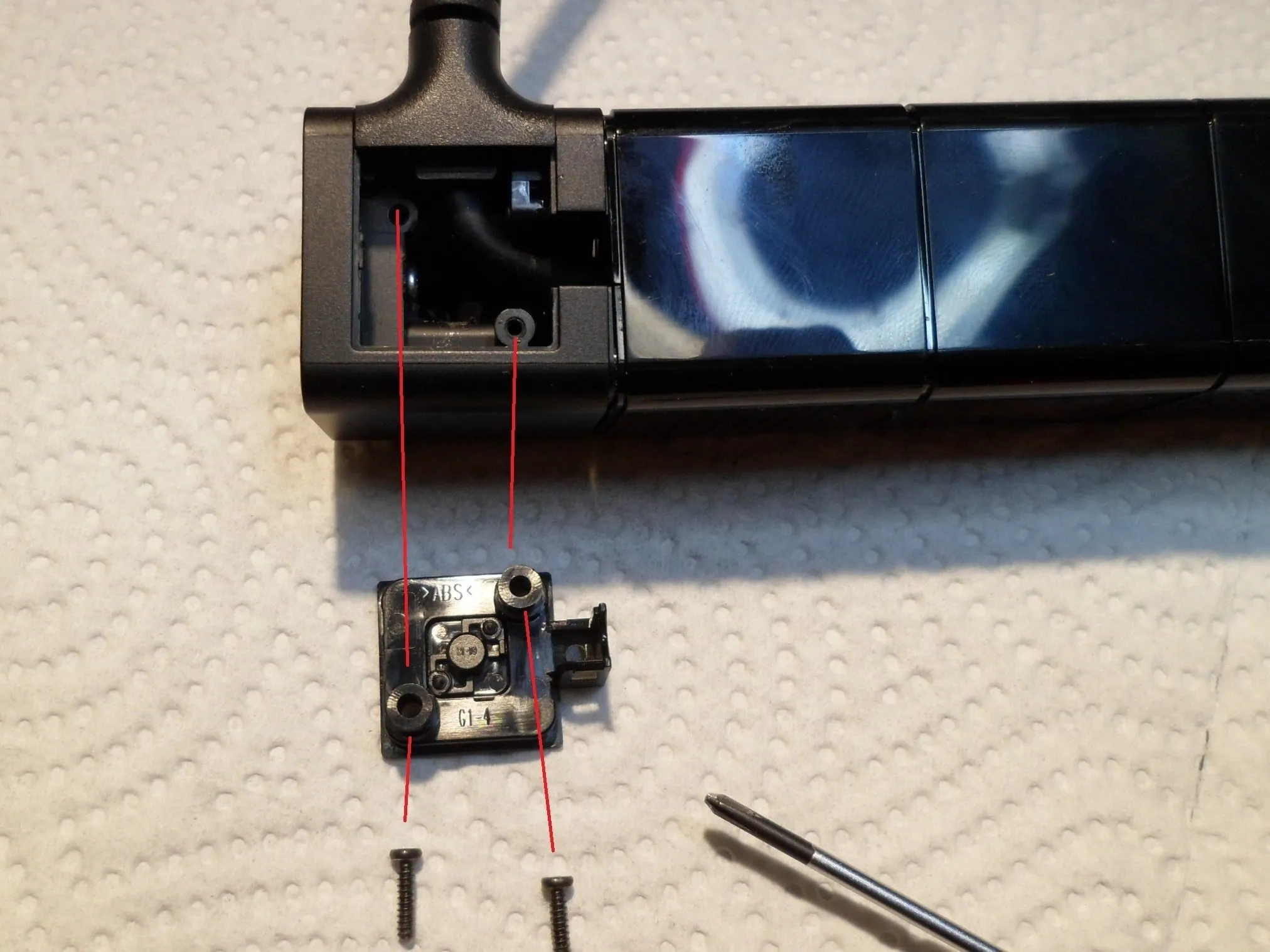

Открутите два винта PH0 и снимите держатель кабеля.

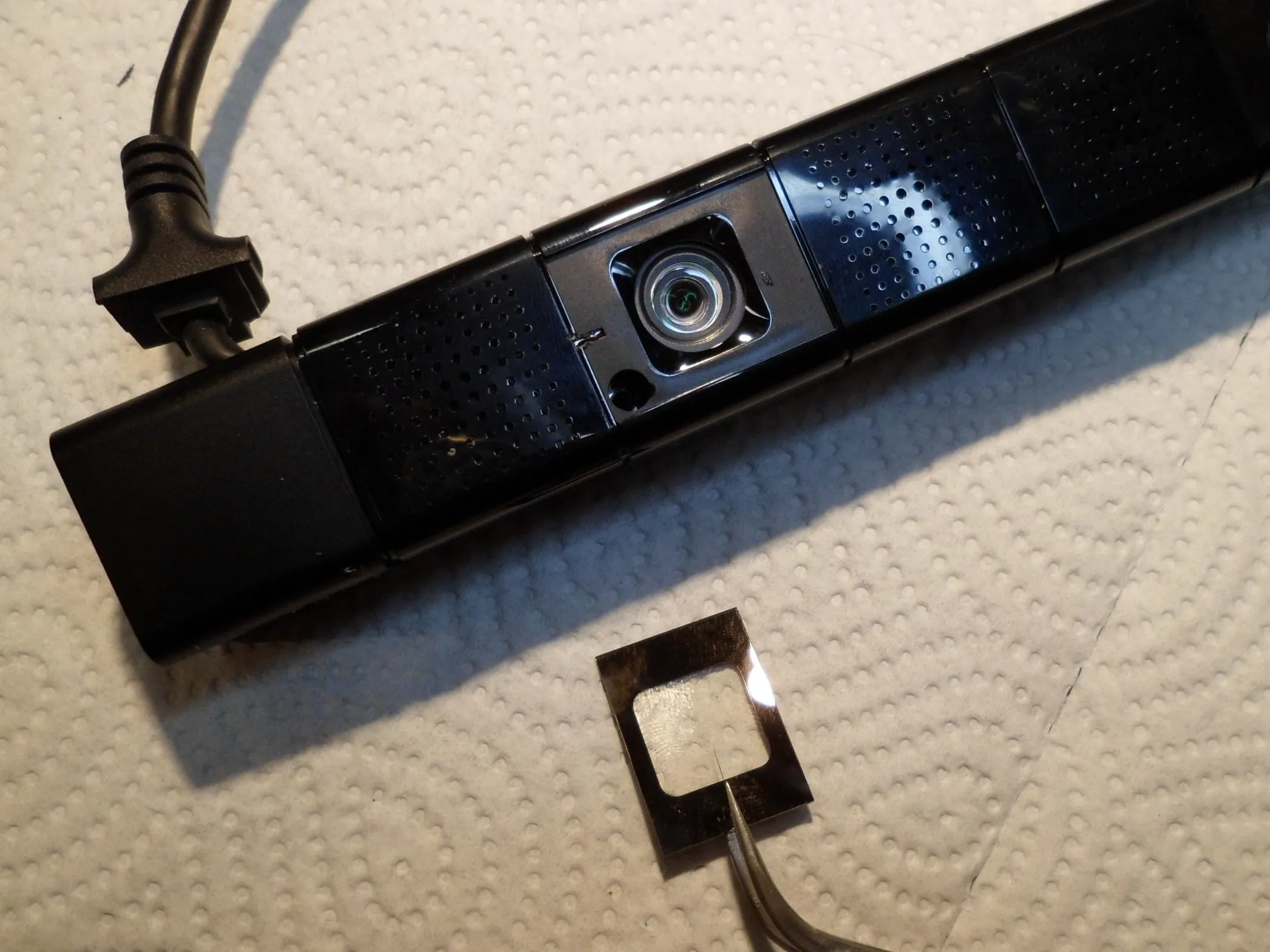

Шаг 2

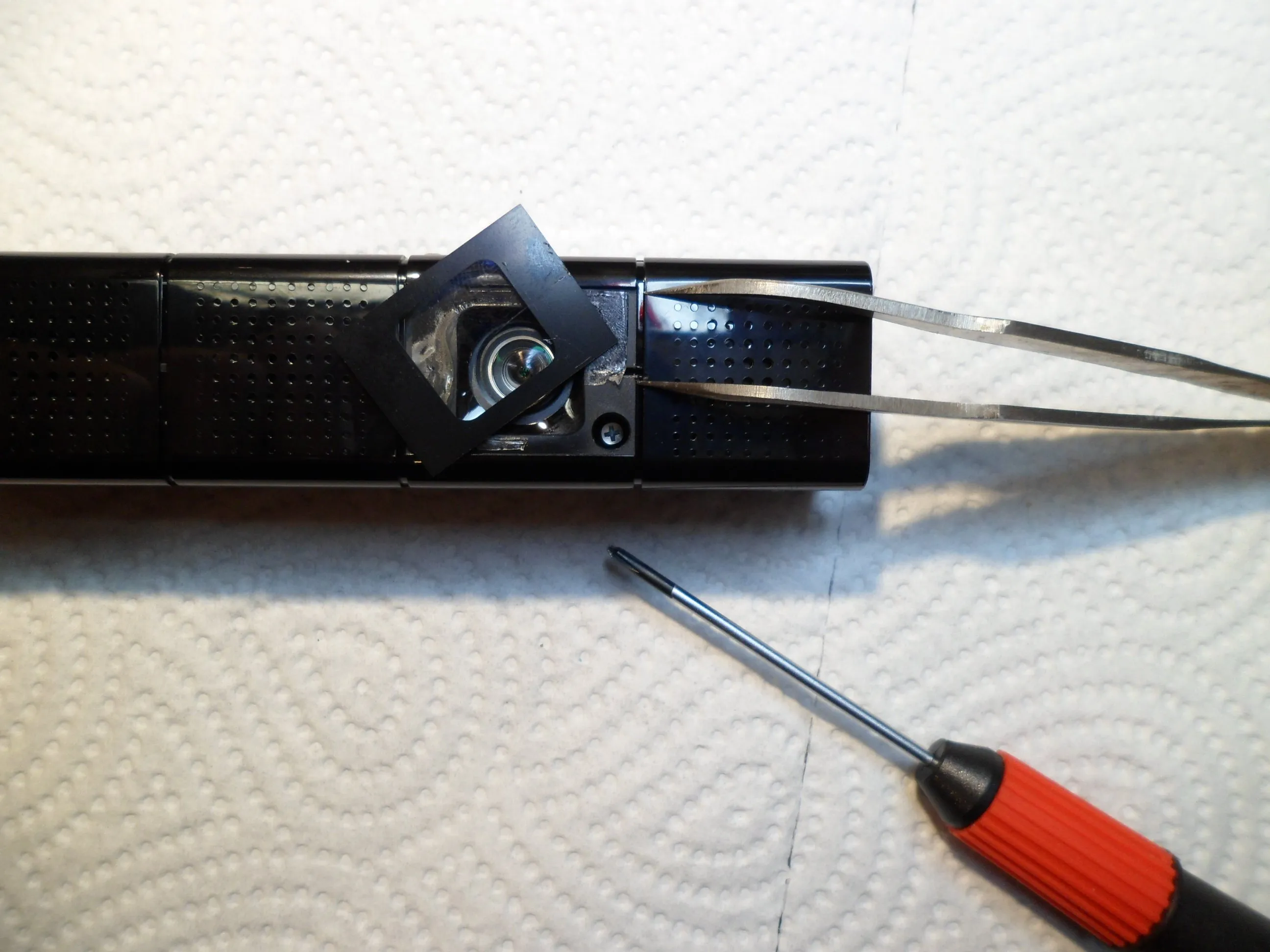

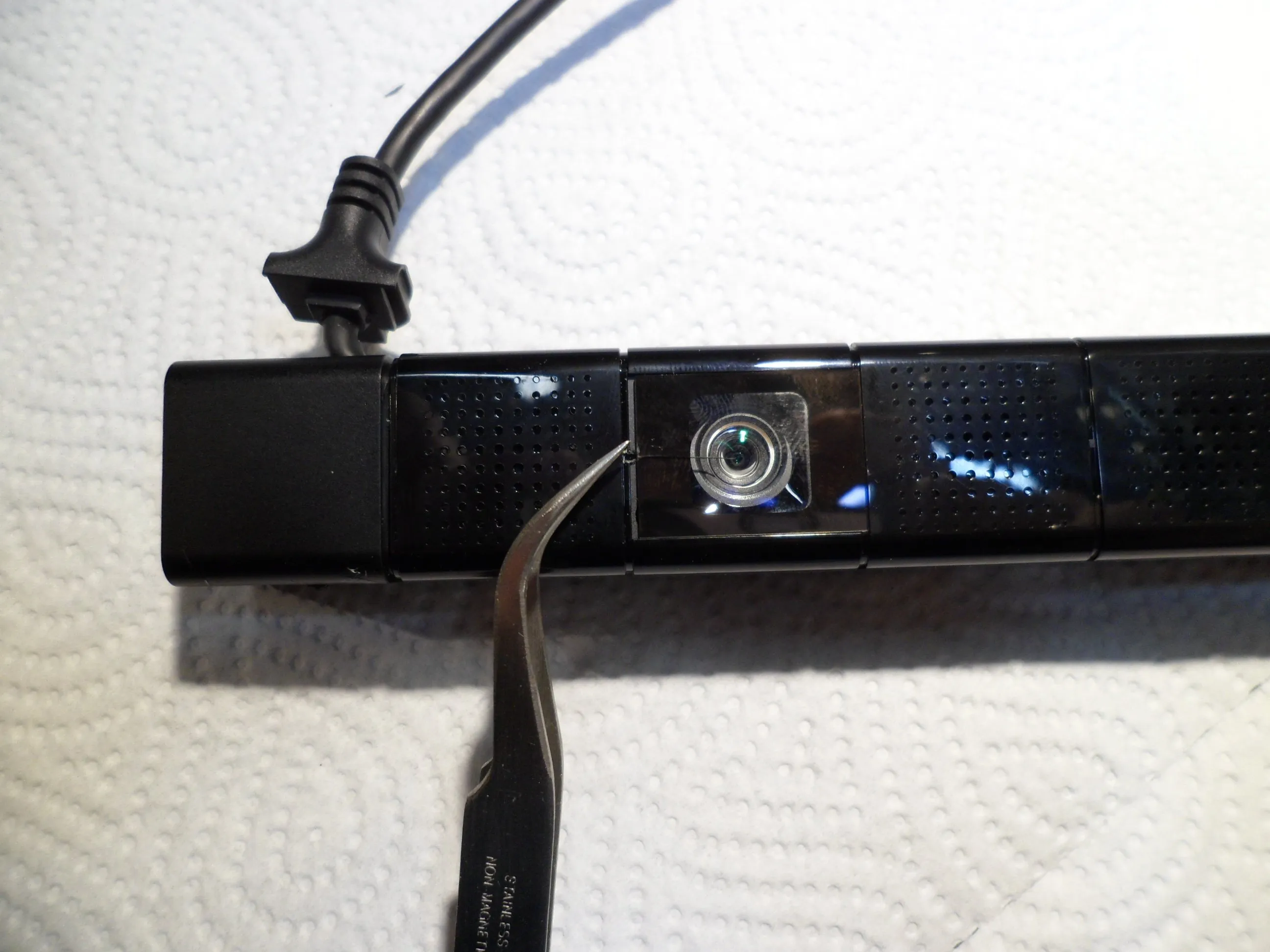

Следующие два винта PH0 находятся ПЕРЕД двумя поликарбонатными пластинами двух объективов камеры. Возьмите острый пинцет и подденьте пластину. Пластины приклеены к корпусу липкой лентой. Эти пластины очень хрупкие и при неосторожном обращении могут сломаться.
Шаг 3

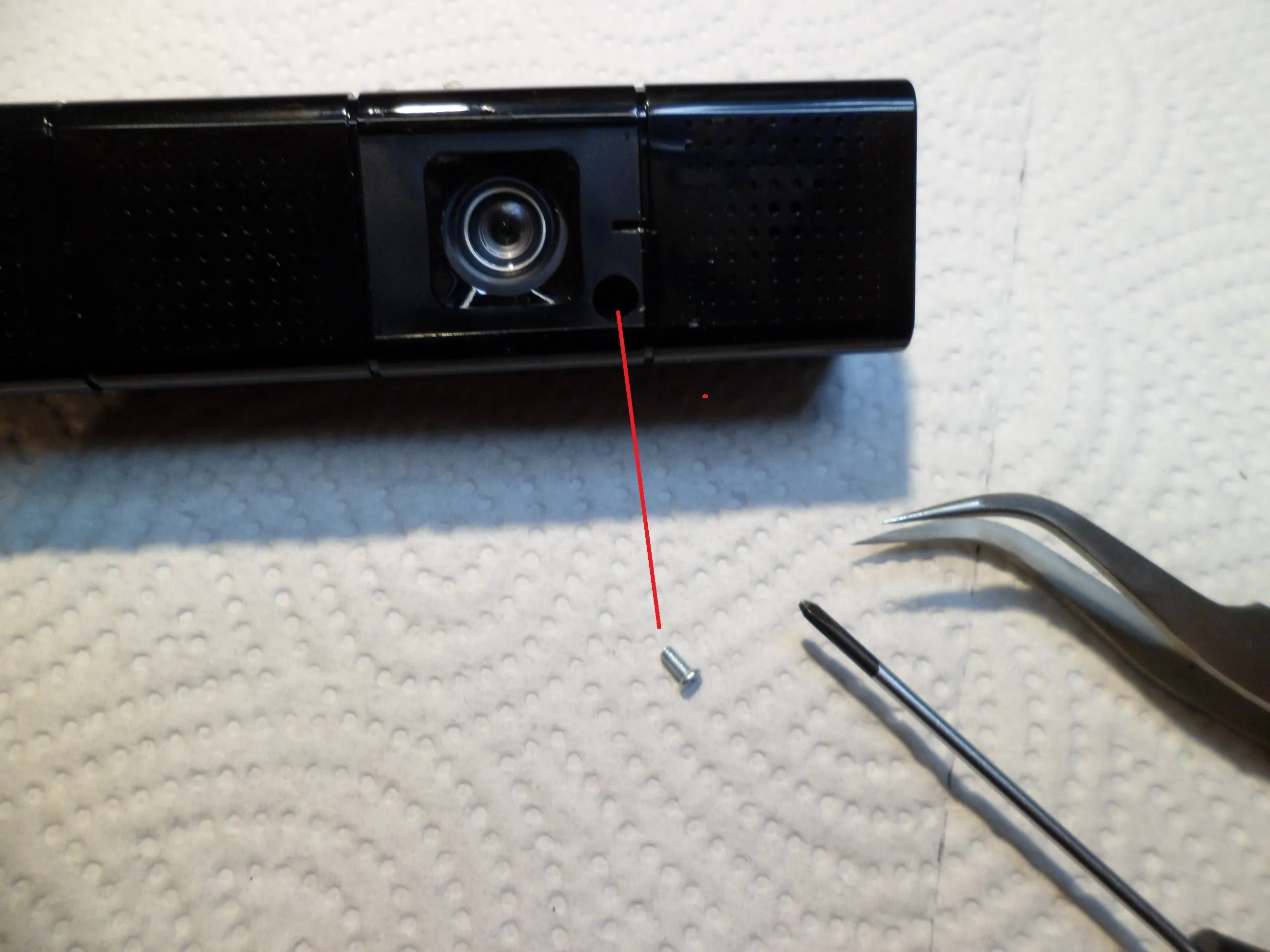

Осталось открутить еще один винт PH0. Он находится за другой линзой.
Это была самая простая часть.

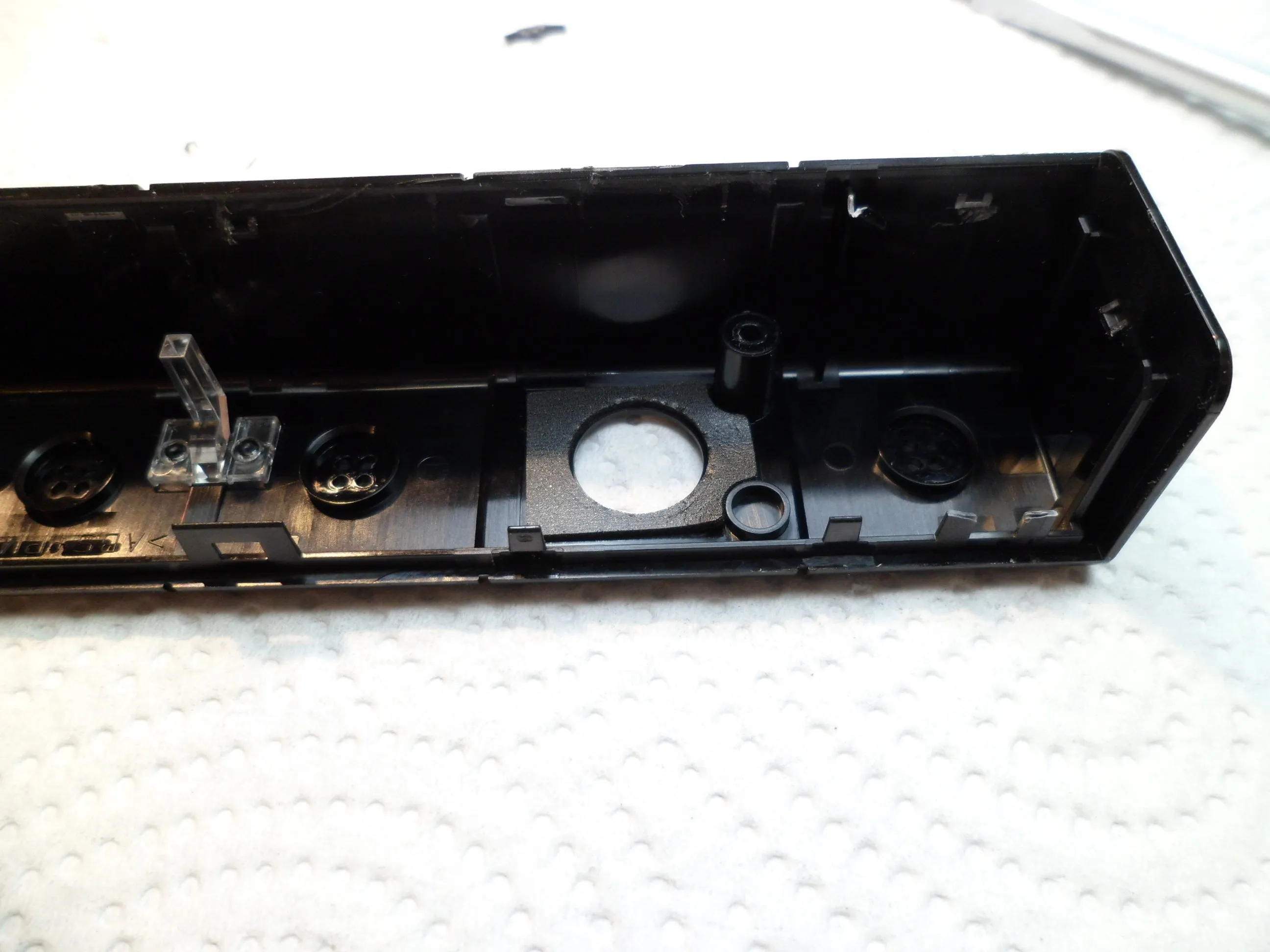

Шаг 4

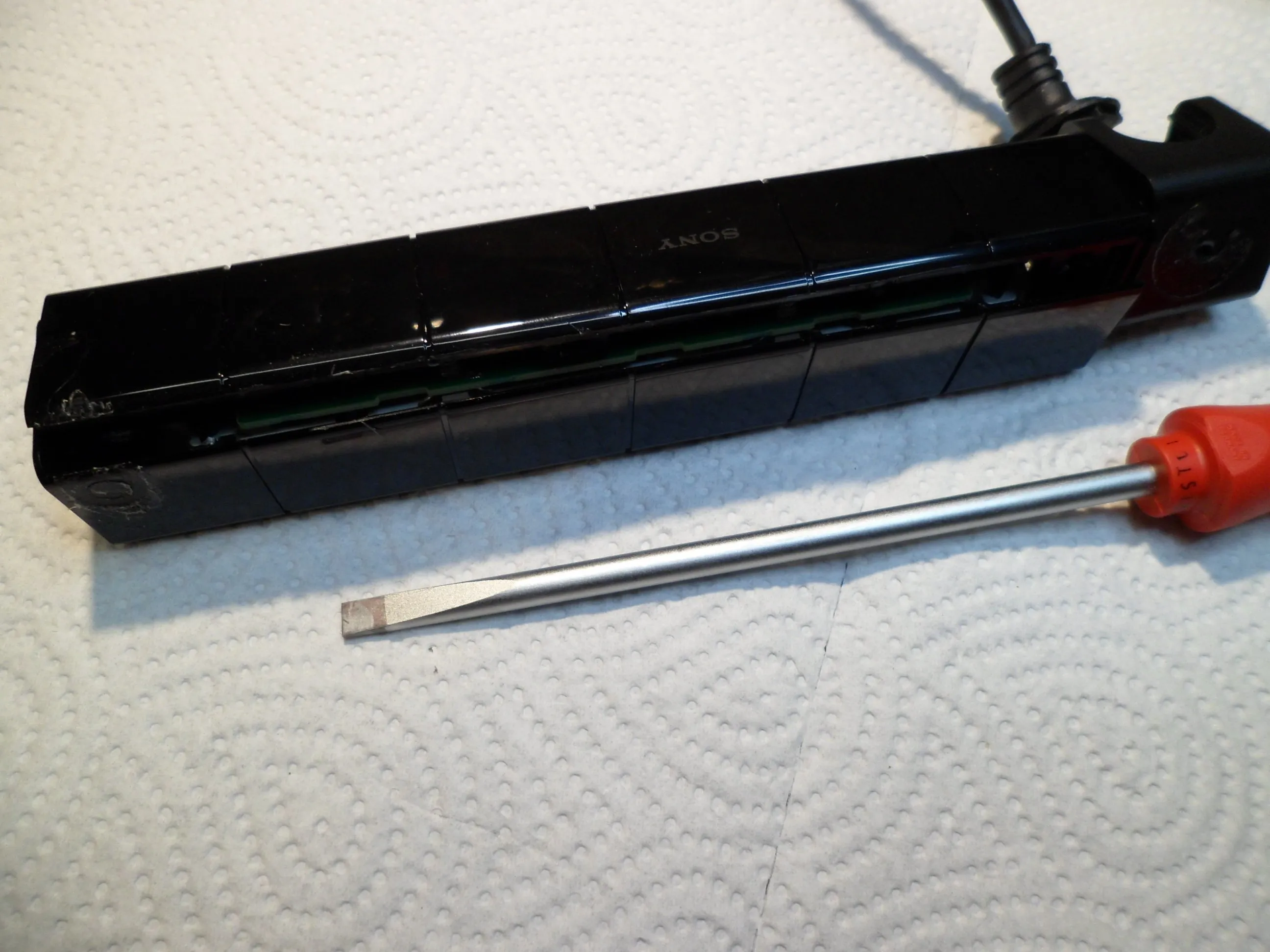

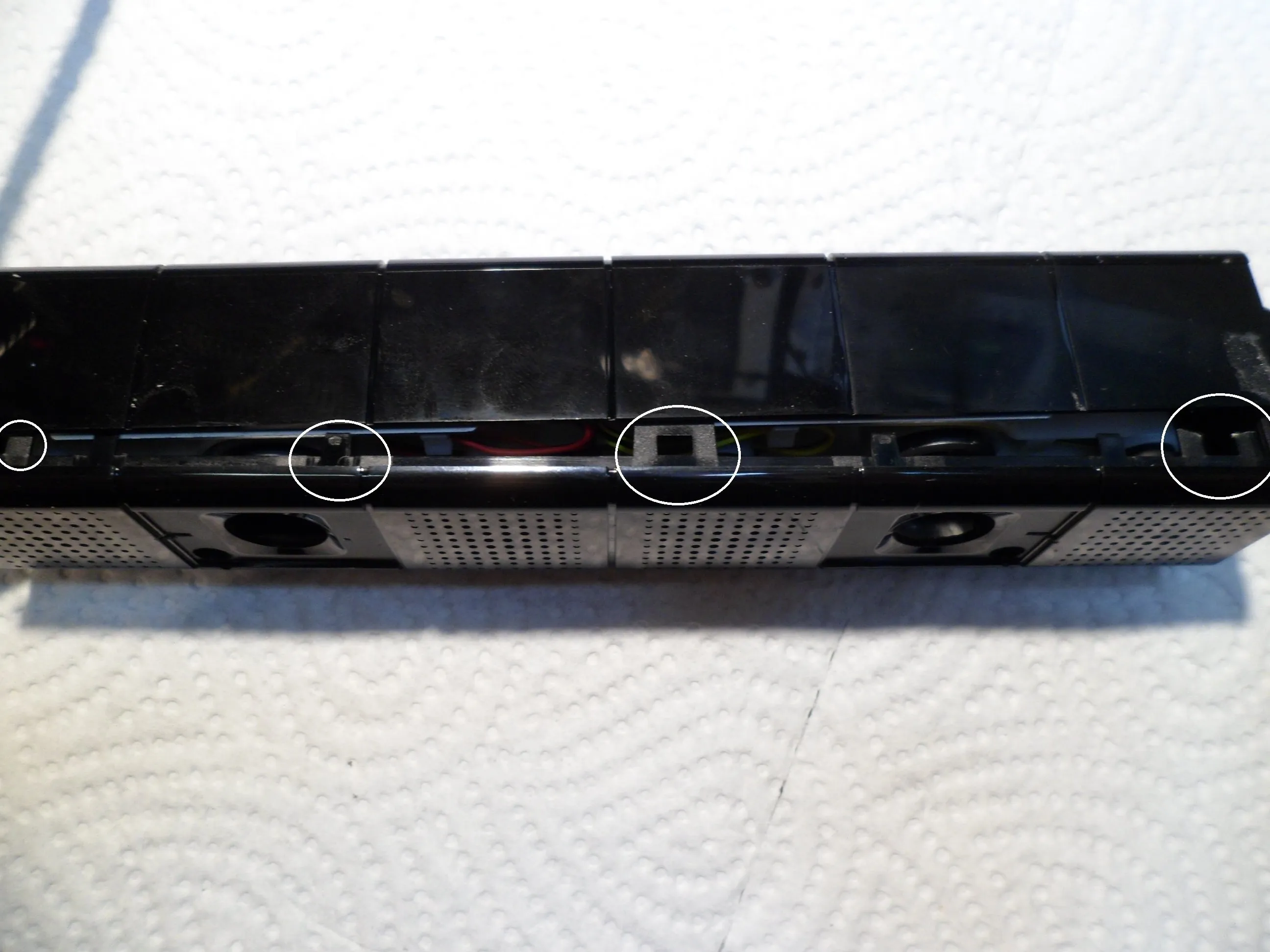

Там есть много роликов.

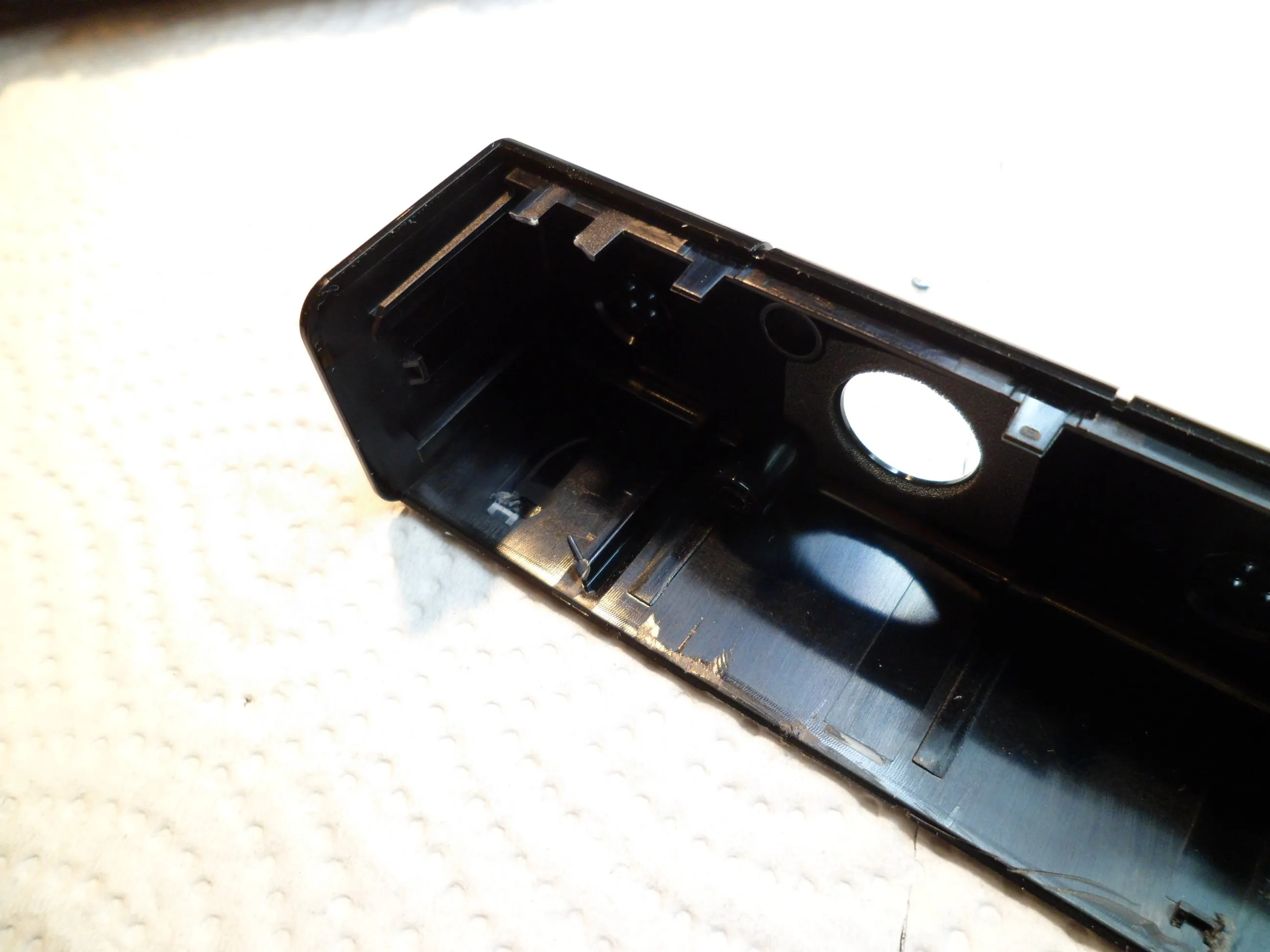

Шаг 5

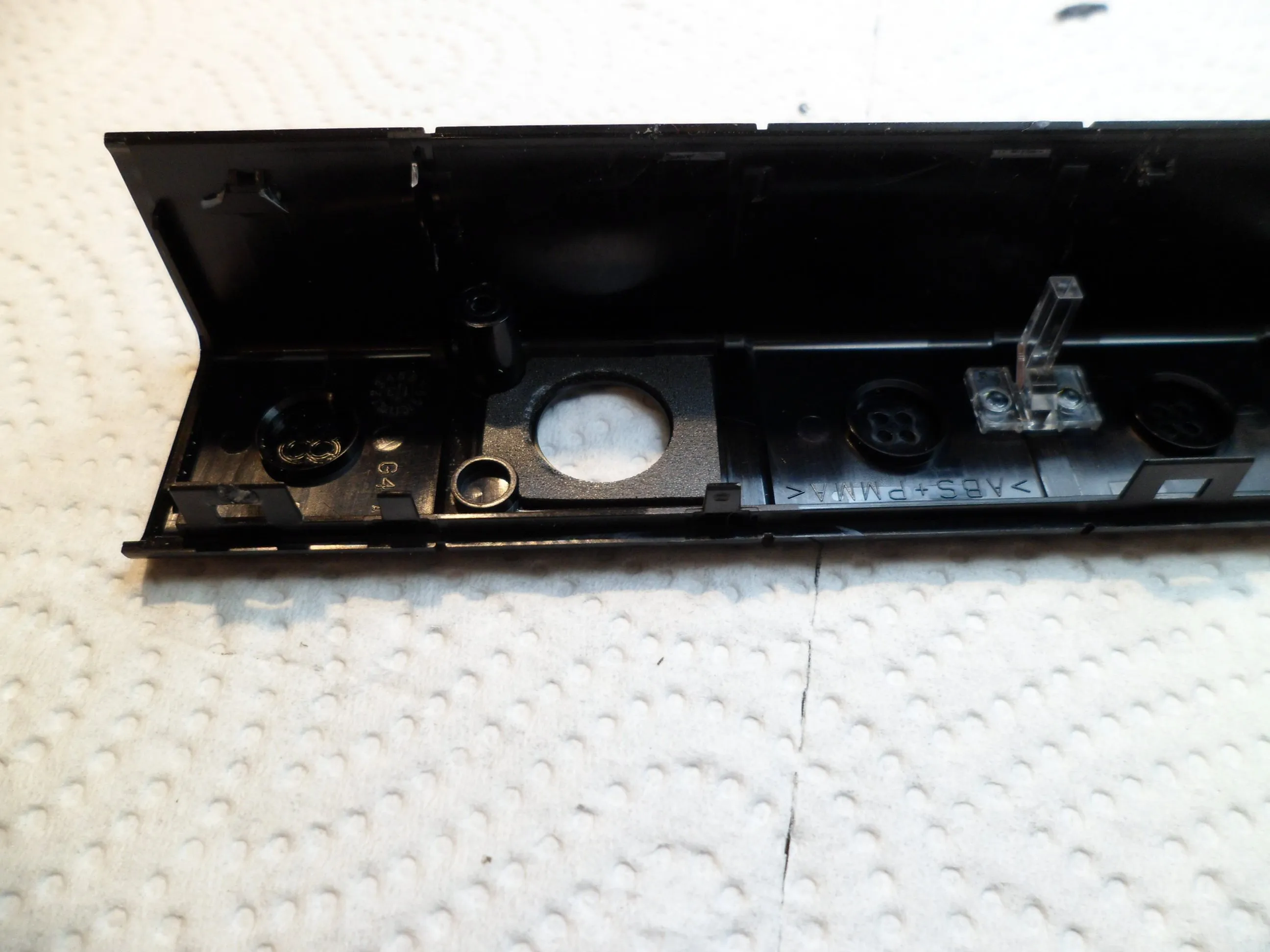

На бис две фотографии, где можно найти эти неприятные клипсы

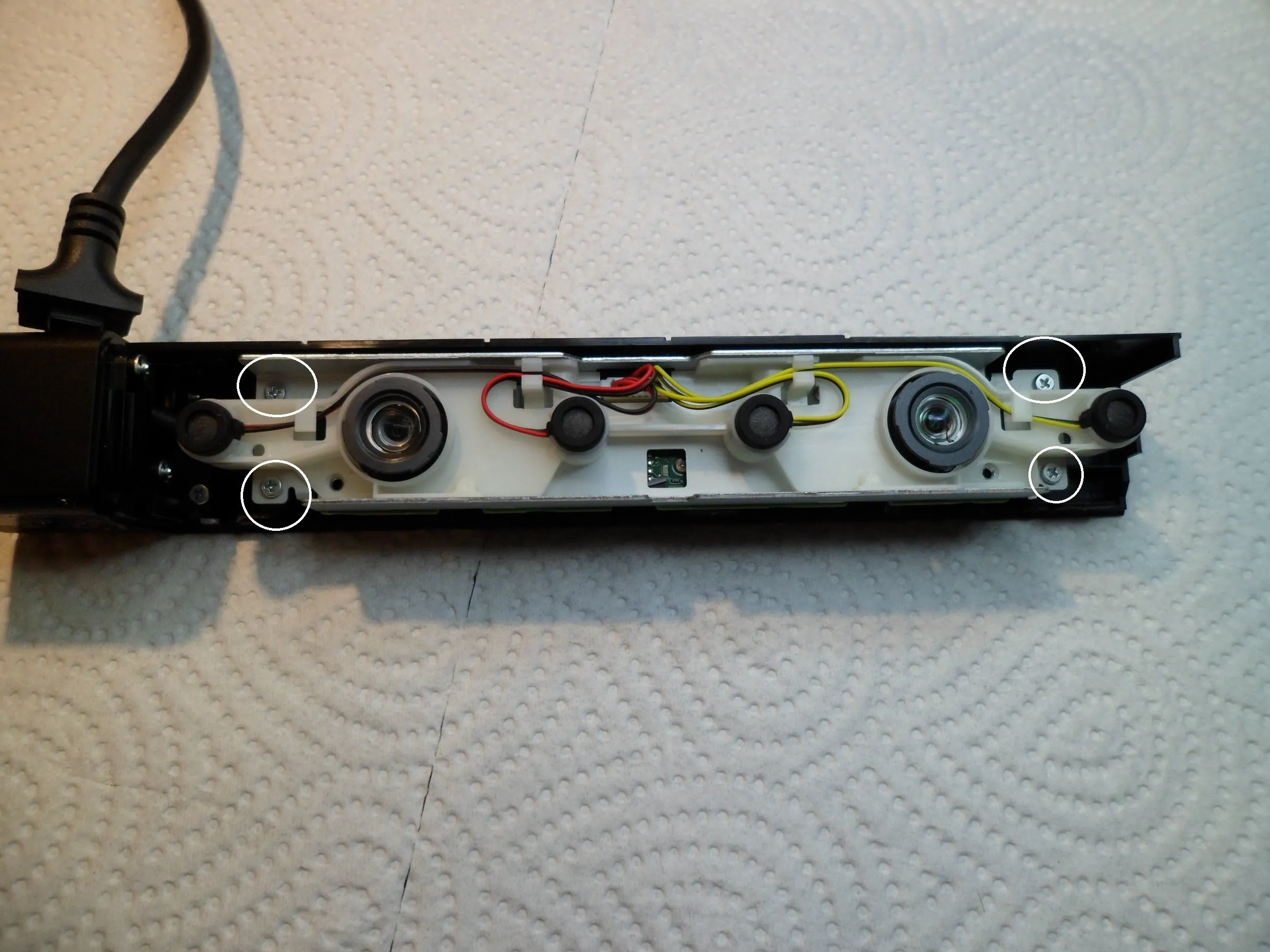

Шаг 6

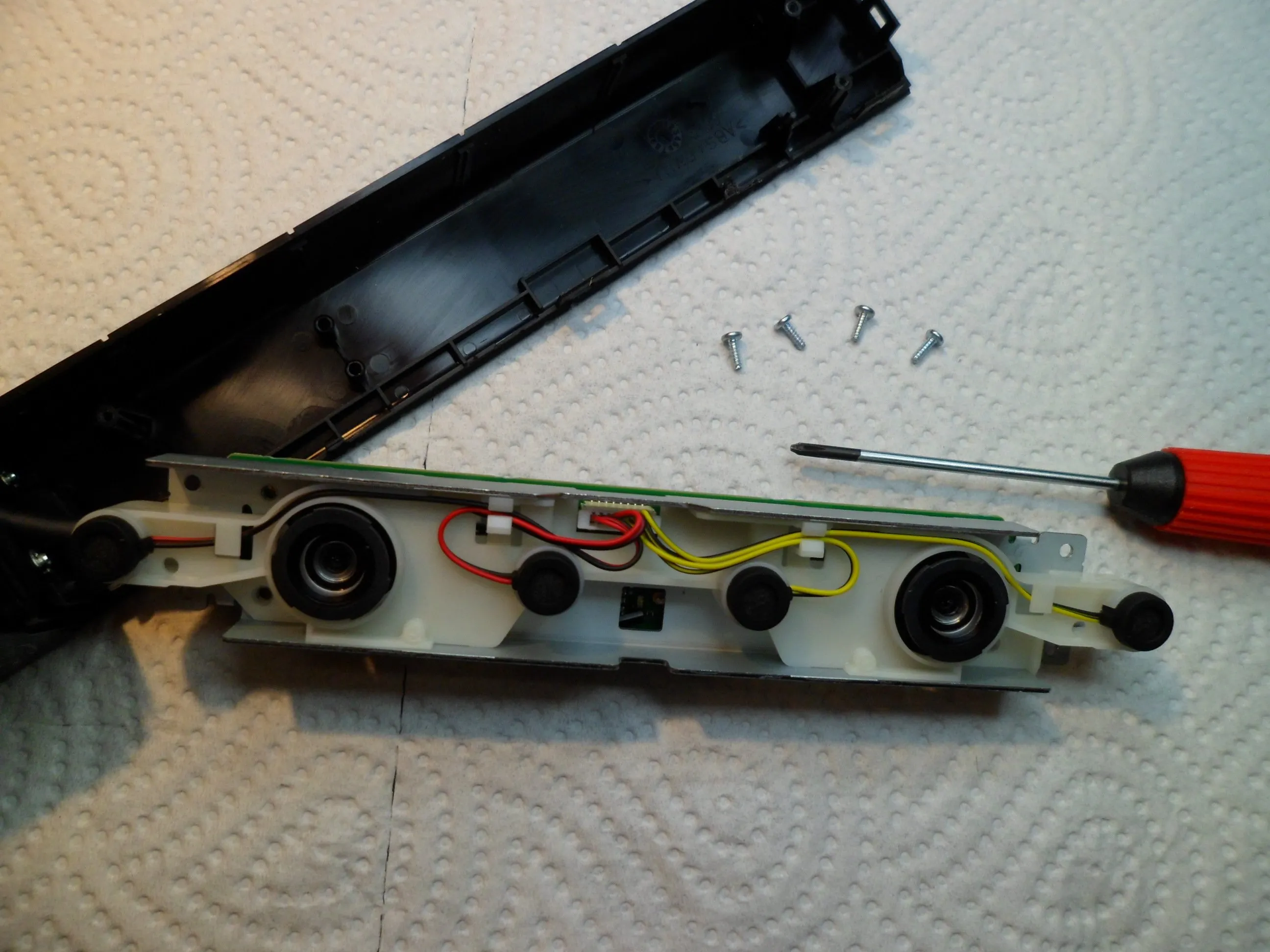

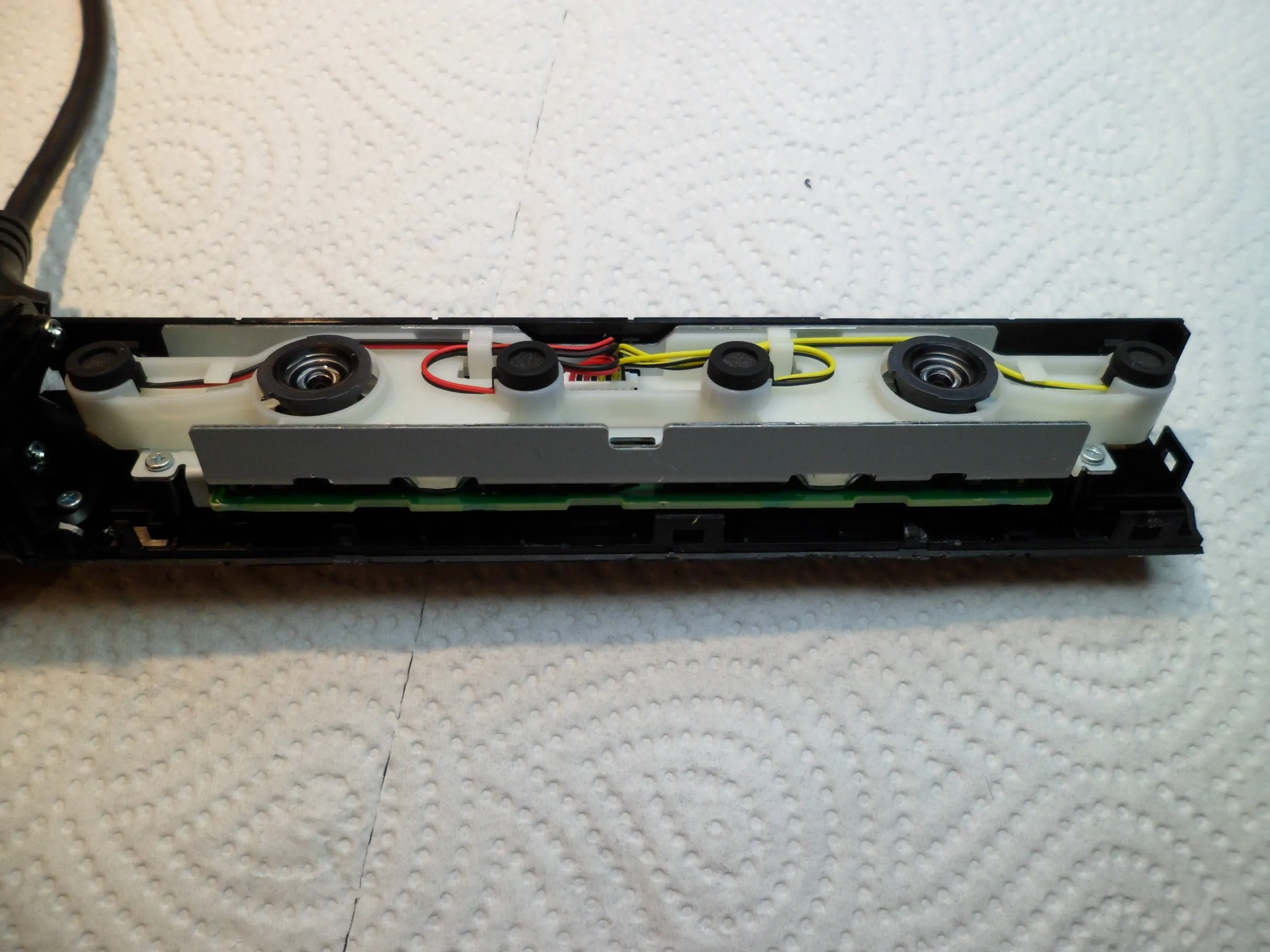

Другая половина корпуса прикреплена к прочной U-образной раме с электроникой.
Есть четыре серебристых винта PH0.
Четыре микрофона, два с черными/желтыми кабелями и два с черными/красными проводами.

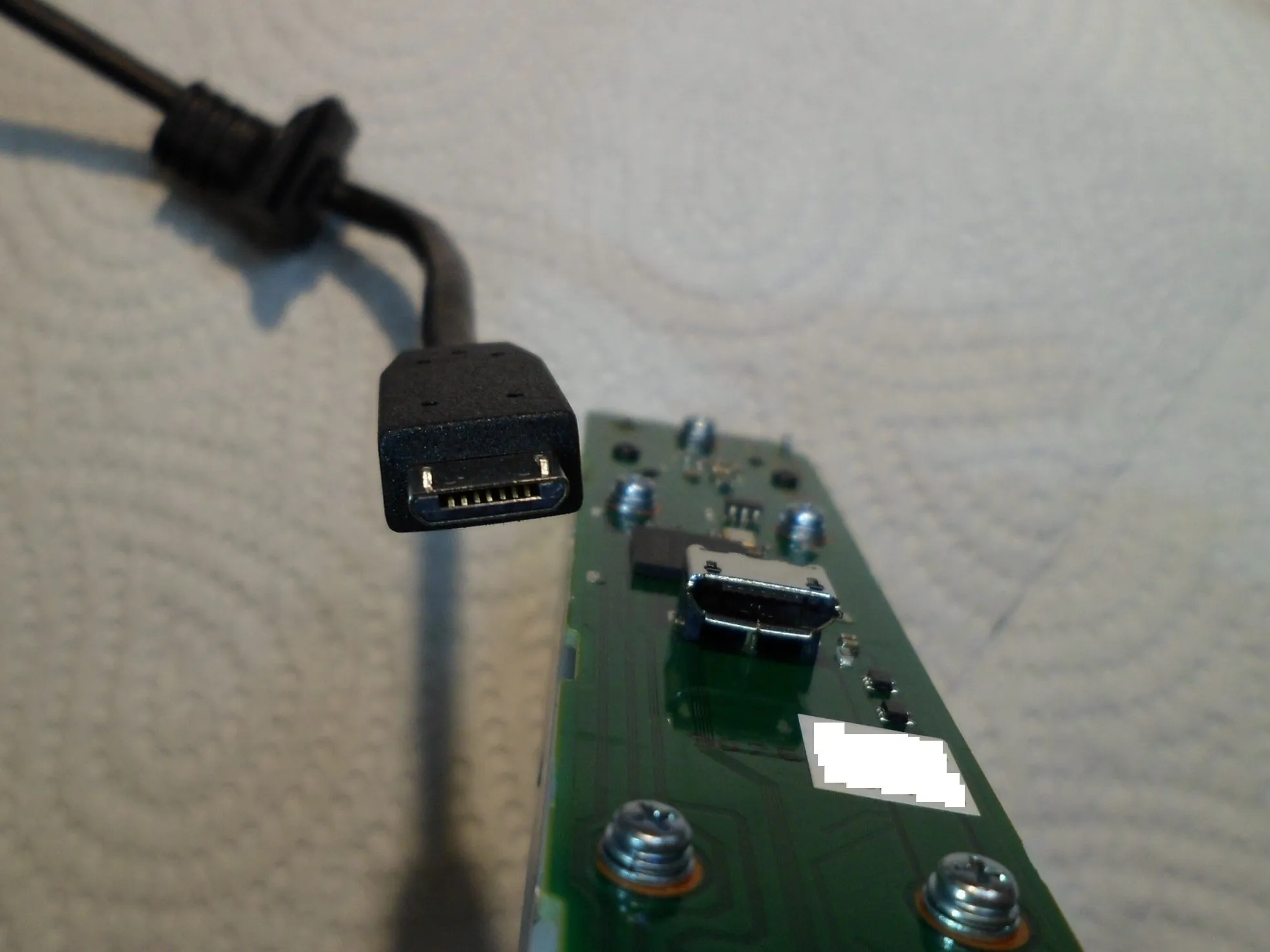

Шаг 7

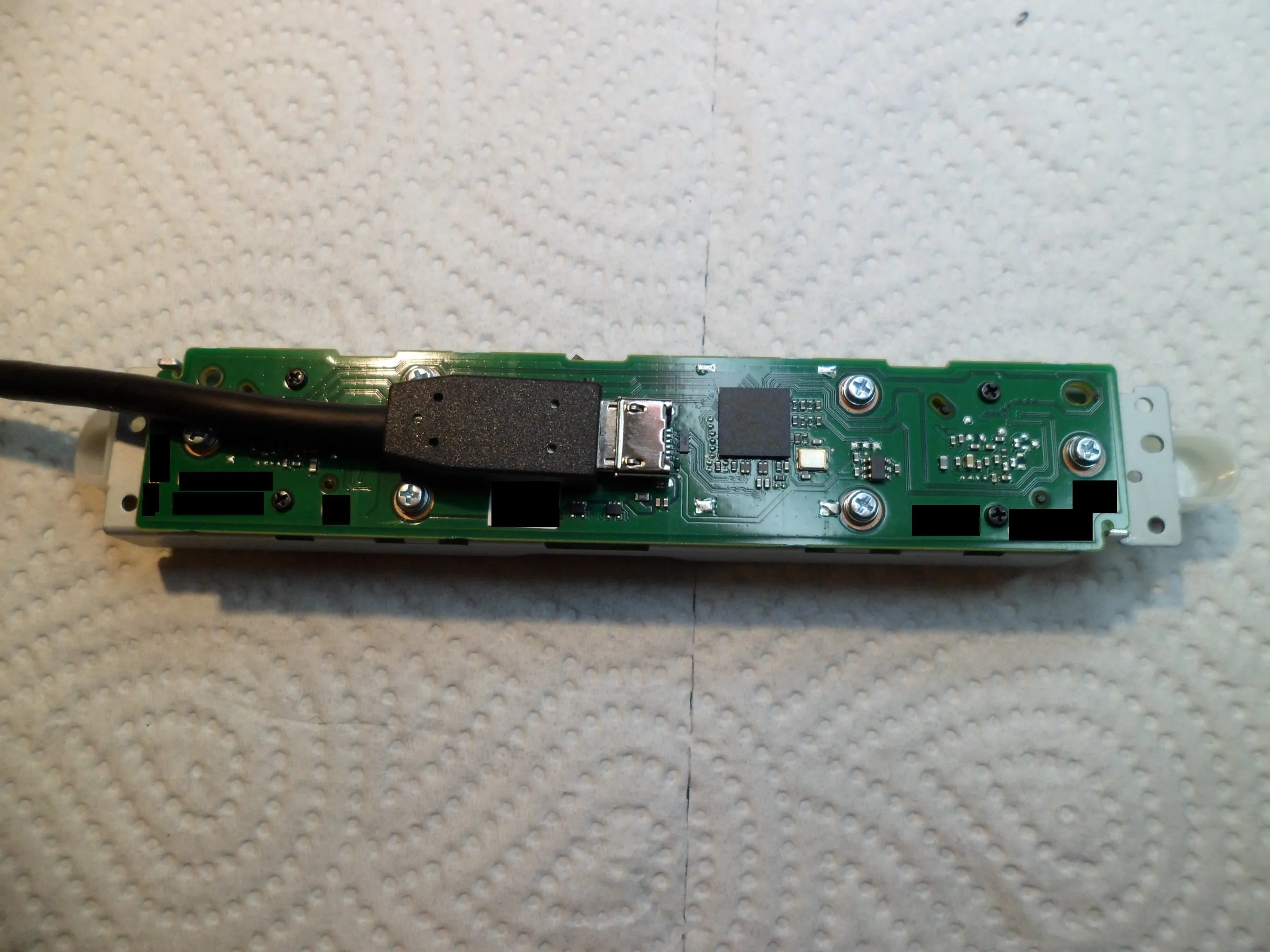

Обратная сторона U-образной рамки. Кабель не припаян, есть штекер.
Деталь штекера.
Шаг 8

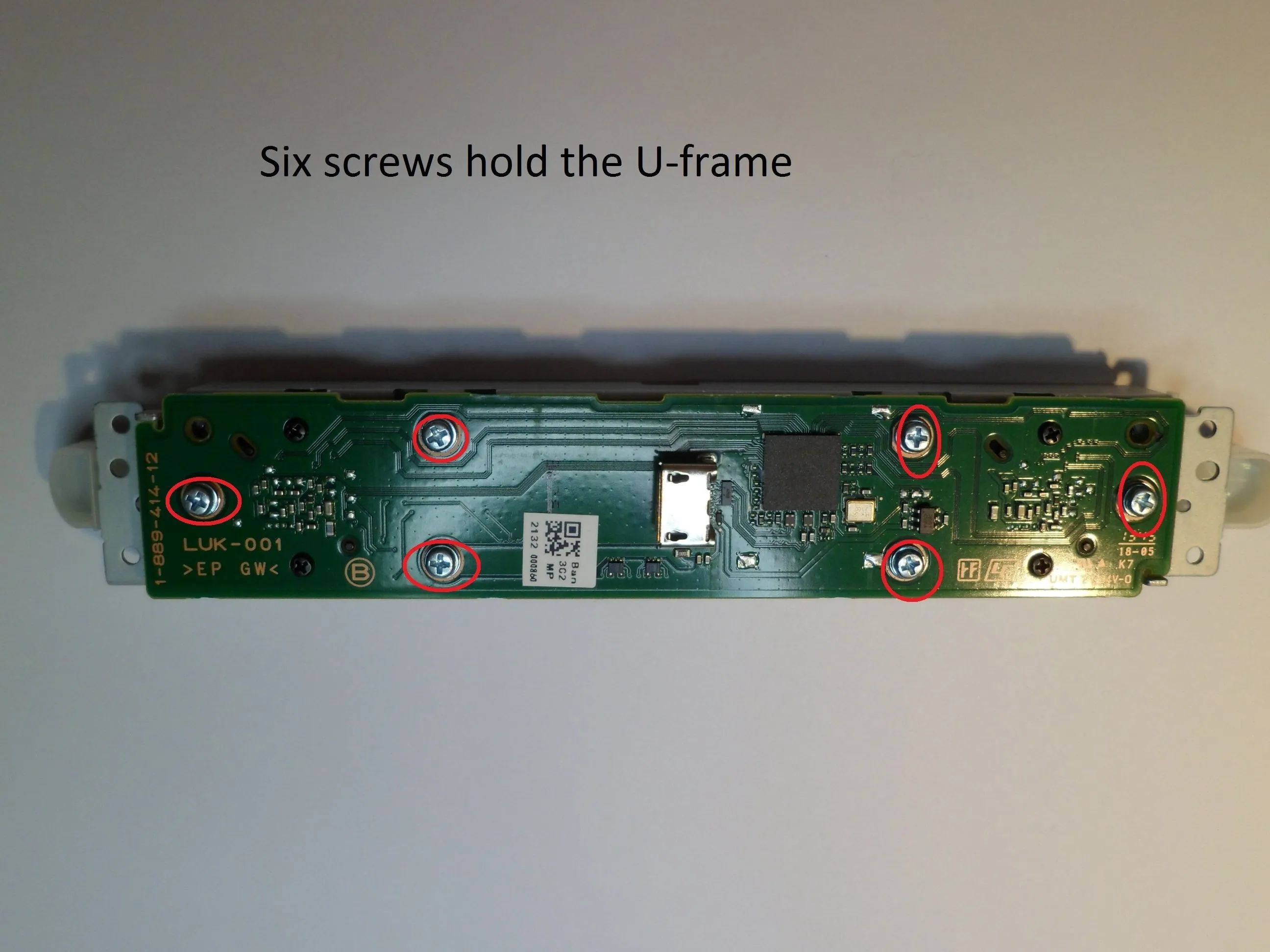

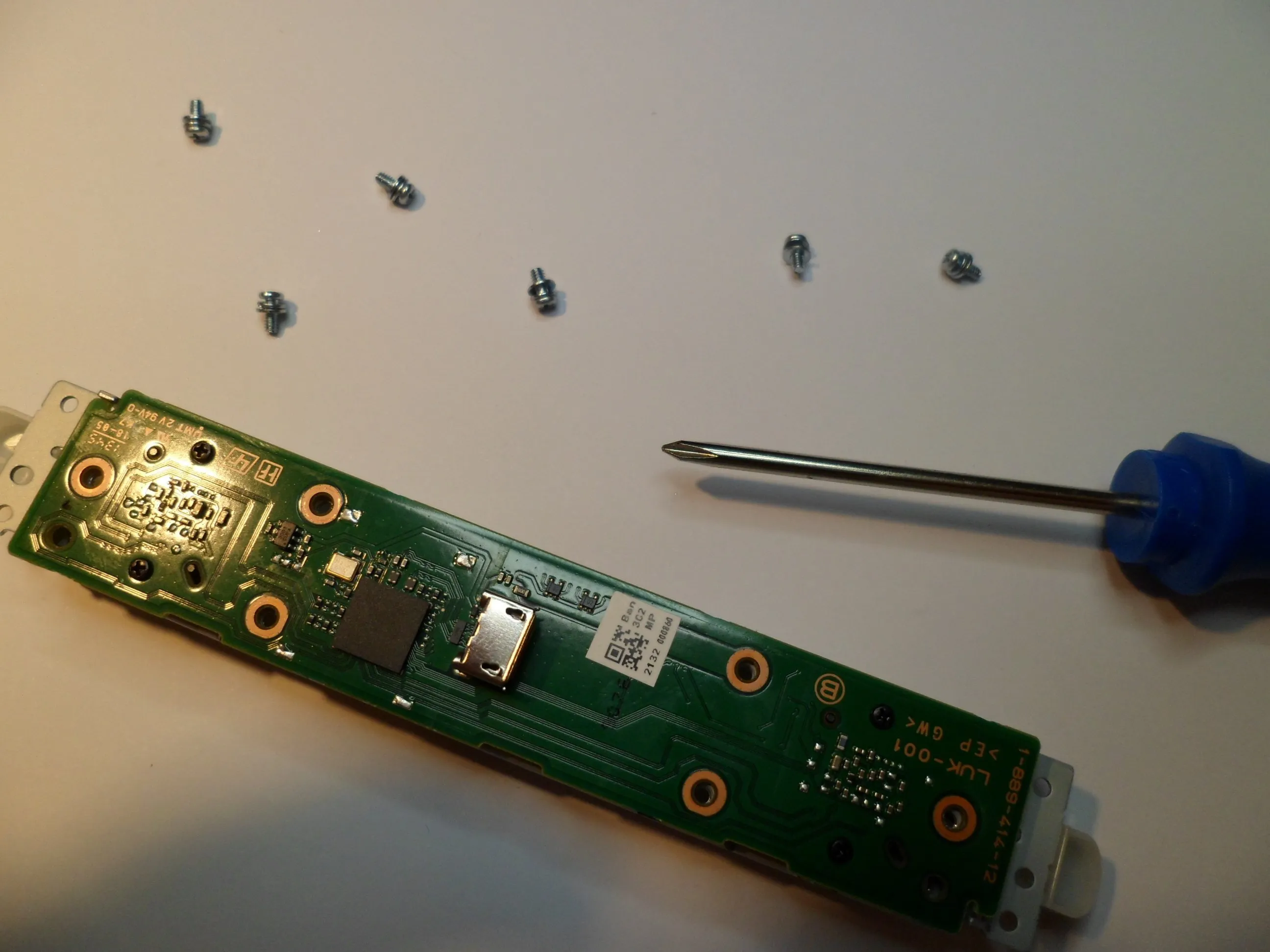

Открутите 6 винтов PH1. Возьмите небольшой магнит, чтобы удерживать их.

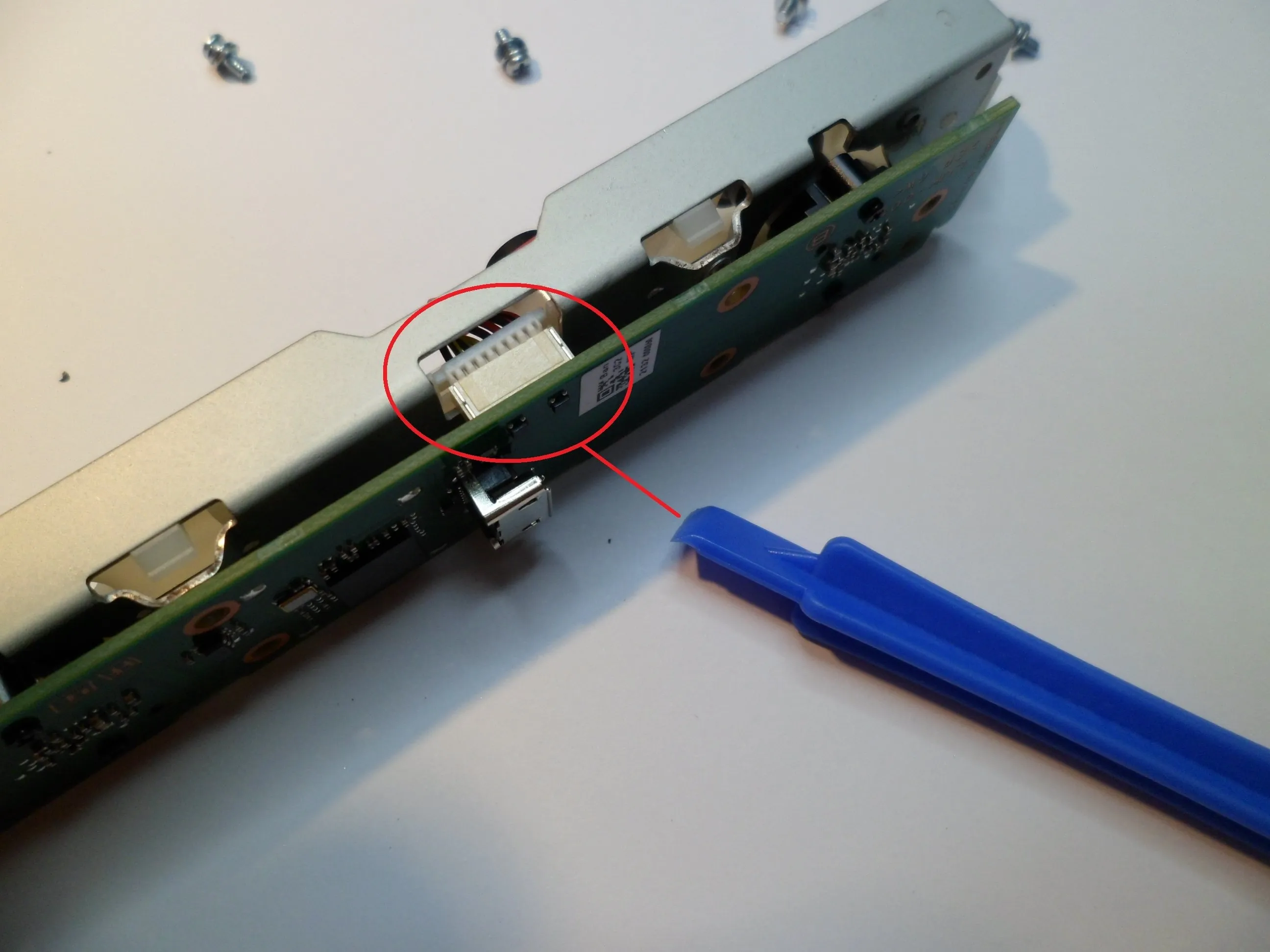

Шаг 9

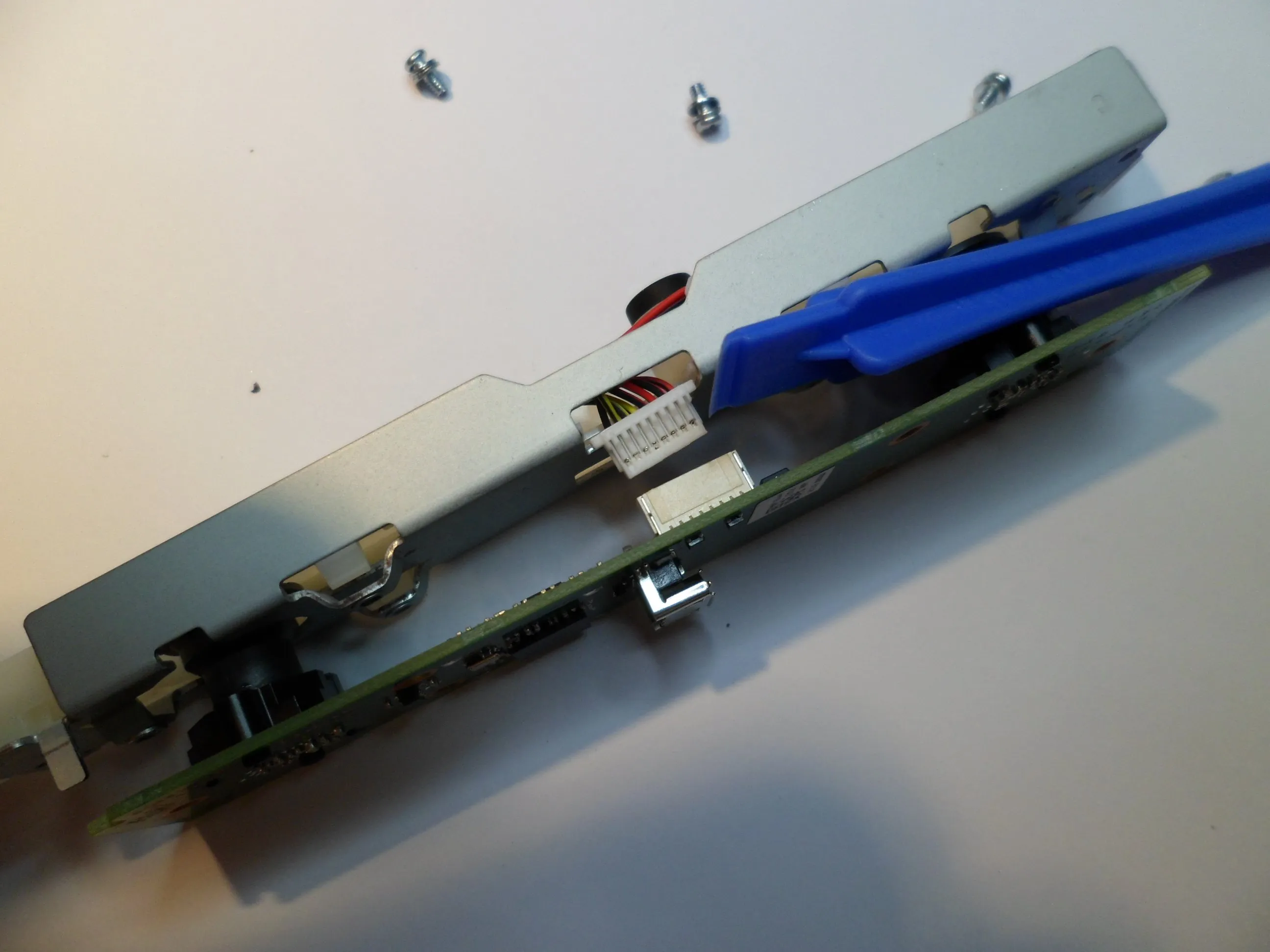

Разъем микрофонной решетки

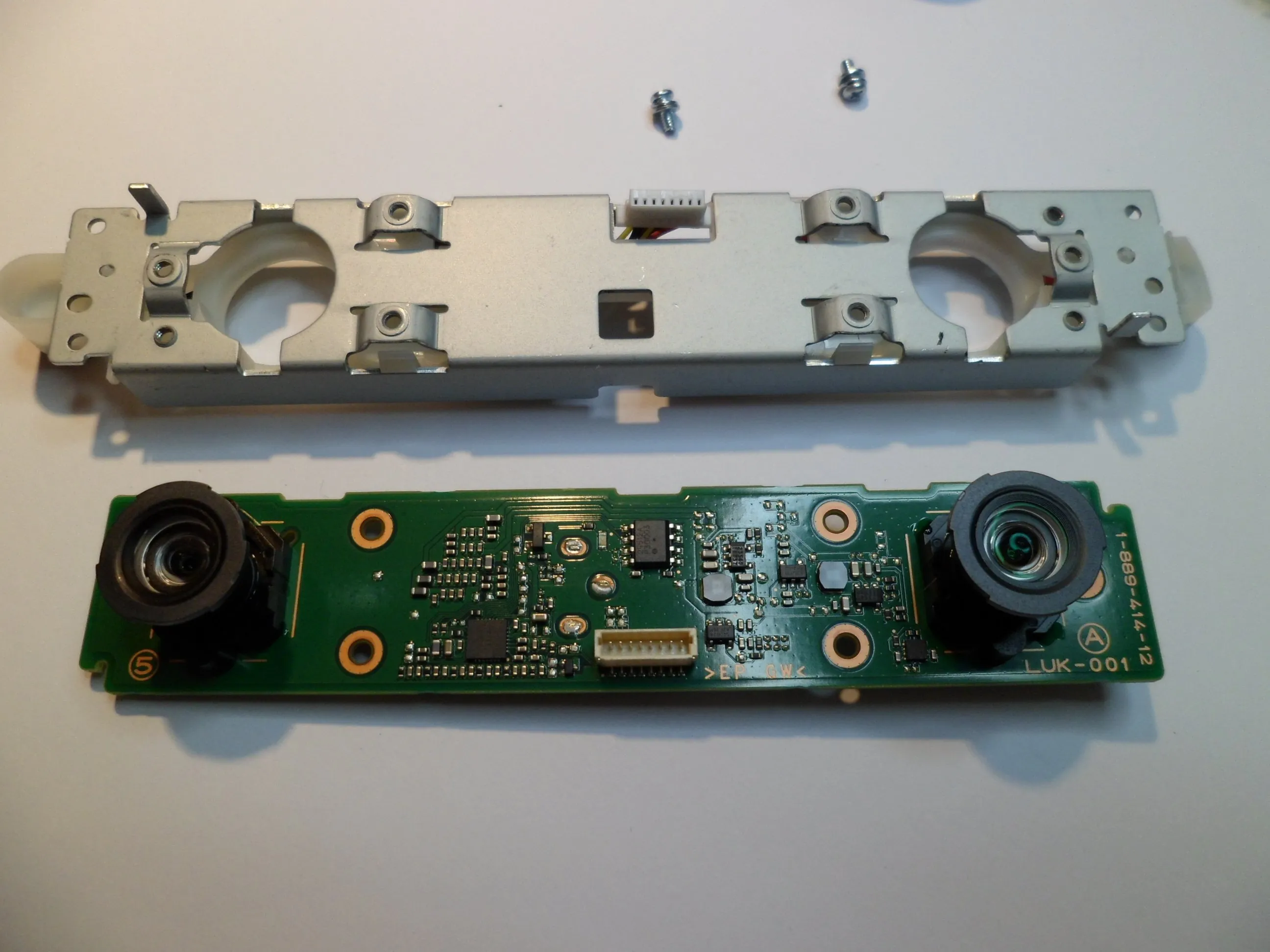

Шаг 10

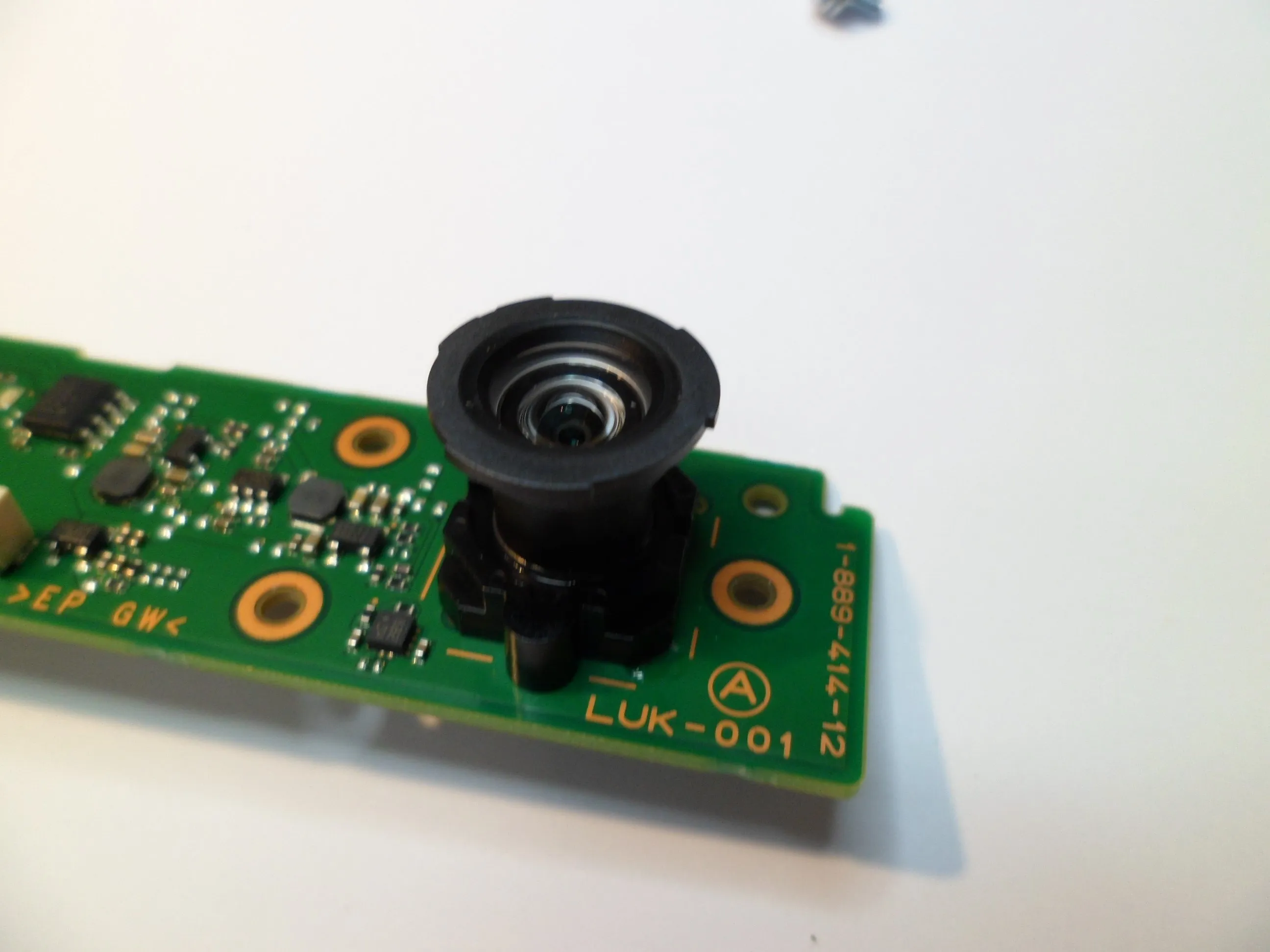

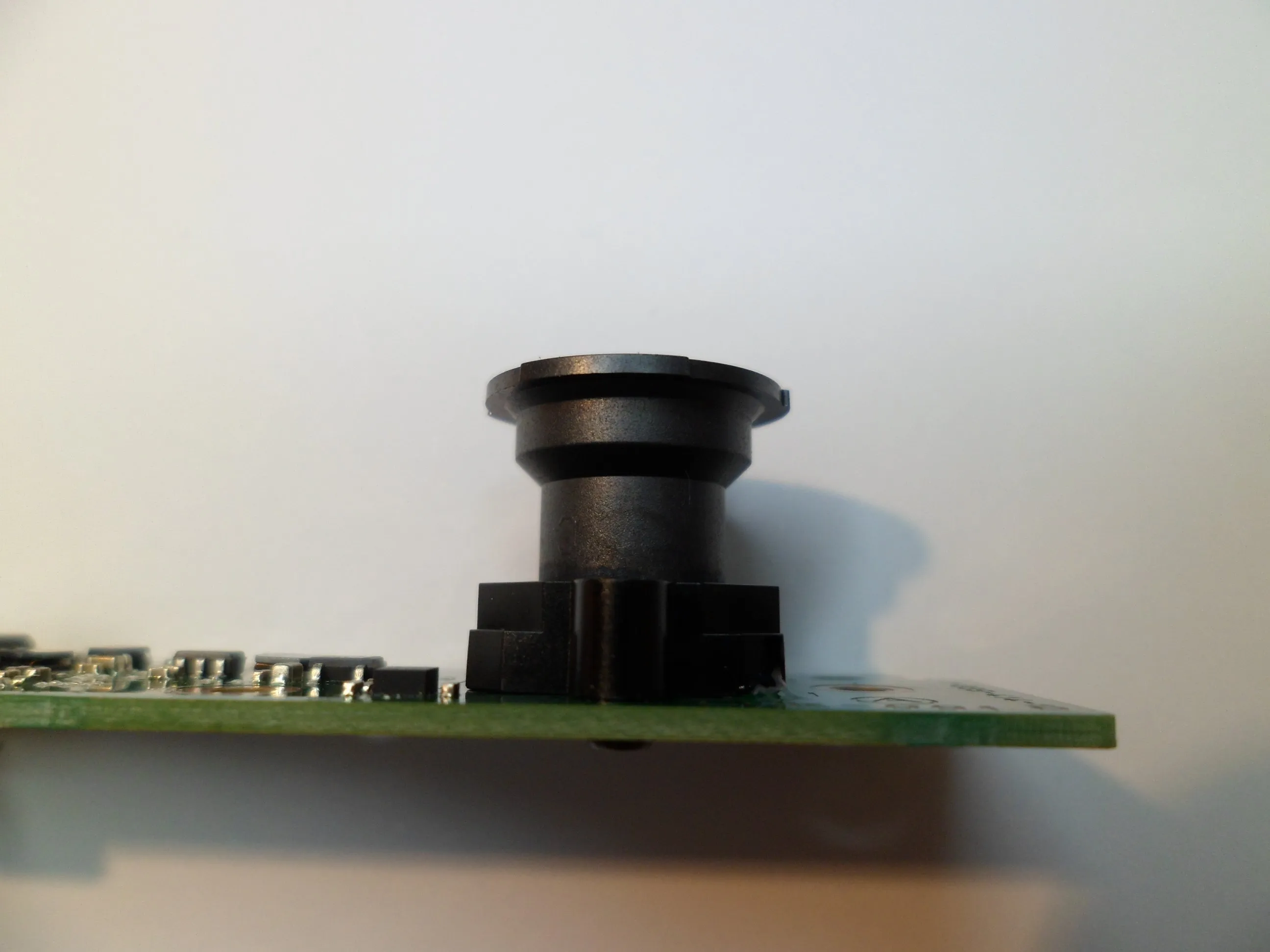

Линзы, пластиковые, плотно приклеены.
НЕ РЕГУЛИРУЮТСЯ.

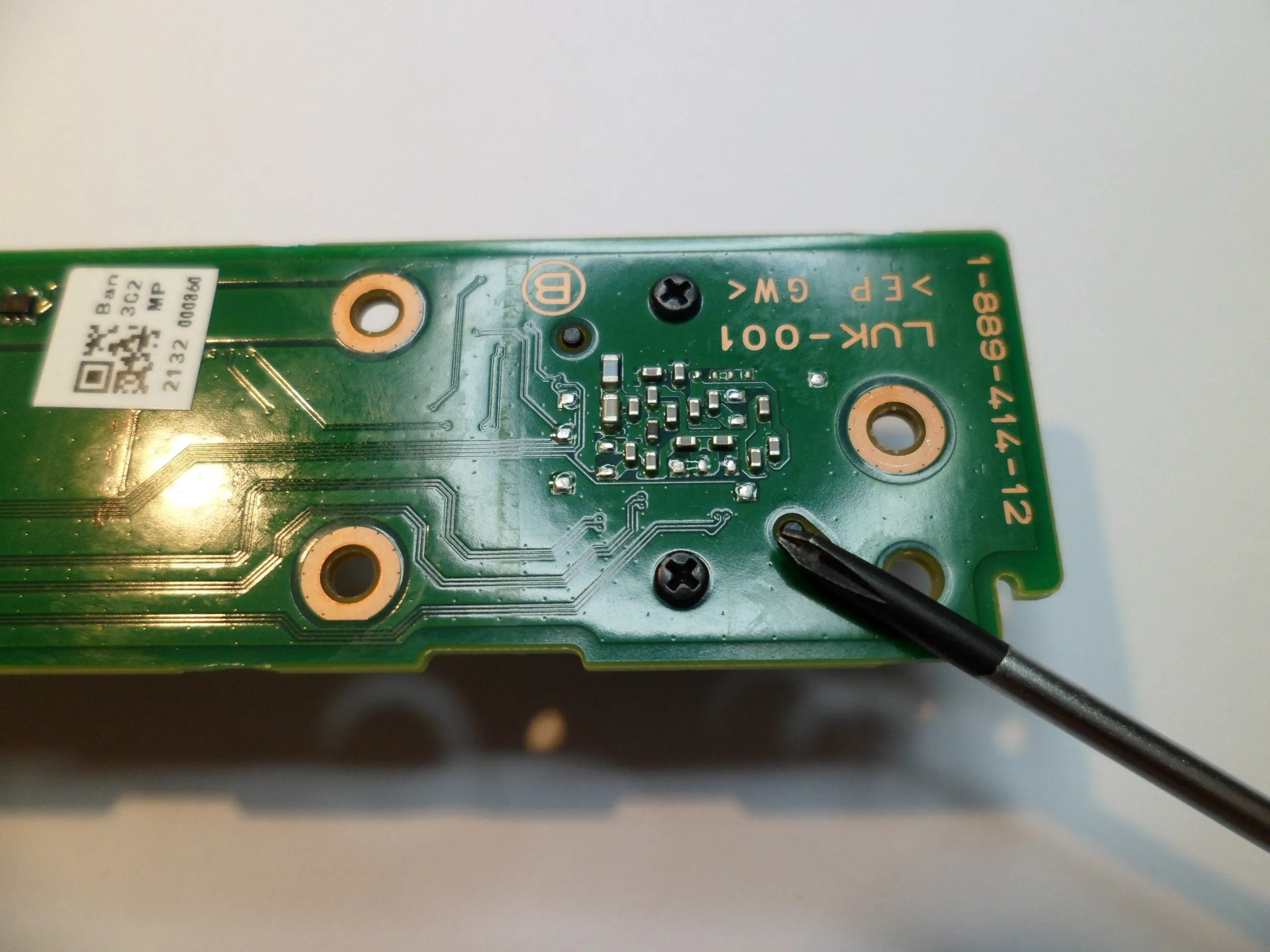

Шаг 11

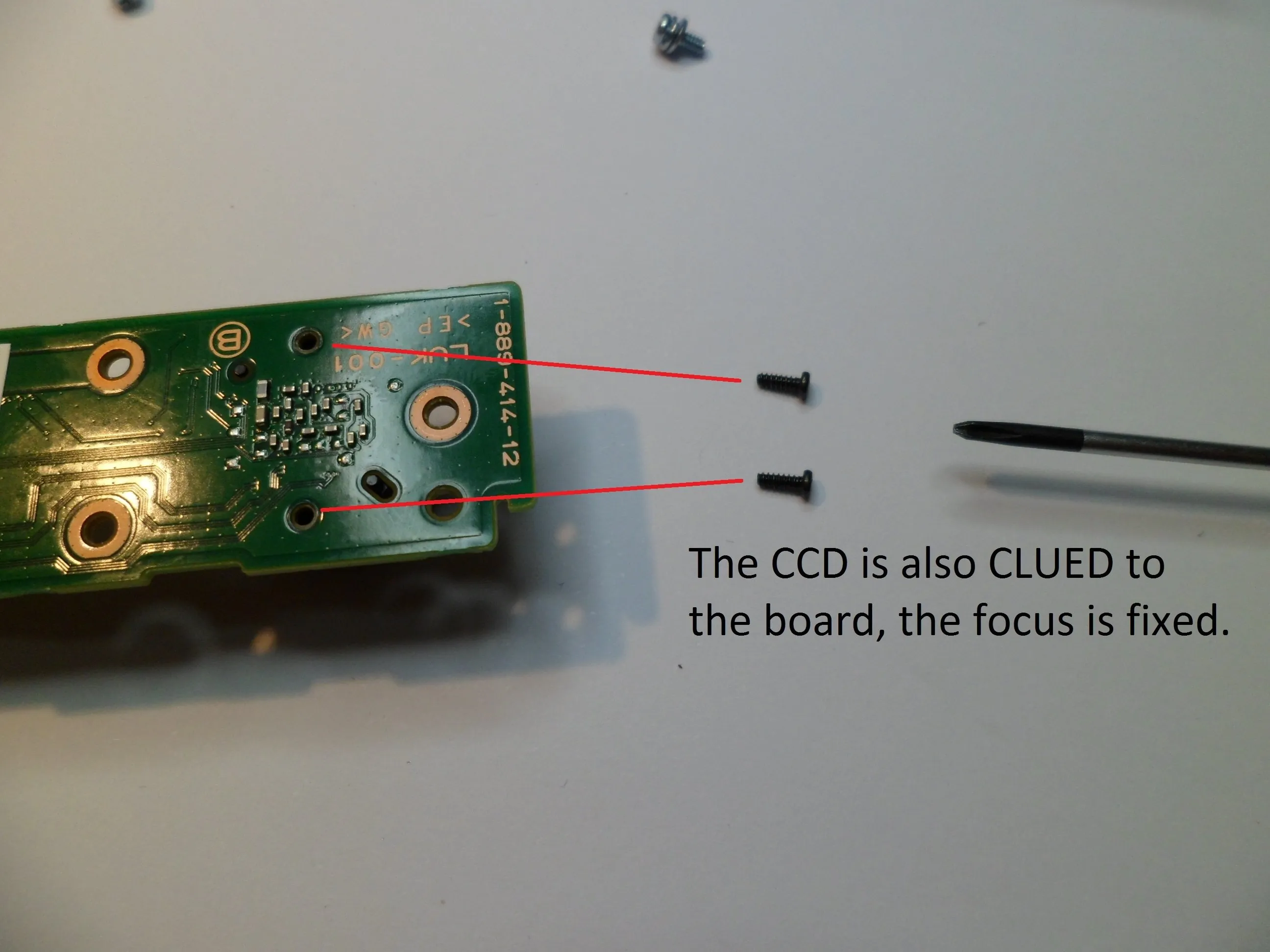

С обратной стороны - два маленьких PH0 на каждой ПЗС-матрице. Но модули камеры тоже приклеены к плате - не разрушив ее, вы не сможете ее открыть.
Я хочу сохранить его как запасную часть, поэтому я не хочу открывать его. Так что вот финито капито :). Спасибо за просмотр...
Шаг 12

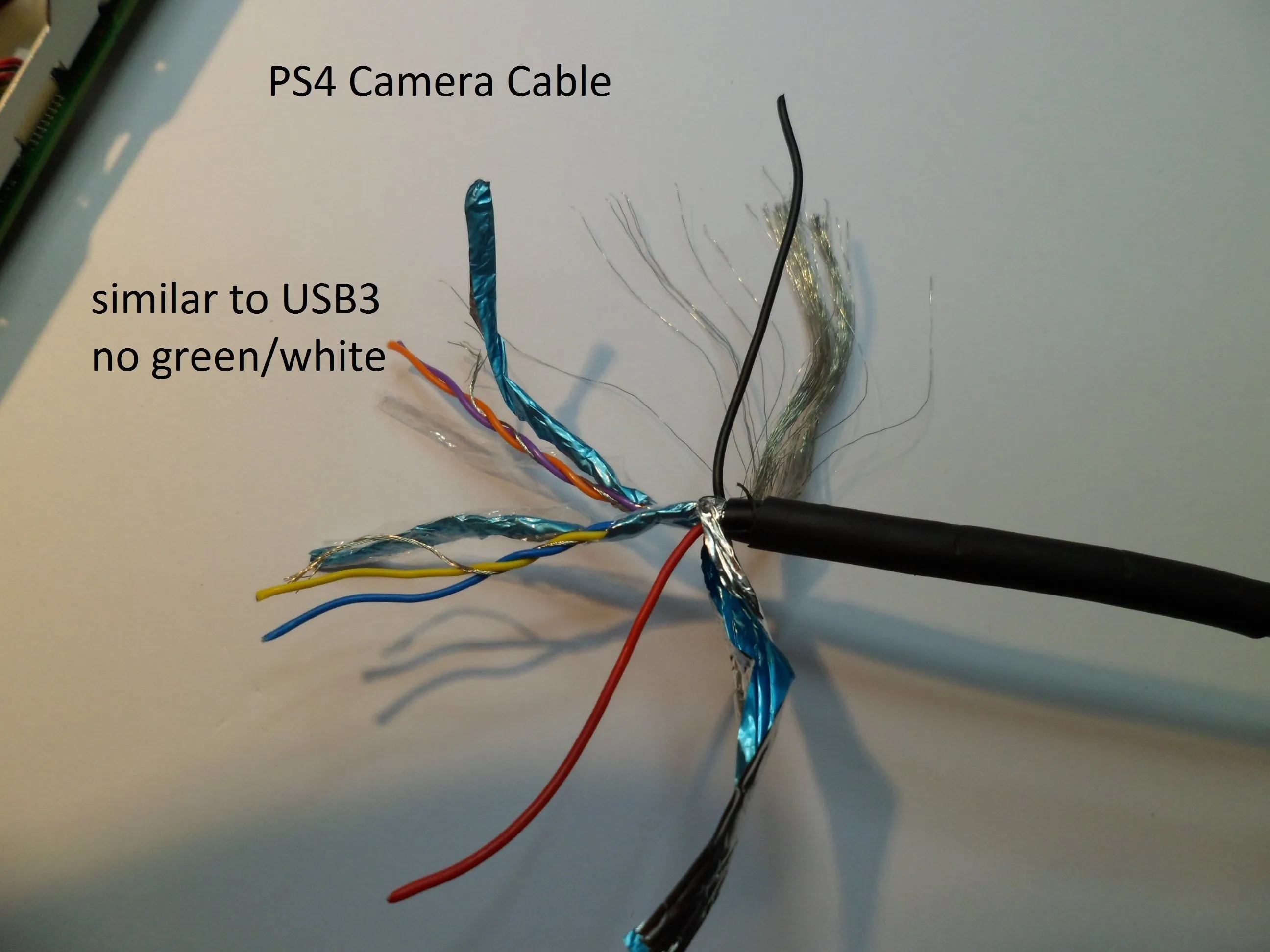

Дополнительно: Проводка.
Это кабель USB3 без зеленого/белого Pimf. Есть три ОТДЕЛЬНЫХ изолированных металлических экрана с проводами, красно-черный - питание и два Pimf - желто-синий и оранжево-зеленый. Вот и все. Пауланер.
