Разборка PlayStation 5

Введение

Наконец-то мы отложили нашу PS5 на время, достаточное для полноценного разбора. Вы знаете, что мы всегда готовы пожаловаться от вашего имени, когда устройства трудно отремонтировать, и, о боже, на этот раз мы серьезно. Нам бы очень хотелось, чтобы по окончании ремонта эта штука снова заработала. Но мы не собираемся сдерживаться - давайте разберем эту штуку до мельчайших деталей. Вот так.

Чтобы узнать еще больше о разборе и ремонте, обязательно следите за каналом Делаете.ру канал YouTubeInstagram и Twitter, а также подписывайтесь на нашу рассылку рассылку чтобы первыми узнавать о наших последних исследованиях гаджетов.

Что вам понадобится

Инструменты

•

•

•

•

•

Видео обзор

Шаг 1 Разбор PlayStation 5

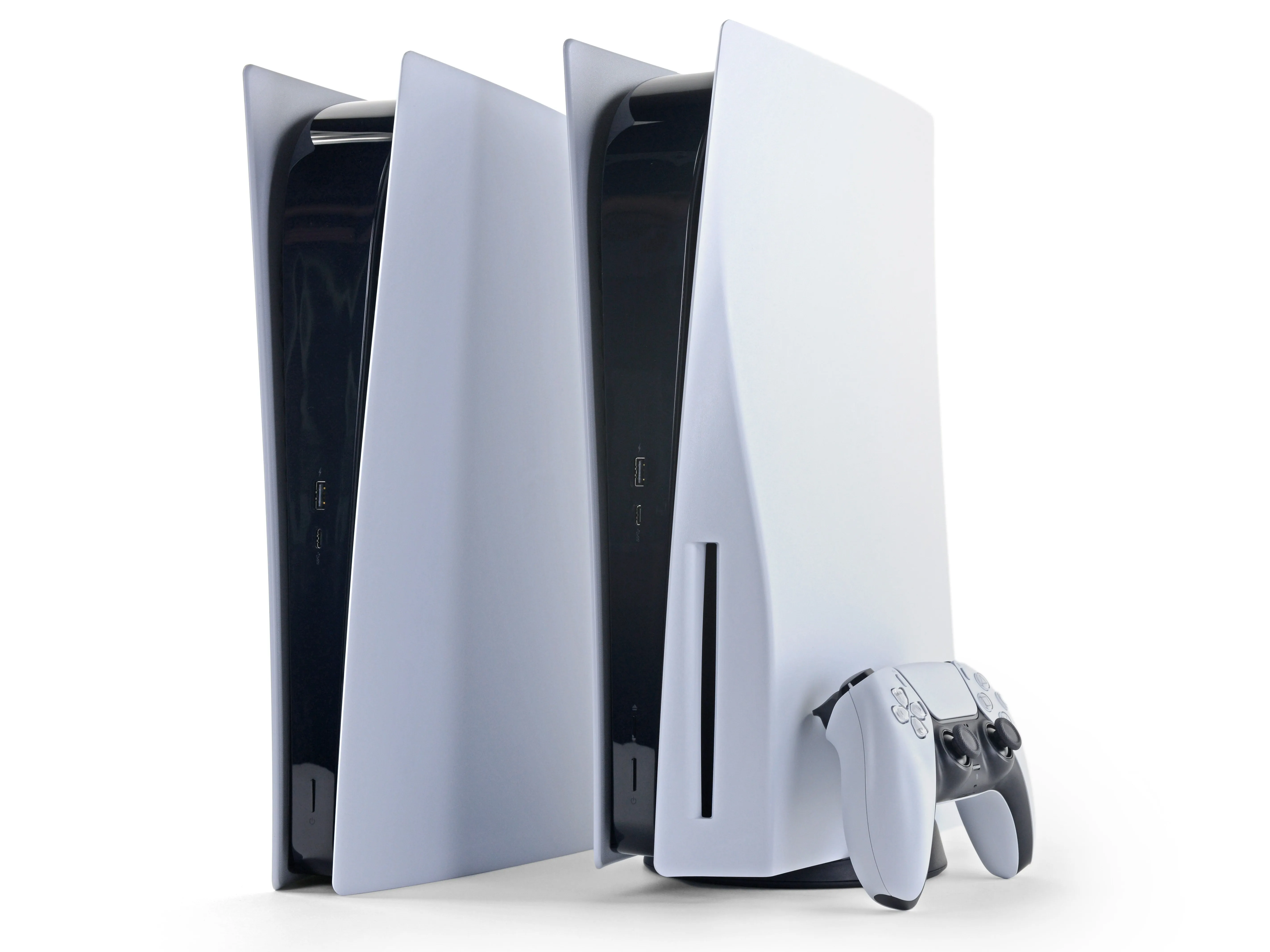

• Мы немного поиграли в 'Человека-паука', выспались, и теперь настало время разобрать эту PS5. Последний полноценный запуск PlayStation с целыми цифрами состоялся еще в ноябре 2013 года.Так что мы очень рады. Вот что представляет собой наша подержанная система:

• 8-ядерный / 16-поточный процессор Zen 2 с частотой 3,5 ГГц от AMD

• Графический процессор AMD RDNA 2 (2230 МГц с 36 вычислительными блоками)

• 16 ГБ GDDR6 RAM

• 825 ГБ SSD-накопителя (плюс слот расширения m.2 SSD)

• HDMI 2.1 с поддержкой видео 8K при 60 Гц или 4K при 120 Гц.

• Последняя спецификация очень важна: что мы выберем - бездисковое Digital Edition или более дорогое с приводом 4K UHD Blu-ray?

• Бросаем монетку, чтобы решить, и быстро теряем ее в слоте дисковода. Полагаем, что это будет именно оно.

Комментарии к шагу

В гнезде дисковода оптический переворот. Pas du disque dur ^^

Бонжур! Большое спасибо за внимание и замечание :) В следующий раз, не стесняйтесь исправлять ошибки. Делаете.ру - это вики, в которую может внести свой вклад весь мир.

Я очень ценю то, что вы делаете.

Шаг 2

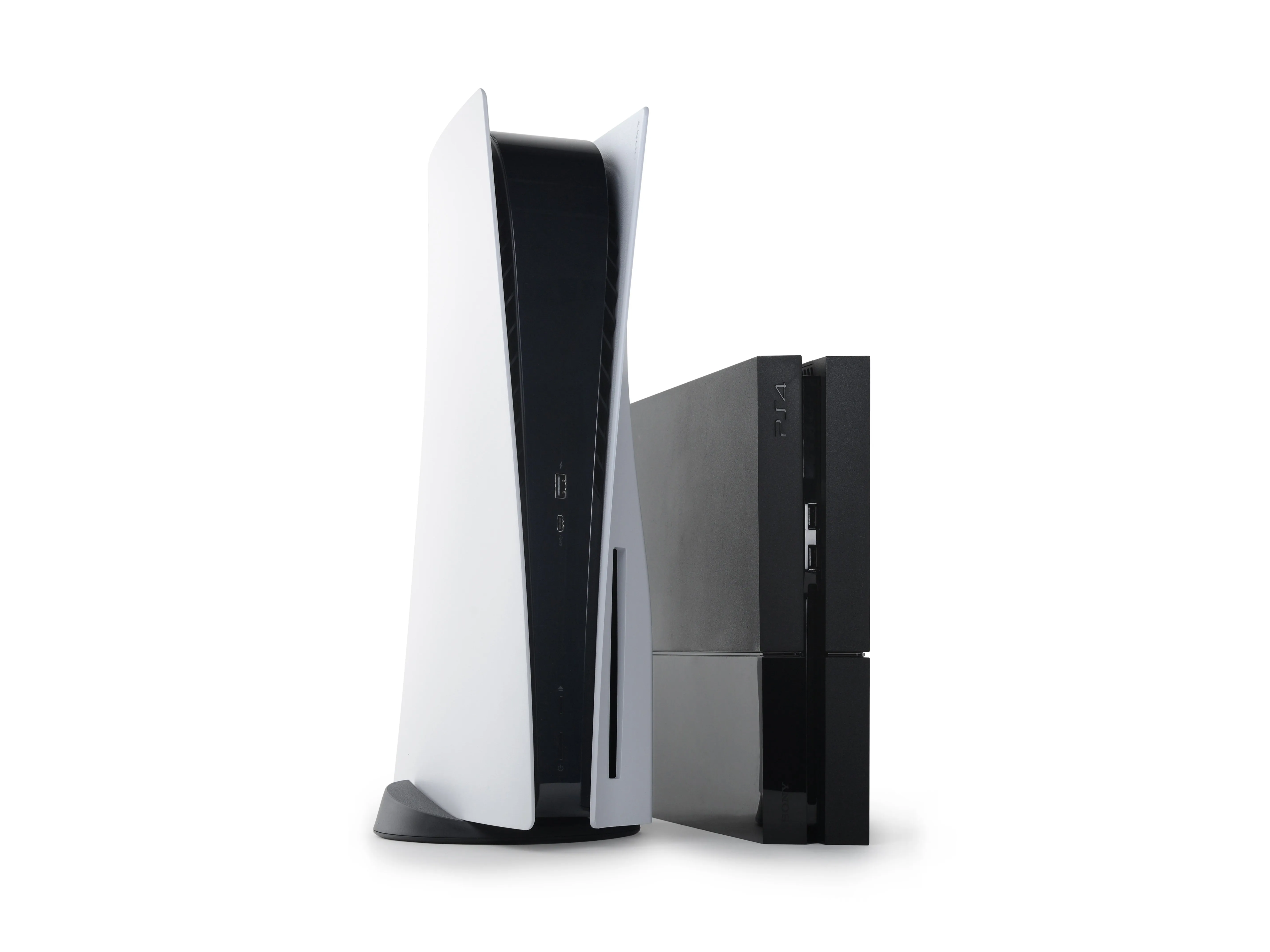

• Вы, возможно, слышали, что PS5 большая, но, к счастью, она все еще помещается в Creative Electronв рентгеновском кабинете. Посмотрите на огромный вентилятор и все тепловые трубки, расположенные внахлест, как на развязке автострады.

• Эта штука абсолютно возвышается над своим предшественником .-Не говоря уже о конкурентах.

• Для того, чтобы удержать этого кривоногого парня в устойчивом положении, Sony предусмотрела продуманную конструкцию подставка. Немного повозившись, вы можете поставить PS5 в вертикальное положение или изящно уложить на бок.

• Кроме того, в нижней части есть небольшой отсек, куда можно спрятать винт подставки, когда она находится в горизонтальном положении. Умно!

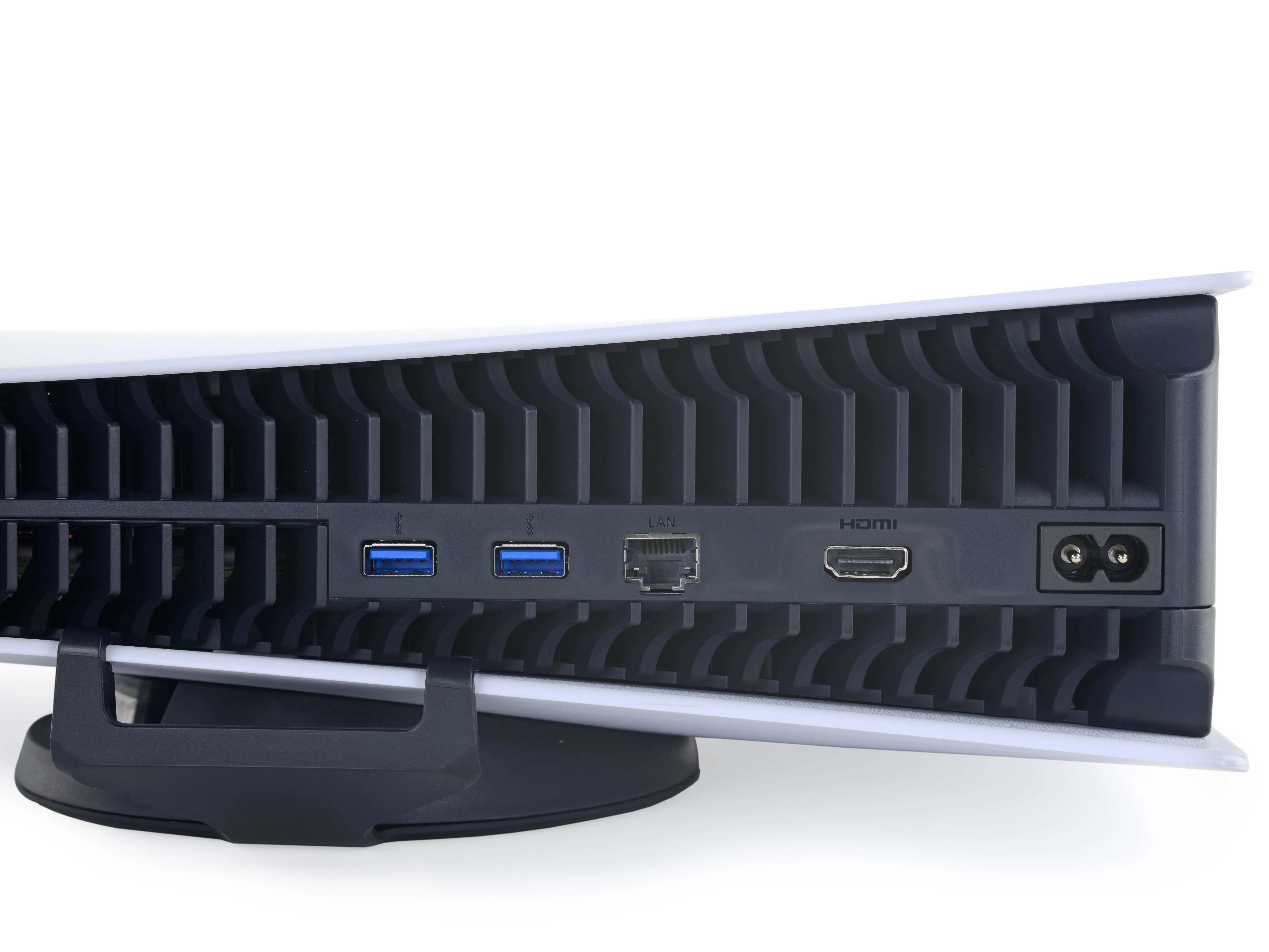

• Сзади PS5 демонстрирует свои порты: два USB-A 3.0, LAN, HDMI 2.1 и двухконтактный разъем питания. Добавьте их к дуэту USB-портов на передней панели (один типа A, один типа C), и вы получите достаточно хорошо подключенную консоль.

• PS5 лишилась оптического аудиопорта PS4.-что может разочаровать вас, если вы используете старый ресивер или саундбар.

Шаг 3

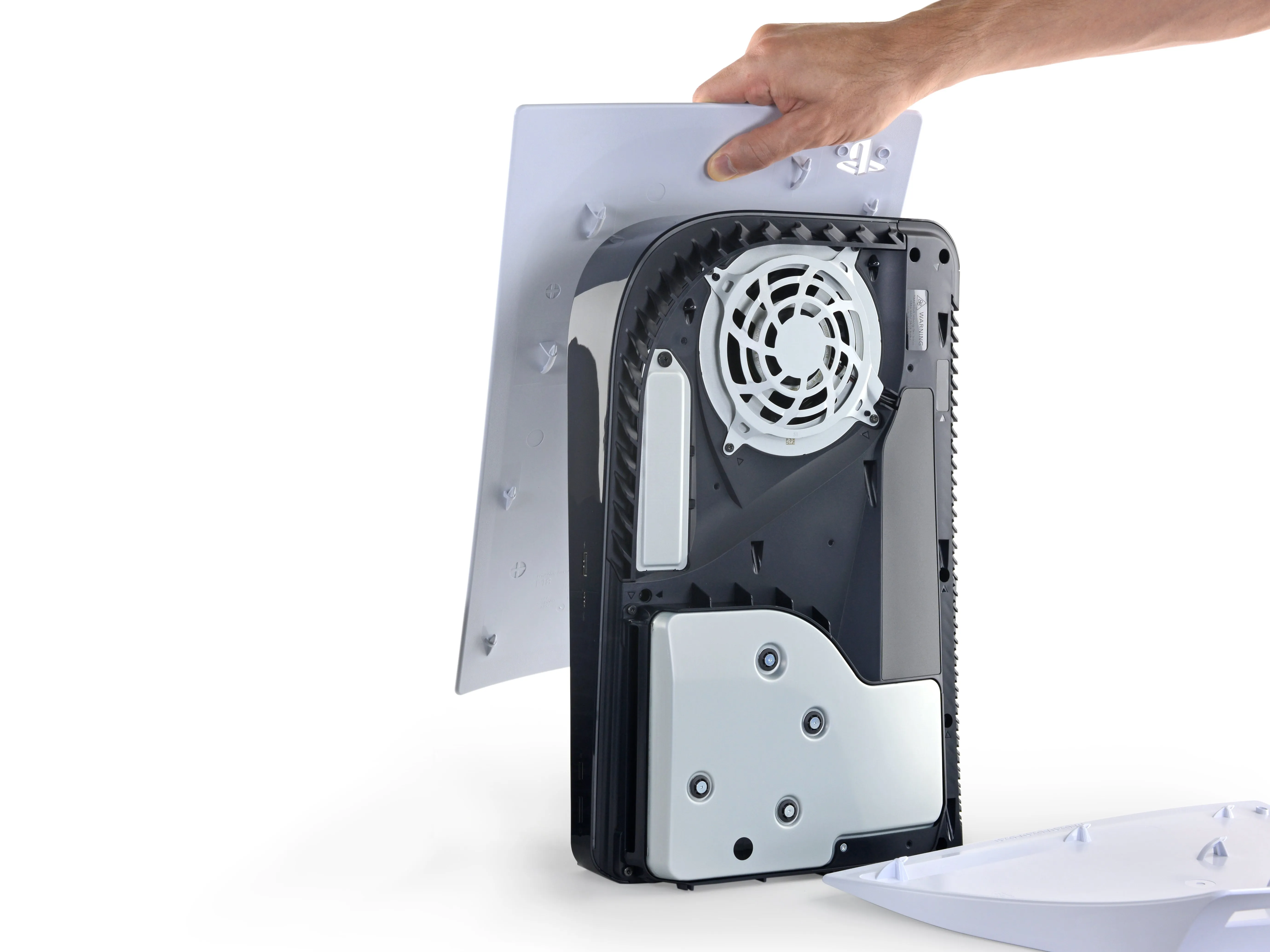

• Какой бы инопланетной ни казалась эта консоль, на самом деле процедура открытия вполне дружелюбна к человеку. Обе белые панели отщелкиваются легким движением, открывая доступ к слоту расширения M.2 SSD, вентилятору и... пылесосу для сбора пыли.

• Когда речь заходит о простом обслуживании охлаждающего оборудования консоли, можно сказать, что мы являемся его большими поклонниками.

• Но чтобы продвинуться дальше, нам нужен драйвер T8 Torx Security. (Зачем вентилятору вашей PS5 нужны винты безопасности?)

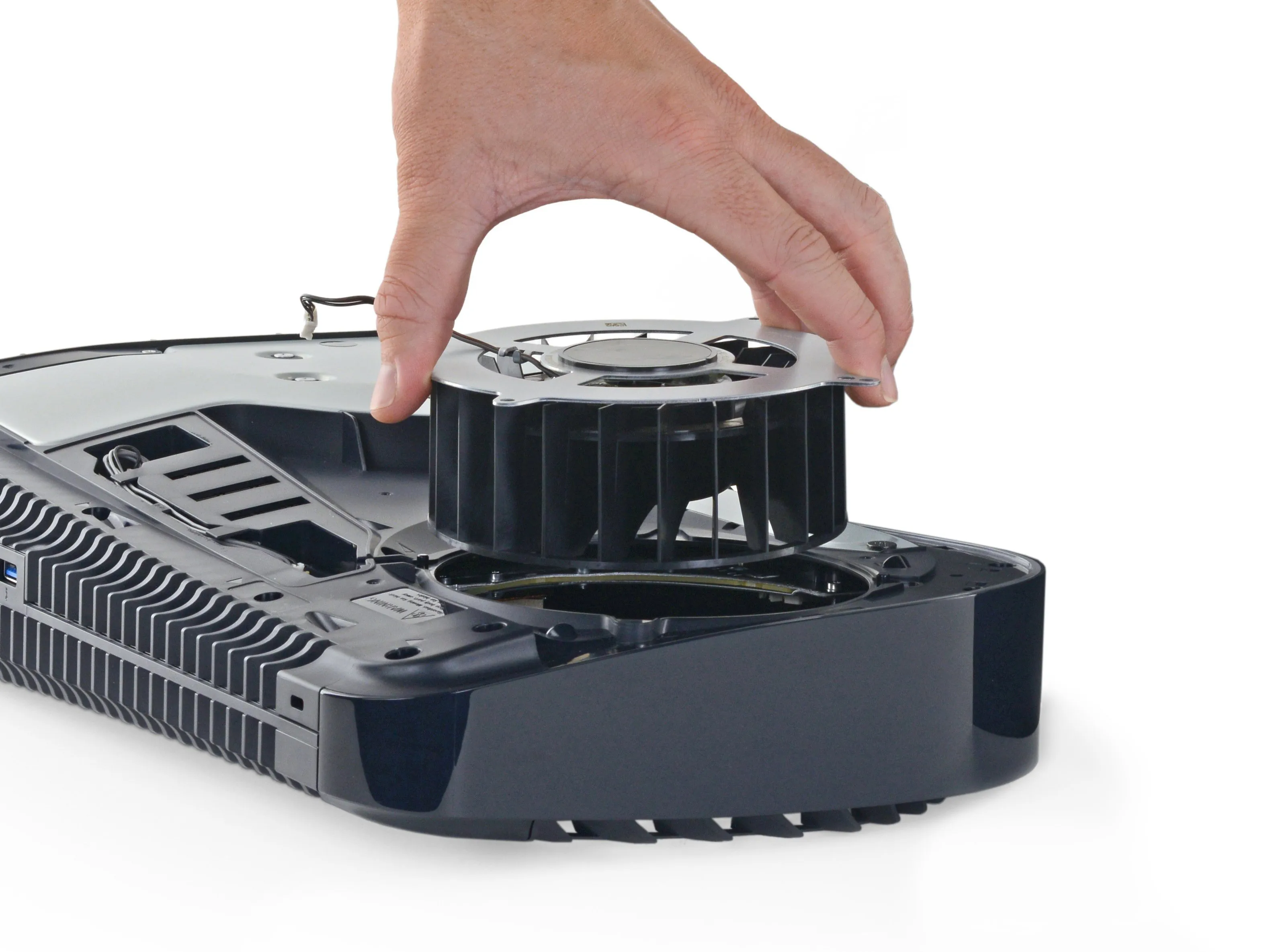

• В PS5 реализовано 'всенаправленное' охлаждение: толстая 120-миллиметровая беличья клетка втягивает холодный воздух с двух сторон. Она способна перемещать большое количество воздуха, но Sony не позволяет ей вращаться достаточно быстро, чтобы создавать много шума.

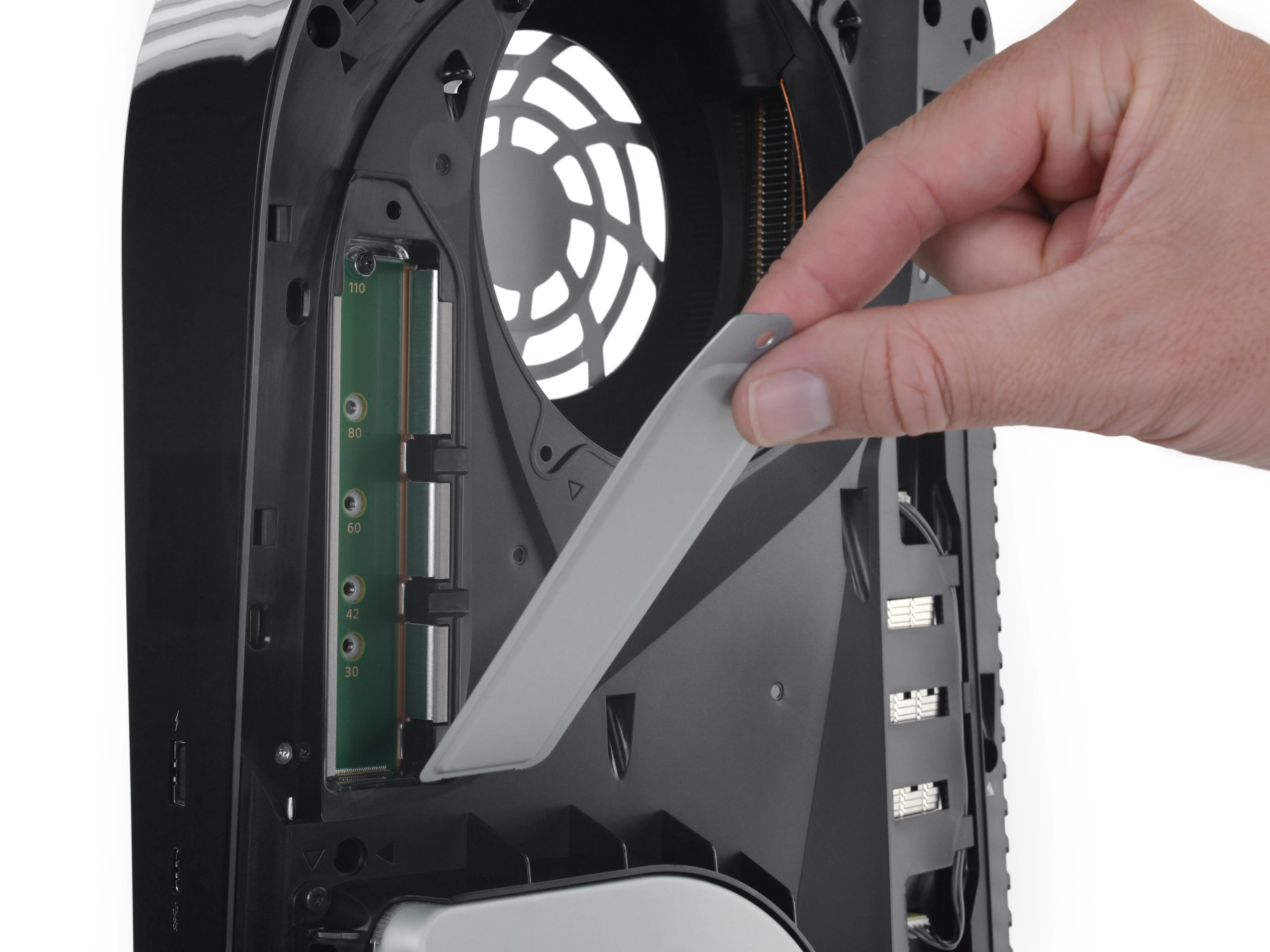

• К счастью, отсек расширения для накопителей M.2 очень доступен. Открутите один крестообразный винт и снимите металлический щиток, и все готово для модернизации. Это очень предусмотрительно со стороны Sony, особенно если учесть, что объем встроенного хранилища весьма ограничен.

Шаг 4

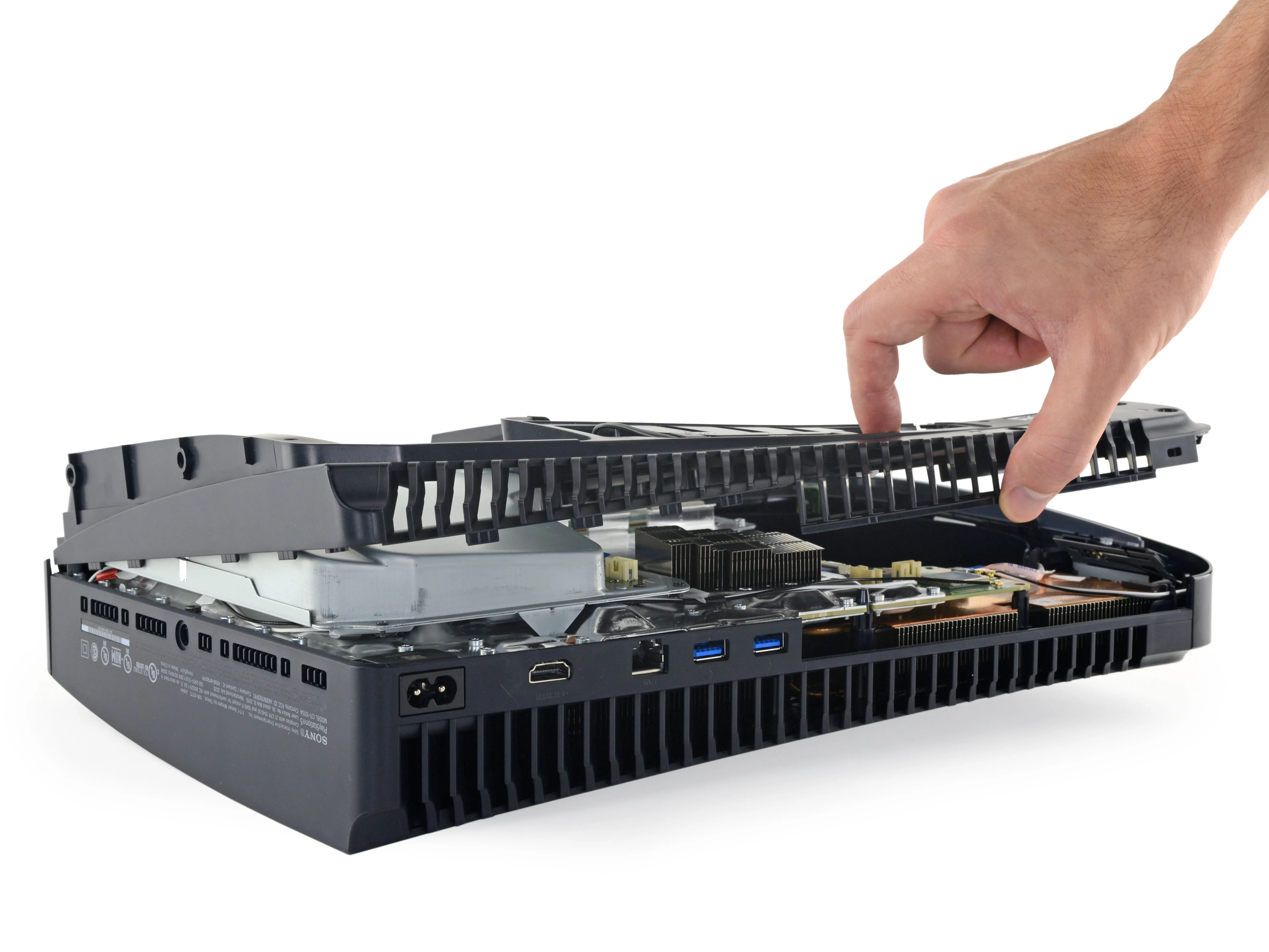

• По пути вперед вы найдете еще больше винтов безопасности. Один из них даже скрыт под наклейкой, свидетельствующей о вскрытии, - к счастью, не наклейкой 'Гарантия аннулирована', что было бы незаконно. (Как всегда, вы можете возиться и сохранять гарантию, если ничего не повредите).

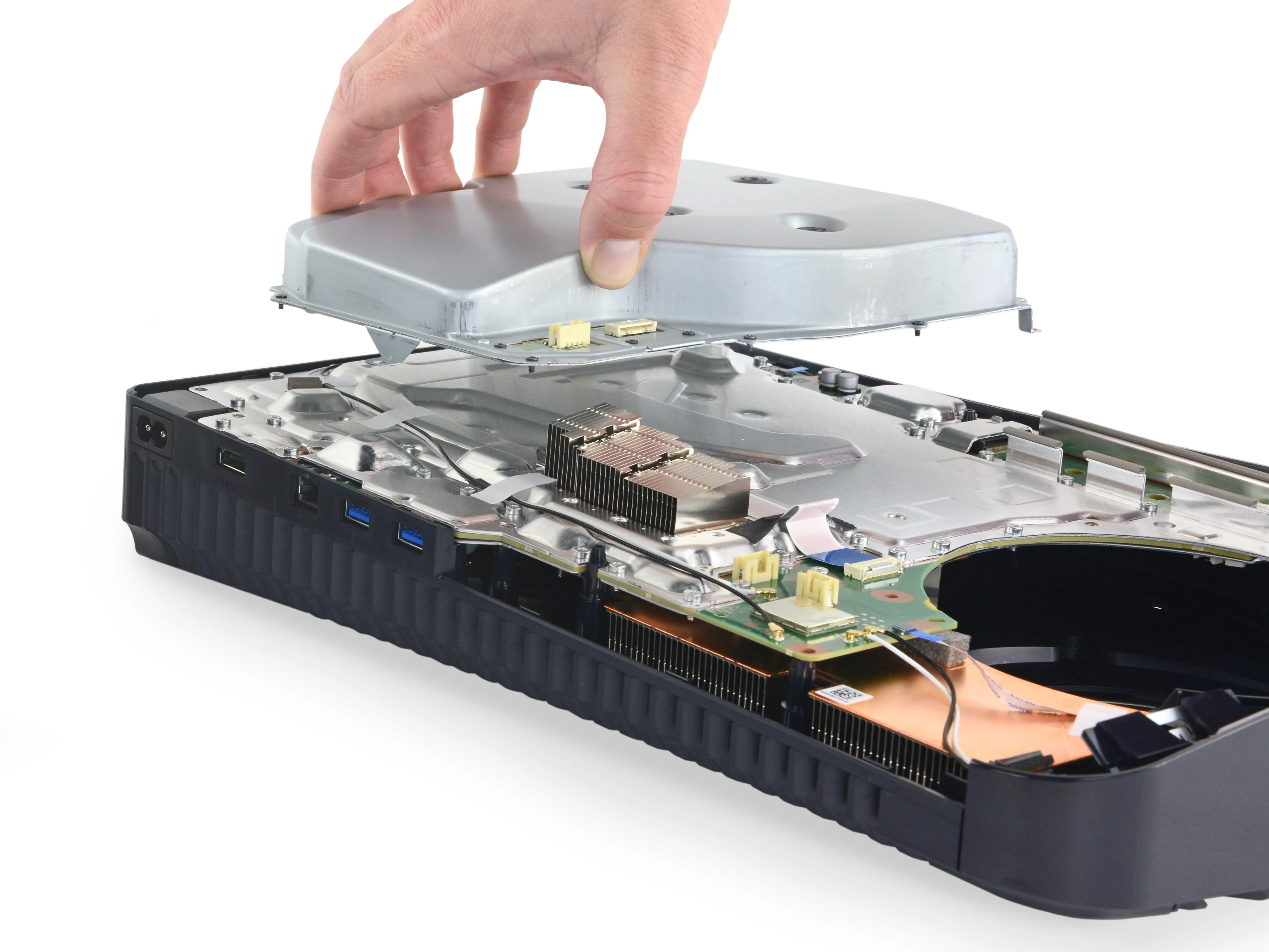

• Когда мы снимаем первую половину черного пластикового корпуса, нас встречает оптический привод.

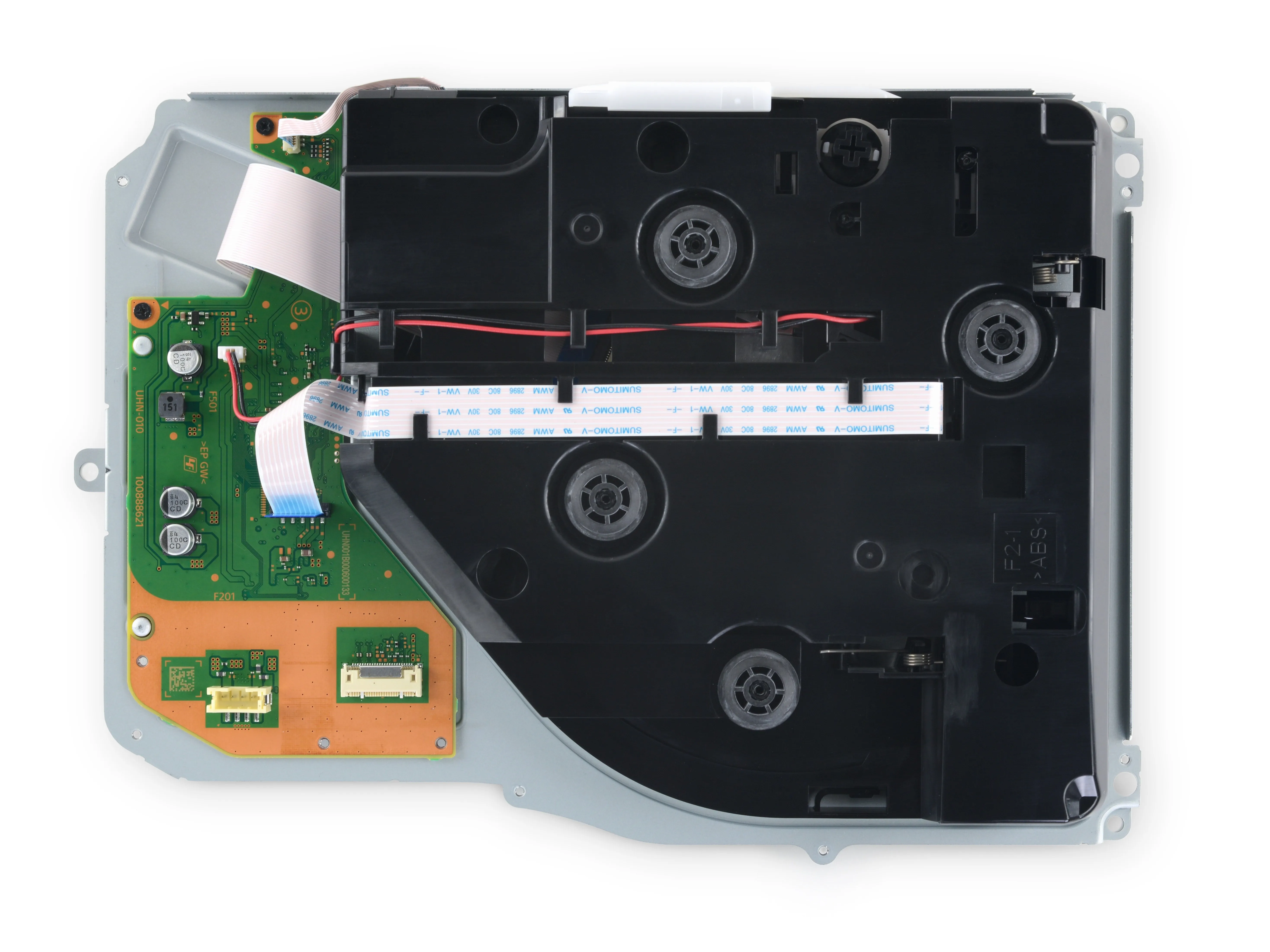

• Тонкий оптический привод не слишком сопротивляется при извлечении, что хорошо для потенциальной замены, пока вы на самом деле не попробуете его заменить.

• Как и в Xbox Series Xрезультаты наших тестов показали, что оптический привод PS5 сопряжен с материнской платой. Запасной привод просто не будет читать диски.

• Возможно, существует обходной путь, если вы готовы разобрать накопитель и сохранить оригинальную печатную плату. Мы сообщим, если у нас будет возможность проверить это.

Шаг 5

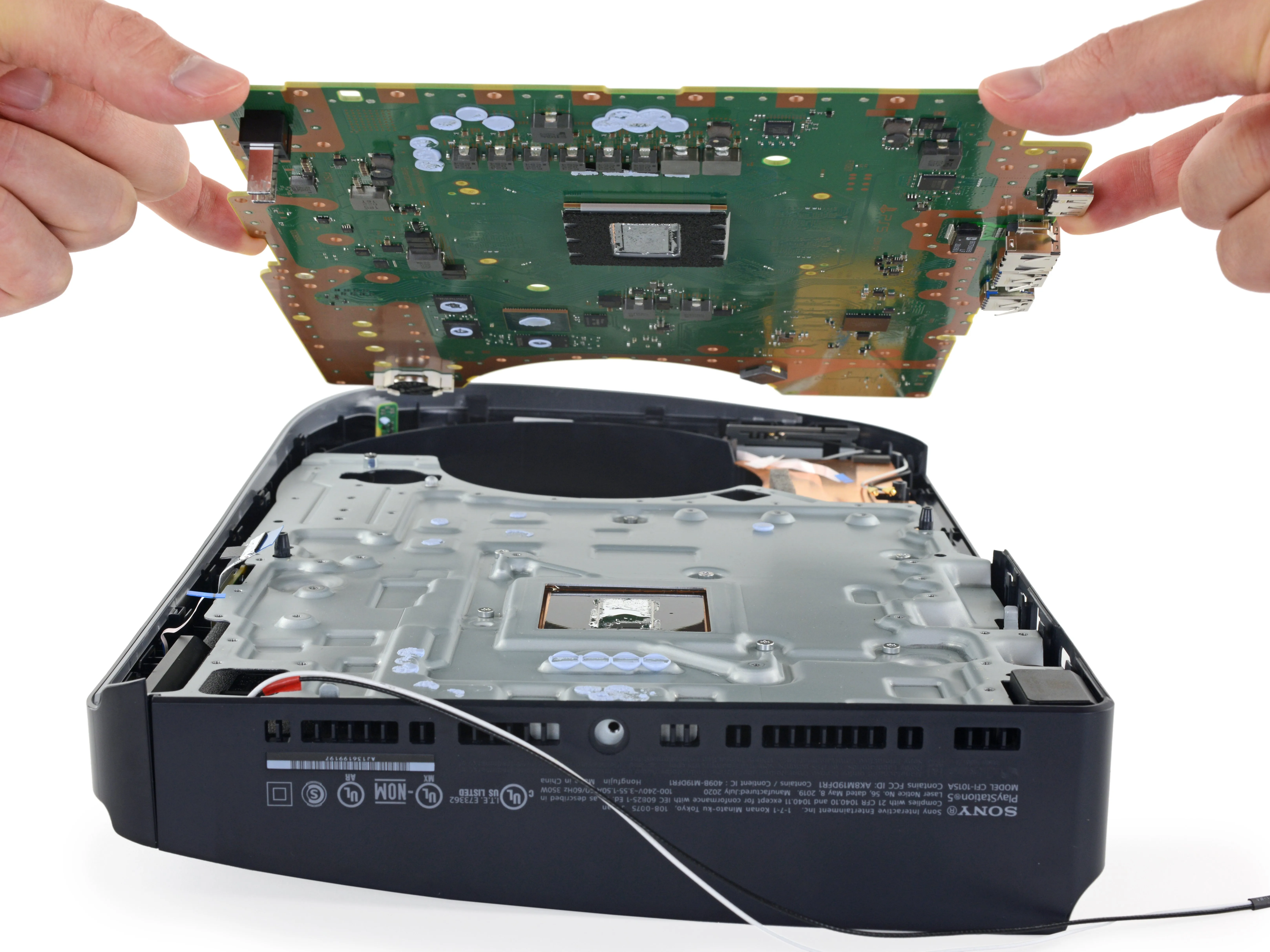

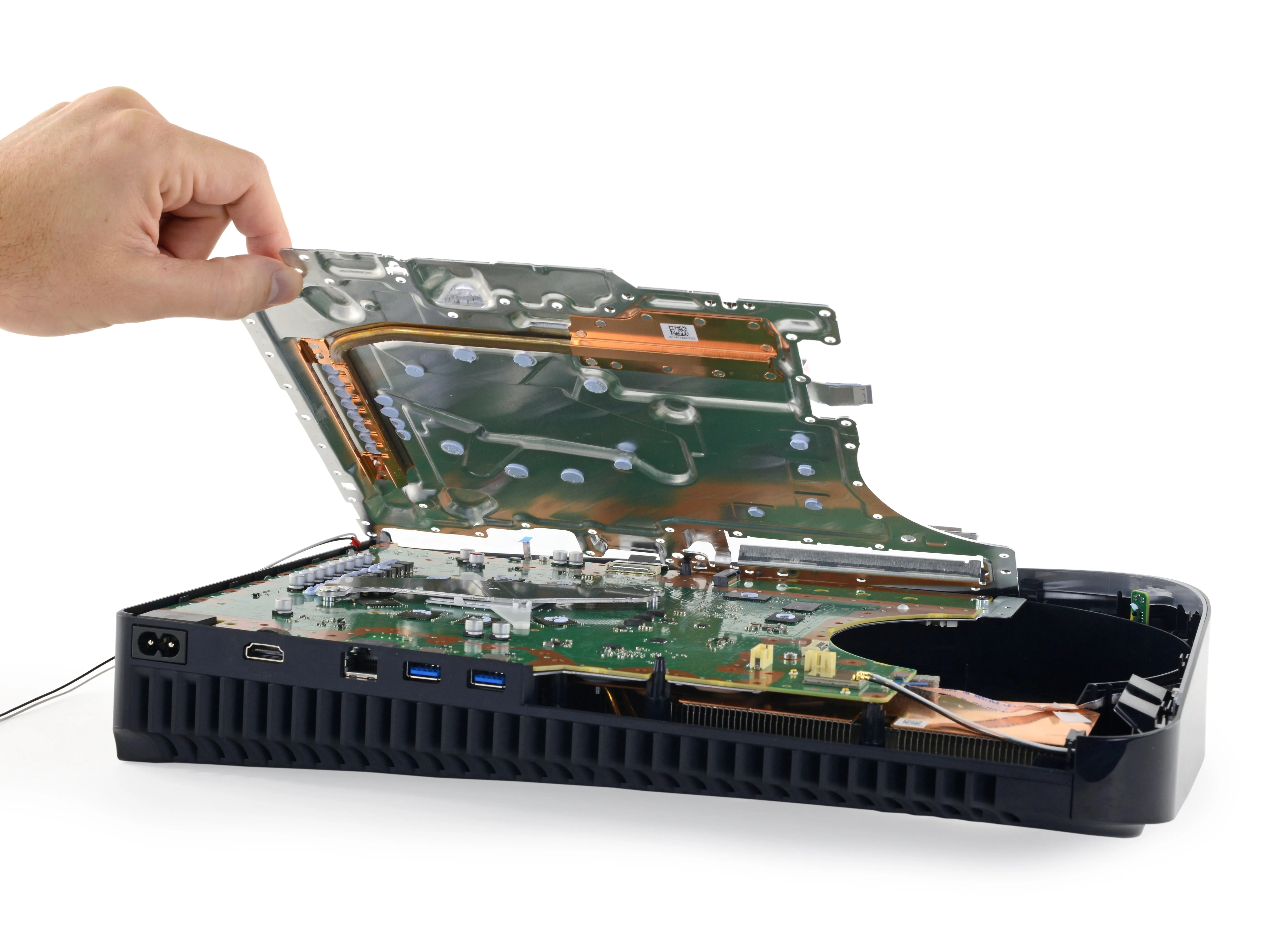

• Кто-нибудь сказал Sony, что мы любим винты? Потому что эта стальная пластина крепится тонна винтов. Спасибо!

• Под ней: тепловая трубка для охлаждения ряда VRM, соединенная с стек ребер. Похоже, мы видим заднюю часть основной платы - все действительно серьезное оборудование для охлаждения установлено внизу.

• Возможно, мы приближаемся к точке невозврата, но давайте отсоединим оборудование и вывернем плату.

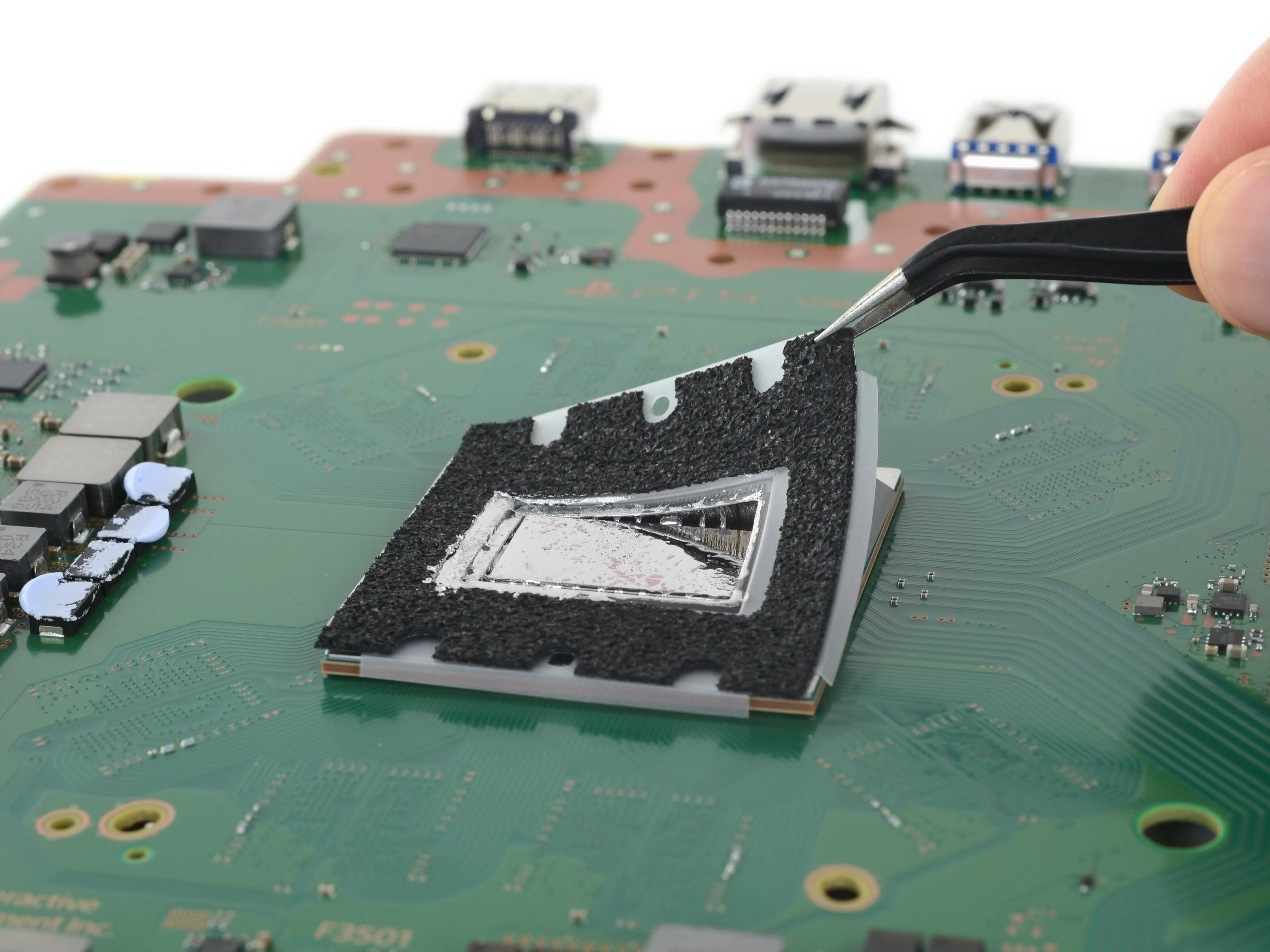

• Да, эта блестящая штука, покрывающая процессор, - не что иное, как жидкий металлкороль высокопроизводительных термоинтерфейсов.

• Жидкий металл популярен среди моддеров и оверклокеров ПК, поскольку он является чрезвычайно эффективным проводником тепла - значительно более эффективным, чем обычные термопасты и замазки. Перевод? Холодный чип работает быстрее, графика красивее.

• Но вместе с теплопроводностью приходит и нежелательная электропроводность, поэтому вы не захотите, чтобы она скапливалась в неположенных местах.

• Компания Sony подала заявку на патент для изолированного пенопластового мешочка, который удерживает жидкий металл на поверхности чипа... если только вы не делаете то, что делаем мы.

Шаг 6

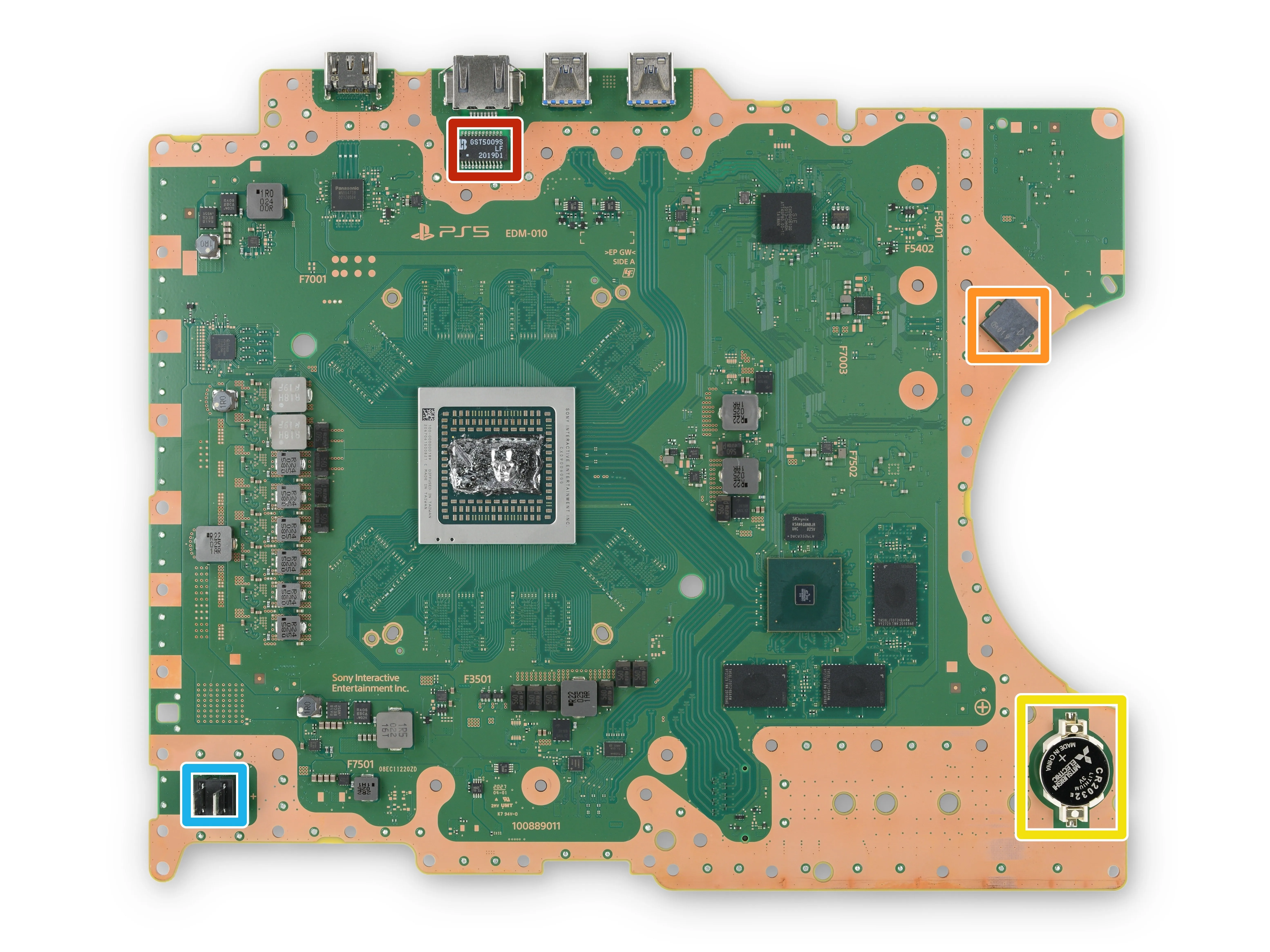

• Прежде чем мы укажем на большие чипы, о которых вы, вероятно, уже слышали, вот некоторые интересные особенности этой гигантской печатной платы:

• Bothhand USA GST5009 LF Магнитный модуль 1000 Base-T

• Пьезорозжиг Murata

• Резервная батарея 3 В (вероятно, используется для поддержания времени и даты устройства)

• Sony J20H100 Модуль Wi-Fi

• Входной штырь питания, который подключается непосредственно к блоку питания

• Слот расширения M.2 SSD - вероятно, он будет очень полезен, как только Sony действительно его задействует.

• Антенный разъем модуля Wi-Fi

Комментарии к шагу

Вижу ли я Серебряного Серфера на жидком металле?

Это лицо напугало меня до смерти.

Насколько велика эта главная плата? Я хочу сделать индивидуальный корпус для консоли.

Шаг 7

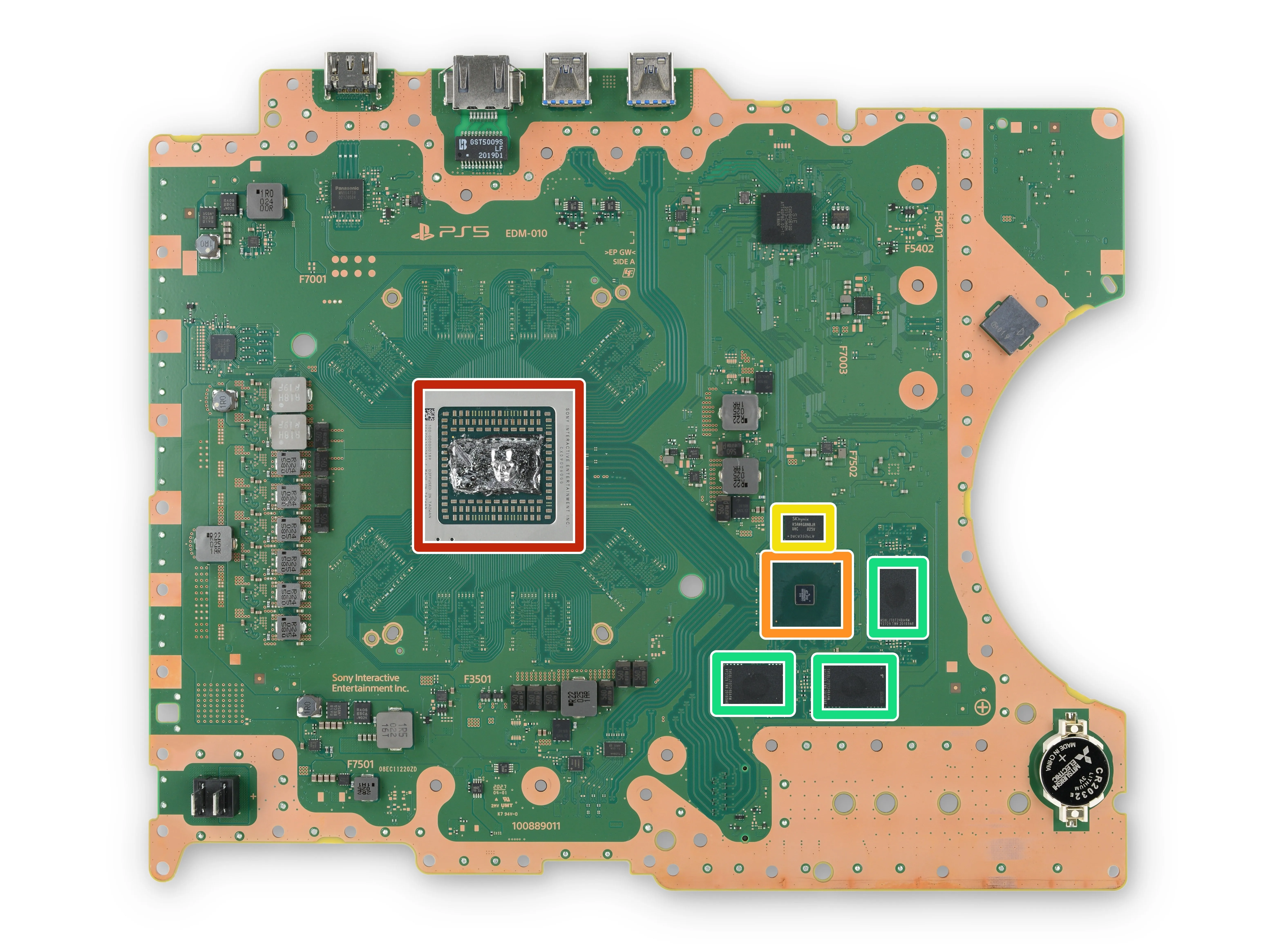

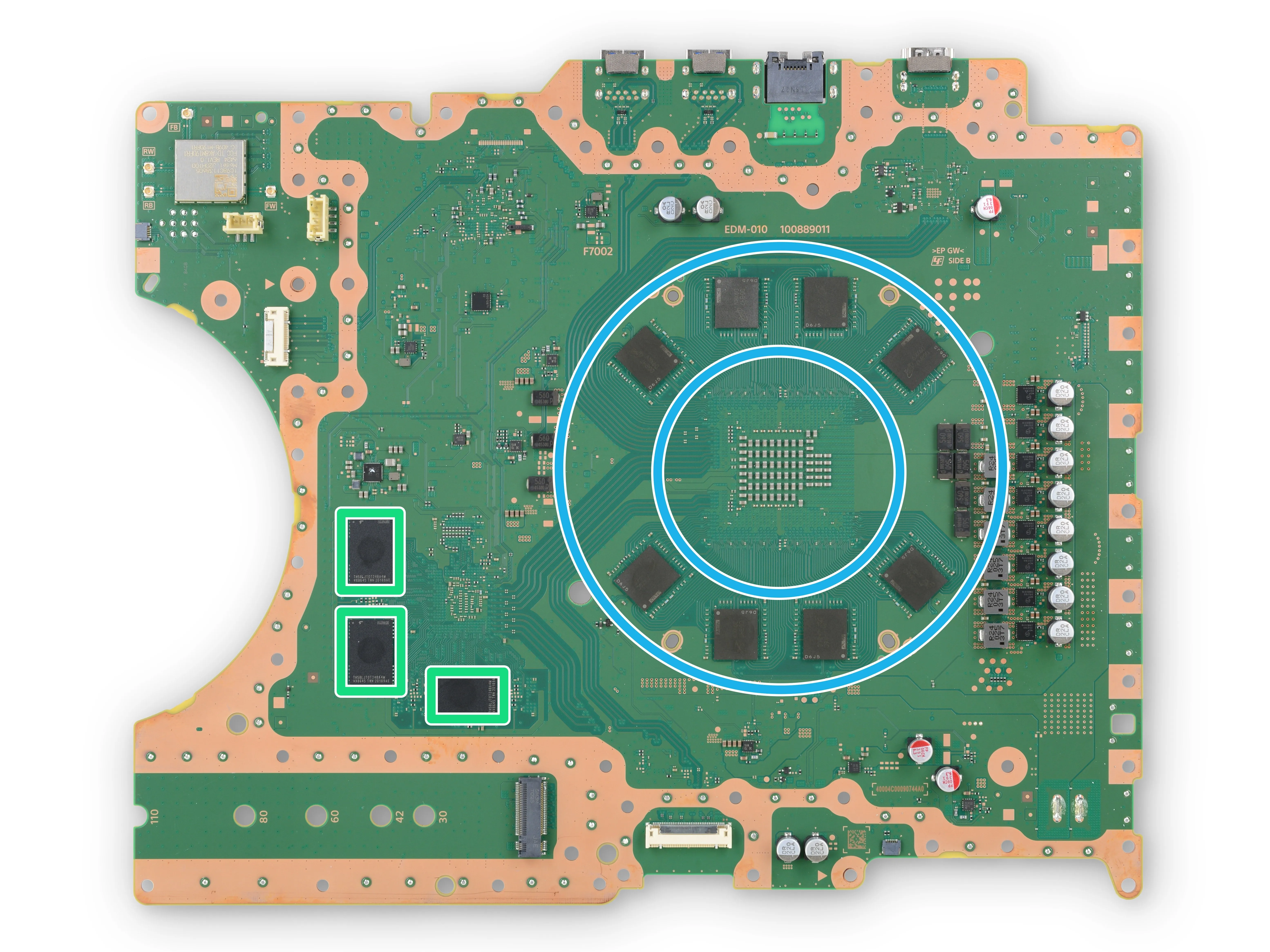

• Теперь к главному событию. Взгляните на кремний, на котором работает PS5:

• Sony Interactive Entertainment Inc./AMD CXD90060GG 8-Core CPU w/ GPU

• Sony Interactive Entertainment Inc. Контроллер твердотельного накопителя CXD90062GG

• Sony создала собственный контроллер SSD, чтобы справиться с безумно высокими скоростями передачи данных PS5. Series X используется более традиционная система с оборудованием от SanDisk.

• Память SK Hynix H5AN4G8NBJR-UHC DDR4 SDRAM - 512 МБ

• 6x (по три на сторону) Kioxia/Toshiba Memory TH58LJT0T24BA4M Флеш-память BiCS (вероятно)

• Micron MT61K512M32KPA-14:B 2 ГБ GDDR6 SGRAM

Комментарии к шагу

'похоже, что sony сделала собственный контроллер ssd...'

Об этом много говорилось на пресс-конференции, посвященной анонсу PS5.

Что-то в этом напоминает мне о Терминаторе 2. Т-1000 - это ты?

Почему лицо в жидком металле?

Шаг 8

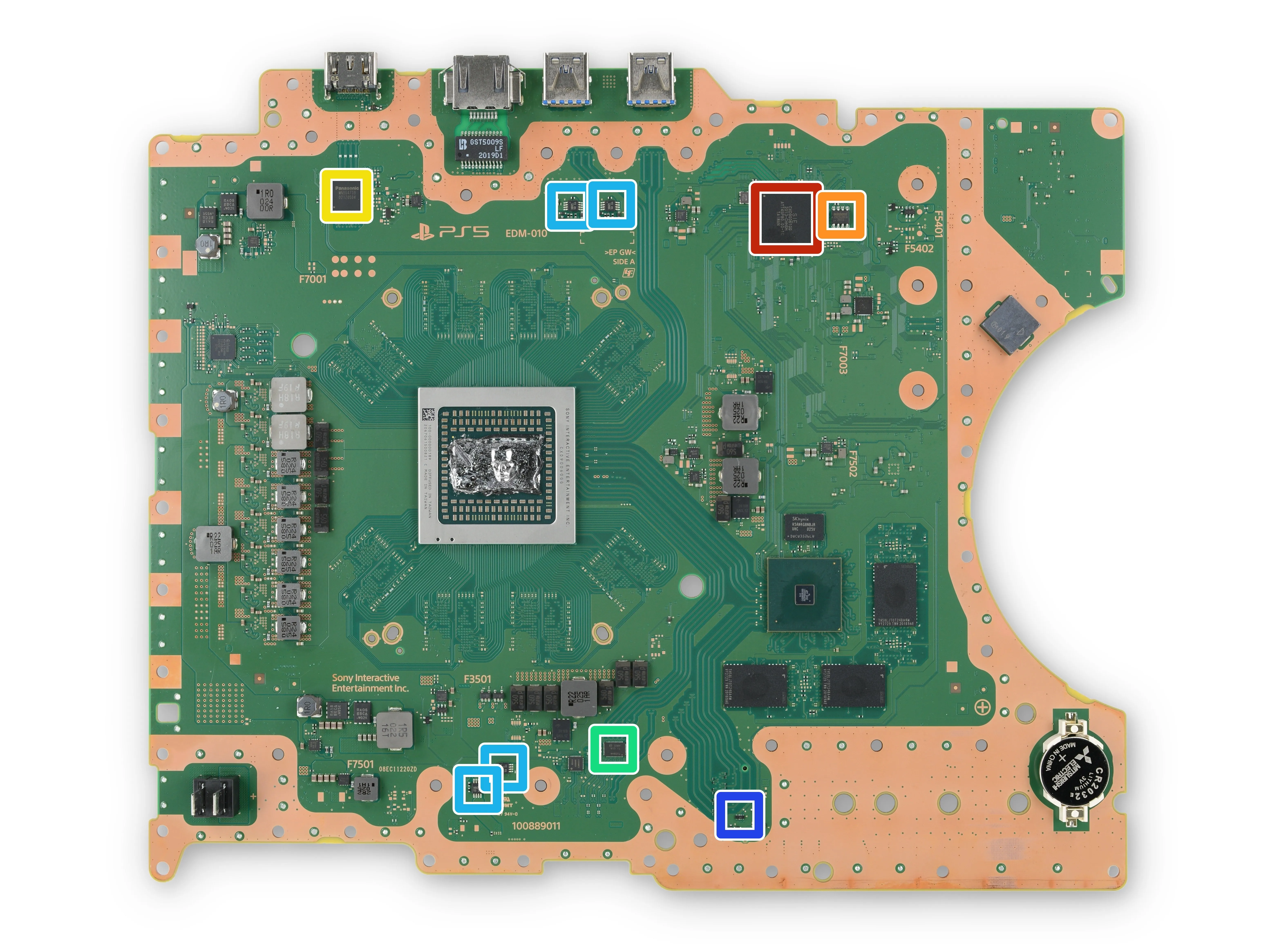

• Дополнительные чипы помогают передавать данные на устройства, которые вы подключаете к PlayStation, и обратно:

• Sony Interactive Entertainment Inc. CXD90061GG Контроллер ввода/вывода (вероятно)

• Winbond W25Q16JV 16 Мб последовательной флэш-памяти

• Panasonic MN864739 HDMI редрайвер (вероятно)

• Texas Instruments TUSB1044 Двунаправленный линейный редрайвер USB Type-C 10 Гбит/с

• Texas Instruments TPS2001D Выключатель питания USB на 2 А

• Эти крошечные микросхемы помогают защитить устройство от вредного воздействия электростатического разряда.

Комментарии к шагу

Не можете найти на нем контроллер USB-концентратора?

Кто-нибудь нашел контроллер USB-концентратора ic

Передний контроллер USB - TUSB44. Задняя сторона не уверена

Есть 2 транзистора рядом с Infineon XDPE14286A 16 фазовый ШИМ-контроллер (вероятно)

Вы знаете, какой номер детали? и размер

Мне нужны новые детали для замены

спасибо

Совместимы ли Panasonic MN864729 из PS4 с MN864739?

Шаг 9

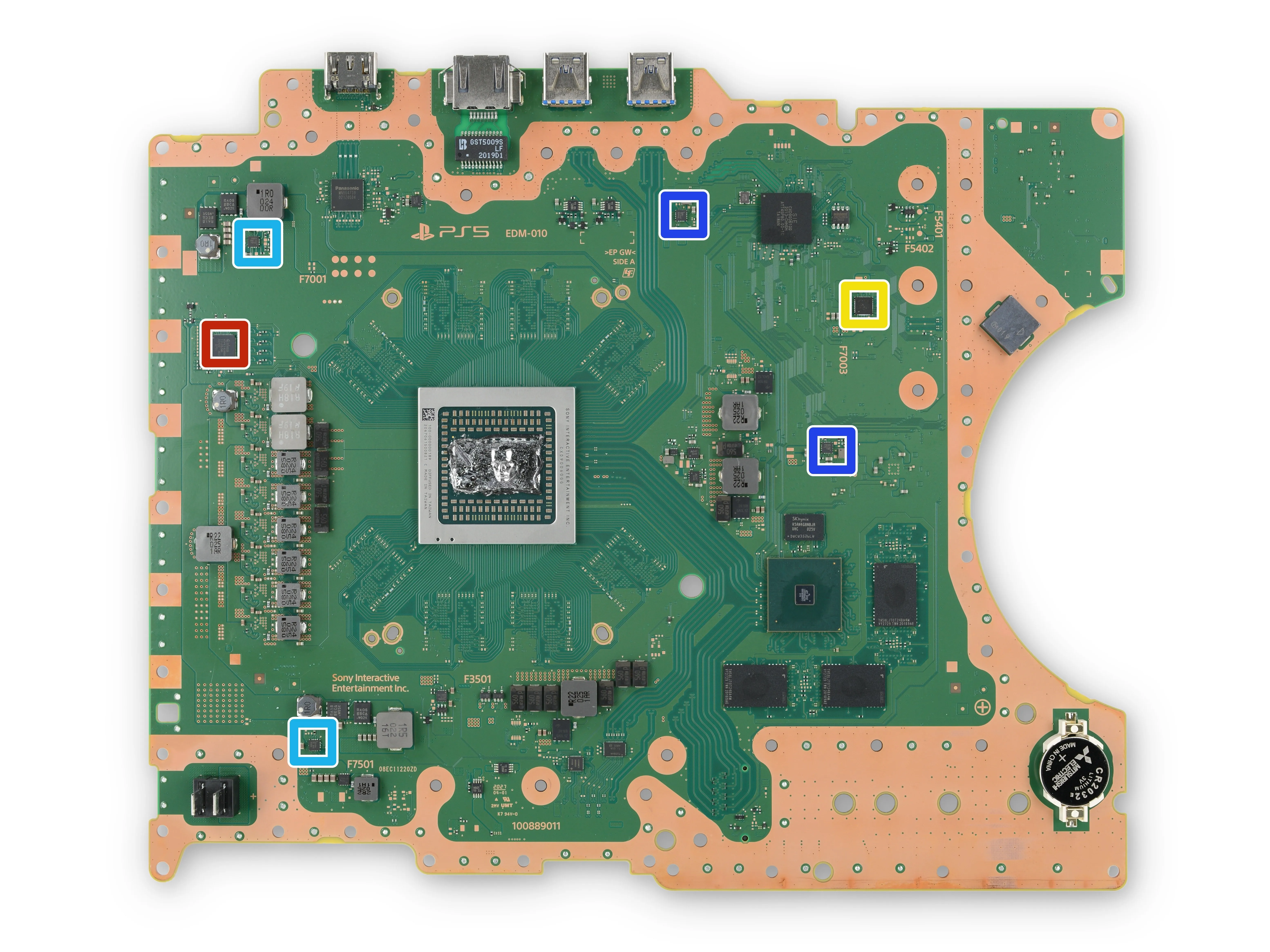

• Какой смысл во всех этих кремниевых элементах, если нет способа подать нужное количество энергии на каждый чип? Вот не менее важные силовые чипы:

• 16-фазный ШИМ-контроллер Infineon XDPE14286A (скорее всего)

• ON Semiconductor NCP252160 Модуль питания

• Richtek RT5126 Управление питанием (вероятно)

• Richtek RT5127 Управление питанием (вероятно)

• Texas Instruments TPS53219A Синхронный Buck-контроллер

• Texas Instruments TLV62090 Понижающий преобразователь 3A

• Конденсаторы, отмеченные фиолетовым цветом, выполняют окончательную фильтрацию напряжения перед подачей питания на главный процессор, чтобы сохранить напряжение полностью стабильным. Это особенно важно, если вы хотите работать быстро!

Комментарии к шагу

TLV62090 был заменен на '02x' 8pin ic на платах EDM-020, все еще шаг вниз, но кто-нибудь знает номер детали?

Разбираюсь сам, новая альтернативная замена A2 с маркировкой TPS62822DLCR работает на том же месте, где находится понижающая микросхема '02x' для платы EDM-020

если все usb порты перестали работать, как вы думаете, что может быть виновато, драйвера? Как я понимаю, они независимы, но так как их всего три, мне сказали, что они все равно не продают запчасти для этой части.

Шаг 10

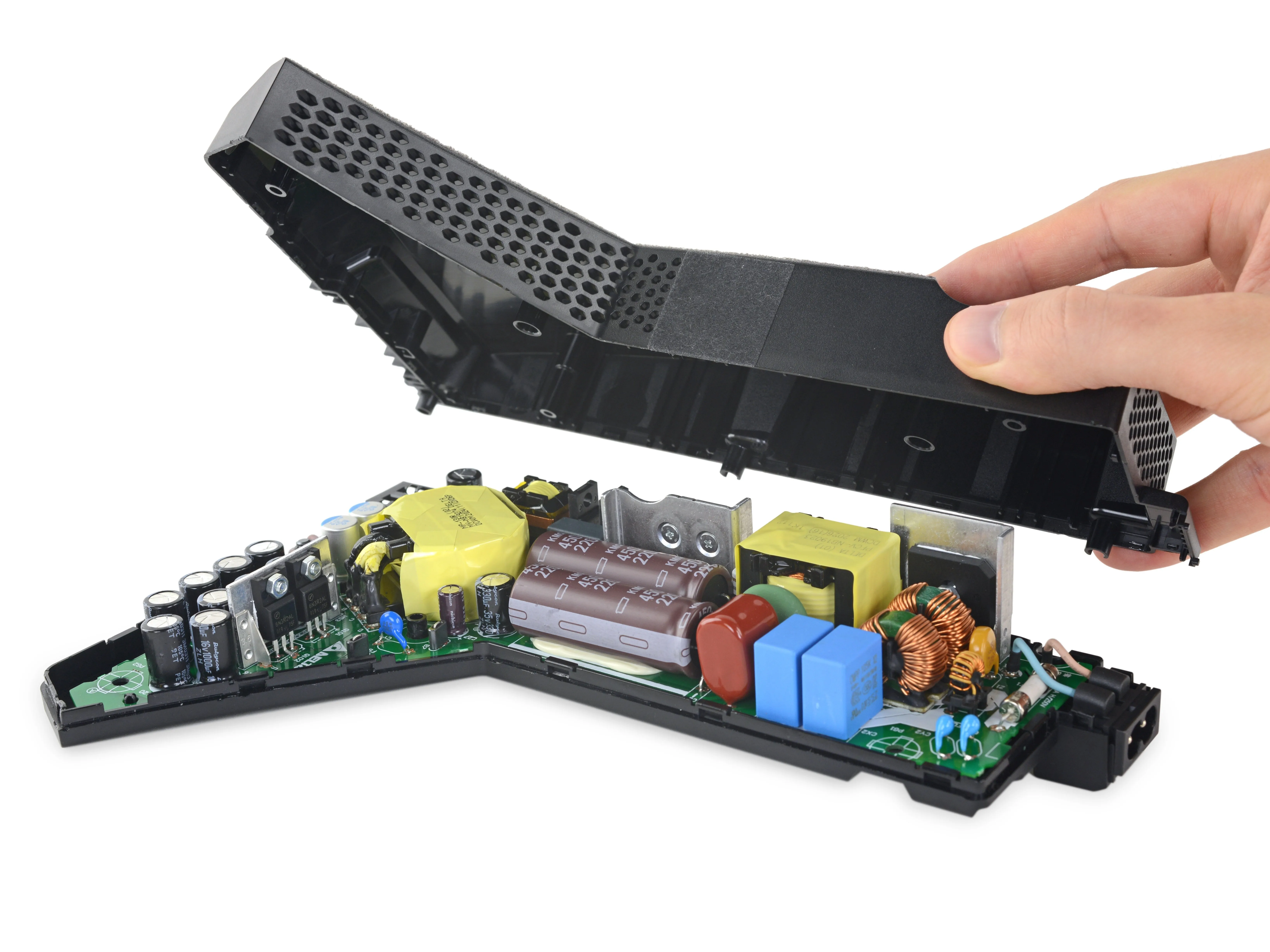

• Под металлическим щитом номер два: массивный радиатор и блок питания странного вида.

• Поскольку тепло поднимается вверх естественным образом, вполне логично, что этот радиатор предназначен для отвода тепла вверх через все те тепловые трубки, которые мы видели ранее на рентгеновском снимке. При этом тепло, излучаемое серебристыми ребрами, выдувается вентилятором.

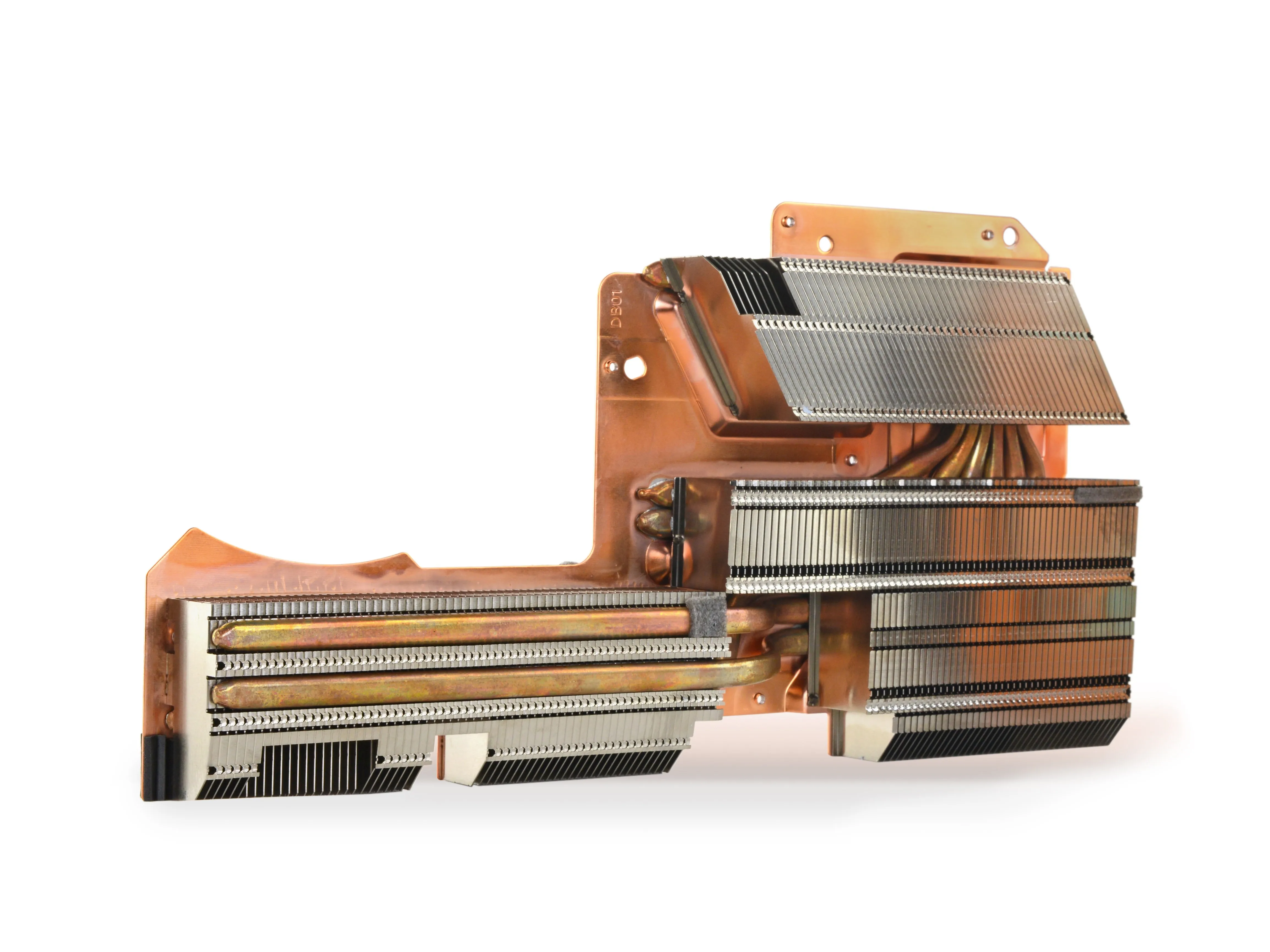

• По сравнению с радиатором Xbox Series Xу PS5 определенно больше площадь поверхности для распределения горячего тепла. В PS5 не используется паровая камера, как в Series X, но Sony утверждает. что их комбинация медных тепловых трубок и радиаторов столь же эффективна.

• Под гигантским радиатором висит 350-ваттный блок питания PS5 в форме ботинка - этого более чем достаточно для протестированного 200 Вт при полной нагрузке, что немного больше, чем у 315-ваттного блока питания, который мы нашли в Series X.

• Вот крупный план спецификацийДля тех, кто спрашивал - сам блок питания изготовлен компанией Delta.

Шаг 11

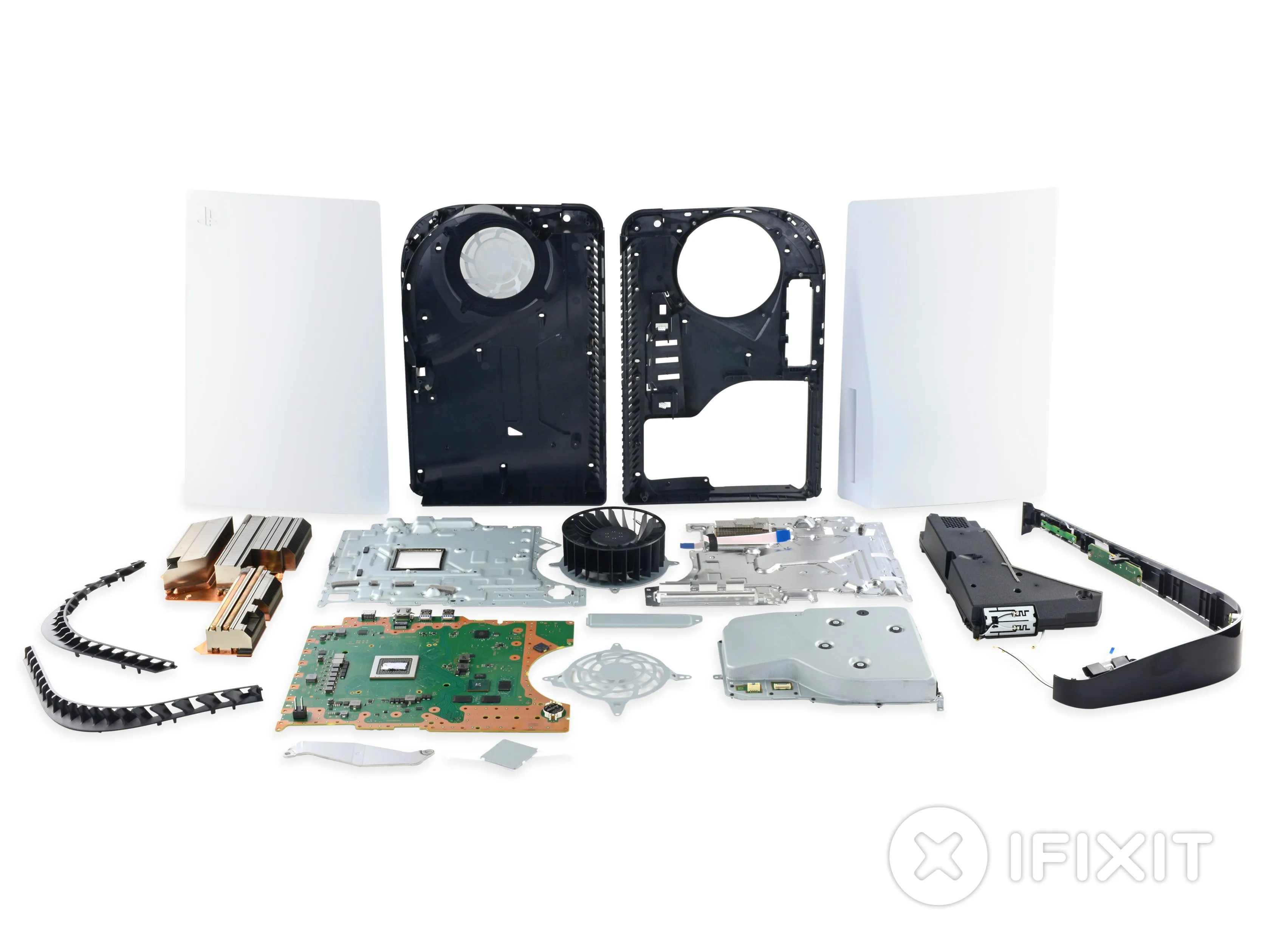

• PlayStation 5, как и ее конкурент от Microsoft, - это огромный скачок вперед в области консольных игровых технологий. Возможно, нам потребовалось несколько недель, но за время, проведенное с PS5, мы узнали много нового.

• Ее относительно модульная и удобная для ремонта конструкция немного омрачается некоторыми программными блокировками и раздражающими (хотя и не такими уж редкими) винтами безопасности Torx.

• Тем не менее, первая разборка без инструментов, легкий доступ к вентиляторам и готовые расширения для хранения данных - это всегда большая победа в нашей книге.

• На каком месте PS5 находится по шкале ремонтопригодности? Прокрутите страницу, чтобы узнать это.

Комментарии к шагу

Siri, куда я могу отправить свой PS5 для ремонта в Аризоне

Куда я могу отправить свою PS 5, чтобы ее починили в Аризоне

Step 12 DualSense Controller Teardown

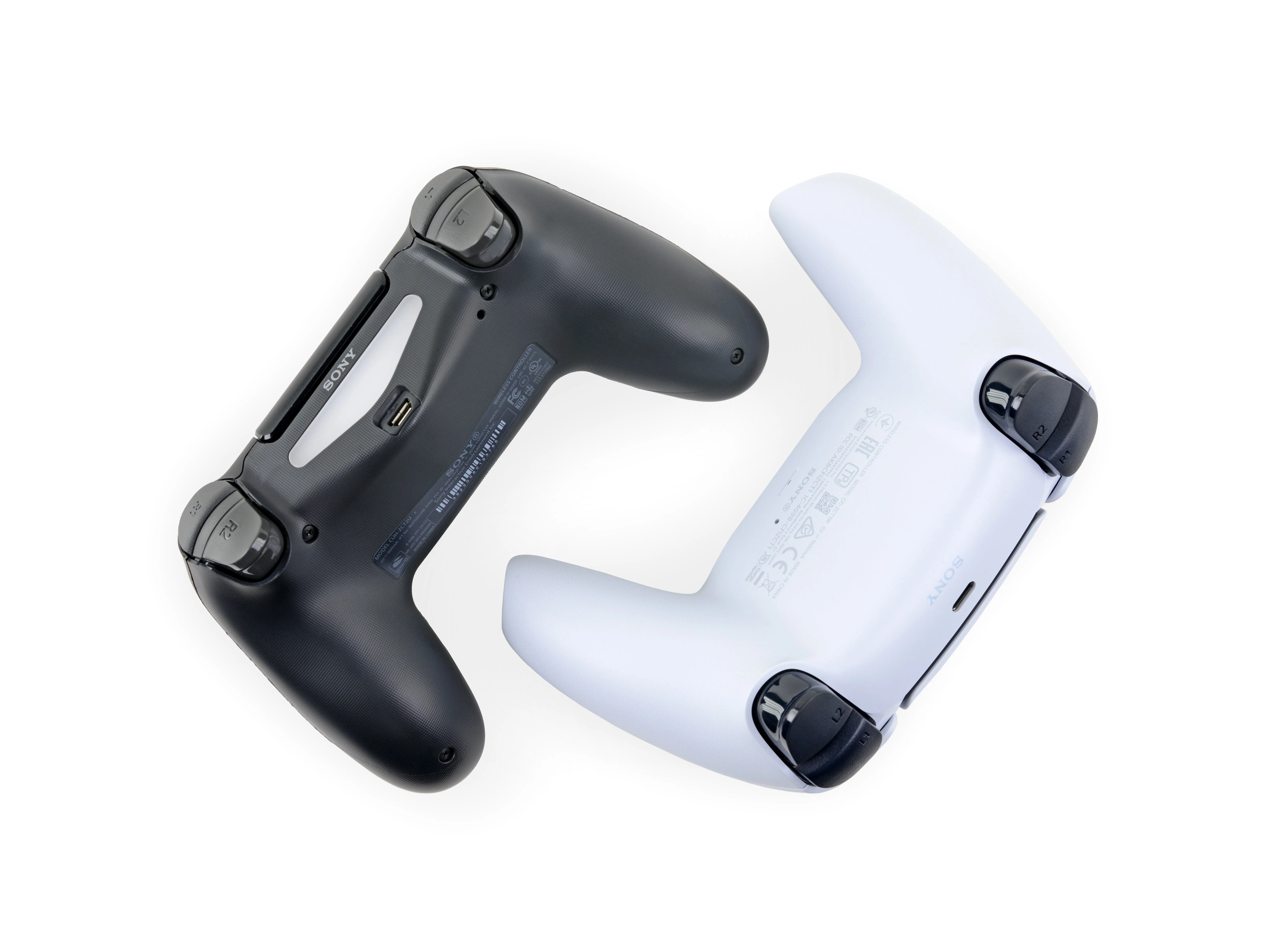

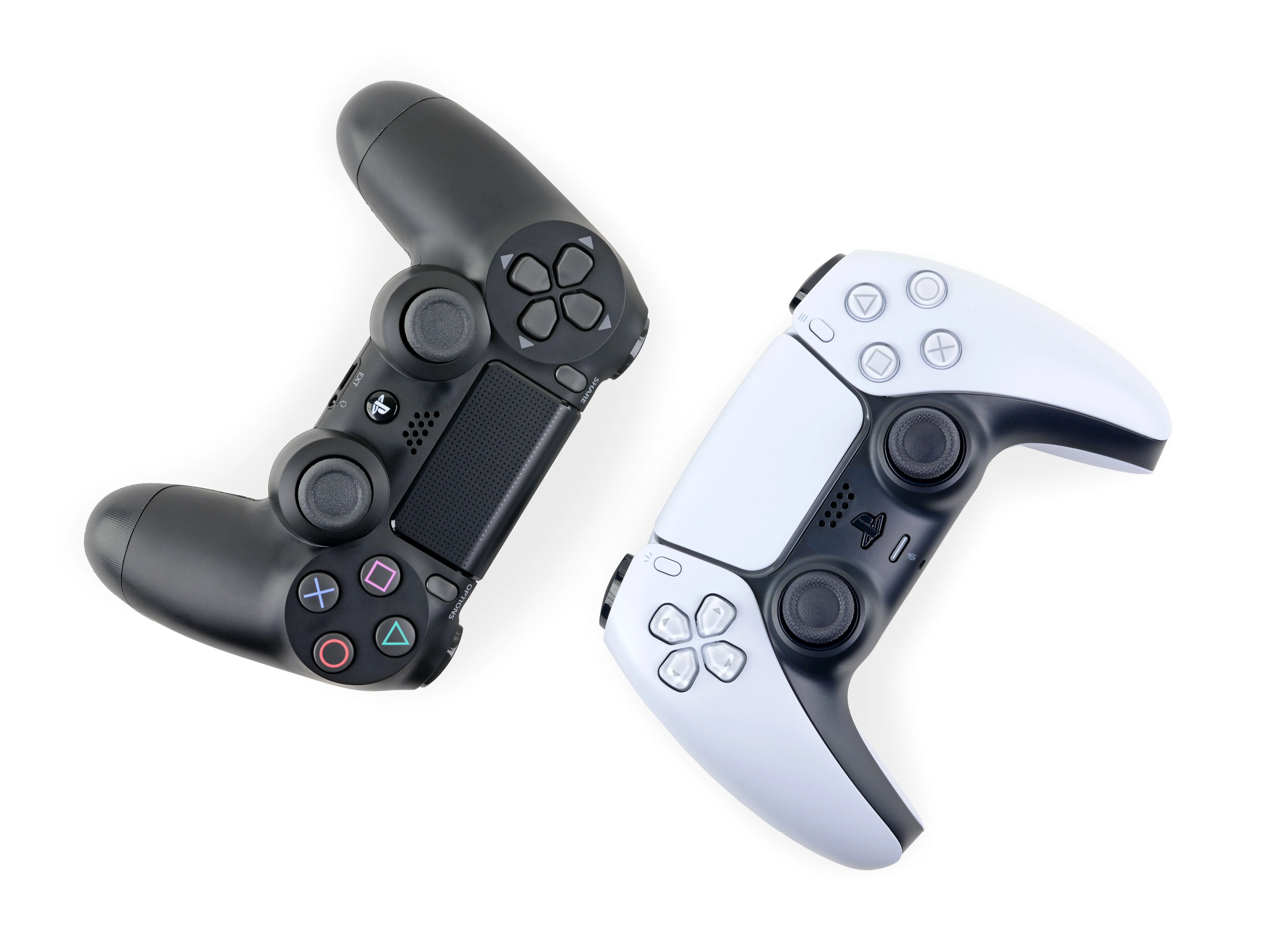

• Пока мы ждали прибытия PS5, мы занялись контроллером DualSense. В нем достаточно новинок, чтобы сделать его самостоятельным блюдом:

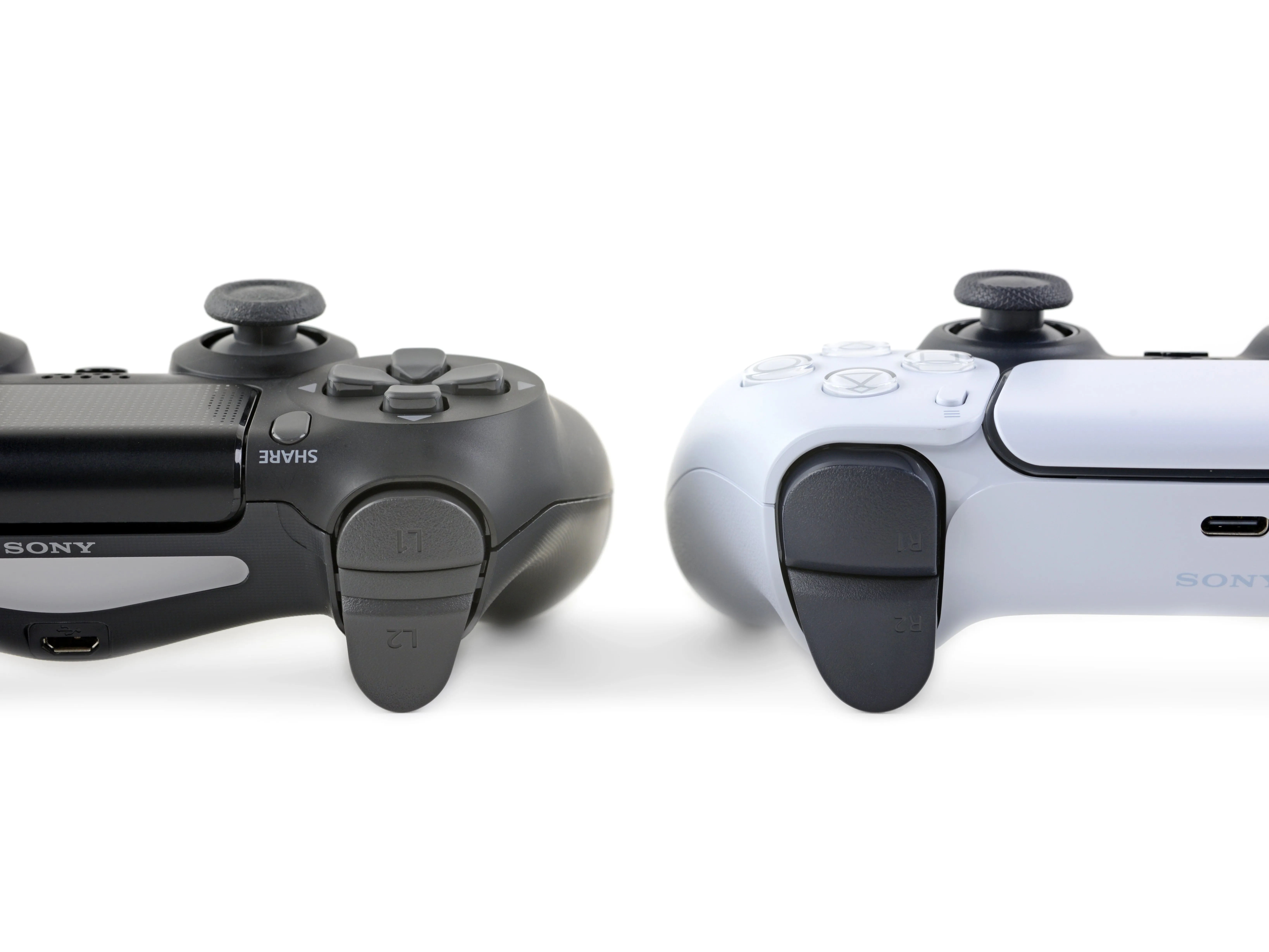

• адаптивные триггеры космической эры, высококлассная тактильная система, увеличенный трекпад, зарядка через USB-C, очень очень удобная форма захватаи многое другое.

• Из названия убрали 'Shock', но его потрясение для игровой индустрии, несомненно, останется значительным.

• К вашему сведению: если вы предпочитаете смотреть видео, вы также можете ознакомиться с видеоверсию этого разбора контроллера на нашем канале YouTube.

Шаг 13

• Новый дизайн настолько гладкий, что на нем нет видимых винтов. Похоже, Sony заставляет нас потрудиться...

• Но нас это не смущает - где есть шов, там есть и способ! Черная крышка вокруг джойстиков легко отстегивается, обнажая два винта возле кончиков рукояток.

• Конечно, где-то есть еще пара винтов.

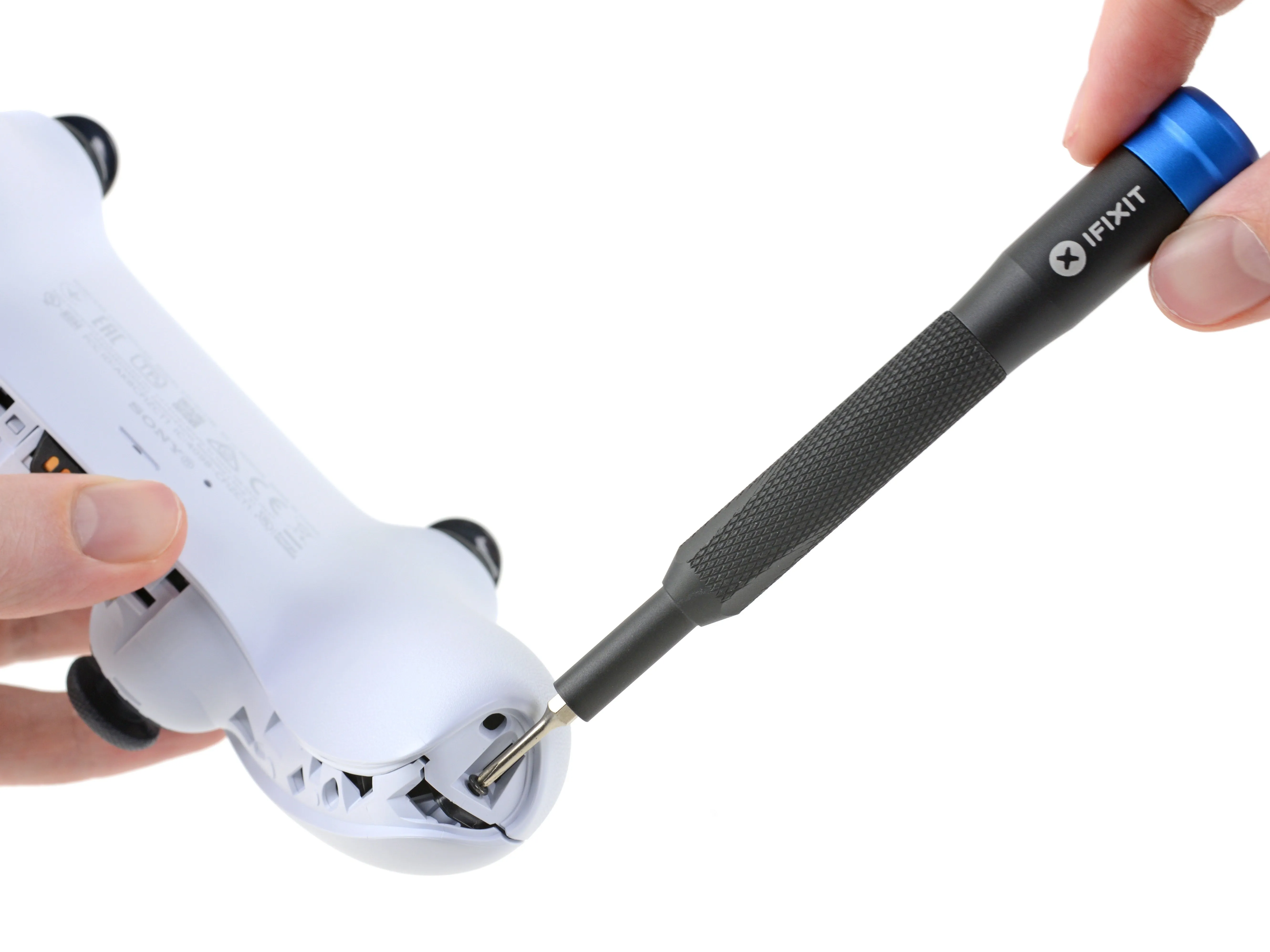

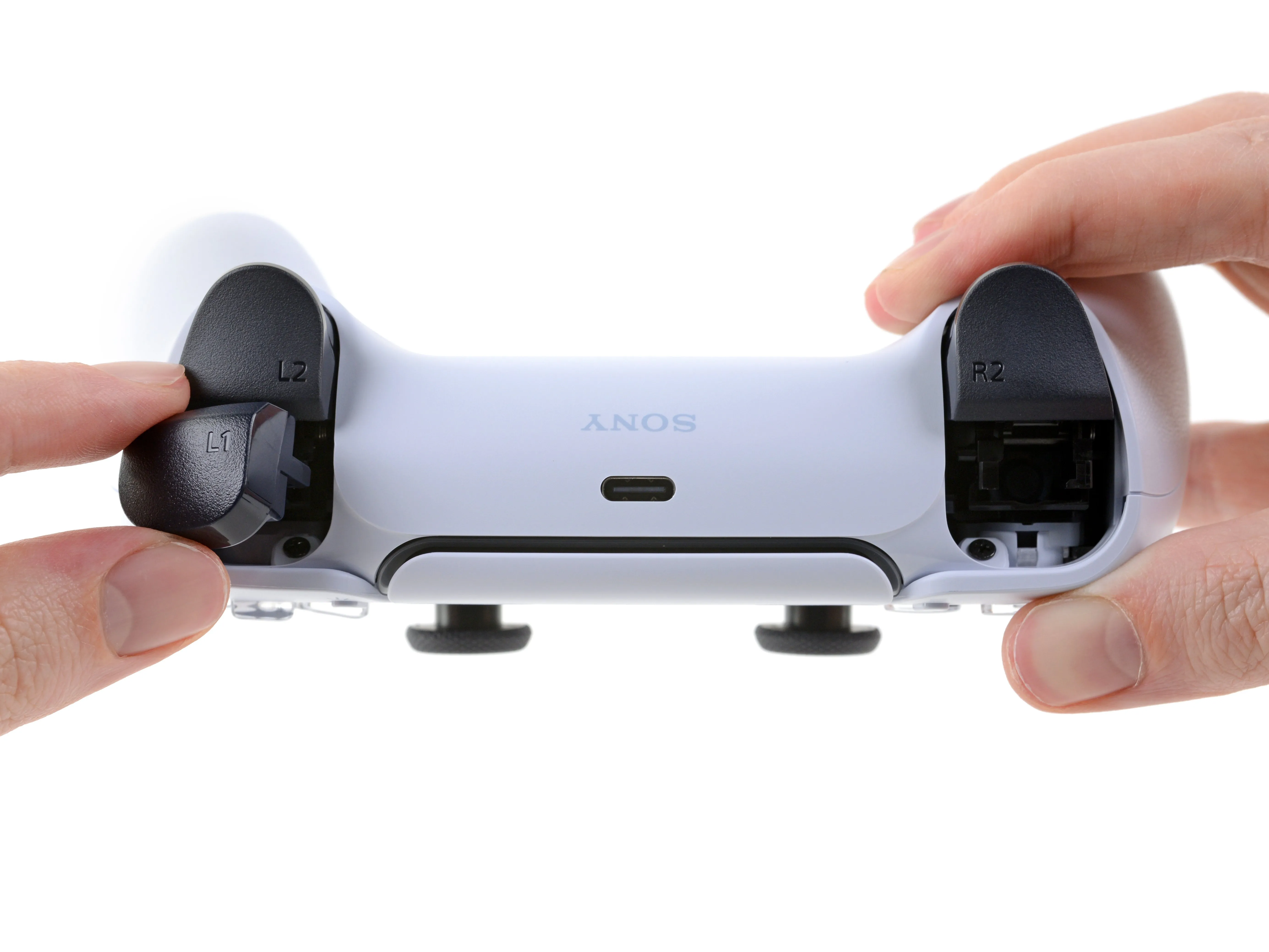

• Ага! Еще два винта спрятаны под кнопками L1 и R1, которые можно достать, немного потянув за клипсу (и потенциально полетав).

Комментарии к шагу

Можно ли заменить стики на этом этапе? Трудно сказать по изображению.

Мне интересно, потому что стики DS5 выглядят так же, как и стики DS4, и я заменил все свои стики DS4 на стики Xbox One, так как они были лучше на ощупь и не изнашивались так быстро.

На этом этапе вам нужно полностью снять заднюю крышку.

Я полагаю, что черная крышка заменяется пользователем и, возможно, служит для того, чтобы отличать один контроллер от другого, скажем, при использовании нескольких контроллеров.

Заменить черную крышку можно без отвертки, просто аккуратно поддеть ее палочкой или тонким плоским концом.

Какая резьба у винта? Я потерял один

Шаг 14

• Взлет! Четыре крестовых винта и несколько зажимов - вот единственное, что стоит между покупателями и открытым контроллером DualSense. Неплохо.

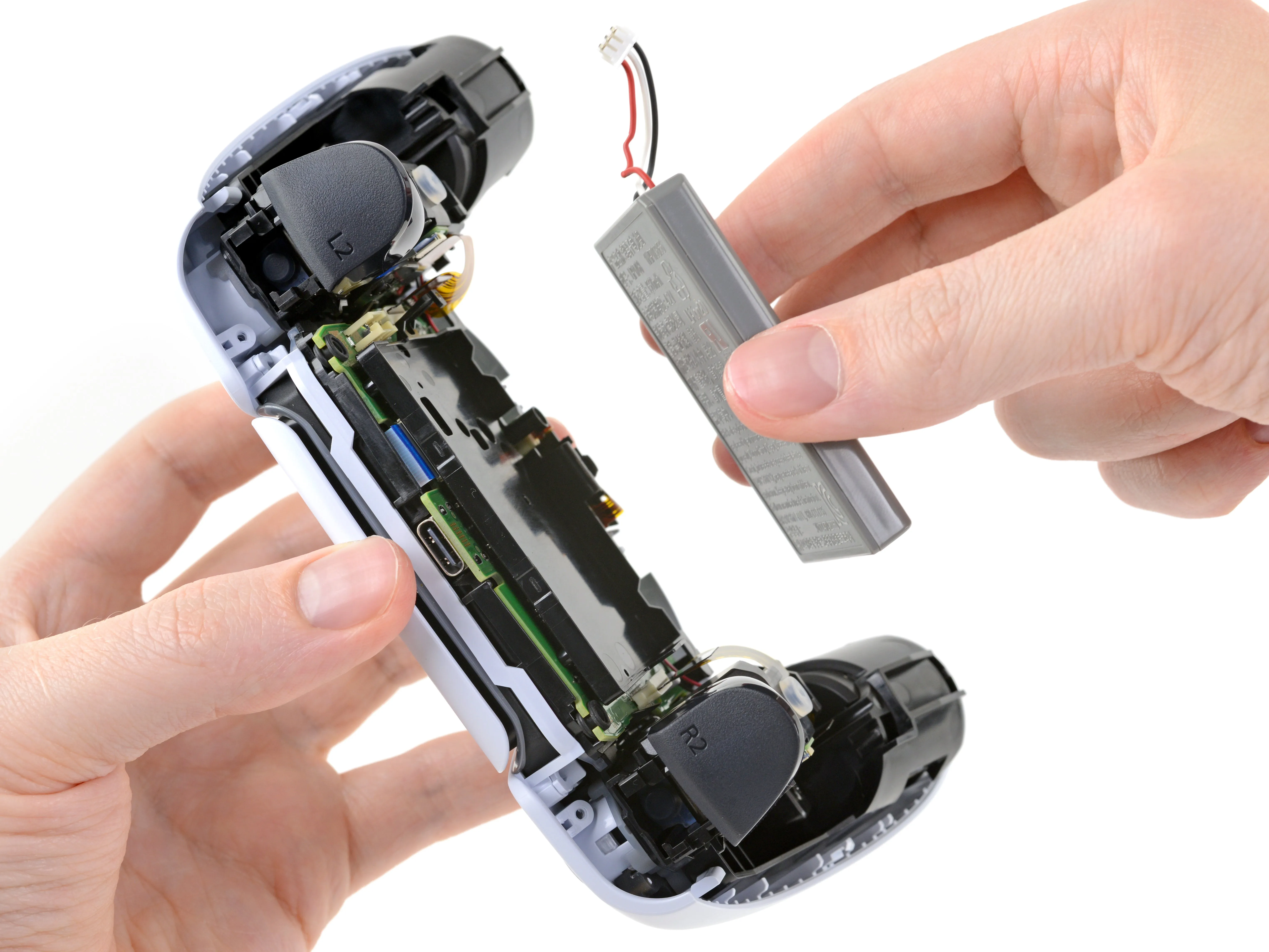

• Как и в DualShock 4 и DualShock 3 до него, батарея DualSense имеет жесткий пластиковый экран и не приклеена на место.

• По удобству замены батареи он превосходит практически любой современный смартфон (см.хотя и не совсем все).

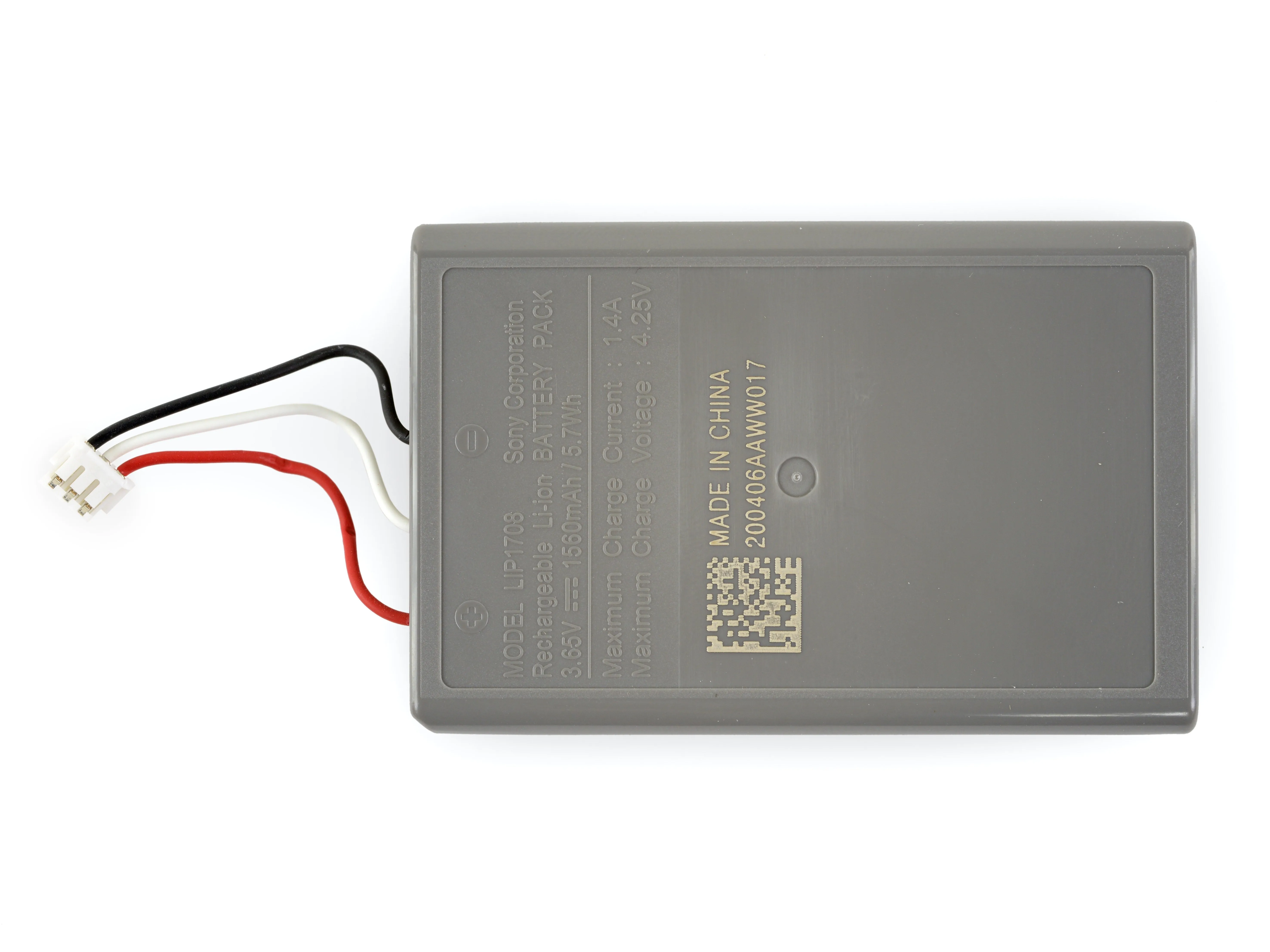

• Мощность этого серого монолита составляет 5,7 Вт-ч. Это значительно больше, чем 3,7 Вт-ч у DualShock 4, и на это есть веская причина: что-то должно питать все эти безумные новые технологии.

• Новый элемент DualSense больше соответствует 5 Втч в контроллере Switch Pro от Nintendo, который также довольно легко заменить.

Шаг 15

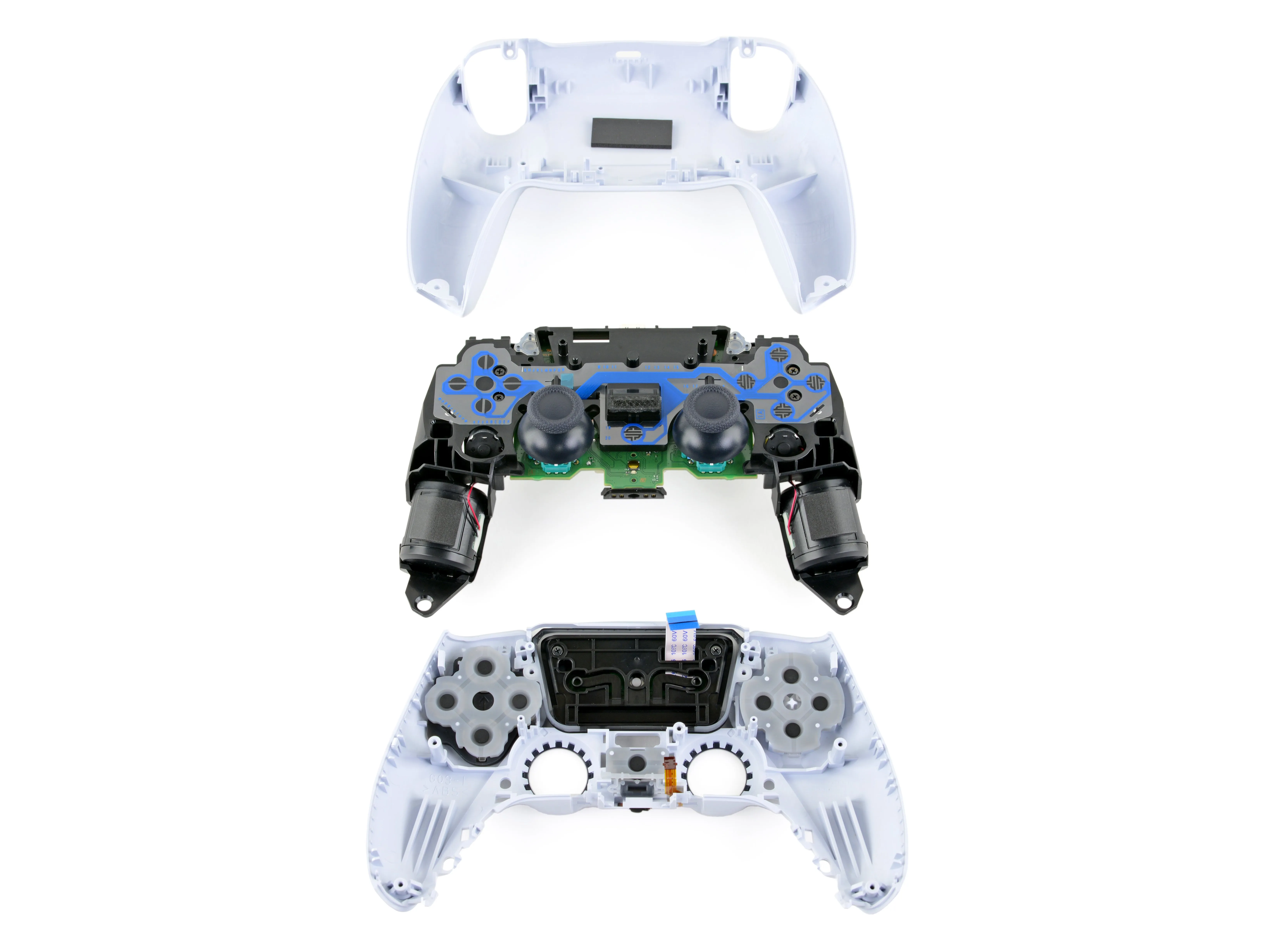

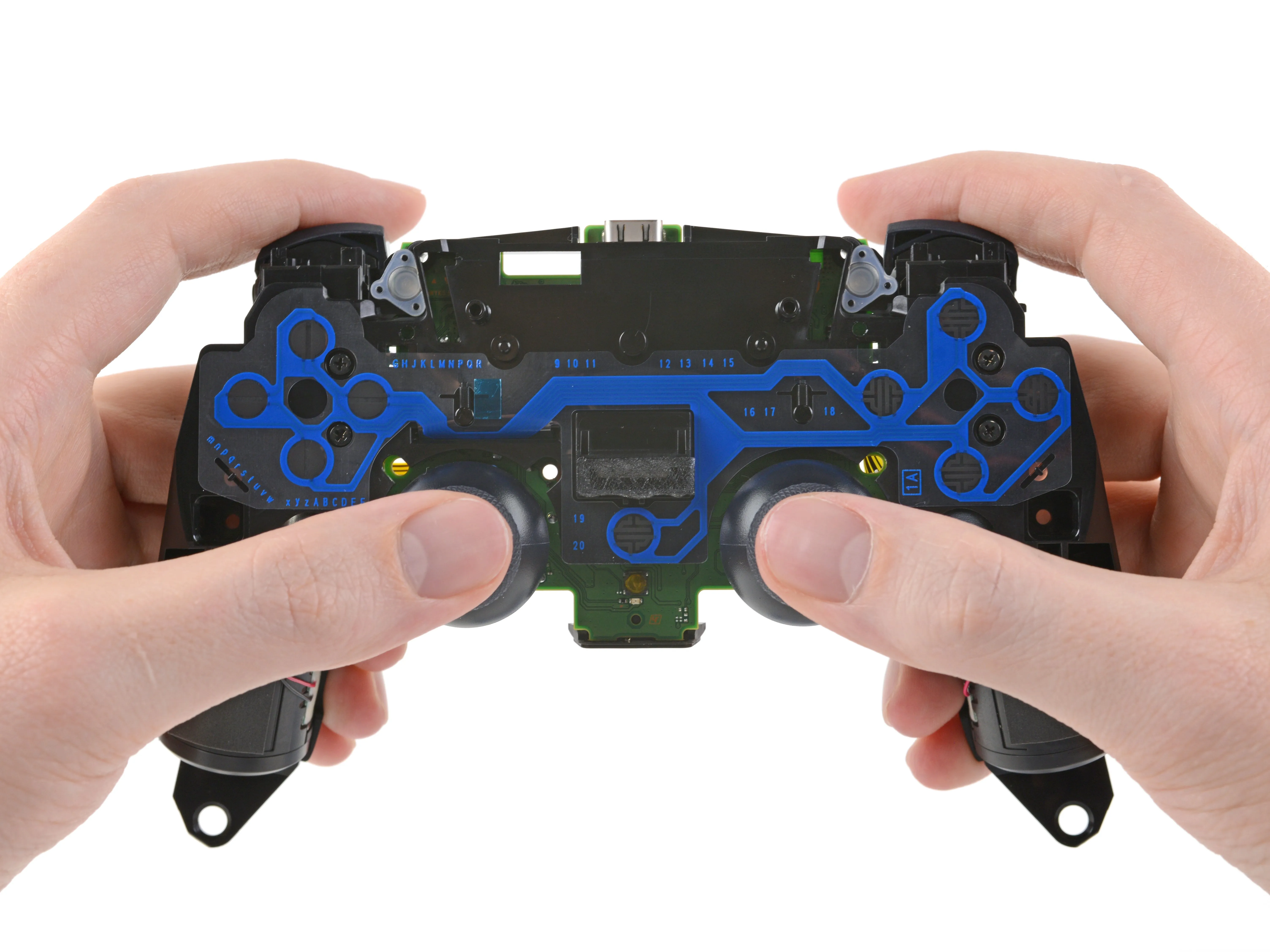

• Далее следуют 'внутренности': датчики кнопок, материнская плата, тактильные драйверы и адаптивные триггеры - все это закреплено на черной средней рамке.

• С этой точки зрения становится ясно, насколько Sony доверяет причудливым обновлениям DualSense. Половина внутреннего объема отведена под триггеры и тактильные эффекты!

• Оба адаптивных триггера подключаются с помощью кабелей, но драйверы тактильных ощущений, порт USB-C и джойстики держатся на паяных соединениях.

• На задней стороне находится основная печатная плата. А где печатная плата, там и микросхемы:

• SIE CXD9006GG - скорее всего, пользовательский чип Sony, выполняющий всю основную работу.

• Dialog DA9087 PMIC

• Аудиокодек Realtek ALC5524

• Аудиоусилитель класса-D Nuvoton NAU8225 мощностью 3,0 Вт

Комментарии к шагу

CXD- это номер детали Sony

Есть идеи, где или в какой микросхеме находится IMU? Контроллер, похоже, имеет довольно впечатляющую производительность гироскопа, поэтому мне интересно, какой датчик использует Sony.

Отвечая самому себе, скажу, что IMU - это маленький чип в правом верхнем углу с маркировкой I4608. Вероятно, это TDK ICM-40608.

Какие размеры у батареи?

Как называется эта штука с синей линией? Кажется, моя сломана.

Шаг 16

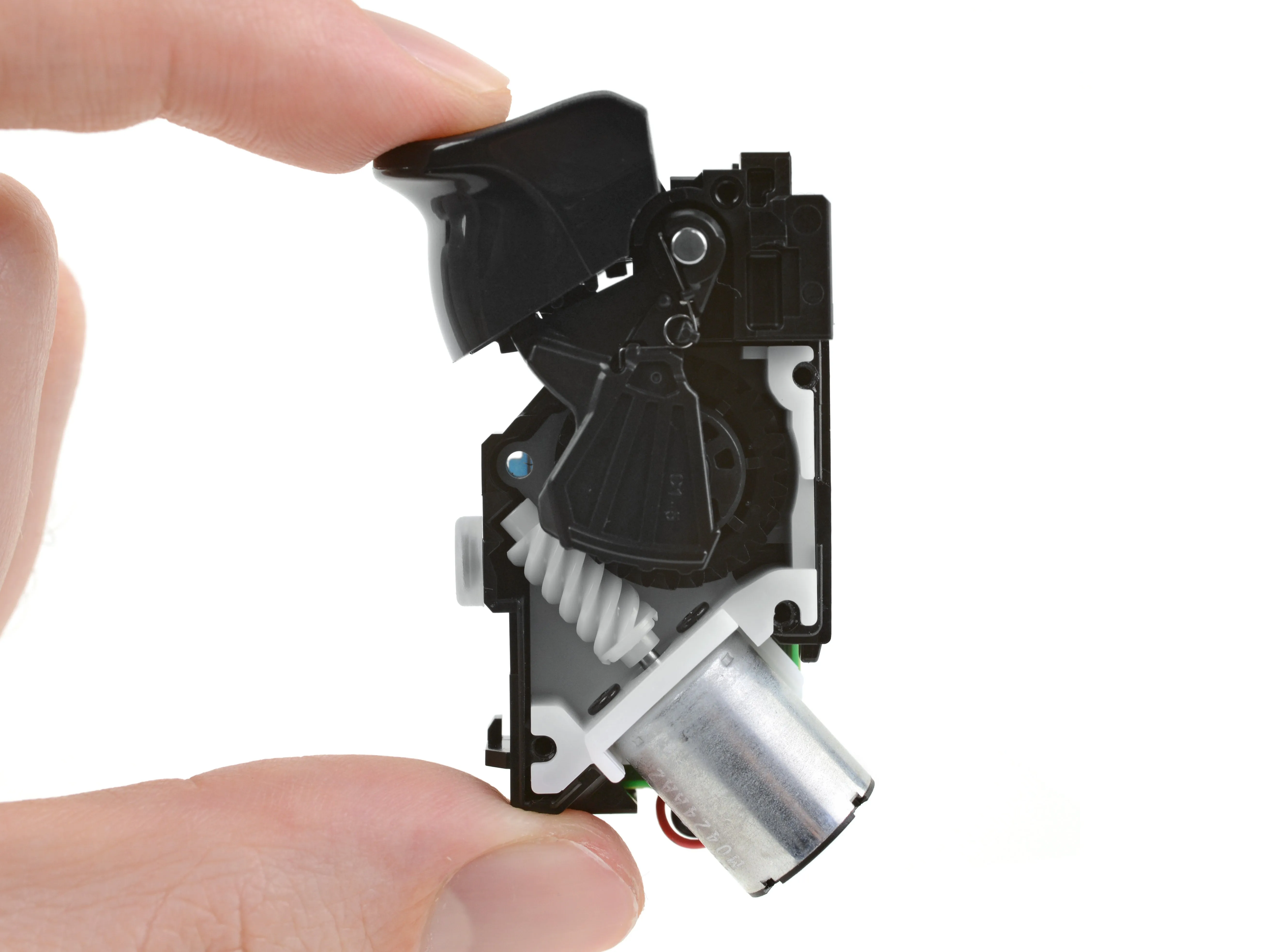

• Давайте разберемся в этой засекреченной инопланетной технологии - триггере с переменным сопротивлением.

• В обычном режиме курок работает без какой-либо механики, контактируя с кнопкой на синем ленточном кабеле. Но если разработчики игр захотят, они могут запрограммировать контроллер, чтобы точно настроить, насколько сложно нажать на курок.

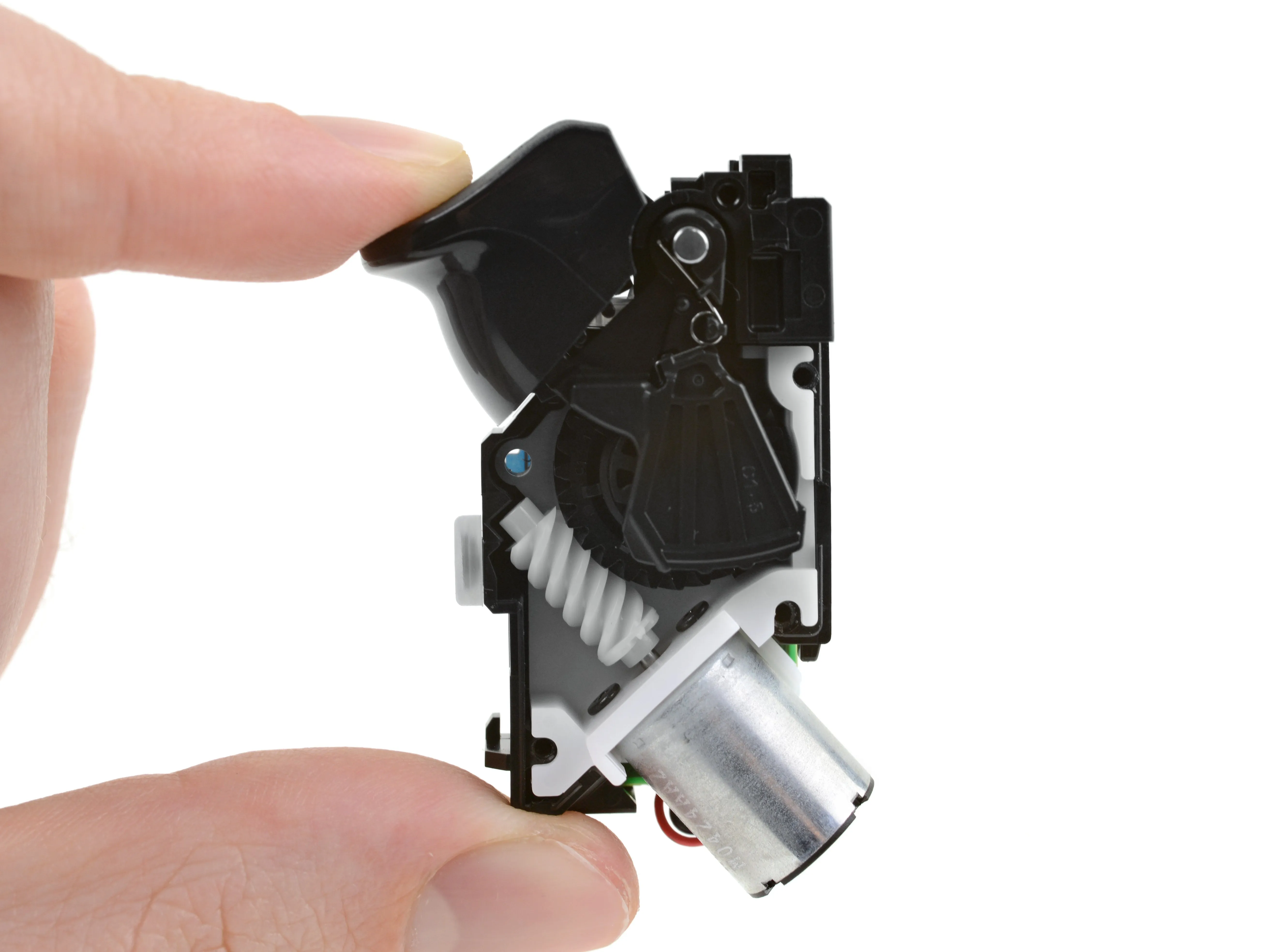

• Серебристый мотор вращает белую червячную передачу, которая приводит в движение черный рычаг, создавая сопротивление движению курка, добавляя контроллеру еще один уровень обратной связи.

Шаг 17

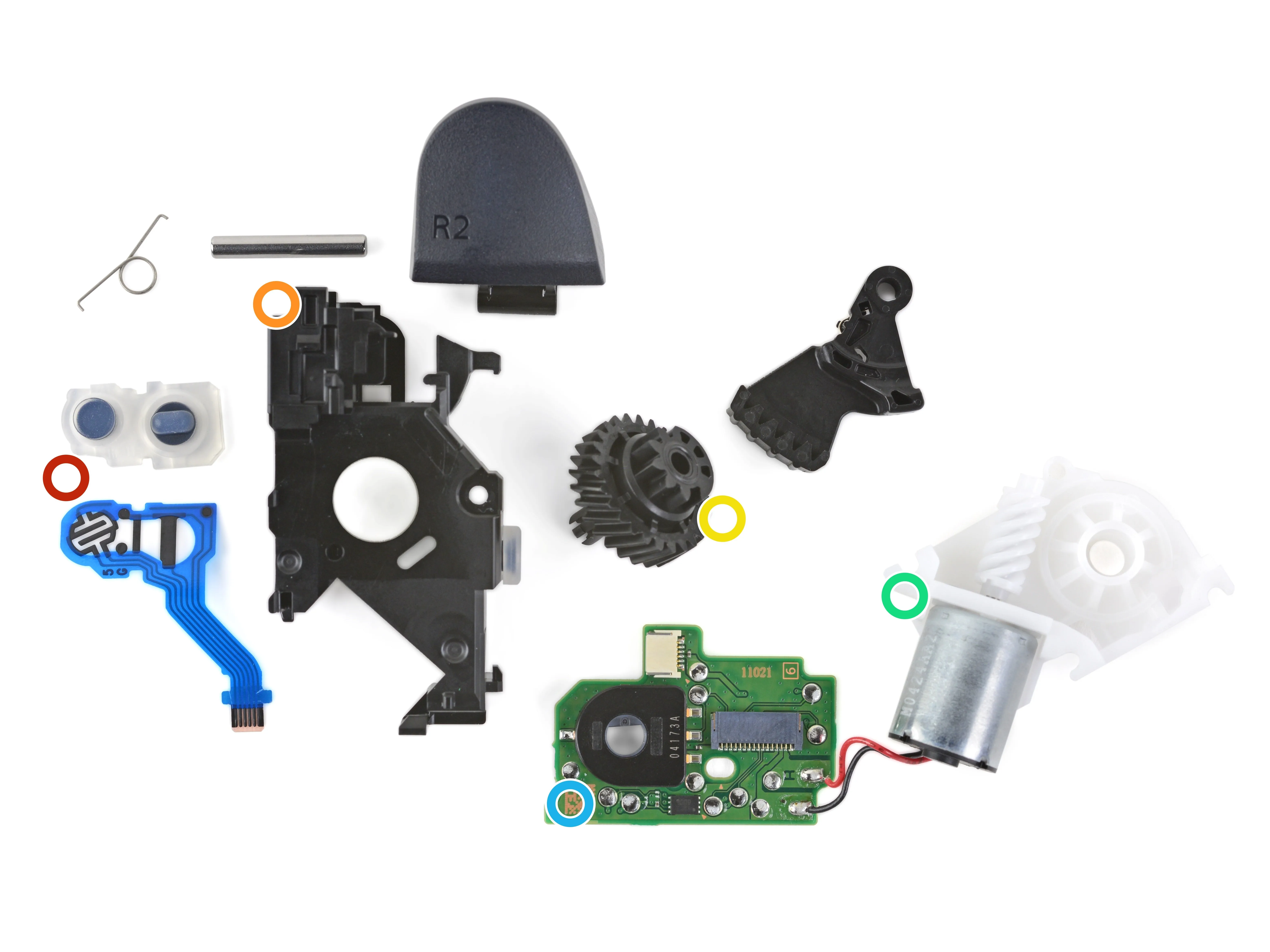

• Давайте подробно рассмотрим эти триггеры:

• Во-первых, датчики кнопок - R1 слева и R2 справа. Похоже, что R2 использует 'двухступенчатый' датчик для различения частичного и полного нажатия на курок, в то время как R1 - это обычный цифровой переключатель.

• Далее - пластиковая рамка, металлический штифт и пружина. Эти детали выполняют неадаптивное действие спускового крючка R2, без остальных причудливых деталей.

• Система шестерёнок работает так, как было показано в предыдущем шаге: белая червячная шестерёнка (из зелёной пули ниже) вращает круглую шестерёнку, которая приводит в движение рычаг, чтобы противостоять действию рычага R2.

• Белый корпус шестерни удерживает все компоненты шестерни вместе. Серебристый моторчик, торчащий снизу, приводит в движение червячную передачу. Его провода припаяны к печатной плате модуля триггера (см. далее).

• Наконец, печатная плата, чтобы собрать все вместе! К ней подведены два ленточных кабеля: один к кнопкам, другой к материнской плате. Черный энкодер измеряет вращение круговой шестерни от желтой пули.

Шаг 18

• Вынув все легко заменяемые детали, мы переходим к припаянным элементам.

• Во-первых, это два фирменных привода Foster актуаторы звуковой катушки управляющие тактильной системой.

• Кто-то сказал паллестезия?

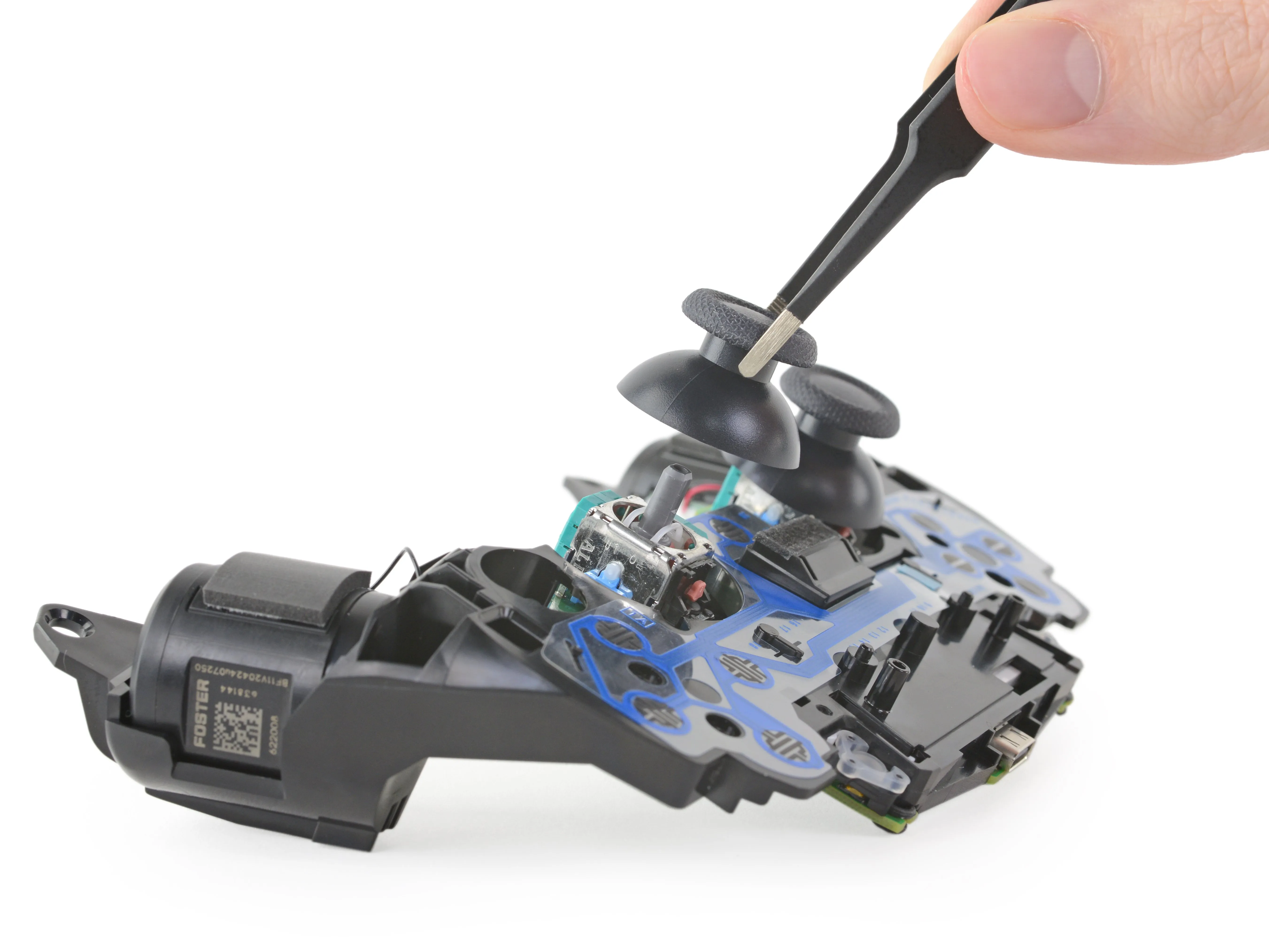

• И далее: два джойстика. Они выглядят практически идентично стикам марки Alps от DualShock 4.

• По сравнению с ними, замена джойстика Joy-Con - это просто легкий путь. Джойстики PlayStation, конечно, менее подвержены дрейфу, чем печально известные Joy-Con, но припаять их - большая проблема.

• Обновление: После появления сообщений о дрейфе джойстиков в почти новых контроллерах DualSense мы подготовили подробный отчет с объяснением причины: Here's Why PS5 Joysticks Drift.

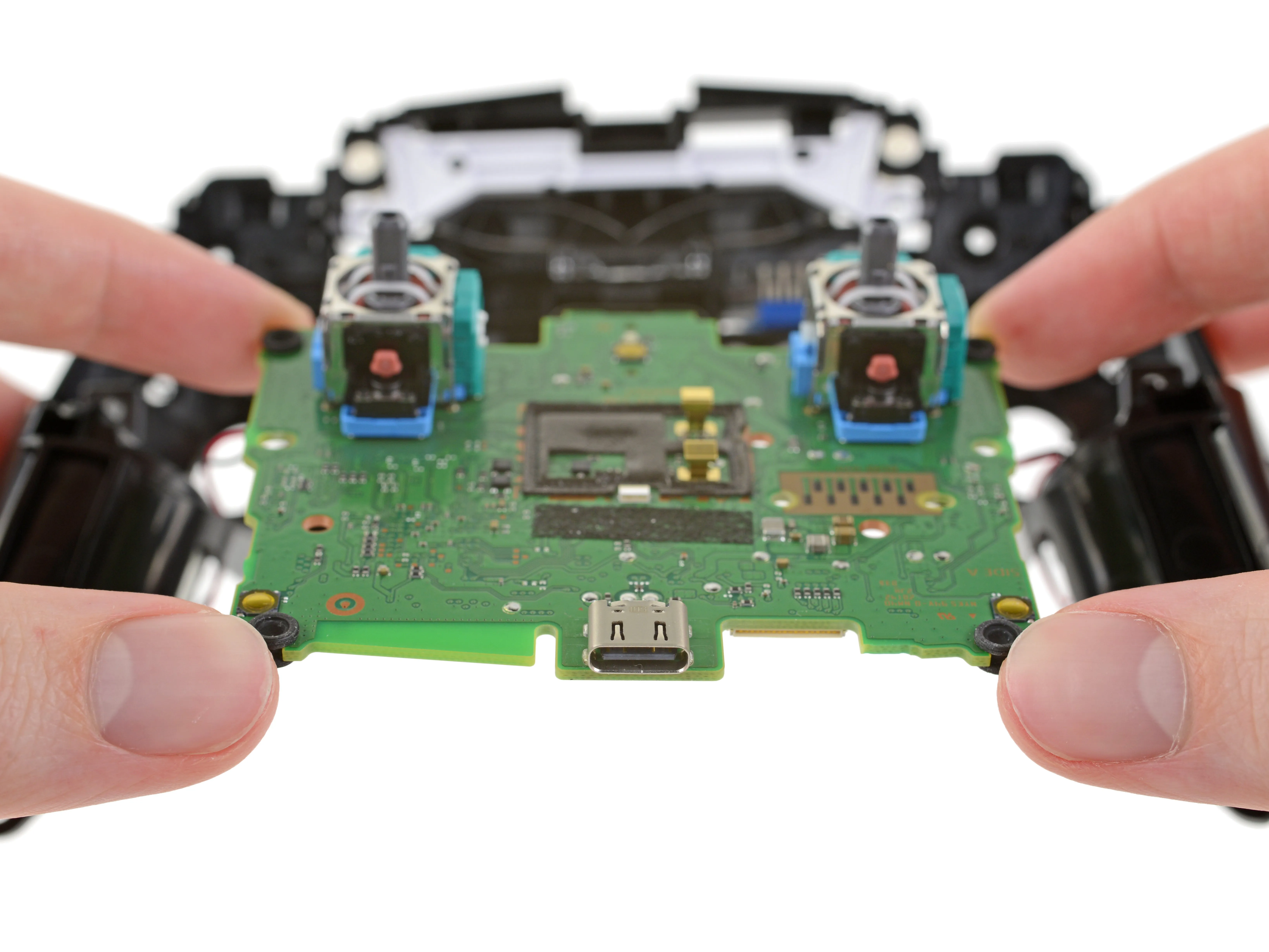

• И наконец, порт USB-C. Еще один быстроизнашивающийся компонент, который мы бы предпочли легко заменить.

Шаг 19

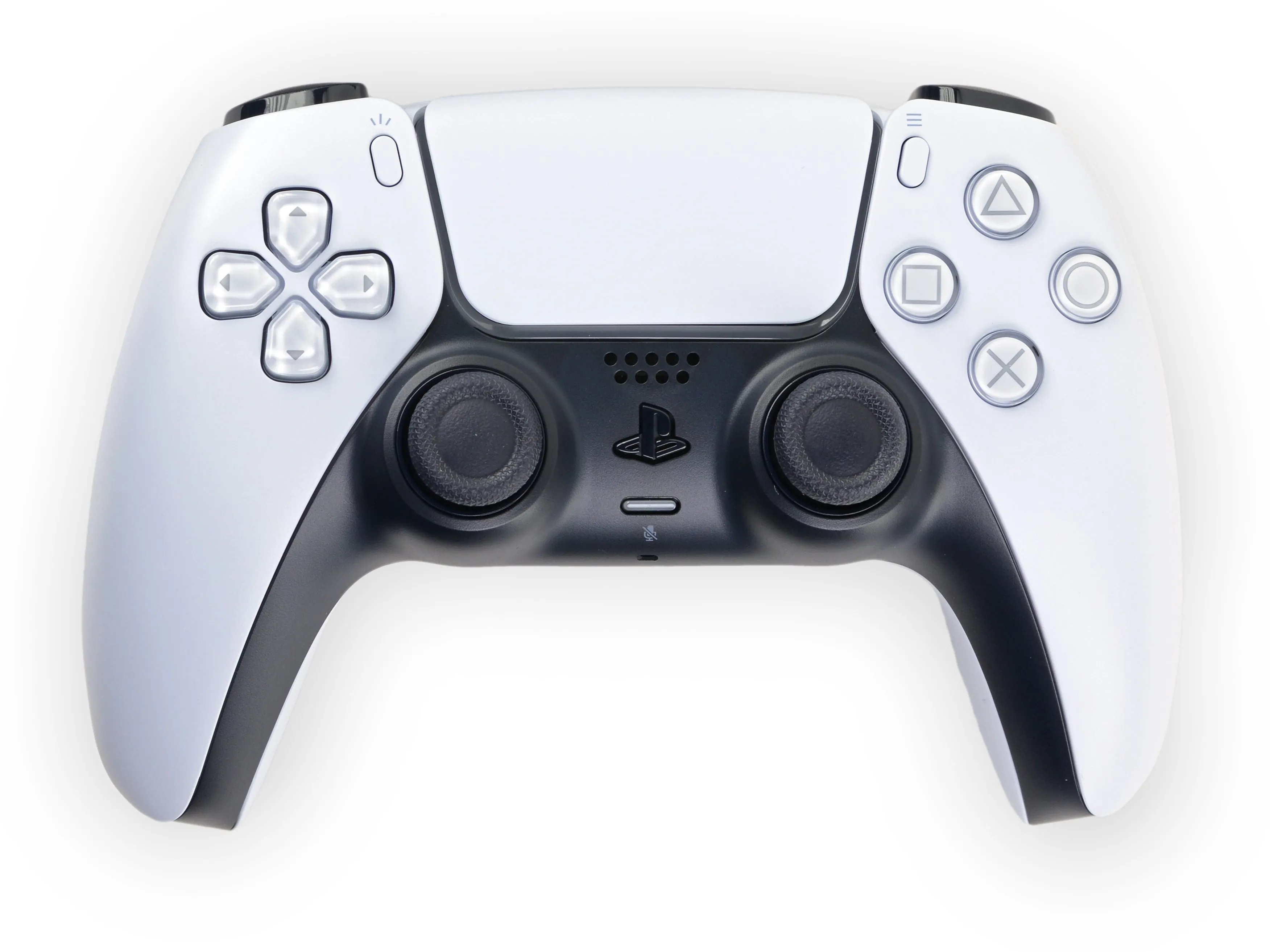

• Контроллер DualSense оказался одним из самых больших обновлений PS5.

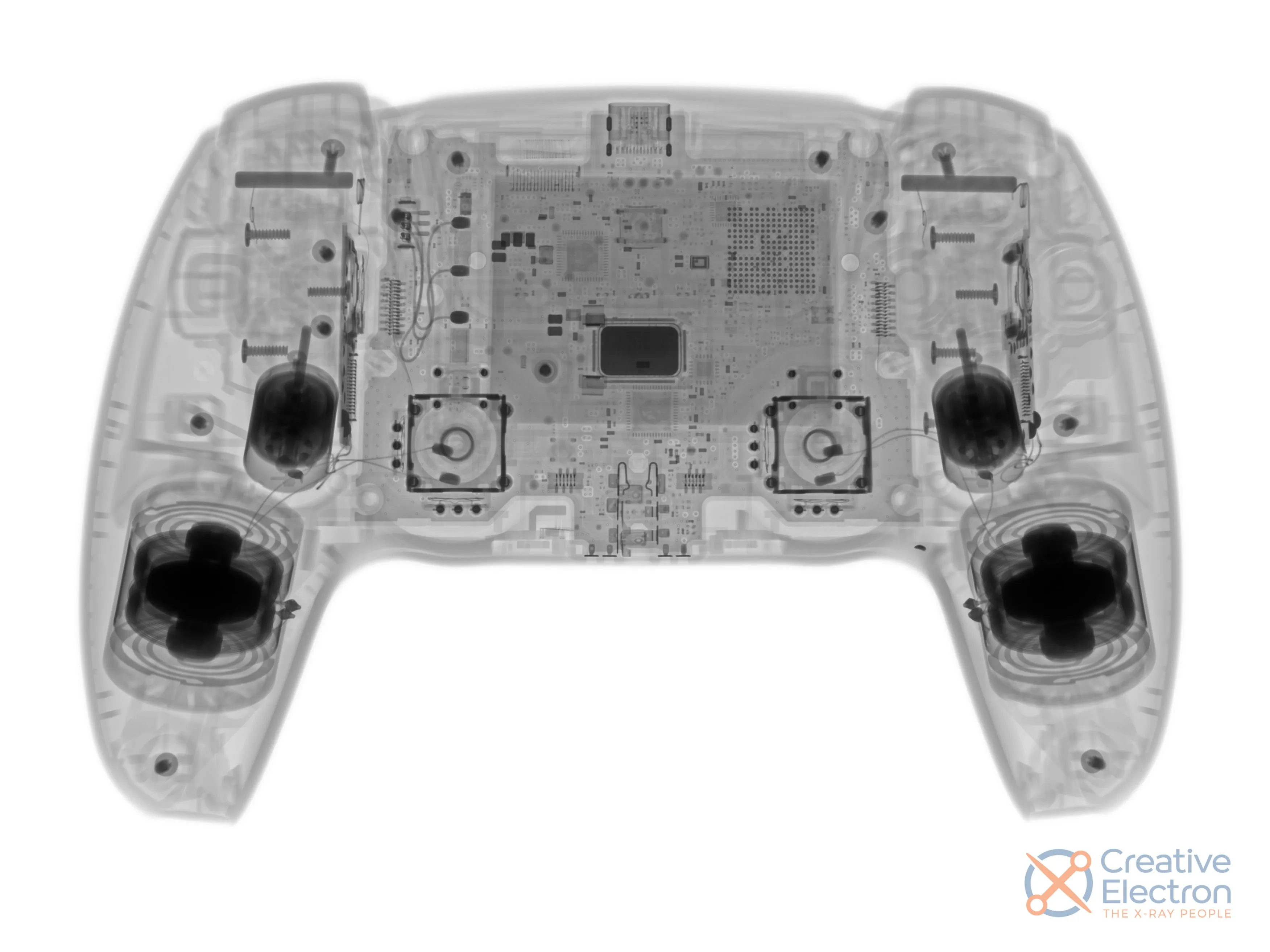

• В качестве заключительного удовольствия, вот рентгеновский снимок всех DualSense, которые мы только что разобрали, благодаря нашим друзьям из Creative Electron.

• На этом разборка закончена! Пора собрать все обратно и посмотреть, сможем ли мы спасти достаточно жидкого металла для игровой сессии.

• Если вы еще не видели, обязательно ознакомьтесь с нашим разбор Xbox Series Xа также сравнение PS5 и Xbox Series X, чтобы завершить ваше образование в области консолей 2020 года.

• Осталось только одно, и это оценка.

Вывод

• Внешние крышки можно заменить без инструментов.
• Многие компоненты являются модульными, и их разборка не вызывает затруднений.
• Отверстия для пыли с возможностью вакуумирования облегчают уход за корпусом.
• Основной накопитель интегрирован в материнскую плату, но его можно легко расширить (если Sony разрешит это сделать) с помощью готовых твердотельных накопителей M.2.
• Оптический привод легко заменить, но он не может быть легко заменен благодаря программным блокировкам.
• Герметичный жидкометаллический TIM может оказаться сложным для замены в процессе эксплуатации.
• Использование винтов безопасности по всему корпусу создает лишние трудности при ремонте.

Оценка ремонтопригодности

Ремонтопригодность 7 из 10 (10 - легче всего отремонтировать)
