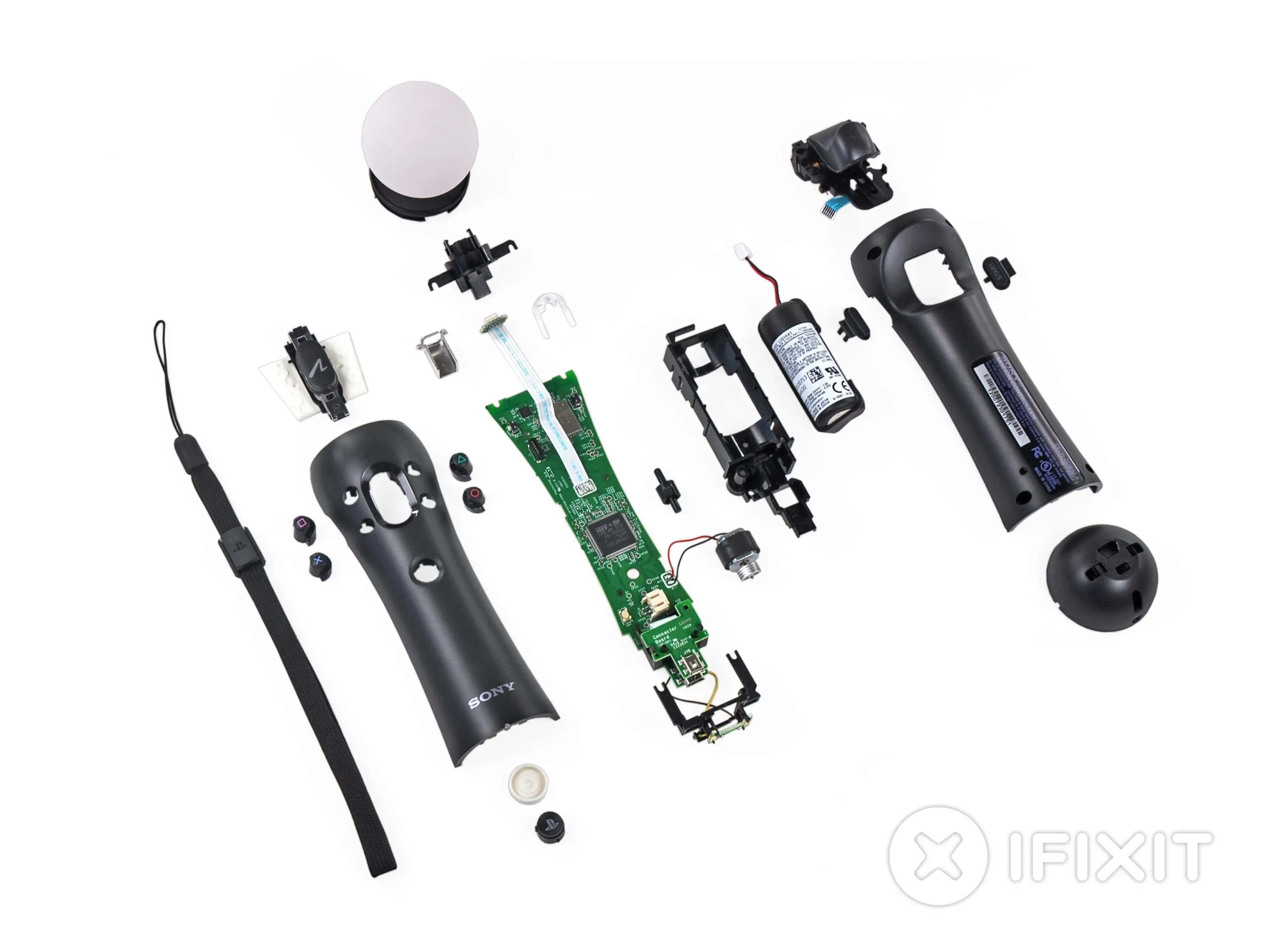

Разборка PlayStation Move
Введение
Компания Sony наконец-то вышла на сцену видеоигр с управлением движением, где с 2006 года одиноко сидела Nintendo Wii.
Если вы пропустили, недавно мы отметили важную веху. Теперь у нас есть запчасти и руководства по ремонту для большинства игровых консолей!
Что вам понадобится
Инструменты
Отвертка Phillips #00 | Источник - ifixit.com
Шаг 1 Разборка PlayStation Move

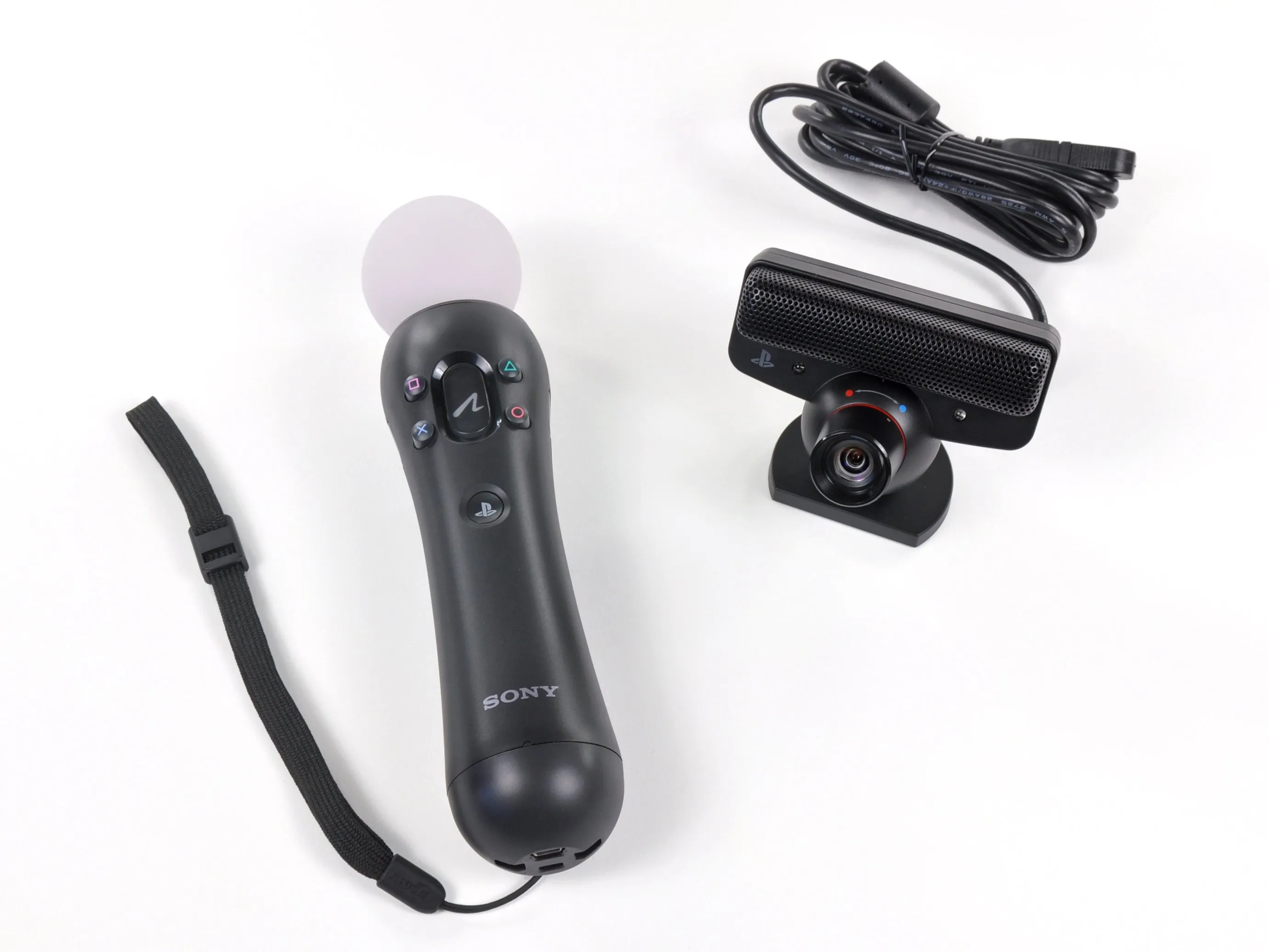

PlayStation Move прибыла сегодня утром, и нам не терпится увидеть, что внутри.
Технические характеристики:
Трехосевой гироскоп
Трехосевой акселерометр
Датчик наземного магнитного поля
Bluetooth 2.0

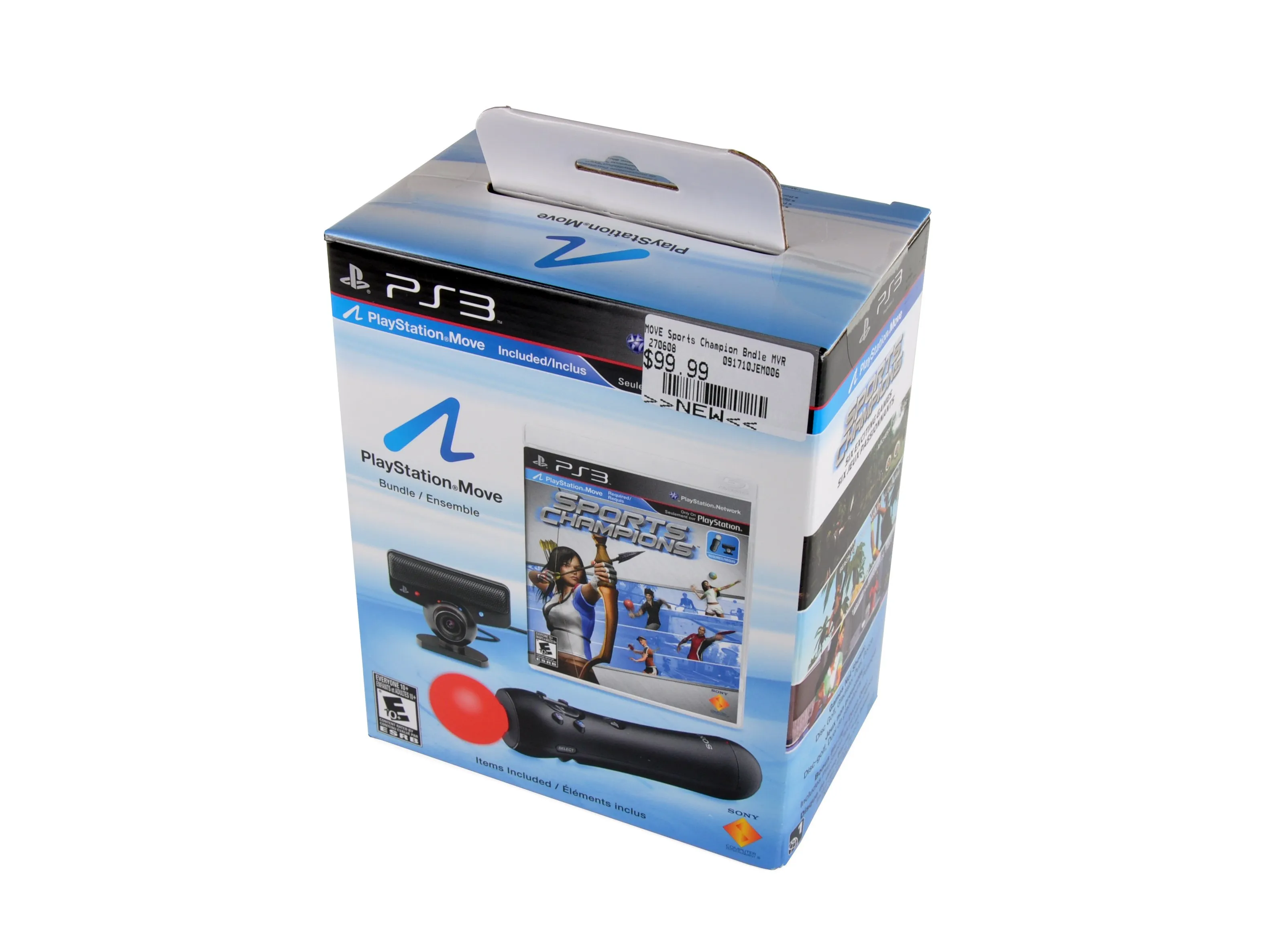

Посмотрите на ценник: 99,99 доллара. В комплект входит камера PlayStation Eye, один контроллер движения Move и двойник Wii Sports Resort - Sports Champions. Беспроводные контроллеры Move стоят $29,99 каждый, а дополнительные контроллеры движений - $49,99. Можно с уверенностью сказать, что PlayStation Move определенно не является дешевой альтернативой Wii.
Шаг 2

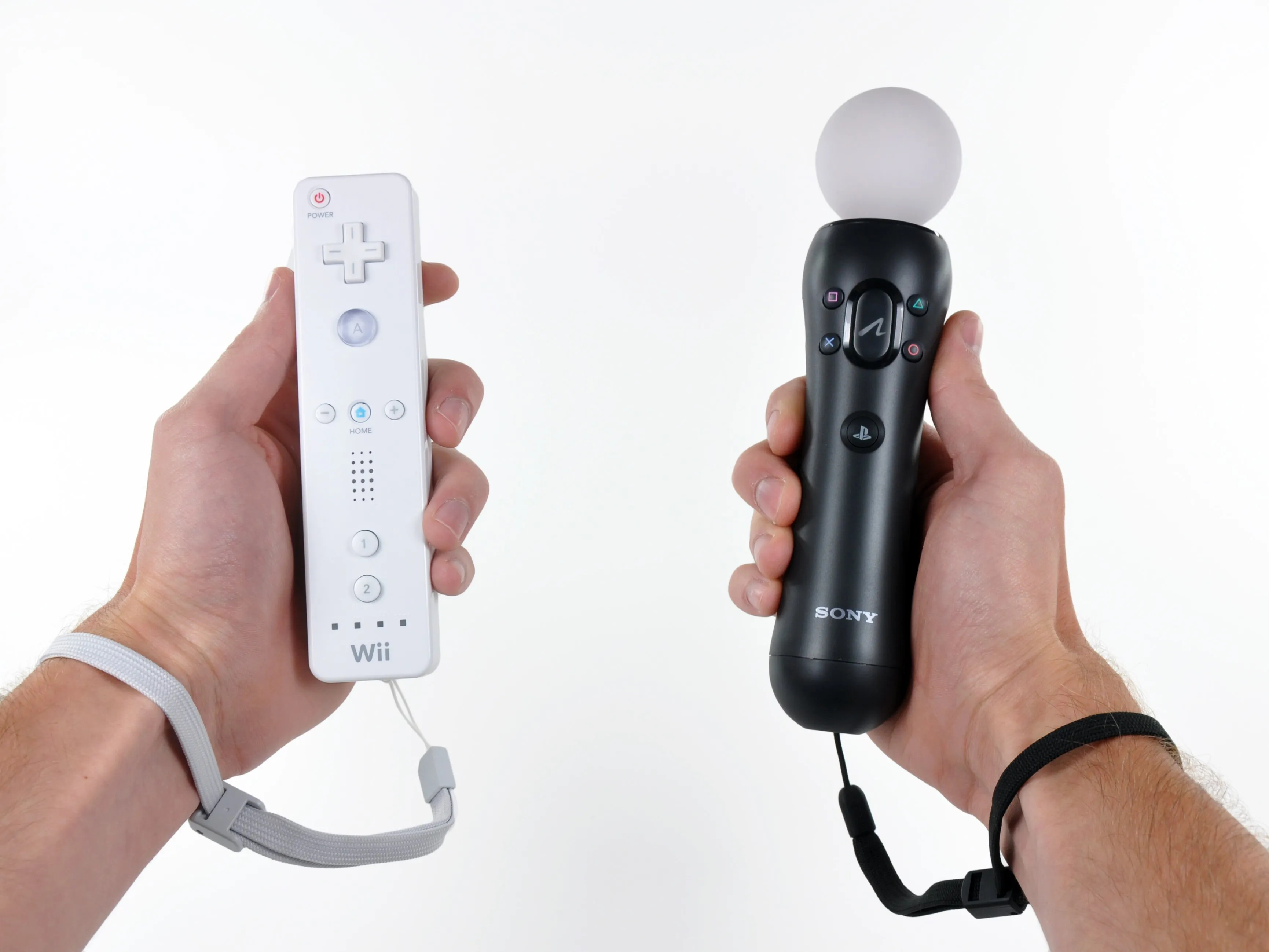

Небольшое сравнение контроллера Wii Remote и контроллера движений Sony PlayStation Move.
В Wii и PlayStation используются разные методы определения местоположения контроллеров.
Пульт Wii Remote оснащен инфракрасным (ИК) датчиком, встроенным в контроллер, и для определения своего местоположения использует триангуляцию от ИК-излучателей на сенсорной панели, расположенной возле телевизора.
PlayStation Move, в отличие от Wii, может определять местоположение контроллера движений в 3D-пространстве. Камера PlayStation Eye визуально распознает положение X/Y, а также относительный размер светящейся сферы на контроллере движений, чтобы точно определить его местоположение.

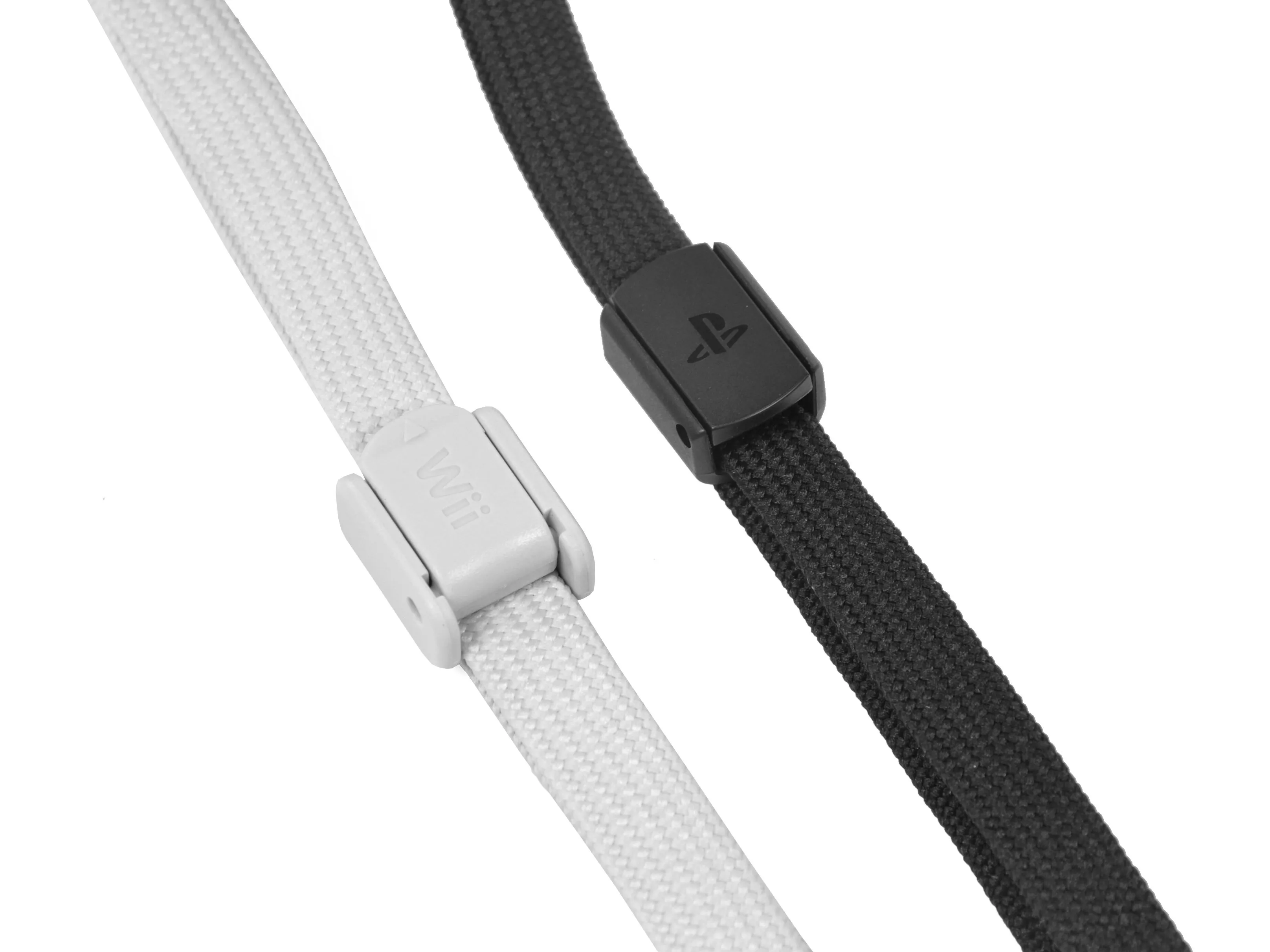

Дизайн ремешка на пульте Wii Remote и контроллере движений поразительно похож...
Шаг 3

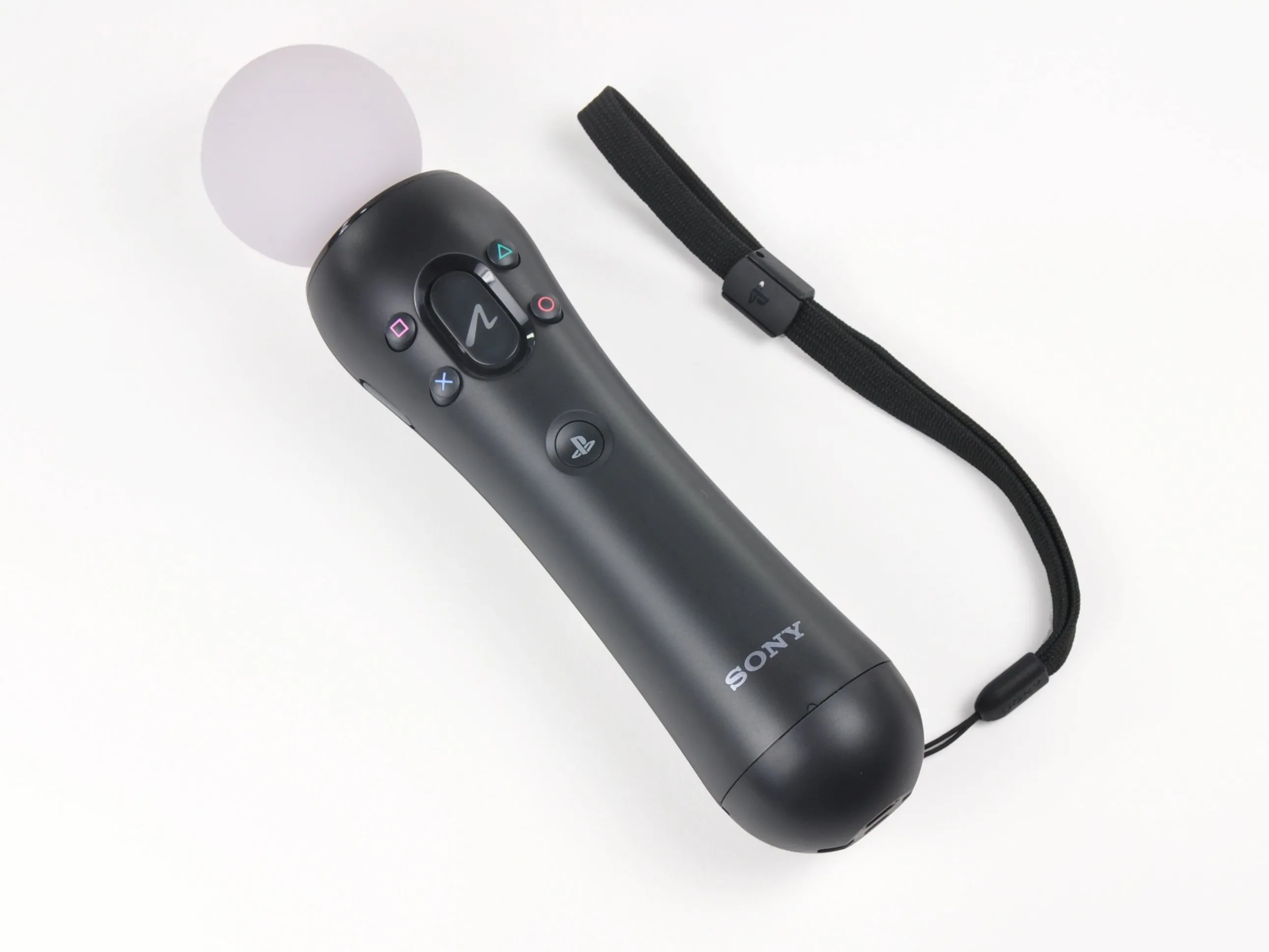

Контроллер движений оснащен девятью кнопками ввода: стандартные четыре кнопки управления (O, ☐, ∆, X), стандартные кнопки запуска и выбора сбоку, стандартная кнопка PS, кнопка включения и большая кнопка Move.

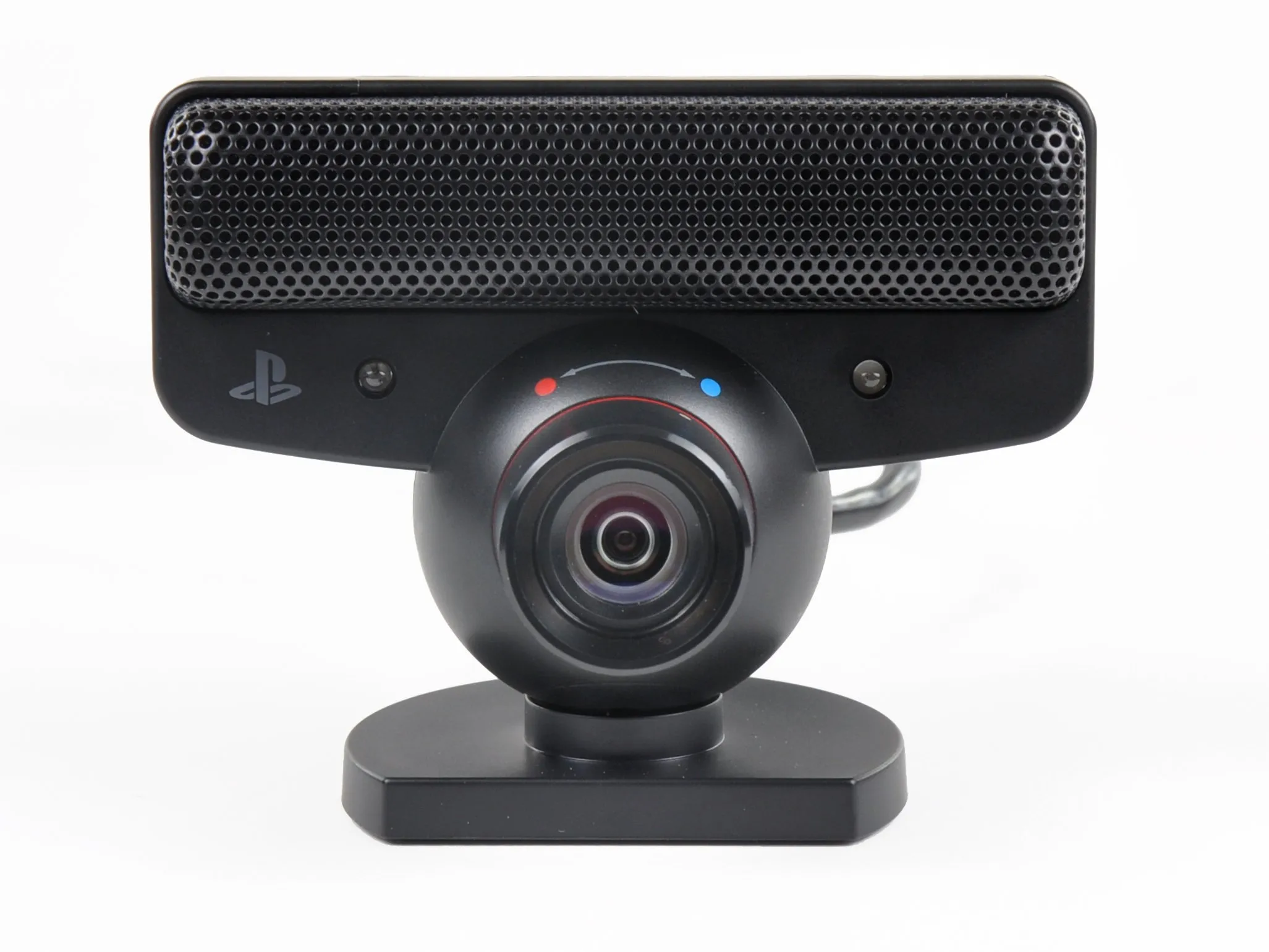

Камера PlayStation Eye существует уже довольно давно, она была выпущена в октябре 2007 года. Она имела минимальный успех: с момента ее выпуска было выпущено всего тридцать совместимых игр.
Камера имеет два режима фокусировки: вблизи (для веб-камеры) и вдалеке (для игрового процесса).

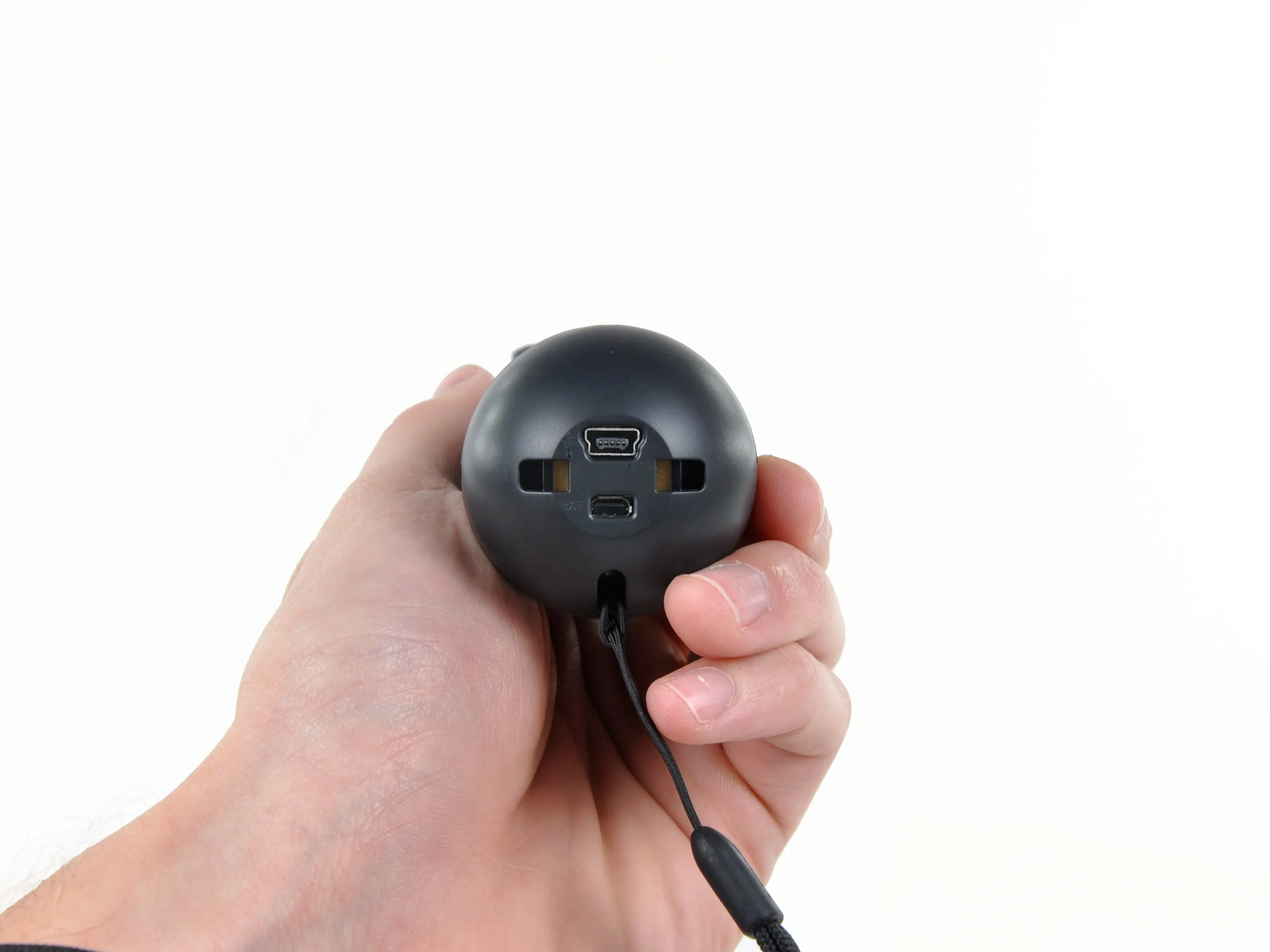

Литий-ионный аккумулятор контроллера движений PlayStation Move заряжается через порт USB Mini-B, расположенный в нижней части контроллера.
Шаг 4
Давайте посмотрим, что находится внутри.

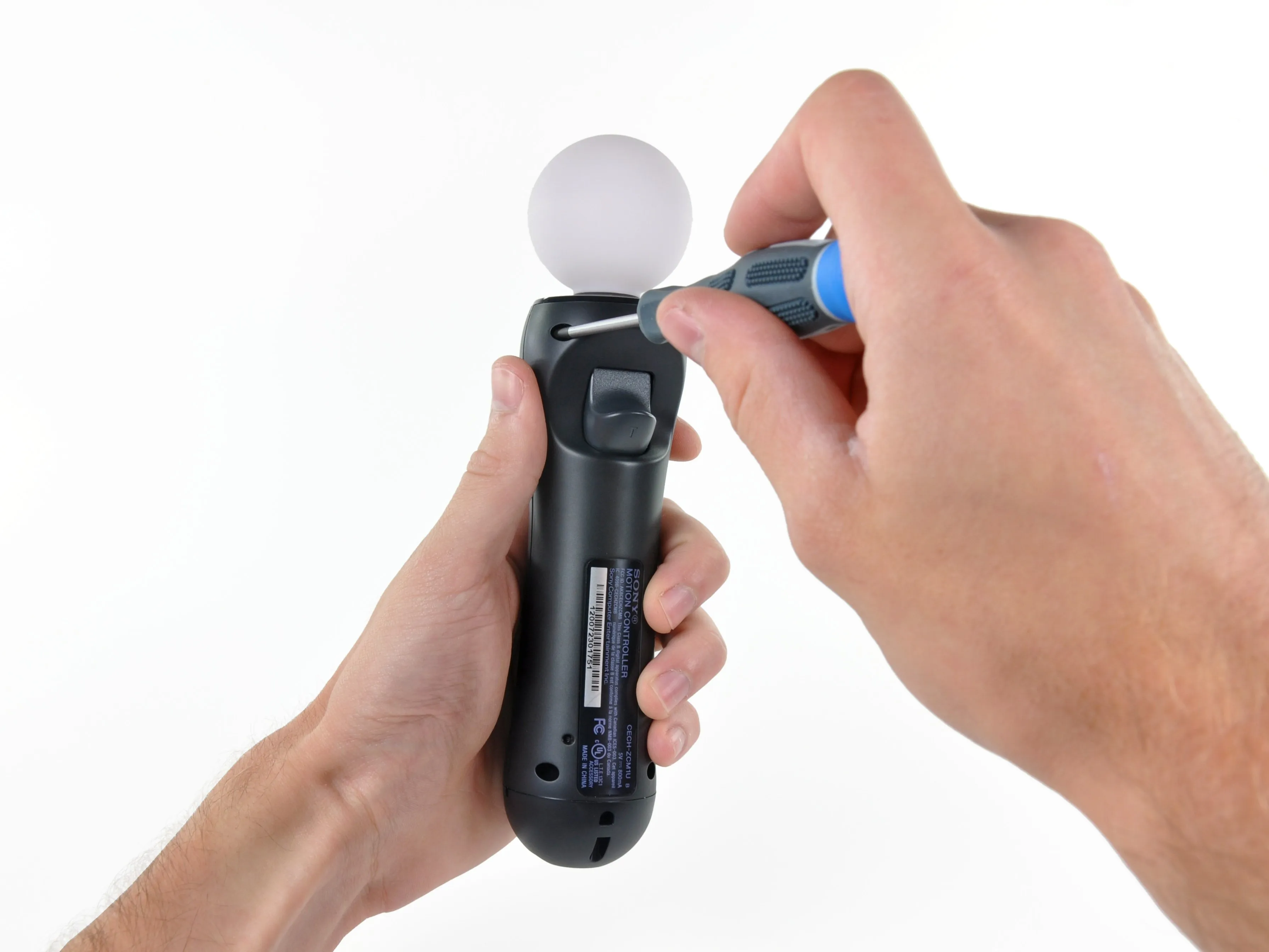

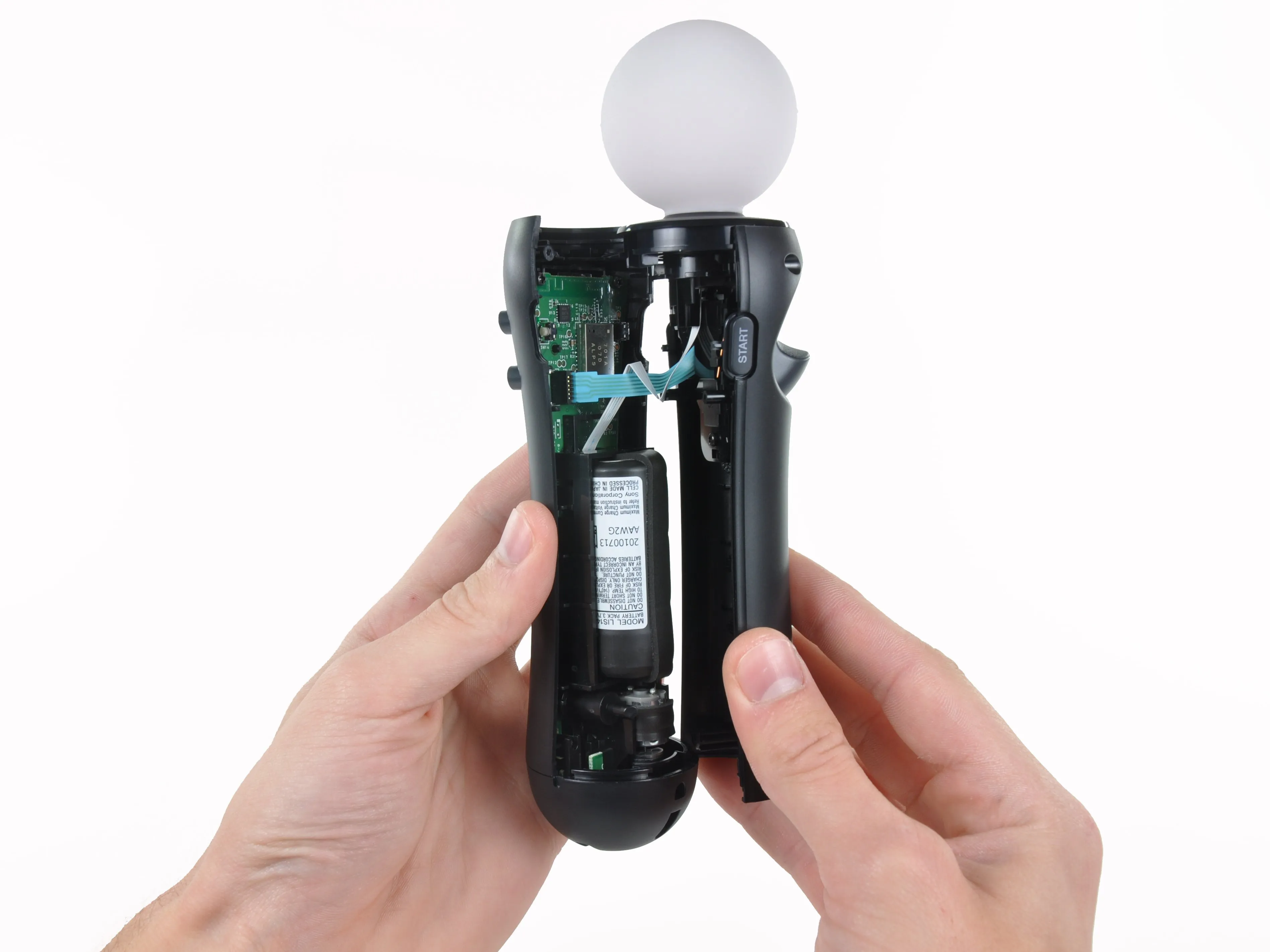

Открутив несколько крестообразных винтов, мы сможем отсоединить заднюю крышку контроллера движений.
Просто потянув за заднюю крышку, вы откроете внутренности контроллера движений PlayStation Move.
Шаг 5
Шар в головной части контроллера движений просто снимается с узла.
Неудивительно, что сфера сделана из податливой резины/винила. Хотя было бы очень здорово, если бы она была стеклянной.
За свечение шара отвечают три светодиода, которые способны излучать полный спектр цветов.
Они светятся разными цветами, чтобы различать разных игроков, и могут менять цвет в середине игры, создавая еще один источник обратной связи с пользователем. Цвет сферы также меняется в зависимости от окружения, обеспечивая оптимальную видимость и обнаружение PlayStation Eye.
Шаг 6

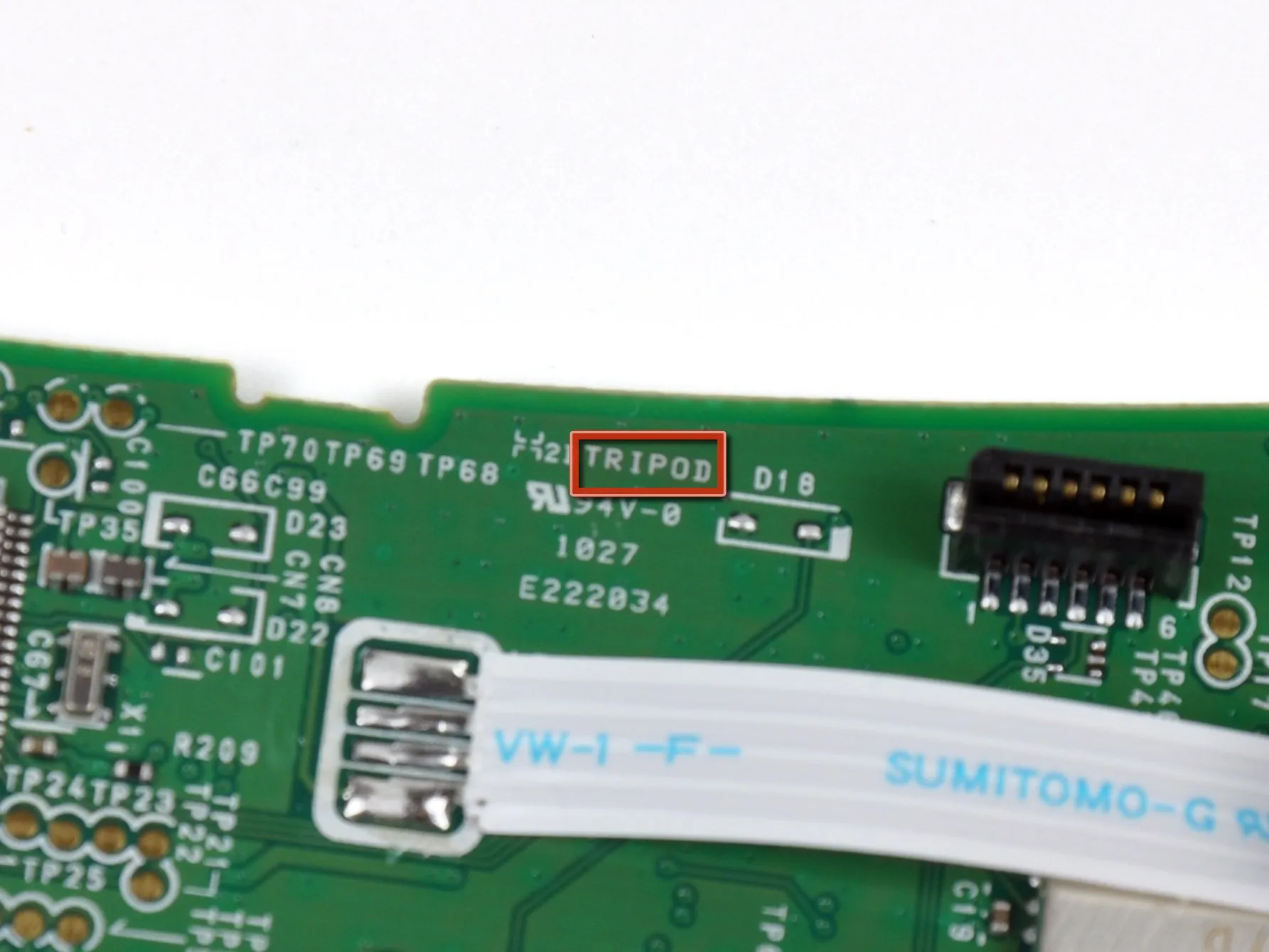

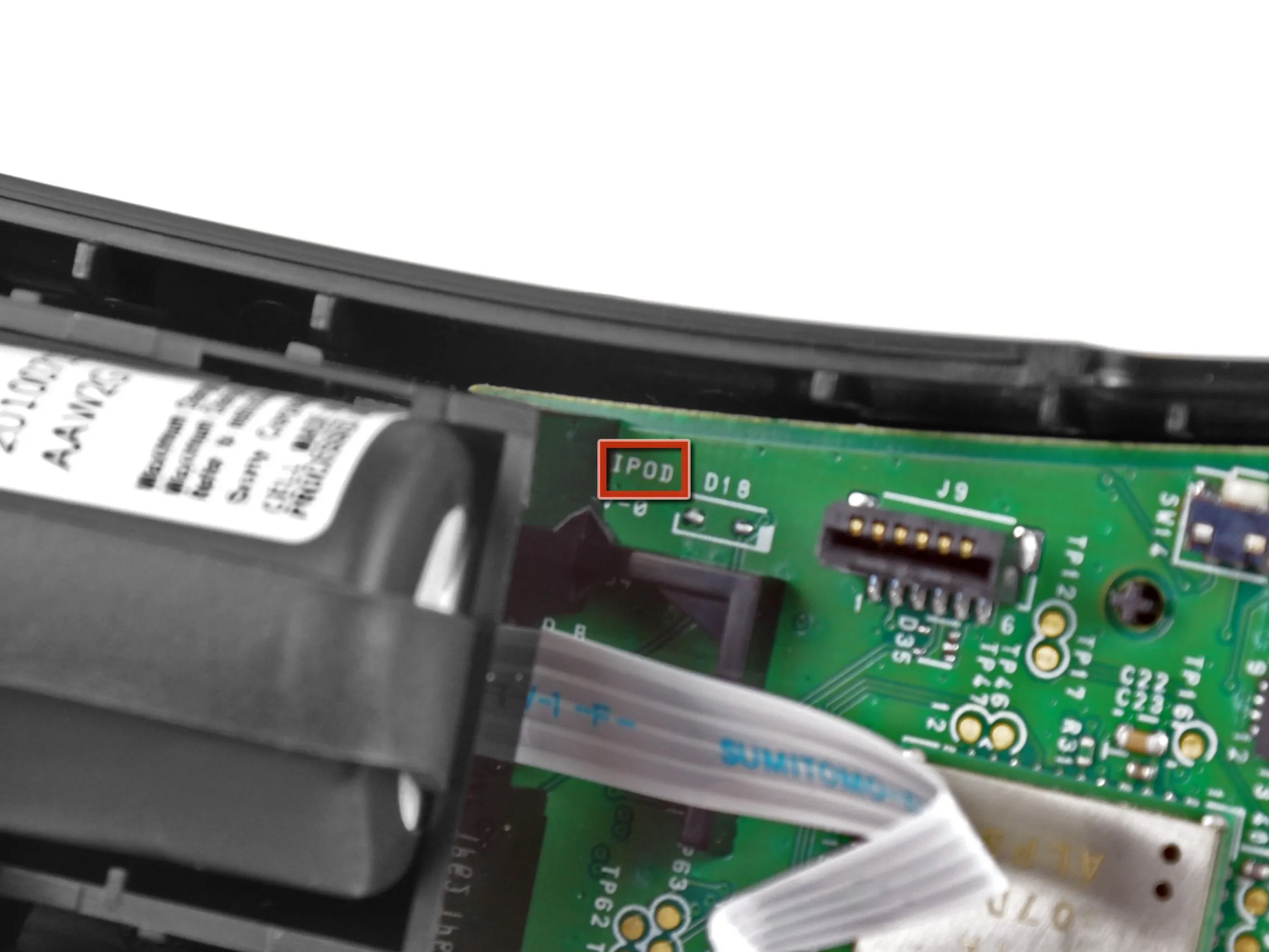

Что это? 'IPOD'? Возможно, контроллер движения Sony PlayStation Move - это побочный продукт самого успешного портативного устройства Apple?
Ха! 'ТРИПОД'! На минуту мы подумали, что Apple запатентовала контроллер движения Move... не сегодня, Apple... не сегодня.
Шаг 7

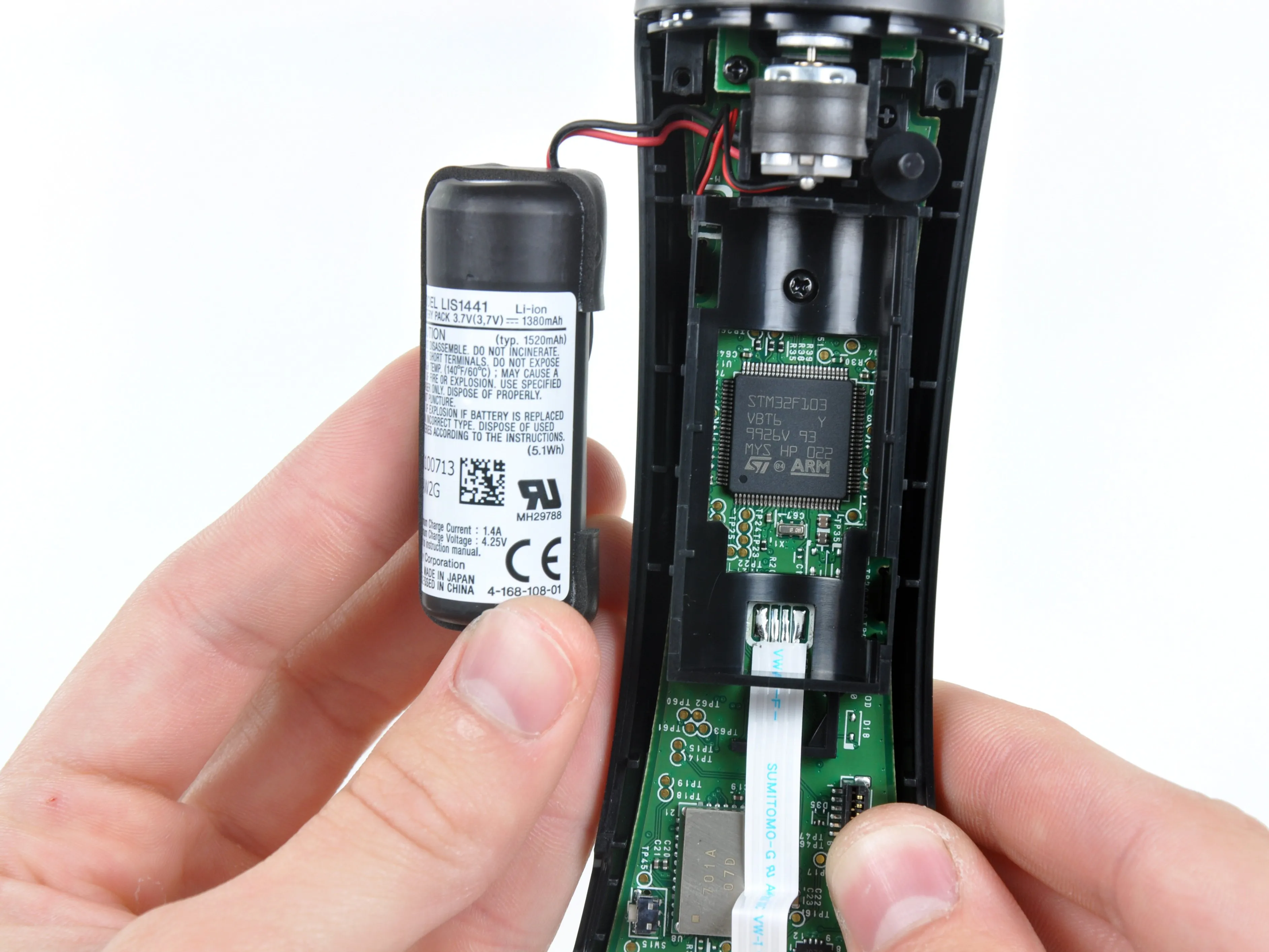

Аккумулятор можно отсоединить от Move без пайки. Просто отсоедините разъем и вставьте новый.
Внутренняя литий-ионная аккумуляторная батарея имеет минимальную емкость 1320 мАч при напряжении 3,7 В.
Не желая упускать из виду аналитиков аккумуляторов, Sony решила указать минимальную емкость батареи, а также ее типичную емкость 1520 мАч.
При такой емкости Sony указывает максимальное время игры 10 часов на полном заряде.
Длина литий-ионного аккумулятора Move примерно такая же, как у аккумулятора AA, но диаметр на 35 % больше.
Шаг 8

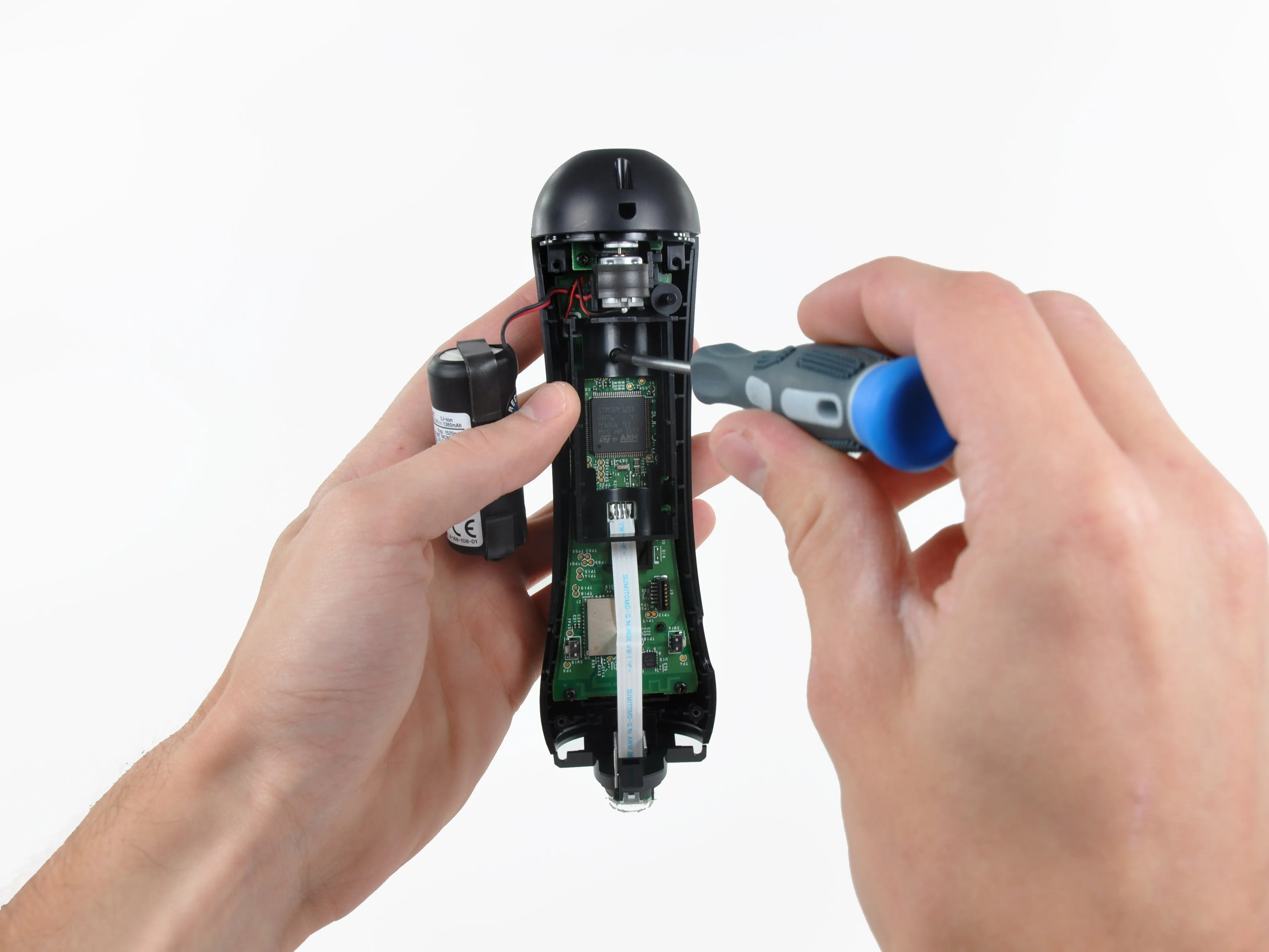

Мы продолжаем углубляться в контроллер движений, открутив один крестообразный винт, крепящий корпус батареи к материнской плате.
Вибромотор отсоединяется, однако он все еще остается подключенным к материнской плате.
Вибромотор довольно внушительных размеров, но все же меньше, чем два, установленных в контроллере Sony DualShock 3.
Шаг 9

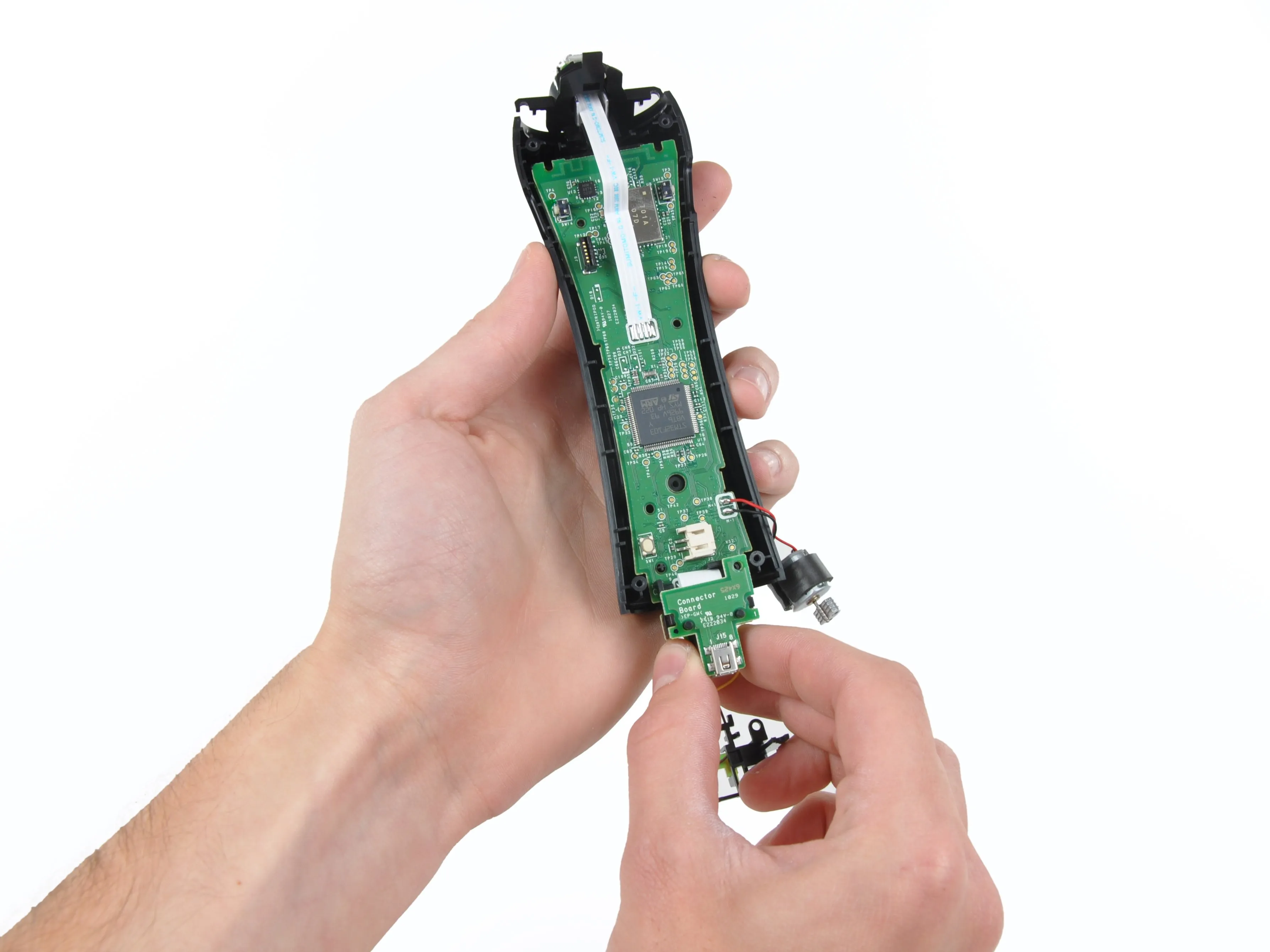

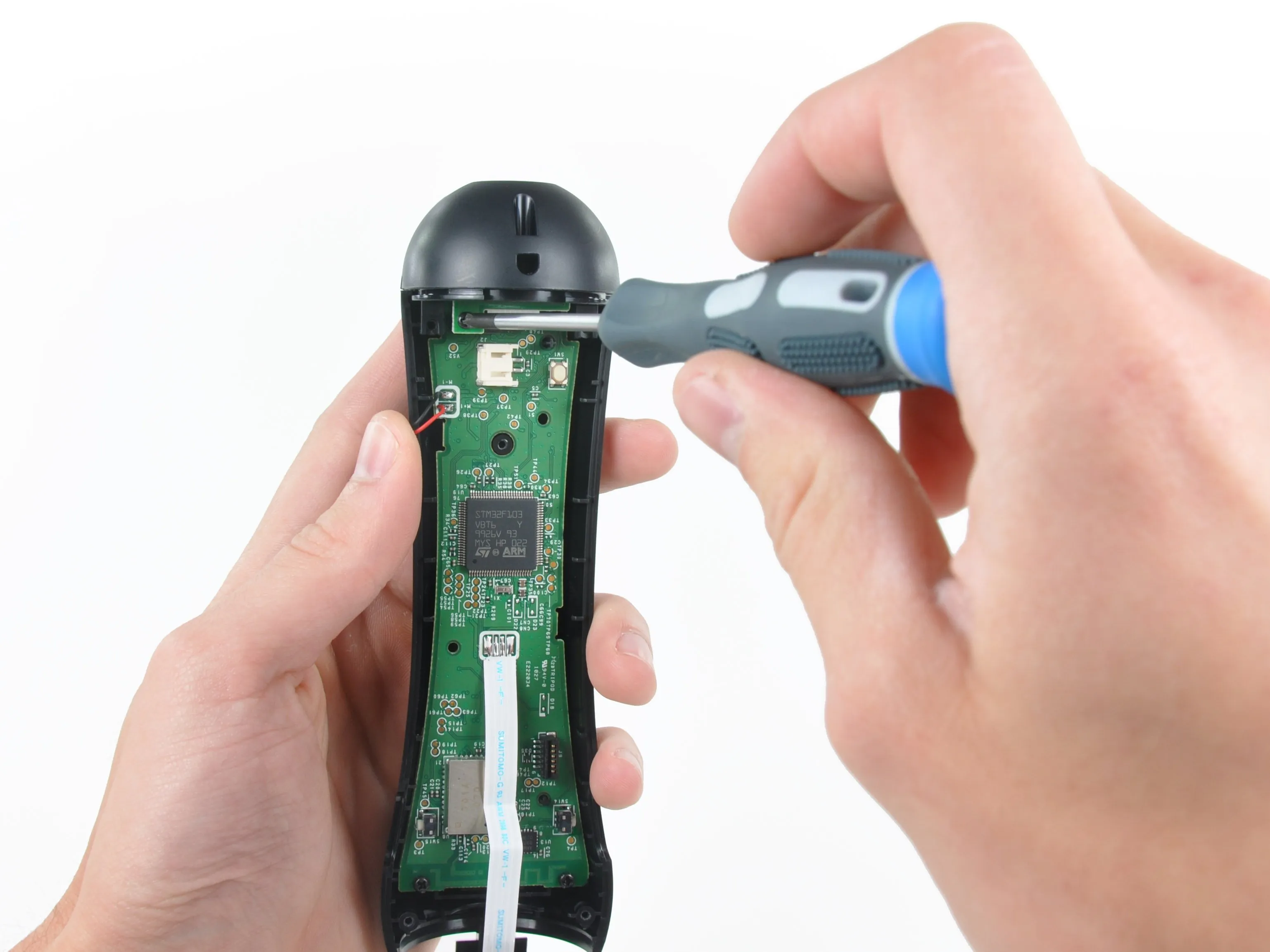

Материнскую плату можно извлечь, открутив несколько последних винтов, крепящих ее к корпусу.
Шаг 10

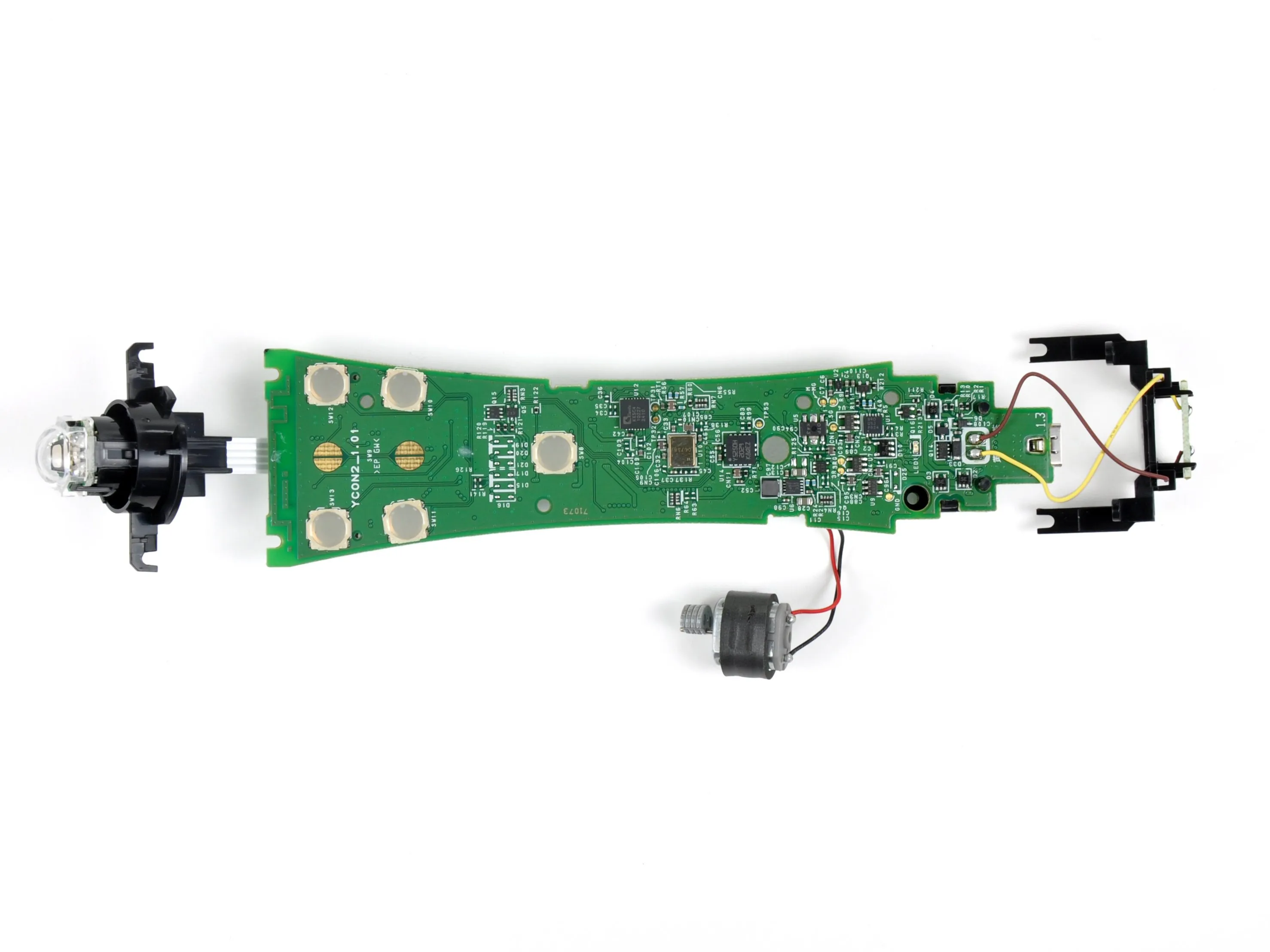

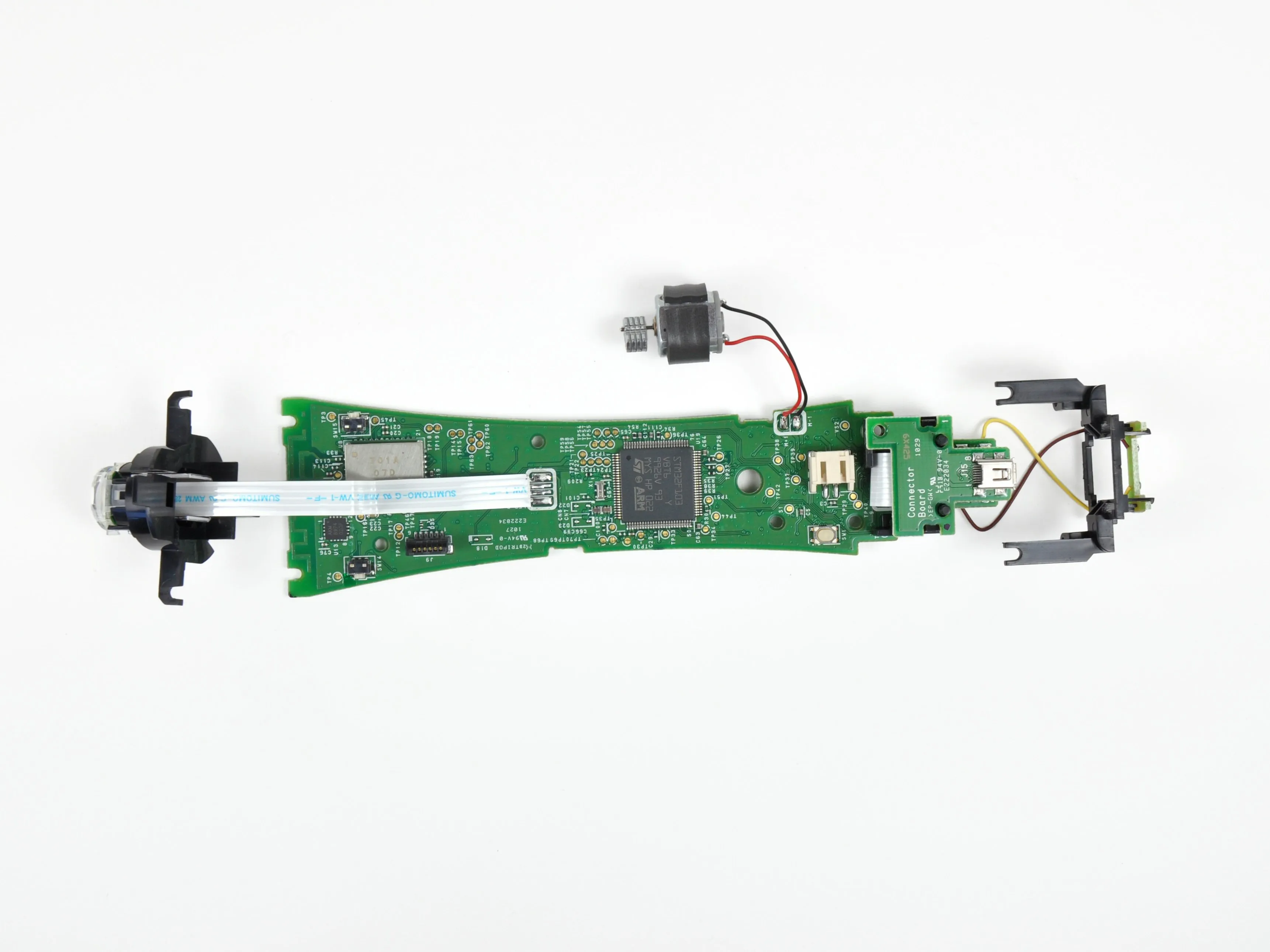

Передняя и задняя сторона материнской платы контроллера.
Плата Move теряет очки за ремонтопригодность из-за того, что вибромотор, светодиод, контакты заряда и кабели EXT припаяны.
Верхняя половина лицевой стороны материнской платы отведена под контакты кнопок, в то время как нижняя половина заполнена микросхемами.
На задней стороне доминирует ARM-процессор.
Шаг 11

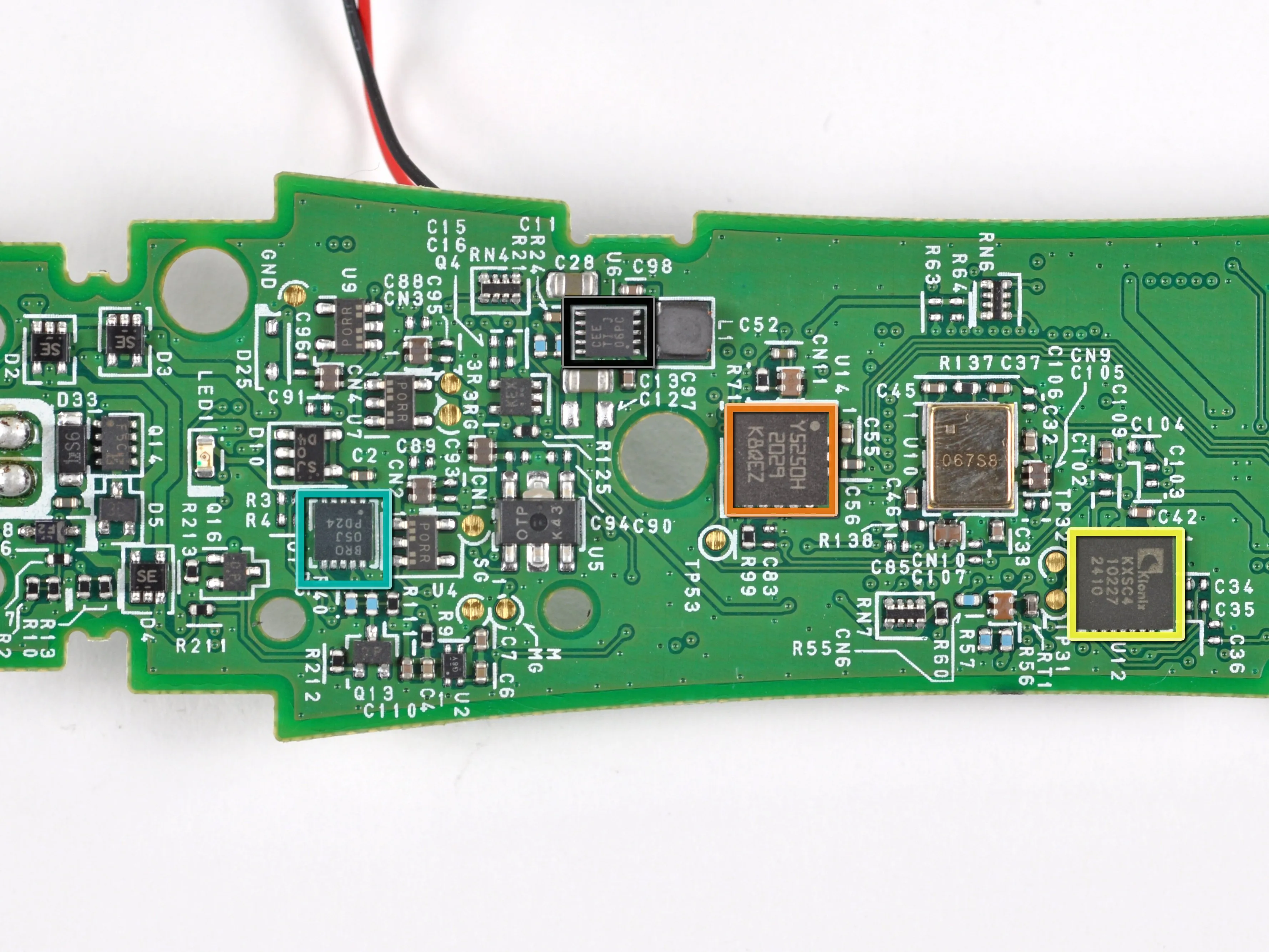

STM32F103VBT6 32-разрядный MCU на базе ARM с поддержкой Flash, USB, CAN, семи 16-разрядных таймеров, двух АЦП и девяти коммуникационных интерфейсов.
Y5250H 2029 K8QEZ. Вполне возможно, что это гироскоп, но мы не сможем сказать наверняка, не распаяв чип.
Kionix KXSC4 10227 2410 акселерометр
Литий-ионное зарядное устройство Texas Instruments BQ24080 на 1 ячейку.
Маленькая птичка помогла нам идентифицировать этот высокоэффективный одноиндукторный Buck-Boost-преобразователь TPS63030.
CSR (Cambridge Silicon Radio) Bluetooth-передатчик BC4RE A16U
AKM AK8974 Трехосевой электронный компас (MEMS)
Шаг 12
Компоненты светильника в сборе слева направо: линза, светодиод, радиатор (!?), кронштейн корпуса.
При нагревании светодиодов их яркость снижается. Наличие теплоотвода в светодиодной сборке не только поддерживает оптимальную рабочую температуру светодиодов, но и увеличивает срок службы диодов.
Прозрачная пластиковая линза слева помогает рассеивать свет от светодиодов и равномерно освещать сферу.
Светодиоды в торце контроллера движения поддерживают 24-битное цветовое разрешение.
Для тех, кому это важно: 24-битный цвет = 224 различных цветов. Это более 16 миллионов различных цветов!
Шаг 13
Ремонтопригодность PlayStation Move: 8 из 10 (10 - легче всего отремонтировать)
Хорошо: Вы можете легко открыть контроллер, чтобы получить доступ к внутренностям.
Хорошо: Аккумулятор можно легко заменить, если открыть контроллер - он имеет разъем, а не припаянные контакты.
Хорошо: Триггер вынимается как единое целое, что облегчает его замену.
Хорошо: Светодиод имеет радиатор, который позволяет ему работать эффективнее и дольше.
Плохо: Другие компоненты, такие как вибромотор и светодиод, припаяны к материнской плате.
