Разборка контроллера PlayStation Move

Введение

Это быстрый разбор контроллера playstation move.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разбор контроллера PlayStation Move

• Контроллер Playstation Move

Шаг 2

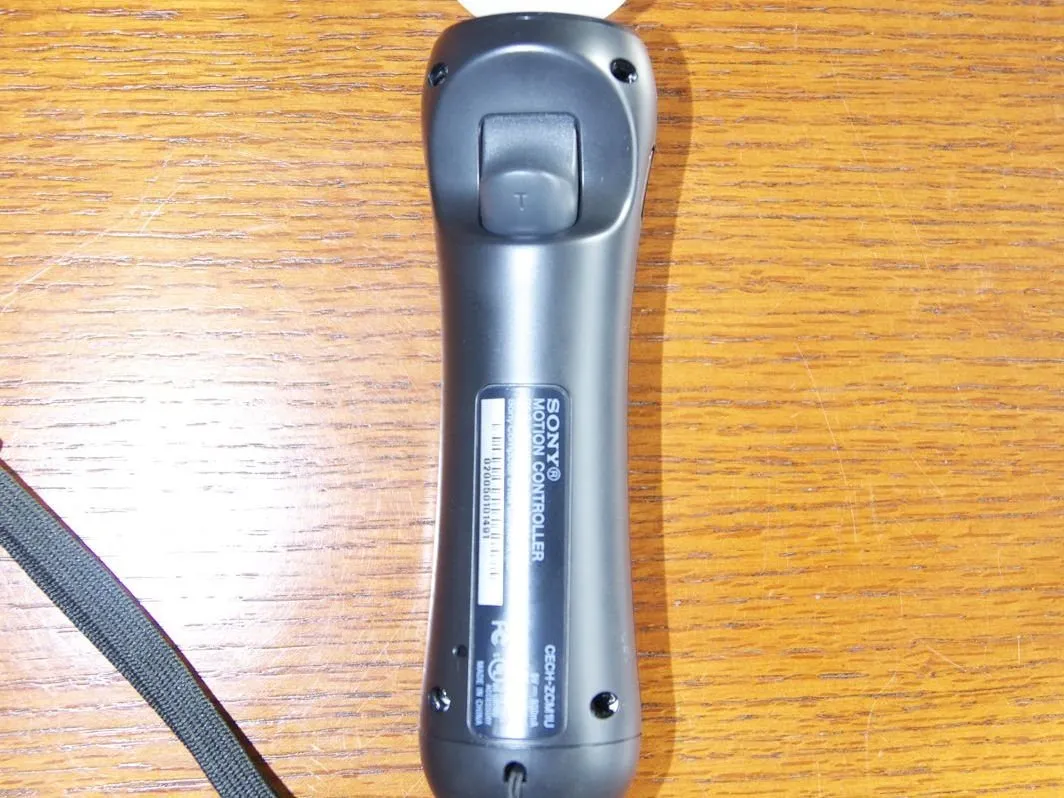

• Выкрутите 4 винта, крепящие заднюю крышку и кнопку включения.

Шаг 3

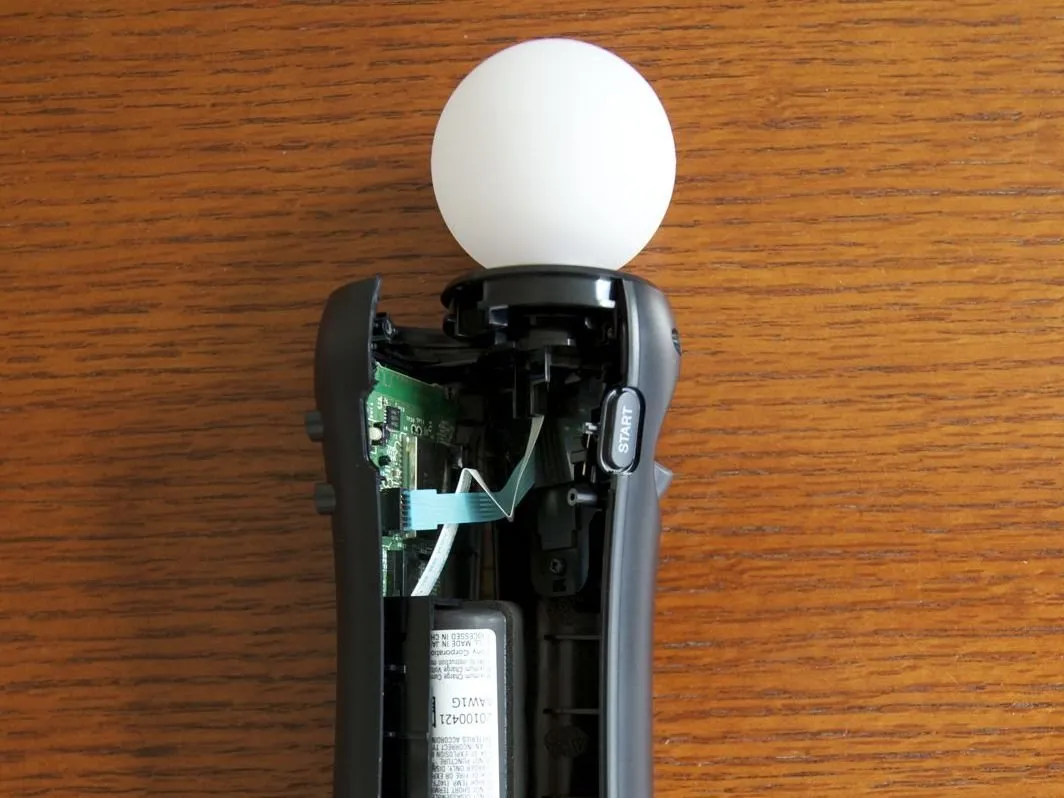

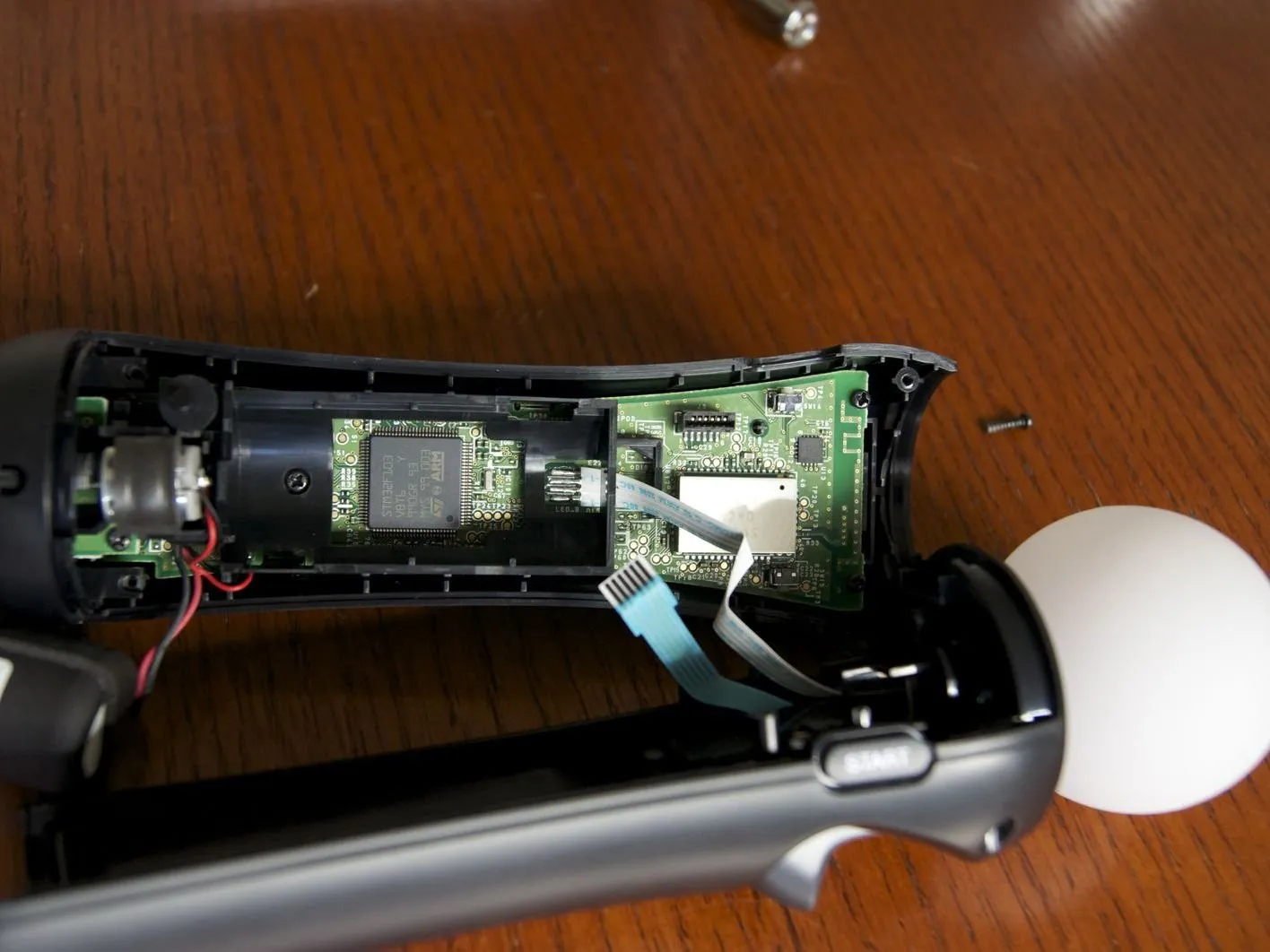

• Открыв его, вы увидите два ленточных кабеля.

• Тот, что подключен к кнопке включения, можно снять.

• Ленточный кабель, подключенный к световому шару, припаян.

Шаг 4

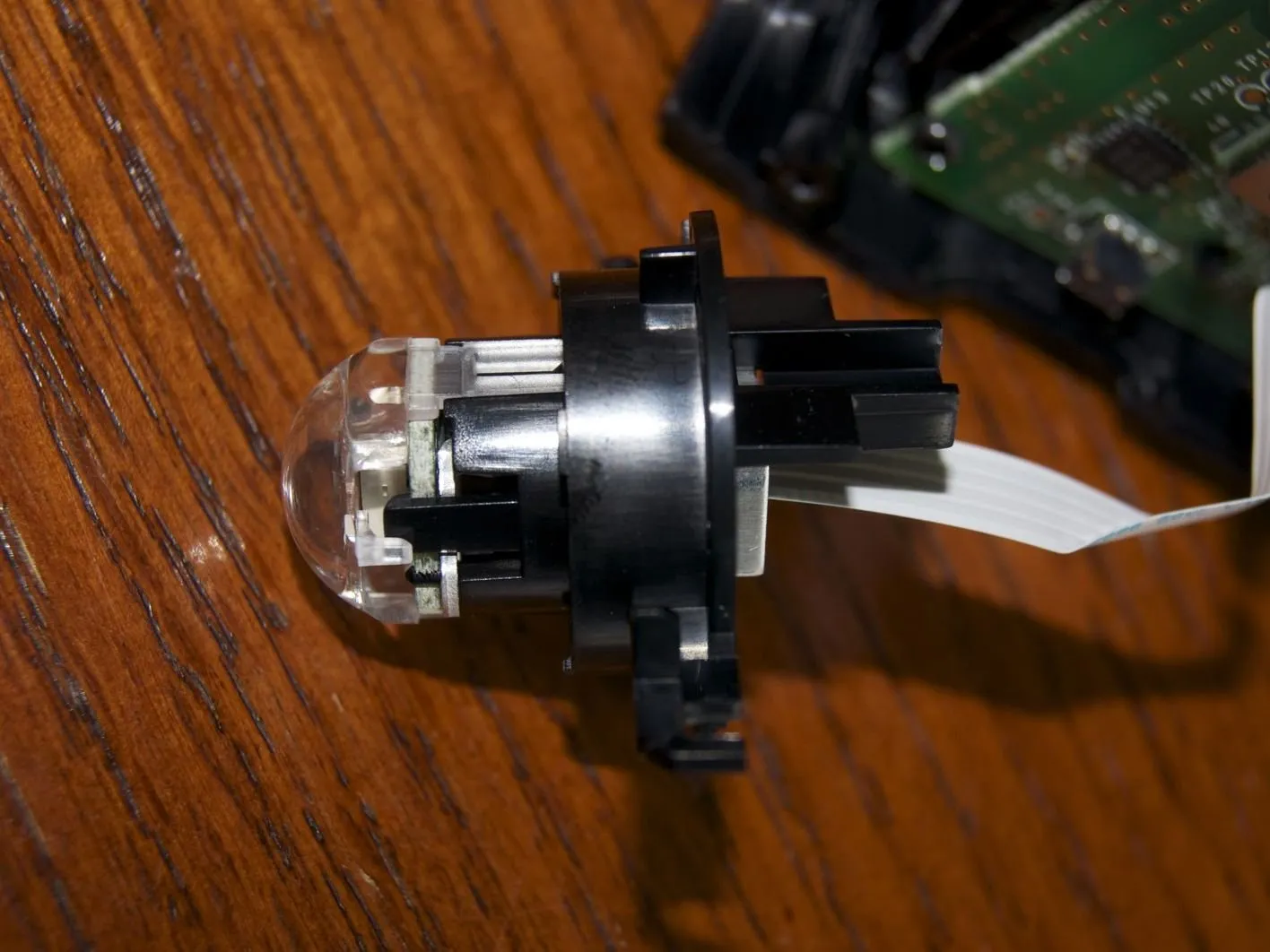

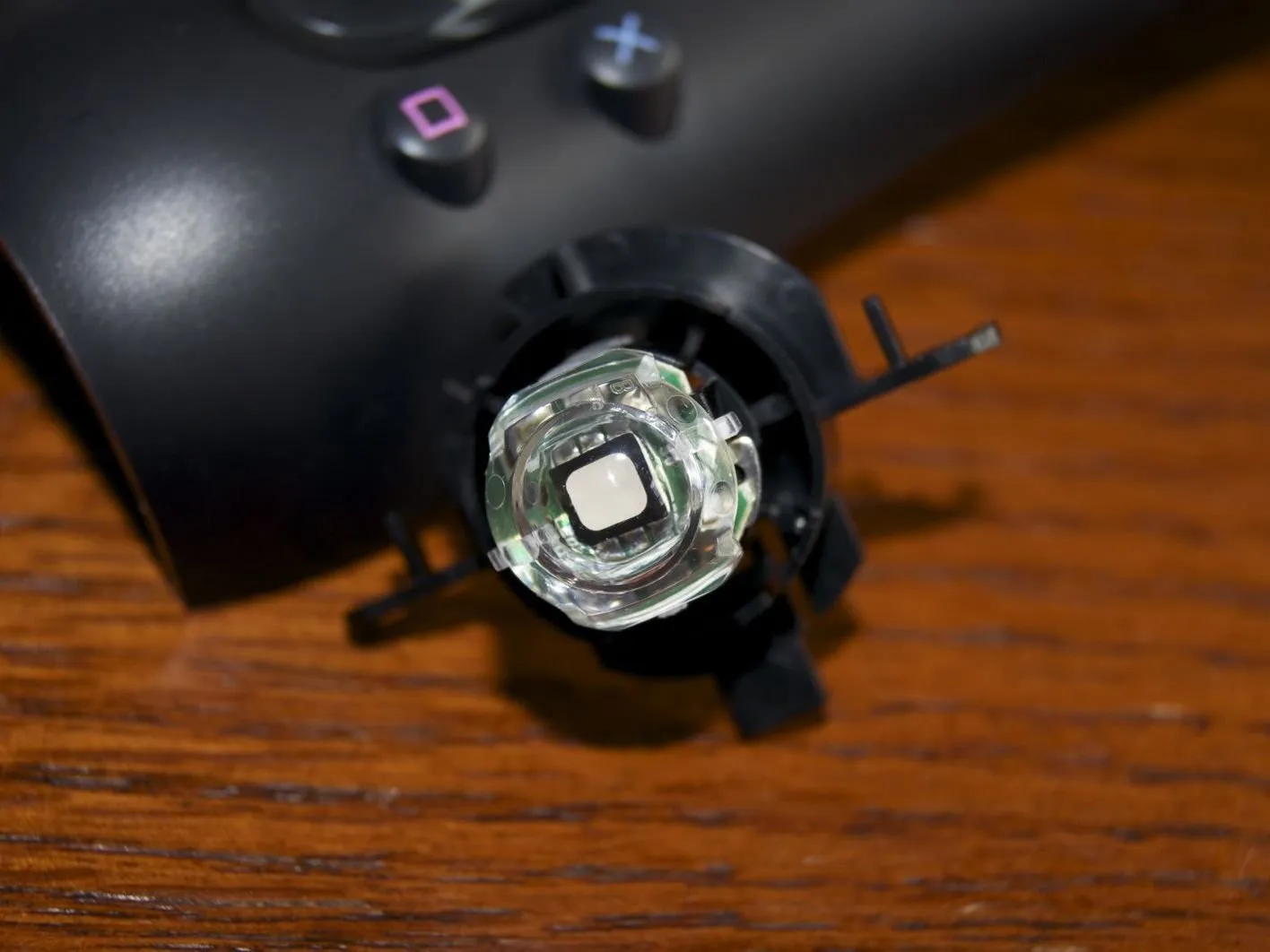

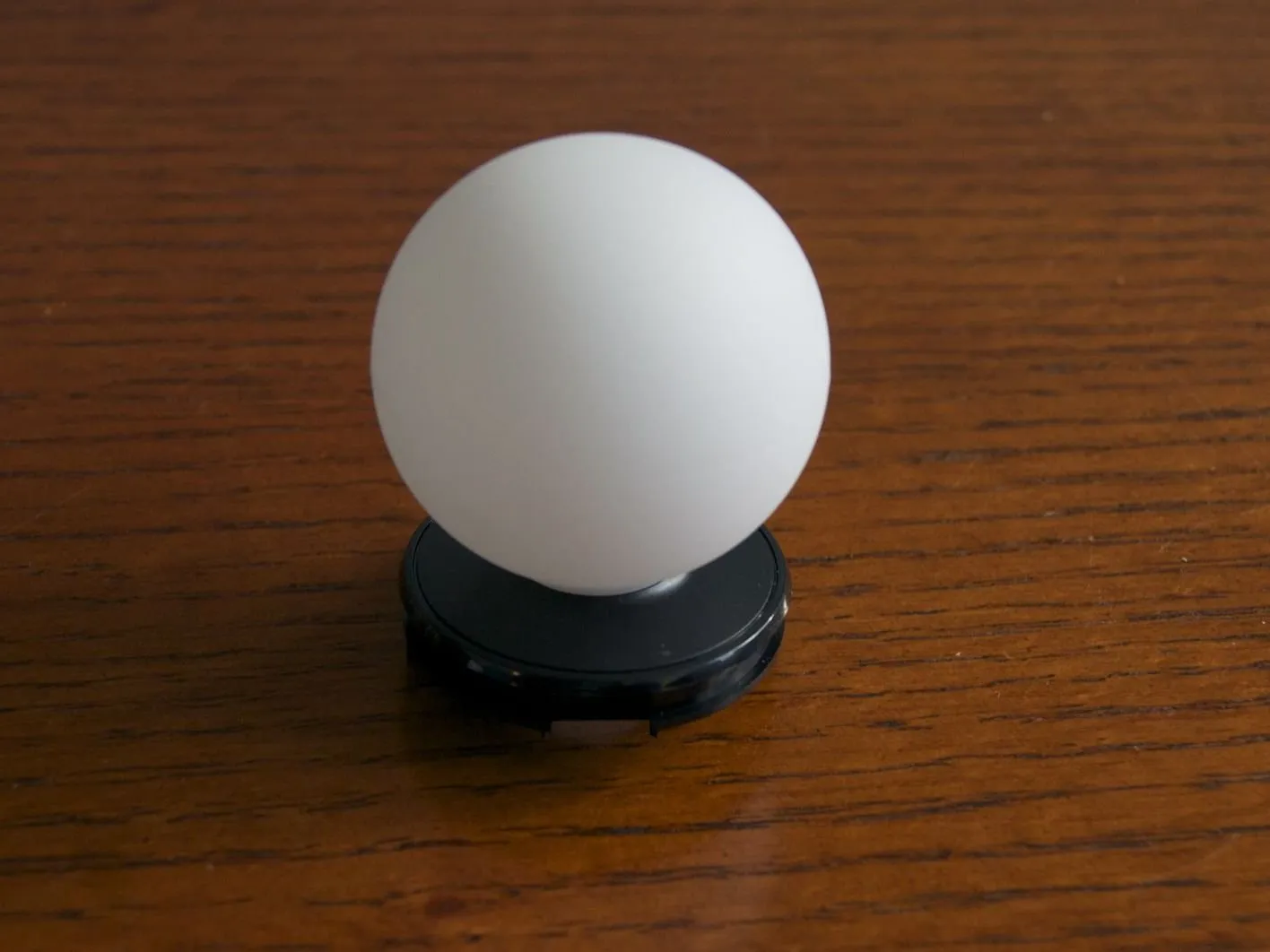

• Крышку светового шара и светодиодный модуль можно отделить.

Шаг 5

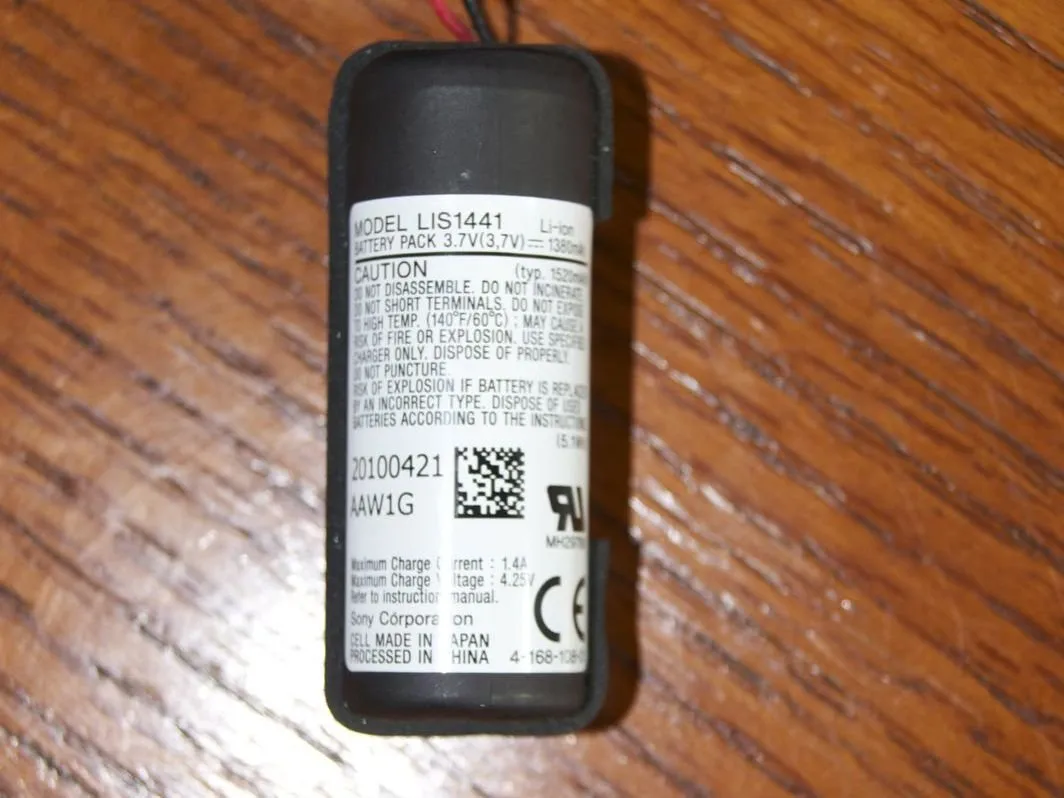

• Батарею можно легко извлечь. Разъем находится на боковой стороне платы.

• Характеристики аккумулятора: Одноячеечная 1380 мАч 3,7 Вольт

• Sony Part: LIS1441

Шаг 6

• Снимите внутреннюю пластиковую рамку (1 винт), чтобы открыть логическую плату.

• Выкрутите 2 верхних и один нижний винт, чтобы снять логическую плату с контроллера.

Шаг 7

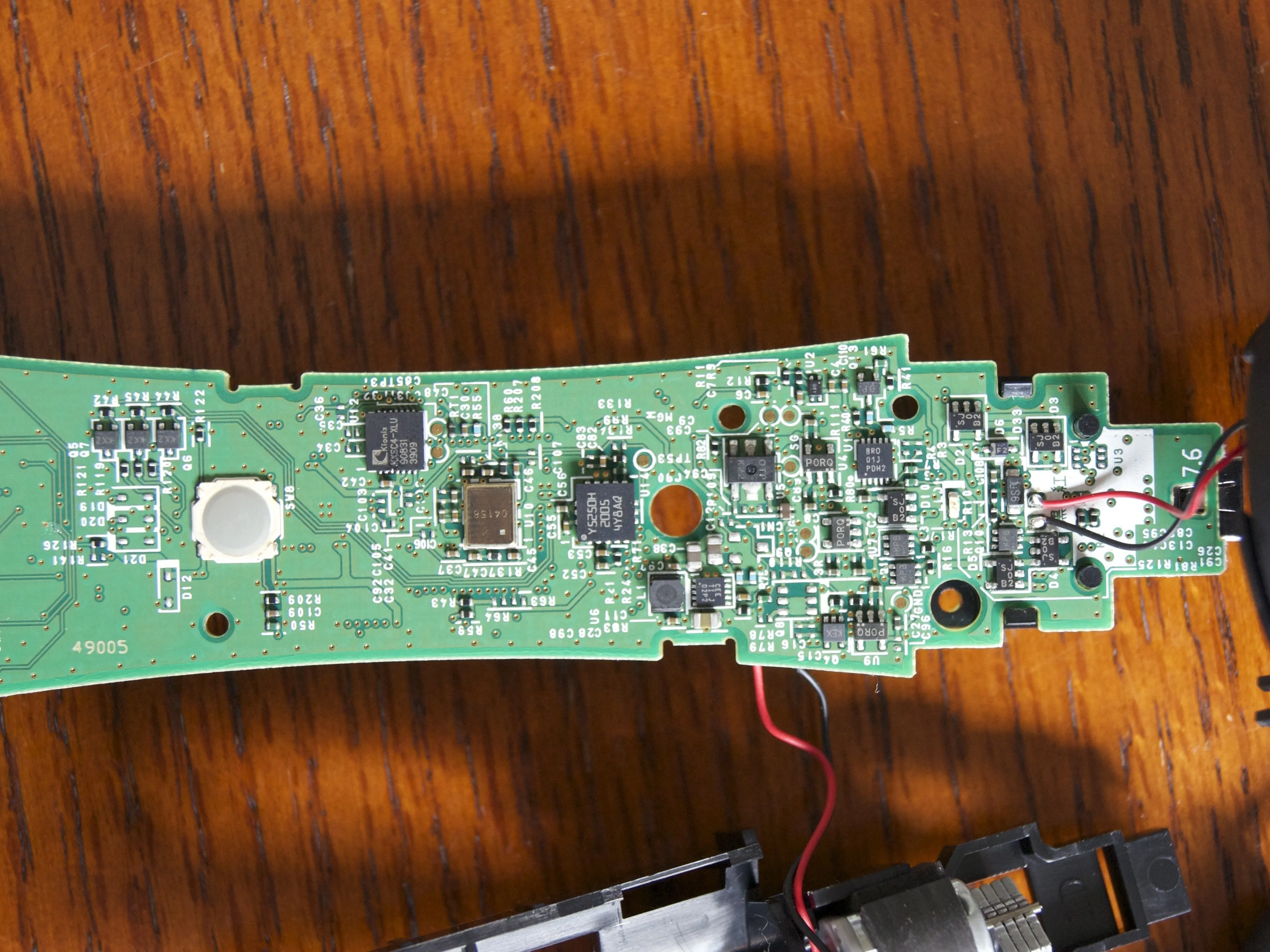

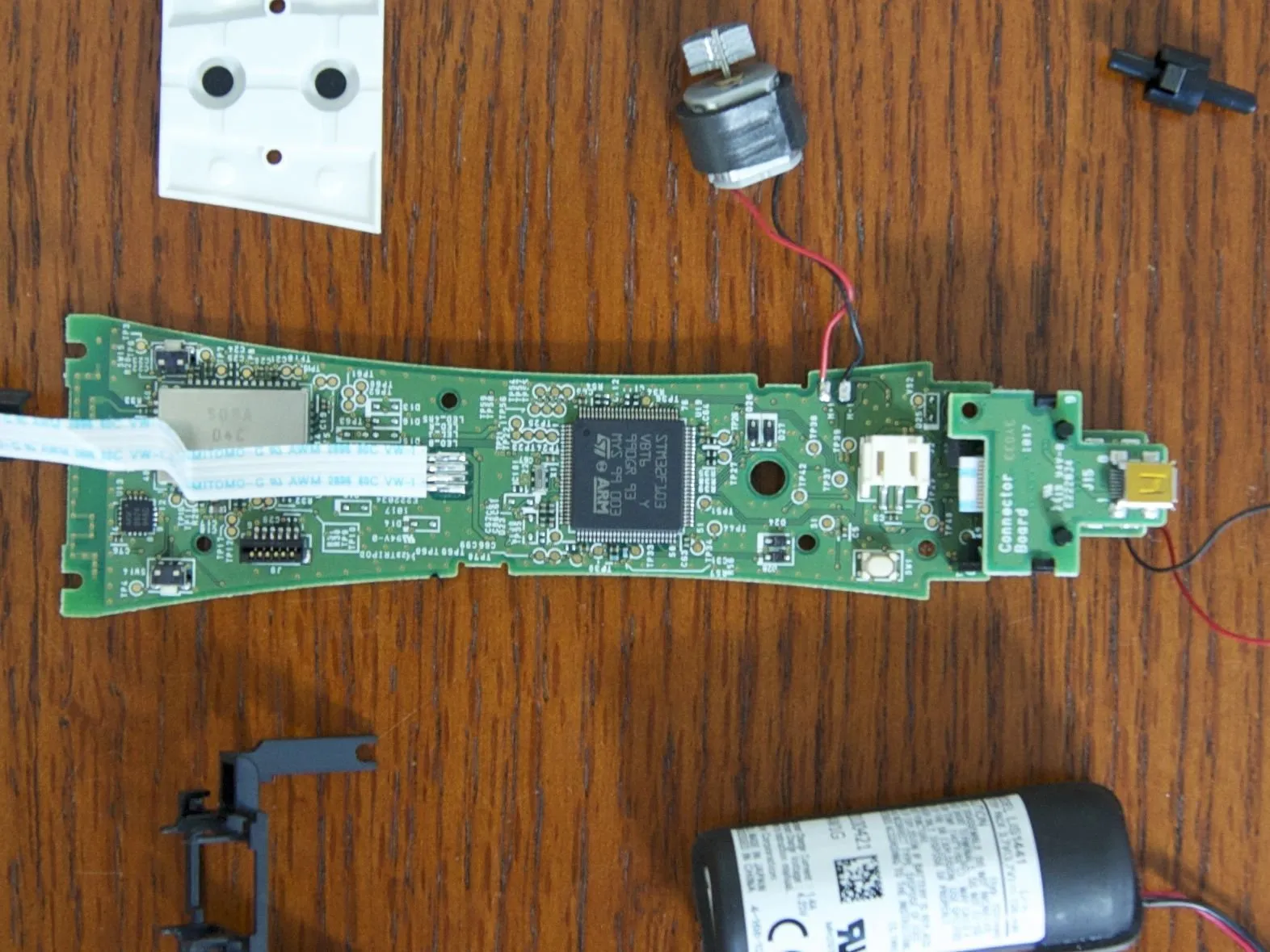

• Логическая плата

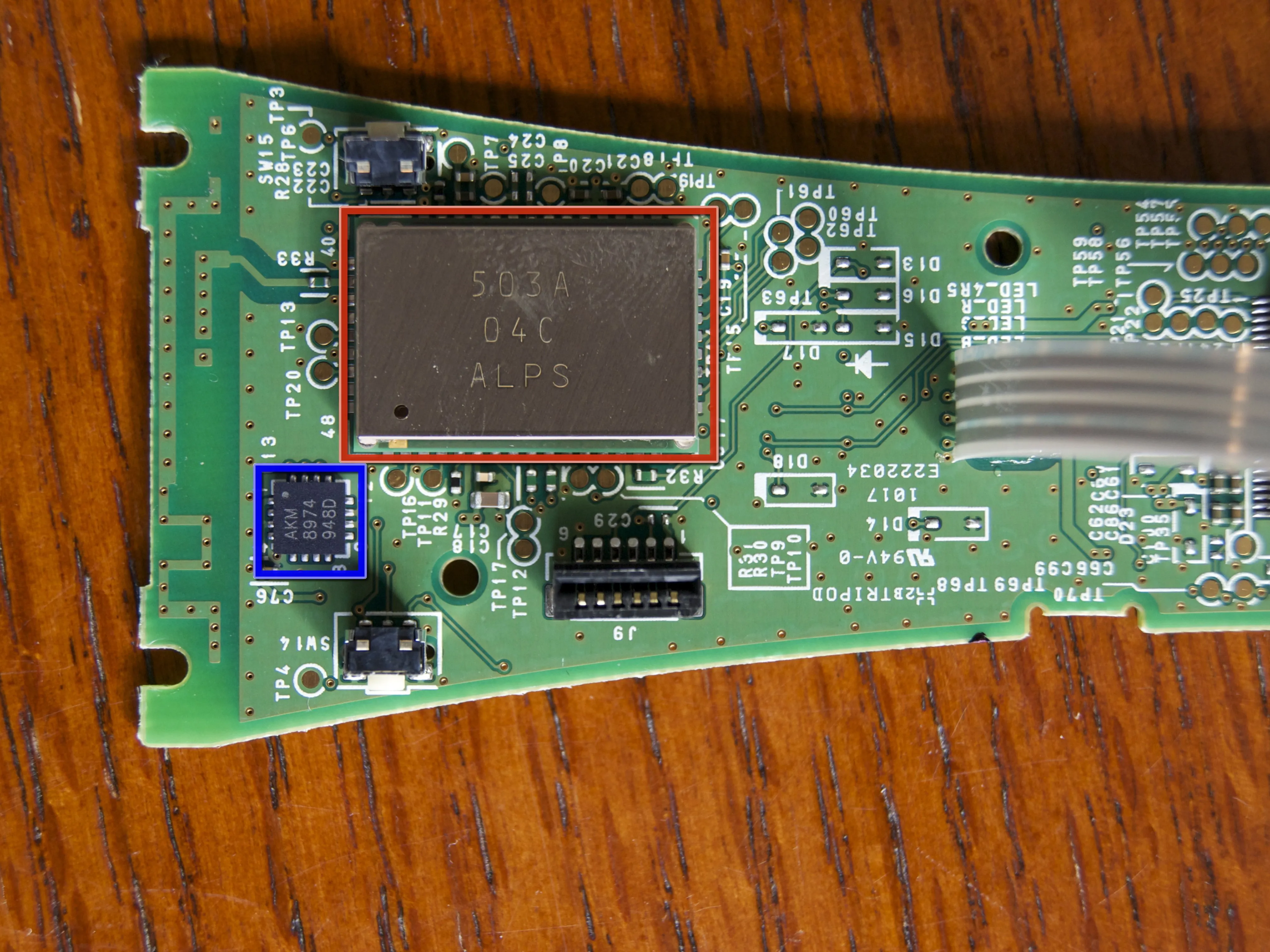

• Крупные планы микросхем

• 503A 04c ALPS - радиомодуль

• AKM8974948D - гироскоп MEMS
