Разборка навигационного контроллера PlayStation Move

Введение

В этой разборке есть много мелких деталей, которые имеют свои особенности расположения. Убедитесь, что вы запомнили, как они установлены, прежде чем снимать их.

Что вам понадобится

Инструменты

•

Шаг 1 Разборка контроллера навигации PlayStation Move

• На нижней части контроллера расположены четыре винта. Прямо над левым нижним винтом находится переключатель сброса, на случай, если вам понадобится повторно синхронизировать устройство с консолью PlayStation.

Шаг 2

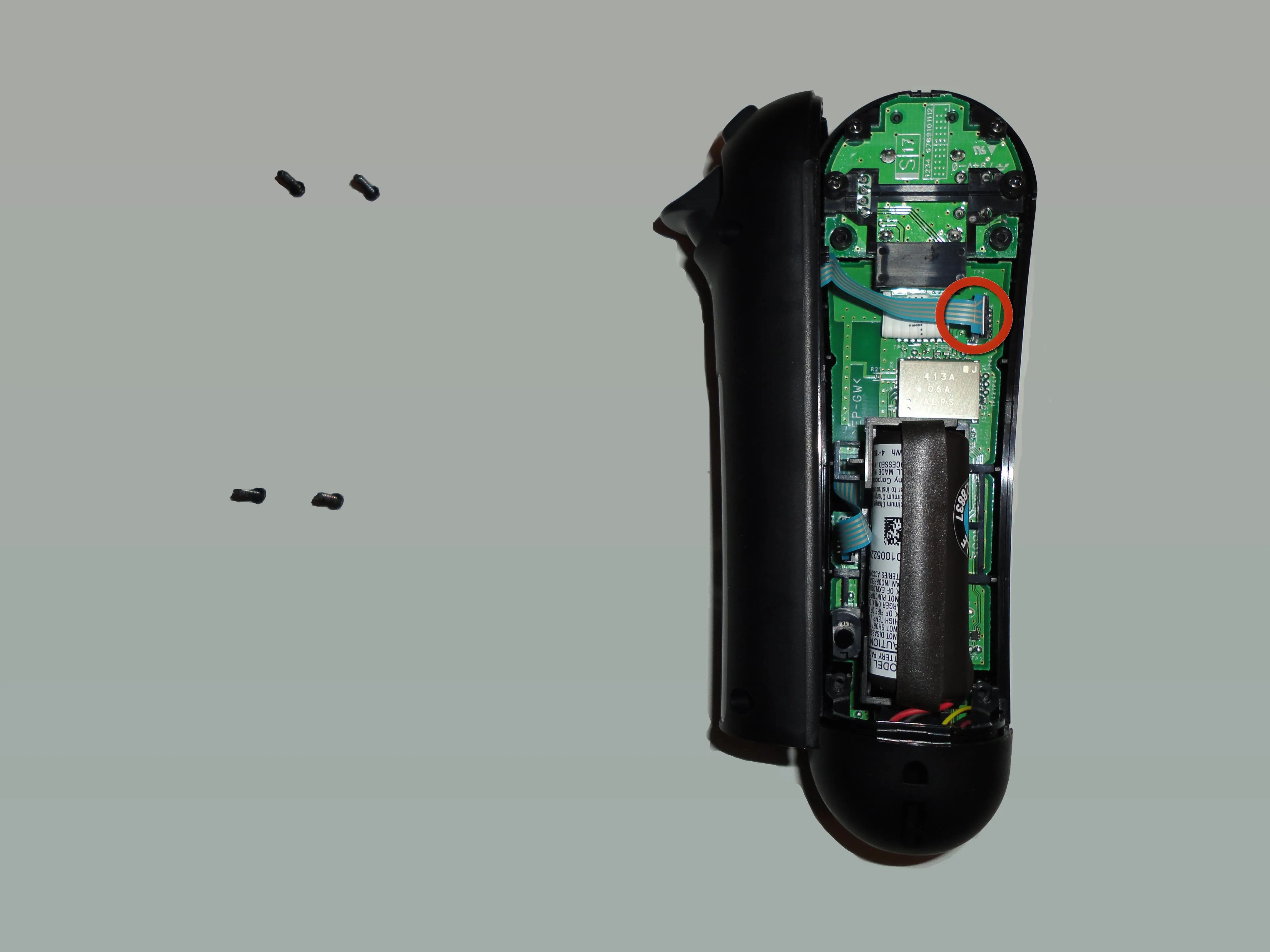

• Один ленточный кабель соединяет две кнопки включения с основной платой. Он легко отсоединяется, если немного потянуть за него.

Шаг 3

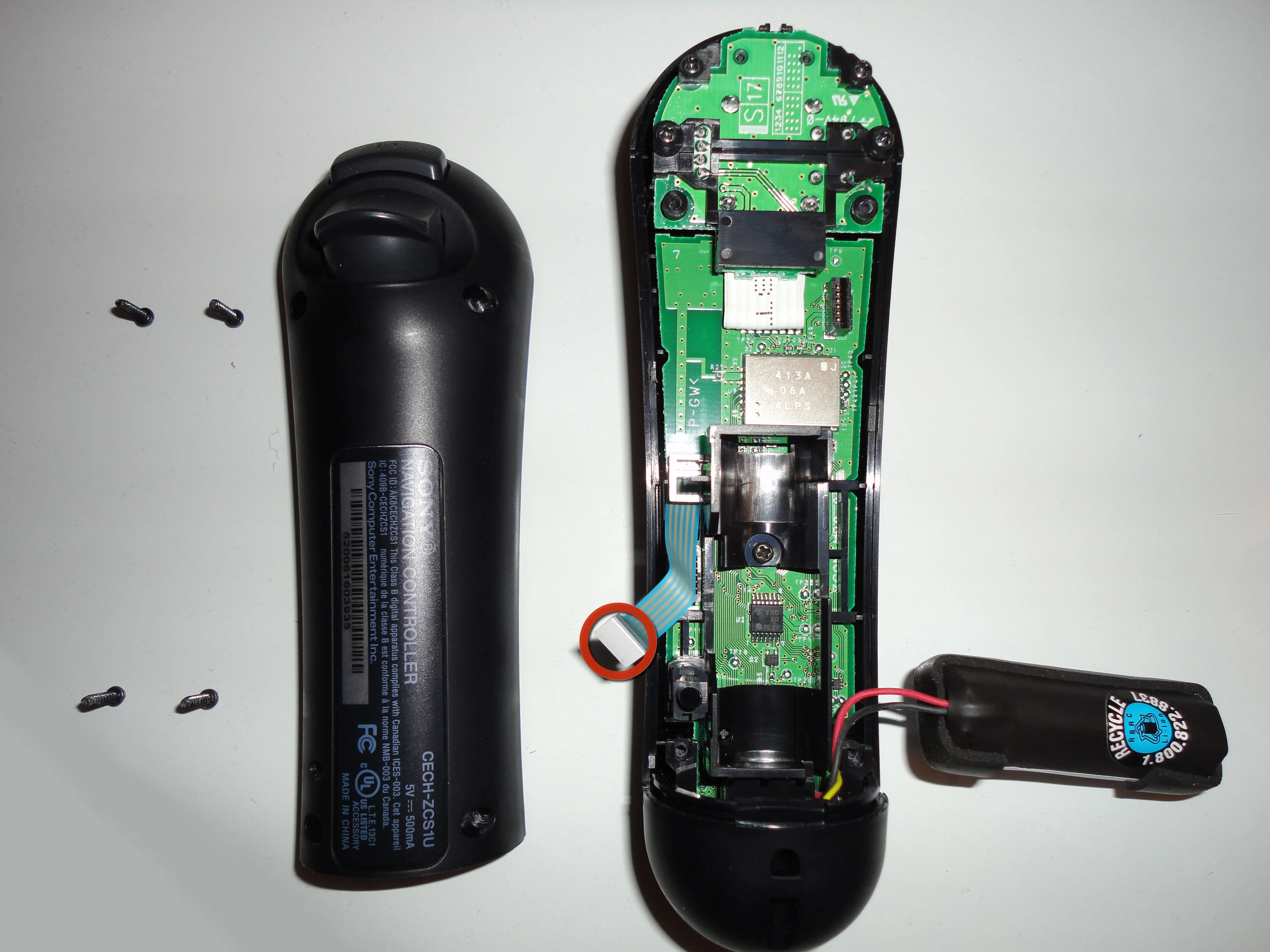

• К d-pad подключен еще один ленточный кабель, который можно отсоединить так же, как и первый.

• Батарейка легко извлекается, она такого же типа, как и в палочке PlayStation Move.

Шаг 4

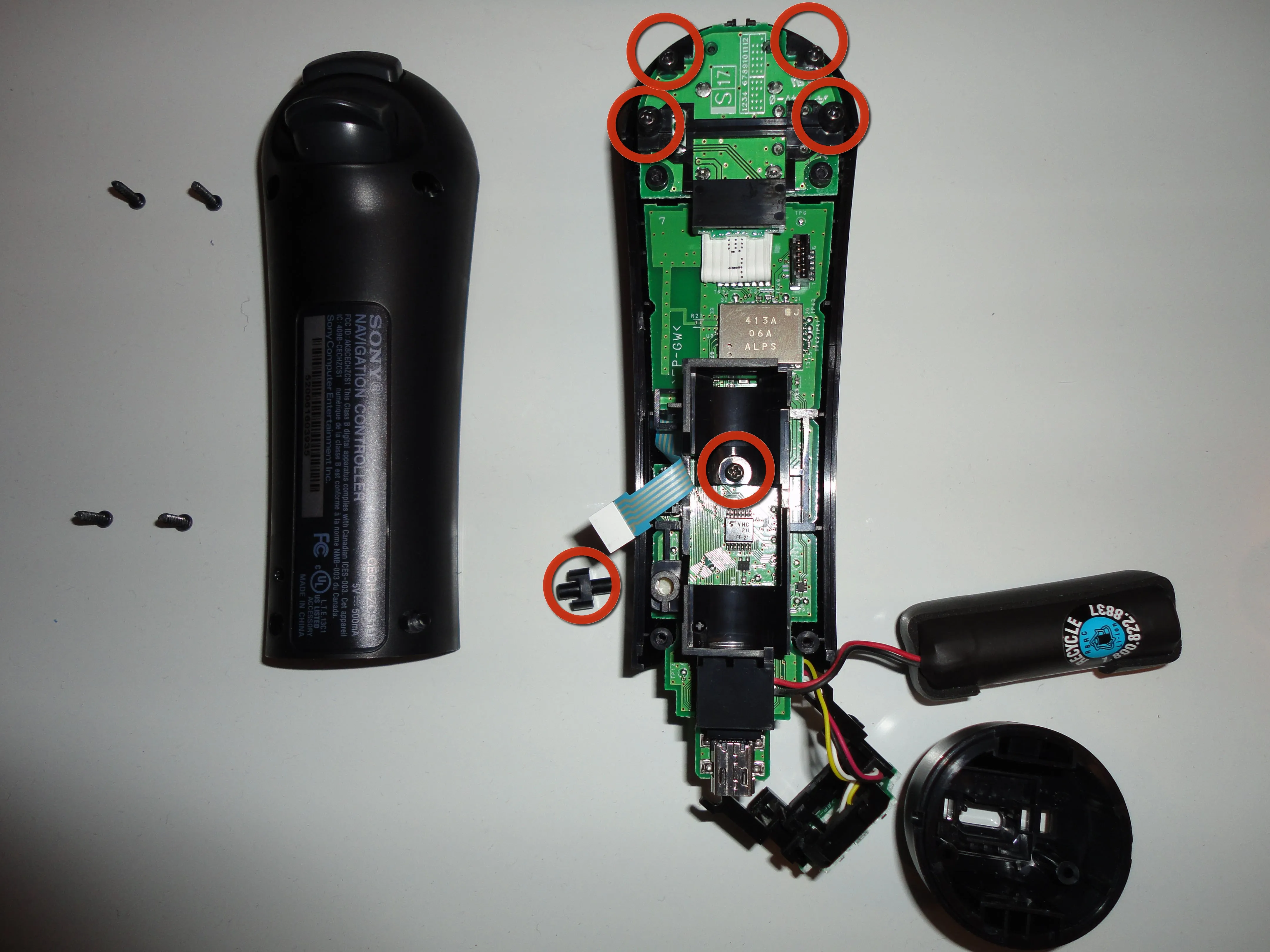

• Есть еще четыре винта, которые удерживают джойстик на месте, и белый ленточный кабель, который припаян с обеих сторон, что обеспечивает некоторую гибкость, но не может быть удален без остальной части платы.

• Обратите внимание на отдельную кнопку сбоку, которая является плунжером для кнопки сброса непосредственно справа от нее.

Шаг 5

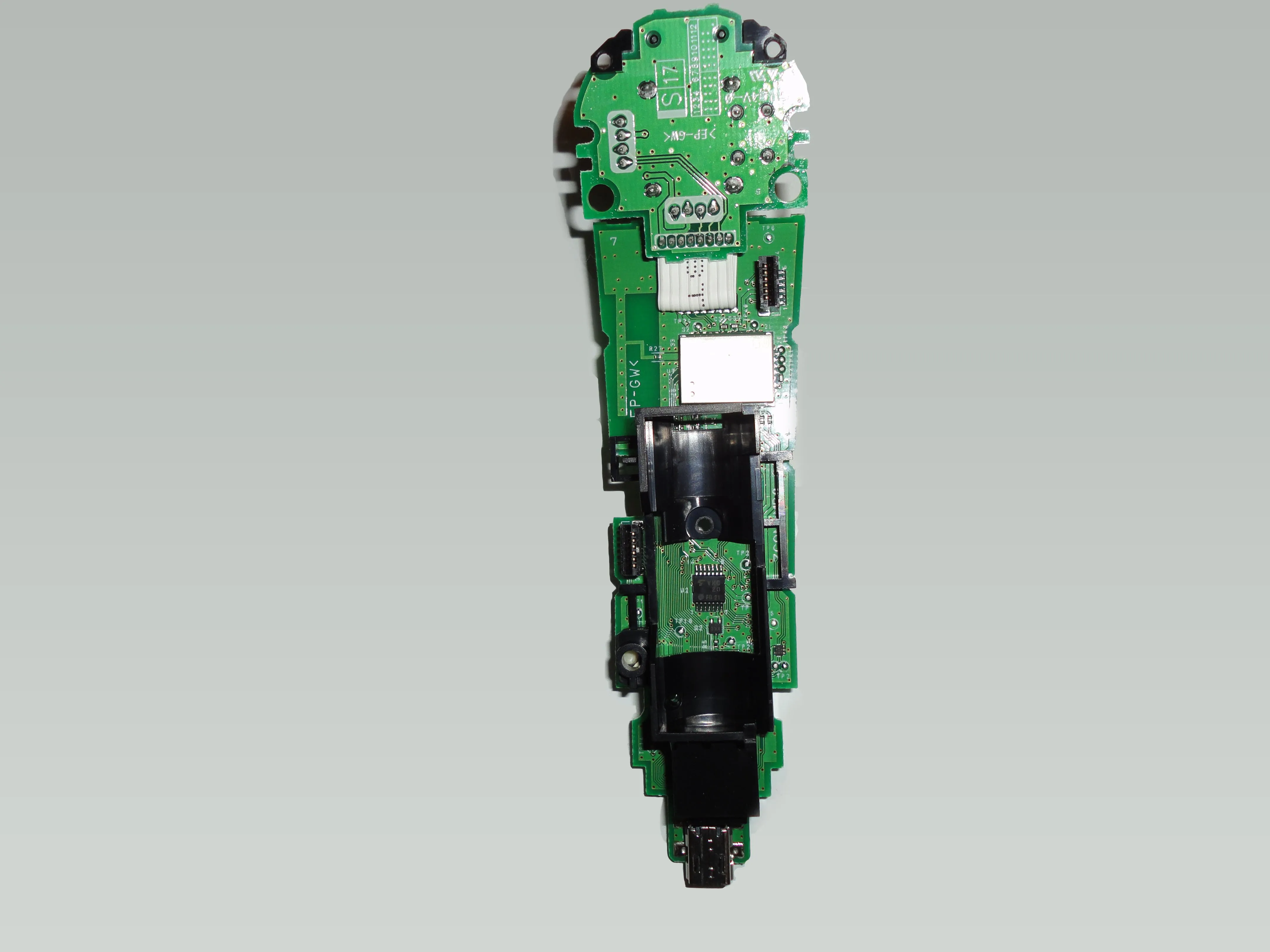

• Это основная плата, отделенная от корпуса, пластиковая головка джойстика съемная, но управление припаяно к плате.

• Вход для зарядки базы отсоединяется, но схема USB является частью основной платы.

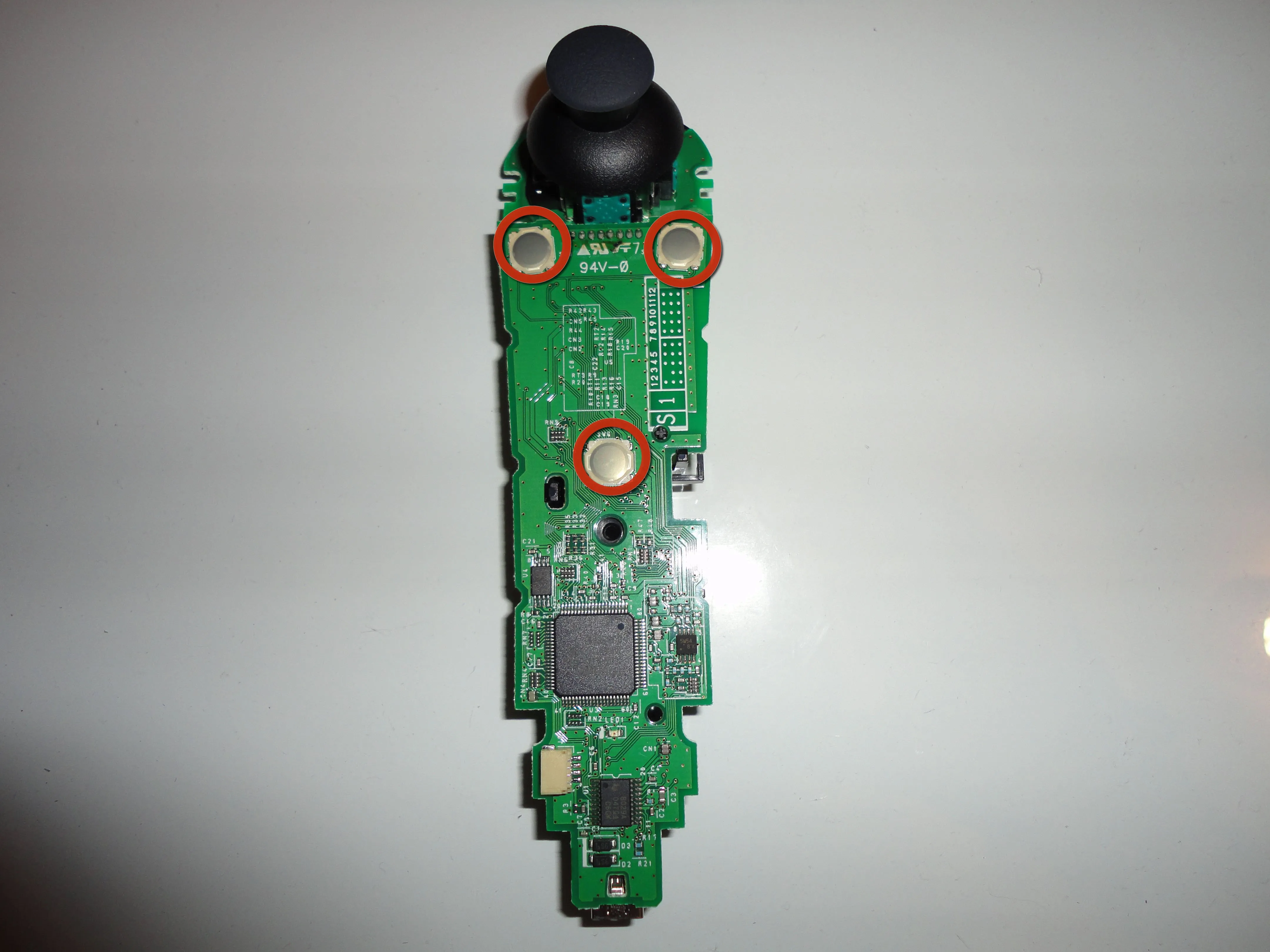

• На втором прилагаемом рисунке вы можете увидеть три точки, которые являются контактами для кнопок X, O и PlayStation.

Шаг 6

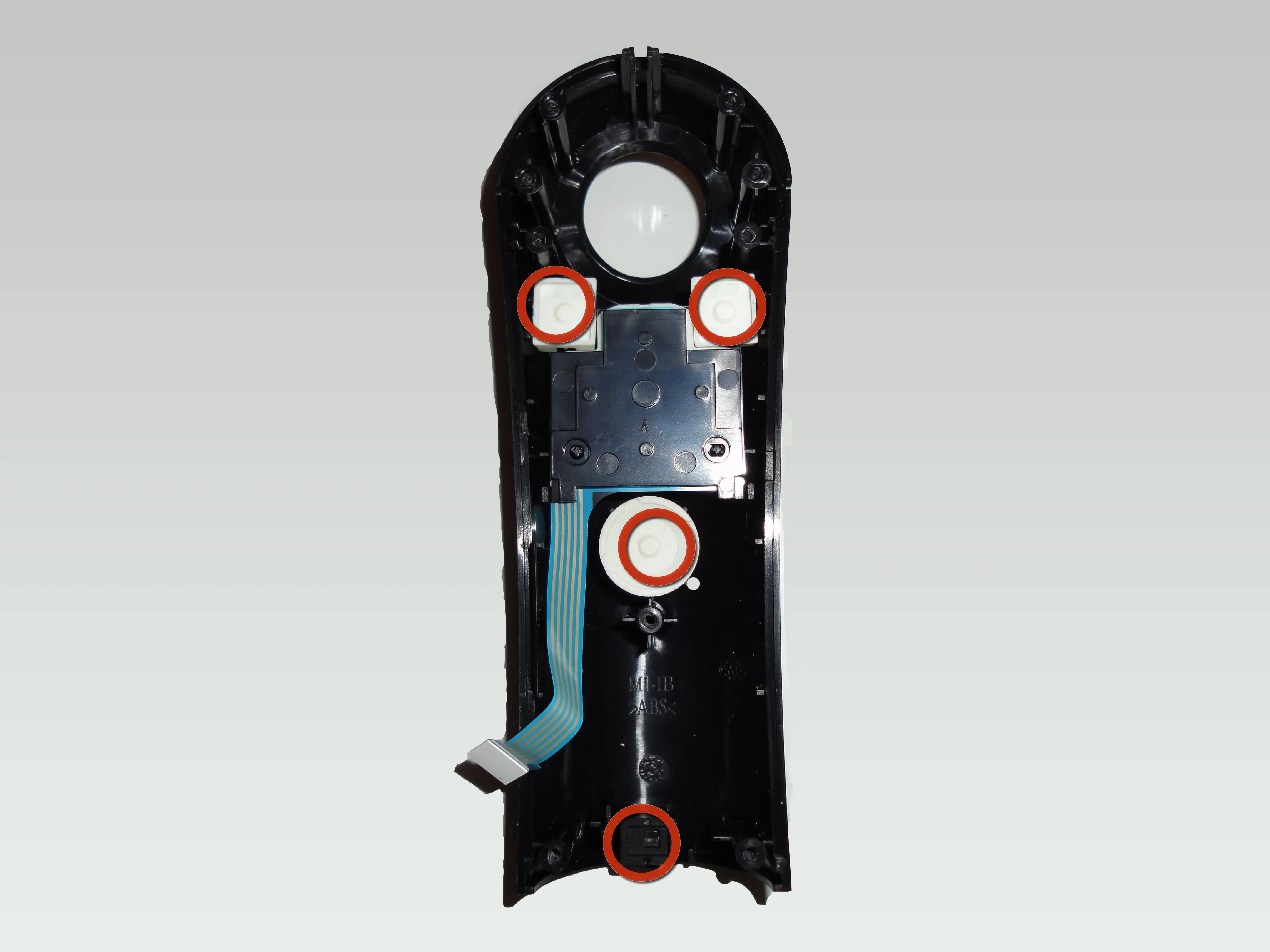

• В корпусе обнаруживаются основные кнопки навигационного контроллера.

• Две верхние кнопки - это кнопки X и O, которые прикрыты лишь куском белого пластика.

• Чуть ниже находится крышка для d-pad. Под ней обнаруживается такой же пластик с ленточной схемой, зажатой между твердым пластиком и выступающими из корпуса кнопками d-pad.

• Посередине находится кнопка PlayStation, а также кнопки X и O. Только между ней и платой находится белая пластиковая деталь.

• Наконец, в самом низу находится деталь, которая выводит красный индикатор питания на внешнюю сторону корпуса. Соединитель съемный и может легко выпасть, поэтому постарайтесь не потерять его.

Шаг 7

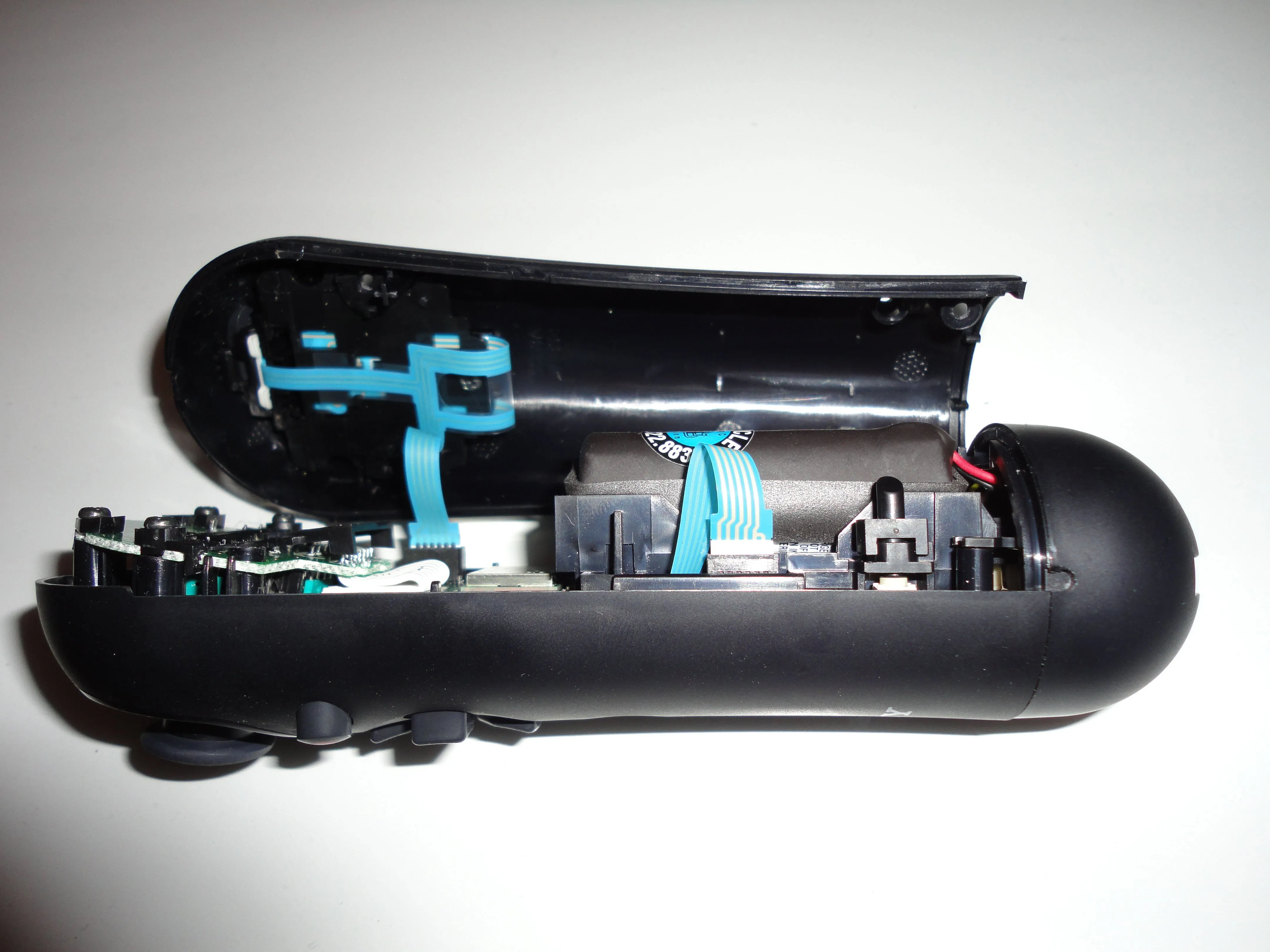

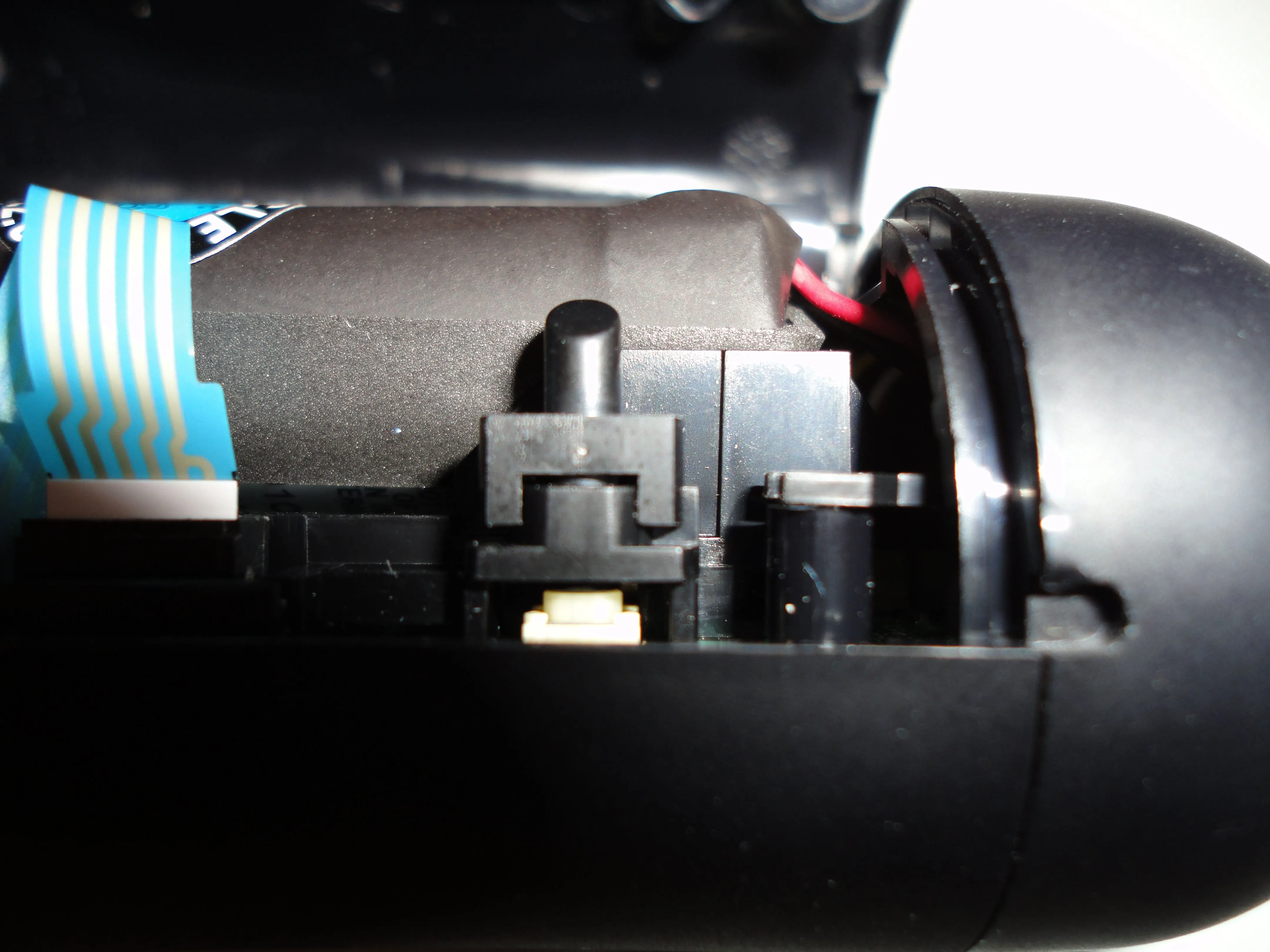

• Собирая контроллер, не забудьте про кнопку перезагрузки.

• Убедитесь, что вы вставили ее правильно, так как при неправильной установке может показаться, что устройство разрядилось.

Шаг 8

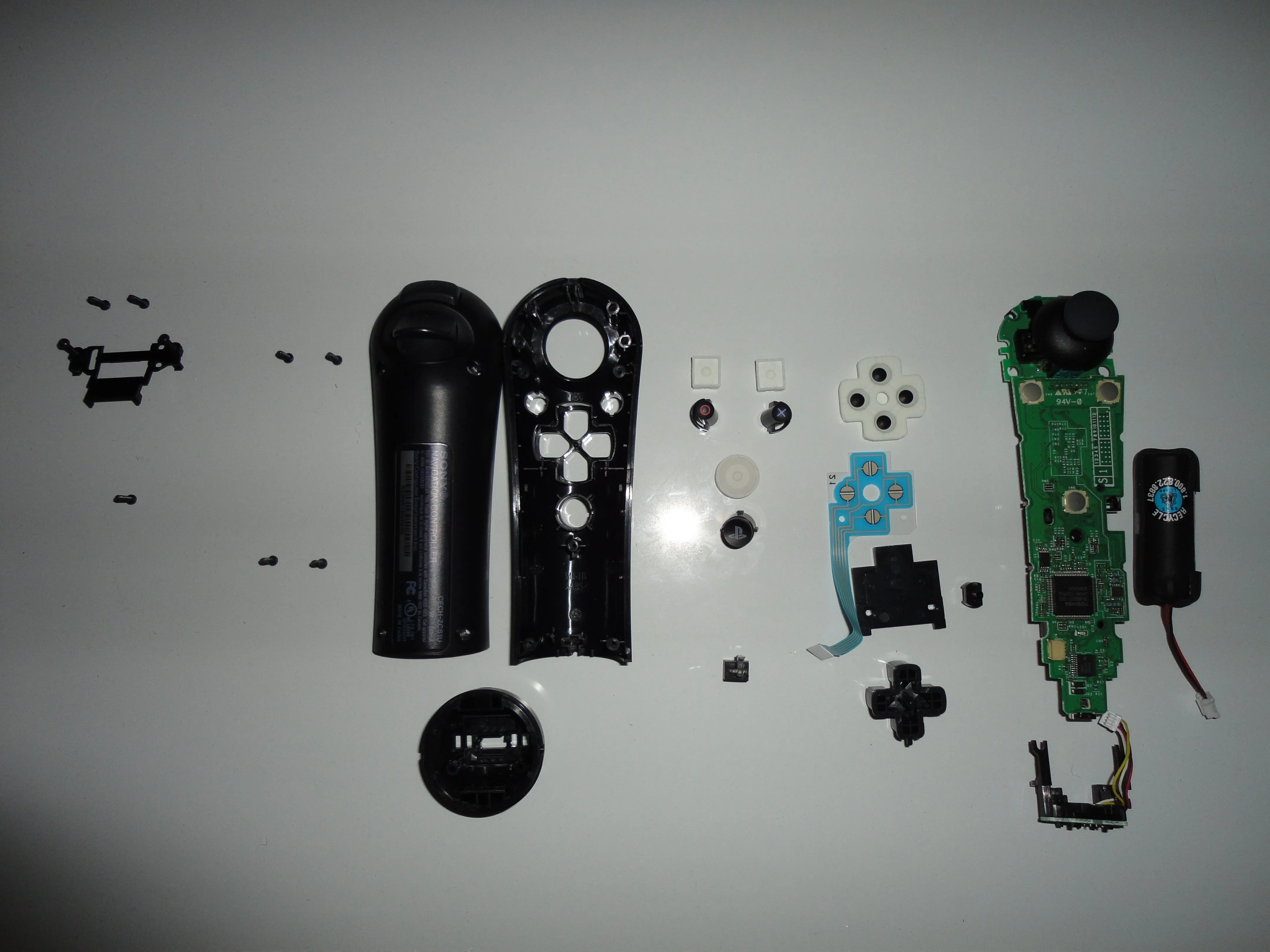

• Это полный вид разборки, если вам нужны ссылки на детали на случай, если вы можете упустить или иметь лишнюю деталь, когда вы закончите.
