Разборка PlayStation Vita

Введение

Мы не ломаем гаджеты, а стильно разрываем их на части. Если хотите, мы разрушаем их. И сегодня мы бросим наши лопаты на PS Vita от Sony, новейшее пополнение в семействе портативных платформ. Присоединяйтесь к нам, пока мы углубляемся в материнскую плату новейшего устройства Sony, а когда мы закончим, не забудьте следите за @Делаете.ру в Twitter, чтобы быть в курсе последних и самых интересных разборов.

Что вам понадобится

Детали

•

Инструменты

•

•

•

•

Шаг 1 Разборка PlayStation Vita

• Вот она, Sony PS Vita. Конечно, внешне она похожа на старую добрую PSP, но в ней есть несколько новых крутых функций:

• 4-ядерный процессор ARM Cortex-A9 MPCore

• 4-ядерный графический процессор SGX543MP4+

• 512 МБ ОПЕРАТИВНОЙ ПАМЯТИ + 128 МБ ПАМЯТИ VRAM

• 5-дюймовый сенсорный OLED-дисплей с 24-битным цветом, qHD-разрешением 960 x 544 пикселей и задней емкостной мультитач-панелью

• Передняя и задняя 0,3 МП VGA камеры

• Два аналоговых джойстика

Шаг 2

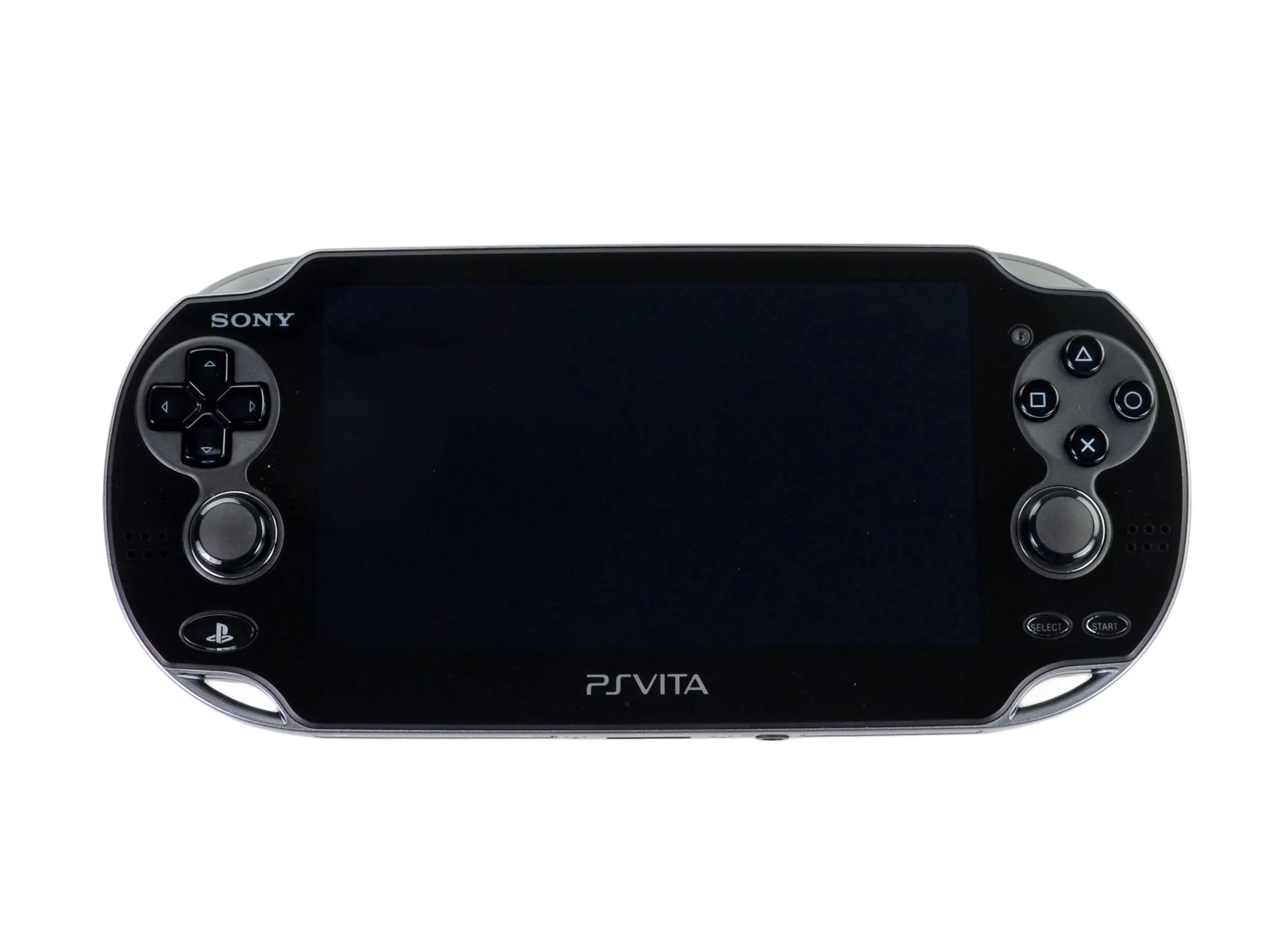

• Спереди находится привычный ромб кнопок, D-Pad и два аналоговых стика. Если вам этого недостаточно, не забудьте о двух кнопках на бампере, трех небольших кнопках, расположенных чуть ниже аналоговых стиков, и, конечно же, о сенсорном экране.

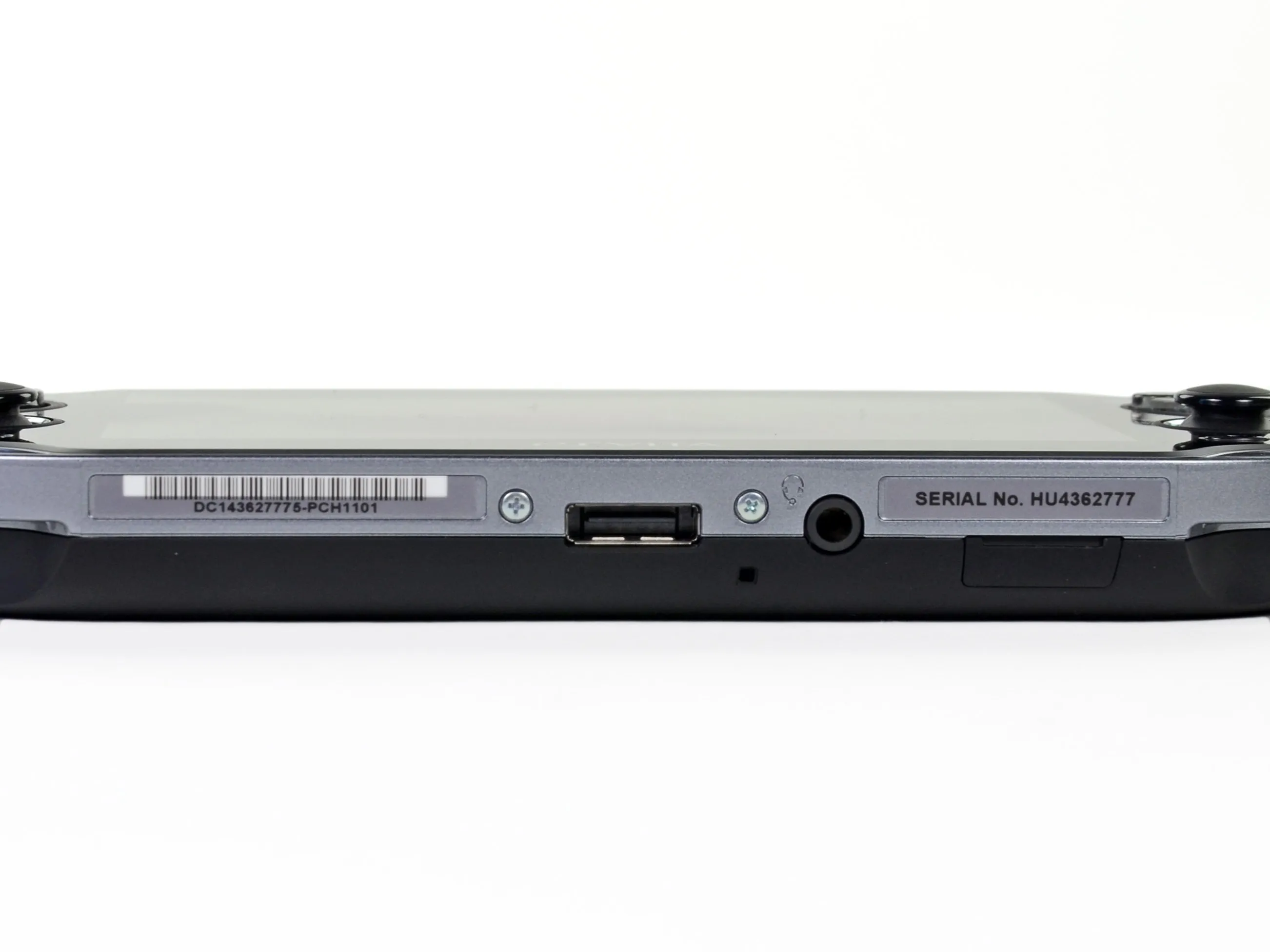

• Нижняя сторона PS Vita осталась относительно голой и занята портом для зарядки, разъемом для наушников и отсеком для карты памяти.

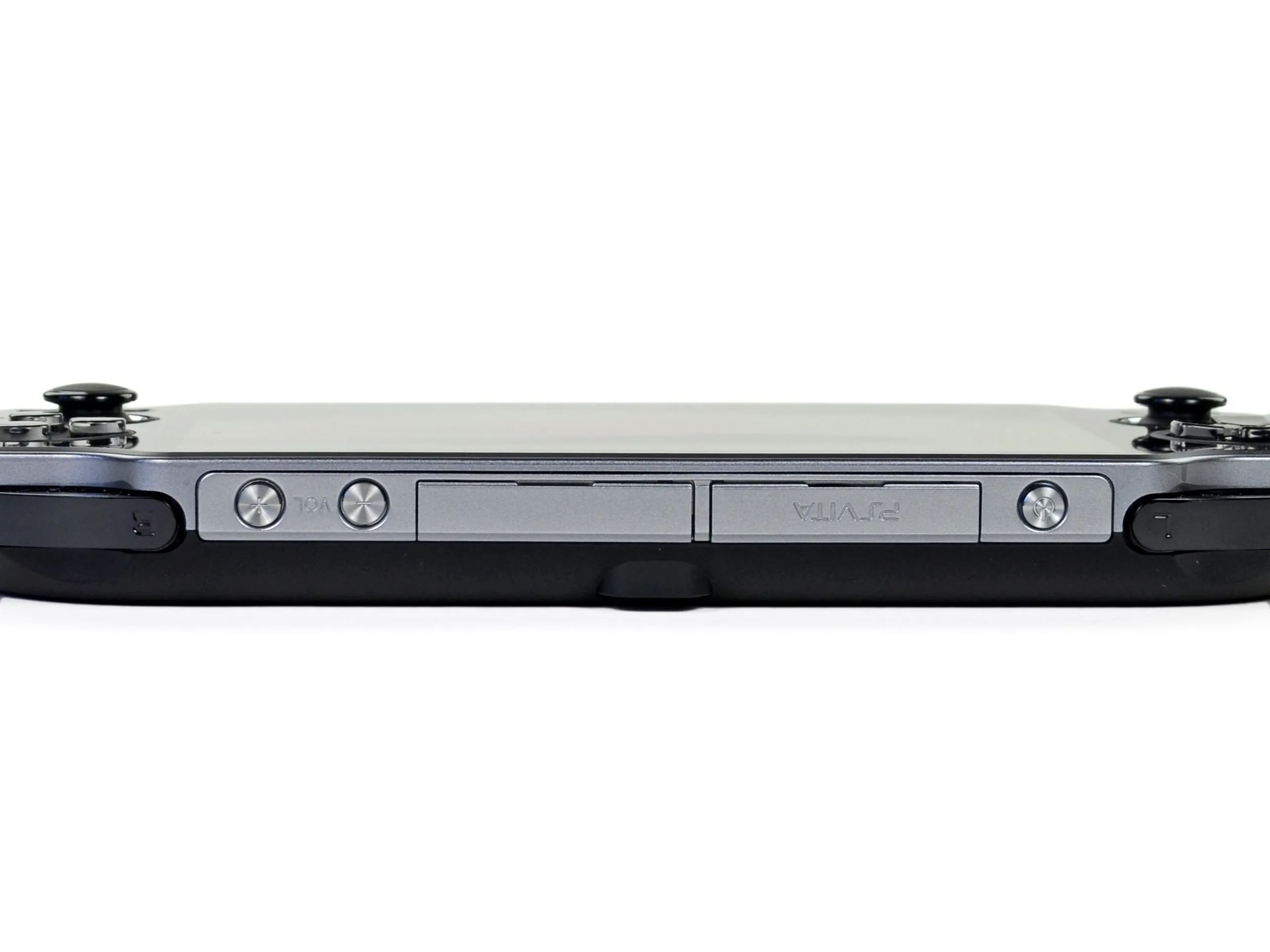

• Верхняя часть PS Vita украшена кнопкой регулировки громкости, кнопкой питания, слотом для игровой карты и аксессуар слот.

• Ваши аксессуары могут иметь больше функций и быть не такими аляповатыми.

Шаг 3

• Когда мы переворачиваем Vita, то сразу же видим секретный код!

• Судя по всему, это чит-код. Мы предполагаем, что нажатие всех кнопок действий по порядку, начиная с треугольника и вращаясь по часовой стрелке - примерно 410 раз - даст вам неограниченное количество жизней, денег, маны, лайков, да чего угодно!

• Очевидно, скрытый чит-код не просто превращает вашу команду в NFL Blitz 12 в стаю бегающих хот-догов. Впервые в этом портативном устройстве появилась задняя емкостная мультитач-панель. Любопытно, как ее можно использовать? Посмотрите на эту демонстрацию!

• Над задней сенсорной панелью расположена первая в истории портативных устройств PlayStation камера.

Шаг 4

• Пришло время поиграть в игру 'Какая карта подойдет для моей PS Vita?'! Дадим вам подсказку: это та, на которой написано 'Sony PS Vita'.

• Пусть вас не обманывает размер и форма карты памяти для PS Vita. Хотя она похожа на окружающие ее карты microSD, кросс-совместимость отсутствует. Именно так, если вам нужно больше памяти, вы должны купить фирменные карты Sony..

• То же правило распространяется и на игровые карты. Внешне они похожи на SD-карты, но распиновка и форма отличаются настолько, что кросс-совместимость невозможна. Извините, хакеры.

Шаг 5

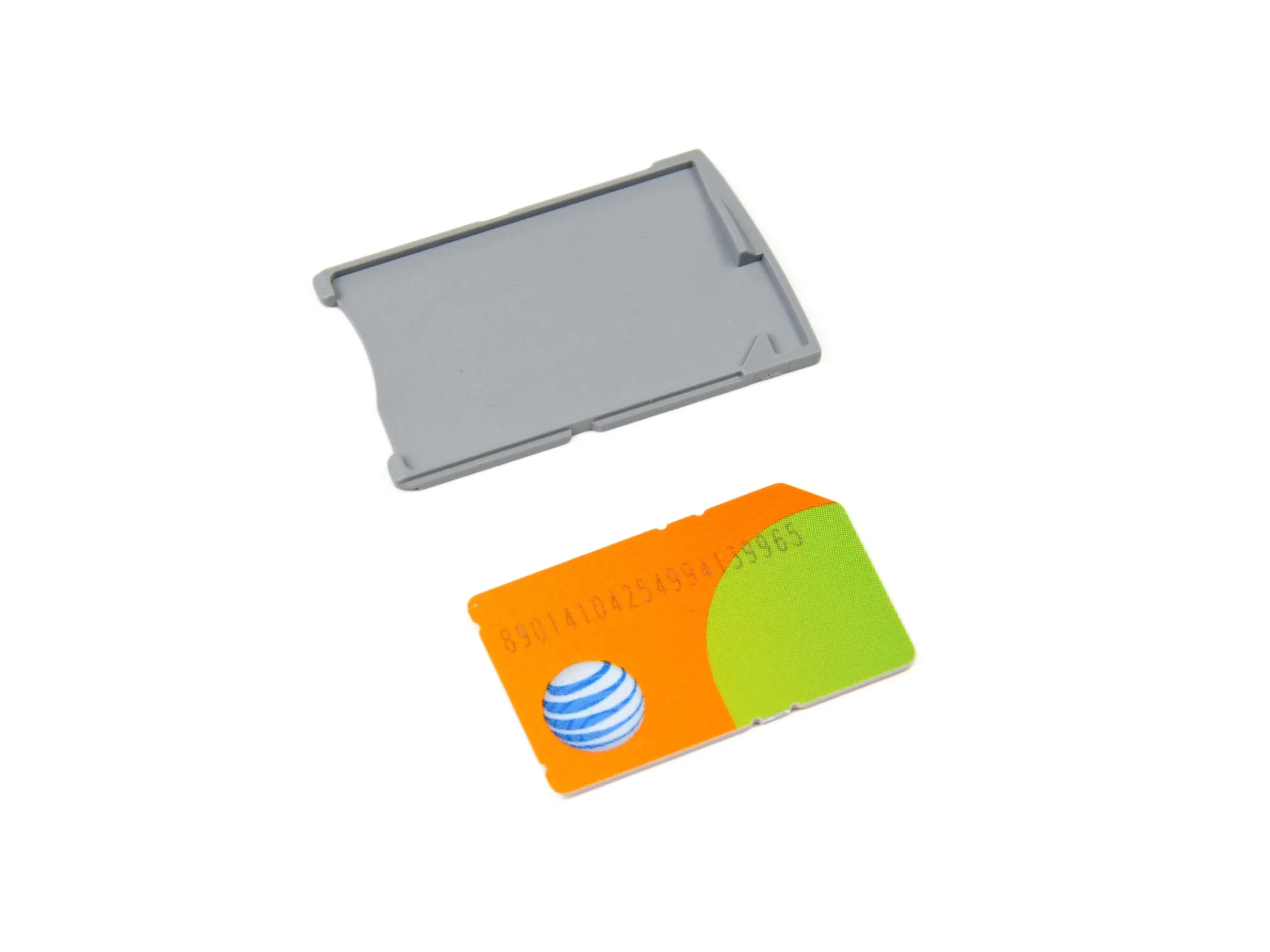

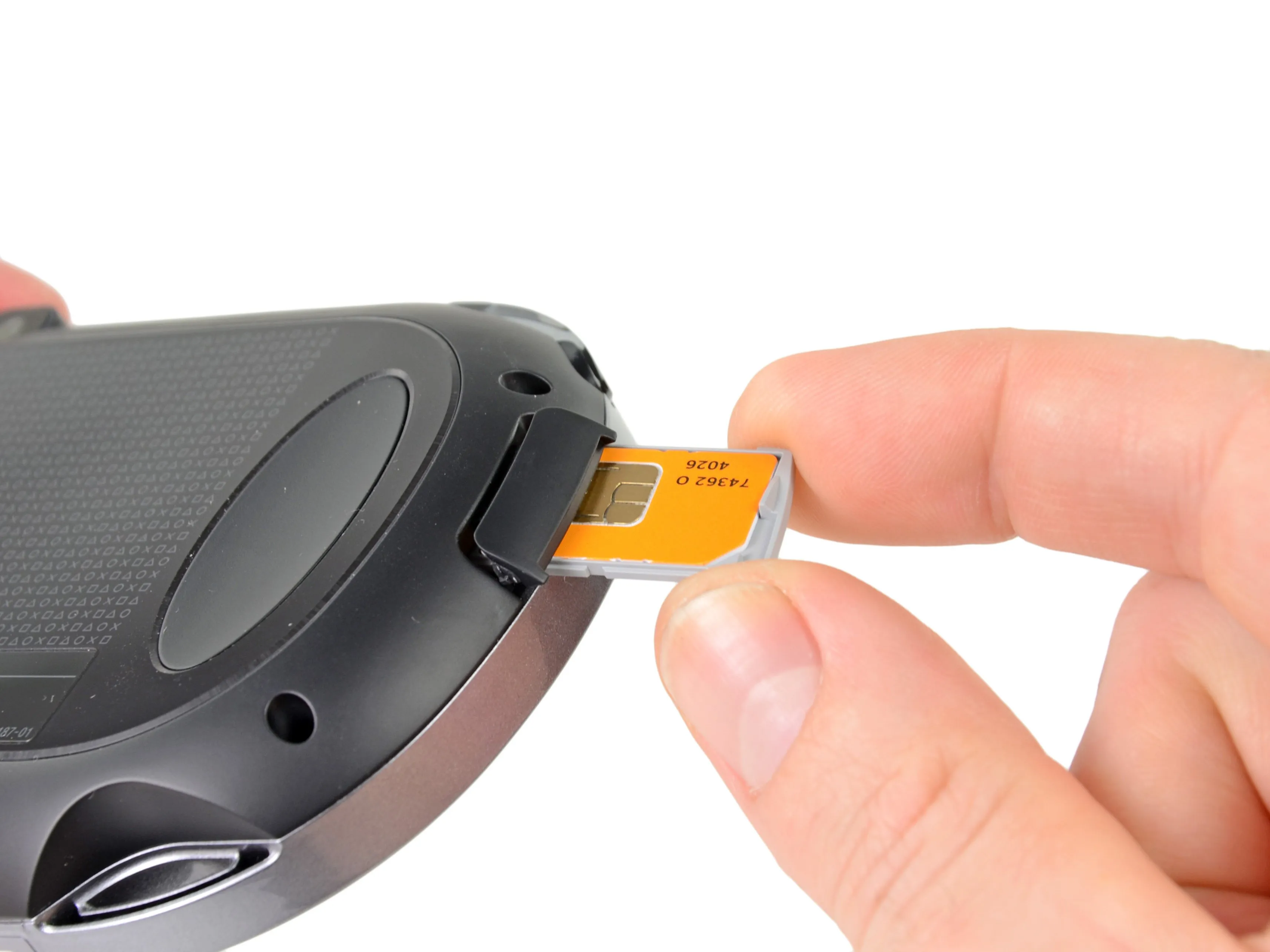

• 3G-версия PS Vita может подключаться к интернету через Wi-Fi или сеть AT&T 3G с помощью SIM-карты, хранящейся прямо в боковой части устройства.

• В настоящее время Sony предлагает планы передачи данных только в виде ежемесячной услуги через AT&T.

Шаг 6

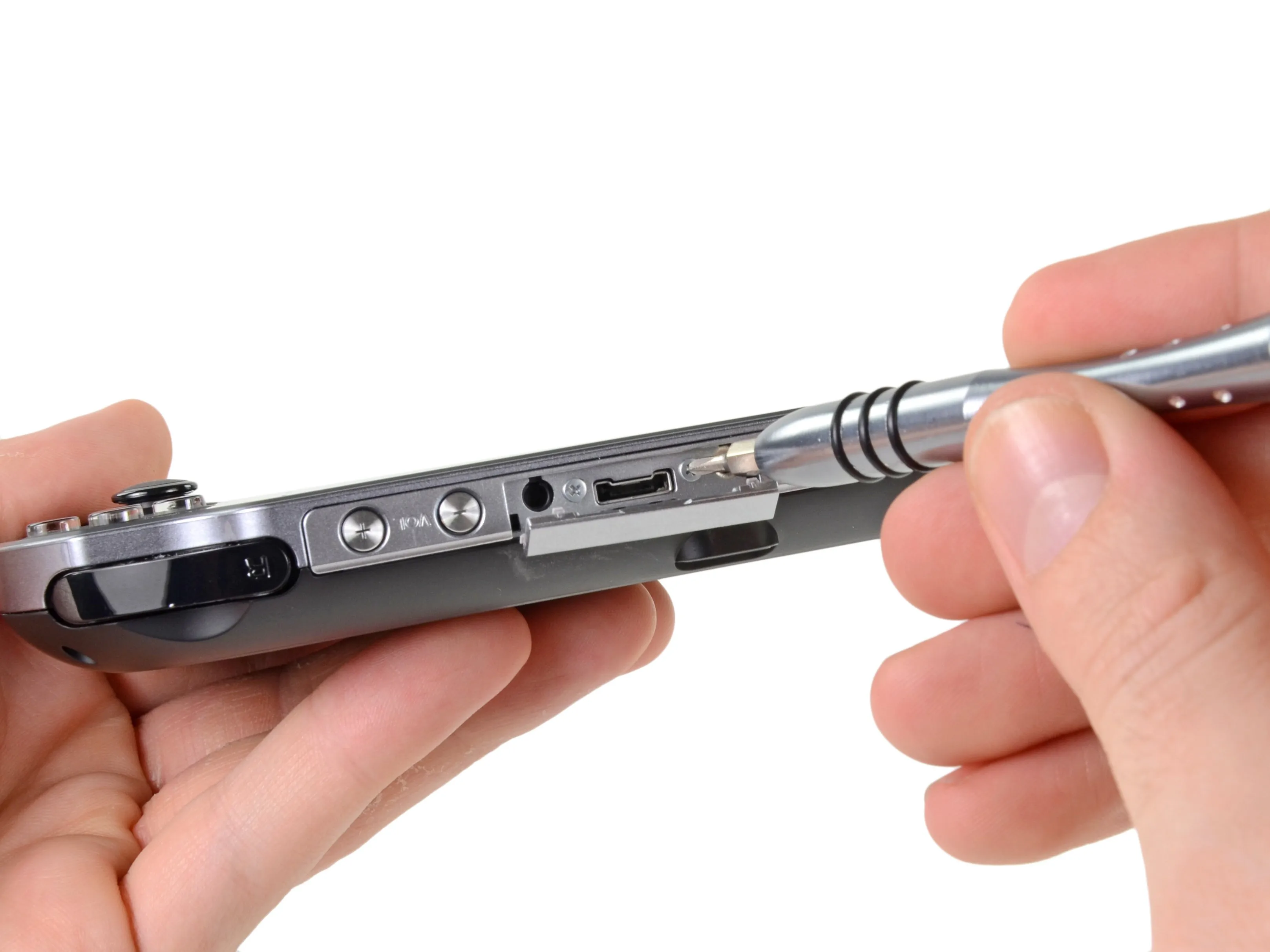

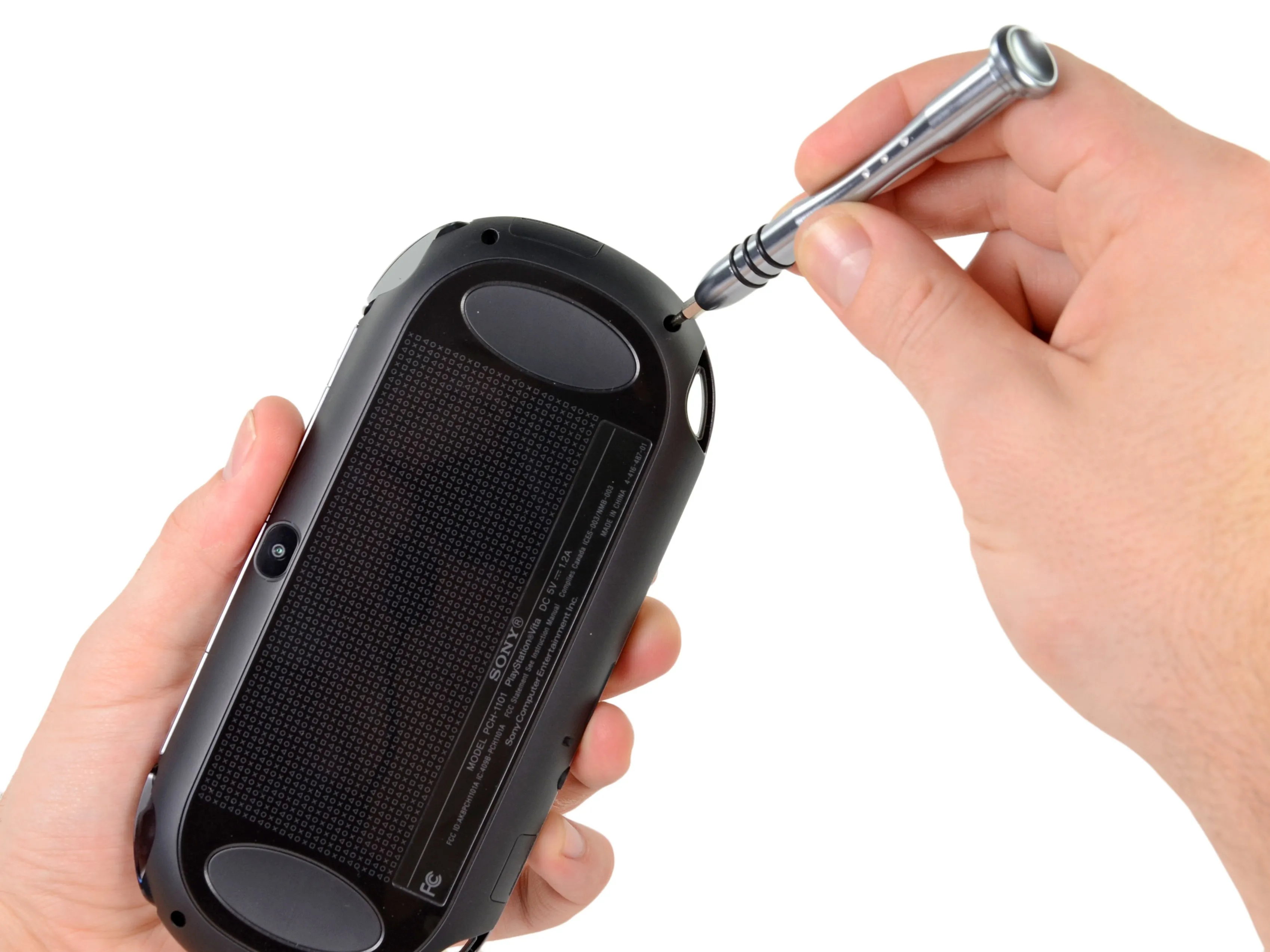

• Обычные винты Phillips #00 удерживают половинки корпуса вместе. Все они легко доступны, хотя два из них ловко спрятаны под крышкой порта аксессуаров.

• 10 баллов Гриффиндору!

Комментарии к шагу

На данный момент есть 4 черных и 4 серебряных винта.

Было бы здорово добавить поменьше каламбуров и побольше деталей. Как отсоединить кабель батареи и провод задней сенсорной панели от материнской платы?

Это разборка, а не руководство по ремонту, идиот.

Могу ли я играть на этом устройстве в Wr Thunder - https://insider.games/game/war-thunder-r...

Шаг 7

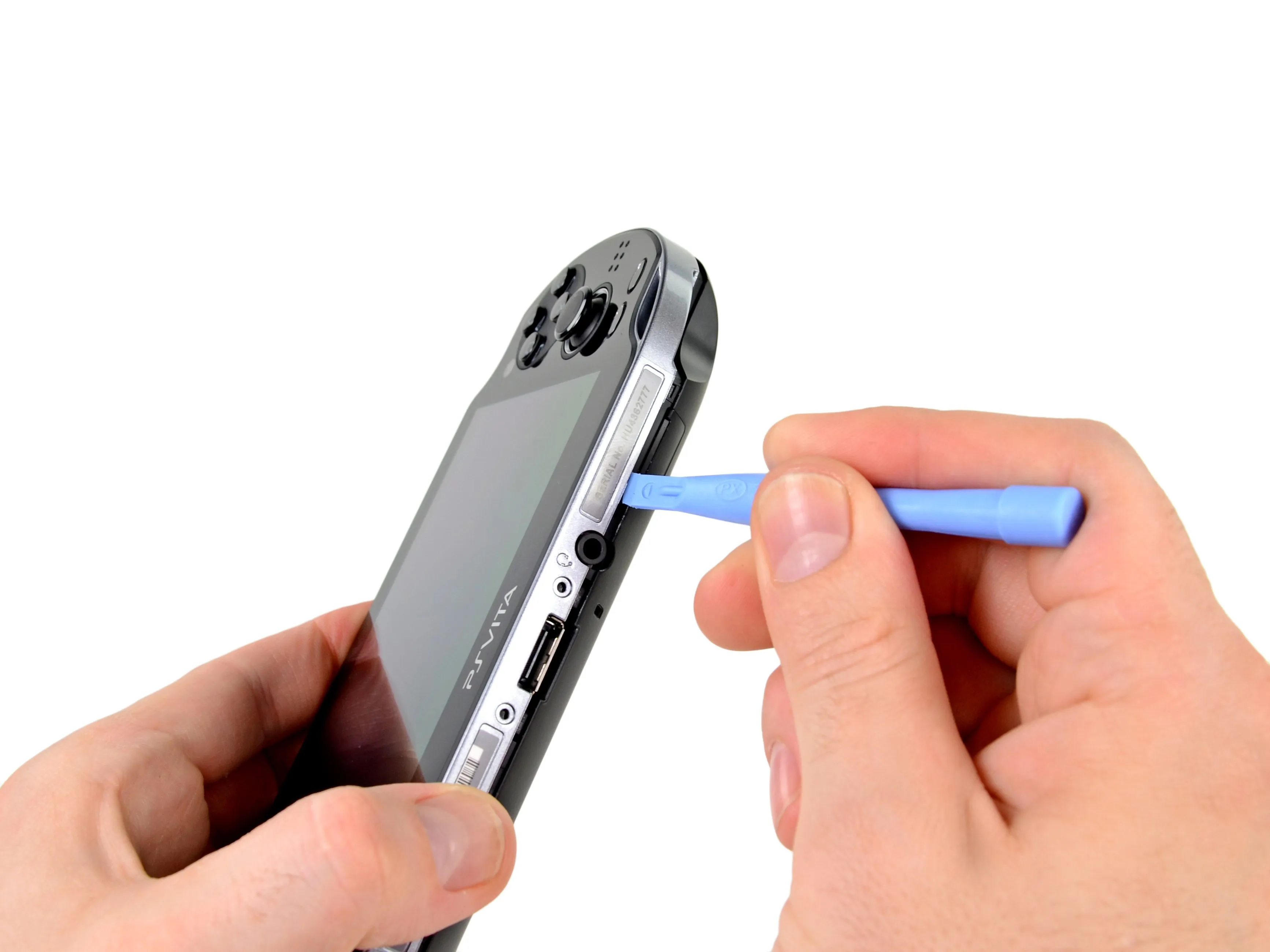

• Мы откручиваем все винты, но половинки корпуса держатся крепко. Ну что ж, какой толк от разборки, если устройство просто само откроется перед нами? Мы предпочитаем небольшие трудности.

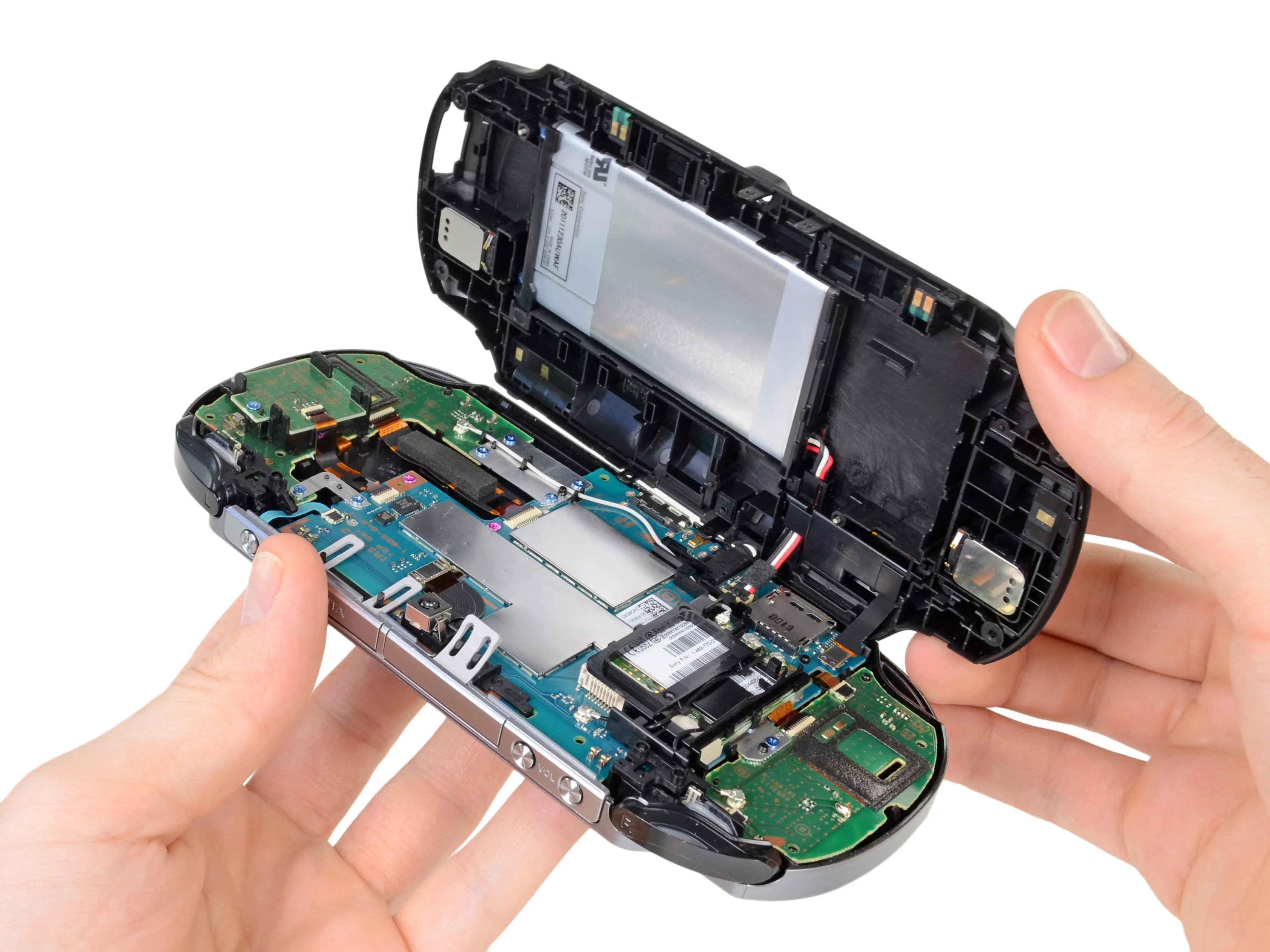

• Наш пластиковый инструмент для открывания легко раздвигает корпус на две части, открывая море плотно упакованной электроники.

Шаг 8

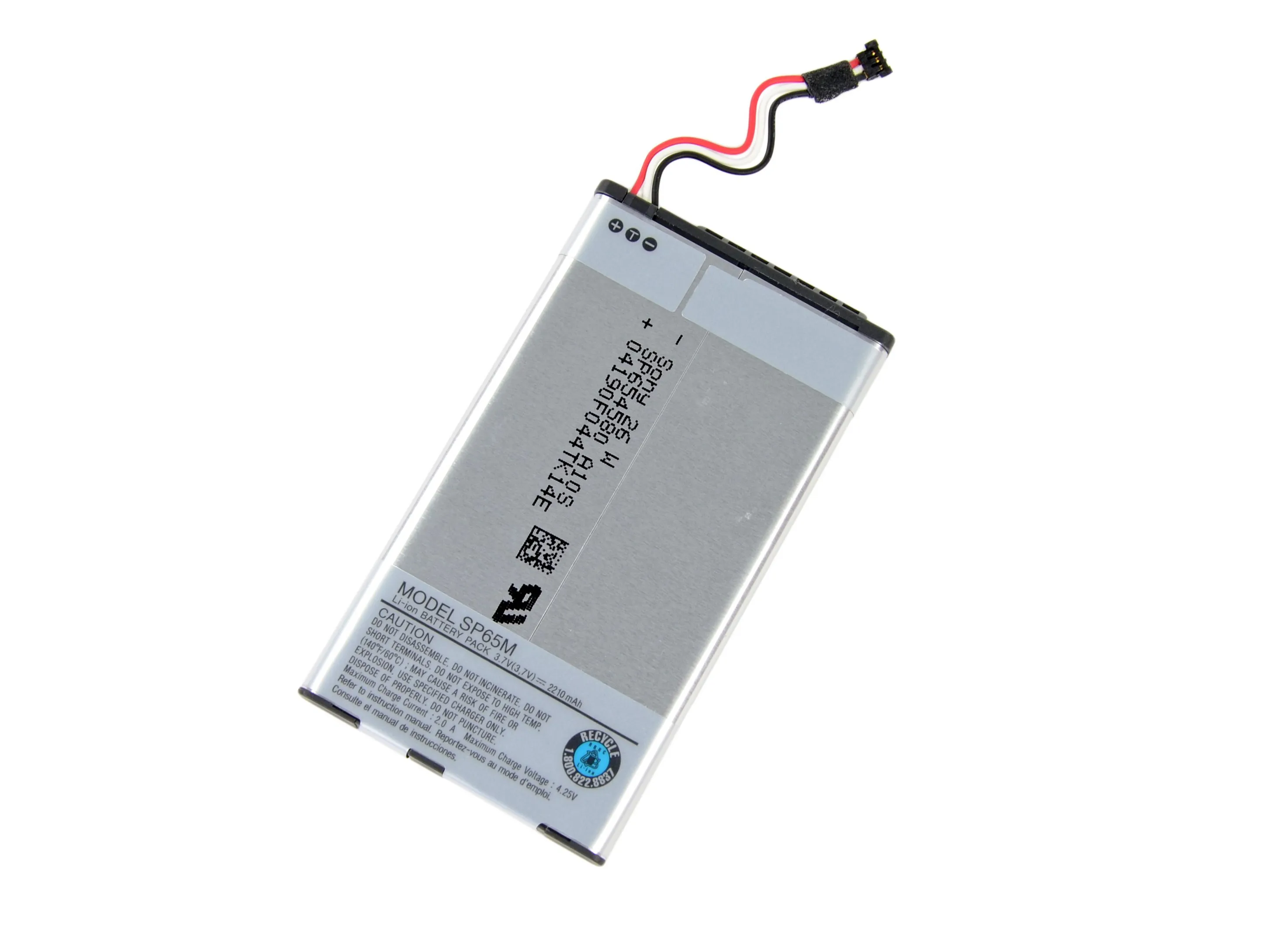

• Батарея крепится к задней панели с помощью пары винтов Phillips #00 и... ну вот и все. Никакого клея!

• Батарея Vita работает при стандартном напряжении 3,7 В и обладает внушительной емкостью 2210 мАч.

• Мы уверены, что благодаря Wi-Fi, Bluetooth, 3G, 5-дюймовому qHD-дисплею и двум сенсорным панелям каждый кусочек емкости аккумулятора будет использован с пользой.

Шаг 9

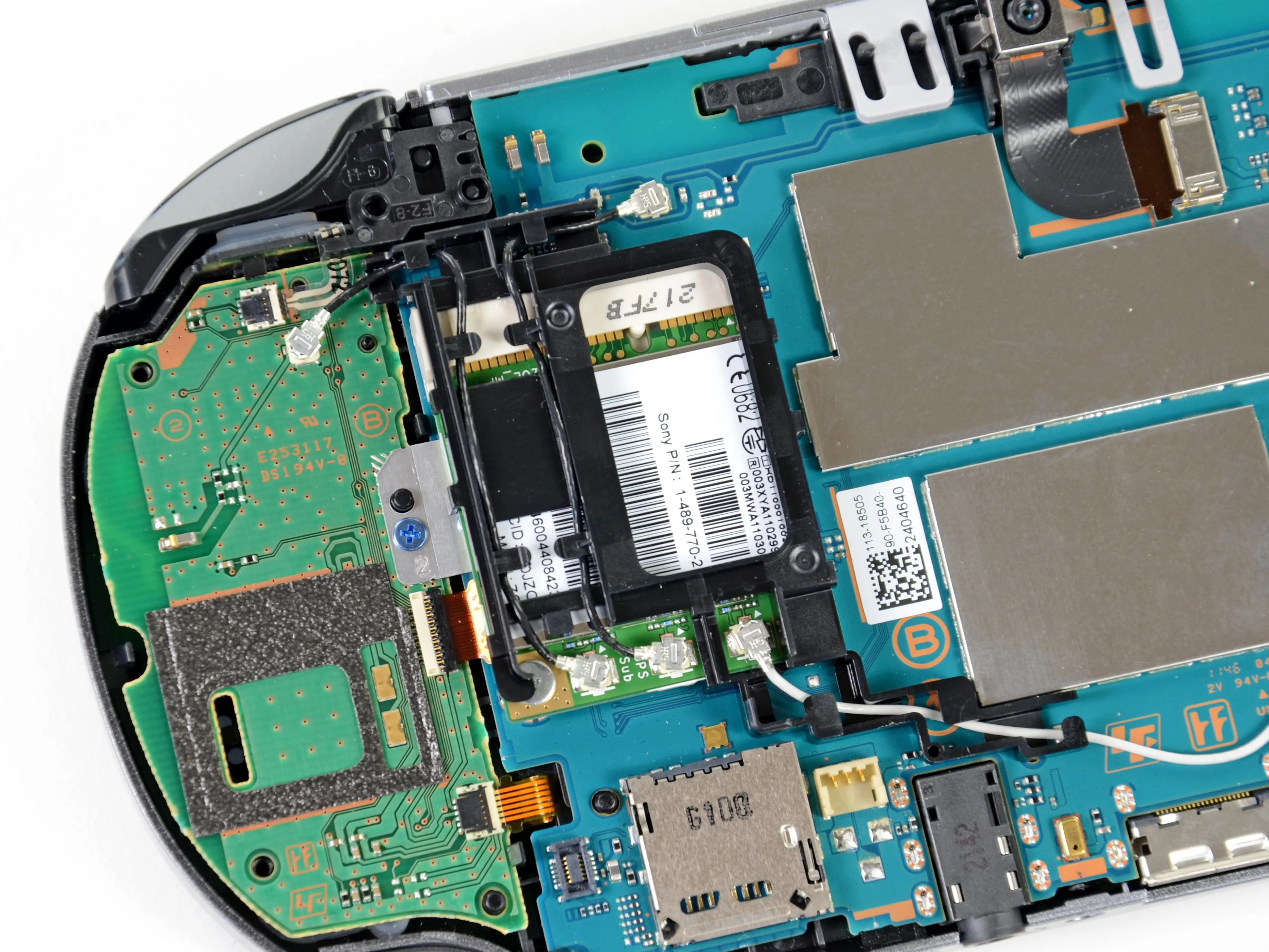

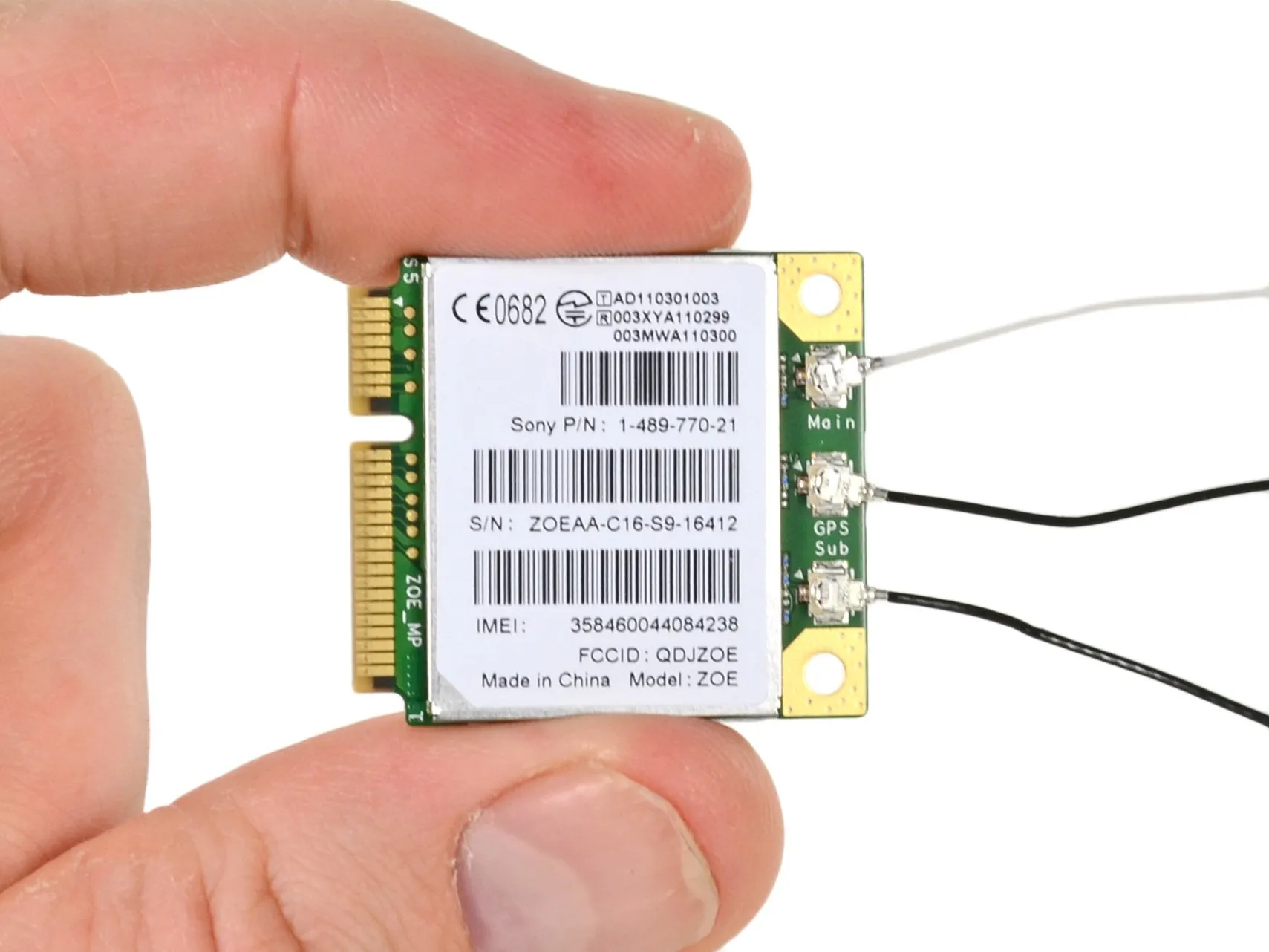

• Беспроводную карту легко определить по путанице подключенных к ней антенных кабелей.

• Щелчок нашей волшебной лопатки освобождает беспроводную карту для осмотра.

Шаг 10

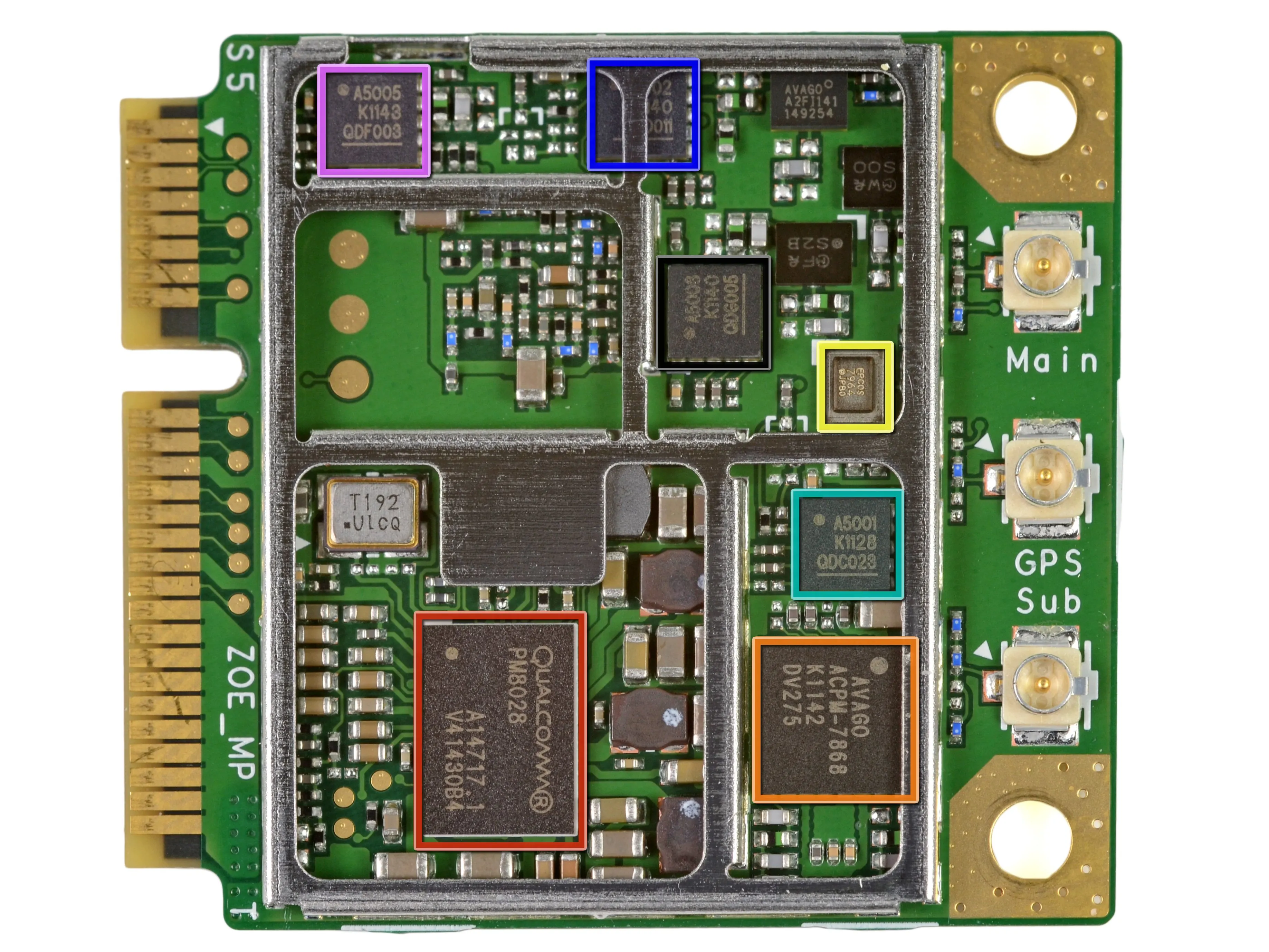

• С хирургической точностью и осторожностью мы снимаем защитные экраны с беспроводной карты, чтобы открыть ее:

• Qualcomm PM8028 управление питанием

• Avago ACPM-7868 Линейный четырехдиапазонный модуль усилителя мощности

• Epcos 7964 SAW-дуплексер

• Avago ACPM-5001 Модуль усилителя мощности для CDMA диапазона 1

• Avago ACPM-5002 Модуль усилителя мощности CDMA диапазона 2

• Avago ACPM-5005 Модуль усилителя мощности CDMA диапазона 5

• Avago ACPM-5008 Модуль усилителя мощности CDMA диапазона 8

Шаг 11

• Обратив внимание на обратную сторону беспроводной карты, мы обнаруживаем:

• Qualcomm MDM6200который поддерживает скорость HSPA+ до 14,4 Мбит/с.

• Toshiba TY890A111222KA Мобильная память SDR SDRAM

• Sony CXM3555ER модуль антенного переключателя

Шаг 12

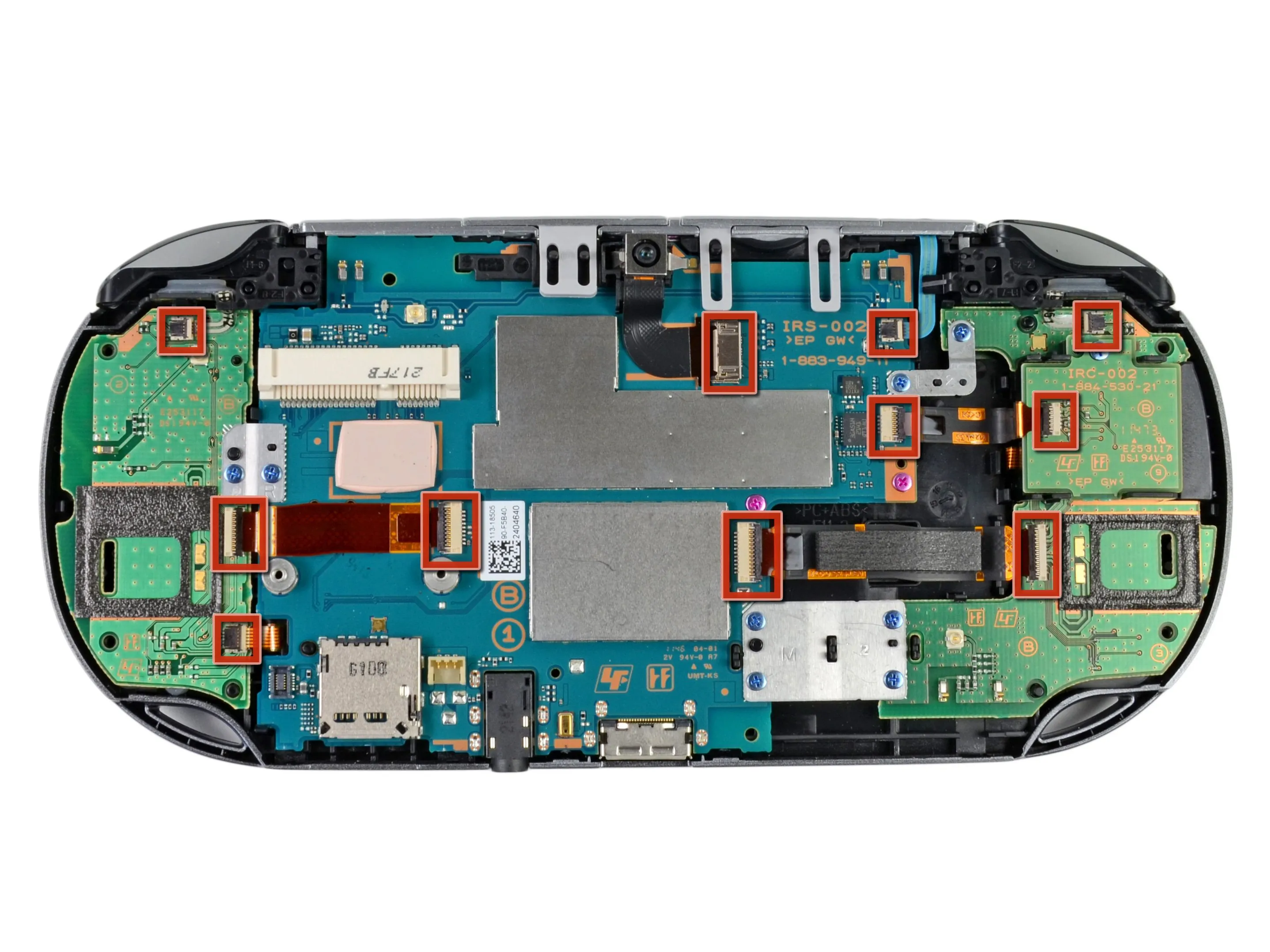

• PS Vita очень модульная. Посмотрите на все эти разъемы!

• Расположение всех компонентов на одном ленточном кабеле или печатной плате делает ремонт сложным и дорогостоящим. Благодаря наличию всех этих отдельных компонентов, Vita должна быть легко ремонтируемой.

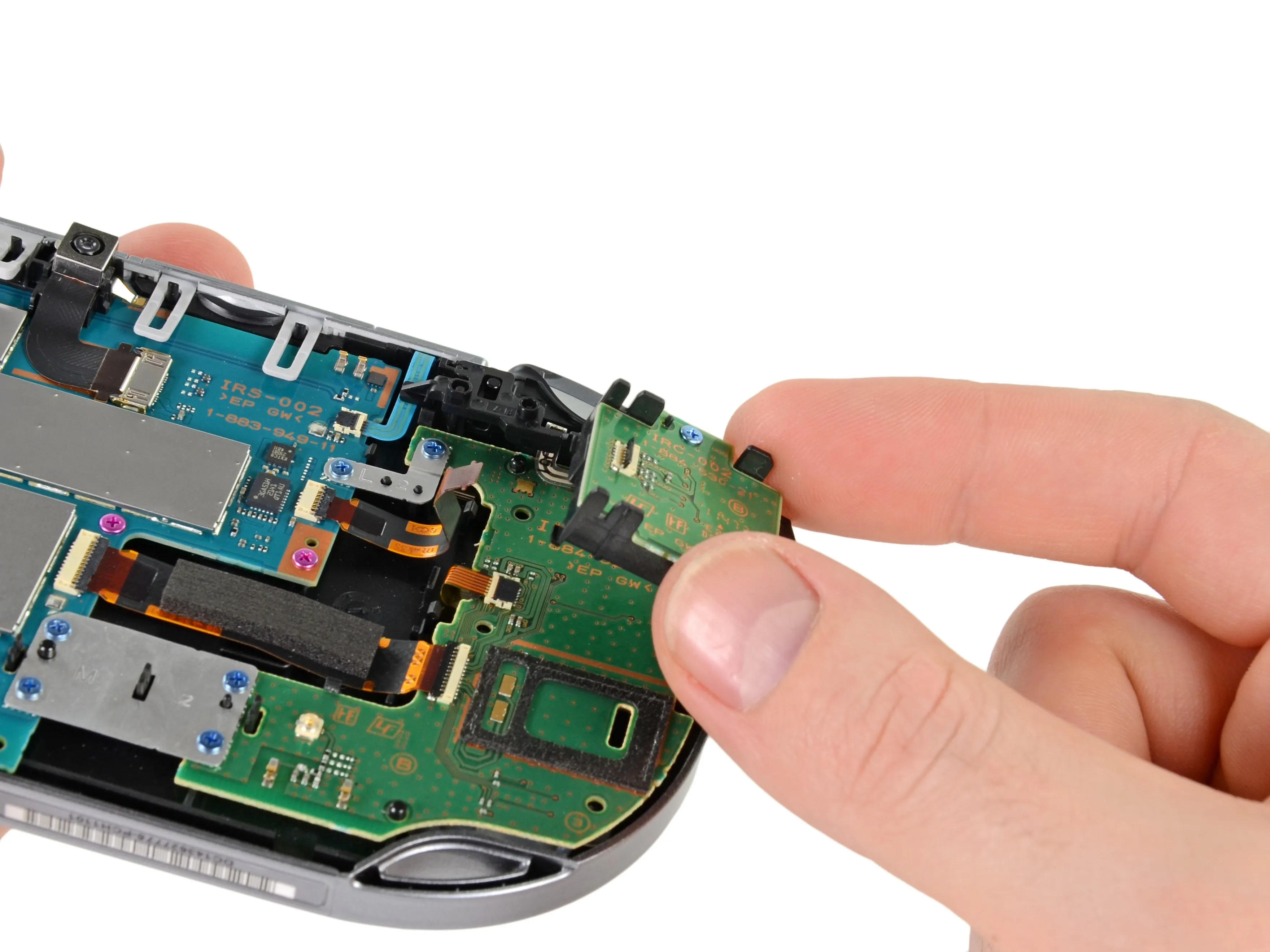

• Мы отсоединяем несколько разъемов и извлекаем плату SIM-карты из красочных внутренностей устройства.

Шаг 13

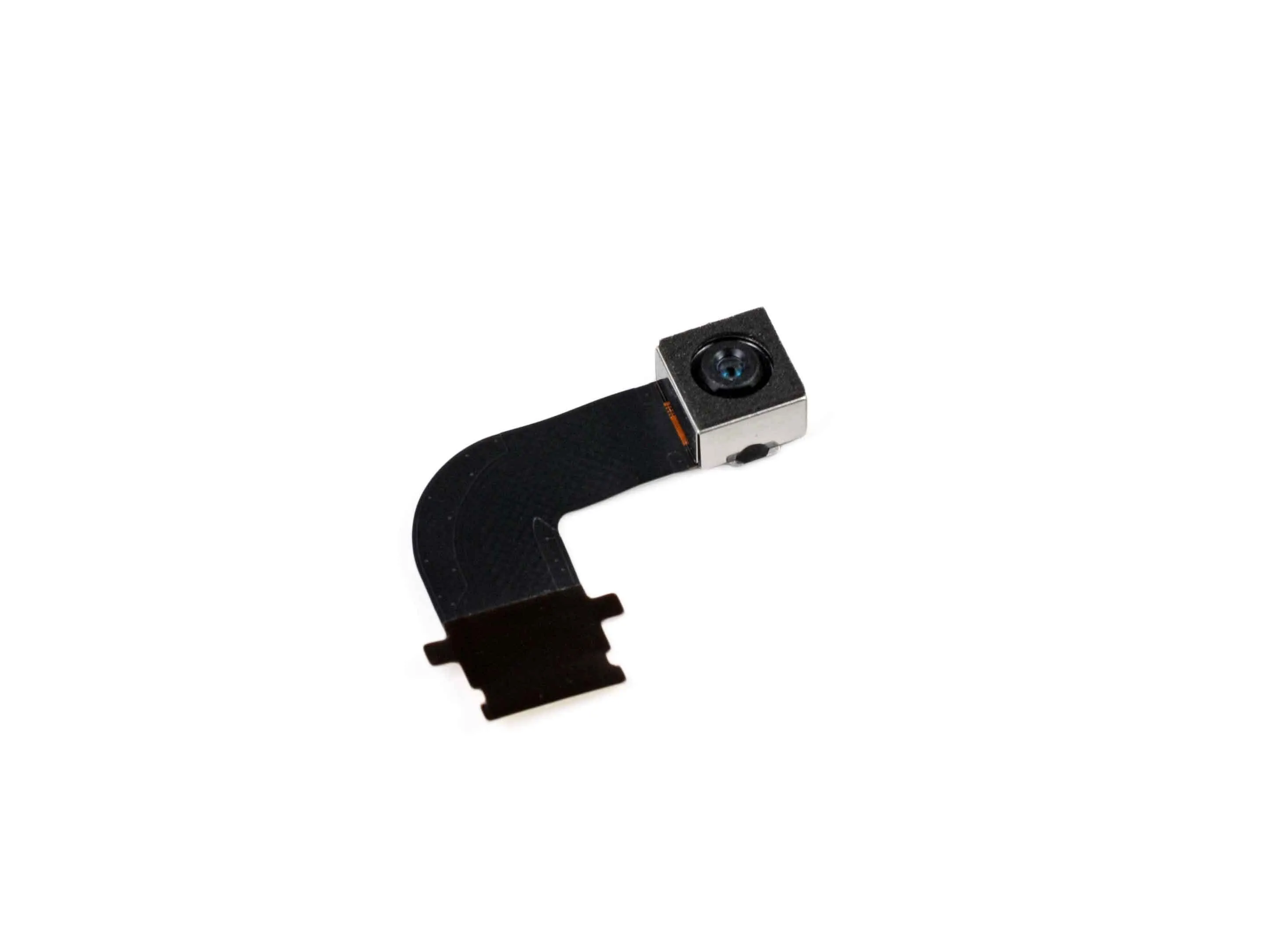

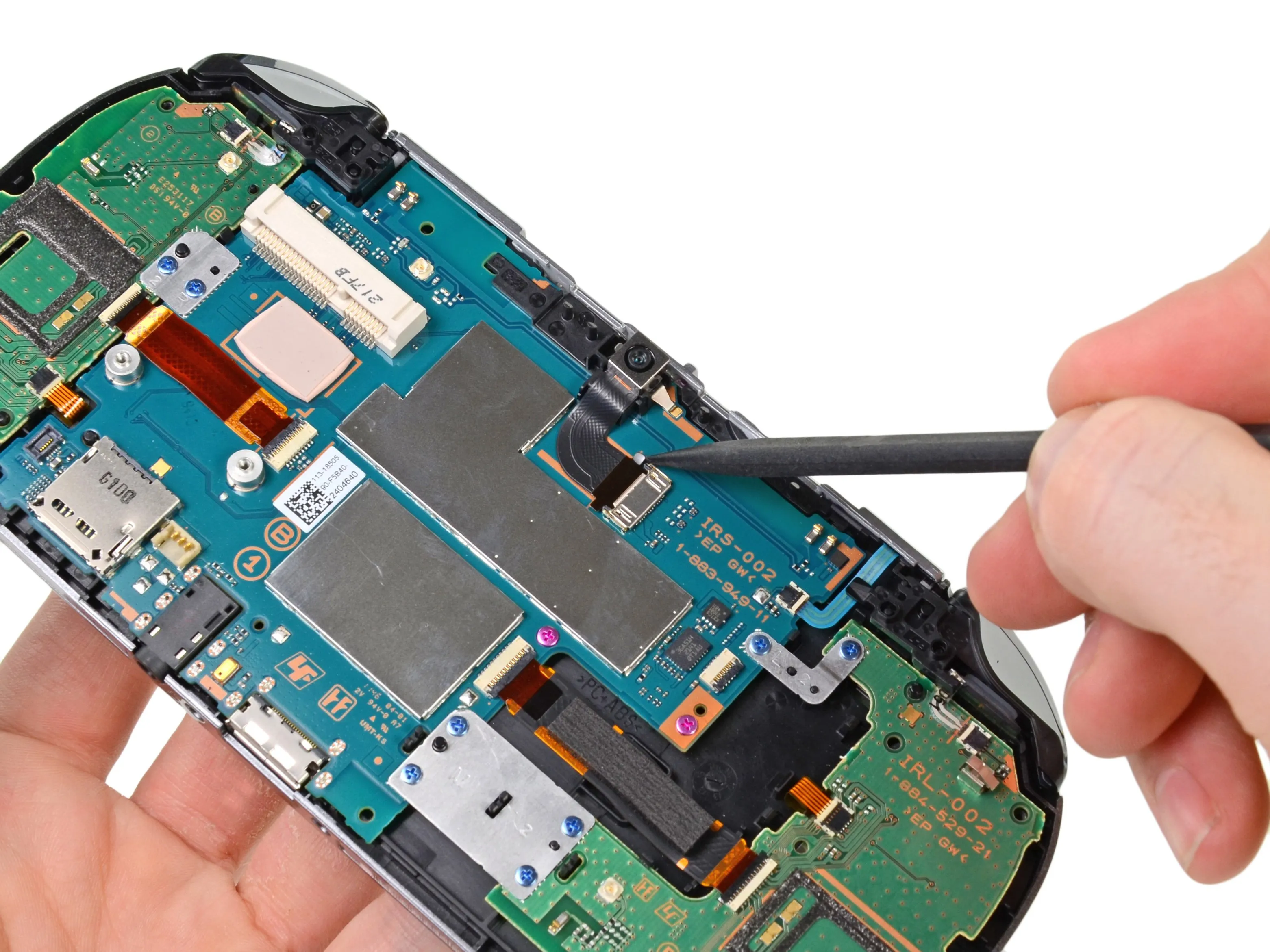

• Набрав в помощь пассатижи, мы снимаем камеру, расположенную на задней панели.

• Хотя Vita - это первое портативное устройство Sony, которое может похвастаться камерой, не стоит отменять D800 пока не стоит отменять предварительный заказ на D800. Камера с разрешением 640x480 пикселей и качеством VGA (0,3 МП) вряд ли порадует тех, кто просматривает ваш поток Flickr.

• Кроме того, камера обладает отличным качеством, чтобы чтобы превратить ваш мир в дополненную реальность..

Шаг 14

• После довольно длительной разборки мы находим нашего старого заклятого врага: клей!

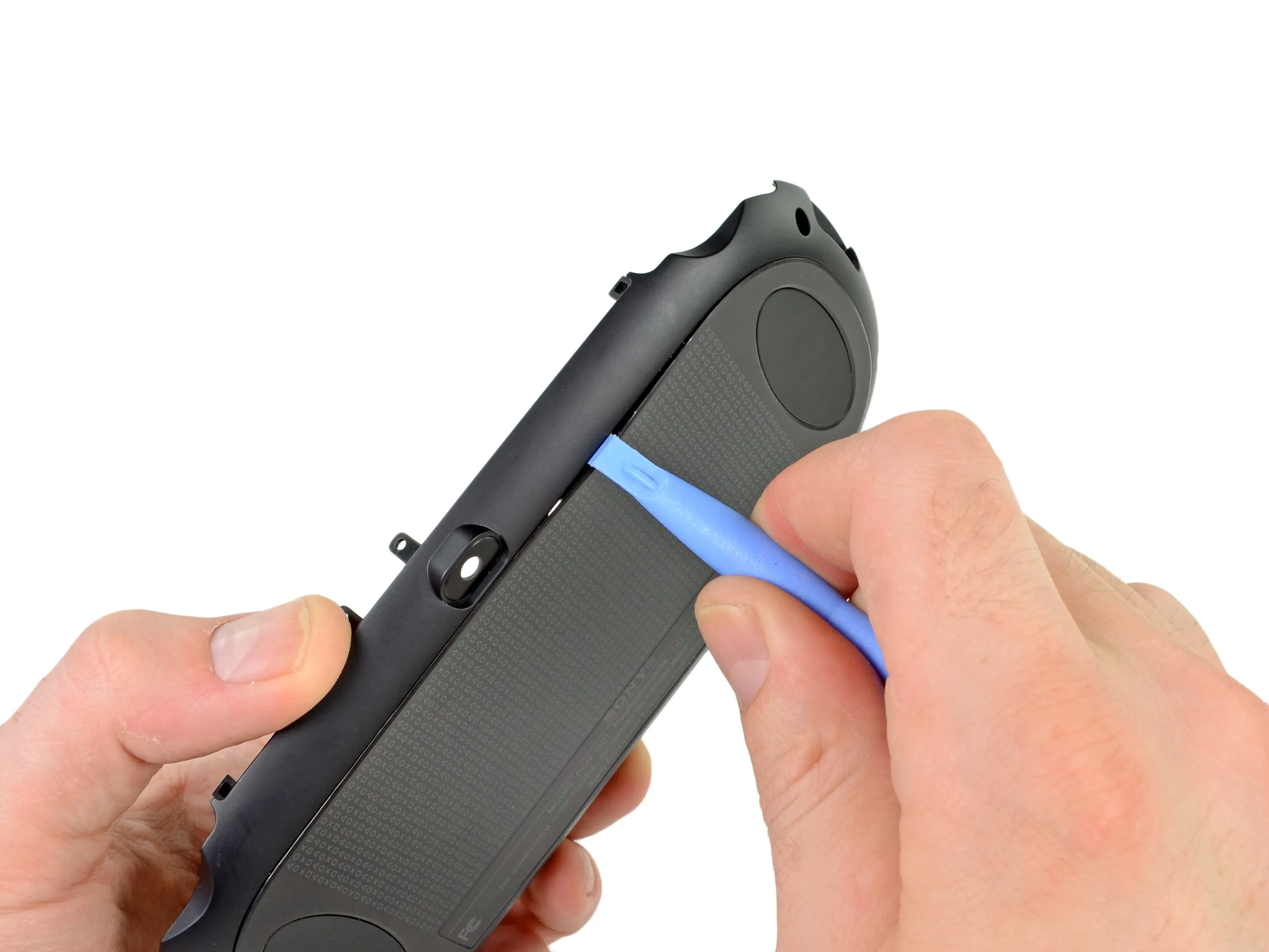

• Мы легко побеждаем в битве со злым клеем с помощью нашего верного инструмента для вскрытия пластика и отделяем заднюю сенсорную панель от рамки.

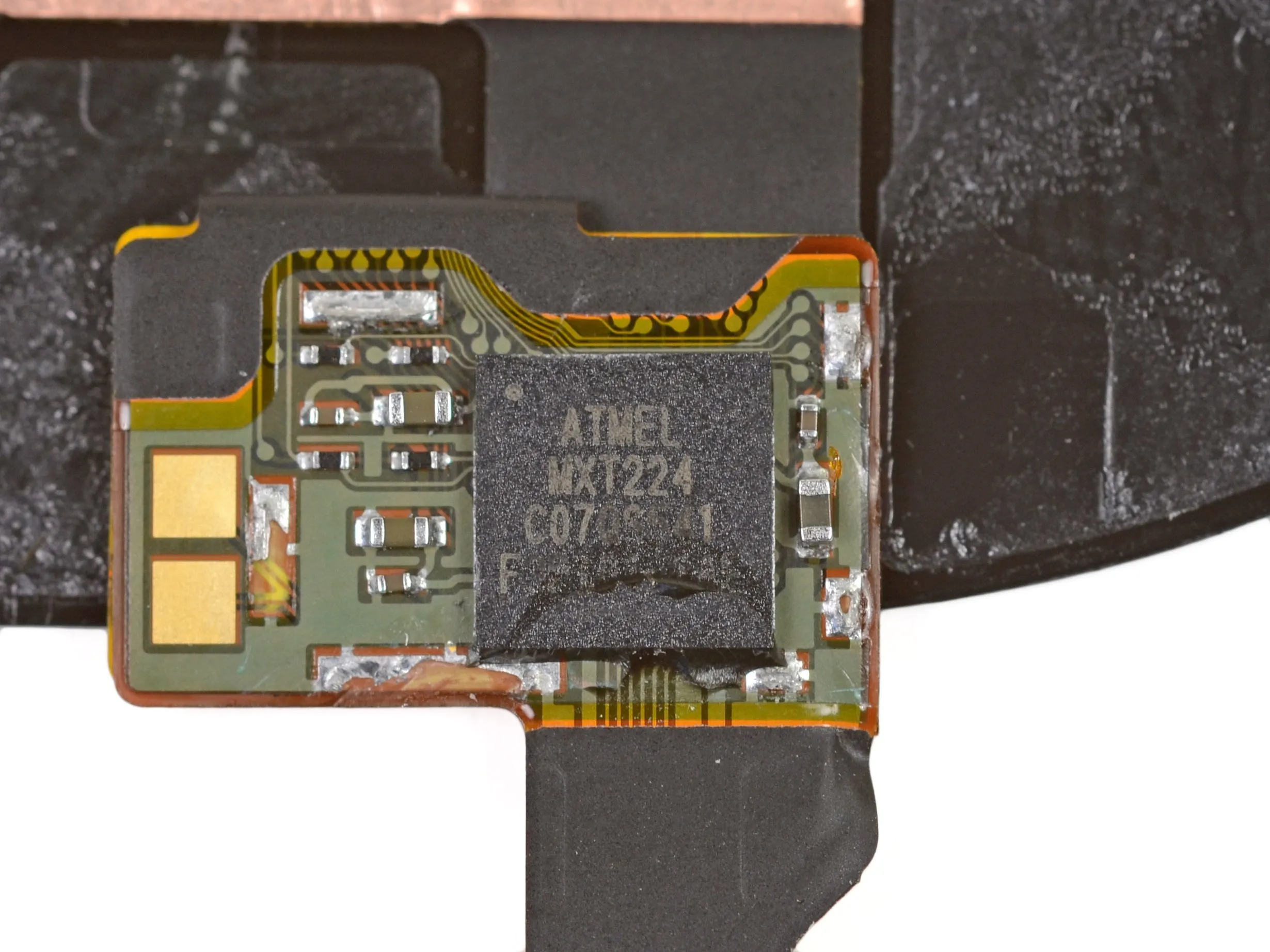

• К задней сенсорной панели прикреплена микросхема Atmel mXT224 контроллер сенсорного экрана Atmel mXT224.

Шаг 15

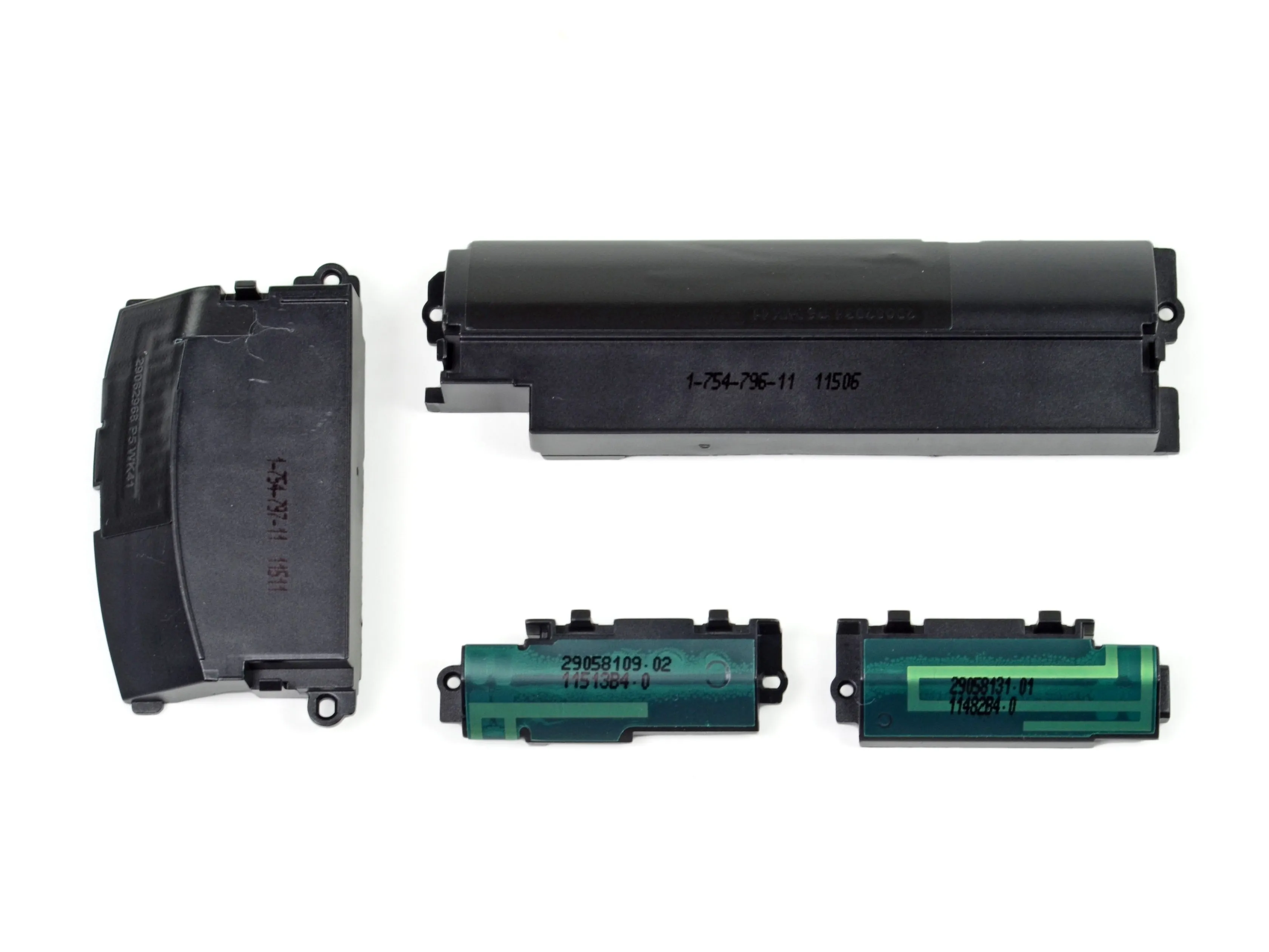

• Как только задняя крышка снята, компоненты начинают вылетать из PS Vita быстрее, чем вы можете сказать 'PlayStation'.

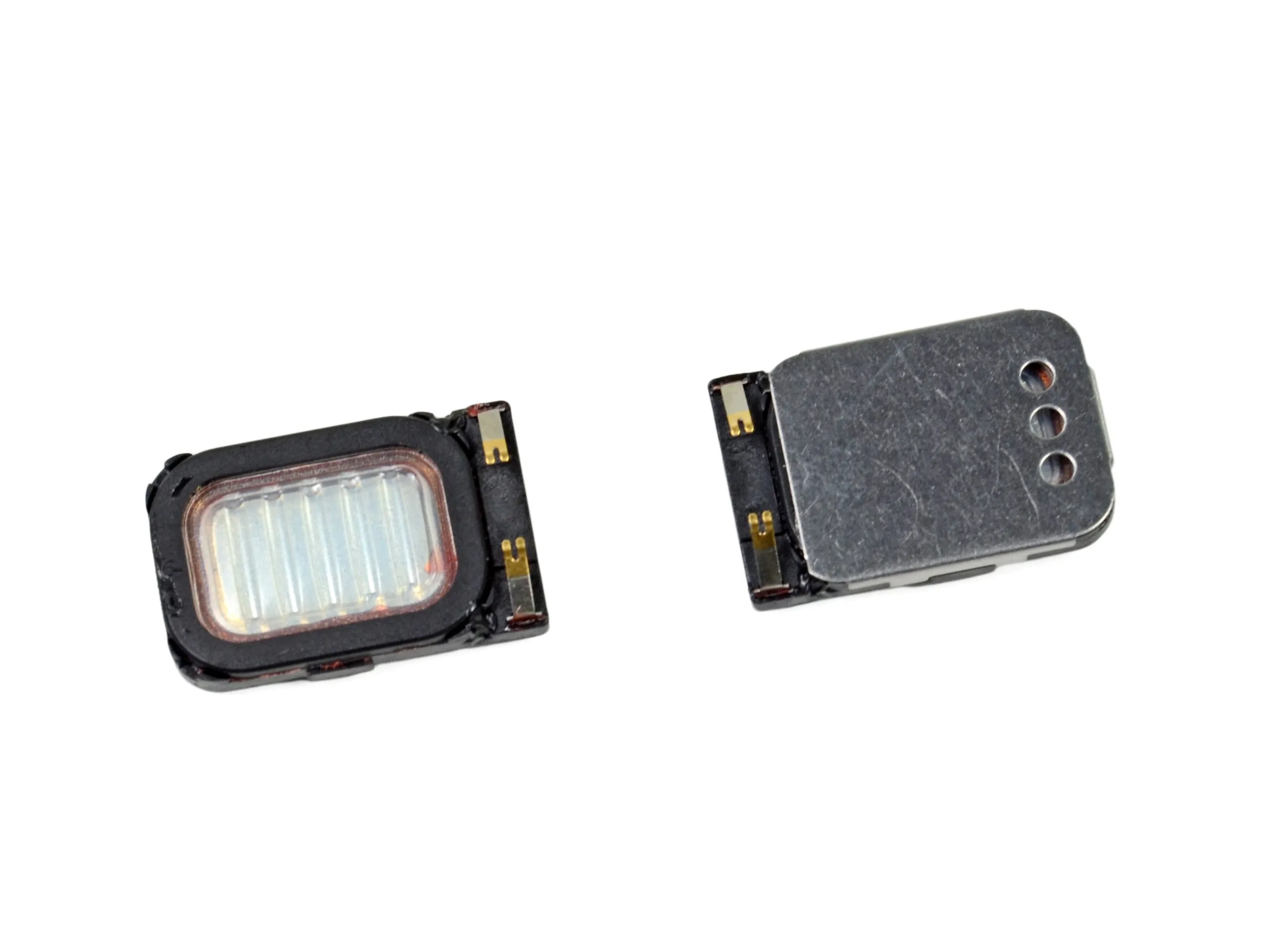

• Динамики вынимаются без особых проблем, в том числе благодаря прижимным контактам. Такие типы соединений часто встречаются в устройствах, где не хватает места для прокладки и пайки проводов динамиков.

• К множеству способов подключения прилагается целый пучок антенн. Игры 'голова к голове', безусловно, прошли далеко.

Шаг 16

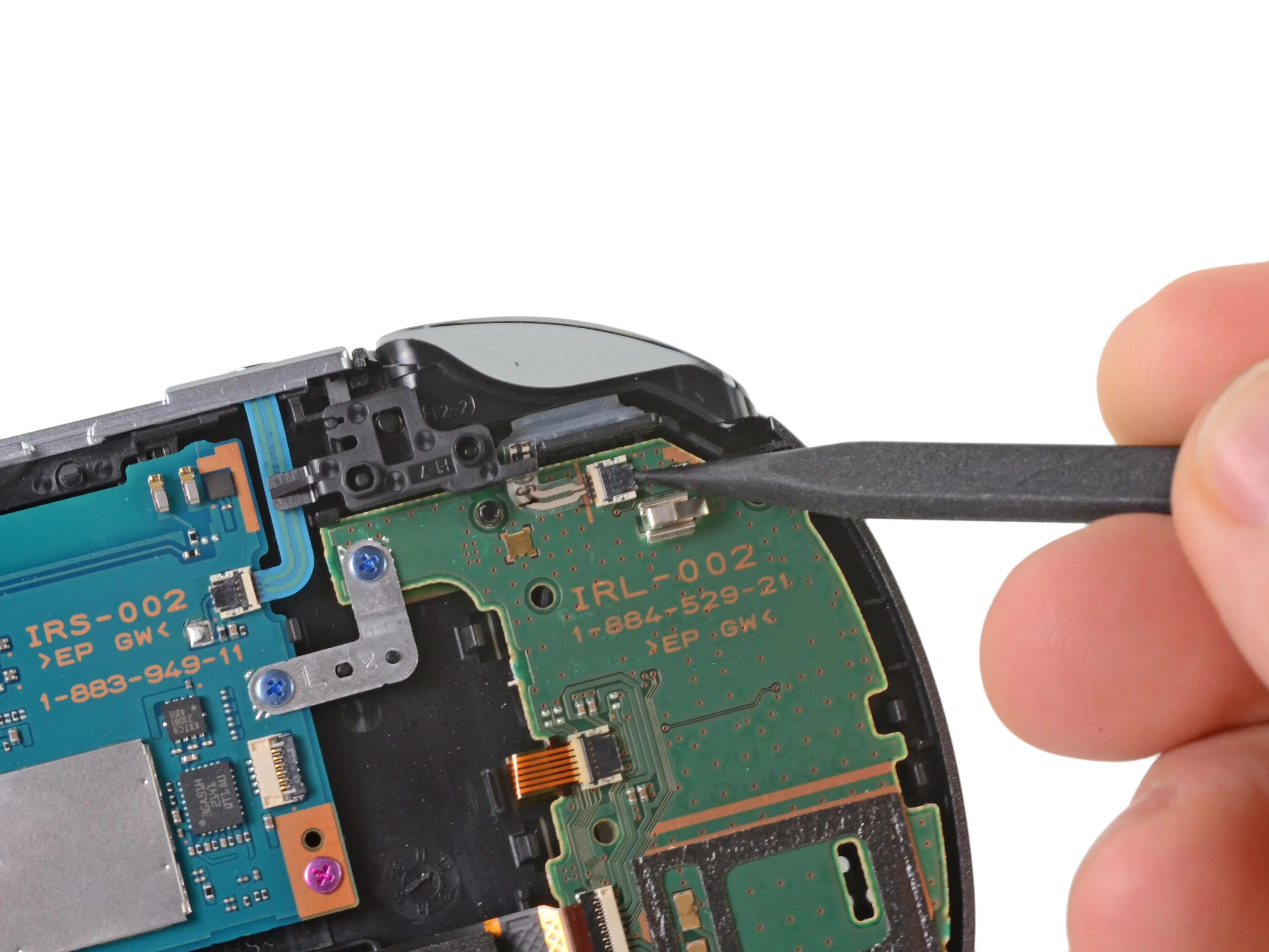

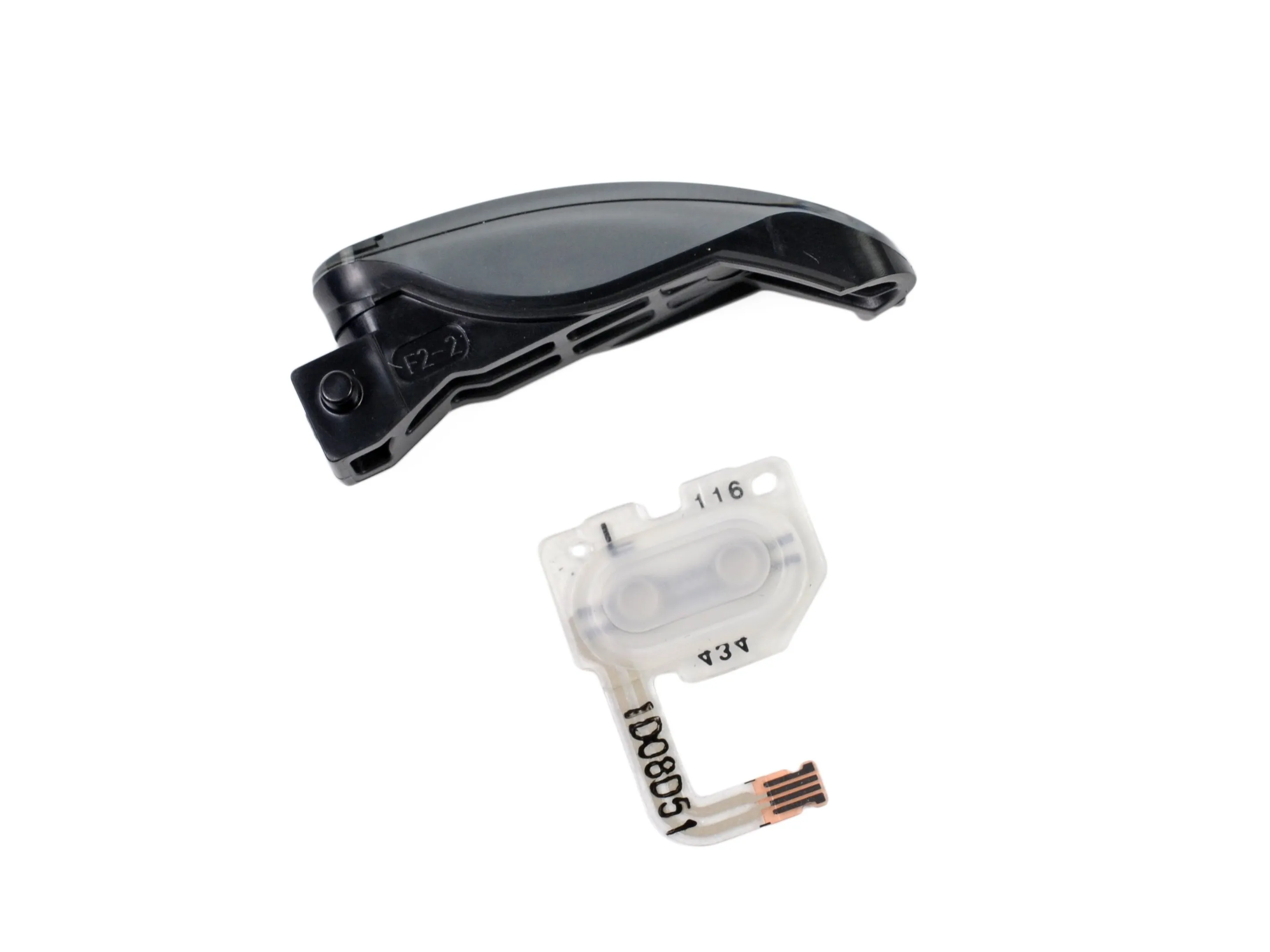

• Кнопки включения легко снимаются и представляют собой простую модульную конструкцию. Это означает более простой и дешевый ремонт для широких масс!

• Если ничего не сломалось, не надо чинить. Sony использует один и тот же базовый дизайн для кнопок R и L со времен оригинальной PSP.

Комментарии к шагу

У меня проблемы с тем, что правая кнопка застревает во включенном положении. Есть какие-нибудь предложения?

Похоже, что любая кнопка, которая имеет отношение к размещению ленты, заедает.

Вверх и вниз и правая аналоговая. Я собираюсь заменить правый аналог и посмотреть, если это изменит что-нибудь

Просто случайно сделать его падение lol

Tengo una consulta. Hay posibilidad de reemplazar el conector donde va la banda del Power Button Switch ON Off Flex Ribbon?

Я повредил порт переключателя кнопки питания ON Off Flex Ribbon. Можно ли его как-то починить?

Insider.games

Шаг 17

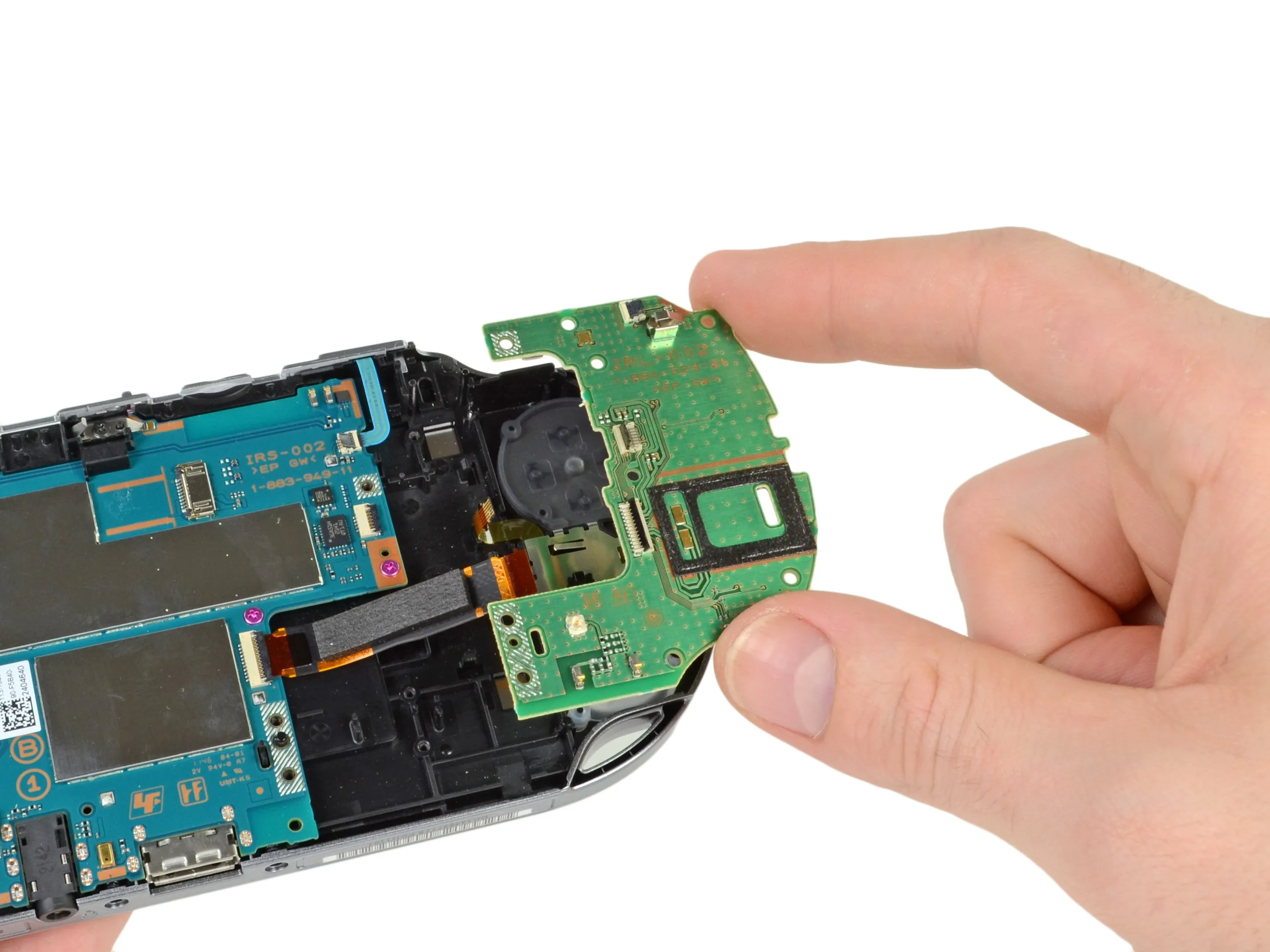

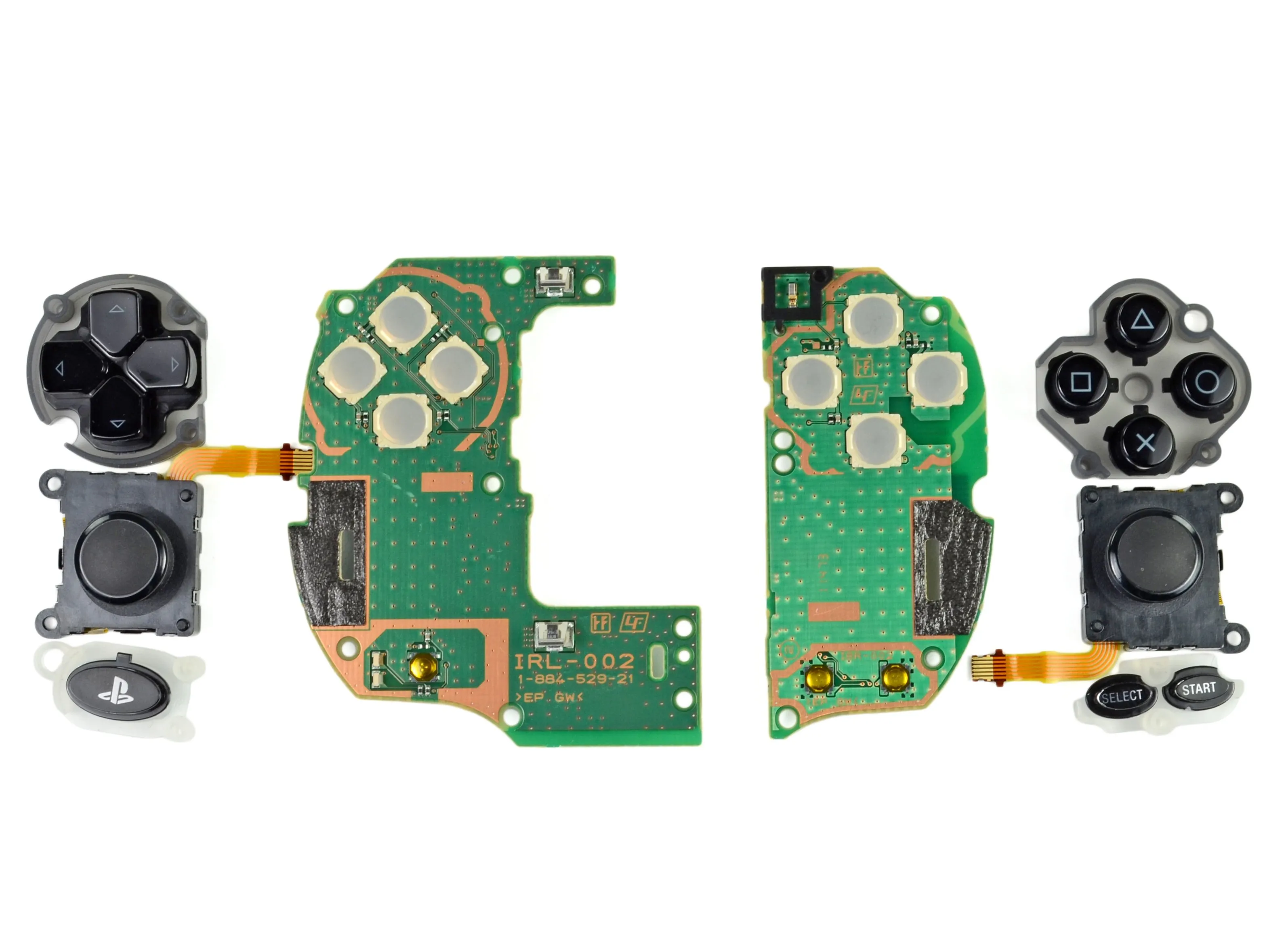

• Плата кнопок держится на нескольких винтах.

• Интерфейсы управления PS Vita разделены на несколько небольших частей, что еще больше повышает ремонтопригодность этого устройства.

Шаг 18

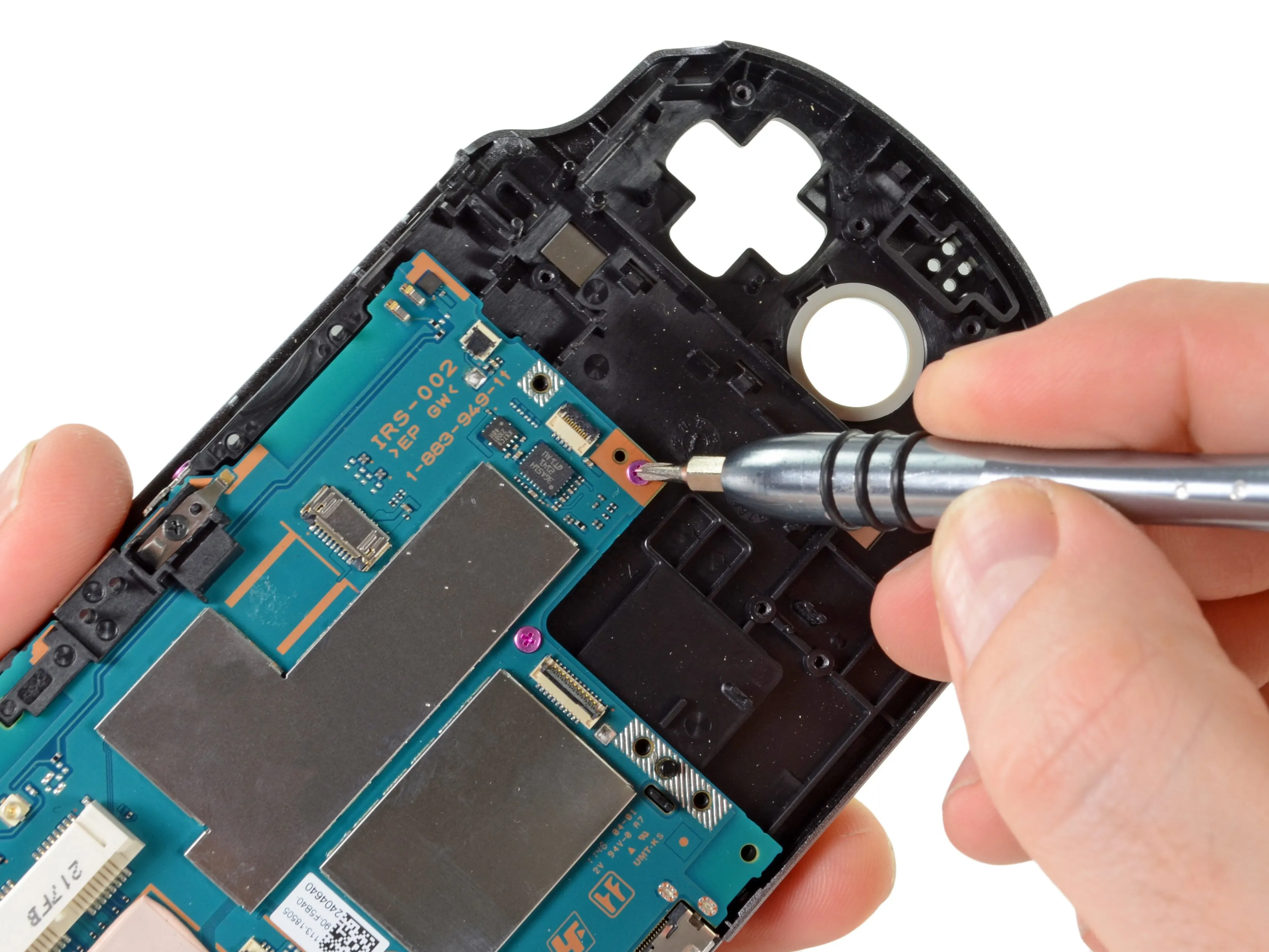

• Когда мы начинаем откручивать винты материнской платы, нас постепенно осеняет...

• Цветные винты! Розоватые винты удерживают материнскую плату на месте, а синие - крепят к ней навесное оборудование.

• Это как вечеринка мальчиков и девочек!

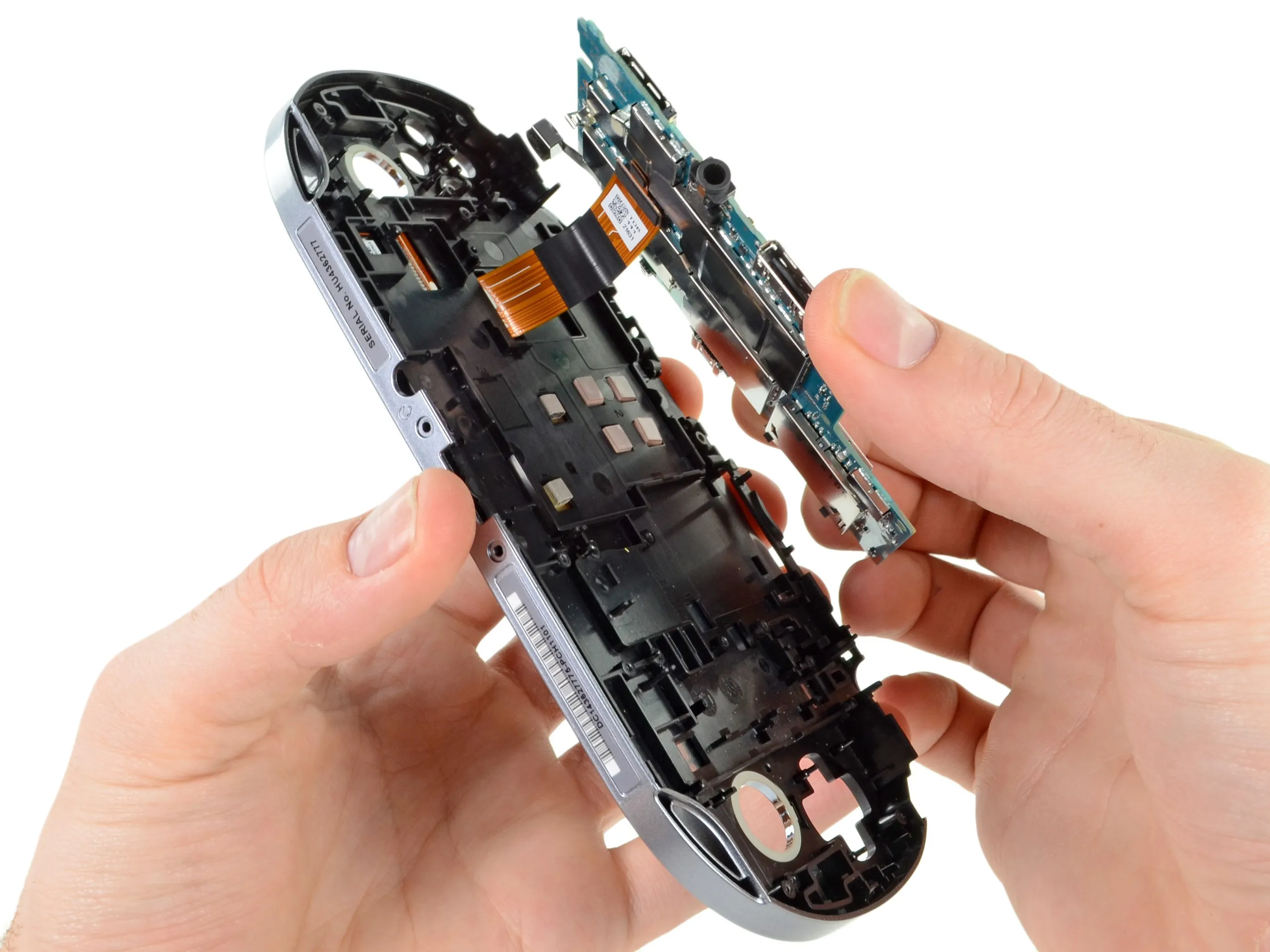

• Когда мы закончили любоваться разноцветными винтами, мы подняли материнскую плату вверх и в сторону, отсоединив OLED-дисплей и разъемы тачскрина.

Комментарии к шагу

Имеет ли значение, если вы поставите винты на то же место.

PCH-1001 имеет дополнительный винт материнской платы за камерой

Шаг 19

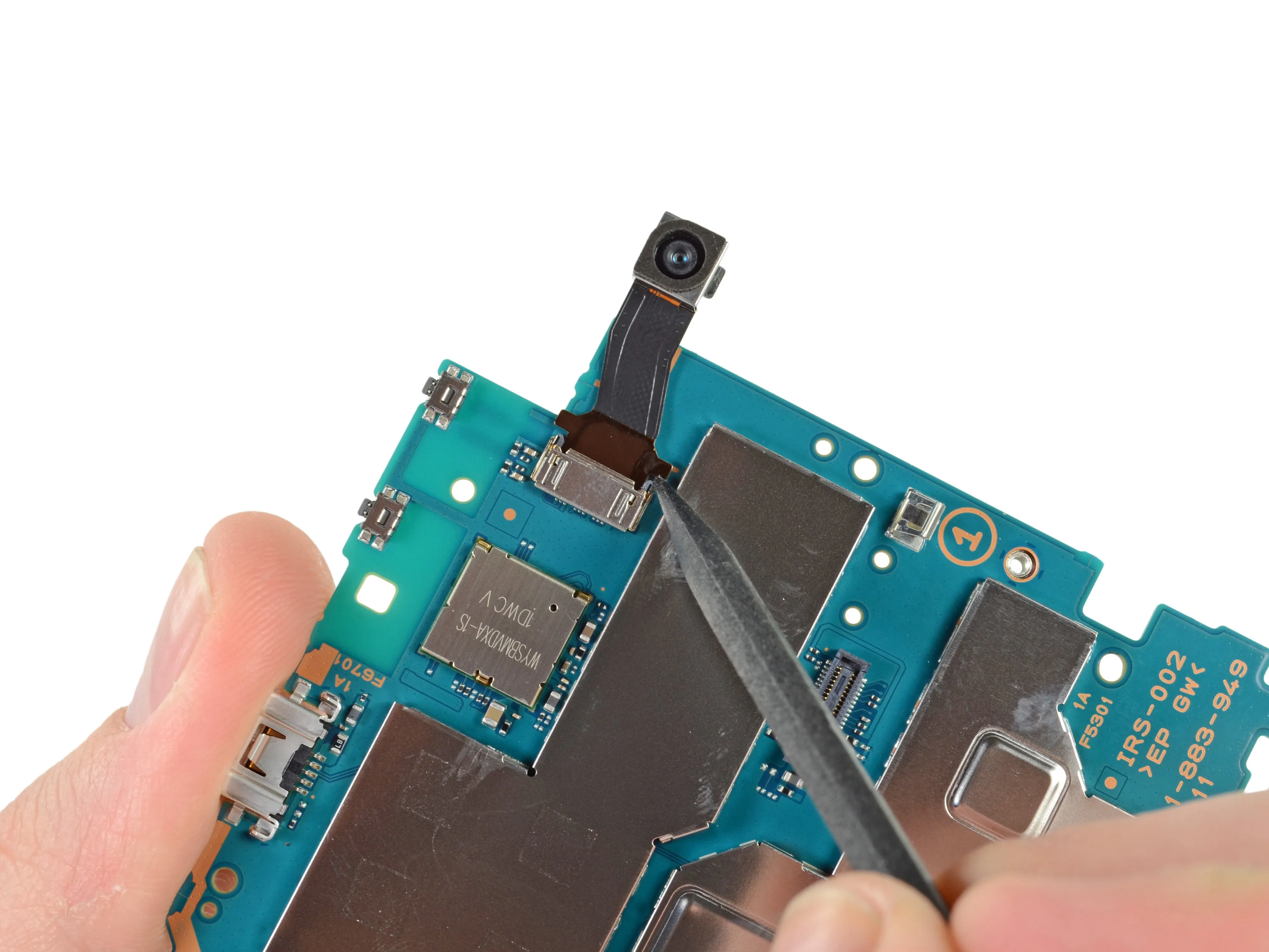

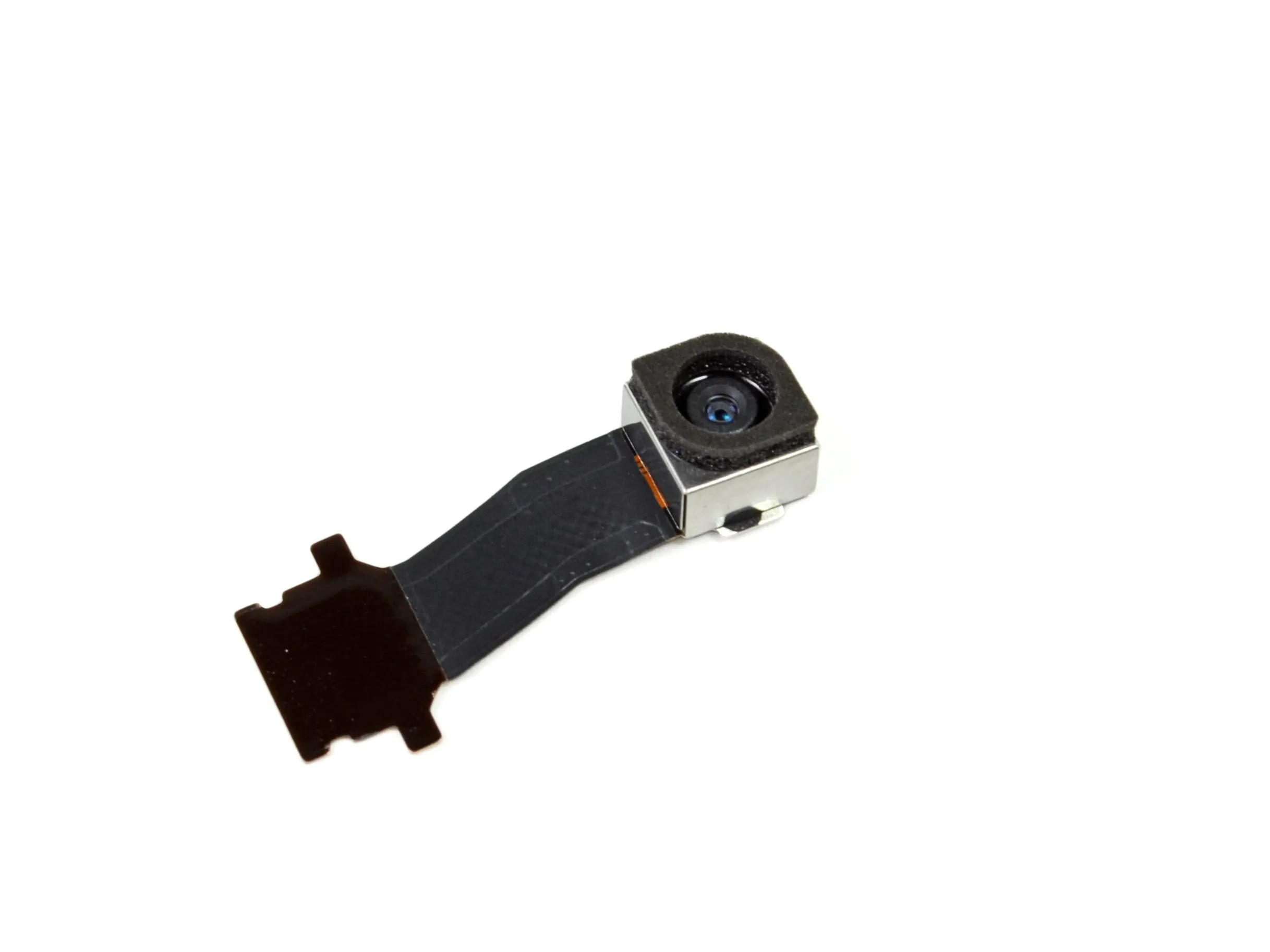

• С помощью палочки и небольшого усилия освободите фронтальную камеру от материнской платы.

• Маленькая камера имеет такое же VGA-качество 640 x 480 пикселей, как и ее задний собрат.

Комментарии к шагу

Мне любопытно, можно ли заменить его на более качественный модуль камеры.

могу ли я получить больше спецификаций о камерах

от какой компании они

какой номер модели

Шаг 20

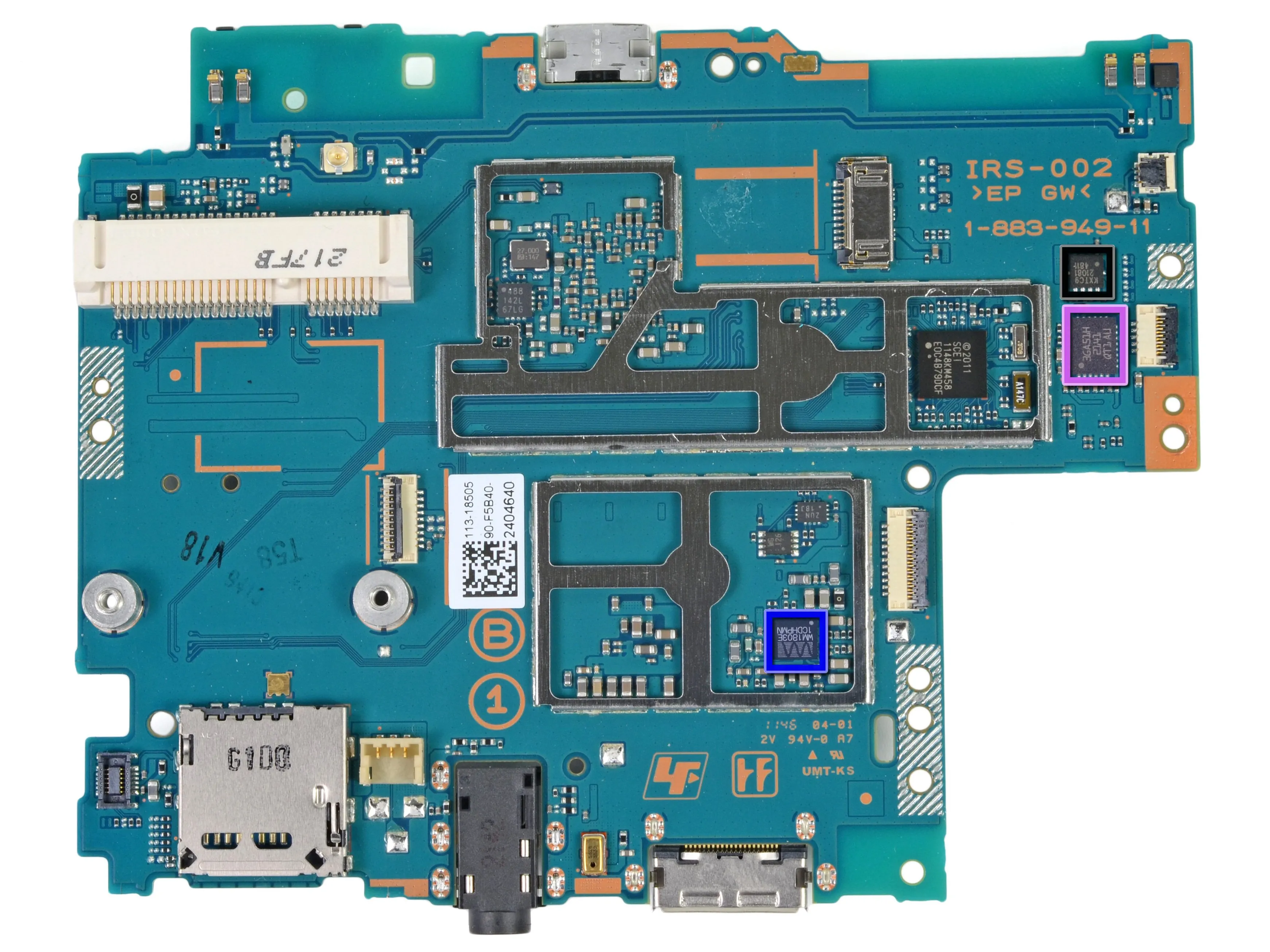

• Когда материнская плата наконец-то сама по себе, мы можем приступить к идентификации микросхем:

• Sony CXD5315GЧетырехъядерный процессор G + системная память

• Samsung KLM4G1FE3A-F001 Флэш-память NAND

• Fujitsu MB44C026A

• Marvell 88W878S-BKB2 Одночиповая SoC Avastar WLAN/Bluetooth/FM

• Wolfson Micro WM1803E аудиокодек

• STMicroelectronics 3GA51H гироскоп

• Kionix KXTC9 трехосевой МЭМС-акселерометр

Шаг 21

• Мы запекли нашу Vita, чтобы отделить передний пластик (и оплавленный OLED-дисплей) от рамки. Наш быстрый рецепт для снятия рамки:

• Разогрейте духовку до 200 F.

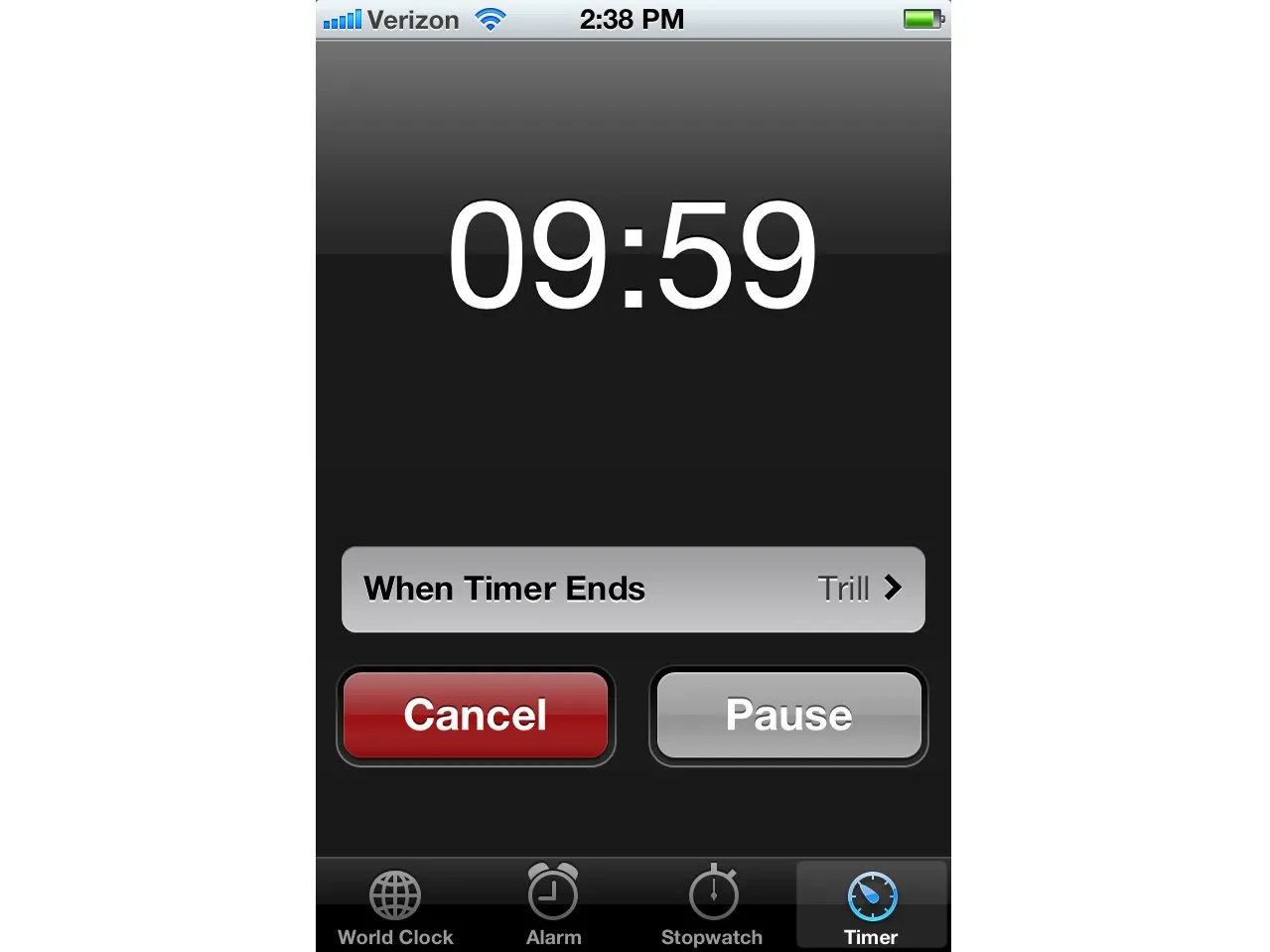

• Поместите переднюю панель PS Vita в духовку и установите таймер на 10 минут.

• Выньте PS Vita из духовки и осторожно отделите пластик от передней части корпуса, используя несколько гитарных медиаторов. Осторожно - он горячий!

• Возьмите 10 очков обратно у Гриффиндора.

• Печь электронику гораздо проще, чем хлеб. Все ингредиенты уже смешаны!

Комментарии к шагу

lolwut, ты серьезно насчет части про Оуэна или просто троллишь :))))))))))

Ммм... правда?!?!! на самом деле?

Шаг 22

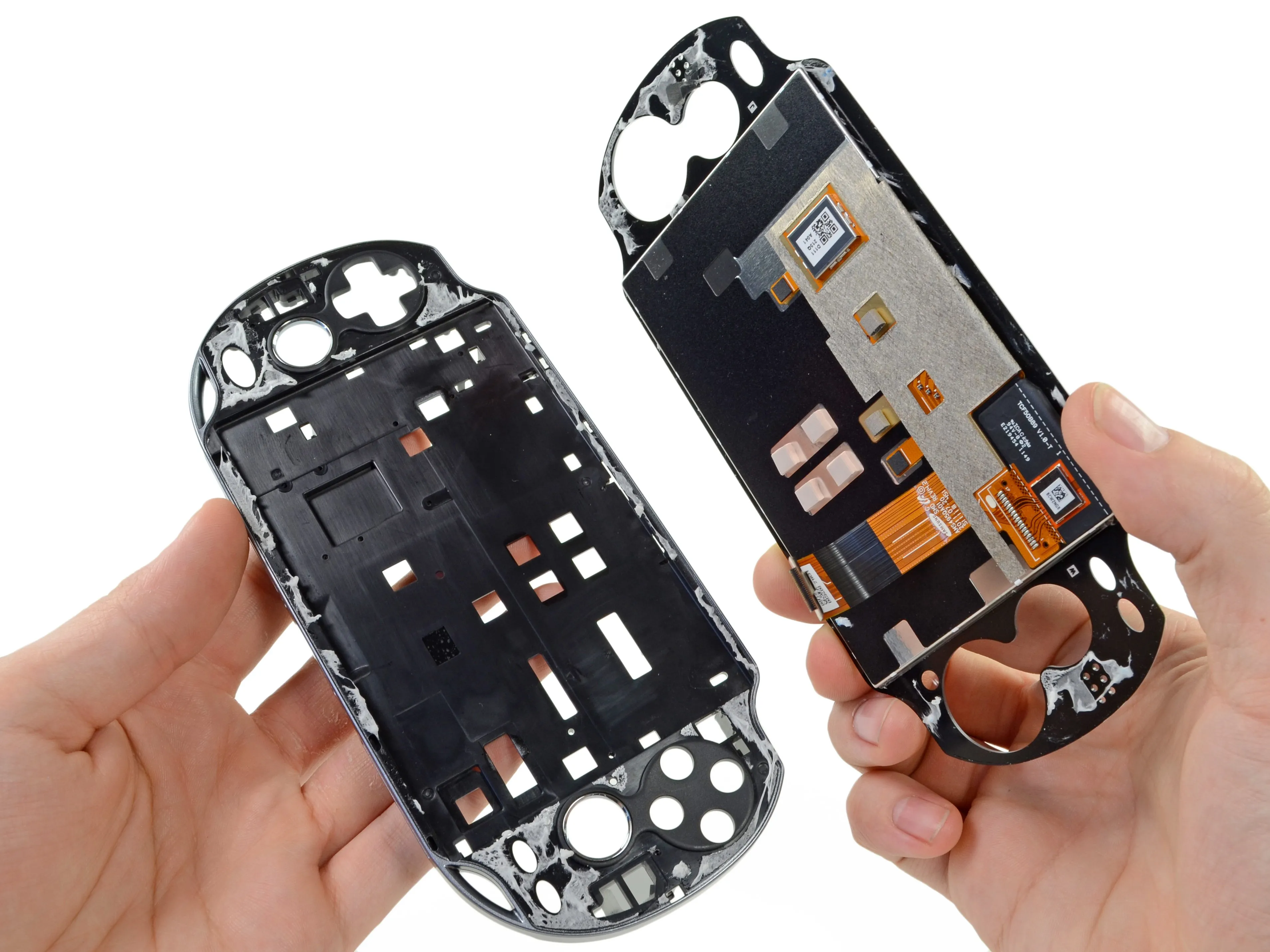

• Передняя пластиковая панель и OLED-дисплей медленно отделяются от рамки. Обратите внимание, что OLED-дисплей приклеен к пластику, что делает эту процедуру очень опасной.

• Под ним мы обнаружили еще один Atmel mXT224 контроллер сенсорного экрана, который в прошлом украшал множество устройств для разбора, включая этот!

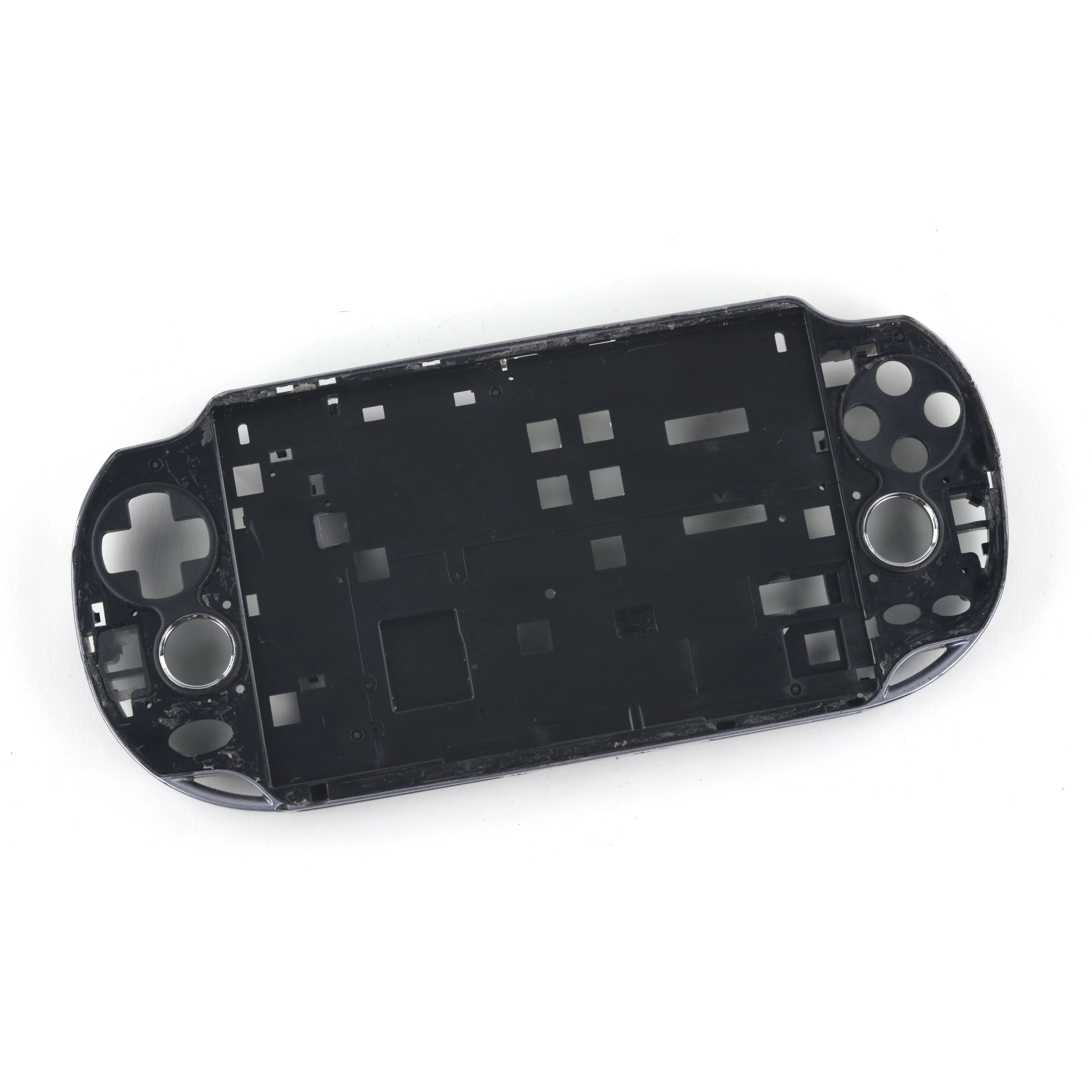

• Под рамкой мы также обнаружили сетку из, похоже, огромного количества конденсаторов, резисторов (и один одинокий диод). Интересно...

Комментарии к шагу

Как соединить их вместе, если у вас есть запасной OLED?

Немного поздновато, но я бы предположил, что они были соединены с помощью какого-то клея LOCA (Liquid Optically Clear Adhesive). Он также используется в мобильных телефонах для приклеивания ЖК-дисплея к переднему стеклу.

Если да, то их можно склеить обратно, на ebay можно найти как клей LOCA, так и растворитель LOCA (если вы хотите заменить только переднее стекло, чтобы очистить ЖК-дисплей от старого клея). Есть также тонкая (очень тонкая) проволока, которая используется для прорезания оригинального клея и отделения экрана от стекла в мобильных телефонах. Нагрейте экран тепловой пушкой, немного приподнимите стекло, вставьте проволоку и медленно нагревайте и разрезайте.

Но, к счастью, моя вита все еще в порядке, так что мне не придется проверять все эти теории :D

Передняя панель состоит из двух частей? Сенсорный экран и ЖК-дисплей?

Да, сенсорный экран и OLED - это две части, но они соединены друг с другом таким образом, что вам придется менять обе, даже если сломалась только одна из них.

Сплавление обратно вместе... Вот это был бы отличный учебник.

Шаг 23

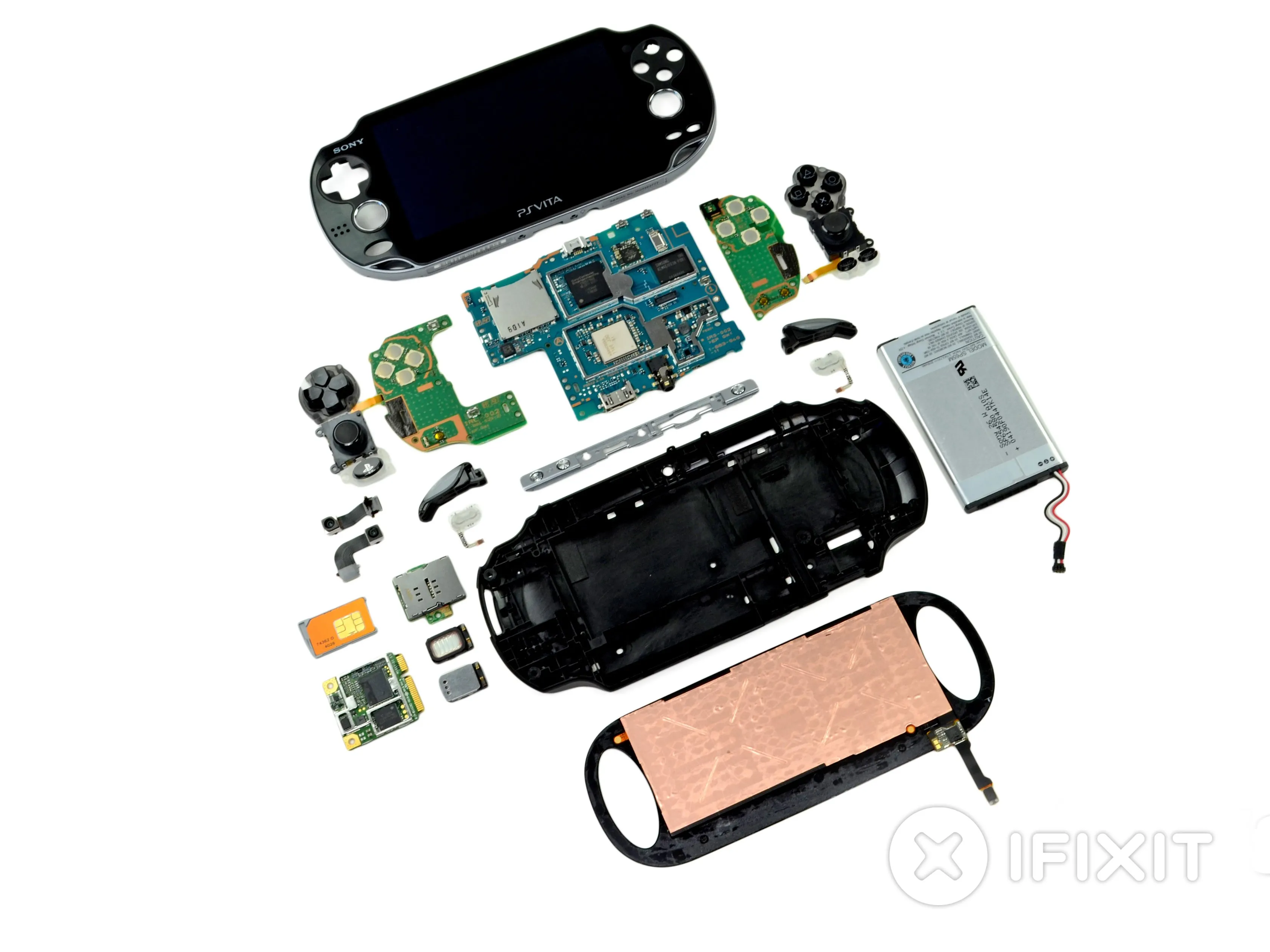

• После долгих размышлений совет Делаете.ру признал целесообразной оценку ремонтопригодности 8 из 10.

• Все винты - стандартные Phillips #00. Никаких защитных или проприетарных насадок.

• Модульная конструкция позволяет снизить затраты на ремонт, поскольку мелкие детали можно заменять по отдельности.

• Только один компонент держался на месте с помощью клея: задняя сенсорная панель.

• Аккумулятор не так легко достать, но его точно сможет обслужить обычный пользователь, вооруженный соответствующей отверткой.

• Передняя пластиковая панель приклеена к OLED-дисплею (и ее трудно отделить от рамки), что делает замену дисплея более дорогостоящей.
