Разборка PlayStation VR

Введение

Мы бы сказали, что до сих пор VR был уделом стартапов и übergamers, но Sony совершенствовала свою гарнитуру в течение многих лет. В то время как игровые гиганты Valve и Oculus уже завоевали признание, может ли PlayStation VR сравниться с ними? Пора погрузиться в аппаратную часть этого новейшего аксессуара PlayStation и узнать, что он представляет собой!

Не можете получить достаточно байтов? Найдите нас в киберпространстве в Instagram, Twitter и Facebook, чтобы узнать все последние новости о ремонте.

Что вам понадобится

Инструменты

•

•

•

•

Видео обзор

Шаг 1 Разборка PlayStation VR

• На бумаге PlayStation VR стоит вровень с двумя своими конкурентами на ПК - Oculus Rift и HTC Vive. Вот характеристики, которые нас больше всего интересуют:

• Одиночный 5,7-дюймовый AMOLED-дисплей с разрешением 1920 × 1080 (960 × 1080 для каждого глаза).

• Поле зрения около 100º

• Частота обновления до 120 Гц

• Шестиосевая инерциальная система измерения (трехосевой гироскоп, трехосевой акселерометр)

• Вес гарнитуры: 610 г

Шаг 2

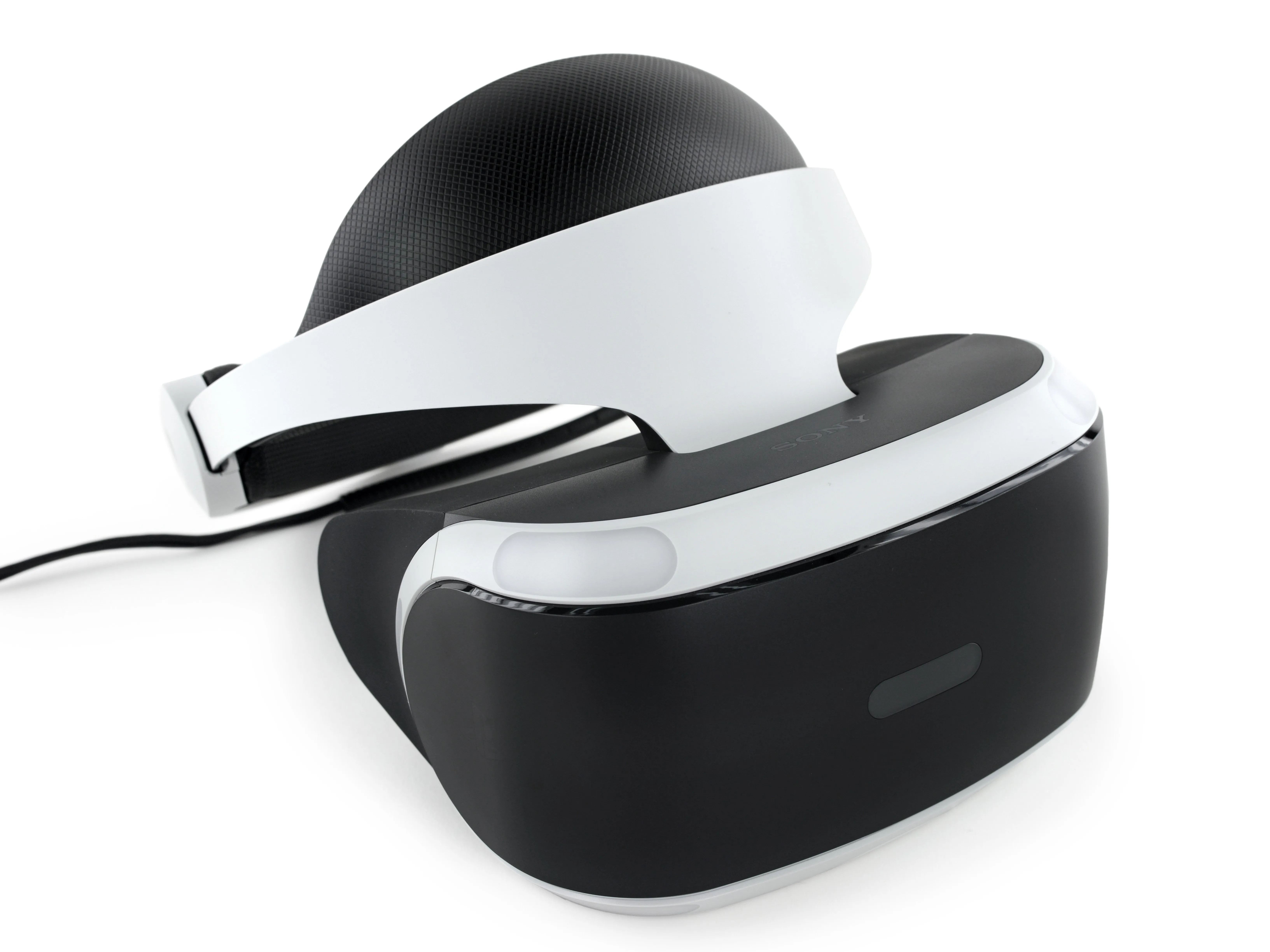

• PlayStation VR отличается от своих конкурентов наличием оголовья и висячего визора, а не (ранее стандартной) конфигурацией очков.

• Это означает гораздо меньше очки с маркировкой 'лицо Oculus'.

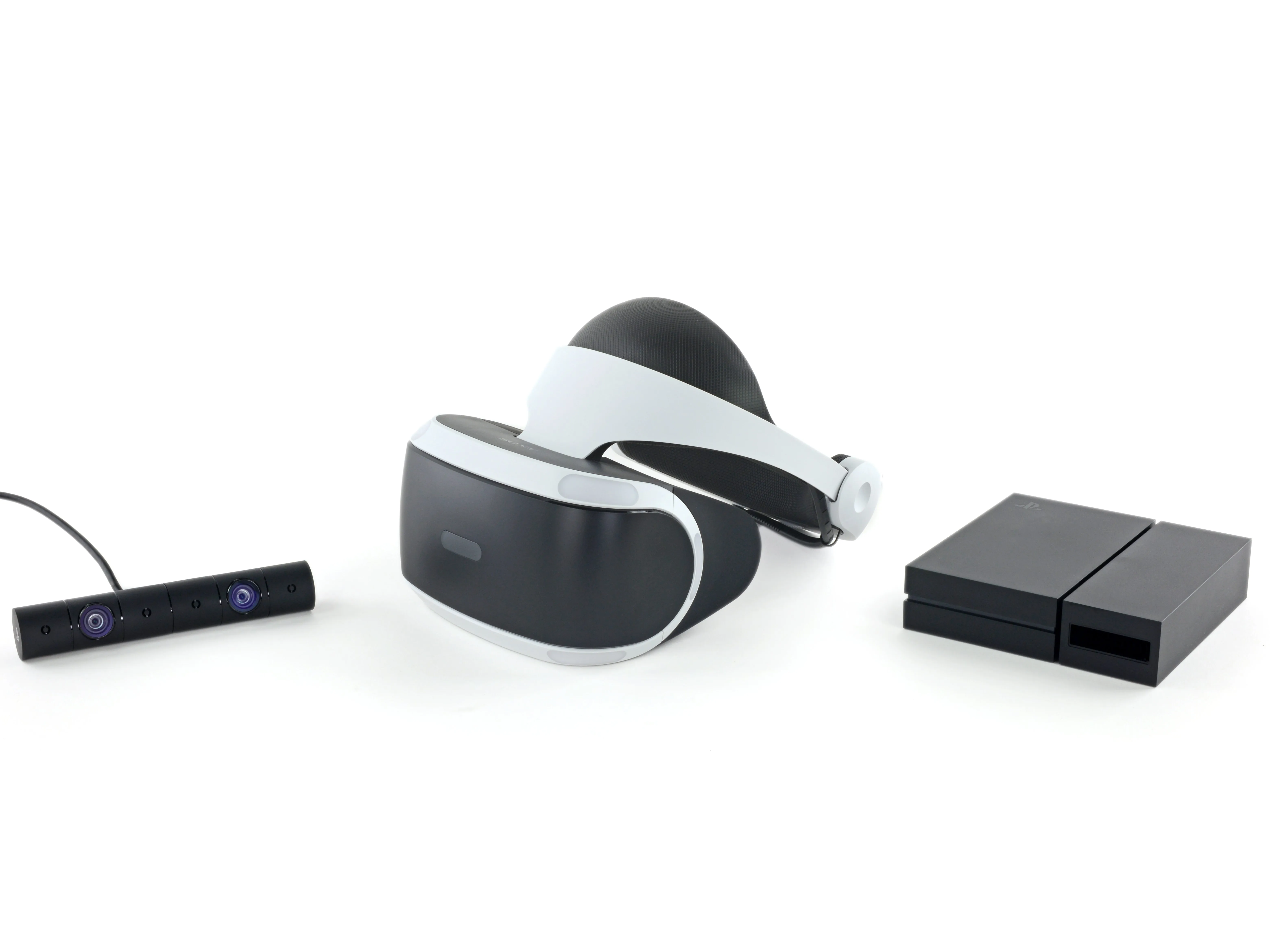

• В стандартную комплектацию PS VR входят гарнитура, процессор, наушники и несколько пронумерованных кабелей для их подключения.

• Отдельно продаются (или входят в комплект поставки) камера (очень необходимая) и стики PlayStation Move (опционально).

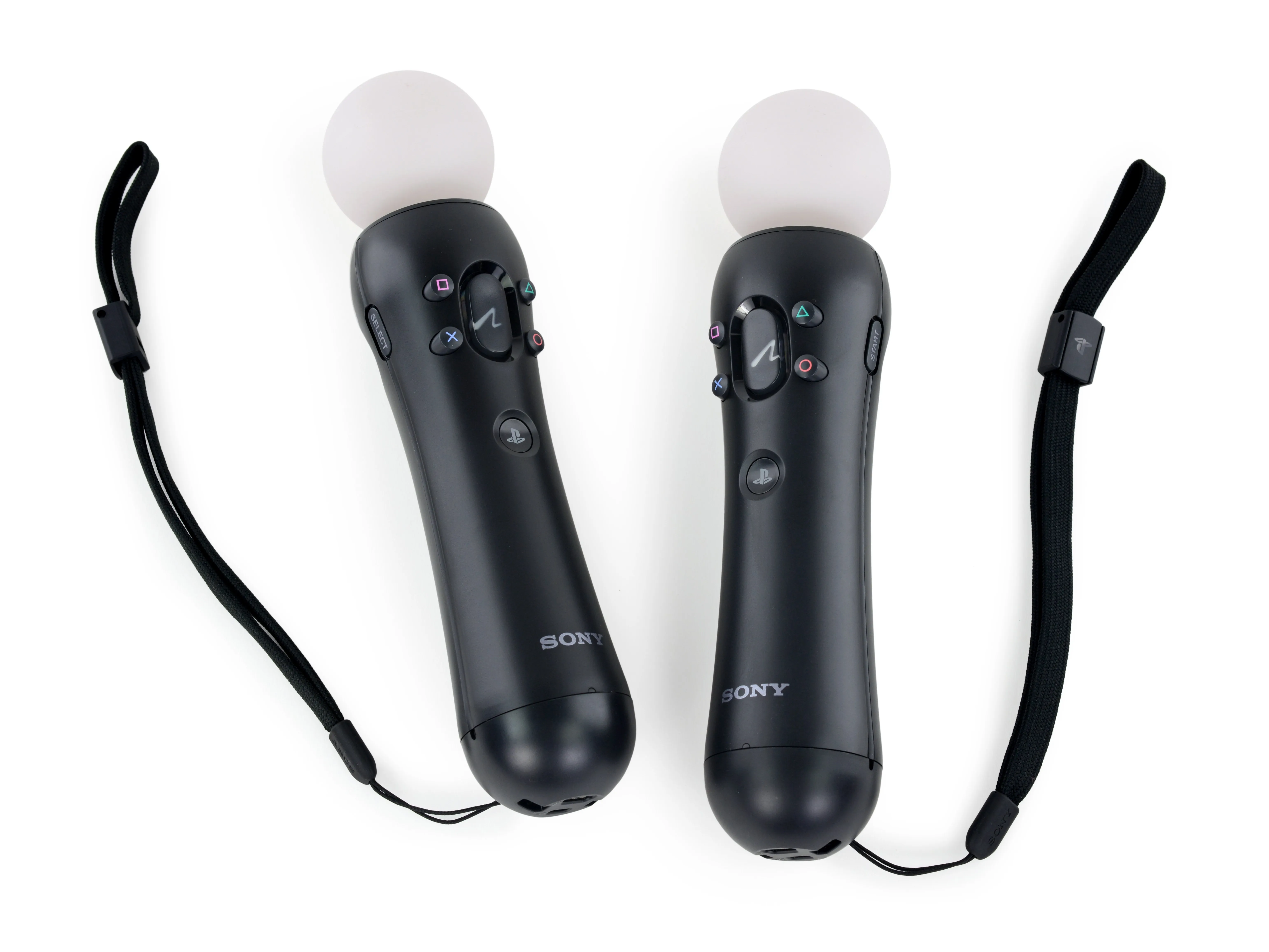

• Контроллеры Move хорошо зарекомендовали себя, и у нас есть их многолетний, но все еще быстрый разборка для вашего удовольствия.

Шаг 3

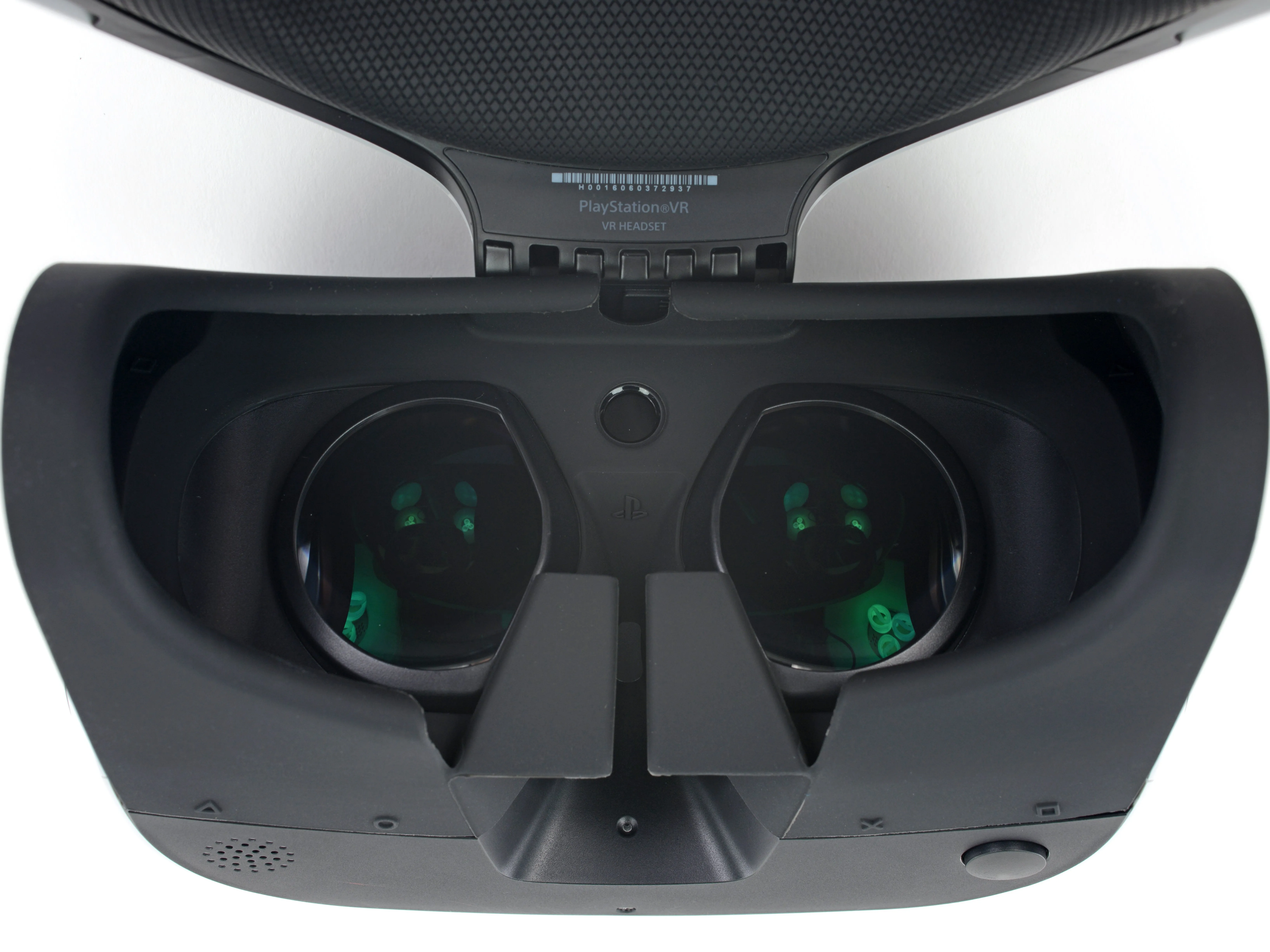

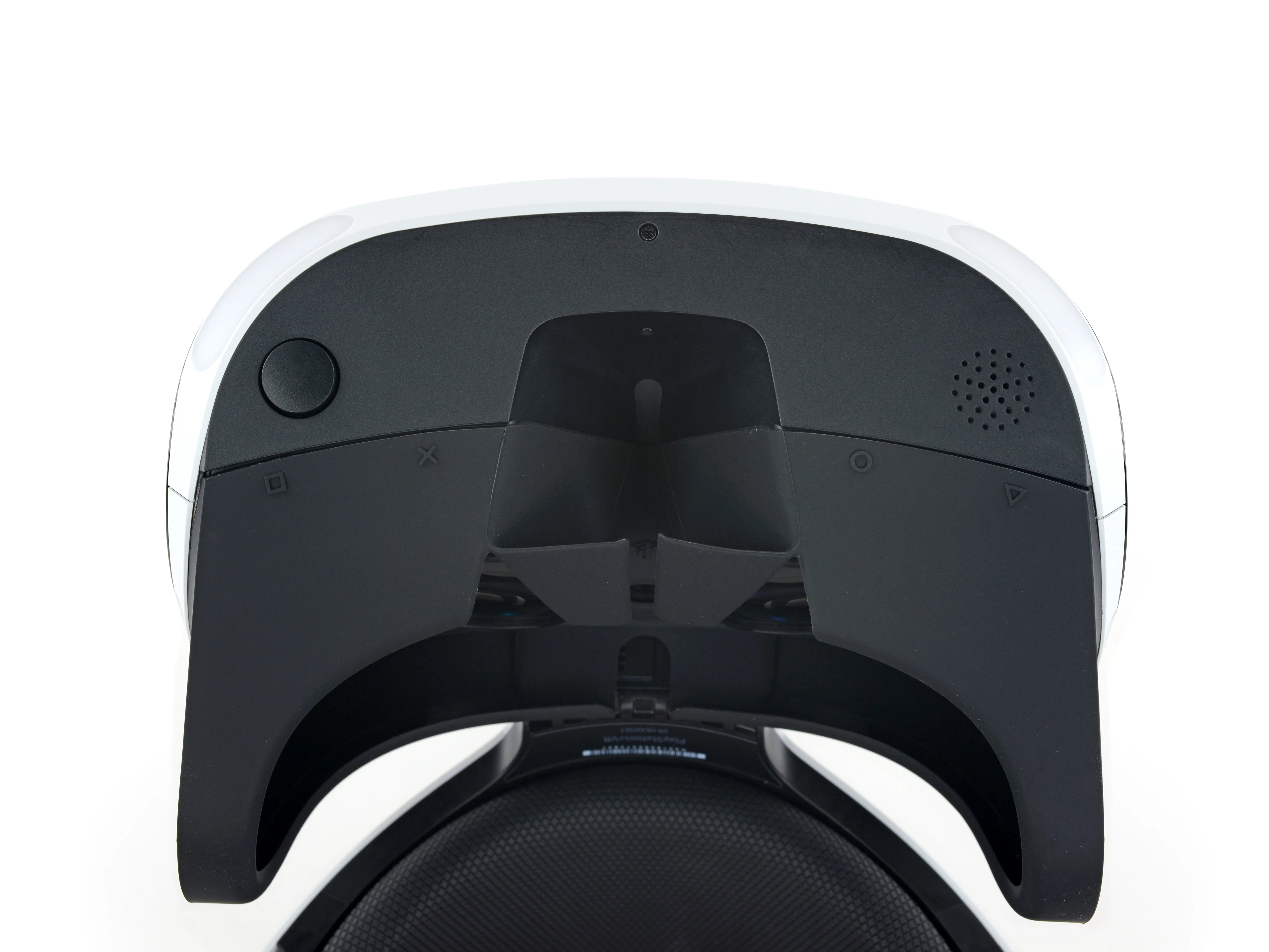

• Перед тем как вскрыть PS VR, мы рассмотрим внешние детали.

• PS VR не имеет конструкции 'пристегните его к лицу', у него выдвижное оголовье (не такое, как у Oculus CV1) с колесиком для тонкой затяжки, чтобы обеспечить плотное прилегание.

• Уникальная конструкция подвесного козырька Sony представляет собой совершенно новое решение проблемы регулировки расстояния между глазами. Просто удерживайте кнопку (над симпатичными символами кнопок PlayStation) и сдвигайте 'прицел' вперед или назад, чтобы изменить фокус.

• Это гораздо проще, чем в Vive сложной зубчатой передачино не так безболезненно, как при перемещении Rift вверх или вниз по лицу (благодаря ассиметричным линзам Френеля).

• Линзы PS VR на самом деле совершенно обычные, без Френеля (Vive) или гибридно-френелевских (Rift CV1) линз.

Шаг 4

• Прицел блокирует свет благодаря резиновой маске, а не пенопласту и плотному прилеганию очков. Кроме того, ее можно мыть чаще, чем пену.

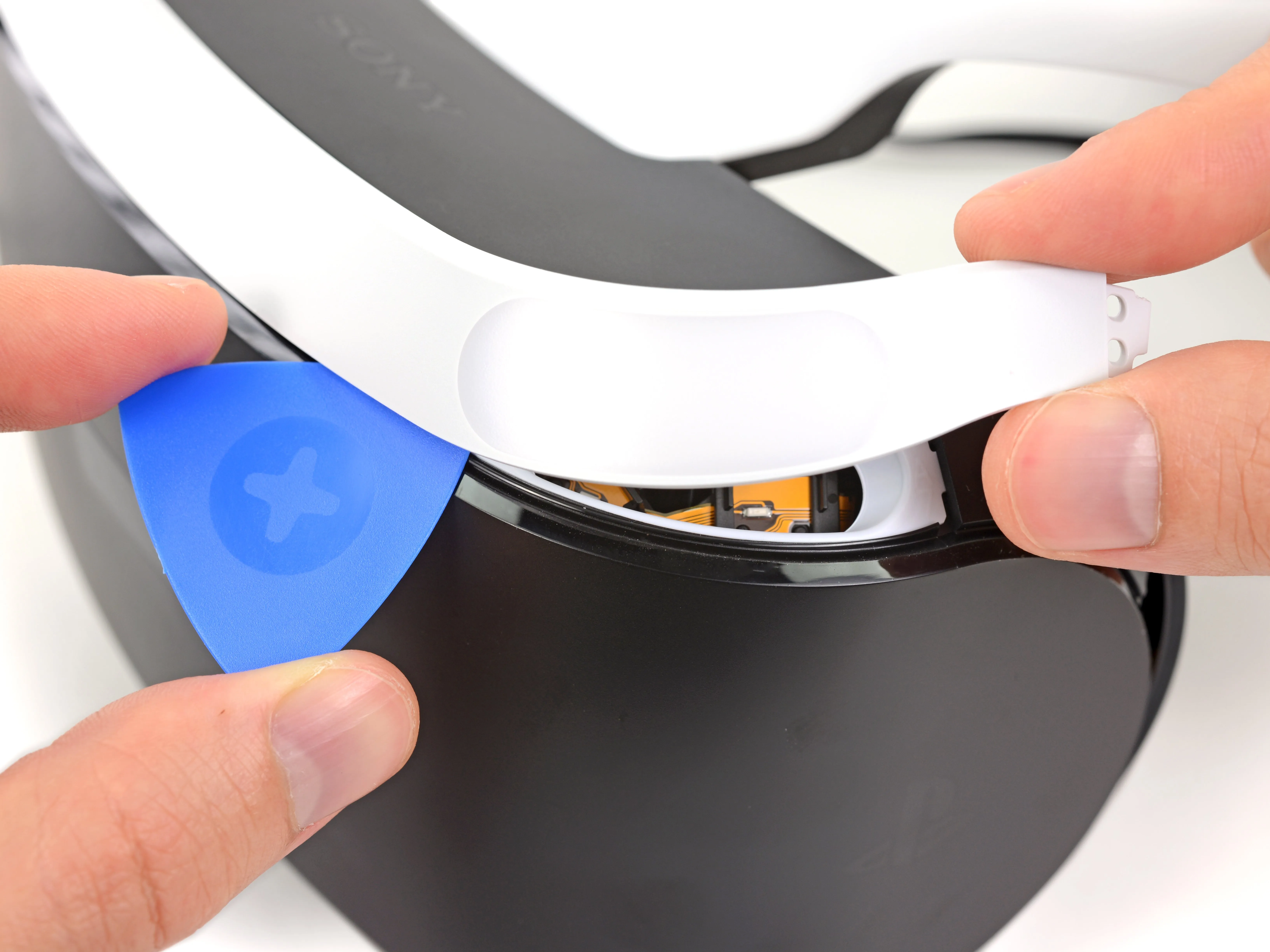

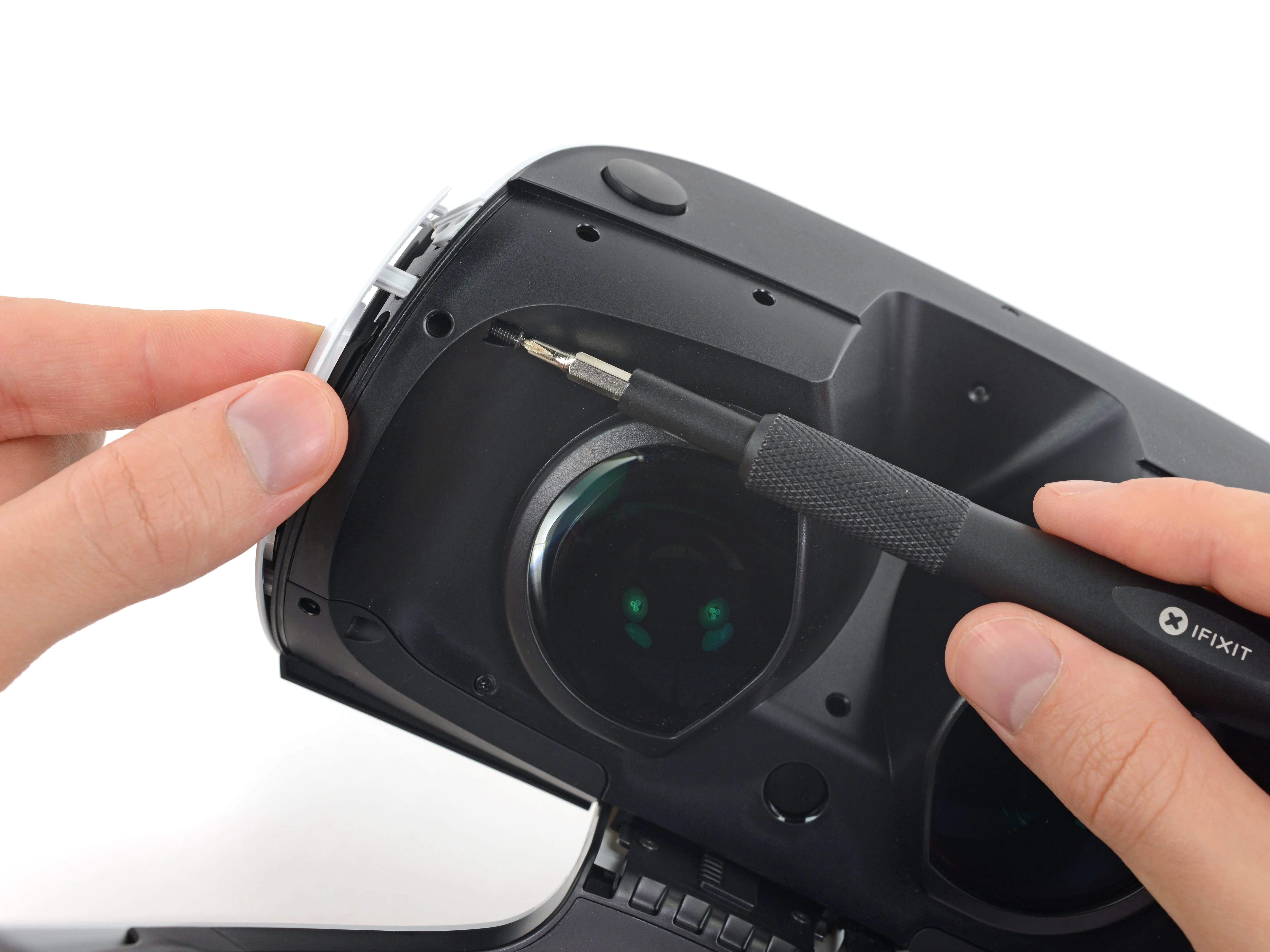

• Сняв сменный резиновый щиток, мы видим простые винты JIS (двоюродные братья Филипса с острой головкой), удерживающие прицел вместе.

• Мы с ликованием поддеваем футуристическую пластиковую отделку (и светодиодные рассеиватели) нашим верным ковырялкой.

• И, выглянув чуть позади, обнаруживаем первый из 9 светодиодов отслеживания положения. Скоро.

Шаг 5

• Убрав обрезки, мы можем отсоединить переднюю панель козырька, чтобы открыть море гибких кабелей и компонентов.

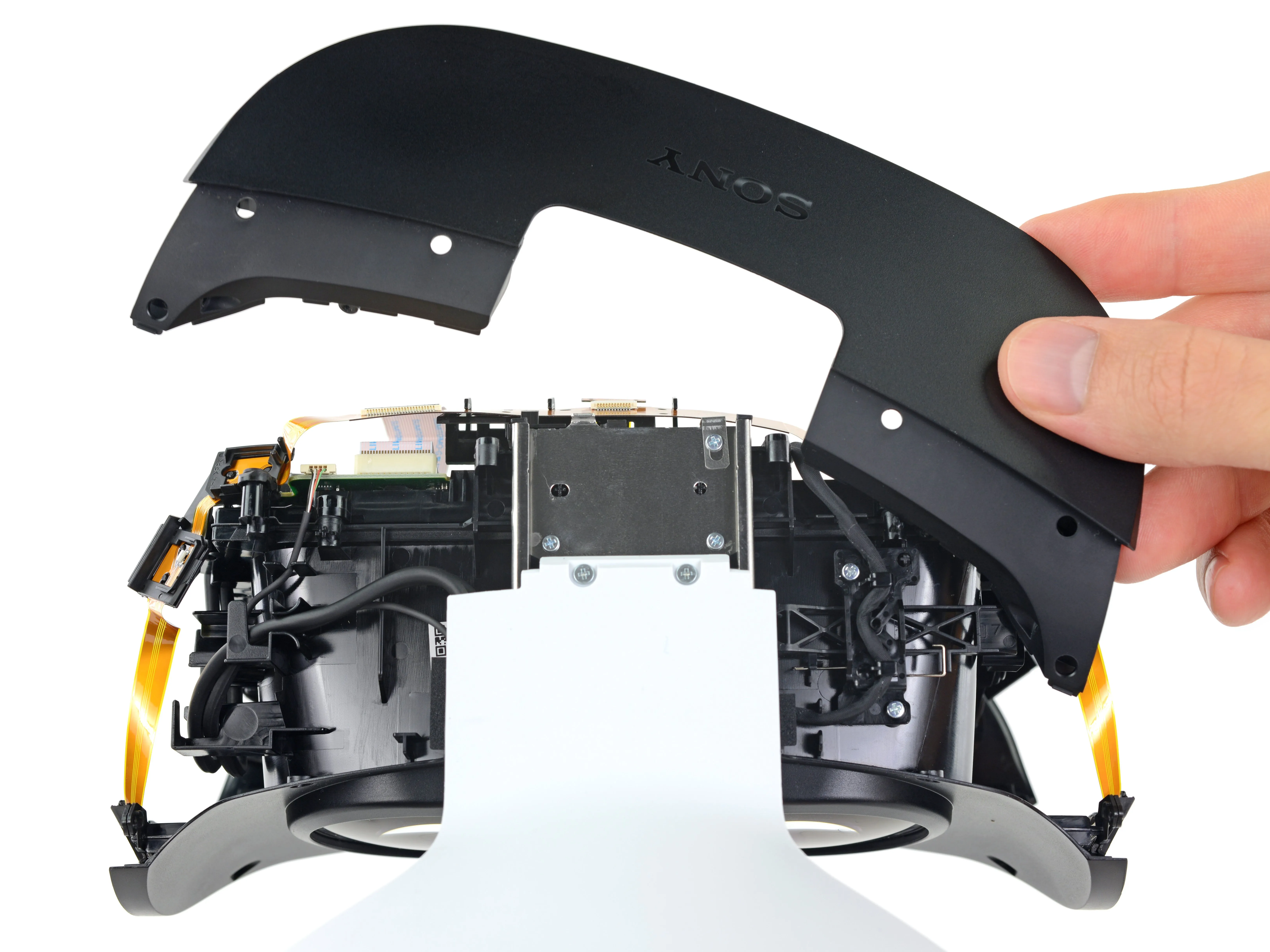

• Сняв верхнюю панель, мы обнаруживаем металлический рельс, по которому скользит блок козырька при регулировке расстояния между глазами.

• В отличие от Rift и Vive, которые используют невидимый инфракрасный свет для отслеживания положения, в PS VR используются светодиоды видимого света, знакового для PlayStation синего цвета.

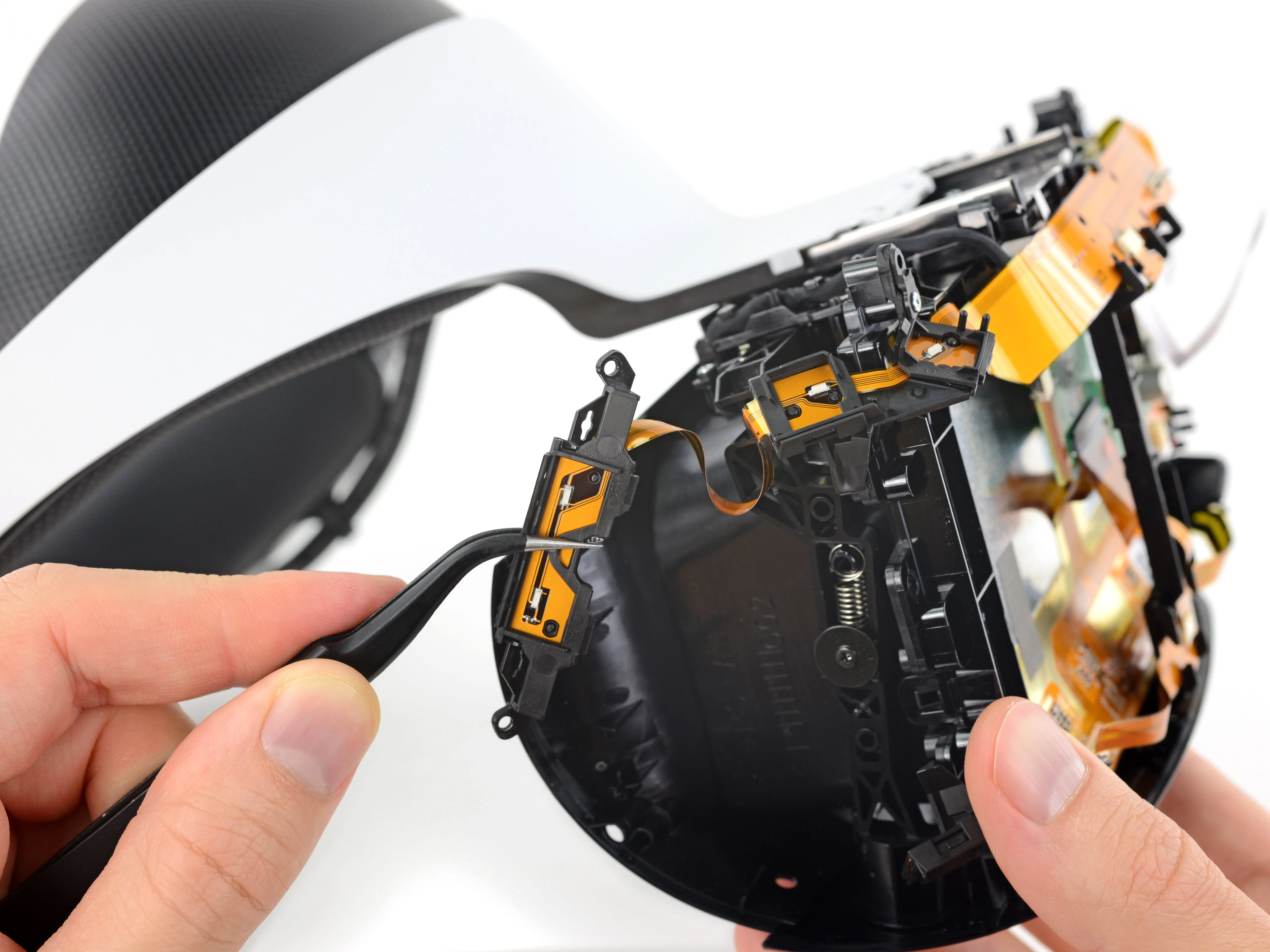

• Мы отклеиваем первый из этих светодиодов, но пока не можем их отделить - они являются частью большого узла, содержащего все 7 лампочек гарнитуры.

Шаг 6

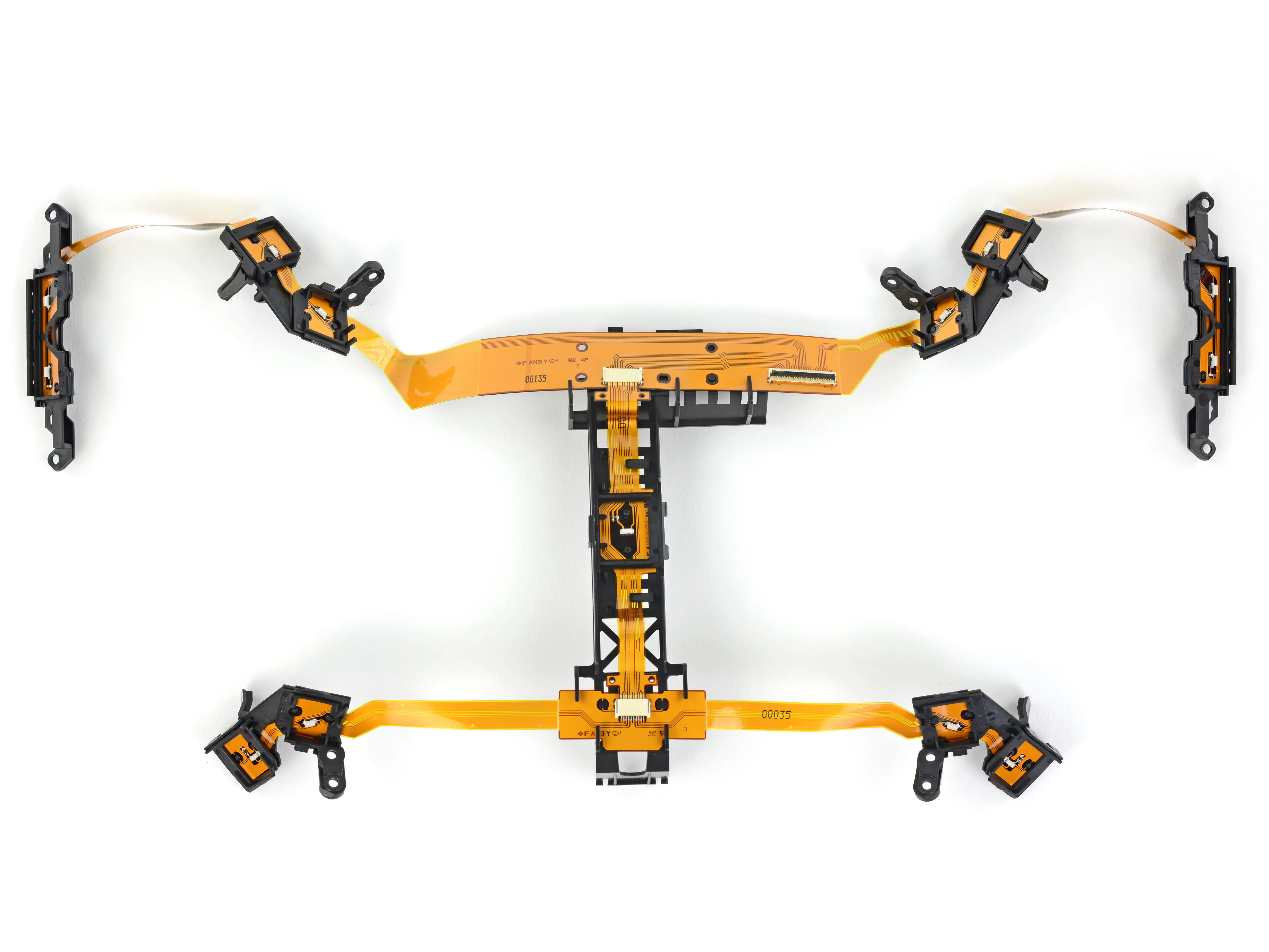

• Освободив первый кусочек, мы отправляемся за золотом и вынимаем весь кабель для сборки светодиодов насекомых.

• Используя имеющуюся у них существующую технологиюSony решила использовать светодиоды видимого света и камеру PlayStation Eye для отслеживания положения.

• Использование видимого света означает, что PS VR будет сложнее конкурировать с окружающим светом в комнате - возможно, именно поэтому Sony удвоила большинство светодиодов, увеличив размер и яркость каждой лампы на гарнитуре.

• Эта система наиболее похожа на Rift CV1со световым шаблоном на гарнитуре, сканируемым стационарным приемником. Сайт Viveнапротив, использует ИК-приемники на гарнитуре, считывая информацию с пары стационарных излучателей.

• Мы также отмечаем относительную малость светодиодов (всего 15) по сравнению с более чем 40, которые составляют массив ИК-светодиодов Rift.

Шаг 7

• Помните ту хитрую кнопку настройки прицела несколько шагов назад? Вот ее регулировка вблизи! Оооо, пружинистая.

• Вынос глаза это расстояние между вашим глазом и плоскостью дисплея. Большой диапазон регулировки означает, что пользователи могут с легкостью подбирать очки под гарнитуру.

• Возможно, это не такая простая регулировка, как у CV1, но она должна быть более удобной для большего числа пользователей..

Шаг 8

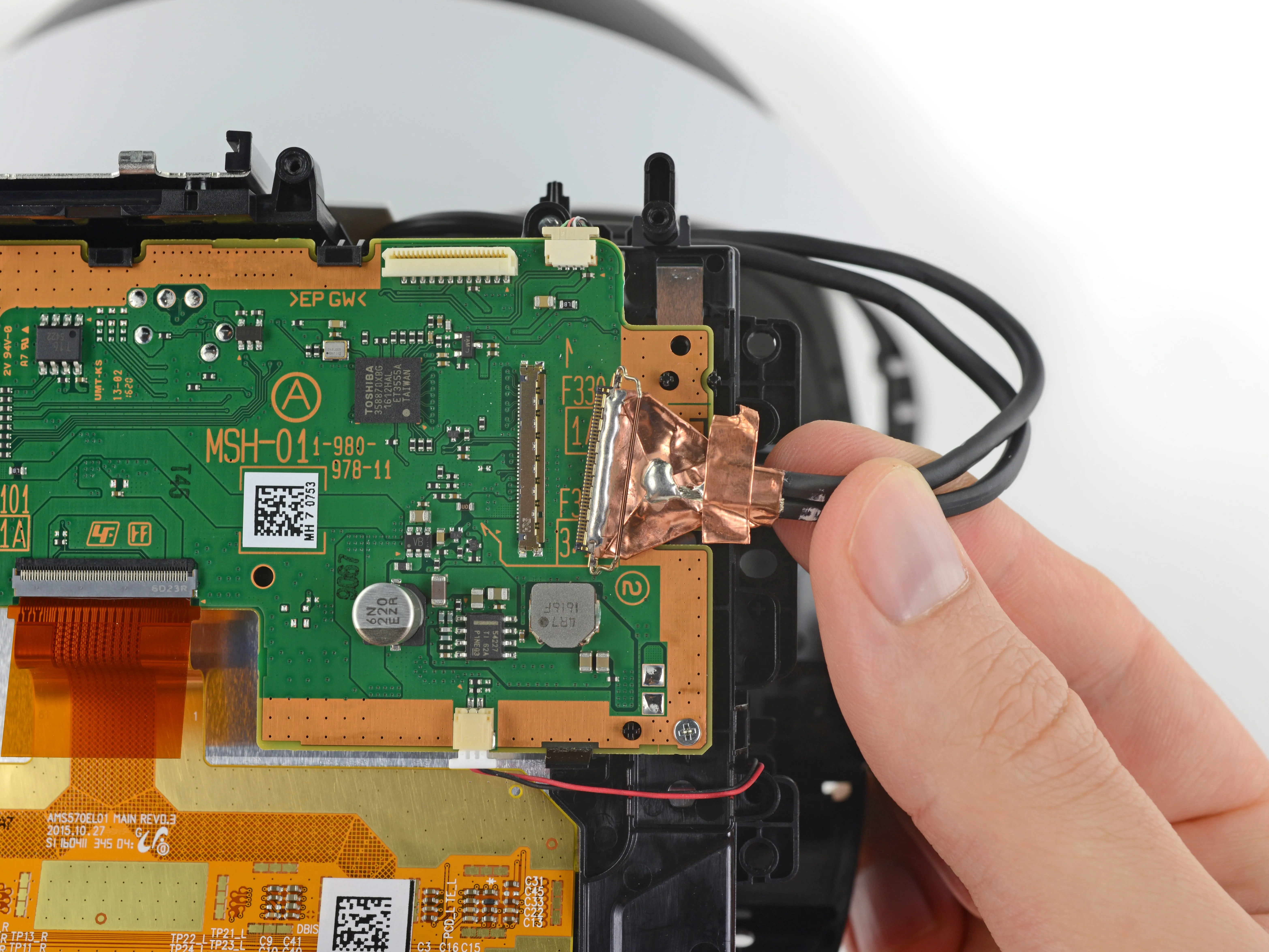

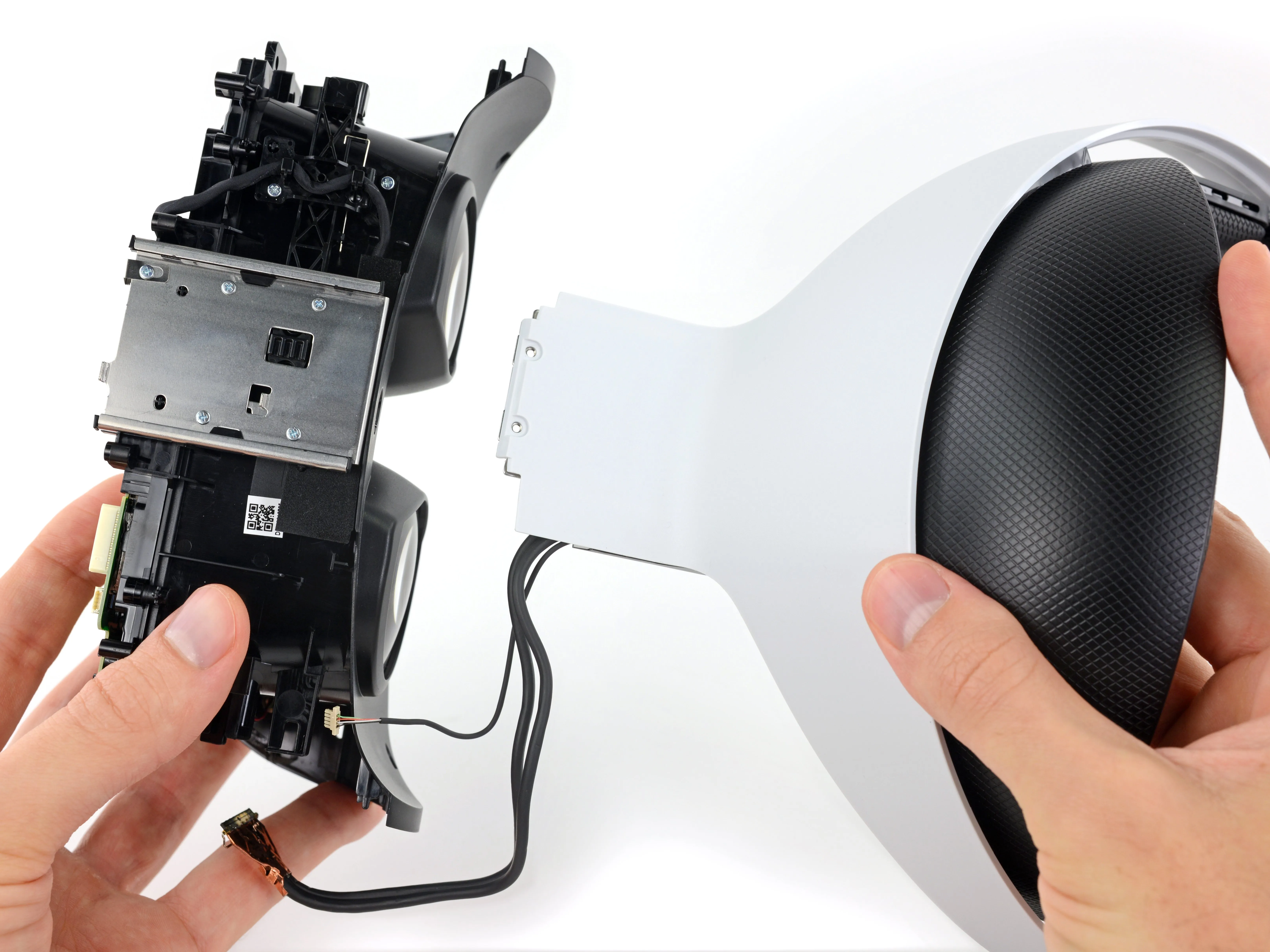

• Осталось два кабеля, прежде чем мы сможем отделить оголовье.

• Широкий усиленный разъем заставляет нас думать о дисплейном кабеле, и мы не слишком далеки от этого, поскольку он предназначен для HDMI-входа и разъема AUX.

• Этот крошечный пакет, называемый в совокупности кабелем гарнитуры VR, является одним из лучших кабельных решений, которые мы видели в VR.

• Второй кабель, крошечный 4-контактный, обеспечивает питание остальных светодиодов, расположенных на задней части оголовья.

Комментарии к шагу

Как я могу заменить кабель гарнитуры, так как мой кролик его перерезал?

Где я могу его купить?

спасибо

Дэмиен

У меня та же проблема, если вы найдете этот кабель, не могли бы вы рассказать мне, как вы это сделали?

Мне нужен этот кабель (5)

Не мог бы кто-нибудь сообщить мне, где я могу найти этот кабель.

Человек облом нет ответа, мне тоже нужен этот кабель!

Не могу поверить, что у них нет сменного кабеля.

Сейчас у меня есть гарнитуры VR. 1 с погрызенным кабелем (который новый) и другой с поцарапанным экраном и сломанным головным креплением... Я пытаюсь поменять кабели местами, и у меня есть кабель, снятый с дисплея и задней части головного крепления. Я не могу понять, как вытащить кабель из части передней части оголовья, где находится раздвижной механизм. Как я могу разобрать переднюю часть оголовья?

Кто-нибудь нашел запасной кабель?

Шаг 9

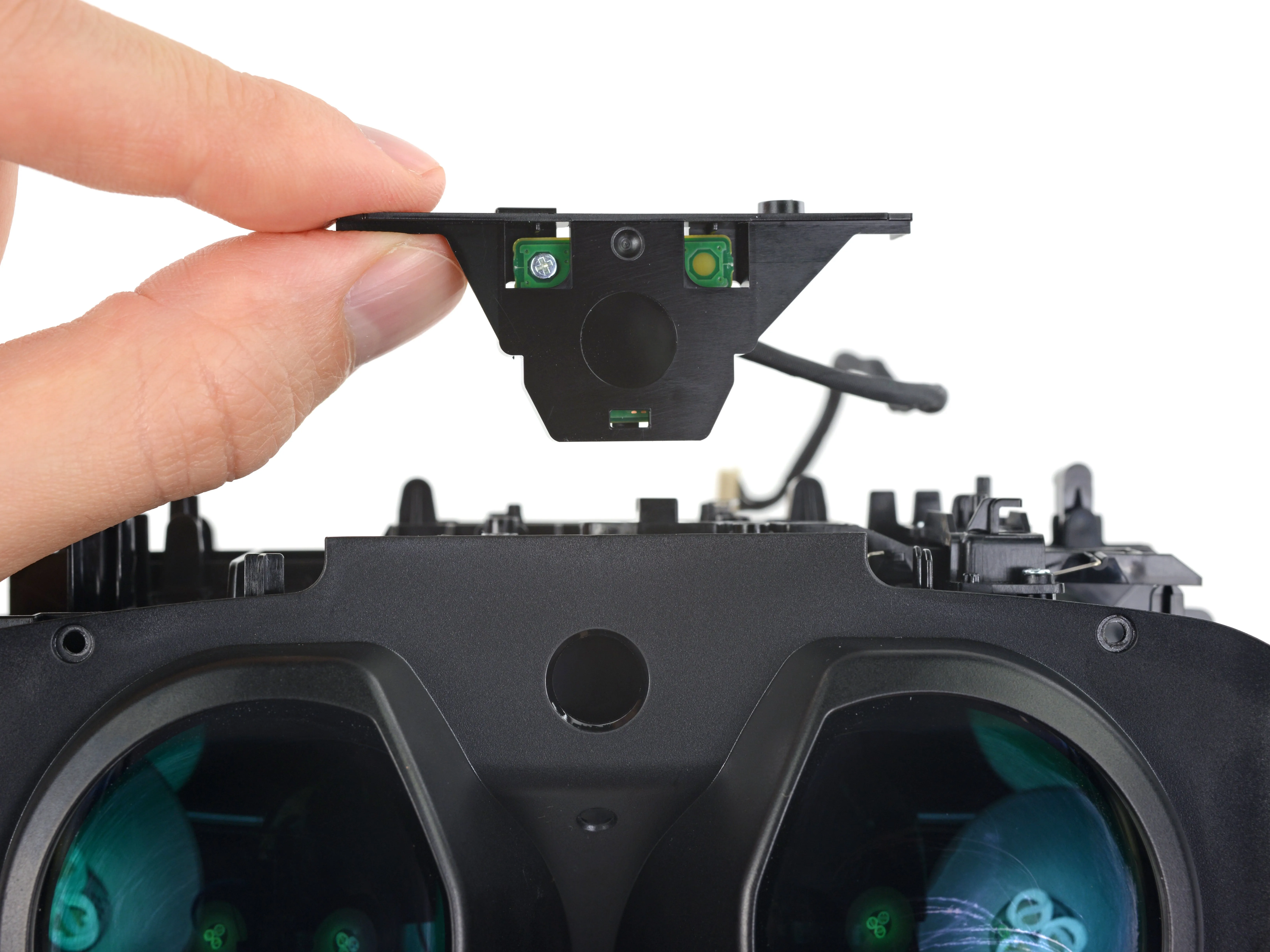

• Между объективами спрятано немного электроники.

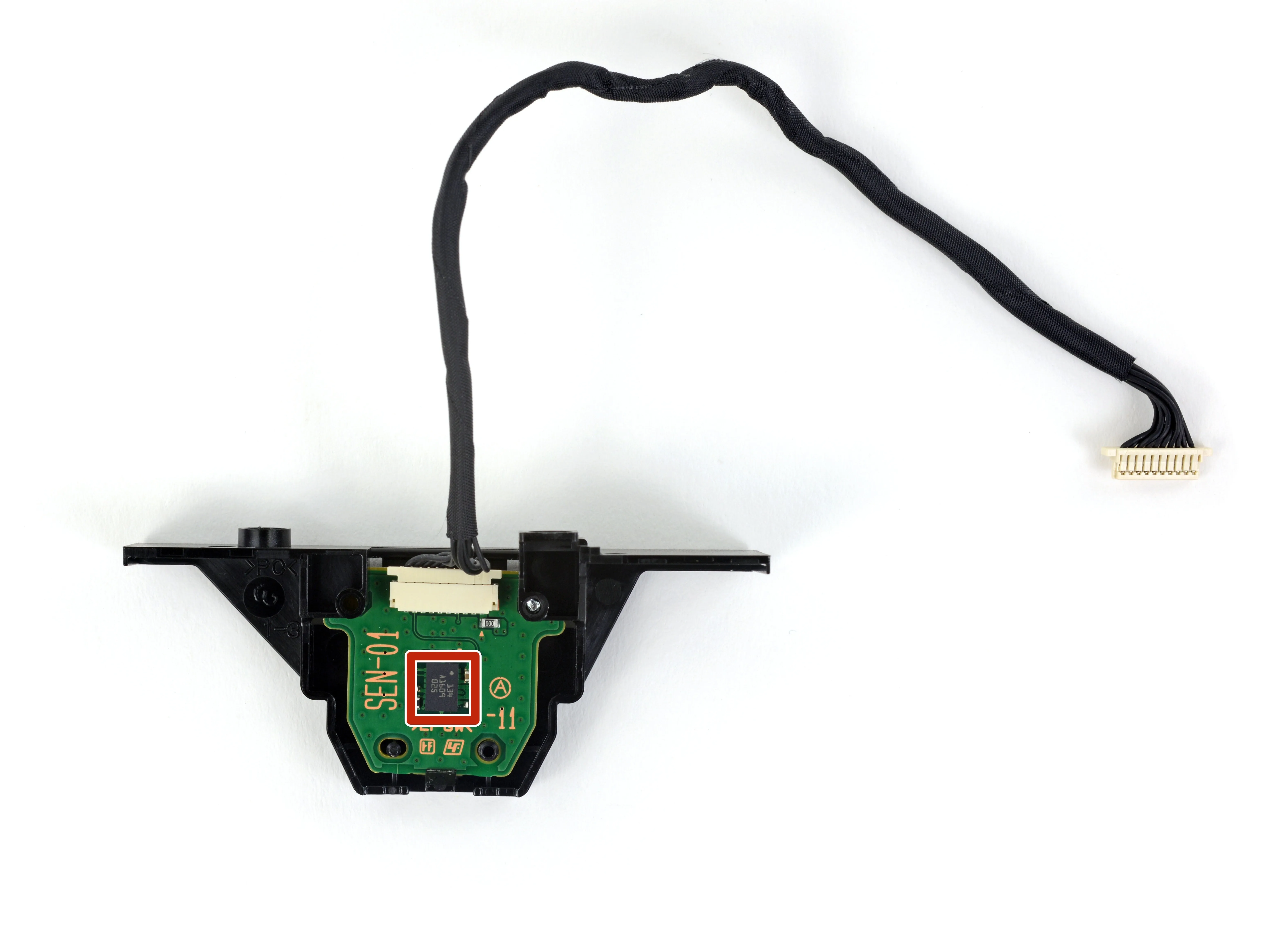

• С одной стороны - одинокая микросхема: Bosch BMI055 IMU

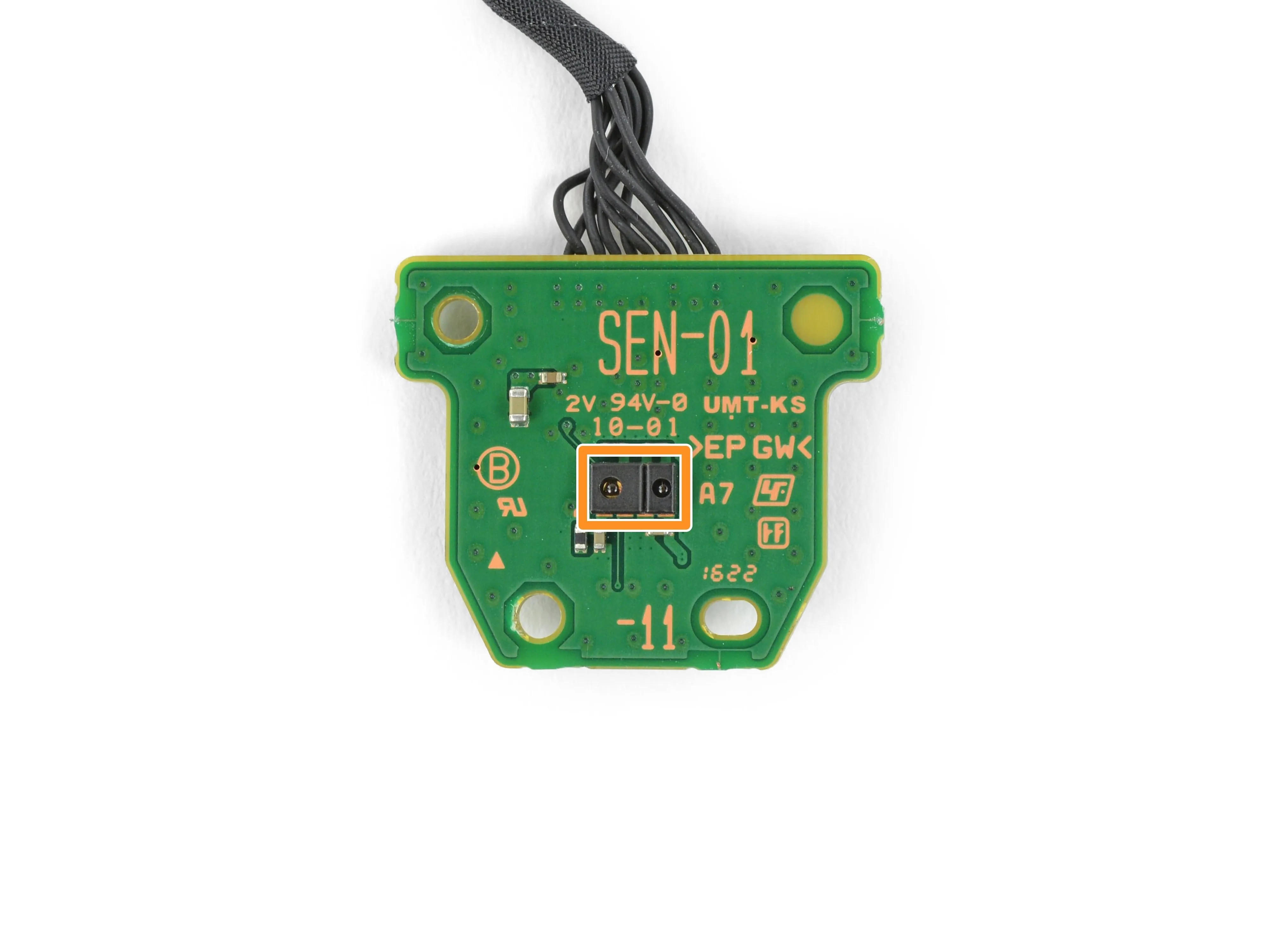

• На обратной стороне - то, что выглядит как инфракрасный дальномер, состоящий из излучателя и приемника.

• Это должно подсказать PS VR, находится ли он на вашем лице или нет. Возможно, он даже сможет определить, когда вы приблизитесь к тому, чтобы надеть его.

Комментарии к шагу

Устройство, отмеченное красным, - это инерциальный измерительный блок (IMU) BMI055 от Bosch Sensortec.

Спасибо - отличная находка! Мы обновили разборку.

Я думал, что микросхема дальномера - это APDS-9960 от Avago-Technologies. Но я попробовал его и он не работает. Может быть, у кого-то еще есть идеи, что это может быть.

Шаг 10

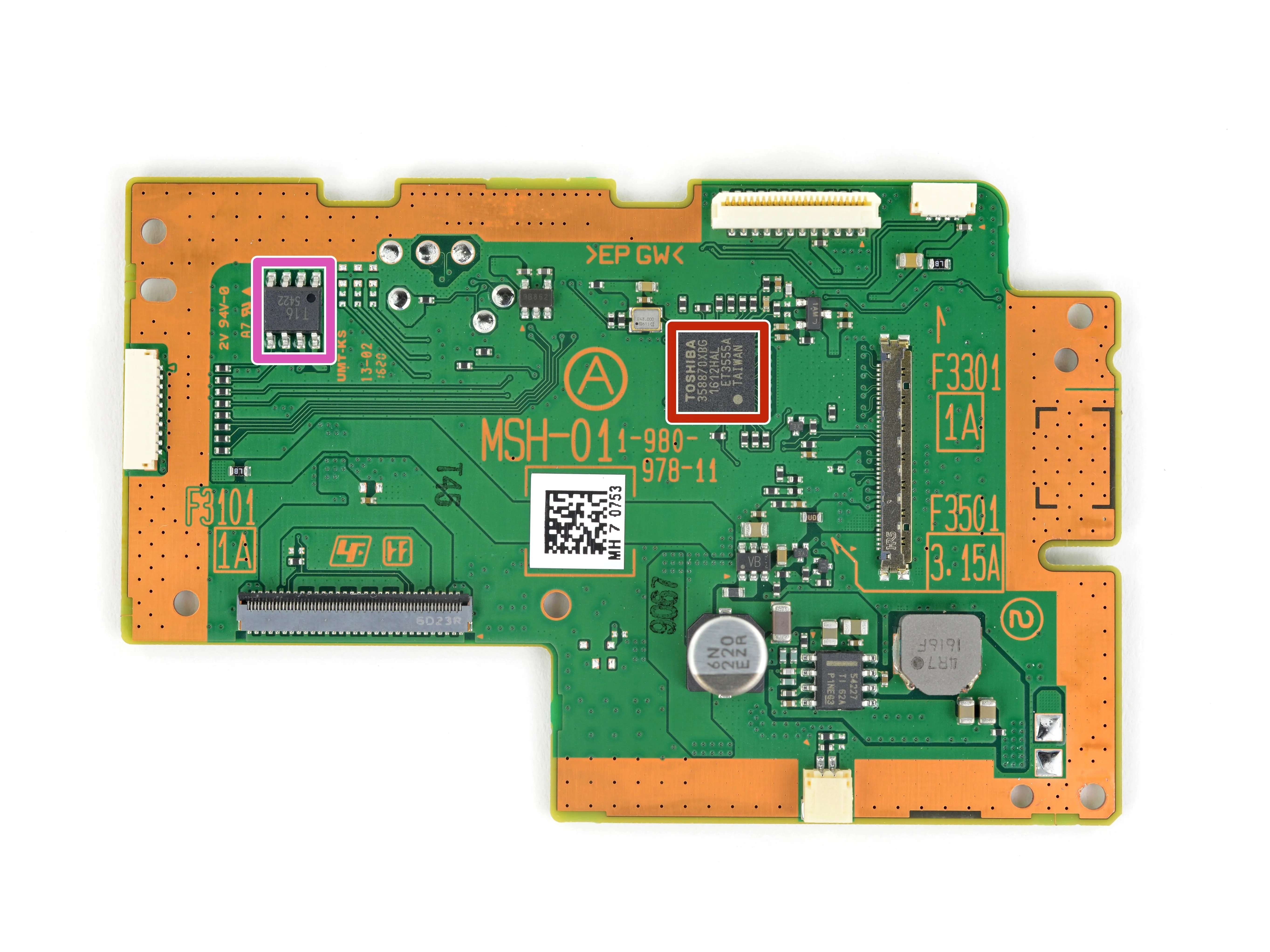

• Материнская плата освобождена от гарнитуры! Вот что мы нашли:

• Toshiba TC358870XBG Интерфейсный мост HDMI

• Nuvoton NUC123SD4SN3 Серия NUC123 ARM Cortex-M0 микроконтроллер

• Драйвер RGB светодиодов ROHM BD2802 (x3)

• Wolfson WM1801G (вероятно, аудиокодек, как в контроллере контроллер DualShock 4)

• Parade Technologies PS8203 HDMI-переключатель уровней 3,0 Гбит/с

• Texas Instruments S1L 621 APGH (вероятно, модуль питания для AMOLED-дисплея)

• Rohm BR24T16-W 16 Кб последовательной памяти EEPROM

Комментарии к шагу

Я думаю, что S1L 621 APGH - это TI TPS65632 Triple-Output AMOLED Display Power Supply. посмотрите здесь. https://www.ti.com/lit/ds/symlink/tps6563...

На мой взгляд, название кабельного разъема также имеет большое значение. Этот 40-контактный металлический разъем - разъем Hirose DF81.

Шаг 11

• То, что мы приняли за маленькую решетку динамика, на самом деле является крупным микрофоном, установленным под козырьком.

• Может быть, PS VR советует вам сделать перерыв, если вы начинаете слишком тяжело дышать?

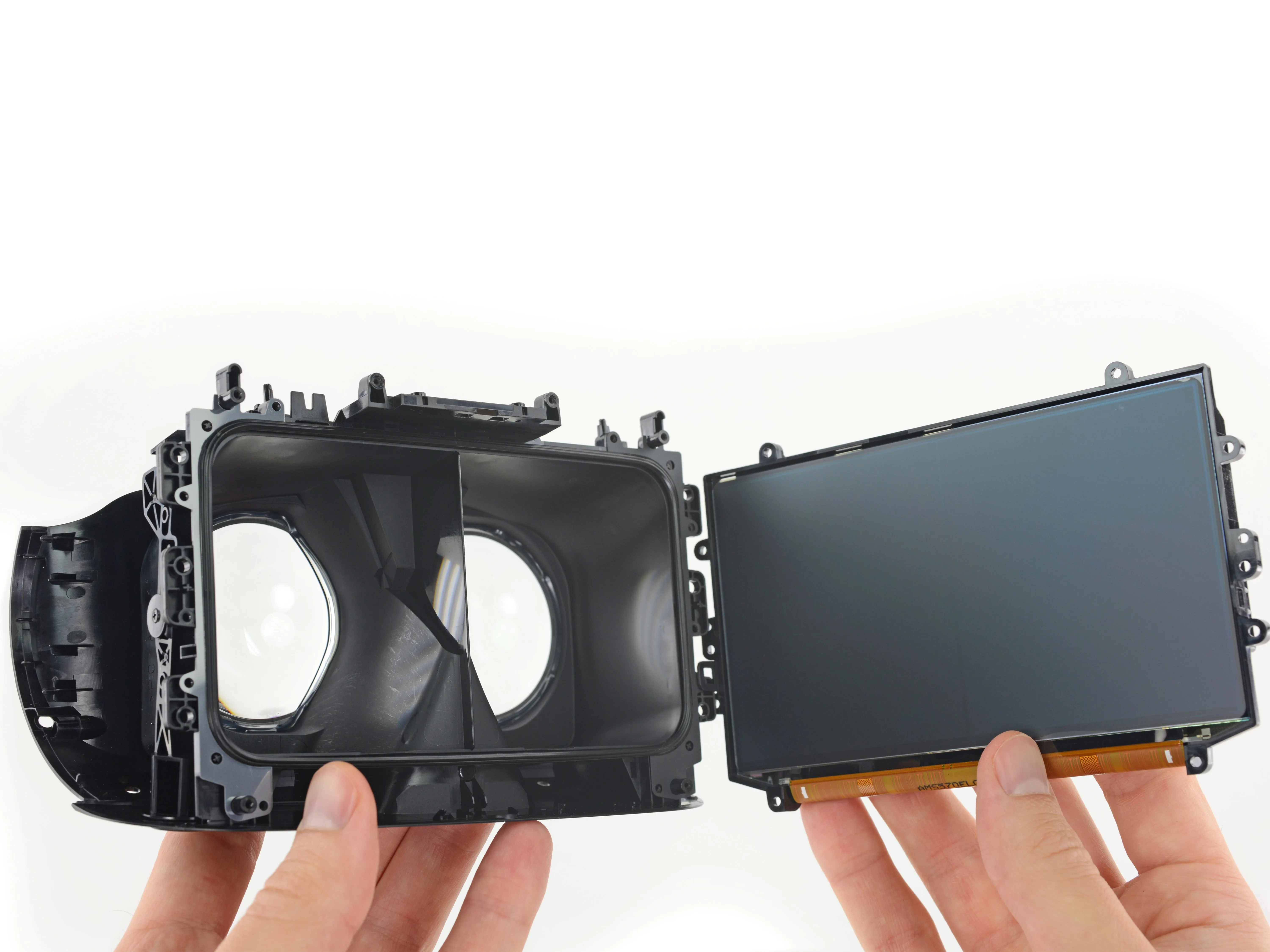

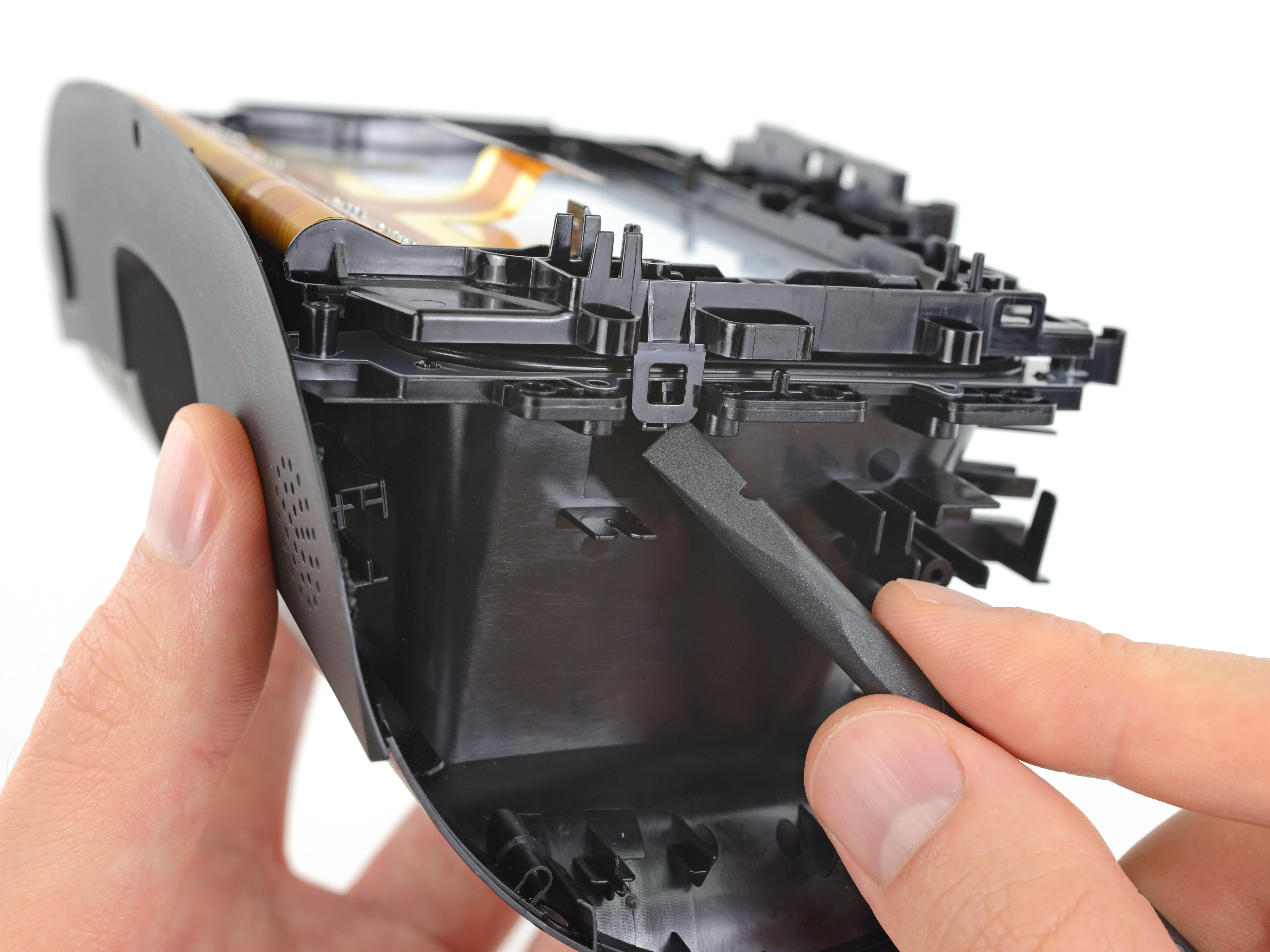

• Единственный дисплей крепится к блоку линз с помощью нескольких винтов и двух зажимов, которые быстро отстегиваются с помощью палочки.

Шаг 12

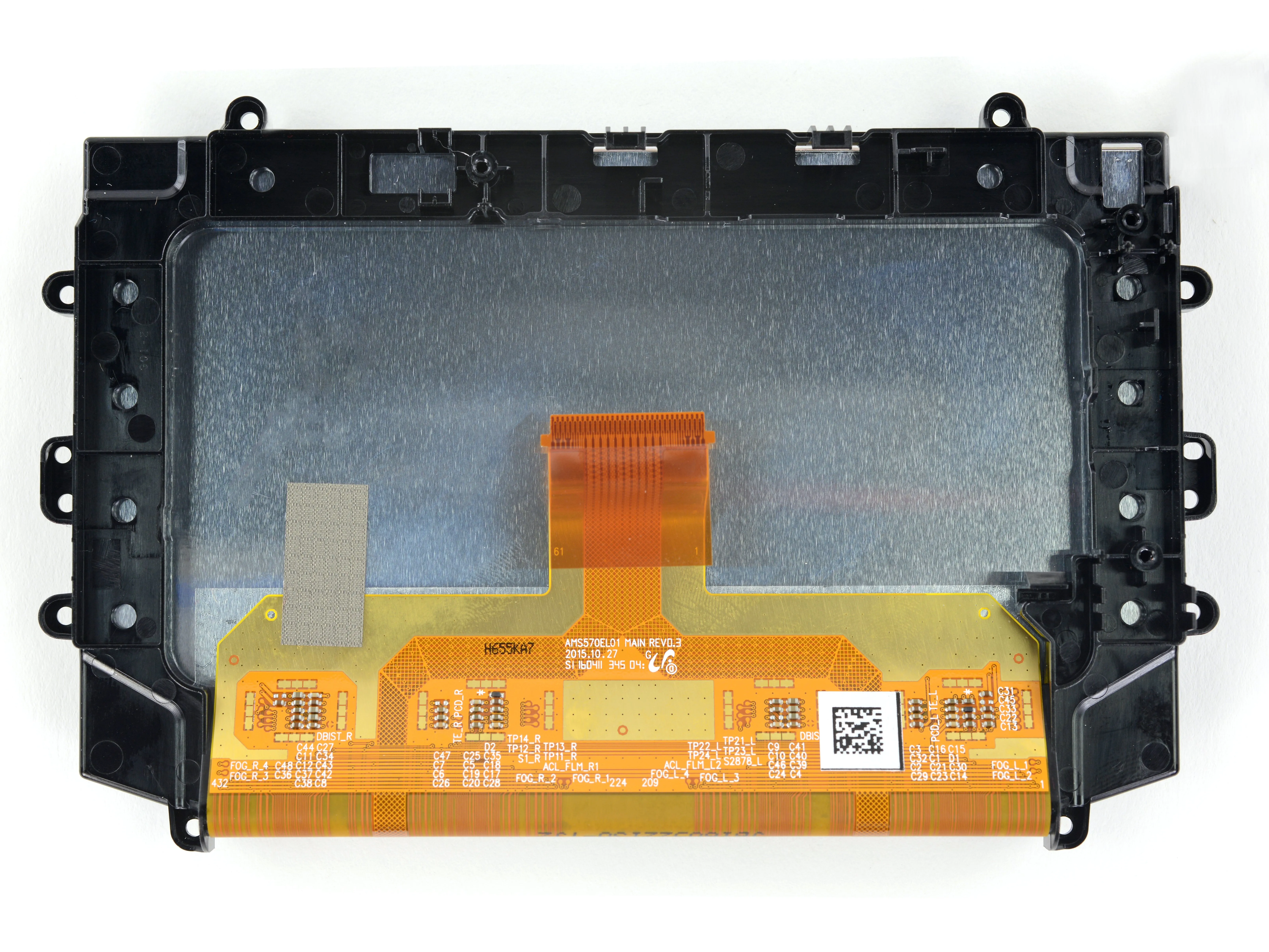

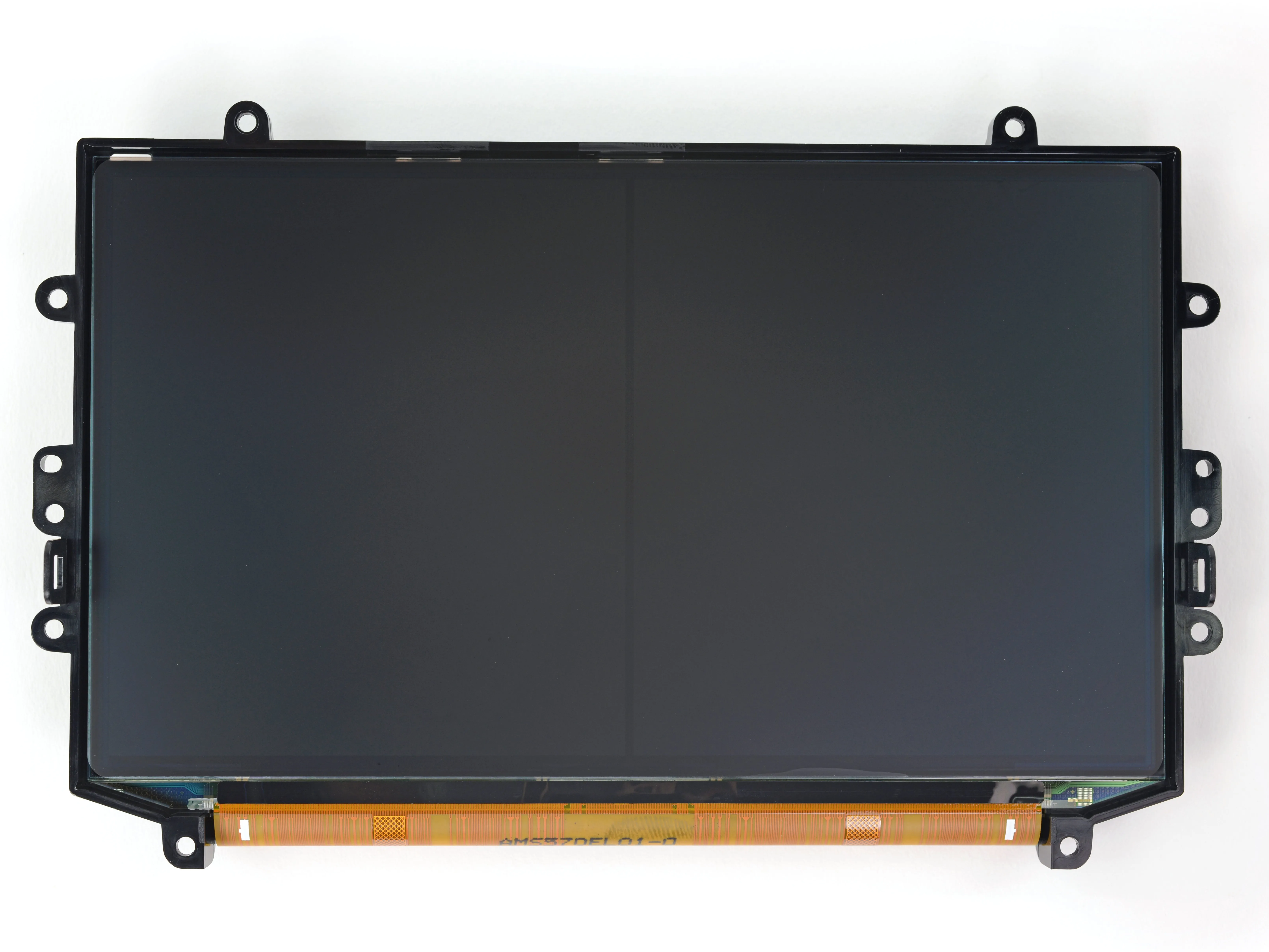

• Освободив AMOLED-дисплей производства Samsung, мы бросаем его на стол, чтобы рассмотреть поближе.

• В то время как Rift . и Vive Используя два отдельных дисплея и сложные механизмы регулировки межзрачкового расстояния (IPD), Sony решила упростить процесс с помощью одного дисплея и цифрового IPD.

• Это означает, что программное обеспечение будет изменять положение изображения на каждой половине дисплея. При увеличении расстояния вы потеряете несколько пикселей, но, надеюсь, упрощение конструкции оправдывает эту жертву.

Комментарии к шагу

Есть ли на экране антиотражающее покрытие, как у матовых мониторов, которое может вызывать эффект зернистости пленки.

Sony должна массово производить свои собственные AMOLED-дисплеи, их технология AMOLED намного лучше, чем у Samsung.

Возможно ли заменить дисплей на 4k? Или мне нужна другая материнская плата для 4k?

У меня такой же вопрос. Я осмотрелся, но не смог найти никакой информации об этом.

Почему Sony так обижается на OLED от Samsung? В конце концов, Samsung - лучший производитель OLED (малые и средние размеры). Если бы у Sony была лучшая технология, они бы сами производили эти панели.

Извините, что так поздно спохватился, но где на этой земле можно купить новый дисплей? Очень хлопотно!

Шаг 13

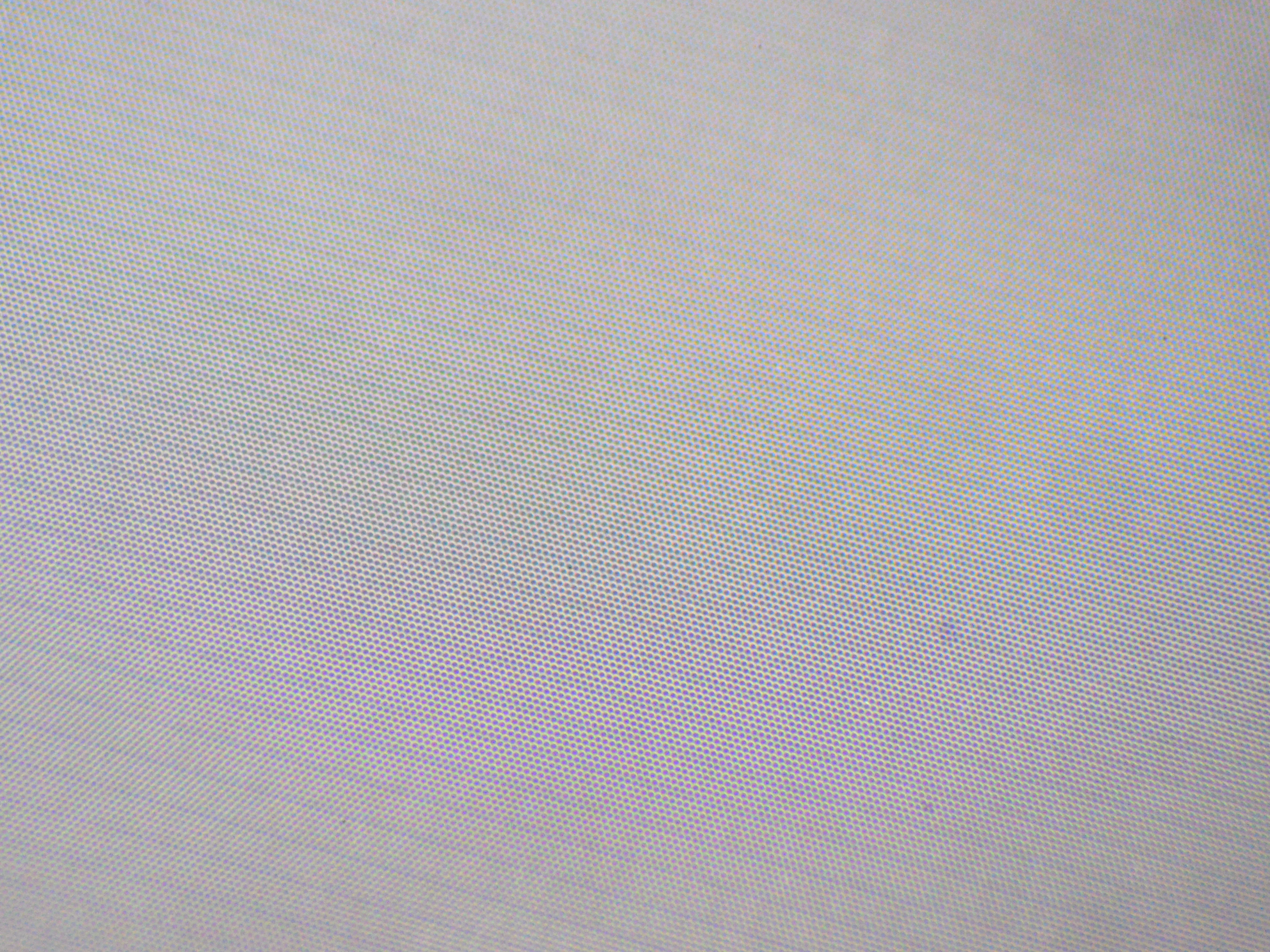

• Компания Sony заявляла о субпиксельной матрице в этом дисплее, поэтому мы решили достать микроскоп и посмотреть на него поближе.

• Слева - традиционный IPS-дисплей со светодиодной подсветкой из iPhone 6s.

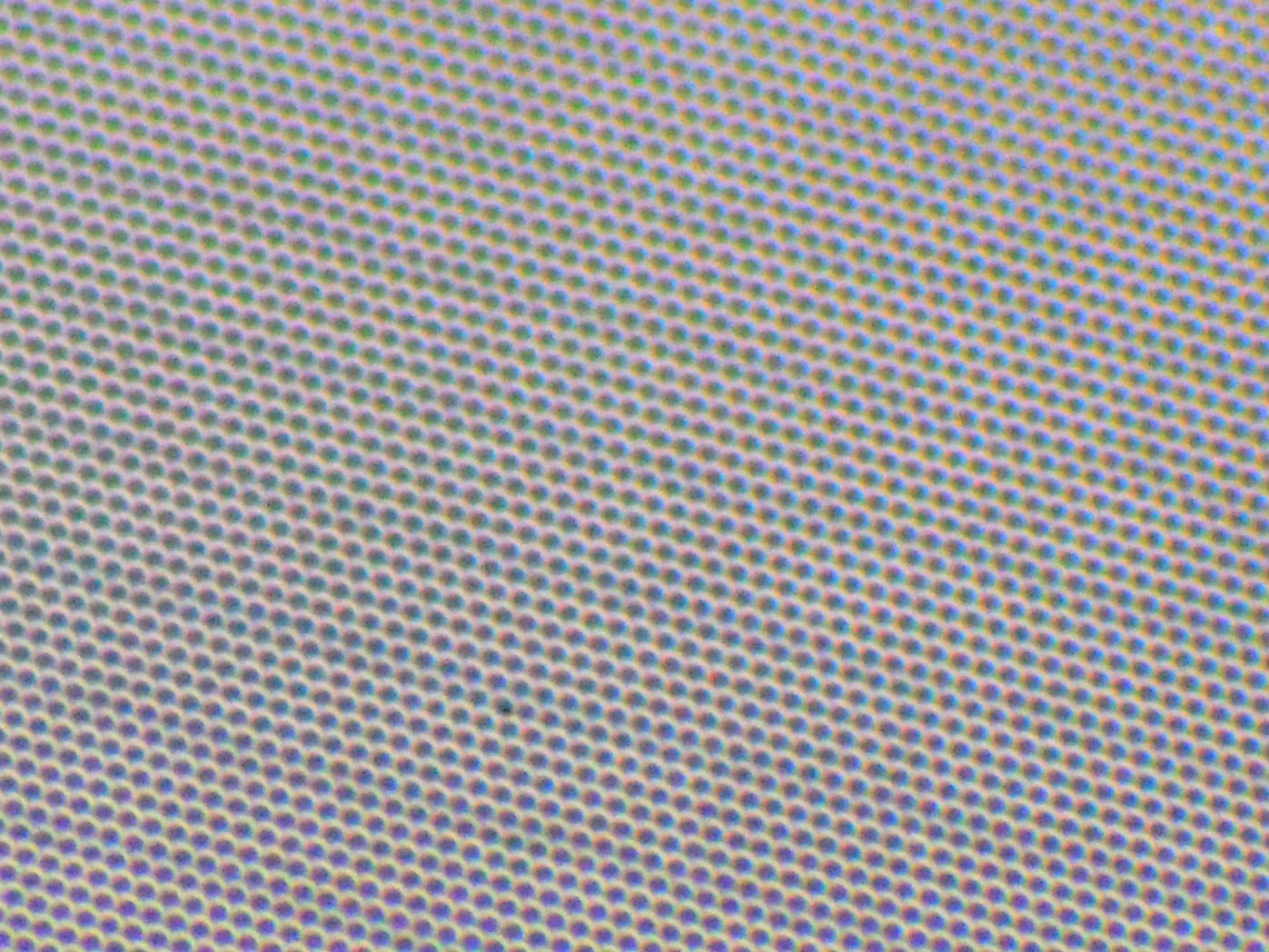

• А справа - AMOLED-дисплей PS VR с гексагональной субпиксельной матрицей, соответствующей другим OLED-дисплеям Samsung, используемым в их флагманских смартфонах.

• И поскольку мы знаем, что вы не можете видеть эти субпиксели, мы включили увеличенное изображение OLED-панели. Хотя плотность пикселей увеличилась всего на 18 %, пиксели на дисплее гарнитуры кажутся крошечными благодаря уникальной субпиксельной матрице.

Комментарии к шагу

Может быть, нужно отображать что-то, способное отображать RGB-цвет?

Белая круглая маска на фотографии - это размывающая оболочка, призванная скрыть эффект дверцы, а сами пиксели находятся за ней. Пиксели видны как очень тонкие темные линии на менее увеличенной фотографии. Вот что я думаю.

Шаг 14

• Прокладка из мягкой резины прижимает дисплей к блоку линз и закрывает доступ пыли в оптическую камеру в чистом помещении.

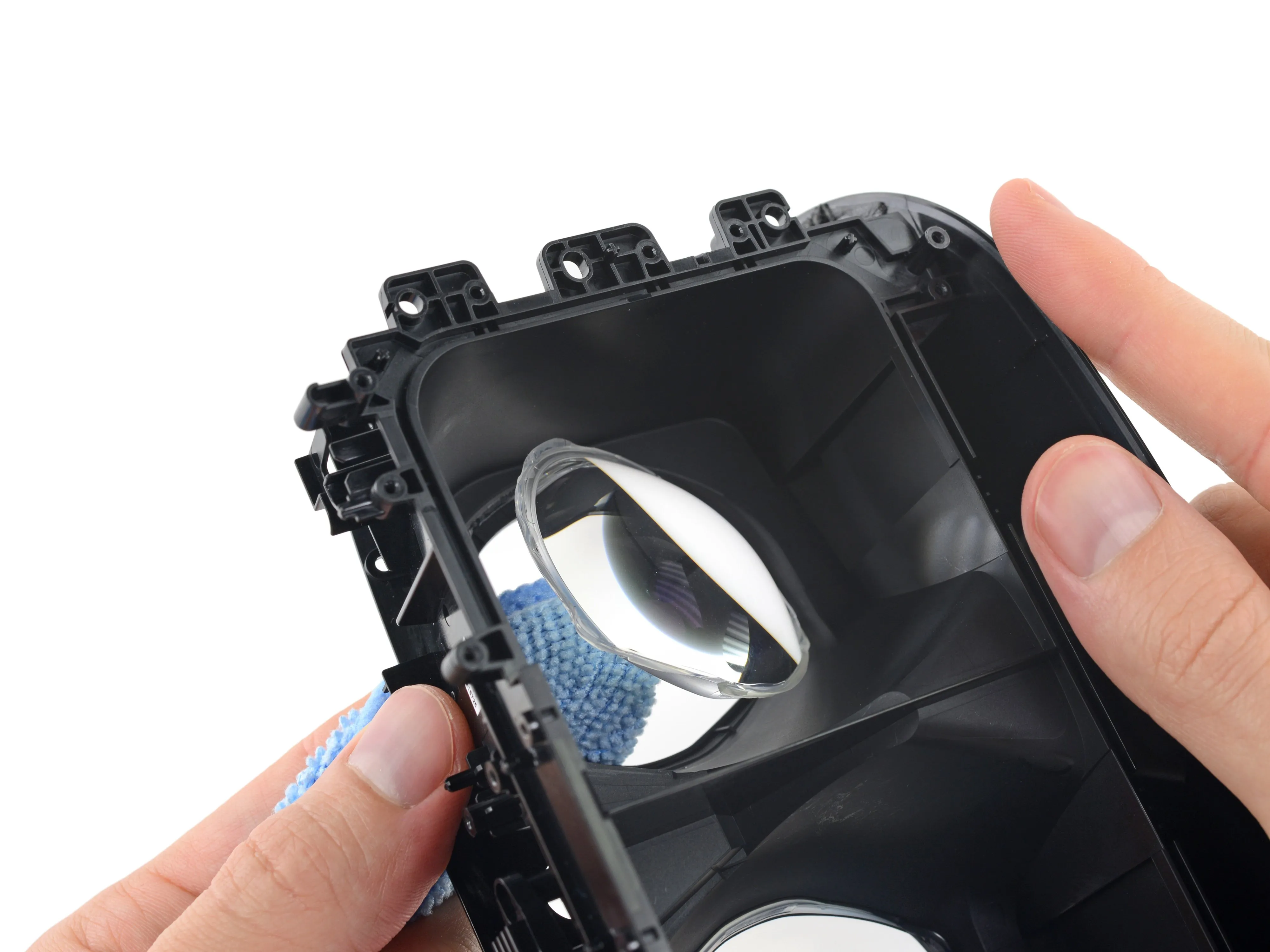

• Линзы вклеены в оправу, но если их немного подтолкнуть (например, нагреть и хорошенько надавить), они сразу же выскочат.

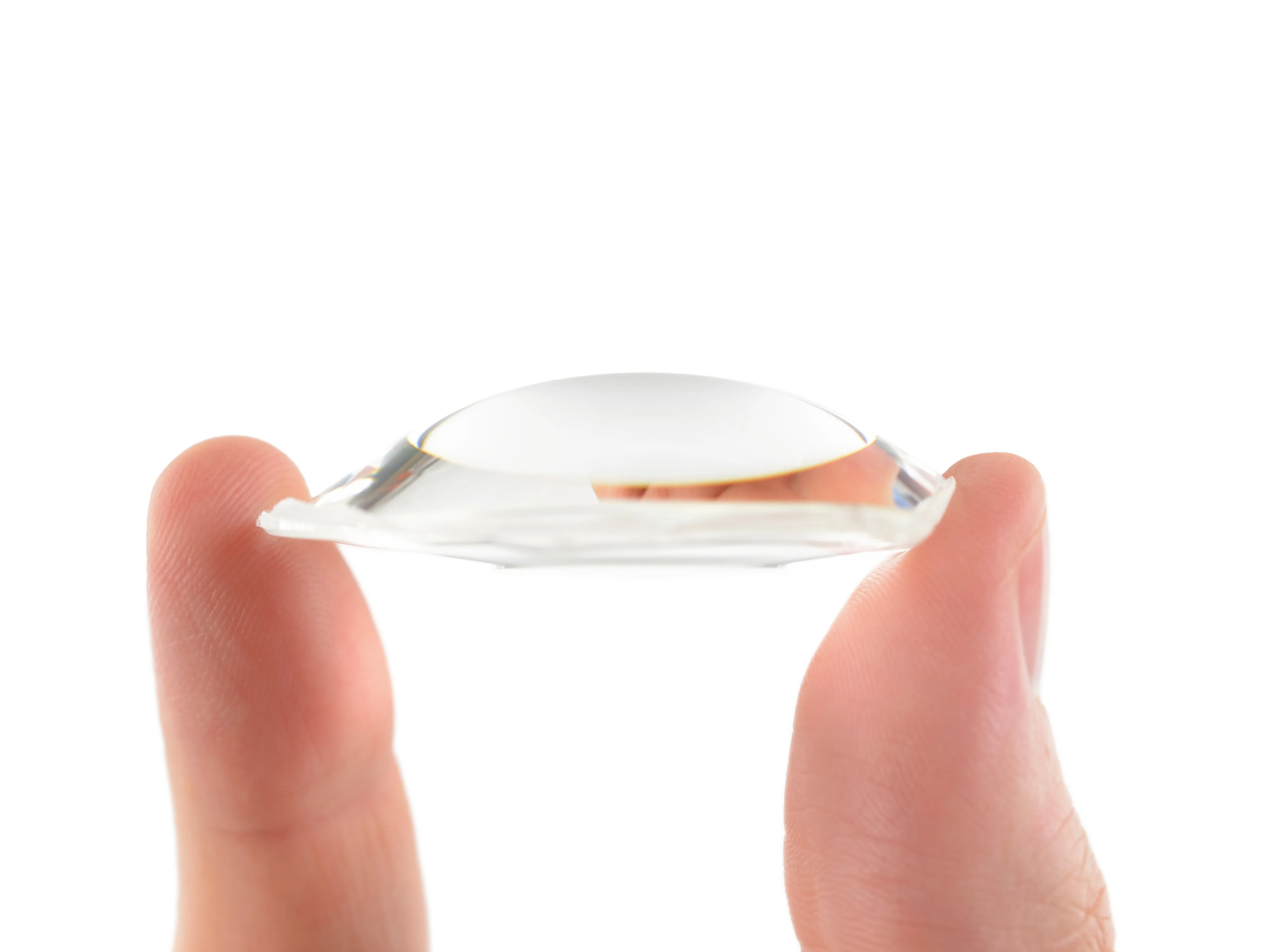

• Это обычные линзы толщиной 14 мм, без ступеньки Френеля, с гладкой куполообразной формой. Это означает, что линзы немного толще, чем линзы Френеля в Vive и гибридных линз Френеля в Rift.

• Хотя Oculus и HTC решили сэкономить немного веса за счет более тонких линз, эти линзы должны рассеивать меньше света от дисплея и обеспечивать более целостное изображение, чем оптика в Vive или Rift. Линзы Френеля обычно создают оптические разрывы между ступенями, которые могут разбить изображение на фрагменты.

Шаг 15

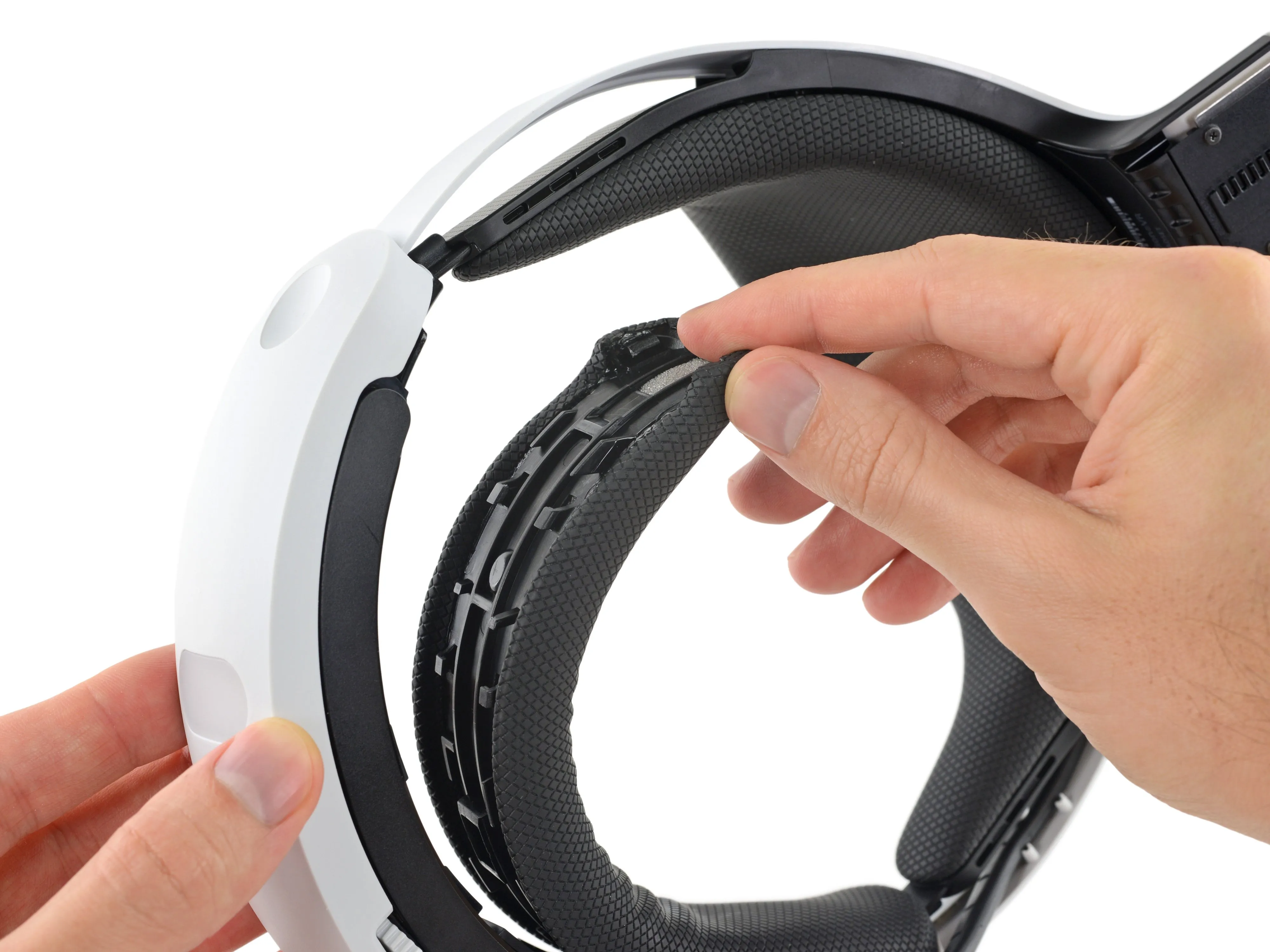

• Пришло время разобраться с оголовьем!

• Для начала вынимаем хлюпающие подушечки оголовья. Здесь нет ни клея, ни винтов, так что не волнуйтесь, потные друзья. Перспективы будущей замены подушек выглядят неплохо.

• По обе стороны от ручки регулировки есть небольшие противовесы, которые компенсируют массу дисплея и объектива прицела. Их удерживает на месте всего лишь небольшое количество клея и несколько клипс, так что их легко вынуть.

• Поскольку эти грузы служат исключительно для баланса, давайте уберем их и сравним все три модели, чтобы узнать, кто сможет создать самую легкую гарнитуру. Если убрать 95 г, то PS VR будет весить около 515 г. Таким образом, она окажется прямо между Vive весом 563 г и Rift весом 470 г.

Шаг 16

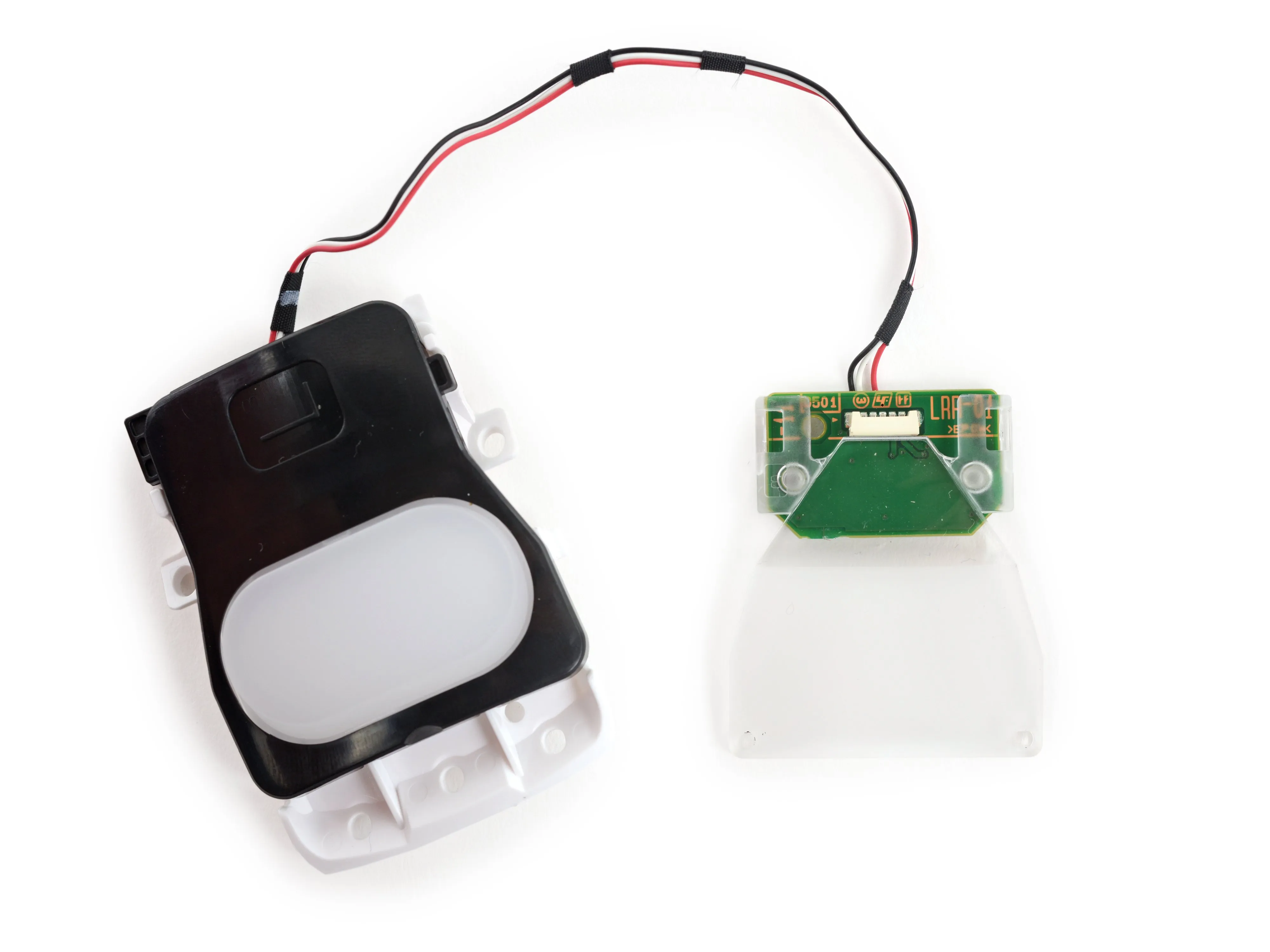

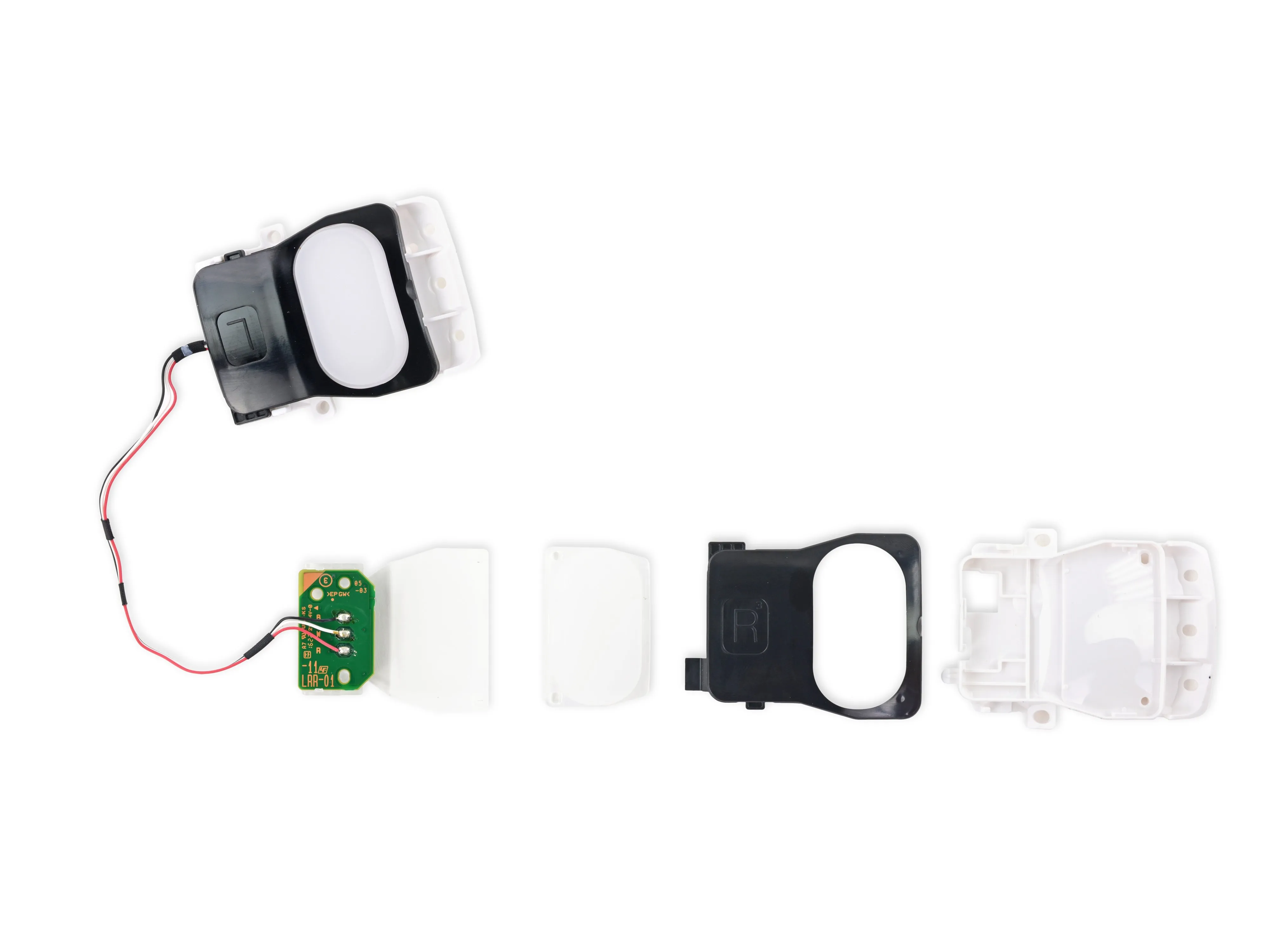

• Последней из оголовья вынимается пара 'задних' фонарей.

• Это две светодиодные сборки, которые позволяют системе отслеживания положения следить за вами, когда вы смотрите через плечо, поддерживая ощущение присутствия в мире.

• Сборки также удобно обозначены как правая и левая. Этикетки радуют сердце ремонтника.

• Поскольку в оголовье осталось немного меньше места, чем в козырьке, эти светодиоды освещают край световода, прежде чем пройти через рассеиватель.

Шаг 17

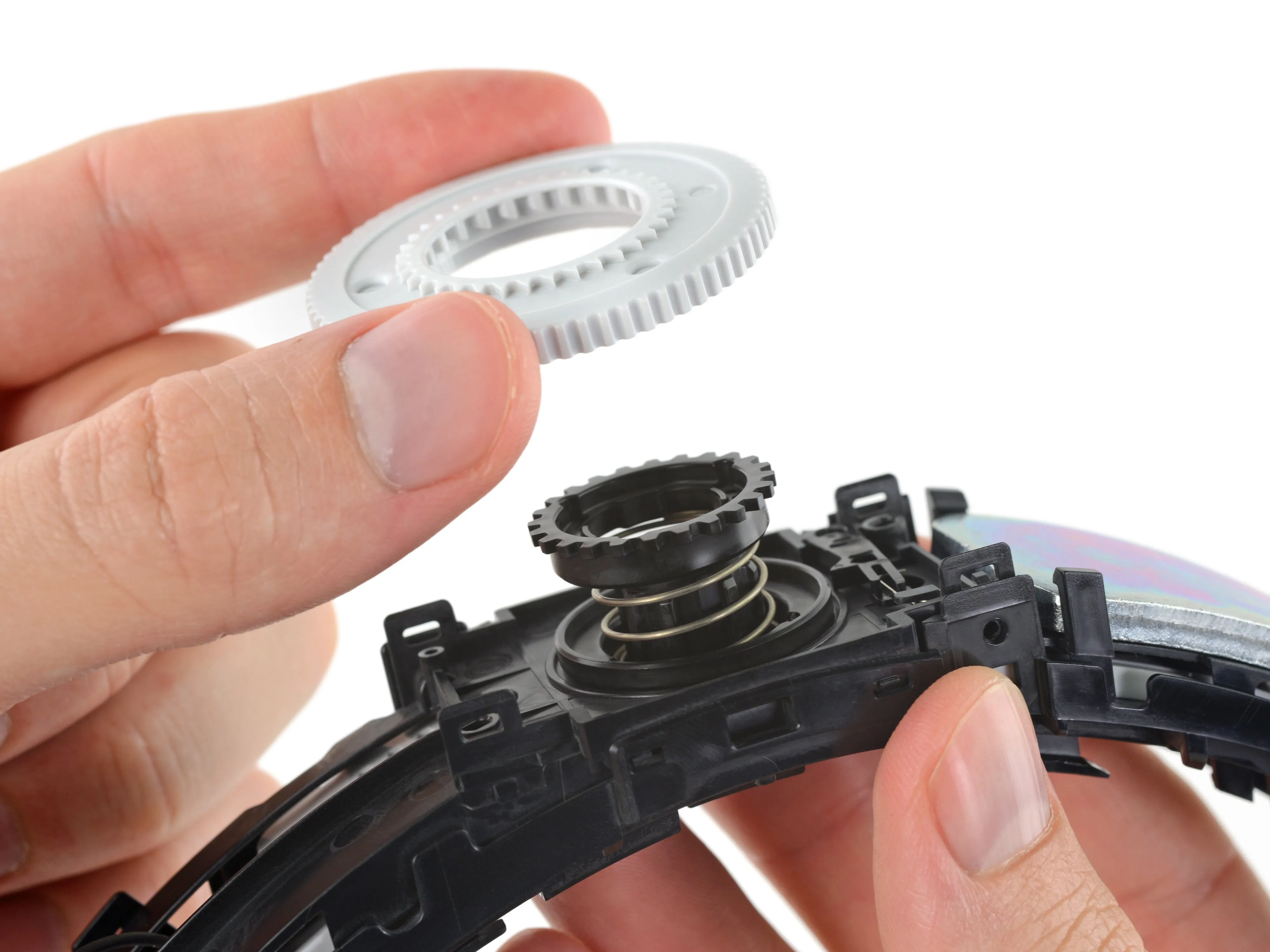

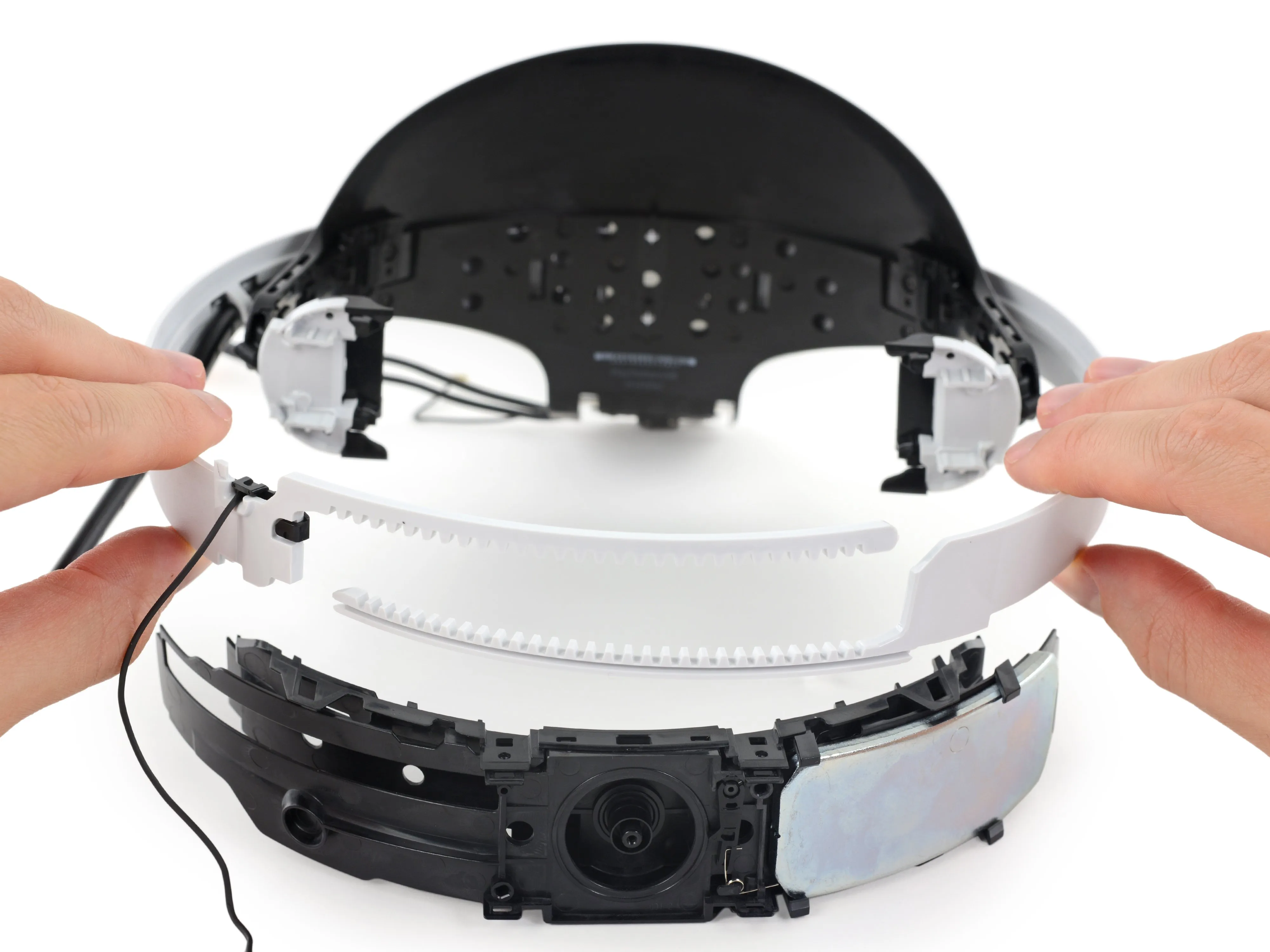

• Прежде чем оставить оголовье на хранение, откройте механизм регулировки ленты.

• Подпружиненная шестерня в сборе вращается относительно двух стоек которые раздвигаются или сжимаются, натягивая или ослабляя ремешок.

• Стопорный механизм, встроенный в шестеренчатый узел, предотвращает соскальзывание регулировки ленты, пока вы качаете головой в зоне.

Шаг 18

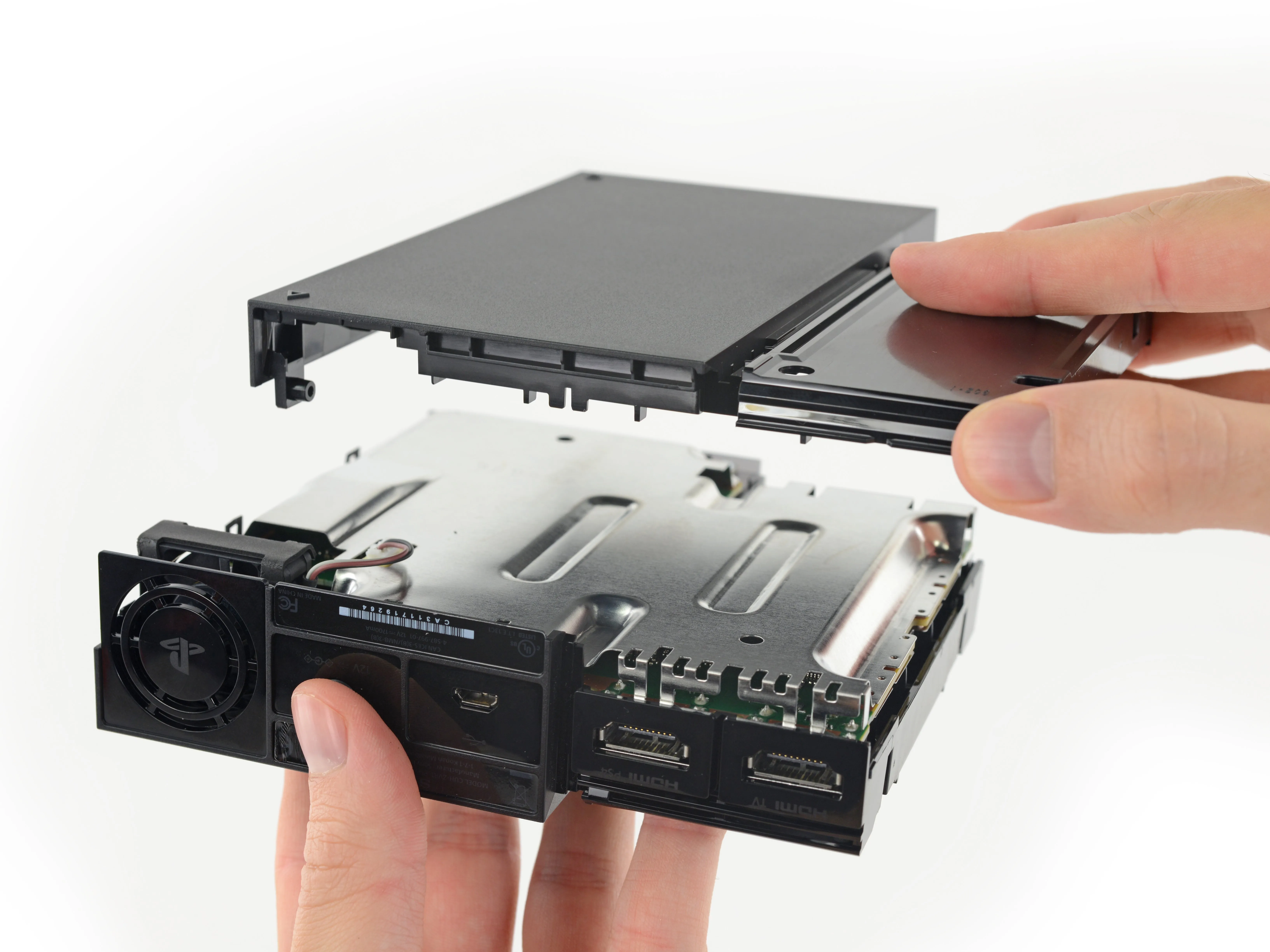

• От гарнитуры мы переходим к миниатюрной PlayStation, которую Sony любезно включила в комплект PS VR без дополнительной платы.

• ...И наши редакторы только что сообщили нам, что это только выглядит как миниатюрная PlayStation, а на самом деле это процессорный блок, предназначенный для работы между PS4, которая у вас уже есть, и вашей новой блестящей гарнитурой VR.

• Он оснащен тремя портами HDMI (один для PS4, чтобы передавать видео на устройство, и два для передачи видео на телевизор и гарнитуру), портом USB, фирменным гнездом AUX и бочкообразным разъемом для питания постоянным током.

• Вскрыв устройство, мы обнаружили, что его внутренности заключены в металлический корпус. Это не поможет вам доказать, что на самом деле это не крошечная PlayStationРебята.

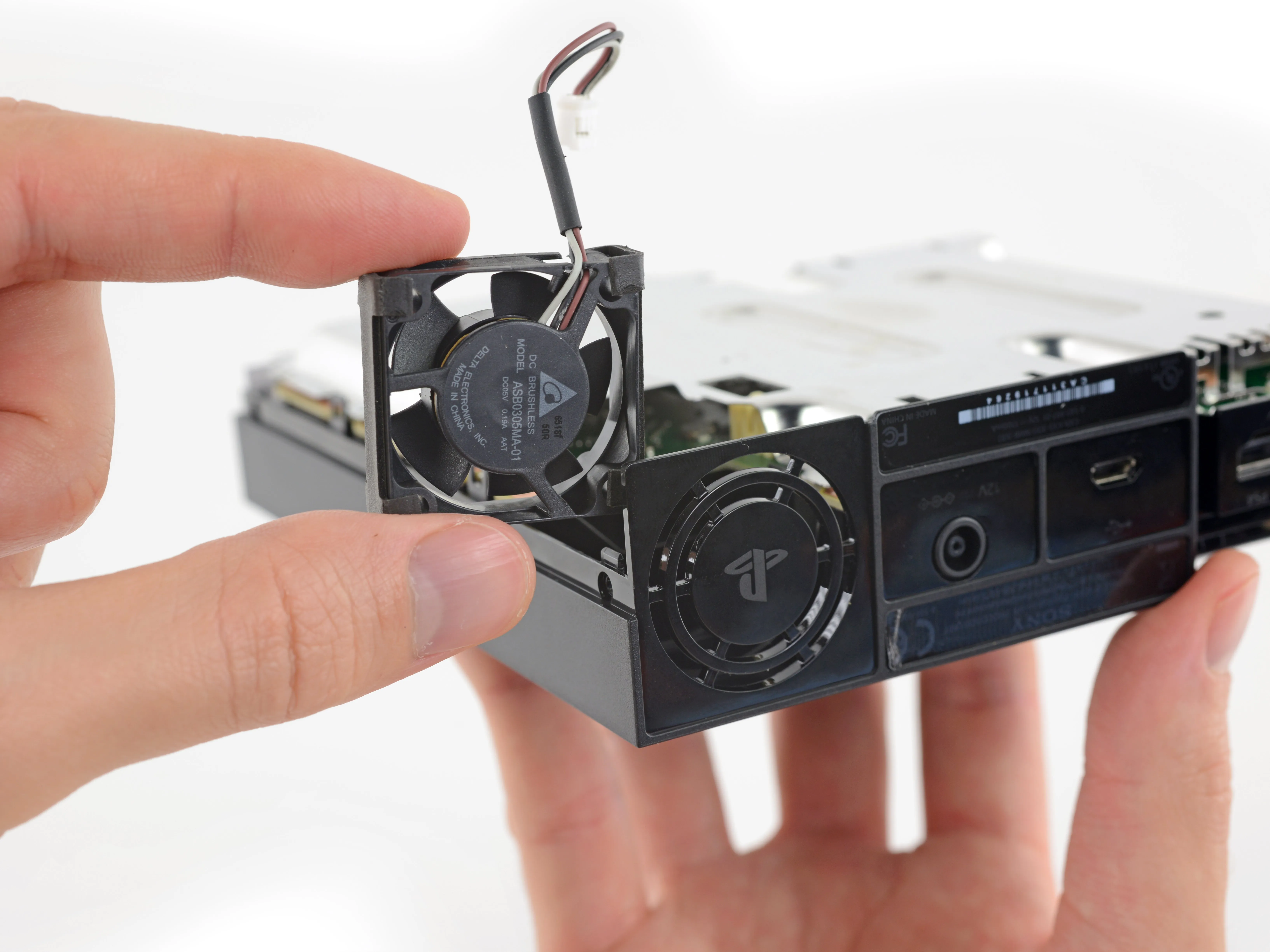

• Пока мы здесь, мы наткнулись на маленький симпатичный бесщеточный вентилятор! Определенно, здесь происходит что-то теплое.

Комментарии к шагу

Можно ли заменить вентилятор ASB0305MA-CF00 на evercool EC3010M05CA или другой вентилятор 30 мм x 30 мм x 10 мм 3 полюса 5 вольт. Мой вентилятор шумит ужасно (думаю, что подшипники плохие).

Вы когда-нибудь выясняли, будет ли он работать? Мой начал издавать очень шумный жужжащий звук, и я хотел бы просто заменить вентилятор. Спасибо

Кто-то содрал этикетку в поисках винтов на второй картинке, рядом с большим пальцем ;)

При восстановлении, четыре серебристых винта заполняют четыре слота с той же стороны, что и вентилятор, два других отверстия предназначены для винтов, которые входят снаружи пластика.

Шаг 19

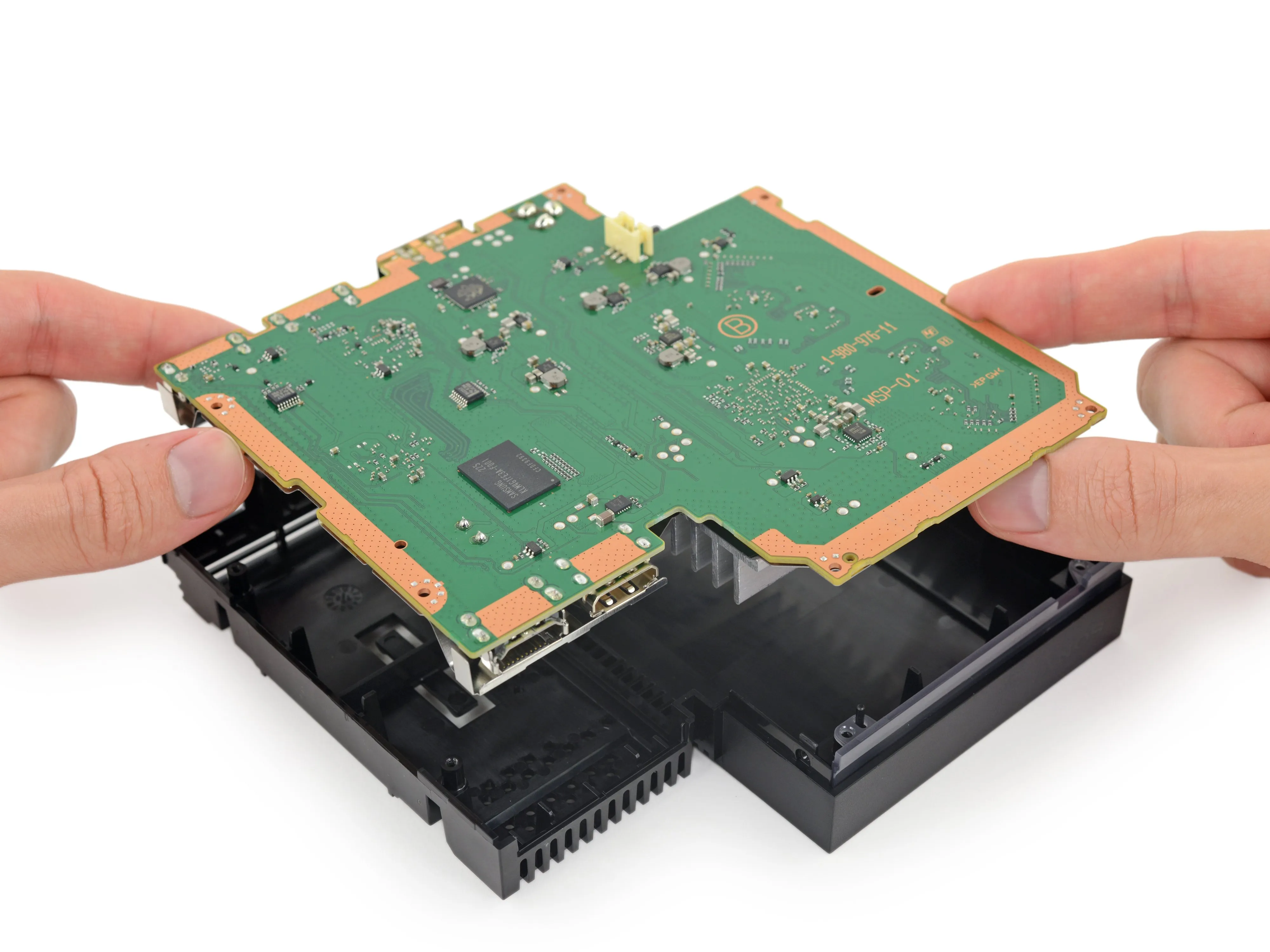

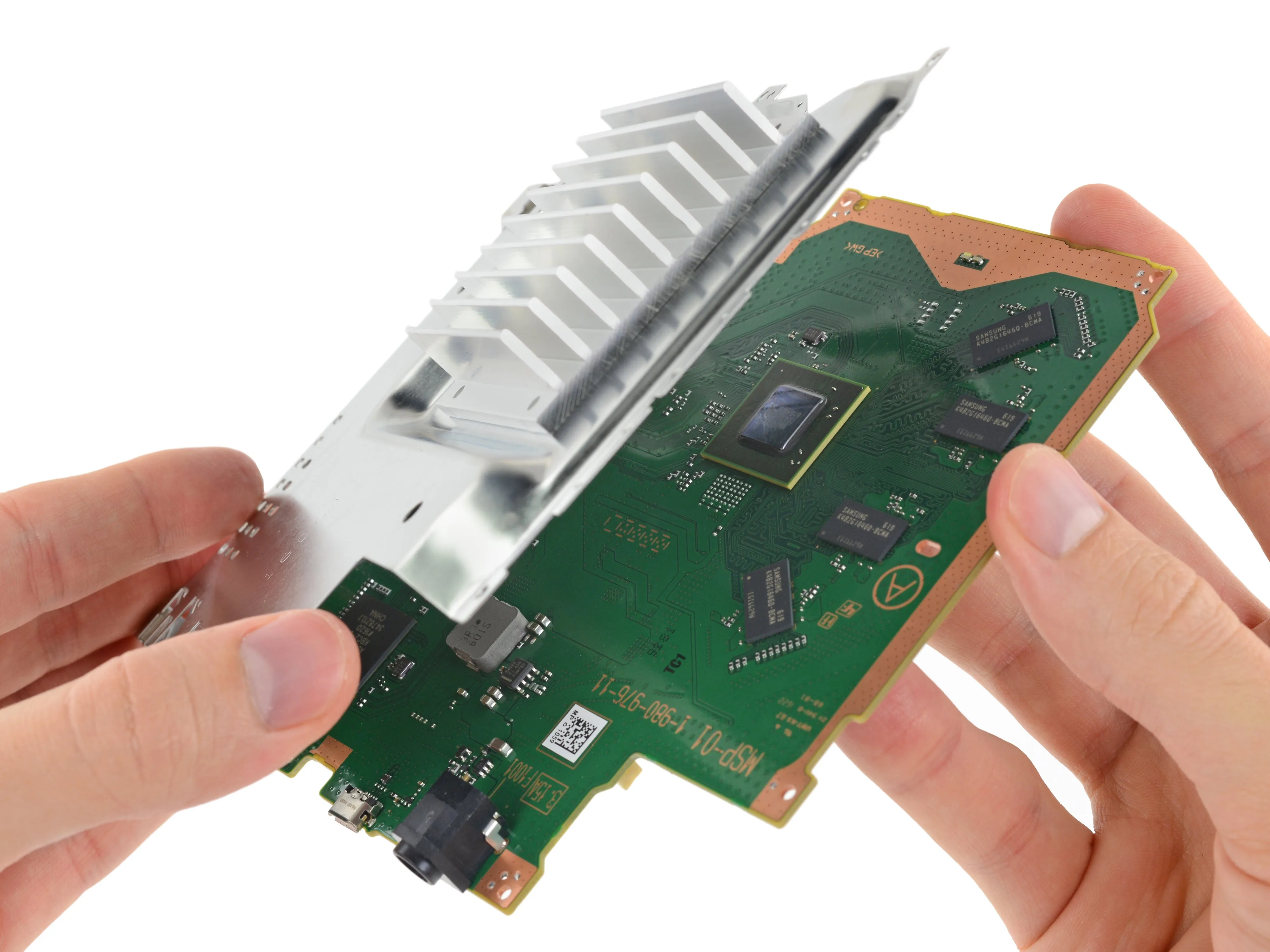

• Мы вынимаем плату из коробки и отсоединяем мощный алюминиевый радиатор от процессора.

• По словам Sony, этот блок не предназначен для обработки графики. Вместо этого он обрабатывает 3D-аудио PS VR и может одновременно направлять видео на телевизор и гарнитуру.

• Нам уже не терпится узнать, что же питает этого щенка.

Шаг 20

• Что находится внутри коробки?

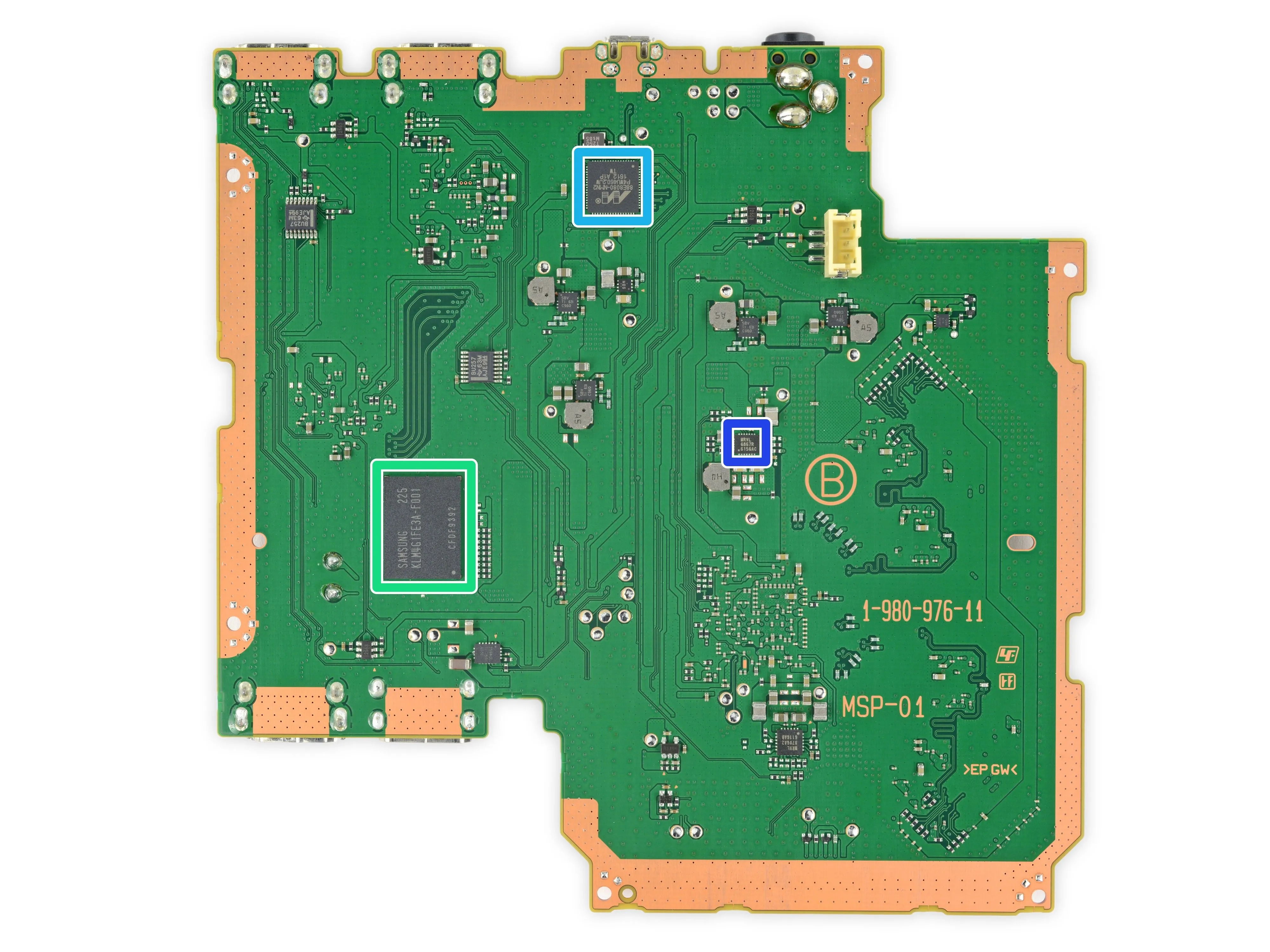

• Marvell DE3214-B0 Armada 1500 Pro 4K SoC

• Samsung K4B2G1646Q-BCMA 256 МБ DDR3 SDRAM (4 чипа по 1 ГБ в сумме)

• ADV7626 Перекрестный приемопередатчик HDMI 2:2 (x2)

• На обратной стороне:

• SSD-накопитель Samsung KLM4G1FE3A-F001 4 ГБ с флэш-памятью eMMC

• Marvell 88E8087-NMN2 (вероятно, USB Redriver)

• Управление питанием Marvell

Комментарии к шагу

Опечатка на Marvell 88E8080-NMN2. но я не могу найти никакой информации о 88E8080-NMN2.

Где находится чип акселерометра/гироскопа? Он должен быть.

Что вы планируете с ним делать? Изучать, если кто-то переместит блок обработки?

IMU - это BMI055.

Процессор 4K?

Насколько я понимаю, Armada 1500 4k pro включает в себя многоядерный GPU. Хммм?

Где я могу купить новый процессор

Есть ли у кого-нибудь номер детали для разъема бочки на этой плате?

Шаг 21

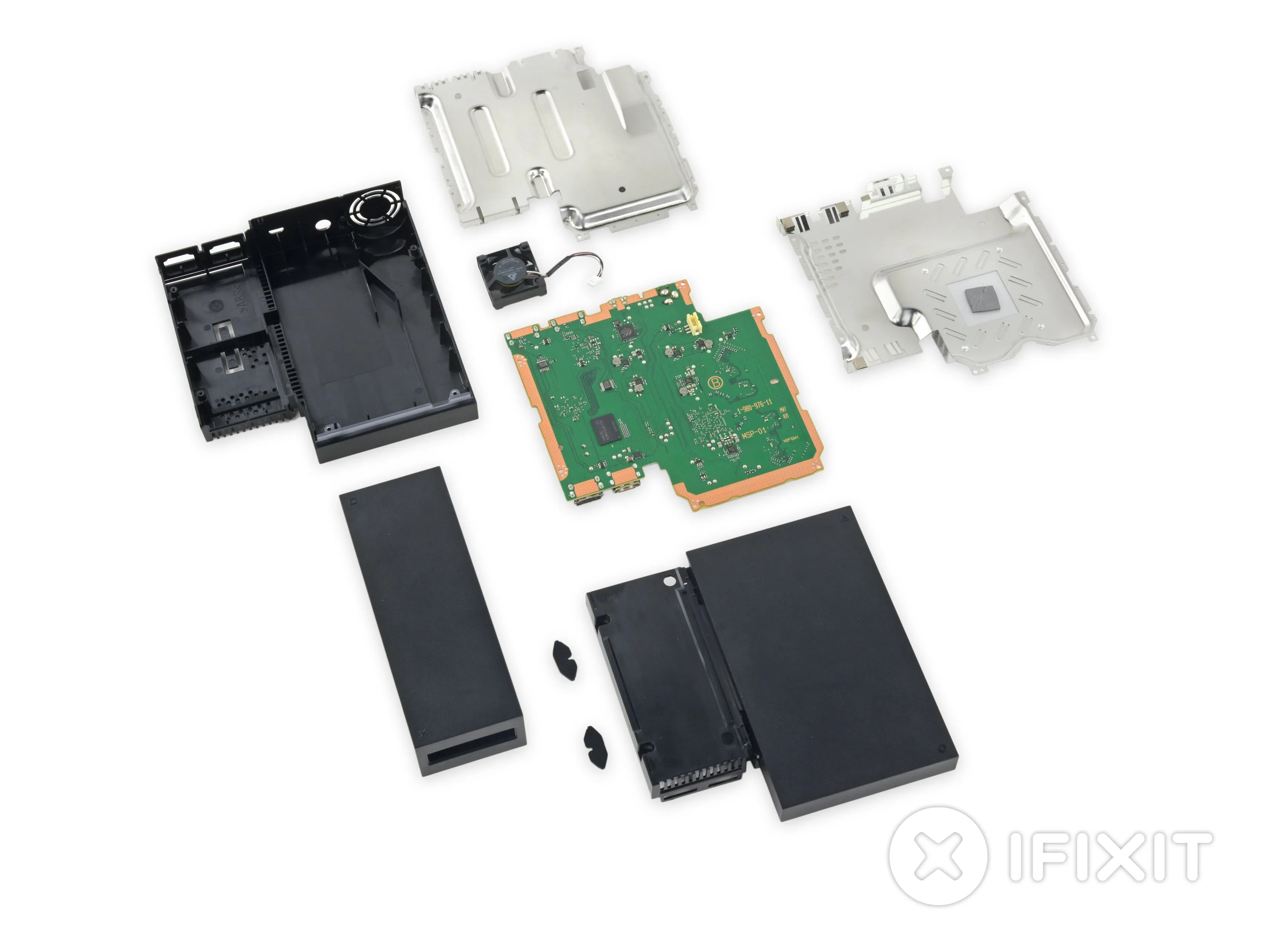

• Вот как крошится виртуальное печенье!

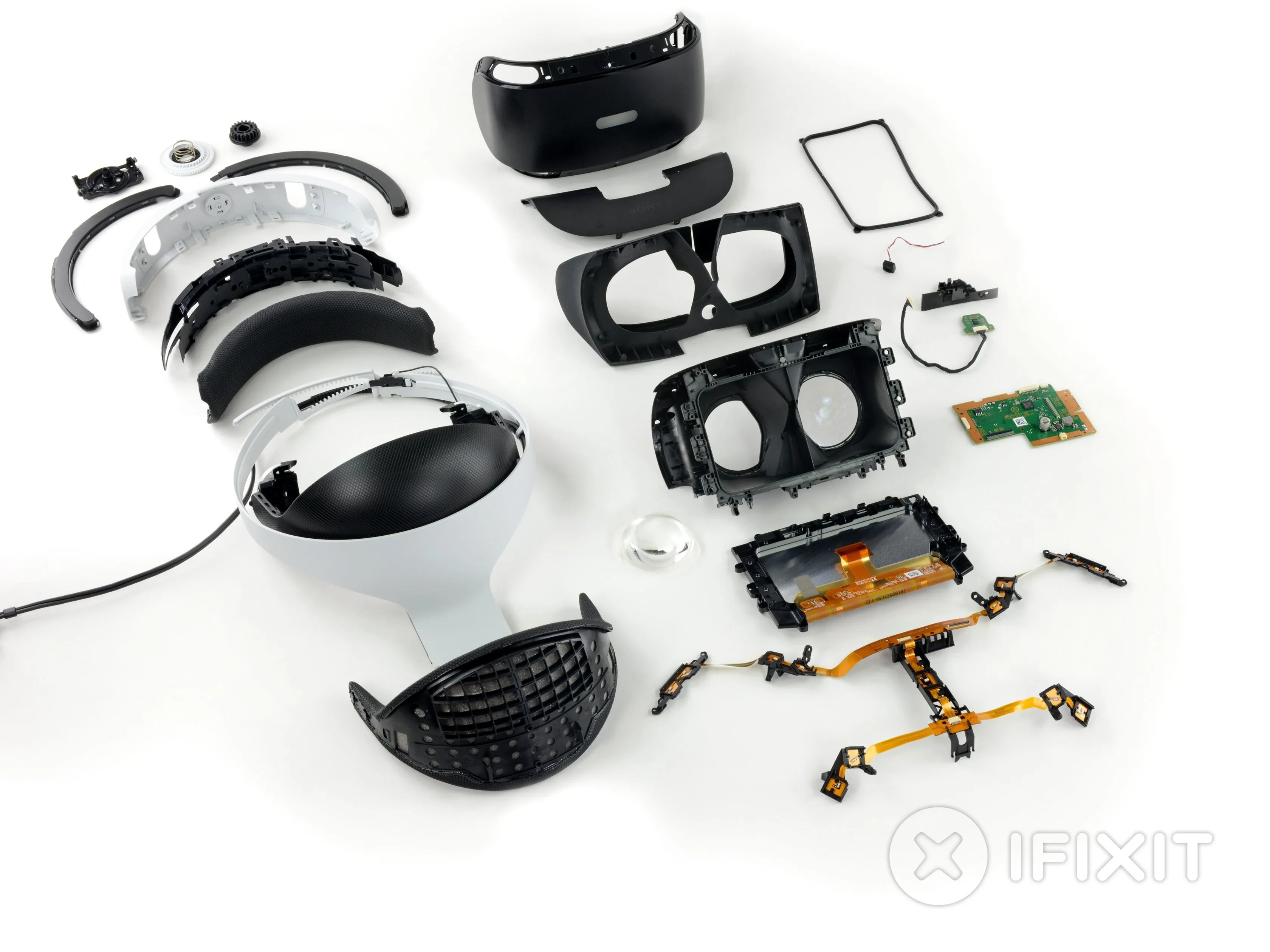

• Для вашего удовольствия у нас есть разобранная гарнитура PS VR.

• И на десерт: процессорный блок PS VR!

Вывод

• Продуманная конструкция и довольно простая в разборке.
• Многие детали, такие как подушки и светозащитный экран, защелкиваются на месте без каких-либо сложных креплений или клея.
• Во всем корпусе используются стандартные винты JIS J0. Вы можете разобрать его с помощью одного драйвера, который, скорее всего, уже есть в вашем наборе инструментов для электроники (в крайнем случае, для JIS подойдут драйверы Phillips).
• Клей мягкий, используется экономно и в основном легко удаляется. Однако линзы прочно приклеены на место.
• Сложная конструкция с большим количеством дополнительных деталей, которые будет трудно собрать без направляющих.

Оценка ремонтопригодности

Ремонтопригодность 8 из 10 (10 - легче всего отремонтировать)
