Разборка Pleaser Flashdance Shoe
Введение
Эти туфли уже давно износились и разваливаются на части.
Мне стало любопытно, как они устроены. Я видел в Интернете жалобы на то, что электроника в этих ботинках перестает работать или аккумулятор больше не заряжается.
Я хотел выяснить, почему так происходит, и есть ли способ отремонтировать их или сообщить об этом производителю.
Я новичок в электронике и никогда раньше не занимался разборкой, поэтому отзывы приветствуются.
Что вам нужно
Инструменты
Точный нож | Источник - ifixit.com
Видео обзор

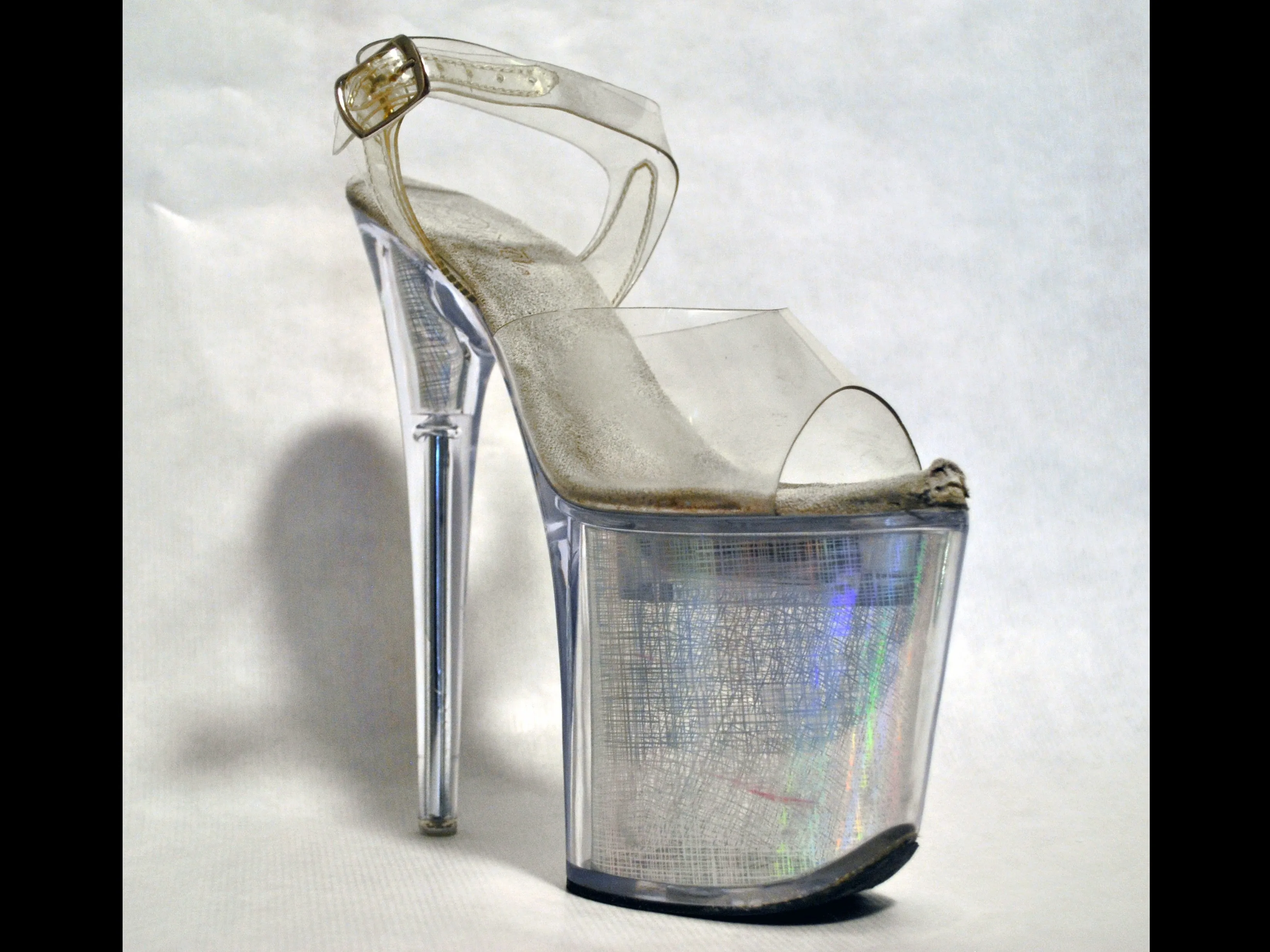

Шаг 1 Разбор туфель Pleaser Flashdance
Я уже разобрал первую туфлю перед съемкой.
Когда я начал разбирать второй, то обнаружил, что в прошлый раз, когда подошва была отремонтирована, клей сработал очень хорошо.
Поэтому разобрать ботинок было очень сложно. Поэтому вместо этого я покажу ботинок, который я уже разобрал.
Шаг 2

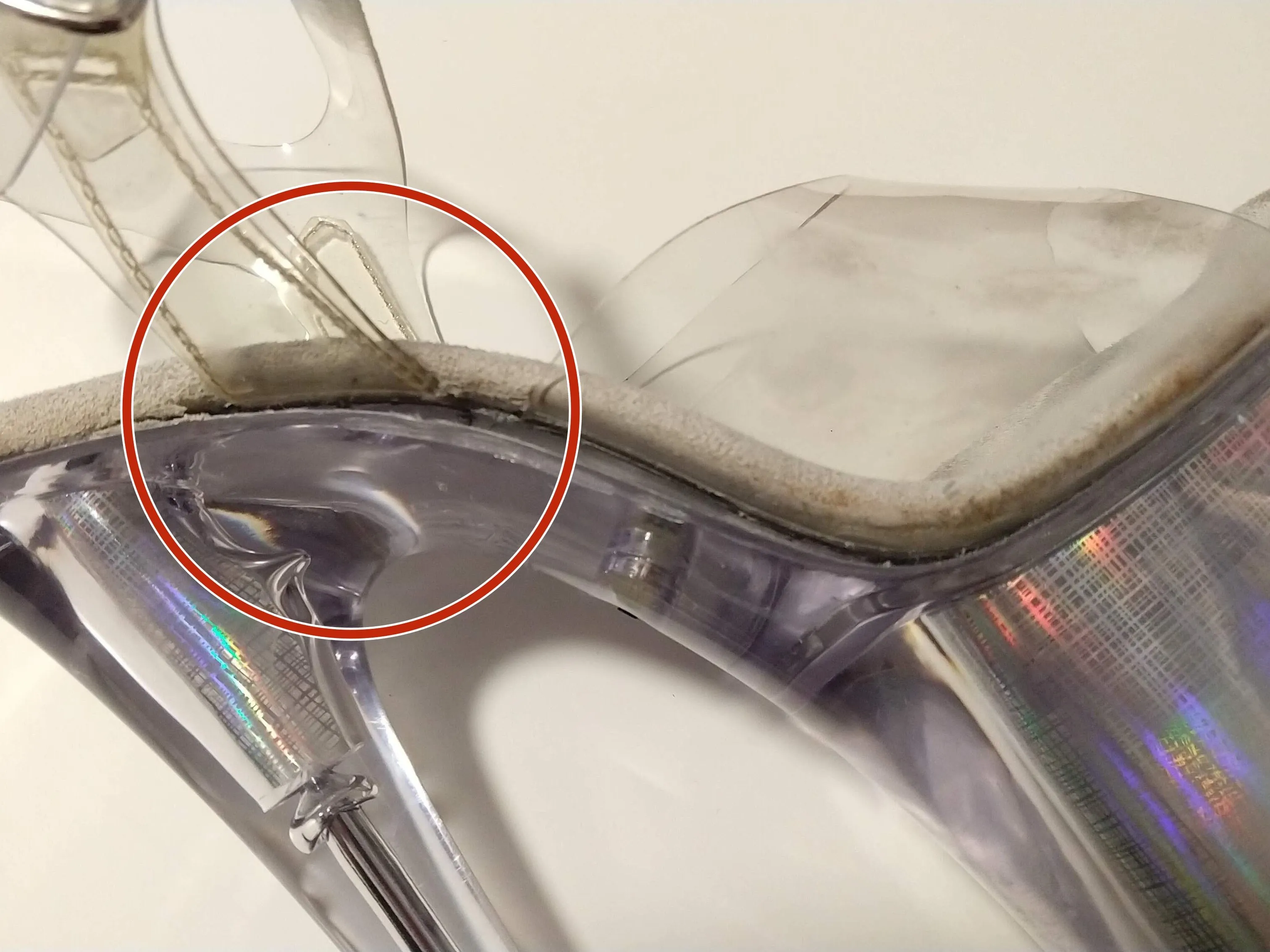

Прежде чем перейти к электронике, следует отметить, что чаще всего эти туфли выходят из строя в следующих местах:
Подошва начинает отклеиваться от платформы,

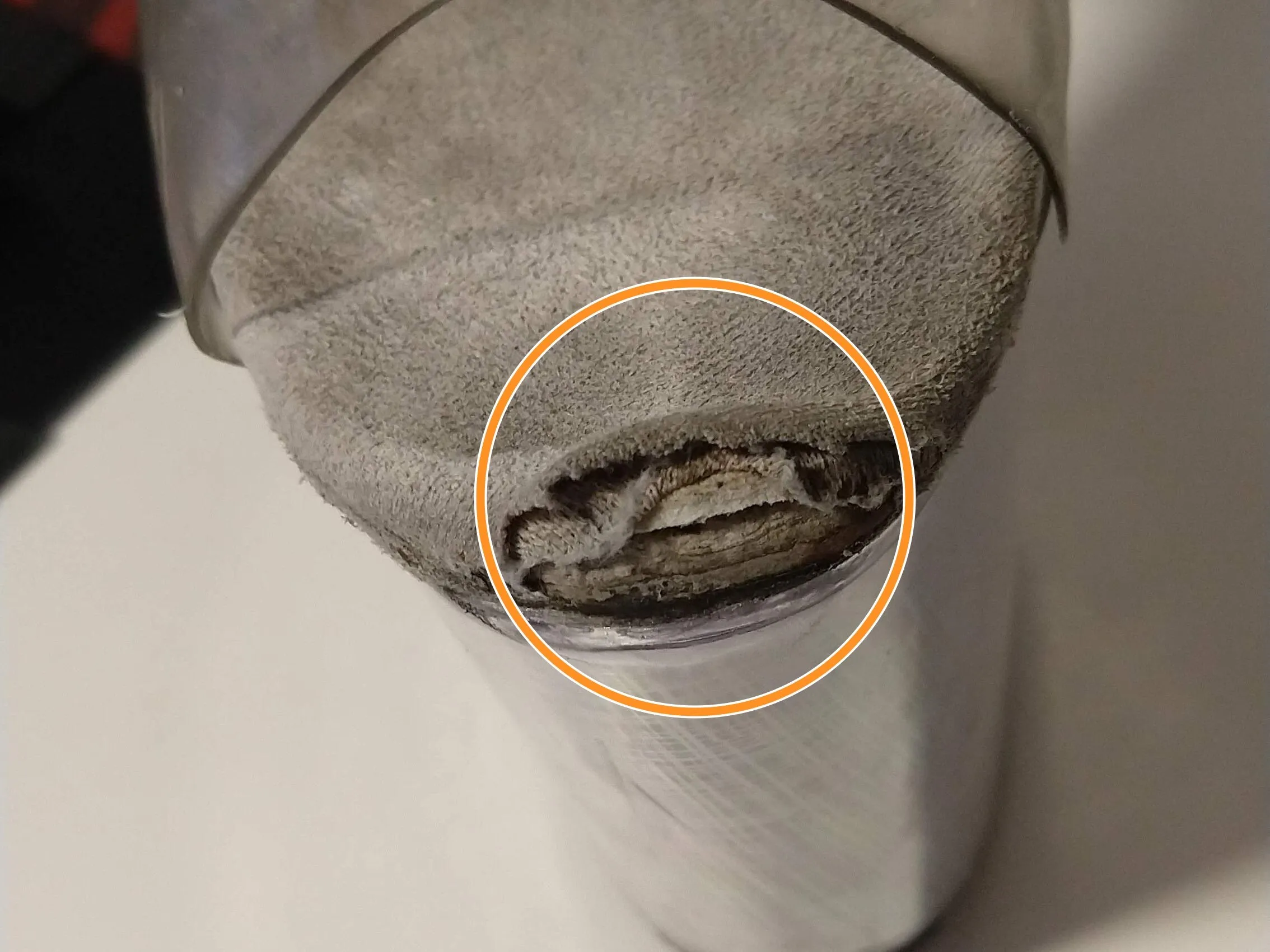

Замша на передней части носка рвется и отслаивается,

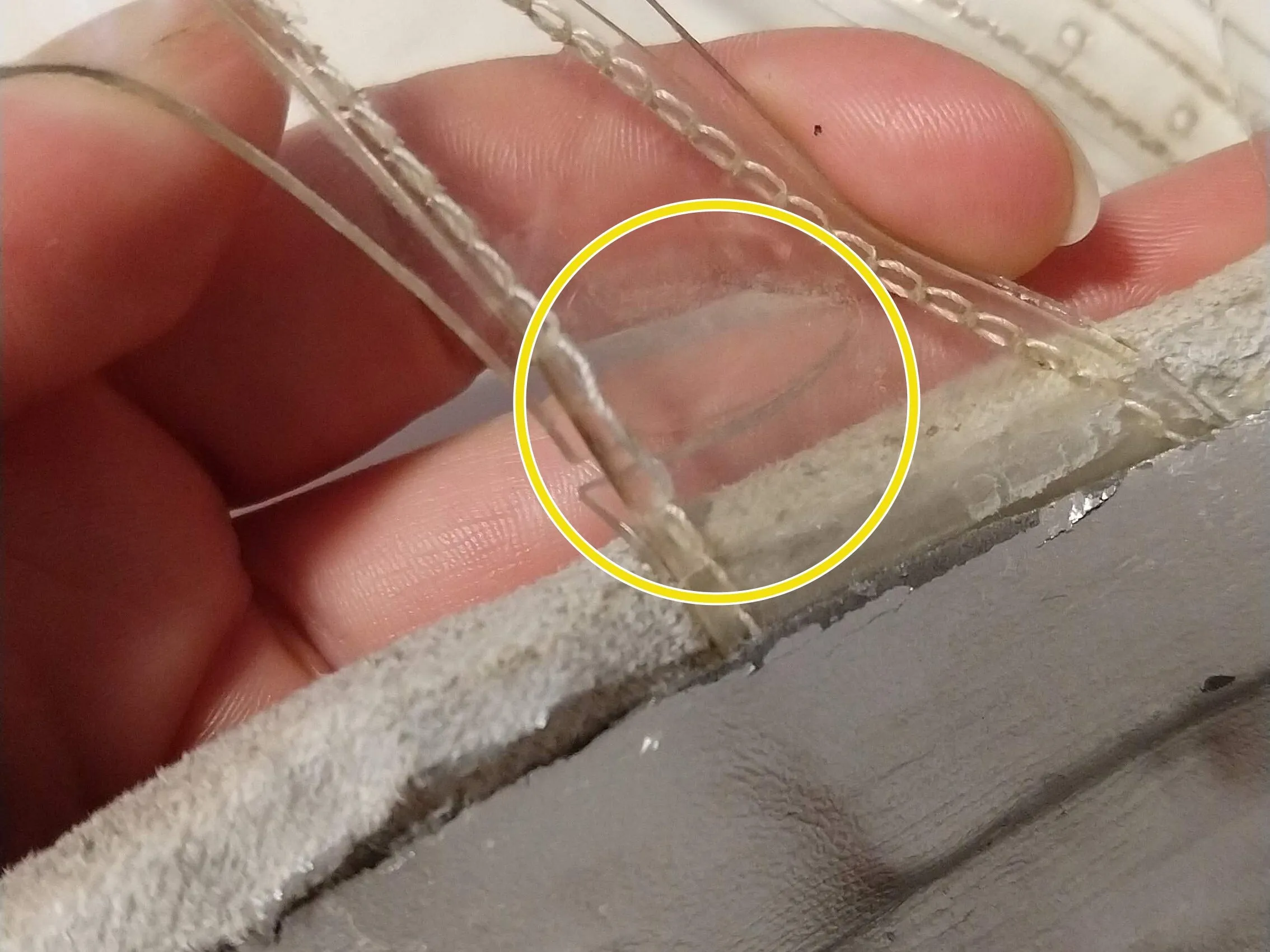

Рвется ремешок на лодыжке,
разрыв ремешка на носке.

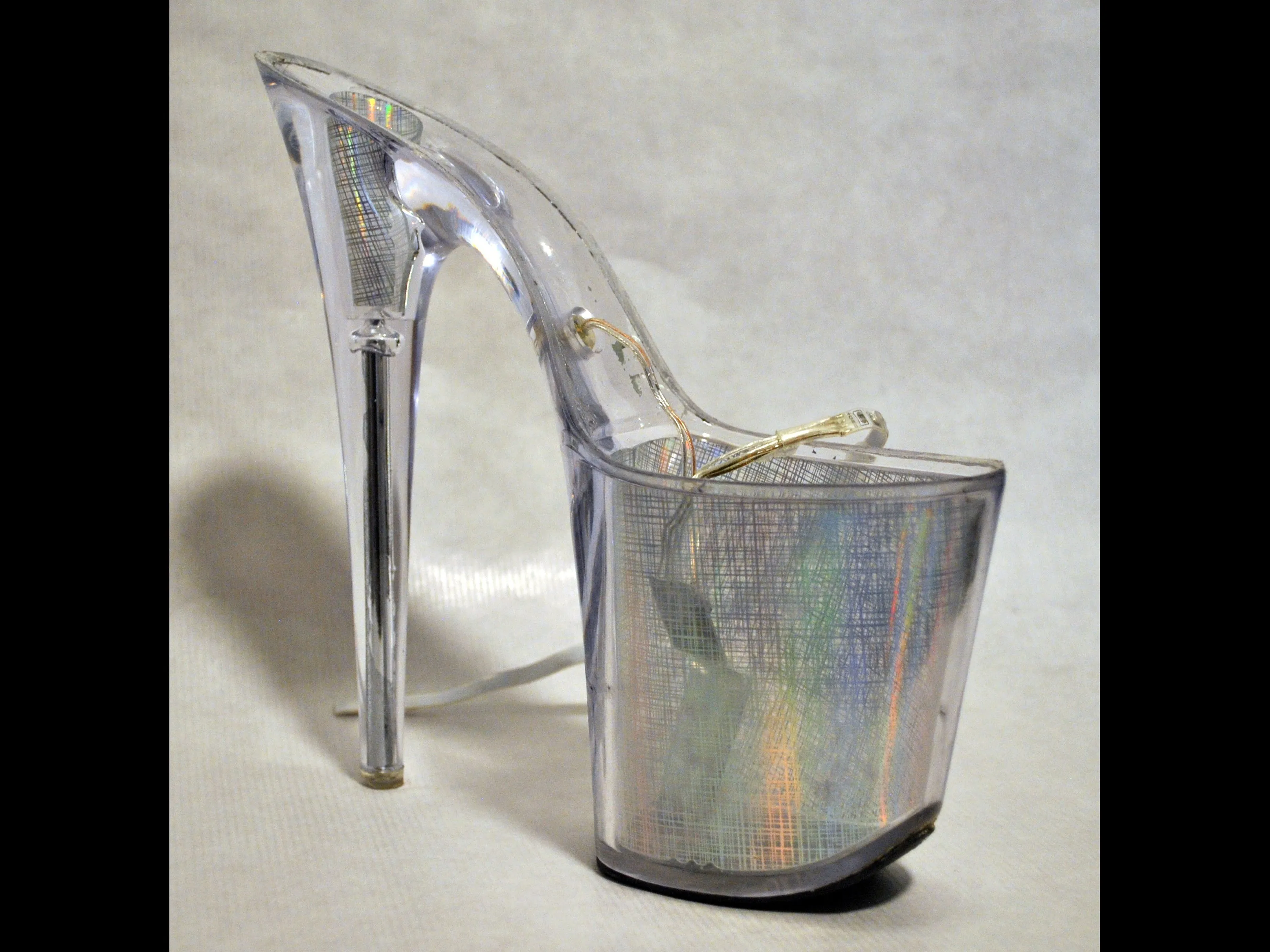

Шаг 3

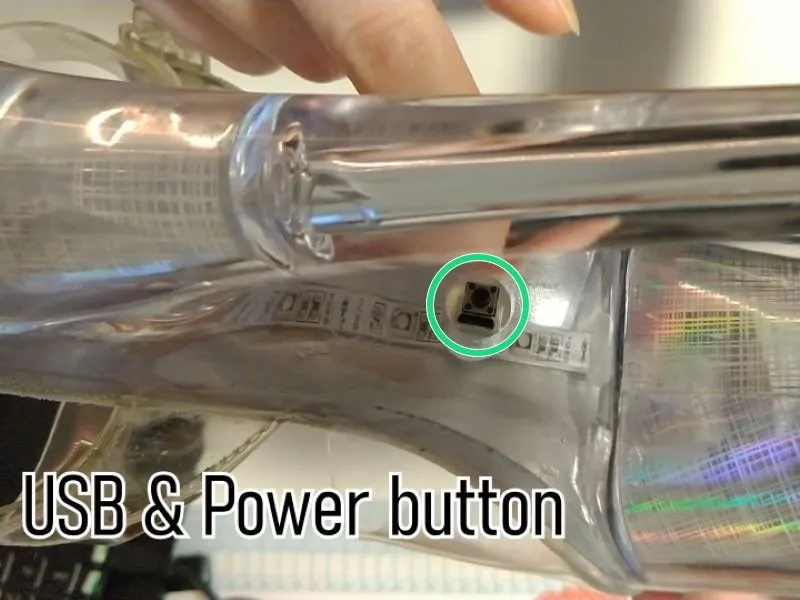

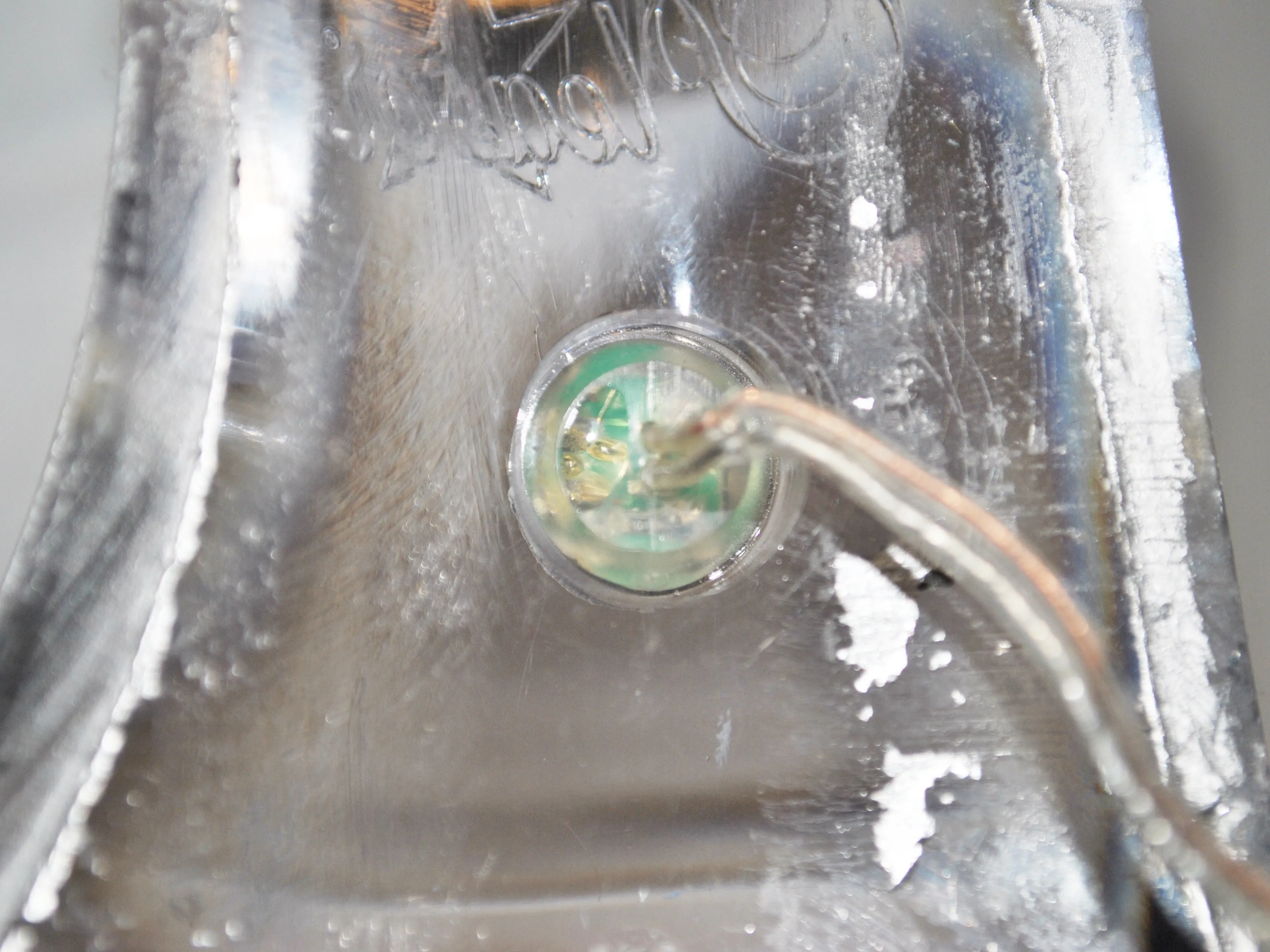

Туфли работают от зарядки через micro USB рядом с кнопкой питания на голенище туфли.
Кнопка питания также переключает цвета и режимы.
Для защиты электроники на ботинках имеется предупреждение о необходимости избегать чрезмерных ударов и влаги.
Шаг 4

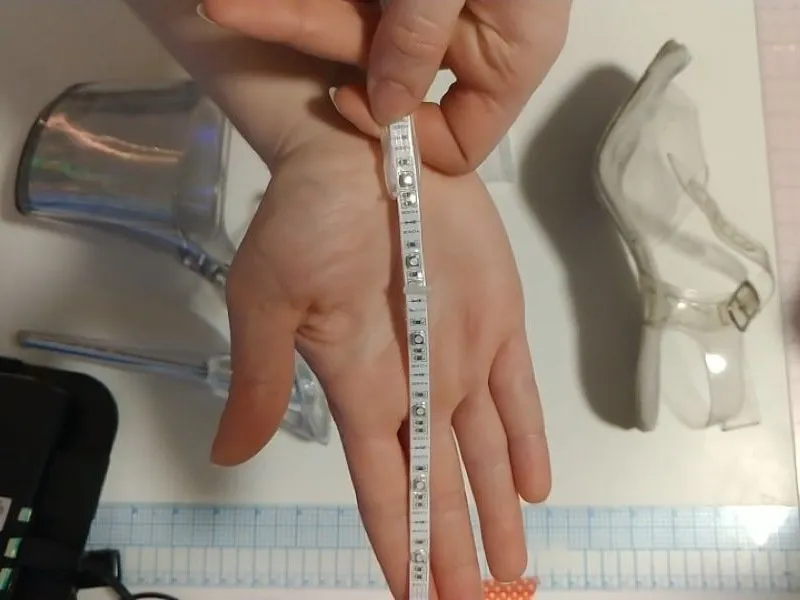

Светодиодная лента RGB приклеена к платформе.

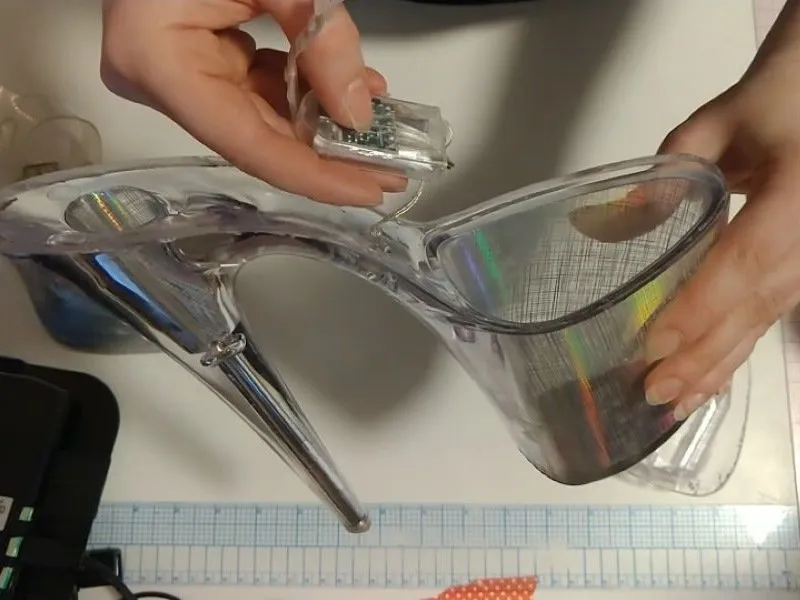

Полоска проходит по голенищу ботинка, а затем оборачивается вокруг корпуса, содержащего батарею и плату.

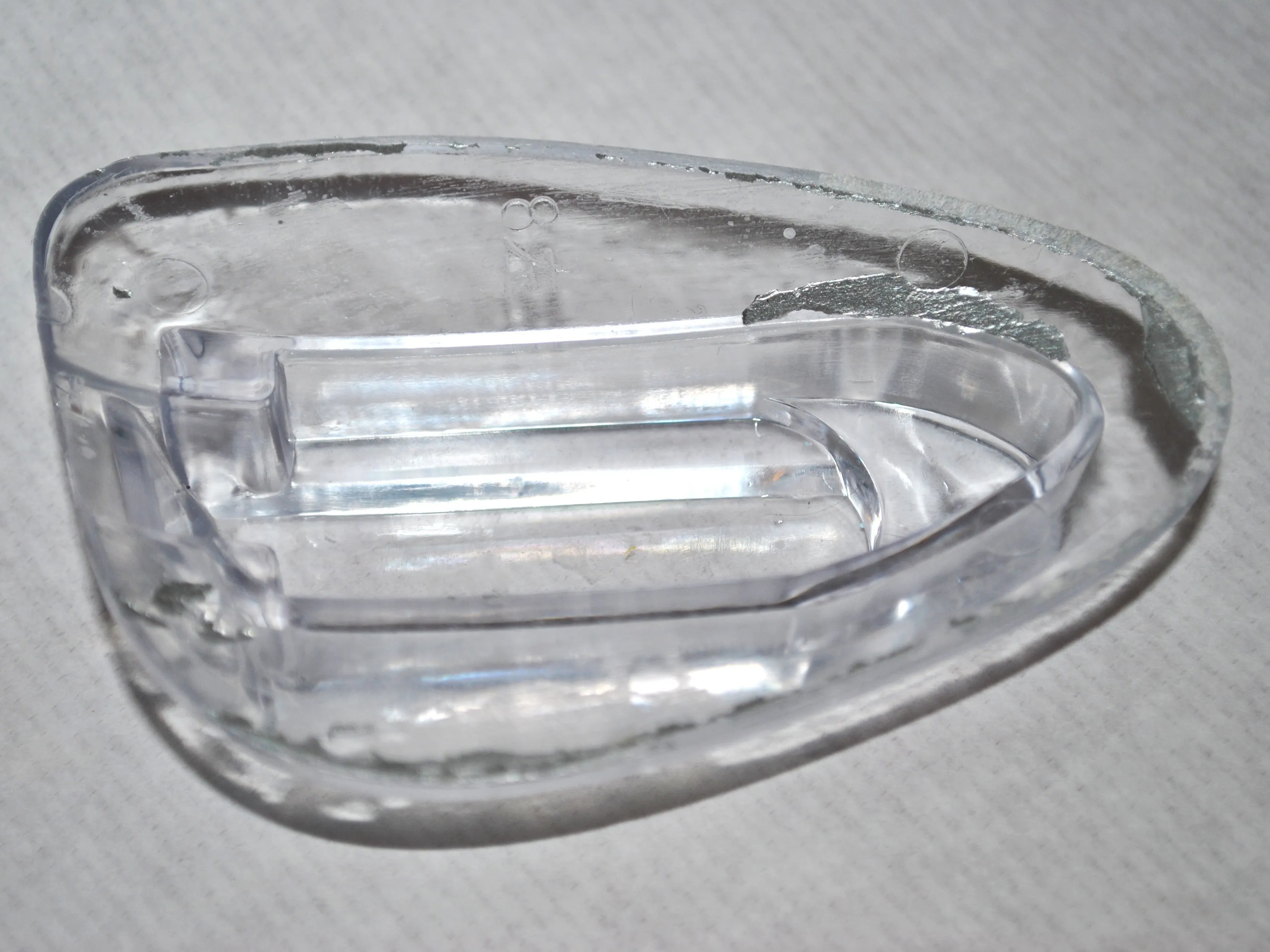

Эта оболочка платы удерживается на месте под подошвой в коробке платформы. Пластиковая коробка была запечатана клеем.
Внимание: Было трудно удалить клей, которым была запечатана оболочка. Батарея могла быть повреждена при извлечении из корпуса.

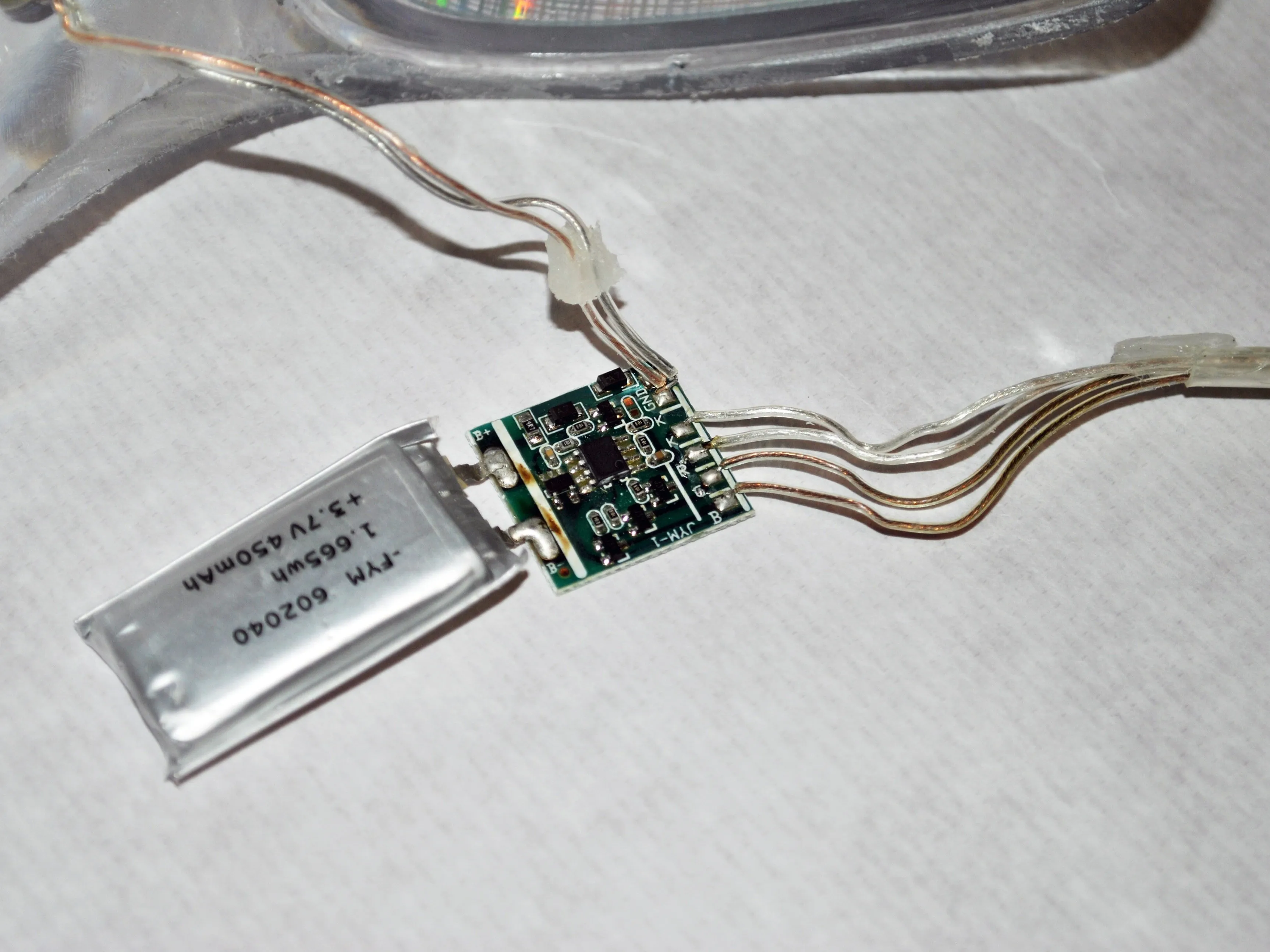

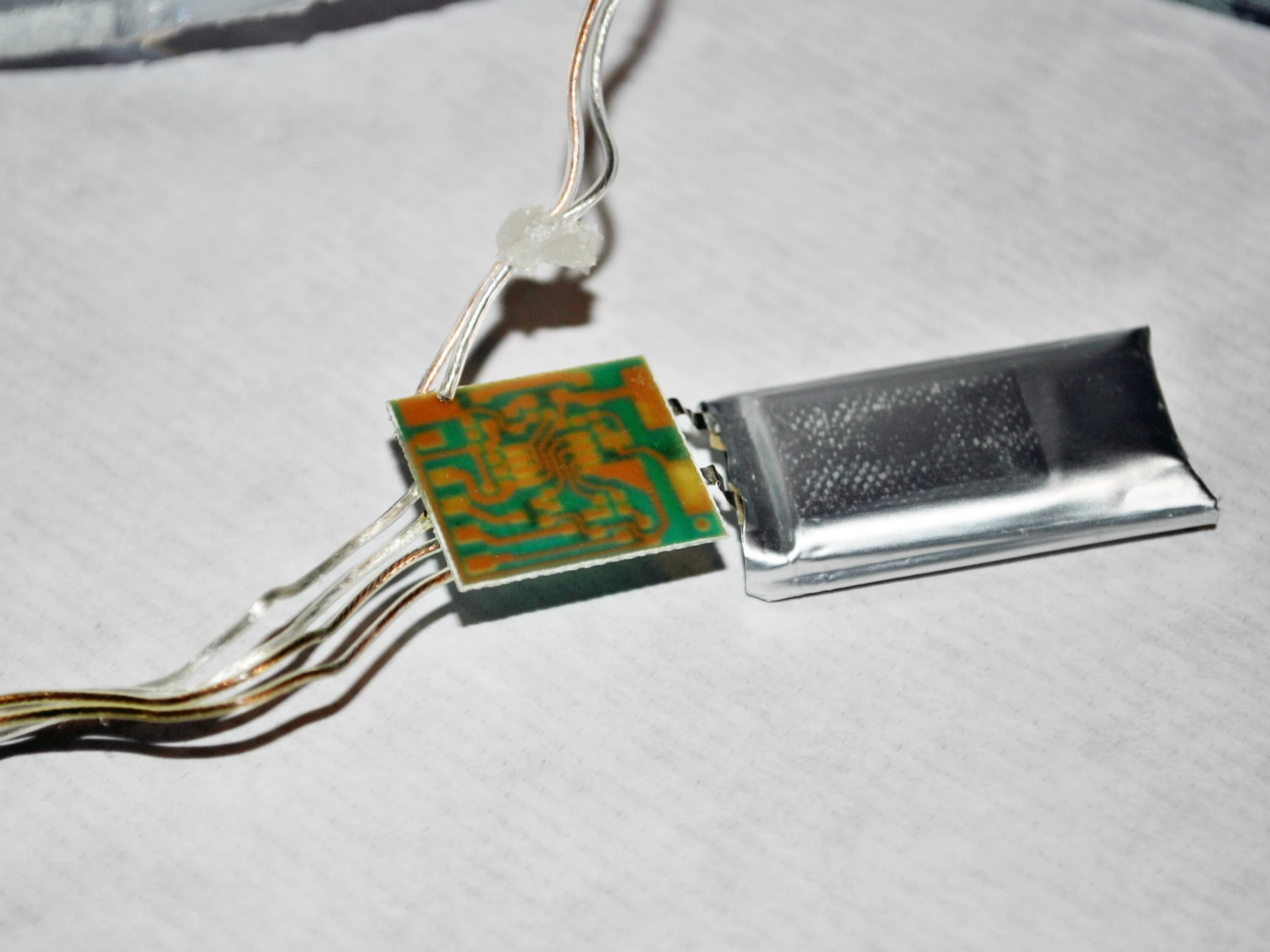

Шаг 5

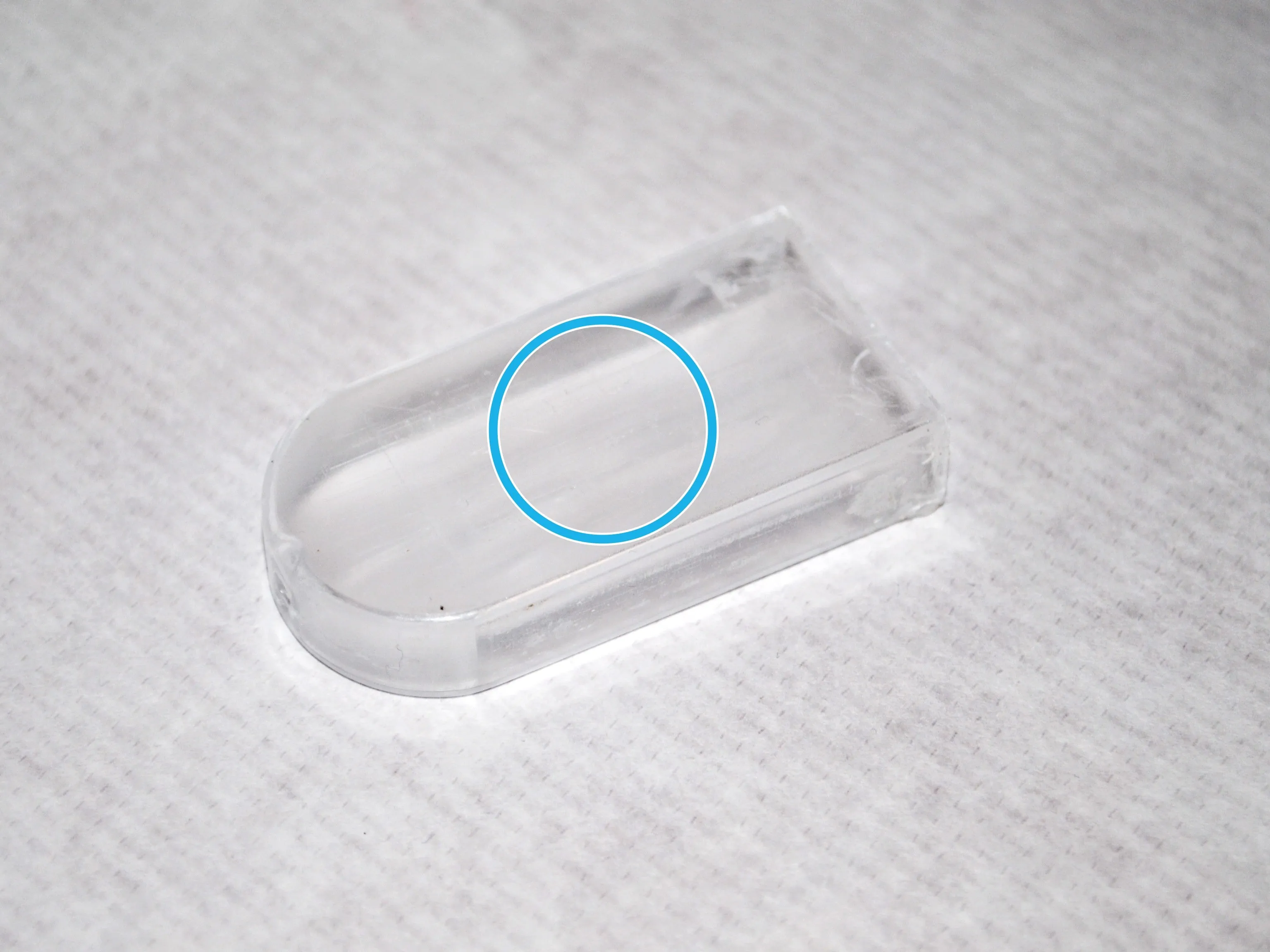

Корпус треснул, особенно в центре, есть четкая вмятина от скола в середине борта.
К сожалению, после разбора этого ботинка, пока я пытался сделать детальные снимки, провод, соединяющий кнопку и USB-порт для зарядки, сломался.
Шаг 6

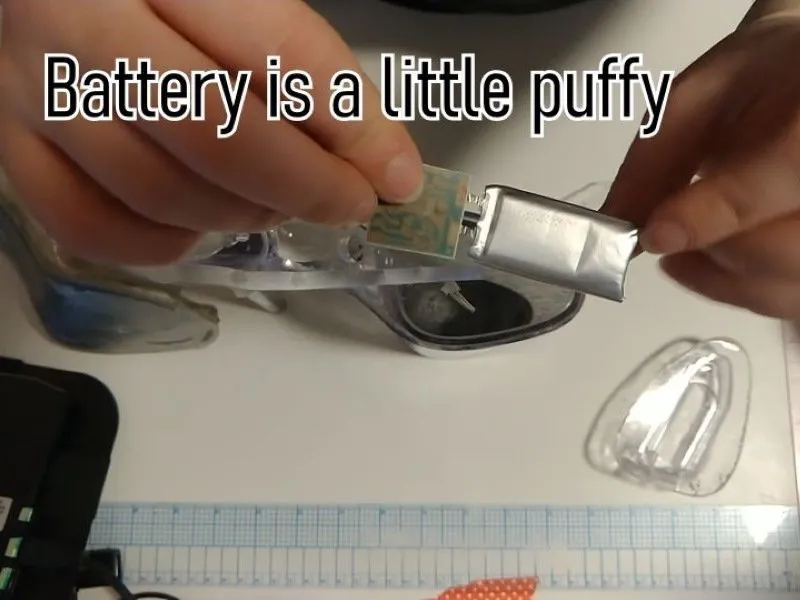

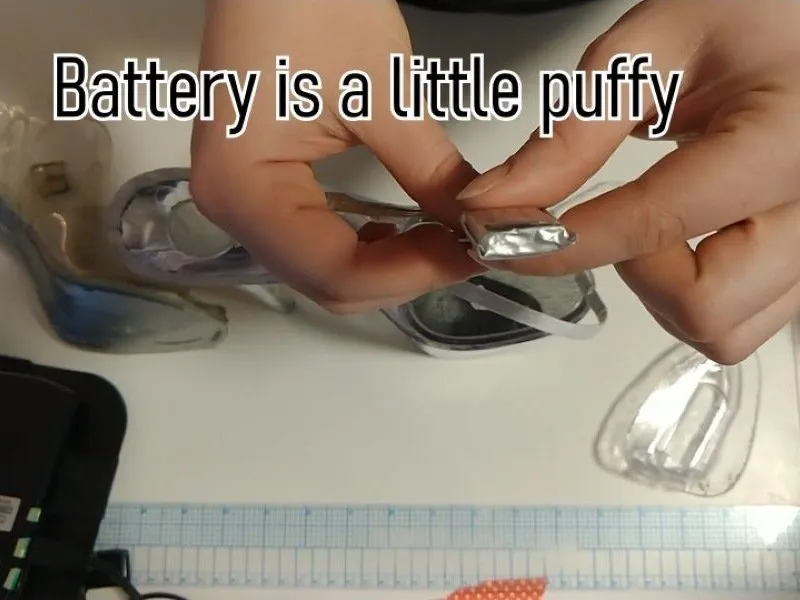

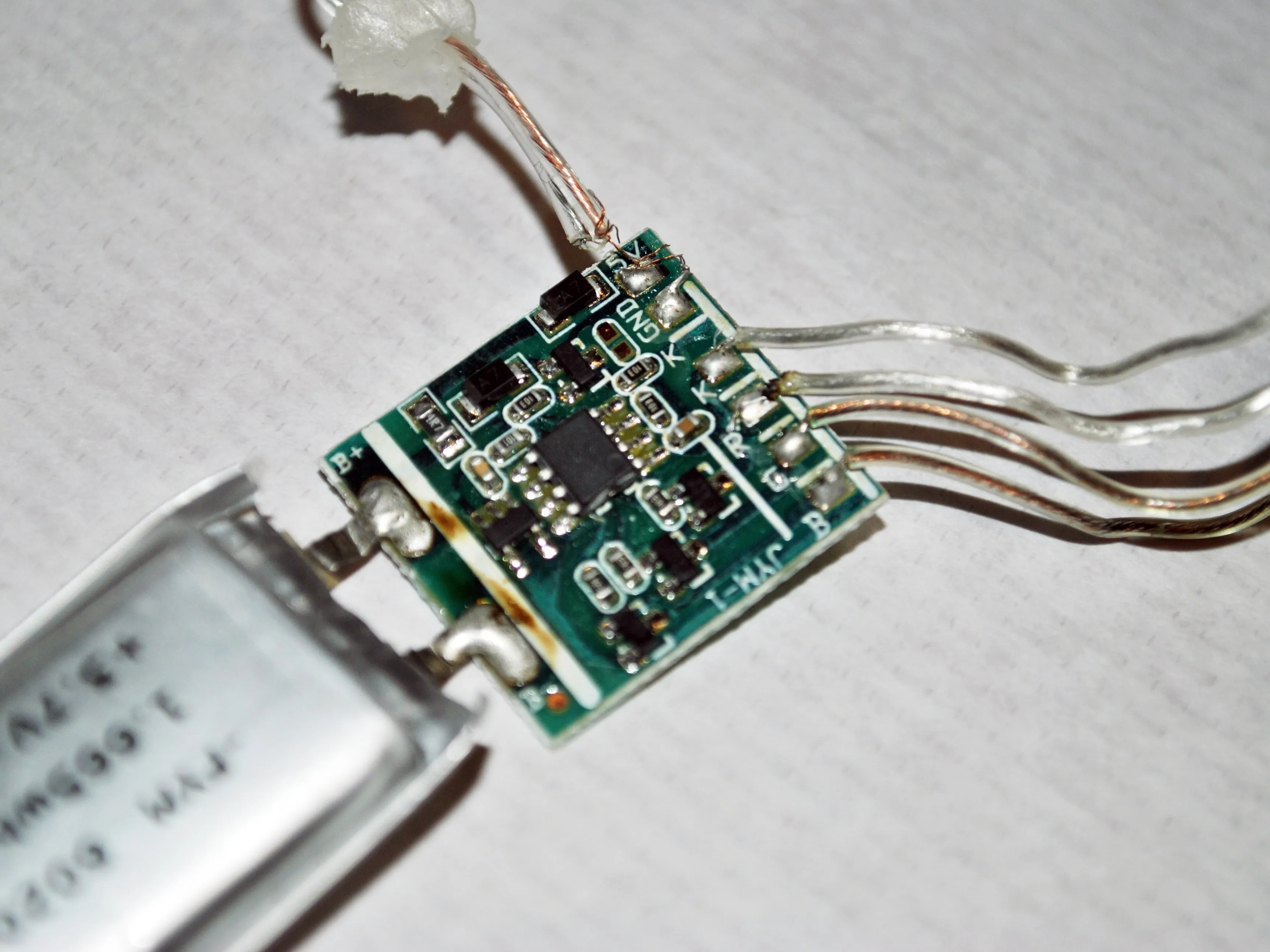

Я также обнаружил несколько подпалин, где батарея припаяна к плате, а сама батарея представляет собой немного острую подушку.
Шаг 7

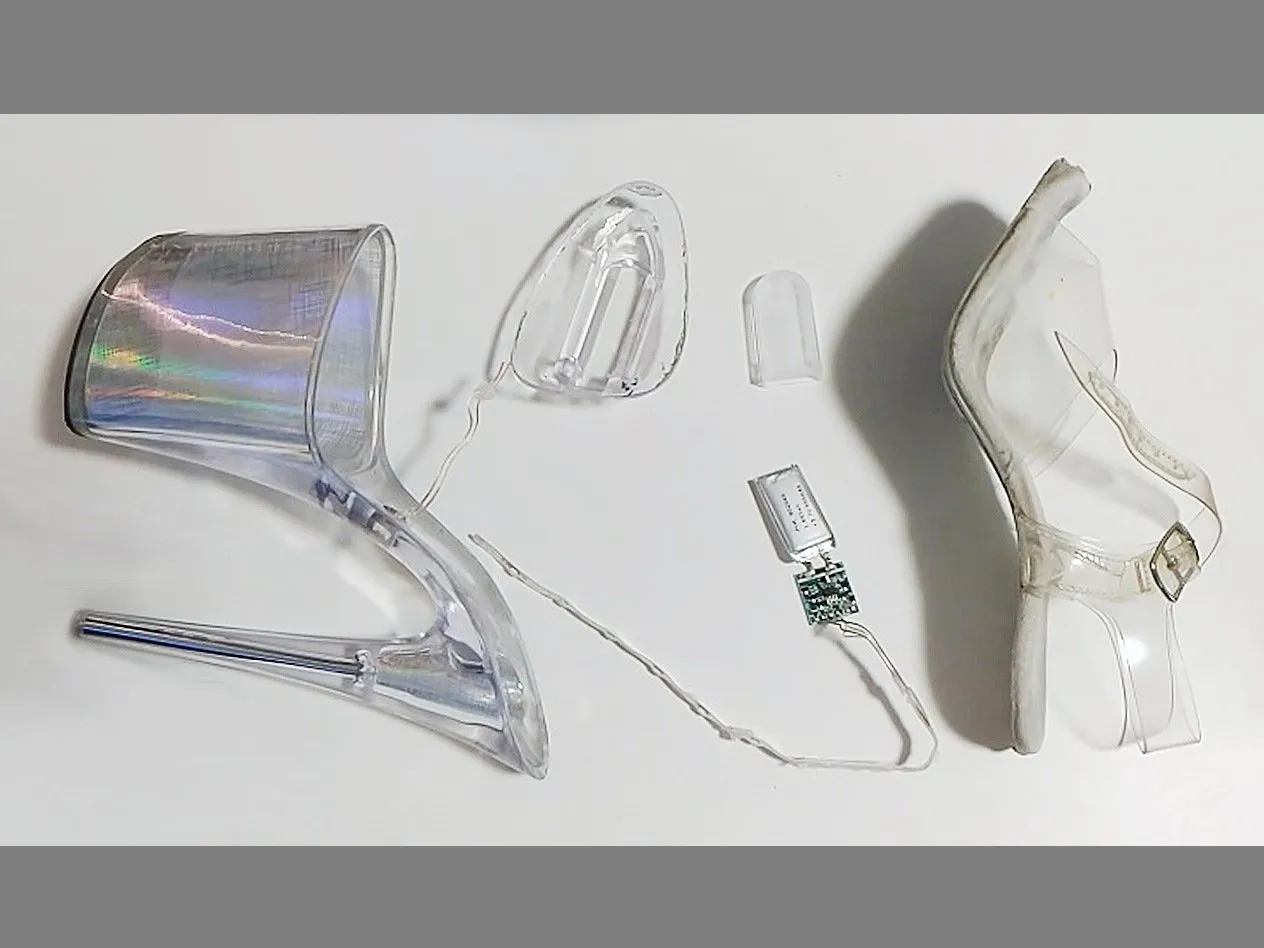

Все части.
