Разборка Polaroid One-Step 600

Введение

В этом руководстве показано, как полностью разобрать камеру.

Что вам понадобится

Инструменты

•

•

•

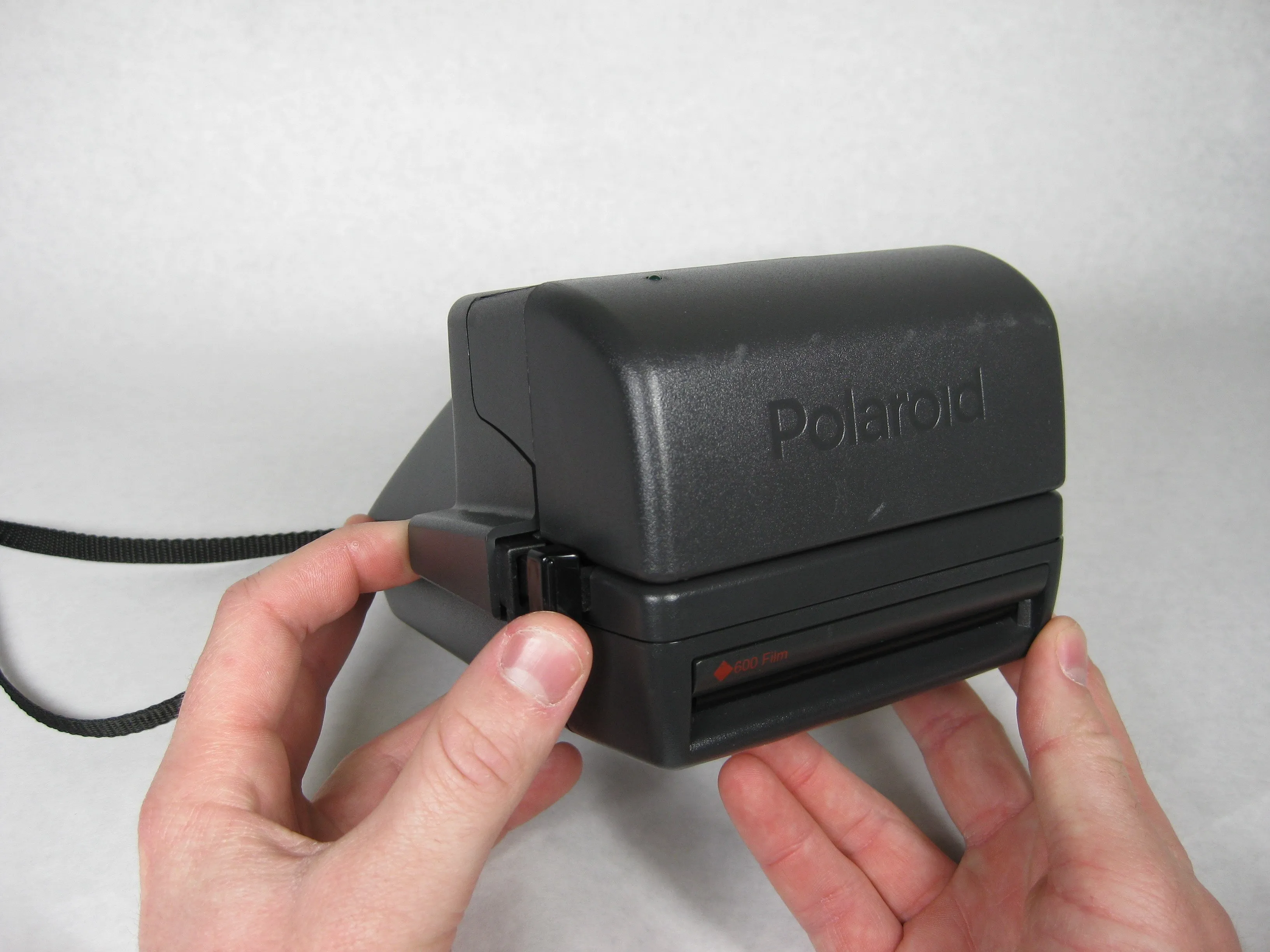

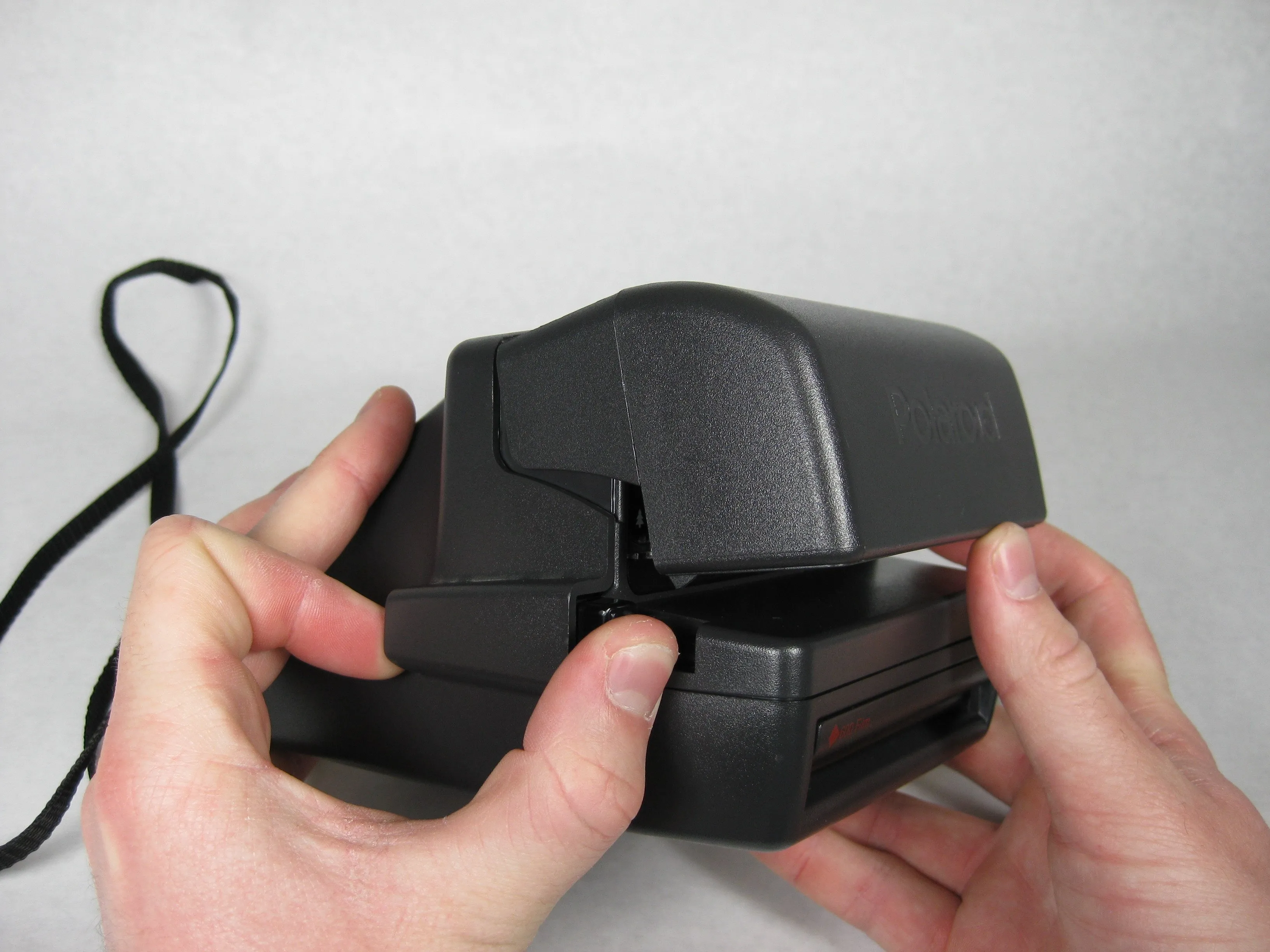

Шаг 1 Разборка Polaroid One-Step 600

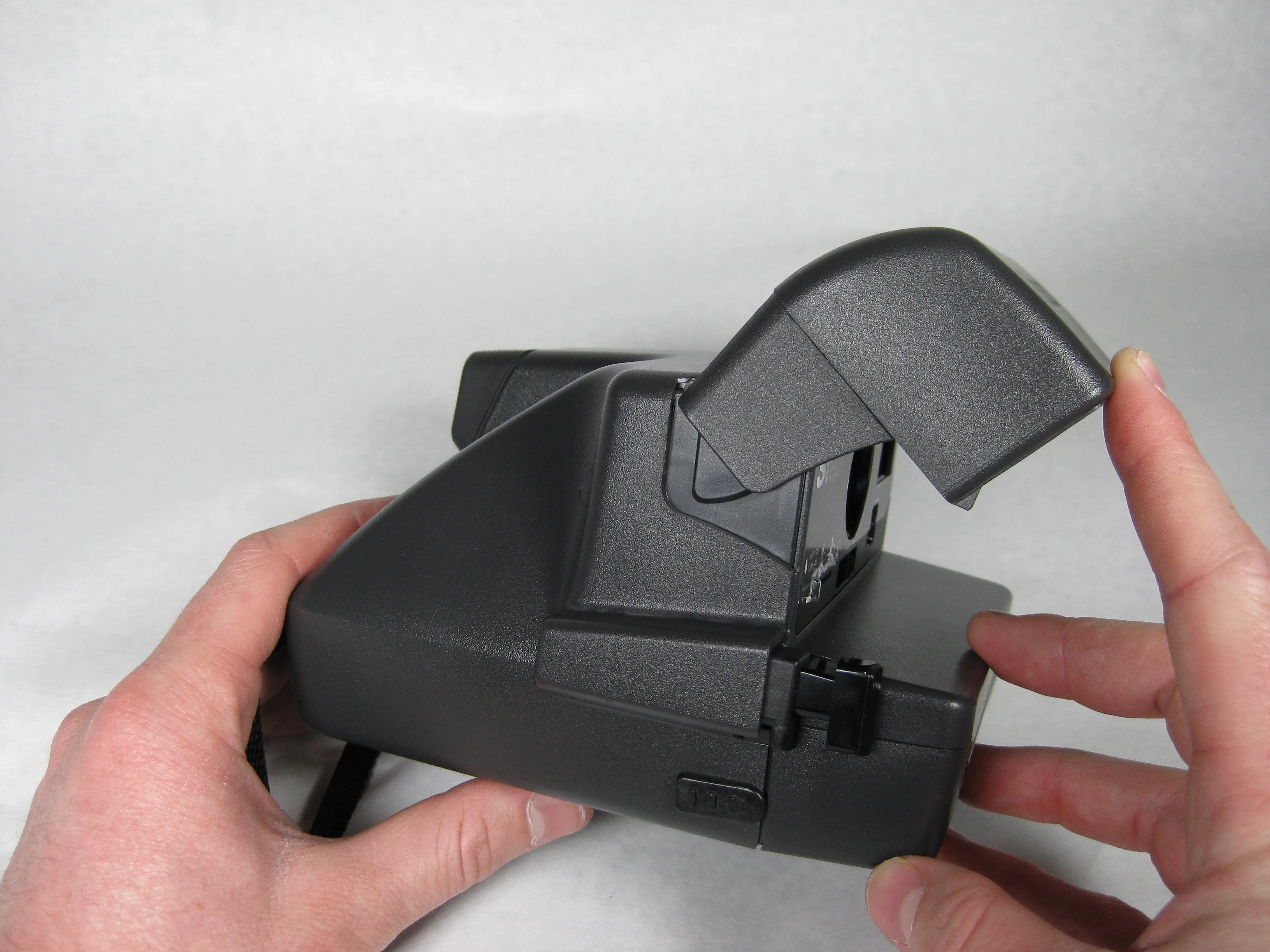

• Откройте отсек для вспышки/объектива камеры Polaroid на угол 30 градусов по отношению к горизонтали.

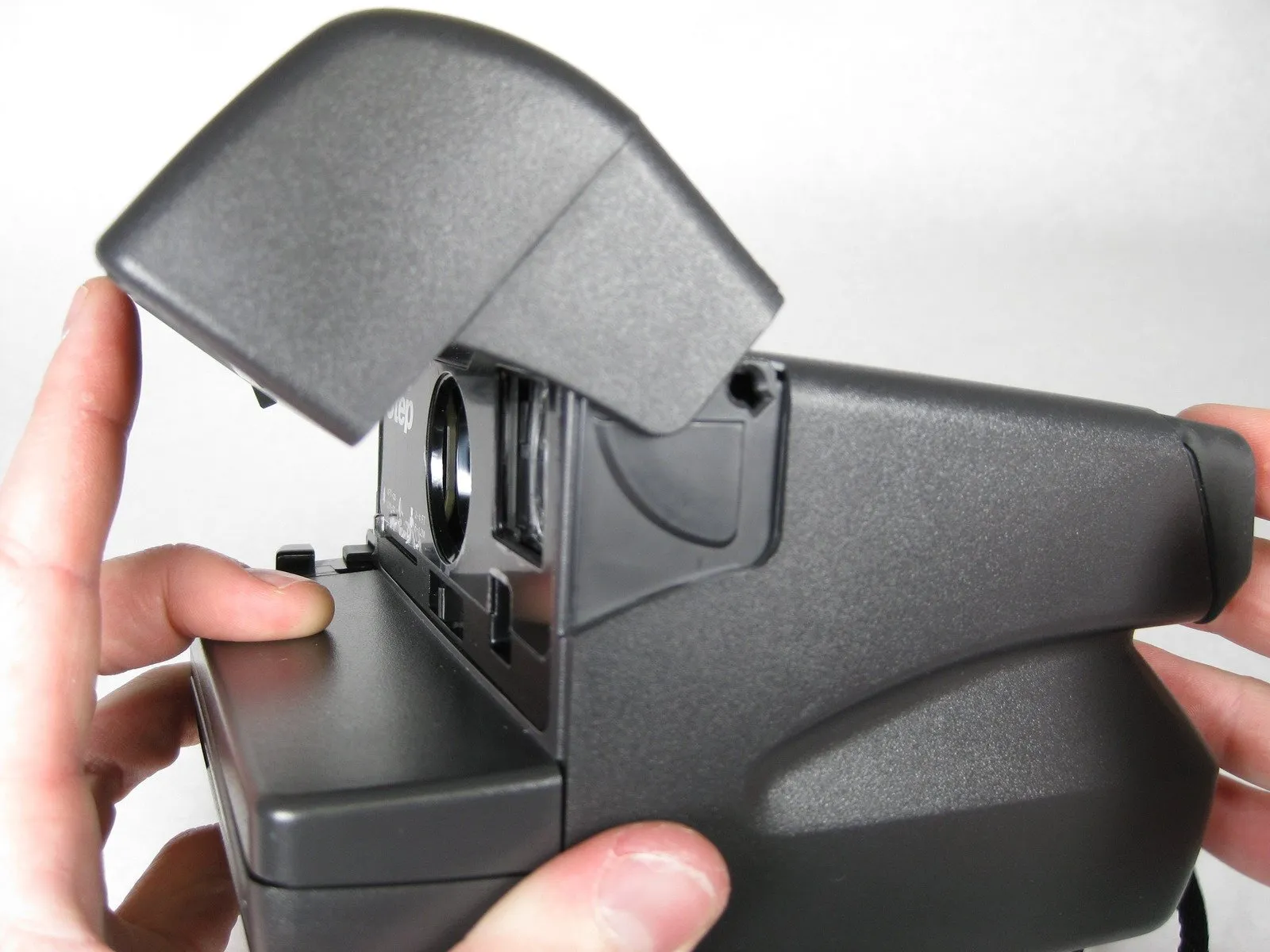

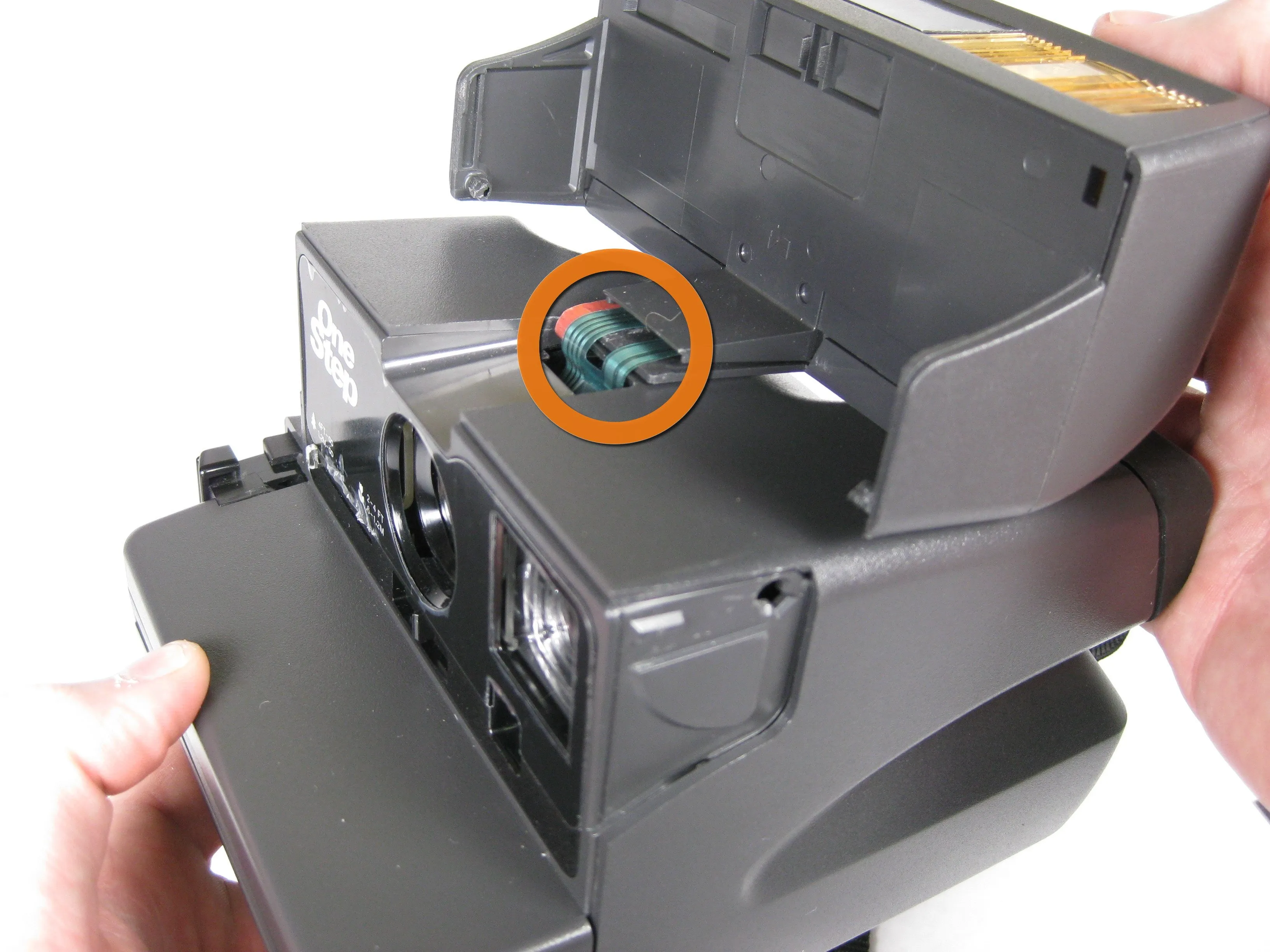

Шаг 2

• Отделите секцию вспышки от основного корпуса камеры, отсоединив боковые стороны.

• БУДЬТЕ ОСТОРОЖНЫ, НЕ ОТРЫВАЙТЕ ДВЕ СЕКЦИИ ДРУГ ОТ ДРУГА, ПОТОМУ ЧТО ИХ ПО-ПРЕЖНЕМУ СКРЕПЛЯЕТ ЛЕНТОЧНАЯ ПРОВОЛОКА!

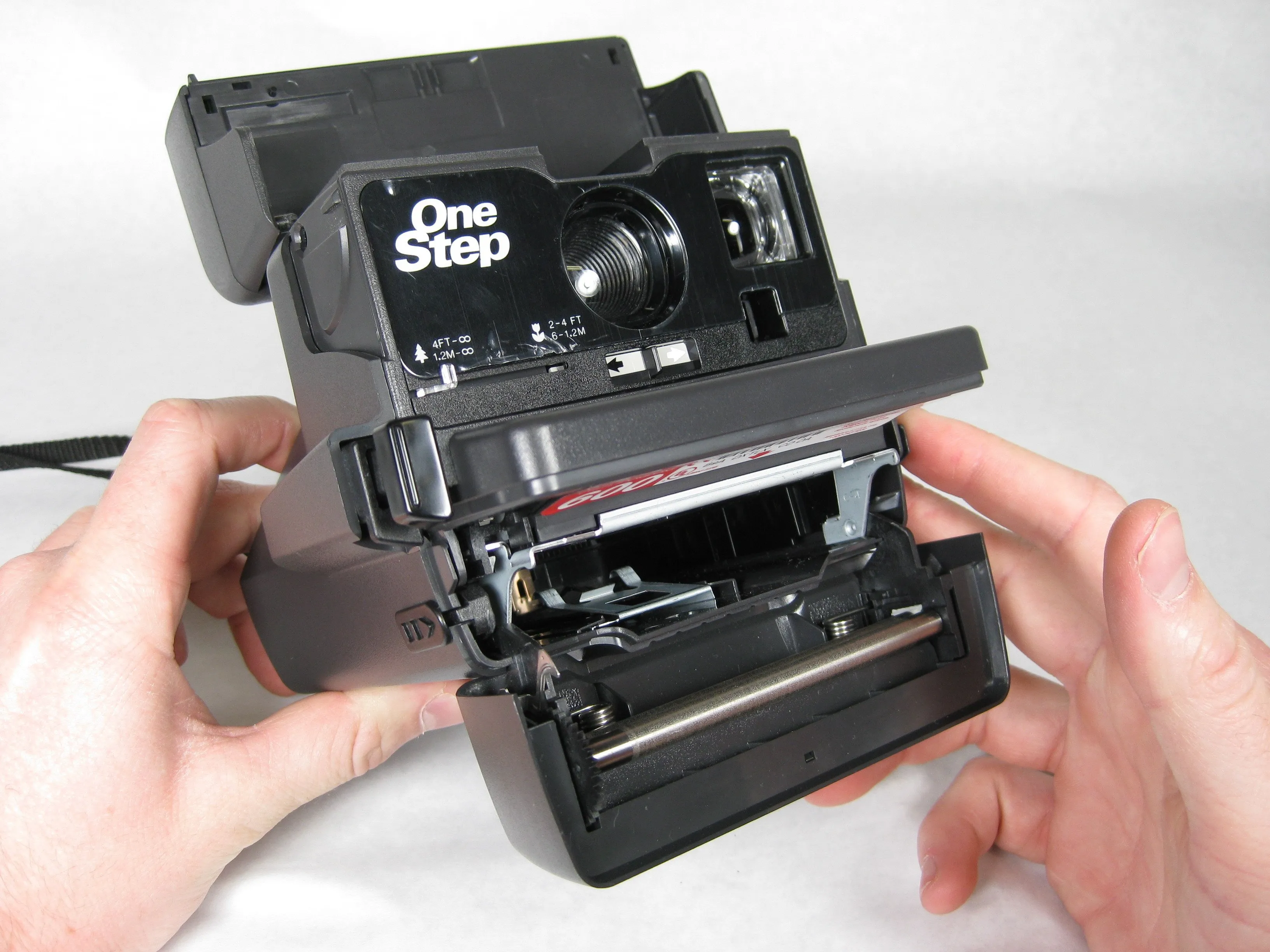

Шаг 3

• Полностью откройте отсек для батареек/картриджей.

Шаг 4

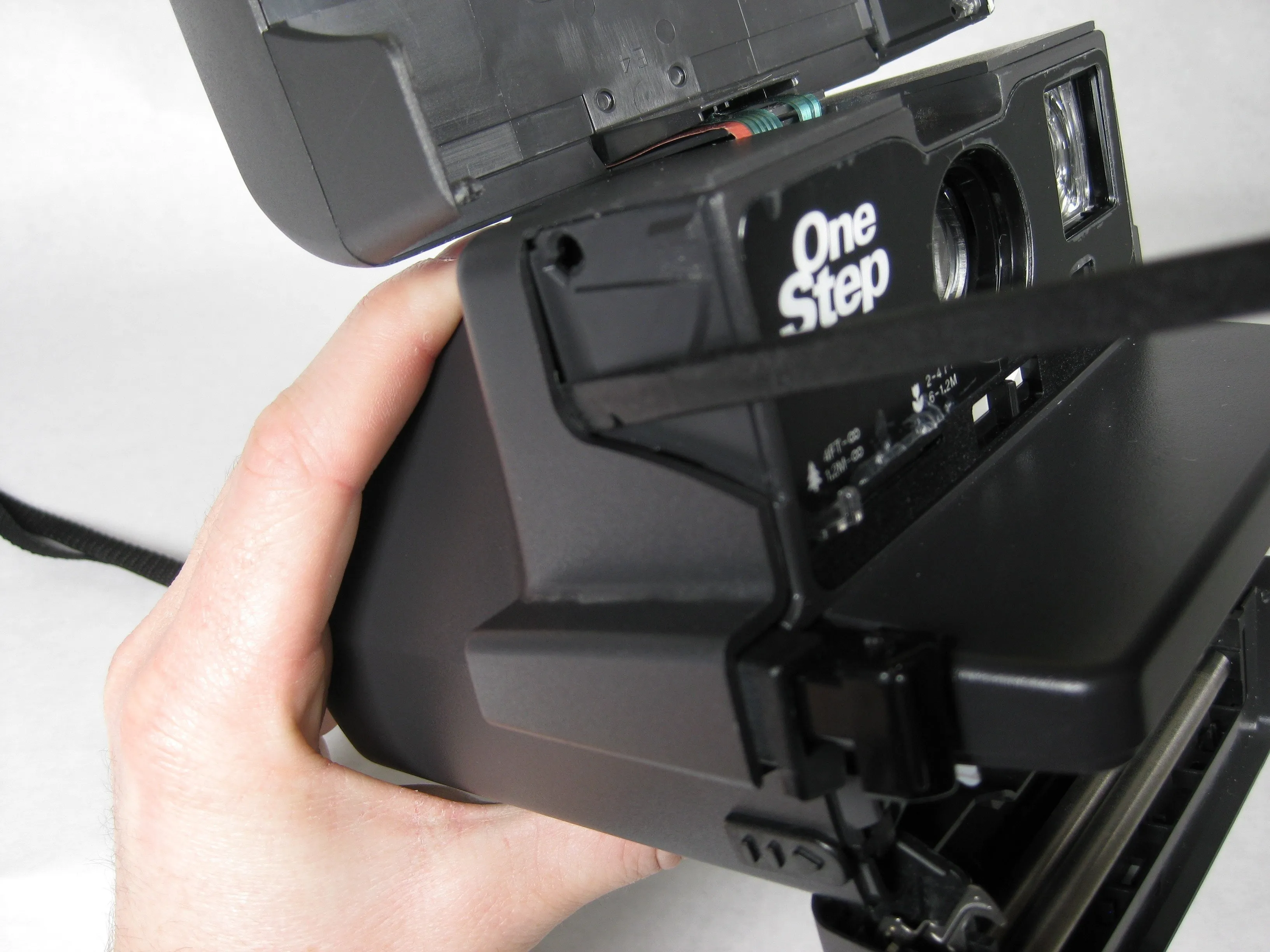

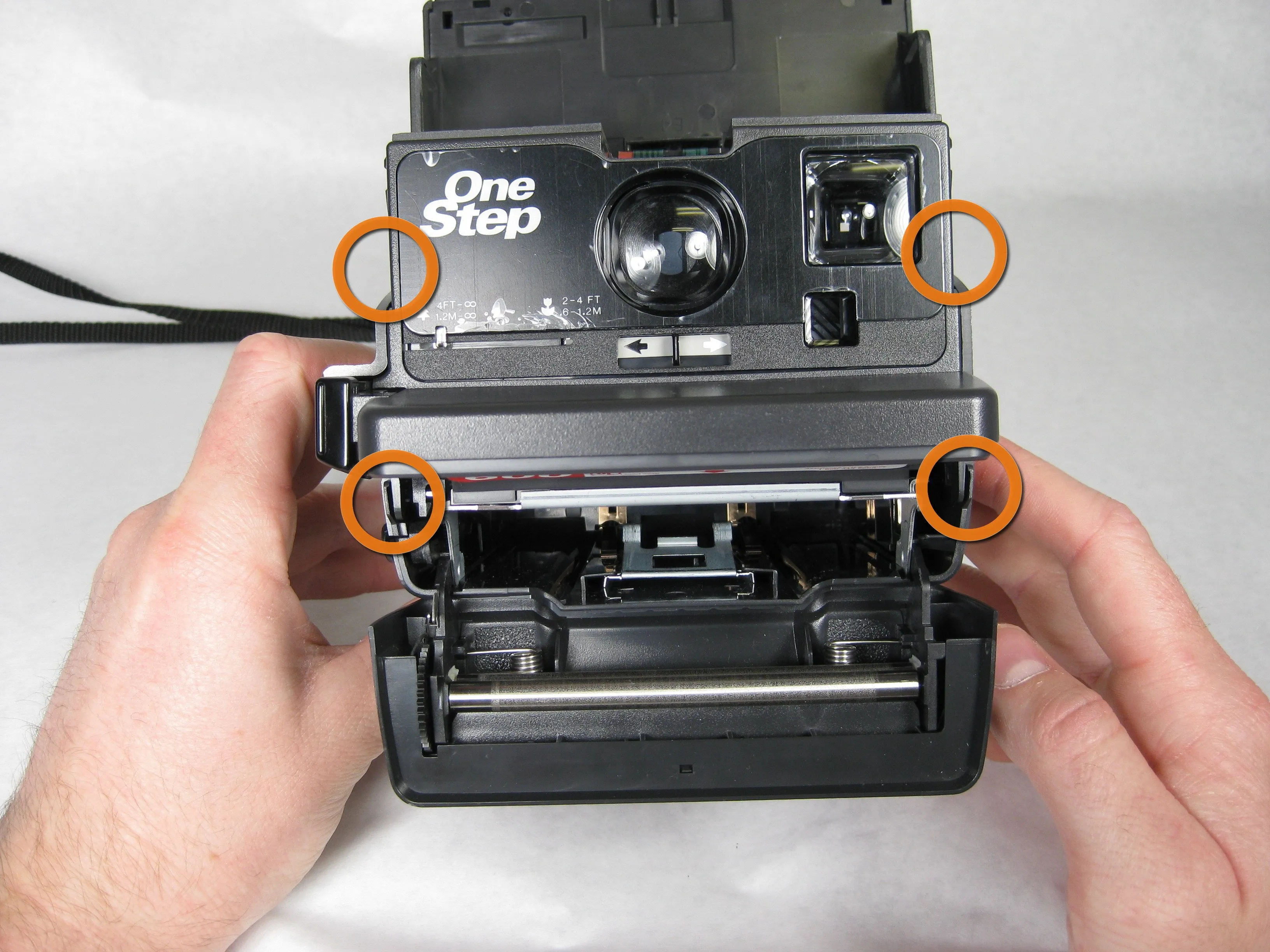

• Вставьте палец между лицевой стороной камеры и боковыми сторонами, где расположены четыре выступа.

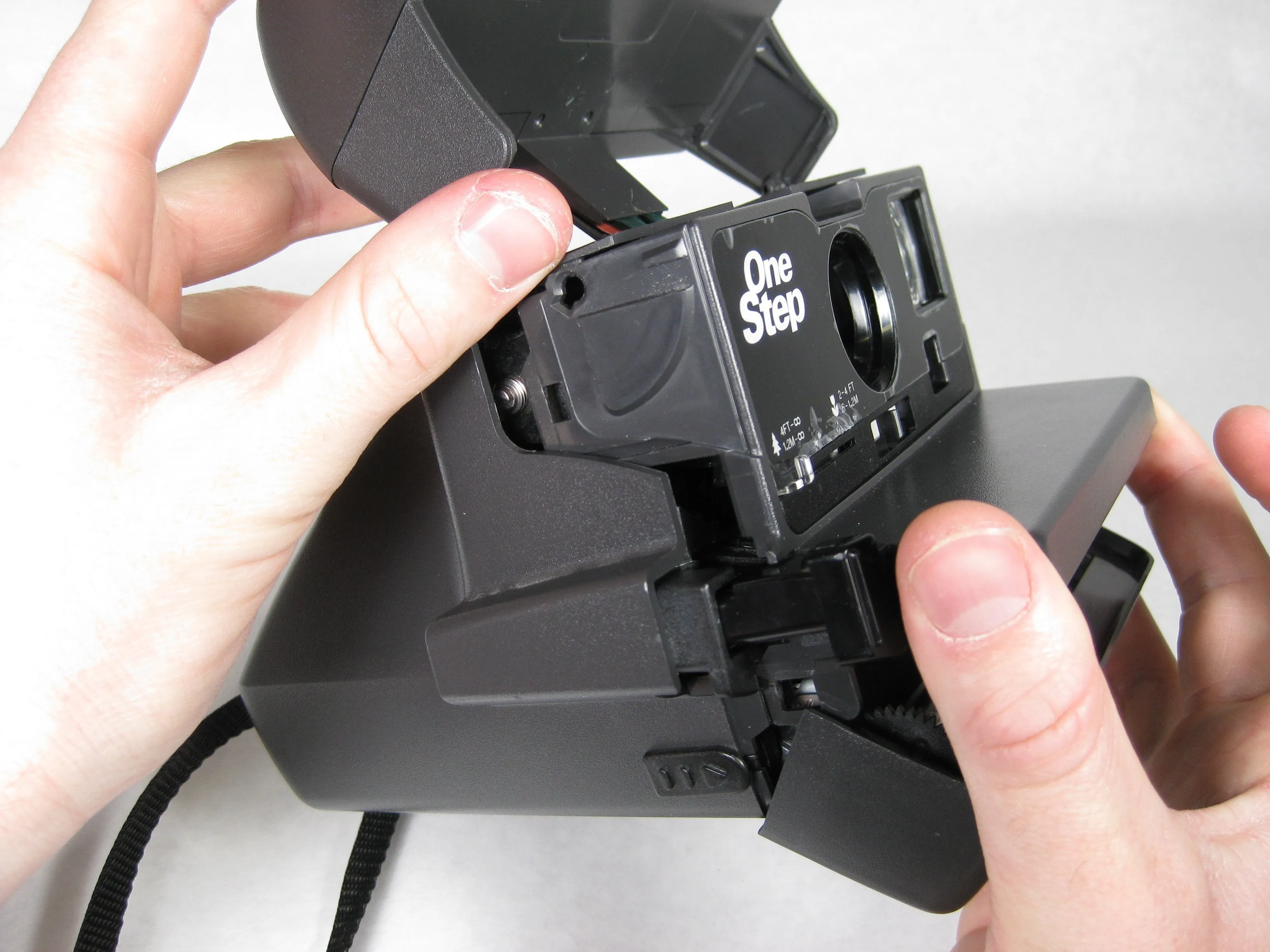

Шаг 5

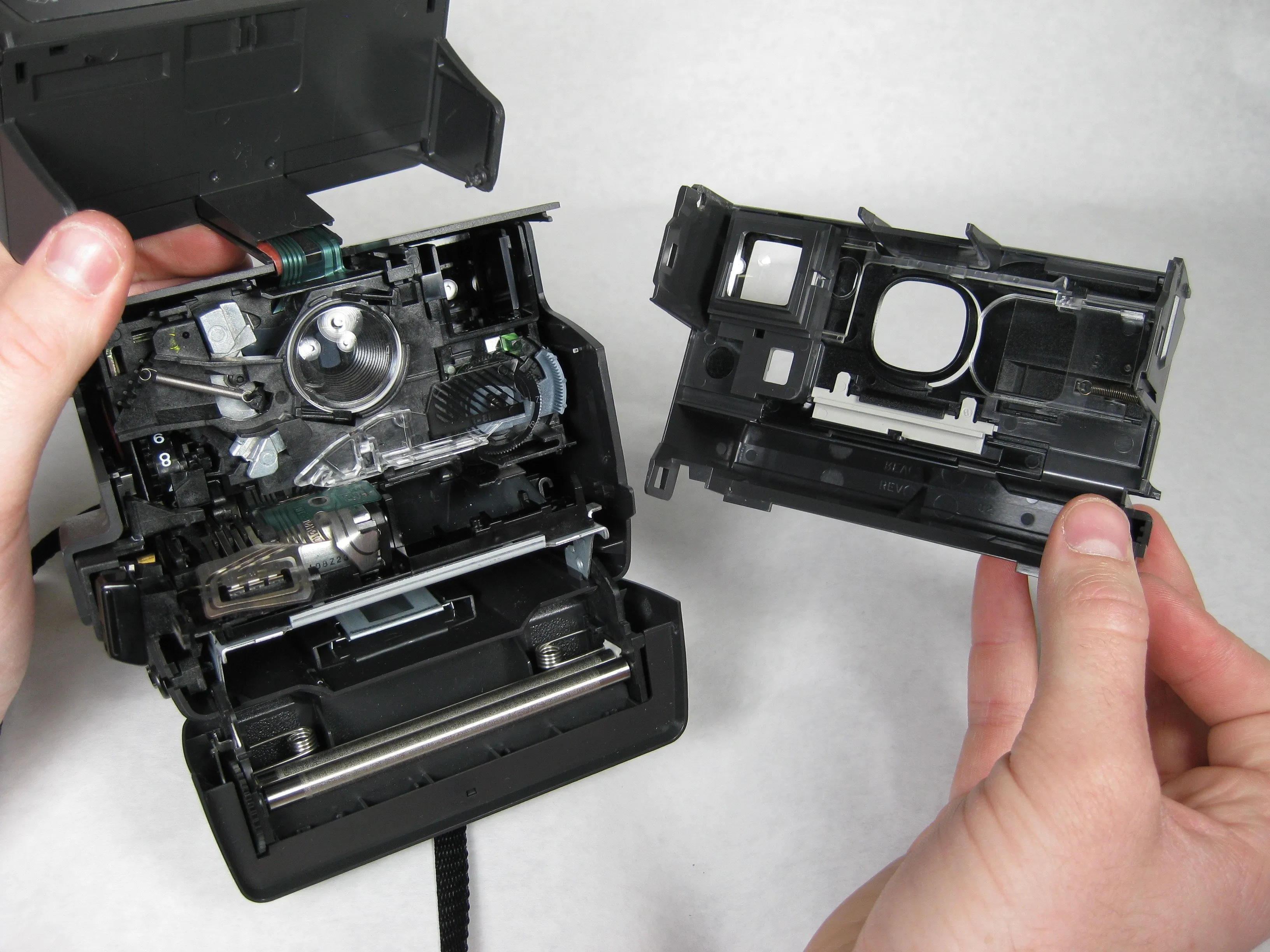

• После того, как защелки будут освобождены, потяните лицевую часть камеры прямо наружу.

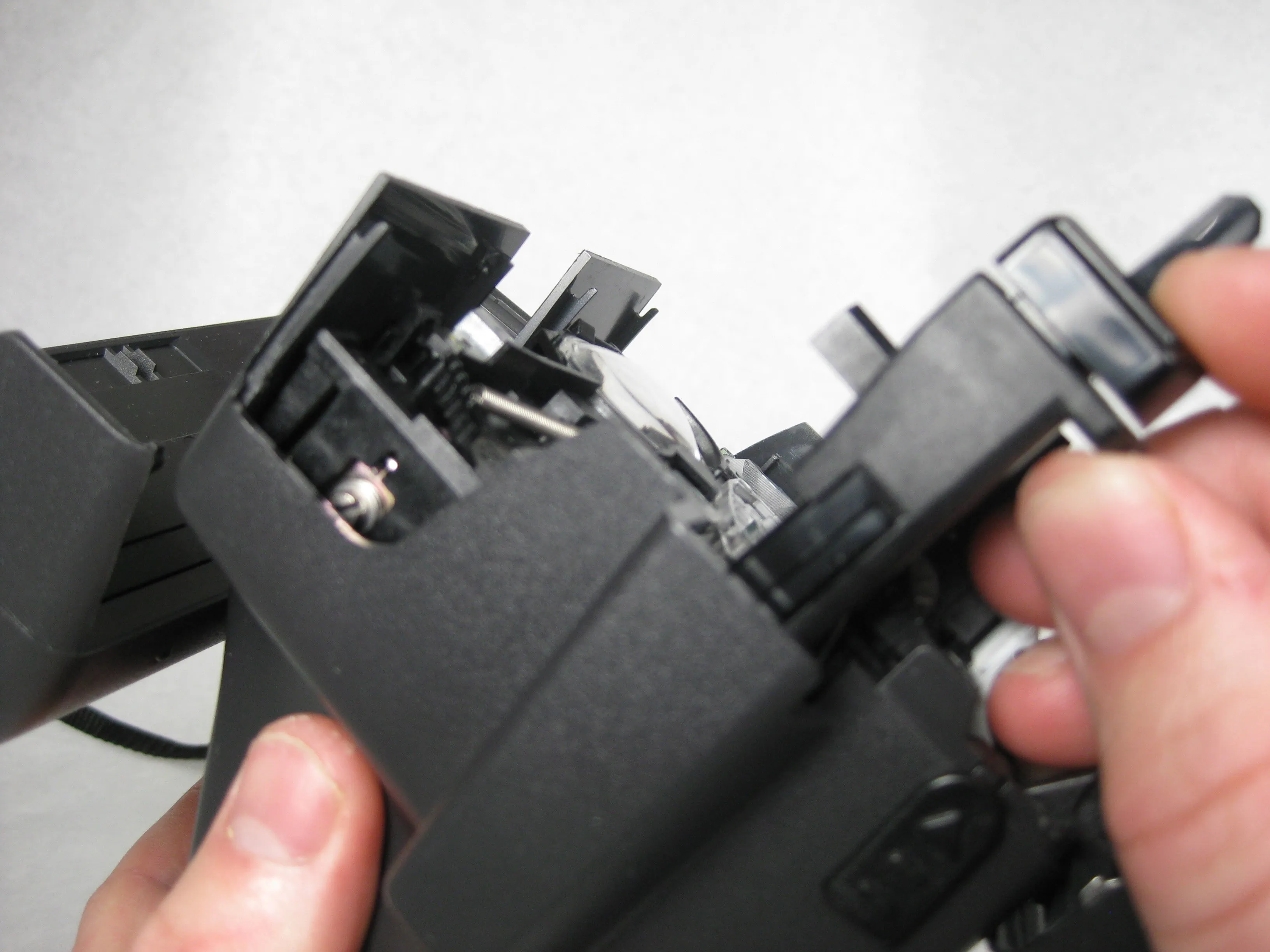

Шаг 6

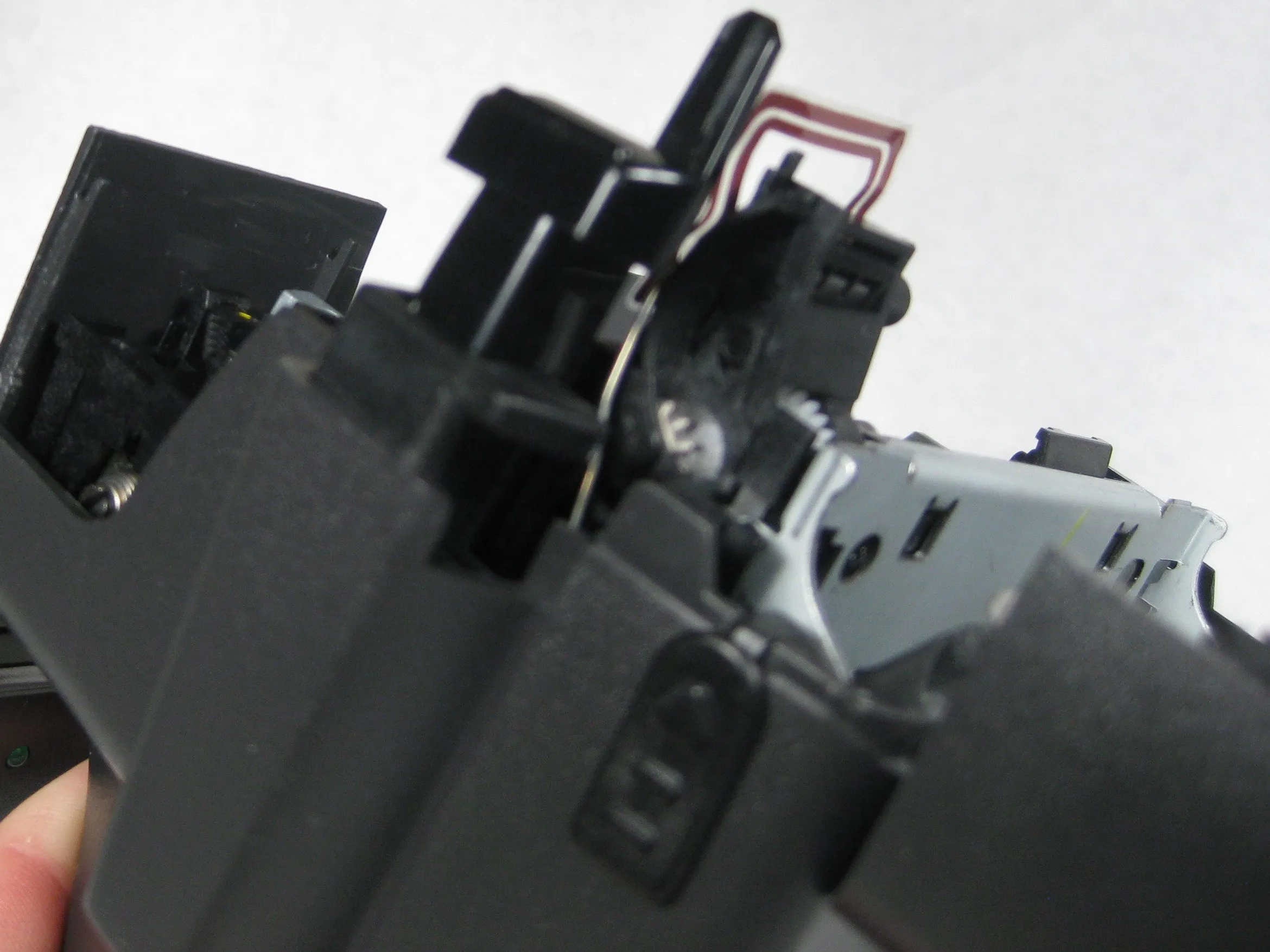

• Извлеките кнопку захвата, если она не выскочила при снятии лицевой панели.

• Кнопка захвата состоит из двух частей, и обе их нужно снять.

Шаг 7

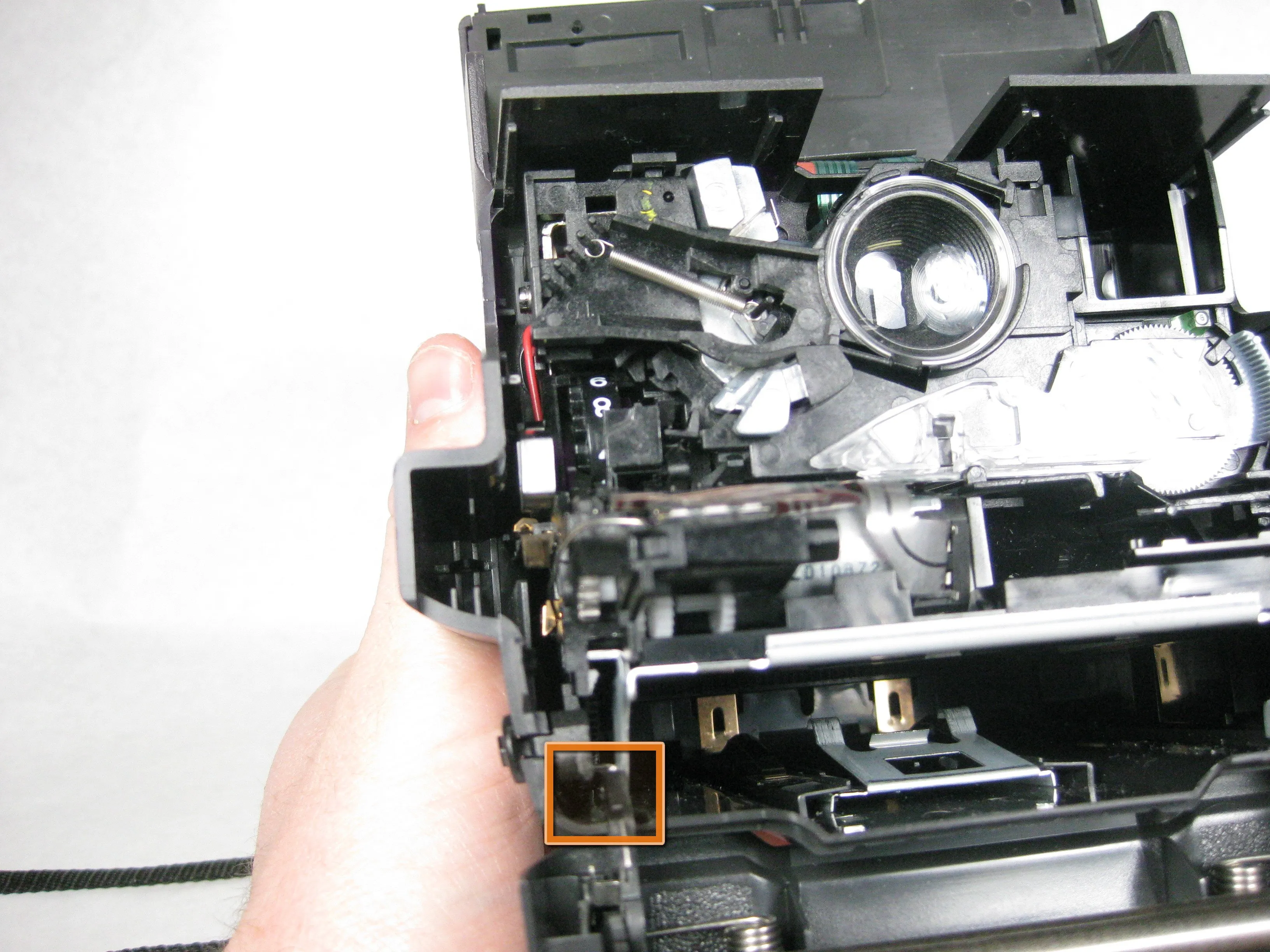

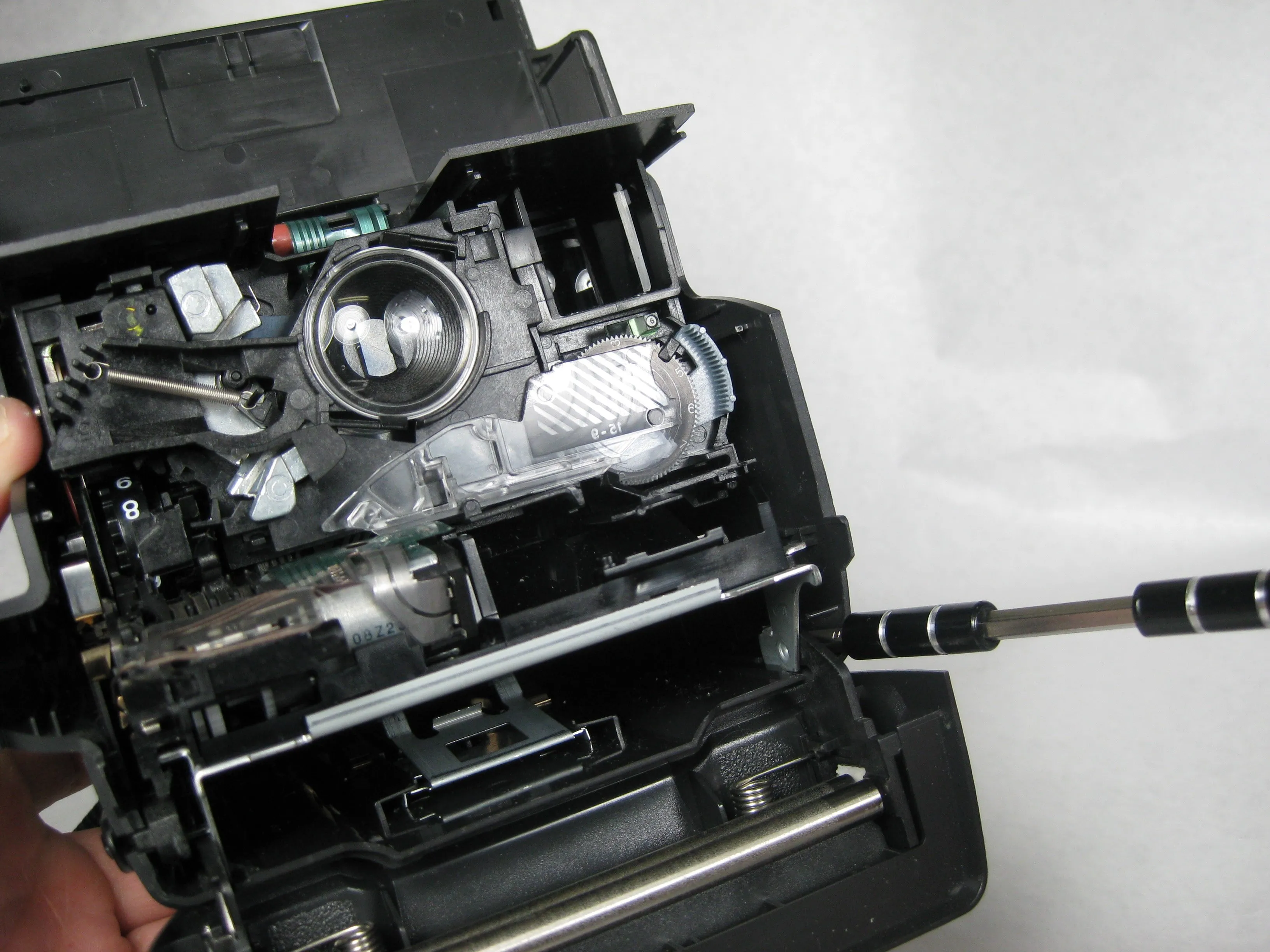

• Чтобы снять заднюю часть фотоаппарата, необходимо найти выступы, расположенные рядом с петлями отсека для аккумулятора и пленки.

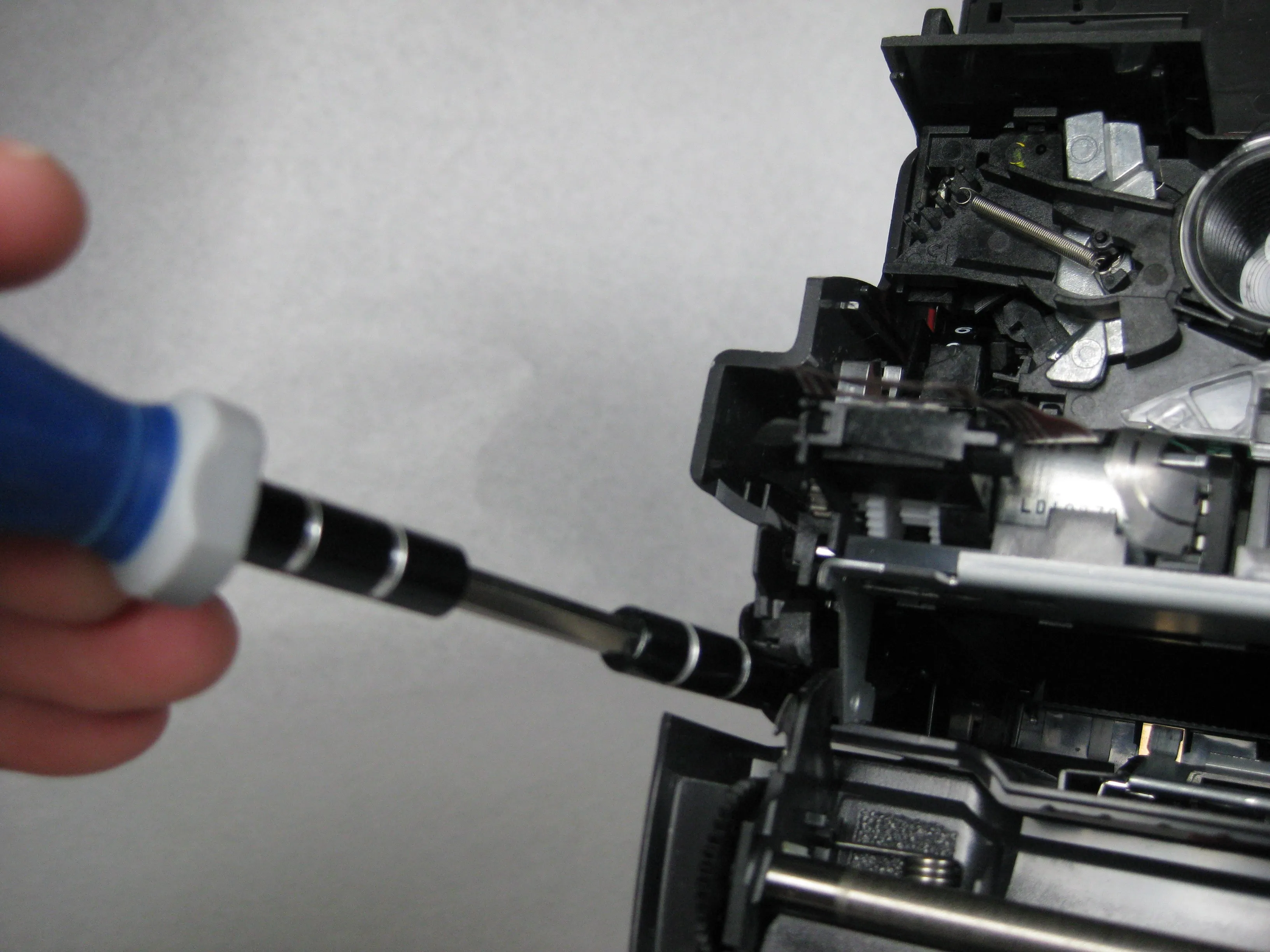

• С помощью отвертки подденьте выступы внешнего корпуса и отделите их от металлической рамки.

• Как только выступы будут удалены, сдвиньте металлическую рамку вперед.

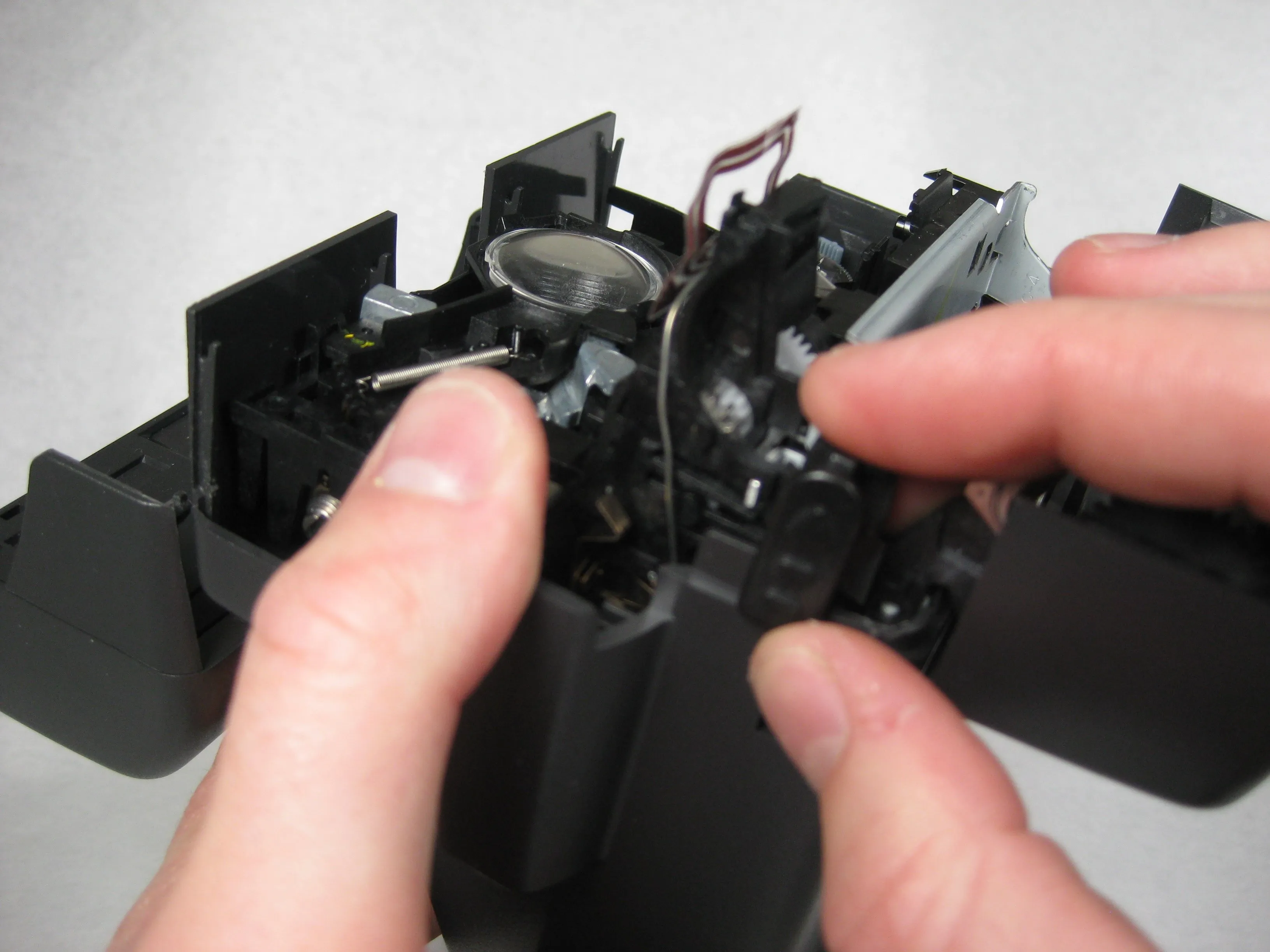

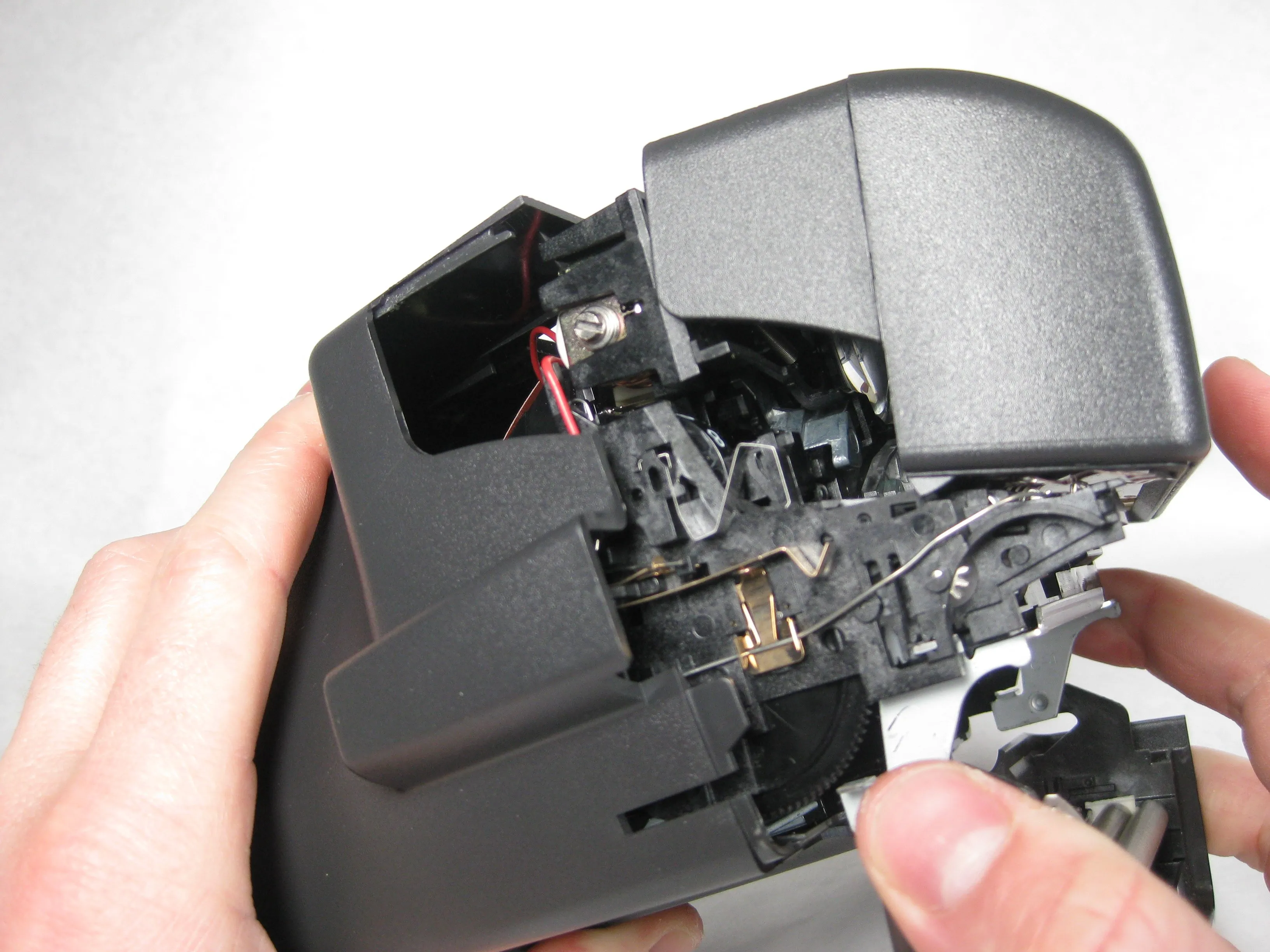

Шаг 8

• Снимите защелки батарейного отсека и отсека для пленки

• Потяните металлическую рамку в сторону от корпуса.

• Весь корпус снимется, но отсек для вспышки останется внутри камеры.

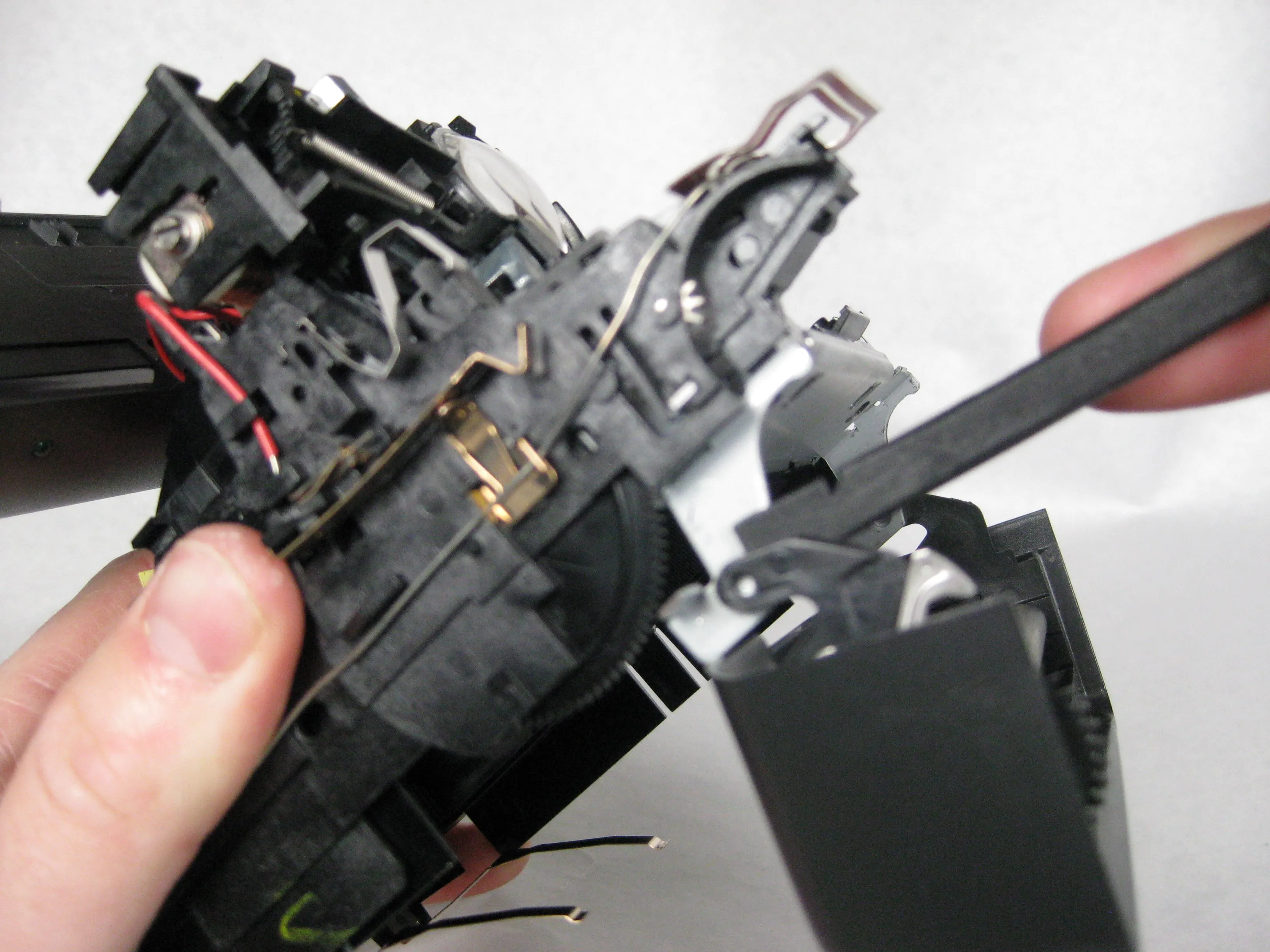

Шаг 9

• Подденьте лючок для аккумулятора и пленочного картриджа, чтобы снять его с петель.

• Выступы расположены в нижней части металлической рамки.

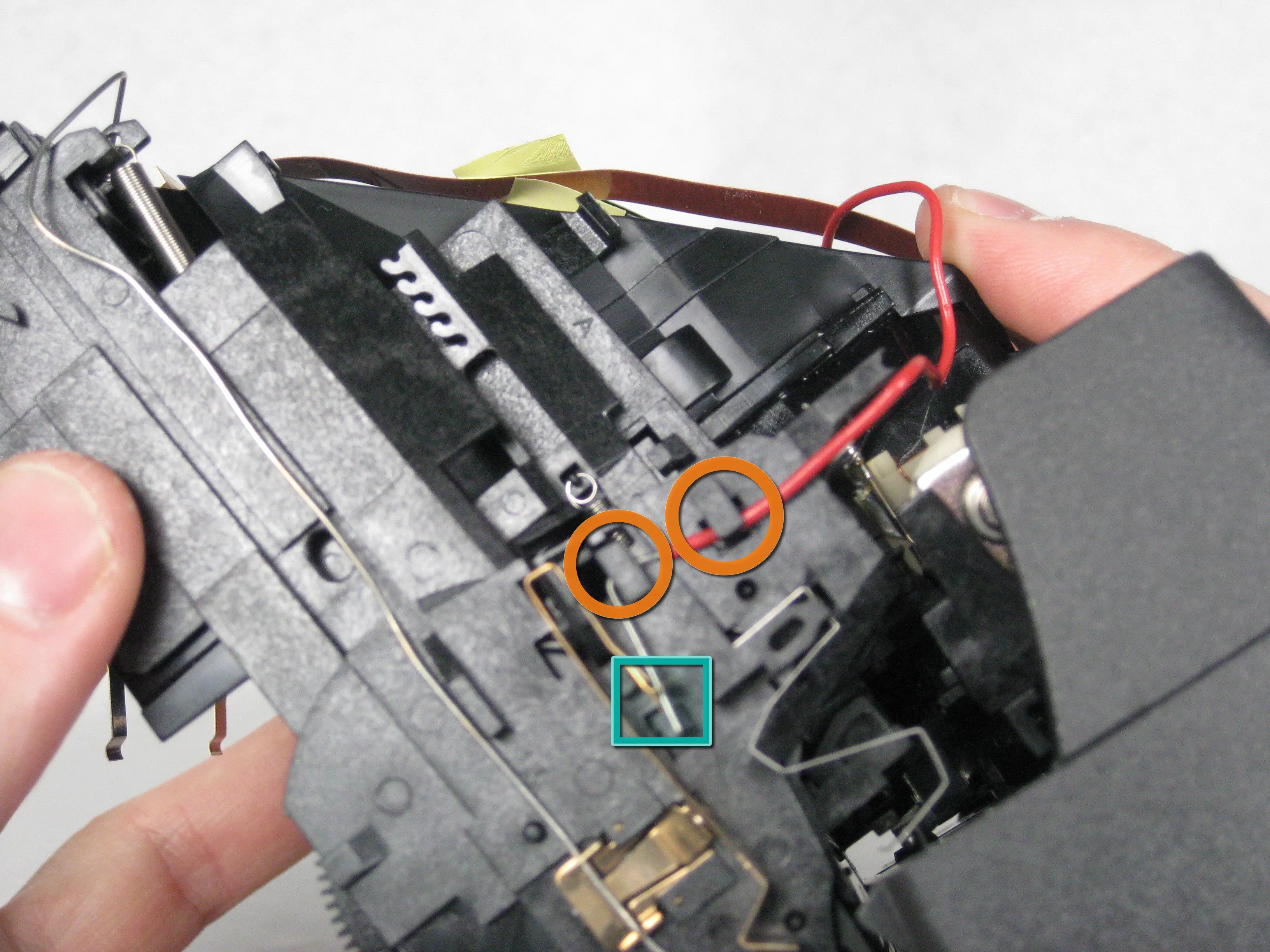

Шаг 10

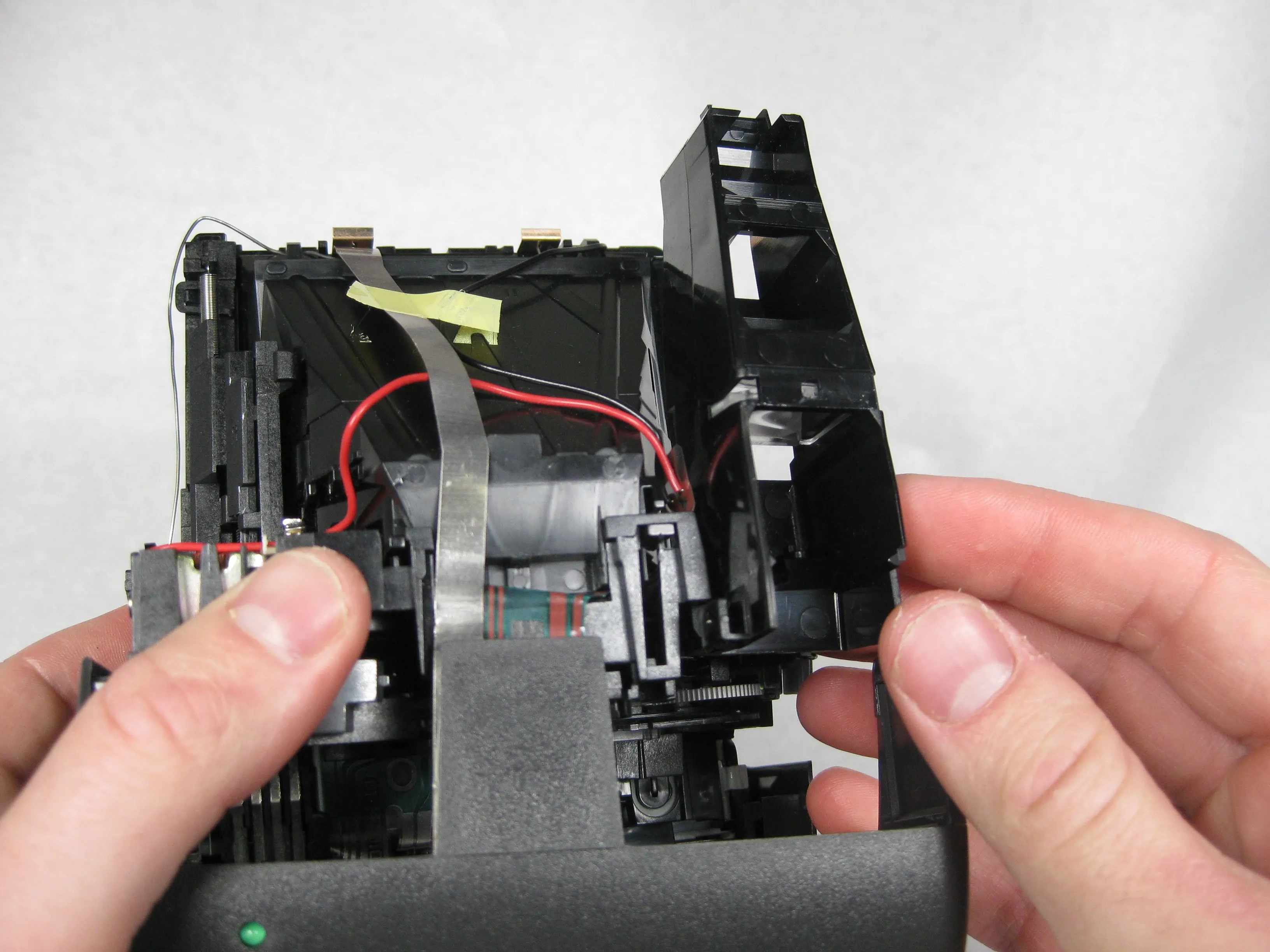

• Снимите прицел, подняв его прямо вверх.

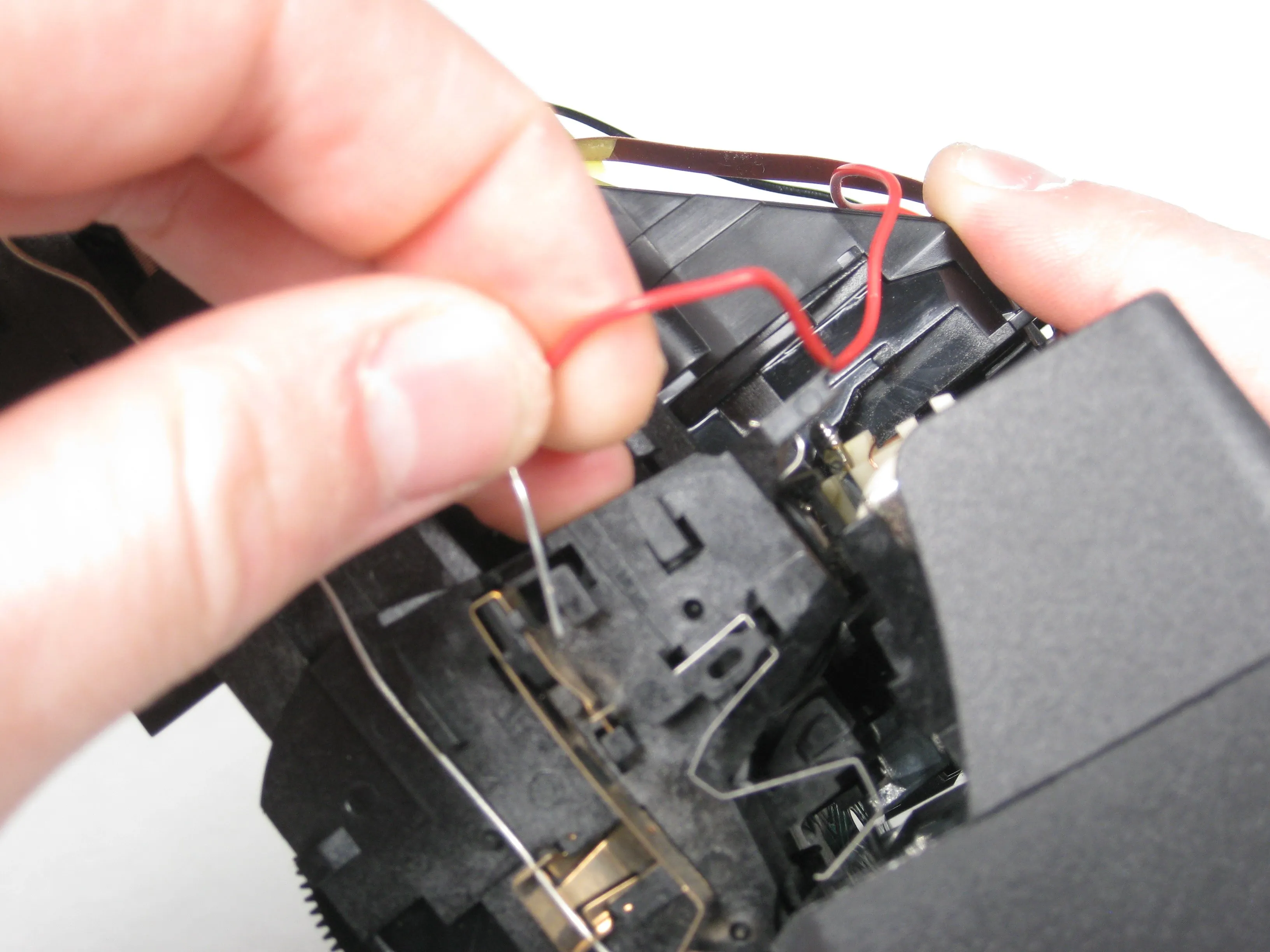

• Проследите за красным проводом из отсека вспышки.

• Снимите красный провод с 2 крючков.

• Выдвиньте незакрытый конец провода из маленького латунного зажима. Переместите провод в сторону от камеры.

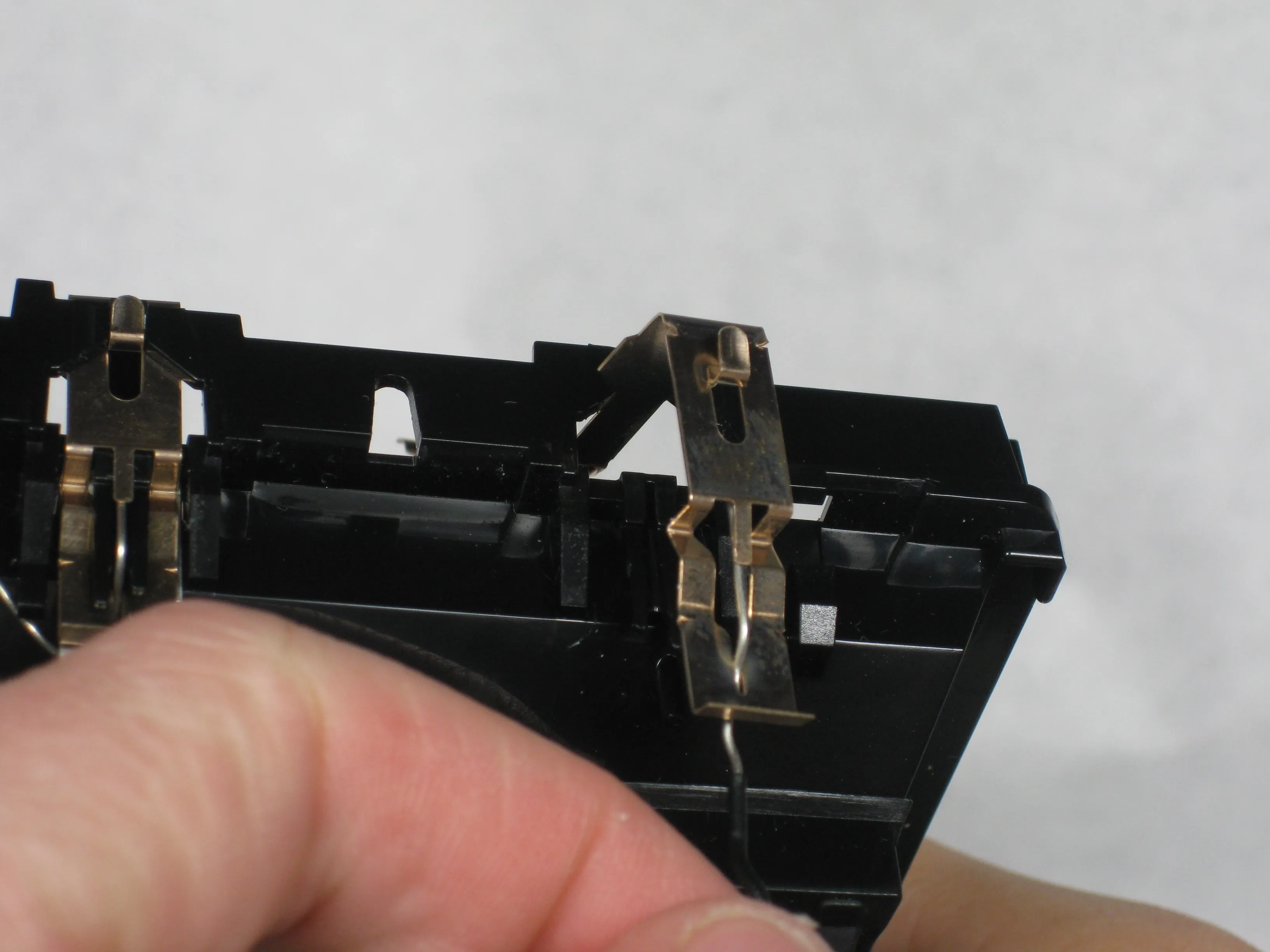

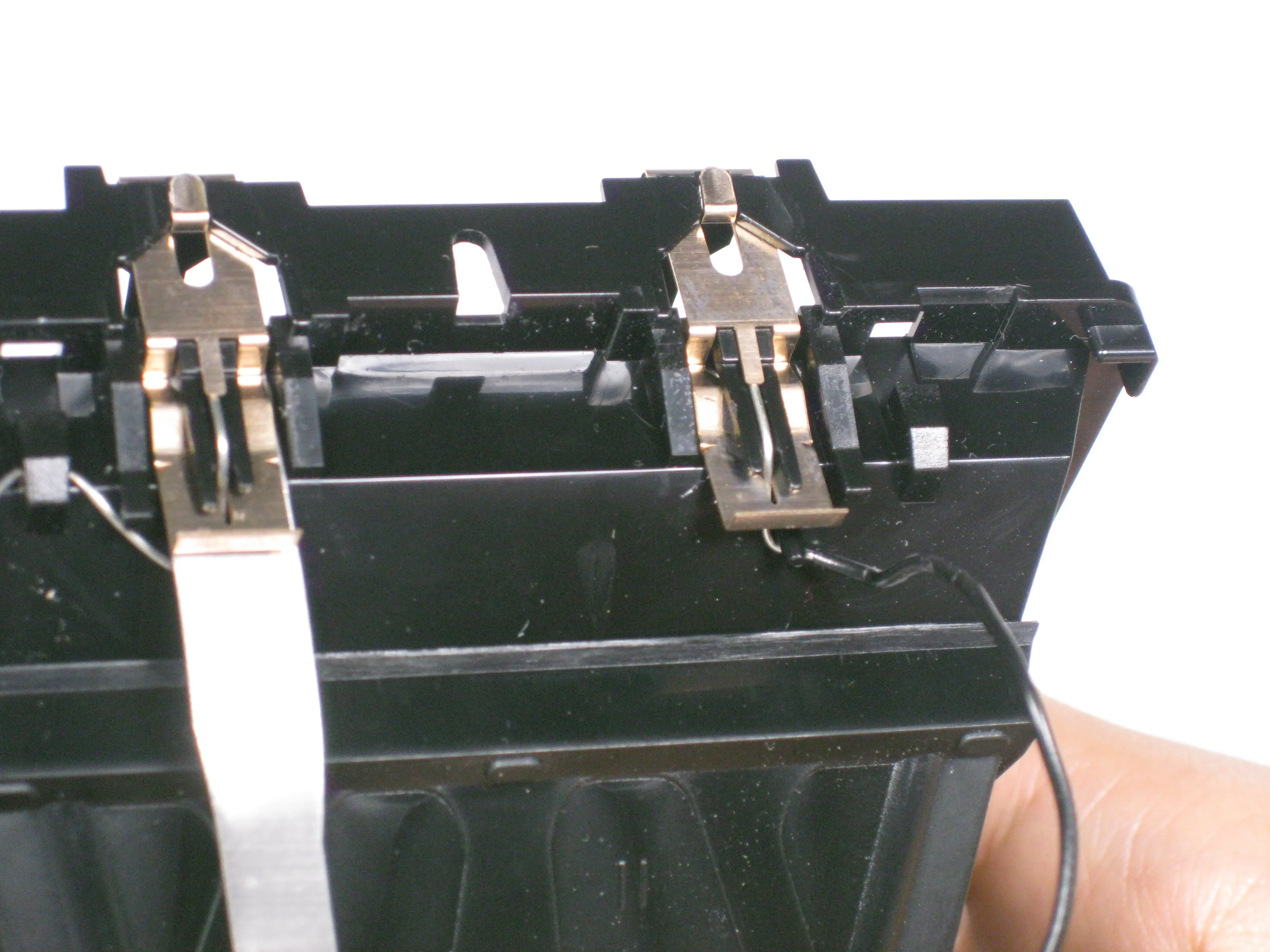

Шаг 11

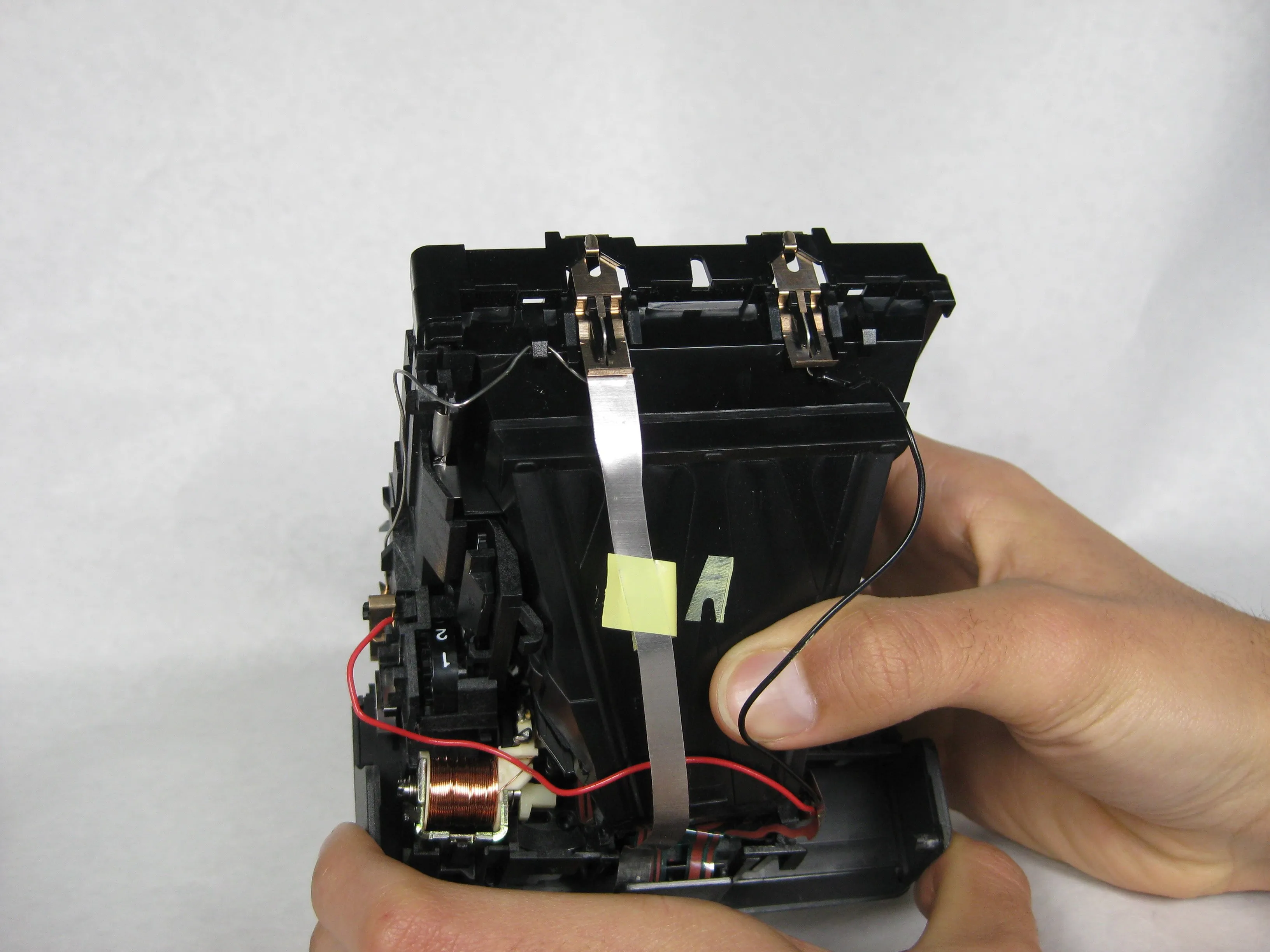

• Проведите черный провод от лампы-вспышки к задней части корпуса.

• Когда вы найдете латунный язычок, потяните его вверх. Когда выступ освободится, отсоедините его от черного провода.

Шаг 12

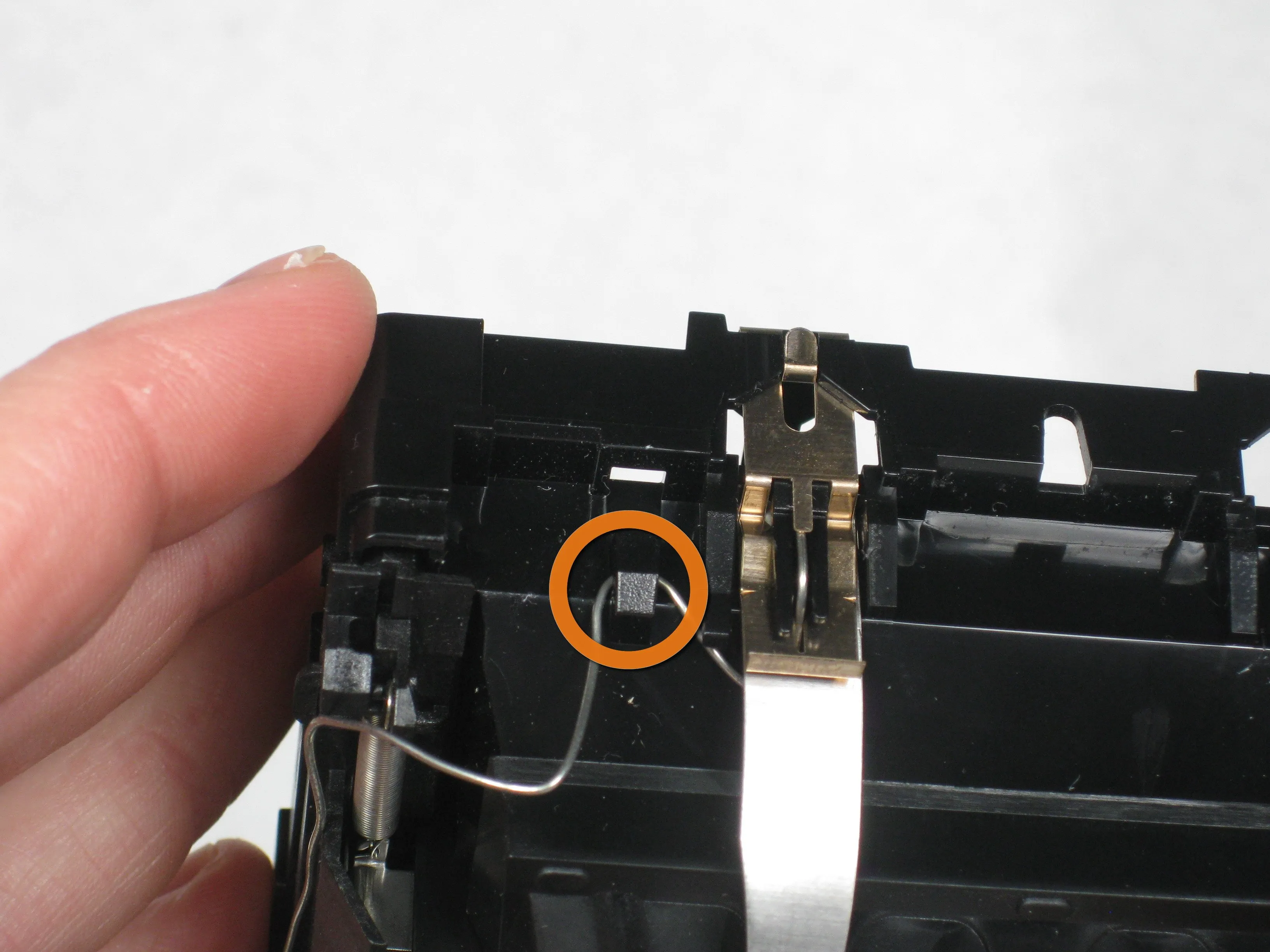

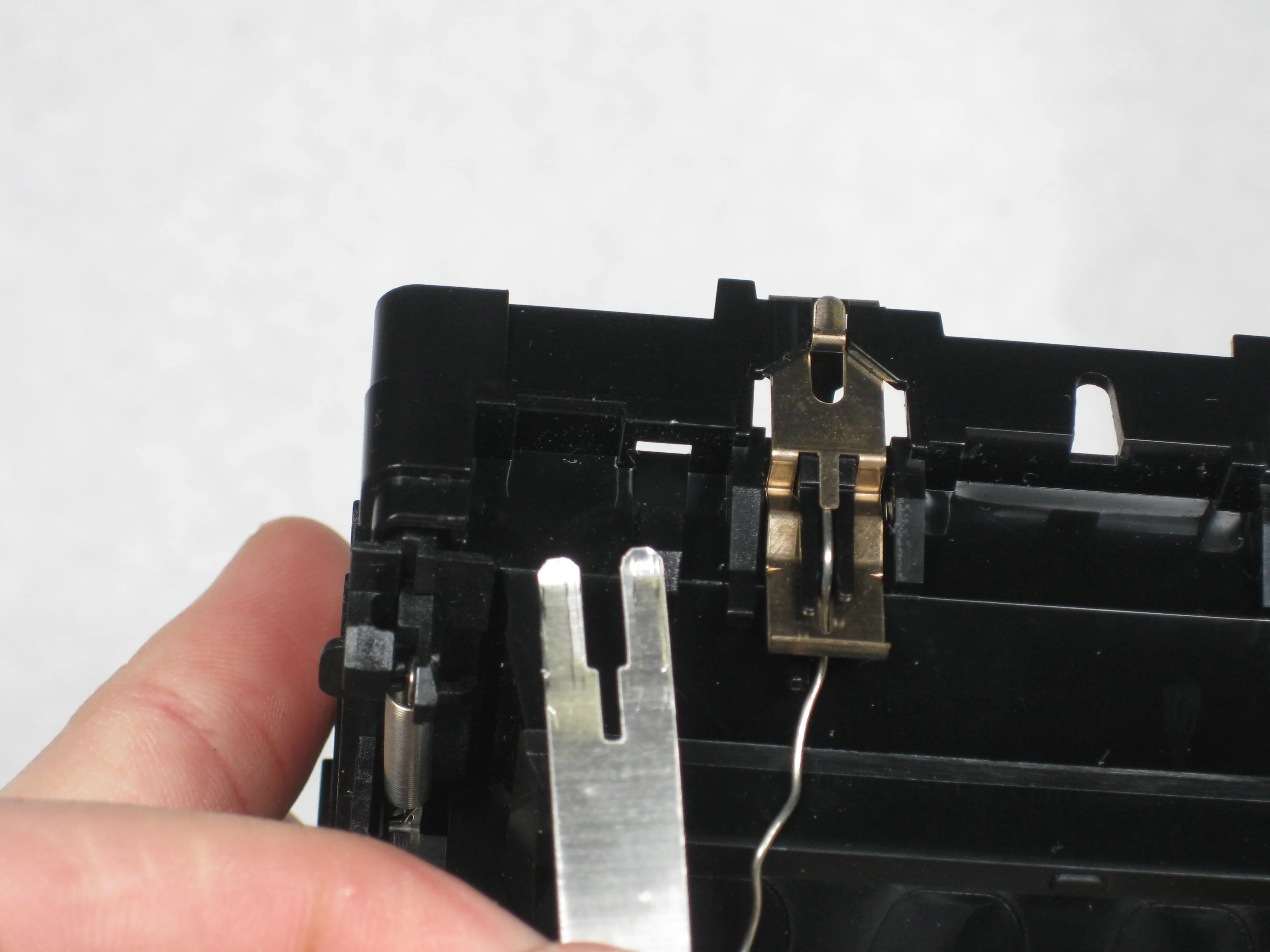

• Проследите за металлической полосой от отсека вспышки до латунного язычка.

• Отсоедините провод слева от латунного язычка.

• Выньте металлическую ленту из-за латунного зажима.

• Отложите отсек для вспышки в сторону.

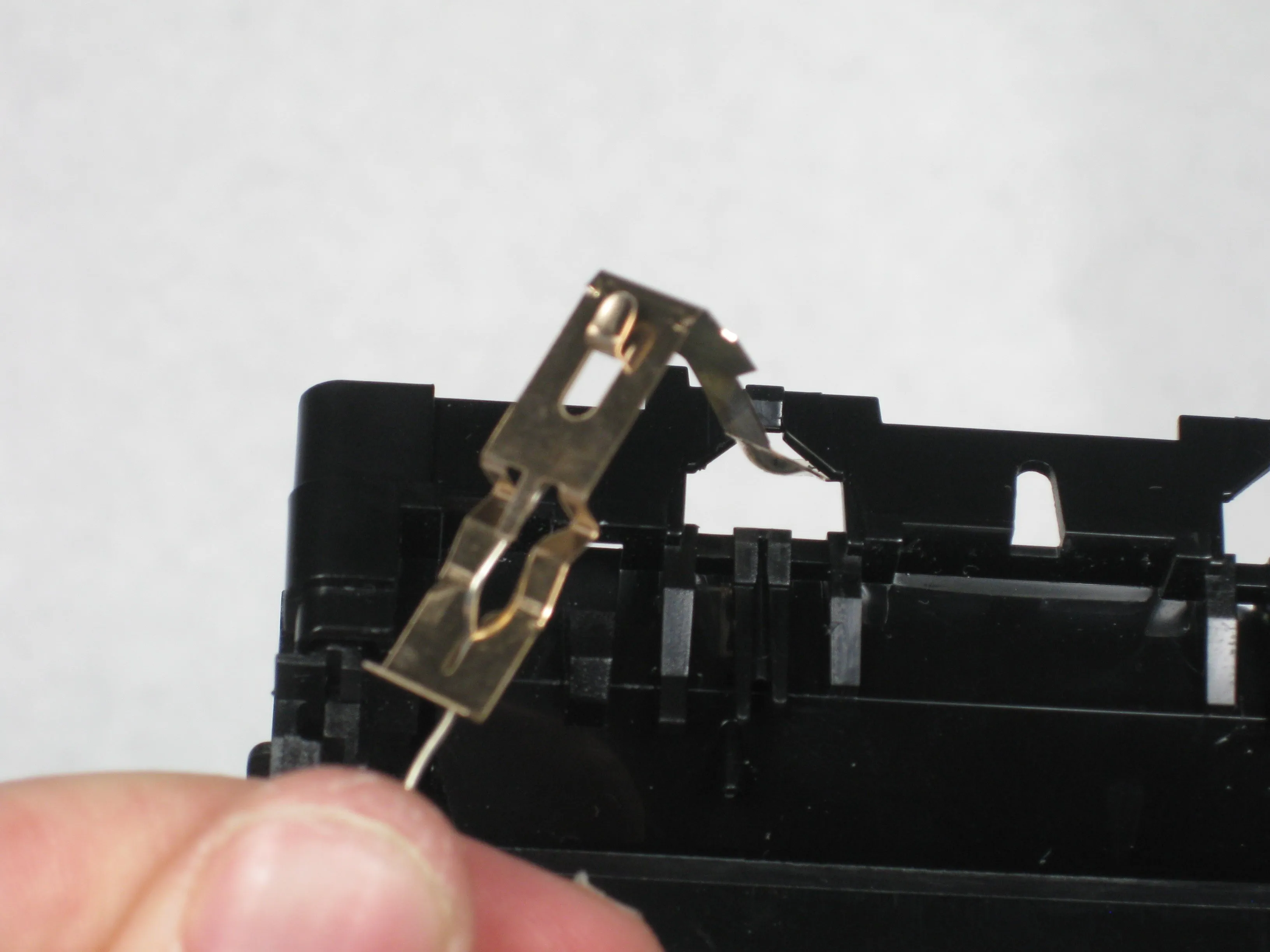

• Потяните латунный выступ вверх и наружу, как в первом случае, и удалите отсоединенный провод.

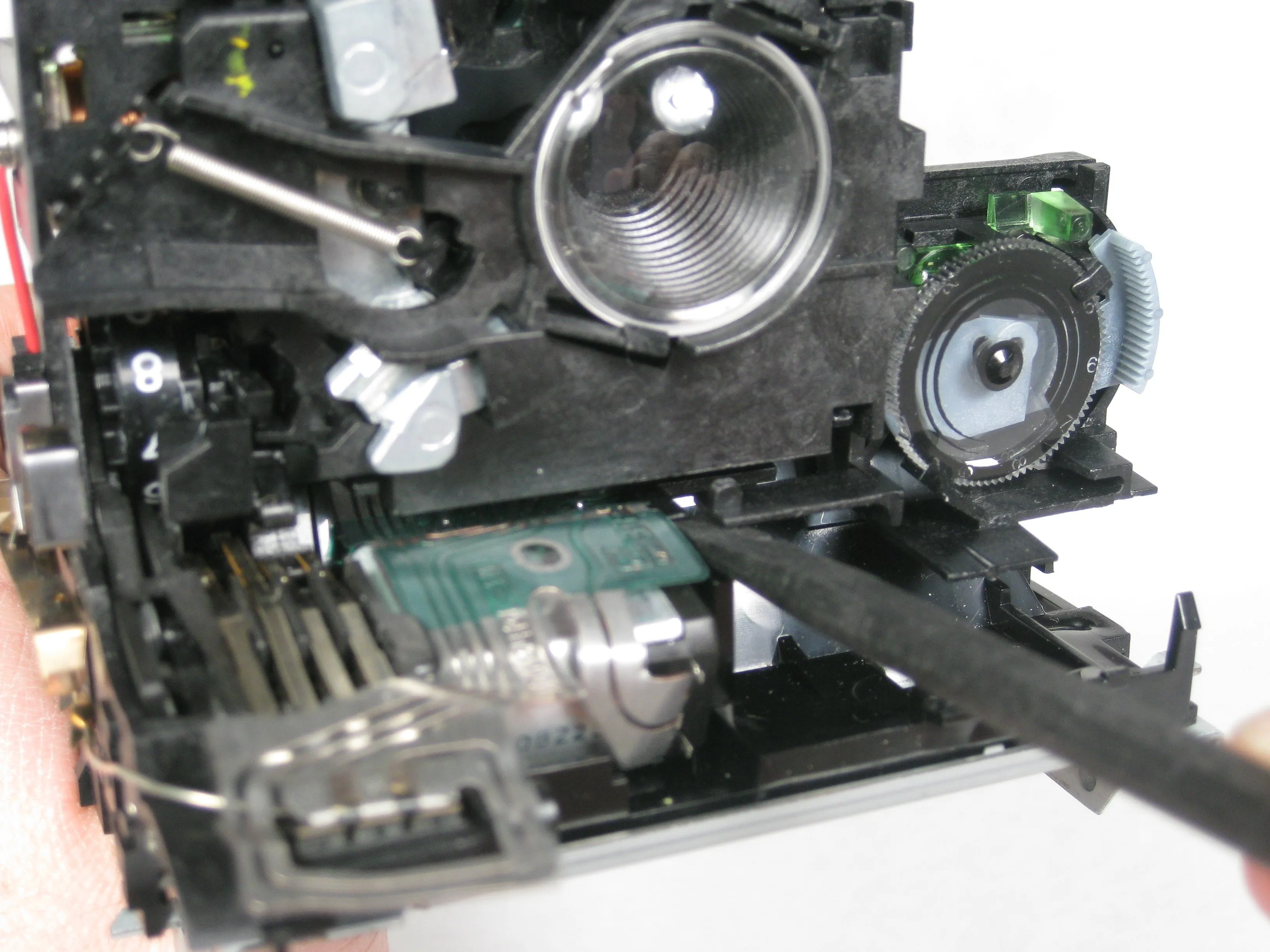

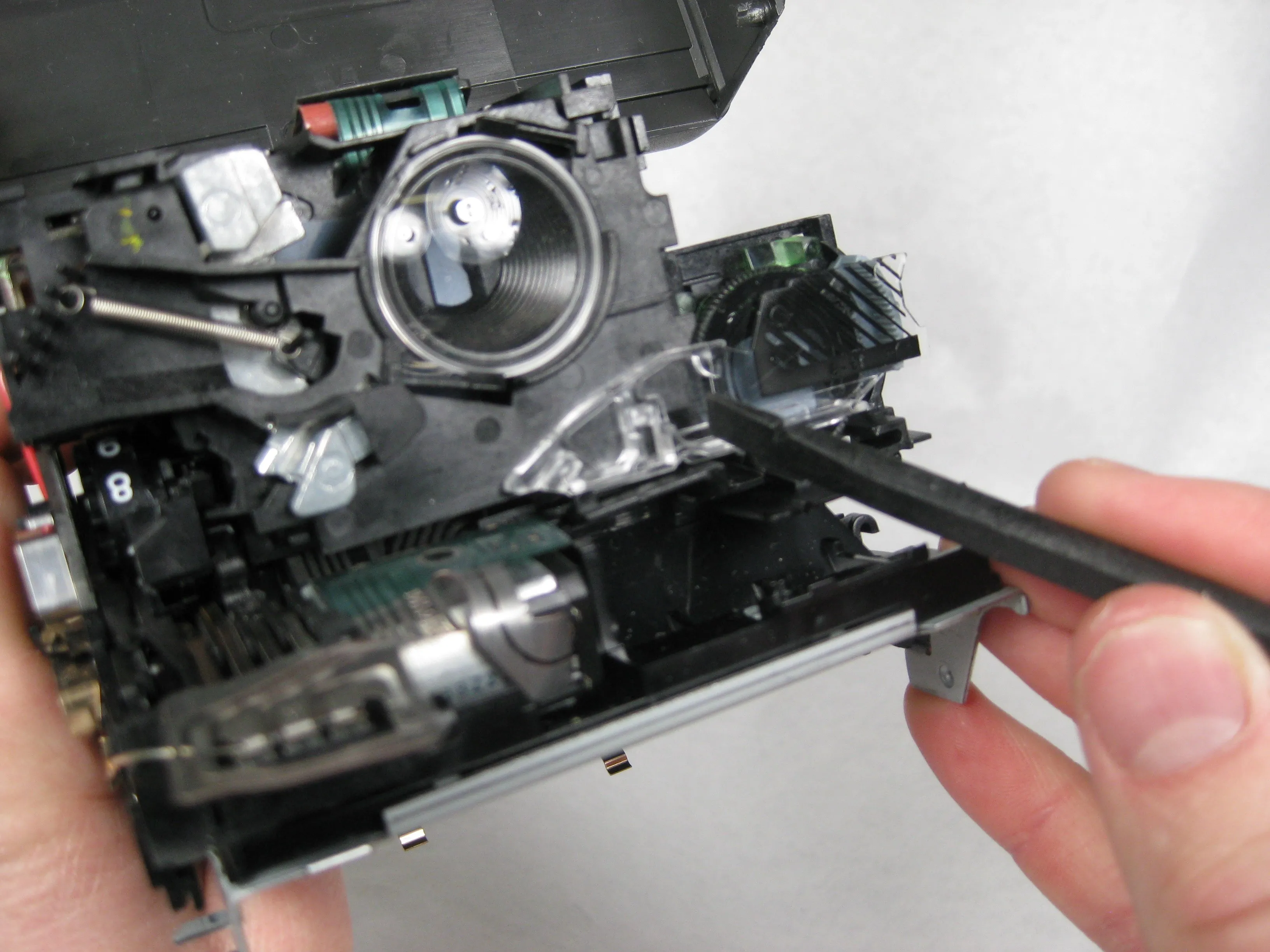

Шаг 13

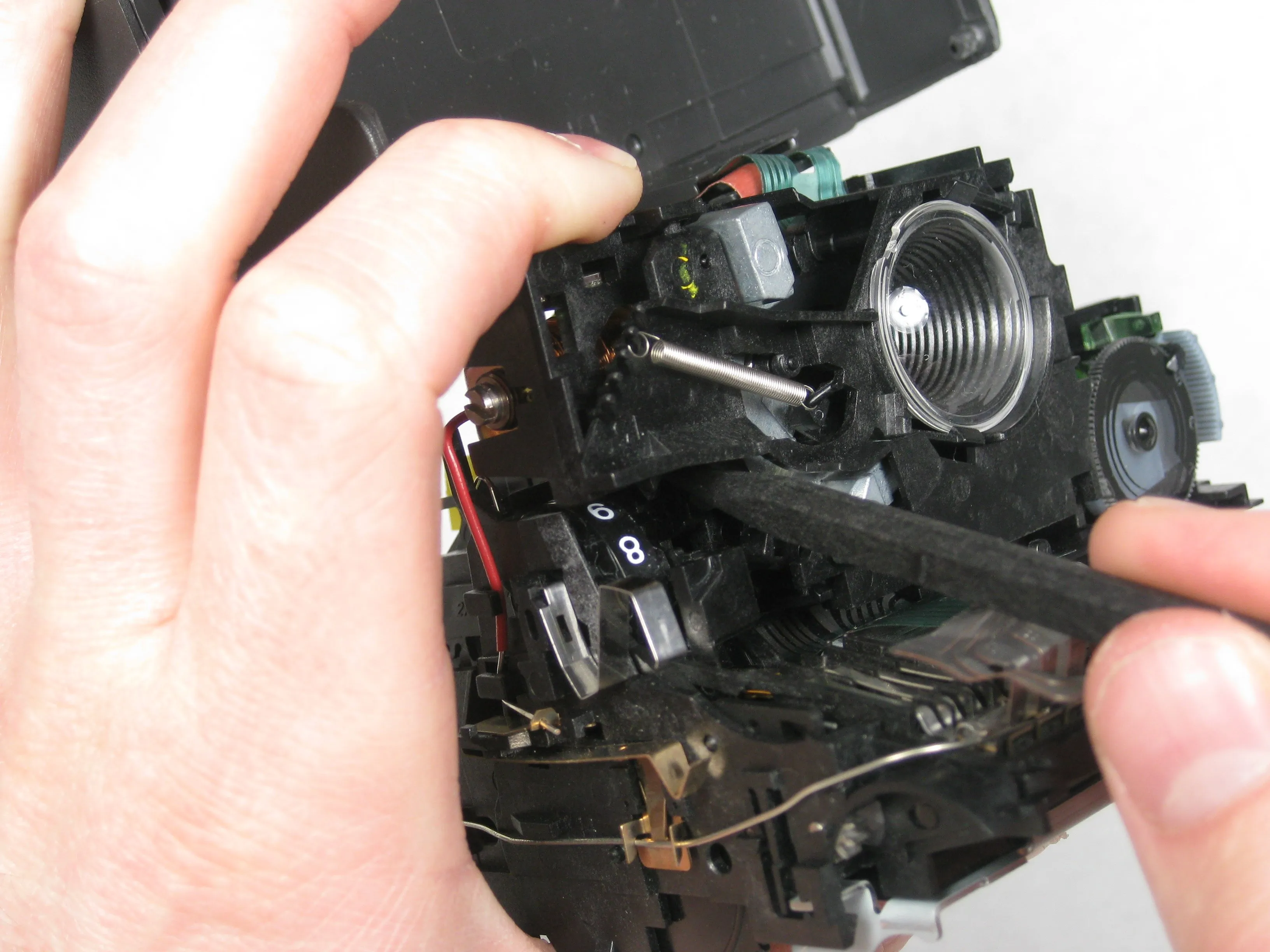

• Сдвиньте регулятор яркости вправо и отсоедините его от камеры.

• С помощью заостренного конца пассатижей подденьте маленькую защелку, расположенную рядом с нижней частью пластины объектива.

• Затем найдите маленькую защелку, расположенную под пластиковым мостиком, который находится над механизмом затвора.

• Эта защелка маленькая, и ее трудно заметить, но вам нужно просто нажать на нее заостренным концом шпателя, чтобы отсоединить ее.

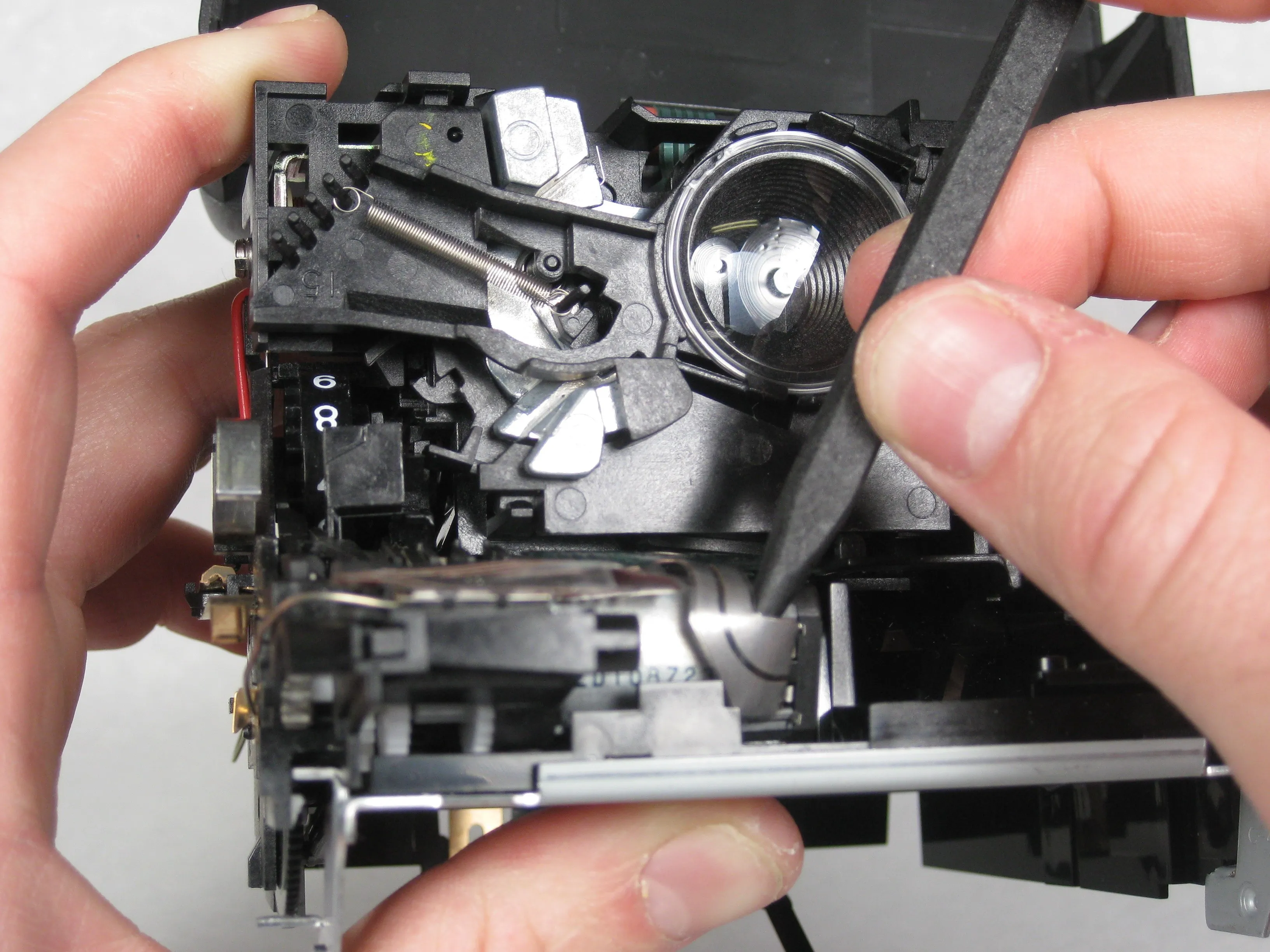

Шаг 14

• Заостренным концом пассатижей вытащите ленточный провод из электродвигателя.

• Таким же образом, как описано выше, извлеките ленточный провод из пластикового удлинителя.

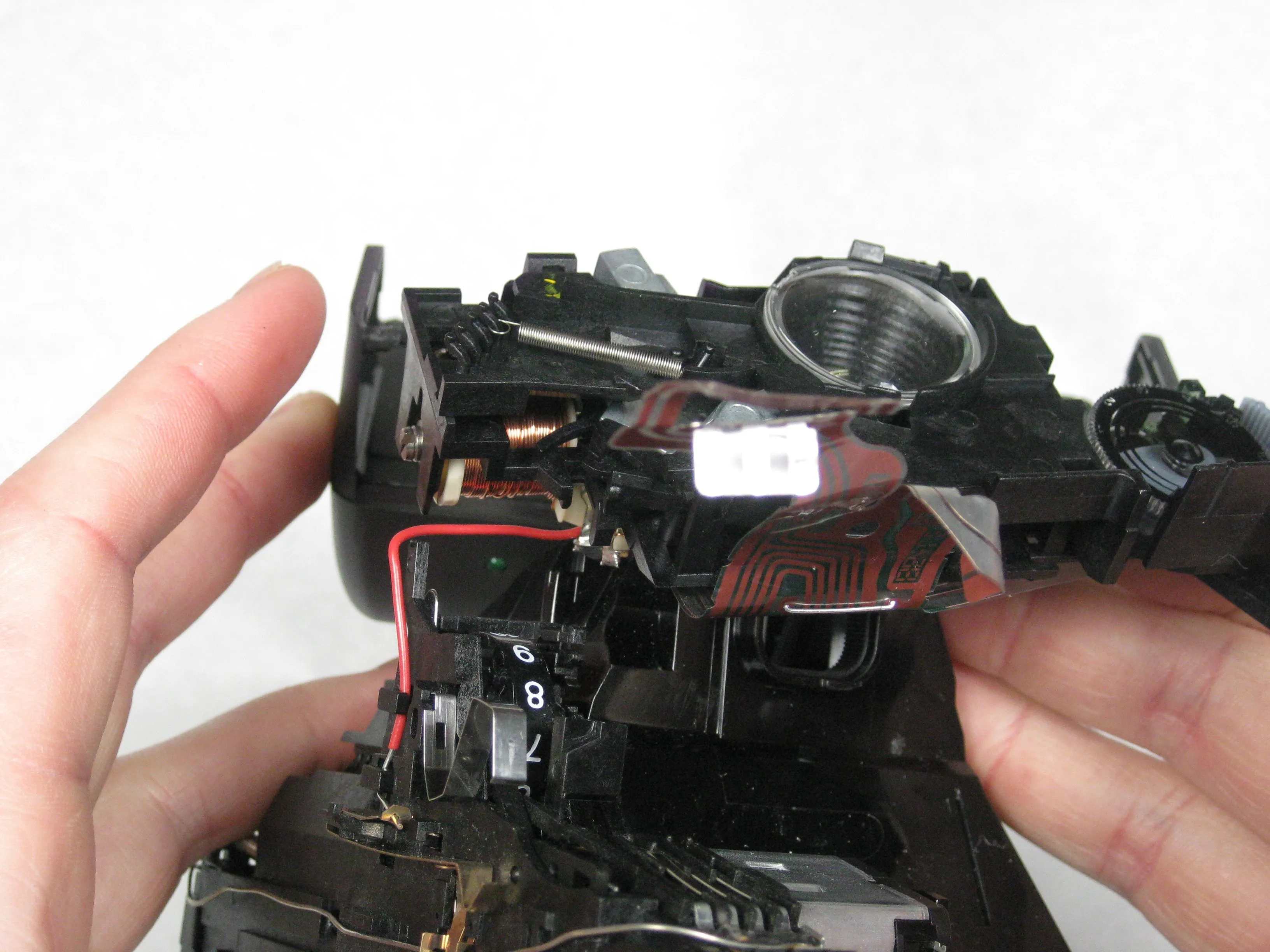

Шаг 15

• Поверните пластину объектива вверх, чтобы отсоединить пластину от двух выступов, расположенных в верхней части пластины.

• Извлеките пластину объектива, отсек для вспышки и провода из камеры.

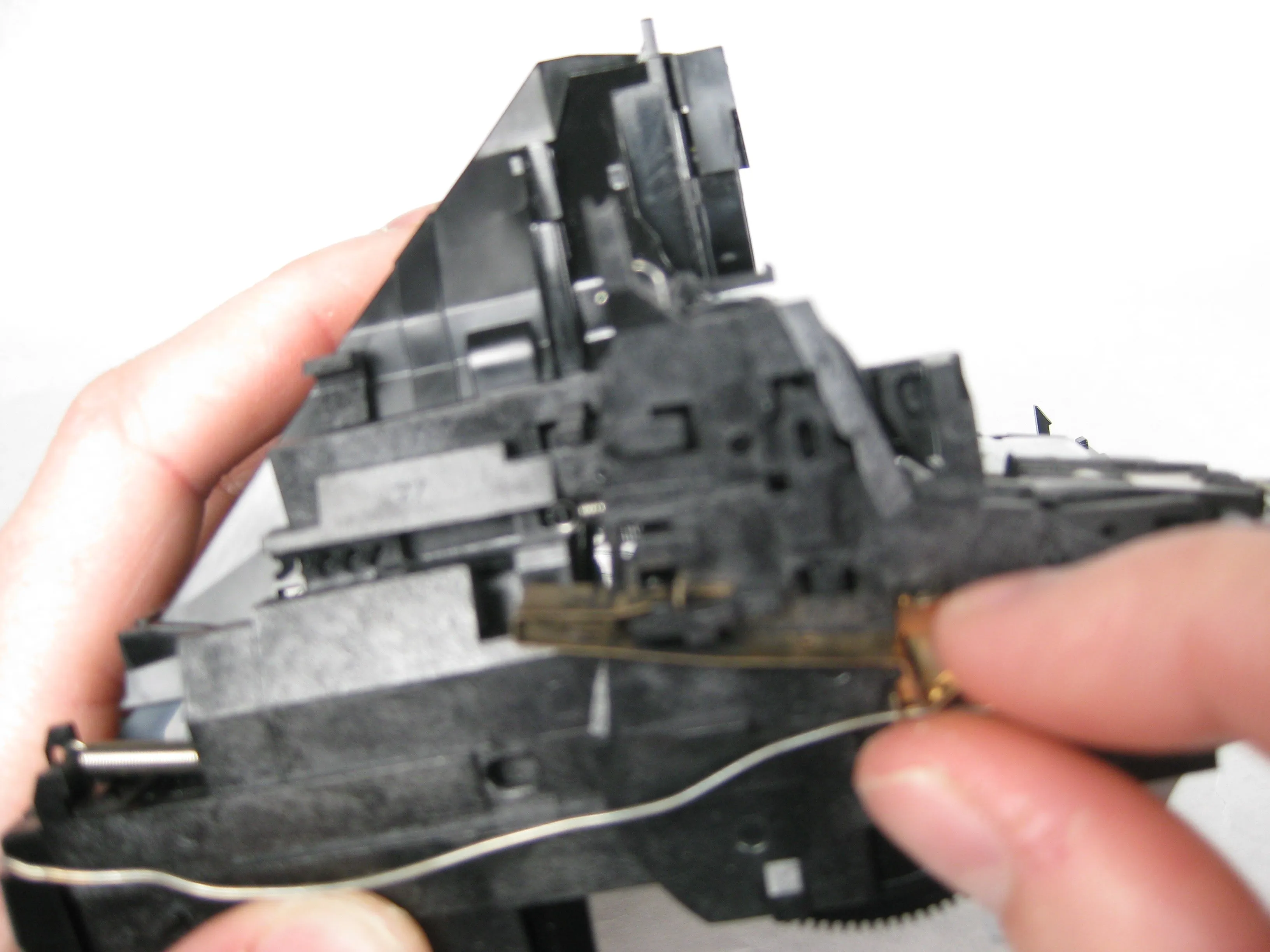

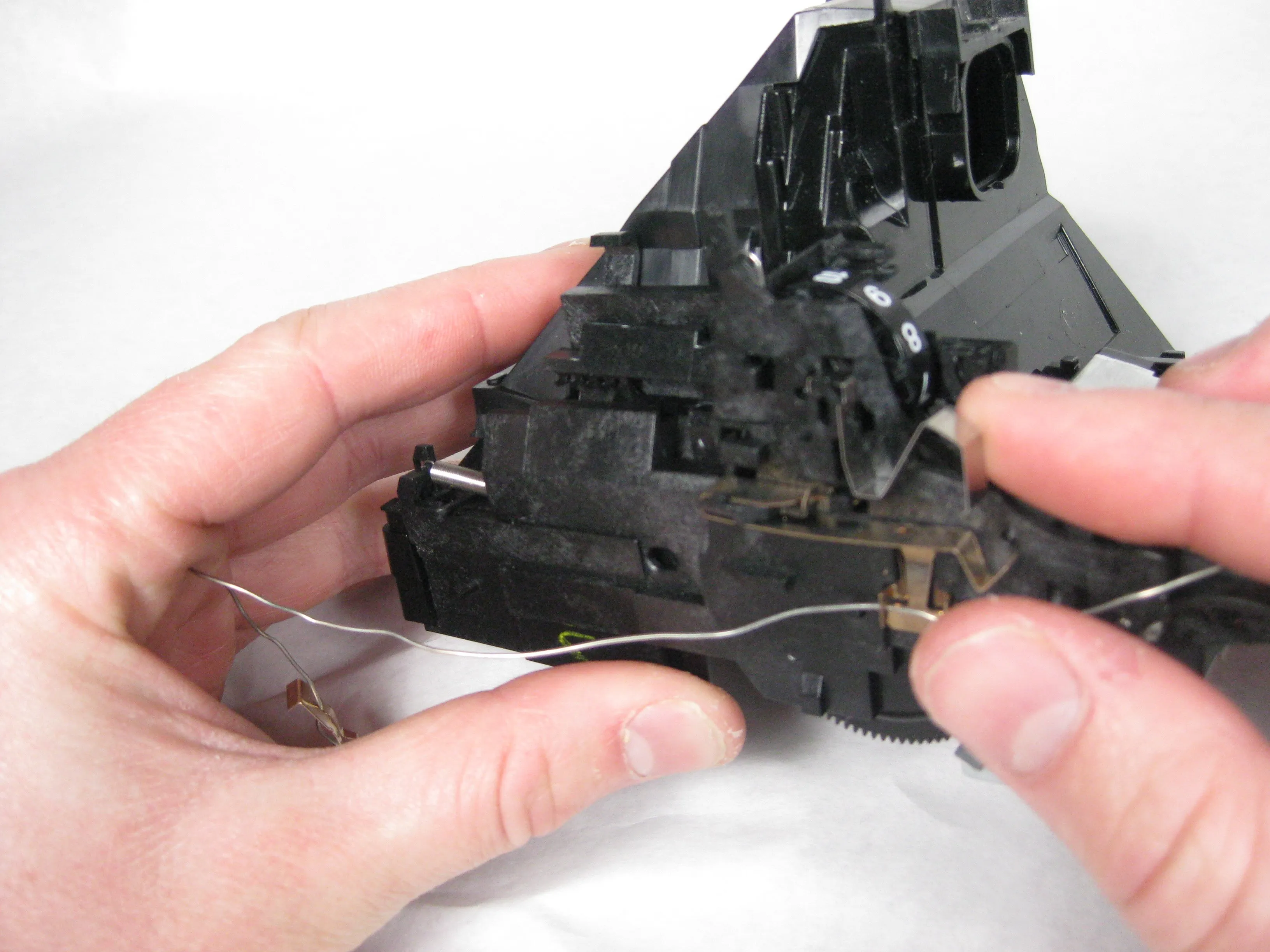

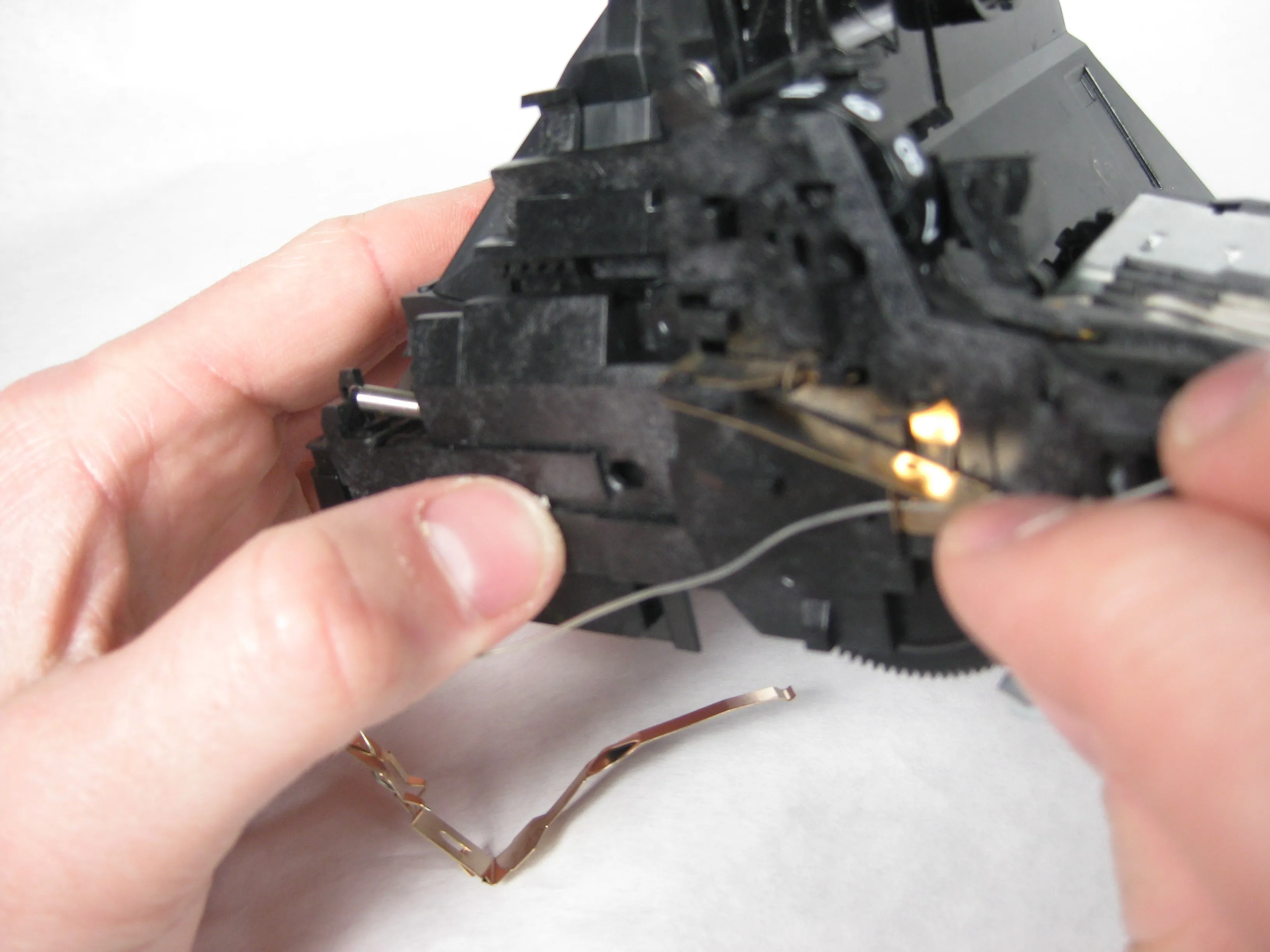

Шаг 16

• Проследите за непокрытым проводом вокруг боковой стороны камеры

• Снимите металлический пружинный выступ рядом со счетчиком

• Снимите латунный выступ, приподняв верхнюю часть над выемкой и сдвинув назад.

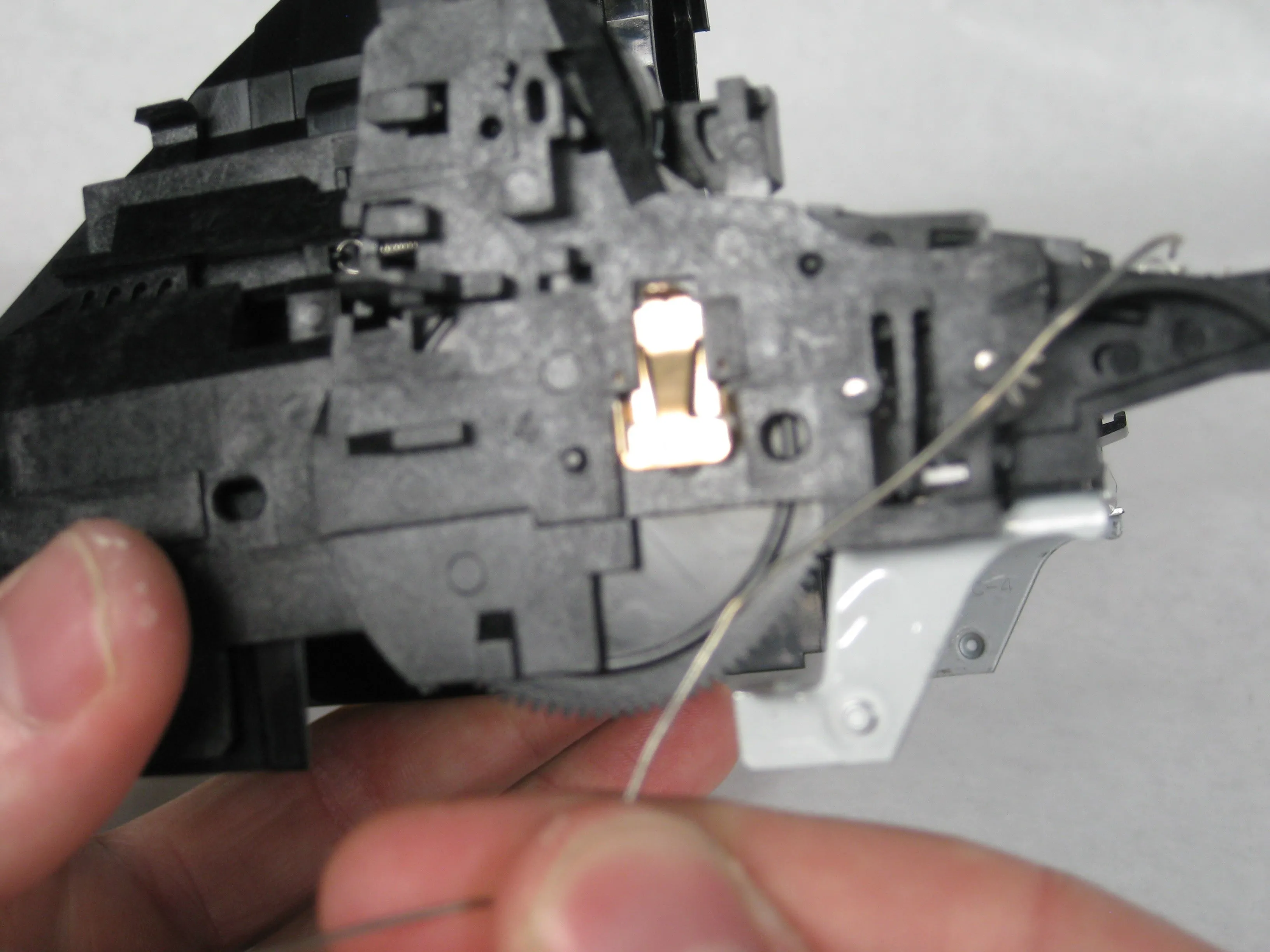

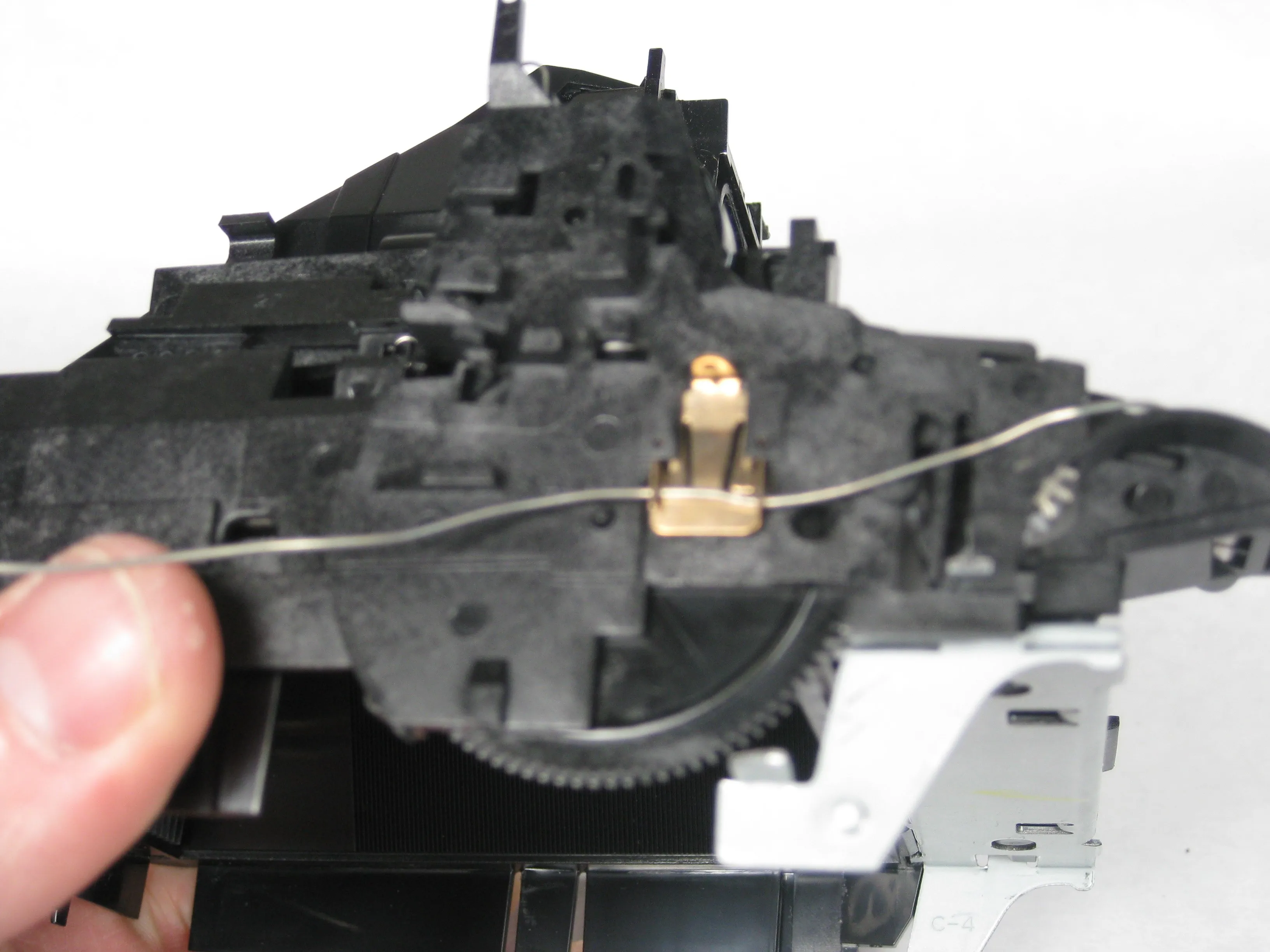

Шаг 17

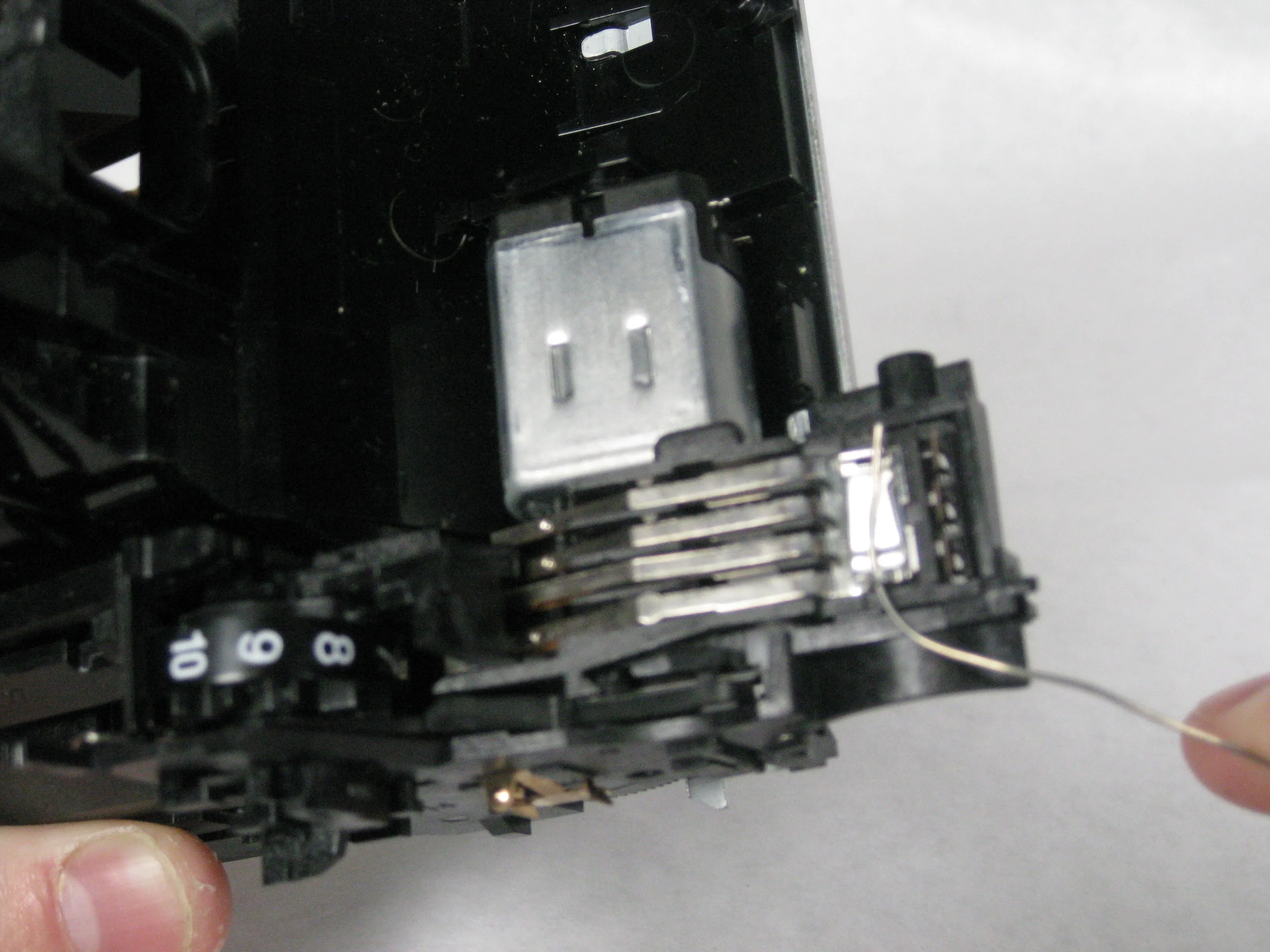

• Найдите небольшой латунный выступ с незакрытым проводом, проходящим через него.

• Снимите провод, просунув его под крючки.

• Затем отсоедините незакрытый провод от последней защелки, расположенной на верхней части пластикового удлинителя.

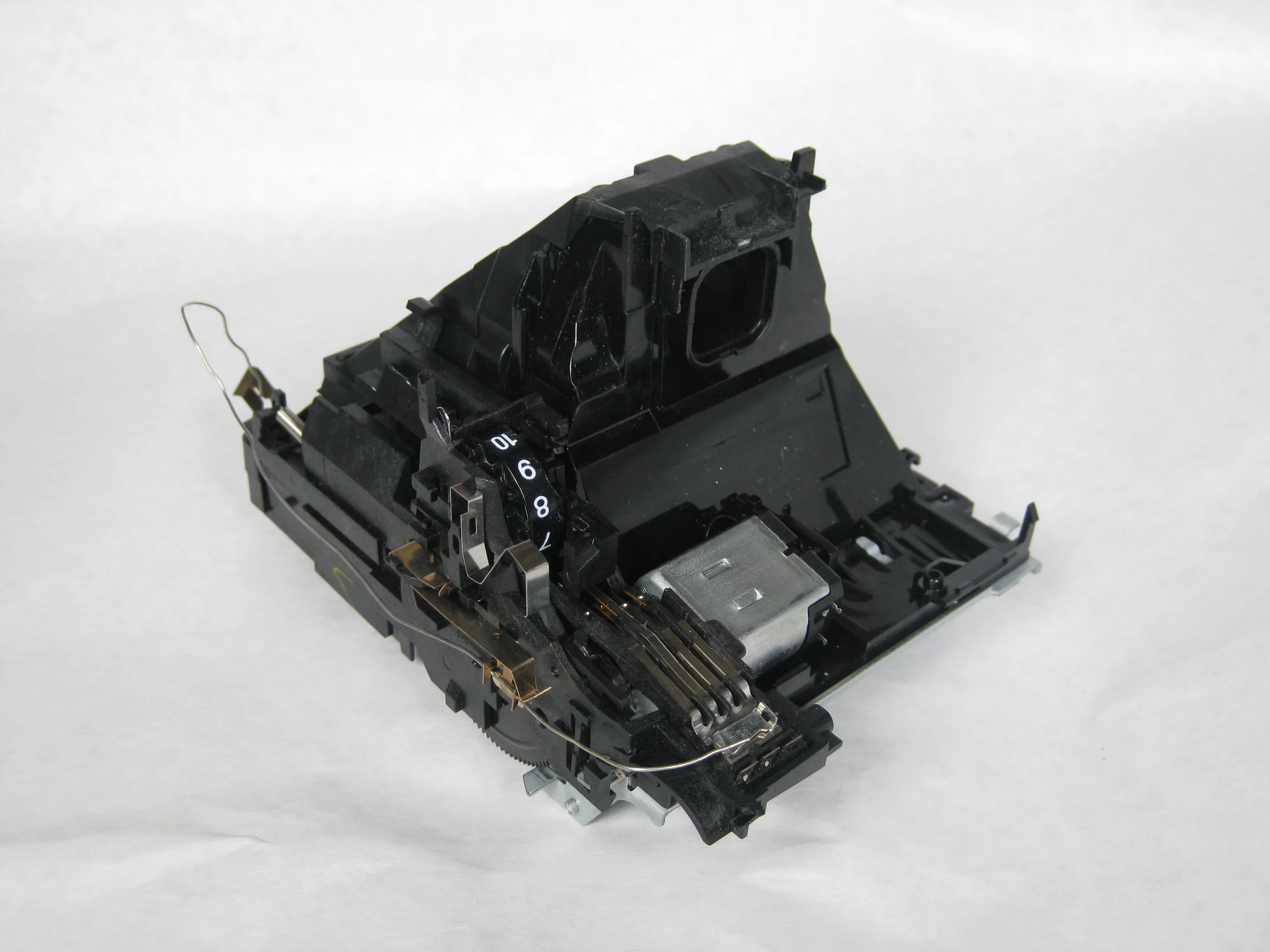

Шаг 18

• Внутренности камеры теперь можно разделить на две основные части.

• Пирамида и пластина объектива

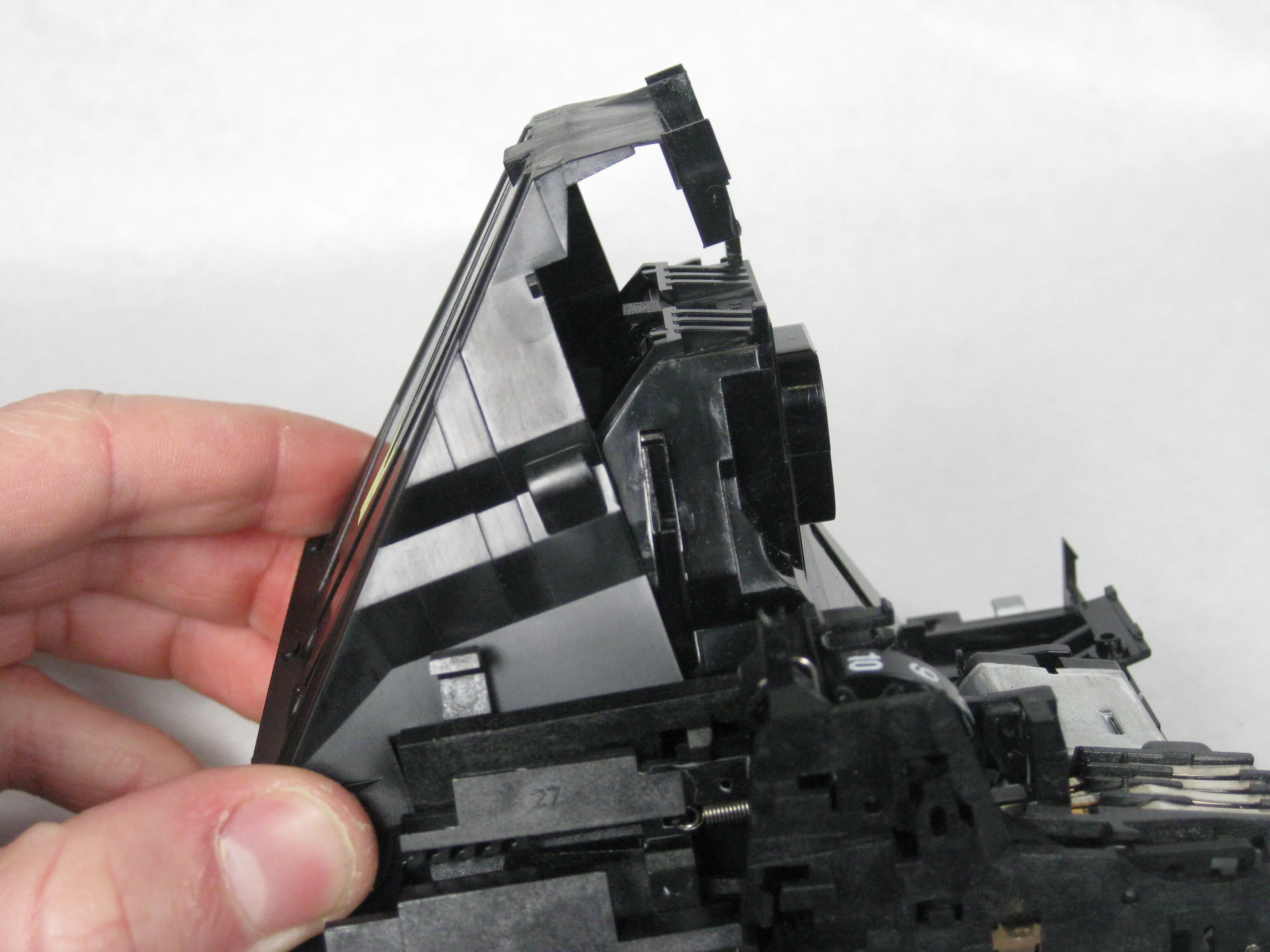

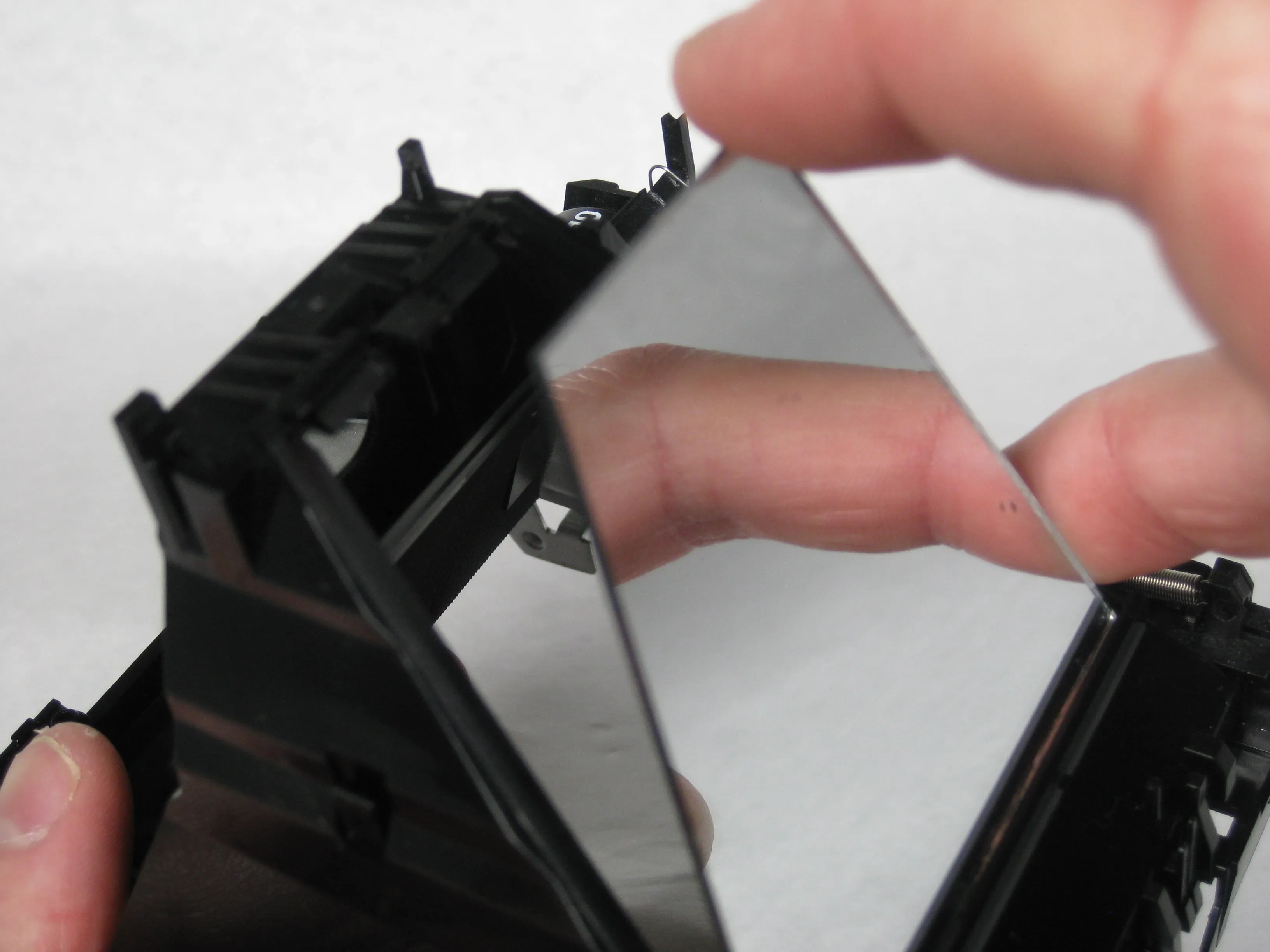

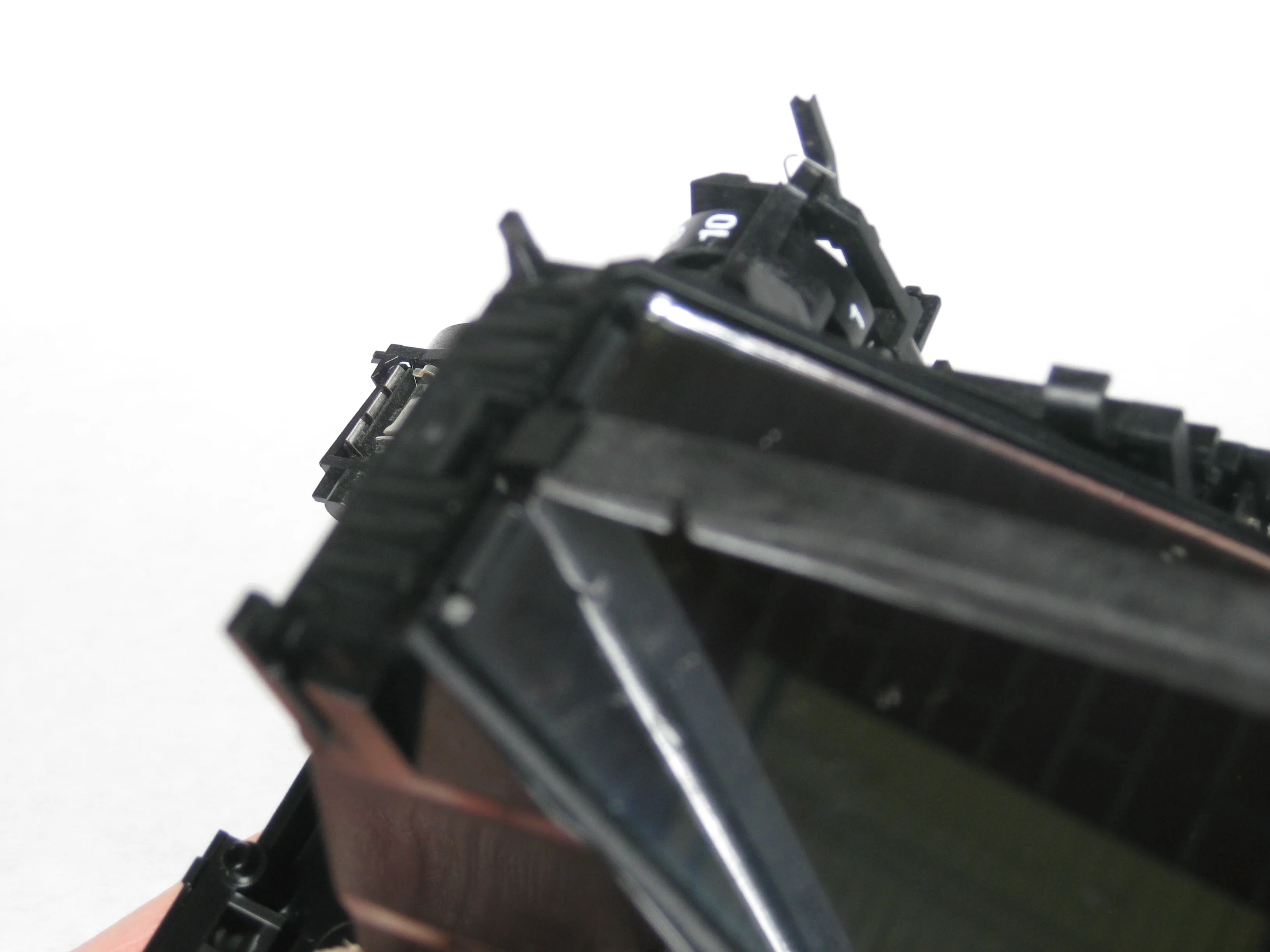

Шаг 19

• Верхняя часть пирамиды имеет крышку, которую можно снять.

• Ниже расположено зеркало, которое удерживается защелкой.

• Поднимите выступ с помощью палочки и извлеките зеркало.

• Если вы собираетесь собрать камеру, убедитесь, что зеркало абсолютно чистое, без пятен и отпечатков пальцев, потому что они повлияют на качество фотографий.

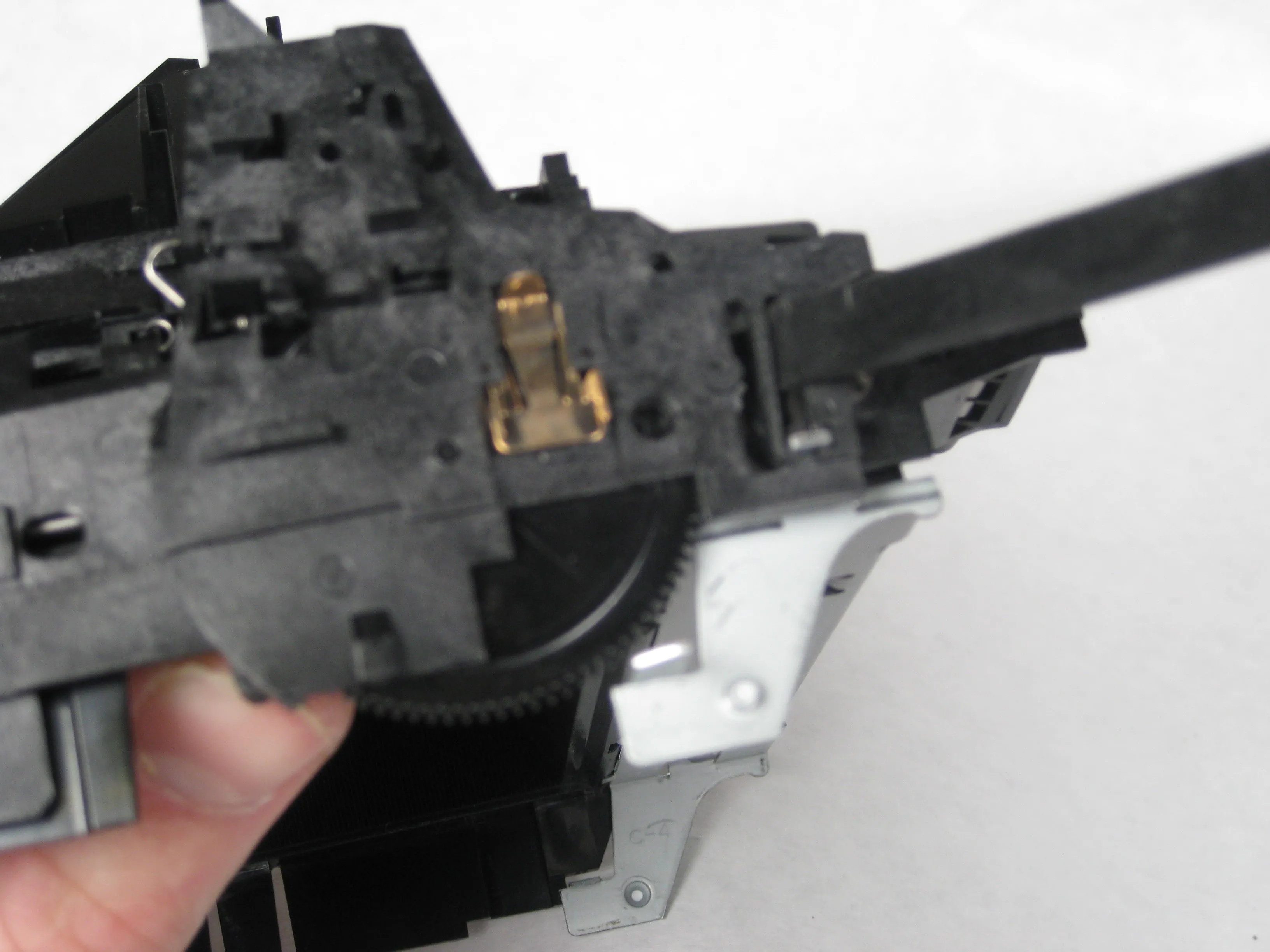

Шаг 20

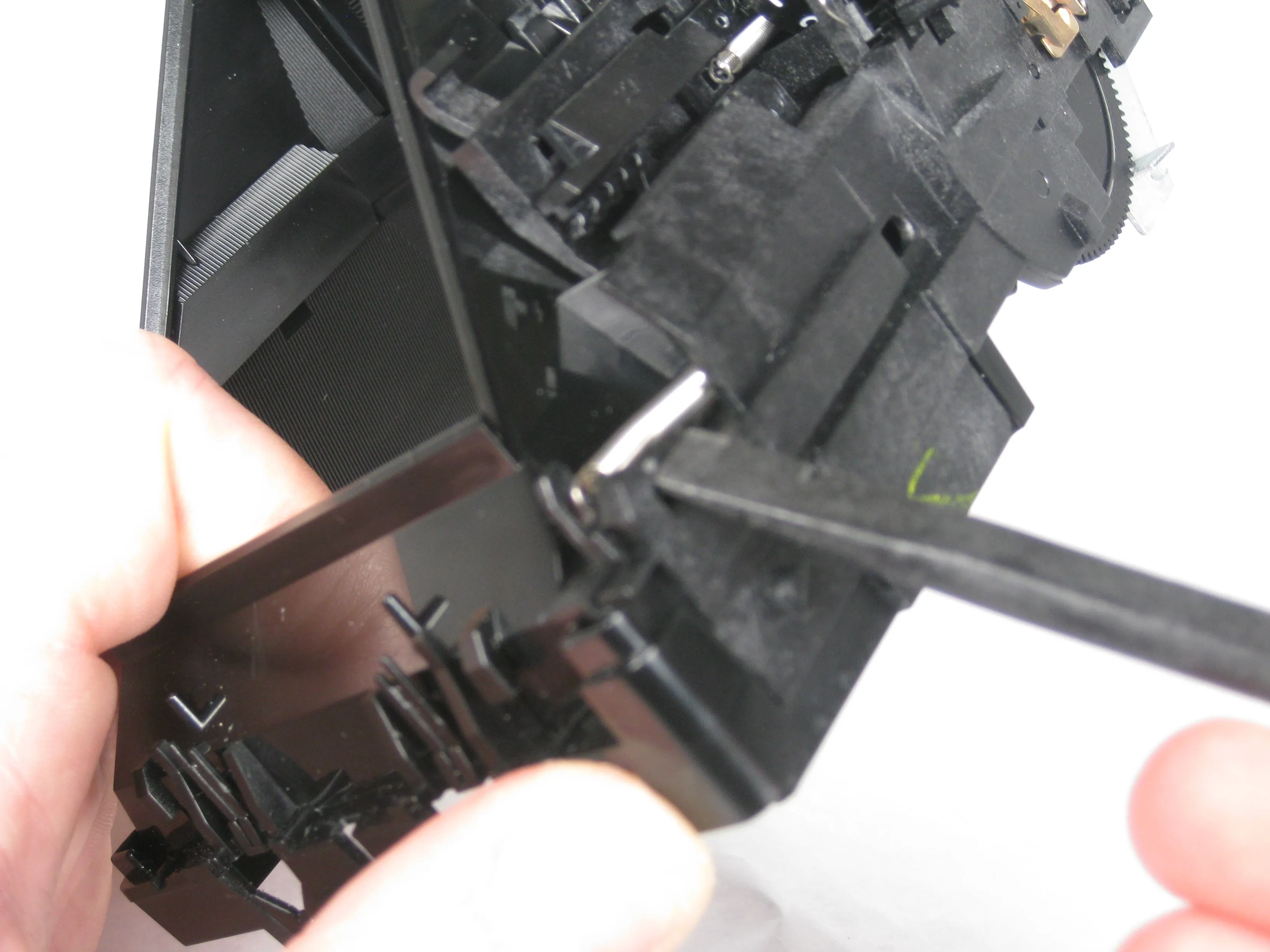

• Всего есть 4 вкладки, которые необходимо удалить для следующего шага

• Первая находится непосредственно под пружиной, установленной в задней левой части камеры

• Следующий находится на передней части пластикового удлинителя

• Третий выступ используется для соединения металлической рамки с внешним пластиком

Шаг 21

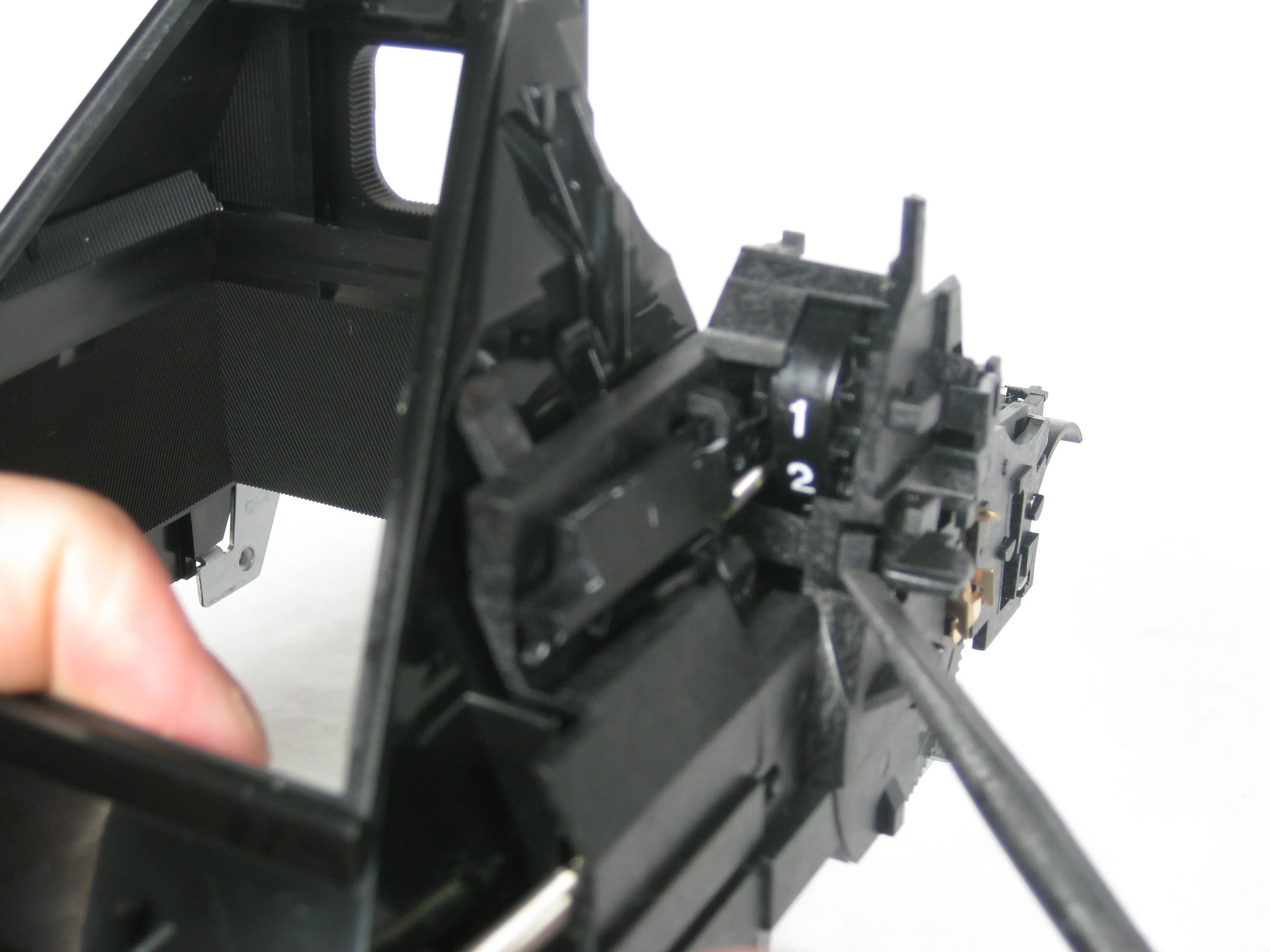

• Последний выступ удерживает вместе несколько подпружиненных деталей, которые могут выскочить, когда выступ будет отпущен.

• Последний выступ находится под задней стороной циферблата фотосчетчика.

• Если вы смотрите в правильном направлении, цифры будут располагаться правой стороной вверх.

• После удаления всех четырех язычков пластина вынимается из паза в задней части.

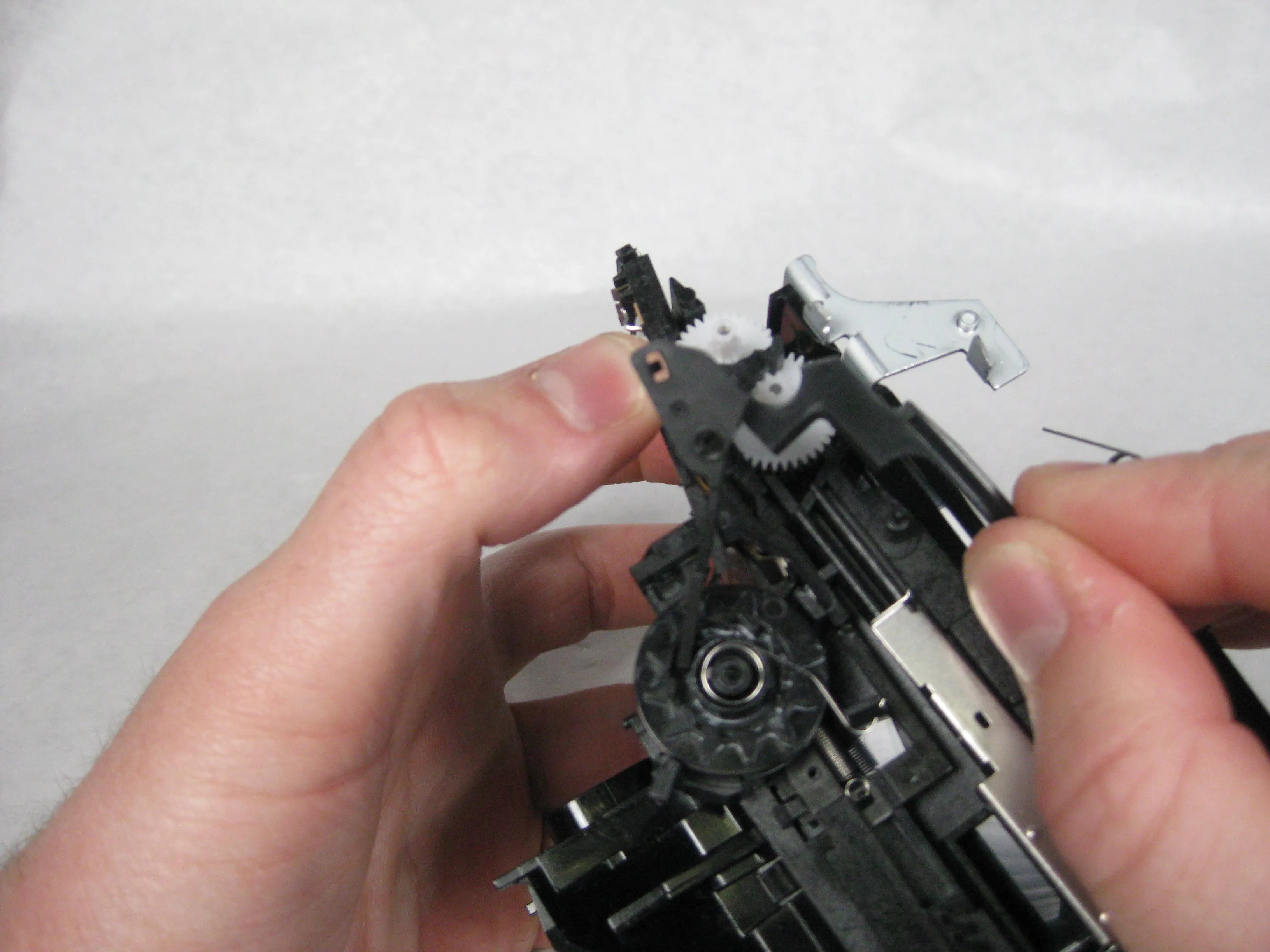

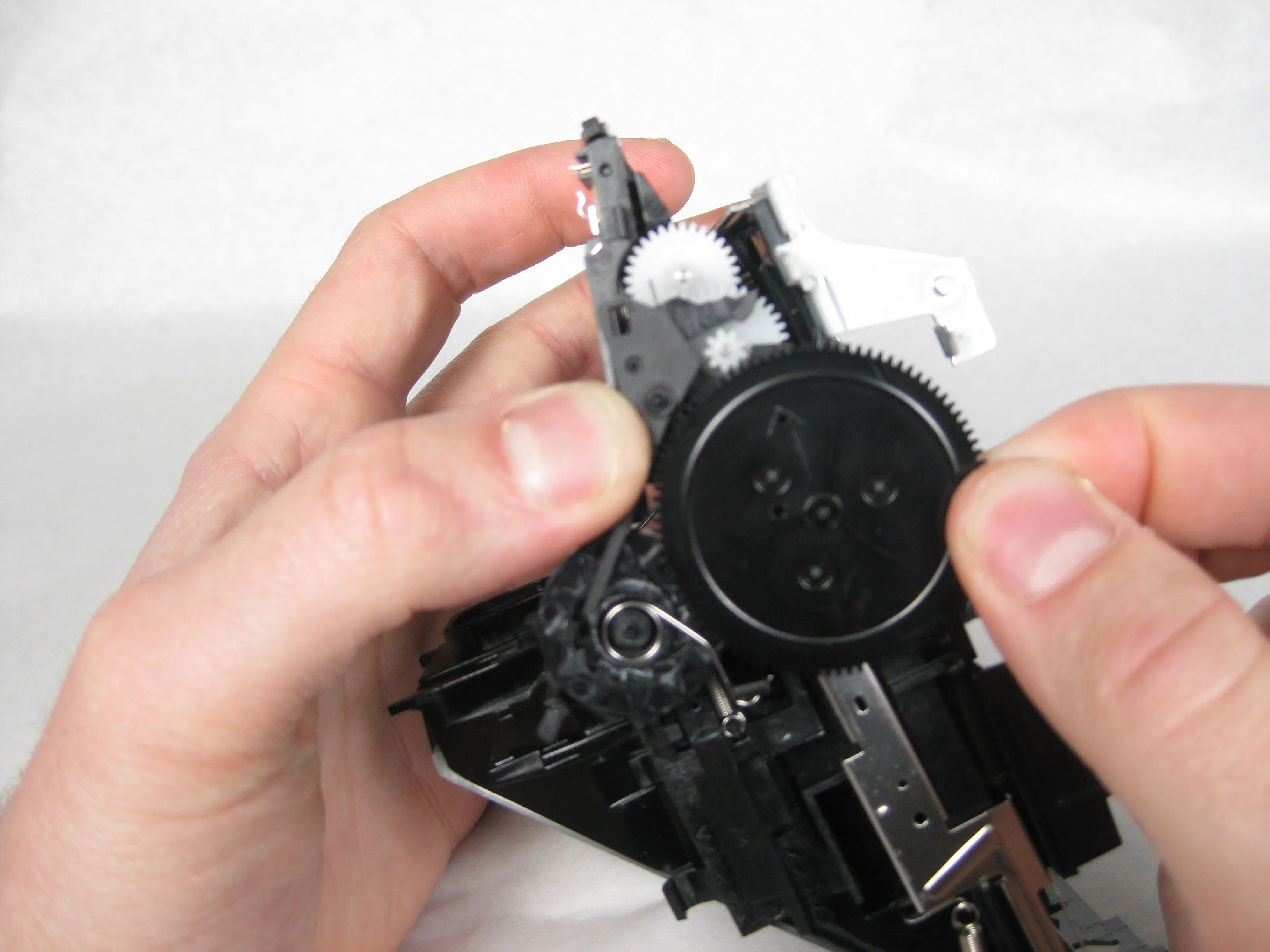

Шаг 22

• Снимите большую шестеренку со штифта

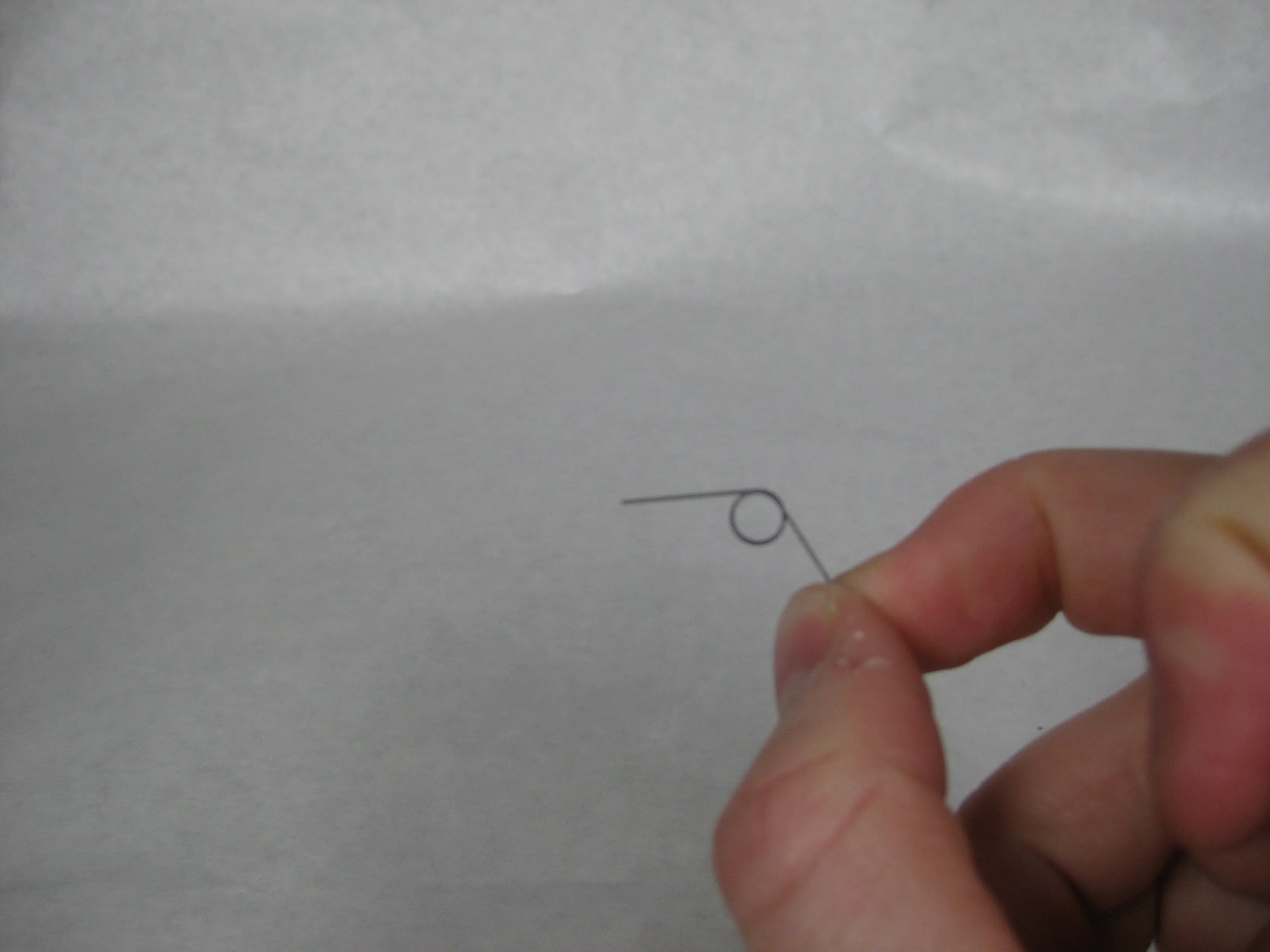

• Следующая деталь оснащена небольшой пружиной.

• Осторожно поднимите пластиковую деталь в форме буквы 'Y' со штифта и потяните пружину со штифта, когда она будет извлечена.

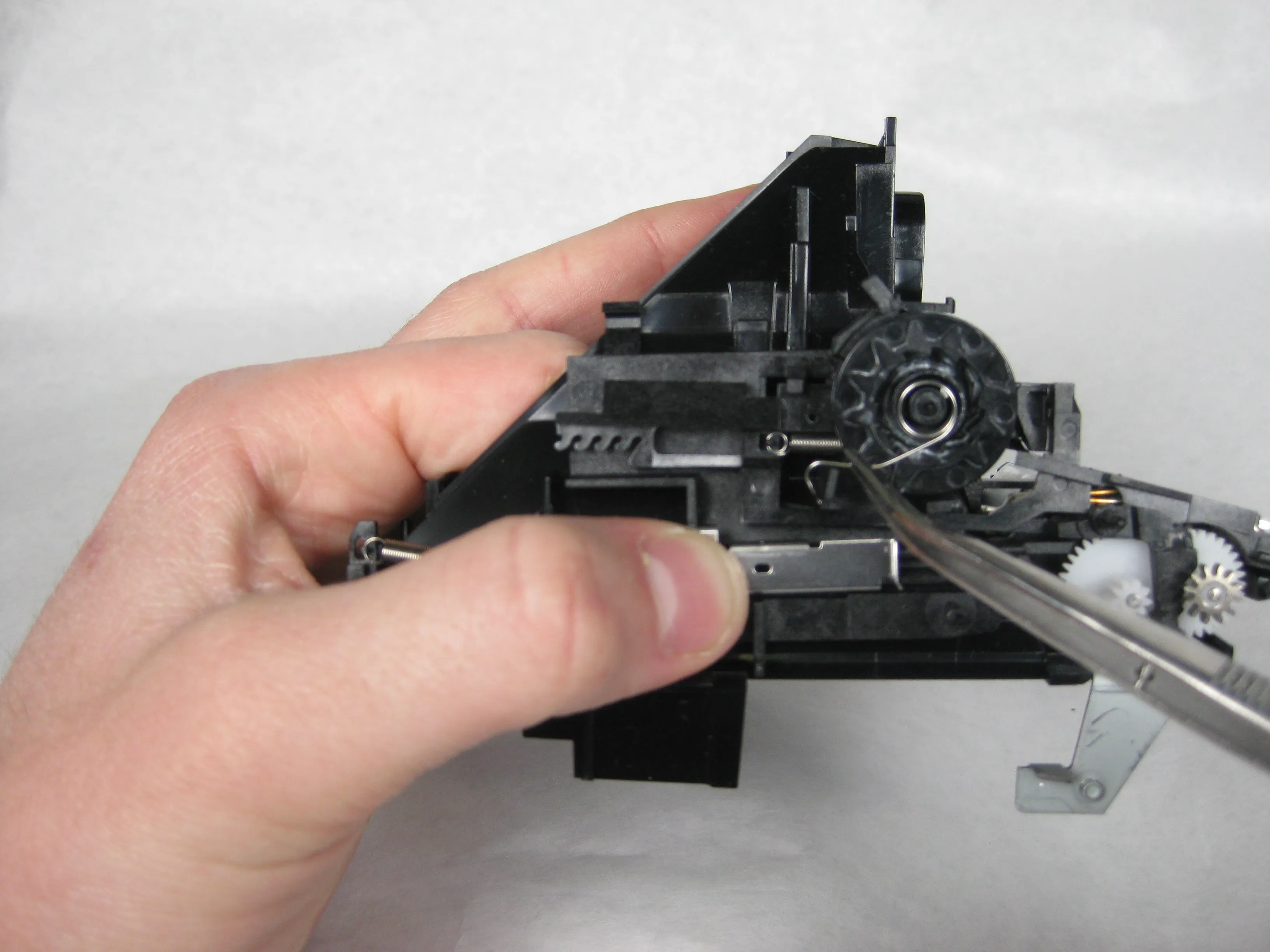

Шаг 23

• Снимите пружину, прикрепленную к циферблату фотосчетчика.

• Поднимите циферблат фотосчетчика со штифта.

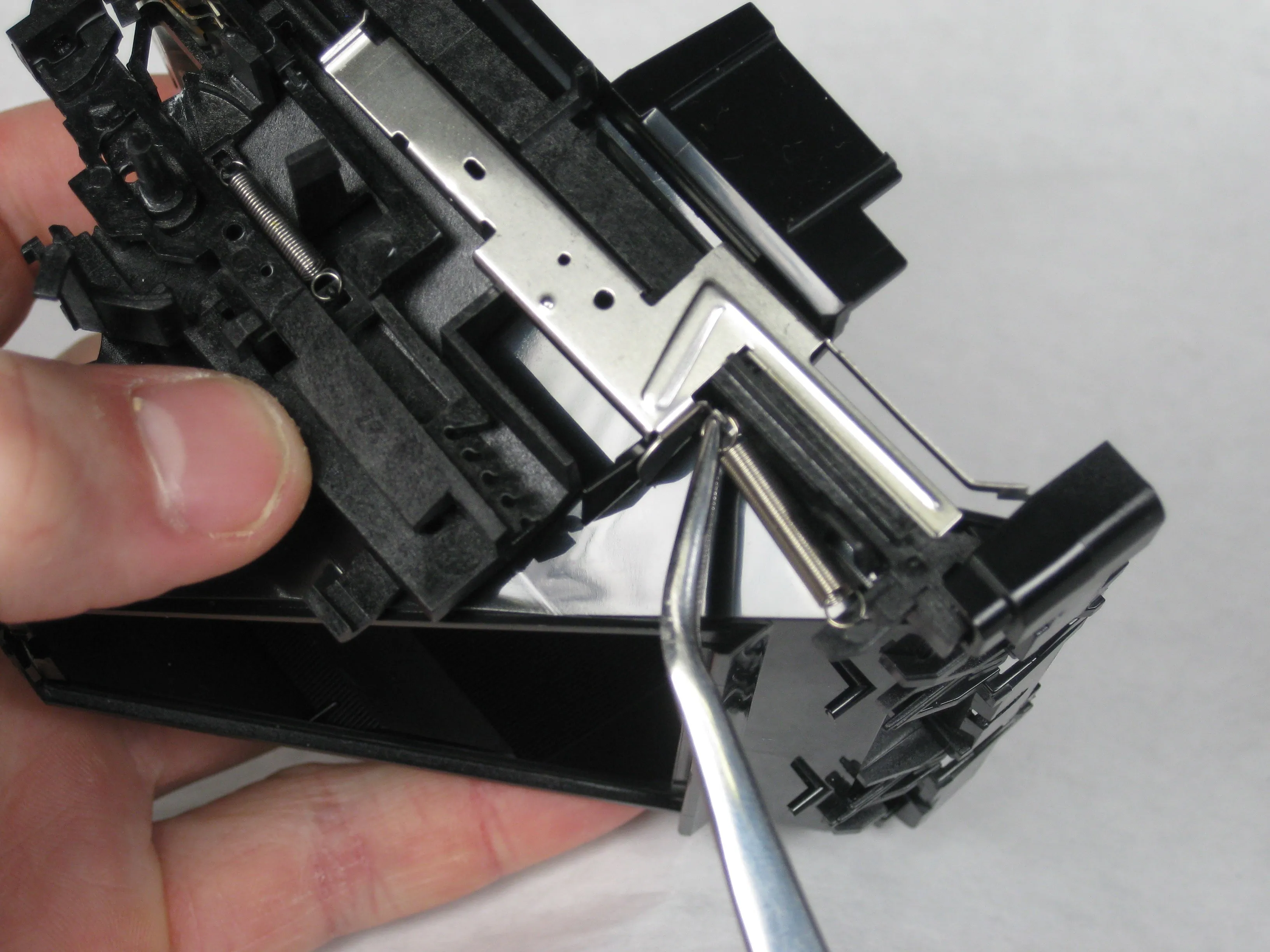

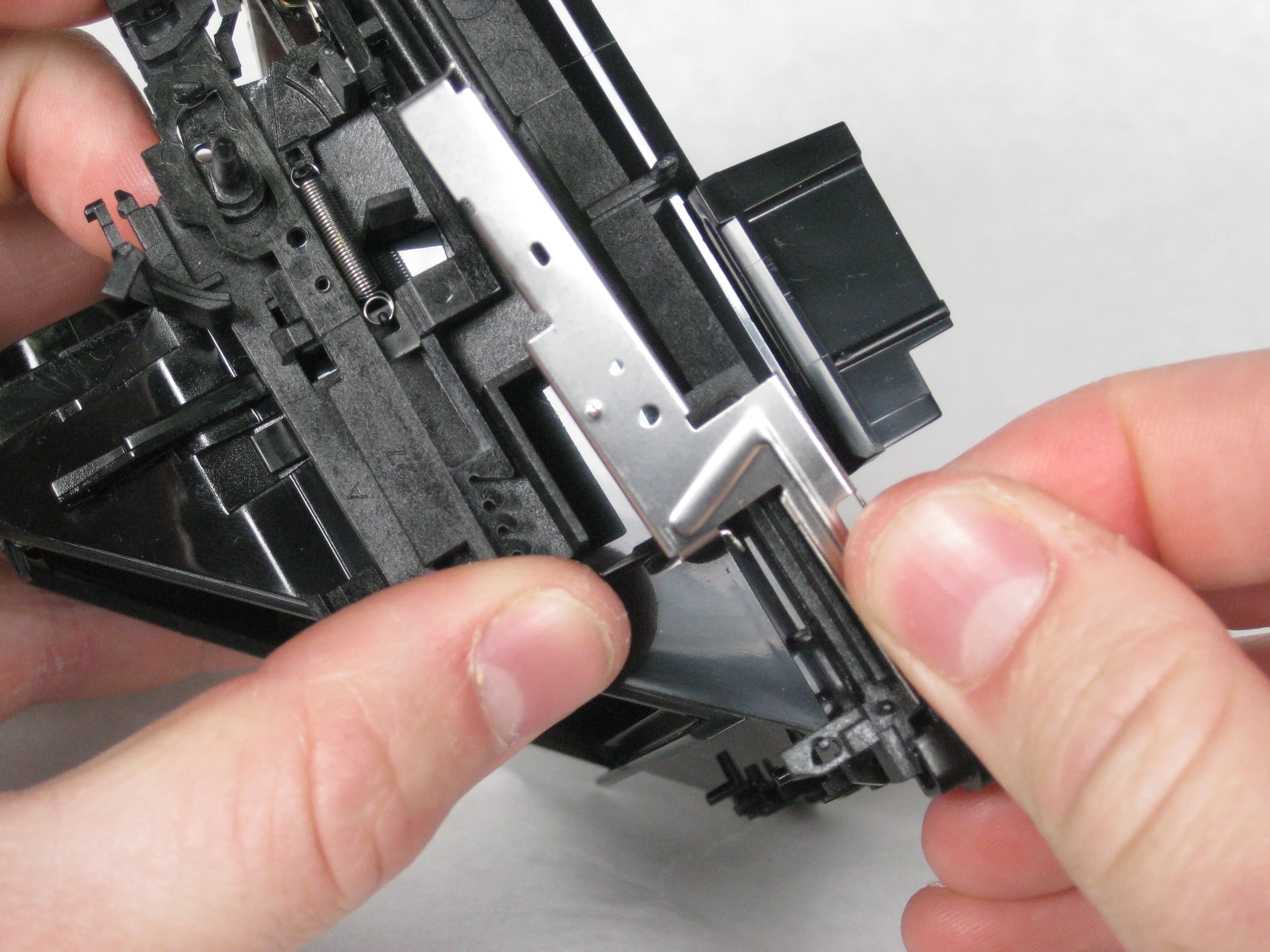

Шаг 24

• Снимите пружину, прикрепленную к металлическому затвору выброса пленки.

• Снимите металлическую заслонку выброса пленки

Шаг 25

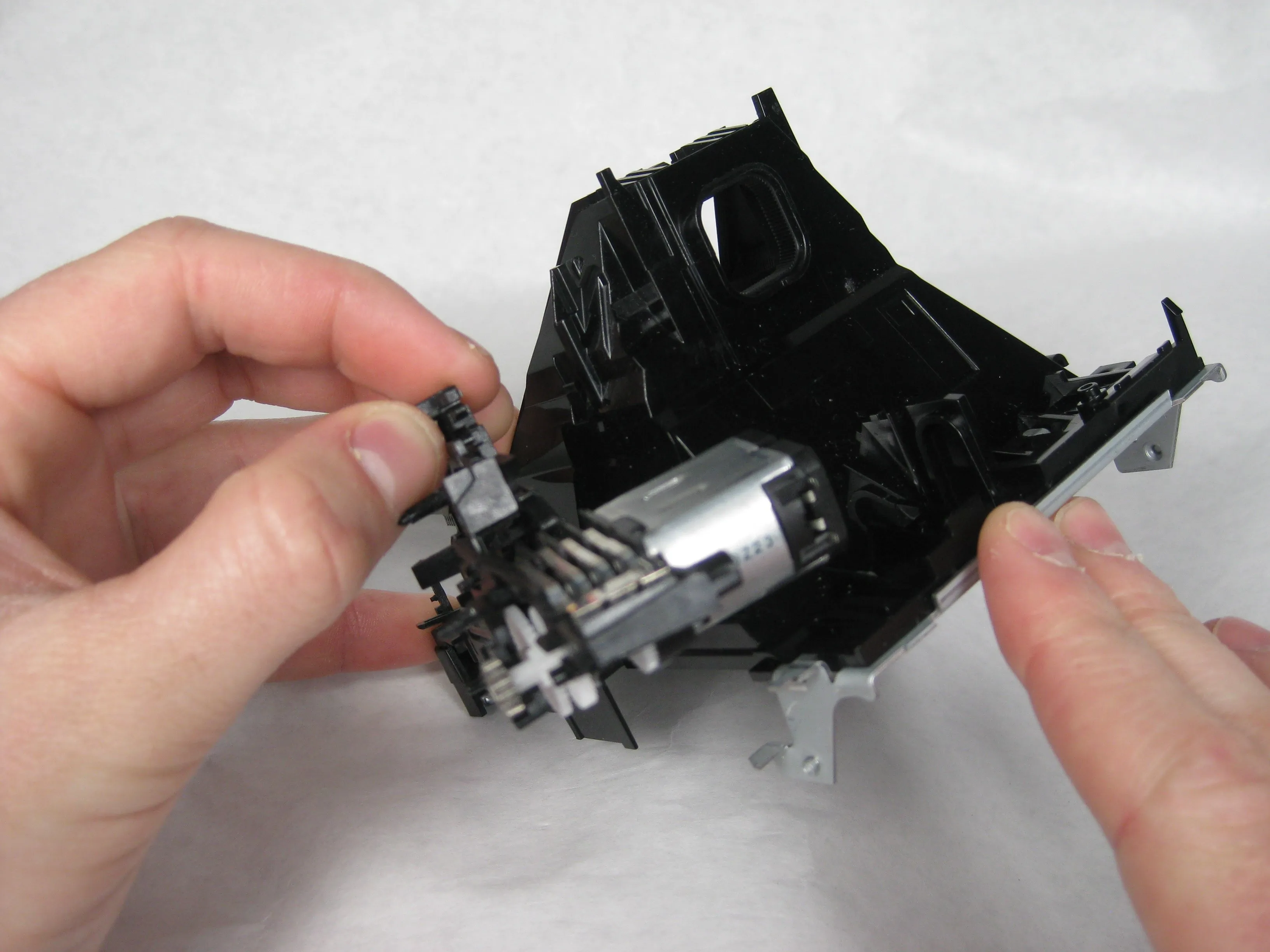

• Снимите пластиковый удлинитель, вытащив его из гнезда в задней части камеры.

Шаг 26

• Извлеките металлическую шестеренку из комплекта шестеренок.

• Снимите черную пластиковую деталь в форме буквы 'L' со штифта.

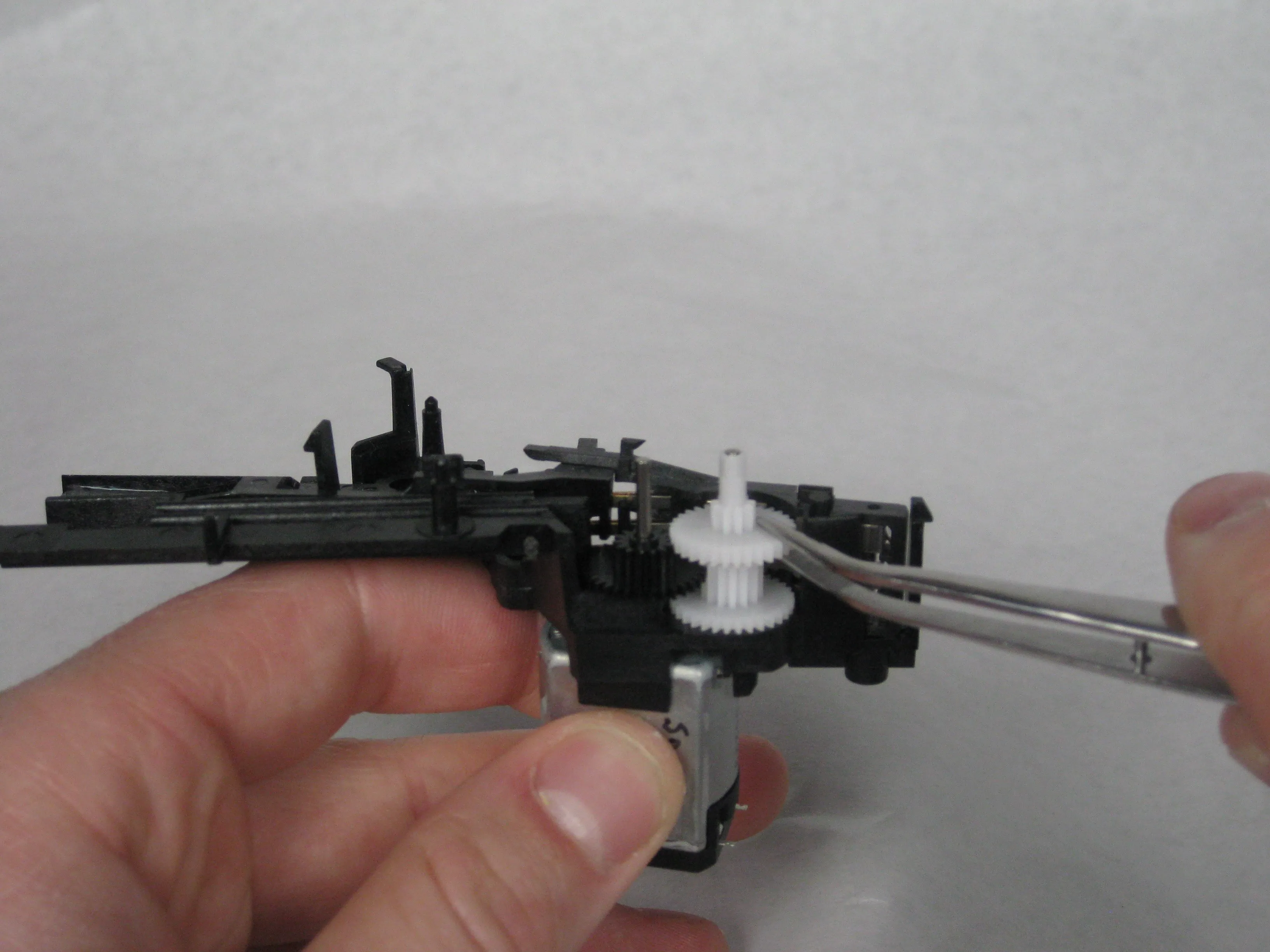

Шаг 27

• Необходимо снять четыре шестеренки.

• Сначала снимается шестерня слева, затем правая.

• Правая шестерня имеет небольшую пластинчатую пружину между ней и шестерней под ней.

• Затем снимите черную шестерню и последнюю белую шестерню.

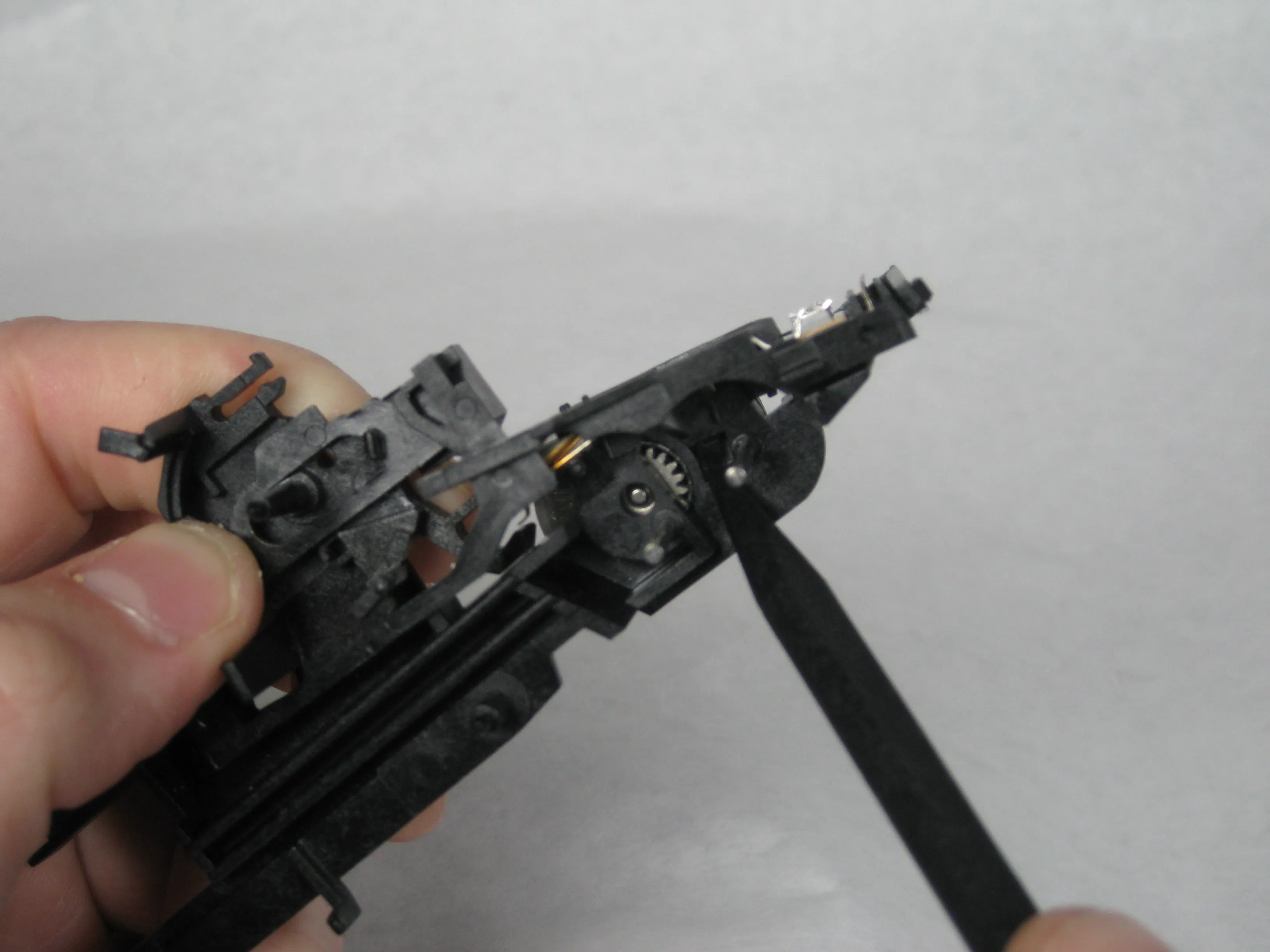

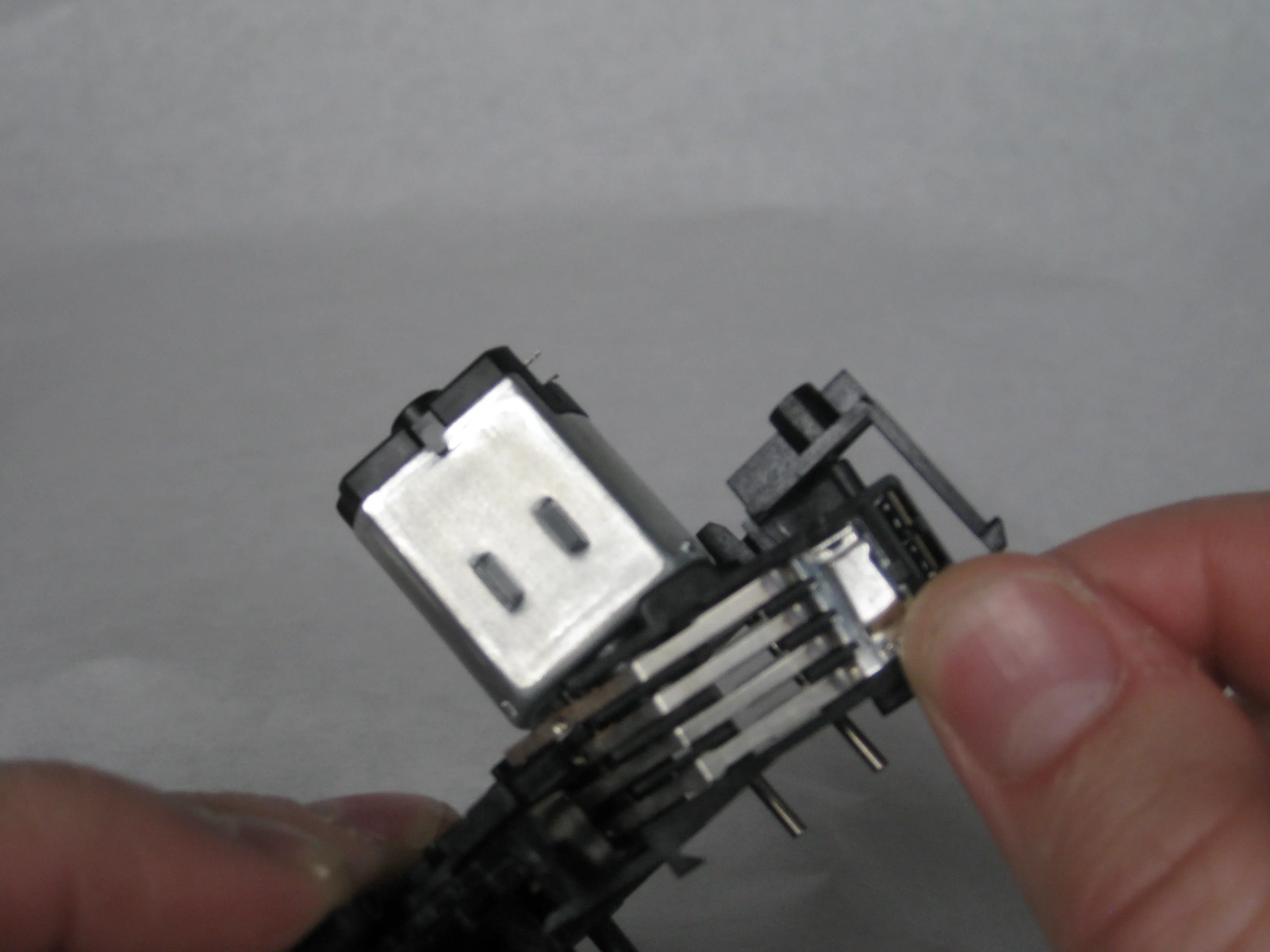

Шаг 28

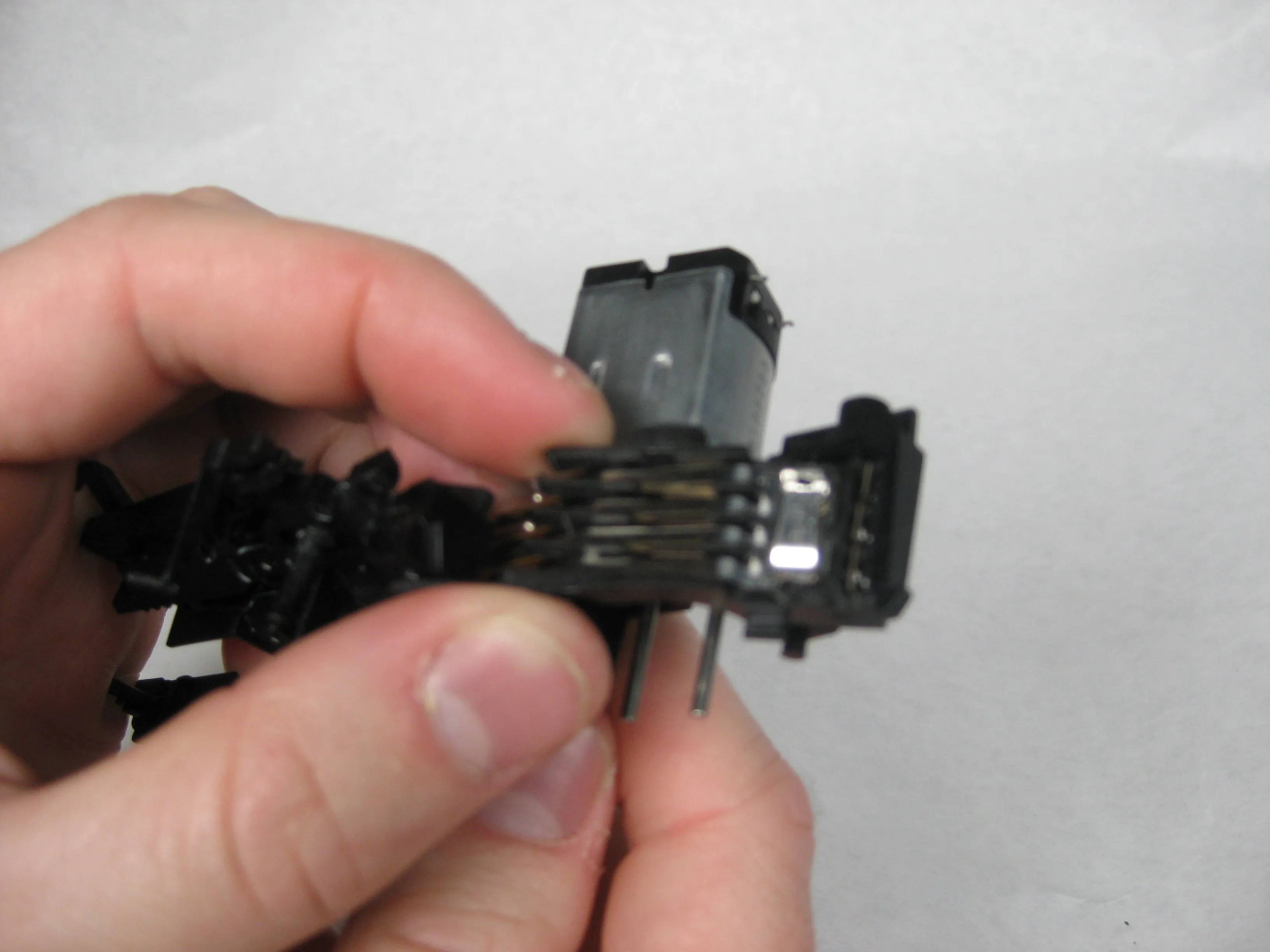

• Заостренным концом пассатижей нажмите на зажим, который находится под всеми шестеренками рядом с шестеренкой электродвигателя.

• Поднимите пластиковую коробку с несколькими длинными металлическими язычками.

• Затем выдвиньте коробку.

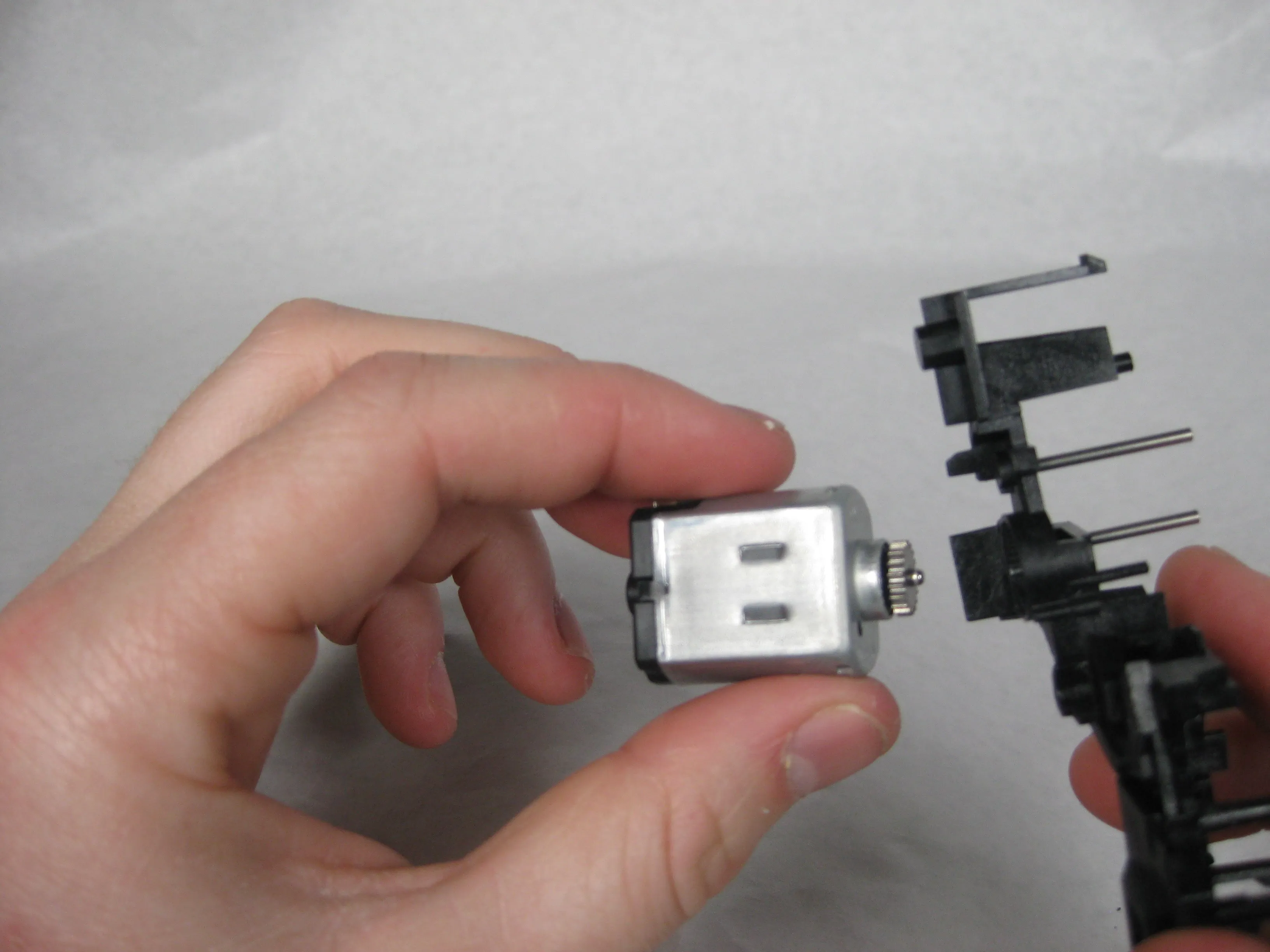

Шаг 29

• Вытащите электродвигатель прямо из пластиковой детали.

Шаг 30

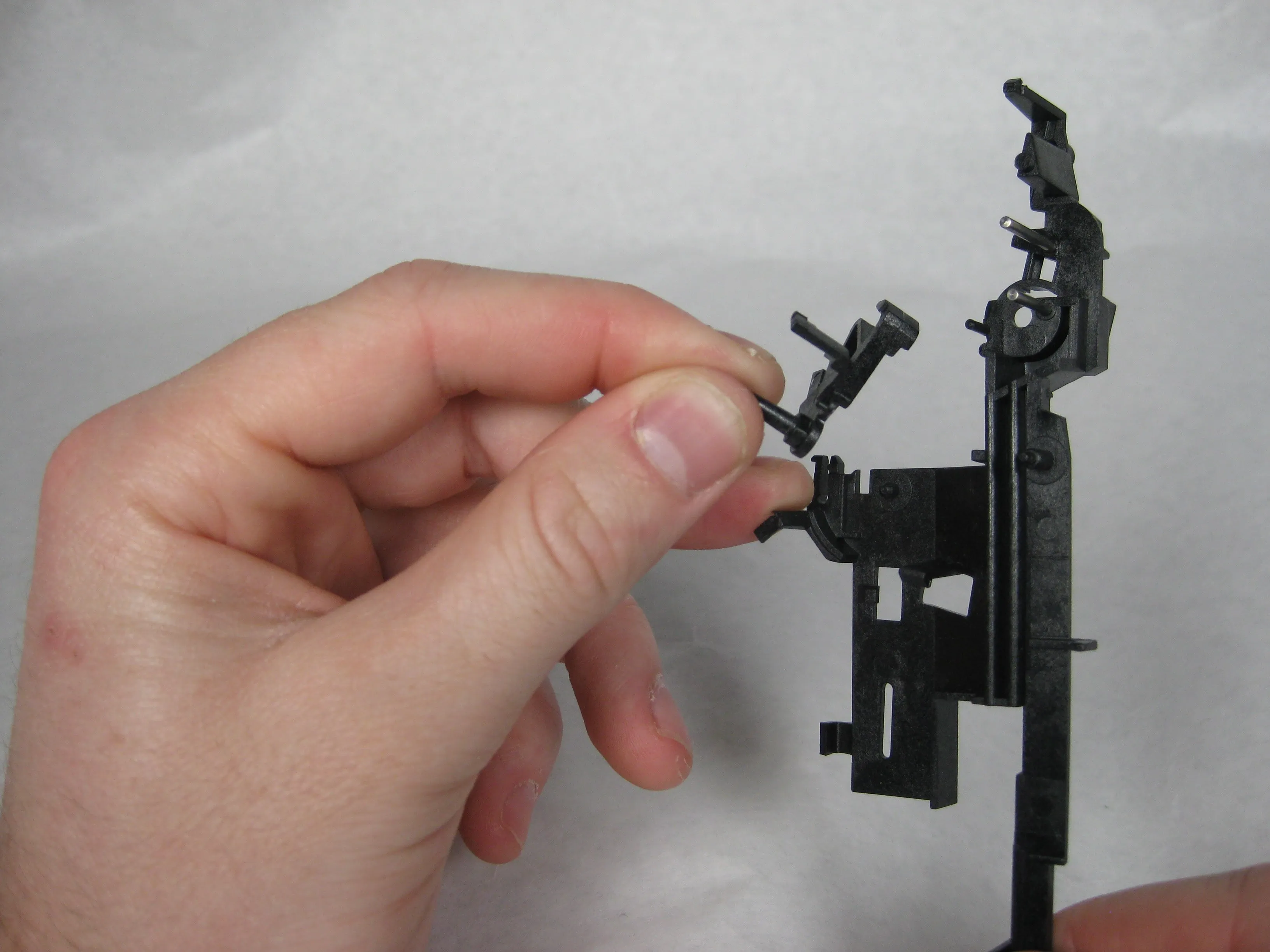

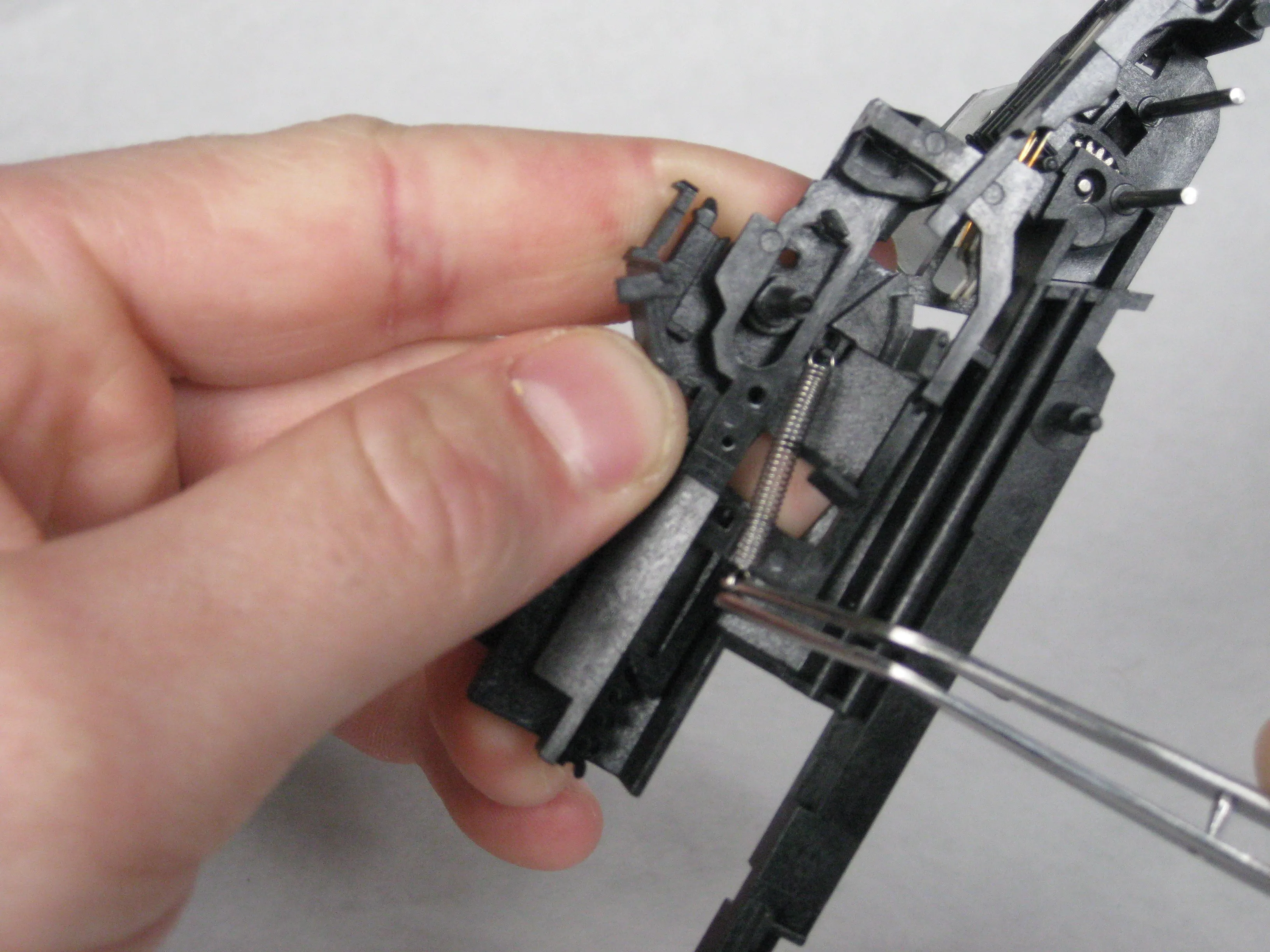

• Снимите пружину, расположенную в середине пластикового механизма.

• Снимите два свободных пластиковых элемента.

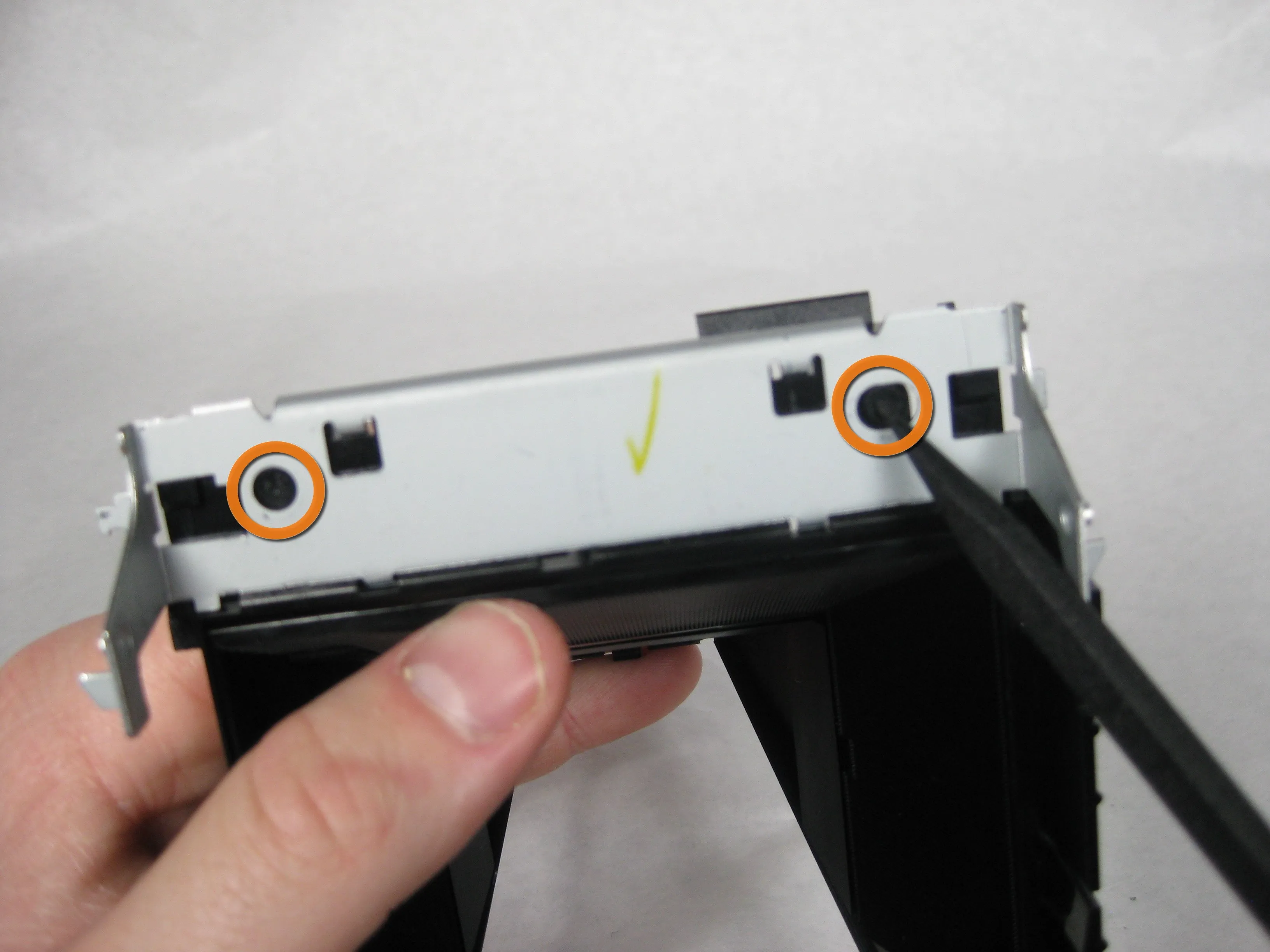

Шаг 31

• Чтобы снять металлическую рамку, нажмите на два выступа с помощью палочки и сдвиньте ее вперед.

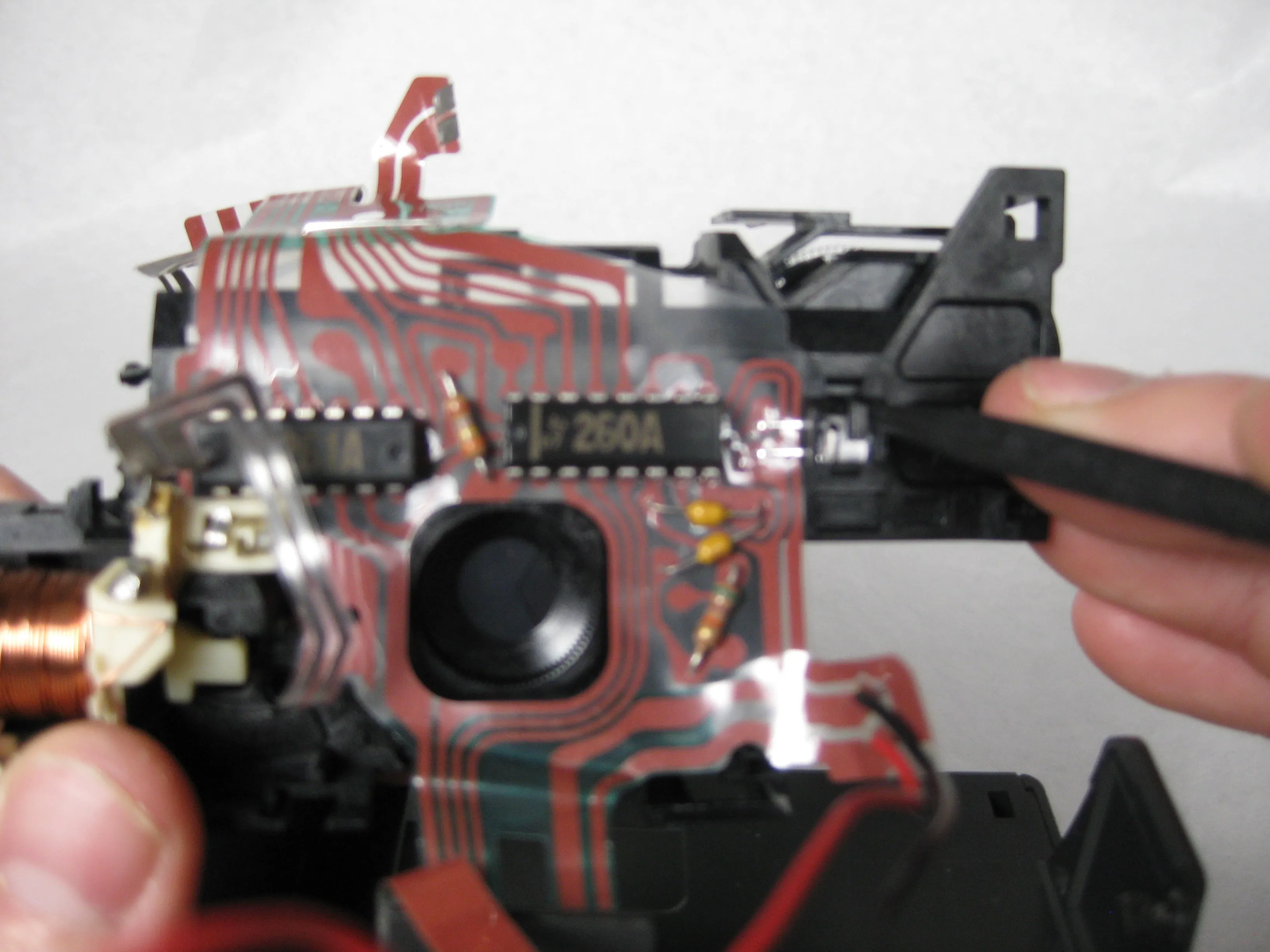

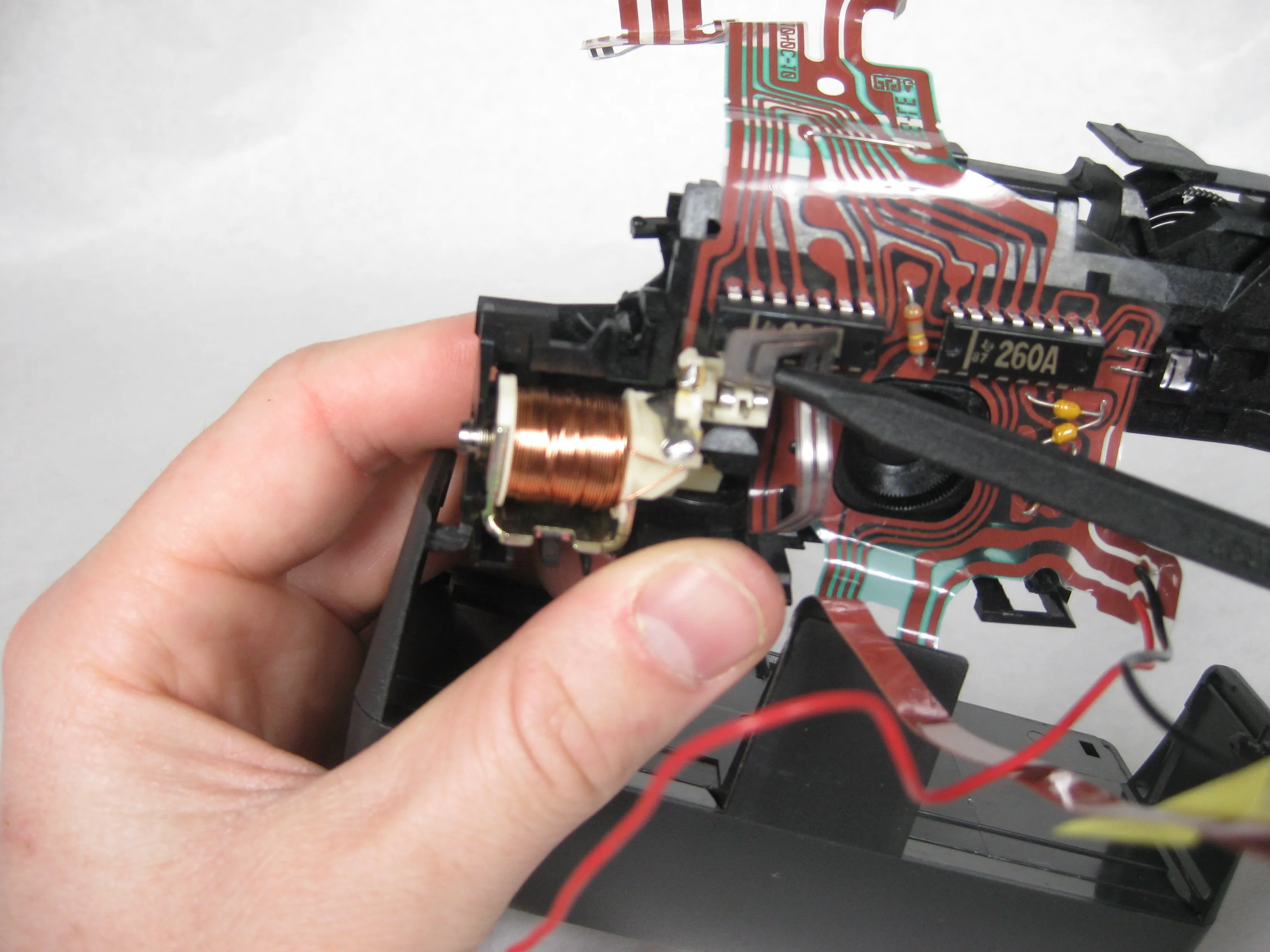

Шаг 32

• С помощью острия шила отсоедините ленточный провод от соленоида.

• Извлеките маленький светодиод из зажима, а затем поднимите плоский массив проводов и отсек для вспышки с задней стороны пластины объектива.

Шаг 33

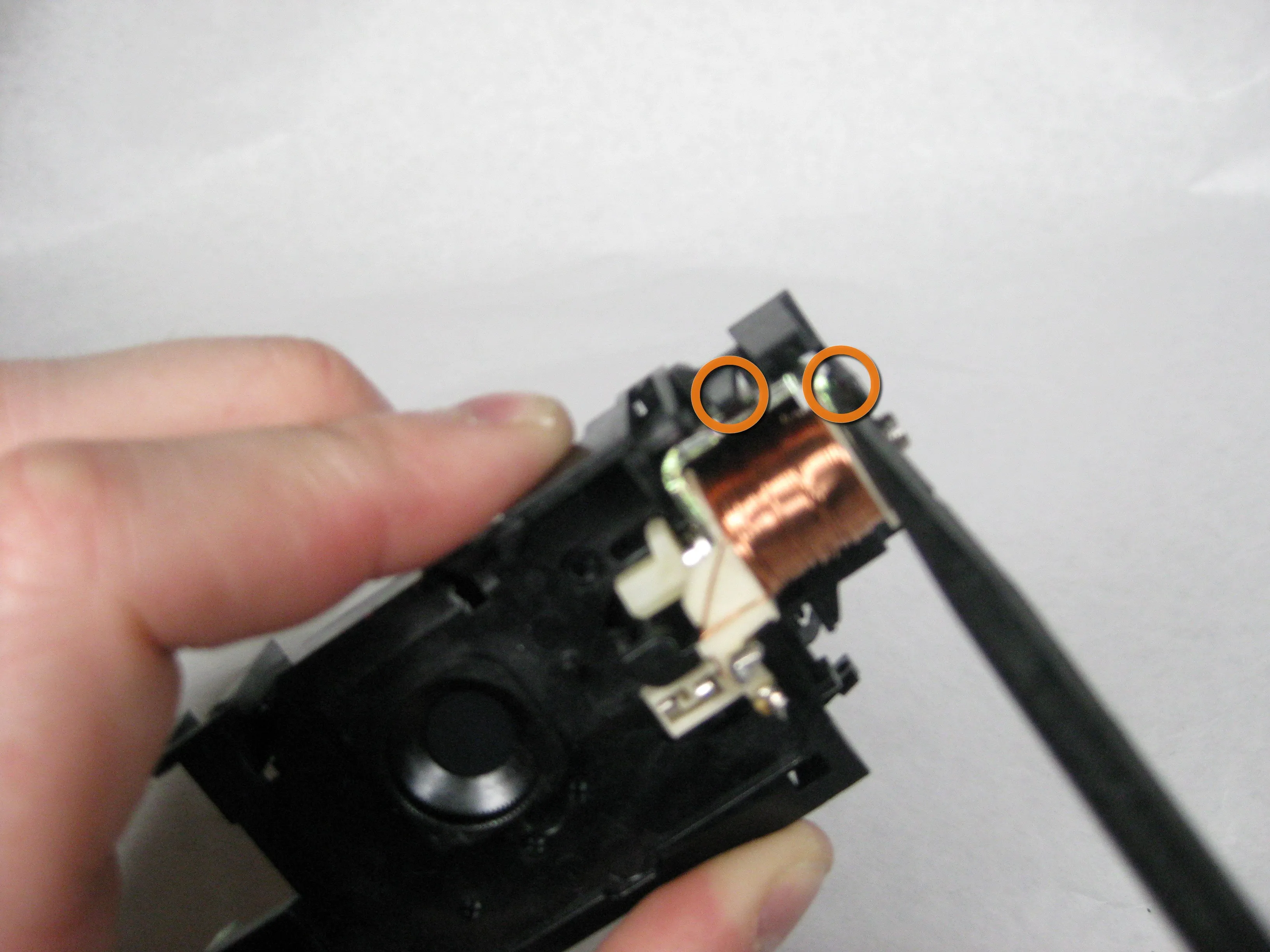

• Снимите соленоид с задней части пластины объектива, отсоединив два выступа.

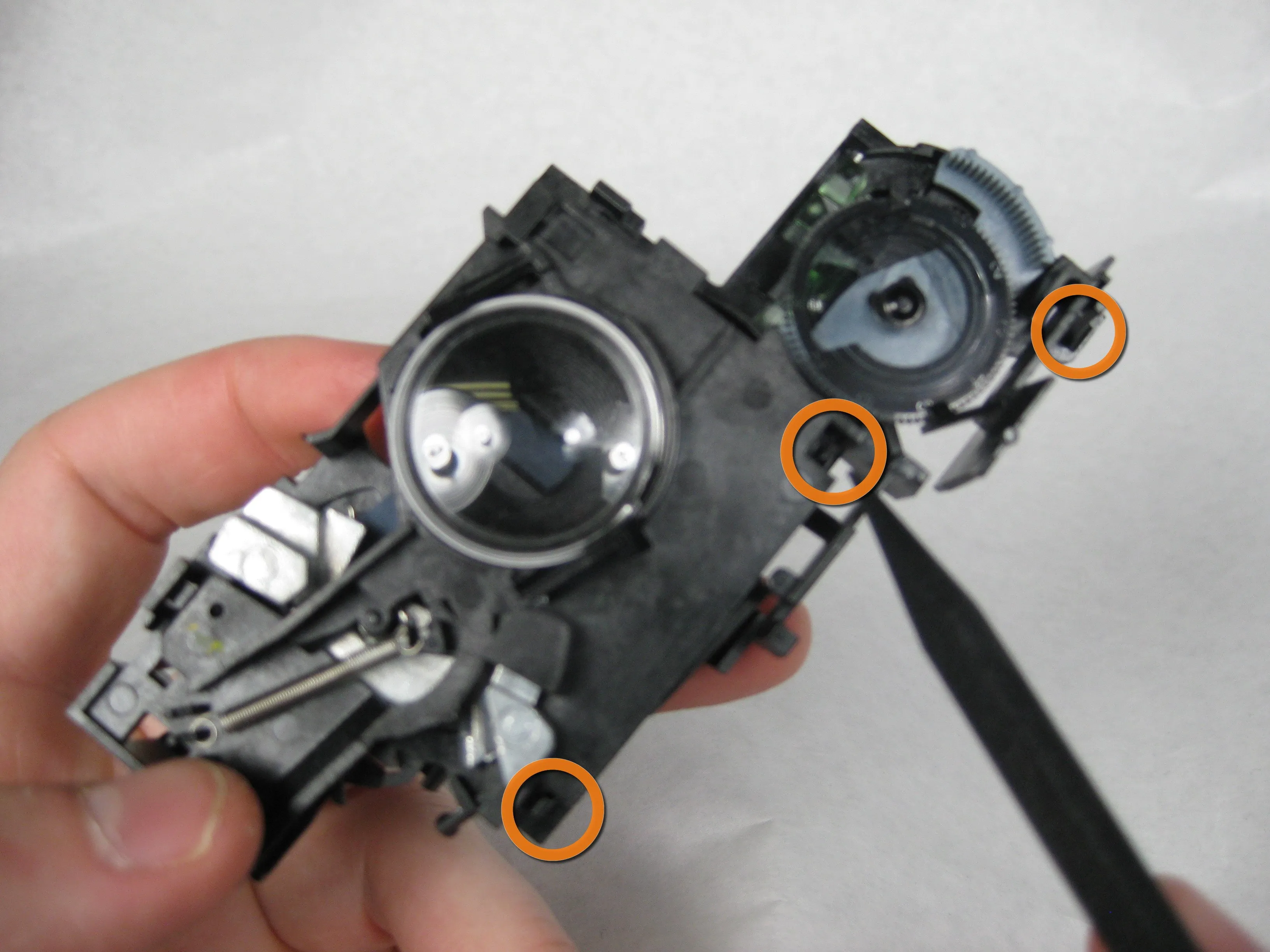

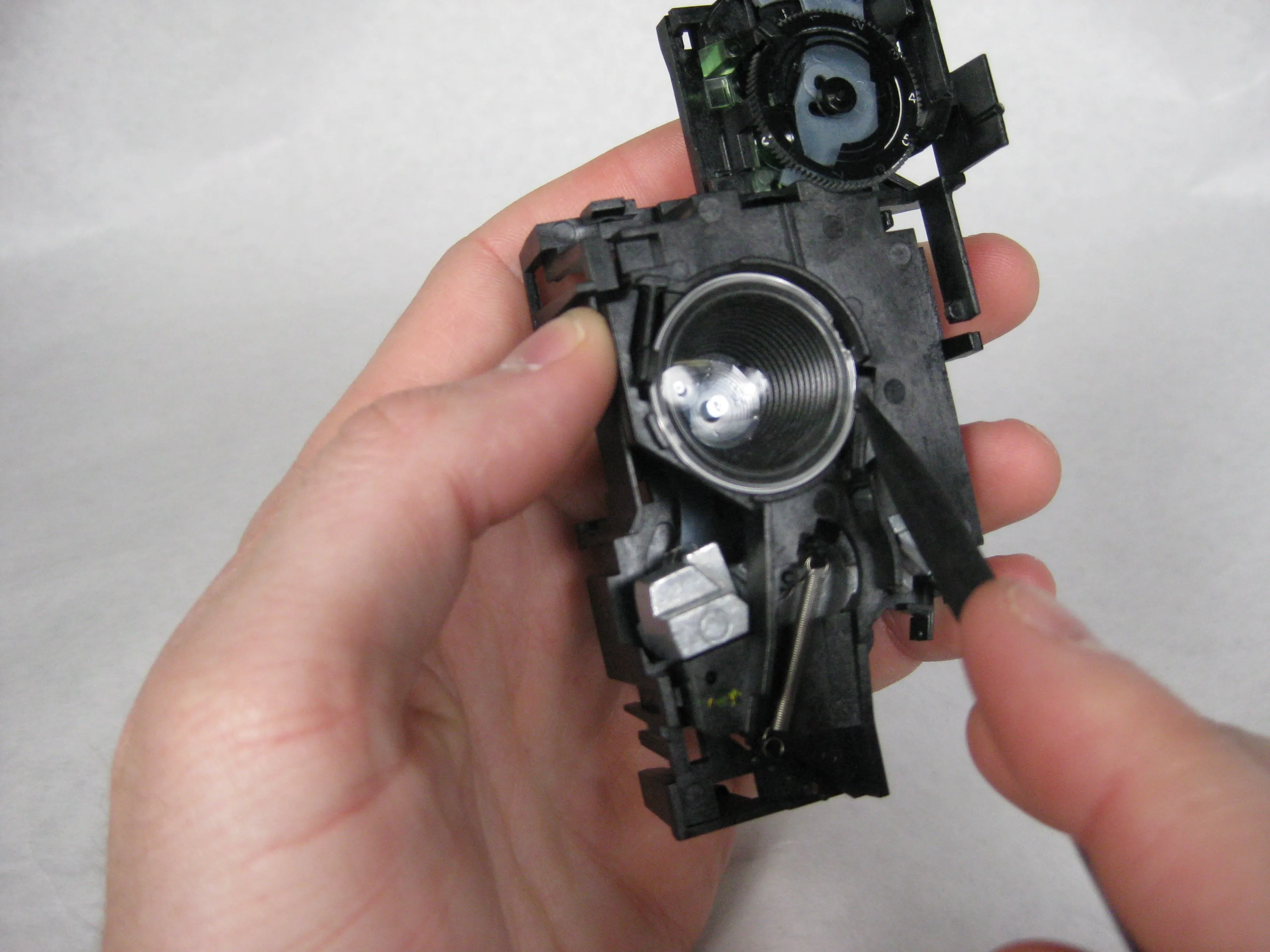

Шаг 34

• Извлеките объектив, нажав на выступ.

• ВНИМАНИЕ: Объектив может выскочить при отпускании язычка.

• Снимите заднюю часть пластины объектива, отсоединив три зажима, которые удерживают ее вместе.

• ВНИМАНИЕ: Во время этого шага створки затвора могут выпасть.

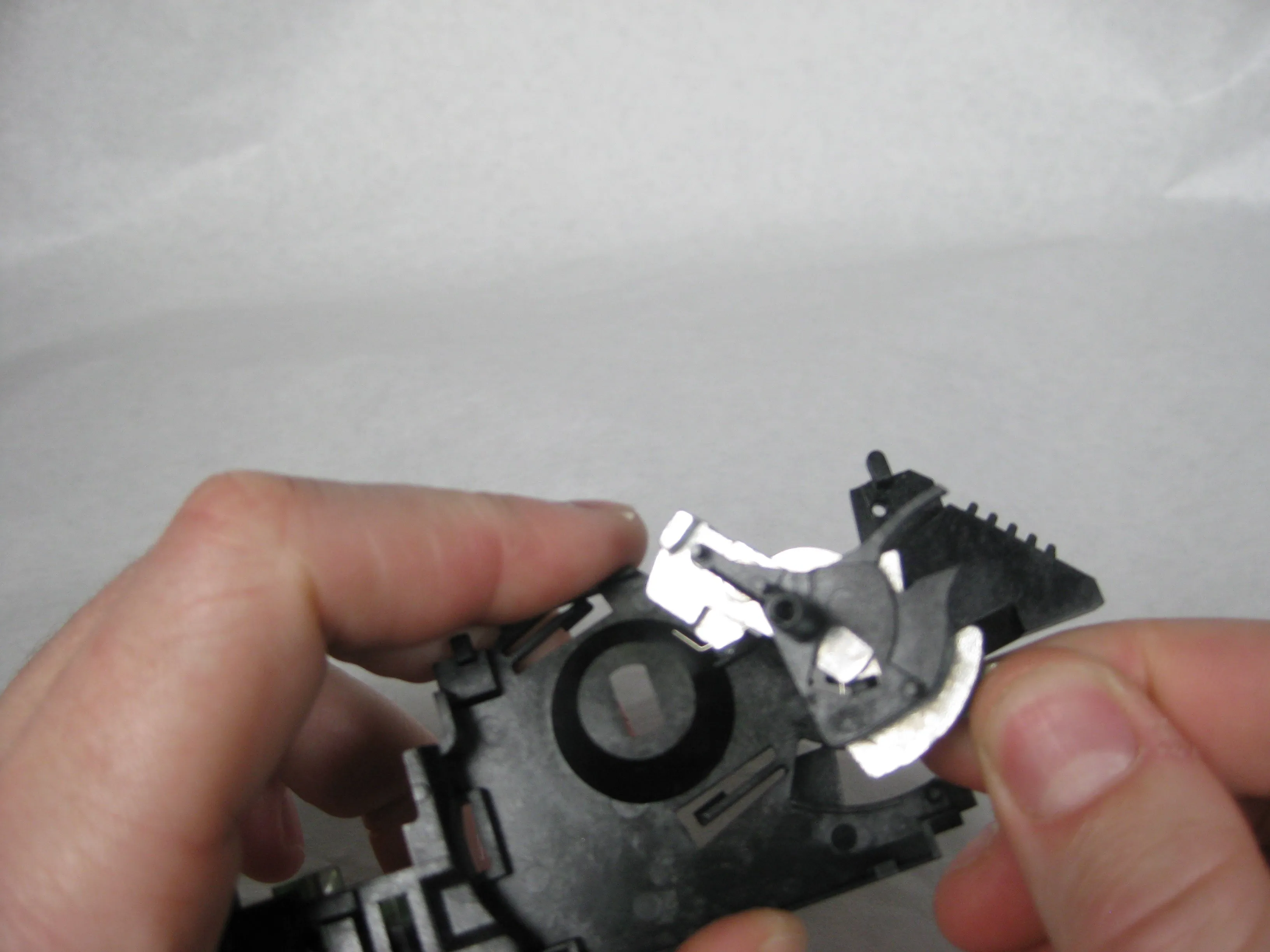

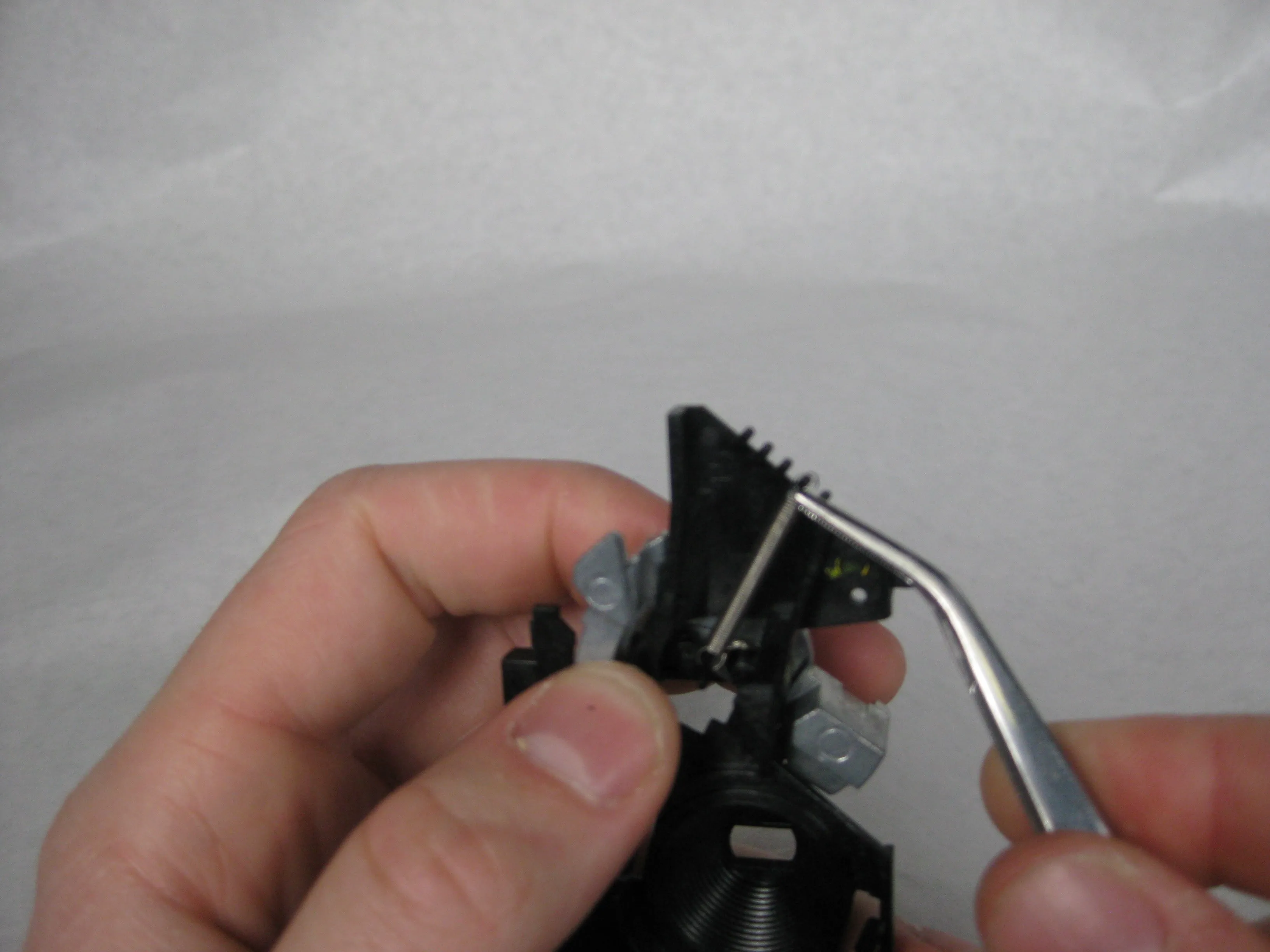

Шаг 35

• Снимите пружину с пластикового мостика, который крепится к механизму затвора.

• Снимите механизм затвора с задней панели объектива.

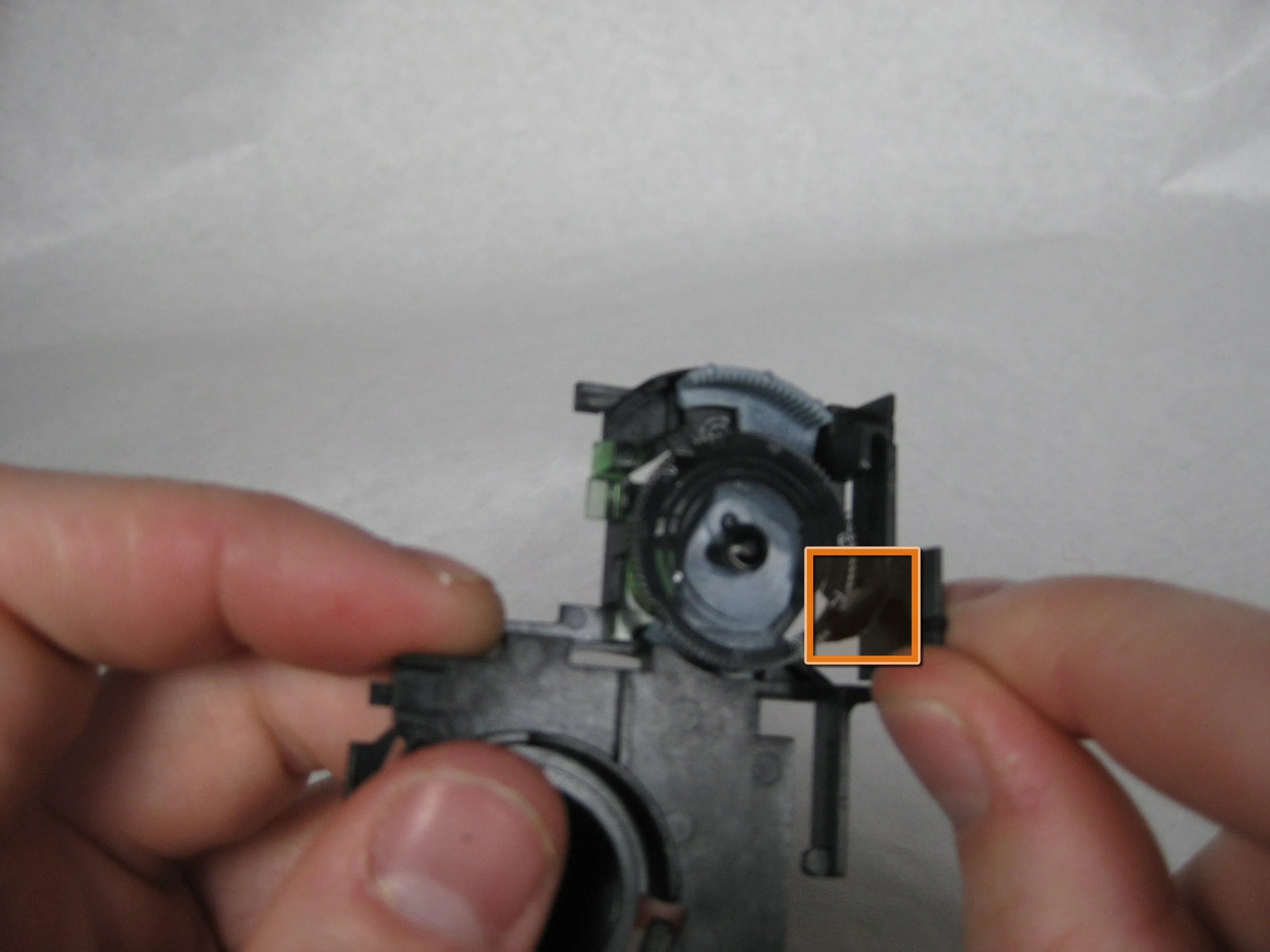

Шаг 36

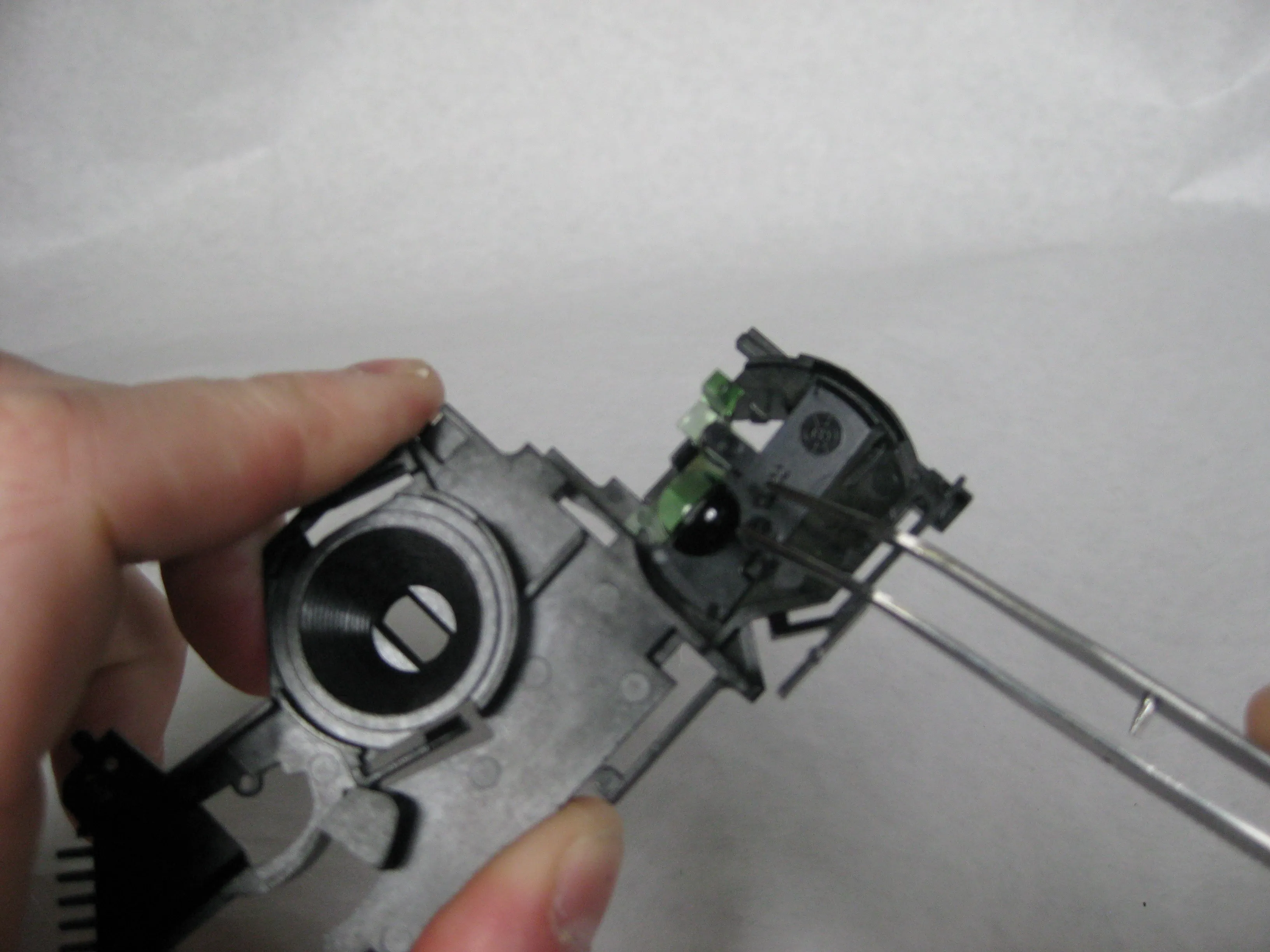

• Снимите прозрачный циферблат, отсоединив выступ в нижней части циферблата.

• Выньте светло-голубую часть из механизма.

• Выньте черную часть из пластиковой пластины.

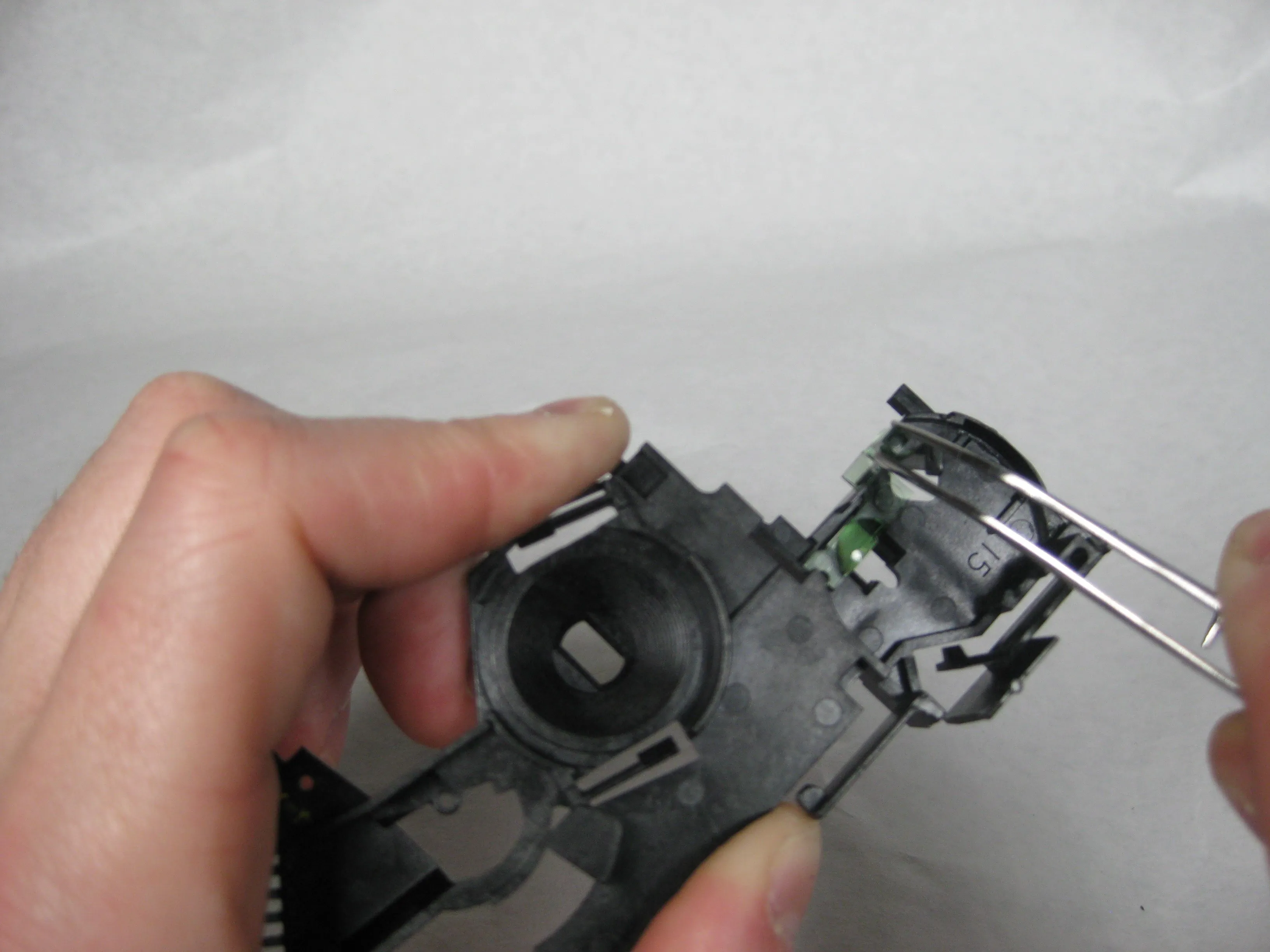

Шаг 37

• Извлеките прозрачную зеленую призму из пластиковой пластины.

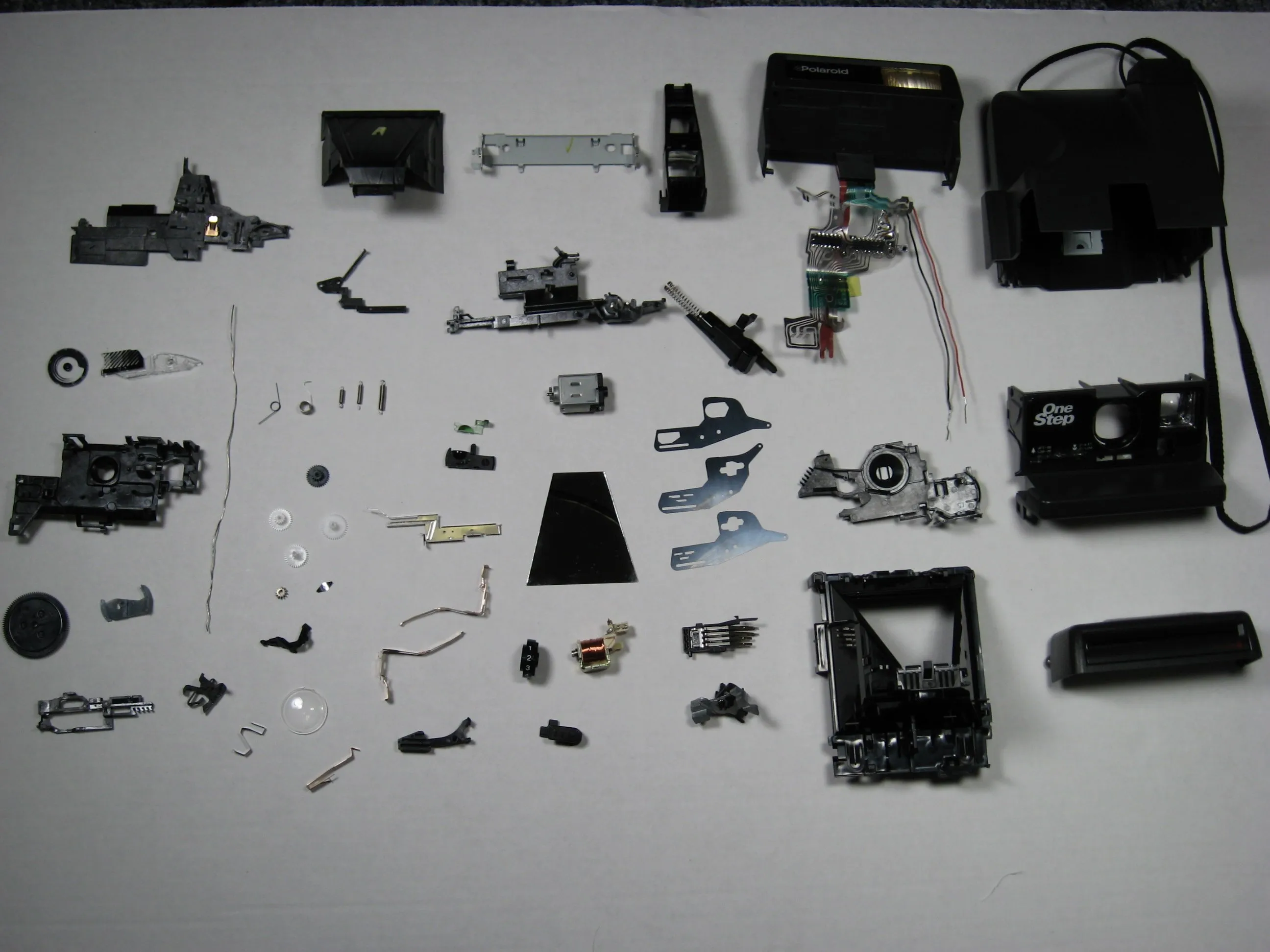

Шаг 38

• Разобранная камера.

Комментарии к статье

Покажите мне, как разобрать вспышку, пожалуйста.

RAW Fish: Возьмите терминальный драйвер или другое тонкое устройство и вставьте его туда, где видна линия между внешним корпусом и передней панелью (там, где написано 'Polaroid' с радужным логотипом). Придется приложить немного грубой силы, но вы сможете отделить прямой угол внешнего корпуса от задней части вспышки и еще один прямой угол, полный электрики, от передней панели. НЕ прикасайтесь к этим электрическим штуковинам - разряд конденсатора через пальцы будет очень болезненным. Отсюда вы можете вытащить печатную плату и делать с ней все, что пожелаете.
