Разборка портативного вентилятора

Введение

Этот вентилятор поставляется из Гуандуна, Китай. В этом обзоре рассматриваются все компоненты, используемые для правильного функционирования этого продукта.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка портативного вентилятора

• На передней панели вентилятора расположены две кнопки пользовательского интерфейса.

• При нажатии зеленой кнопки вентилятор включается в режиме 1 (максимальная скорость).

• При нажатии красной кнопки вентилятор выключается из любой настройки скорости.

• При втором нажатии зеленой кнопки вентилятор переходит в режим 2 (средняя скорость).

• Третье нажатие зеленой кнопки переводит функциональность вентилятора в режим 3 (режим самой низкой скорости).

• Четвертое нажатие зеленой кнопки выключает скорость вентилятора и включает светодиодный индикатор на боковой стороне для режима фонарика.

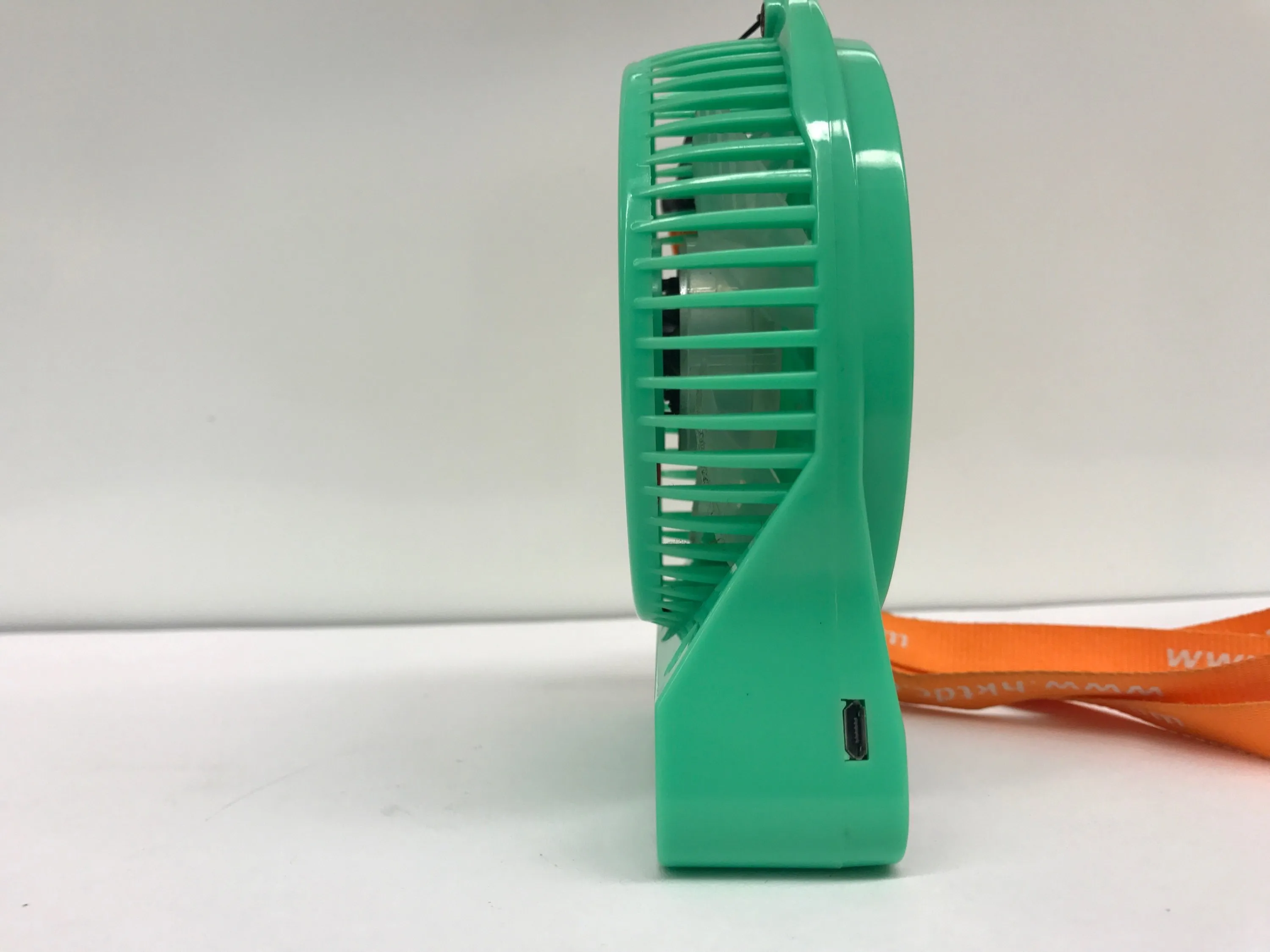

Шаг 2 Вид сбоку вентилятора

• На боковой стороне вентилятора находится порт micro-USB, через который устройство получает заряд.

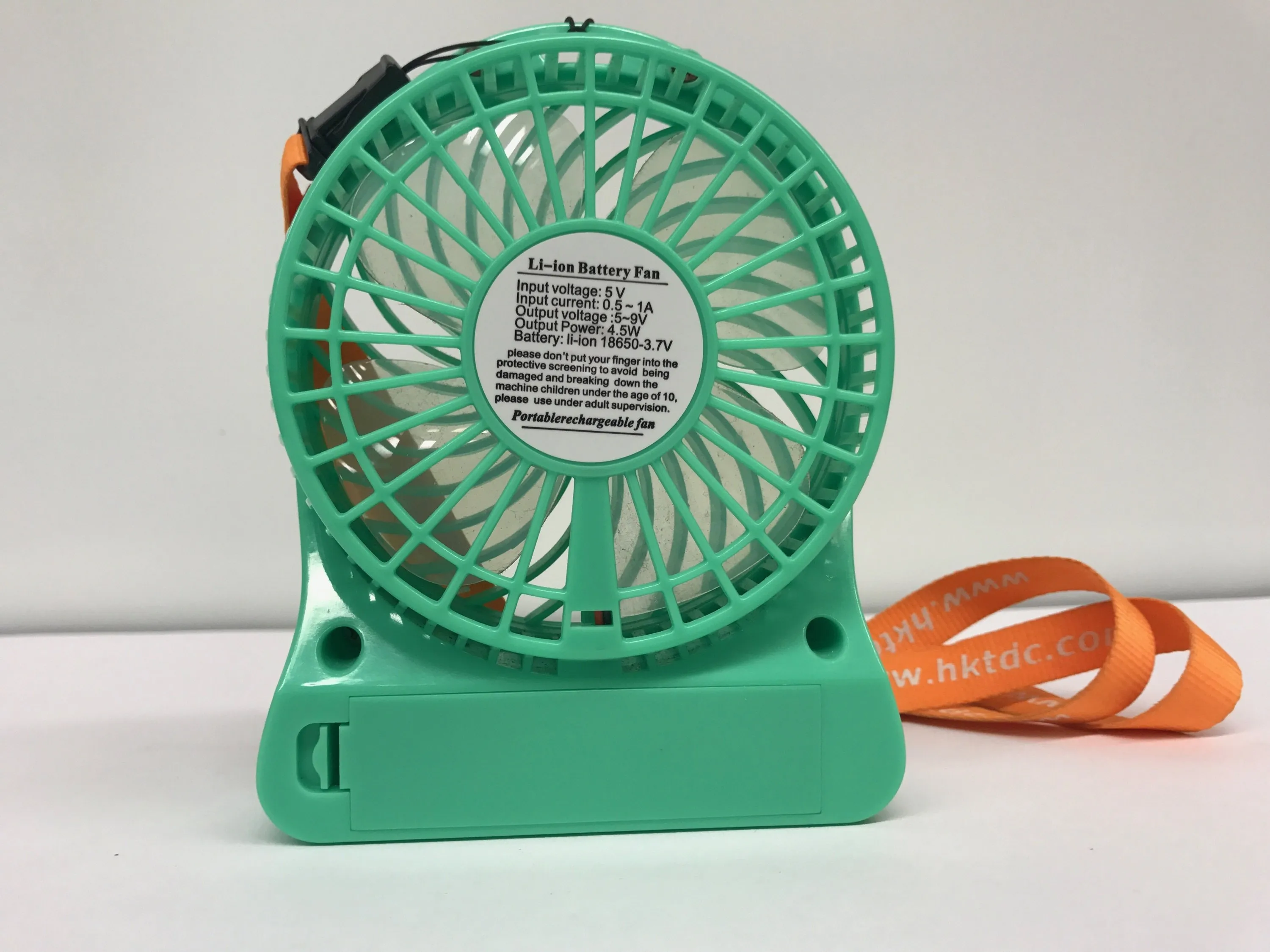

Шаг 3 Задняя часть вентилятора

• На задней стороне вентилятора находится отсек для батареек, закрытый пластиковой крышкой.

• Четыре винта, скрепляющие всю зеленую пластиковую конструкцию вентилятора, видны с задней стороны вентилятора через четыре отверстия спереди, чтобы закрепить его.

Шаг 4. Извлечение батарейного отсека и структурных винтов

• Четыре винта, скрепляющие зеленый корпус вентилятора, вынимаются и кладутся на стол.

• Незакрепленный зеленый пластиковый кожух вентилятора разделяется на половинки и кладется рядом с винтами на стол.

• Литий-ионный аккумулятор 18650-3,7 В извлекается из батарейного отсека и кладется рядом с другими компонентами вентилятора на стол вместе с пластиковой крышкой батарейного отсека.

• Печатная плата, управляющая скоростью вращения вентилятора и светодиодной подсветкой, не видна.

• Два провода соединяют ее с двигателем постоянного тока, расположенным в центре вентилятора.

• Печатная плата припаяна к двум металлическим защелкам, соединенным с батарейным отсеком, проходящим через вентилятор, чтобы закрепить ее на пластиковой конструкции.

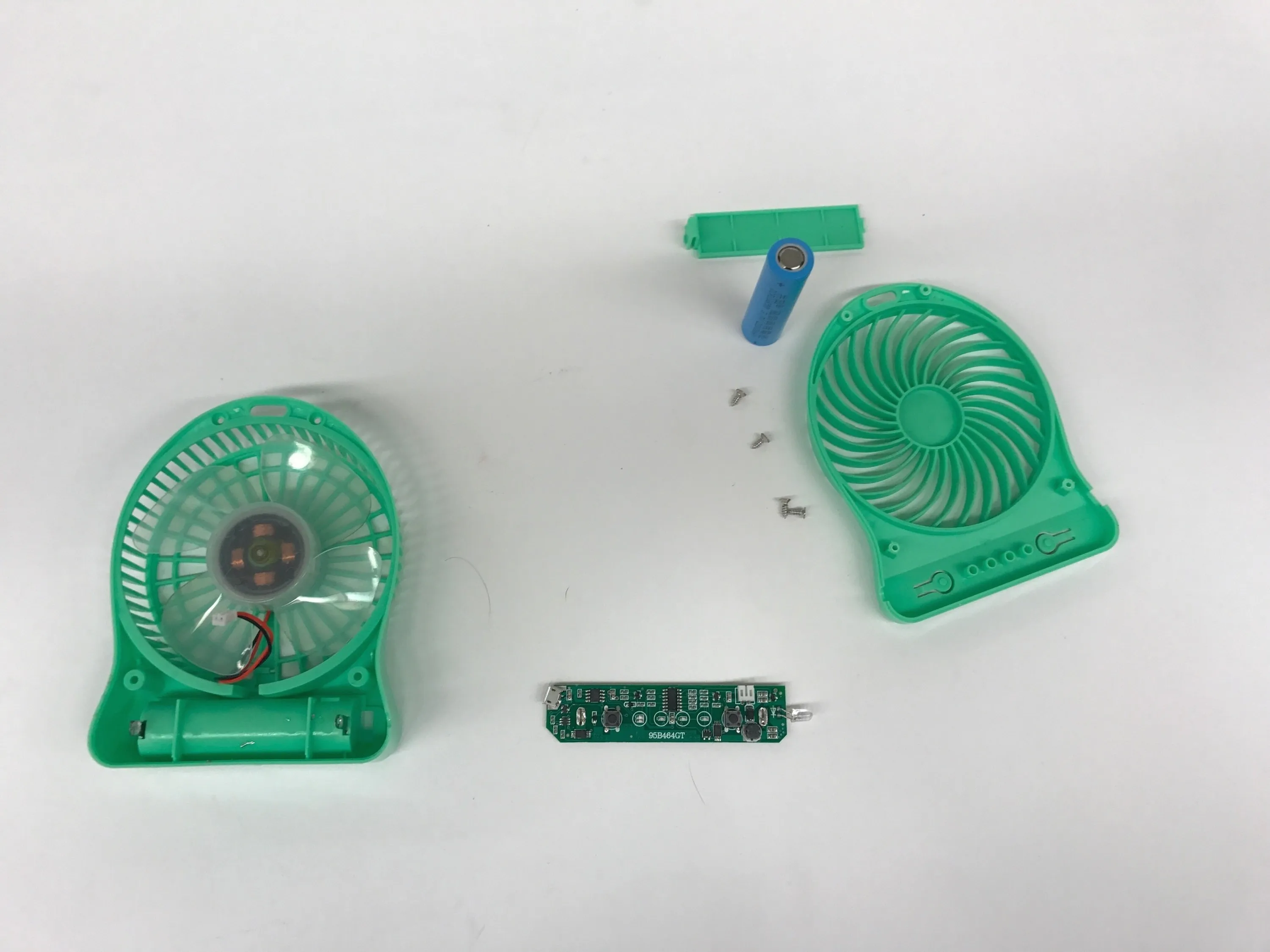

Шаг 5

• Печатная плата отсоединяется от двигателя постоянного тока, отпаивается от остальной конструкции вентилятора и укладывается рядом с остальными компонентами вентилятора.

• Двигатель постоянного тока не может быть удален при разрушении вентилятора, так как он приклеен к пластиковым крыльям вентилятора.
