Разборка Power Mac G4 Cube

Введение

Печально известный Power Mac G4 Cube - первая неудачная попытка Apple создать компактный Macintosh на базе G4. Выпущенный в 2000 году по цене 1599 долларов, Cube был признан слишком дорогим и слишком медленным. В отличие от большинства компьютеров, в Cube используется пассивное охлаждение, что означает отсутствие вентилятора. Это было большой ошибкой со стороны Apple, поскольку процессоры G4 очень сильно нагревались!

Cube оснащался процессором G4 с частотой 450 или 500 МГц, что не слишком быстро, учитывая его современника Pentium III с частотой 1 ГГц. Cube практически бесшумен, если не считать оригинальных жестких дисков со скоростью вращения шпинделя 5400 об/мин. После одного года производства Apple положила кубик 'на лед'. Но он остался в памяти как популярный кандидат в маквариумы и как желанный предмет дизайна. Внутренний вентилятор в виде 2-контактного разъема на 12 В доступен, но так и не был использован Apple. При желании вы можете купить вентилятор, подключить его и найти место для его установки; это популярный мод для охлаждения перегревающихся Cubes.

Концептуально он был заменён на Mac Mini в 2005 году, 5 лет спустя.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка Power Mac G4 Cube

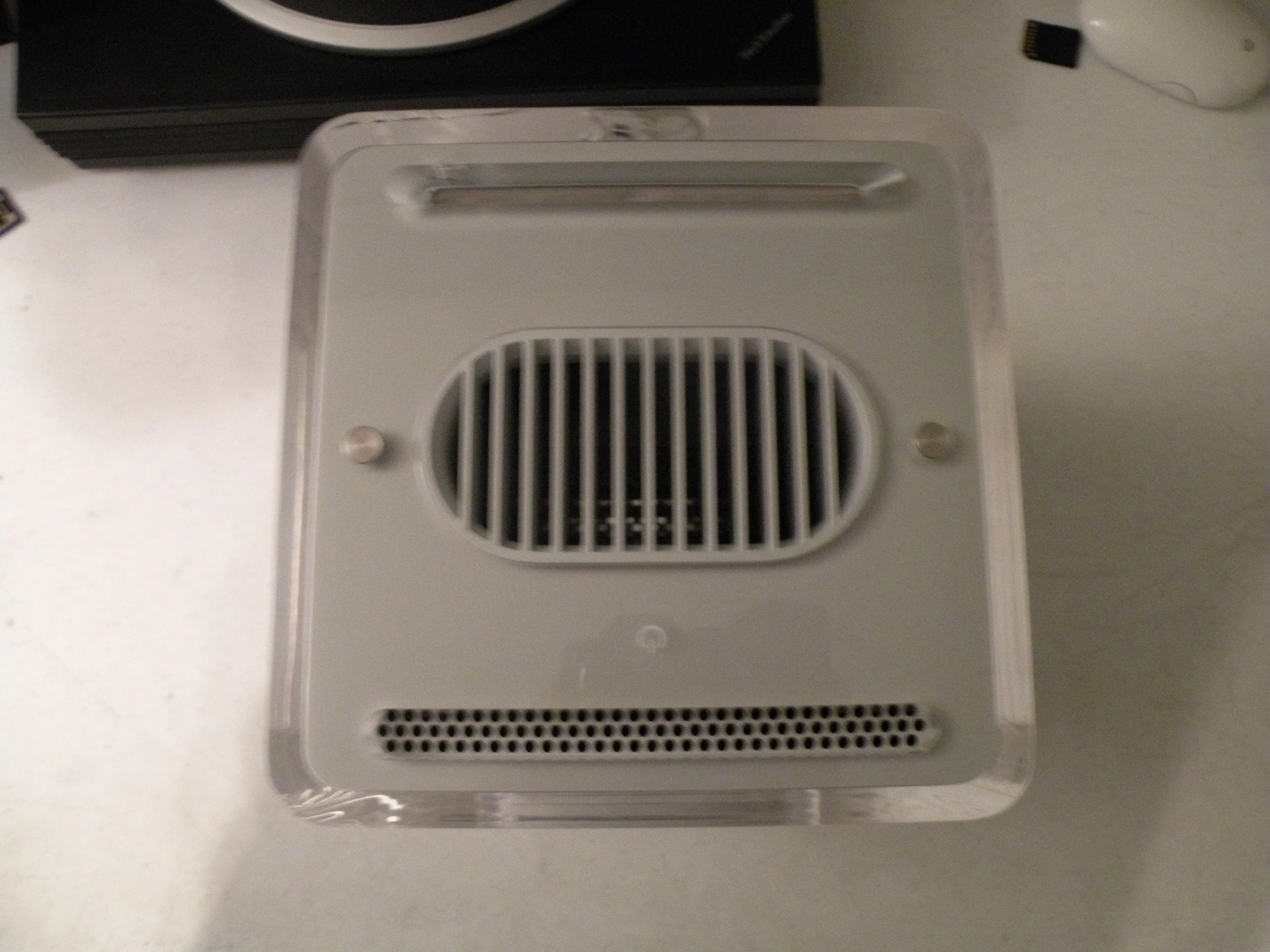

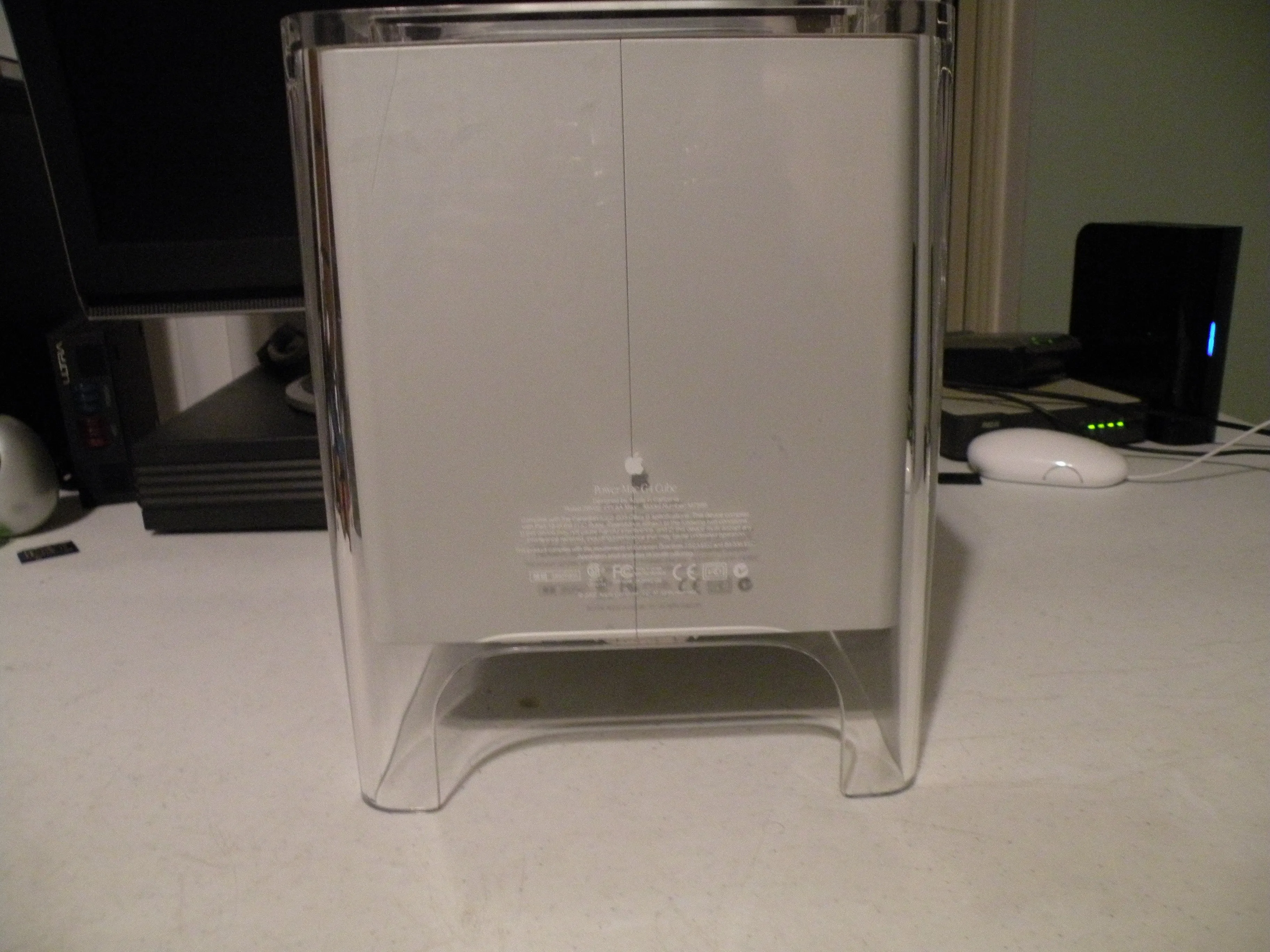

• Куб!

Шаг 2

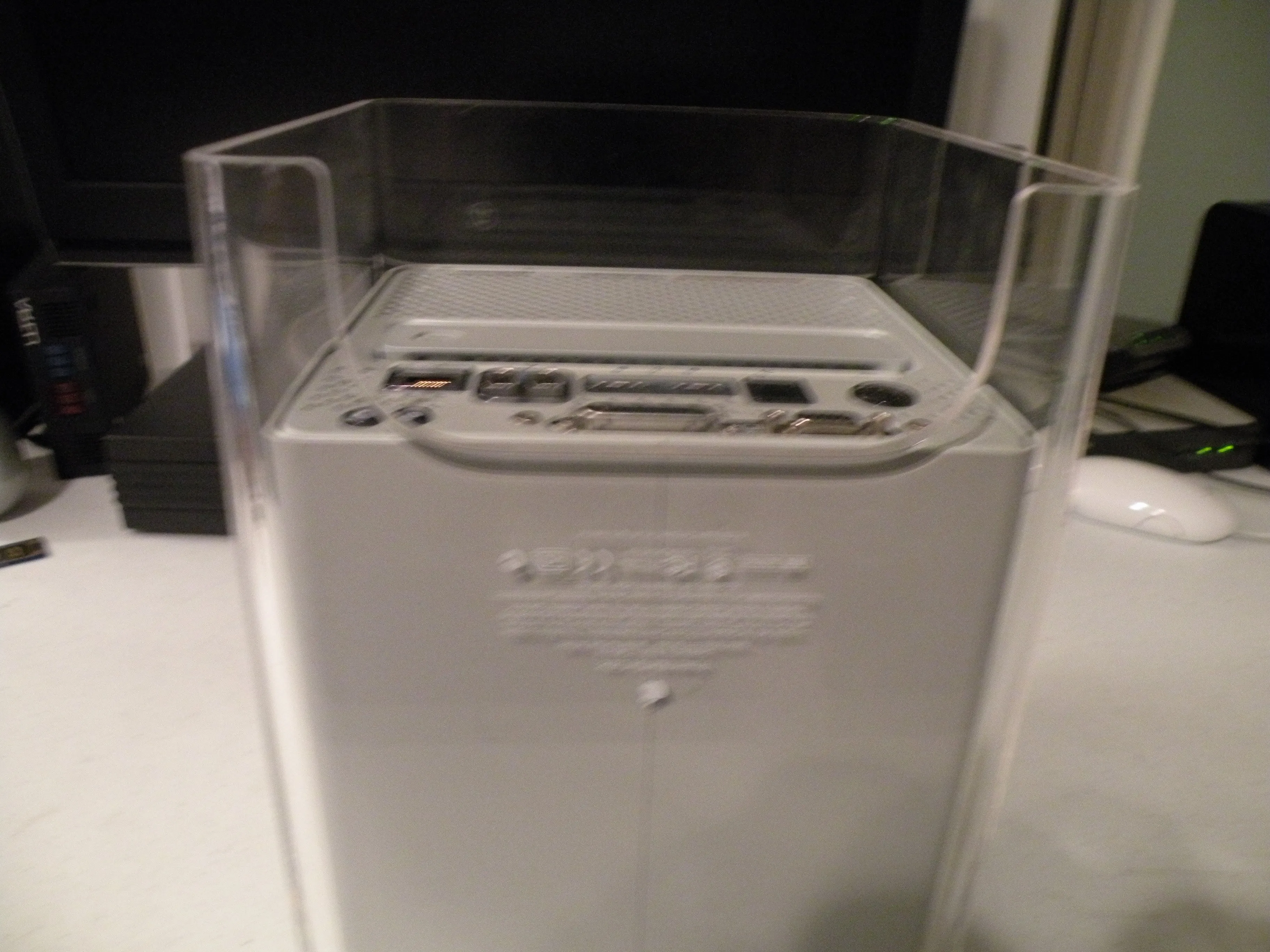

• Чтобы начать разборку, переверните куб вверх дном и отключите его от сети.

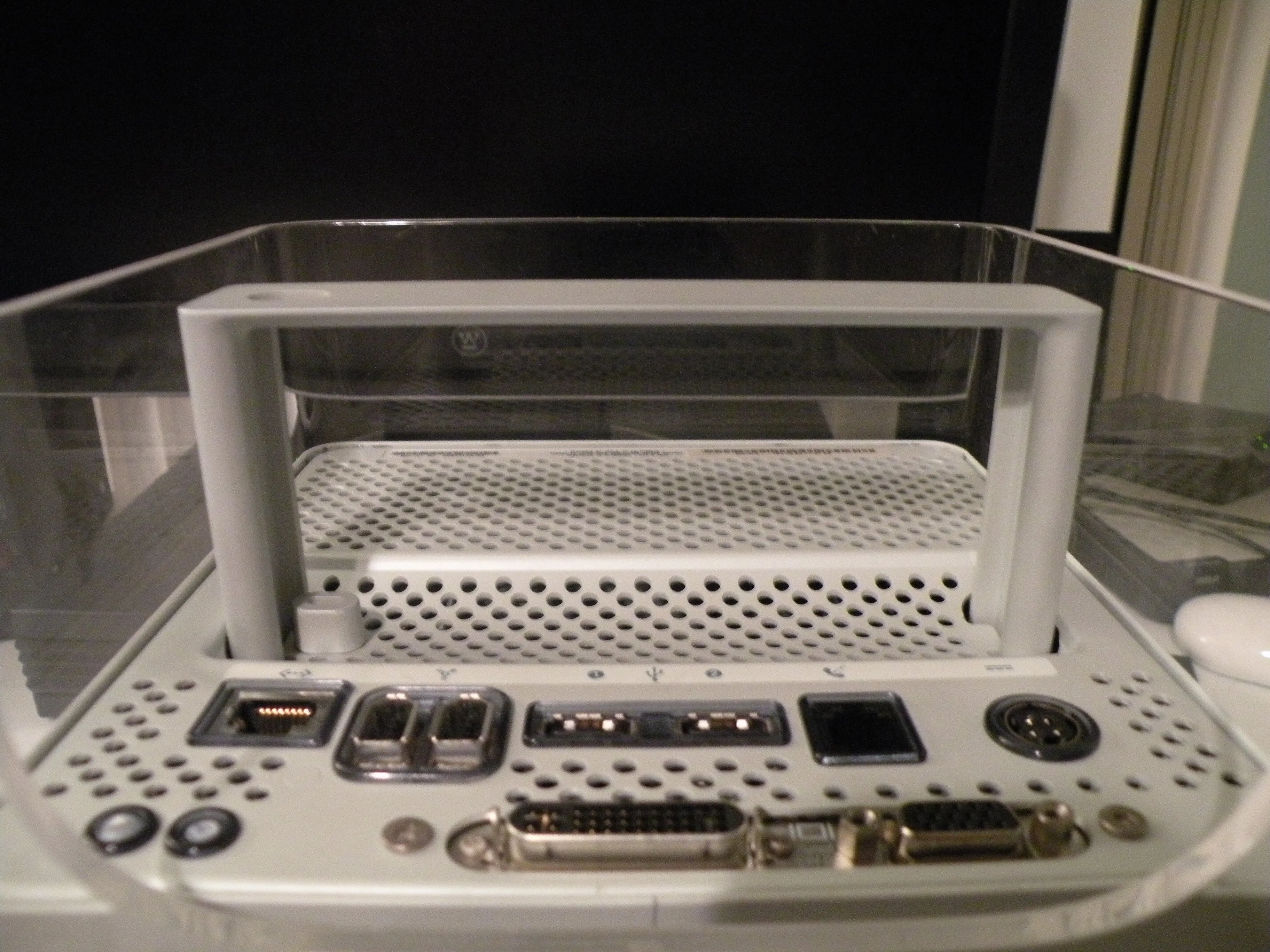

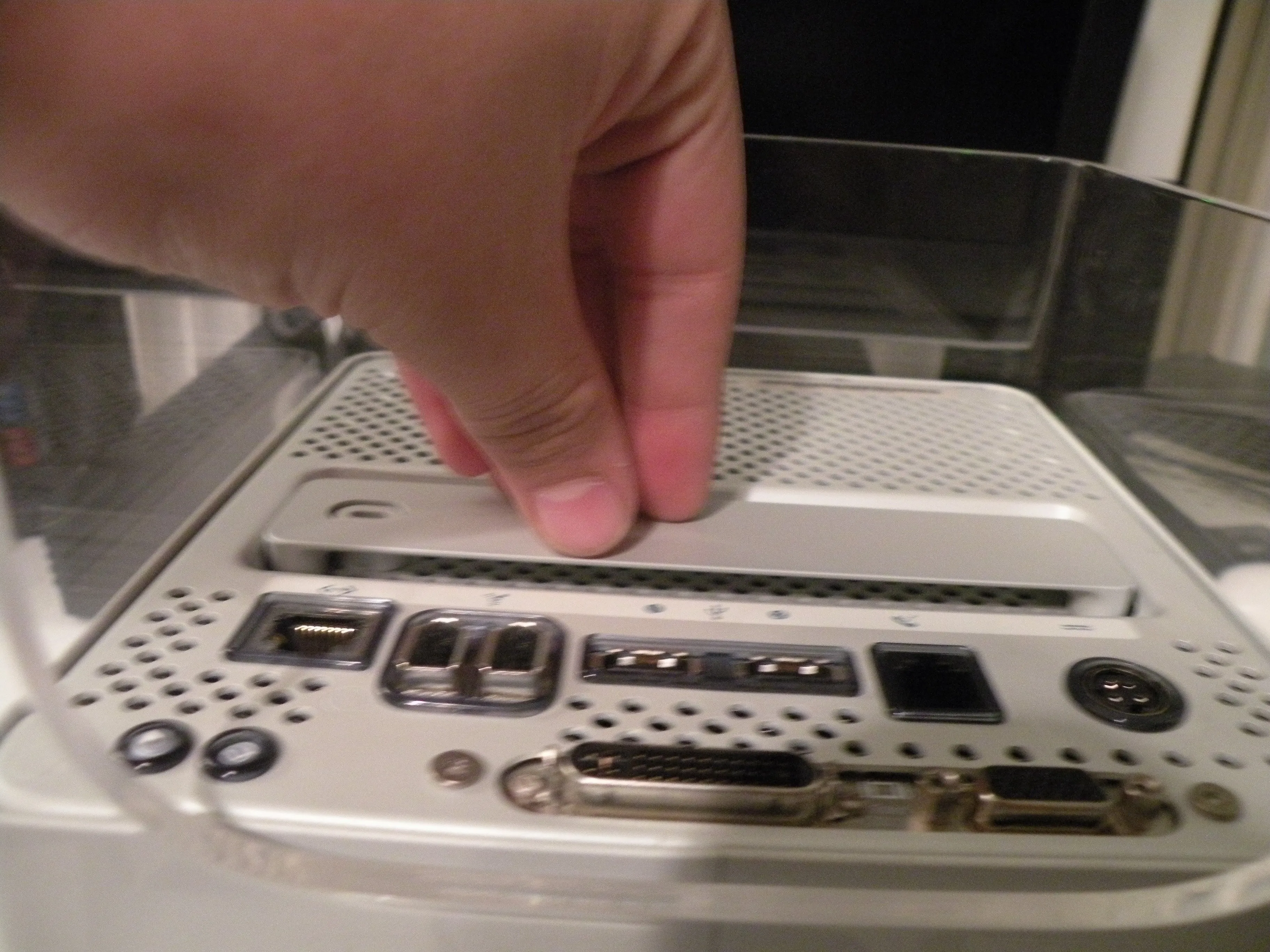

• Затем нажмите на ручку, она должна подняться.

Шаг 3

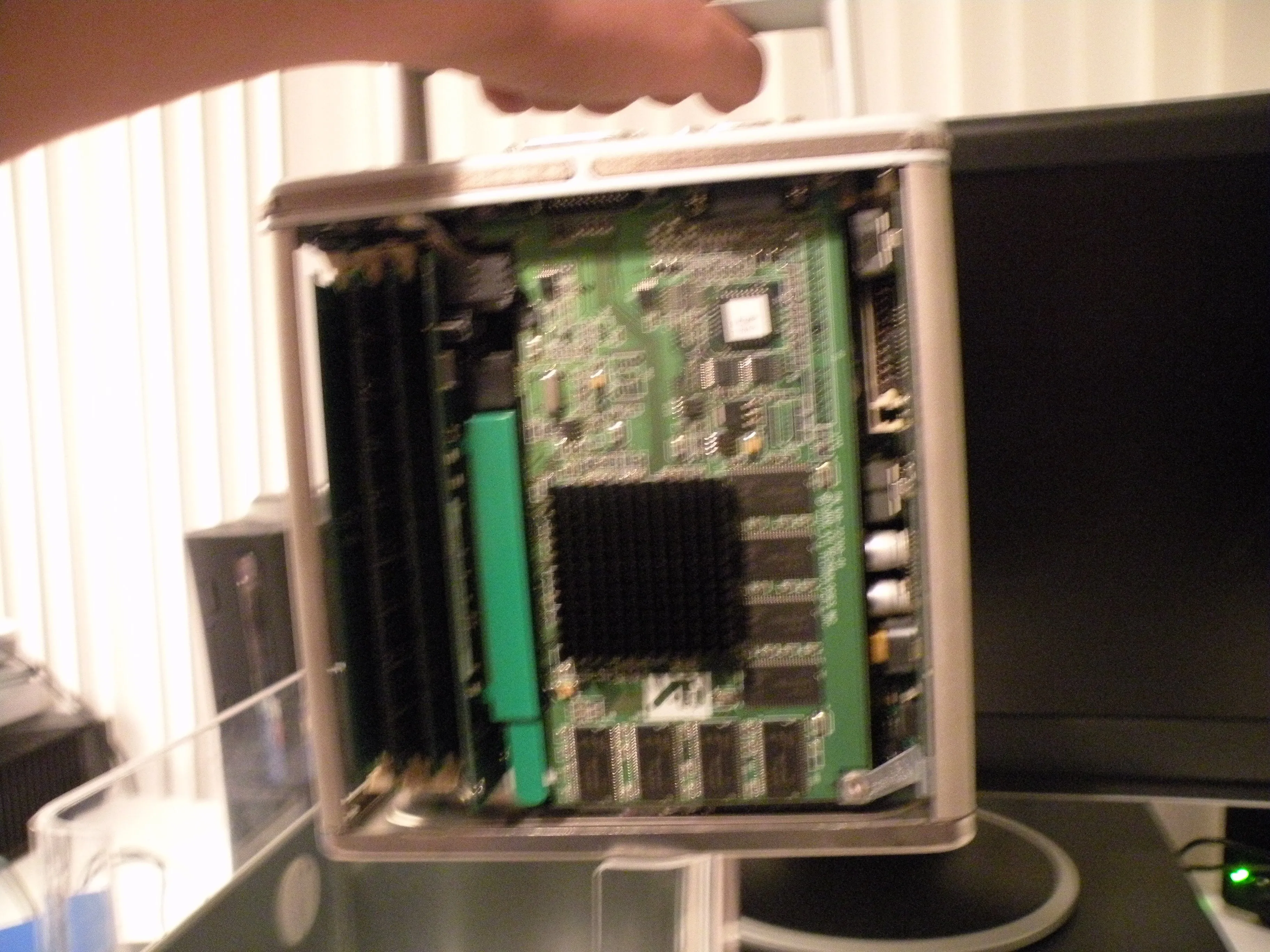

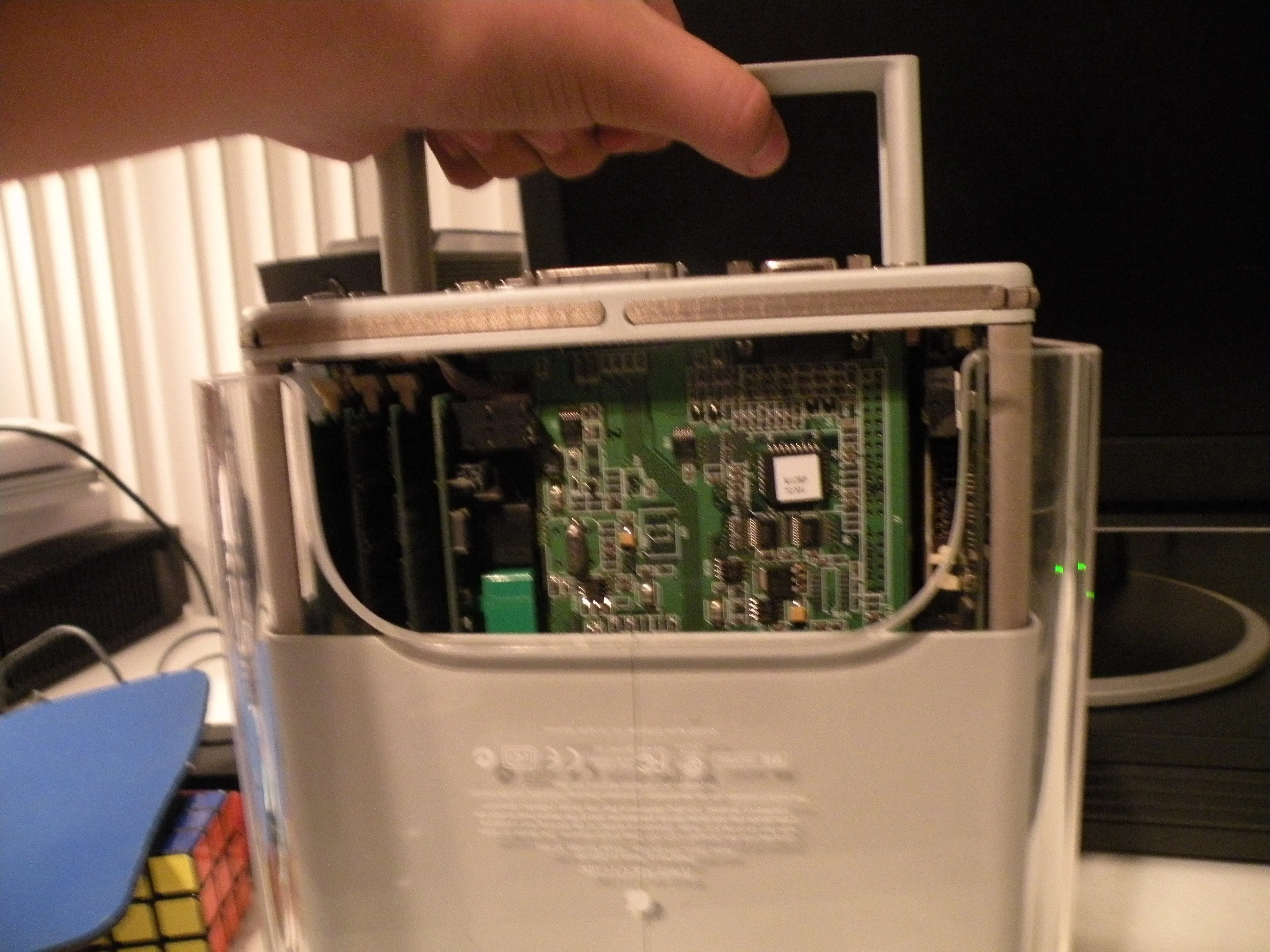

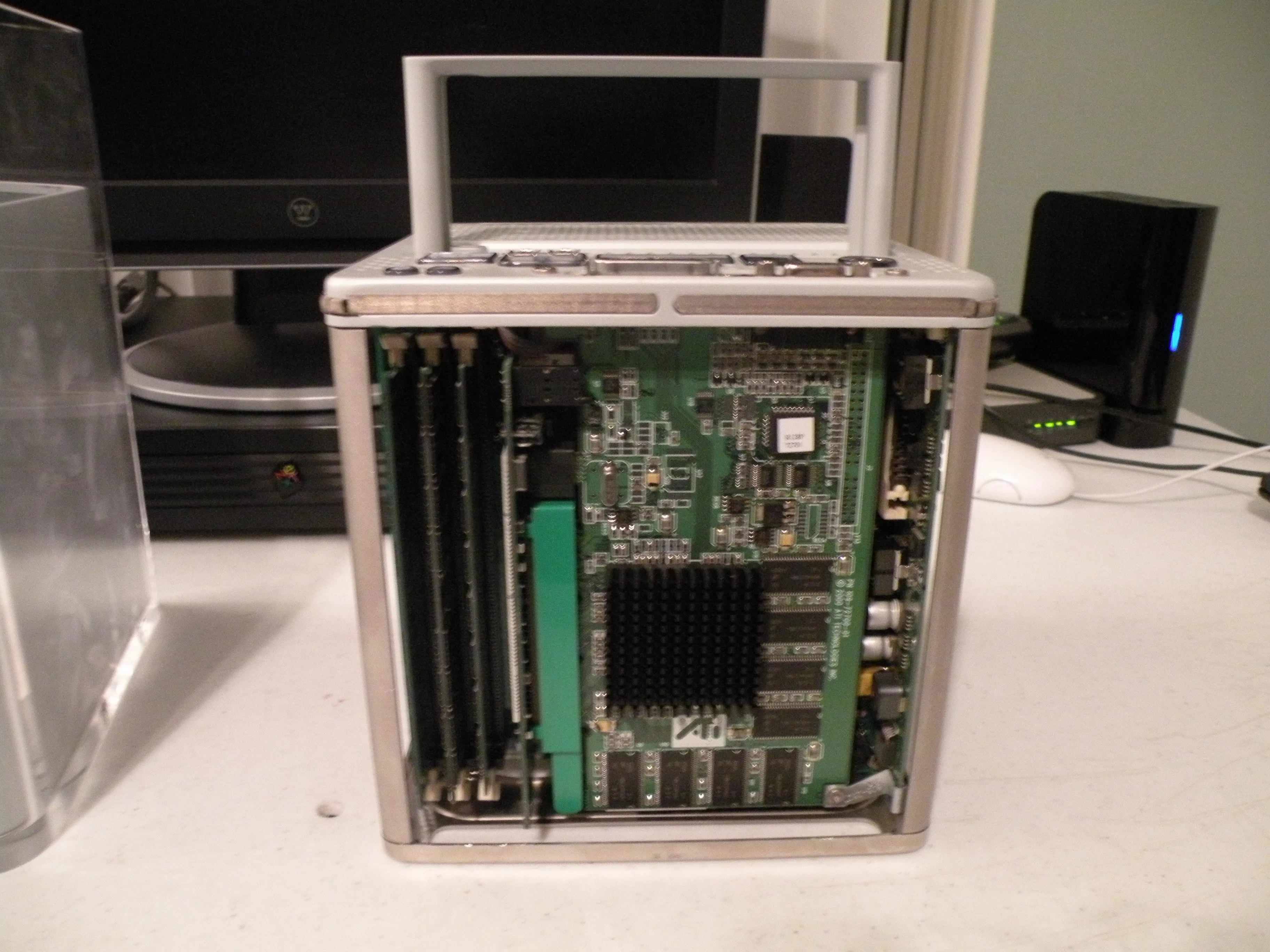

• Теперь потяните куб за ручку, все внутренности должны выйти наружу.

• Как вы можете заметить, внутренности куба вставляются только в одном направлении - портами к задней стенке корпуса.

Шаг 4

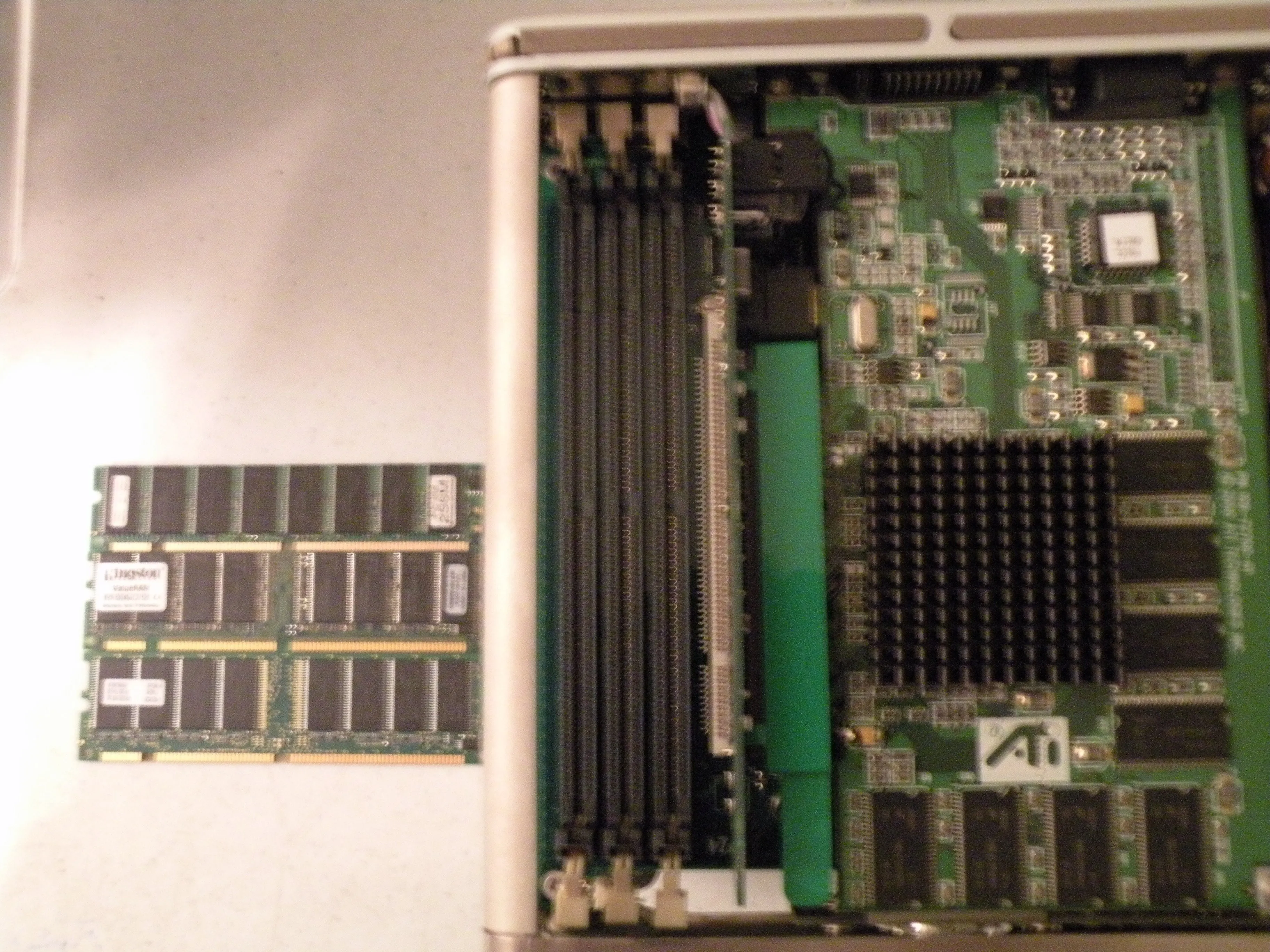

• Извлечение плунжера

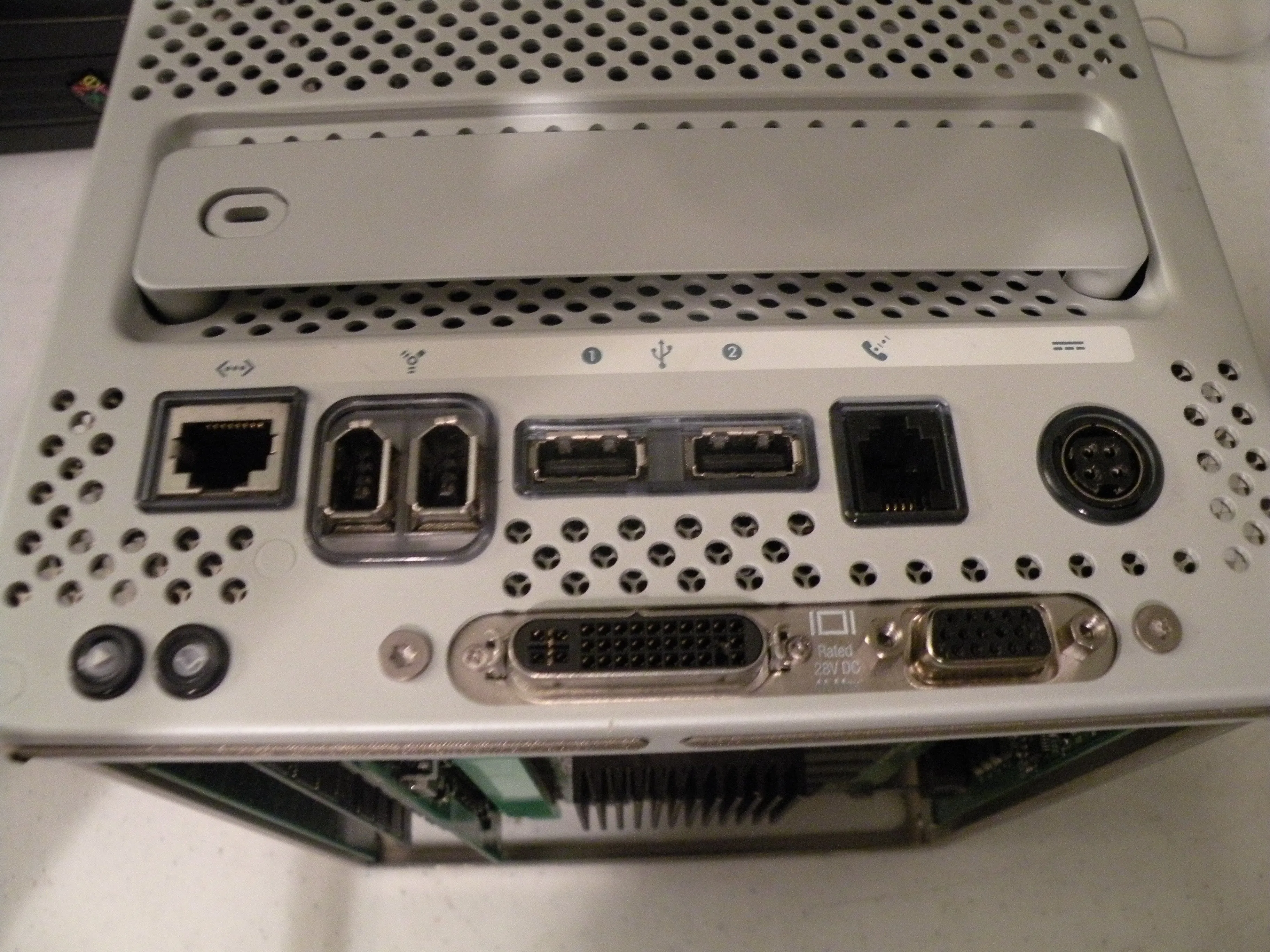

• Начните с того, что переверните куб так, чтобы сторона с видеокартой была обращена к вам, вам может понадобиться задвинуть ручку обратно.

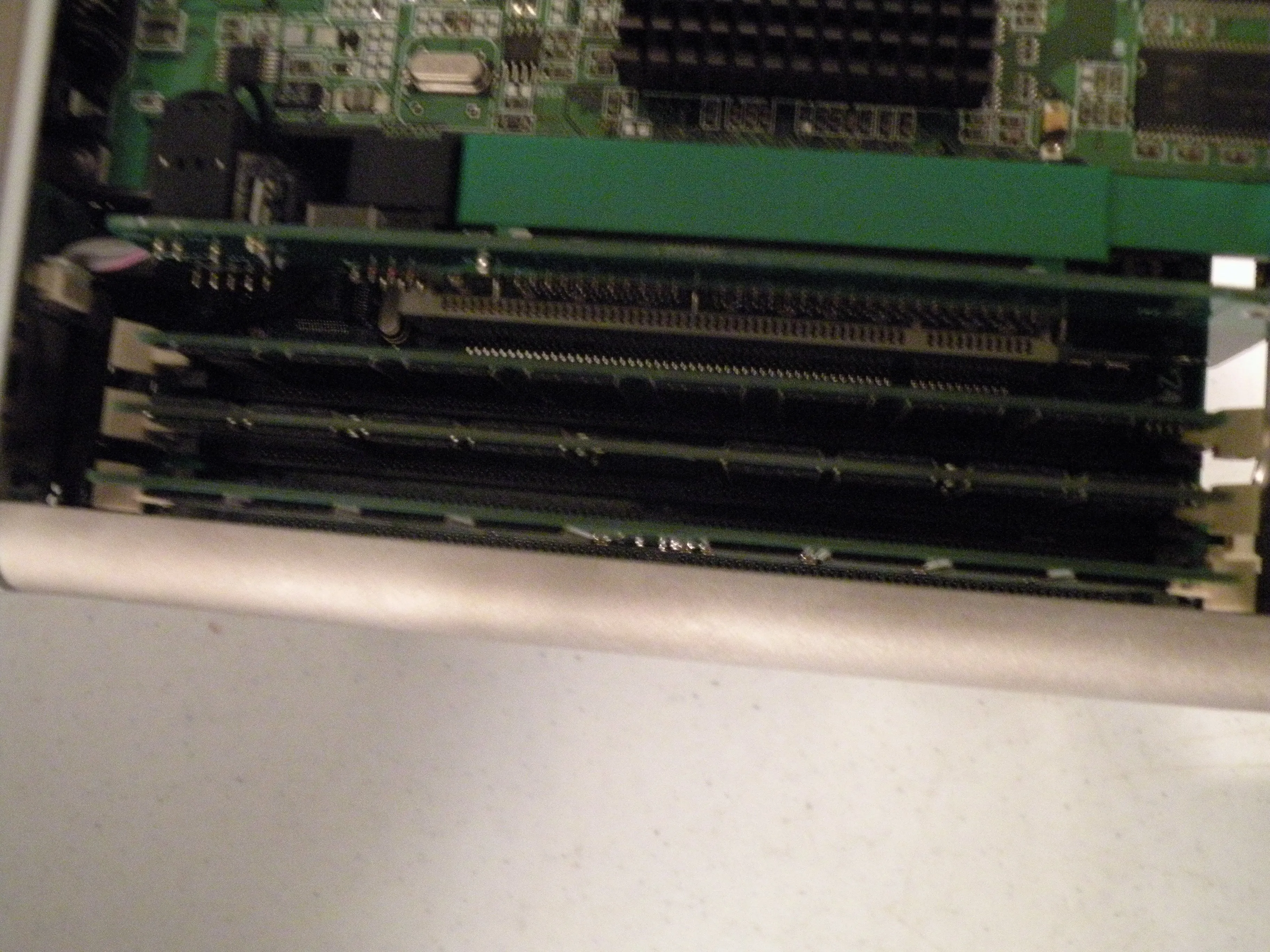

• Имеется 3 слота для оперативной памяти, это стандартные PC100 Ram. Куб может поддерживать до 1,5 Гб оперативной памяти, то есть во все 3 слота можно вставить по 512 Мб.

• Извлеките оперативную память, как и любую другую.

Шаг 5

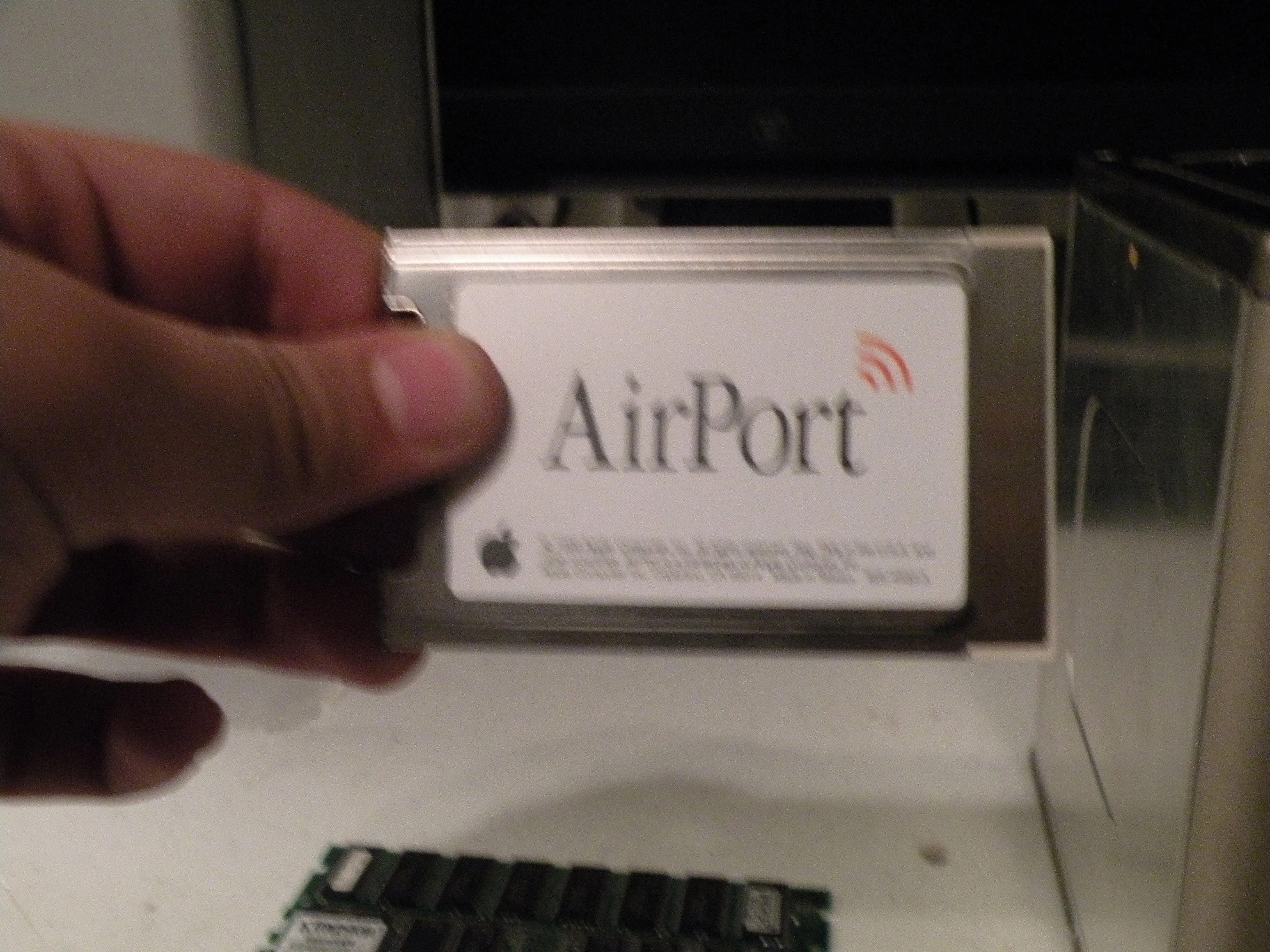

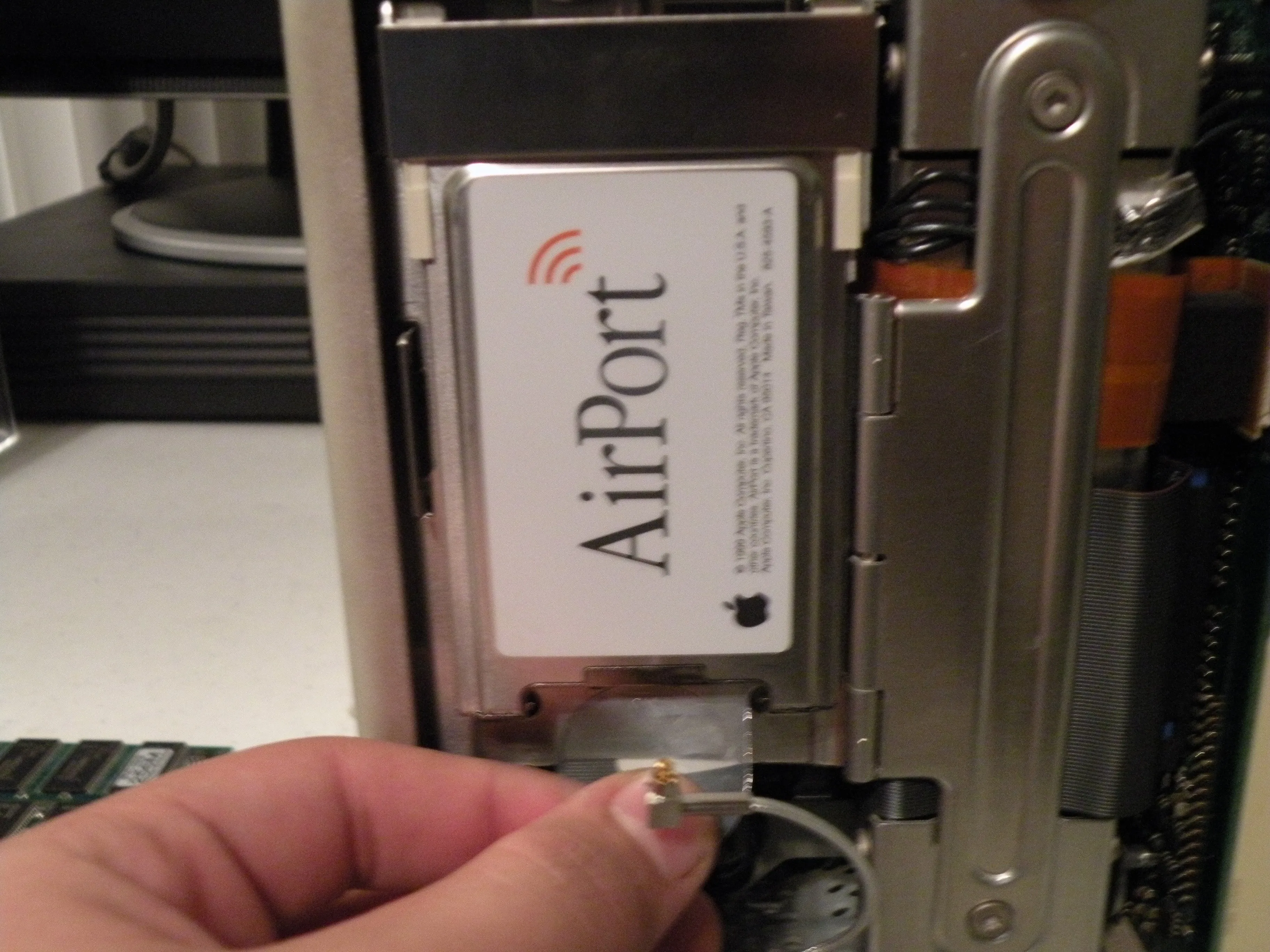

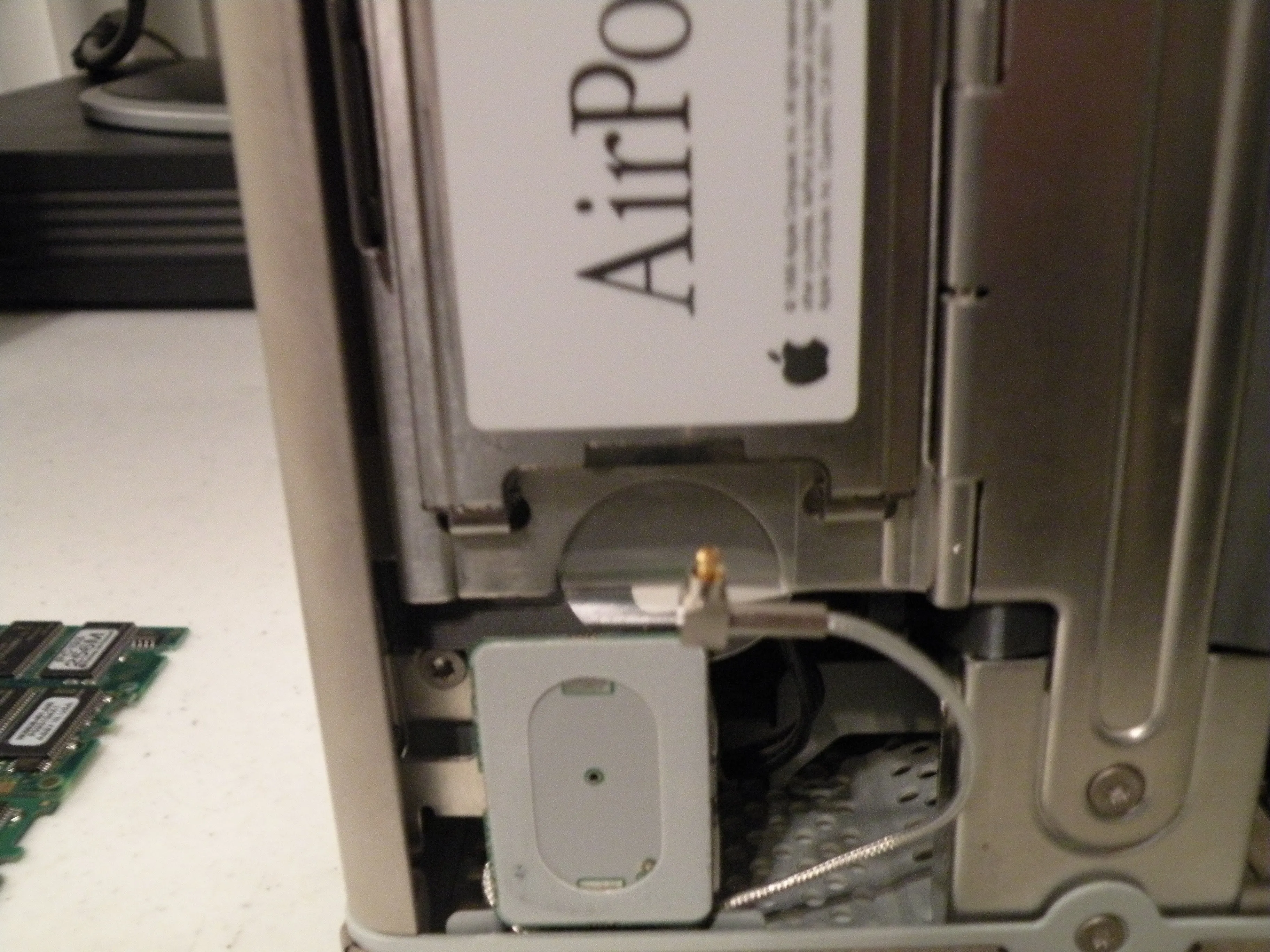

• Плата аэропорта

• В кубе используется стандартная карта аэропорта PCMCIA 802.11b, обычно используемая в компьютерах mac 1999-2004 годов.

• Переверните куб на ту сторону, на которой установлена карта аэропорта. Отсоедините антенный кабель, затем возьмите карту за пластиковый выступ и вытащите ее из гнезда.

Шаг 6

• Графическая карта

• В стандартную комплектацию Cube входила AGP-карта Mac ATI Rage 128 Pro 16MB. Карты ATI Radeon (32 Мб) и nVidia GeForce 2MX (32 Мб) были опциями BTO.

• Совместимых с Cube карт для Mac немного, что связано с небольшими размерами куба, ограничениями по теплоотводу и ограниченными возможностями блока питания.

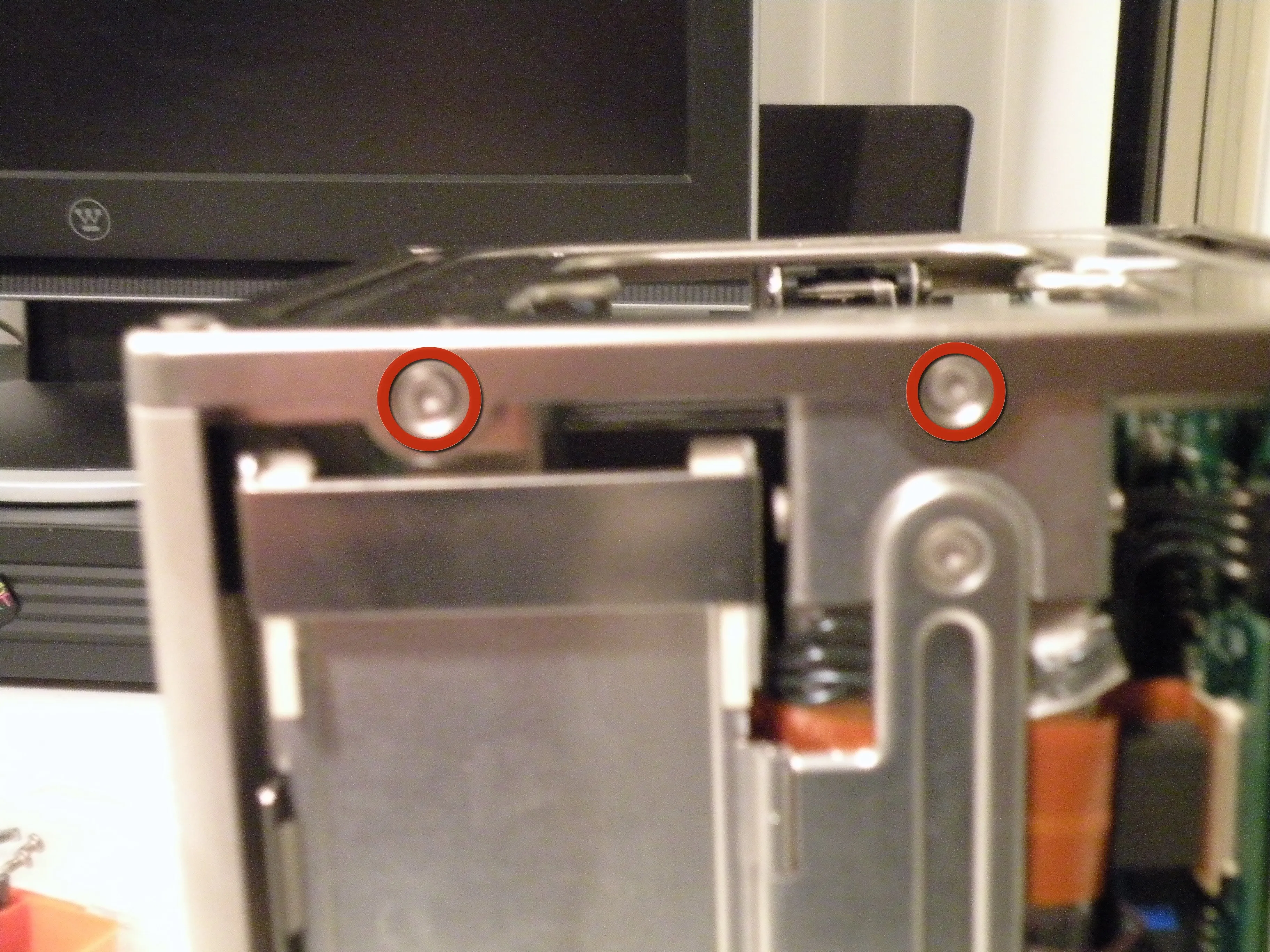

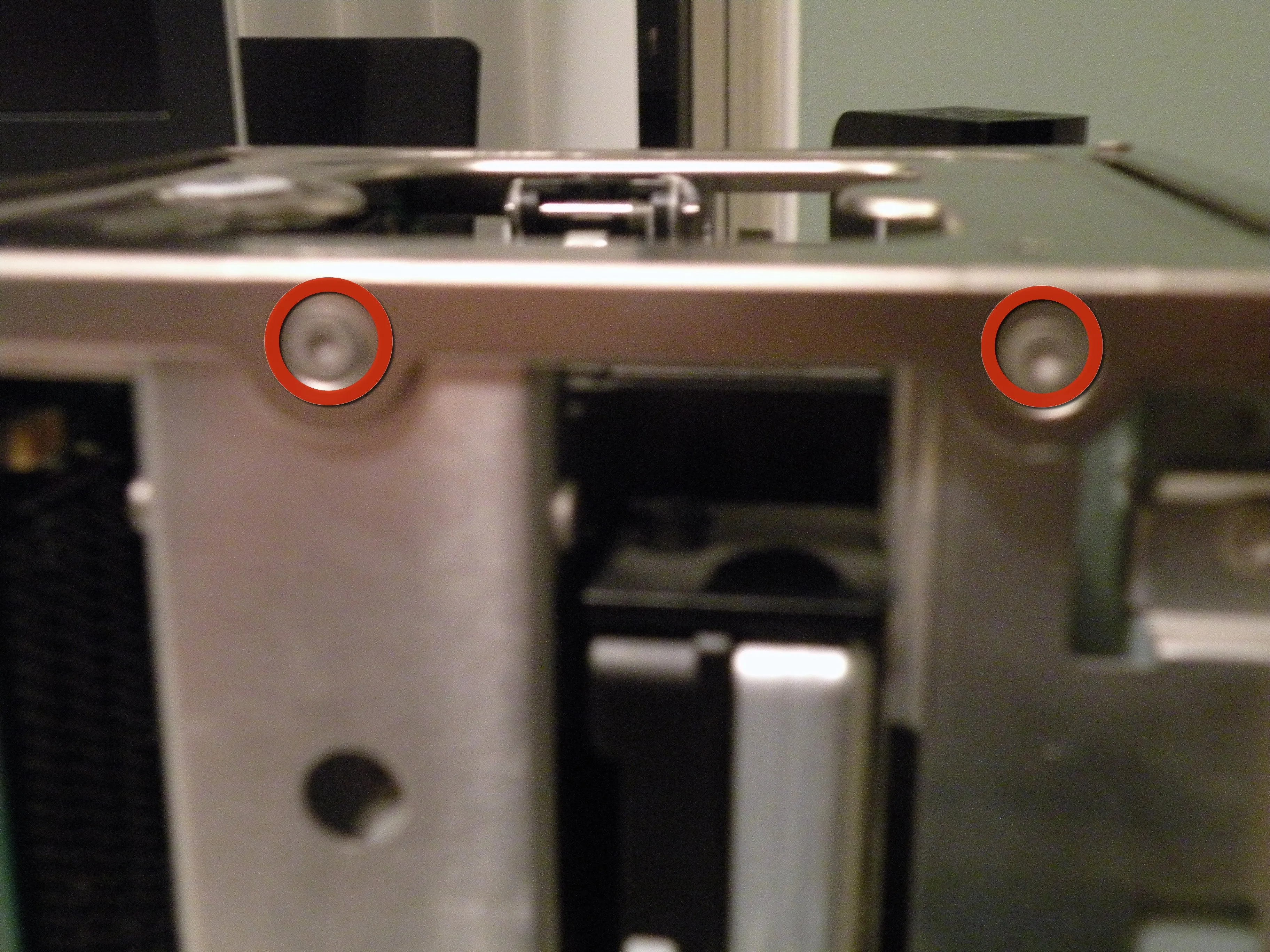

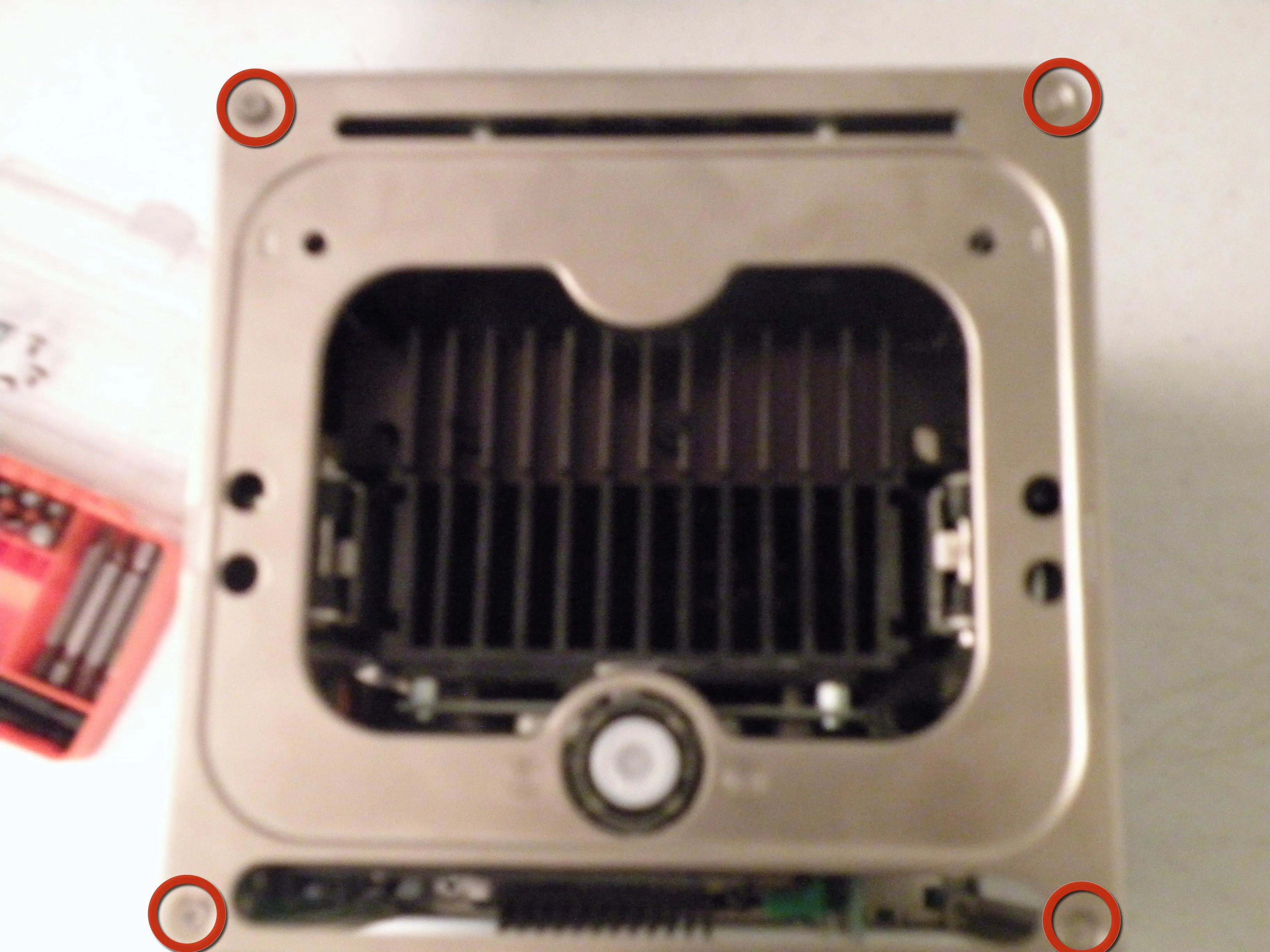

• Выкрутите эти винты T10:

• Затем снимите верхнюю металлическую часть компьютера,

• Из верхней части куба выходит небольшой хрупкий кабель для кнопки питания/светодиода, перед тем как полностью снять деталь, отсоедините этот кабель от логической платы.

Шаг 7

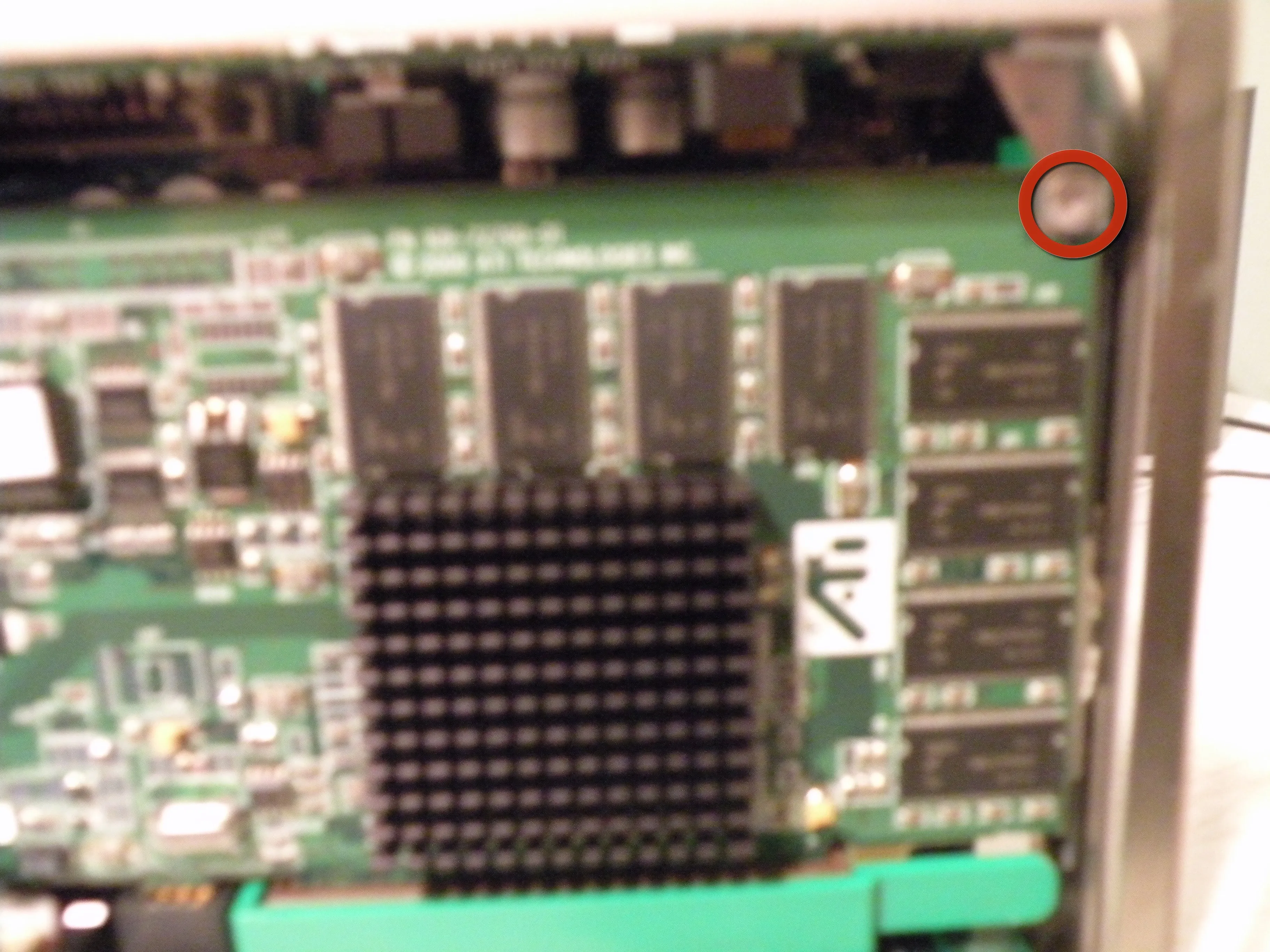

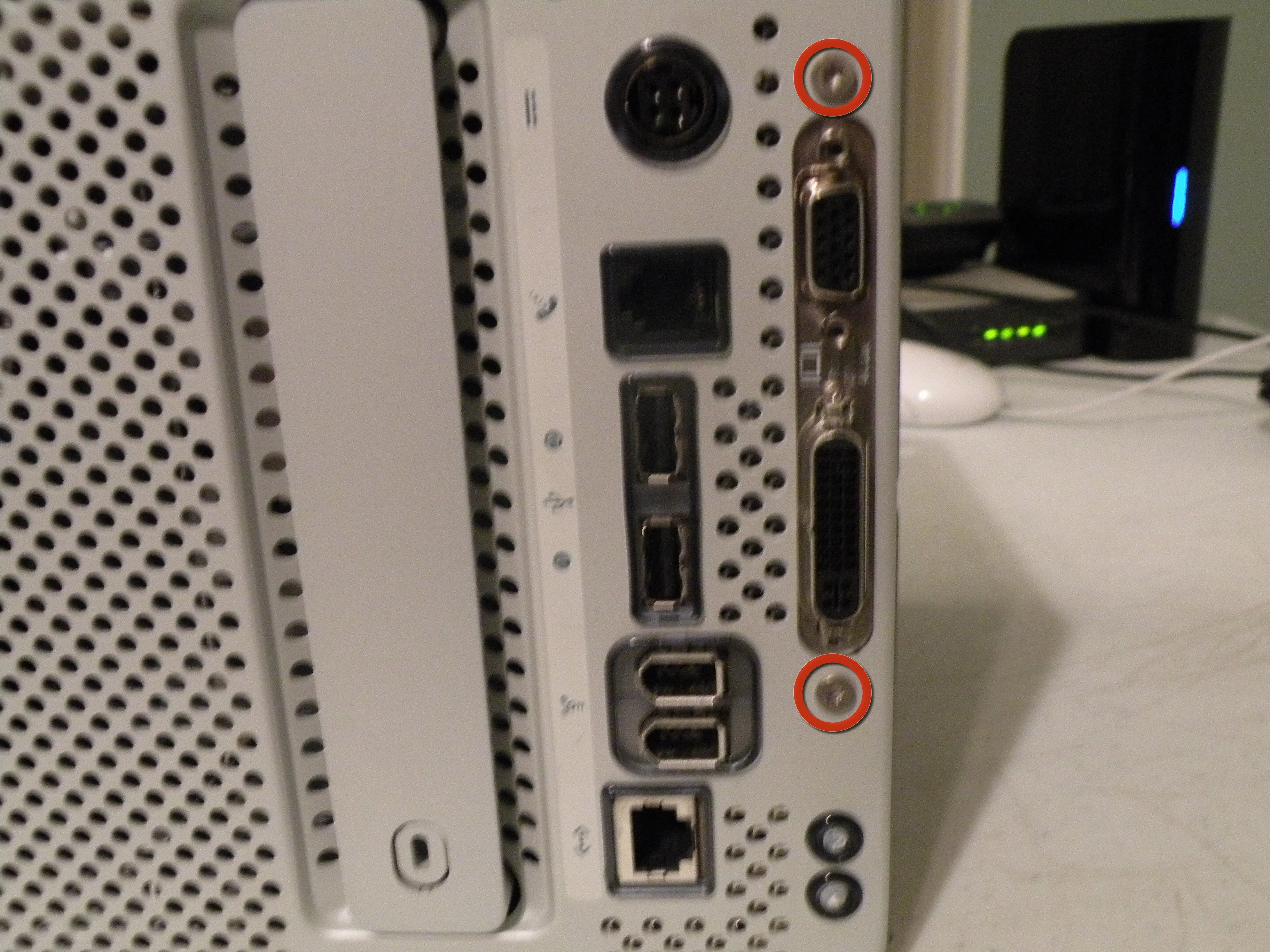

• И эти винты T10...

Шаг 8

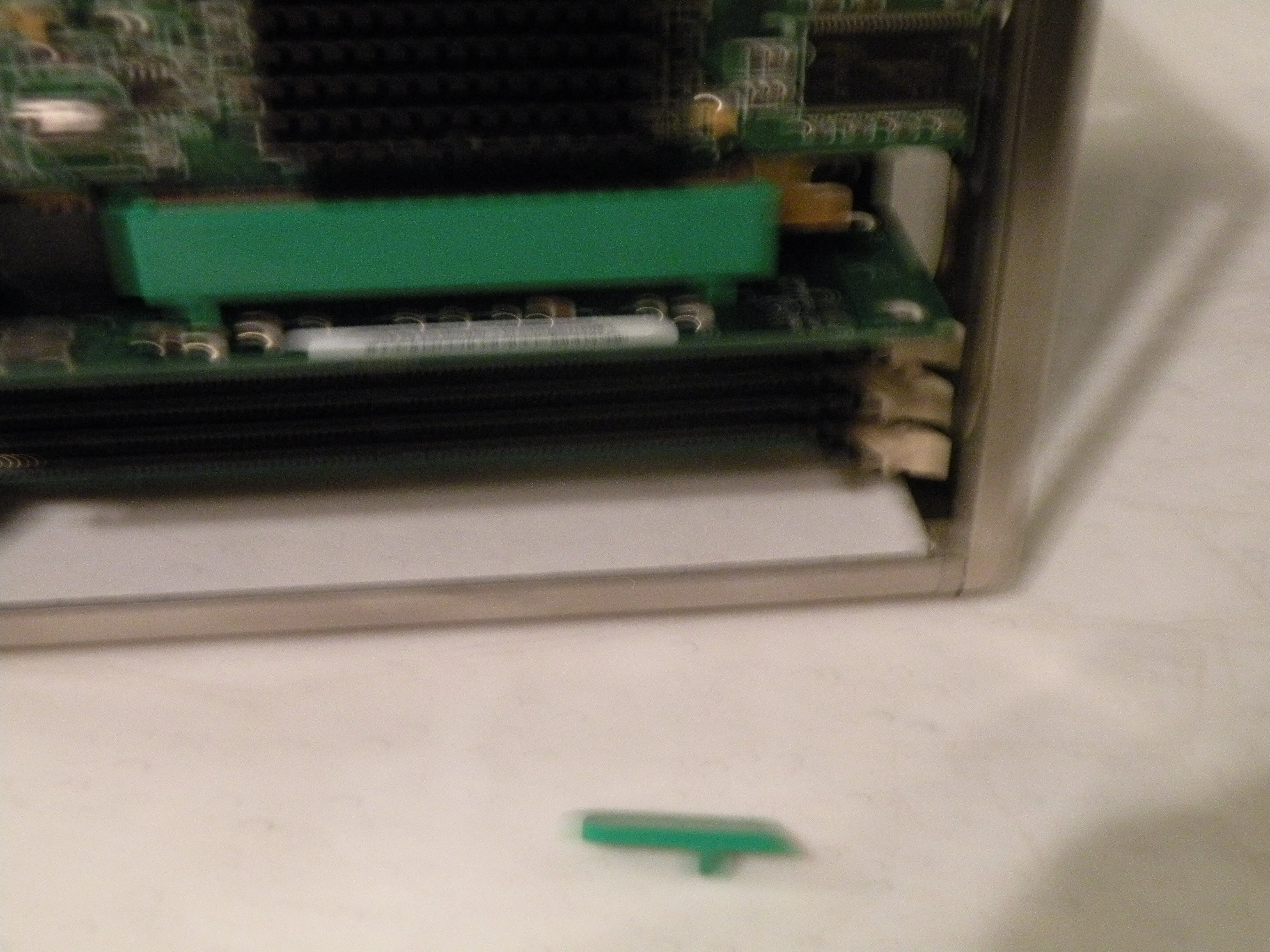

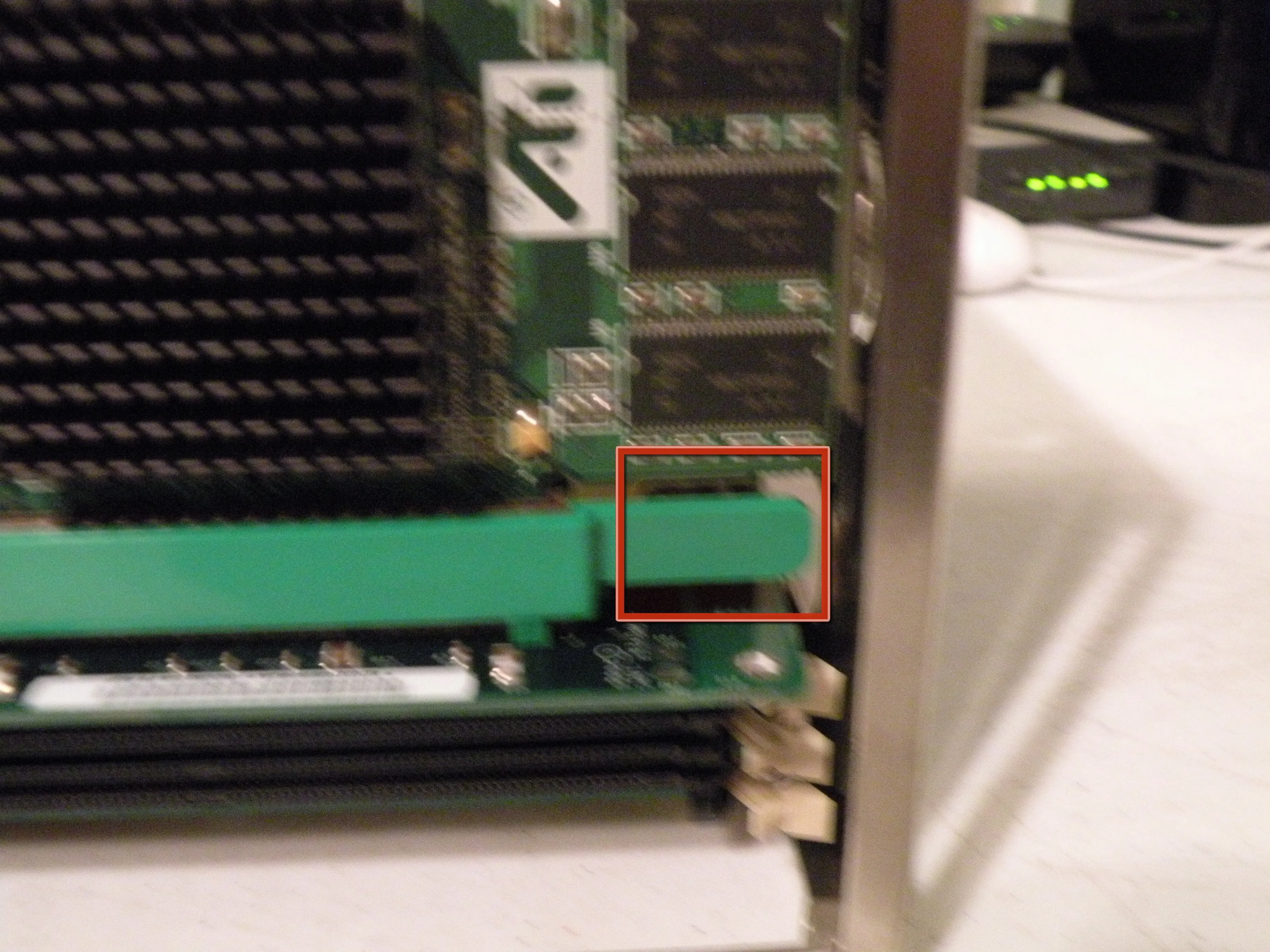

• Чтобы освободить карту, потяните этот выступ на себя, и при некотором усилии карта должна освободиться.

• Упс! Ну что ж, даже без хрупкого пластикового язычка карта никуда не денется.

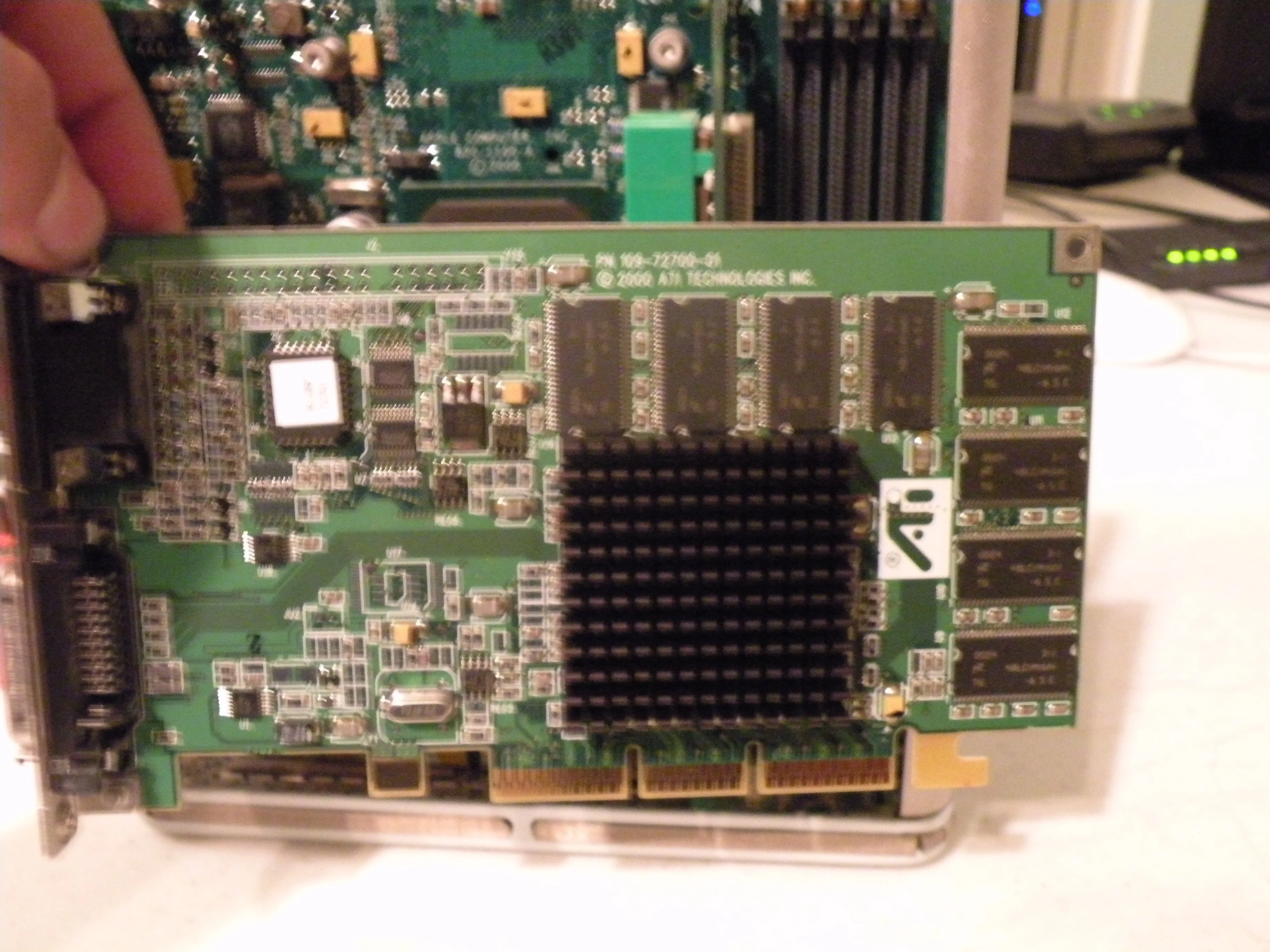

• Затем извлеките карту и отложите ее в сторону.

Шаг 9

• Извлечение платы AGP Riser

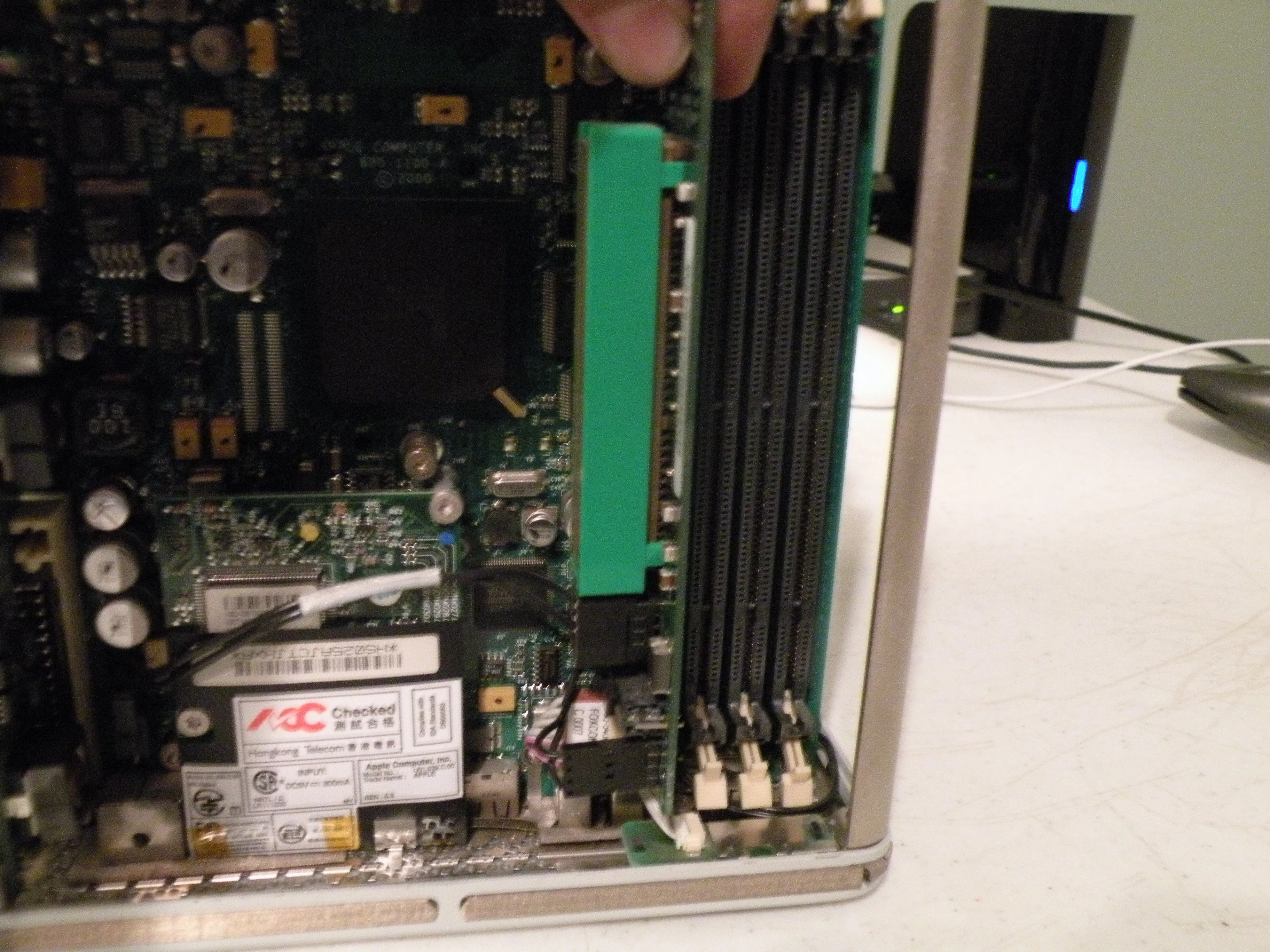

• Вытащите карту из гнезда PCI, и нет, к сожалению, вы не сможете использовать это для установки AGP-карты в слот PCI в ПК.

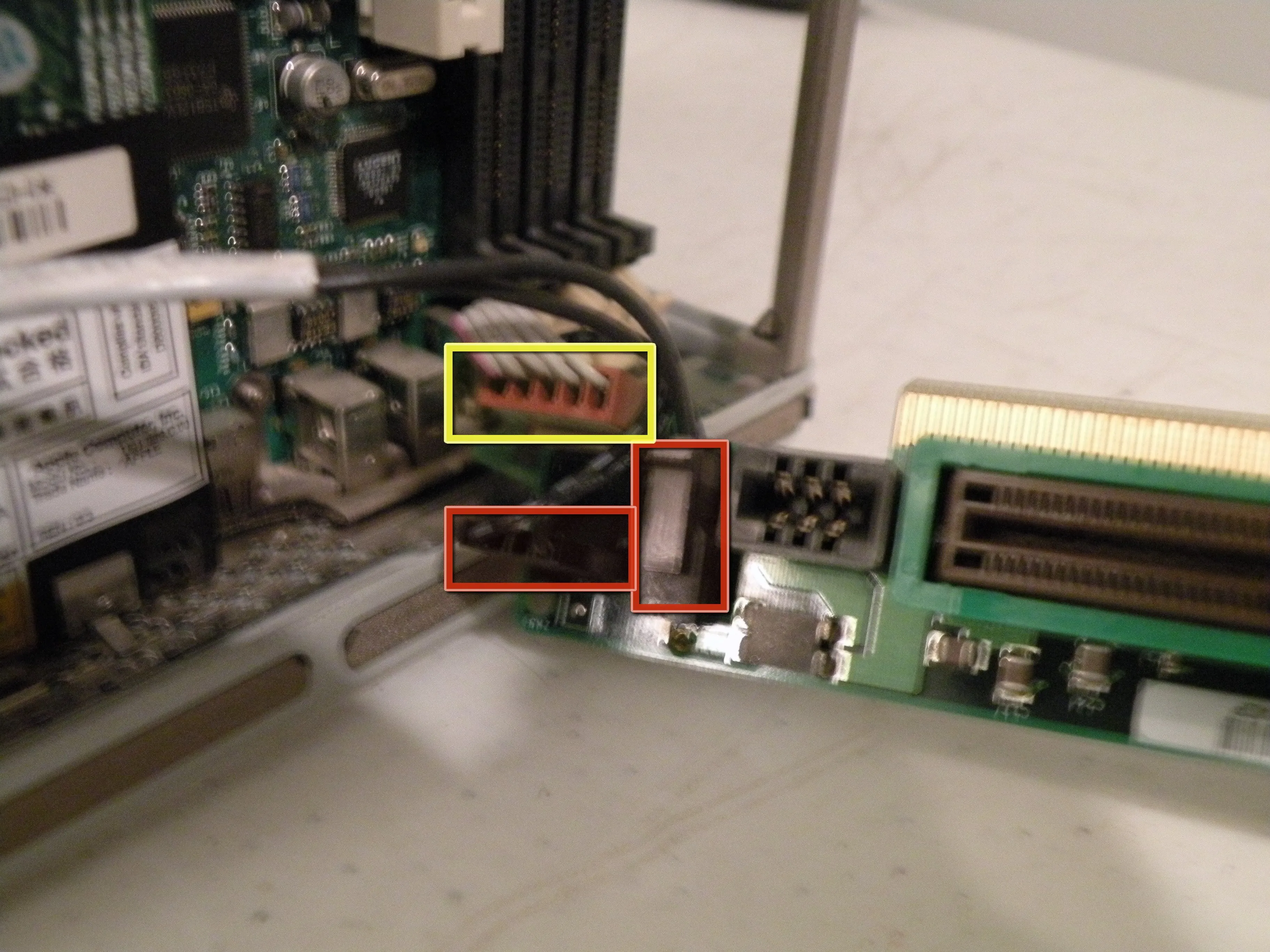

• Когда карта будет свободна, обратите внимание на 3 кабеля, прикрепленных к ней, сначала удалите эти 2 кабеля.

• Третий кабель приклеен к плате AGP, отсоедините его от логической платы.

Шаг 10

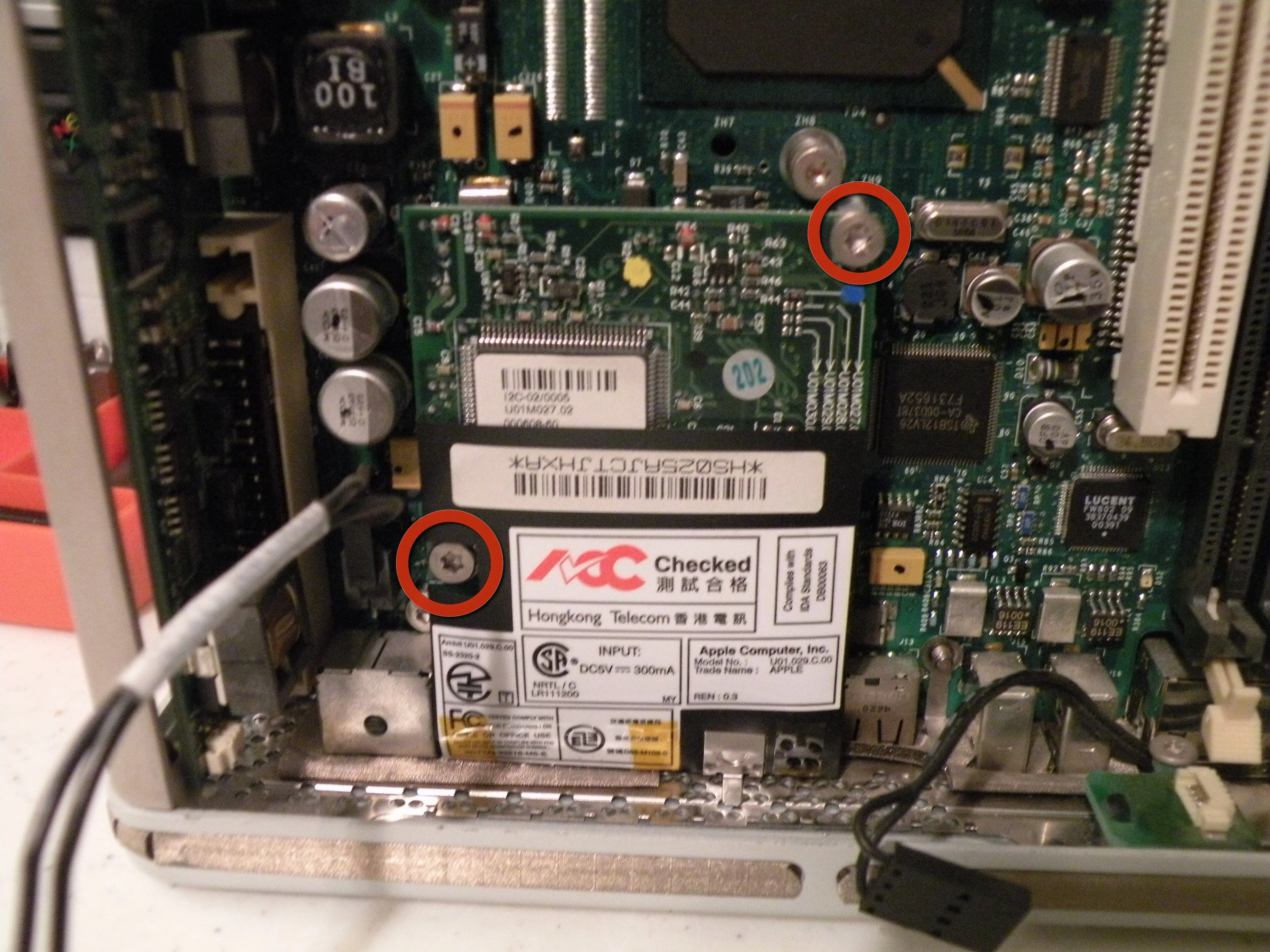

• Извлечение модема 56K

• Выкрутите 2 винта T10 Torx.

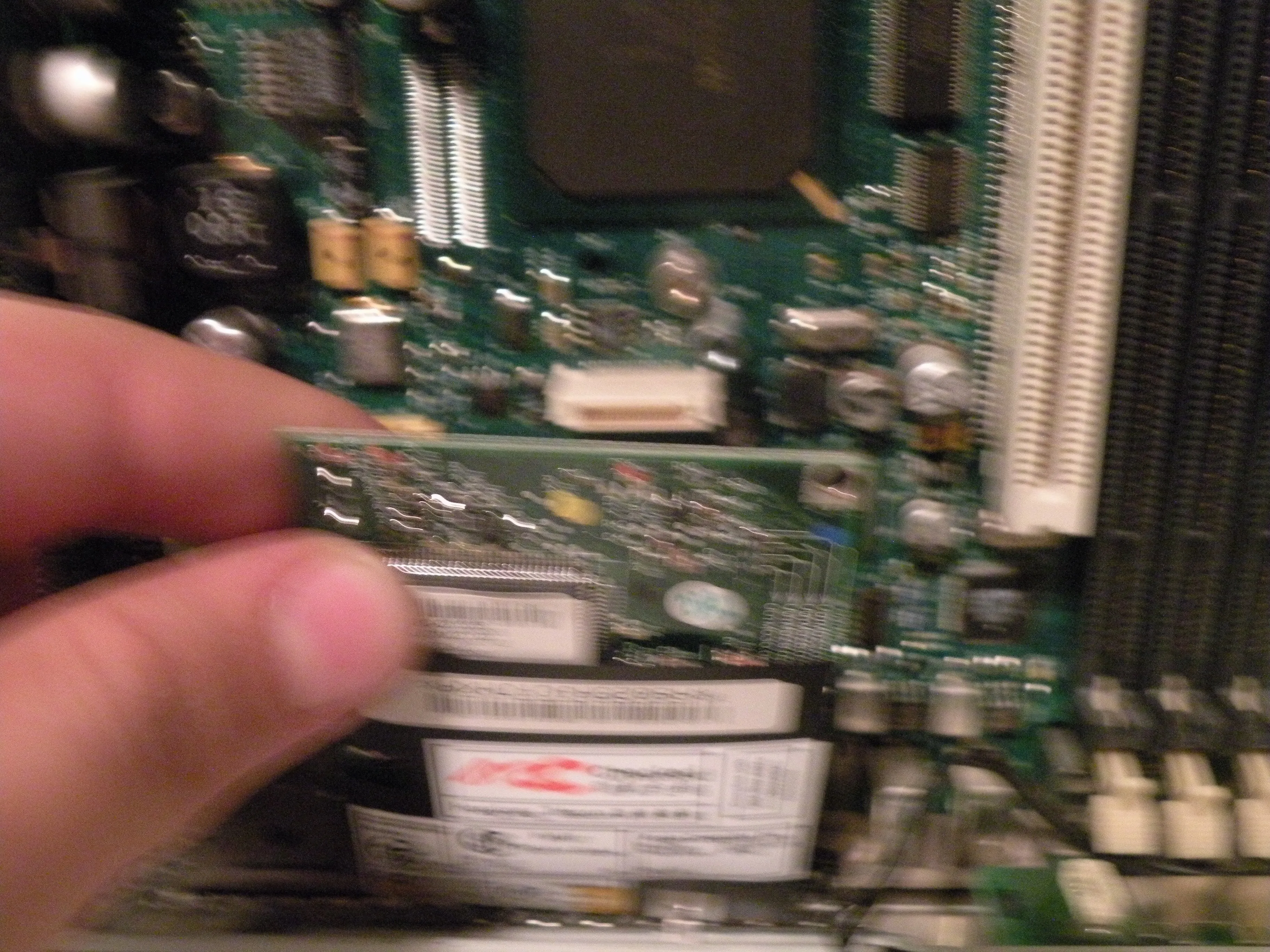

• Затем вытащите 56-килобайтный модем, на его задней стороне есть гнездо, так что будьте осторожны!

Шаг 11

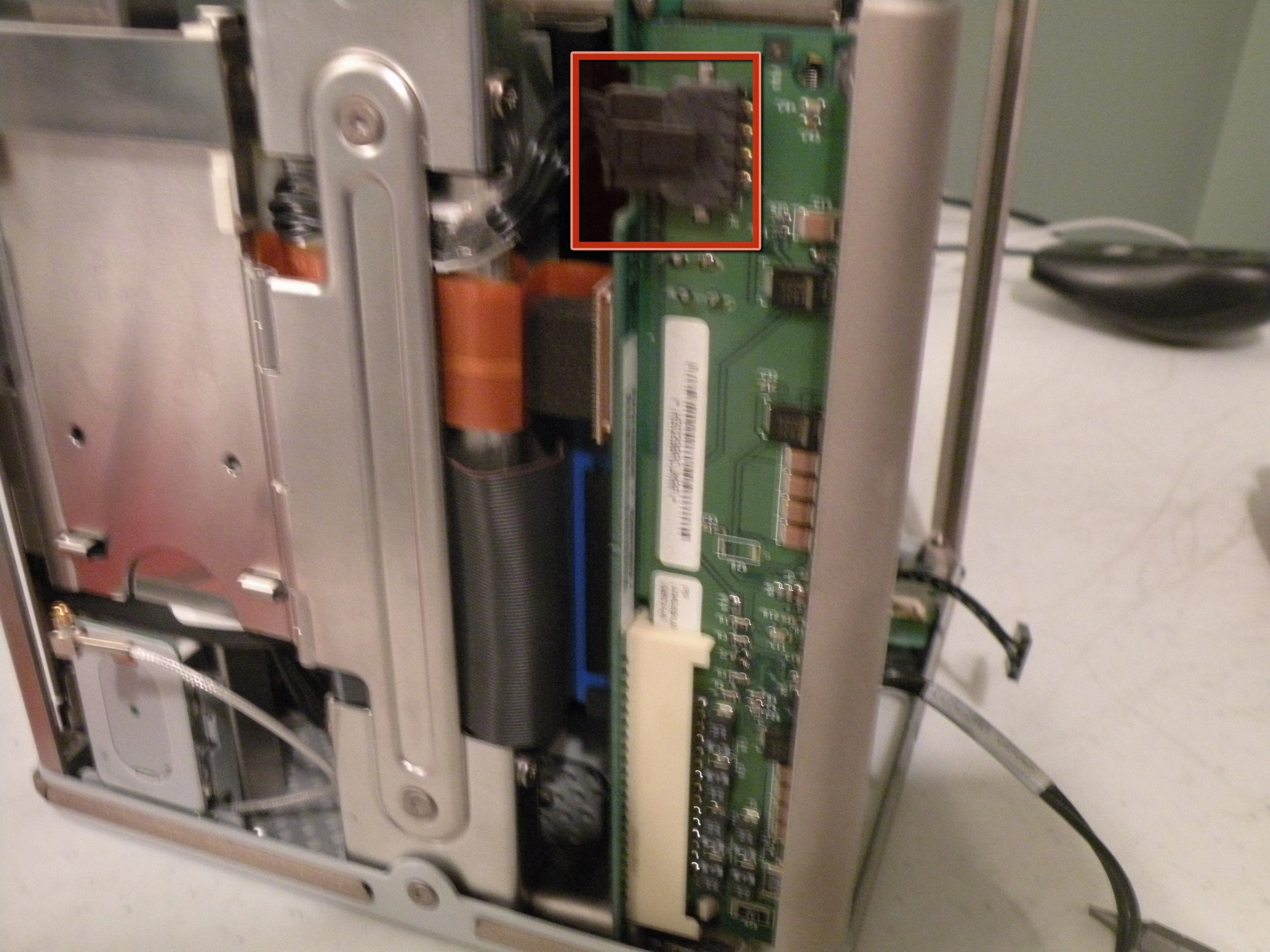

• Снятие модуля регулятора напряжения.

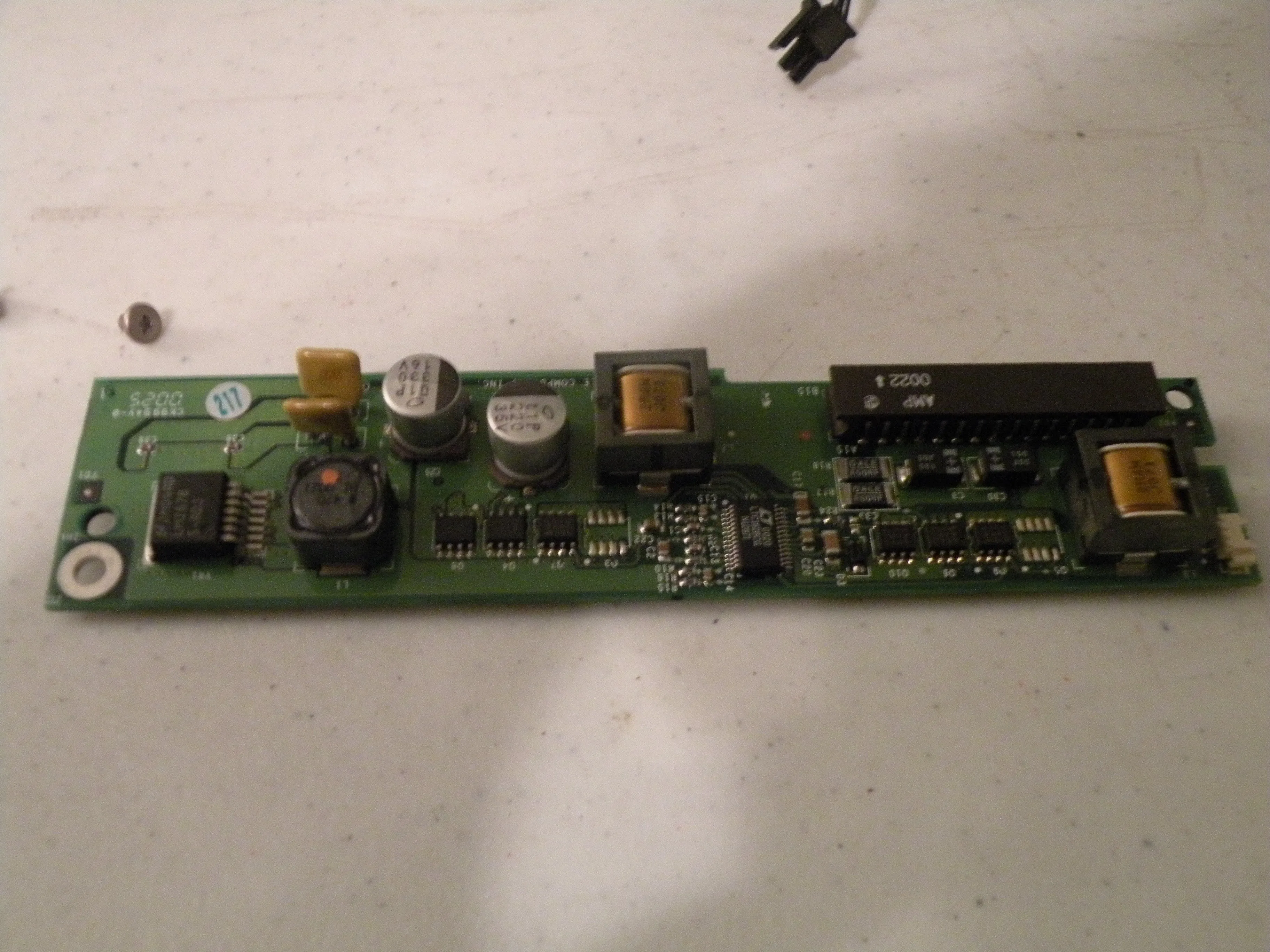

• Эта плата называется платой DC/DC или модулем регулятора напряжения. Она получает питание от блока питания и регулирует его подачу на различные компоненты куба.

• Сначала отсоедините разъем питания.

• Затем освободите белый зажим на гнезде разъёма, доступ к которому осуществляется с боковой стороны ядра.

• Немного поуговаривав себя, плата выйдет из гнезда (трудно показать, как она выходит из гнезда, но на глаз это вполне объяснимо).

Шаг 12

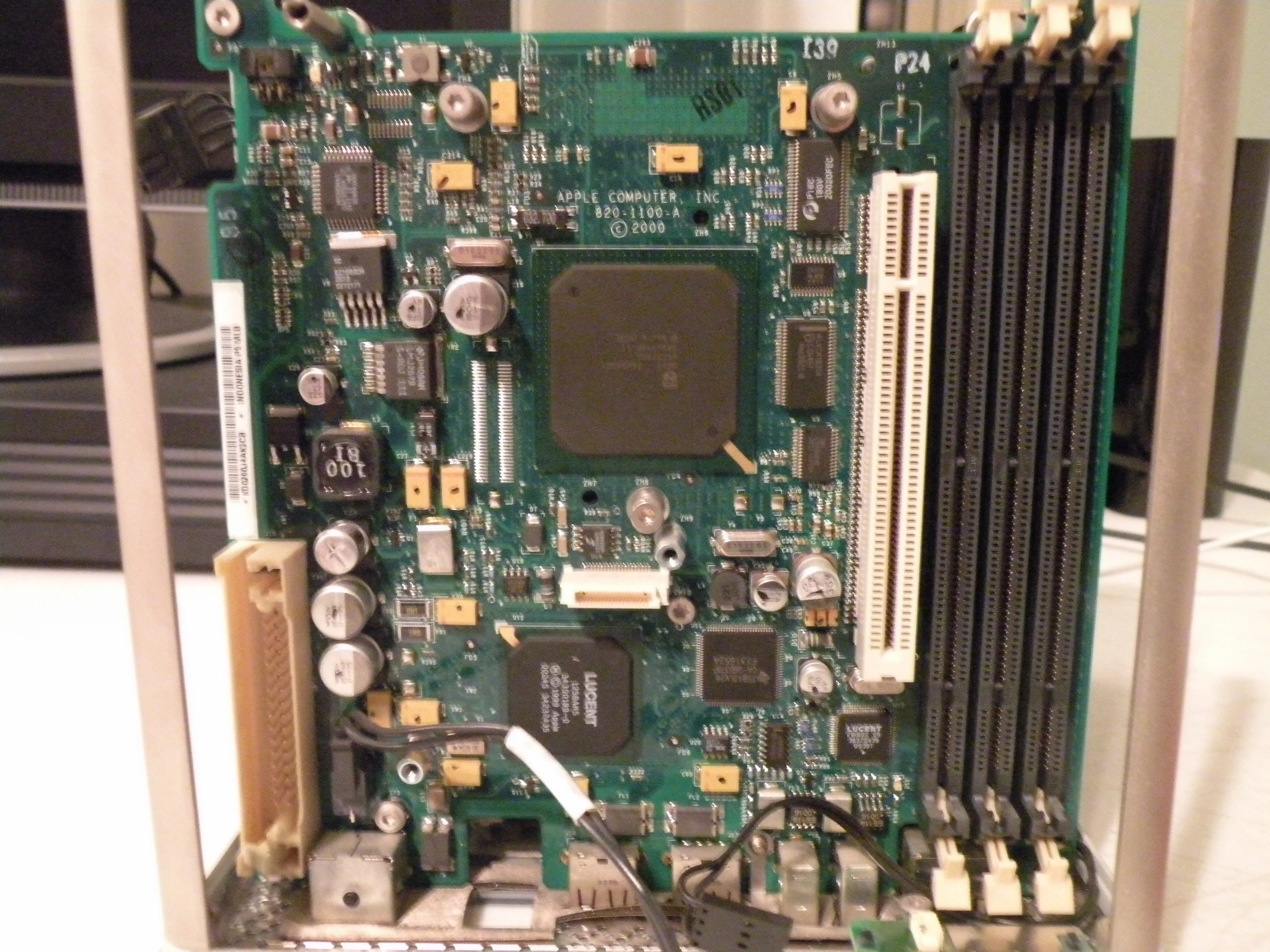

• Логическая плата

• К сожалению, на этом я не собираюсь разбирать свой кубик, отчасти потому, что я все еще часто им пользуюсь, но вот обзор кубика.

• Процессор PowerPC G4 с тактовой частотой 450 МГц или 500 МГц

• Поставляется с 64 Мб оперативной памяти, поддерживает до 1,5 Гб PC100 или PC133

• Один слот PCI (конвертируется в AGP через адаптер)

• Нет встроенного аудио (к сожалению).
