Это руководство предназначено для моего инженерного класса. Моя цель - показать вам, как полностью распотрошить Power Mac G4.
Что вам понадобится
Инструменты
Отвертка Phillips #1 | Источник - ifixit.com

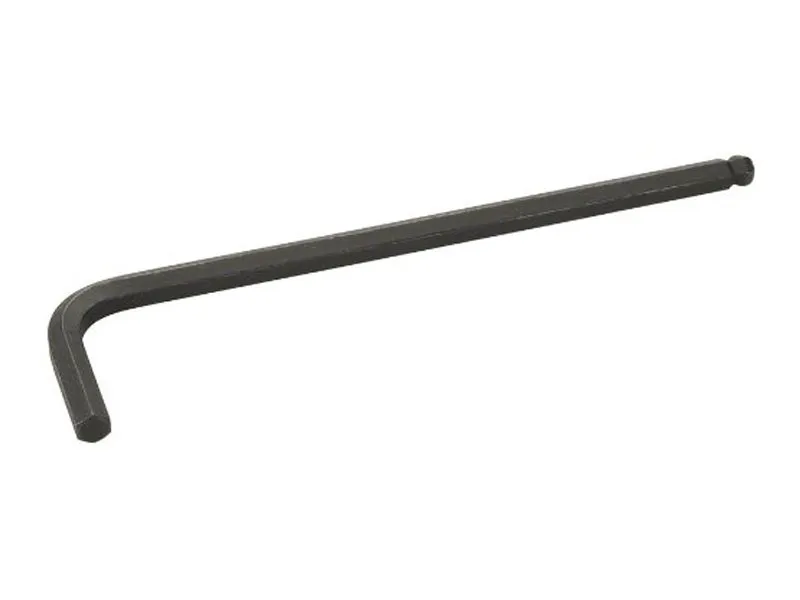

Шестигранный ключ 2,5 мм | Источник - ifixit.comПосмотреть
Инструмент для открывания iFixit | Источник - ifixit.com
Шаг 1 Корпус

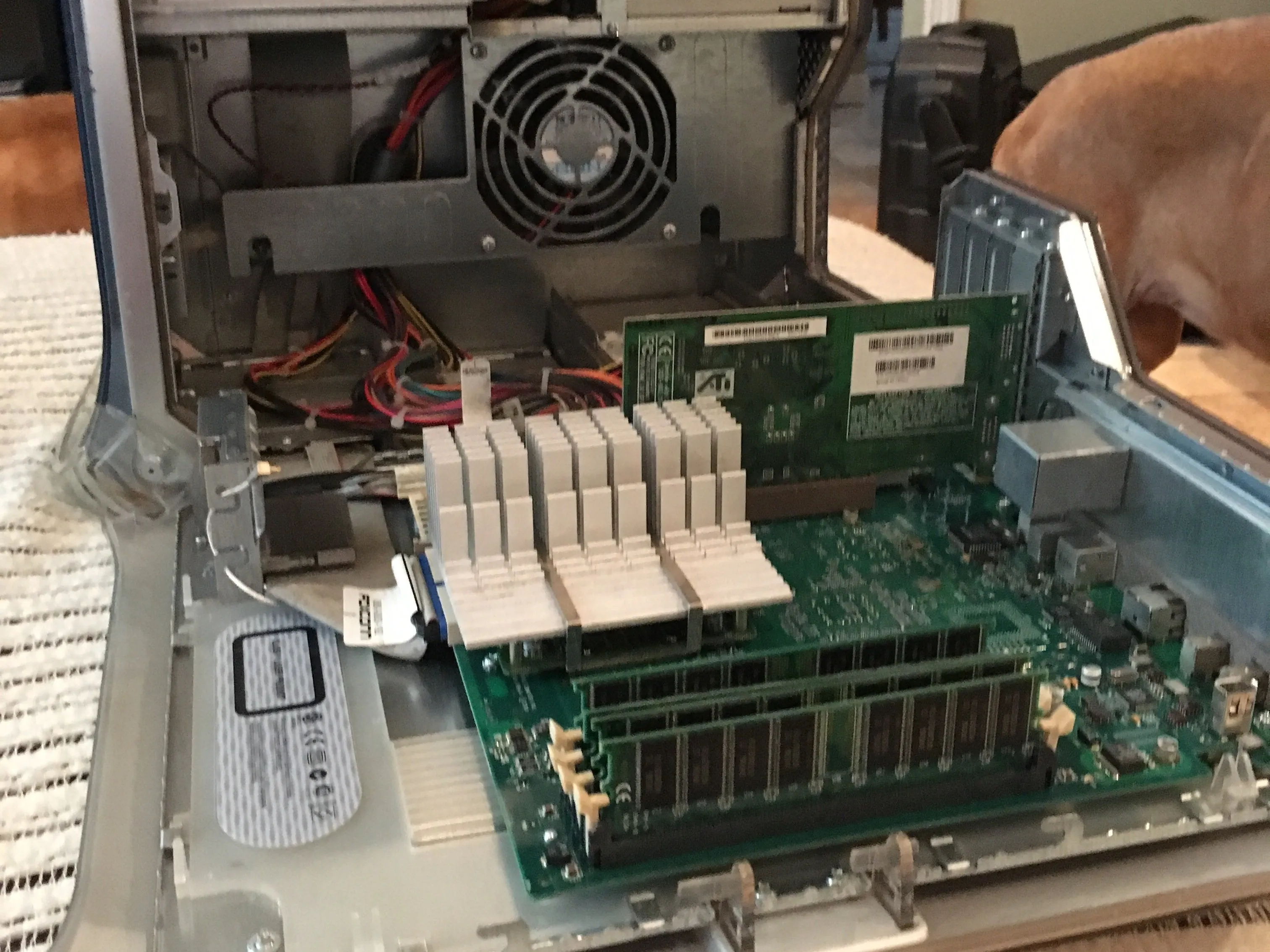

Power Mac G4 M5183 Teardown STEM Project, корпус: шаг 1, изображение 1 из 2 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, корпус: шаг 1, изображение 2 из 2 | Источник - ifixit.com
Потяните за выступ, чтобы открыть корпус.
Шаг 2 Оперативная память
Power Mac G4 M5183 Teardown STEM Project, оперативная память: шаг 2, изображение 1 из 2 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, оперативная память: шаг 2, изображение 2 из 2 | Источник - ifixit.com

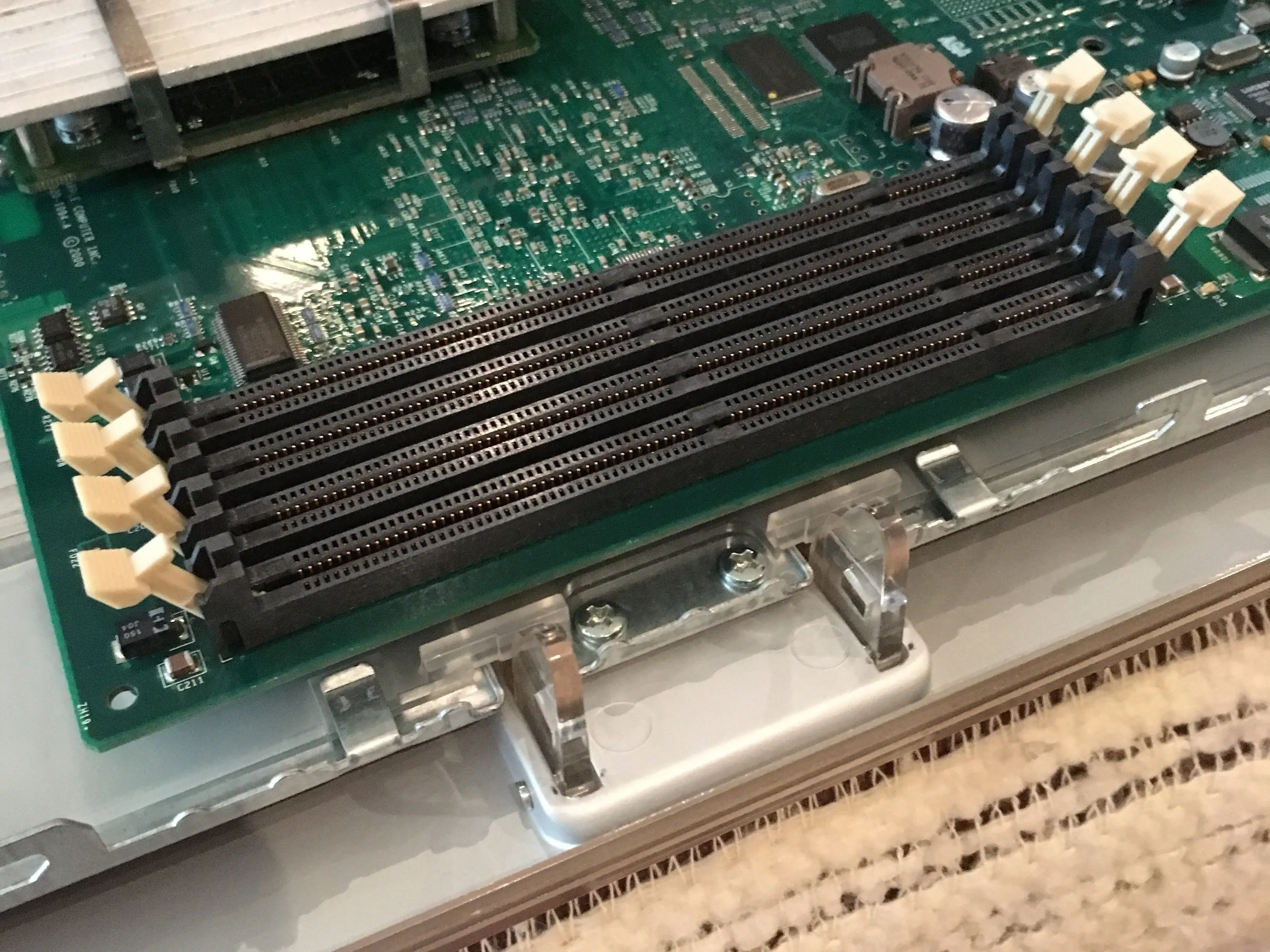

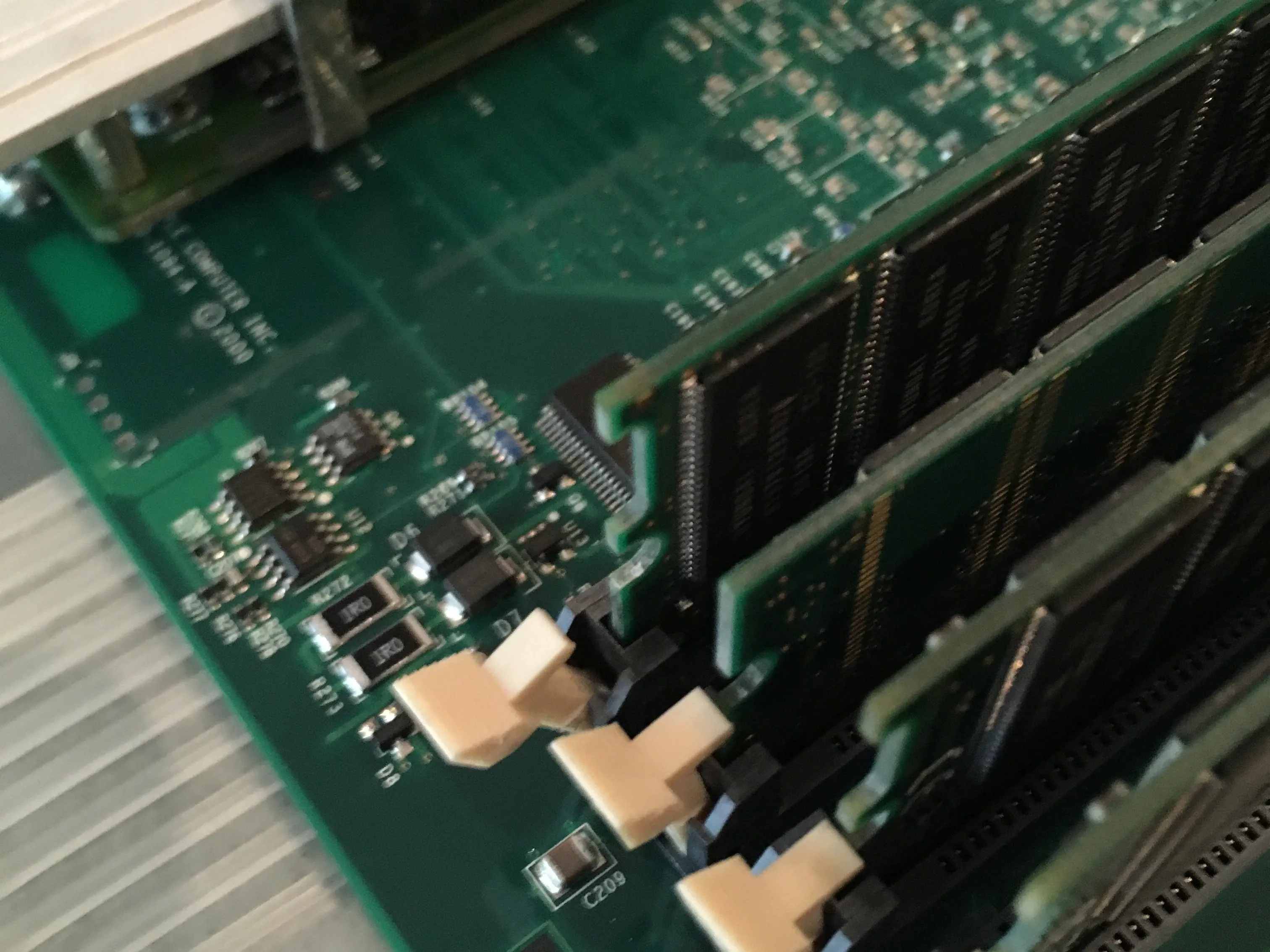

Потяните белые язычки вниз
Поднимите оперативную память
Повторите x4
Шаг 3 Теплоотвод

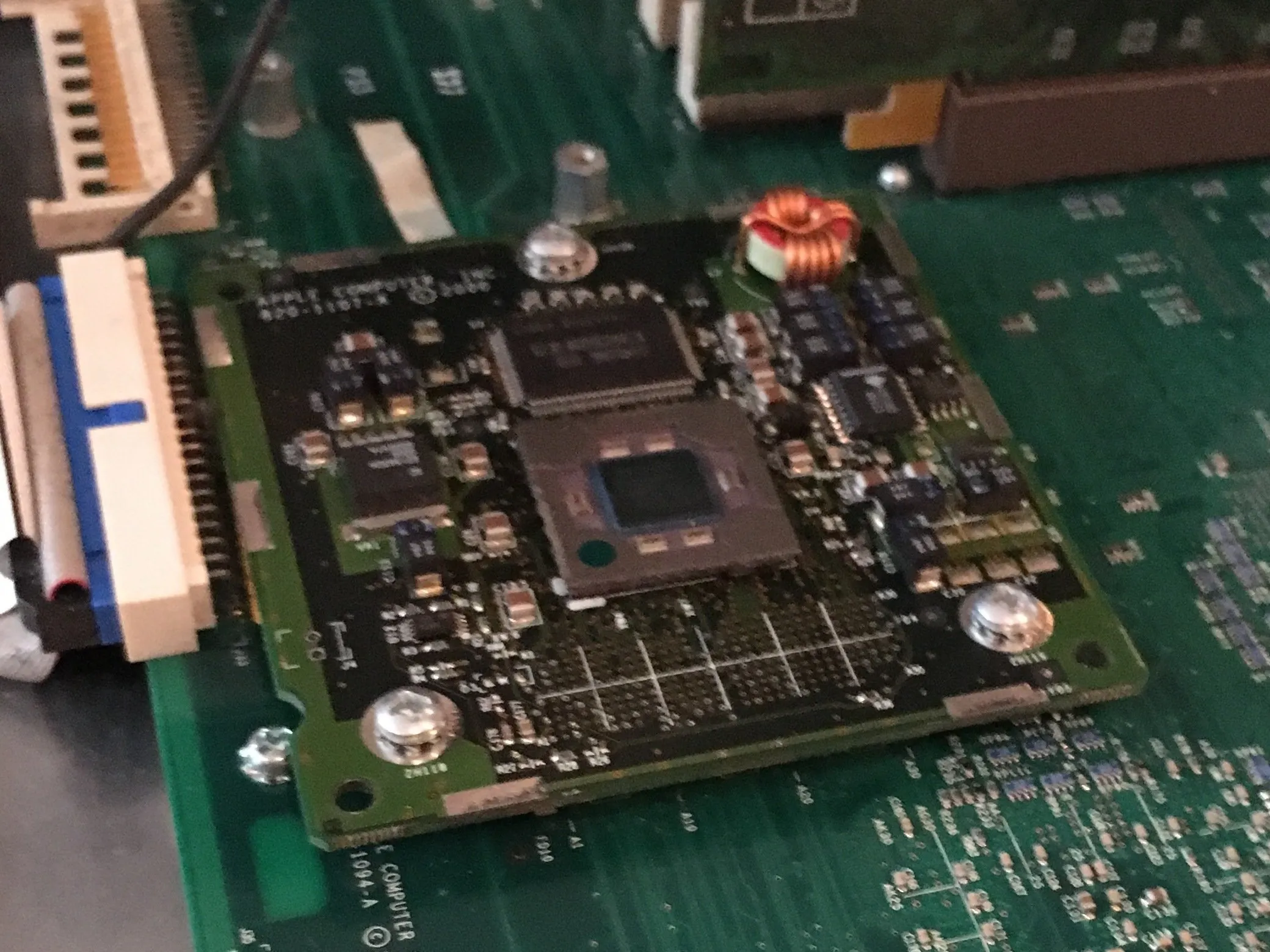

Power Mac G4 M5183 Teardown STEM Project, Радиатор: шаг 3, изображение 1 из 2 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, радиатор: шаг 3, изображение 2 из 2 | Источник - ifixit.com

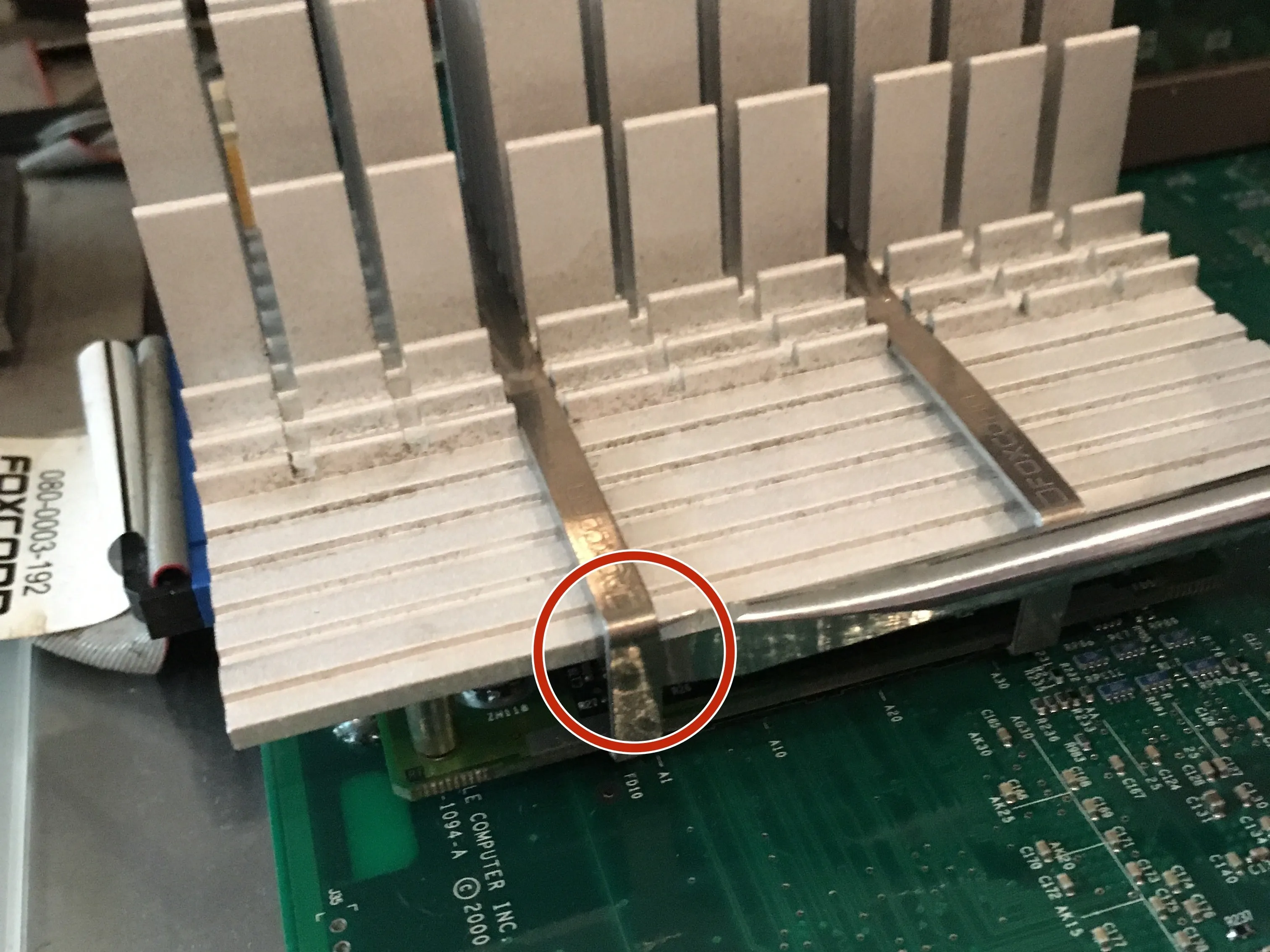

Подденьте плоской отверткой или спидгером выступы, удерживающие радиатор.
Повторите x2
Радиатор должен просто отсоединиться.
Шаг 4 GPU
Power Mac G4 M5183 Teardown STEM Project, GPU: шаг 4, изображение 1 из 2 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, графический процессор: шаг 4, изображение 2 из 2 | Источник - ifixit.com

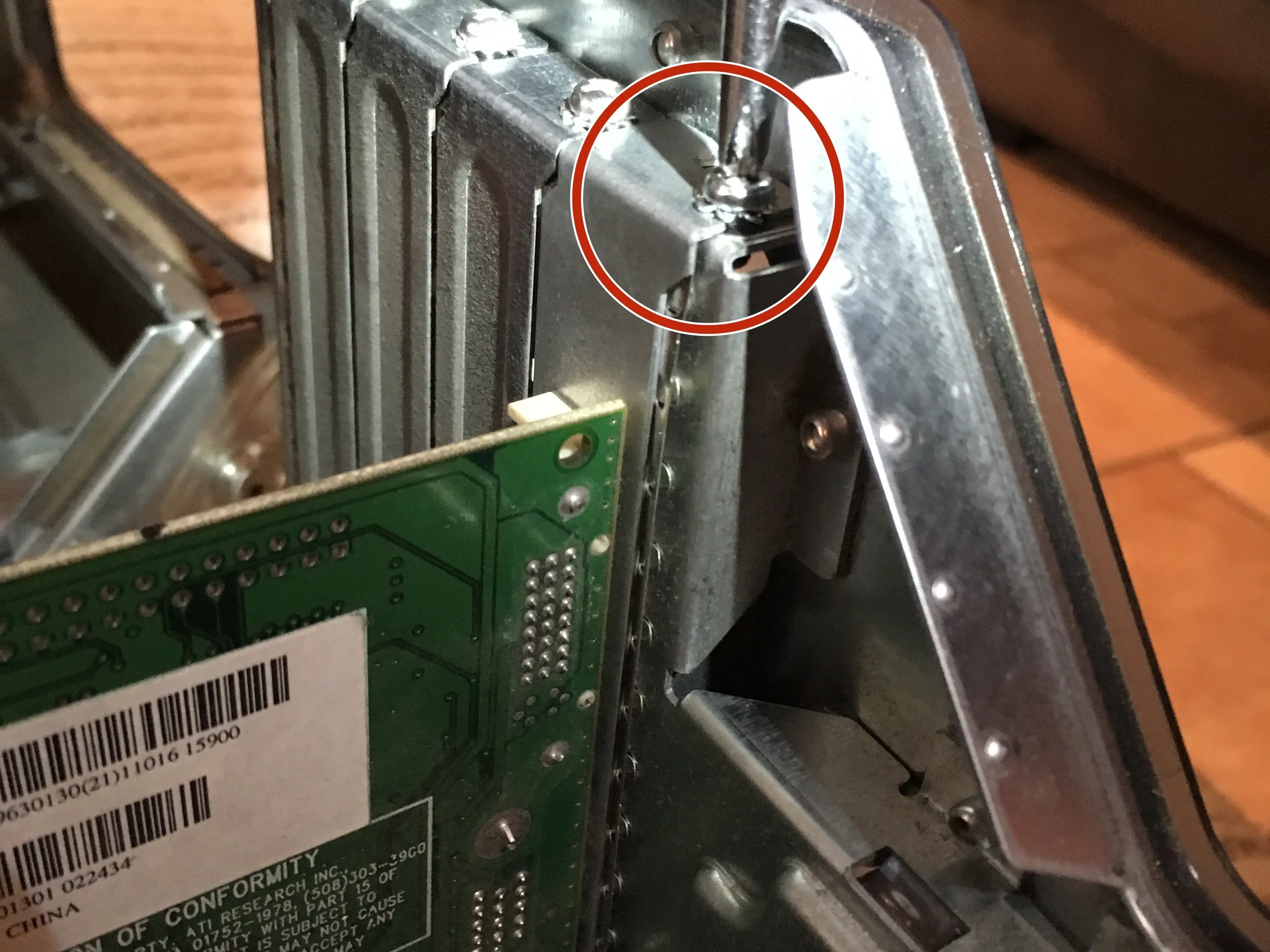

Выкрутите выделенный винт.

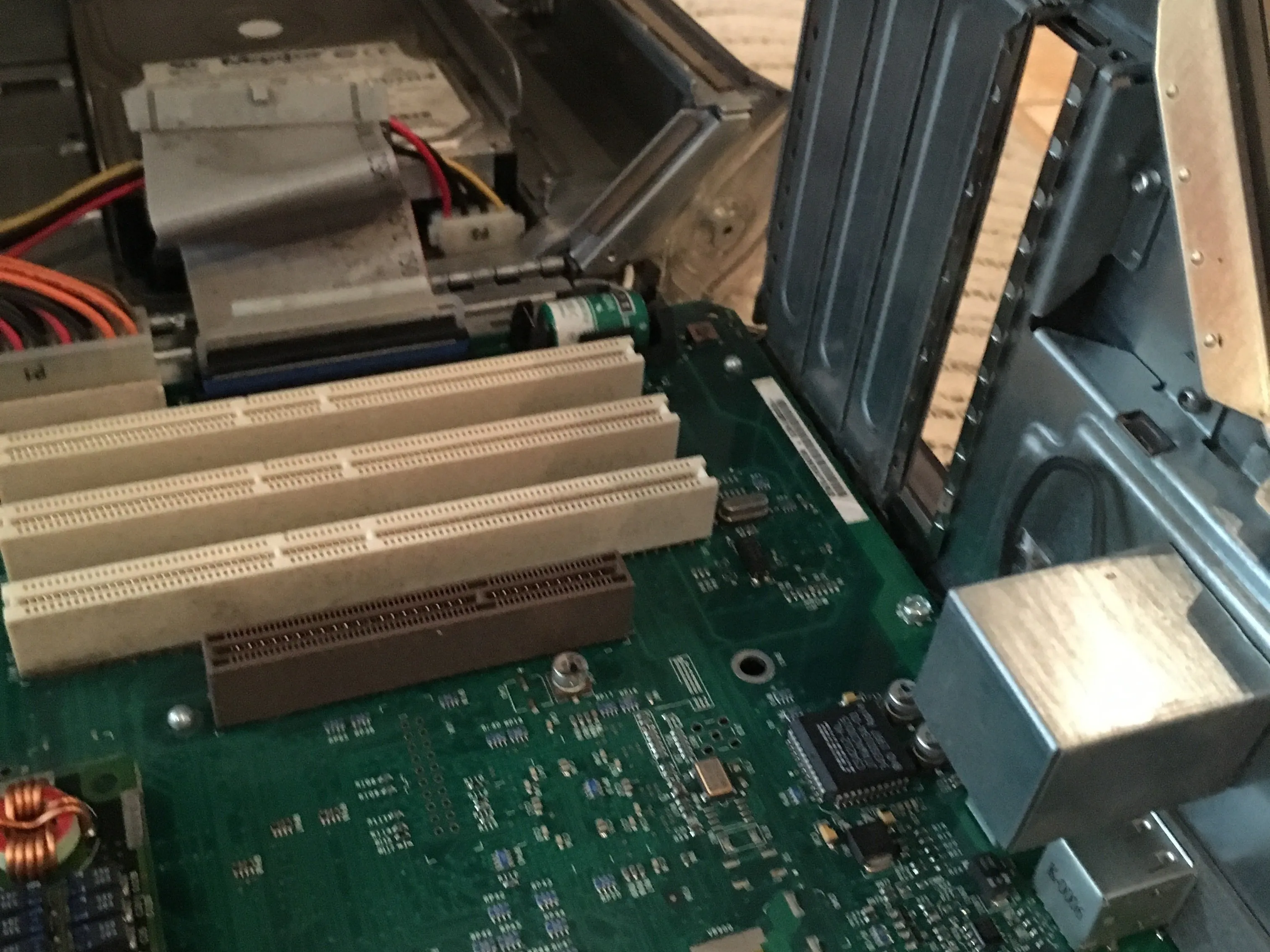

Графический процессор должен сразу же выйти.
Шаг 5 Материнская плата

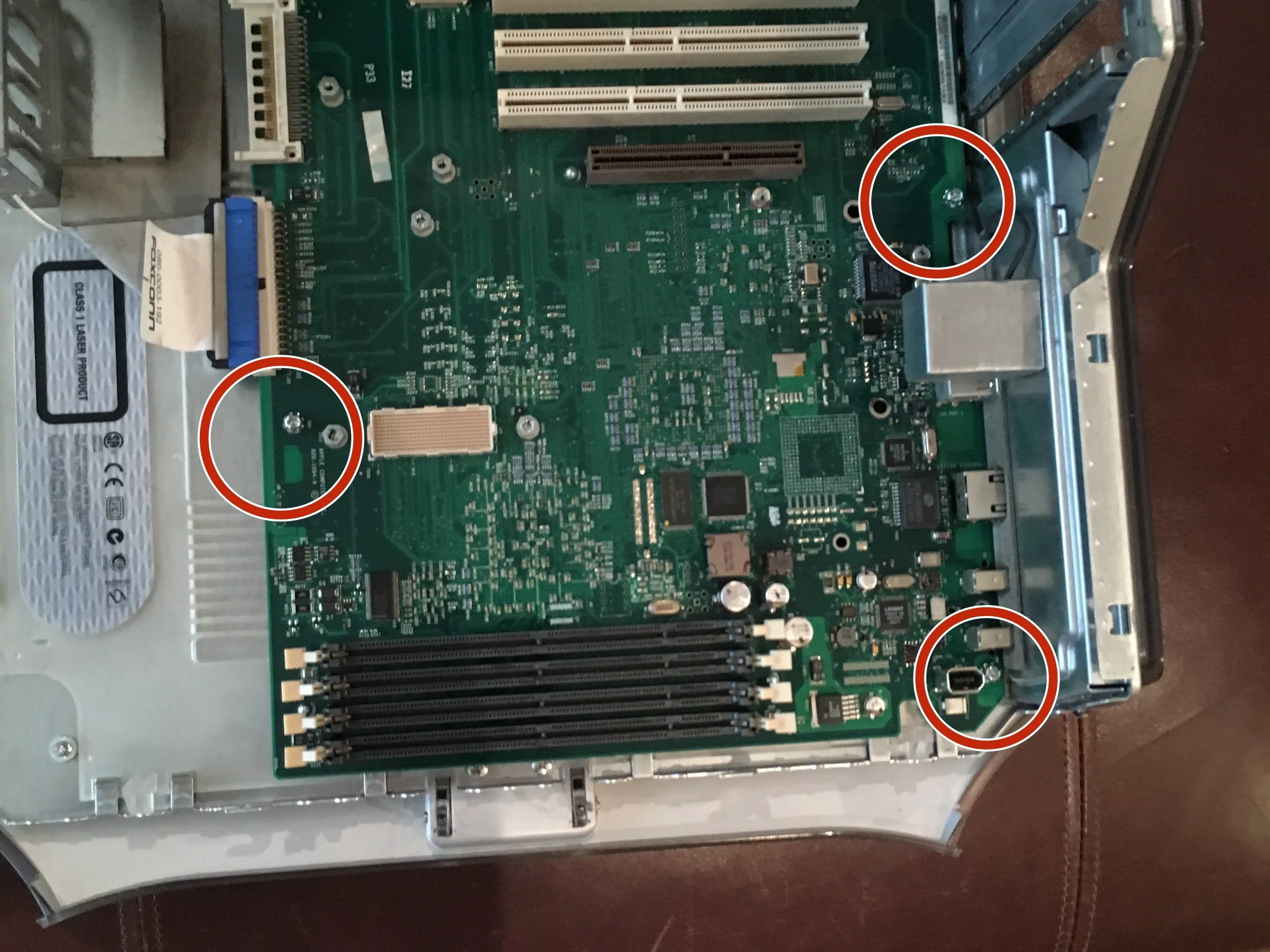

Power Mac G4 M5183 Teardown STEM Project, материнская плата: шаг 5, изображение 1 из 3 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, материнская плата: шаг 5, изображение 2 из 3 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, материнская плата: шаг 5, изображение 3 из 3 | Источник - ifixit.com

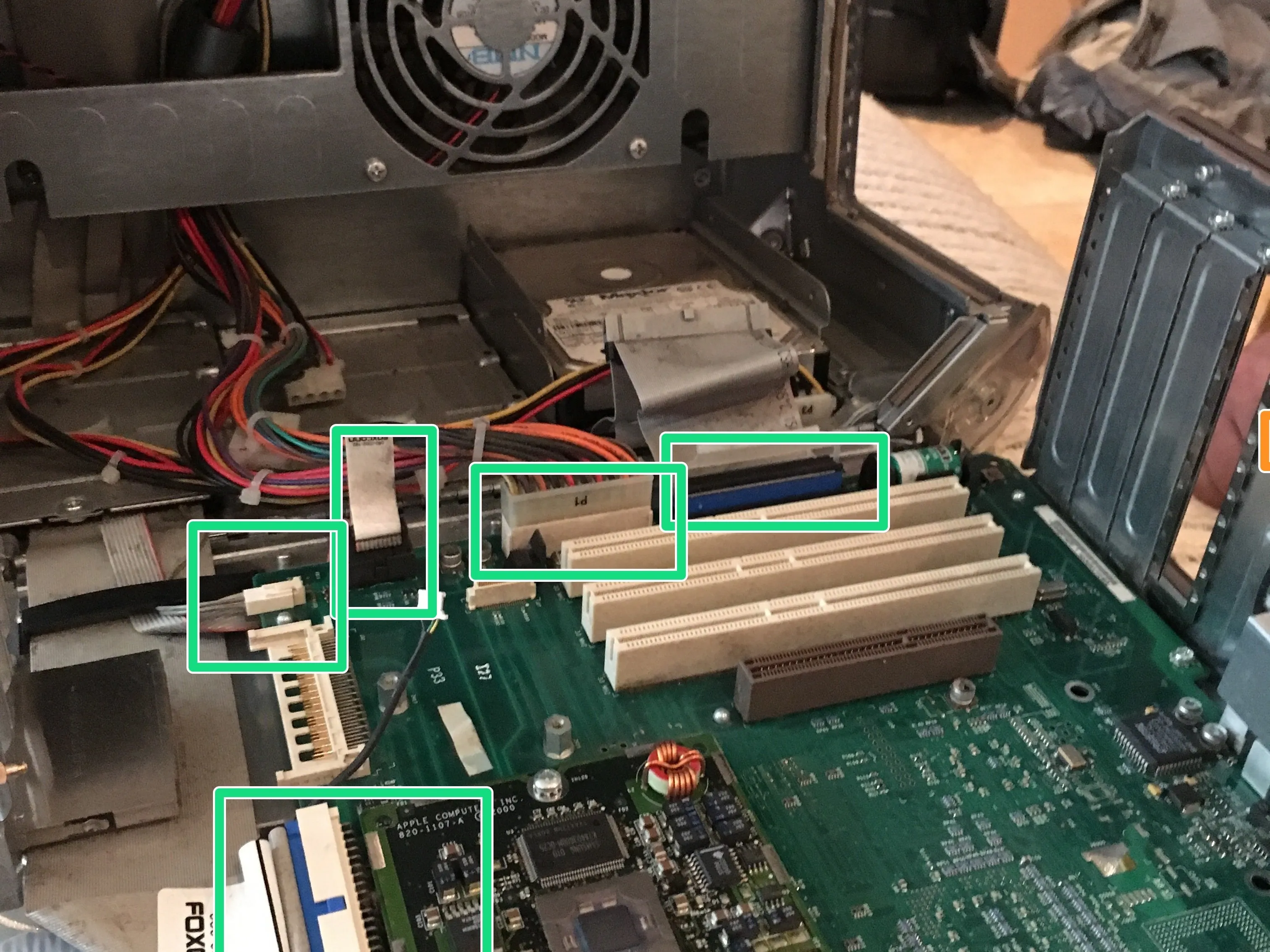

Отсоедините выделенные кабели.
Выкрутите выделенные винты.

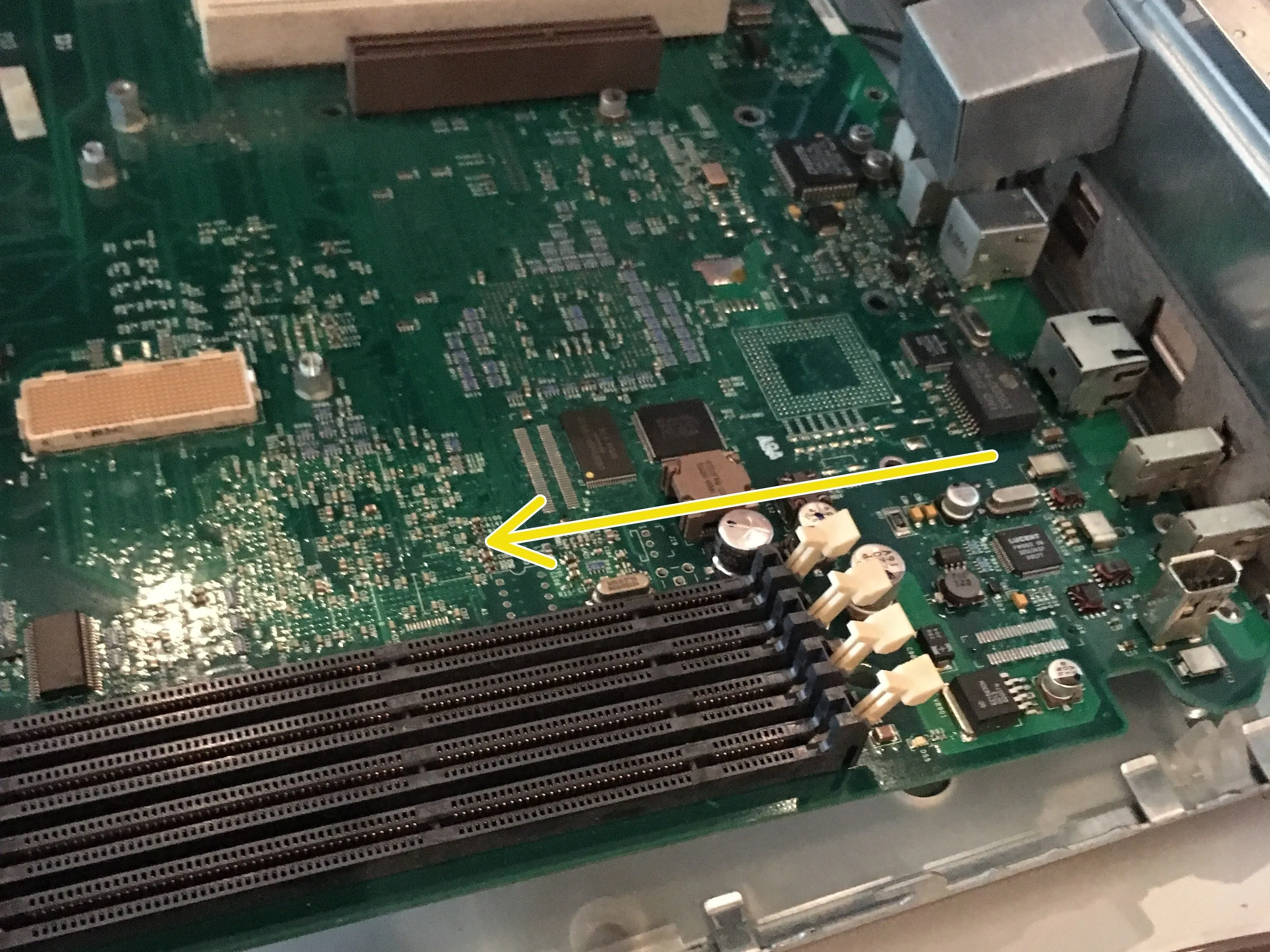

Поднимите материнскую плату. (Примечание: потяните влево, чтобы освободить порты от корпуса)
Шаг 6 Процессор

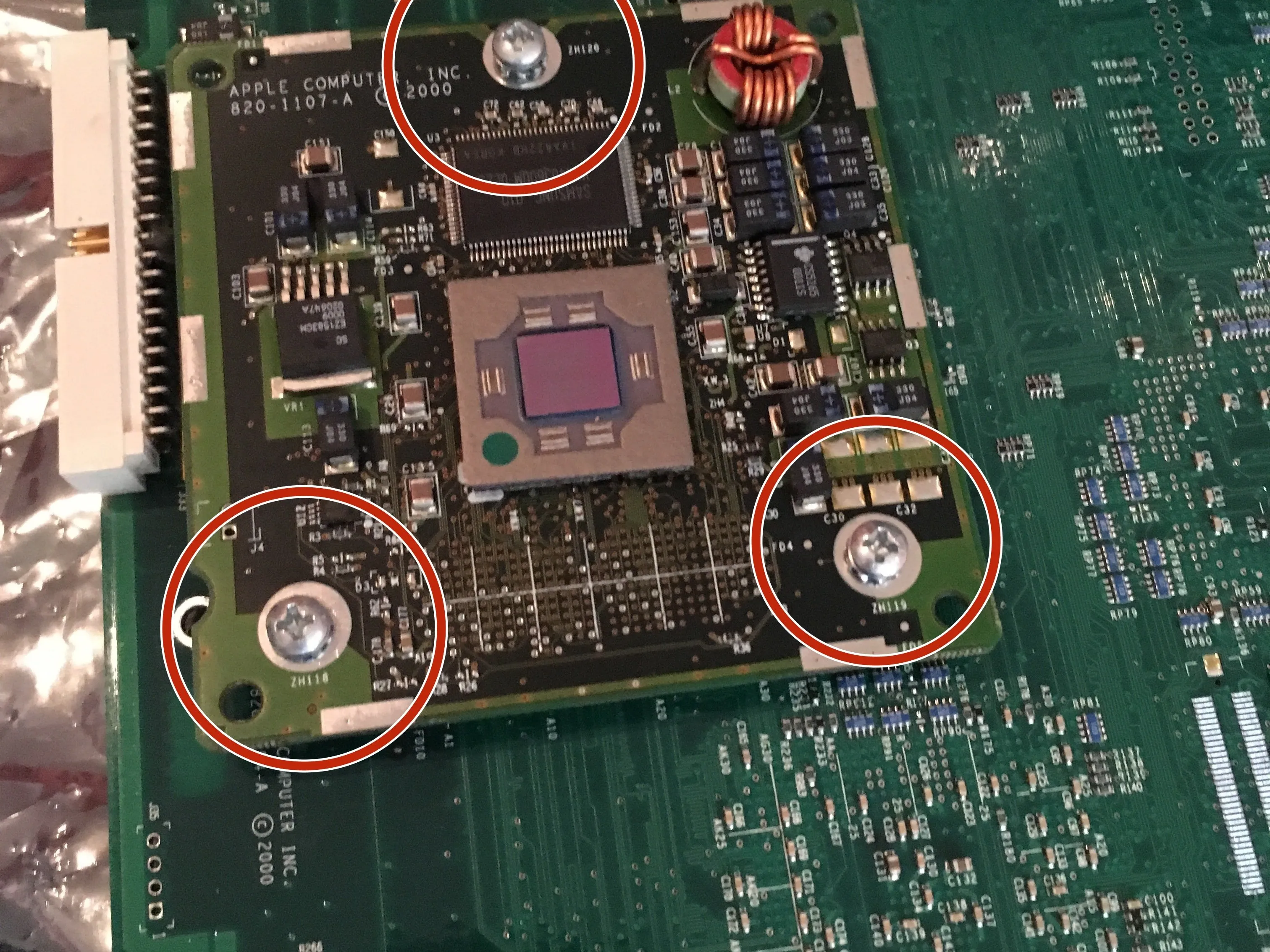

Power Mac G4 M5183 Teardown STEM Project, процессор: шаг 6, изображение 1 из 2 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, процессор: шаг 6, изображение 2 из 2 | Источник - ifixit.com
Открутите выделенные винты.
Открутив винты, просто извлеките процессор из разъема. При извлечении процессора из разъема прилагайте минимальное усилие.

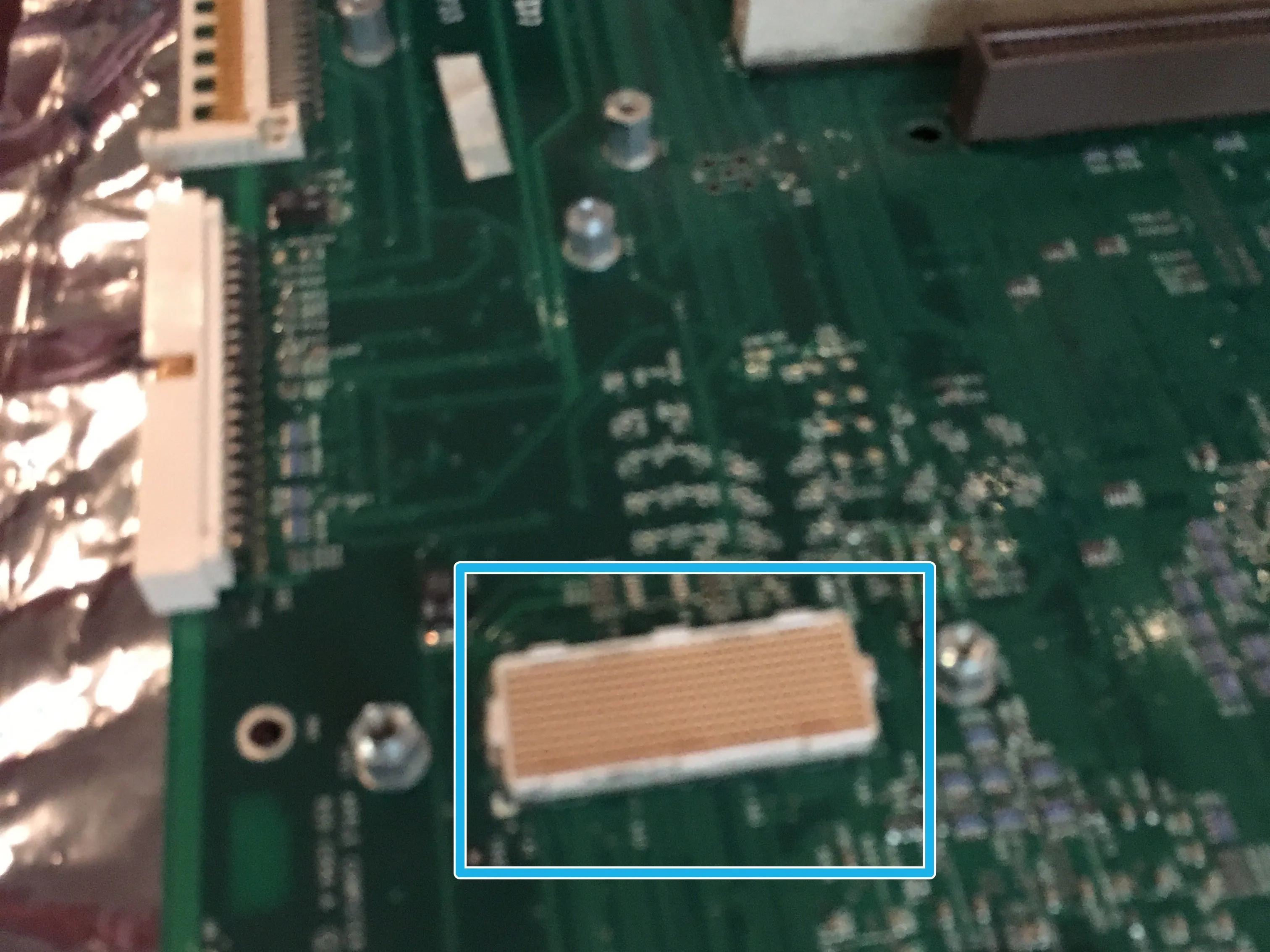

Вот разъем после извлечения процессора.
Шаг 7 Привод DVD/ROM

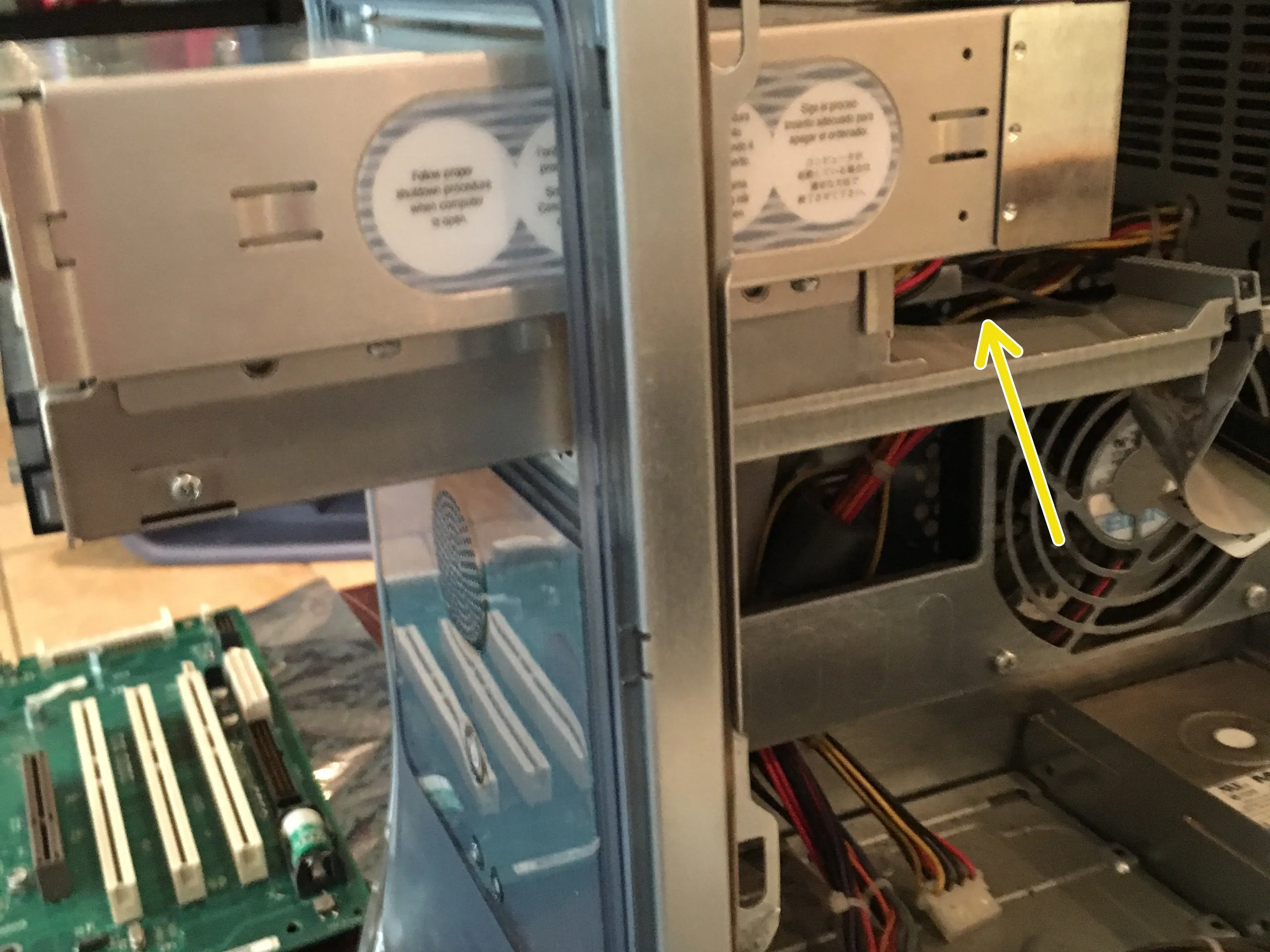

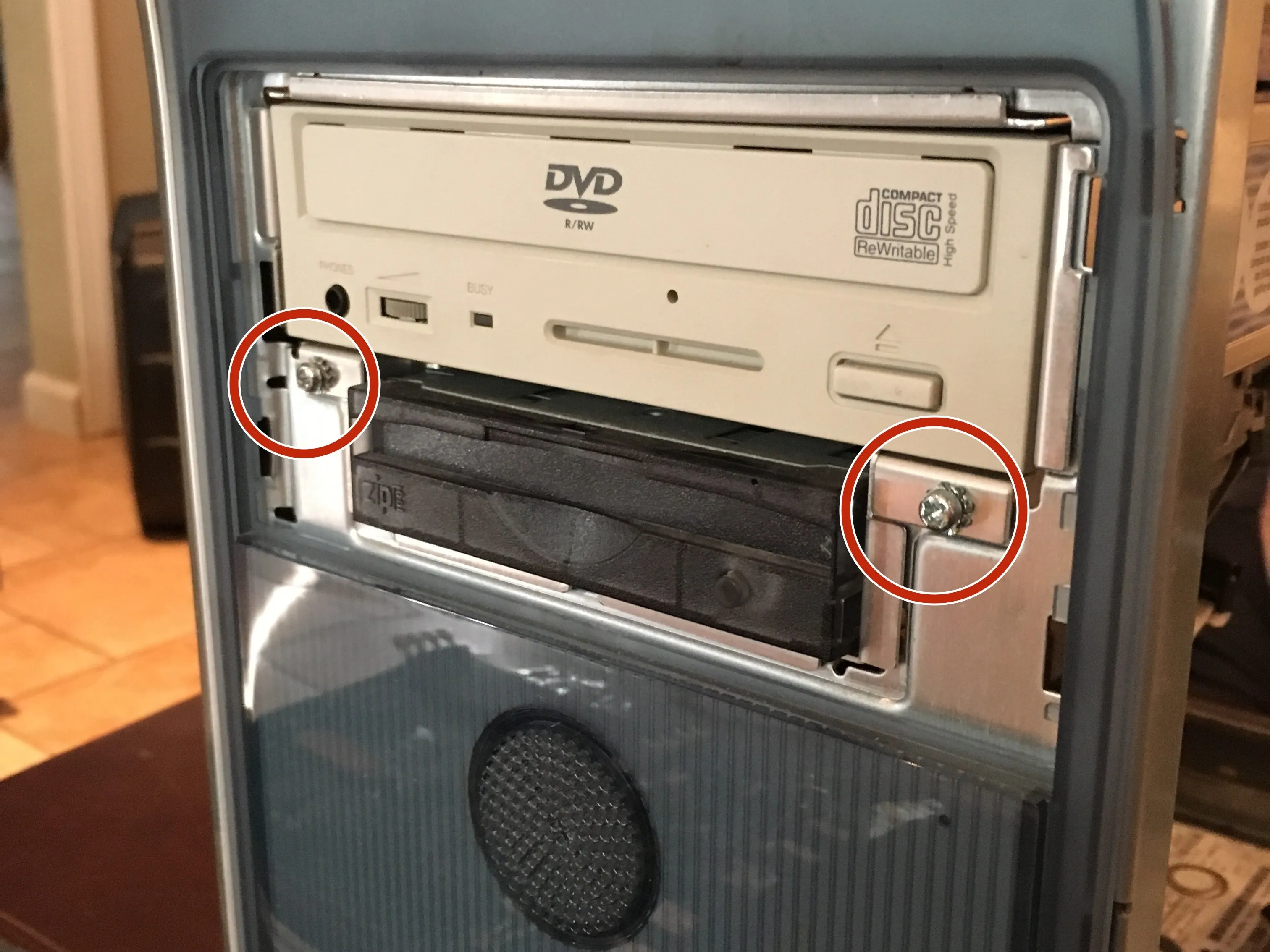

Power Mac G4 M5183 Teardown STEM Project, привод DVD/ROM: шаг 7, изображение 1 из 3 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, привод DVD/ROM: шаг 7, изображение 2 из 3 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, привод DVD/ROM: шаг 7, изображение 3 из 3 | Источник - ifixit.com

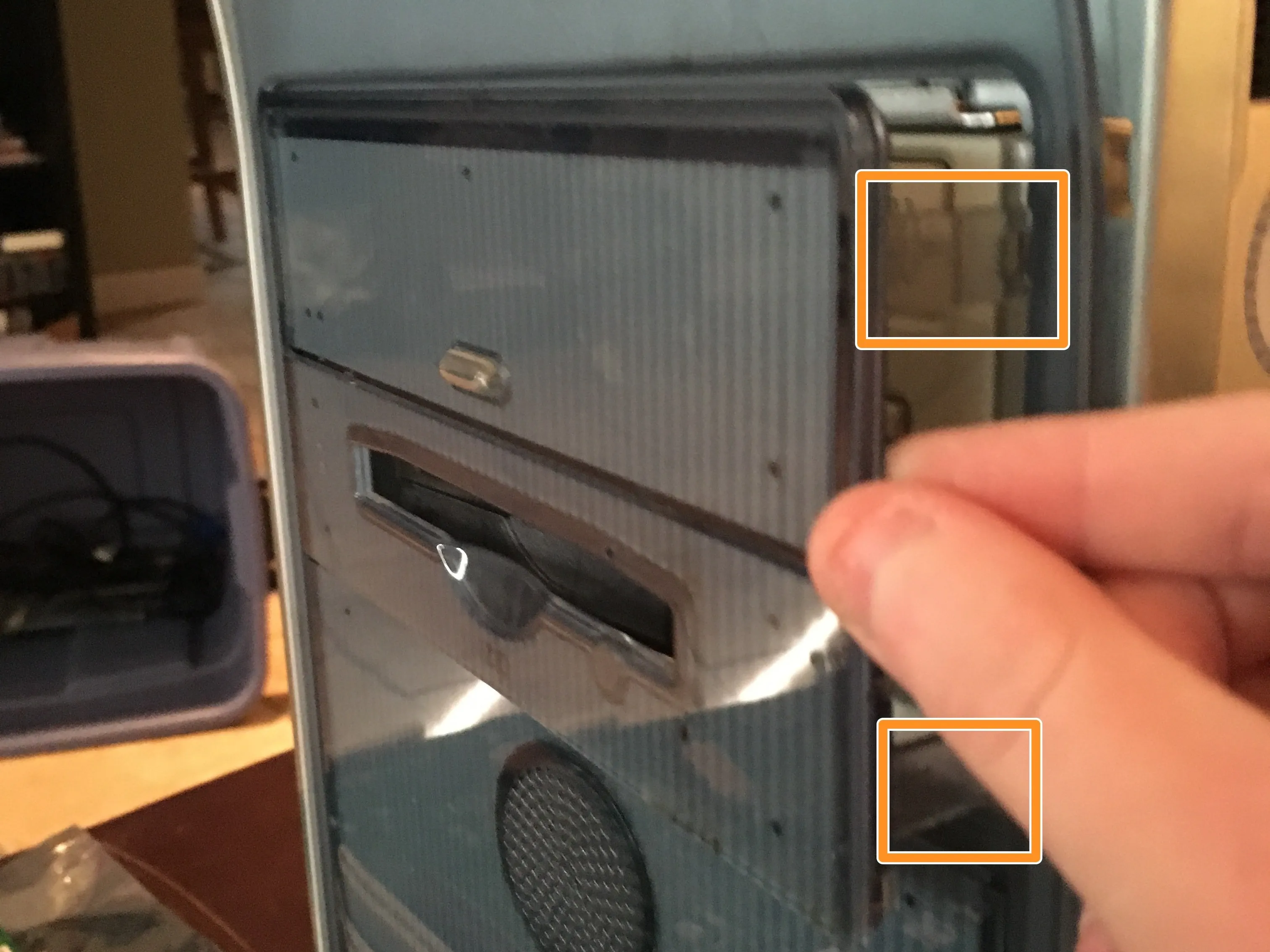

Снимите лицевую панель. Вы должны нажать на выделенные выступы изнутри.
Выкрутите выделенные винты.
Выдвиньте накопитель. (НЕ ЗАБУДЬТЕ ОТСОЕДИНИТЬ КАБЕЛИ).
Шаг 8 Жесткий диск

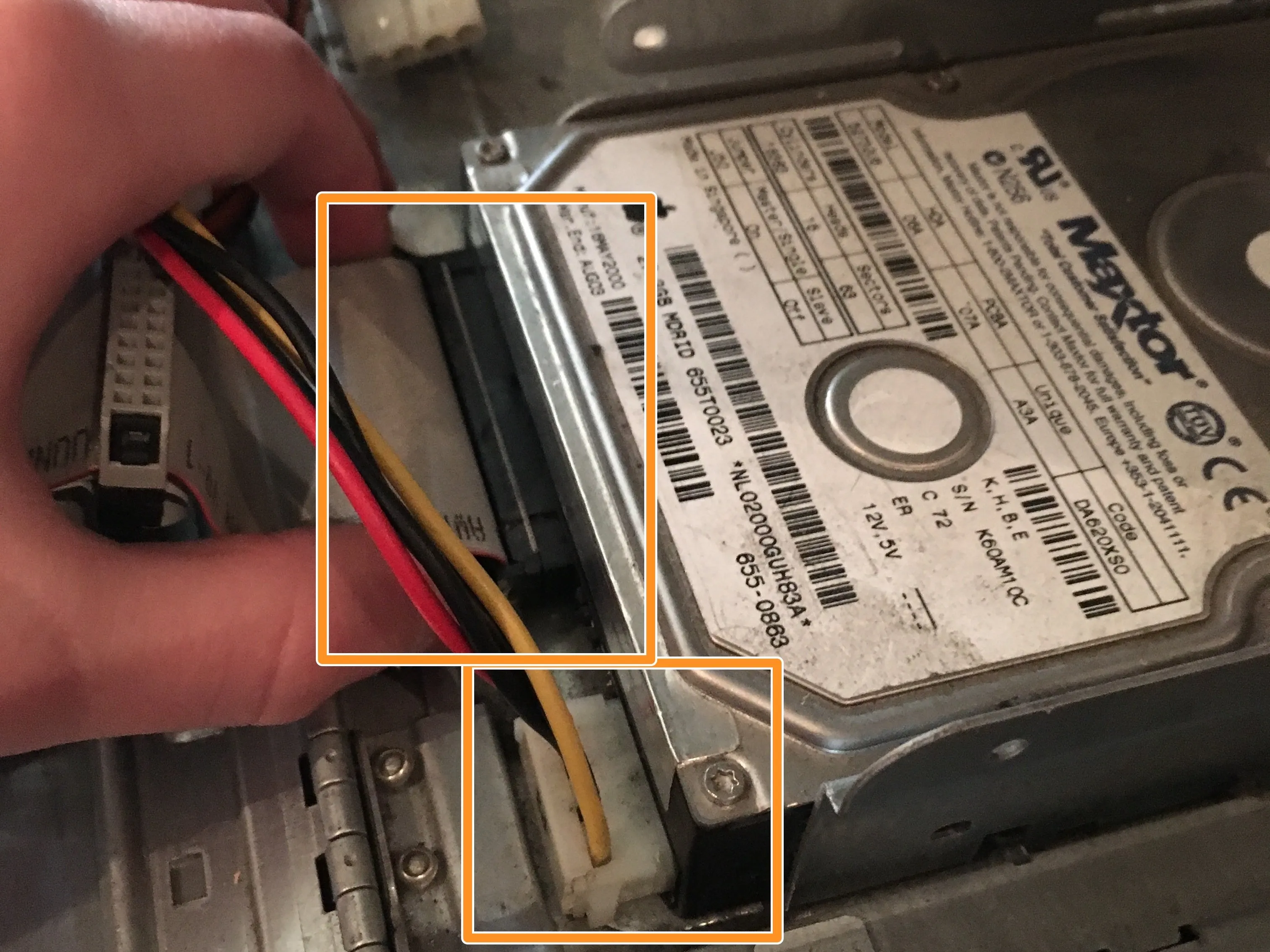

Power Mac G4 M5183 Teardown STEM Project, Жесткий диск: шаг 8, изображение 1 из 3 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, Жесткий диск: шаг 8, изображение 2 из 3 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, Жесткий диск: шаг 8, изображение 3 из 3 | Источник - ifixit.com
Отсоедините выделенные кабели.

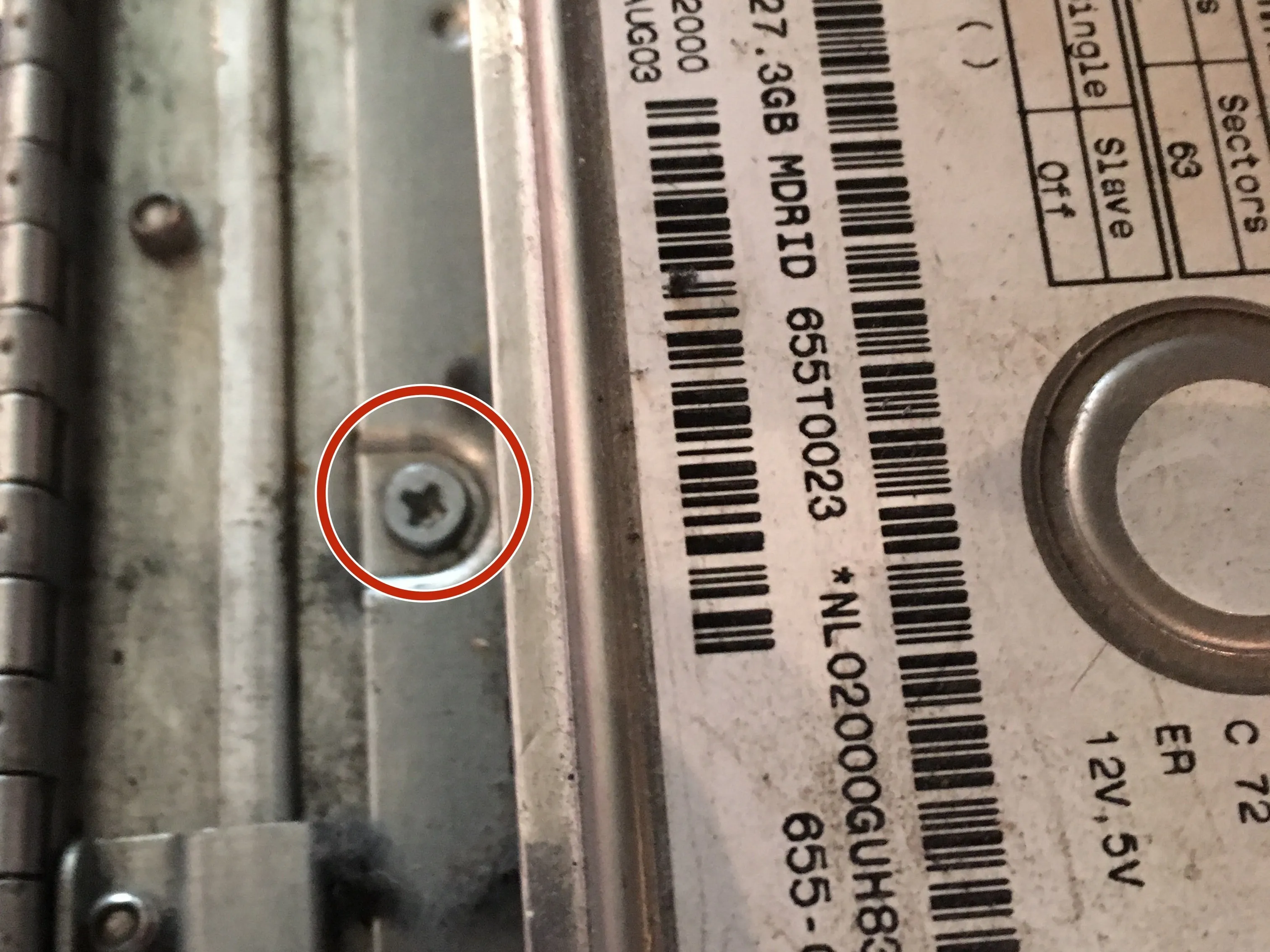

Выкрутите выделенный винт.

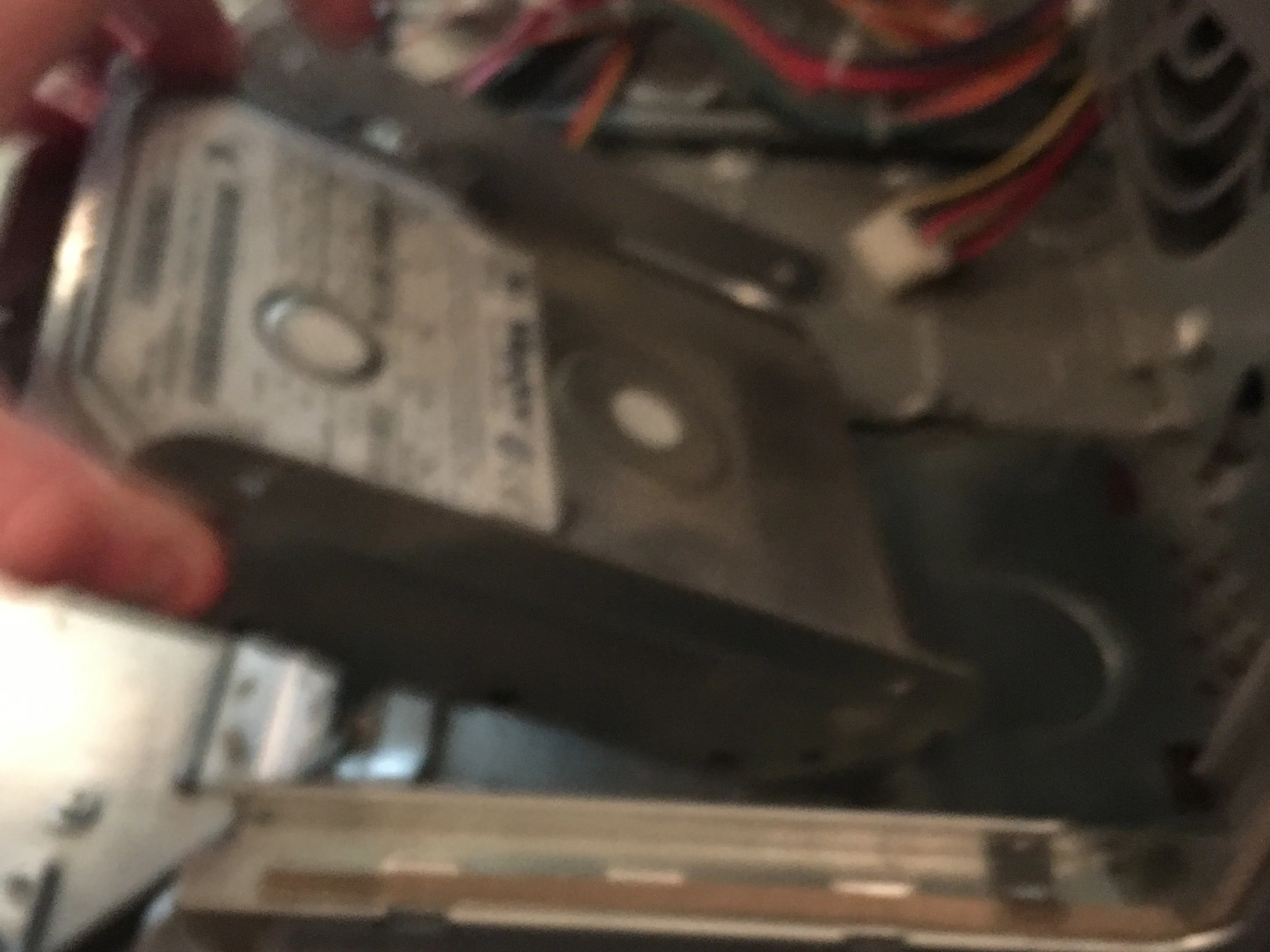

Извлеките жесткий диск.
Шаг 9 Главный вентилятор
Power Mac G4 M5183 Teardown STEM Project, главный вентилятор: шаг 9, изображение 1 из 2 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, главный вентилятор: шаг 9, изображение 2 из 2 | Источник - ifixit.com

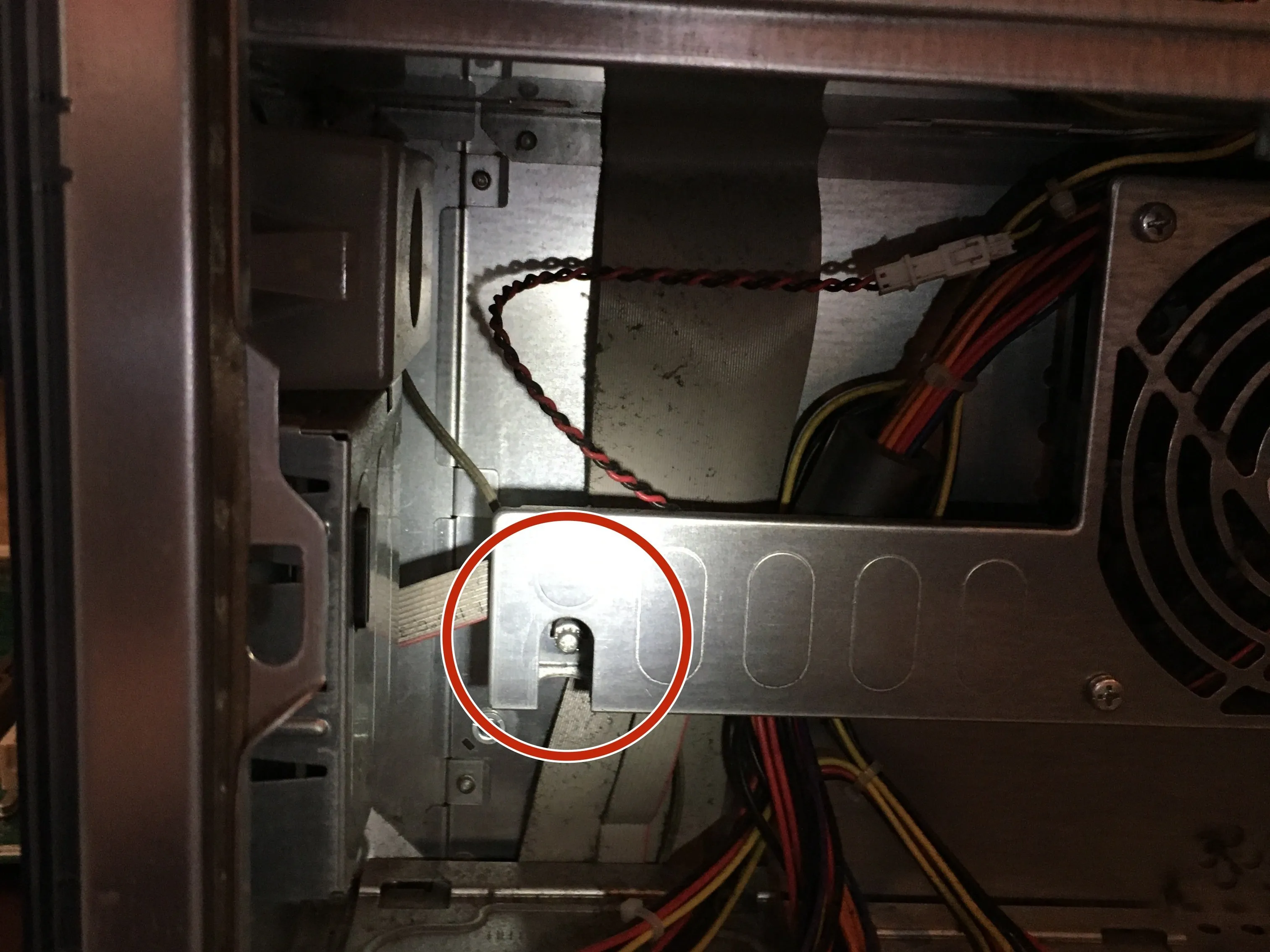

Выкрутите выделенный винт. (ТАКОЙ ЖЕ ВИНТ НА ПРОТИВОПОЛОЖНОЙ СТОРОНЕ, УДАЛИТЕ И ЕГО).

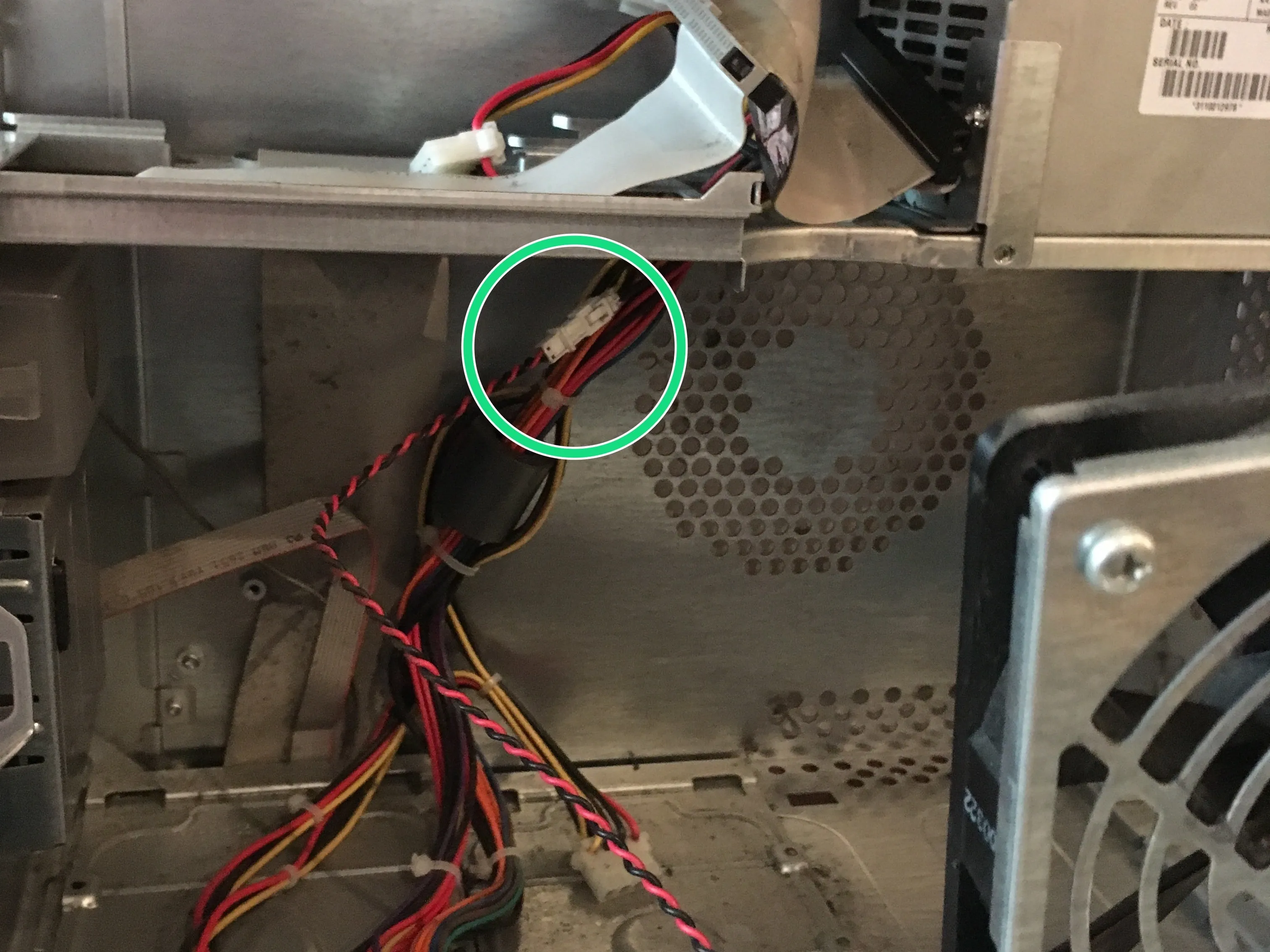

Отсоедините разъем.
После этого просто вытащите его.
Шаг 10 Блок питания

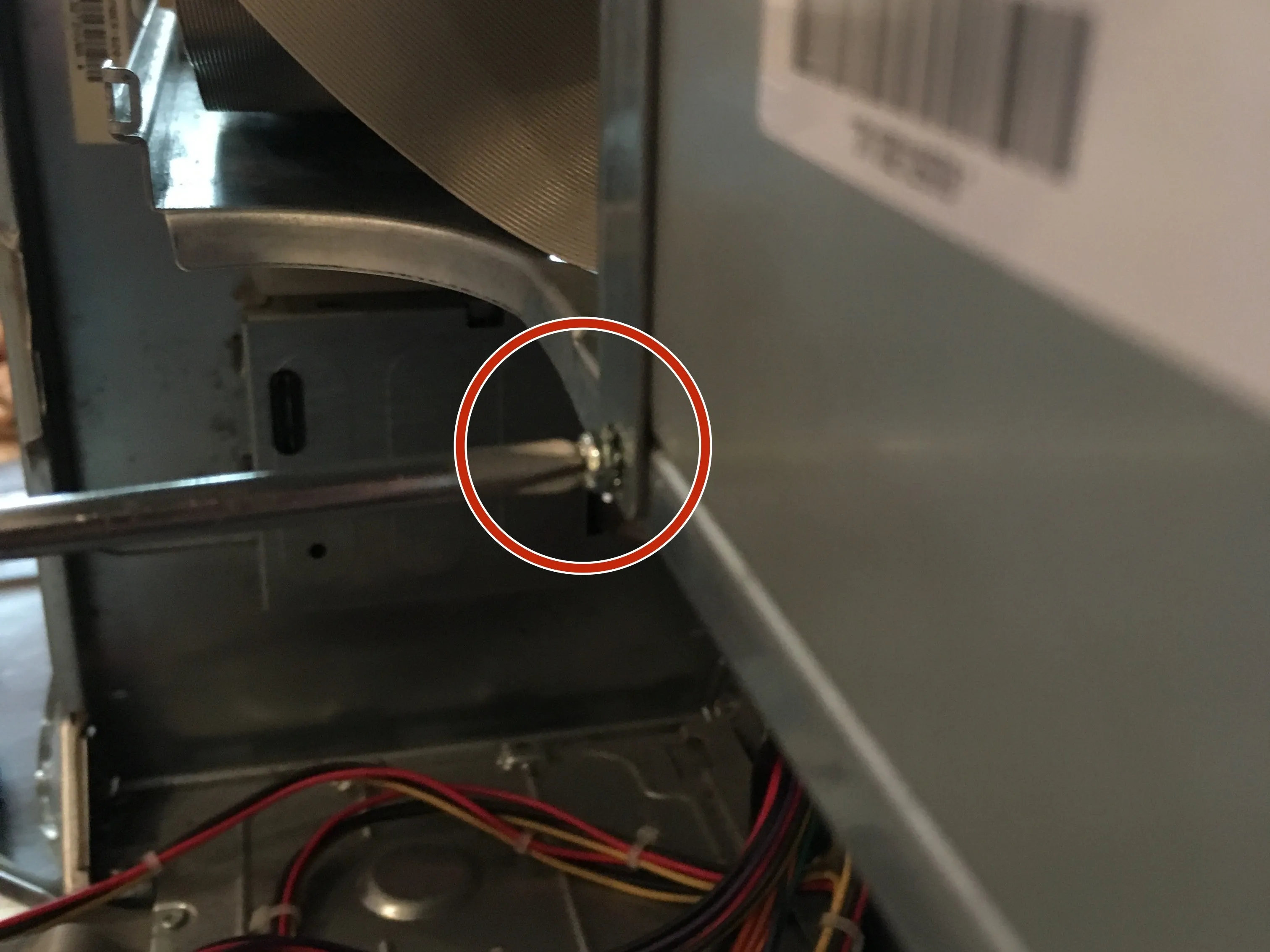

Power Mac G4 M5183 Teardown STEM Project, блок питания: шаг 10, изображение 1 из 3 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, блок питания: шаг 10, изображение 2 из 3 | Источник - ifixit.comPower Mac G4 M5183 Teardown STEM Project, блок питания: шаг 10, изображение 3 из 3 | Источник - ifixit.com

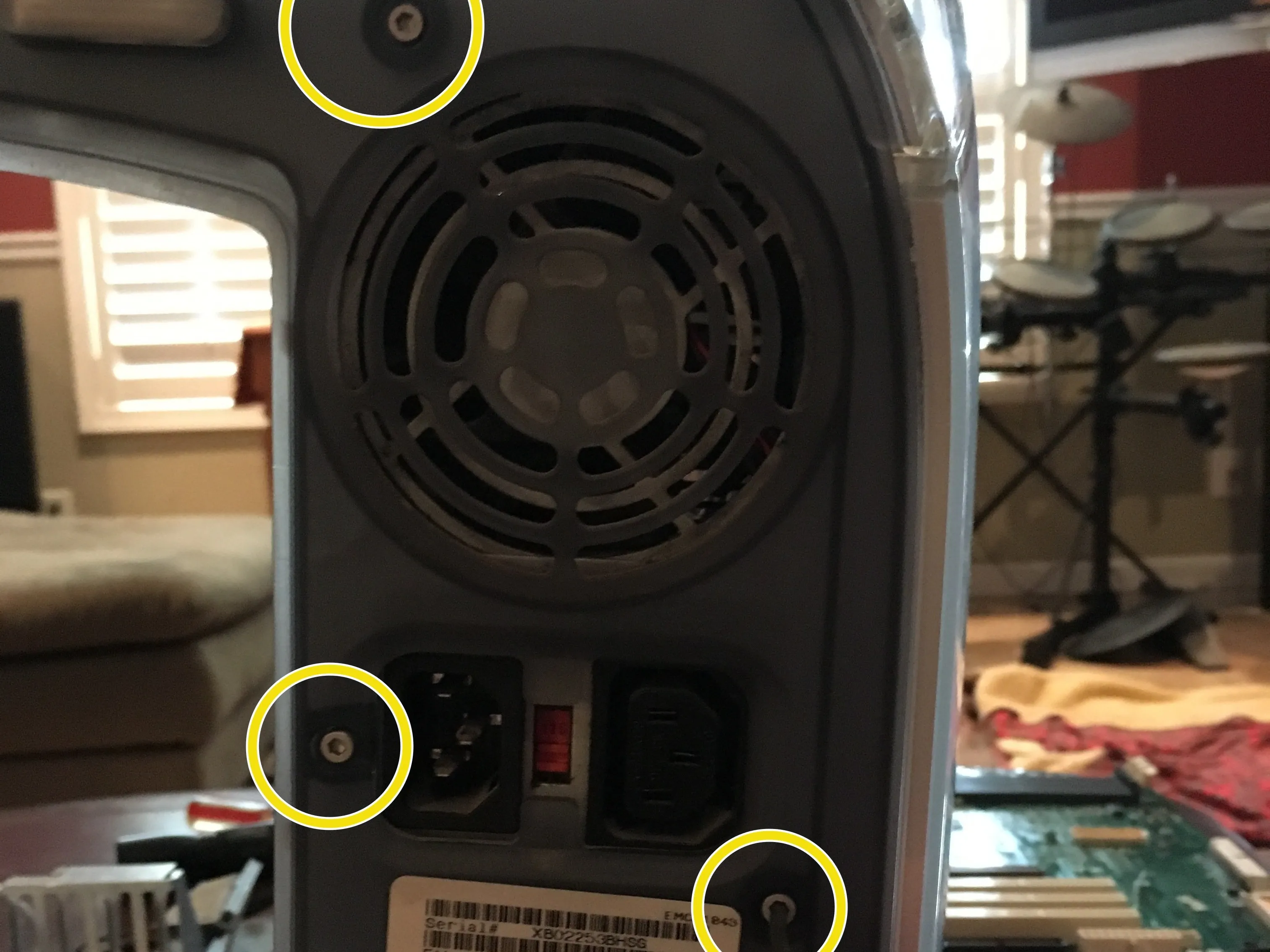

Чтобы открутить эти винты, используйте шестигранный ключ на 2,5 мм.
Выкрутите выделенный винт.

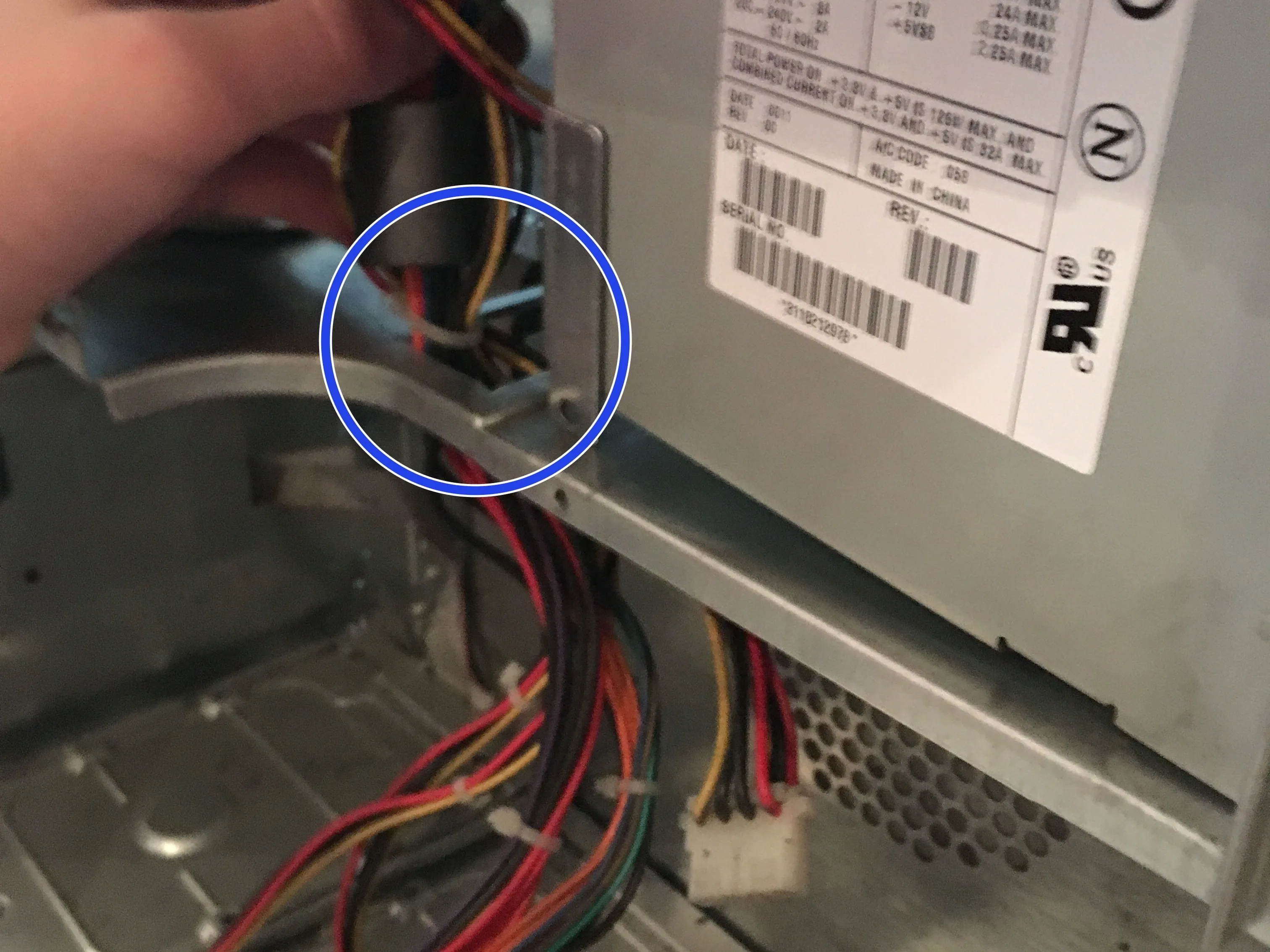

Проденьте провода через выделенное отверстие, а затем вытащите блок питания.
Шаг 11 Готово!
Power Mac G4 M5183 Teardown STEM Project, Готово!: шаг 11, изображение 1 из 1 | Источник - ifixit.com

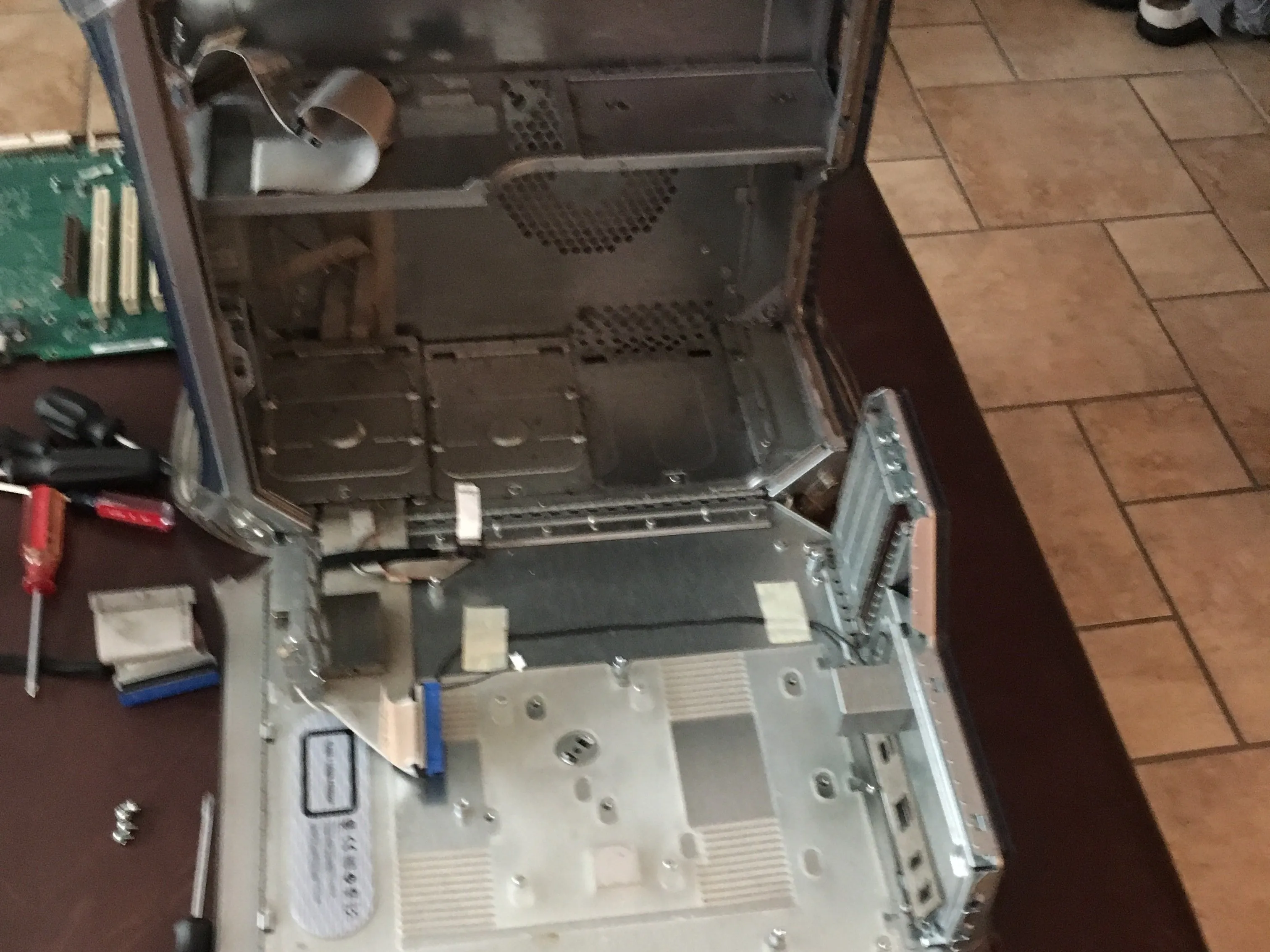

У вас останется пустой корпус.
