Разборка Power Mac G4 Quicksilver

Введение

Powermac G4 'Quicksilver' - вторая крупная ревизия серии Powermac G4 от Apple. Он был выпущен в 2001 году и оснащался процессором Motorola PowerPC G4 с частотой 533 МГц и двумя 1 ГГц. Он поддерживал до 1,5 Гб оперативной памяти PC133 133 МГц. Этот компьютер выглядит аккуратно и был последним компьютером Apple, в котором не было возможности использовать ZIP-привод. Он оснащен AGP-графикой со стандартом NVIDIA GeForce 2MX Mac Edition. По сравнению с G4 MDD и G4 Graphite он невероятно тихий. Доступные частоты процессора: 533 МГц, 667 МГц, 733 МГц, 800 МГц, 933 МГц и 1,0 ГГц. Большинство тактовых частот было доступно как в одиночной, так и в двойной конфигурации. Это был первый Mac с тактовой частотой 1,0 ГГц. Неудивительно, что его назвали 'Quicksilver'.

Что вам понадобится

Инструменты

•

•

• Посмотреть

Шаг 1 Введение

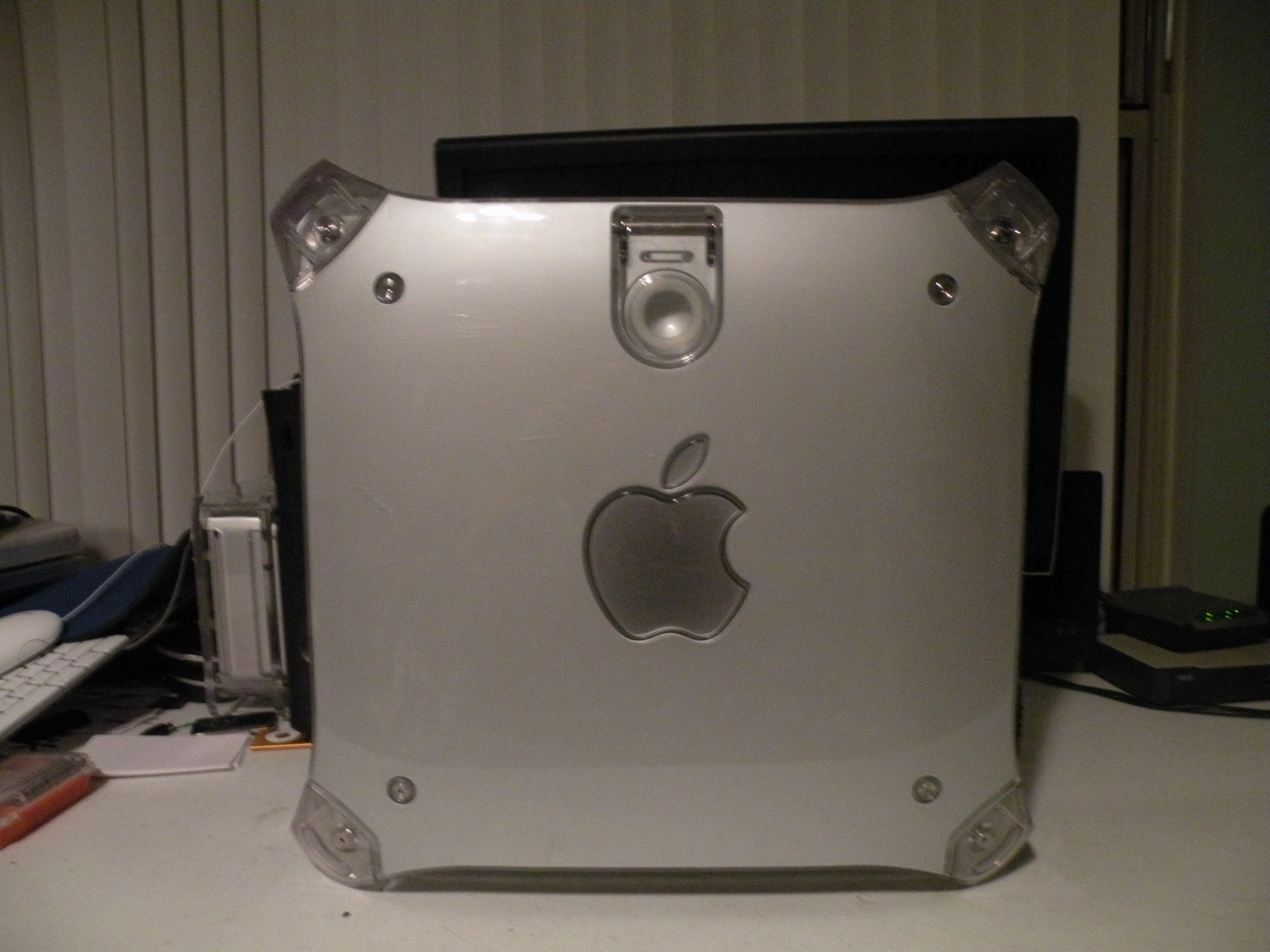

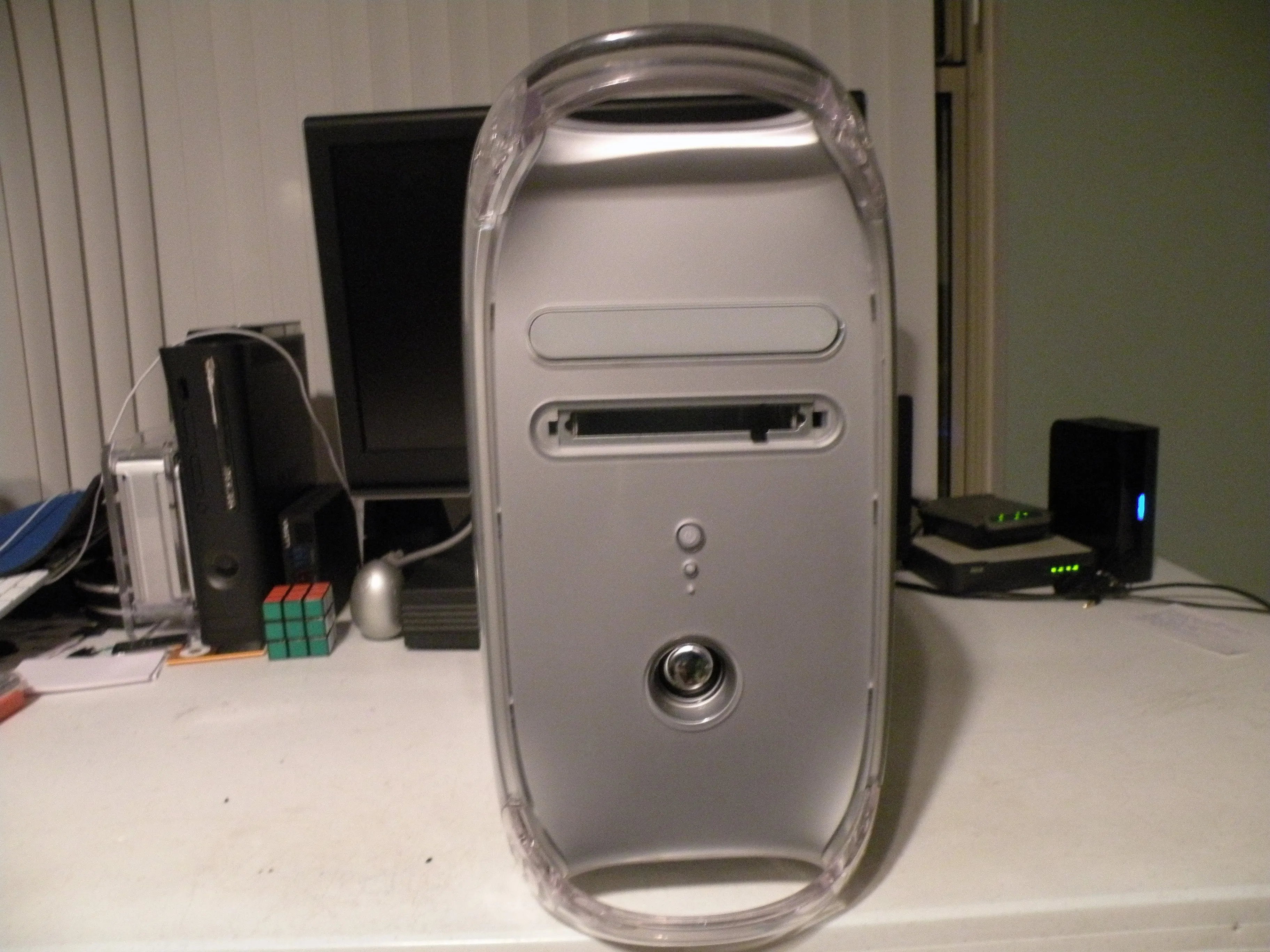

• Powermac G4 'QuickSilver'

• К сожалению, ободок моего zip-привода отвалился.

Шаг 2 Открытие Quicksilver

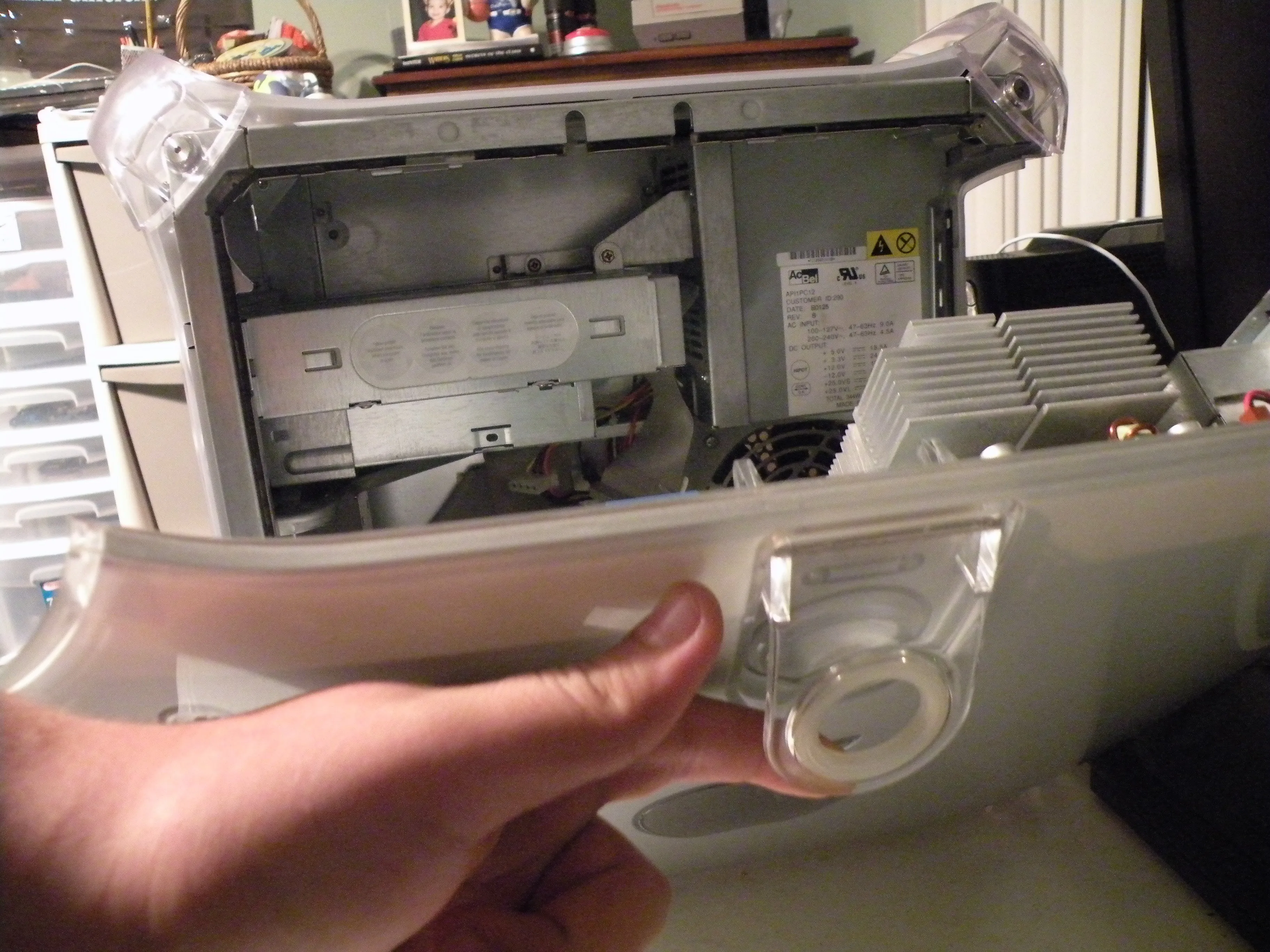

• Начните с открытия корпуса.

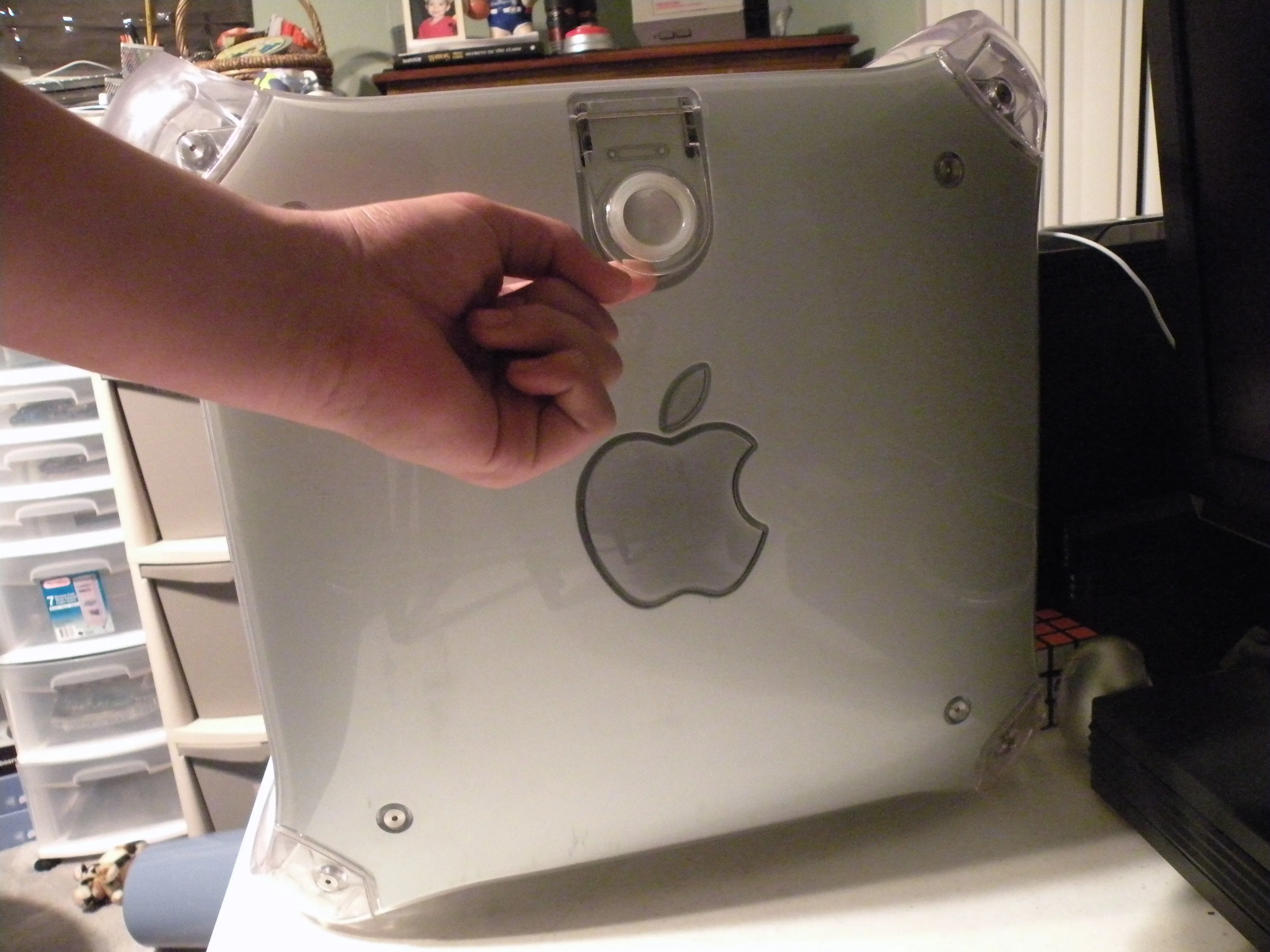

• Точно так же открываются другие модели powermac g3 и g4... Просто поднимите рычаг на боковой стороне корпуса и опустите его вниз.

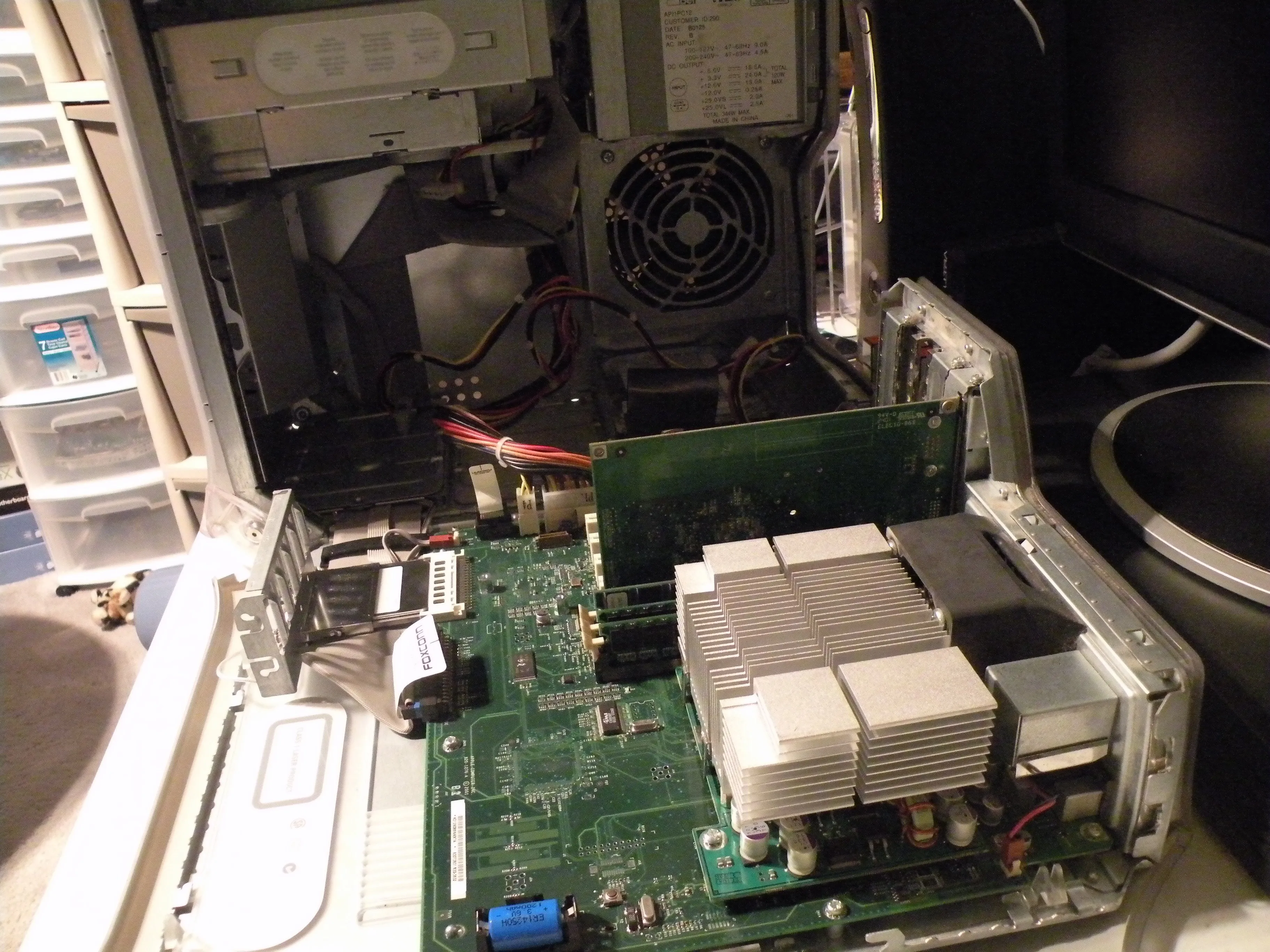

• Так мы получим доступ к внутренностям.

Шаг 3 Оперативная память

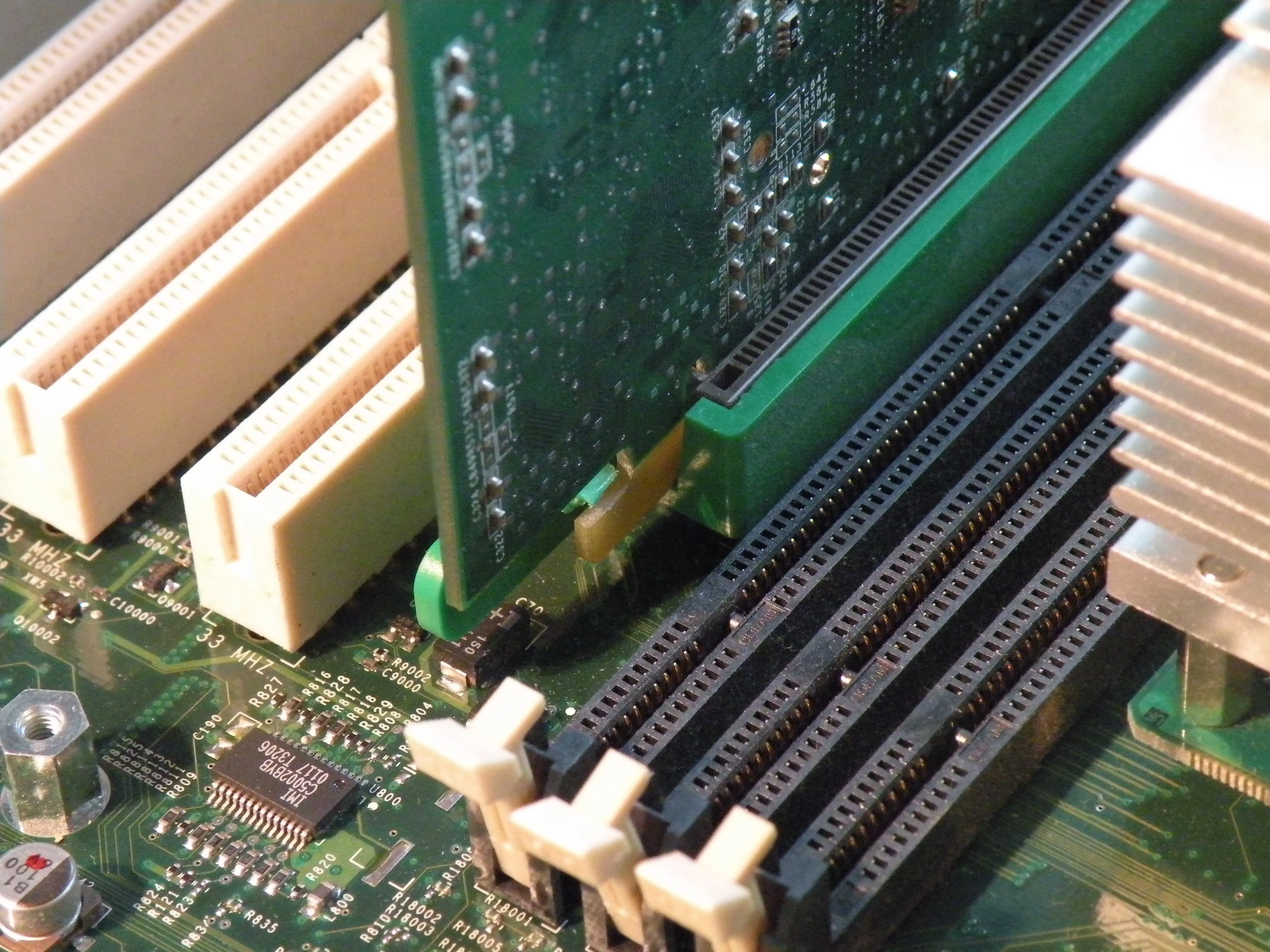

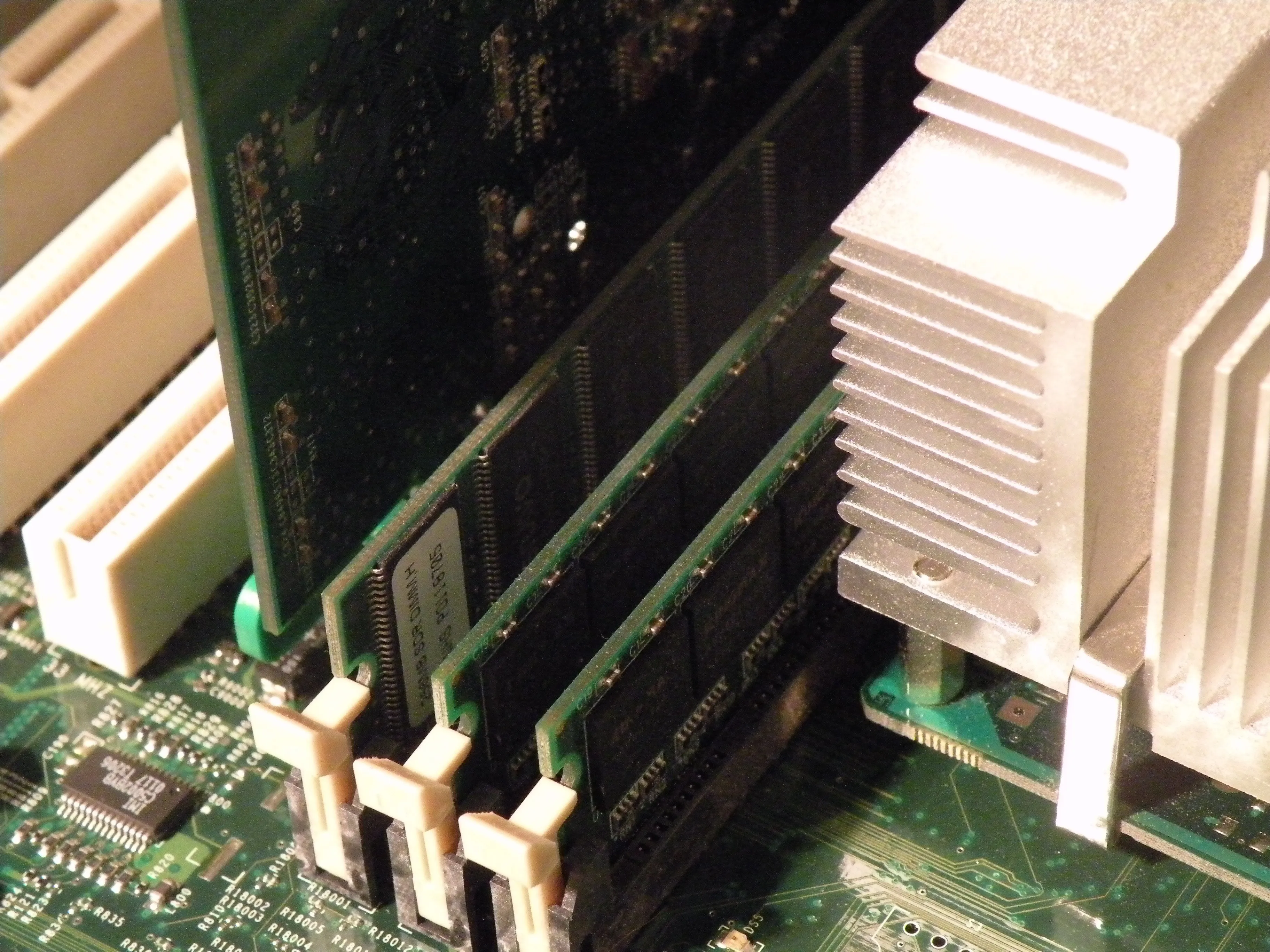

• Между процессором и видеокартой спрятана оперативная память.

• Quicksilver использует PC133 133Mhz Ram и поддерживает до 1,5Gb, как и кубик.

• Оригинальная оперативная память маркирована как 'KingMax'. Какая-то подделка Kingston?

Шаг 4 Графическая карта

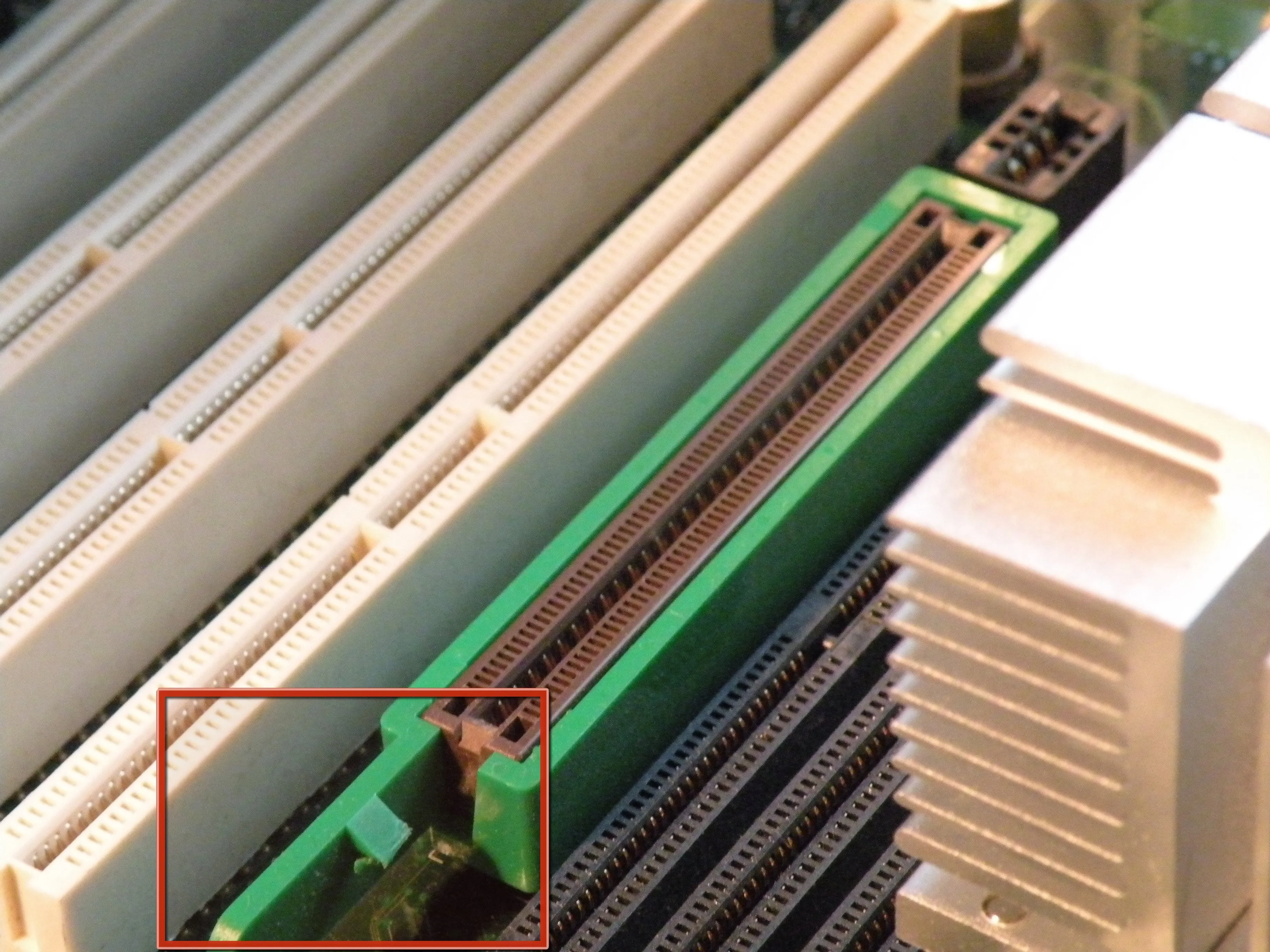

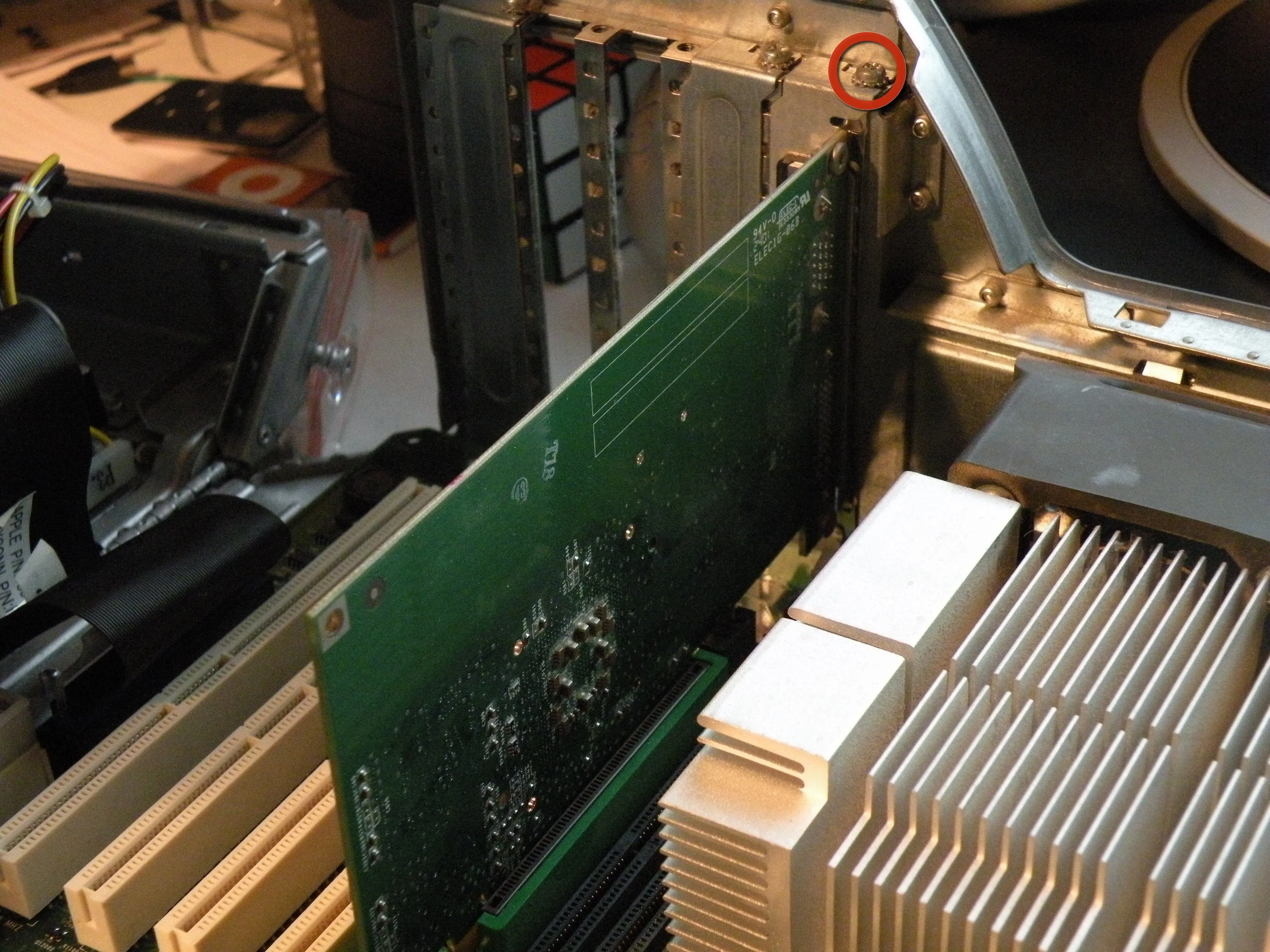

• Выкрутите этот винт, затем надавите на этот выступ и вытащите карту.

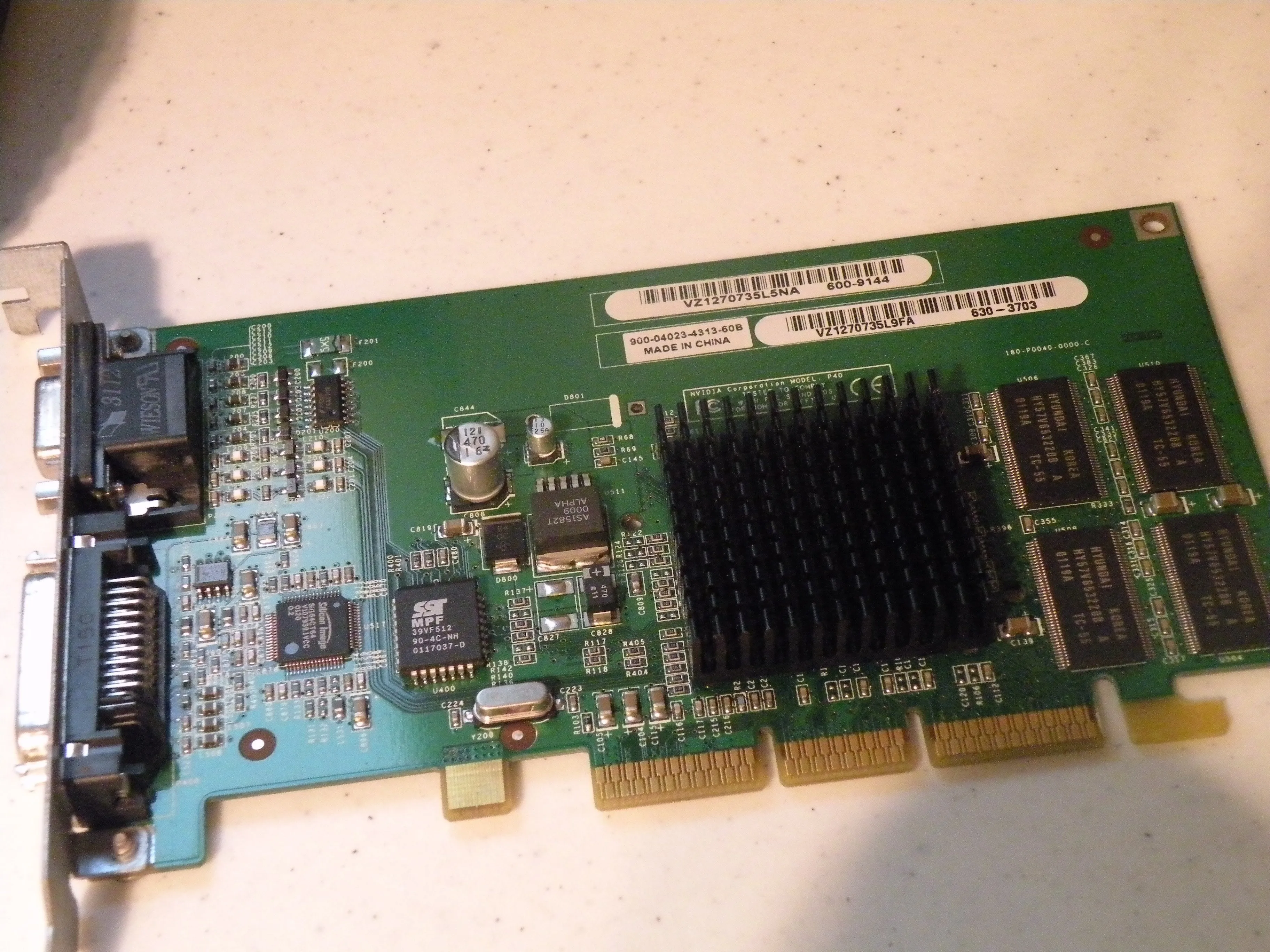

• Quicksilver поставляется в стандартной комплектации с этой картой, NVIDIA GeForce 2MX AGP Mac Edition с 32 Мб памяти. Эта карта поддерживает дисплеи ADC, как тот, который мы разбирали на прошлой неделе.

Шаг 5 Карта AirPort

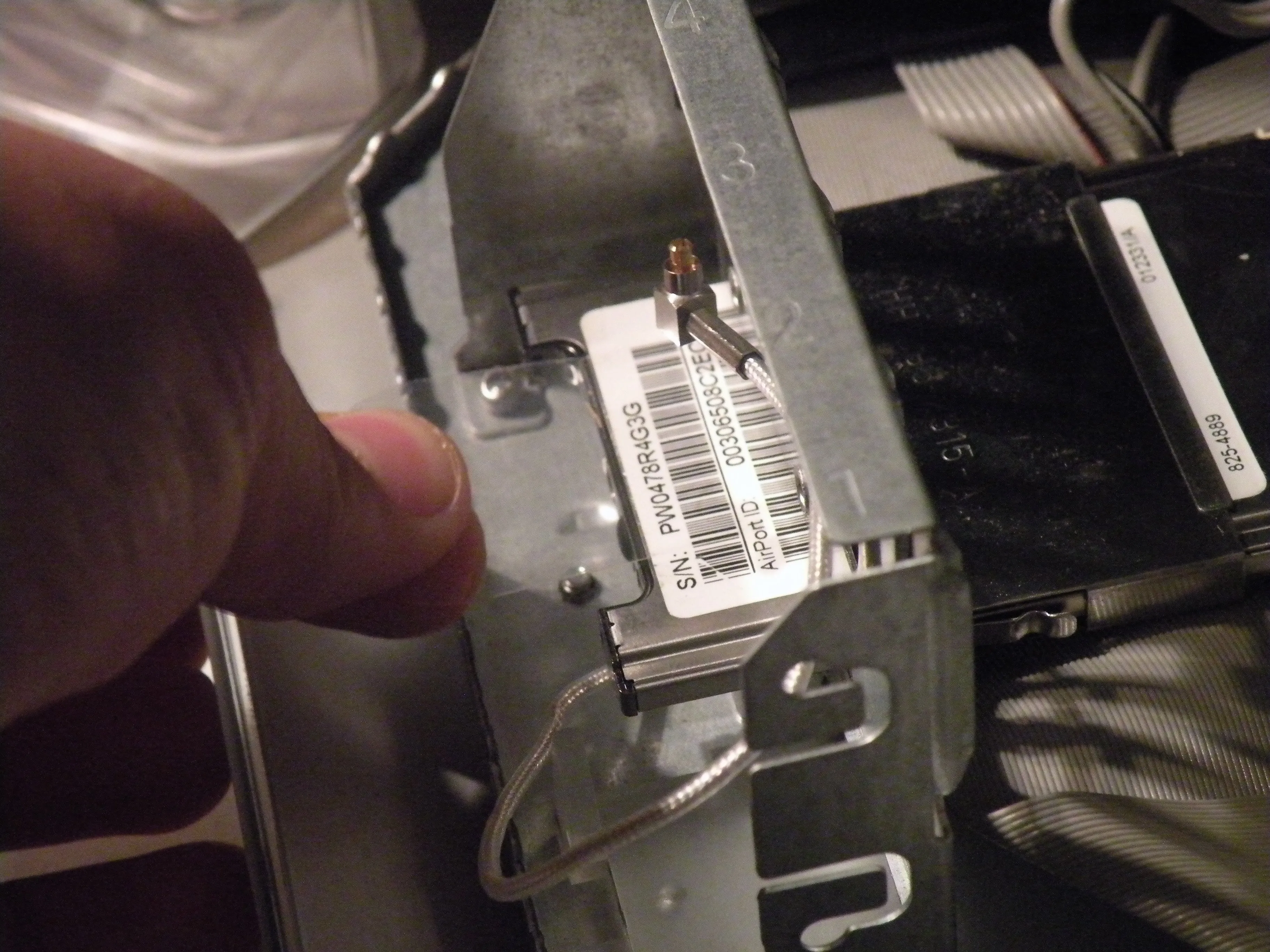

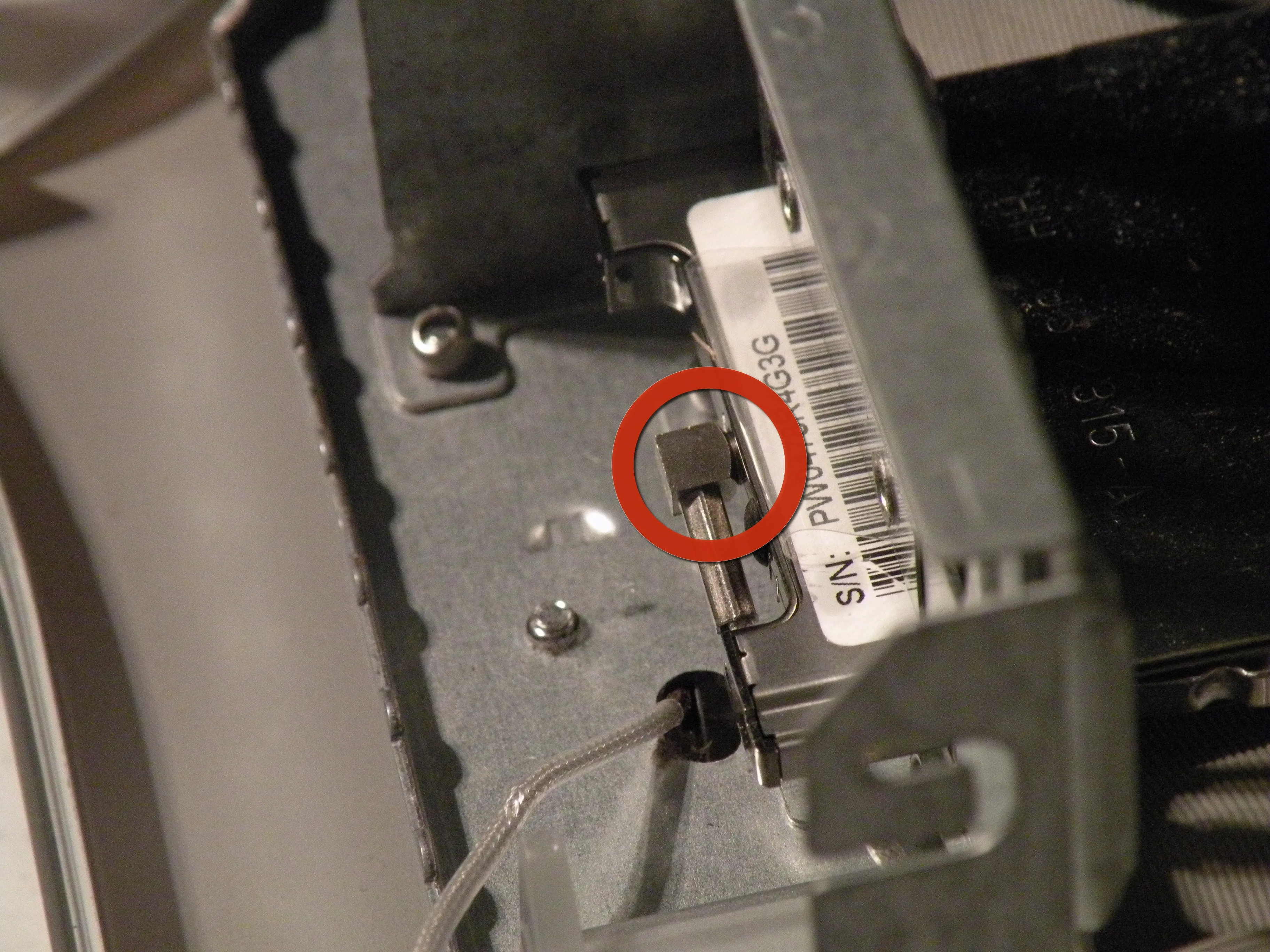

• Извлеките антенну AirPort, вытащив её из задней части карты.

• Возьмитесь за пластиковый выступ и потяните карту наружу.

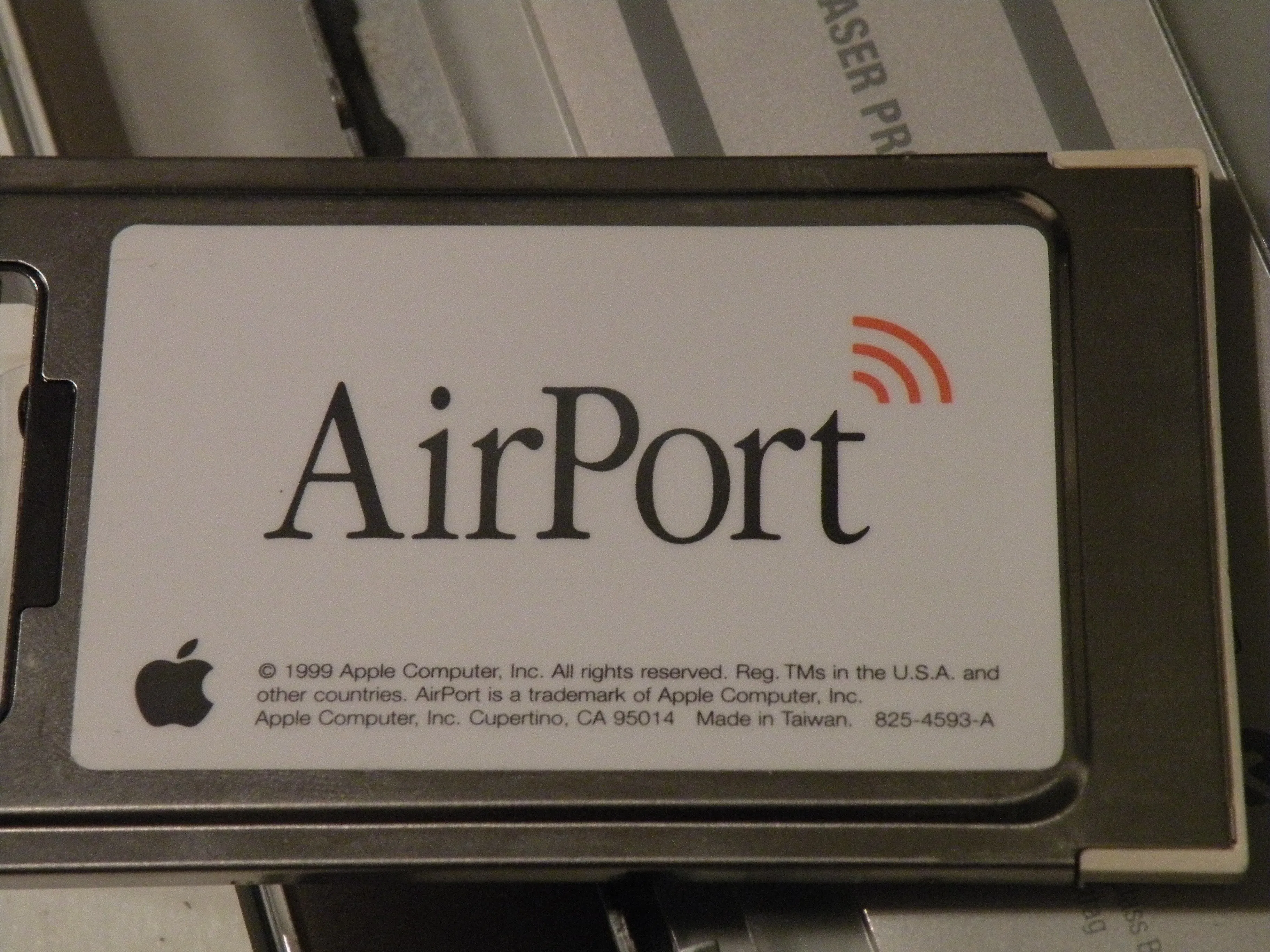

• Это та же карта PCMCIA 802.11b Airport, что и в каждом mac 2000-2004 годов. Она работает только в режиме беспроводной связи 'B', поэтому скорость передачи данных составляет всего 11 Мбит/с, но этого вполне достаточно для просмотра веб-страниц.

Шаг 6 Вентилятор процессора

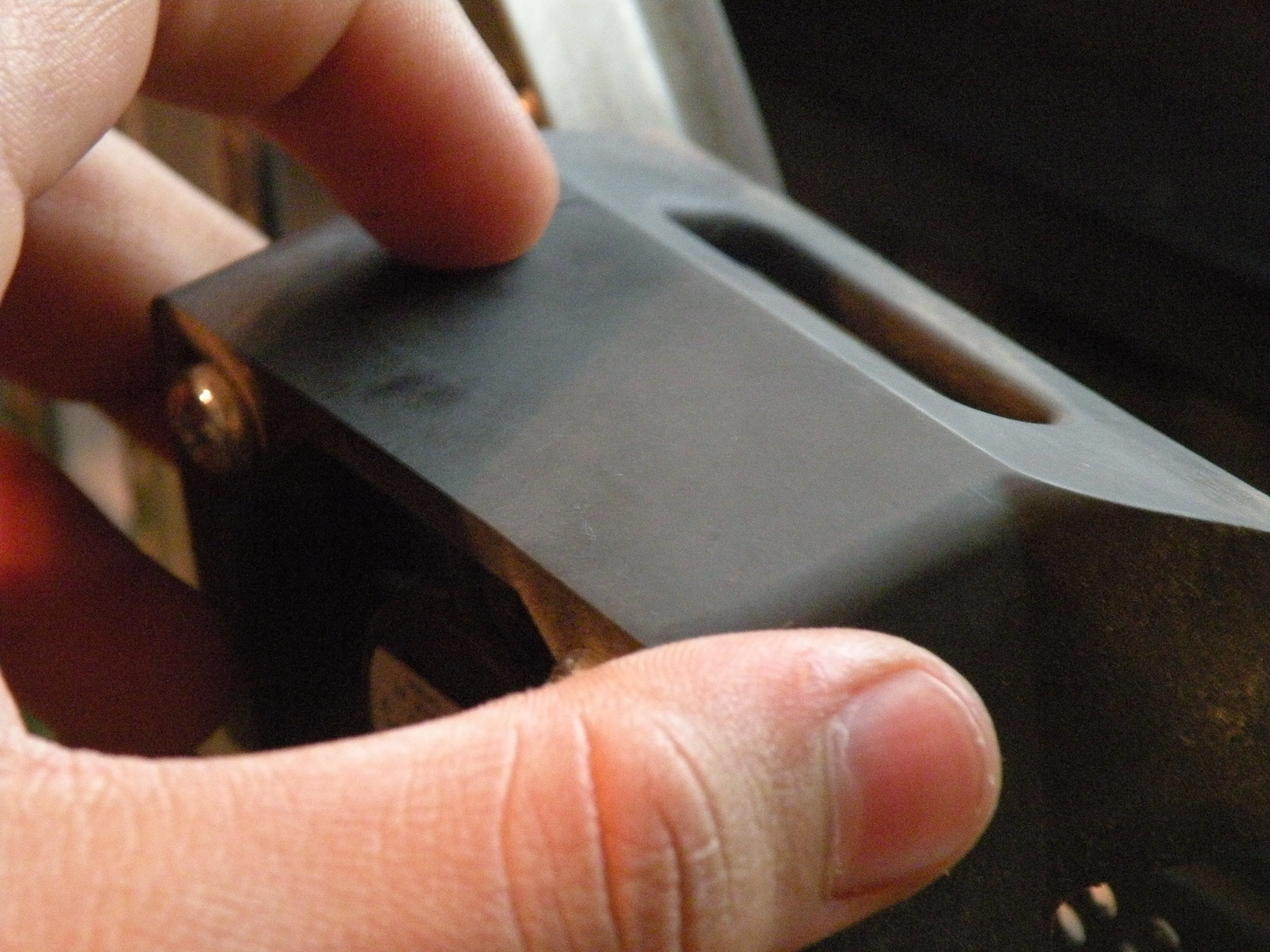

• Снятие вентилятора процессора

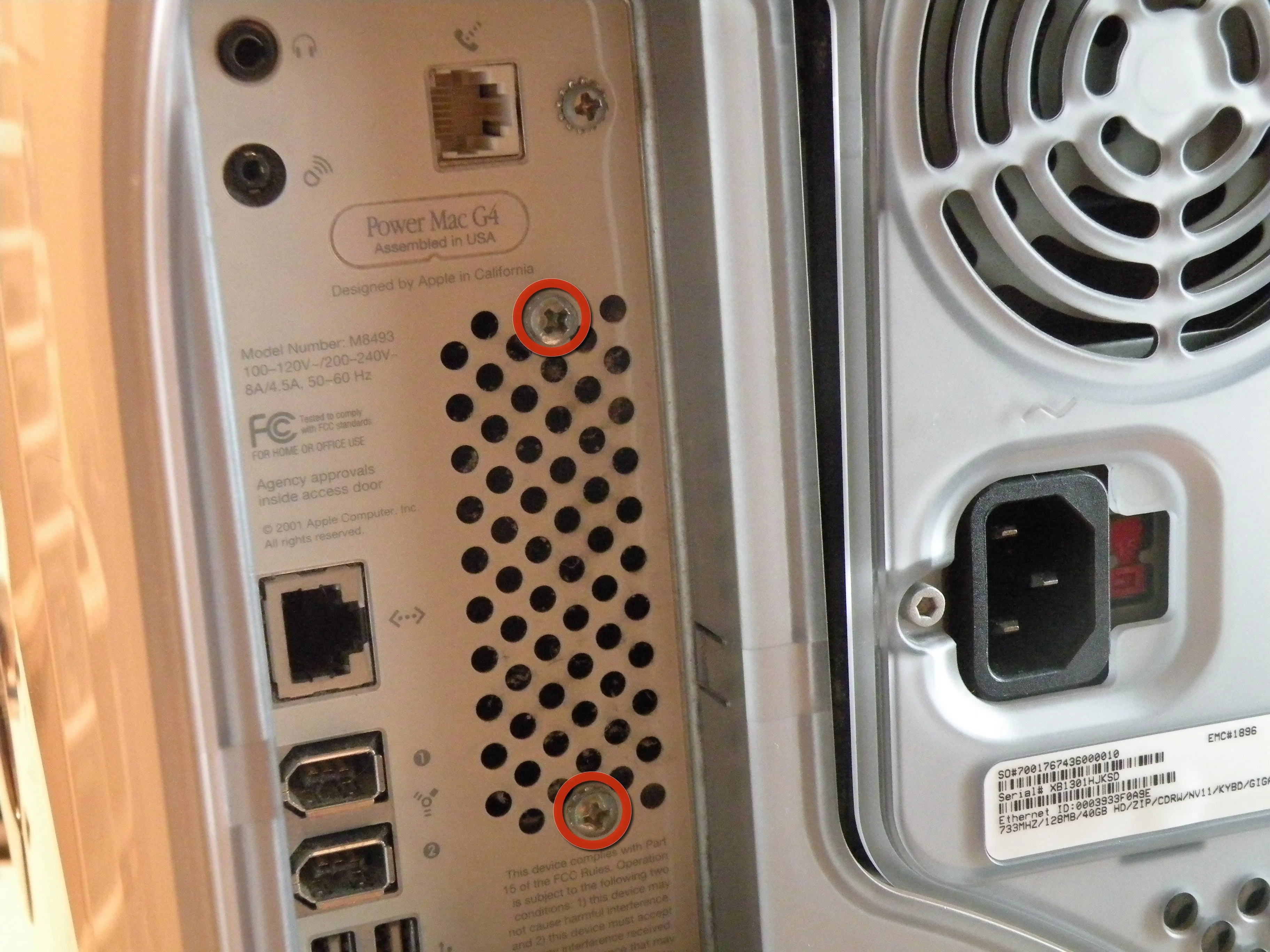

• Открутите 2 крестообразных винта.

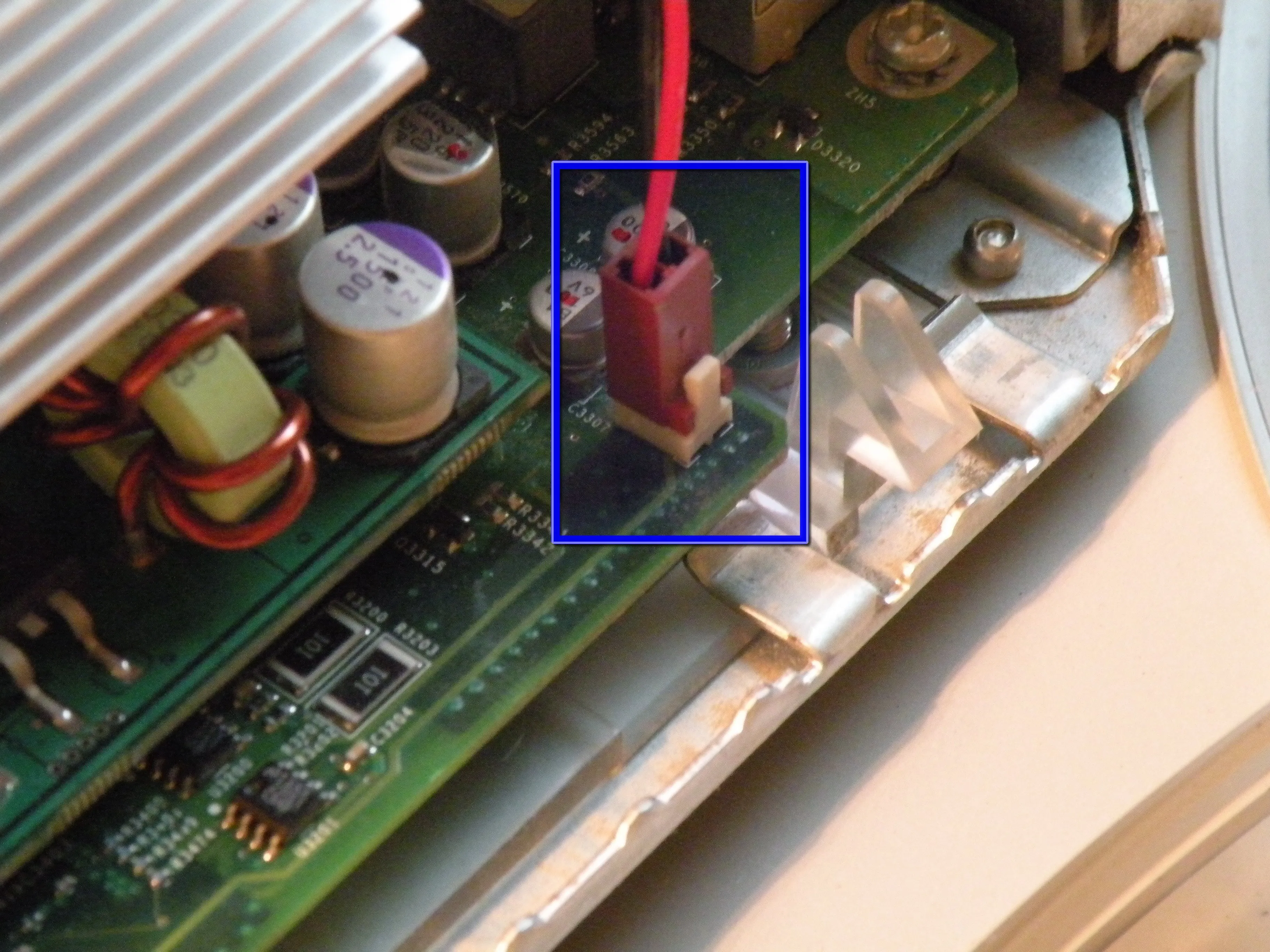

• Затем отсоедините разъем вентилятора.

• Затем снимите вентилятор.

Шаг 7 Процессор

• Этот компьютер может похвастаться 733-мегагерцевым процессором Motorola PowerPC G4, хотя и недостаточно быстрым для нативного запуска Leopard, он прекрасно работает с 10.4.11 'Tiger'.

• В этом компьютере установлен процессор Motorola PowerPC 7450 (G4) с частотой 733 МГц.

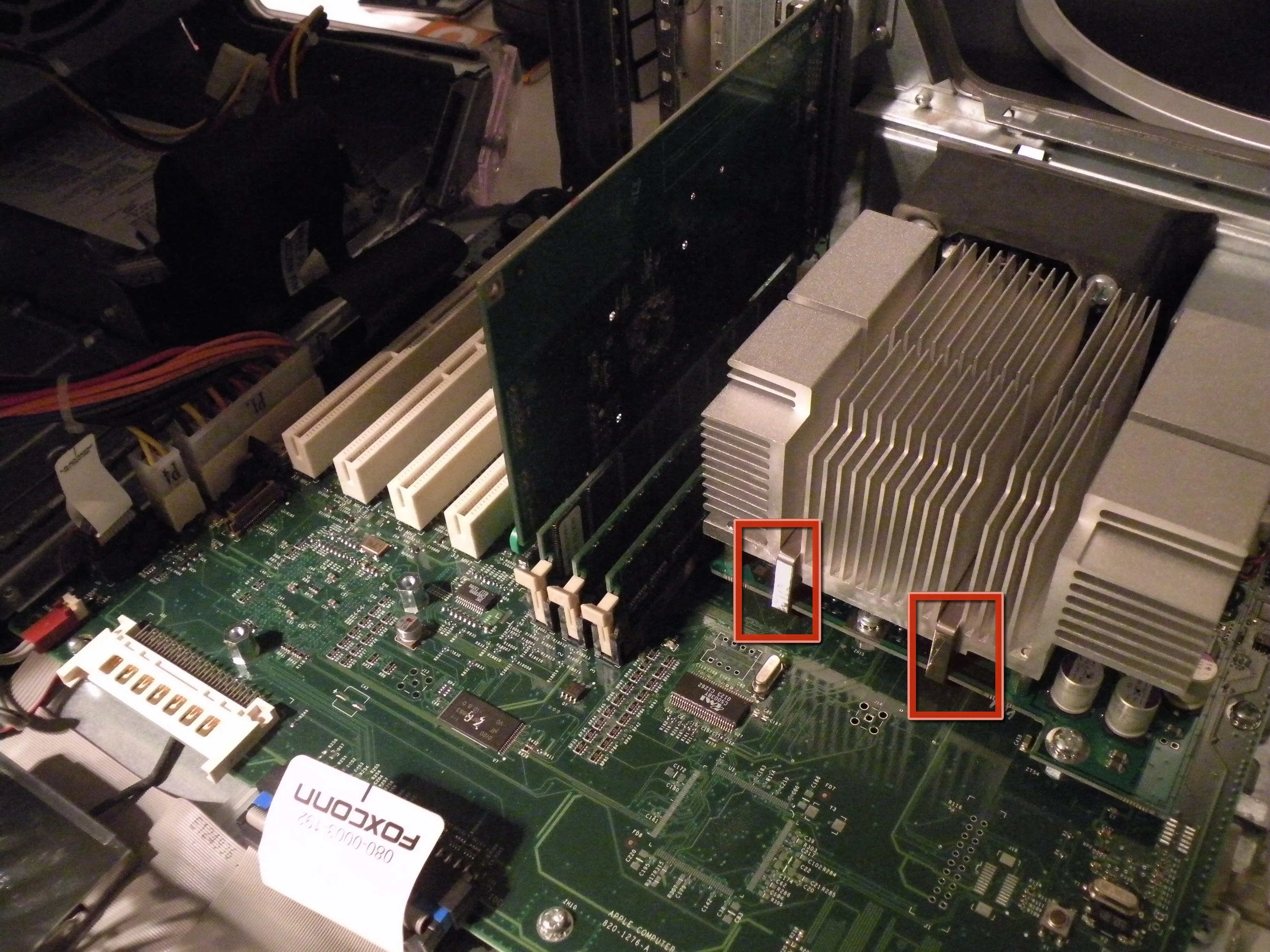

• Начните со снятия зажимов радиатора с помощью плоской отвертки.

• Сделайте то же самое с другой стороны.

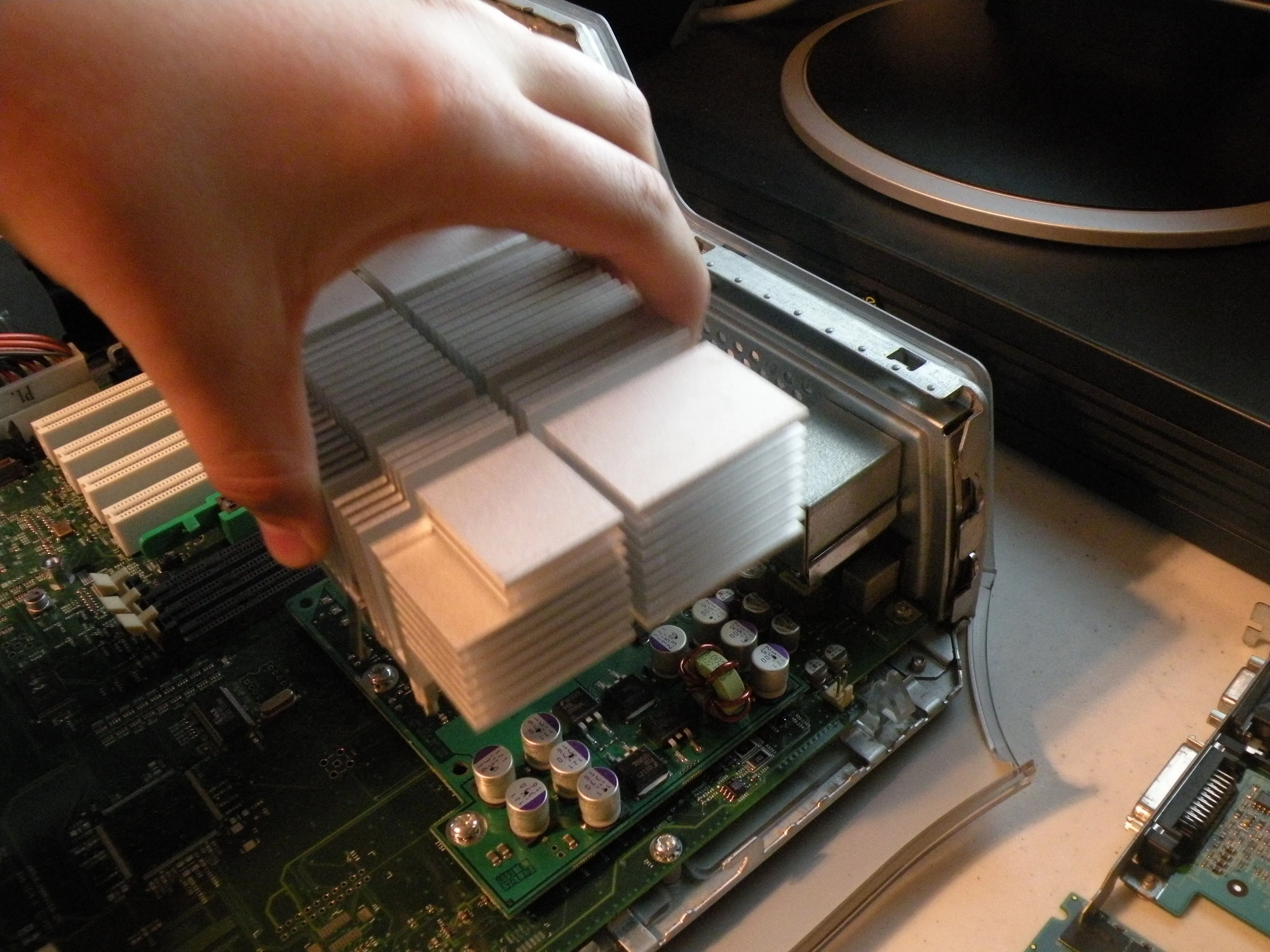

• Затем снимите радиатор.

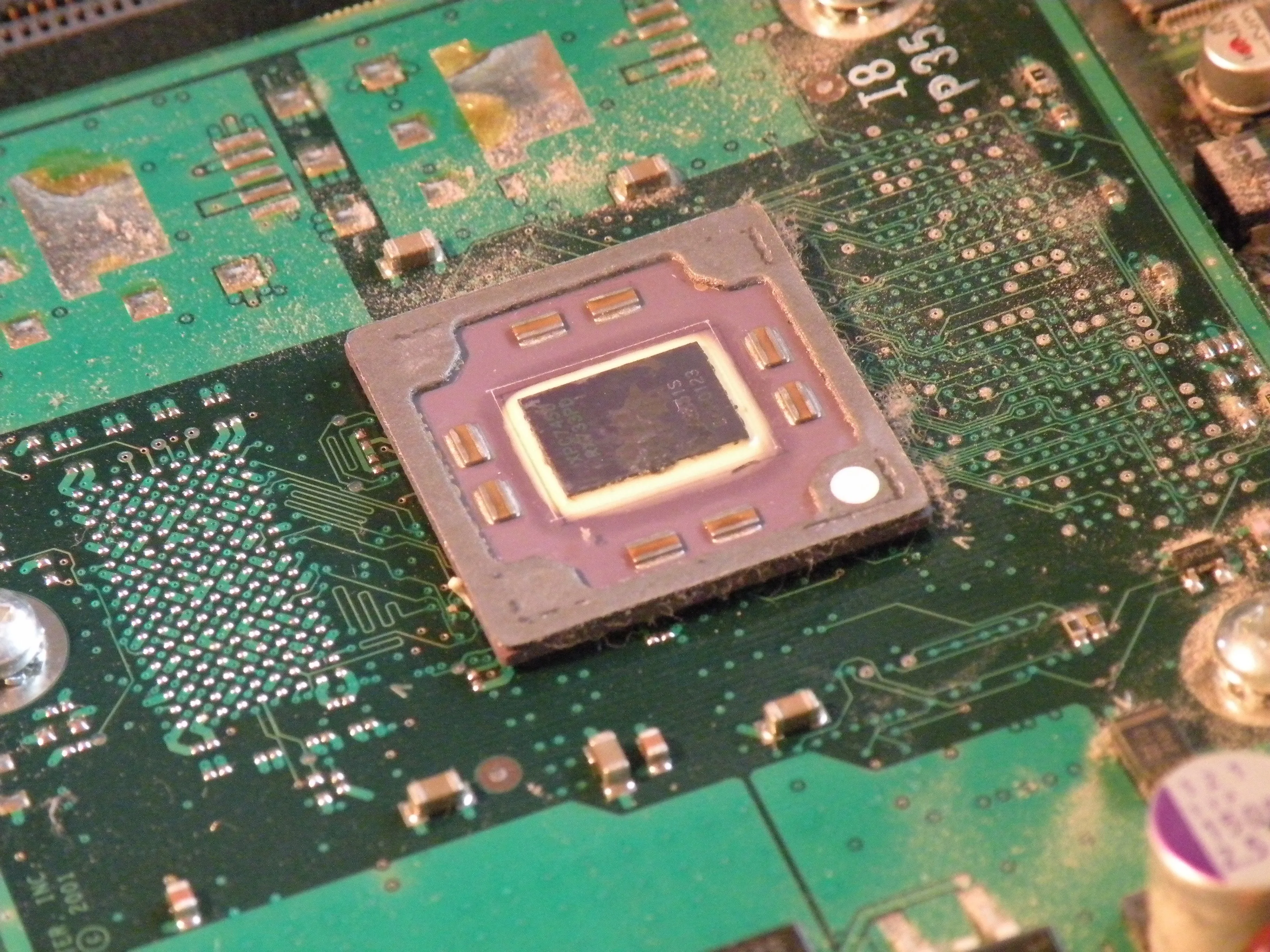

• В результате откроется процессор.

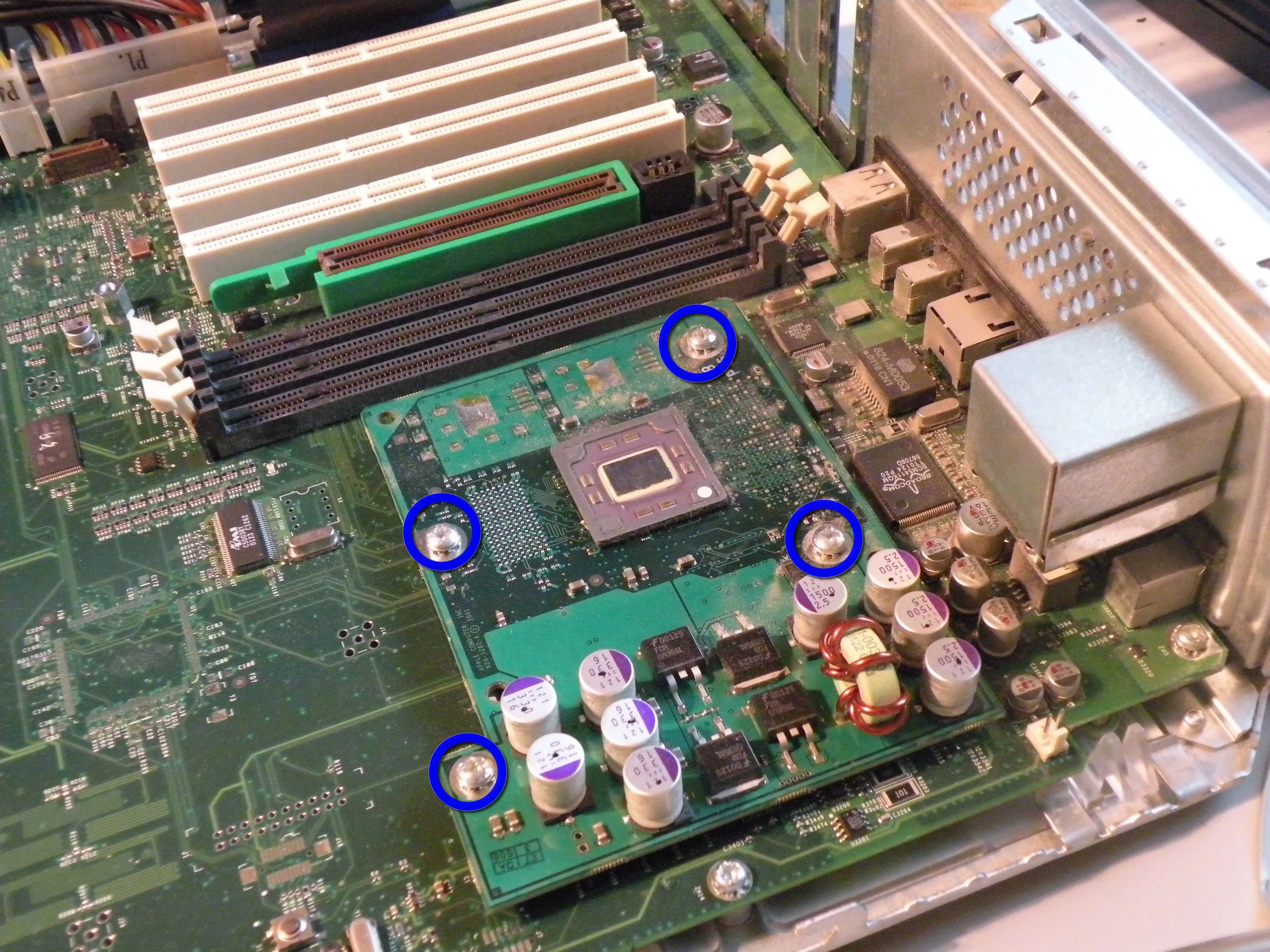

• Открутите эти винты.

Шаг 8 Снятие процессора

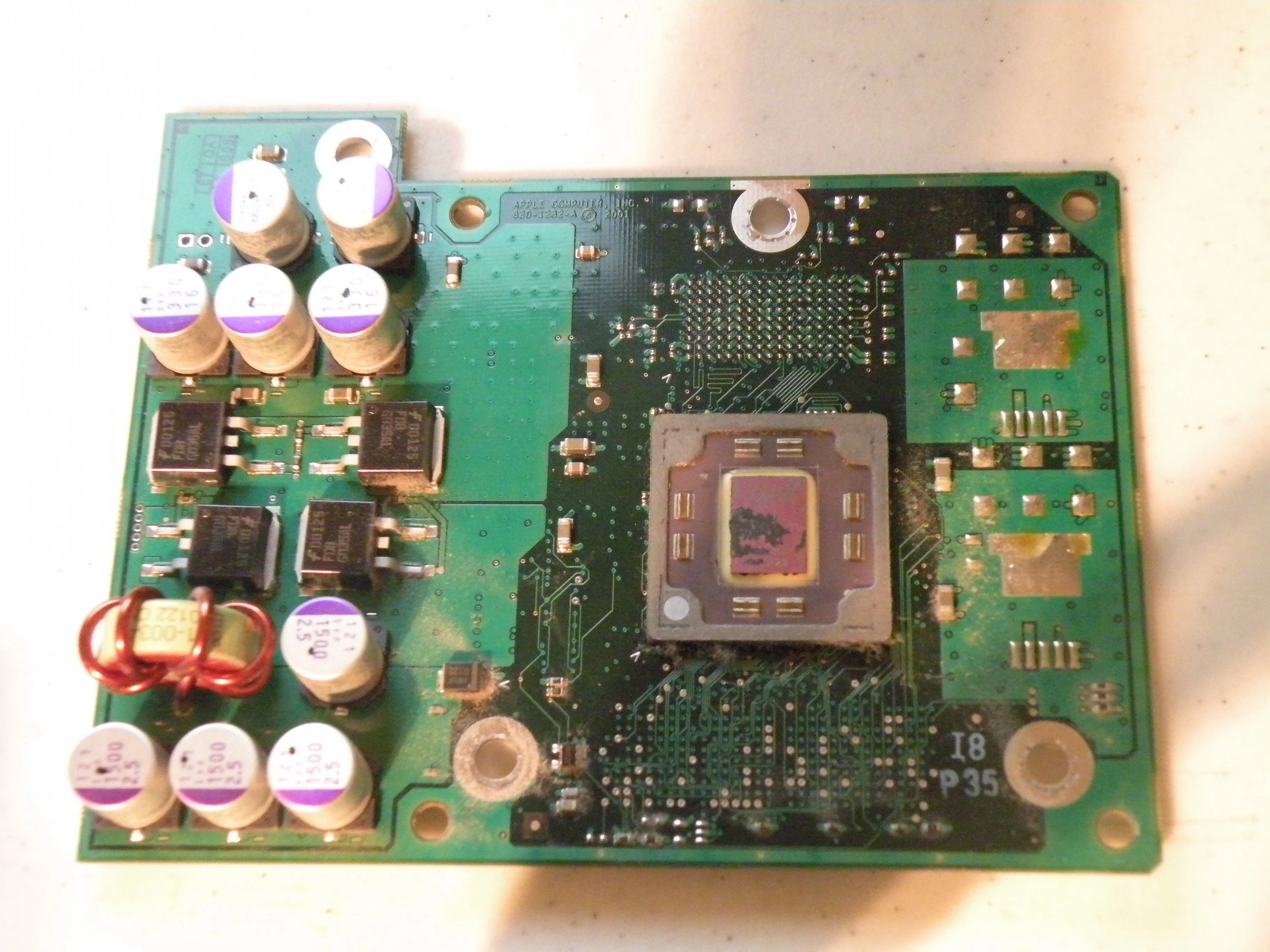

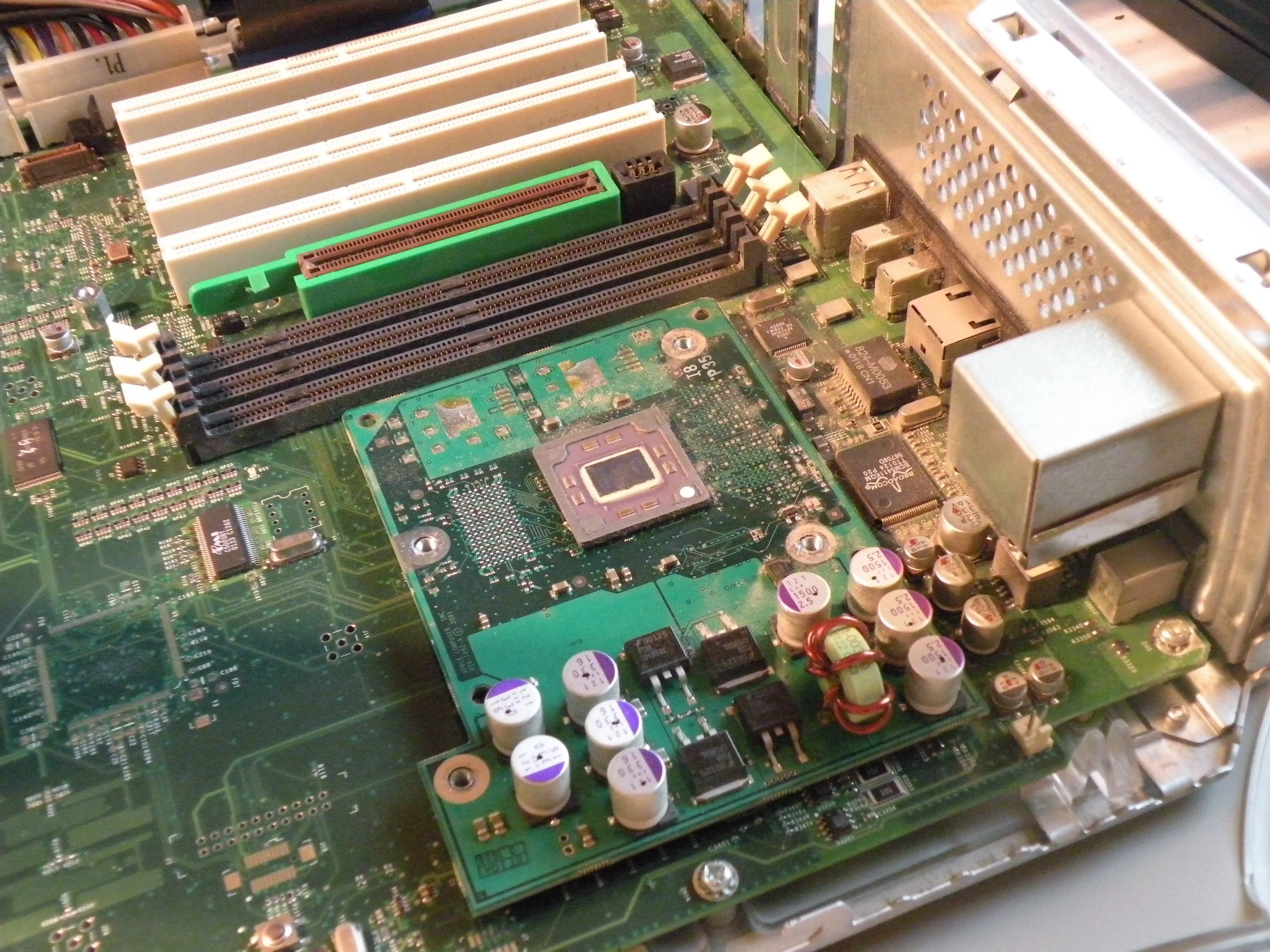

• После того, как винты будут откручены, аккуратно извлеките процессор.

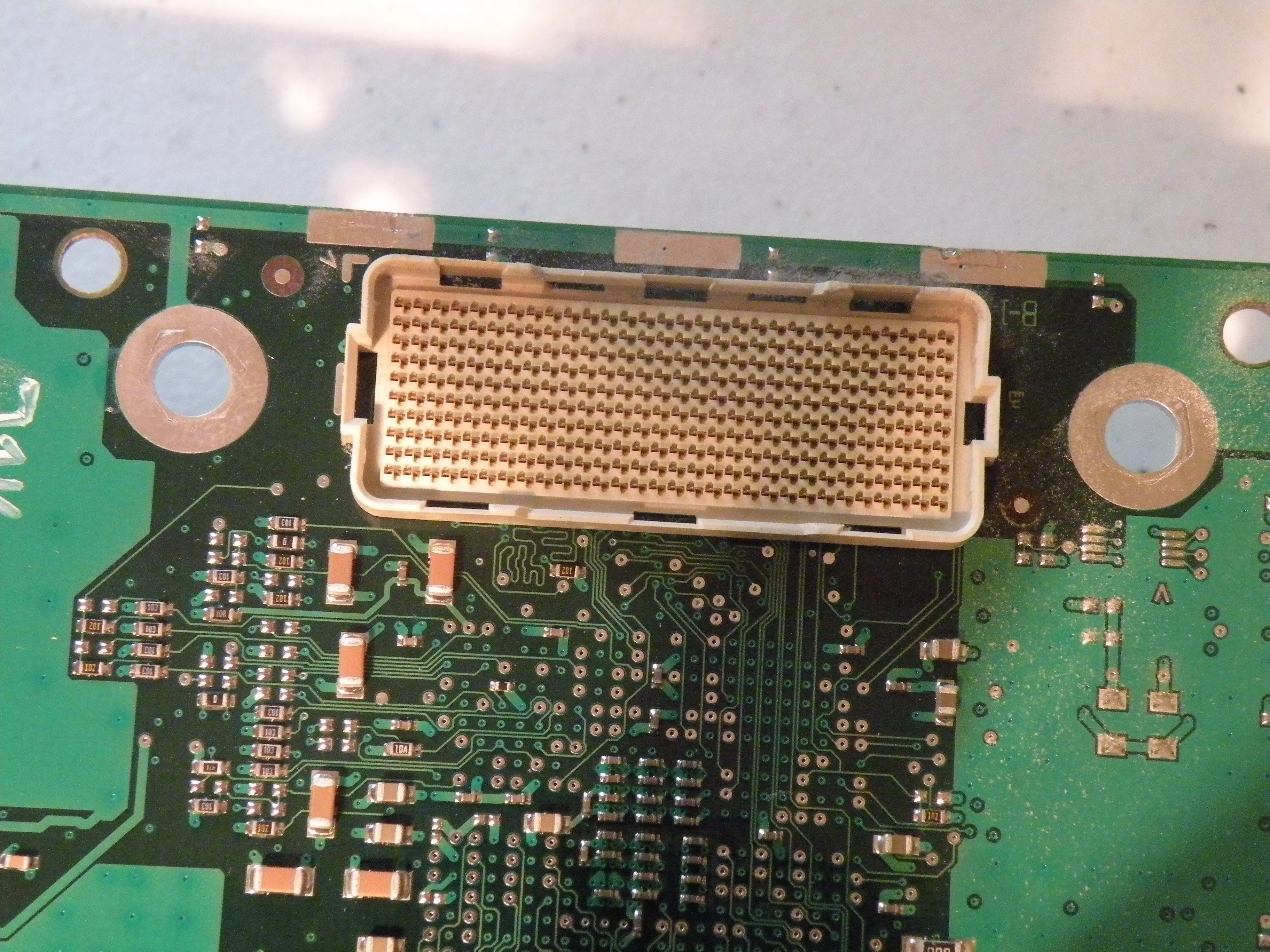

• Это 300-контактный разъем Apple, он встречается на этом Mac и на MDD (этот процессор не будет работать в MDD) и похож на тот, что используется в PowerMac G5.

• Этот разъем невероятно трудно извлечь из-за способа его соединения, его также очень трудно извлечь, не повредив его, если вы не потянете его прямо вверх, вы, скорее всего, повредите его.

Шаг 9 Съемка процессора

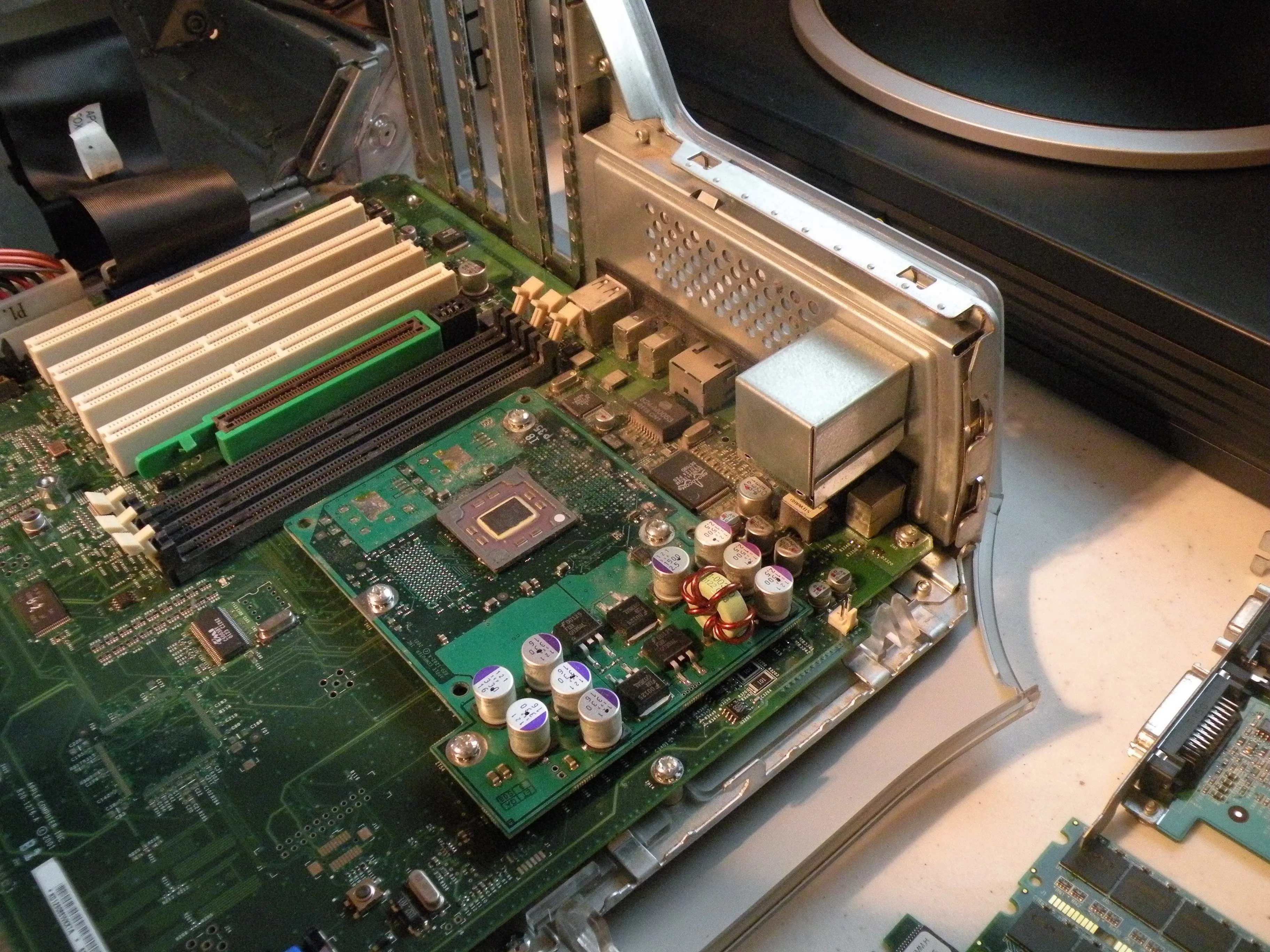

• Больше снимков процессора

Шаг 10 Подставка для жесткого диска

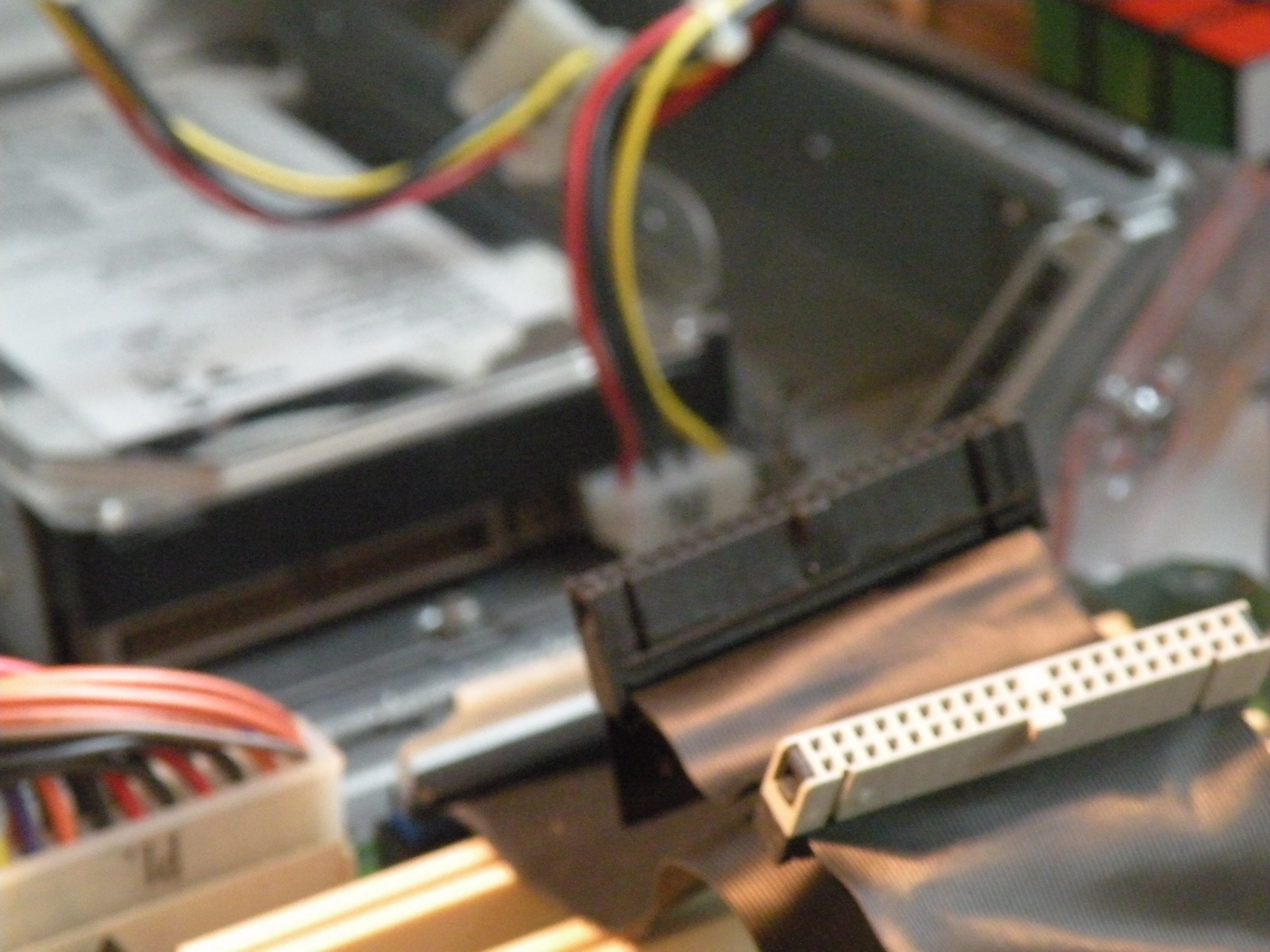

• Отсоедините IDE-кабель и кабели питания от всех жёстких дисков.

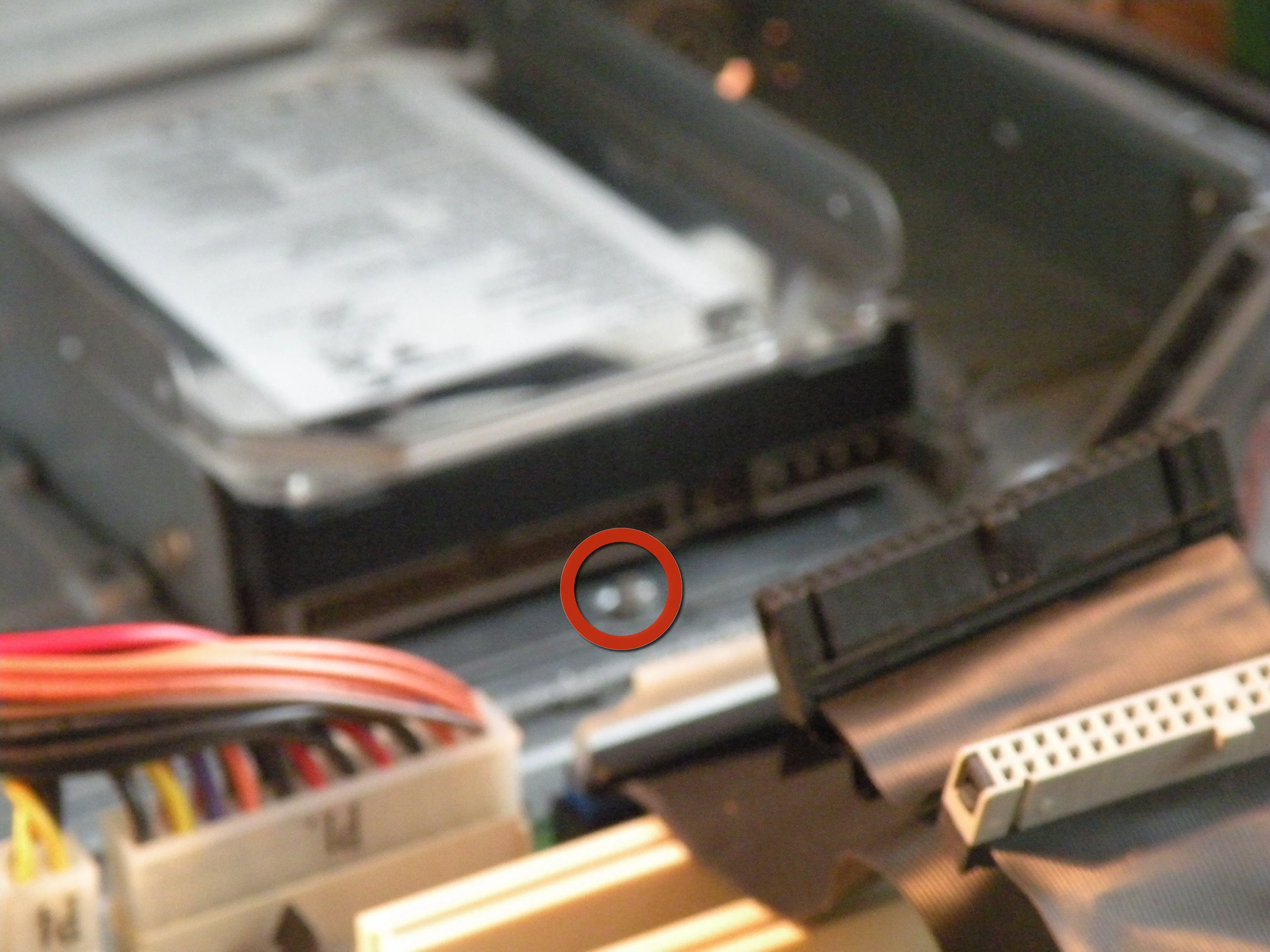

• Выкрутите этот винт, если он есть.

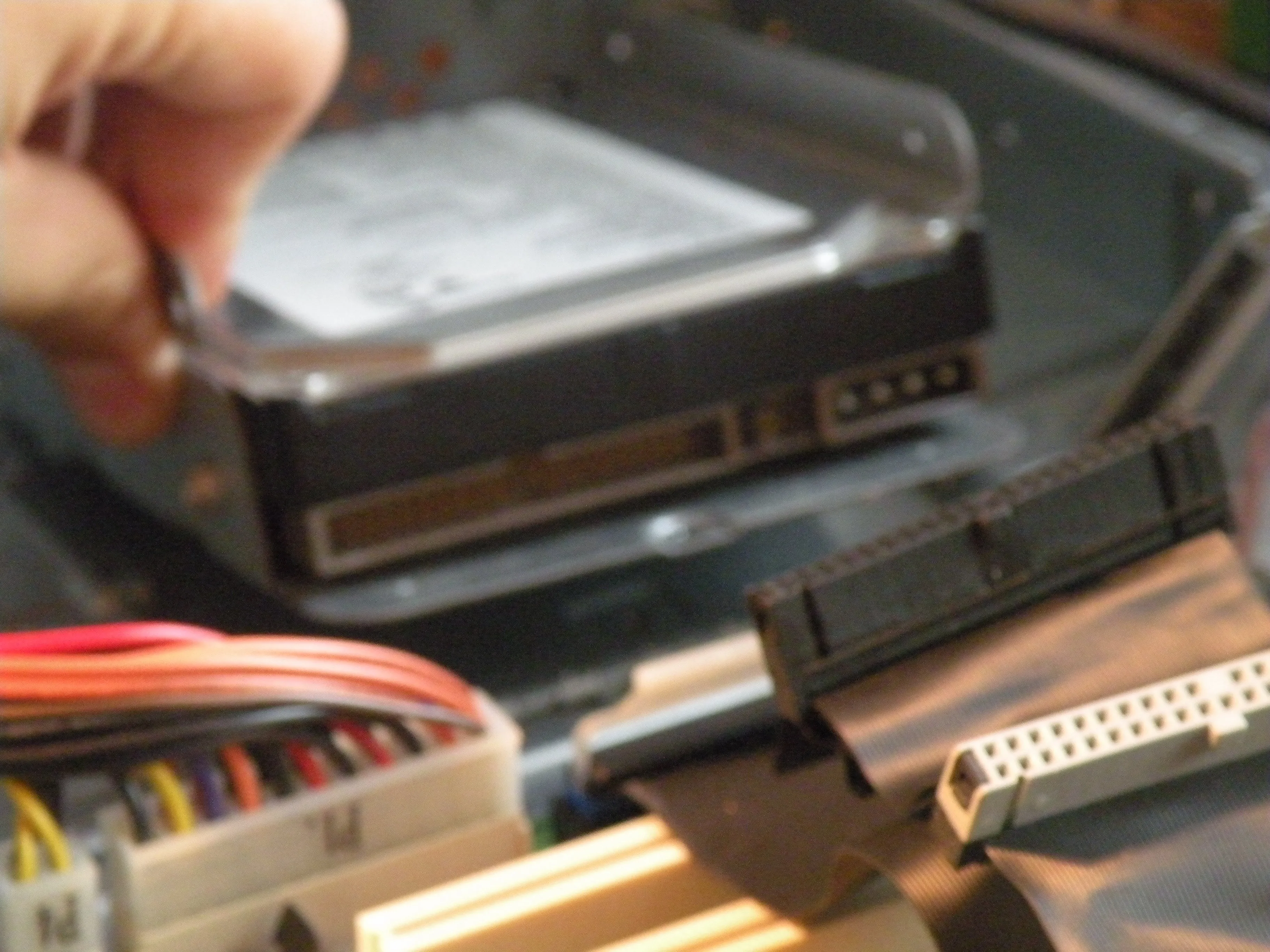

• Выдвиньте кэдди и отложите его в сторону.

• Многие компьютеры Apple, включая ранние версии этого компьютера, имели ограничение на жесткие диски объемом 128 Гб. Только Quicksilvers, выпущенные в 2002 году и позже, поддерживают жесткие диски объемом более 128 Гб, но чтобы обойти это, просто разбейте жесткий диск на несколько разделов по 128 Гб в Disk Utility.

• Этот компьютер использует стандартные жесткие диски IDE, и изначально поставлялся с 40 или 80 Гб.

• Он поддерживает до 4 IDE-дисков, 2 жестких диска, один оптический привод и один ZIP-привод (при желании можно установить IDE-жесткий диск в слот для ZIP-привода, что позволит использовать 3 жестких диска).

Шаг 11 Оптический привод / ZIP-накопитель

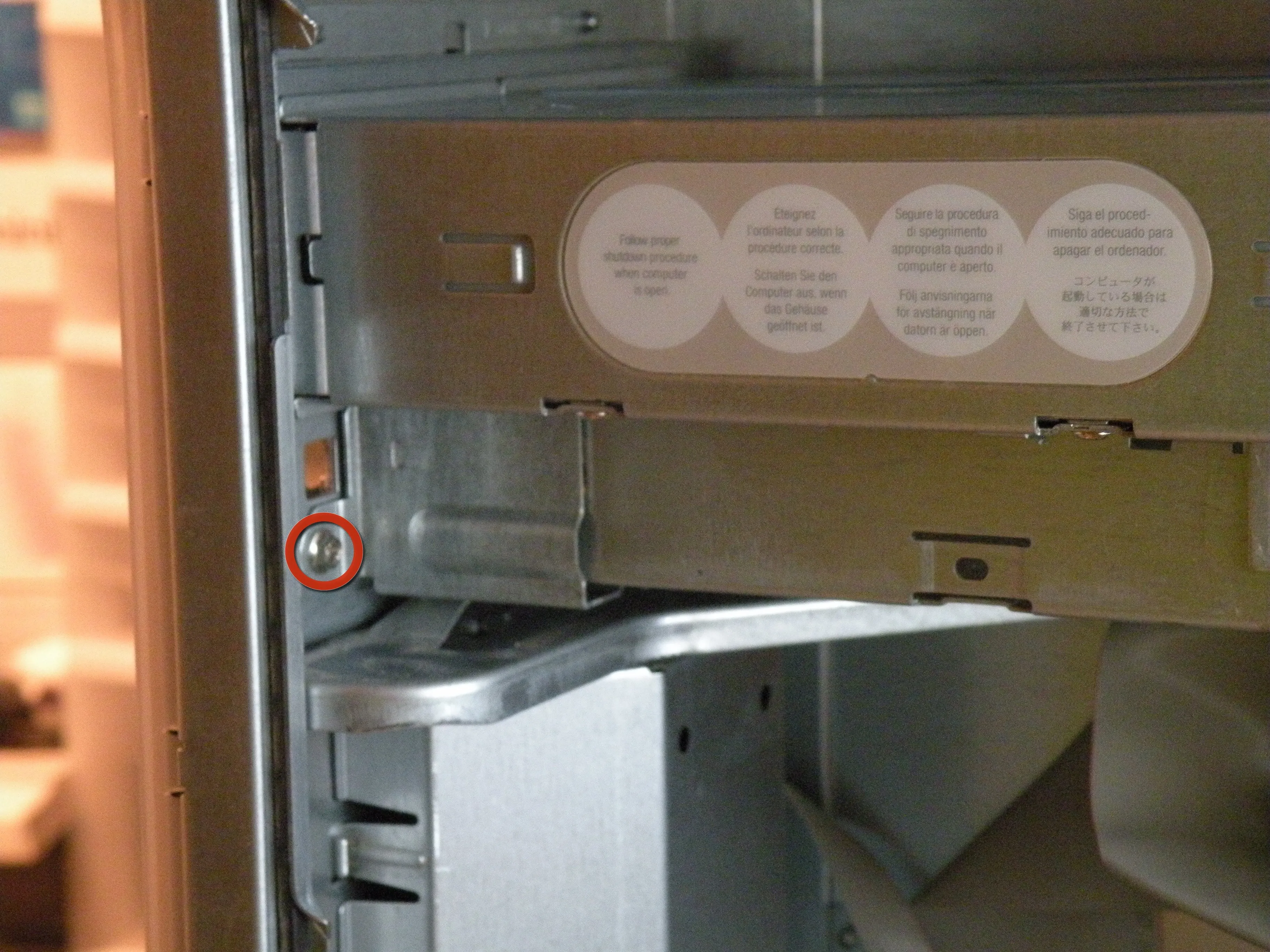

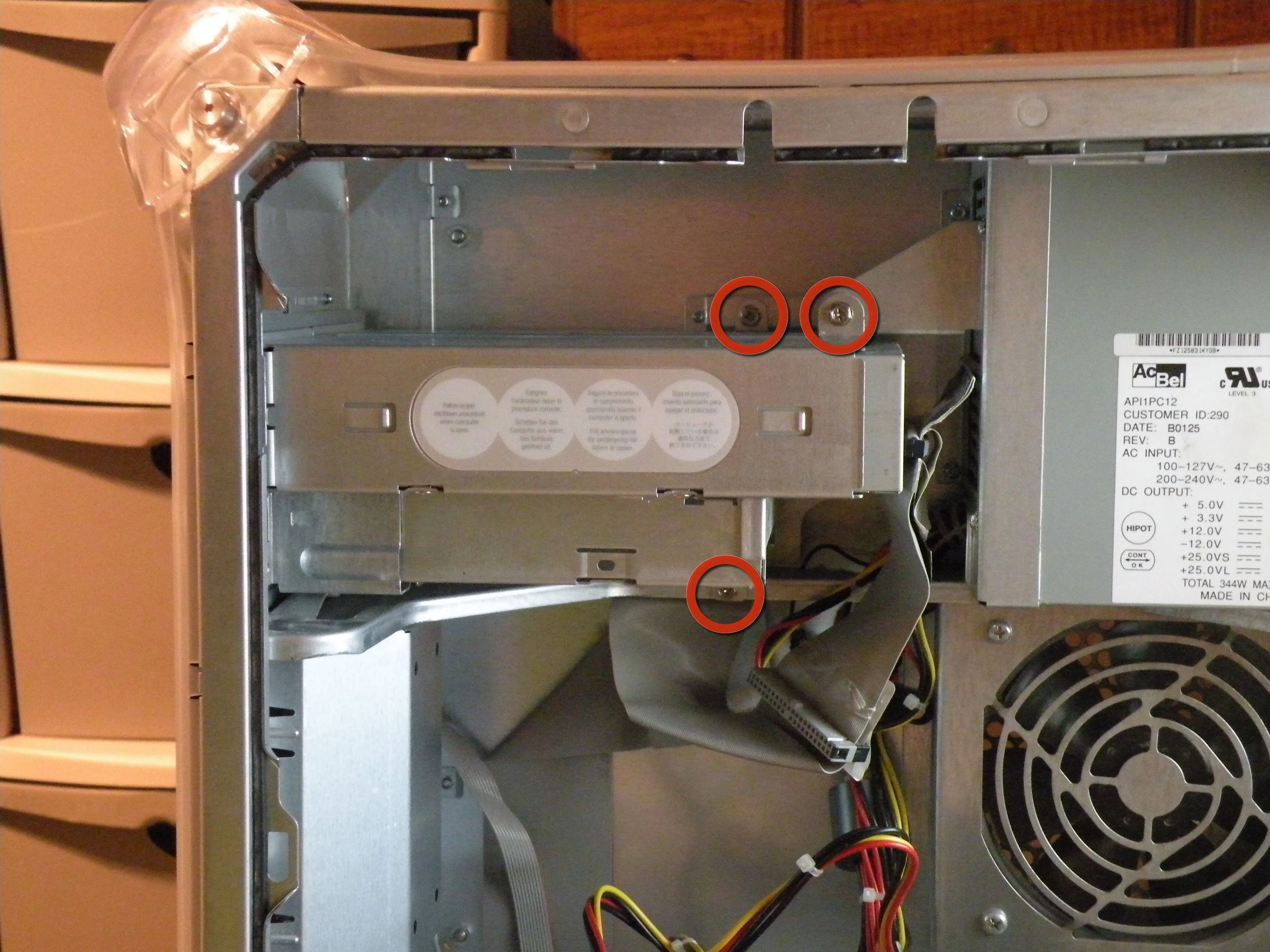

• Начните с откручивания всех этих винтов.

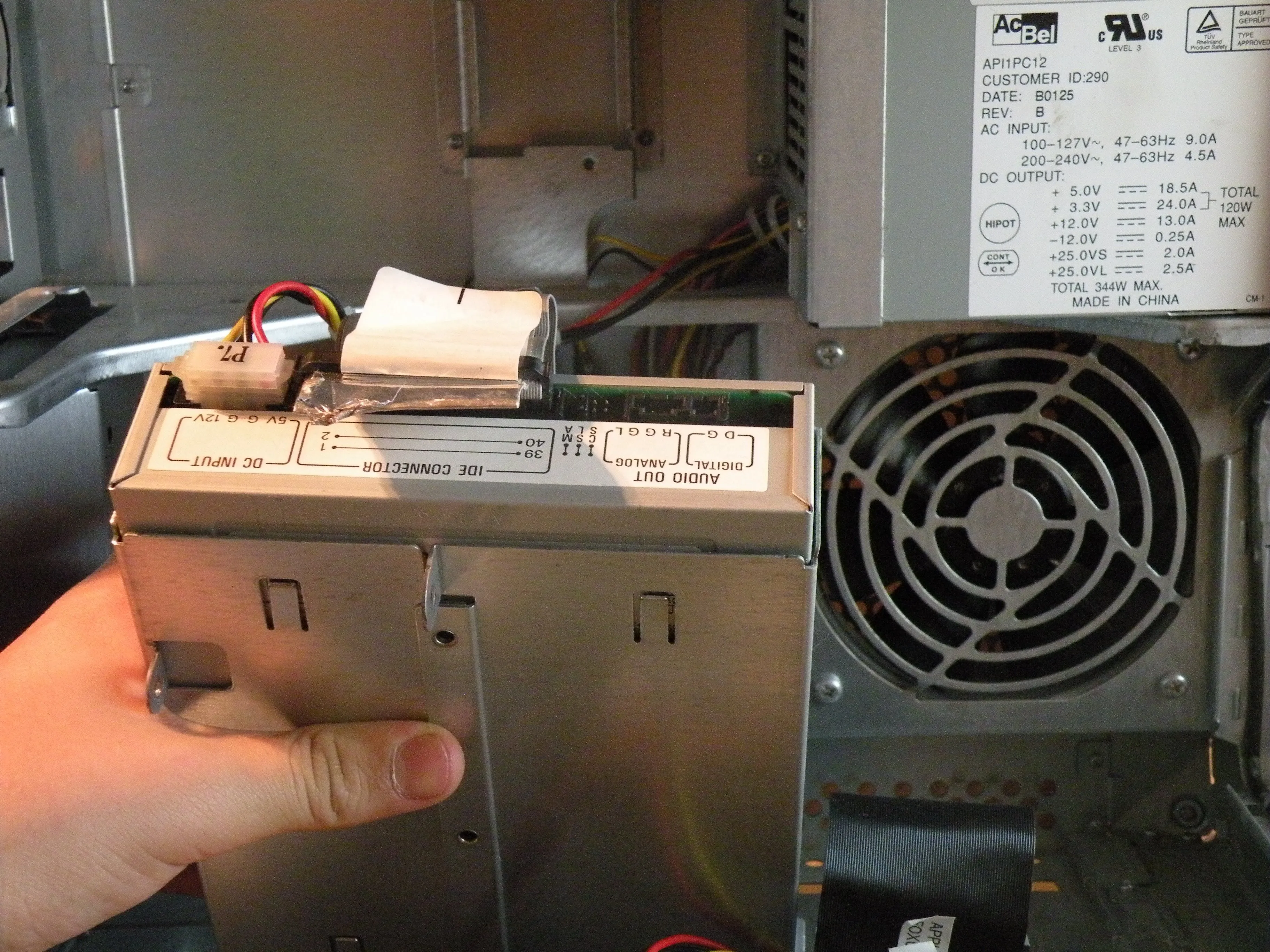

• Затем отодвиньте корпус привода назад и частично потяните его на себя, затем отсоедините кабели IDE и питания и отложите его в сторону.

• Большинство Quicksilvers, в том числе и мой, поставляются в стандартной комплектации с DVD/CD-RW 'ComboDrive'.

Шаг 12 Блок питания и вентилятор

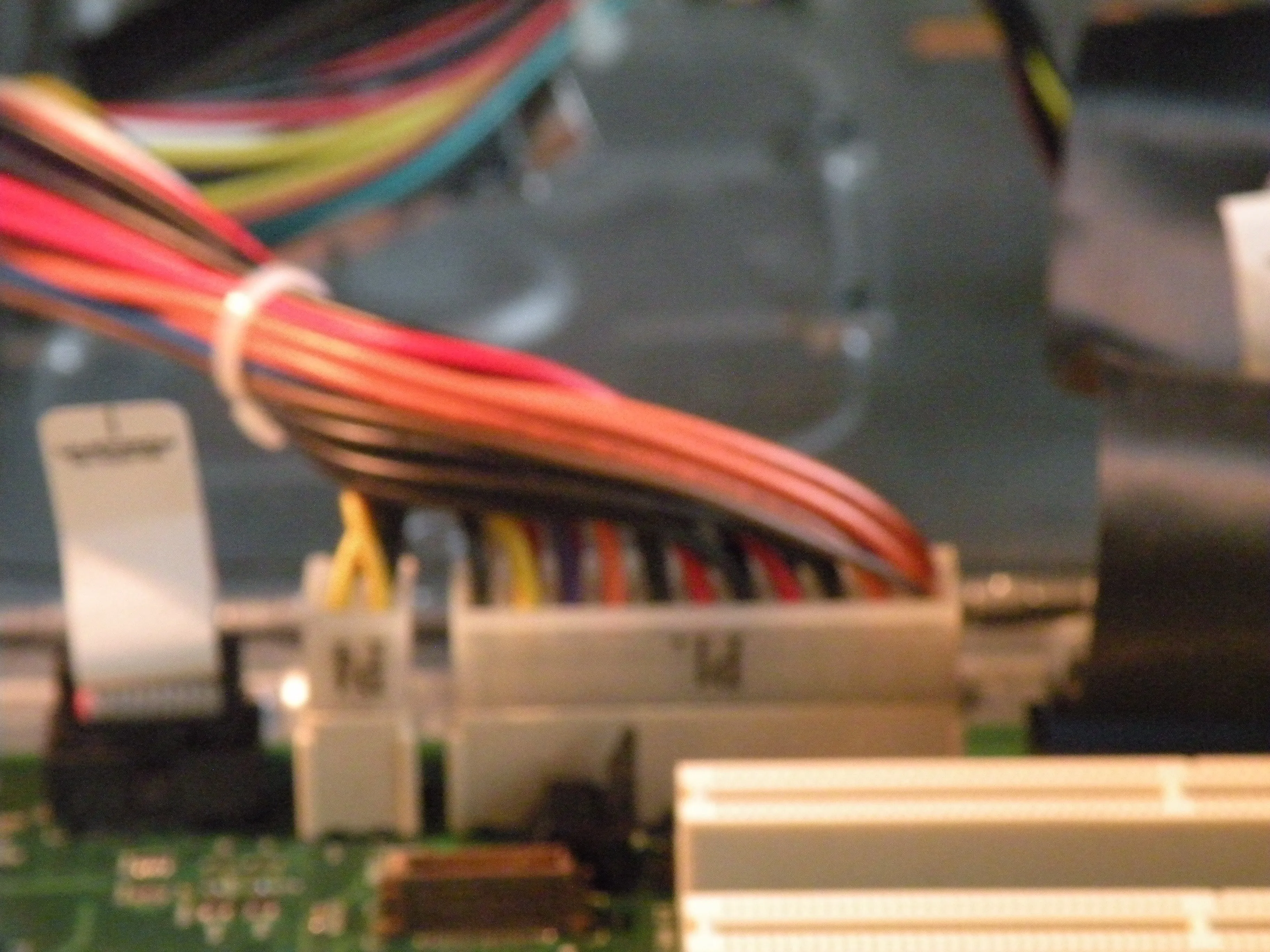

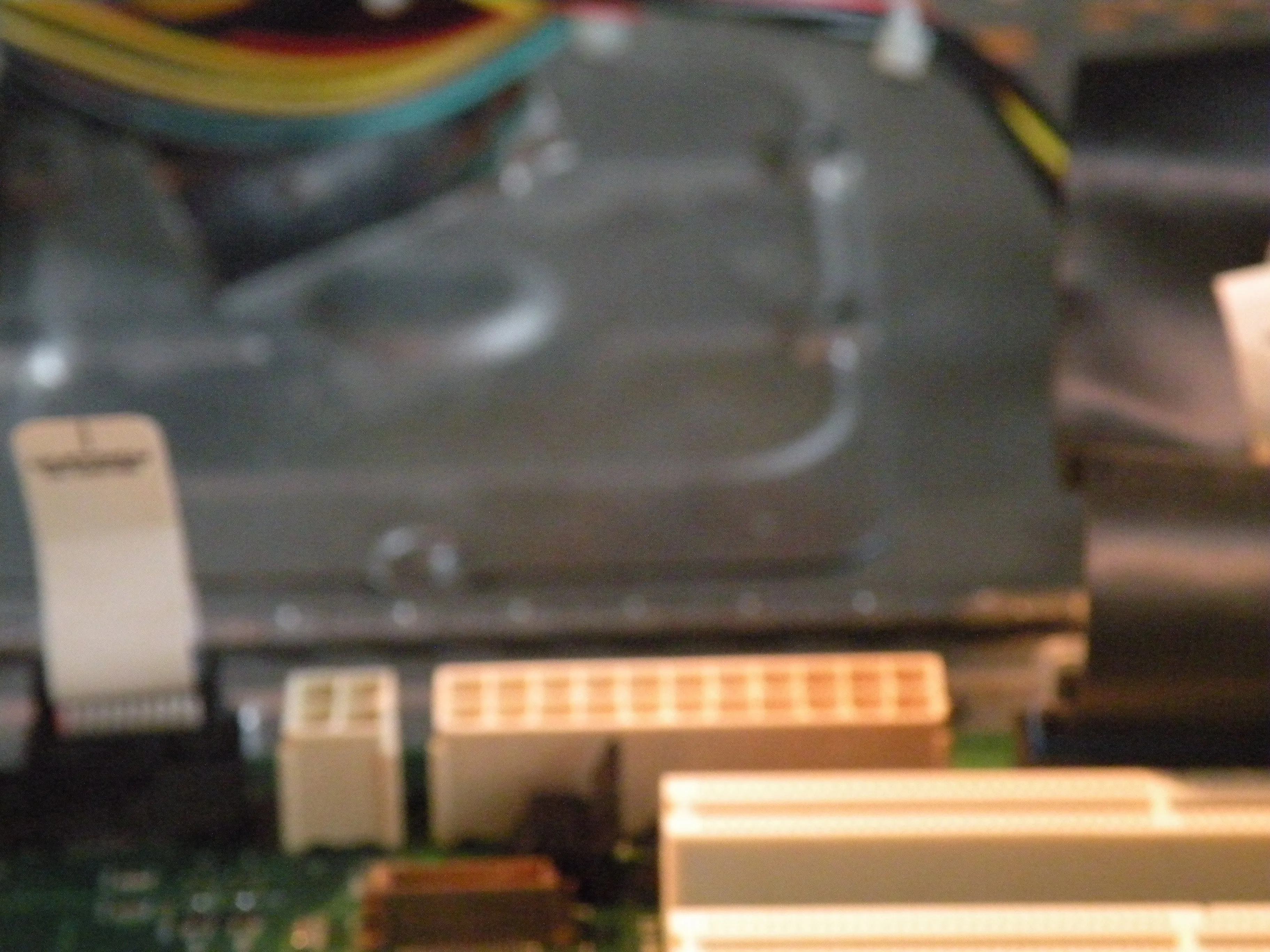

• В этом компьютере используется нестандартный 22-контактный блок питания Apple, а также 4-контактный разъем 12 В, обычно встречающийся в некоторых блоках питания.

• Начните с отсоединения разъемов питания от материнской платы и проложите их до уровня блока питания.

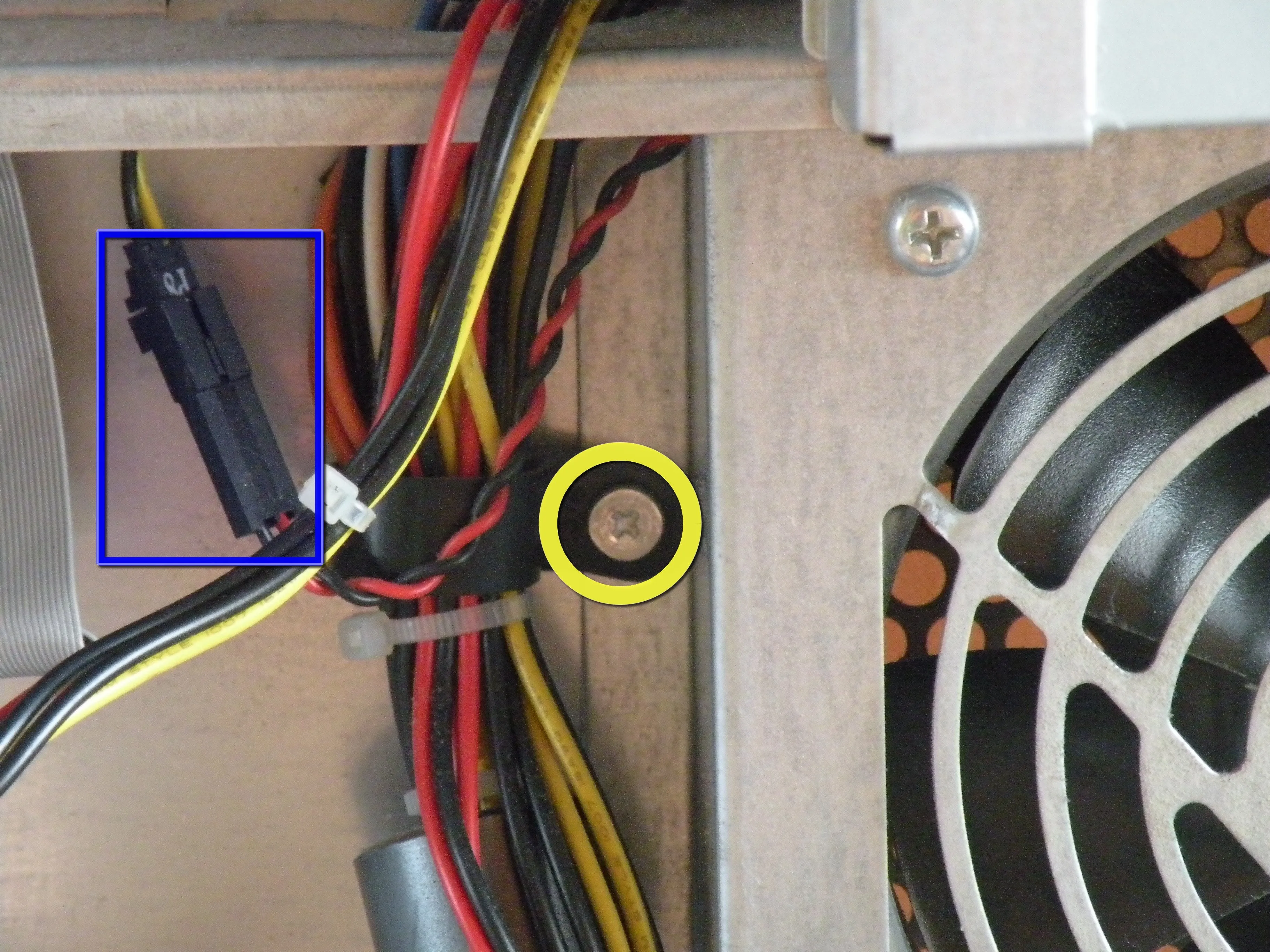

• Также отсоедините разъем вентилятора и проложите его вверх.

• Выкрутите и этот винт.

• Отсоедините разъем вентилятора.

• Всегда будьте осторожны с блоками питания, они могут быть опасны при неправильном обращении.

• Снятие вентилятора состоит всего из трех винтов. Тот, что обведен желтым, один в верхней левой части каркаса (не показан) и один в средней нижней части каркаса (не показан).

Шаг 13 Блок питания

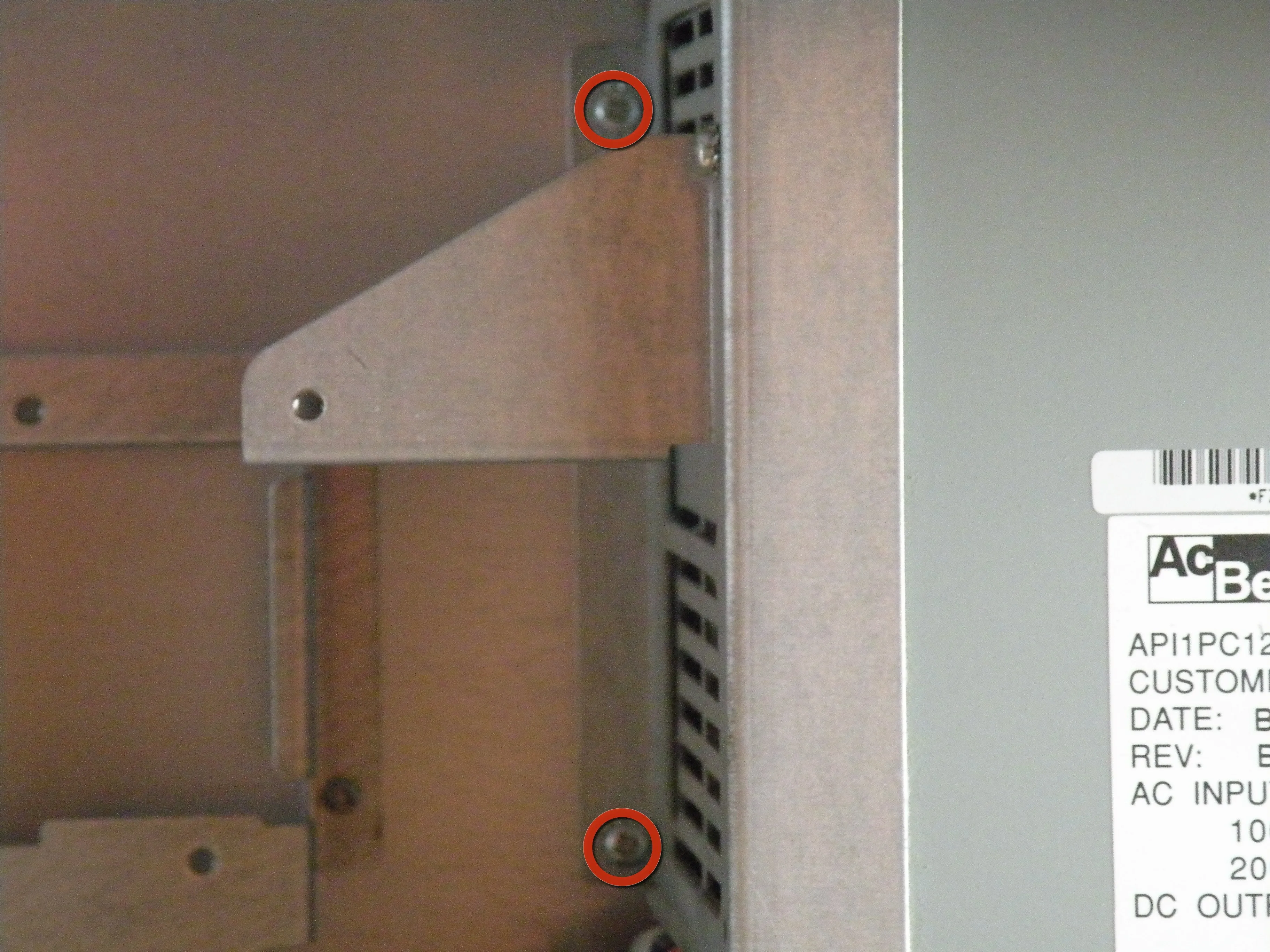

• Теперь открутите эти 2 винта и выньте блок питания из корпуса.

• Это не стандартный блок питания для ПК, как в G3 Blue And White, попытка использовать блок питания ATX приведет к перегоранию логической платы!

Шаг 14 Логическая плата

• Начните с отсоединения всего, кабелей, батареи и т.д.

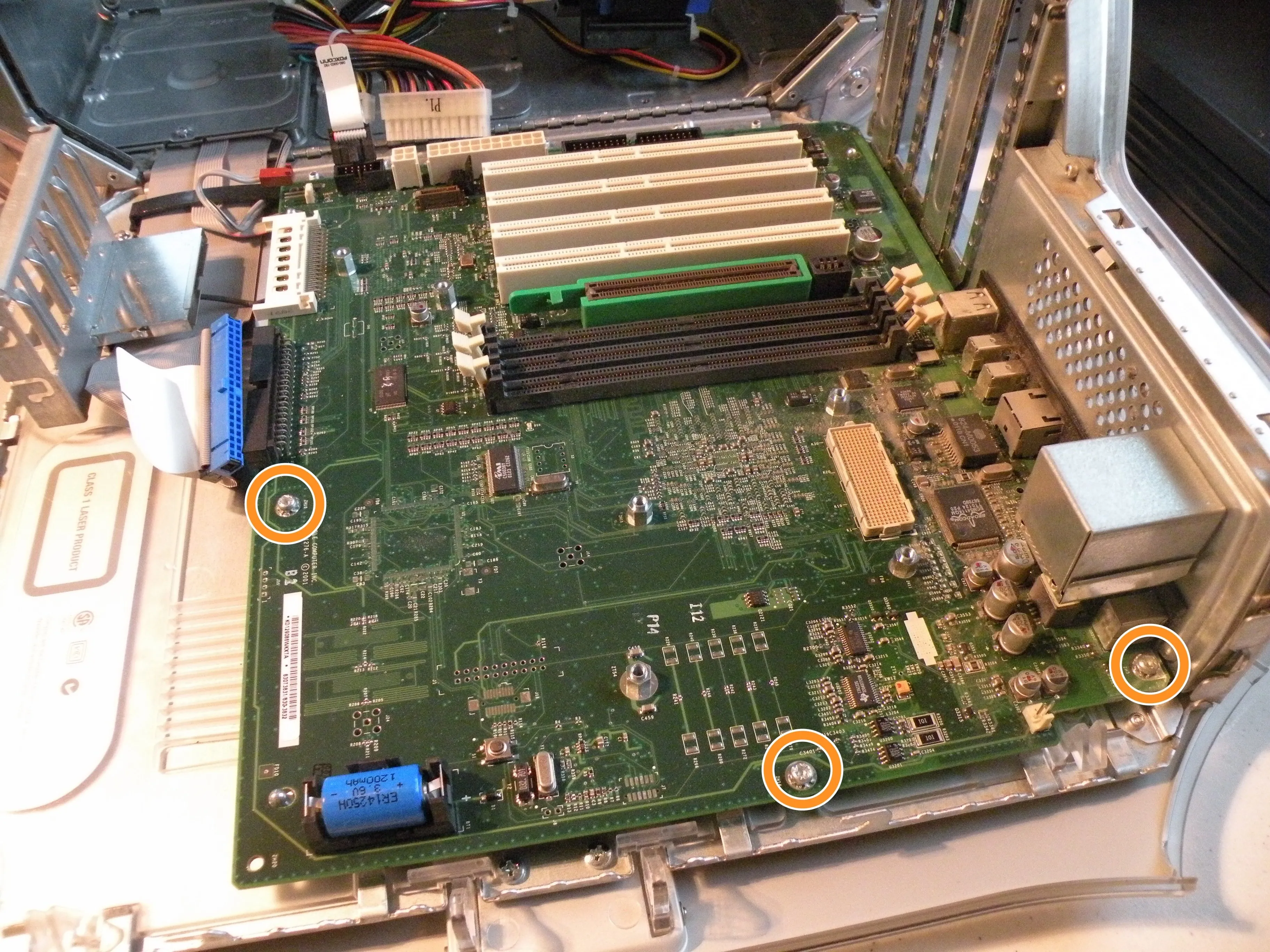

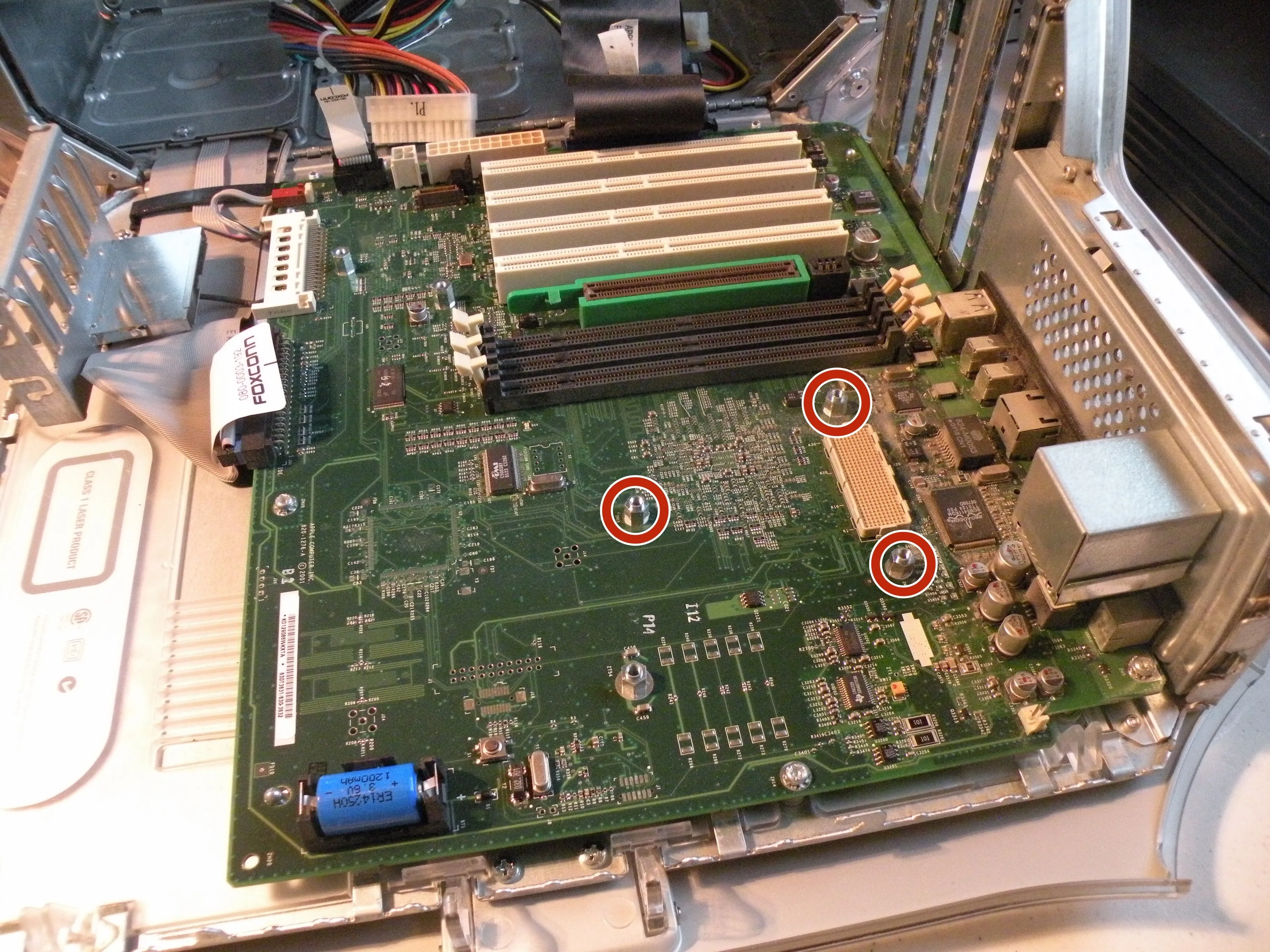

• Плату удерживают три винта с шестигранной головкой, которые находятся прямо на месте процессора. В них также имеются отверстия для винтов, чтобы прикручивать и удерживать процессор. Используйте английский торцевой ключ размера 1/4', чтобы выкрутить эти три винта, оставшиеся после процессора.

• Я использовал гнездо метрического размера (кажется, 7 мм), так как у меня не было под рукой английского размера, а метрическое, похоже, работало нормально.

• Затем открутите 4 винта, которые расположены по краям платы. Если у вас меньше 4 винтов, не волнуйтесь слишком сильно, если у вас не возникнет проблем с извлечением платы на следующем этапе, значит, все в порядке.

• НЕ ЗАБУДЬТЕ ЗАЗЕМЛИТЬСЯ! Используйте антистатический браслет, чтобы предотвратить повреждение логической платы электростатическим разрядом.

• Теперь отодвиньте логическую плату от задней стенки корпуса примерно на 1/2 дюйма и извлеките ее. Ее не должно быть трудно вытащить или поднять, если это так, вернитесь назад и убедитесь, что вы выкрутили все винты. Однако мне пришлось вытаскивать плату по направлению к передней части корпуса, затем вверх, затем обратно к задней части корпуса, прежде чем я смог полностью извлечь плату.

Шаг 15 Сравнение с G3 Blue & White

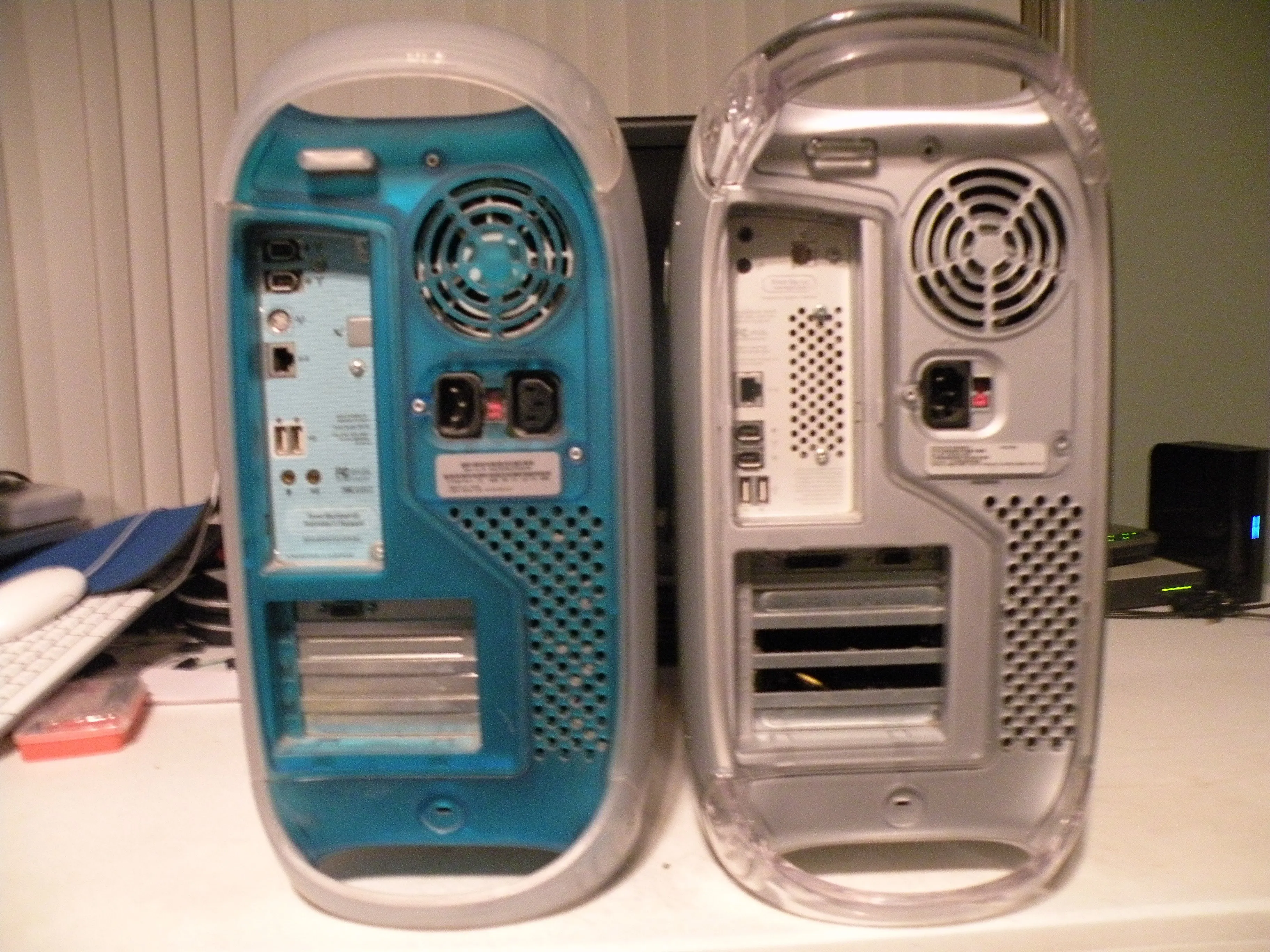

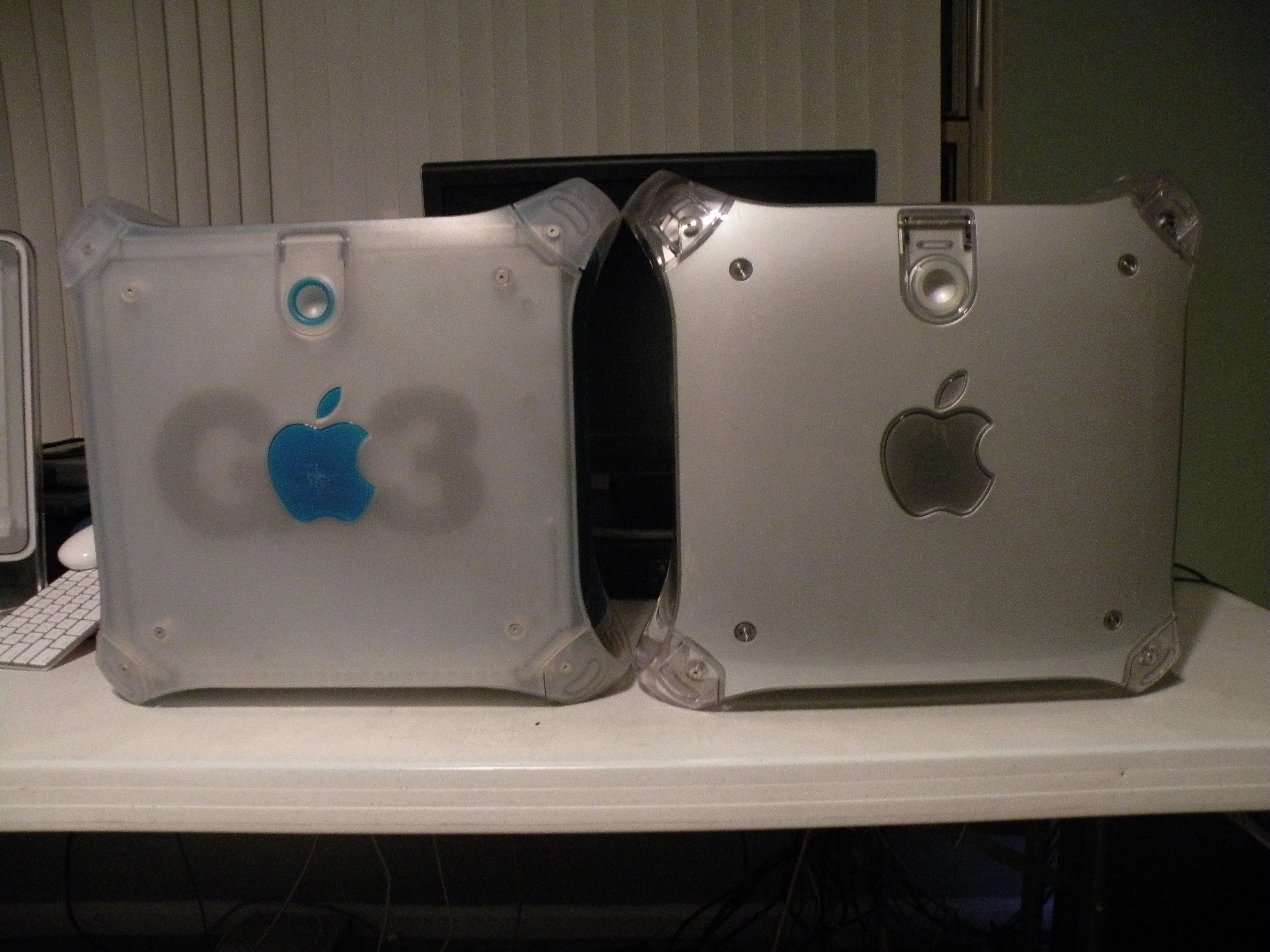

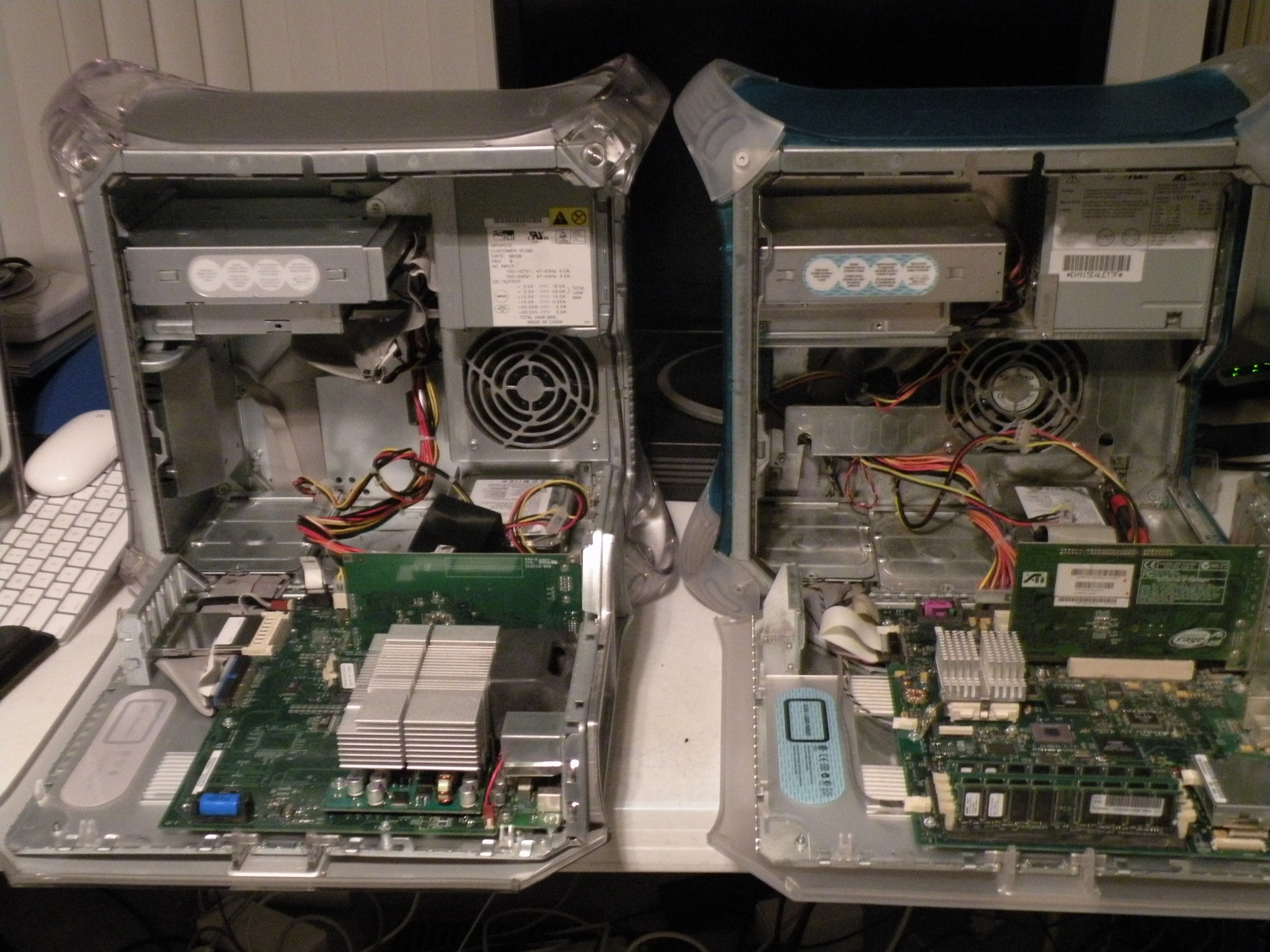

• G4 Quicksilver (слева) (3-е фото)

• G3 B&W (справа) (3-я фотография)

• Компьютеры одинакового размера, но Quicksilver весит больше, чем G3, из-за более тяжелого пластика, большего количества металла корпуса и более крупного радиатора.

Шаг 16

• Стандартные детали ПК, которые будут работать в этом компьютере:

• Оперативная память PC133 133 МГц

• Стандартные жесткие диски IDE

• Стандартные оптические приводы IDE, даже DVD-приводы 'SuperDrive'.
