Введение

Собираемся разобрать мой Power Mac 8600/250!

Инструменты:

#Крестовая отвертка №1

Отвертка Spudger/Flathead

Ваши руки!

Что вам понадобится

Инструменты

  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com

Шаг 1 Разборка Power Macintosh 8600(250)

Power Macintosh 8600(250) Teardown, Power Macintosh 8600(250) Teardown: шаг 1, изображение 1 из 1
Power Macintosh 8600(250) Teardown, Power Macintosh 8600(250) Teardown: шаг 1, изображение 1 из 1 | Источник - ifixit.com

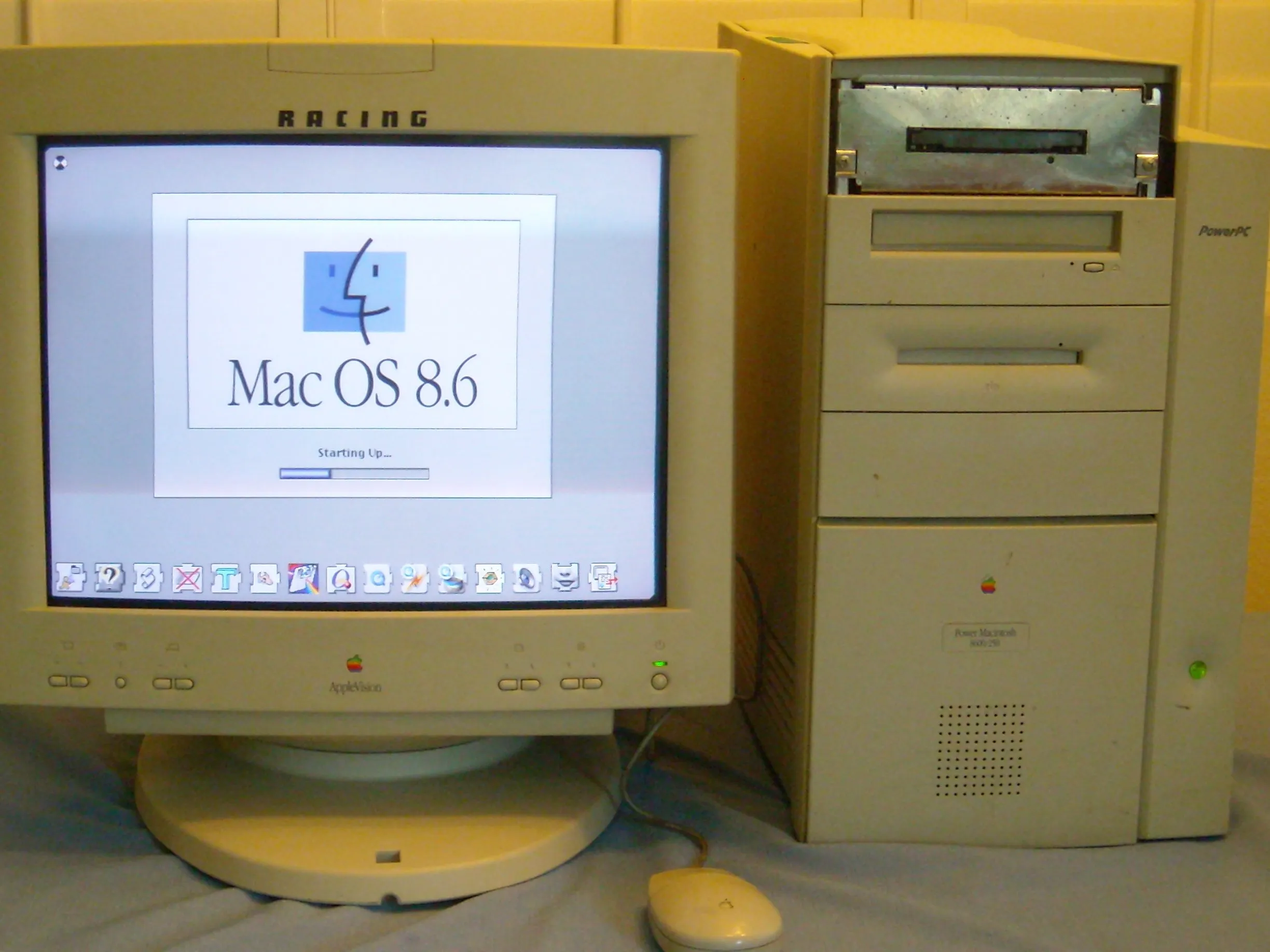

  • Вот она! Мне не хватает ободка вокруг флоппи-дисковода :(

Шаг 2

Разборка Power Macintosh 8600(250): шаг 2, изображение 1 из 3
Power Macintosh 8600(250) Teardown: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Разборка Power Macintosh 8600(250): шаг 2, изображение 2 из 3
Power Macintosh 8600(250) Разборка: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Power Macintosh 8600(250) Разборка: шаг 2, изображение 3 из 3
Разборка Power Macintosh 8600(250): шаг 2, изображение 3 из 3 | Источник - ifixit.com

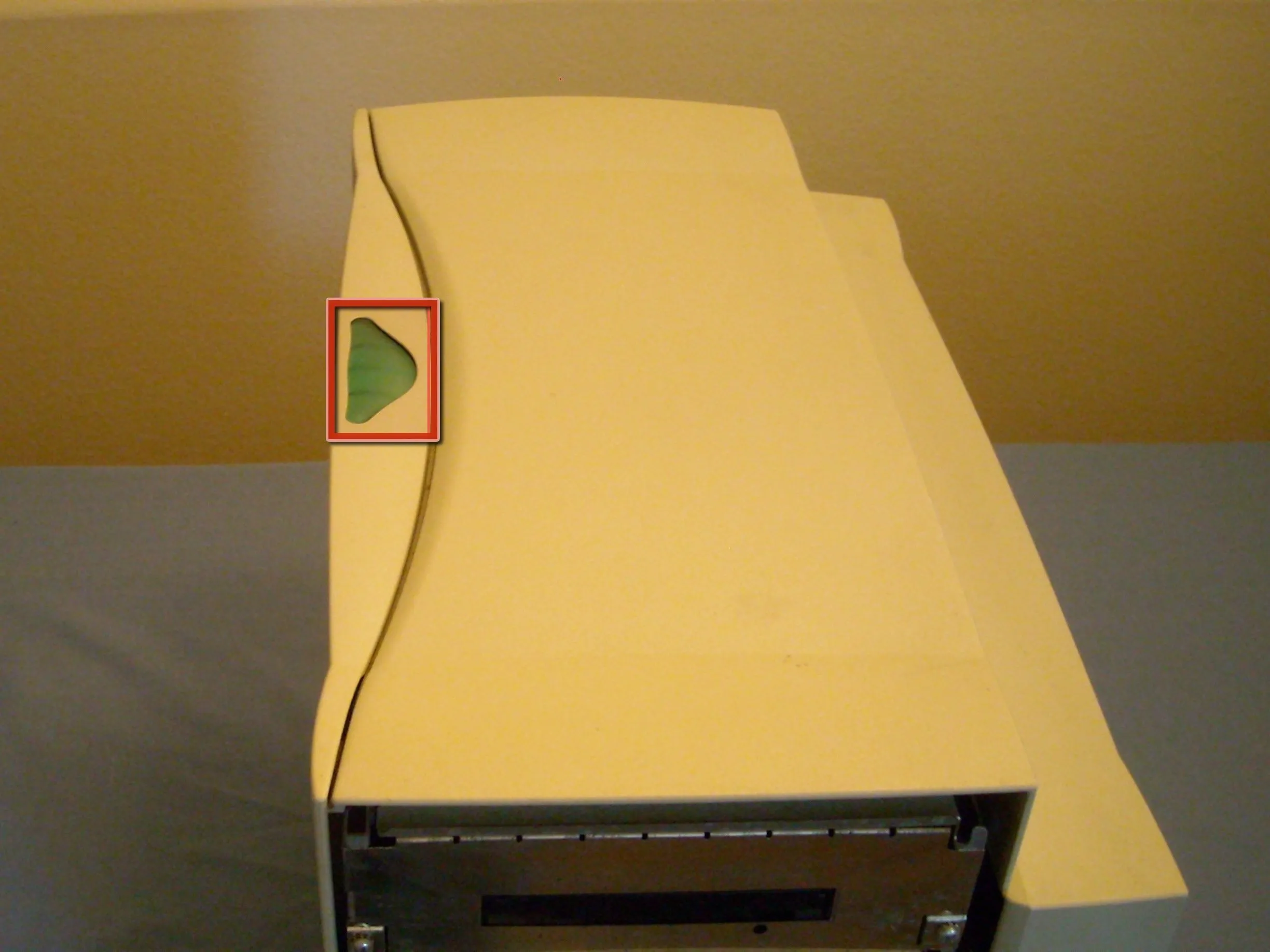

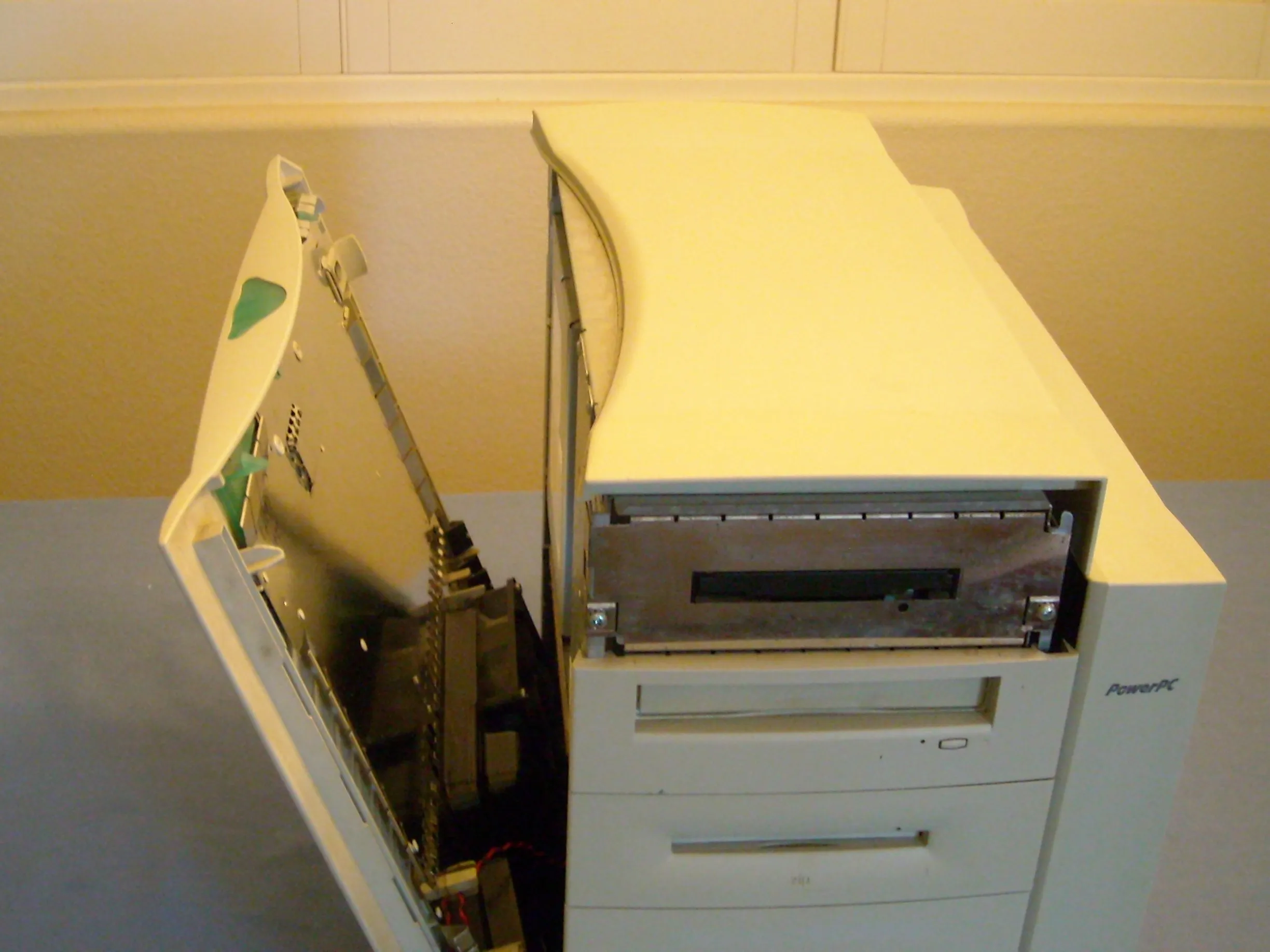

  • Начните с нажатия большой зеленой кнопки. И потяните дверцу в сторону и вверх от компьютера.

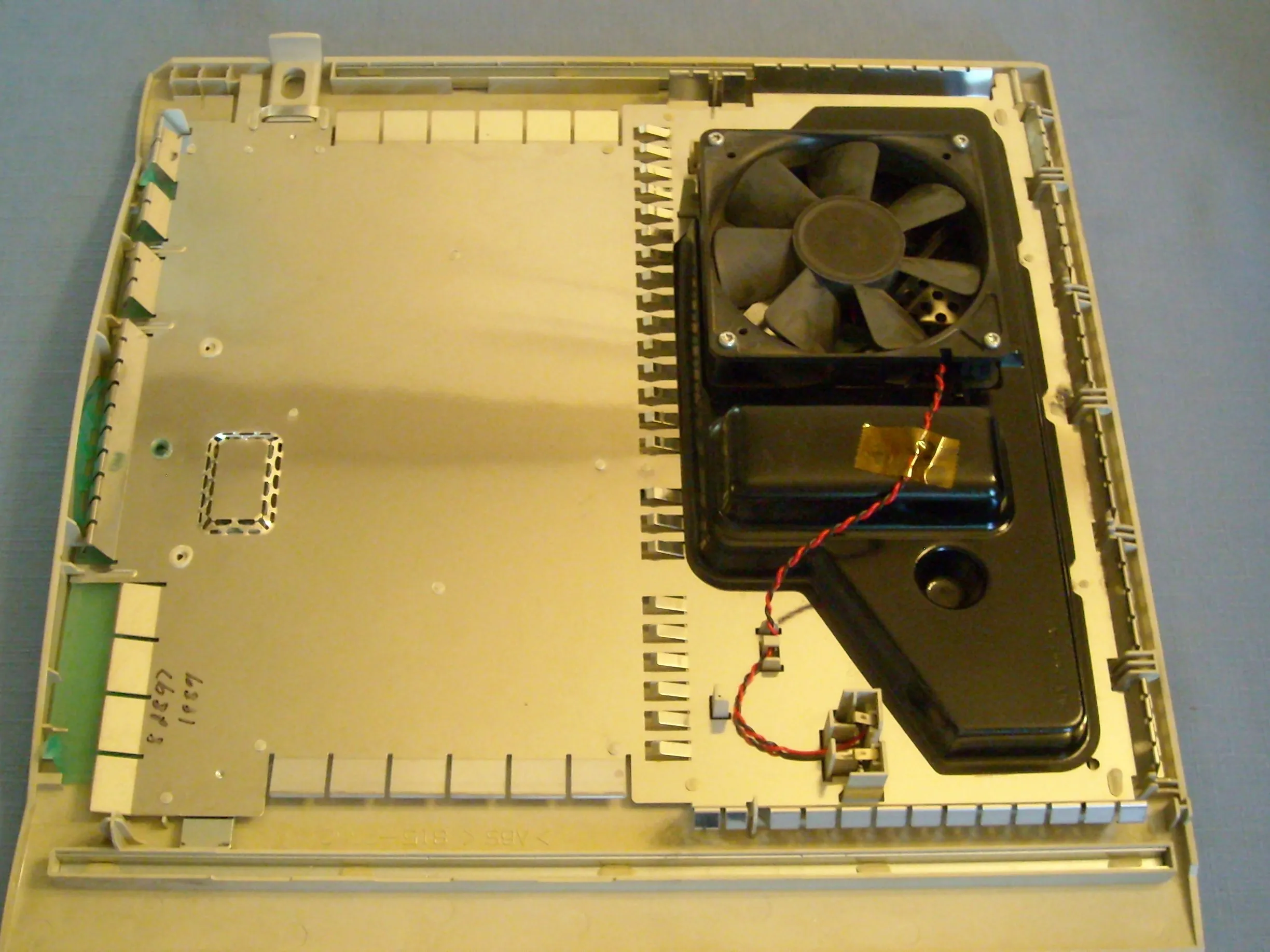

  • На задней стороне дверцы находится вентилятор.

Шаг 3

Разборка Power Macintosh 8600(250): шаг 3, изображение 1 из 3
Power Macintosh 8600(250) Разборка: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Power Macintosh 8600(250) Разборка: шаг 3, изображение 2 из 3
Power Macintosh 8600(250) Разборка: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Power Macintosh 8600(250) Разборка: шаг 3, изображение 3 из 3
Разборка Power Macintosh 8600(250): шаг 3, изображение 3 из 3 | Источник - ifixit.com

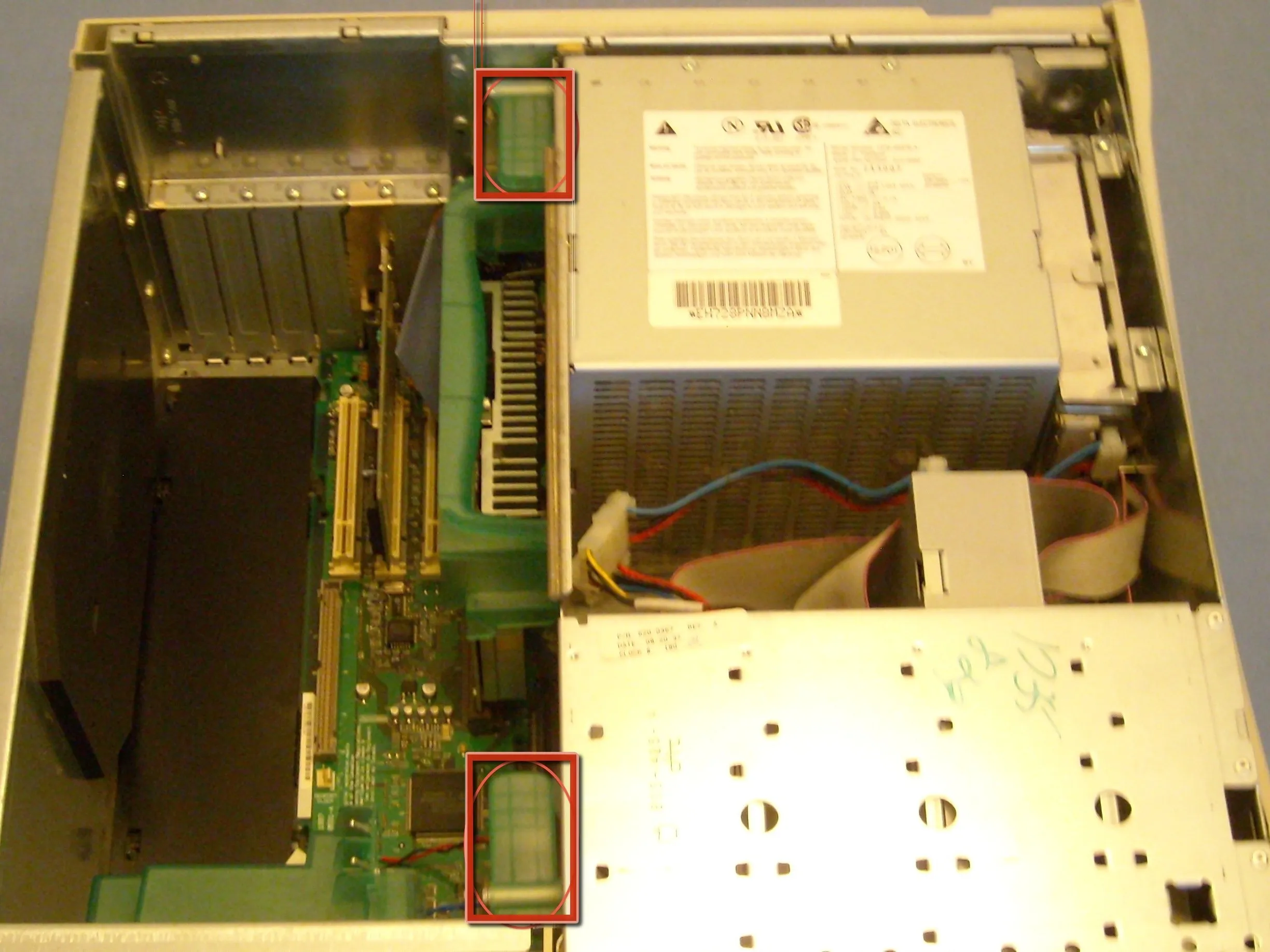

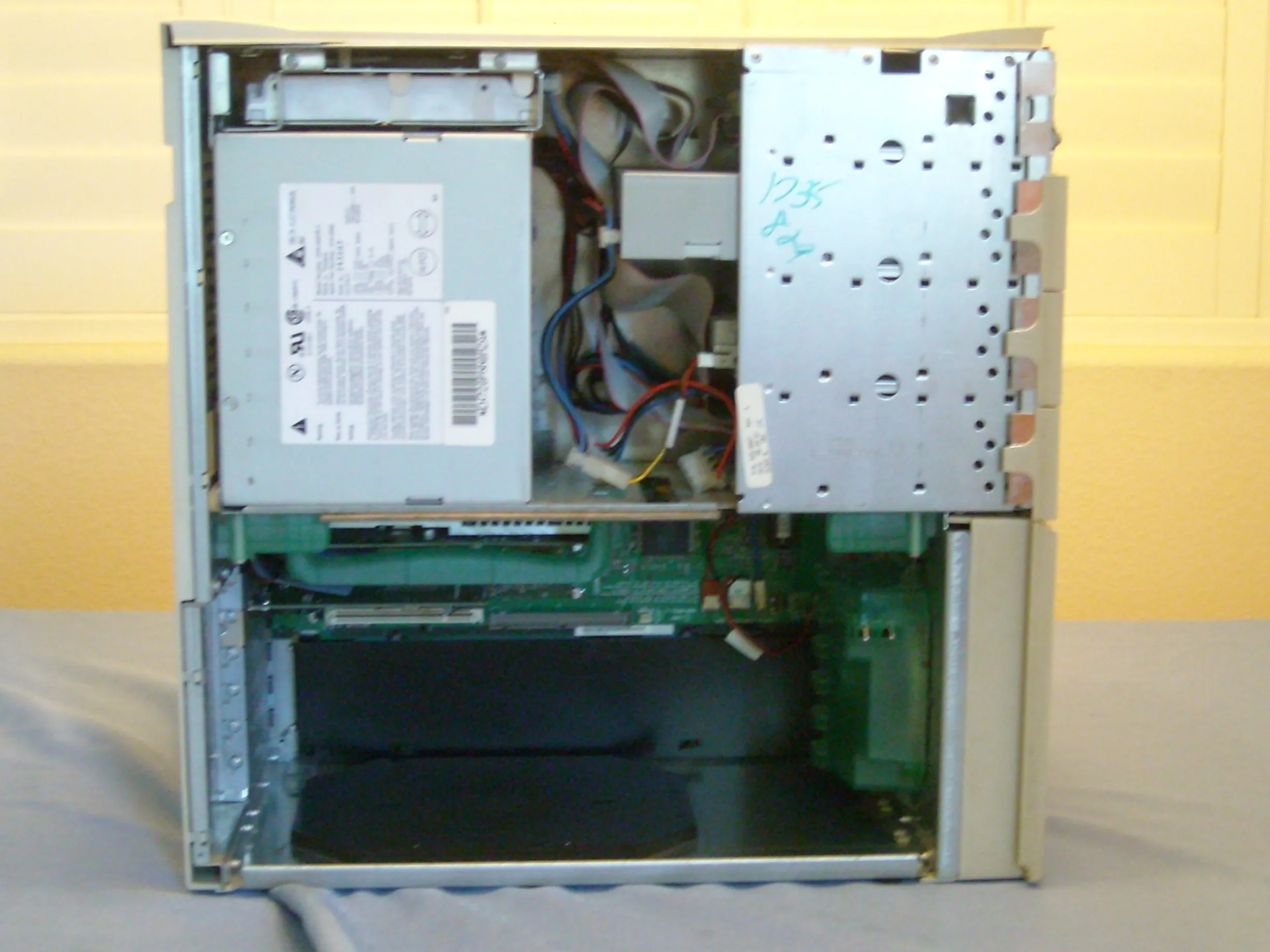

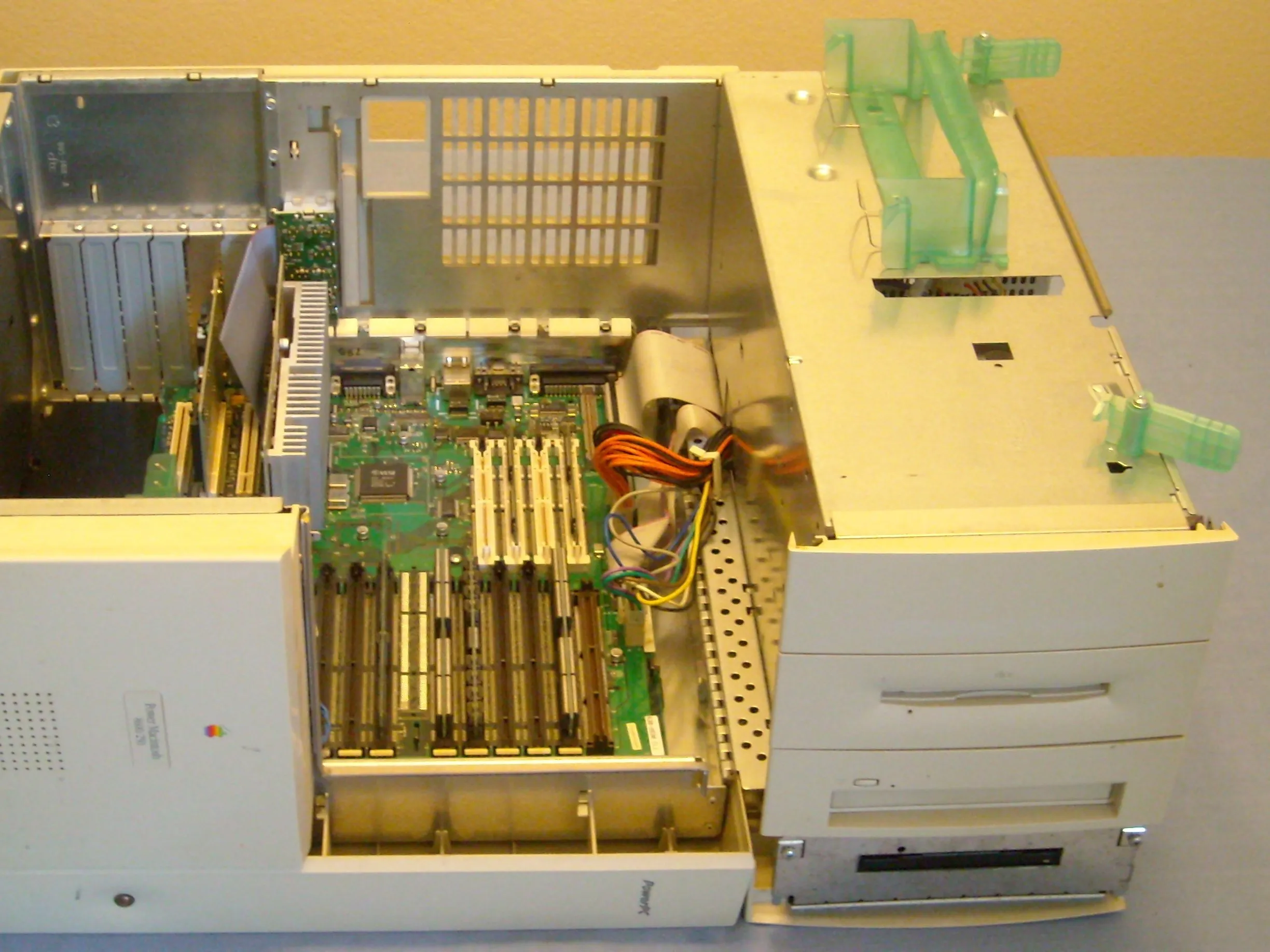

  • Теперь лучше всего положить компьютер на пол.

  • А чтобы откинуть вкладки, возьмитесь за ручку и откройте.

Шаг 4

Разборка Power Macintosh 8600(250): шаг 4, изображение 1 из 1
Разборка Power Macintosh 8600(250): шаг 4, изображение 1 из 1 | Источник - ifixit.com

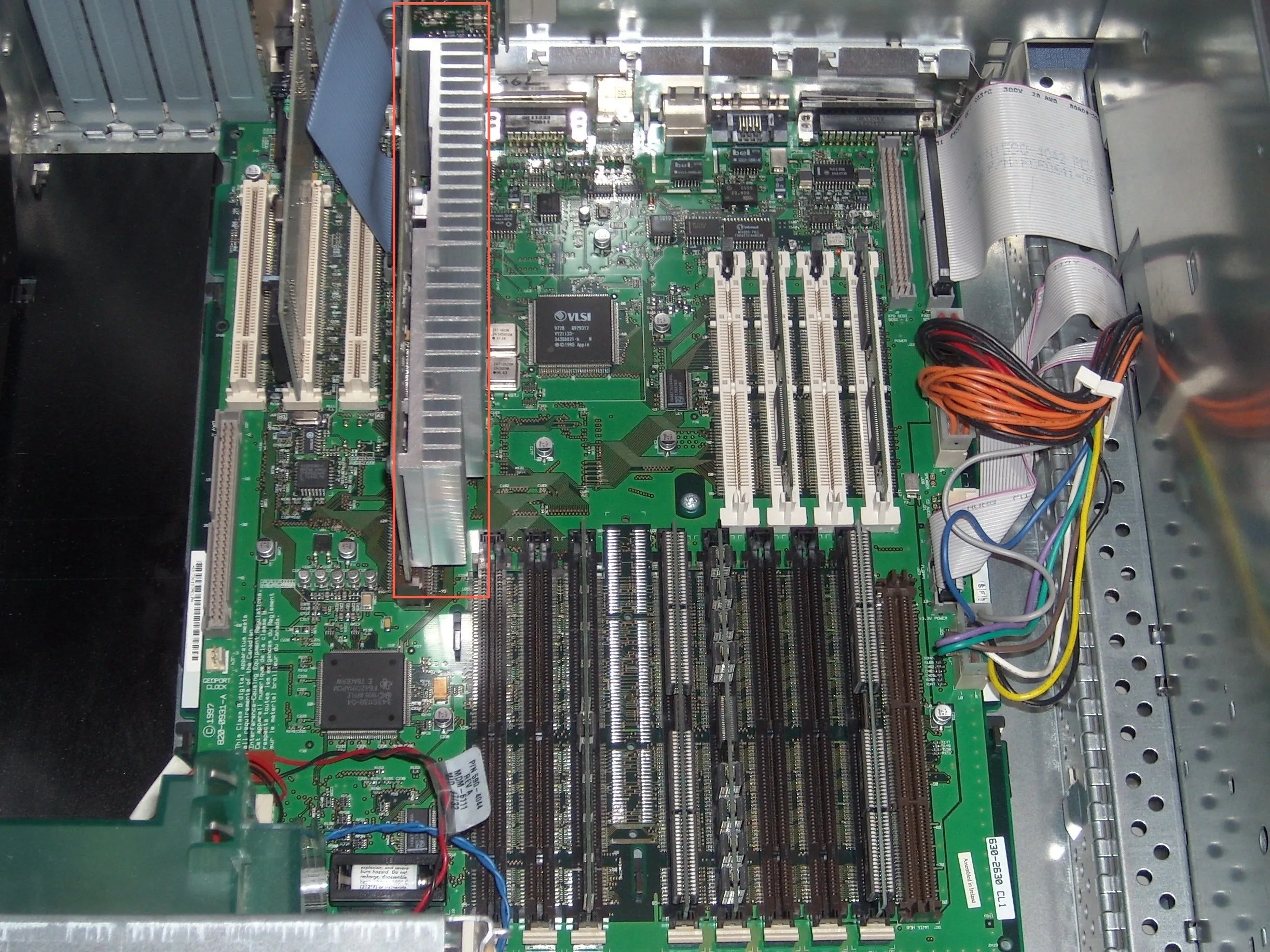

  • Внутренности, материнская плата, дочерняя плата, оперативная память и так далее.

Шаг 5

Разборка Power Macintosh 8600(250): шаг 5, изображение 1 из 3
Power Macintosh 8600(250) Teardown: шаг 5, изображение 1 из 3 | Источник - ifixit.com
Разборка Power Macintosh 8600(250): шаг 5, изображение 2 из 3
Power Macintosh 8600(250) Разборка: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Разборка Power Macintosh 8600(250): шаг 5, изображение 3 из 3
Power Macintosh 8600(250) Разборка: шаг 5, изображение 3 из 3 | Источник - ifixit.com

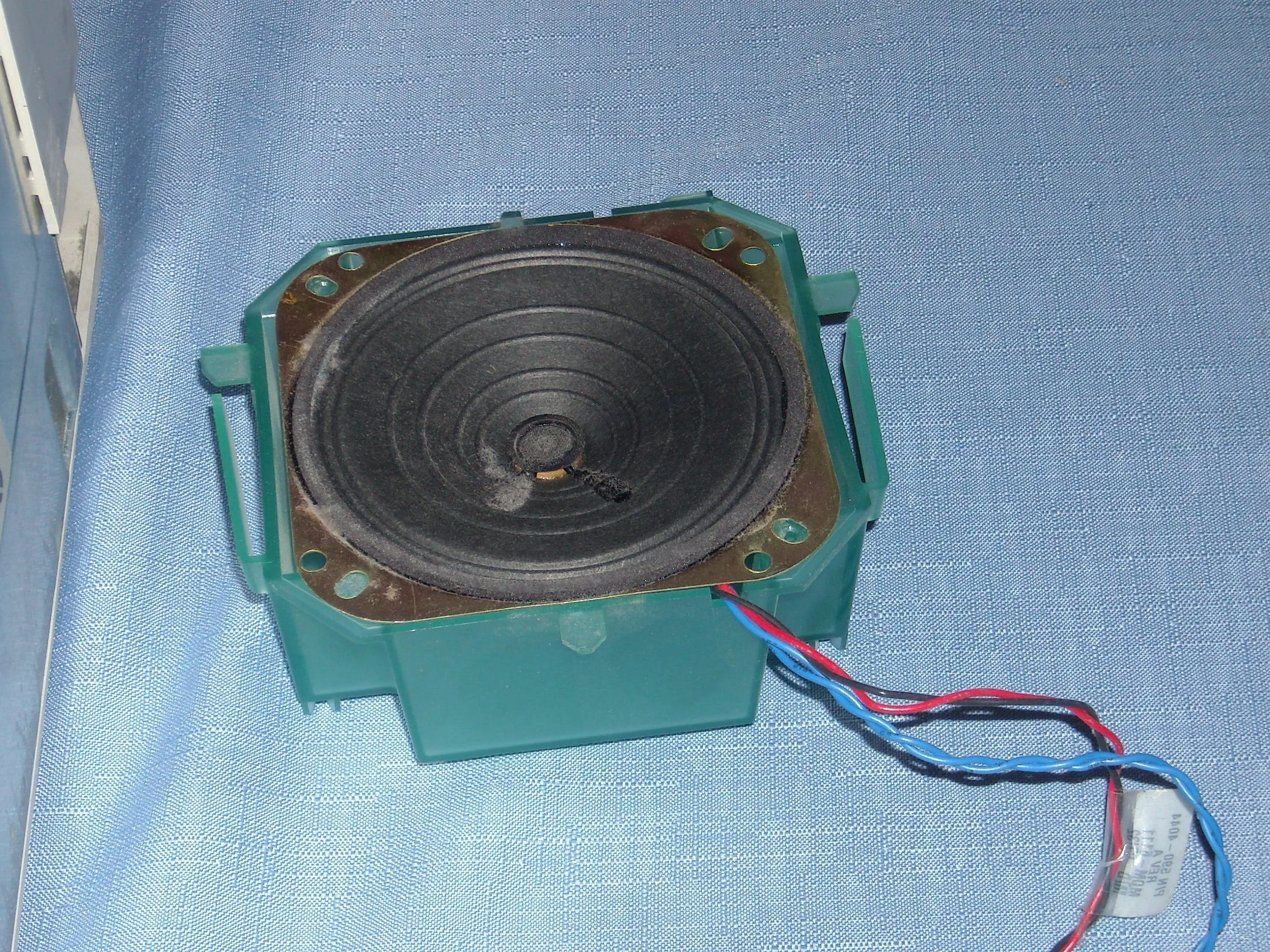

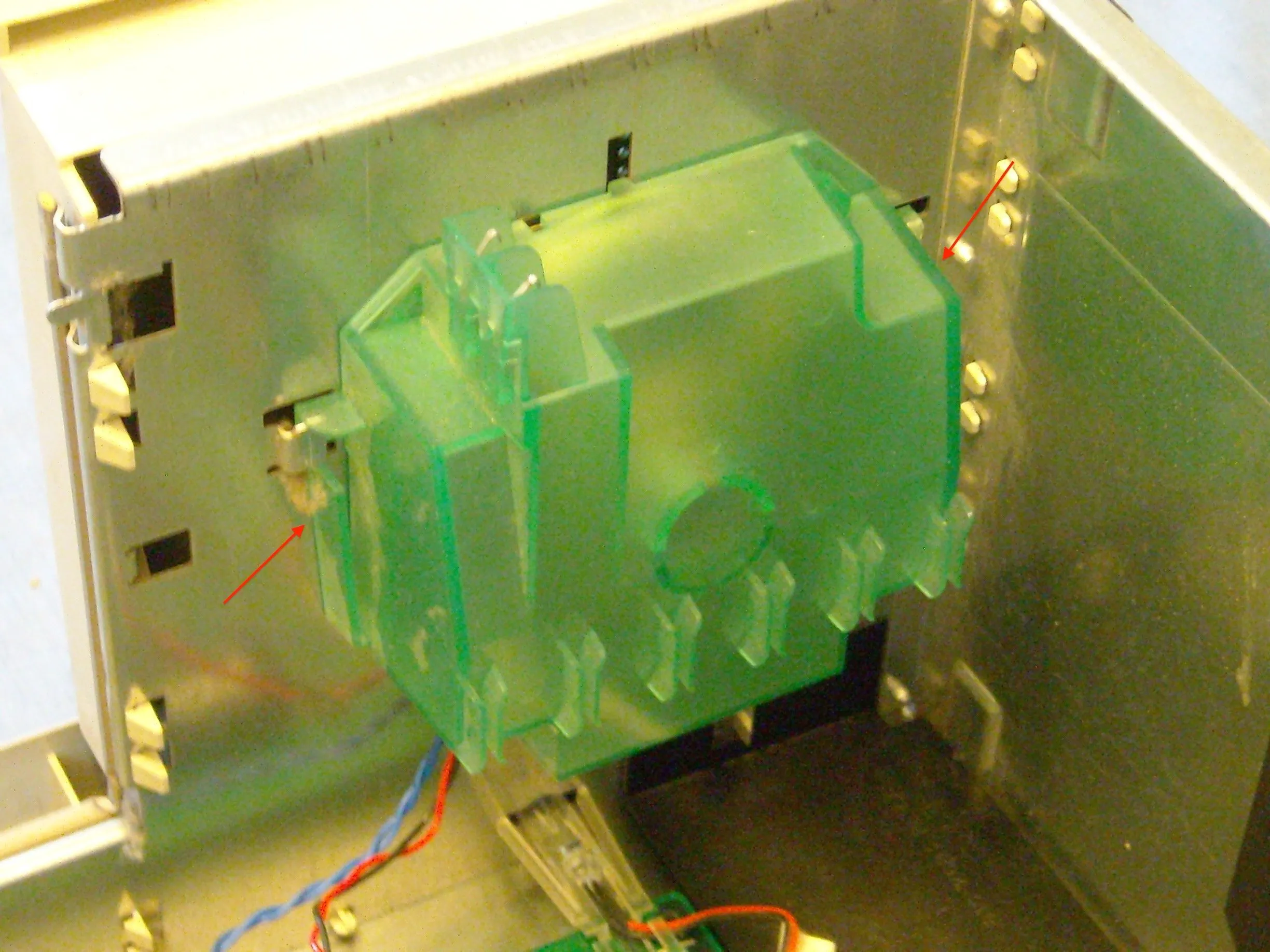

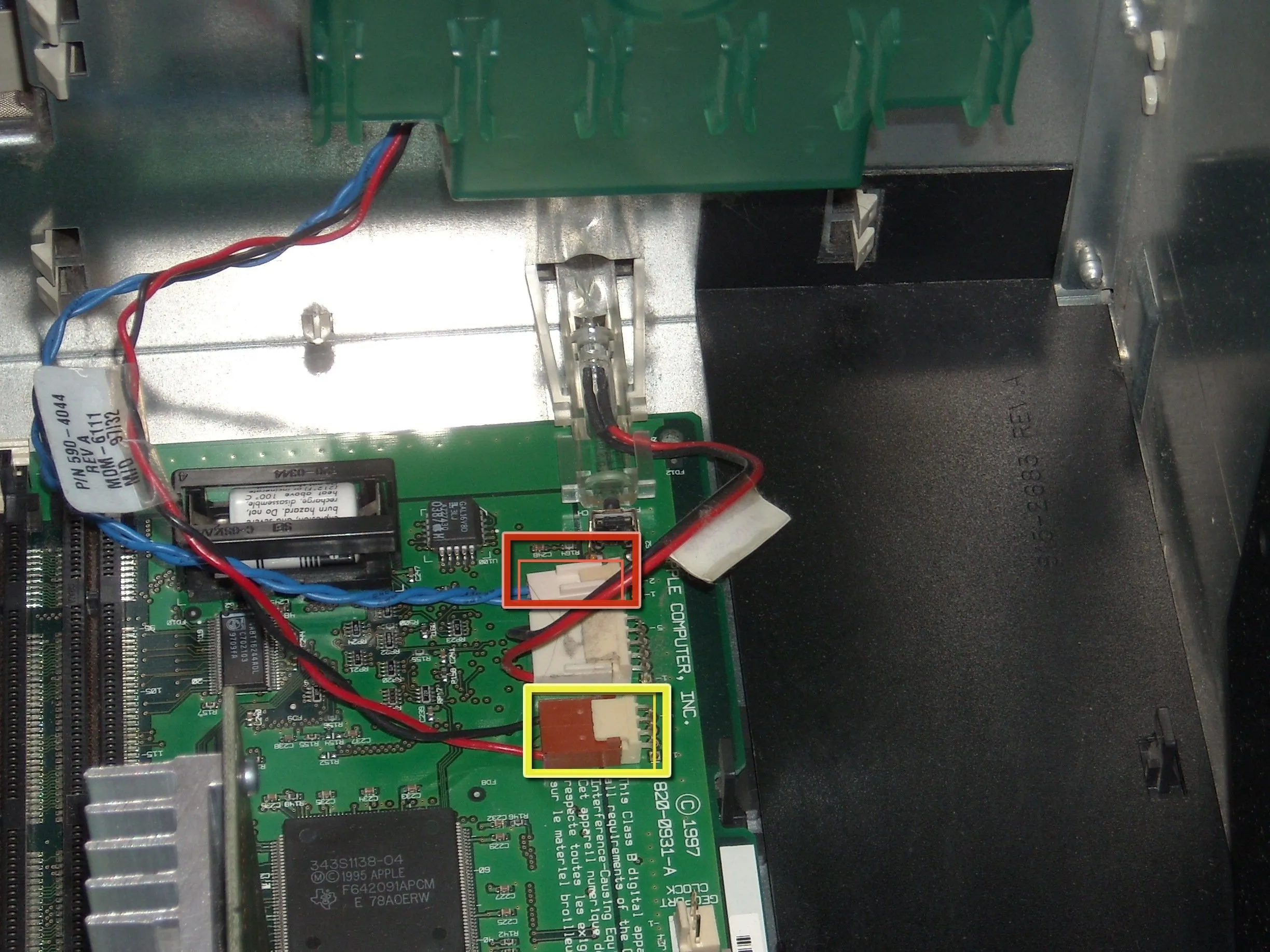

  • Теперь динамик

  • Отсоедините провода динамика

  • И провода вентилятора с материнской платы

  • Нажмите на два пластиковых выступа с обеих сторон и поднимите динамик вверх и наружу.

Шаг 6

Power Macintosh 8600(250) Teardown: шаг 6, изображение 1 из 2
Power Macintosh 8600(250) Разборка: шаг 6, изображение 1 из 2 | Источник - ifixit.com
Разборка Power Macintosh 8600(250): шаг 6, изображение 2 из 2
Power Macintosh 8600(250) Разборка: шаг 6, изображение 2 из 2 | Источник - ifixit.com

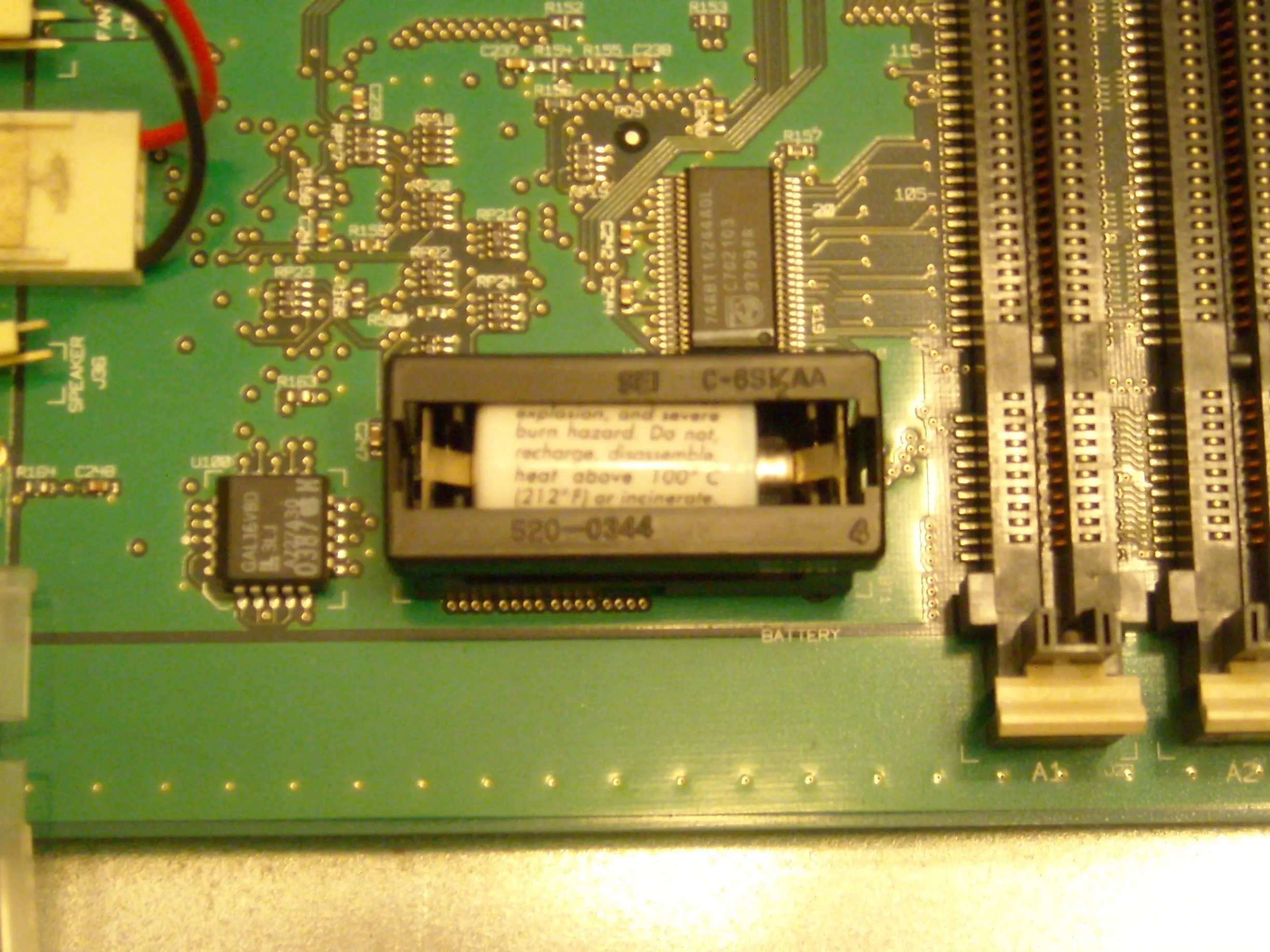

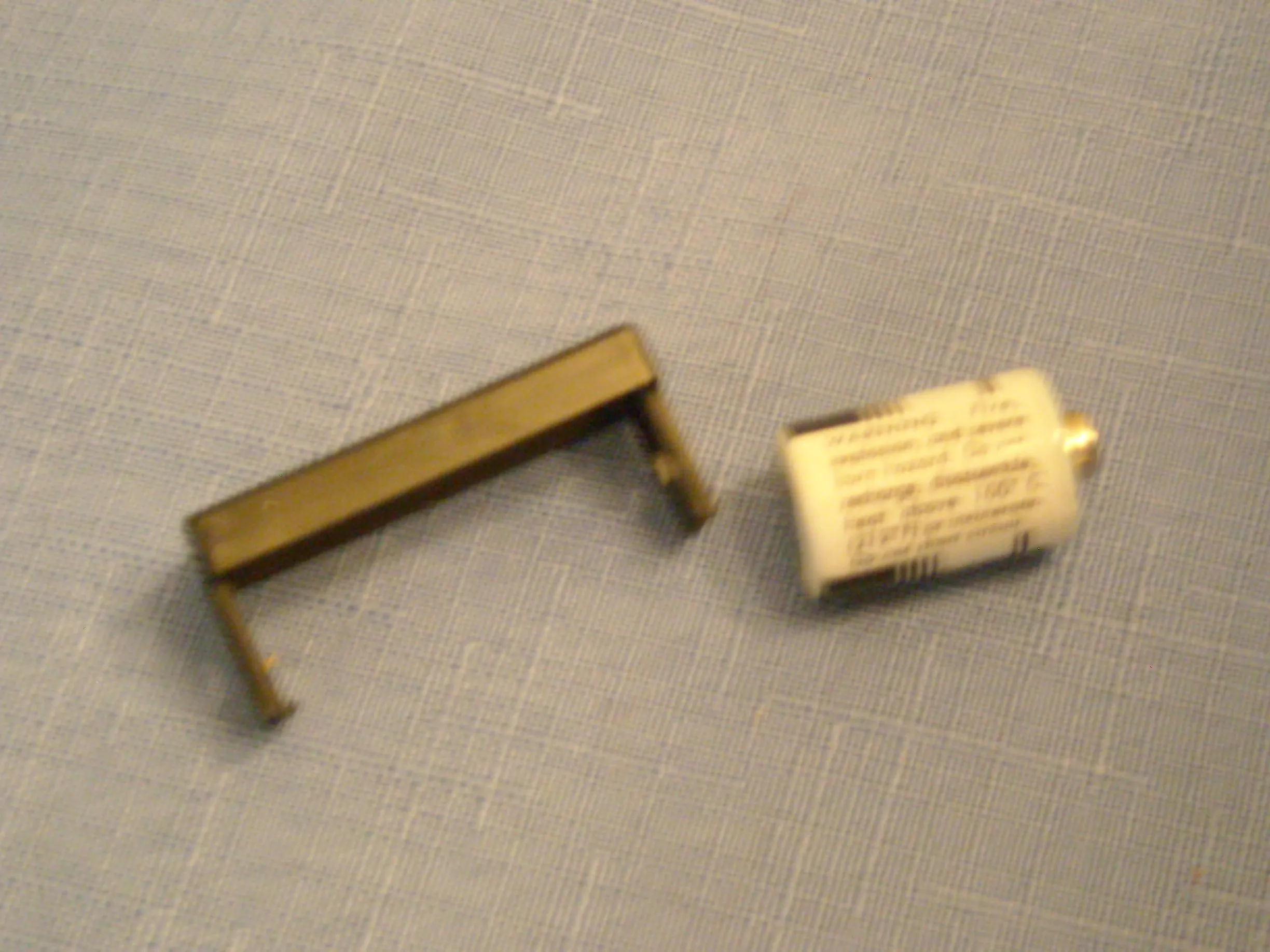

  • Батарея PRAM!

  • Снимите корпус, потянув его на себя, а затем извлеките батарею.

Шаг 7

Разборка Power Macintosh 8600(250): шаг 7, изображение 1 из 3
Power Macintosh 8600(250) Разборка: шаг 7, изображение 1 из 3 | Источник - ifixit.com
Разборка Power Macintosh 8600(250): шаг 7, изображение 2 из 3
Power Macintosh 8600(250) Teardown: шаг 7, изображение 2 из 3 | Источник - ifixit.com
Разборка Power Macintosh 8600(250): шаг 7, изображение 3 из 3
Power Macintosh 8600(250) Разборка: шаг 7, изображение 3 из 3 | Источник - ifixit.com

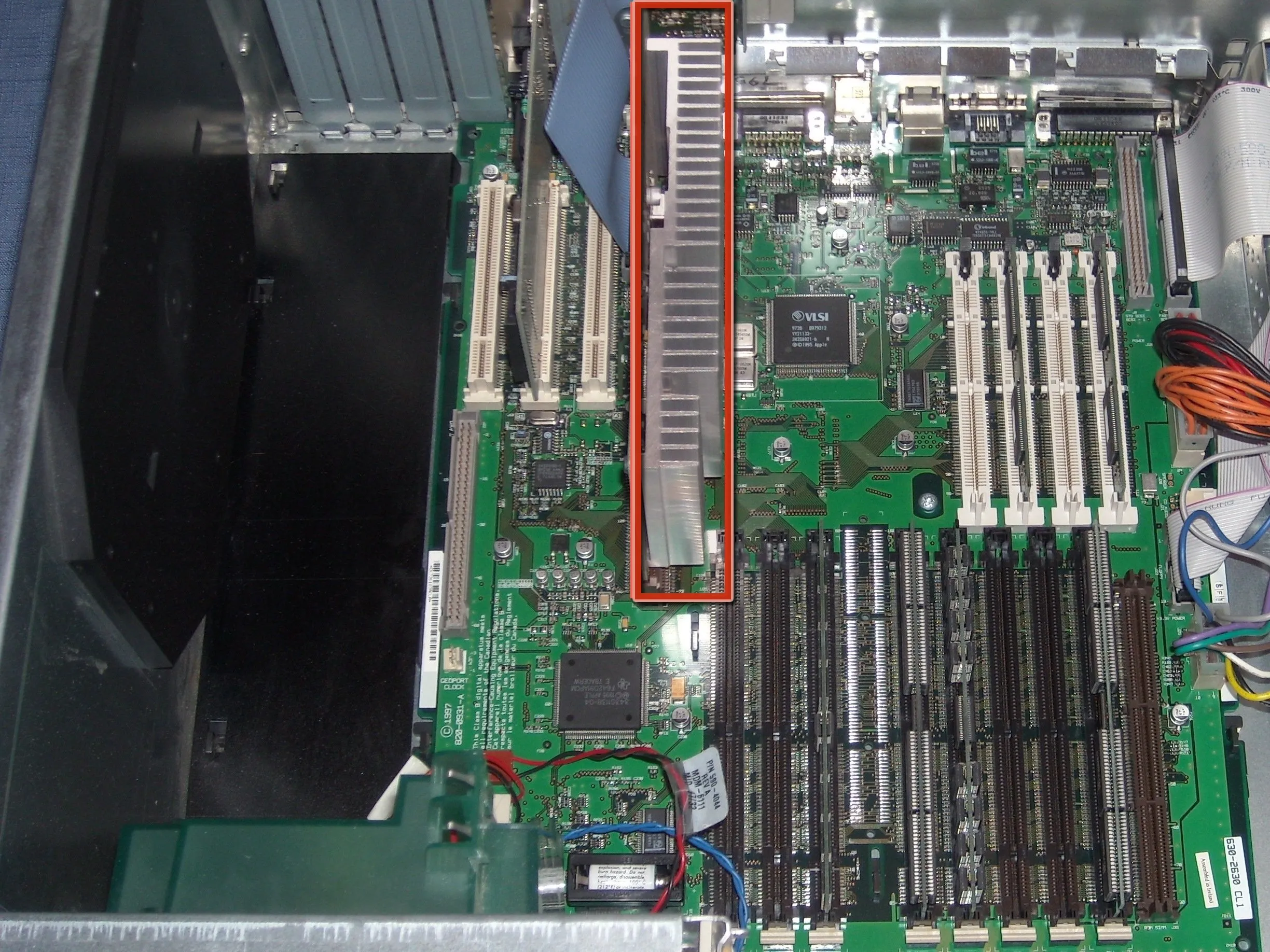

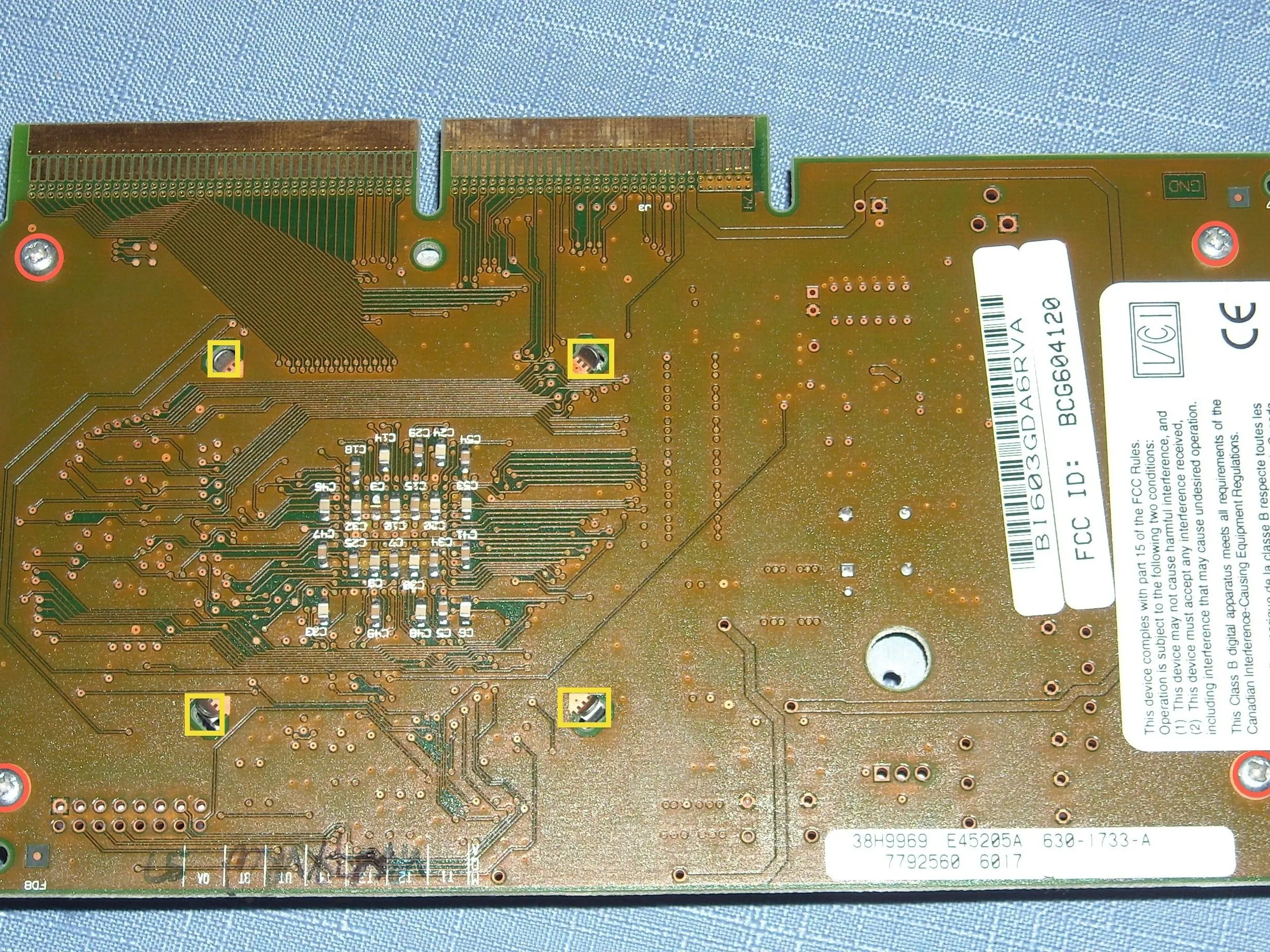

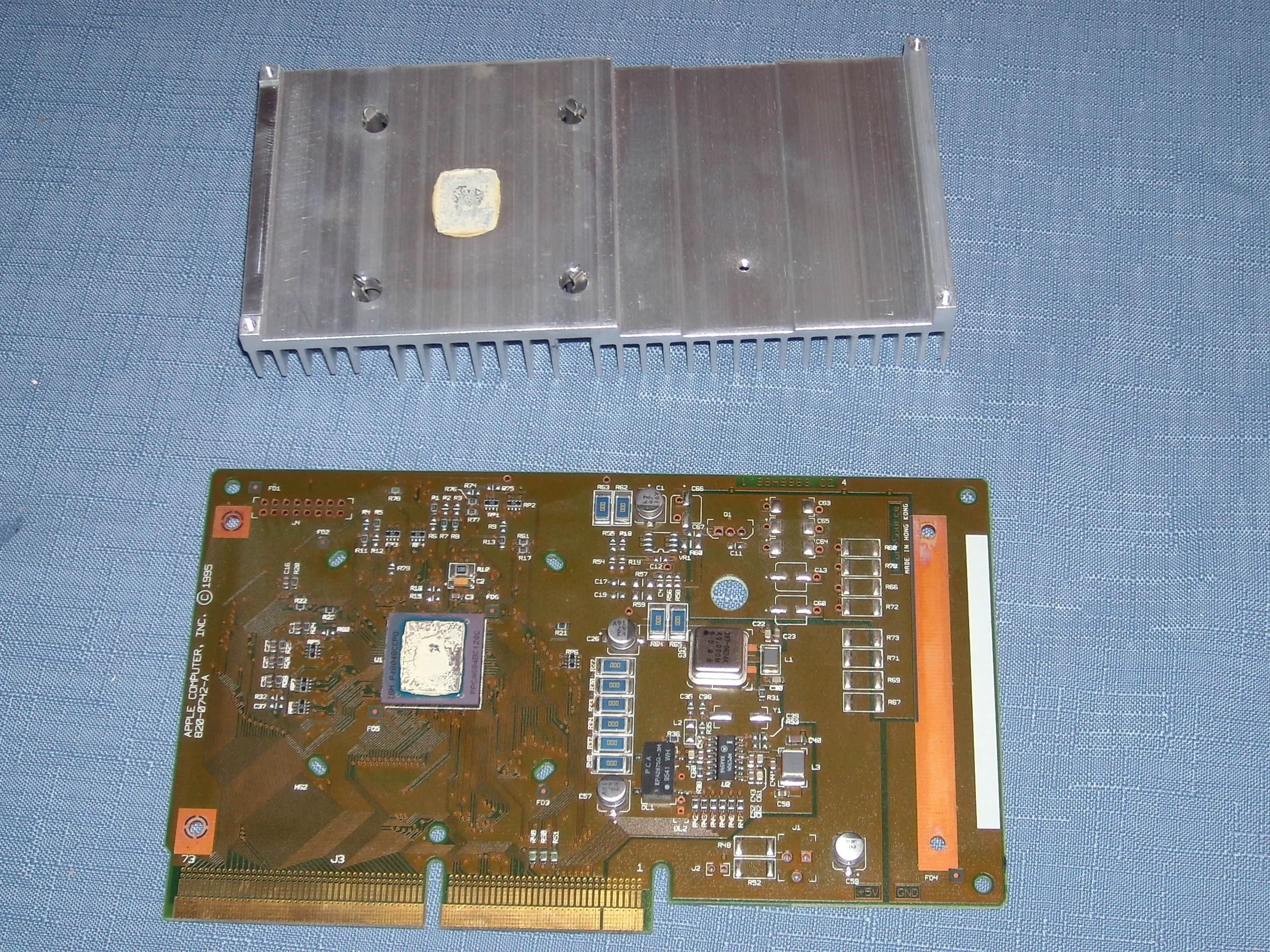

  • Крепко возьмитесь за процессор и вытащите его.

  • Выкрутите 4 крестообразных винта №1.

  • И отодвиньте 4 вкладки от платы.

Шаг 8

Разборка Power Macintosh 8600(250): шаг 8, изображение 1 из 1
Power Macintosh 8600(250) Teardown: шаг 8, изображение 1 из 1 | Источник - ifixit.com

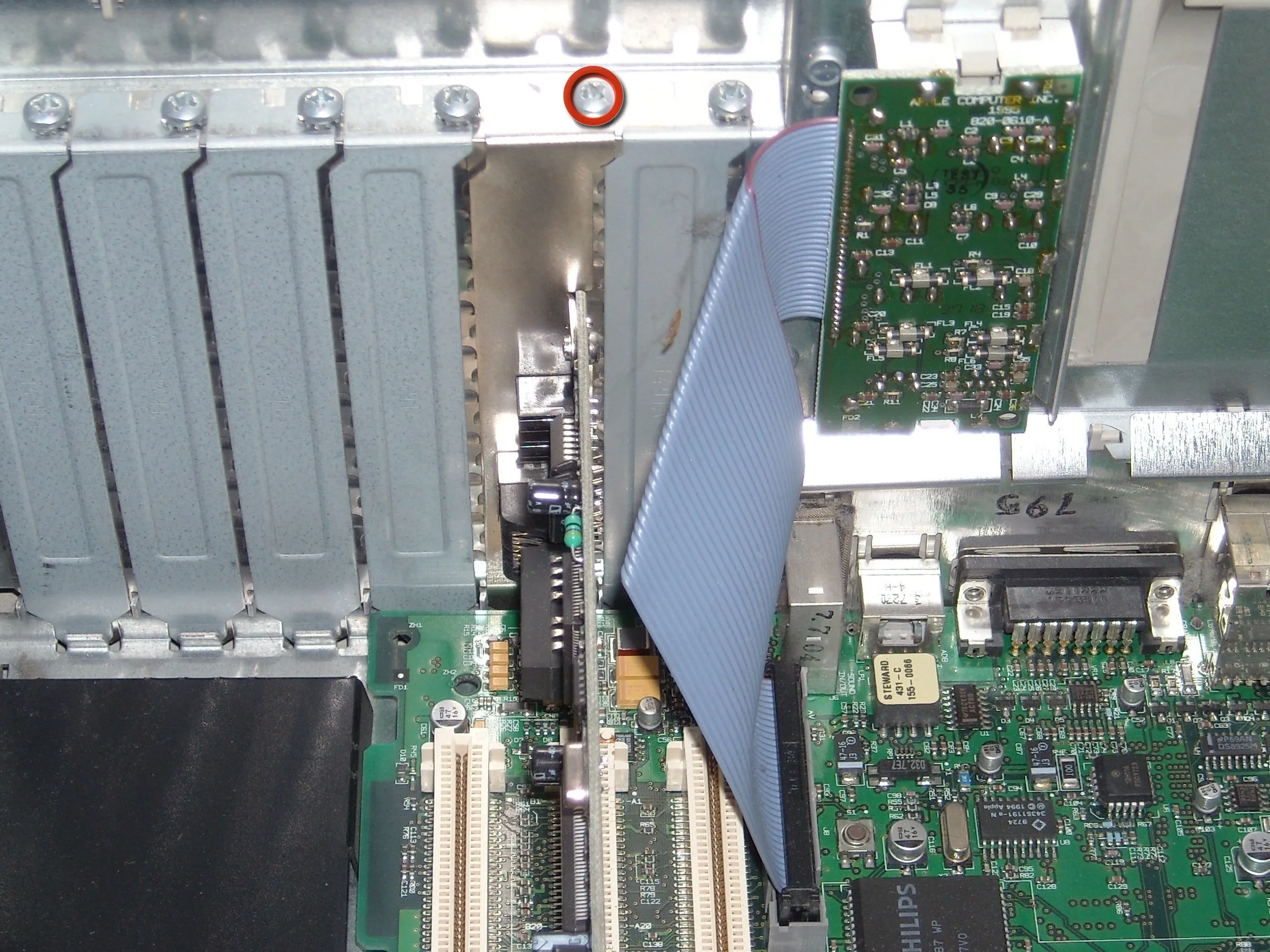

  • Любая видеокарта или usb-карта, у меня это карта ethernet 10/100.

  • К сожалению, на материнской плате есть 6 мест, но только 3 слота :(

  • Выкрутите крестообразный винт №1 и вытащите карту.

Шаг 9

Разборка Power Macintosh 8600(250): шаг 9, изображение 1 из 1
Power Macintosh 8600(250) Teardown: шаг 9, изображение 1 из 1 | Источник - ifixit.com

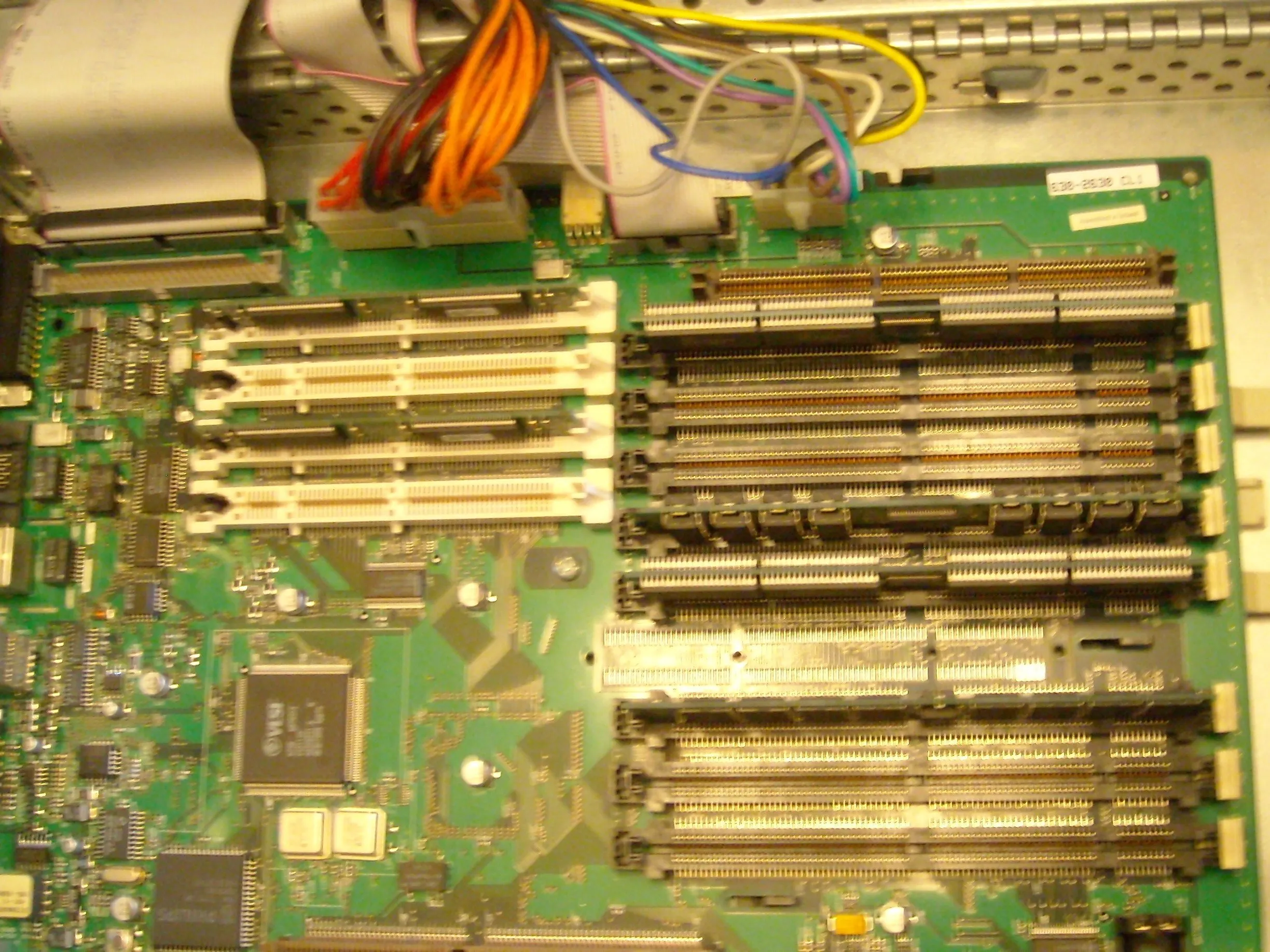

  • Слоты оперативной памяти и VRAM!

Шаг 10

Разборка Power Macintosh 8600(250): шаг 10, изображение 1 из 3
Разборка Power Macintosh 8600(250): шаг 10, изображение 1 из 3 | Источник - ifixit.com
Разборка Power Macintosh 8600(250): шаг 10, изображение 2 из 3
Power Macintosh 8600(250) Разборка: шаг 10, изображение 2 из 3 | Источник - ifixit.com
Разборка Power Macintosh 8600(250): шаг 10, изображение 3 из 3
Power Macintosh 8600(250) Teardown: шаг 10, изображение 3 из 3 | Источник - ifixit.com

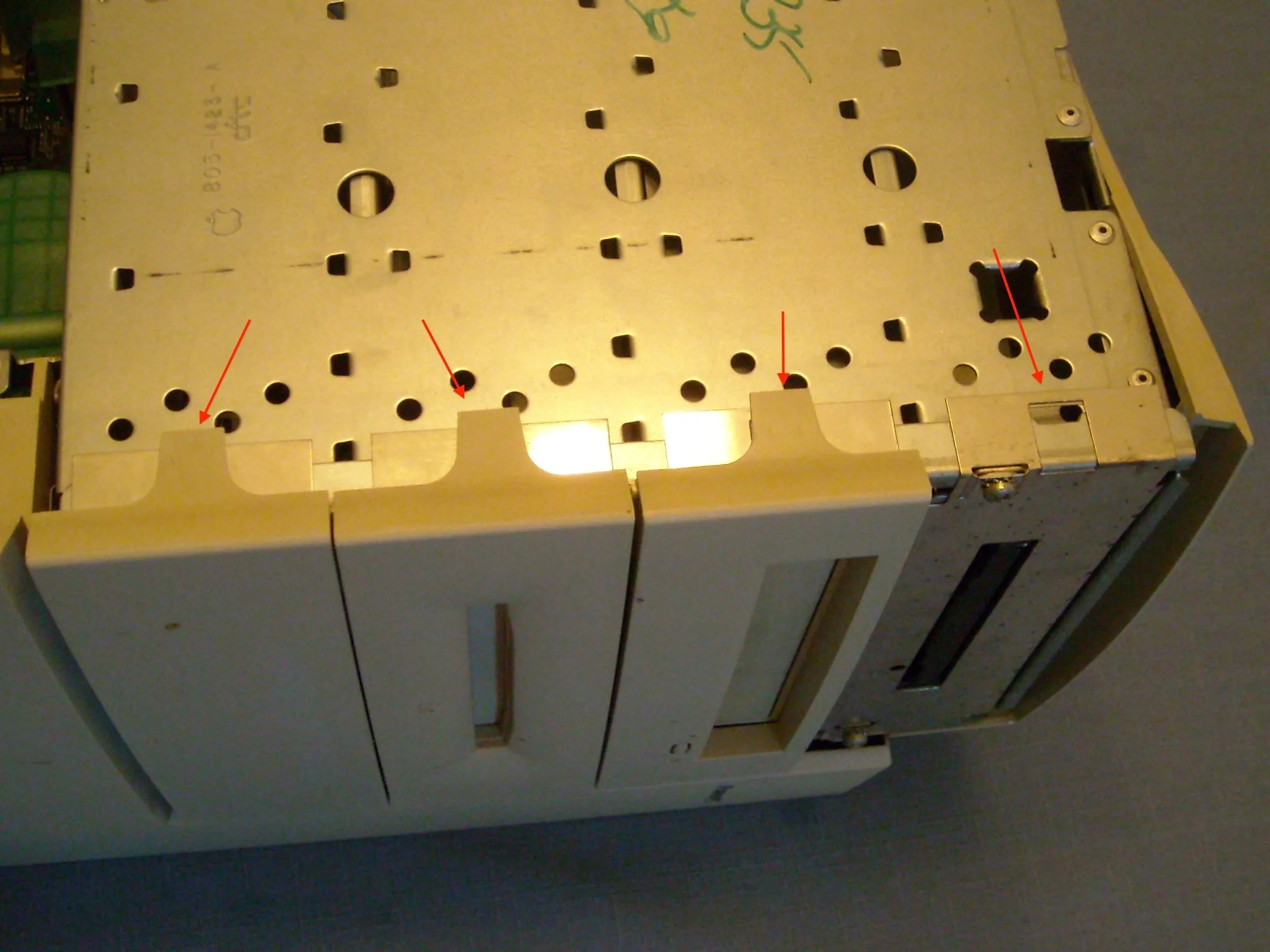

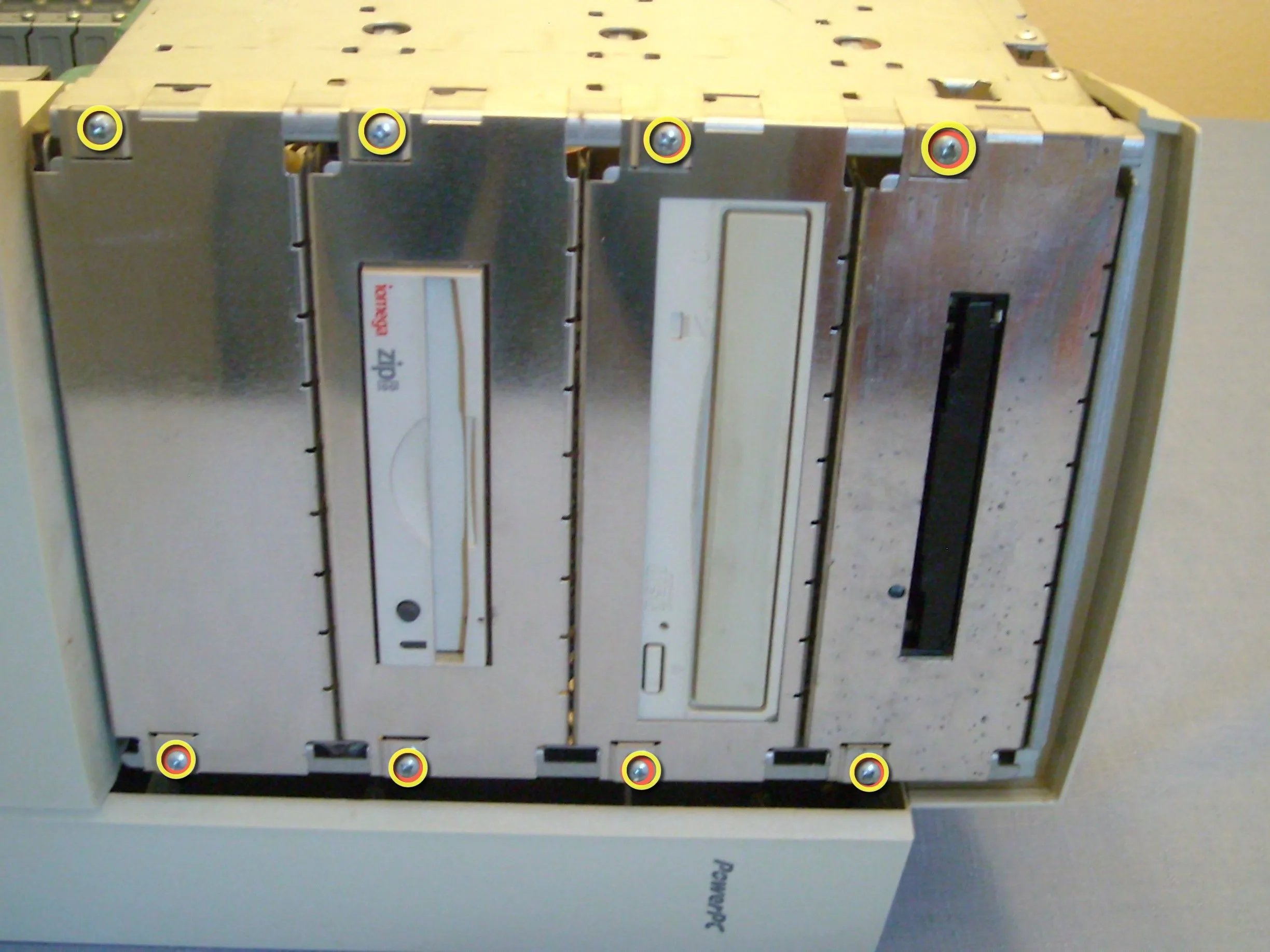

  • Переходим к CD, ZIP и флоппи-приводам (лучше всего закрыть компьютер).

  • Снимите ободки и, если есть верхняя, снимите и ее.

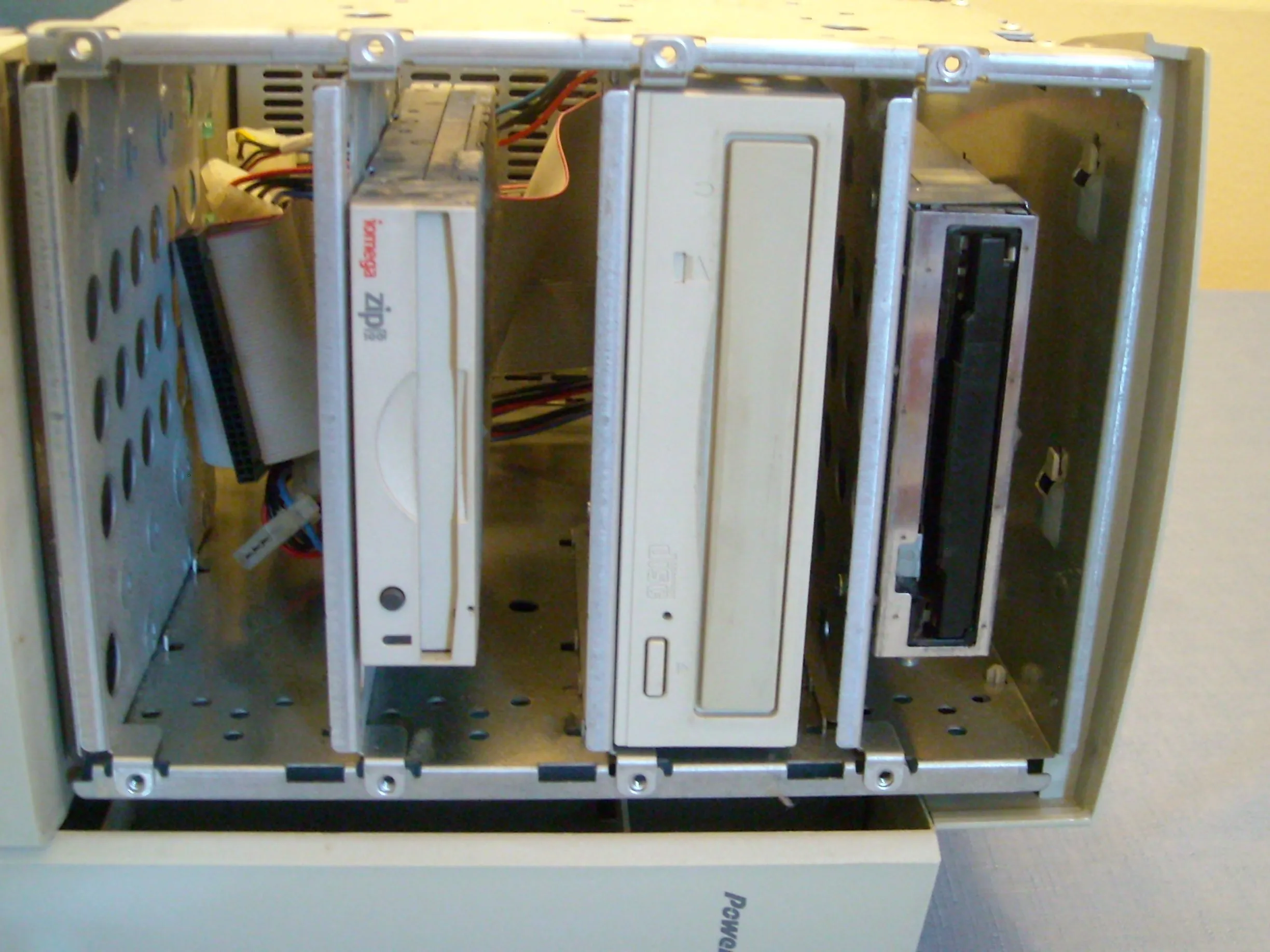

  • Выкрутите 6 крестообразных винтов и вытащите металлические рамки.

Шаг 11

Разборка Power Macintosh 8600(250): шаг 11, изображение 1 из 3
Power Macintosh 8600(250) Разборка: шаг 11, изображение 1 из 3 | Источник - ifixit.com
Разборка Power Macintosh 8600(250): шаг 11, изображение 2 из 3
Power Macintosh 8600(250) Разборка: шаг 11, изображение 2 из 3 | Источник - ifixit.com
Разборка Power Macintosh 8600(250): шаг 11, изображение 3 из 3
Разборка Power Macintosh 8600(250): шаг 11, изображение 3 из 3 | Источник - ifixit.com

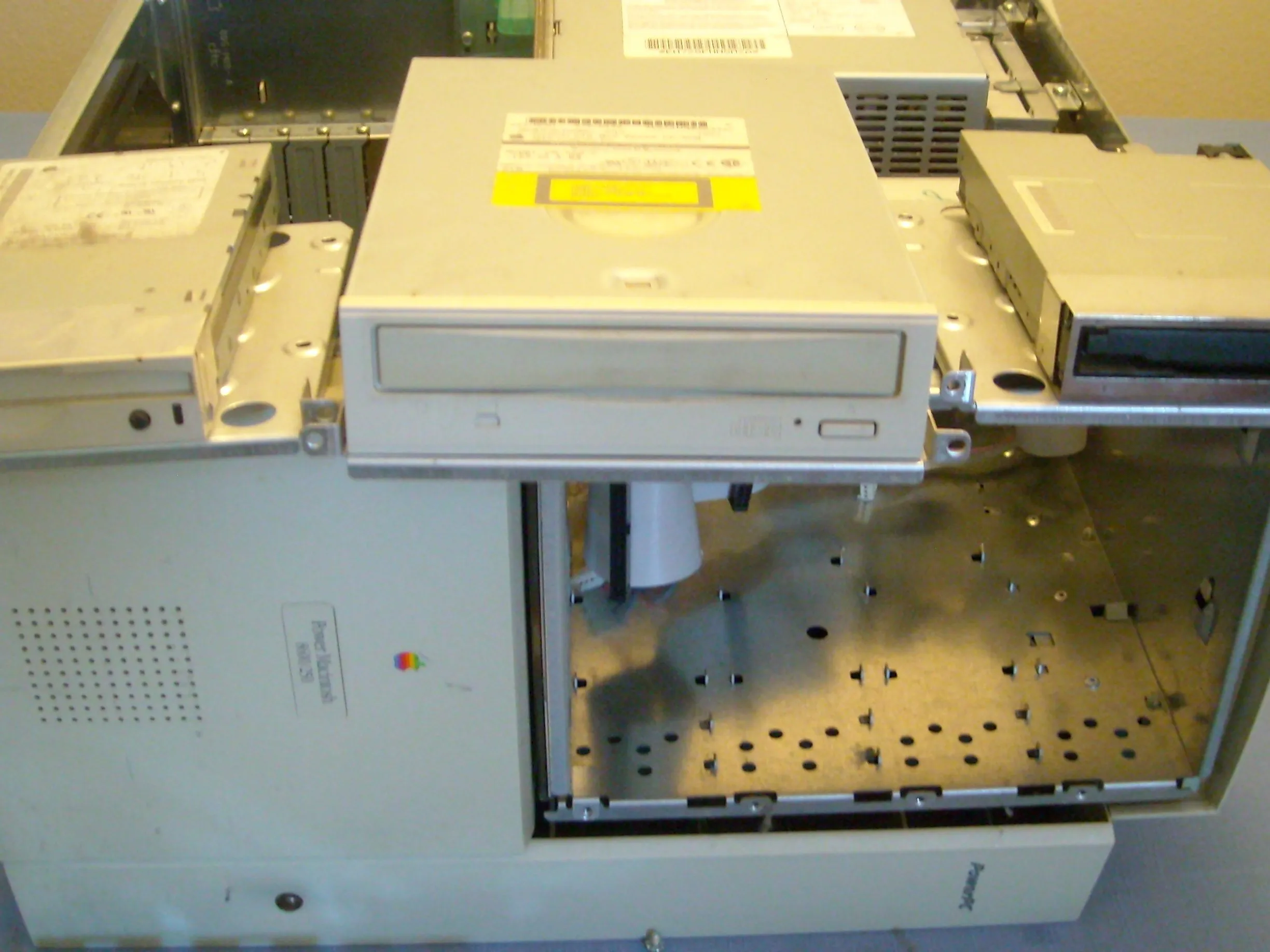

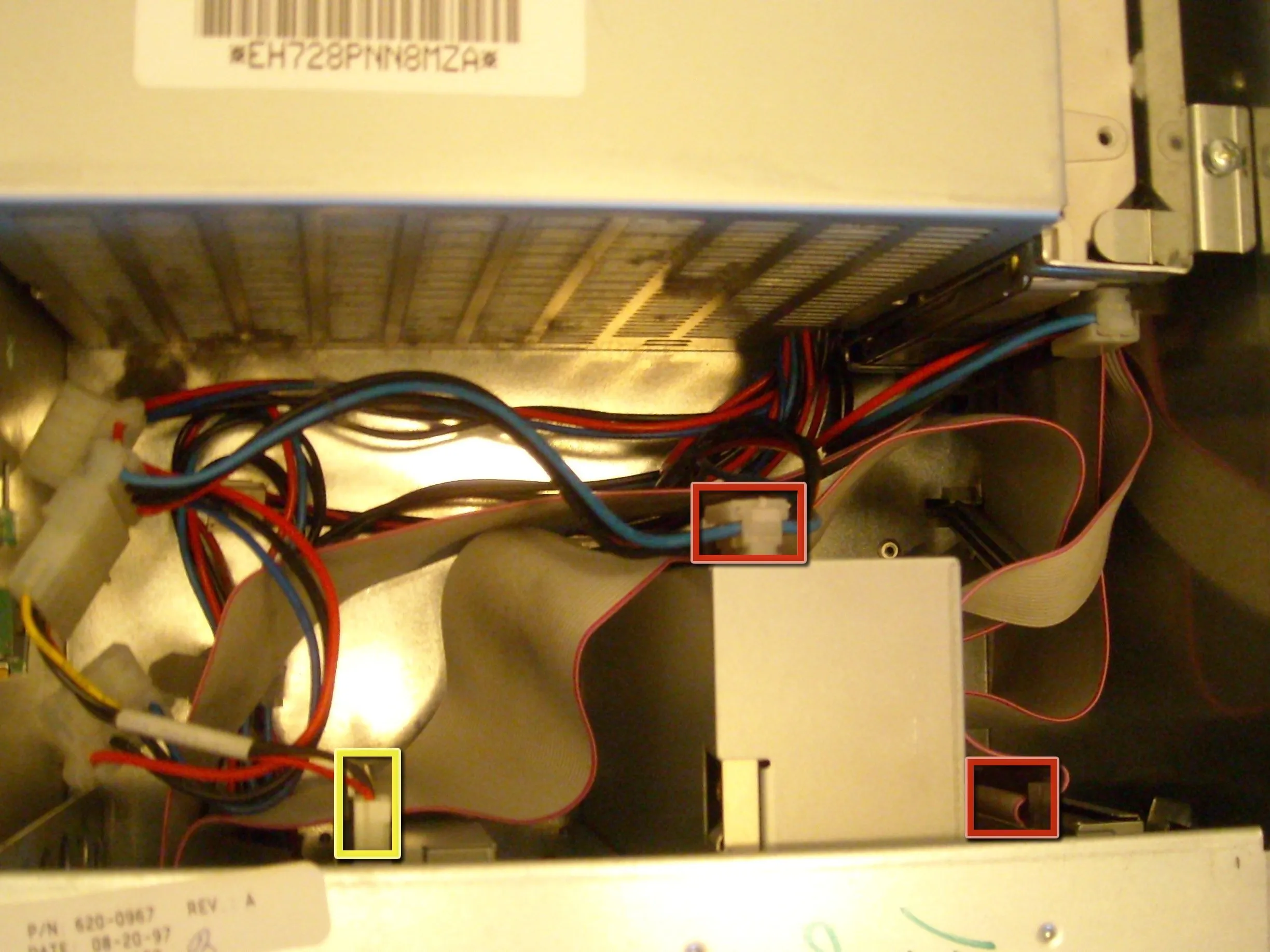

  • Отсоедините кабели данных и питания

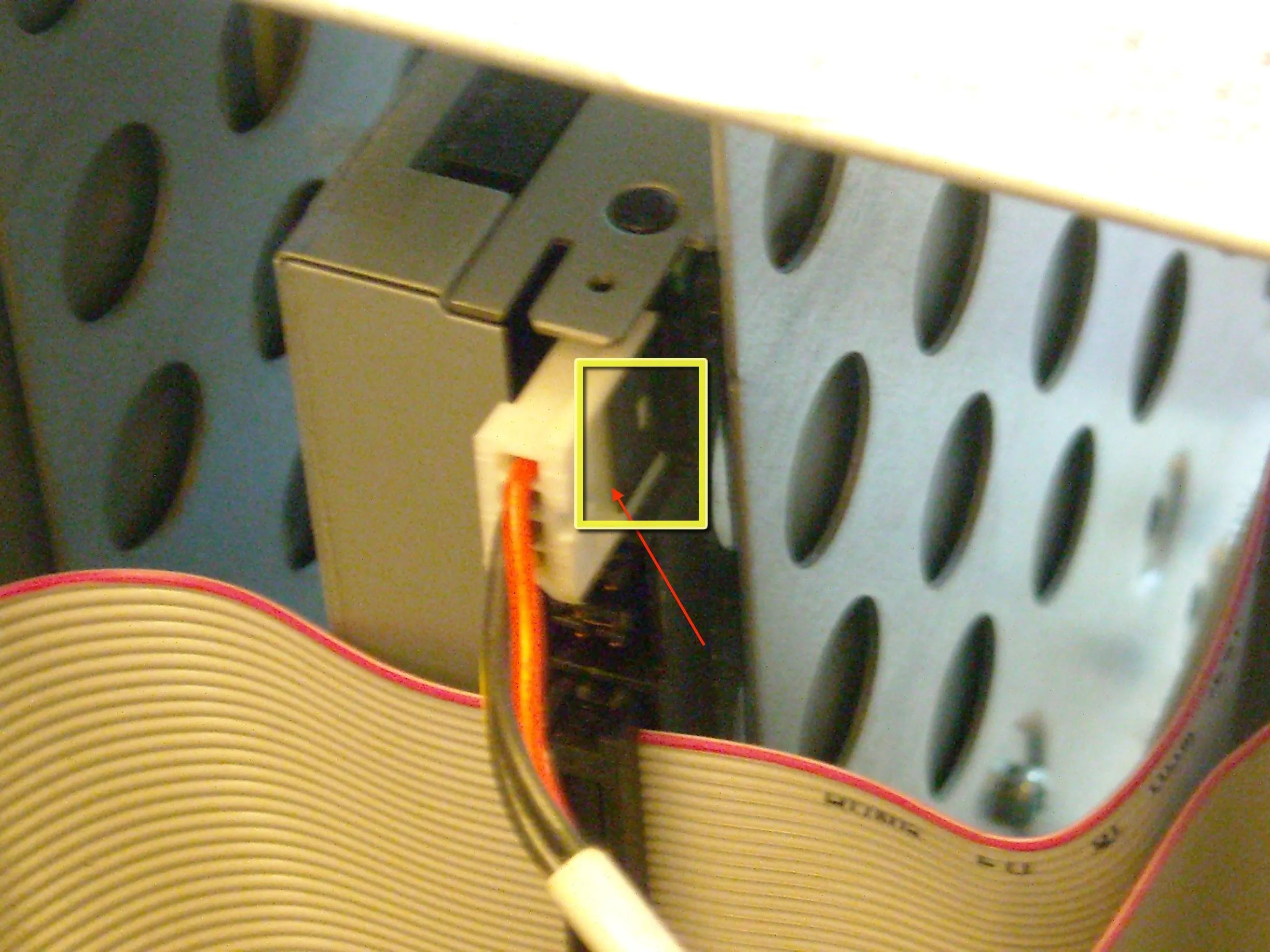

  • Уделите особое внимание этому кабелю, на нём есть зажим, поможет плоская головка или пассатижи.

  • Вытащите диски из отсека.

Шаг 12

Разборка Power Macintosh 8600(250): шаг 12, изображение 1 из 2
Power Macintosh 8600(250) Teardown: шаг 12, изображение 1 из 2 | Источник - ifixit.com
Power Macintosh 8600(250) Разборка: шаг 12, изображение 2 из 2
Power Macintosh 8600(250) Разборка: шаг 12, изображение 2 из 2 | Источник - ifixit.com

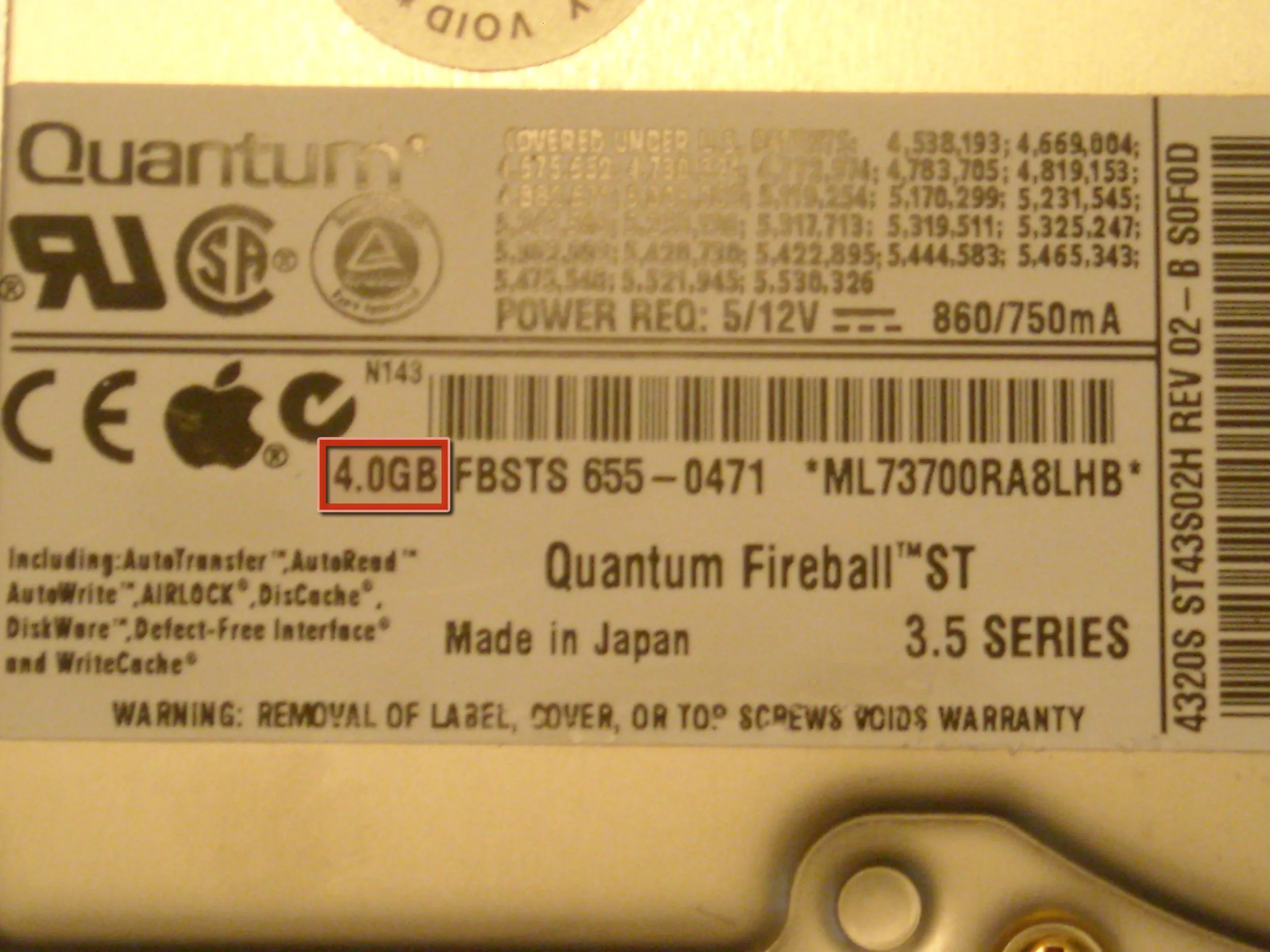

  • Теперь жесткий диск.

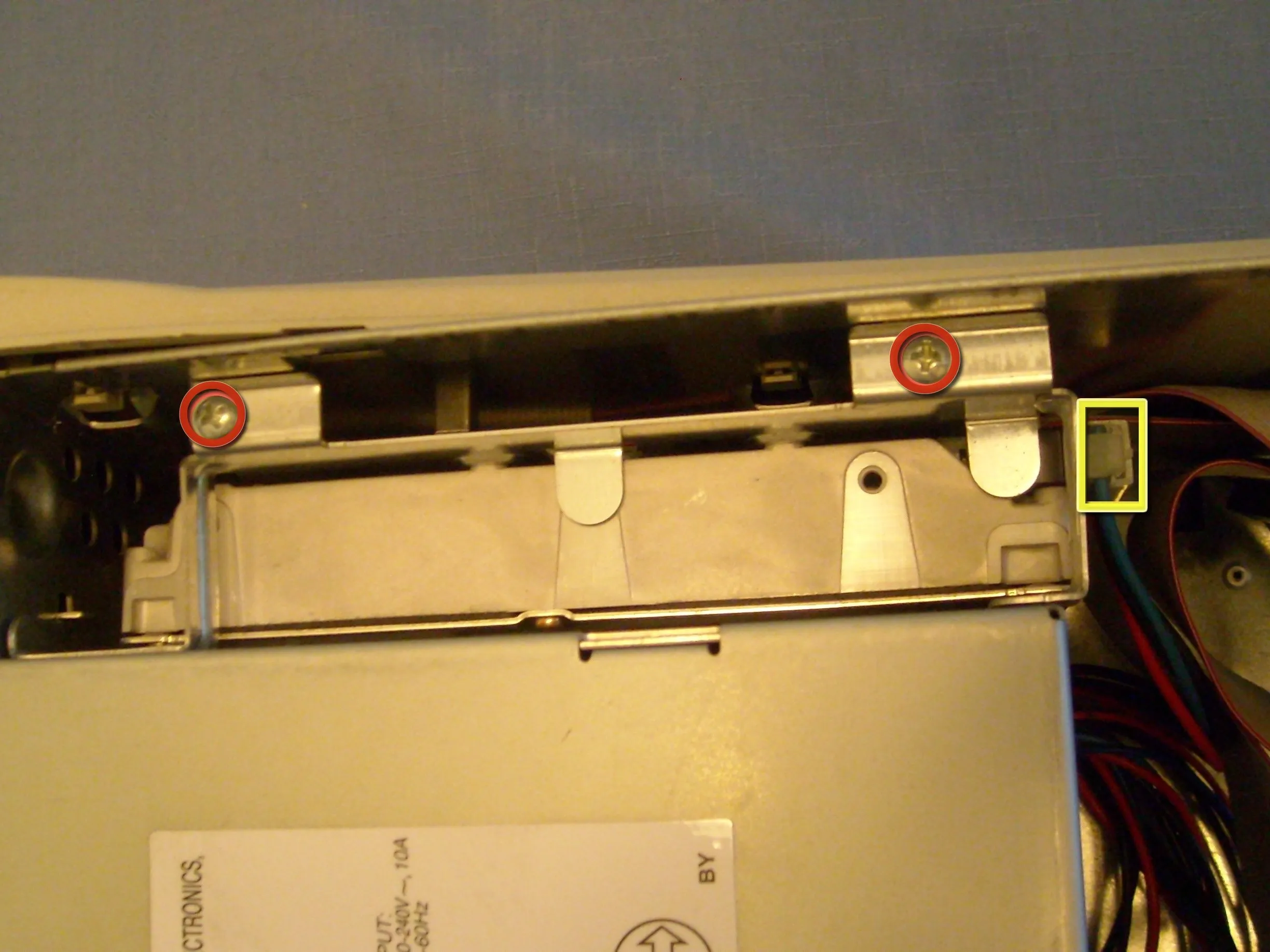

  • Открутите два крестообразных винта.

  • А также кабели передачи данных и питания (возможно, поможет извлечь их, когда вы будете вытаскивать диск).

Шаг 13

Разборка Power Macintosh 8600(250): шаг 13, изображение 1 из 3
Разборка Power Macintosh 8600(250): шаг 13, изображение 1 из 3 | Источник - ifixit.com
Разборка Power Macintosh 8600(250): шаг 13, изображение 2 из 3
Power Macintosh 8600(250) Разборка: шаг 13, изображение 2 из 3 | Источник - ifixit.com
Power Macintosh 8600(250) Разборка: шаг 13, изображение 3 из 3
Разборка Power Macintosh 8600(250): шаг 13, изображение 3 из 3 | Источник - ifixit.com

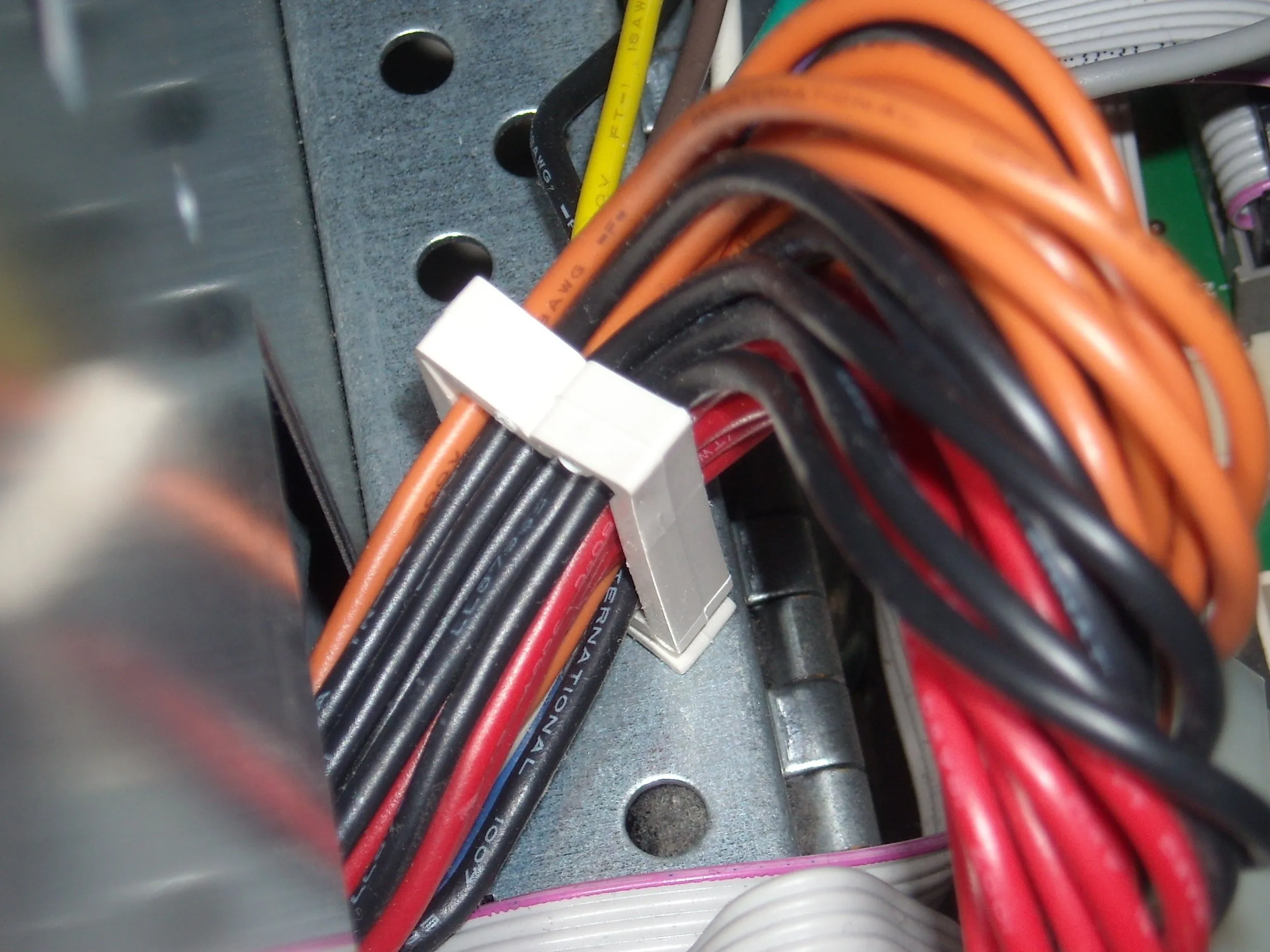

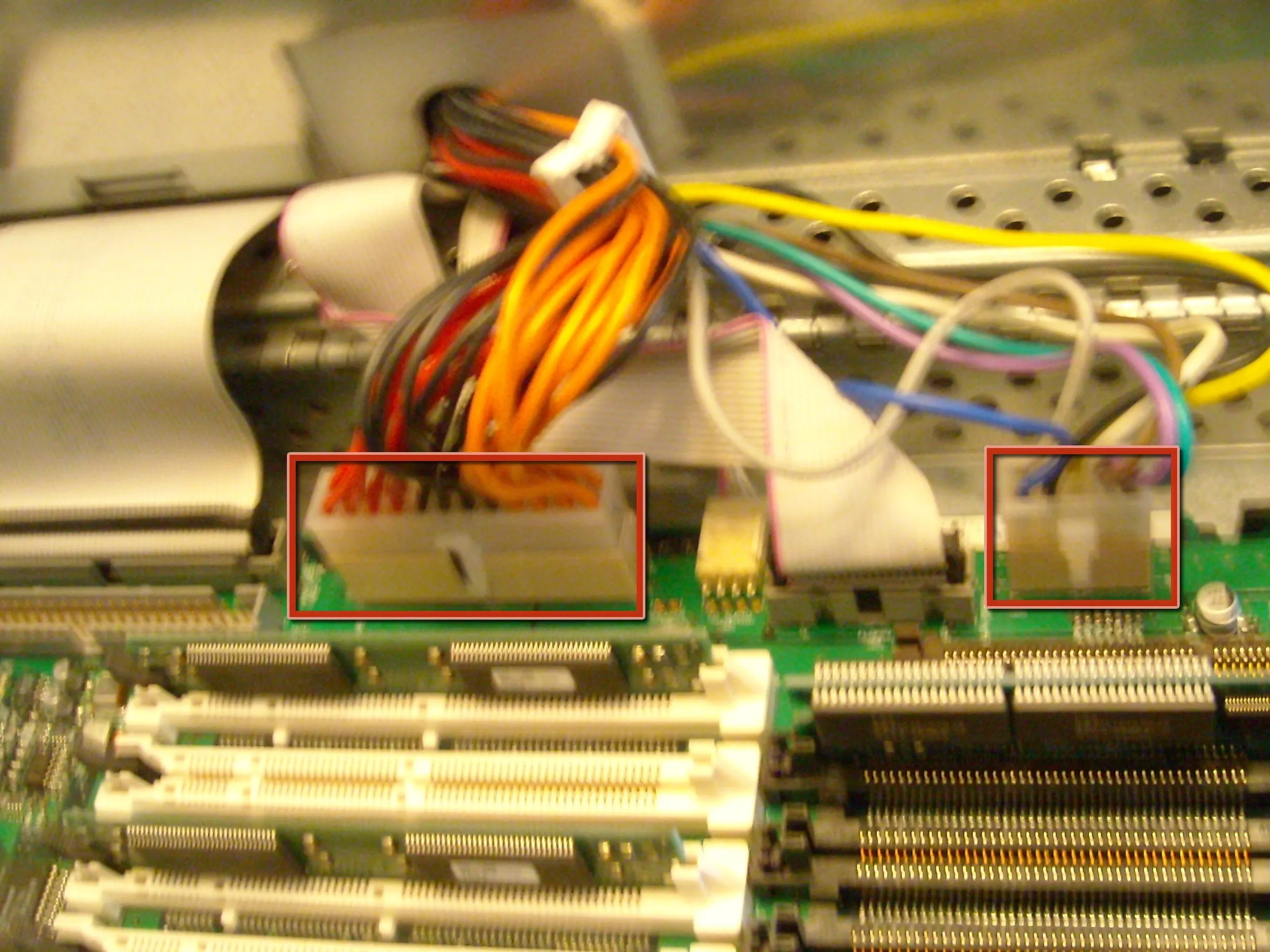

  • Источник питания

  • Отсоедините два разъема.

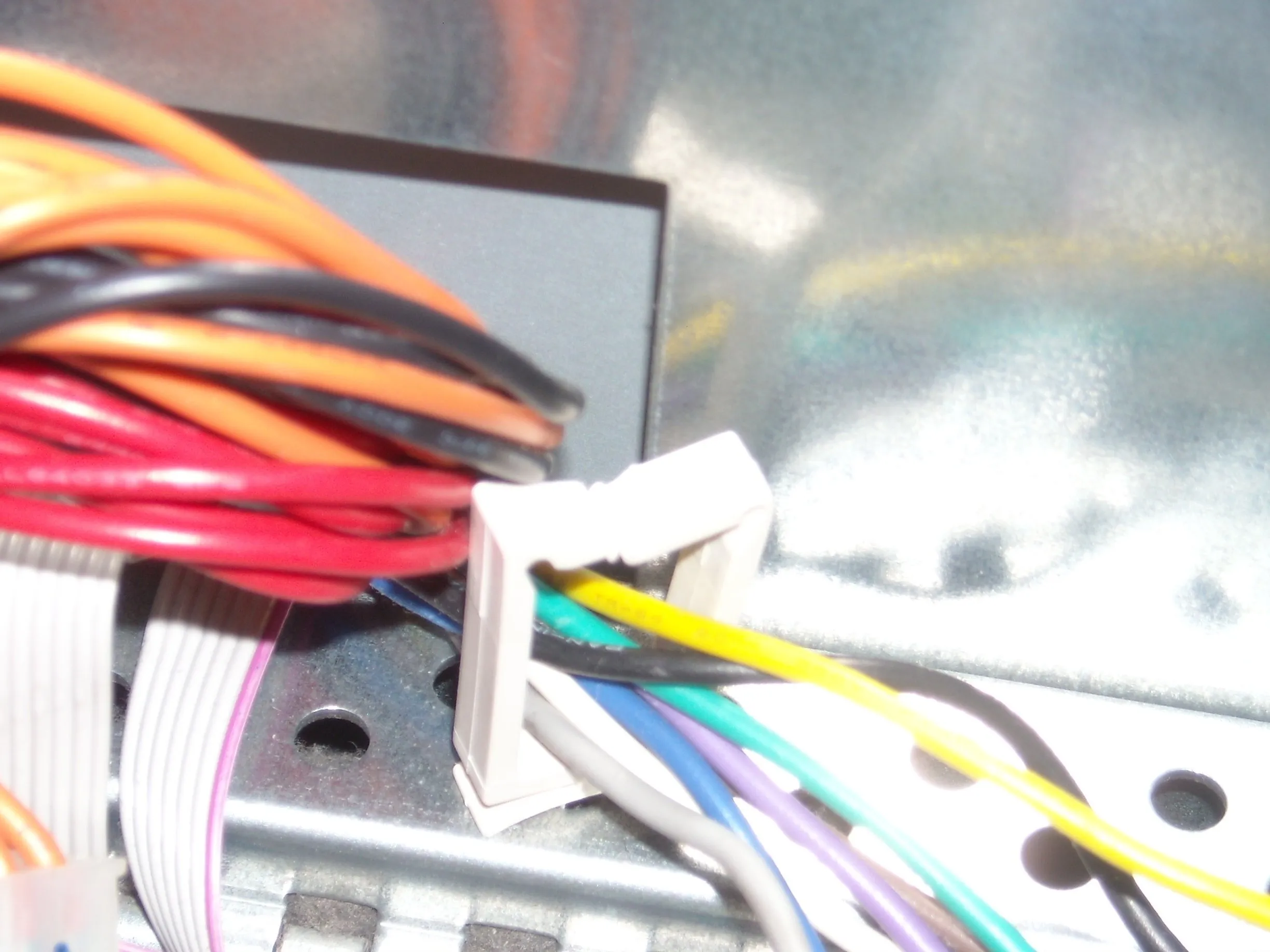

  • Провода удерживаются зажимом. Отделите и снимите провода. (оба комплекта)

Шаг 14

Разборка Power Macintosh 8600(250): шаг 14, изображение 1 из 3
Power Macintosh 8600(250) Разборка: шаг 14, изображение 1 из 3 | Источник - ifixit.com
Разборка Power Macintosh 8600(250): шаг 14, изображение 2 из 3
Разборка Power Macintosh 8600(250): шаг 14, изображение 2 из 3 | Источник - ifixit.com
Разборка Power Macintosh 8600(250): шаг 14, изображение 3 из 3
Разборка Power Macintosh 8600(250): шаг 14, изображение 3 из 3 | Источник - ifixit.com

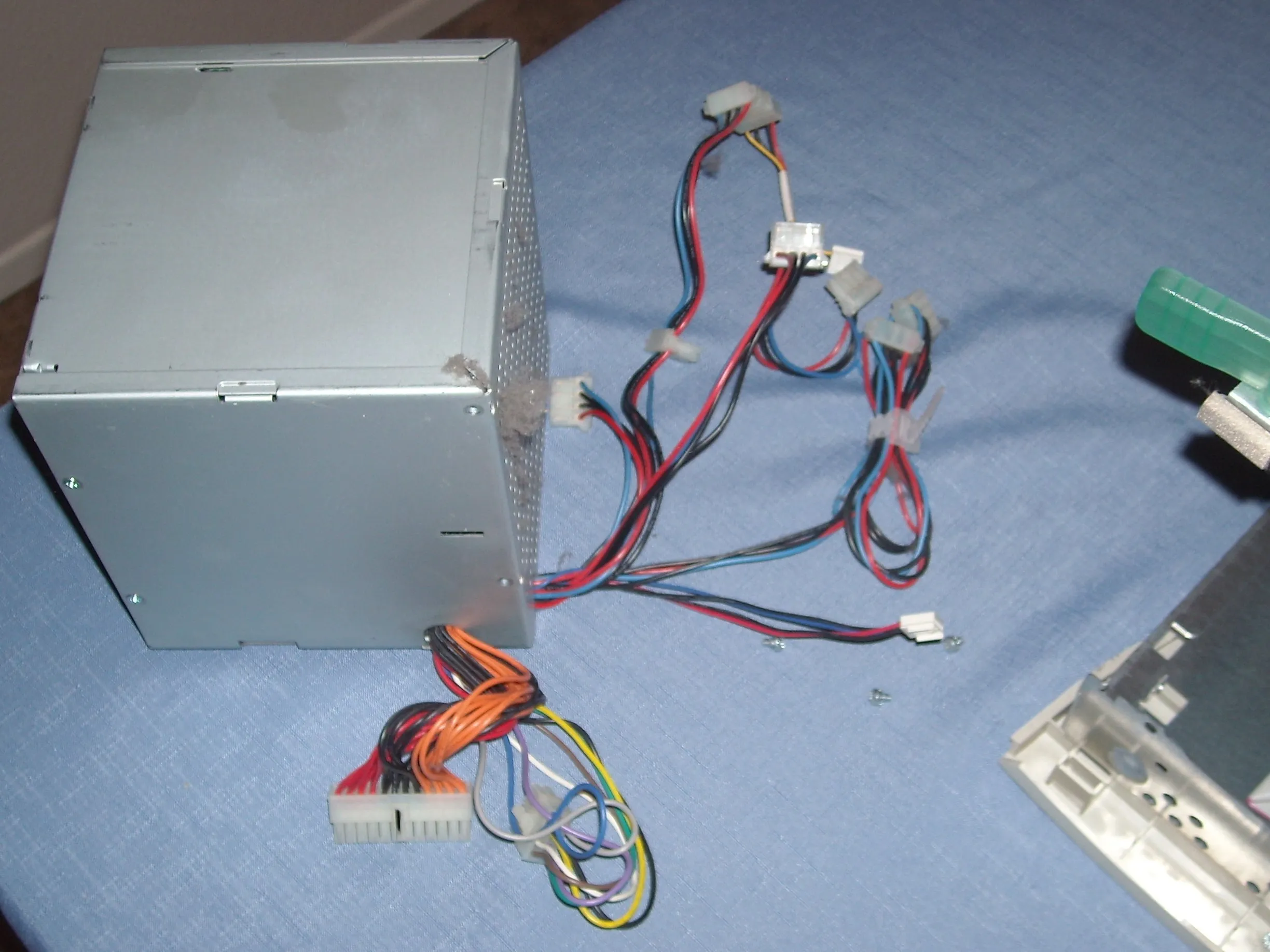

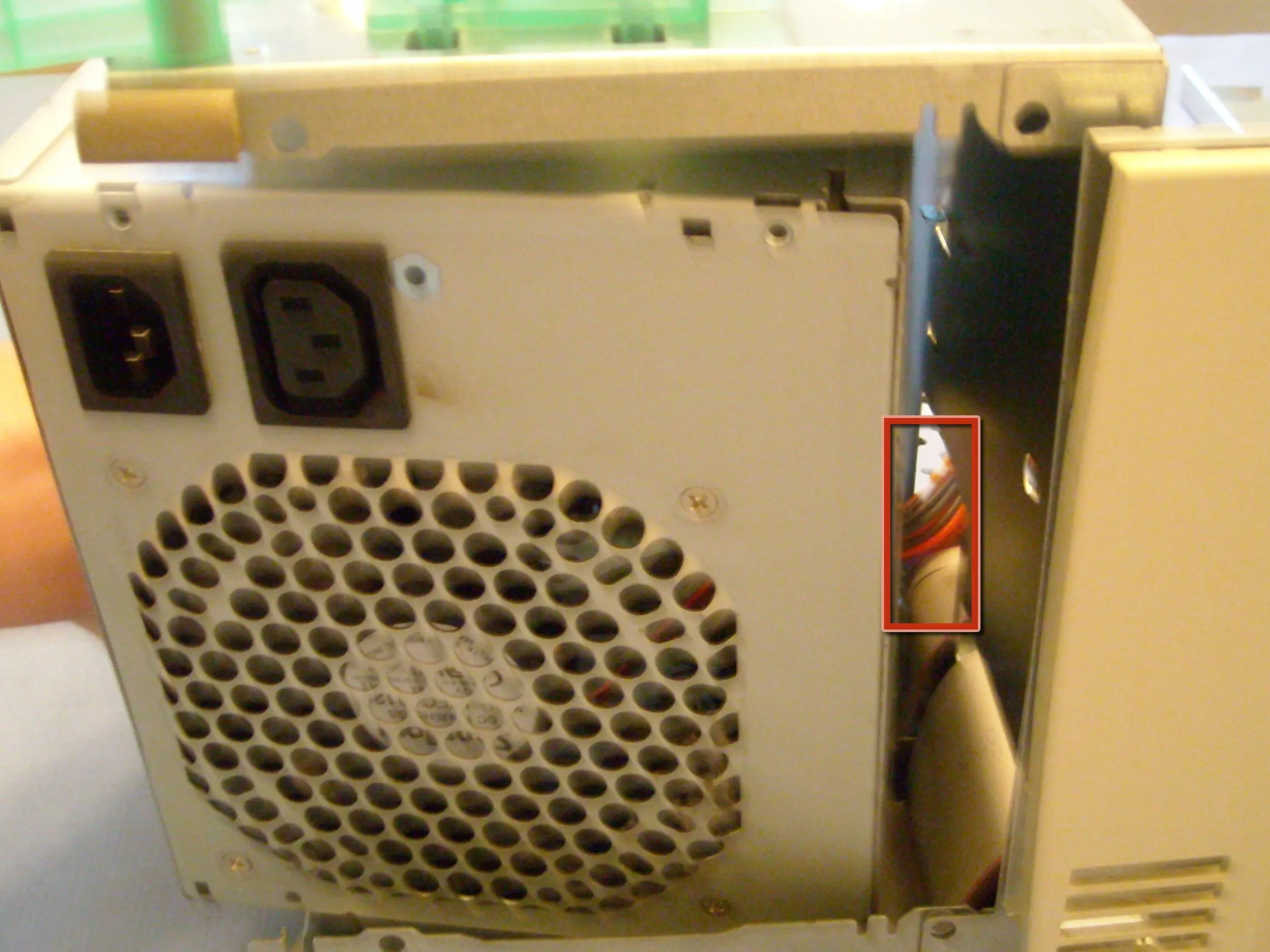

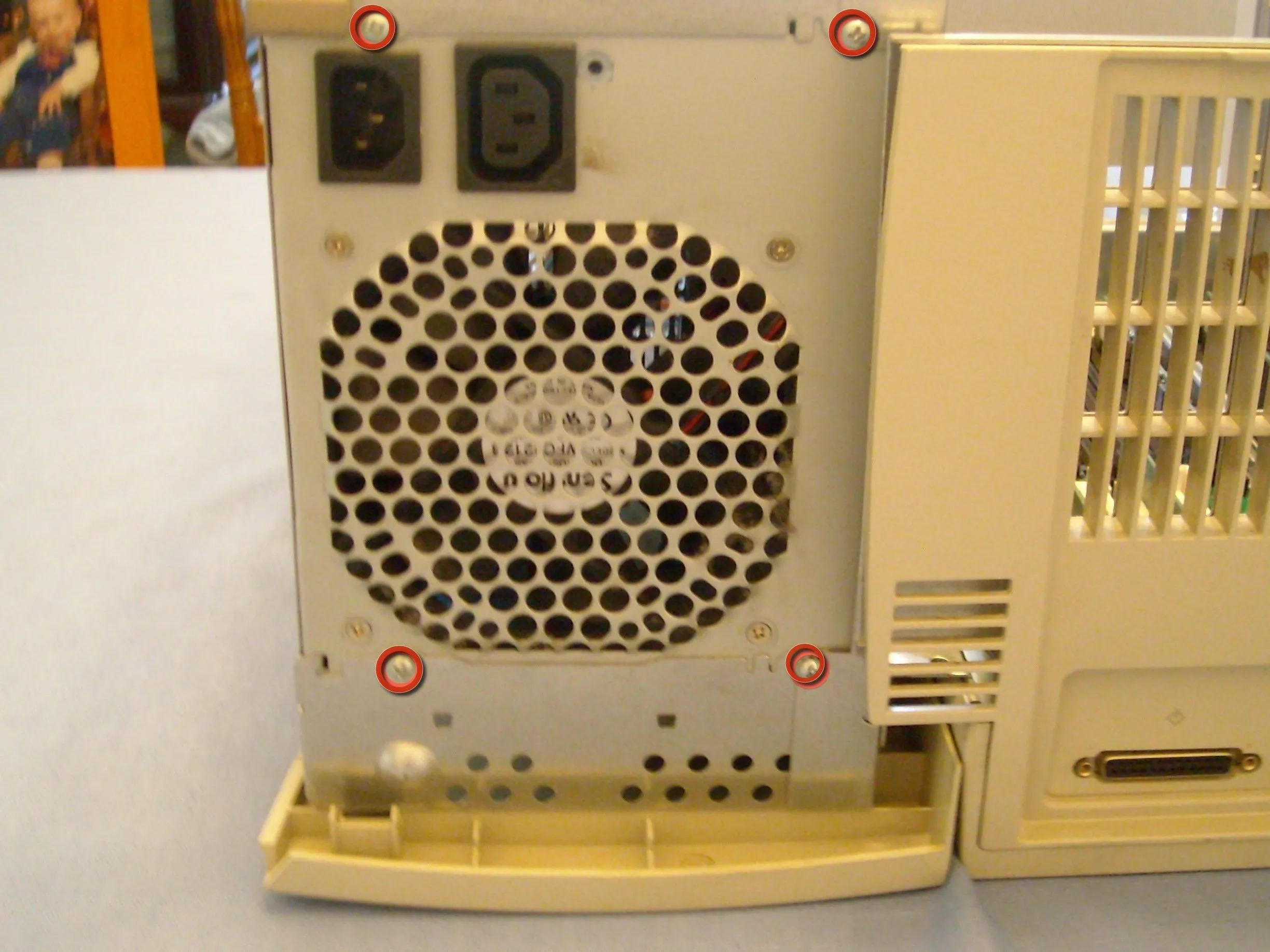

  • Теперь открутите 4 крестообразных винта (лучше всего начать с двух нижних).

  • И вытащите его, одновременно отсоединяя провода.
