Разборка Power Macintosh G3 Blue and White

Введение

Powermac G3, 'яблочный' G3 Powerhouse. Этот компьютер представил дизайн, который сохранился до powermac G5, но этот компьютер положил начало тенденции 'Handle's', все powermac G3, G4, G5 и Mac Pro теперь имеют ручки. Этот компьютер может похвастаться процессором PowerPC G3 с частотой 350, 400 и 450 МГц. Этот процессор невероятно легко разогнать, благодаря перемычке 'clock-config', удобно расположенной рядом с процессором (хотя я не поощряю разгон). У этого компьютера синий пластик, напоминающий о iMac G3 и iBook G3 Clamshells. Было бы здорово, если бы Apple выпустила его в других цветах, как у imac. Лаймово-зеленый Powermac G3 был бы просто потрясающим!

Что вам нужно

Инструменты

•

•

Шаг 1 Разборка Power Macintosh G3 Blue and White

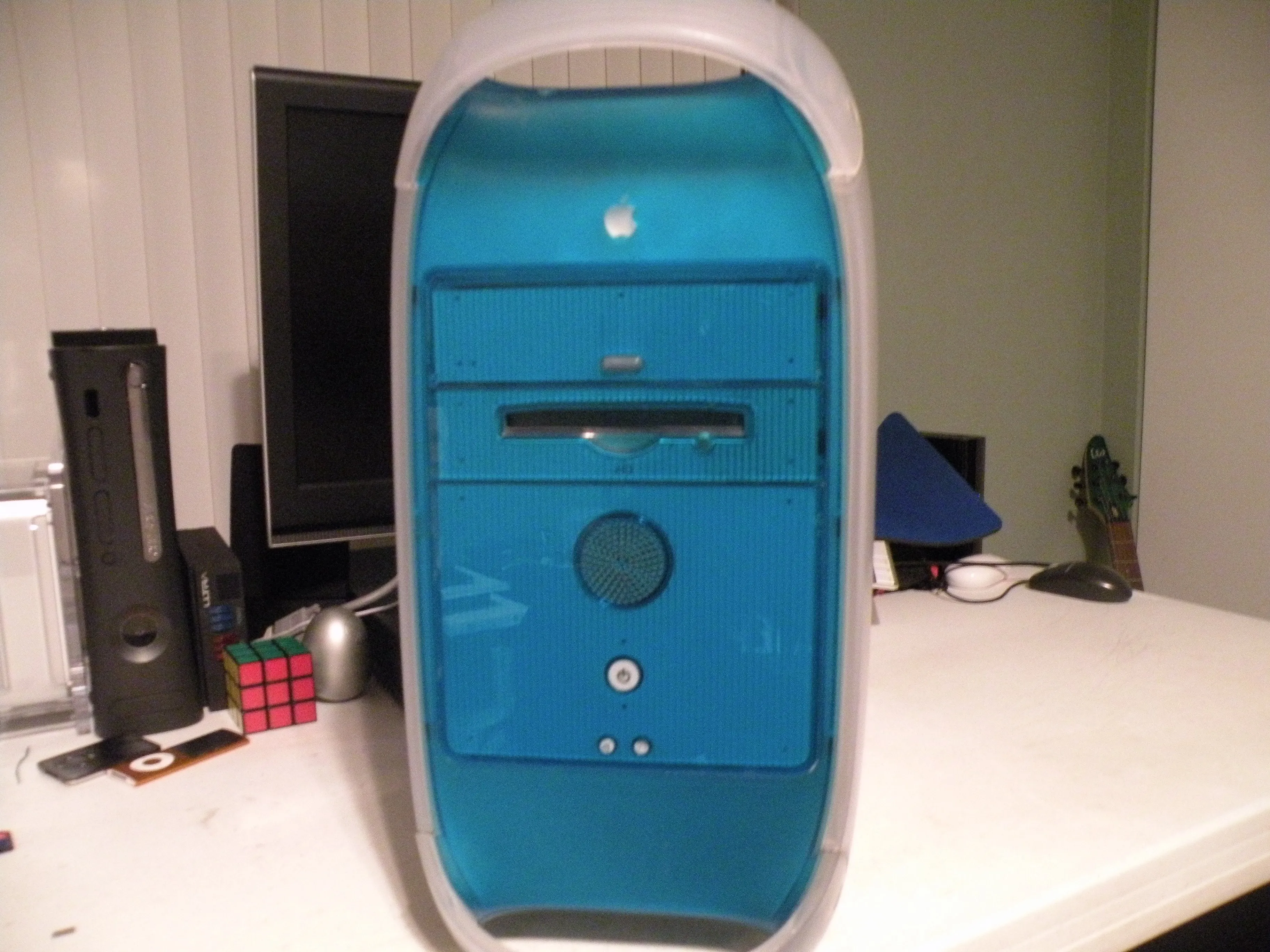

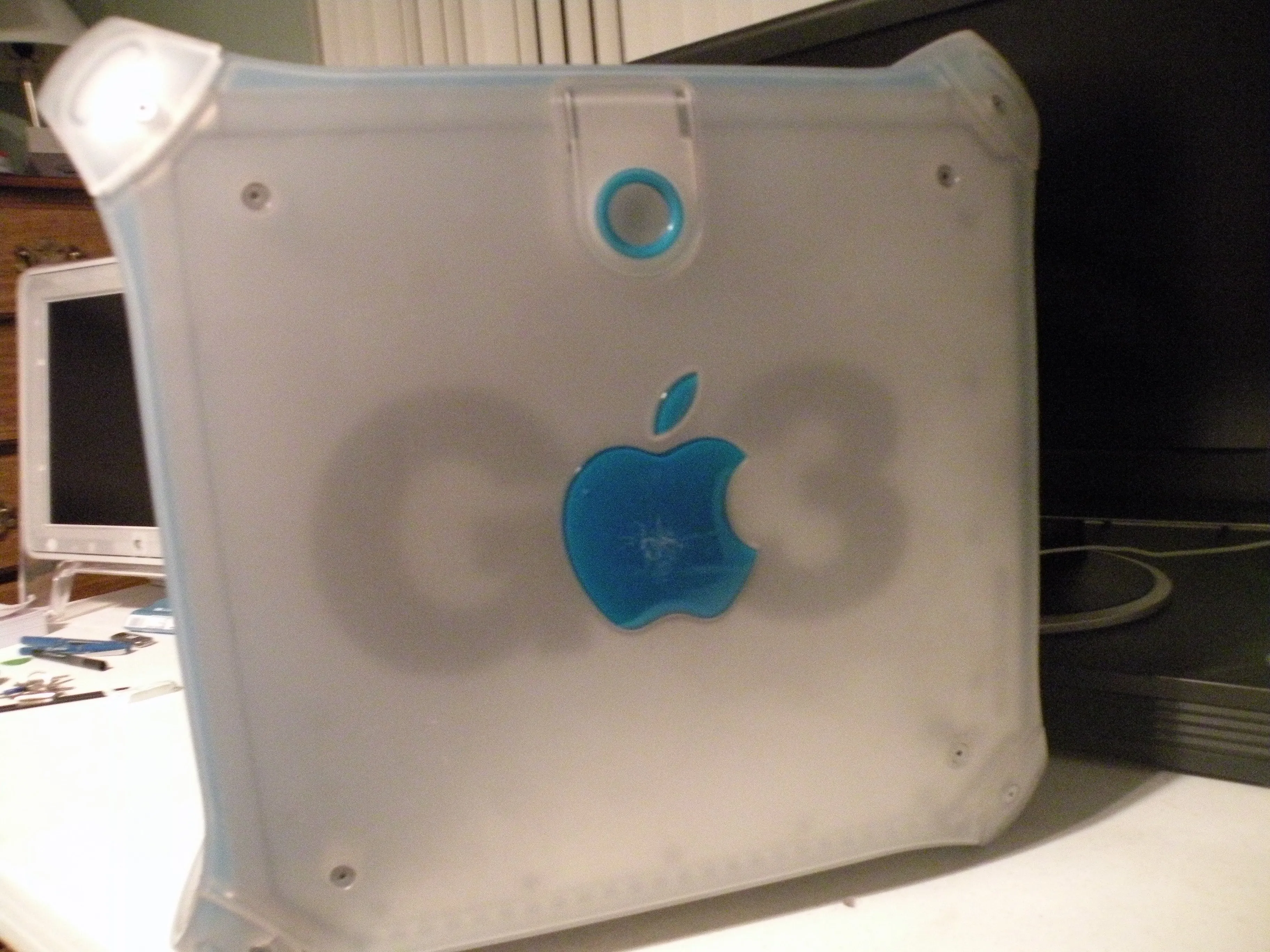

• Powermac G3 Blue And White

Шаг 2

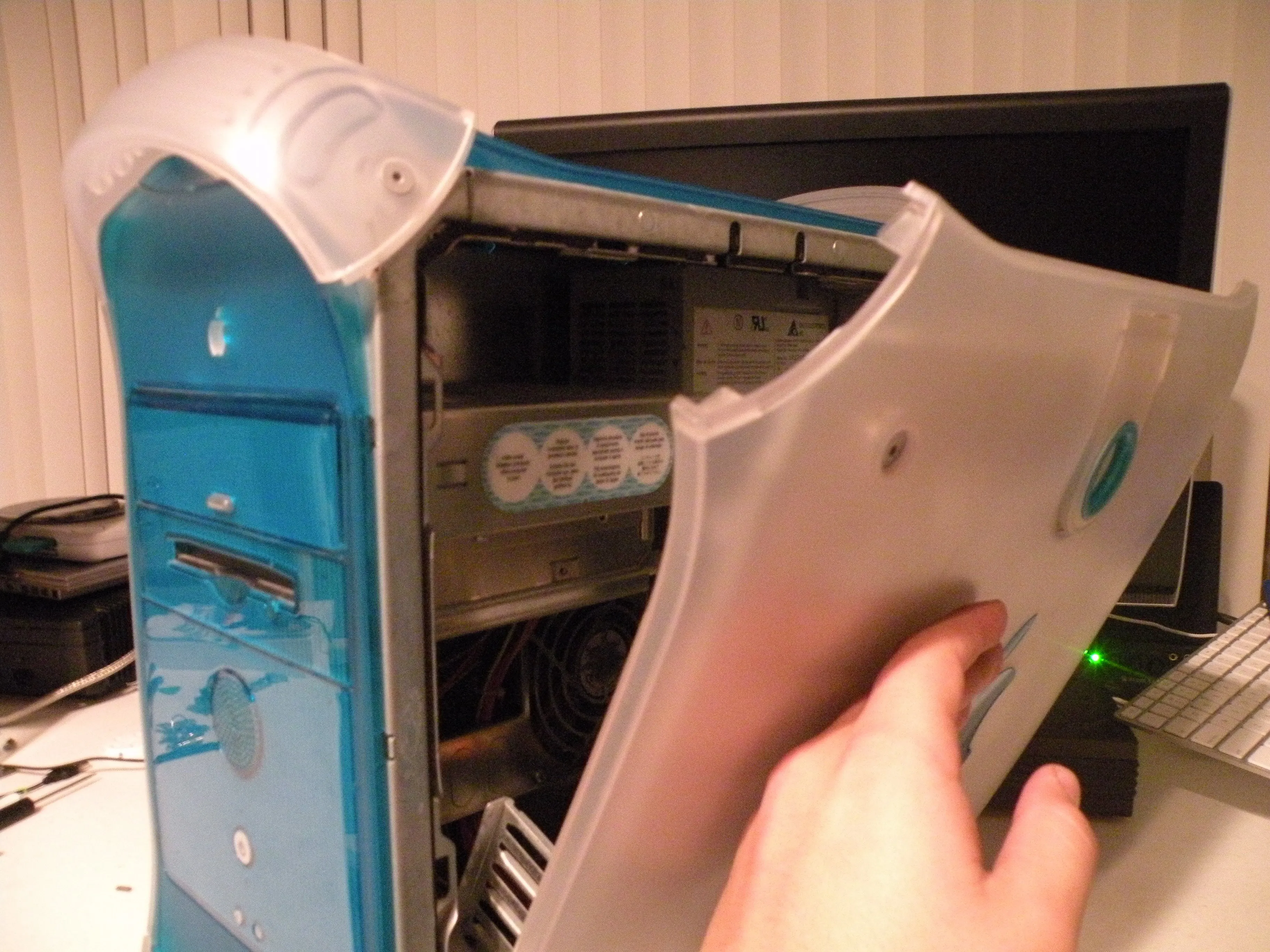

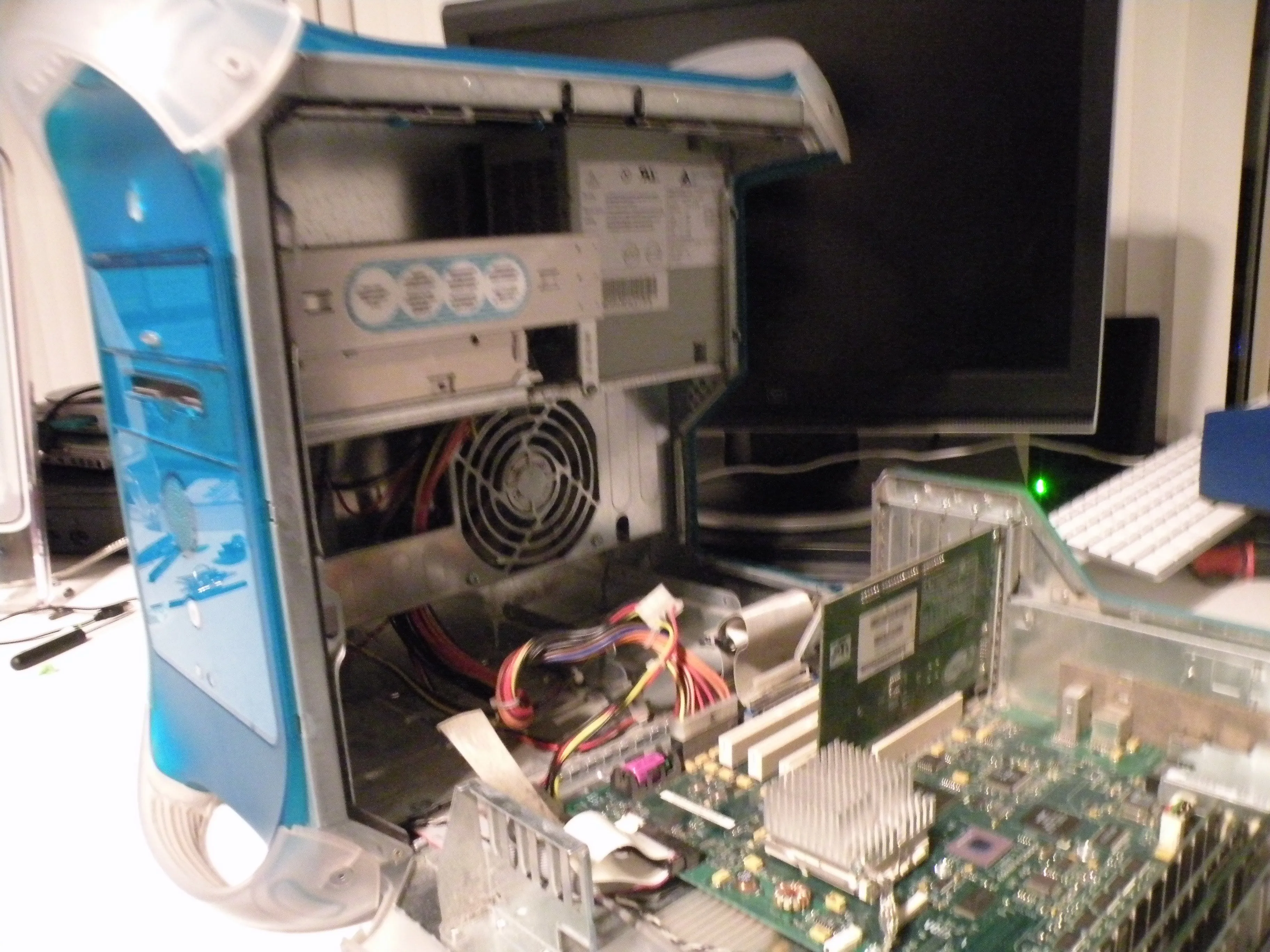

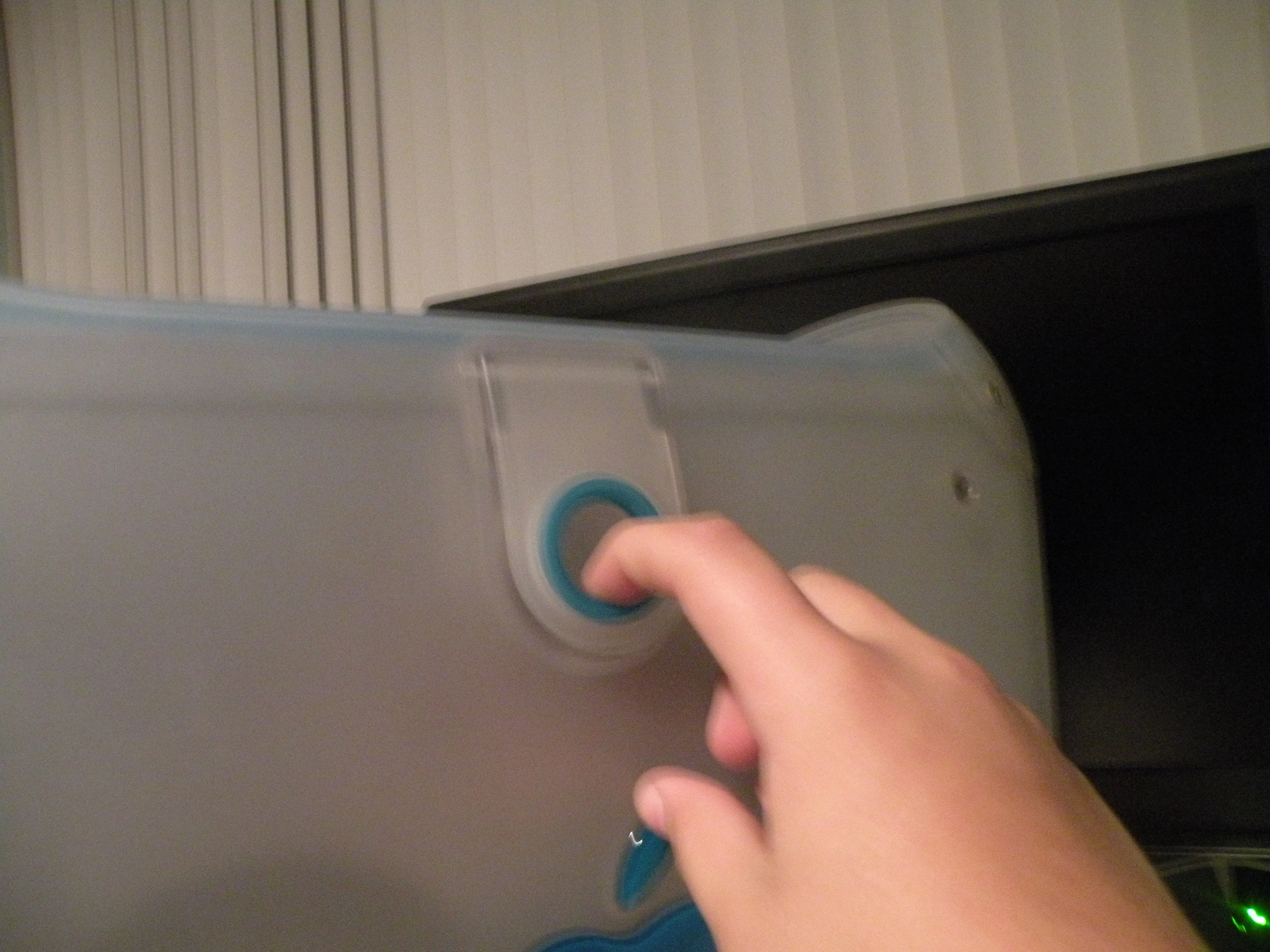

• Начните с отключения компьютера, поднимите выступ на боковой стороне компьютера и опустите боковую панель.

Шаг 3

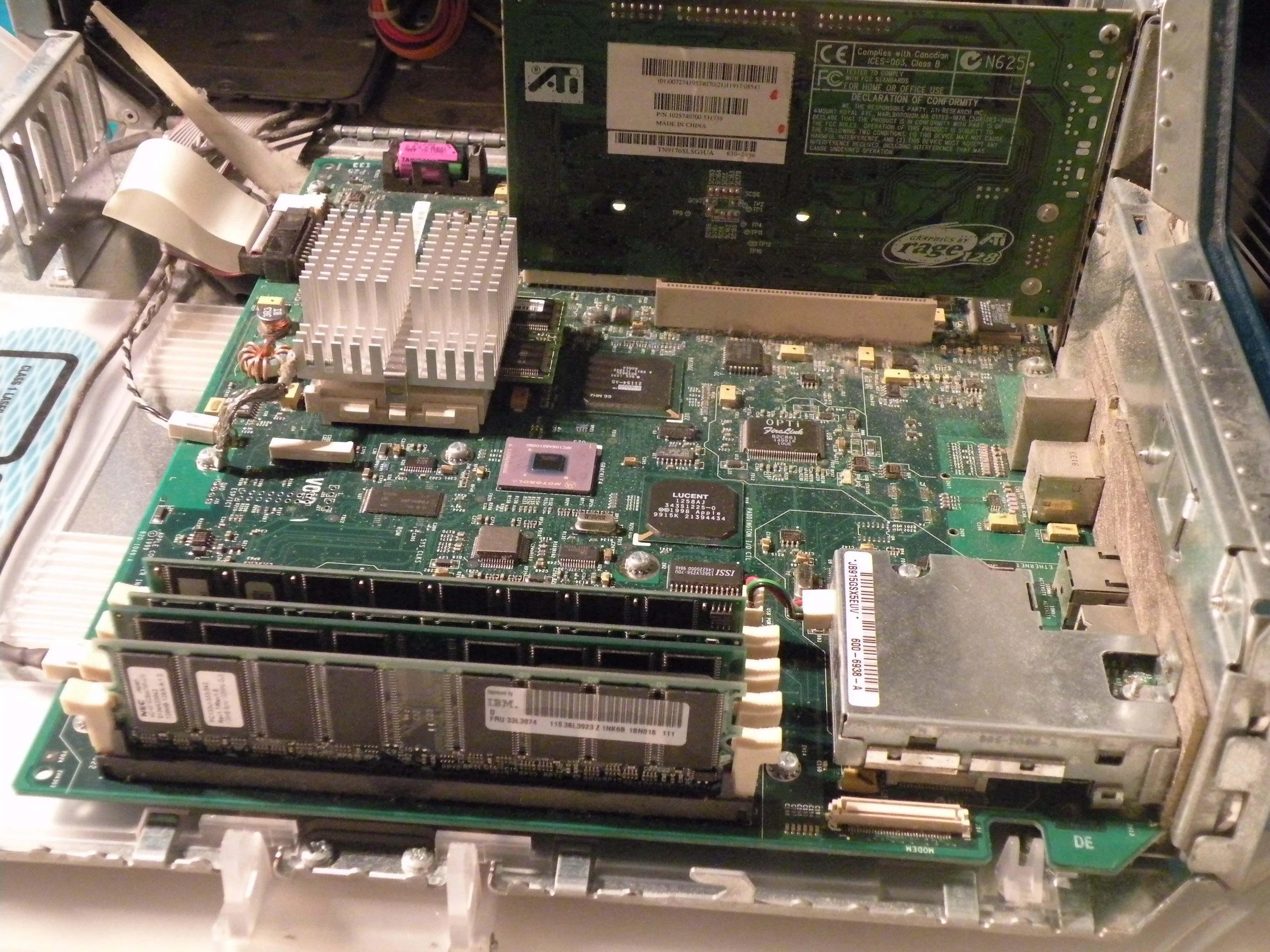

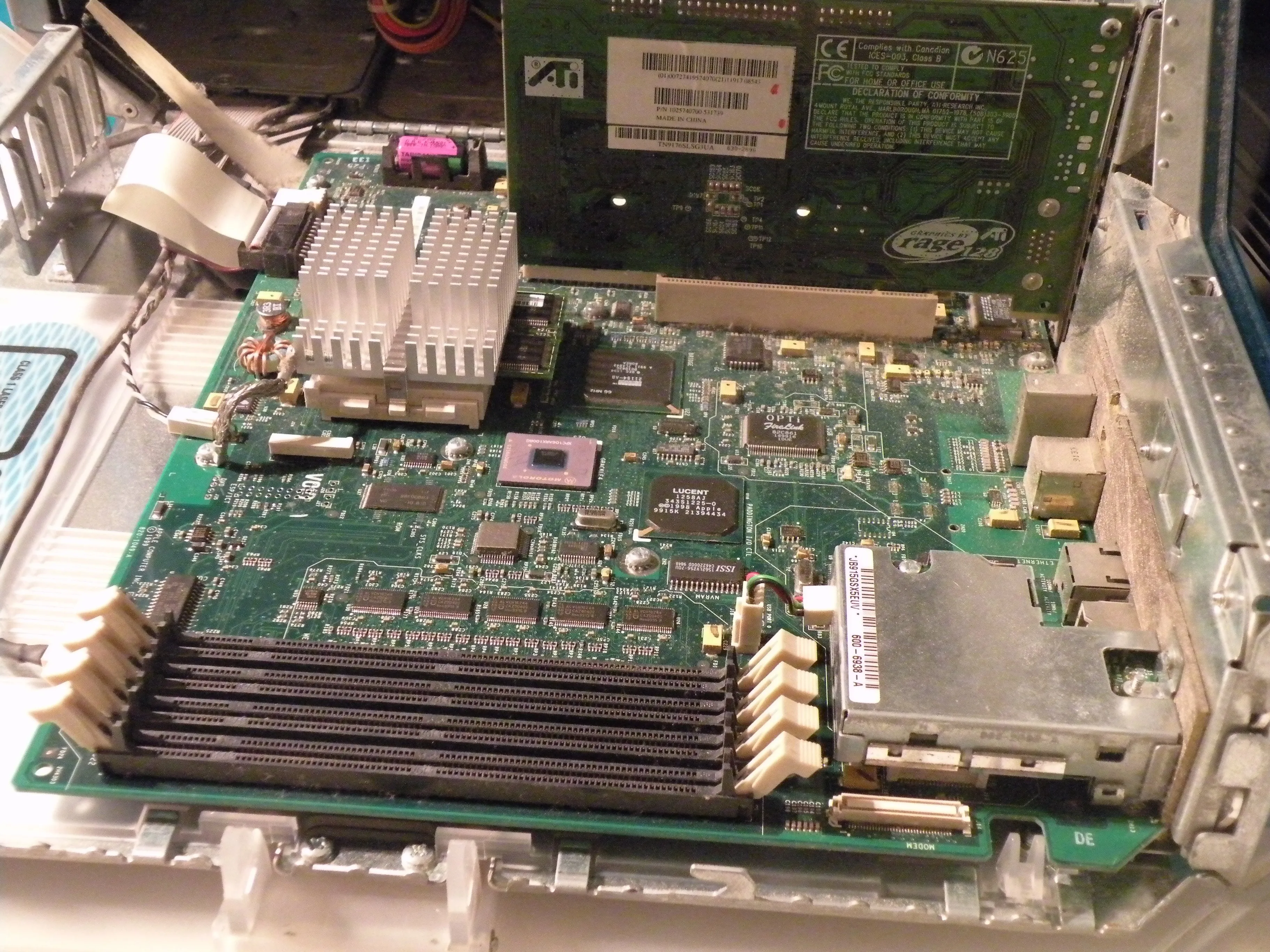

• ОПЕРАТИВНАЯ ПАМЯТЬ

• PowerMac G3 B&W поддерживает до 1 Гб оперативной памяти PC100.

• Он имеет 4 слота для оперативной памяти для оптимальной конфигурации из 4x 256 МБ модулей DIMM.

Комментарии к шагу

b&w g3 поддерживает до 1 гб оперативной памяти pc100.

Кхале прав - в моем G3 сейчас 1 ГБ.

Шаг 4

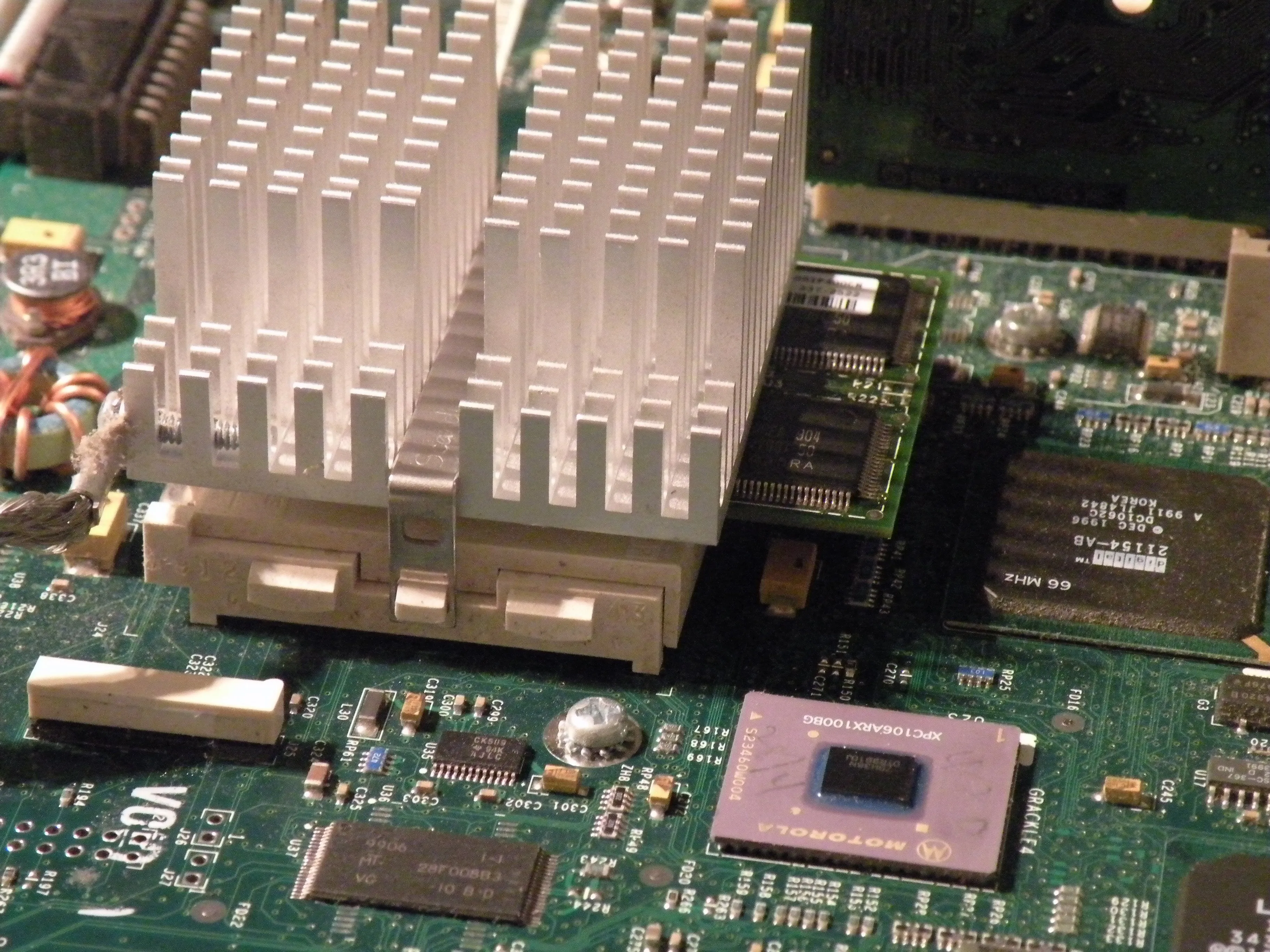

• Извлечение процессора

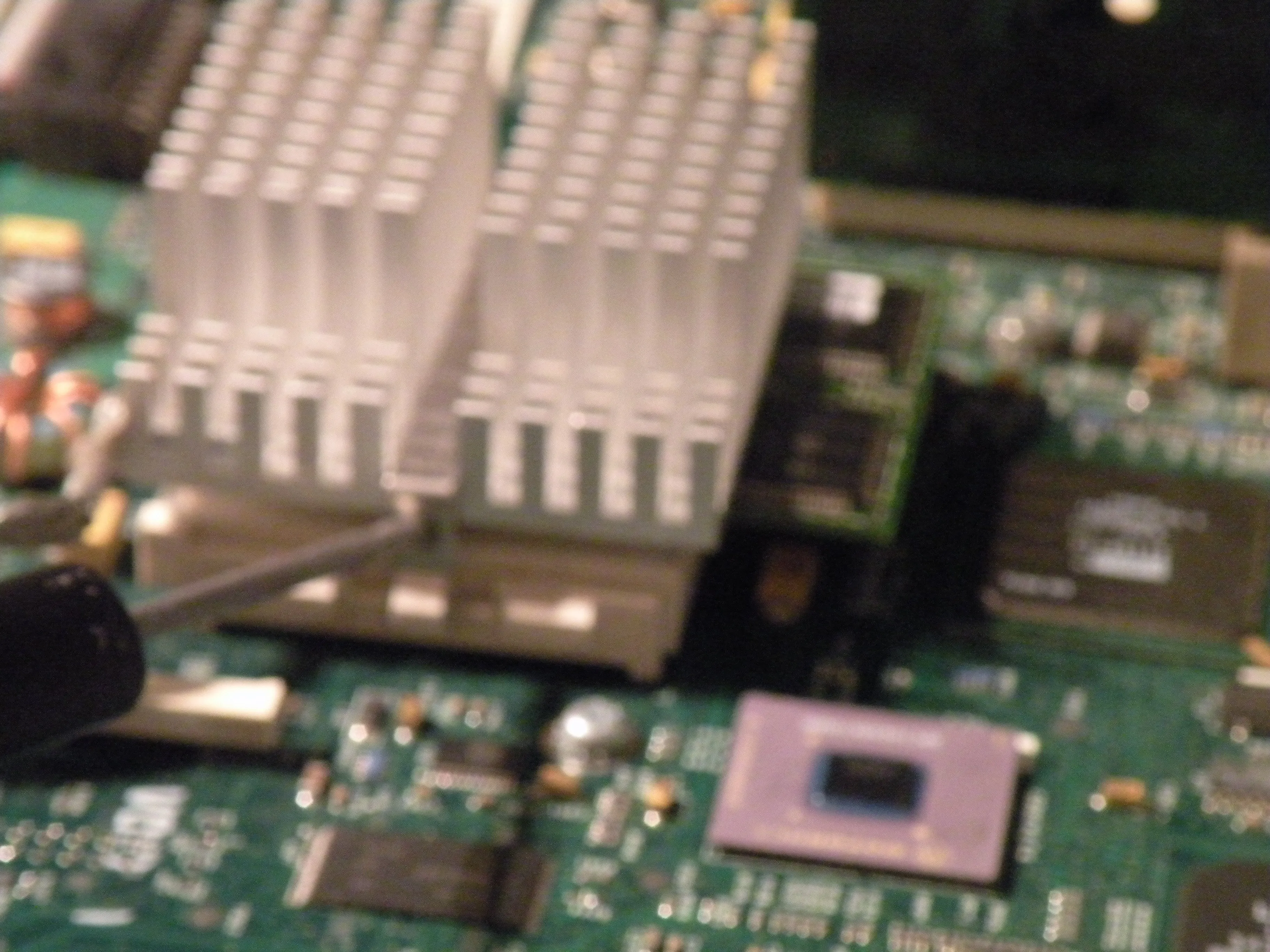

• Начните с того, что плоской головкой аккуратно подденьте клипсу, помните, что вам придется снова установить ее на место!

• Затем снимите радиатор.

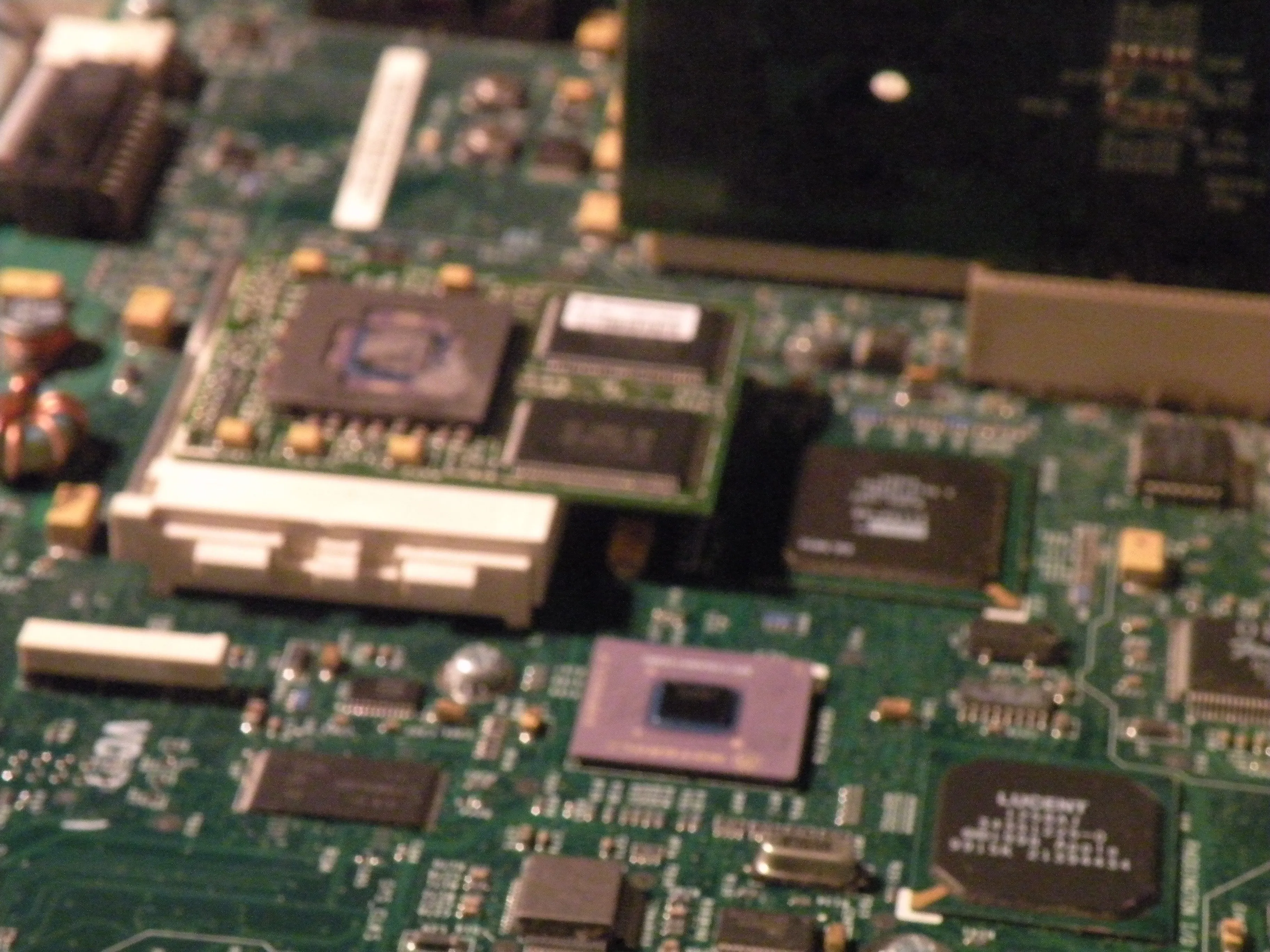

• Откроется процессор Motorola PowerPC G3, это модель с частотой 400 МГц.

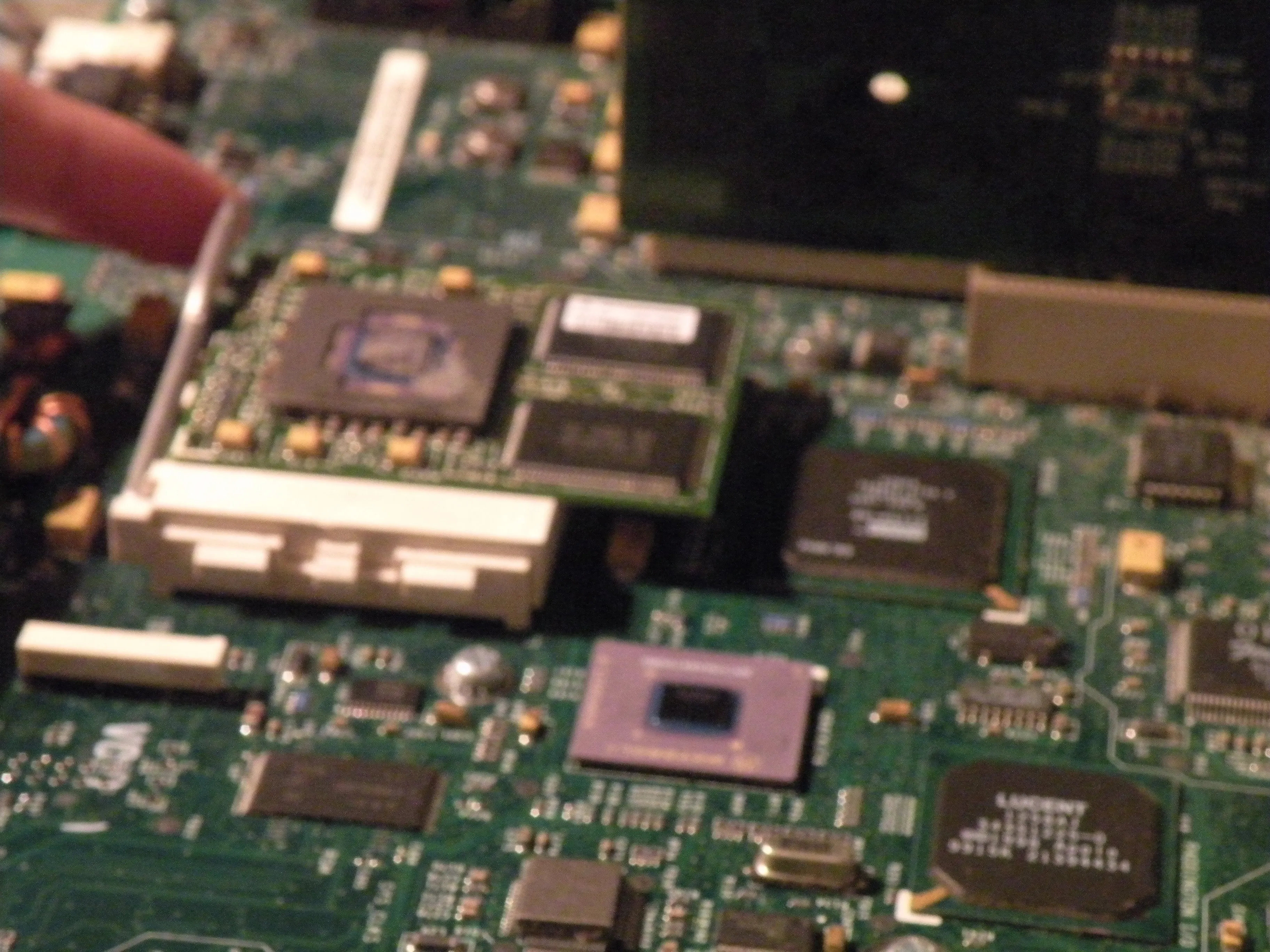

Шаг 5

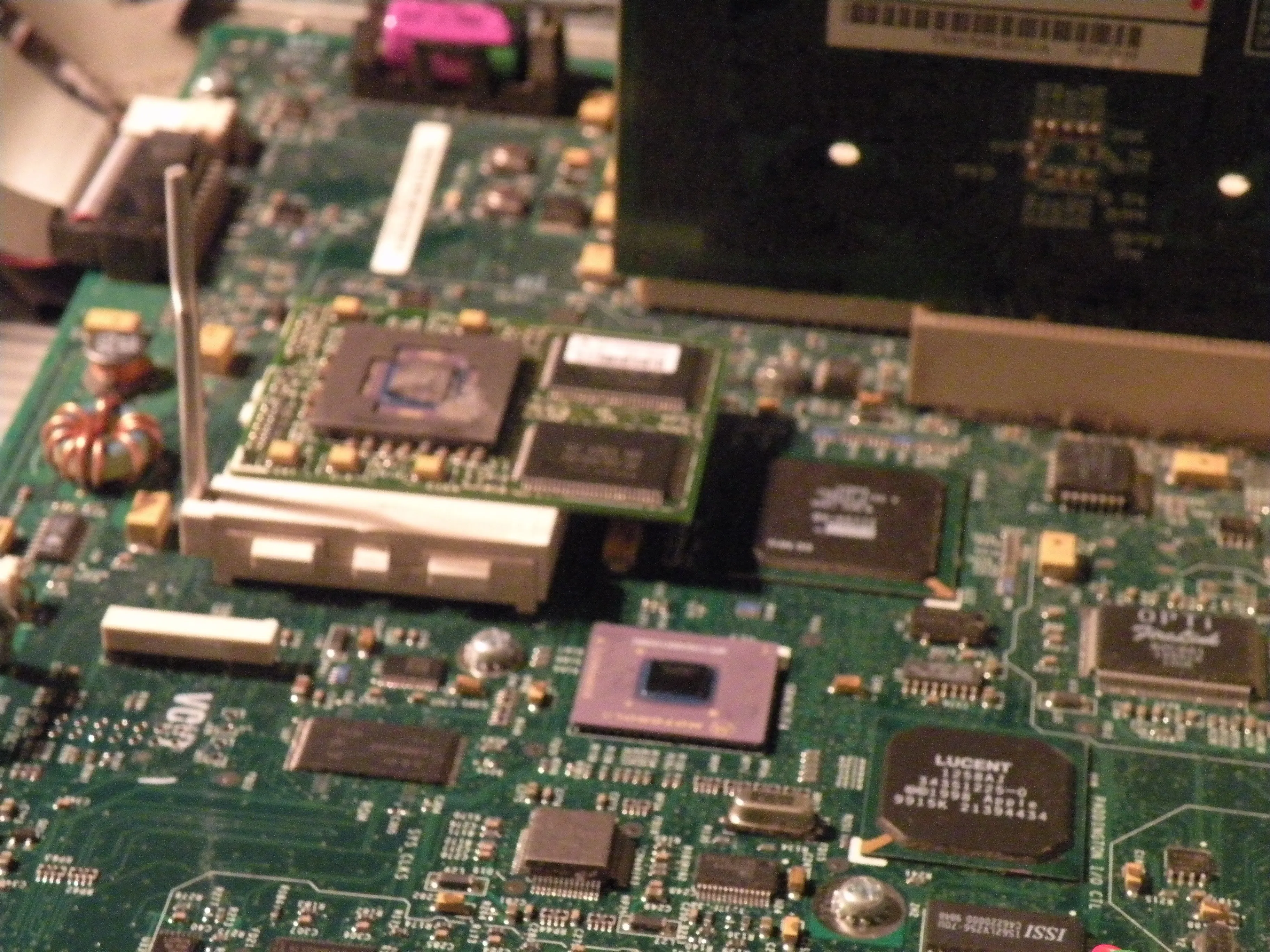

• Затем поднимите металлический фиксирующий рычаг.

• Затем извлеките процессор из гнезда.

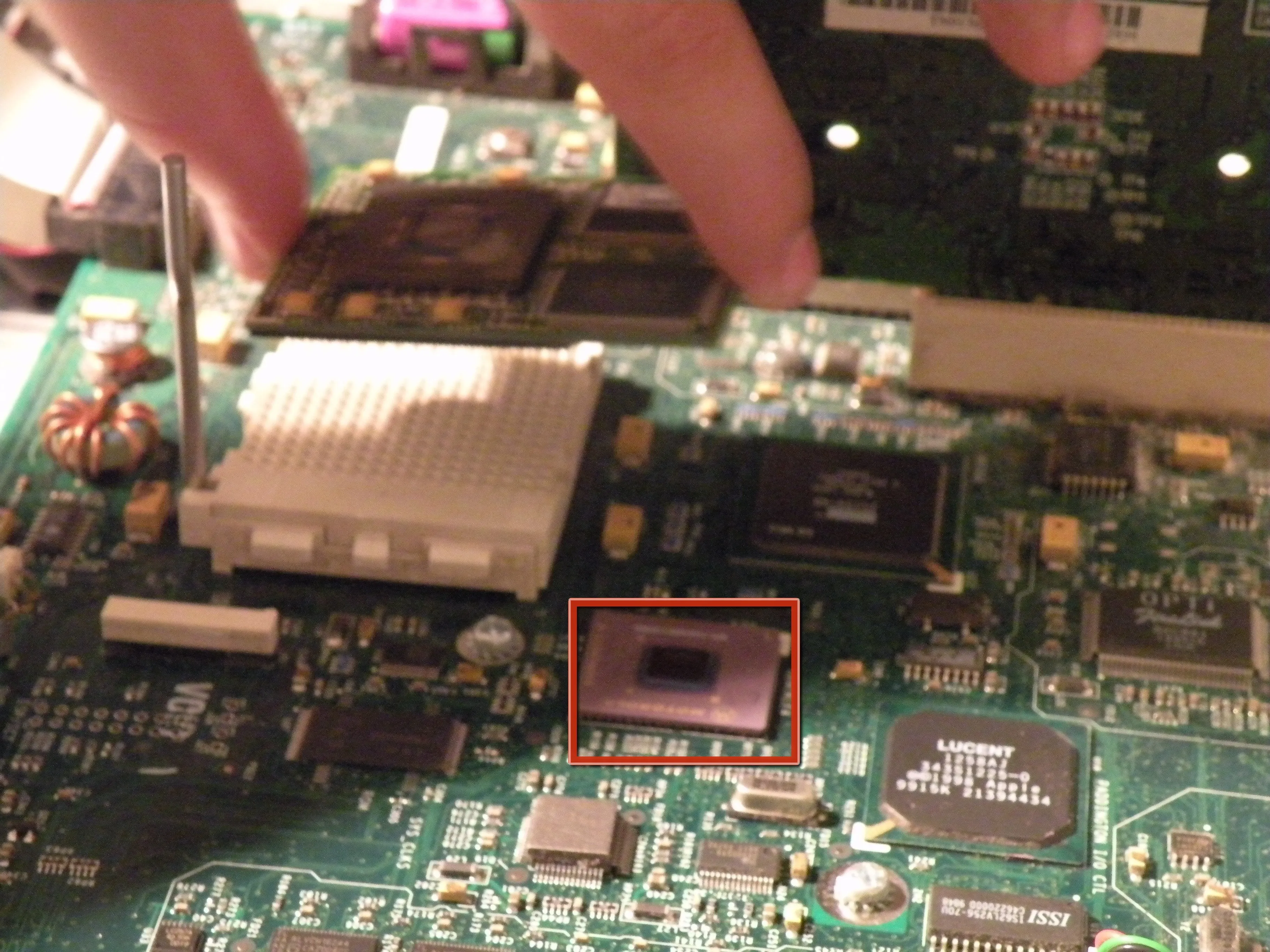

• Это PCI-мост Motorola MPC106 и контроллер памяти.

Шаг 6

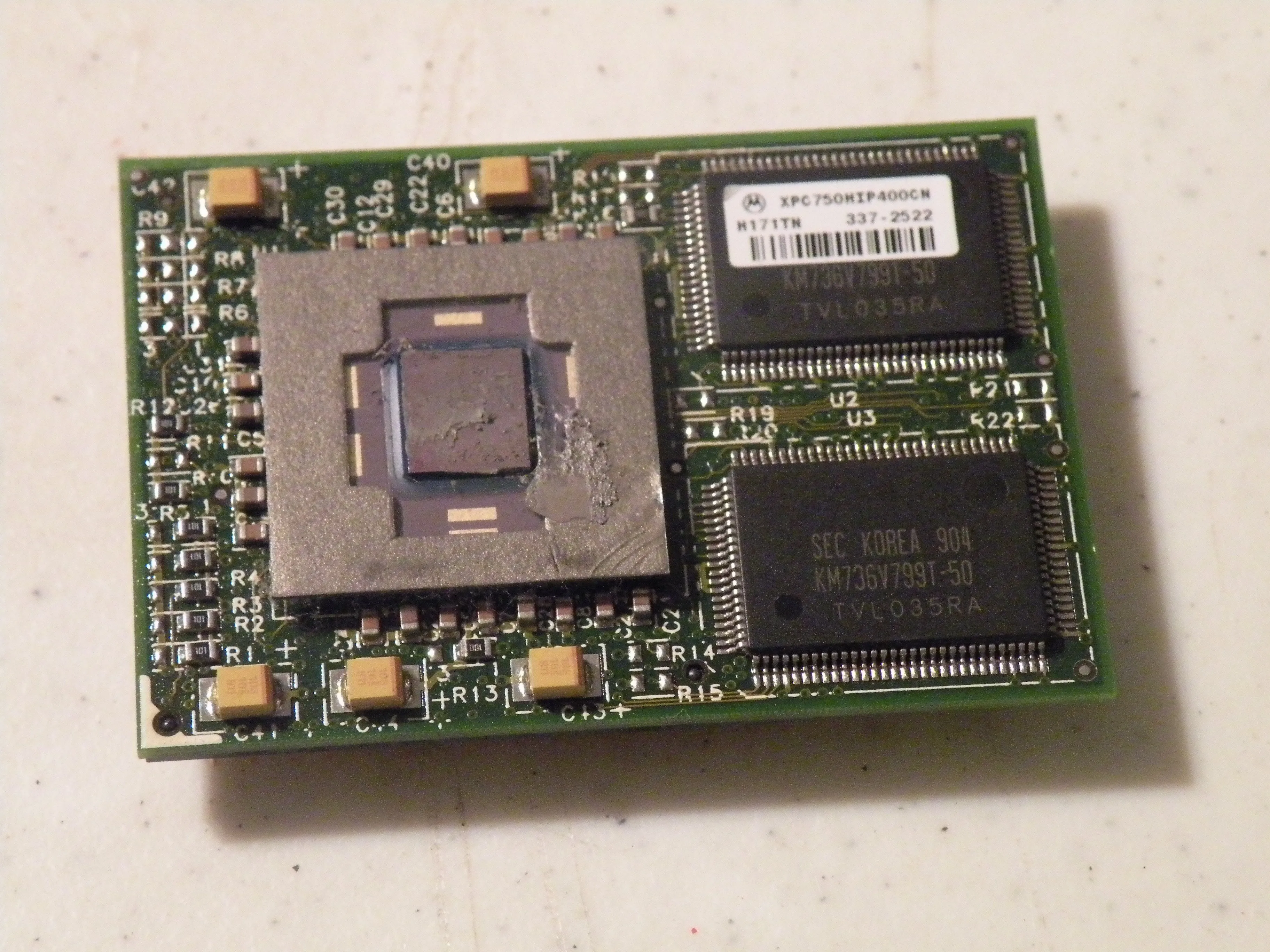

• Процессор: Motorola XPC750MIP400CM (400 МГц PowerPC 750/G3) с 1 Мб кэша второго уровня.

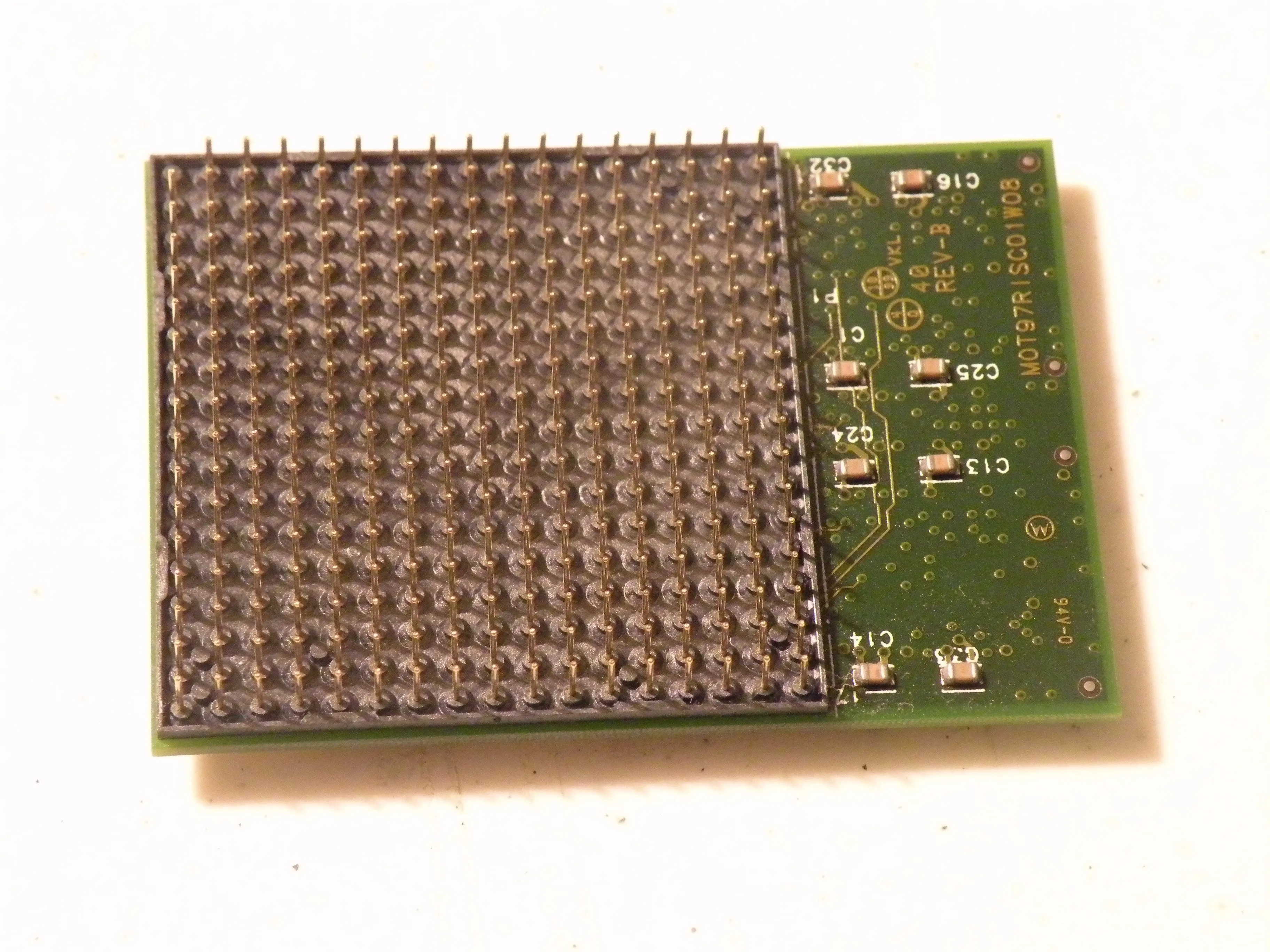

• Это еще один из тех уникальных яблочных разъемов - 288-контактное гнездо PGA с ключом.

Шаг 7

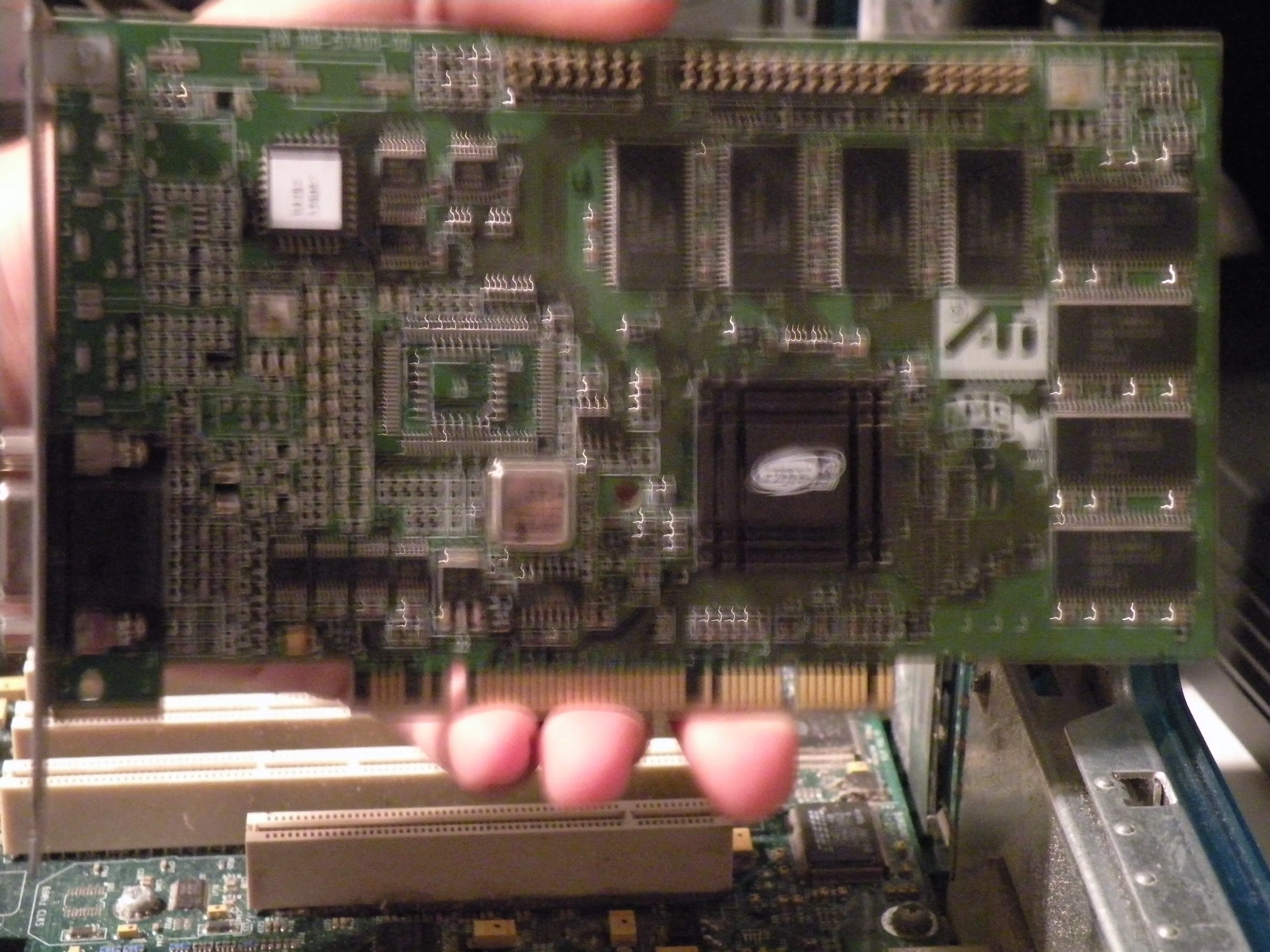

• Графическая карта:

• В стандартную комплектацию Powermac G3 входила карта ATI 3D Rage PCI Mac Edition объемом 16 МБ.

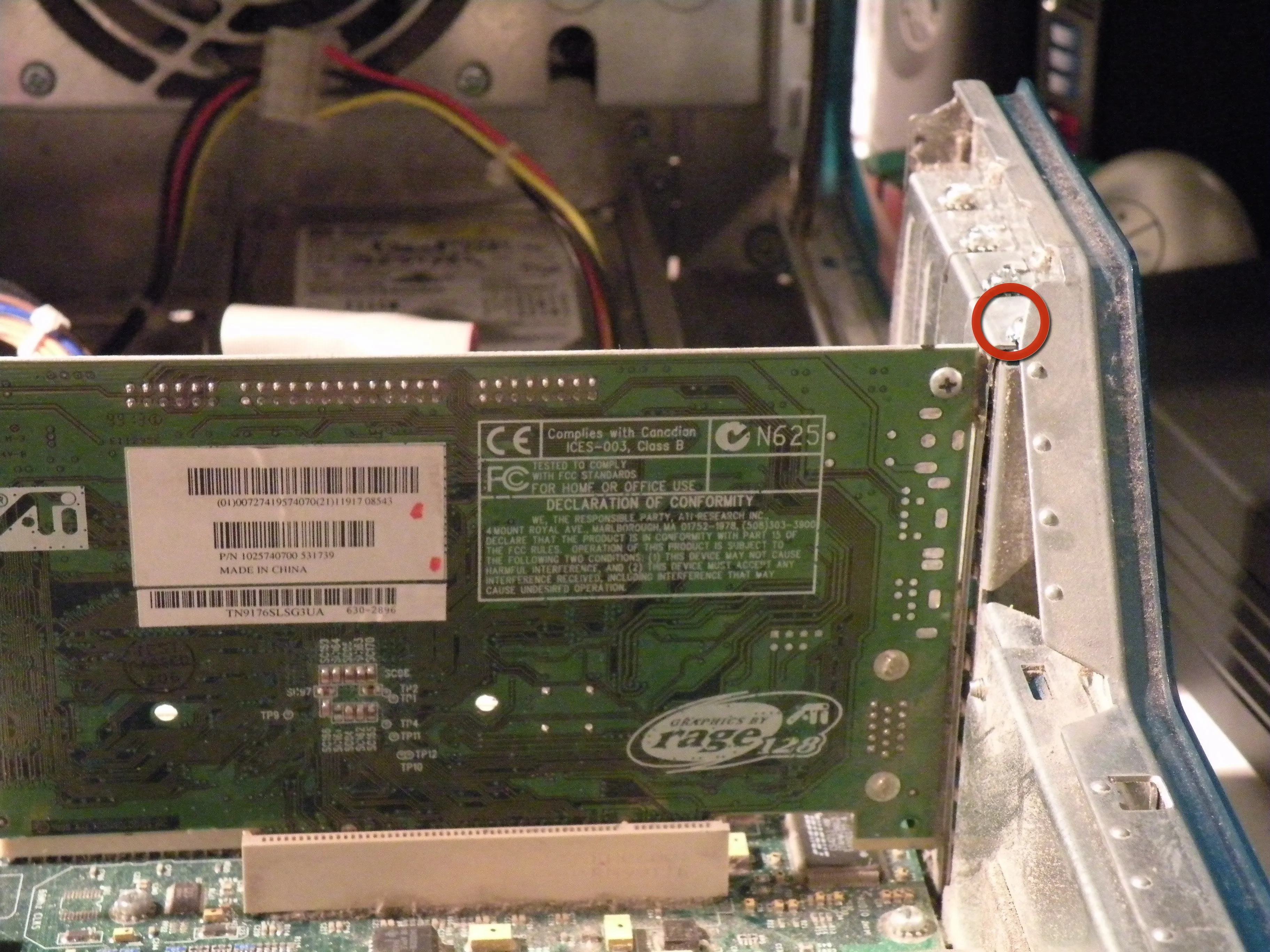

• Начните с откручивания этого винта.

• Как только это будет сделано, вытащите карту.

• Извините, ребята, обычные PCI-карты здесь не работают, только PCI-совместимые карты Mac Edition, и эта карта не будет работать в ПК. Кроме того, видеокарты работают только в первом слоте, остальные 4 PCI-слота не поддерживают видеокарты.

Шаг 8

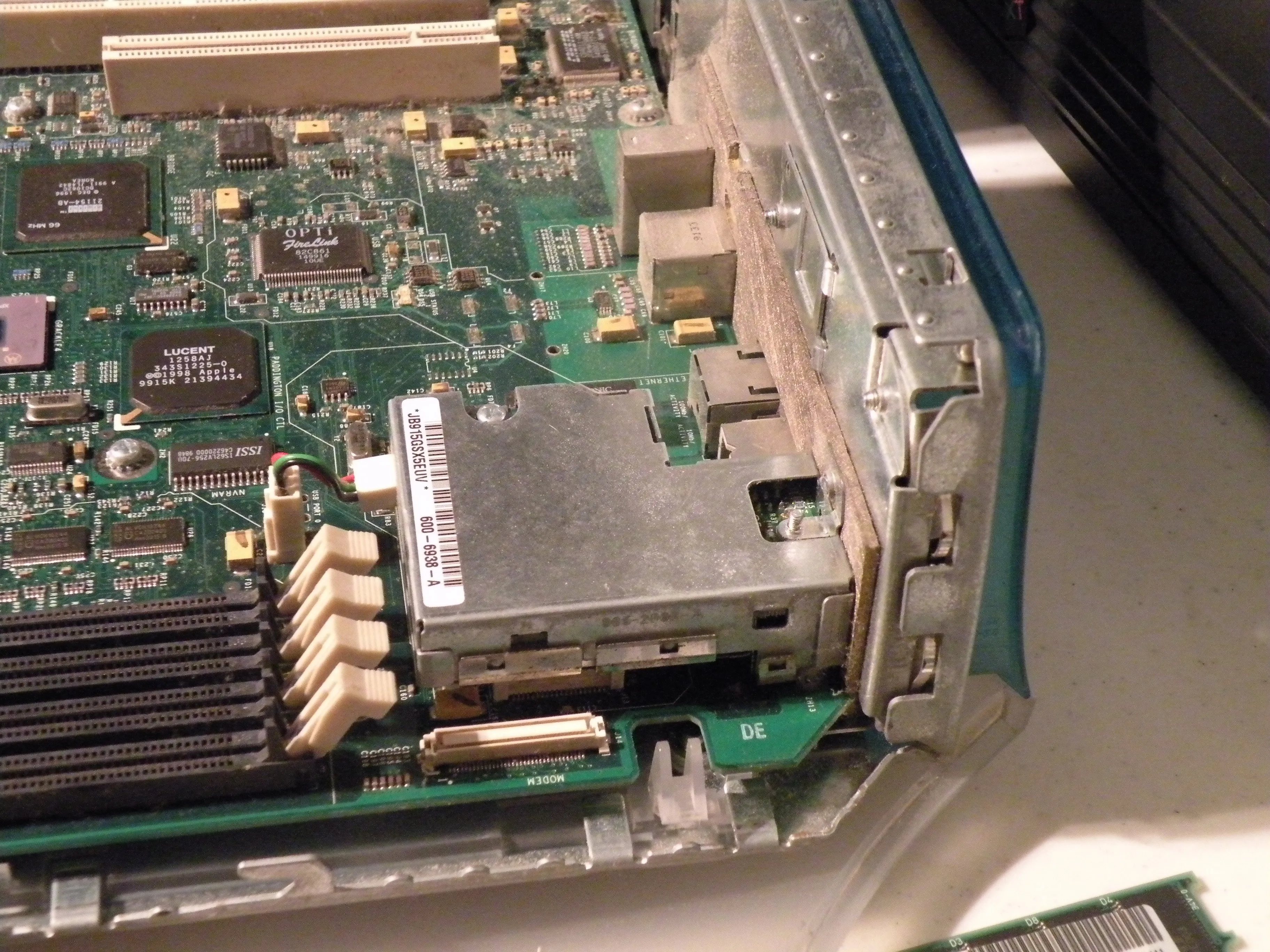

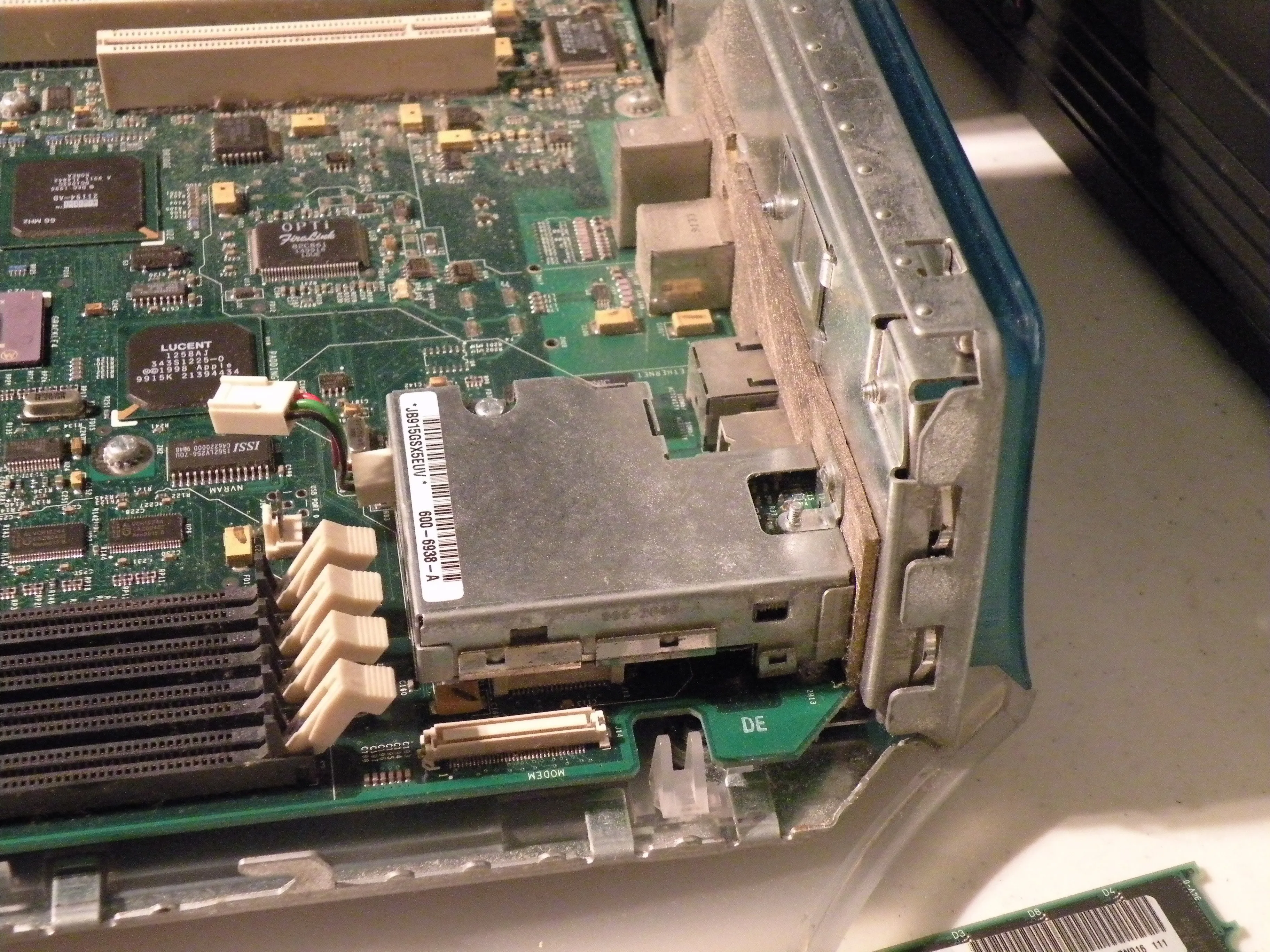

• Модуль Firewire:

• Отсоедините кабель питания от логической платы.

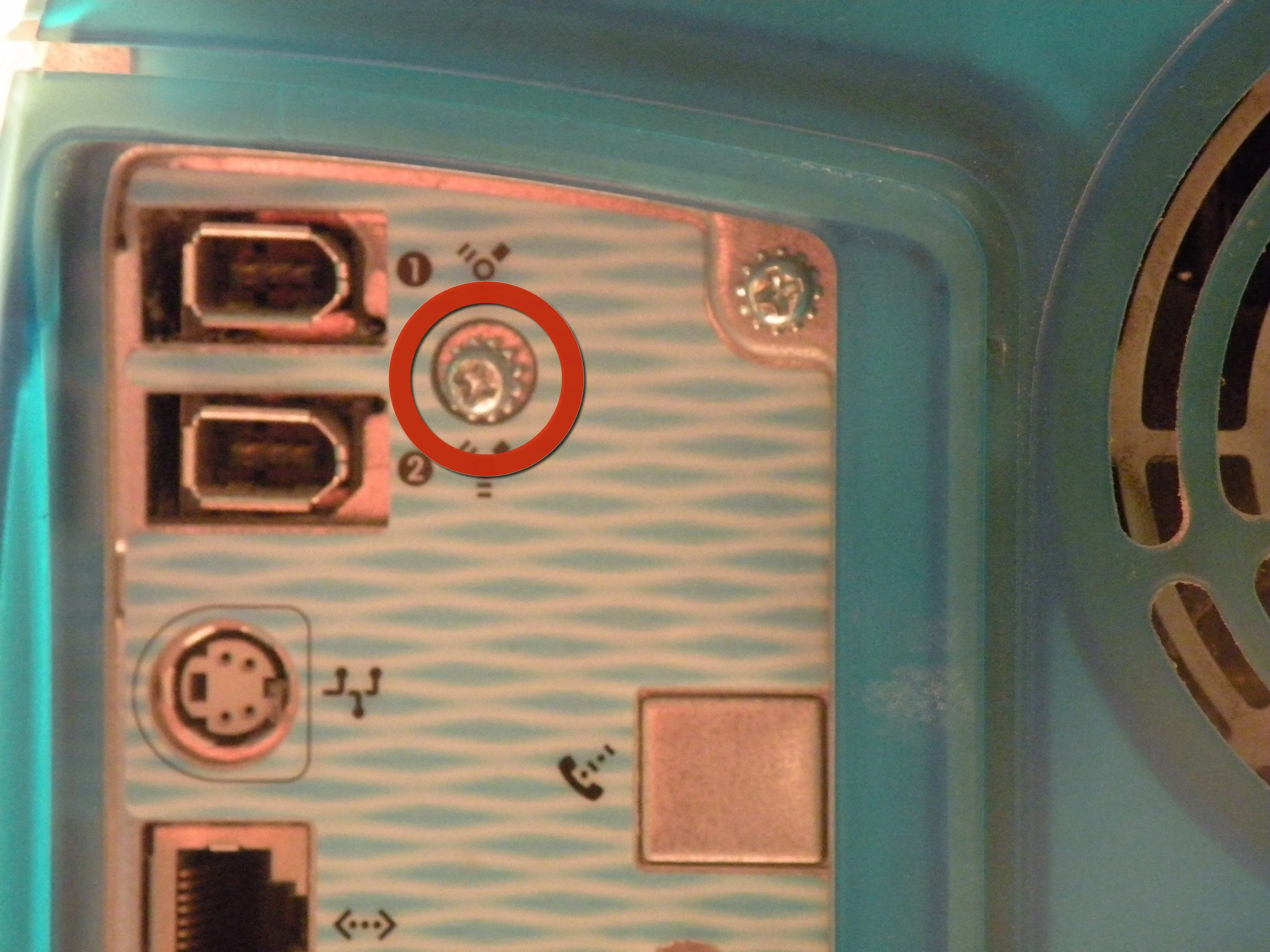

• Затем закройте корпус и удалите этот винт.

• Затем снова откройте его.

Шаг 9

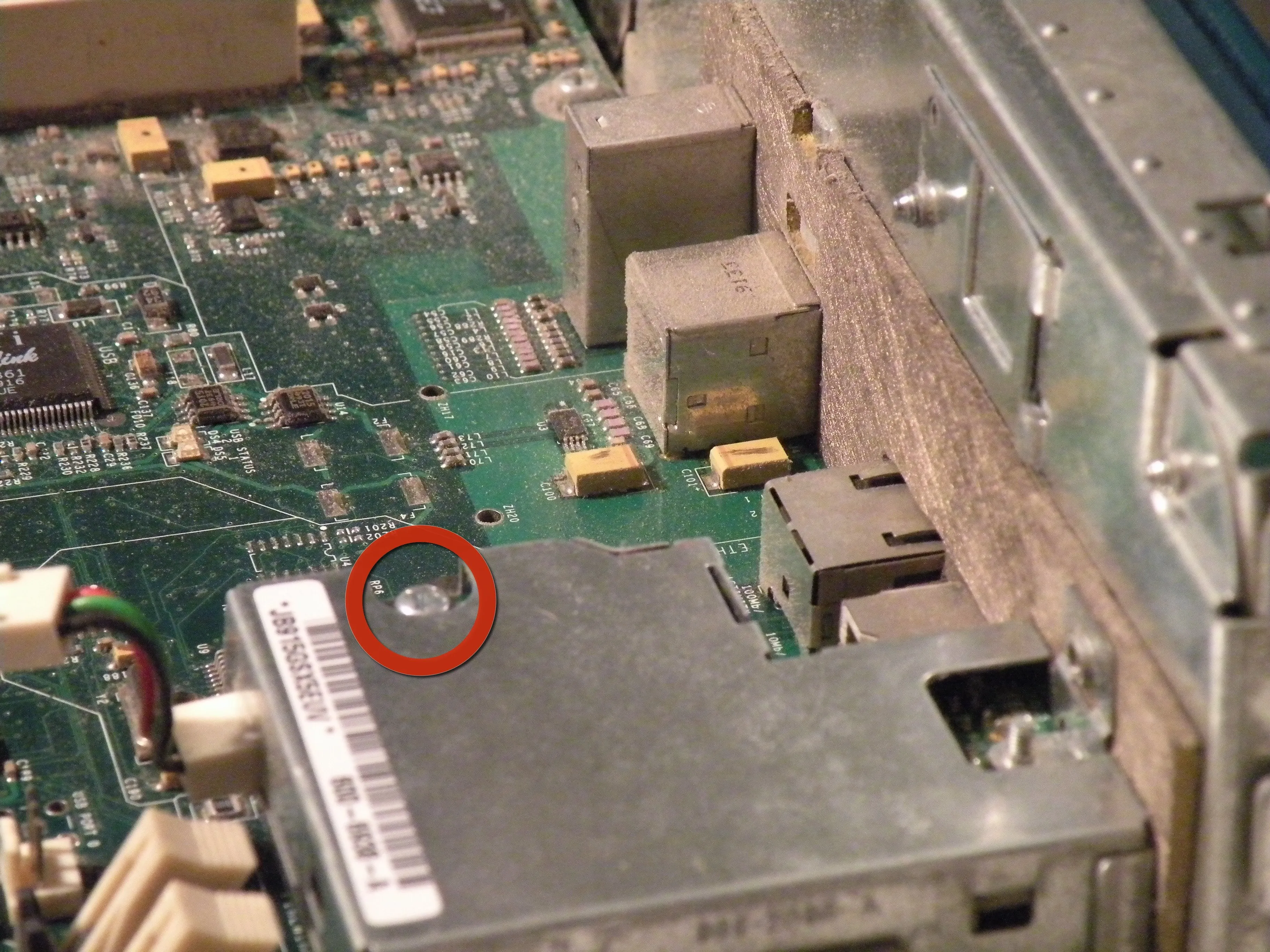

• Выкрутите и этот винт.

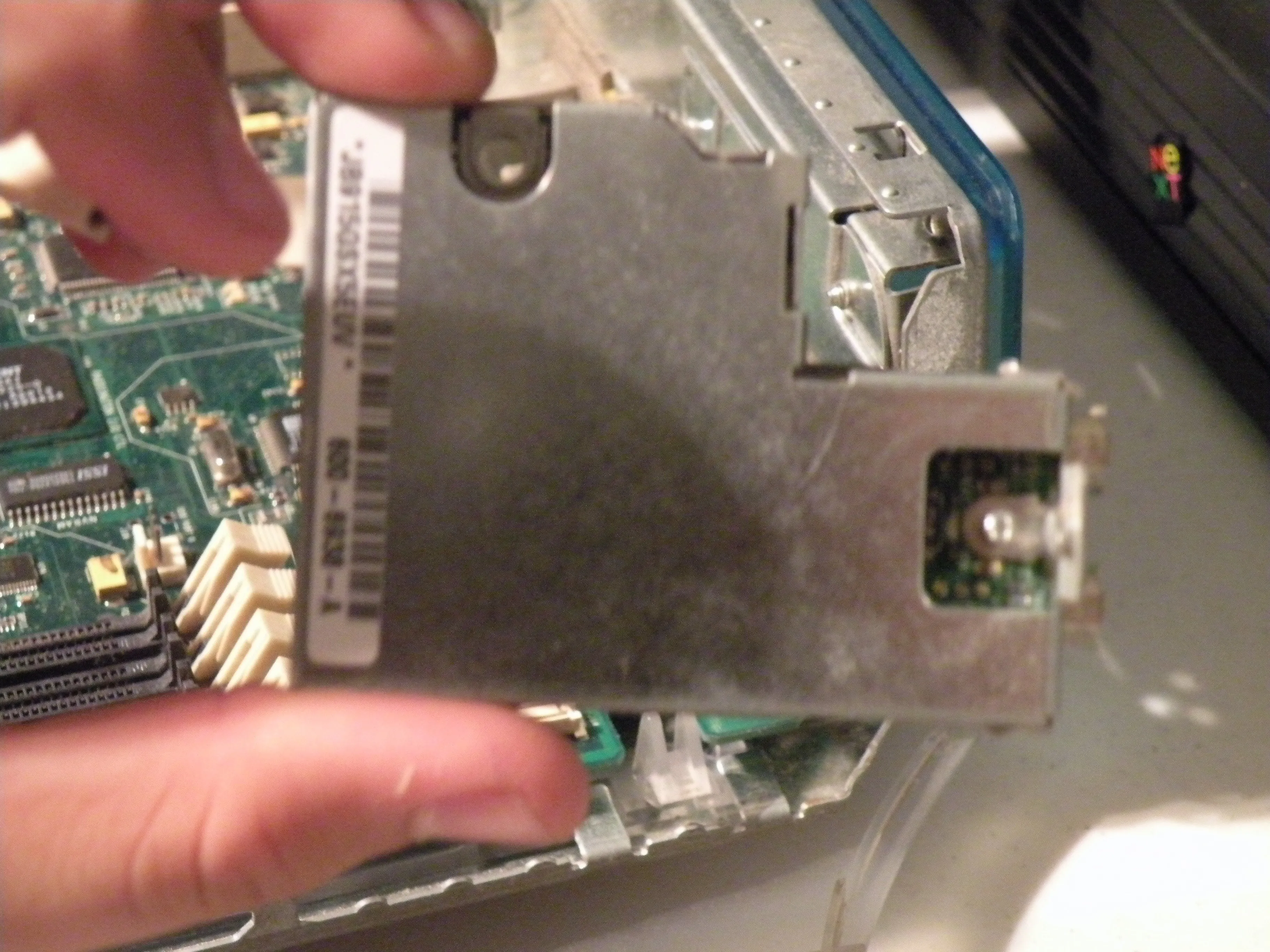

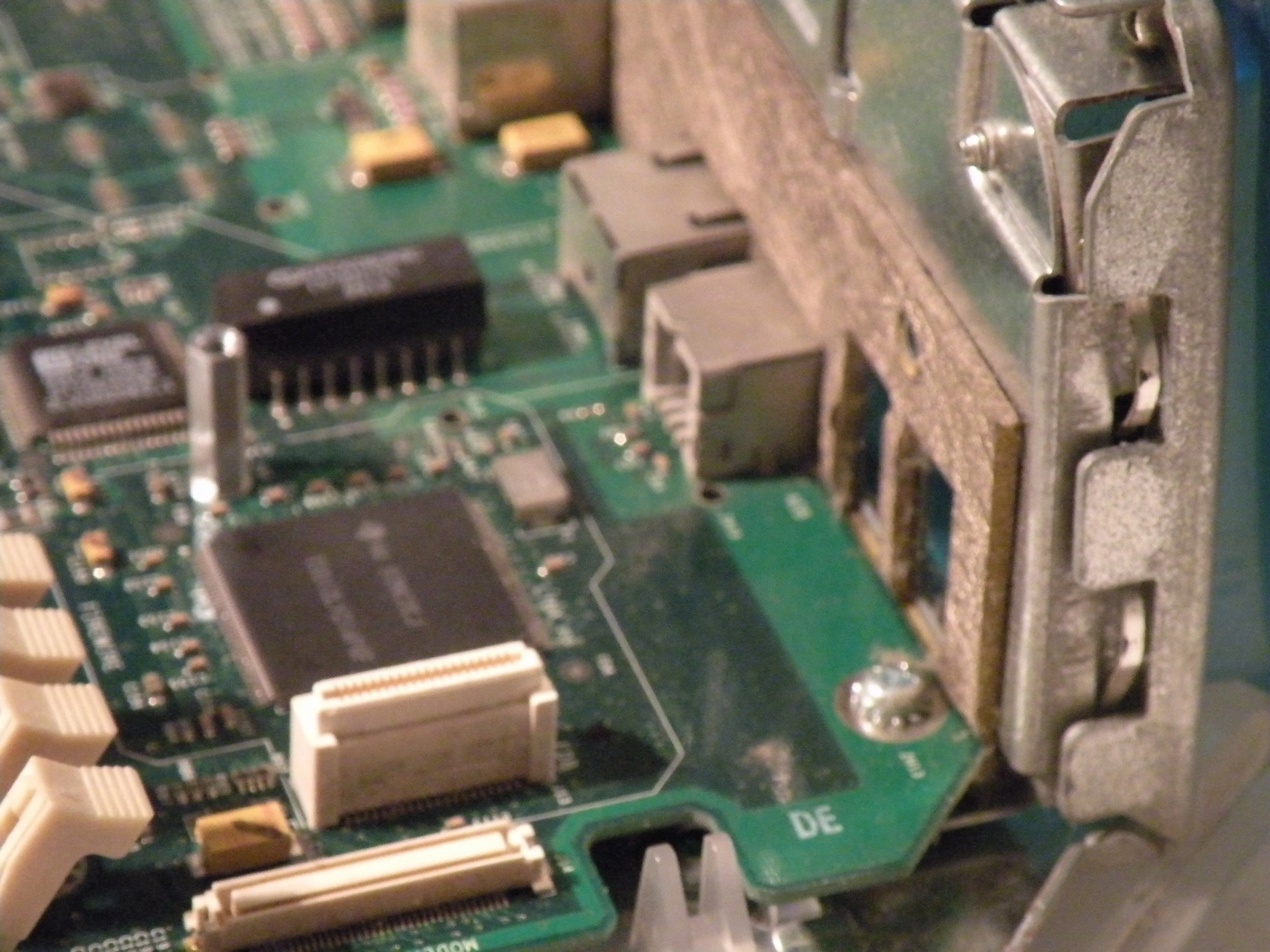

• Затем вытащите модуль, под ним находится разъем, будьте осторожны при этом.

• После этого можно двигаться дальше.

Шаг 10

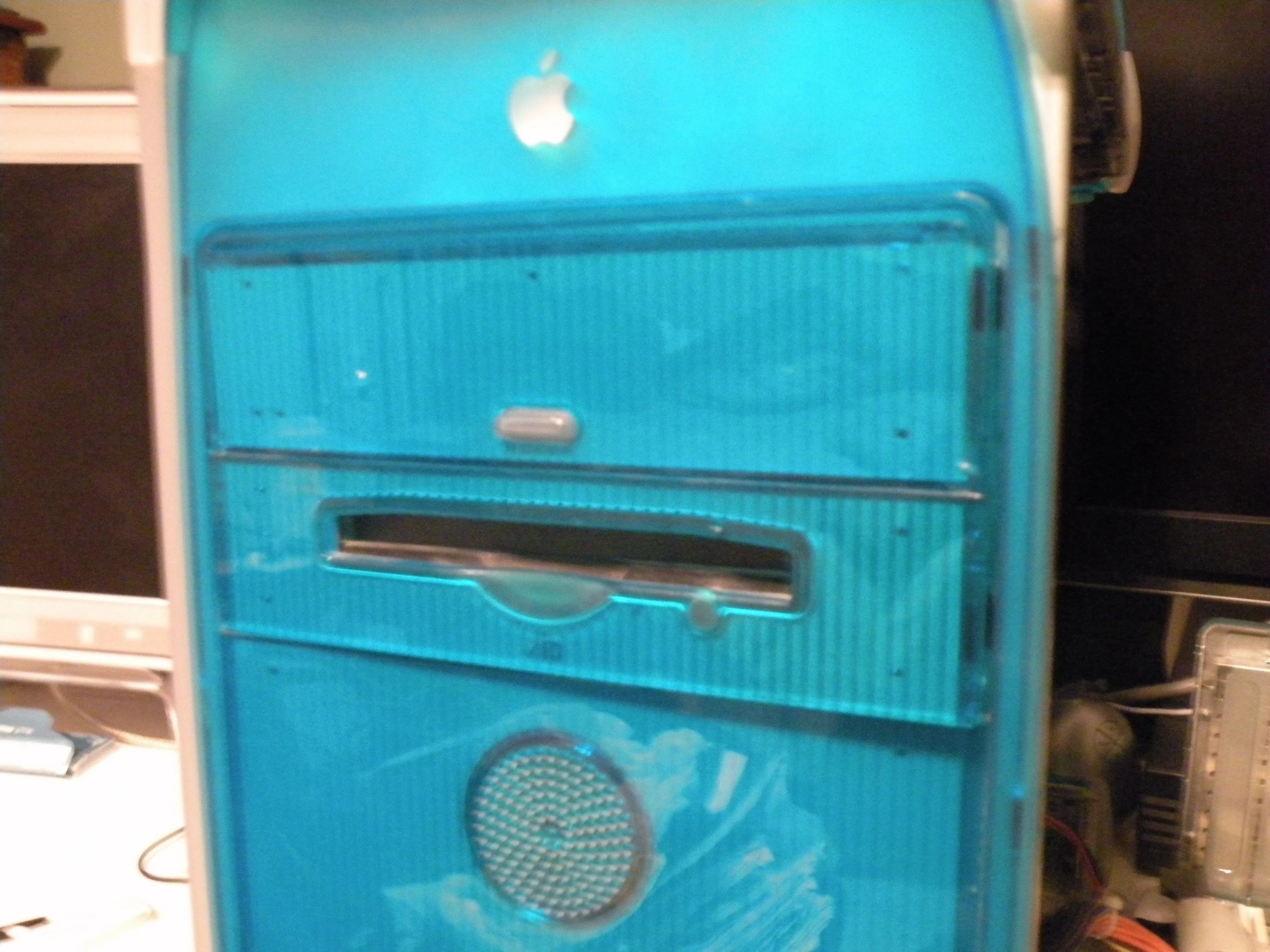

• Снятие оптического привода/ZIP-привода:

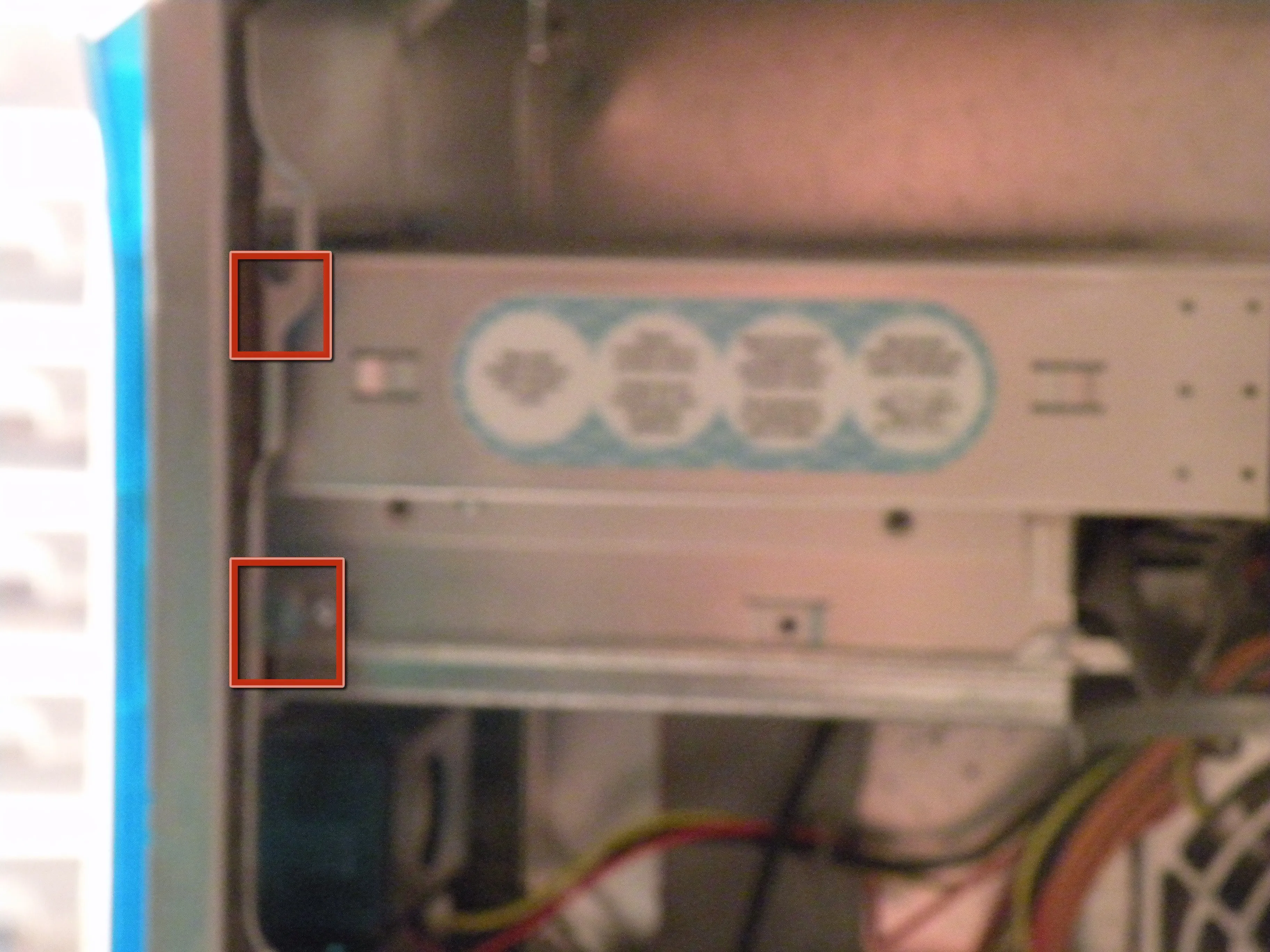

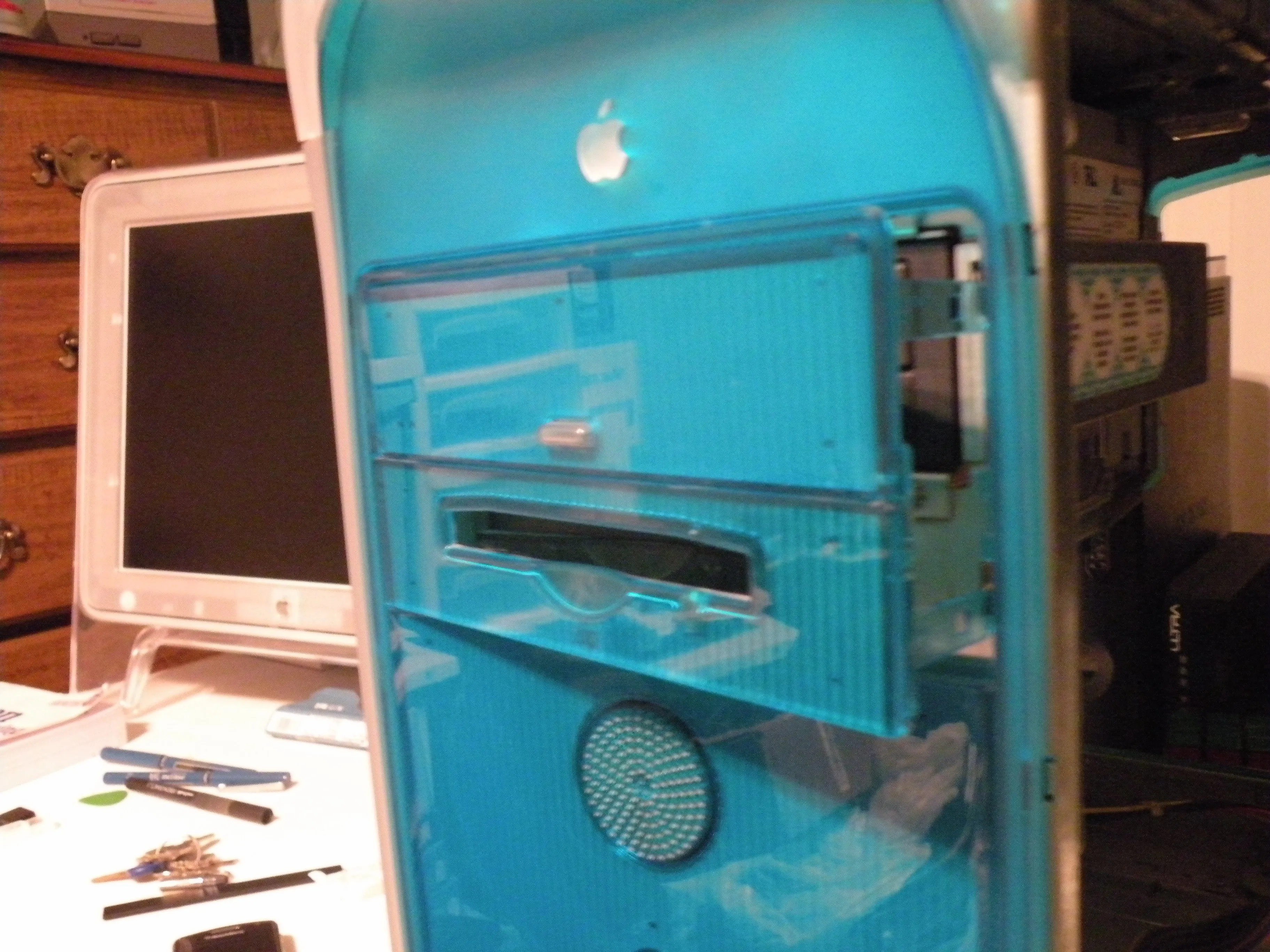

• Начните с нажатия на эти выступы и потяните синий ободок привода наружу.

Шаг 11

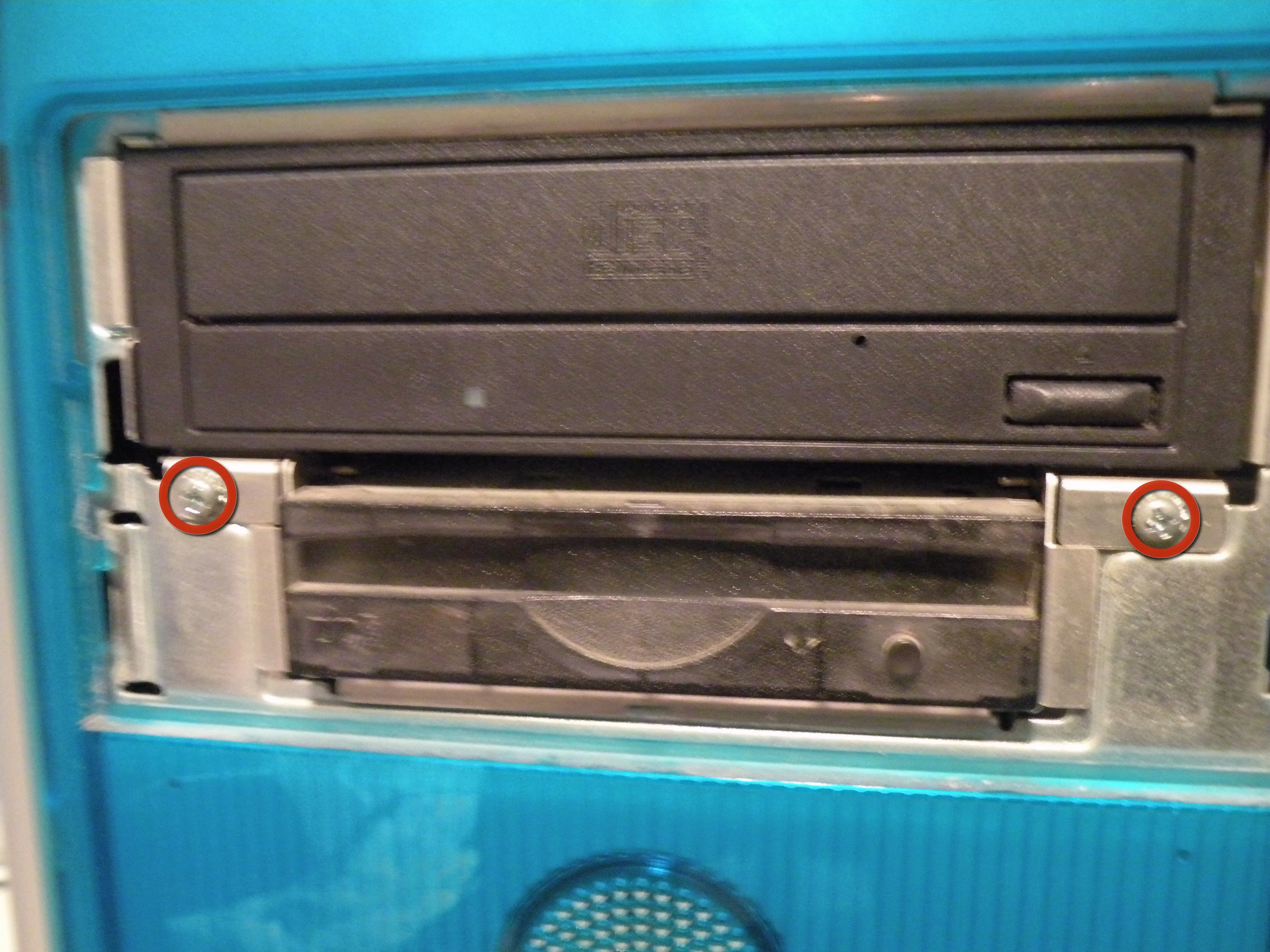

• Открутите 2 крестообразных винта.

• Выкрутите их.

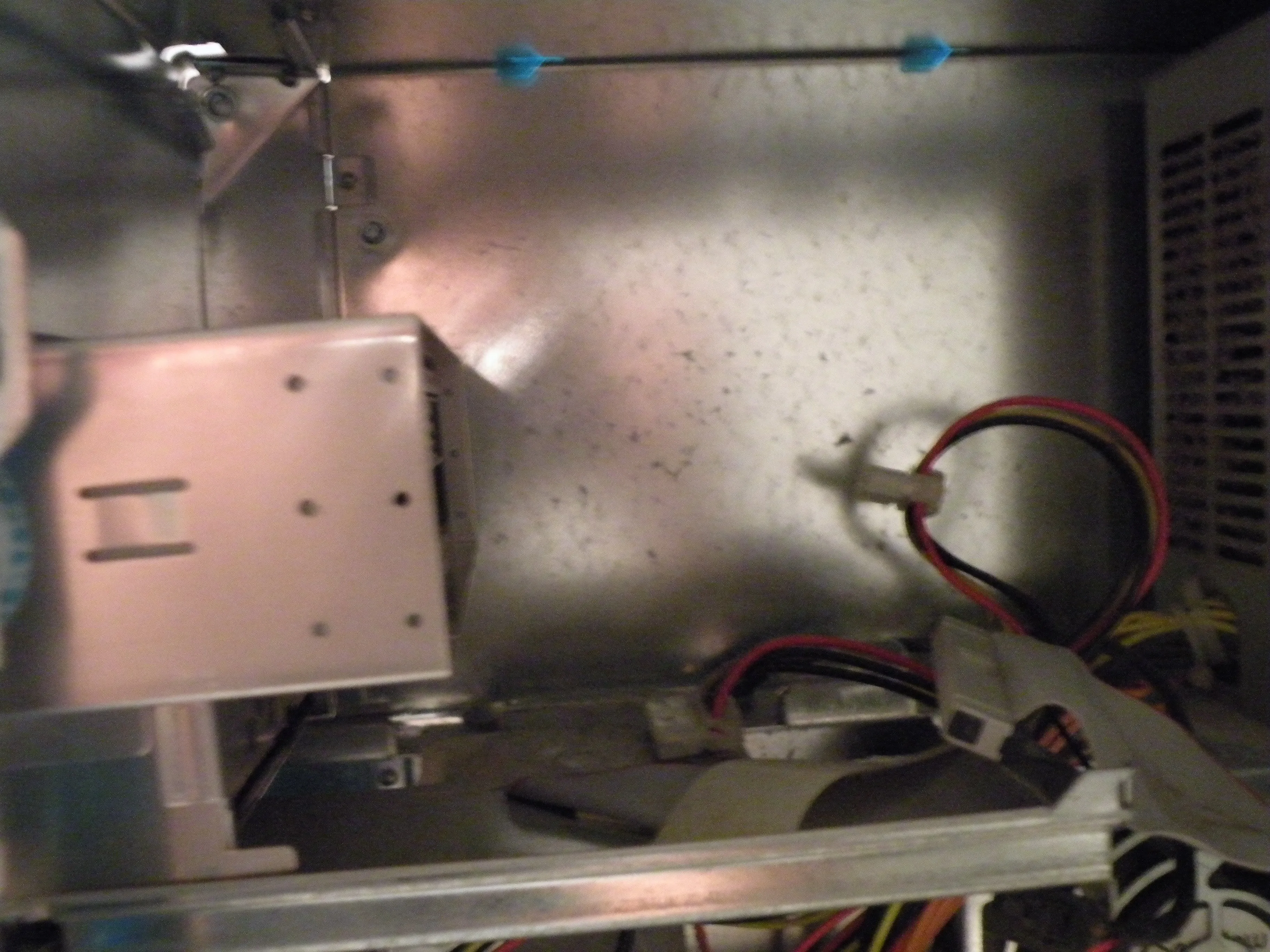

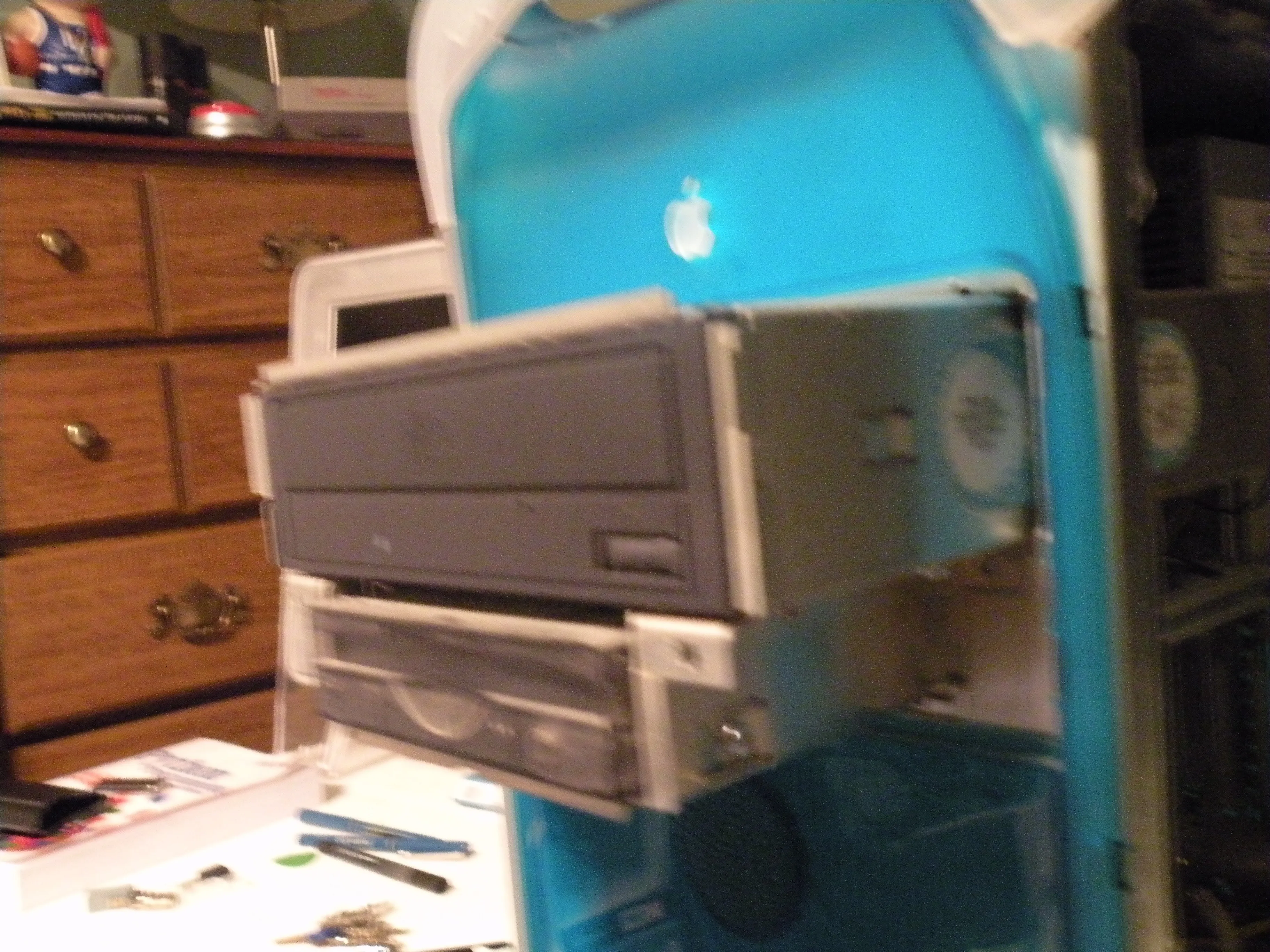

• Затем выдвиньте заднюю часть корпуса достаточно далеко, чтобы извлечь ленточный и силовой кабели, после чего полностью выдвиньте корпус и отложите его в сторону.

Шаг 12

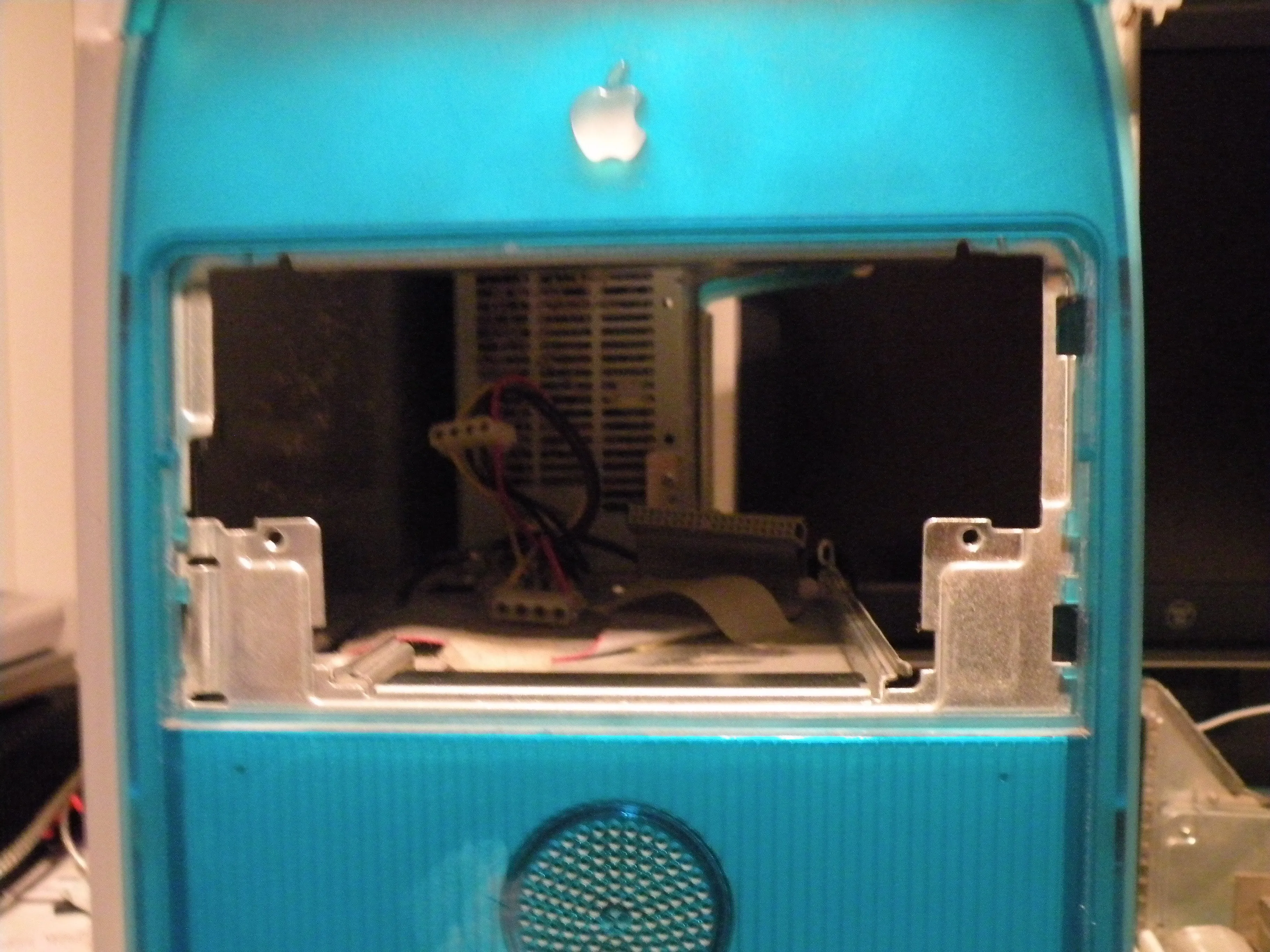

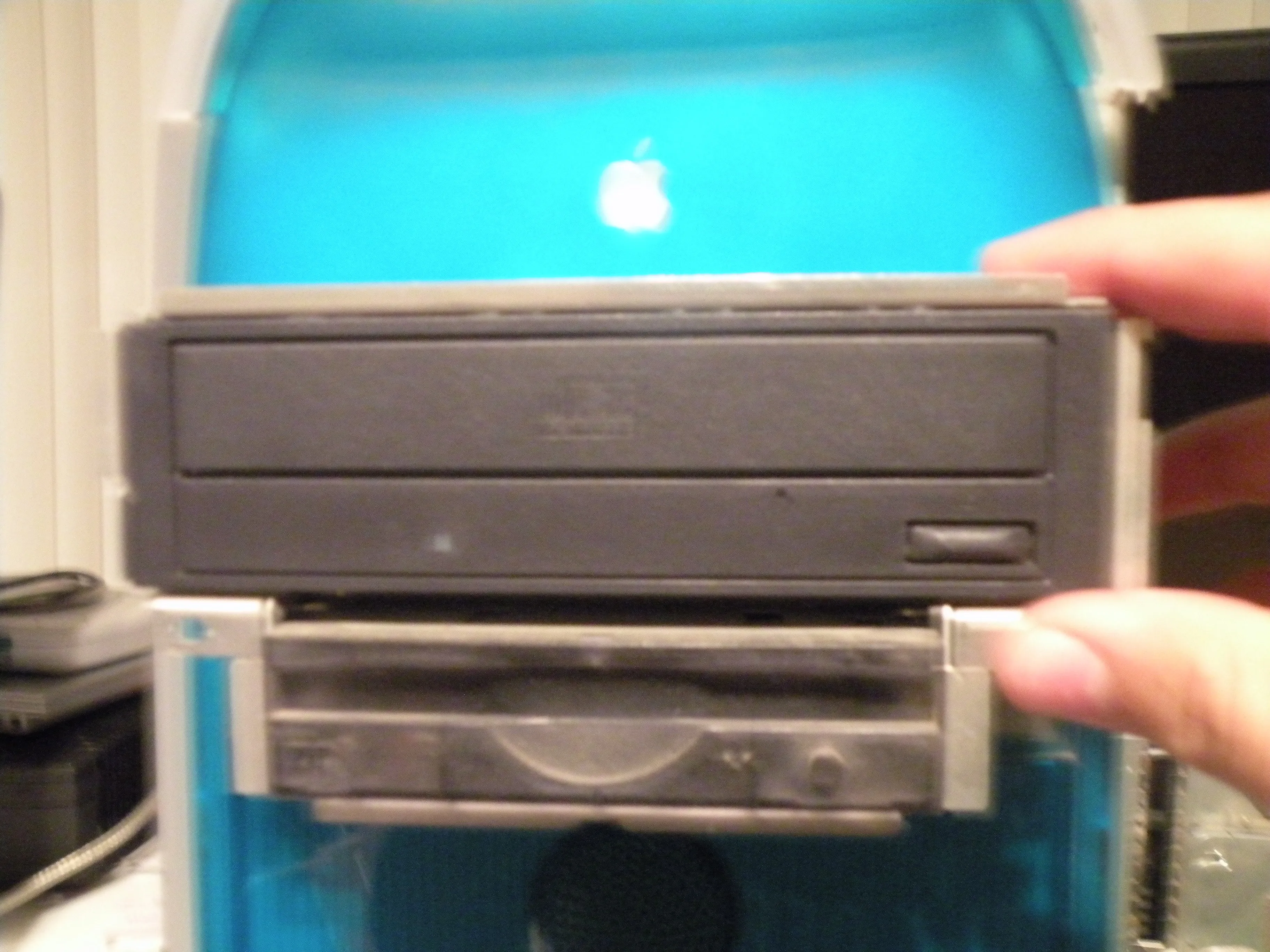

• Снятие дискового отсека:

Шаг 13

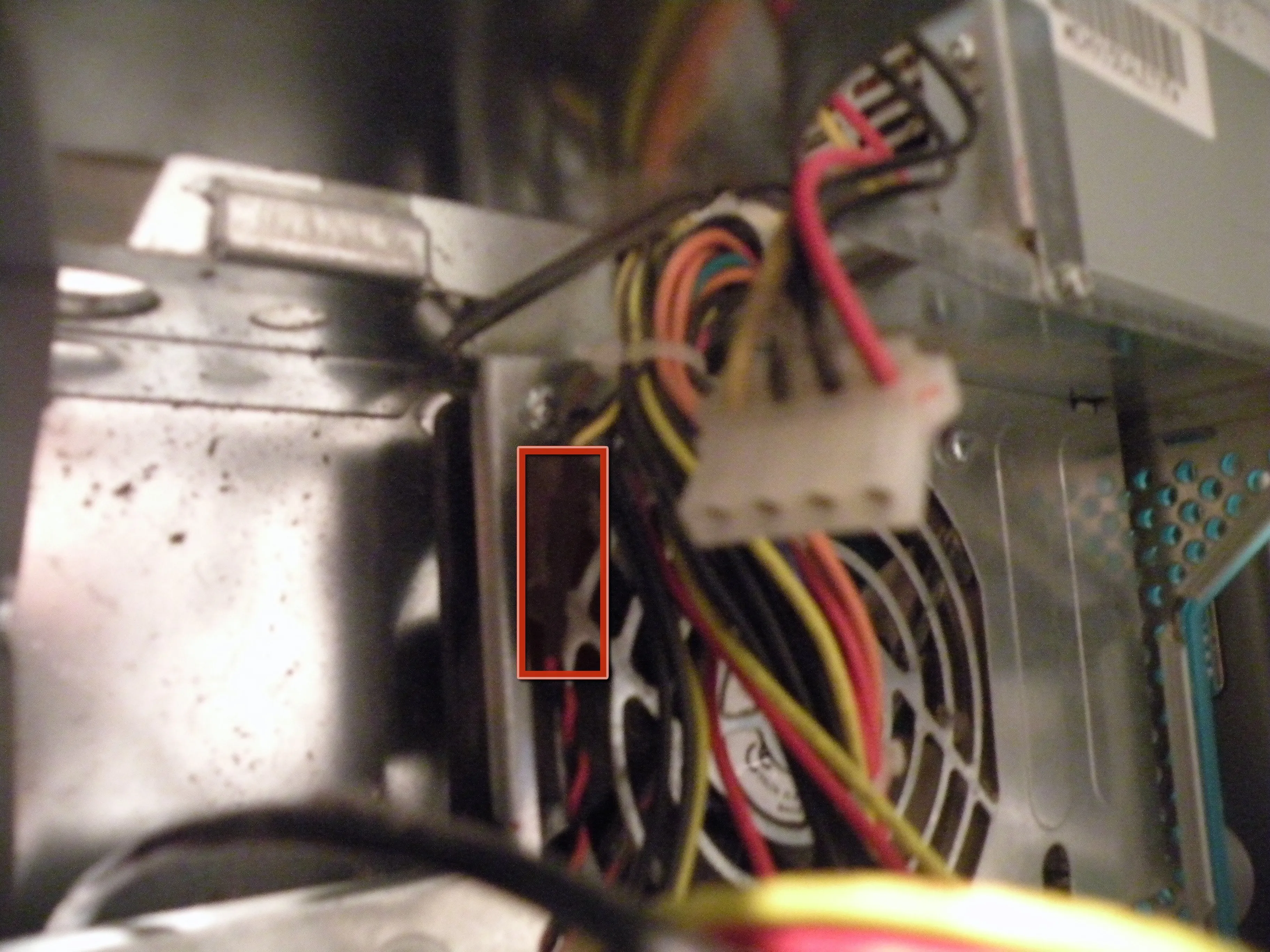

• Извлечение блока питания

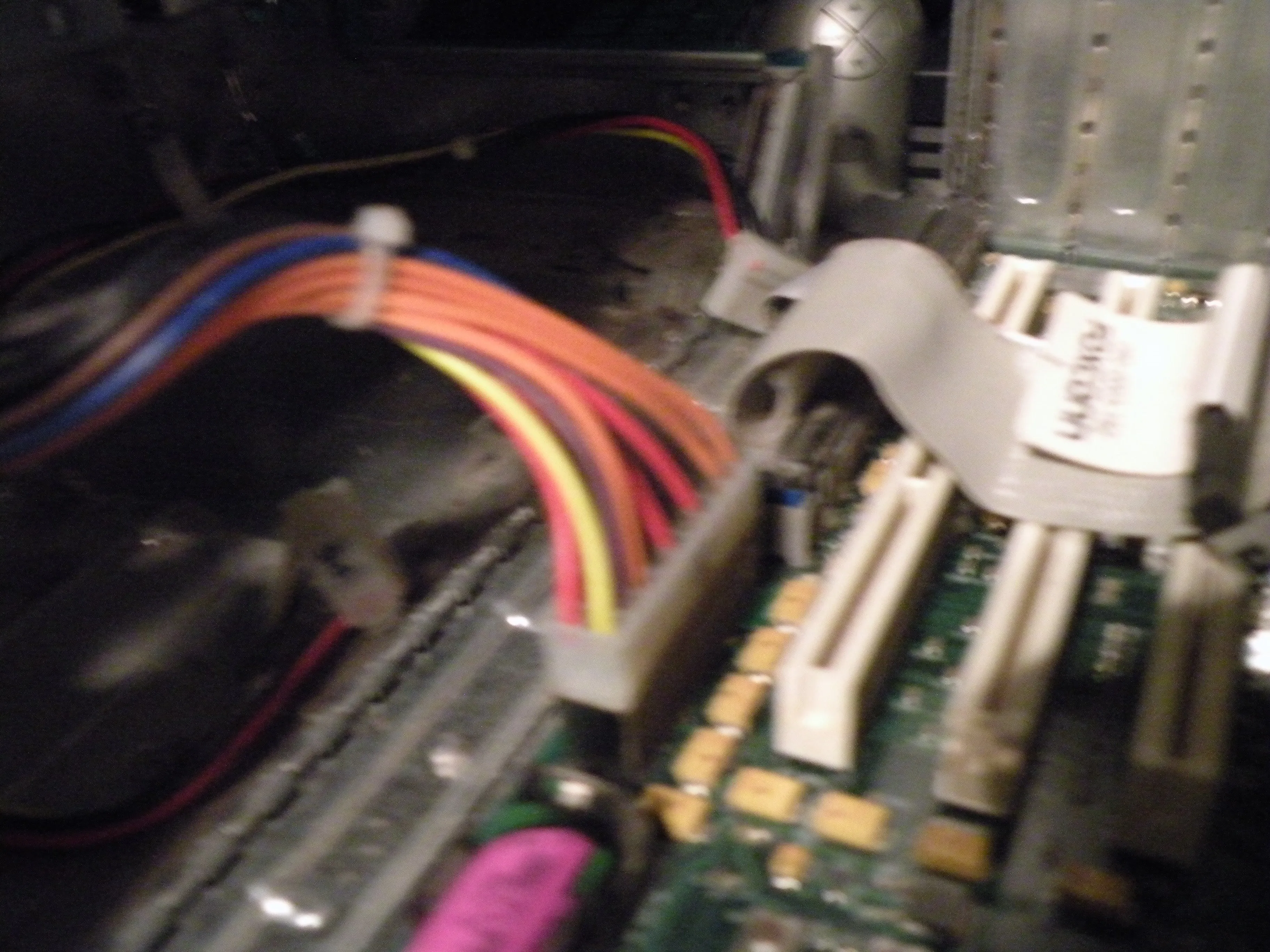

• Отсоедините разъем питания от логической платы (он очень похож на стандартный разъем ATX. Единственное отличие заключается в том, что провод, подающий напряжение -5 В на блок питания ATX [контакт 18], в B&W G3 становится проводом заземления. Если вы просто подключите блок питания ATX без каких-либо модификаций, вы закоротите его выход -5 В. )

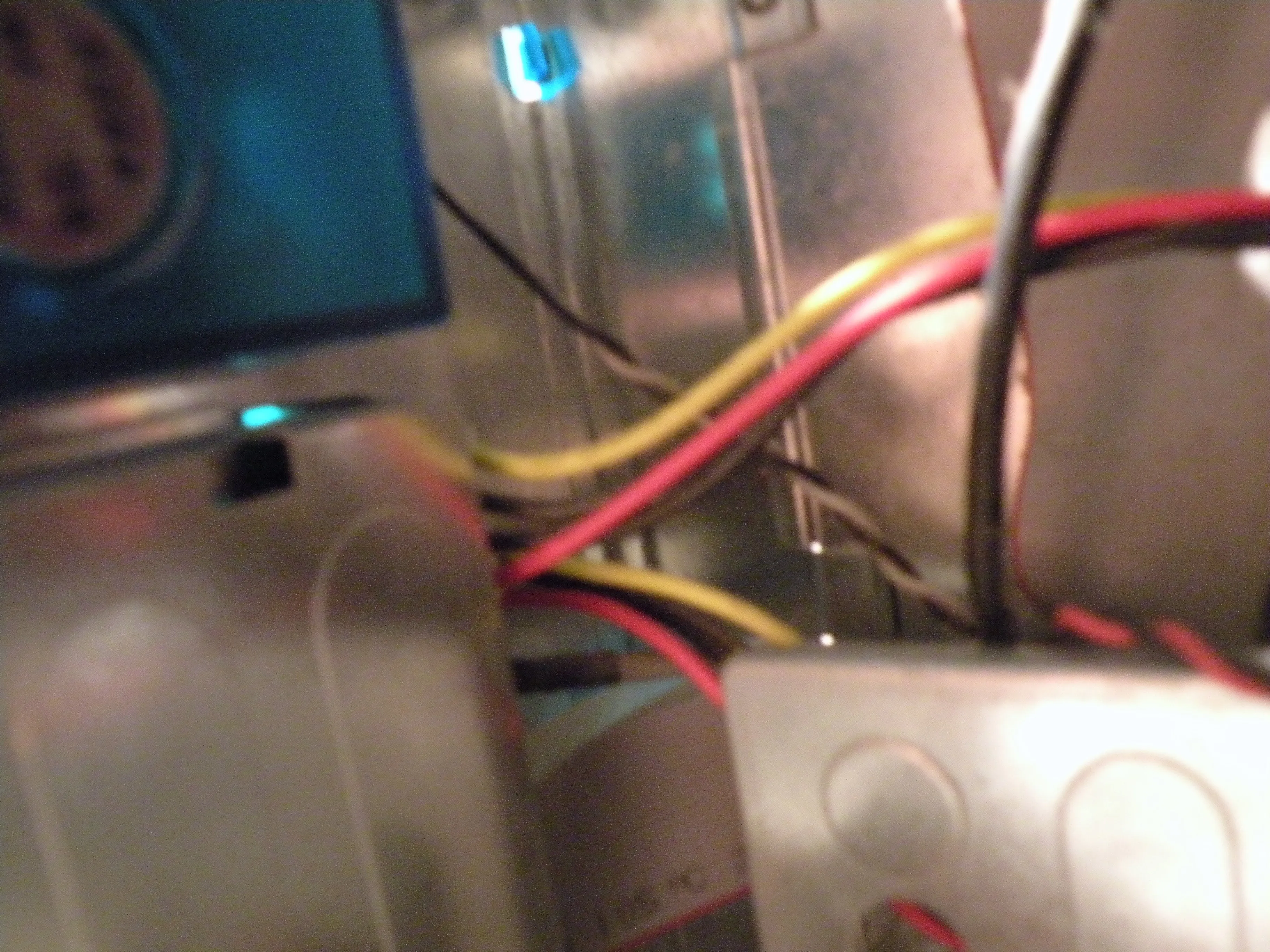

• К блоку на передней панели подключен 4-контактный кабель, отсоедините его.

• Отсоедините кабель внутреннего вентилятора.

• Разъем вентилятора

• Затем проложите все кабели вверх по корпусу до уровня блока питания.

Шаг 14

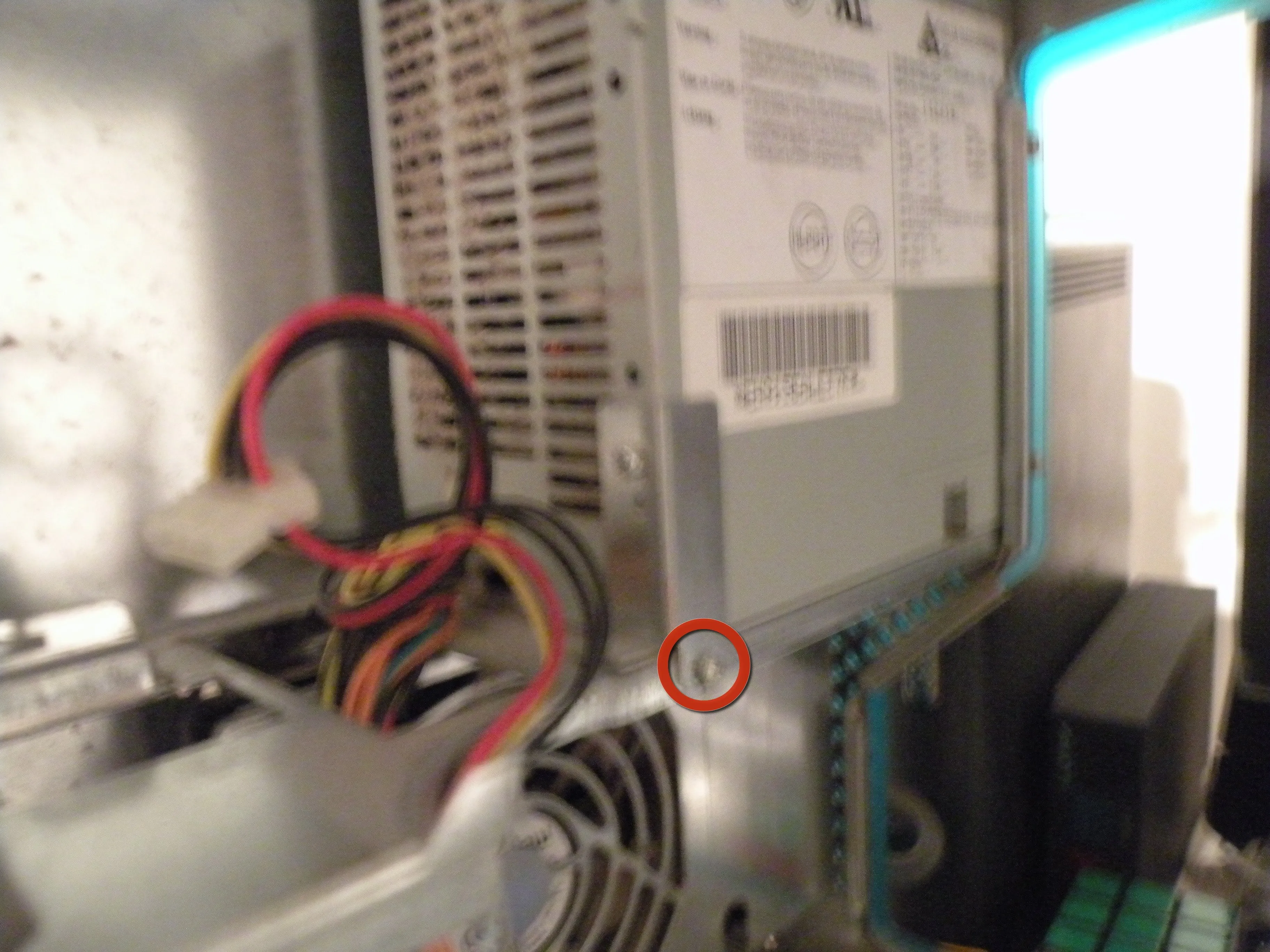

• Выкрутите эти крестообразные винты.

• Теперь вы можете сдвинуть блок питания к себе и снять его.

• Извините, но у меня села батарея фотоаппарата, я выложу фотографии, как снять логическую плату, после того, как сделаю их.

Шаг 15

• Также открутите все 3 шестигранных винта с задней стороны корпуса, расположенные вокруг разъемов питания. Только после этого PS 'просто выскользнет'.

Комментарии к статье

Вообще-то, я должен ответить на ваш комментарий о слотах PCI. На моем B&W G3 я работал с двумя мониторами. Во второй слот была установлена ATI Xclaim VR 128, что давало мне вторую видеокарту, а также ТВ-тюнер/AV-вход. Все работало идеально. К сожалению, программное обеспечение тюнера так и не перешло на Mac OS X, поэтому мне приходилось загружаться в OS 9 каждый раз, когда я хотел сделать запись, но это определенно работало.

Да, в слотах pci абсолютно точно будут работать видеокарты. Если бы это было не так, они бы не были слотами pci. Я тоже запускал видеокарты через них. Однако по сравнению с 66-мегагерцевым слотом они работают хуже, так как они общие и 33-мегагерцевые. Вы также можете запустить стандартные видеокарты PC, если есть совместимый с mac ром, который вы можете прошить на него. Перепрошитые карты продавались на ebay по очень хорошим ценам.
